Обзор портативного развлекательного DLP-проектора Cactus CS-U2

Паспортные характеристики, комплект поставки и цена

Внешний вид

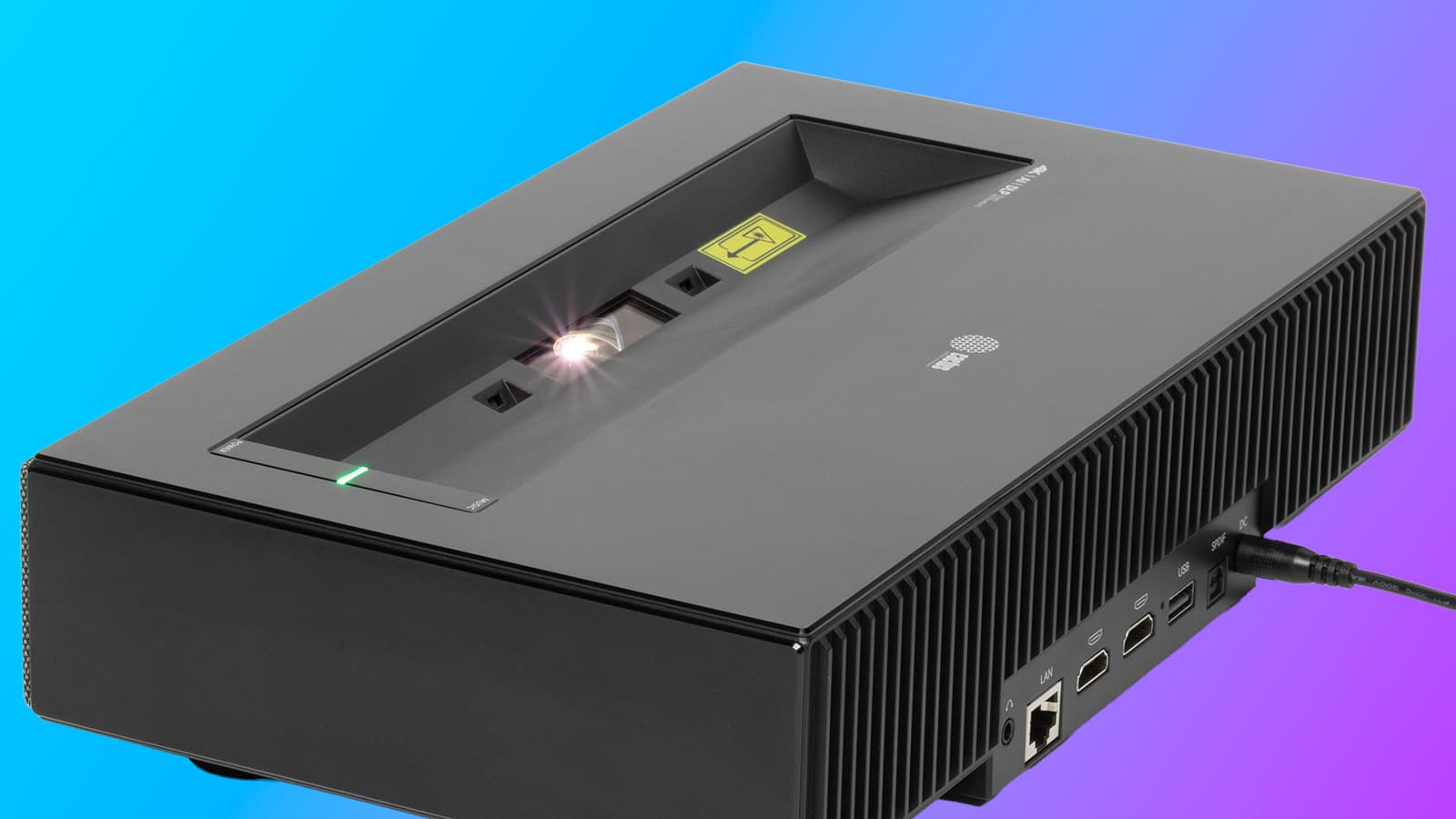

Проектор небольшой и нетяжелый, поэтому может считаться портативным.

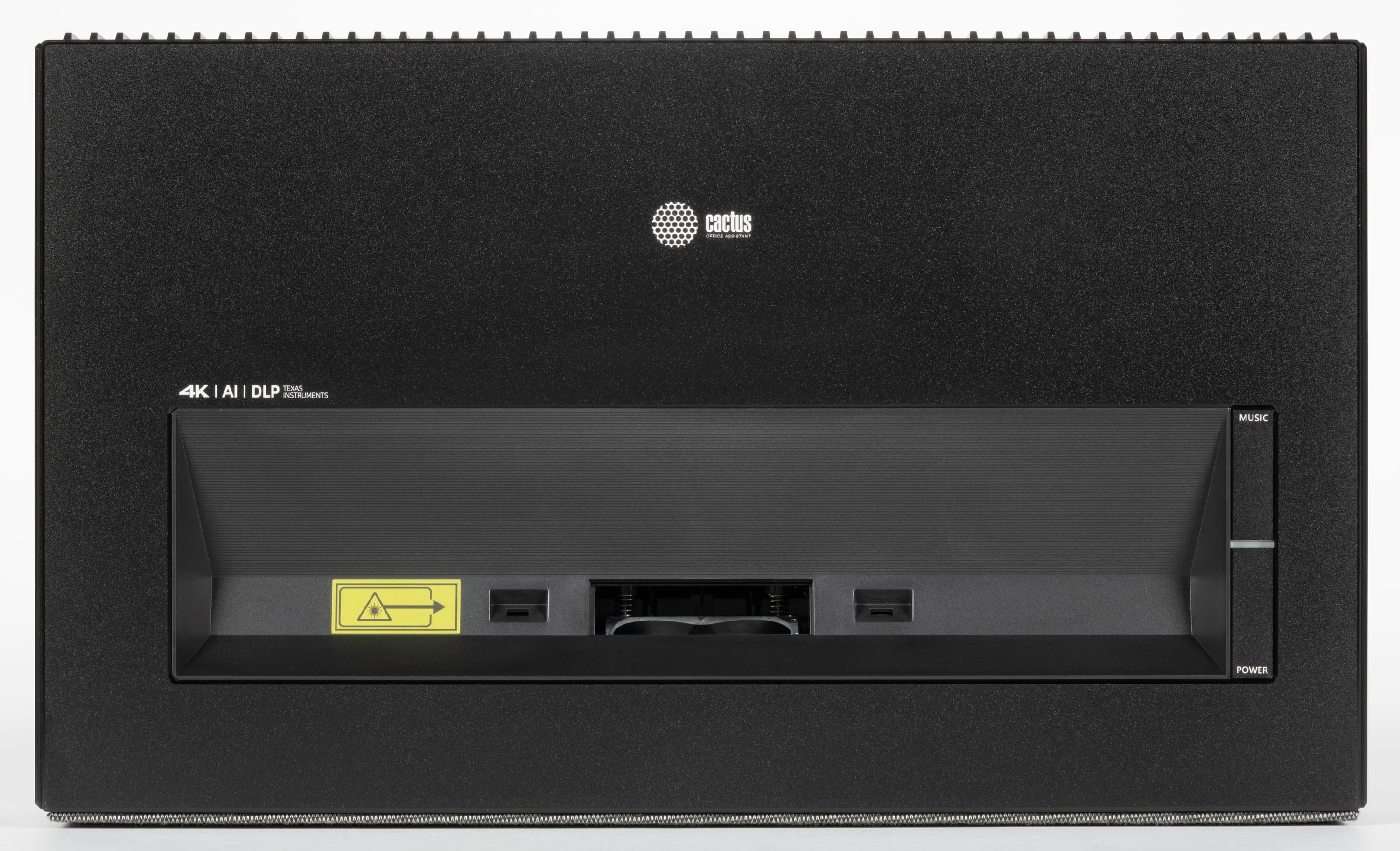

Корпус проектора изготовлен из черного пластика с матовой поверхностью. Сверху и про бокам наклеены накладки из алюминиевого сплава с черной матовой поверхностью. На верхней панели в продольной выемке есть защитное стекло, прикрывающее фронтальное зеркало сложной формы.

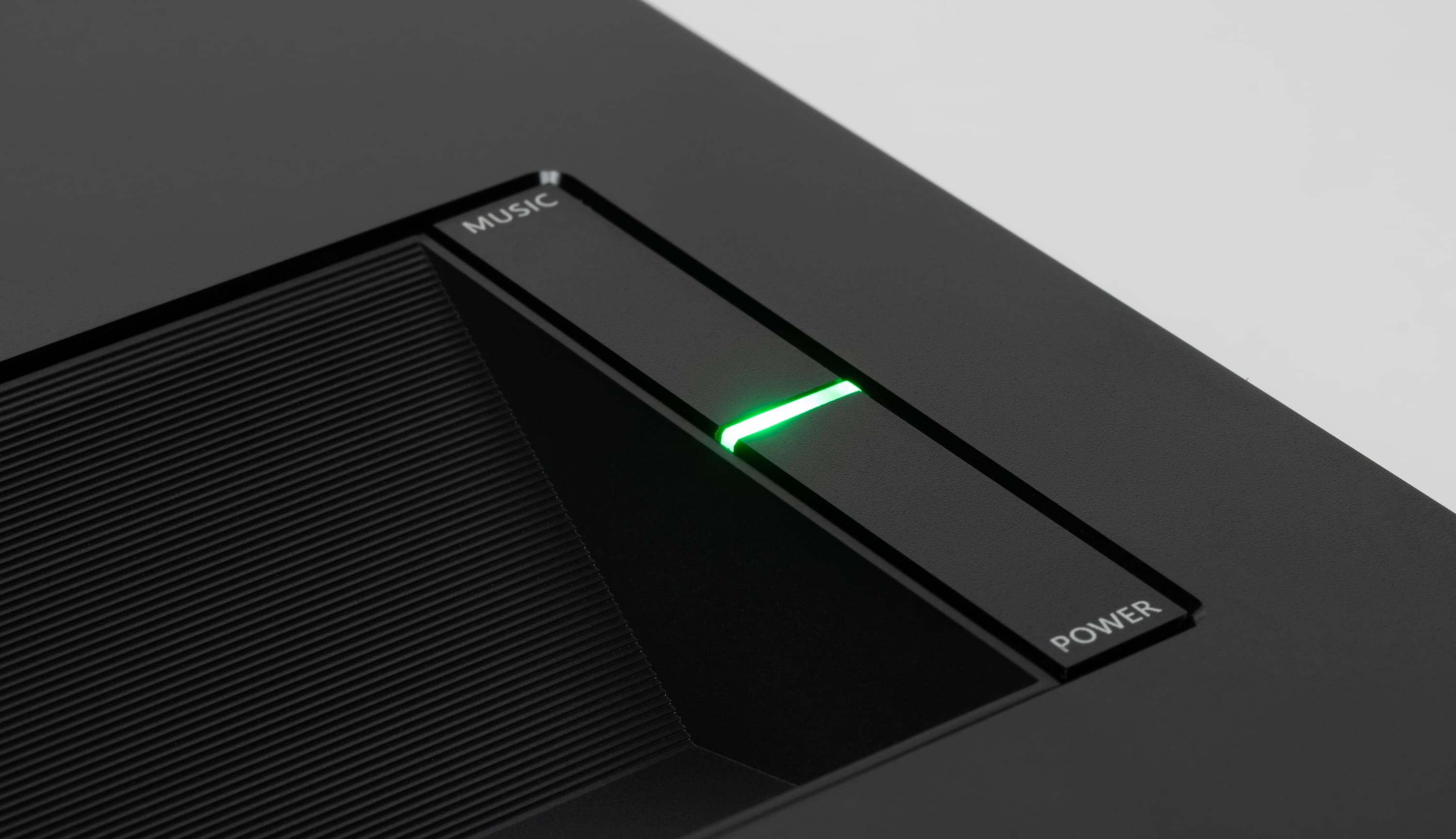

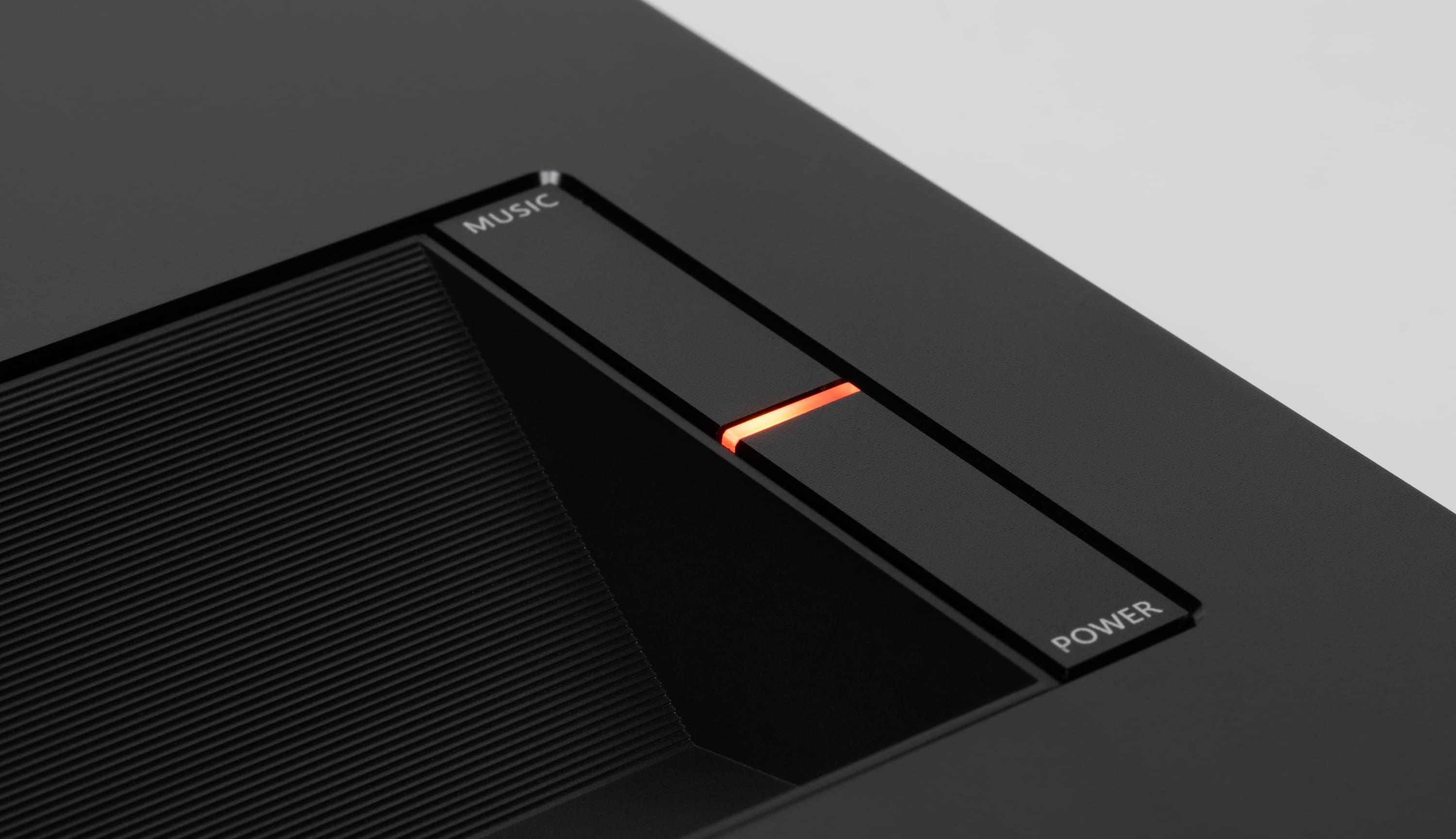

По обе стороны от зеркала находятся датчики присутствия системы автоматического отключения проекции, которая срабатывает при приближении объекта. Эта система защитит глаза пользователя (ребенка в частности) от яркого света. Справа от выемки расположены кнопка питания, кнопка перевода проектора в режим Bluetooth-колонки, и между ними — индикатор состояния. Последний зеленый при работе и оранжевый в режиме ожидания.

Больше сверху, кроме логотипов, ничего нет.

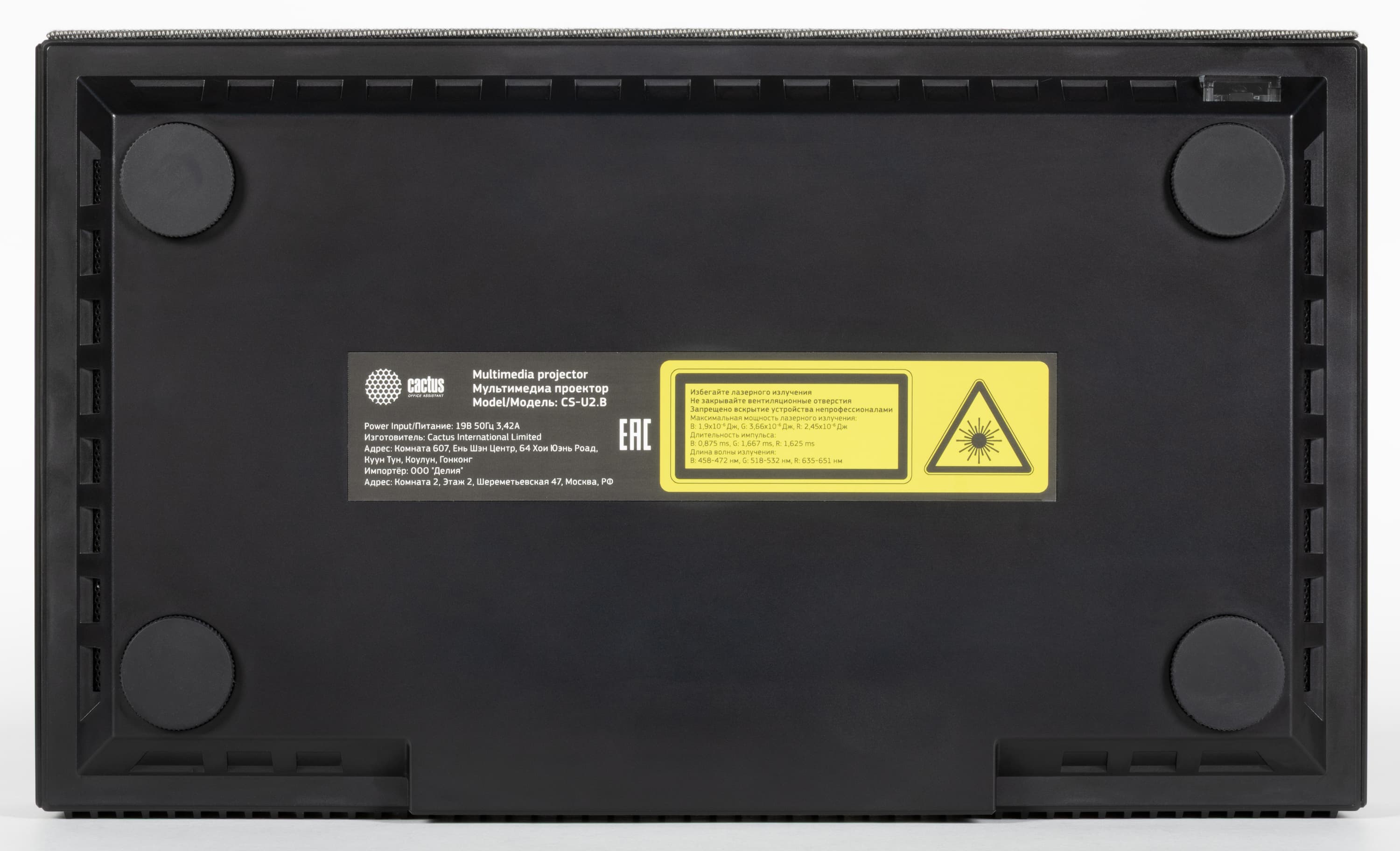

На днище находятся ножки с резиновыми подошвами.

Все четыре ножки вывинчиваются из корпуса, что позволяет устранять небольшой перекос при установке проектора на горизонтальную поверхность.

На стыке днища и задней панели справа от зрителя находится ИК-приемник сигналов пульта ДУ. На правой и на левой боковых поверхностях ничего нет, кроме расположенных близко к днищу впускных вентиляционных решеток.

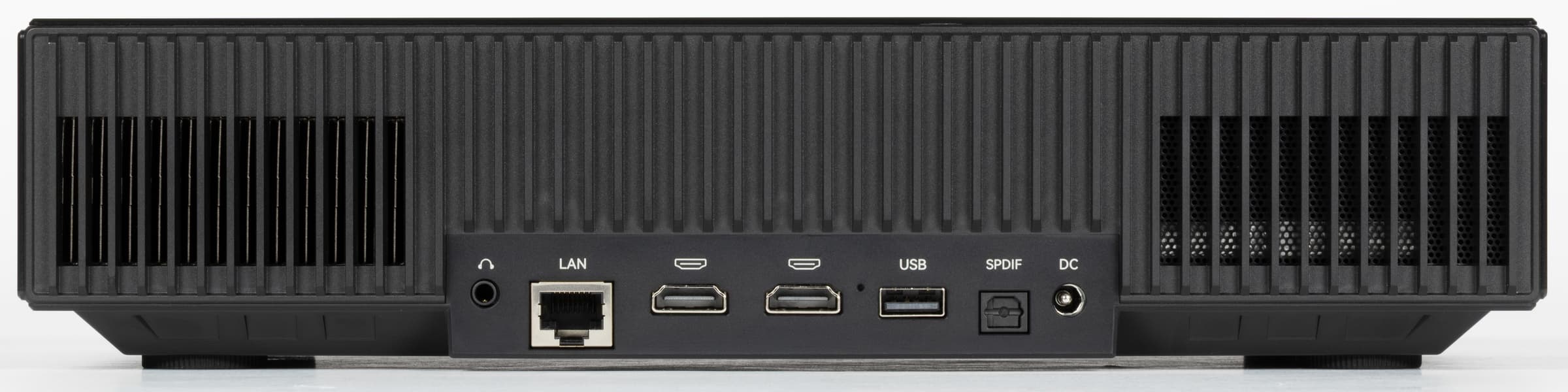

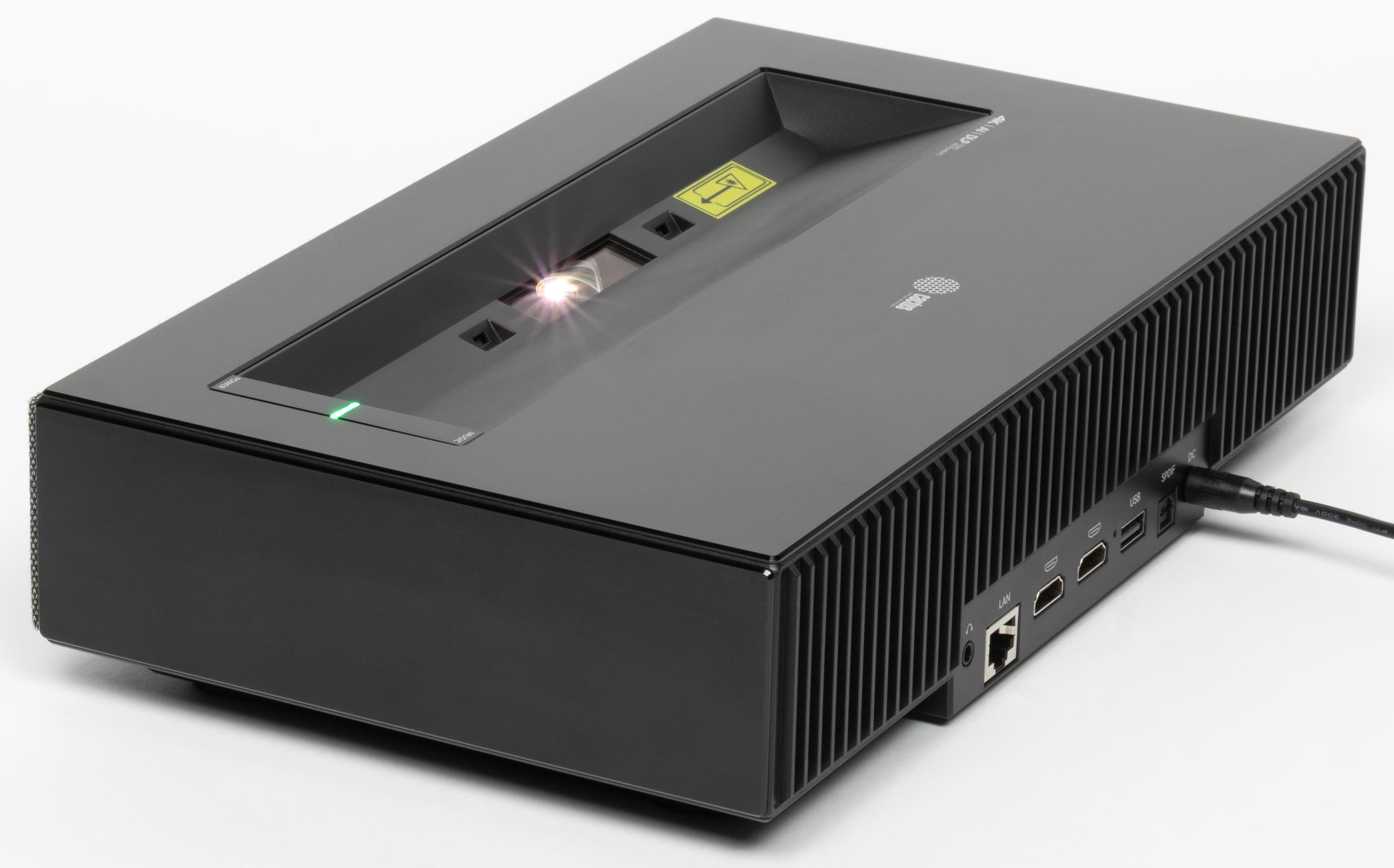

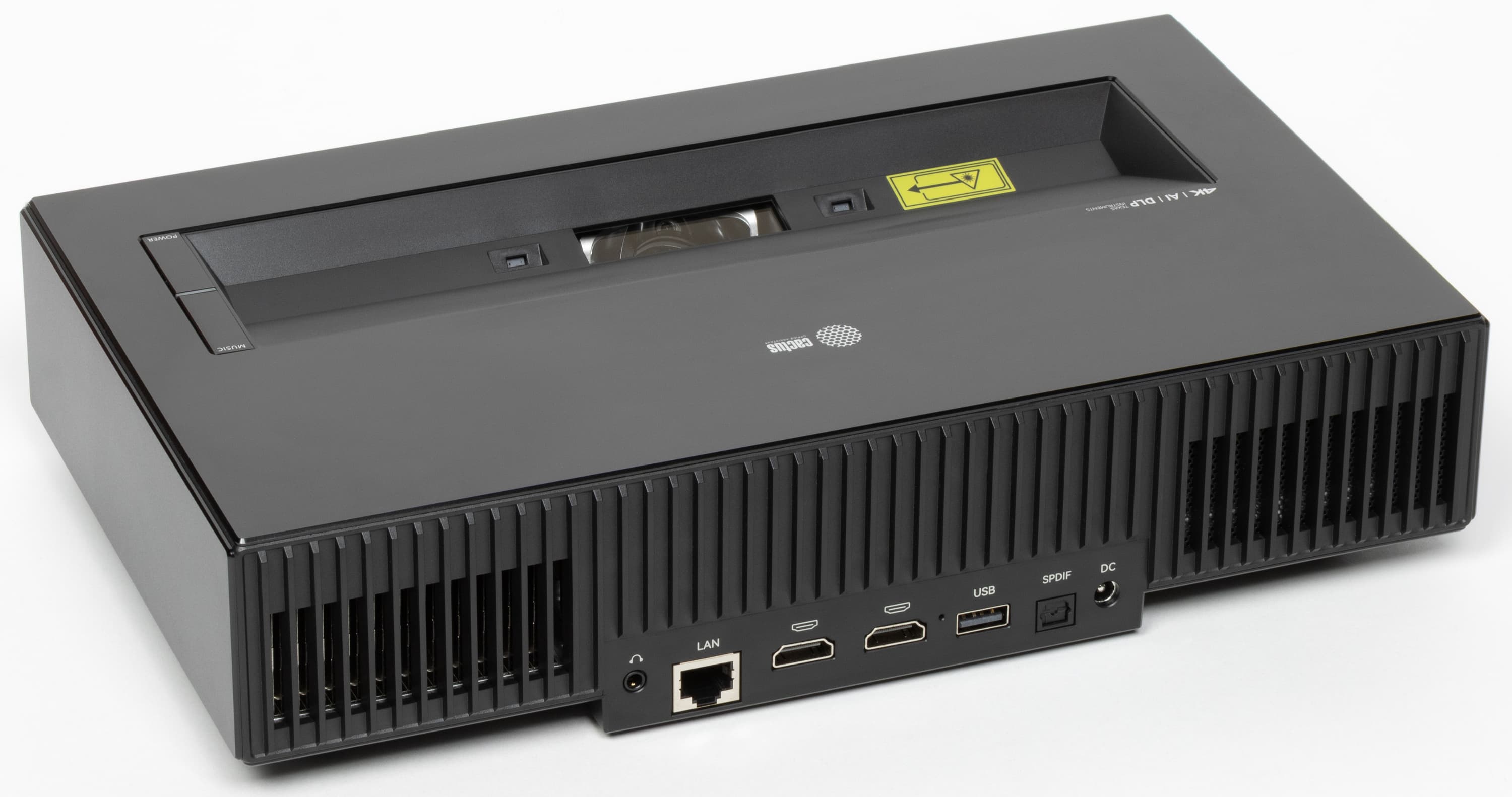

Спереди справа от зрителя находится выпускная вентиляционная решетка, слева — впускная, а между ними —интерфейсные разъемы и разъем питания. Так как данный ультракороткофокусный проектор располагается близко к экрану, то такое размещение разъемов нельзя считать удачным.

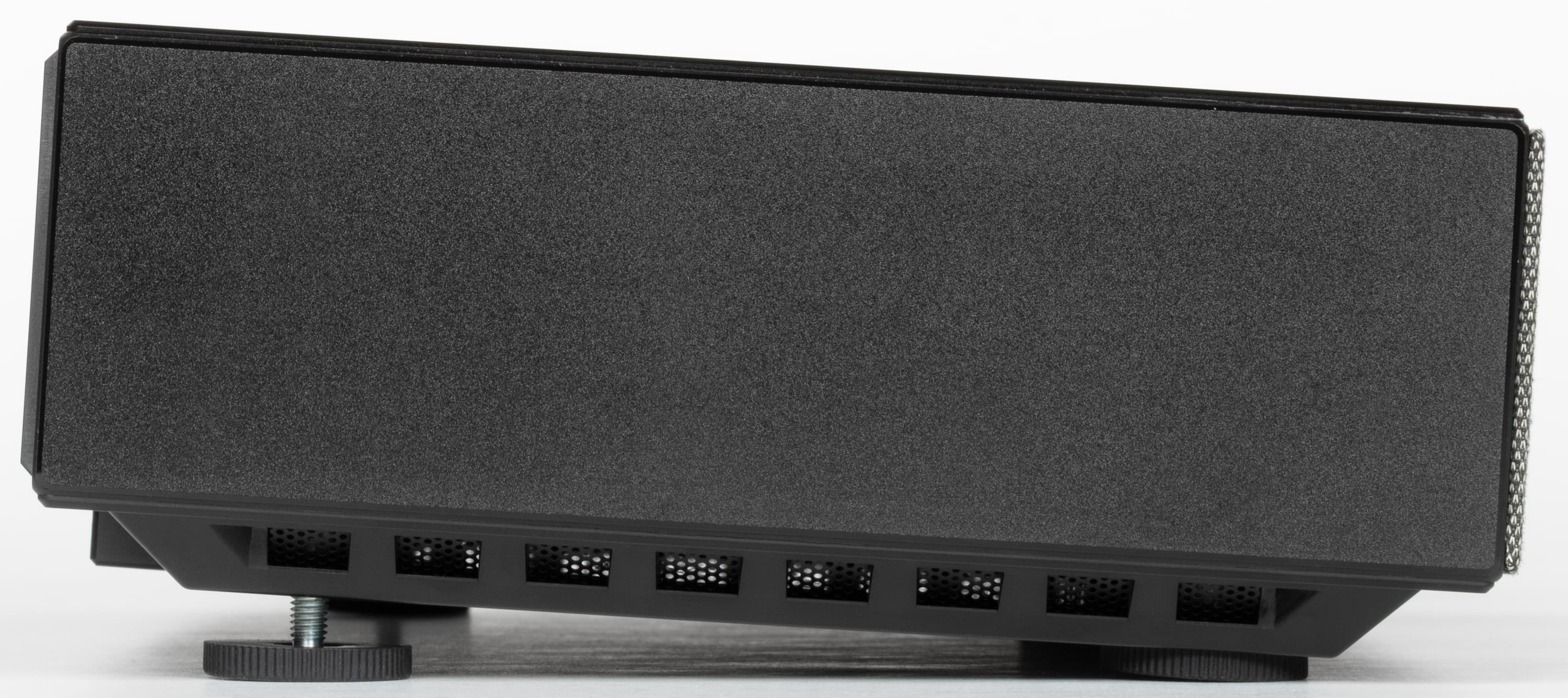

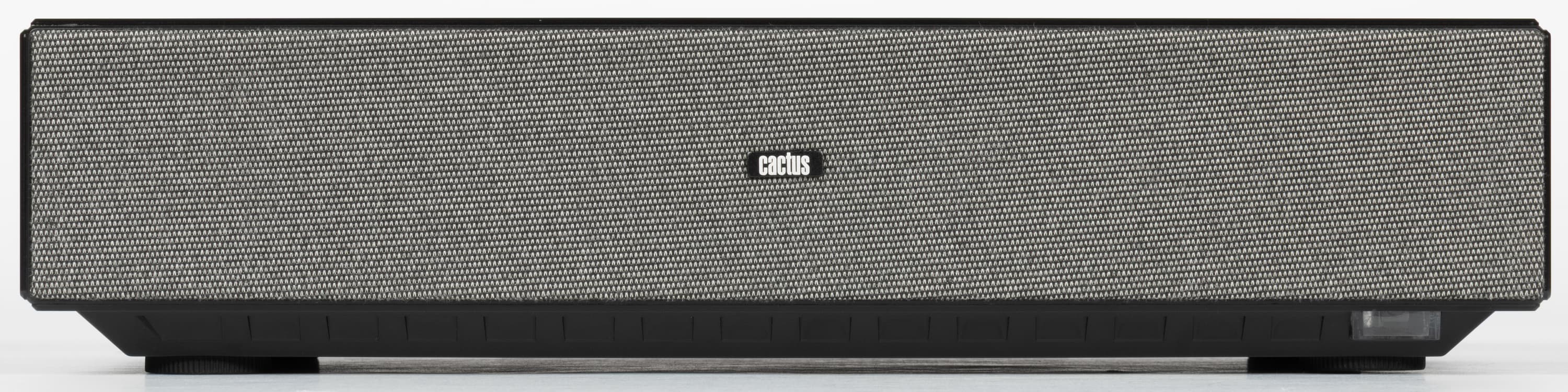

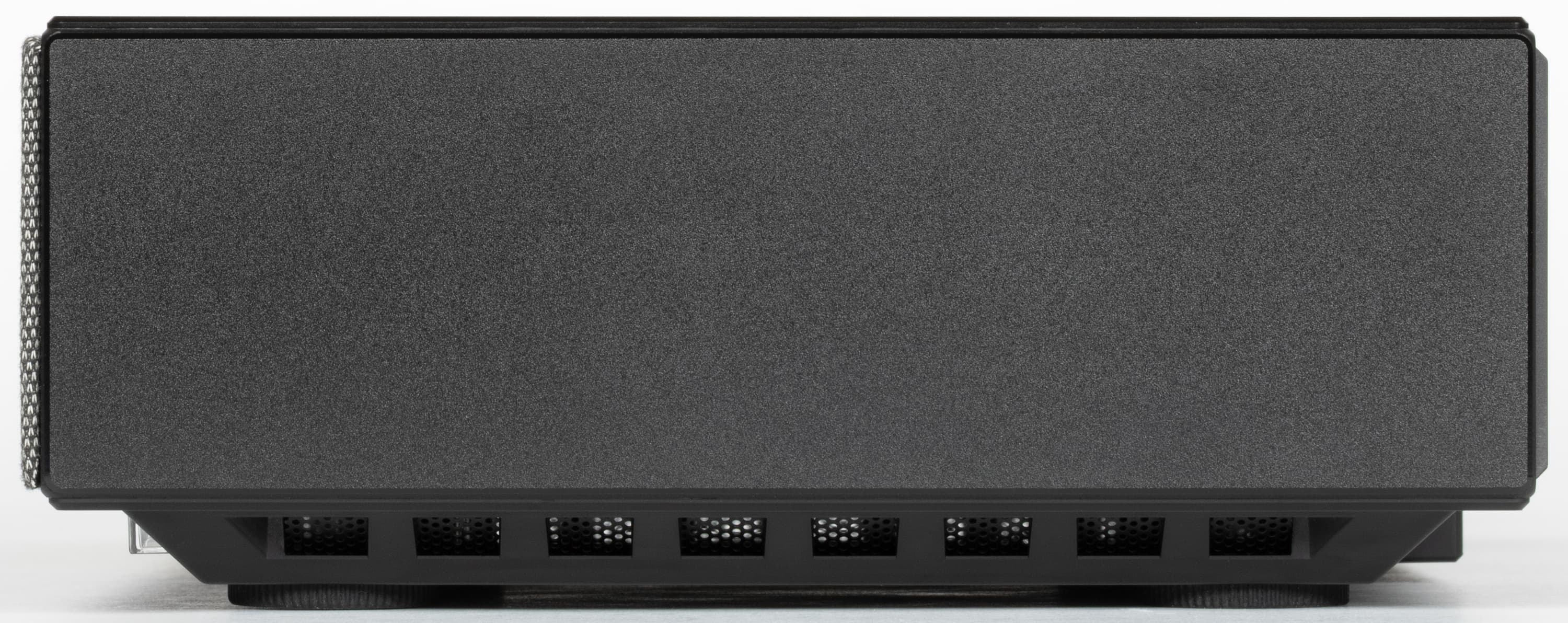

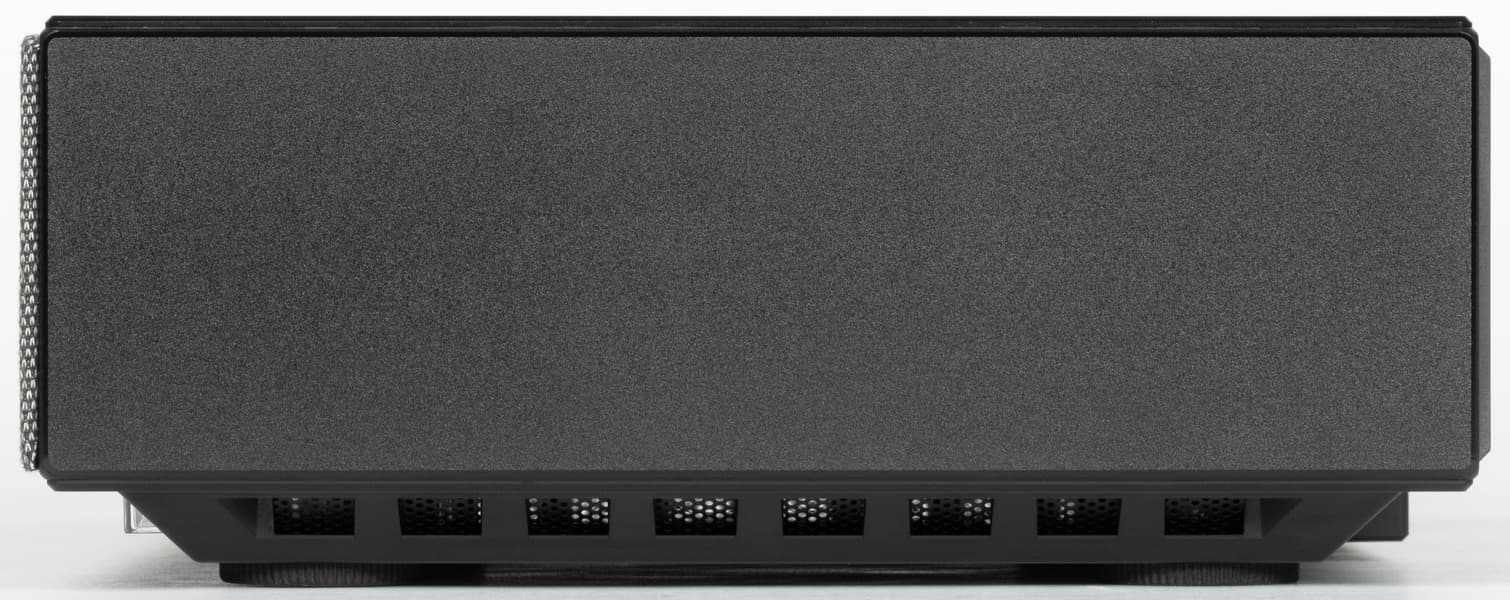

За обтянутой тканью решеткой на задней, обращенной к зрителю панели, находятся встроенные громкоговорители.

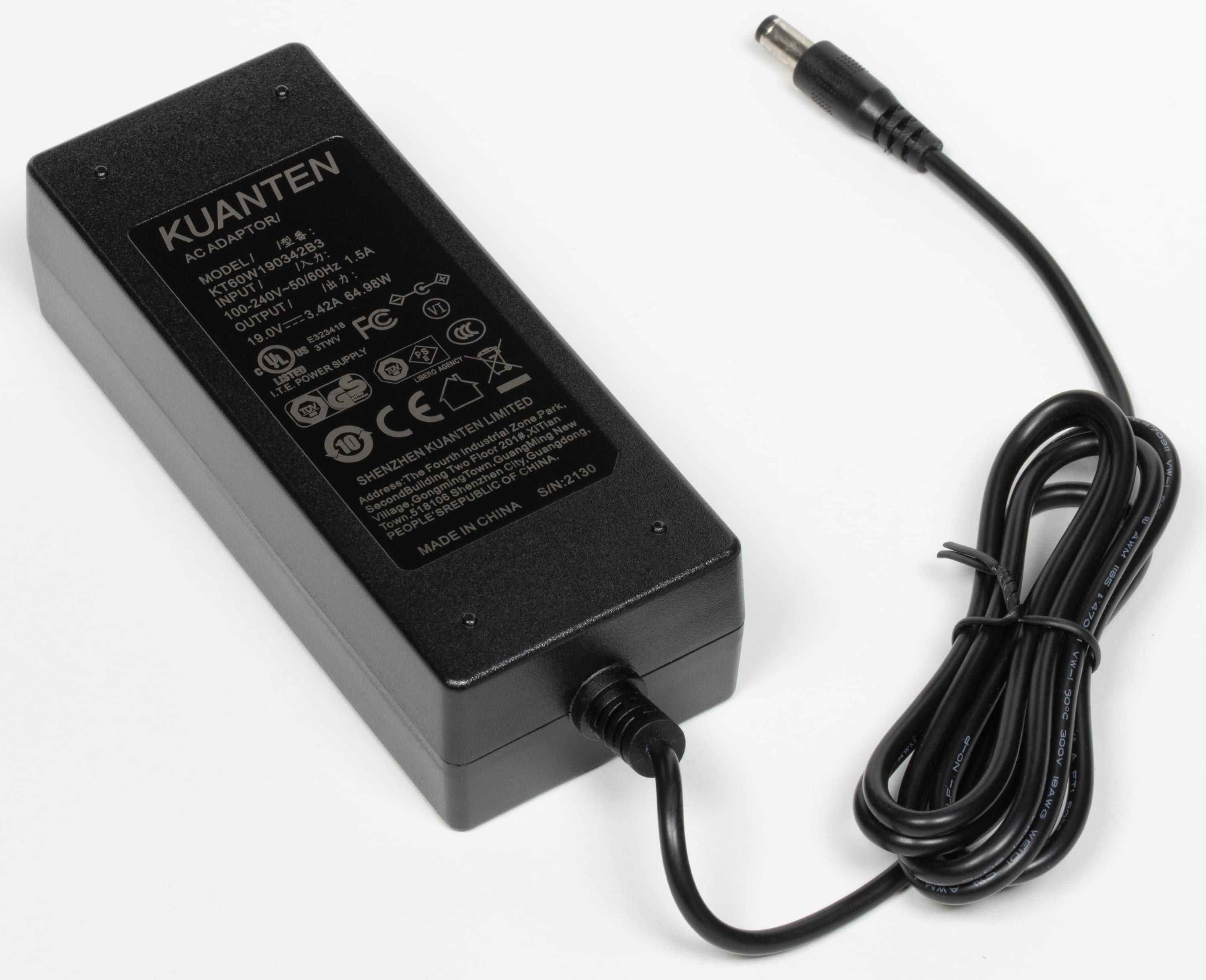

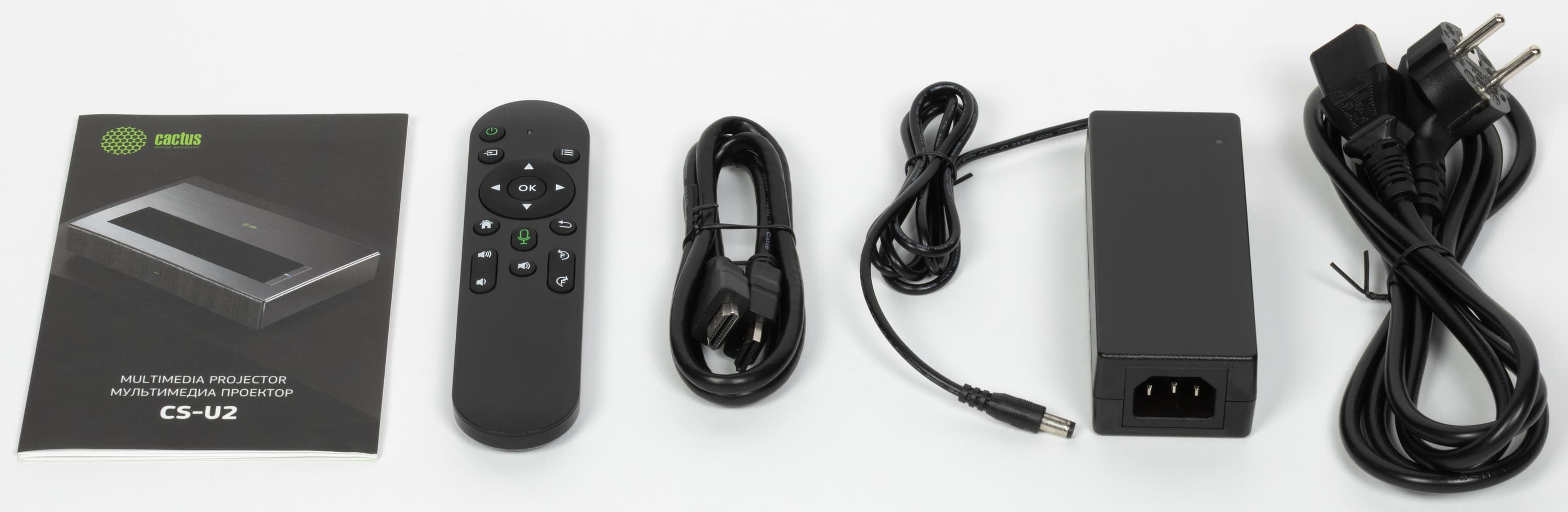

В комплект поставки входят внешний блок питания, кабель питания, кабель HDMI, пульт ДУ и малоинформативное руководство пользователя.

Использование внешнего БП в случае компактных проекторов скорее правило, чем исключение. Конечно, такой БП будет создавать некоторые неудобства, но и заменить его в случае выхода из строя проще, чем починить встроенный.

Упакован проектор сначала в черную коробку с лаконичным оформлением, с ручкой для переноски и с хорошей защитой проектора и аксессуаров.

Затем в простую коробку из гофрированного картона.

В итоге повредить проектор при транспортировки будет сложно.

Коммутация

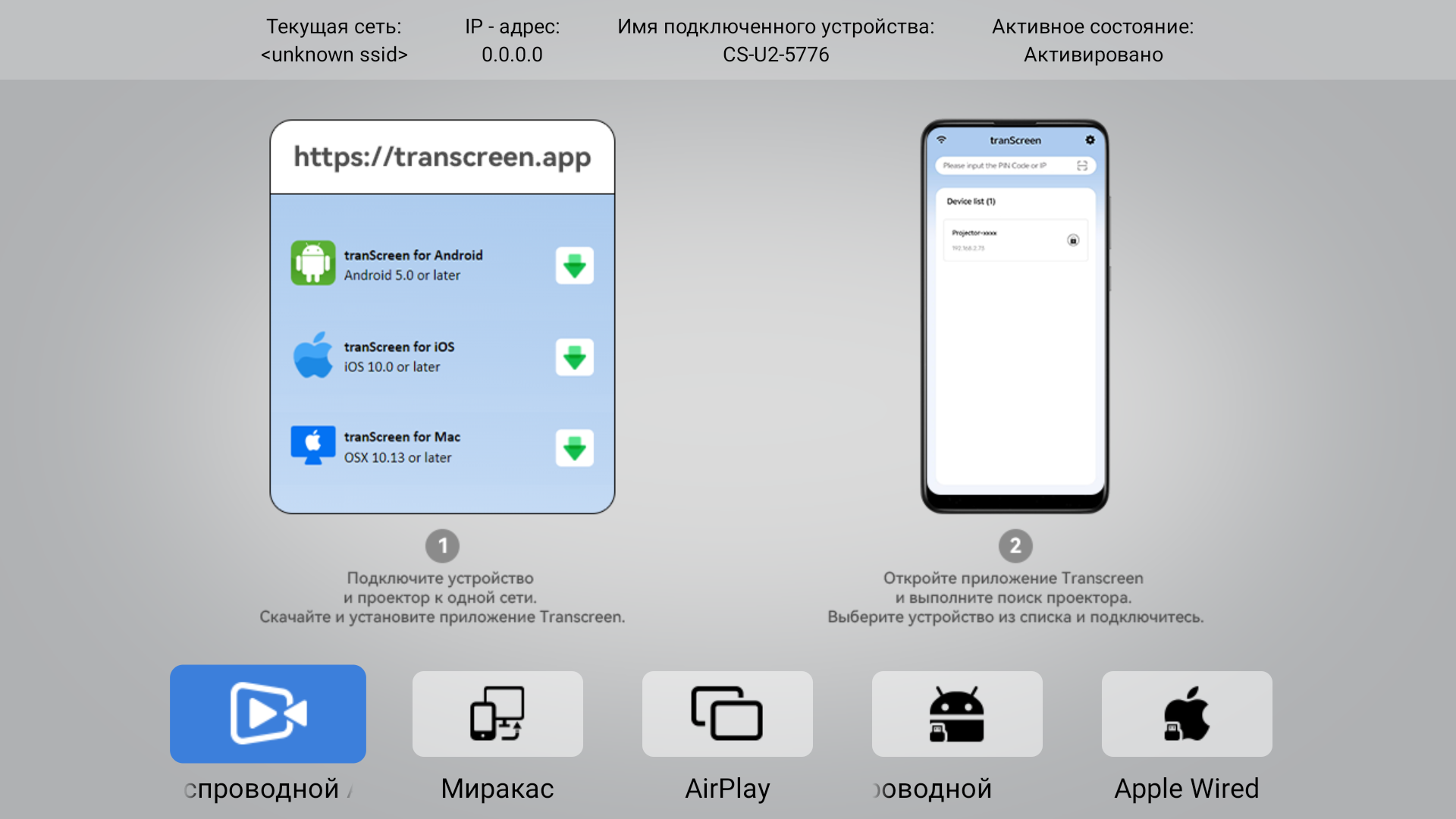

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора. Разъемы размещены достаточно свободно. Есть поддержка управления по HDMI — функция HDMI CEC и заявлена поддержка ARC — реверсивного звукового канала. Звук на внешнее устройство можно передавать по Bluetooth. Сам проектор наоборот можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth, например, к смартфону или планшету, при этом на проекторе можно выключить источник света, чтобы зря не расходовать его ресурс. Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологии Miracast или с помощью приложения tranScreen. При использовании данного приложения заявлена также поддержка передачи на проектор изображения и звука проводным способом по USB, но этот метод у нас не заработал.

Пульт и другие способы управления

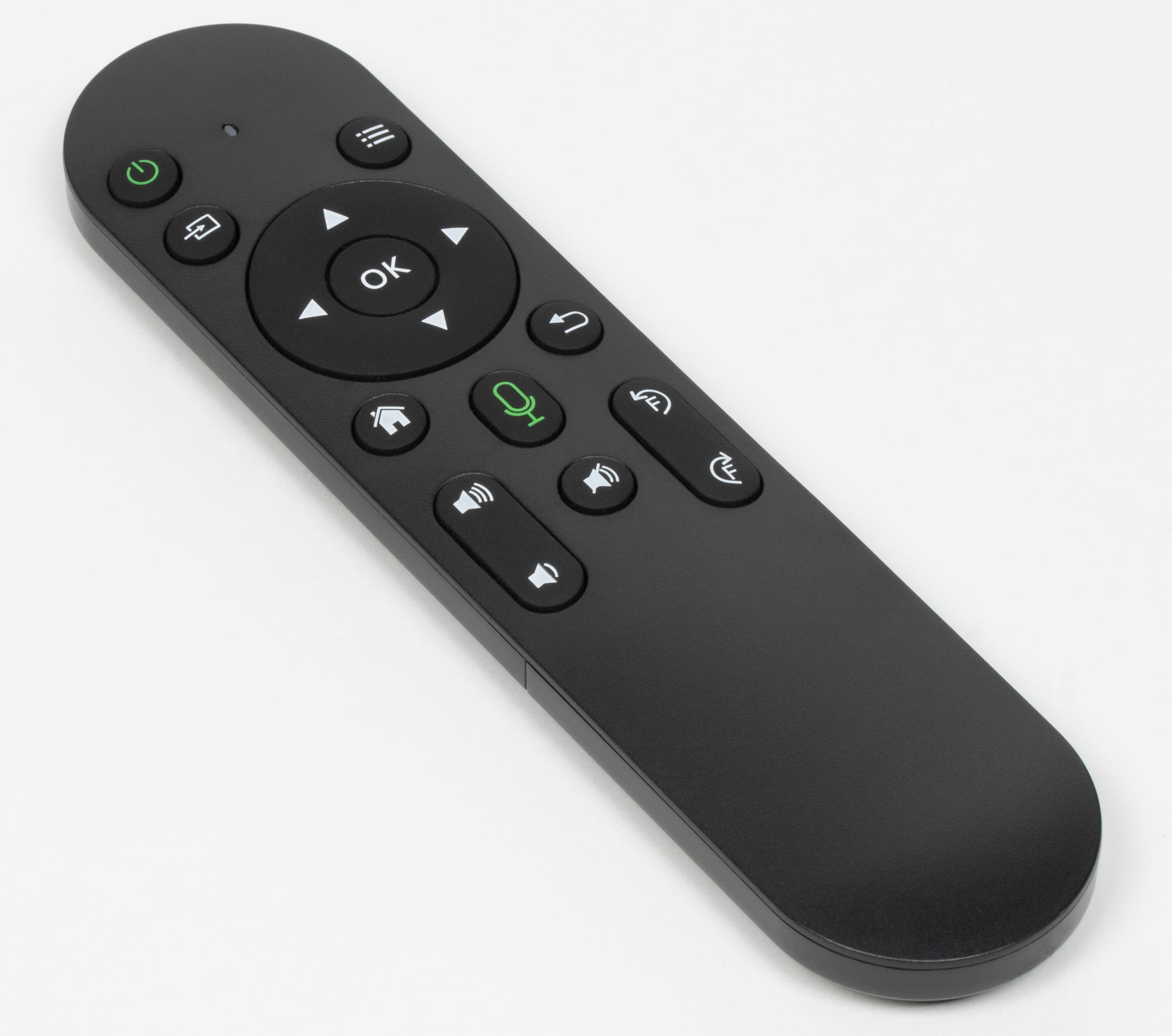

Пульт небольшой и легкий (164×40×15 мм, а с элементами питания он весит 63 г). Корпус пульта изготовлен из черного пластика с матовой поверхностью, кнопки — из резиноподобного пластика. На переднем торце есть вставка из тонированного прозрачного пластика.

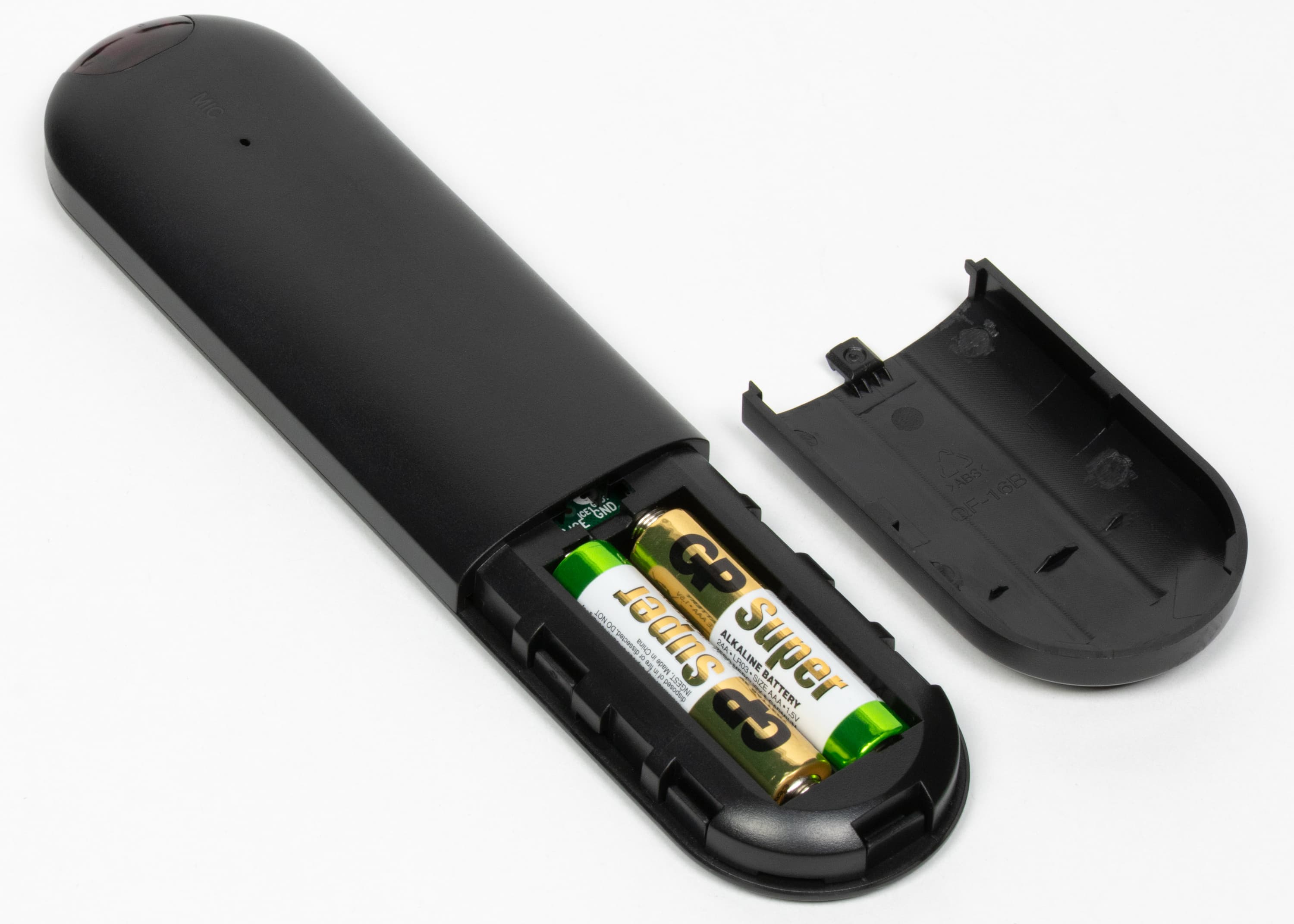

Источниками питания служат два элемента типа ААА.

Обозначения кнопок достаточно контрастные и крупные. При нажатии кнопки негромко щелкают. Пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с проектором или тогда, когда проектор находится в режиме ожидания. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth. Сверху в передней части пульта есть индикатор (мигает красным при передаче команд), а снизу — отверстие микрофона. Есть и кнопка с значком микрофона, но при нажатии на нее ничего не происходит. Поддержку голосового ассистента добавят после доработки программного обеспечения. Также никто не мешает подключить к проектору клавиатуру и мышь (по USB или по Bluetooth). Поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. Задержка перемещения курсора мыши относительно движения самой мышью терпимая. Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

Система и интерфейс

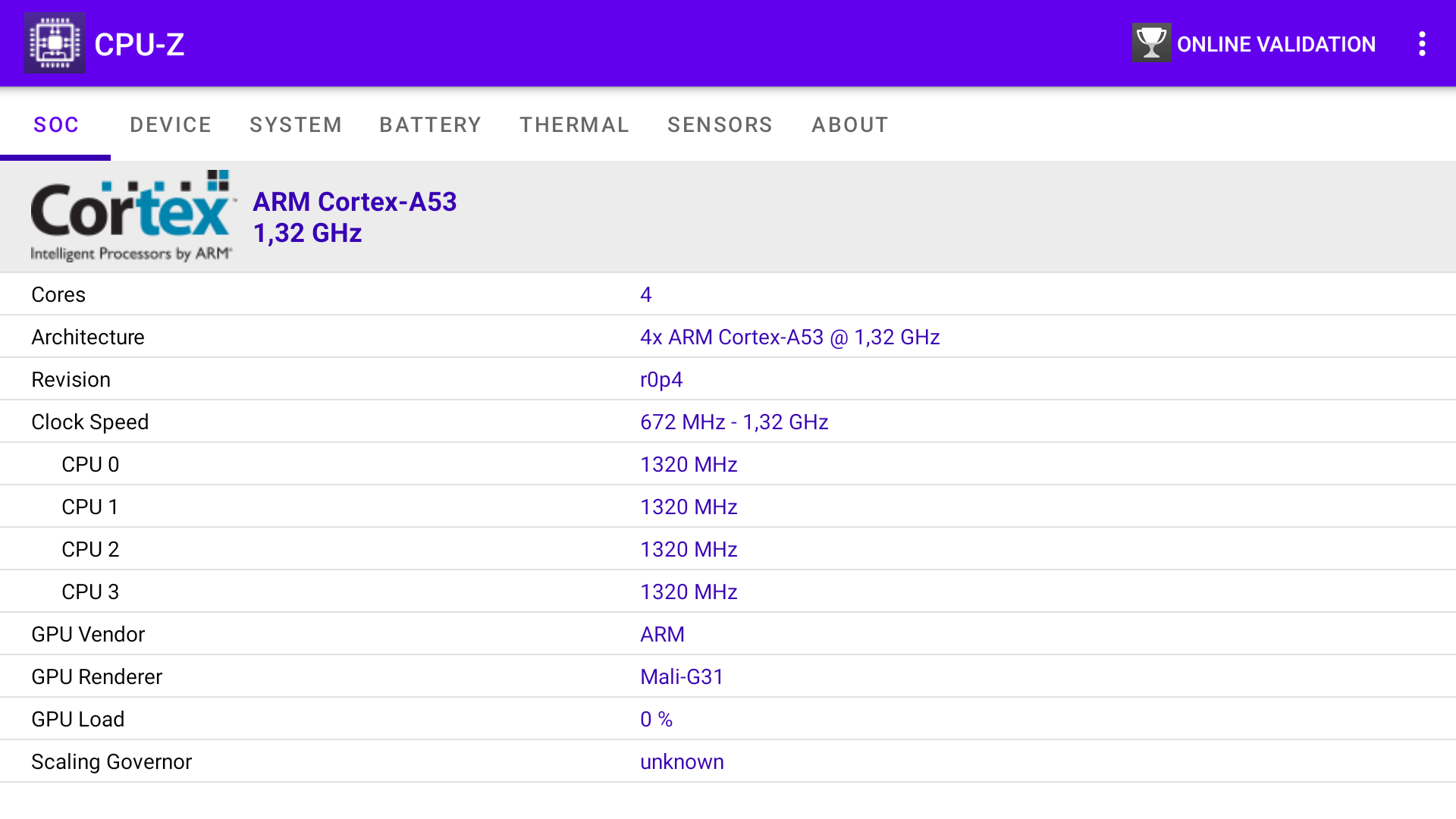

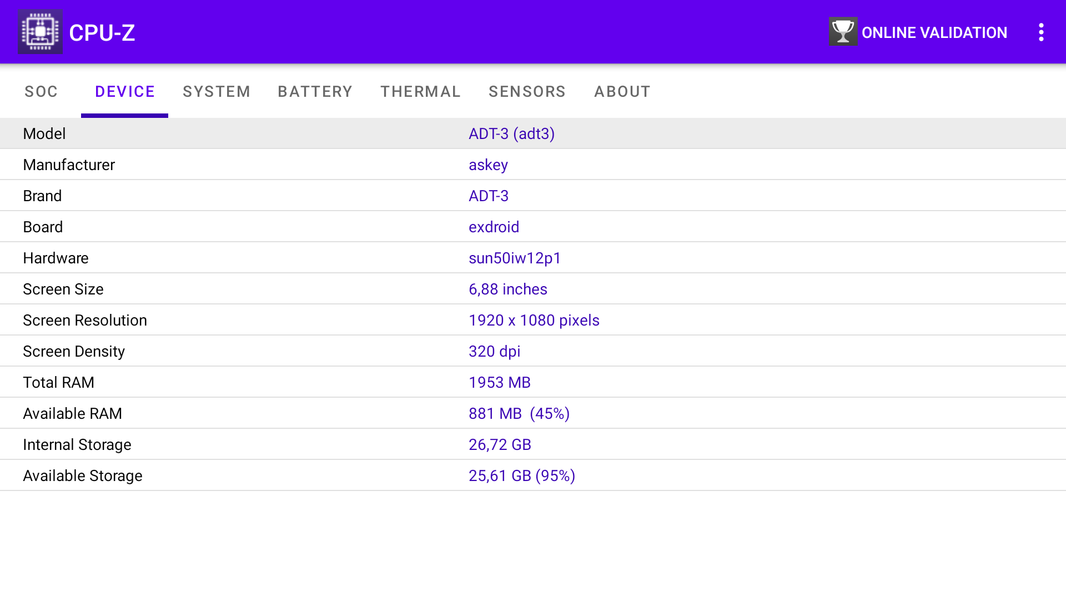

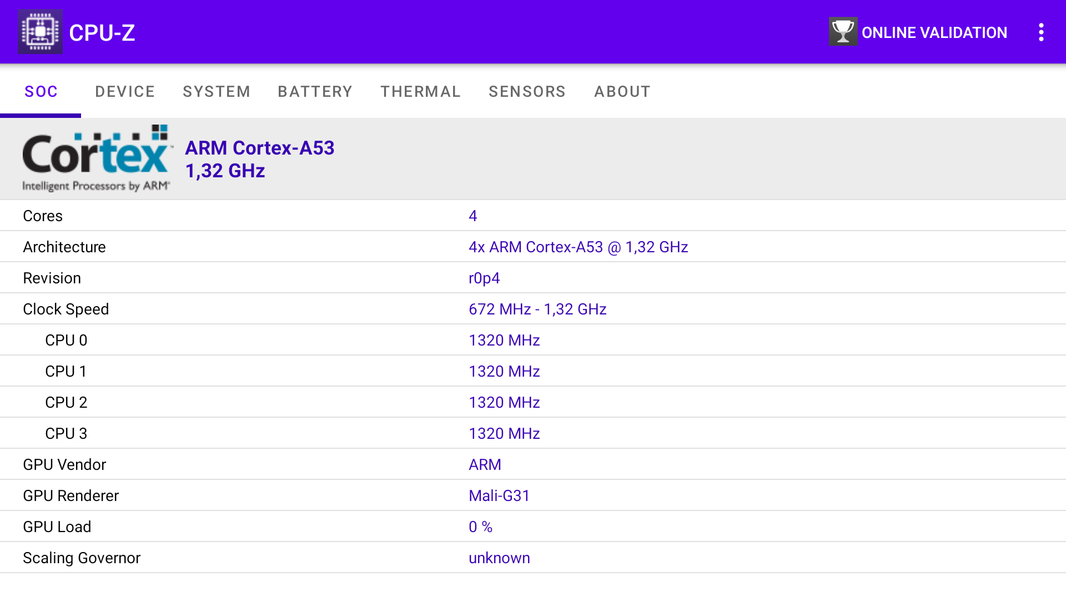

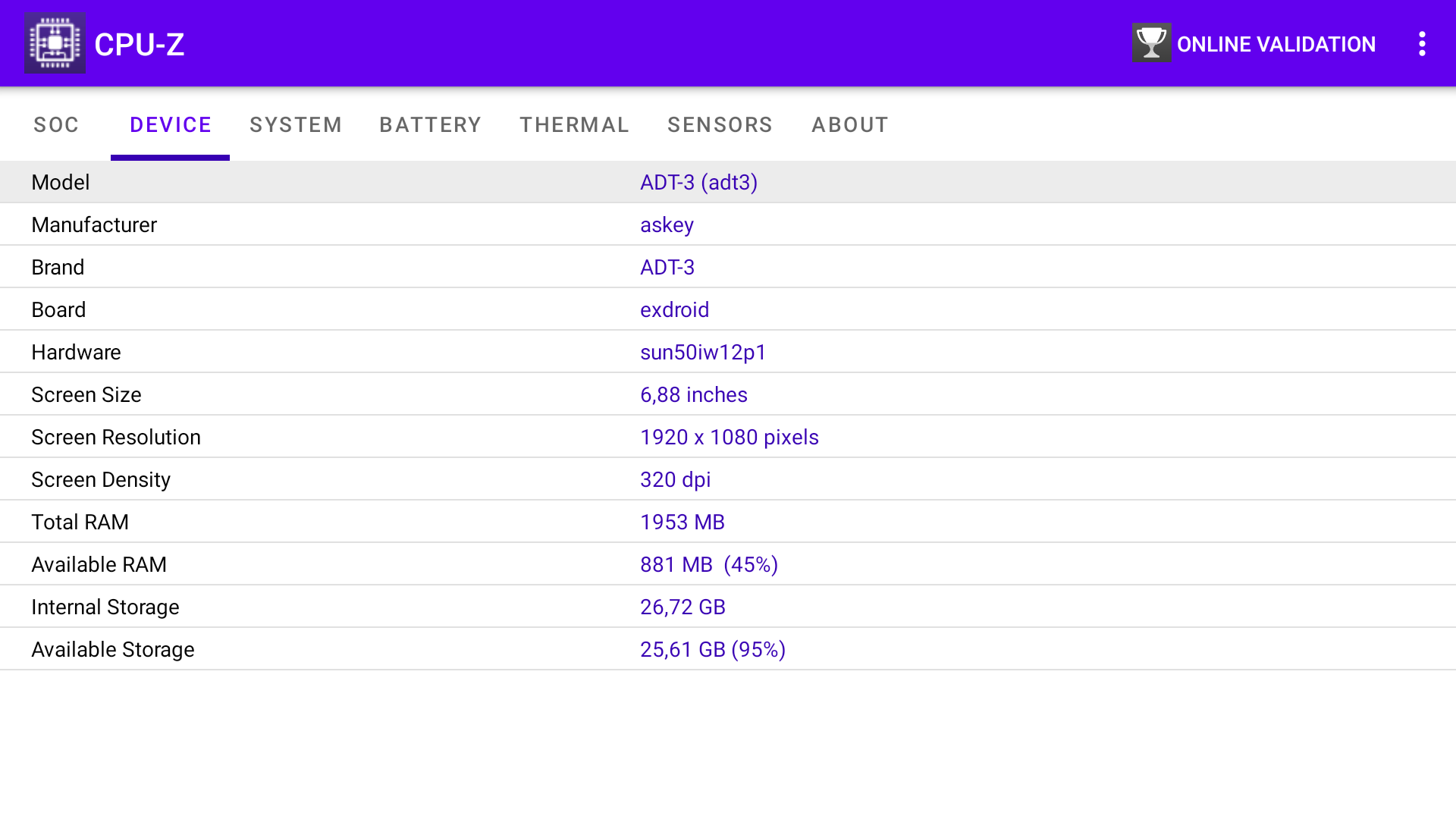

Программной платформой для этого ТВ служит операционная система Android версии 11. Конфигурацию аппаратной части поясняют данные программы CPU-Z:

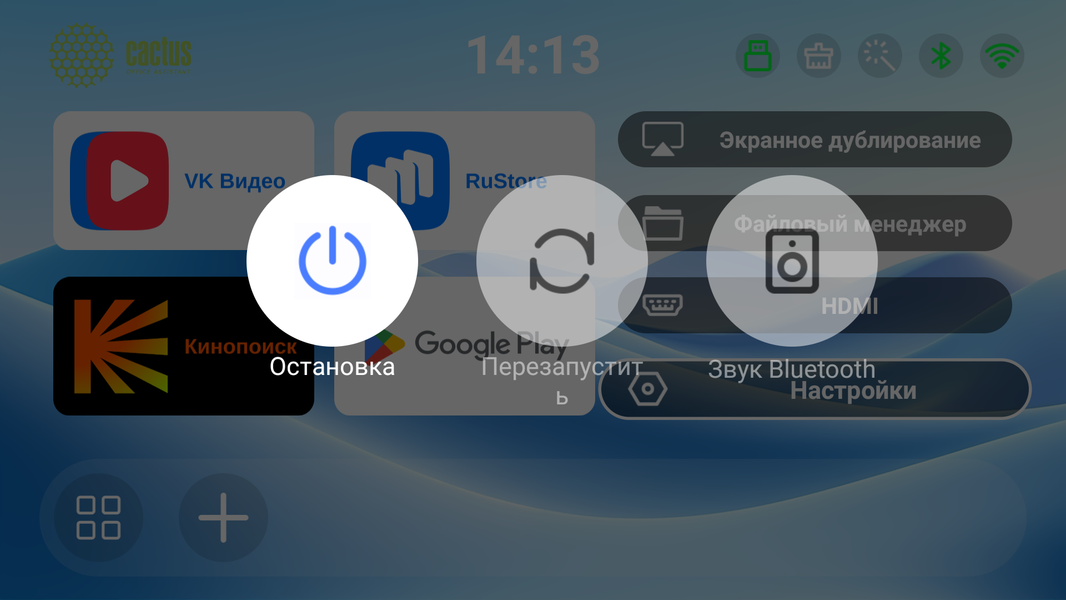

При однократном коротком нажатии на кнопку питания на экран выводится меню, в котором можно выбрать пункты выключение, перезагрузка или переход в режим Bluetooth-колонки. Перезагрузка или включение длятся порядка одной минуты.

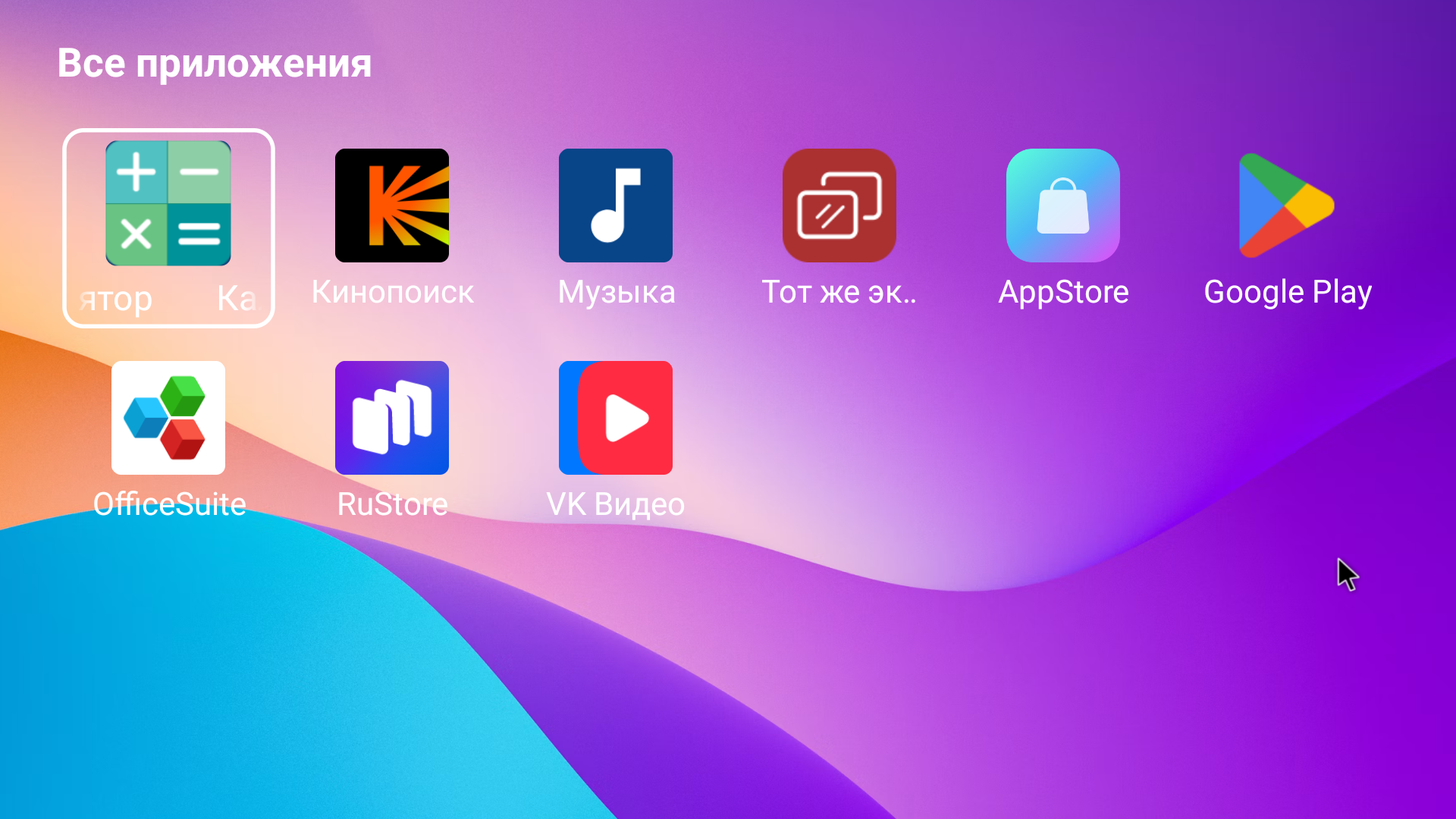

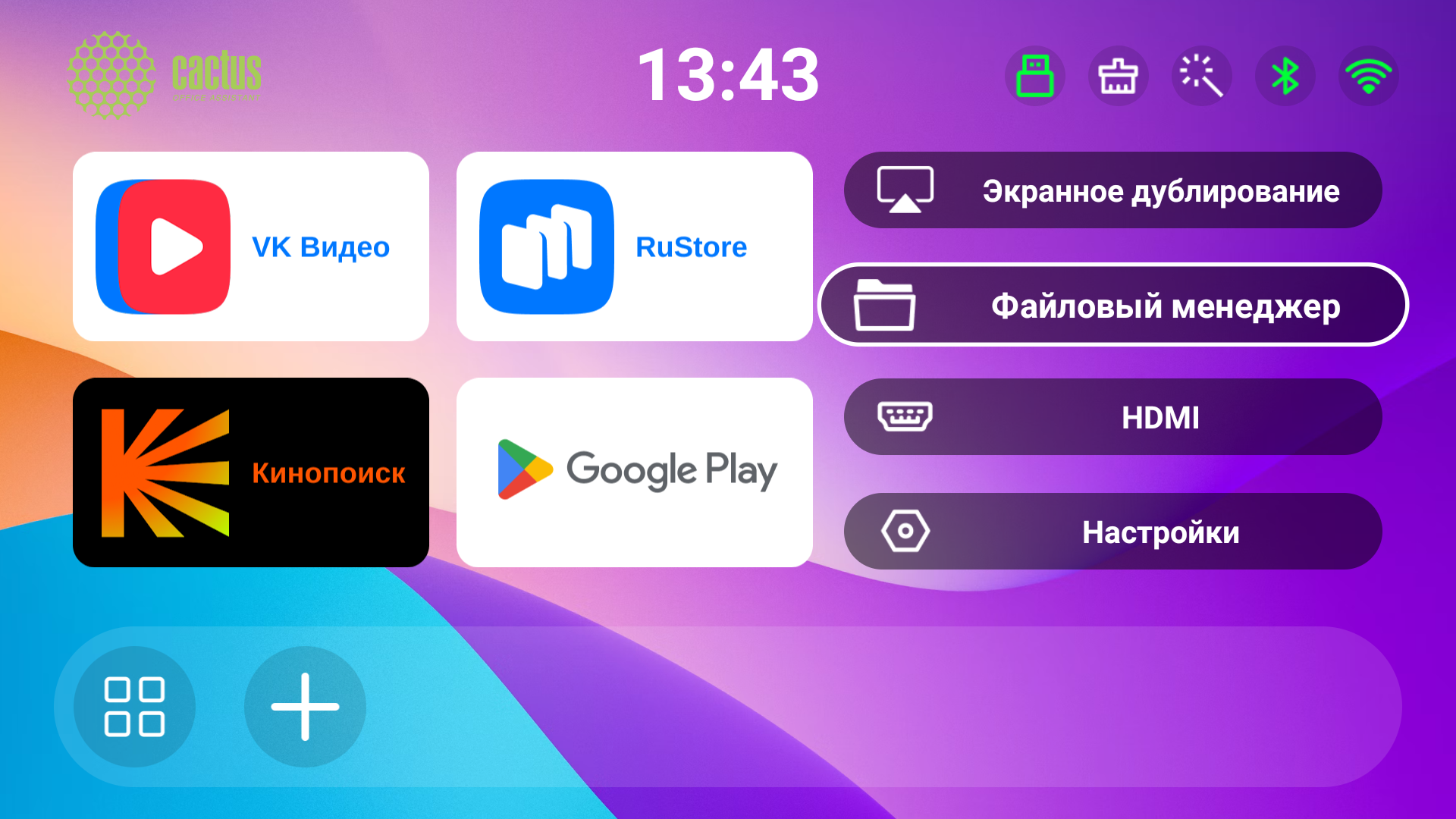

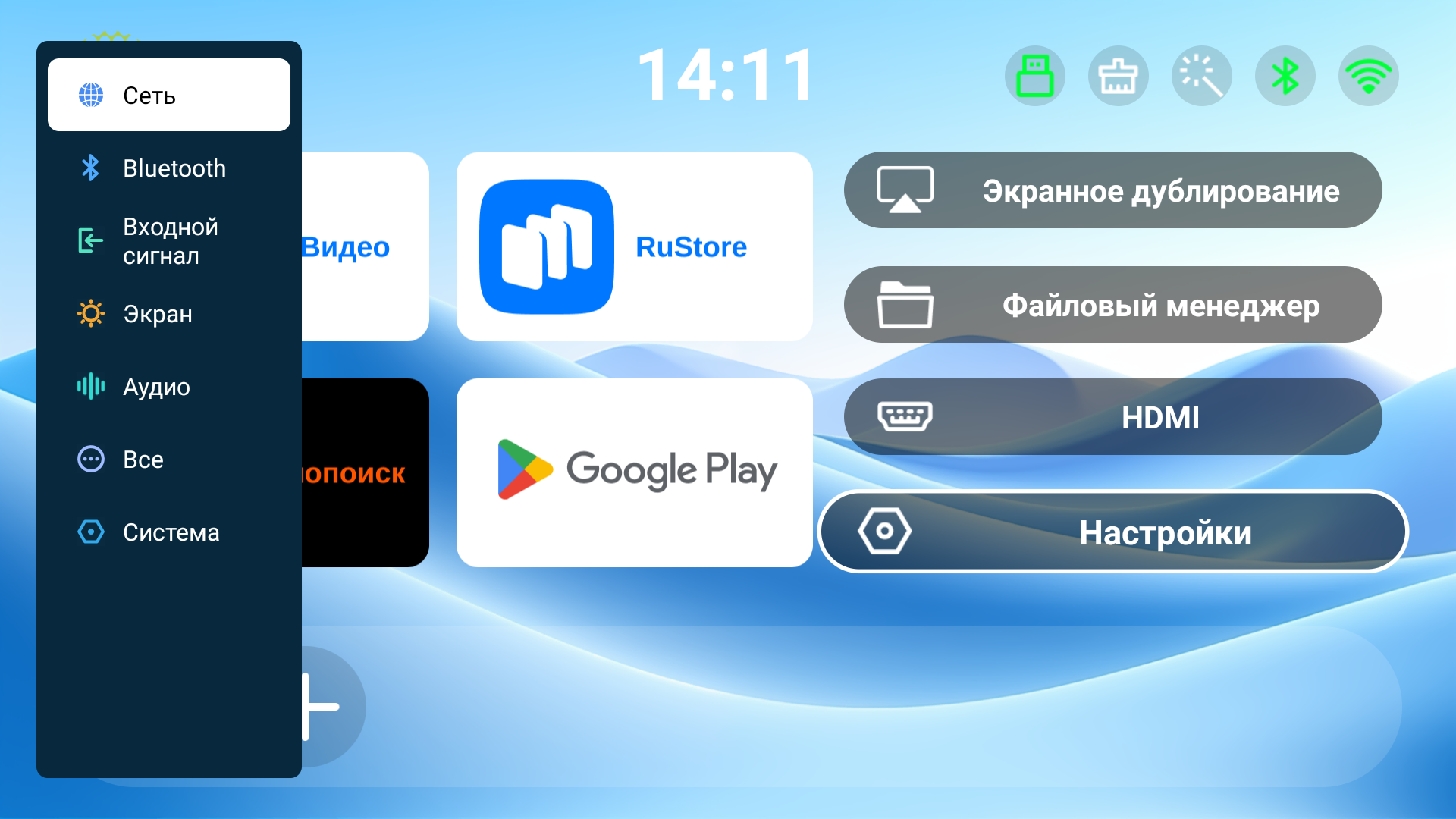

Интерфейс переведен на русский язык. Домашняя страница (или Главный экран) поделена на несколько зон, обеспечивающих быстрый доступ к настройкам и приложениям. На ленту в нижней части экрана пользователь может добавить значки установленных приложений для быстрого их запуска.

Перейти к настройкам, в том числе изображения и звука, можно с домашней страницы, или нажав на кнопку Меню на пульте.

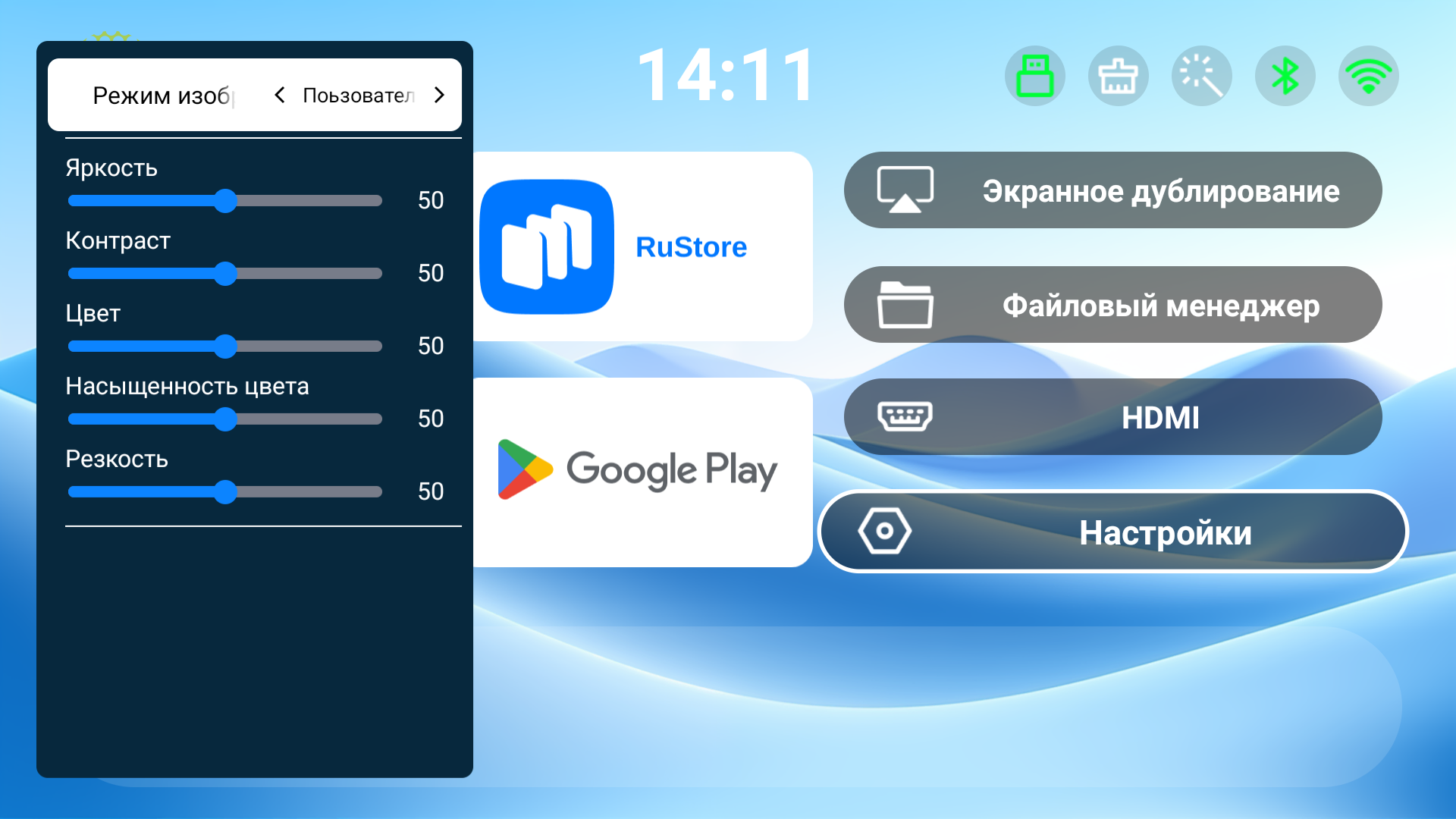

Настроек изображения немного.

Есть три предустановленных магазина приложений: Google Play, RuStore и AppStor.

Также в большинстве случаев можно установить программы из файлов APK, и ими можно будет нормально пользоваться.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. Объектив оснащен электромеханическим приводом фокусировки. Выполнять фокусировку можно вручную с помощью кнопок на пульте, также можно включить функцию автоматической фокусировки, которая запускается при перемещении и при включении проектора. Проекция направлена вверх, так что нижняя граница изображения находится выше верхней панели проектора. Для примера в числах: при проекции с расстояния 160 мм (от переднего торца проектора до плоскости экрана, при этом область отображения примерно 1740 мм на 980 мм) низ проекции примерно на 140 мм выше верхней панели проектора.

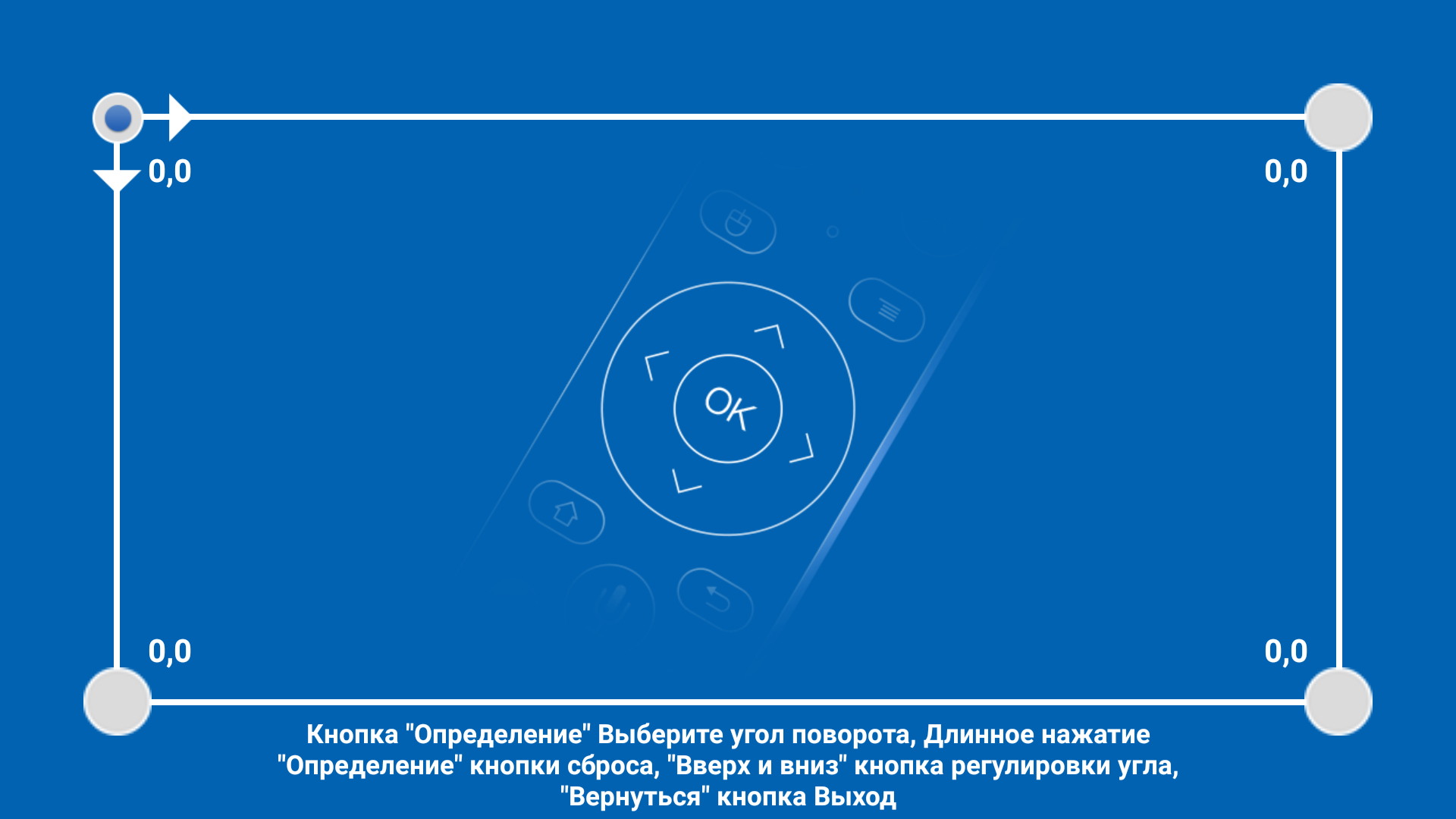

Есть функция ручной цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений.

Разумеется, применение любой цифровой коррекции ухудшает качество изображения. При размещении на горизонтальной поверхности лучше выравнивать положение проектора относительно экрана с помощью ножек, высота которых регулируется.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор ультракороткофокусный, к тому же объектив смещен назад, поэтому при размещении проектора очень близко к экрану можно получить изображение большого размера. Однако это накладывает повышенные требования к качеству экрана, так как он должен быть как можно более плоским и матовым, без выраженного зеркального или направленного отражения. По факту желательно использовать натяжные или даже жесткие экраны.

Встроенный мультимедийный плеер

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и SMB. Были опробованы жесткие диски, внешние SSD и обычные флешки. Два протестированных жестких диска без проблем работали непосредственно от USB-порта на проекторе. Отметим, что проектор поддерживает чтение USB-накопителей с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем.

Нет особого смысла тестировать воспроизведение графических и аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. Поэтому мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player. Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах (и их разновидностях) AAC, AC3, DTS, MP2, MP3, OGG, PCM и WMA. Большинство из опробованных современных файлов высокого разрешения воспроизводились в режиме аппаратного декодирования (в некоторых случаях в режиме HW+). Проектор как-то воспроизводит даже файлы с разрешением 4К с кадровой частотой вплоть до 60 кадр/с, по факту лучше ограничится видеофайлами с разрешением не более Full HD, так как 4К-файлы практически всегда воспроизводятся с пропуском кадров.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана под частоту кадров в видеофайле (она всегда 60 Гц), поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.

В стандартном для видео диапазоне (16—235) отображаются все градации оттенков (при Яркость = 49). Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей и по Wi-Fi составил 110 Мбит/с, по проводной сети Ethernet — 90 Мбит/с (H.264, http://jell.yfish.us/). В последних двух случаях использовался медиасервер роутера Asus RT-AC68U.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц без HDR. Цвета правильные, с учетом типа видеосигнала и физического разрешения матрицы яркостная и цветовая четкость высокая. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков. Подстройки частоты обновления нет, она 60 Гц, поэтому, например, при контенте 24 кадр/с кадры выводятся с чередованием длительности.

Проектор очень плохо обрабатывает чересстрочные видеосигналы, поэтому подавать на него нужно только прогрессивные сигналы. Неотключаемая функция подавления видеошумов работает хорошо и практически не приводит к артефактам в случае динамического изображения.

При подключении к ПК рабочим разрешением стоит считать 1920×1080 пикселей. Сигнал 4К поддерживается, но вывод идет с помехами. Белое поле от центра нижнего края к верху и к бокам умеренно темнеет, выраженных цветных разводов нет. Равномерность черного поля хорошая, выраженных цветных разводов и бликов на нем нет. Микроконтраст занижен. Геометрия хорошая, как и равномерность фокусировки. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, пренебрежимо мала. В целом для такого класса устройств качество оптической системы высокое.

Судя по указанному размеру (0,23″) физическое разрешение матрицы DMD равно 960 на 540 пикселей, однако в характеристиках везде указано разрешение 1920 на 1080 пикселей (Full HD). И то и другое правда, просто в проекторе используется технология динамического увеличения разрешения. Каждый исходный кадр сначала масштабируется (если это требуется) до разрешения Full HD, затем разбивается на четыре подкадра с разрешением 960 на 540 пикселей, которые выводятся последовательно, со сдвигом на 0,5 пикселя вверх, вниз, вправо и влево. За сдвиг отвечает специальный оптоэлектрический элемент (возможно, два), размещенный на пути уже сформированного изображения, который включается и выключается с высокой частотой (видимо, 240 Гц). По всей видимости, используется эффект двойного лучепреломления — при включении элемента меняется его показатель преломления. Соответствующий набор компонентов разработан компанией Texas Instruments, ею же осуществляется поддержка разработчиков, внедряющих эту технологию в проекционные системы.

Конечно по микроконтрасту и по четкости получаемое изображение значительно хуже, чем при использовании настоящей матрицы 1920 на 1080 пикселей, но различить 1080 линий, или хотя бы намеки на них на тестовых мирах можно. Правда, из-за динамического формирования даже неподвижного изображения, при быстром движении глаз иногда можно заметить дрожание мелких элементов картинки.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Мощность источника света и, соответственно, максимальный световой поток зависят от значения настройки Режим устройства (3 уровня).

В режиме ожидания потребление электроэнергии составило примерно 0,5 Вт.

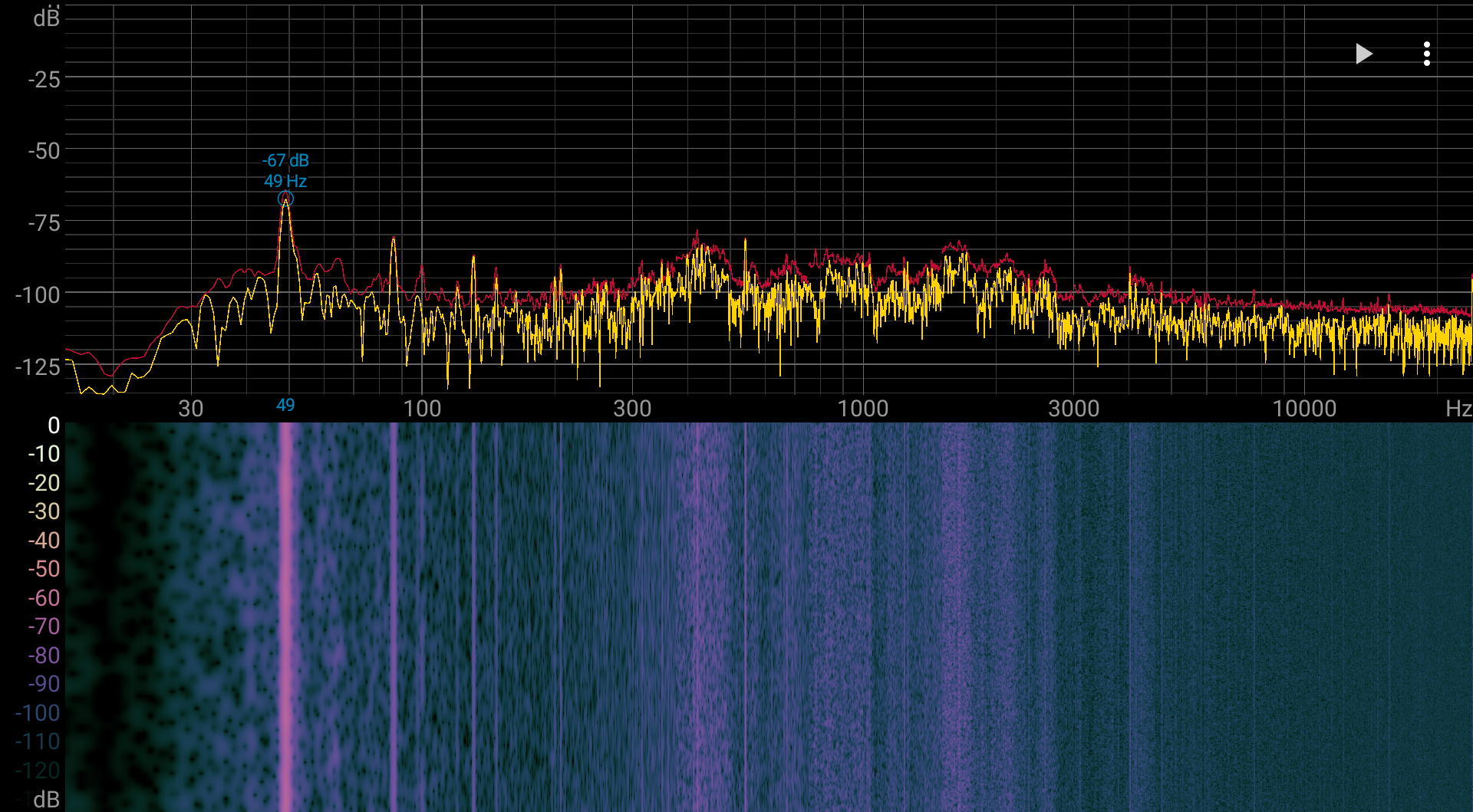

Проектор негромкий. Спектрограмма шума от системы охлаждения не идеально ровная, однако пиков с высокой интенсивностью нет (низкочастотный пик во внимание можно не принимать). Характер звука довольно ровный, едва различимый призвук стрекотания никакого дискомфорта не доставляет.

Встроенные громкоговорители для устройства такого размера громкие, но качество звука не очень высокое — низких частот нет, звук в целом резковат и неприятный. Впрочем, даже на максимальной громкости перегрузка звукового тракта в явном виде не определяется. Близко от проектора обнаруживается стереофонический эффект.

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ достаточный, шума в паузах нет, воспроизводится широкий диапазон частот, общее качество звука хорошее.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода для сигнала 1080p при 60 Гц кадровой частоты равна 135 мс — это очень большая задержка, даже просто работать за ПК с такой задержкой могут только очень спокойные и терпеливые люди.

Измерение яркостных характеристик

Проекция с большими отклонениями падения света от перпендикуляра к экрану делает невозможным точное измерение яркостных параметров по методике ANSI подробно описанной тут. Максимальная яркость белого поля на экране размером 139×78 см оказалась порядка 113 кд/м². Такая яркость условно соответствует проектору со световым потоком порядка 370 лм. Этого достаточно для комфортного просмотра в затемненном помещении на экране с диагональю в 90 дюймов (2 метра шириной). Напомним, что для затемненного помещении целевая яркость составляет 55 кд/м². Снижая мощность источника света яркость можно понизить в 1,1 или в 1,3 раза. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off. Она достигла значения 930:1. Для DLP-проектора это типичное значение.

В данном проекторе используется лазерный источник света с тремя лазерами — красным (635—651 нм), зеленым (518—532 нм) и синим (458—472 нм). Так как используется три независимых источника света, то даже с одним чипом-матрицей DMD можно обойтись без вращающегося светофильтра. Для этого составного источника света заявлен срок службы до 50 000 часов, что на порядок больше типичного срока службы ртутной лампы. Конечно, это не означает, что любой такой проектор сможет проработать все эти 34 с лишним года (если использовать его по 4 часа в день), но все же периодических проблем с заменой лампы уже точно не будет.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 240 Гц при сигнале 60 кадр/с, что соответствует четырехкратной скорости. Эффект «радуги» присутствует, но выражен слабо.

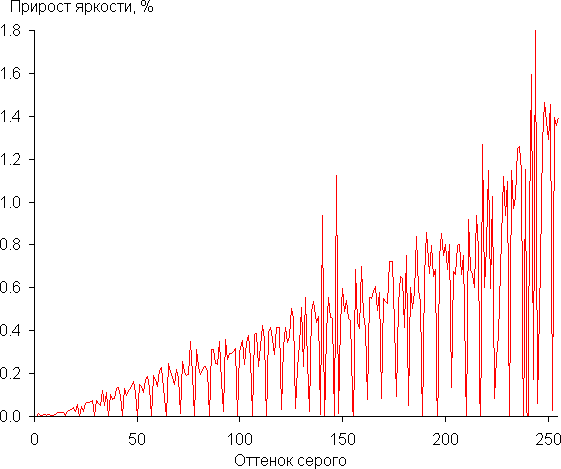

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Равномерность роста прироста яркости не наблюдается и много оттенков не ярче предыдущего. Часто каждый седьмой оттенок не отличается по яркости от предыдущего. Но хотя бы в самой темной области только один самый темный оттенок серого не отличается по яркости от черного цвета:

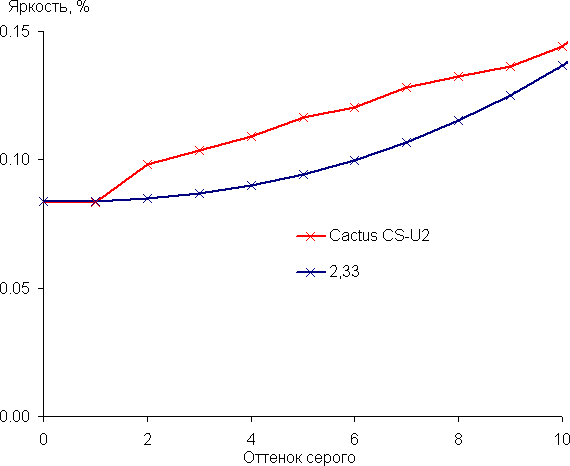

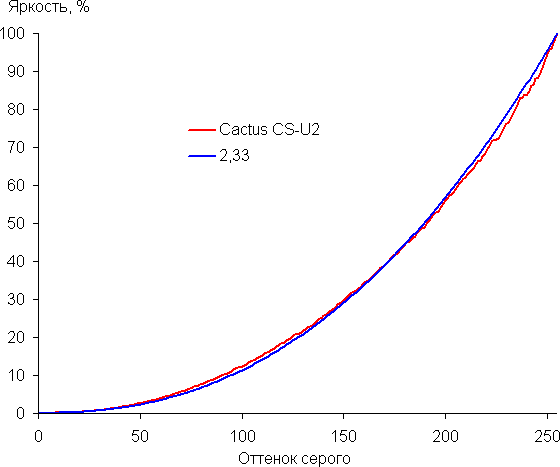

Аппроксимация полученной гамма-кривой дала значение показателя 2,33, что немного выше стандартного значения 2,2, поэтому картинка чуть затемнена. Реальная гамма-кривая несильно отклоняется от аппроксимирующей функции, что хорошо:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

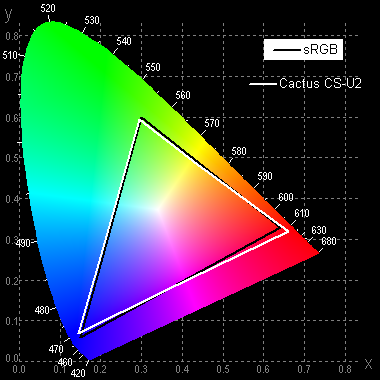

Цветовой охват близок к sRGB:

В итоге цвета изображений — рисунков, фотографий и фильмов, — ориентированных на пространство sRGB (а таких подавляющее большинство), естественные.

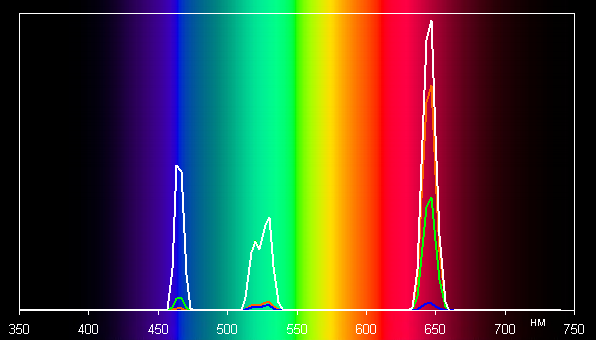

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что цвета очень хорошо разделены, но перекрестное подмешивание сужает цветовой охват до sRGB. Узкие пики подтверждают сведения о лазерных источниках света.

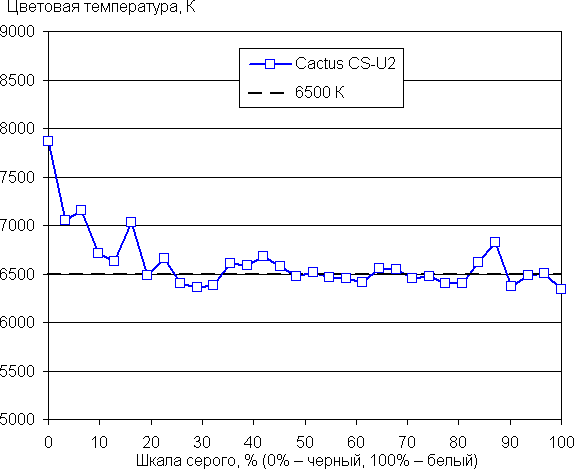

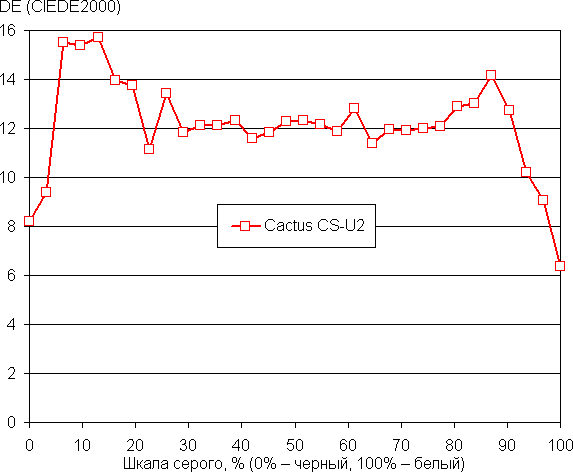

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режима по умолчанию:

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. По умолчанию цветовой баланс средний, так как цветовая температура достаточно близка к стандартным 6500 К, но ΔE значительно выше 10 единиц на большей части шкалы серого, так как зеленого цвета маловато. При этом хотя бы цветовая температура мало изменяется от оттенка к оттенку на значимой части шкалы серого, что положительно сказывается на визуальной оценке цветового баланса.

Выводы

Проектор Cactus CS-U2 — самодостаточное устройство все-в-одном, сочетающее в себе проектор, мультимедийный плеер и акустическую систему. Ультракороткофокусная оптическая система при размещении проектора очень близко к экрану позволяет получить изображение большого размера, что экономит пространство, но предъявляет повышенные требования к качеству экрана. С помощью этого проектора на экране где-то до 2 метров шириной в затемненном помещении можно демонстрировать видео и фотографии, при этом источниками контента могут быть USB-накопители и сетевые сервисы. Также к проектору по HDMI можно подключать внешние источники изображения и звука. В данном случае функциональность устройства расширена за счет использования ОС Android, допускающей установку тех приложений, которые больше устроят пользователя по набору функций и оформлению.

Достоинства:

• Аккуратный дизайн
• Небольшие размеры и вес
• «Вечный» лазерный источник света
• Тихая работа
• Громкая и довольно качественная встроенная акустика
• Вывод звука по Bluetooth и работа в качестве Bluetooth-колонки
• Поддержка Miracast
• Система защиты глаз пользователя

Недостатки:

• Высокое значение задержки вывода
• Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с
• Пульт ДУ без подсветки
• Неудачное расположение разъемов

В заключение предлагаем посмотреть наш видеообзор проектора Cactus CS-U2:
