Компания Ugreen присутствует на рынке с 2012 года и предлагает различные аксессуары для мобильных устройств: зарядные устройства (проводные, беспроводные, автомобильные), внешние аккумуляторы, кабели, USB-концентраторы и другую продукцию.

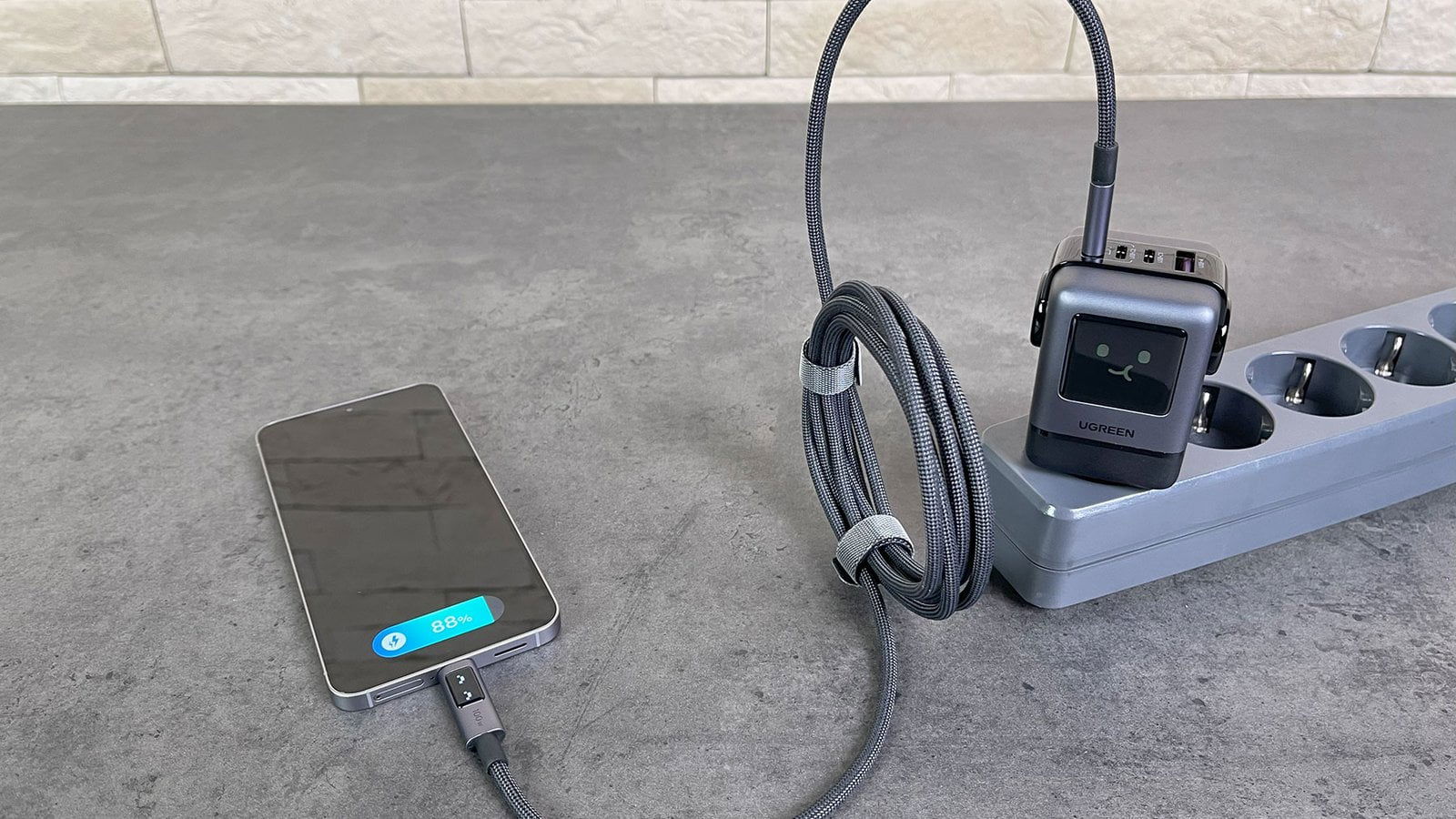

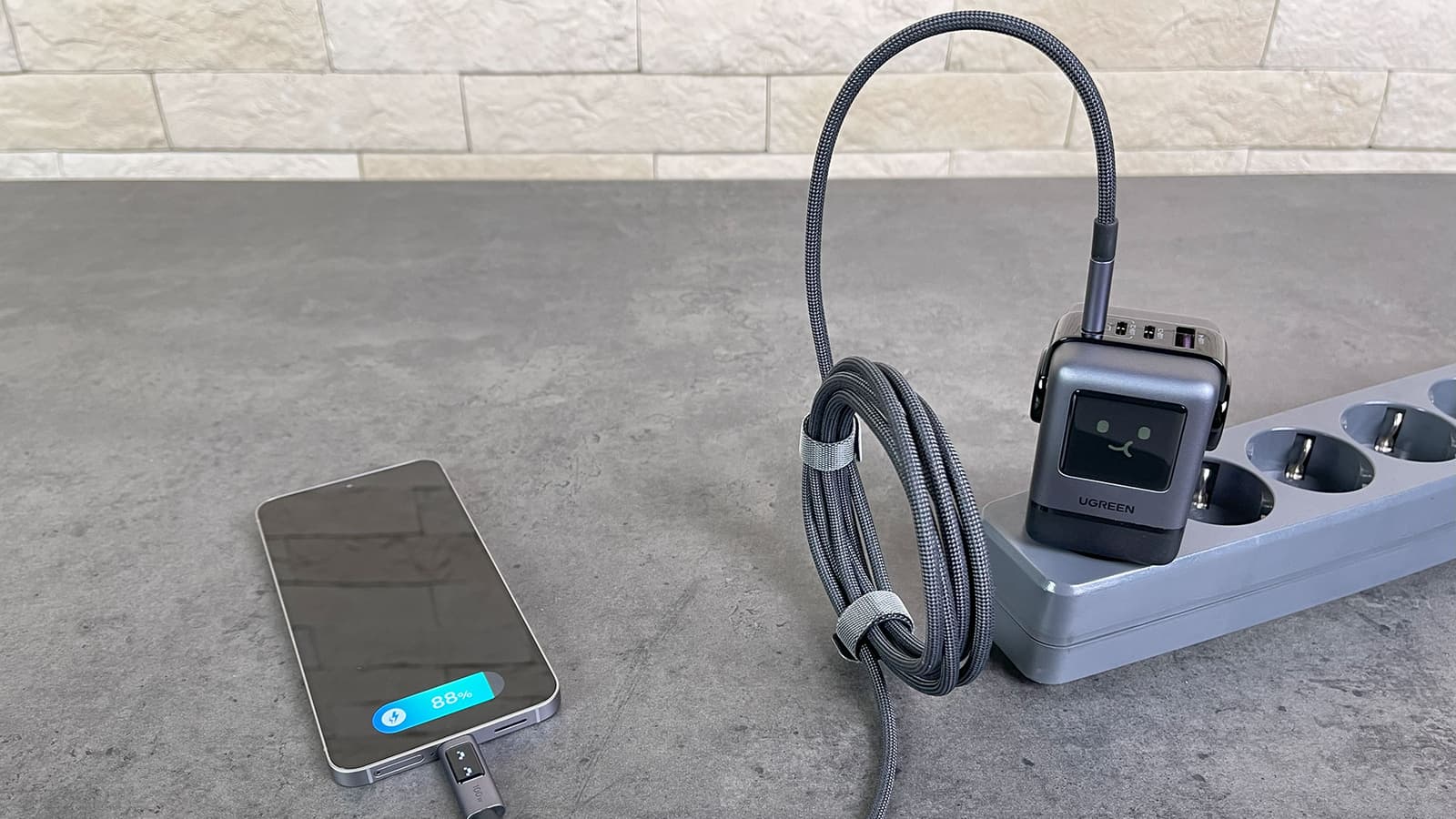

Мы познакомимся с сетевым зарядным устройством Ugreen Uno RG (X688), имеющим четыре выхода для подключения нагрузок с предельной суммарной мощностью до 100 Вт, в конструкции которого использованы современные компоненты на основе нитрида галлия (GaN). Поскольку для подключения мощных нагрузок требуются качественные кабели, рассмотрим один из предлагаемых компанией образцов — Ugreen Uno (L509).

Как понятно из названий, они принадлежат к новой серии зарядных устройств Uno, продукты в которой имеют необычный дизайн и оснащены дисплеем, отображающим анимированные эмодзи во время работы.

На момент написания обзора цены на ЗУ в российской рознице начинались с 6000 рублей. Кабель предлагается с разной длиной, метровый стоит от 1200 рублей.

Зарядное устройство Ugreen Uno RG (X688)

Описание, характеристики

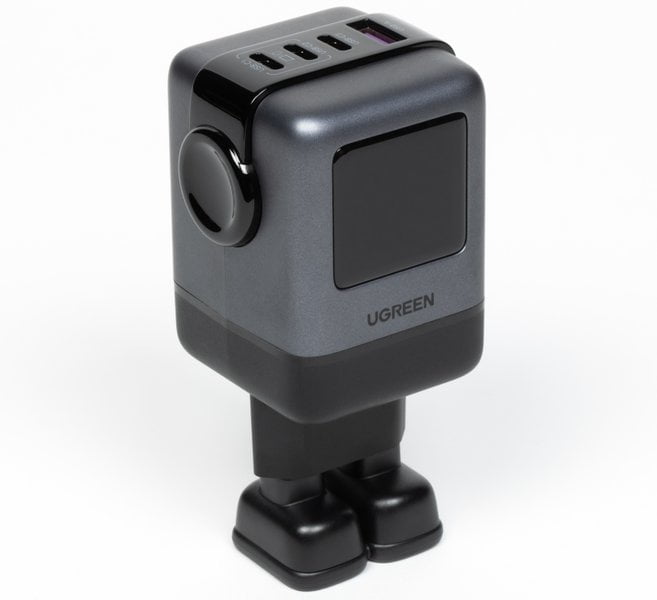

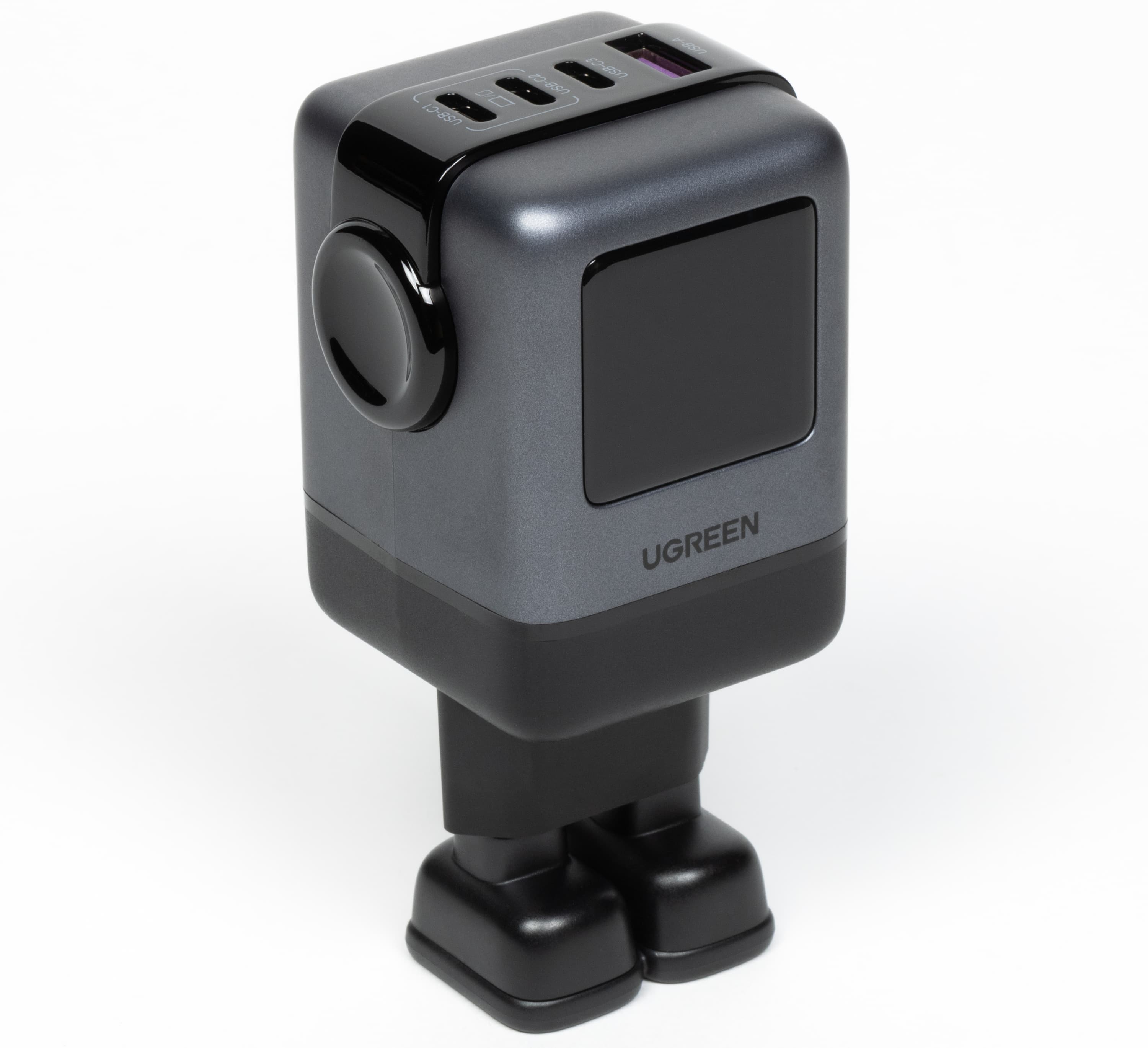

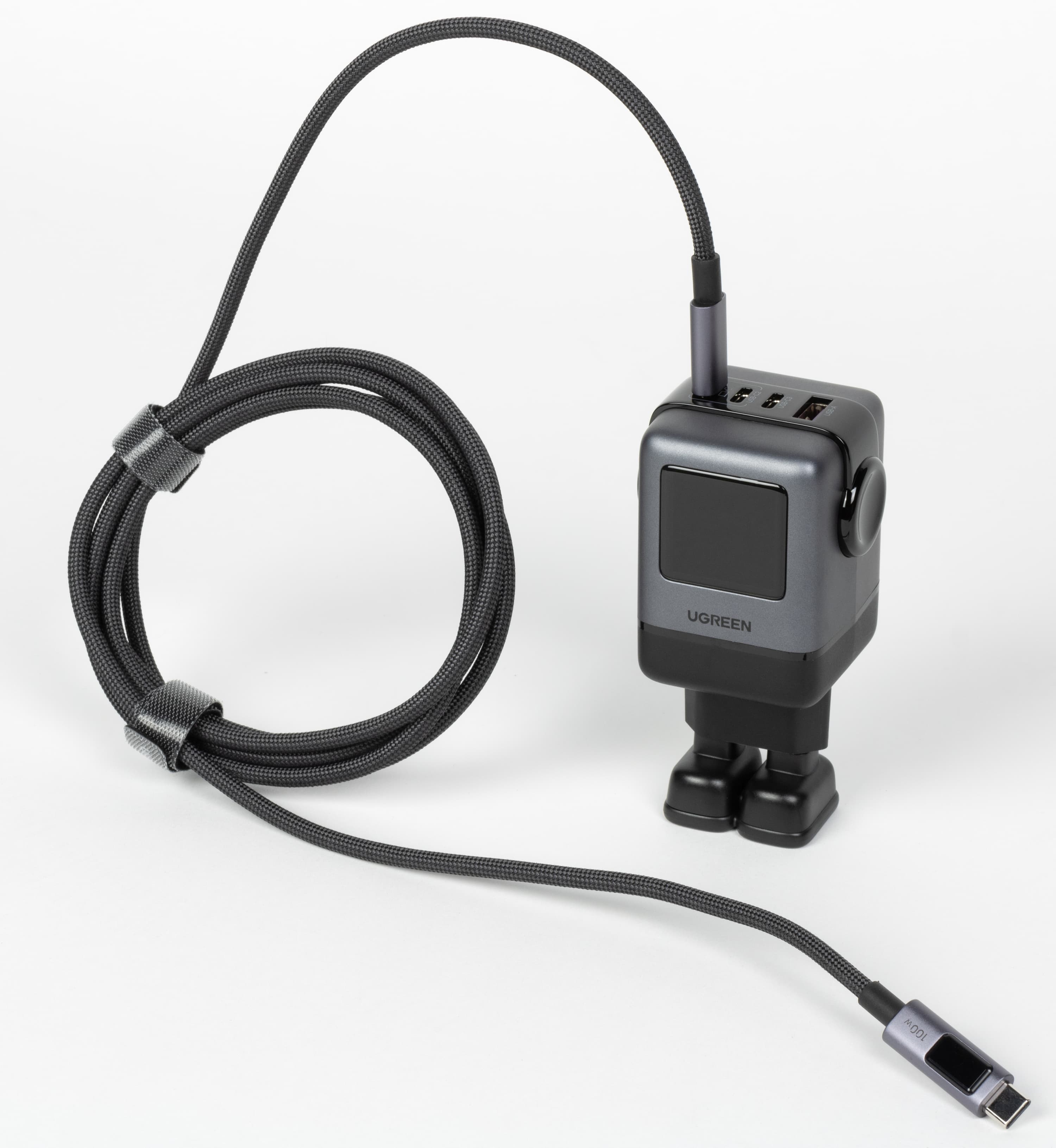

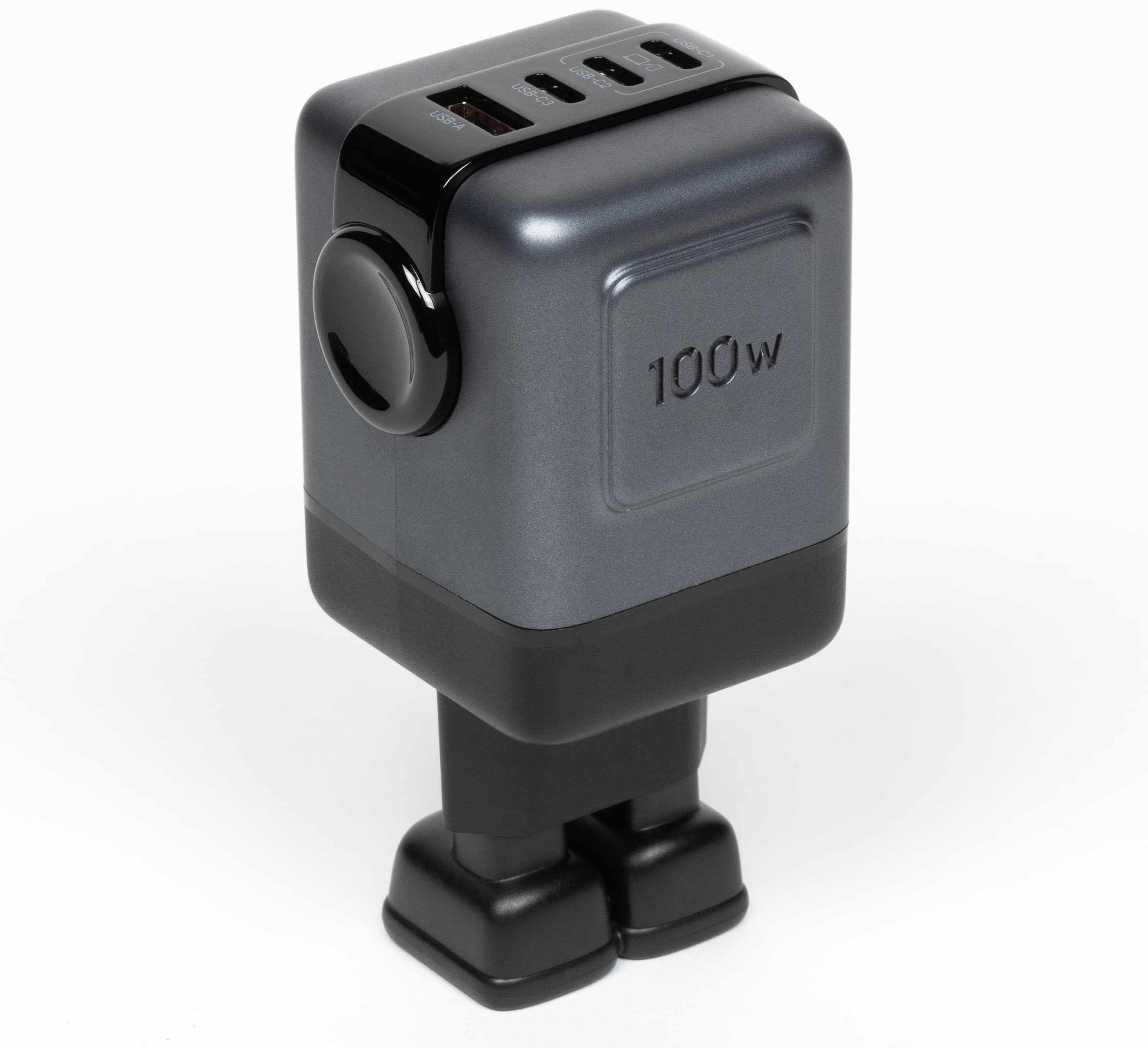

Внешне зарядное устройство напоминает забавного робота с лицом-экраном и в наушниках. Расцветка серая с черным, поверхности в основном матовые, глянцевыми являются экран и «наушники».

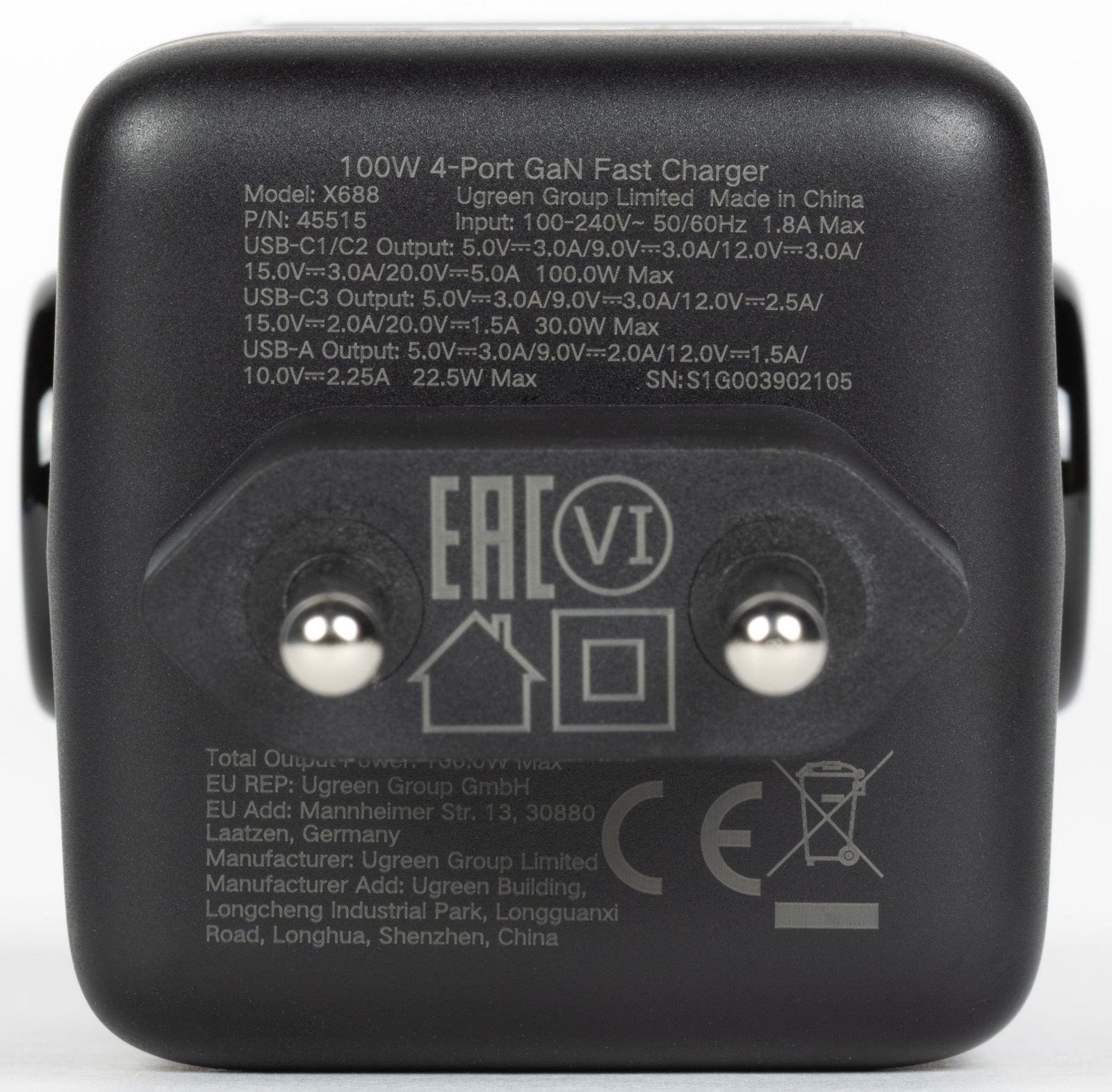

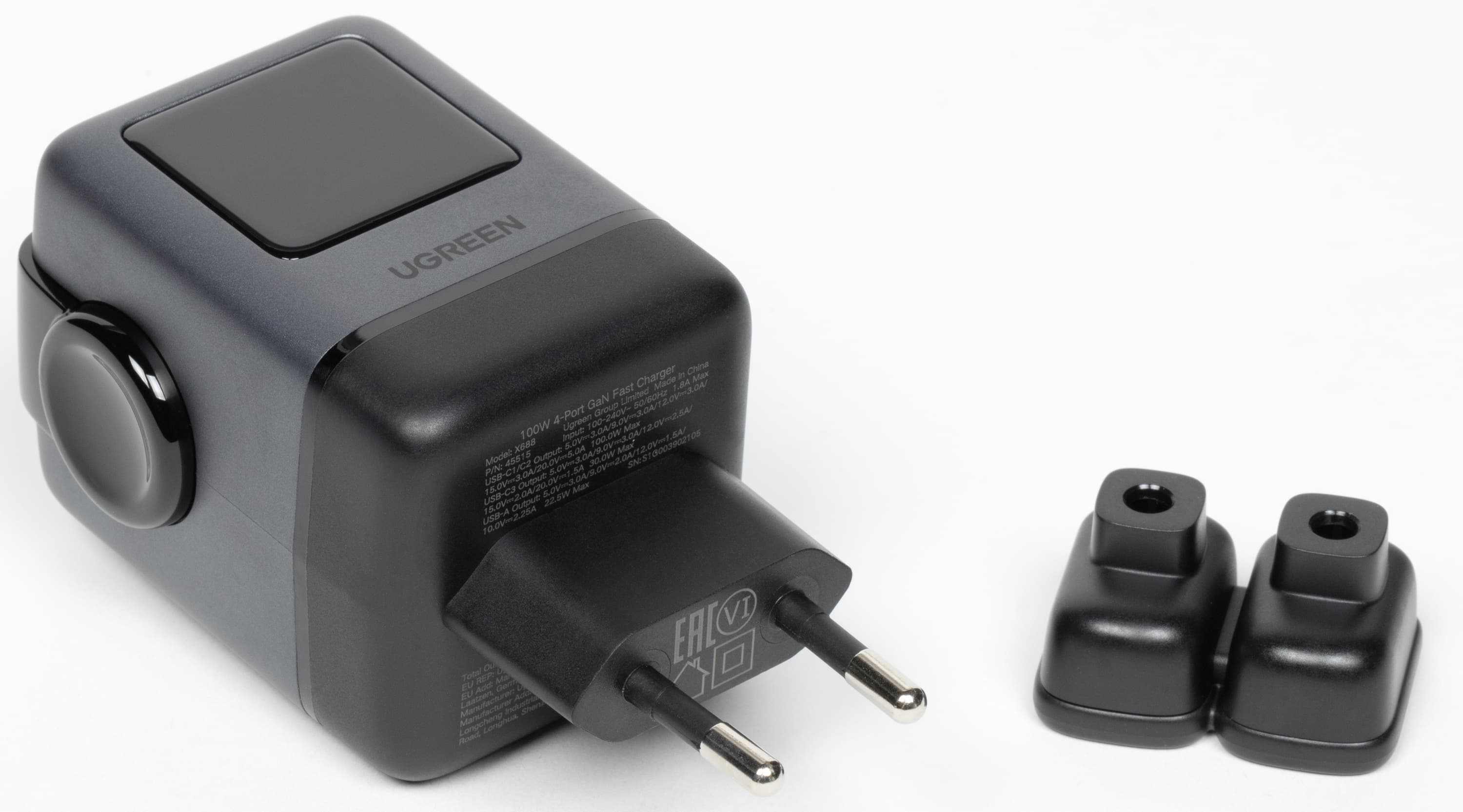

Поначалу непонятно, где же у него вилка. Оказывается, она замаскирована под короткие черные штанишки, а башмачки — это съемная крышка, закрывающая контакты обычной евровилки CEE 7/16. Причем в крышке-башмачках имеется магнит.

Нельзя сказать, что «робот» прочно стоит на своих ножках: центр тяжести находится высоко, поэтому легкий толчок опрокидывает фигурку. Но надо учесть, что это не рабочее положение, в котором «башмачки» снимаются, а вилка вставляется в розетку, к тому же магнит достаточно сильный, и если определить для хранения зарядного устройства какую-то металлическую поверхность, то устойчивость существенно повысится. Ну, а при использовании ЗУ крышечку можно прилепить к металлу, чтобы не потерялась.

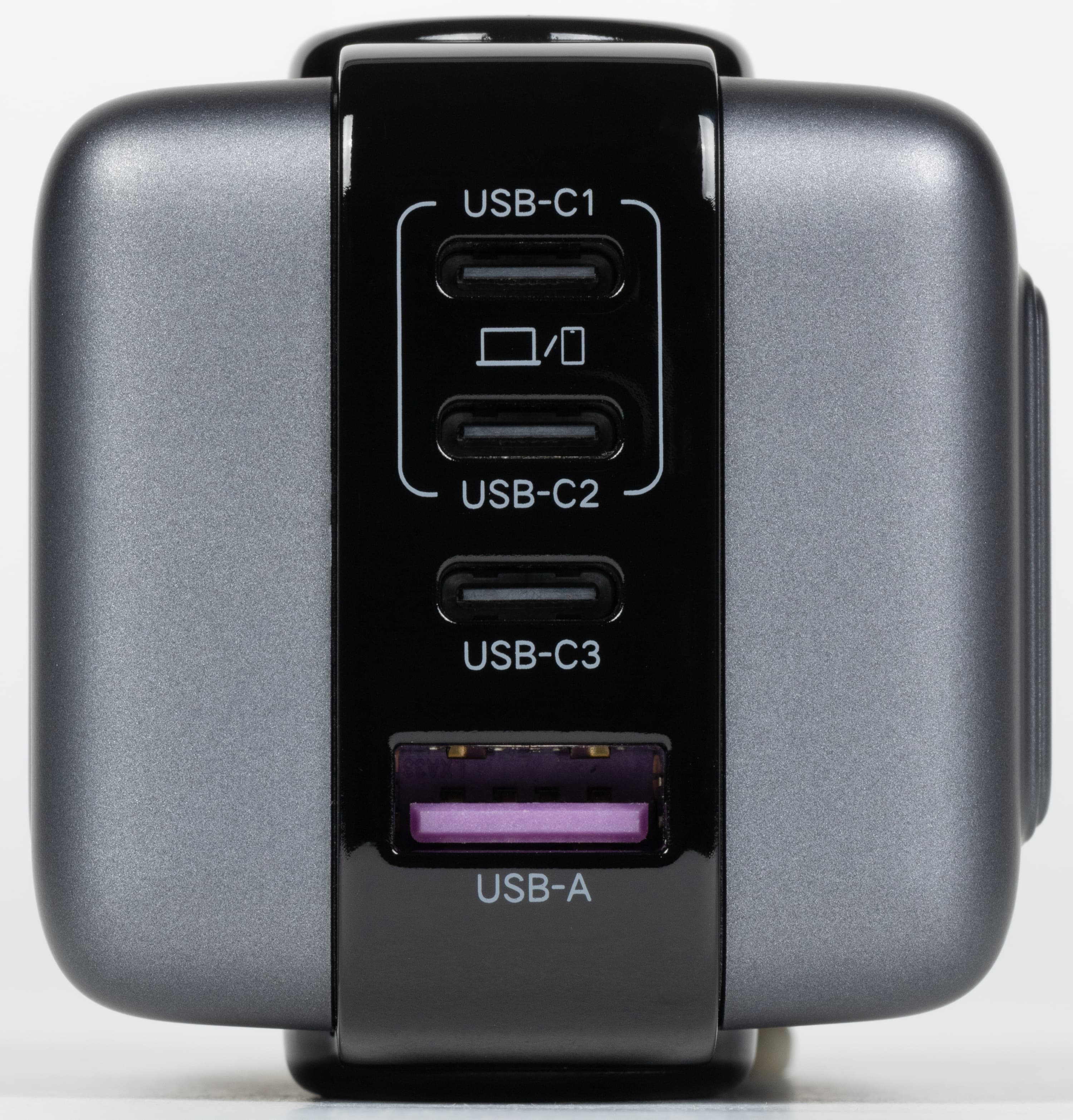

На «макушке» расположены четыре выходных порта: три USB-C (помечены цифрами 1, 2, 3) и один USB-A, причем возможности портов USB-C отличаются. На нижней плоскости приведен перечень параметров.

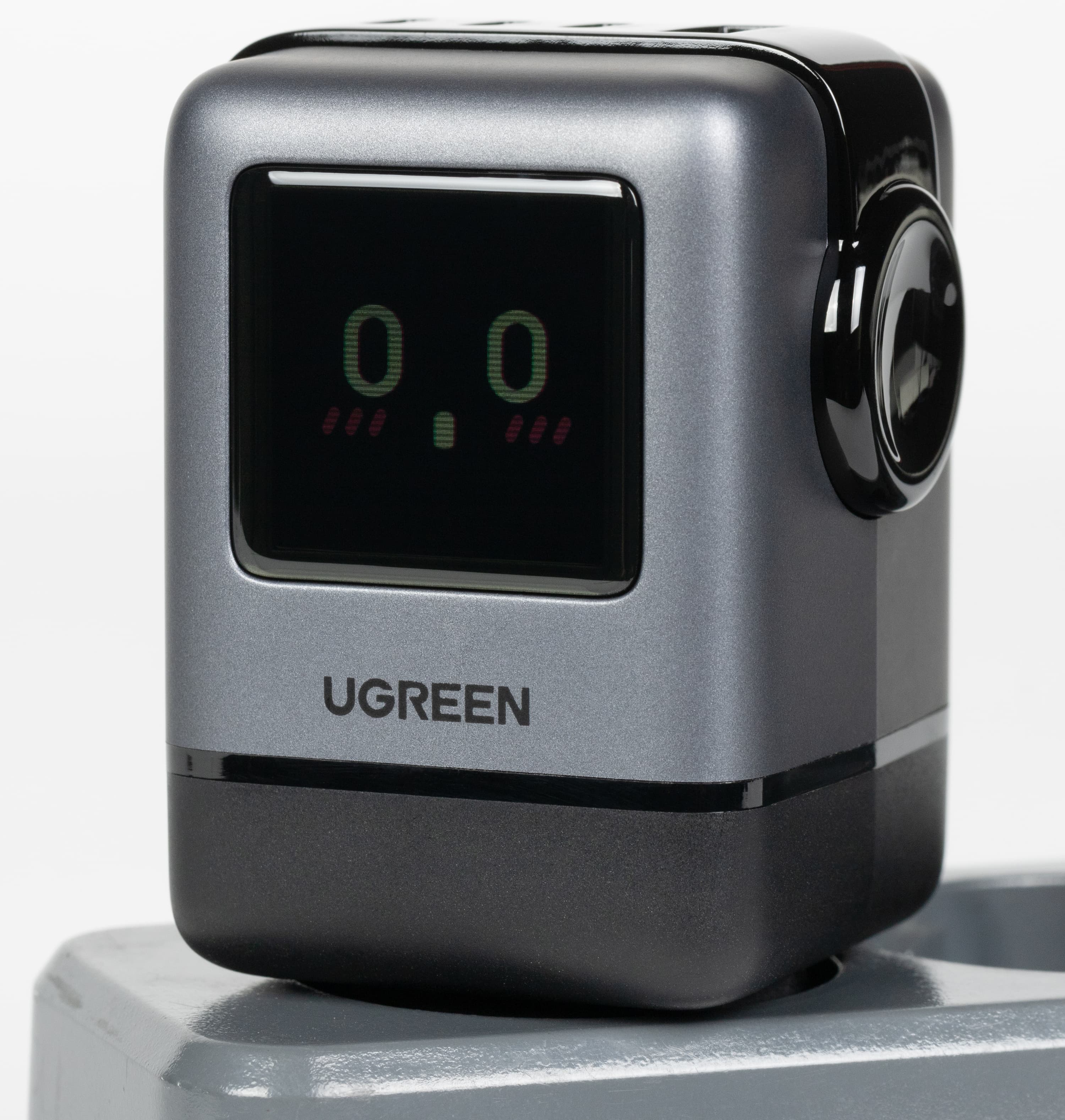

Цветной экран имеет диагональ около 38 мм (судить приходится по декоративной накладке), в различных режимах он отображает различные эмодзи с анимацией, поясняющей некоторые этапы работы (ожидание, идет быстрый заряд, заряд окончен и происходит подзарядка малым током), расшифровка есть в инструкции. Использована матрица TFT, яркость изображения весьма скромная, поэтому при ярком внешнем освещении картинки видны плохо.

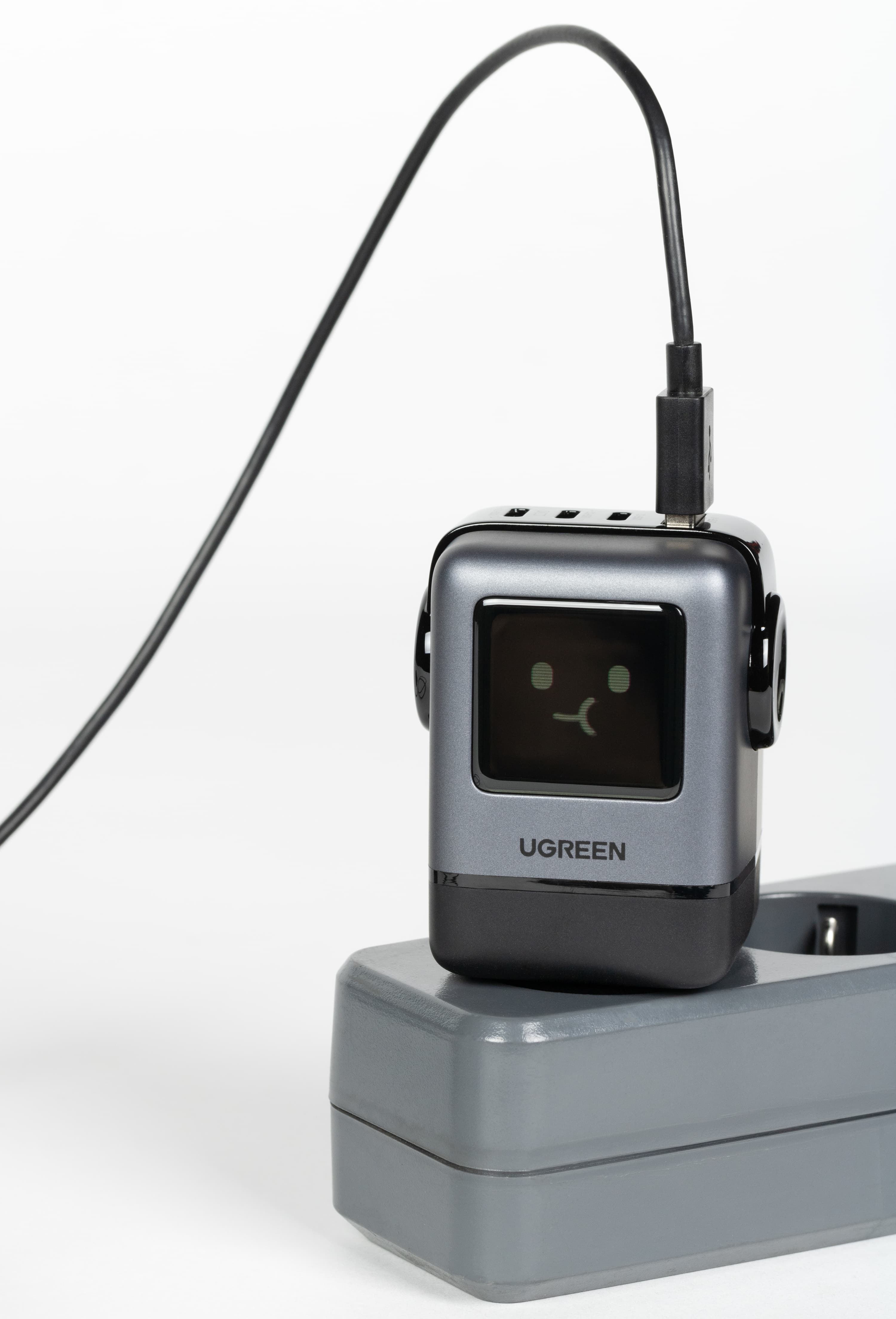

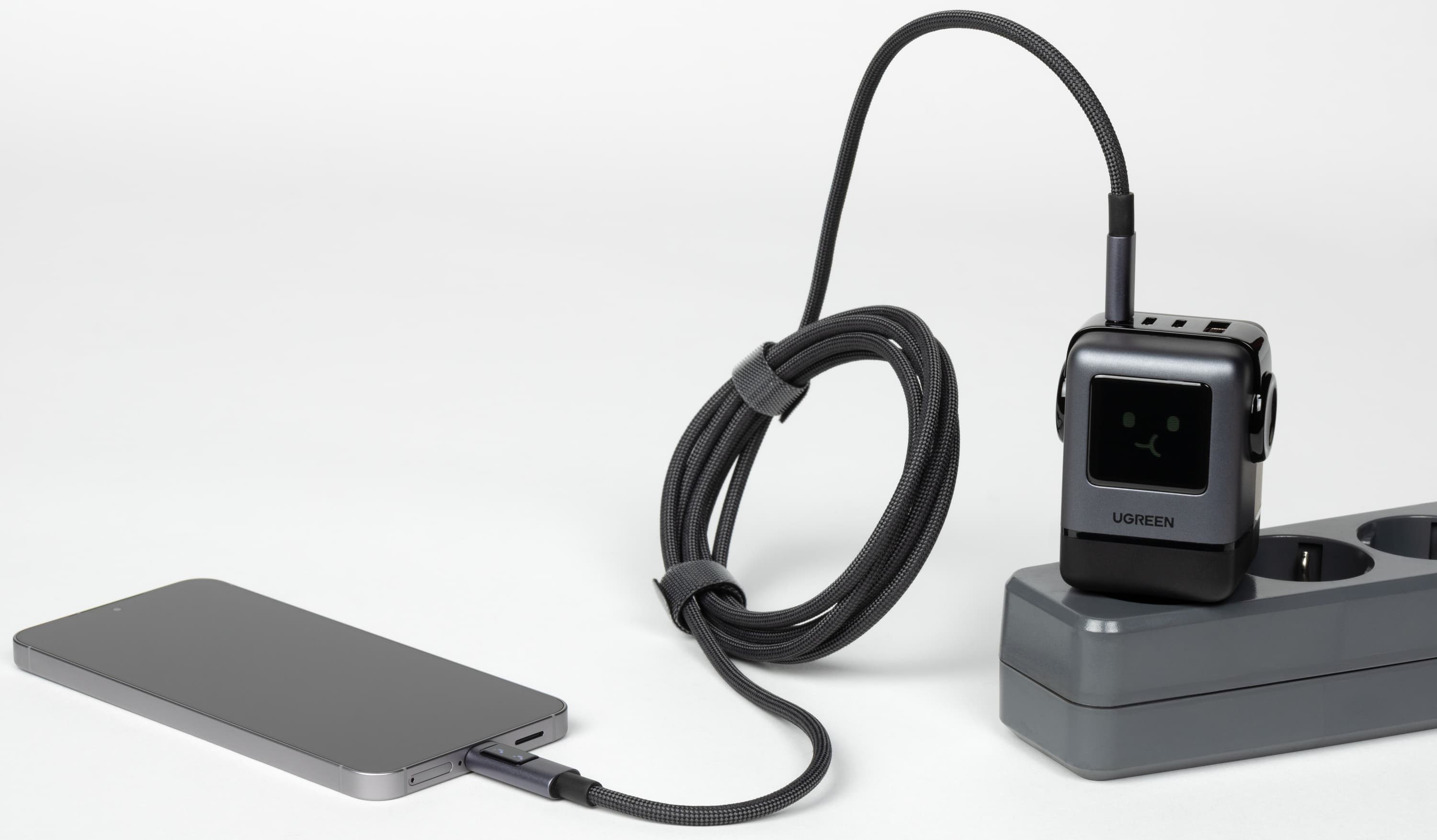

Но главное: ЗУ вставляется в розетку, и вовсе не факт, что экран при этом вообще будет виден. Вряд ли можно рассчитывать, что владелец будет, например, подбирать место расположения колодки удлинителя для лучшего обзора экранчика, особенно если учесть следующее: использование экрана с эмодзи является оригинальным приемом для привлечения покупателя, при первом знакомстве улыбающаяся или подмигивающая рожица кого-то может забавлять, однако это впечатление быстро проходит, а практическая польза от наблюдения крайне мала — экран отображает лишь картинки с весьма скромной смысловой нагрузкой, которую еще нужно запомнить (приветствие «Hi — I am UGREEN Uno 100W» при включении не в счет), а хотелось бы видеть информацию о подключенных нагрузках с указанием установившегося напряжения и потребляемого тока, желательно раздельно по выходам.

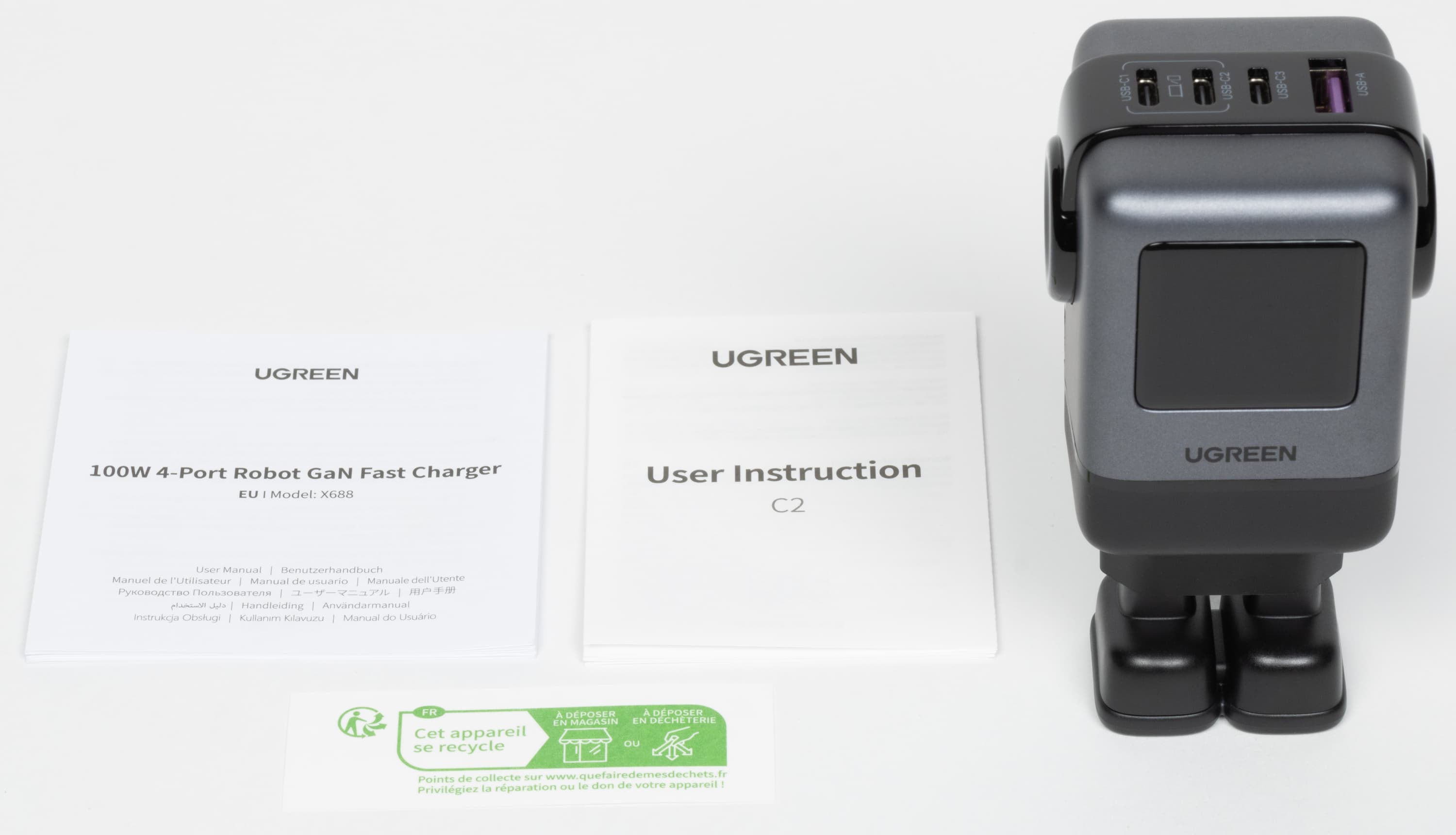

В комплекте только сам адаптер, а также инструкции на разных языках, включая русский (шрифт очень мелкий, явно рассчитан на «орлиное» зрение).

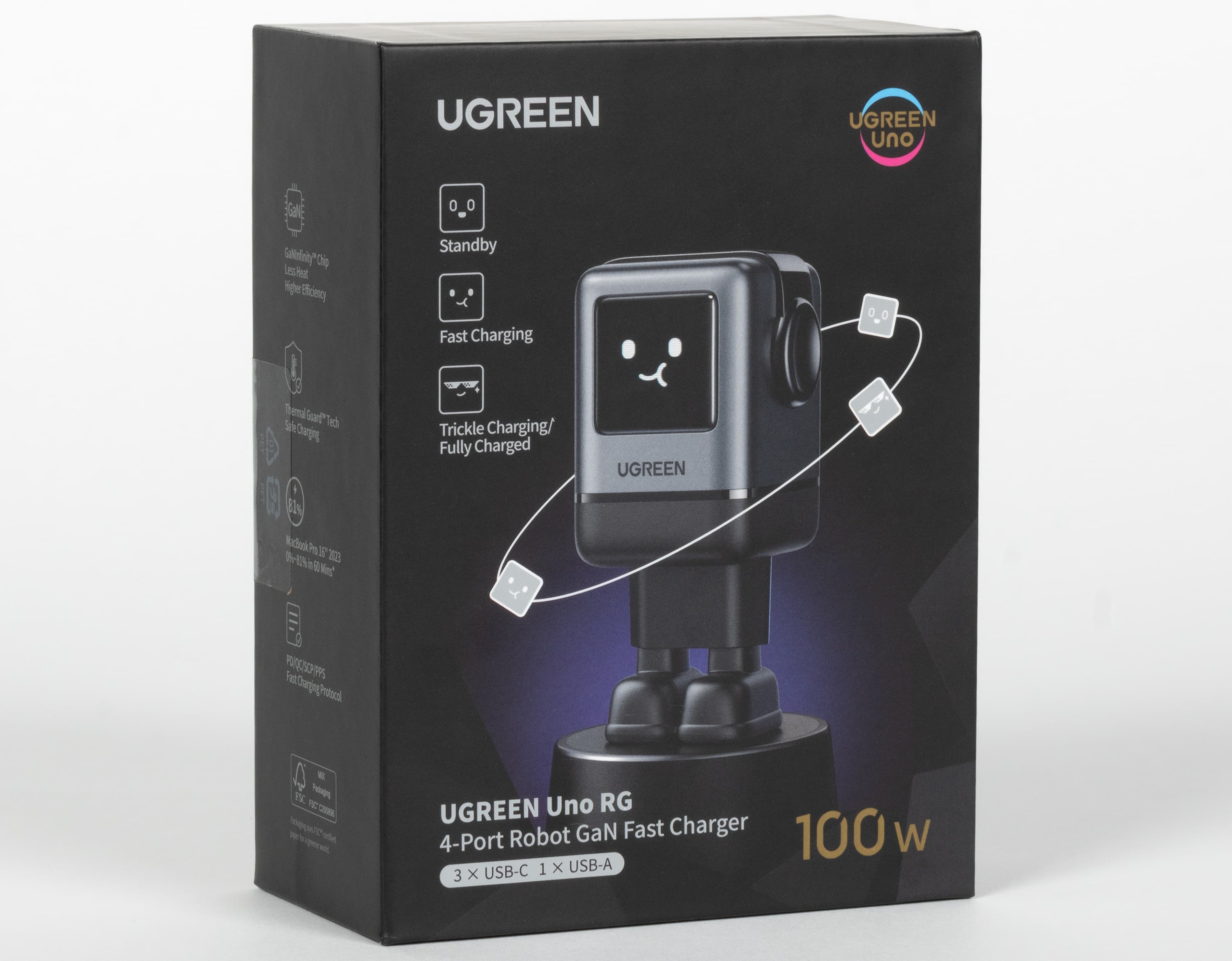

Всё это упаковано в хорошо оформленную коробку.

Вот список заявленных параметров:

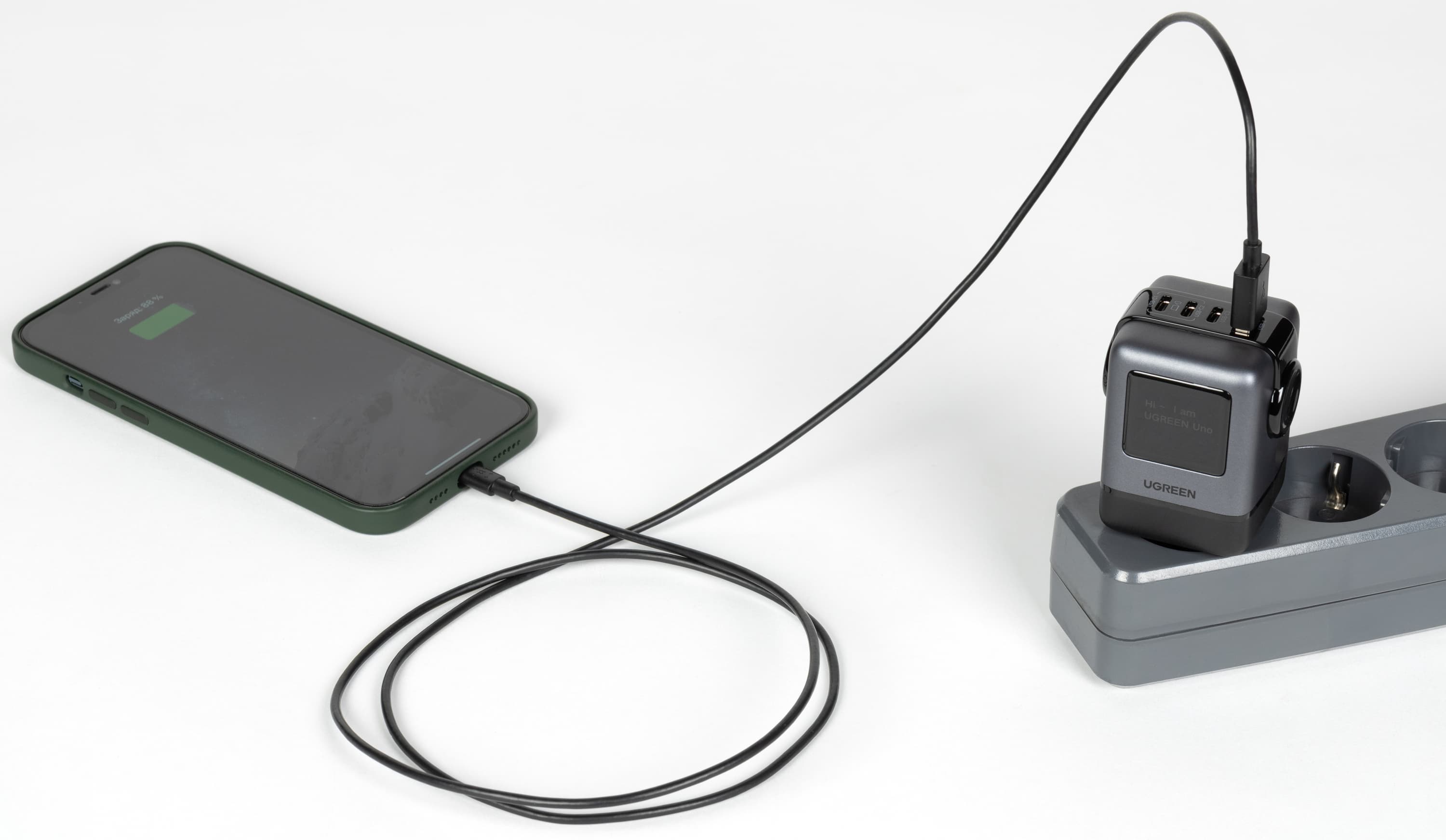

Размер адаптера таков, что при подключении в колодку с несколькими розетками CEE 7/4 (Schuko) он немного загораживает соседние места — если вилка Schuko уже вставлена, то ЗУ в нее не упрется, но вынуть такую вилку без извлечения Ugreen Uno RG не получится. Более компактные евровилки CEE 7/16 могут свободно вставляться в соседние розетки и извлекаться из них.

Заметим: устройство увесистое — например, один из пауэрбанков Ugreen с батареей 36 Вт·ч весит на 30 граммов (или около 11%) меньше.

Переходим к тестированию.

Поддерживаемые режимы

Как следует из спецификации, они отличаются не только для портов USB-A и USB-C, но и для трех USB-C. Наш тестер показал следующее.

Для USB-C1:

• PD3.0 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A,
• QC2.0 5/9/12V,
• QC3.0 3,6-12V,
• QC4+,
• PPS 5-21V/5A,
• Apple 5V/2.4A,
• Samsung 5V/2A,
• Samsung AFC 9V 12V,
• FCP 5V 9V 12V,
• SCP 3.3-10V/2.5A (25W),
• MTK PE1.1, PE2.0.

Заявленный режим UFCS (Universal Fast Charging Specification, разработан в 2021 году китайскими производителями для решения проблемы несовместимости между различными существующими стандартами) используемые нами USB-тестеры определять не умеют. А вот BC1.2/DCP они показали как неподдерживаемый, хотя он также есть в спецификации для этого выхода.

Для USB-C2:

• PD3.0 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A,
• QC2.0 5/9/12V,
• QC3.0 3,6-12V,
• QC4+,
• PPS 5-21V/5A,
• Apple 5V/2.4A,
• Samsung 5V/2A,
• Samsung AFC 9V 12V,
• BC1.2/DCP 5V/1.5A,
• FCP 5V 9V 12V,
• SCP 5-12V/4A (25W),
• MTK PE1.1, PE2.0.

Для USB-С3:

• PD3.0 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A,
• QC2.0 5/9/12V,
• QC3.0 3,6-12V,
• QC4+,
• PPS 5-11V/2.75A,
• Apple 5V/2.4A,
• Samsung 5V/2A,
• Samsung AFC 9V 12V,
• BC1.2/DCP 5V/1.5A,
• FCP 5V 9V 12V,
• SCP 5-12V/4A (25W),
• MTK PE1.1, PE2.0.

UFCS для выходов USB-C2 и USB-C3 не заявлен, а вот BC1.2/DCP и заявлен, и обнаруживается тестером, то есть отсутствие этого режима у USB-C1 точно не вина USB-тестера.

Для USB-A:

• QC2.0 5/9/12V,
• QC3.0 3,6-12V,
• Apple 5V/2.4A,
• Samsung 5V/2A,
• Samsung AFC 9V 12V,
• BC1.2/DCP 5V/1.5A,
• FCP 5V 9V 12V,
• SCP 5-12V/4A (25W),
• MTK PE1.1, PE2.0.

Таким образом, некоторые расхождения со спецификацией есть, но незначительные.

Предельные нагрузки, тепловой режим

При подключении тестовой нагрузки к выходам ЗУ замер напряжения осуществлялся непосредственно на разъеме адаптера, чтобы исключить потери на кабеле. Режим задавался соответствующими внешними триггерами. Температура в помещении 23 °C.

Без эмуляции каких-либо «быстрых» режимов и без нагрузки напряжение на любом из четырех выходов 5,1 В (отличия есть, но в пределах десятков милливольт). Причем во всех режимах при подключении нагрузки выходное напряжение даже немного повышается.

Подключение нагрузок к одному выходу.

Повторим сведения из спецификации в виде таблицы:

Как показывает практика, порой источник питания способен лишь кратковременно справляться с какой-то нагрузкой, близкой к предельной, а на более существенных отрезках времени могут начинаться «чудеса» (по разным причинам — из-за сильного нагрева, запаздывающего срабатывания защиты от перегрузки и т. п.). Поэтому в каждом из режимов тест длился не менее получаса.

Проверяем, начиная с USB-A и контролируя температуру. Заметим: нагрев корпуса неравномерный, сильнее нагреваются задняя и боковые части, а лицевая сторона меньше. Ниже указывается максимальное зафиксированное значение.

Сразу отметим: при подключении к любому из выходов тестовой нагрузки, потребляющей близкий к обозначенному для этого выхода максимуму или немного больше, может сразу сработать защита, а при плавном повышении тока ЗУ длительно работает и с бо́льшими токами. У реальных устройств потребление всё же нарастает плавно (хотя зачастую и быстро).

USB-A

У этого разъема контакты Vcc и GND обычной ширины (такие же, как у линий данных) — конечно, для токов порядка 3 ампер хотелось бы видеть более широкие, но они имеют смысл при использовании соединительного кабеля с такими же широкими контактами, и не факт, что у пользователя будет именно такой.

5 В, нагрузку установили чуть выше заявленного максимума — 3,1 А, напряжение даже немного больше, чем на холостом ходу: 5,2 В (мощность получается 16,1 Вт), пульсации в пределах 8 мВ, за 30 минут нагрев на 11-12 градусов относительно температуры в помещении.

При подключении тестовой нагрузки, потребляющей более 3 А, может сразу сработать защита, а при плавном повышении тока ЗУ длительно работает и при 3,4 А, причем на выходе те же 5,2 В, но затем напряжение начинает быстро снижаться, и при 3,46-3,47 А срабатывает защита.

9 В, нагрузку также установили чуть выше заявленного максимума — 2,1 А, напряжение 9,2 В (19,3 Вт), пульсации в пределах 10 мВ, за 30 минут нагрев на 12-13 градусов относительно температуры в помещении.

При подключении тестовой нагрузки, потребляющей более 2 А, может сразу сработать защита, а при плавном повышении тока ЗУ длительно работает и при 2,3 А, причем на выходе те же 9,2 В, при 2,34-2,36 А срабатывает защита.

12 В, нагрузку установили заметно выше заявленного максимума — 1,9 А, напряжение 12,15 В (23,1 Вт, что чуть больше предельной мощности для этого выхода), пульсации не более 10 мВ, за 30 минут нагрев на 14-15 градусов относительно температуры в помещении.

При подключении тестовой нагрузки, потребляющей более 1,6 А, может сразу сработать защита, поэтому в начале теста мы плавно повысили ток до 1,9 А, а при 1,96-1,97 А происходит отключение.

После снятия перегрузки работа обычно возобновляется автоматически, но иногда приходится вытаскивать ЗУ из розетки и дожидаться погасания экрана (разряда конденсаторов), иначе триггер не может установить напряжение выше 5 вольт.

Для выходов USB-C мы не стали подробно исследовать малые мощности и для 5- и 9-вольтовых режимов ограничились порогом срабатывания защиты.

USB-С1

5 В, при токе 3,0 А напряжение 5,3 В, при 3,3 А на выходе те же 5,3 В (17,5 В), а при 3,4-3,41 А срабатывает защита. Пульсации не более 8 мВ.

9 В, при токе 3,0 А напряжение 9,3 В, при 3,4 А на выходе те же 9,3 В (31,6 В), а при 3,43-3,44 А срабатывает защита. Пульсации не более 10 мВ.

12 В, при токе 3,0 А напряжение 12,3 В, при 3,4 А на выходе те же 12,3 В (41,8 Вт), при этом за 30 минут нагрев на 14-15 градусов относительно температуры в помещении. При повышении нагрузки до 3,47 А начинается снижение напряжения, а при 3,51-3,52 А срабатывает защита. Пульсации не более 10 мВ.

15 В, при токе 3,0 А напряжение 15,3 В, при 3,3 А на выходе те же 15,3 В (50,5 Вт), пульсации не более 15 мВ. За 40 минут (ждали даже побольше, чем в предыдущих случаях) устройство нагрелось на 27-28 градусов. Защита по току срабатывает при 3,42-3,44 А.

20 В, при подключении тестовой нагрузки, потребляющей более 2,9-3 А, может сразу сработать защита, плавно повысили ток до 5,1 А, на выходе 20,3 В (103,5 Вт), пульсации не более 15 мВ. ЗУ нормально проработало 50 минут (то есть ждали еще больше), нагрев был очень сильный: на 41-42 градуса относительно температуры в помещении. Защита по току срабатывает при 5,53-5,54 А.

Для USB-C2 заявлены те же предельные параметры, что и для USB-C1, на практике так и есть.

USB-C3: в 5- и 9-вольтовом режимах всё то же, что и у двух других выходов USB-C. Напомним: для этого выхода в режиме PD 12V заявлен максимальный ток 2,5 А, для PD 15V — 2,0 А, для PD 20V — 1,5 А, а предельная мощность 30 Вт.

12 В, при подключении тестовой нагрузки, потребляющей 2,4 А и более, может сразу сработать защита, при плавном повышении до 2,7 А напряжение 12,2 В (32,9 Вт), за 30 минут нагрев на 11-12 градусов относительно температуры в помещении. При повышении нагрузки до 3,02-3,03 А сразу срабатывает защита.

15 В, при подключении тестовой нагрузки, потребляющей 2,1 А и более, может сразу сработать защита, при плавном повышении до 2,3 А напряжение 15,2 В (35 Вт), за 30 минут нагрев на 12-13 градусов относительно температуры в помещении. При повышении нагрузки до 2,53-2,54 А защита срабатывает сразу, а при 2,4 А через 4-5 минут.

20 В, при подключении тестовой нагрузки, потребляющей 1,9 А и более, может сразу сработать защита, при плавном повышении до 1,8 А напряжение 20,2 В (36,3 Вт), за 30 минут нагрев на 12-13 градусов относительно температуры в помещении. При повышении нагрузки до 2,01-2,02 А сразу срабатывает защита.

Пульсации в этих трех тестах не более 10 мВ.

Результаты для разных режимов мы свели в таблицу.

Можно сделать дополнительные выводы, первый — у ЗУ отличная стабильность выходного напряжения, которое остается неизменным в широком диапазоне токов. Второй: перегрузочная способность по току не менее 10%, по мощности не столь существенная, но тоже есть. Наконец, слегка завышенное относительно номинала напряжение в каждом из режимов поможет компенсировать потери на кабеле, хотя бы частично.

Подключение нагрузок к нескольким выходам.

На официальном сайте и в инструкции есть картинки, определяющие предельные нагрузки (в ваттах) для каждого выхода при разных вариантах подключения, мы покажем их в виде таблицы.

Как видите, предельные обозначенные мощности (как суммарная, так и для каждого из выходов) возможны лишь при единственной нагрузке, а при двух-четырех доступны меньшие мощности, причем для USB-C3 и USB-A существенно меньшие.

Вряд ли имеет смысл проверять все возможные сочетания нагрузок, поэтому ограничимся несколькими вариантами, наиболее показательными.

При этом обратим внимание на другие интересные моменты: возможность задания разных режимов быстрой зарядки для нескольких нагрузок и отсутствие взаимного влияния, когда подключение существенной нагрузки к одному выходу уменьшает напряжение на другом, а перегрузка на каком-то выходе отключает все ЗУ. Наш опыт «общения» с другими ЗУ показывает, что такое бывает не всегда.

Как и ранее, тесты проводим длительно, а не минуту-другую.

Тест первый:

• USB-C1 — PD 20V, ток 3,35 А напряжение 20,3 В (68 Вт),
• USB-C3 — PD 15V, ток 2,5 А напряжение 15,2 В (38 Вт).

Для такого сочетания заявлено до 65 Вт на USB-C1 и до 30 Вт на USB-C3; как видите, оба выхода способны обеспечить бо́льшую мощность (С1 — немного, С3 — заметно), причем суммарная нагрузка получается 106 Вт, то есть выше обозначенного для ЗУ в целом предела. Напряжения получились теми же, что наблюдались при наличии единственной нагрузки — взаимовлияния нет. Тест длился 30 минут, нагрев сильный: 42-43 градуса выше температуры в помещении.

Затем мы повысили нагрузку на USB-C1, при токе около 3,43 А сработала защита и этот выход отключился, но USB-C3 продолжил работать.

Тест второй: задействуем все три выхода USB-C.

• USB-C1 — PD 20V, ток 2,5 А напряжение 20,2 В (50,5 Вт),
• USB-C2 — PD 15V, ток 2,5 А напряжение 15,2 В (38 Вт),
• USB-C3 — QC 12V, ток 1,9 А напряжение 12,1 В (23 Вт).

Для такого сочетания заявлено до 45 Вт на USB-C1, до 30 Вт на USB-C2 и до 20 Вт на USB-C3. И в этом случае выходы USB-C способны обеспечить бо́льшую мощность, а суммарная нагрузка получается 111,5 Вт. Однако через 28 минут произошло отключение — видимо, сказался очень сильный нагрев: на 44-45 градусов. ЗУ при этом выключилось не полностью: напряжение на выходах через небольшие промежутки времени появлялось, но установленные ранее режимы PD, QC не восстанавливались, а после попытки вновь задать их снова срабатывала защита, пришлось ждать остывания.

Главный вывод: разные режимы для нагрузок на выходах USB-C получить можно. Кроме того, ЗУ в течение длительного времени (почти полчаса) способно работать с заметным (на 11 процентов) превышением предельной мощности. Наконец, вновь отметим хорошую стабильность выходных напряжений.

Тест третий: подключаем нагрузки к USB-C3 и USB-А — для такого сочетания заявлены возможные мощности всего по 7,5 ватт.

И вот тут взаимозависимость есть: при наличии нагрузок на обоих этих выходах будет доступен только 5-вольтовый режим, а если на одном из них был выставлен режим с более высоким напряжением, то при подключении второй нагрузки он переключится на 5-вольтовый.

• USB-C3 — ток 2,0 А напряжение 5,2 В (10,4 Вт), защита срабатывает при 2,05-2,1 В,
• USB-А — ток 2,8 А напряжение 5,2 В (14,5 Вт), защита срабатывает при 2,84-2,85 В.

Тест длился 30 минут, нагрев был заметный: на 22-23 градуса.

Заявленные пределы и здесь превышены, причем существенно: почти в полтора и в два раза. Срабатывание защиты отключает оба эти выхода.

Наконец, нагружаем все четыре выхода — конечно, с учетом предыдущих тестов:

• USB-C1 — PD 20V, ток 2,5 А напряжение 20,2 В (50,5 Вт),
• USB-C2 — PD 15V, ток 2,2 А напряжение 15,2 В (33,4 Вт),
• USB-C3 — ток 1,7 А напряжение 5,1 В (8,6 Вт),
• USB-А — ток 1,7 А напряжение 5,1 В (8,6 Вт).

При попытке задать для USB-C3 или USB-А ток 1,8 А срабатывает защита, но USB-C1 и USB-C2 работают.

И здесь на каждом из выходов можно получить мощность выше, чем заявлено для такого сочетания нагрузок. Суммарная мощность 101 Вт, нагрев за 45 минут составил 42-43 градуса и продолжил нарастать, еще через 10 минут достиг 44-45 градусов выше температуры в помещении, сработала защита.

Кабель Ugreen Uno (L509)

Описание, характеристики

Вот список заявленных параметров:

¹ так во время тестирования было обозначено на официальном сайте, но в продаже встречаются также варианты длиной 0,5 и 3 метра.

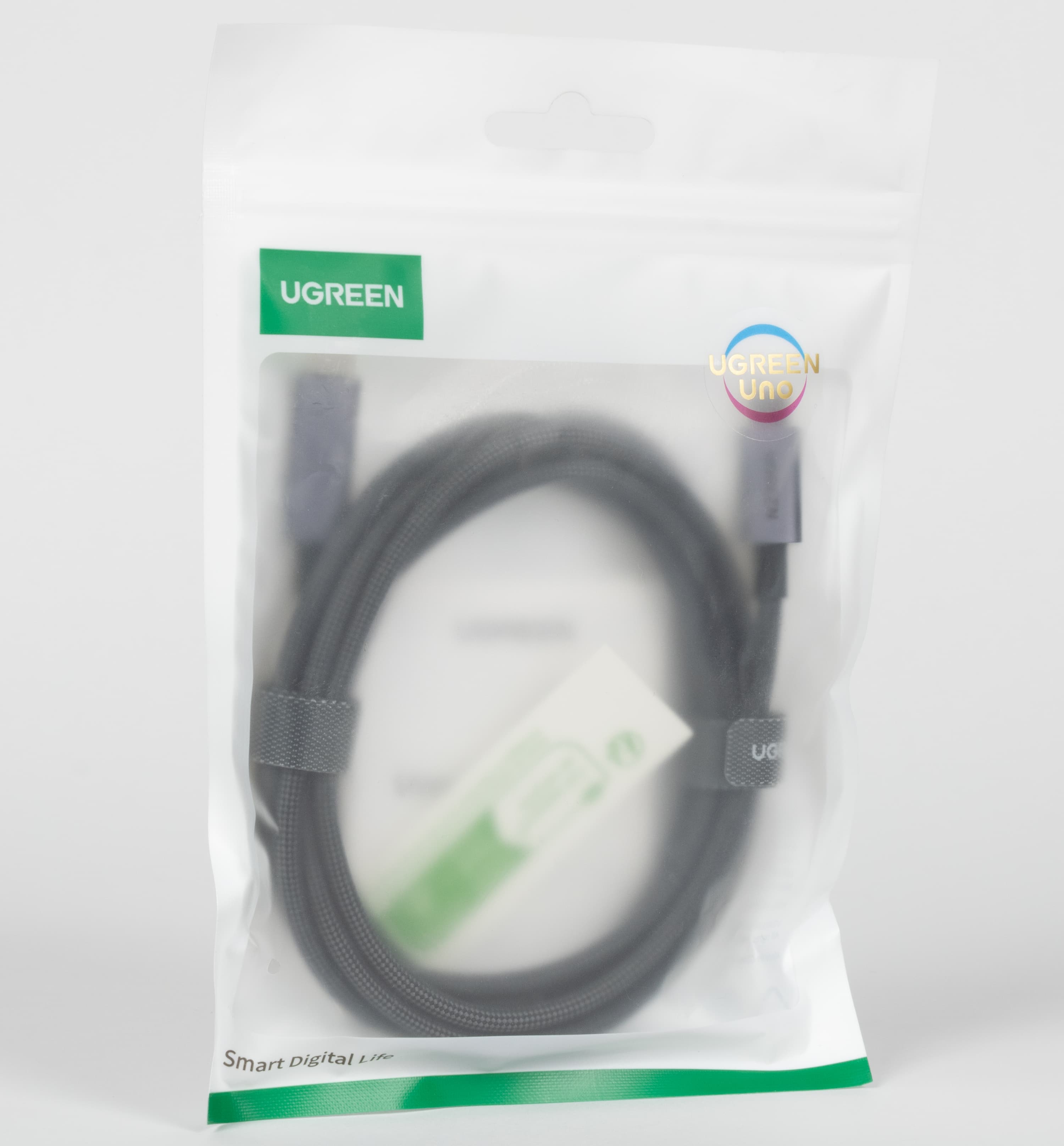

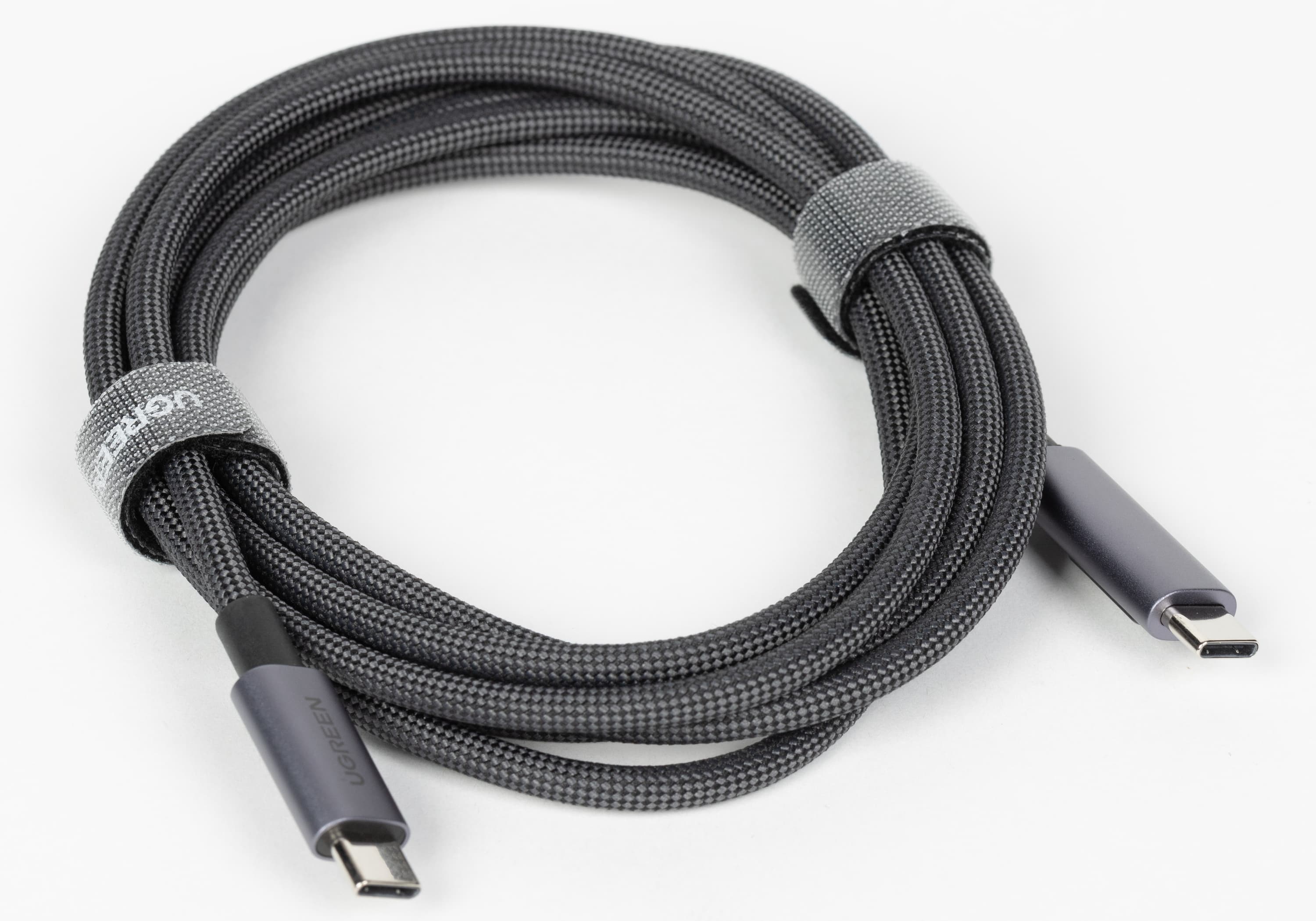

Нам достался двухметровый кабель. Он снабжен двумя лентами-«липучками» для фиксации в свернутом состоянии и поставляется в пластиковом зип-пакете.

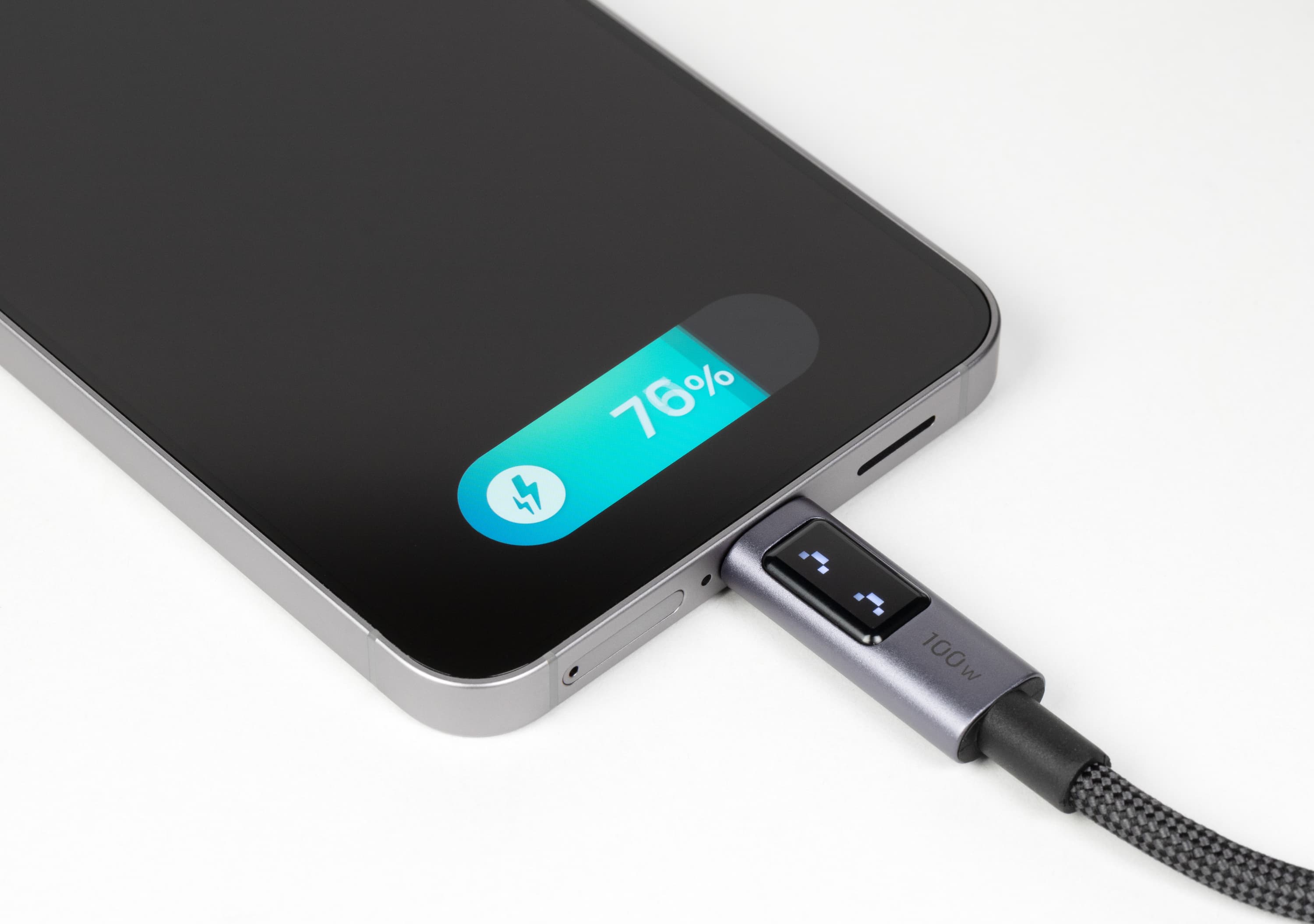

Согласно заявлению производителя, внешняя оплетка нейлоновая, внутренняя оболочка алюминиевая. Один из коннекторов (он побольше размером) оснащен небольшим LED-экранчиком белого свечения, который, как и у других продуктов Ugreen Uno, лишь «строит глазки», но не отображает какие-либо параметры, а жаль — есть немало кабелей, дисплей на одном из разъемов которых показывает текущее значение мощности, потребляемой нагрузкой, а также задействование режима PD. В данном случае полезная функция одна: показать, что кабель нормально подключен к работающему источнику питания, в более дешевой продукции то же самое часто делает единственный крошечный светодиод.

Кабель Ugreen Uno не тонкий — его внешний диаметр 4,3 мм, и умеренно жесткий.

Тестирование

Для начала проверим режимы, доступные при использовании кабеля совместно с источником, поддерживающим технологию Power Delivery 3.0 до 100 Вт — тесты показали, что возможны все варианты, включая 20V@5A. А для встроенного чипа функция PD E-marker нашего тестера подтверждает максимальный ток до 5 ампер и скорость передачи данных на уровне USB 2.0.

Прочие доступные нам тесты ограничены двумя:

• потребление индикатора (в отсутствие нагрузки): около 1,2 миллиампера,
• собственное сопротивление: 0,15 Ом.

Первый тест показывает, что при использовании с пауэрбанком индикатор кабеля не «скушает» сколь-нибудь заметную долю энергии даже за очень продолжительное время.

Значение сопротивления для двухметрового кабеля весьма неплохое — имеющийся у нас кабель другого производителя длиной 0,5 метра и с такой же обозначенной предельной рабочей мощностью 100 Вт имеет сопротивление 0,06 Ом: его длина меньше в четыре раза, а сопротивление всего в два с половиной (но для него PD E-marker показывает скорость передачи данных на уровне USB3.1 Gen1, то есть до 5 Гбит/с).

Тем не менее, в пятивольтовом режиме при токе в 2-2,4 ампера (такой нередко бывает у современных устройств) потери на Ugreen Uno L509 превысят 0,3 вольта, и напряжение на нагрузке может опуститься ниже «законных» (по спецификации USB) 4,75 В. Хотя очень многие устройства нормально работают при 4,6 В и даже при 4,4-4,5 В, в некоторых случаях это может стать критичным, поэтому всё же лучше выбирать кабели покороче, даже если речь идет о продукции известных брендов.

Однако при использовании совместно с ЗУ Ugreen Uno RG это замечание неактуально: напряжение на его выходах USB-C в диапазоне до 3-3,3 ампер составляет 5,2-5,3 В, что даже при таких токах позволит компенсировать потери на двухметровом кабеле Ugreen Uno L509.

Итог

Заявленные для зарядного устройства Ugreen Uno RG (X688) режимы и параметры подтвердились во время нашего тестирования, при этом обнаружились отличная стабильность напряжений на всех выходах в широком диапазоне токов, заметная перегрузочная способность по току у каждого выхода, а также независимость выходов — для подключенных к каждому из них устройств можно получить свой режим быстрой зарядки (исключая сочетание нагрузок одновременно на USB-C3 и USB-A).

Обозначенный в спецификации предел по мощности также соответствует действительности и может быть превышен на 5-10 процентов на заметных (десятки минут) интервалах времени, но при этом адаптер сильно нагревается, рано или поздно срабатывает термозащита, поэтому в летнюю жару мы не рекомендуем нагружать его «до упора».

Кабель Ugreen Uno (L509) хорош для зарядки подавляющего большинства современных мобильных устройств, а при покупке можно выбрать нужную длину. Он может использоваться и для обмена данными, но для регулярной передачи больших массивов информации его лучше не использовать.

Экранчики с точки зрения взрослого человека можно назвать разочарованием: при первом знакомстве ожидаешь, что эмодзи (анимированные у ЗУ или просто «глазки» у кабеля) являются вспомогательной функцией, которая сменяется отображением чего-то более полезного, но этого нет. Возможно, восприятие этих «веселых картинок» иное у детей и подростков (а мобильные устройства сегодня используют и заряжают с самых юных лет), которые оценят и необычную форму корпуса. Если разработчики, внедряя экран, ориентировались на такую аудиторию, то четыре выхода при ста ваттах мощности делают Ugreen Uno RG (X688) хорошим семейным зарядным устройством — конечно, для семей с неплохими доходами: цена-то далеко не бюджетная.
