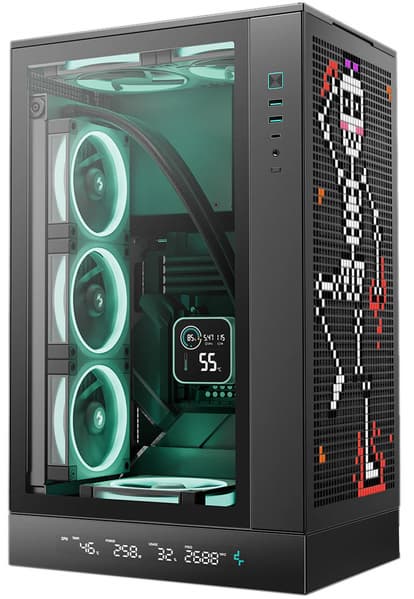

DeepCool CH270 Digital — сравнительно компактный вытянутый вверх корпус, в который можно устанавливать платы microATX (и Mini-ITX). Он оснащен цифровой панелью, отображающей некоторые параметры, связанные с работой компьютера, о чем и сообщает слово Digital в названии. Корпус предлагается в двух вариантах цвета: черном и белом (именно такой достался нам), во втором случае к обозначению добавляются буквы WH.
Цены в российской рознице во время подготовки обзора начинались с 6600 рублей.

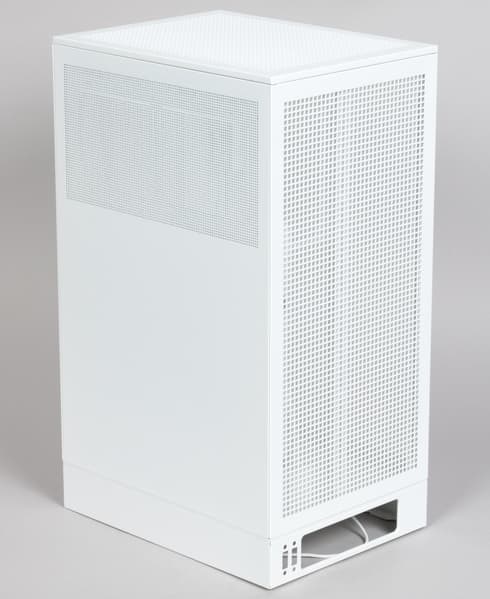

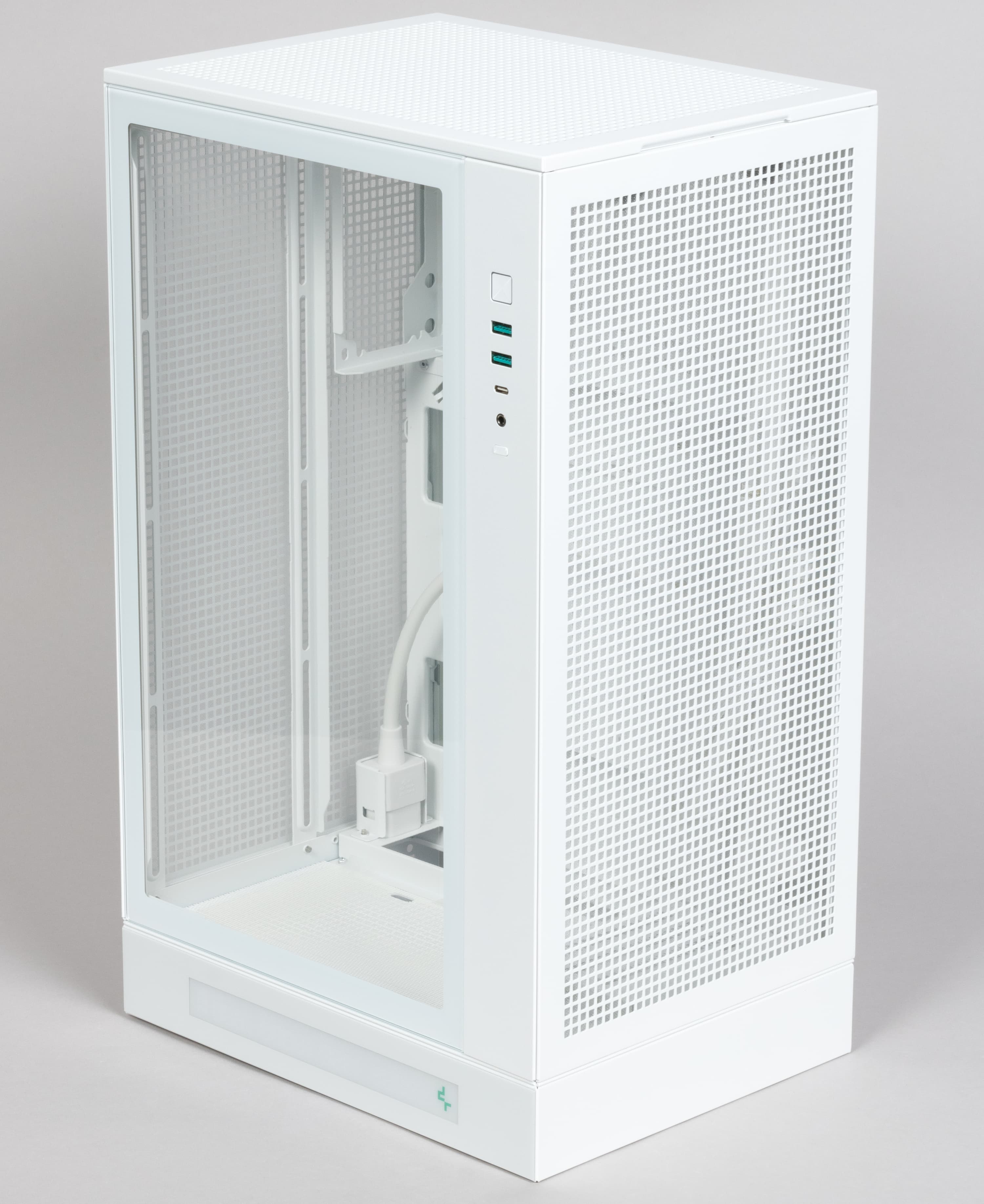

Внешний вид CH270 лишен каких-либо изысков, но при этом вполне аккуратный. Стенки здесь металлические, но есть и одна стеклянная — обычно в корпусах она бывает левой, именно так мы и будем считать при описании, потому что однозначно воспринимаемой фронтальной части у корпуса нет: цифровая панель, органы управления и коммутации выходят на ту же сторону со стеклом.
Упаковка сделана из обычного картона с белой наклейкой, на которой изображен корпус, приведены его название, параметры и серийный номер. Прорезей для захвата руками при переноске не предусмотрено, да они особо и не нужны — и размеры, и вес небольшие. Имеется инструкция, подробно поясняющая возможность установки тех или иных комплектующих, соответствующий PDF-файл доступен на официальном сайте.
Описание в русскоязычном разделе сайта достаточно подробное, разве что перевод не всегда полный, что порой вызывает улыбку — оцените сами:
Компоновка

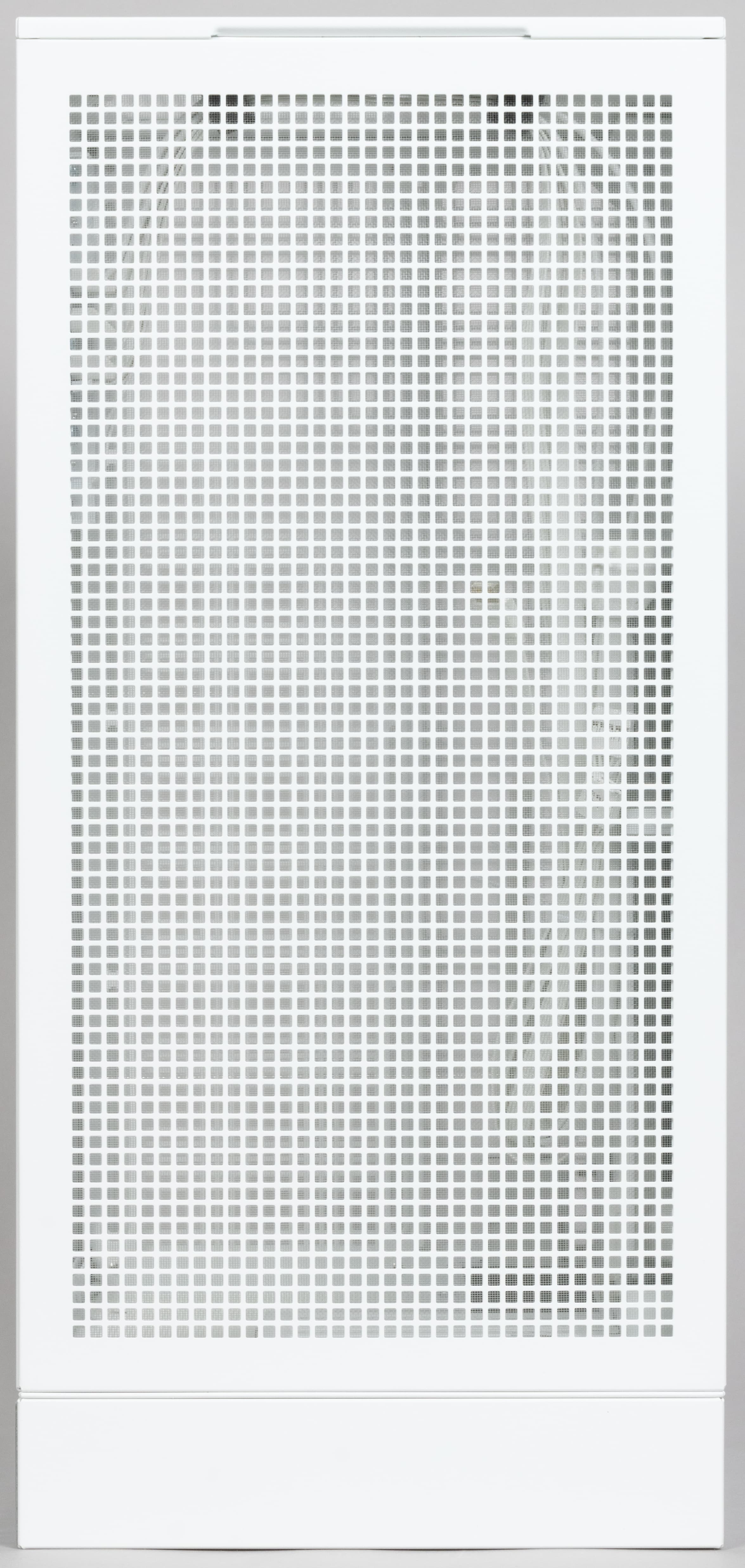

Корпус по форме — ярко выраженная «башня»: стороны его основания заметно меньше высоты, на столе такая конструкция будет занимать минимум места. Системная плата устанавливается вертикально, но с поворотом на 90° — разъемы получаются не сзади, а внизу. Поэтому в нижней части корпуса имеется пьедестал, в задней стенке которого предусмотрен большой проем для кабелей.
Доступ к портам на панели ввода-вывода системной платы при этом получается затрудненным, об оперативности и речи нет — компьютер придется сильно наклонять или класть на бок, к тому же подключить непосредственно к ним возможно далеко не всё. Конечно, для быстрого подключения USB-устройств можно пользоваться разъемами на панели управления самого корпуса или купить удлинитель (даже качественный обойдется недорого), но у плат с адаптером Wi-Fi обычно имеются наружные антенны штыревого типа с креплением непосредственно на разъемах SMA — с ними хуже: скорее всего, придется потратиться на выносную антенну, а это уже дороже.
Размеры корпуса по нашему замеру: высота 488 мм, ширина 225 мм, глубина 297 мм, выступающих элементов нет. Высота пьедестала 48 мм, еще миллиметр добавляют приклеенные снизу ножки в виде небольших тонких пластинок. Для кабелей, подключаемых к разъемам системной платы и видеокарты (при ее наличии), пространства немного больше — до 64 мм, поскольку эти платы устанавливаются с небольшим отступом от нижней плоскости шасси. Это надо учитывать при выборе кабелей: согнуть под прямым углом с малым радиусом изгиба можно не каждый из них, ведь надо не забыть и о наличии жесткого коннектора с заметной длиной.
Блок питания подойдет любого из трех форматов: ATX (длиной до 150 мм), SFX и удлиненного SFX-L. Устанавливается он в верхней части корпуса.
Единственное штатное место для установки HDD/SSD находится справа ближе к задней стенке, где накопитель любого из двух типоразмеров крепится с помощью монтажной пластины. Посадочных мест для накопителей с внешним доступом в корпусе нет.

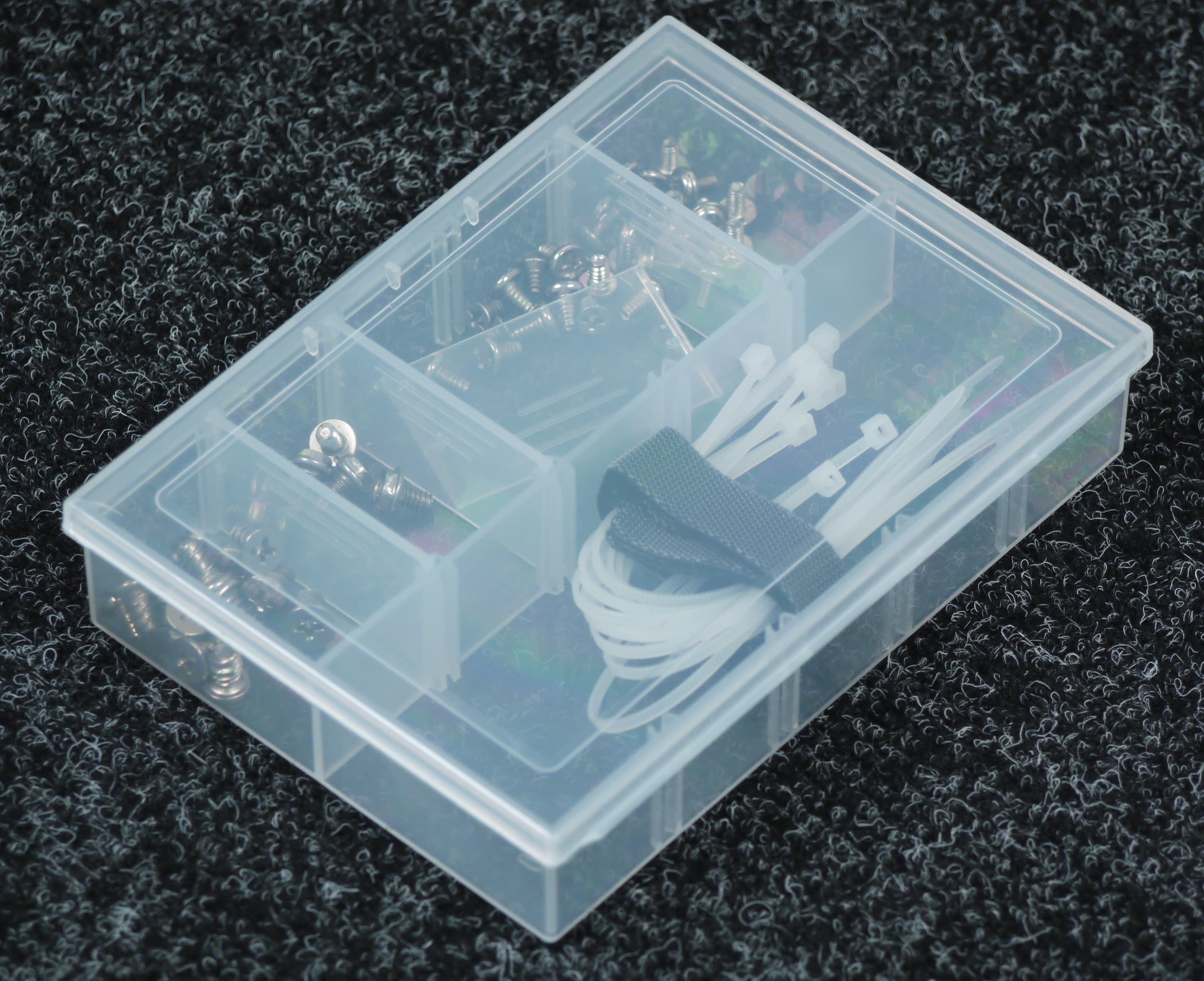

Приятно удивила упаковка комплекта ЗИПа: не пакетик, как обычно бывает, а удобная коробочка с отделениями. Впоследствии ее можно использовать для хранения разных мелочей.
Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:
| Размеры В×Ш×Г | 488×225×297 мм (по нашему замеру) |
|---|---|
| Вес нетто/брутто | 5,8 / 7,0 кг (по нашему замеру) |
| Поддерживаемые форматы системной платы | microATX, Mini-ITX |
| Порты ввода-вывода | 2×USB Type-A 1×USB Type-C комбинированный миниджек для гарнитуры |
| Установка накопителей | 1×3,5″ или 1×2,5″ |
| Прорези для слотов расширения | 4 |
| Максимальная длина видеокарты | 388 мм (413 мм в отсутствие верхних вентиляторов) |
| Тип блока питания | ATX (до 150 мм) / SFX / SFX-L |
| Максимальная высота процессорного кулера | 174 мм |
| Установка вентиляторов | до 6×120 мм либо до 3×120 мм и 2×140 мм |
| Предустановленные вентиляторы | нет |
| Описание на сайте производителя | ru.deepcool.com |
Подсветка и охлаждение
Штатной системы подсветки и контроллера для нее в корпусе нет, при установке соответствующих компонентов управлять ими придется с помощью специализированного ПО через совместимую системную плату.
Предустановленных вентиляторов также нет, что позволит владельцу построить систему охлаждения по своему усмотрению.
При этом можно установить до трех 120-миллиметровых вентиляторов сзади, до двух вверху и один внизу. В комплекте имеются двенадцать саморезов для их крепления.
Для задней стенки можно использовать два вентилятора по 140 мм, тогда придется переставить монтажную планку, которая фиксируется двумя винтами.
Возможна и установка радиаторов СЖО с размерностью 360/240/120 мм сзади и 120 мм внизу, те и другие можно выбрать в том числе из ассортимента DeepCool.
Существенных ограничений при этом не будет, разве что ближний к лицевой панели верхний вентилятор немного сократит пространство для длинных видеокарт.

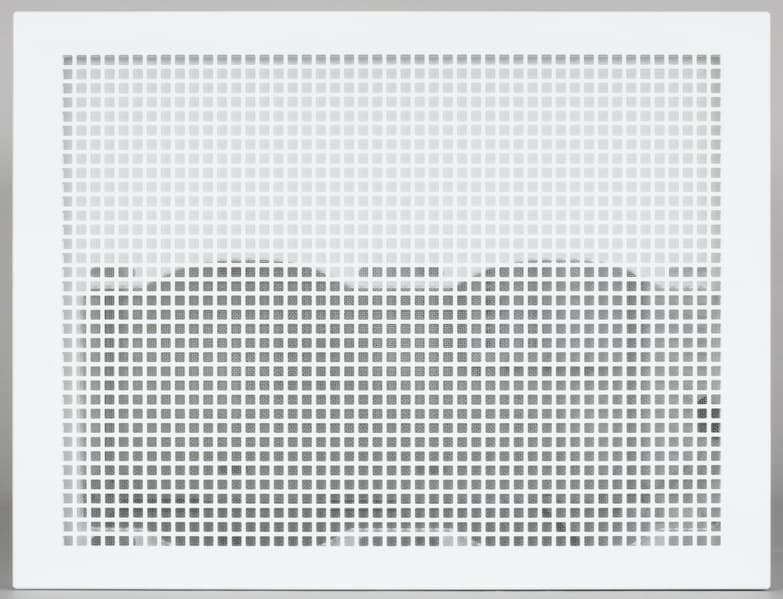

Области с вентиляционными отверстиями имеются на всех поверхностях рассматриваемого корпуса (кроме левой стеклянной), но фильтрами оснащены четыре: передняя, задняя, верхняя и нижняя, а про правую боковую стенку разработчики почему-то забыли.

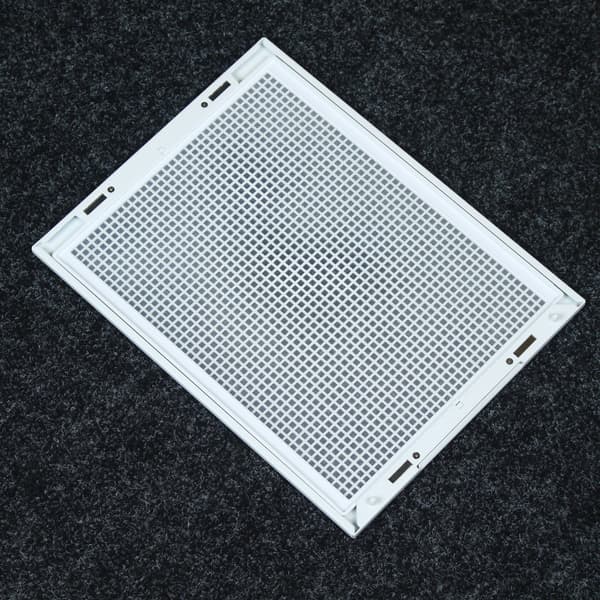

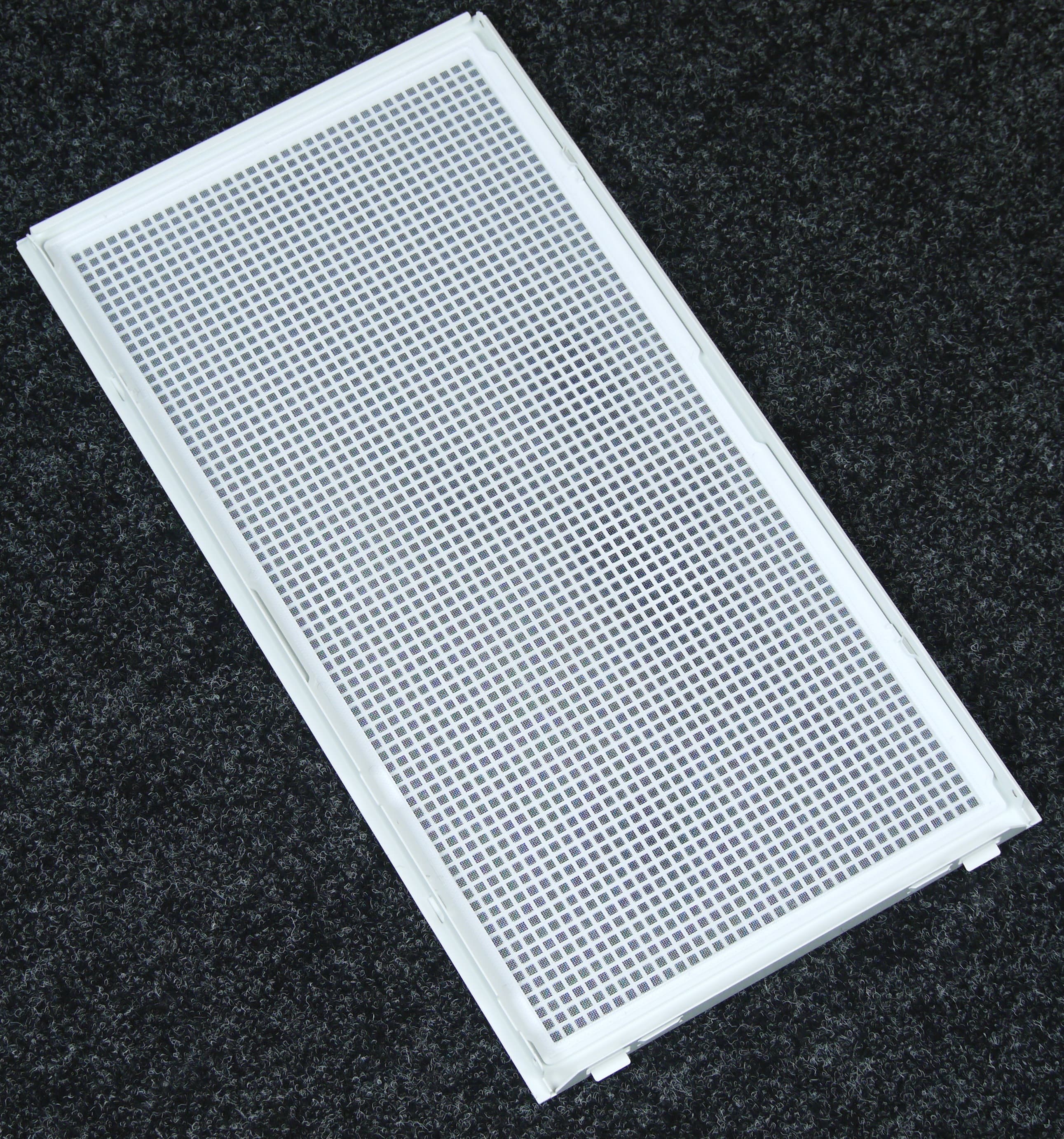

Напомним: на известной китайской интернет-площадке предлагаются листы тонкого перфорированного пластика разного размера и цвета для самостоятельного изготовления корпусных фильтров, часто вместе с рулончиками самоклеящейся магнитной ленты. Из подобного листа (но без магнитов) изготовлен штатный фильтр на днище СН270.

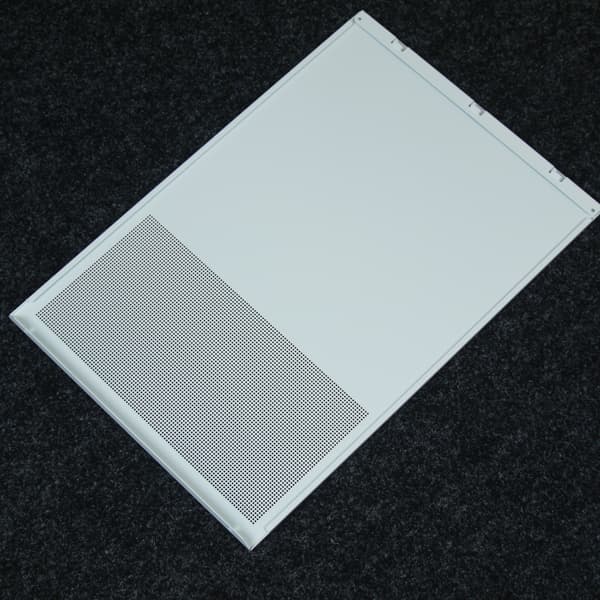

Три других фильтра сделаны из капроновой сетки на гибкой пластиковой рамке, фиксируемой на металлических конструкциях.
Все фильтры установлены изнутри, легкосъемным можно назвать разве что верхний — соответствующая крышка корпуса снимается без инструмента, да и сам фильтр извлечь из нее не слишком трудно: надо лишь немного изогнуть рамку.
Для доступа к нижнему фильтру придется снять еще и стеклянную стенку (это не составляет особого труда), а также удалить нижний вентилятор, если он установлен.
Извлечь фронтальный фильтр можно после снятия боковой панели с разъемами и кнопками (крепится тремя винтами), а задний — после удаления задней стенки (четыре винта).
Конструкция
Вес корпуса умеренный — 5,8 кг, в упаковке получается 7 кг.
Металлические части имеют толщину от 0,7 мм у менее нагруженных деталей до 0,9 мм у наружных крышек и стоек шасси. Конструкция в целом получилась достаточно жесткой, а изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.
Разборку следует начинать с верхней крышки, которая удерживается лишь магнитами.
Боковые стенки фиксируются парами винтов, после удаления которых снимаются движением вверх с освобождением выступов-зацепов (никаких удобств для захвата пальцами не предусмотрено). Пьедестал тоже можно снять, открутив четыре винта внизу, но особой необходимости в этом нет.

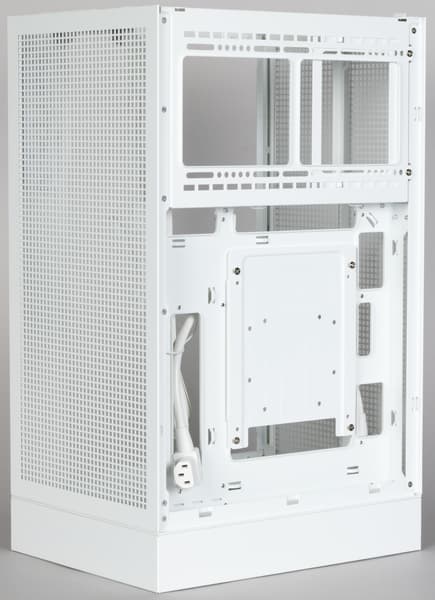

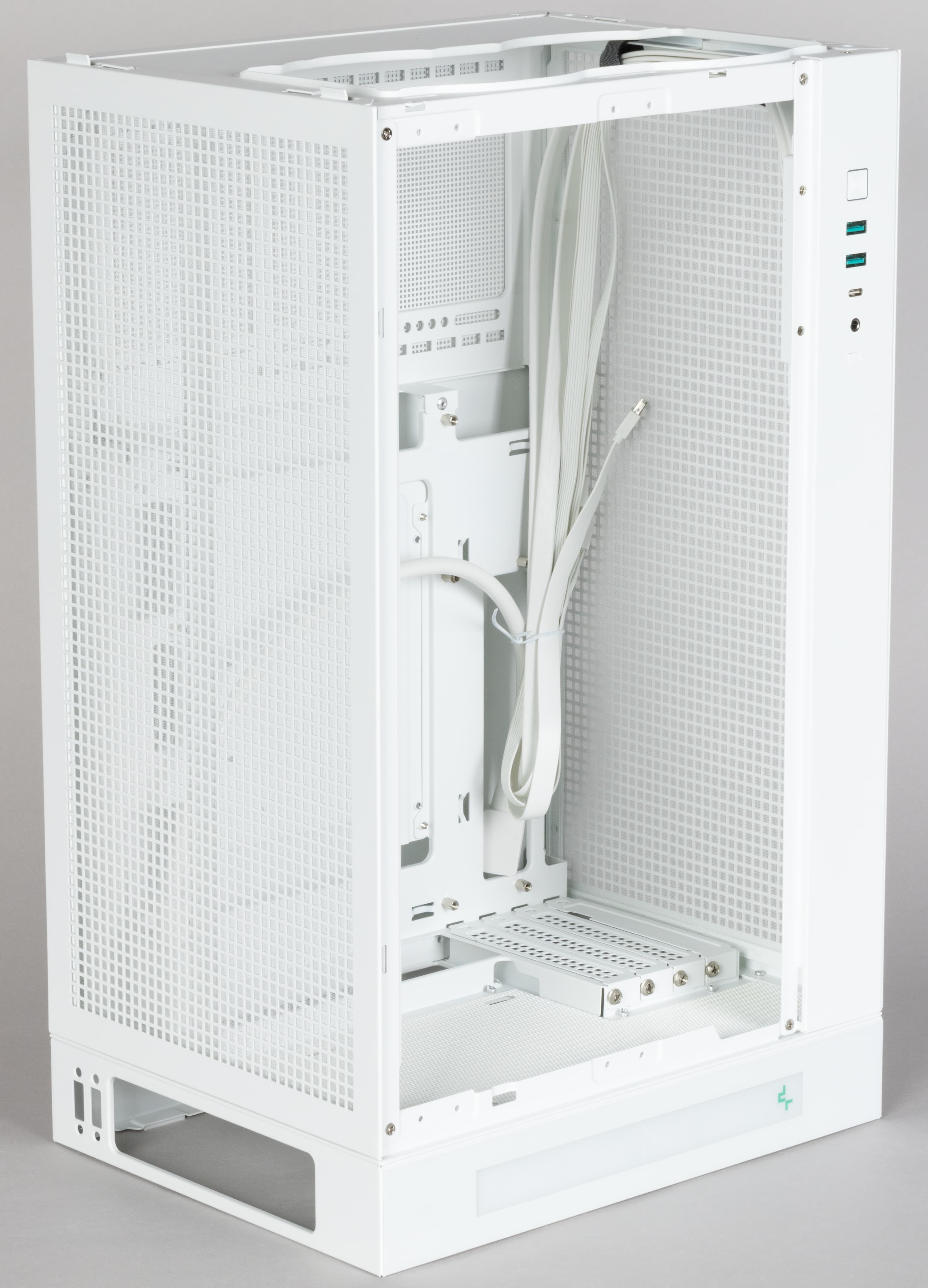

Правая стенка закрывает весь соответствующий проем, а после снятия левой стенки в передней части левой боковой плоскости остается еще один элемент: металлическая панель шириной 47 мм с органами управления и коммутации, крепление — двумя винтами в верхней части и одним к нижней боковой грани левой плоскости шасси. Ее придется снимать для удобства установки видеокарты и извлечения фронтального фильтра.

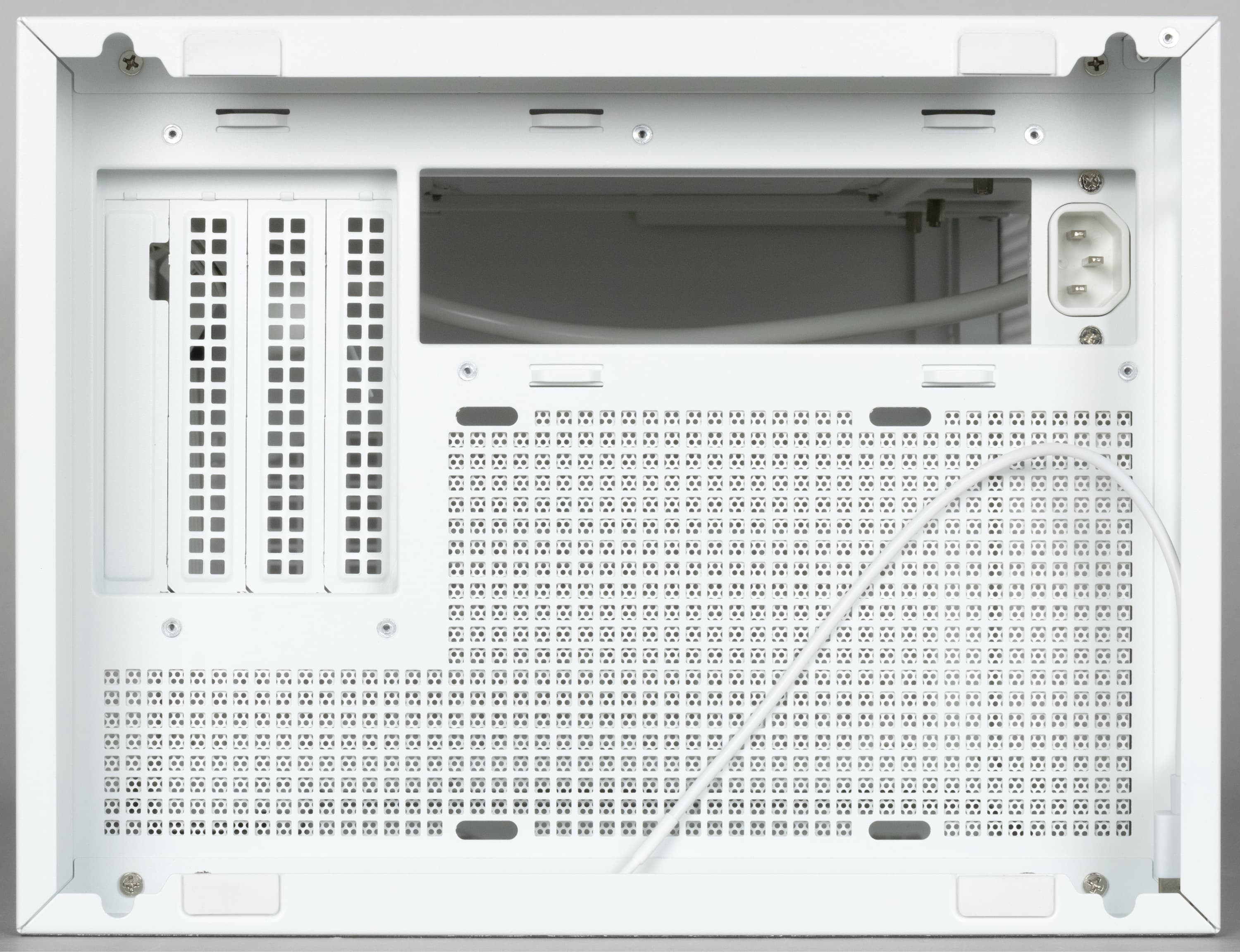

Задняя крышка закреплена четырьмя винтами с боков, доступ к ним возможен после снятия боковых стенок.

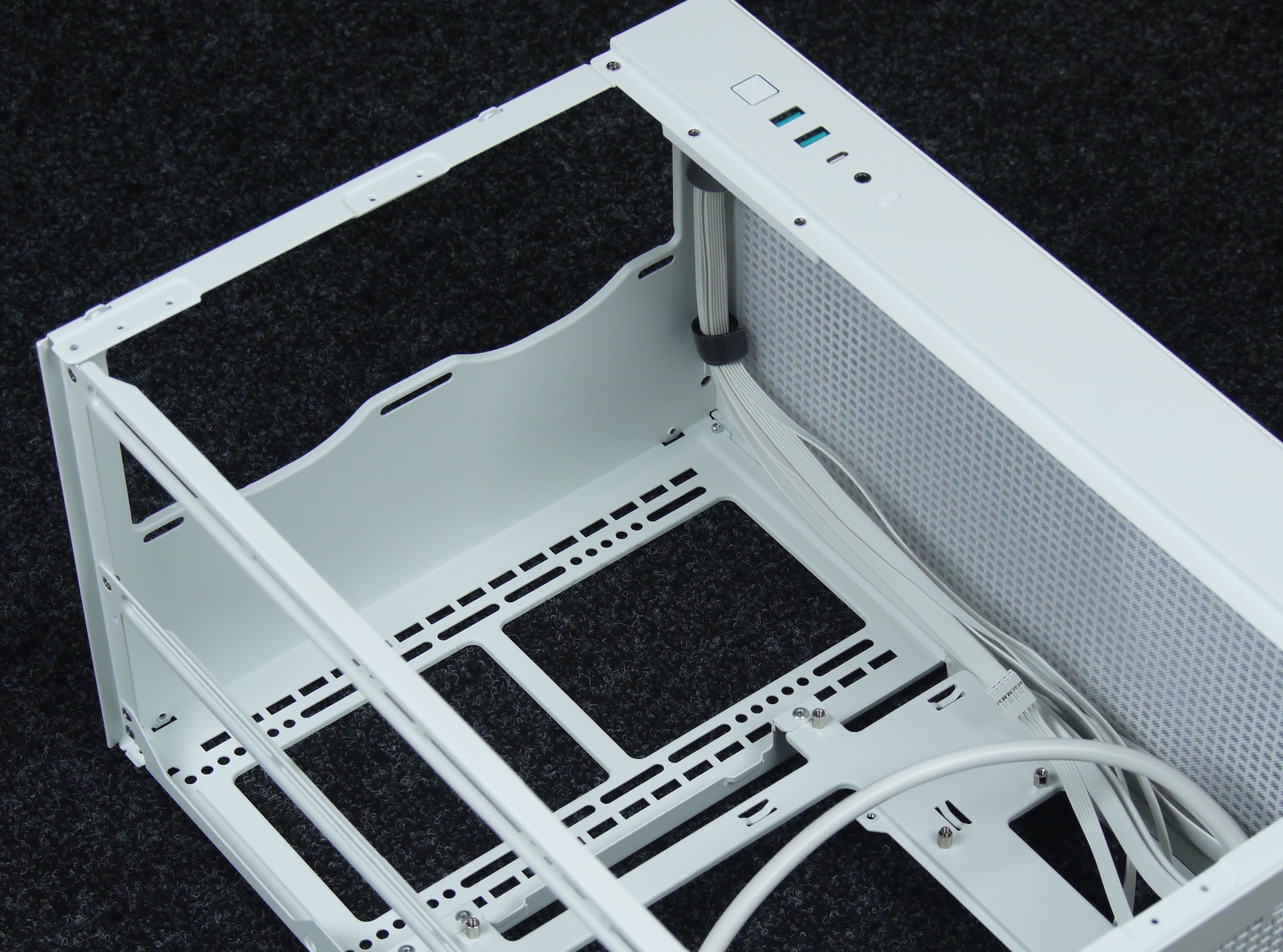

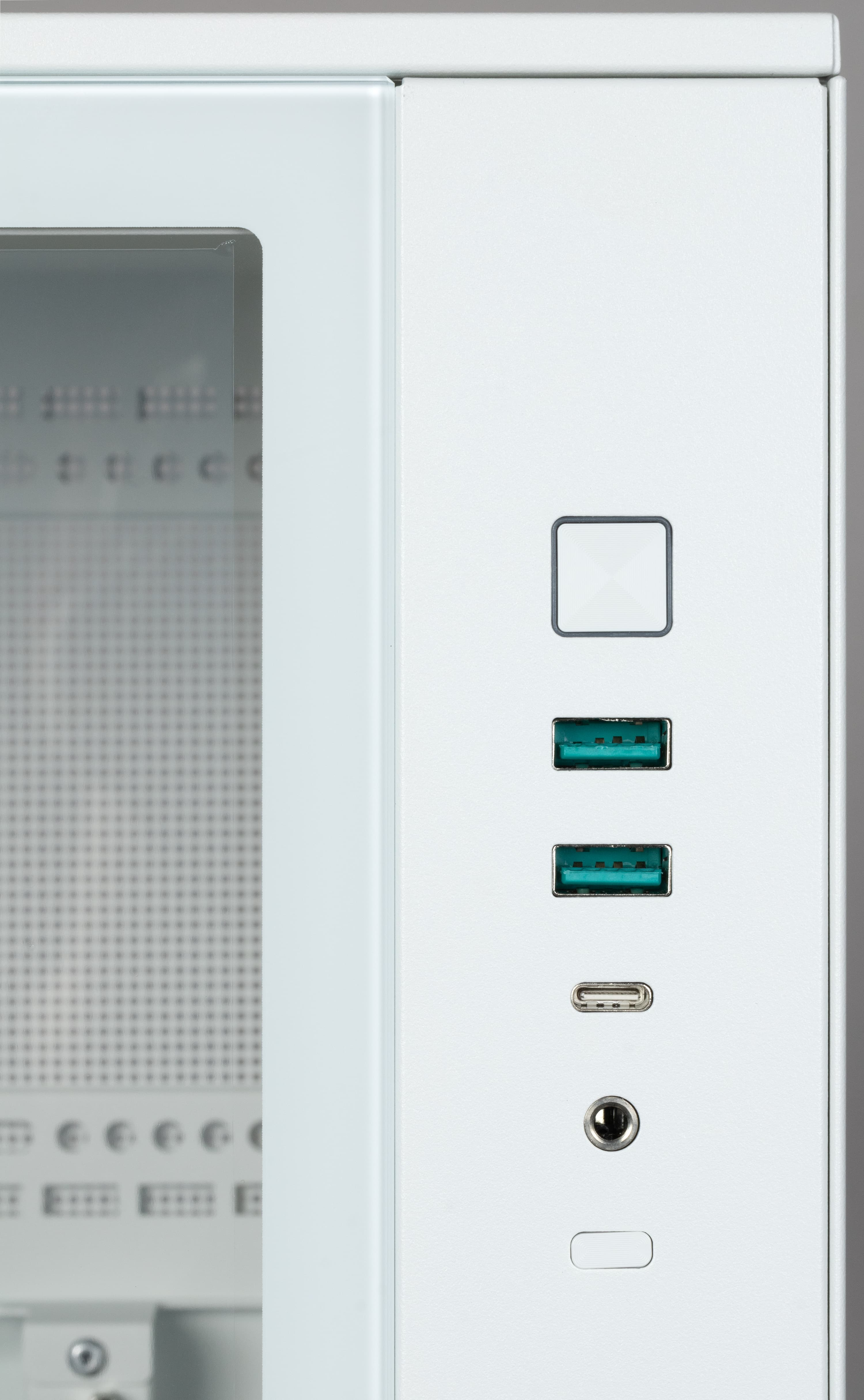

Как сказано чуть выше, интерфейсные разъемы и кнопки расположены вверху в передней части левой плоскости шасси, то есть для доступа к ним надо предусмотреть свободное пространство слева от компьютера. Перечислим сверху вниз: квадратная кнопка питания со встроенной индикацией включения, два порта USB 3.0 Type-A и один USB Type-C, комбинированный миниджек для гарнитуры, небольшая кнопка перезагрузки. Индикатора дисковой активности нет.
Усилие нажатия кнопок комфортное, свободный ход совсем небольшой, вероятность срабатывания от случайного прикосновения невелика.
Ножки находятся на пьедестале, это четыре небольшие наклейки толщиной около 2 мм, но для них сделаны штампованные углубления, поэтому наружу они выступают примерно на миллиметр.
Накопители

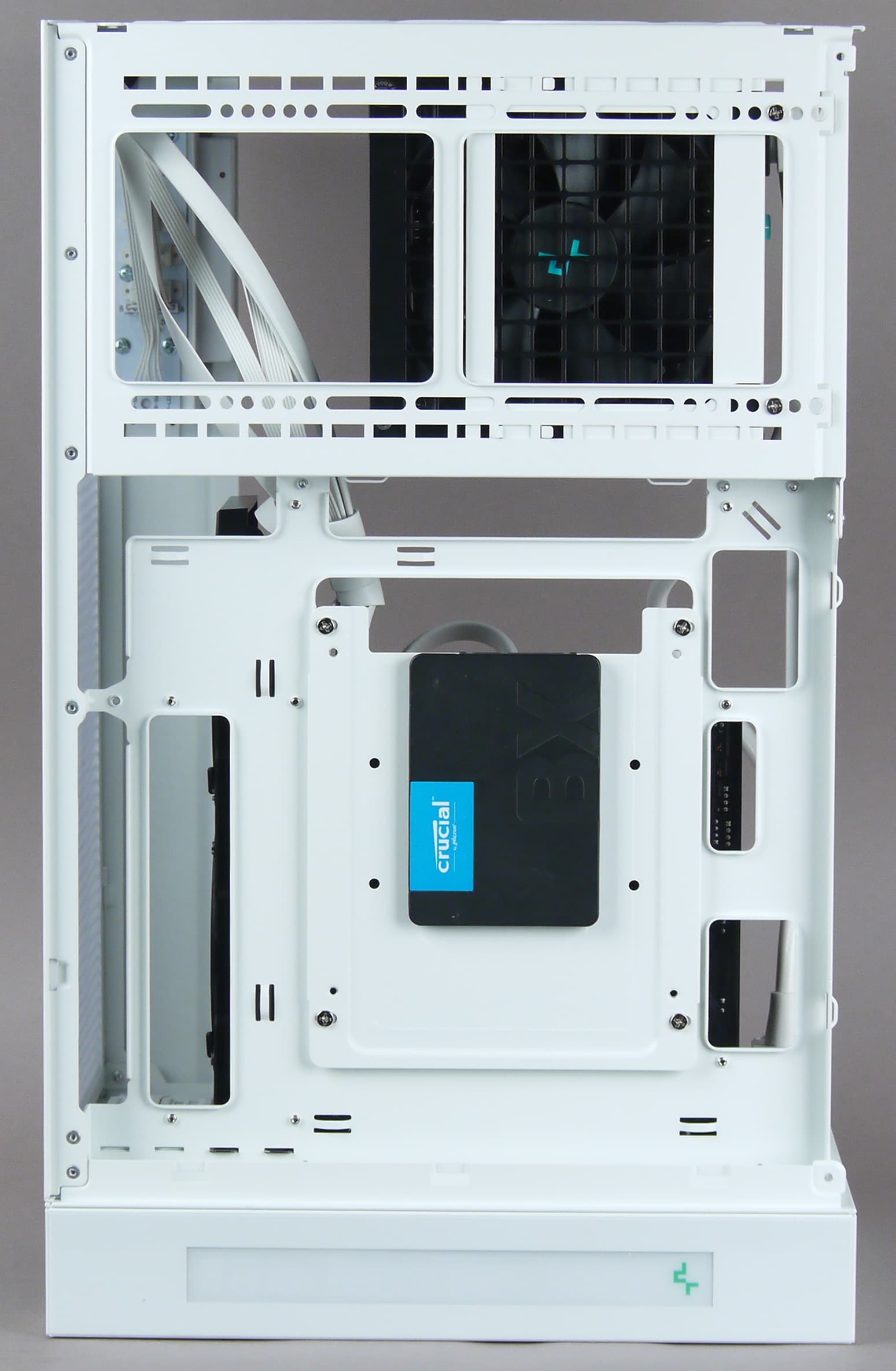

В плане размещения накопителей ситуация печальная: предусмотрено размещение единственного HDD/SSD с размерностью 2,5 или 3,5 дюйма, который крепится на металлической монтажной пластине в правой части корпуса за основанием системной платы. Поэтому владельцам корпуса в основном придется ориентироваться на слоты М.2, имеющиеся на системных платах.

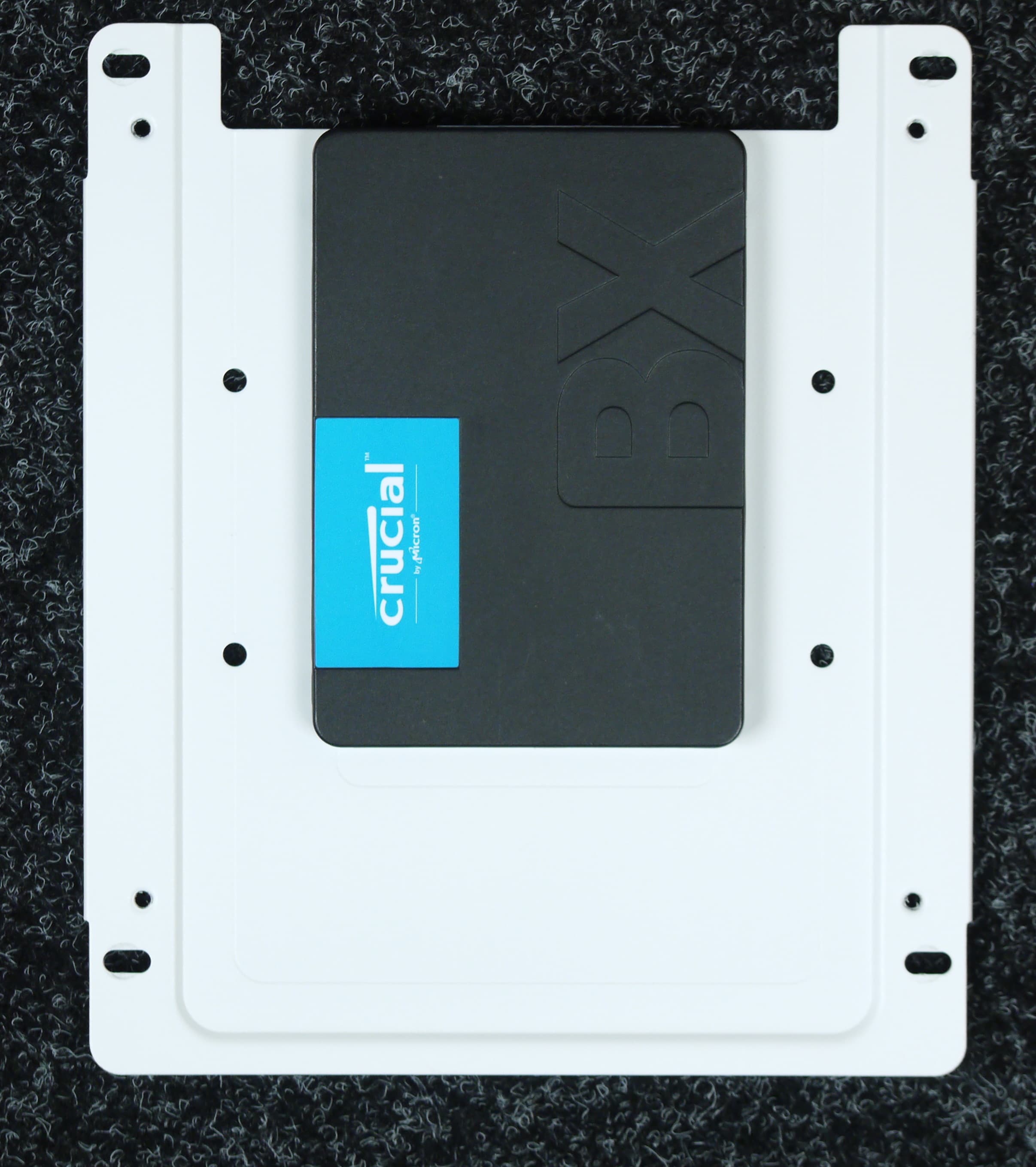

Пластина фиксируется четырьмя винтами, накопитель на ней также закрепляется винтами, которые есть в комплекте. При этом размеры пластины вполне позволили бы установить и два 2,5-дюймовых SSD или HDD (горизонтально), но крепежные отверстия имеются только для одного (вертикально).
В некоторой степени пластина может служить и теплоотводом.

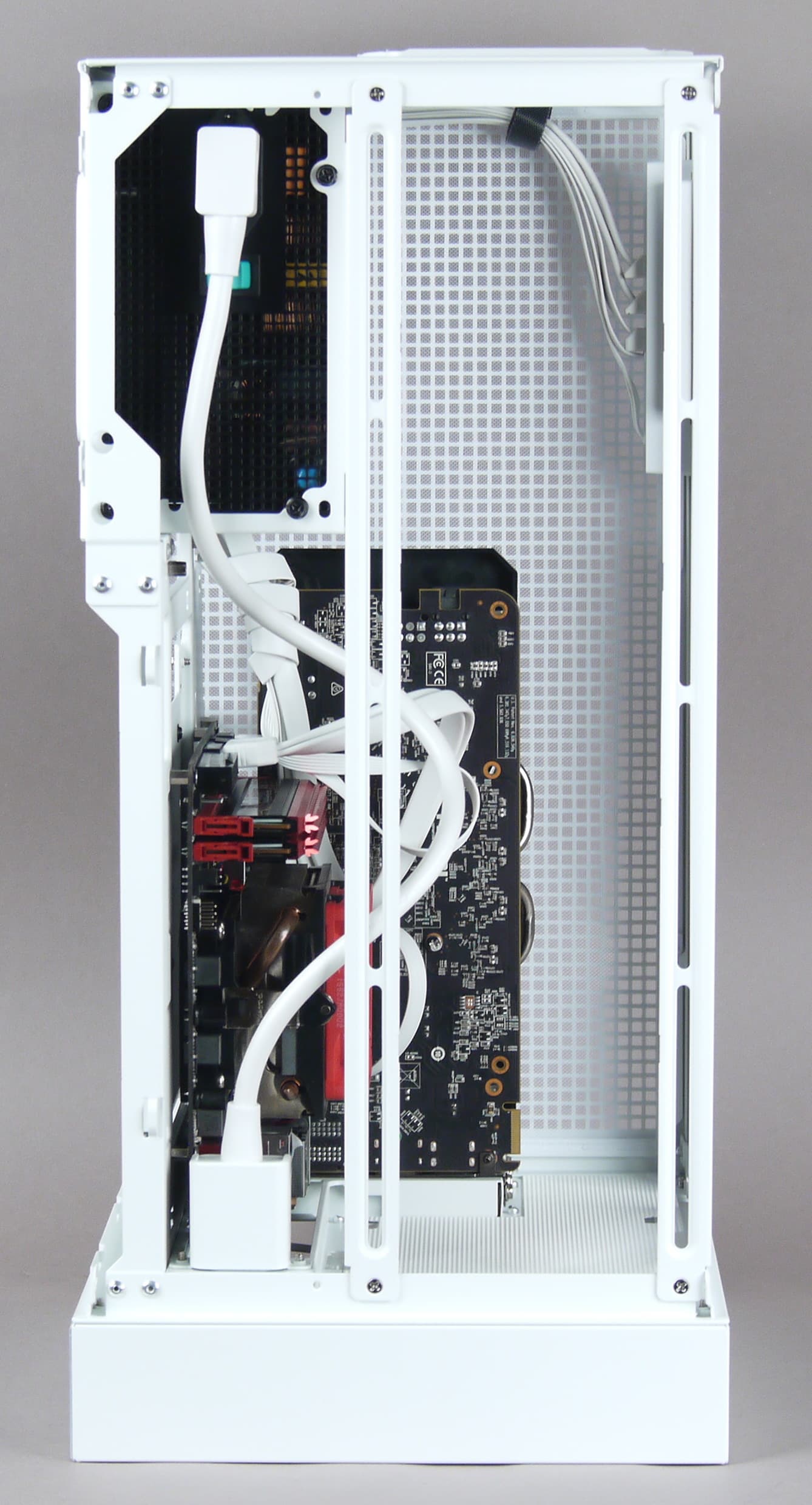

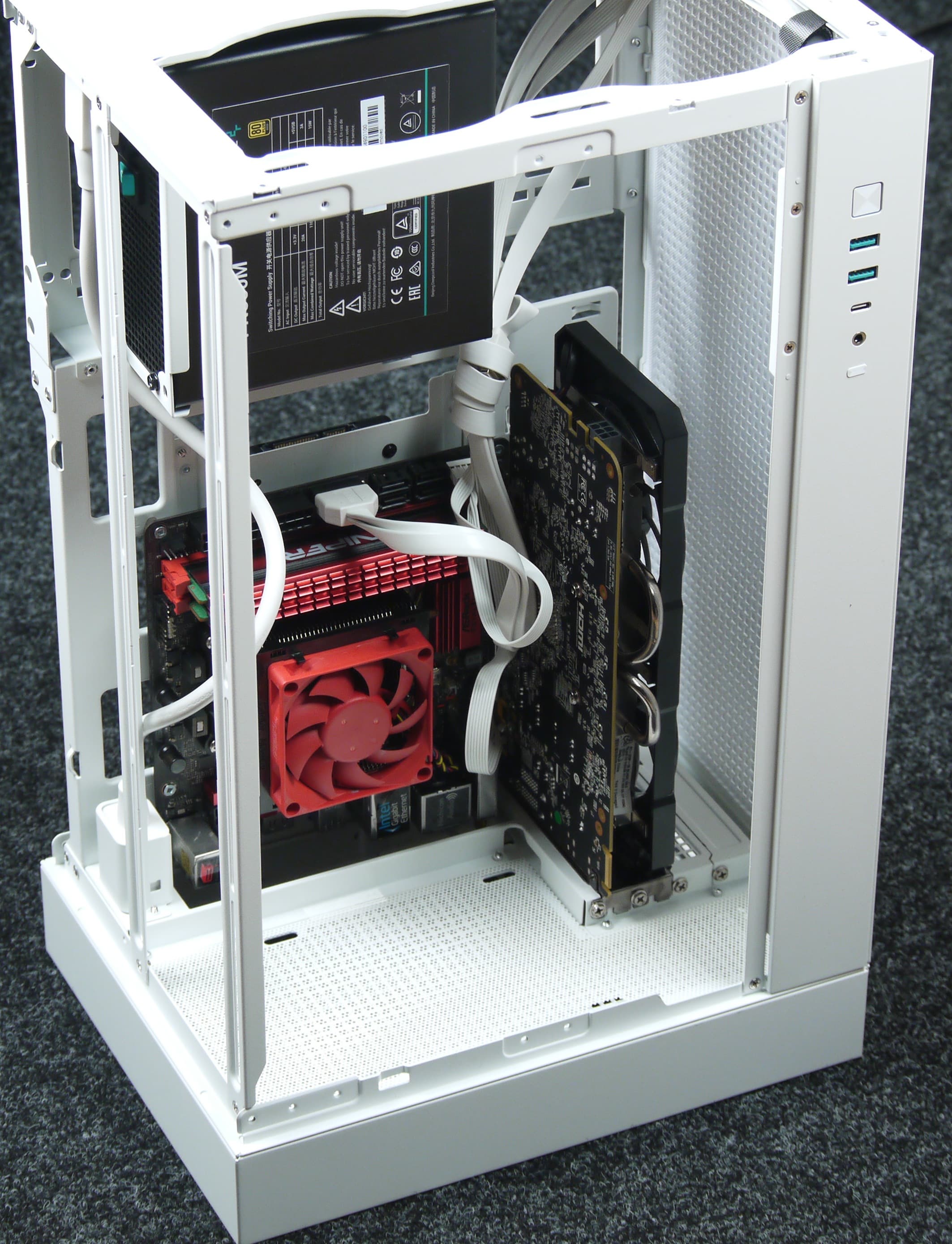

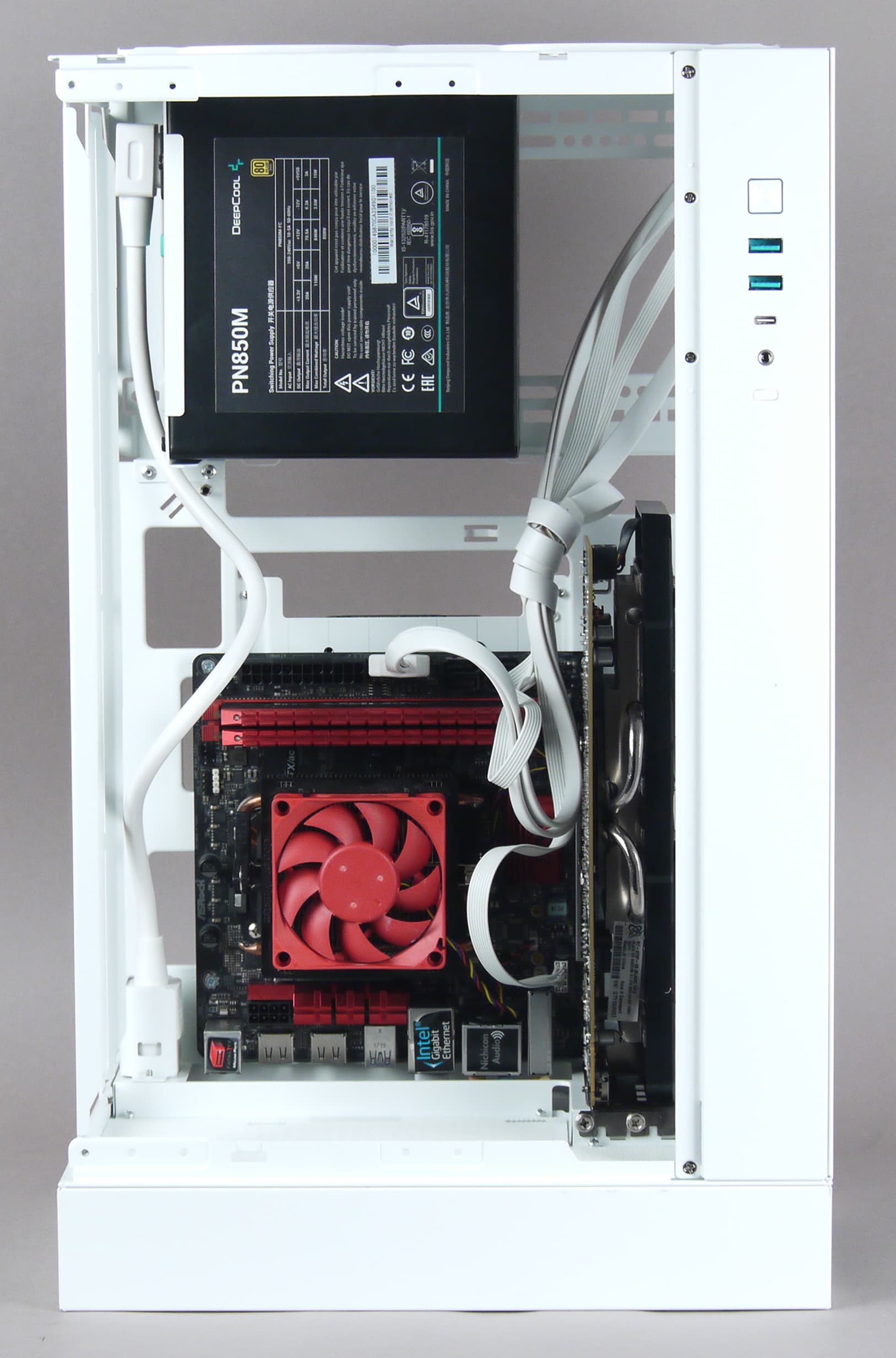

Сборка системного блока
Способ крепления пьедестала и боковых стенок описан выше, добавим: снимать и устанавливать их на место не слишком сложно.
Восемь стоек для монтажа системной платы microATX уже установлены. Хотя аббревиатура BTF в описании корпуса не упоминается, но говорится, что можно использовать «набирающие популярность материнские платы с задним расположением разъемов» (rear connector motherboard), что то же самое.

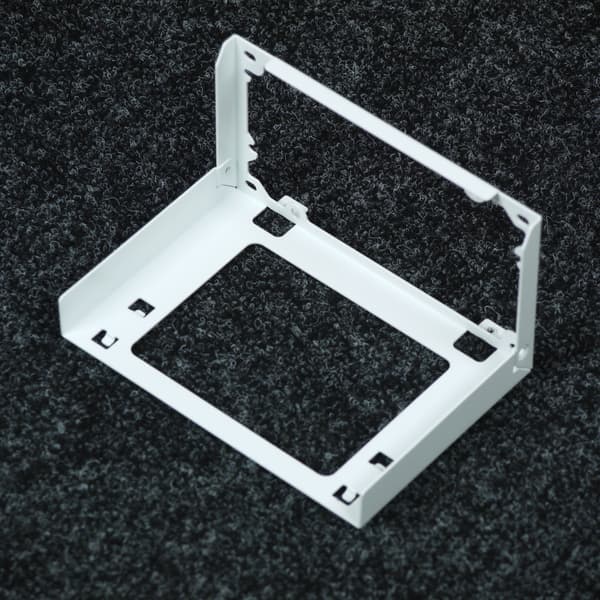

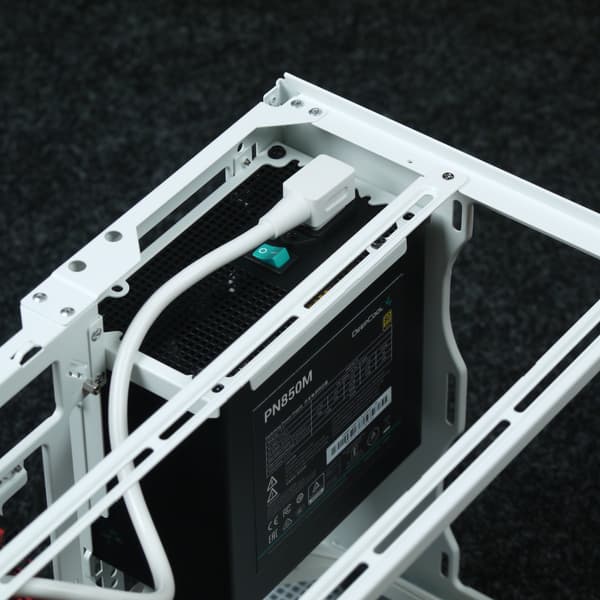

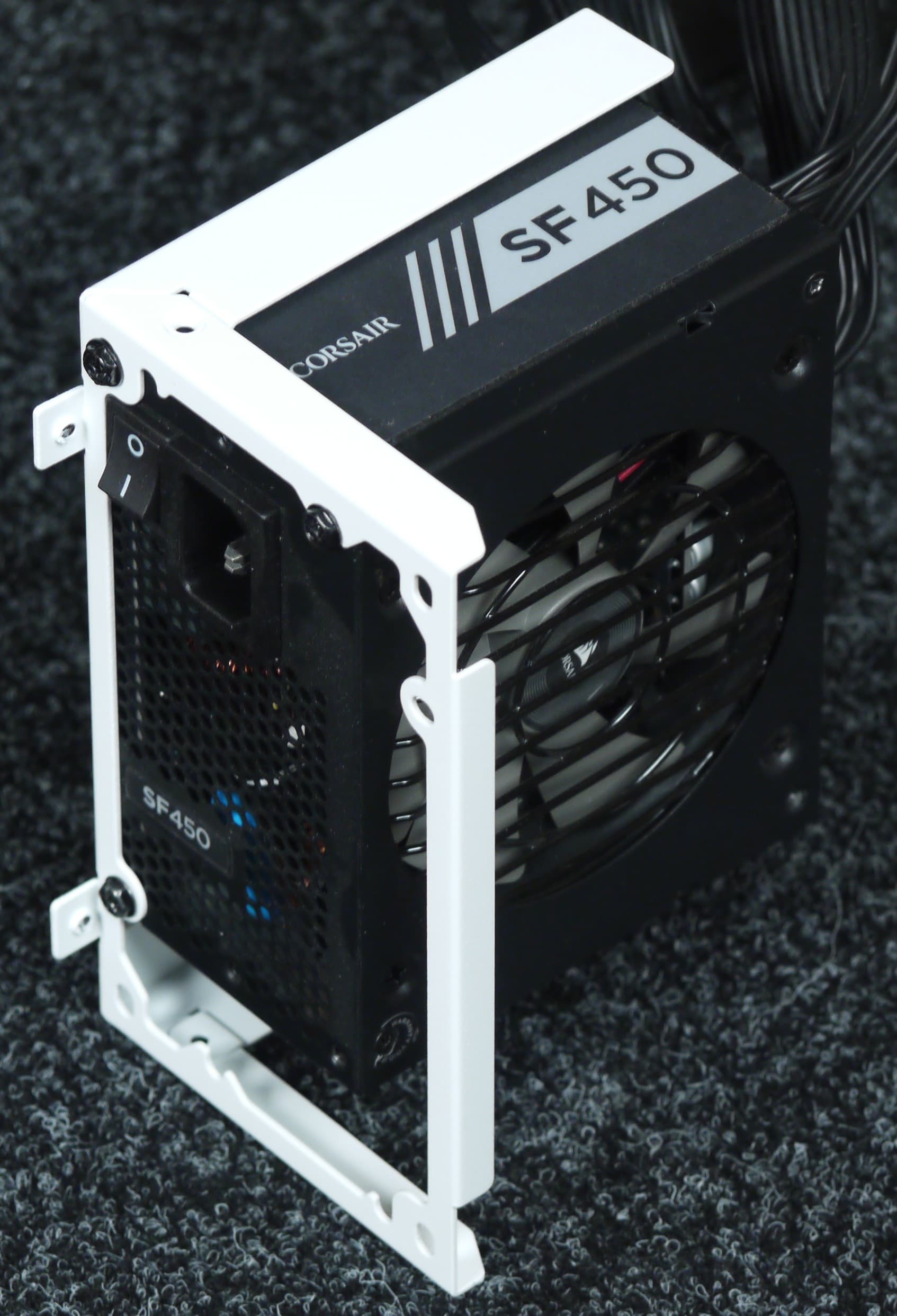

Блок питания крепится к расположенному в правой верхней части шасси Г-образному монтажному кронштейну, для которого предусмотрена перестановка по ширине корпуса. Кронштейн фиксируется двумя винтами и парами выступов, причем его можно перевернуть на 180 градусов, чтобы выходящие из БП кабели направлялись либо к передней, либо к задней стенке. И лучше выбирать блок питания со съемными проводами: прятать лишние в корпусе некуда.
При этом вентилятор блока питания можно направлять в любую сторону, но лучше, чтобы он был справа — правда, при этом надо позаботиться об установке фильтра на перфорированной области металлической боковой стенке, о чем говорилось выше.

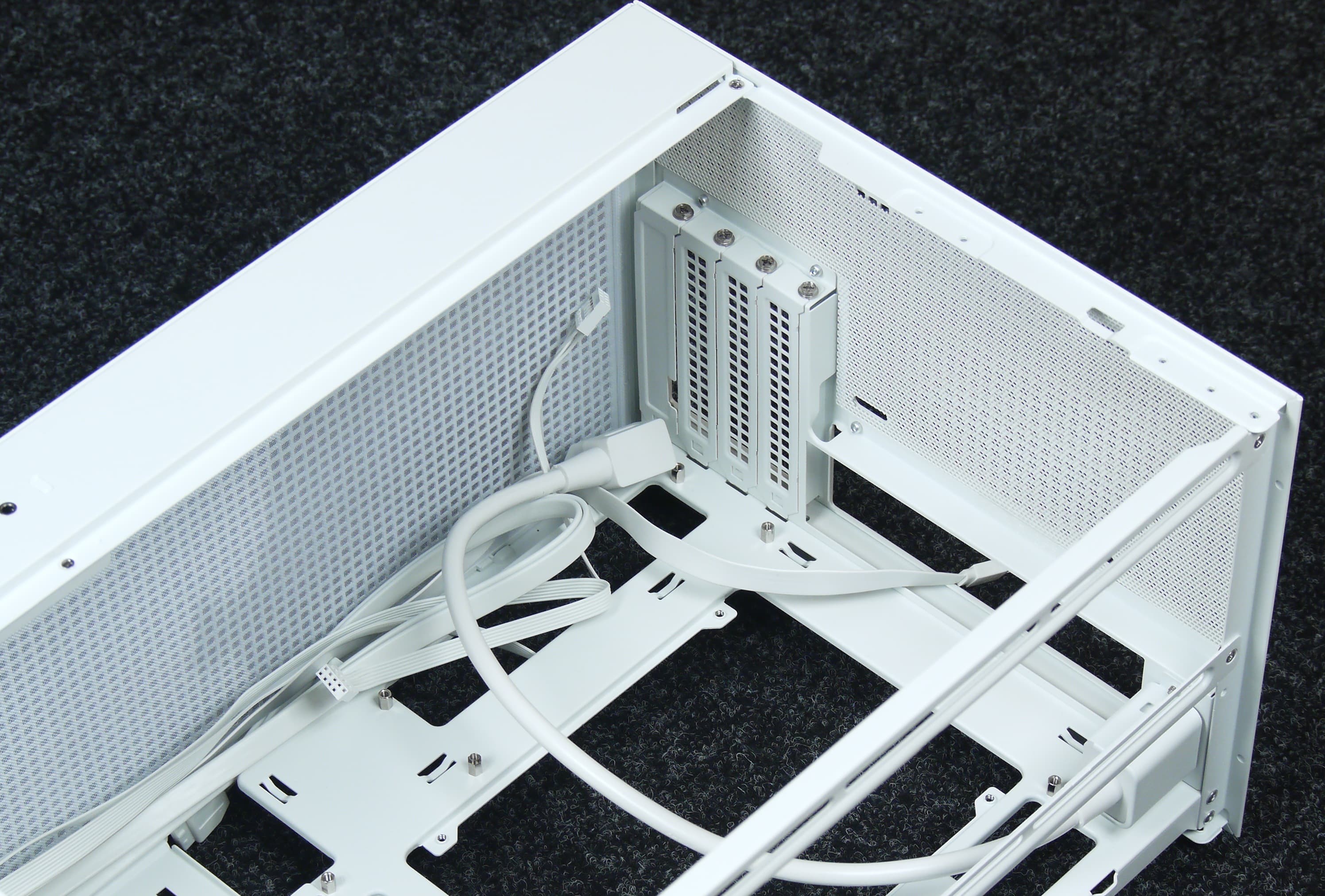

К сети блок питания подключается при помощи имеющегося в комплекте удлинителя, который проложен внутри корпуса.
По данным производителя, можно использовать процессорный кулер высотой до 174 мм, реально расстояние от основания для системной платы до противоположной стенки составляет 188 мм, но из него нужно вычесть высоту стоек для монтажа платы и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, однако придется снять монтажную пластину для накопителя.
На днище есть четыре прорези с многоразовыми заглушками, крепление — винтами с головками под крестовую отвертку, доступ к ним изнутри корпуса, причем для третьей и четвертой прорезей придется снимать панель управления.
Для плат расширения предусмотрен единственный способ установки — непосредственно в слот системной платы. Подключение видеокарты через райзер здесь не предусмотрено, а для ее длины заявляется максимум в 413 мм в отсутствие вентиляторов на верхней панели или 388 мм при их наличии. По нашему замеру, расстояние от заглушек слотов расширения до верхней поверхности составляет 414 мм.
Кнопки, индикатор и разъемы панели управления подключаются к системной плате стандартными коннекторами. Для крепления кабелей в комплекте есть набор одноразовых стяжек и лент-липучек, а на шасси — штампованные «ушки».
Цифровая панель и утилита DeepCreative
Для работы панели придется установить утилиту DeepCool Control Software DeepCreative, которую нужно скачивать с сайта производителя. Мы опробовали самую свежую на начало тестирования версию 1.2.0, которая предназначена для Windows 10/11 (о совместимости с более ранними версиями ОС не сообщается), подключив панель к ноутбуку. Заметим: ПО регулярно обновляется — когда все работы были сделаны, появилась версия 1.2.1.
«Вес» инсталлятора существенный: под 400 МБ. Конечно, в сравнении с емкостью современных накопителей это сущая ерунда, но для не самой важной функции всё же многовато: популярная утилита HWinfo, позволяющая отслеживать существенно большее количество параметров (правда, лишь на экране компьютера, то есть не столь наглядно), даже в варианте portable «весит» на порядок меньше.

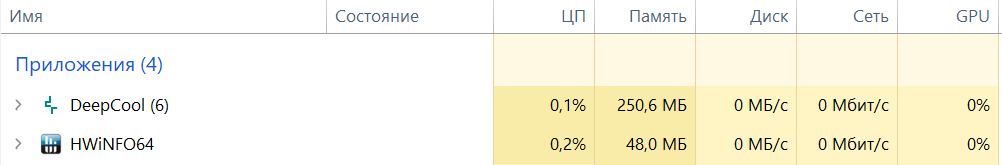

Но главное: в оперативной памяти DeepCreative v.1.2.0 занимает около 250 МБ, что в пять раз больше, чем HWinfo, а это уже серьезнее.

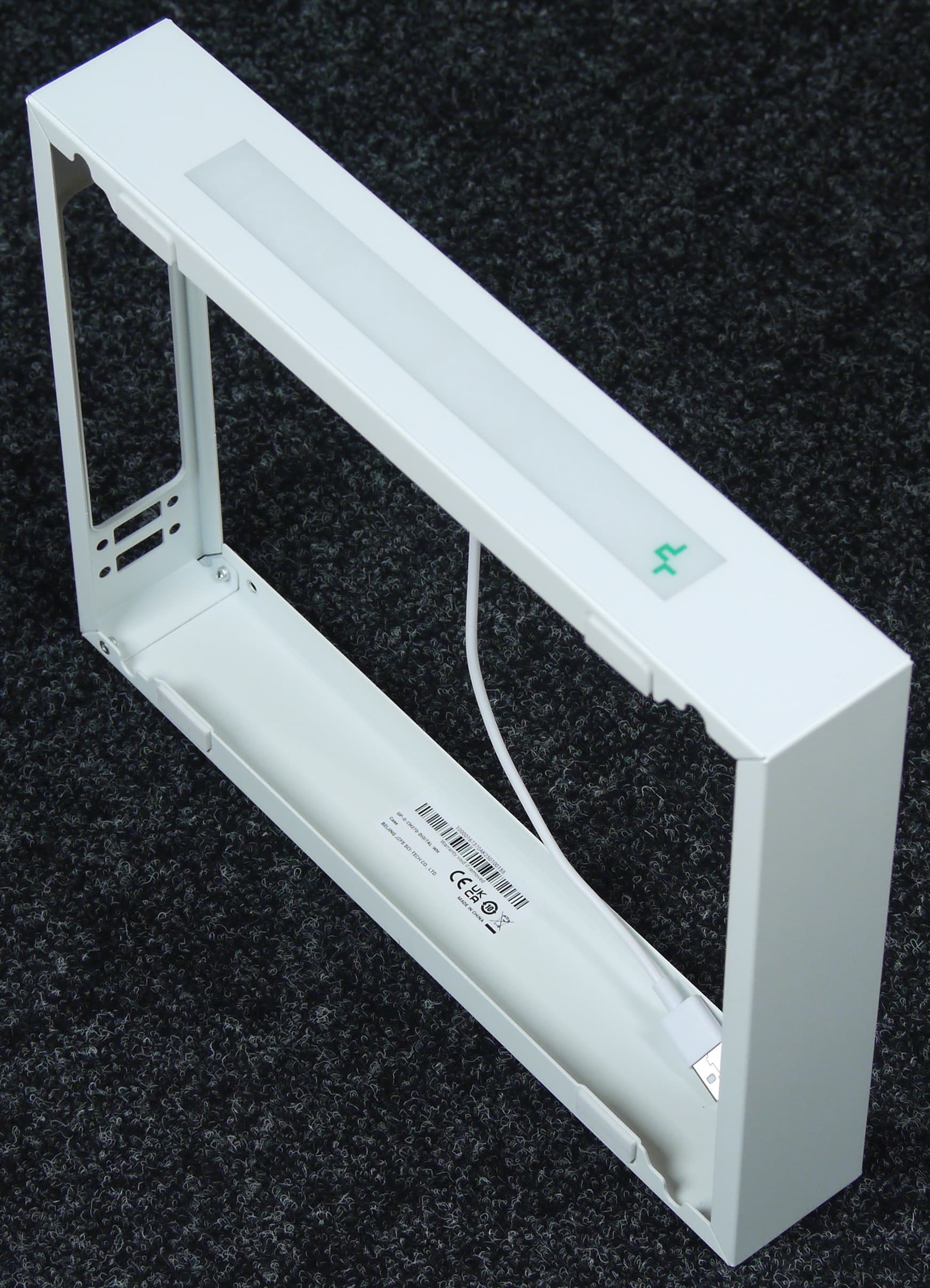

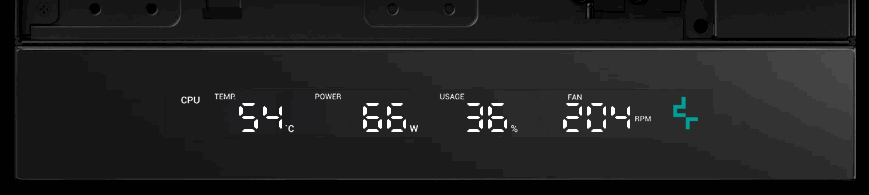

Сама панель находится на левой стороне пьедестала корпуса, имеет глянцевую наружную поверхность и подключается к порту USB-А системной платы кабелем длиной 27 см.
На ней имеются подсвечиваемый зеленым логотип компании, четыре группы крупных белых цифр, хорошо заметных и на черном, и на белом фоне (индикаторы достаточно яркие), а также более мелкие поясняющие надписи.
Могут отображаться наборы параметров CPU, GPU и блока питания, для центрального процессора набор такой:
- температура (для Intel — CPU Package, для AMD — CPU Tdie) в градусах Цельсия или Фаренгейта,
- потребляемая мощность,
- уровень загрузки в процентах,
- поочередно: частота ЦП и скорость вращения вентилятора.
То же самое отображается и для видеоадаптера.
Показатели для вентиляторов могут быть недоступны, тогда отображается ноль. Собственно, подобное мы не раз наблюдали при тестировании тех же ноутбуков: различные утилиты, кроме разве что «фирменных» производителя ноутбука, скорости вращения не показывают.
С отображением сведений для БП ситуация неоднозначная: по идее, должны отображаться те же параметры, кроме частоты, в нашем случае на индикаторе ожидаемо были нули, а посмотреть, что будет (и будет ли что-то) показано в настольном компьютере с произвольным блоком питания ATX или SFX(L), у нас возможности не было, зато есть определенные сомнения, озвучить которые читатель может и сам.

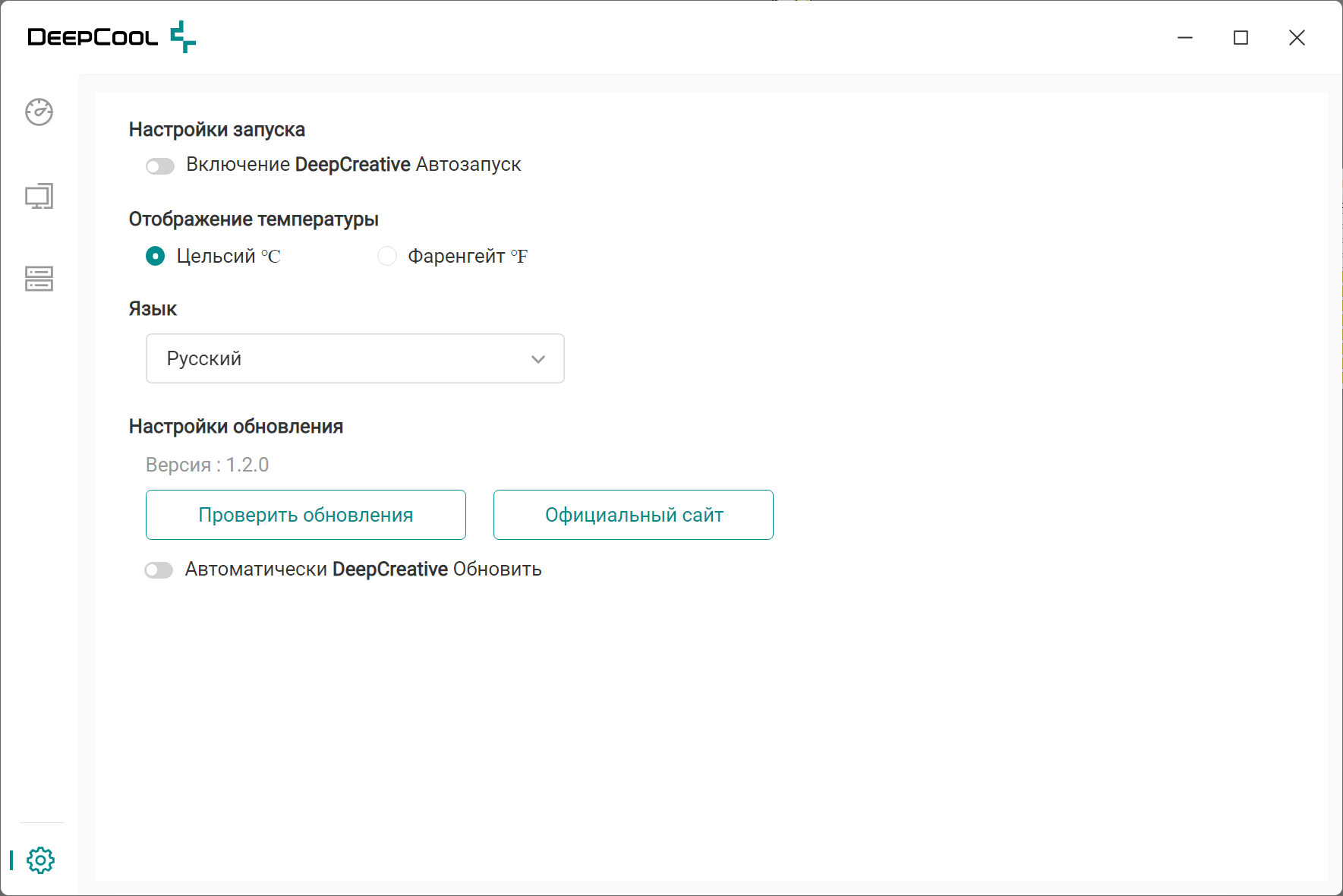

Управление осуществляется из DeepCreative, ее подразделы выбираются с помощью левого вертикального меню. Начнем снизу вверх, символ шестеренки откроет настройки самой утилиты:
Как видите, можно выбрать и русский язык, причем русификация вполне достойная (за одним исключением, о нем ниже).

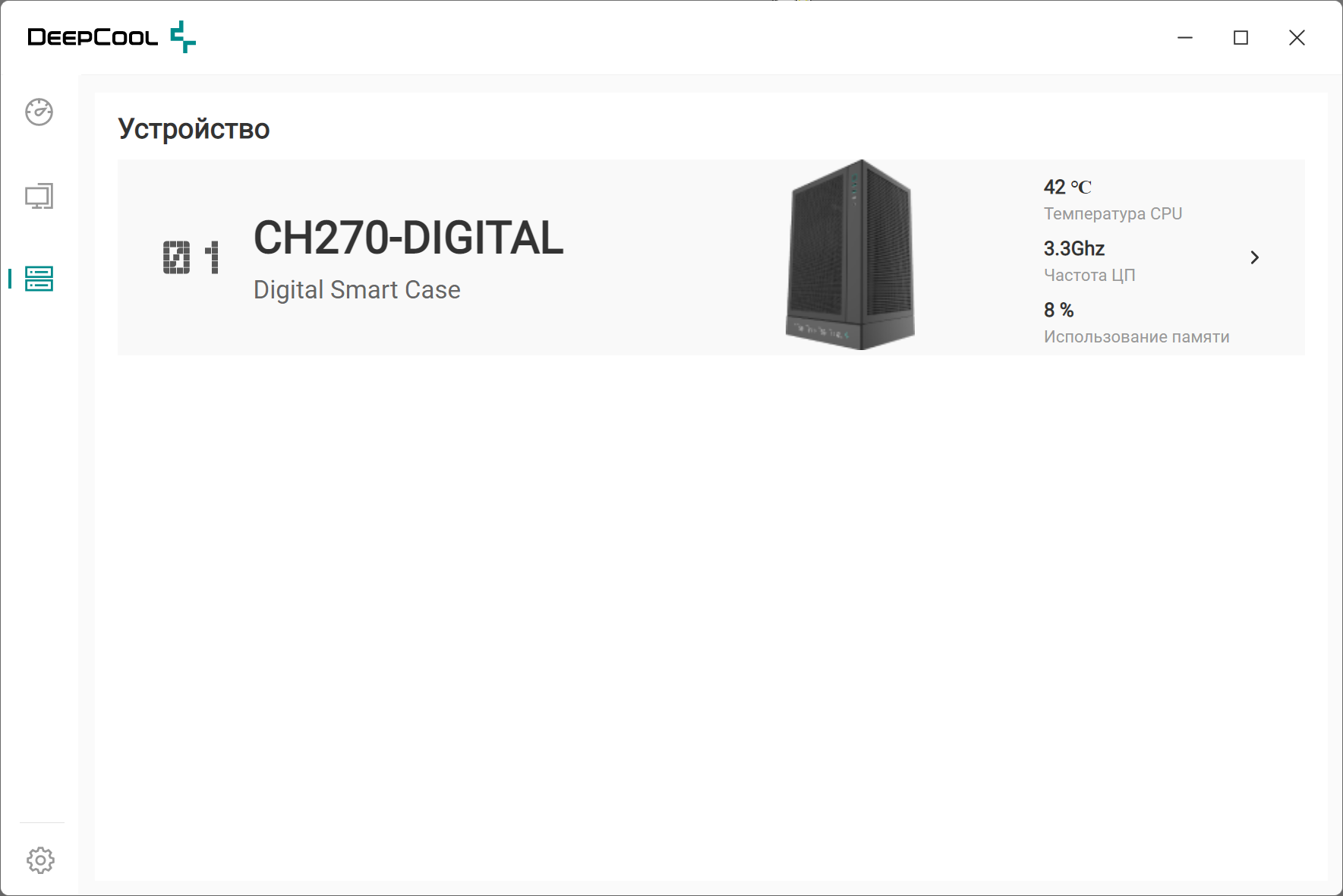

Следующая кнопка отображает тип подключенной панели.

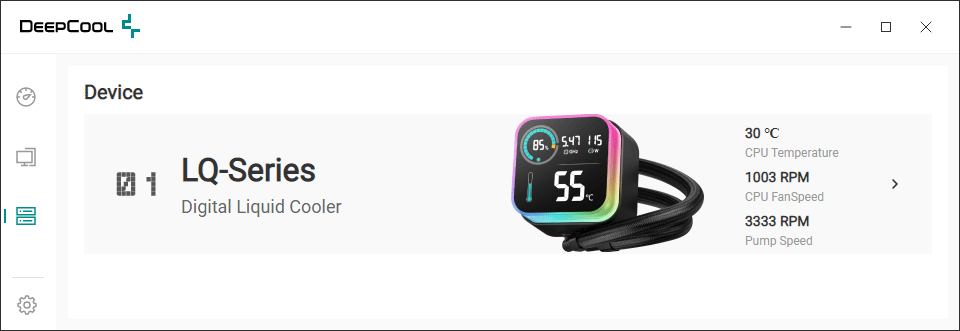

При этом устройств, управляемых утилитой, может быть несколько — например, еще и система жидкостного охлаждения из линеек DeepCool LQ и LP, для которой можно будет наблюдать показатели в реальном времени, управлять ARGB-подсветкой через соответствующий контроллер системной платы и включить систему цветового предупреждения о перегреве.

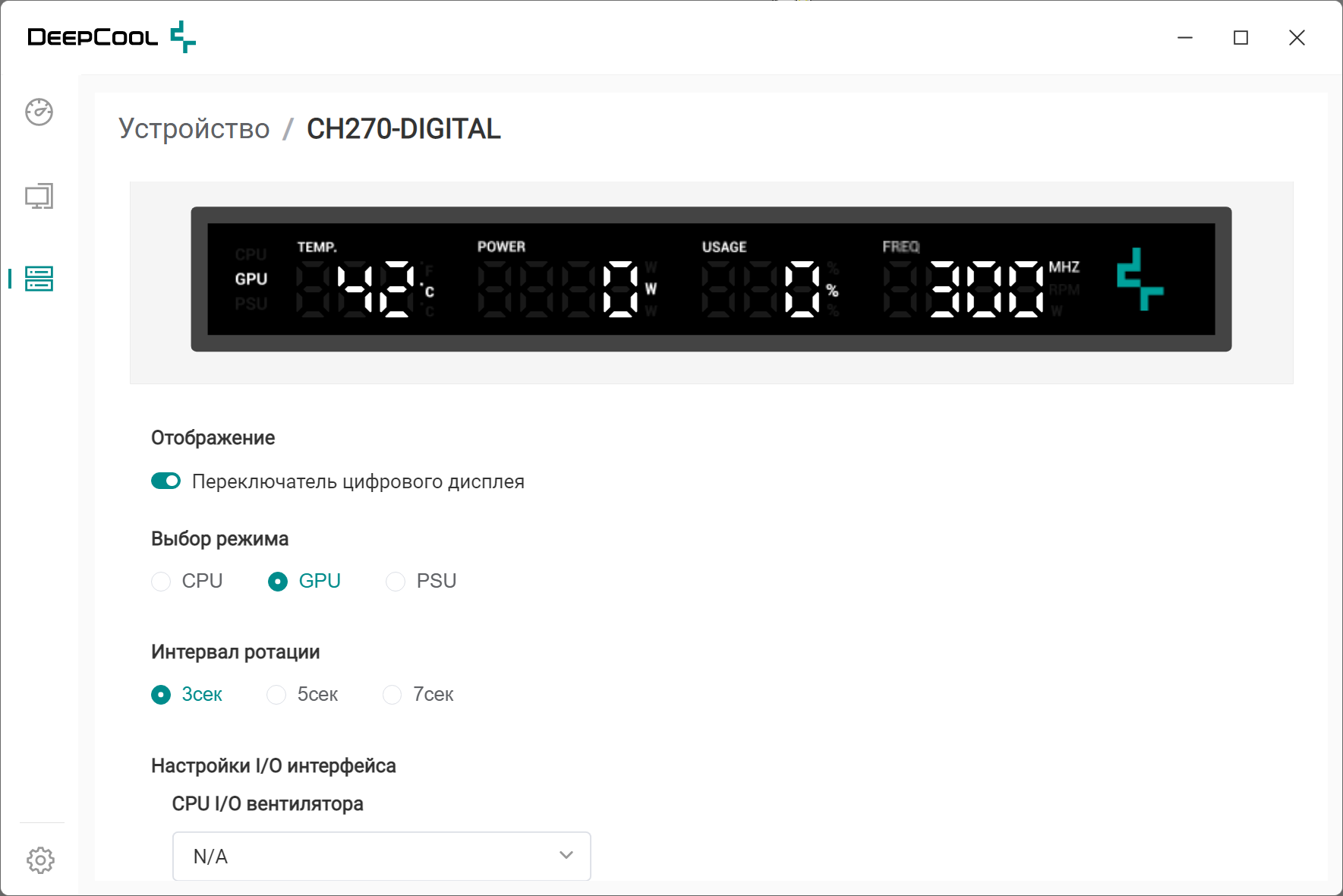

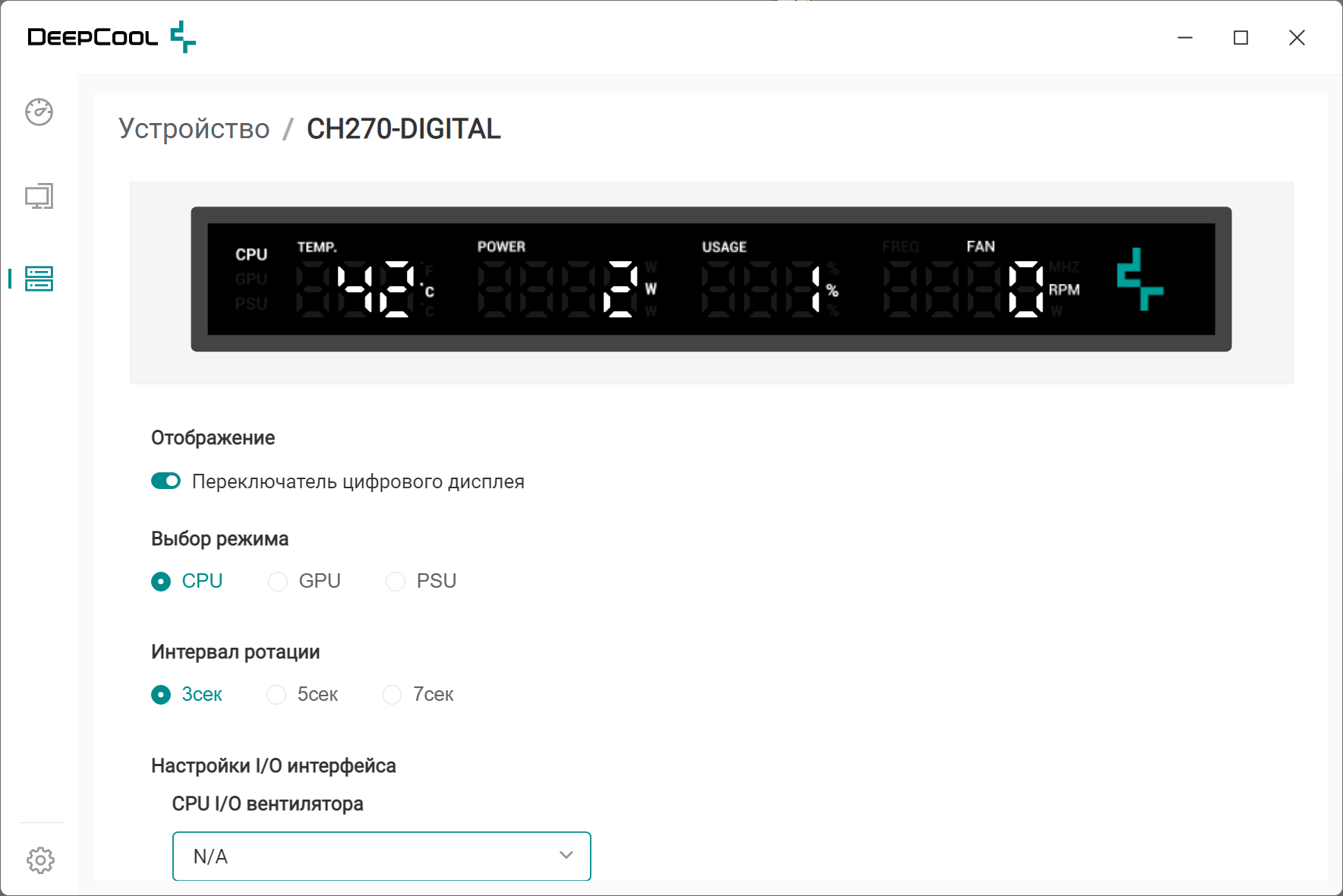

Клик по строчке с названием панели переводит к выбору набора отображаемых параметров: для CPU, для GPU или для БП (PSU). При этом состояние панели дублируется в окне утилиты.
Поле «Отображение» выключает панель (кроме подсветки логотипа), и это пример неудачного перевода: вместо «Переключатель цифрового дисплея» следовало бы написать «Выключатель».
«Интервал ротации» задает периодичность (3, 5 или 7 секунд) смены показаний в правой группе цифр: частота CPU/GPU или скорость вентилятора, но отменить такую ротацию в случае, если данные о вентиляторе отсутствуют, нельзя. Включение автоматического поочередного показа информации для CPU/GPU/PSU также не предусмотрено — переключение осуществляется только вручную.
Нижнее поле «Настройки I/O-интерфейса» в нашем случае не работало — для выбора было лишь «N/A», то есть «недоступно».

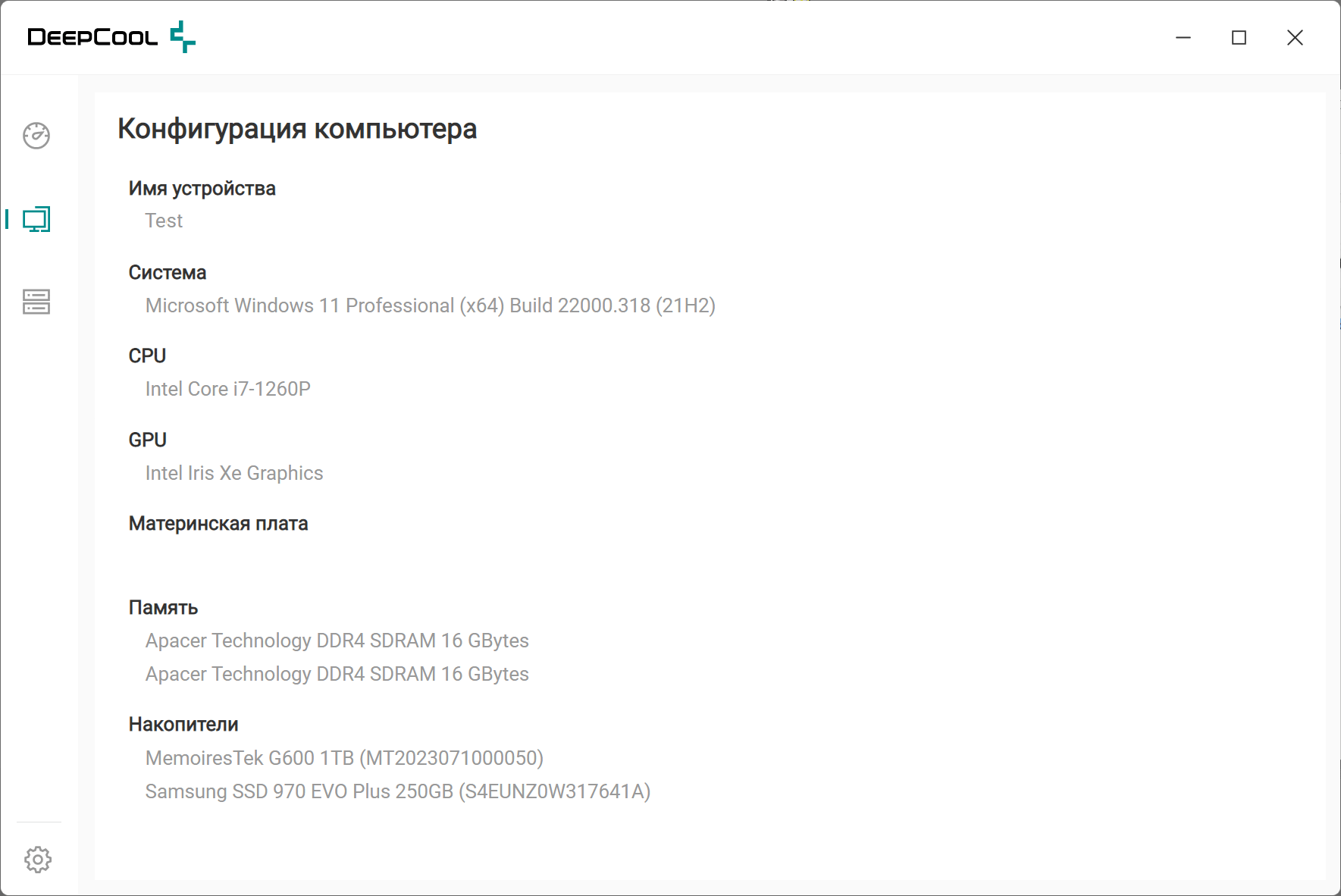

Третий снизу пункт меню выведет сведения о конфигурации компьютера.

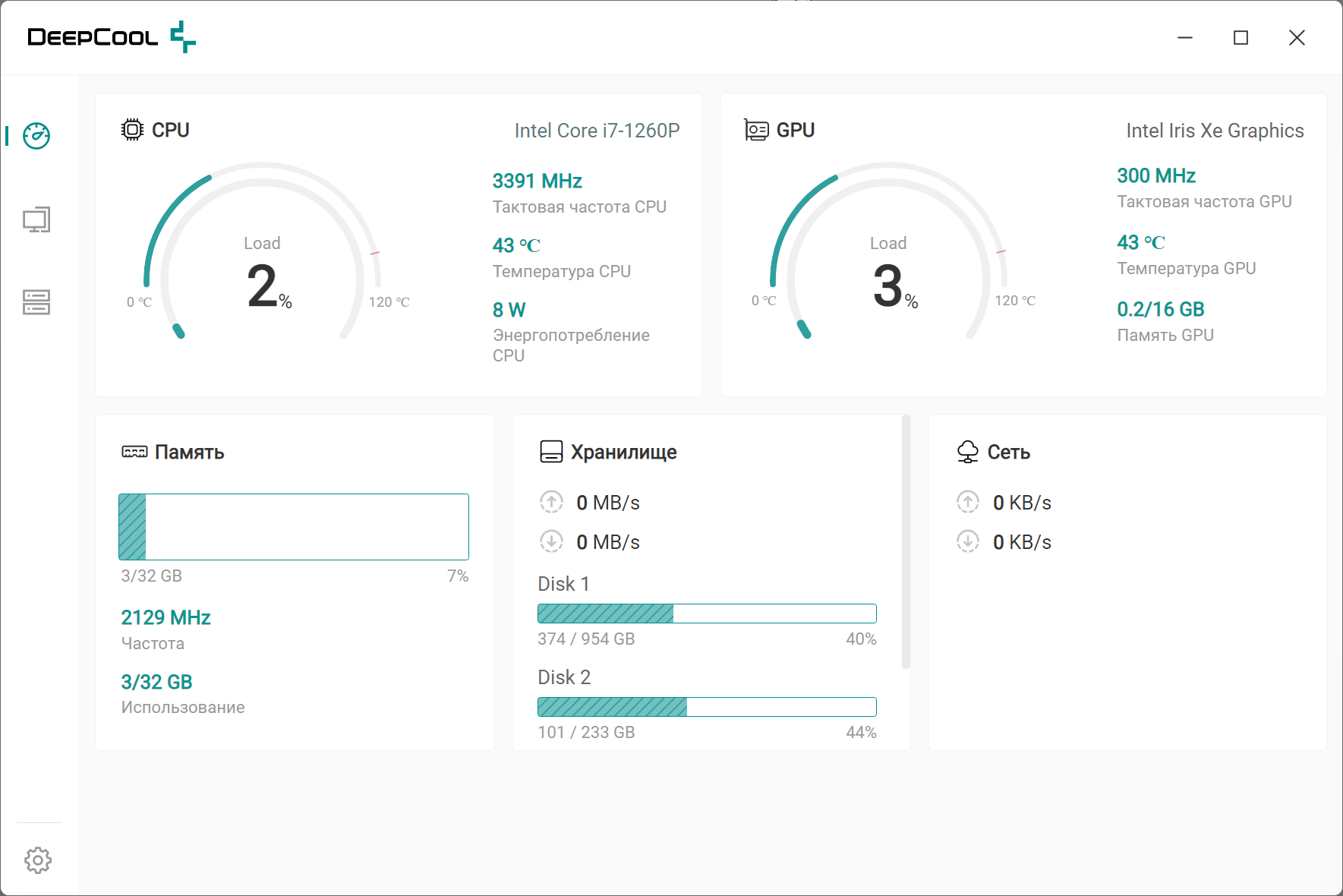

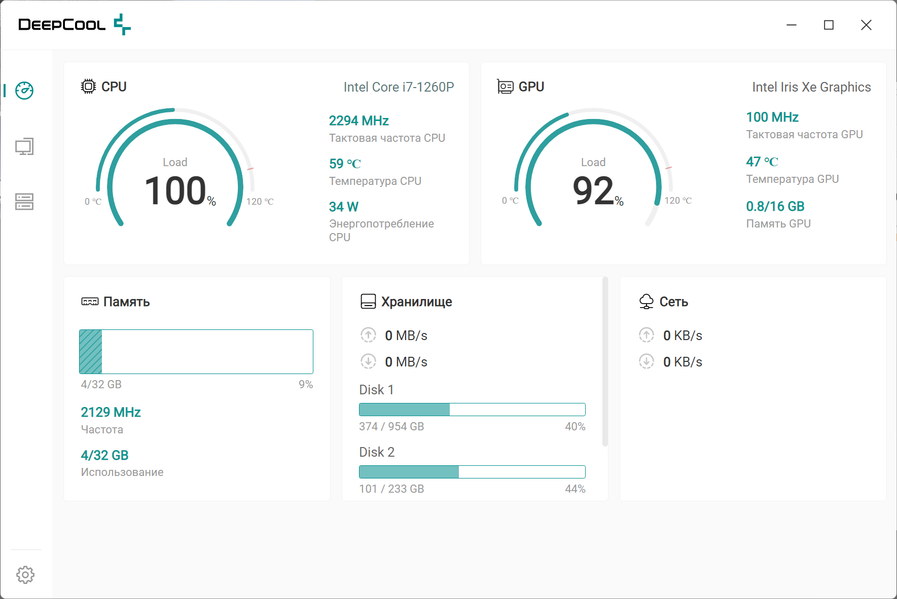

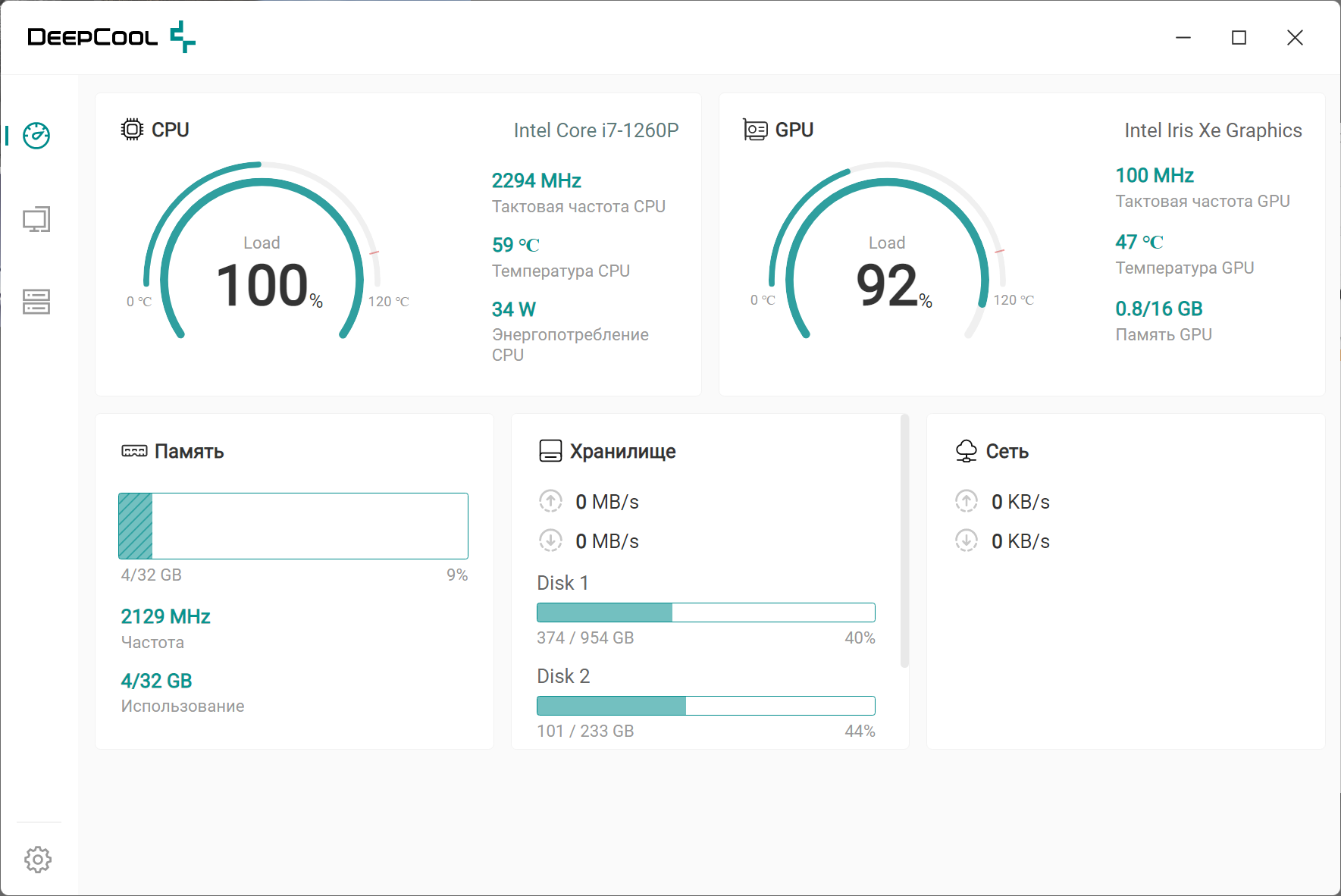

Наконец, верхняя иконка в меню утилиты покажет параметры на экране компьютера в графическом и цифровом виде, причем даже в расширенном наборе:
Итоги
Корпус DeepCool CH270 Digital относится к корпусам-«башенкам» с основанием минимального размера, позволяющим экономить место на рабочем столе, и при этом допускает использование системных плат microATX и Mini-ITX, в том числе с расположением разъемов на обратной стороне (BTF).
Наличие цифровой панели, отображающей с помощью утилиты DeepCreative в реальном времени некоторые параметры CPU и GPU (заявлен еще и показ данных для БП, но это всё же под вопросом), к однозначным достоинствам мы относить не будем: подобный контроль нужен не всем и не всегда. Вариант DeepCool CH270 без Digital (то есть без такой панели) не упоминается на официальном сайте и не обнаружен нами в продаже.
К наличию стеклянной стенки также отнесемся нейтрально: вид на внутренности компьютера, даже если имеется разноцветная подсветка, требуется не всем и не всегда. Но сегодня стекло хотя бы с одной стороны компьютерного корпуса — это стандарт де-факто, исключения бывают редко.
Оснащение внешними портами вполне обычное: два USB-A и один USB-C, разве что их размещение (как и расположение цифровой панели) на левом боку подразумевает настольную установку компьютера, причем справа от пользователя, чтобы к разъемам и кнопке не пришлось тянуться, а панель была хорошо видна.
Отсутствие индикатора дисковой активности и единственный способ подключения видеокарты (непосредственно в слот системной платы) упомянем, но к серьезным недостаткам относить не будем.
Более существенным минусом является единственное посадочное места для накопителя (понятно, кроме слота М.2 на системной плате), но хотя бы речь может идти о любой из двух размерностей — 2,5 или 3,5 дюйма. В рассмотренных нами ранее microATX-корпусах других производителей подобных накопителей могло быть заметно больше.
Отсутствие штатных вентиляторов кому-то позволит выбирать компоненты системы охлаждения самостоятельно (возможности имеются, причем довольно богатые) и без заботы о том, куда пристроить имеющееся и оплаченное, а для других выльется в лишние хлопоты по приобретению тех же вентиляторов, если они всё же требуются для выбранной конфигурации компьютера. Не забудем и про затраты на них, что надо учитывать при сравнении цен на корпуса.
Оснащение фильтрами хоть и не всеобъемлющее, но и не предельно скудное: в DeepCool CH270 Digital из пяти мест, где они необходимы, сетка имеется в четырех. Почему без внимания остался еще один — загадка. К тому же доступ к фильтрам, мягко говоря, не самый простой.
А выбор варианта цвета (черного или белого) — это хоть и небольшой, но плюс. Конечно, белый корпус выглядит очень нарядным, но потребует больше усилий для поддержания внешнего вида в достойном состоянии.
