Обзор корпуса DeepCool CG580 с панорамным дизайном

Мы уже рассмотрели несколько предлагаемых компанией DeepCool компактных корпусов, рассчитанных на системные платы либо до microATX включительно, либо и вовсе только Mini-ITX. Теперь нам досталась модель побольше — Mid-Tower DeepCool CG580. Как принято у компании, она предлагается в двух цветовых решениях: черном и белом (в этом случае к названию добавляются буквы WH); кроме того, есть два варианта комплектации — CG580 без вентиляторов (именно такой мы и рассмотрим) и CG580 4F с вентиляторами, оснащенными ARGB-подсветкой.

Фронтальная и левая боковые поверхности у этих корпусов сделаны из слегка тонированного закаленного стекла — такое сейчас встречается всё чаще, производители называют это панорамным дизайном.

Цены в российской рознице на момент подготовки обзора начинались с 5800 рублей для CG580 и с 9600 рублей для CG580 4F.

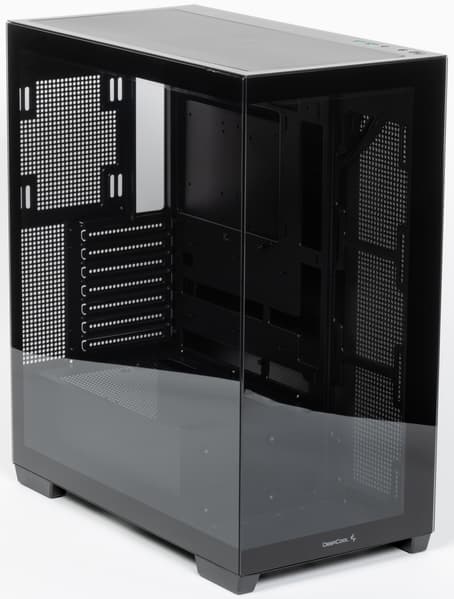

Все поверхности корпуса плоские с прямыми углами, стеклянные панели стыкуются непосредственно, без промежуточных элементов, что подчеркивает «аквариумный» внешний вид.

Упаковка сделана из обычного картона с простеньким оформлением, предусмотрены прорези для захвата руками при переноске. Имеется книжечка-инструкция (текст на английском, но надписей минимальное количество — основную часть занимают понятные без перевода картинки).

Компоновка

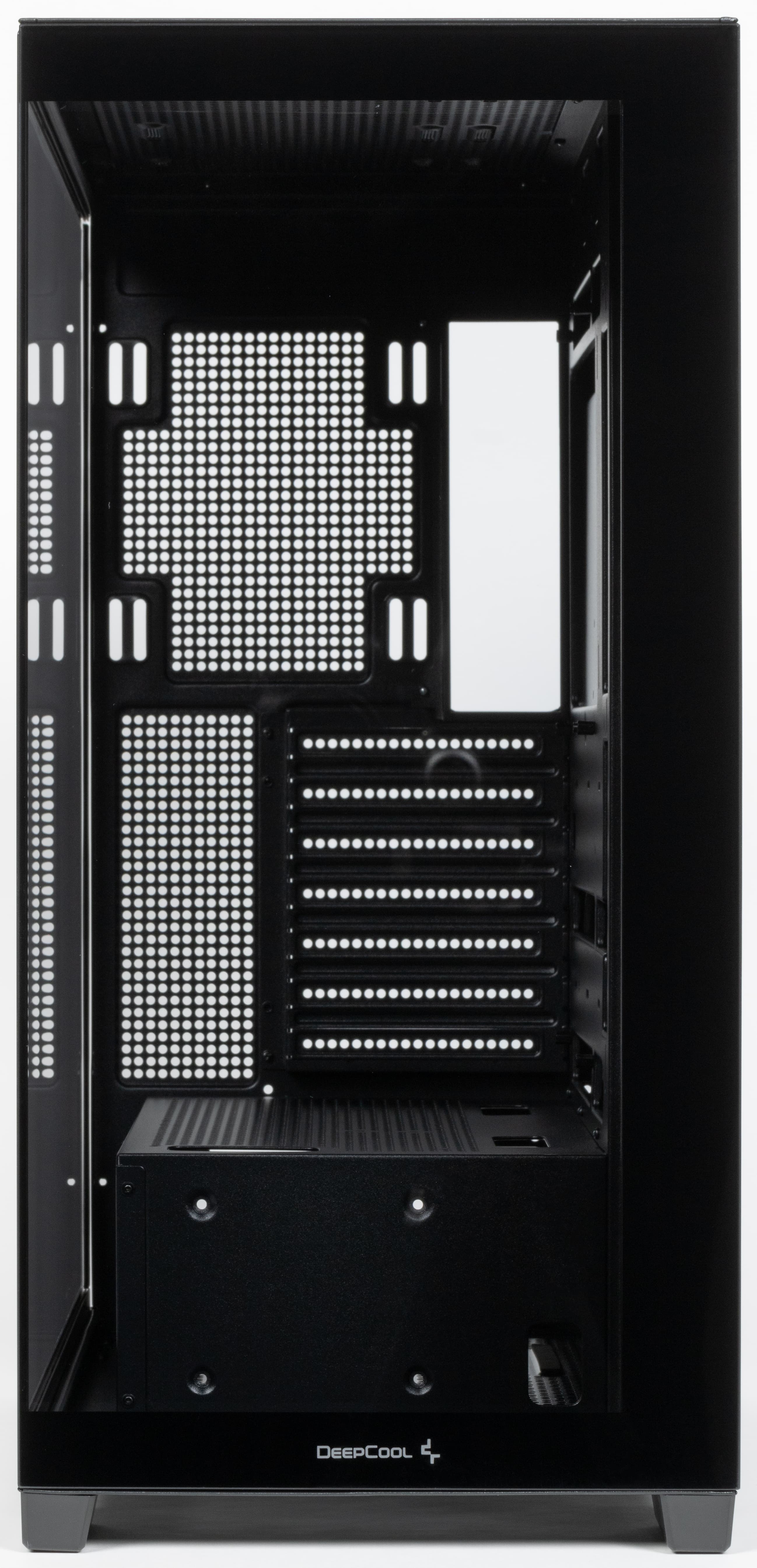

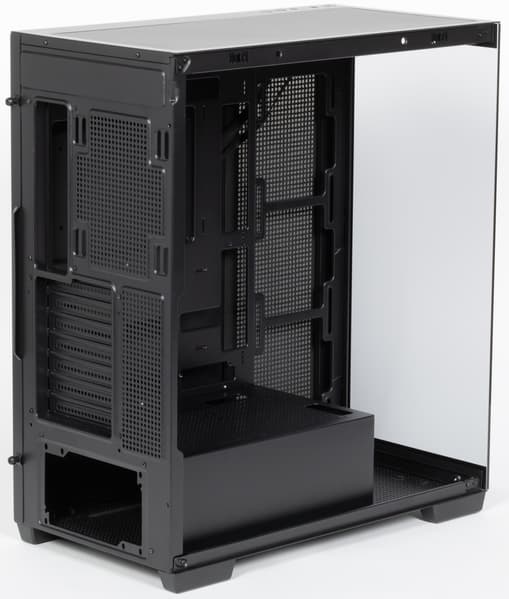

DeepCool CG580 — корпус башенного типа с нижним расположением блока питания. Его размеры по нашему замеру с учетом выступающих элементов: высота 502 мм, ширина 236 мм, глубина 443 мм.

Производитель называет модель однокамерной, но на деле объемов всё же два: для блока питания имеется отсек длиной 288 мм с тремя стенками — верхней, передней и левой. Он рассчитан на горизонтальную установку БП.

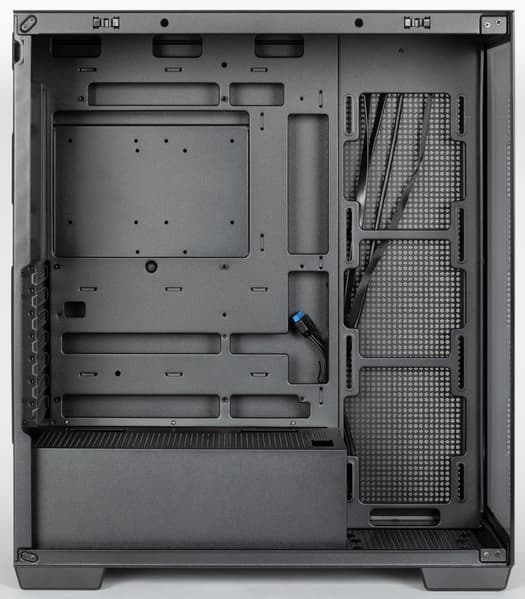

Выше вертикально размещается системная плата форматом до ATX включительно с платами расширения, за ее основанием имеются места для установки HDD/SSD.

Внутри ближе к лицевой стороне корпуса параллельно боковой поверхности расположена решетка для установки вентиляторов или радиатора СЖО.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система охлаждения и подсветки

Штатно установленных вентиляторов и органов подсветки в модели DeepCool CG580 нет. Но, как сказано выше, предлагается вариант CG580 4F с четырьмя 120-миллиметровыми вентиляторами, оснащенными ARGB-подсветкой.

В корпус можно установить до 10 вентиляторов типоразмера 120 мм — три вверху, еще три сбоку, в передней части перегородки, по одному сзади и в передней части днища. Еще для двух есть посадочные места на верхней плоскости отсека для БП.

Сзади можно установить 140-миллиметровый вентилятор, два таких можно поставить и вверху вместо трех по 120 мм.

При необходимости можно использовать радиаторы СЖО: сбоку и вверху длиной до 360 мм, сзади — до 140 мм. Причем существенных ограничений по толщине верхнего радиатора нет, а для бокового надо ориентироваться на длину видеокарты и способ ее установки.

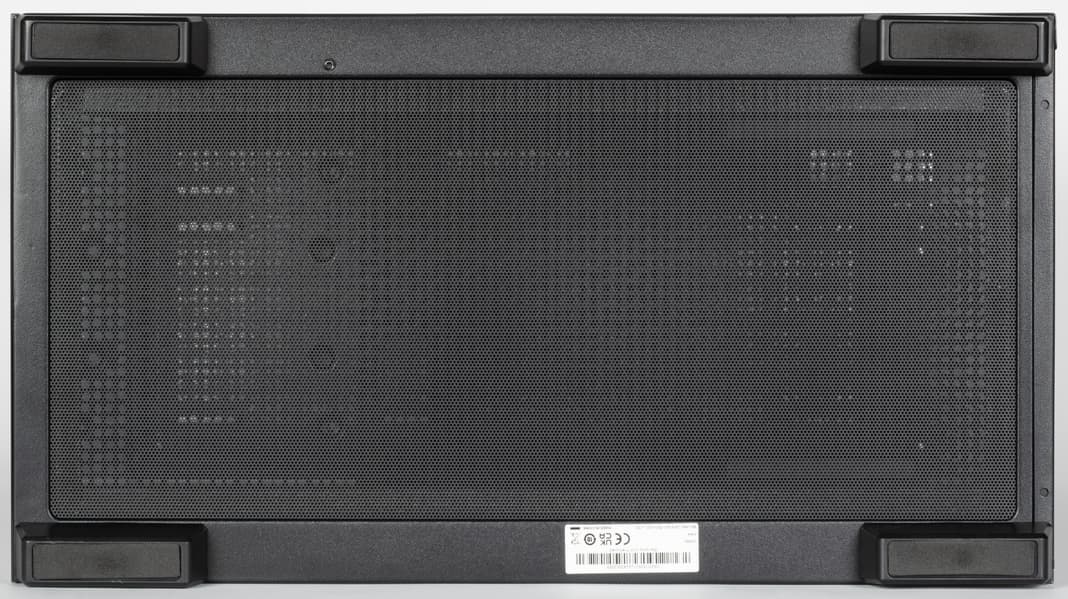

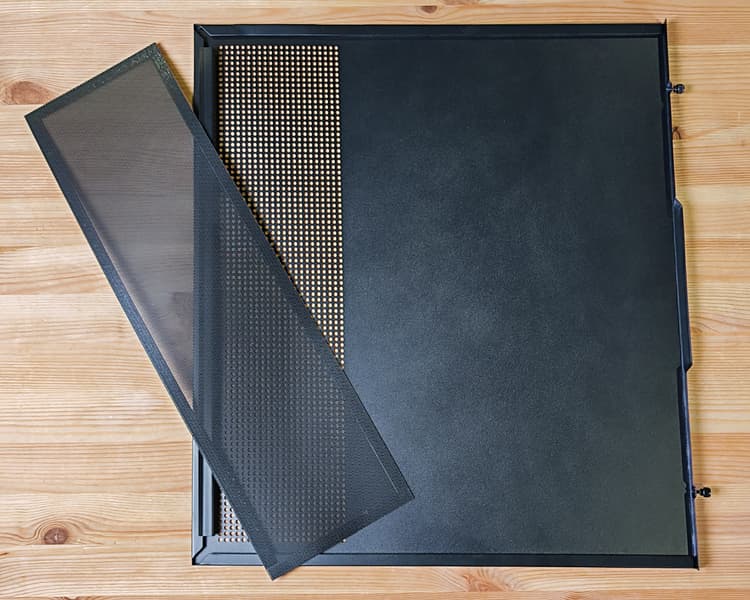

На днище и на верхней панели корпуса, а также в передней части металлической правой боковой стенки имеются большие области с вентиляционными отверстиями, оснащенные фильтрами.

Все эти фильтры — листы гибкого пластика с мелкими круглыми отверстиями. С помощью закрепленных по периметру магнитных полос они крепятся к металлу соответствующих панелей корпуса, вверху и внизу снаружи, а на правой стенке изнутри.

Самым удобным для обслуживания является верхний фильтр, закрывающий почти всю площадь крышки корпуса. Для снятия нижнего фильтра корпус придется класть на бок, а доступ к правому возможен лишь после снятия соответствующей стенки.

Конструкция

Корпус не очень тяжелый: его масса 7,9 кг, в упаковке получается 9,8 кг.

Стеклянные панели имеют толщину 3 мм, металлические части корпуса — 0,7 мм. Конструкция получилась довольно жесткой (сказалось наличие стекол), однако некоторые элементы, прежде всего основание системной платы с большим количеством прорезей, прогибаются даже при умеренно сильном нажатии. Но в целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.

У левой боковой стенки с трех сторон (кроме передней) к стеклу приклеены стальные полосы с крепежными элементами. На нижней это небольшие выступы, входящие в предусмотренные на левой нижней грани шасси вырезы, а вверху — фигурные штырьки-фиксаторы, входящие в имеющиеся на верхнем ребре шасси защелки.

Чтобы удалить эту стенку, сначала нужно освободить фиксаторы на верхнем крае (делать это не очень удобно — защелки довольно тугие, имеется лишь небольшая выемка под палец сзади), а затем приподнять ее и снять. Установка в обратном порядке.

Передняя стеклянная панель также съемная, крепится аналогичным образом.

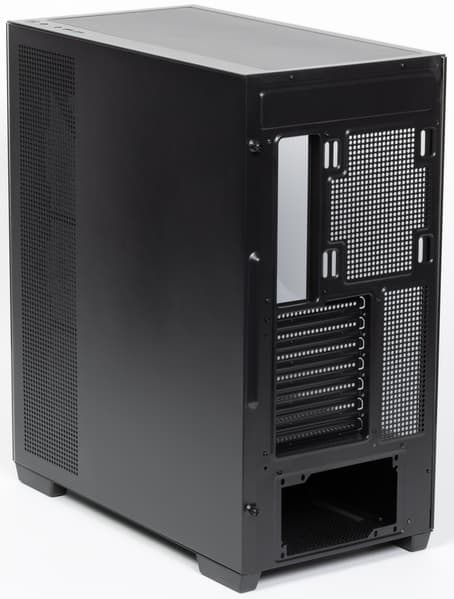

Правая стенка полностью стальная, фиксируется она Г-образным зацепом к передней кромке шасси и двумя винтами с накатными головками сзади, а снимается движением назад, для захвата пальцами есть штампованный выступ.

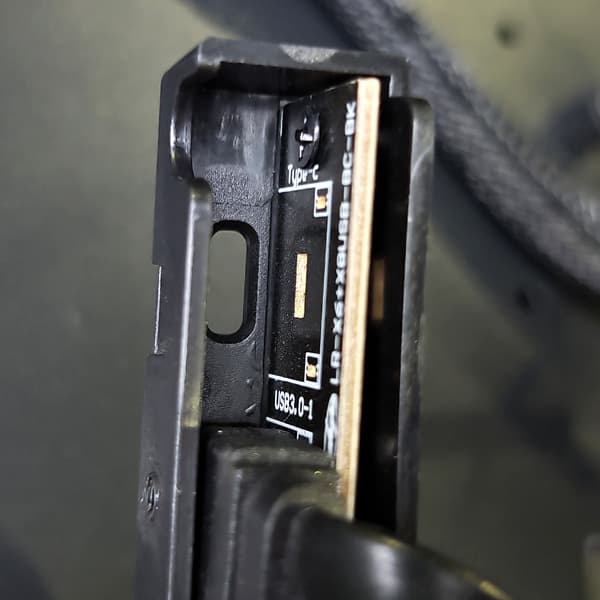

Интерфейсные разъемы и кнопки расположены в правой части верхней панели. Из-за немалой высоты корпуса пользоваться ими при настольной установке будет неудобно: сидящий рядом оператор ростом даже выше среднего их не видит, для включения компьютера или подключения USB-устройств каждый раз придется приподниматься.

Ближе всего к передней панели находятся кнопки — овальная и довольно большая Power, а также круглая Reset (поменьше), индикатор включения, комбинированный разъем для аудиогарнитуры и два порта USB 3.0 Type-А. Разъемы и светодиод распаяны на небольшой платке, где имеется и посадочное место для порта Type-C, но он почему-то отсутствует. Индикатора дисковой активности также нет.

Усилие нажатия кнопок комфортное, свободный ход большой, что для Power исключает срабатывание от случайного прикосновения, а Reset и вовсе придется нажимать подручным инструментом вроде карандаша.

Ножки пластиковые, их высота 22 мм. Каждая оснащена резиновой накладкой для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

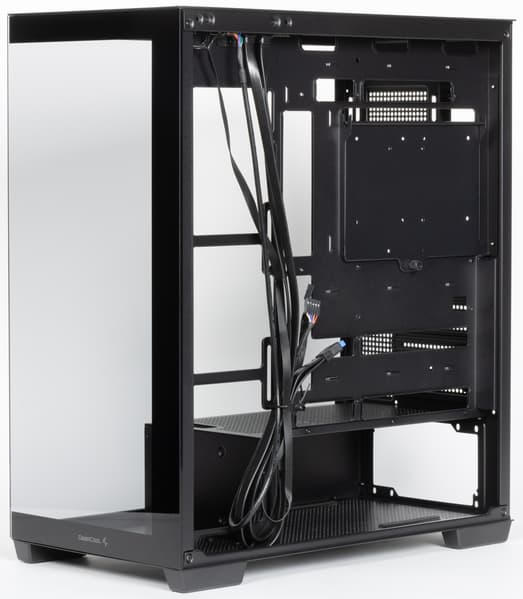

Для установки HDD/SSD с правой стороны основания системной платы, ближе к задней стенке, имеется вертикальная пластина, на которой можно закрепить два накопителя размерностью 2,5 дюйма или один 3,5-дюймовый.

Пластина крепится винтом с накатной головкой внизу и двумя выступами вверху. Диски закрепляются на ней винтами через металл пластины, такие винты есть в комплекте. Установленные накопители не попадают в зону действия вентиляторов, но сама пластина в некоторой степени играет роль теплоотвода.

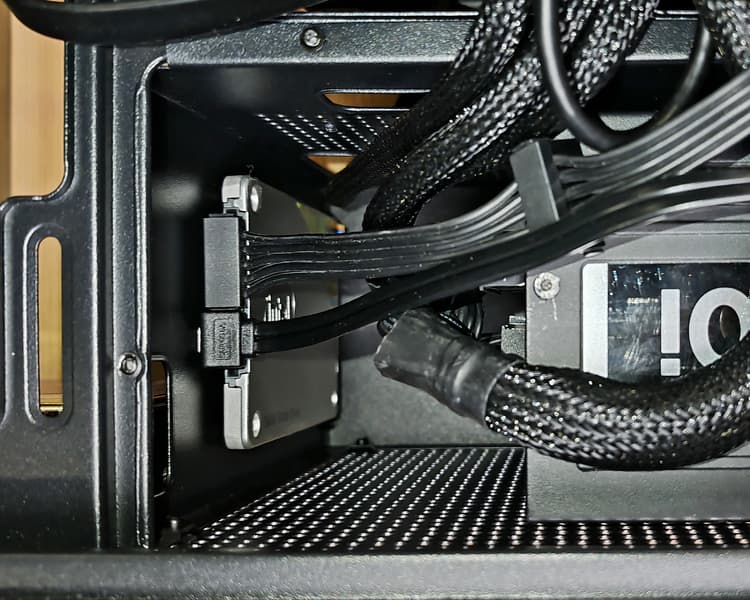

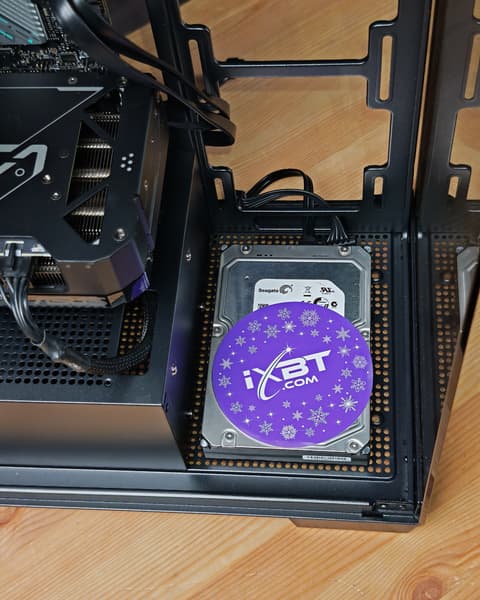

Еще один 3,5-дюймовый накопитель можно установить горизонтально в передней части днища корпуса (но тогда здесь придется отказаться от вентилятора), а для 2,5-дюймового имеется неочевидное место внутри отсека для блока питания — вертикально на его передней стенке.

Такого количества посадочных мест вполне достаточно для очень многих домашних компьютеров (даже с учетом возможной модернизации в будущем), не говоря уже об офисных. Разве что о быстрой установке или смене накопителей речи быть не может, придется не только снимать стенки, но и немало поработать отверткой.

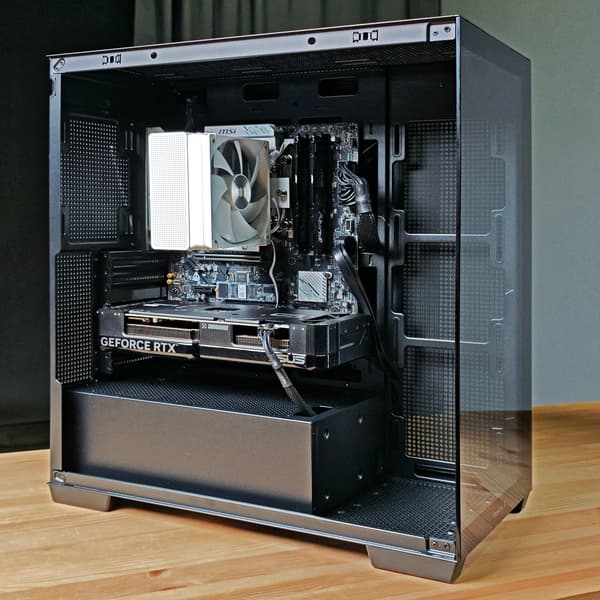

Сборка системного блока

Способ крепления боковых стенок и верхней крышки описан ранее, порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Шесть стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и три дополнительных. Возможно использование плат с разъемами на обратной стороне (BTF).

Блок питания вставляется справа и крепится снаружи четырьмя винтами (есть в комплекте), правильной установке помогут продолговатые штампованные выступы на днище, оснащенные резиновыми наклейками. БП можно устанавливать вентилятором вверх или вниз — в верхней стенке отсека есть отверстия, но если вентилятор вверху, то он будет засасывать воздух, уже подогретый другими компонентами компьютера.

Глубина ниши для блока питания составляет 286 мм, чего даже с учетом отходящих проводов и возможного наличия накопителя на передней стенке отсека достаточно для подавляющего большинства современных БП. Для проводов и кабелей предусмотрены три прорези в верхней крышке отсека и одна в передней.

По данным производителя, в корпусе можно использовать процессорный кулер высотой до 176 мм. Реально расстояние от основания для системной платы до противоположной стенки составляет 195 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, но его справа загораживает пластина с дисками, которую придется снимать.

В перегородке имеются многочисленные прорези разного размера для прокладки кабелей, для крепления которых предусмотрены штампованные «ушки» и десять одноразовых стяжек. Проем справа от перегородки имеет ширину 28 мм, этого достаточно и для кабелей, и для накопителей на пластине.

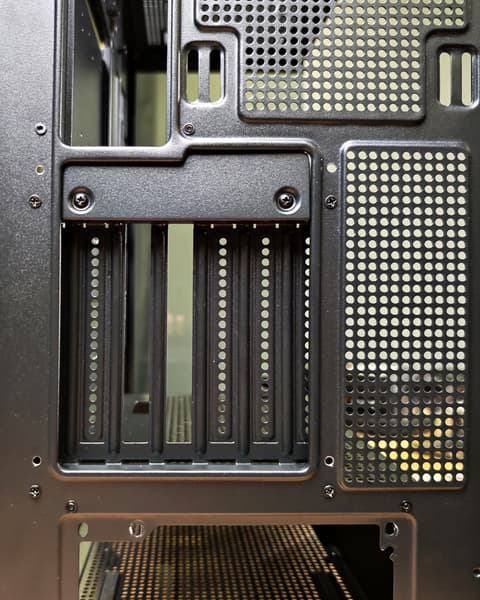

Для плат расширения предусмотрены два способа установки — горизонтальный, то есть непосредственно в слоты системной платы, и вертикальный с подключением через отдельно приобретаемый райзер.

На задней панели имеется съемная вставка, закрепляемая четырьмя винтами и имеющая семь прорезей с одноразовыми заглушками, которые нужно выламывать. Штатно прорези расположены горизонтально, но вставку можно повернуть на 90 градусов, тогда прорези станут вертикальными, а образовавшийся при этом над ними небольшой проем следует закрыть имеющейся в комплекте крышечкой, закрепляя ее двумя винтами.

Платы крепятся винтами с головками под крестовую отвертку, доступ к ним изнутри корпуса.

Для длины видеокарт заявляется максимум в 410 мм, реальное расстояние до фронтального стекла составляет 412 мм.

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.

Никаких декоративных панелей или иных средств, позволяющих скрыть от взгляда через стеклянные поверхности отходящие от системной платы провода и кабели, не предусмотрено, и тут сборщику придется проявить фантазию, чтобы сделать всё красиво, особенно если используются компоненты, не соответствующие концепции BTF.

Температурные и шумовые показатели

Корпуса тестируются в базовой комплектации — с теми вентиляторами, которые предусмотрены производителем. Если вентиляторы не входят в комплект, тестирование проводится без них. Это обеспечивает единые и воспроизводимые условия, необходимые для объективного сравнения между моделями. Полученные показатели температуры и шума отражают работу корпуса «как есть» — без дополнительного обдува и модификаций. Эти результаты служат отправной точкой: пользователь может оценить базовый потенциал корпуса и на этой основе принимать решения об улучшении системы охлаждения под свои задачи.

Для тестирования применяется постоянный комплект компонентов, поочередно монтируемый в разные корпуса. Это позволяет оценить влияние конструкции при неизменной конфигурации системы. Текущий состав стенда следующий:

• Материнская плата: MSI B760M Gaming Plus WiFi, microATX, LGA 1700
• Процессор: Intel Core i5-12600KF (TDP 125 Вт)
• Кулер: Ocypus Iota A40 WH
• Видеокарта: Asus Dual GeForce RTX 4070 (TDP 200 Вт)
• Блок питания: Corsair AX1200i, 1200 Вт, 80+ Platinum
• SSD: Digma Meta M6E, 1 ТБ, M.2 NVMe
• ОЗУ: Kingston Fury Beast DDR5, 16 ГБ (2×8 ГБ), 5600 МГц

Система охлаждения видеокарты работает в штатном режиме с плавной регулировкой оборотов вентиляторов в зависимости от температуры GPU. При снижении температуры ниже 55  °C вентиляторы останавливаются, что делает видеокарту бесшумной в простое и при низкой нагрузке.

Блок питания Corsair AX1200i до уровня потребления ≈360 Вт (около 30% от номинала) работает в пассивном режиме — вентилятор не вращается. При стресс-тесте с нагрузкой чуть более 375 Вт вентилятор активируется. Таким образом, в типовых сценариях блок питания остается бесшумным, а при высокой нагрузке выступает второстепенным источником шум на общем фоне.

Управление скоростью вентилятора процессорного кулера и корпусных вентиляторов (при их наличии) привязано к датчику температуры CPU. Это обеспечивает единообразие методики и сопоставимость результатов между корпусами. Температура процессора служит надежным и однозначно интерпретируемым ориентиром, не зависящим от расположения системных датчиков на материнской плате.

Во всех тестах используется одна кривая управления скоростью вращения: от 10 до 50 °C обороты растут линейно (10 °C — 10%, 20 °C — 20% … 50 °C — 50%). Далее также линейно до 90 °C, где вентиляторы выходят на 100% оборотов, чтобы к моменту достижения критической температуры они уже работали на максимуме.

Тесты проводятся при закрытой боковой стенке в вертикальном положении. Температура в помещении поддерживается на уровне 24 °C. Каждый корпус тестируется в двух режимах нагрузки:

• Простой: запущена только операционная система Windows, без пользовательских приложений и фоновых задач.
• Стресс-тест: одновременная загрузка процессора и видеокарты на 100%, достигаемая с помощью утилиты powerMax.

Для объективного сравнения корпусов достаточно двух этих режимов. Они позволяют выявить ключевые особенности конструкции: в простое система демонстрирует минимальный уровень шума, а в стресс-тесте — эффективность теплоотвода и акустическое поведение под нагрузкой. Расширение списка сценариев добавило бы больше переменных, но не дало бы принципиально новой информации о базовых свойствах корпуса.

После выхода на стабильные показатели работы (обычно в течение 10-15 минут) фиксируются температуры на трех датчиках: CPU, GPU, System. Параллельно проводится измерение уровня шума. Измерения выполняются в специальной звукоизолированной и полузаглушенной камере. Микрофон шумомера устанавливается напротив центра передней панели корпуса на расстоянии 50 см.

Оценки и формулы расчета

1. Температурная эффективность (ТЭ) — относительный показатель, показывающий насколько текущая температура компонента далека от принятого критического значения. Чем выше ТЭ, тем эффективнее работает система охлаждения.

Критические температуры, принятые для расчета:

• Процессор (CPU) — 100 °C
• Видеокарта (GPU) — 95 °C
• Корпус (System) — 70 °C

Формула: ТЭ = (Критическая температура - Измеренная температура) / Критическая температура × 100%

Максимальное значение ТЭ (100%) в реальных условиях недостижимо. Показатель не публикуется напрямую, а используется для последующего анализа.

2. Акустический комфорт — это оценка того, насколько шум системы охлаждения влияет на то, насколько комфортно находиться рядом с ПК. Выражается в баллах от 1 до 10 по измеренному уровню шума — чем тише, тем выше балл. Шкала намеренно нелинейна: в зонах перехода «Тихо» → «Отчетливо слышно» → «Шумно» падение комфорта воспринимается резче, поэтому шаг между уровнями там составляет два балла. Границы уровней и соответствия баллам приведены в таблице ниже.

3. Общий индекс производительности (ОИП) — сводный показатель, отражающий эффективность охлаждения всей системы в целом. Рассчитывается как средневзвешенное значение температурной эффективности (ТЭ) трех компонентов: процессора, видеокарты и и температуры внутри корпуса (по датчику System).

Формула: ОИП = (ТЭ CPU × 0,325) + (ТЭ GPU × 0,325) + (ТЭ System × 0,35)

Повышенный вес присваивается параметру System (нагрев внутри корпуса), чтобы максимально учесть реальное влияние конструкции корпуса на охлаждение, удаление горячего воздуха и уровень шума. Кроме того, у этого датчика зачастую наблюдается меньший запас до критической температуры, поэтому даже небольшие отклонения заметно отражаются на результатах.

4. Соотношение производительность/шум (СПШ) — вспомогательный показатель, отражающий, сколько эффективности охлаждения приходится на каждый децибел шума. Чем выше СПШ, тем лучше баланс между охлаждением и акустическим комфортом.

Формула: СПШ = (ОИП / уровень шума) × 10

Показатель особенно полезен при сравнении корпусов в сегменте с повышенными требованиями к тишине — для студий, медиацентров и так далее.

5. Итоговая оценка корпуса (ИОК) — финальный показатель по 10-балльной шкале, отражающий баланс между эффективностью охлаждения и уровнем шума.

Формула: ИОК = (ОИП / 10 × 0,5) + (АК × 0,5)

Эффективное охлаждение и низкий уровень шума одинаково важны для комфортной работы, поэтому для расчета ИОК используются равные коэффициенты (0,5). Это позволяет дать сбалансированную и объективную оценку по обоим параметрам. При необходимости пользователь может самостоятельно пересчитать ИОК, изменив коэффициенты в соответствии со своими приоритетами.

Уровень шума на максимальных оборотах вентиляторов — 45,5 дБА.

Средняя ИОК — 3,2 балла.

Средняя ИОК публикуется как обобщенная итоговая оценка корпуса, рассчитываемая на основе результатов в простое и под нагрузкой. Этот показатель удобно использовать для быстрой и наглядной оценки «суммарной» эффективности: он позволяет сравнивать корпуса в целом, а не только по отдельным сценариям. Однако, как и любое усреднение, средний ИОК не отражает специфических особенностей поведения корпуса в конкретных режимах — он может сгладить ярко выраженные плюсы и минусы, а также скрыть разброс между реальными условиями эксплуатации. Поэтому среднюю оценку стоит рассматривать как ориентир, а для осознанного выбора всегда изучать детали тестирования в каждом режиме.

В корпусах без комплектных вентиляторов полученные в ходе тестирования данные в первую очередь определяются работой кулеров CPU и GPU. Вклад самого корпуса ограничивается продуваемостью (внутренней эргономикой, наличием вентиляционных отверстий и так далее), а также акустическими свойствами — внутренними резонансами и способностью поглощать шум. Эти параметры тоже важны, поэтому корпуса без собственных вентиляторов мы тестируем по стандартной методике. Однако прямое сравнение с моделями, оснащенными штатными вентиляторами, корректно только с оговорками.

Еще одна принципиальная особенность интерпретации результатов тестирования корпусов без встроенных вентиляторов — частое достижение критических температур на ключевых компонентах, особенно на процессоре. Если в ходе стресс-теста температура CPU приближается к пороговому значению, это однозначно свидетельствует о недостаточности охлаждения. Такой результат следует трактовать как сигнал того, что использовать корпус без дополнительных вентиляторов под высокими нагрузками не стоит.

Здесь у нас как раз такой случай. В простое и при минимальной нагрузке вентилятор процессорного кулера работает на минимальных оборотах и практически не создает шума. А тот, что всё же возникает, частично гасится даже стеклянными панелями, которые обычно не блещут эффективностью в этом плане. Ну а в стресс-тесте буквально за несколько минут процессор выходит на критические температуры, которые перестают расти только благодаря тротлингу и снижению тактовых частот.

Добавление приточных вентиляторов на боковую стенку и вытяжного на заднюю заметно улучшит охлаждение и одновременно немного повысит уровень шума. Установить вентиляторы на переднюю панель, где они работали бы эффективнее, не позволяет сплошная стеклянная поверхность — такова плата за панорамный дизайн. В результате проявляется типичная проблема подобных корпусов: поперечный поток от боковых вентиляторов формирует непрямой воздушный тракт, снижает продуваемость ключевых узлов, часть воздуха рассеивается, растут потери на турбулентность. Ну и, разумеется, такие корпуса чаще всего выбирают те, кто планирует установить подсветку — в том числе и на вентиляторах. Так что без них он в реальной сборке всё равно вряд ли останется.

Итоги

Дизайн корпуса DeepCool CG580 с двумя прозрачными стенками, левой и фронтальной, сегодня уникальным не назовешь, однако и к тривиальным его тоже отнести нельзя. Цена для такого формфактора довольно привлекательная, но надо учитывать отсутствие штатных вентиляторов, а вариант CG580 4F с четырьмя 120-миллиметровыми вентиляторами, оснащенными ARGB-подсветкой, заметно дороже.

В корпус можно поставить системную плату размерностью до ATX включительно, до четырех накопителей и до десяти вентиляторов. Ограничения на длину блоков питания и видеокарт в CG580 скорее теоретические, к тому же предусмотрены разные варианты их установки — горизонтальная или вертикальная для видеокарт, вентилятором вверх или вниз для БП.

Из плюсов отметим поддержку концепции BTF, хотя сегодня ей соответствует не столь уж большое количество комплектующих. Из минусов — отсутствие порта USB-C, тем более странное, что возможности для его установки предусмотрены. И надо учитывать, что органы управления и разъемы находятся на верхней плоскости, что делает неудобным их использование при настольном размещении собранного компьютера.

Фильтрами оснащены все необходимые места, замечания есть лишь к простоте обслуживания: для доступа к одному из них придется снимать боковую стенку, ко второму — класть корпус на бок.

Наконец, напомним о наличии вариантов окраски — черная и белая.
