Обзор блока питания Chieftec Vega M 750W (PPG-750-C)

В этот раз мы познакомимся с блоком питания Chieftec Vega M 750W (PPG-750-C) мощностью 750 Вт, который имеет сертификат 80Plus Gold. Блок питания соответствует стандарту ATX 3.1 и позволяет питать очень мощные современные видеокарты через 16-контактный разъем PCIe 5.1 (12V-2×6).

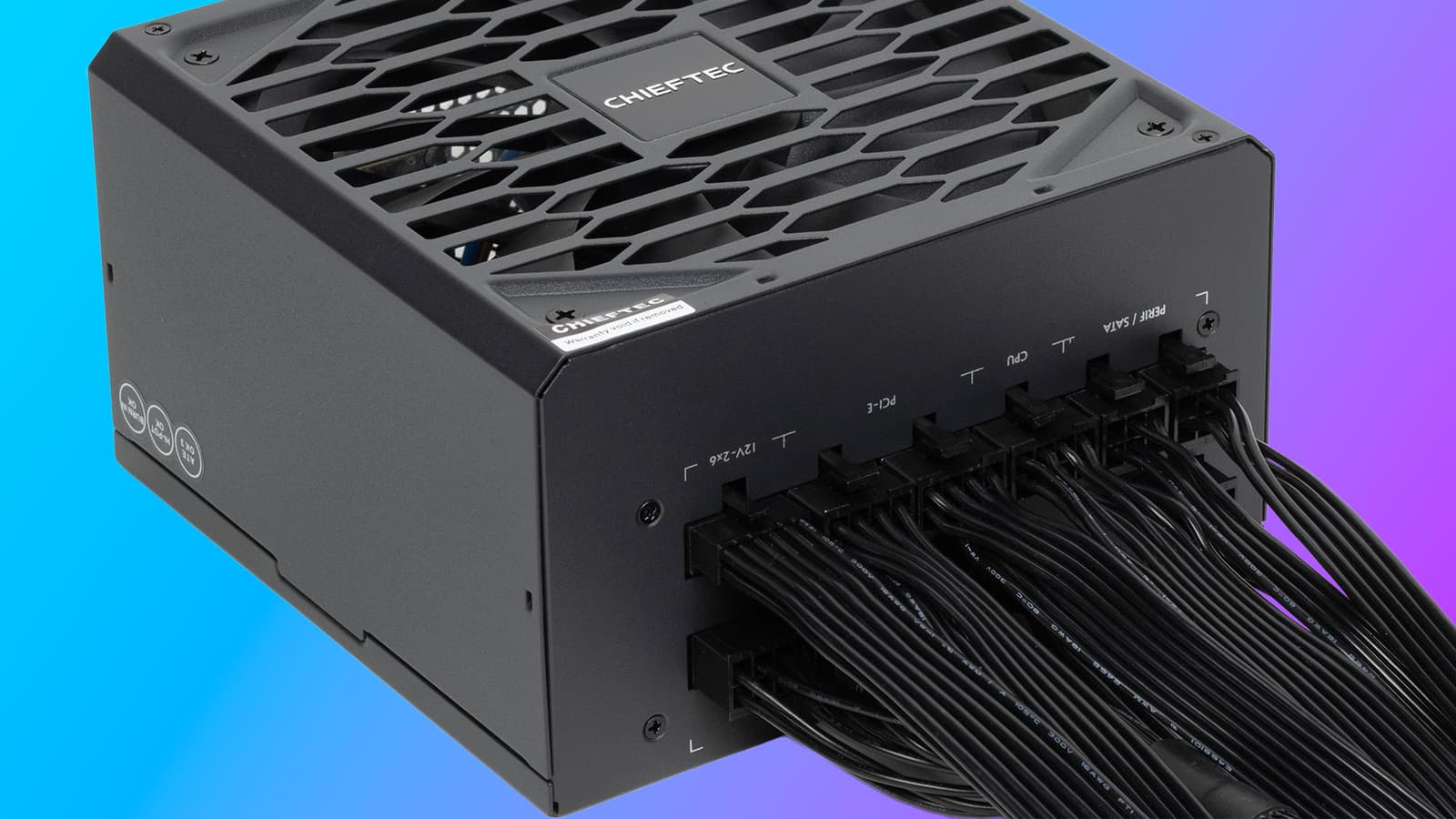

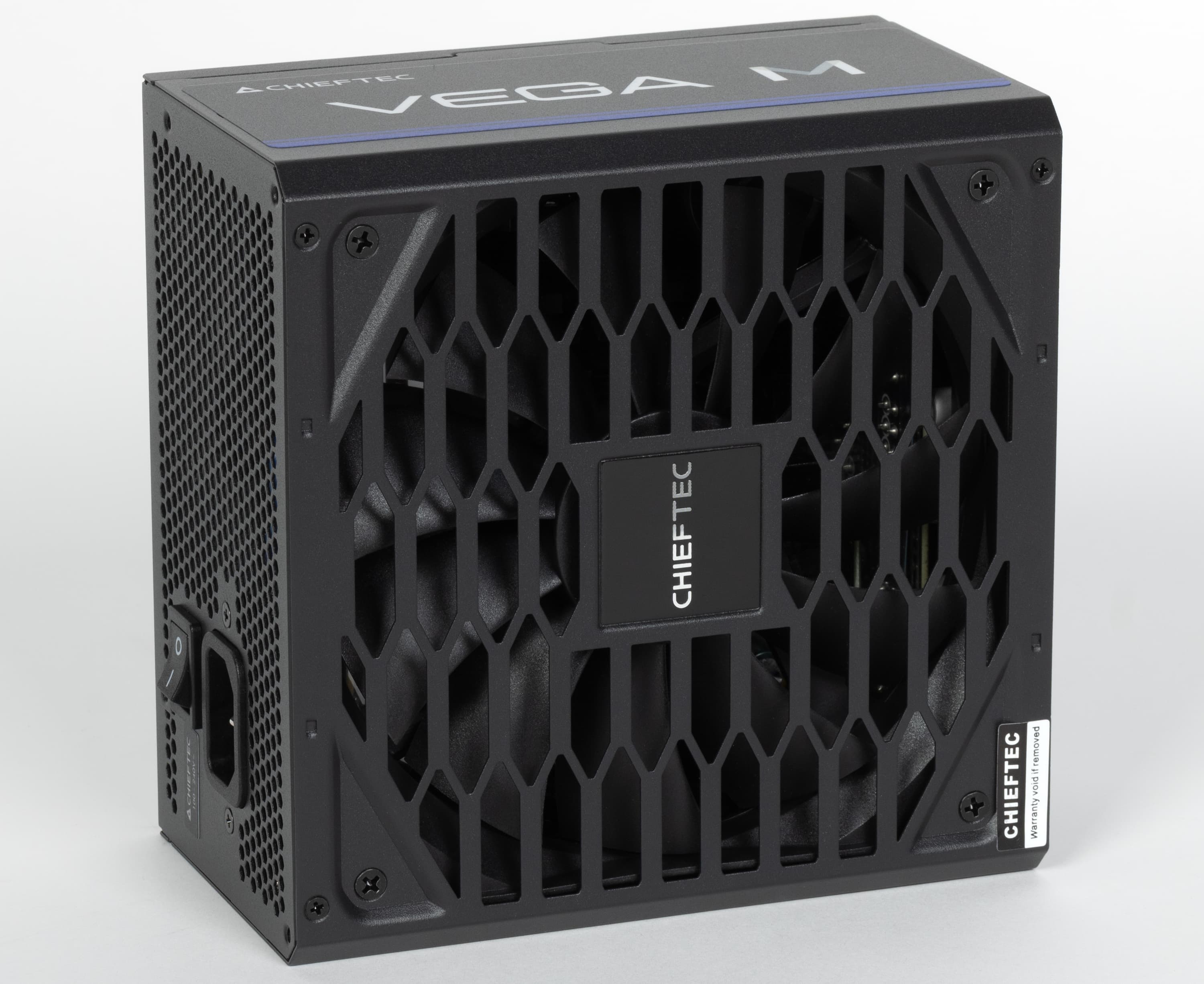

Дизайн данной модели вполне современный, но применение штампованной решетки над вентилятором чревато повышенным уровнем шума при работе. Впрочем, сейчас штампованные решетки применяются всё чаще и чаще, так как они, видимо, проще в изготовлении, а БП с такими решетками чуть дешевле в производстве. Режим работы системы охлаждения тут один: активный — с постоянно вращающимся вентилятором.

Длина корпуса БП составляет около 150 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 170 мм. Для блоков питания подобной мощности эти размеры можно считать минимальными.

Характеристики

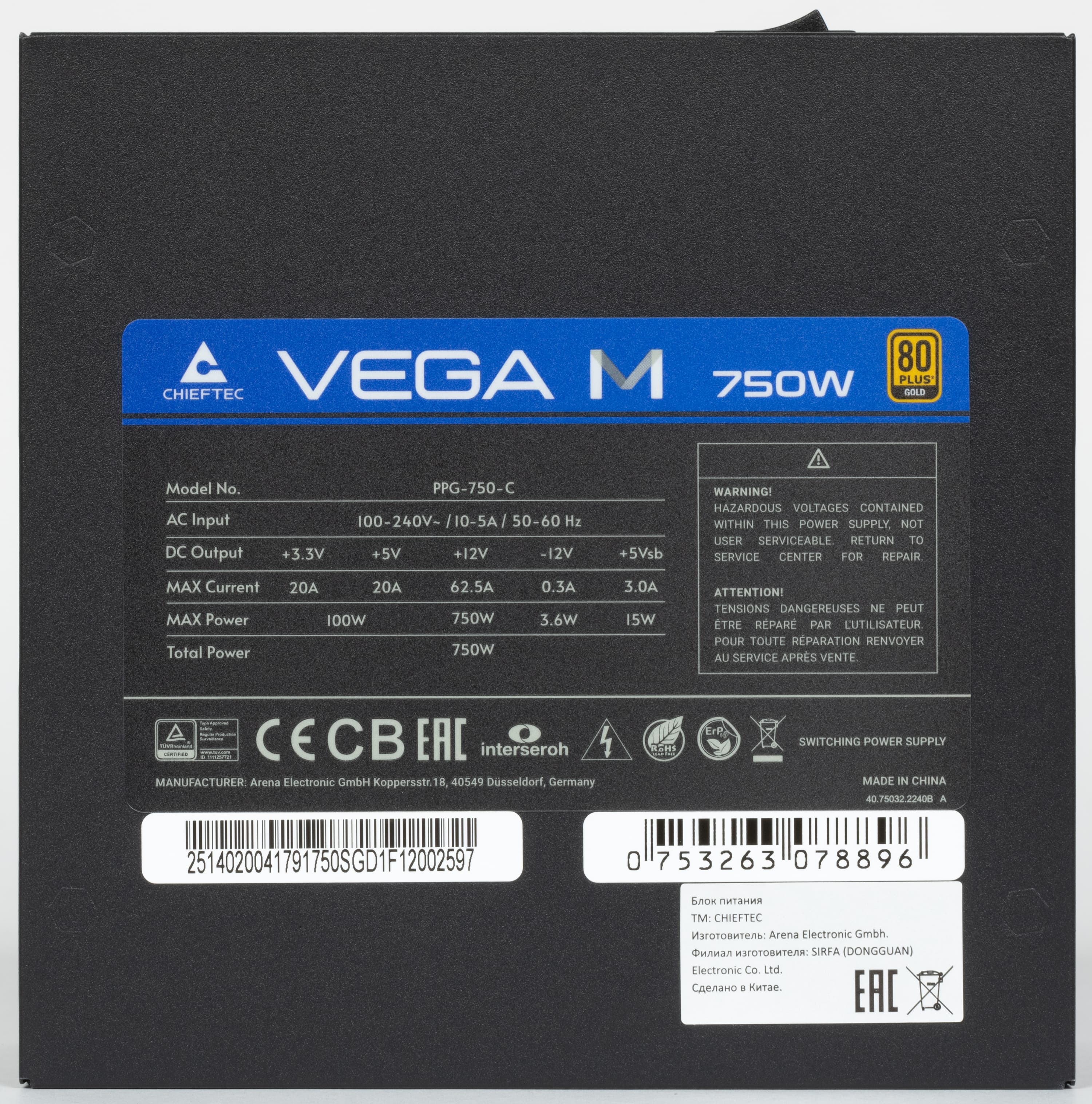

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности равно 100%, что, разумеется, является отличным показателем.

Провода и разъемы

Длина проводов до разъемов питания

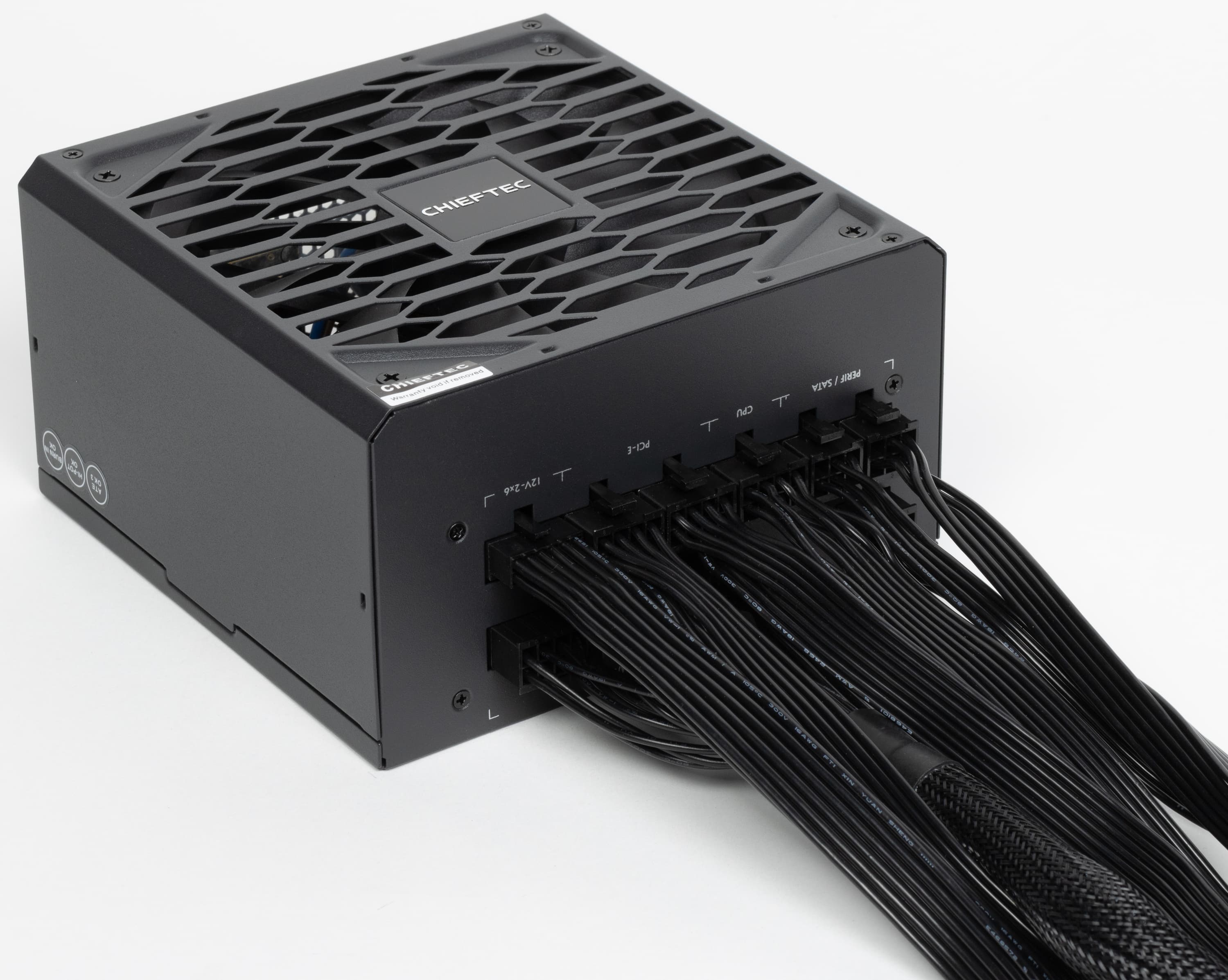

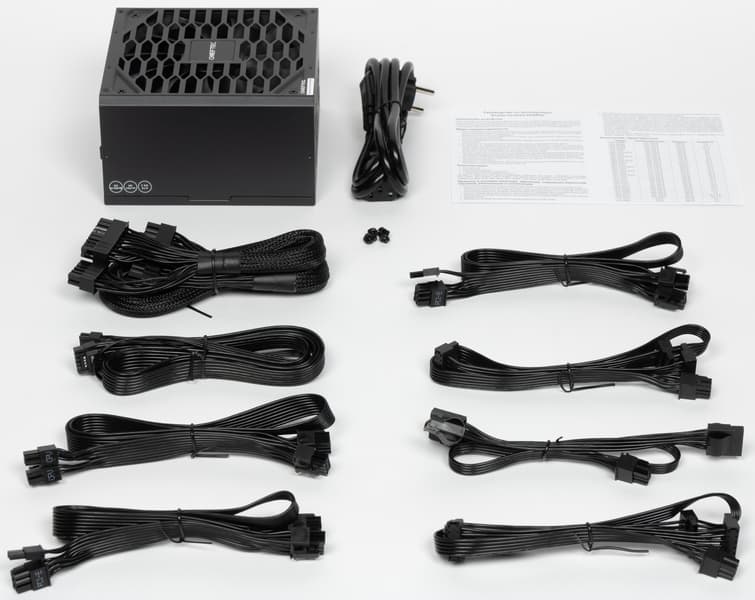

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

• 1 шнур: до основного разъема АТХ — 60 см
• 1 шнур: до первого процессорного разъема 8 pin SSI — 65 см, плюс еще 15 см до второго такого же разъема (около 80 см до последнего разъема)
• 1 шнур: до разъема питания видеокарты PCIe 5.1 VGA Power Connector (12V-2×6) — 60 см
• 2 шнура: до первого разъема питания видеокарты PCIe 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
• 2 шнура: до первого разъема SATA Power Connector — 41 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
• 1 шнур: до первого разъема Peripheral Connector («молекс») — 41 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

Длина проводов до разъемов рассчитана на установку блока питания в больших и высоких корпусах, включая Full tower, и на открытых стендах. До крайнего разъема питания процессора — около 80 см.

Одной из особенностей данной модели является наличие штатной возможности подключить видеокарту с новым разъемом питания PCIe 5.1 (12V-2×6) без использования переходников.

Также этот блок питания позволяет подключить (без переходников и разветвителей) 6 устройств с питанием SATA Power. Однако все разъемы расположены всего на двух шнурах, что может оказаться неудобным, если нужно обеспечить питанием несколько зон установки накопителей. Наверное, мало кому сегодня нужно больше одного-двух SATA-накопителей, но что делать, если нужно? На наш взгляд, давно пора комплектовать БП для подключения периферии только шнурами с разъемами SATA Power, а экзотические устройства при необходимости подключать через переходники, но сейчас в комплект почти всех БП входит шнур с «молексами», который в 99% случаев нельзя ни на что заменить.

Все разъемы SATA Power угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение трех устройств, но и шнуры с 1-2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом. Впрочем, в случае типовой системы с парой накопителей сложности маловероятны.

Провода тут использованы преимущественно ленточные, что можно оценить положительно. Сами провода мягкие и хорошо изгибаются, что косвенно свидетельствует о высоком содержании меди.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

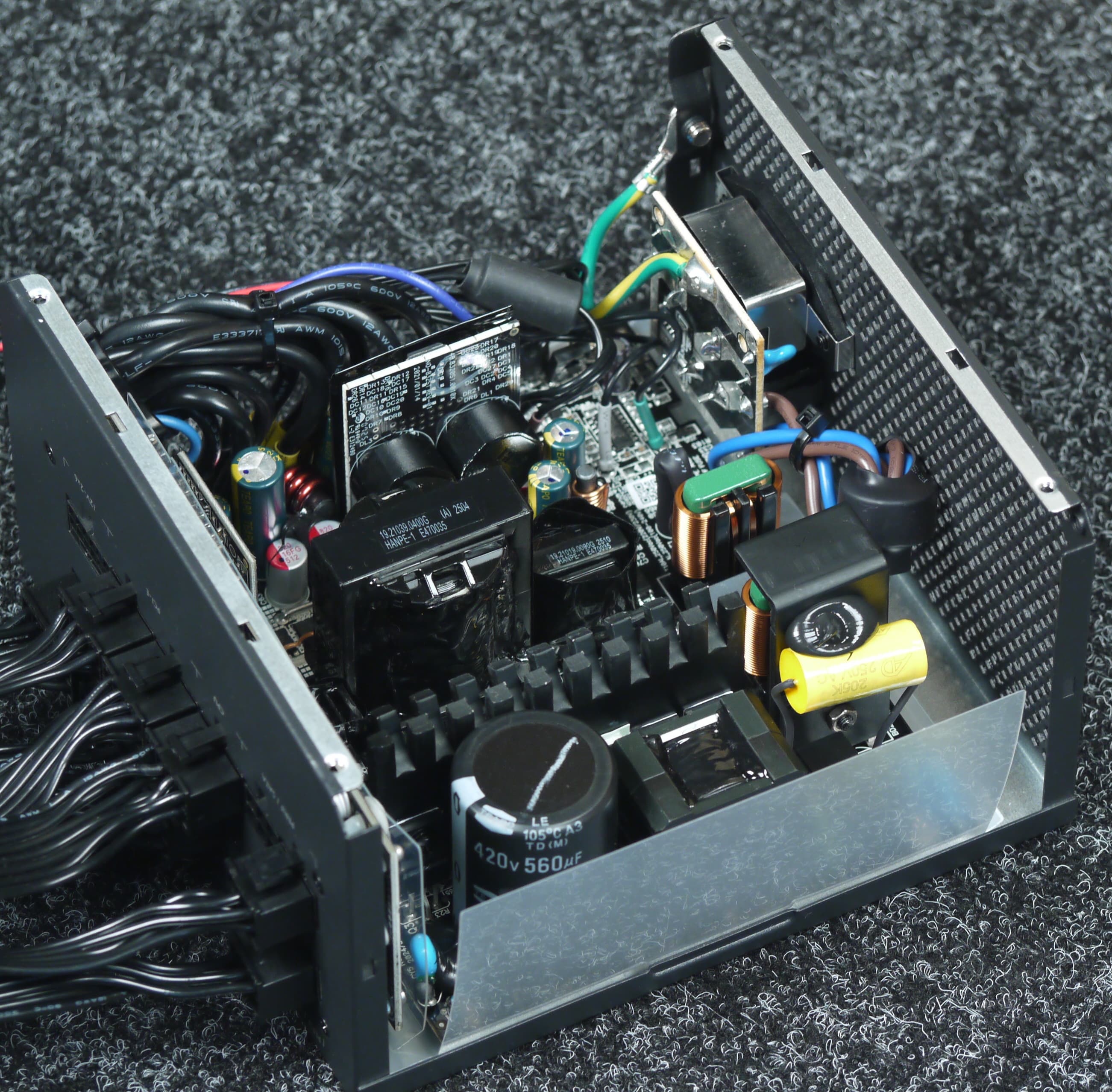

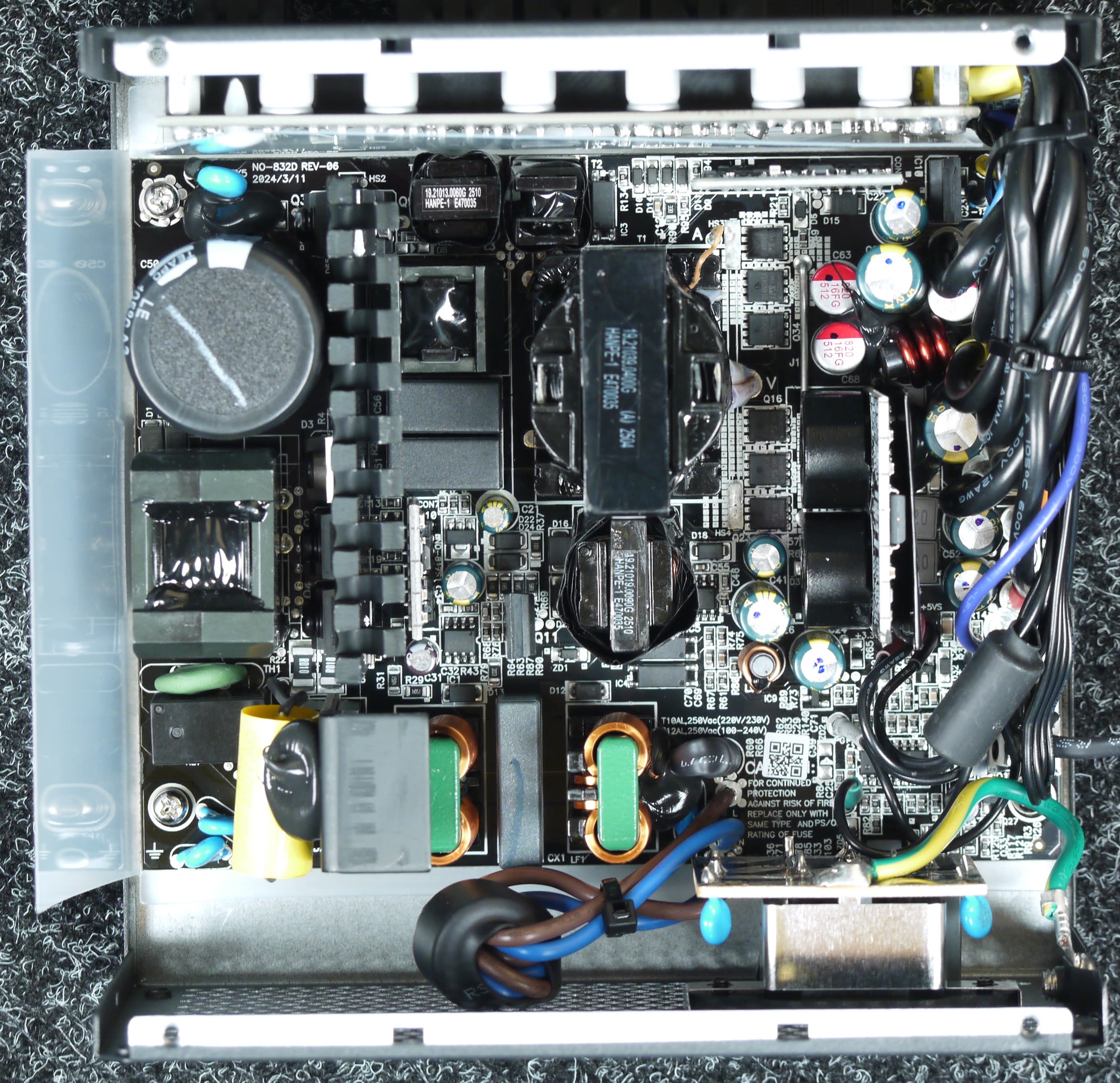

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

Полупроводниковые элементы высоковольтных цепей размещены на одном радиаторе, у входного выпрямителя радиатор отдельный.

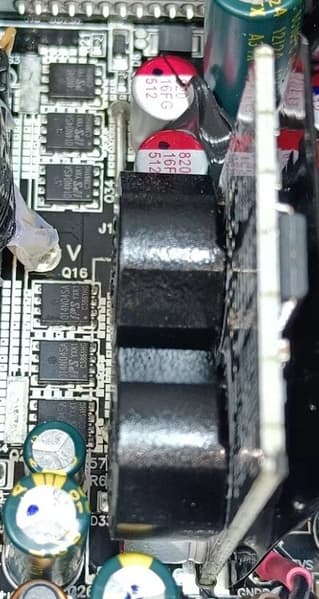

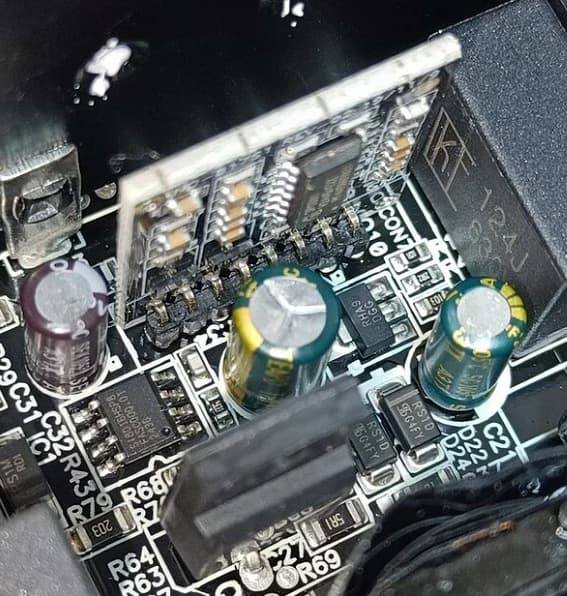

Независимые источники каналов +3.3VDC и +5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют.

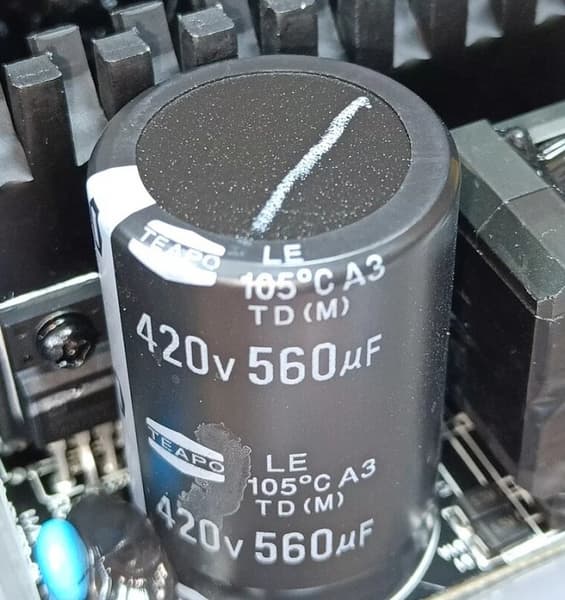

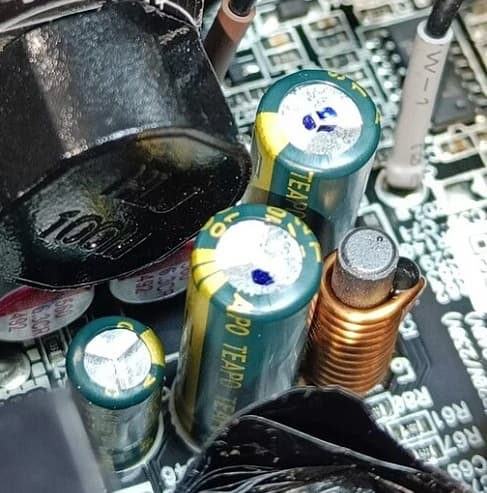

В основной своей массе конденсаторы представлены продукцией под торговой маркой Teapo. Установлено и большое количество полимерных конденсаторов. Подобная комбинация обычно соответствует устройствам среднего уровня.

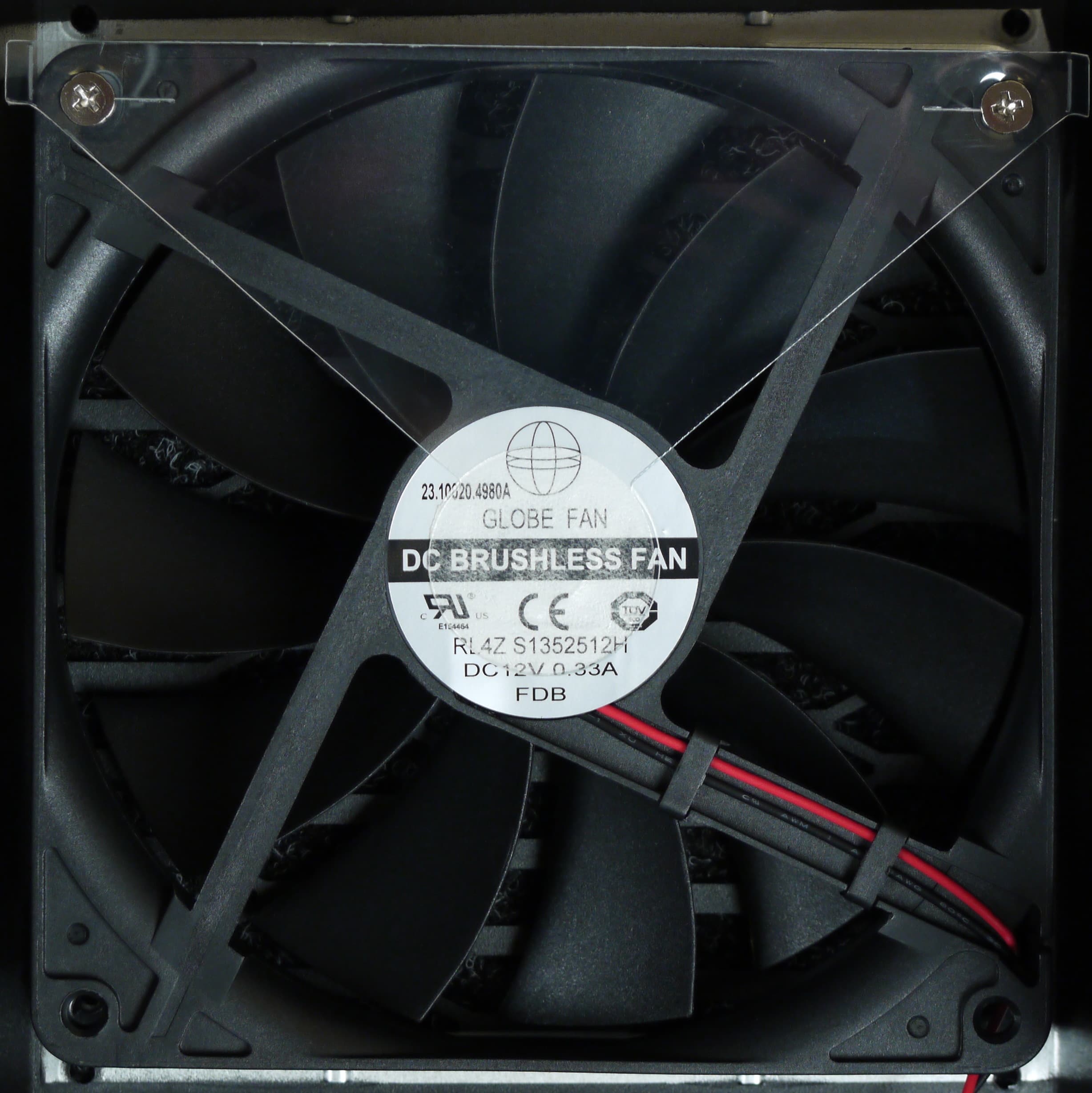

В блоке питания установлен вентилятор Globe Fan RL4Z S1352512H типоразмера 135 мм, подключение двухпроводное, через разъем. Вентилятор основан на гидродинамическом подшипнике, что подразумевает долгий срок его службы.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Кросс-нагрузочная характеристика

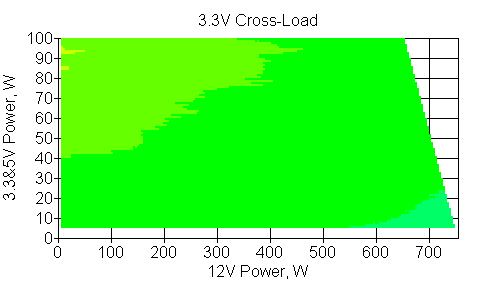

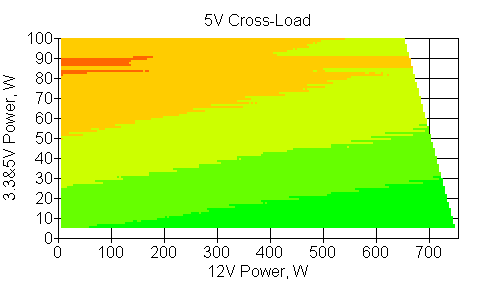

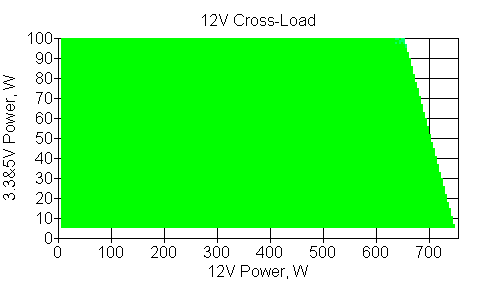

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 1% во всем диапазоне мощности, что является отличным результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналу +3.3VDC, 2% по каналу +5VDC и 1% по каналу +12VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через четыре разъема PCIe 2.0 максимальная мощность по каналу +12VDC составляет не менее 620 Вт при отклонении в пределах 3%. Это не идеал, но в целом вполне неплохо, особенно с учетом общей мощности БП.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.

При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 400 Вт при отклонении в пределах 3%. Обычно этот показатель составляет у блоков питания около 500 Вт, но тут оба разъема расположены на одном шнуре. Для бюджетного решения нормально.

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Таким образом, индивидуальная нагрузочная способность тут достаточно высокая, но с некоторыми нюансами.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Полученные результаты выглядят следующим образом:

Данная модель имеет в целом среднюю экономичность, причем с ростом мощности экономичность ухудшается. Это вполне типично для бюджетных продуктов подобной мощности и уровня сертификата.

В режимах с низкой нагрузкой эта модель занимает среднее положение в нашем рейтинге среди ранее протестированных моделей с мощностью до киловатта. Это вполне достойный результат.

Температурный режим

Термонагруженность конденсаторов при работе на мощности вплоть до максимальной находится на низком уровне, это заслуга постоянно вращающегося вентилятора.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

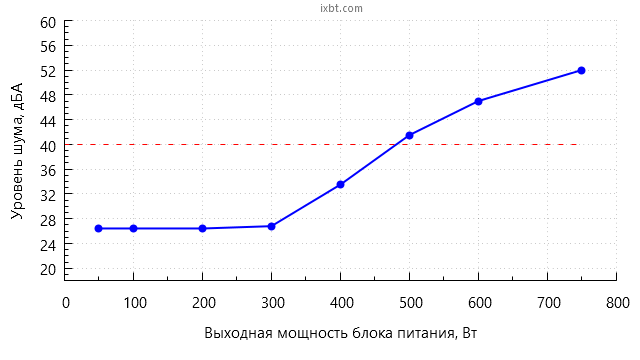

В диапазоне мощности до 300 Вт включительно шум блока питания находится на пониженном уровне для жилого помещения в дневное время суток — около 27 дБА с расстояния 0,35 метра.

При работе на мощности 400 Вт шум данной модели соответствует среднетипичному уровню при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности 500 Вт уровень шума превышает 40 дБА — это высокий шум для жилого помещения в дневное время суток.

На максимальной мощности уровень шума составил около 52 дБА, это очень громко не только для жилого, но и для офисного помещения в дневное время суток.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 400 Вт, но по-настоящему низким шум этого БП не бывает никогда.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния менее полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно.

В данном случае шум электроники минимальный, услышать его невозможно даже с минимального расстояния, не говоря уже о собранной системе.

Потребительские качества

Потребительские качества Chieftec Vega M 750 W (PPG-750-C) находятся на хорошем уровне. Нагрузочная способность канала +12VDC высокая, что позволяет использовать данный БП в мощных системах с двумя видеокартами или одной максимально мощной.

С точки зрения акустической эргономики, блок питания обеспечивает комфорт при выходной мощности в пределах 400 ватт, но по-настоящему низким уровень шума не бывает. А начиная с 500 Вт шум уже высокий.

Длина проводов достаточная для большинства современных корпусов, хотя разъемов на них не особо много. Провода использованы преимущественно ленточные, к тому же они полностью съемные.

Также отметим возможность подключения видеокарты посредством разъема питания PCIe 5.1 (12V-2×6).

Итоги

Блок питания Chieftec Vega M 750 W (PPG-750-C) продемонстрировал среднюю экономичность, пережил все наши тесты и не утратил работоспособность, что стоит оценить положительно. В целом данная модель не претендует на лидирующие позиции, но представляет собой вполне качественный продукт бюджетного уровня в своем классе мощности.
