В начале этого года компания SVEN, известная на компьютерном рынке в основном как производитель акустики и периферийного оборудования, представила российскому потребителю свое новое направление источники бесперебойного питания SVEN Power. Модельный ряд представлен двумя линейками SVEN Power Pro и SVEN Power Pro+. Из предложенного разнообразия моделей мы выбрали и протестировали 2 модели SVEN Power Pro 1000 и SVEN Power Pro+ 1000.
Согласно используемой нами классификации, представленные модели являются линейно-интерактивными источниками бесперебойного питания, правда, несмотря на схожесть названий, позиционируются ИБП по-разному: модель Sven Pro 1000 представитель корпоративных ИБП, предназначенных для защиты рабочих станций и серверов, с двумя аккумуляторами увеличенной емкости, вторая, Sven Pro+ 1000 явно домашний вариант, для защиты персоналок, хотя может использоваться и для обеспечения бесперебойным питанием отдельных рабочих мест в офисах. Обе модели ИБП защищают подключаемое оборудование от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.
Внешний вид и комплект поставки
В комплект поставки каждой модели входят:
- Сам ИБП
- Управляющий шнур COM-порта
- Кабель для подключения нагрузки
- Кабель телефонной линии
- Документация
- CD с ПО

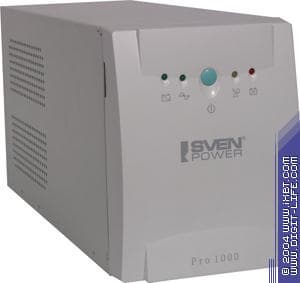

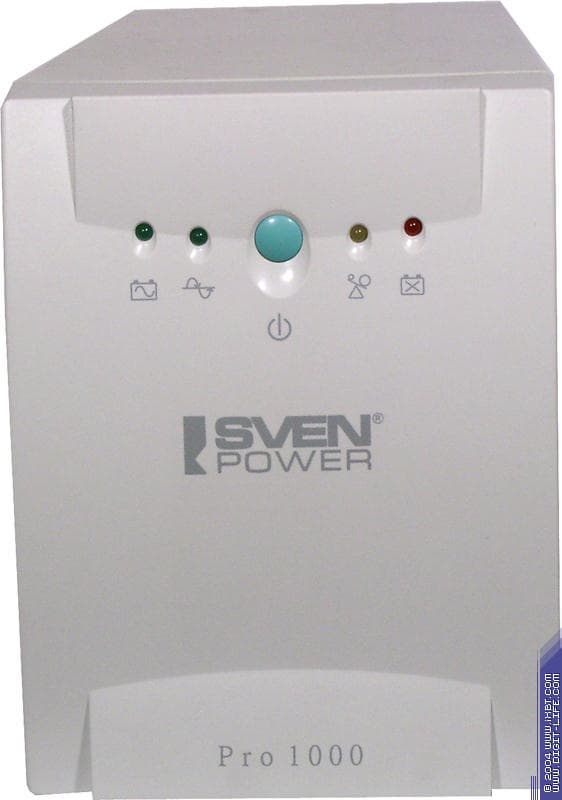

Как Sven Pro 1000 и Sven Pro+ 1000 имеют стандартную, «классическую» для ИБП вертикального размещения компоновку; на передней панели кнопка включения/выключения/тестирования ИБП, четыре светодиодных индикатора: питание от сети, питание от аккумулятора, неисправность аккумулятора, перегрузка.

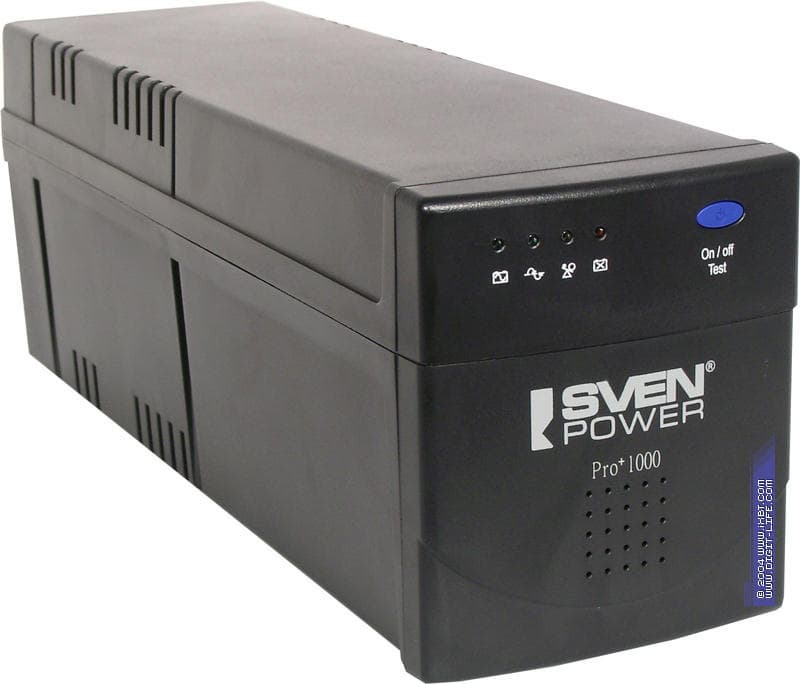

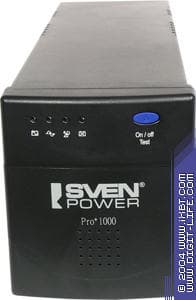

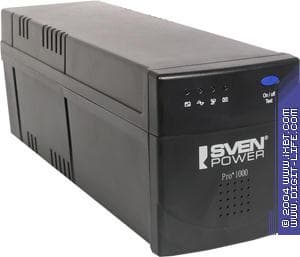

SVEN Pro+ 1000

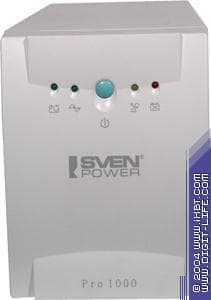

SVEN Pro 1000

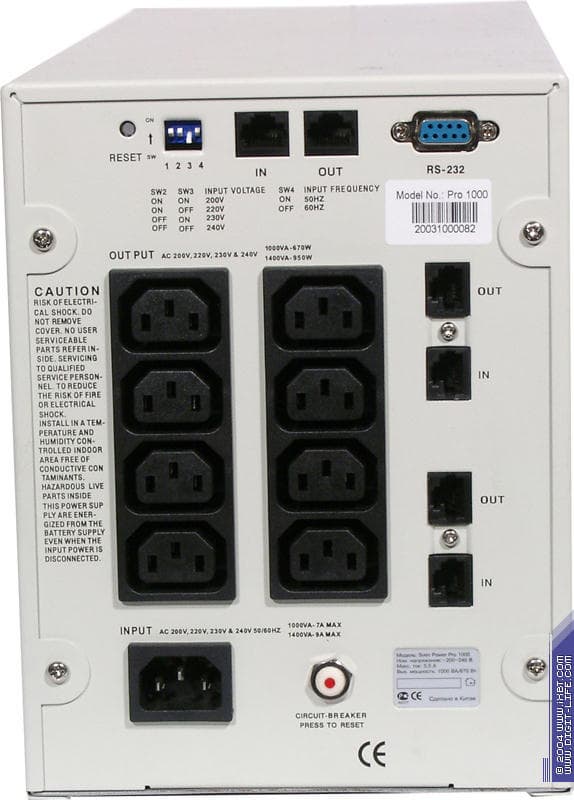

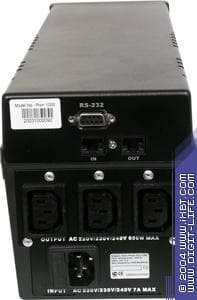

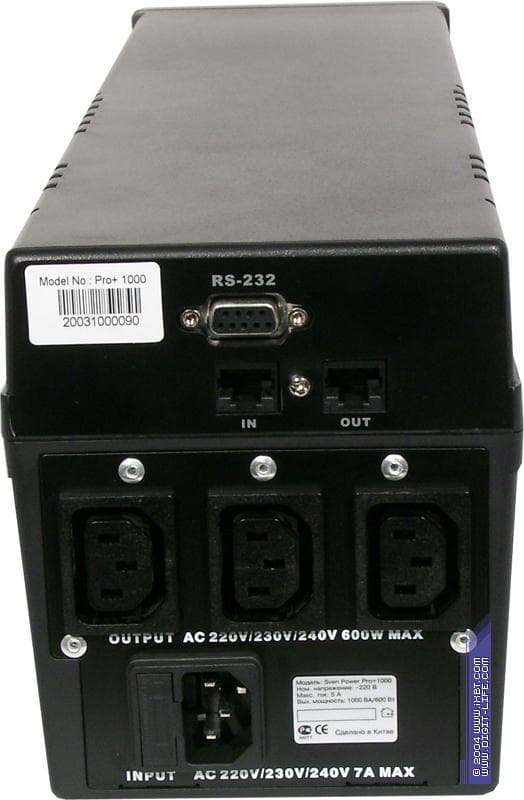

На задней панели расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-45 (у старшей модели, Pro 1000, пар вход-выход три) для защиты входа сетевой карты от помех, розетки IEC-320 (три у модели Pro+ 1000 и восемь у Pro1000) для подключения нагрузки, розетка питания самого устройства. У Pro 1000, ко всему прочему, предусмотрена кнопка разрыва цепи, 4 DIP-переключателя, устанавливающие номинал входного напряжения, и кнопка сброса ИБП.
Программное обеспечение
Поставляемое с ИБП ПО разработка китайской компании Richcomm, Power Manager версии 1.0, для всех версий Windows и для Linux. Несмотря на то, что в предоставленном варианте пока отсутствует русскоязычная часть (предлагается выбор между китаизированной и английской версиями), насколько нам известно, работа над локализацией ведется. Впрочем, даже те, кто не совсем уверен в своих знаниях английского, смогут разобраться с программой все достаточно наглядно.

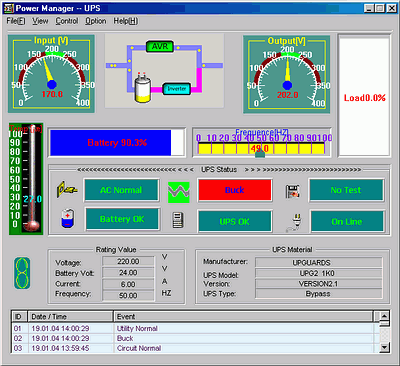

Основной экран программы

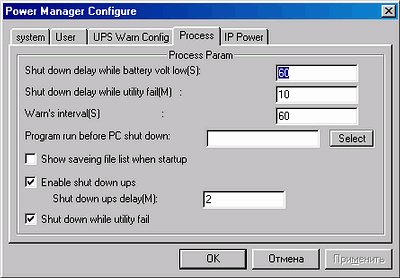

Окно настроек параметров отключения

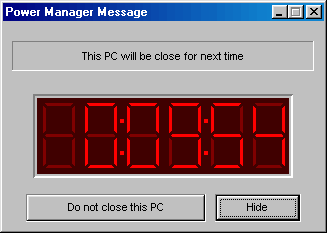

Предупреждение об отключении ПК
Измерения: SVEN Pro+ 1000
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-264 В (номинальное напряжение 220 В) при частоте 50/60±5%. При работе от аккумулятора блок AVR регулирует выходное напряжение в пределах от +10% (при понижении входного) до -15% (при повышени входного напряжения) от номинального напряжения, выходная частота изменяется в пределах ±1% от входной (определяется автоматически).
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 167 В, в это время напряжение, приходящее на нагрузку 223 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 174 В), в это время напряжение, приходящее на нагрузку 202 В.
Выходное напряжение ИБП (223 В, на входе ИБП 222 В)
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197 В (в этот момент на нагрузку приходит напряжение 229 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 202 В, в этот момент напряжение, приходящее на нагрузку 205 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 238 В (на нагрузку приходит напряжение 206 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 229 В, в этот момент напряжение, приходящее на нагрузку, составляет 230 В.

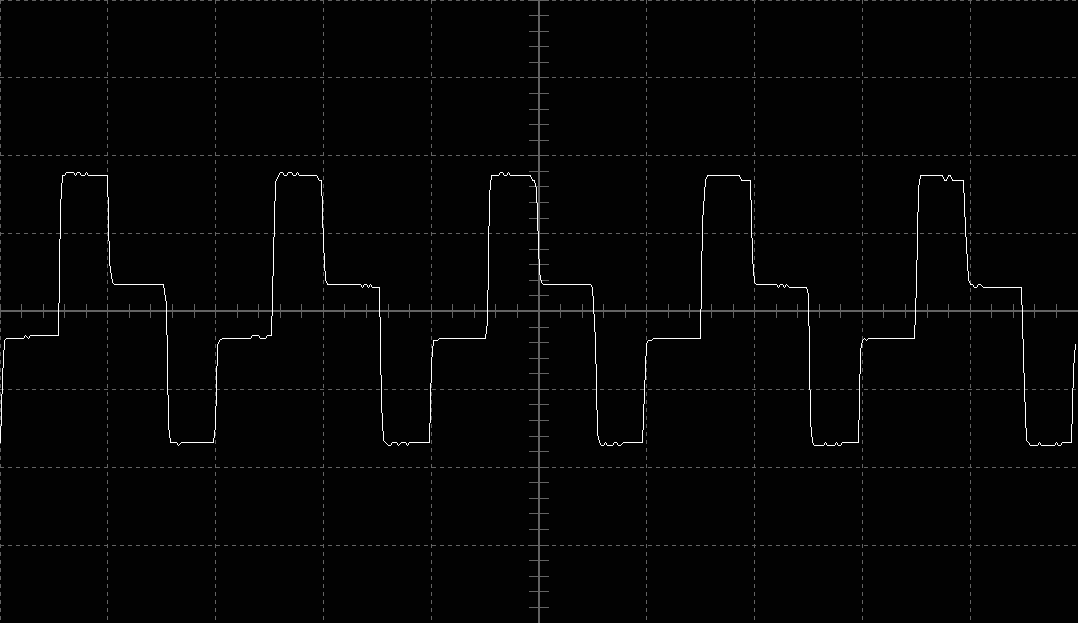

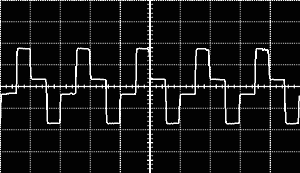

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки 230 Вт, что составляет около 39% от максимальной для устройства ф=0,6).
ИБП выдает на нагрузку 216 В
| Входное напряжение | Выходное напряжение |
| 167 | 223 |
| 174 | 202 |
| 197 | 229 |
| 222 | 223 |
| 229 | 230 |
| 238 | 206 |
| 253 | 220 |
ИБП автоматически отключился, когда емкость батарей составила 2,8% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 10 часов 7 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 12 минут 29 секунд.
Измерения: SVEN Pro 1000
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 0-33% В от номинального (номинальное напряжение выставляется DIP-переключателями, доступные варианты: 200, 220, 230, 240 В) при частоте 50/60±5%. При работе от аккумулятора блок AVR регулирует выходное напряжение в пределах ±15% от номинального.
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 167 В, в это время напряжение, приходящее на нагрузку 218 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 172 В), в это время напряжение, приходящее на нагрузку 202 В.
Выходное напряжение ИБП (221 В, на входе ИБП 221 В)
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 190 В (в этот момент на нагрузку приходит напряжение 224 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 196В, в этот момент напряжение, приходящее на нагрузку 196 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 236 В (на нагрузку приходит напряжение 207 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 230 В, в этот момент напряжение, приходящее на нагрузку 230 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки 230 Вт, что составляет около 12% от максимальной для устройства ф=0,6).
ИБП выдает на нагрузку 218 В
| Входное напряжение | Выходное напряжение |
| 167 | 218 |
| 172 | 202 |
| 190 | 224 |
| 196 | 196 |
| 221 | 221 |
| 236 | 207 |
| 230 | 230 |
ИБП автоматически отключился, когда емкость батарей составила 2,8% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 9 часов 18 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 39 минут, 50 секунд достаточно долгое время, поскольку модель оснащена новыми аккумуляторами увеличенной емкости.
Паспортные данные ИБП:
Sven Pro+ 1000
| Максимально допустимая нагрузка | 1000 ВА/600 Вт |
| Номинальное входное напряжение | 220 B |
| Выходные розетки (с питанием от батарей / с питанием от сети через фильтр) | 4/1 |
| Номинальная входная частота | 50 Гц, 60 Гц. Определяется автоматически |
| Допустимое входное напряжение | Номинальное входное напряжение ± 25% |
| Пределы входной частоты при работе от сети | Номинальная входная частота ± 5% |
| Выходное напряжение | Номинальное входное напряжение + 10%, -15% |
| Выходная частота | Номинальная входная частота ± 1 Гц |
| Осциллограмма выходного напряжения | Ступенчатая аппроксимация синусоиды при работе от батарей и синусоида при работе от сети |
| Типовое время работы в автономном режиме | 8-10 мин |
| Время переключения в автономный режим | 4-10 мс |
| Максимально допустимая энергия выбросов | 480 Дж |
| Процессор | На основе RISC микропроцессора |
| Контролируемые параметры и состояния | Среднеквадратичное значение напряжения сети, синхронизация фаз, величина выходной нагрузки и т.д. |
| Встроенные защиты | От большого входного тока, от короткого замыкания, от перегрузки, от удара молнии, от выбросов и т.д |
| Тип аккумуляторов | Герметичные необслуживаемые свинцово-кислотные |
| Емкость аккумуляторов | 12 В, 5 Ач x 2 |
| Время подзаряда | 8 часов типовое, 12 часов макс. |
| Коммуникационный порт | Стандартный DB9 |
| Входные розетки | IEC 320 male |
| Выходные розетки | 5 шт. IEC |
| Рабочие условия окружающей среды | 0-40°C при влажности 0-95% без конденсации |
| Размеры | 122 x 145 x 398 мм |
| Масса | 9,6 кг |
| Сертификаты | CE (UL, cUL, FCC), РосТест |
Sven Pro 1000
| Максимально допустимая нагрузка | 1000 BA |
| Номинальное входное напряжение | 200 В, 220 В, 230 В, 240 В; устанавливается пользователем |
| Номинальная входная частота | 50 Гц, 60 Гц. Определяется автоматически, пользователем устанавливается значение по умолчанию |
| Допустимое входное напряжение | Номинальное входное напряжение ± 0-33% |
| Пределы входной частоты при работе от сети | Номинальная входная частота ± 5% |
| Выходное напряжение | Номинальное входное напряжение ± 15% |
| Выходная частота | Номинальная входная частота ± 1 Гц |
| Осциллограмма выходного напряжения | Ступенчатая аппроксимация синусоиды при работе от батарей и синусоида при работе от сети |
| Нагрузочная способность в автономном режиме | 1000 ВА, 3-5 мин |
| Типовое время работы в автономном режиме | 45 мин |
| Время переключения в автономный режим | 2 мс типовое, 4 мс макс. |
| Максимальная нагрузка | 1000 ВА / 670 Вт |
| Фильтры | Непрерывная фильтрация электромагнитных и радиочастотных помех, от 100 КГц до 10 МГц |
| Максимально допустимая энергия выбросов | 480 Дж |
| Максимально допустимый ток выбросов | 6500 А |
| Время реакции на выброс | 0 нс в нормальном режиме, < 5 нс в общем режиме |
| Коэффициент пропуска напряжения выброса | 0.7% в соответствии с тестом по IEEE587 Cat.A 6kV |
| Процессор | На основе RISC микропроцессора |
| Контролируемые параметры и состояния | Среднеквадратичное значение напряжения сети, синхронизация фаз, величина выходной нагрузки и т.д. |
| Встроенные защиты | От большого входного тока, от короткого замыкания, от перегрузки, от удара молнии, от выбросов и т.д |
| Тип аккумуляторов | Герметичные необслуживаемые свинцово-кислотные |
| Емкость аккумуляторов | два по 12 В, 11Ач |
| Время подзаряда | 4 часа типовое, 10 часов макс. |
| Коммуникационный порт | Стандартный DB9 |
| Поддерживаемые интерфейсы | Стандартный RS 232, Windows NT |
| Индикаторы | Индикация четырьмя светодиодами состояний: работа от сети или автономно, перегрузка и т.д. |
| Предупредительные сигналы | Звуковые сигналы, <= 45 dBA на расстоянии 1 метр |
| Входные розетки | IEC 320 male |
| Выходные розетки | 8 шт. IEC |
| Рабочие условия окружающей среды | 0-40°C при влажности 0-95% без конденсации |
| Размеры | 165 х 216 х 450 мм |
| Масса | 21 кг |
| Сертификаты | CE (UL, cUL, FCC), РосТест |
В заключение хотелось бы отметить, что представленные модели ИБП не только допускают возможность холодного старта, но и умеют переходить в режим экономии потребляемой энергии, а также способны заряжать аккумуляторы даже в выключенном состоянии.
Ожидаемые розничные цены составляют 215,5 долларов на модель SVEN Power Pro 1000 и 102,8 доллара на SVEN Power Pro+ 1000.
