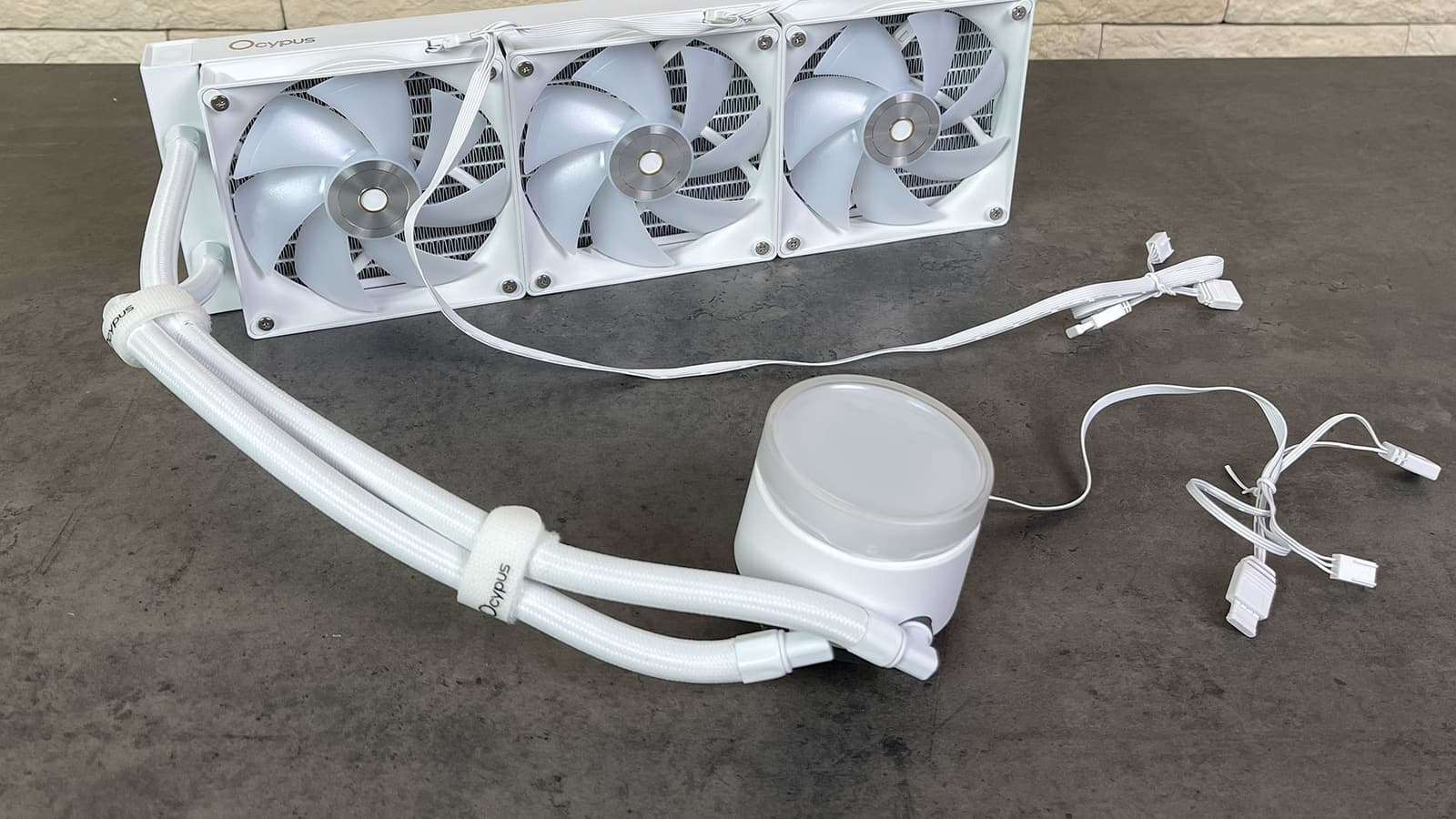

Обзор трехсекционной системы жидкостного охлаждения Ocypus Delta L36 WH ARGB V2

Не успели мы изучить весь модельный ряд систем охлаждения Ocypus, как компания занялась его обновлением. И речь не только о расширении ассортимента, в котором появилась и пара моделей СЖО с цифровым дисплеем на помпе, объединенные в новое семейство Sigma — как и следовало ожидать, с двумя (Sigma L24) и тремя (Sigma L36) вентиляторами. Кроме этого, и «обычные» Delta L24/L36 получили новую версию, обозначенную символами V2 в маркировке. Видимых отличий от первой версии, впрочем, почти нет — за исключением переработанной системы крепления водоблока. В остальном описания систем схожи, а вентиляторы и радиатор, судя по всему, вообще не изменились. В любом случае, «старые» модели из продажи уже исчезли, а трехсекционную СЖО Ocypus мы ранее не тестировали, так что сегодня будем знакомиться с Ocypus Delta L36 WH ARGB V2.

Заодно, пользуясь случаем, напомним систему наименований продуктов этого молодого производителя, благо она стройная и логичная (всем бы так). Все модели разбиты по линейкам, названными в соответствии с буквами греческого алфавита. Особняком стоят Gamma и Sigma — в первой есть только бюджетные воздушные кулеры, а про вторую уже сказано выше. Мейнстрим же — серии Delta и Iota, где есть как «воздушные», так и «водяные» системы охлаждения. Принципиальное различие между ними в том, что во всех Delta используются вентиляторы с RGB-подсветкой, а в Iota таковой нет, зато есть информационные дисплеи в крышке воздушного кулера, либо помпы СЖО. Такое разделение немного искусственно, поскольку кто-то предпочел бы модель без украшательств, а кому-то, наоборот, нужно всё и сразу, а не компромиссы, но у такого подхода есть своя понятная логика. На совсем простых моделях много не заработаешь, а слишком сложные будет стоить дороговато для начинающего игрока рынка. Впрочем, судя по появлению Sigma, компания в своих силах уже более уверена, чем ранее, но это отдельная история. Заканчивая же с классическими моделями, остается сказать, что «воздух» от жидкости легко отличить по буквам А или L в маркировке, а цифры в первом приближении относятся к рабочим размерам радиатора. L36 — это как раз 360 мм, то есть с возможностью установить три вентилятора по 120 мм. Кроме того, все модели основных линеек бывают как черными, так и белыми. По совокупности это дает большое количество моделей почти на все случаи жизни, но обеспечить его не так-то и сложно — благодаря унификации многих элементов.

Паспортные характеристики, комплект поставки и цена

Описание

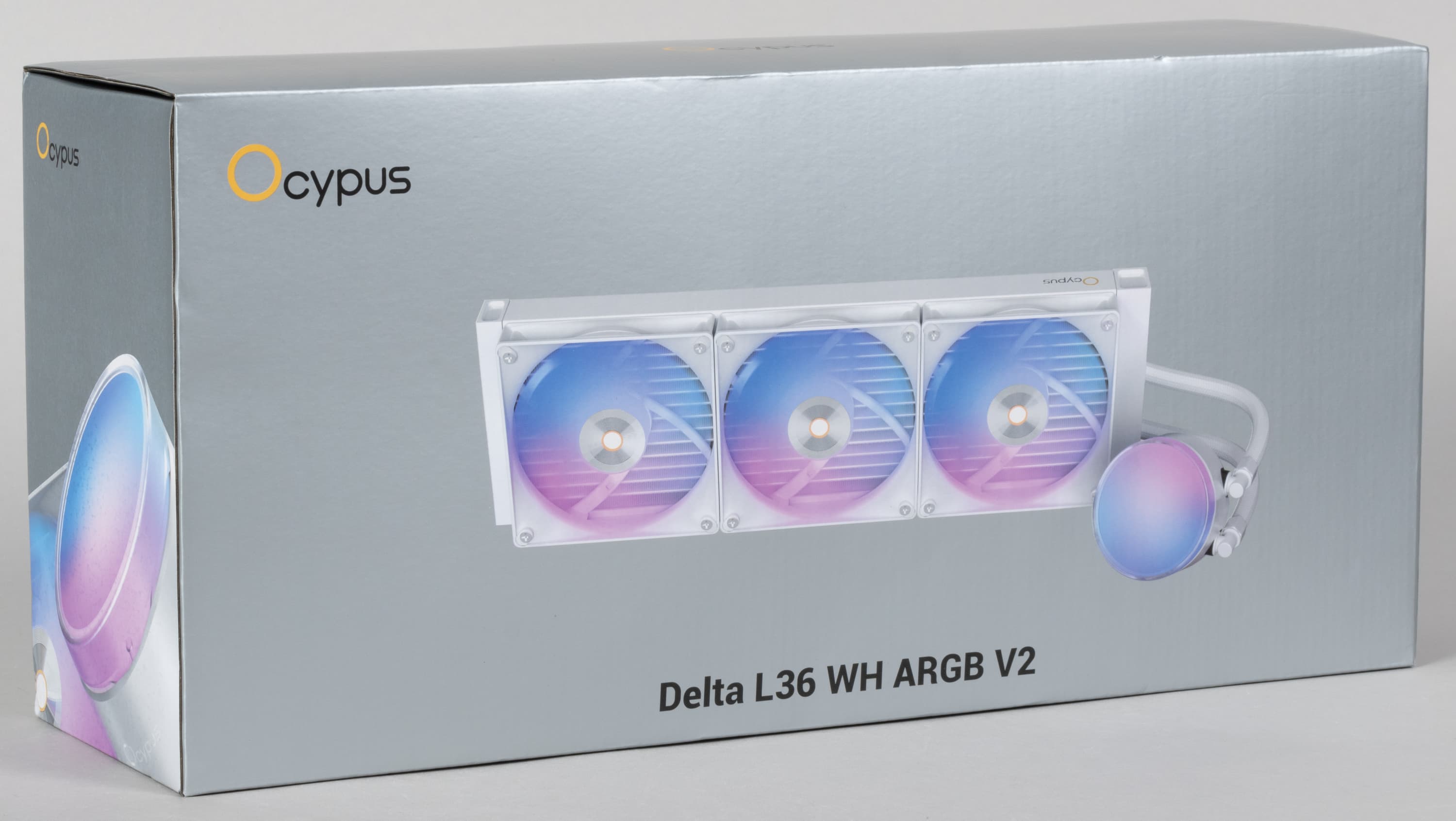

Поставляется система жидкостного охлаждения Ocypus Delta L36 ARGB WH V2 в коробке из относительно тонкого картона неброских цветов. Чего в данном случае и достаточно, поскольку внутри все компоненты надежно уложены в отсеки формы из вспененного полиэтилена. Сам главный герой изображен прямо на коробке, так что не перепутаешь. Пакеты с аксессуарами убраны в картонную коробочку. Подошва теплосъемника защищена простой наклейкой.

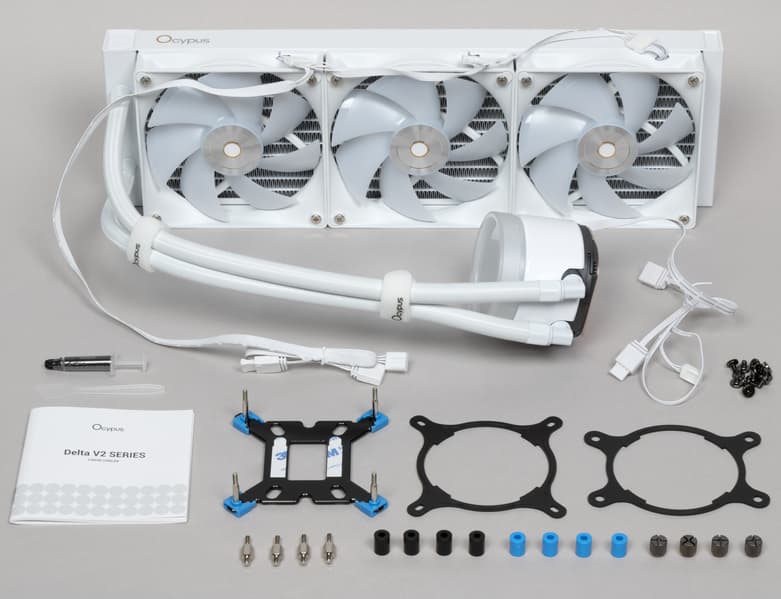

Внутри коробки находятся перечисленные в таблице выше элементы:

В комплекте есть инструкция по установке на условно английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому переводить в ней почти нечего.

Крепеж изготовлен из закаленной стали (за исключением фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие. Как уже сказано в начале, здесь кроется единственное видимое отличие V2 от предыдущей системы — крепление стало четырехточечным, а в комплект входят разные проставки для LGA1700/1851 и LGA1200 (и более ранних платформ Intel). Ранее мы немного пеняли компании на неполный учет разной высоты процессорных крышек (впрочем, свойственно это было воздушным кулерам), но не слишком — подход становится всё более популярным у многих производителей по мере того, как исторические платформы становятся всё более историческими. Некоторые так и вовсе от совместимости с ними уже отказались. Теперь же новая система — и детальное следование рекомендациям Intel. С другой стороны, тоже логично — большинство пользователей старых платформ подходящие им кулеры уже купили и менять не будут, но... Такая необходимость возникнуть может, а идти покупателям в этом случае придется к тем, что совместимость аккуратно сохраняет.

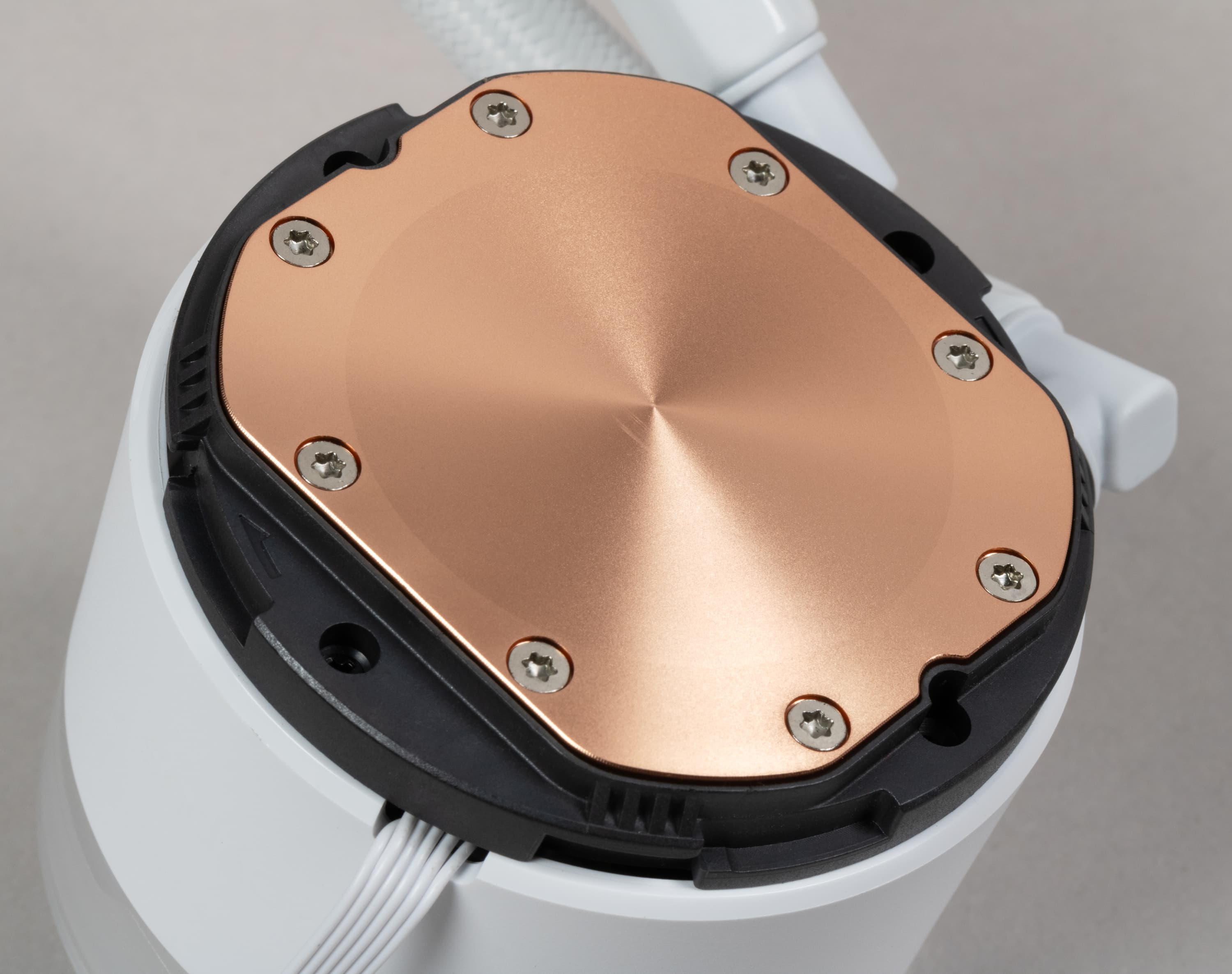

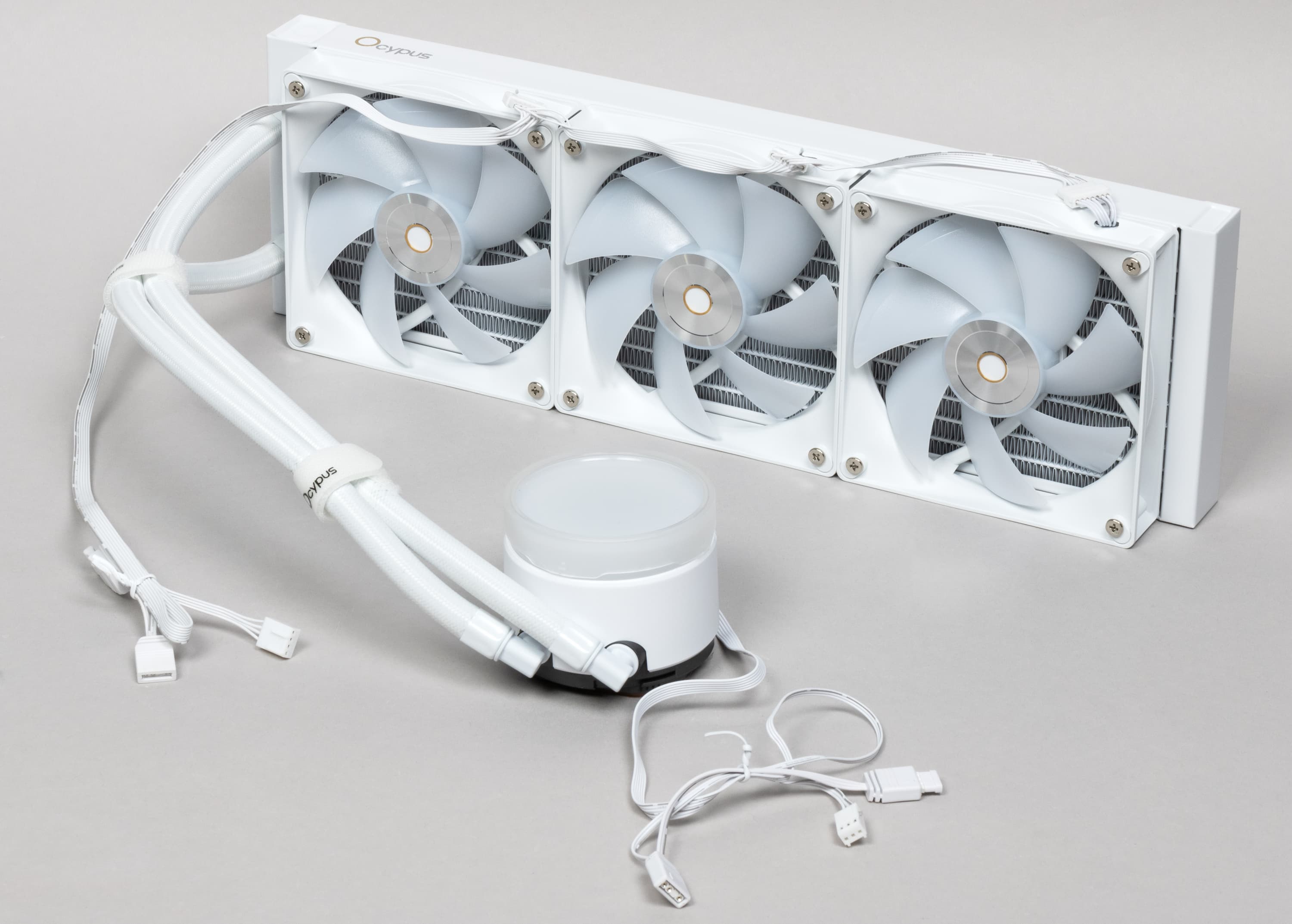

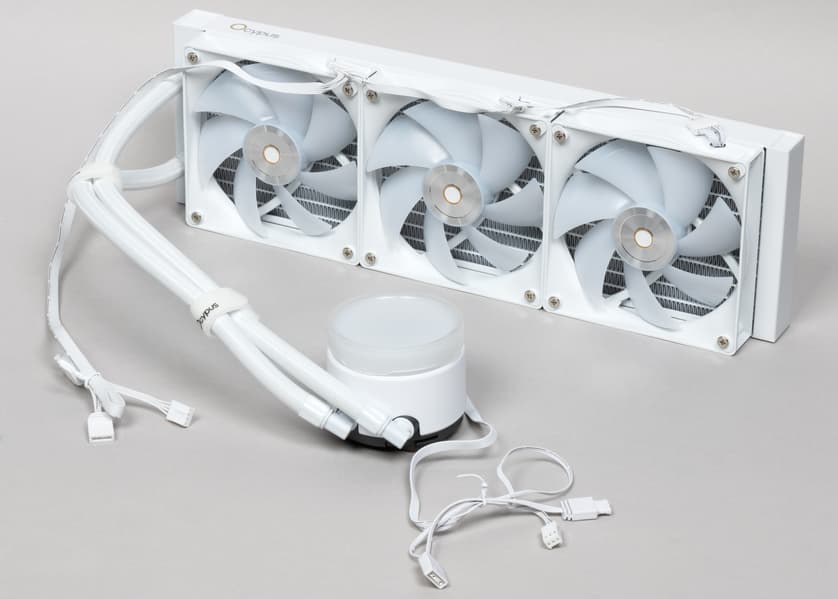

Система герметичная, заправлена, готова к использованию — даже вентиляторы уже установлены на посадочные места. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2-0,3 мм.

К вопросу унификации — хотя корпуса помп у Iota и Delta разные, а теплосъемники одинаковые. Габариты этой пластины — 55×55 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 45×45 мм. Вопреки современным тенденциям, предварительно нанесенного термоинтерфейса здесь нет. Но критиковать производителя мы по этому поводу не станем — зато в комплекте есть шприц хорошей термопасты, которого и на пару использований вполне может хватить. В тестах же для унификации мы используем одинаковую качественную термопасту для всех устройств, приобретенную в обычном магазине.

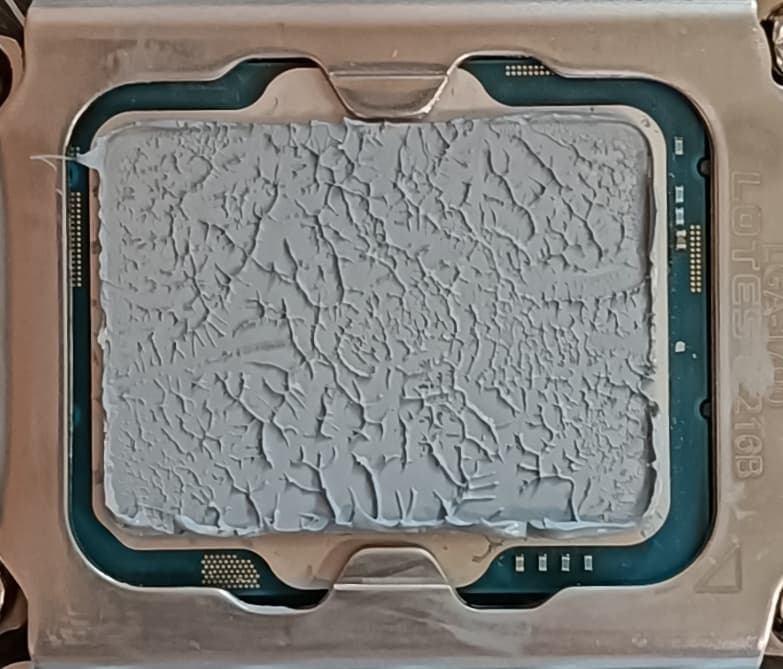

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

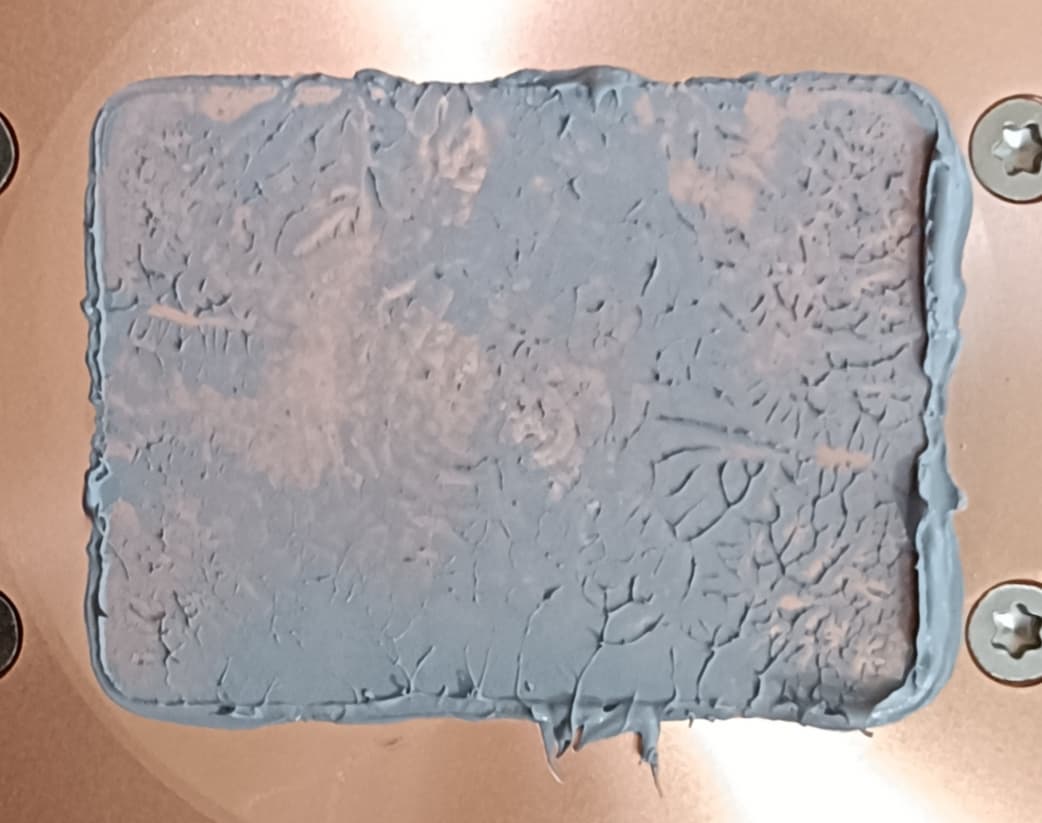

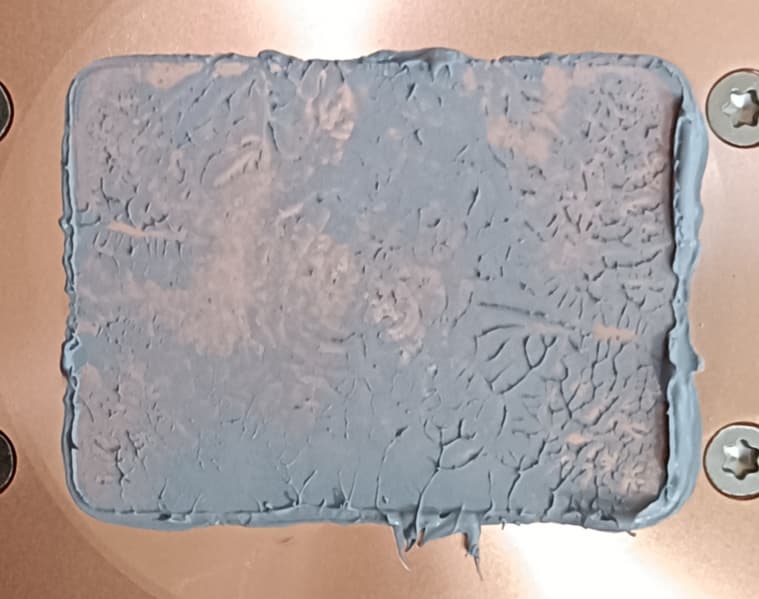

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем по всей площади крышки процессора, а ее избытки выдавились за края. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру, а распределение термопасты, конечно, немного изменилось при разъединении процессора и теплосъемника.

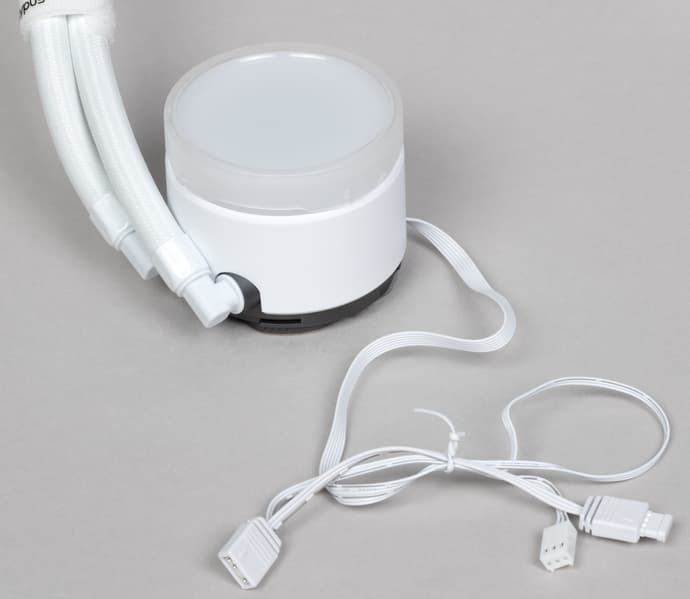

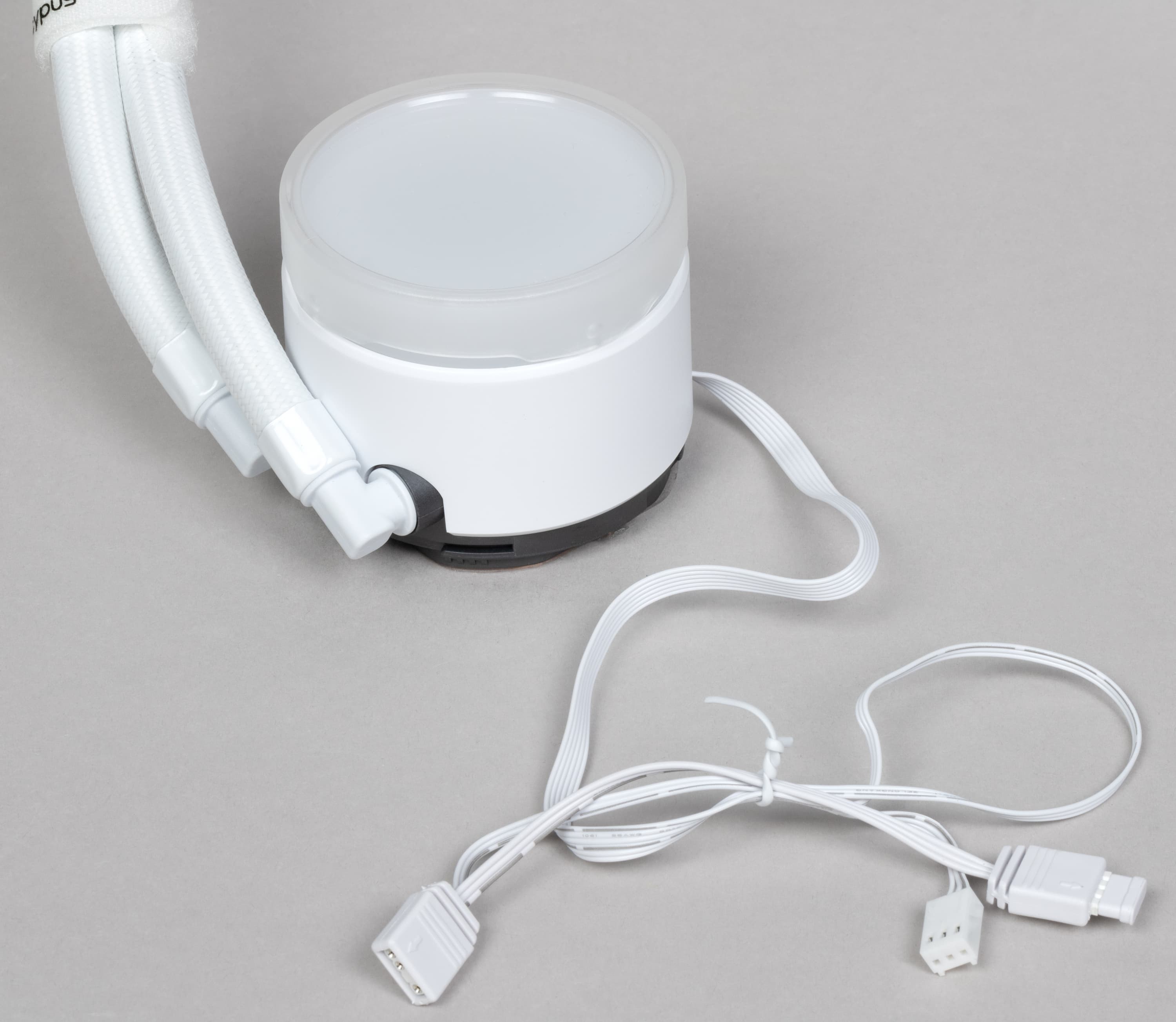

Длина кабеля питания от помпы — 42 см, кабеля подсветки — 50 см плюс 10 см до проходного разъема, на большей части длины они объединены воедино, причем такая же схема используется и для удлинителя, которым подключаются вентиляторы. Шланги здесь немного короче обычного — 36 см по гибкой части без учета обжимных гильз. Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой 12,5 мм. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две тканевых стяжки с липучкой, с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое белое относительно стойкое покрытие (как уже не раз сказано, доступна и версия с индексом «BK», где всё то же самое, но черное). Максимальная толщина радиатора с закрепленными вентиляторами составляет 52 мм.

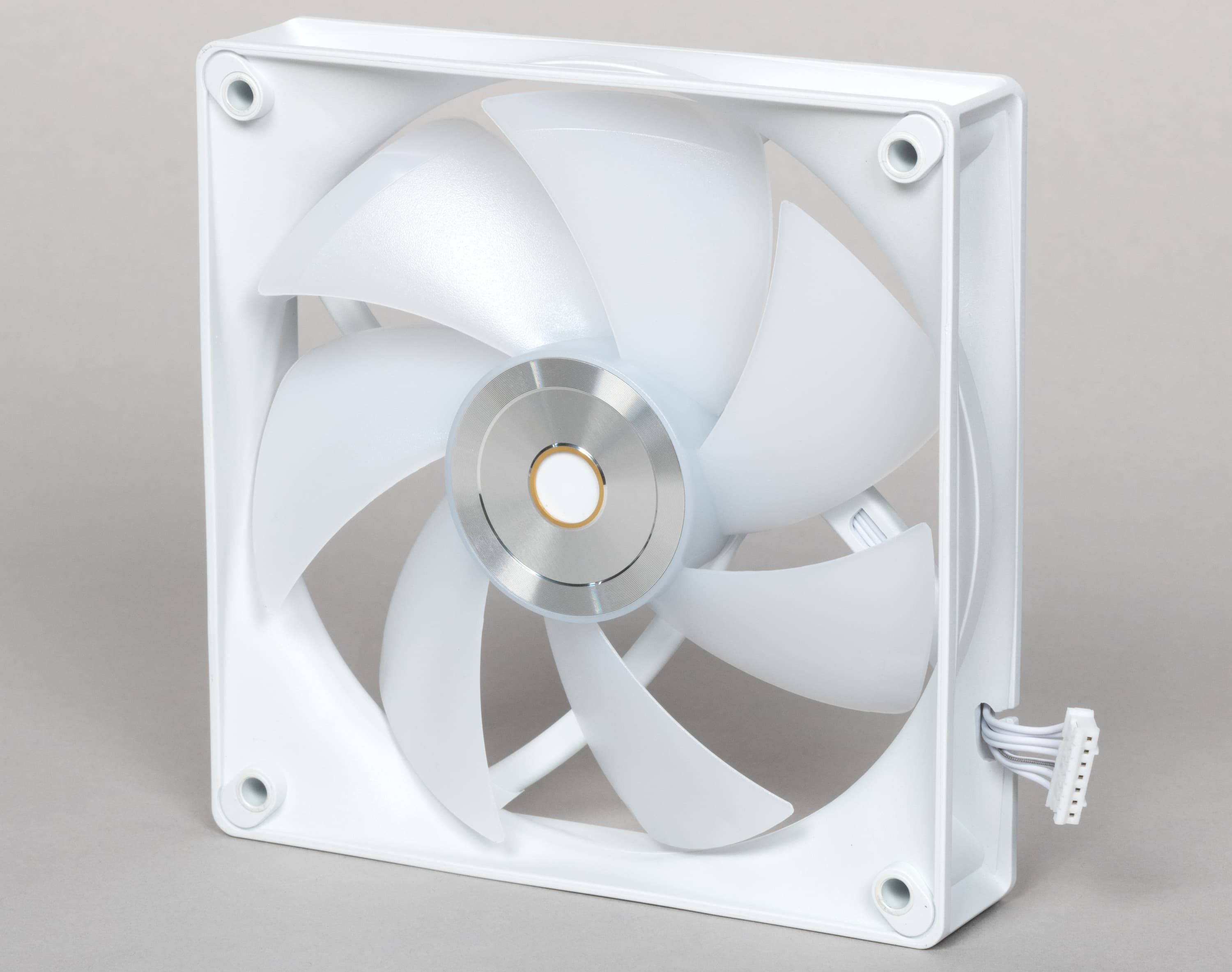

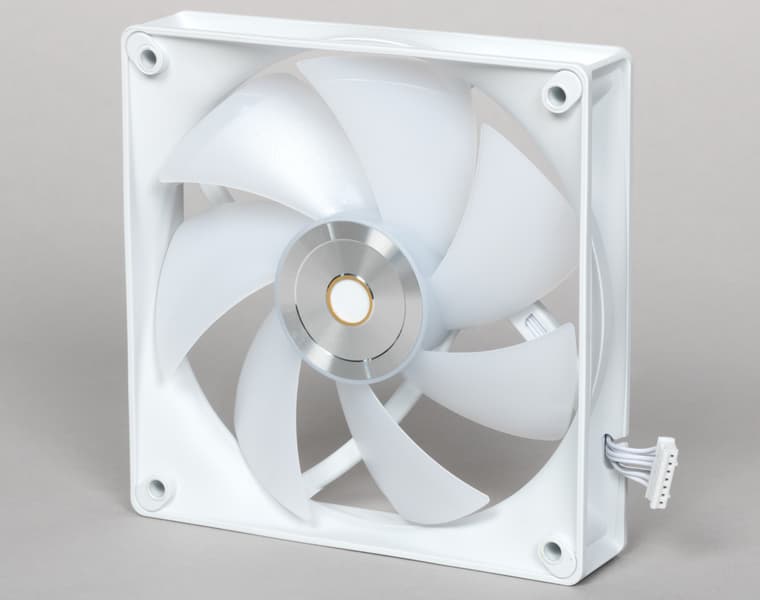

Рамка вентилятора изготовлена из прочного белого пластика. Или черного — в черной версии СЖО.

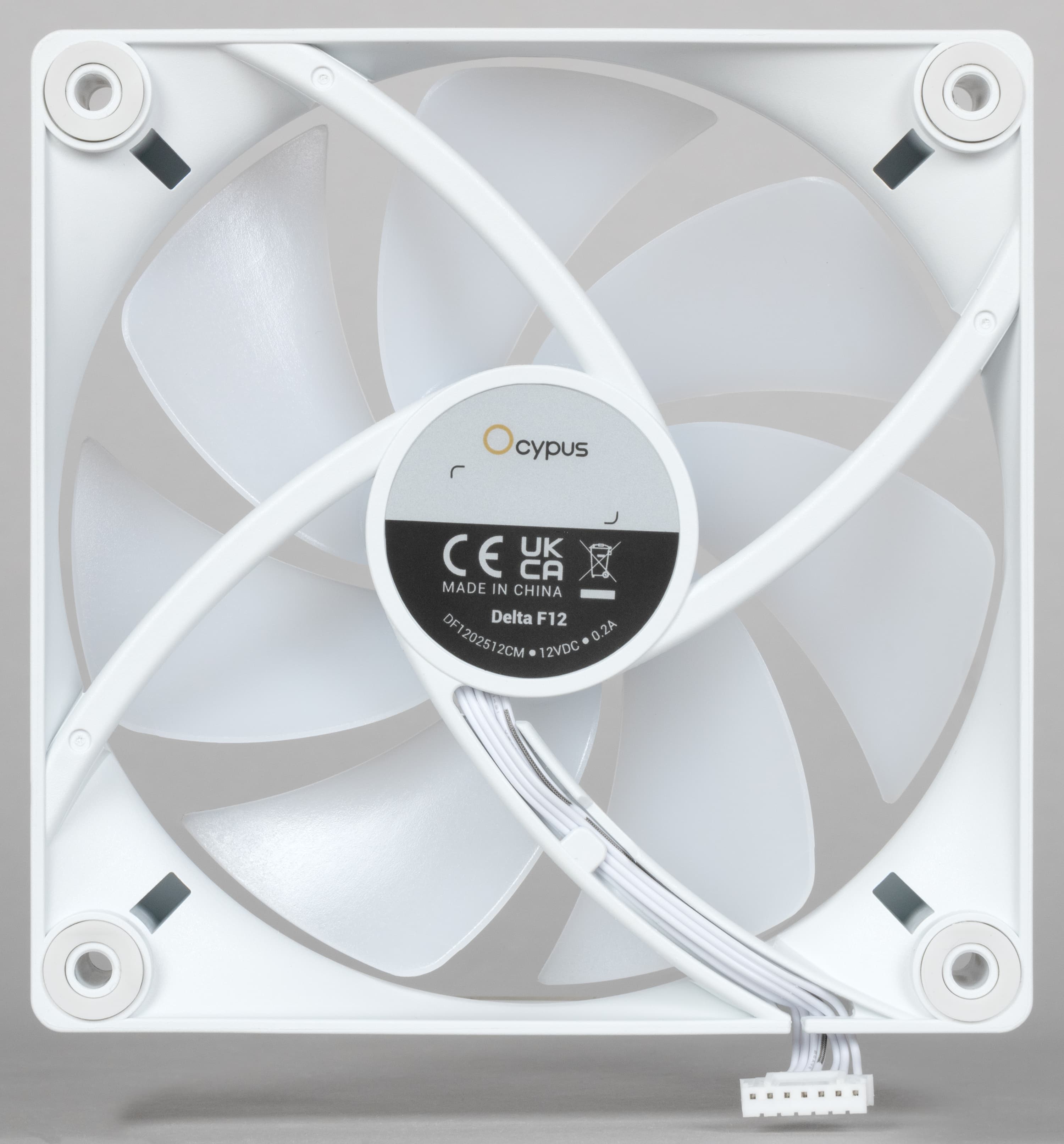

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин стоит просто считать элементом дизайна вентилятора.

Фактически это те же вентиляторы Ocypus Delta F12, с которыми мы уже знакомы по башенному кулеру Delta A40, но в СЖО и воздушных охладителях компания использует разные профили управления вращением. Кроме того, поменялась схема подключения — оно теперь сквозное единым кабелем питания и подсветки со специфическими разъемами, а первый вентилятор подключается к системе удлинителем-раздвоителем, длиной 65 + 10 см. Выглядит всё очень аккуратно, но если вдруг понадобится замена вентиляторов, то красота будет разрушена.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. Пластина на обратную сторону системной платы также металлическая, что давно уже встречается не слишком часто. И, как нам кажется, зря — многие покупатели к пластику (каким бы он ни был) испытывают недоверие. Здесь же поводов для страхов просто нет. Вне зависимости от цвета кулера, крепеж стандартный — включая и верхние рамки для фиксации кулера, которые всегда черные. Но диссонанса это не вызывает, поскольку черной же является и окантовка теплосъемника.

Теперь посмотрим, как всё это работает.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц.

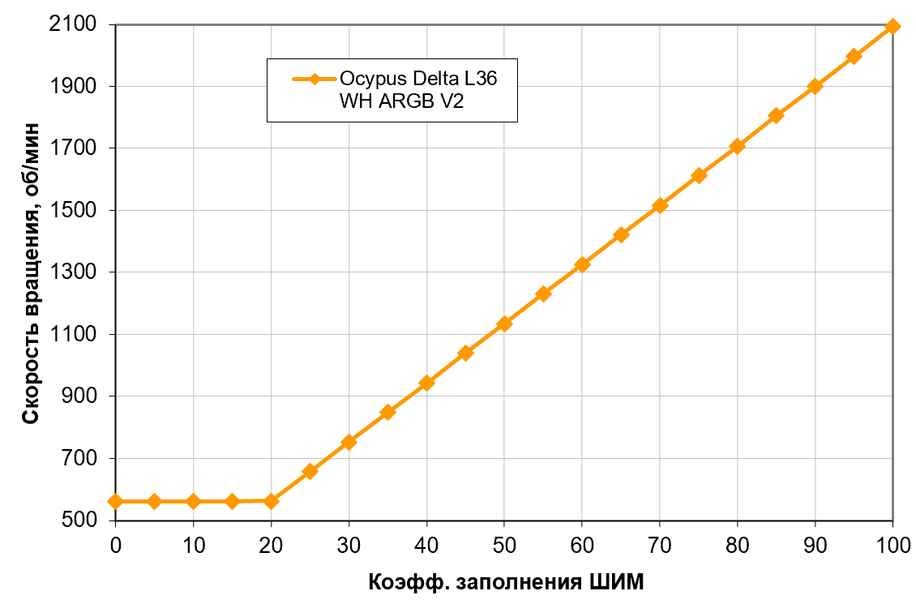

Определение зависимости скорости вращения вентиляторов СЖО от коэффициента заполнения ШИМ и/или напряжения питания

Как уже сказано, в кулерах Ocypus вентиляторы для СЖО и «воздуха» с одинаковыми названиями различаются не только длиной кабеля питания. Последние снижают скорость чуть быстрее и при коэффициенте заполнения (КЗ) 20% стабилизируются примерно на 400 об/мин, а первые останавливают процесс на 550 об/мин. Но в целом результат и там, и там хороший — монотонный рост скорости вращения в широком диапазоне регулировки скорости вращения. В целом поведение Delta F12 этой модификации типично для вентиляторов большинства СЖО: ниже 500+ об/мин они тоже не опускаются, обеспечивая на этом уровне достаточный воздушный поток для минимальной вентиляции корпуса. Если же для решения этой задачи будут использоваться прочие корпусные вентиляторы, эти можно и остановить — для чего придется прибегнуть к снижению напряжения.

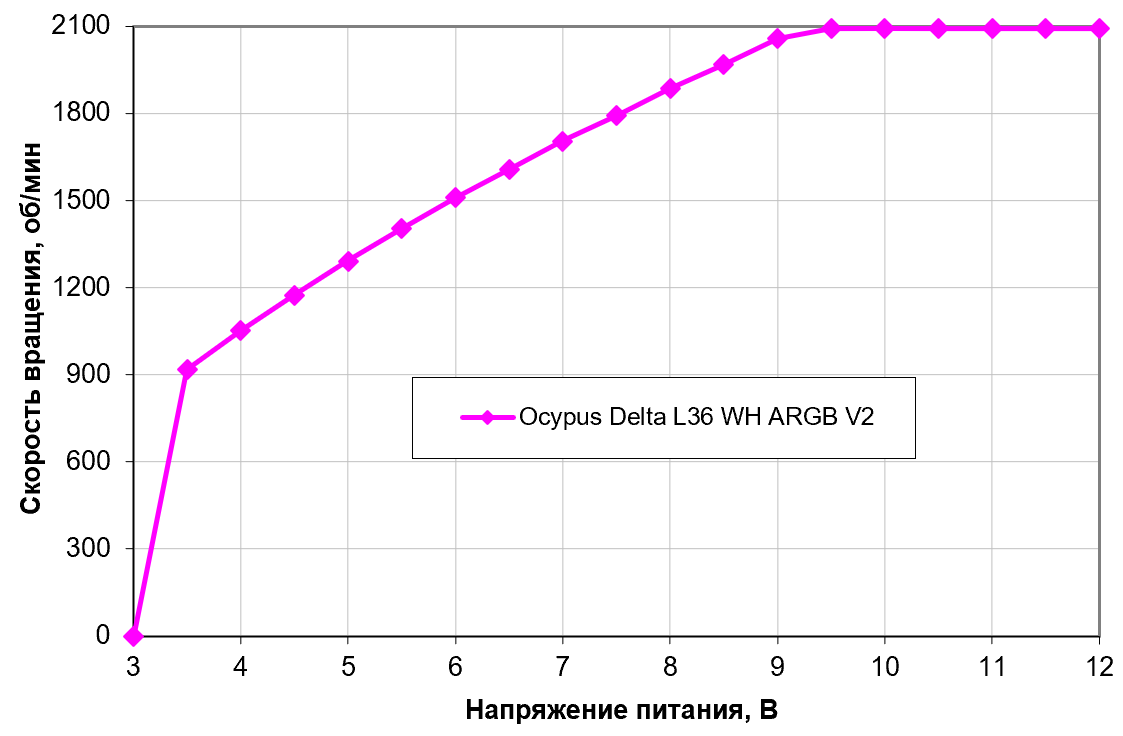

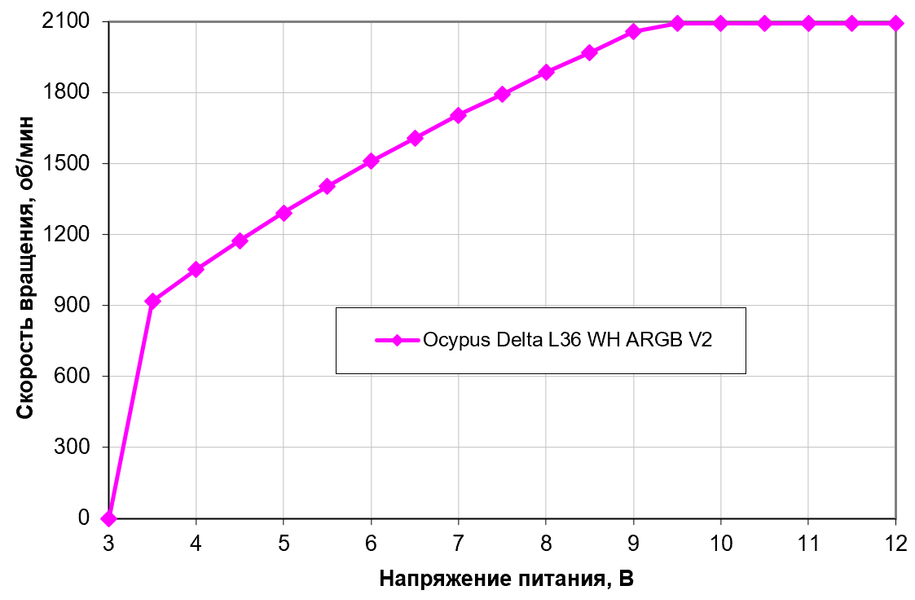

Поиграть с напряжением можно и в других целях, поскольку скорость вращения вентиляторов стабилизирована на максимальной только от 9 В, а ниже имеем лишь немного меньший диапазон, чем при работе с ШИМ. Отключаются вентиляторы на 3,2 В, включаются обратно — на 3,7 В. Вентиляторы допустимо подключать к источнику с напряжением 5 В.

Определение зависимости скорости вращения помпы СЖО от коэффициента заполнения ШИМ и/или напряжения питания

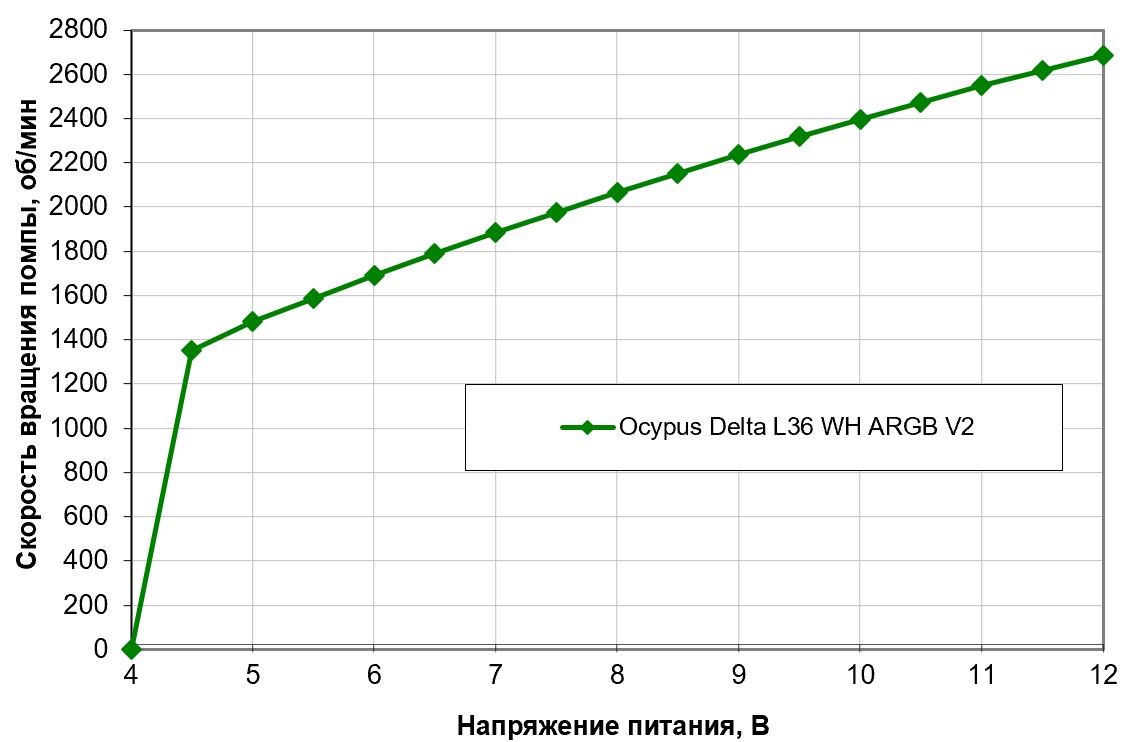

Скоростью вращения помпы можно управлять только при помощи напряжения, зато делать это получается в широком диапазоне — почти монотонный график до 4,5 В, ниже чего помпа отключается. При этом во всем рабочем диапазоне обороты составляют не менее половины от максимальных — что считается важным для долговременной надежной работы помп с гидродинамическим подшипником.

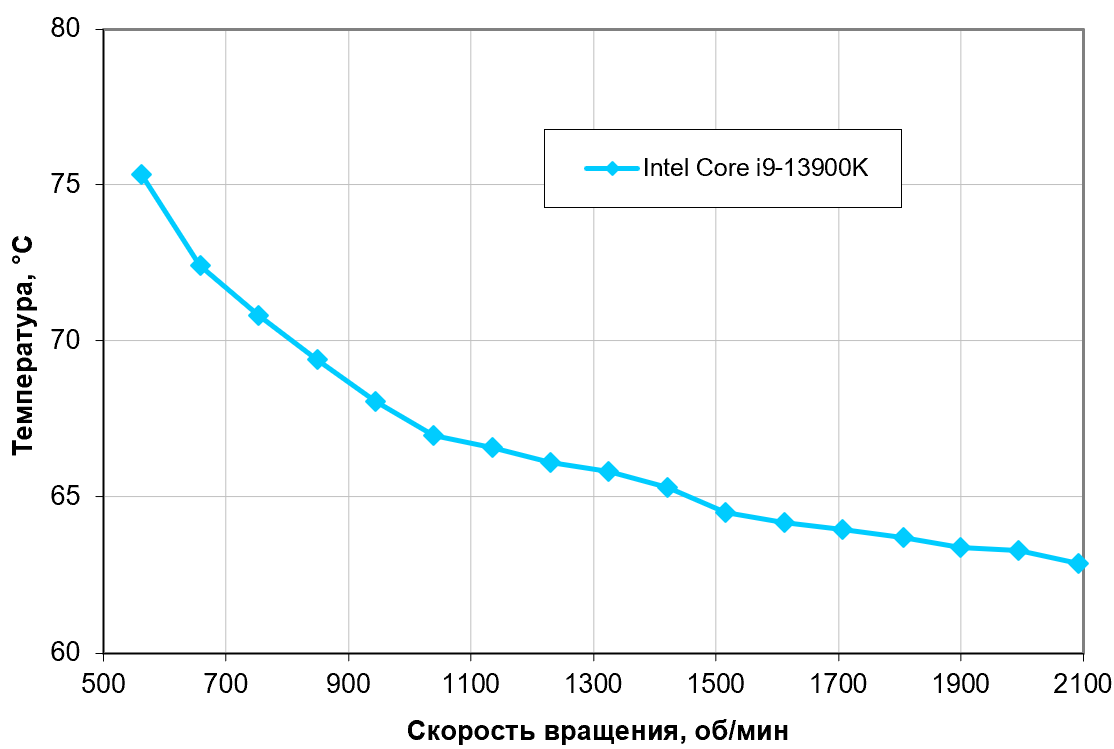

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 20% с шагом в 5% (ниже не имеет смысла, поскольку скорость вращения вентиляторов стабилизируется). Помпа работала от 12 В.

В этом тесте процессор Intel Core i9-13900K не перегревается (при 24 °C окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 20%, что соответствует примерно 562 об/мин. При этом максимальное потребление по данным мониторинга составило порядка 245 Вт, а по разъемам для питания процессора — 282 Вт. Напомним, что базовая мощность этого процессора в полностью штатном режиме составляет всего 125 Вт, а максимальная кратковременная (турбо-лимит) — 253 Вт.

Но нам, напомним, важны не абстрактные температуры в каком-то определенном окружении, а возможность рассчитать что угодно по реальным характеристикам кулера, полученным в результате тестирования. Один из примеров расчетов (при заданных граничных условиях) мы приводим в каждом материале (и ниже он, как обычно, будет), а любые другие можно получить самостоятельно при помощи онлайн-калькулятора — заодно сравнив друг с другом любые кулеры из протестированных.

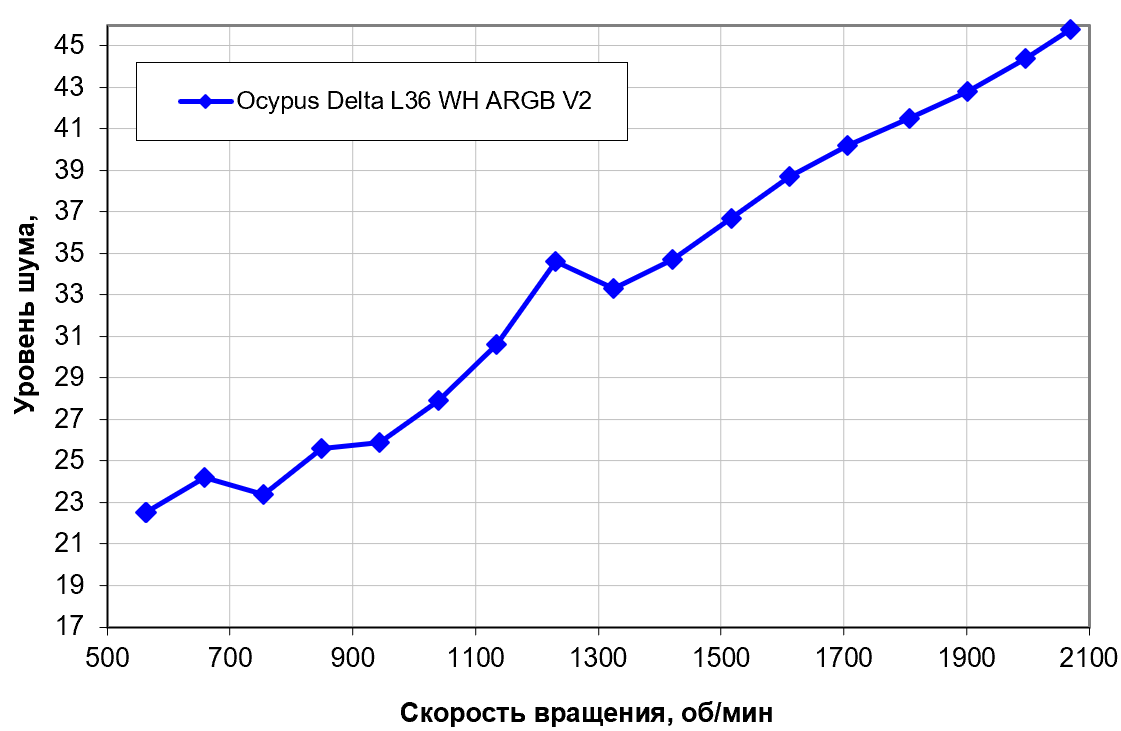

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума меняется в очень широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков (при их наличии); а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,8 дБА (условное значение, которое показывает шумомер).

Эту систему тихой на максимальных оборотах вентиляторов точно не назовешь, к чему мы были готовы изначально — не первая с ними встреча. На минимальных же оборотах определяющим является шум от помпы на уровне примерно 23 дБ — на фоне чего вентиляторам свойственно теряться.

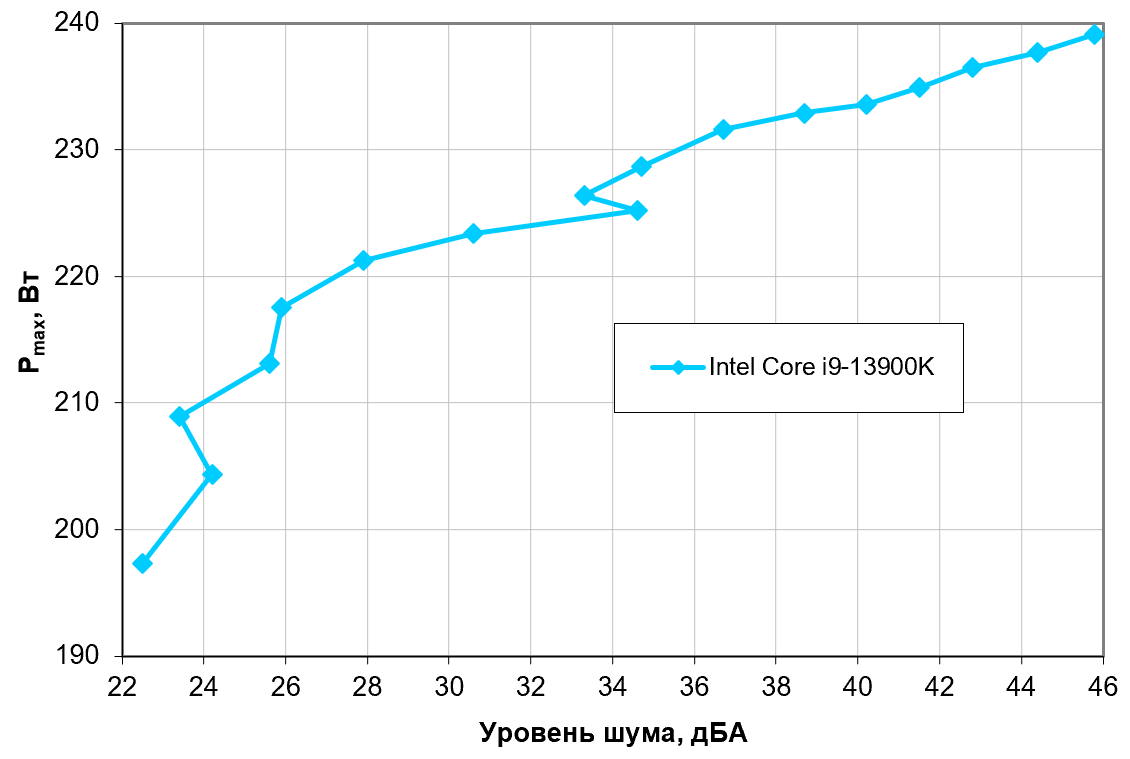

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это возможный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Безо всяких натяжек это 212 Вт для процессора Intel Core i9-13900K и ему подобных). Если не обращать внимания на уровень шума в разумных пределах, то потолок мощности можно увеличить примерно до 230 Вт, а в неразумных — и до 240. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора (для него допустимо 100 °C) указанные пределы мощности для бесшумной работы и максимальной мощности радикально возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения Ocypus Delta L36 ARGB WH можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 212 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить.

В целом результаты соответствуют другим трех- и даже двухсекционным моделям — например, Ocypus Iota L24 BK в наших тестах смогла достичь немного большего. Но смущаться последнего не стоит, поскольку идеальной точности в этом классе оборудования не бывает — производственные допуски делают каждый экземпляр немного уникальным. Кому-то везет чуть-чуть больше, кому-то — немного меньше, что обязательно стоит помнить, изучая сравнения кулеров перед покупкой. Корректнее говорить не о точных цифрах, а о попадании в определенный диапазон. И вот он у Ocypus Delta L36 ARGB WH V2, повторим, тот же, что и у других СЖО. Что особенно интересно на фоне невысокой цены этой системы, малоотличимой от цен топовых воздушных кулеров даже из ассортимента самой Ocypus (а в целом по рынку бывает и в пару раз дороже).
