Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
А мы обращаем наш взор снова к материнским платам, основанным на чипсете Intel Z890 и поддерживающим последнее поколение процессоров Core Ultra 2xx.
Стоит освежить познания по возможностям последних платформ Intel, так что посмотрим таблицу сравнения 4х последних поколений системных чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | - | - | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
Напомню, что у чипсета Z790 порты SATA входят в общее количество линий PCIe (в сумме 28), а у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя (когда как у Z790 просто было 8 линий PCIe 3.0, и они могли расходоваться до 8 портов SATA).
Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).
Таким образом новая платформа LGA1851 (процессор + Z890) дает нам прибавку 8 линий PCIe (относительно платформы LGA1700).

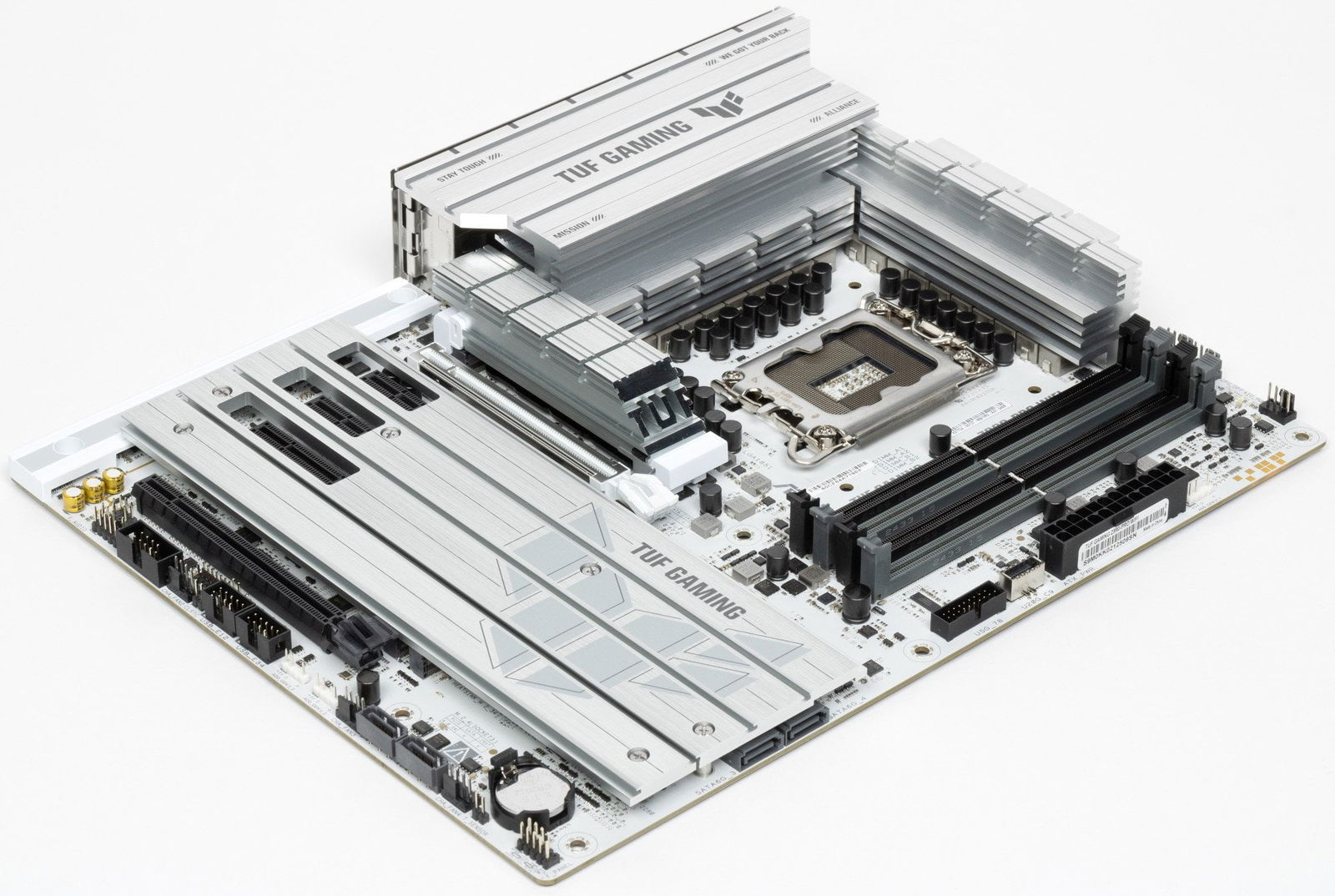

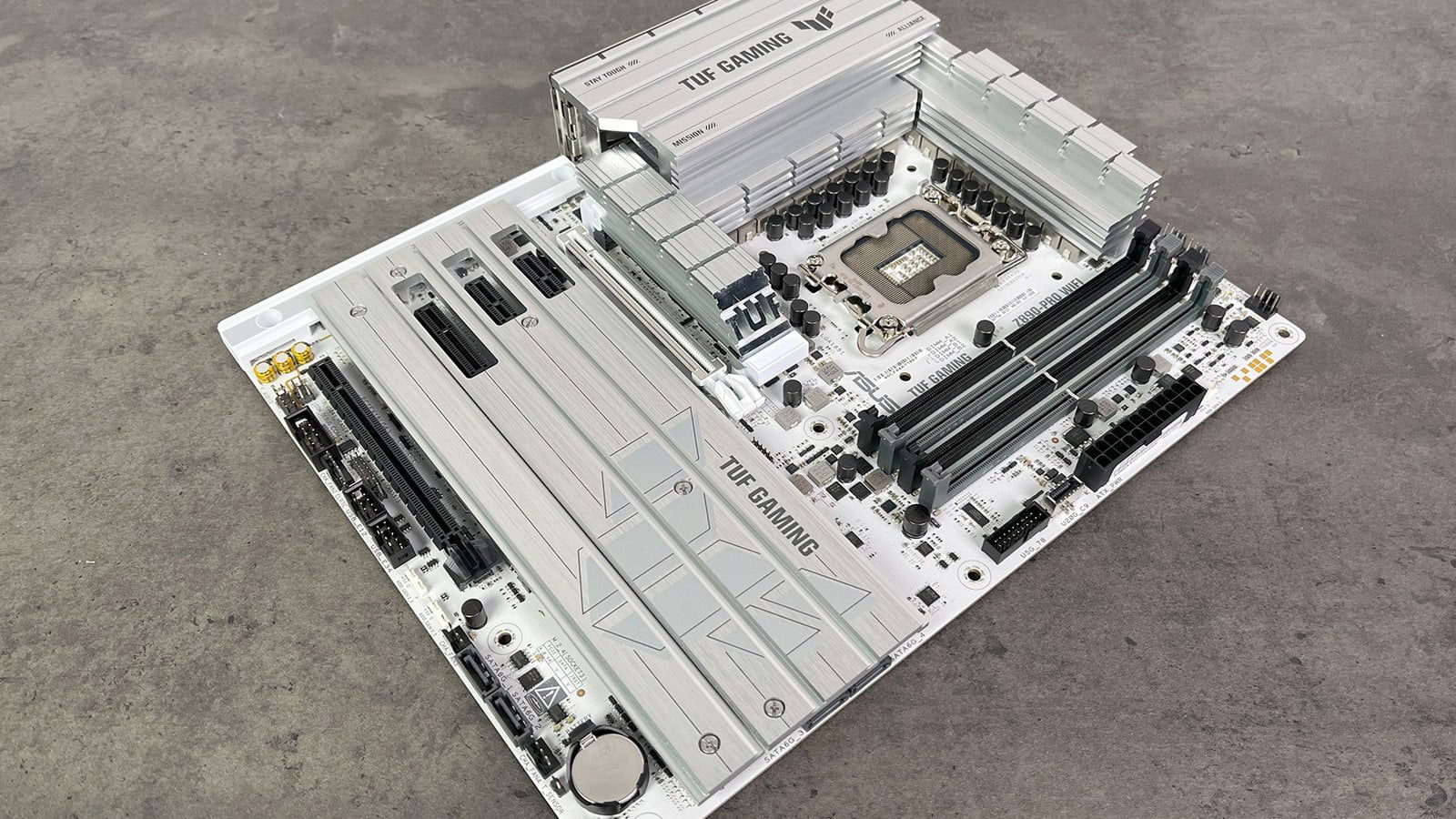

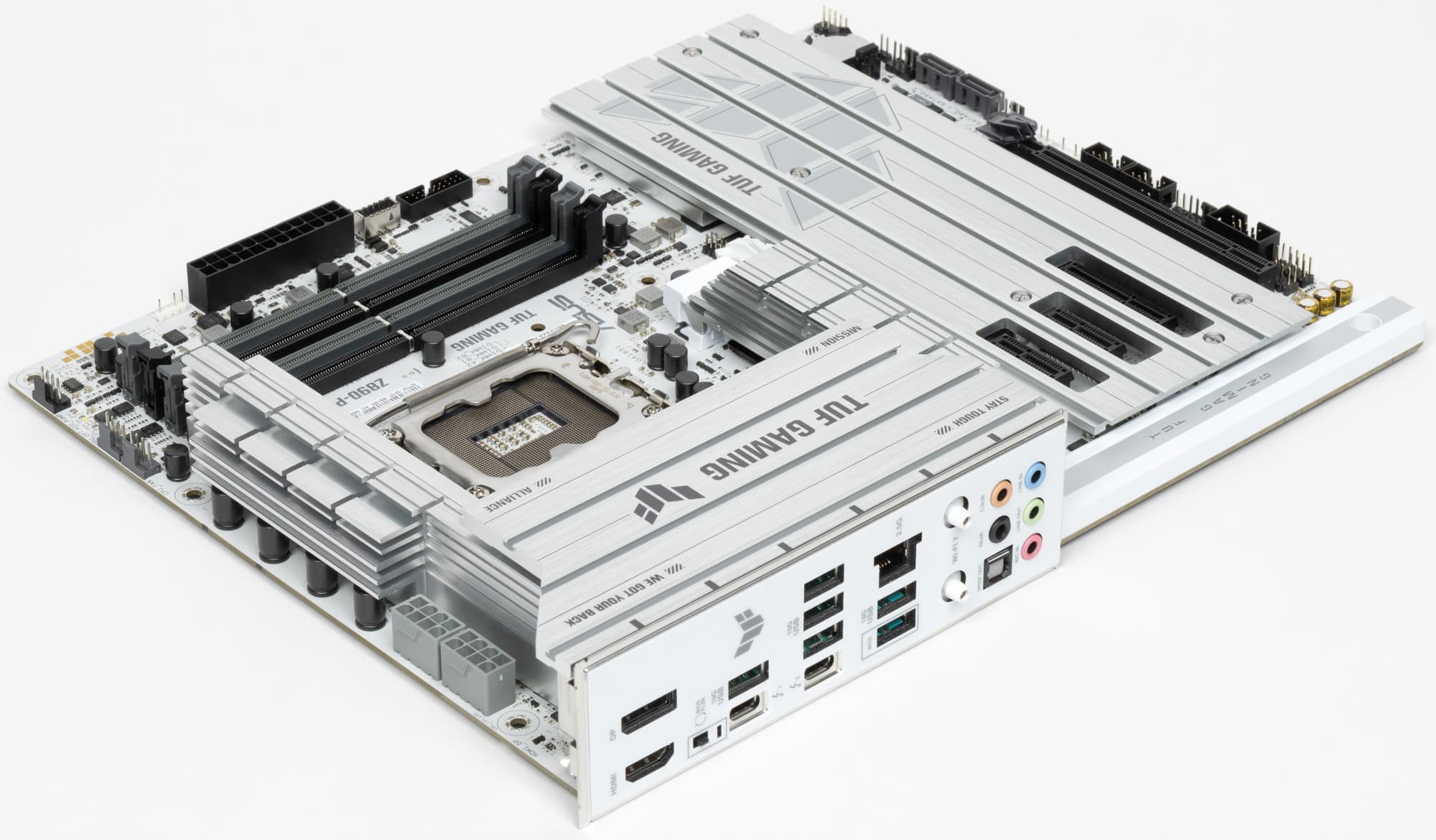

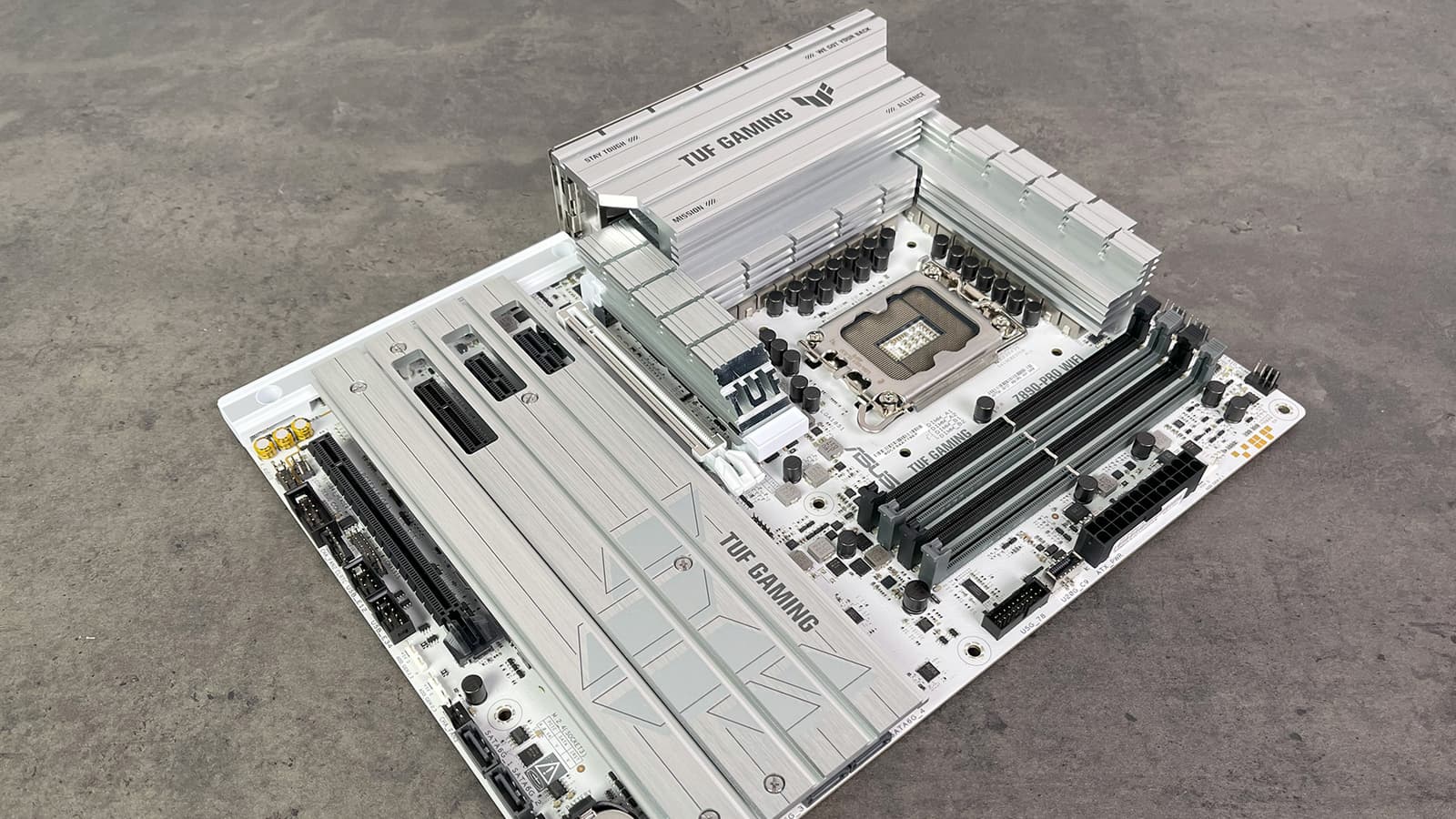

У нас сегодня на рассмотрении продукт компании Asus, а именно Asus TUF Gaming Z890-Pro WiFi. Это среднеуровневый продукт.

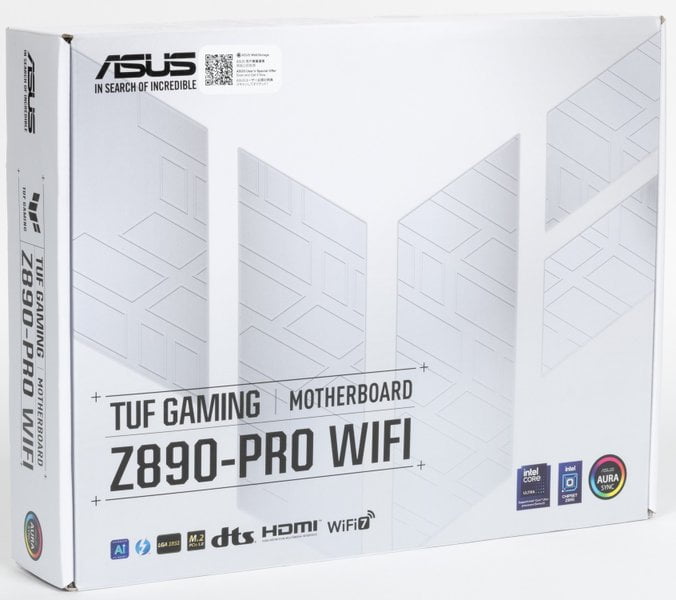

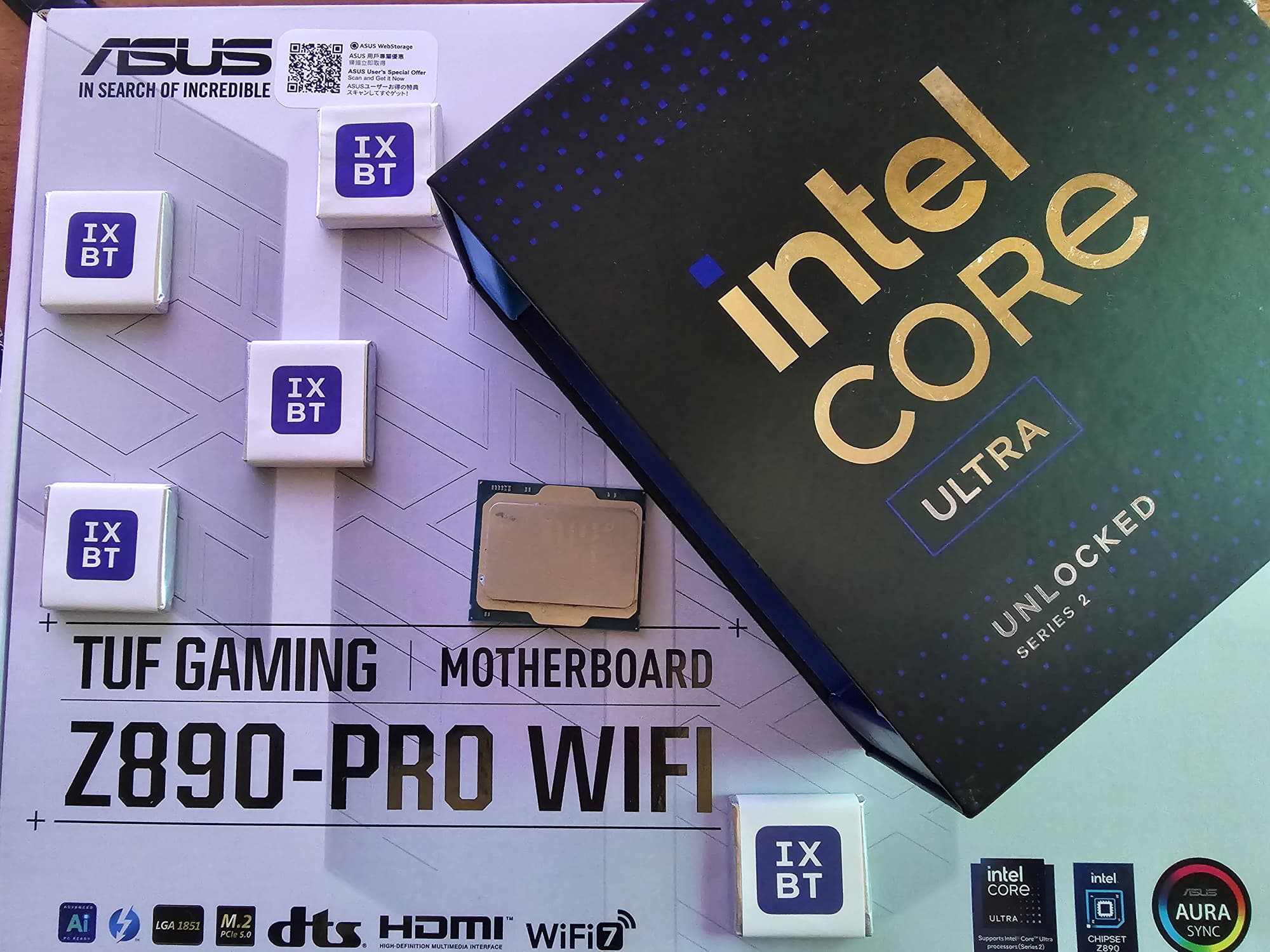

Asus TUF Gaming Z890-Pro WiFi поставляется в традиционной стандартной коробке светлых тонов (намекающих на белый цвет платы) фирменного дизайна серии TUF Gaming. Комплект размещен под платой в отдельных отсеках.

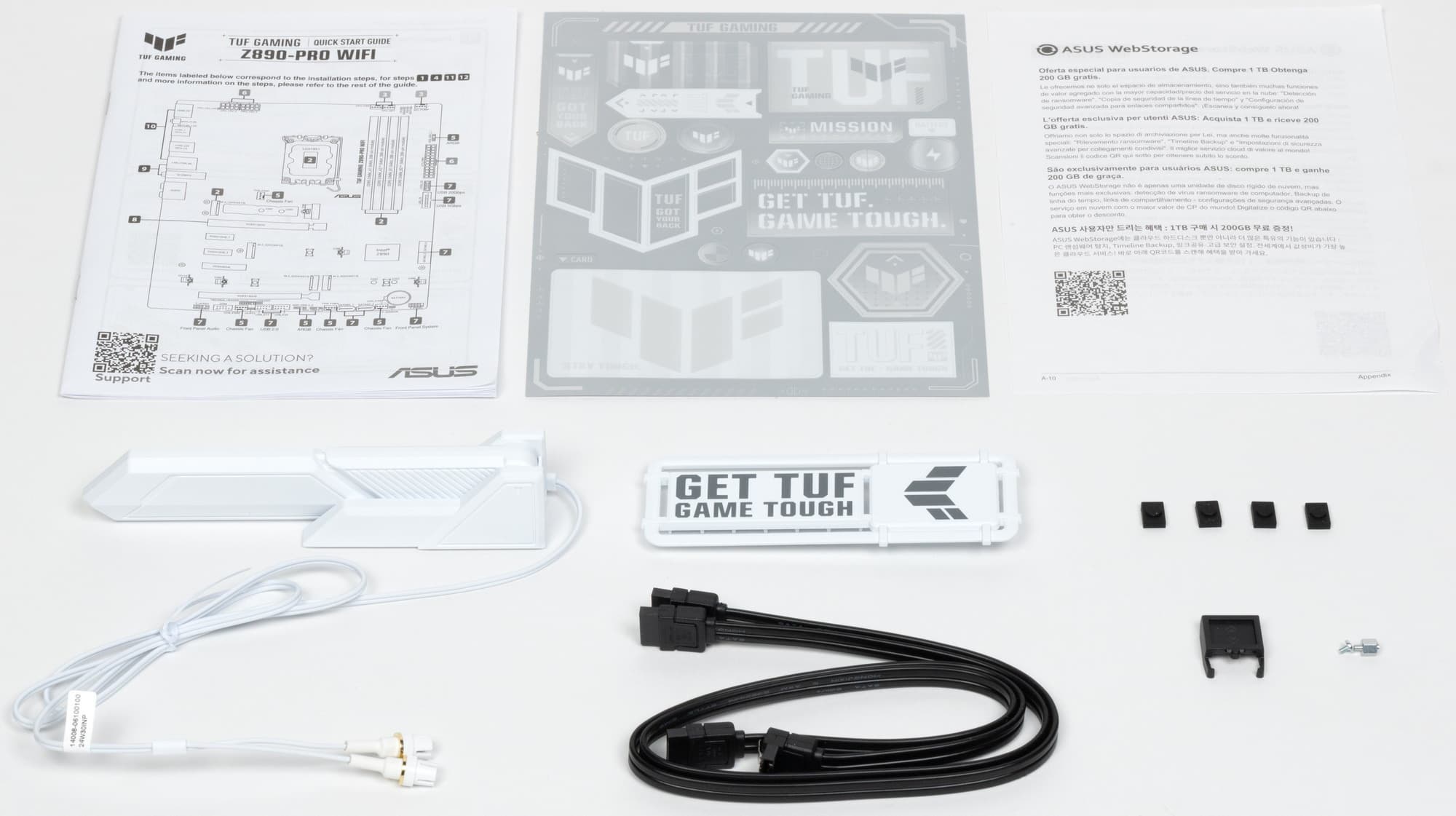

В комплект поставки кроме традиционных элементов типа руководства пользователя и кабелей SATA, входят: антенна встроенного Wi-Fi-модуля, бонусные стикеры, запасные держатели накопителей в слотах M.2 и бонусная TUF Gaming фирменная накладка на кожух задних портов.
ПО не поставляется, однако по-любому последние версии драйверов и утилит надо скачивать с вебсайта производителя).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

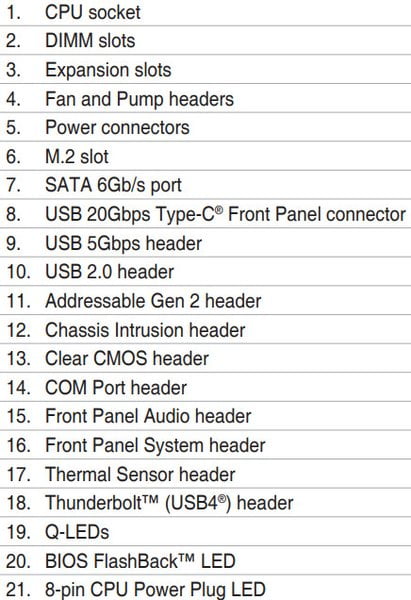

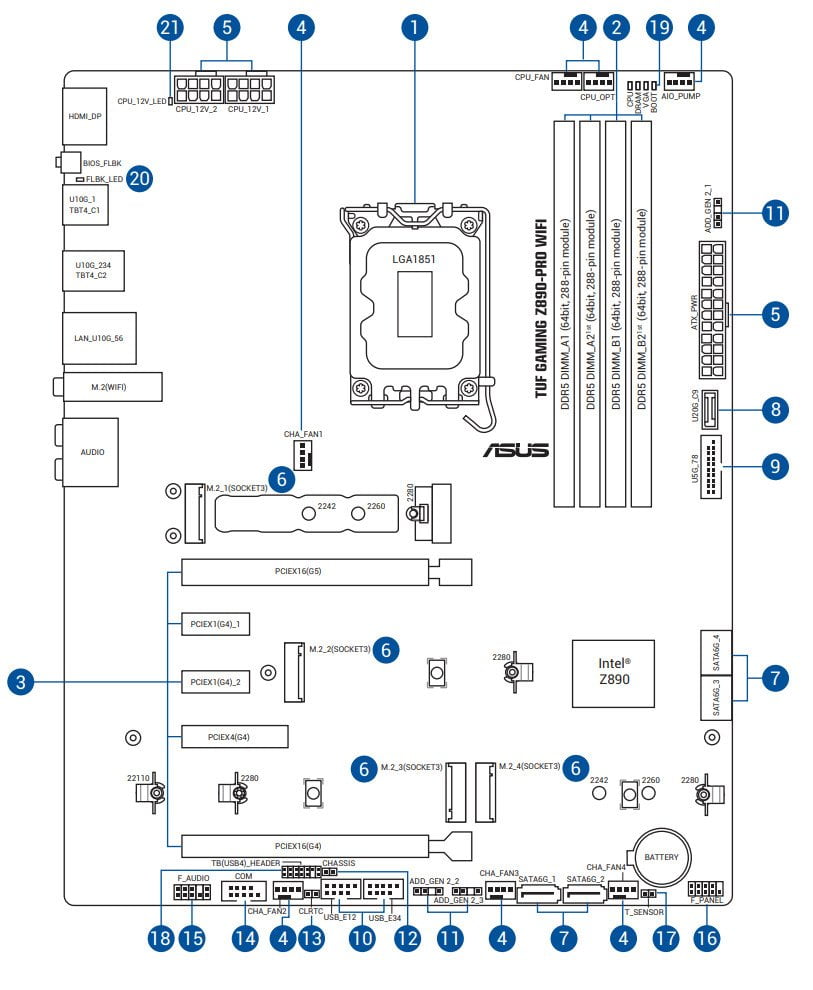

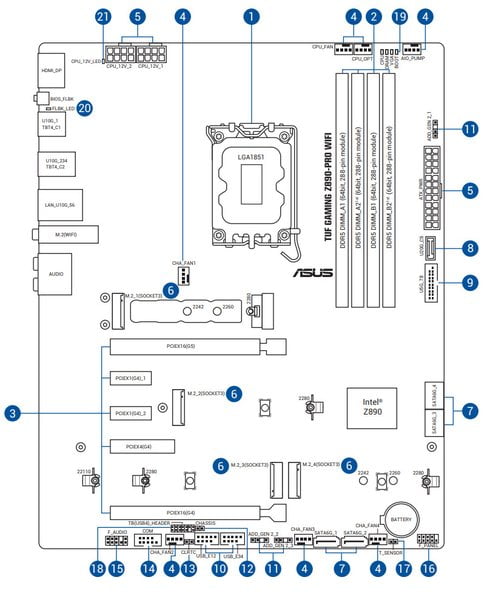

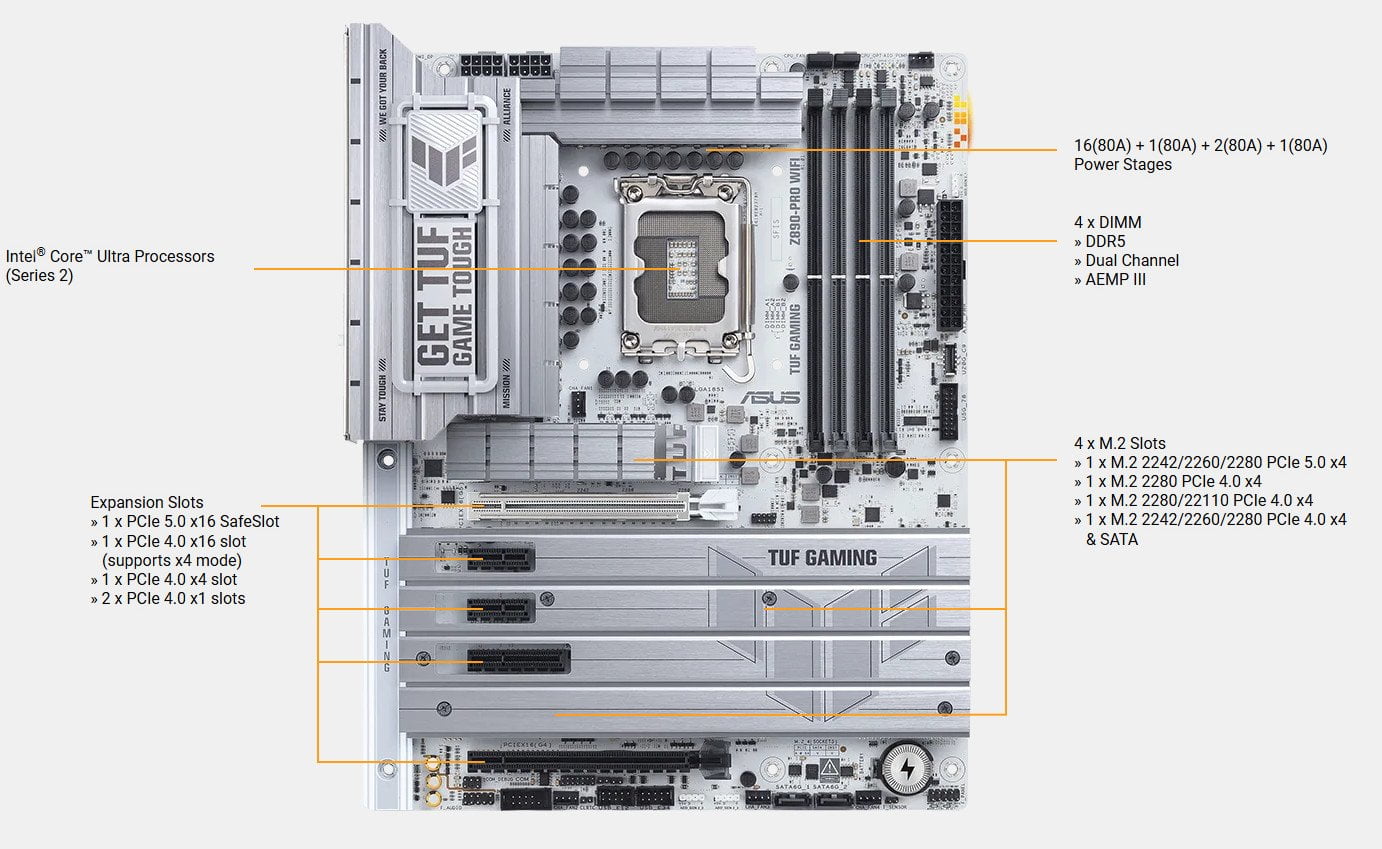

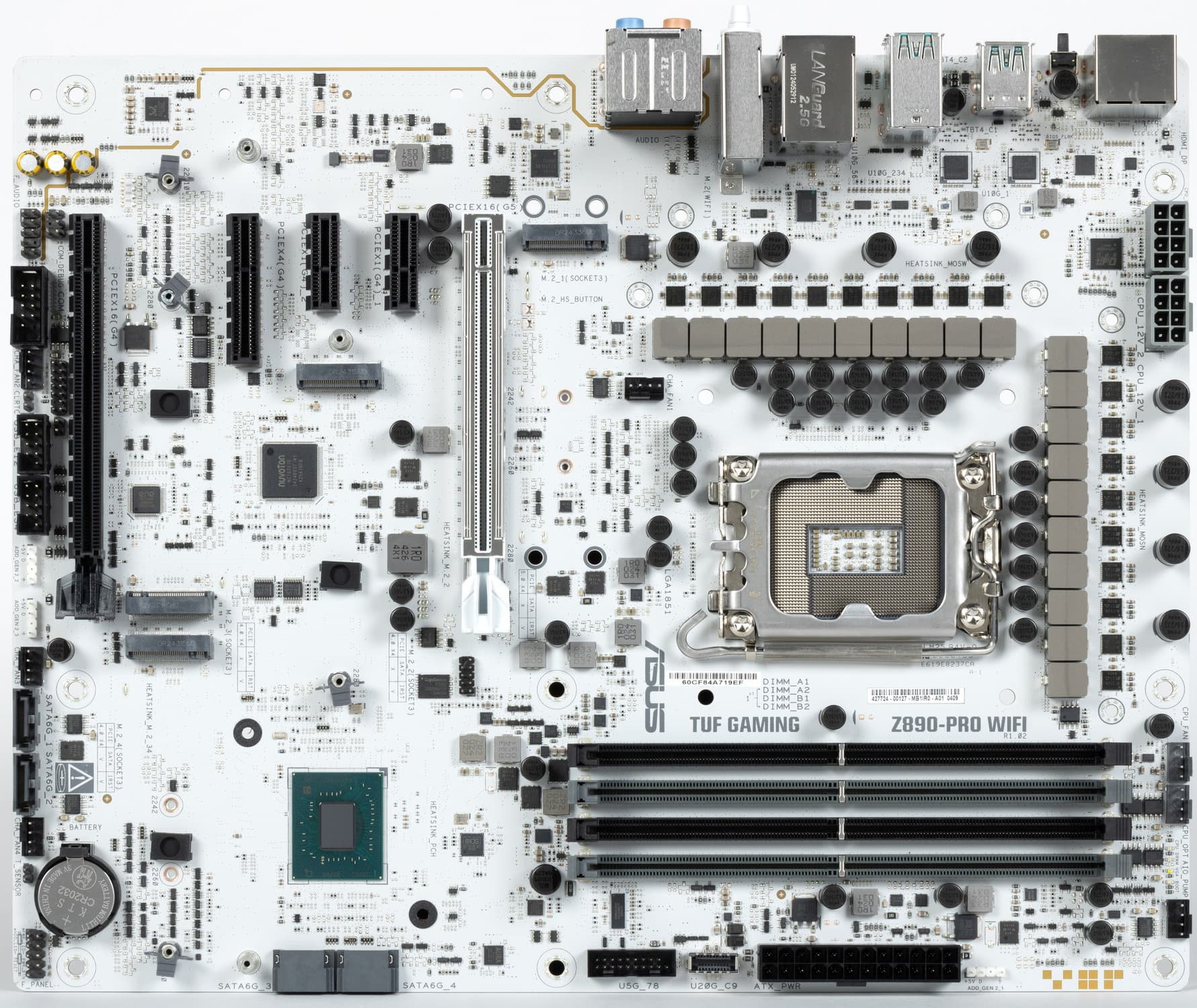

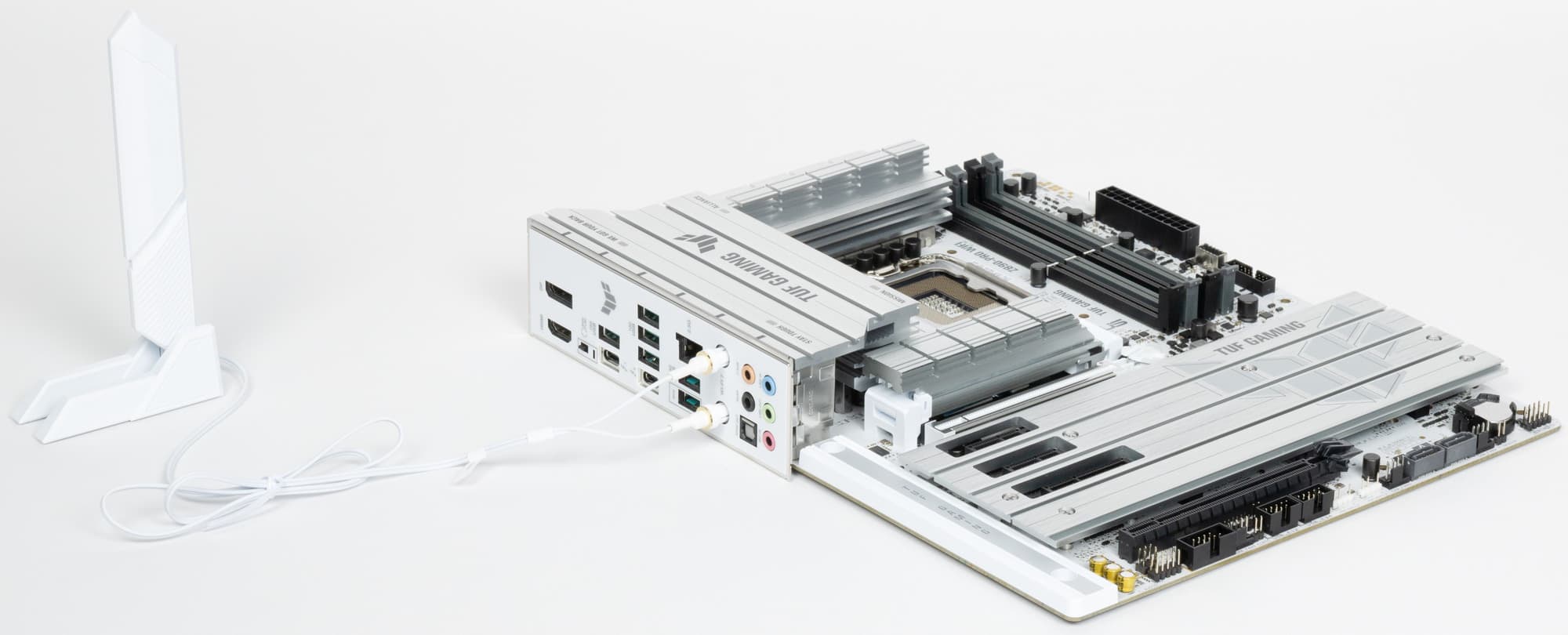

Форм-фактор

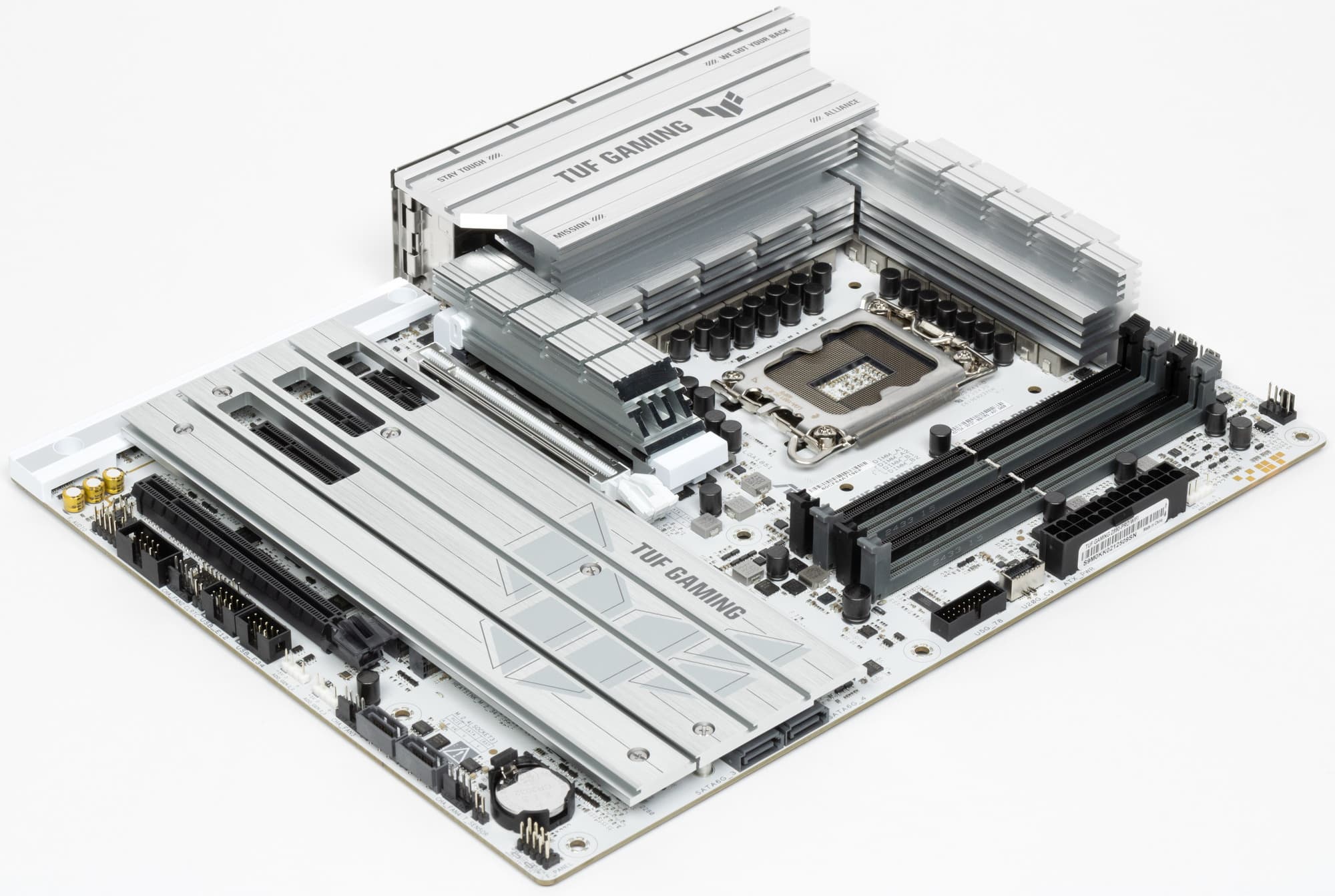

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z890-Pro WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

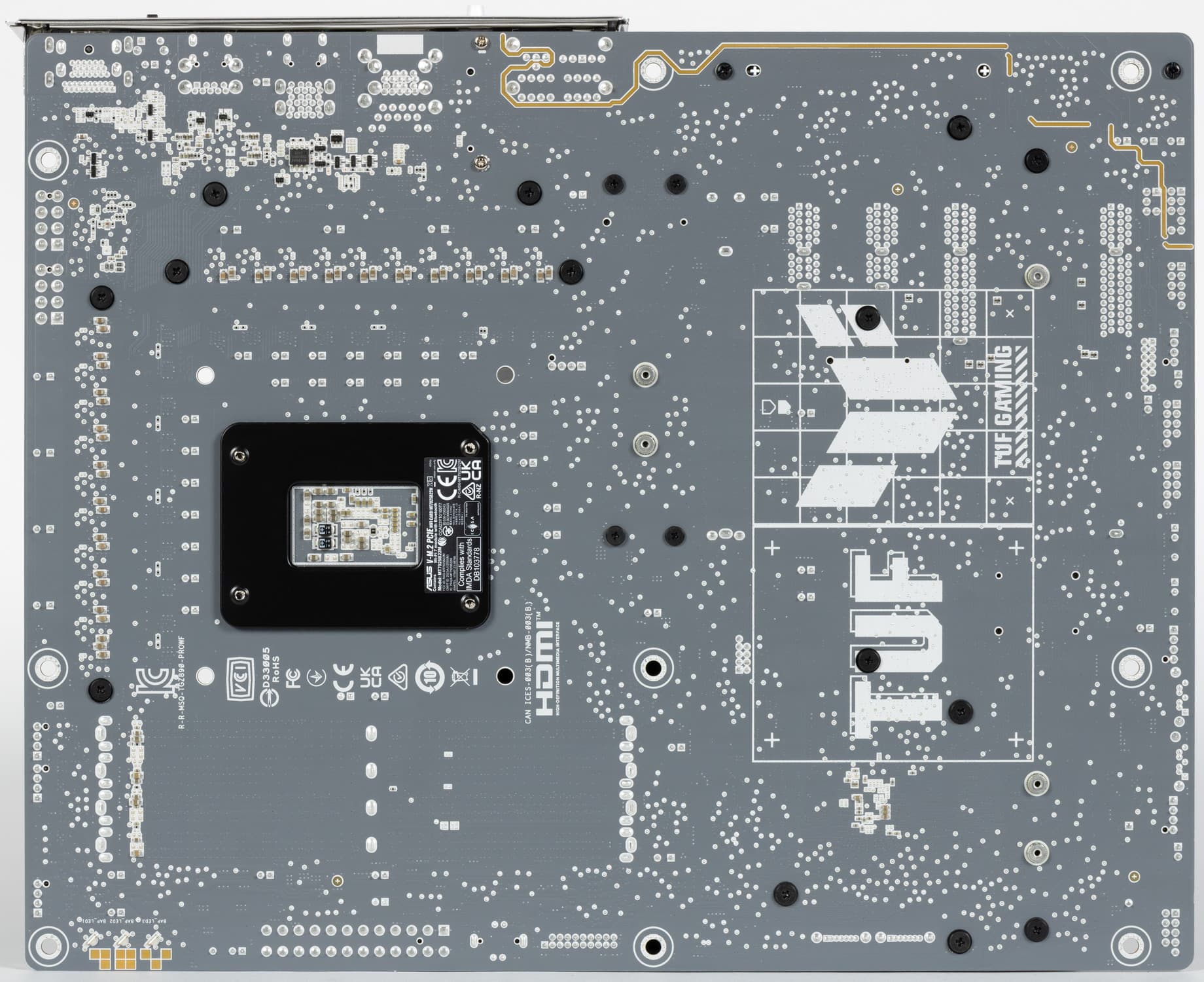

На оборотной стороне расположены традиционные некоторые электронные логические элементы, но вообще сторона почти пустая. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9066 МТ/с (XMP), до 192 ГБ, два канала (UDIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × MediaTek MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 4.0 x4 (режим x4) 2 × PCIe 4.0 x1 (режим x) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, Z890, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_4, Z890, PCIe 4.0 x4 / SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z890) 6 × USB 3.2 Gen2: 6 портов Type-A (зеленые) (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 2 × USB4: 2 порта Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 6 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема кнопка перепрошивки BIOS — Flash Back |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для термодатчика 1 разъем для COM-порта 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | 30-35 тысяч рублей на момент публикации обзора |

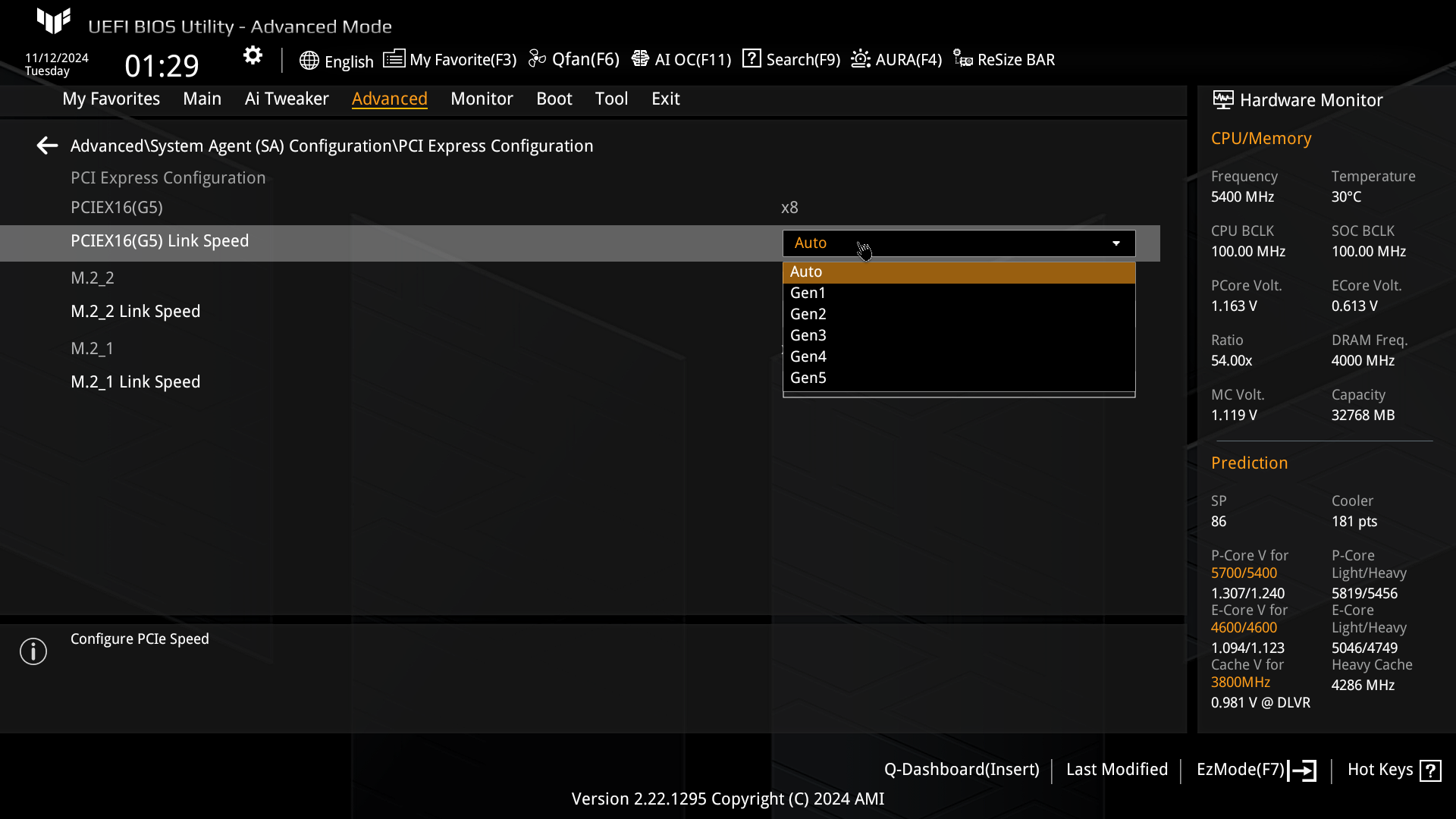

* - переключение режимов работы слота PCIe x16_1 осуществляется через настройки в BIOS.
Основная функциональность: чипсет, процессор, память

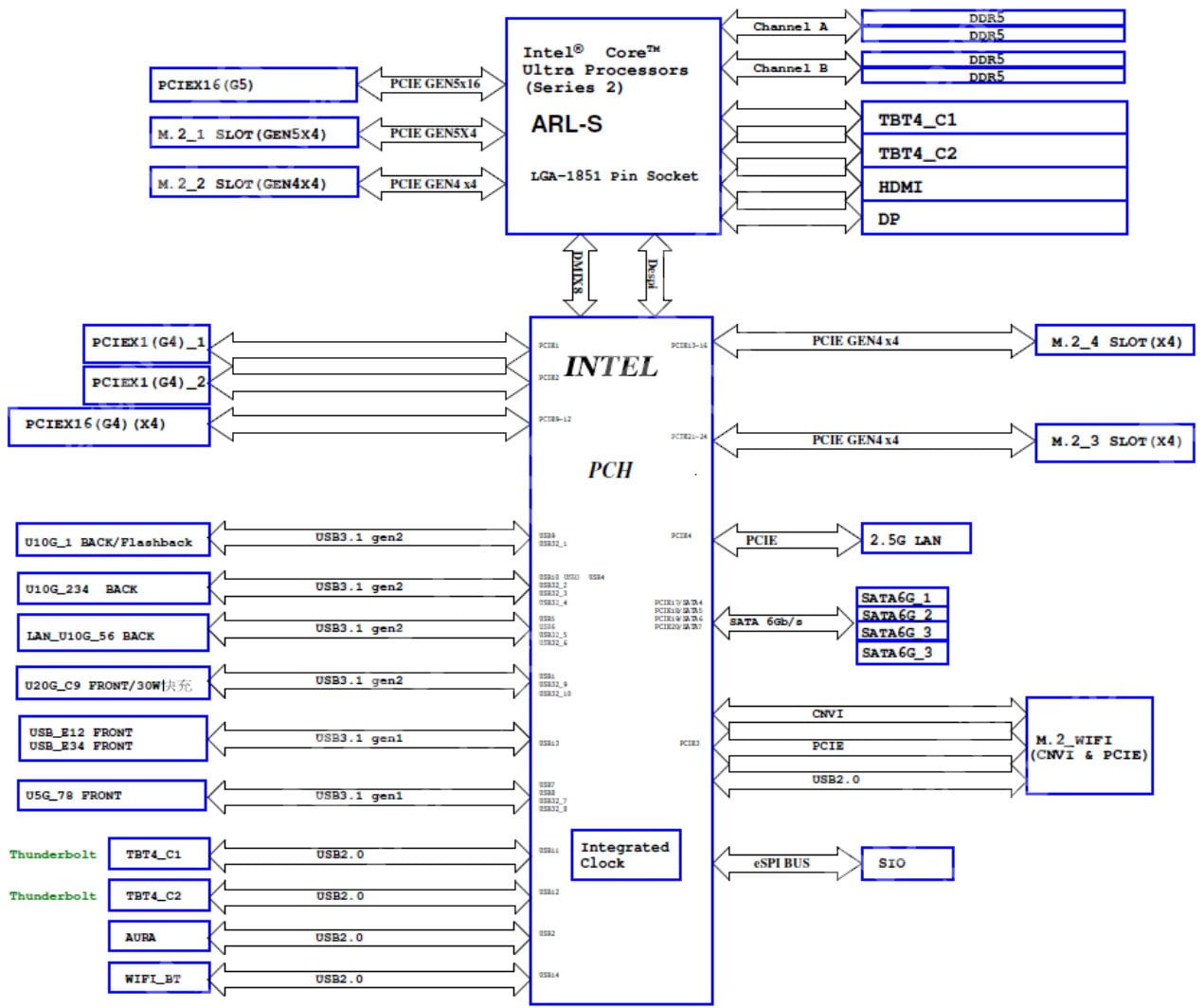

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

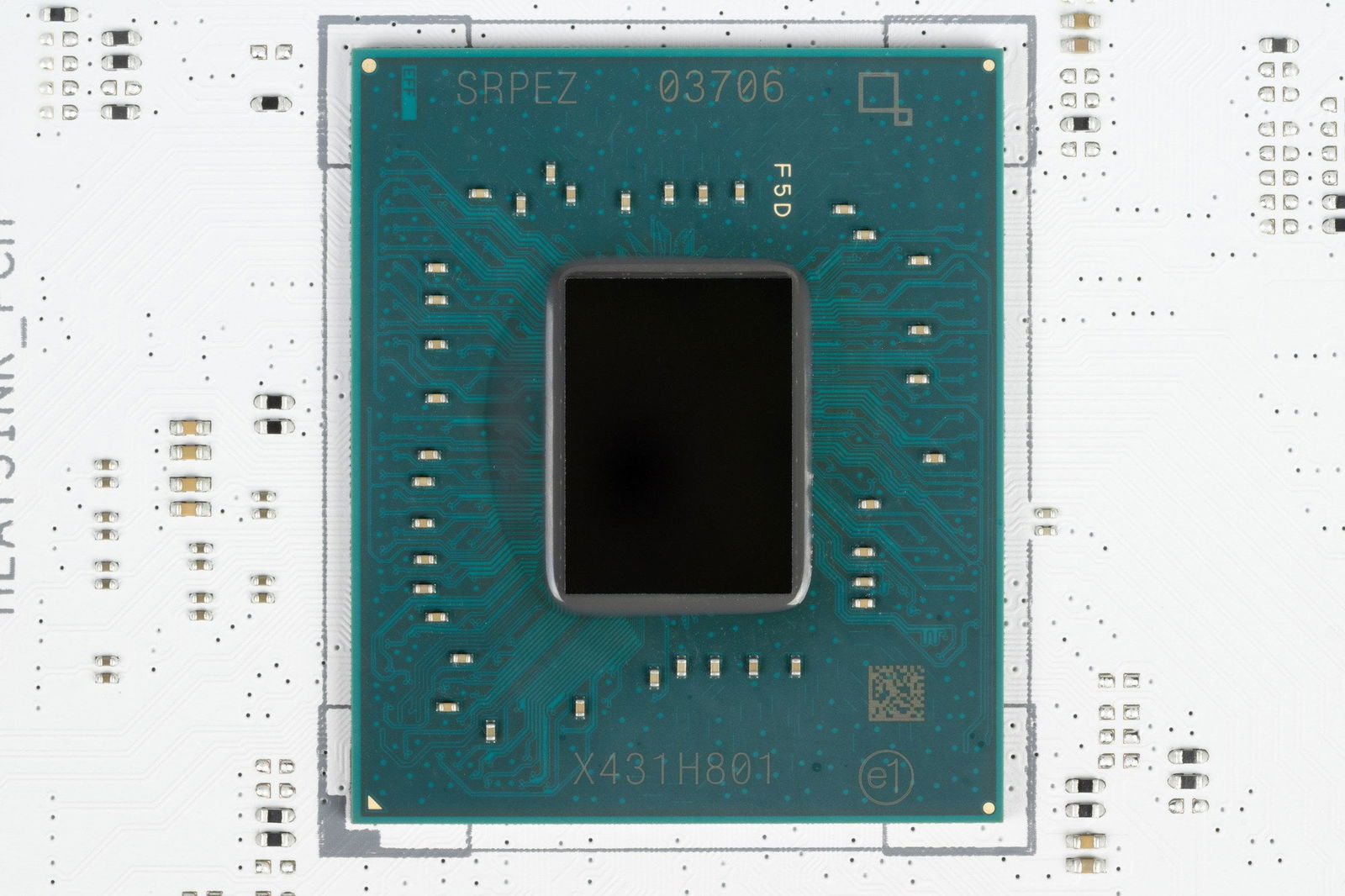

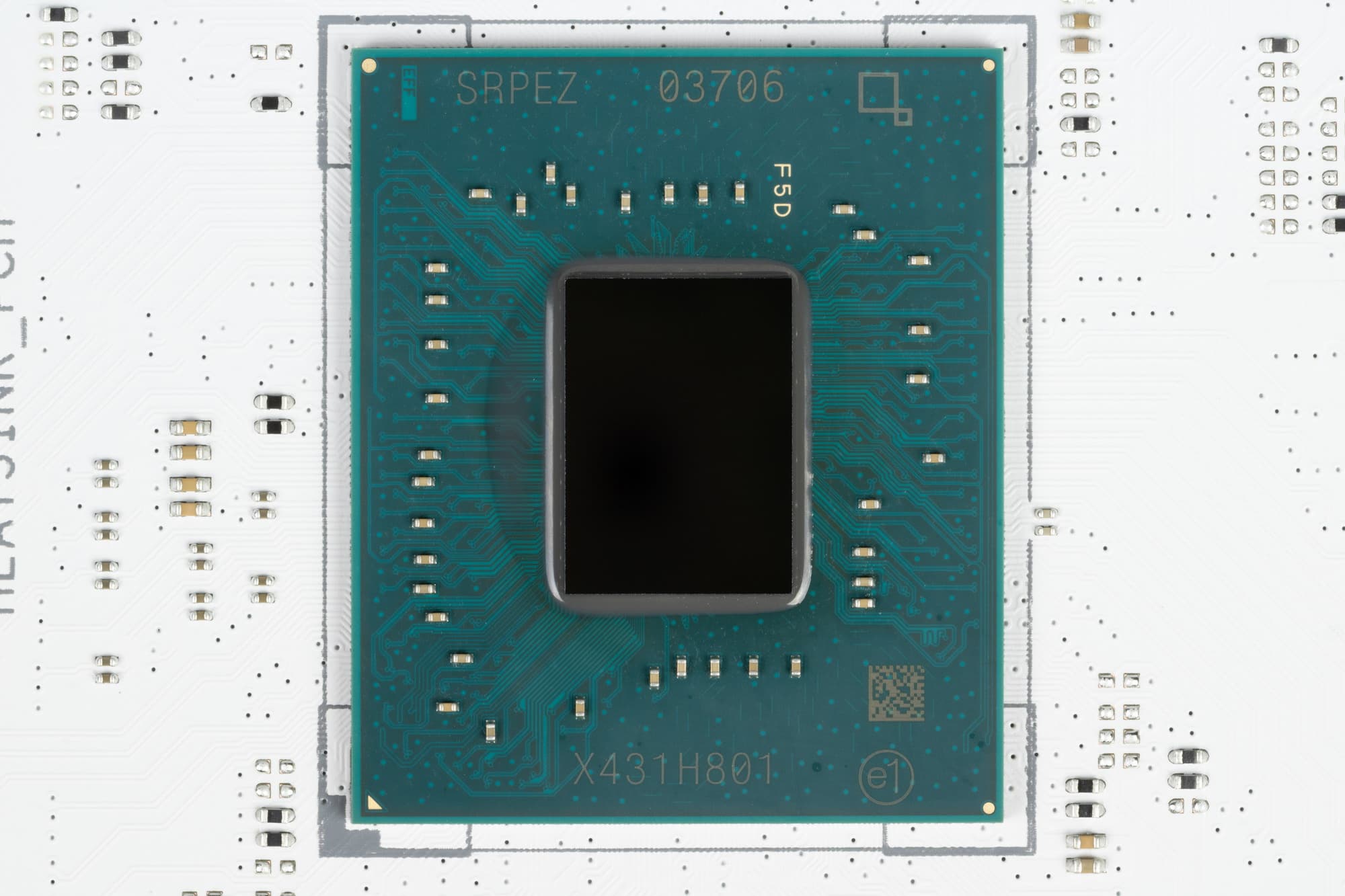

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:
- до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

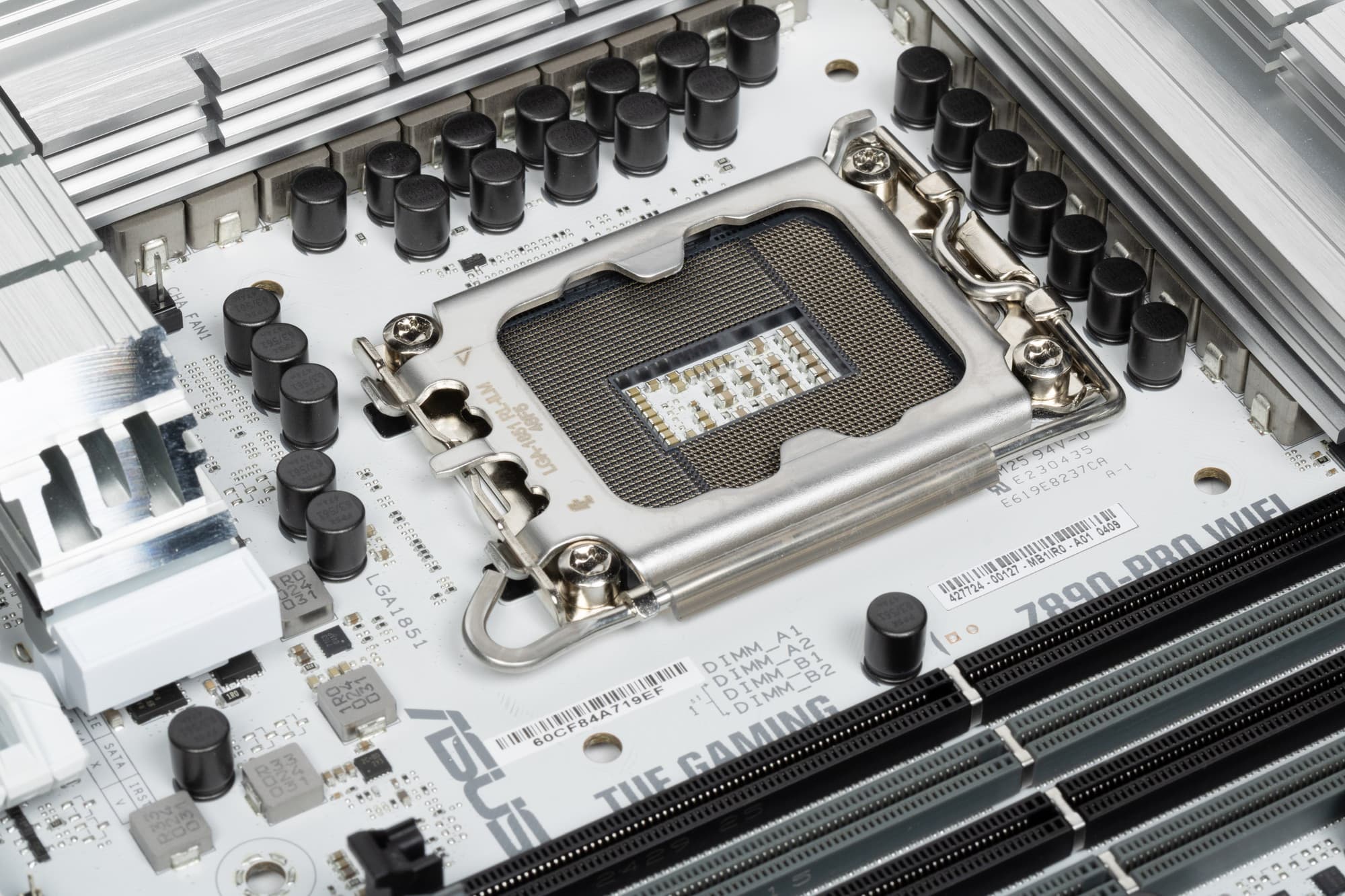

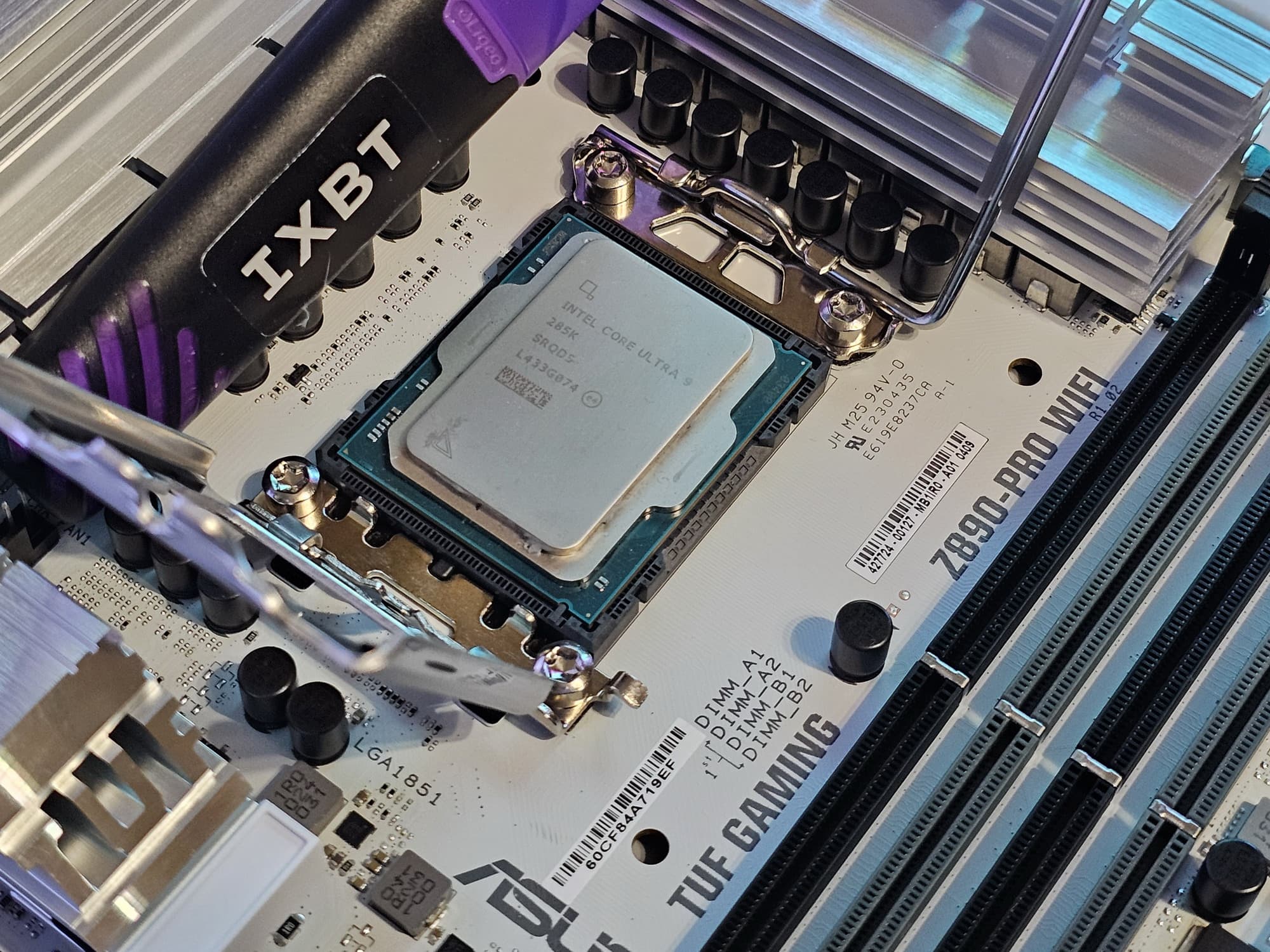

Asus TUF Gaming Z890-Pro WiFi поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

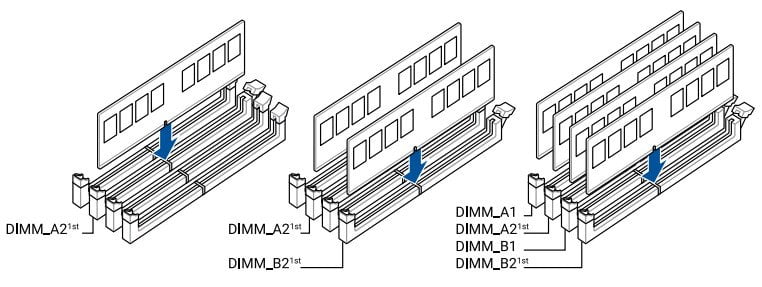

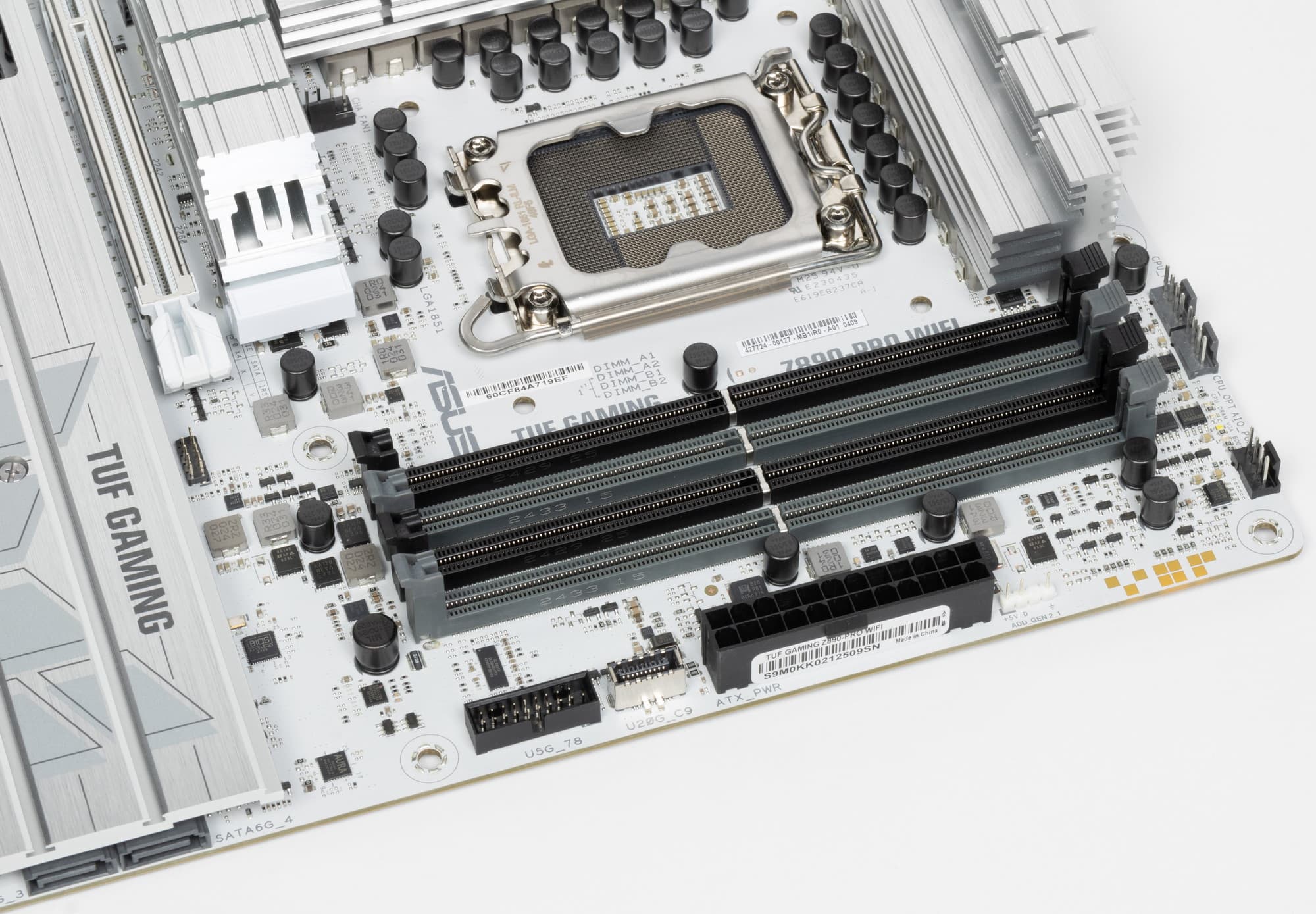

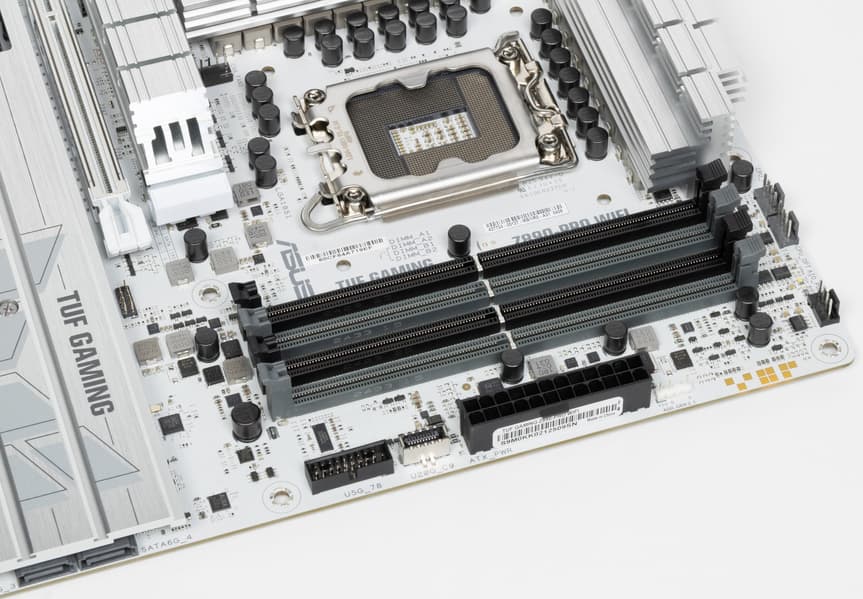

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x4 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 4.0);
- Слот PCIe x1_2 (1 линия PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
20 линий PCIe оказались занятыми, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL1220, а также контроллеры GL850G, Aura и другие для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Вариантов деления этих линий несколько:
- Слот PCIe x16_1 имеет 16 линий (под видеокарту);
- Слот PCIe x16_1 разделен на 2 сегмента по 8 линий (для фирменных карт расширения Asus ROG Hyper, несущих слоты M.2);
- Слот PCIe x16_1 разделен на 4 сегмента по 4 линий каждый (для карт расширения с 4-мя слотами M.2).

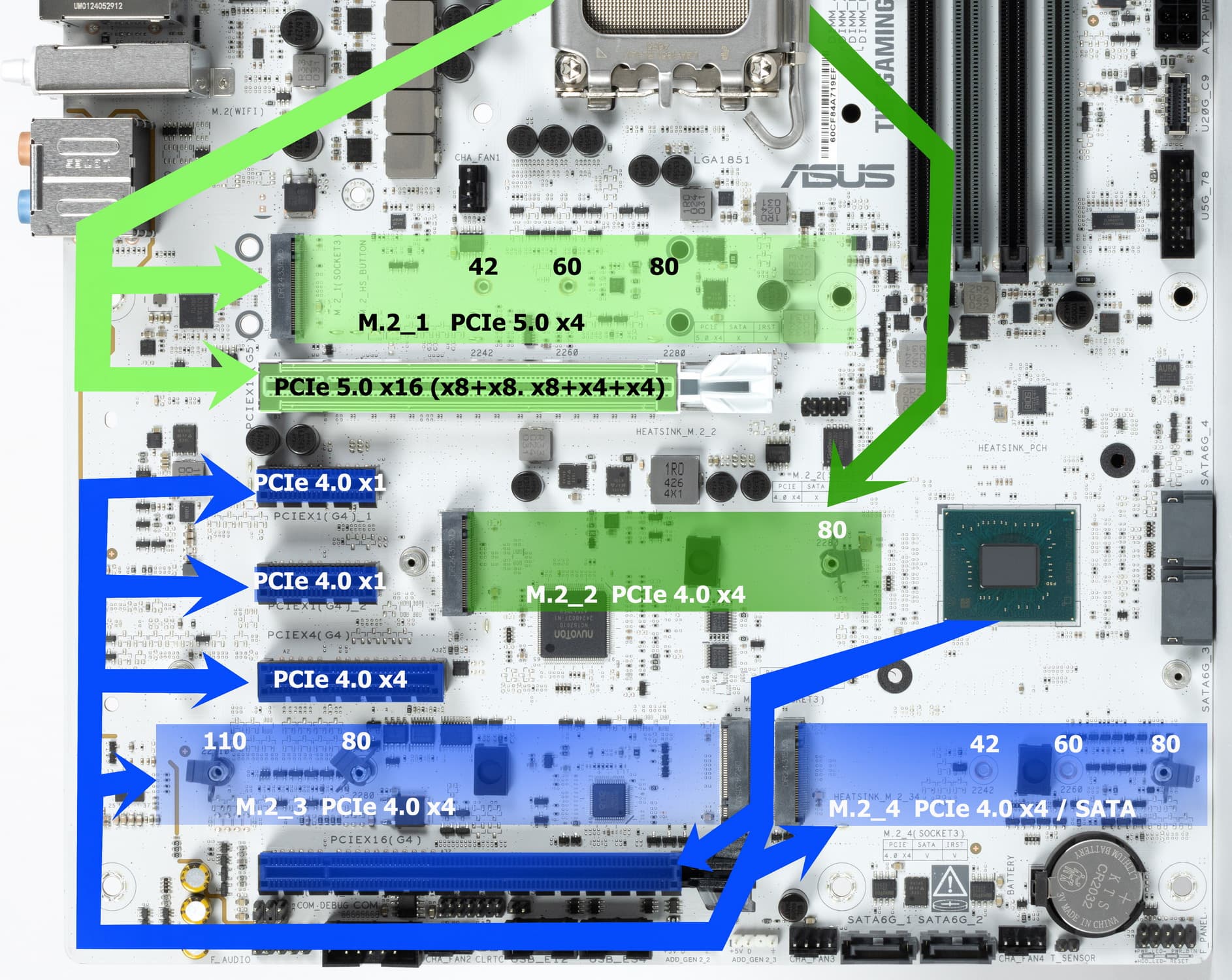

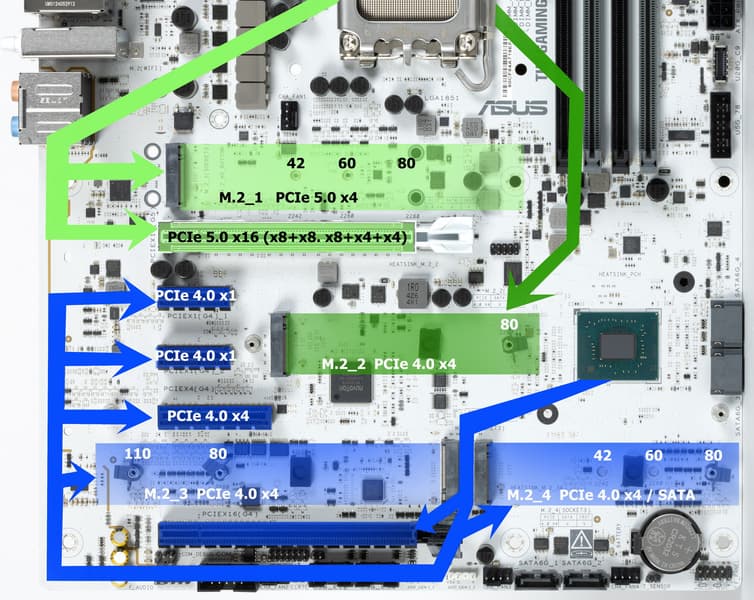

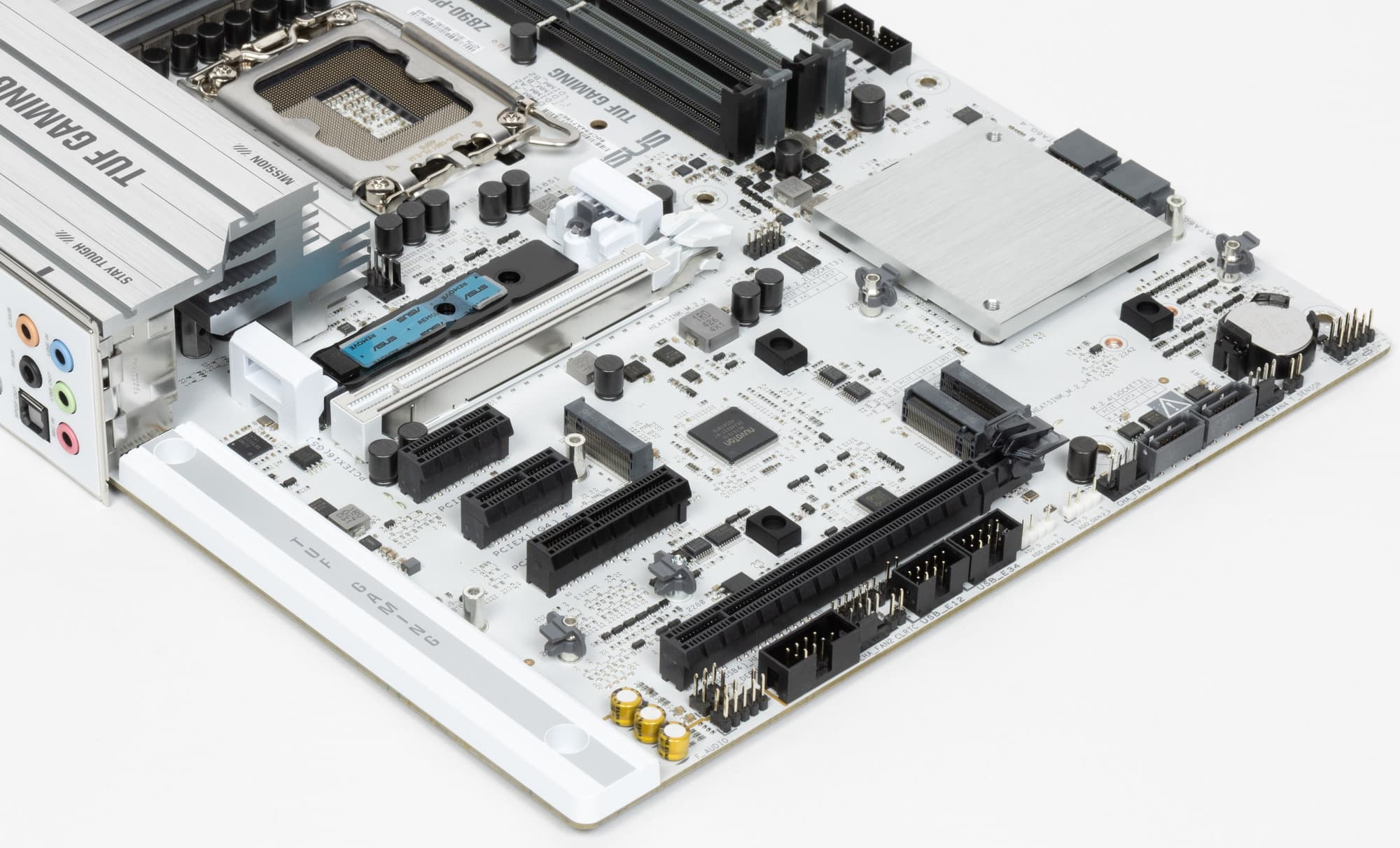

Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 5 слотов PCIe: один PCIe x16_1 (для видеокарт или других устройств), второй «длинный» PCIe x16_2 (но фактически имеющий 4 линии PCIe 4.0), слот PCIe x4 и два слота PCIe x1.
Как видим, перераспределений ресурсов меж слотами у этой материнки нет, поэтому мультиплексоры не востребованы.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Второй PCIe x16_2 подключен к Z890 и работает в режиме x4. Остальные три слота PCIe x4, PCIe x1_1/2 также подключены к Z890.

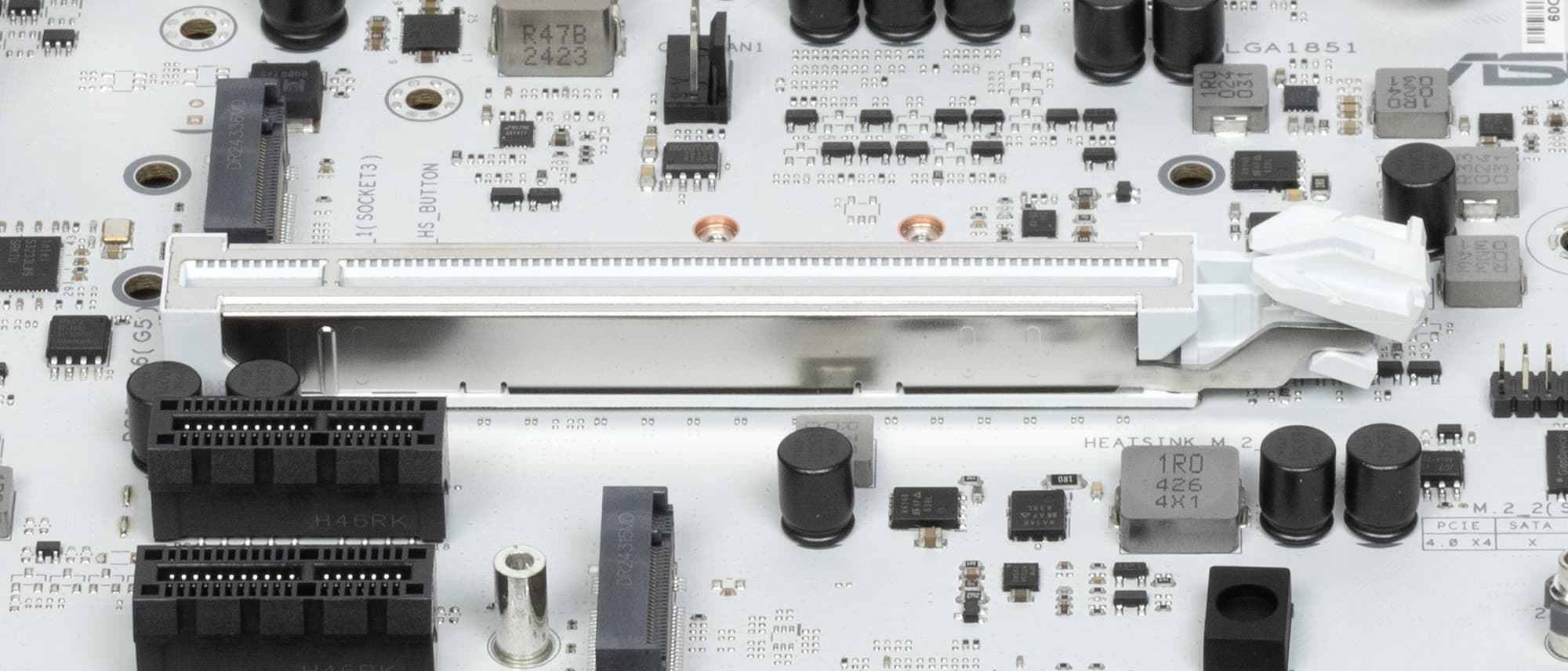

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

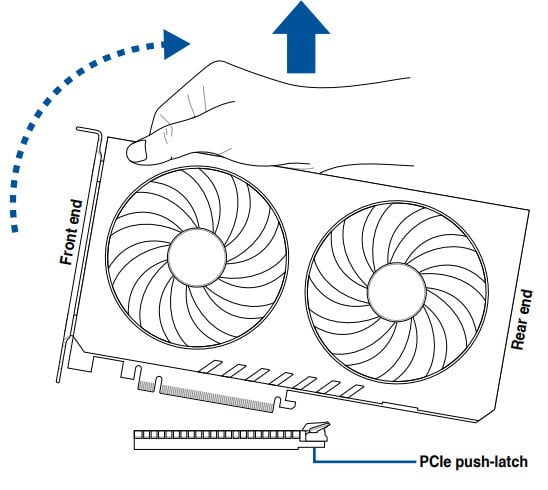

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) сигналов PCIe нет.
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

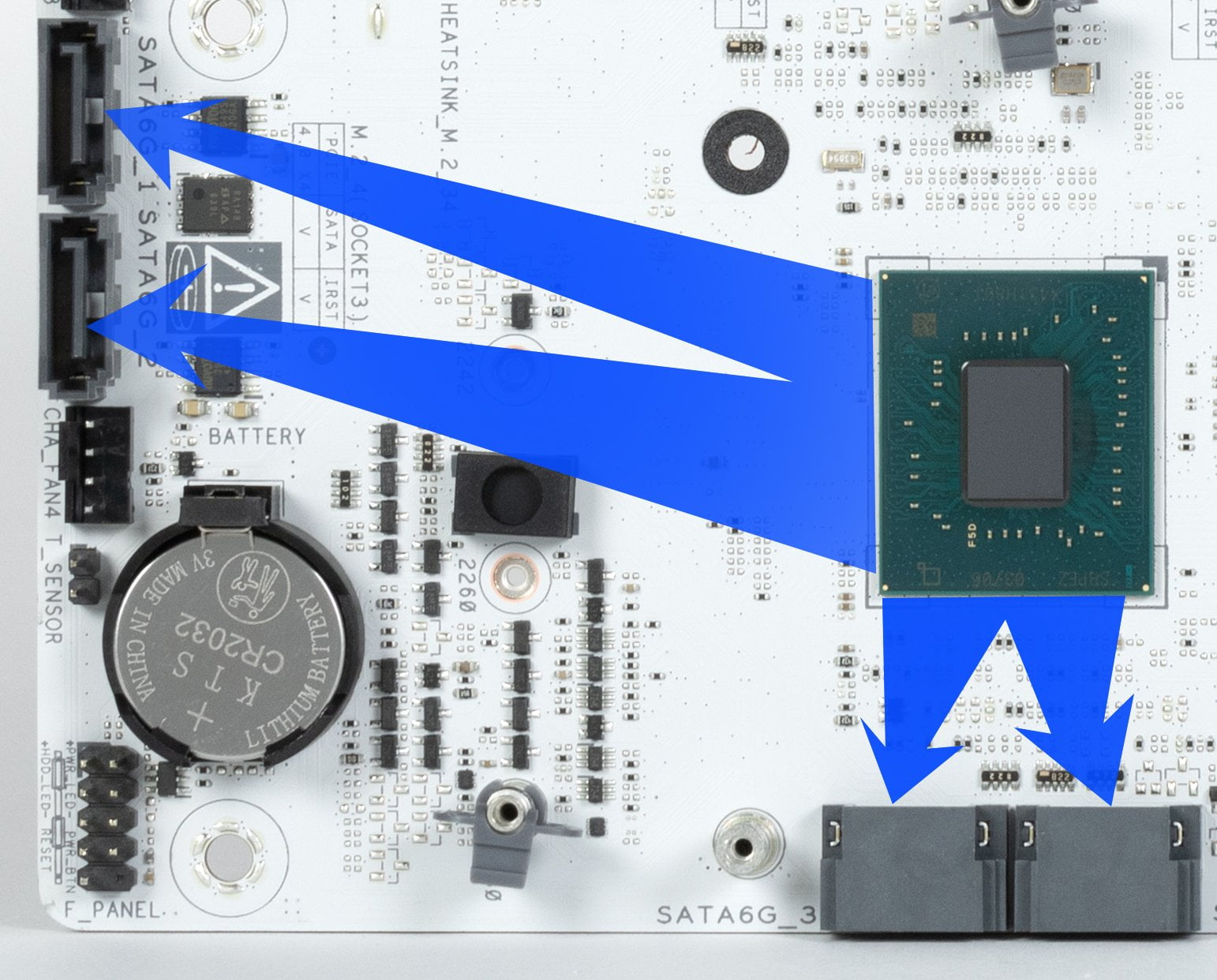

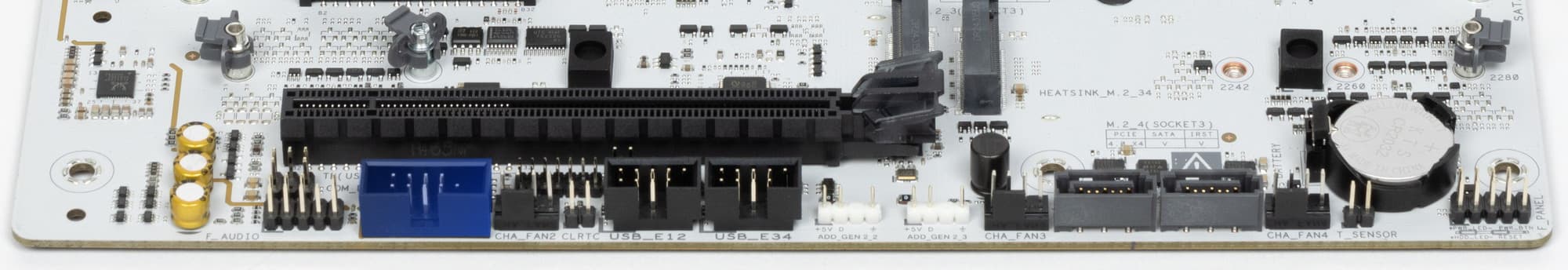

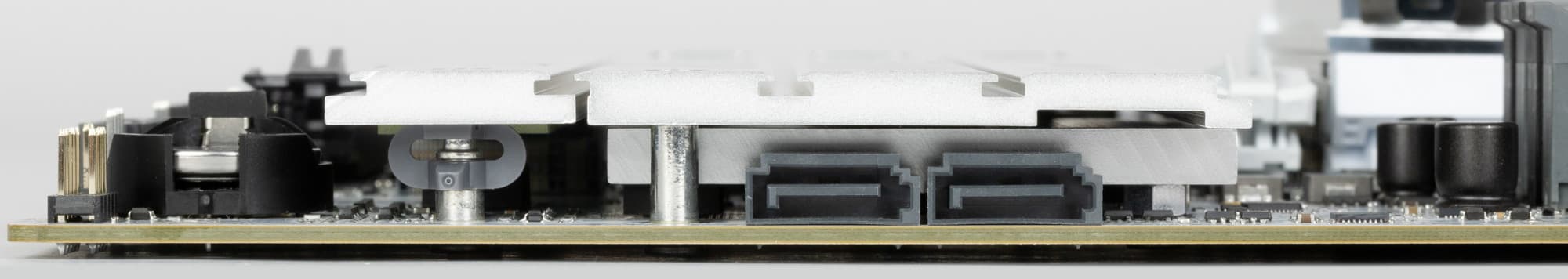

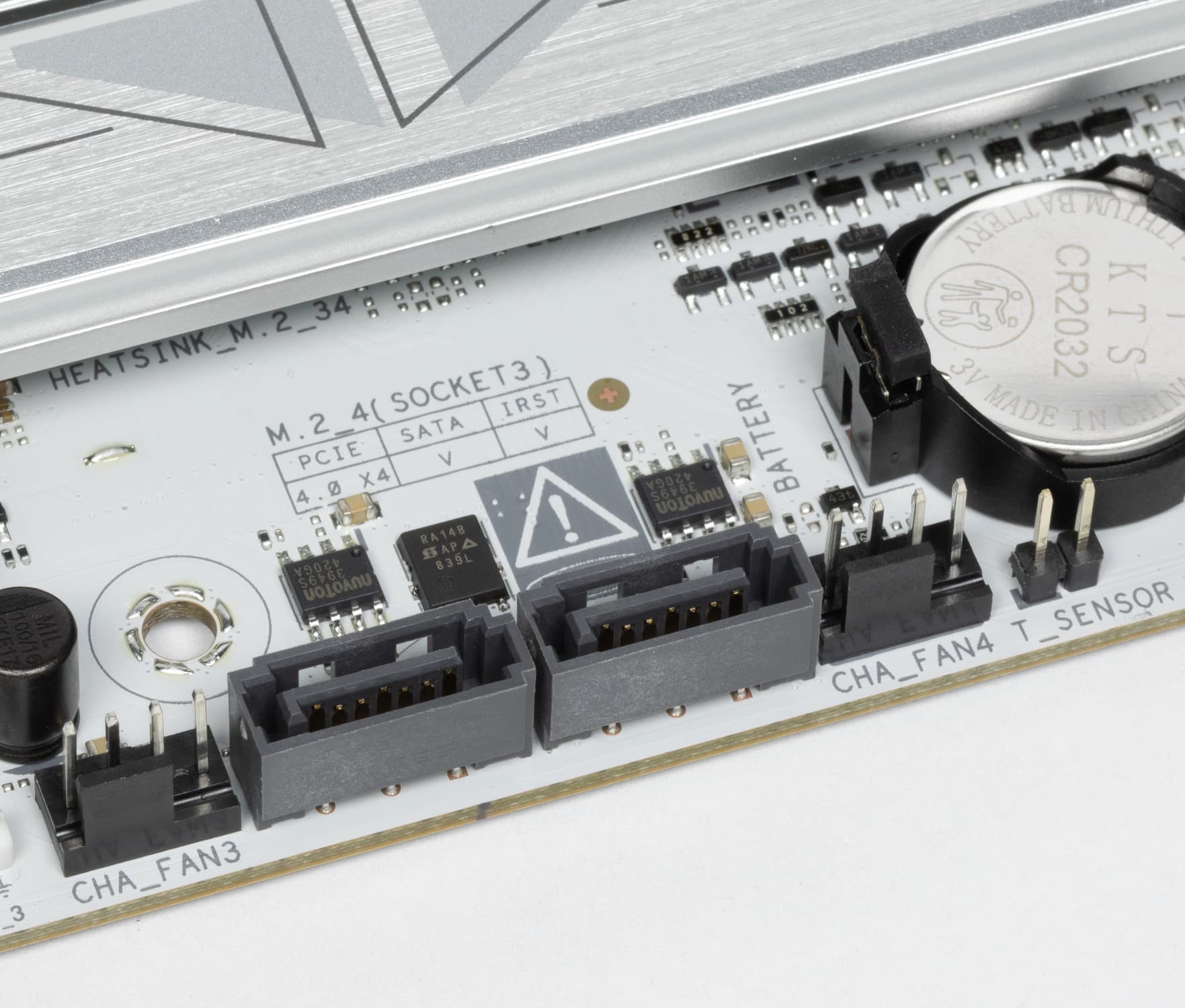

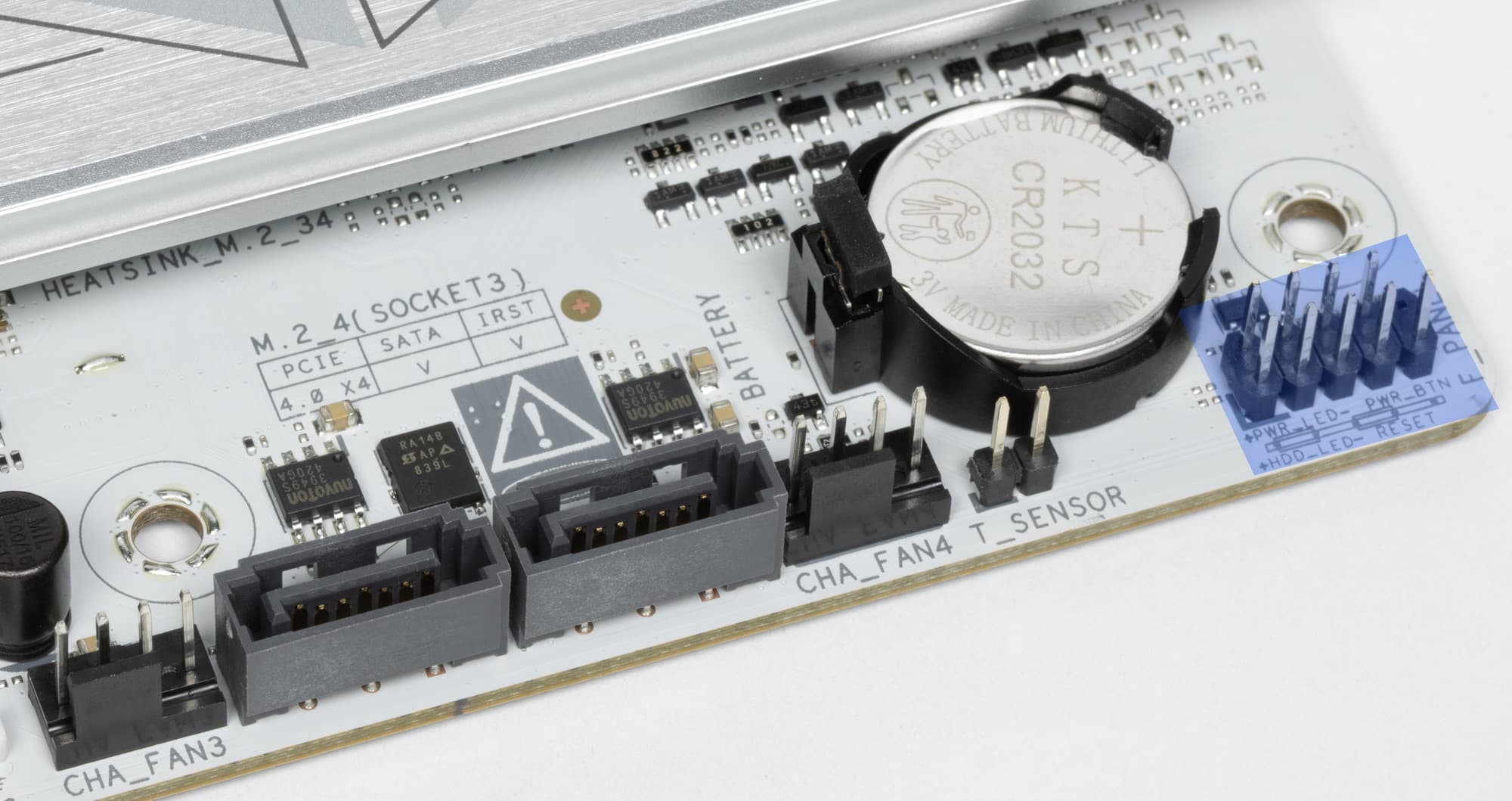

4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и расположены по-парно на двух разных углах платы. При этом одна пара ориентирована горизонтально, другая – вертикально.
Материнская плата имеет 4 гнезда форм-фактора М.2.
Третий и четвертый слоты M.2 (M.2_3, M.2_4) получают данные от чипсета Z890, а первые два — от CPU: M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.
Первые 3 слота M.2 работают с модулями только с PCIe интерфейсом. А M.2_4 поддерживает еще и SATA-интерфейс.
Все слоты M.2 поддерживают модули с размером 2280. Слоты M.2_1 и M.2_4 поддерживают еще и 2242/2260, кроме того, M.2_3 поддерживает размер 22110. На всех M.2 можно организовать RAID.

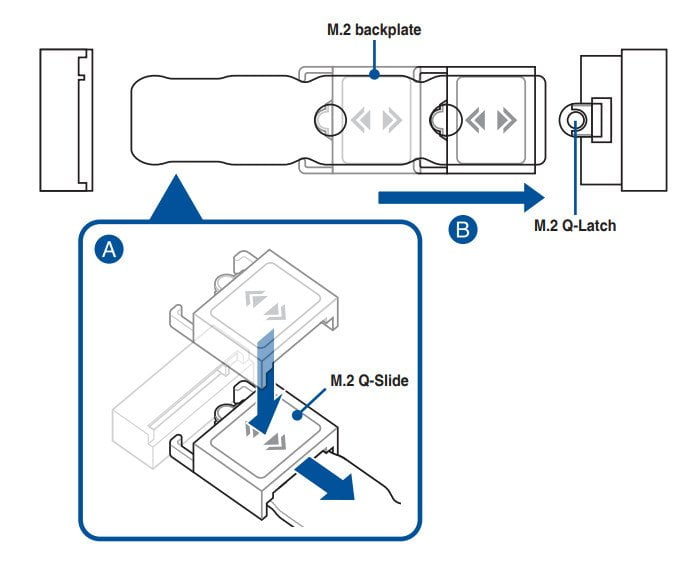

Надо особо отметить новый способ крепления накопителей в M.2_1 с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной. Ну и тот же слот имеет легко отстегивающийся радиатор.
Но и у остальных слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

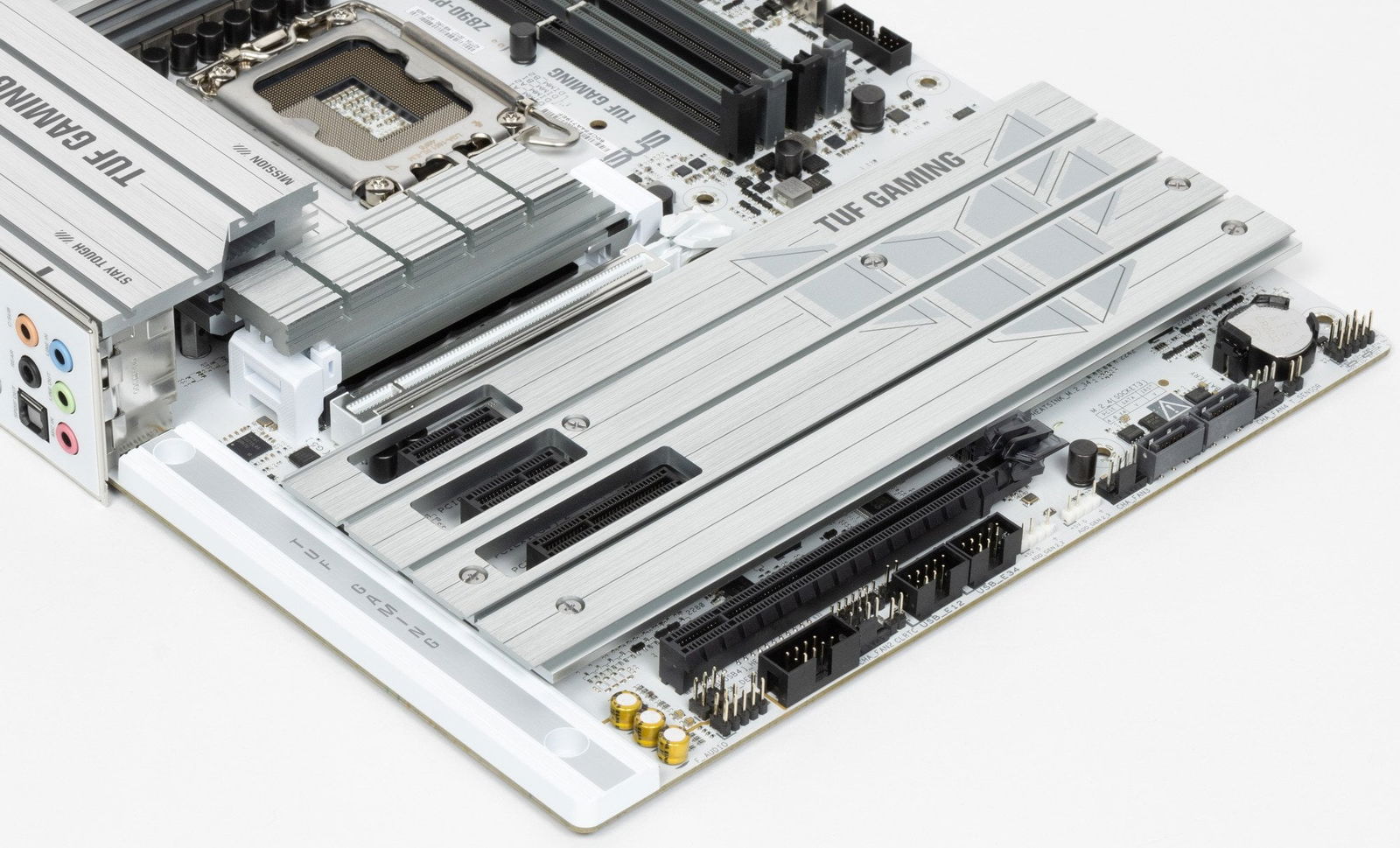

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, второй M.2_2 также имеет отдельный (но более простой) радиатор, а остальные слоты M.2 имеют общий радиатор. Слот M.2_1 кроме верхнего радиатора еще имеет радиатор для охлаждения тыльной стороны модулей. И еще раз отмечу, что радиатор этого слота удобно снимать и ставить с помощью откидывающегося запора.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

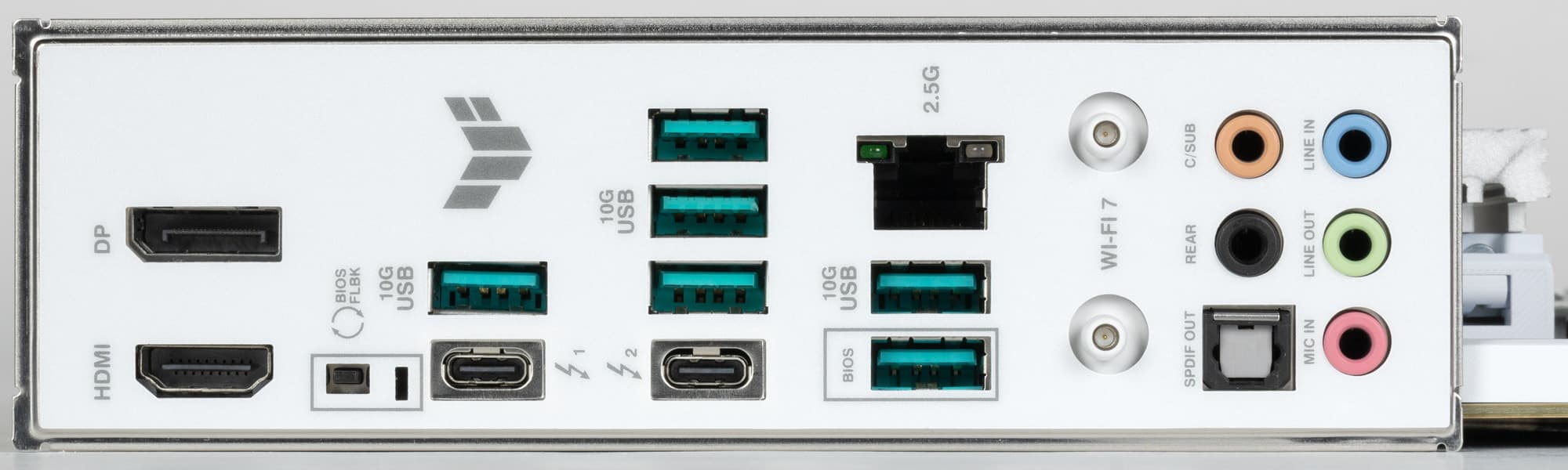

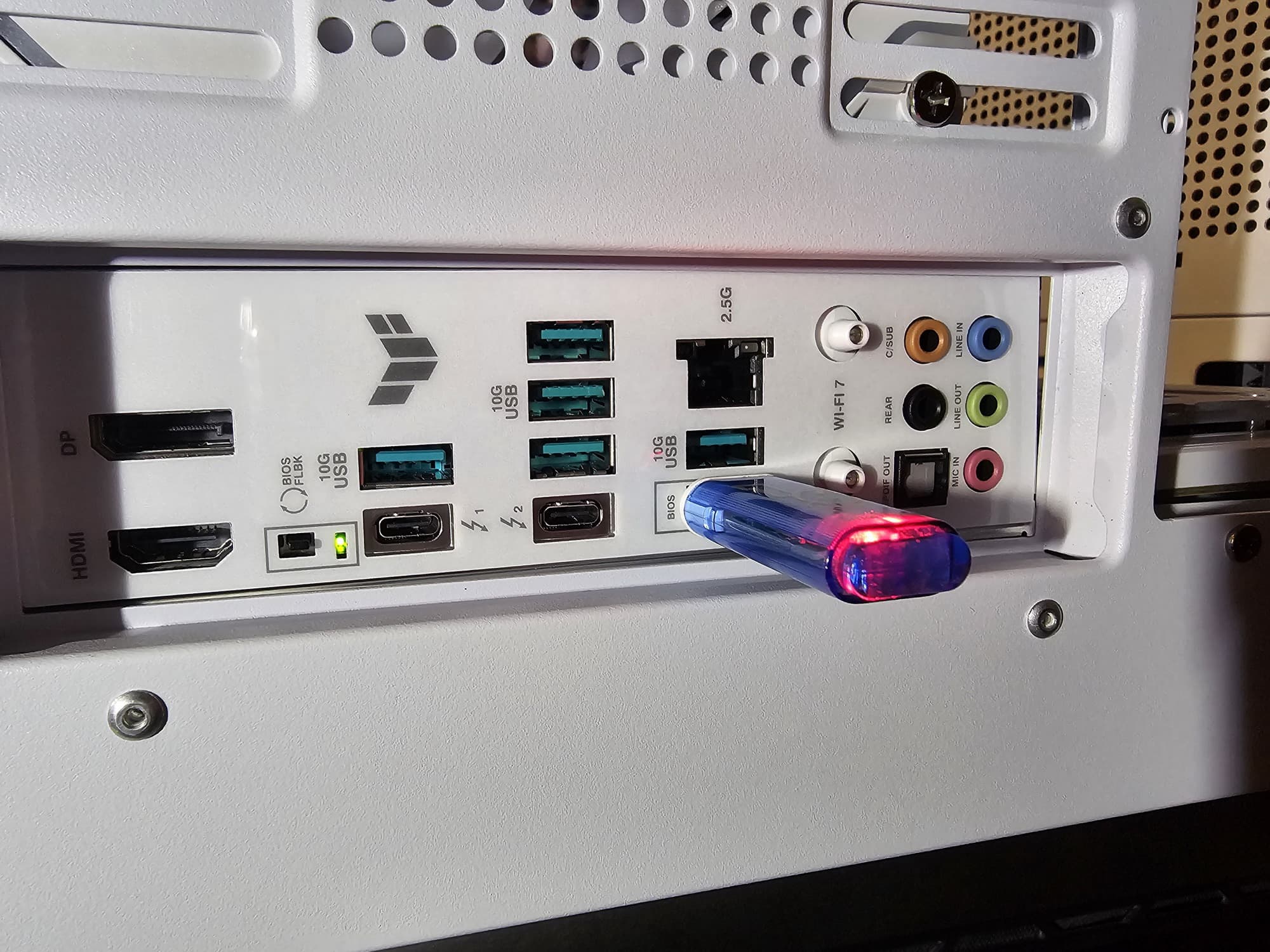

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen2: все реализованы через Z890 и все представлены на задней панели 6 портами Type-A (зеленого цвета);

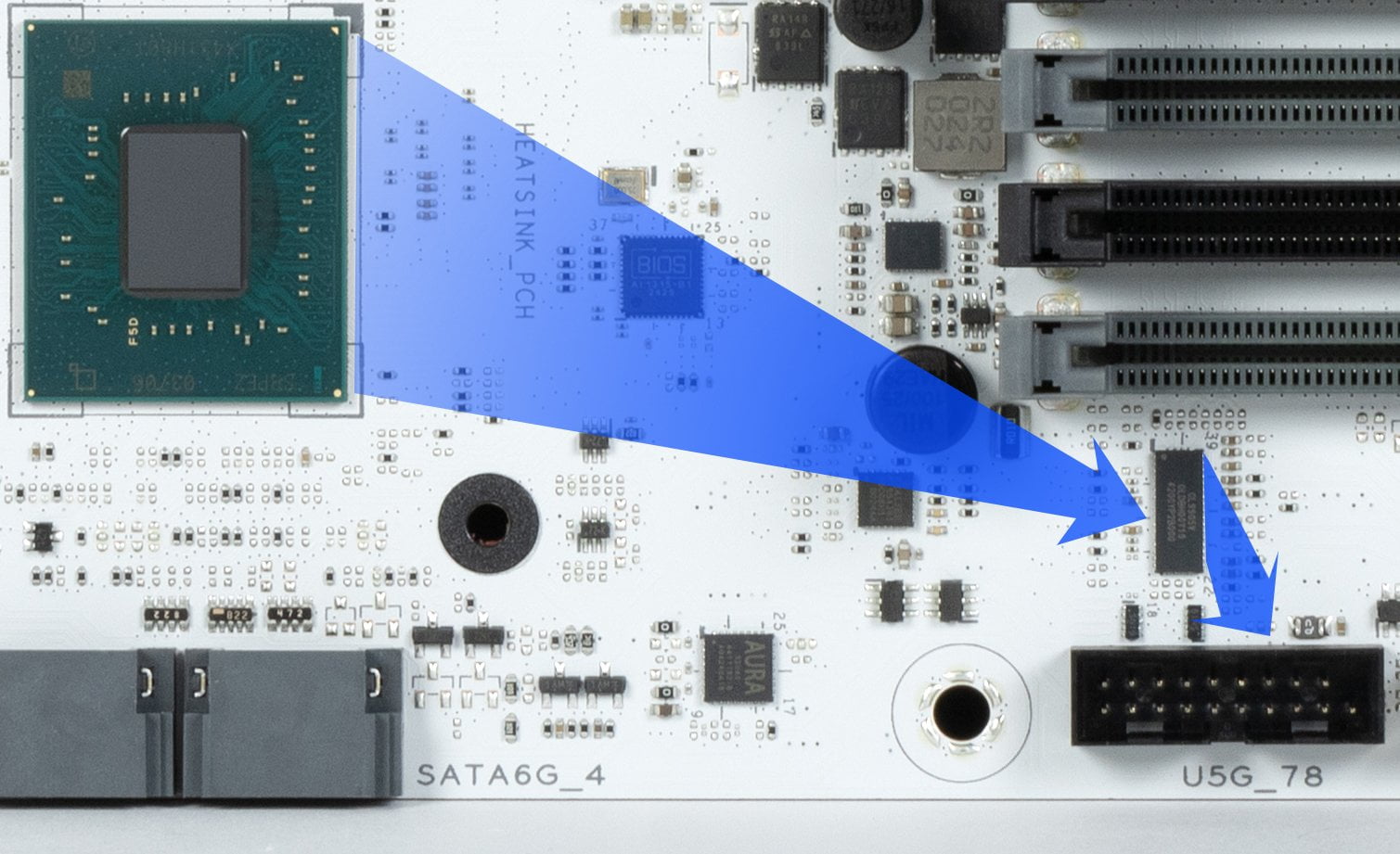

- 2 порта USB 3.2 Gen1: все реализованы через Z890 и представлены внутренним разъемом на материнской плате на 2 порта);
- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850G (его не видно под слотом PCIe x16_2, на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами (каждый на 2 порта)

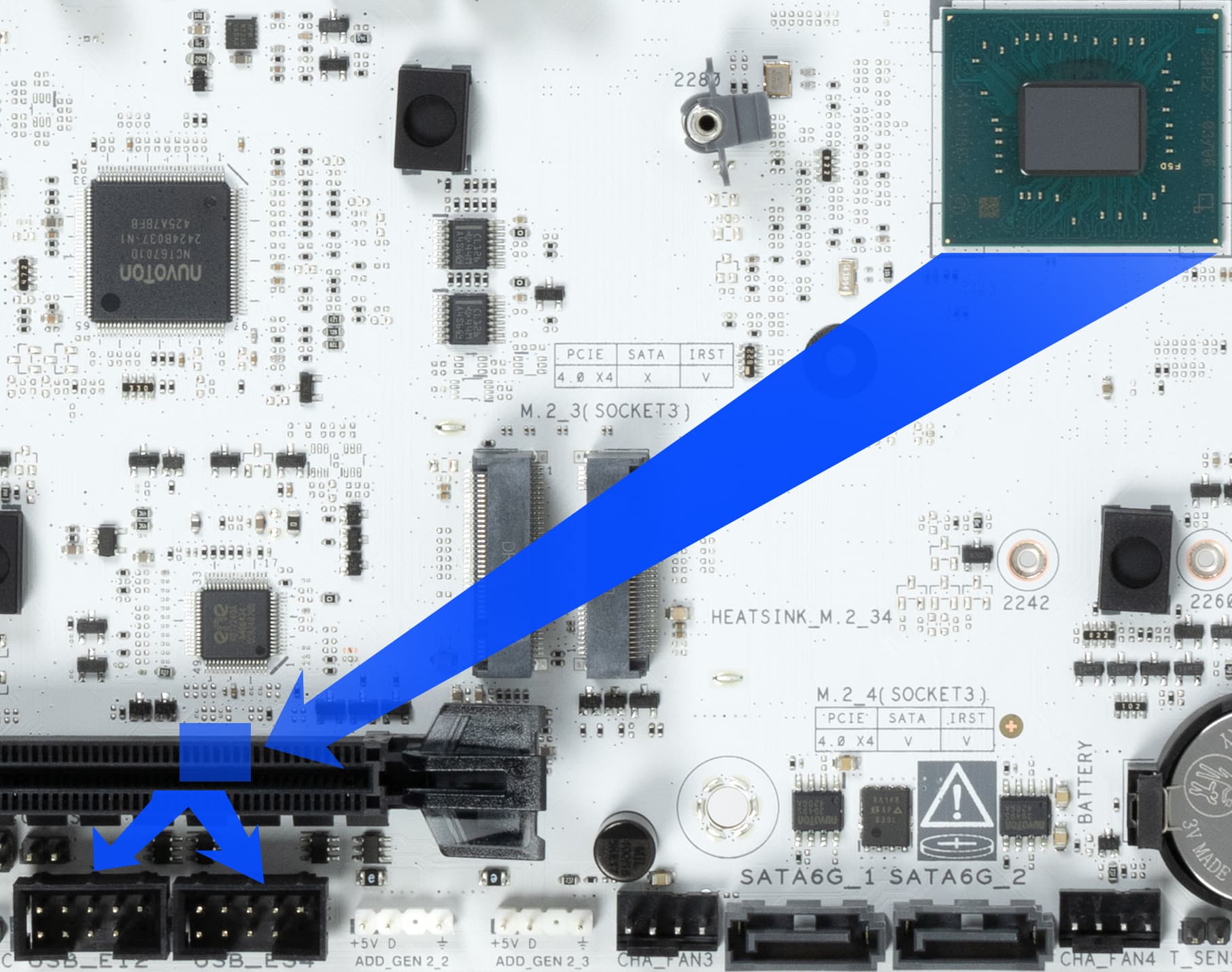

Имеется и второй хаб GL850G (его также не видно под слотом PCIe x16_2, и он сам получает 1 линию USB 2.0 от Z890.), который снабжает линиями USB 2.0:

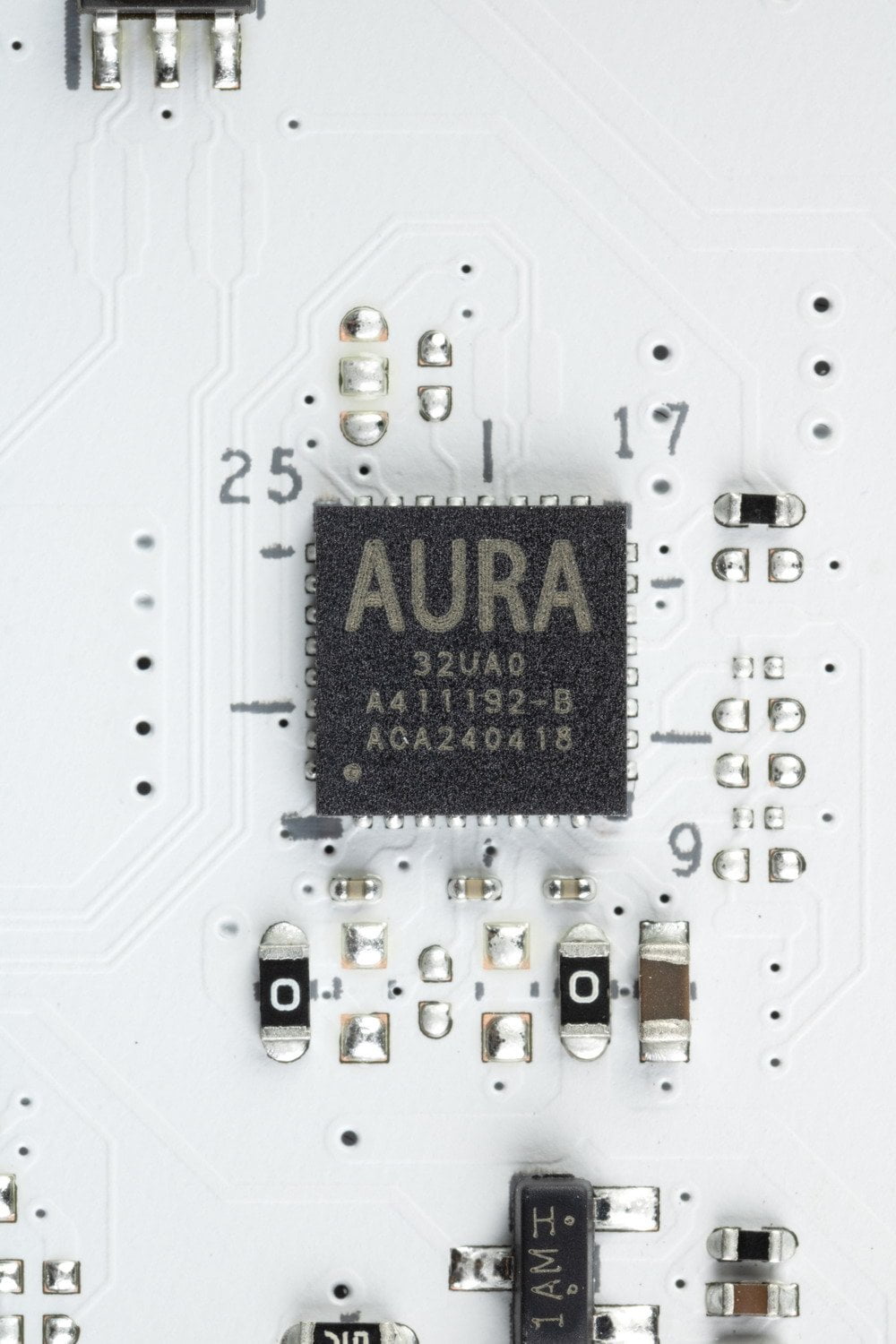

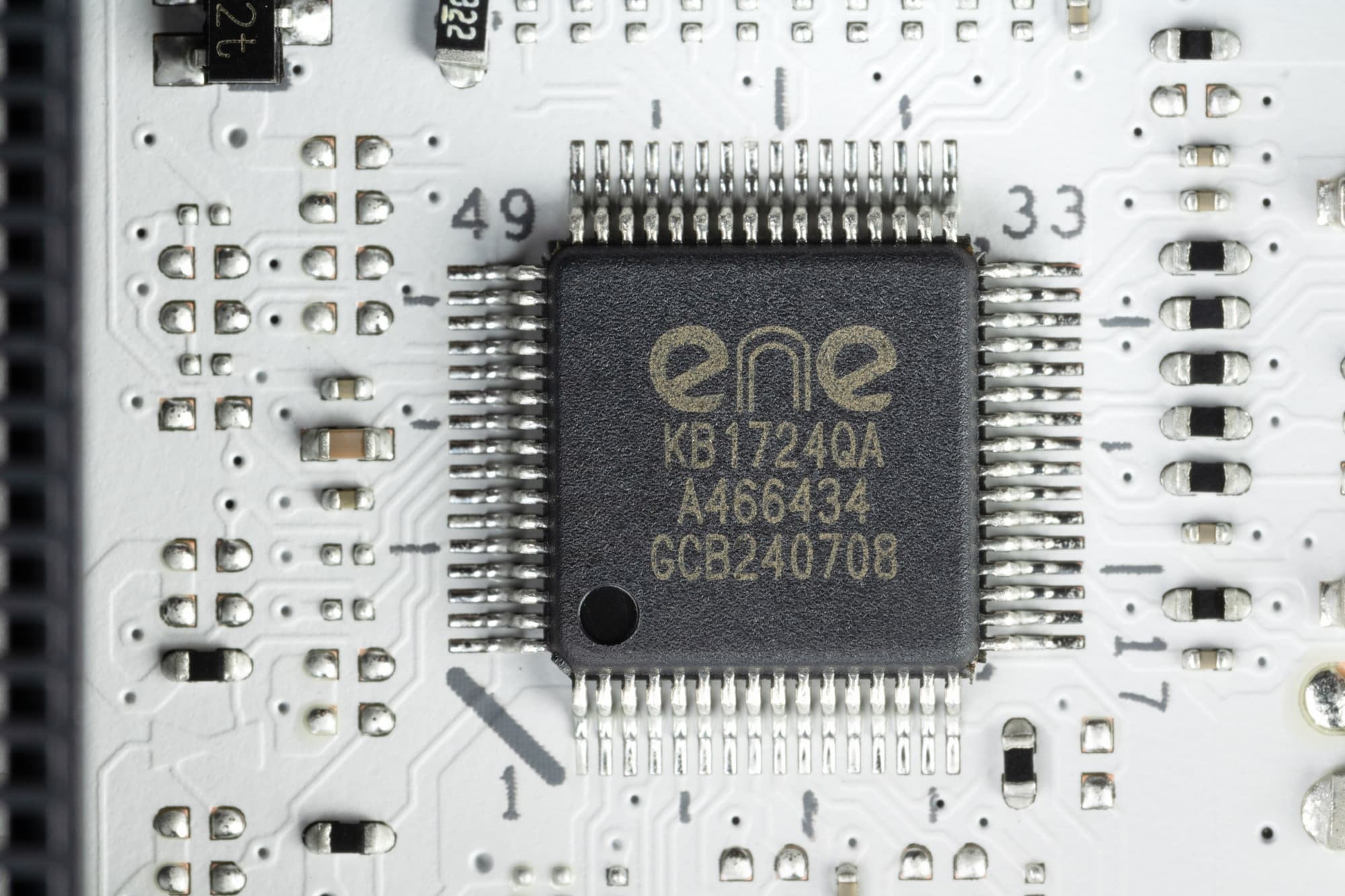

- контроллер Aura (управление подсветкой),
- аудиокодек Realtek RTL1220,
- беспроводной адаптер.MediaTek MT7925 (Bluetooth).
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Genesys Logic GL850G (хаб на 3 USB 2.0 Type-A и на поддержку контроллеров) (1 линия USB 2.0);
- 2 усилителя сигнала Thunderbolt4 (2 линии USB 2.0);
Итак, через чипсет Z890 реализовано высокоскоростных портов USB:
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 6 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.
Ну и 20 линий PCIe, выделенных на поддержку иной периферии (20 HSIO) + 4 порта SATA.
Итого у Z890 в данном случае реализовано 30 высокоскоростных портов из 34.

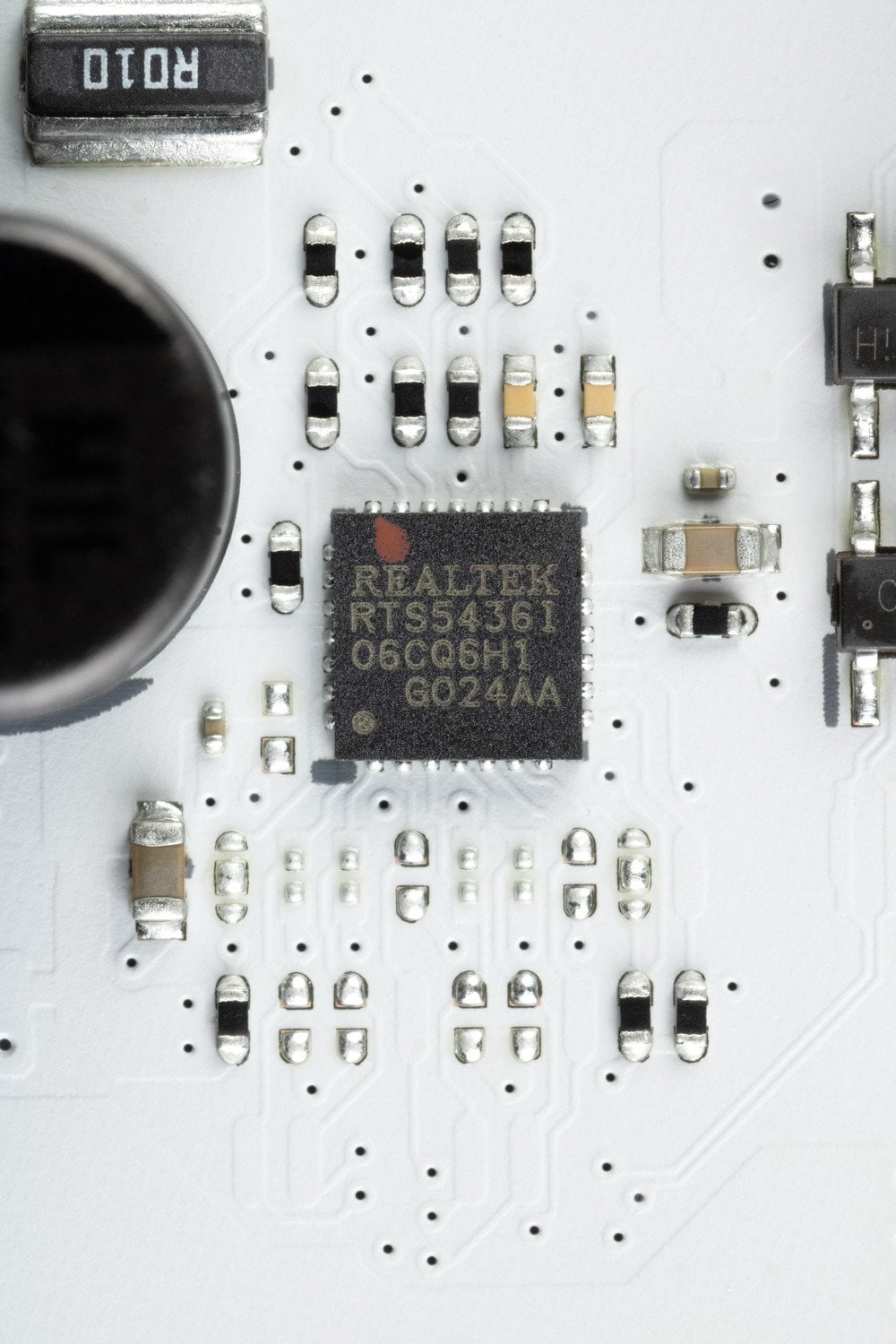

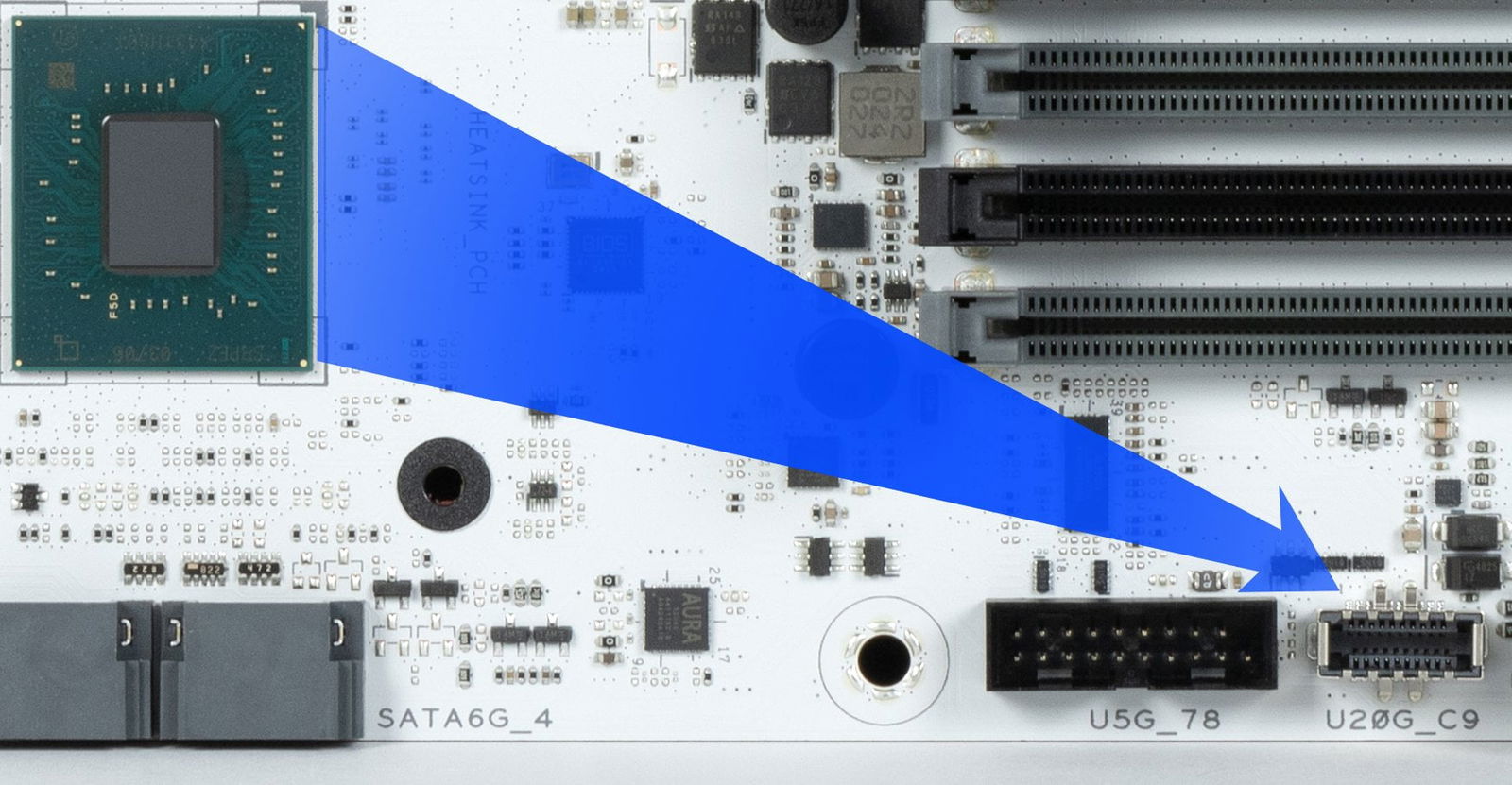

Внутренний USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 30 Вт). Также и один из портов USB4 Type-C на задней панели оснащен ре-драйвером для обеспечения быстрой зарядки тех же гаджетов. Остальные порты USB 3.2 оснащены ре-драйверами для стабильной работы с зарядкой гаджетов в стандартном режиме.

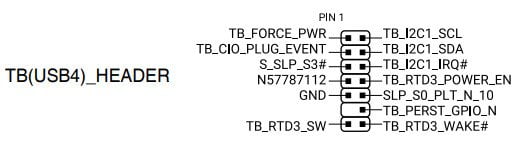

Следует обратить особое внимание на поддержку USB4, которая на новой платформе Intel реализована через Thunderbolt 4, аппаратно встроенный в CPU.

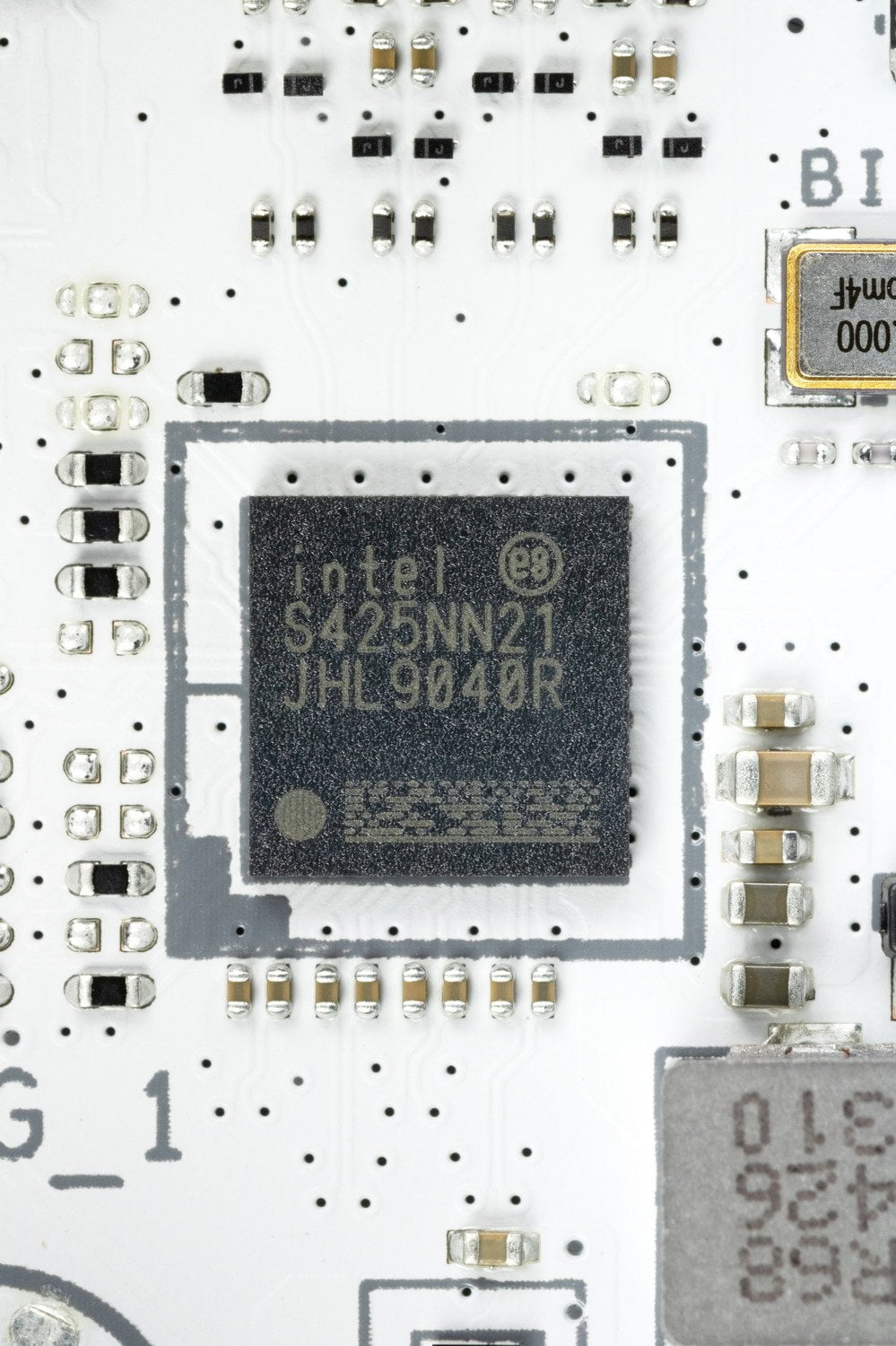

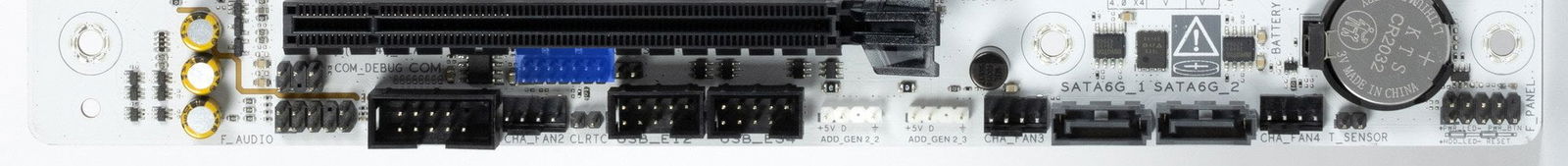

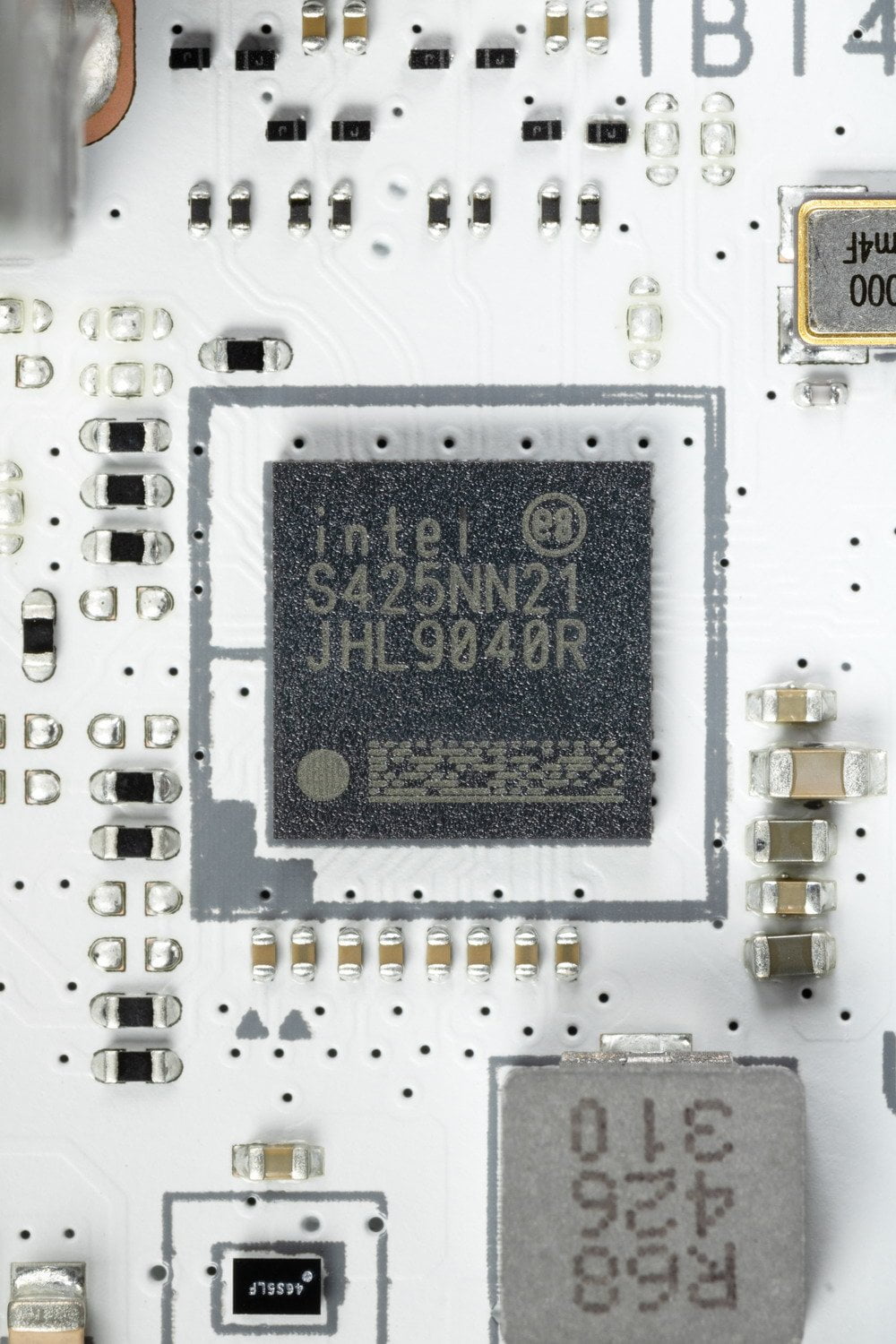

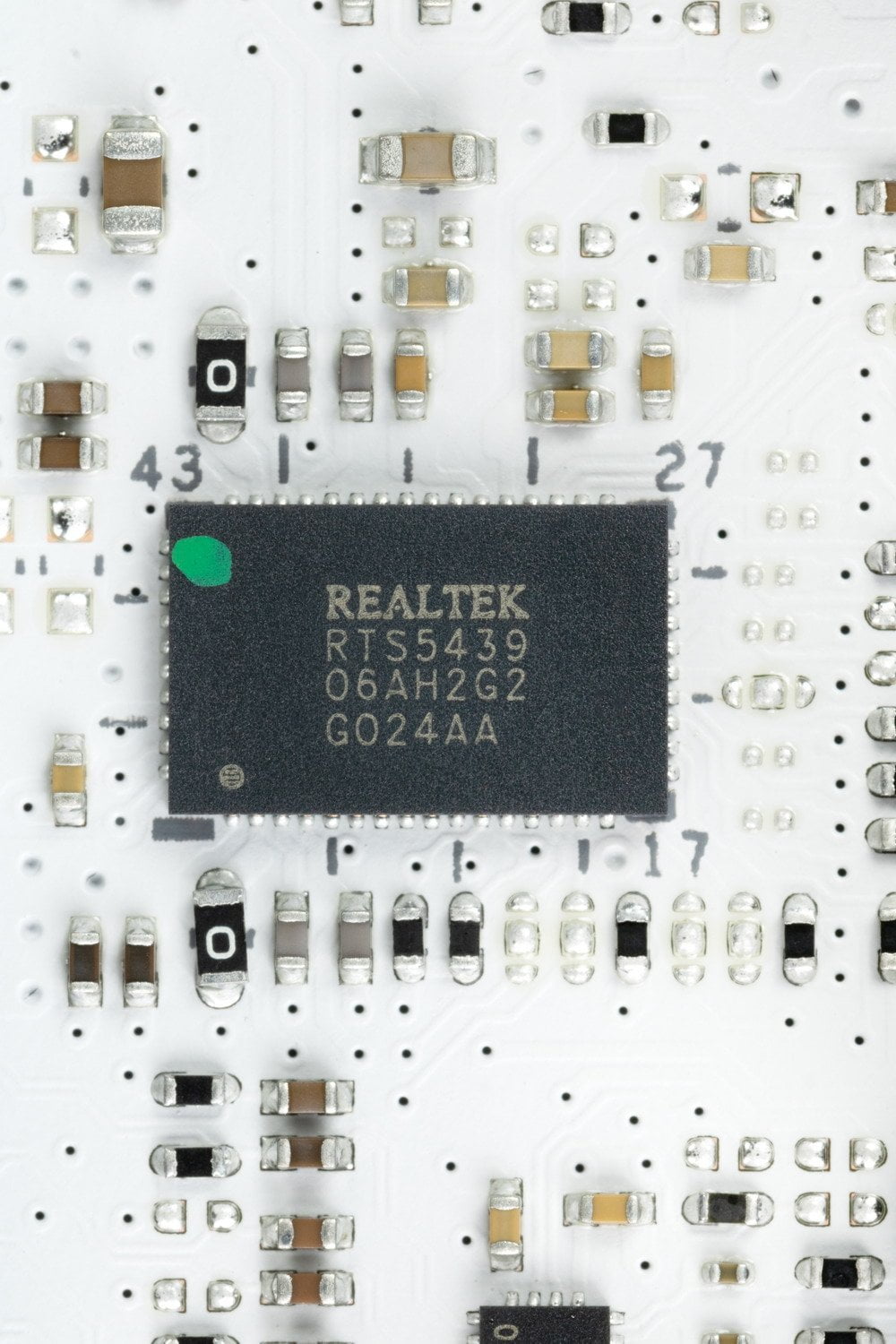

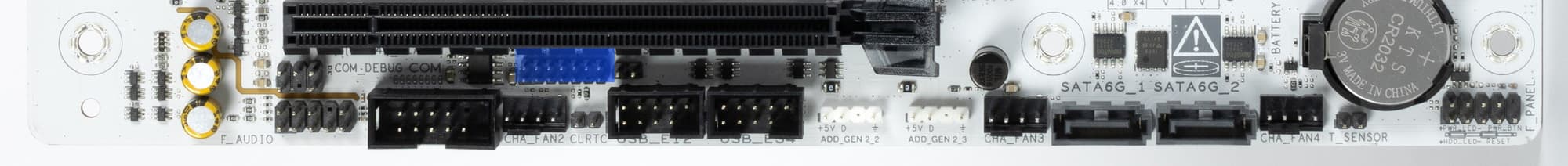

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.
Теперь о сетевых делах.

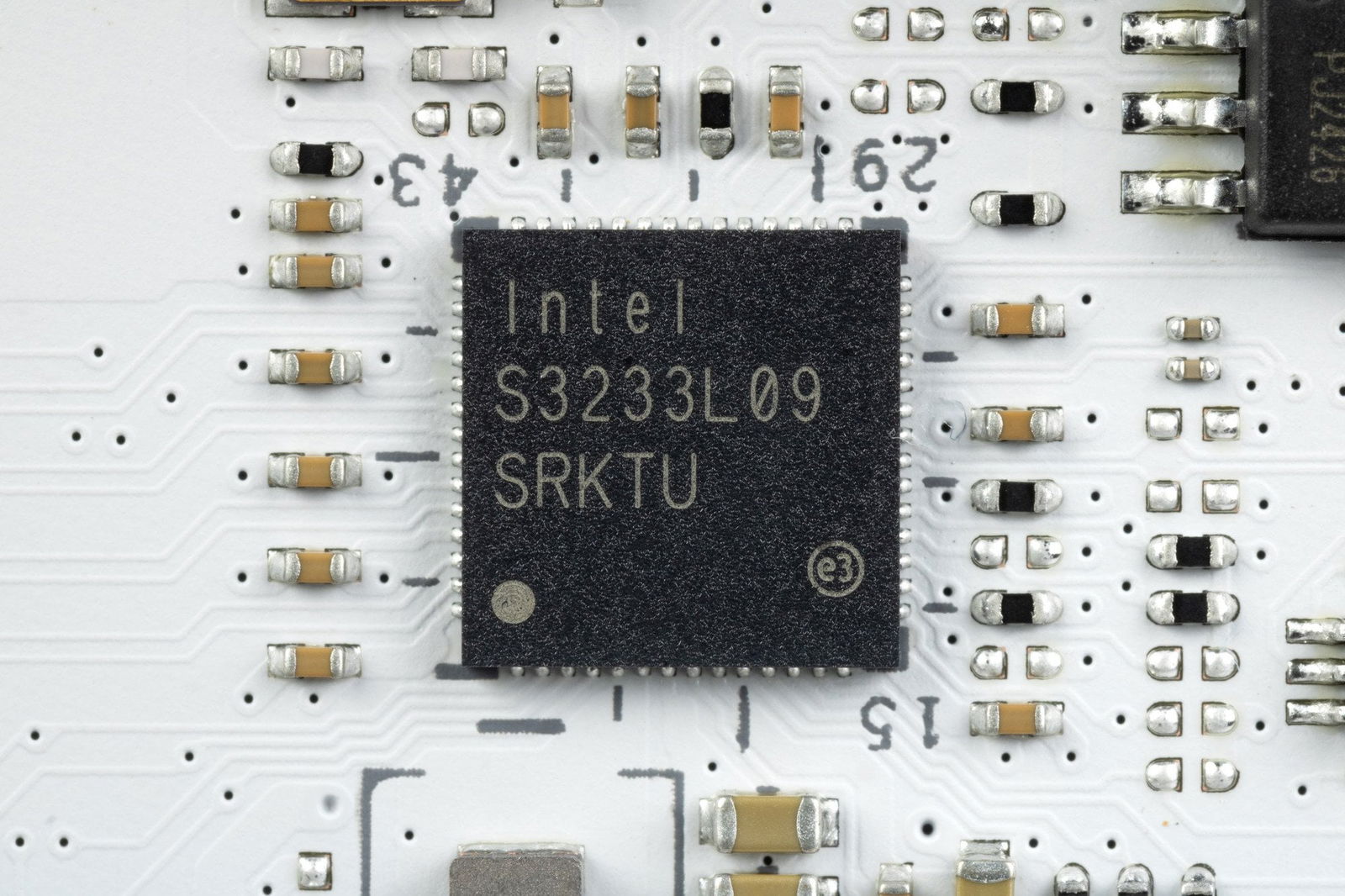

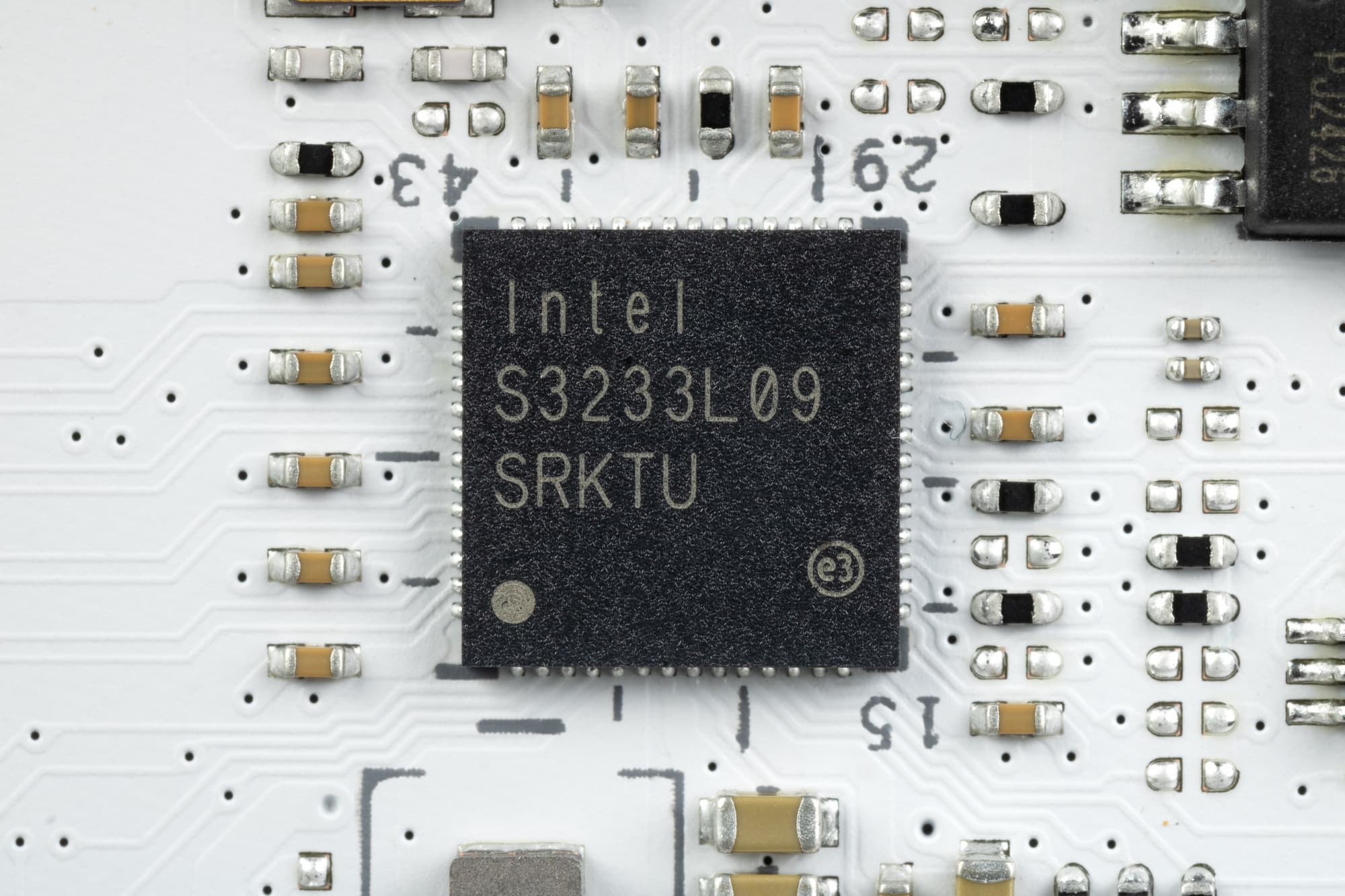

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i226-V, работающий по стандарту 2,5 Гбит/с.

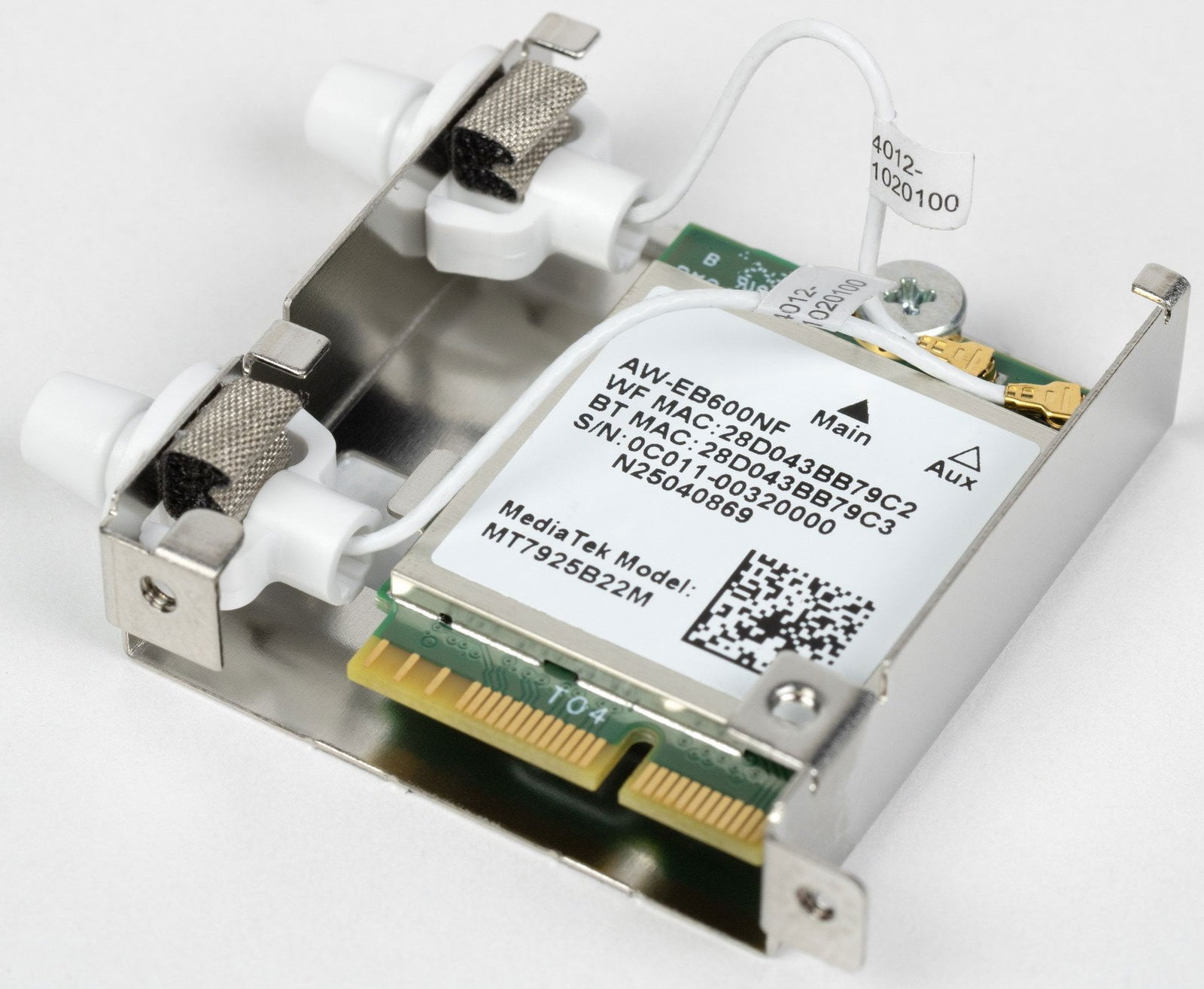

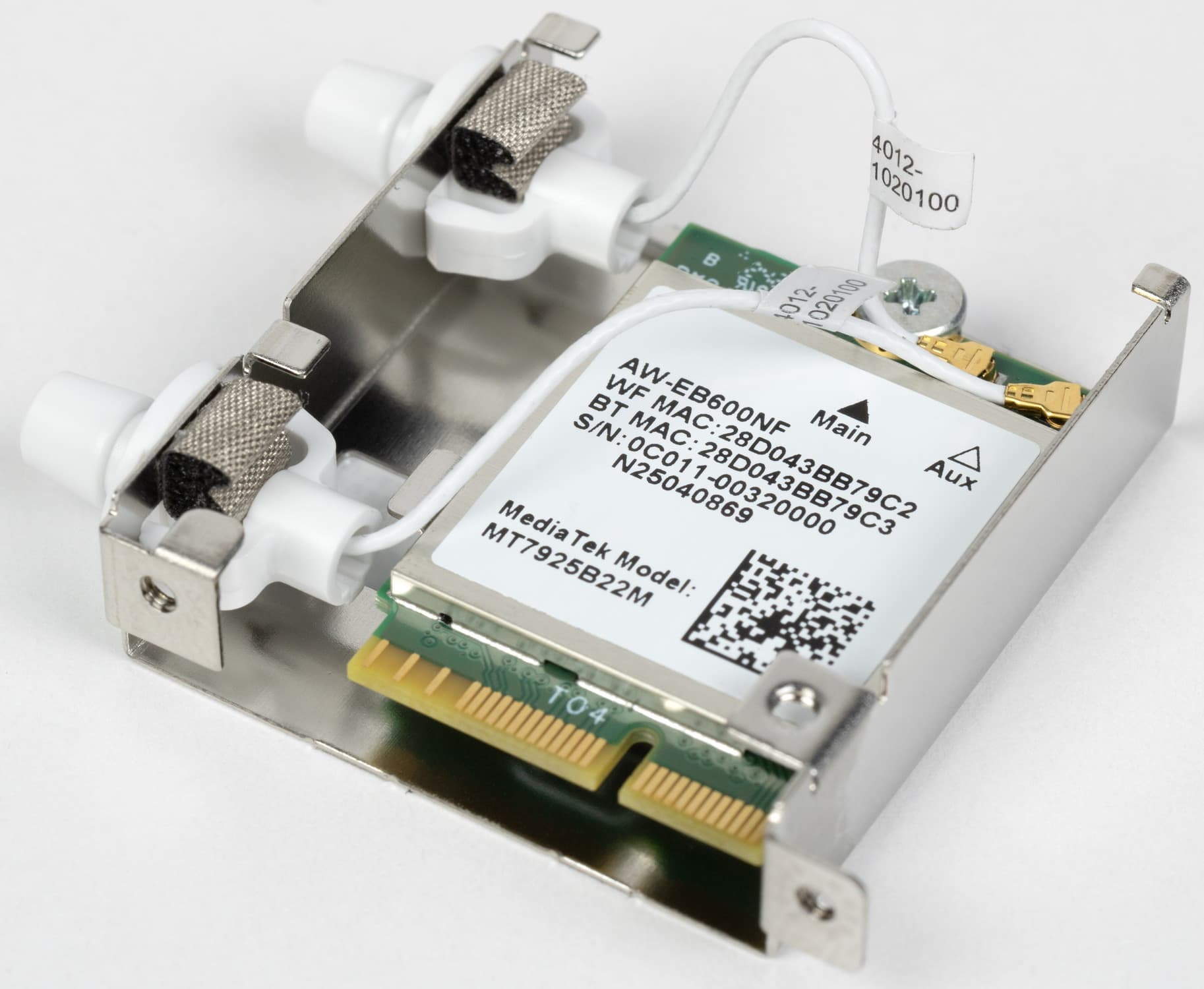

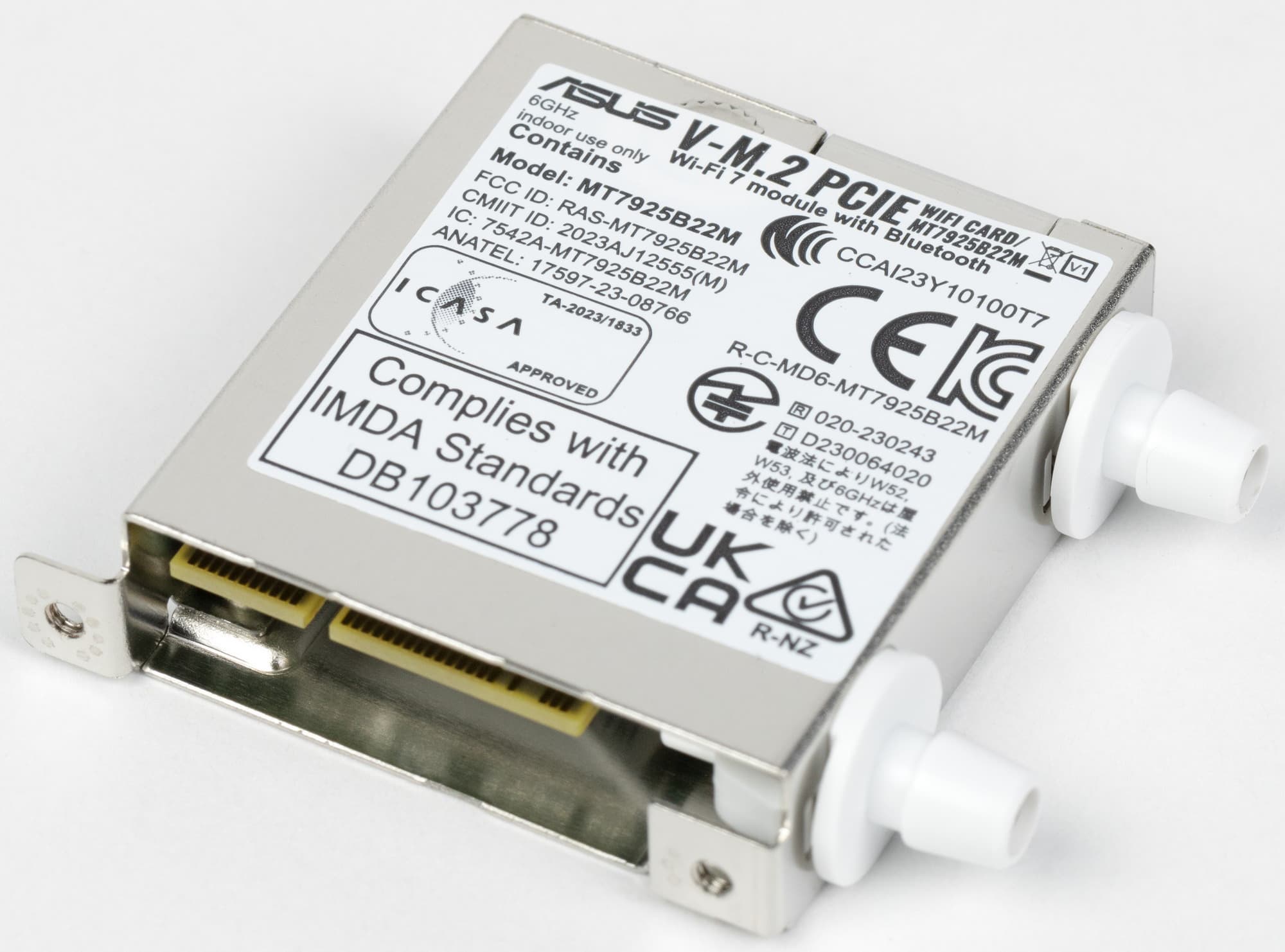

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.
И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов, когда прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.

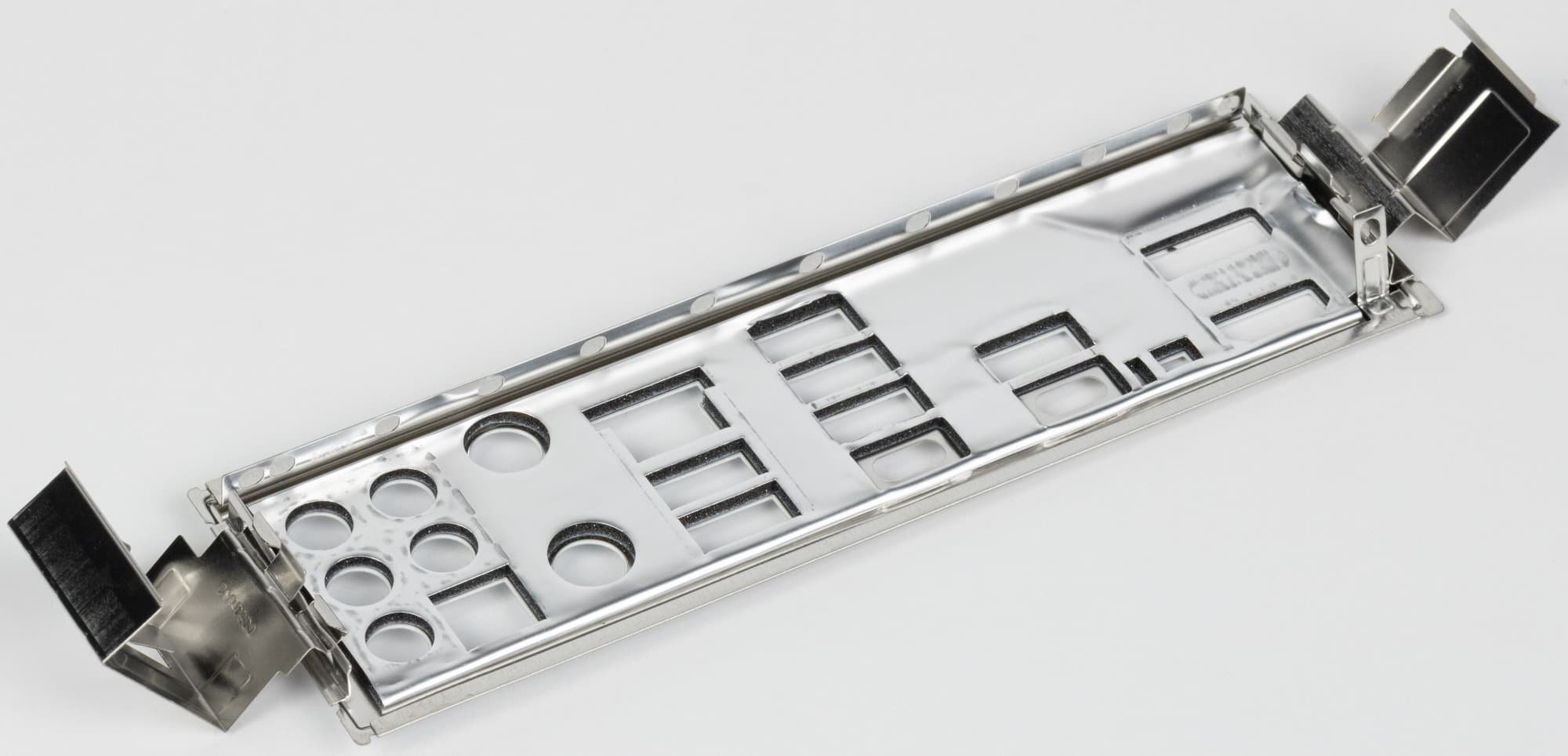

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

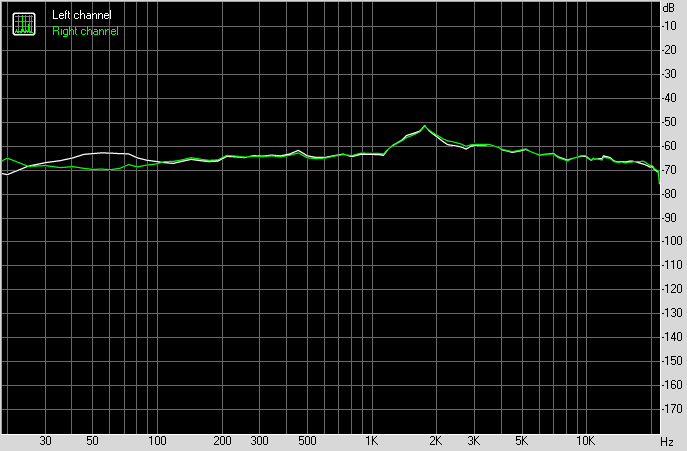

Аудиоподсистема

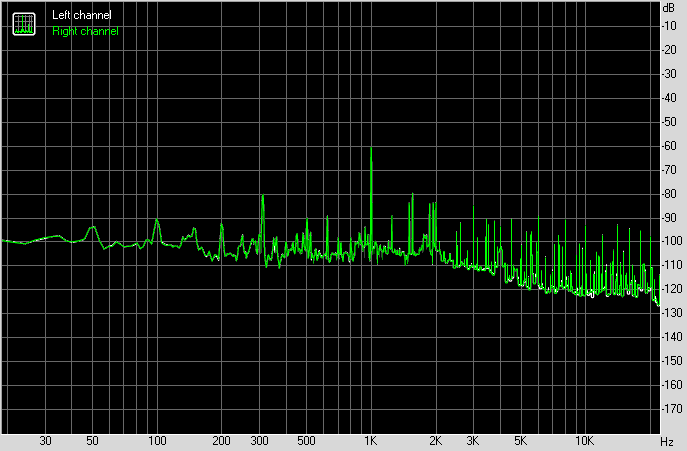

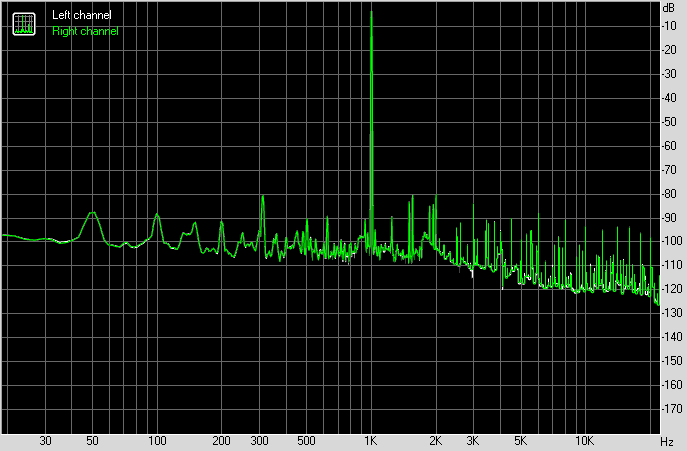

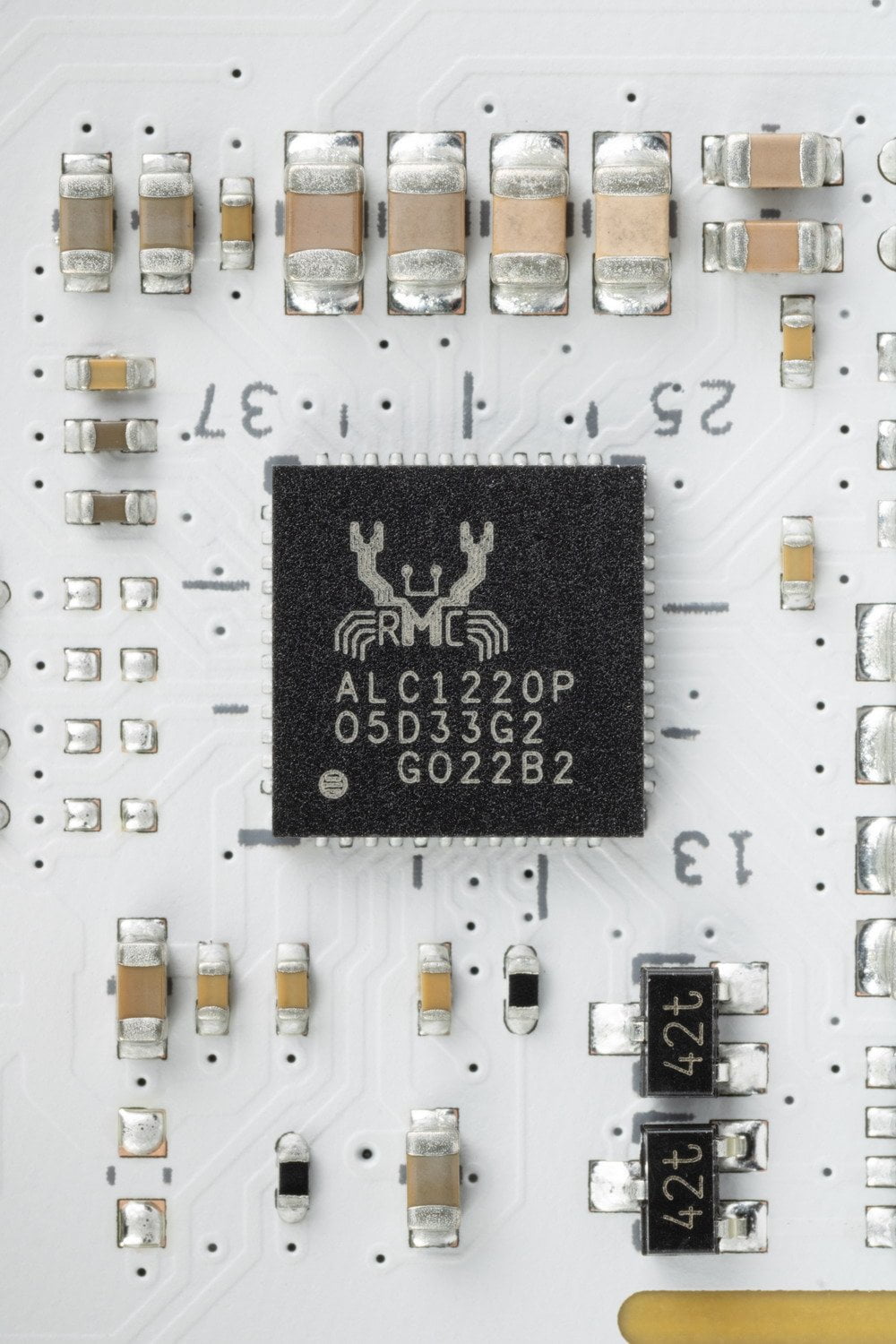

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).
Ни ЦАП, ни операционного усилителя аудиотракт не имеет.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

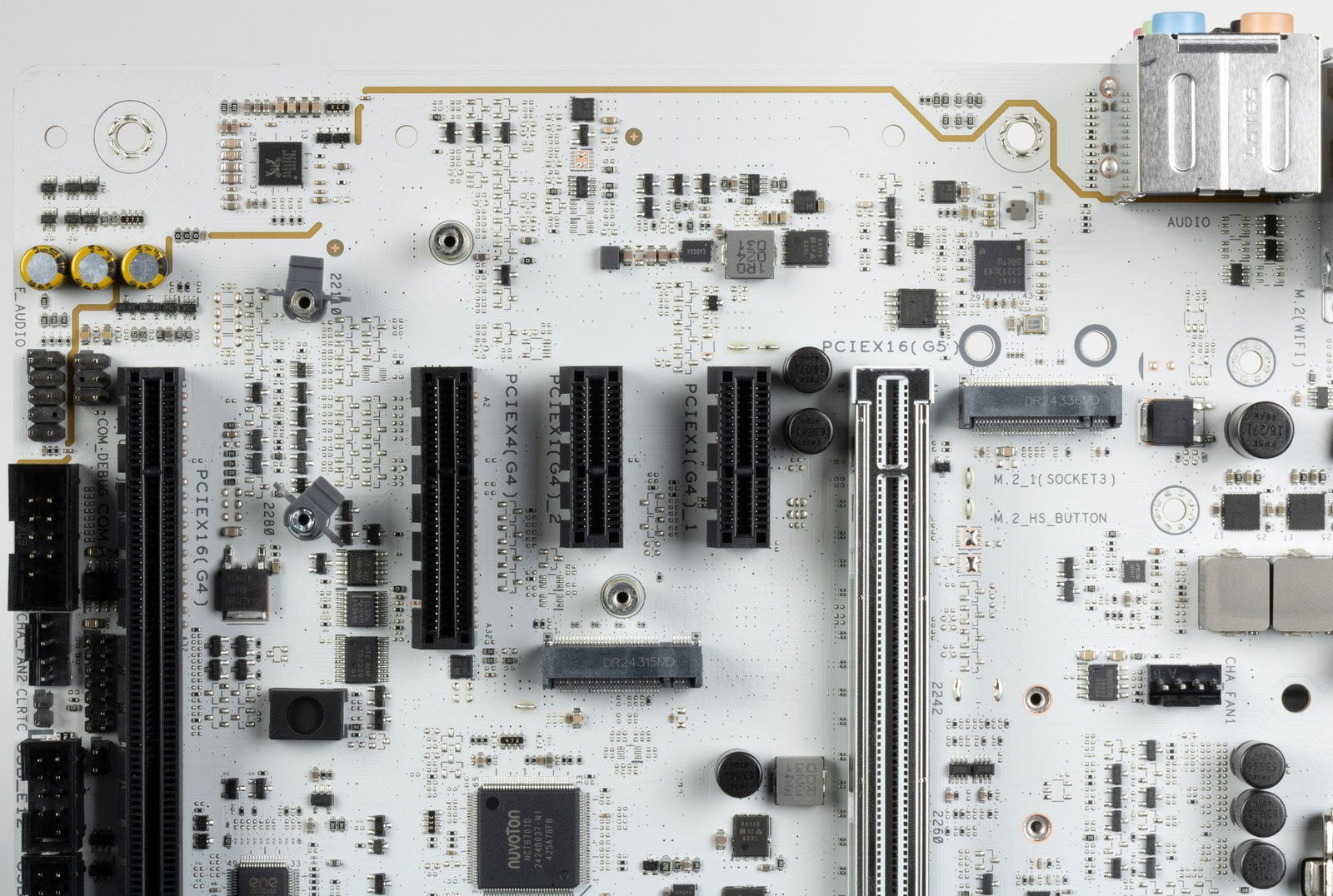

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты пять стандартных разъема мини-джек с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

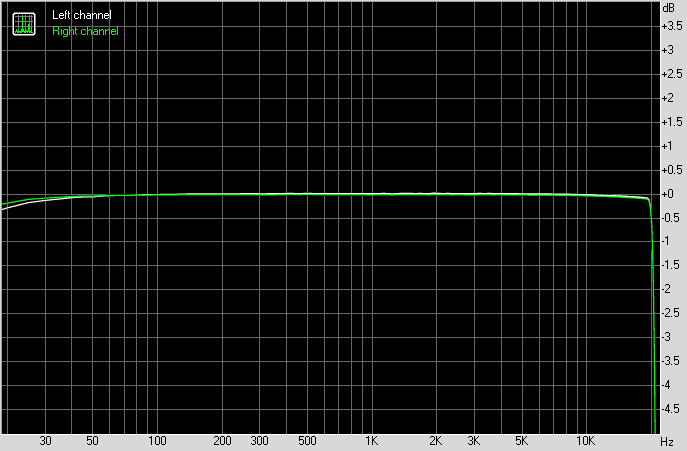

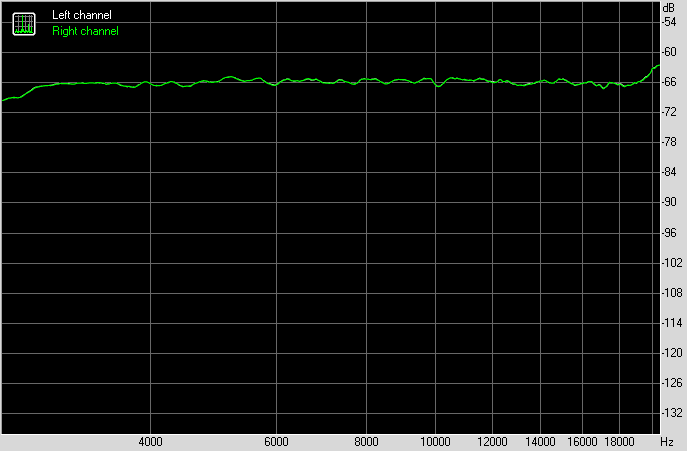

Вывод по схемам 4.0, 5.1 и 7.1 возможен по стандартной схеме, а также через S/PDIF.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

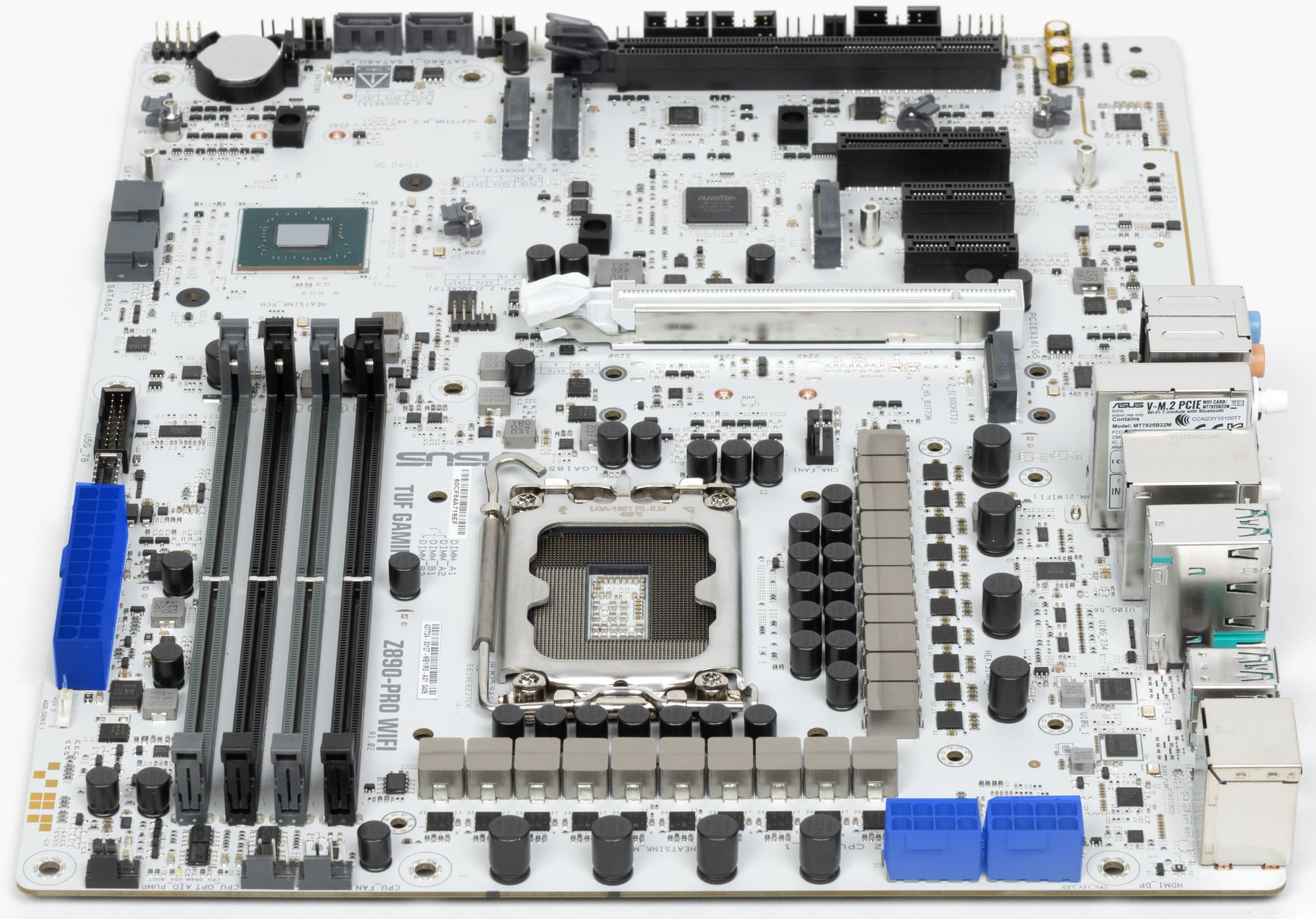

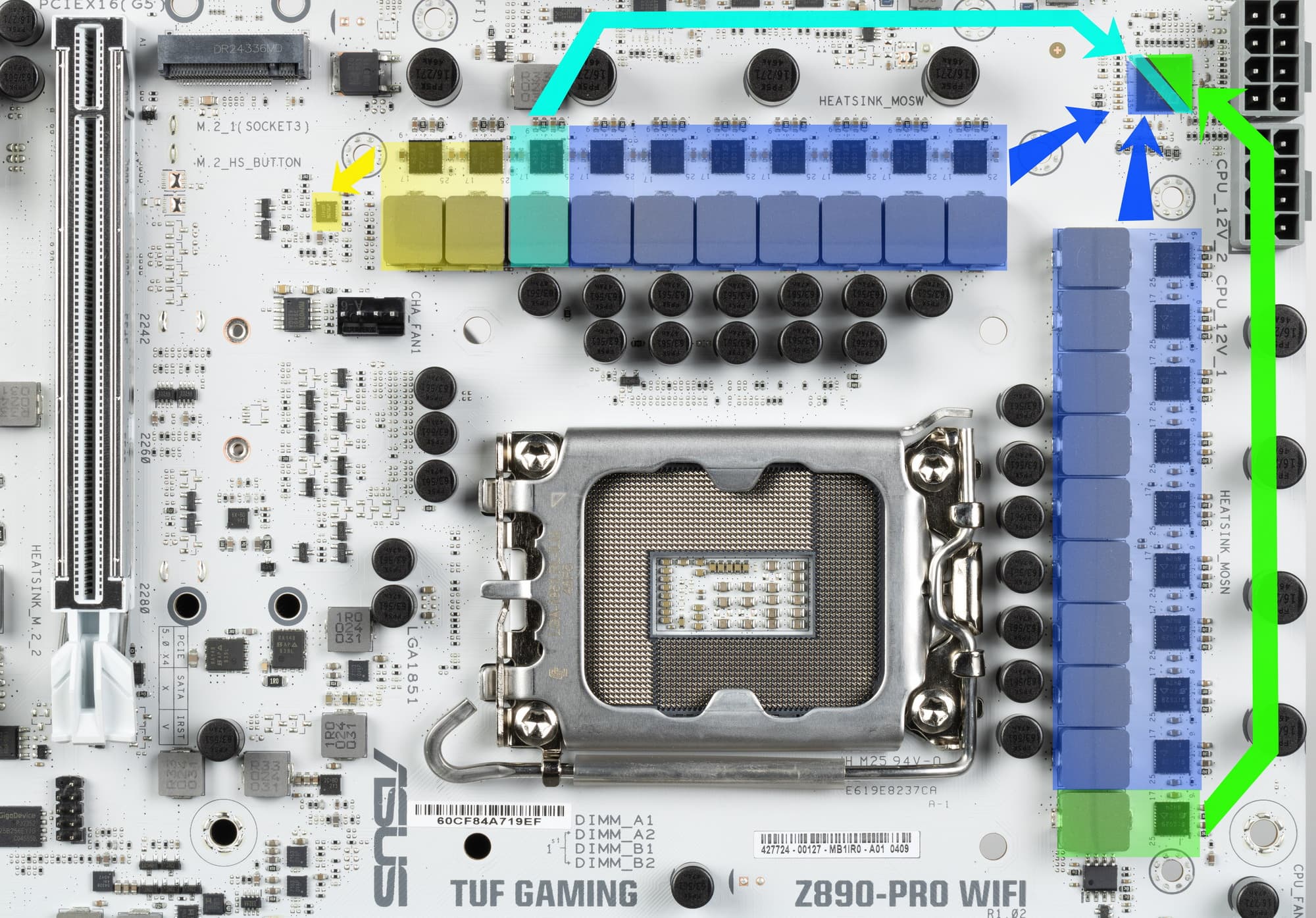

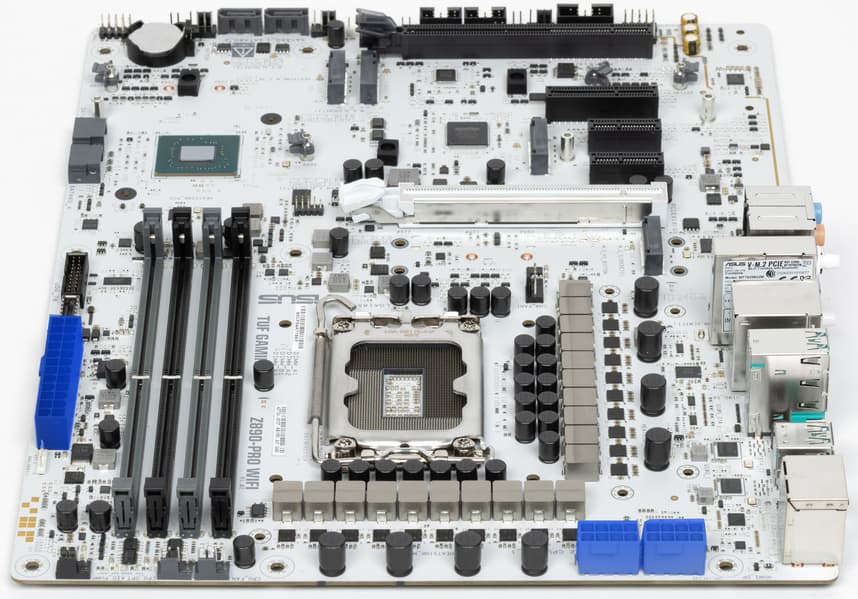

Схема питания процессора выполнена по схеме 16+1+2+1 (всего 20 фаз: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

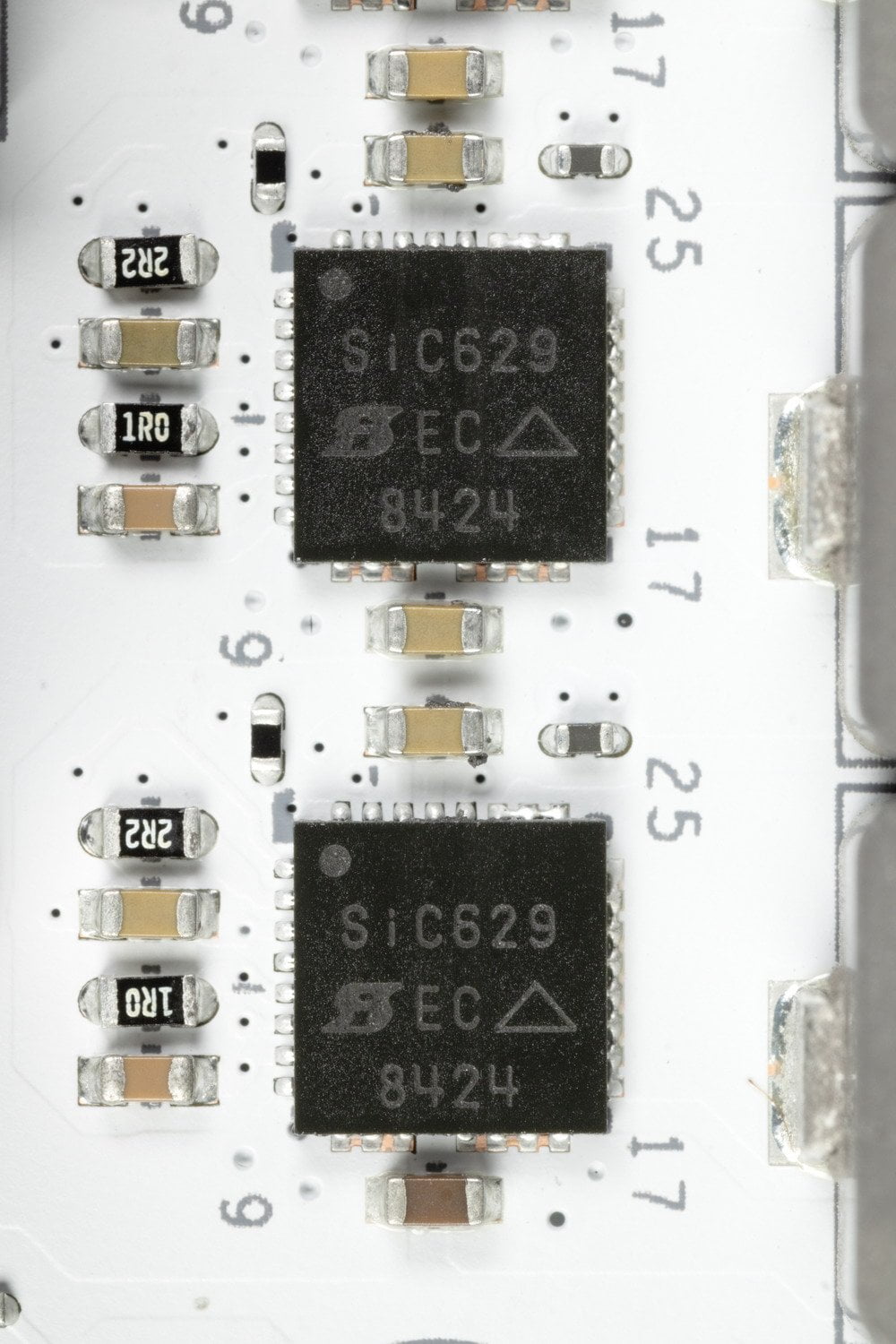

Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и SiC629 DrMOS от Vishay на 80 А.

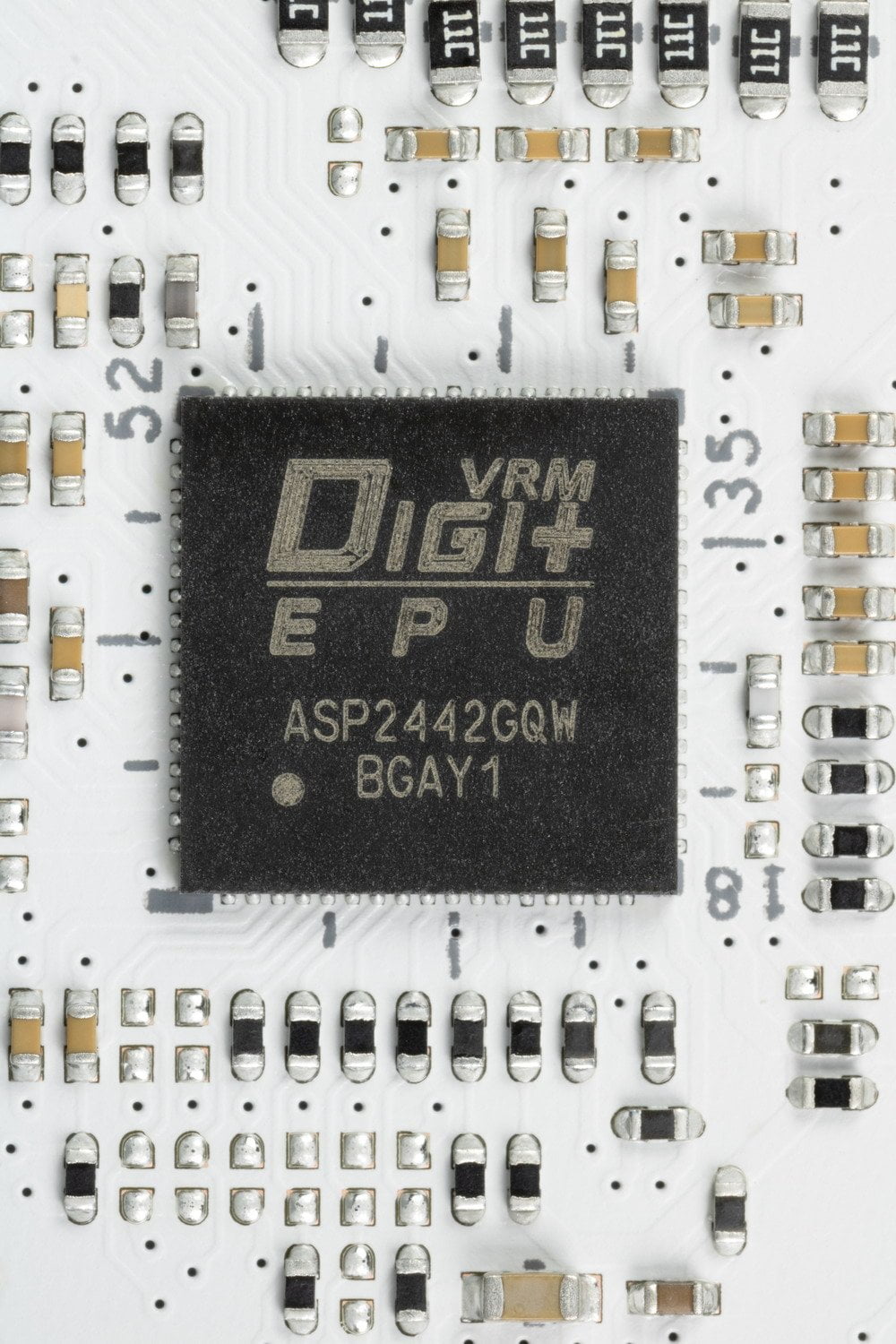

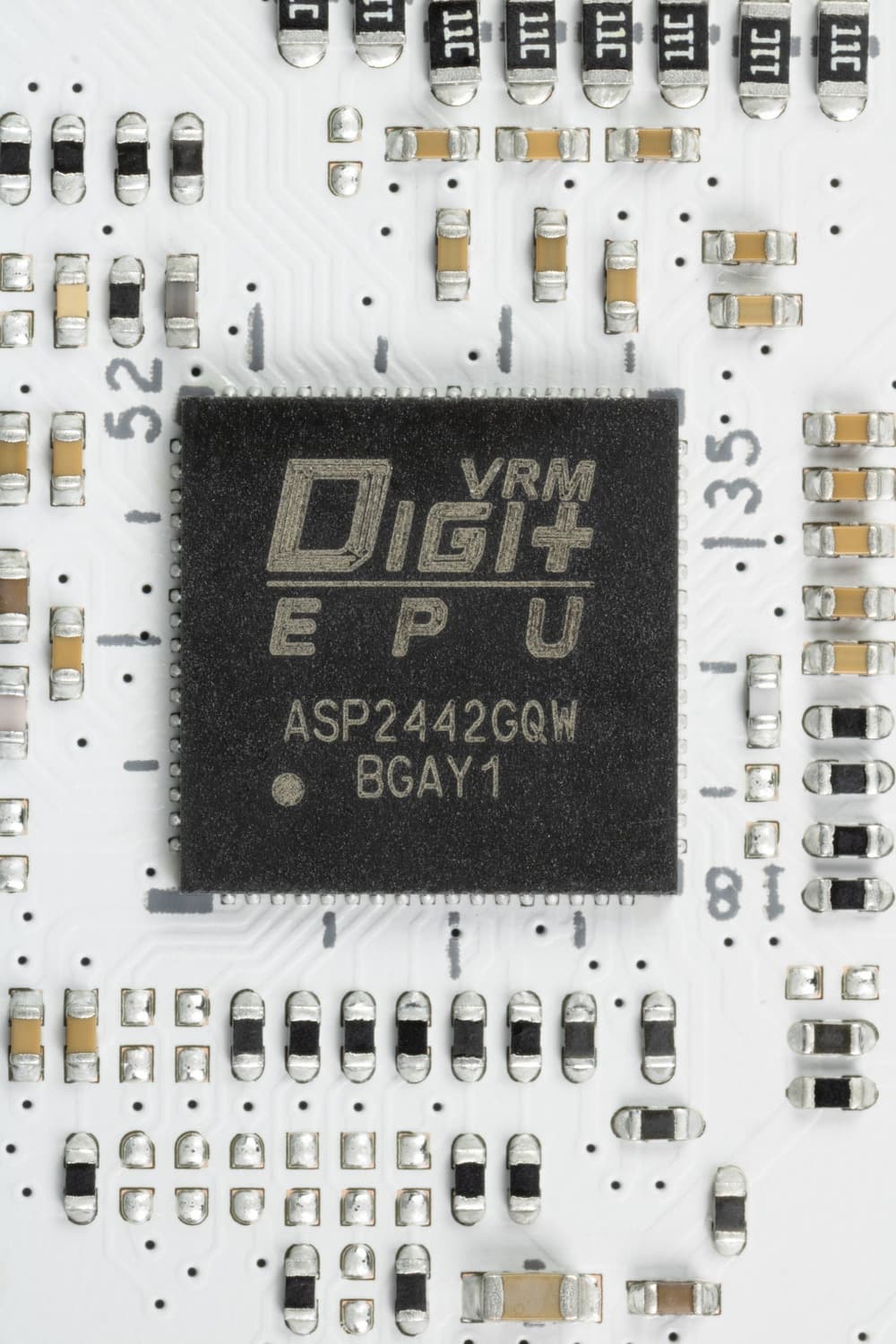

Управление схемой VCore+VNNAON+iGPU возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

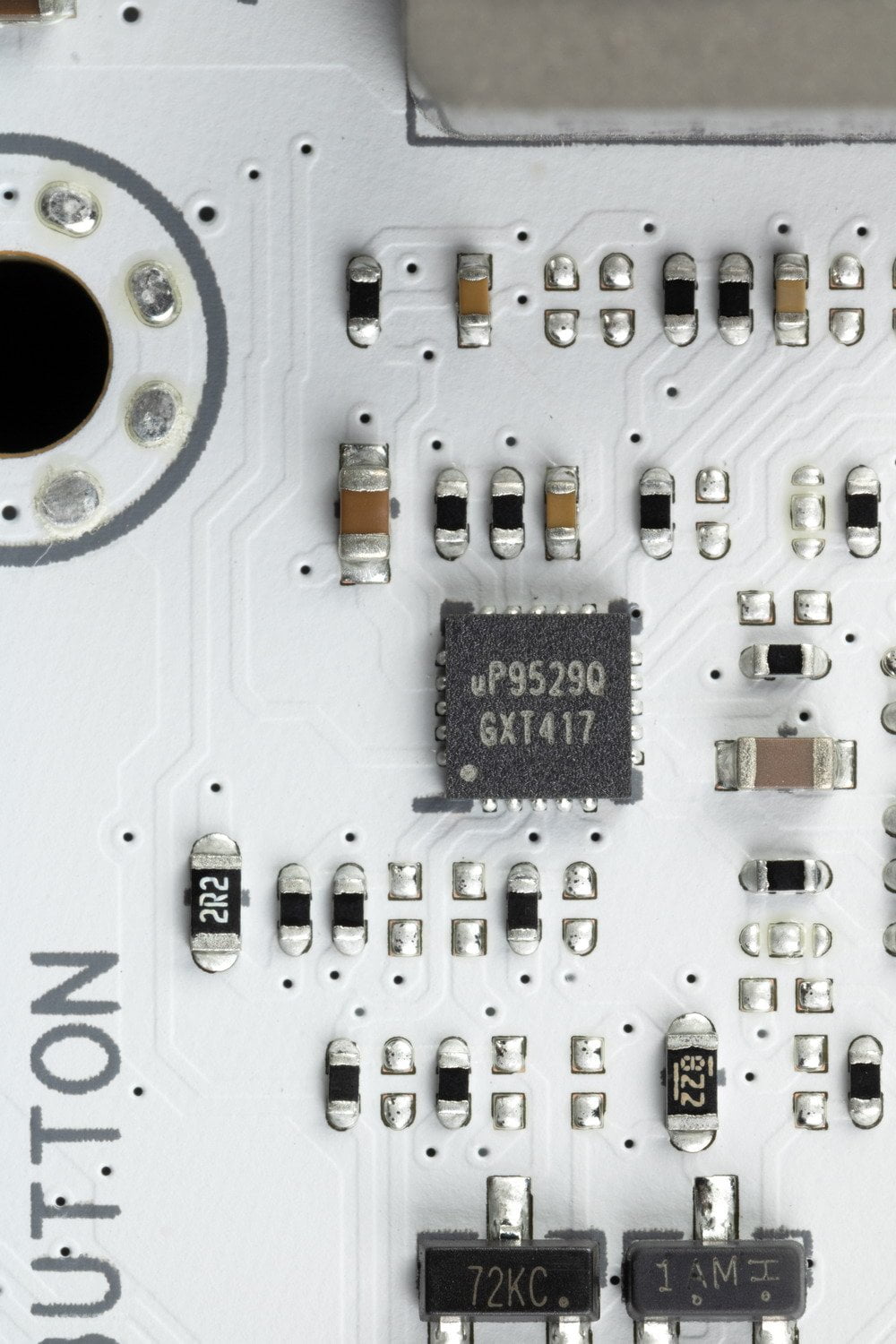

Блок VCCSA имеет свой ШИМ-контроллер uP9529Q от uPI Semi.
Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. И вот тут мы снова видим реального производителя таких микросхем: ENE Technology. До того все такие контроллеры мы видели в перемаркированном виде.
Теперь про охлаждение.

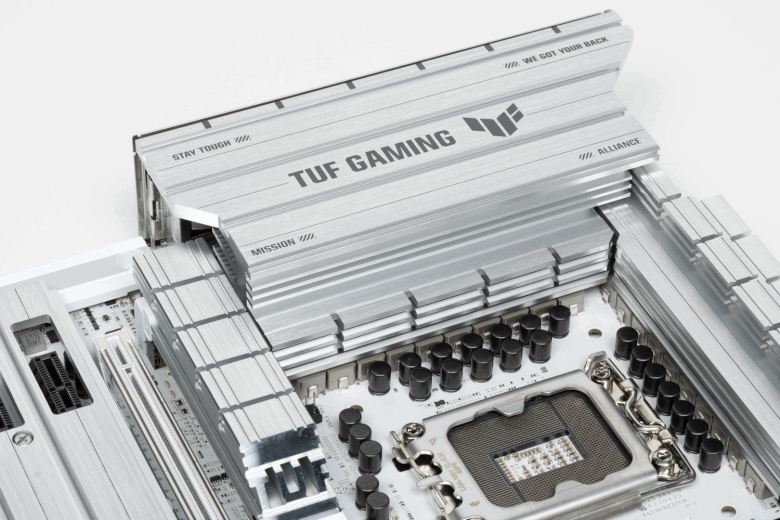

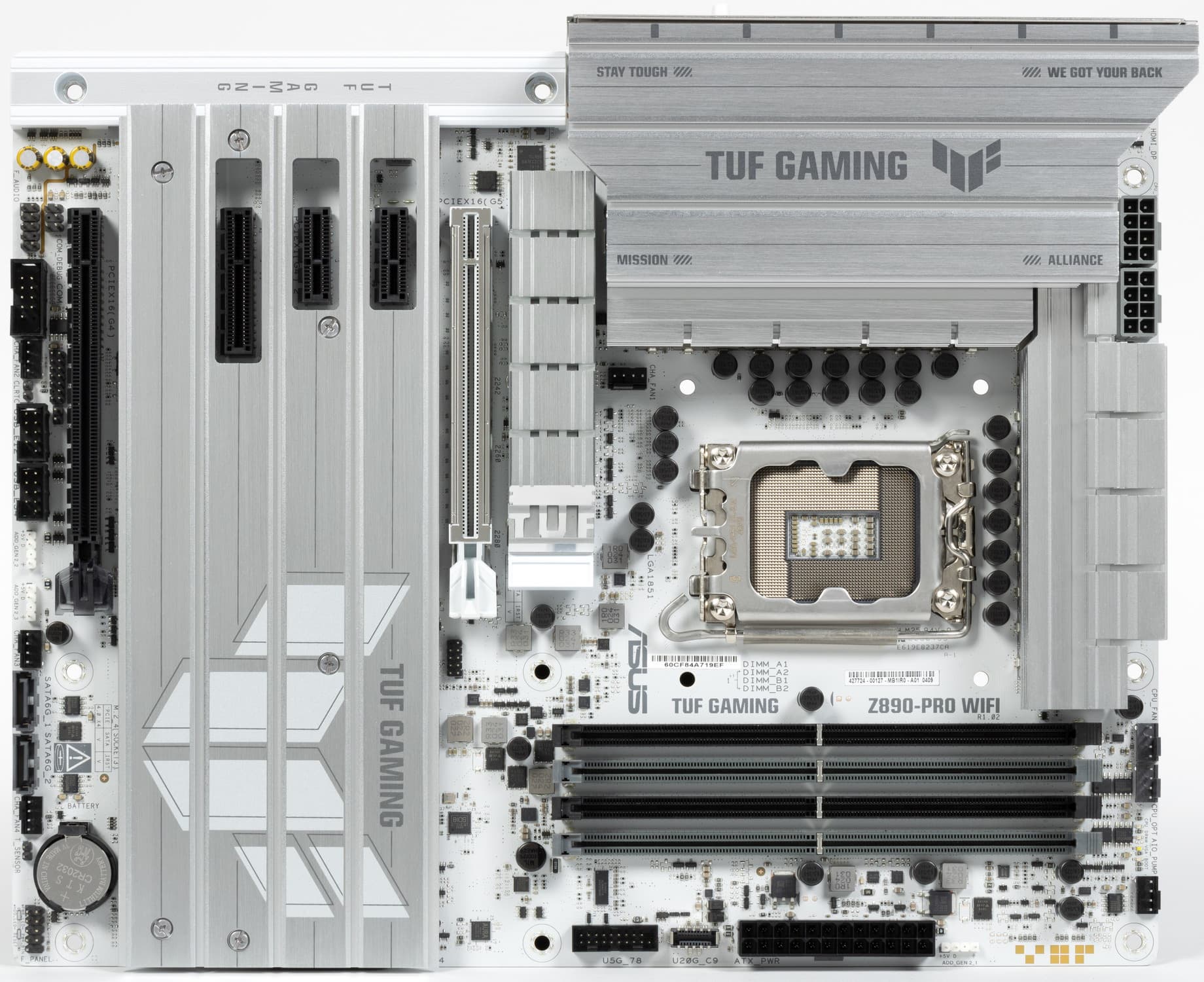

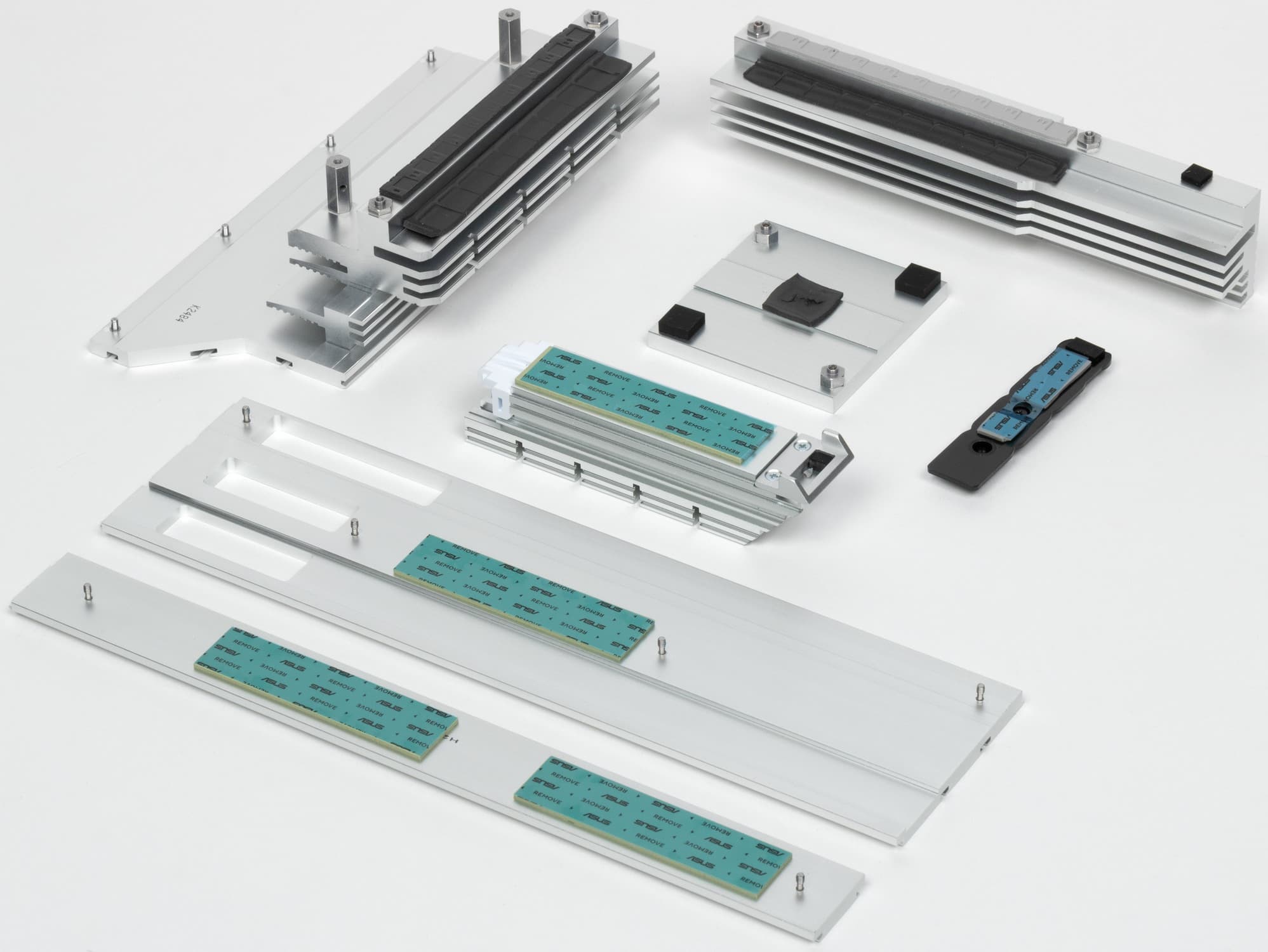

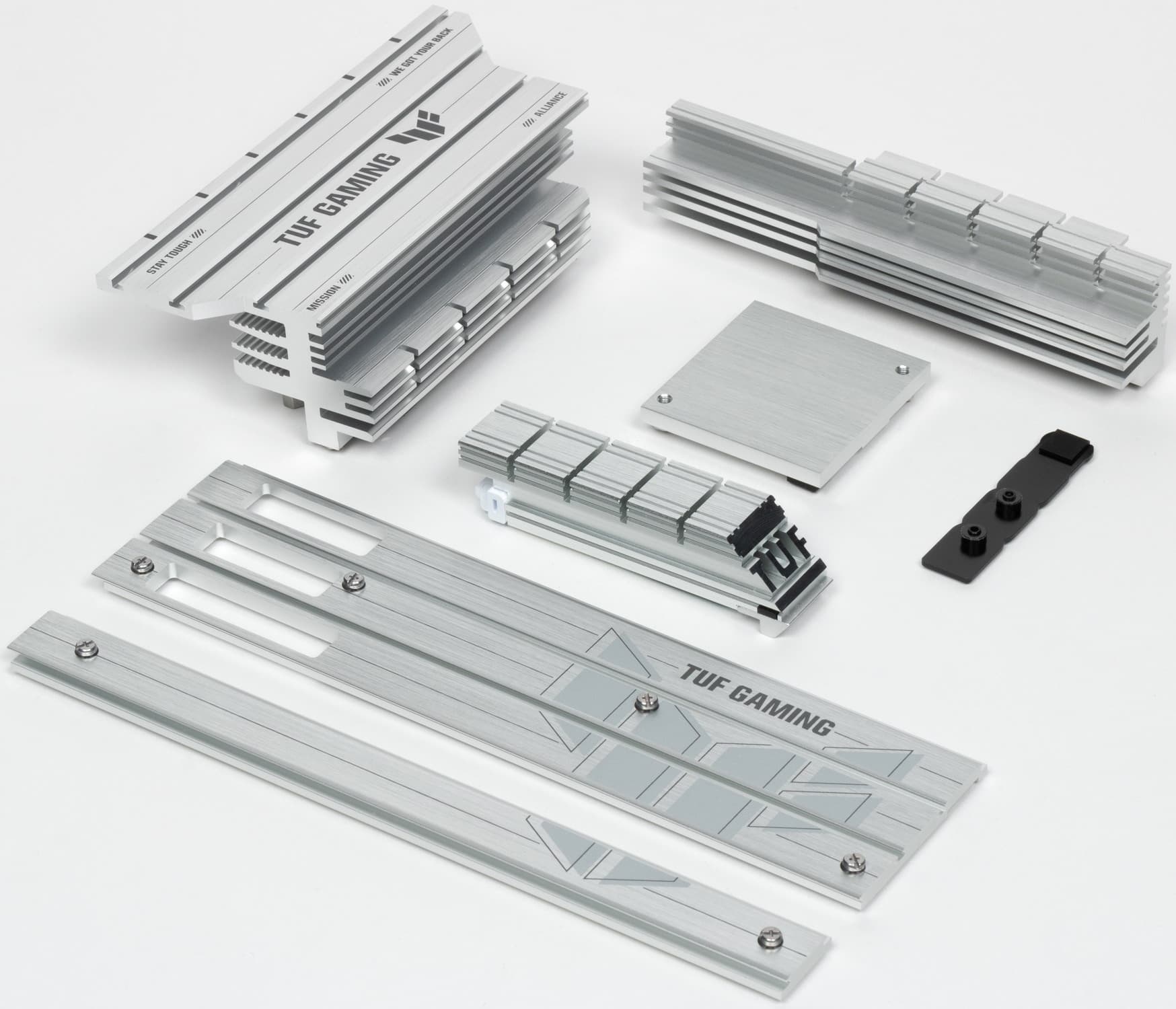

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

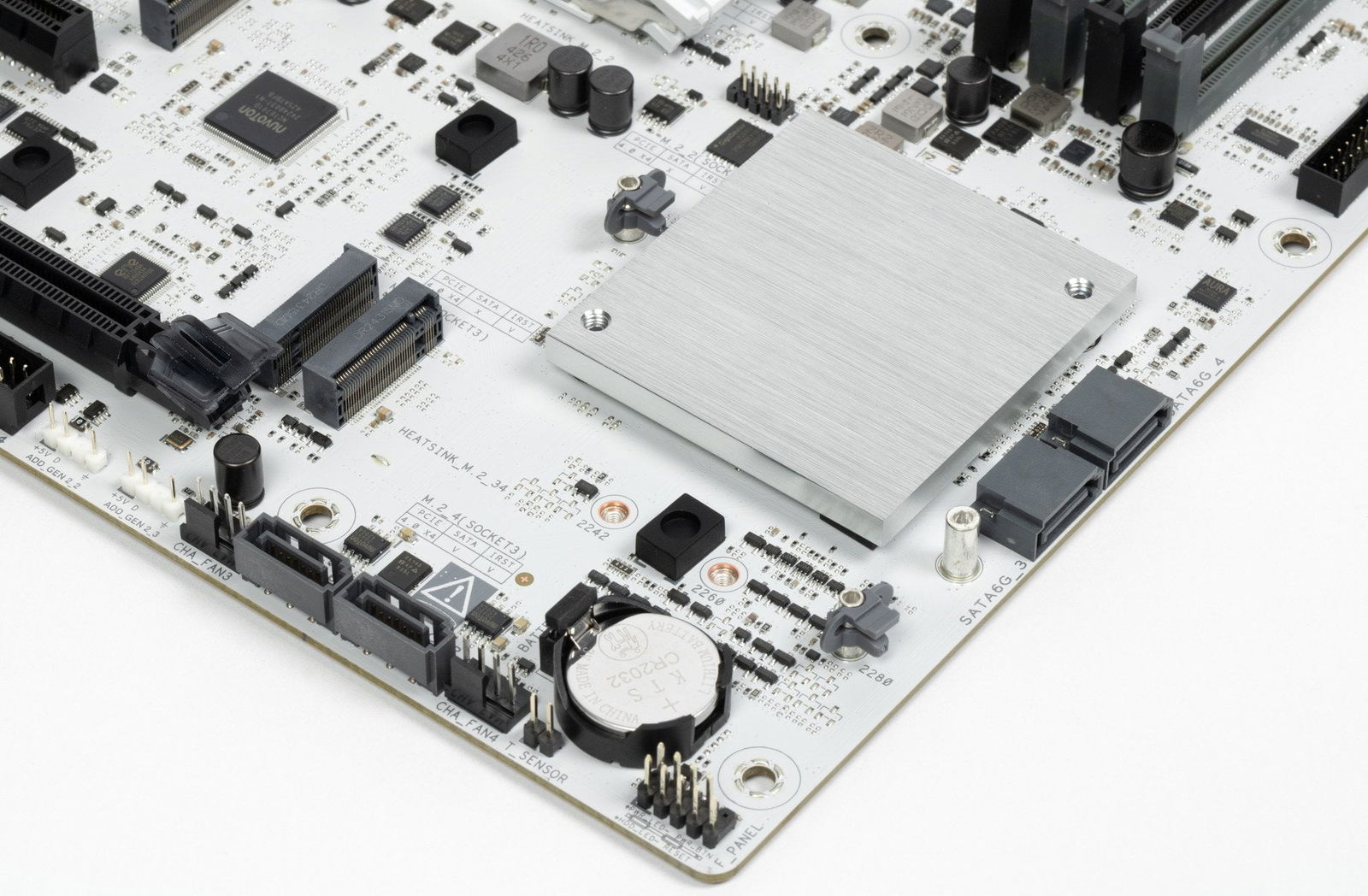

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
В комплекте с платой имеется фирменная накладка, которую можно установить на радиатор VRM, идущий вдоль заднего блока портов.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у двух — свои персональные радиаторы, у остальных — общий.
Напомню, что материнская плата не имеет бэкплейта.

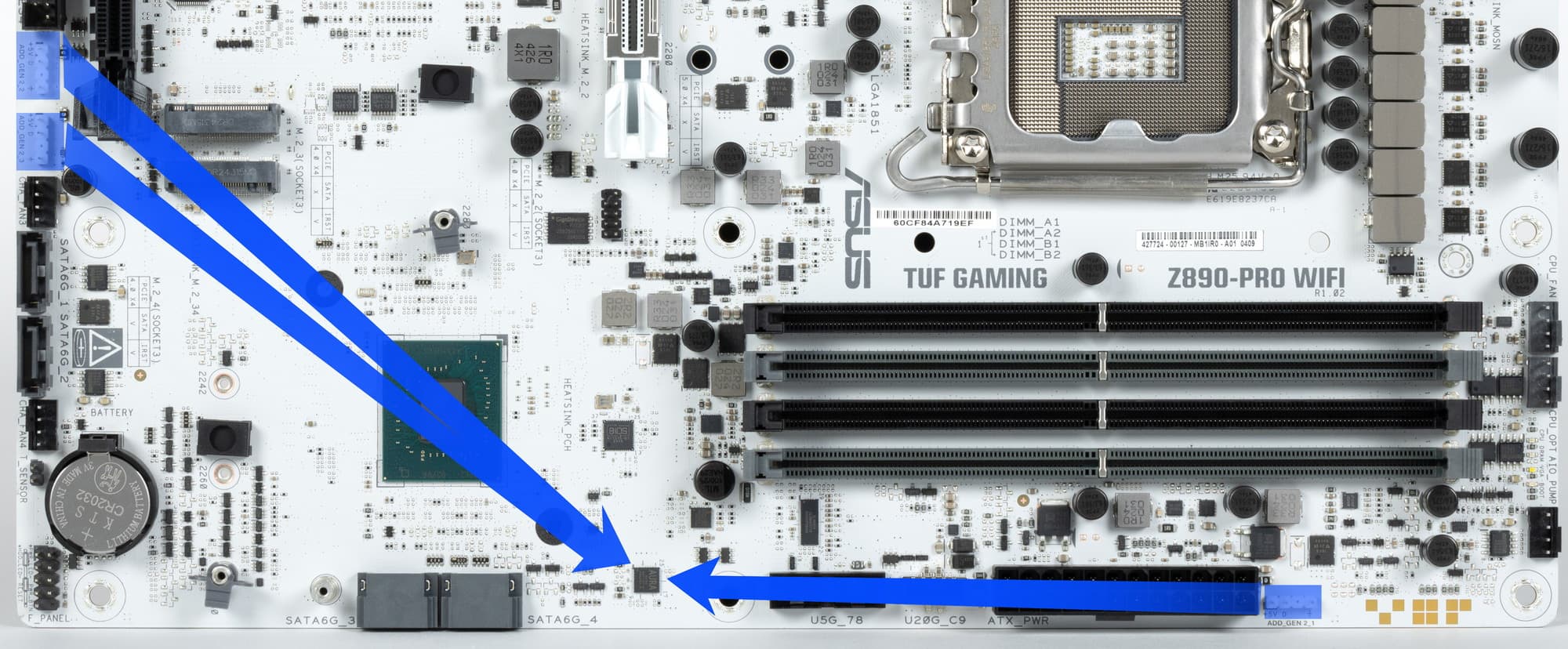

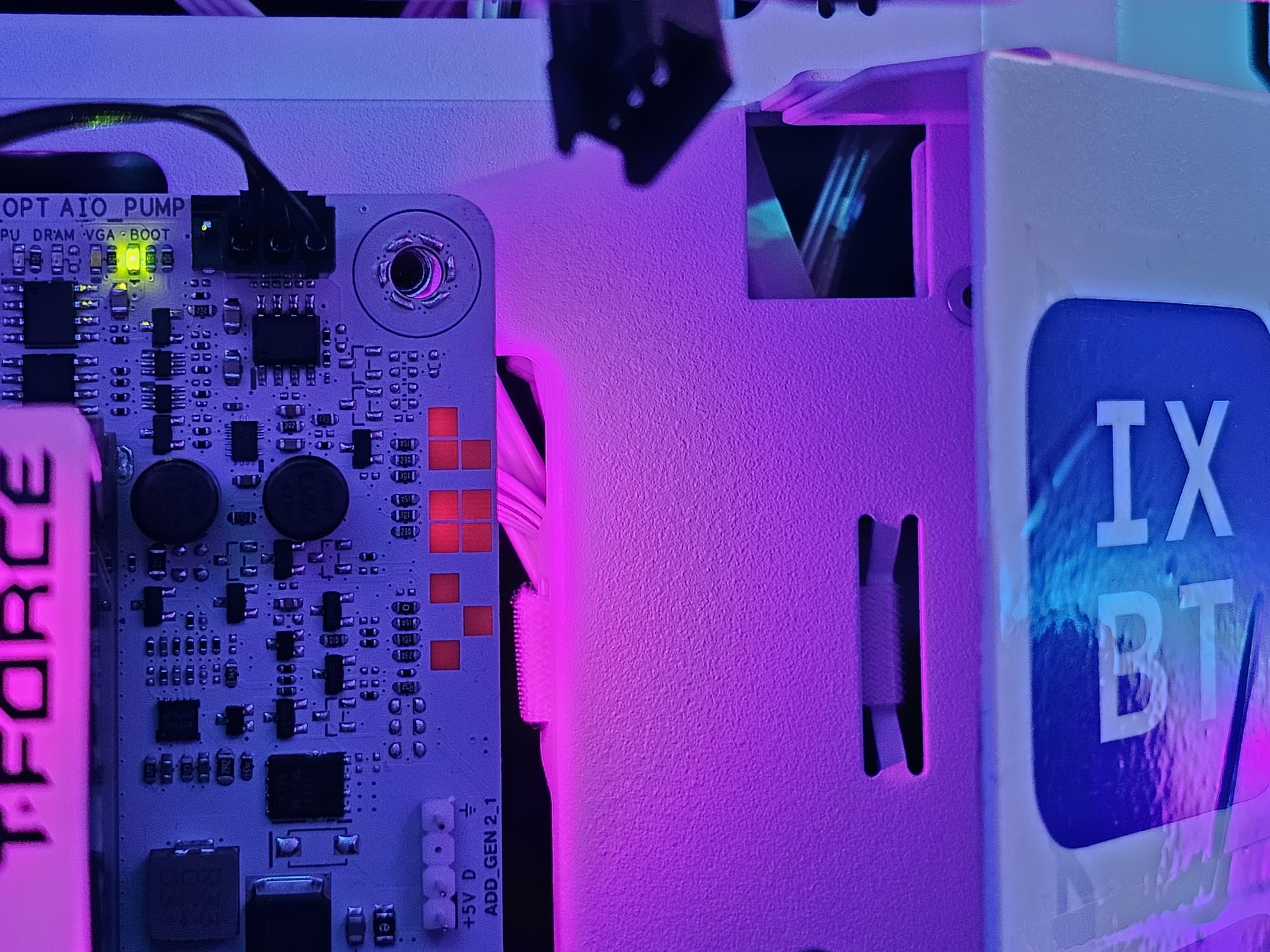

Подсветка
Программное обеспечение под Windows

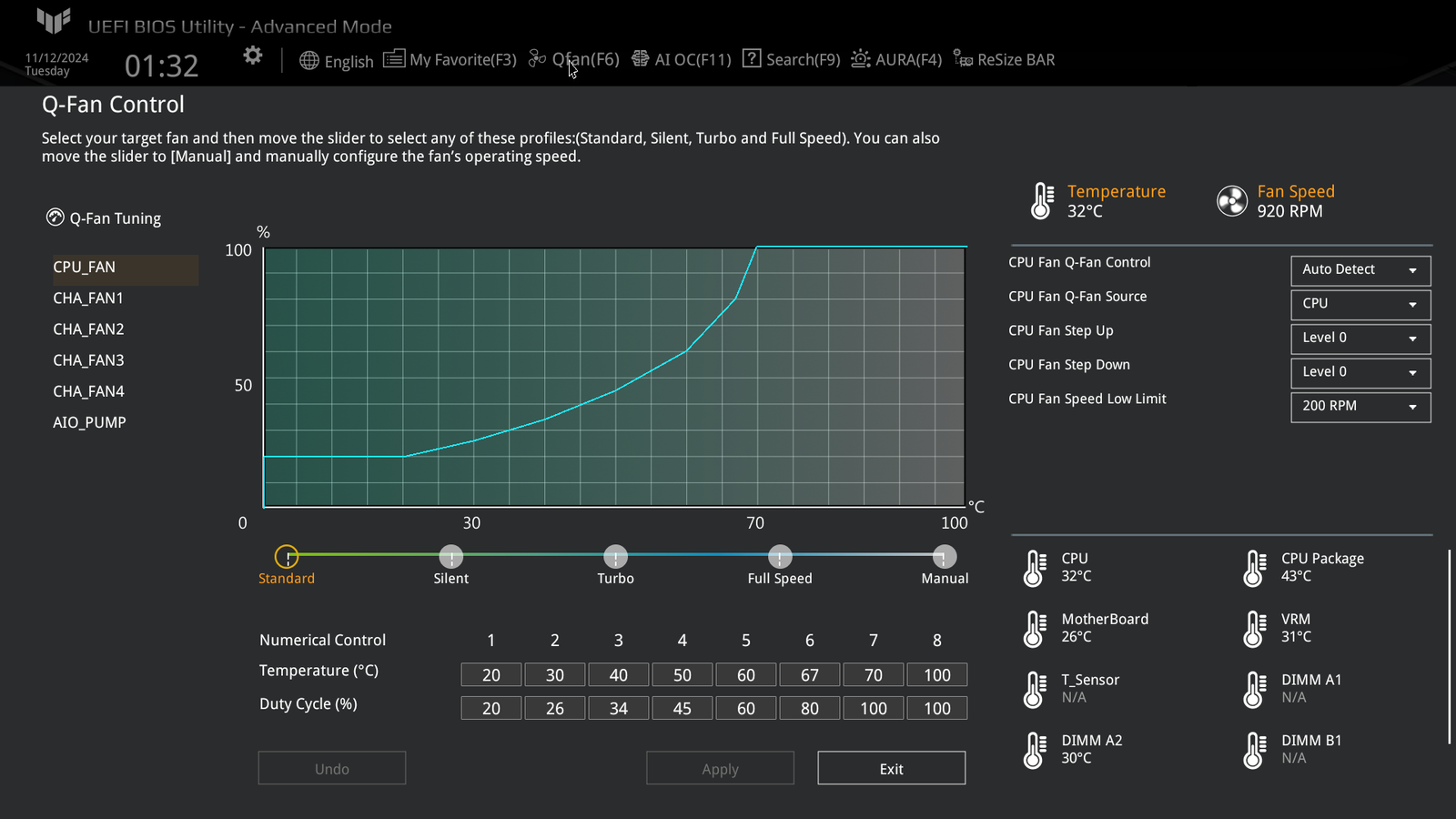

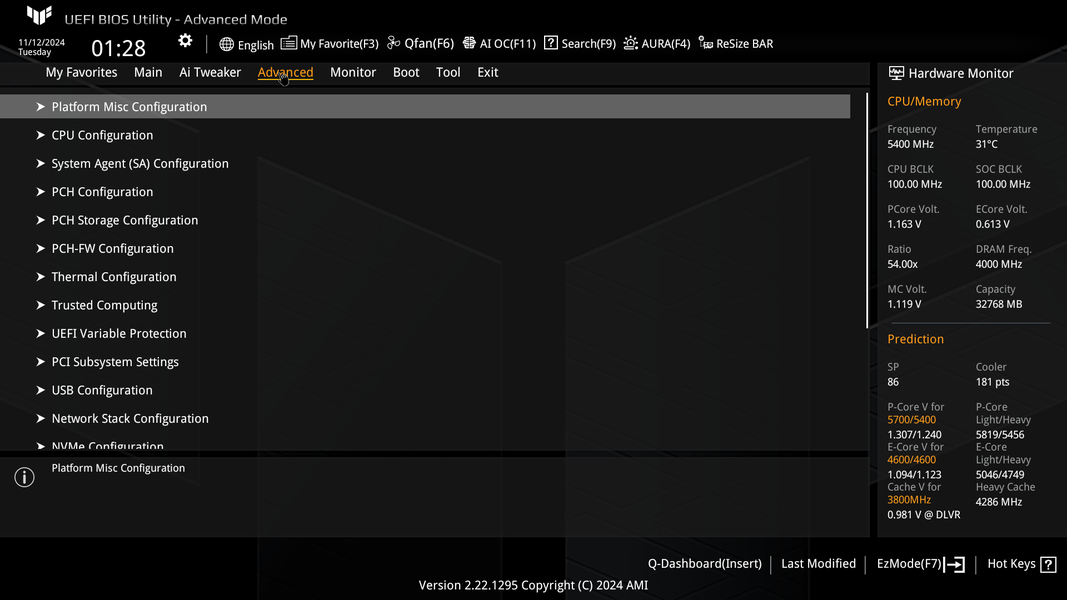

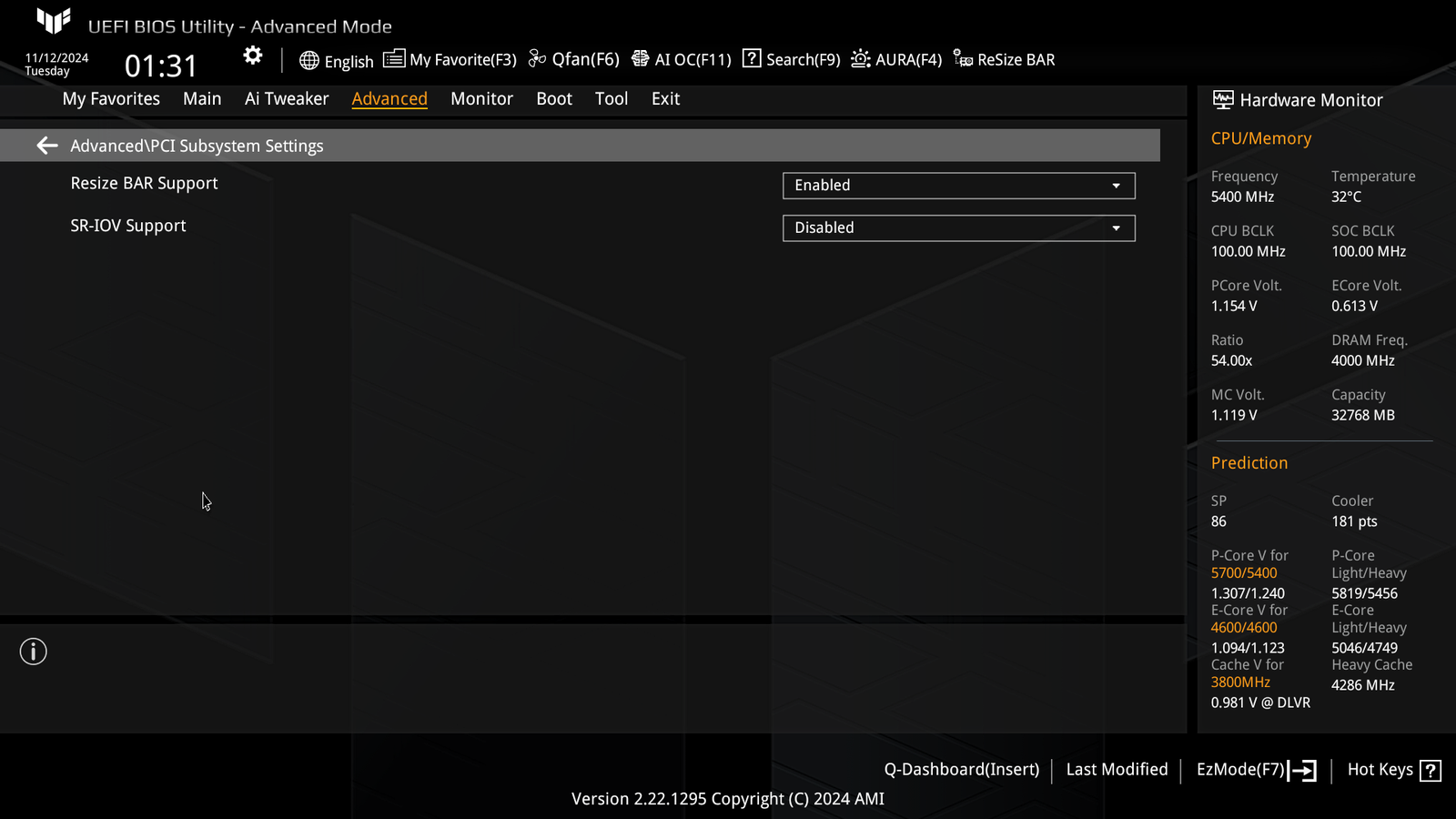

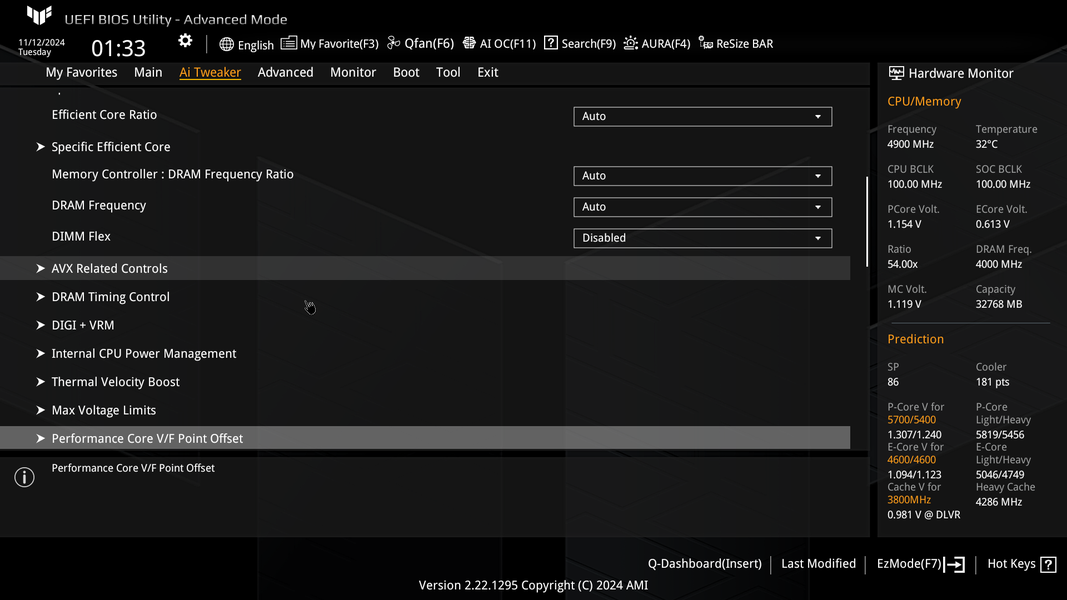

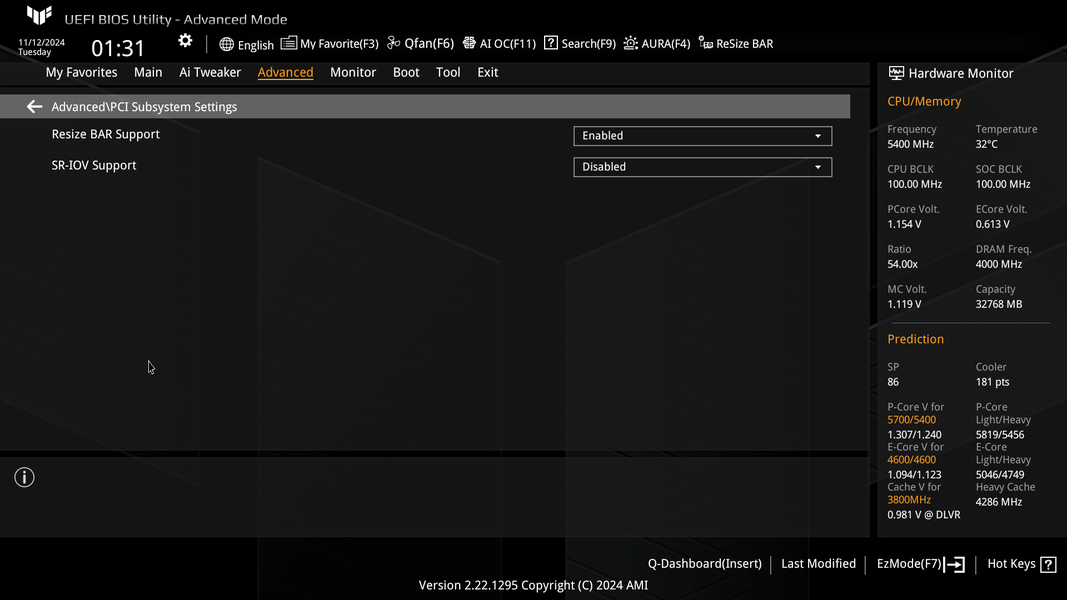

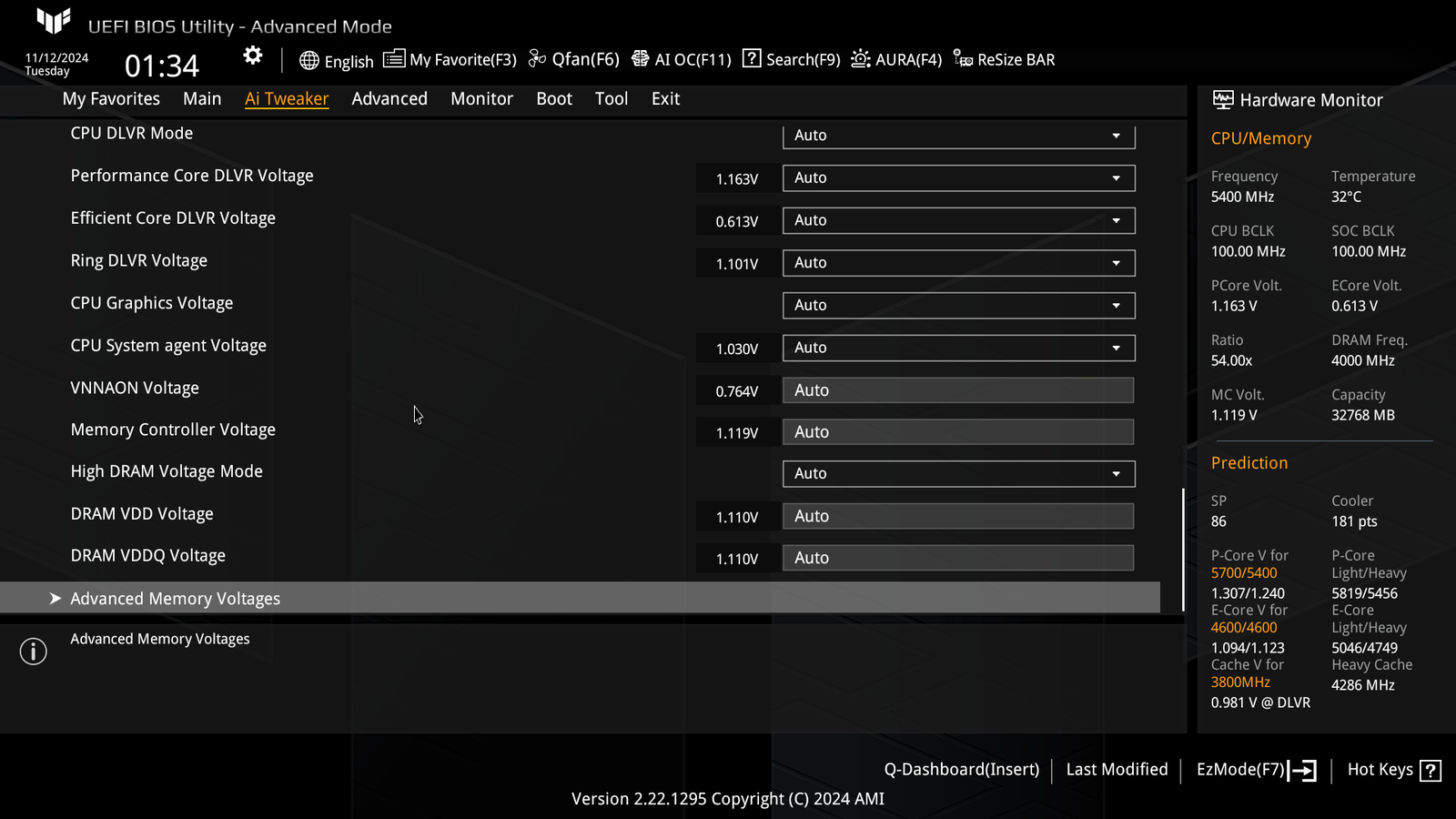

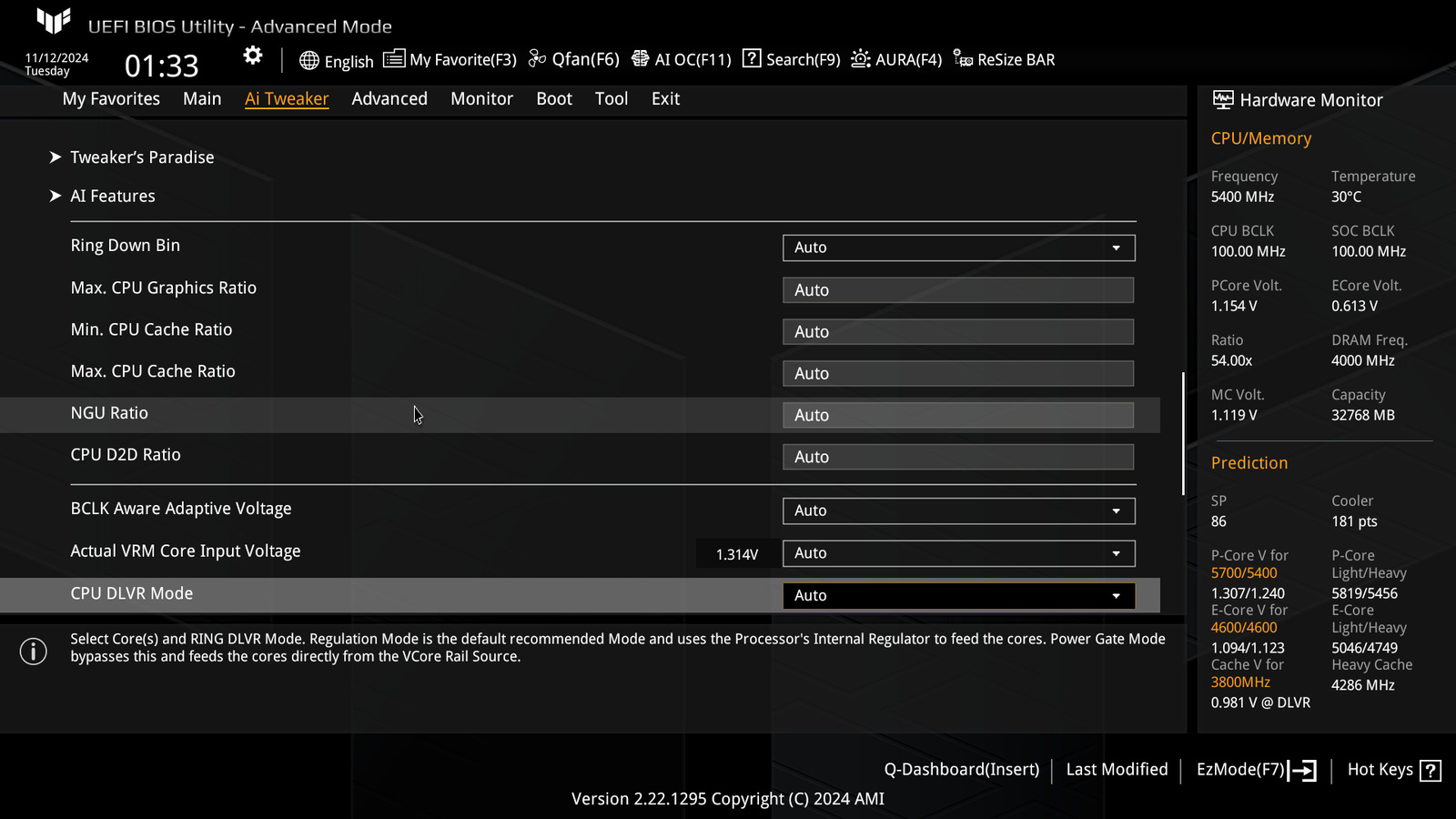

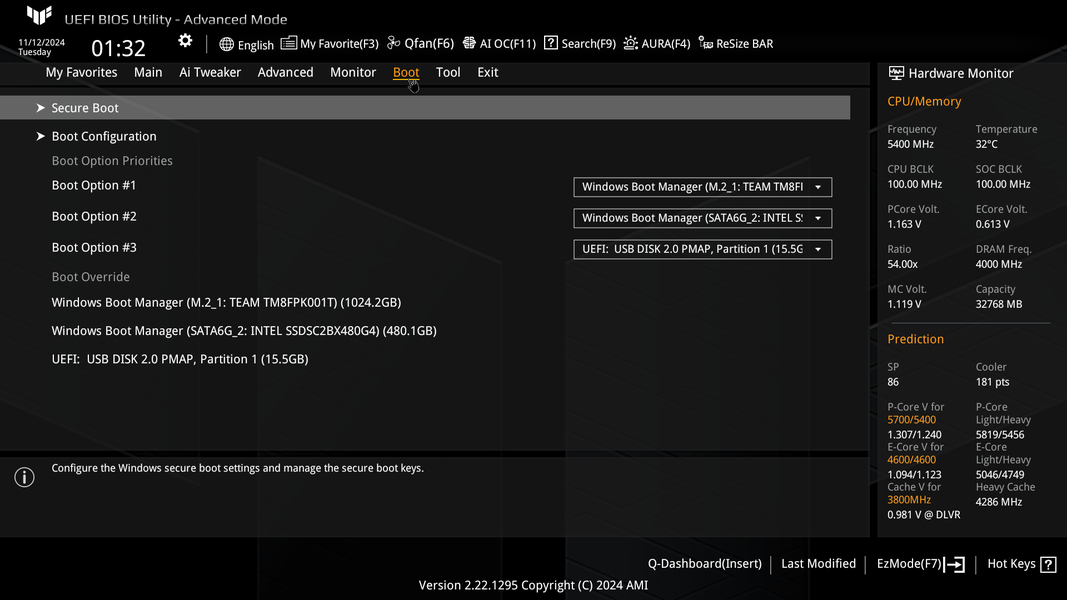

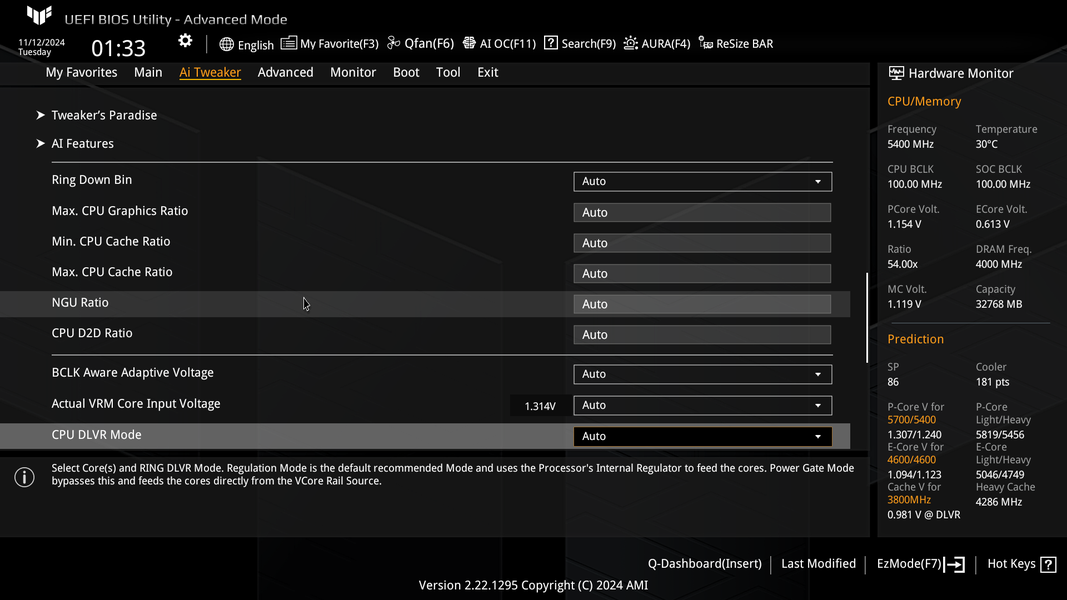

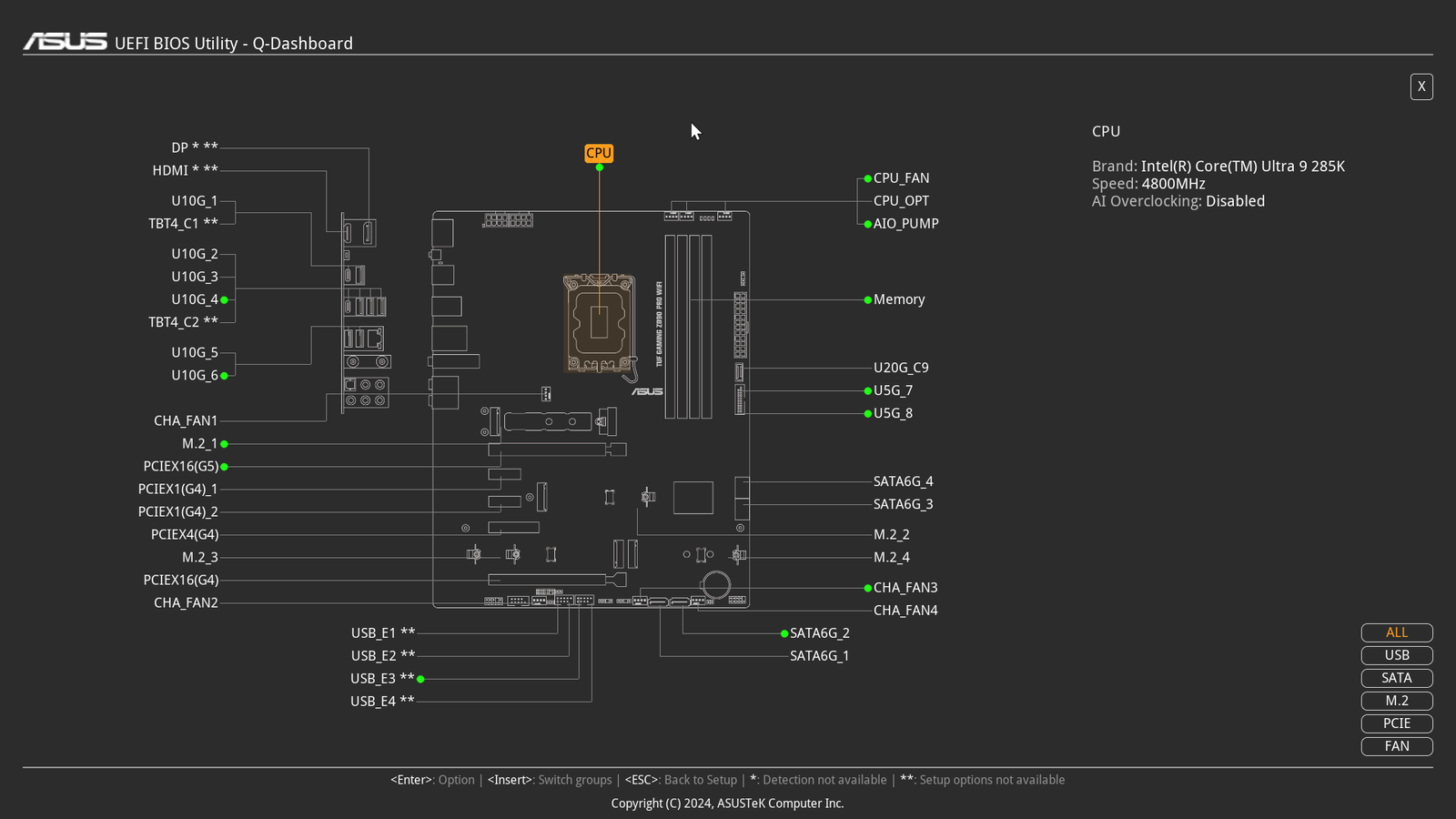

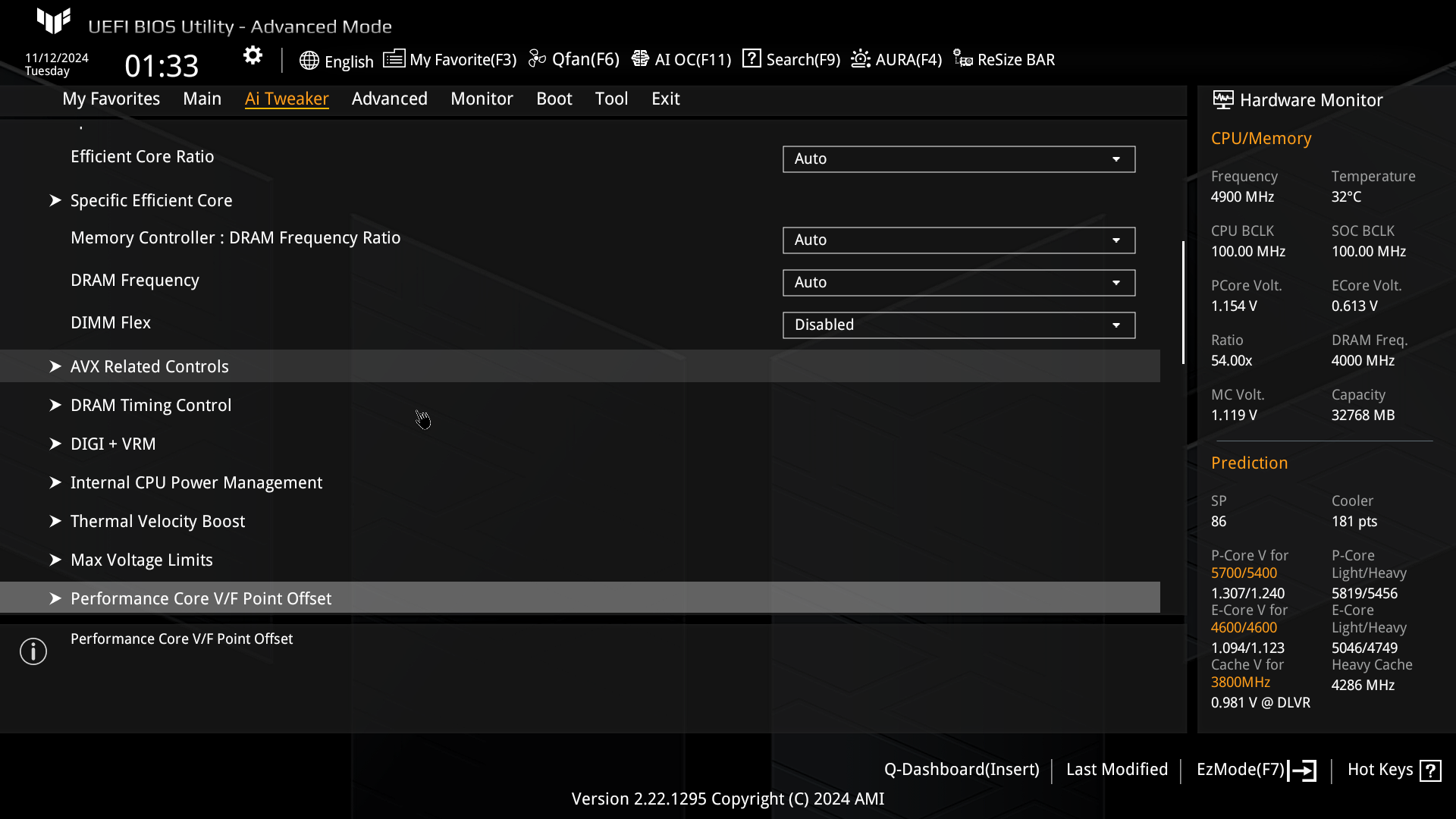

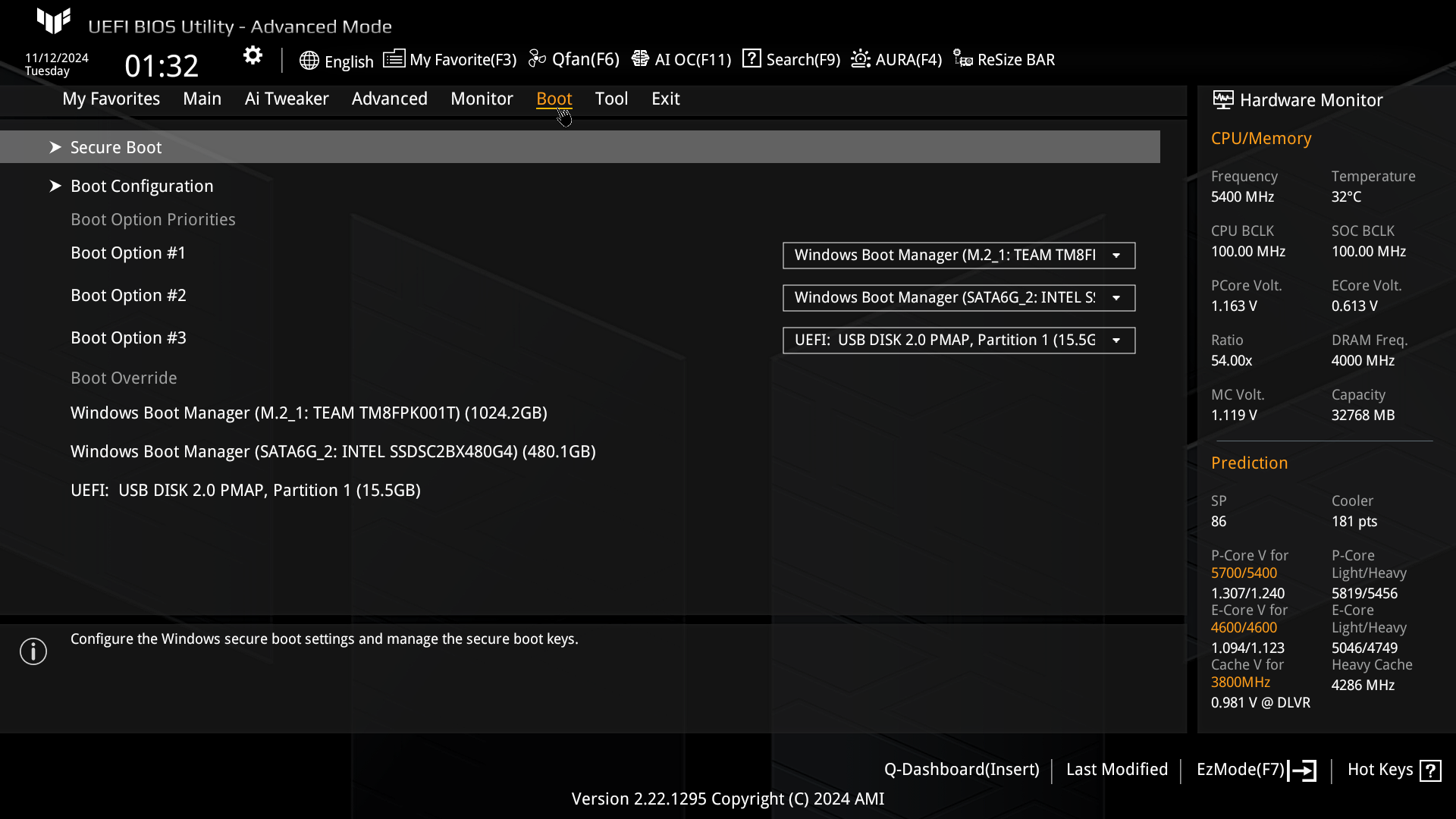

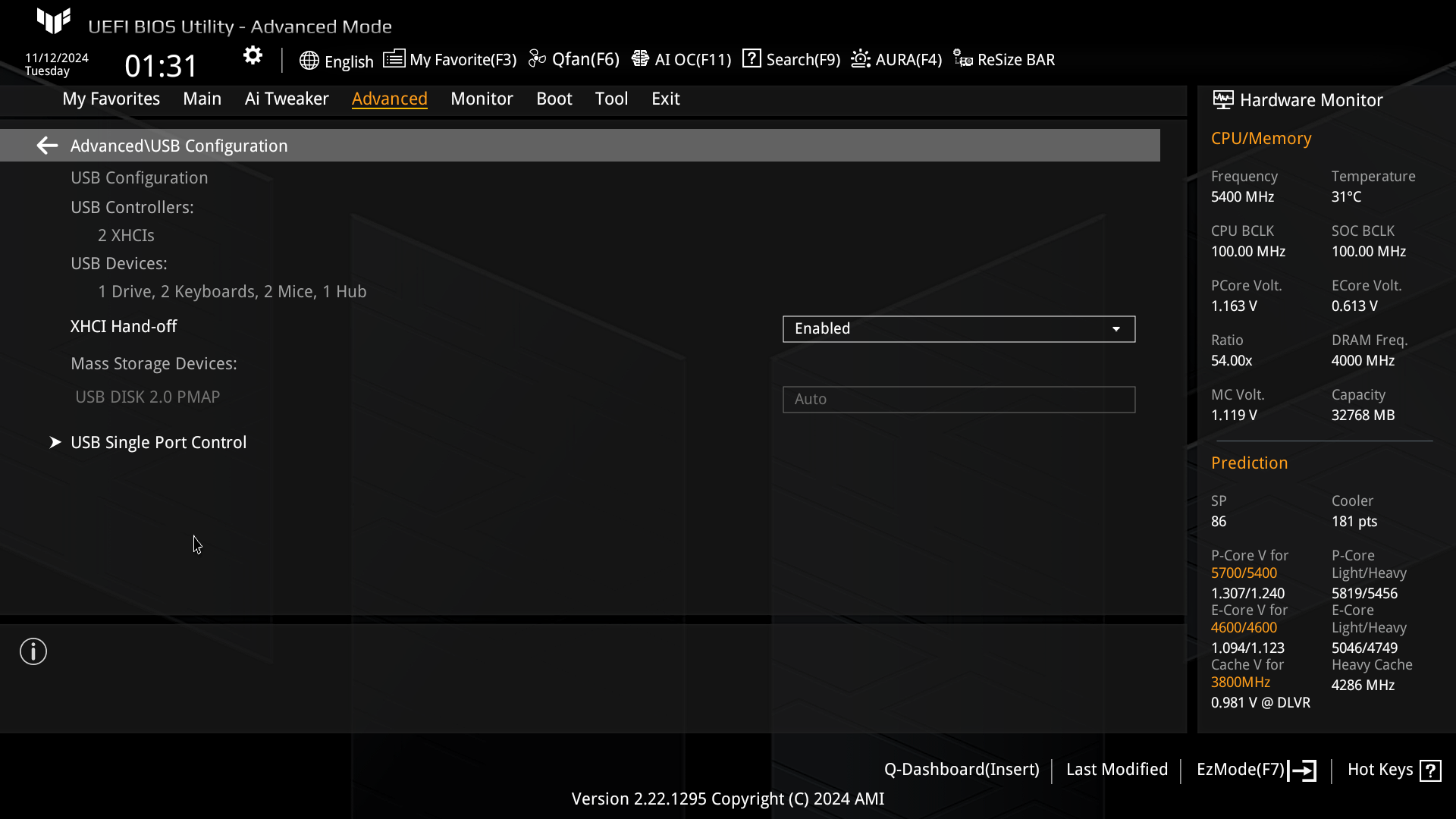

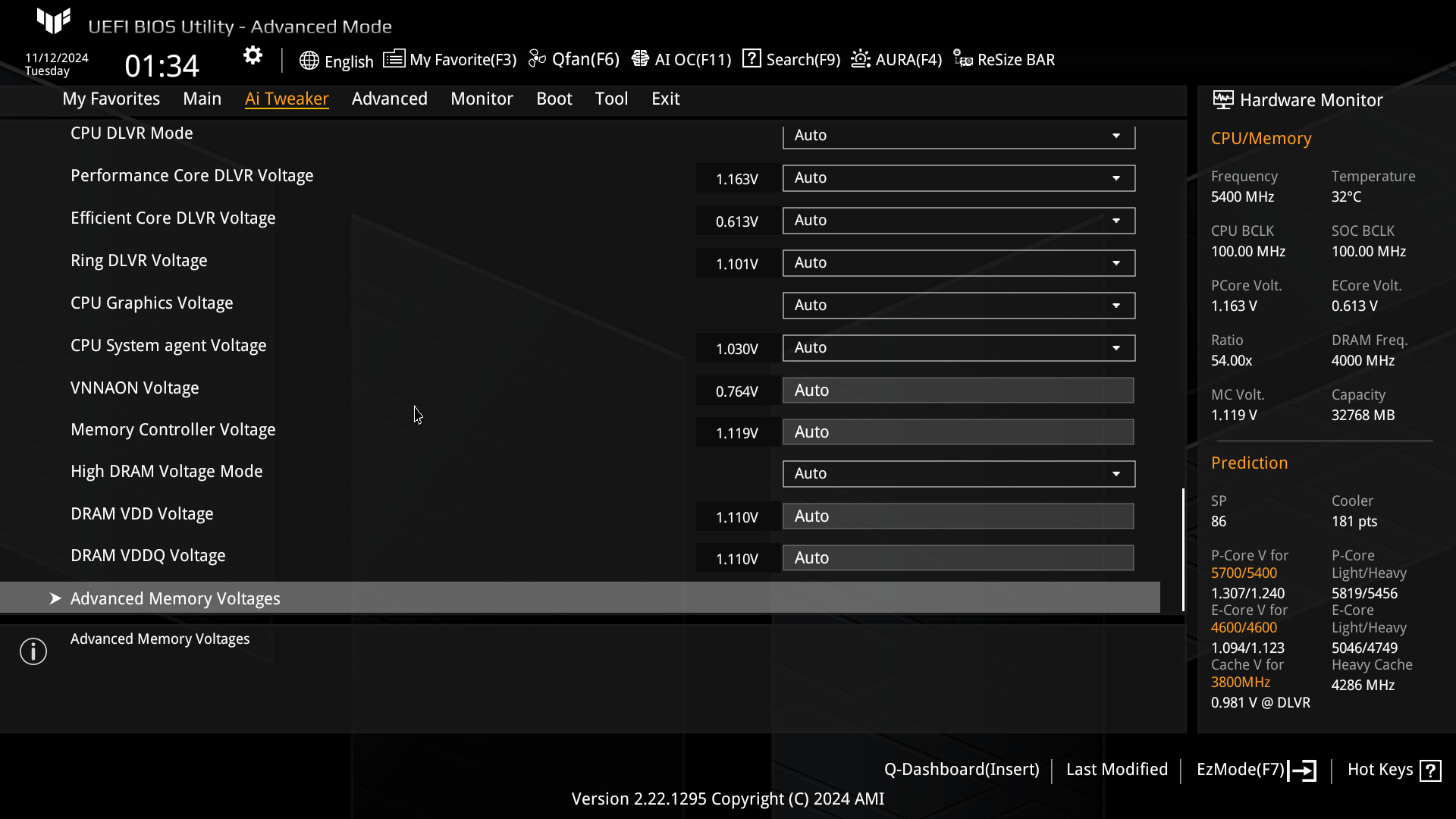

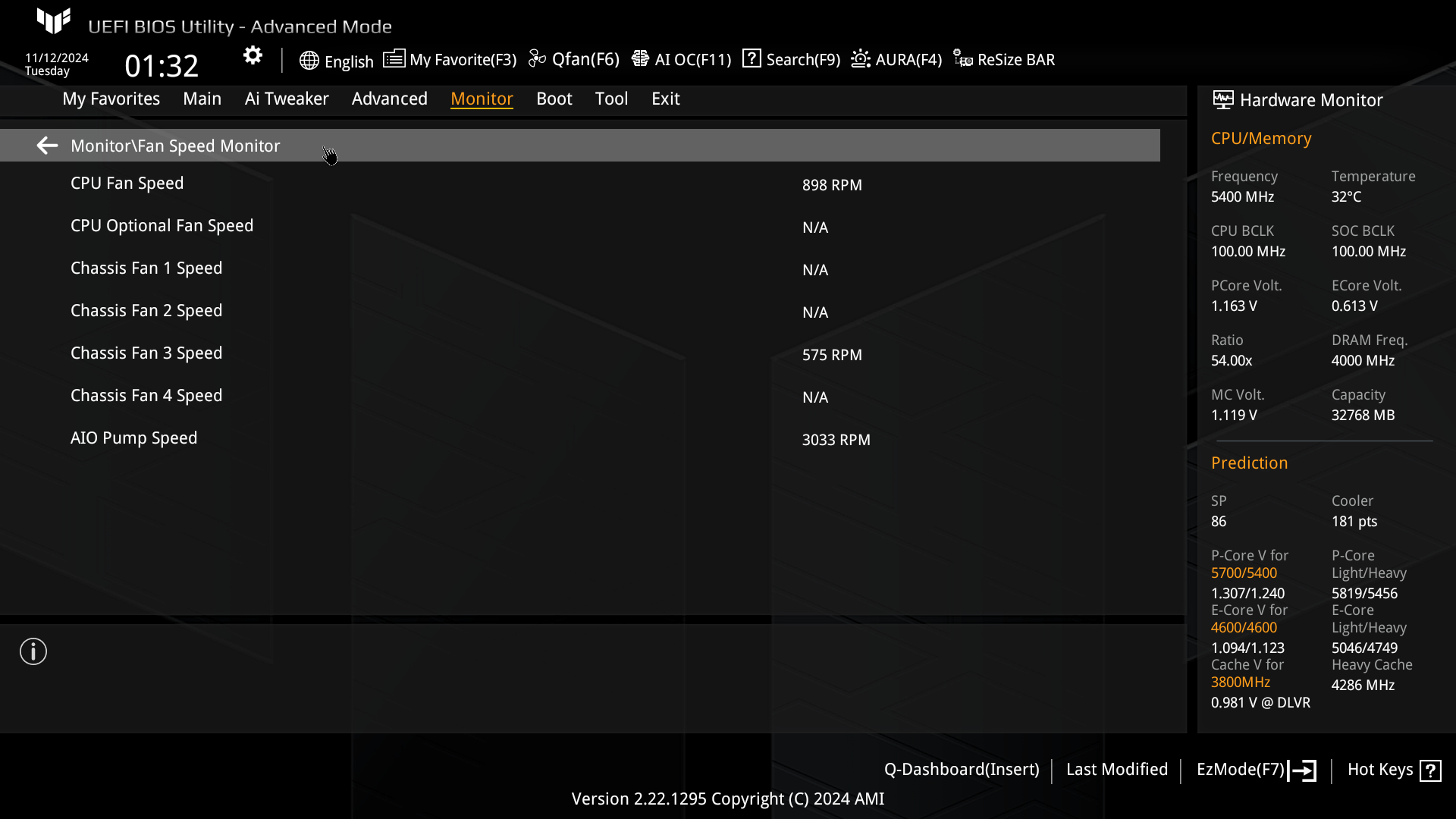

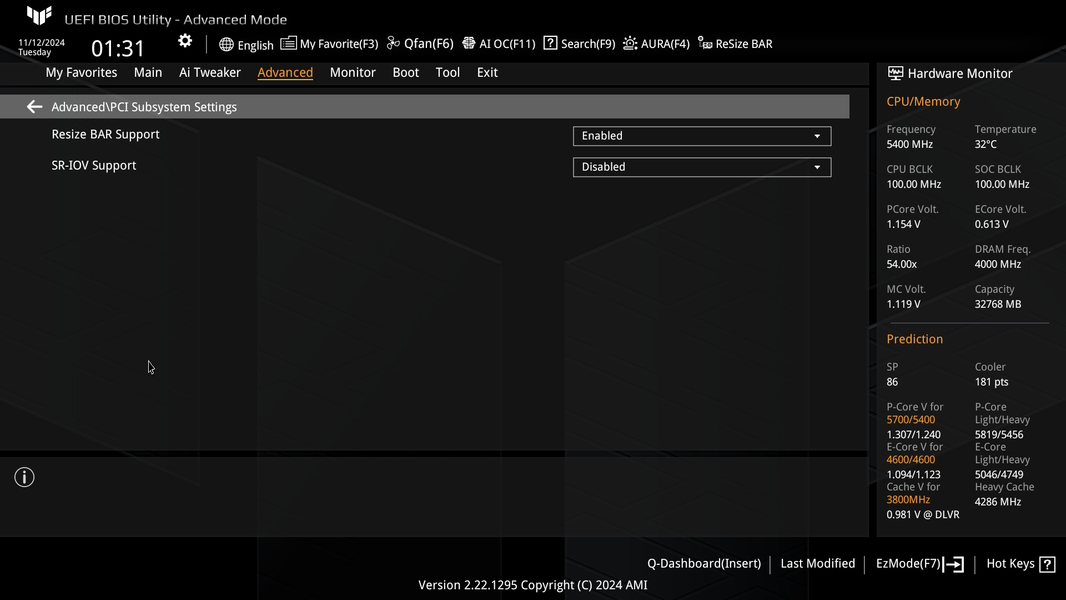

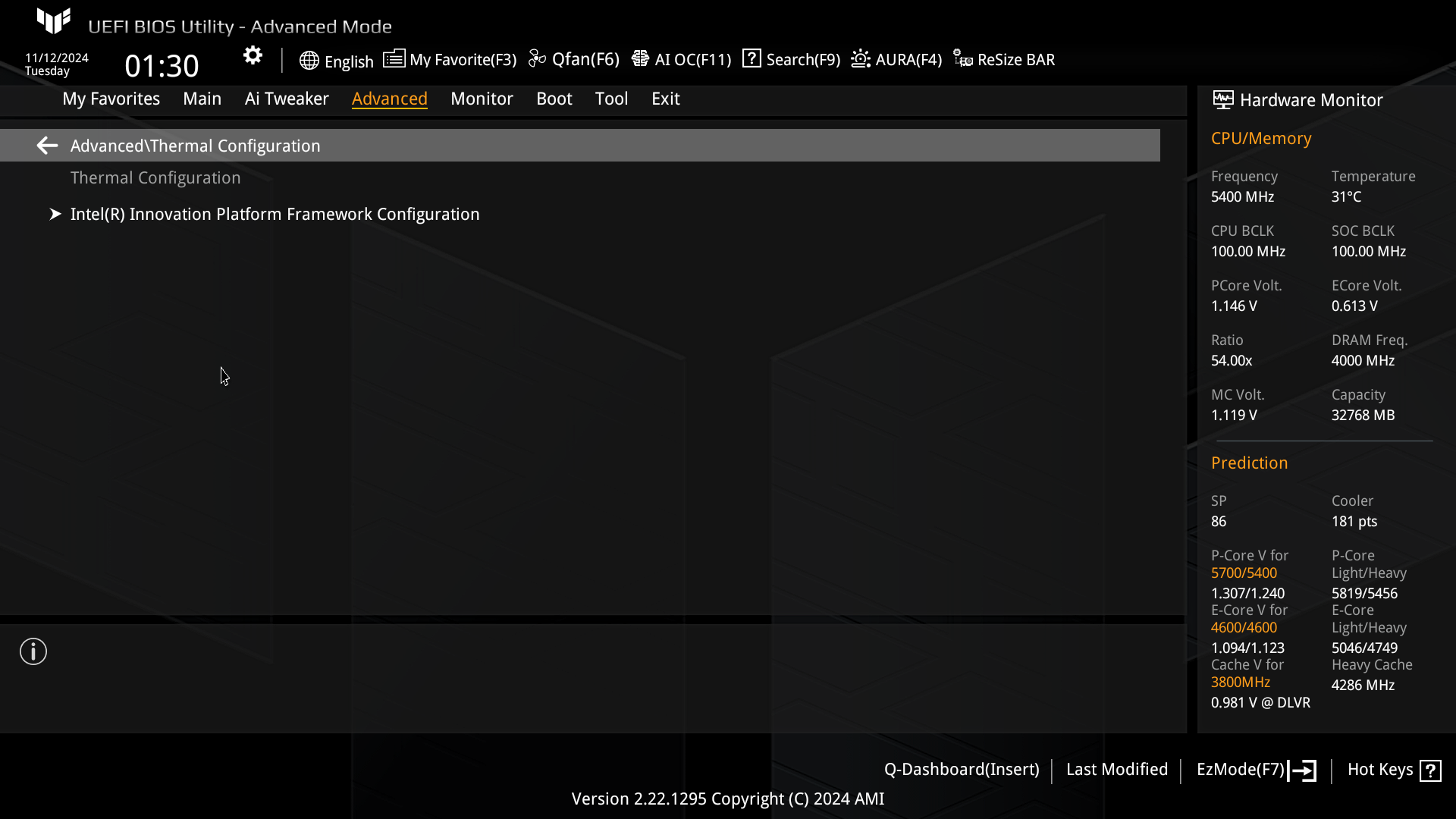

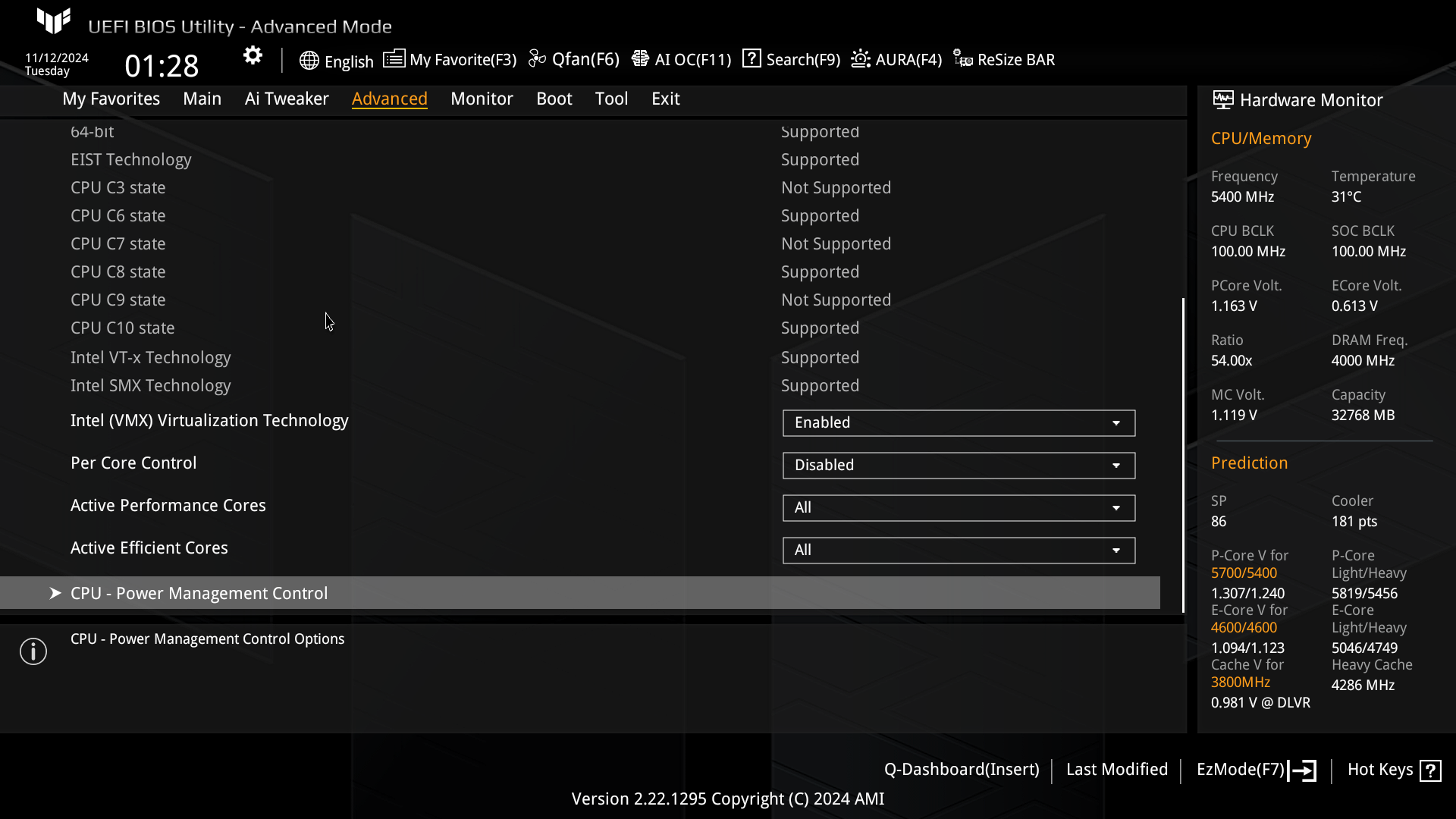

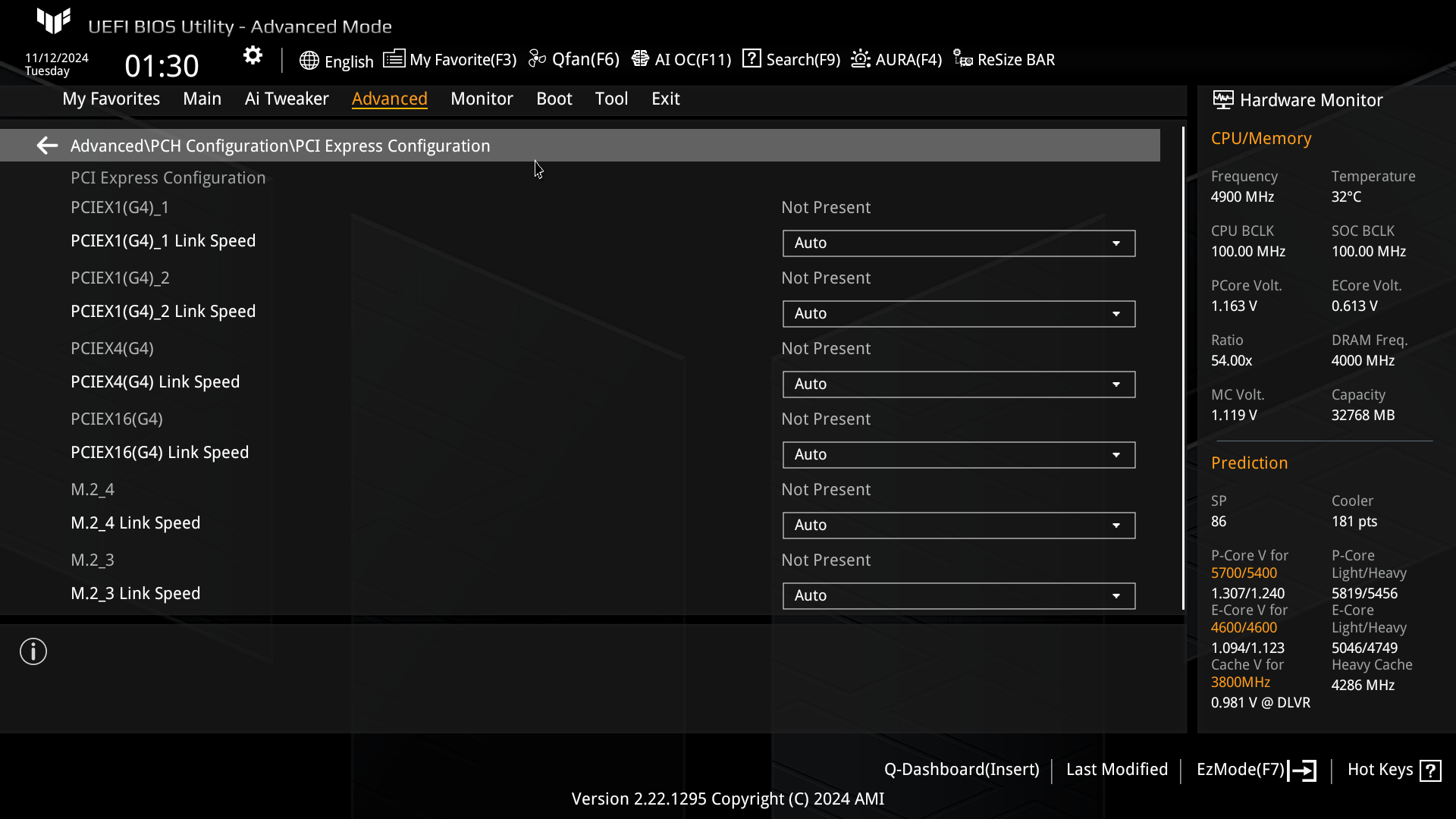

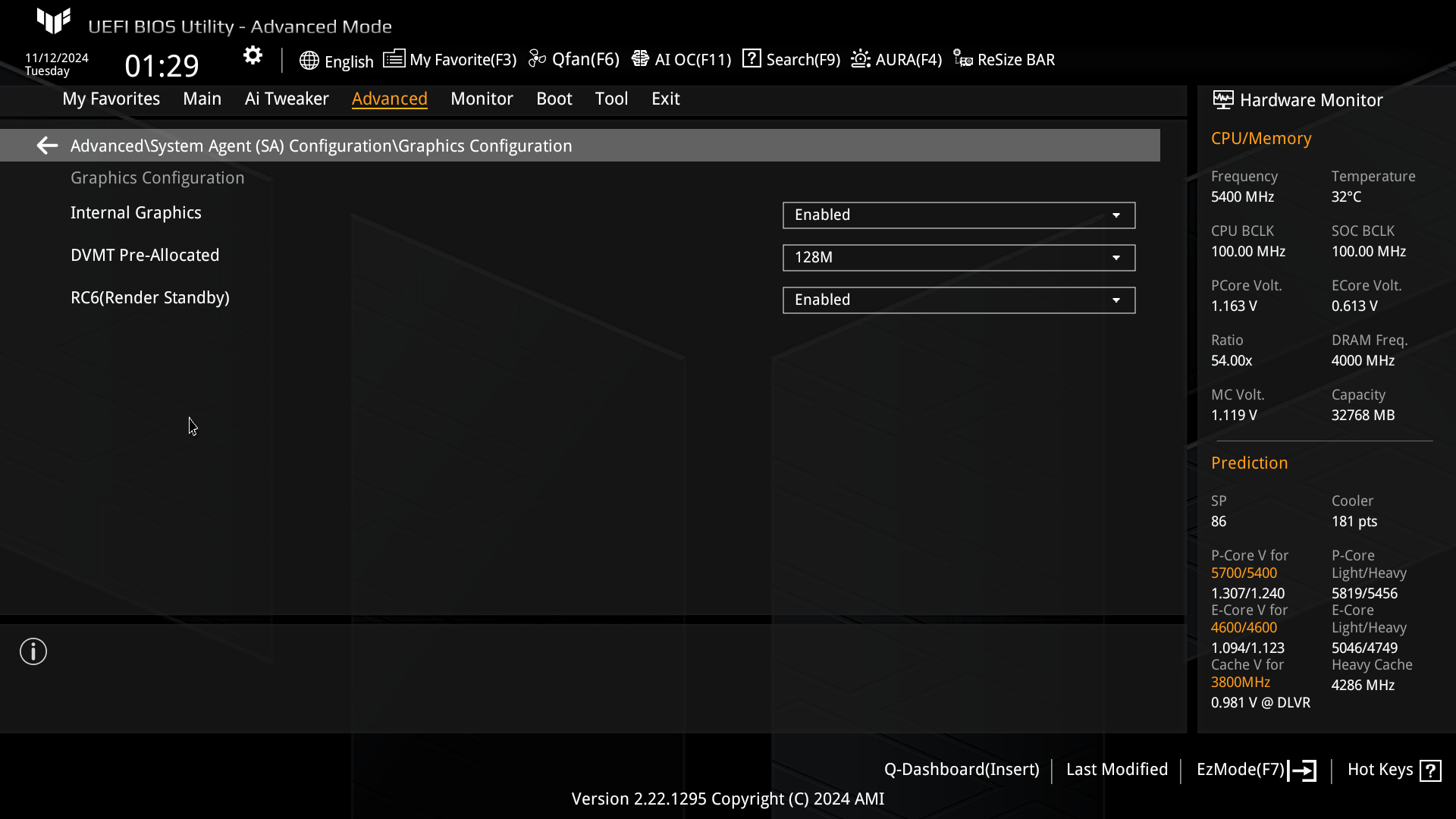

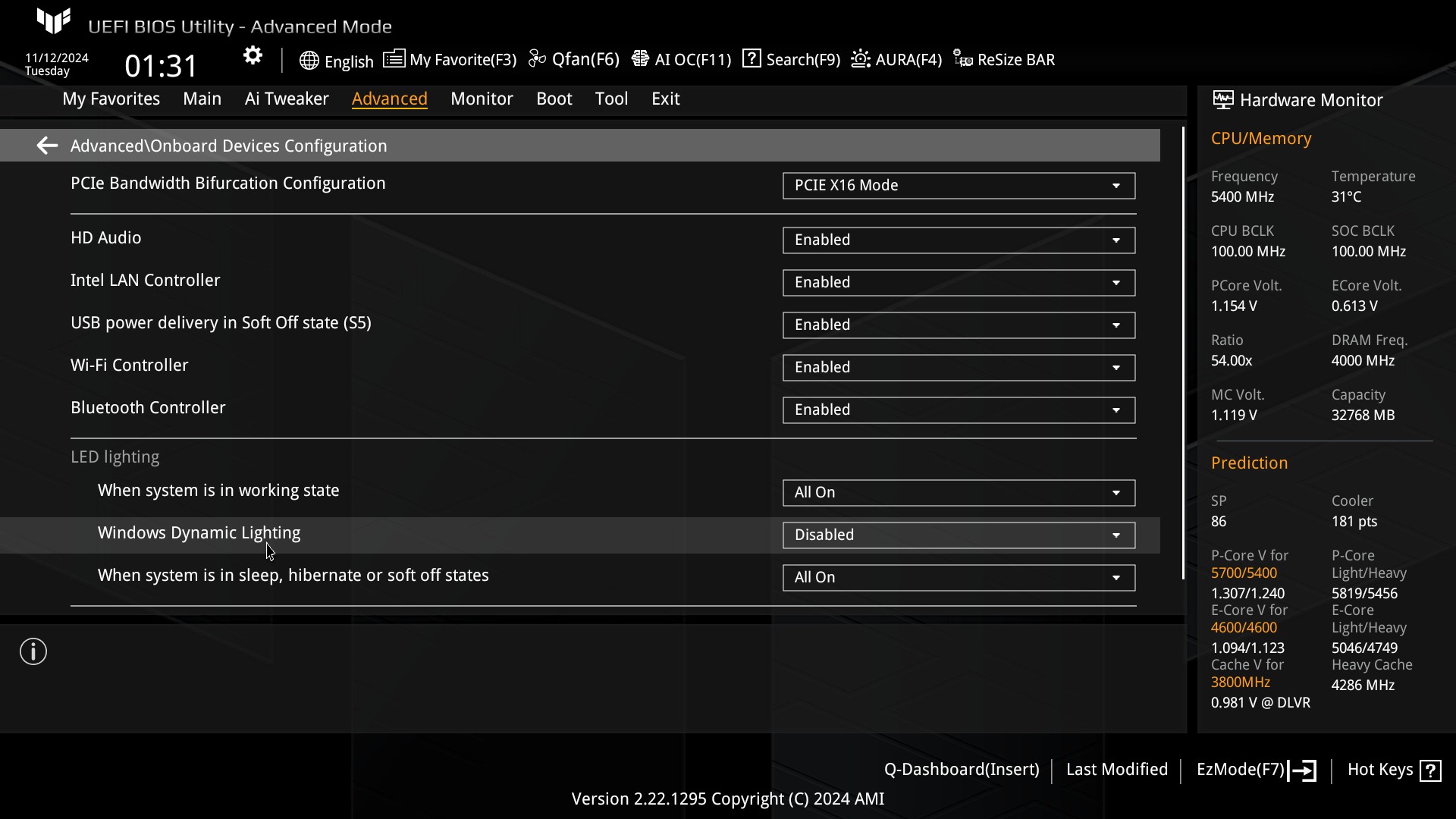

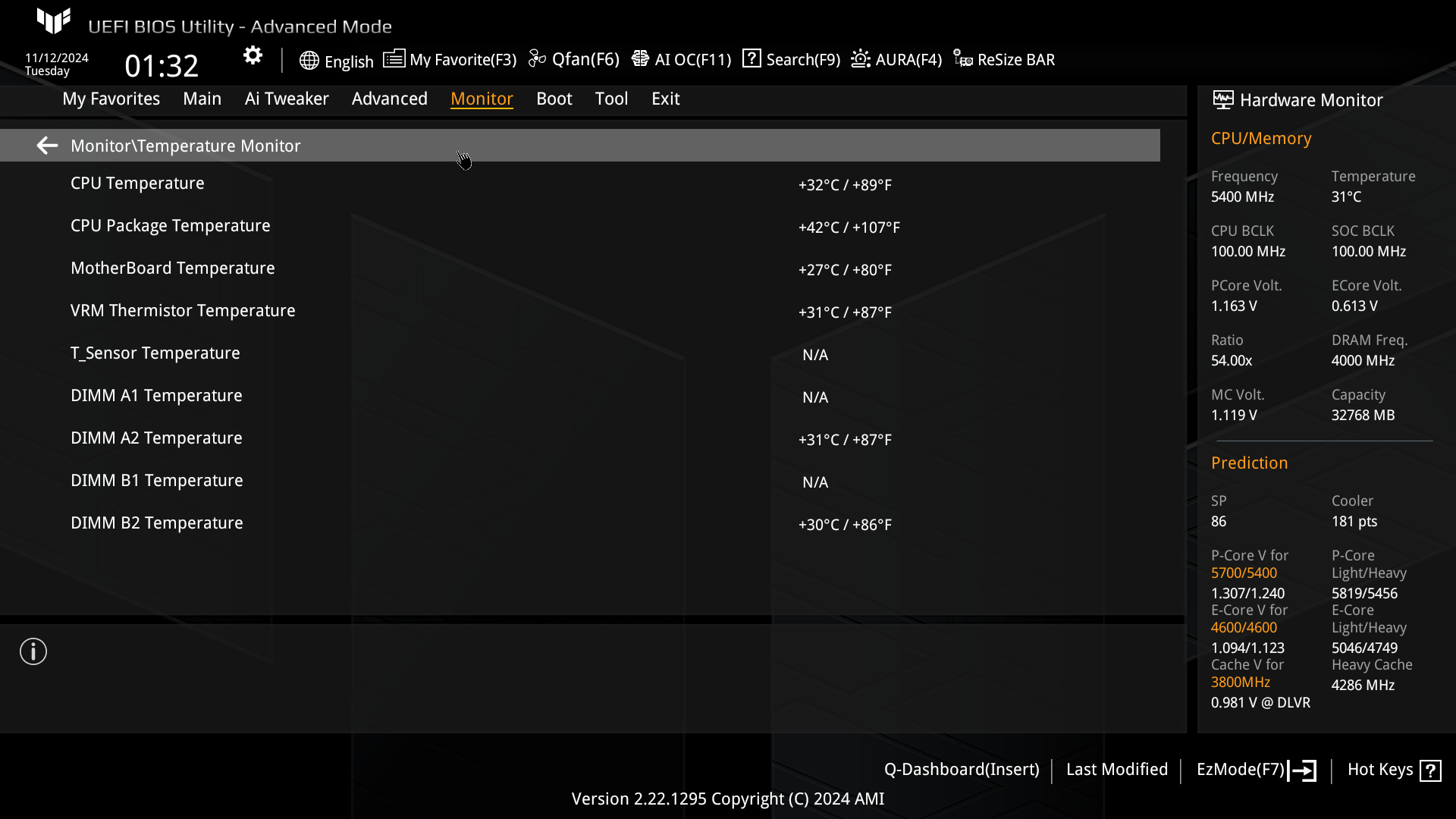

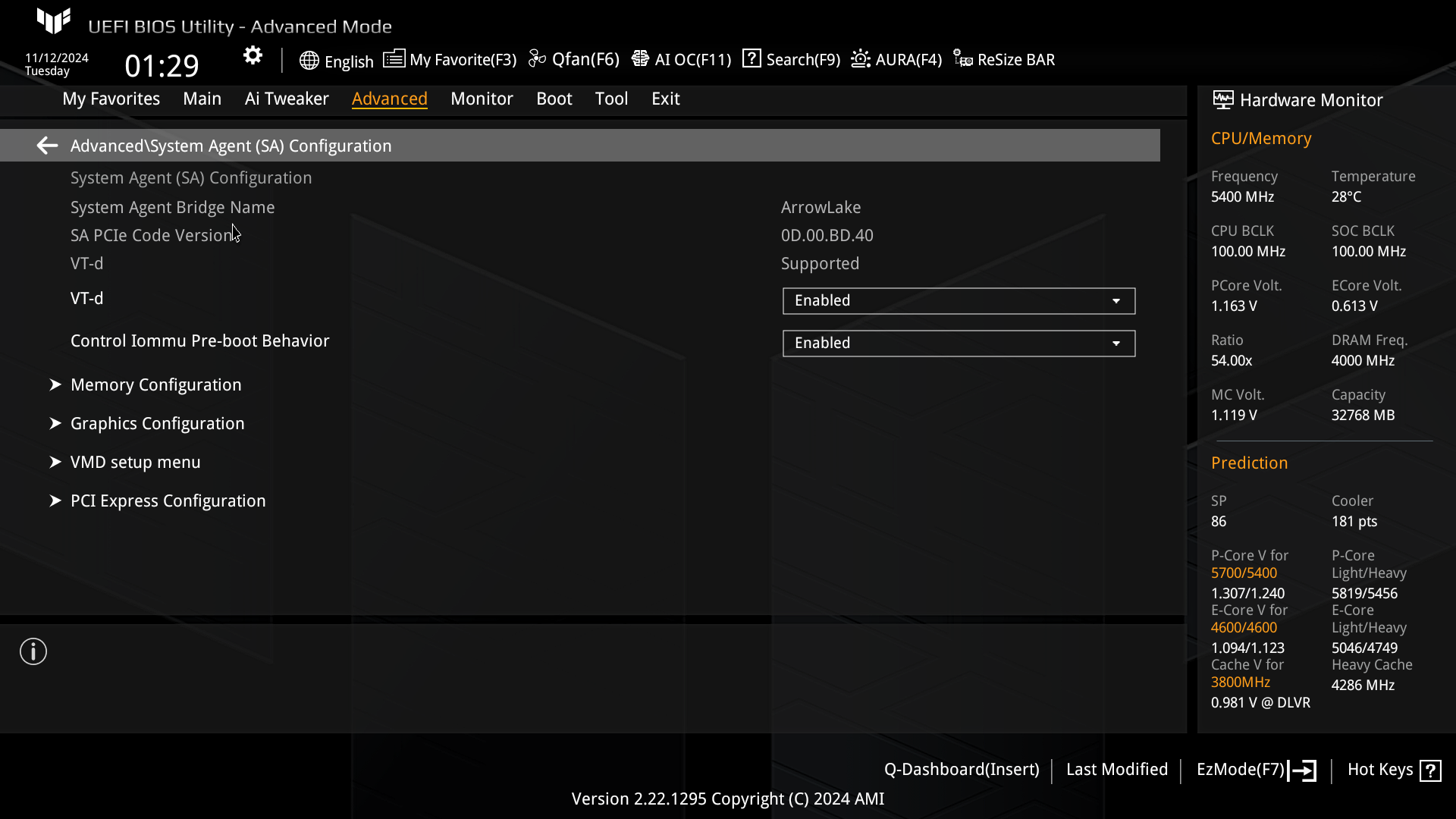

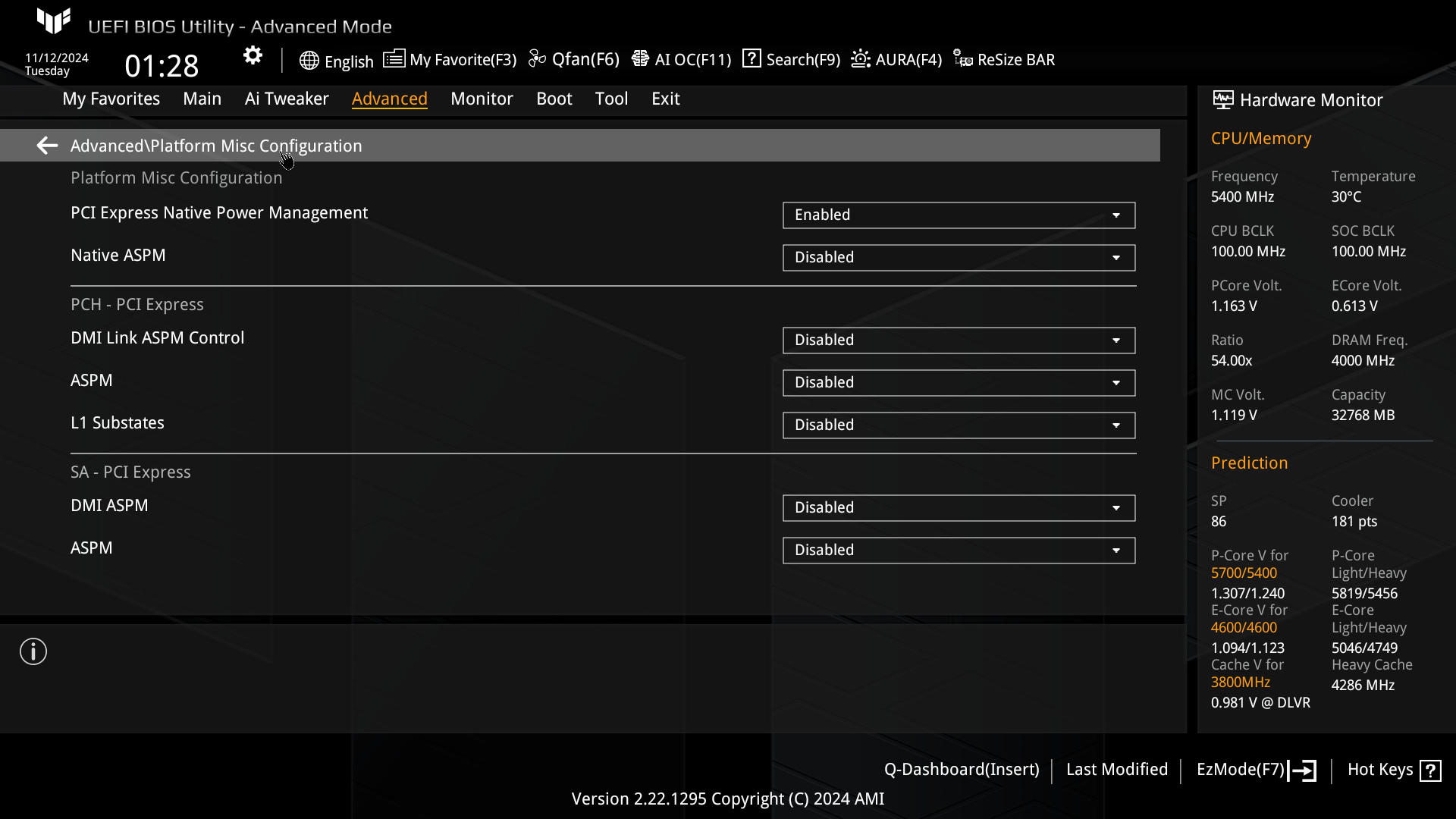

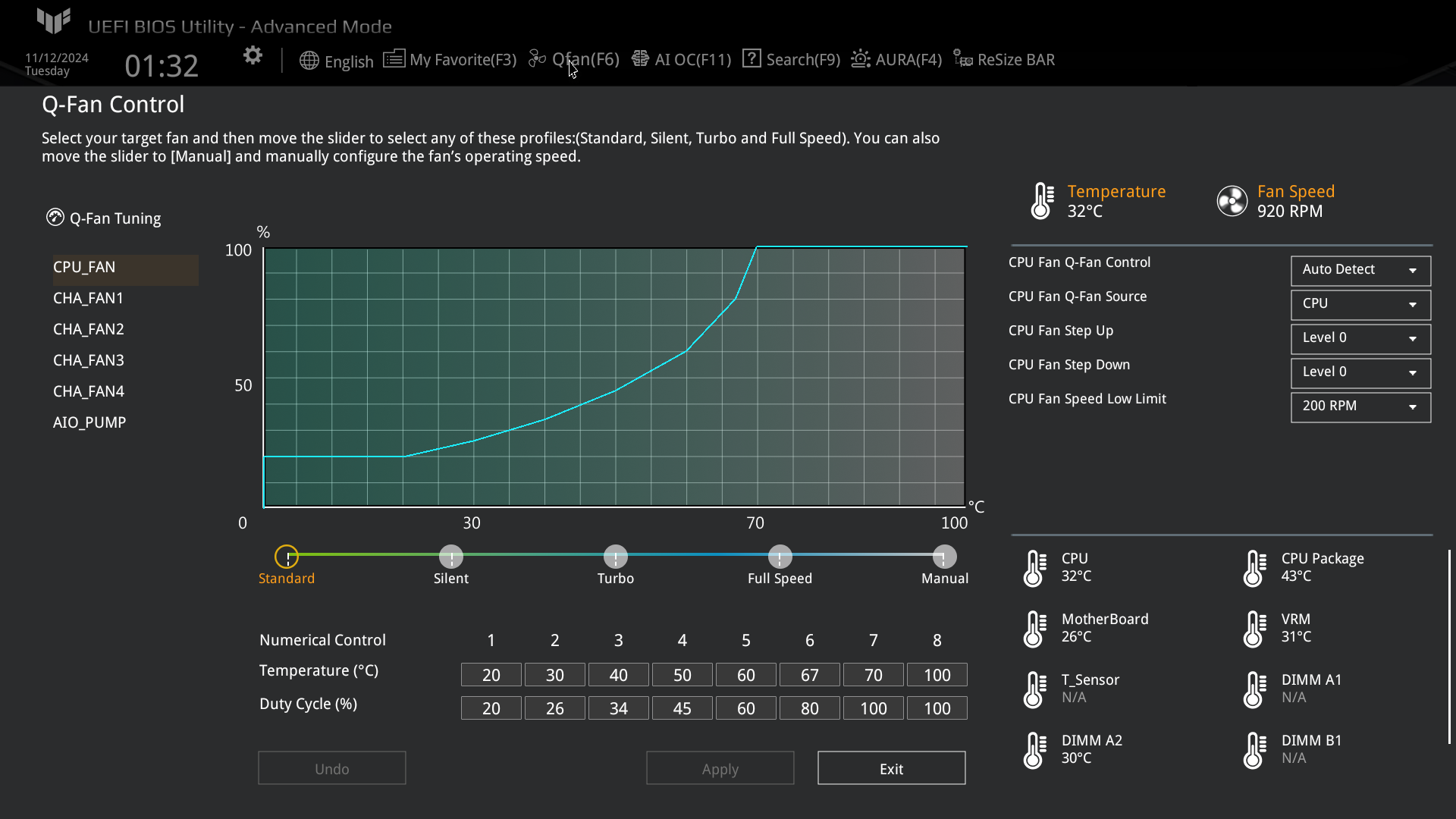

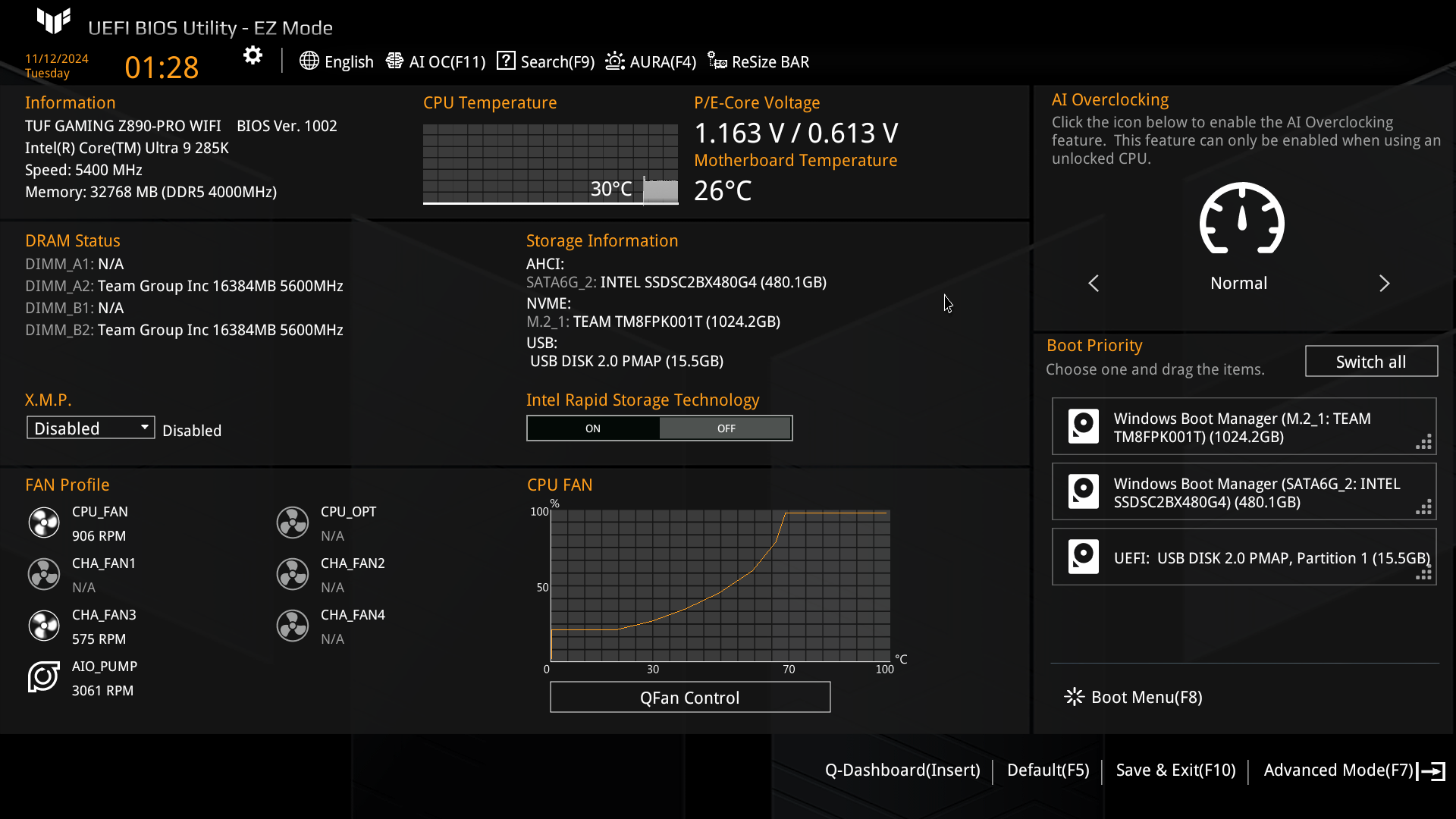

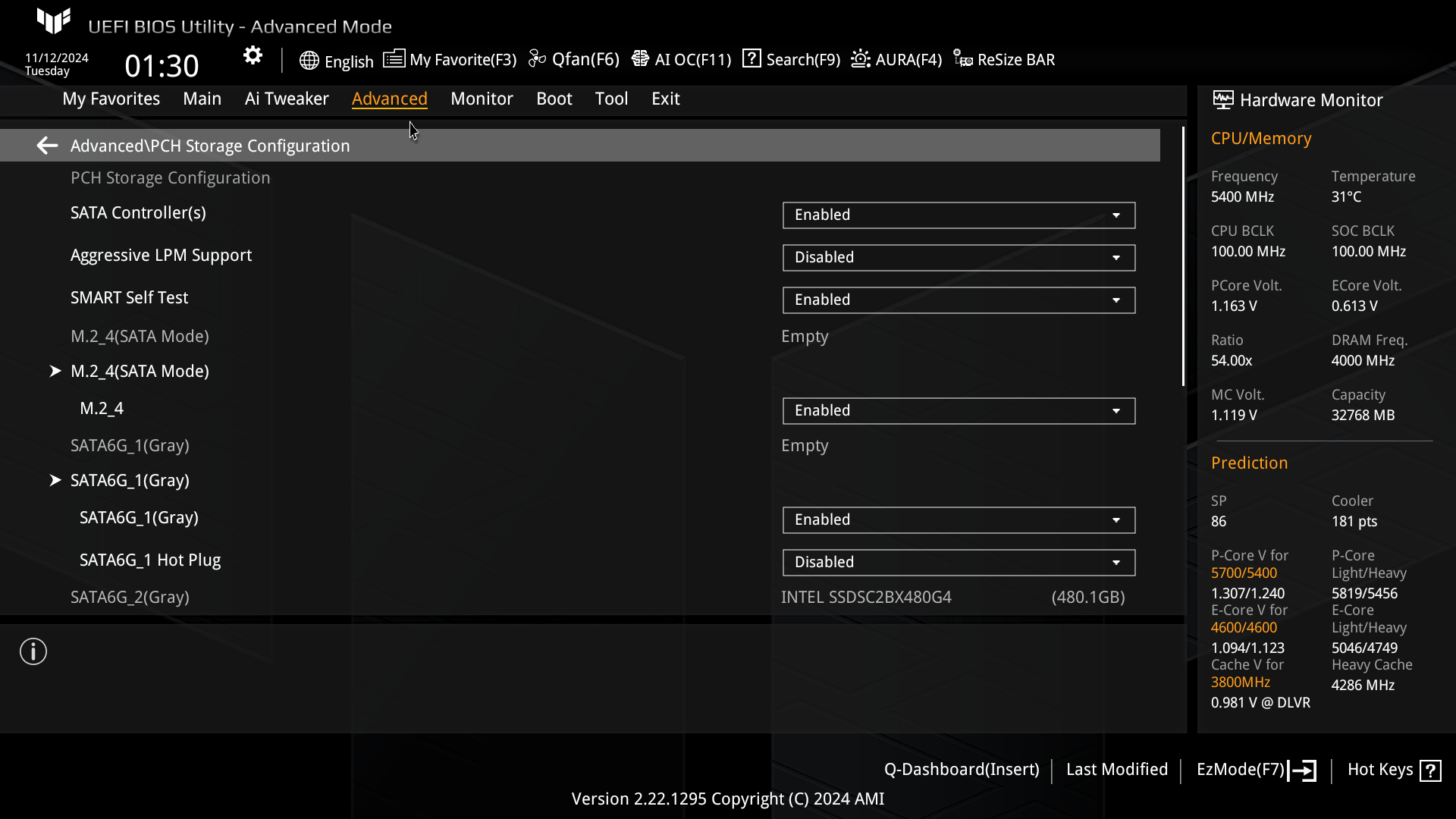

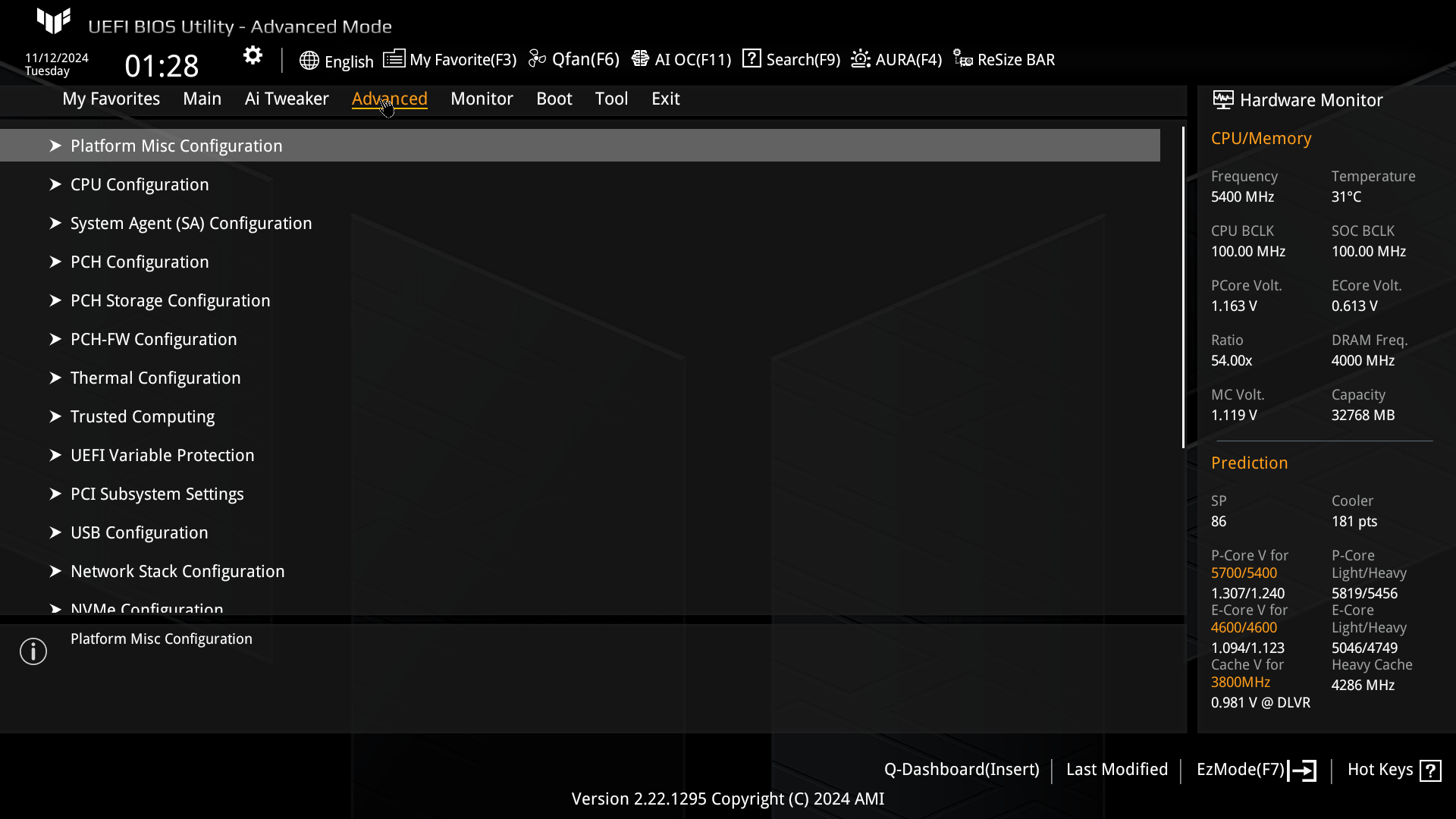

Настройки BIOS
Работоспособность (и разгон)

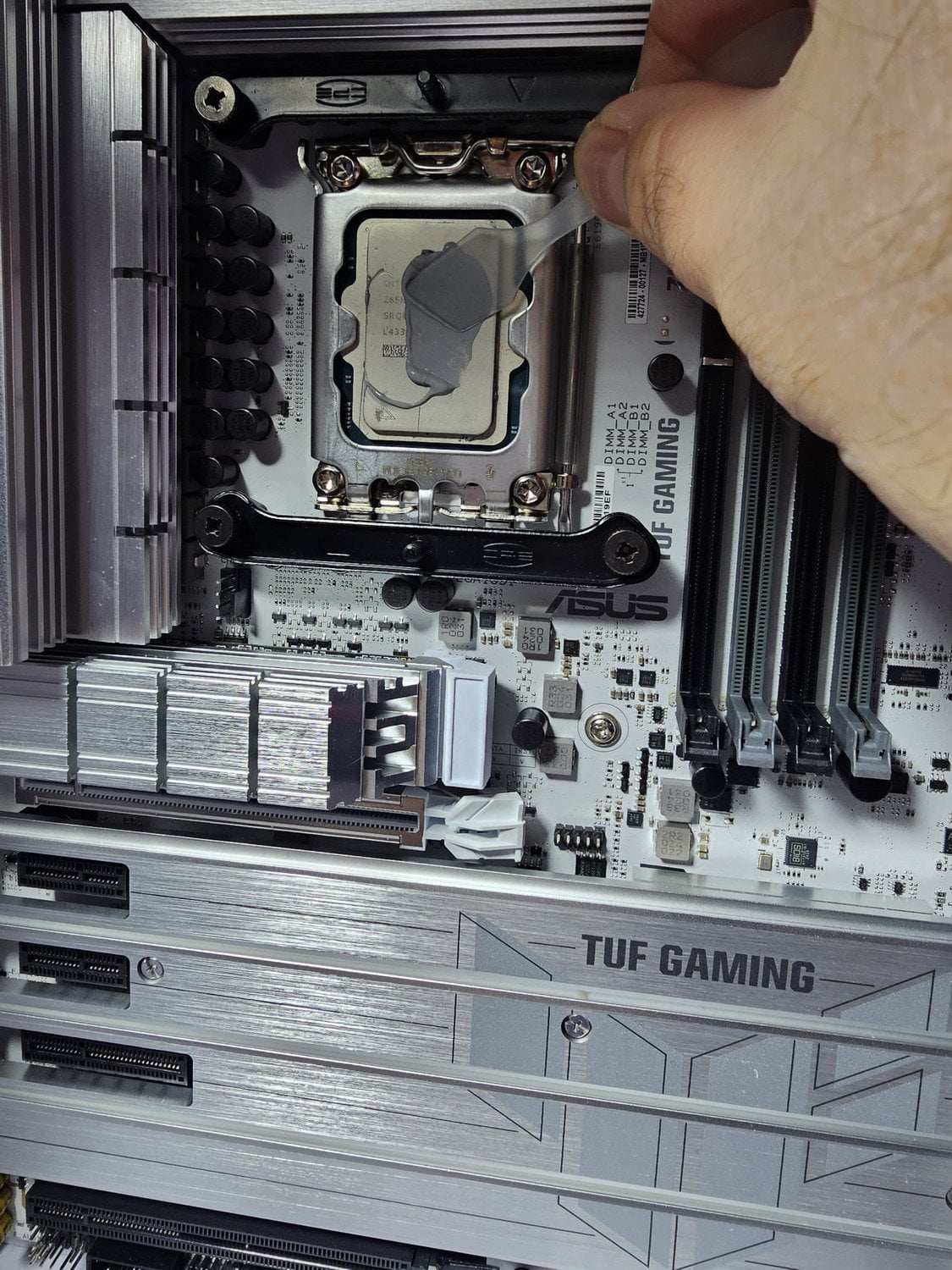

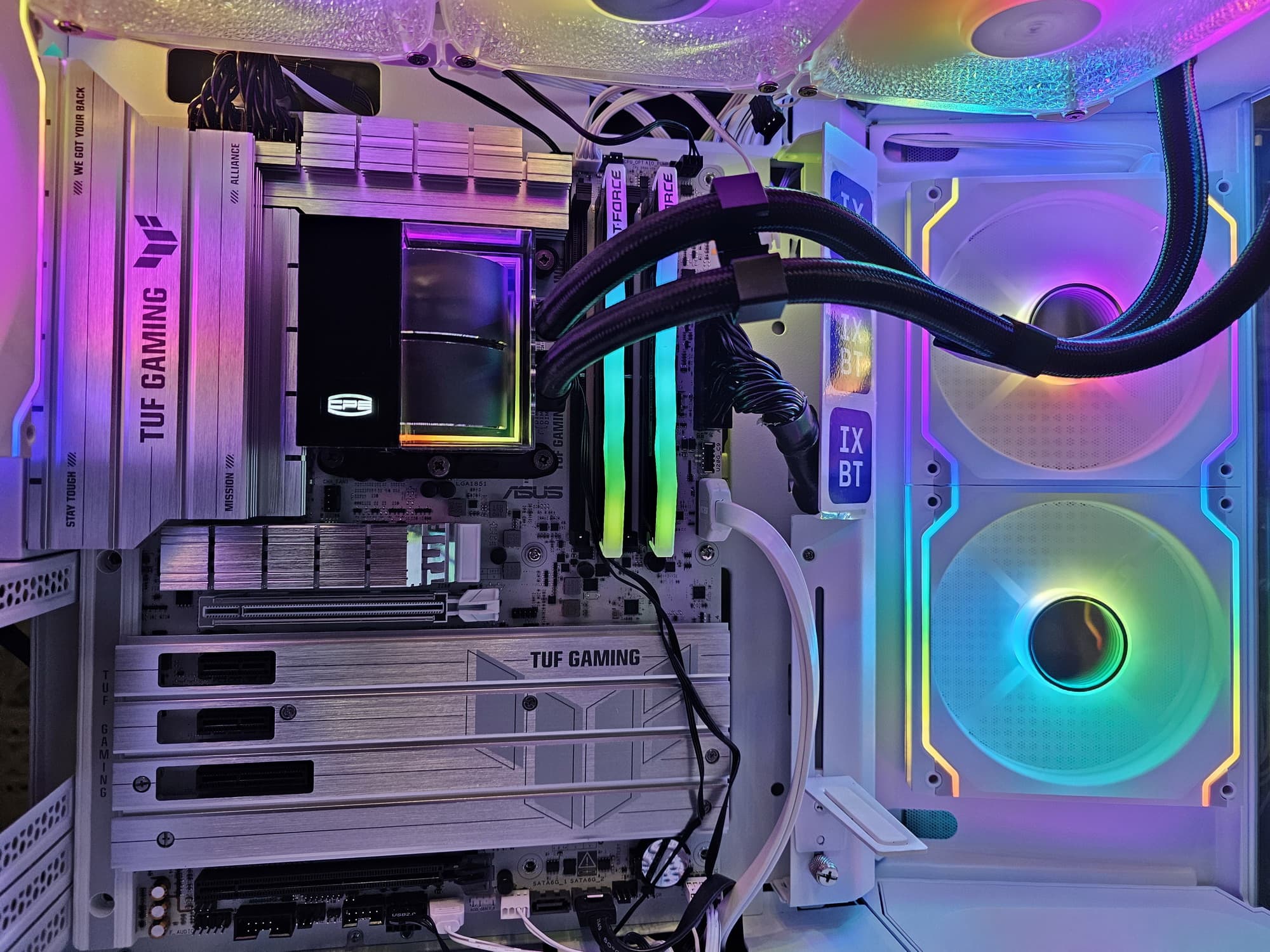

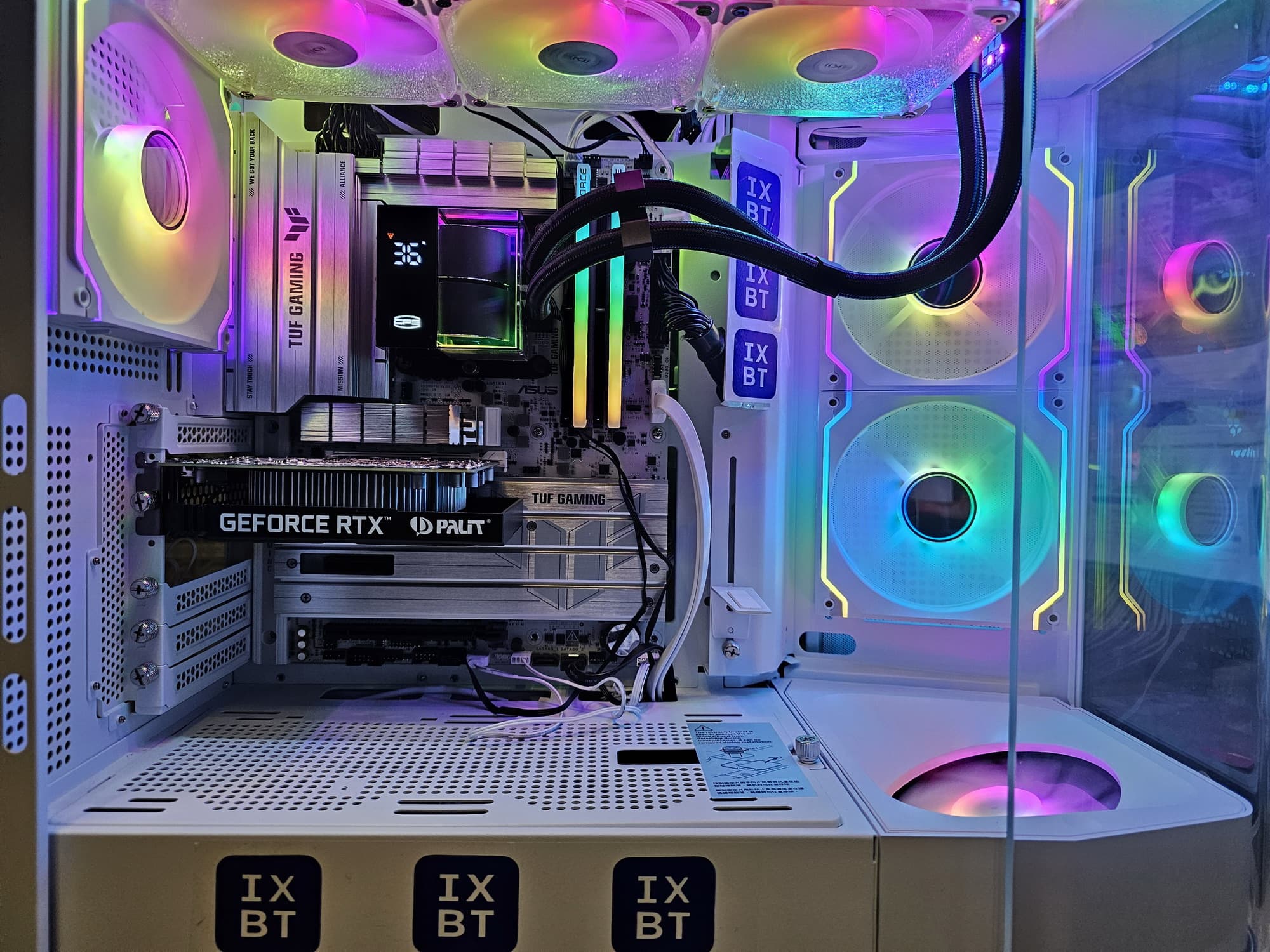

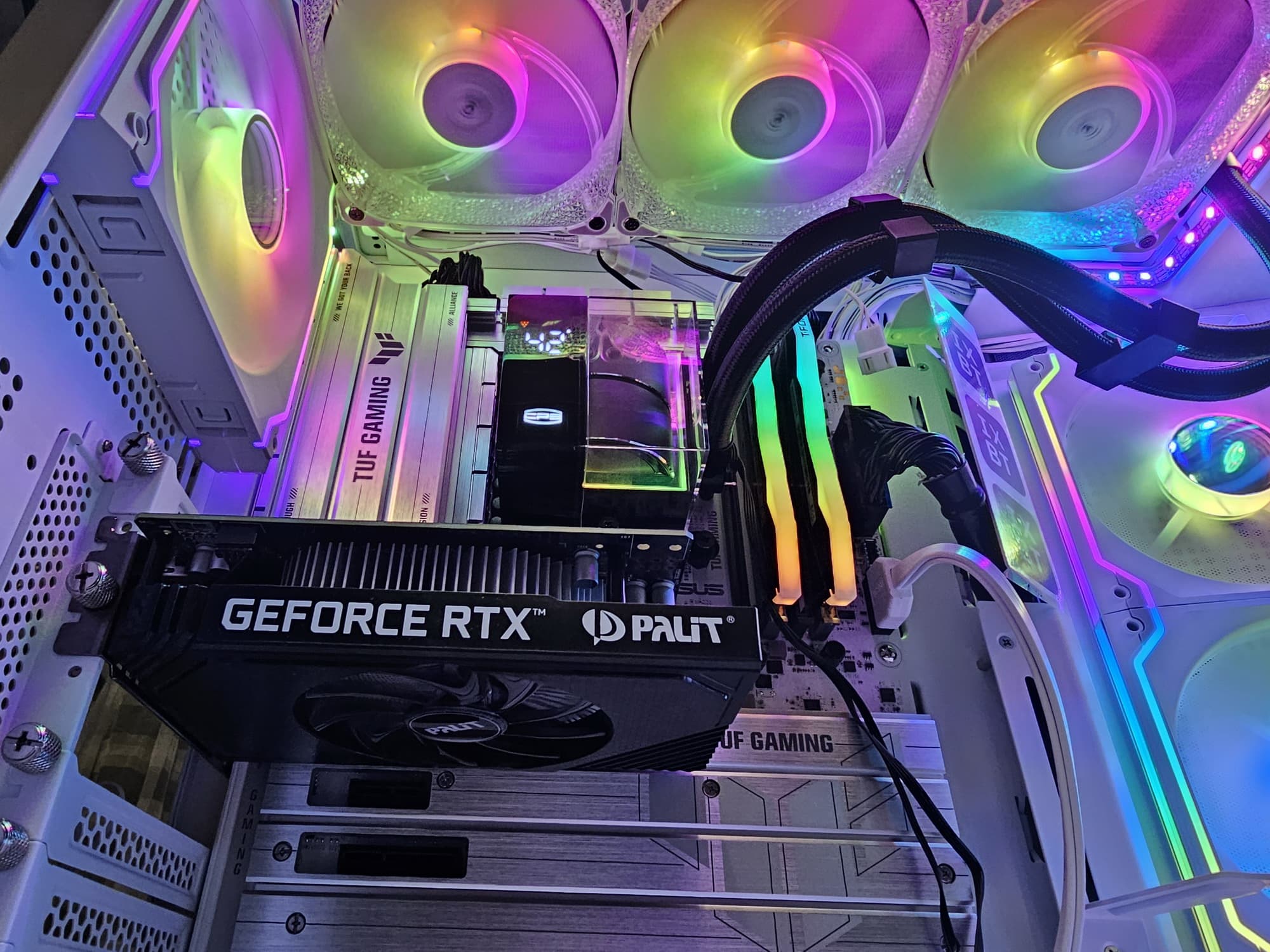

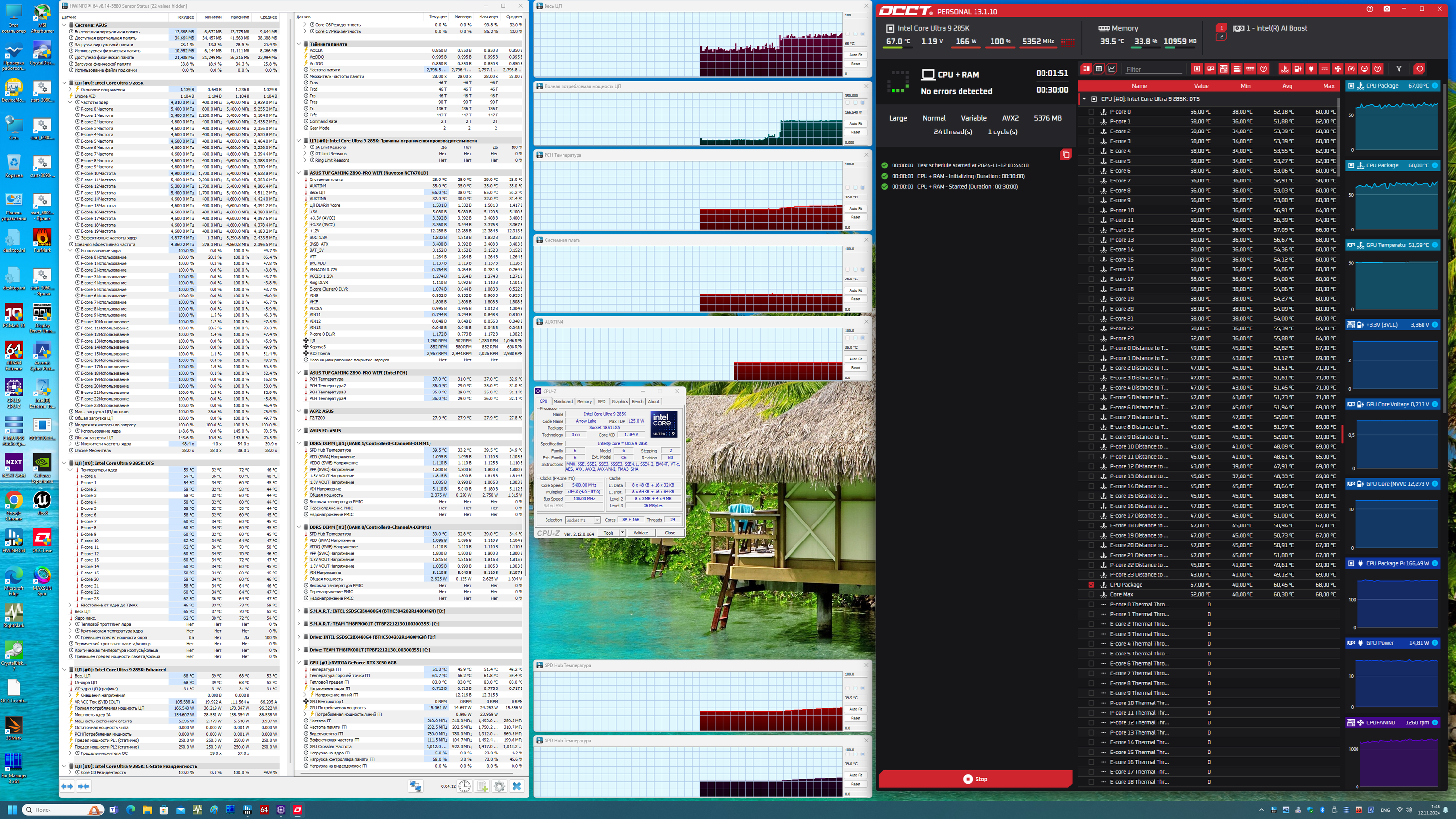

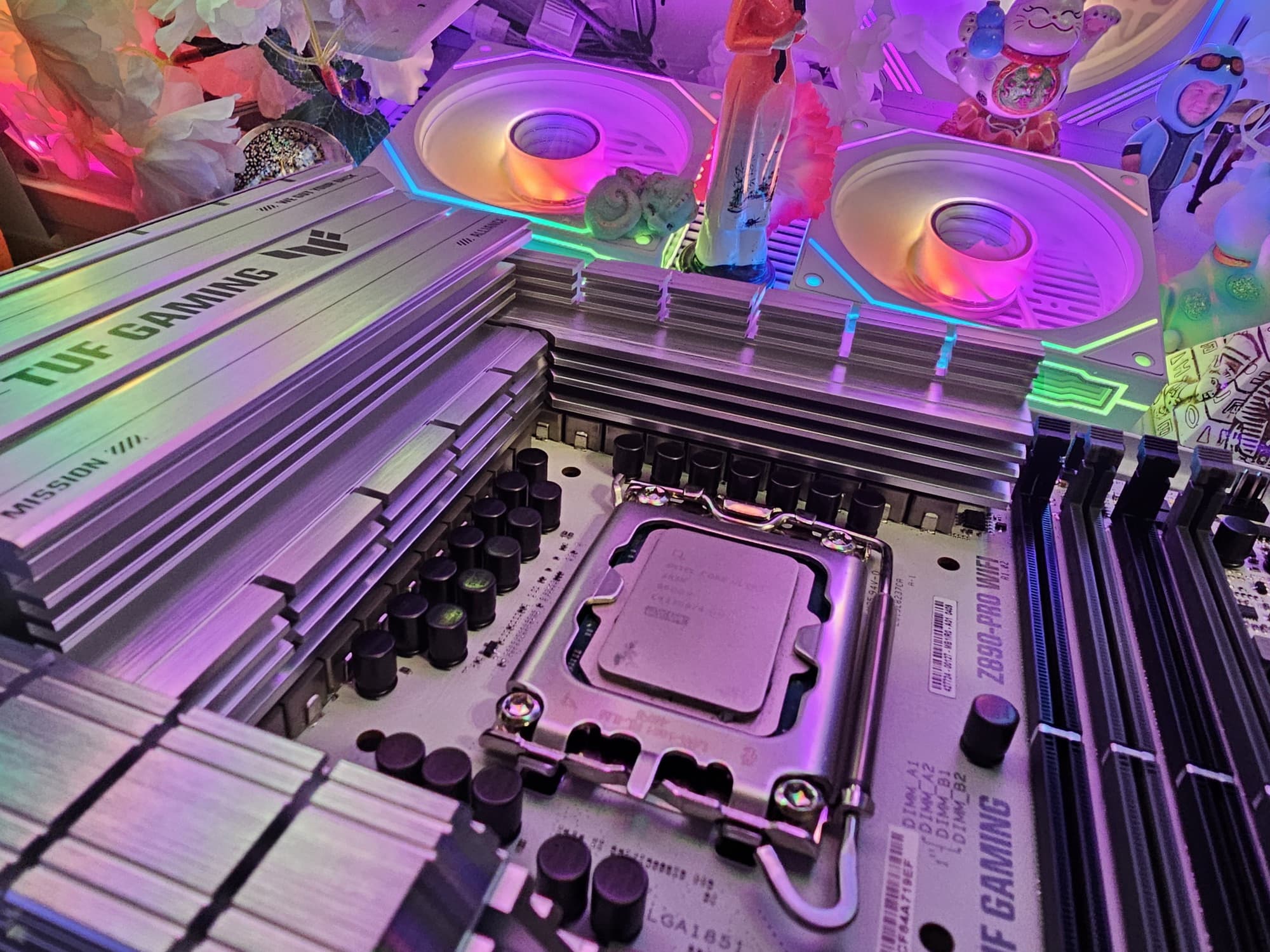

Запускаем все в режиме по умолчанию . Затем нагружаем тестами.
В режиме авторазгона мы получили до 5,4 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет.
Читатели сами смогут понять – высокий ли этот авторазгон, или нет, к тому же сейчас всем партнерам Intel велено по умолчанию в BIOS выставлять рекомендуемые настройки (где оверклокинг сильно лимитирован). Однако все равно мы видим, что авторазгон очень приличный. Ибо, безусловно, у материнской платы весьма мощное питание.
Выводы
Asus TUF Gaming Z890-Pro WiFi — не самый дорогой вариант материнской платы из игровой серии TUF Gaming на базе топового чипсета Intel Z890. При этом можно сказать, что плата соответствует своей цене (с учетом, разумеется, наценки за бренд Asus): она не навороченная, создана для геймерских ПК, но при этом имеет очень приличную поддержку периферии.
В частности, у нее имеются 15 портов USB разных видов, включая 2 самых быстрых USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету). Также имеются слот PCIe x4 и два PCIe x1. У платы 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Остальные слоты М.2 подключены к чипсету Z890 линиями PCIe 4.0.

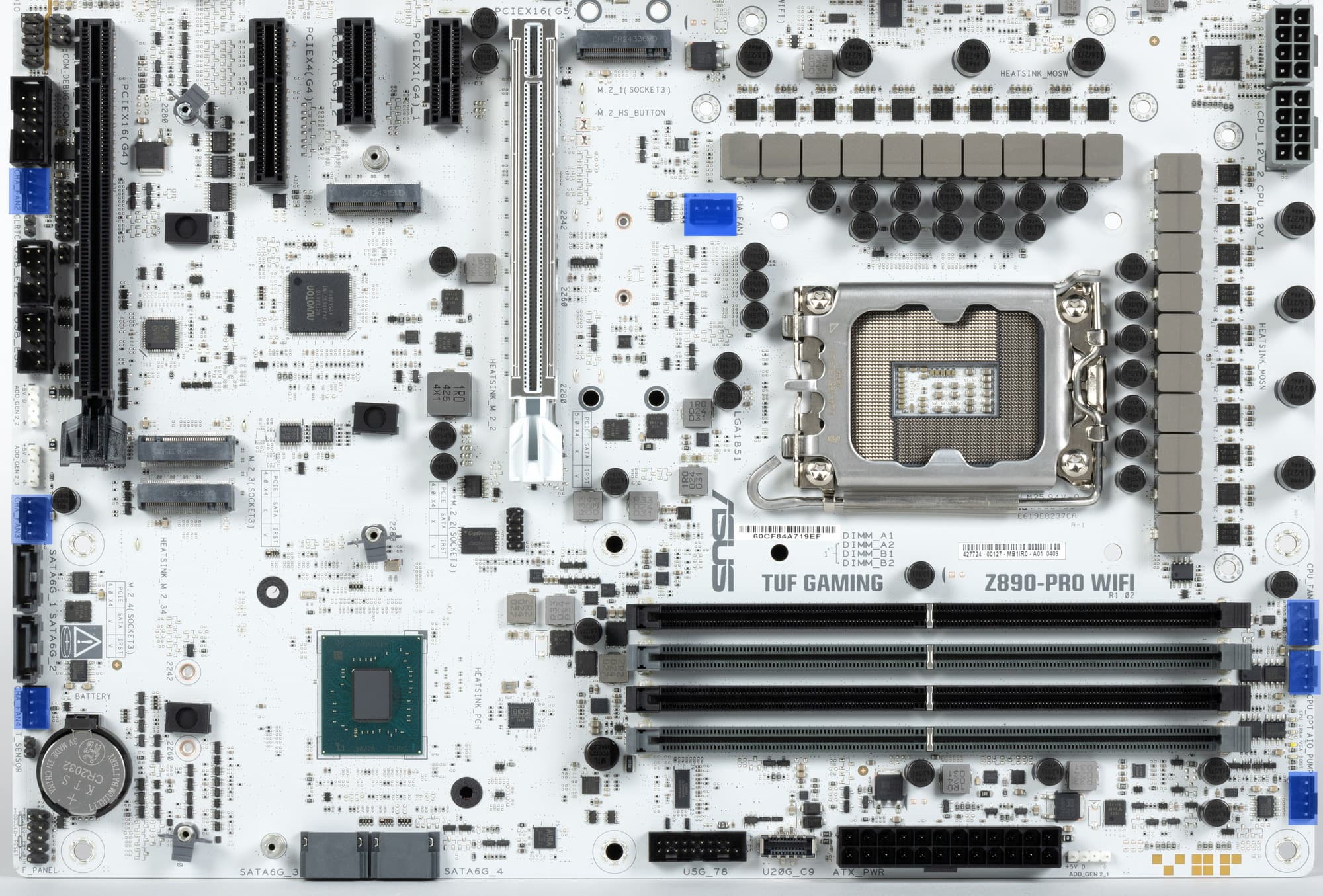

В арсенале платы также есть 4 порта SATA и 7 разъемов для вентиляторов. Система питания процессора мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте, с поддержкой PCIe 5.0, есть с обеих сторон). Сетевые возможности хорошие: проводной контроллер 2,5 Гбит/с и самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть неплохие возможности для подключения дополнительных RGB-устройств.

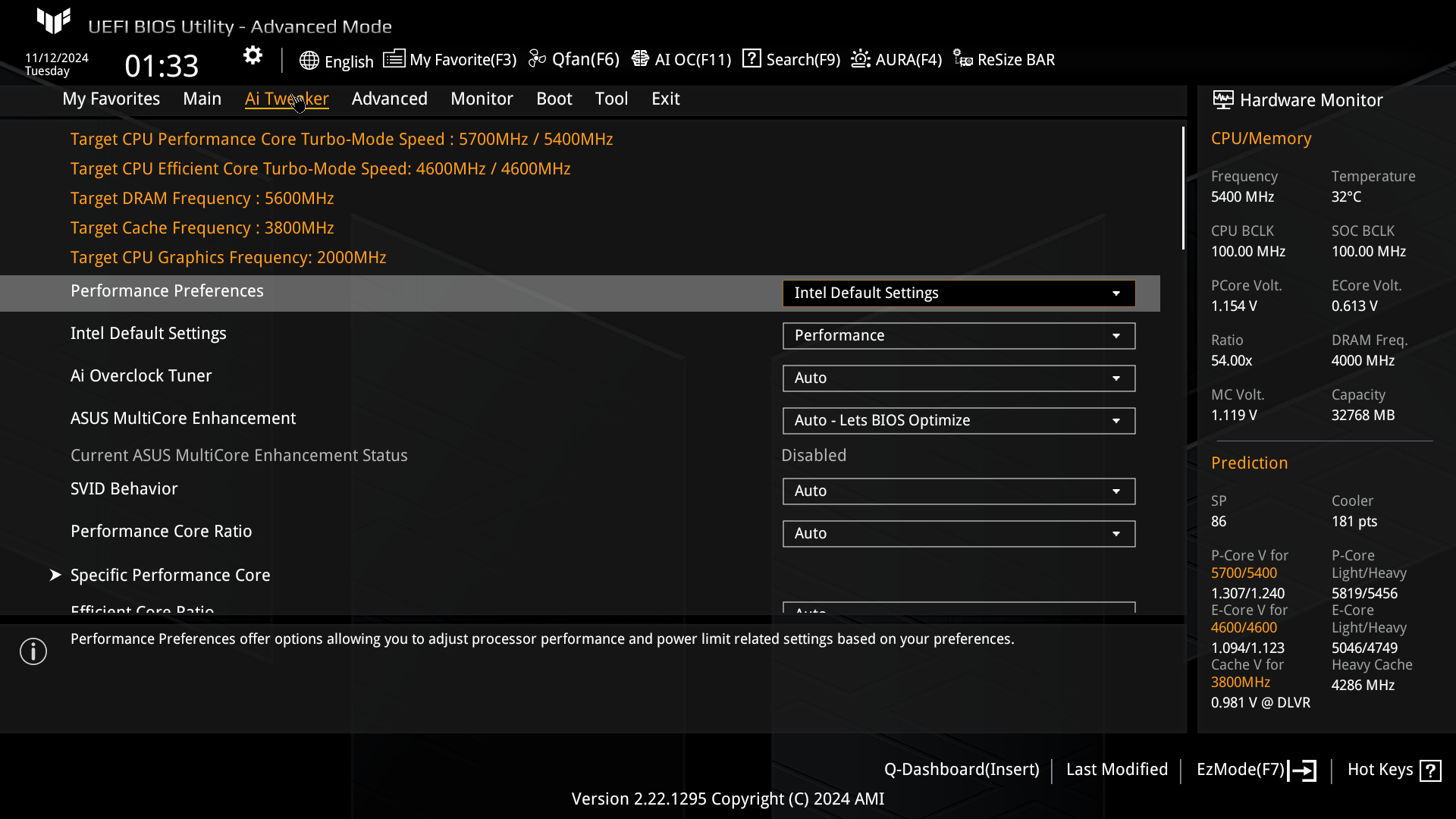

Для энтузиастов у платы имеется приличный выбор настроек в BIOS Setup, а фирменные утилиты используют ИИ для подбора самого производительного режима работы ПК.
