Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
Уже давно в продаже имеются как процессоры Intel поколения Core Ultra 2xx, так и материнские платы платформы LGA1851 на базе 800-й серии чипсетов, но при этом, как мы ранее отмечали, платформа LGA1700 еще какое-то время будет актуальной. К тому же материнских плат для нее выпущено очень много. Поэтому мы еще не раз будем возвращаться к LGA1700 и чипсету Z790 в частности.
Напомню, что Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO), поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
При этом процессоры 12го,13го и 14го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора. Эти поколения процессоров могут работать как с DDR5, так и с DDR4.
У нас в этот раз побывала материнская плата из флагманского семейства ROG на топовом чипсете Z790, но не простая: она входит в еще одну линейку – BTF. Это аббревиатура лозунга Back To Future («Назад в будущее»). Собственно, идет обыгрывание ключевого слово Back – ибо у всех материнских плат, относящихся к данной линейке, внутренние коннекторы расположены на тыльной стороне (Back side).

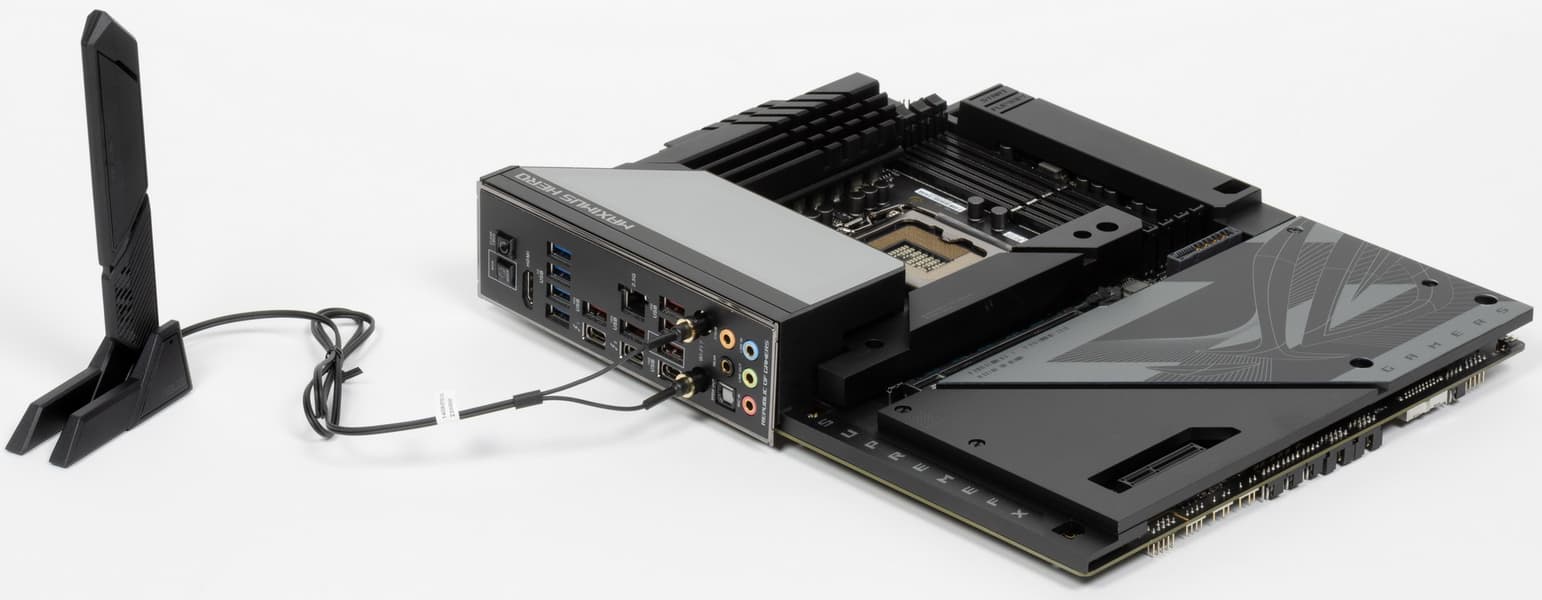

У нас в лаборатории уже побывало несколько подобных матплат. Разумеется, коннекторы перенесены на заднюю сторону ради эстетических соображений по уменьшению проводных соединений на лицевой стороне. Это может быть интересно только тем пользователям ПК, которые придают особое значение внешнему виду системного блока, а некоторые уже превратили таковой в произведение искусства. Понятно, что всякого рода кабели и провода внутри корпуса портят картину. К тому же такое расположение коннекторов облегчает задачу сборщикам ПК, которым проще подключать все с оборотной стороны и тут же укладывать все кабели в жгуты для компактного размещения.
Вернемся к плате Asus ROG Maximus Z790 Hero BTF.

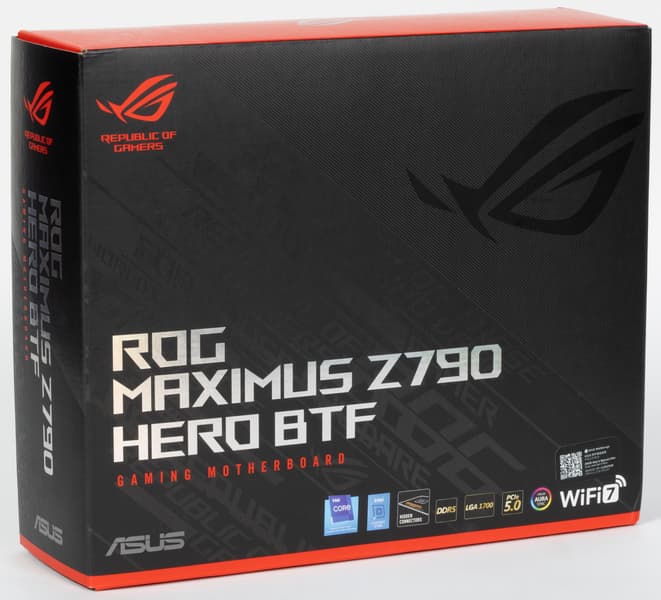

Плата поставляется в толстой коробке фирменного дизайна серии ROG (в черно-красных тонах). Комплект размещен под платой в отдельном отсеке.

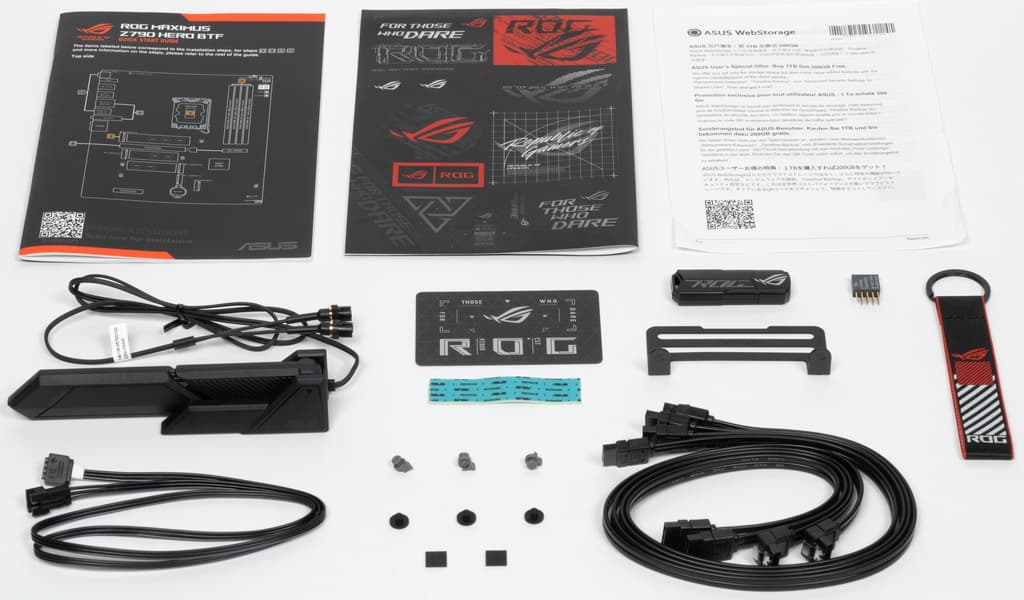

Комплект поставки соответствует флагманскому продукту: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасные стойки с поворотниками для М.2 слотов, разветвитель для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, накопитель типа «флешки», брелок, подставка (холдер) для дополнительного вентилятора и членская карточка клуба ROG.

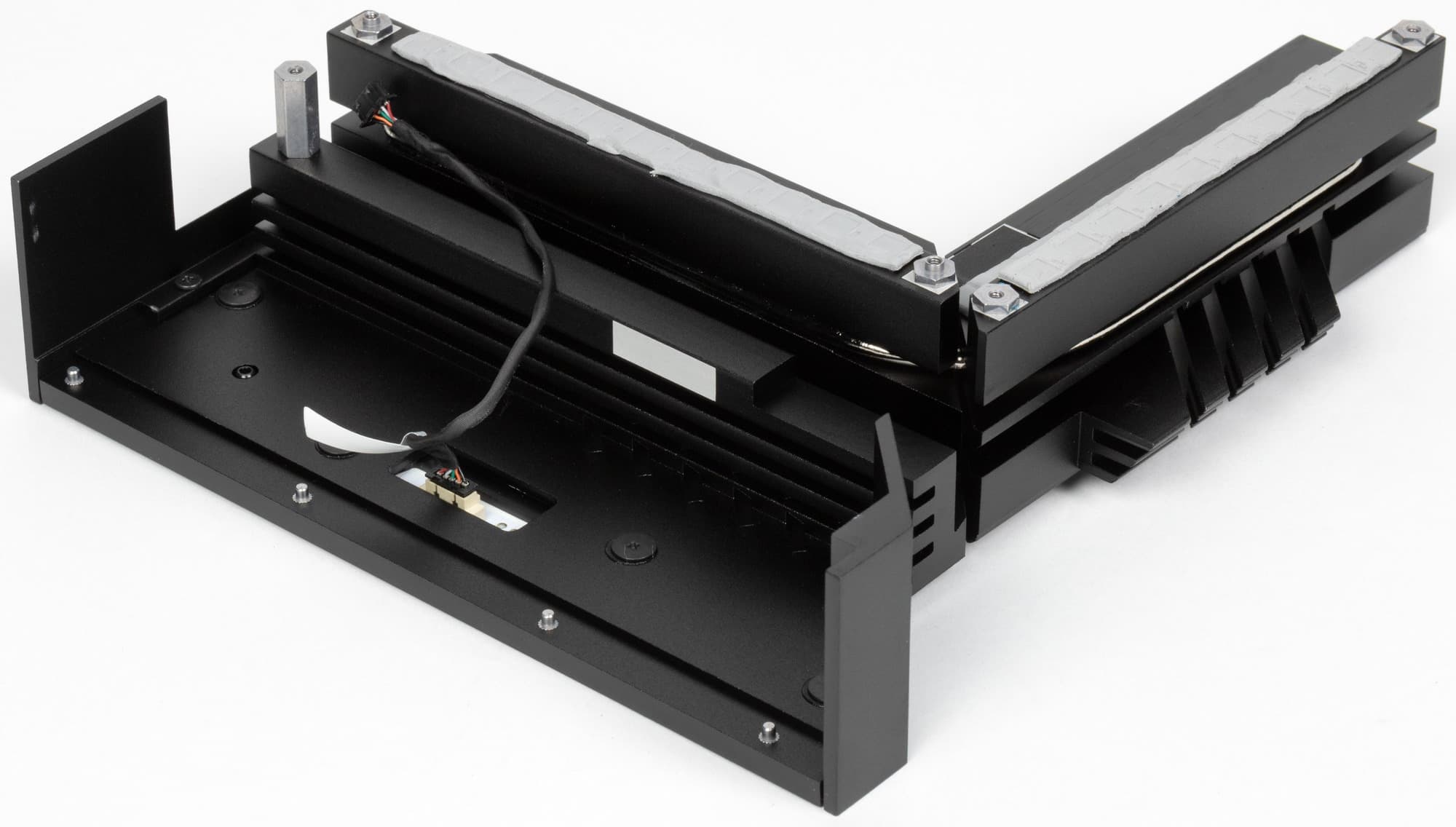

В коробке можно найти вот такого рода деталь. Это подставка под дополнительный вентилятор для охлаждения модулей памяти (вентилятор в комплект не входит). Схема установки проста:
ПО найдено на поставляемом с платой flash-накопителе.
Но по-любому требуются последние версии драйверов и программ, так что их надо скачивать с вебсайта компании.

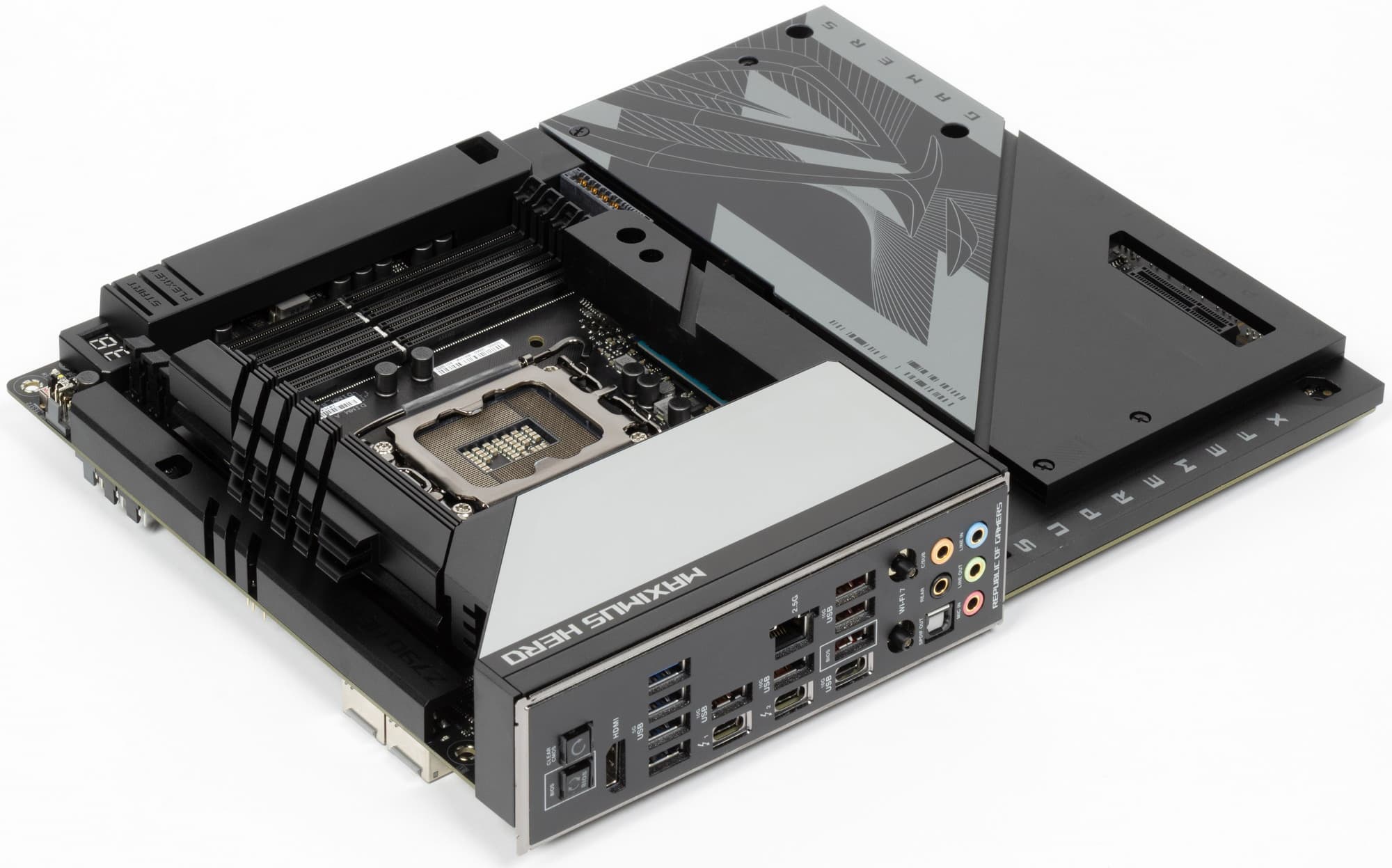

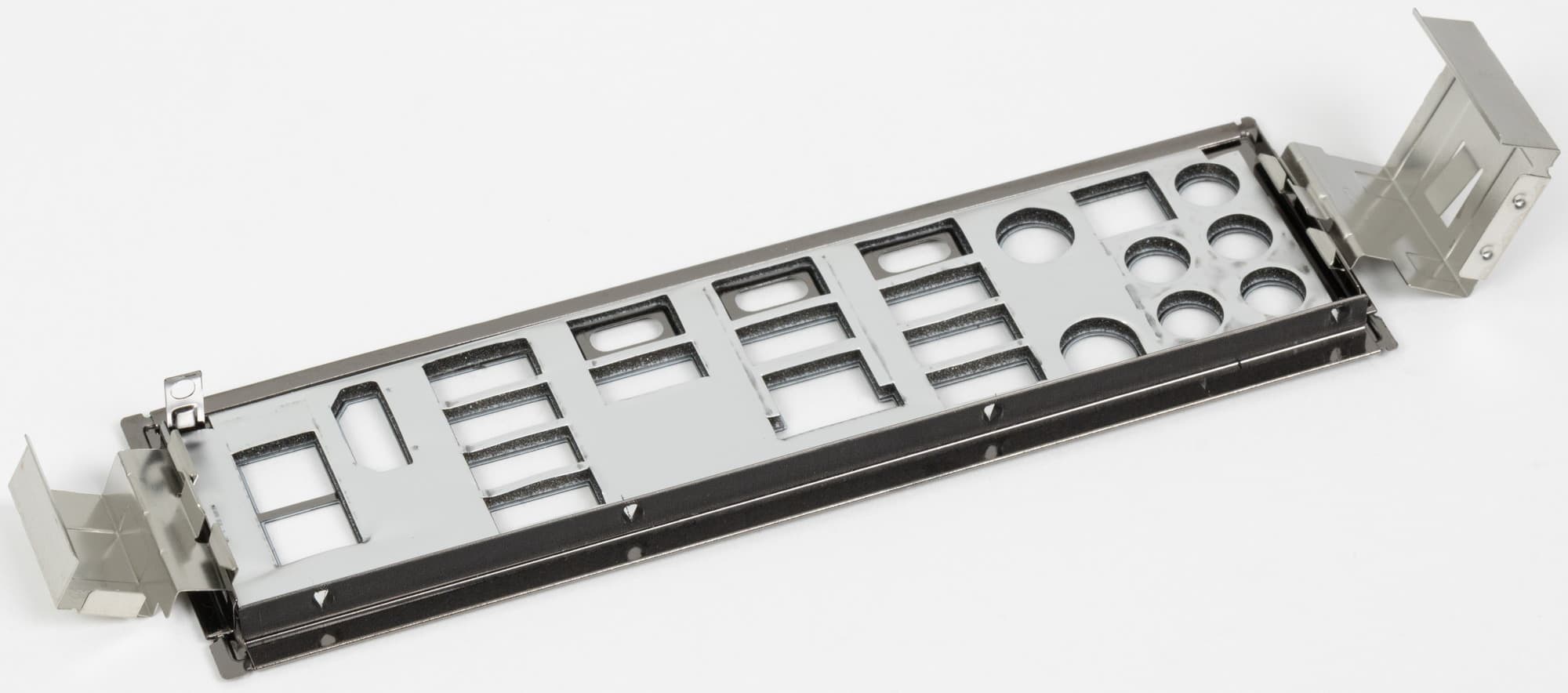

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

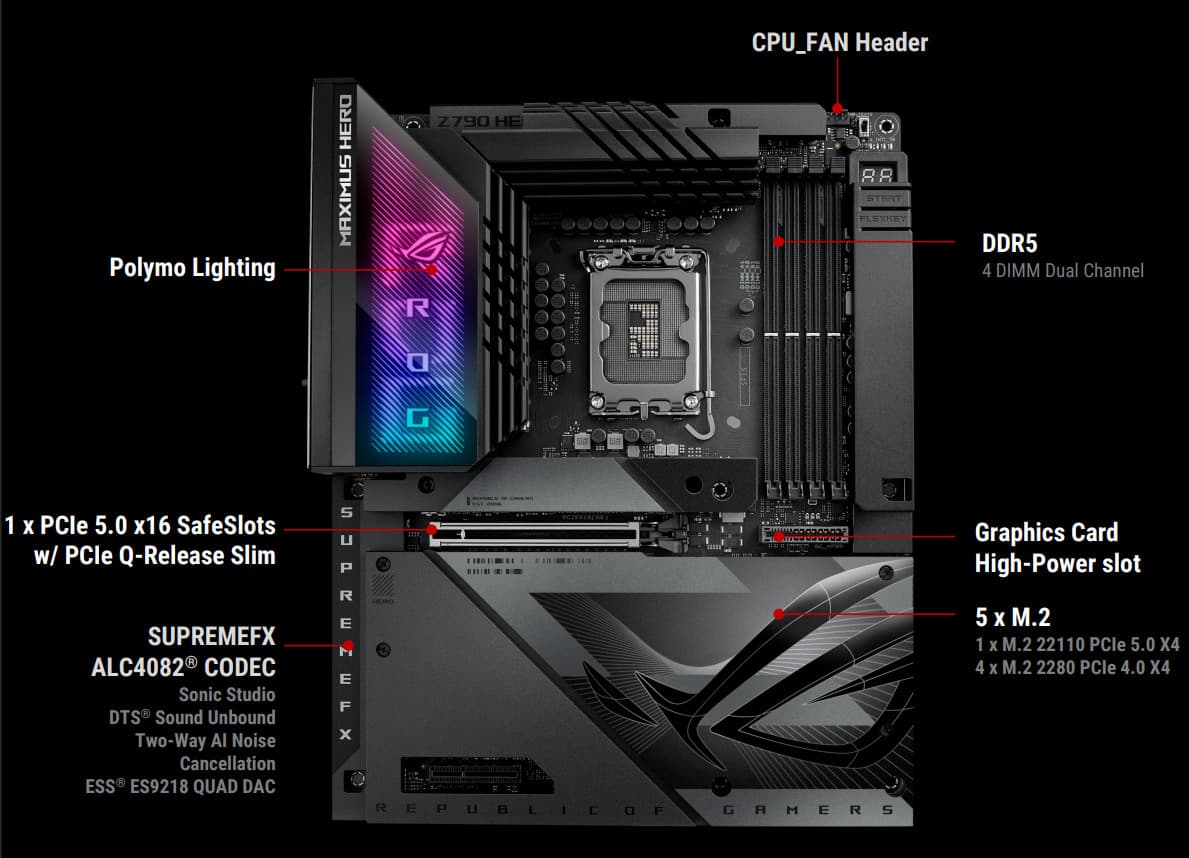

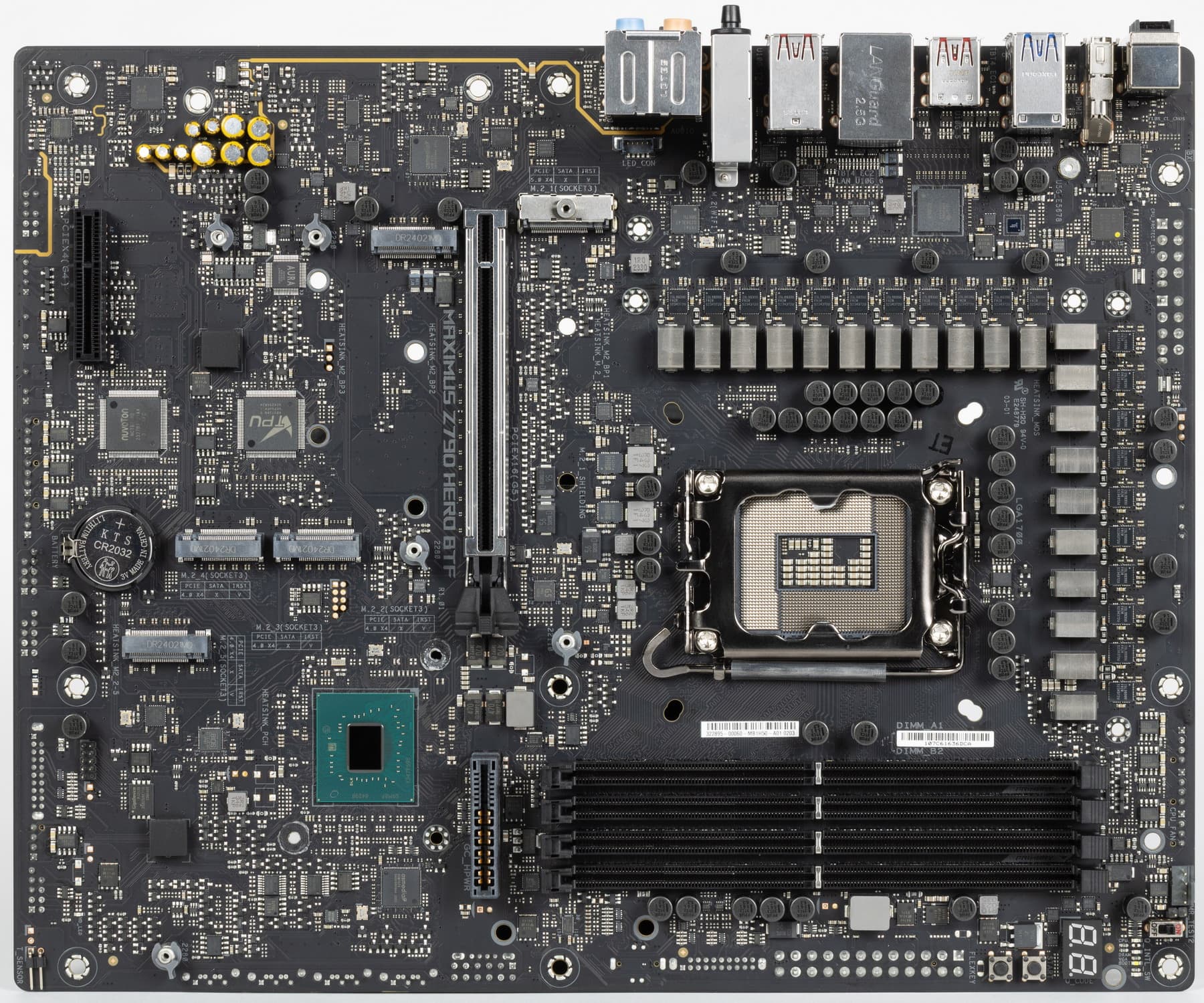

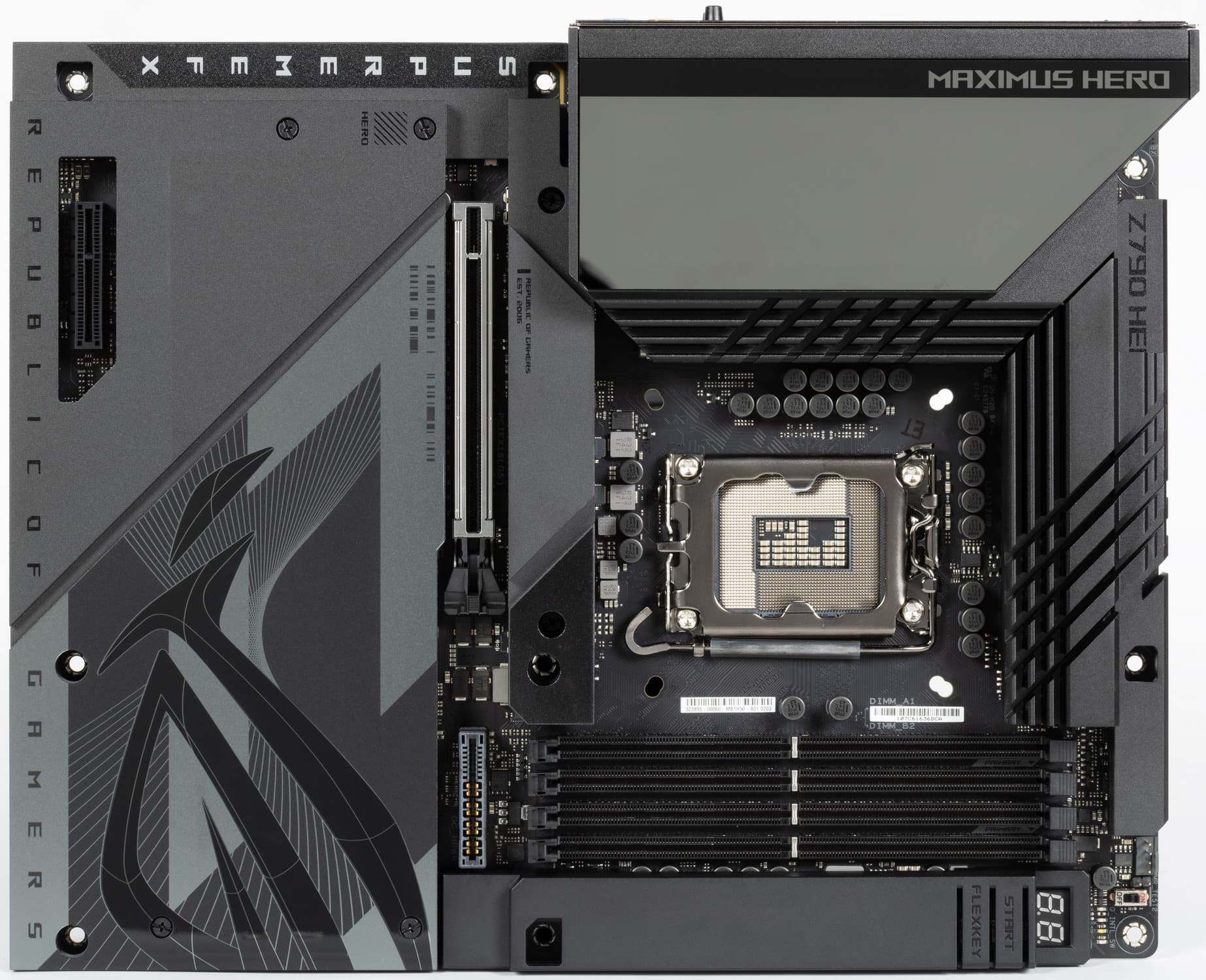

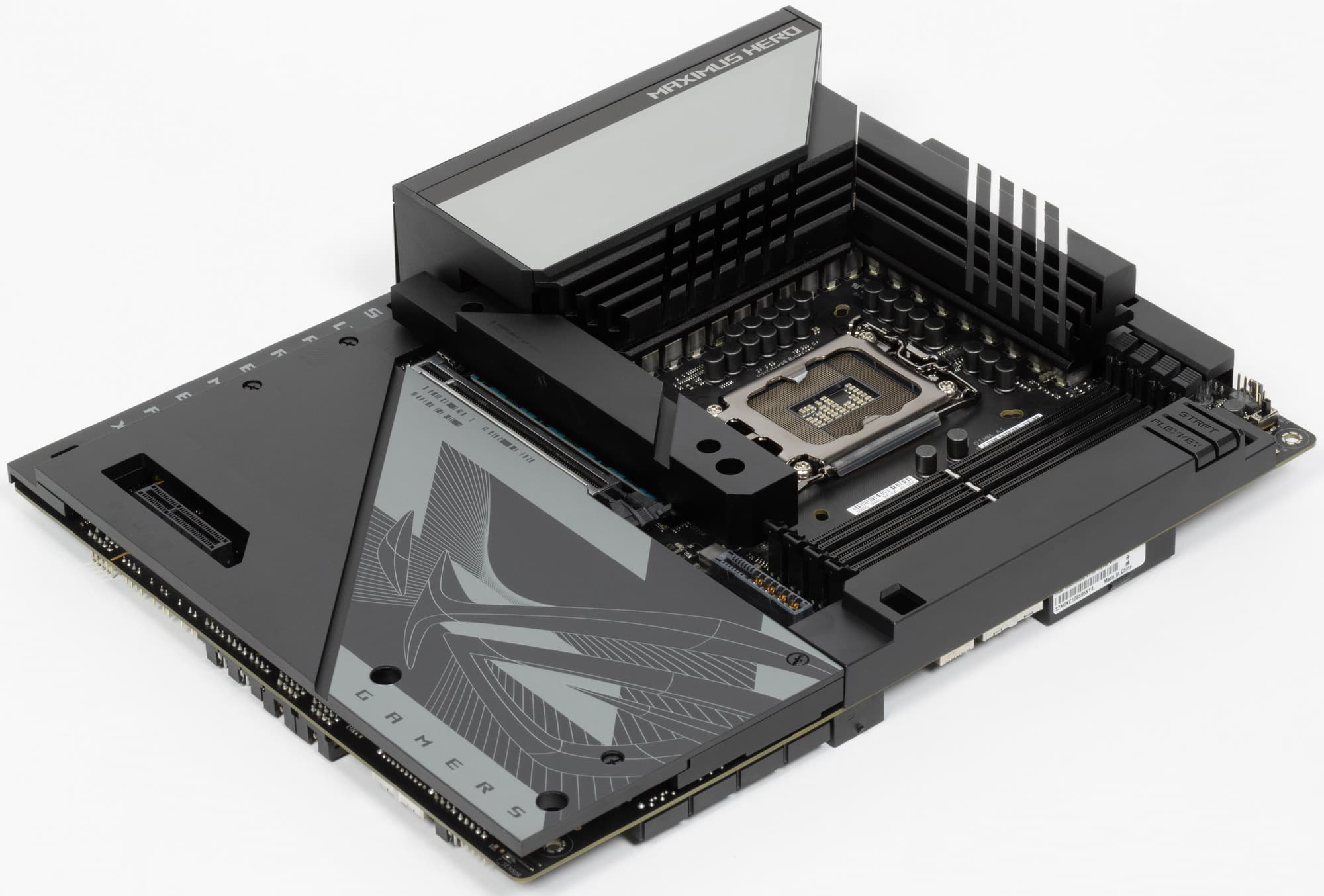

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z790 Hero BTF имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

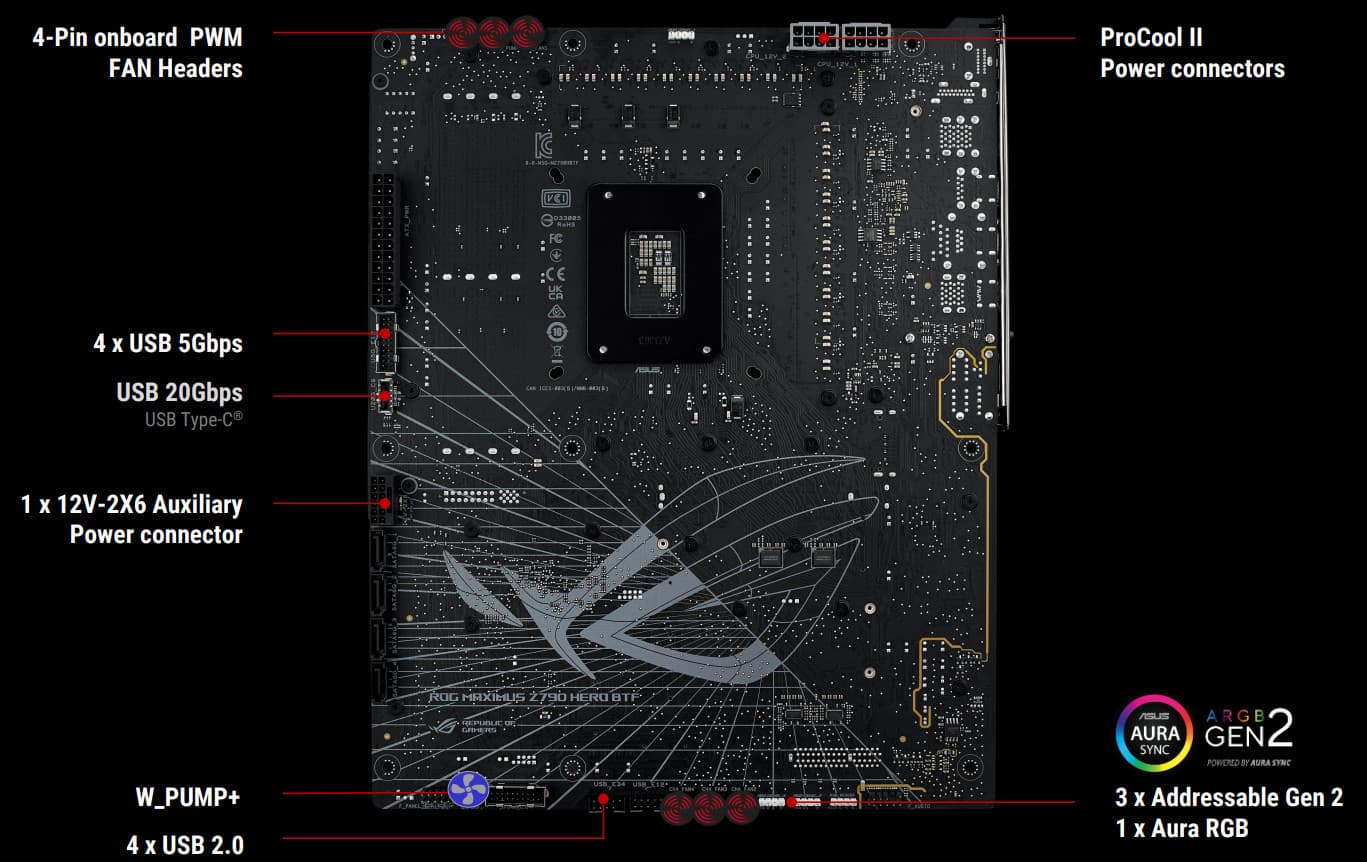

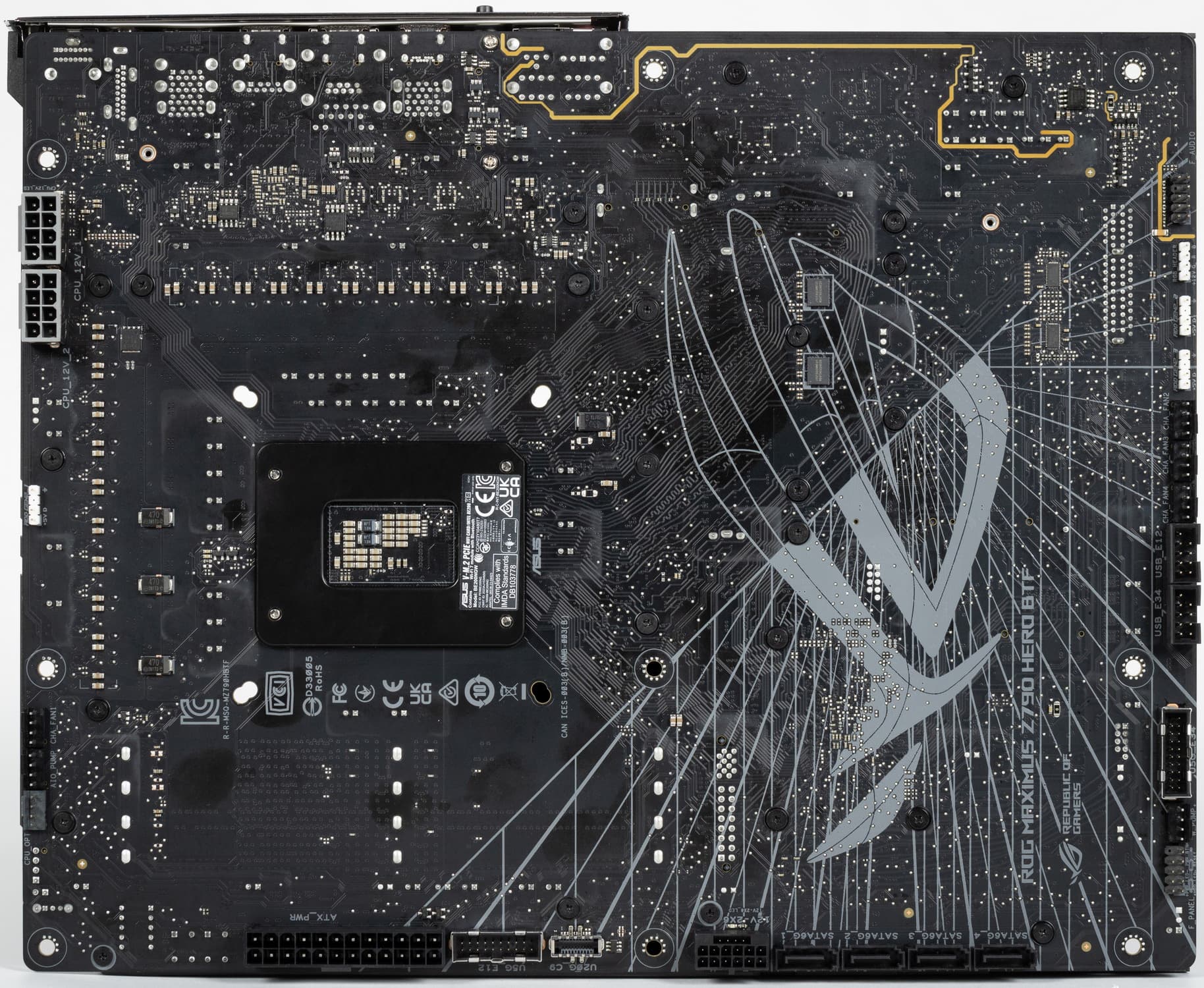

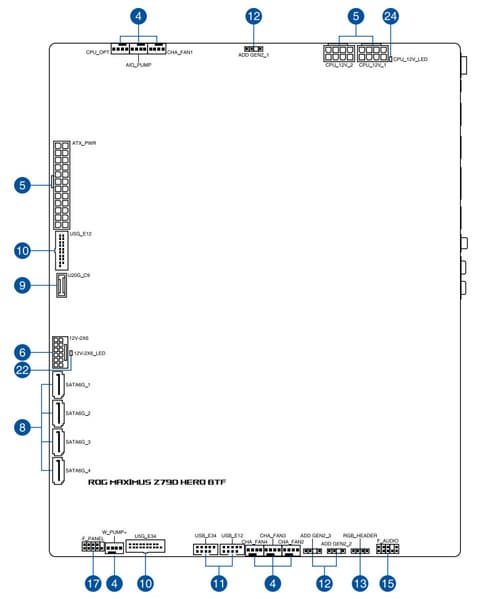

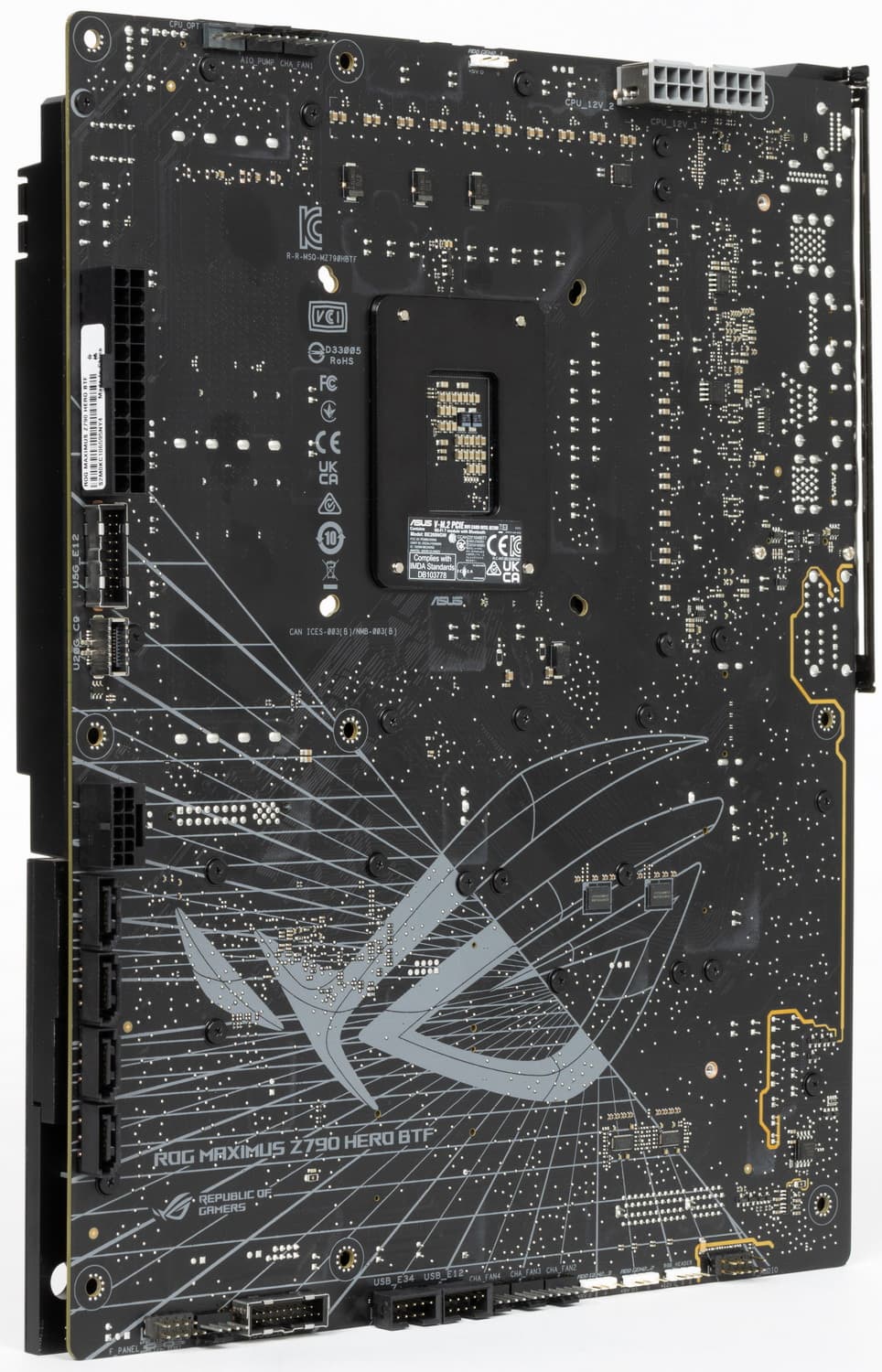

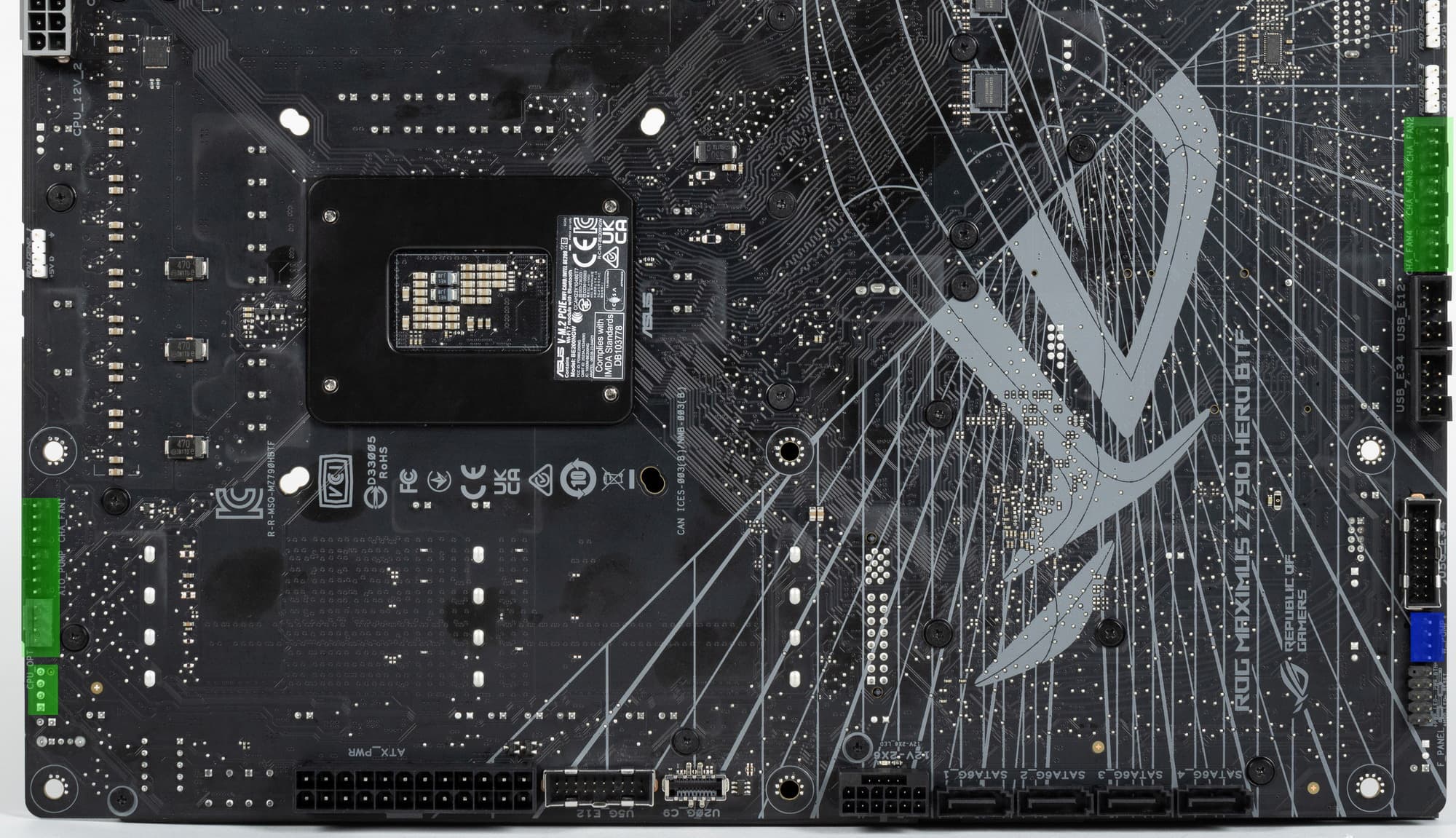

На оборотной расположены внутренние коннекторы для питания и подключения периферийных устройств, а также ряд контроллеров и иных элементов логики.Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 8000 МГц (XMP), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9218 |
| Сетевые контроллеры | 1 × Intel I226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless BE200NGW (Wi-Fi 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x8)* 1 × PCIe 4.0 x4 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110)* 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (AU6260) 4 × USB 3.2 Gen1: 2 внутренних разъема на 5 порта (ASM1074) 4 × USB 3.2 Gen1: 4 порта Type-A (ASM1074) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z790) 1 × USB 3.2 Gen2: 1 порт Type-C (Z790) 2 × USB 3.2 Gen2: 2 порта Type-C (Thunderbolt4) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (Z790+AU6260) |
| Разъемы на задней панели | 3 × USB 3.2 Gen2 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 16-контактный разъем питания 12VHPWR (PCIe 5.0) для питания BTF-видеокарт 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель световой индикации 1 разъем для термодатчикa 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | около 65 тысяч рублей на момент подготовки обзора |
* слот M.2_1 делит ресурсы со слотом PCIe x16, детали ниже
Основная функциональность: чипсет, процессор, память

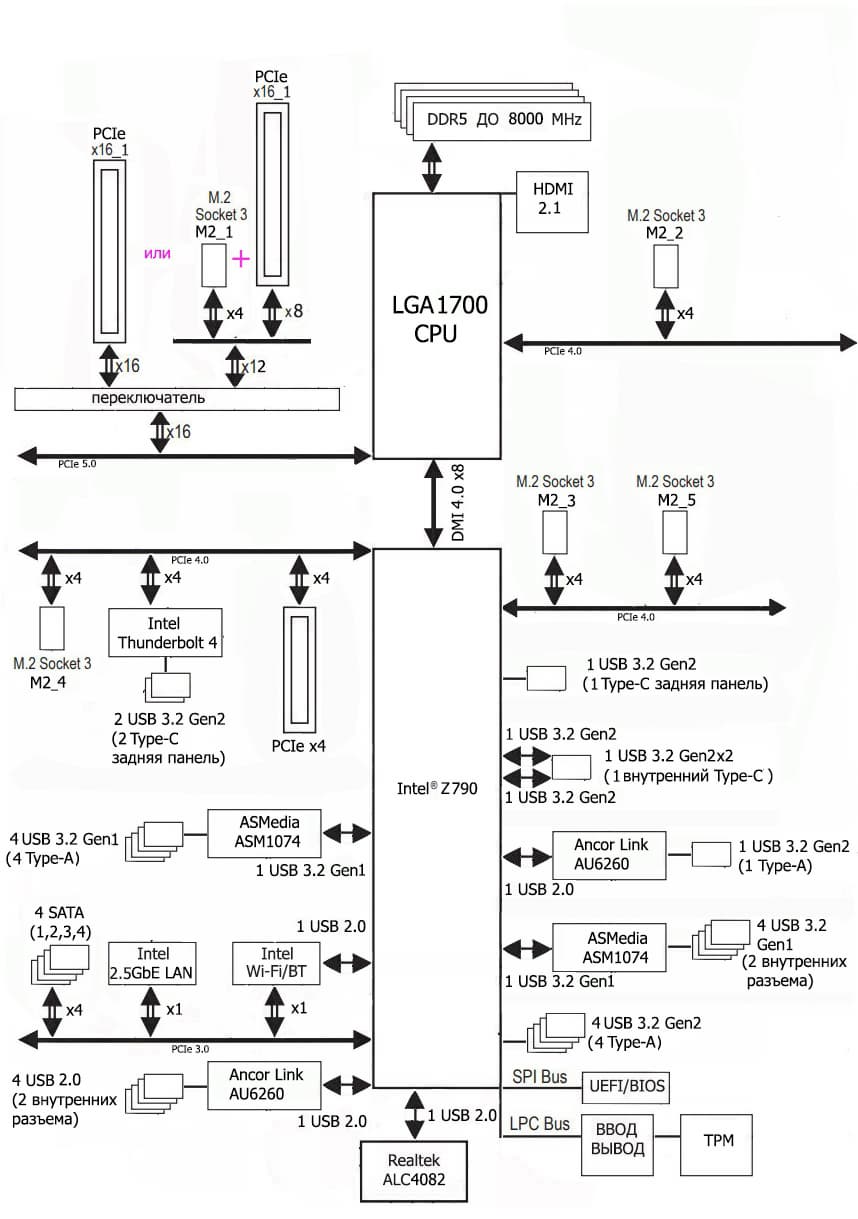

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 и выше МГц. В частности данная плата поддерживает частоты до 8000 МГц (DDR5).
Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

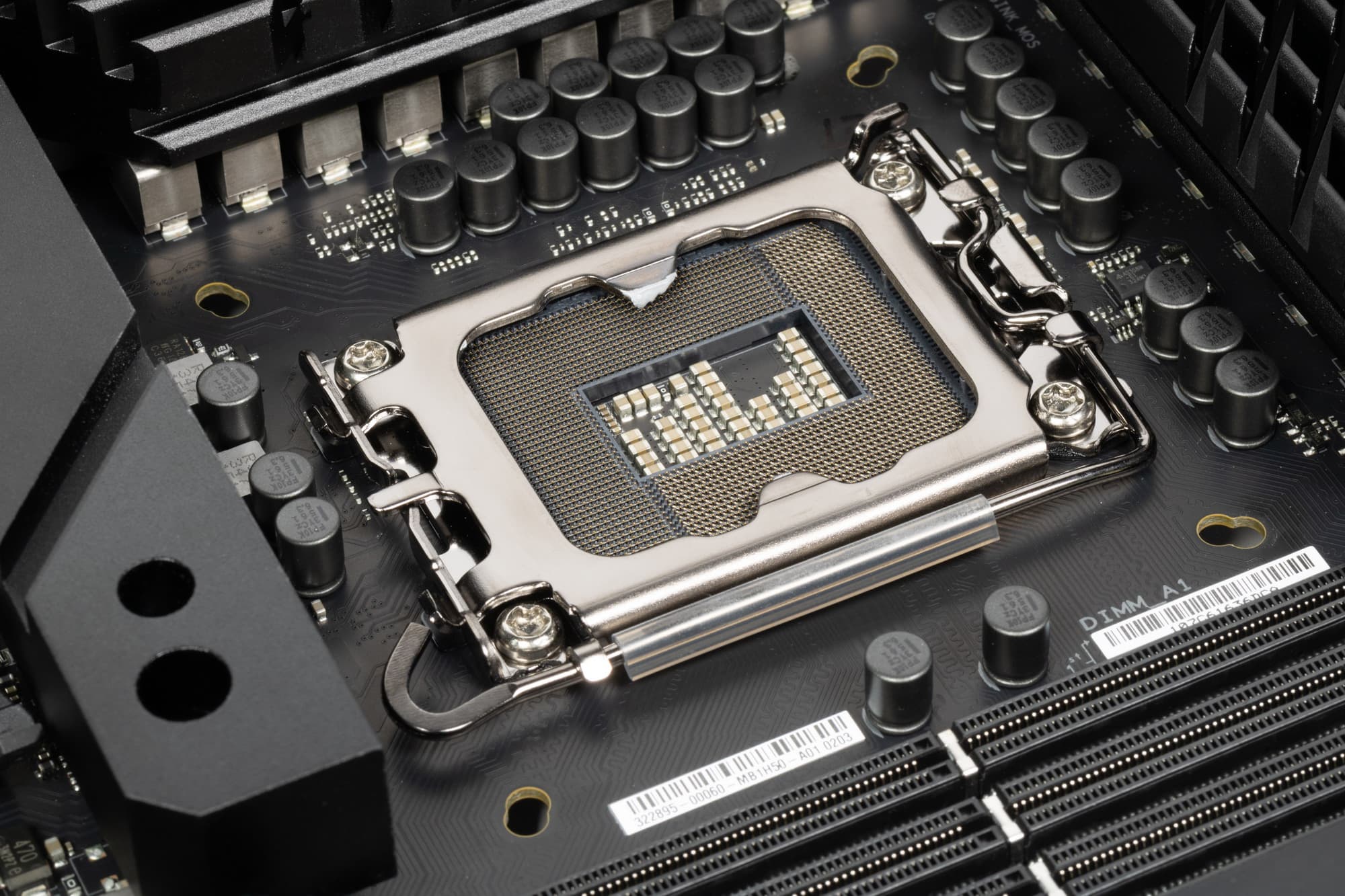

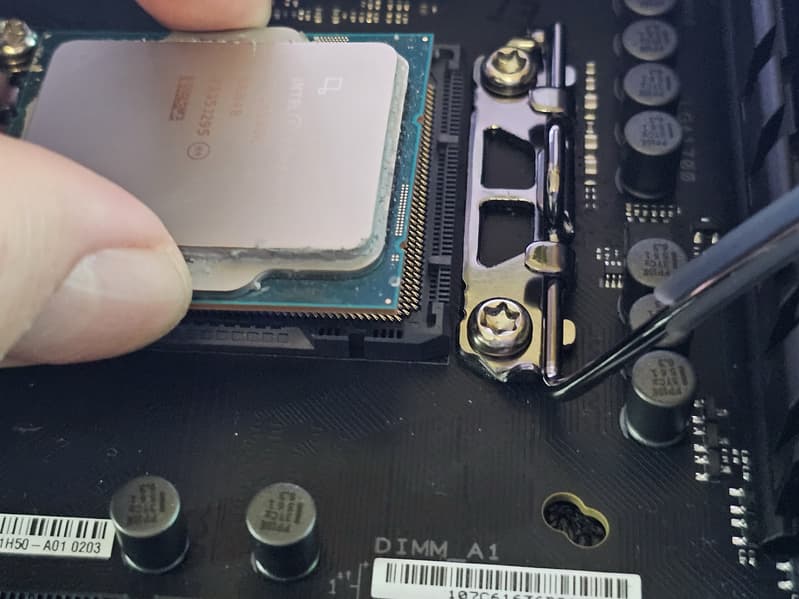

Матплата Asus ROG Maximus Z790 Hero BTF поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

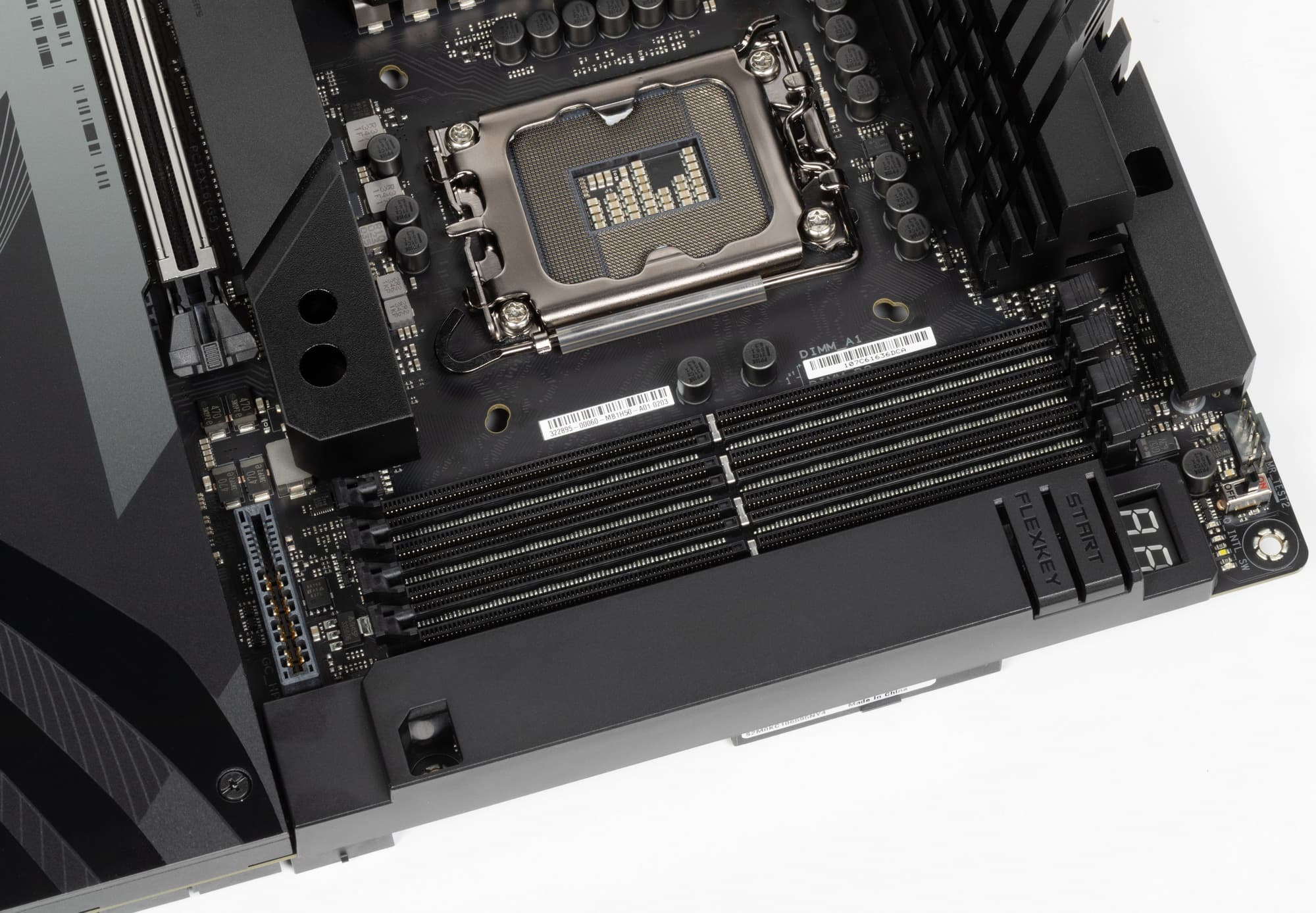

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, накопители, дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x4 (4 линии PCIe 4.0);
- порты SATA_1/2/3/4 (4 линии PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_5 (4 линии PCIe 4.0);
- Intel Thunderbolt 4 (4 линии PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel BE200NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
26 линий PCIe оказались занятыми (20 PCIe 4.0 + 6 PCIe 3.0). В чипсете Z790 связь с аудиокодеками новее, чем Realtek ALC1220, идет через USB-порт. Также по одной линии USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), на контроллер подсветки Aura, а также оба контроллера AU6260 для своих нужд используют сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 14/13/12-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на слот М.2 (M2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на слот PCIe x16_1 и слот M.2_1. Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий, слот M.2_1 отключены;
- Слот PCIe x16_1 имеет 8 линий, слот M.2_1 имеет 4 линии
Теперь в целом про слоты PCIe.

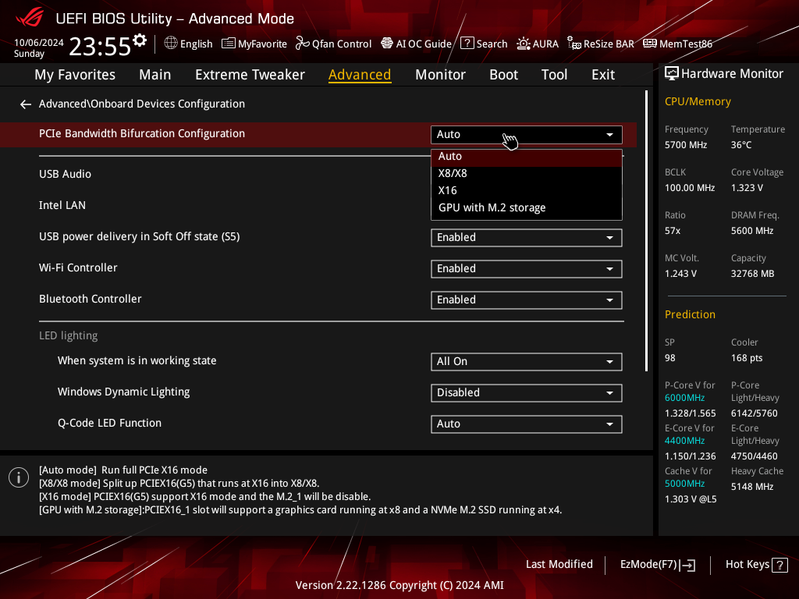

Всего на плате есть 2 слота: один PCIe x16_1 (для видеокарт или других устройств) и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x4 подключен к Z790.

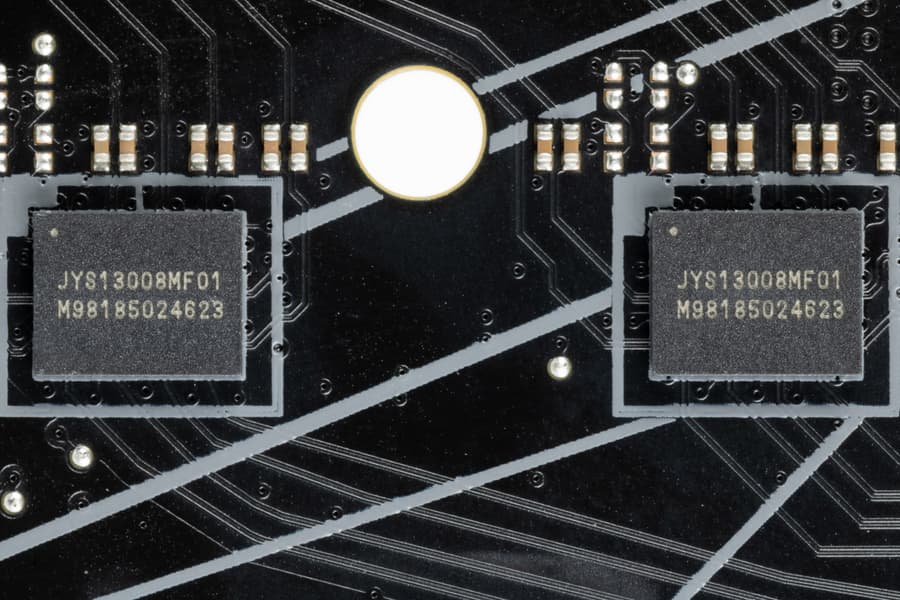

Как видим, перераспределение линий PCIe 5.0 между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

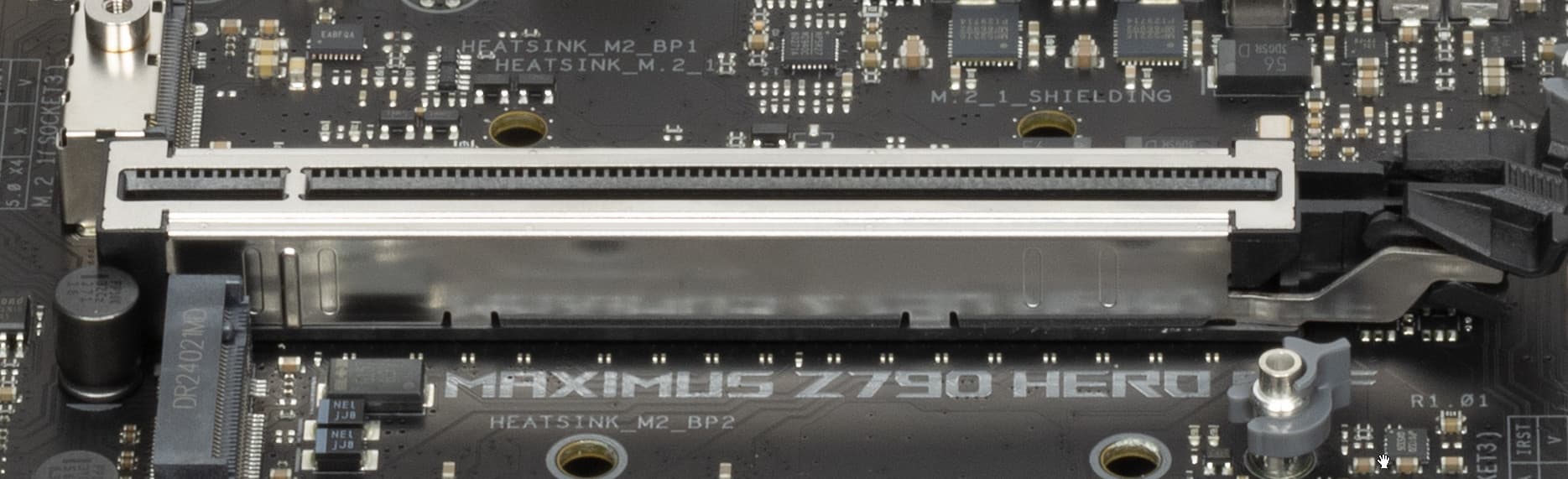

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

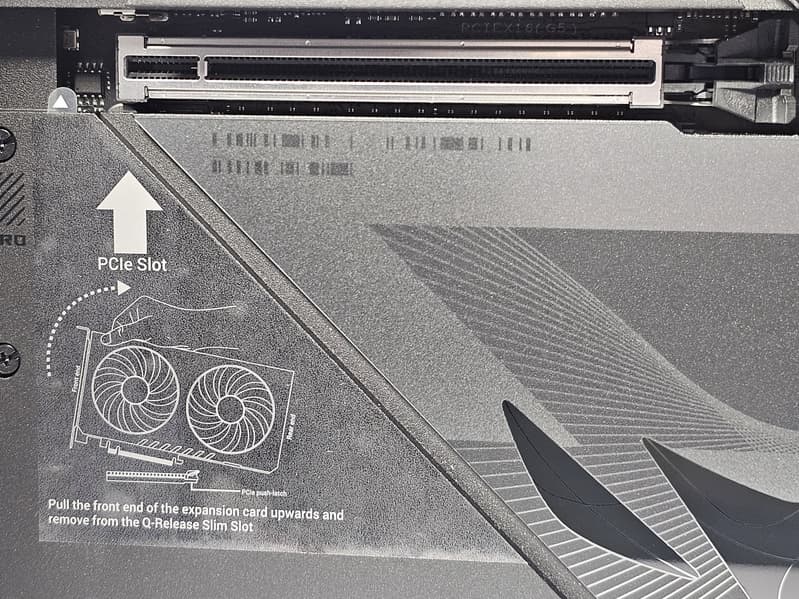

У матплаты реализована схема вынимания видеокарты из слота без нужды нажатия на задний черный замок на слоте PCIe.

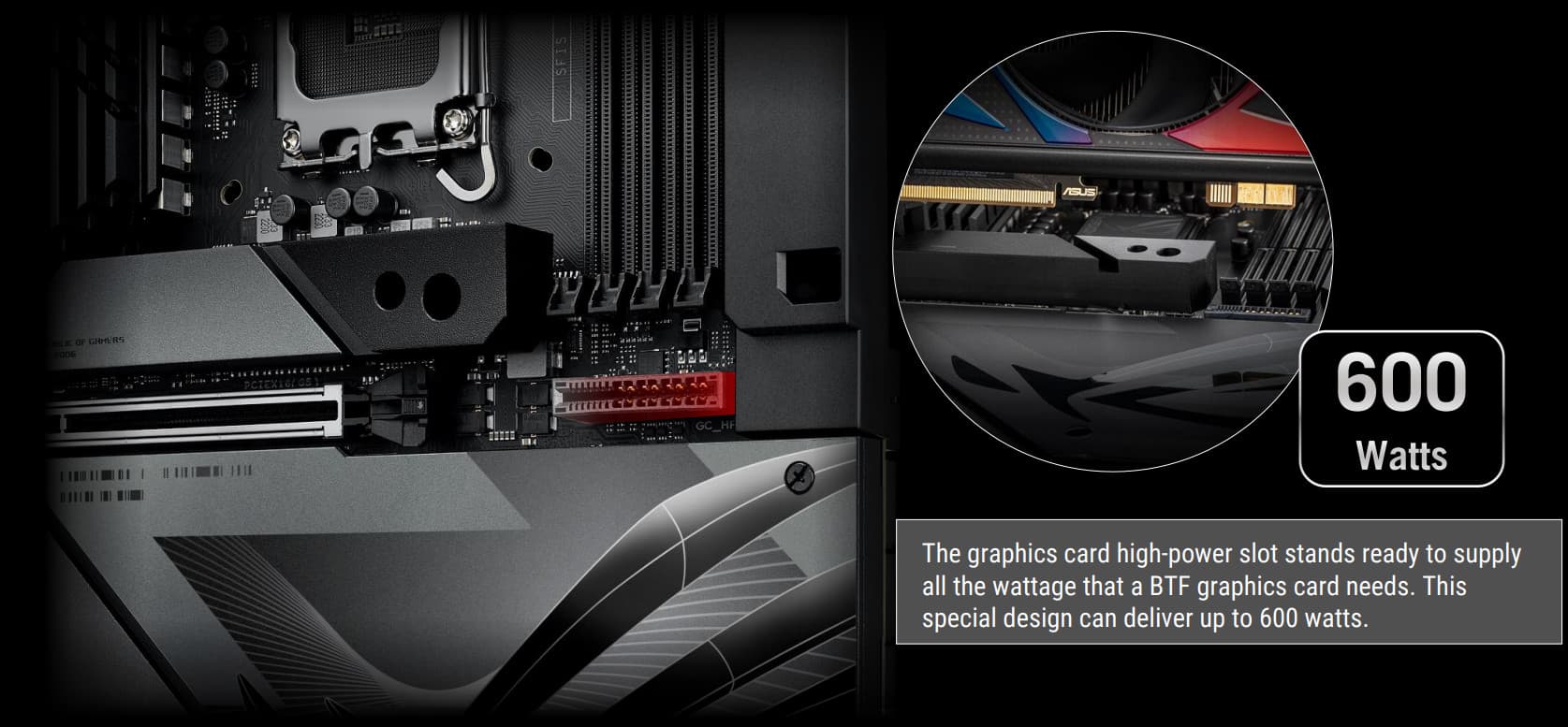

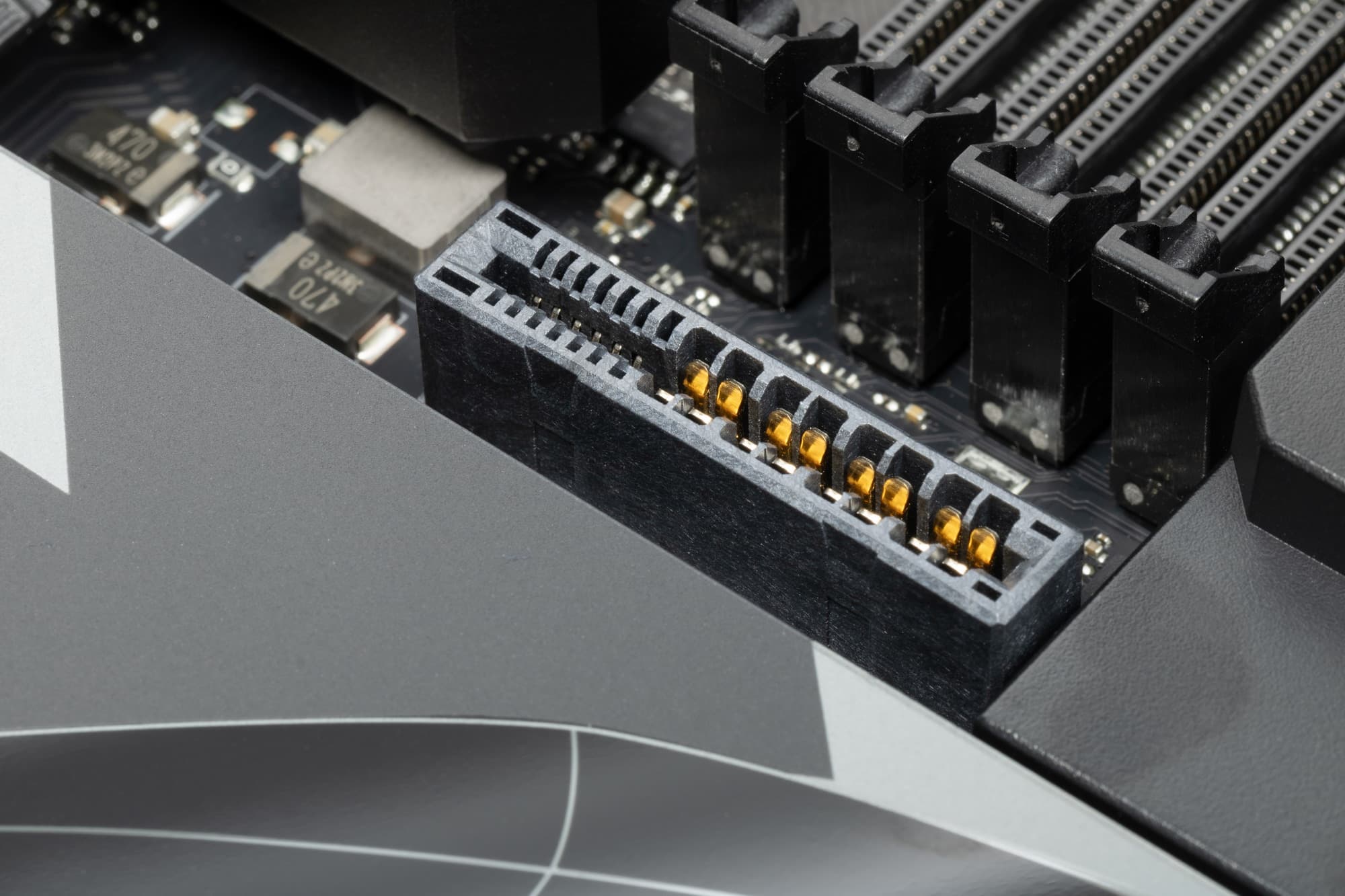

Там же мы видим уникальный разъем питания для видеокарт из такой же серии BTF (у которых нет своего коннектора питания для подключения к блоку питания, они получают питание именно через такой разъем). На матплате установлен уже стандартный разъем питания 12VHPWR( PCIe 5.0), через который передается питание (до 600 Вт) на данный дополнительный разъем питания в конце PCIe x16_1.
Матплата позволяет смонтировать СО любого размера.
Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

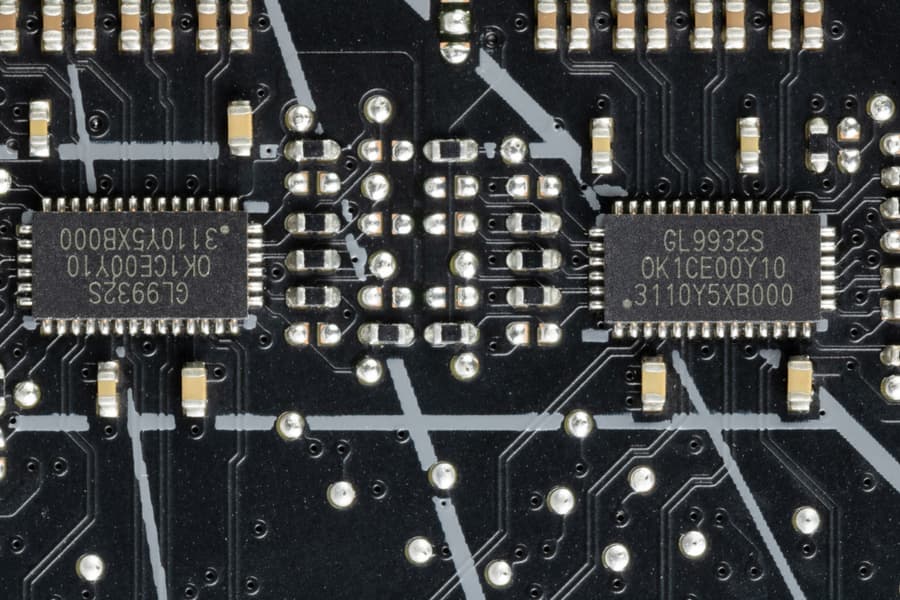

А также имеются усилители (ре-драйверы) сигнала PCIe 4.0 от Genesys Logic.
На очереди — накопители.

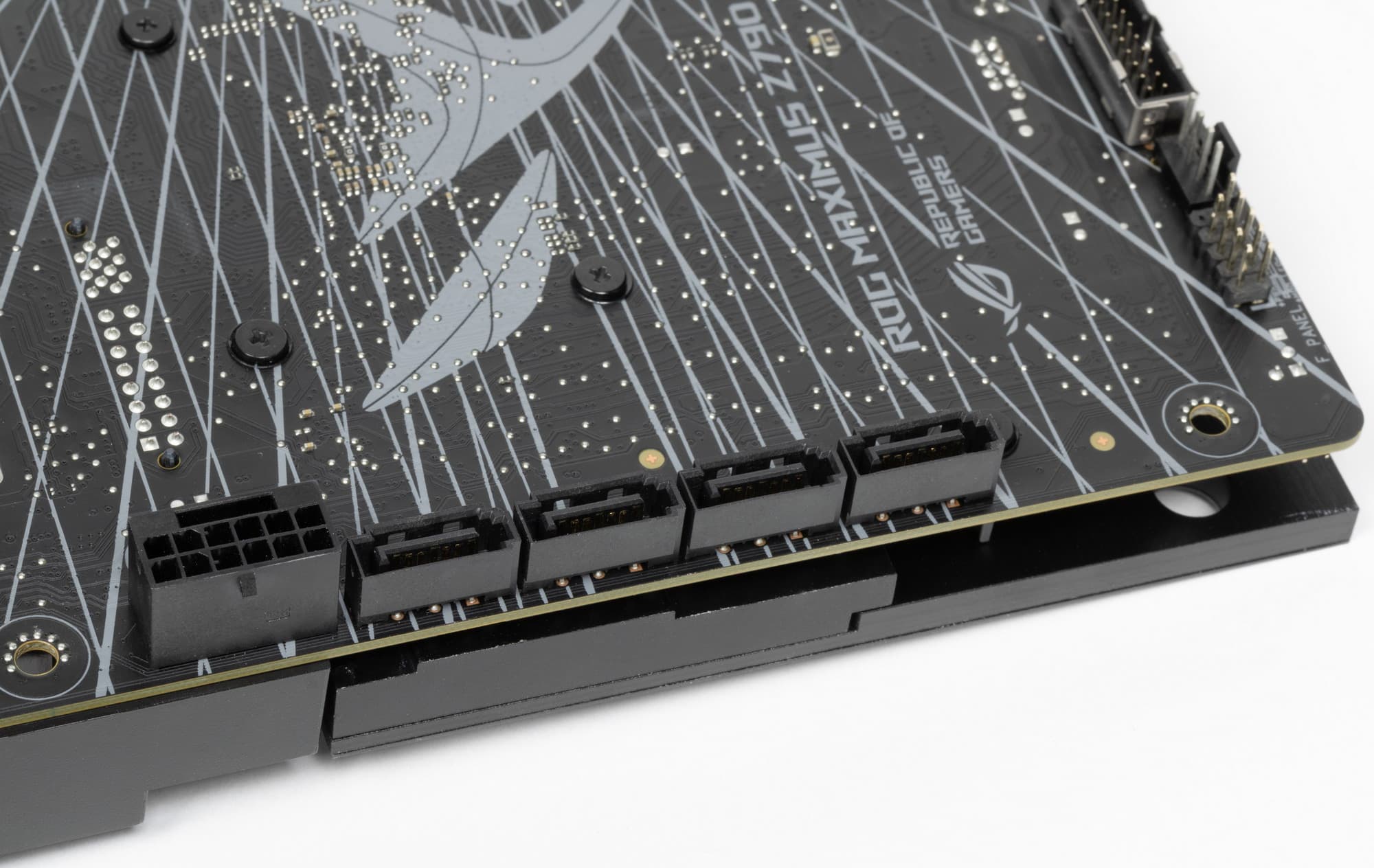

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. Все 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID.

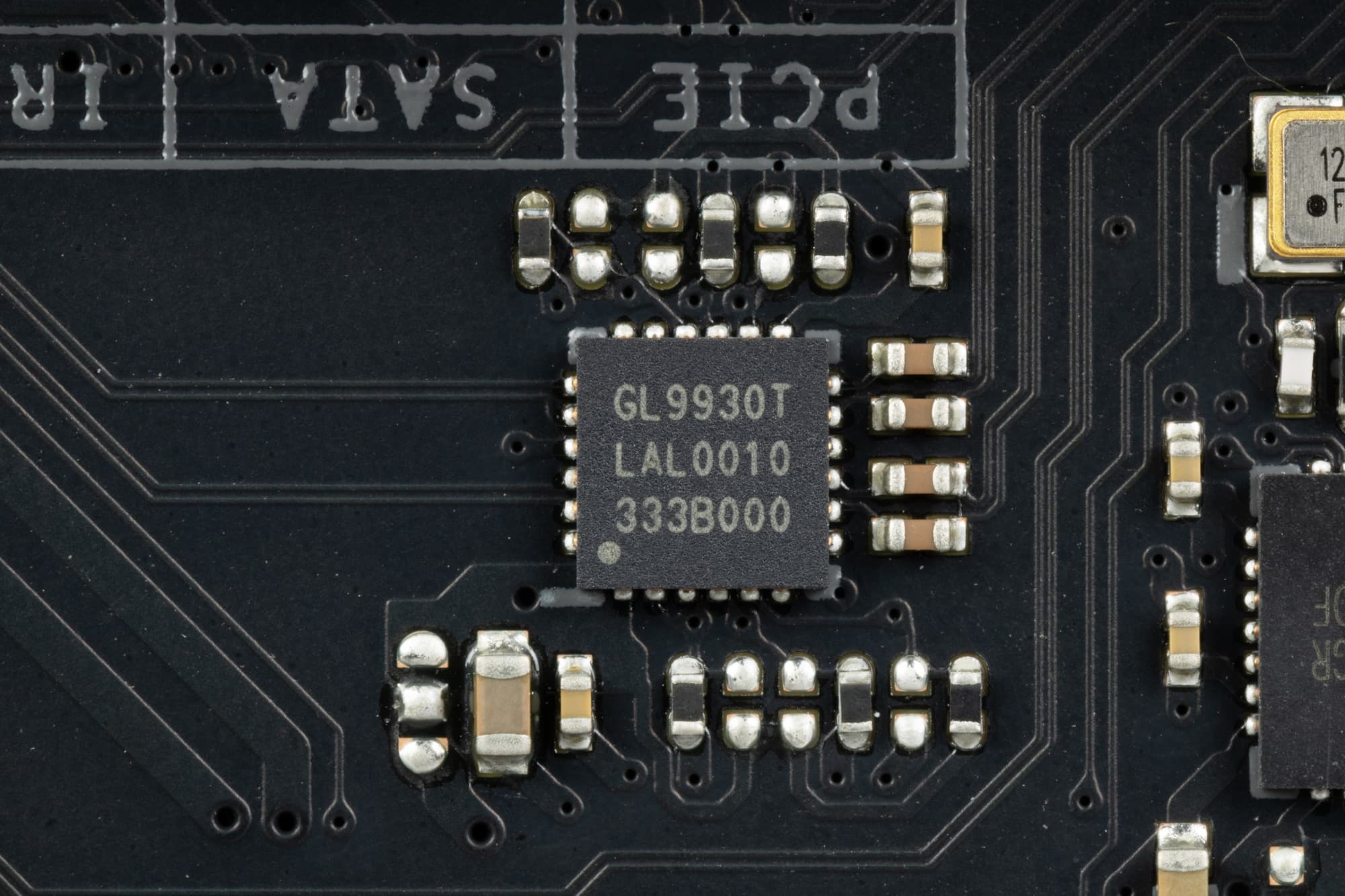

Для нужд SATA имеются усилители (ре-драйверы) сигнала PCIe 3.0 от Genesys Logic.

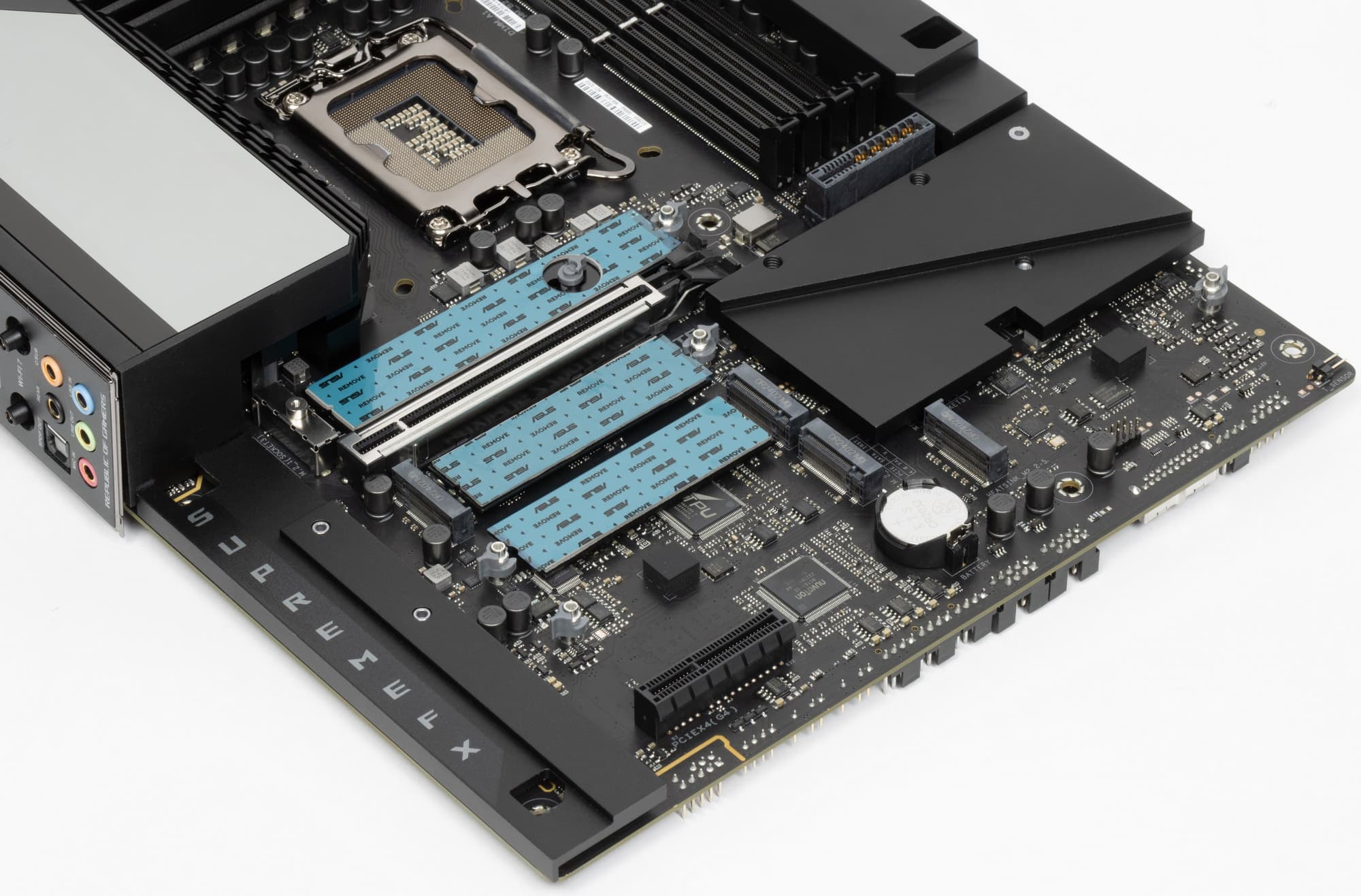

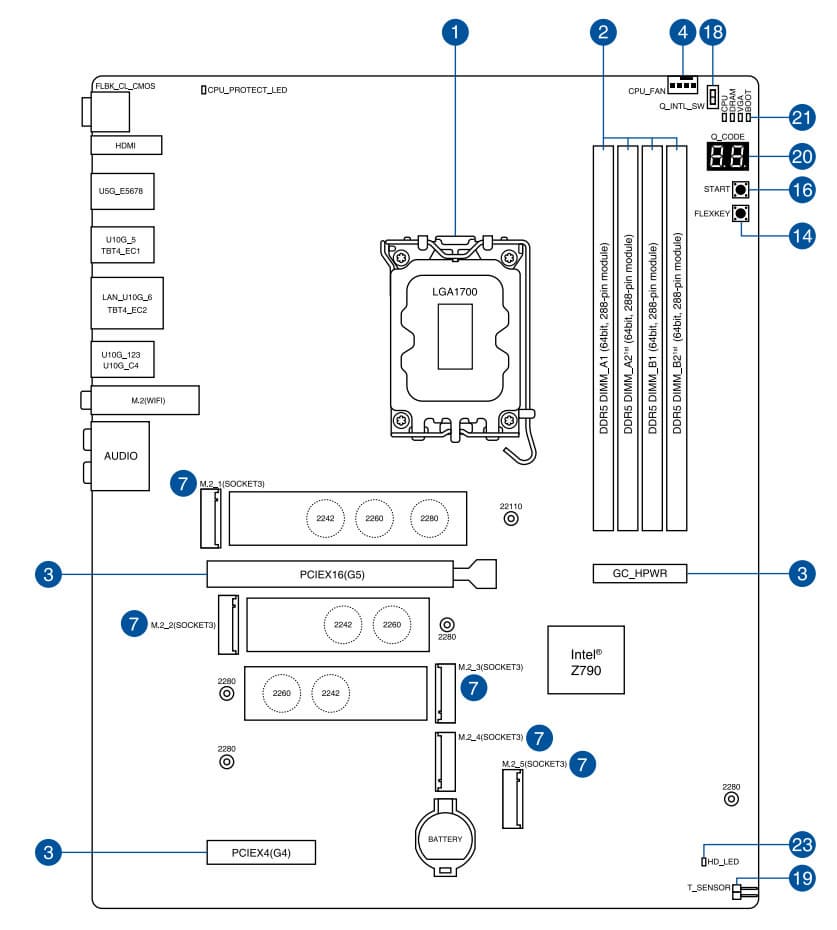

Материнская плата имеет 5 гнезд форм-фактора М.2.

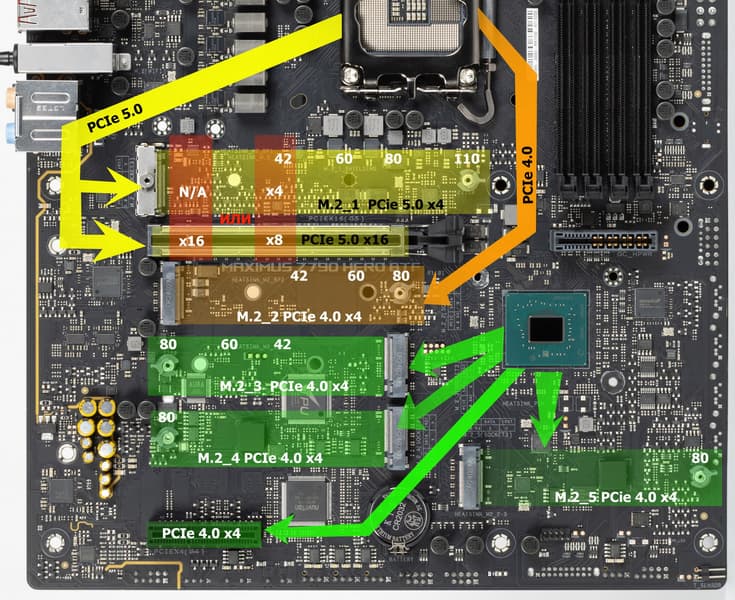

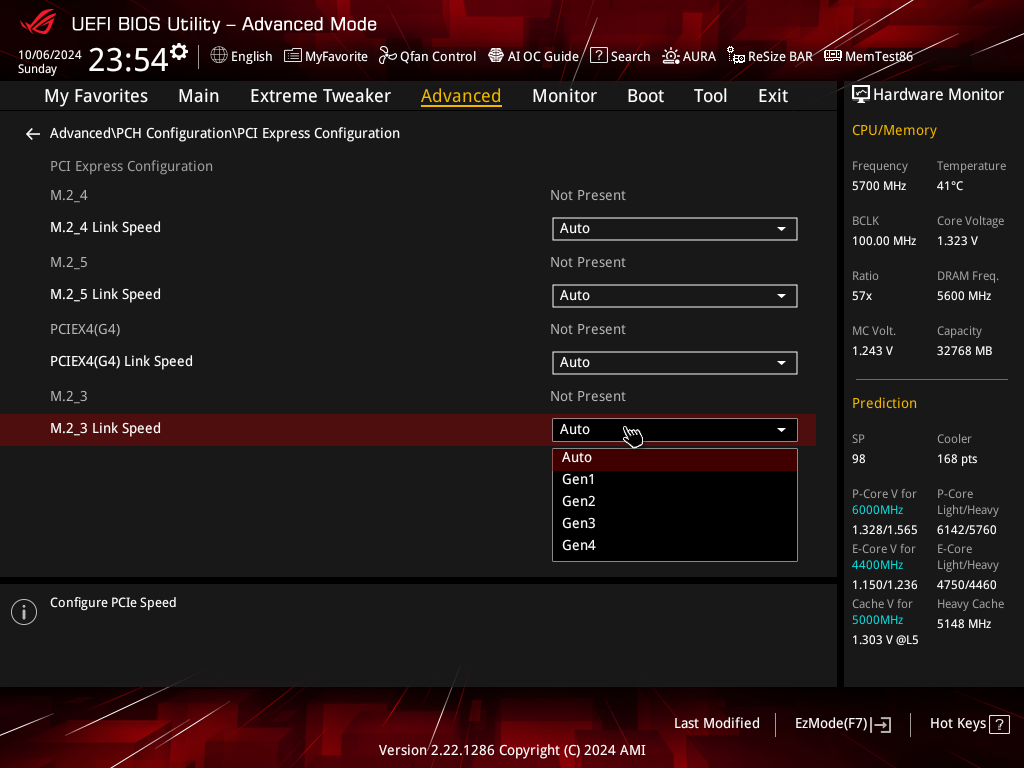

Третий, четвертый и пятый слоты M.2 (M.2_3, M.2_4, M.2_5) получают данные от чипсета Z790, а первые два — от CPU, при этом M.2_1 соединен линиями PCIe 5.0, а M.2_2 – PCIe 4.0.

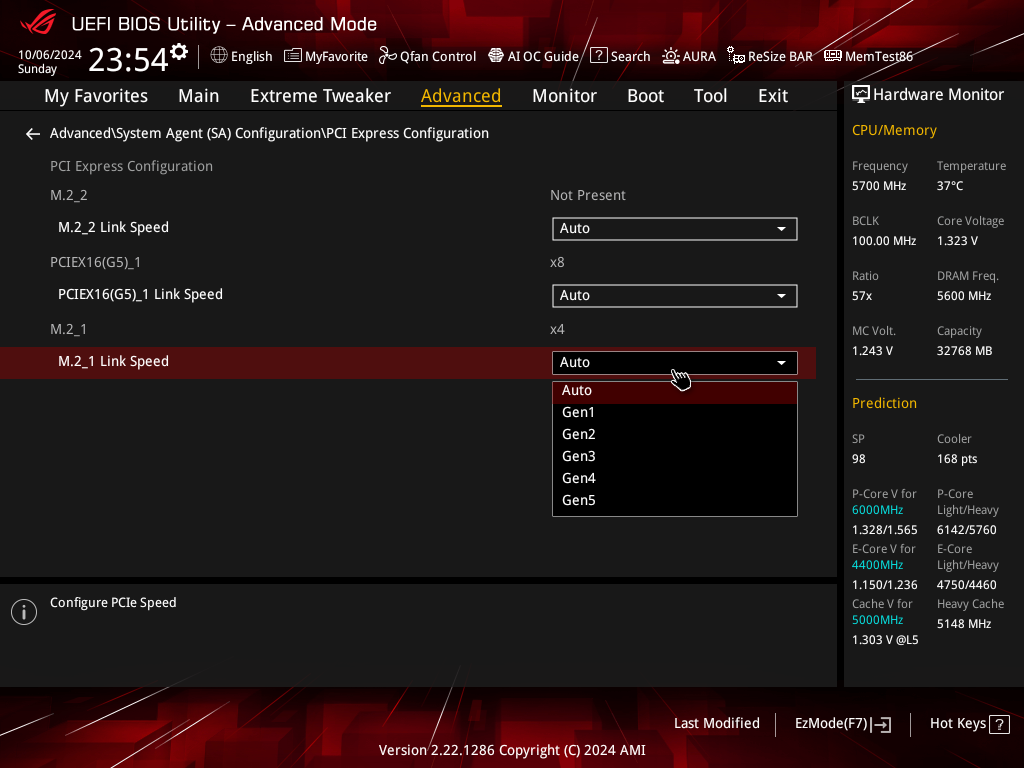

Выше я уже показал, что слот M.2_1 делит ресурсы со слотом PCIe x16_1, ведь у процессора всего 16 линий PCIe 5.0. А вот M.2_2 получает привычные и неделимые ни с чем 4 линии PCIe 4.0.
Все пять слотов М.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают размер модулей 2280, при этом слоты М.2_2 и М.2_3 поддерживают также размеры модулей: 2242/2260, а М2_1, кроме того, позволяет установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID. Следует особо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки.

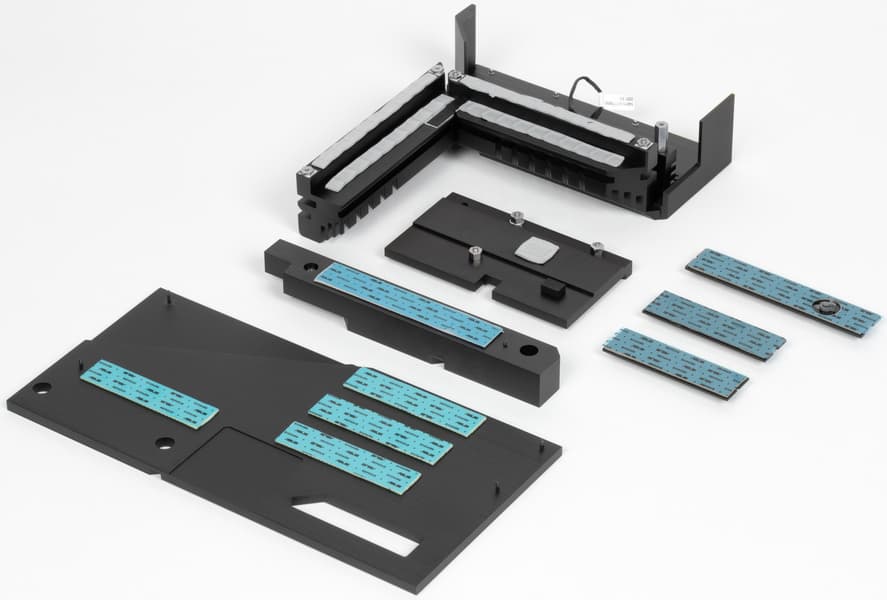

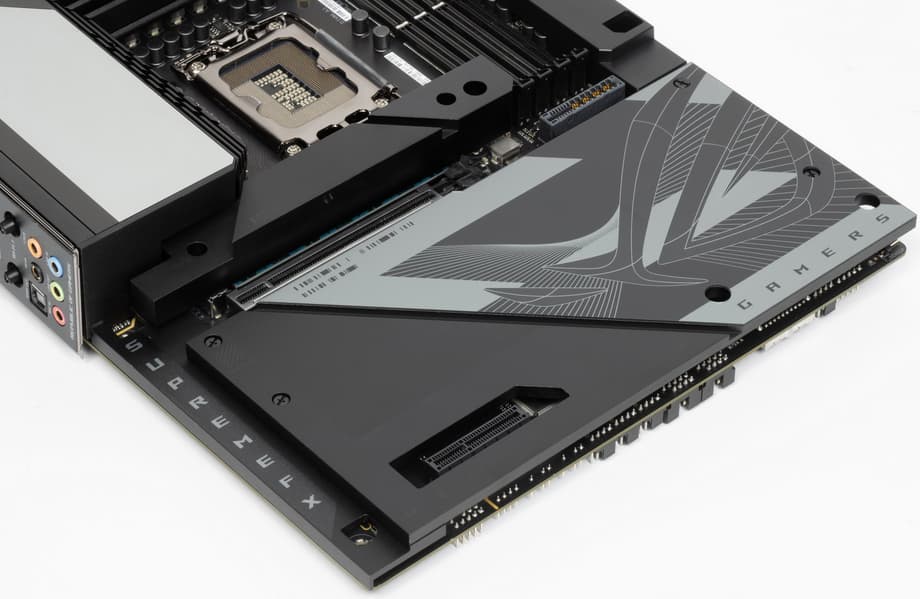

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным радиатором, когда как остальные слоты M.2 имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

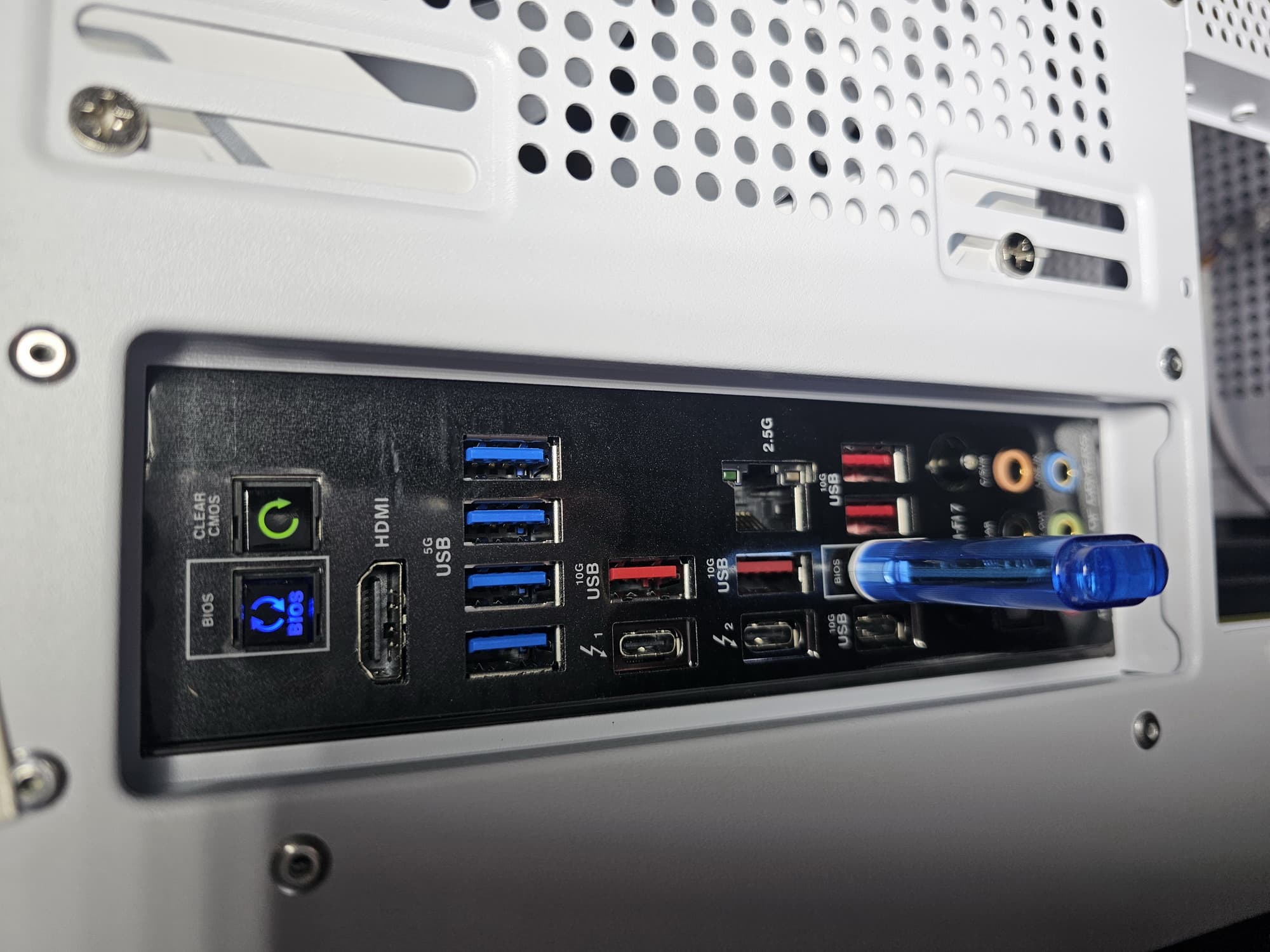

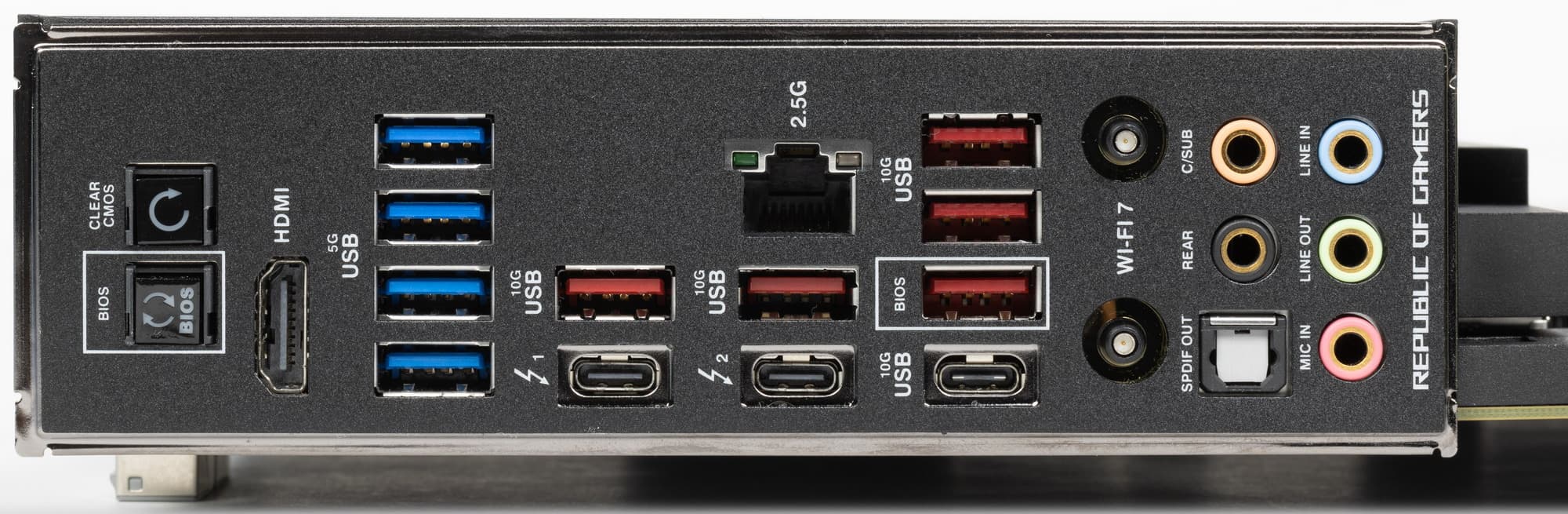

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).
И что мы имеем? Всего на материнской плате — 21 порт USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z790 и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса;
- 8 портов USB 3.2 Gen2: 5 реализованы через Z790 и представлены: 4 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C; еще 2 реализованы через Thunderbolt 4 и также представлены на задней панели портами Type-C; и 1 реализован через контроллер Ancor Link AU6260 (на него потрачена 1 линия USB 2.0 от Z790) и представлен портом Type-A (красного цвета);

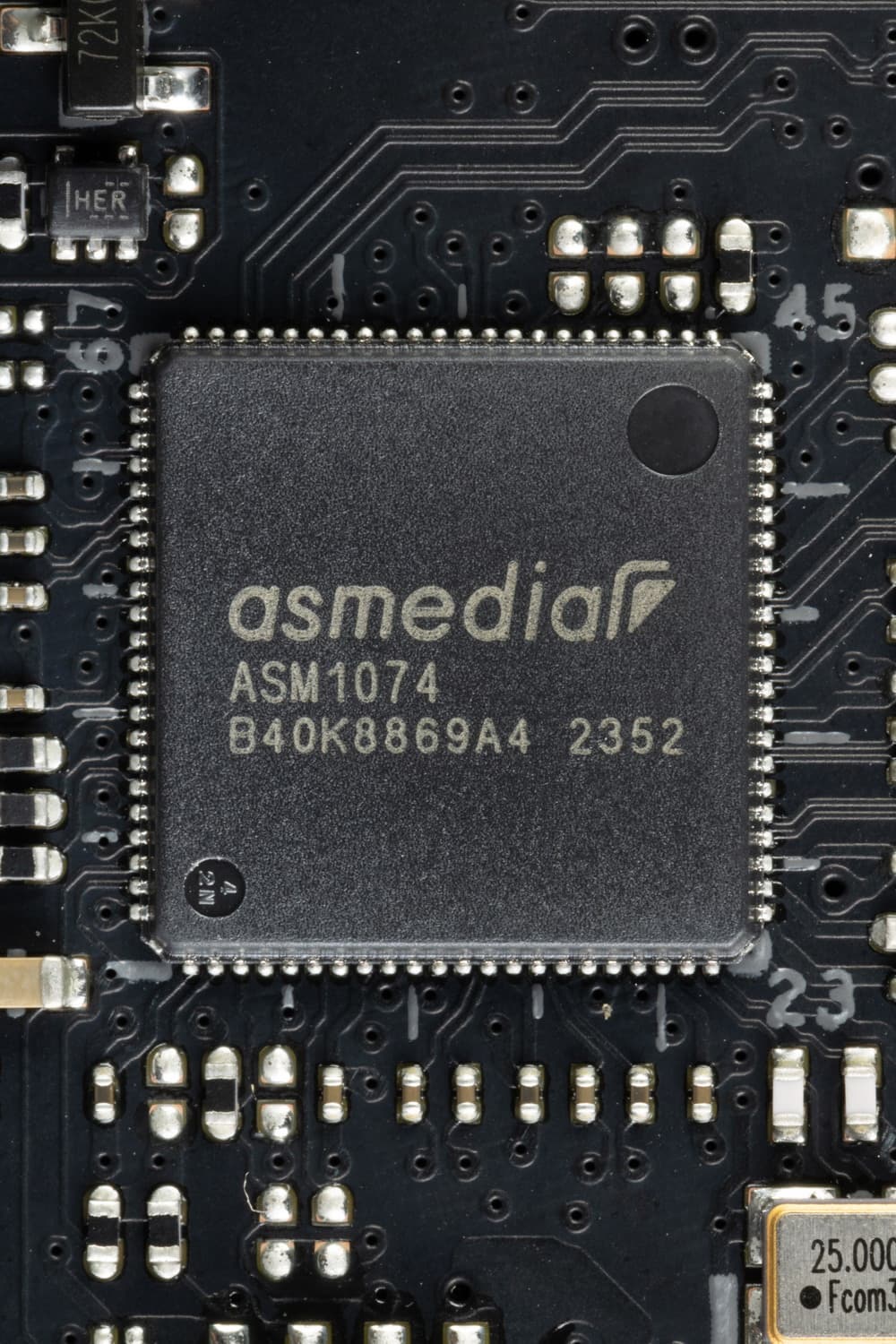

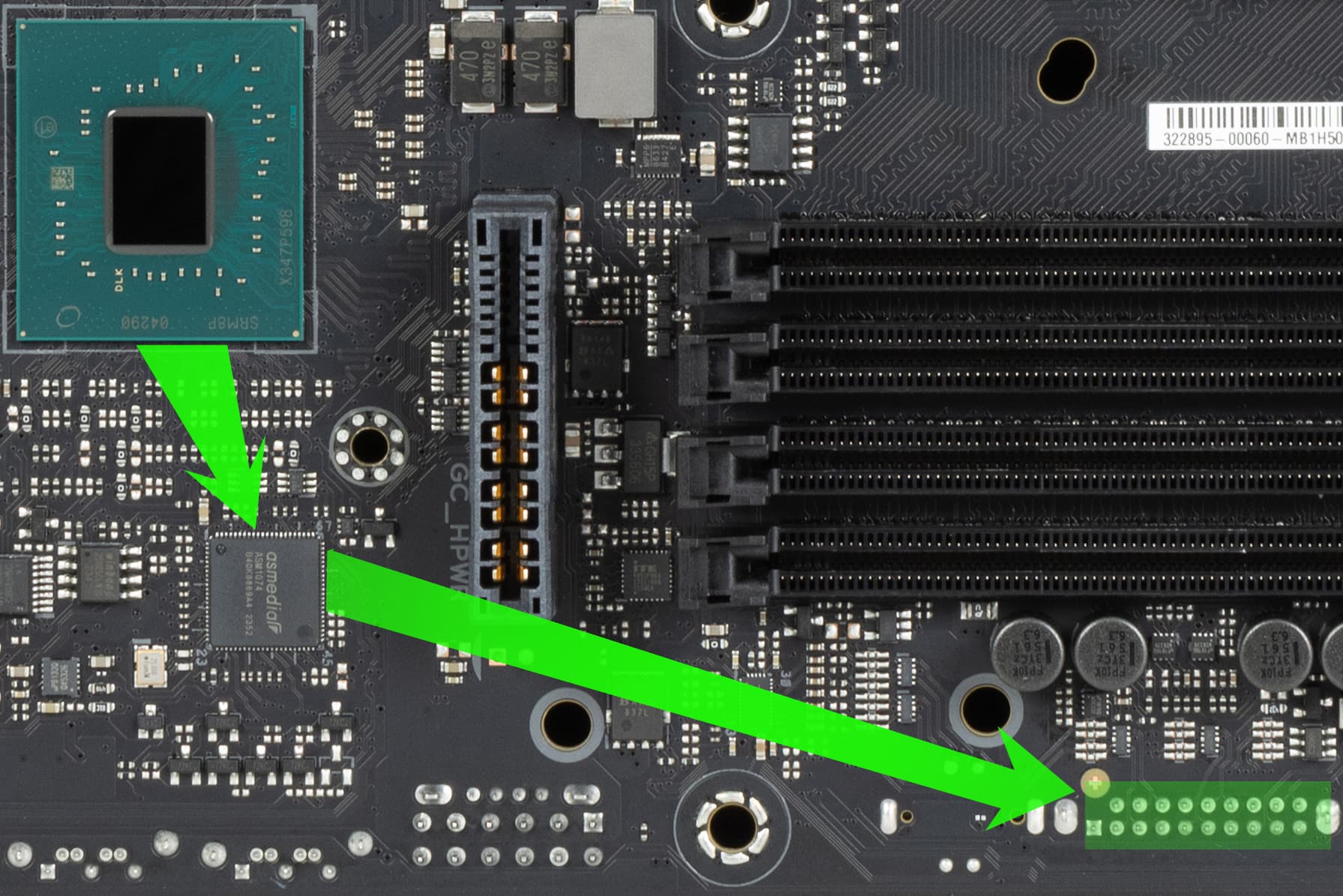

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта); еще 4 реализованы через второй контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены на задней панели портами Type-A (синего цвета);

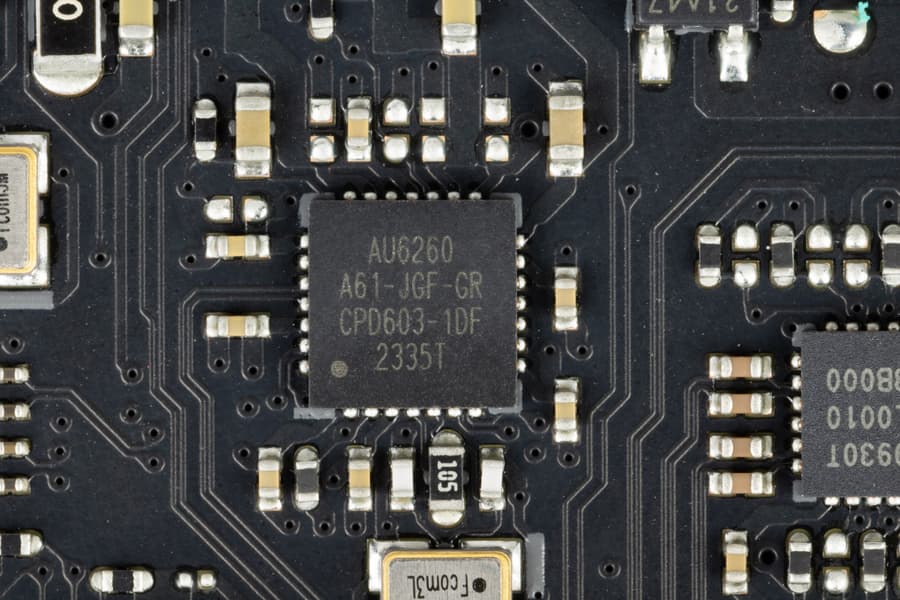

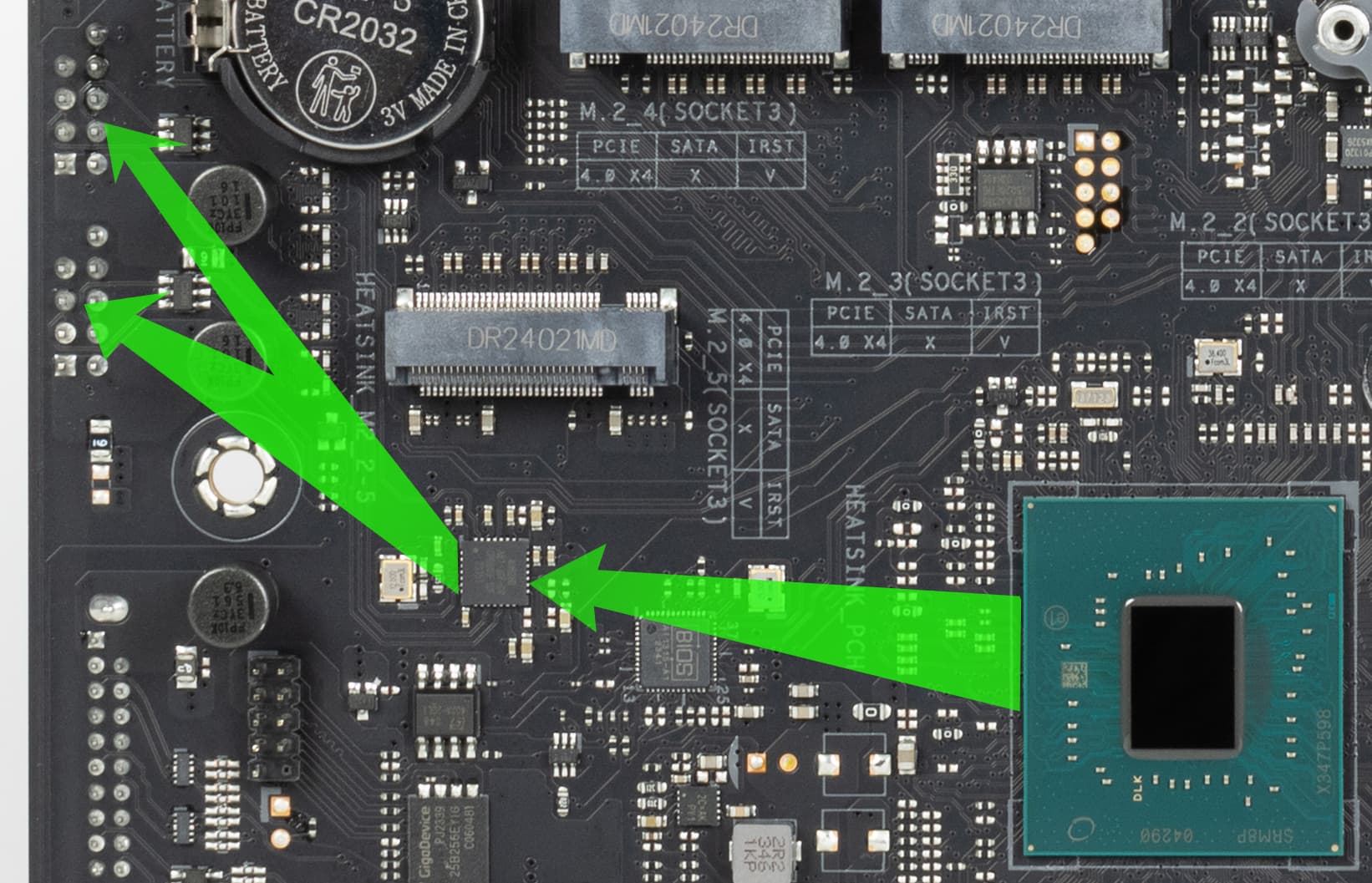

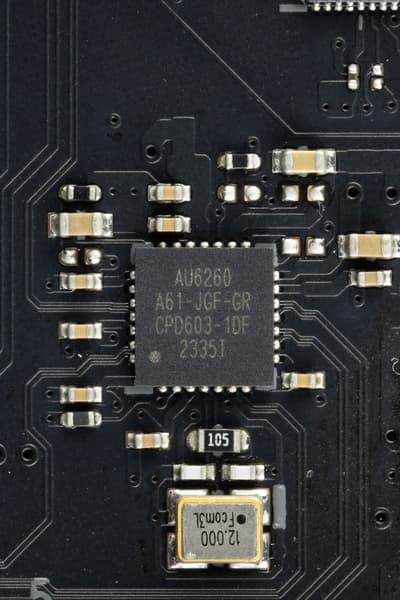

- 4 порта USB 2.0/1.1: все реализованы через второй контроллер Ancor Link AU6260 (на него потрачена 1 линия USB 2.0 от Z790) и представлены двумя внутренними разъемами
(каждый на 2 порта).
Таким образом, у нас 5 контроллеров используют USB линии от Z790:
- Ancor Link AU6260 (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Ancor Link AU6260 (1 USB 3.2 Gen2 через Type-A на задней панели) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);

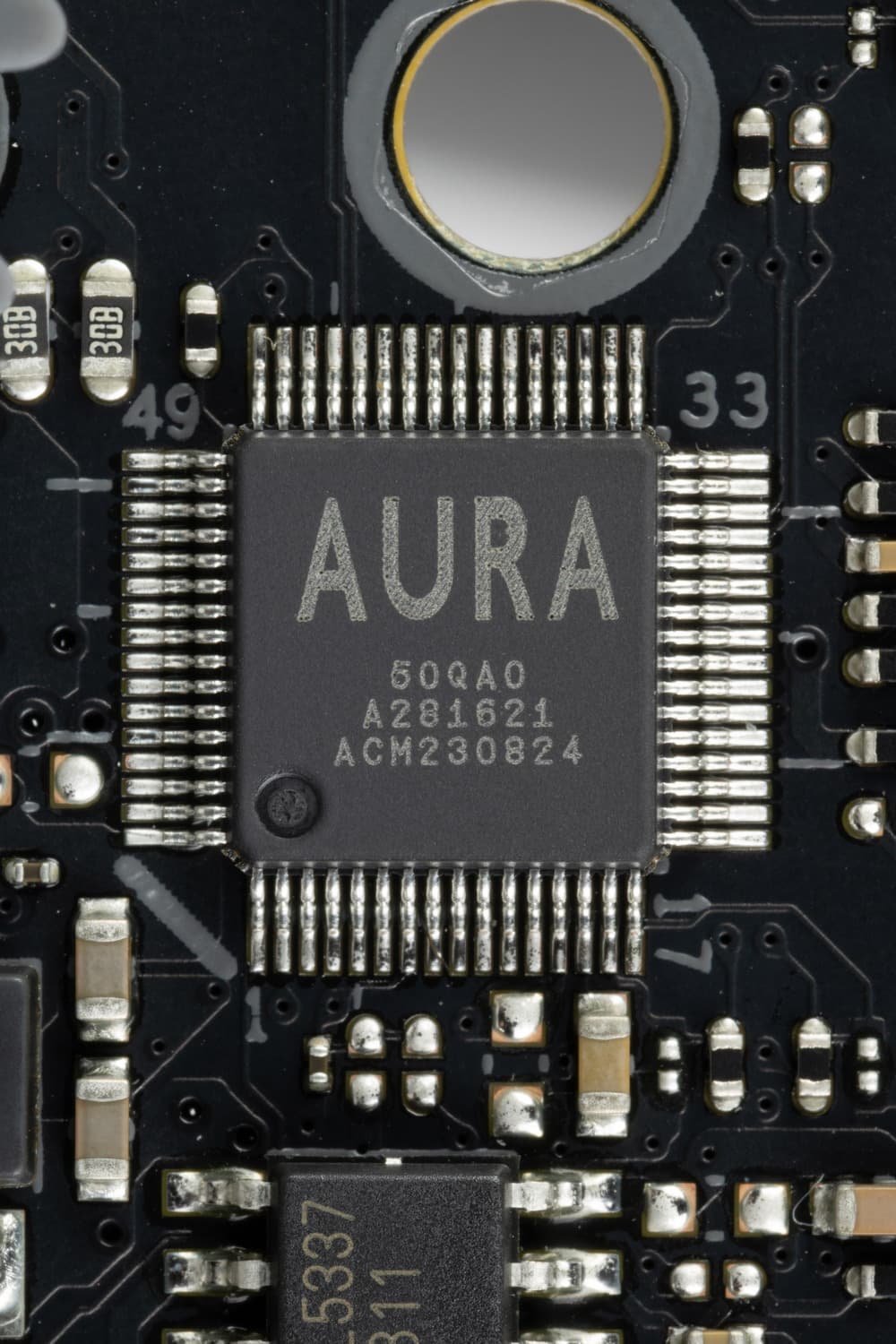

- Aura (подсветка) (1 линия USB 2.0);
- Bluetooth (BE200) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 7 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
= 9 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 9 портов USB 2.0 также занято. Плюс 5 портов USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 26 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 35 высокоскоростных портов из 38.

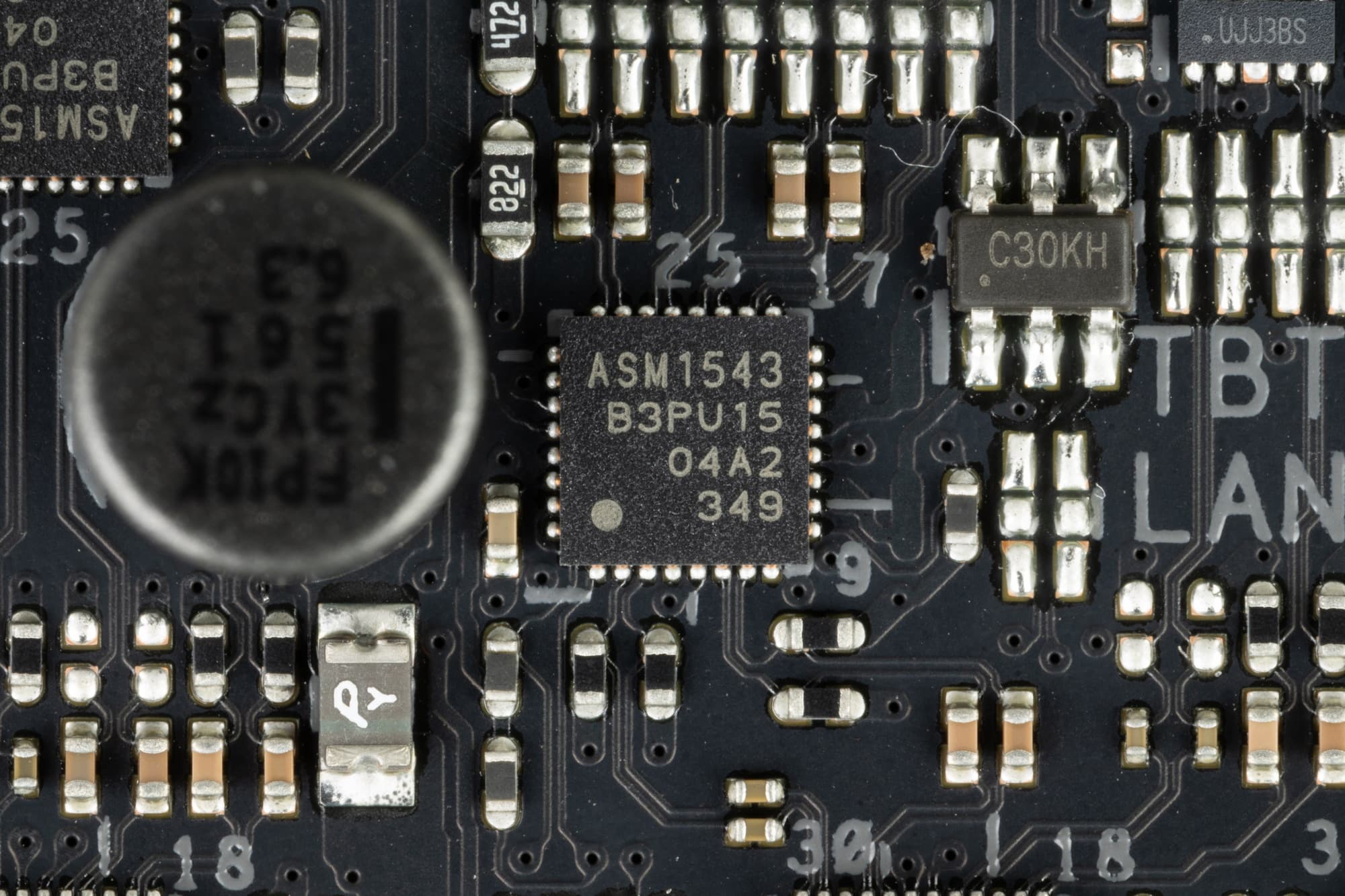

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж.

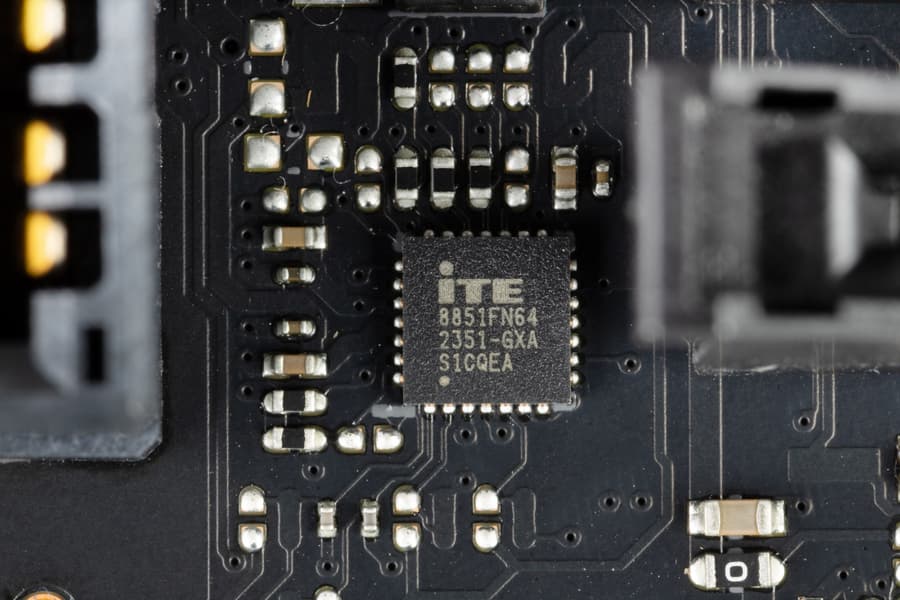

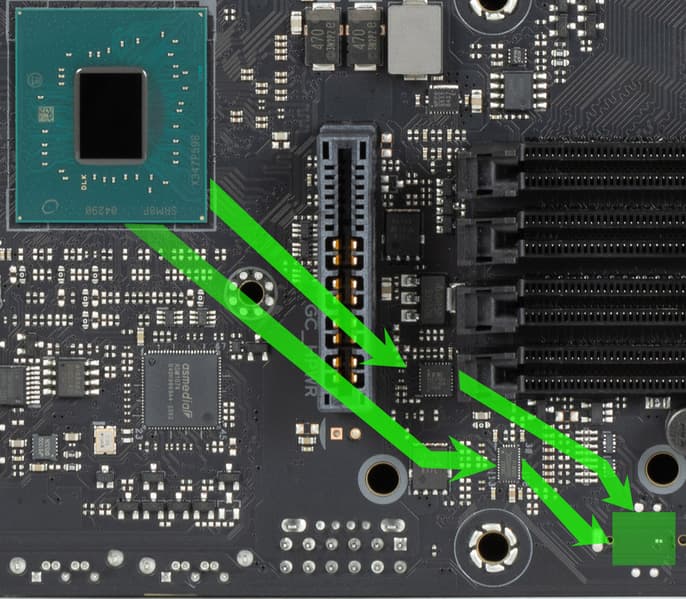

А внутренний порт Type-C (USB 3.2 Gen2x2) через контроллер от ITE и с помощью дополнительного питания (8-контактный порт PCIe) реализует быструю зарядку мобильных устройств.

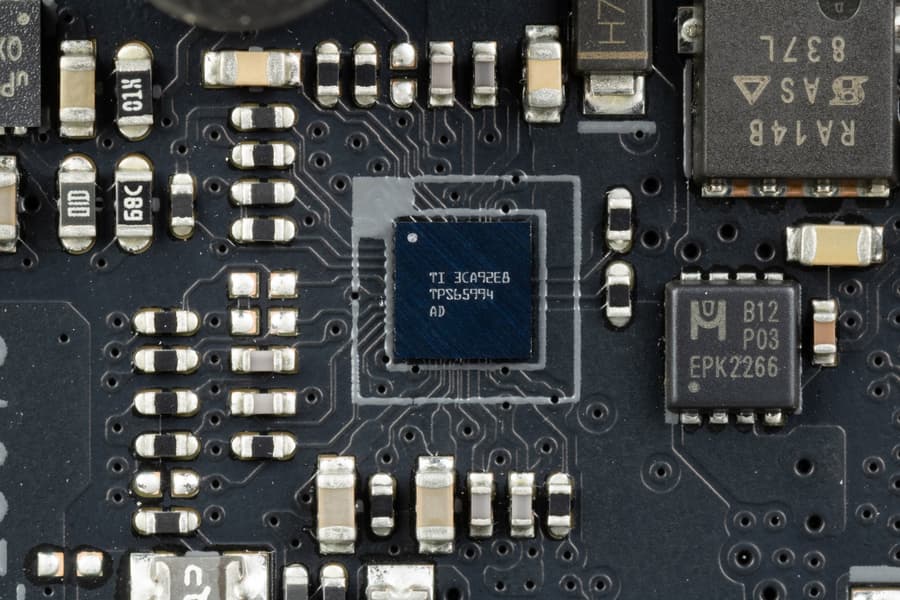

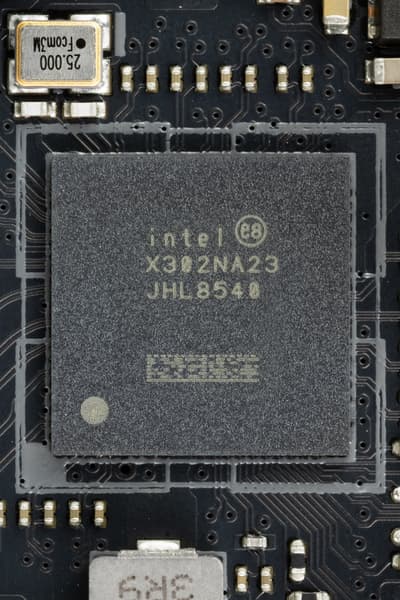

Об Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Texas Instruments для преобразования сигнала.
Теперь о сетевых делах.

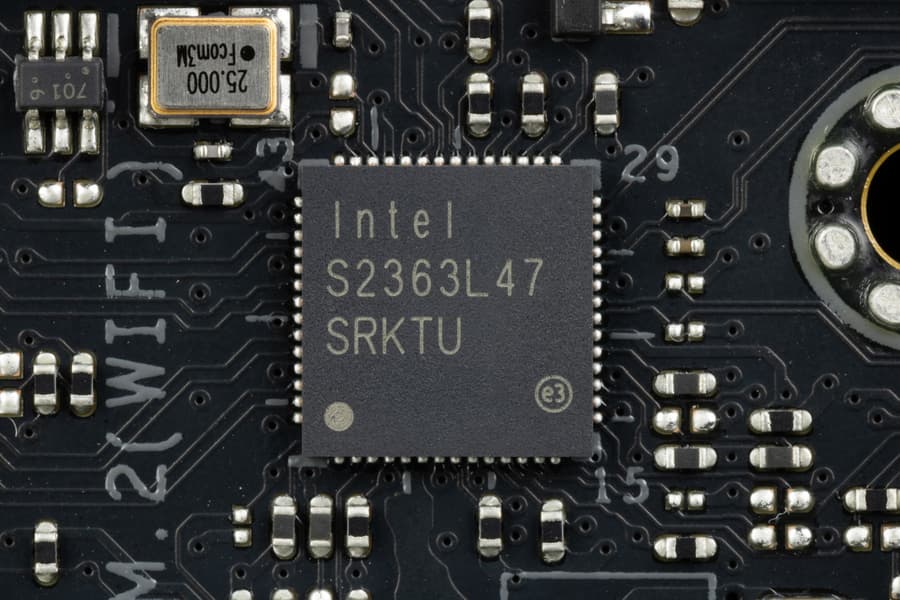

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I226-V, способный работать по стандарту 2,5 Гбит/с.
Имеется и самый современный комплексный беспроводной адаптер на контроллере Intel BE200NGW, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для подключения выносных антенн выведены на заднюю панель.

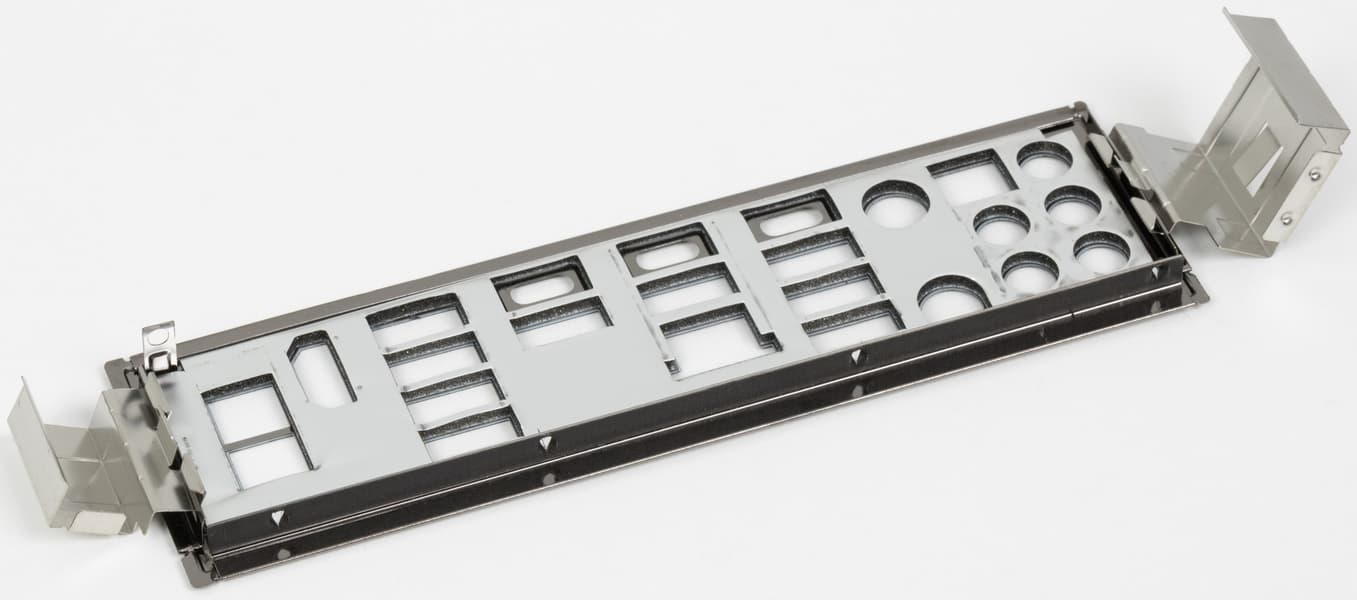

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

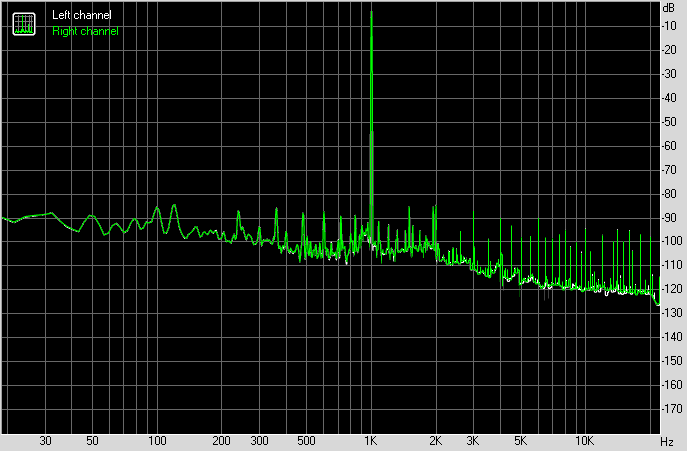

Аудиоподсистема

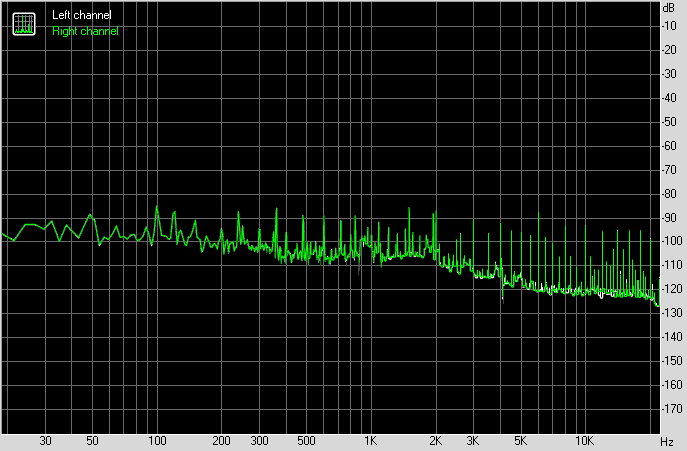

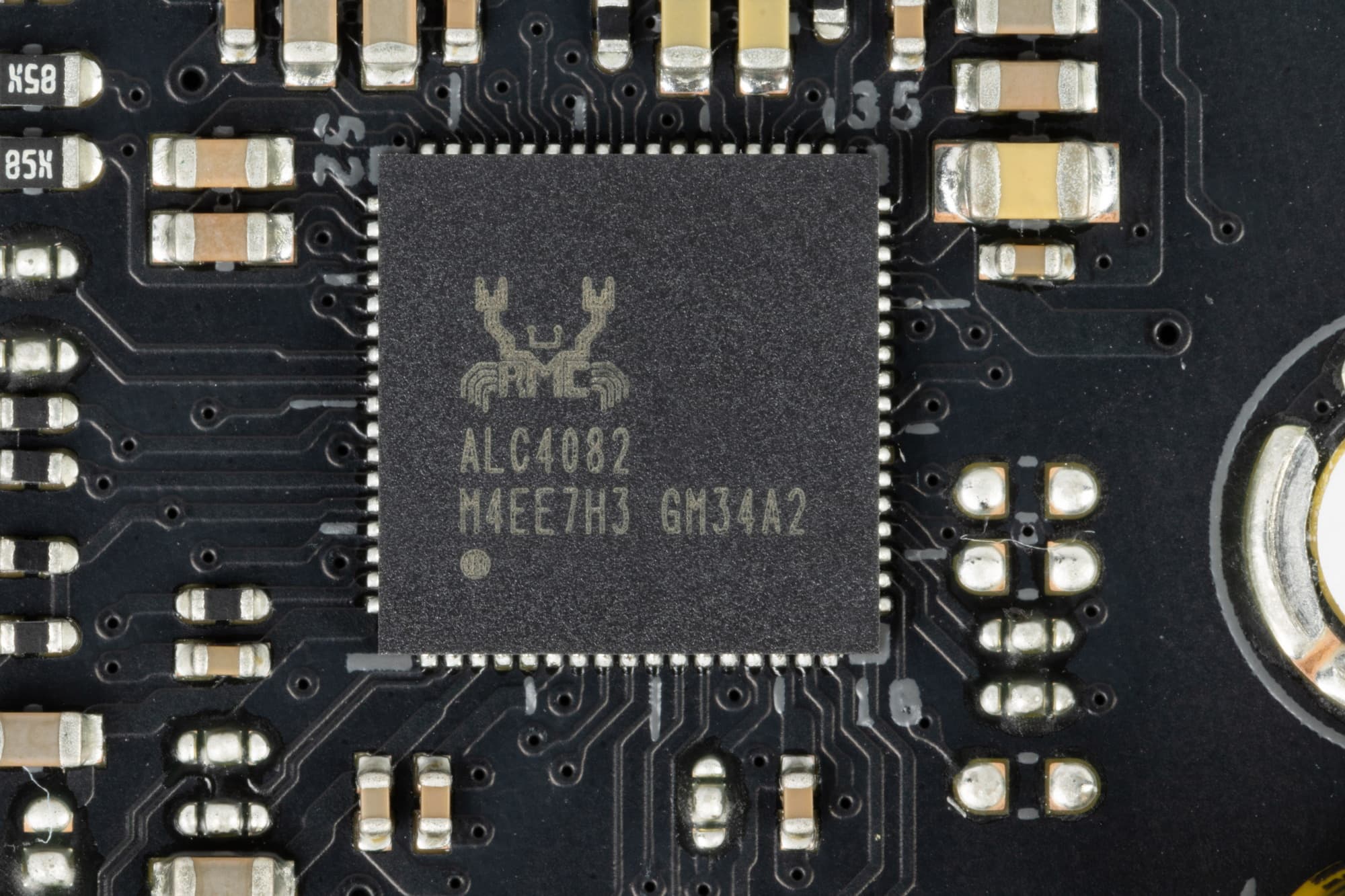

Матплата укомплектована звуковым кодеком Realtek ALC4082, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц.

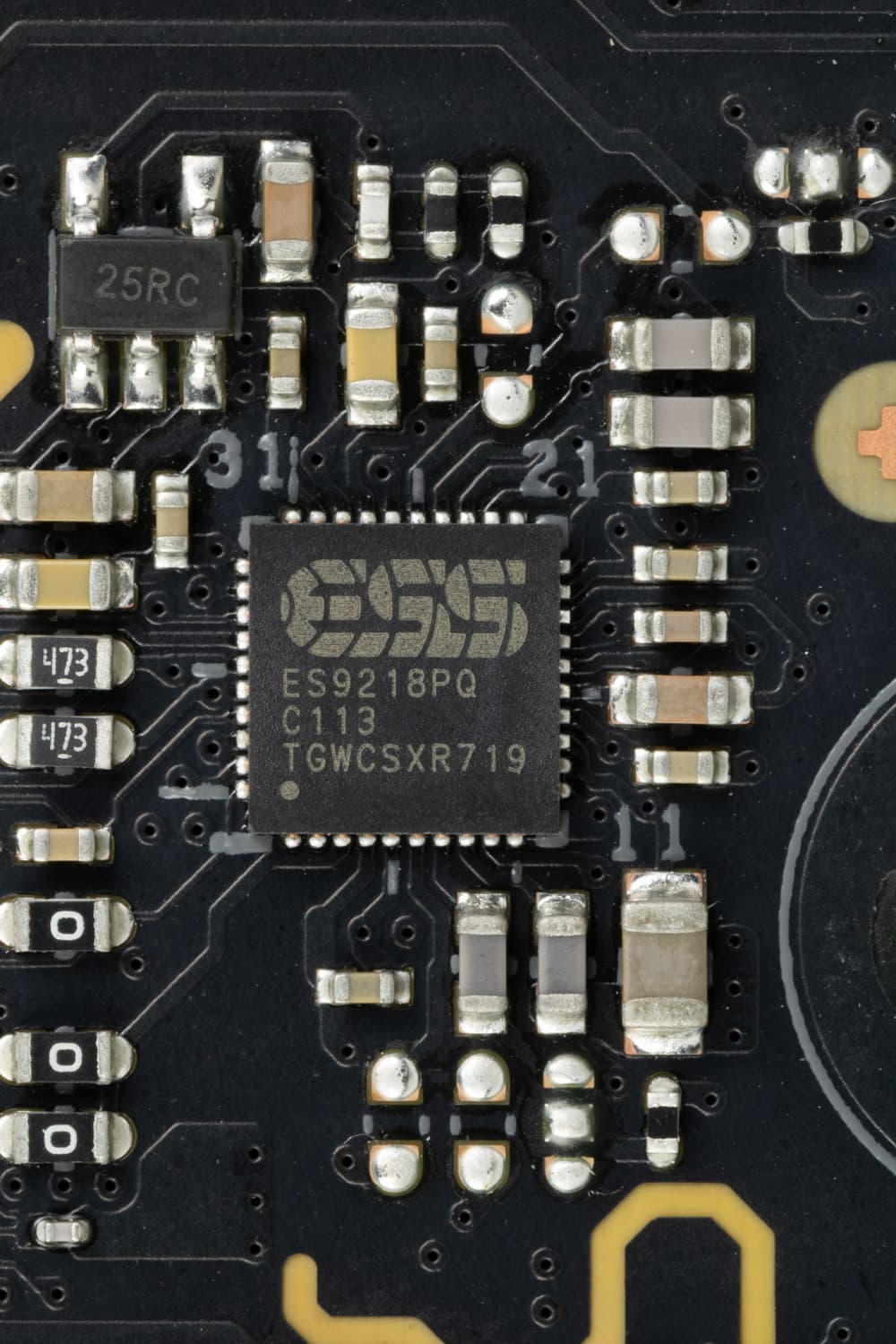

В тракте используются ЦАП ESS Sabre9218 и осциллятор, обеспечивающий точную работу ЦАП.
Операционного усилителя нет.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

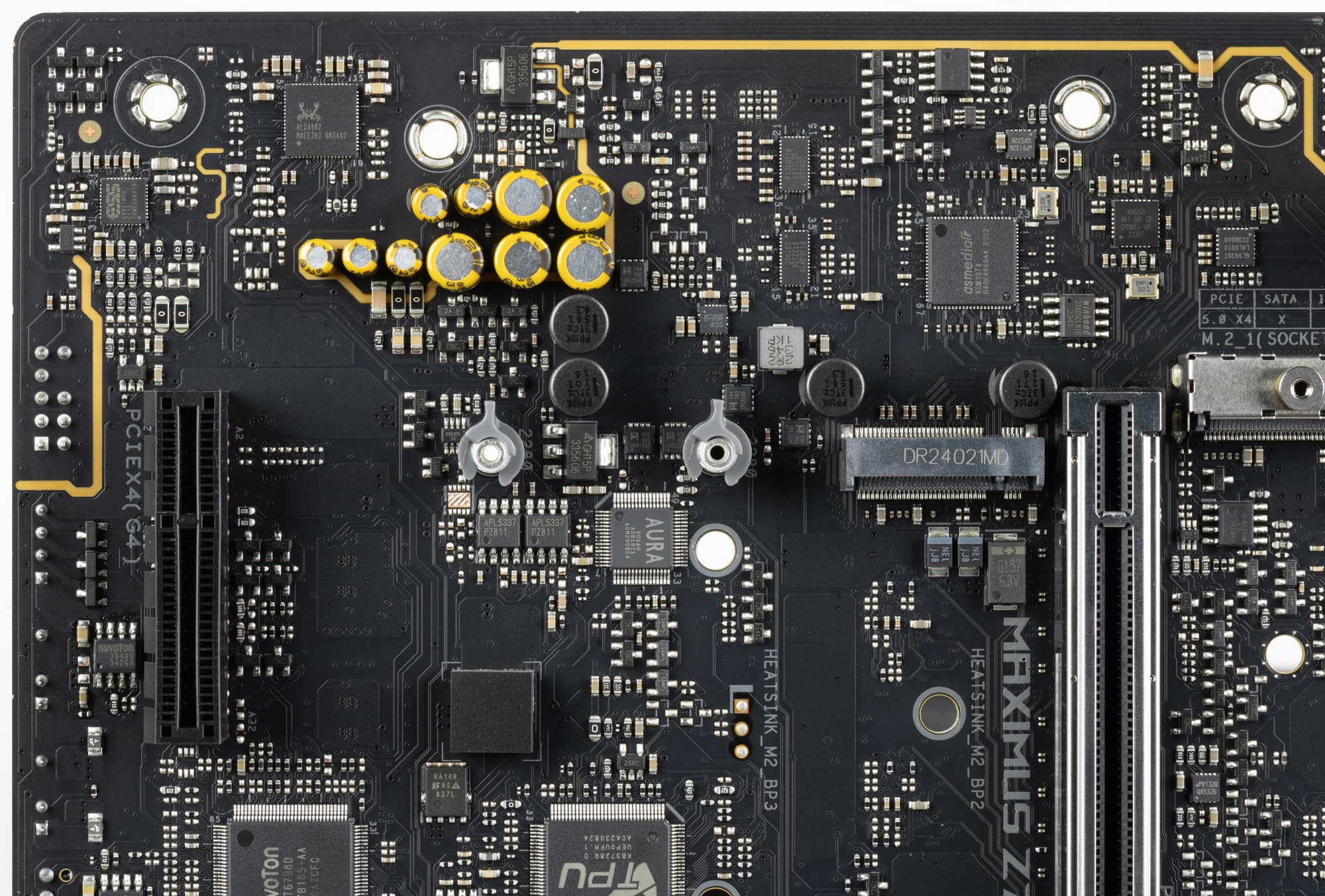

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.
Питание, охлаждение

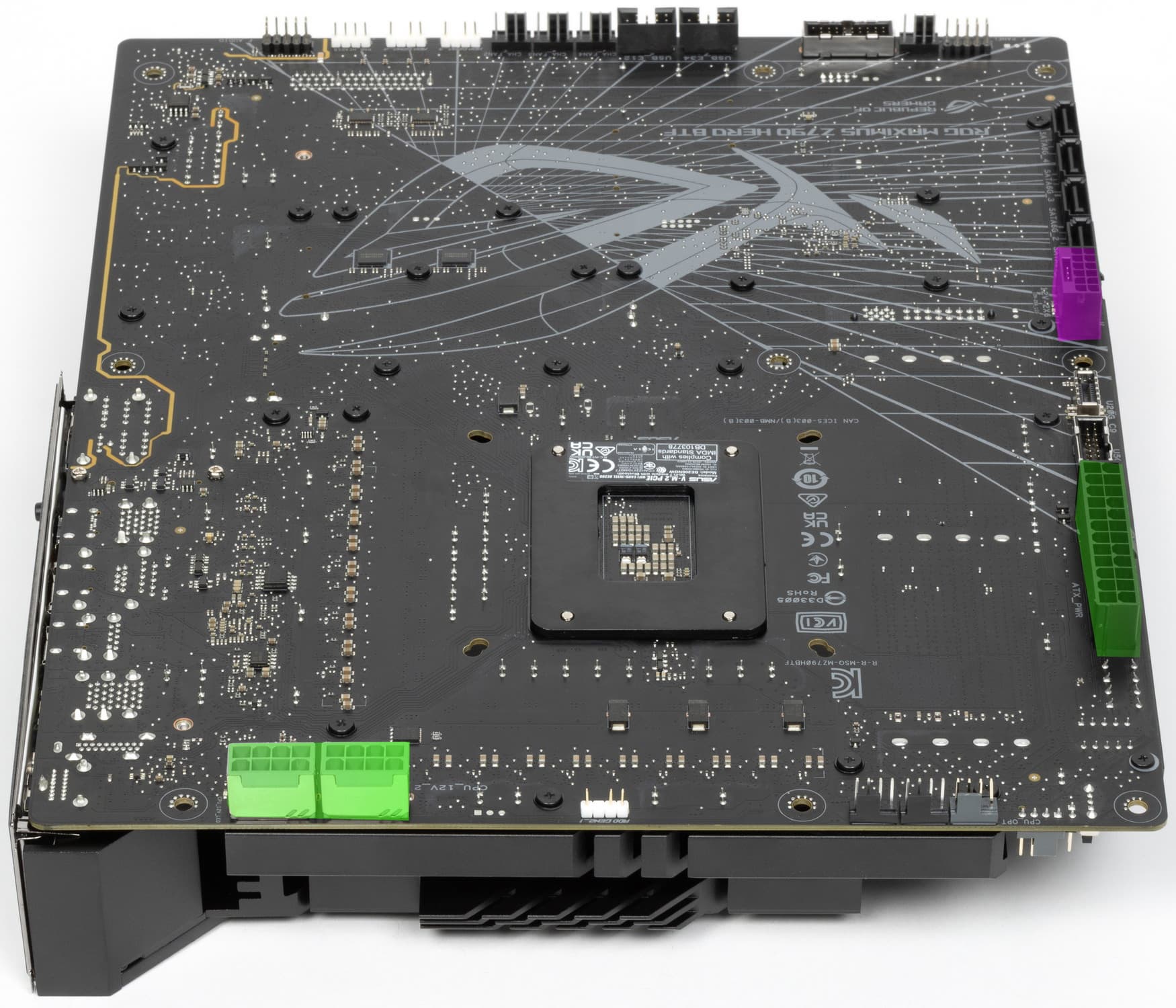

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V (все три отмечены зеленым и расположены на оборотной стороны платы). Однако мы помним, что плата укомплектована разъемом для питания видеокарт серии BTF, поэтому оборотная сторона содержит еще современный 16-контактный разъем 12VHPWR питания видеокарт (отмечен фиолетовым).

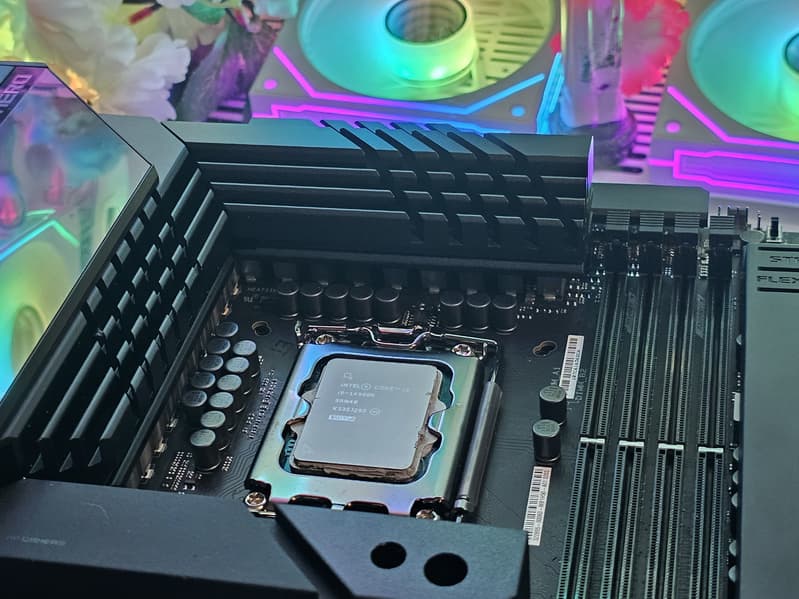

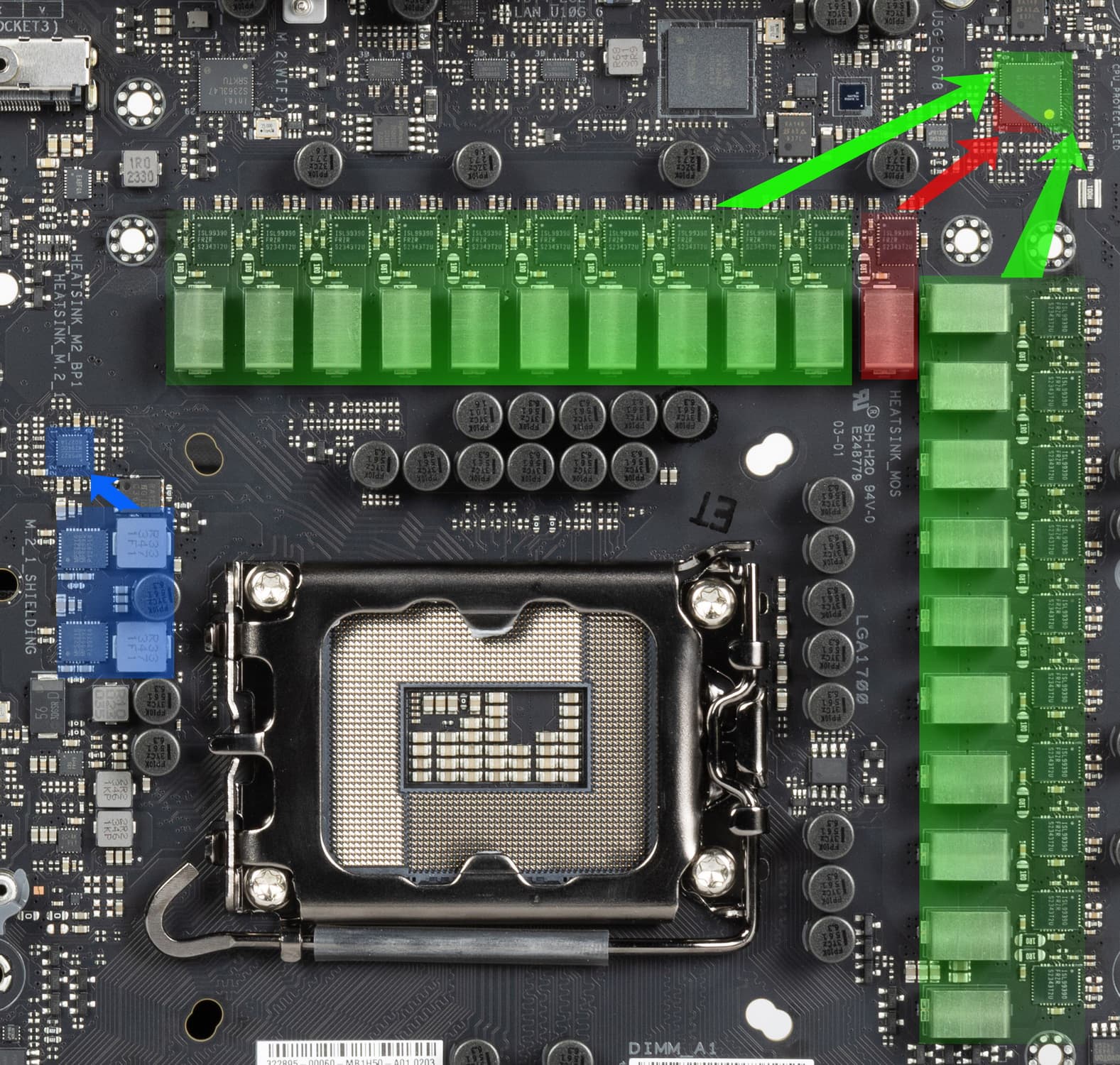

Схема питания процессора выполнена по схеме 20+2+1 (всего 23 фазы, 20 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

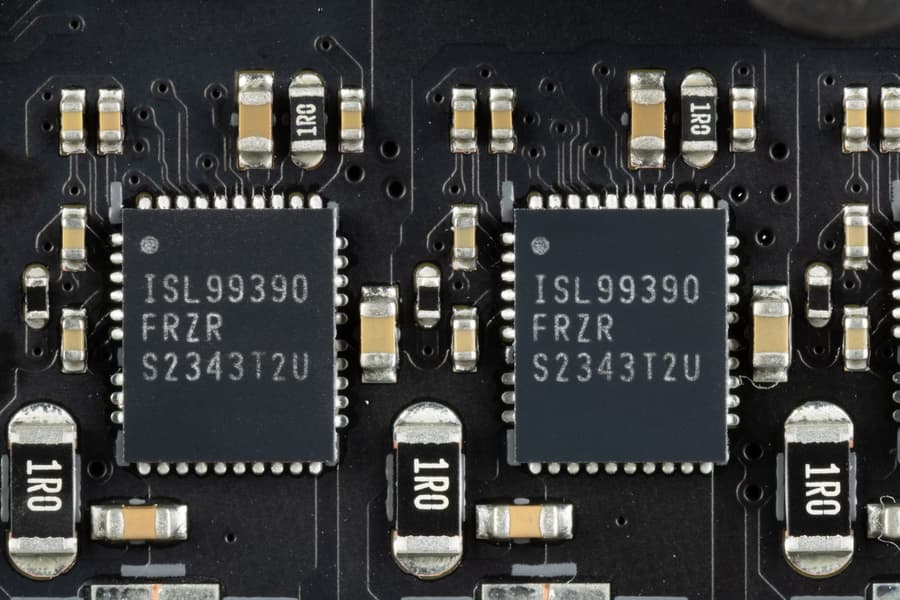

Каждый канал фазы Vcore+iGPU имеет суперферритовый дроссель и ISL99390 MOSFET от Renesas (ex-Intersil) на 90 А.

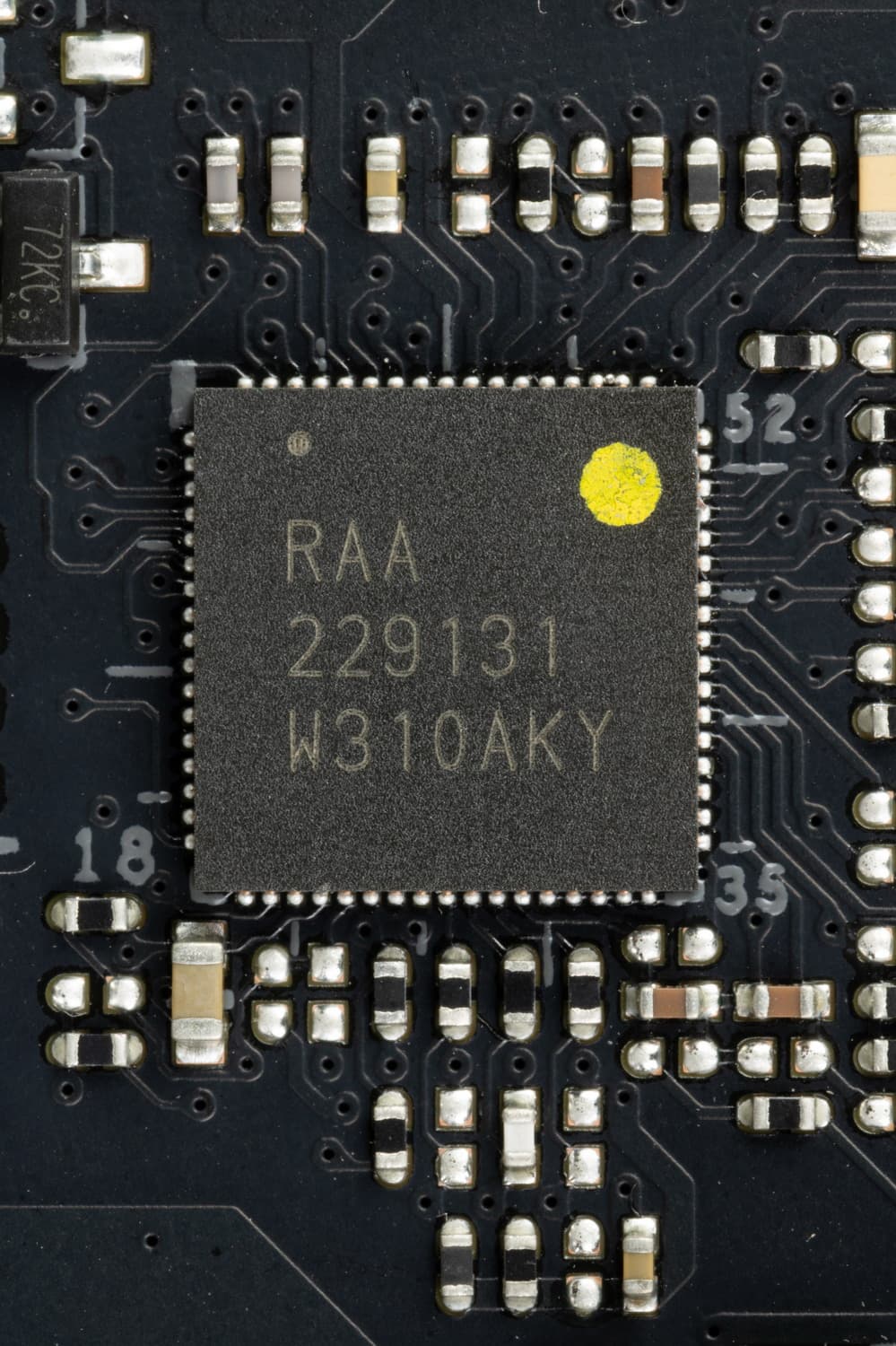

Управляет схемой ШИМ-контроллер RAA229131 от Renesas, рассчитанный максимум на 24 фаз.
Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера (им можно управлять через программу AI Suite). В частности и тут имеем такой:

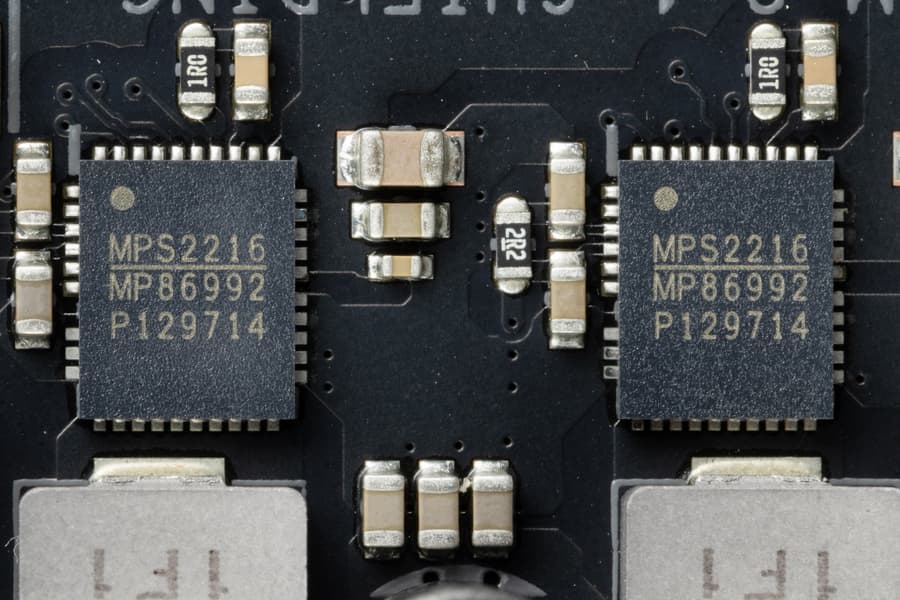

Блок VCCIO имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.
Теперь про охлаждение.

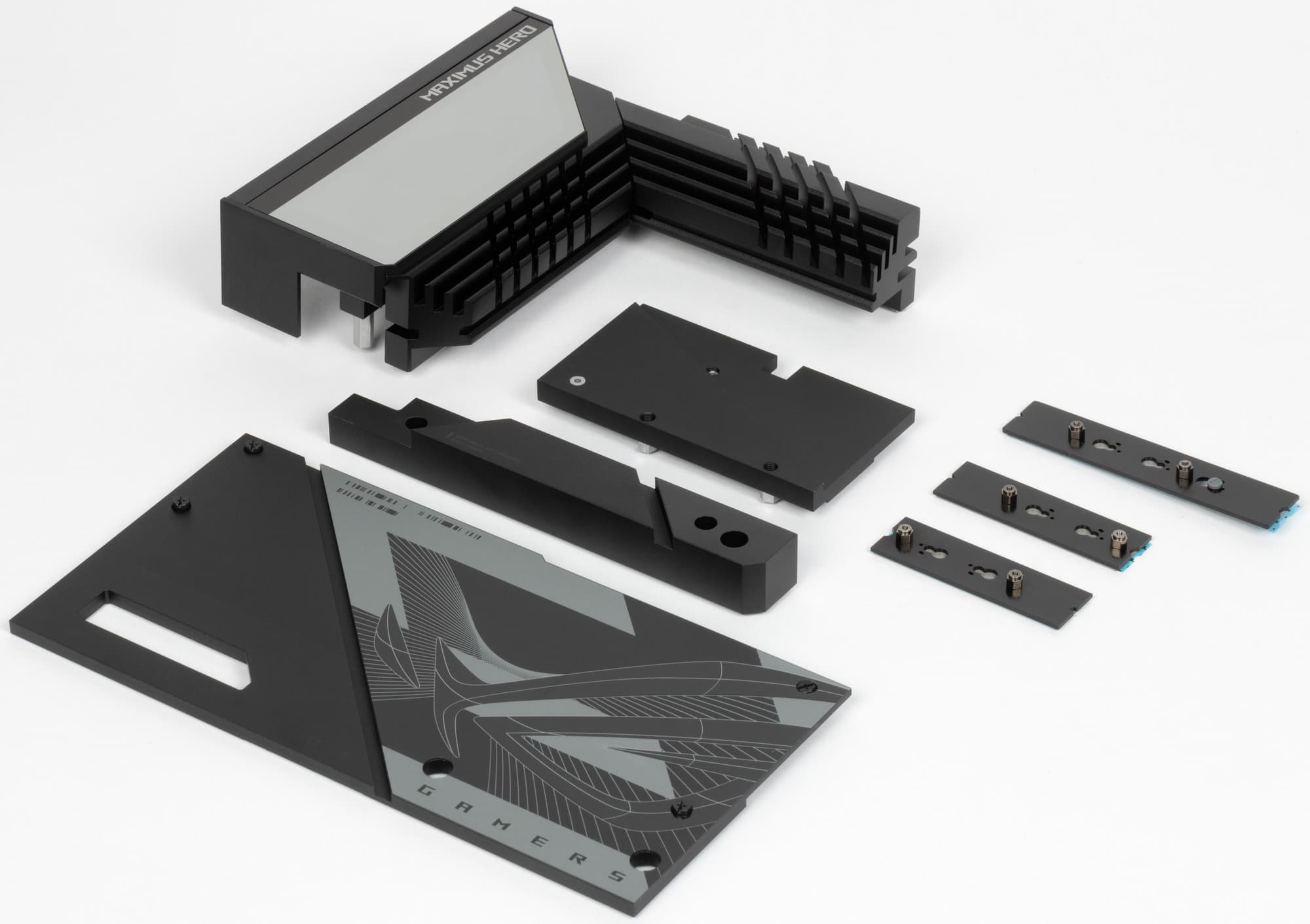

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

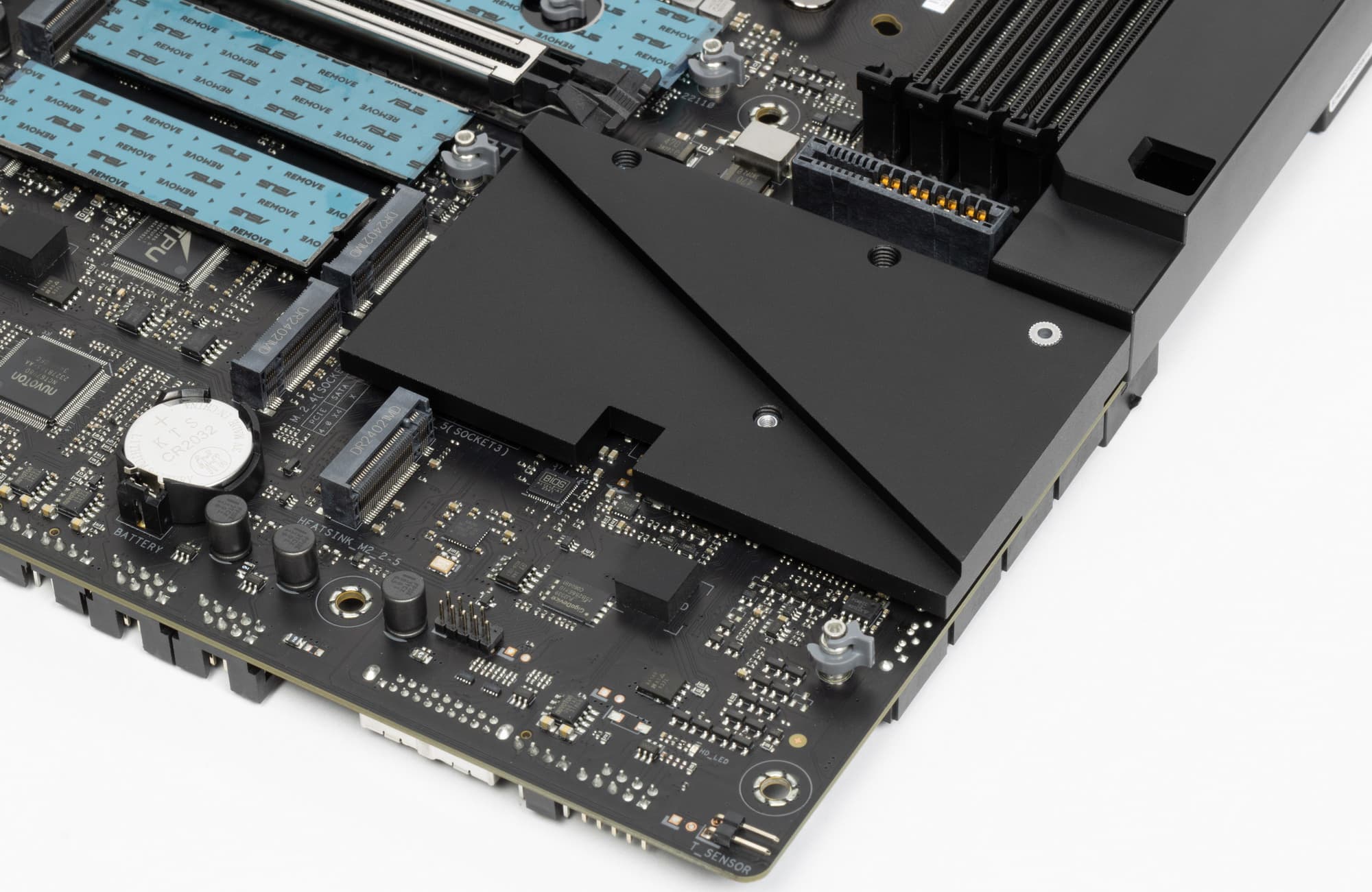

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

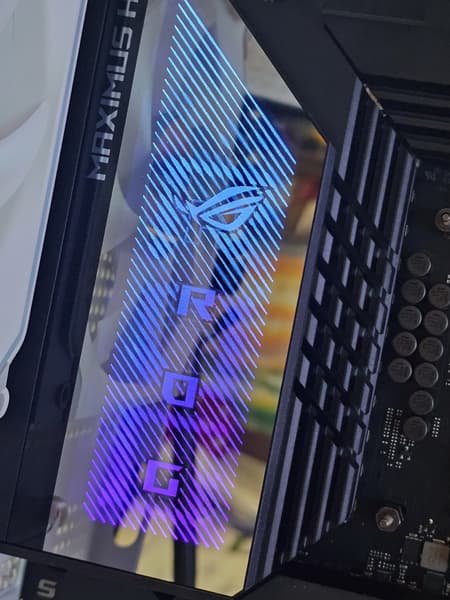

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у нижних — общий. Три M.2 слота кроме верхних радиаторов еще имеют тонкие радиаторы и термопрокладки для охлаждения оборотных сторон модулей.
Подсветка
Программное обеспечение под Windows

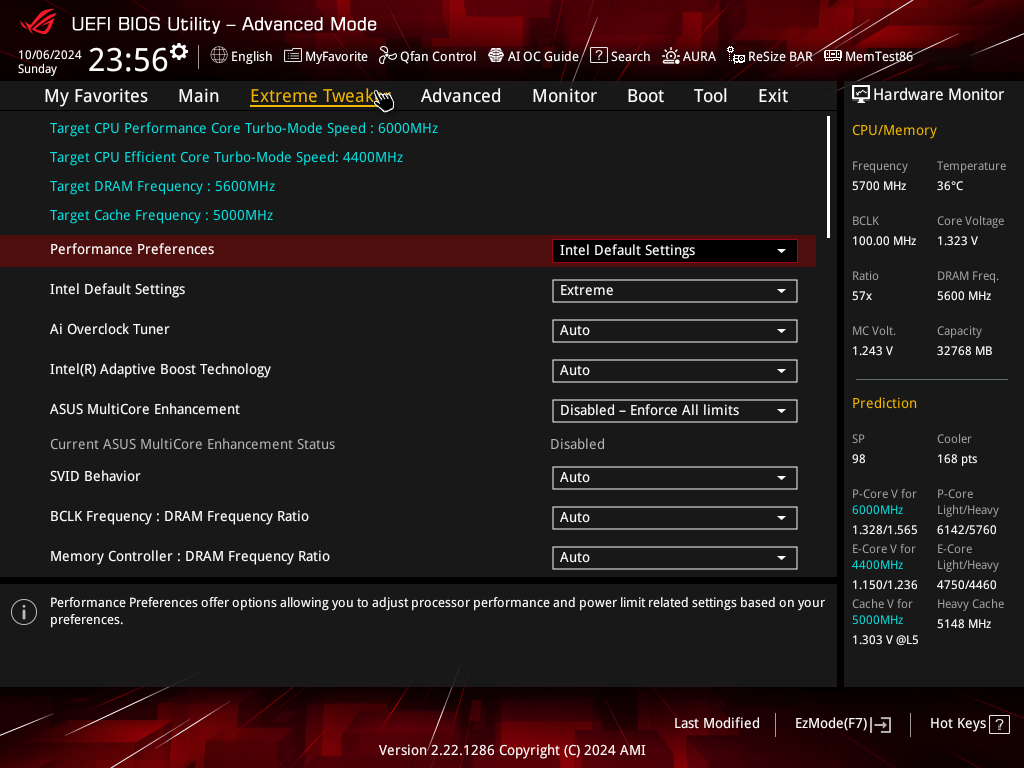

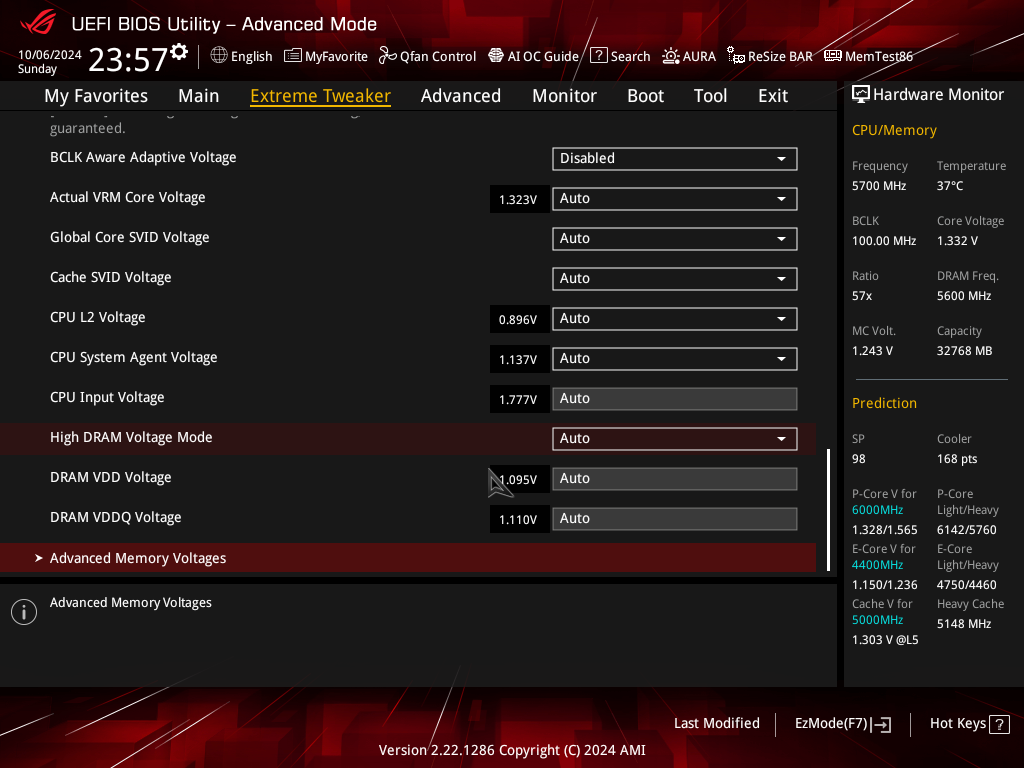

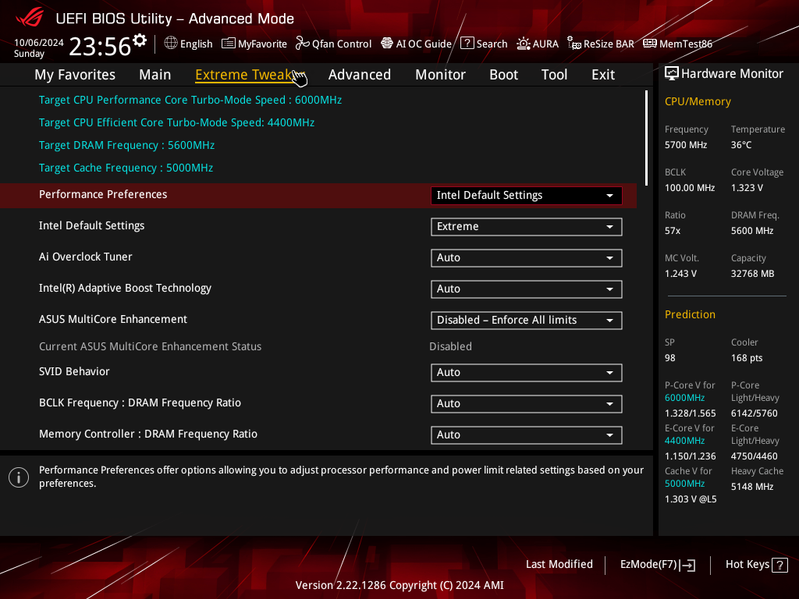

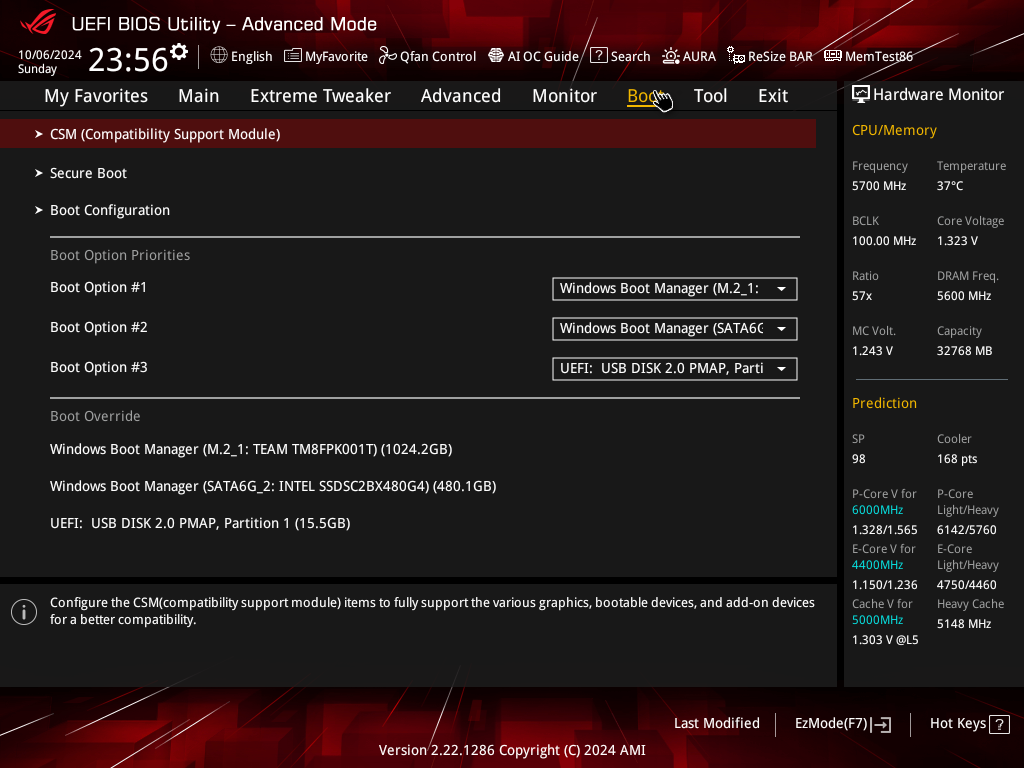

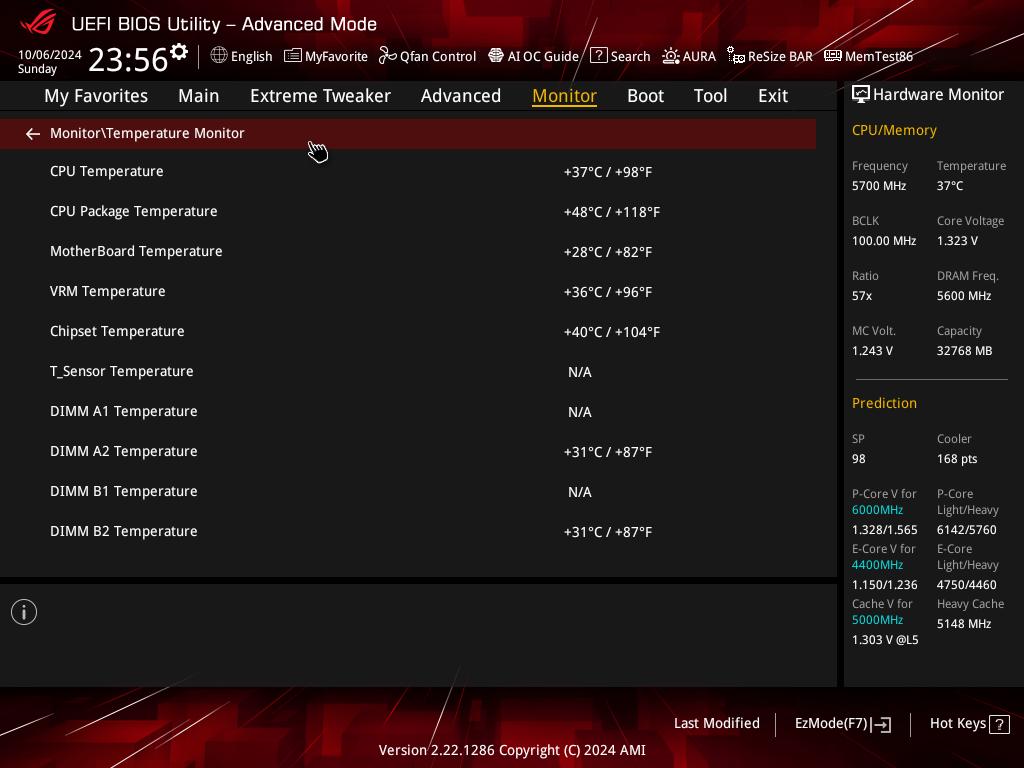

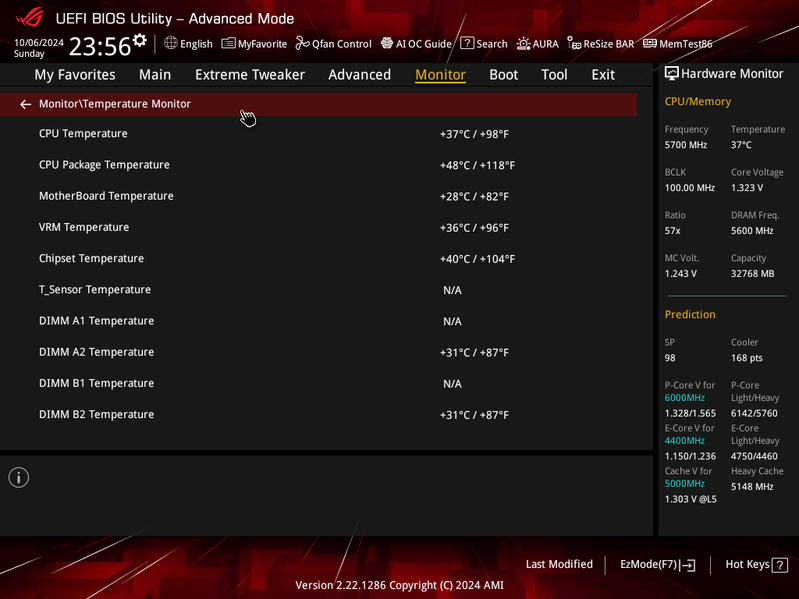

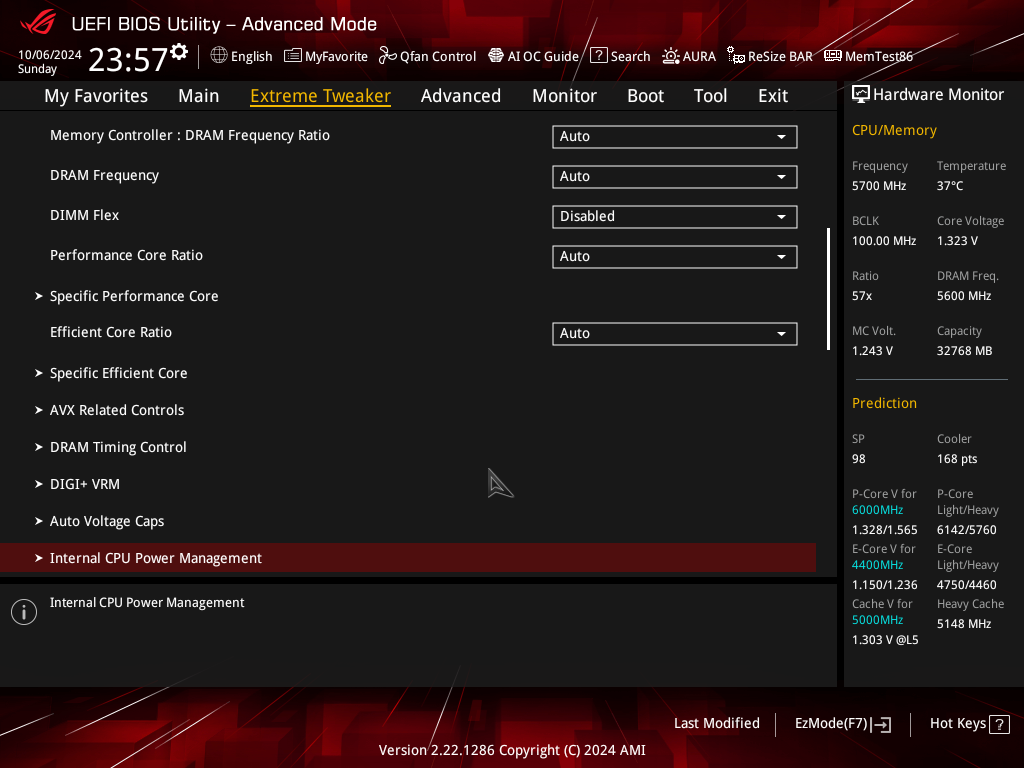

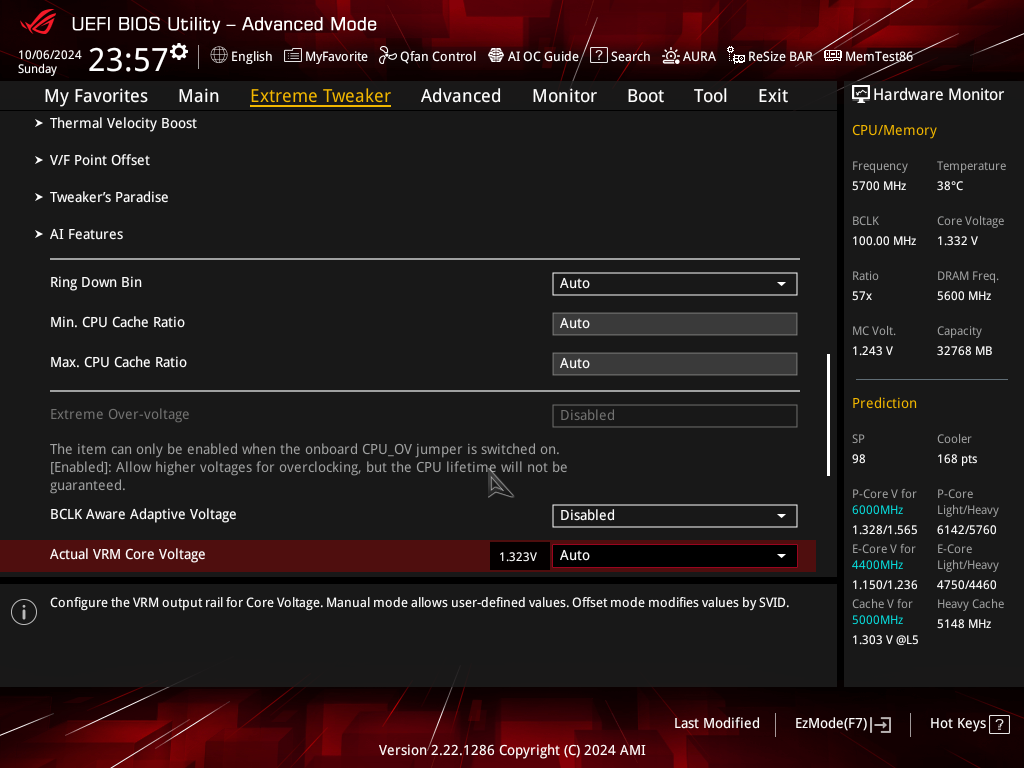

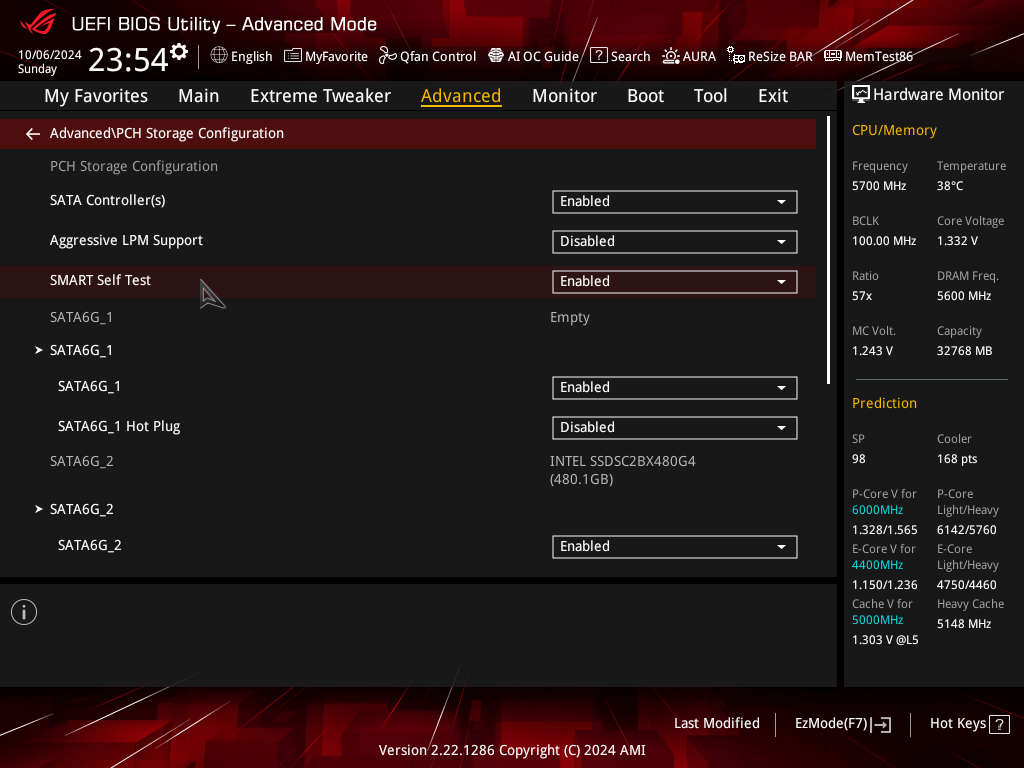

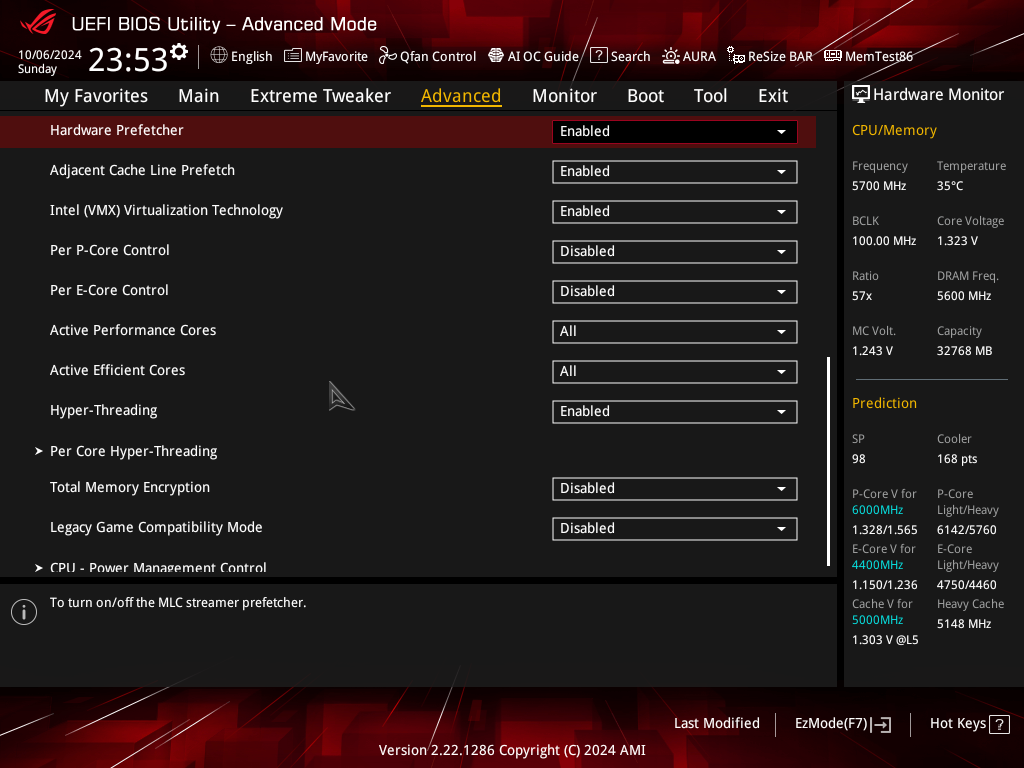

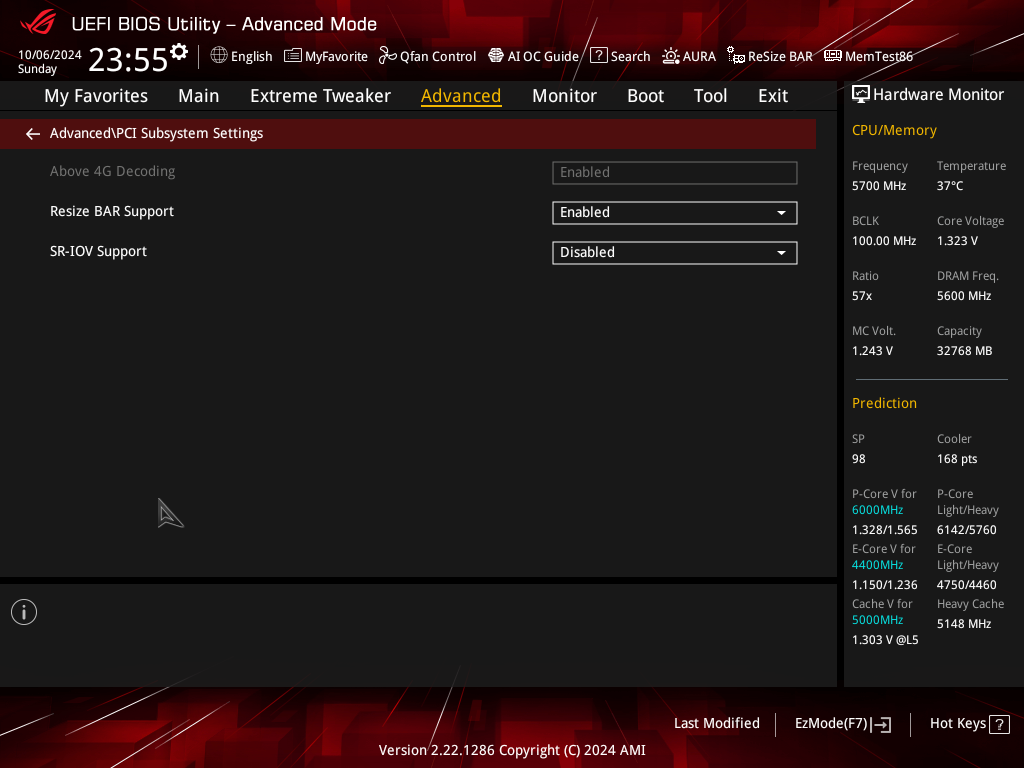

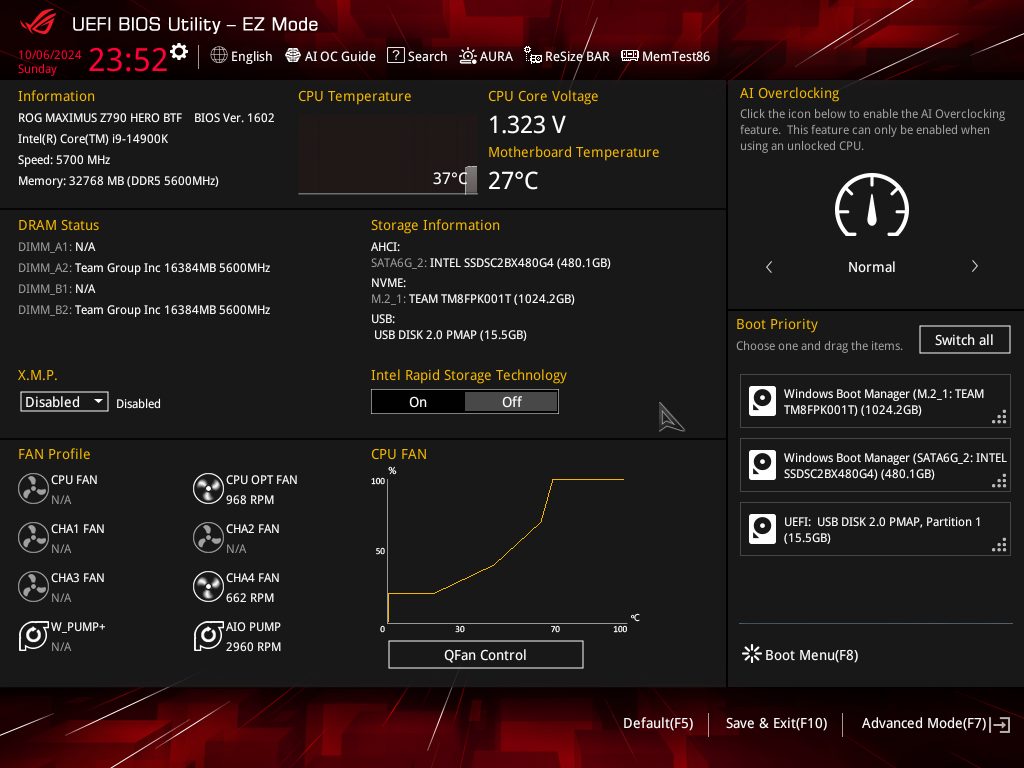

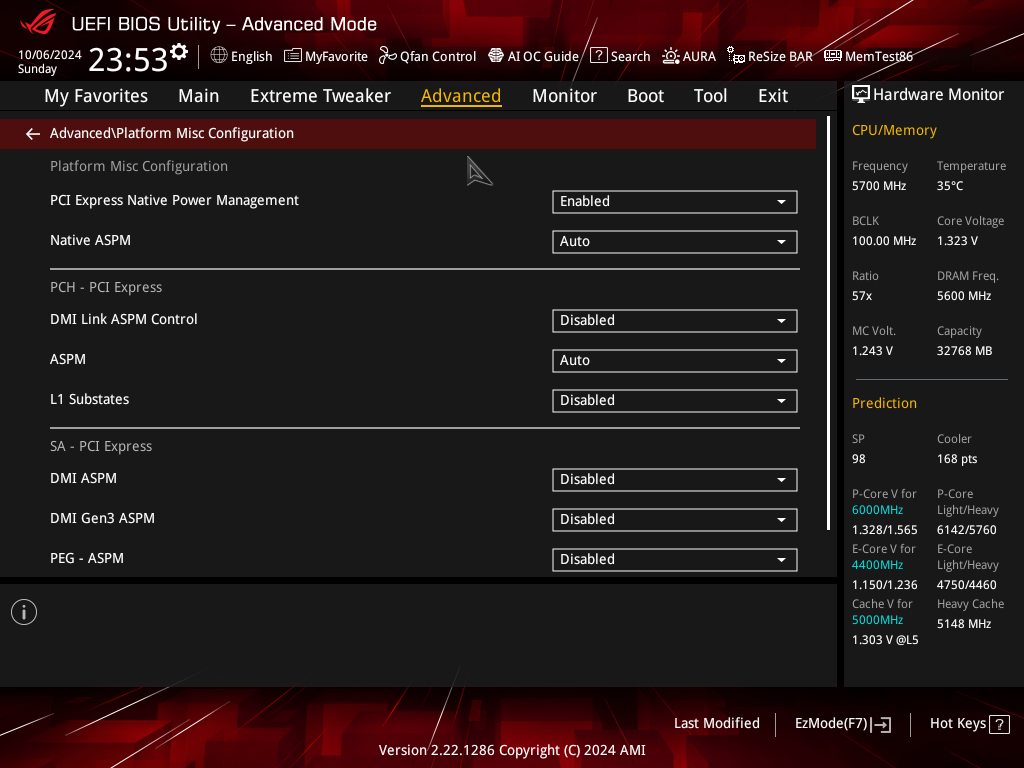

Настройки BIOS
Работоспособность (и разгон)

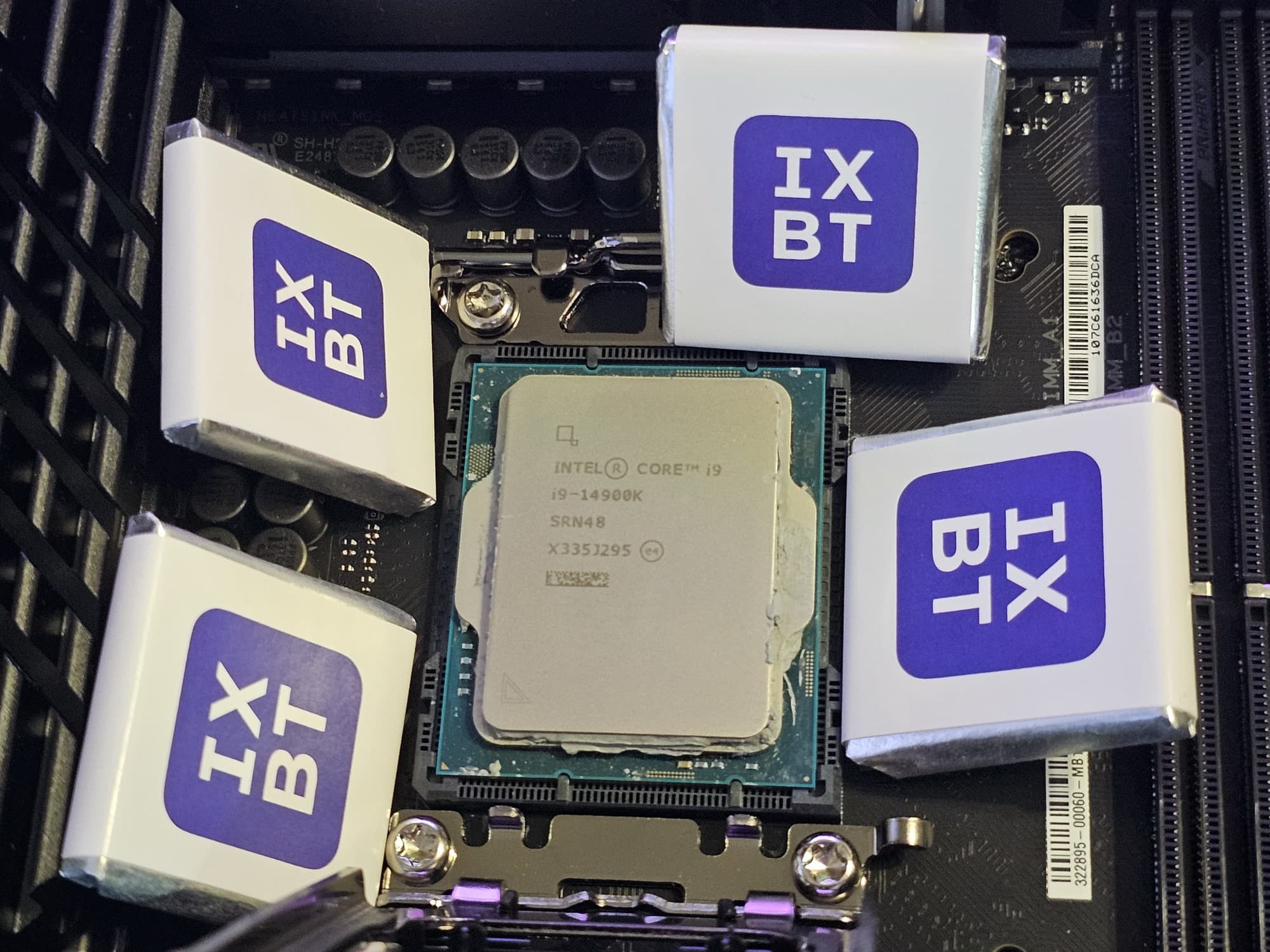

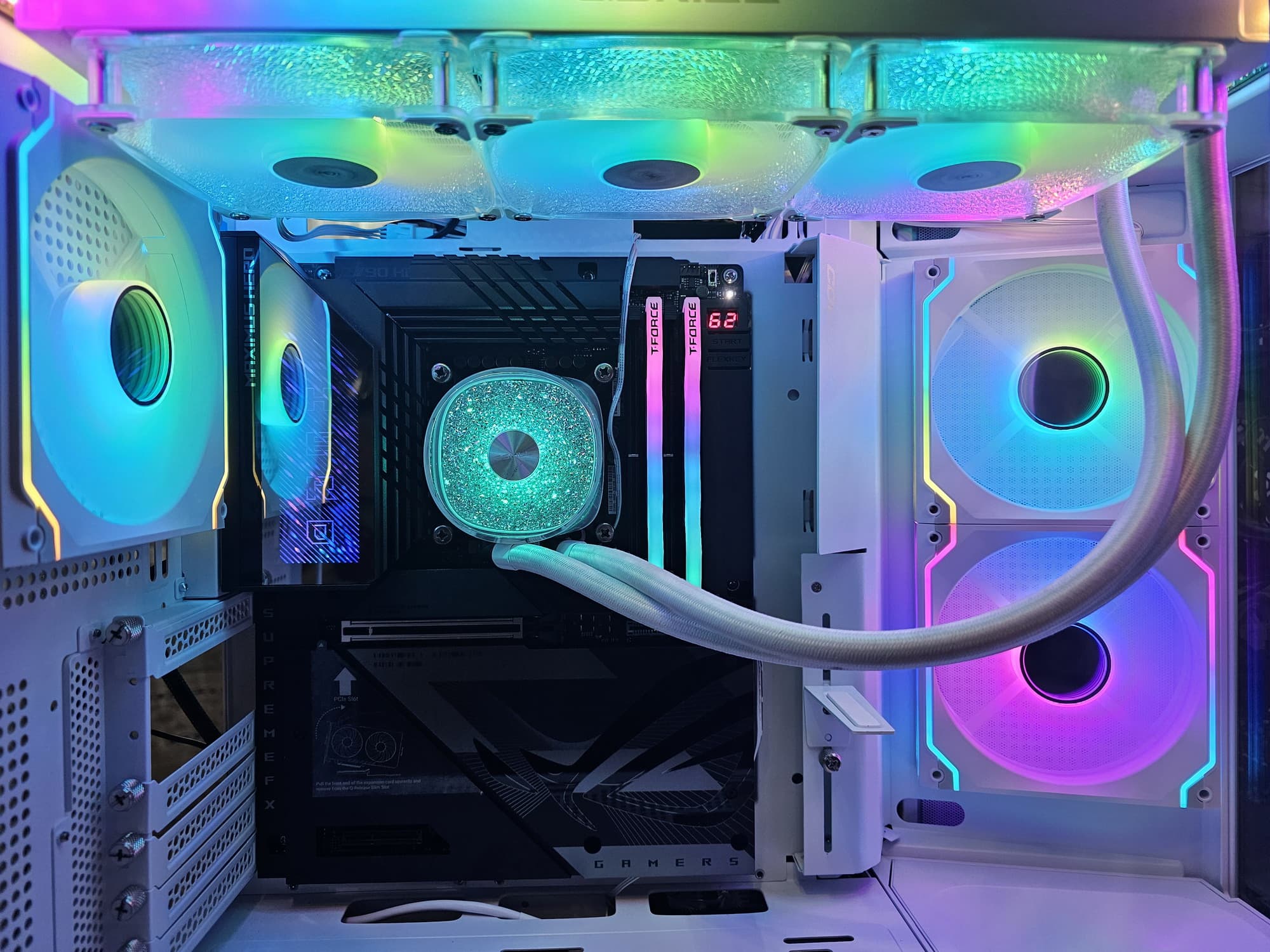

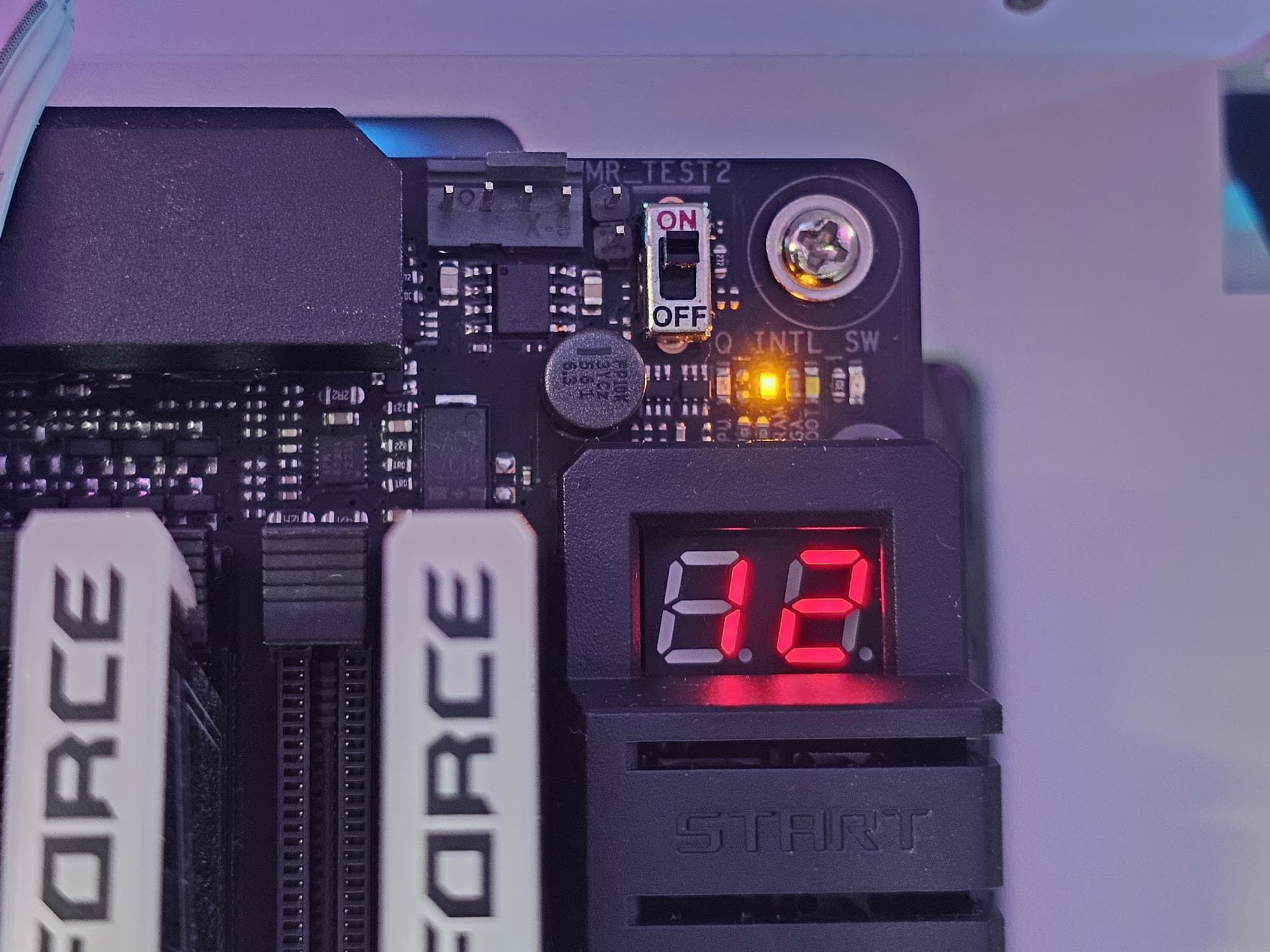

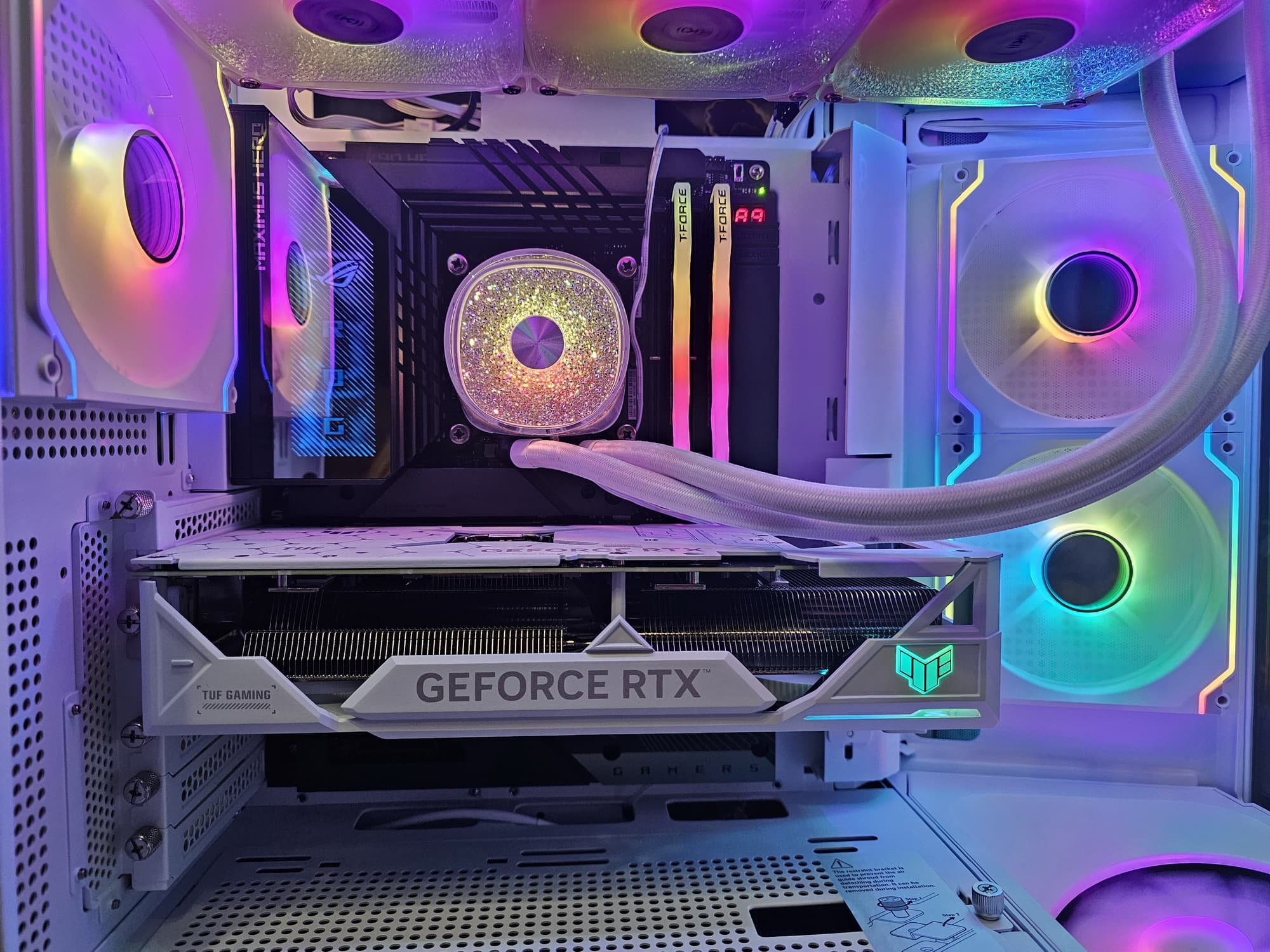

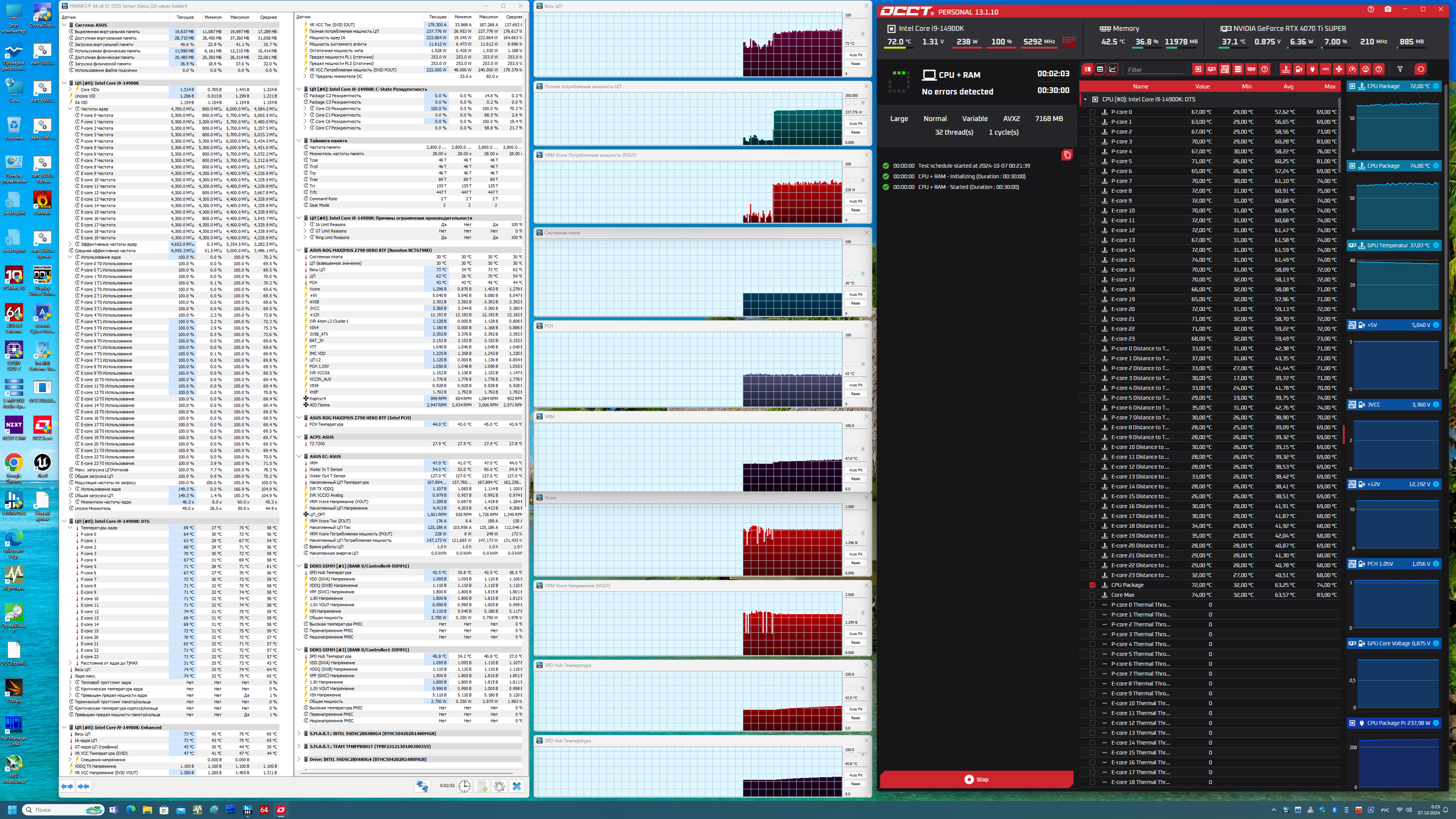

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
В режиме авторазгона мы получили 5,3 ГГц по всем P-ядрам, и 4,3 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. Как обычно система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже перевалило за 237 Вт.
Выводы
Материнская плата Asus ROG Maximus Z790 Hero BTF представляет собой мощное игровое решение из флагманской линейки компании c ценником в районе 55-65 тысяч рублей. Стоит напомнить, что ROG — игровая серия для геймеров-энтузиастов и может предложить некоторые продвинутые возможности для разгона. А рассмотренная плата принадлежит еще и к серии BTF, то есть разъемы для подключения кабелей у нее перенесены с лицевой стороны на оборотную (для установки таких плат нужны соответствующие корпуса, имеющие прорези в монтажной пластине). Кроме того, данная модель поддерживает видеокарты Asus с коннектором питания снизу, так что в продолжение слота PCIe x16 установлен специальный проприетарный слот, через который такие видеокарты могут получать питание, а соответствующий 16-контактный коннектор от БП (12VHPWR/12V-2×6) подключается к разъему на тыльной стороне материнской платы.
У этой модели имеется 21 порт USB разных видов, включая 8 очень быстрых USB 3.2 Gen2, из которых два поддерживают Thunderbolt 4, а также один USB 3.2 Gen2×2 в виде внутреннего Type-C. Плата предлагает 3 слота PCIe х16, два из которых получают от процессора 16 линий PCIe, причем версии 5.0, а третий работает в режиме х4. Также у платы аж 5 слотов M.2: два подключены напрямую к процессору (один — линиями PCIe 5.0, второй — PCIe 4.0), три других подключены к чипсету Z790 линиями PCIe 4.0. Надо заметить, что слот М.2, подключенный к процессору линиями PCIe 5.0 и готовый к установке самых современных SSD, делит ресурсы со слотом PCIe x16_1, переводя последний в режим х8.
В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в трех слотах есть с обеих сторон). Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7/Bluetooth 5.4 В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z790 Hero BTF получила награду:
