Продолжаем изучать особенности той или иной материнской платы (ее набора периферии, возможностей системы питания, поддержки программного обеспечения и т.д.). Напомню, что исследование процессоров — в своем разделе. Мы здесь тему соревнований CPU не затрагиваем.
Всем хорошо известно, что летом 2024 года платформа AMD AM5 получила развитие: вышло новое поколение процессоров Ryzen 9xxx (а также развитие линейки процессоров с 3D-кешем). Вместе с ними обновилась и линейка системных чипсетов от AMD, новое поколение получило цифру 8, то есть X870/B850 и так далее.
Таблица основных отличий старших чипсетов AM5 двухлетней давности и последнего поколения.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Обратите внимание, что X870 находится рядом с B650/B650E, и это не случайно: это по сути один и тот же чипсет.
2 года назад AMD внедрила размещение старшего чипсета X670/X670E в виде двух микросхем Promontory 21, которые между собой также соединяются линиями PCIe 4.0, при этом каждый их этих чипов представлял собой фактически более младшие решения B650/B650E. Суффикс «E» у тех чипсетов означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт).
В линейке 800й серии AMD оставила те же чипы Promontory21, но поменяла названия. Мы уже знаем, что X870 – это по сути тот же B650E (плюс обязательная поддержка USB4), состоящий из одного чипа Promontory21, а не никакой не «X-чипсет» (на примере X670/670E, что состоят из двух Promontory21).
Теперь возвращаемся к самой матплате. В очередной раз у нас в лаборатории побывал продукт Asus из семейства Prime. То есть мы имеем дело c материнской платой, созданной для широкого круга потребителей, но без наворотов и обилия периферии, которыми известны топовая линейка ROG и игровая TUF Gaming.

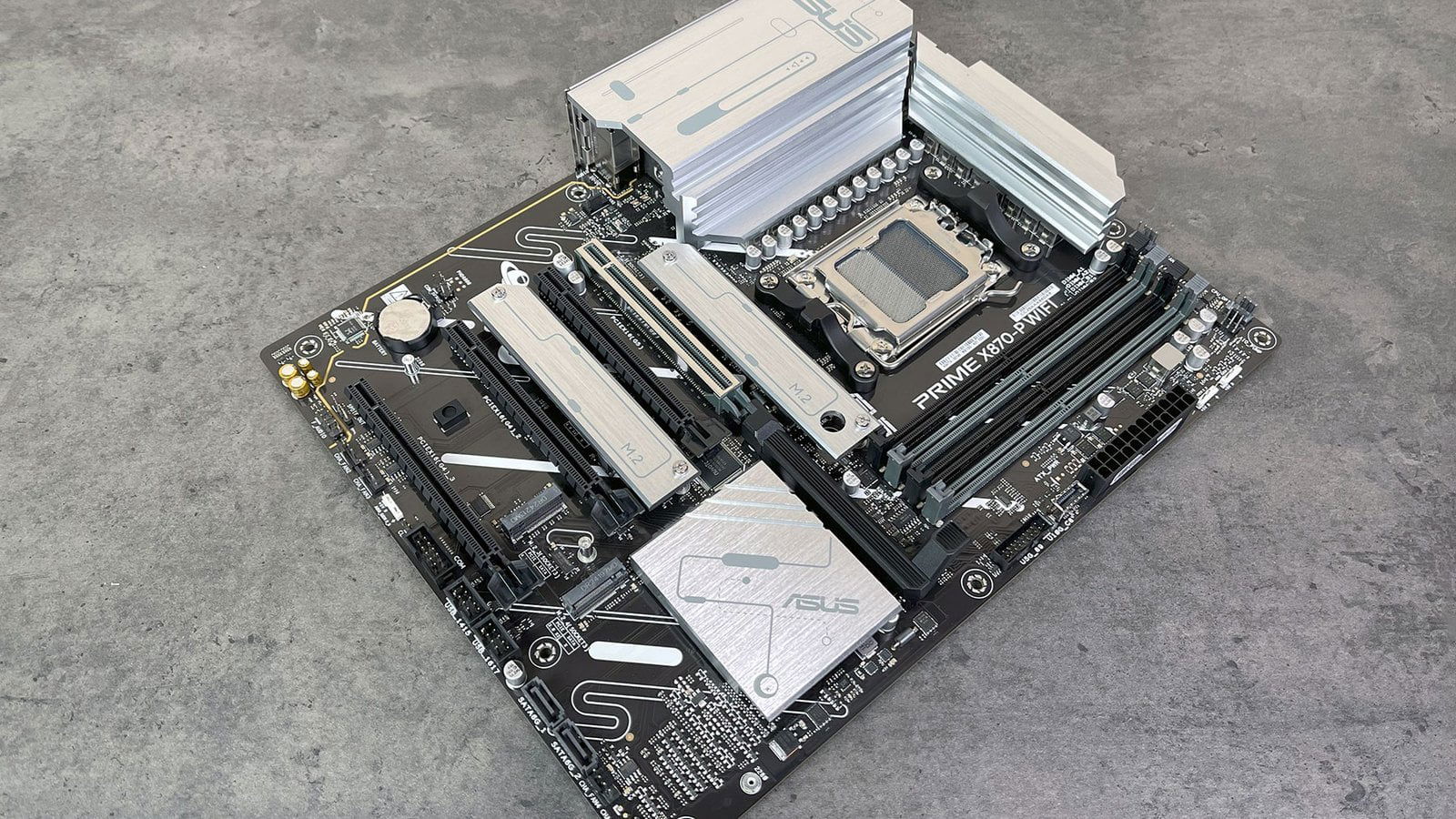

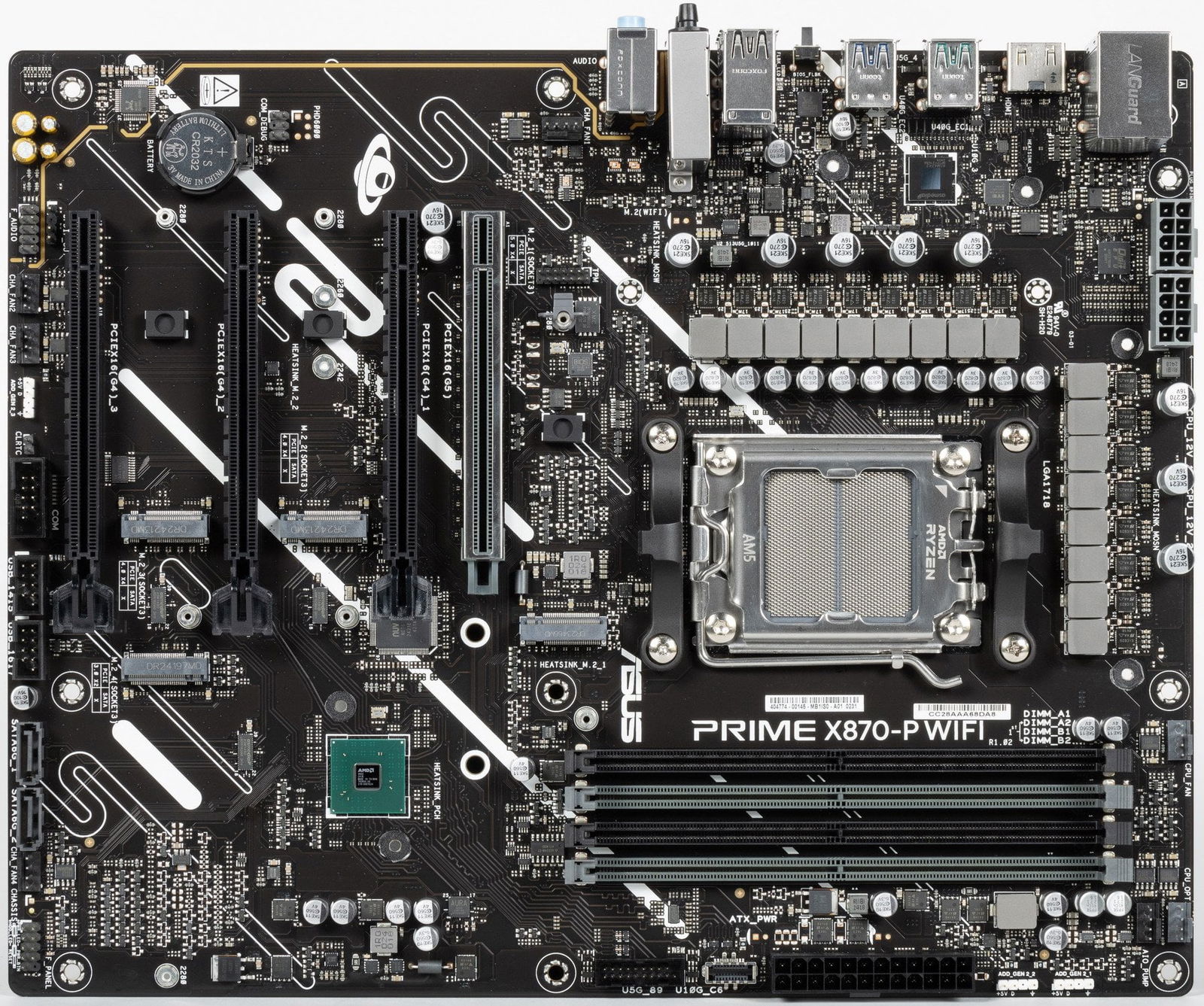

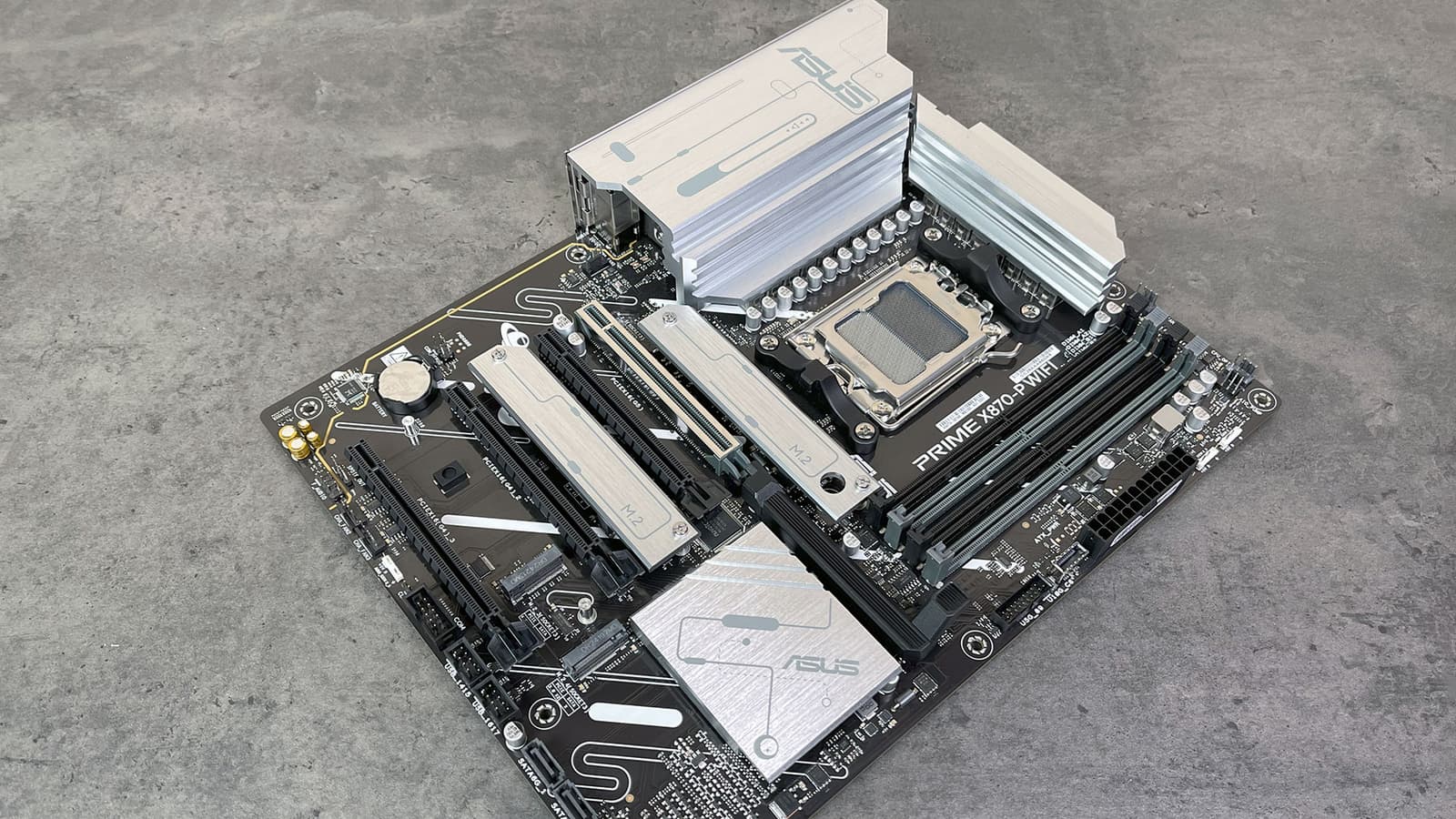

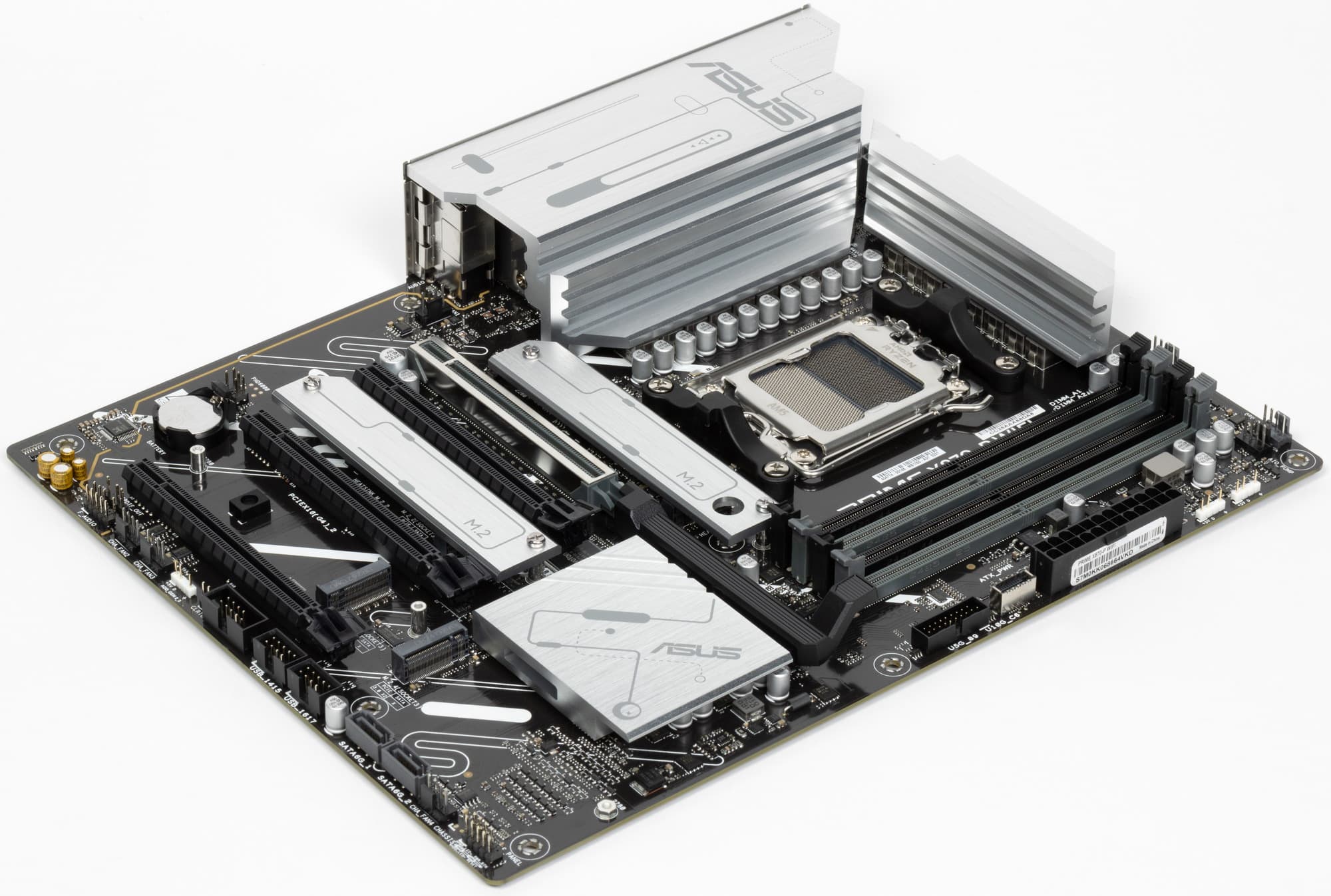

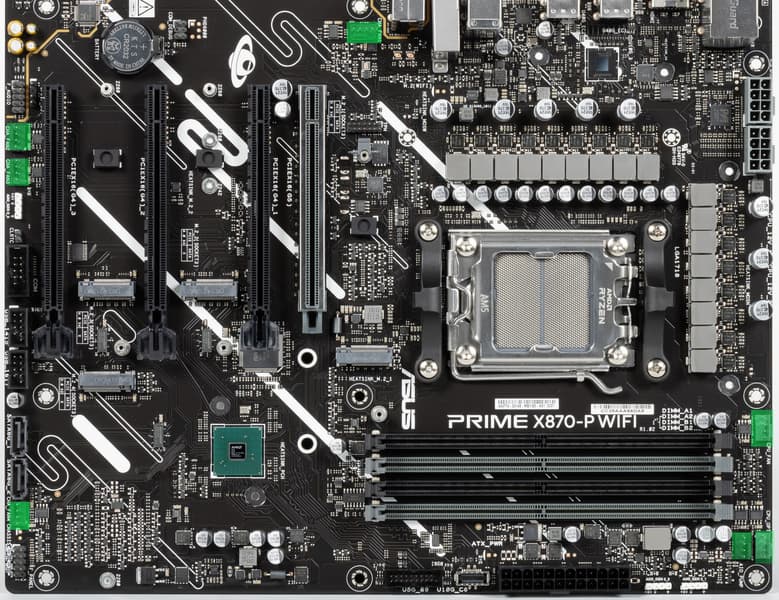

Плата Asus Prime X870-P WiFi перед нами.
Asus Prime X870-P WiFi поставляется в традиционной коробке серо-белого дизайна серии Prime. Комплект размещен под платой в отдельном отсеке.

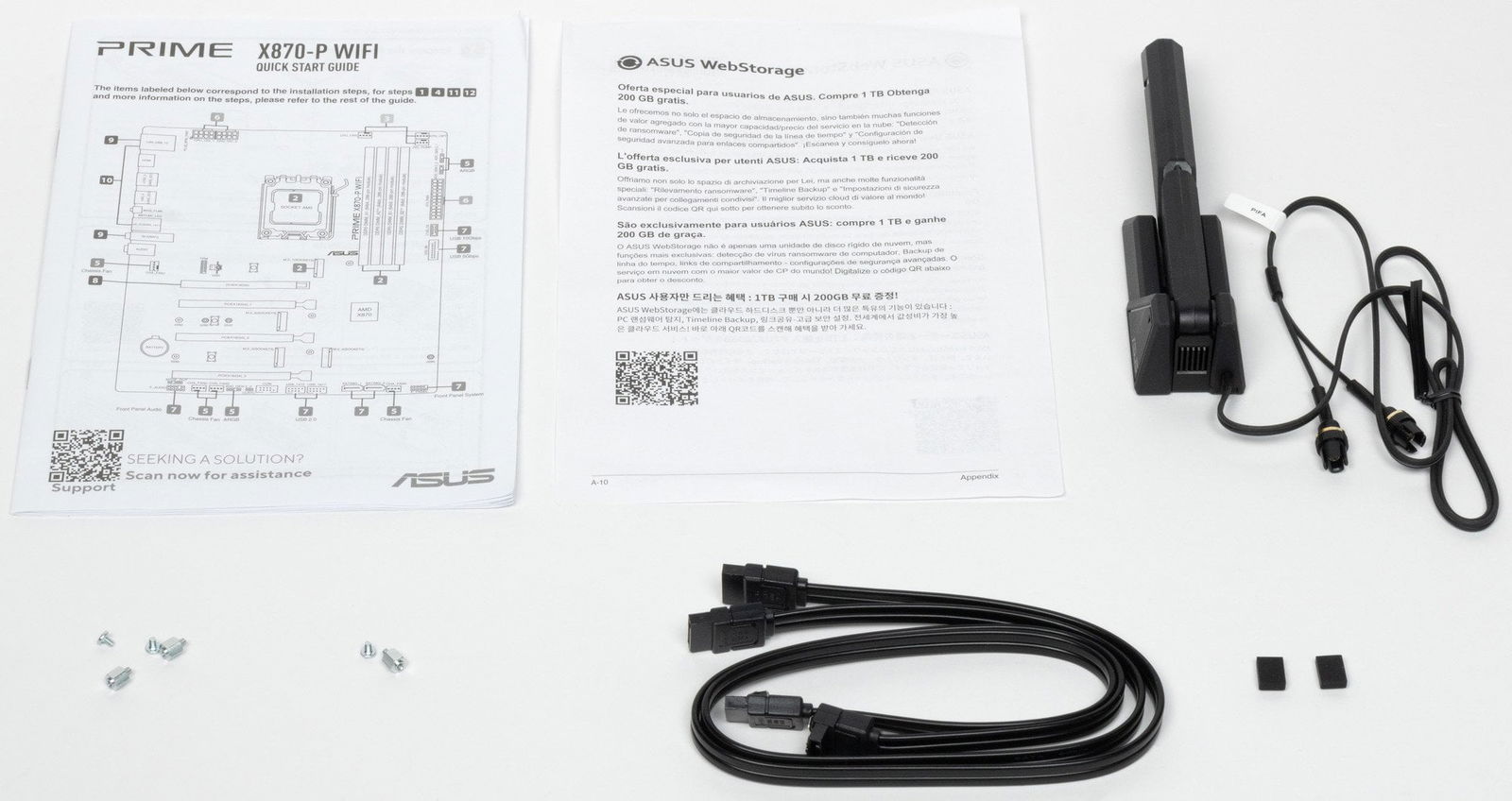

Комплект поставки минимален, как и следует ожидать в данной серии: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля и запасные держатели для М.2 слотов.
ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей. Гнезда для подключения антенны беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

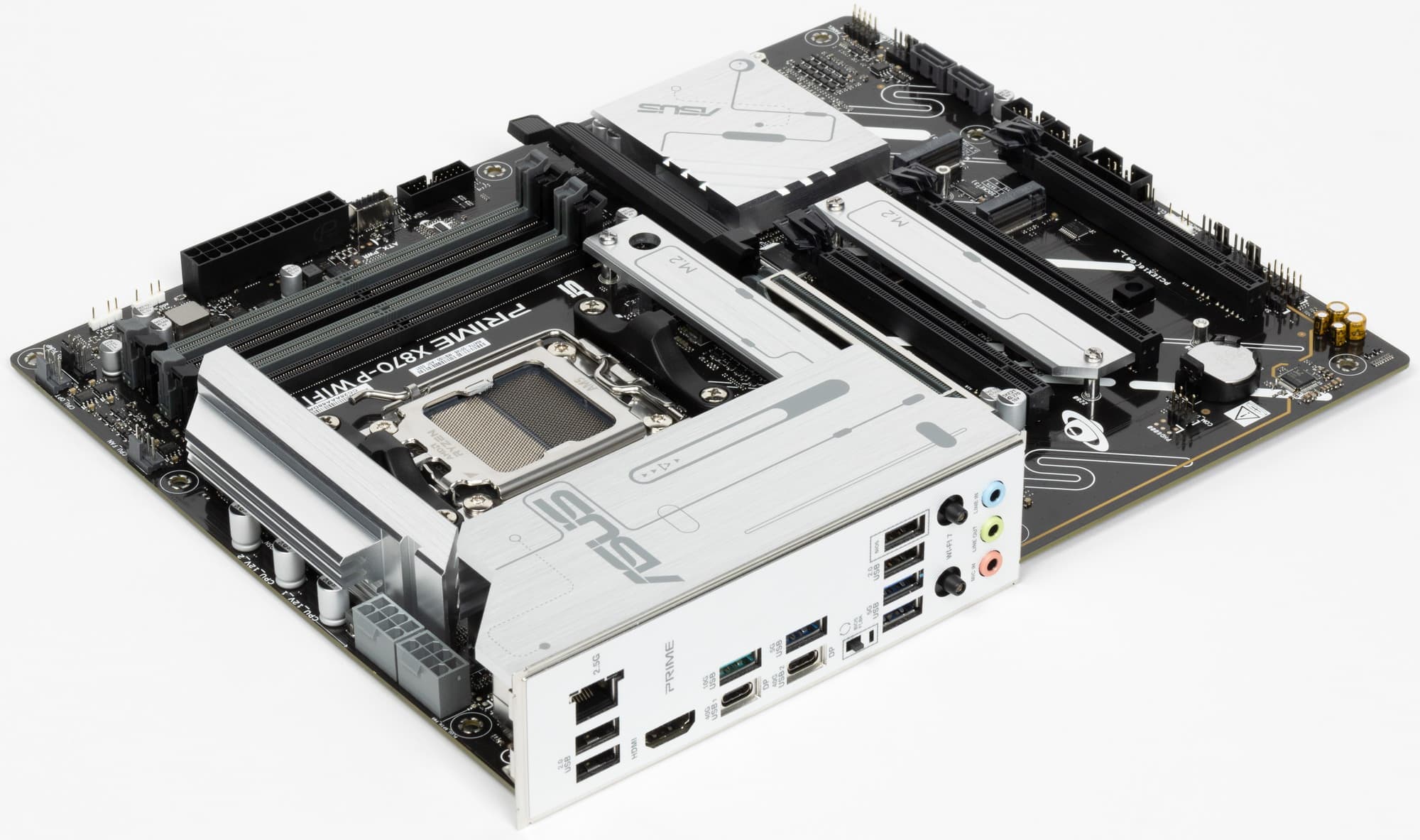

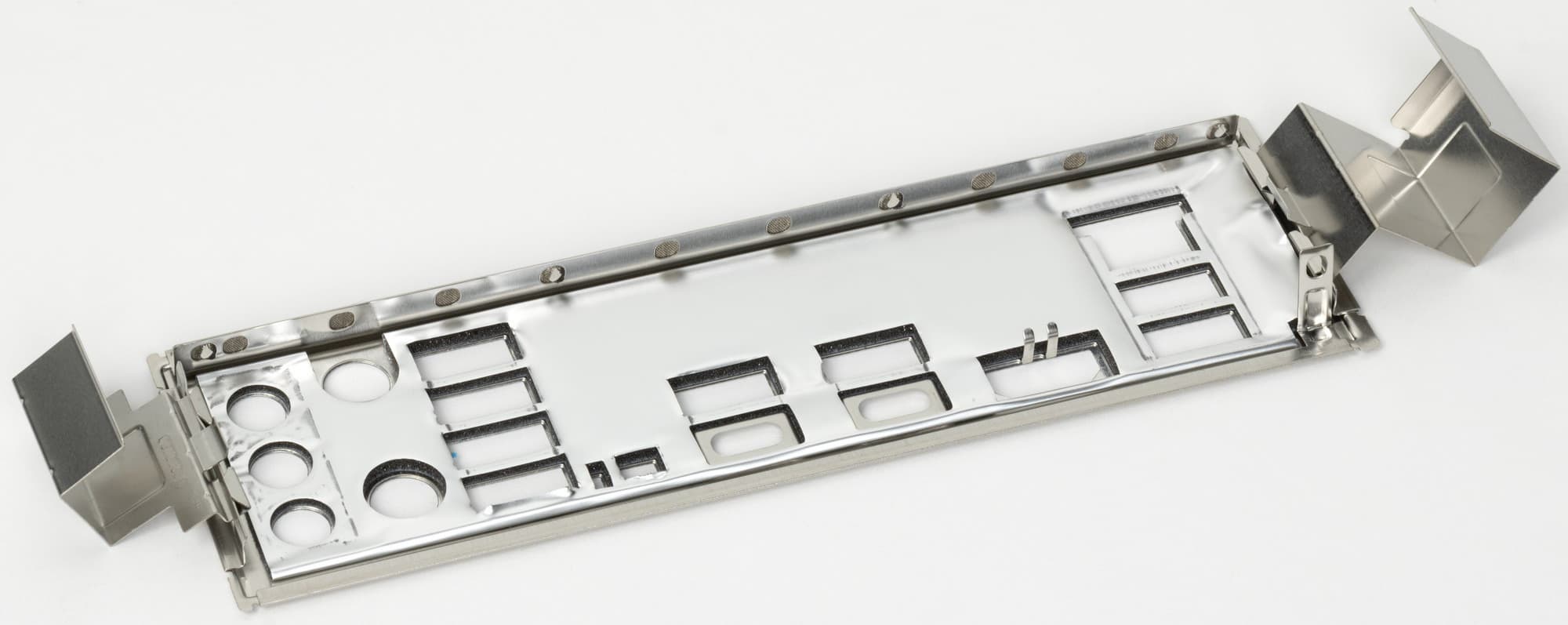

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

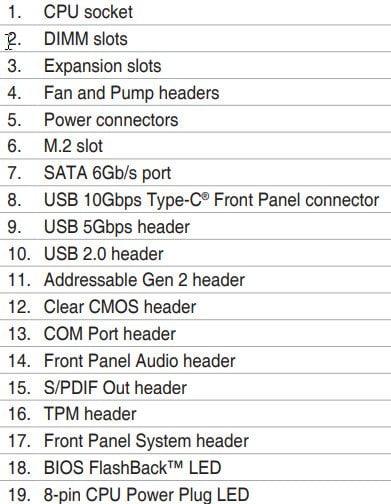

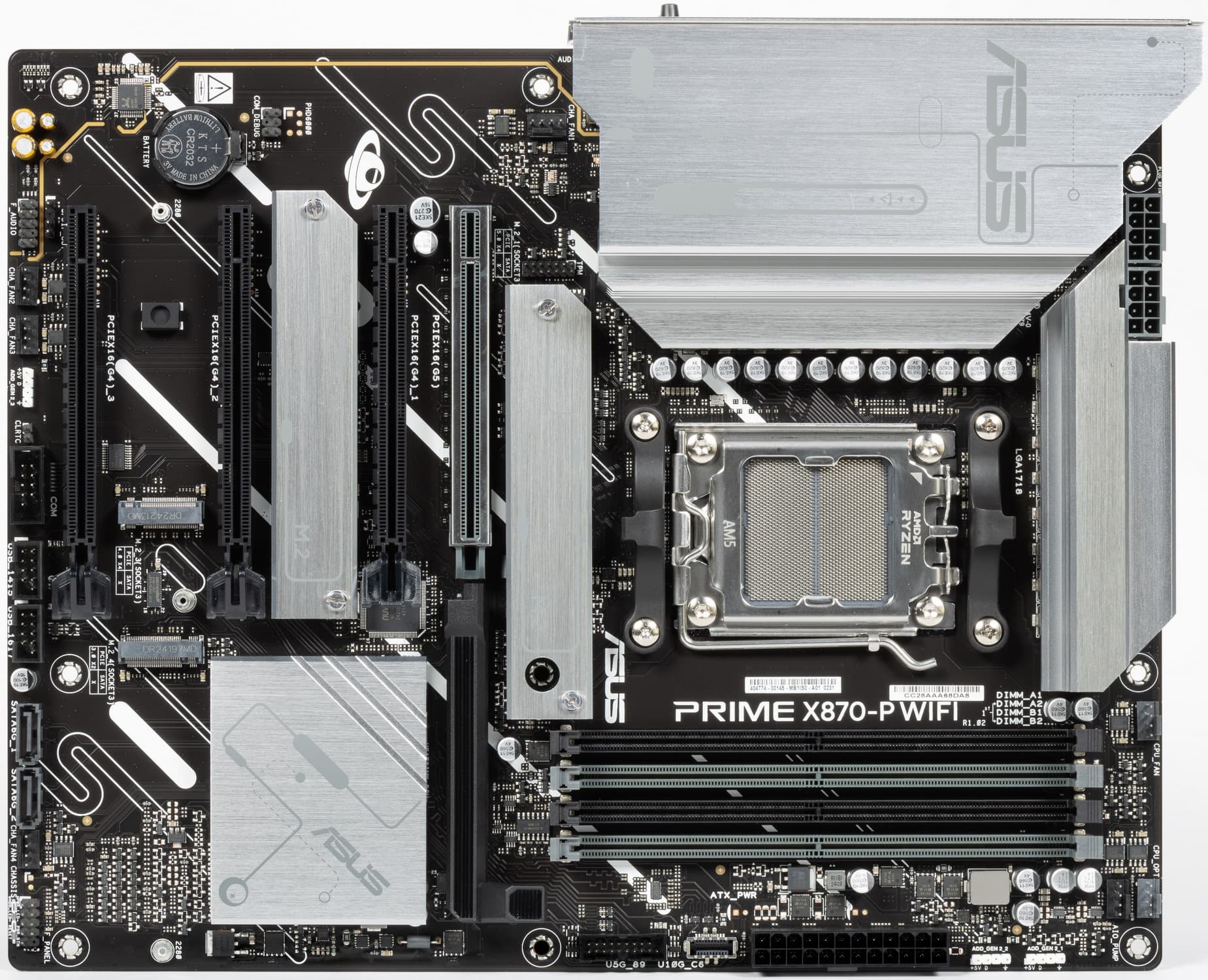

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime X870-P WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

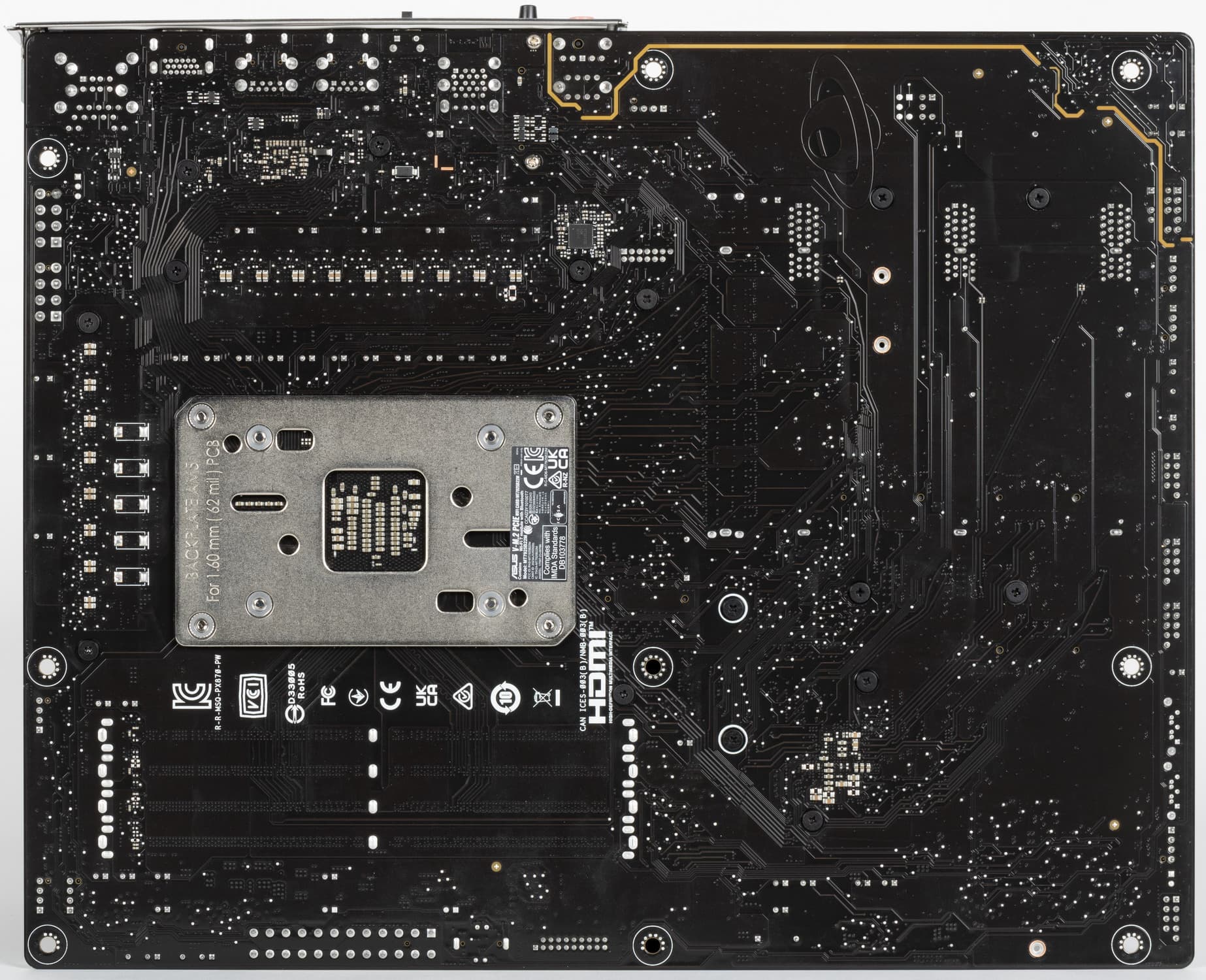

На оборотной стороне расположены: один из ШИМ-контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны, а также отшлифовано. Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

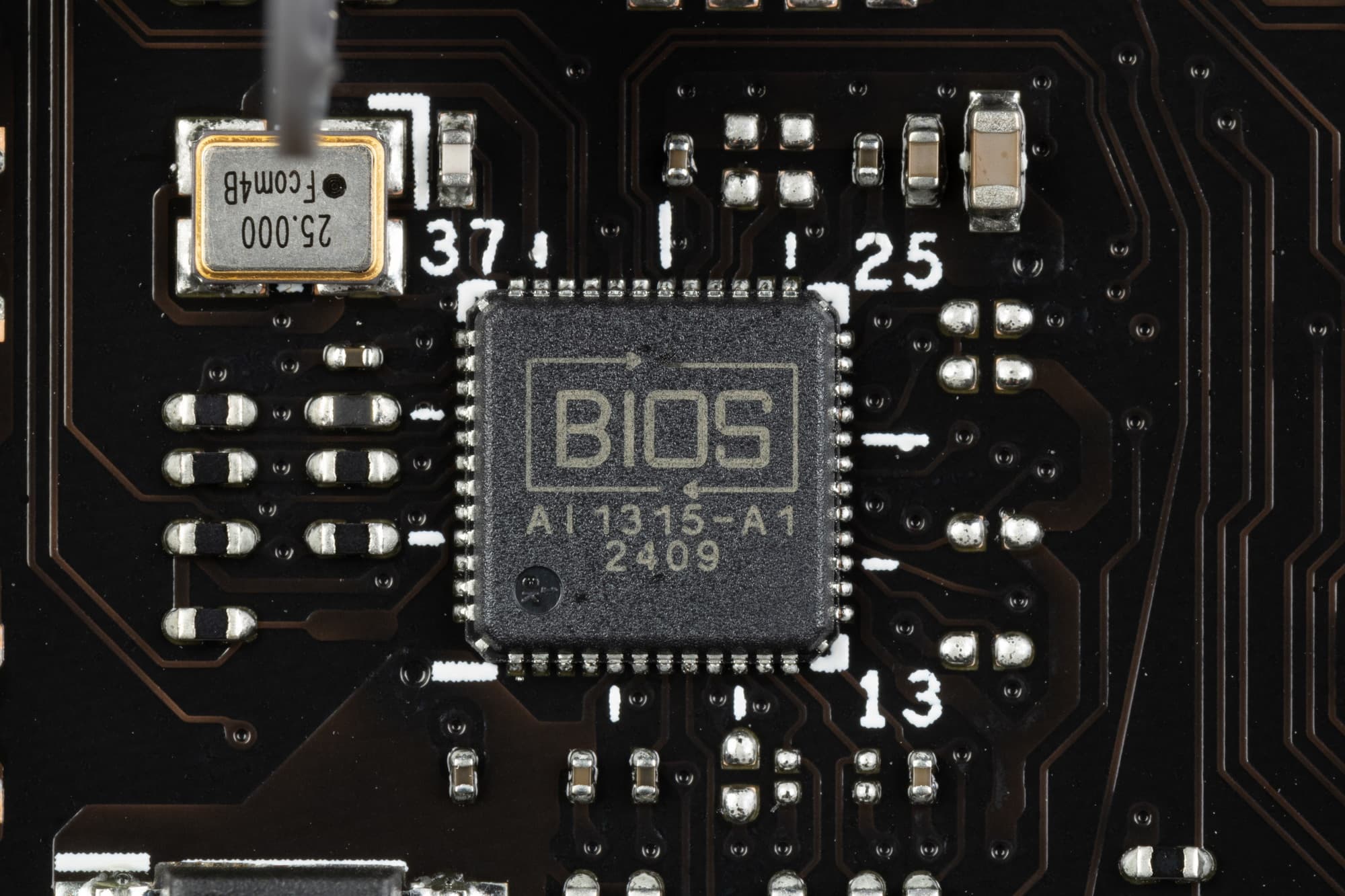

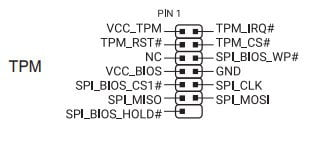

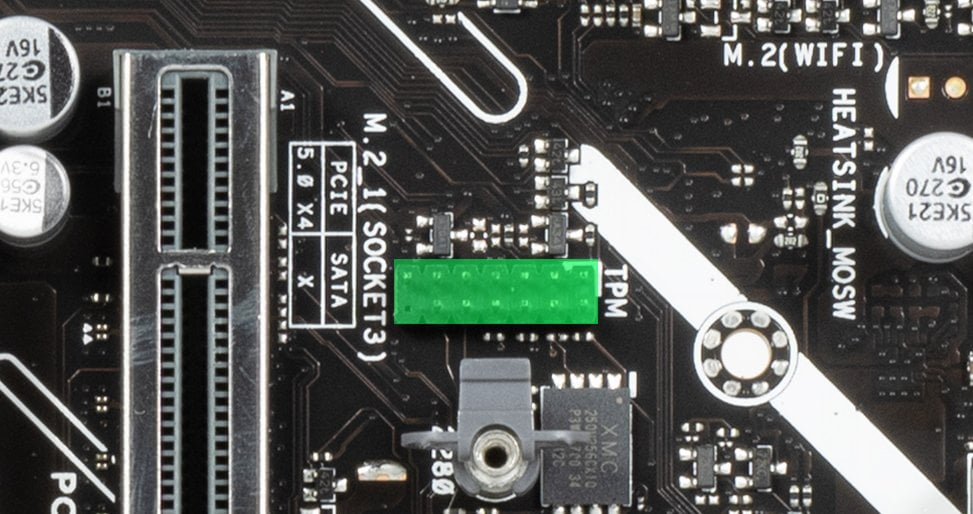

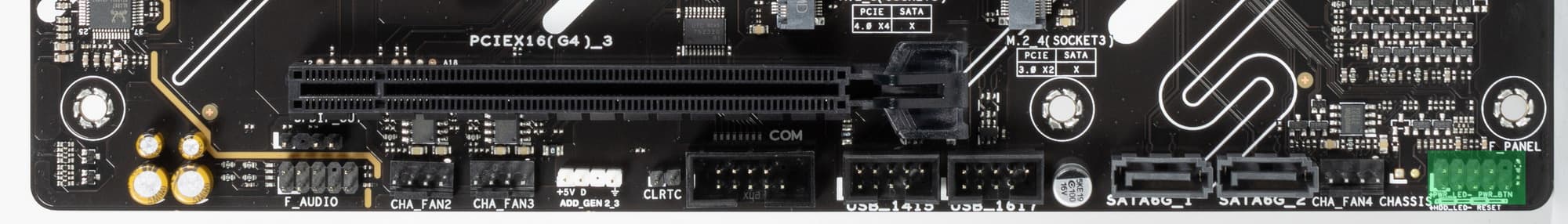

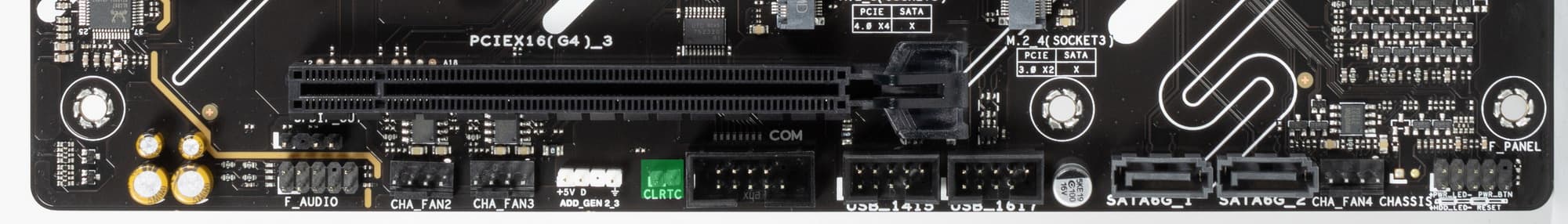

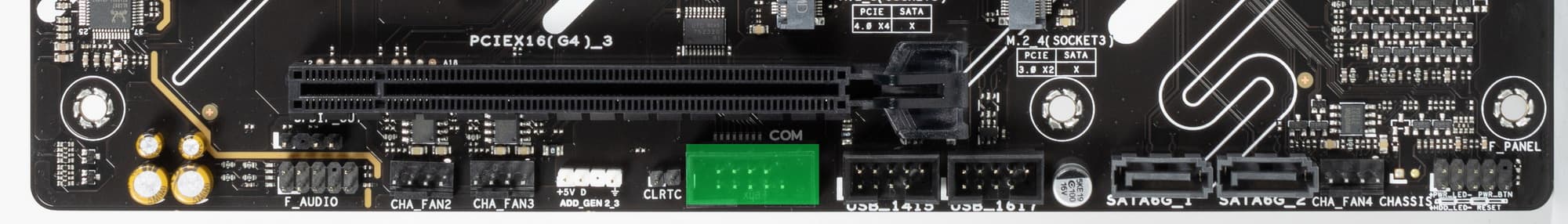

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870 |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-9000 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2,5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi 7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1,режимы x16, x4+x4+x4+x4) 1 × PCIe 4.0 x16 (PCIe x16_2,режим x1)* 2 × PCIe 4.0 x16 (PCIe x16_3/4,режим x1)** |
| Разъемы для накопителей | 2 × SATA 6 Гбит/с (X870)*** 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, X870, PCIe 4.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (M.2_3, X870, PCIe 4.0 x4 для устройств формата 2280)** 1 × M.2 (M.2_4, X870, PCIe 3.0 x2 для устройств формата 2280)*** |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870) 4 × USB 2.0: 4 порта Type-A (черные) (X870) 2 × USB 3.2 Gen1: внутренний разъем на 2 порта (X870) 3 × USB 3.2 Gen1: 3 порта Type-A (синие) (CPU) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (X870) 1 × USB 3.2 Gen2: 1 порт Type-A (зеленый)(CPU) 2 × USB4: 2 порта Type-C (ASM4242) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 3 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DisplayPort (выход) 1 × HDMI (выход) 2 антенных разъема кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем S/PDIF 1 разъем COM-port 1 разъем для систем безопасности TPM 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Примечание: * – слот PCIe x16_2 делит ресурсы со слотом M.2_2. Детали - ниже
** – слоты PCIe x16_3/4 делят ресурсы со слотом M.2_3. Детали - ниже
*** – слот M.2_4 делит ресурсы с портами SATA 1,2. Детали - ниже
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 2 портов USB4;
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Из этой общей суммы следует минусовать 4 линии PCIe 4.0 для обеспечения хаба USB4 – ASMedia ASM4242 (по усмотрению производителя матплат эти линии могут быть взяты или у CPU, или у X870).
Таким образом в сумме от тандема X870+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут идти на поддержку USB4 или образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов, из них 4 могут идти на поддержку USB4 (в зависимости от производителя материнских плат);
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 – 4 (линии на поддержку USB4) = 16 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет X870E (не X870!) имеет тот же набор, что и X670E, плюс поддержка 2х портов USB4 (через сторонний контроллер), он состоит из двух микросхем, каждая из которых представляет собой по сути X870 (приведен на снимке выше).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

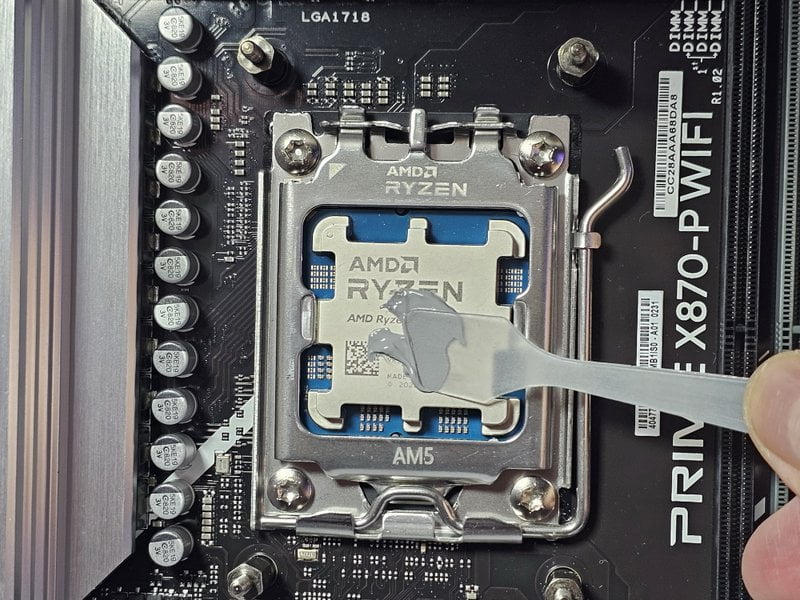

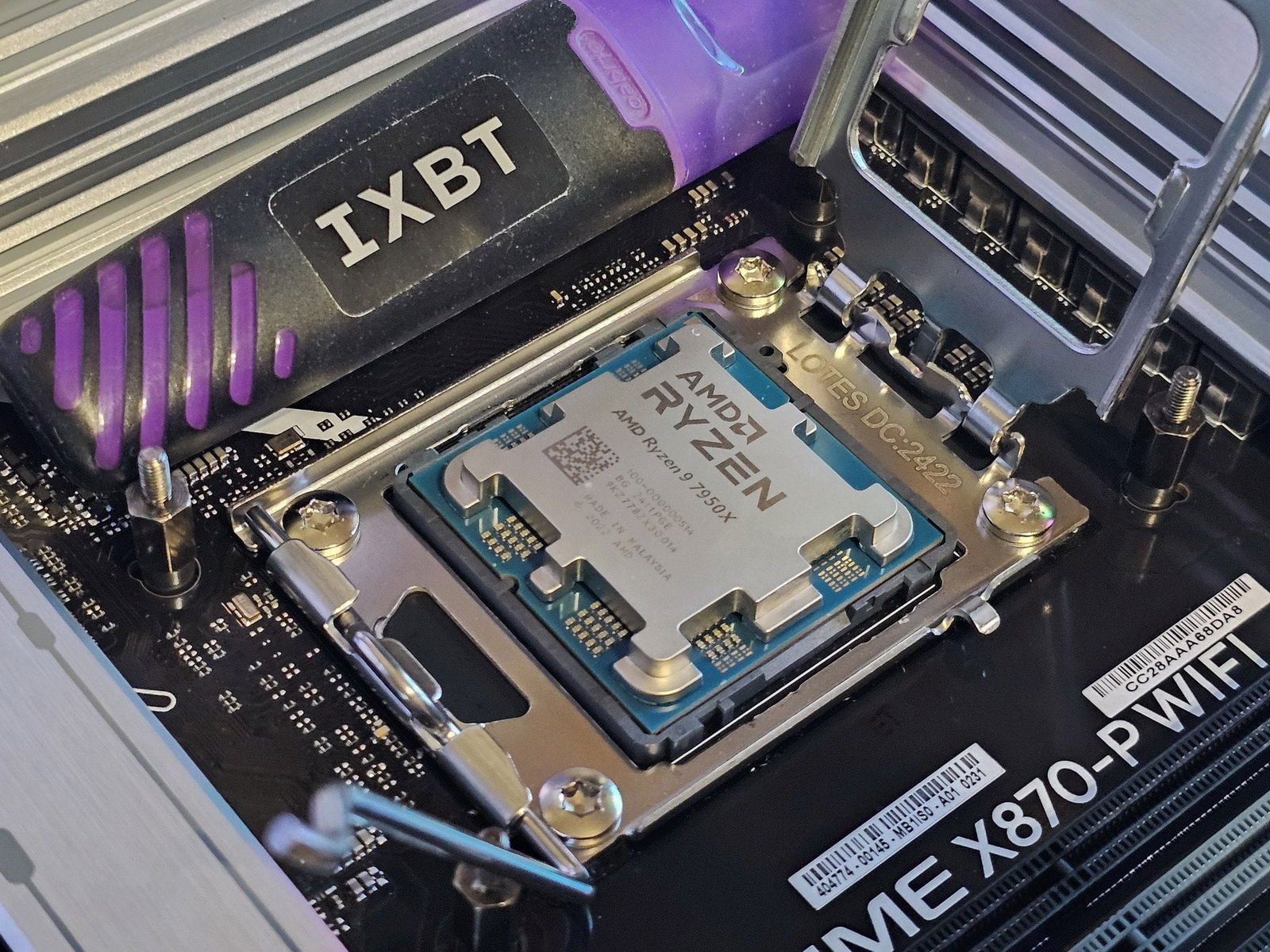

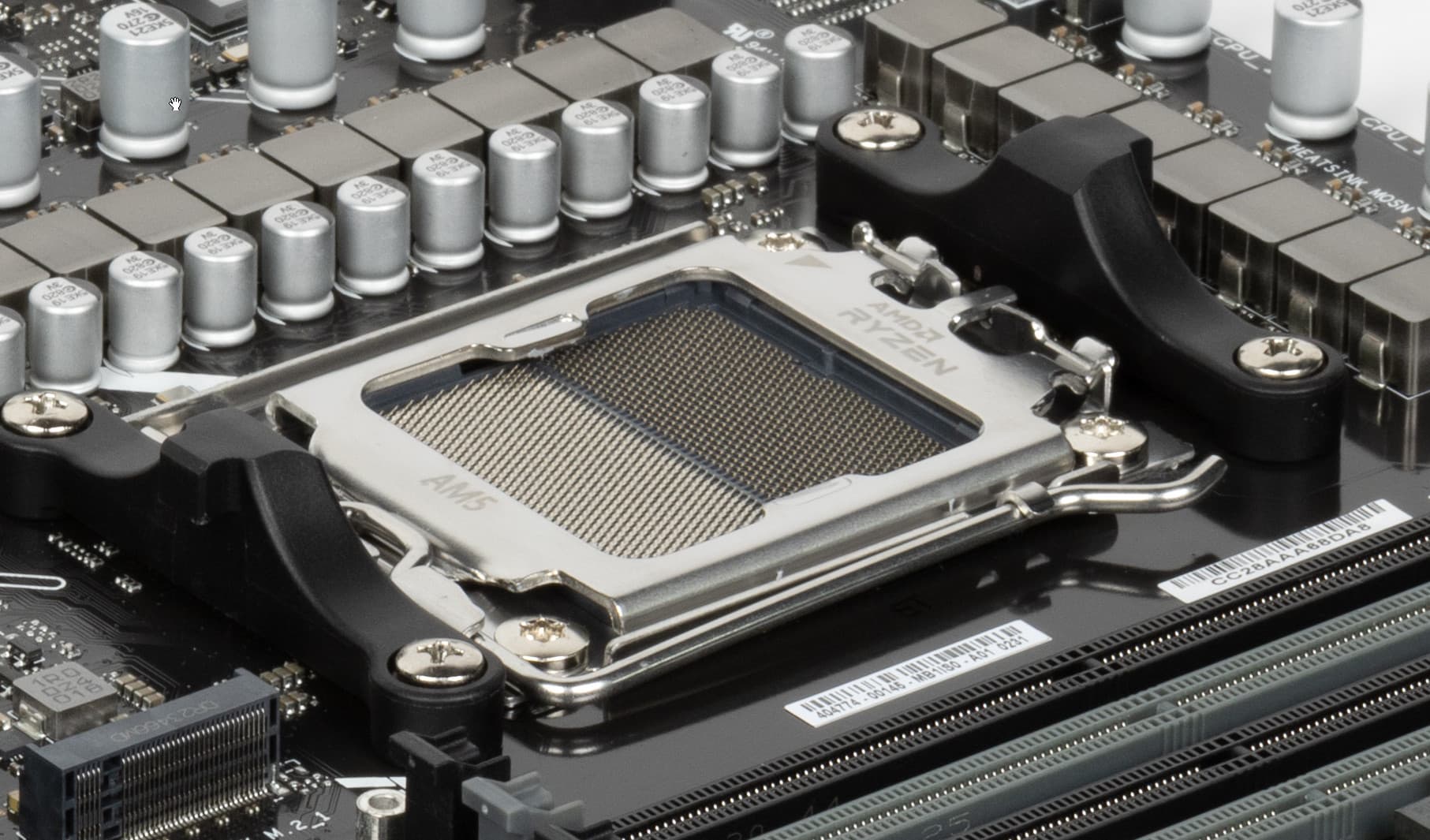

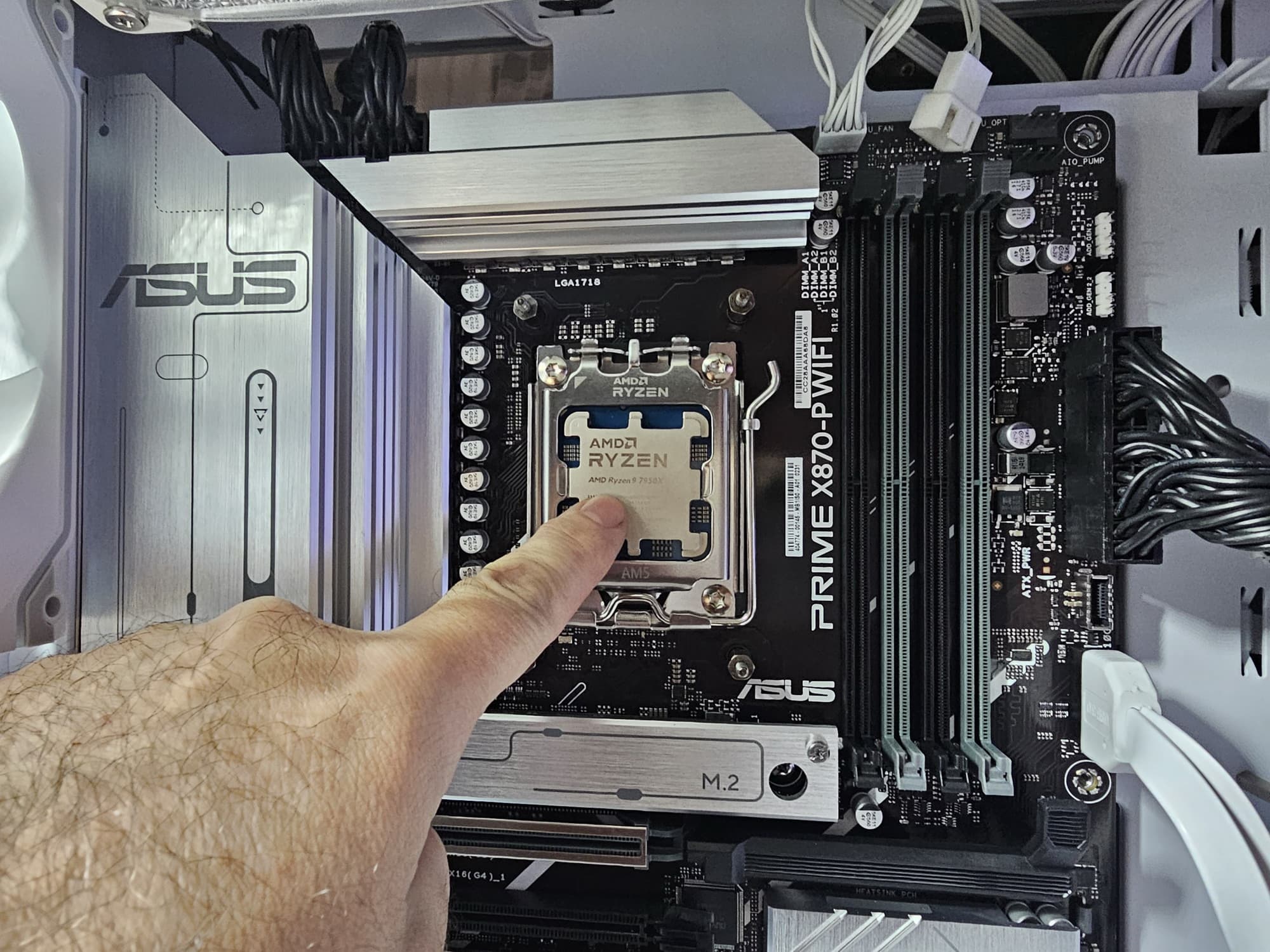

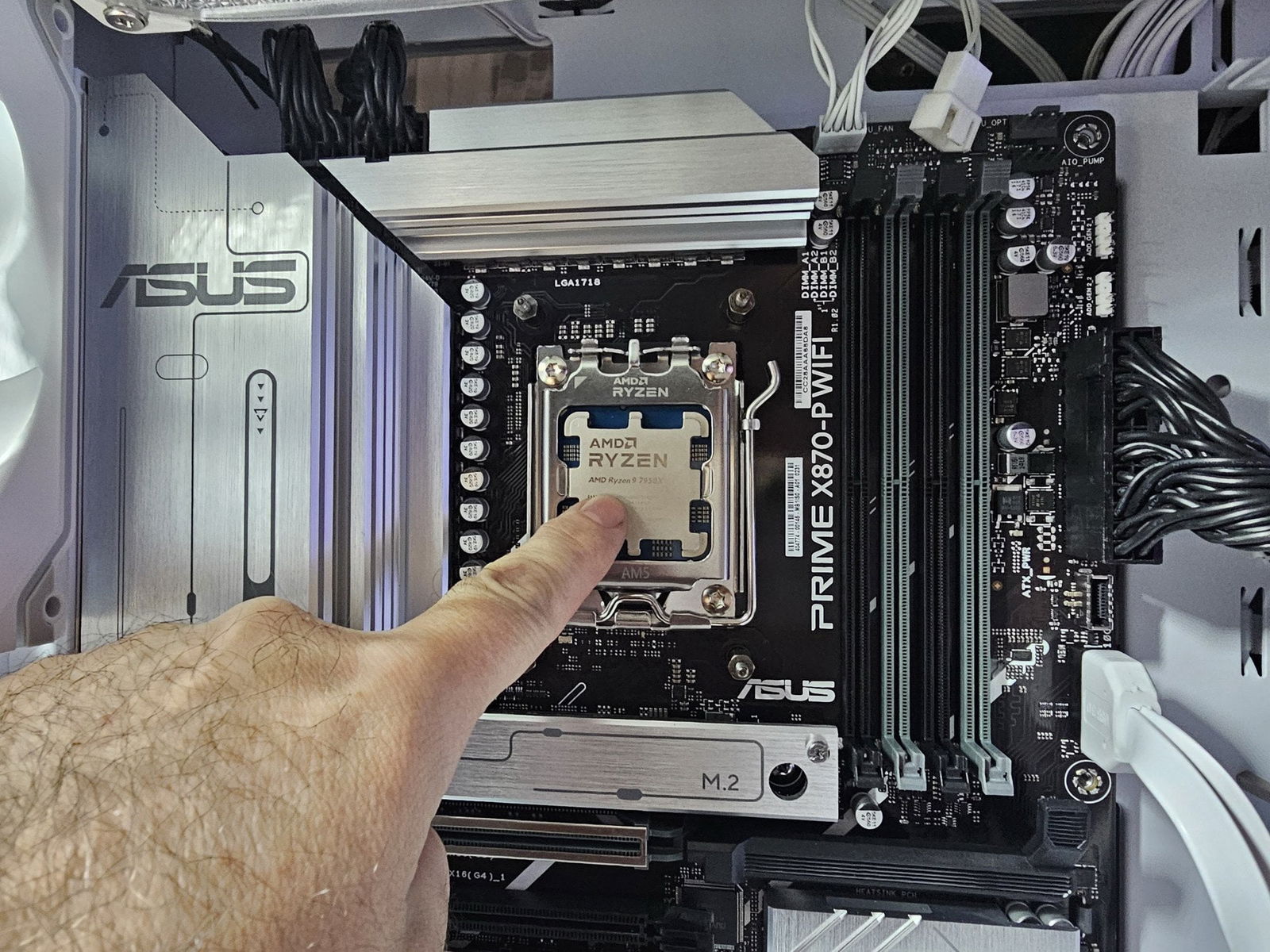

Плата Asus поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

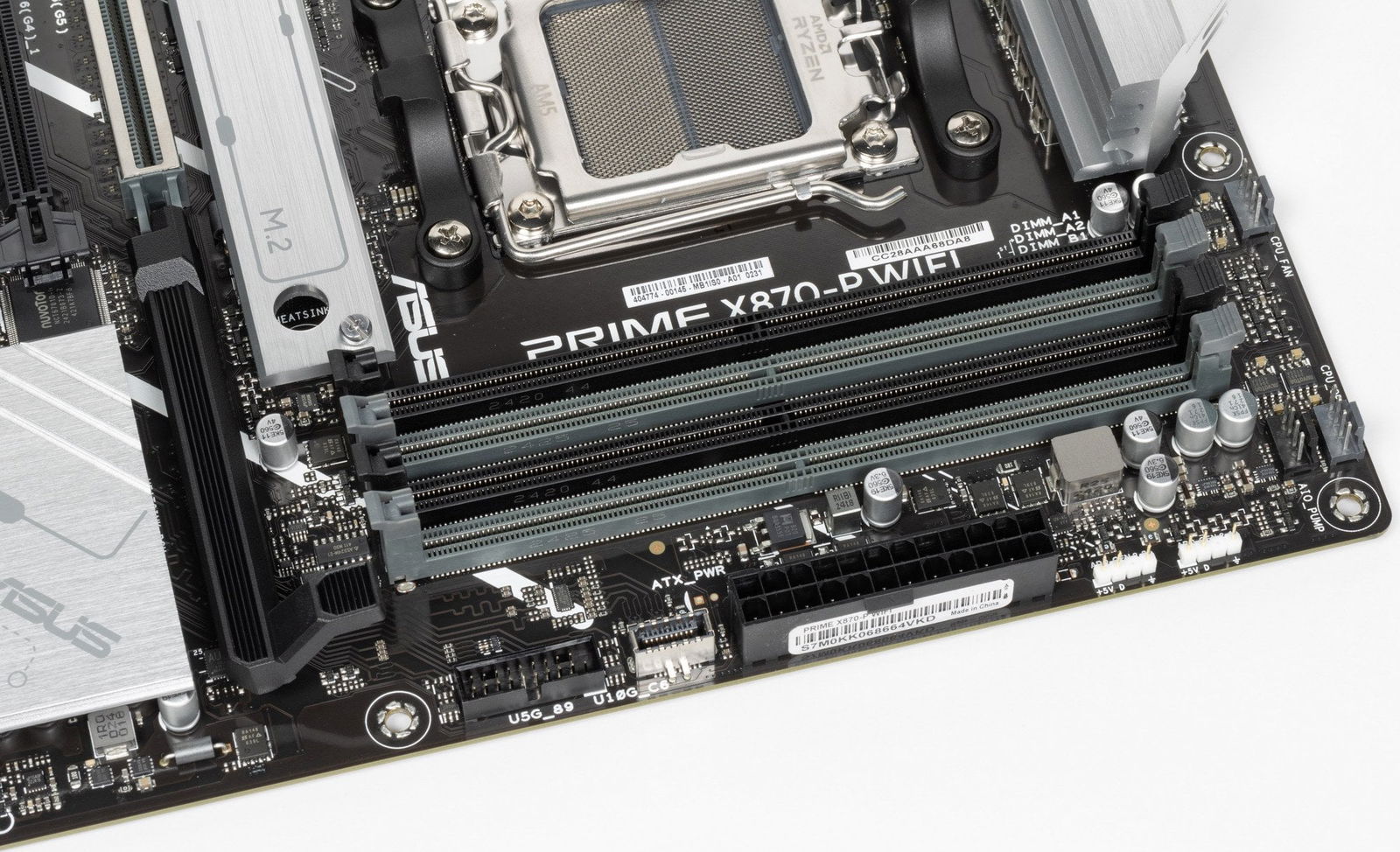

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема X870+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Переключатель: или слот PCIe x16_2 (1 линия PCIe 4.0); или слот M.2_2 (4 линии PCIe 4.0);
- Переключатель: или слоты PCIe x16_3 (1 линия PCIe 4.0) + PCIe x16_4 (1 линия PCIe 4.0); или слот M.2_3 (4 линии PCIe 4.0);

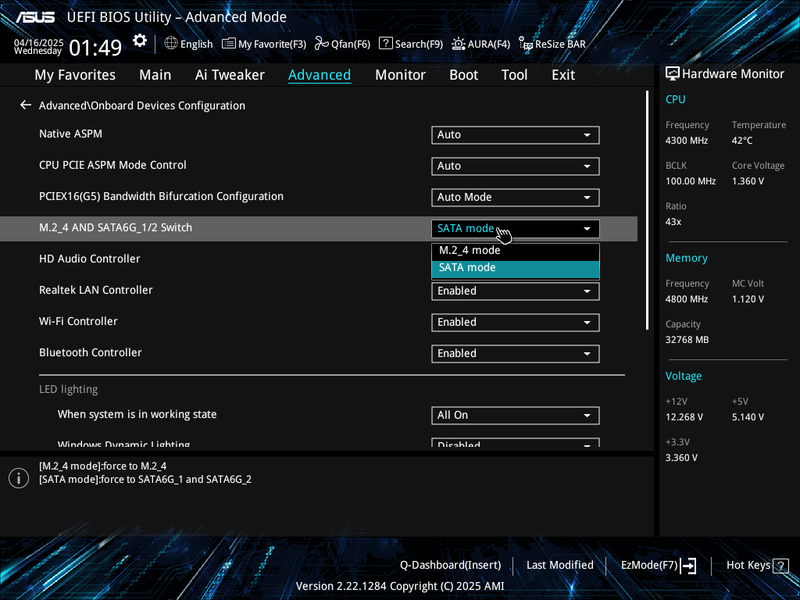

- Переключатель: или слот M.2_4 (2 линии PCIe 3.0); или порты SATA_1/2 (2 линии PCIe 3.0);
- Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7927 WIFI/BT (Wireless) (1 линия PCIe 3.0)
12 линий PCIe оказались занятыми (8 PCIe 4.0 + 4 PCIe 3.0). В данном случае связь с аудиокодеком идет через HDA от CPU. На поддержку BT (при наличии слота M.2 (key E) расходуется один порт USB 2.0, контроллер подсветки Aura для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Слот PCIe x16_1 имеет 16 линий PCIe 5.0;
- Слот M.2_1 имеет 4 линии PCIe 5.0;
- Хаб USB4 ASMedia ASM4242 потребляет 4 линии PCIe 4.0.

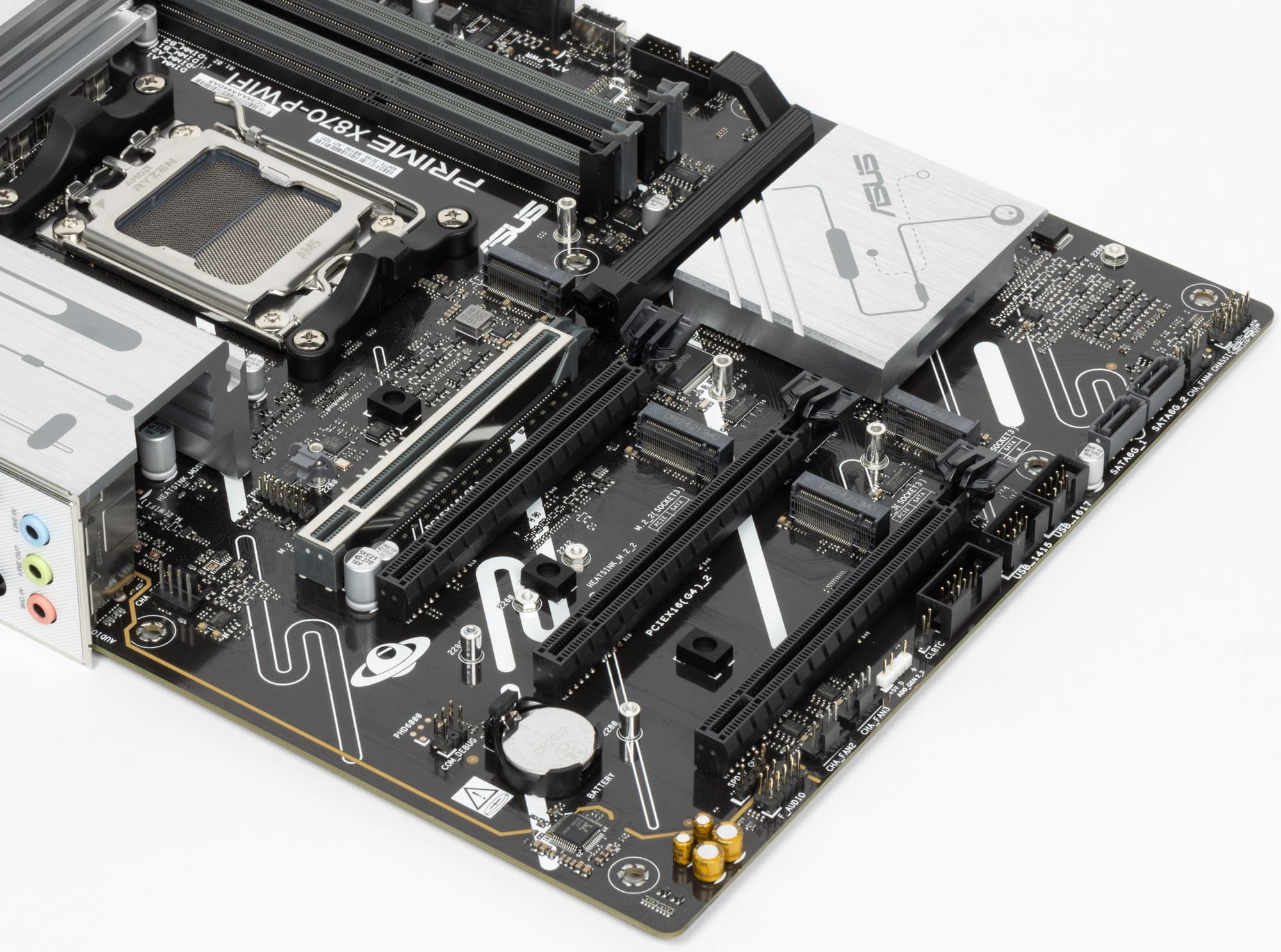

Теперь в целом про слоты PCIe и M.2.

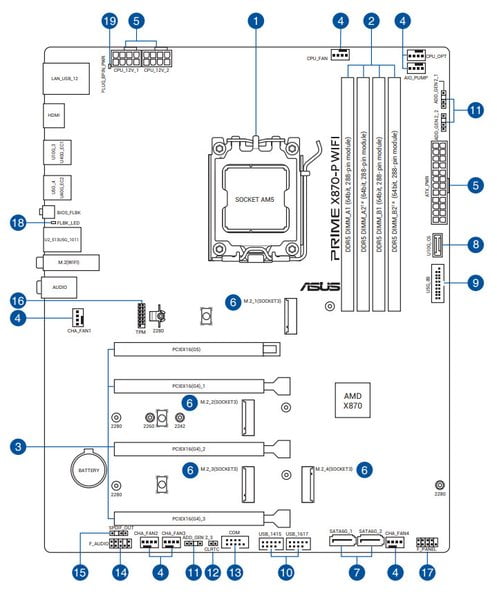

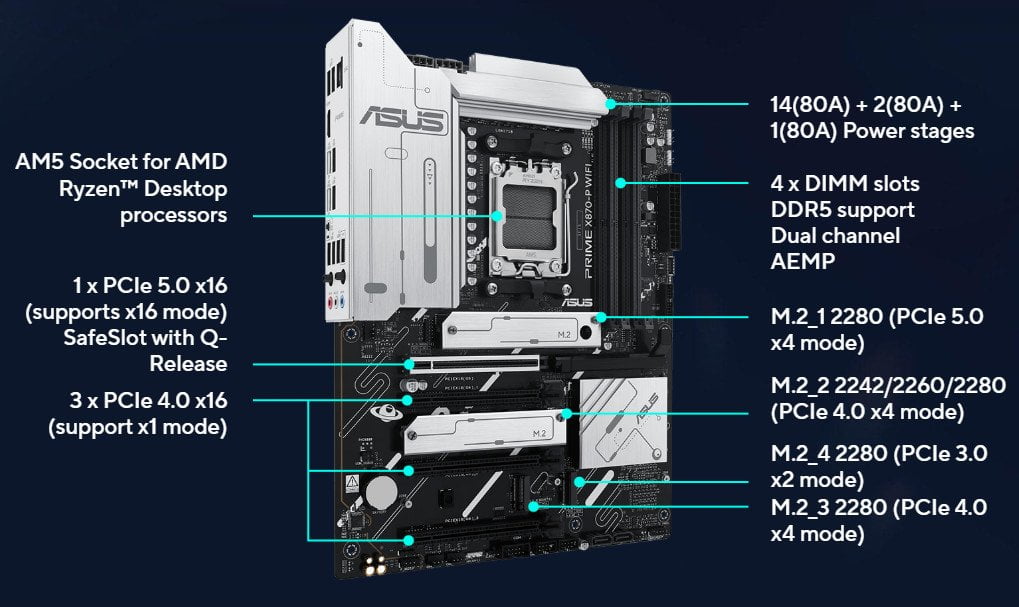

Всего на плате есть 4 слота PCIe: один PCIe x16_1 (для видеокарт или других устройств) и три «длинных» PCIe x16_2/3/4, работающие в режиме х1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то остальные подключены к X870 и делят ресурсы со слотами M.2 и портами SATA.
PCIe x16_2 не работает при занятом слоте M.2_2 (и наоборот).
Слоты PCIe x16_3/4 не работают при занятом слоте M.2_3 (и наоборот).

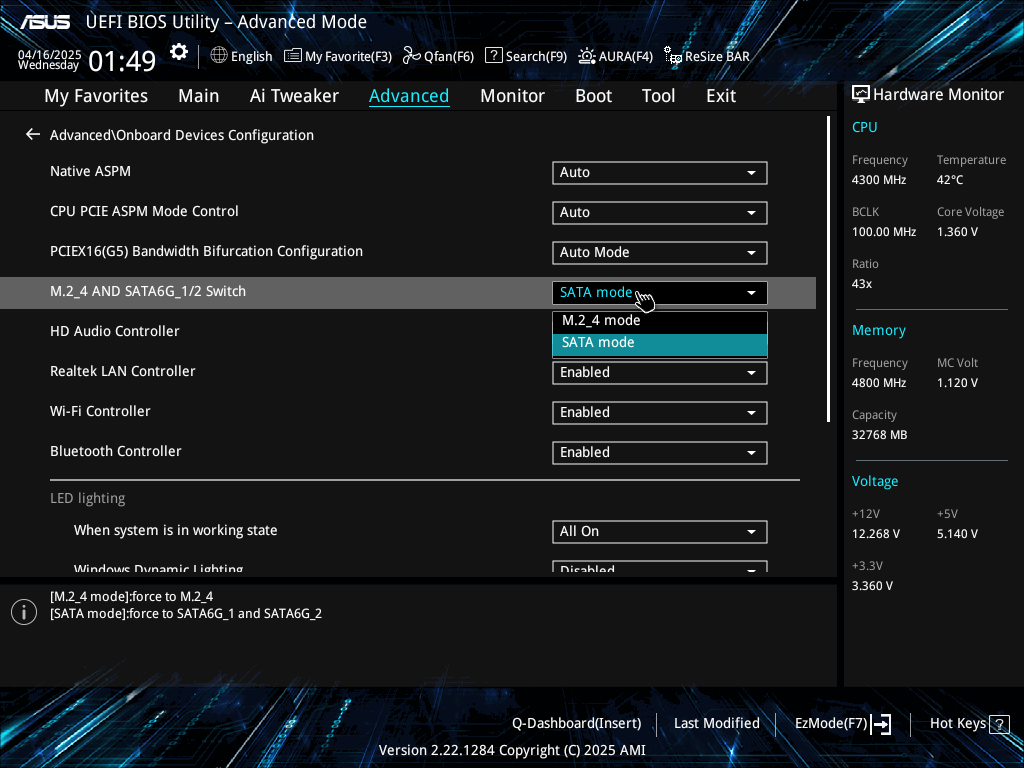

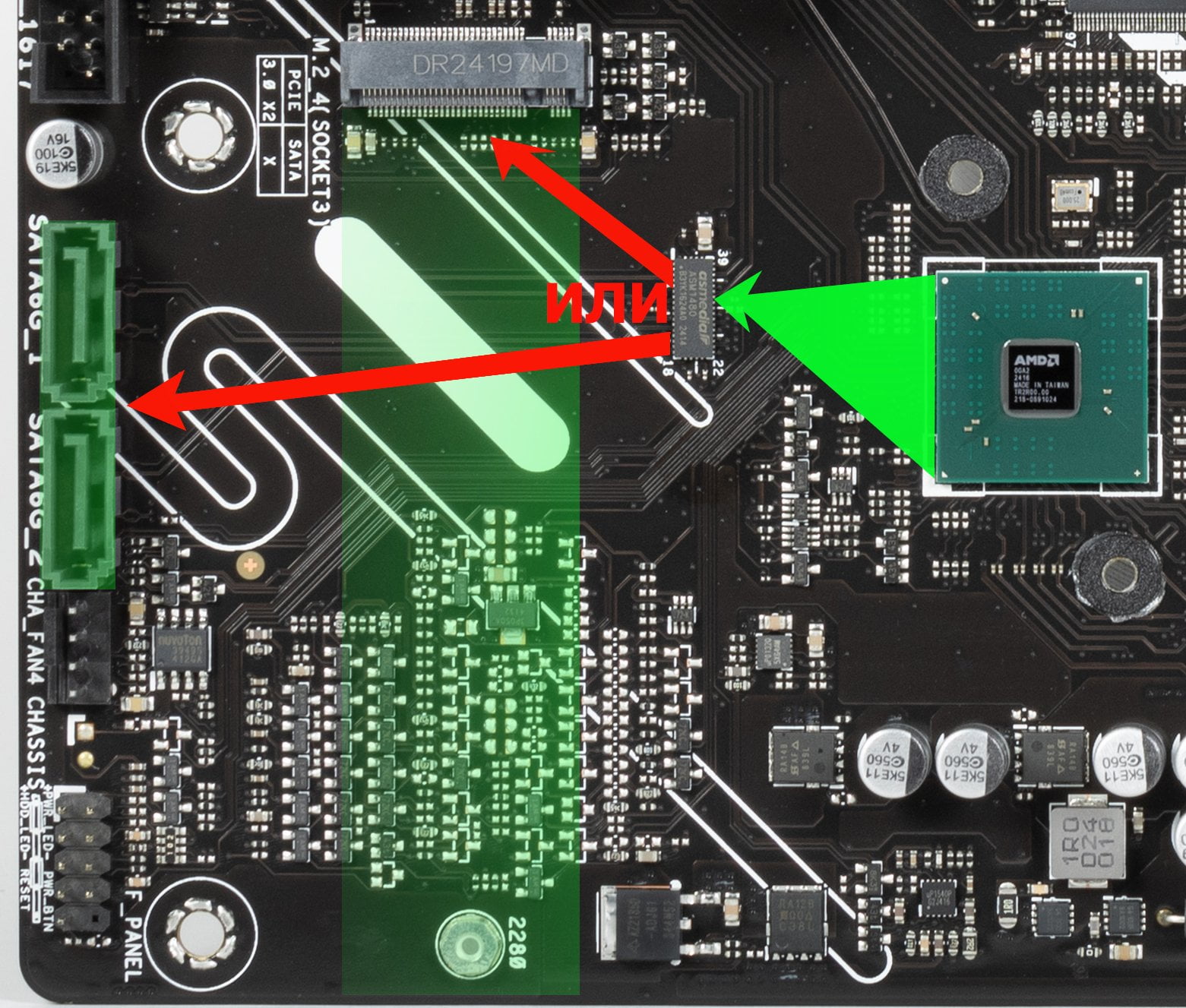

Слот M.2_4 не работает при занятых портах SATA 1 или 2 (оба порта SATA отключены при занятом M.2_4).

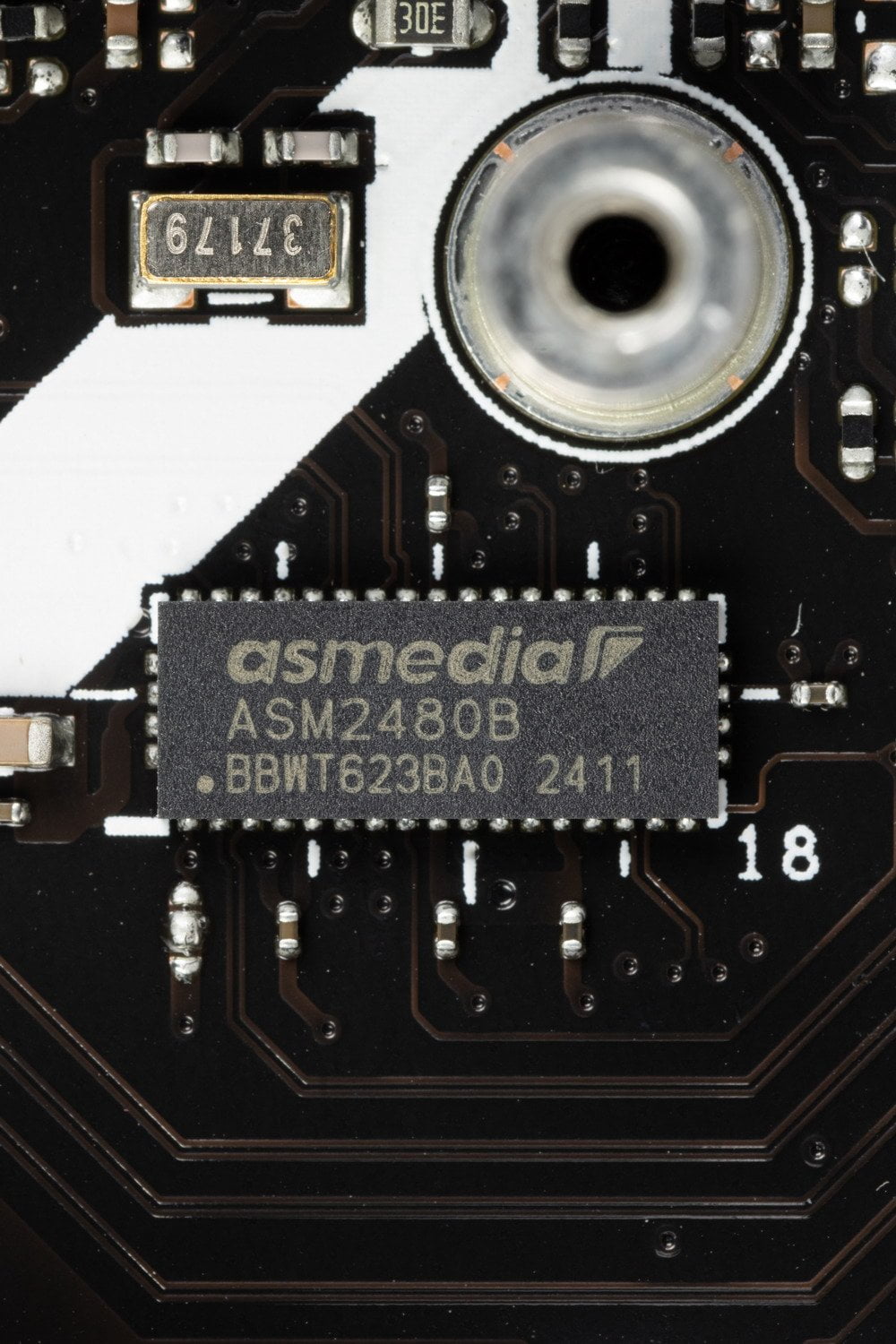

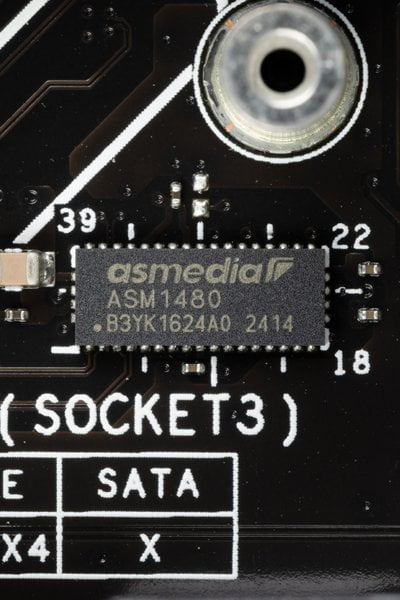

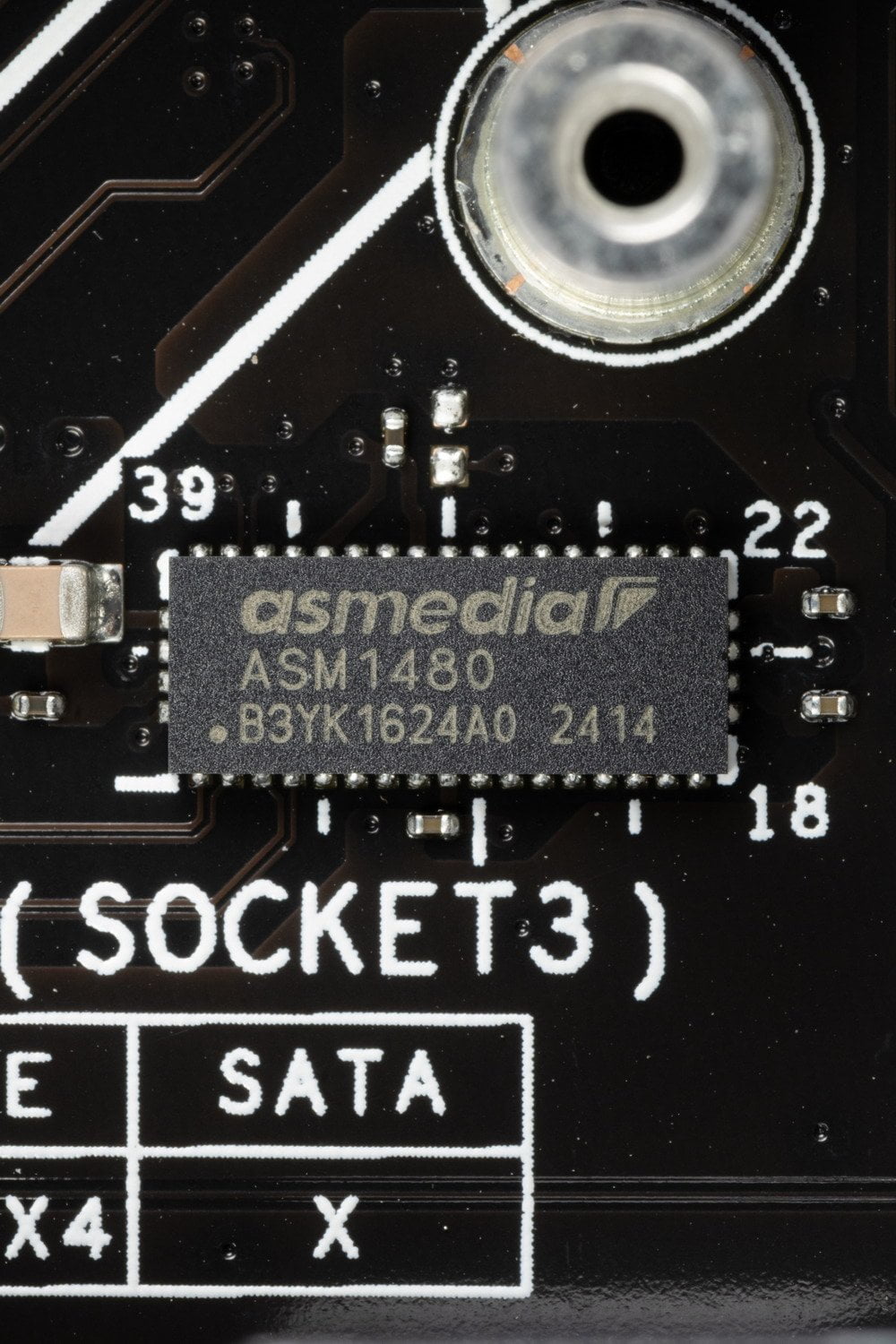

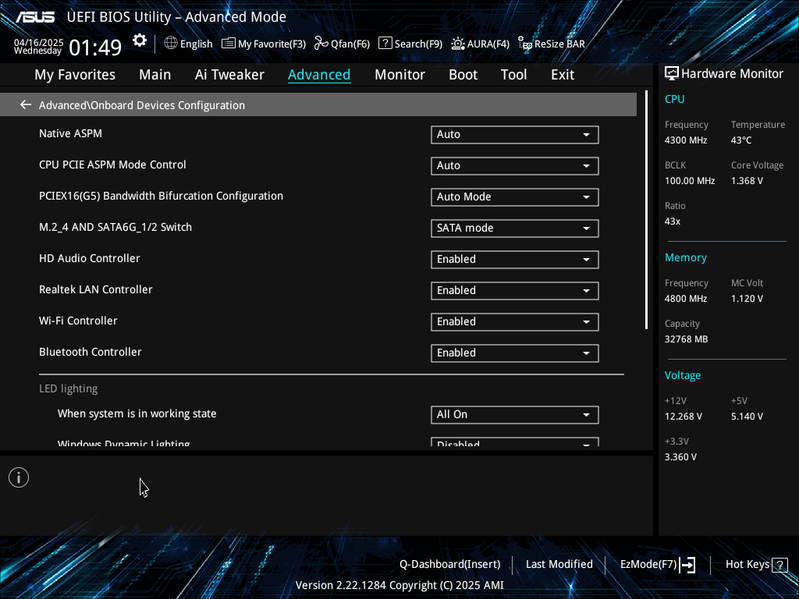

Для переключения слотов PCIe и M.2 задействованы мультиплексоры от ASMedia.

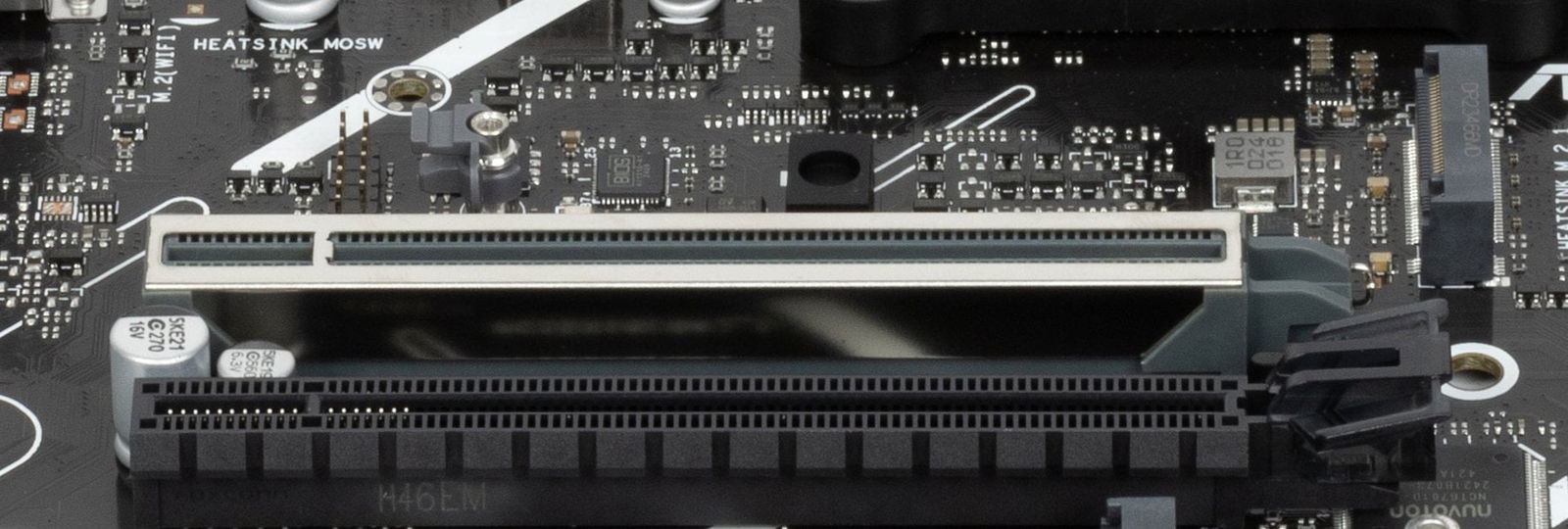

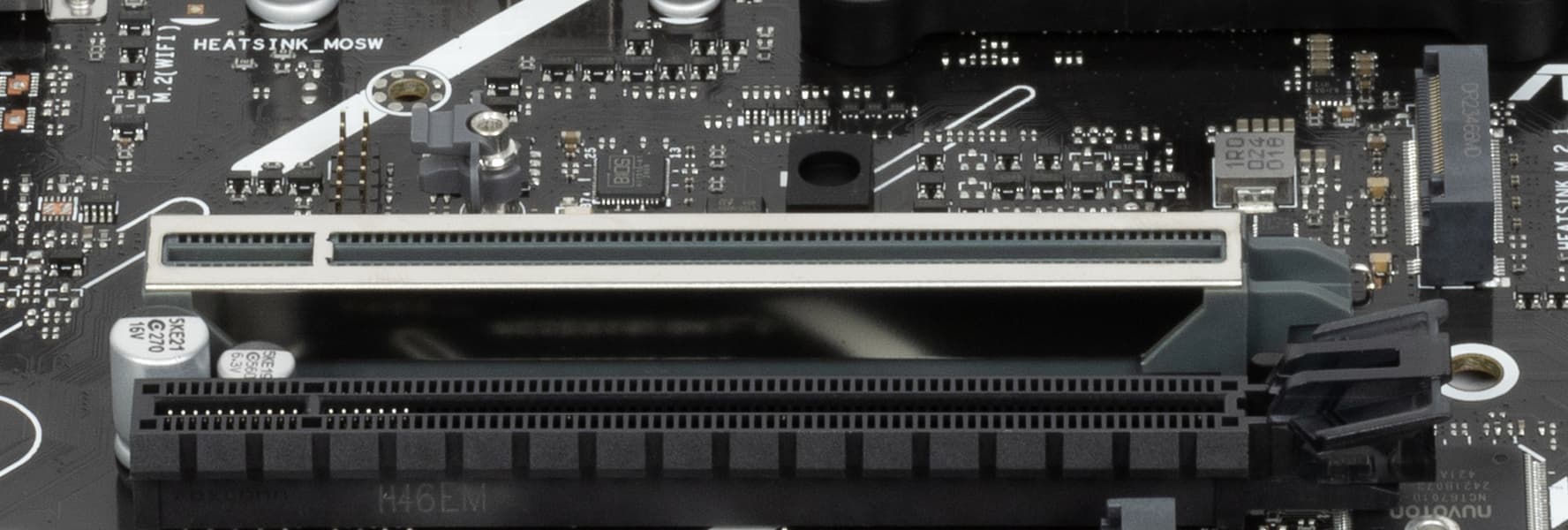

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

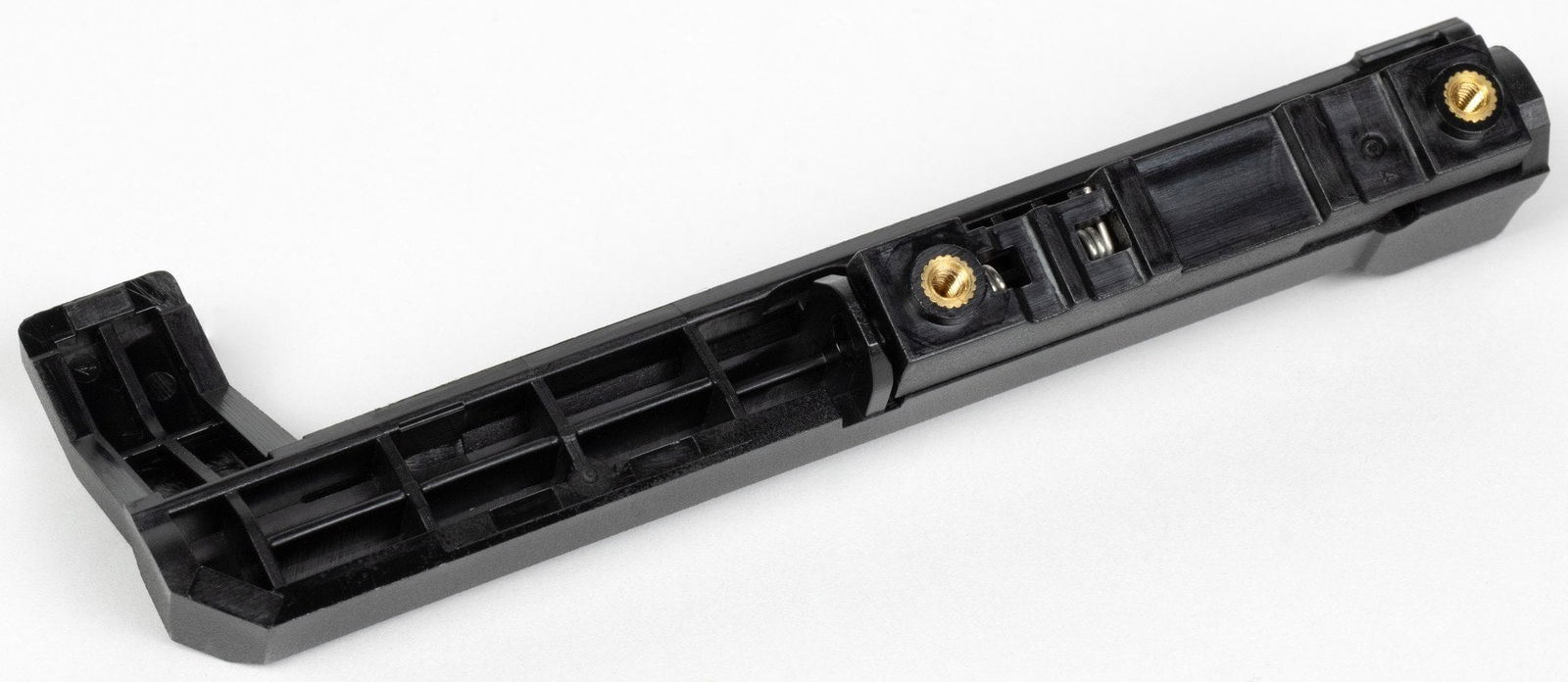

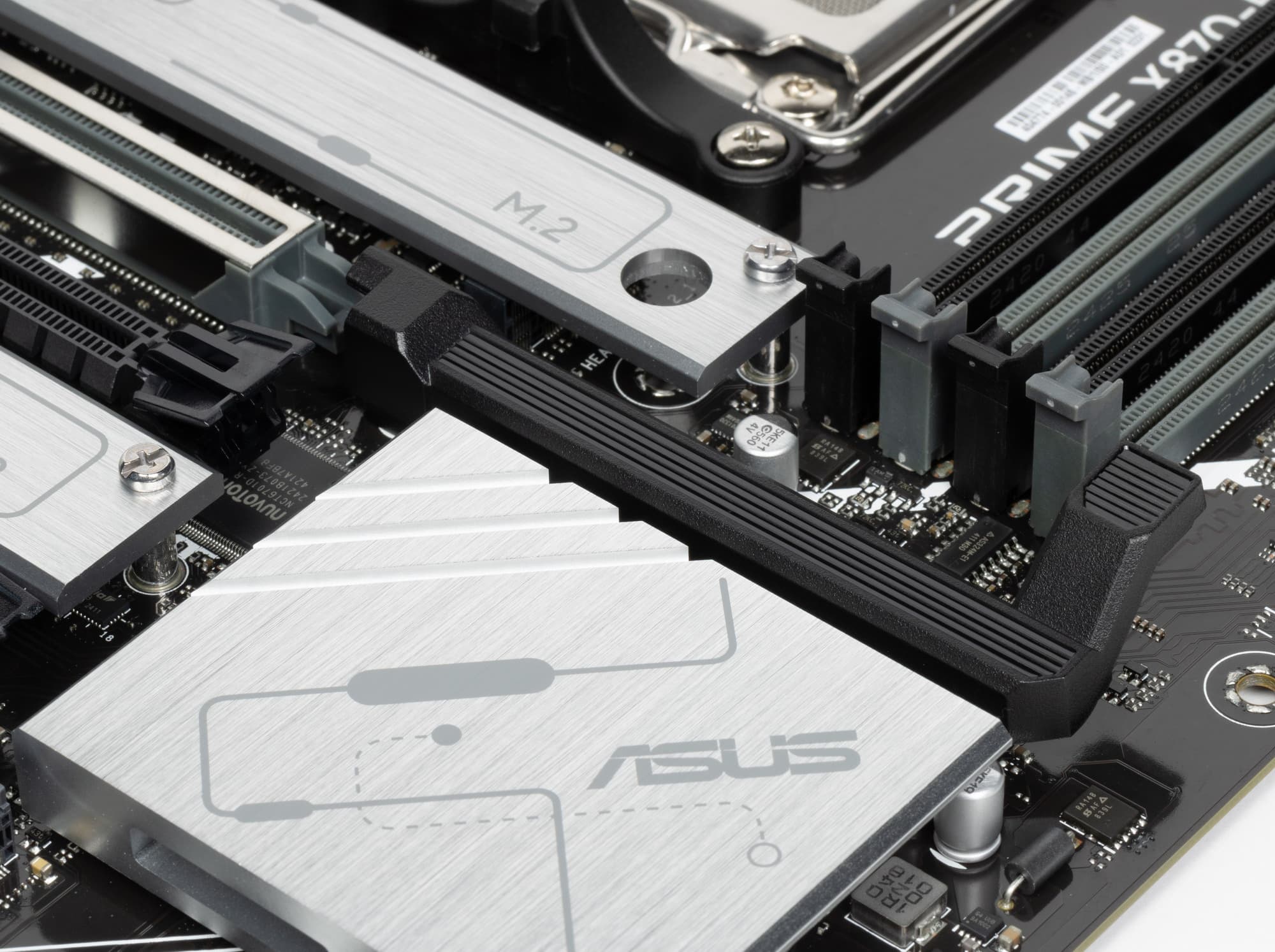

Для удобного изъятия карт расширения из первого слота используется рычаг Q Release.
Матплата позволяет смонтировать СО любого размера.
Плата не имеет ни усилителей (ре-драйверы) сигналов PCIe, ни внешнего тактового генератора.
На очереди — накопители.

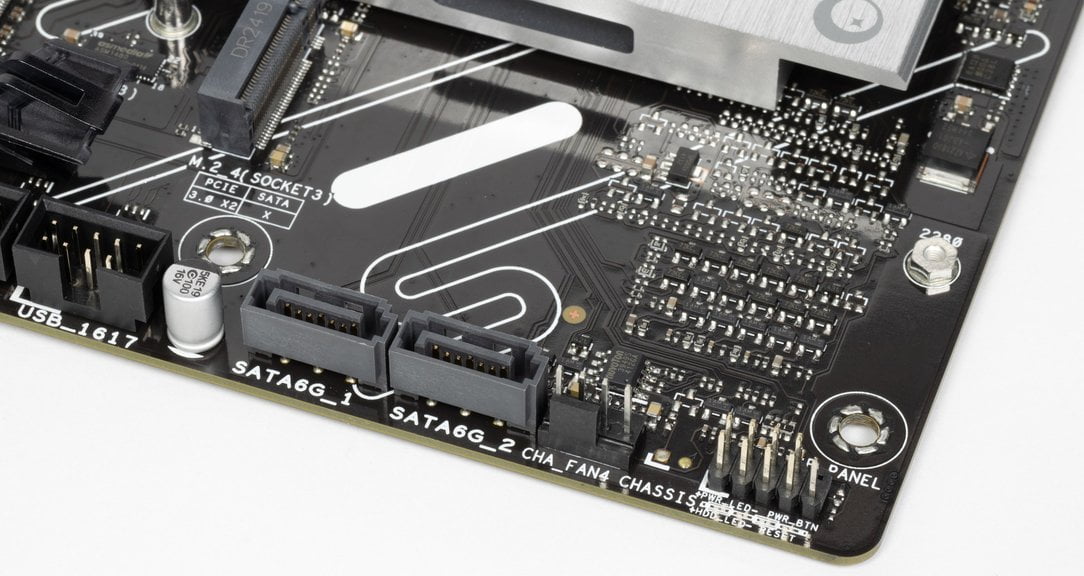

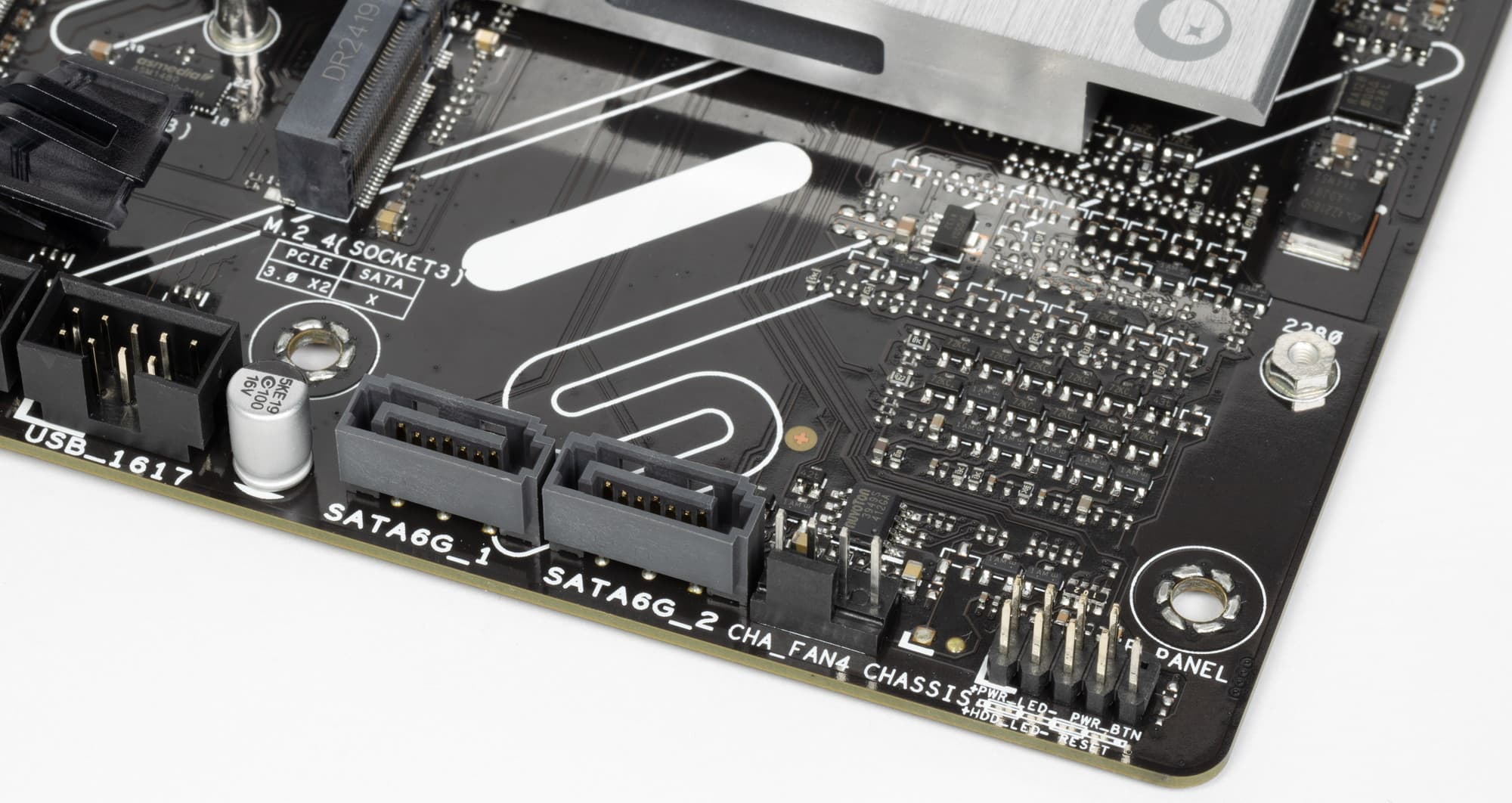

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.
2 порта SATA 1,2 реализованы через чипсет X870 и поддерживают создание RAID. Снова обращу внимание, что оба порта делят ресурсы со слотом M.2_4.
Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M.2_3, M.2_3, M.2_4) получают данные от чипсета X870 (PCIe 4.0), а первый — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей: 2280. Слот M.2_2 также поддерживает еще и размеры 2242 и 2260. На всех M.2 можно организовать RAID.
Снова обращу внимание на то, что все три слота M.2, получающие данные от X870, делят ресурсы со слотами PCIe x16_2/3/4 и портами SATA, о чем я говорил уже выше.

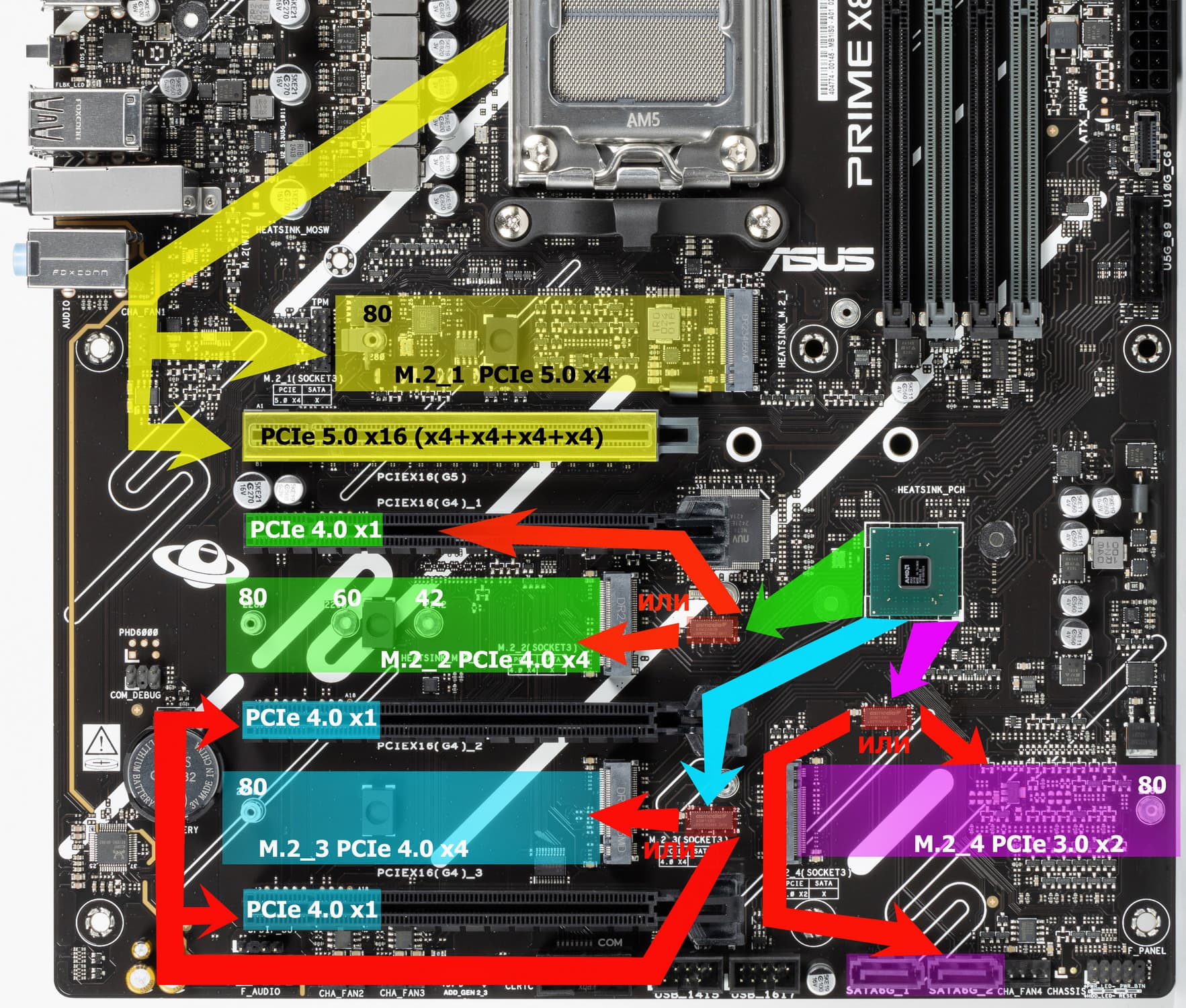

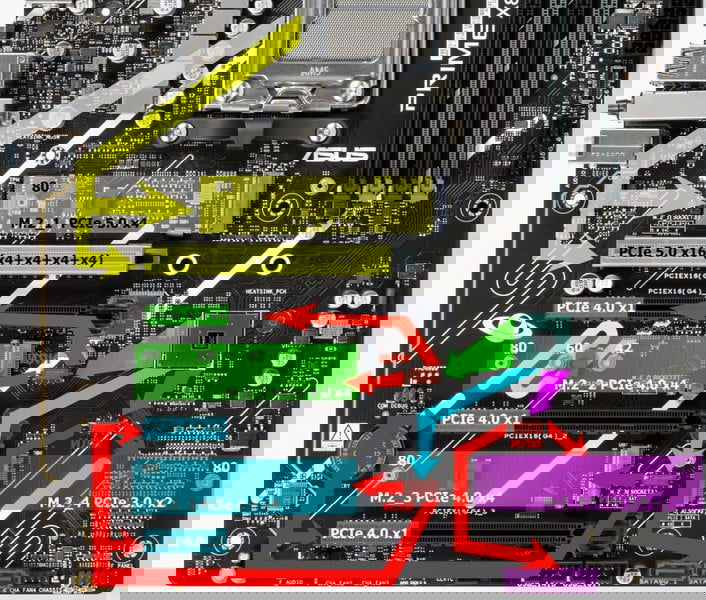

Особо отмечу, что если посмотреть на схему распределения слотов/портов выше, то можно увидеть еще одно условие работы портов/слотов: M.2_4 делит ресурсы с портами SATA, и тут для автоматического переключения ресурсов востребованы мультиплексоры ASM2480 от ASMedia.

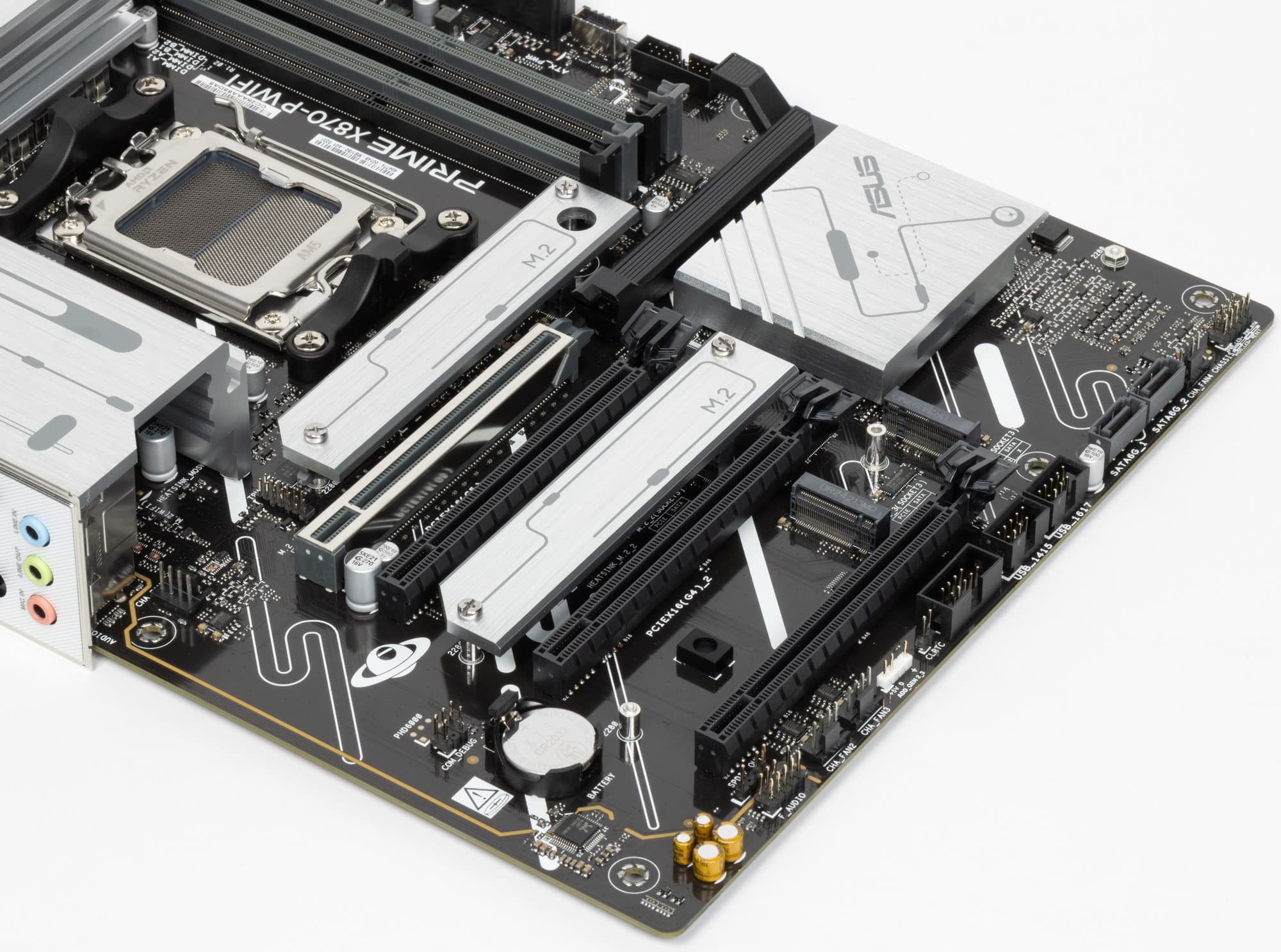

Только первые два M.2 слота на матплате имеют радиаторы (причем отдельные). Остальные 2 слота – без охлаждения.
Следует особо отметить способ крепления накопителей М.2 в слотах через установленные на стойках поворотные замки (запасные имеются в комплекте поставки).

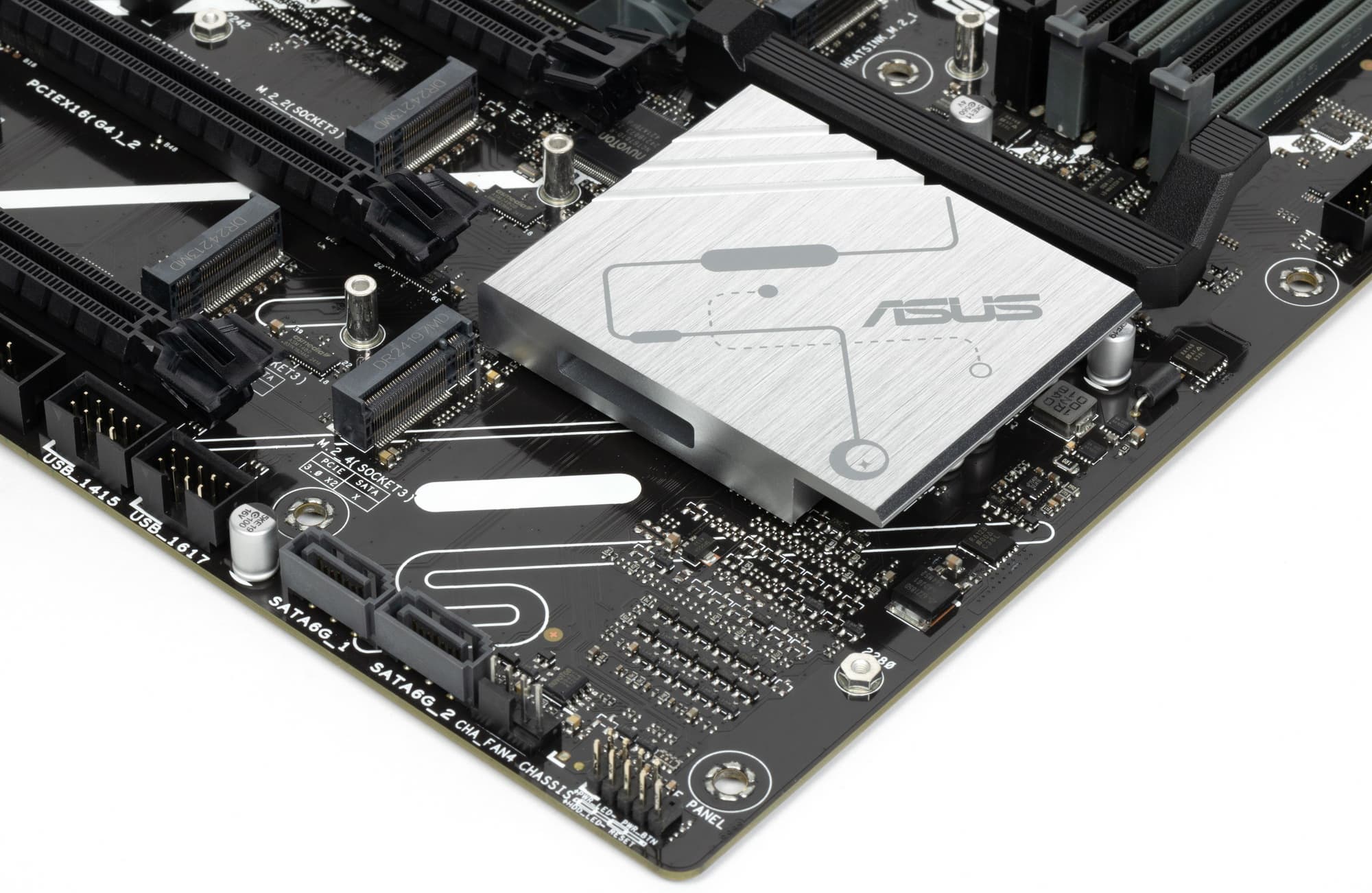

Ну и наконец следует отметить, что охлаждение системного чипсета отдельно от охлаждения модулей в слотах M.2.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

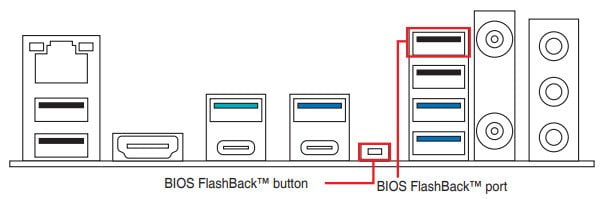

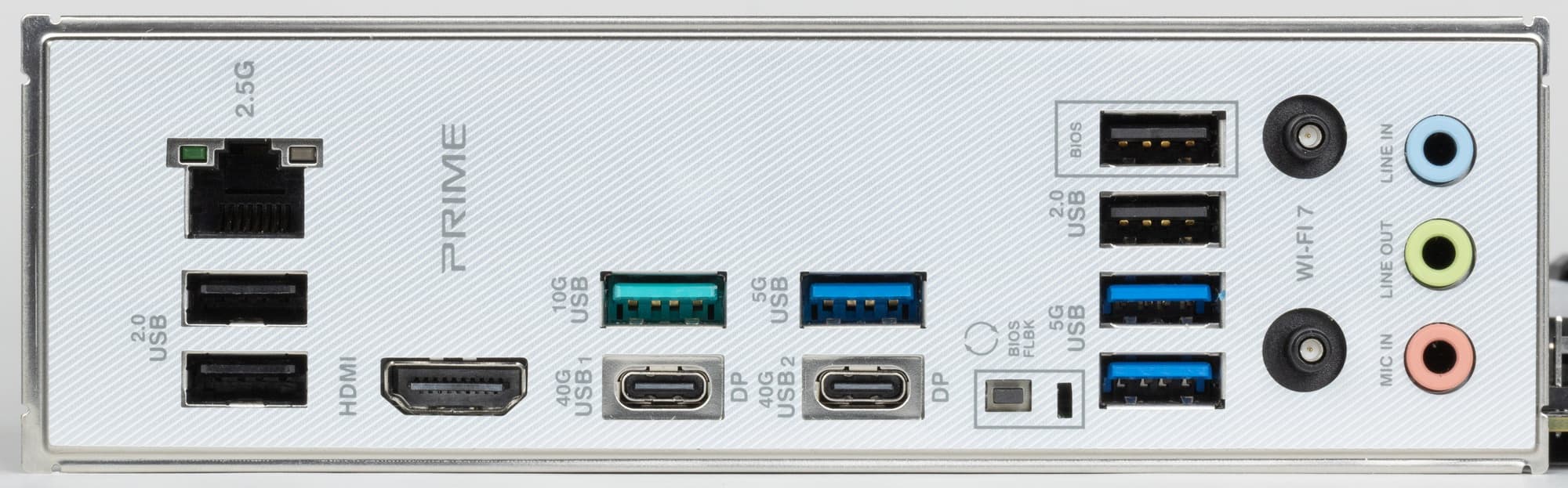

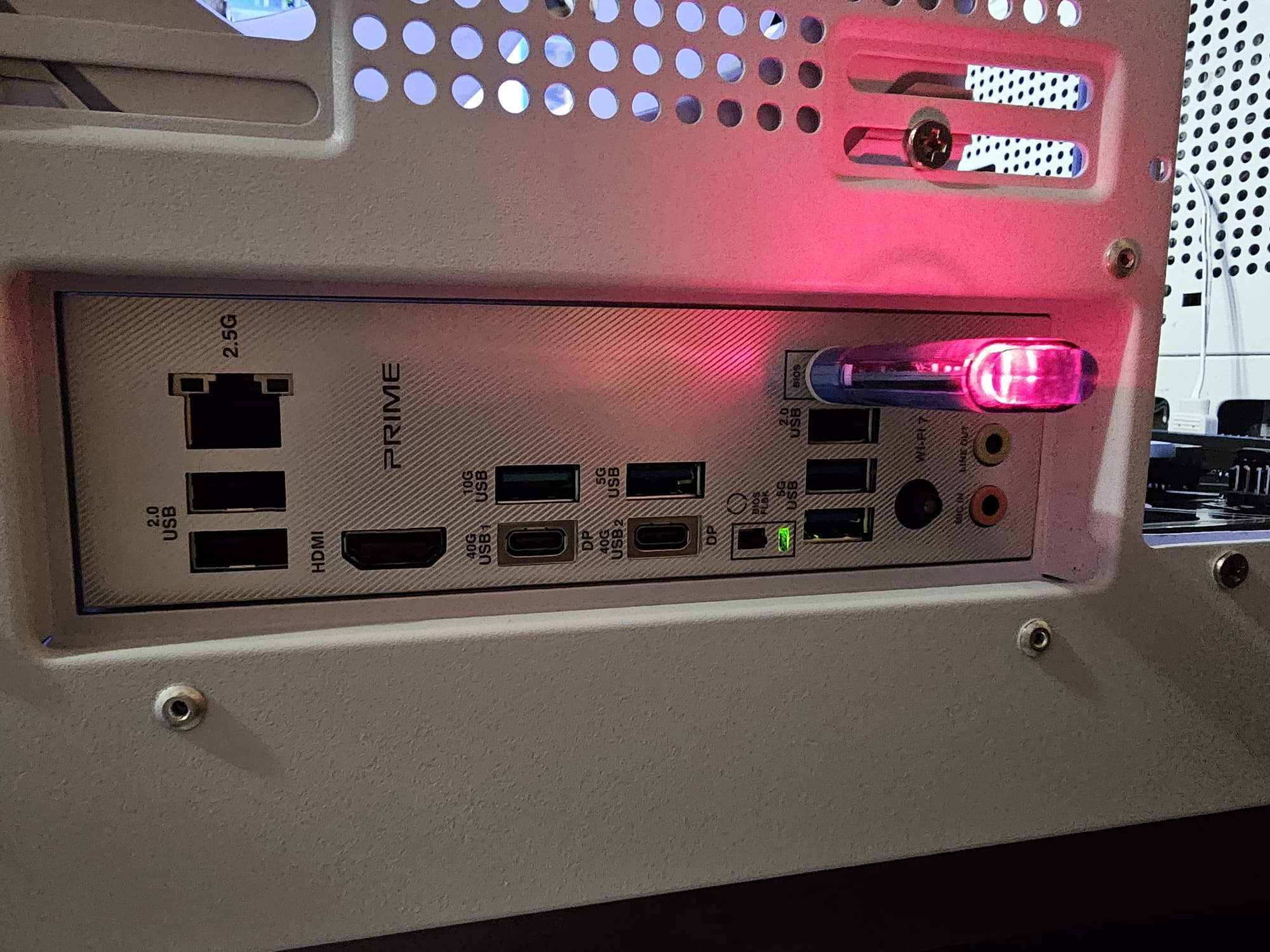

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет X870 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0. Плюс 2 порта USB4 от стороннего хаба.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 12 линий).
И что мы имеем? Всего на материнской плате — 17 портов USB:

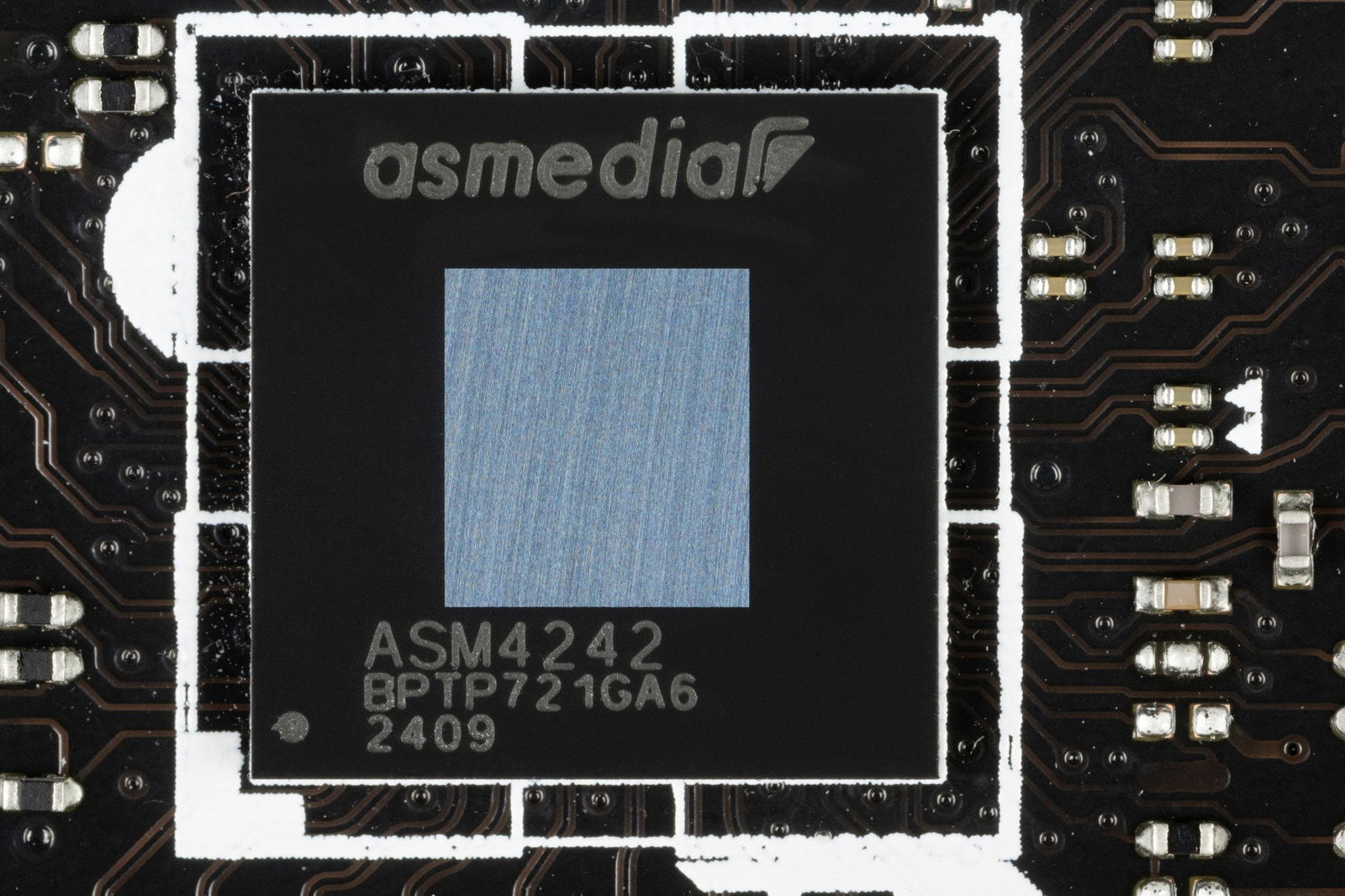

- 2 порта USB4: оба реализованы с помощью хаба ASMedia ASM4242 (на него потрачены 4 линии PCIe 4.0 от CPU) и представлены двумя портами Type-C на задней панели;

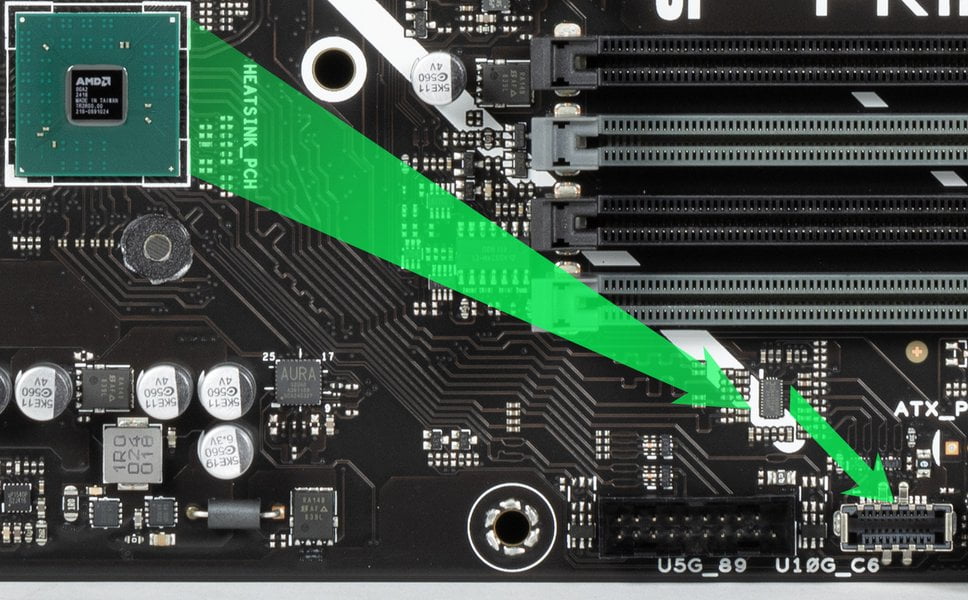

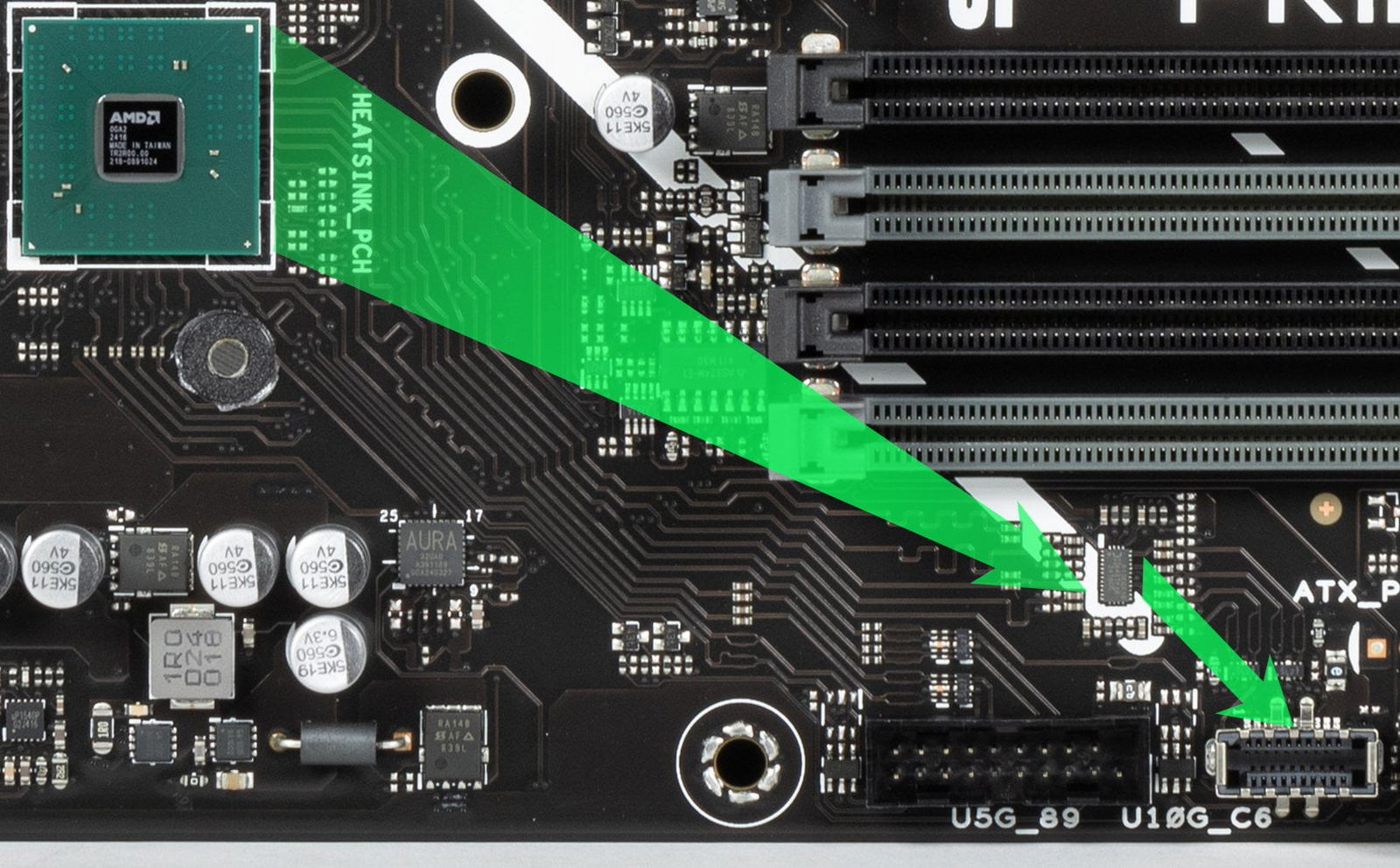

- 2 порта USB 3.2 Gen2: 1 реализован через X870 и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса); 1 реализован через CPU и представлен на задней панели портом Type-A (зеленого цвета);

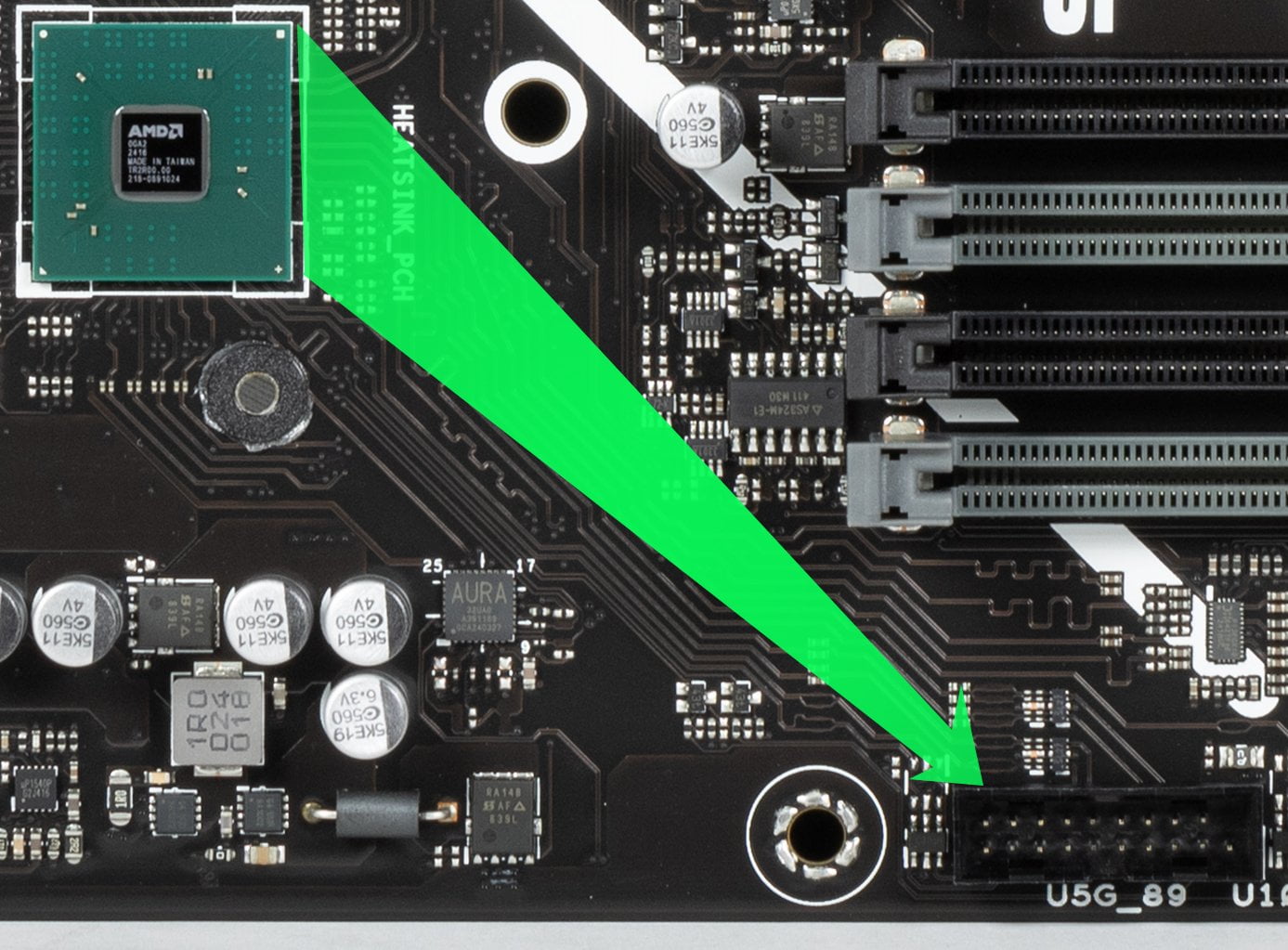

- 5 портов USB 3.2 Gen1: 2 реализованы через X870) и представлены внутренним разъемом на материнской плате на 2 порта; остальные 3 реализованы через CPU и представлены на задней панели 3 портами Type-A (синего цвета);

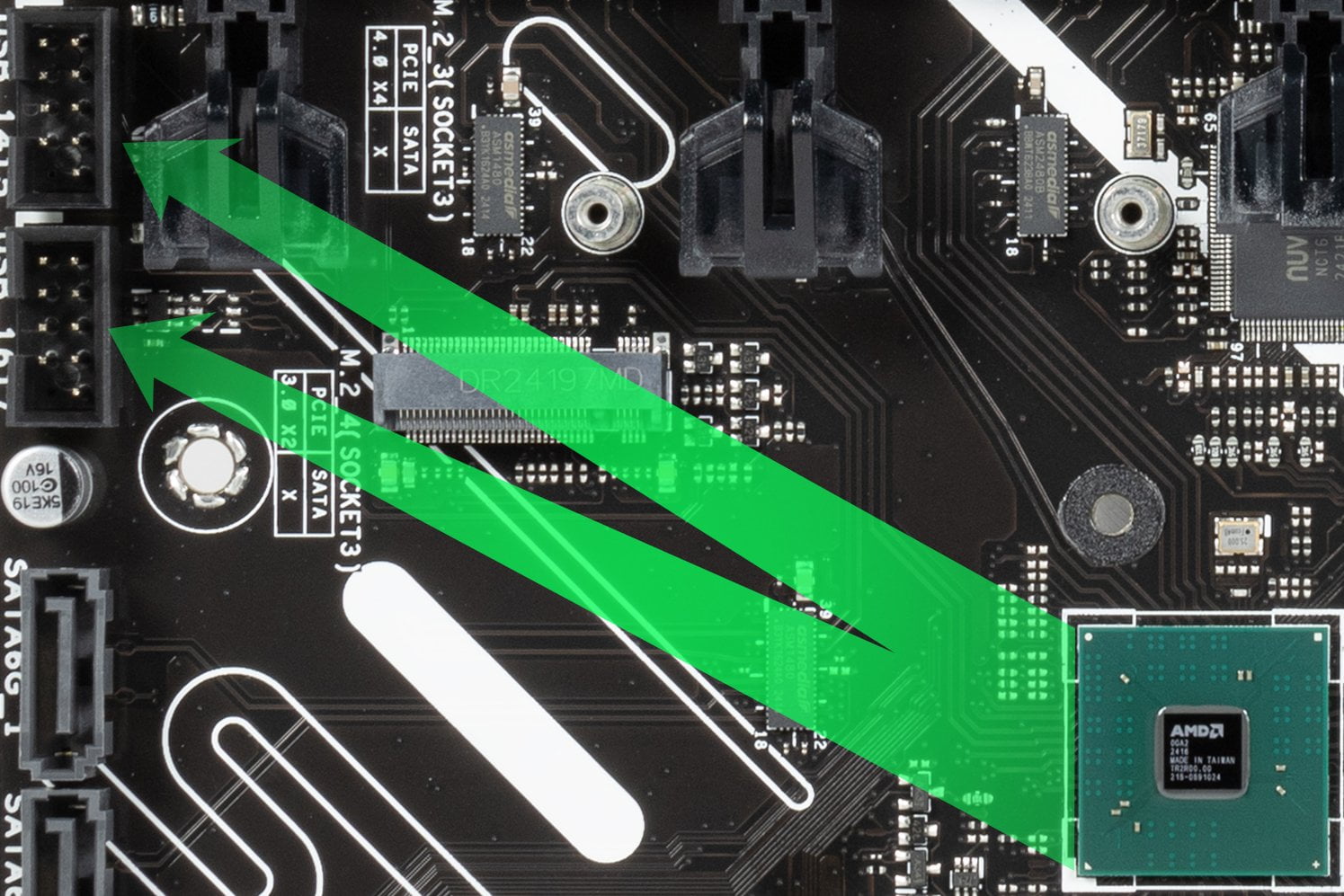

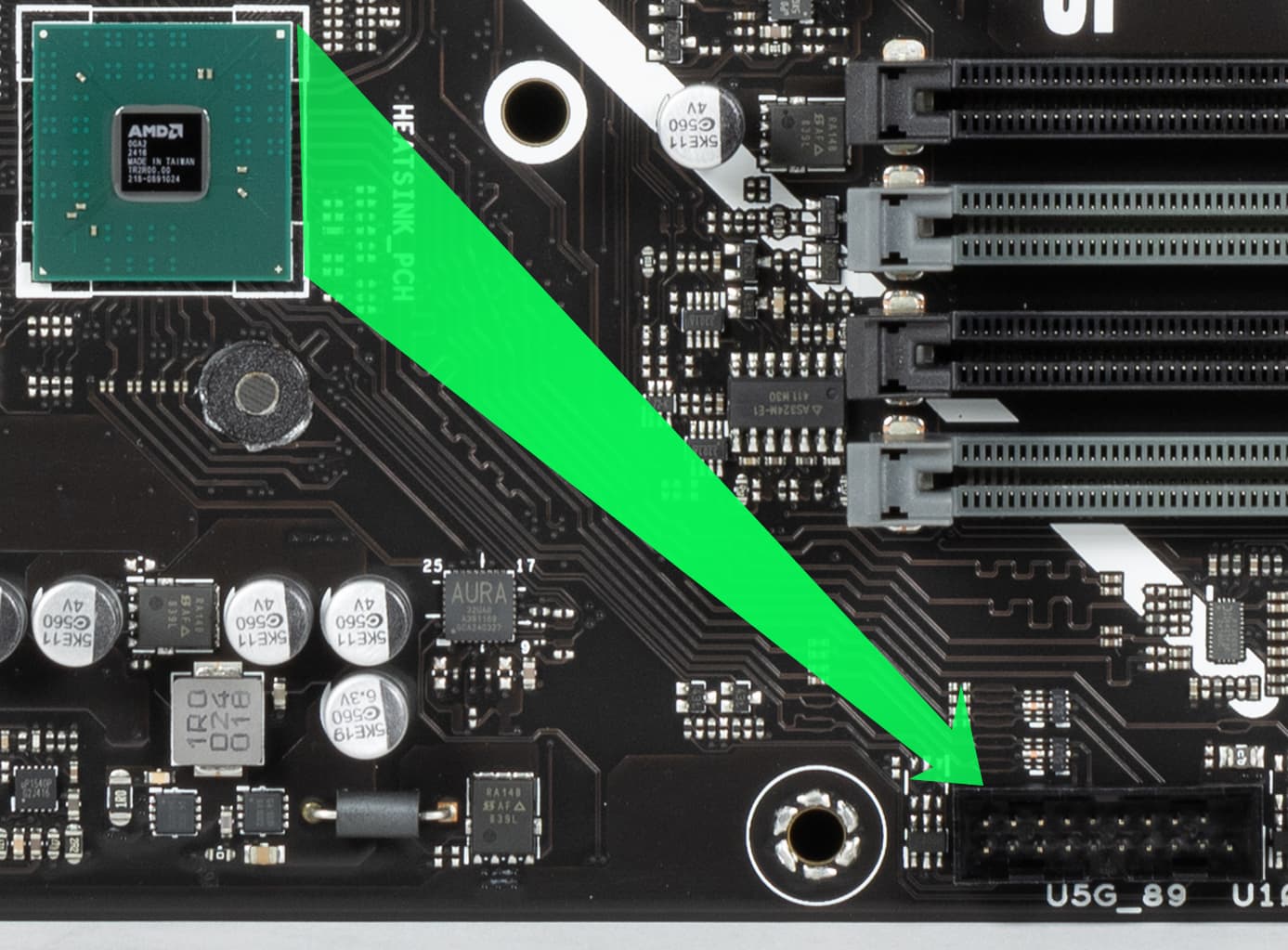

- 8 портов USB 2.0/1.1: все реализованы через X870 и 4 представлены двумя внутренними разъемами (каждый на 2 порта); остальные 4 представлены на задней панели портами Type-A (черного цвета).
Итак, у нас 1 контроллер используют USB линии от X870:
- Bluetooth (беспроводной контроллер MT7927) (1 линия USB 2.0).
И 1 контроллер использует USB линии от CPU:

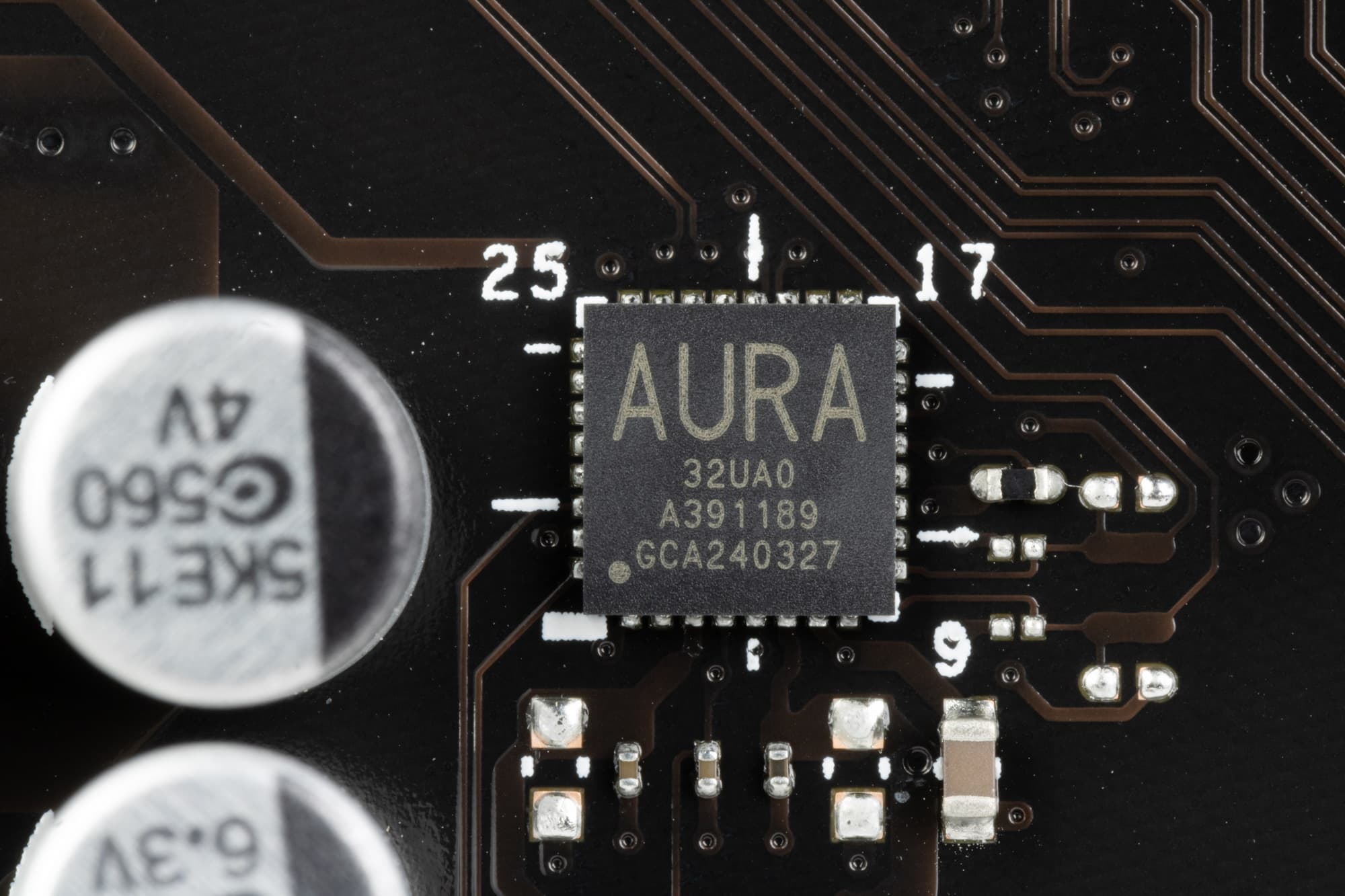

- Aura Sync (контроллер подсветки) (1 линия USB 2.0);
Таким образом, через чипсет X870 реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2;
- + 2 выделенных USB 3.2 Gen1;
= 3 высокоскоростных порта и 9 USB 2.0 портов (8 выделенных и 1 линия на поддержку контроллера) – всего 12 USB портов.
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870 в данном случае реализовано 15 высокоскоростных портов.
Через процессор реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2;
- + 3 выделенных USB 3.2 Gen1;
= 4 высокоскоростных порта и 1 USB 2.0 порт (1 линия на поддержку контроллера) – всего 5 USB портов.

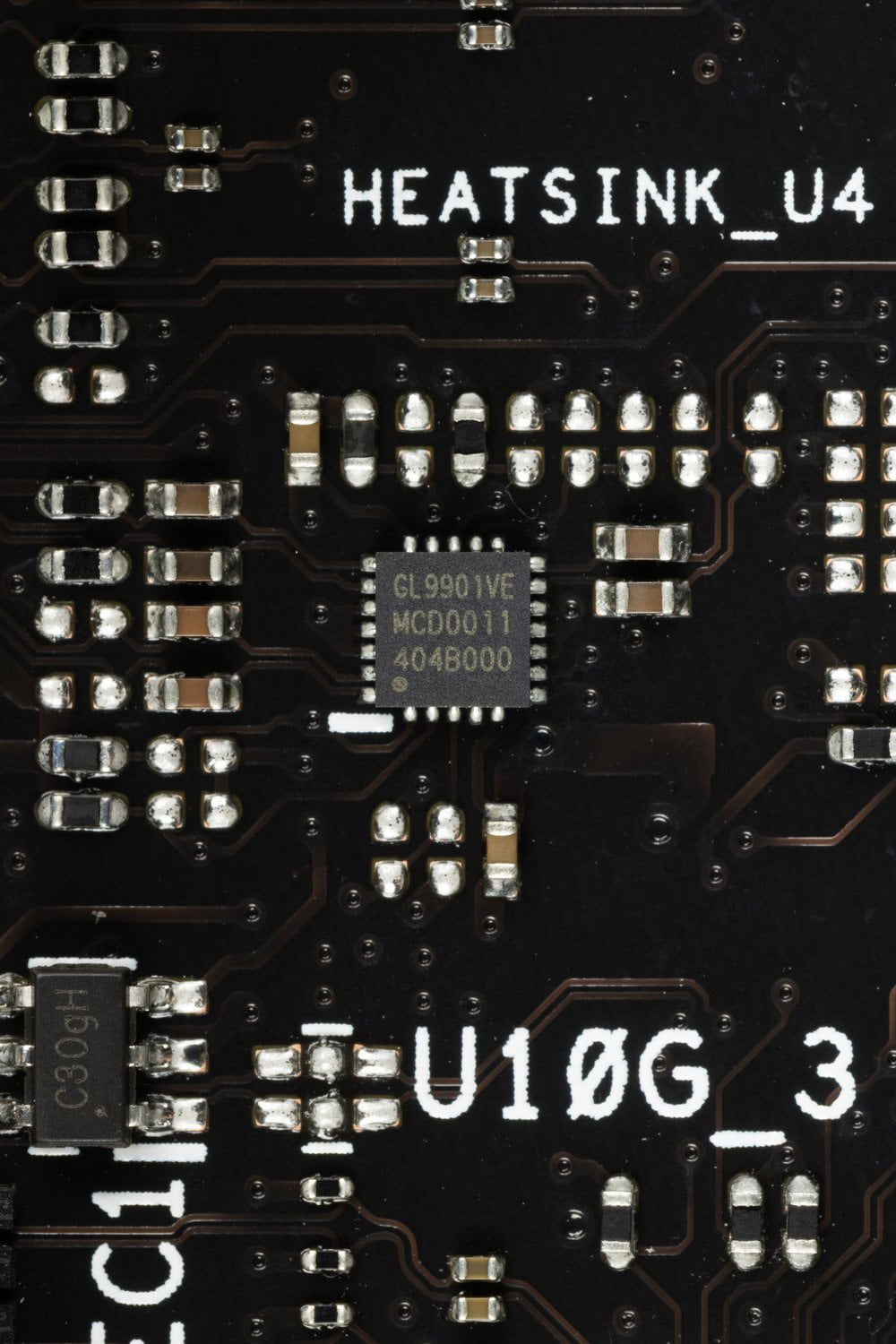

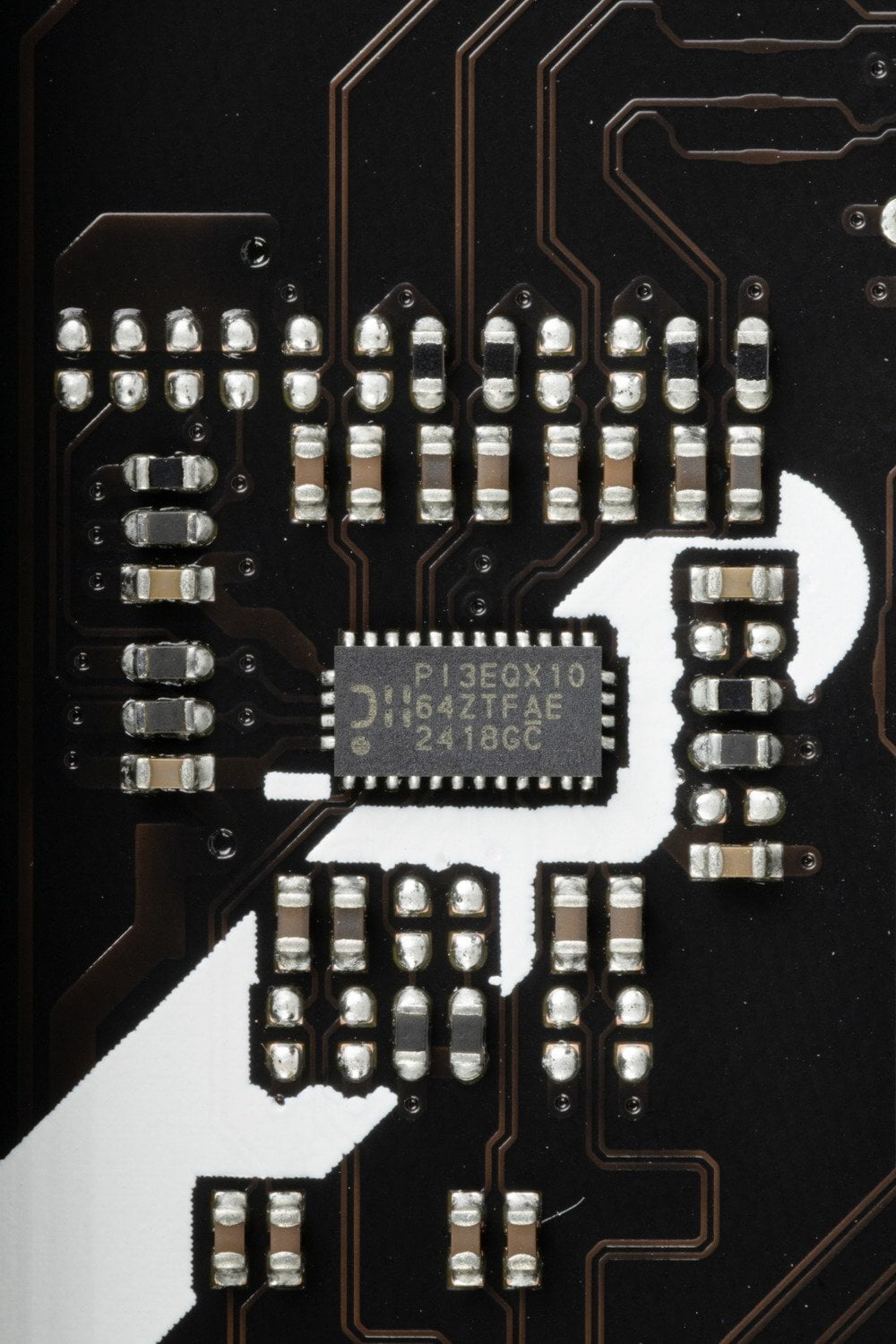

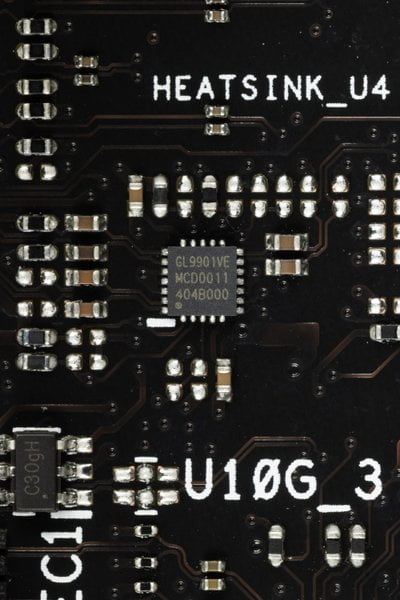

Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.

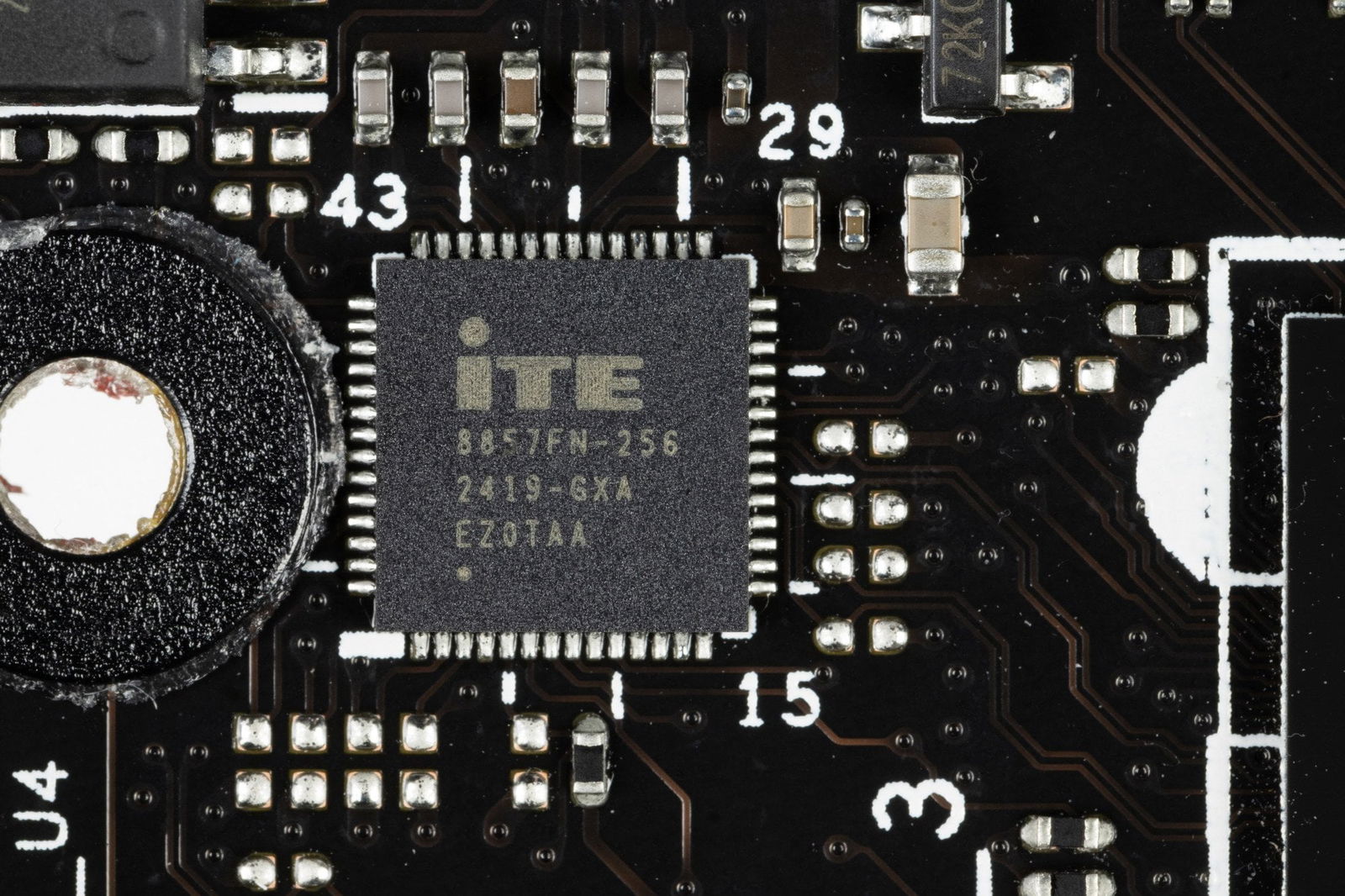

Порты USB 3.2 Gen2 на задней панели оснащены отдельными контроллерами IT8857 от ITE и RTS5436 от Realtek, являющимся по сути усилителями питания, дающими вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Отдельно надо отметить, что материнская плата оснащена портами USB4. Плата комплектуется соответствующим контроллером ASM4242 от ASMedia, который распаян на материнской плате.
На задней панели имеется 2 гнезда Type-C как для вывода через протокол USB4, так и для вывода встроенной в процессор графики на мониторы с интерфейсом Type-C.
Теперь о сетевых делах.

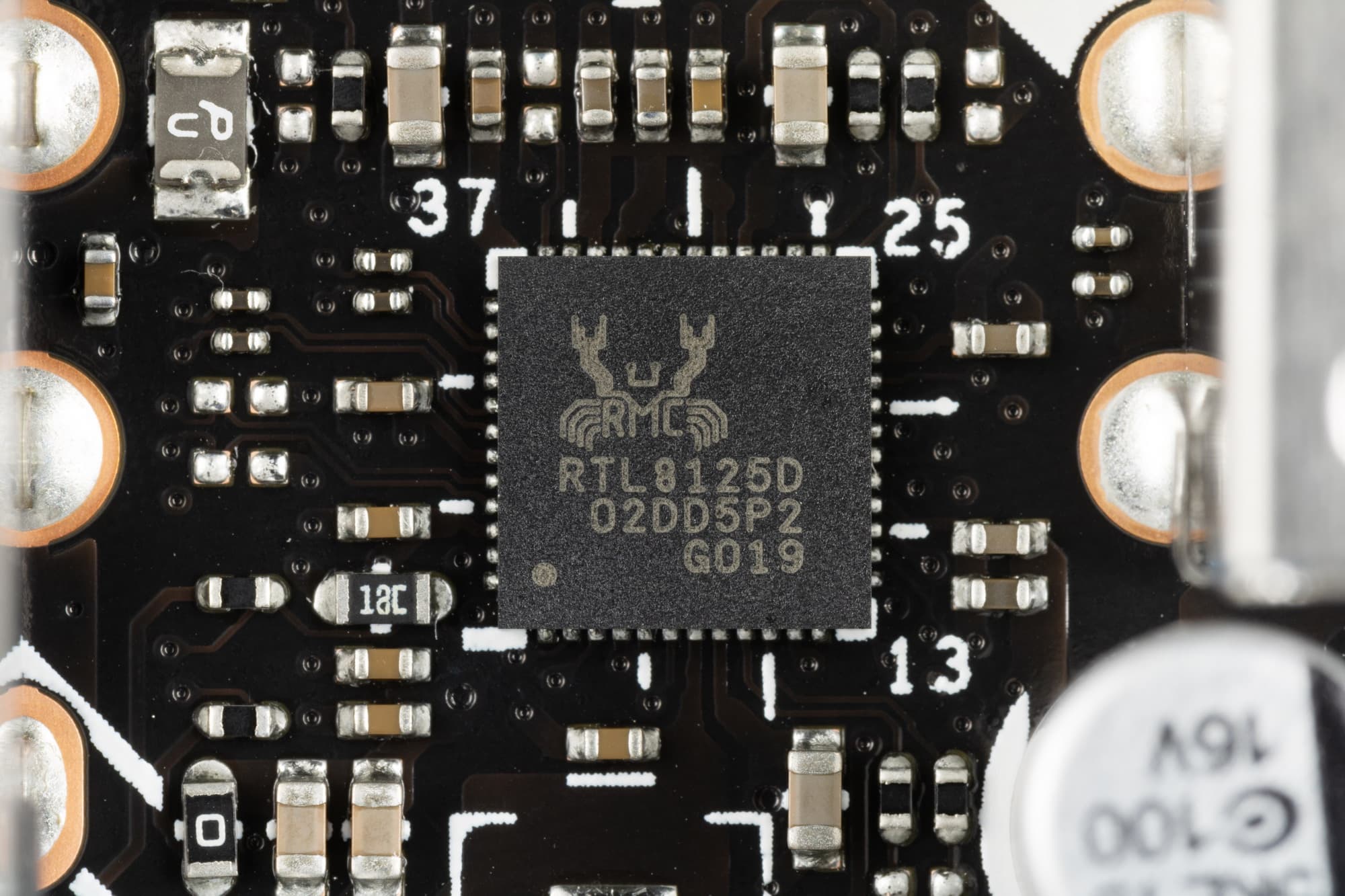

Материнская плата оснащена средствами связи очень хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

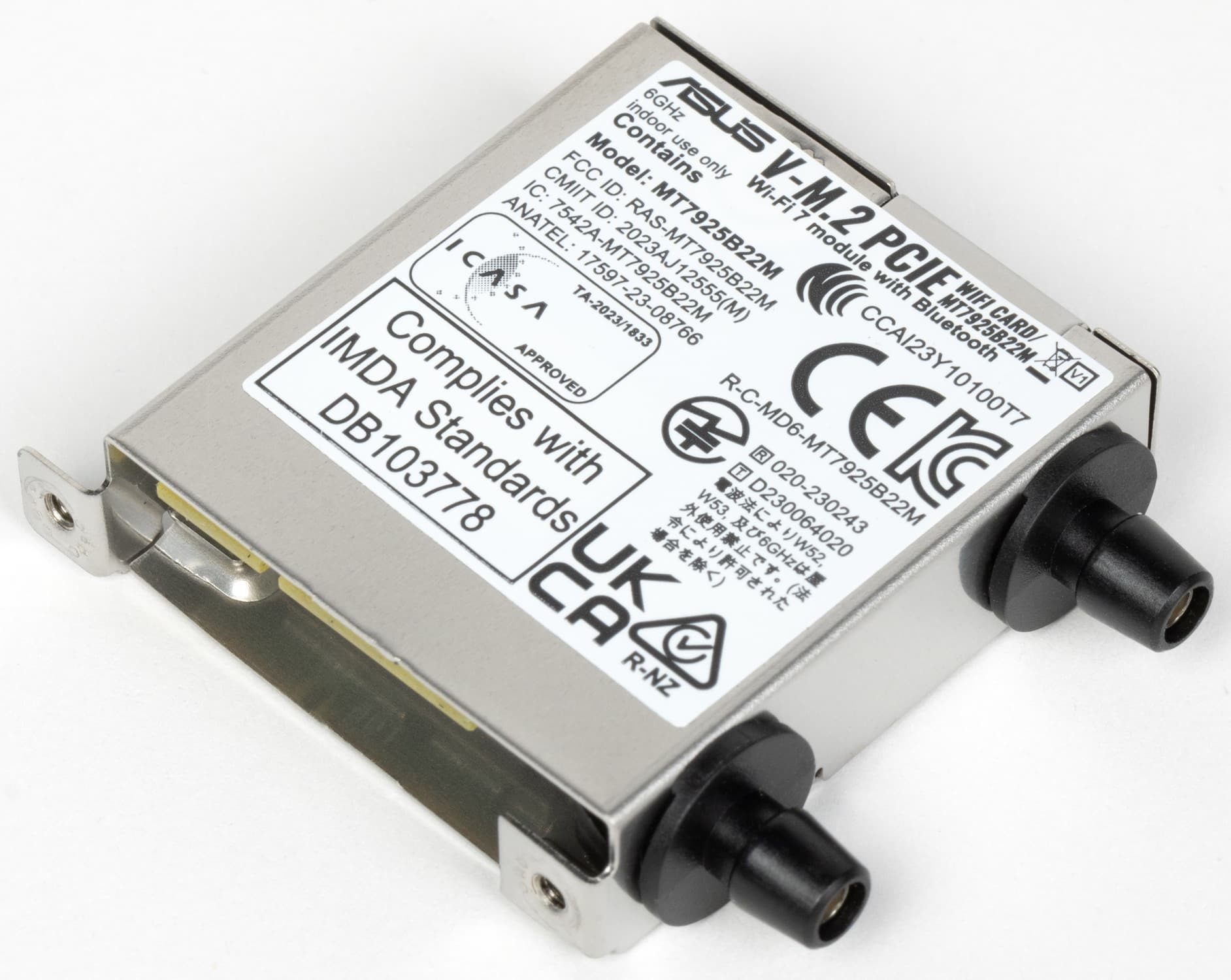

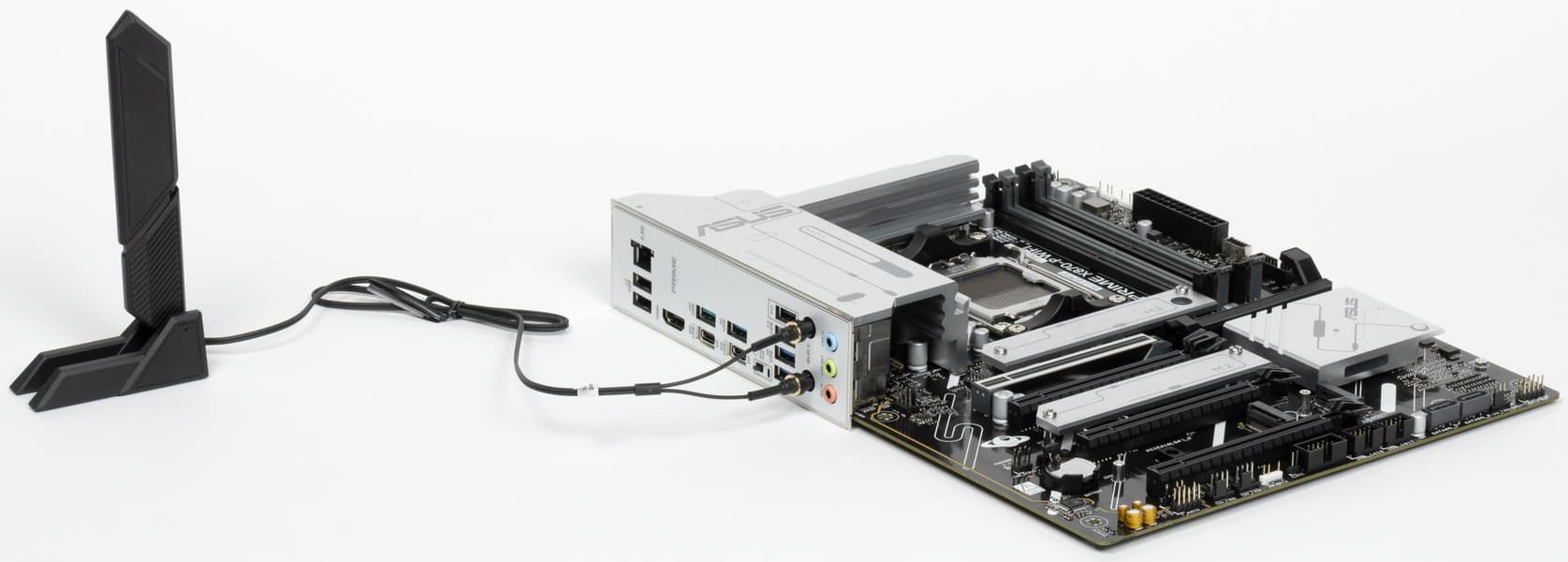

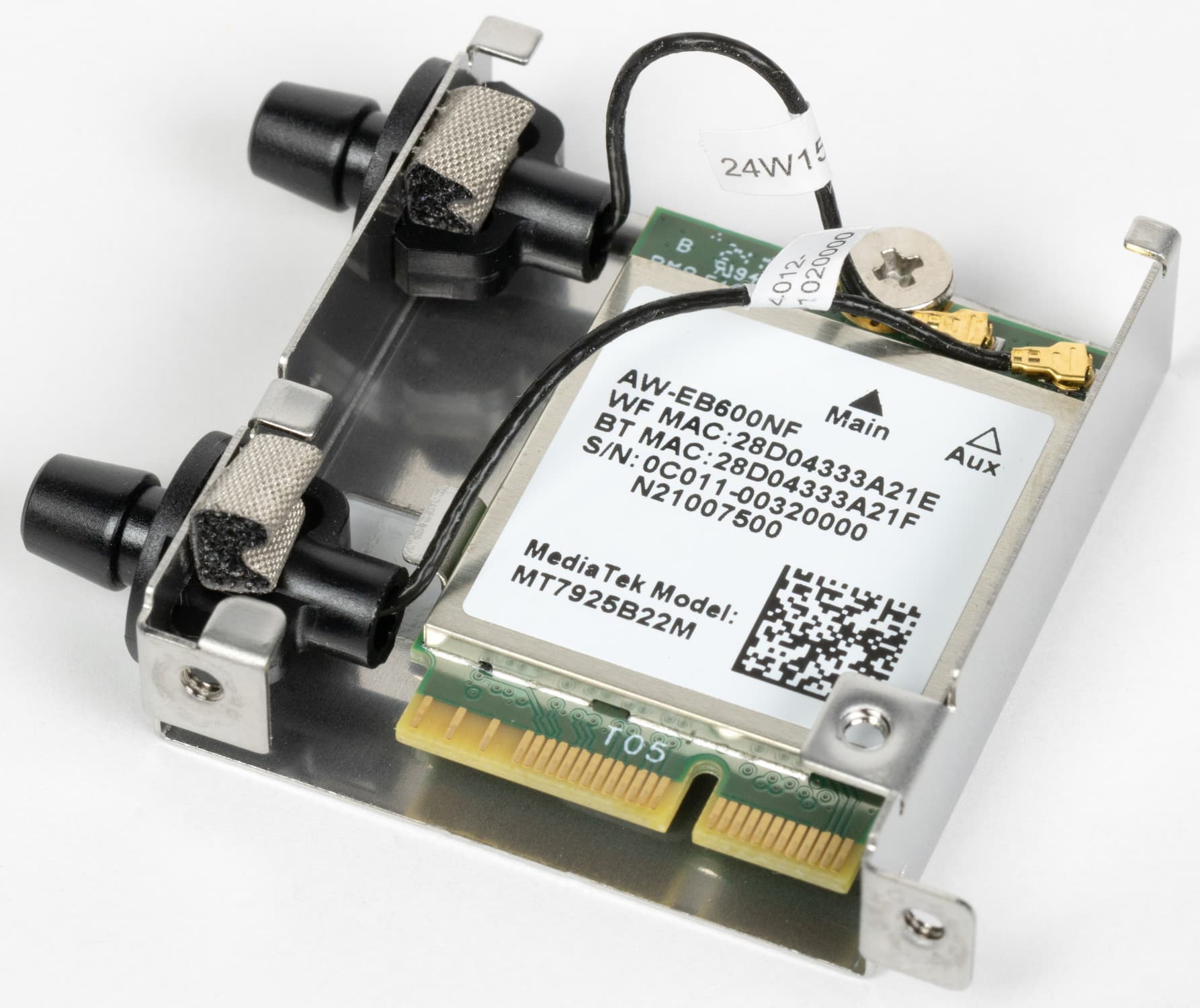

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для приcоединения выносных антенн выведены на заднюю панель.
Снова особо отмечу, что теперь не требуется антенны прикручивать – достаточно вставить в нужные гнезда, их которых зачем можно легко антенны отсоединить.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

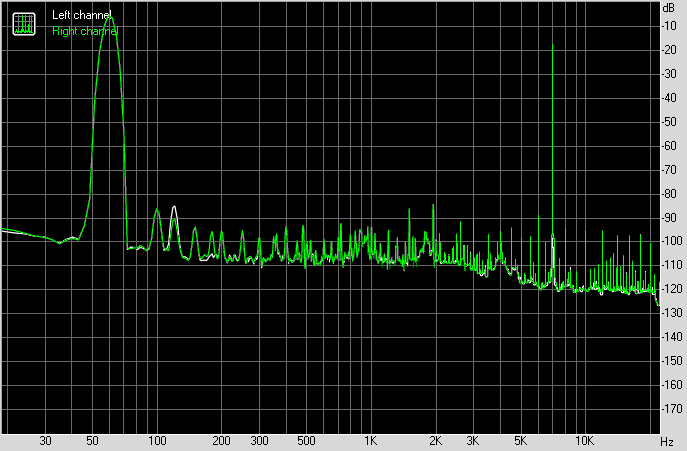

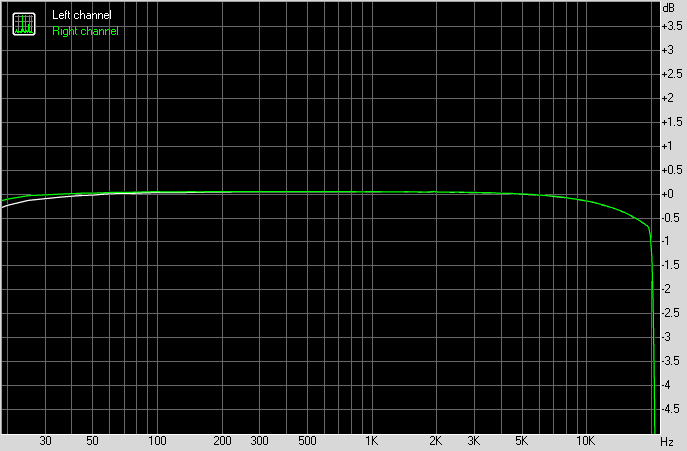

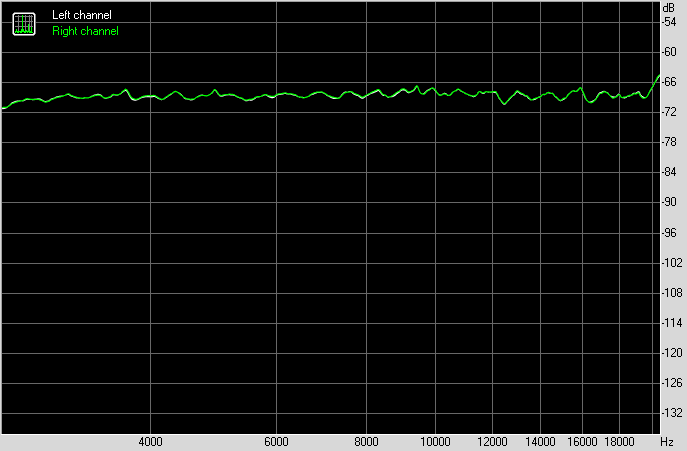

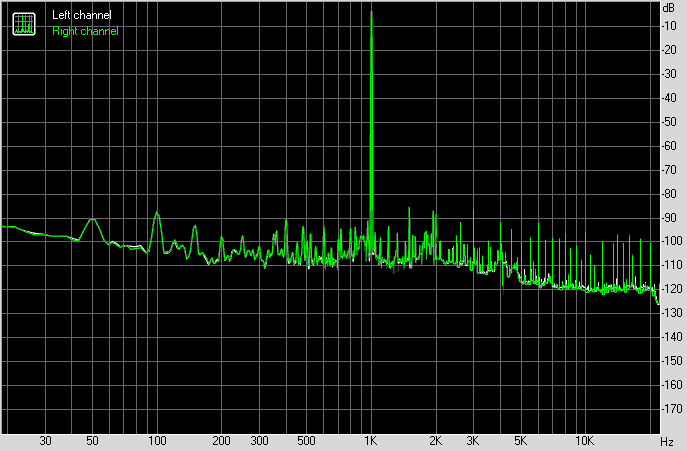

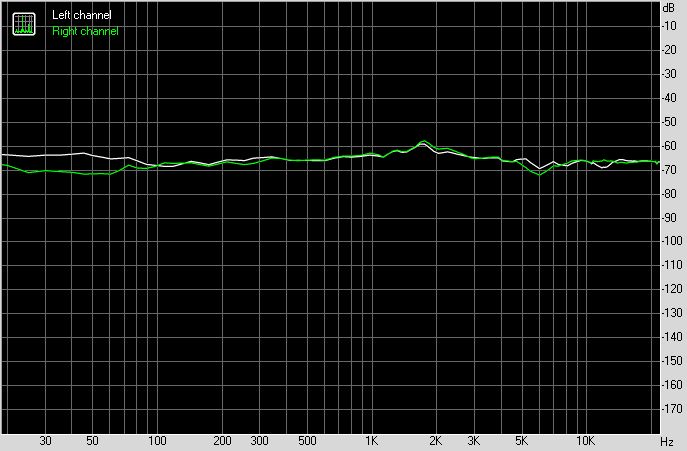

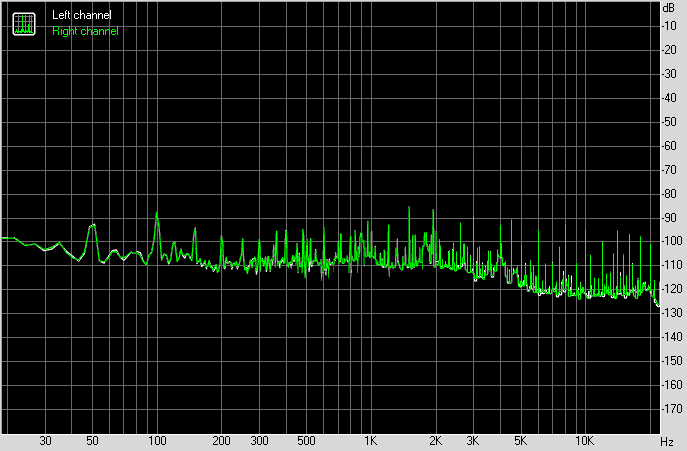

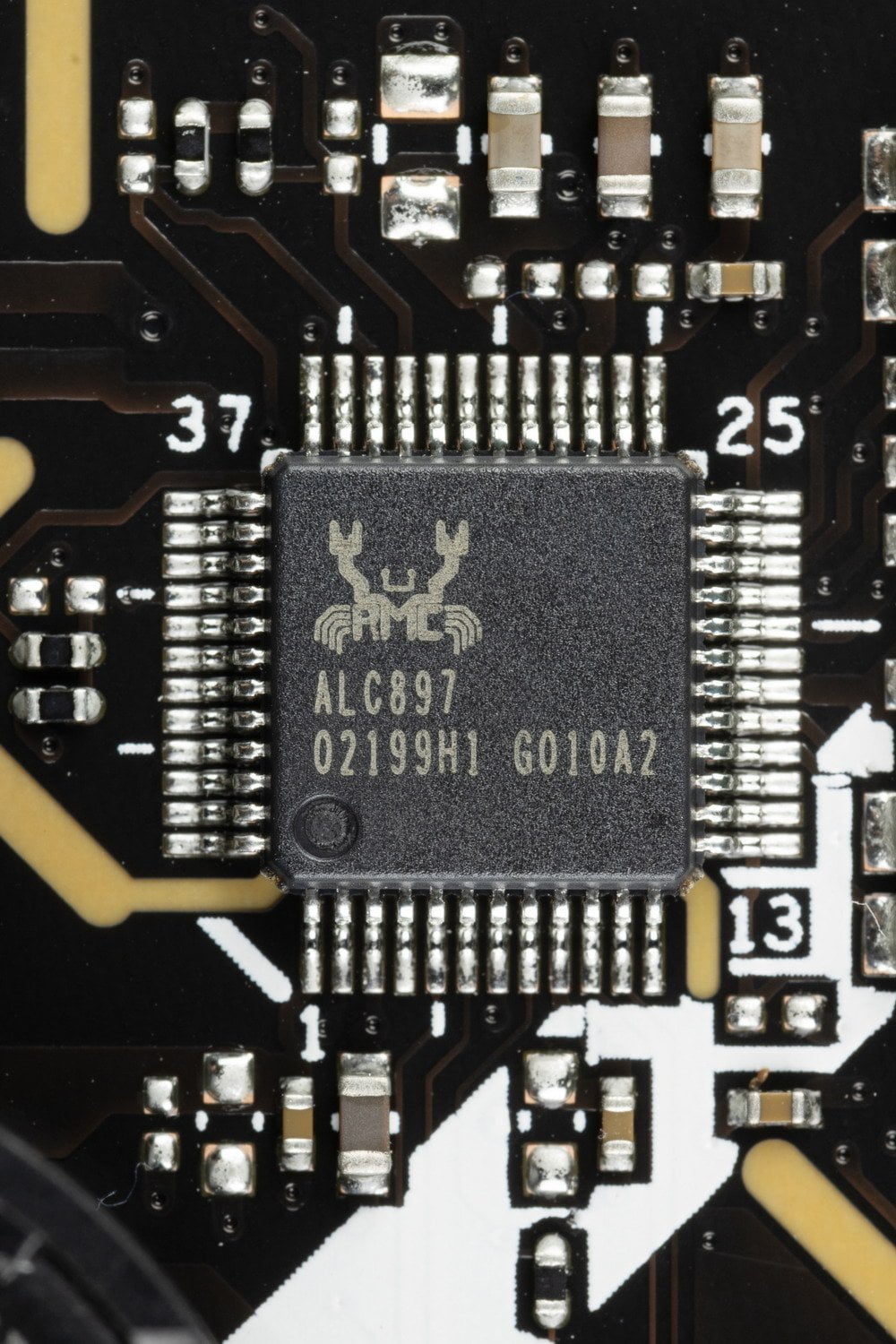

Плата оснащена сильно устаревшим звуковым кодеком Realtek ALC897, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
Разумеется, у такой среднебюджетной платы с устаревшим уже кодеком нет ни ЦАП, ни операционного усилителя, да и нет «аудиофильских» конденсаторов.

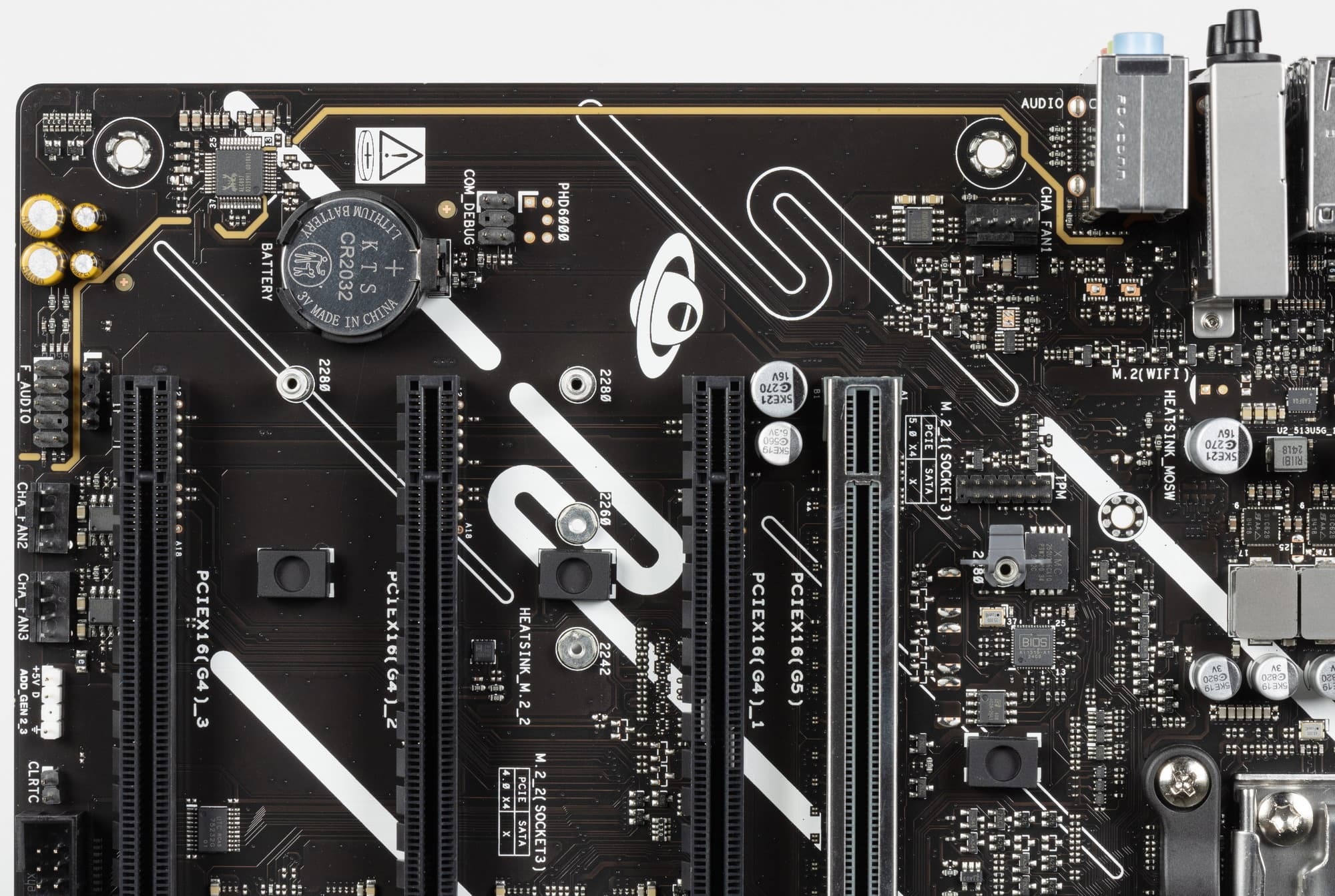

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
S/PDIF имеется в виде внутреннего разъема на плате.

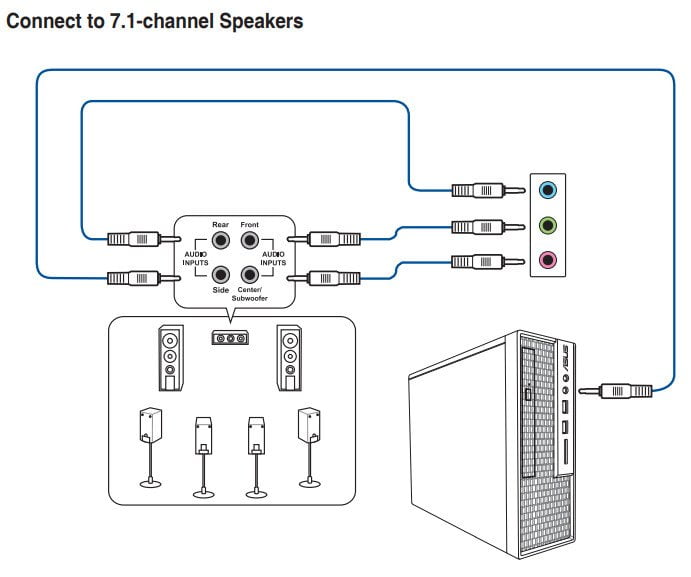

Организация схемы 7.1 осуществляется с помощью дополнительного гнезда на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем). Также можно схему организовать через S/PDIF.
Питание, охлаждение

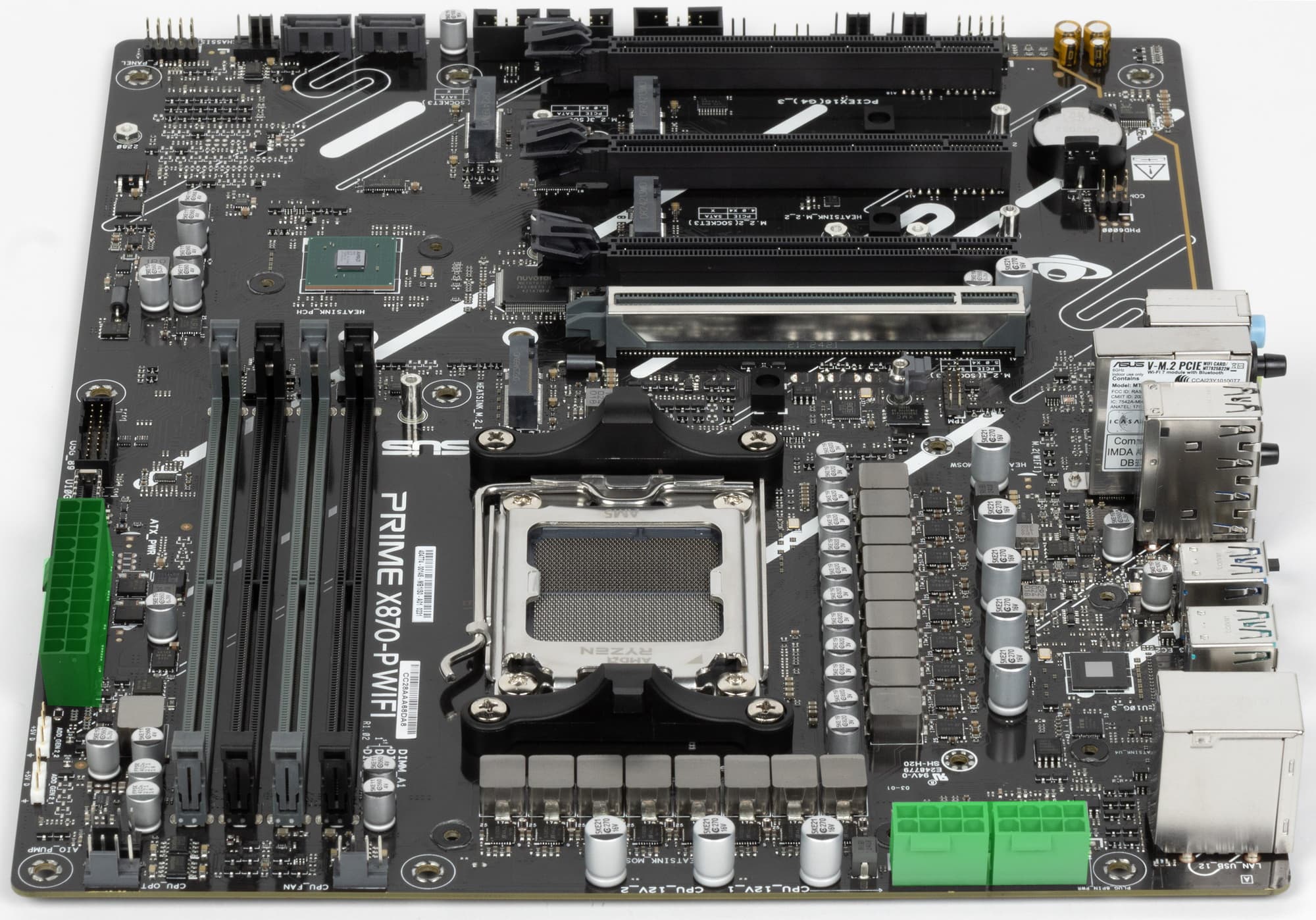

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

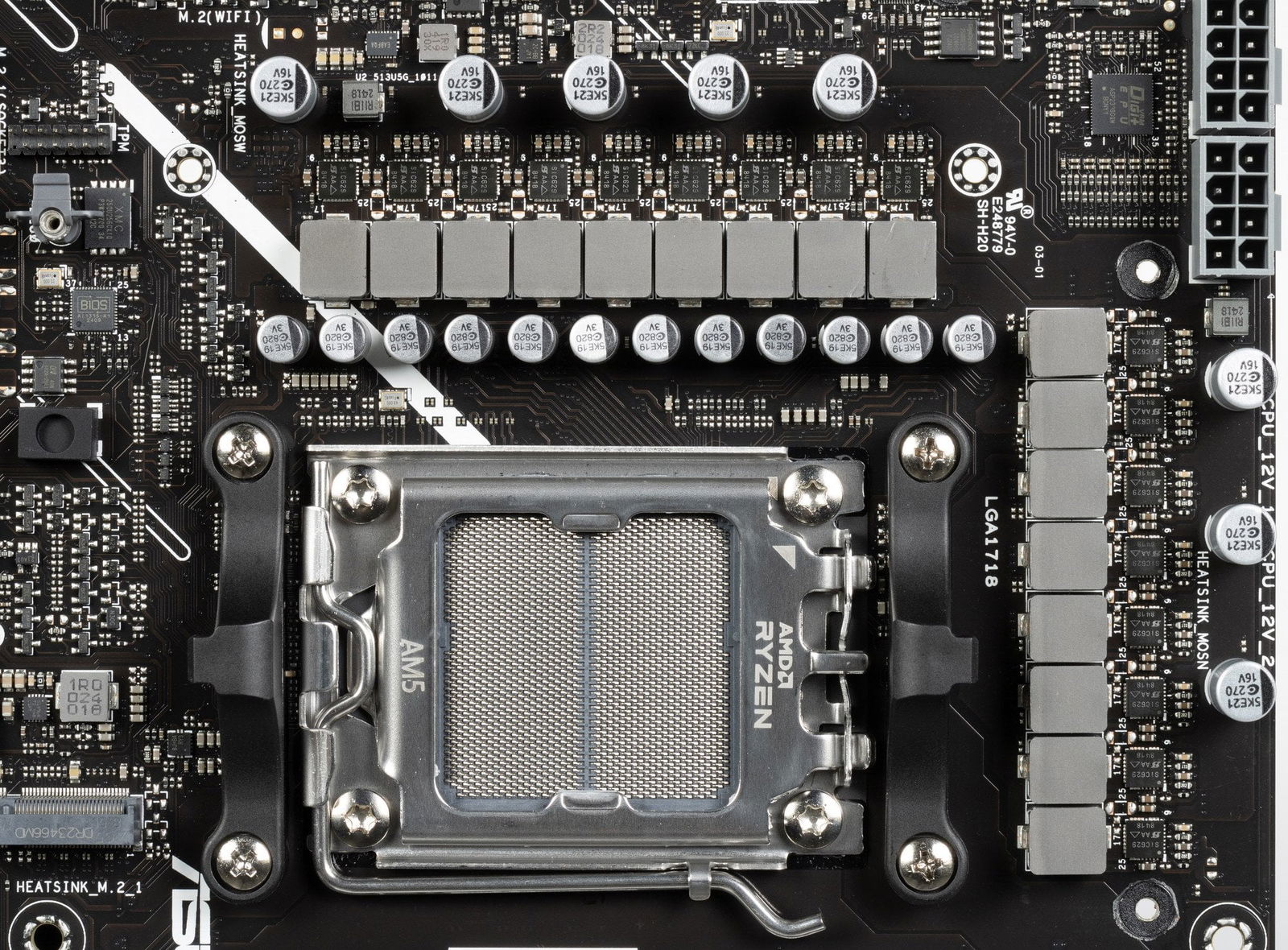

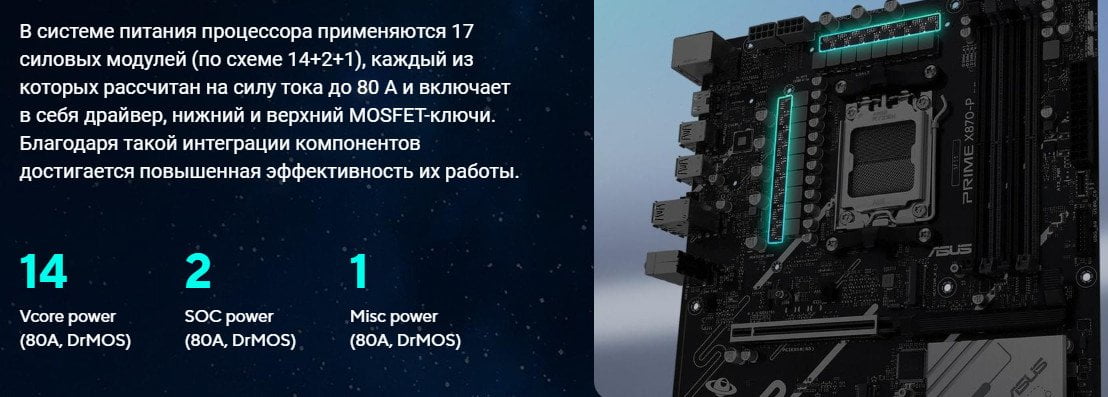

Внешне схема питания выглядит как 14+2+1: 14 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

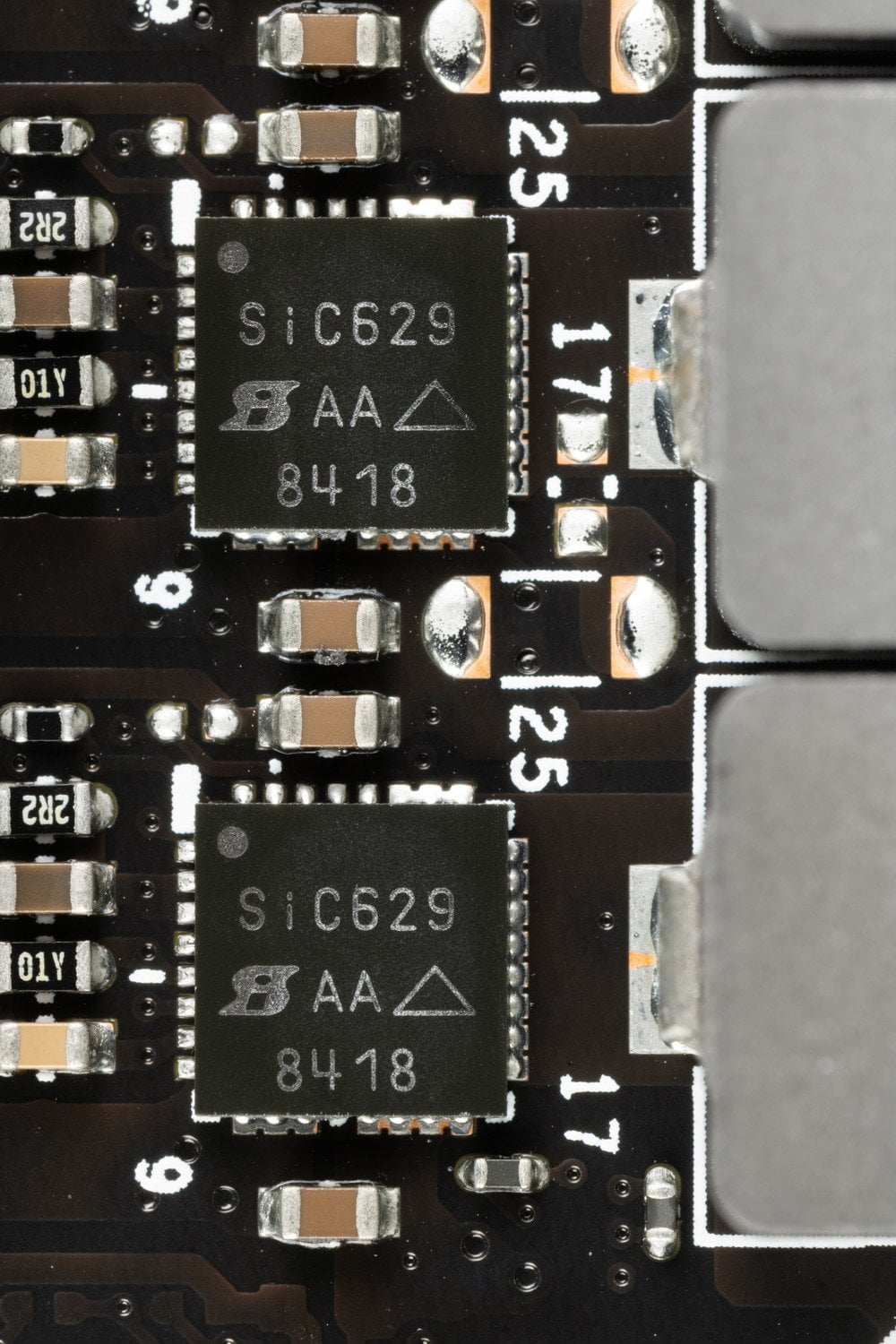

Каждый канал фазы VCore, VDD_MISC и SoC имеет суперферритовый дроссель и транзисторную сборку SiC629 от Vishay (до 80A).

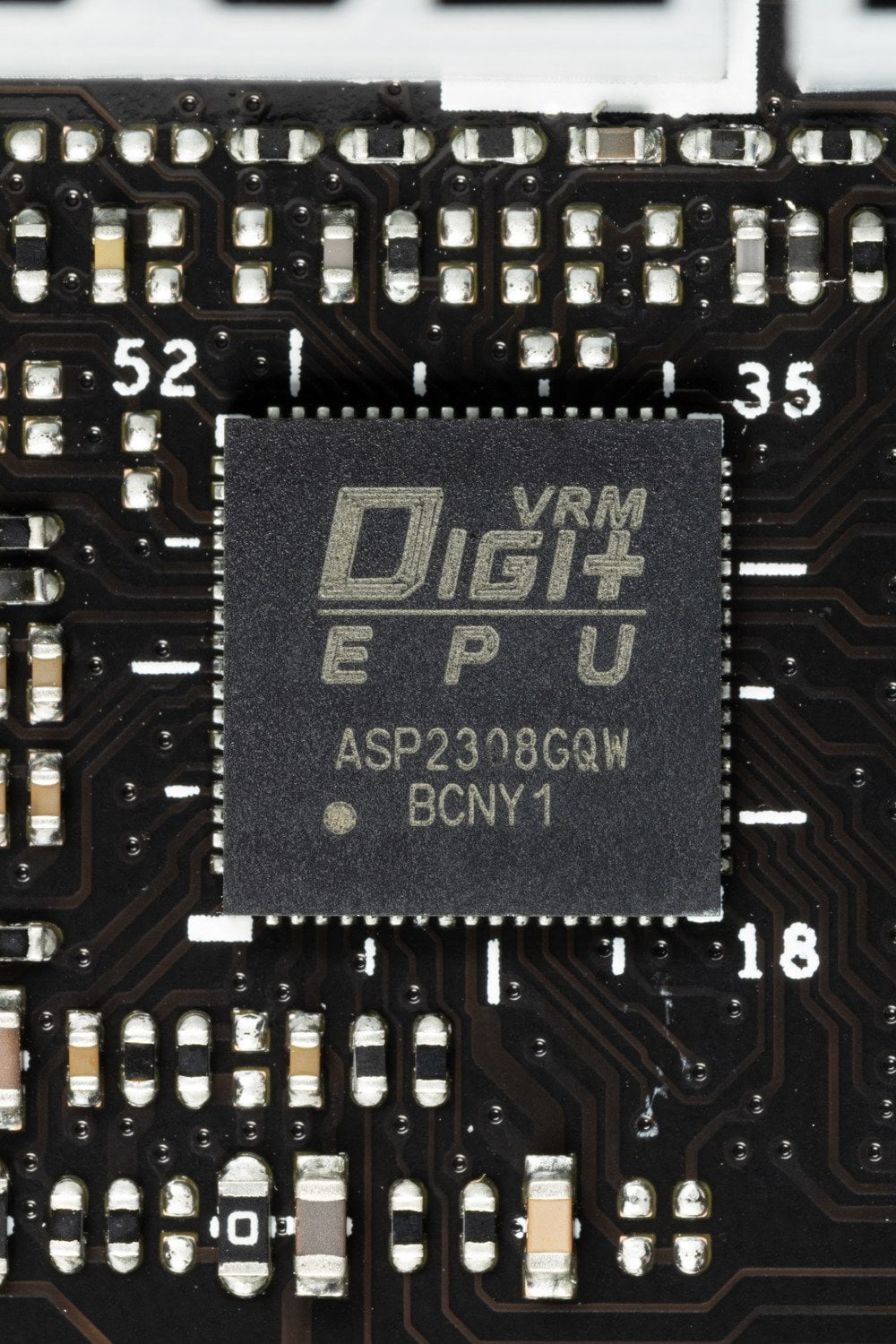

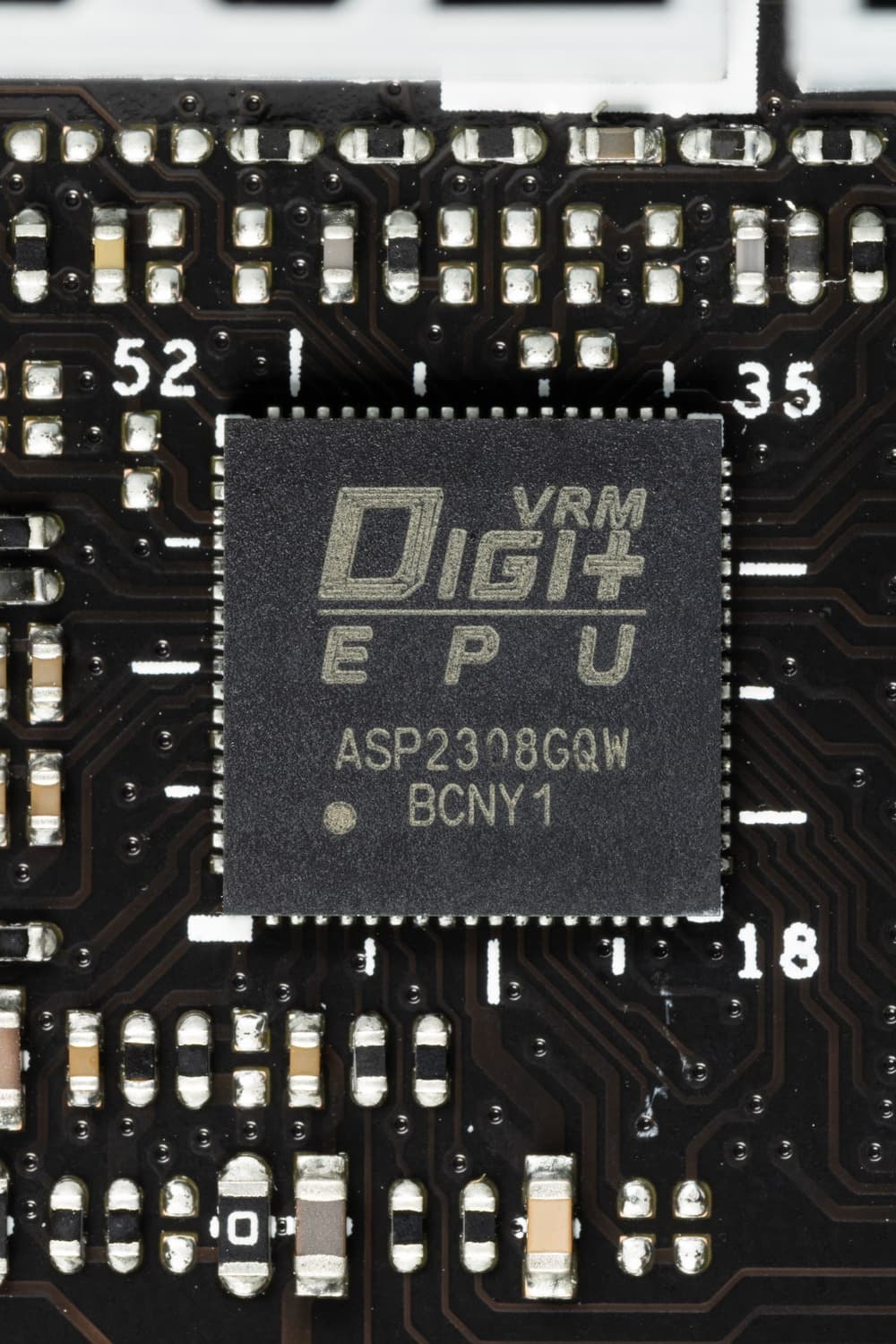

Управляет обоими наборами фаз (14+2) фирменный ШИМ-контроллер Digi+ ASP2308.

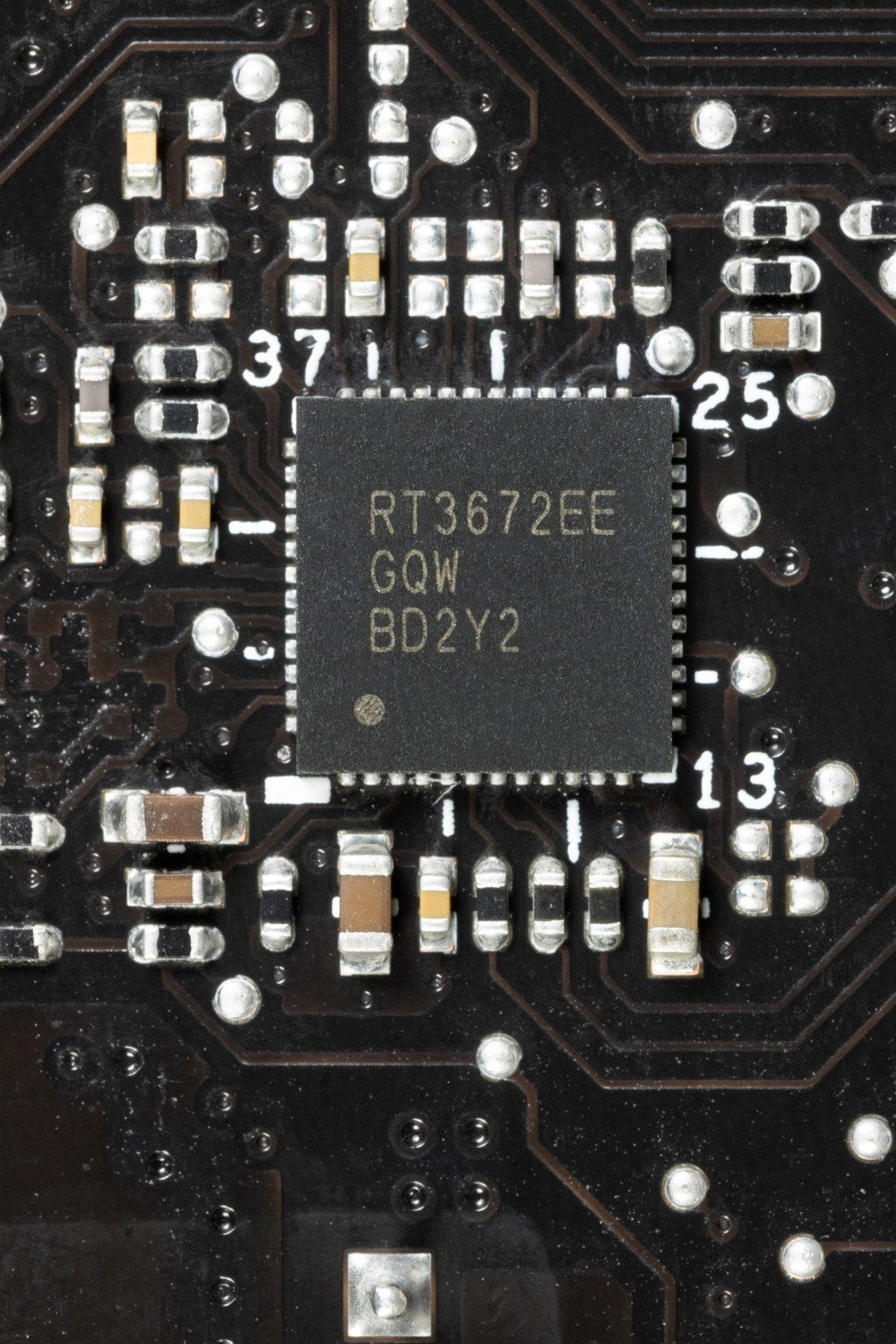

Управляет однофазной схемой VDD_MISC ШИМ-контроллер RT3672 от Richtek.

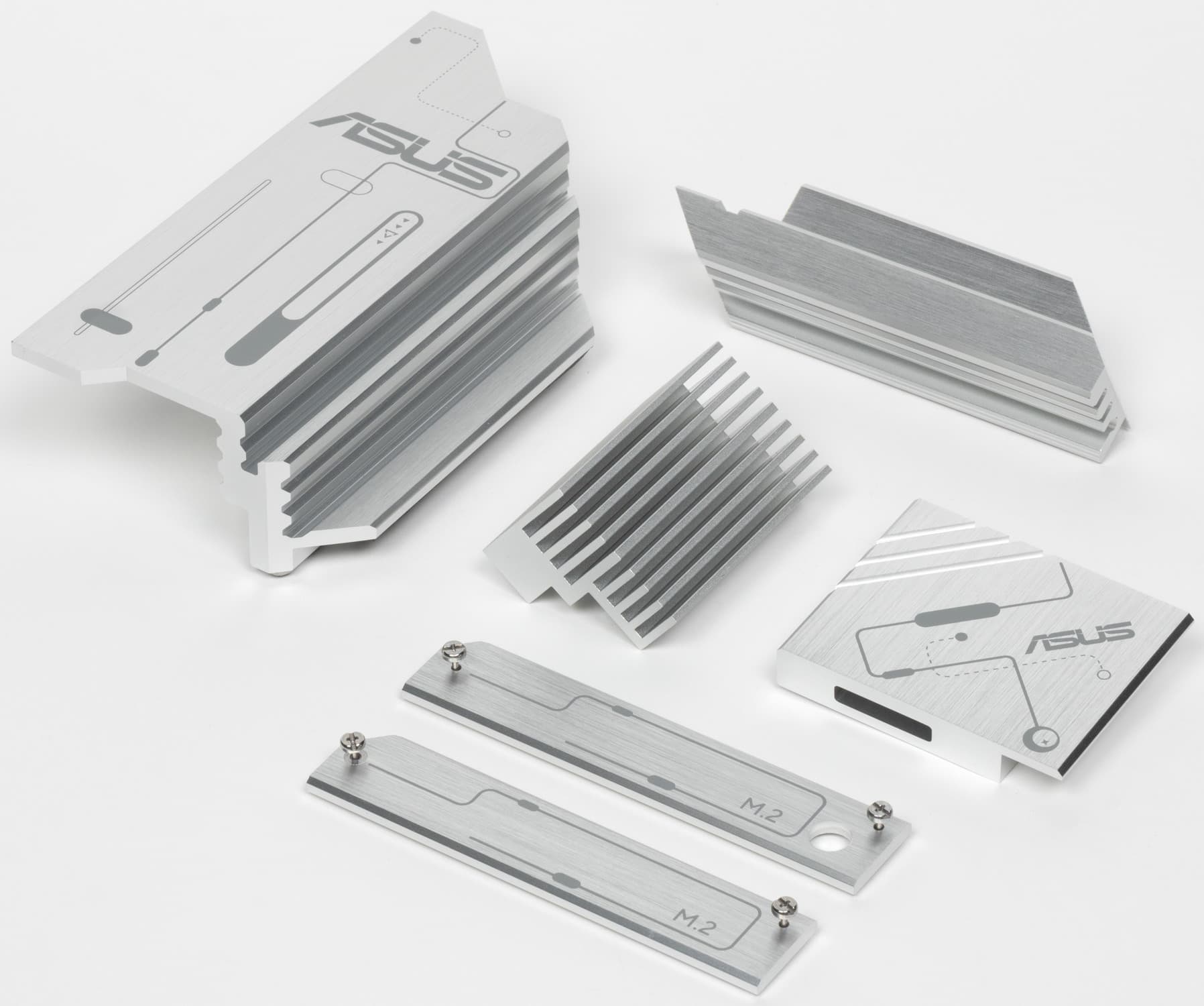

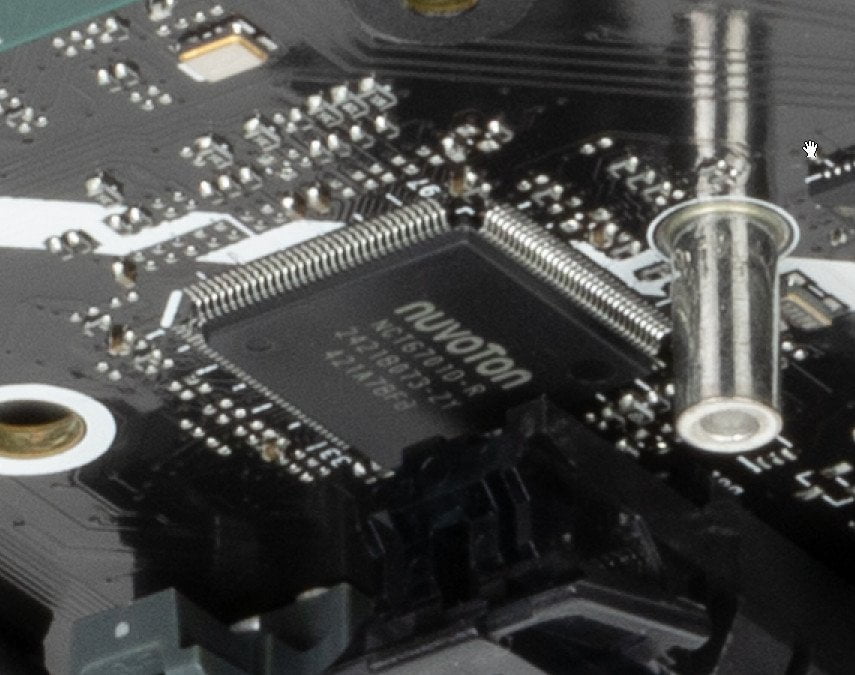

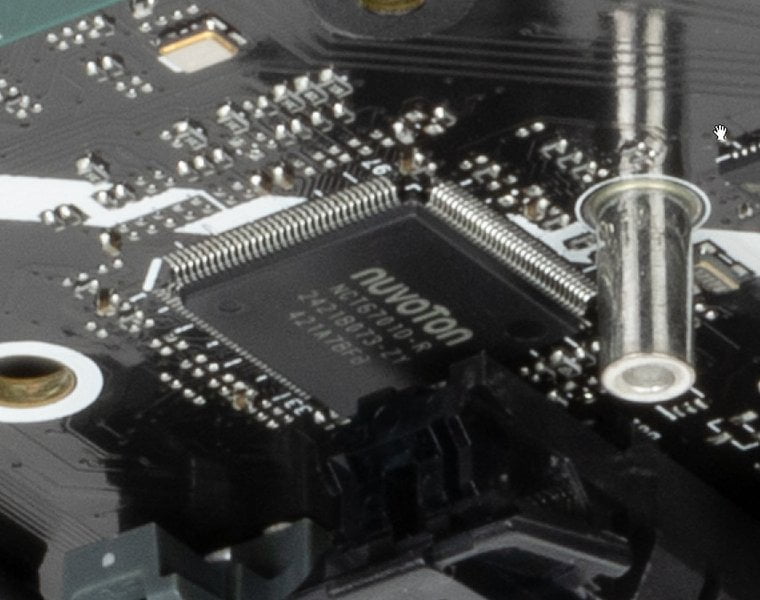

Теперь про охлаждение.

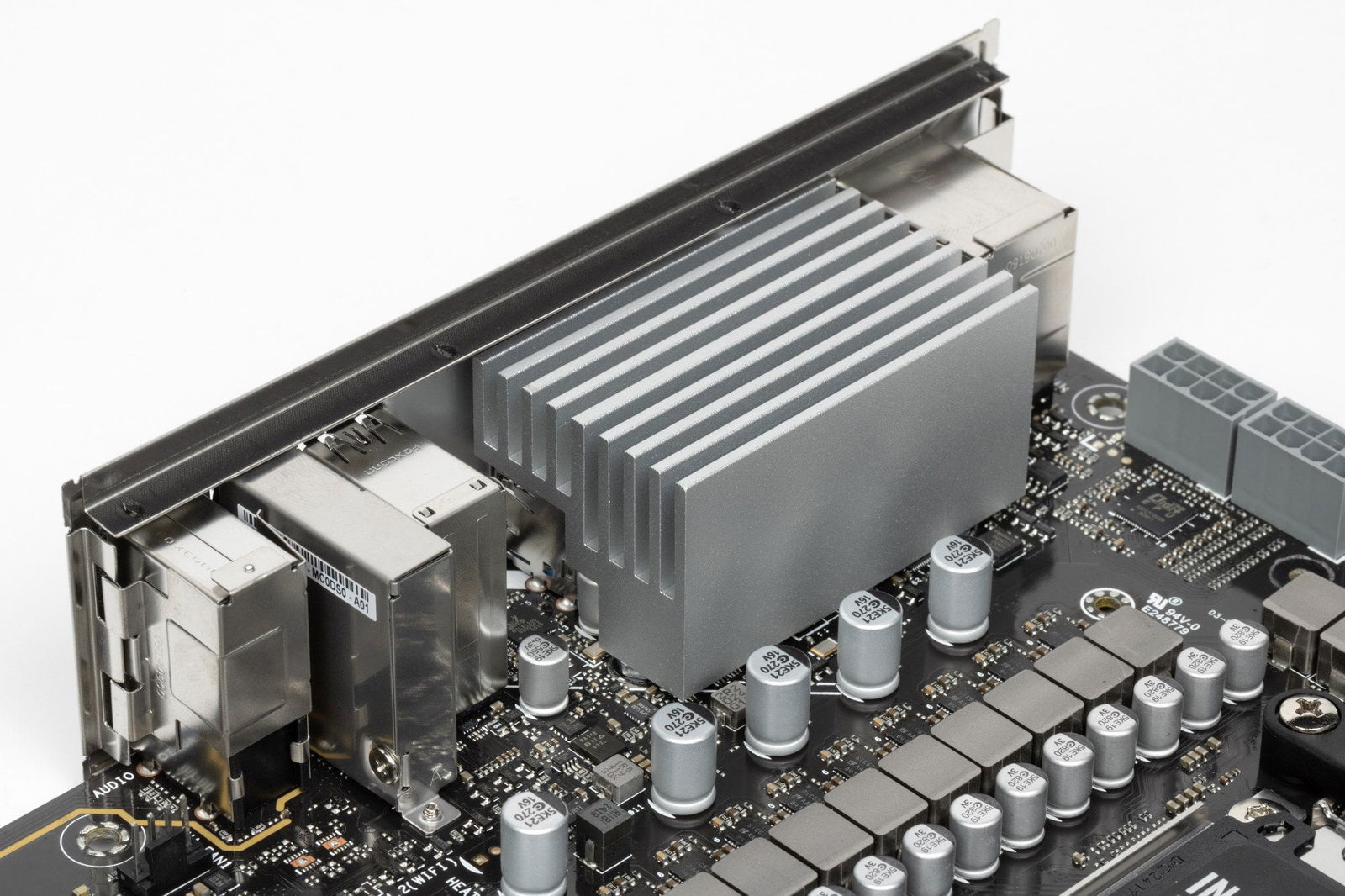

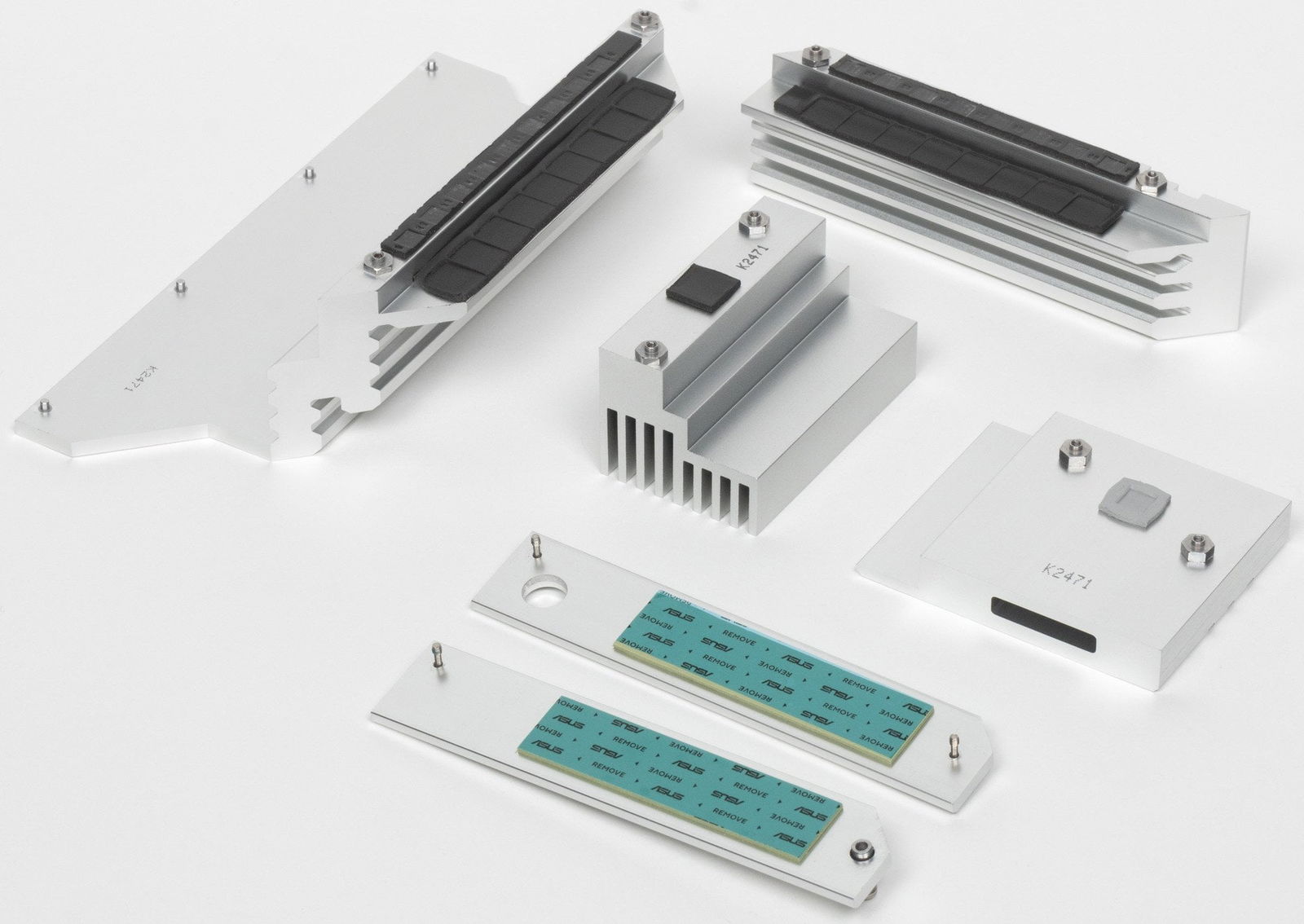

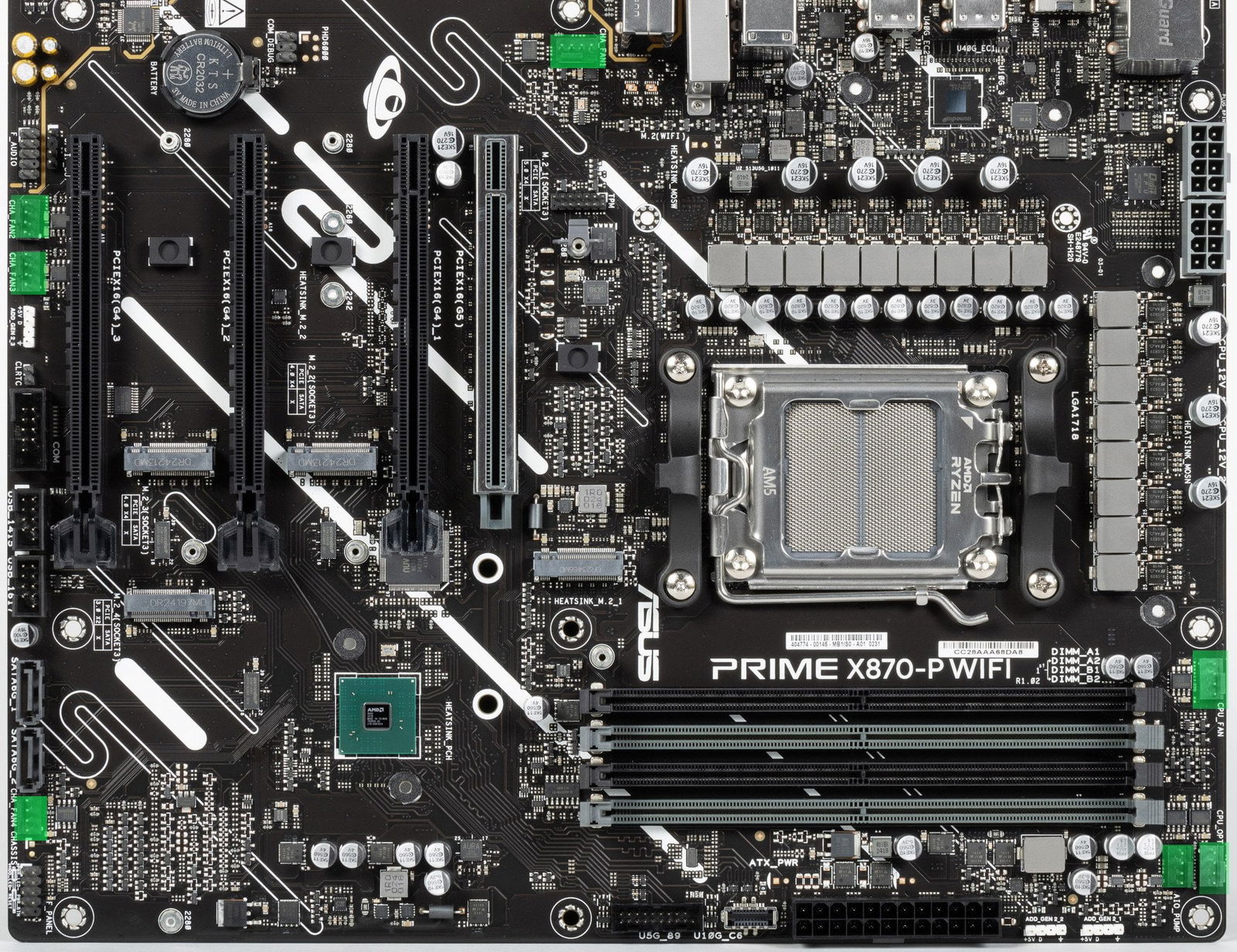

Не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

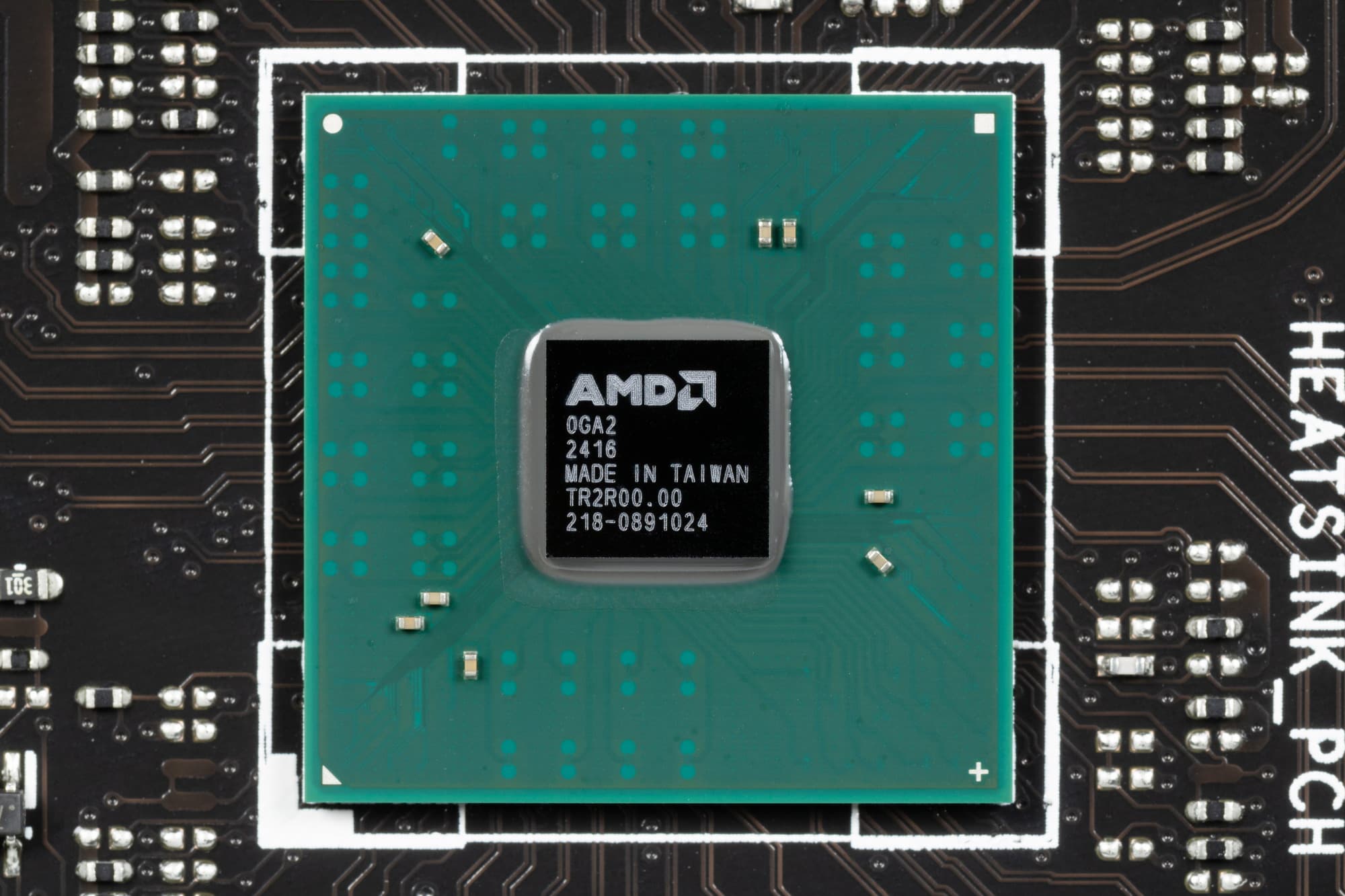

Как мы видим, охлаждение микросхемы чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два раздельных радиатора.
Контроллер ASMedia ASM4242 оснащен своим отдельным небольшим радиатором.
Как я уже упоминал ранее, M.2 слоты не все имеют радиаторы: только у первых двух — свои персональные радиаторы, у двух остальных охлаждения нет.
Напомню, что материнская плата не имеет бэкплейта.

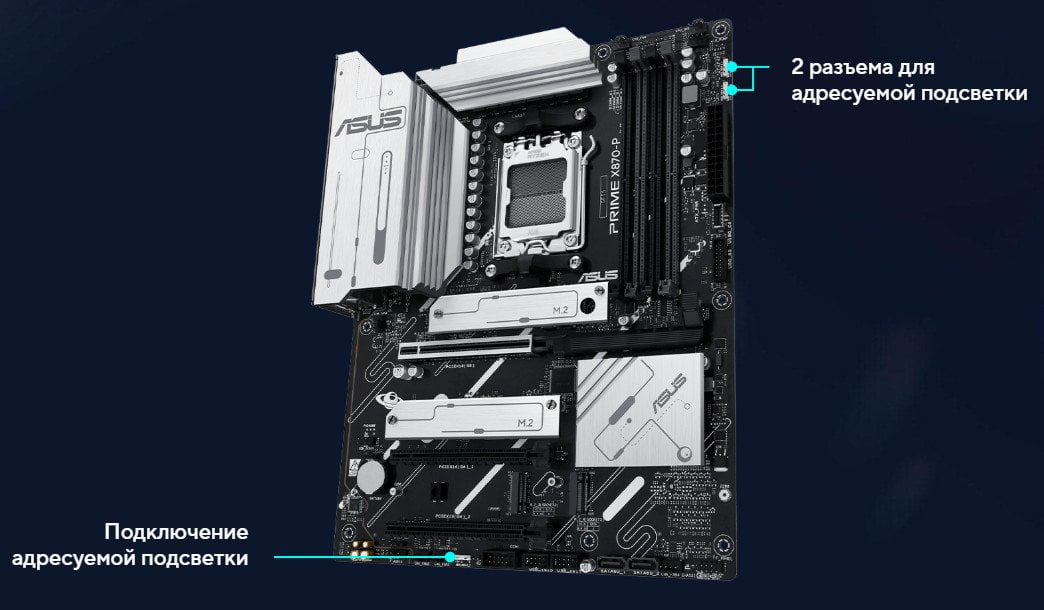

Подсветка
Программное обеспечение под Windows

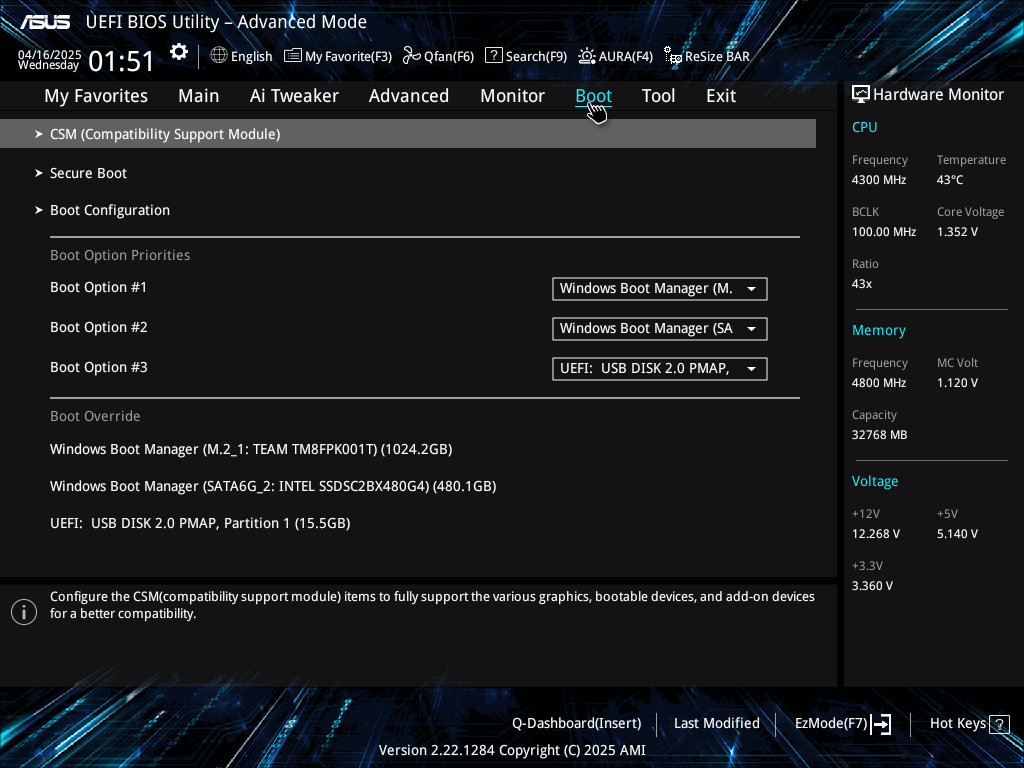

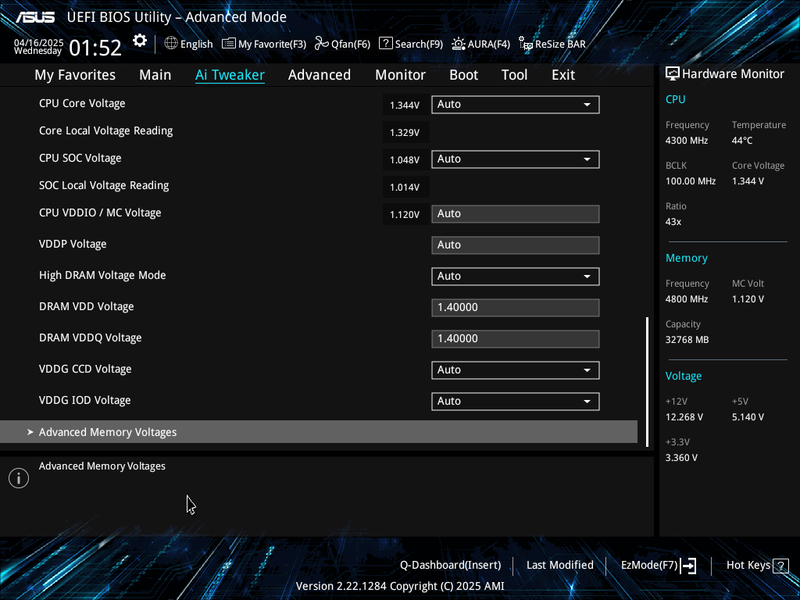

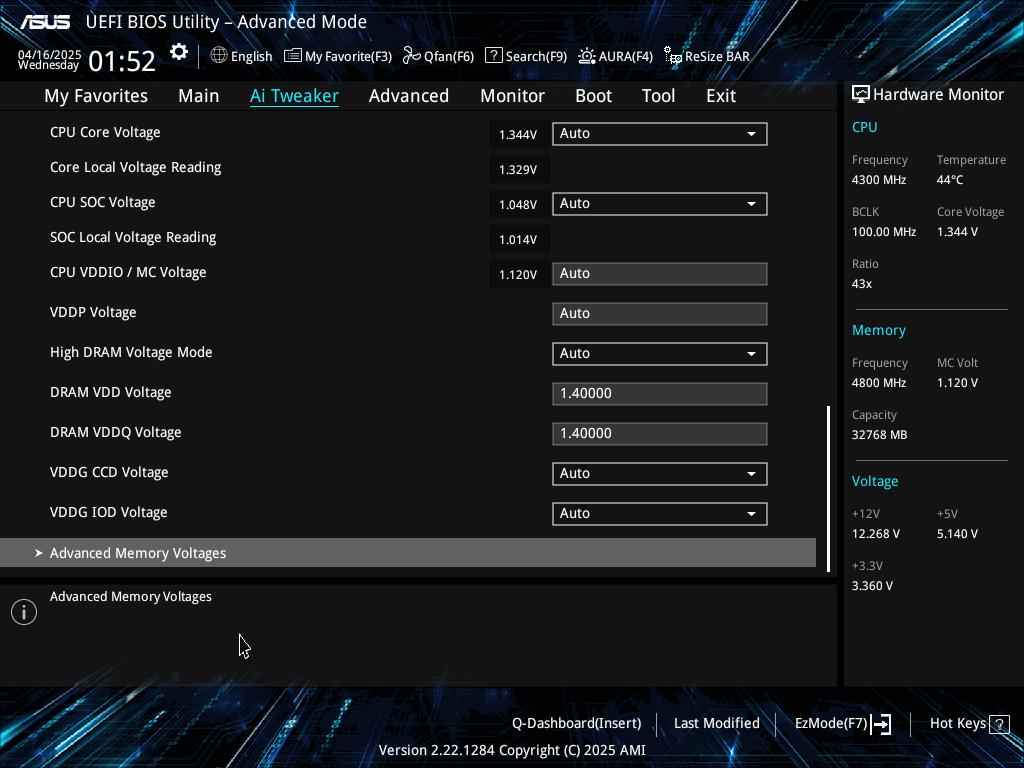

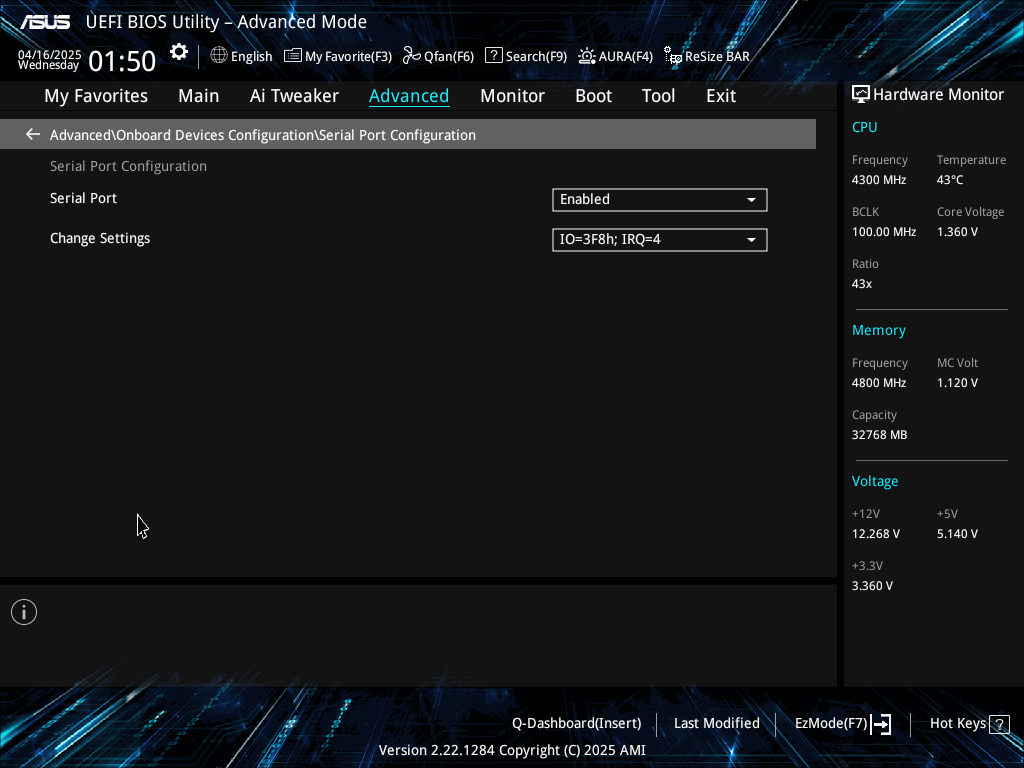

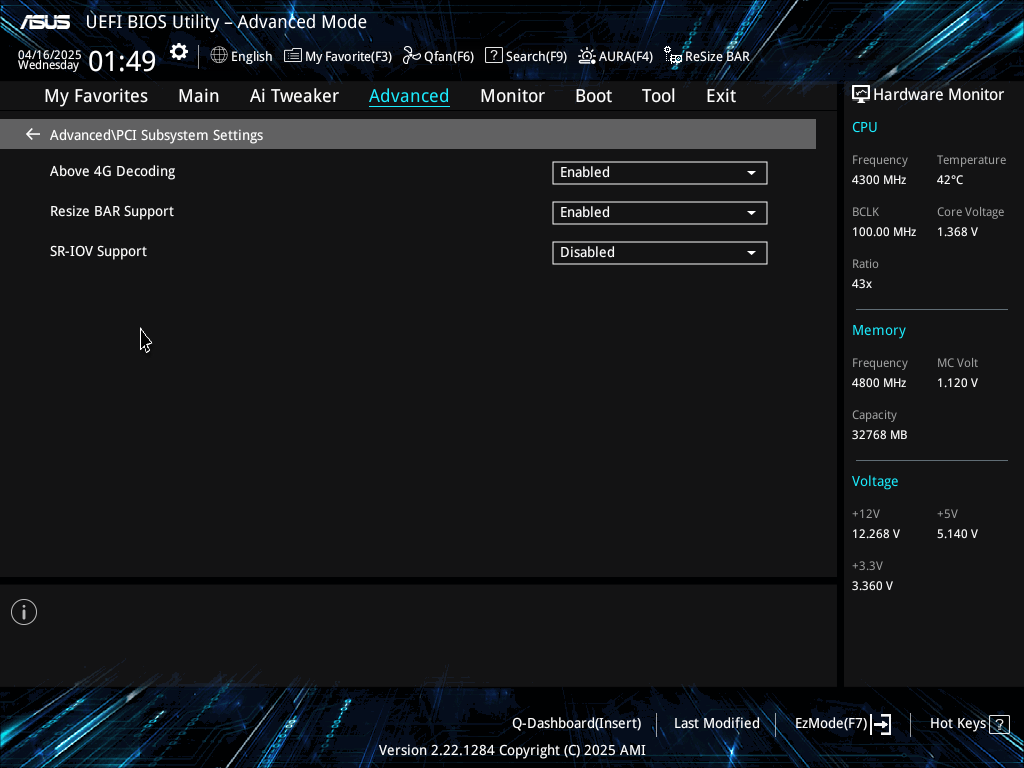

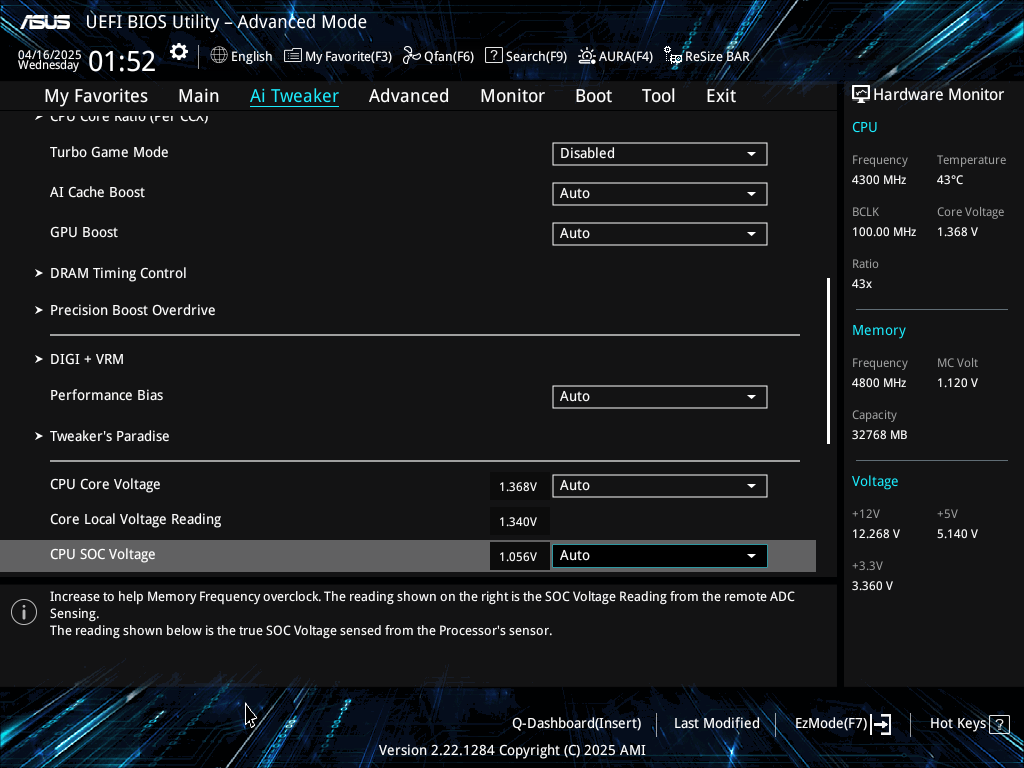

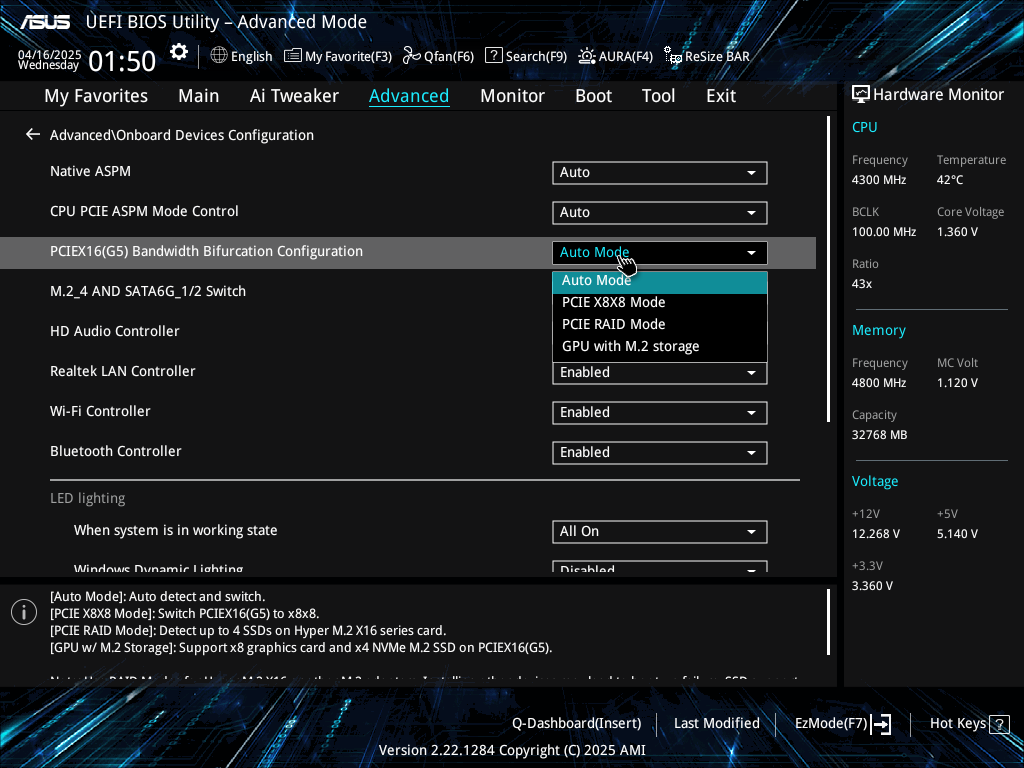

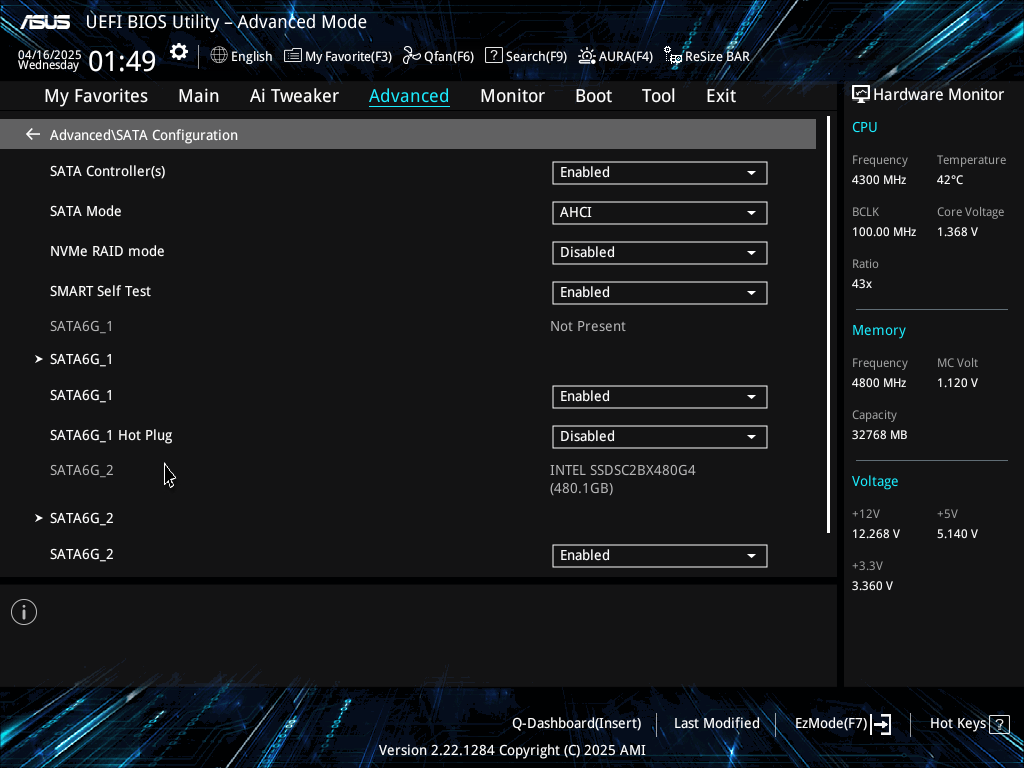

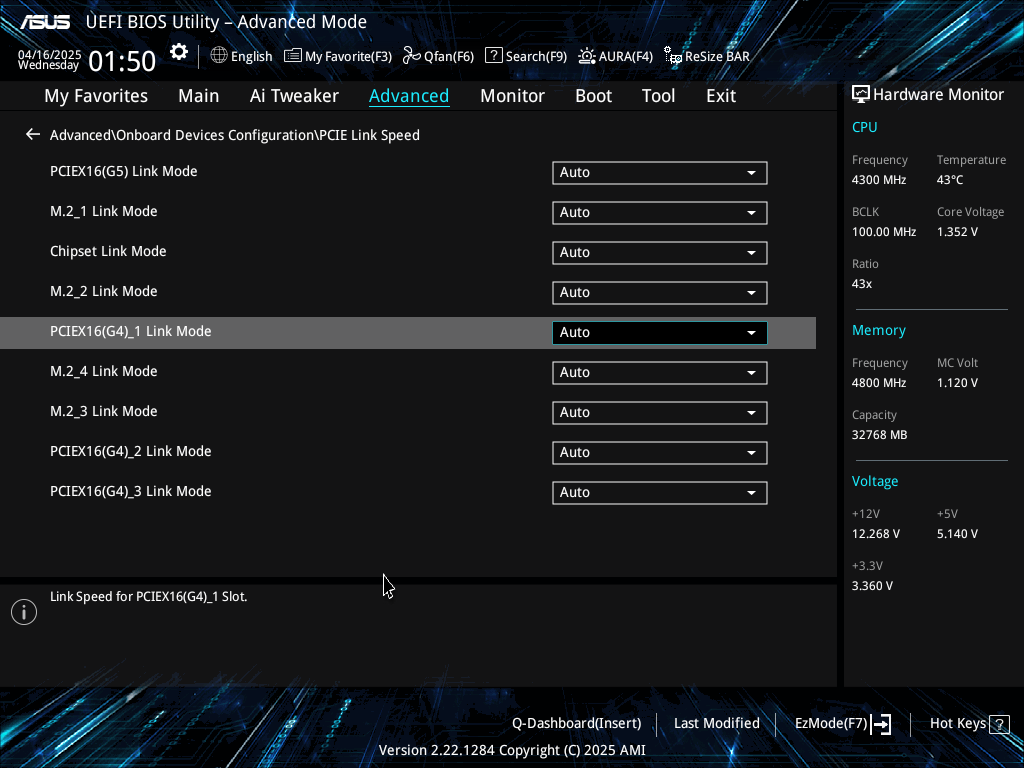

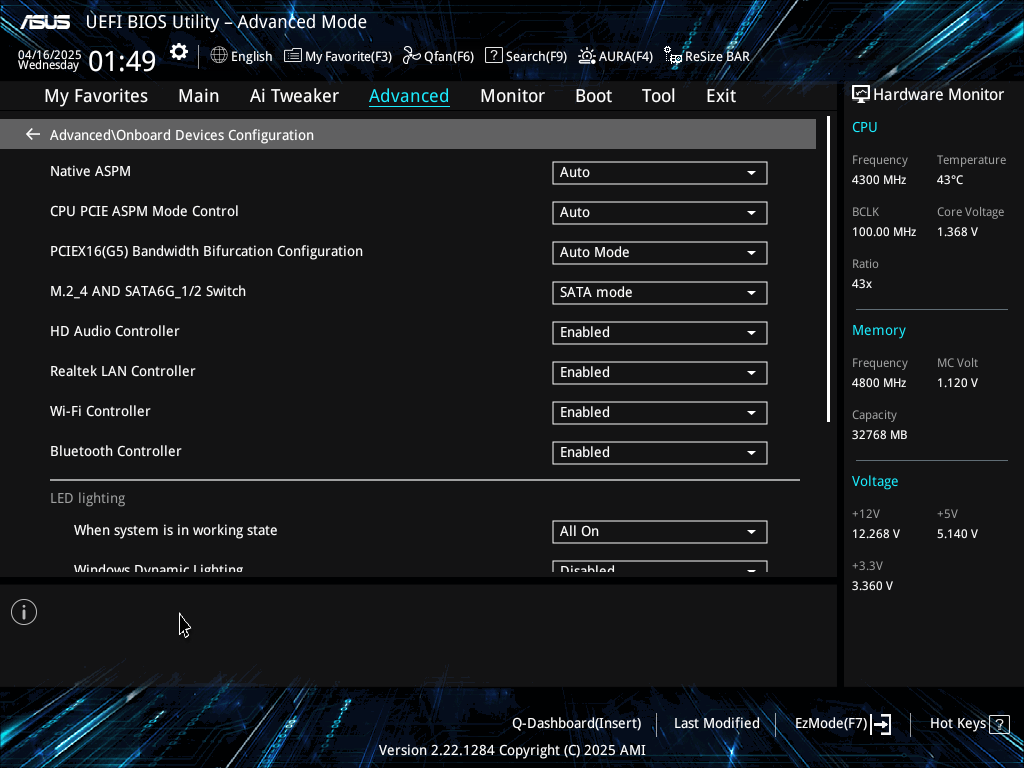

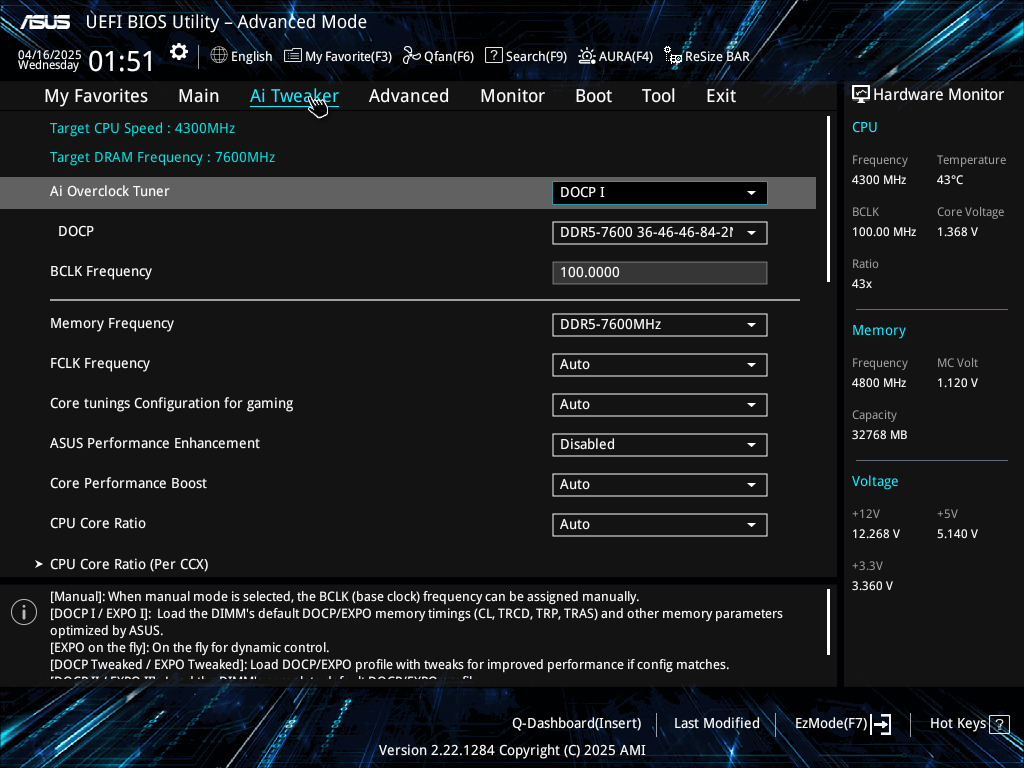

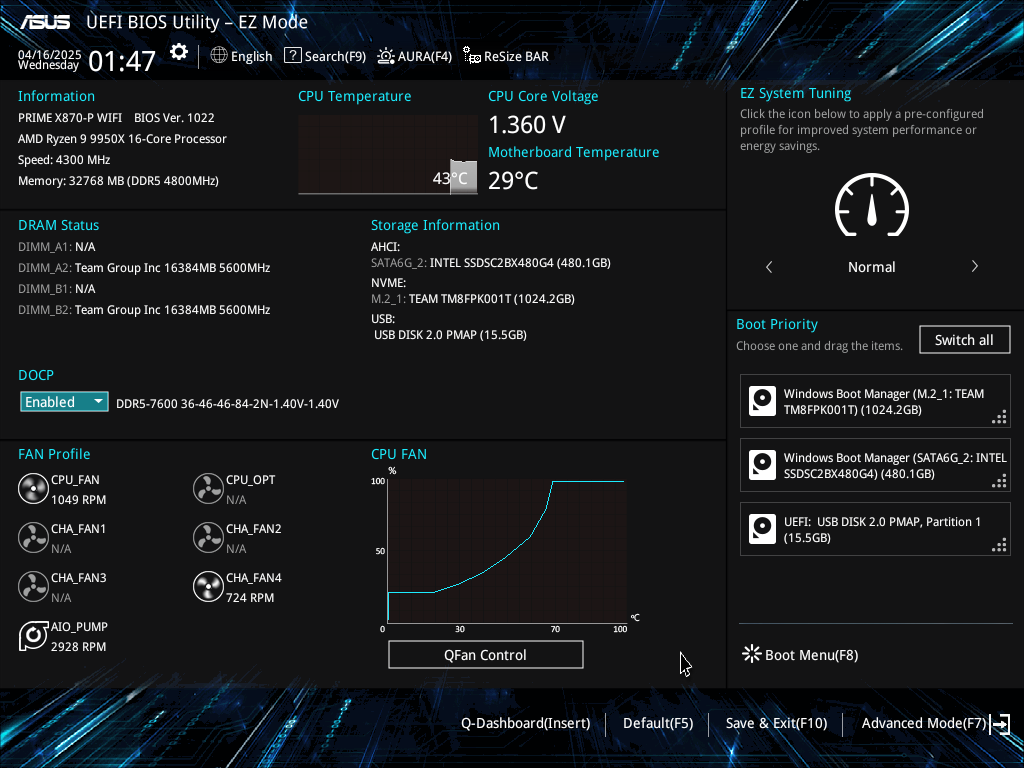

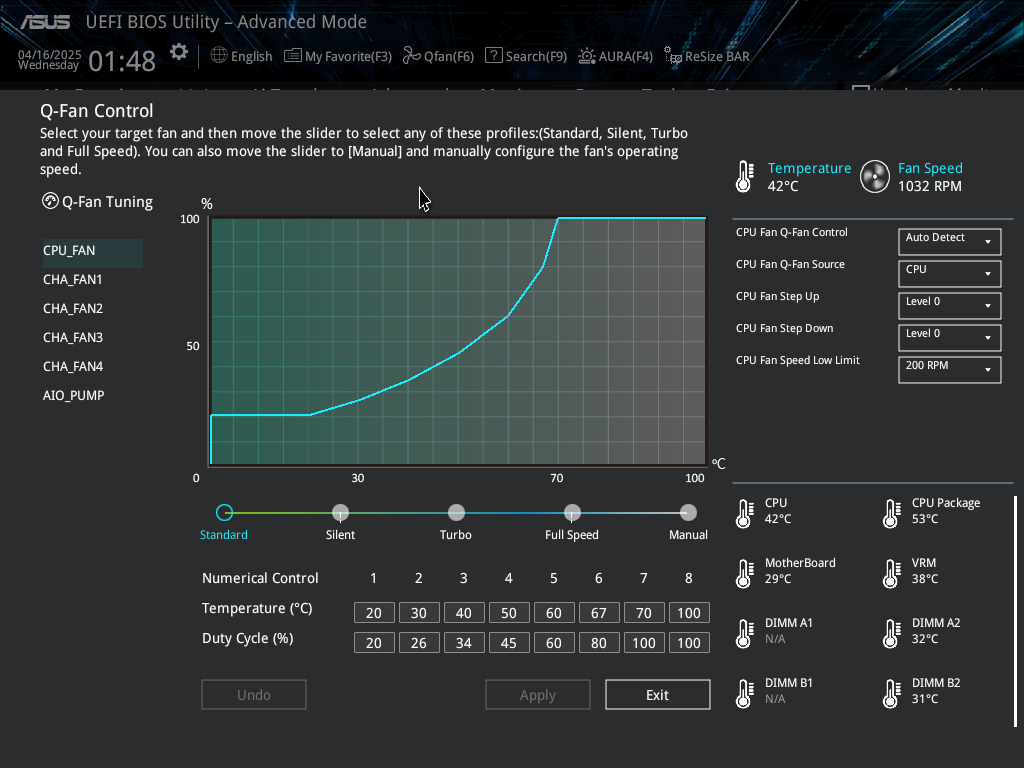

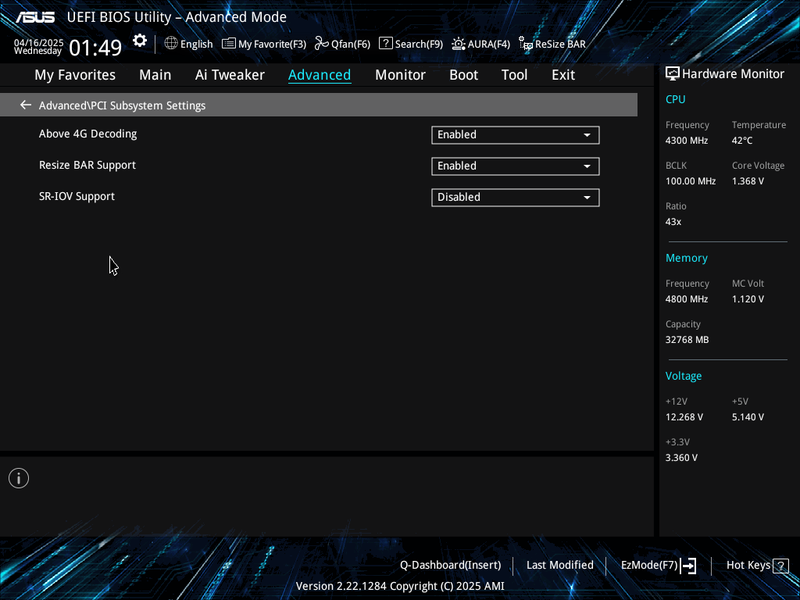

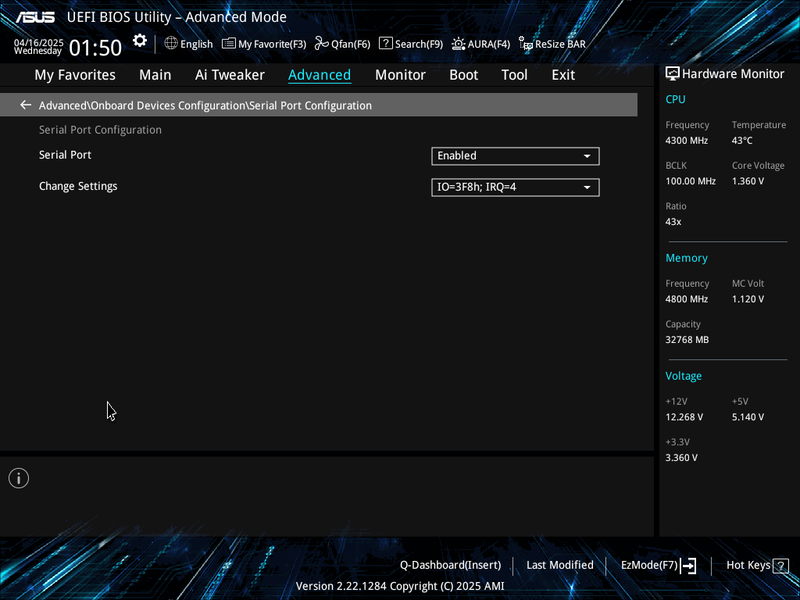

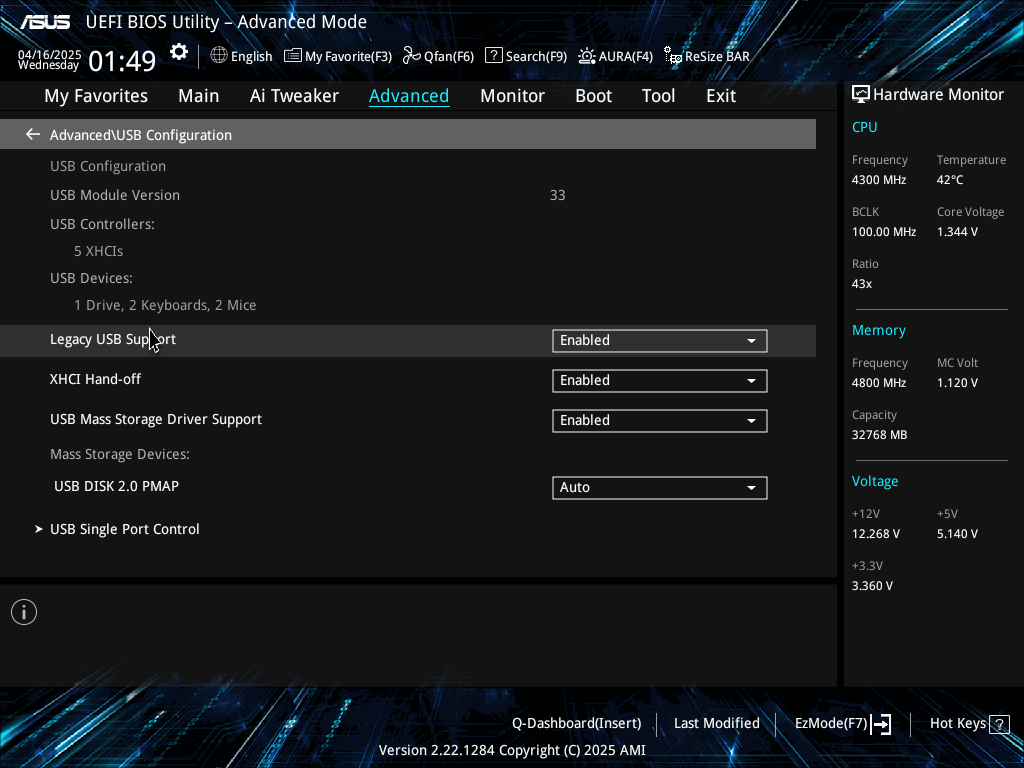

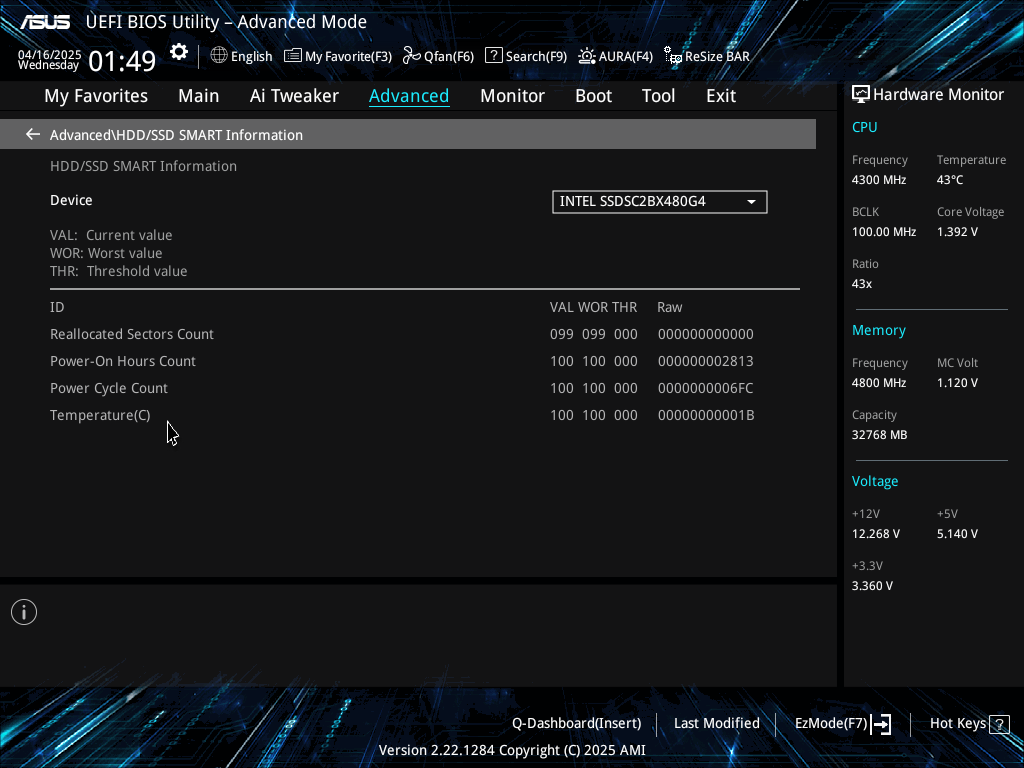

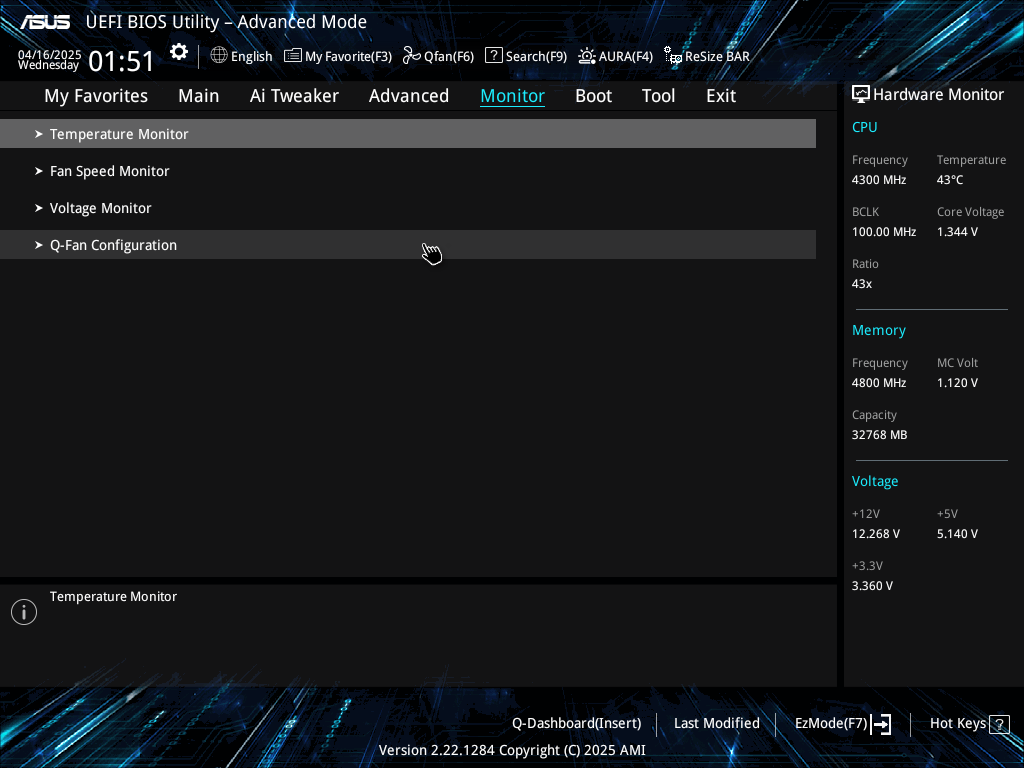

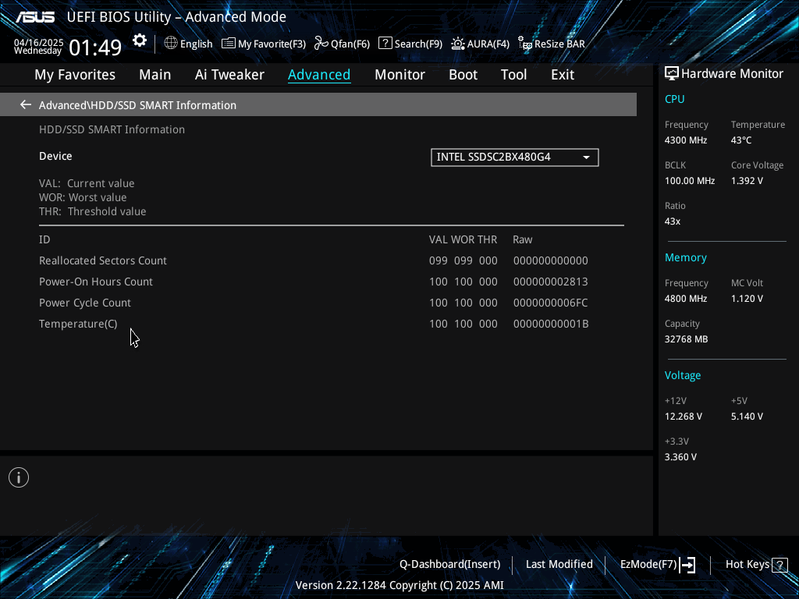

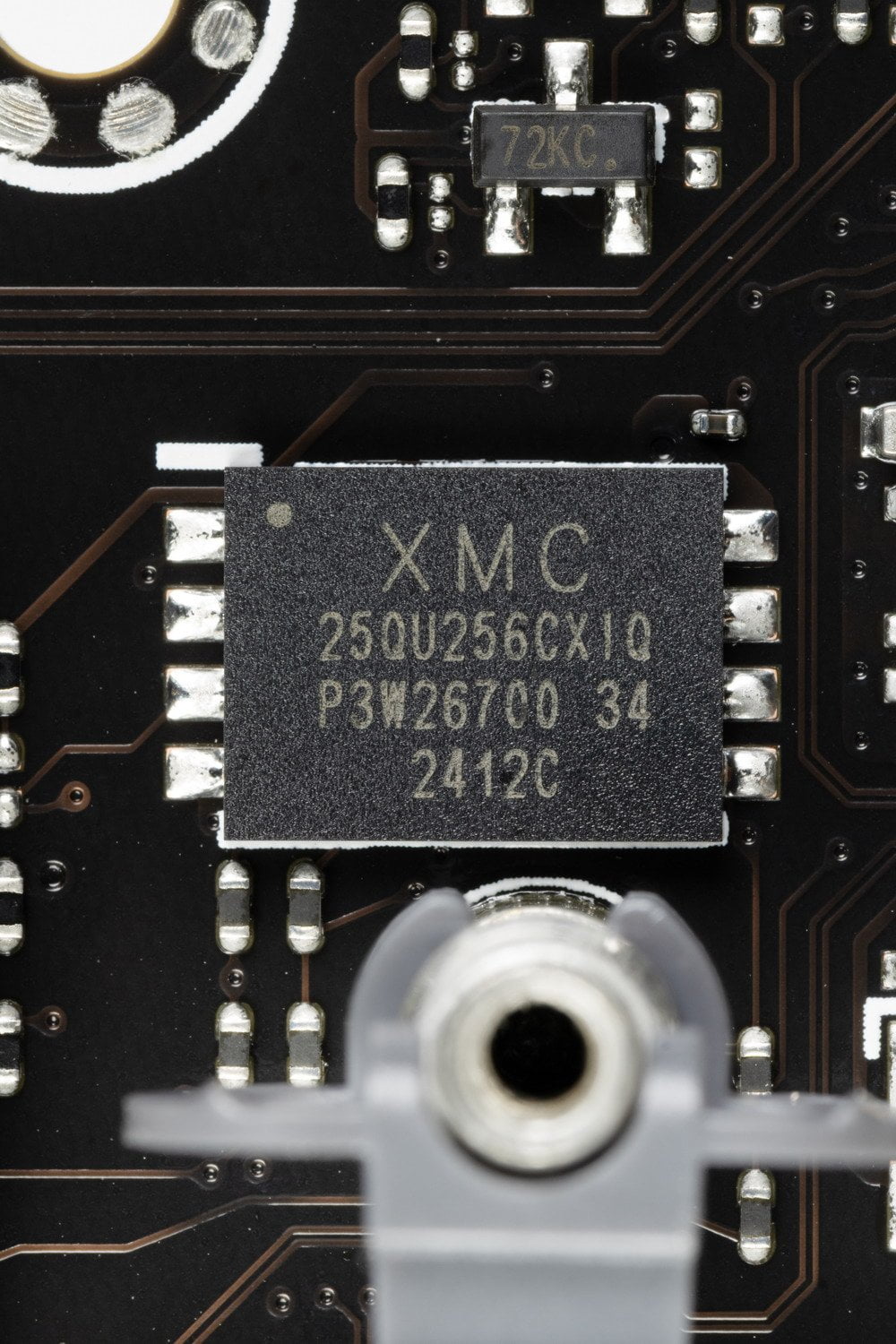

Настройки BIOS

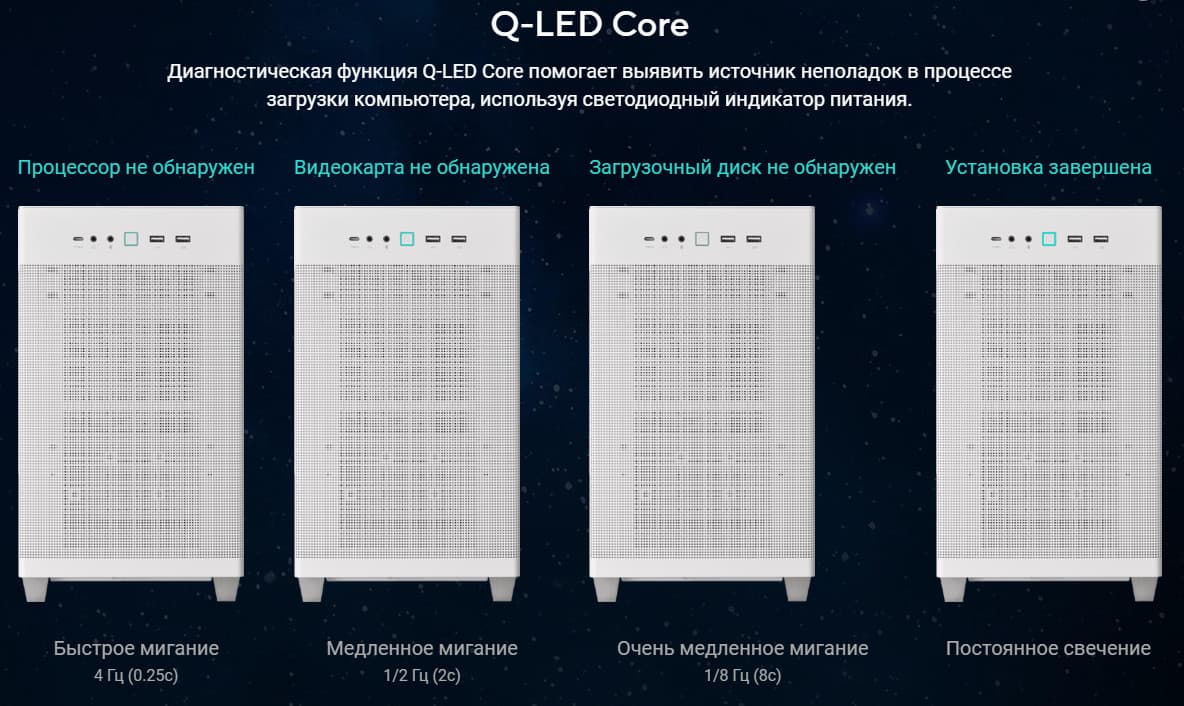

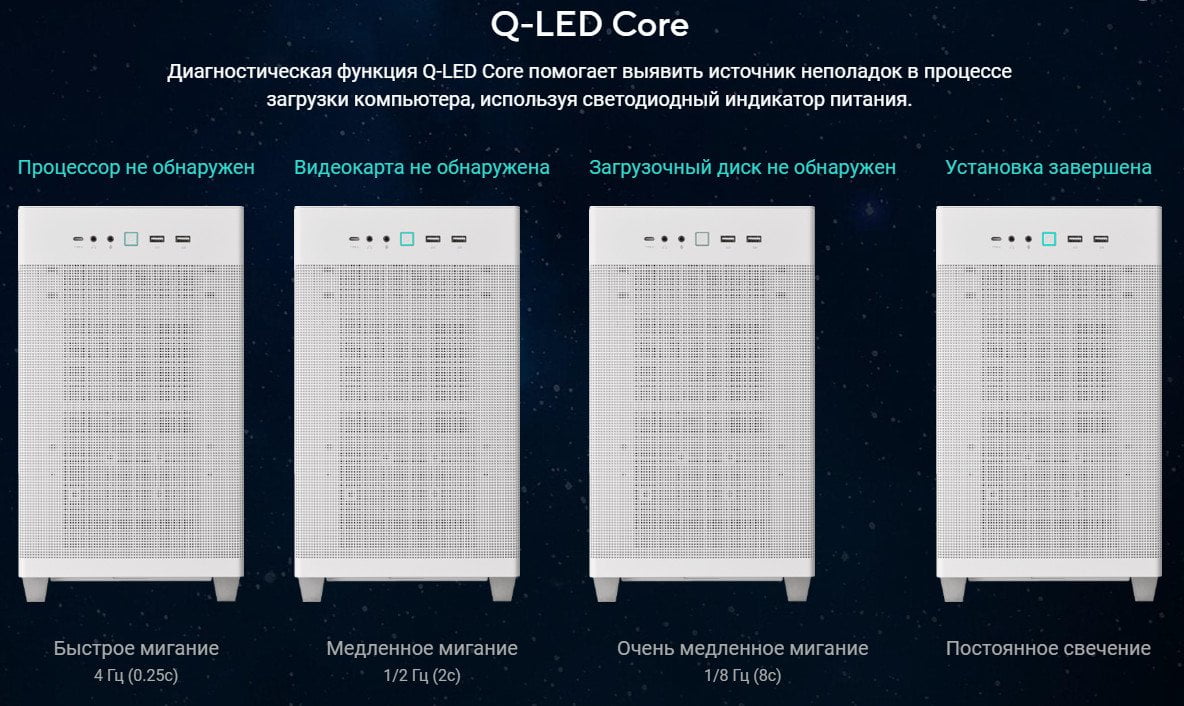

Работоспособность (и разгон)

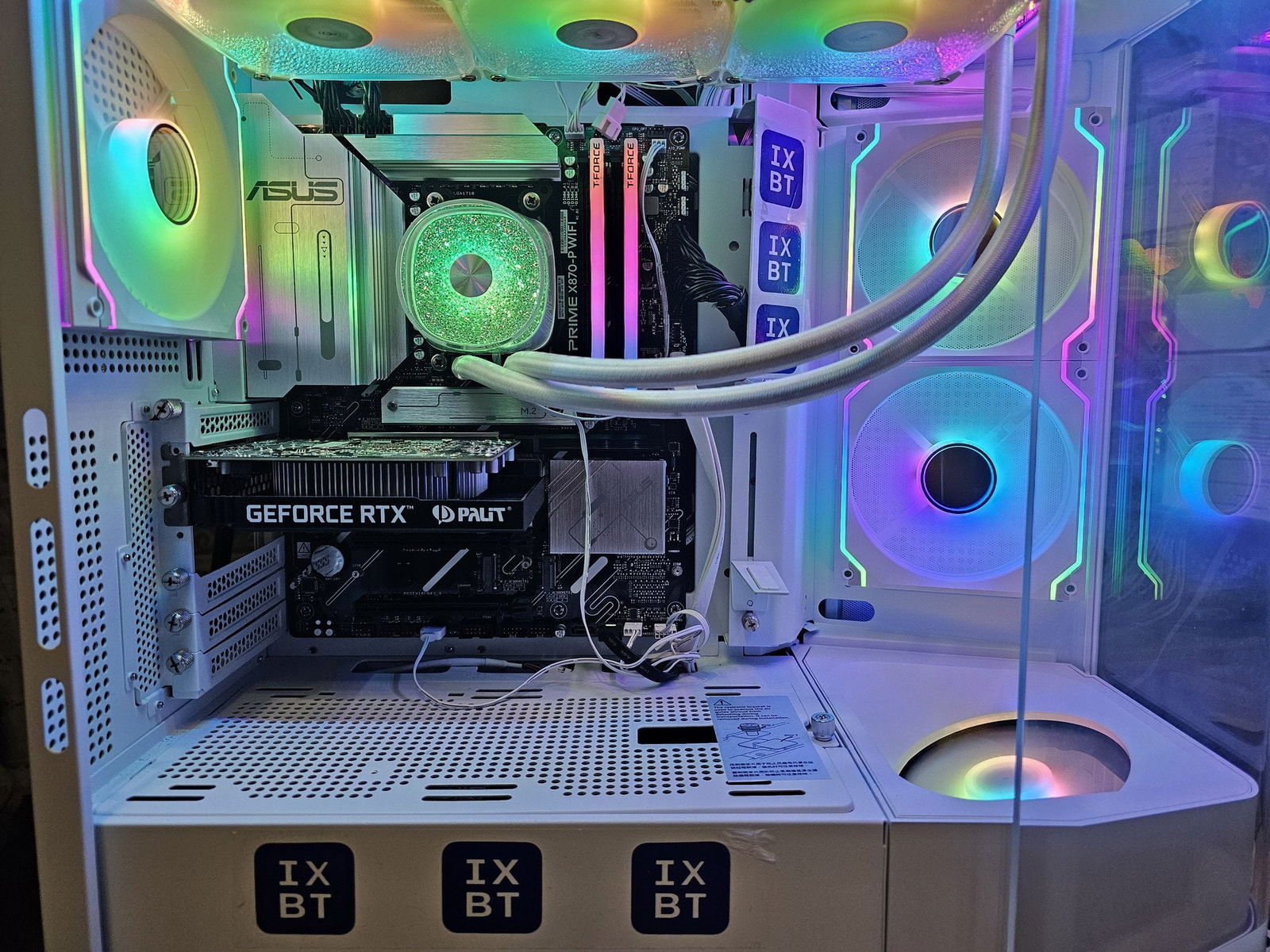

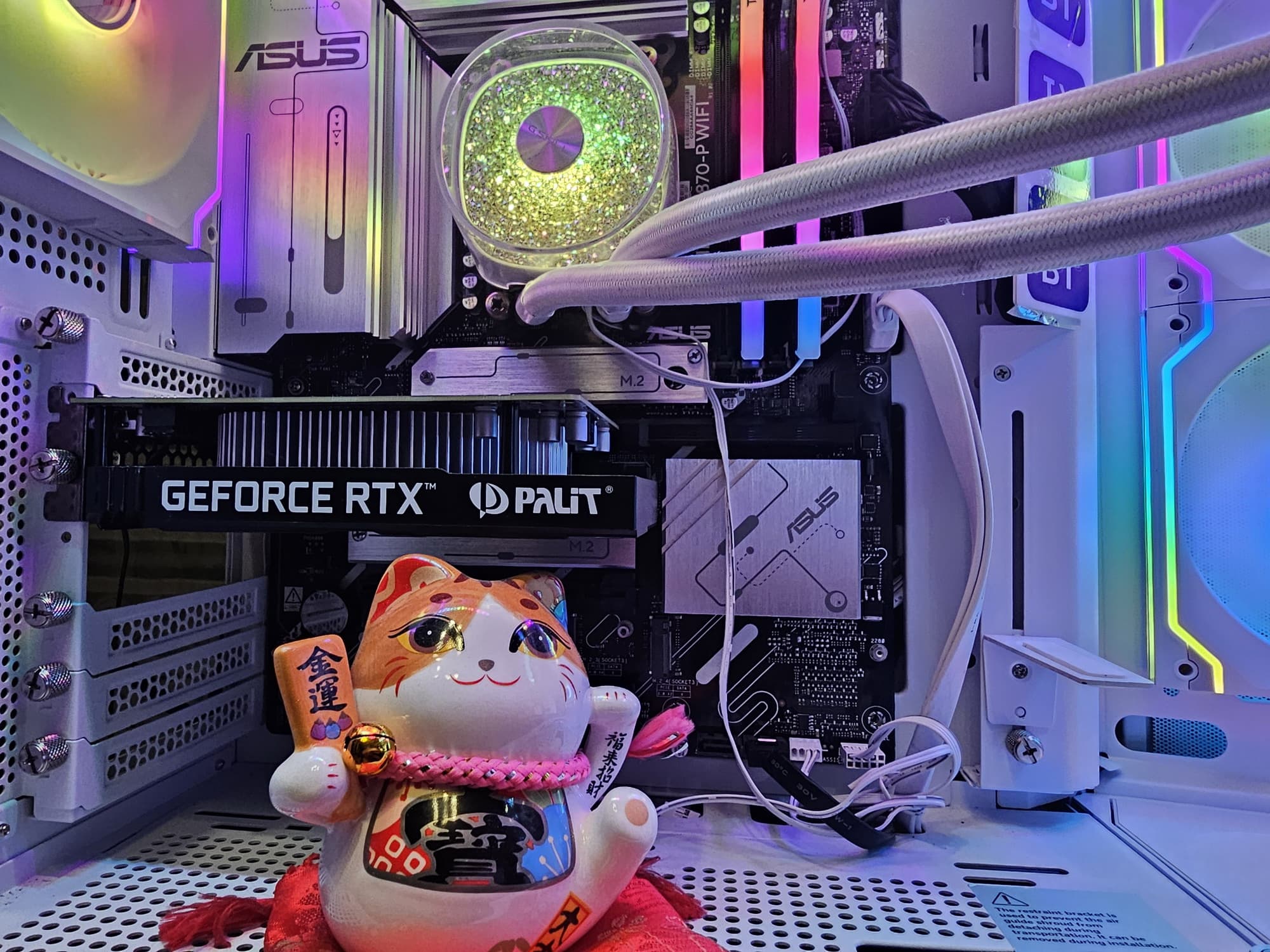

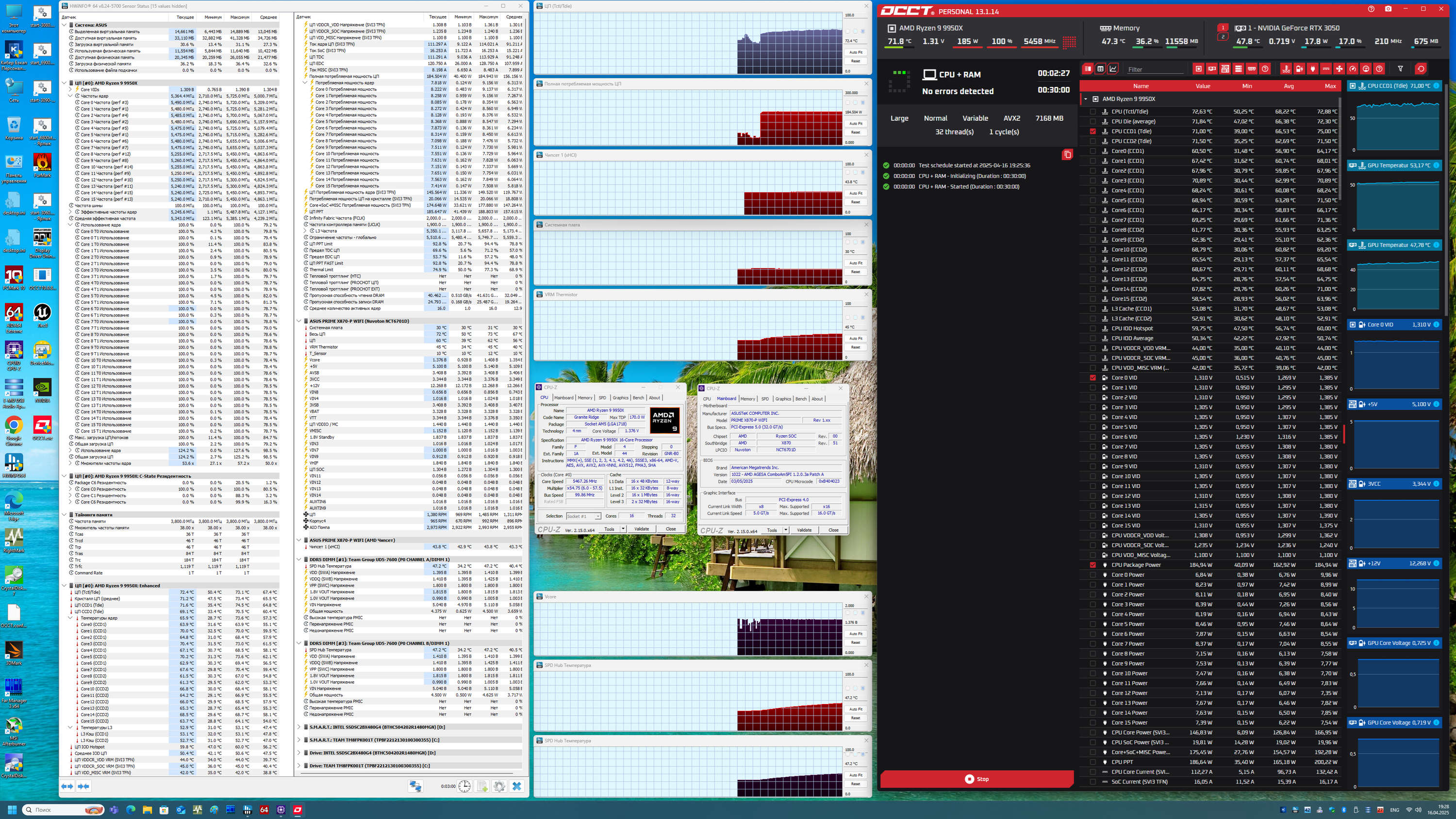

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал хорошо: с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 75 градусов, а максимум потребления не превышал 185 Вт, частоты по ядрам были 5,3 – 5,5 ГГц). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Выводы
Материнская плата Asus Prime X870-P WiFi основана на современном чипсете AMD X870 и позиционируется для работы с процессорами AMD платформы AM5 среднего и предфлагманского уровня. Это решение для относительно недорогих домашних ПК широкого назначения.
У Asus Prime X870-P WiFi имеется 17 портов USB разных видов, включая 2 самых современных USB4 (40 Гбит/с) и 7 USB 3.2 Gen2/1. Плата предлагает слот PCIe х16, который получает от процессора 16 линий PCIe 5.0, а еще три слота такого же формата PCIe x16 подключены к чипсету одной линией PCIe 4.0 каждый (они делят ресурсы со слотами M.2). Всего у платы 4 слота M.2: один из них подключен напрямую к процессору линиями PCIe 5.0, два других подключены к чипсету X870 линиями PCIe 4.0, и последний — линиями PCIe 3.0, он же делит линии с двумя имеющимися портами SATA. Плата оснащена 7 разъемами для вентиляторов. Система питания процессора средняя по мощности, но в принципе она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон.
Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. Поддержка USB4 позволяет передавать данные на скорости до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. В числе плюсов Asus Prime X870-P WiFi можно упомянуть возможности для подключения дополнительных ARGB-устройств.
В заключение еще раз напомним, что в новом поколении чипсетов AMD только X870E является топовым и поддерживает такой же набор линий PCIe и портов, как его предшественник X670E, плюс 2 порта USB4. Похожий по названию X870 — это, по сути, B650E + USB4, а вовсе не модификация X670 (тот отличается от X870E отсутствием поддержки PCIe 5.0 и USB4).
_large.jpg)
_large.jpg)
