Паспортные характеристики и цены

Описание

Вентилятор упакован в картонную коробочку с большим количеством информации на ее гранях.

В комплект поставки входят четыре самореза (для установки вентилятора в корпус), а руководство предлагают загрузить по QR-коду.

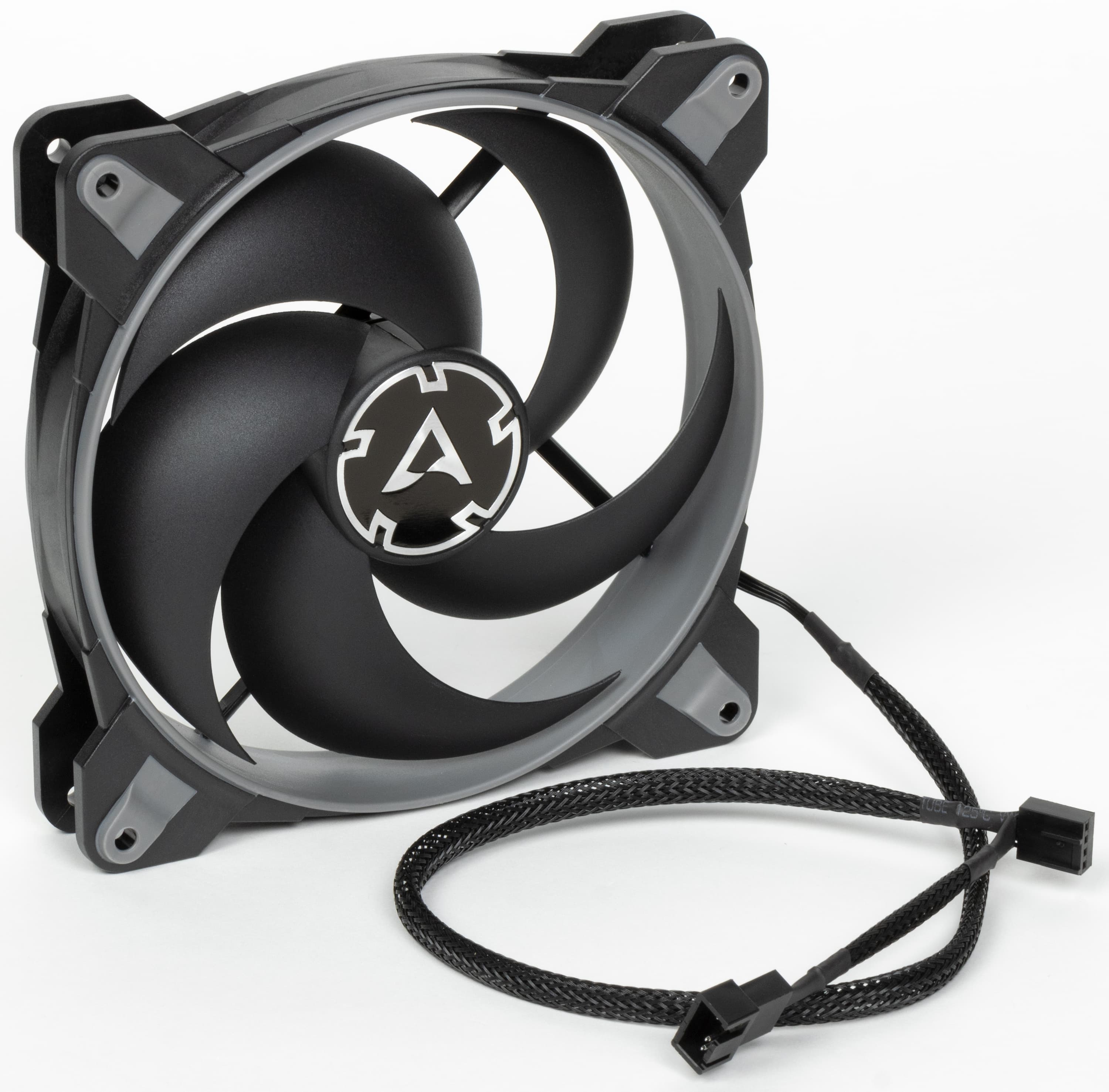

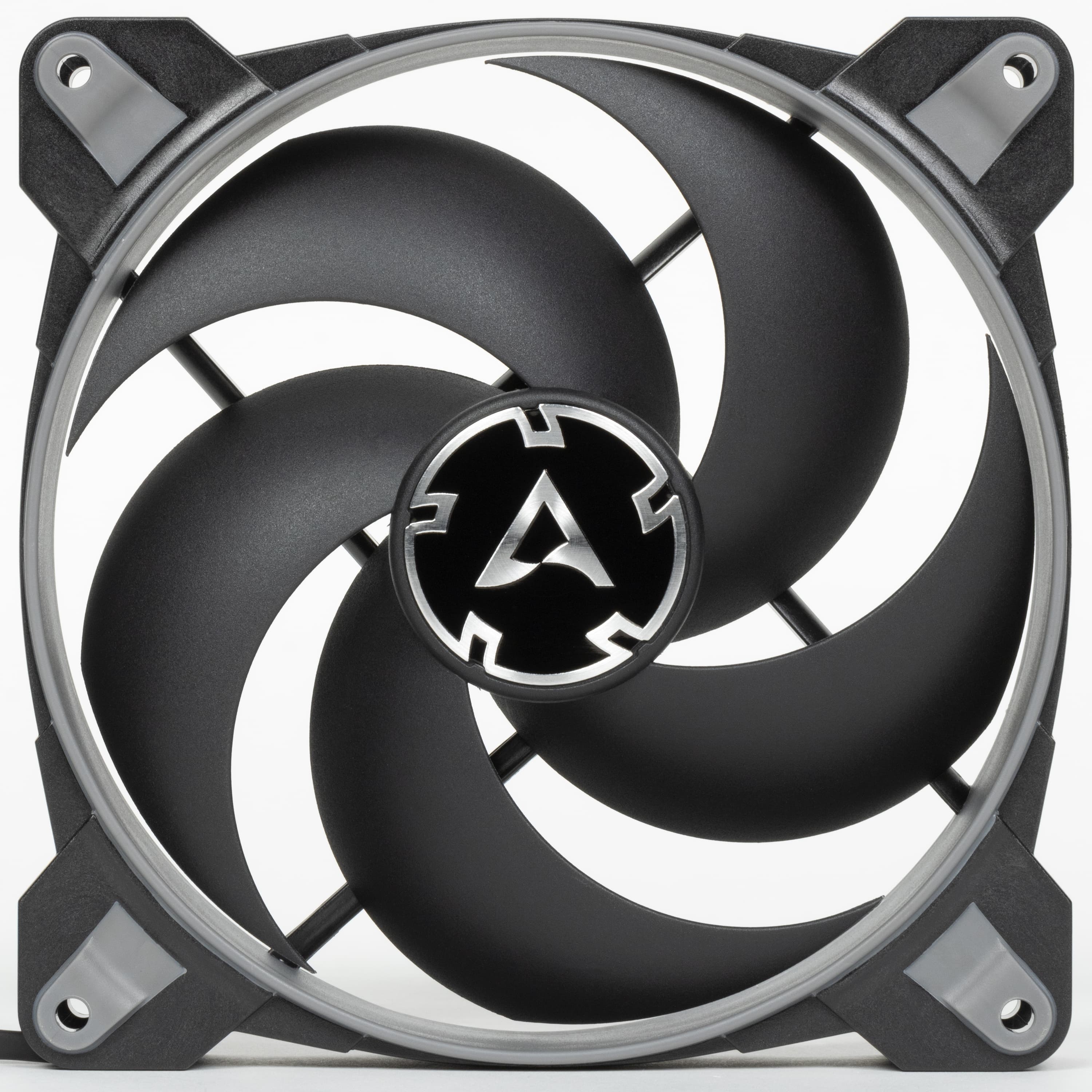

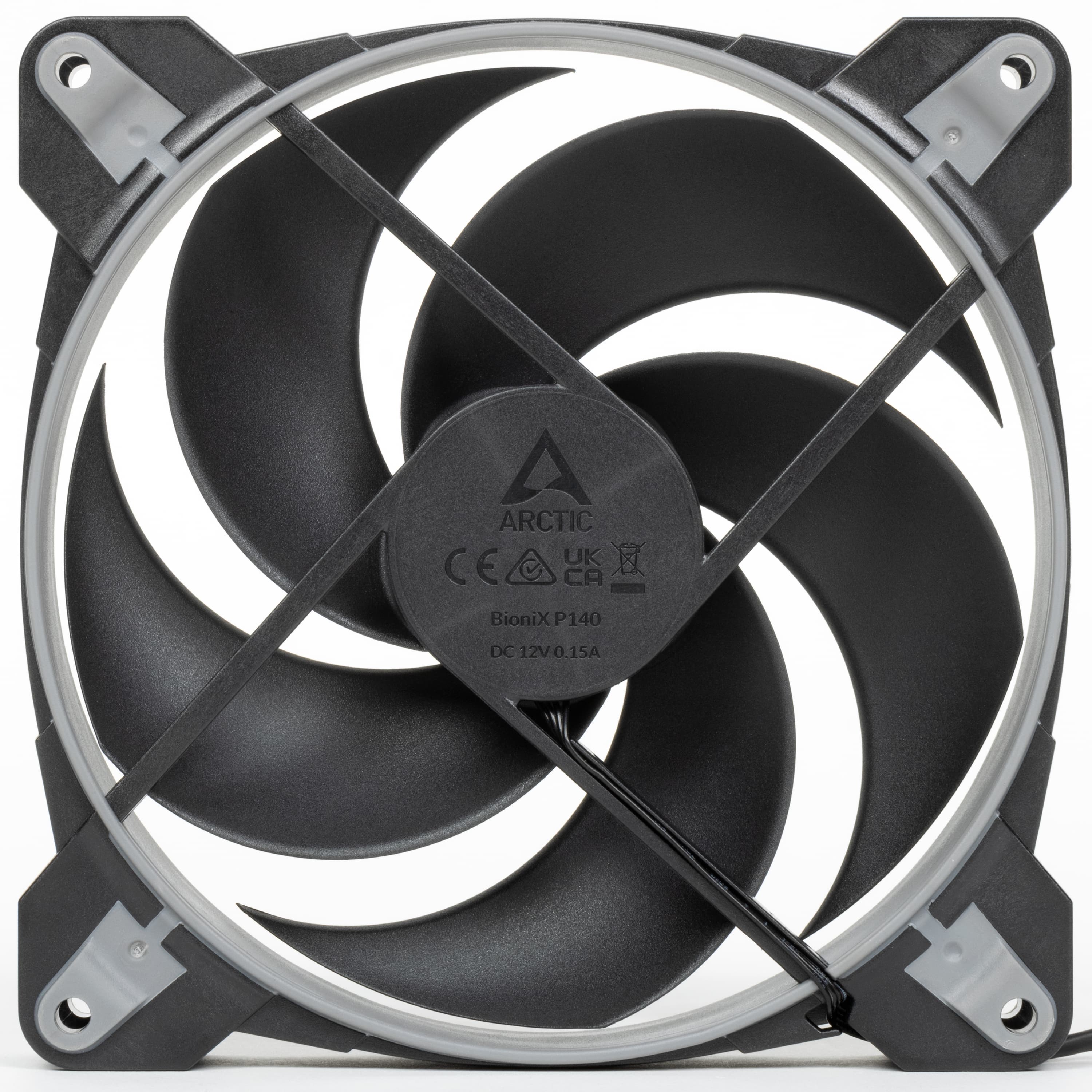

Как утверждает производитель, данный вентилятор предназначен для случаев, когда нужно высокое статическое давление. Форма крыльчатки этому не противоречит.

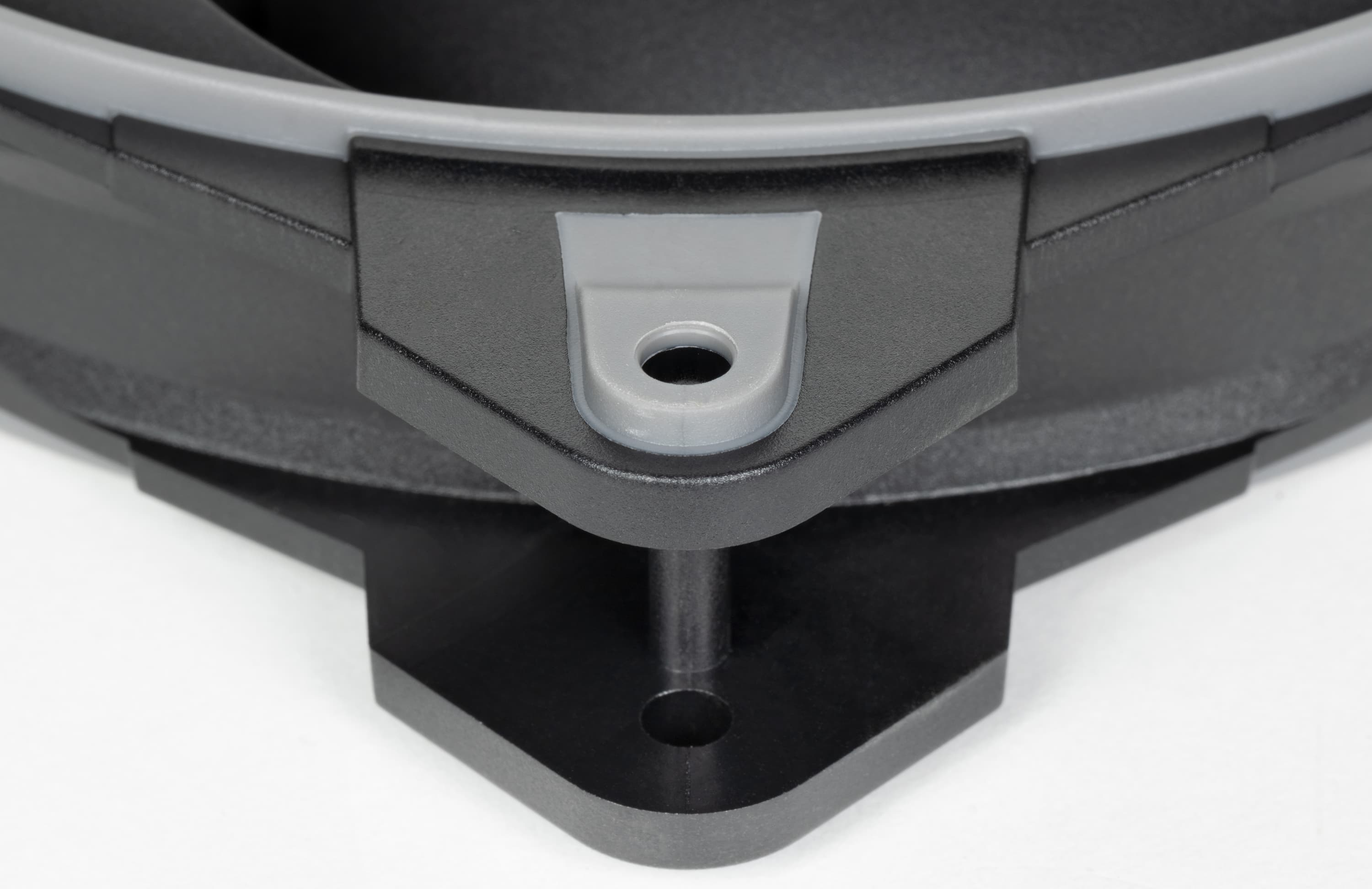

В углах рамки вентилятора есть виброизолирующие вставки из упругого, но довольно жесткого пластика.

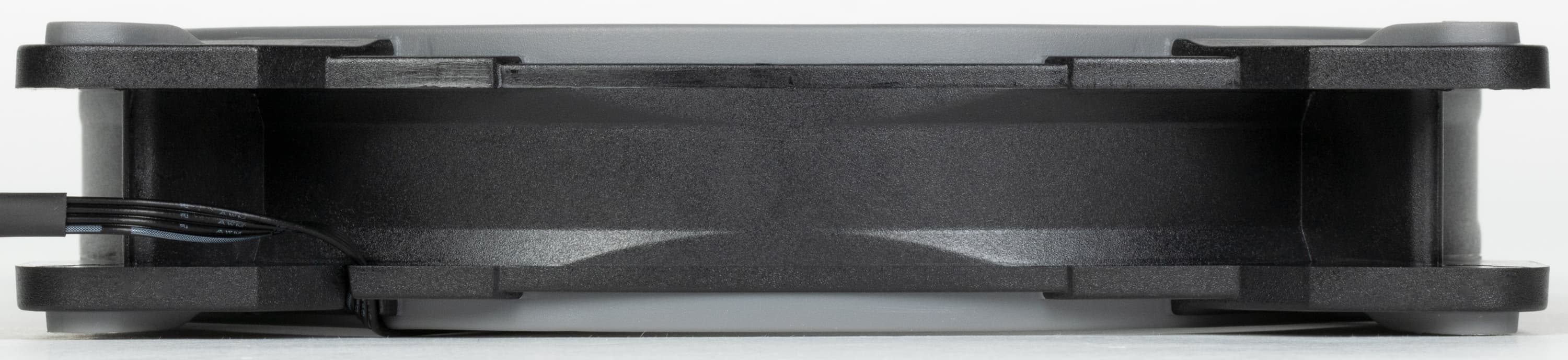

Из такого же материала изготовлена внутренняя цилиндрическая часть рамки. В несжатом состоянии эти элементы выступают примерно на 2 мм относительно части рамки, изготовленной из черного пластика.

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости вставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью собственно рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию можно рассматривать только в качестве элемента дизайна вентилятора.

Кабель питания вентилятора заключен в плетеную оболочку. От самого вентилятора до основного разъема 40 см, а от этого разъема до проходного разъема еще 8 см. Вентилятор поддерживает управление с помощью ШИМ.

На этот вентилятор производителем установлена гарантия сроком на шесть лет, что косвенно свидетельствует о высоком качестве продукта.

Тестирование

Приведем результаты ряда измерений.

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

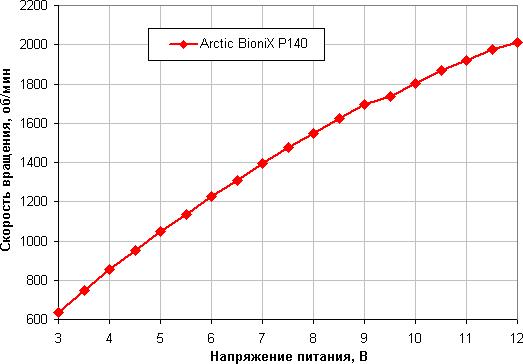

Зависимость скорости вращения от напряжения питания

Диапазон регулировки скорости вращения с помощью напряжения широкий.

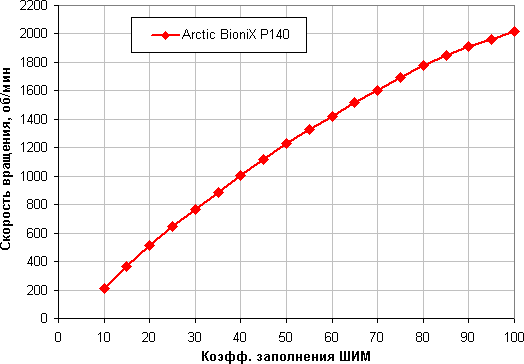

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки в этом случае очень широкий. При КЗ ниже 8% вентилятор останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

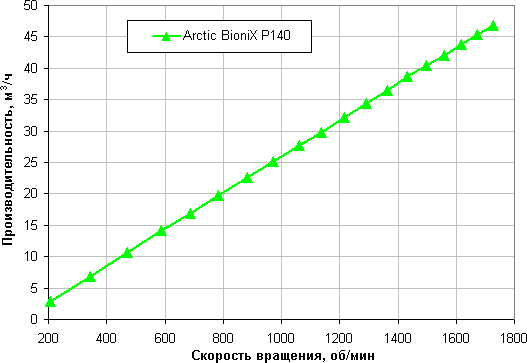

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

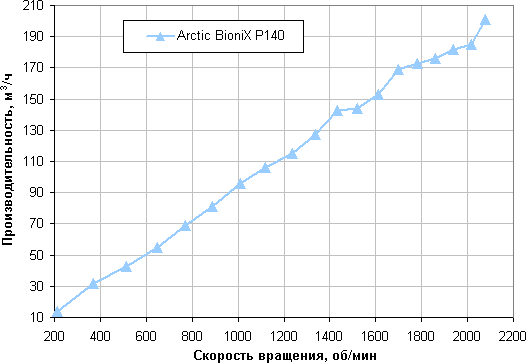

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени.

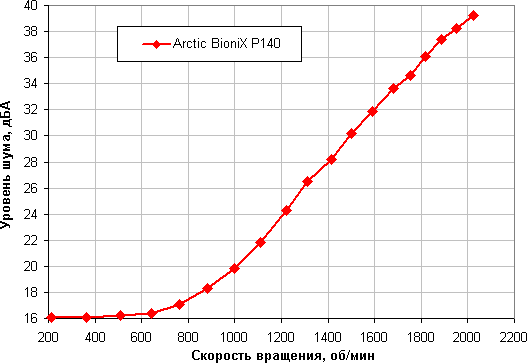

Уровень шума от скорости вращения

Даже на максимальной скорости вращения шум от вентилятора не очень высокий.

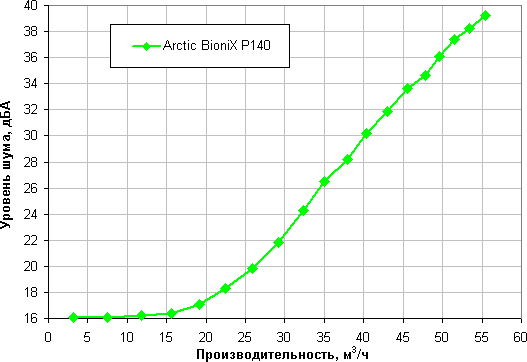

Уровень шума от объемной производительности

На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

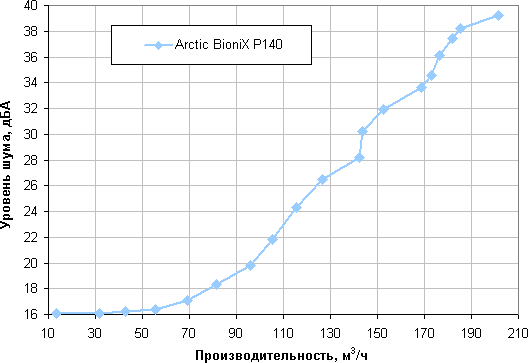

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:

Видно, что по этому параметру вентилятор Arctic BioniX P140 один из лучших.

Проведем также сравнение по производительности для случая низкого сопротивления.

По данному параметру результат также очень хороший.

Максимальное статическое давление

Максимальное статическое давление равно 29,6 Па. По этому параметру результат хороший.

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Вентилятор Arctic BioniX P140 получился довольно универсальным — он отлично работает при высоком статическом давлении и очень хорошо при низком, то есть шумит меньше, а прокачивает воздуха больше, чем большинство протестированных нами к данному моменту вентиляторов. Соответственно, его можно устанавливать, например, в качестве корпусного, как без противопылевых фильтров, так и с ними, или на радиаторы воздушных кулеров и жидкостных систем охлаждения. Из особенностей отметим плетеную оболочку на кабеле питания и наличие проходного разъема.
