Обзор точки доступа IP-COM Pro-7-LR класса BE5010

Принятый в прошлом году стандарт Wi-Fi 7 и появление клиентских устройств с его поддержкой вызвал волну анонсов новых моделей беспроводного оборудования, включая точки доступа. В сети уже давно публиковались многочисленные материалы, посвященные новому протоколу, но, как бывает в этом сегменте, реальный пользовательский часто отличается от рекламных материалов. Тем интереснее будет познакомиться на практике с новыми решениями и оценить их возможности в разных режимах.

В этой статье мы протестируем точку доступа IP-COM Pro-7-LR класса BE5010. Данный бренд принадлежит компании Shenzhen Tenda Technology, известной на нашем рынке как Tenda.

Устройство представлено в этом году и ориентировано на использование внутри помещений, в том числе для работы в составе управляемой контроллером беспроводной сети из нескольких устройств. В качестве подходящих сценариев компания отмечает преимущественно бизнес-сегмент, включая рестораны, торговые центры и закрытые стадионы. Но, конечно, никто не мешает установить эту модель и в частном секторе.

Ключевые особенности модели: увеличение скорости и эффективности благодаря Wi-Fi 7, подключение к опорной сети на скорости 2,5 Гбит/с, питание PoE, использование интегральных усилителей сигнала для улучшения зоны покрытия, поддержка технологий бесшовного роуминга, возможность управления группами точек доступа через контроллер, мобильное приложение и облачный доступ.

Комплект поставки и внешний вид

Точка доступа поставляется в достаточно крупной картонной коробке. Оформление скорее характерно для ориентированного для продажи через розничные магазины оборудования — есть фотография, технические характеристики, ключевые особенности, скриншоты интерфейса настройки, комплект поставки.

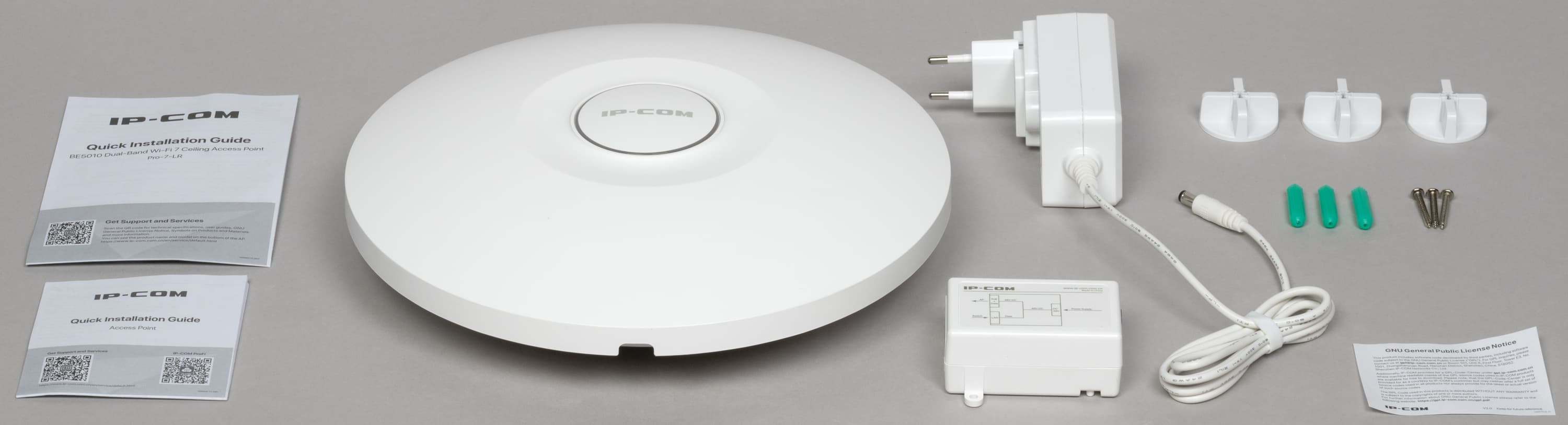

Последний состоит из точки доступа, набора крепежа, инжектора питания, блока питания и пары листовок документации.

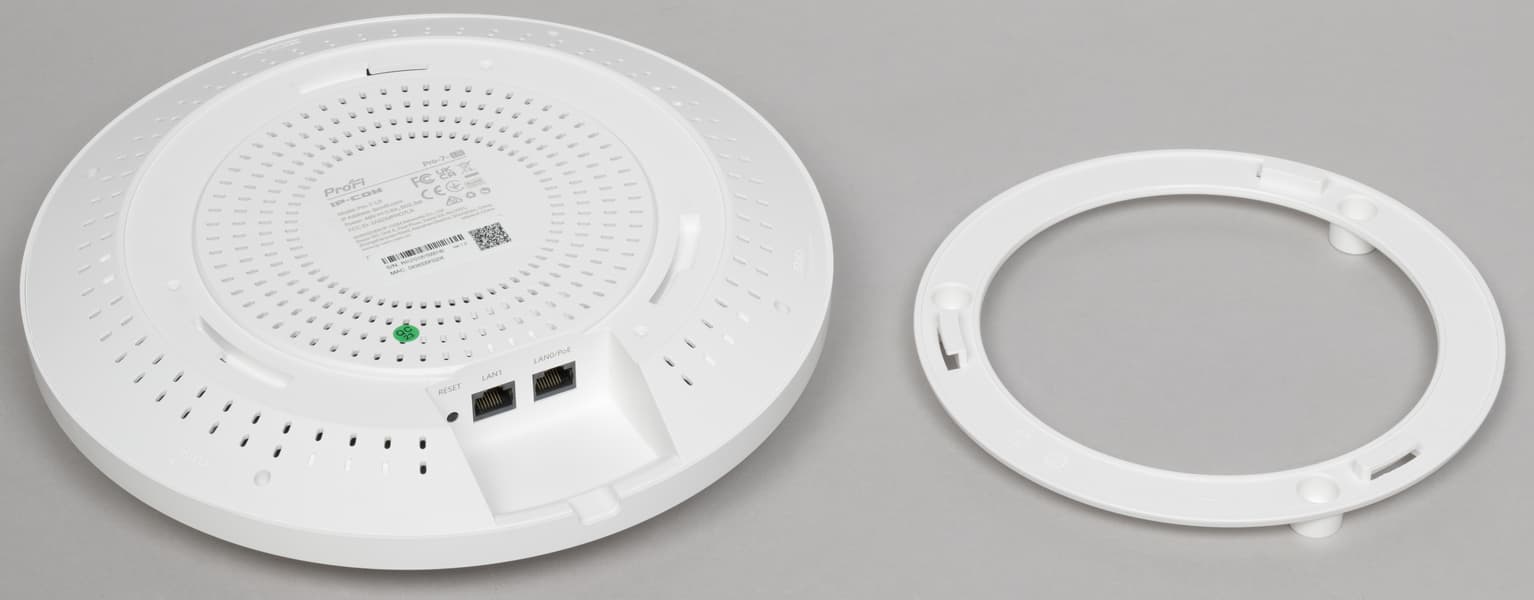

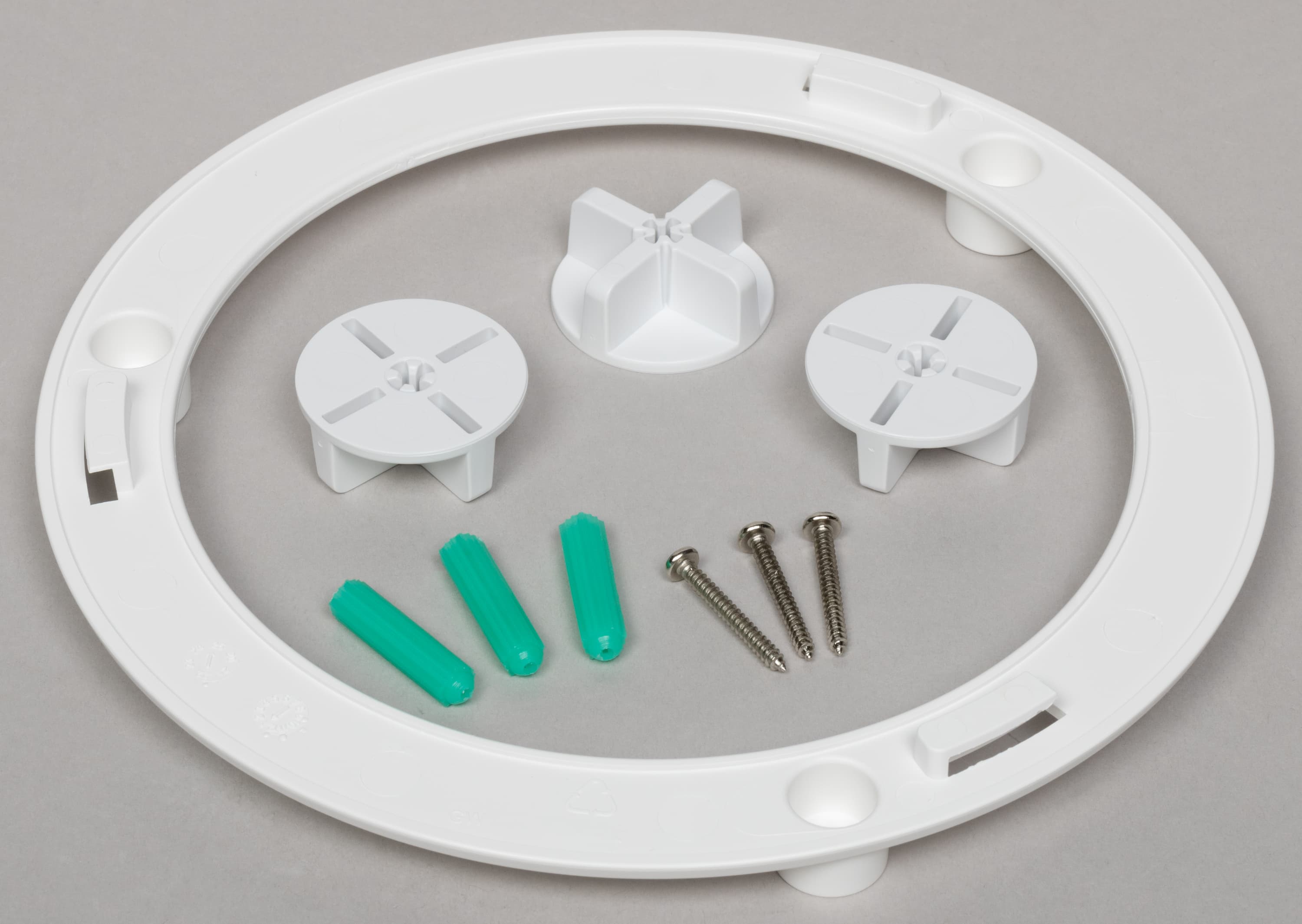

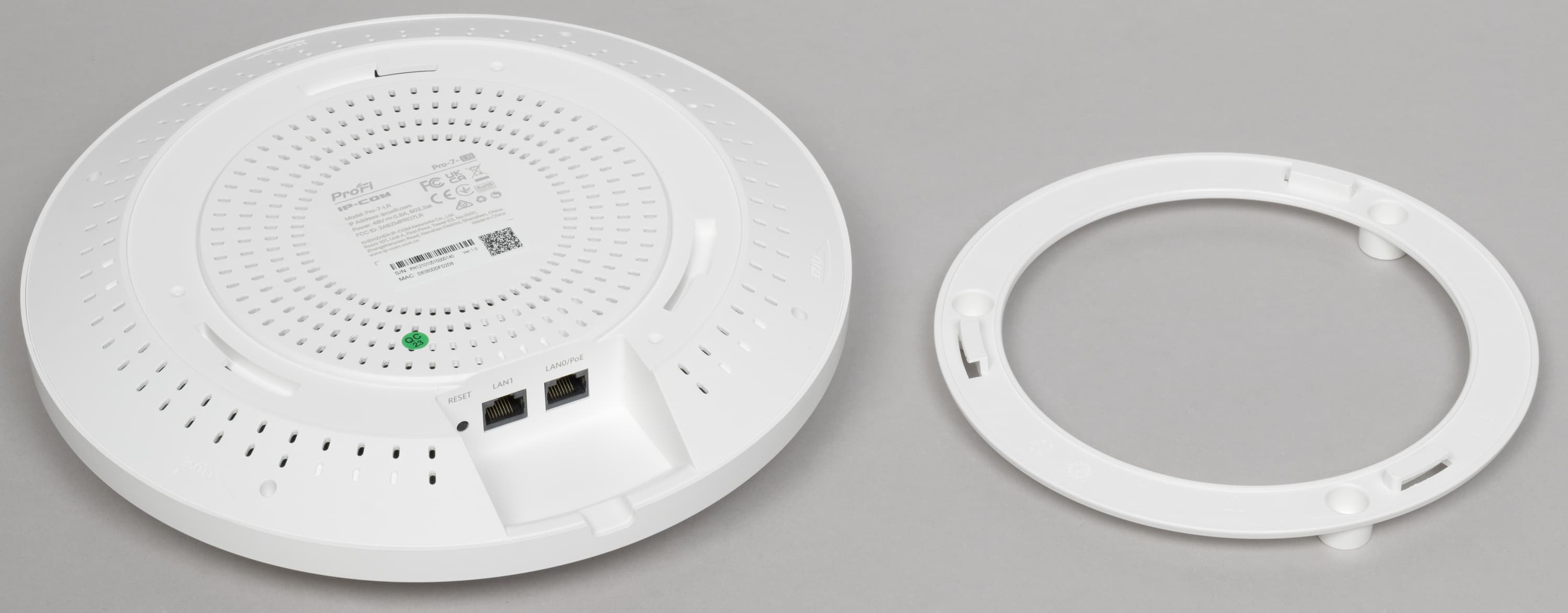

На самой точке доступа находится съемный элемент потолочного крепления — кольцо специальной формы из пластика. Оно устанавливается на полоток или стену с использованием комплектных дюбелей и шурупов, если поверхность твердая, или с шурупов и специальных «гаек» из пластика, если речь идет о подвесном потолке.

Отметим, что «ножки» обеспечивают зазор около 1 см между корпусом точки доступа и поверхностью крепления, что повышает эффективность пассивной вентиляции.

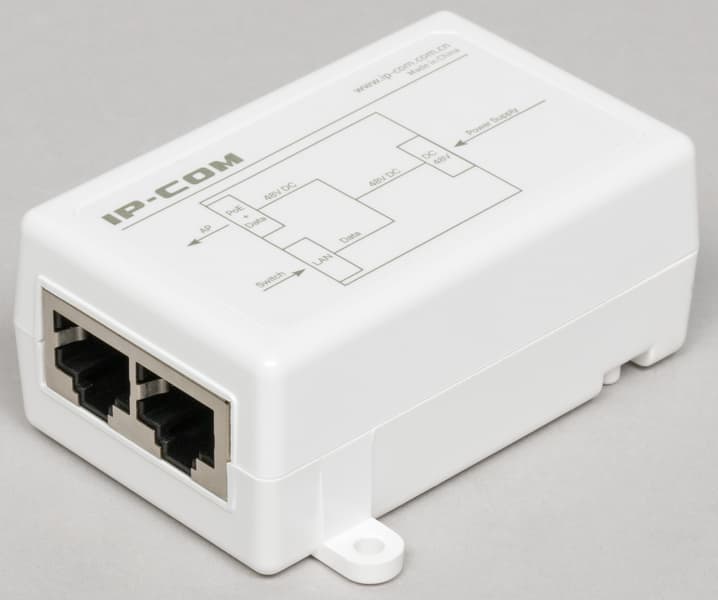

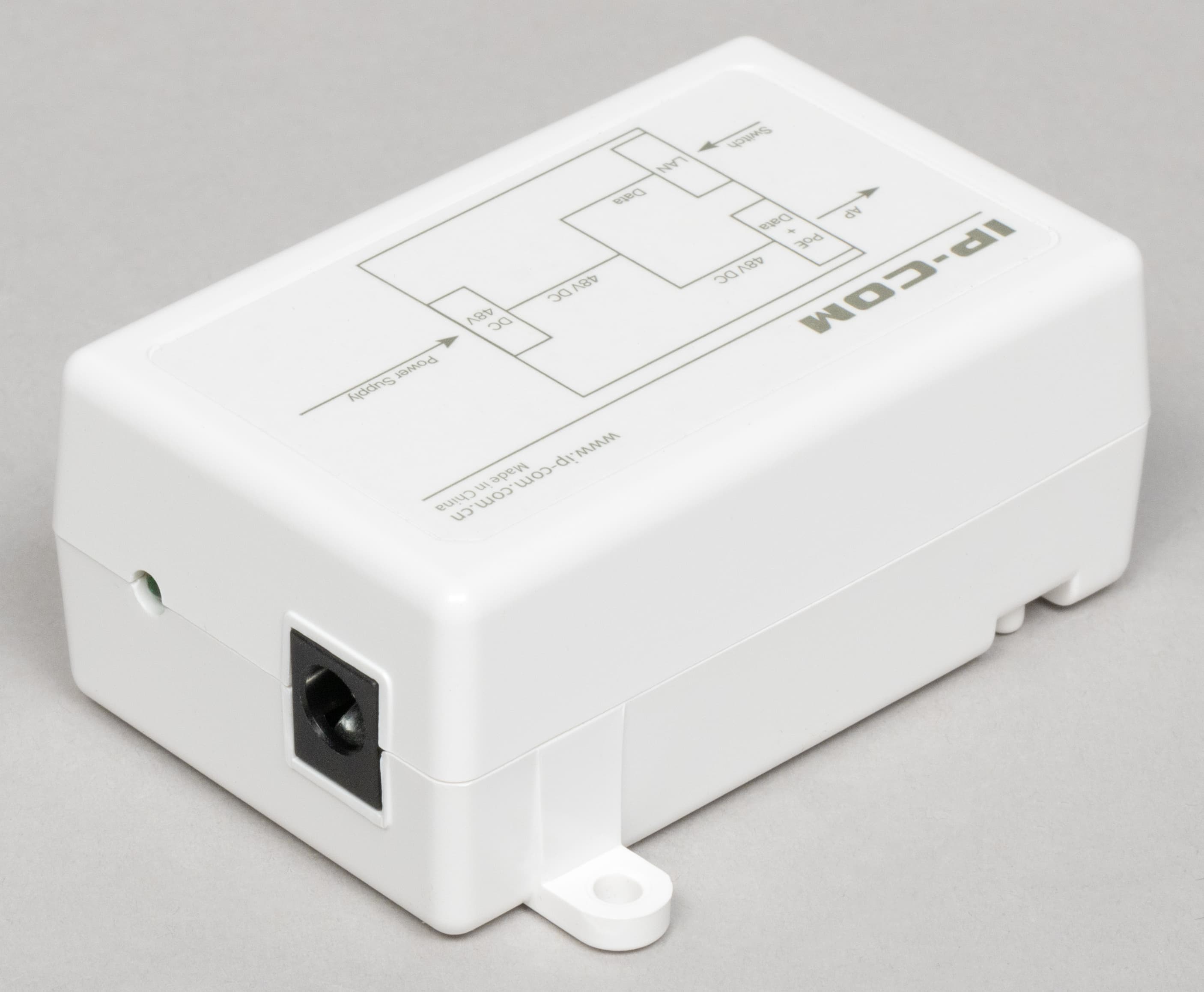

Для питания здесь есть только технология PoE 802.3at, так что можно использовать или соответствующий коммутатор, или входящие в комплект инжектор и блок питания. Компактный инжектор может быть закреплен винтами.

С одной стороны у него находятся два сетевых порта, а с другой — вход для блока питания и индикатор наличия питания. Возможности сброса настроек точки доступа с инжектора не предусмотрено.

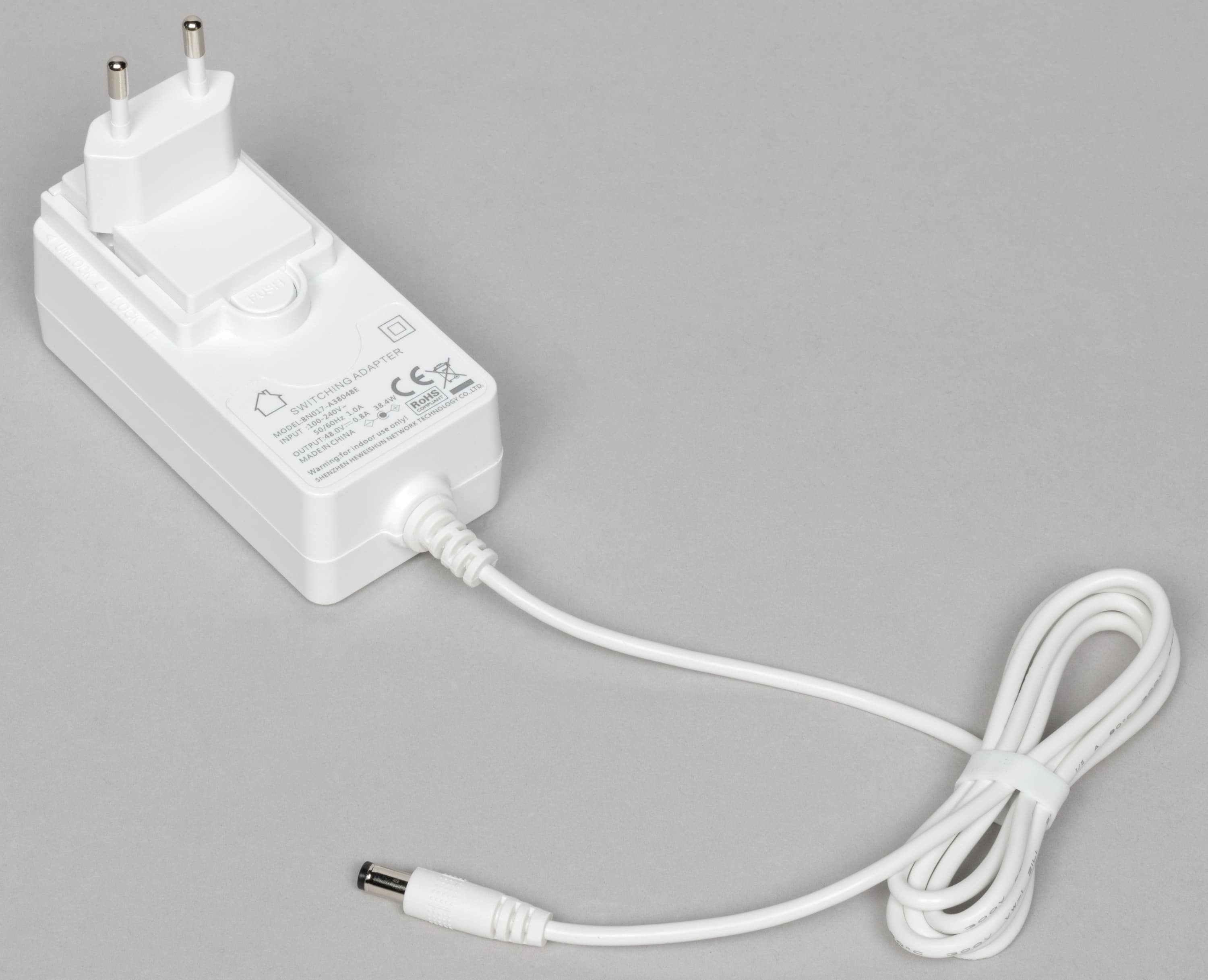

Блок питания выполнен в формате для установки в розетку, он достаточно компактный, так что можно будет поставить и несколько рядом в блок розеток. Вилка у него сменная, в нашем случае в комплекте была только вилка только под отечественные розетки. Кабель достаточно гибкий, имеет длину 120 см и стандартный круглый штекер. Параметры блока питания — 48 В 0,8 А, что примерно в два раза превышает заявленное фактическое потребление точки доступа.

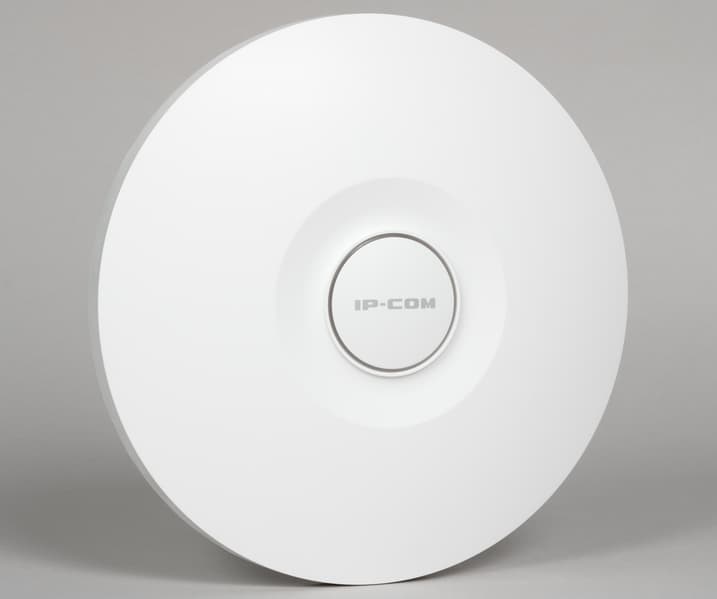

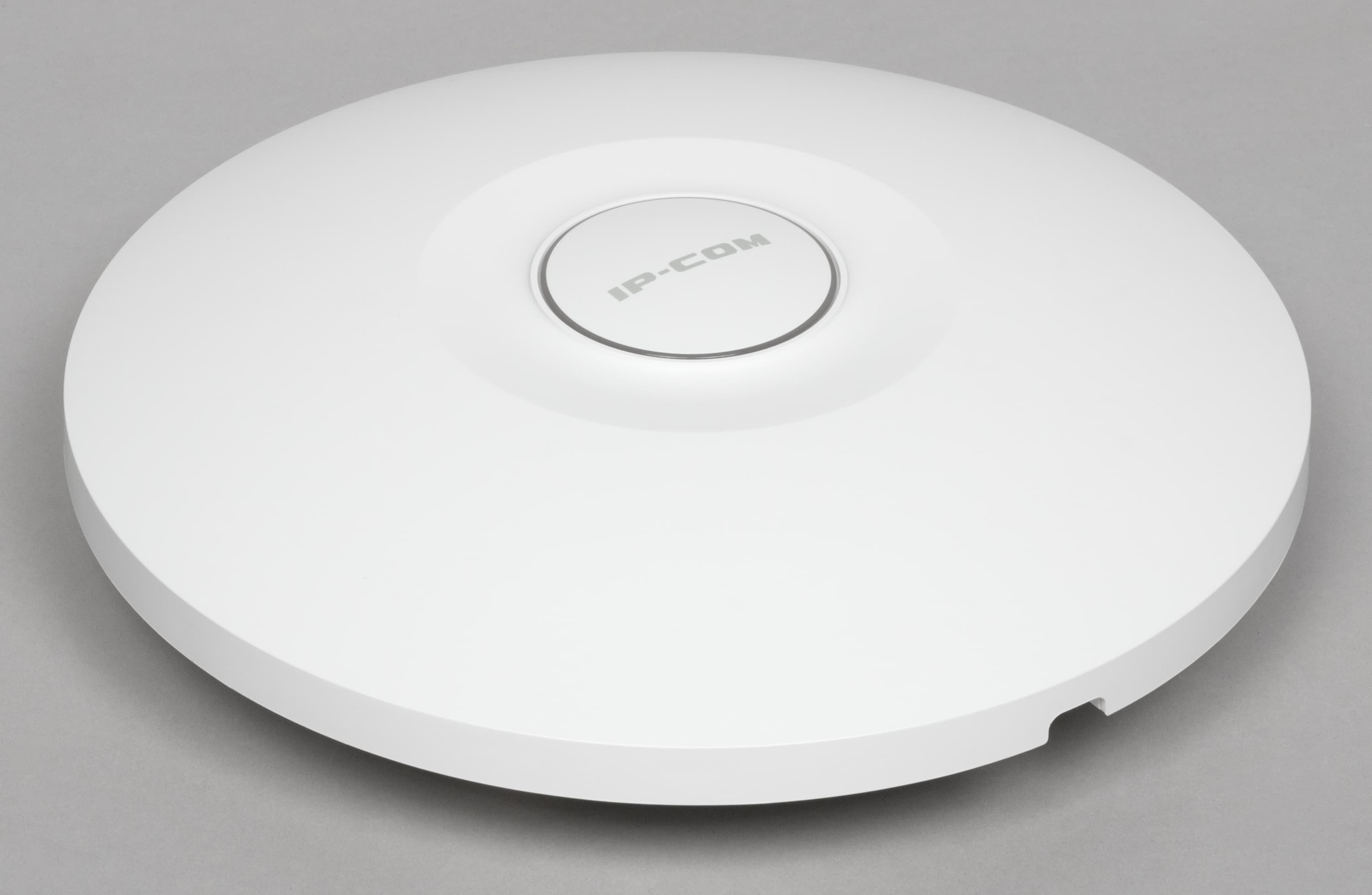

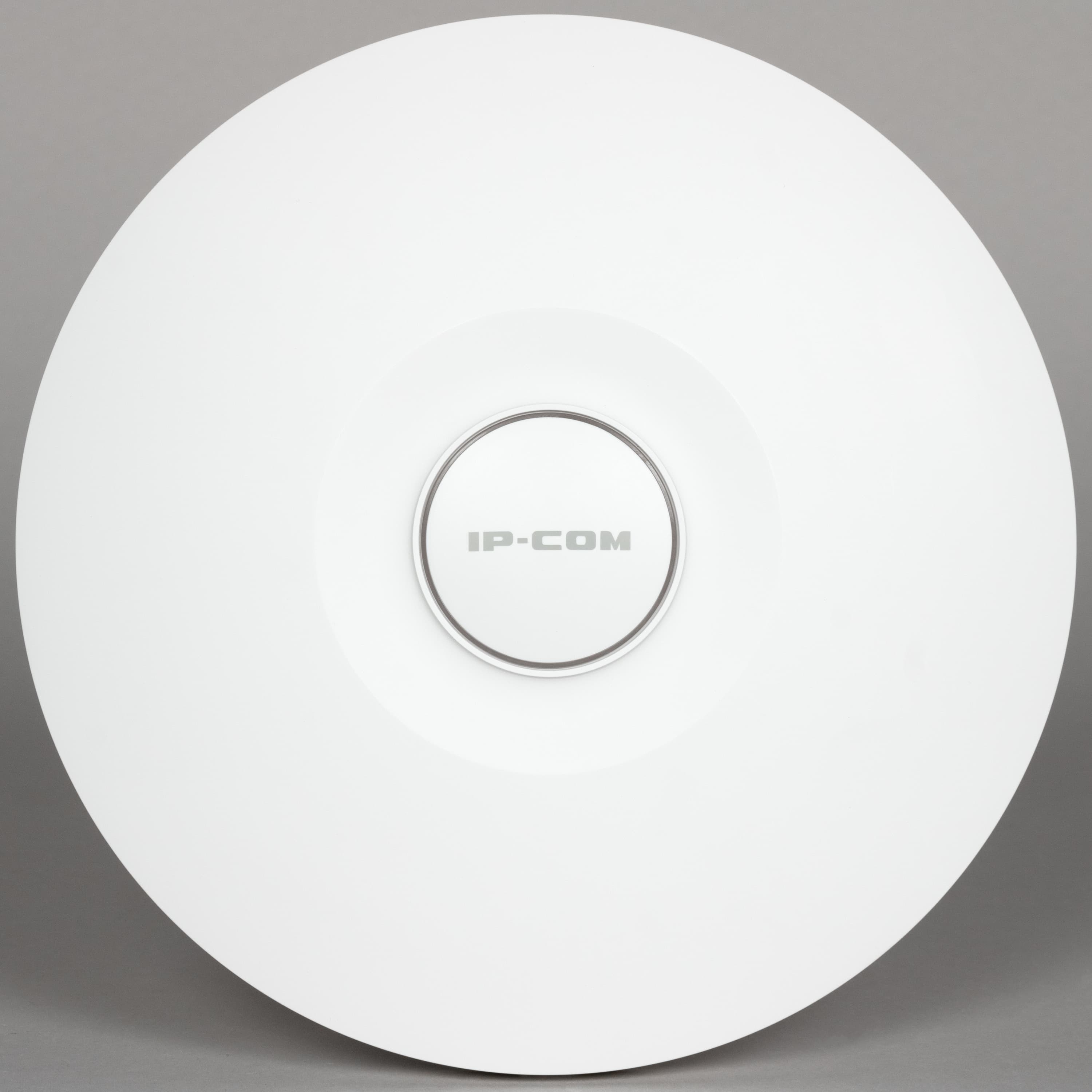

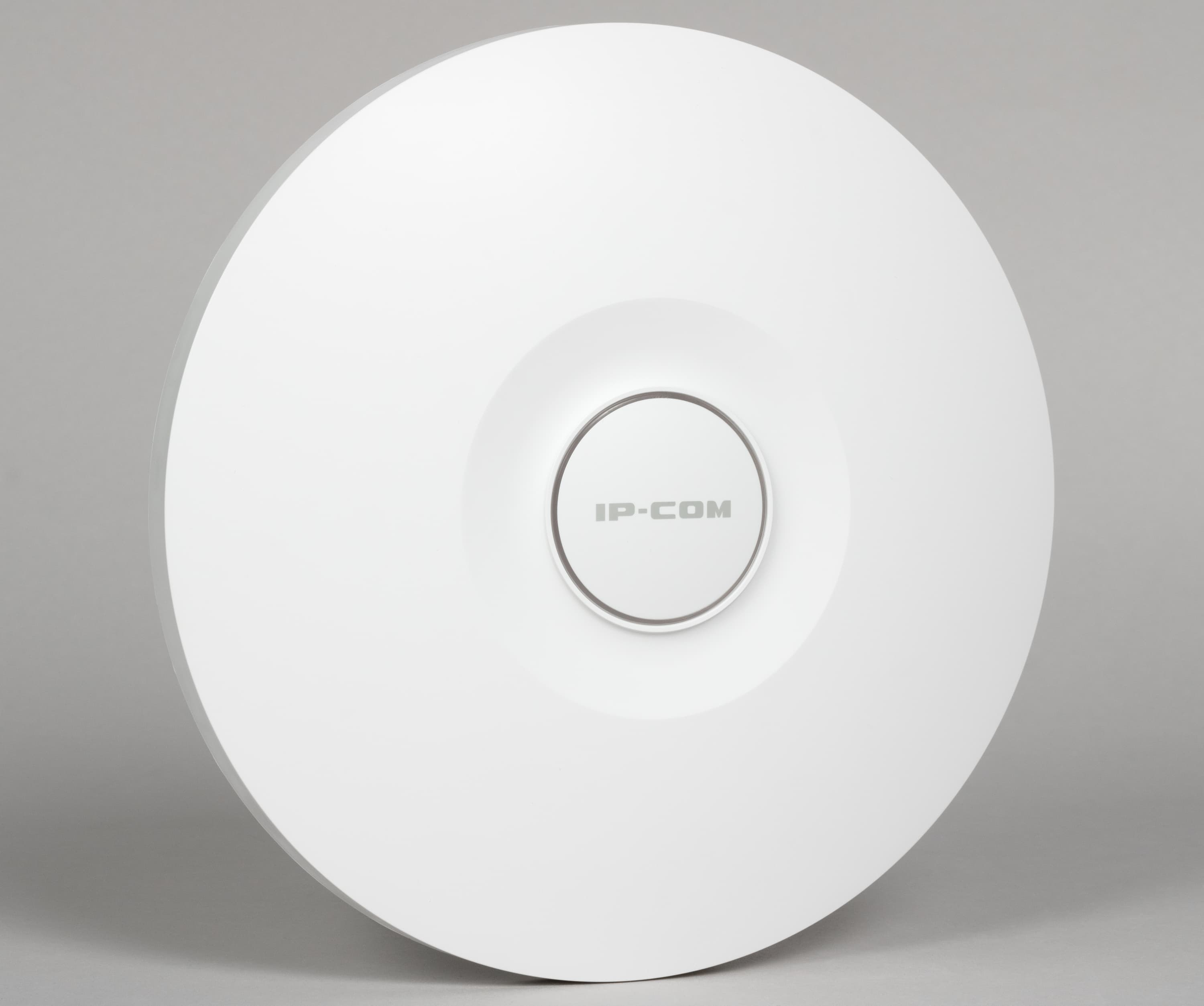

Корпус точки доступа изготовлен из белого матового пластика и имеет отверстия вентиляции на верхней половине.

Исходя из этого понятно, что устройство ориентировано на использование внутри помещений. Диаметр корпуса — 250 мм, высота (с учетом крепления) — 60 мм. Отметим, что пластик относительно маркий.

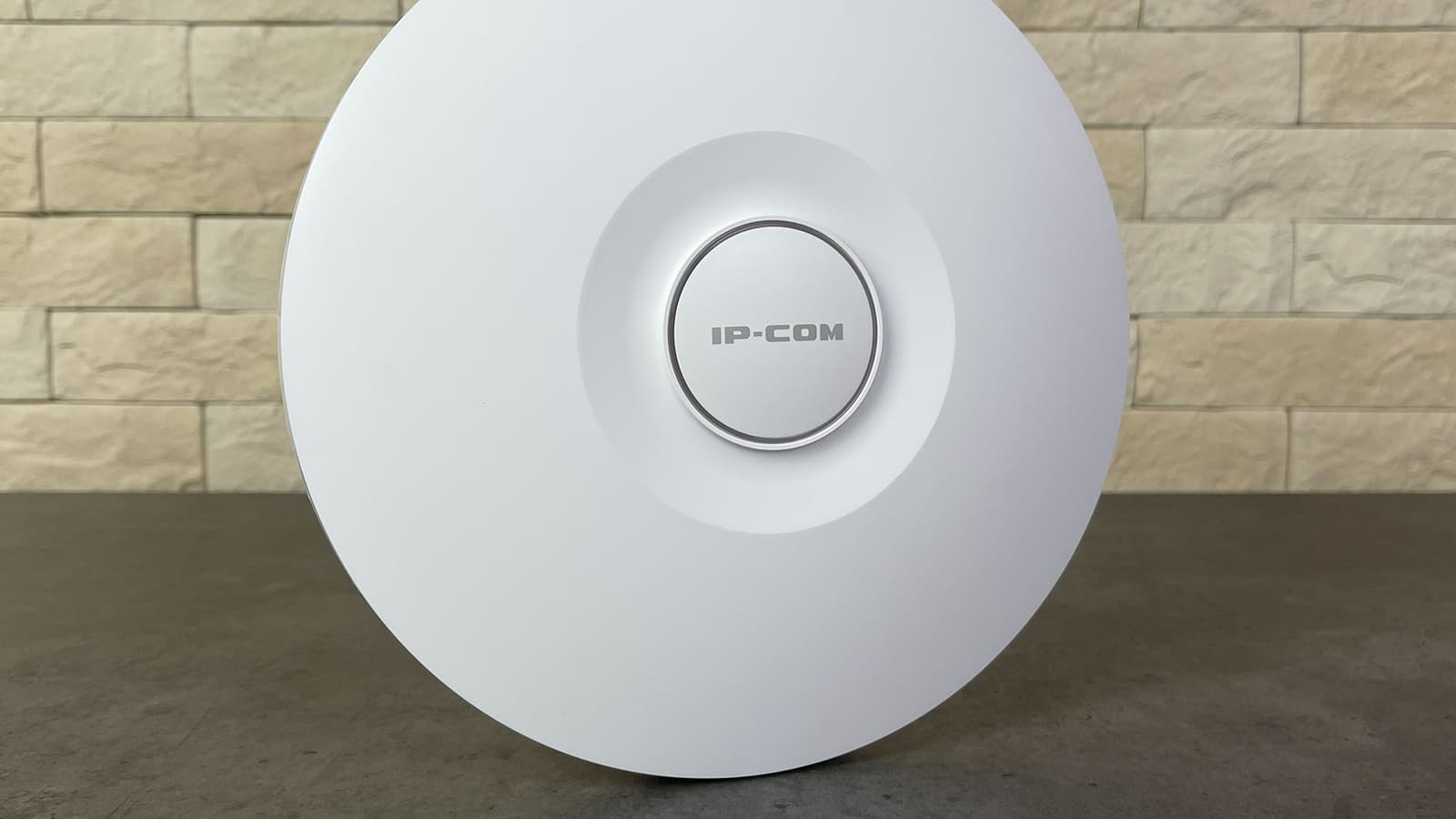

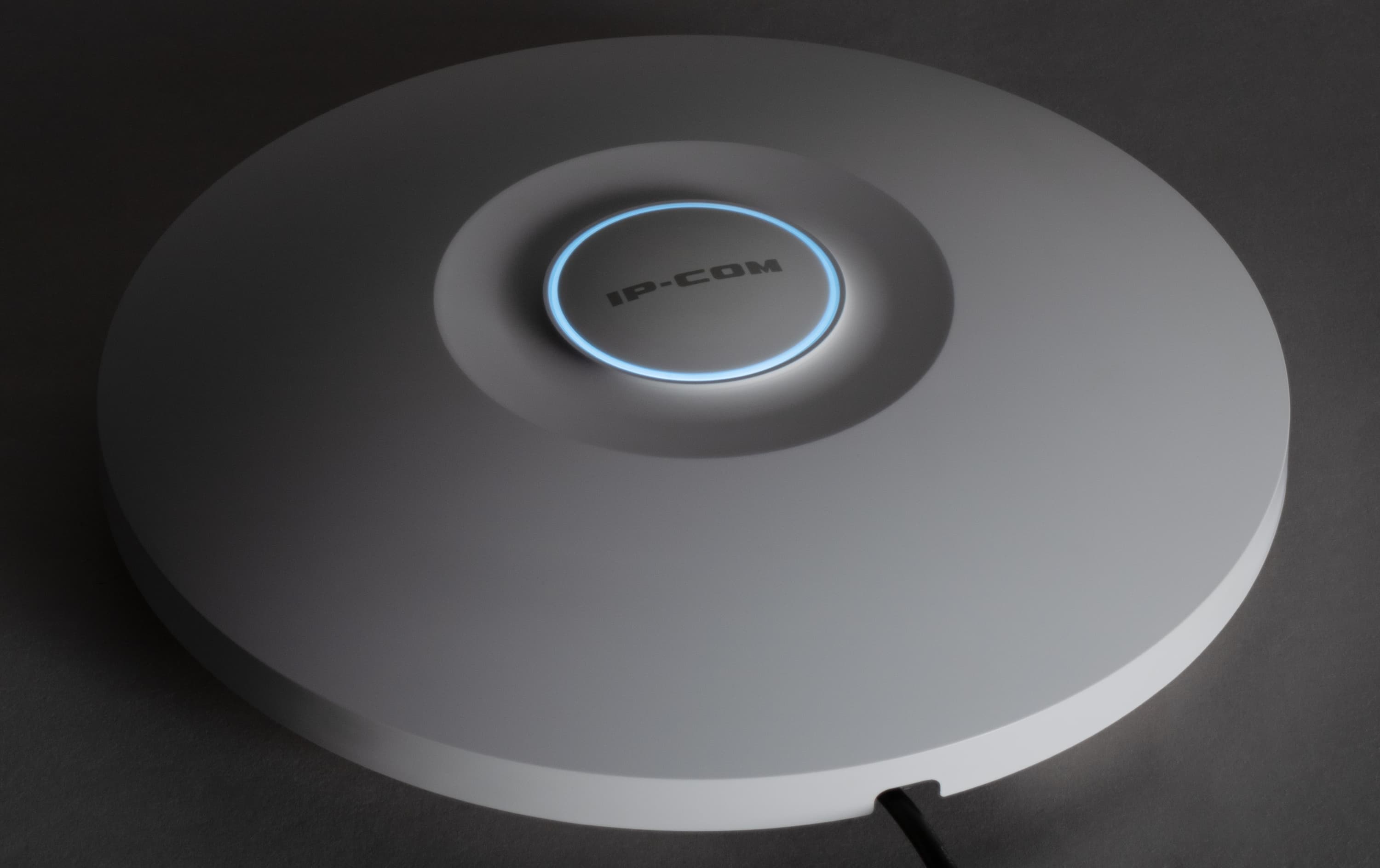

На видимой пользователю стороне в центре находится логотип компании, вокруг которого идет кольцо из прозрачного пластика, выступающее в роли световода индикатора. При этом его можно выключить в настройках.

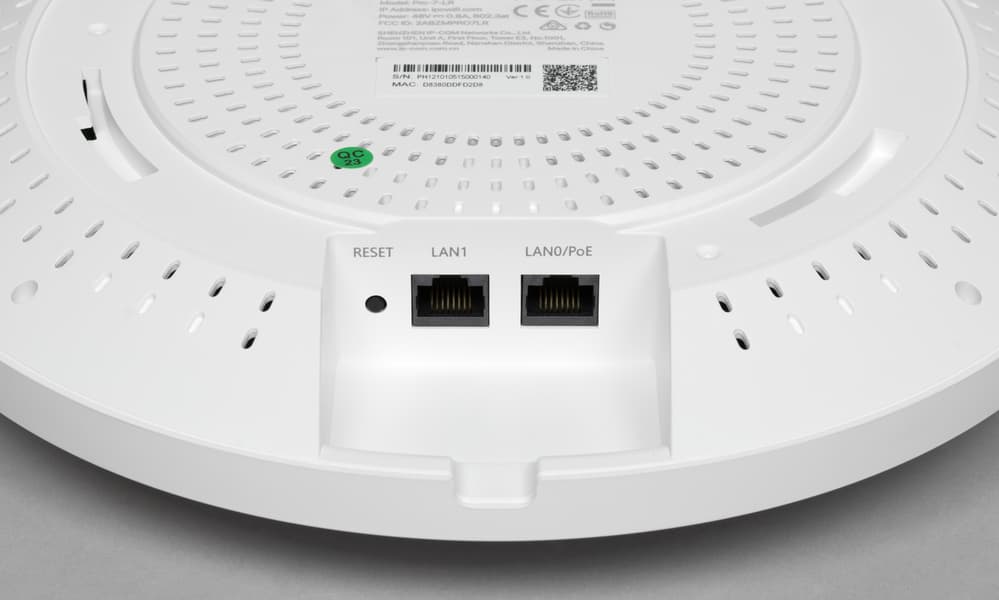

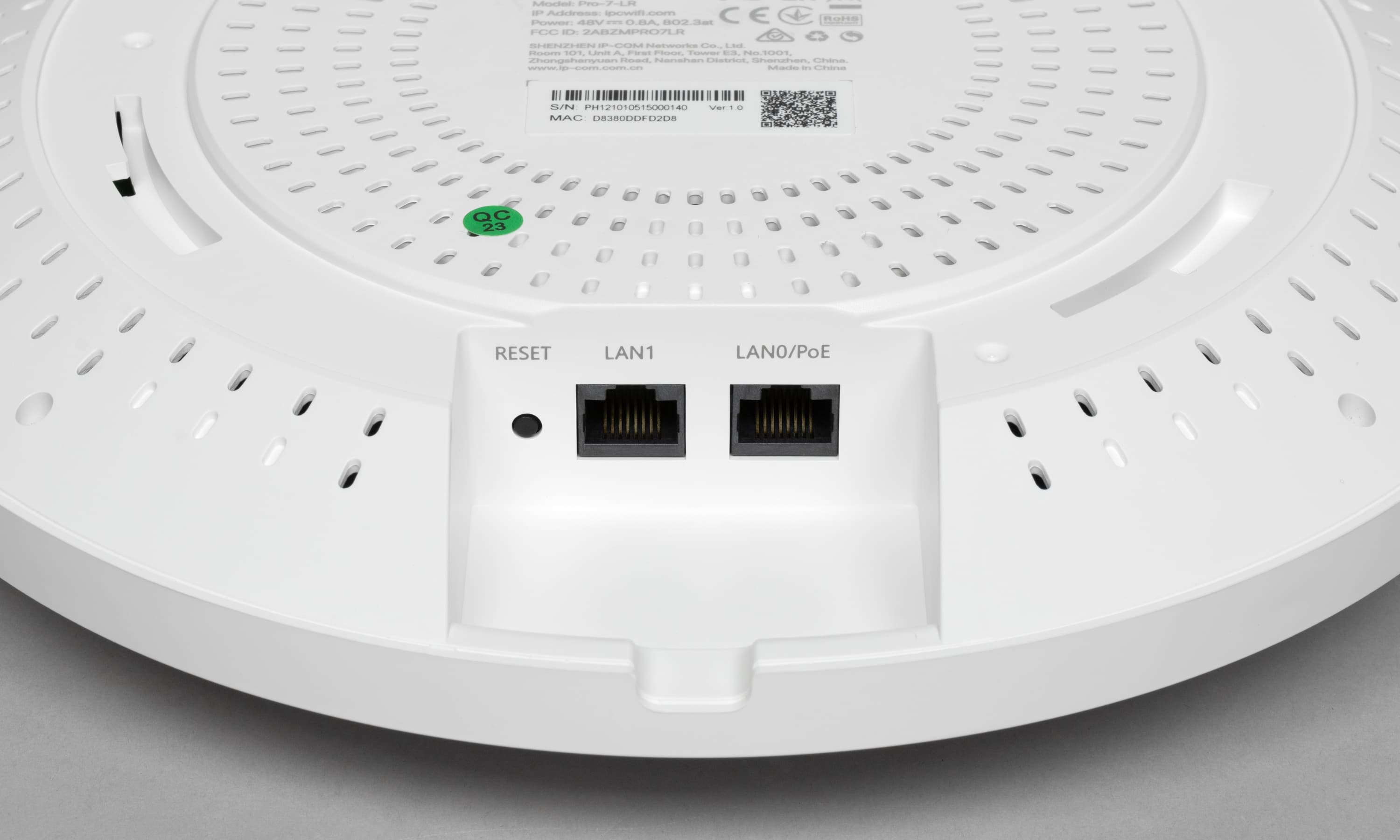

В нише на другой стороне находится скрытая кнопка сброса и два сетевых порта — один на 2,5 Гбит/с с PoE для питания точки и второй на 1 Гбит/с, если вдруг потребуется подключить рядом еще какое-то оборудования. Питание на него не транслируется.

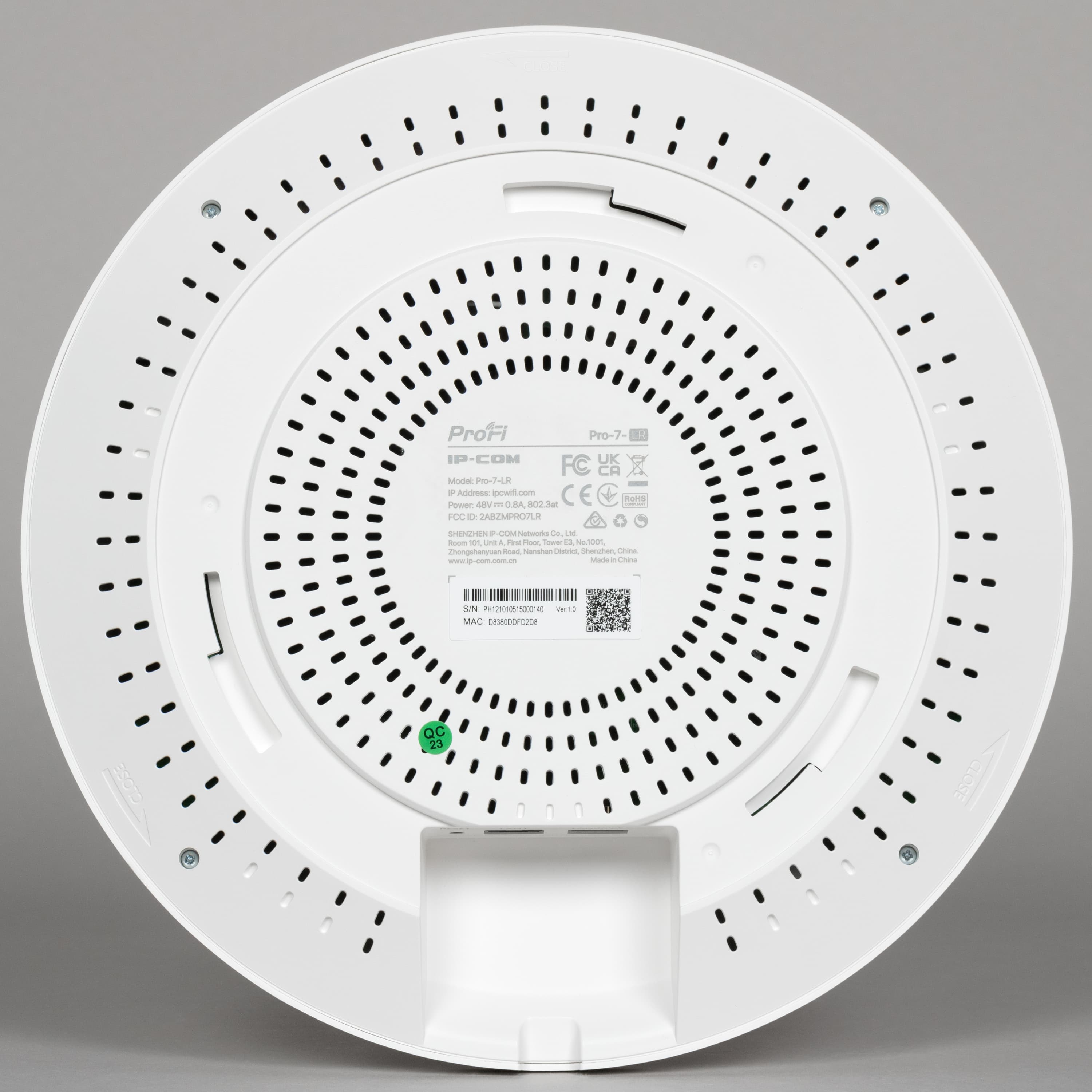

Также на нижней стороне находится традиционная информационная наклейка с данными об устройстве, включая название модели, требования по питанию, серийный номер и MAC-адрес. Здесь же есть QR-ссылка на фирменное приложение для управления точкой доступа со смартфона. Правда, для Android предлагается скачивать APK с сайта производителя, хотя программа присутствует в Google Play.

В целом перед нами вполне традиционное устройство класса «точка доступа» с различными вариантами крепления, питанием через PoE, парой проводных портов и индикатором статуса.

Технические характеристики

Устройство создано на базе чипа Airoha AN7563. Эта SoC включает два ядра ARM Cortex-A53, работающих на частоте 1 ГГц, контроллеры для проводных портов и контроллеры шины PCIe для подключения внешних радиоблоков. По объему памяти точной информации нет, но в других устройствах с этим процессором используется сочетание 128 МБ флэш-памяти и 512 МБ оперативной памяти.

Внешний радиоблок представлен работающими в паре чипами MediaTek MT7991 и MT7976. Эта комбинация позволяет создавать компактные и доступные современные двухдиапазонные решения с поддержкой Wi-Fi 7. Отметим, что данные чипы были представлены в первом квартале прошлого года, так что в целом достаточно свежие.

Точка доступа поддерживает работу в диапазонах 2,4 и 5 ГГц. Она поддерживает все стандарты беспроводной связи начиная с 802.11a/b и заканчивая новейшим 802.11be (Wi-Fi 7). Для диапазона 2,4 ГГц есть две встроенные антенны и поддержка ширины канала 40 МГц. Это дает максимальную скорость соединения 688 Мбит/с с учетом схемы кодирования 4096-QAM. Для 5 ГГц установлено уже три антенны и есть возможность работы на канале 160 МГц, что дает максимальную скорость подключения 4323 Мбит/с. Отметим, что некоторые современные клиентские устройства способны работать и с каналом 320 МГц, но имеют только две антенны, так что фактически заявленные максимальную скорость с ними не получить. Рекомендованное максимальное число клиентов на одну точку — 100. Техническое ограничение числа клиентов — 256.

В диапазоне 2,4 ГГц точка доступа может обслуживать одновременно до 8 SSID. Для 5 ГГц эта цифра в два раза меньше — можно иметь максимально четыре независимых сети. Для разделения клиентов разных сегментов поддерживается VLAN. Это позволяет сегментировать беспроводную сеть согласно требованиям заказчика, например для организации отдельных сегментов для гостей или специализированного оборудования.

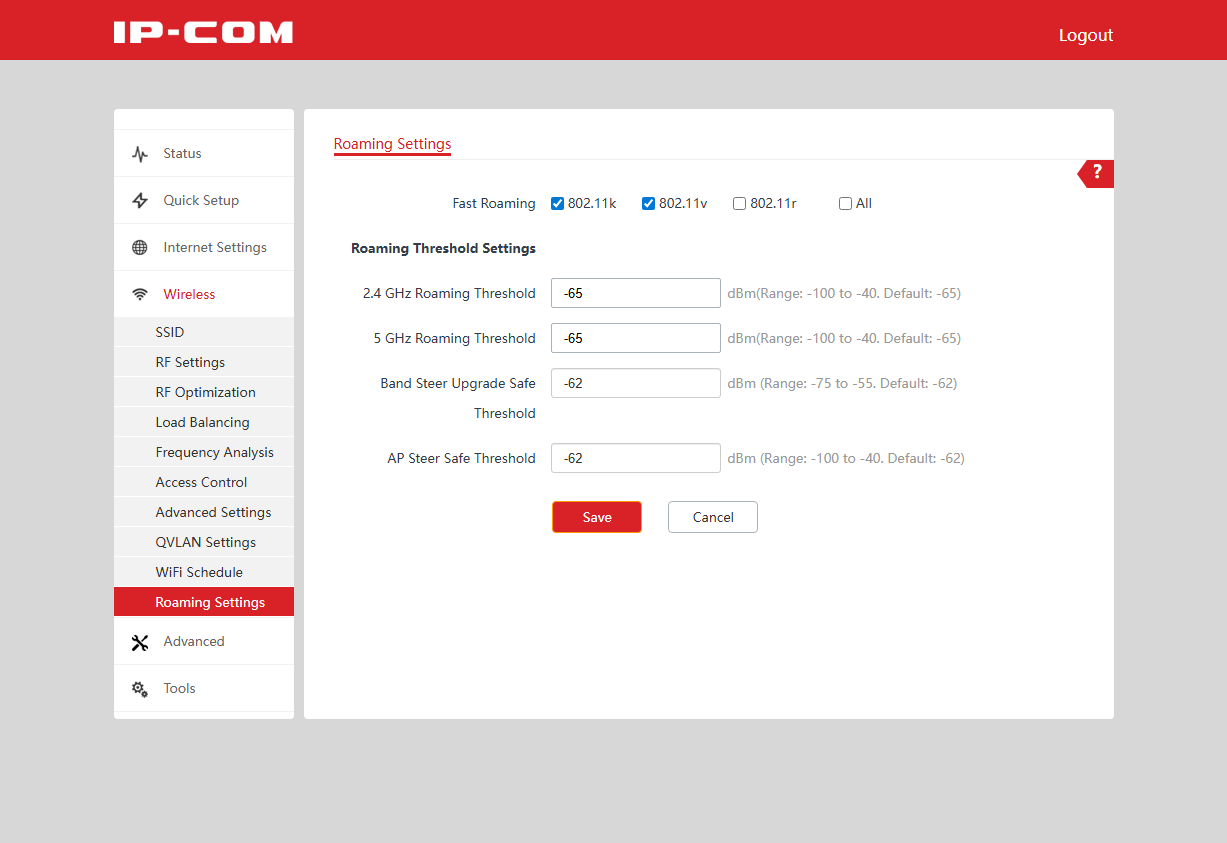

Поддерживаются технологии бесшовного роуминга 802.11k/v/r, WPA3, MLO, контроль доступа, ограничения подключения клиентов по RSSI, управление мощностью и другие востребованные в данном сегменте функции.

Для подключения к опорной сети используется порт для медного кабеля с максимальной скоростью 2,5 Гбит/с. Также на точке доступа есть и второй порт, но уже только на 1 Гбит/с. Для питания применяется технология PoE 802.3at, заявленное максимальное потребление — 17,4 Вт. Диапазон рабочих температур — от −10 до 40 °C.

Использовалась последняя на момент проведения тестирования прошивка версии V1.0.0.9(4301).

Настройка и возможности

Для управления точкой доступа предусмотрено несколько вариантов — традиционный веб-интерфейс, фирменное мобильное приложение, выделенный контроллер и облачный доступ. Так что в зависимости от требований заказчика можно будет выбрать наиболее подходящий вариант.

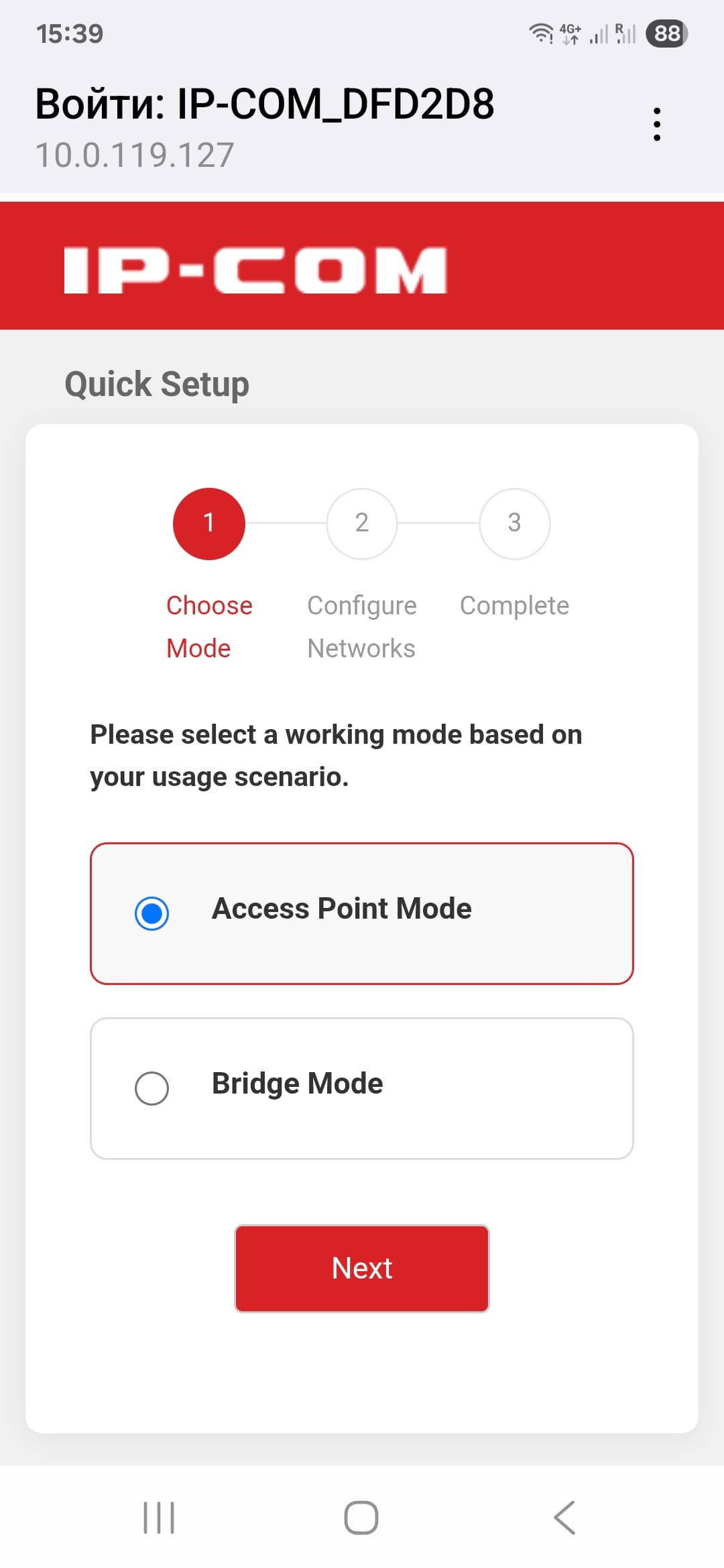

Для работы через браузер потребуется определить IP-адрес точки в локальной сети, например по логам сервера DHCP. При первом подключении будет предложено пройти мастер настройки. В нем всего два шага — на первом выбираем режим работы (точка доступа или мост), на втором указываем имя и пароль беспроводной сети, а также пароль администратора. При необходимости можно провести настройку и с беспроводного устройства, подключившись к открытой по умолчанию сети точки доступа.

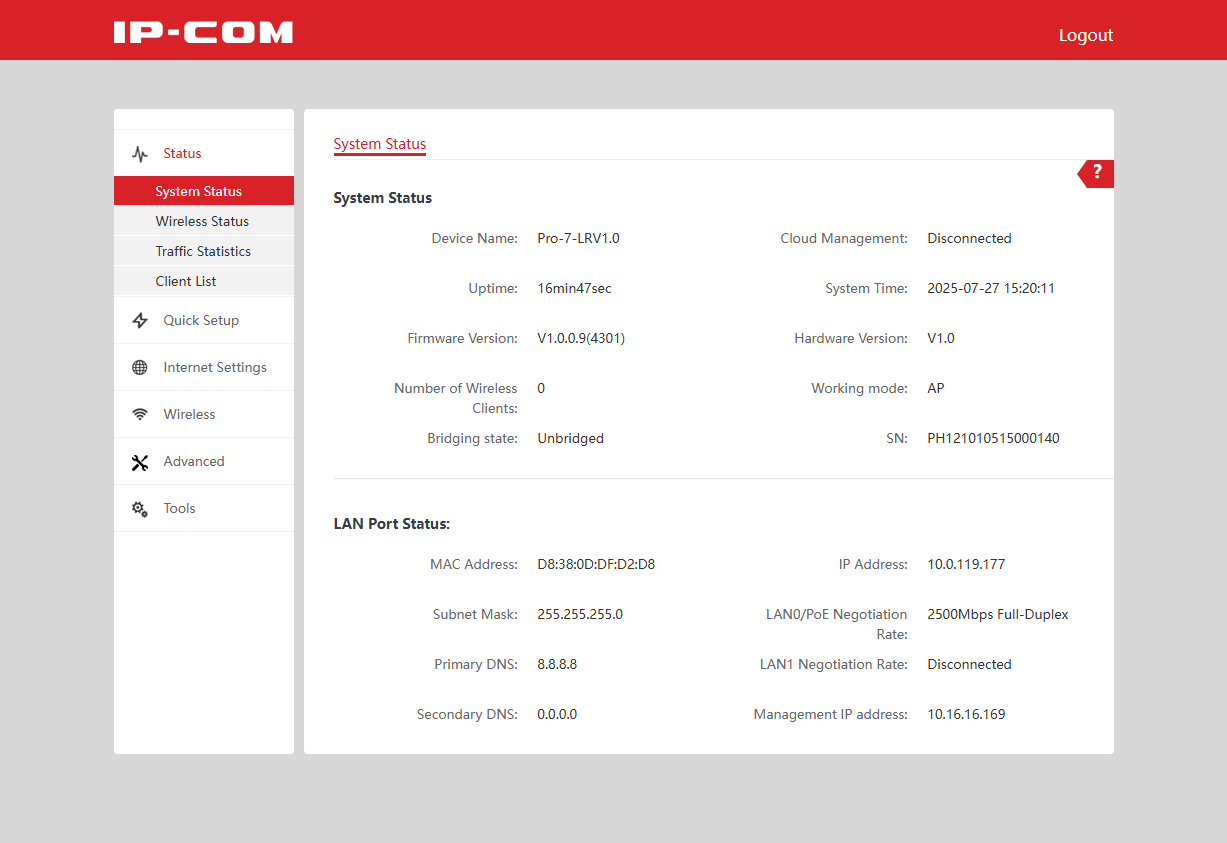

Веб-интерфейс имеет английскую и китайскую версию и не перегружен настройками. В левой части окна находятся шесть пунктов меню верхнего уровня. Раздел Status будет полезен для мониторинга работы точки доступа. На первой его странице можно посмотреть статусы проводных портов, IP- и MAC-адреса, версию прошивки, время работы, число клиентов.

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Wireless Status показывает текущие режимы работы радиоблоков, включая стандарт, номер и ширину канала, имена и режимы защиты сетей. Traffic Statistics показывает объемы принятых и переданных данных по каждому диапазону и SSID.

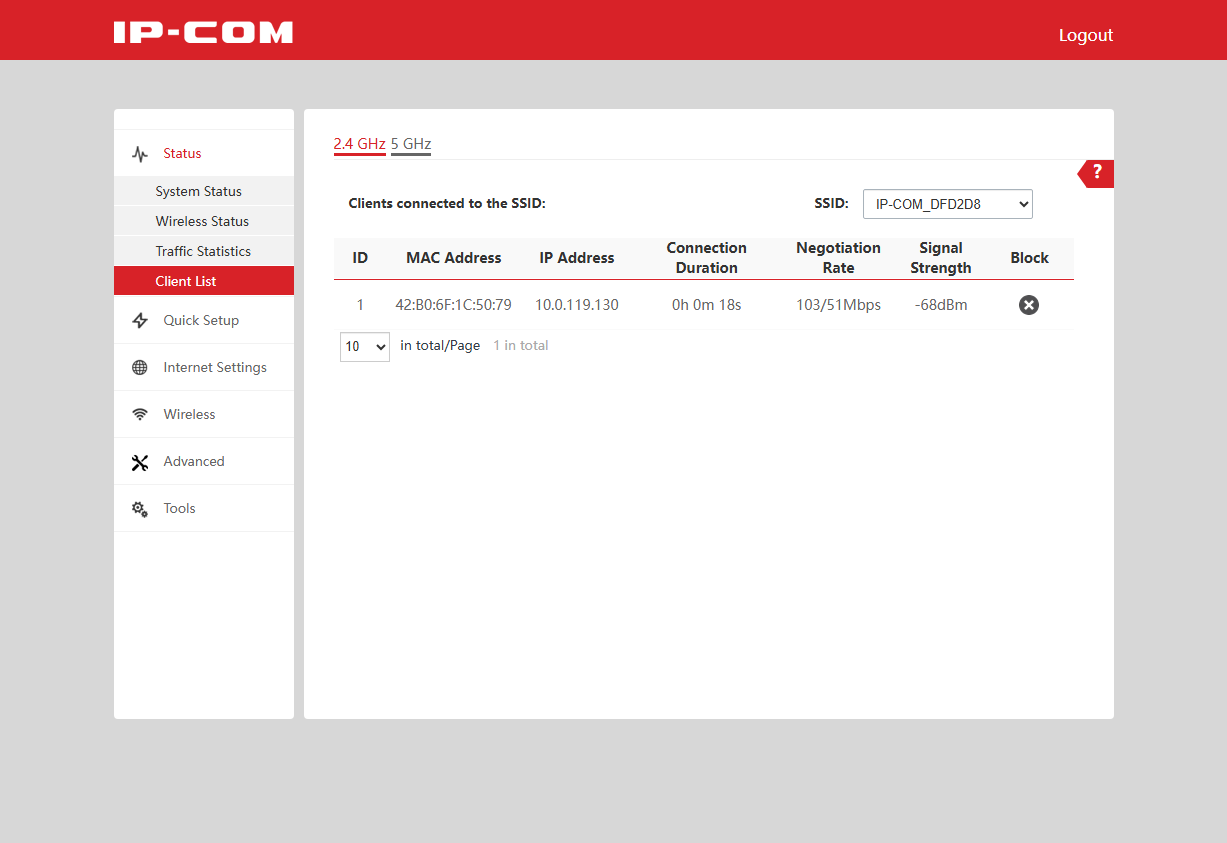

На странице Client List можно посмотреть всех подключенных клиентов с разбиением по диапазонам и SSID. В каждой записи присутствует информация о MAC- и IP-адресе, времени подключения, согласованных скоростей и уровне сигнала. Есть также кнопка для оперативной блокировки клиента.

Раздел Quick Setup состоит из одной страницы и повторяет настройки мастера. На нем можно выбрать имя и защиту беспроводной сети, а также режим работы. Видимо это единственный вариант изменить режим работы без сброса. Вариант Client+AP работает следующим образом — сканируются окружающие беспроводные сети и после выбора нужной проводится подключение к ней. Далее вы настраиваете уже собственные сети точки доступа для подключения клиентов.

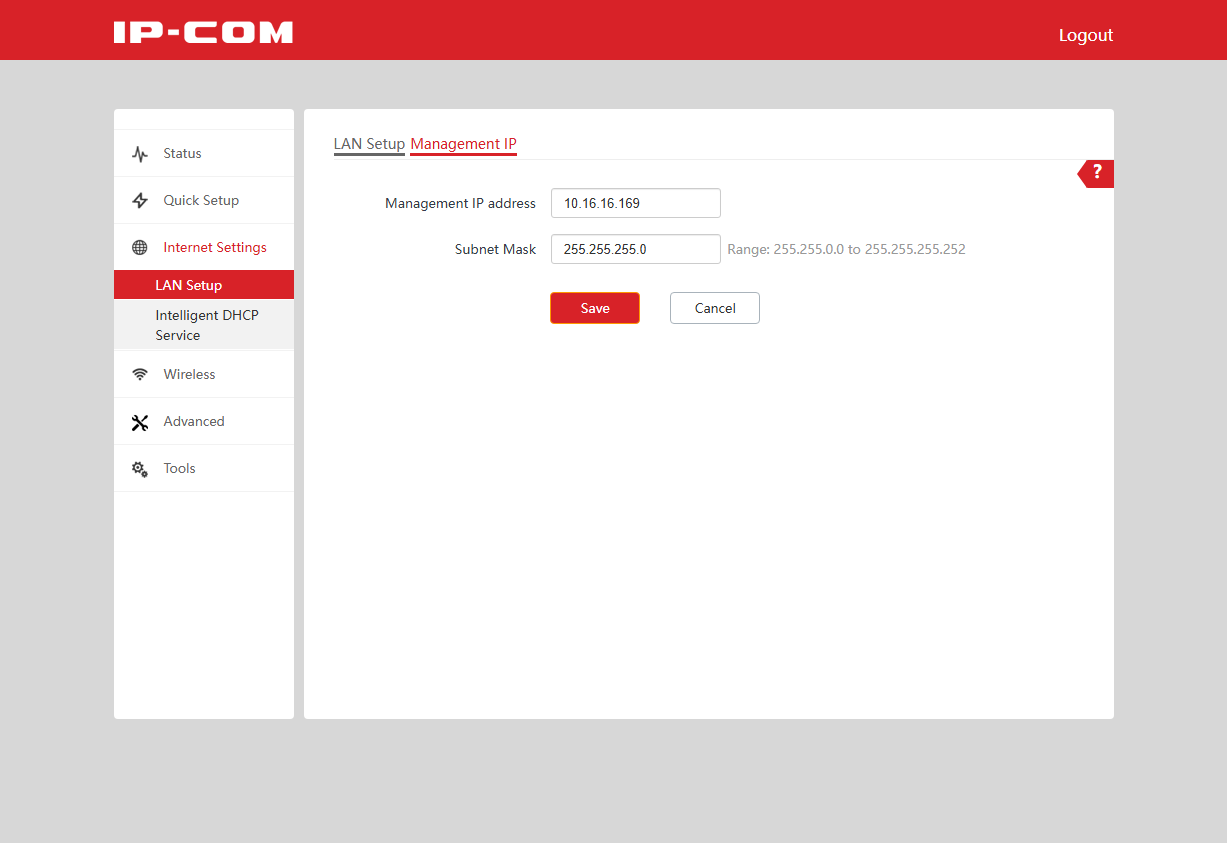

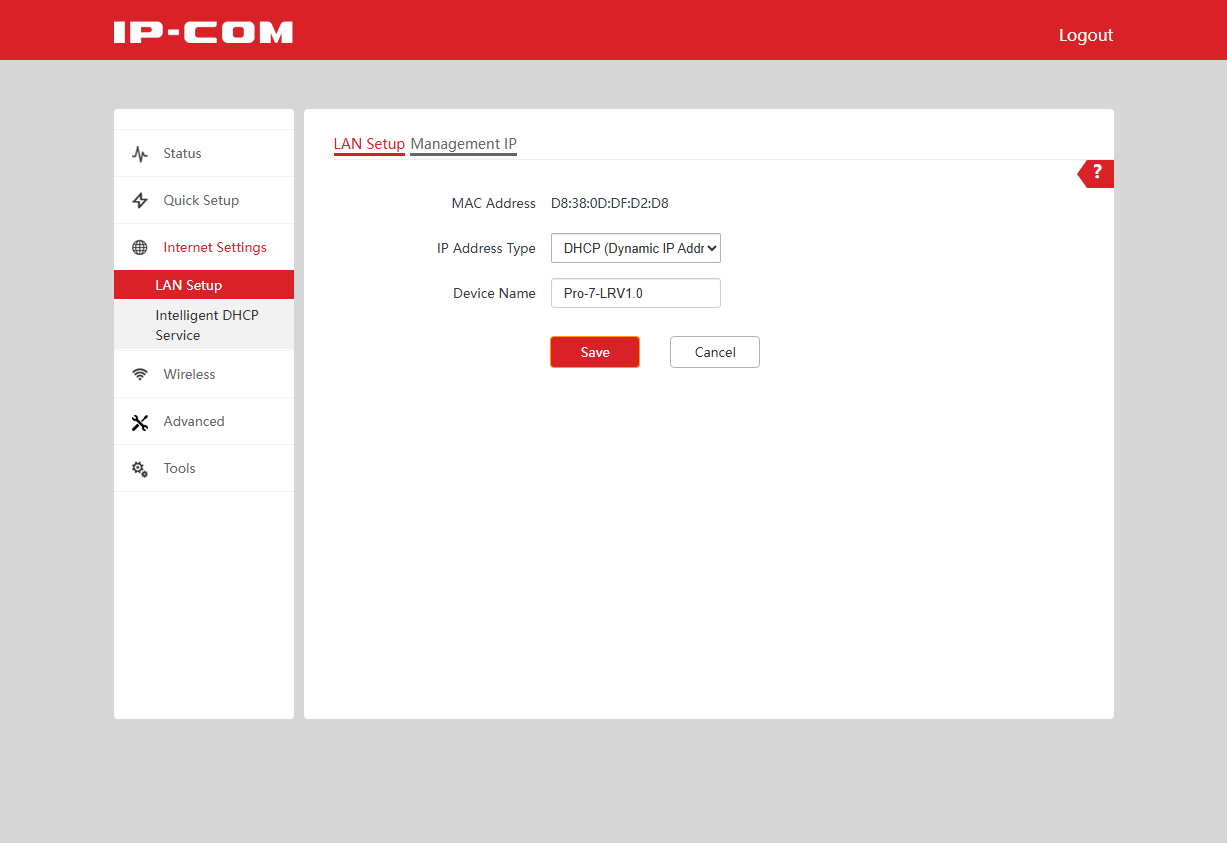

На странице LAN Setup раздела Internet Settings настраивается имя устройства и его IP-адрес. Точка доступа также имеет еще дополнительные адрес для управления и возможность выступать в роли сервера DHCP для своих клиентов. Настроек у последнего не очень много, но вероятно для определенных сценариев он может быть полезен.

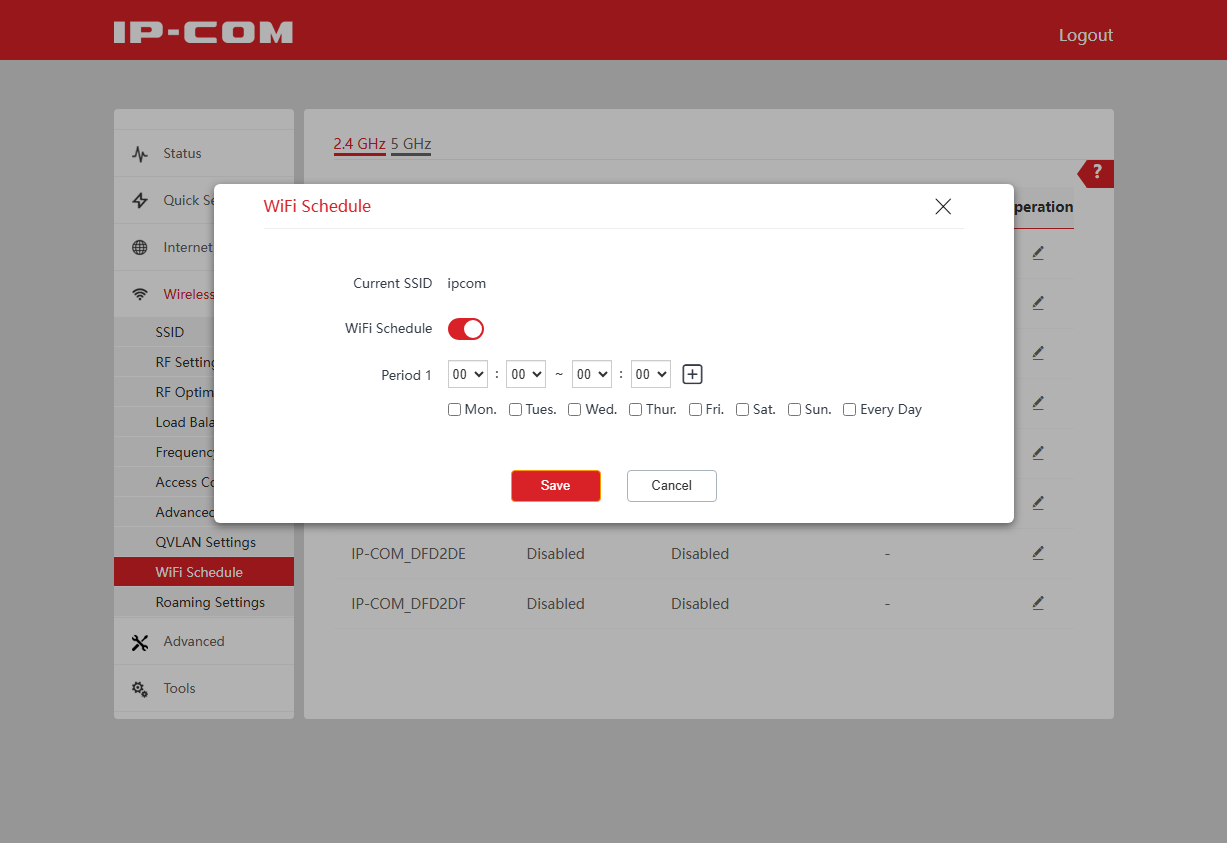

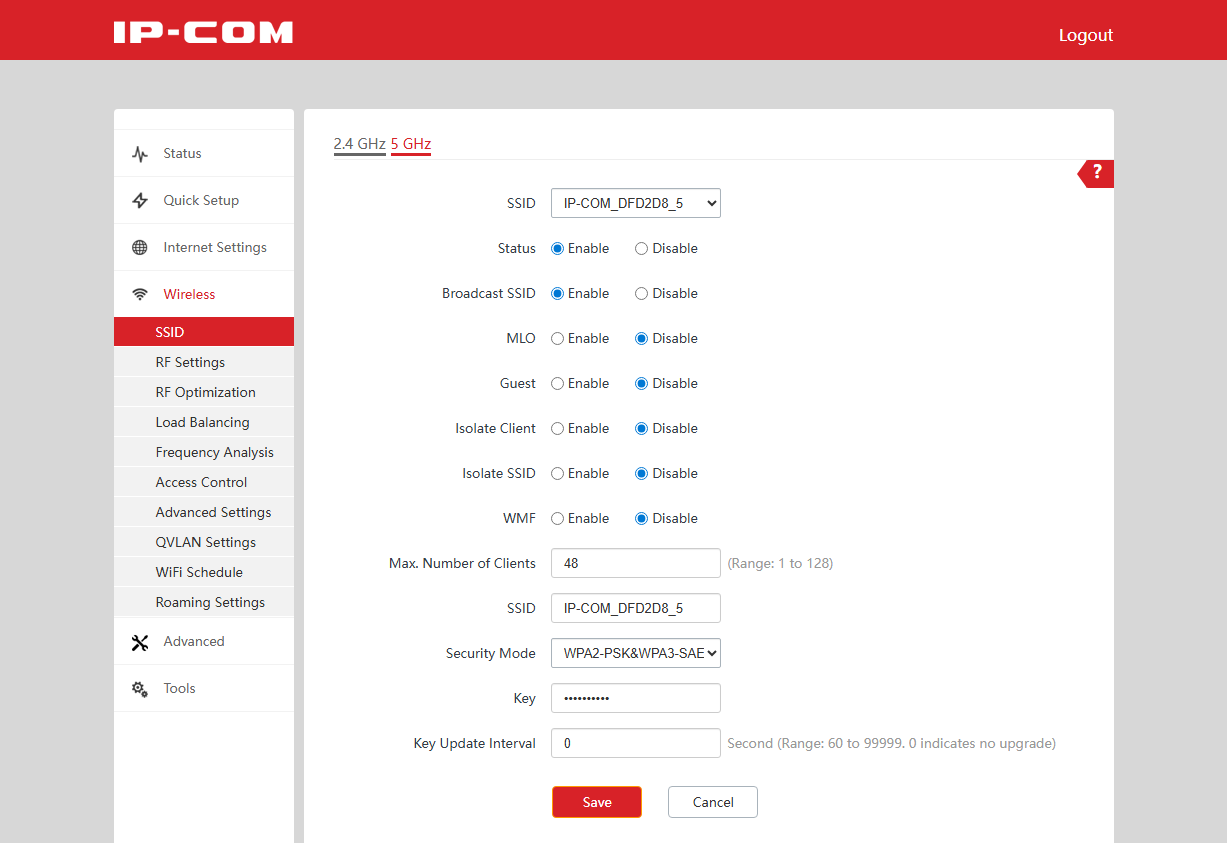

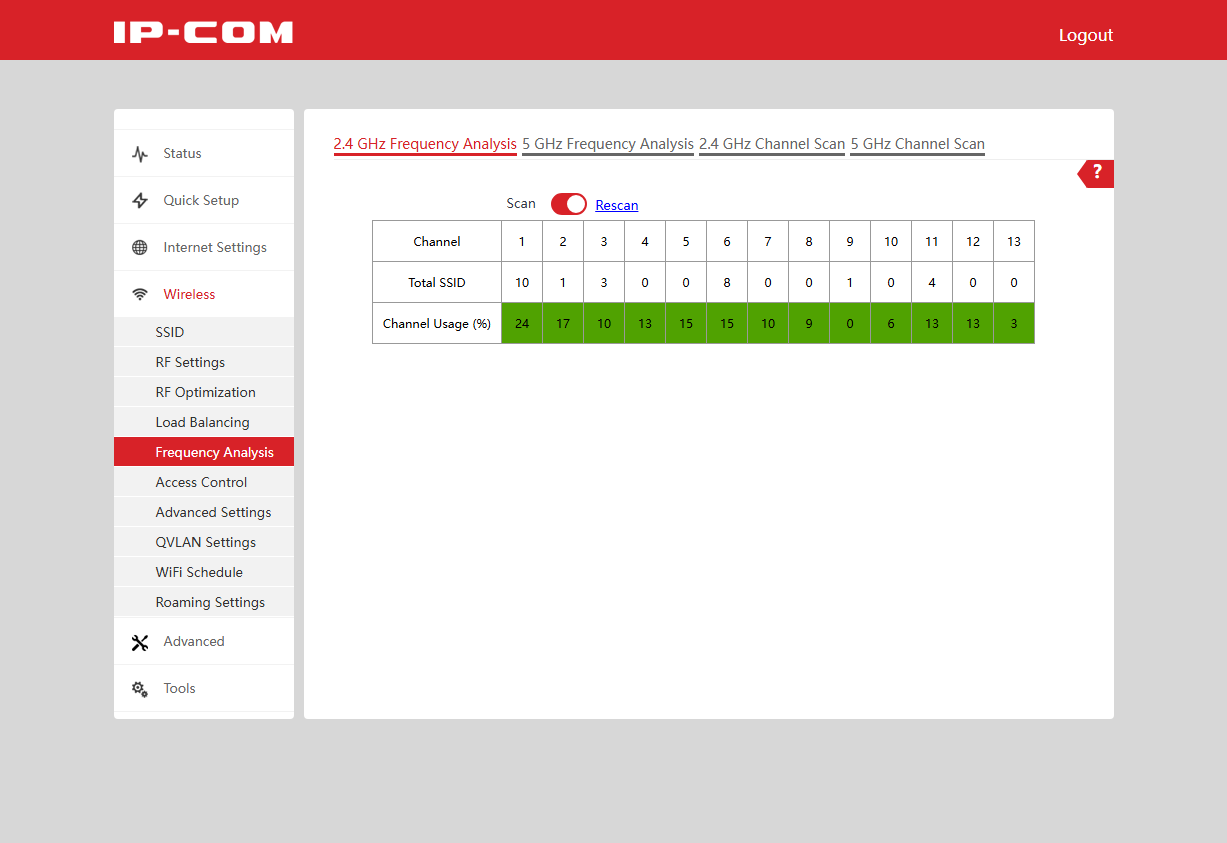

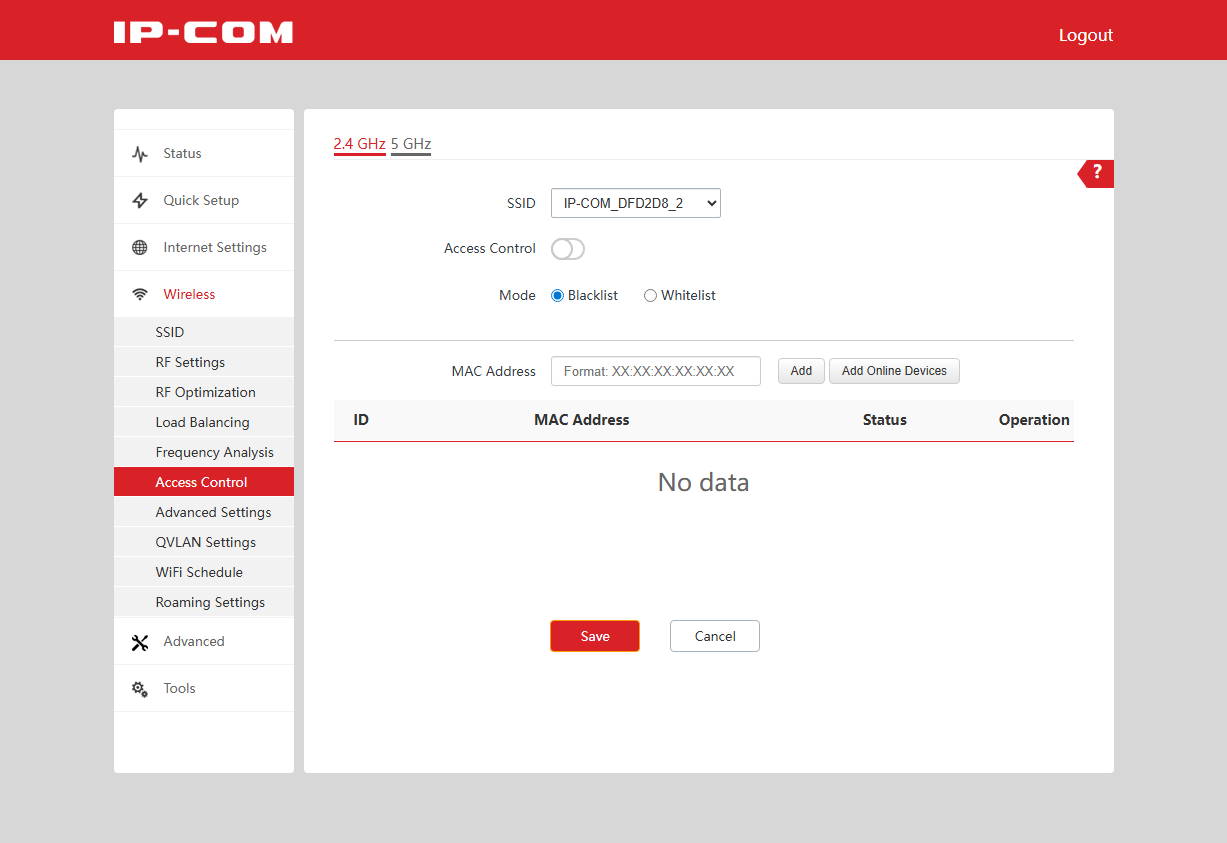

Раздел меню Wireless по понятным причинам наиболее многочисленный. На первой странице настраиваются SSID беспроводных сетей. В параметрах указываются имя, режим защиты, максимальное число клиентов и другие параметры. Отметим, что возможность авторизации клиентов через сервер RADIUS реализована только для WPA2.

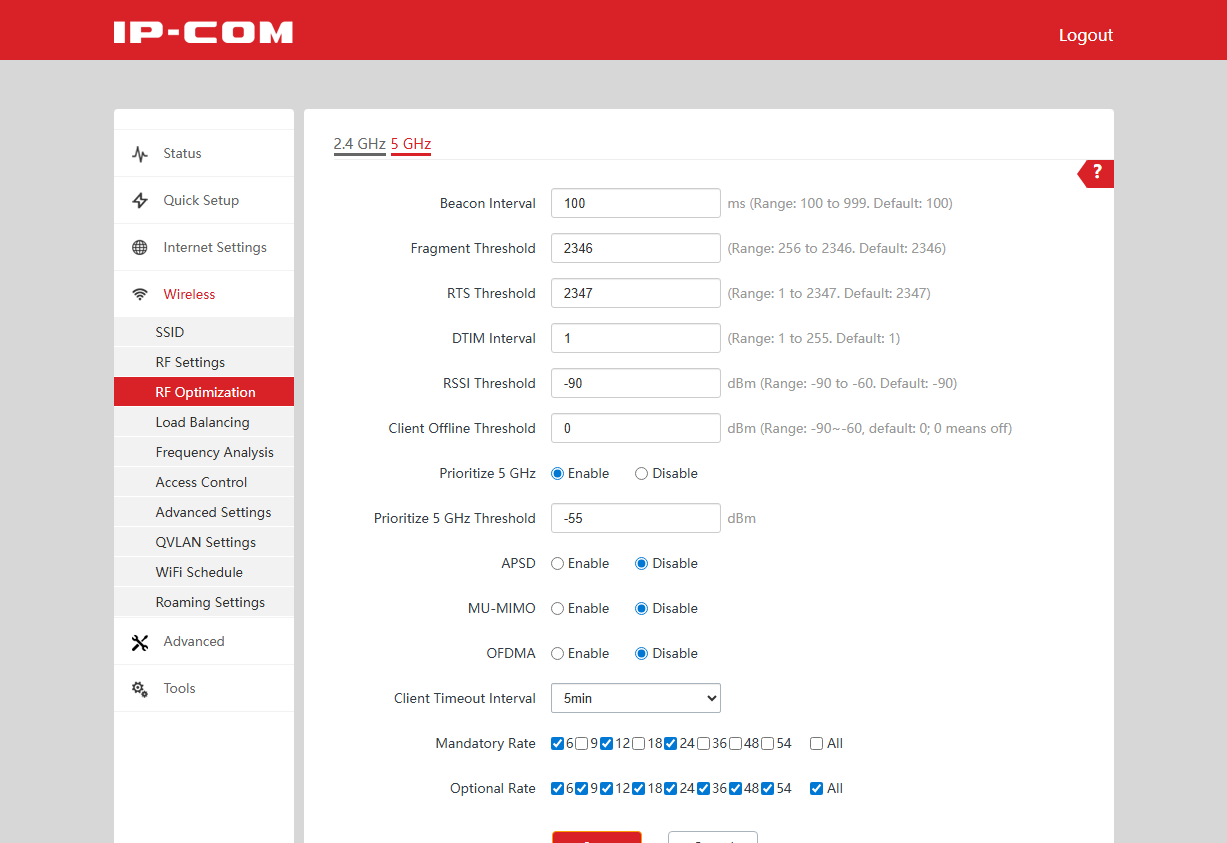

За режимы работы радиоблоков отвечает страница RF Settings. Здесь уже можно выбрать регион, максимальный стандарт Wi-Fi, номер и ширину канала, а также мощность передатчика. Более тонкие настройки радио собраны на странице RF Optimization.

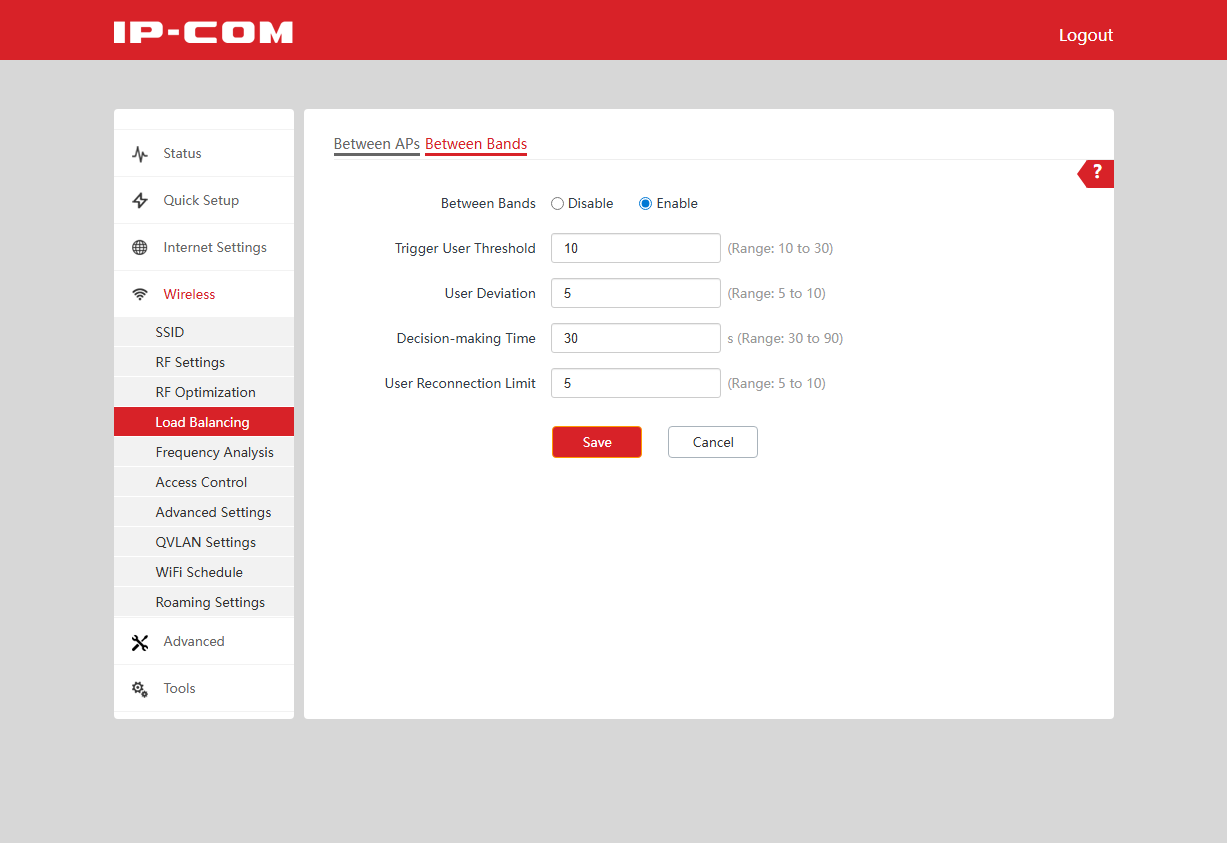

Решение имеет функцию балансировки клиентов по точкам доступа или по диапазонам. Судя по настройкам, работает она по числу клиентов без учета характеристик их подключения. При выборе номеров каналов можно использовать встроенный сканер частот для определения наименее загруженных. Точка доступа поддерживает работу со списками доступа по MAC-адресам клиентов. Они настраиваются в «черном» или «белом» режиме независимо для каждого SSID.

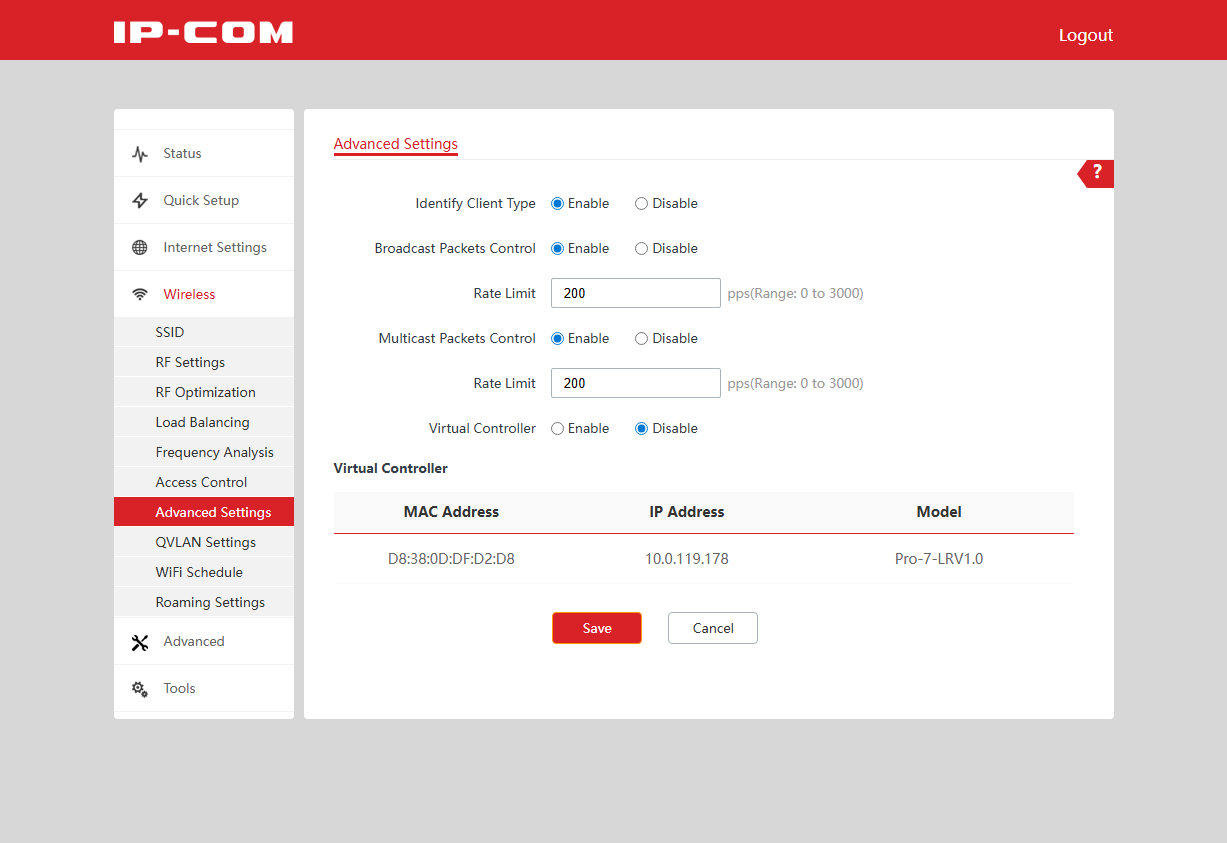

На странице Advanced Settings наиболее интересная настройка — возможность работы одной точки доступа в роли контроллера для других с целью синхронизации настроек и роуминга. У нас на тесте было только одно устройство, так что проверить этот режим возможности не было.

Для сегментирования сети, например для организации гостевого доступа, обычно используется технология VLAN. На странице QVLAN Settings можно назначить требуемые теги для настроенных ранее SSID. Страница WiFi Schedule позволяет для каждого SSID настроить расписание работы. Последний пункт в этом разделе — настройка параметров роуминга: протоколов 802.11k/v/r и порогов уровня сигнала.

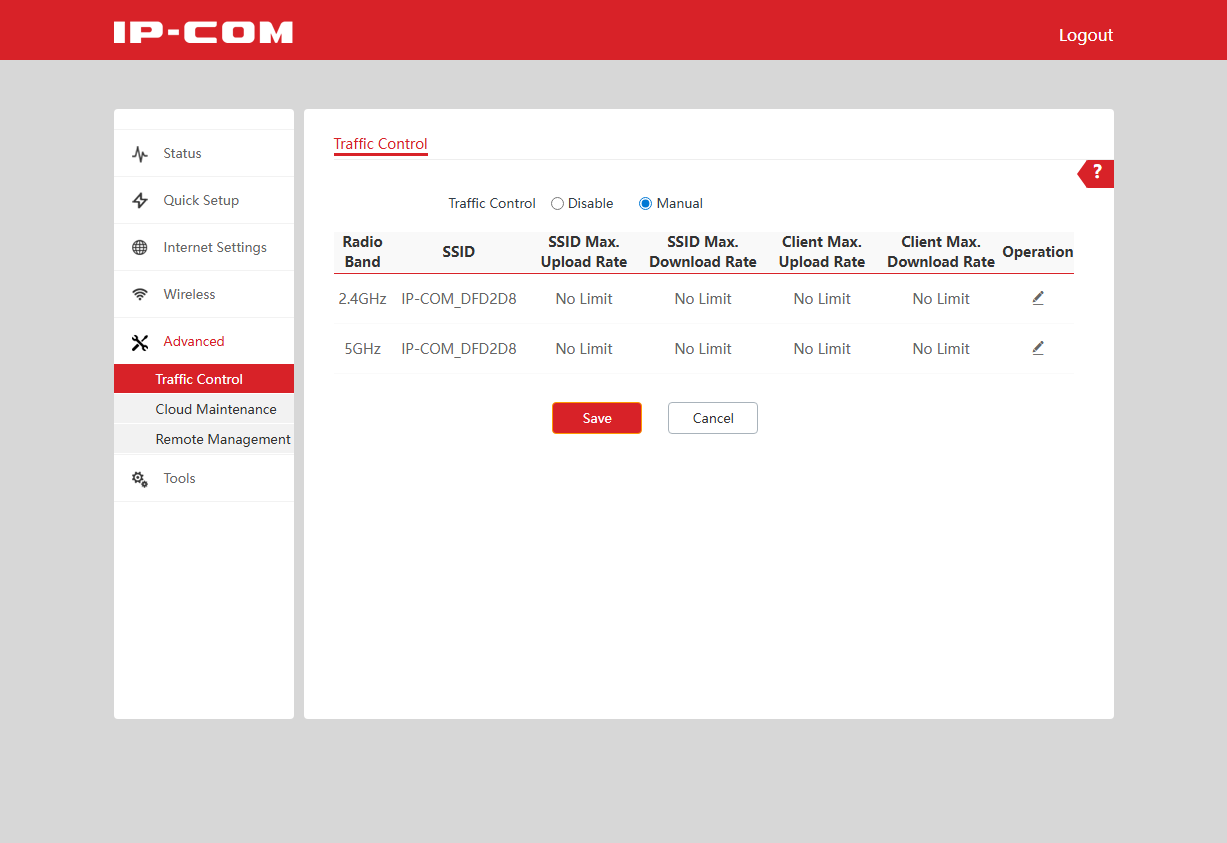

В группе Advanced есть три страницы. На Traffic Control можно настроить ограничения на скорости приема и передачи для каждого SSID и диапазона. Есть возможность установки лимитов на всю сеть или на каждого клиента.

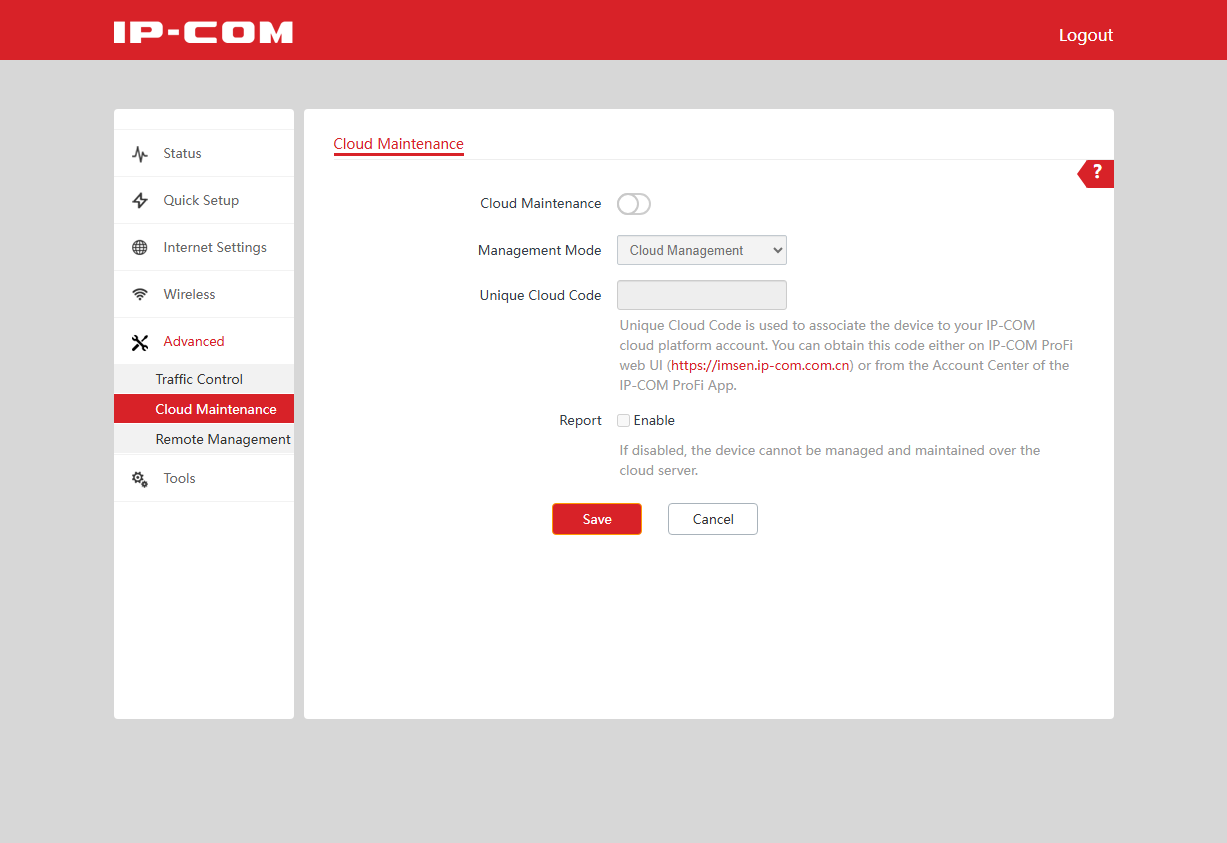

На странице Cloud Management настраивается привязка к определенному облачному аккаунту. В этом случае локальное управление через браузер будет работать в ограниченном только функциями мониторинга режиме — доступны только раздел Status и страница для отключения облачного режима. Для подключения устройства к облаку используется уникальный идентификатор последнего.

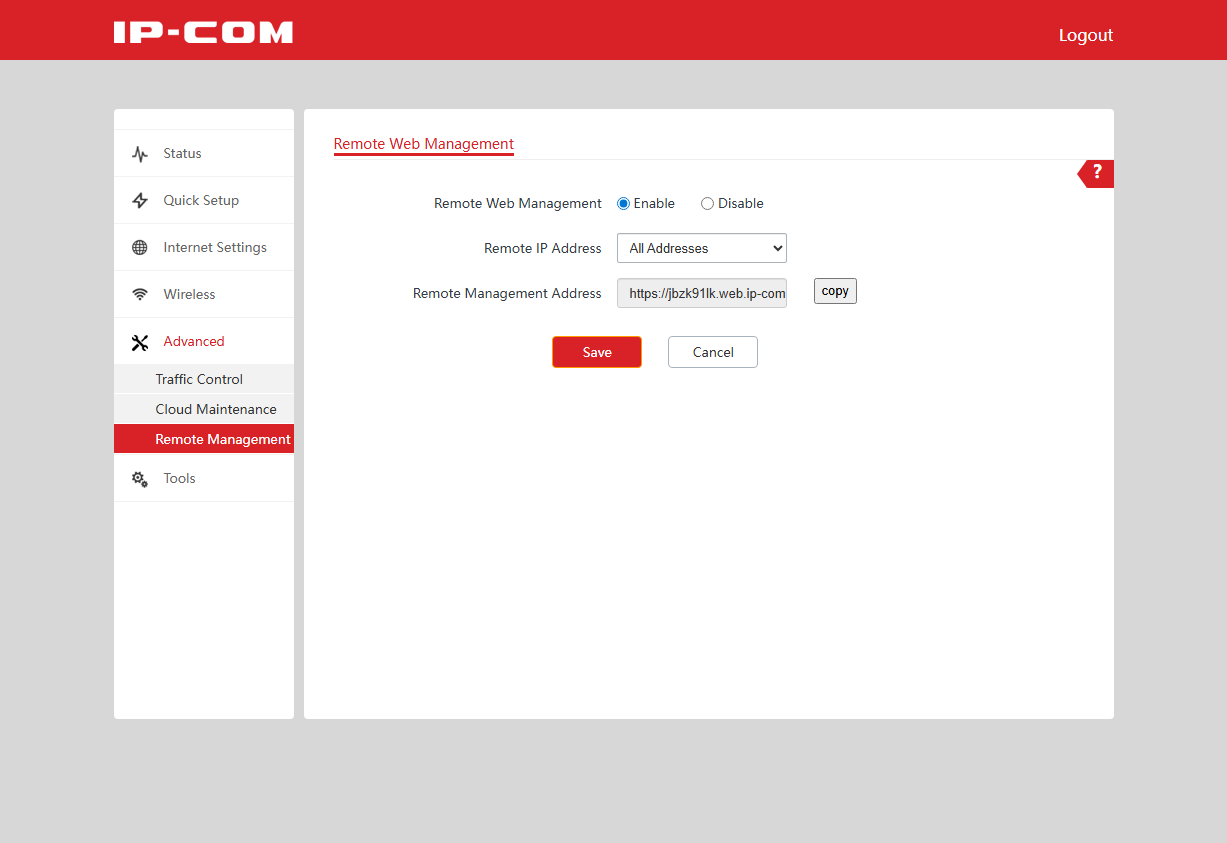

Функция Remote Management не связана непосредственно с облачным сервисом, но позволяет администратору получить удаленный доступ к веб-интерфейсу устройства по определенному уникальному адресу в виде https://xxxxxxxx.web.ip-com.com.cn:8082. Достаточно только обеспечить доступ точки к интернету.

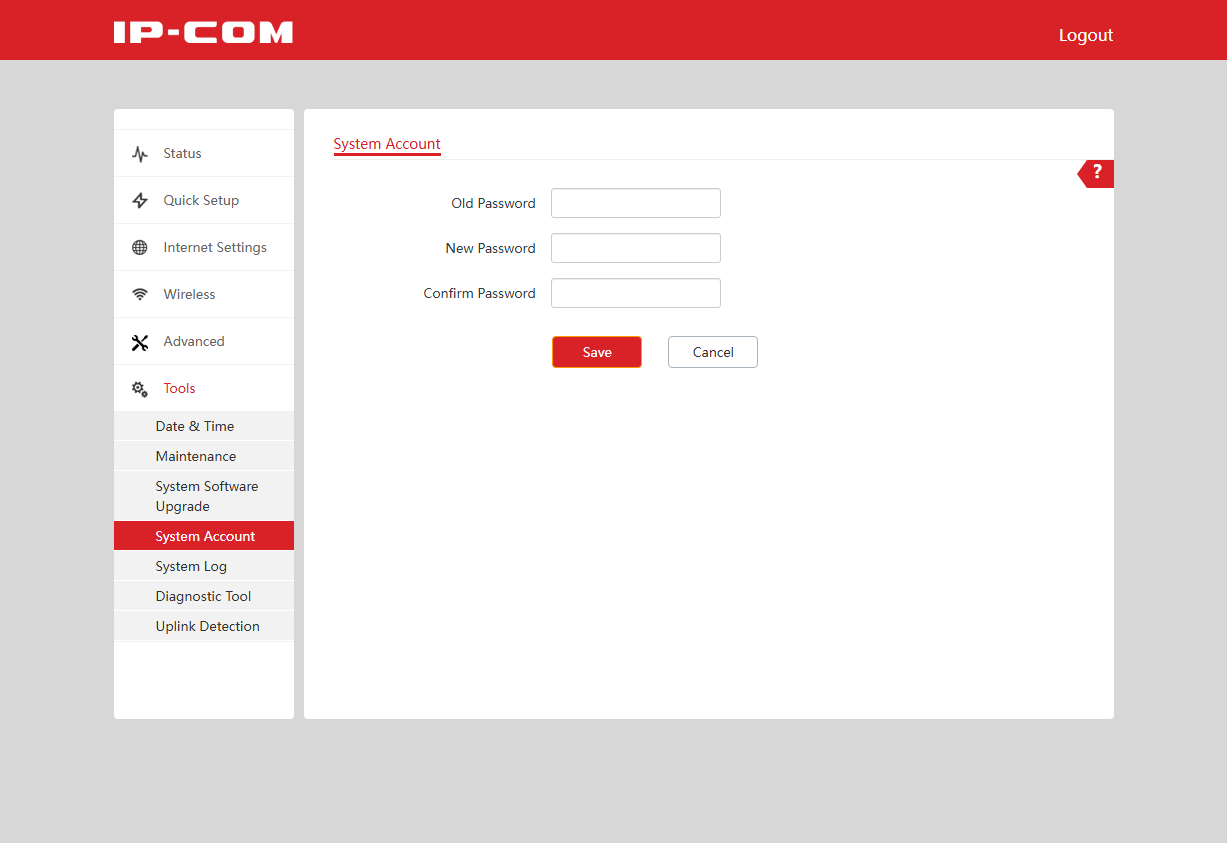

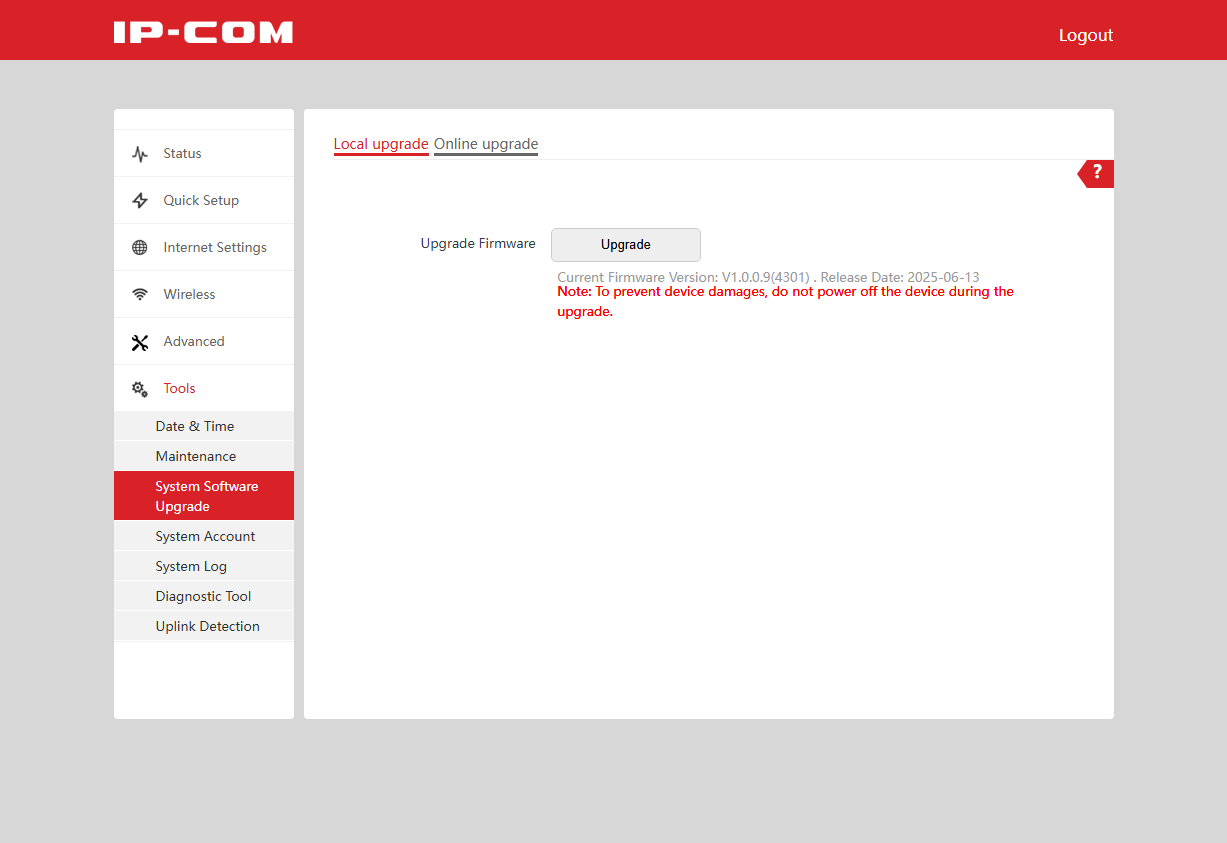

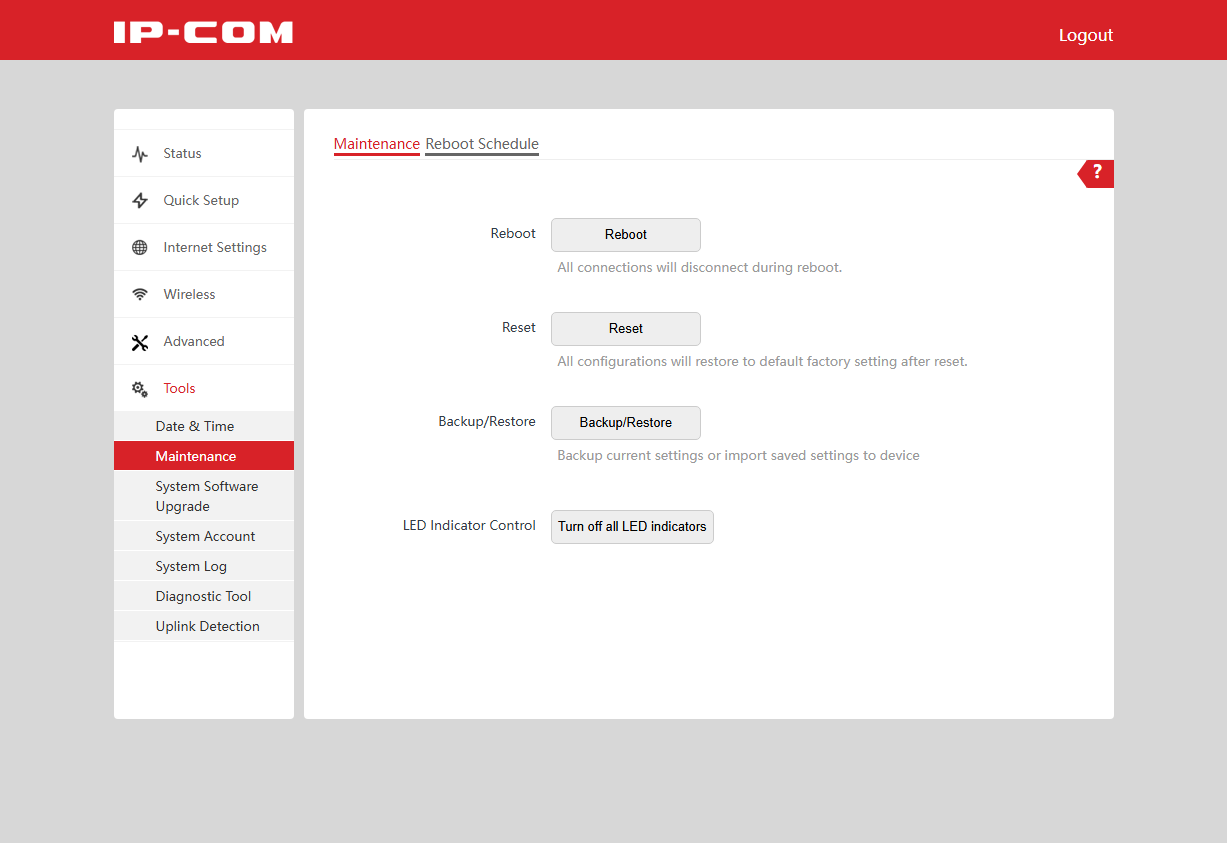

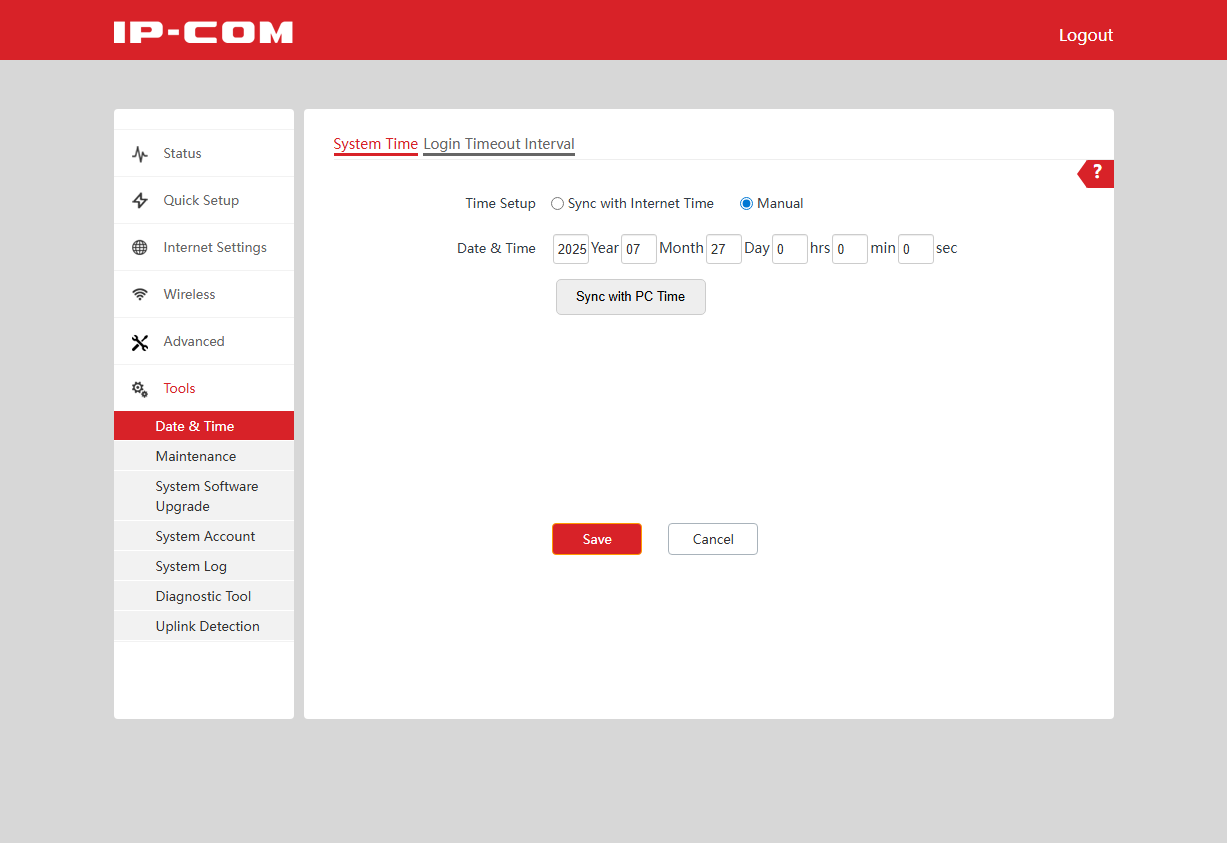

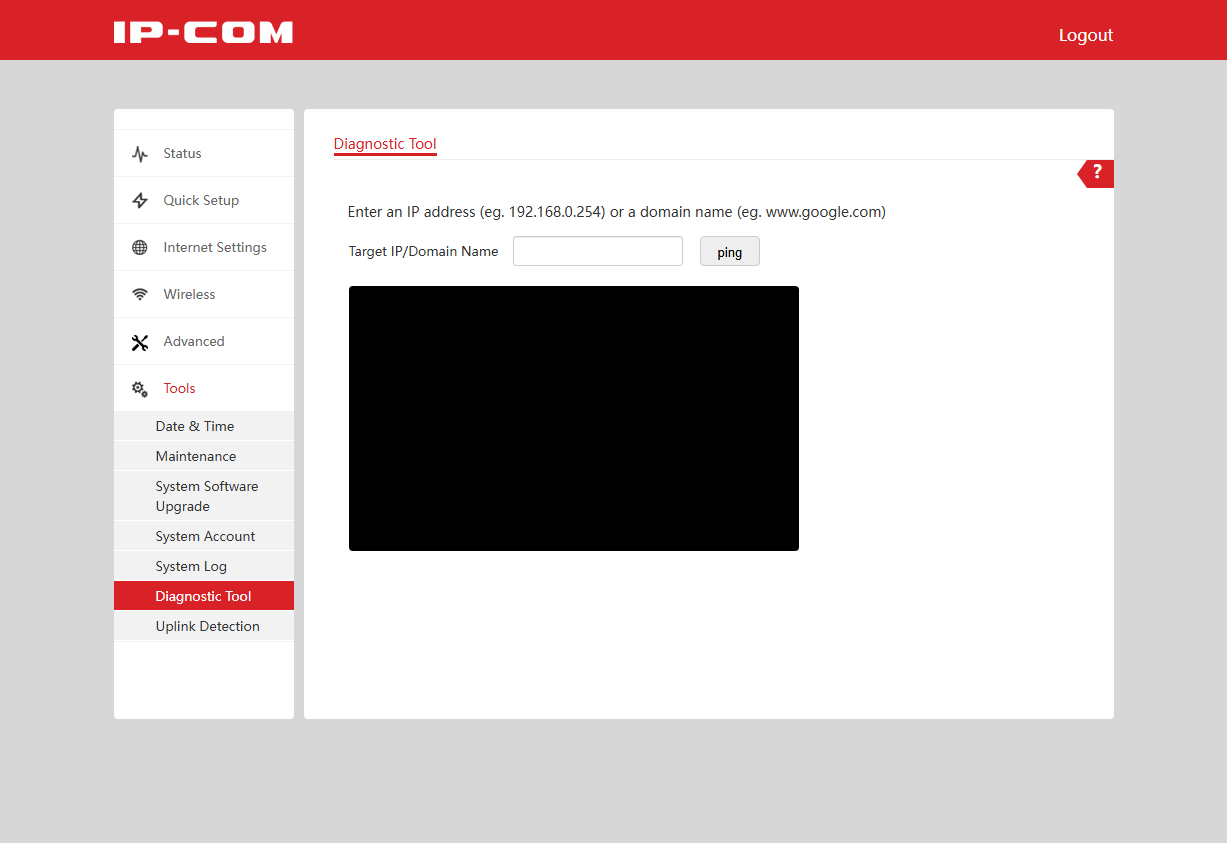

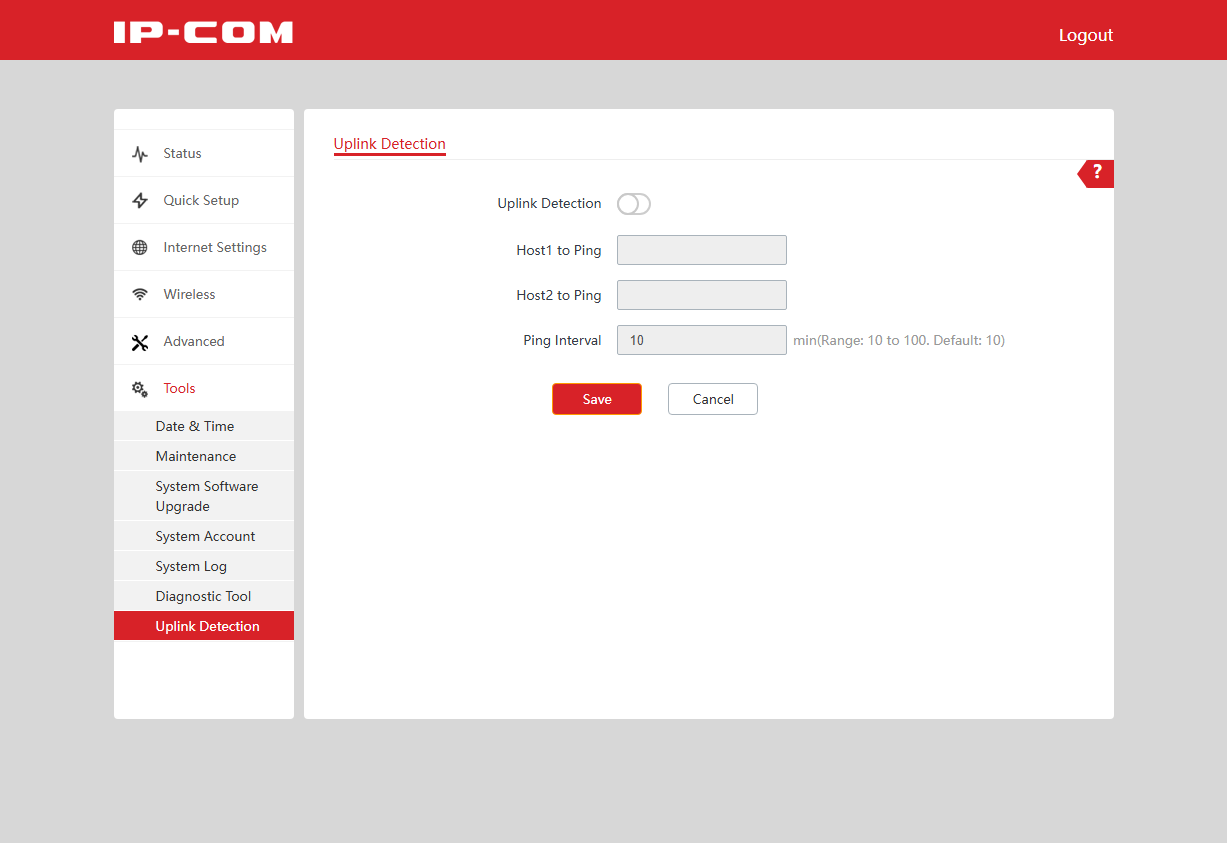

Последняя группа Tools традиционно служебная. Здесь настраивается дата и время, есть функции перезапуска (в том числе и по расписанию) и сброса, отключения индикаторов, сохранения и восстановления конфигурации, обновления прошивки (в том числе и онлайн), изменение пароля администратора, системный журнал, утилита ping для диагностики, настройка функции определения наличия подключения к интернету (ping двух внешних хостов). Кстати, интересно, что копия конфигурации создается в текстовом формате, что может быть полезно для автоматизации управления несколькими устройствами.

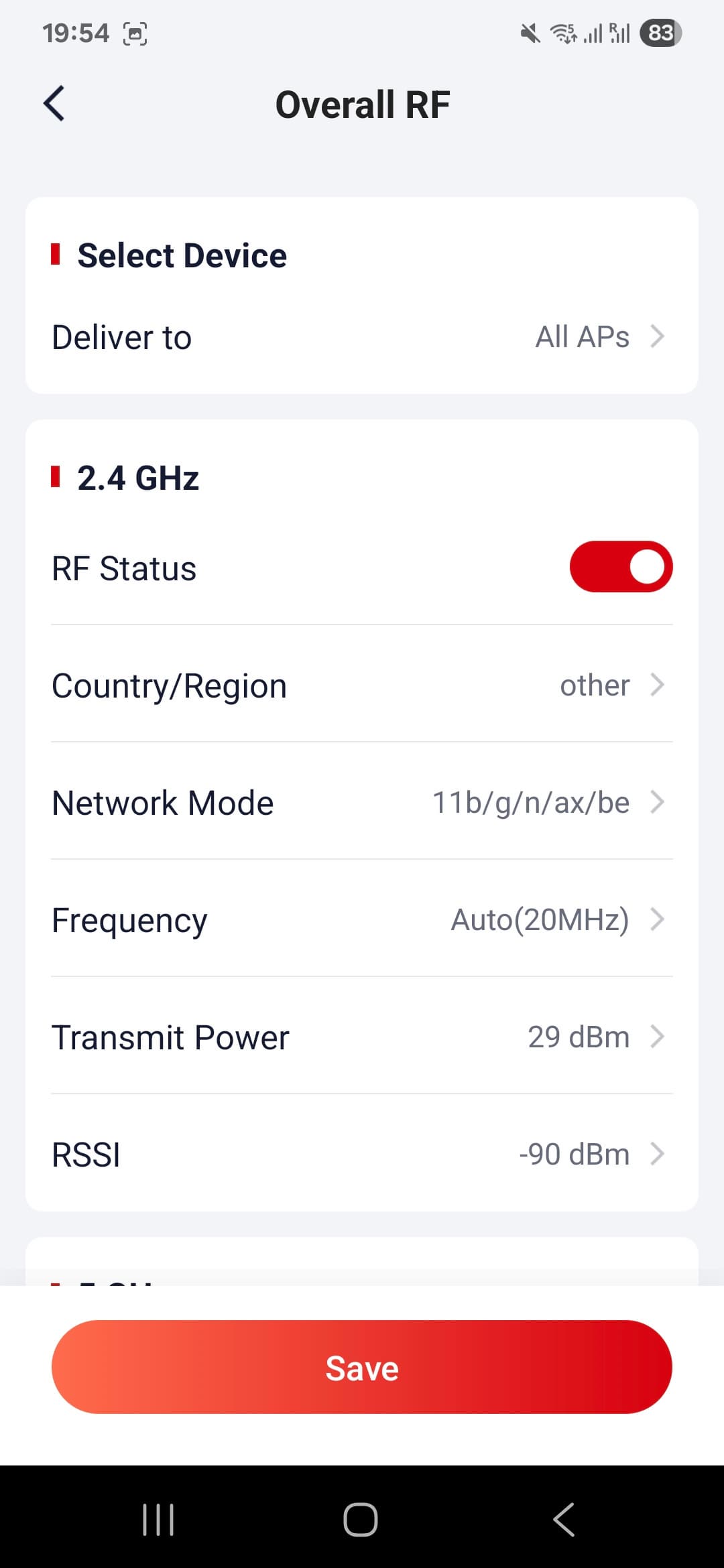

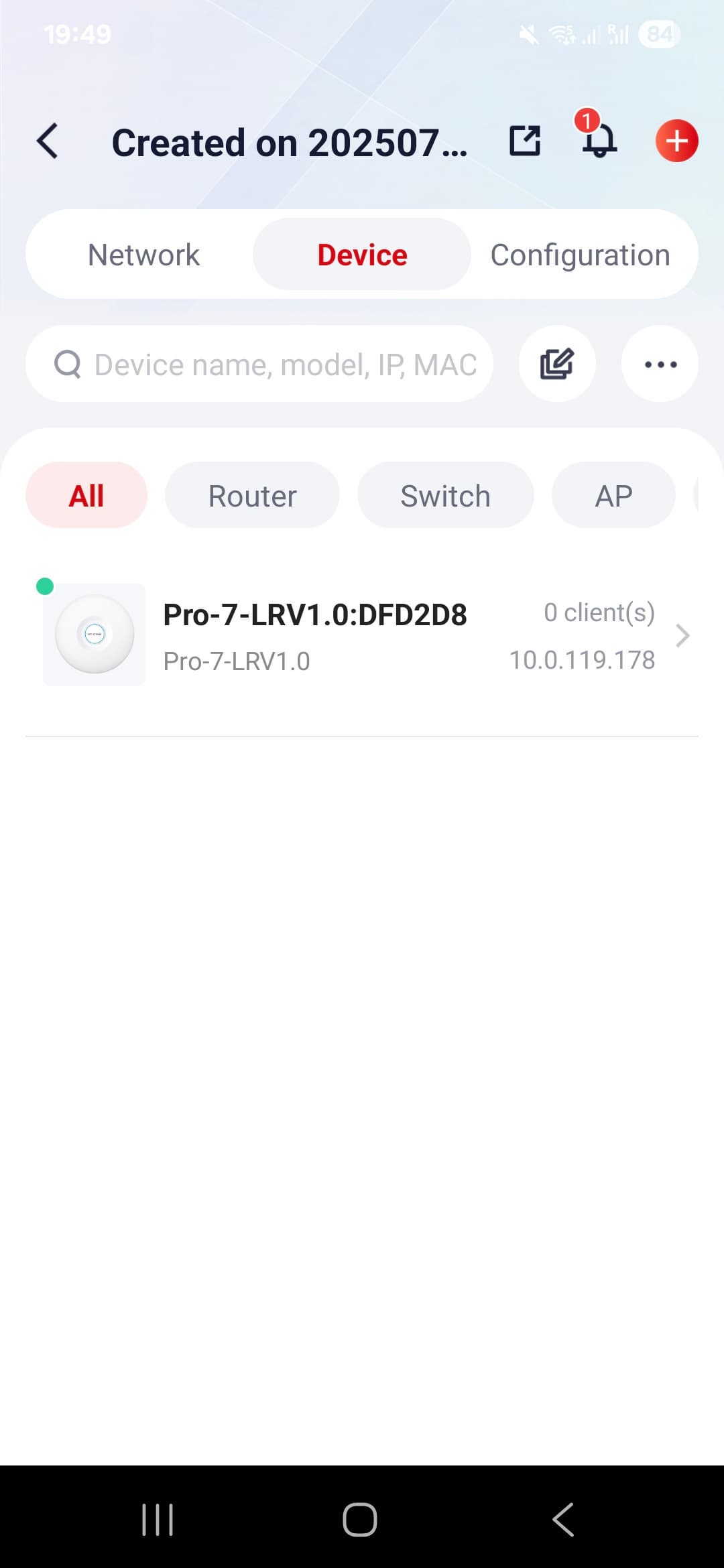

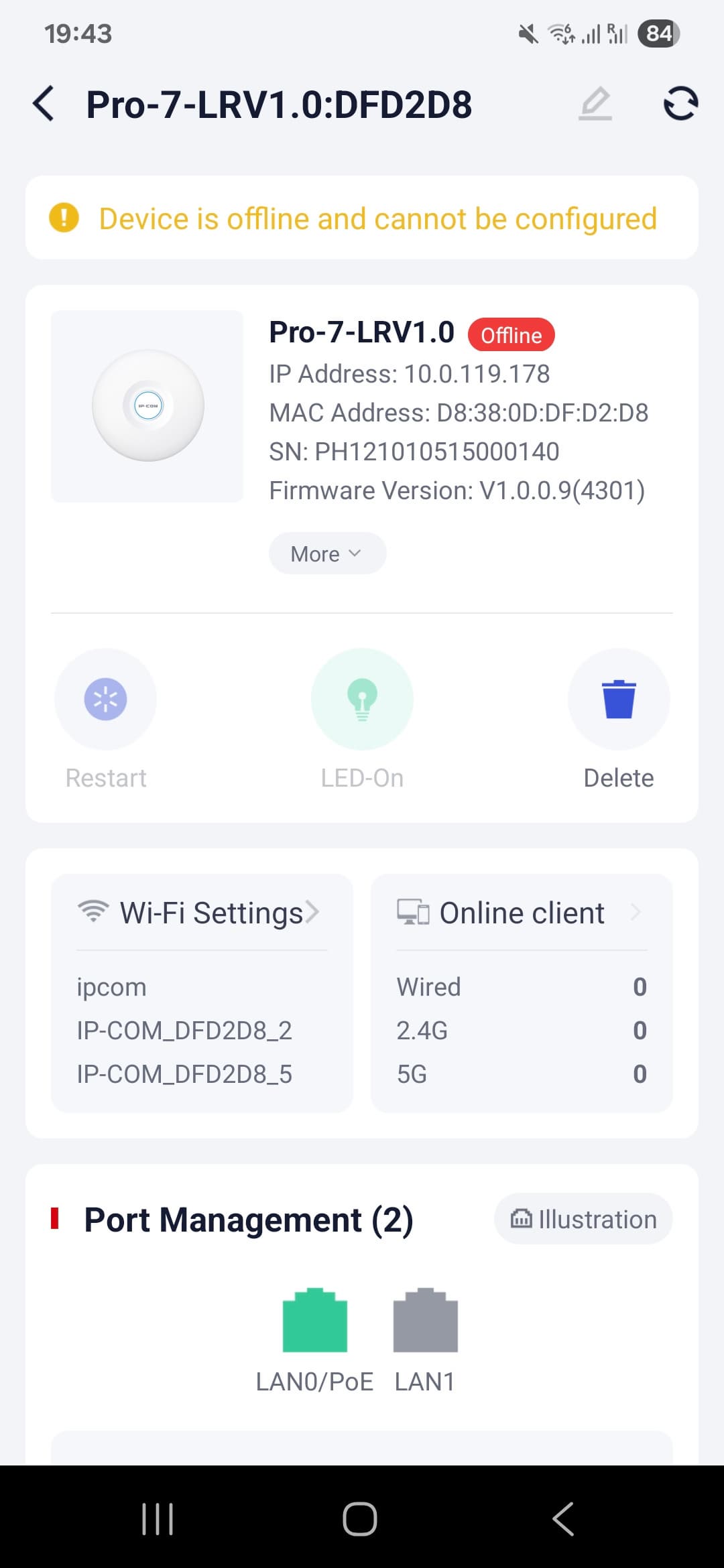

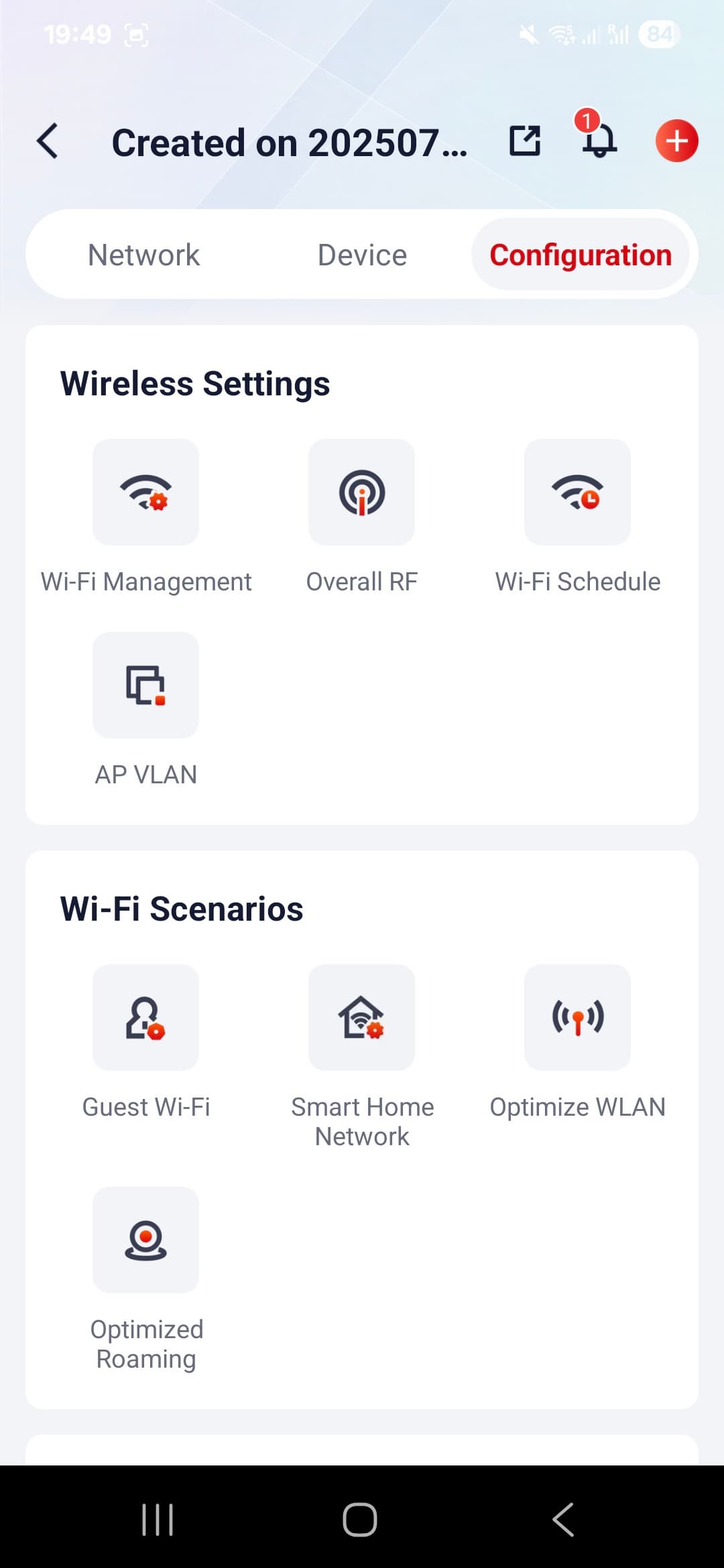

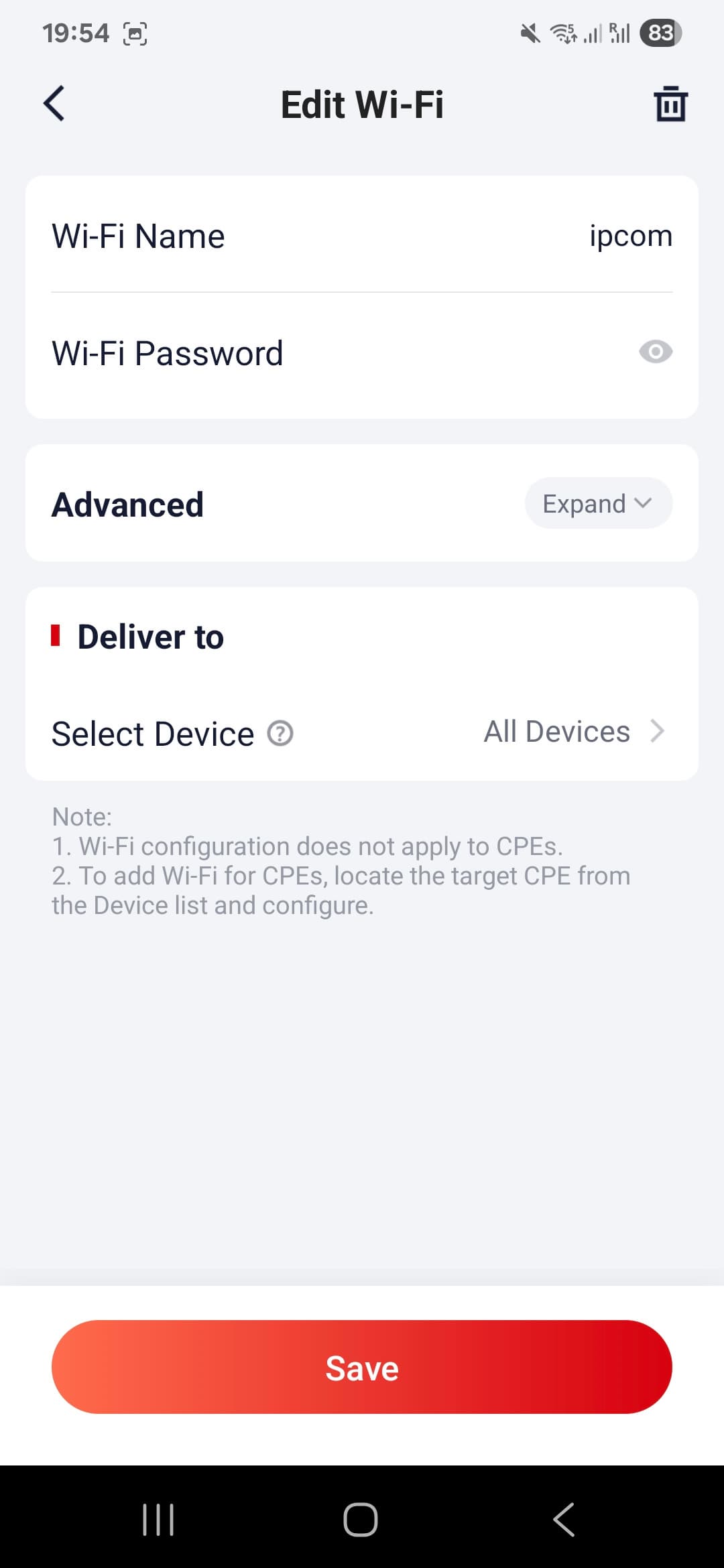

Мобильное приложение представлено в версиях для Android и iOS. Оно работает совместно с облачным сервисом, возможности локального доступа к устройству без облака нет. Для использования сервиса необходимо зарегистрировать аккаунт и переключить точку доступа в облачный режим. В облаке кроме точек доступа может использоваться и другое сетевое оборудования данного производителя.

•
•
•
•
•
•
•

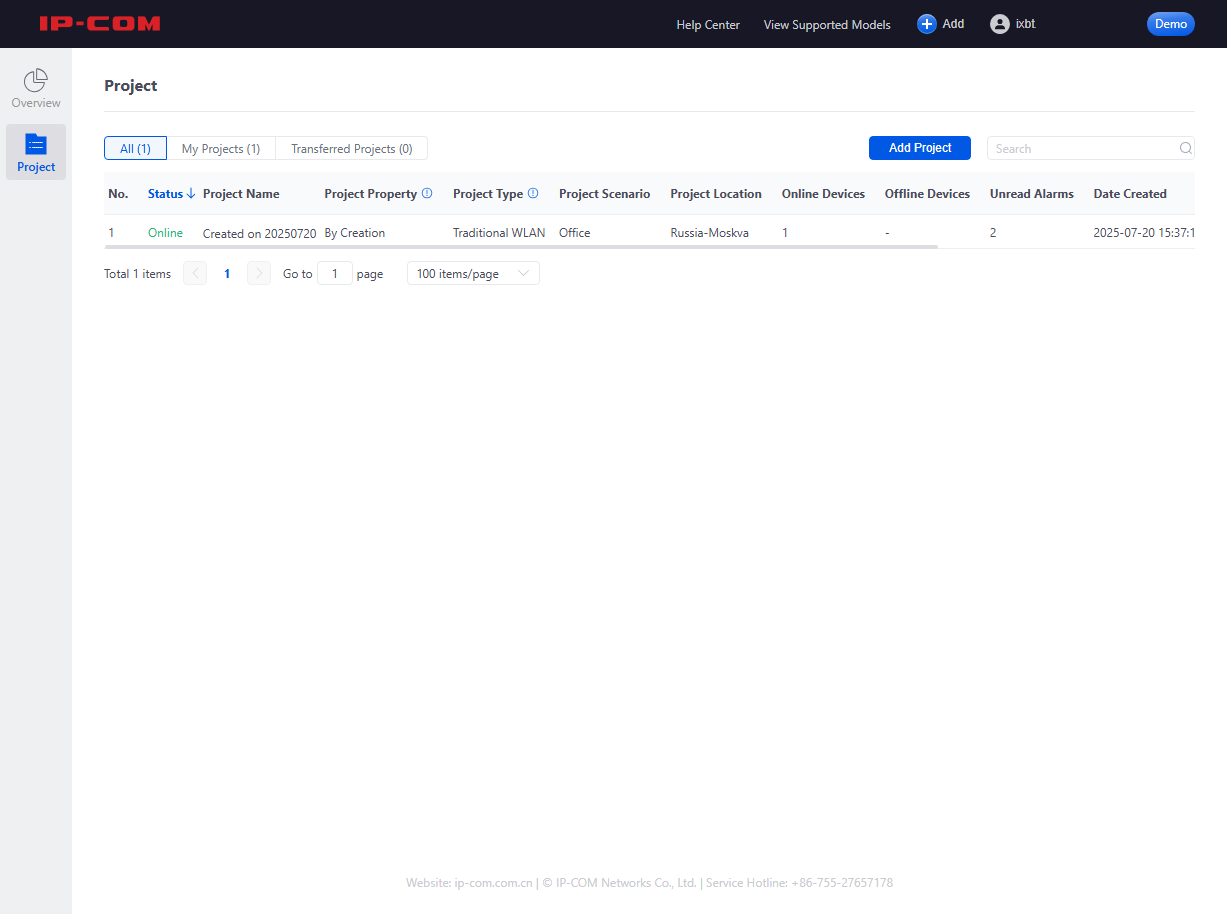

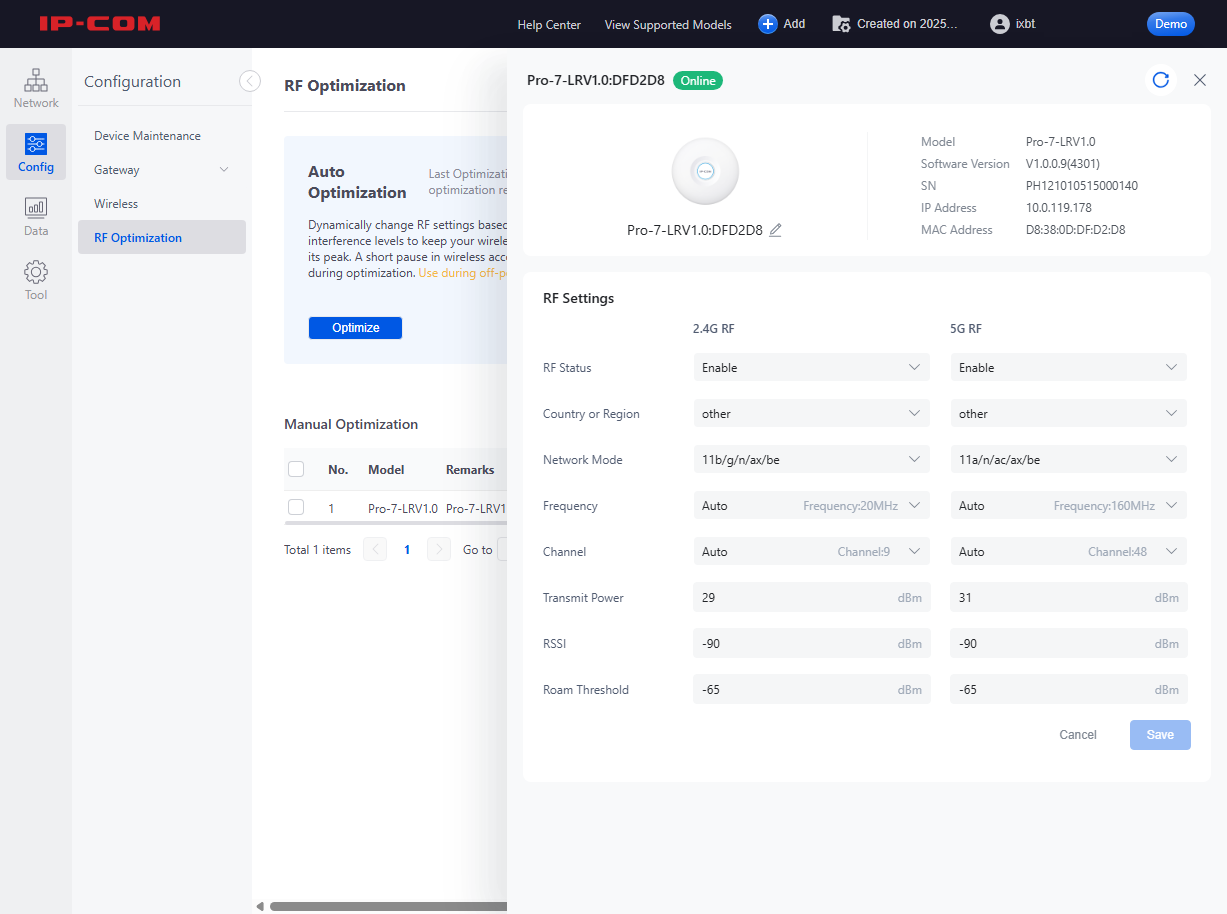

Один из вариантов подключения мы описали ранее — нужно через веб-интерфейс точки доступа указать уникальный код облака. Облачный сервис использует для описания конфигураций схему с проектами. Можно на одном аккаунте иметь несколько разных проектов с собственными наборами точек доступа и настройками беспроводных сетей.

•
•
•
•
•
•

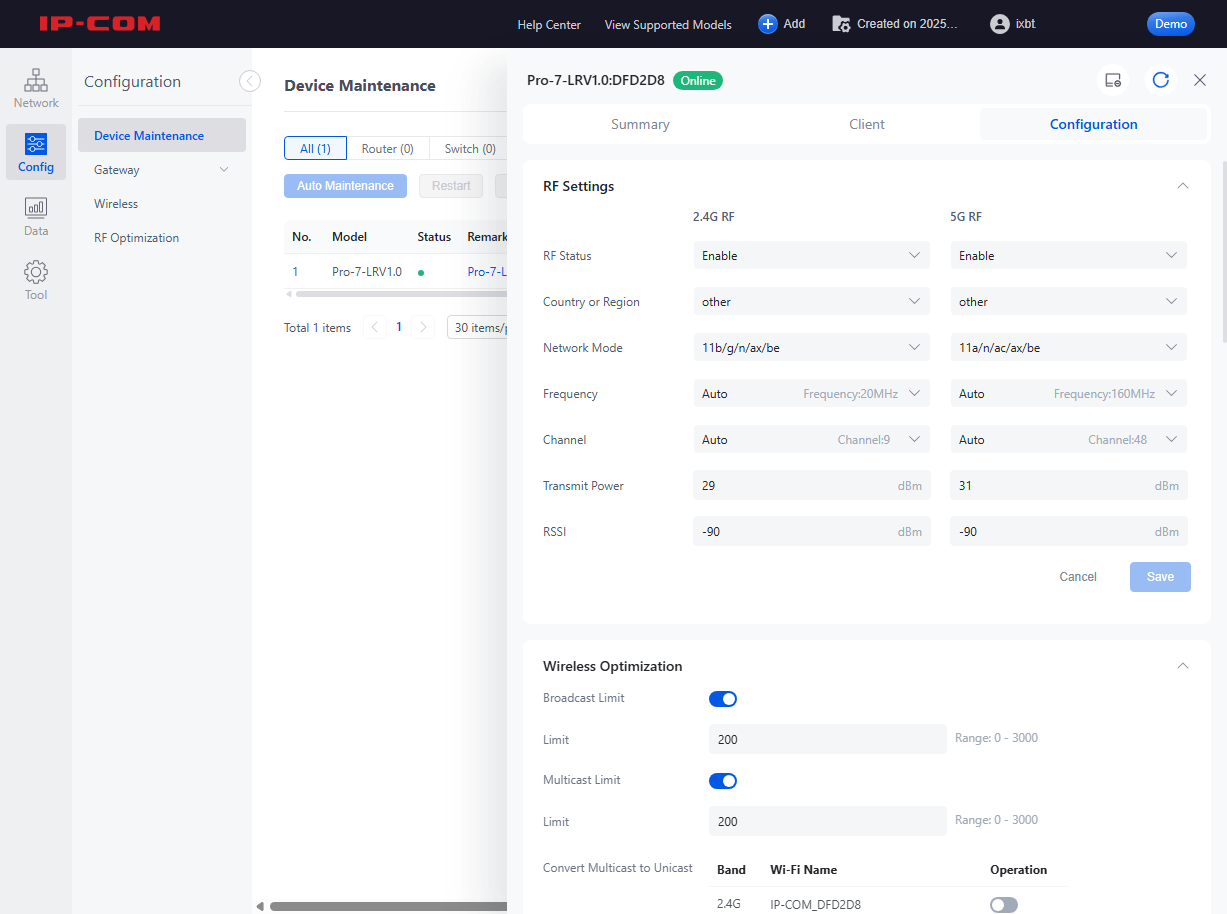

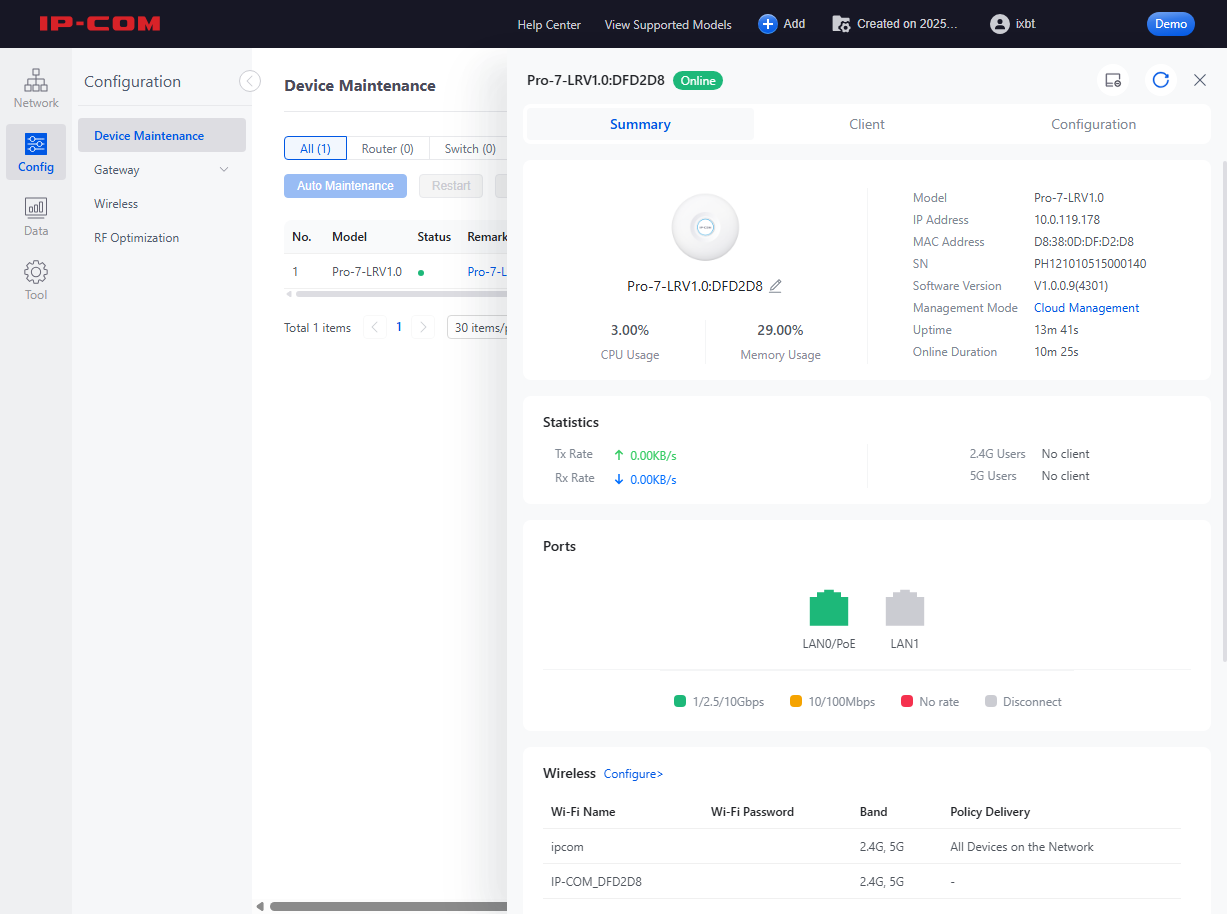

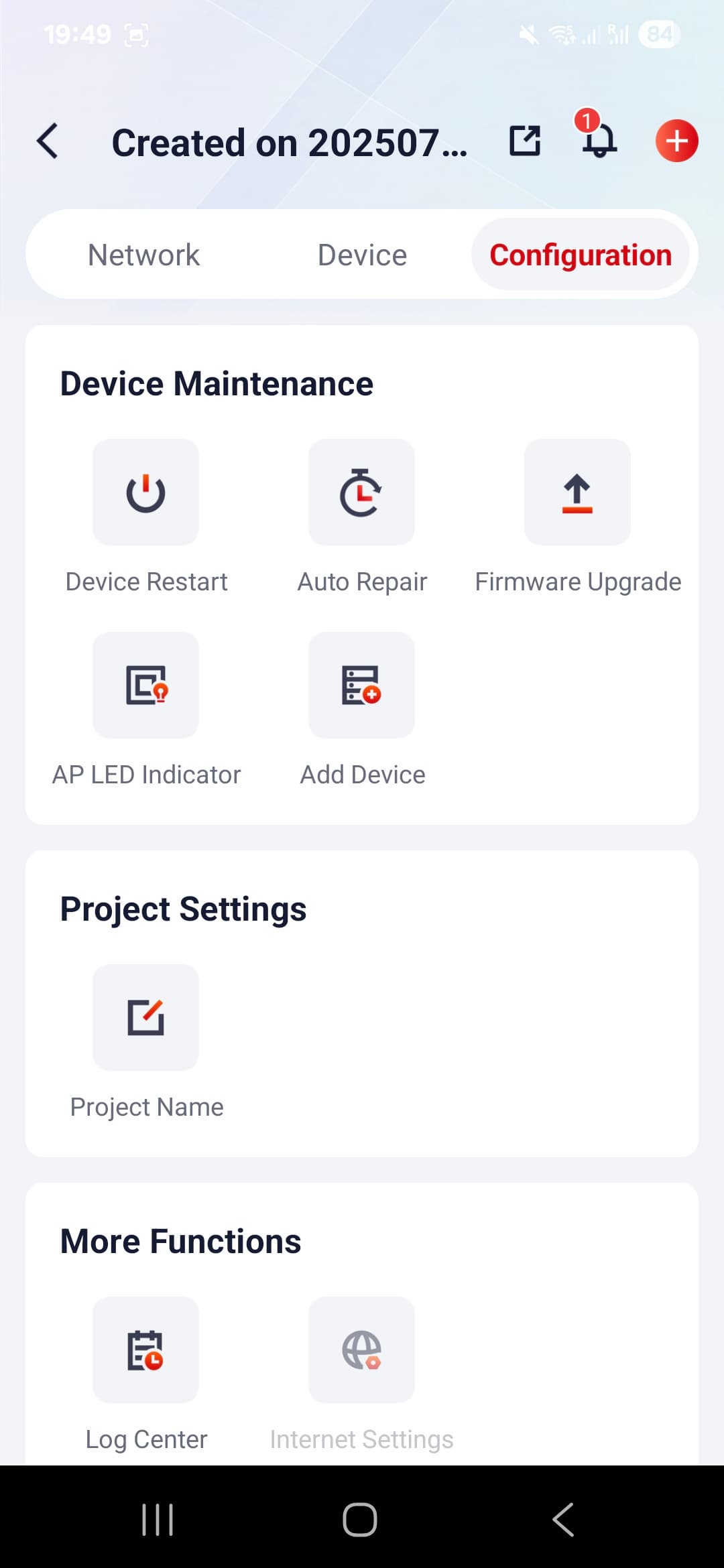

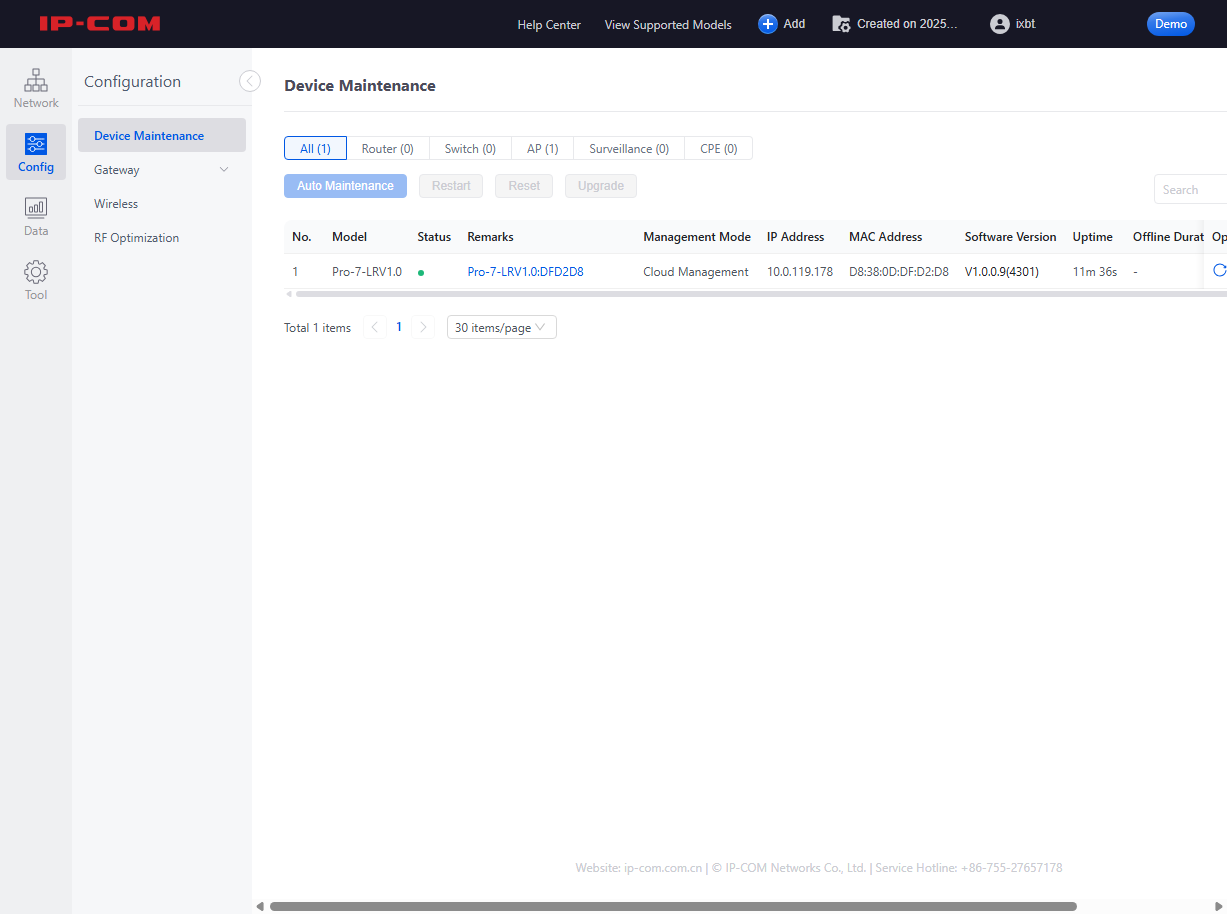

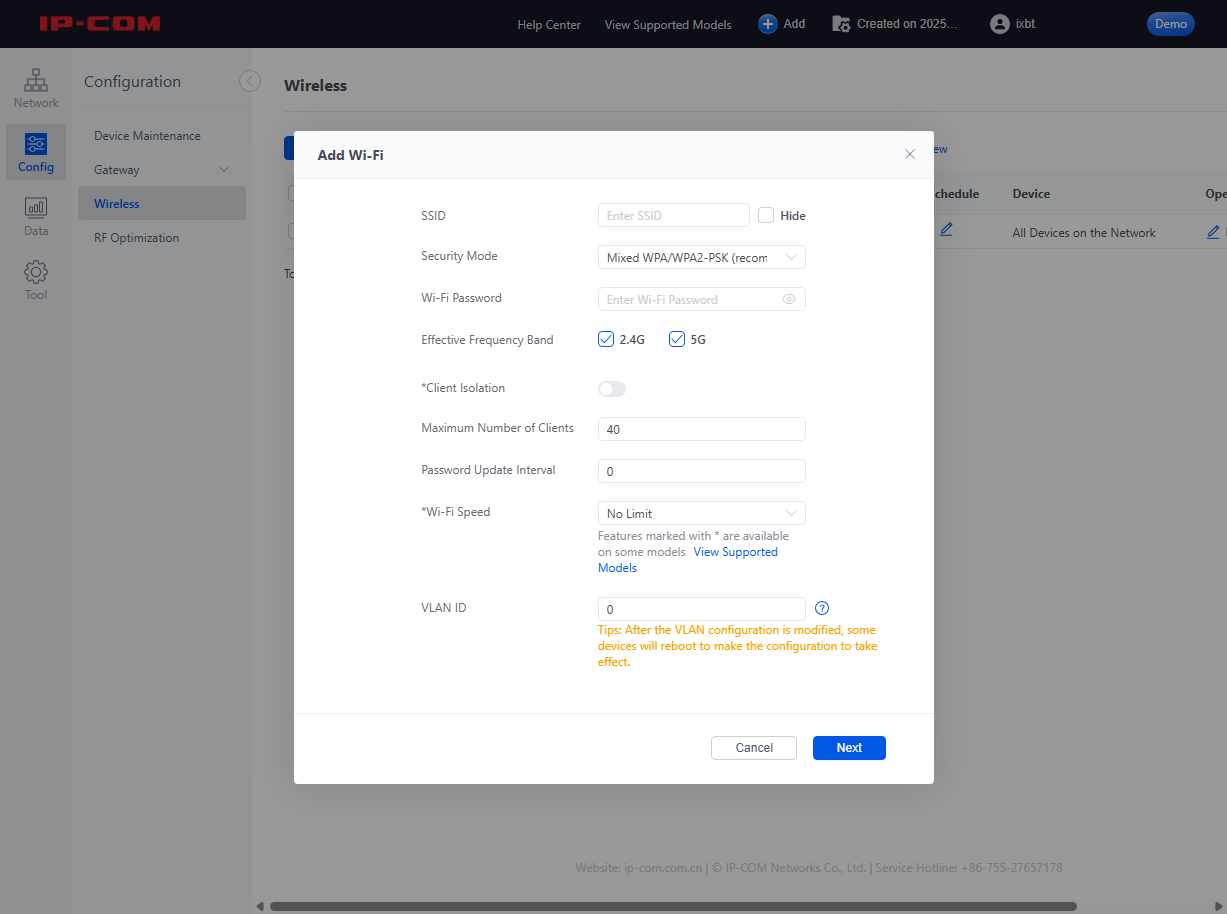

Возможности по управлению и мониторингу в целом обычные для данного сегмента — можно создавать беспроводные сети, управлять точками доступа, смотреть потребление трафика и так далее. Предусмотрена схема делегирования или передачи прав на проекты другим пользователям сервиса.

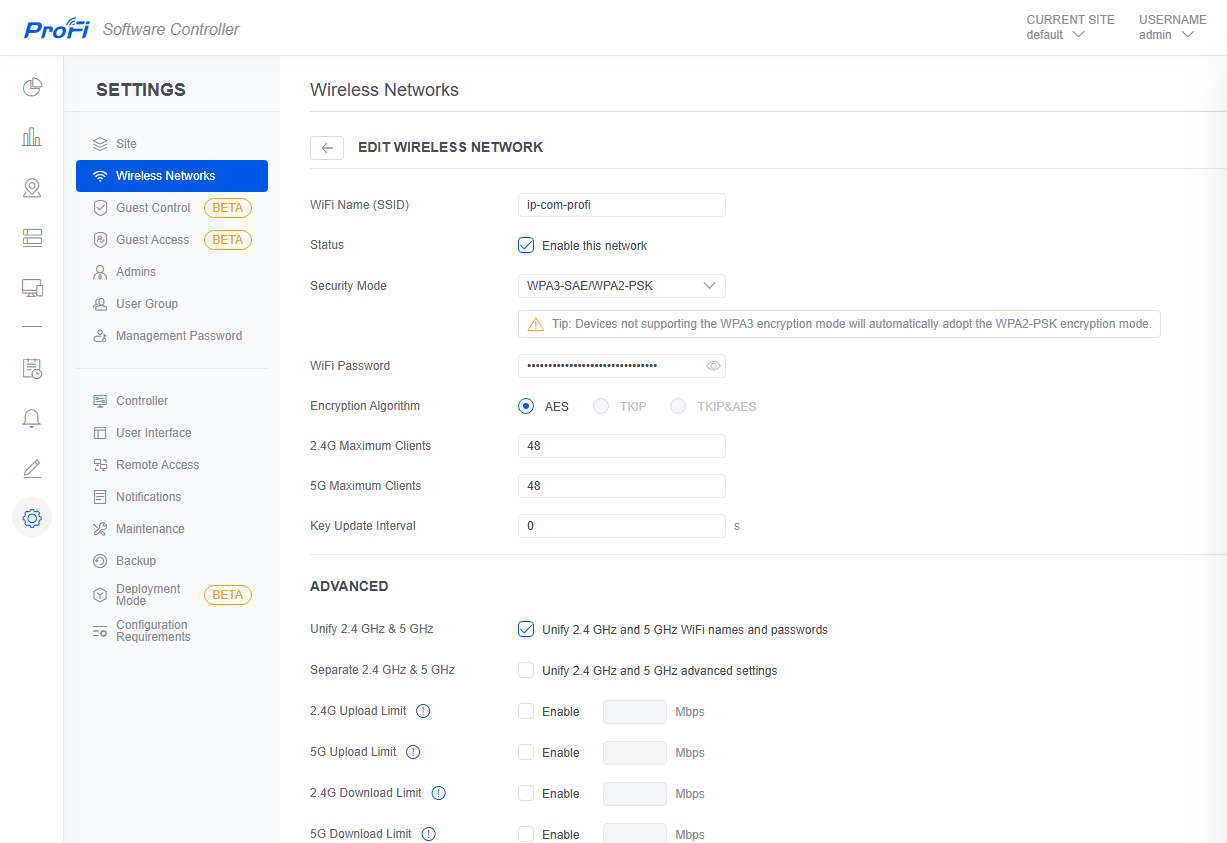

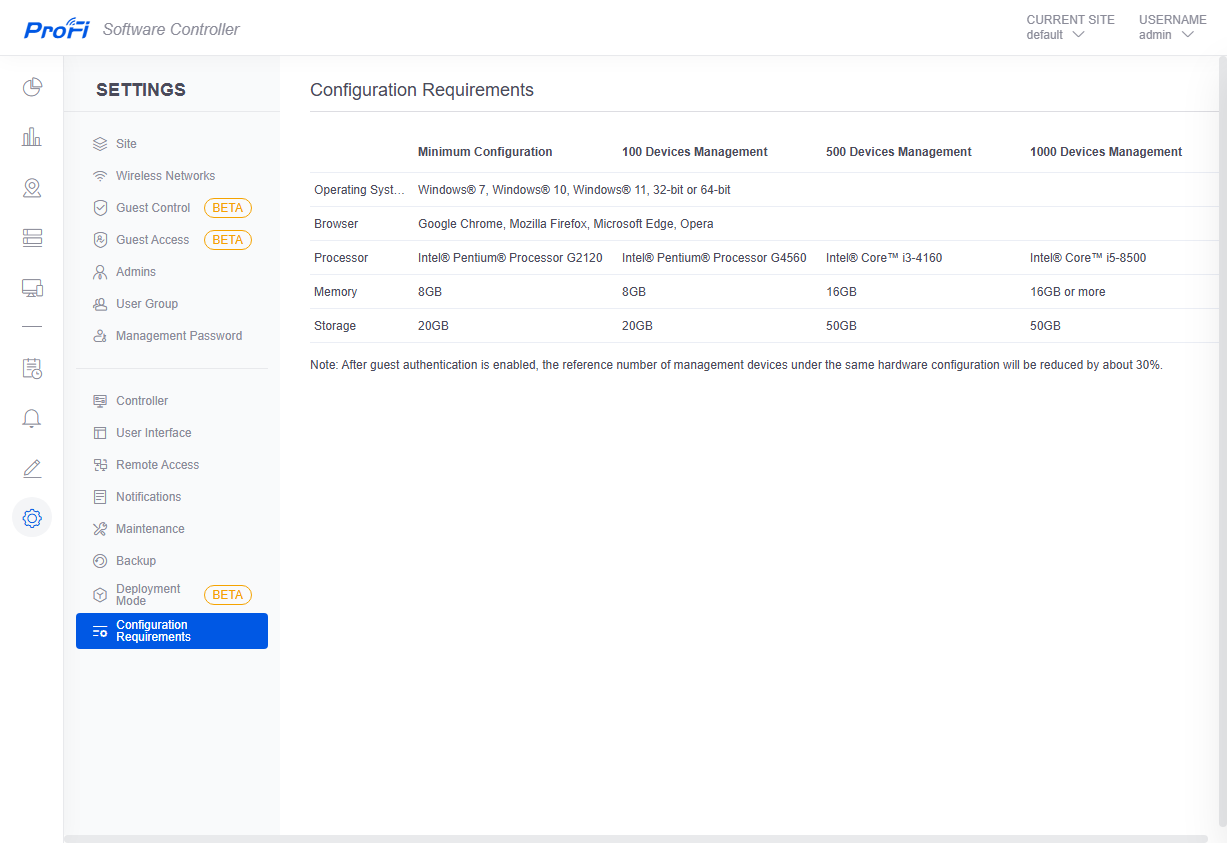

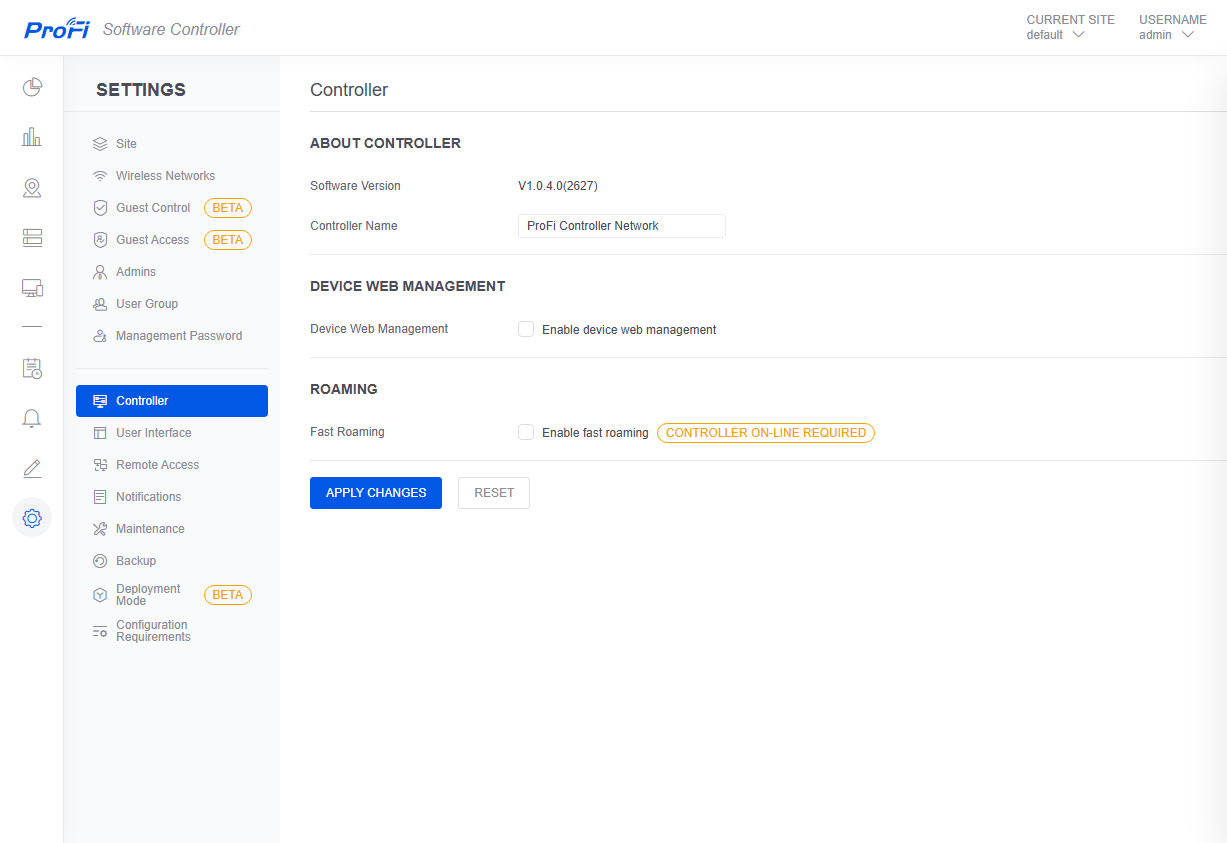

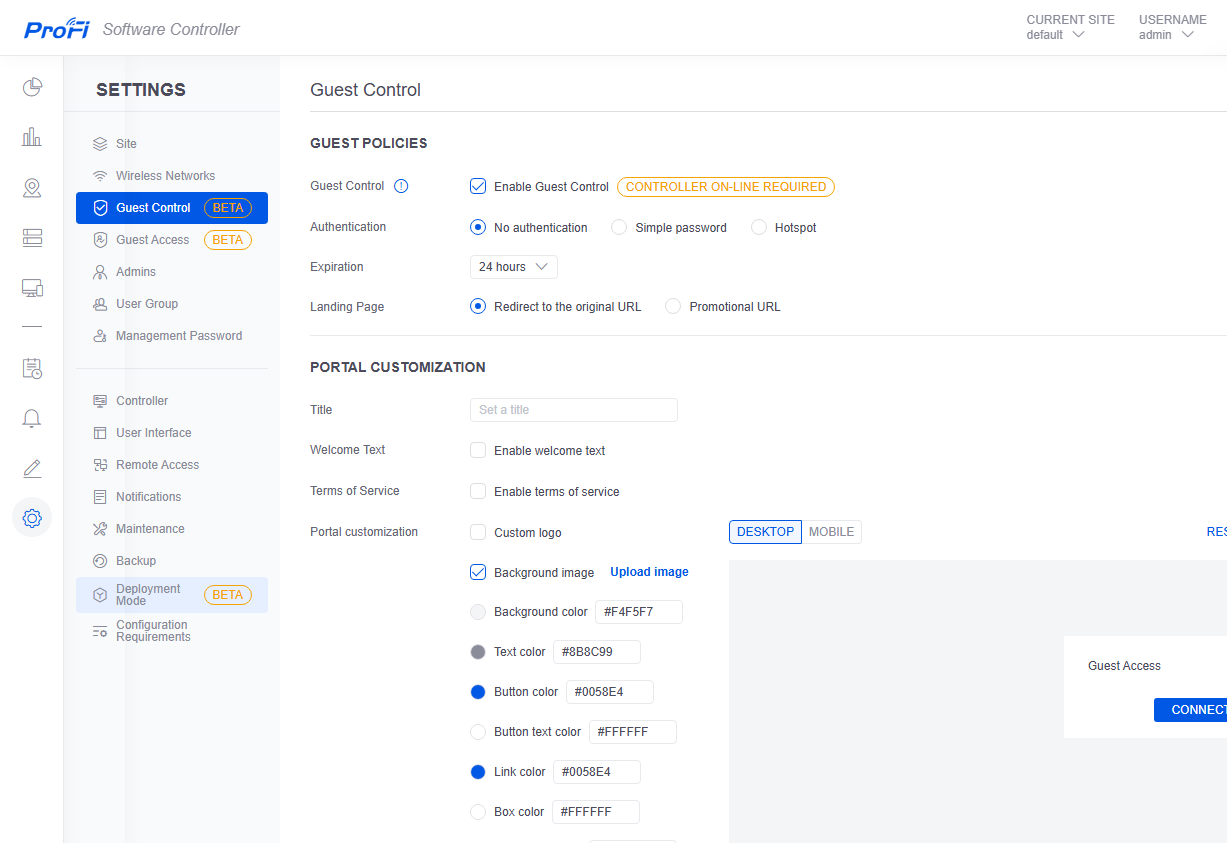

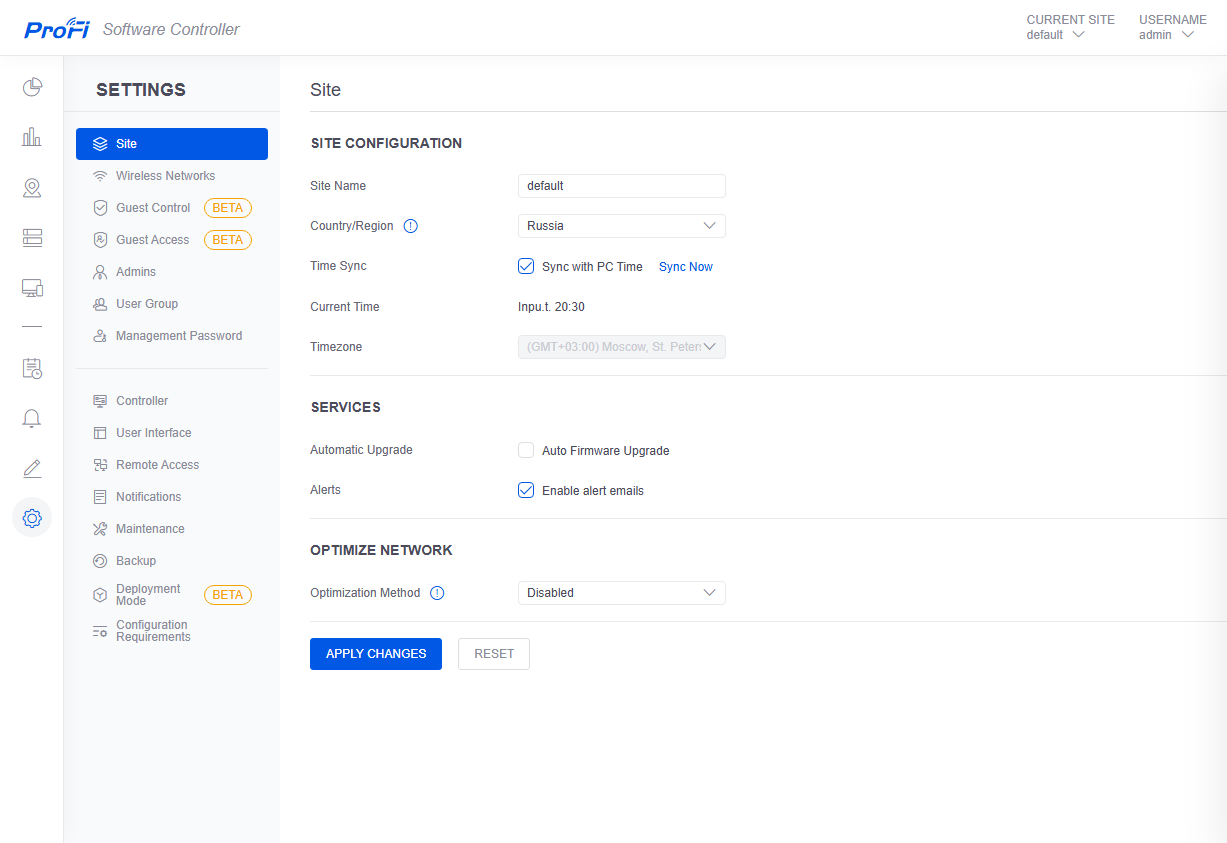

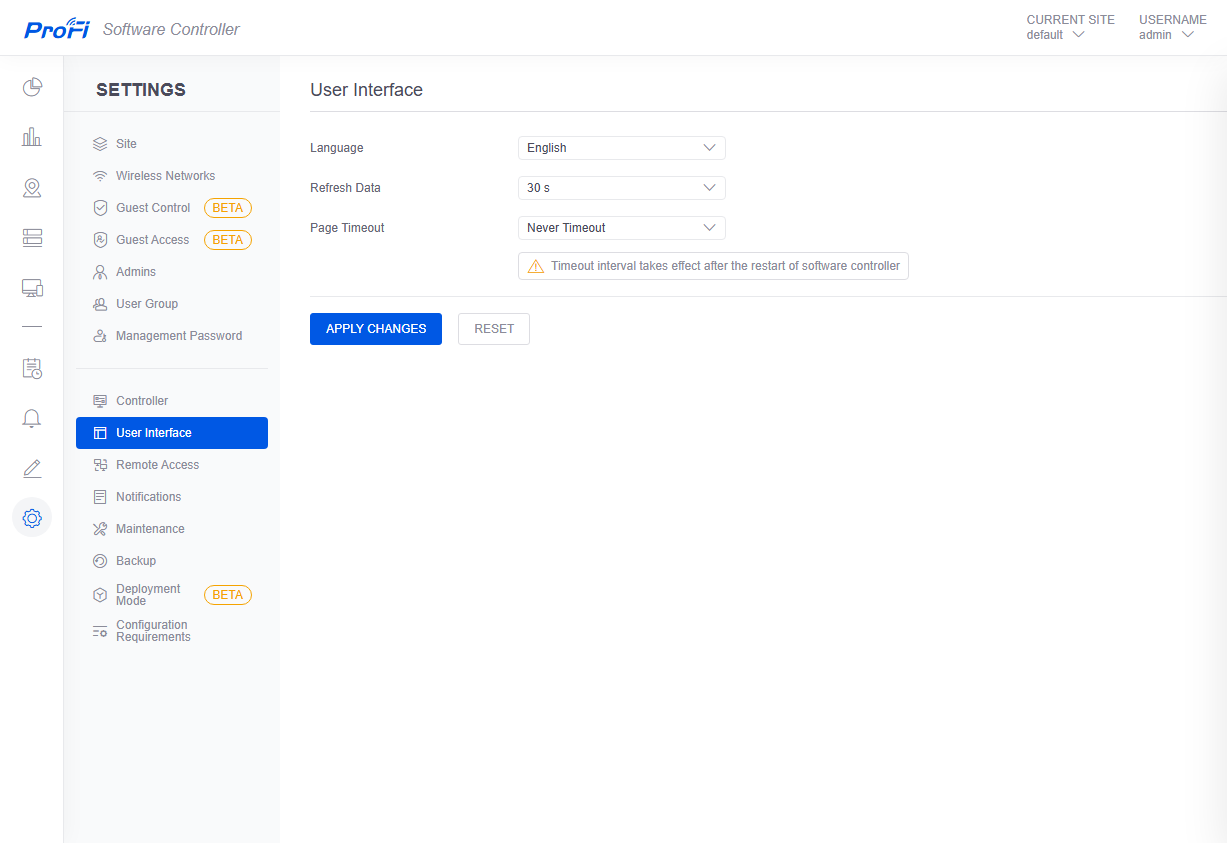

Еще одним вариантом работы с точками доступа является использование программного контроллера. Дистрибутив объемом около 220 МБ можно скачать с сайта производителя. Поддерживаются только операционные системы Windows 11/10/7. Также на сайте есть документация на английском языке по работе с контроллером в файле PDF на 230 страниц. Интерфейс управления переведен на несколько языков, русского среди них нет.

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

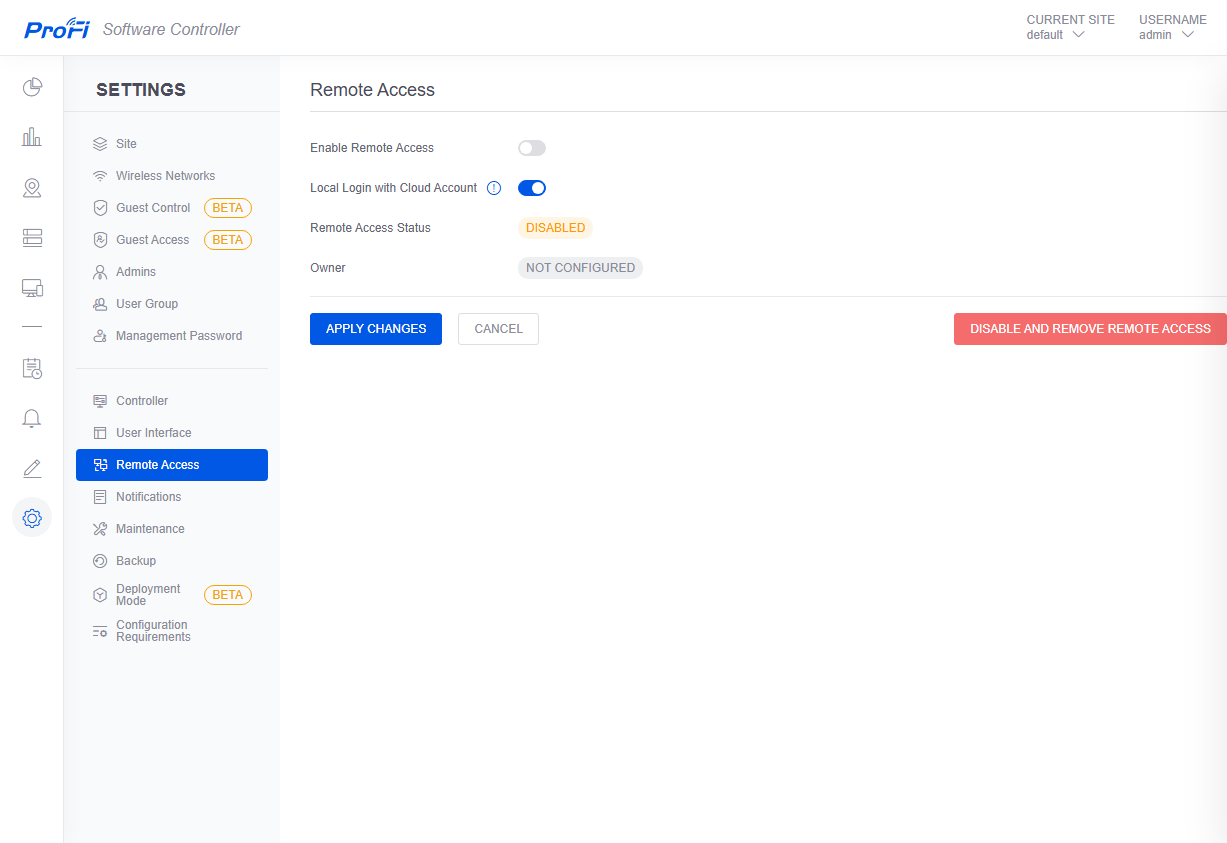

Интересно, что работать с самим контроллером можно как локально через веб-браузер, так и через специальный облачный сервис производителя. Для него потребуется регистрация через адрес электронной почты. Для добавления точки доступа к контроллеру, она должна быть в состоянии после сброса. Интересно, что интерфейс контроллера очень похож на решение другого известного в этом сегменте производителя.

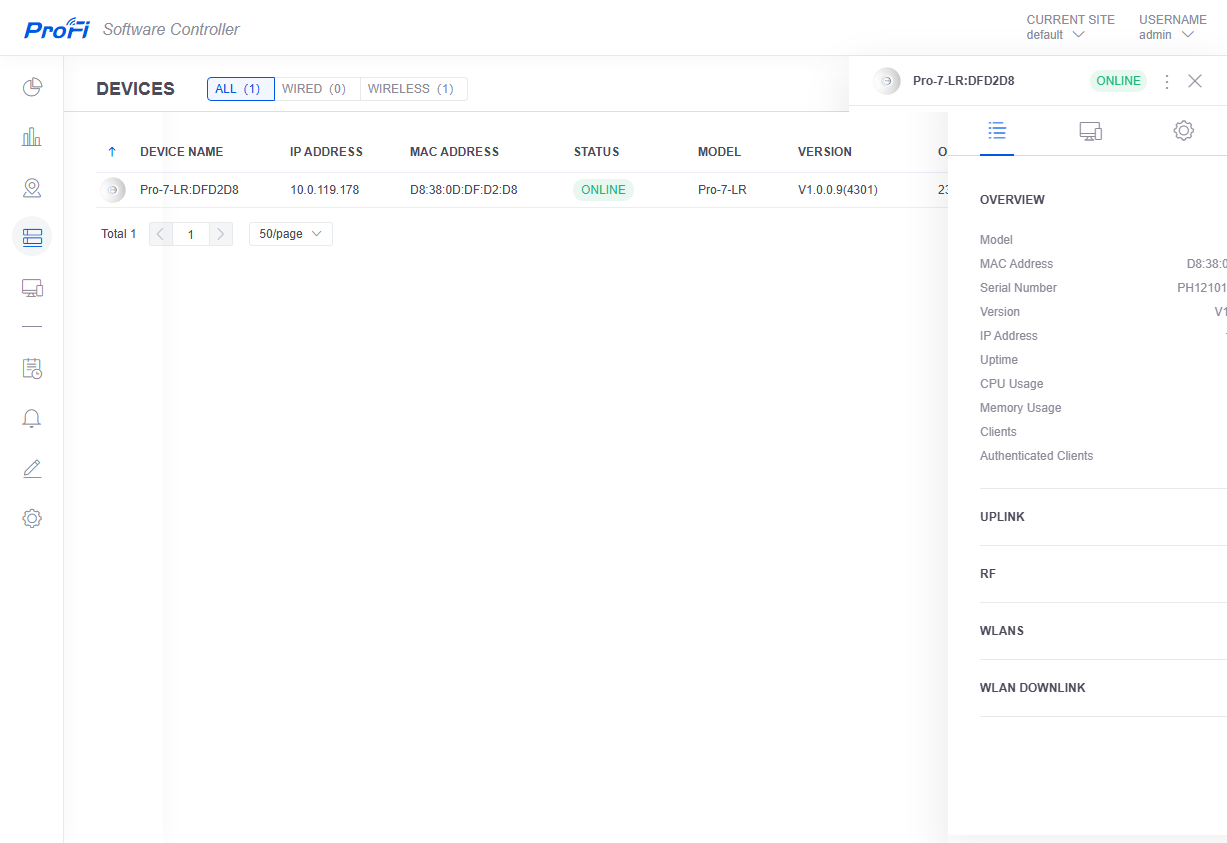

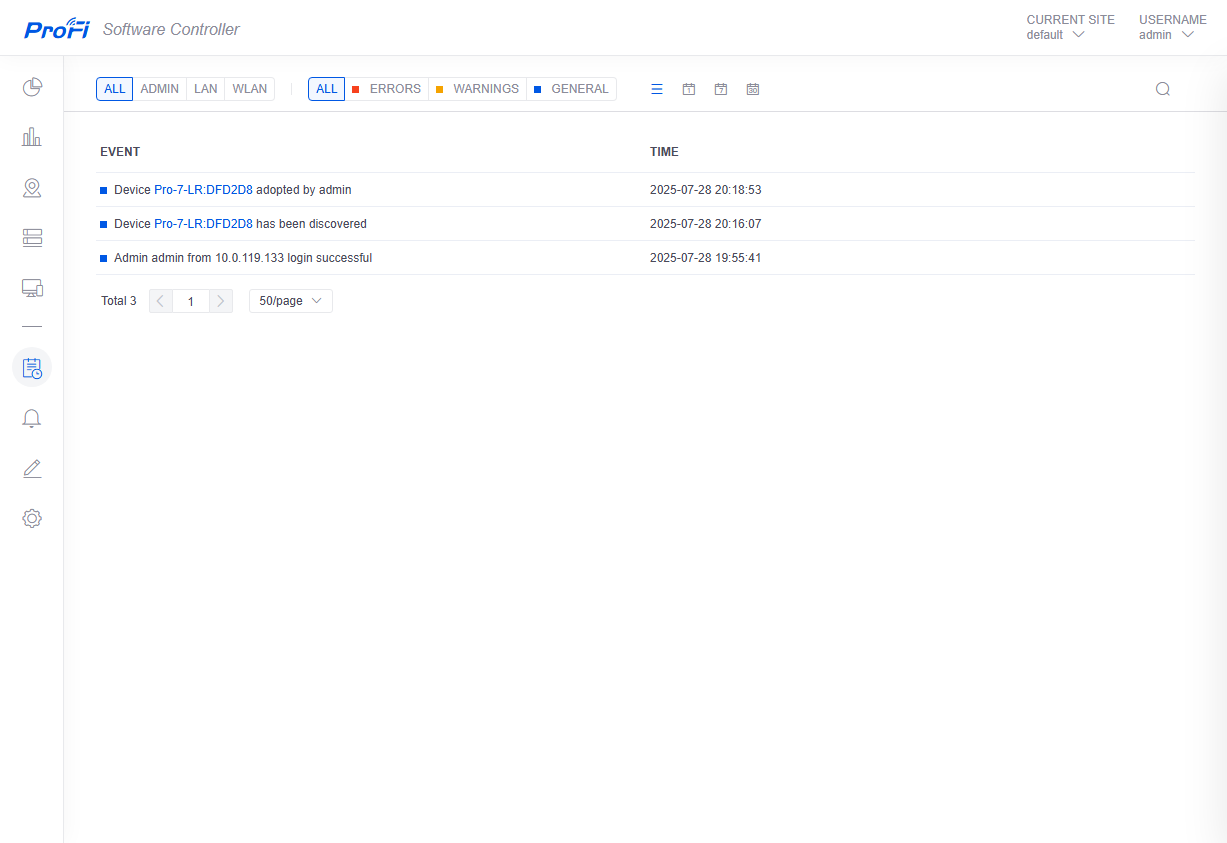

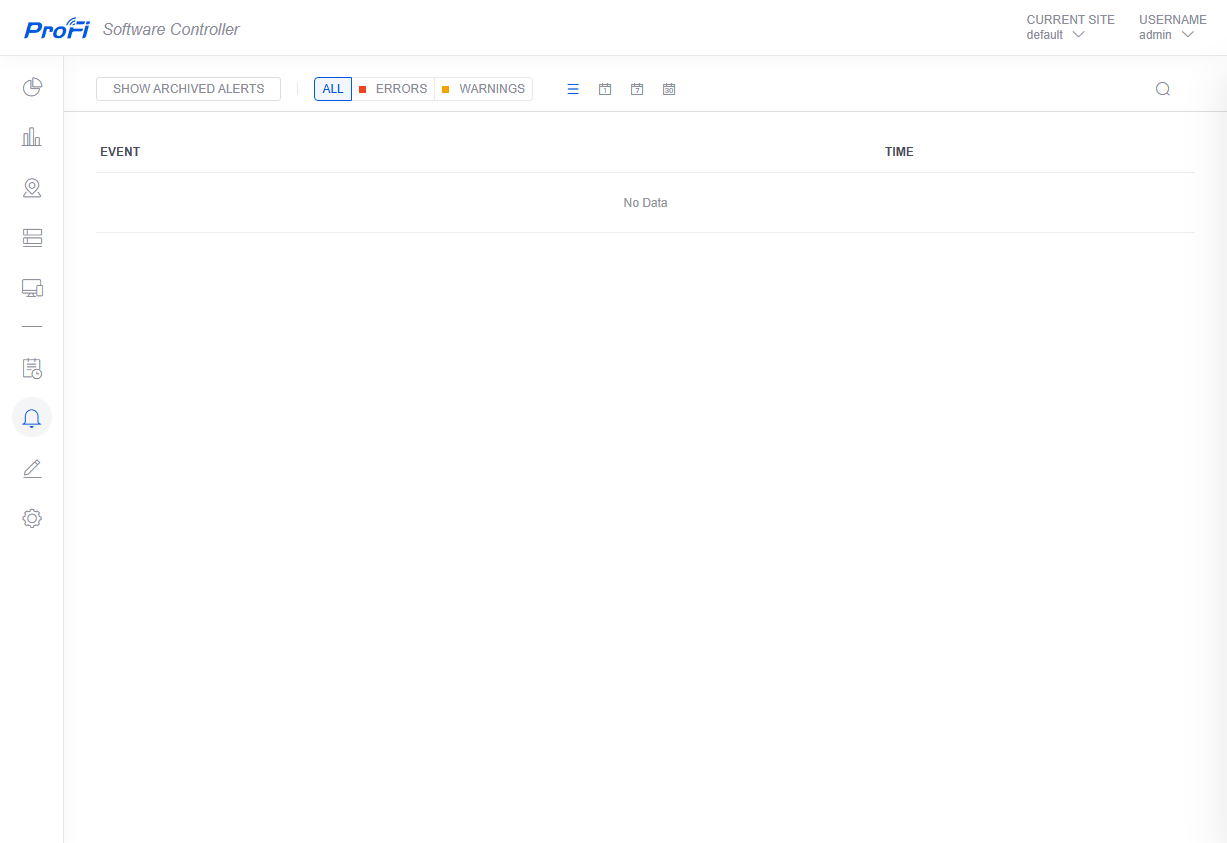

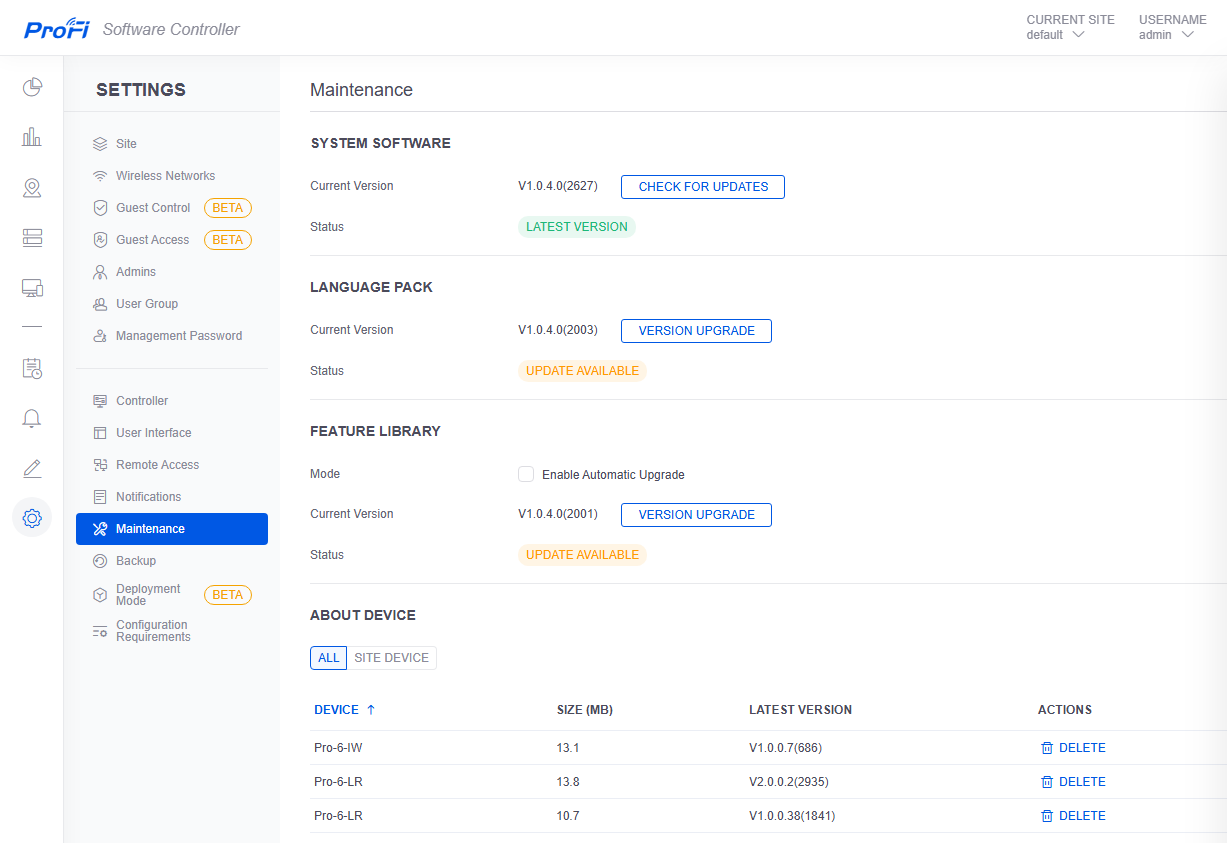

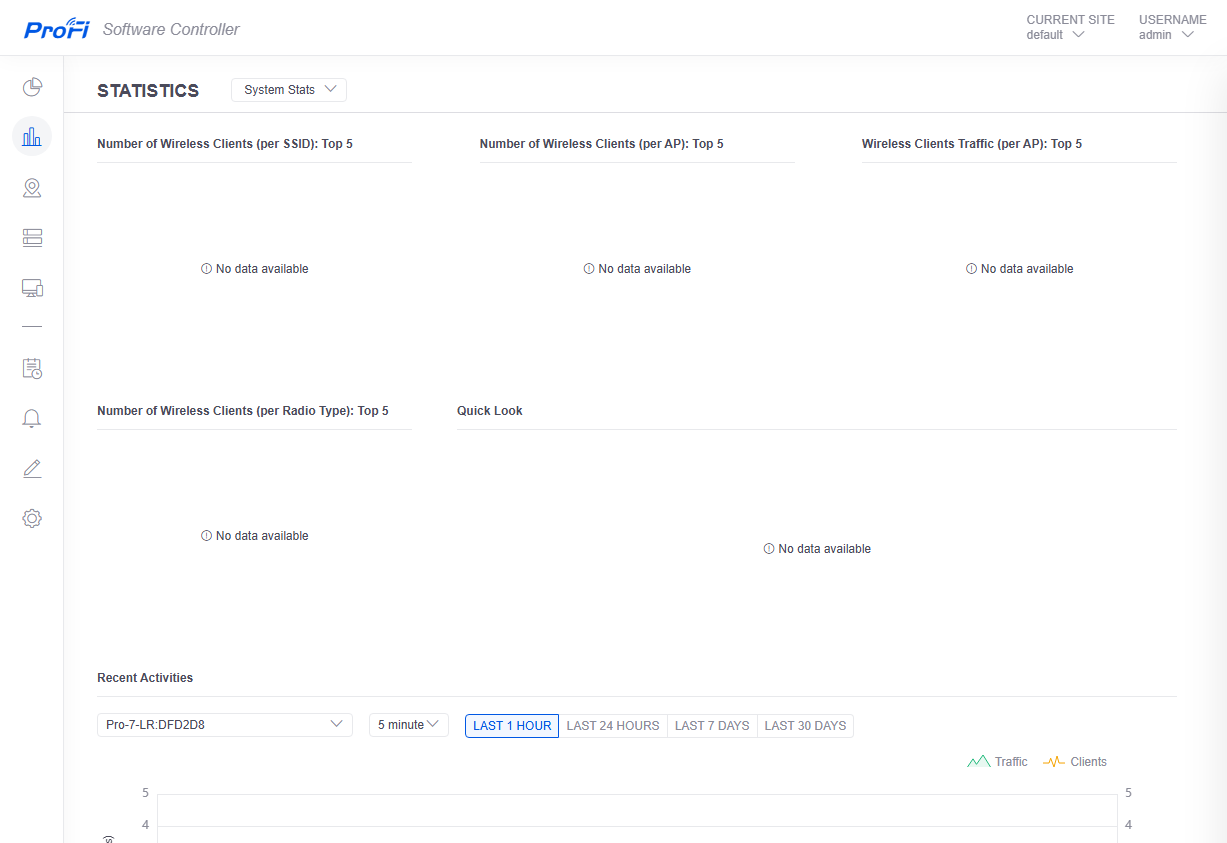

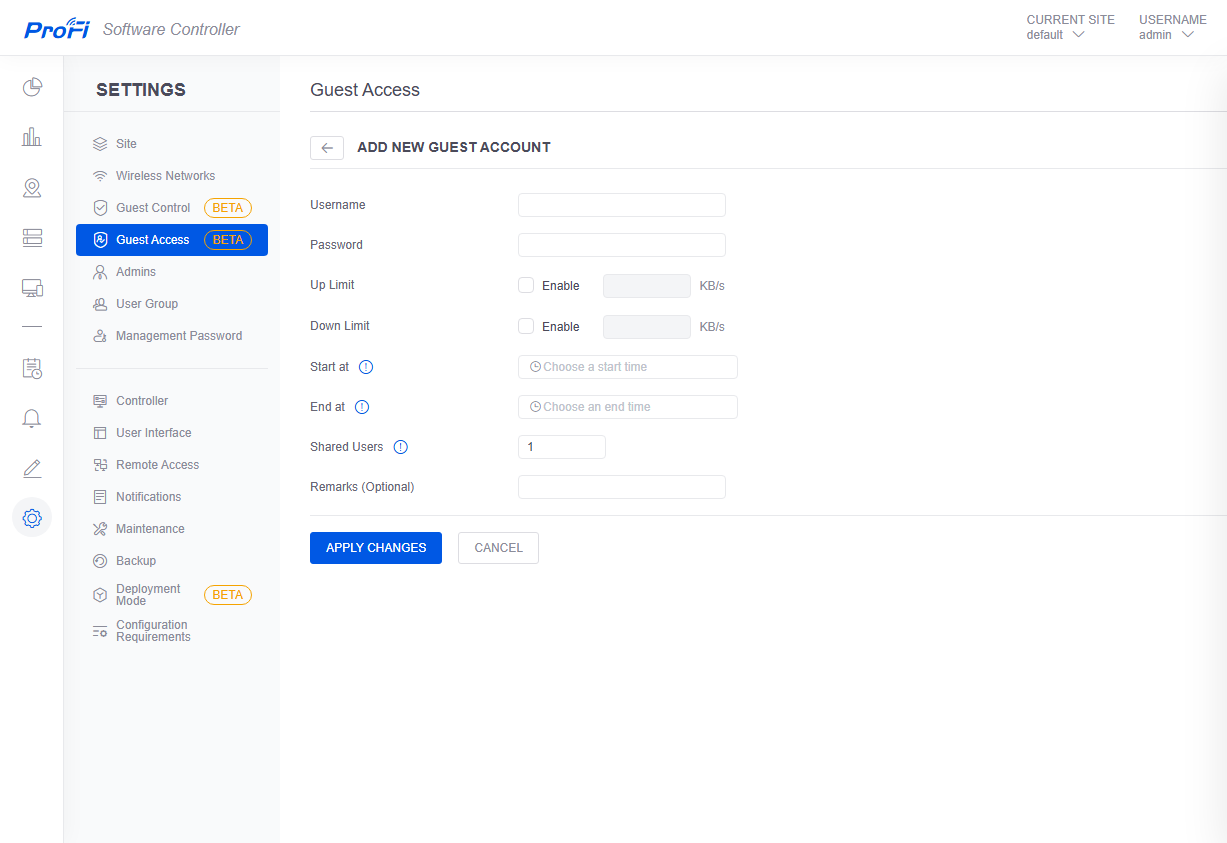

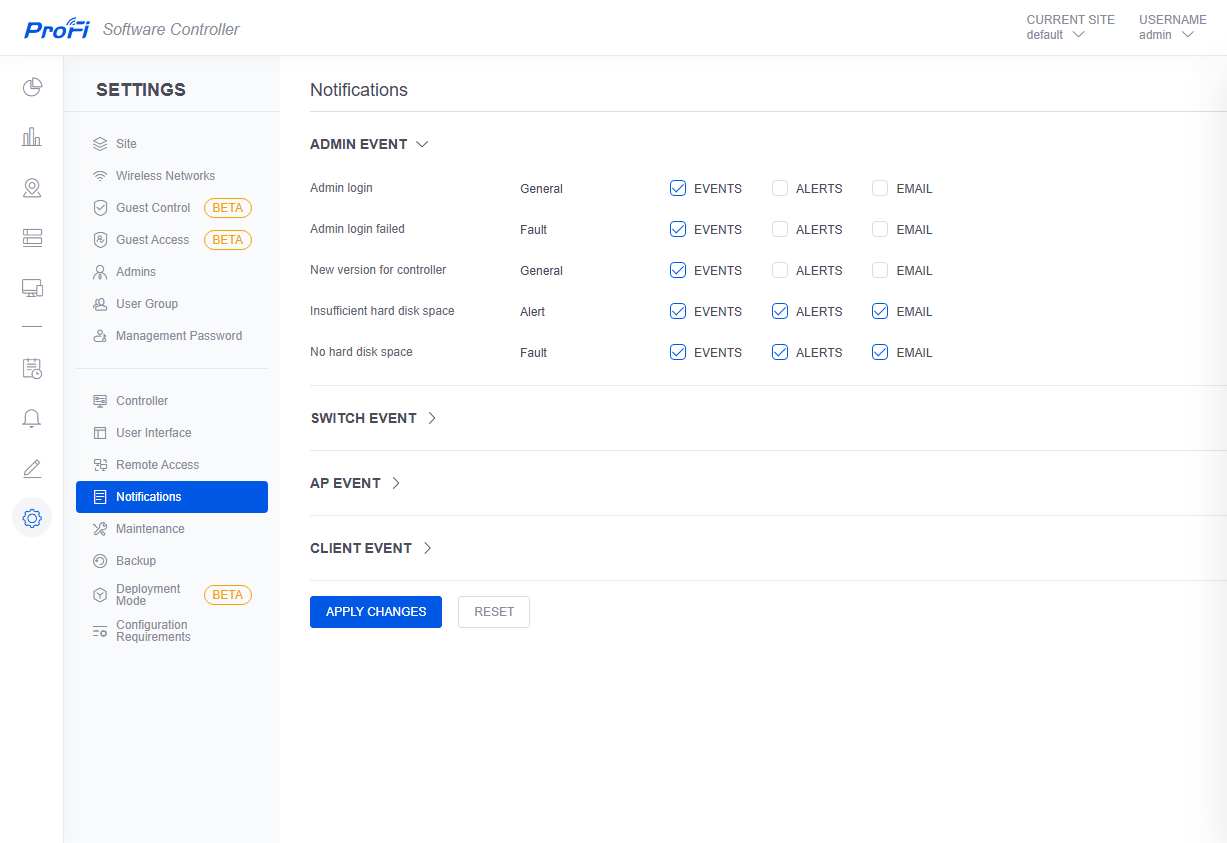

Возможности соответствуют современным требованиям — панели мониторинга общего состояния сети, статистика по трафику клиентов и точек доступа, управление отдельными устройствами сети, список активных клиентов, журнал событий, система уведомлений, встроенный сервис обращения в техподдержку.

Предусмотрено создание нескольких независимых «сайтов», на которых можно разворачивать беспроводные сети, что может быть полезно для крупных компаний. Отметим, что можно использовать гостевые доступы со входом через портал или собственную встроенную базу аккаунтов. Есть функции обновления самого контроллера и прошивок точек доступа, создания и восстановления резервной копии базы контроллера.

В целом программное обеспечение производит хорошее впечатление, хотя некоторые моменты требуют более внимательного изучения.

Тестирование

Для оценки производительности, как и в других наших недавних материалах, использовался пакет iperf3. В роли клиентов выступали беспроводные адаптеры Intel 7265, Intel AX210 и Intel BE200 относящиеся к разным поколениям стандарта Wi-Fi — 5, 6 и 7 соответственно. Первый имеет класс AC1200, второй AX3000, а третий — BE6500. Обратите внимание, что у последнего такая высокая заявленная скорость обеспечивается работой на канале 320 МГц, на что тестируемая точка доступа не способна. В итоге максимальные показанные в тестах скорости подключения для диапазонов 2,4/5 ГГц для данных адаптеров составляют 300/866, 574/2402 и 688/2882 Мбит/с соответственно, что полностью согласуется с техническими характеристиками оборудования.

Точка доступа по сети 2,5 Гбит/с подключалась к локальной сети, в которой работала рабочая станция с запущенным в режиме сервера пакетом ipert3. Вторая рабочая станция с беспроводным адаптером размещалась в трех локациях относительно точки доступа — пять и десять метров прямой видимости, а также двадцать метров через две стены. Учитывая, что в названии точки указано «LR», то обычно расшифровывается как «дальнобойная» (Long Range), будет интересно оценить ее реальные возможности в данном сценарии. Напомним, что современные высокоскоростные режимы беспроводной передачи данных эффективны фактически только в идеальных условиях на очень коротких расстояниях. Это не умоляет их значимости (например, более чем актуально и полезно для такого беспроводного оборудования, как гарнитуры виртуальной реальности), однако стоит учитывать это при планировании сети. В большинстве случаев для «быстро и на большой площади» вам потребуется использовать конфигурацию из нескольких точек доступа.

Точка доступа настраивалась на использование максимальных скоростей и режимов по одной сети в каждом диапазоне и режим защиты WPA2/WPA3. Отметим, что заявленная в Wi-Fi 7 технология одновременной работы клиента с точкой доступа в двух диапазонах (MLO) формально работала с BE200 после необходимых настроек на точке доступа (на клиенте отображалось использование двух диапазонов), однако фактическая скорость работы была ниже, чем в «чистом 5 ГГц». Так что результаты этого режима мы не приводим.

Тестирование проводилось для одного потока в каждую сторону, в полнодуплексном режиме, а также при передаче одновременно по восемь потоков и в соответствующем полнодуплексном режиме. Конечно, реальные сценарии могут быть более разнообразны, однако на наш взгляд выбранный набор позволяет оценить возможности оборудования.

На практике использование диапазона 2,4 ГГц в новых стандартах представляется мало востребованным сценарием. В тех же условиях по расстоянию работа в 5 ГГц будет более интересна с точки зрения скорости, а клиентов, которые поддерживают Wi-Fi 6/7 только в 2,4 ГГц мы не встречали. Так что первая половина графиков приводится скорее по традиции, чем для какого-то реального анализа.

Адаптер Intel 7265, выпущенный более десяти лет назад, в диапазоне 2,4 ГГц подключается к точке доступа в стандарте 802.11n (Wi-Fi 4) на скорости 300 Мбит/с. При этом реальная производительность составляет в среднем примерно от 125 Мбит/с на пяти метрах до 25 Мбит/с в самой сложной точке. На наш взгляд, этого вполне достаточно для обслуживания такого однодиапазонного оборудования, как устройства IoT и IP-камеры (последние, конечно, всегда лучше подключать по проводу).

При анонсе Wi-Fi 6 часто в маркетинговых материалах отмечалось «преимущество» в виде поддержки диапазона 2,4 ГГц (напомним, что Wi-Fi 5/802.11ac работает только в 5 ГГц). Однако за всё время тестирования найти хоть какой-то реальный повод использовать именно его не удалось. Каналов там меньше, они сильно загружены, максимально можно использовать только два (ширина 40 МГц). Теоретически это может быть полезно для клиентов, расположенных на больших расстояниях, но «поймать» такие условия, когда 2,4 ГГц будут быстрее, чем 5 ГГц, нам пока не удалось. Все-таки, как мы говорили выше, большая скорость без проводов — это преимущественно локальная история. Тем не менее, для Intel AX210 мы получили в дальней точке в среднем более 50 Мбит/с, что в два раза лучше, чем у адаптера Intel 7265. А в идеальных условиях одной комнаты можно рассчитывать на 200 Мбит/с.

Адаптер Intel BE200 совсем незначительно опережает своего предшественника при работе в 2,4 ГГц. Разница средних значений не превышает 10%, хотя рост формальных скоростей — от 574 до 688 Мбит/с — это почти 20%.

Первые публикации роутеров класса Wi-Fi 5 (802.11ac) на нашем сайте были опубликованы в 2012 году. Тогда прогресс по сравнению с прошлым поколением был очень ярким — в тестах совместно со вторым роутером в режиме моста и с MIMO 3×3:3 мы получали значения на уровне 500-600 Мбит/, что в два раза превышало лучшие показатели Wi-Fi 5. Сегодня с Intel 7265 мы видим стабильные 400-500 Мбит/с при размещении недалеко от точки доступа.

Переход на Wi-Fi 6 говорит о формальном росте скорости подключения с 866 до 2402 Мбит/с, но реальность оказывается менее интересной. Да, можно считать этот стандарт «гигабитным» (среднее значение скорости по разным сценариям при работе на пяти метрах составляет около 950 Мбит/с), но чудес не бывает — дальнейшее усложнение схем кодирования и увеличение числа каналов уже не настолько эффективно, как ранее.

Прибавка в 20% за счет новой схемы кодирования для Wi-Fi 7 в тестируемой конфигурации дает на практике 10%-15% роста скорости. Причем по разным сценариям отличия очень разнятся. При отправке данных на беспроводное устройство мы даже получили цифру немного ниже, чем у Intel AX210.

Заключение

Точка доступа IP-COM Pro-7-LR выполнена в традиционном для данного сегмента формате. В комплект поставки входит всё необходимое для установки на потолок или на стену. Питание по технологии PoE также является обычным решением для точек доступа и позволяет подводить только один кабель к месту установки. Модель относится к классу BE5010 и поддерживает актуальный стандарт беспроводных сетей Wi-Fi 7, однако, в отличие от некоторых других устройств, здесь реализована работа только в диапазонах 2,4 и 5 ГГц. Для подключения к локальной сети предусмотрен порт 2,5 Гбит/с, что позволяет полноценно реализовать возможности беспроводной части.

Решение имеет несколько вариантов настройки и управления — классический веб-интерфейс с возможностью удаленного доступа, облачный сервис и локальный контроллер (также с возможностью удаленного доступа).

Для сравнительного анализа производительности решений с Wi-Fi 7 у нас пока недостаточно данных. В целом прирост относительно Wi-Fi 6 есть, однако он все-таки не так впечатляет, как было во времена перехода от четвертого поколения к пятому и от пятого к шестому. В один поток в сторону клиента на небольшом расстоянии мы получили немногим менее 600 Мбит/с, а в обратную сторону — более 700 Мбит/с. В мультипоточных сценариях скорость заметно выше — на максимальной нагрузке в несколько потоков в обе стороны общая скорость превышает 1500 Мбит/с. При этом надо отметить, что работа с клиентами прошлых поколений также достаточно эффективна.

По информации производителя, появление устройства на локальном рынке ожидается в третьем квартале этого года. Рекомендованная розничная стоимость составит 13 500 рублей.

В заключение предлагаем посмотреть наш видеообзор точки доступа IP-COM Pro-7-LR:
