Часть 22: Модули Patriot DDR2-1000

Мы продолжаем изучение важнейших характеристик высокоскоростных модулей DDR2 на низком уровне с помощью универсального тестового пакета RightMark Memory Analyzer. Сегодня мы рассмотрим очередное предложение неофициальной скоростной категории «DDR2-1000» — двухканальный комплект модулей памяти Patriot суммарным объемом 1 ГБ.

Информация о производителе модуля

Производитель модуля: PDP Systems, Inc.
Производитель микросхем модуля: неизвестен
Сайт производителя модуля: www.patriotmem.com/products/index.jsp?source=2

Внешний вид модуля

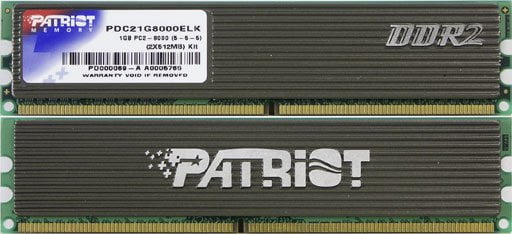

Фото модуля памяти

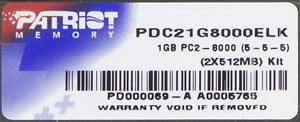

Part Number модуля

Расшифровка Part Number модуля

Руководство по расшифровке Part Number модулей памяти DDR2 на сайте производителя отсутствует. На странице web-сайта производителя, посвященной данным модулям, указывается, что продукт представляет собой комплект из двух модулей объемом 512МБ каждый, рассчитанных на функционирование в режиме DDR2-1000 при таймингах 5-5-5-15 и питающем напряжении до 2.3 В.

Данные микросхемы SPD модуля

Описание общего стандарта SPD:

• JEDEC Standard No. 21-C, 4.1.2 - SERIAL PRESENCE DETECT STANDARD, General Standard

Описание специфического стандарта SPD для DDR2:

• JEDEC Standard No. 21-C, 4.1.2.10 - Appendix X: Specific SPDs for DDR2 SDRAM (Revision 1.2)

Несмотря на нестандартность самого режима DDR2-1000, содержимое SPD рассматриваемых модулей запрограммировано в хорошем соответствии со стандартом JEDEC. Максимальный скоростной режим, на который рассчитаны модули, соответствует заявленному DDR2-1000, т.к. характеризуется временем цикла 2.0 нс (частота 500 МГц). Этому режиму соответствует первое из поддерживаемых значений t_CL = 5, а полная схема таймингов записывается в виде 5-5-5-15, что также соответствует заявленным характеристикам модулей. Уменьшенному значению задержки сигнала CAS# (CL X-1 = 4) соответствует период синхросигнала 2.5 нс, т.е. частота 400 МГц (стандартный режим DDR2-800). Полная схема таймингов в этом случае записывается как 4-4-4-12 — что можно считать удачным сочетанием абсолютных значений задержек и периодов синхросигнала, не допускающем нецелых конечных значений таймингов. Небольшим отклонением от стандарта можно считать неверный (отсутствующий) номер ревизии SPD (00h) и отсутствие данных о Part Number, серийном номере и дате изготовления модулей, в то время как идентификационный код производителя указан верно.

Конфигурация тестового стенда

• Процессор: Intel Pentium 4 Extreme Edition 3.73 ГГц (Prescott N0, 2 МБ L2)
• Чипсет: Intel 975X
• Материнская плата: ASUS P5WD2-E Premium, версия BIOS 0206 от 12/21/2005
• Память: 2x512 МБ Patriot DDR2-1000

Результаты тестирования

Тесты производительности

В отличие от двух предыдущих исследований высокоскоростных модулей DDR2 (часть 20 и часть 21), в которых использовалась новая версия тестового пакета RMMA 3.65, в настоящем исследовании (выполненном раньше во временном отношении) применялась предыдущая версия 3.62 со «старыми» параметрами подтестов, несколько завышающих результаты измерения пропускной способности памяти вследствие сравнительно большого объема L2-кэша (2 МБ) в соотношении с размером тестируемого блока памяти (16 МБ).

В первой серии тестов использовалась схема таймингов, выставляемая в настройках BIOS по умолчанию (Memory Timings: «by SPD»). Тестирование данных модулей, естественно, планировалось в двух скоростных режимах — как стандартном DDR2-800 (при частоте FSB 200 и 266 МГц), так и в нестандартном DDR2-1000 (частота FSB 250 МГц), однако в последнем случае, даже при использовании самой медленной схемы таймингов 5-6-6-18 и питающего напряжения 2.3 В, в тесте стабильности памяти быстро обнаруживались ошибки. Печально, но факт: заявленный режим «DDR2-1000» рассматриваемые модули «не потянули». По крайней мере — на данной материнской плате ASUS P5WD2-E Premium с данной версией BIOS (0206).

Для стандартного режима DDR2-800 BIOS материнской платы в качестве значений таймингов по умолчанию выставила схему 5-5-5-12, что, вообще говоря, несколько странно, учитывая наличие данных об этом режиме в микросхеме SPD (тайминги 4-4-4-12).

^*размер блока 16 МБ

Скоростные показатели модулей в режиме DDR2-800 выглядят приемлемо — по показателям ПСП и задержек модули не уступают своим аналогам от других производителей (например, Corsair XMS2-8000UL). Как обычно, использование более высокой частоты системной шины (266 МГц) приводит к заметному уменьшению задержек.

Тесты стабильности

Значения таймингов, за исключением t_CL, варьировались «на ходу» благодаря встроенной в тестовый пакет RMMA возможности динамического изменения поддерживаемых чипсетом настроек подсистемы памяти. Устойчивость функционирования подсистемы памяти определялась с помощью вспомогательной утилиты RightMark Memory Stability Test, входящей в состав тестового пакета RMMA.

^*размер блока 16 МБ

Минимальные значения таймингов, которые нам удалось достичь в режиме DDR2-800 при использовании питающего напряжения 2.2 В, выглядят впечатляюще, поскольку не уступают абсолютному рекорду, поставленному модулями Corsair XMS2-5400UL, — 4-3-2 (как обычно, последний параметр t_RAS не участвует в «разгонной» схеме, т.к. изменение его значения игнорируется). Учитывая это обстоятельство, факт неработоспособности рассматриваемых модулей в более скоростном режиме DDR2-1000 при номинальных (и даже более медленных) таймингах выглядит достаточно странно.

Итоги

Протестированные модули Patriot DDR2-1000 проявили себя в качестве высокоскоростных модулей, способных устойчиво функционировать лишь в официальном режиме DDR2-800 — по крайней мере, с участвующей в тестах материнской платой ASUS P5WD2-E Premium (способность функционирования модулях в неофициальных режимах, промежуточных между DDR2-800 и DDR2-1000, не проверялась). В этом режиме модули обладают хорошими скоростными показателями и великолепным «разгоном по таймингам» — они способны функционировать при таймингах 4-3-2 (напряжение питания 2.2 В), чем выставляют себя на уровень модулей Corsair XMS2-5400UL, которым до сих пор принадлежал абсолютный рекорд в данной категории.

Средняя текущая цена (количество предложений) в московской рознице:
