Часть 21: Модули Kingston HyperX DDR2-800 (PC2-6400)

Мы продолжаем изучение важнейших характеристик высокоскоростных модулей DDR2 на низком уровне с помощью универсального тестового пакета RightMark Memory Analyzer. Совсем недавно мы рассмотрели двухканальный комплект модулей памяти Kingston high-end серии HyperX, рассчитанный на функционирование в нестандартном режиме «DDR2-900», сегодня же будет рассмотрено похожее предложение, но укладывающееся в рамки стандарта JEDEC — двухканальный комплект модулей памяти Kingston HyperX DDR2-800 высокой емкости (суммарный объем 2 ГБ), обладающих, как утверждает производитель, низкими задержками.

Информация о производителе модуля

Производитель модуля: Kingston Technology
Производитель микросхем модуля: Elpida Memory, Inc.
Сайт производителя модуля:
www.kingston.com/hyperx/products/khx_ddr2.asp
Сайт производителя микросхем модуля:
www.elpida.com/en/products/ddr2.html

Внешний вид модуля

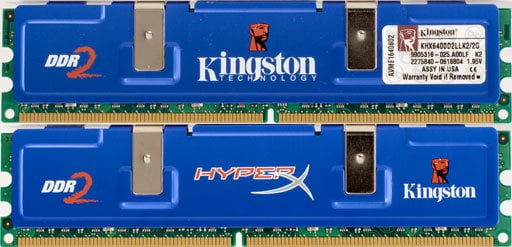

Фото модуля памяти

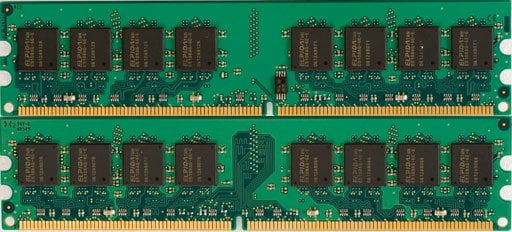

Со снятыми радиаторами:

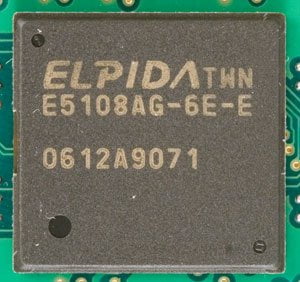

Фото микросхемы памяти

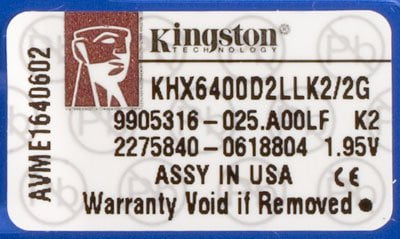

Part Number модуля

Расшифровка Part Number модуля

Руководство по расшифровке Part Number модулей памяти DDR2 на сайте производителя отсутствует. В краткой технической документации модулей с Part Number KHX6400D2LLK2/2G указывается, что продукт представляет собой комплект из двух модулей с низкими задержками (Low Latency, отсюда сокращение «LL») объемом 1 ГБ каждый, имеющих конфигурацию 128M x 64 и основанных на 16 микросхемах с конфигурацией 64M x8. Производитель гарантирует 100% стабильную работу модулей в штатном режиме DDR2-800 при таймингах 4-4-4-12 и питающем напряжении 2.0 В, но в микросхеме SPD в качестве режима по умолчанию прописан режим DDR2-800 со стандартными таймингами 5-5-5-15 и напряжением питания 1.8 В.

Расшифровка Part Number микросхемы

Как и в ранее исследованных Kingston HyperX DDR2-900, в настоящих модулях памяти использованы микросхемы с оригинальной маркировкой их реального производителя (Elpida), что позволяет нам изучить их характеристики в том числе, воспользовавшись описанием технических характеристик (data sheet) 512-Мбит чипов памяти DDR2 Elpida, применяемых в данных модулях.

В маркировке рассматриваемых микросхем Elpida, как обычно, отсутствуют поля, характеризующие производителя (Elpida Memory) и тип устройства (монолитное), а также код упаковки устройства (FBGA). Как видно из приведенных в таблице характеристик, микросхемы модуля имеют конфигурацию 64M x8 (полная емкость — 512 Мбит) и рассчитаны на функционирование в «медленном» режиме DDR2-667 (при таймингах 5-5-5), соответствующем первой ревизии стандарта DDR2-667. Заметим, что такие же микросхемы (но другого производителя) применяются в еще более высокоскоростных модулях Kingston HyperX DDR2-900, рассмотренных нами ранее. По-видимому, в обоих случаях можно говорить о тщательном отборе производителем модулей микросхем DDR2-667, обладающих наилучшими показателями скорости и надежности функционирования, вместо использования реальных микросхем скоростной категории DDR2-800.

Данные микросхемы SPD модуля

Описание общего стандарта SPD:

• JEDEC Standard No. 21-C, 4.1.2 - SERIAL PRESENCE DETECT STANDARD, General Standard

Описание специфического стандарта SPD для DDR2:

• JEDEC Standard No. 21-C, 4.1.2.10 - Appendix X: Specific SPDs for DDR2 SDRAM (Revision 1.2)

Содержимое SPD выглядит несколько нестандартно, по всей видимости — ввиду нацеленности на использование уменьшенных задержек. Поддерживаются три различных значения задержки сигнала CAS# — 5, 4 и 3. Первому (CL X = 5) соответствует режим функционирования DDR2-800 (время цикла 2.5 нс) со схемой таймингов 5-5-5-15.6 (с округлением — 5-5-5-16), что примерно совпадает со значениями, заявленными производителем в документации модулей (5-5-5-15 при DDR2-800). Второму значению t_CL (CL X-1 = 4) соответствует, как ни странно, режим не DDR2-667, но DDR2-533 (время цикла 3.75 нс). Схема таймингов для этого случая не представляется целыми значениями и может быть записана как 4-3.3-3.3.-10.4, что при округлении превратится в схему 4-4-4-11. Наконец, третьему значению задержки сигнала CAS# (CL X-2 = 3) соответствует режим DDR2-400, вновь с нецелой схемой таймингов 3-2.5-2.5-7.8, превращающейся при округлении в 3-3-3-8. Из особенностей данных SPD можно отметить сравнительно большое, но достаточно часто встречающееся в высокоскоростных модулях минимальное время цикла регенерации t_RFC = 105.0 нс. Номер ревизии SPD, идентификационный код производителя, дата изготовления и серийный номер модуля указаны верно, но в то же время, информация о Part Number модуля отсутствует.

Конфигурация тестового стенда

• Процессор: Intel Pentium 4 Extreme Edition 3.73 ГГц (Prescott N0, 2 МБ L2)
• Чипсет: Intel 975X
• Материнская плата: ASUS P5WD2-E Premium, версия BIOS 0404 от 03/22/2006
• Память: 2x1024 МБ Kingston HyperX DDR2-800 Low Latency

Результаты тестирования

Тесты производительности

В первой серии тестов использовалась схема таймингов, выставляемая в настройках BIOS по умолчанию (Memory Timings: «by SPD»). Тестирование осуществлялось в двух скоростных режимах — DDR2-667 при частотах FSB 200 и 266 МГц (множители памяти 1.67 и 1.25, соответственно) и DDR2-800 при частотах FSB 200 и 266 МГц (множители памяти 2.0 и 1.5, соответственно). Напомним, что, начиная с нашего предыдущего исследования, в тестах модулей памяти используется новая версия тестового пакета RMMA 3.65, в которой по умолчанию выбран больший размер тестируемого блока памяти (32 МБ), что позволяет в большей степени устранить влияние сравнительно большого 2-МБ L2-кэша процессора Pentium 4 Extreme Edition.

В режиме DDR2-667 BIOS материнской платы в качестве значений таймингов по умолчанию выставила схему 5-5-5-13 («наугад», т.к. соответствующие данные отсутствуют в SPD), тогда как в режиме DDR2-800 по умолчанию выставляется схема 5-5-5-16, соответствующая рассмотренным выше данным SPD.

^*размер блока 32 МБ

Скоростные показатели модулей достаточно высоки — максимальная реальная ПСП составляет примерно 6.4-6.5 ГБ/с при 200-МГц FSB и 8.2-8.6ГБ/с при 266-МГц FSB, т.е. практически достигает теоретического максимума ПС процессорной шины (и даже несколько превосходит его, т.к. некоторое влияние L2-кэша процессора все же присутствует). Задержки при доступе в память, как обычно, уменьшаются при переходе как к более скоростным режимам (от DDR2-667 к DDR2-800), так и к более высокой частоте системной шины (от 200-МГц к 266-МГц FSB). Минимальная латентность памяти в режиме DDR2-800 при частоте системной шины 266 МГц находится в интервале от 45.5 нс (псевдослучайный обход, аппаратная предвыборка включена) до 116.6 нс (случайный обход, аппаратная предвыборка отключена), что несколько уступает значениям, полученным ранее на более «топовых» модулях Kingston HyperX DDR2-900.

Тесты стабильности

Значения таймингов, за исключением t_CL, варьировались «на ходу» благодаря встроенной в тестовый пакет RMMA возможности динамического изменения поддерживаемых чипсетом настроек подсистемы памяти. Устойчивость функционирования подсистемы памяти определялась с помощью вспомогательной утилиты RightMark Memory Stability Test, входящей в состав тестового пакета RMMA.

^*размер блока 32 МБ

Минимальные значения таймингов, которые нам удалось достичь в режиме DDR2-667 при использовании рекомендованного производителем повышенного питающего напряжения 2.0 В, как ни странно, выглядят весьма скромно — 3-4-4 (изменение параметра t_RAS в данном случае игнорируется). Напомним, что с модулями Kingston HyperX DDR2-900 в указанных условиях нам удалось достичь гораздо более «экстремальную» схему 3-3-2. Еще хуже обстоят дела в режиме DDR2-800 — минимальной возможной (устойчивой) оказалась лишь схема 4-5-4-12, что даже выше по сравнению с «официально» заявленной производителем схемой 4-4-4-12. Что интересно, параметр t_RAS в данном случае вносит решающий вклад в устойчивость функционирования подсистемы памяти — его уменьшение приводило к немедленному «зависанию» системы.

Как обычно, выставление «экстремальных» схем таймингов лишь незначительно увеличивает пропускную способность подсистемы памяти и отчетливо проявляет себя лишь в величинах латентностей истинно случайного доступа к памяти. Максимальный эффект снижения задержек достигается в режиме DDR2-667 и составляет порядка 9 нс, т.е. примерно 8%.

Итоги

Исследованные модули Kingston HyperX DDR2-800 (PC2-6400) высокой емкости с «низкими задержками» способны функционировать в скоростных режимах DDR2-667 и DDR2-800 при номинальных условиях (т.е. стандартных схемах таймингов, вроде 5-5-5-15 для режима DDR2-800) и характеризуются высокой производительностью в указанных режимах. В то же время, «разгонный потенциал» модулей по таймингам явно оставляет желать лучшего, что с трудом позволяет говорить о них как о модулях класса «Low Latency». Минимально возможная схема таймингов в режиме DDR2-667, не приводящая к потере устойчивости функционирования подсистемы памяти, составляет всего 3-4-4 (при рекомендованном питающем напряжении 2.0 В), а в режиме DDR2-800 — 4-5-4-12, что «не дотягивает» даже до значений 4-4-4-12, официально заявленных производителем в документации. По крайней мере, на используемой в тестах материнской плате (ASUS P5WD2-E), надежно зарекомендовавшей себя для тестирования высокоскоростных модулей памяти DDR2.
