Xiaomi продолжает пополнять парк своих камер наблюдения всё новыми моделями. В этой статье мы изучим очередную уличную Xiaomi Outdoor Camera CW700S, изюминкой которой является то, чего так не хватает в любительском видеонаблюдении: зум. Причем не банальный электронный зум, который доступен в любом устройстве, а оптический зум. Правда, с одной серьезной оговоркой: оптический-то он, конечно, оптический, вот только построен по аналогии со смартфонами. То есть никаких движущихся частей в оптической системе нет. Как же это сделано, и каковы минусы подобного решения?

Конструкция, технические характеристики

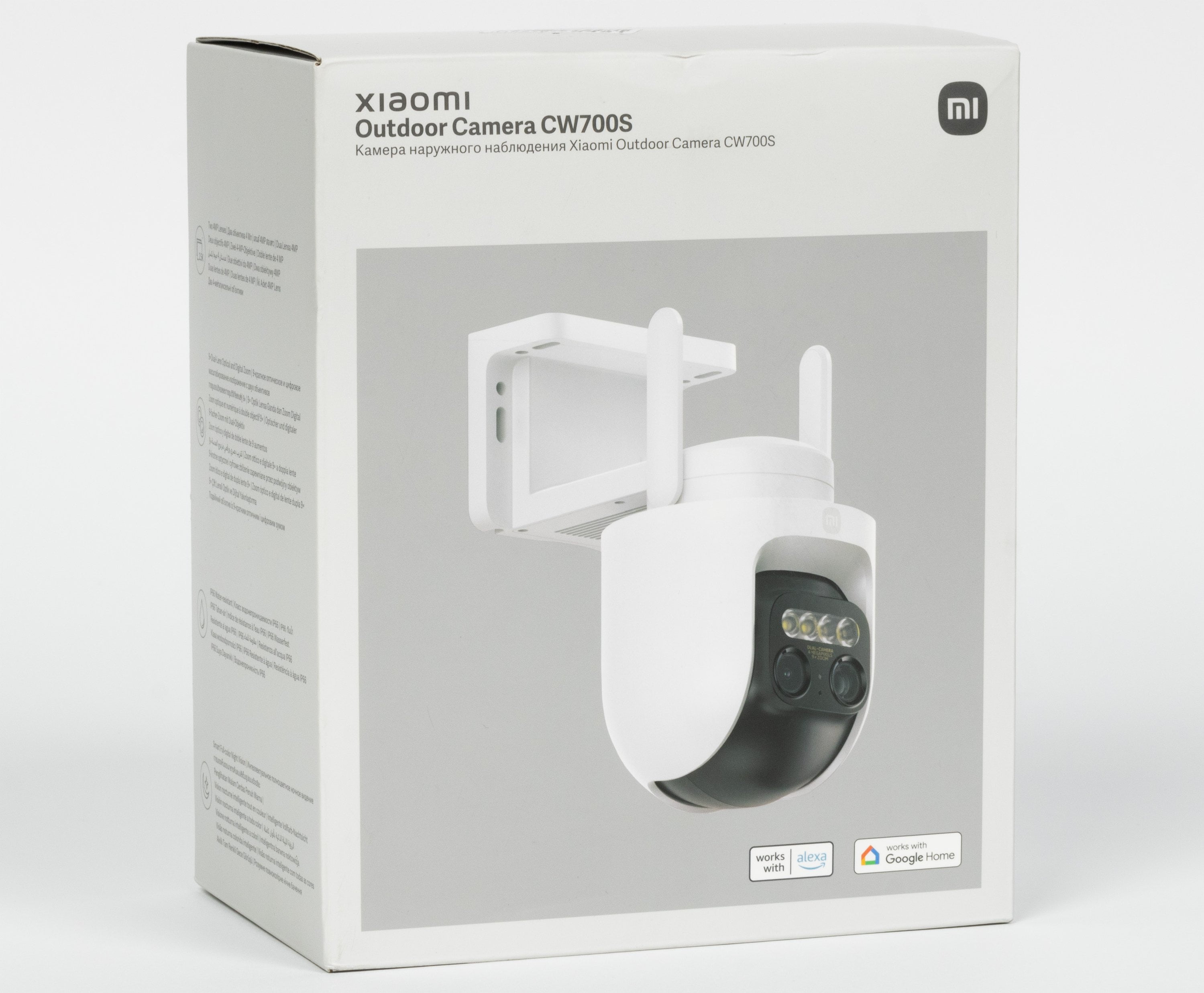

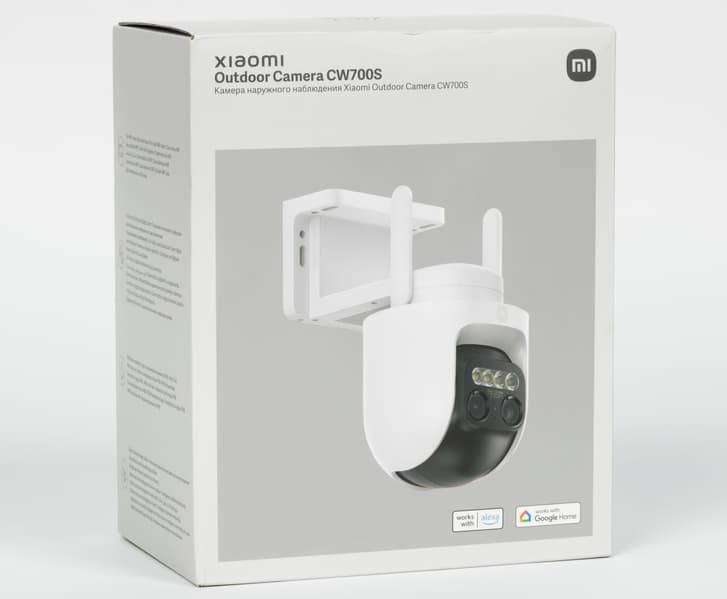

Камера упакована в традиционную белую коробку с напечатанной информацией о характеристиках прибора. Мы уже давно не удивляемся тщательной локализации техники Xiaomi, поступающей на рынок России. Информация на русском языке? Так и должно быть.

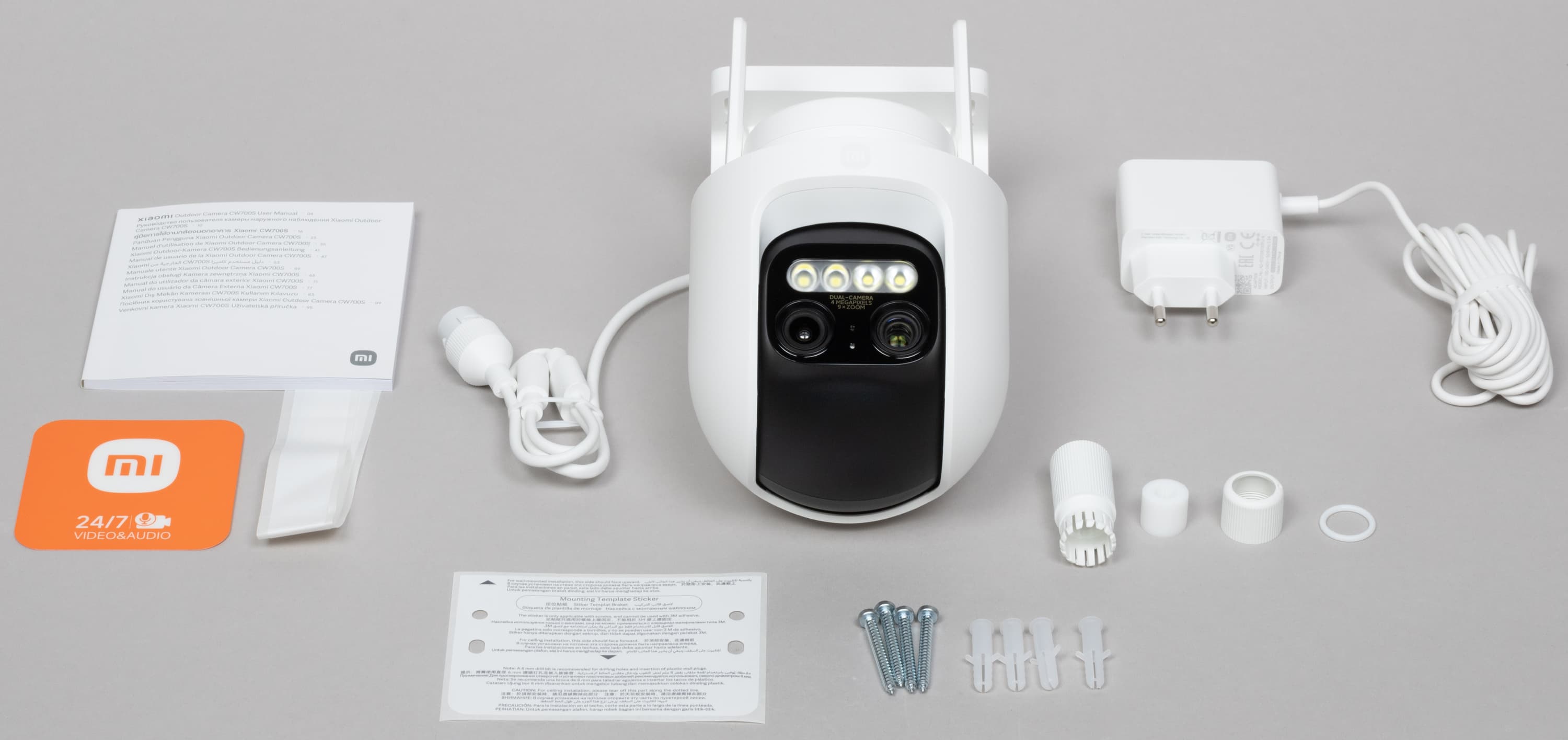

В комплекте к камере имеются следующие аксессуары:

• 12-вольтовый адаптер питания с длинным трехметровым кабелем
• шаблон для просверливания отверстий, набор дюбелей и саморезов
• бумажная продукция

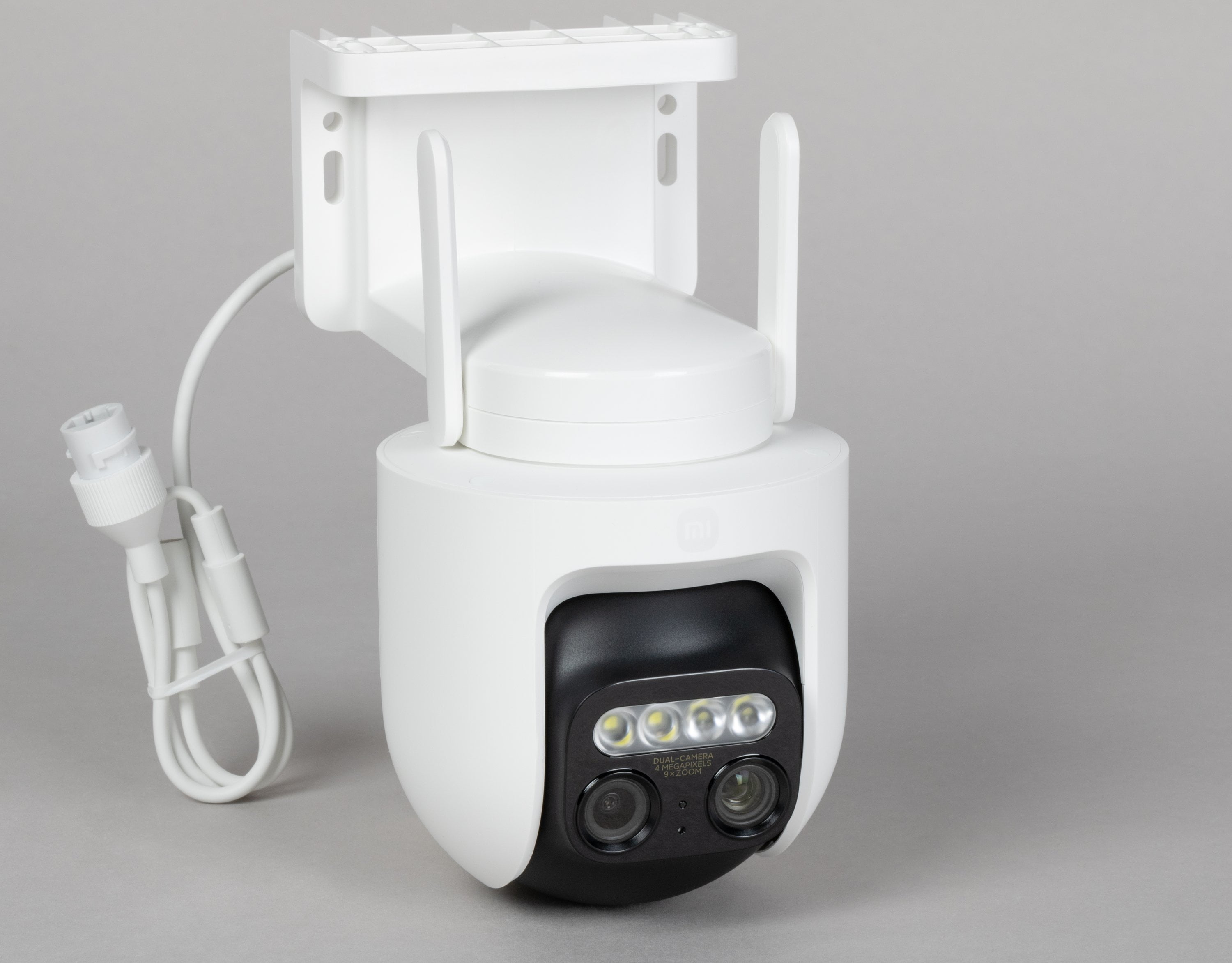

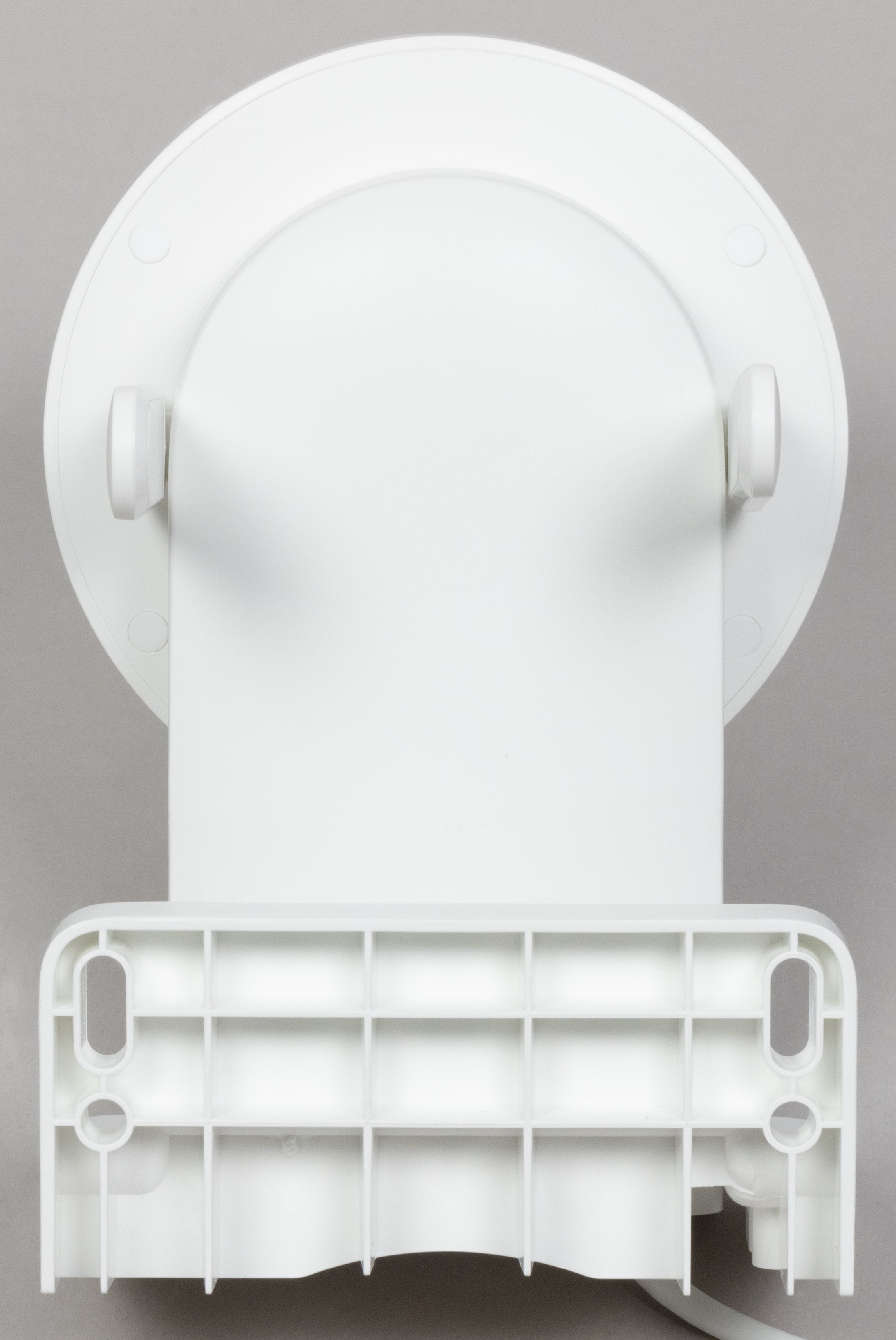

Белый пластиковый корпус камеры состоит из трех частей: базовая площадка-опора, поворотный и наклонный блоки. Последний содержит основную электронную начинку.

Камера, предназначенная для уличной эксплуатации, имеет защиту класса IP66. Здесь первая цифра 6 означает пыленепроницаемость, а вторая шестерка указывает на защиту от сильных водяных струй, направленных на корпус устройства с любого направления. Таким образом, дождь и ливни камере не страшны. Как не страшны ни жара, ни мороз: температурный рабочий диапазон от −30 до +60 °C обеспечивает надежное функционирование аппарата в нашей полосе в любой сезон.

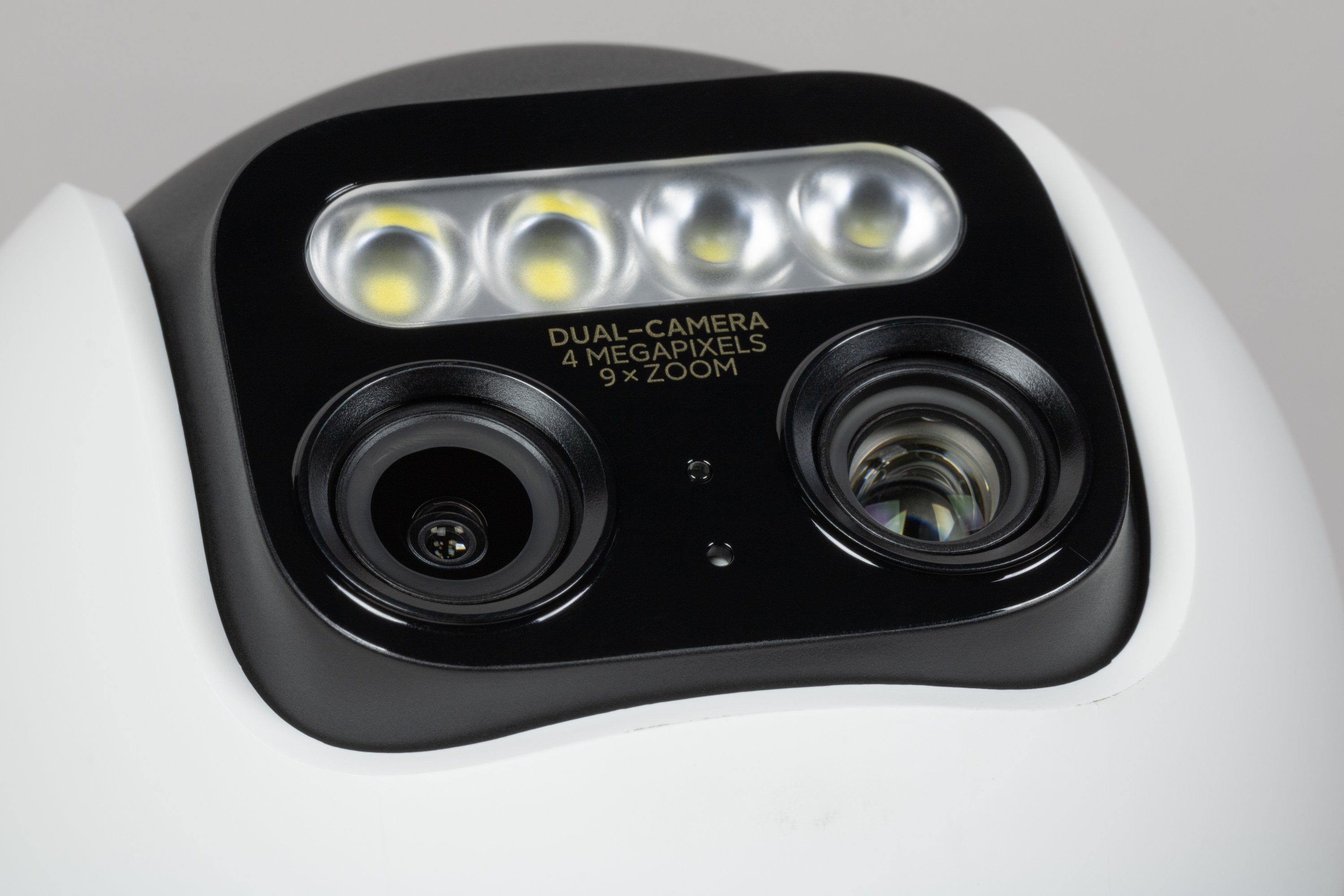

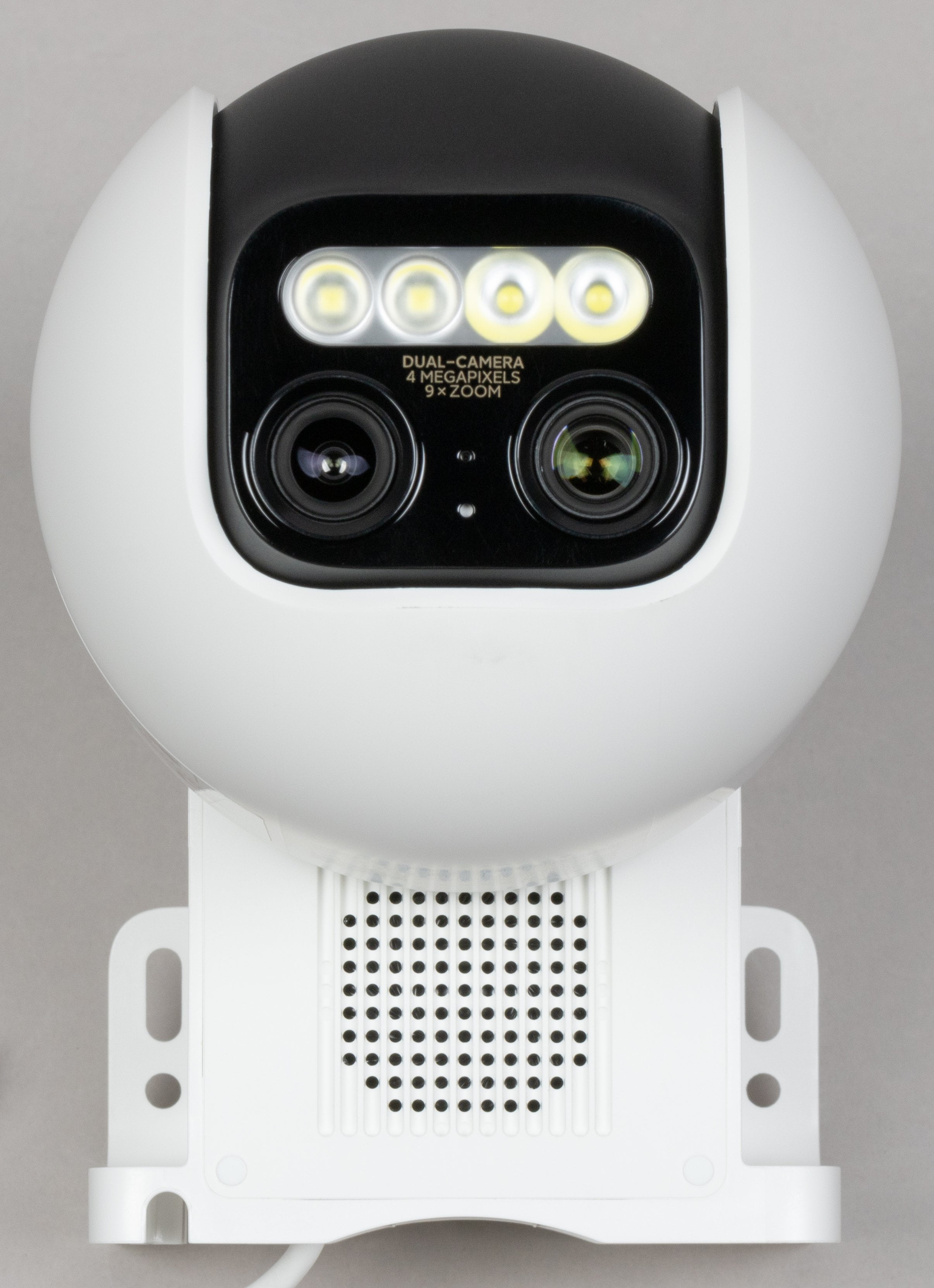

Камера снабжена громким динамиком и чувствительным микрофоном для двусторонней аудиосвязи. Оптико-электронный блок содержит инфракрасную и яркую белую подсветку, светочувствительный датчик и два объектива. Из надписей рядом с объективами несложно понять, зачем тут два глаза: первый объектив имеет стандартное фокусное расстояние, а второй — меньшее, позволяющее приблизить изображение. Все так, как сделано в смартфонах с «оптическим зумом».

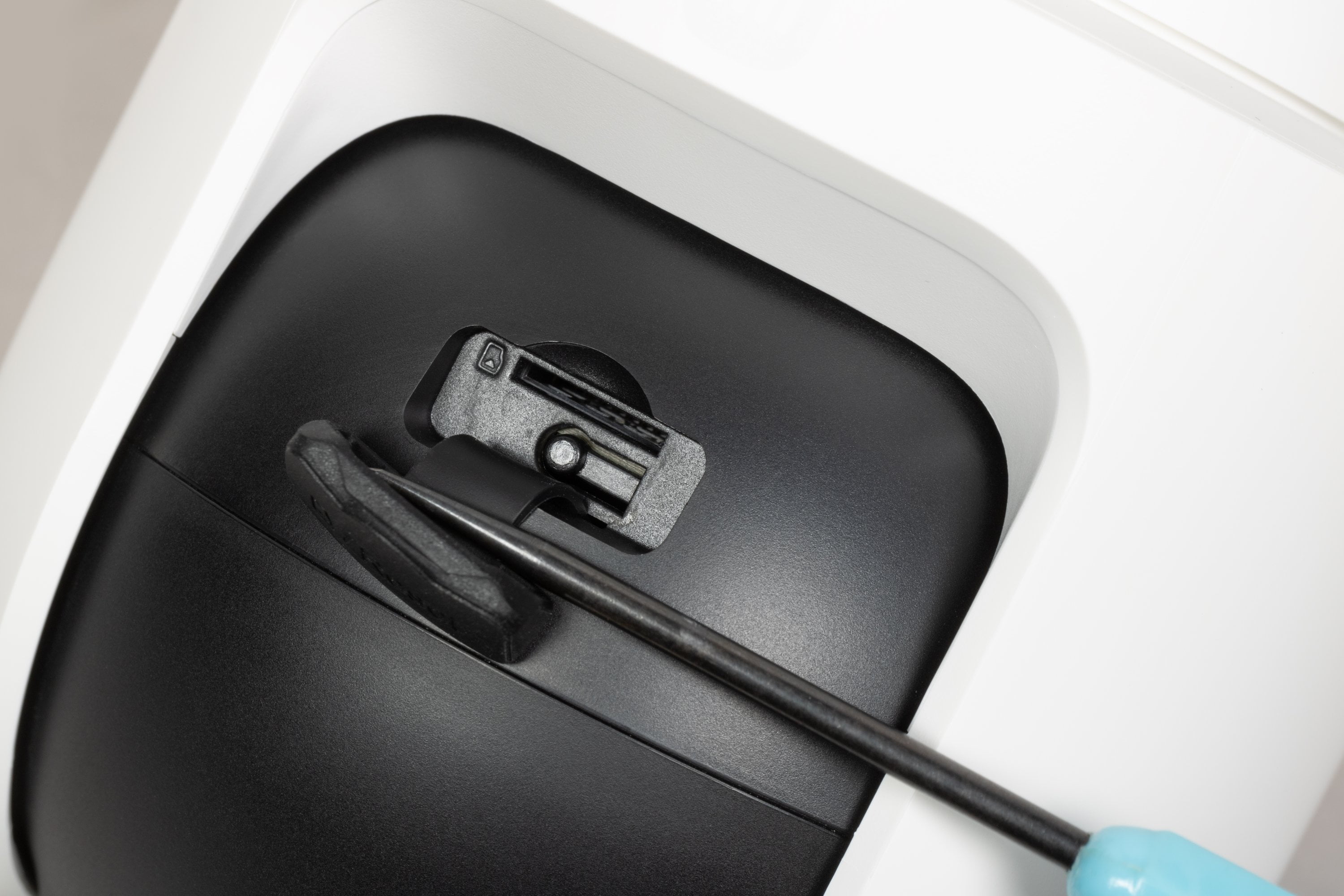

В поворотном блоке имеется служебный лючок, прикрытый резиновой заглушкой. Под заглушкой находится слот для карты памяти формата microSD, а также кнопка сброса к заводским настройкам.

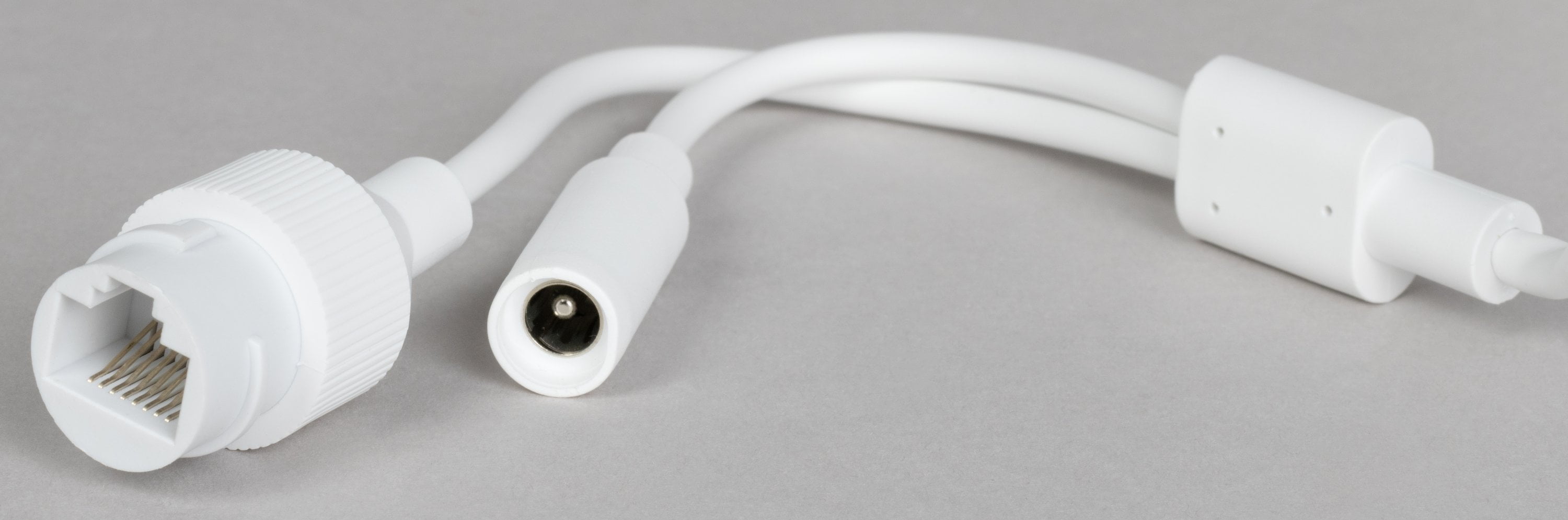

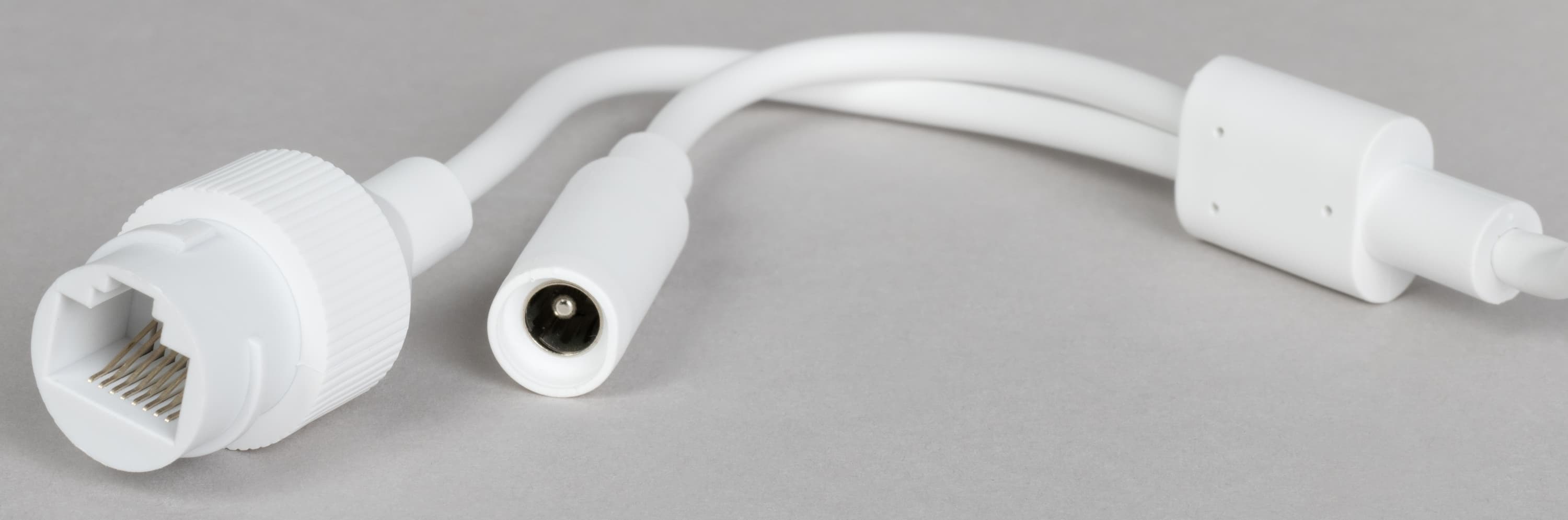

«Хвостик», выступающий из корпуса камеры, оканчивается двумя штекерами: разъем питания и стандартный LAN-порт. Да, эта камера, помимо Wi-Fi, может также использовать еще и более надежное проводное соединение. А вот питание по локальной сети камера получать не умеет — очень и очень жаль.

Основные технические характеристики камеры представлены в следующей таблице. Эти и другие сведения можно увидеть на страничке продукта.

Настройки, эксплуатация

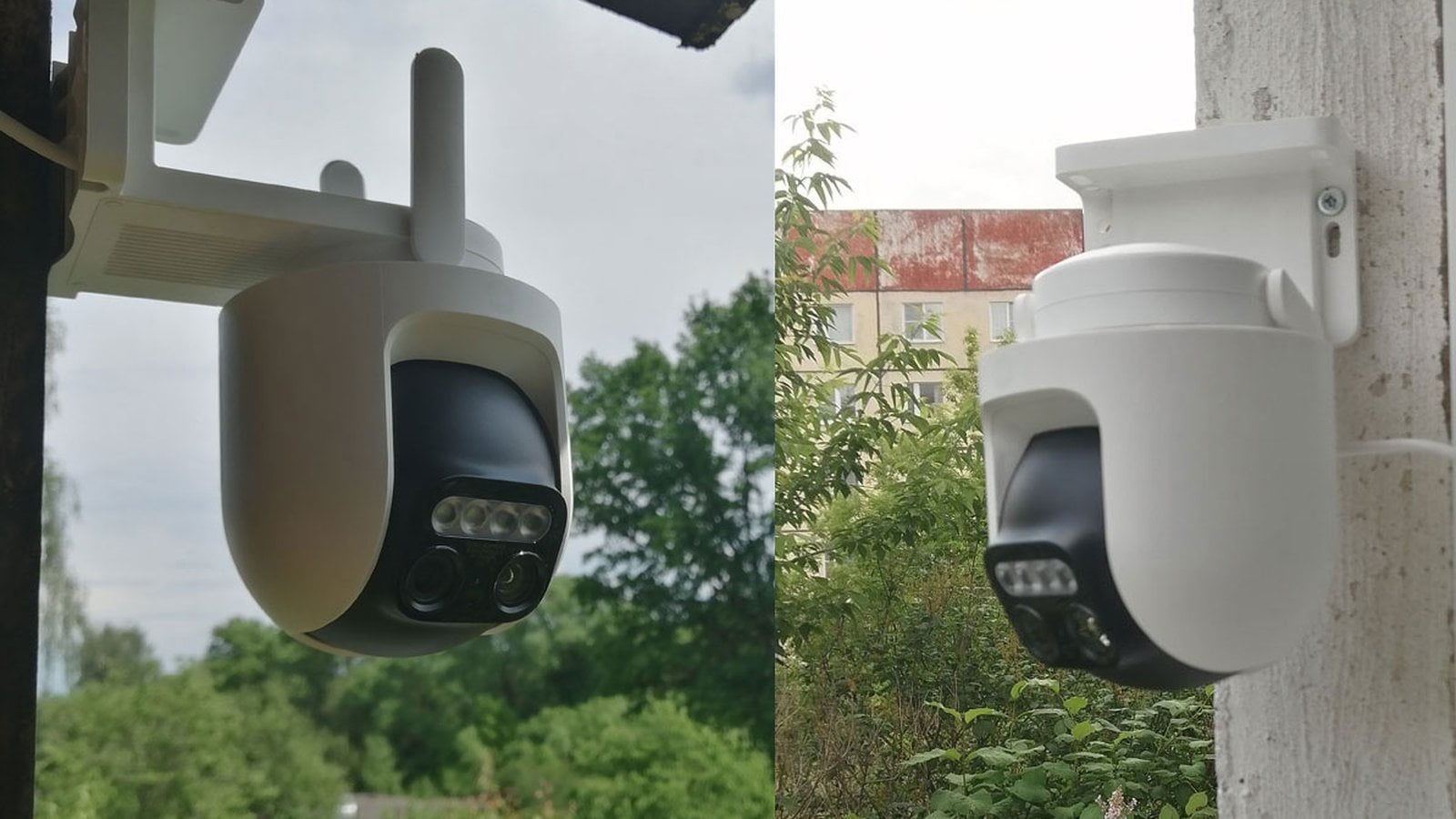

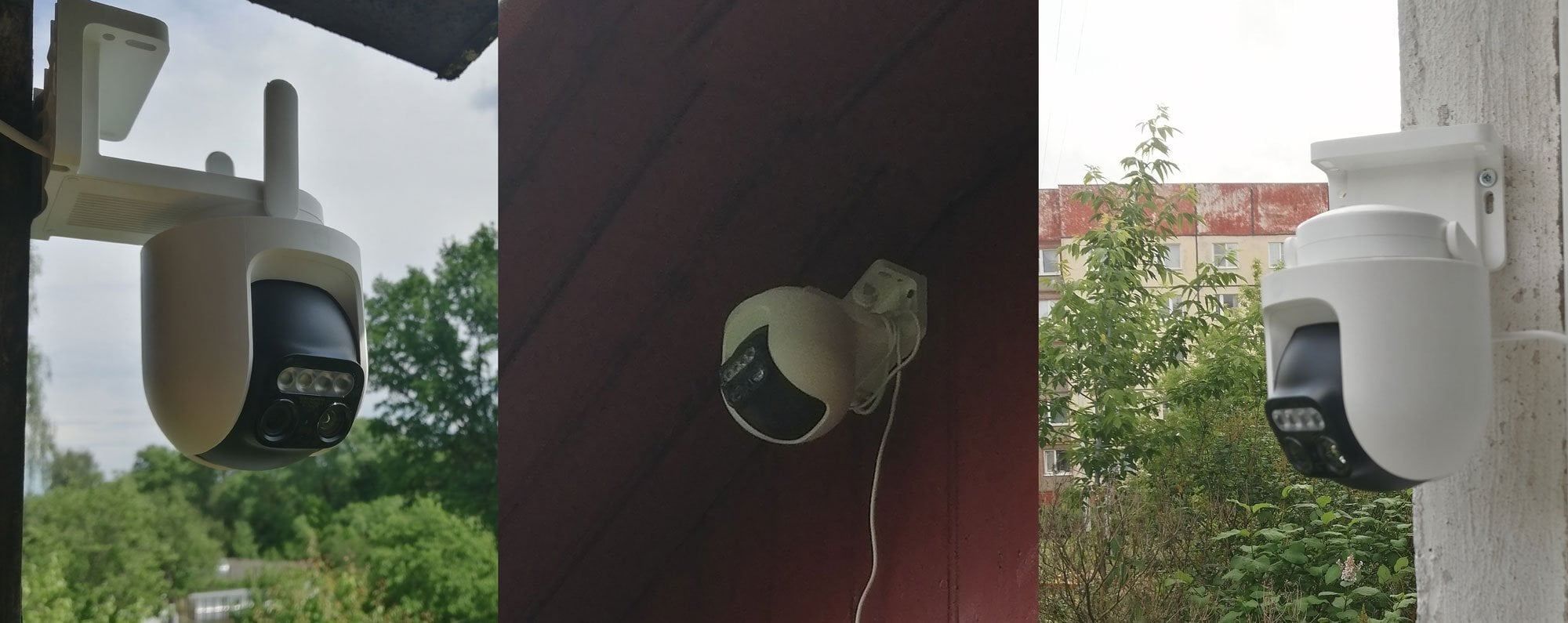

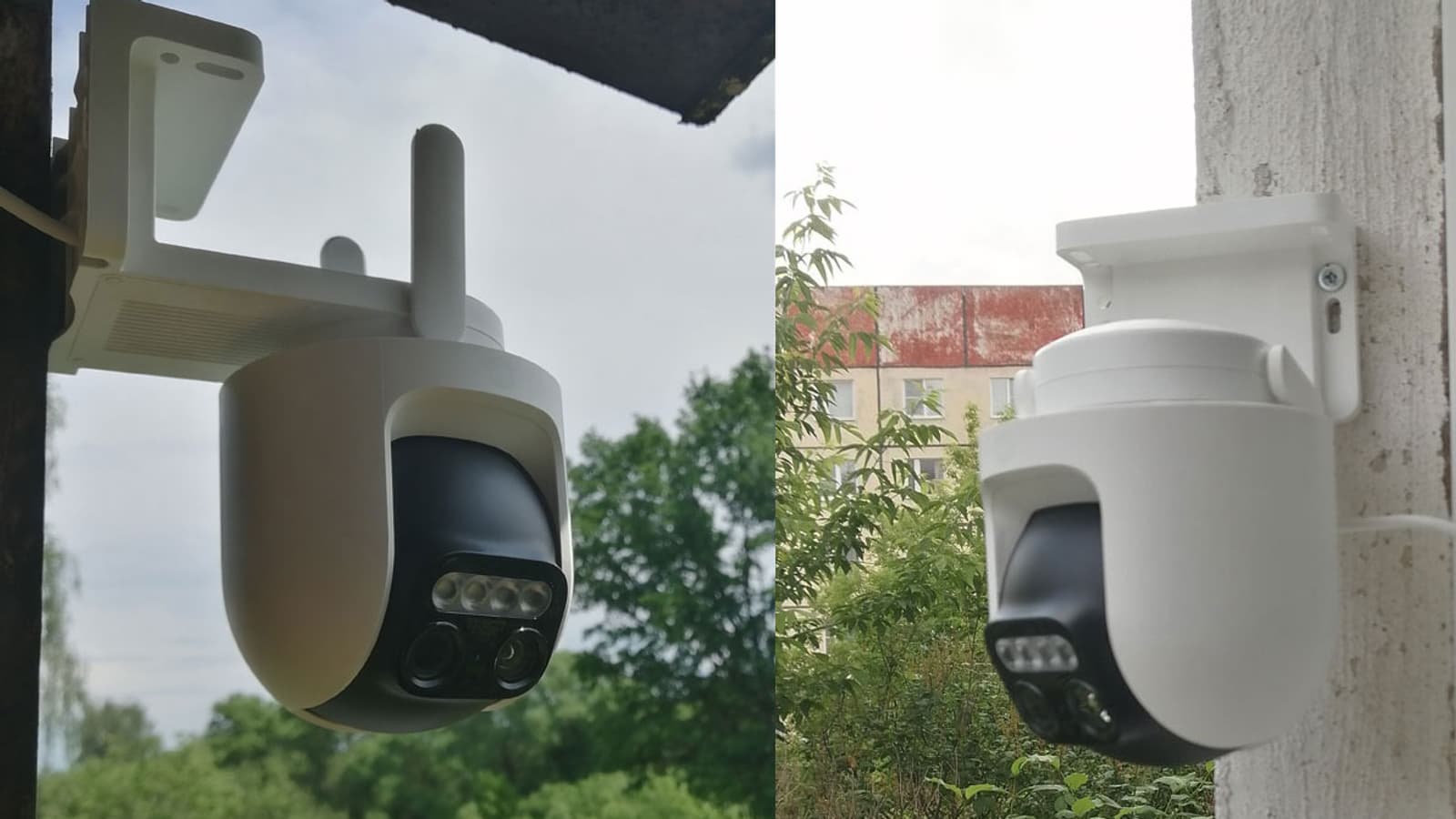

Тестирование камеры проводилось в городской и сельской местности. Причем в сельской локации камера устанавливалась дважды: на сторону «природы» и на уличную сторону. Крепление камеры предусматривает возможность привинчивания как к вертикальной поверхности (стены, опоры), так и горизонтальной (обшивка крыши и т. д.).

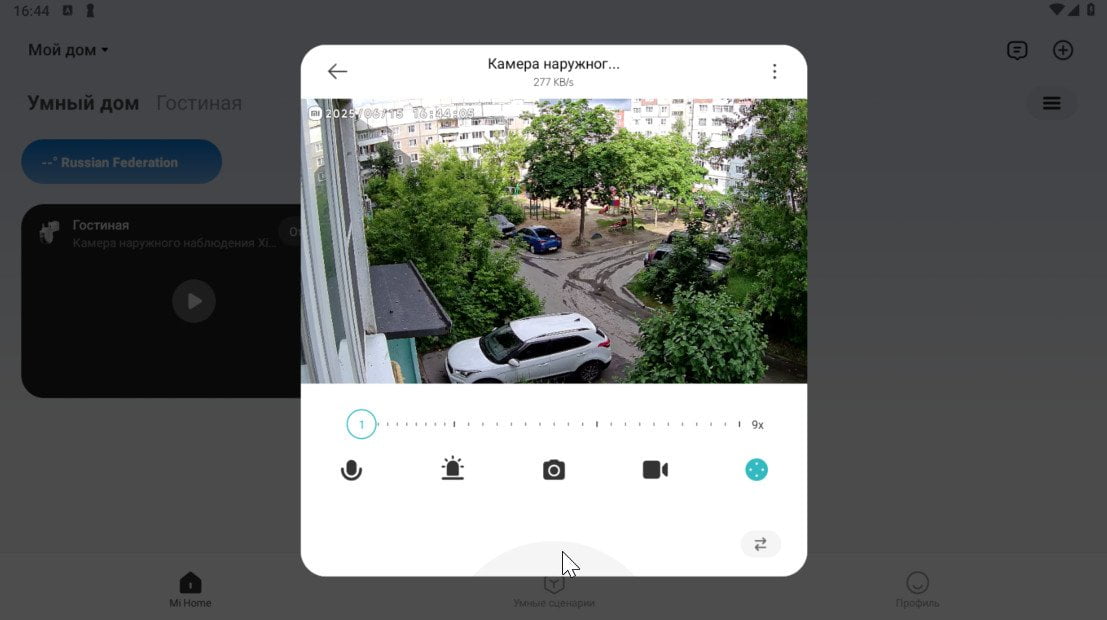

Xiaomi традиционно не предоставляет пользователям возможность управлять камерой посредством компьютера. Все общение с ней осуществляется строго через мобильные устройства: смартфон или планшет. Особо упертые компьютерщики могут установить на свой ПК эмулятор Android, после чего внутри эмулятора установить мобильное приложение. Но и тут они будут разочарованы: мобильное приложение написано для мобильных устройств с тактильным способом ввода, а не для мышки. Более того: большинство мобильных приложений (и Mi Home тут не исключение) создаются для работы в портретном режиме, в то время как у компьютеров мониторы обычно располагаются горизонтально, в альбомной ориентации (напоминаем — именно так, по горизонтали, расположены глаза у большинства живых существ). Соответственно, пользователь не получит прямого доступа, например, к виртуальному джойстику, которым регулируется поворот и наклон камеры. Впрочем, разработчик предусмотрел возможность двигать камерой с помощью пальца, а его роль в данном случае играет мышка.

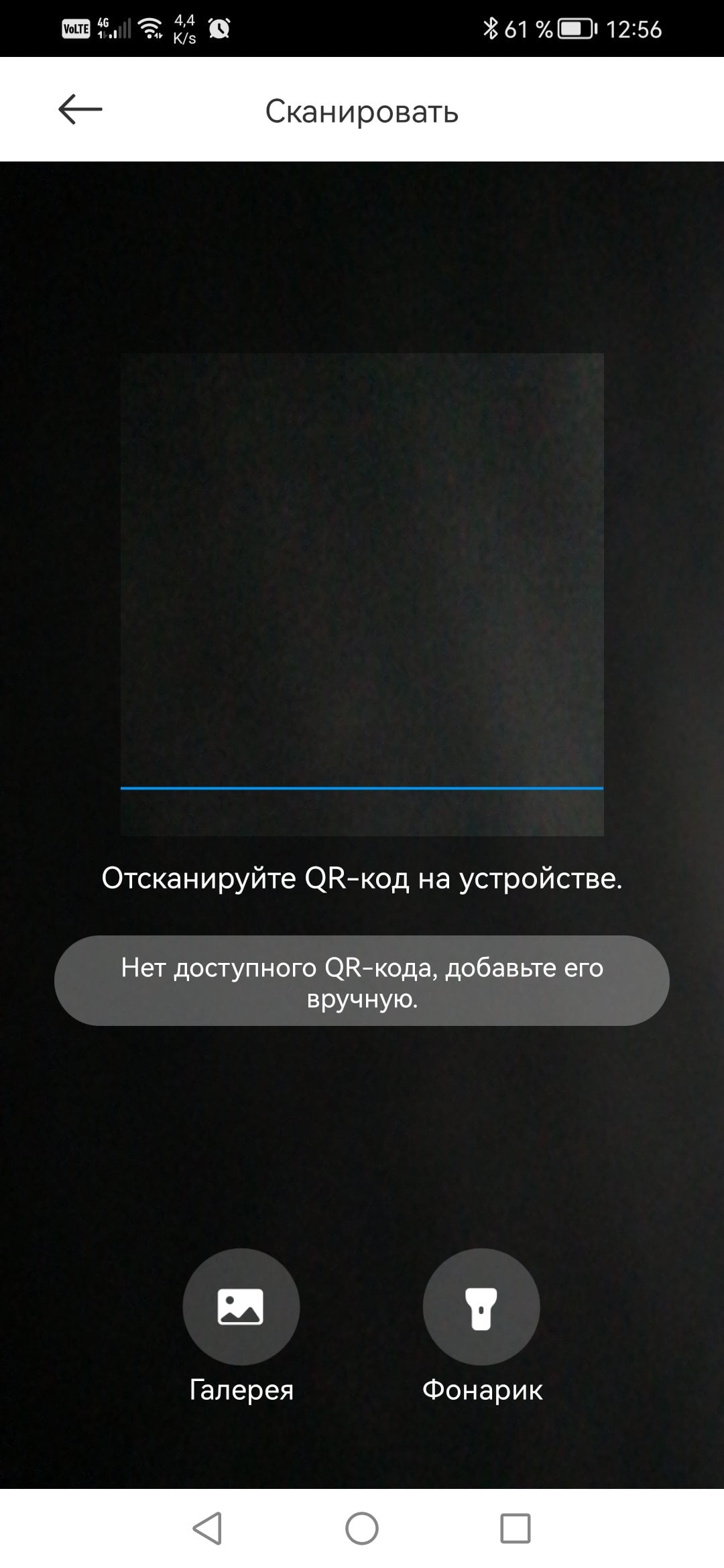

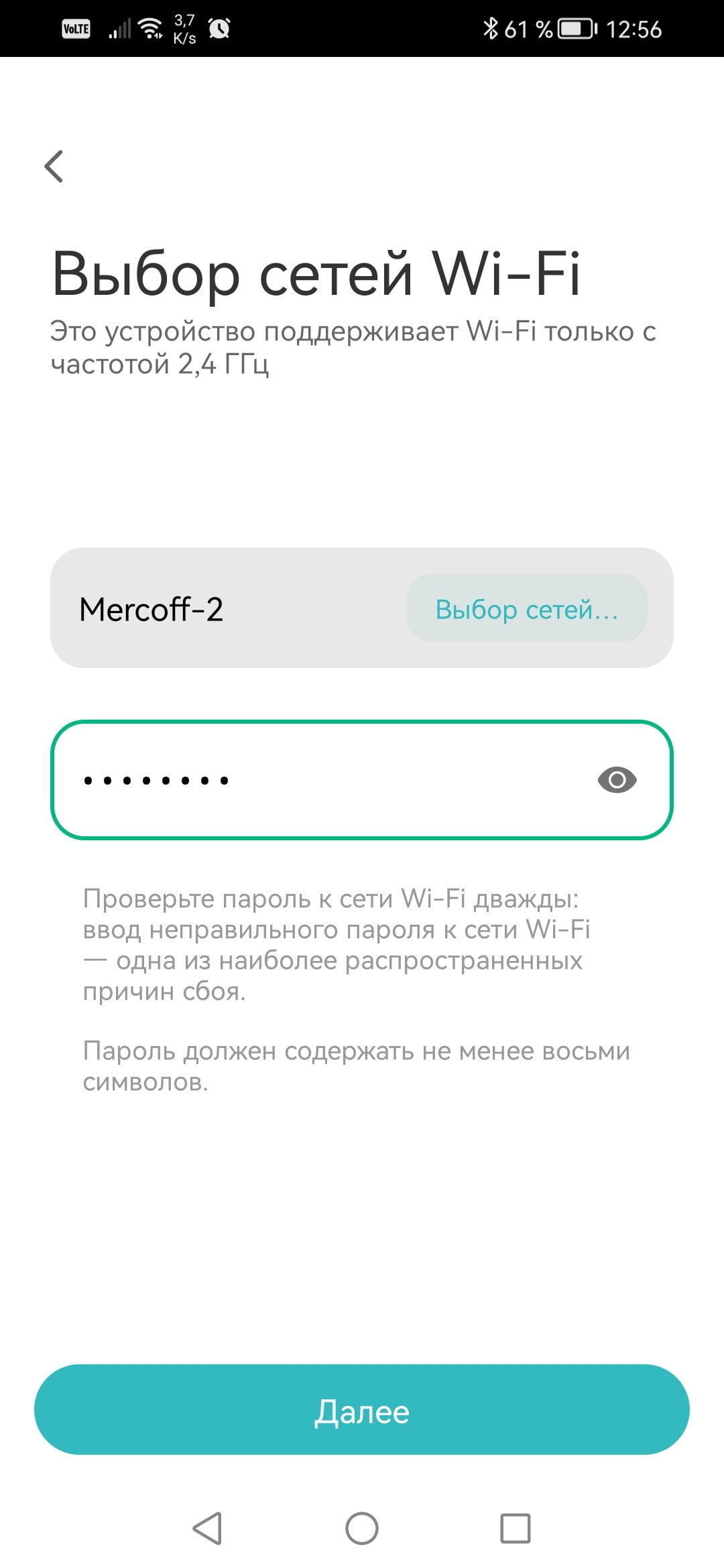

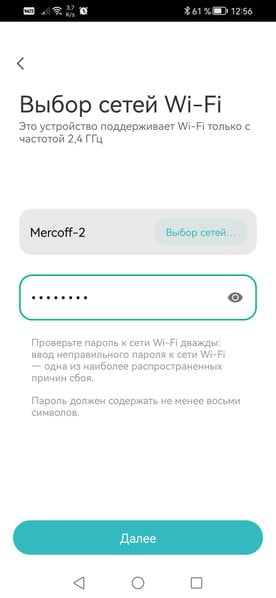

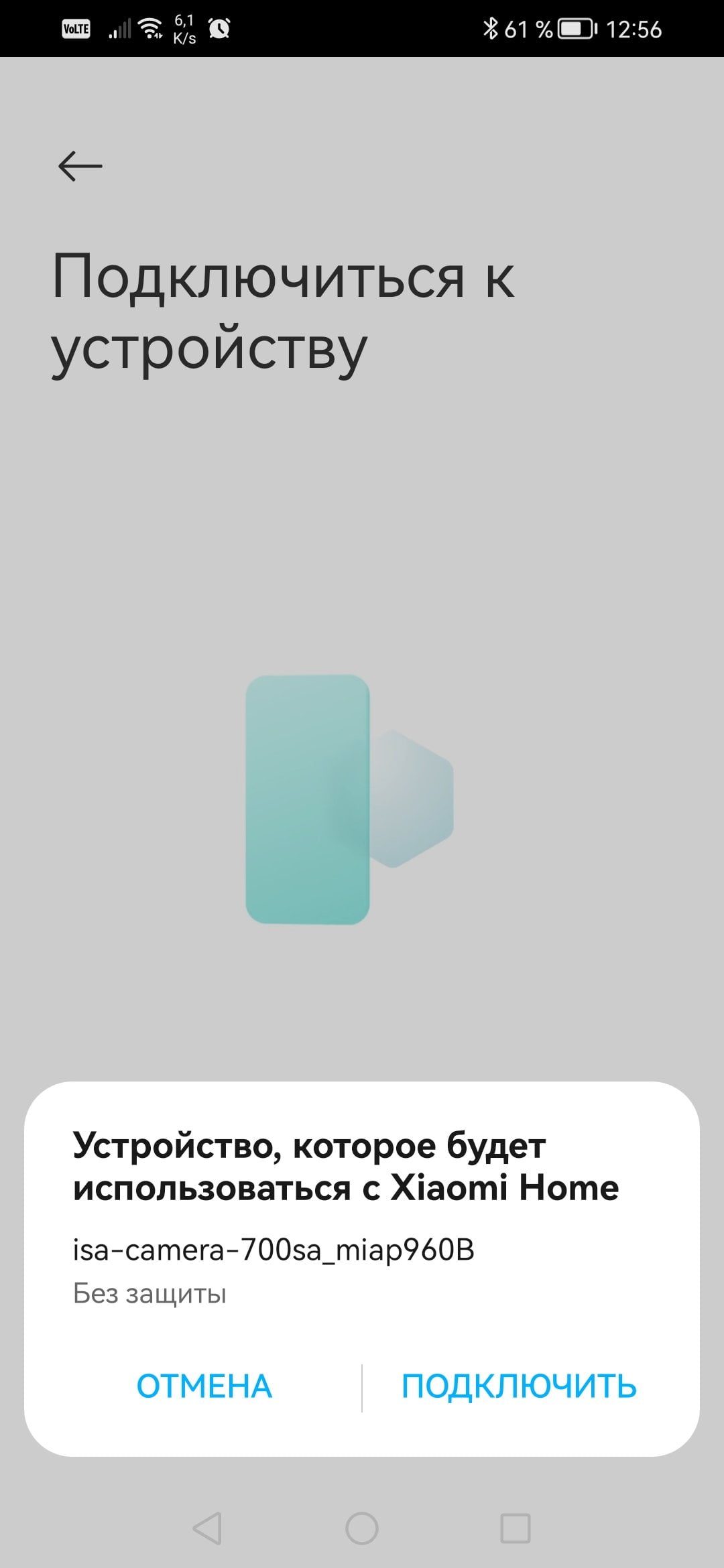

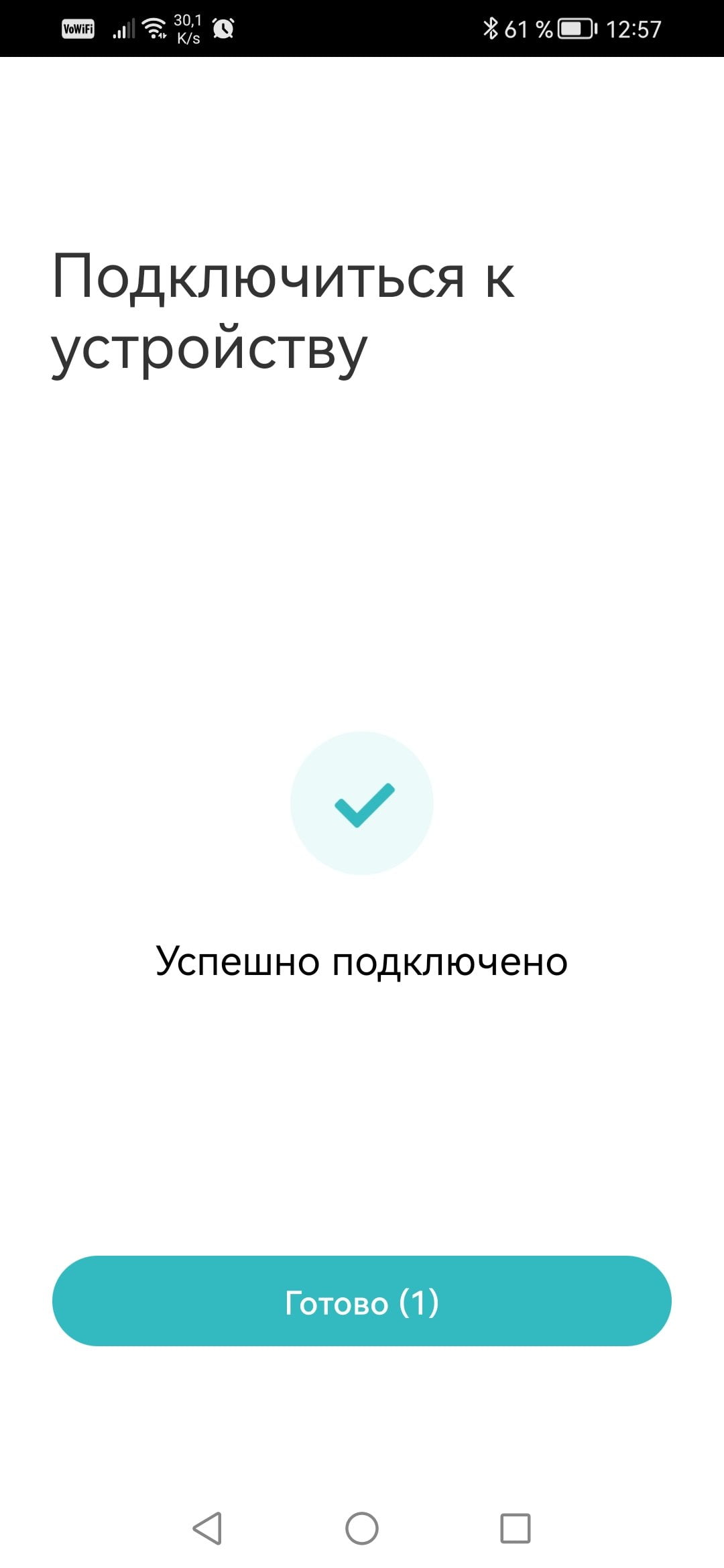

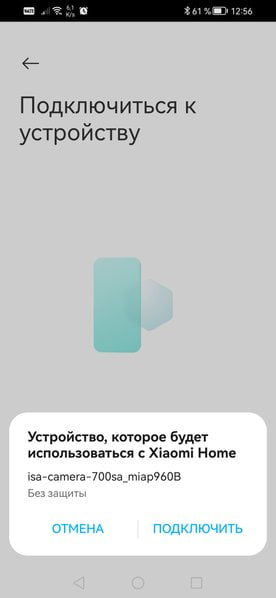

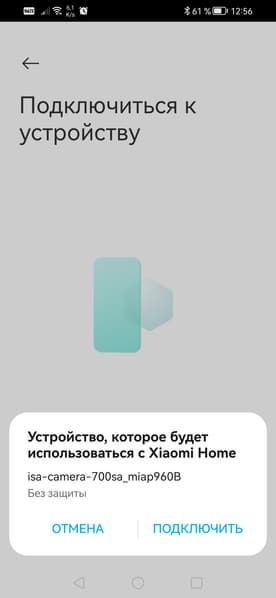

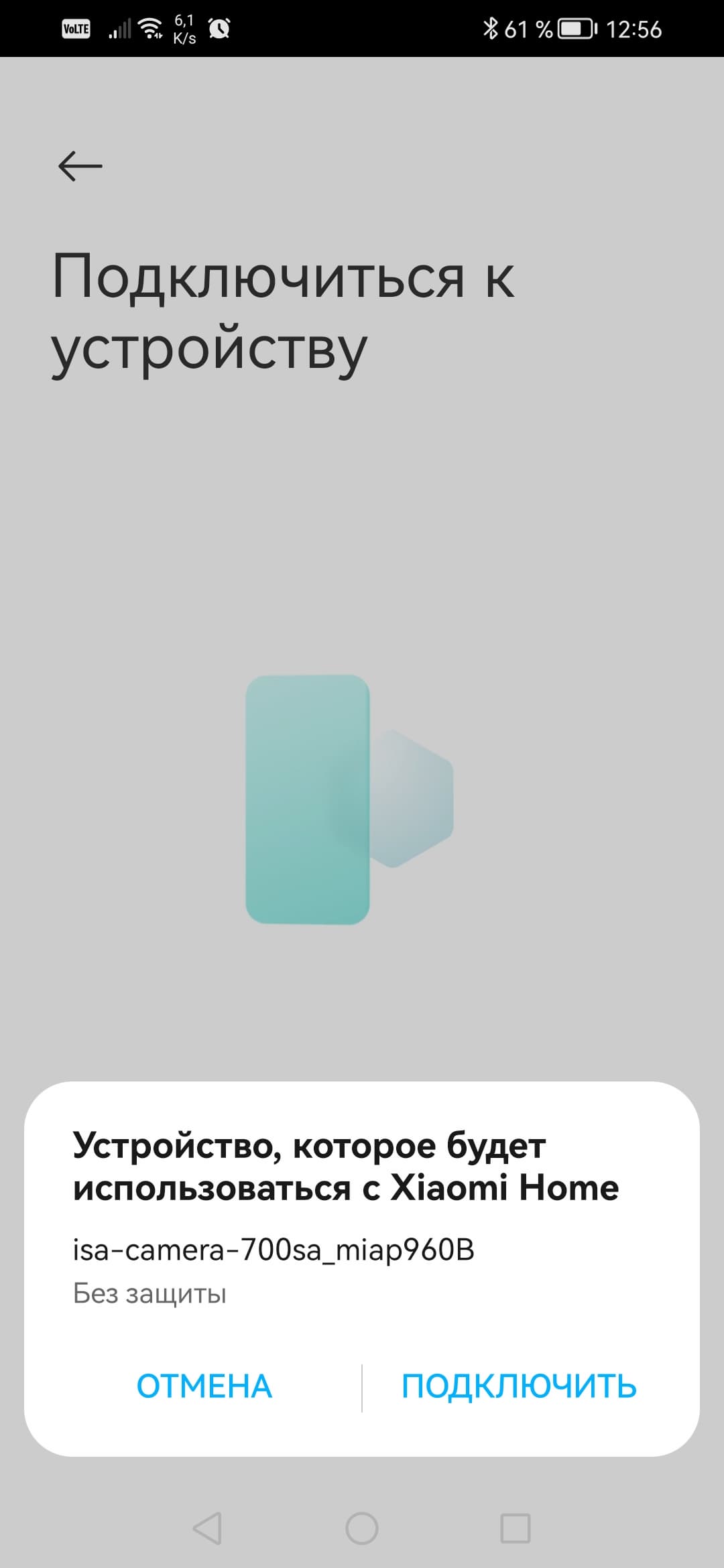

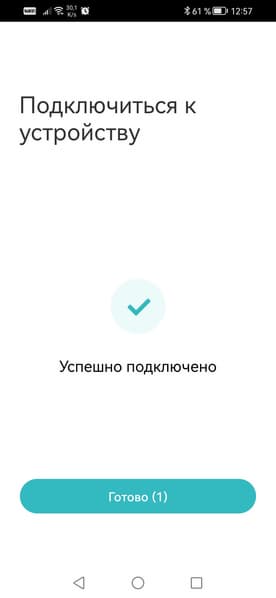

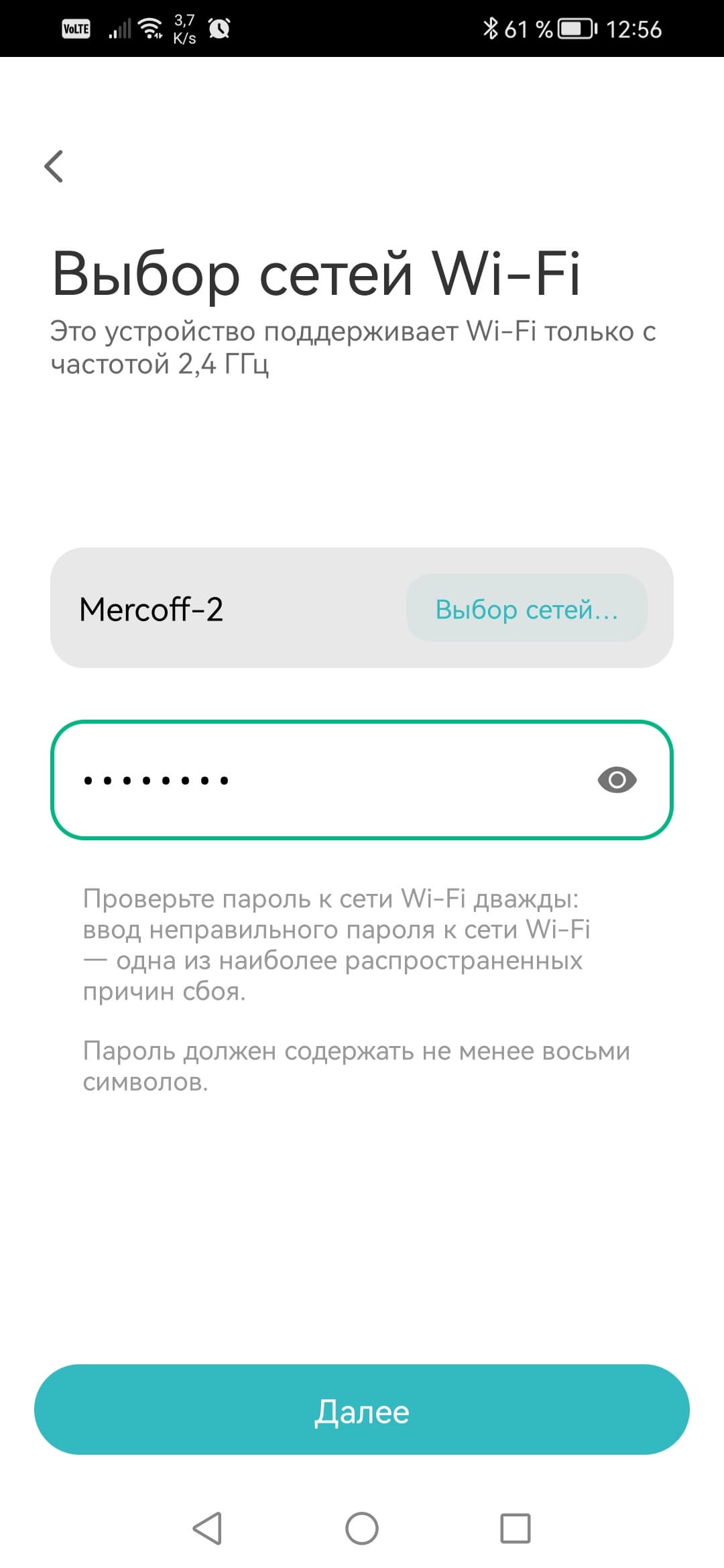

Процесс подключения камеры чрезвычайно прост. Главное — не монтировать камеру до того, как вы ее подключите и активируете. Она должна находиться в руках, а не висеть под коньком крыши. Поскольку приложение при активации попросит вас отсканировать QR-код, напечатанный прямо на корпусе камеры. Напечатанный, «как и положено», светло-серой краской — не каждый смартфон разглядит такое.

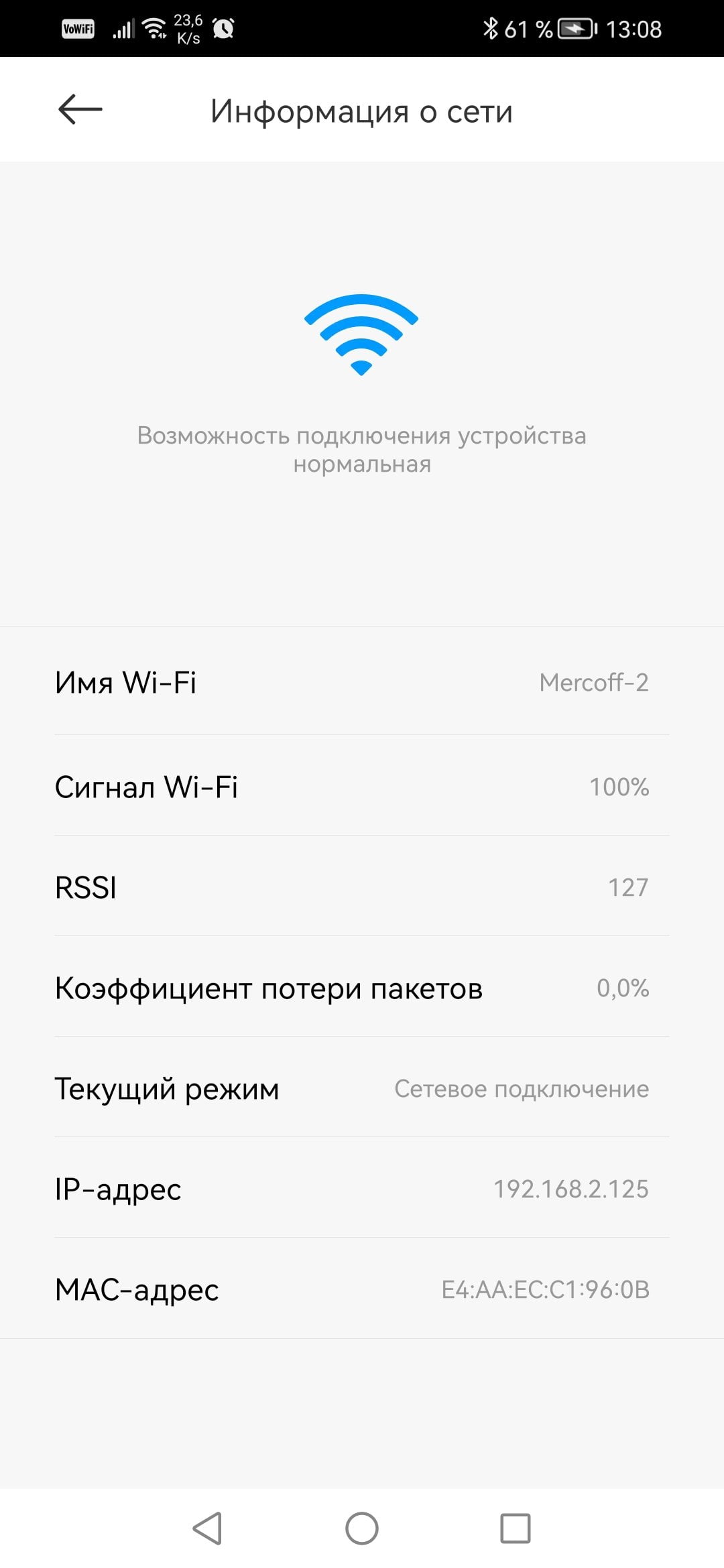

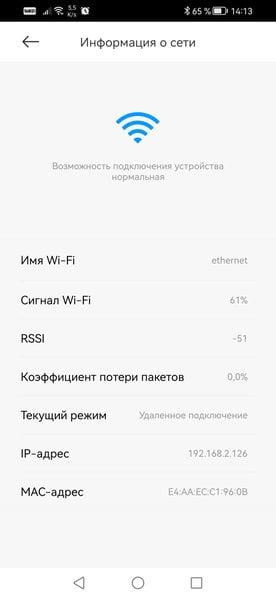

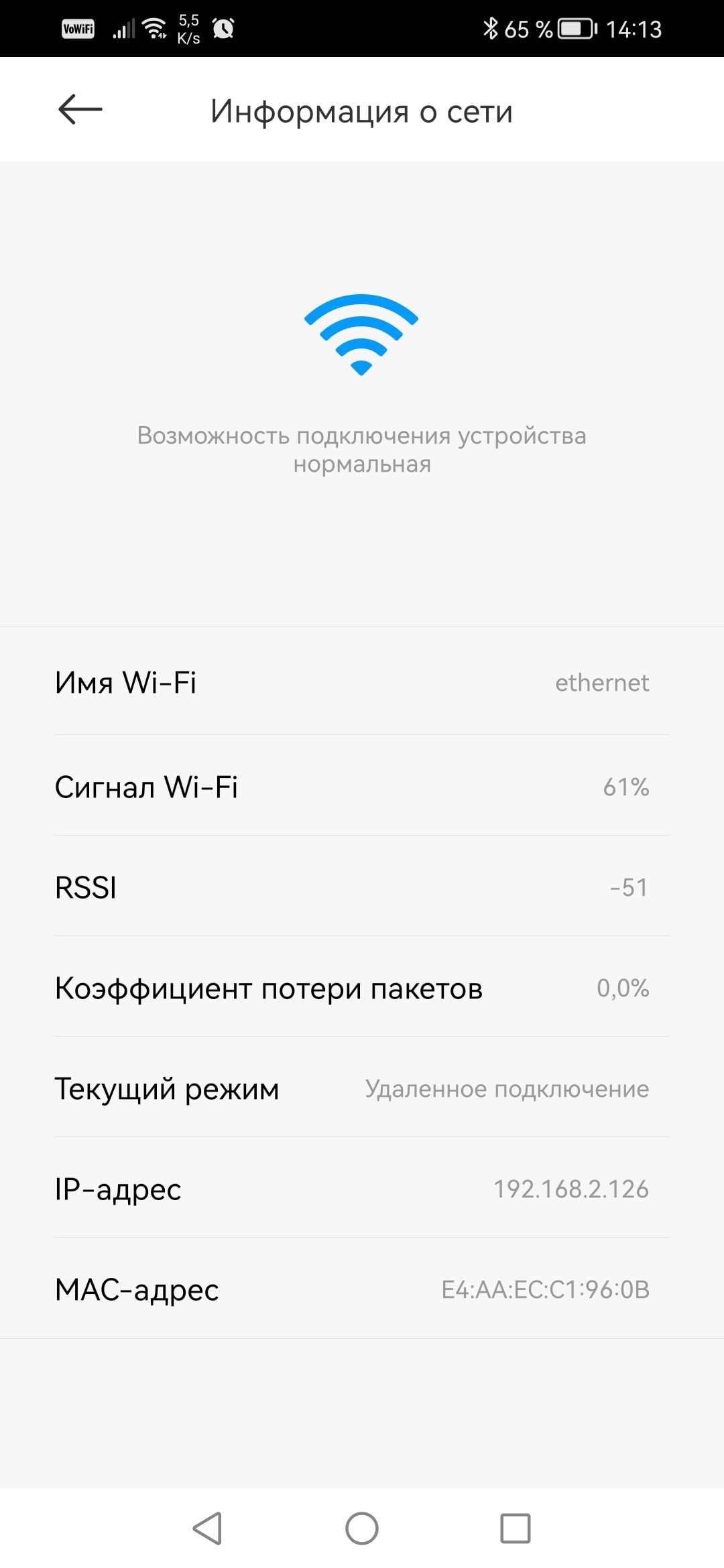

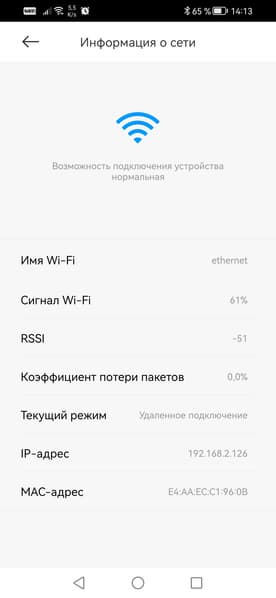

При проводном подключении операция по привязке камеры ничем не отличается. Как не отличается и надежность работы камеры: в наших условиях мы не заметили разницы между Wi-Fi подключением и проводным. Отзывчивость камеры и короткая задержка при передаче видео/аудио оставались одинаковыми. Кстати, благодаря двум внешним антеннам камера способна держать устойчивую беспроводную связь с роутером на большом расстоянии и через несколько преград. Если ваш роутер находится на одной стороне дома, а камеру требуется установить на другой — не беспокойтесь, сбоев не будет. Если, конечно, дом — не дворец.

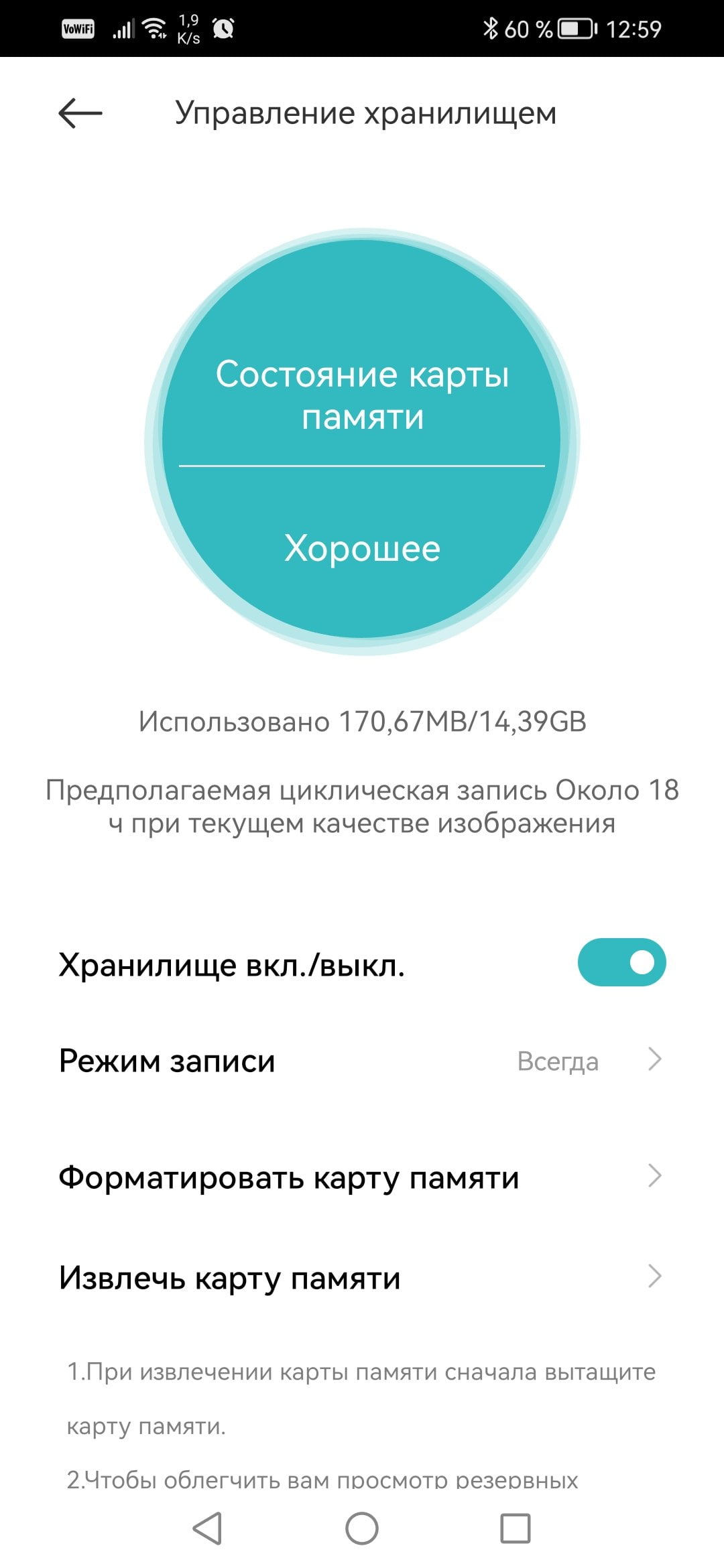

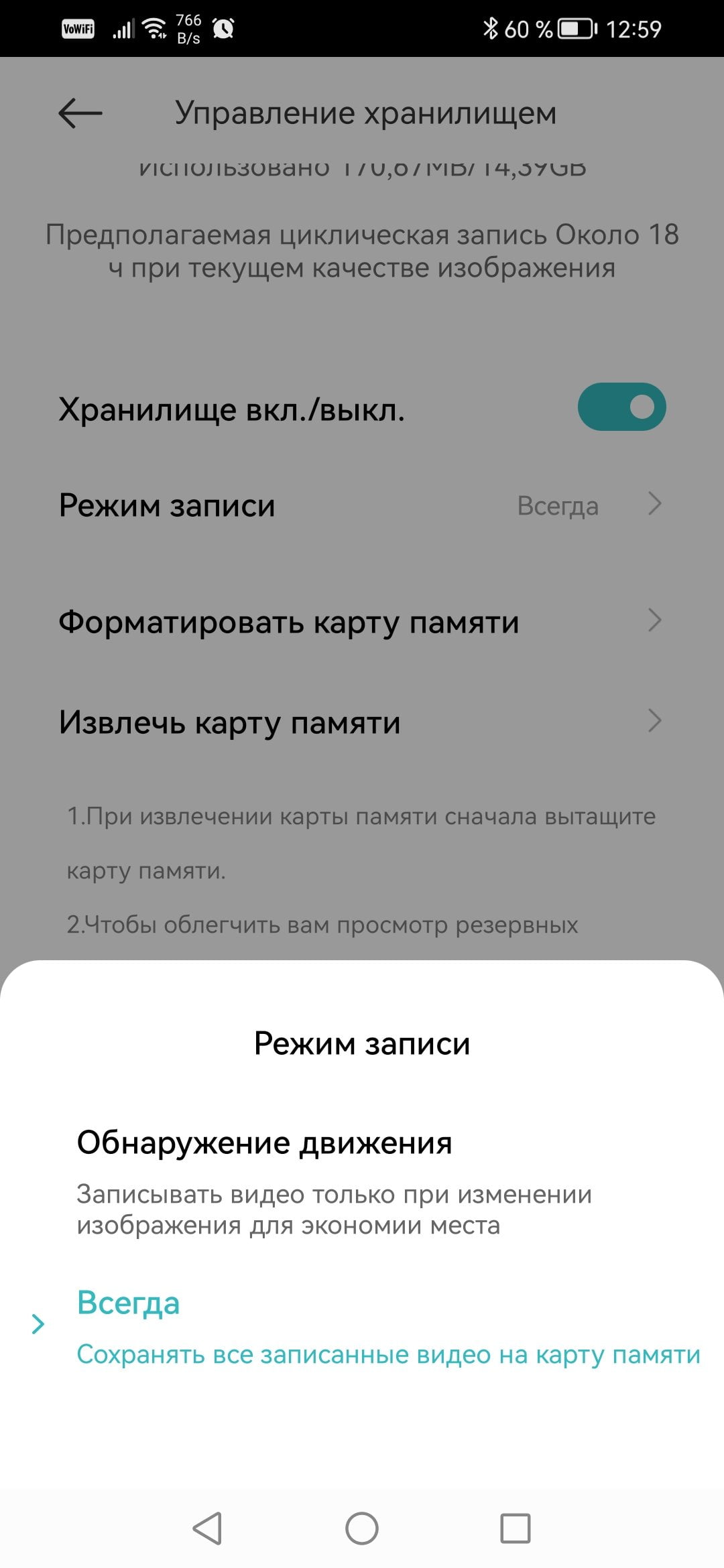

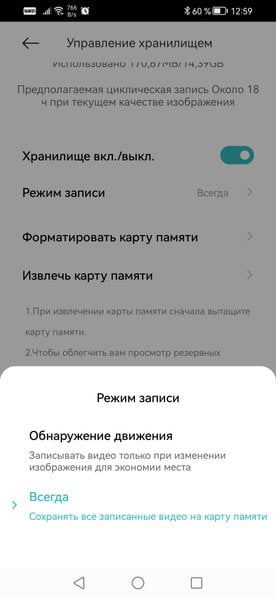

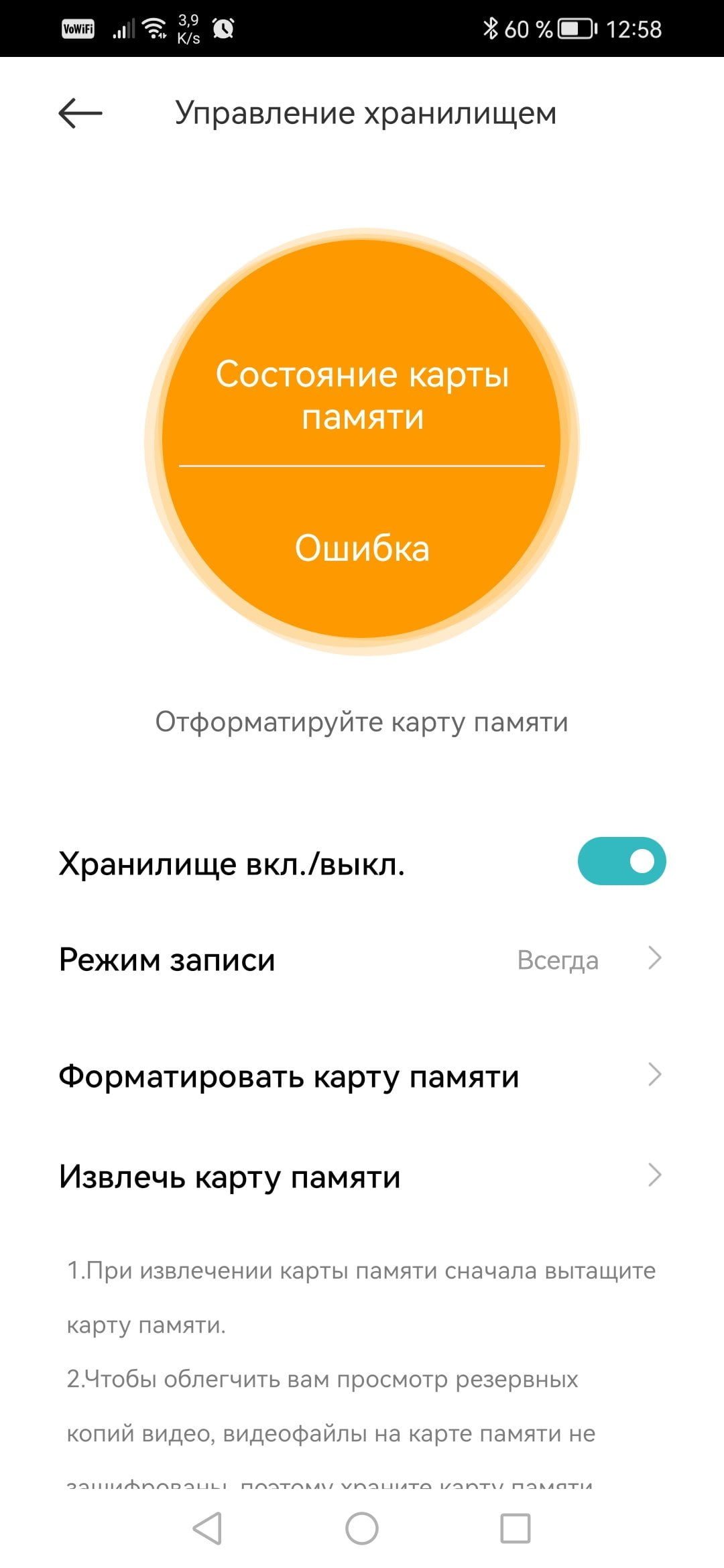

Первичная настройка аппарата реализована через пошаговый мастер подсказок. Каждая особенность отображается в программе понятным языком. К примеру, вставленную в слот карту памяти перед работой необходимо отформатировать, что и будет предложено сделать. После форматирования карты памяти рекомендуется тут же зайти в Режим записи и изменить умолчальную настройку на «Обнаружение движения». В противном случае камера будет записывать на карту памяти все, что видит, независимо от наличия движения в кадре. А зачем нужна такая запись?

Также приложение наверняка обнаружит, что для устройства выпущено обновление прошивки. Внимание: процесс обновления может занять несколько минут, ничего с камерой в это время делать не рекомендуется, и уж тем более отключать питание.

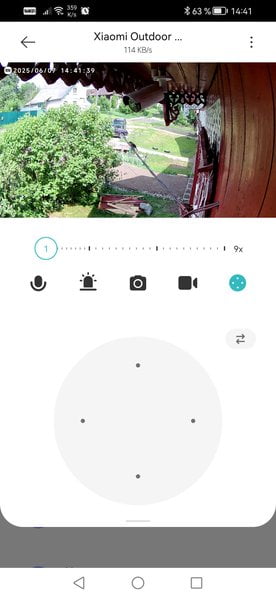

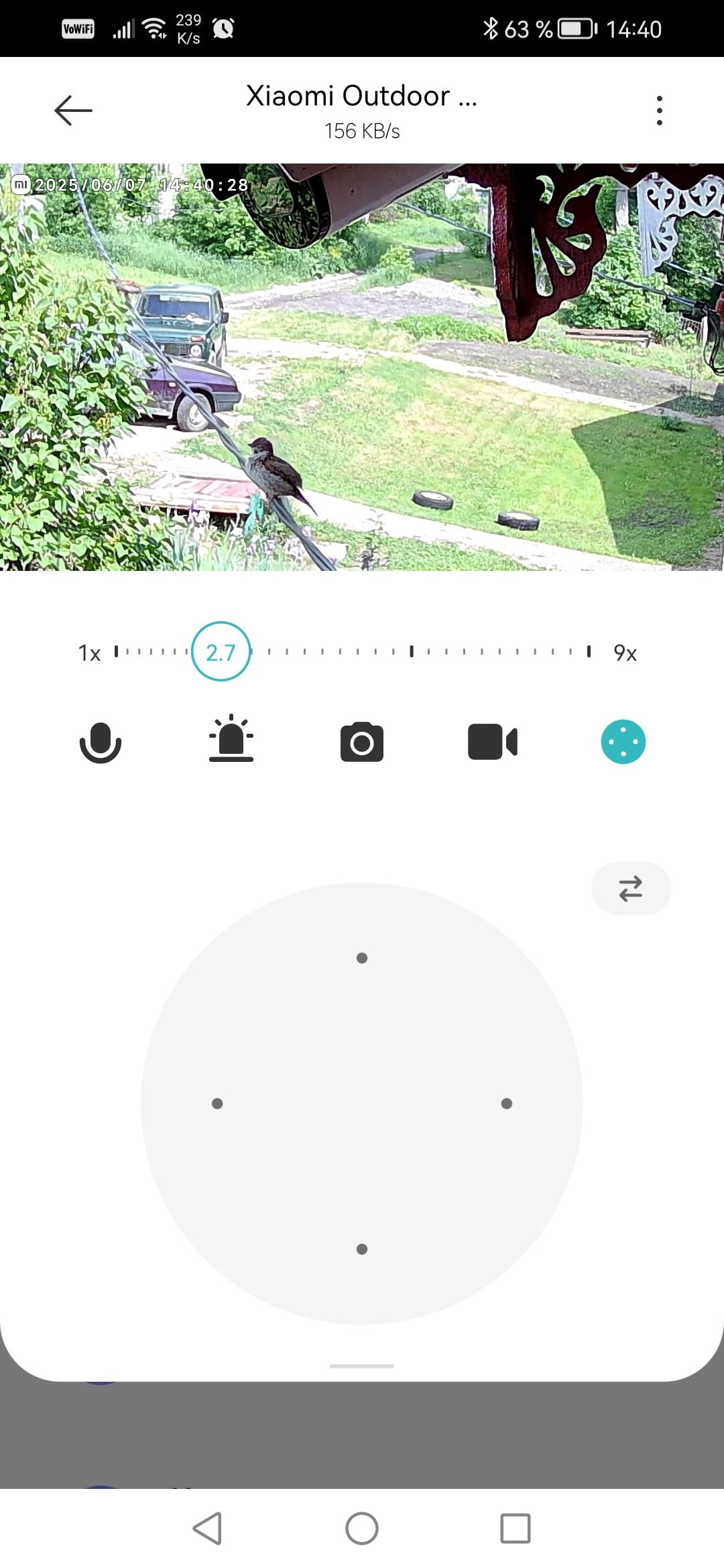

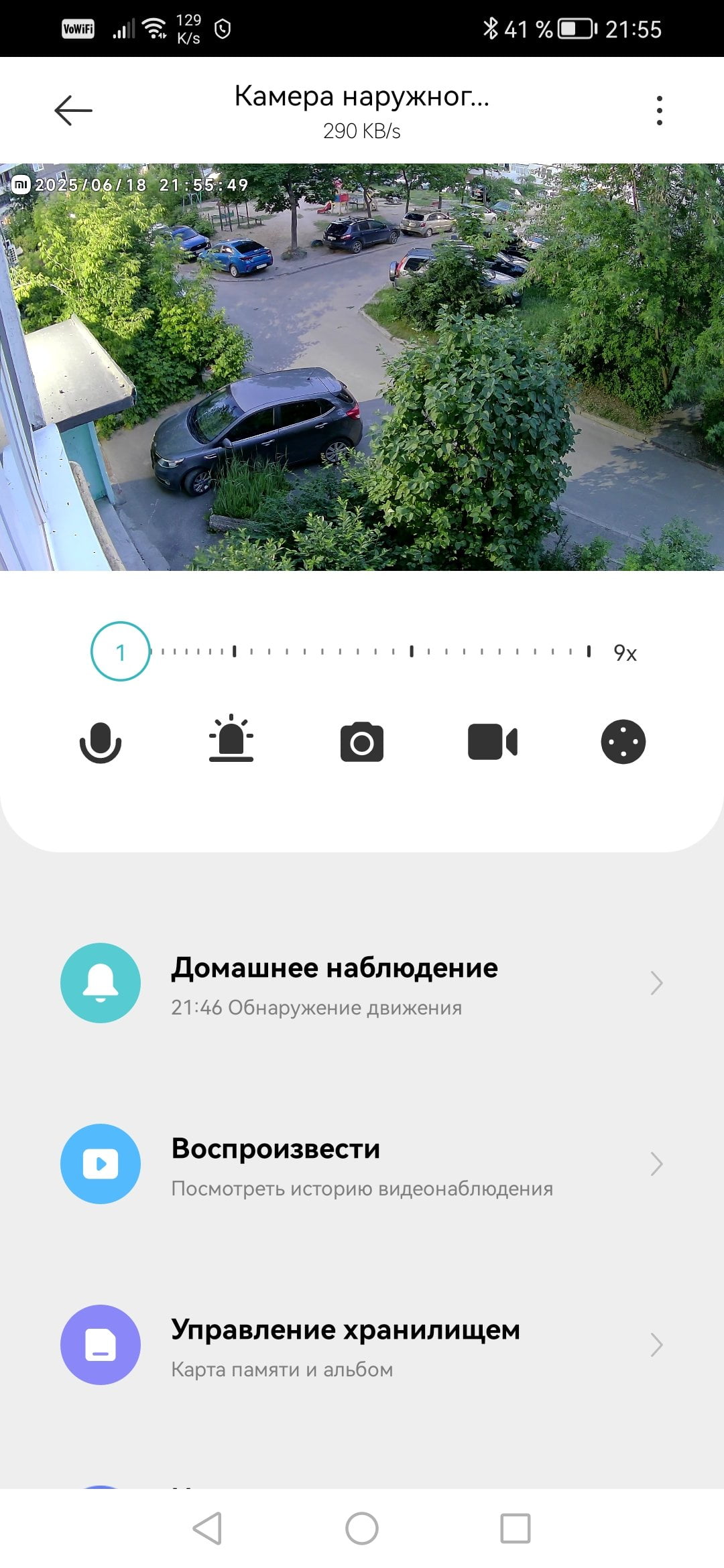

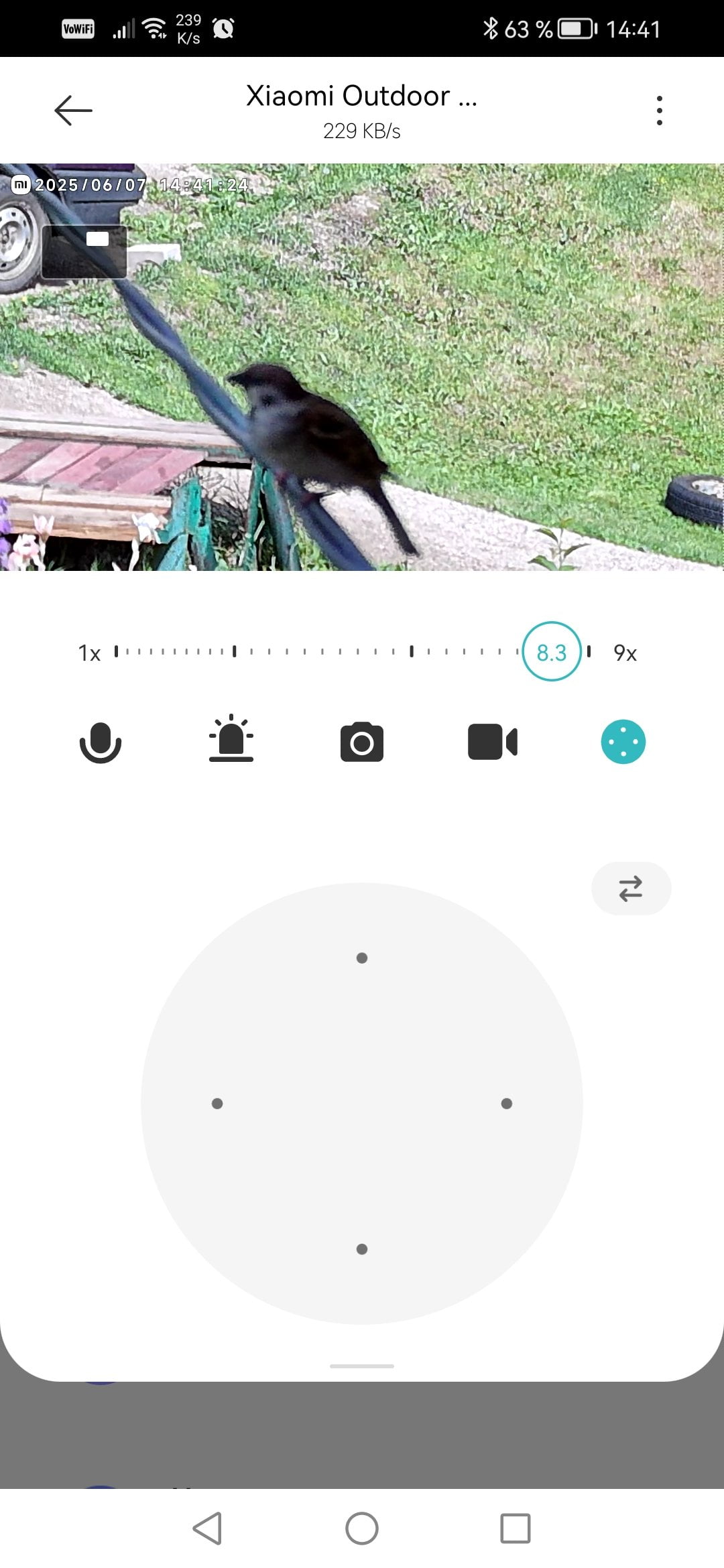

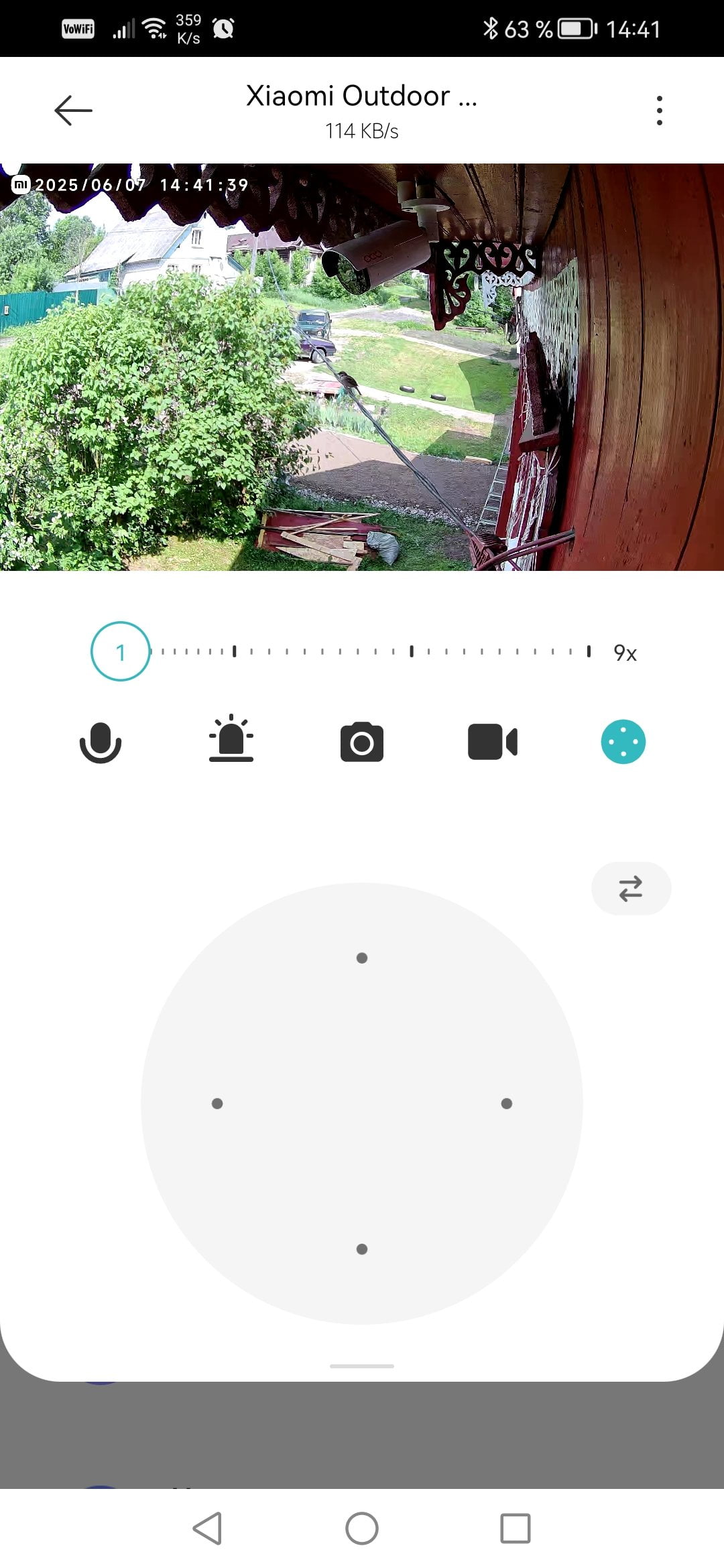

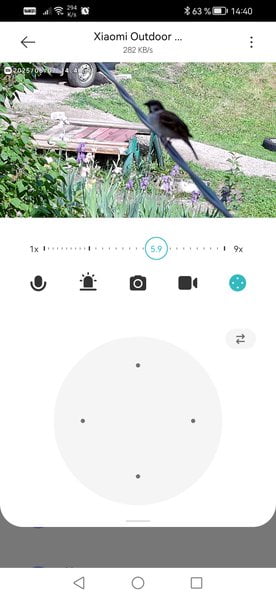

После перечисленных быстрых действий можно приступать к изучению интерфейса программы. Хотя, ничего нового тут не увидит ни один, кто хотя бы раз имел дело с домашним видеонаблюдением. За исключением, пожалуй, такого редкого явления, как зум. Его полоска расположена сразу под видеоокошком. Полоска имеет деления и круглый ползунок с цифрами внутри — они обозначают текущую кратность зума. Зацепив ползунок пальцем и двигая его вправо, пользователь может приблизить снимаемый объект.

Но есть у такого решения и серьезный минус, недостаток. Дело в том, что за неимением движущейся оптики (стандартный механизм зума в видеокамерах и фотоаппаратах), здесь приходится изощряться. А именно: для съемки без зума или с минимальным зумом используется первый объектив, основной, но когда требуется приблизить снимаемый объект (сделать наезд) — тут без второго объектива с меньшим фокусным расстоянием никак не обойтись. Однако есть проблема. Как имитировать работу механического зума, или, другими словами, сделать плавный наезд? Очень просто: обычным электронным — программным — зумом.

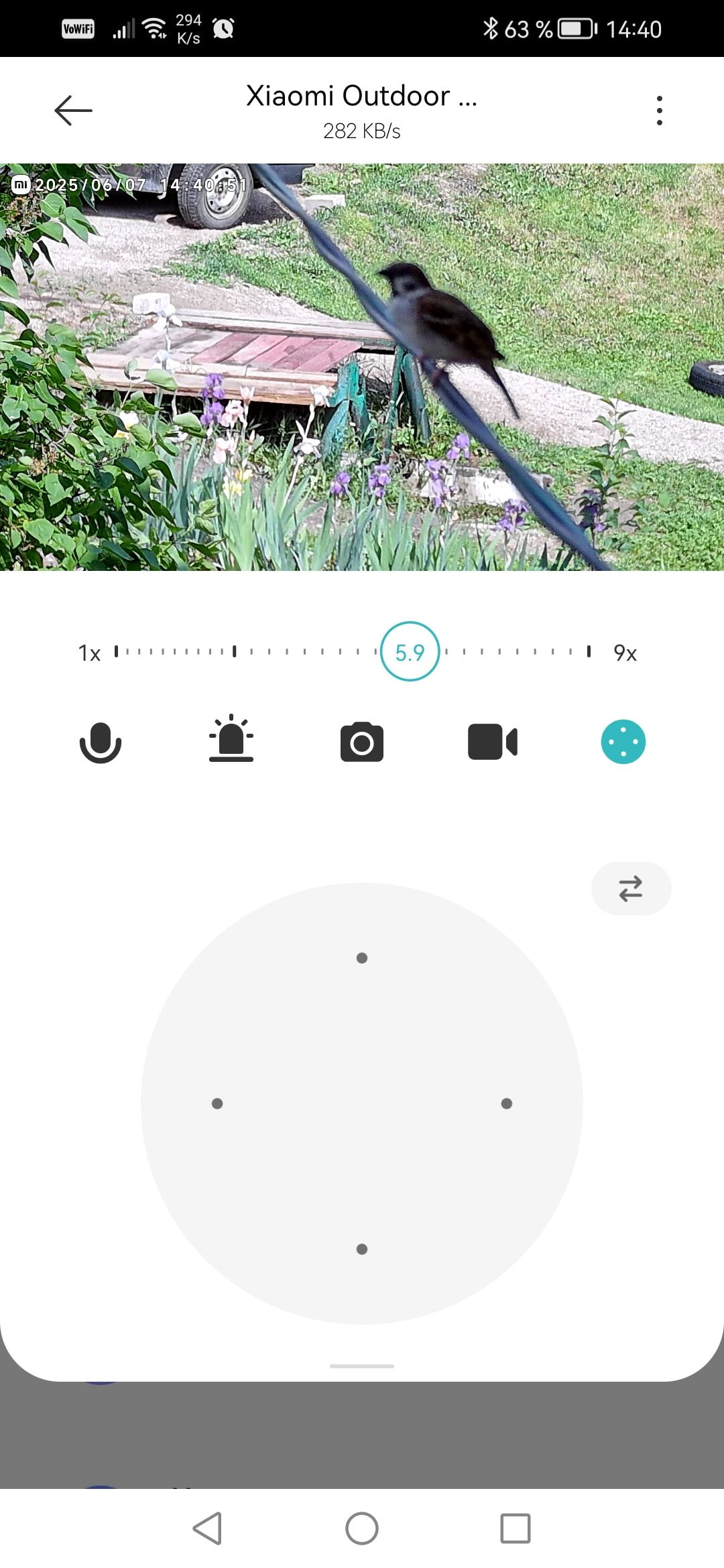

То есть, до активации зума изображение всегда поступает с первого сенсора (первый объектив), с активацией зума это изображение начинает программно увеличиваться (апскейл), однако при достижении зума 2,7× и выше изображение начинает поступать со второго сенсора, второй камеры. На стыке, при переходе с первого сенсора на второй, в видеопотоке образуется небольшой рывок, сдергивание изображения. Но это не страшно, мы же не киношедевры тут снимаем. Иные фотоаппараты еще и не такие кренделя выписывают в попытках сфокусироваться. Кстати, на полном зуме близкорасположенные объекты становятся размытыми. Все правильно: дистанция фокусировки второго объектива намного выше, чем у первого.

Вот как все описанное выглядит на практике:

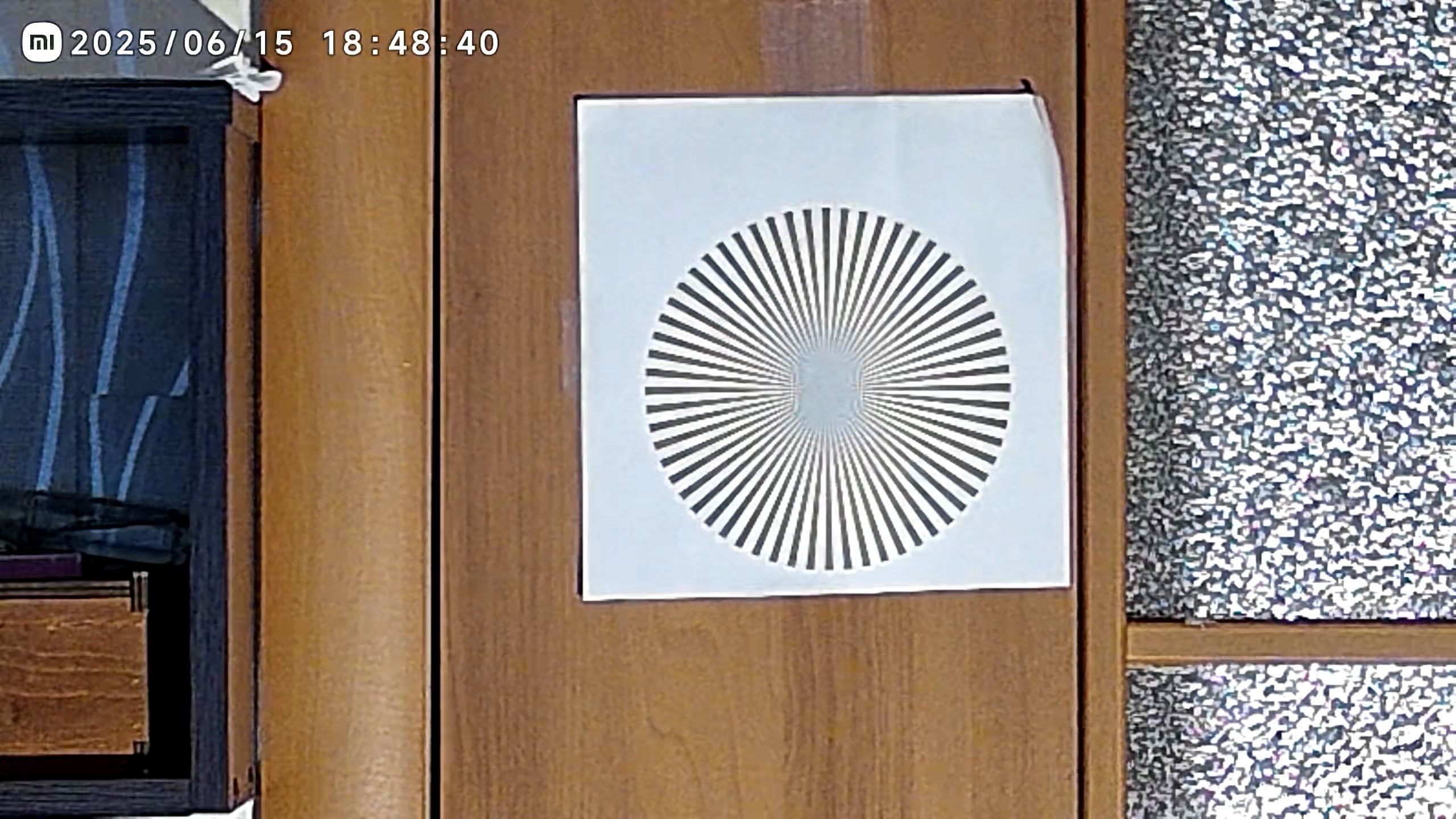

Где же тут подвох? Оказывается, мы на него смотрим постоянно, но не замечаем. Недостаток используемого в камере решения заключается в том, что камера значительно теряет в разрешающей способности. Мы измерили эту способность с помощью съемки лучевой миры. Для уверенности сняли параллельно и стандартную миру со сходящимися линиями: проверили, результат тот же. Нет, не тот же, а точнее, поскольку — математика!

Спешим обрадовать. При отсутствии зума был получен более чем достойный результат: 1250 ТВ-линий, что характерно для неплохой 4K-камеры (видео или фото) любительского сектора. Но стоило нам задействовать зум, как цифры резко погрустнели. А вместе с ними и мы.

Такую деструктивную роль играет цифровой зум — тот самый, что используется в камере для имитации оптического зума-наезда. Так, если без зума камера дает честные 1250 ТВ-линий, то при 2,7-кратном «зуме» разрешающая способность падает более чем вдвое, до 500 ТВ-линий, что объясняется цифровым увеличением в два с половиной раза. Далее идет хитрый ход: при переходе картинки на вторую камеру (зум 2,8×) разрешающая способность вновь возрастает, уже до 687 ТВ-линий (по всей видимости, это есть исходная разрешающая способность для второй камеры), однако при дальнейшем «зуммировании» — точнее, простейшем апскейле — разрешающая способность опять падает до неприличных величин, 323 ТВ-линий. Даже веб-камер таких нынче не производят, с подобными-то показателями. Увы, это расплата за возможность почувствовать себя оператором. От себя добавим: честнее было обозначить зум рассматриваемой камеры истинной величиной 2,8×, а не выдуманной маркетинговой 9×. Поскольку никаких оптических 9× тут нет и в помине.

А теперь успокоим: разрешающая способность в бытовом видеонаблюдении играет не столь уж важную роль, чтобы сильно отвлекаться на этот параметр и тем более делать выбор на его основе.

Почему так много внимания уделено изучению разрешающей способности? Да потому, что это первая встретившаяся нам камера наблюдения с двойным объективом и заявленным 9-кратным зумом. Интересно же!

Следующий ролик показывает отклик зума камеры на изменение фокусного расстояния в интерфейсе. Здесь же можно увидеть, как действует автоматическое отслеживание движения (например, камера заметила играющих детей и ненадолго повернула «глаза» в их сторону), а также услышать работу встроенного микрофона — он очень чувствительный, но со слишком агрессивным шумоподавителем.

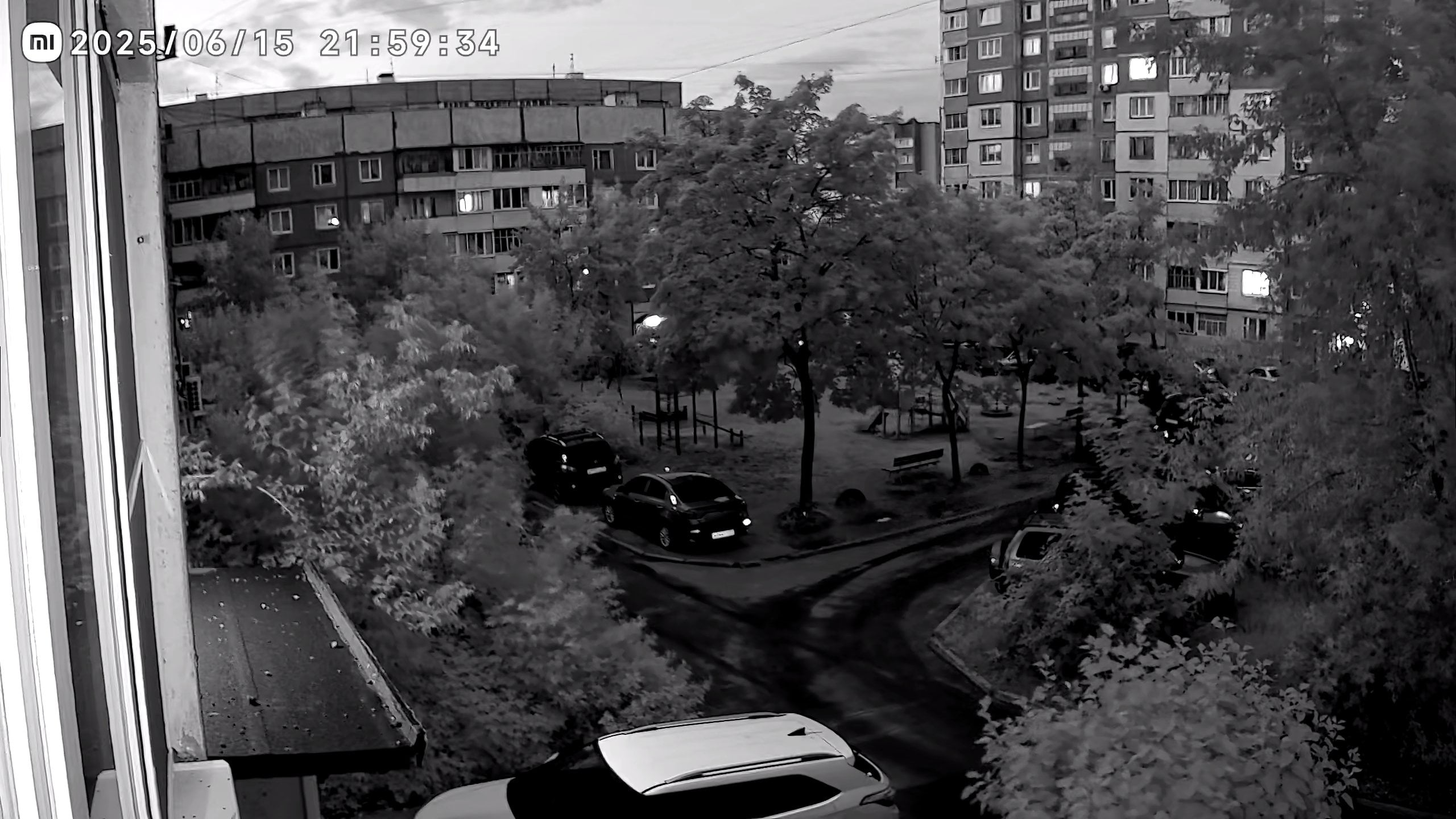

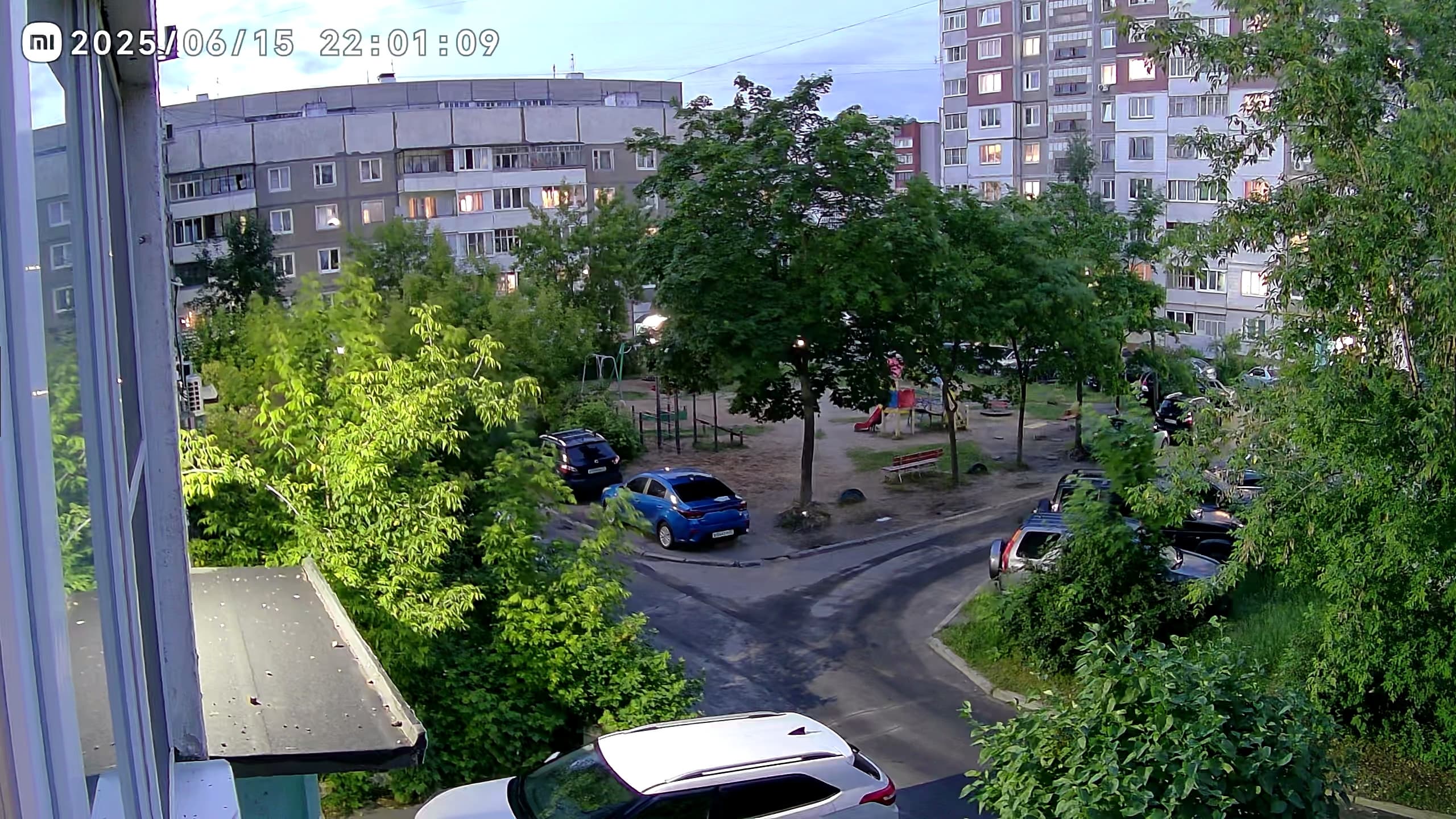

Чувствительность сенсоров камеры приятно поражает: за все время тестирования ни разу не удалось увидеть, чтобы камера по своей воле переключилась в ночной режим с инфракрасной подсветкой. Пришлось включать принудительно, чтобы хоть понять, как это выглядит.

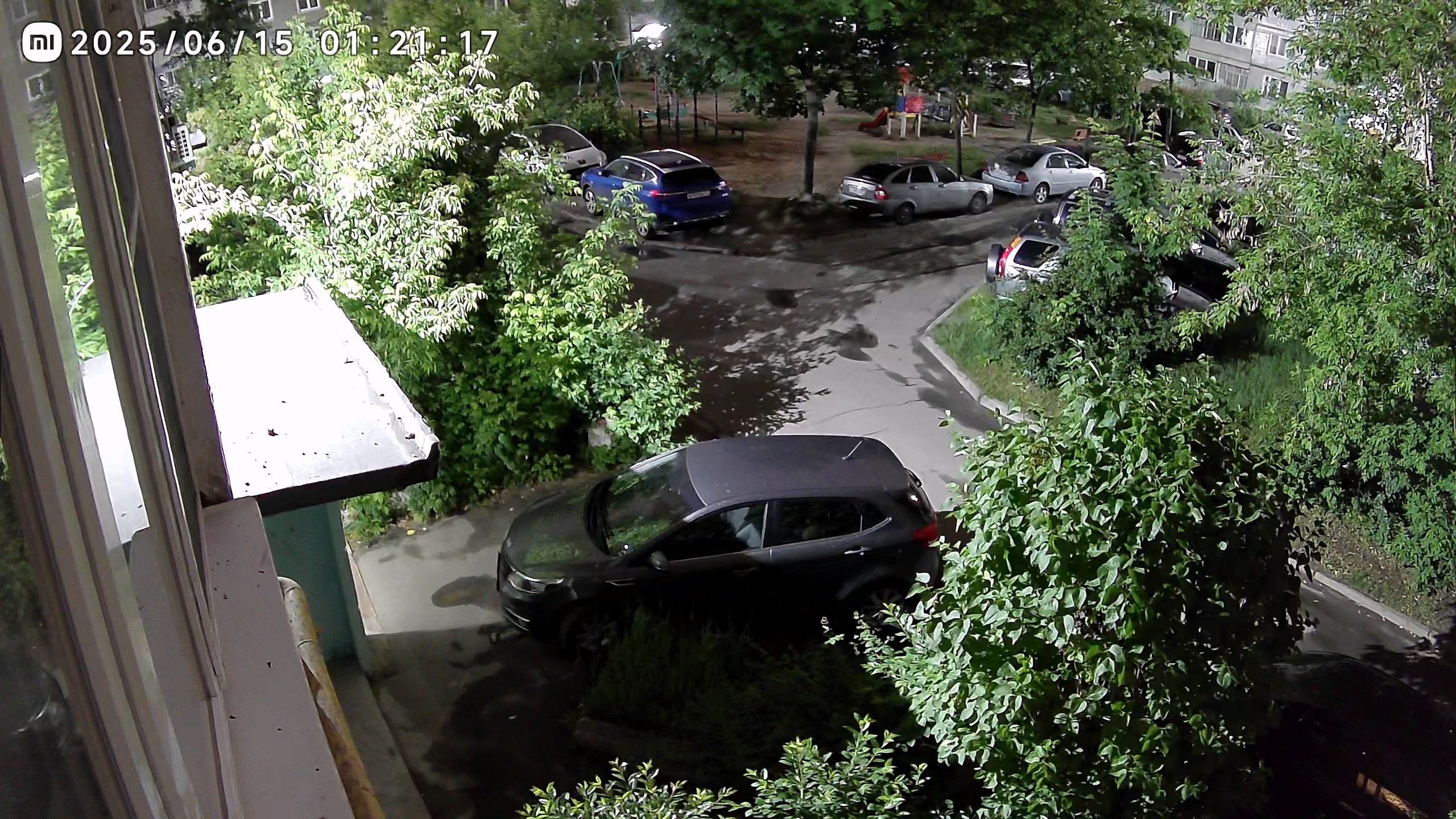

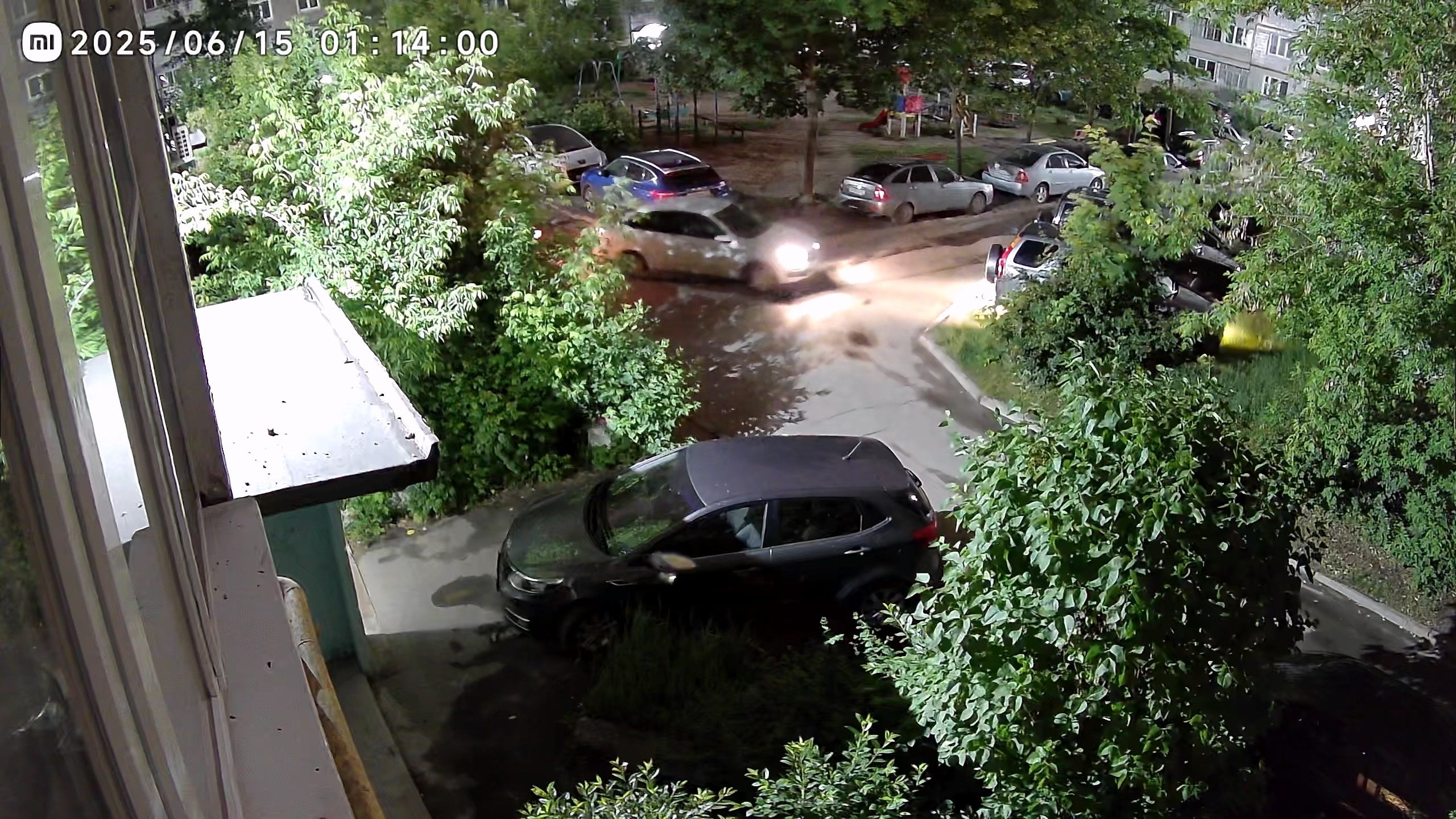

Да, не секрет, сейчас лунные и короткие ночи, но, тем не менее, в самые темные часы обычный человек вряд ли разглядит что-то даже на небольшом расстоянии. В отличие от человеческого глаза, сенсору камеры достаточно даже слабого источника света, чтобы дать яркую, насыщенную и цветную картинку. Следующий стоп-кадр получен в полвторого ночи. Не надо думать, что двор активно освещается — эти жидкие надподъездные фонарики помогают сориентироваться, не более. Но для камеры они — будто солнце.

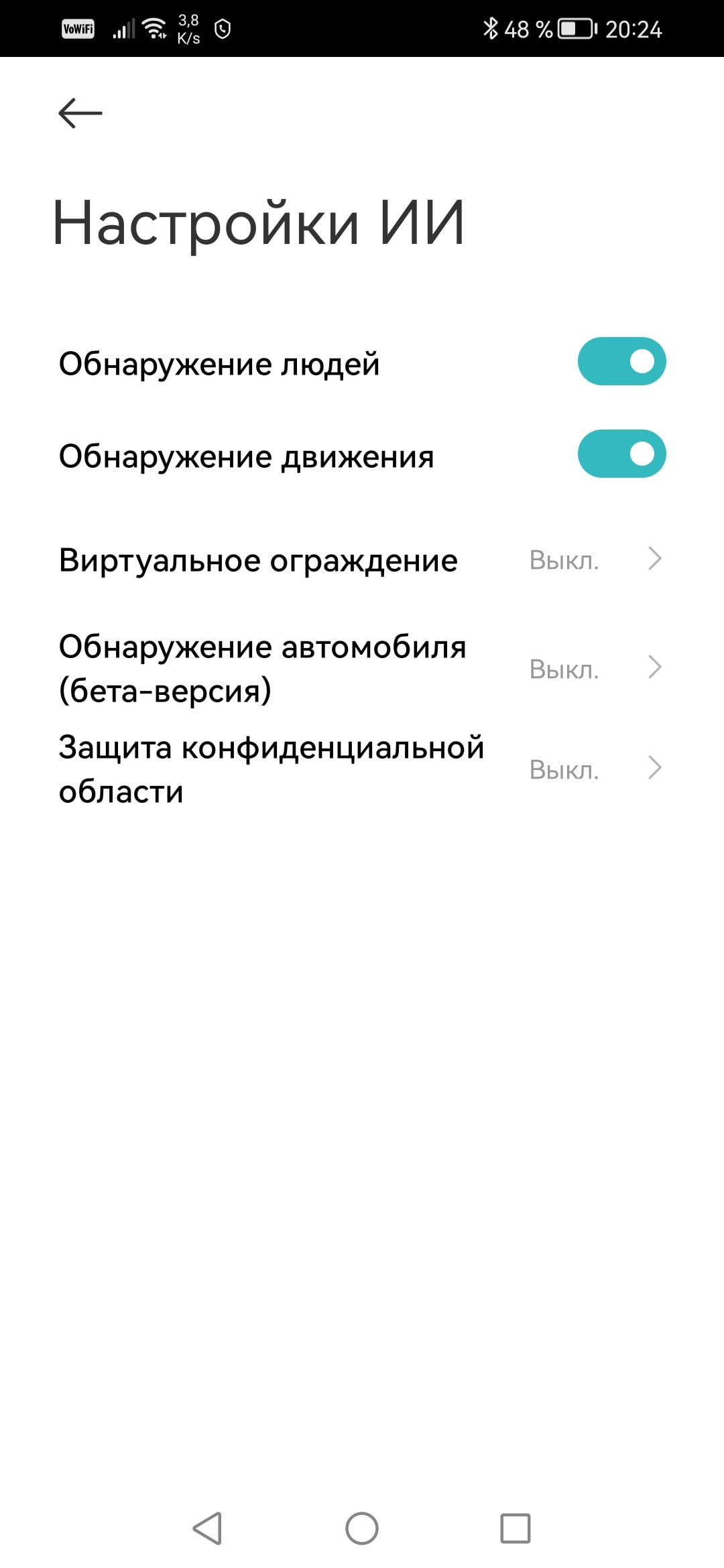

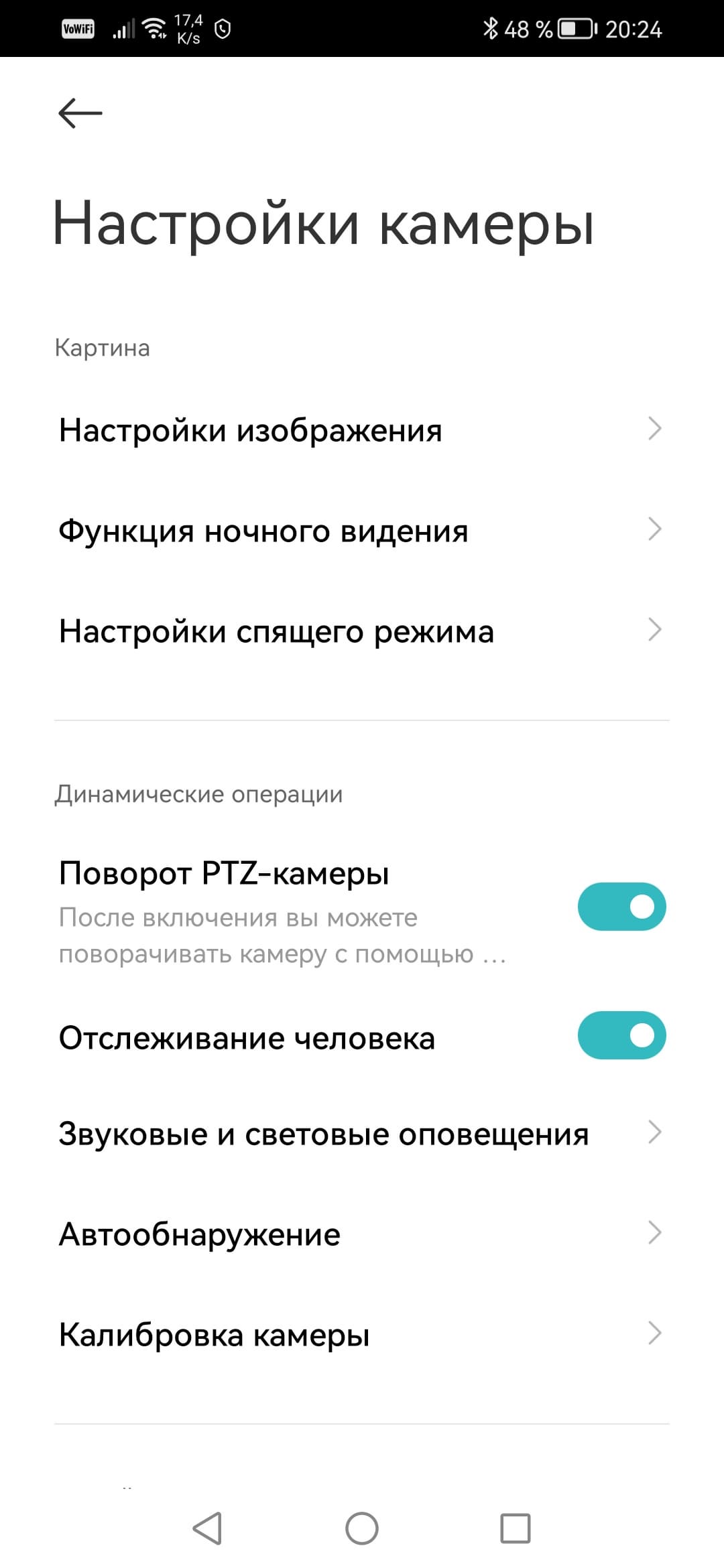

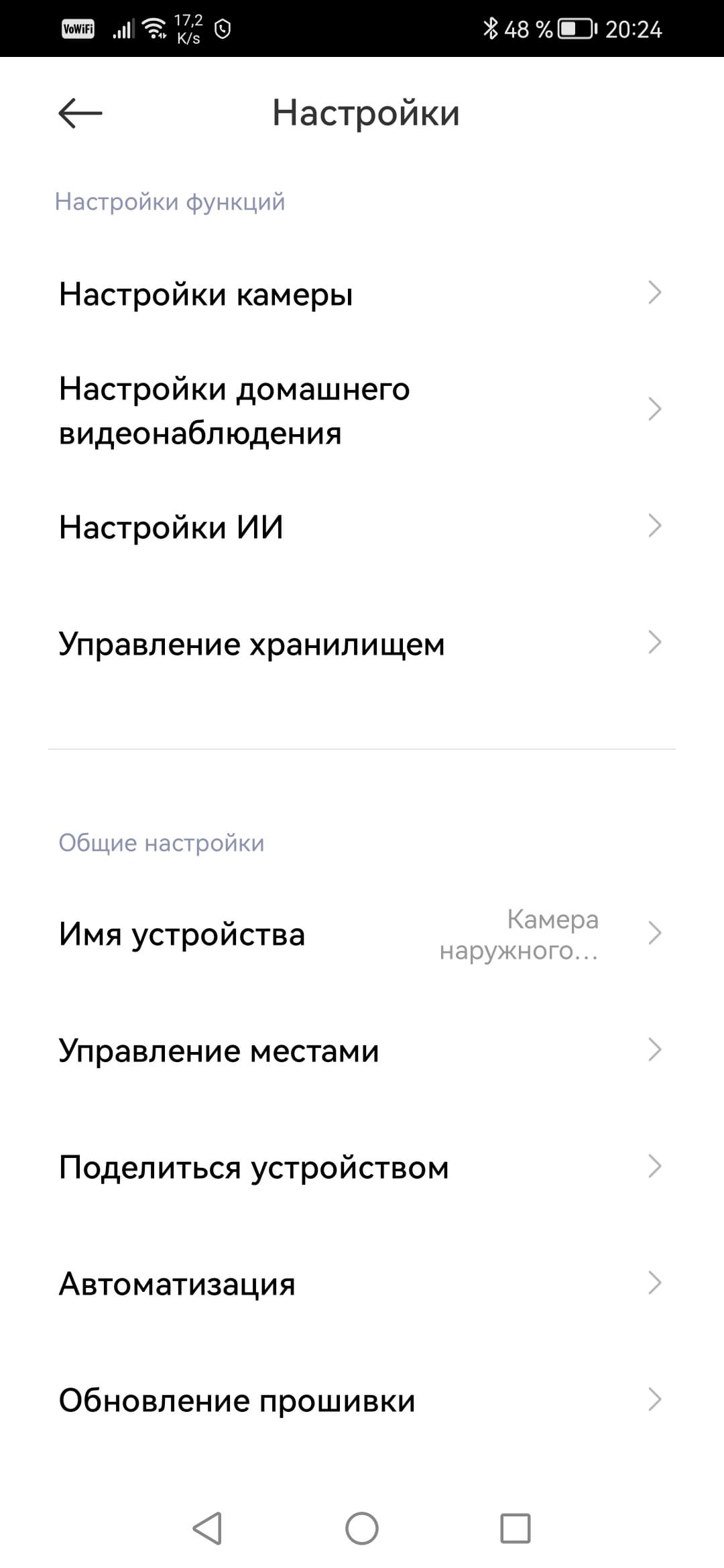

Камеры Xiaomi «умнеют» с каждым новым поколением, это отражается как в расширившейся функциональности, так и в настройках. Теперь значительная часть настроек содержит параметры поведения камеры при таких событиях, как обнаружение не только движения, но и отдельно людей и автомобилей. Правда, одновременно обнаружение живых и неживых объектов работать не может — придется выбрать что-то одно. Также доступна функция виртуального ограждения — специальные виртуальные линии, при пересечении которых камера включает тревогу.

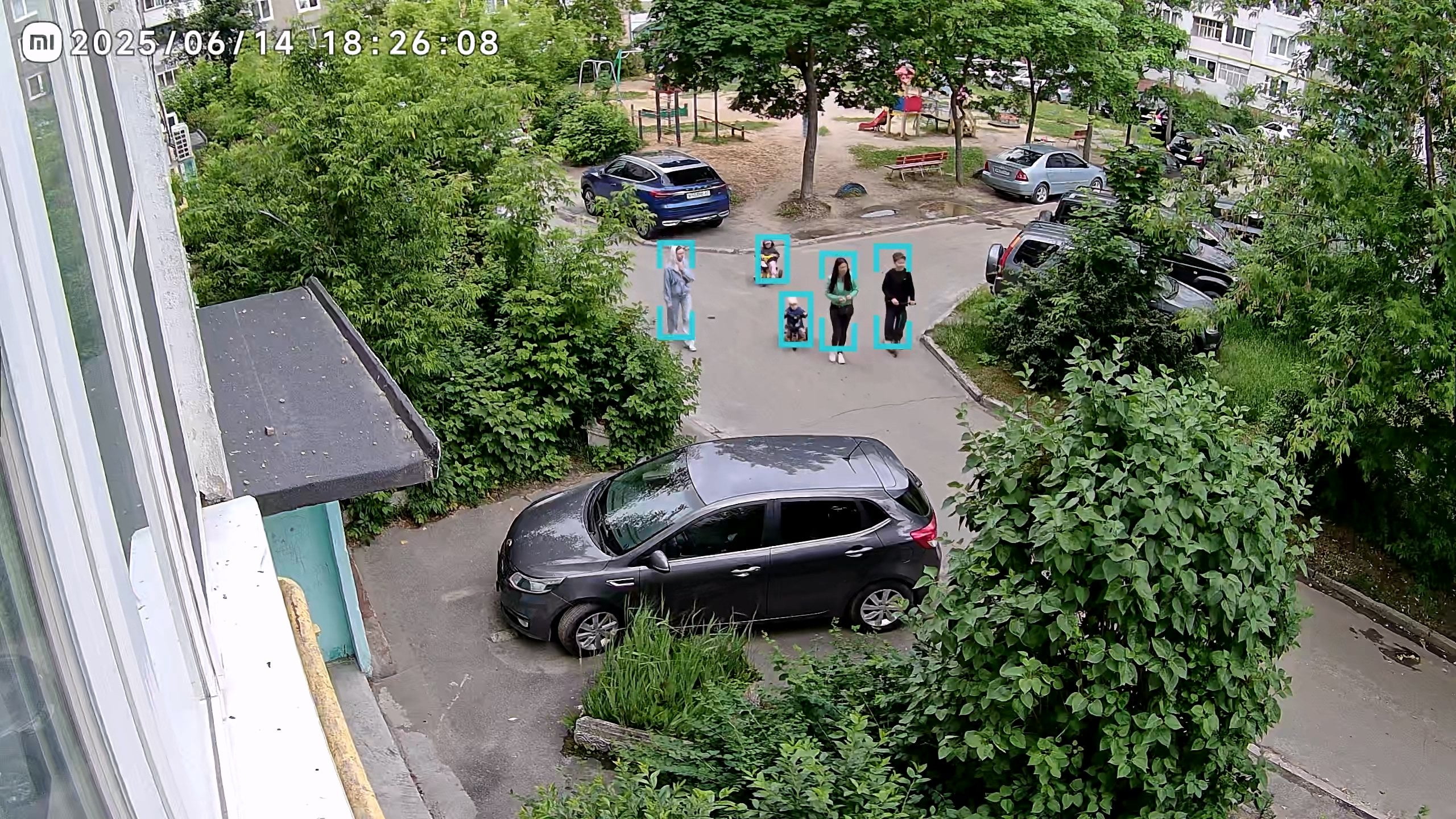

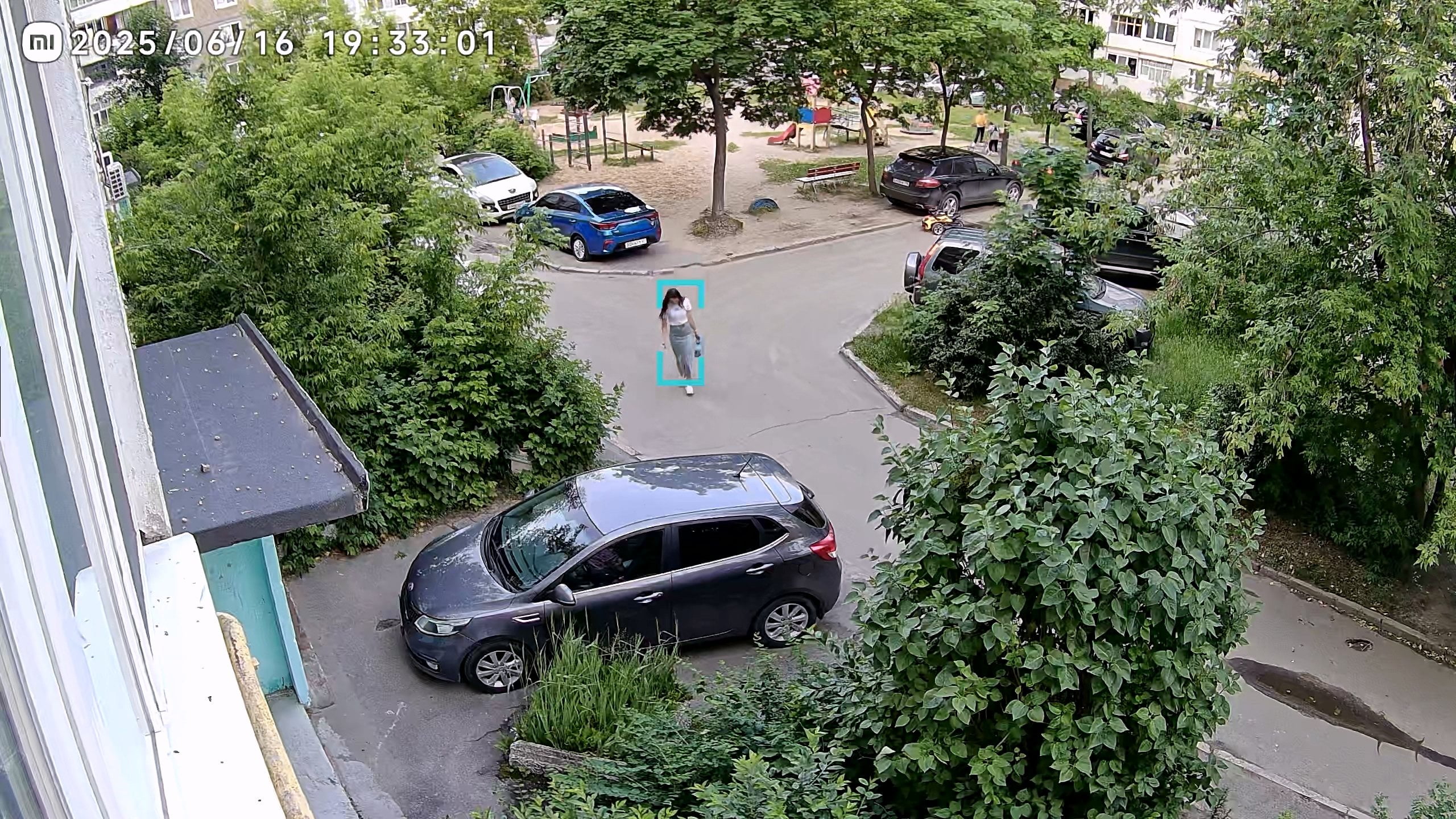

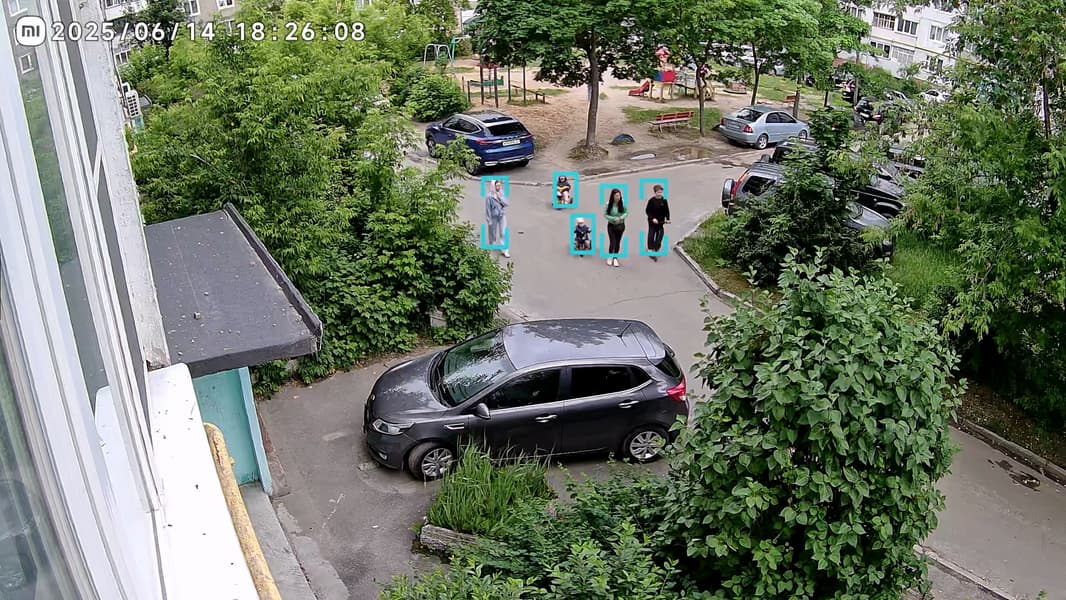

Пользователю наверняка понравится поведение камеры при обнаружении людей: она может не только очерчивать движущейся рамкой несколько силуэтов, но и поворачиваться вслед движению.

Следующие ролики, прилагаемые к стоп-кадрам, получены без перекодирования методом простой резки. Правда, звук все-таки пришлось перекодировать, поскольку используемый в камере аудиокодек Opus не поддерживается программами-резалками.

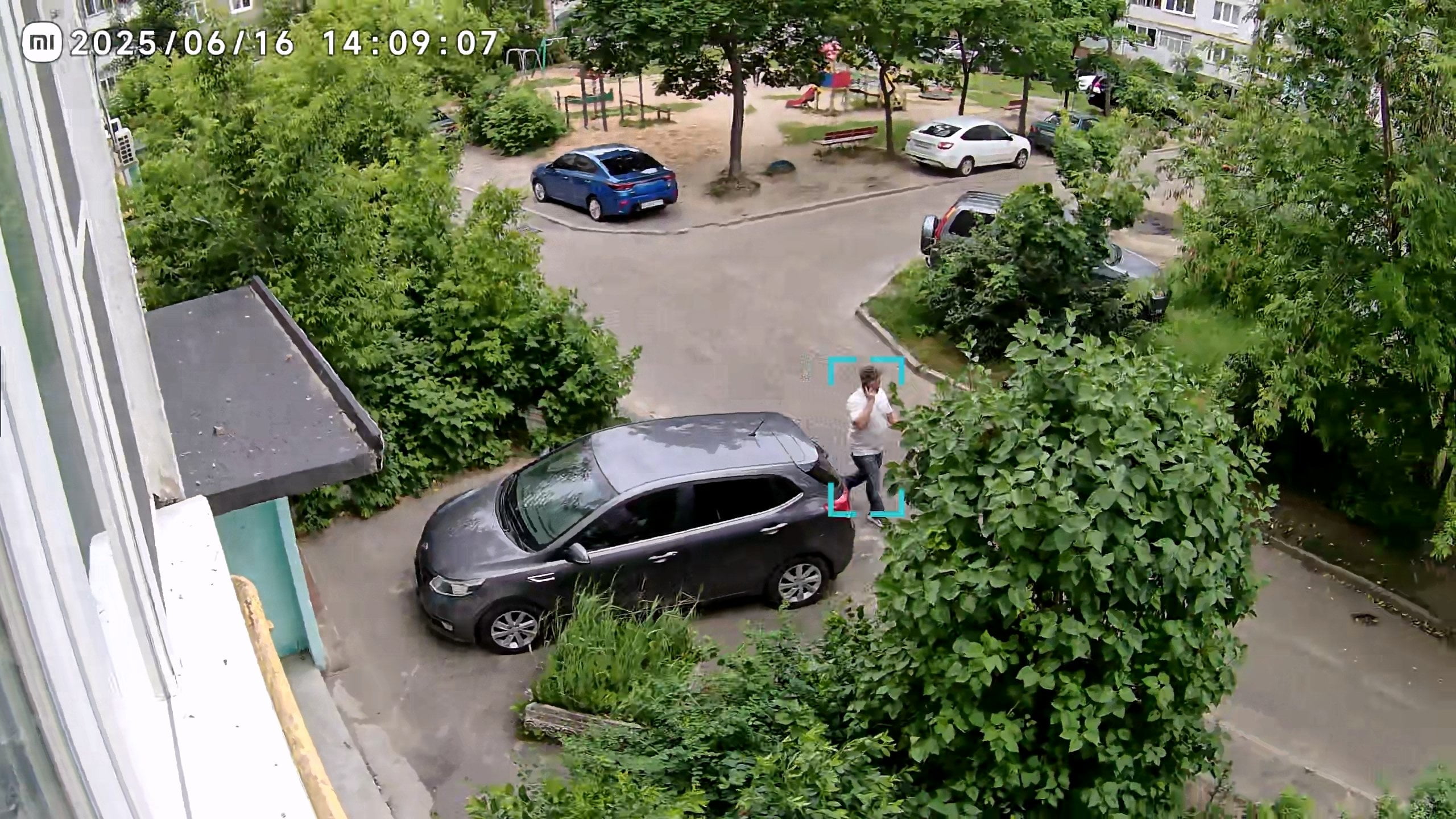

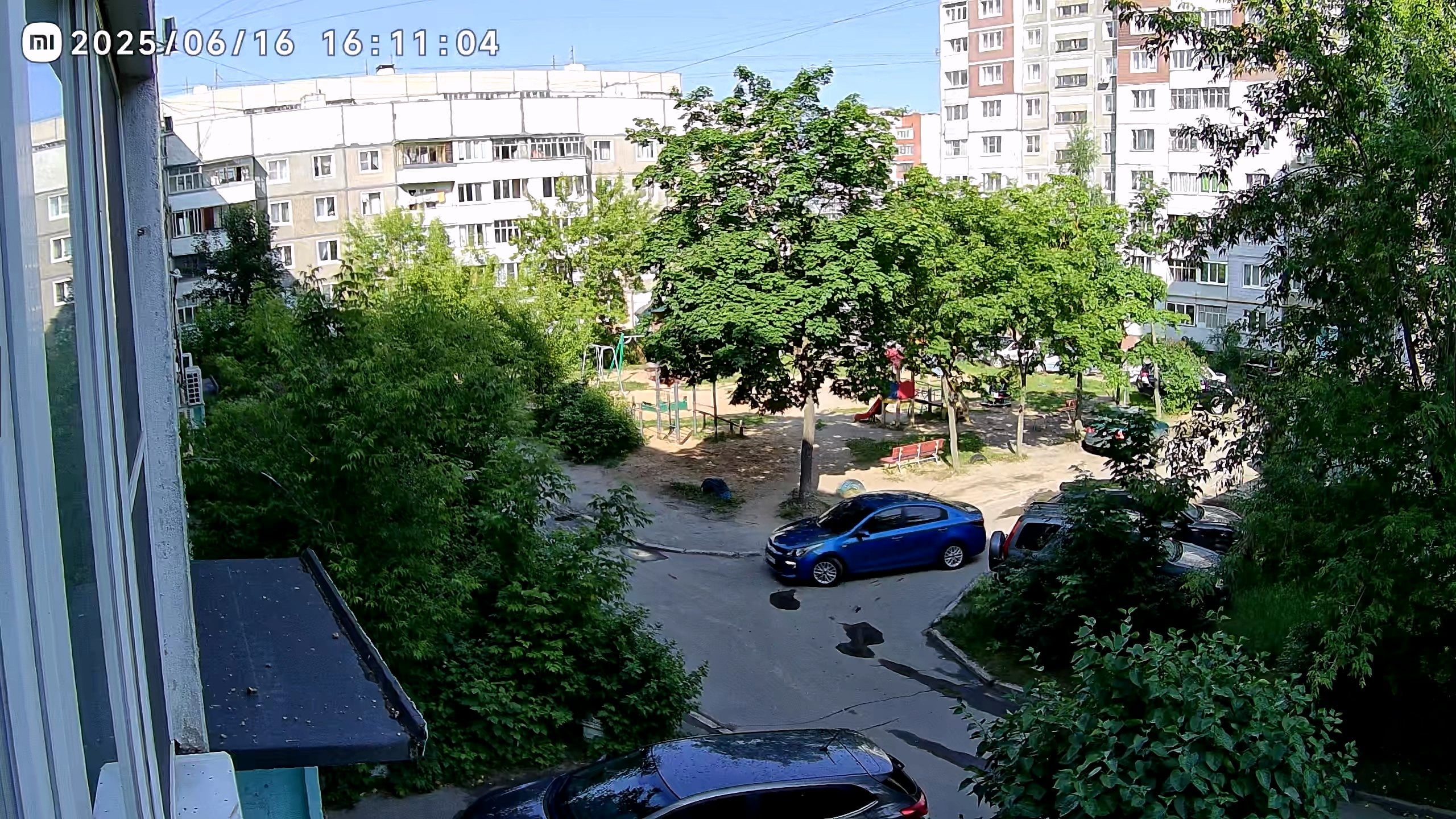

Солнце (скачать ролик, 5,1 МБ)

Пасмурно (скачать ролик, 7,5 МБ)

Вечер (скачать ролик, 5,2 МБ)

Ночь (скачать ролик, 6,7 МБ)

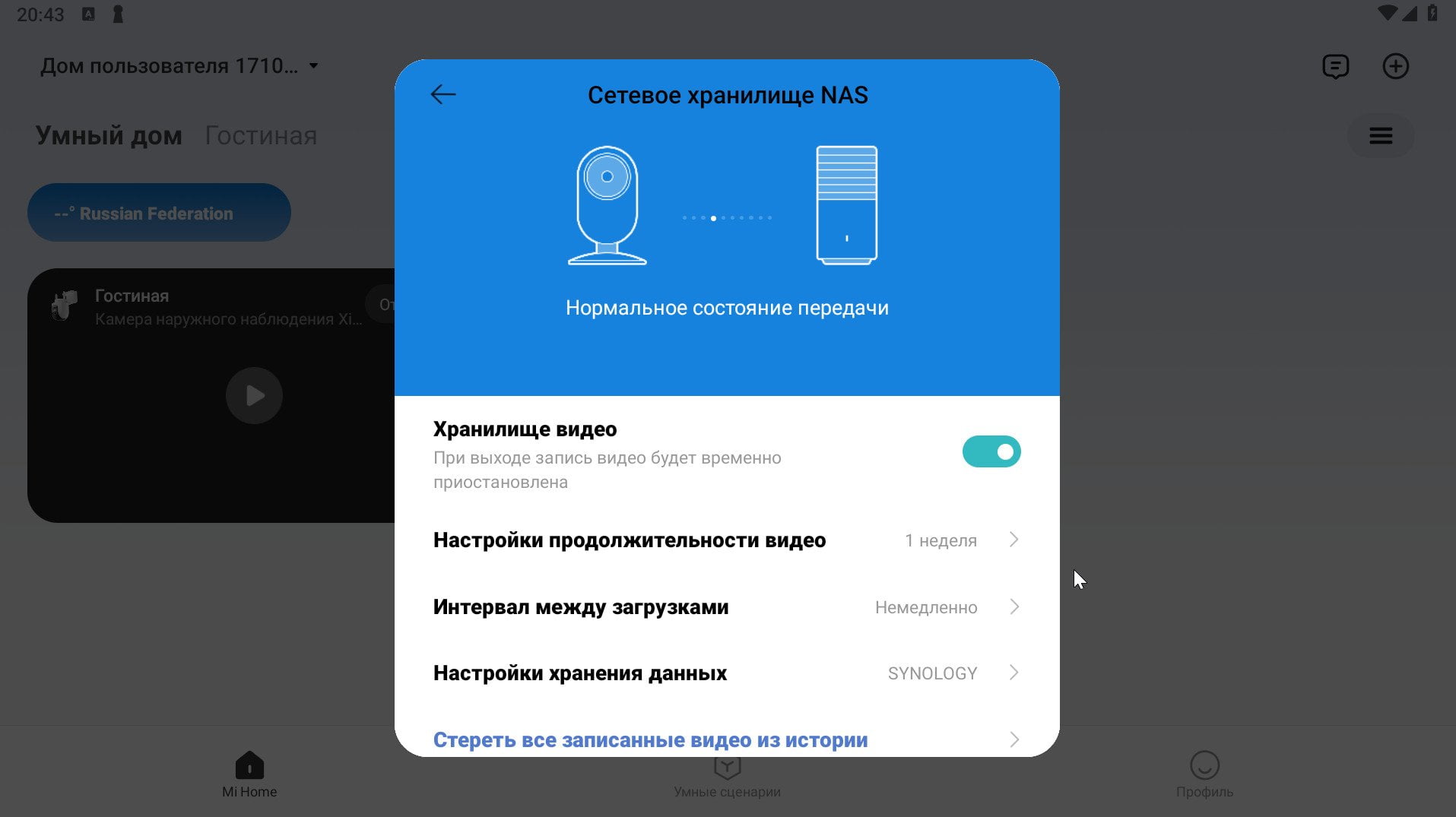

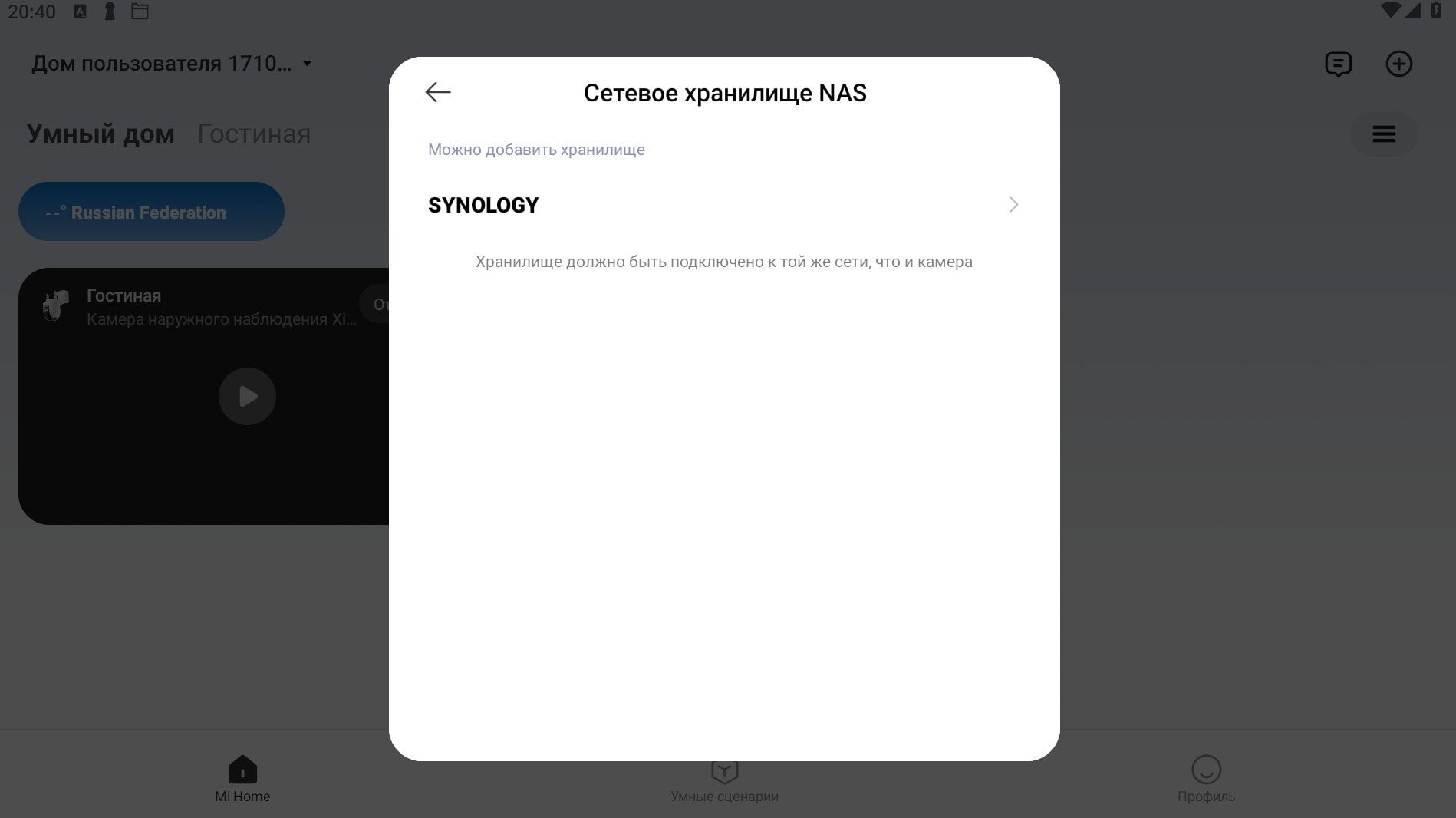

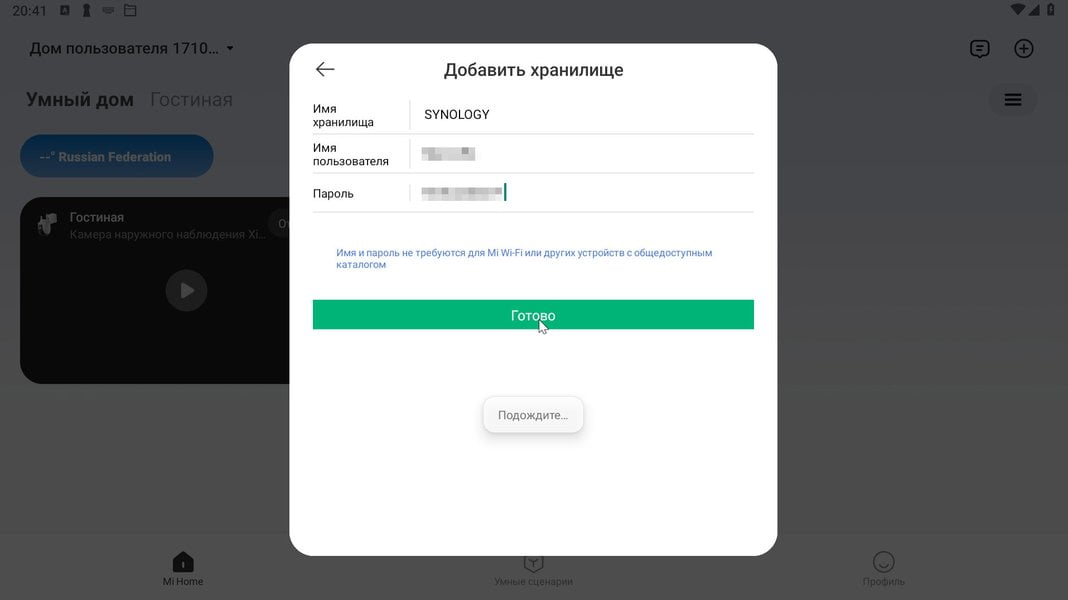

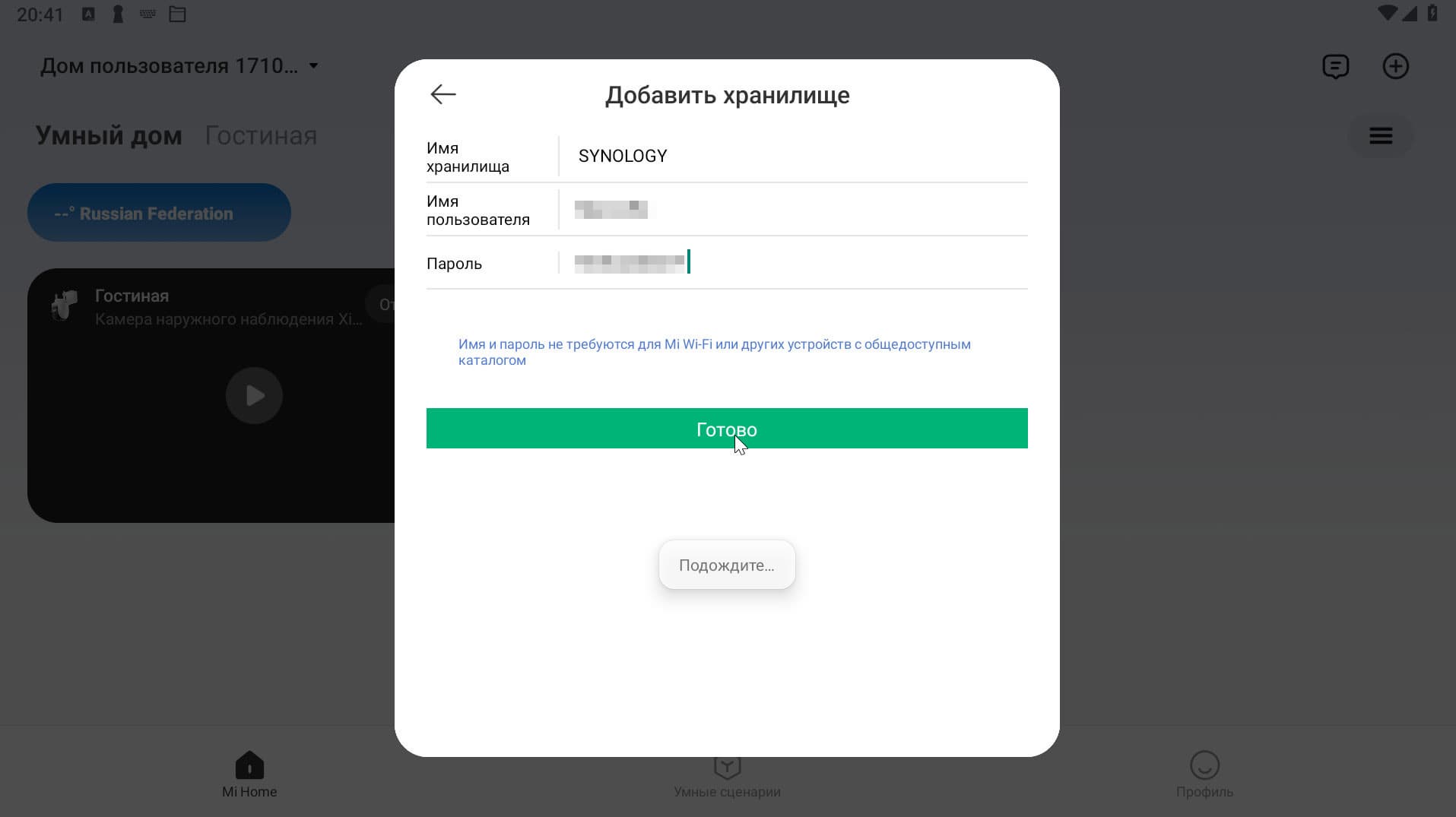

Некоторые камеры Xiaomi последних поколений получили возможность вести запись не только на карту памяти или в облако, но и на сетевой накопитель, работающий в той же локальной сети, что и камера. Рассматриваемый прибор тоже умеет записывать видео в NAS, однако в настройках камеры по прежнему нельзя ввести вручную данные сетевого накопителя (IP-адрес, логин-пароль). А если камера находится в другой подсети? Так бывает, когда две локальные сети объединены в одну посредством VPN. Например, PPTP Keenetic, где клиенты «приземляются» в подсеть 172.16.2.х, или WireGuard. Как тут быть? Очень просто. Нужно произвести настройку подключения к NAS, находясь вместе с камерой в нужной подсети. После чего можно смело перевозить камеру в другую подсеть и включать ее — записи будут бесперебойно выгружаться в NAS, ведь камера уже запомнила IP-адрес хранилища. Этот трюк мы провернули ровно год назад, когда изучали камеру этого же производителя.

Жаль, что нельзя заставить камеру записывать в сетевое хранилище только видео с наличием движения. Запись в NAS ведется в режиме 24/7, независимо от наличия движения в кадре. Да и настроек тут таких не видно. Хочется верить, что в будущих обновлениях приложения они появятся.

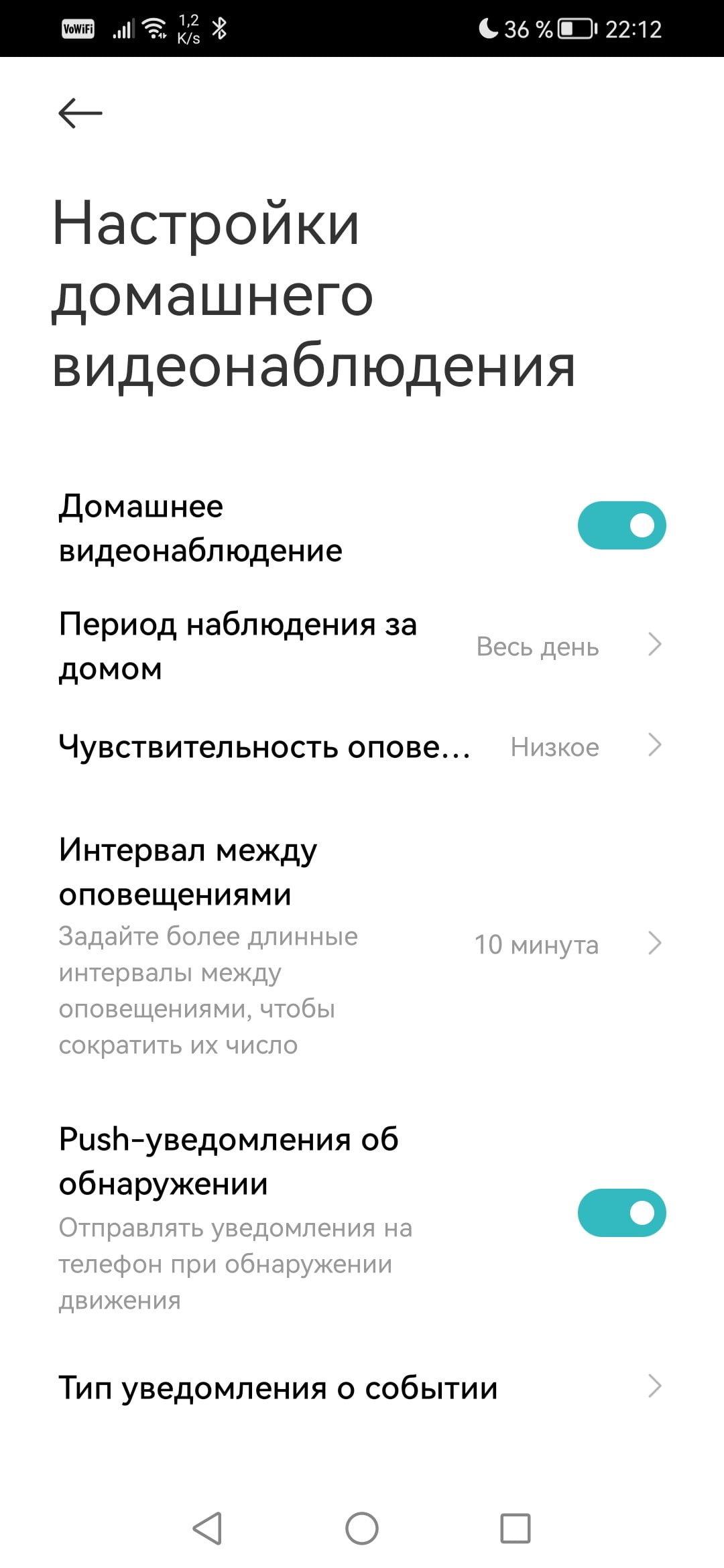

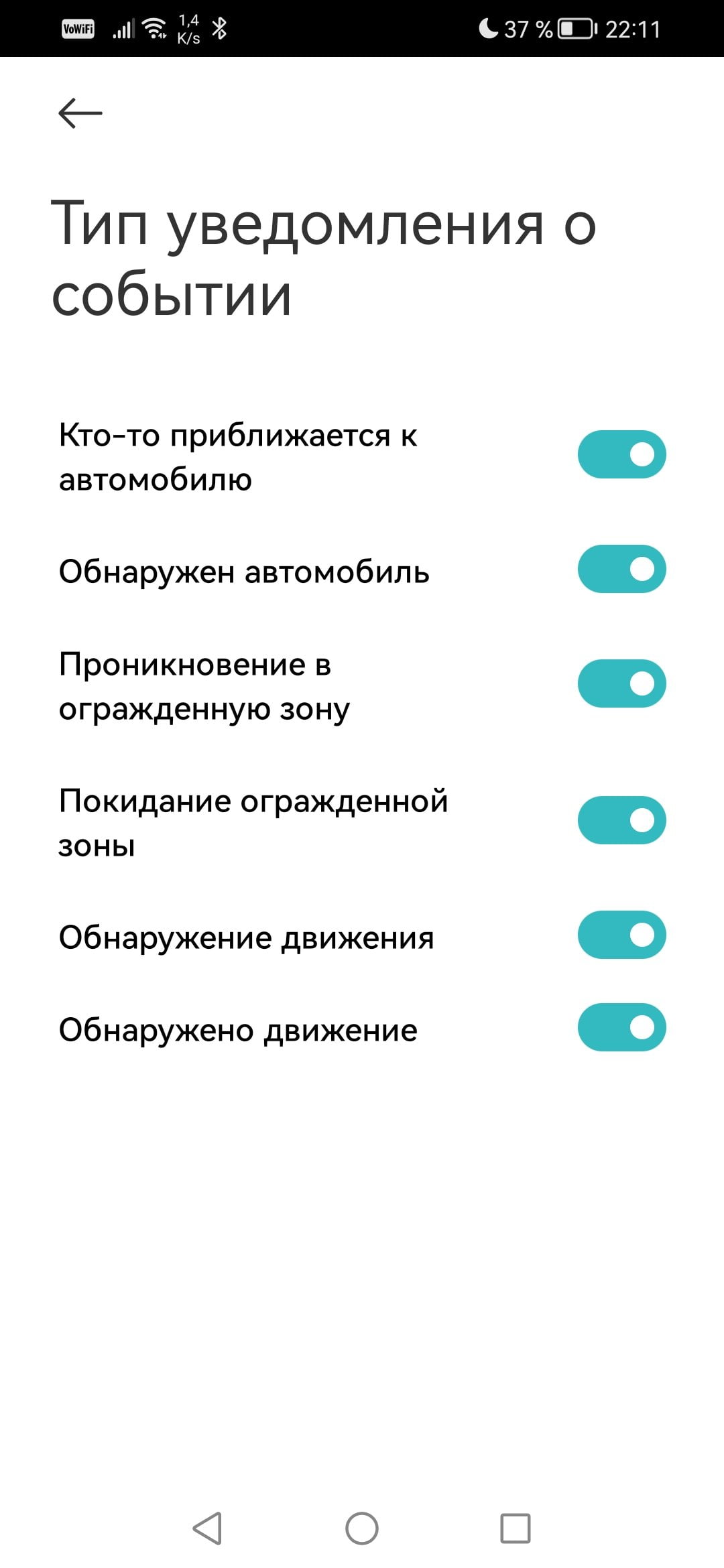

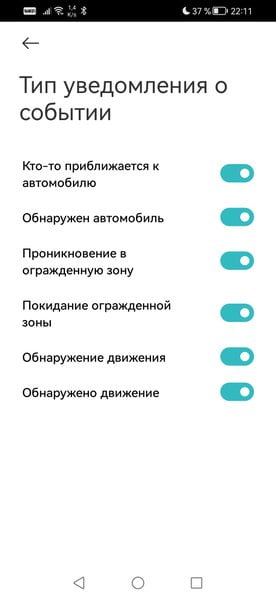

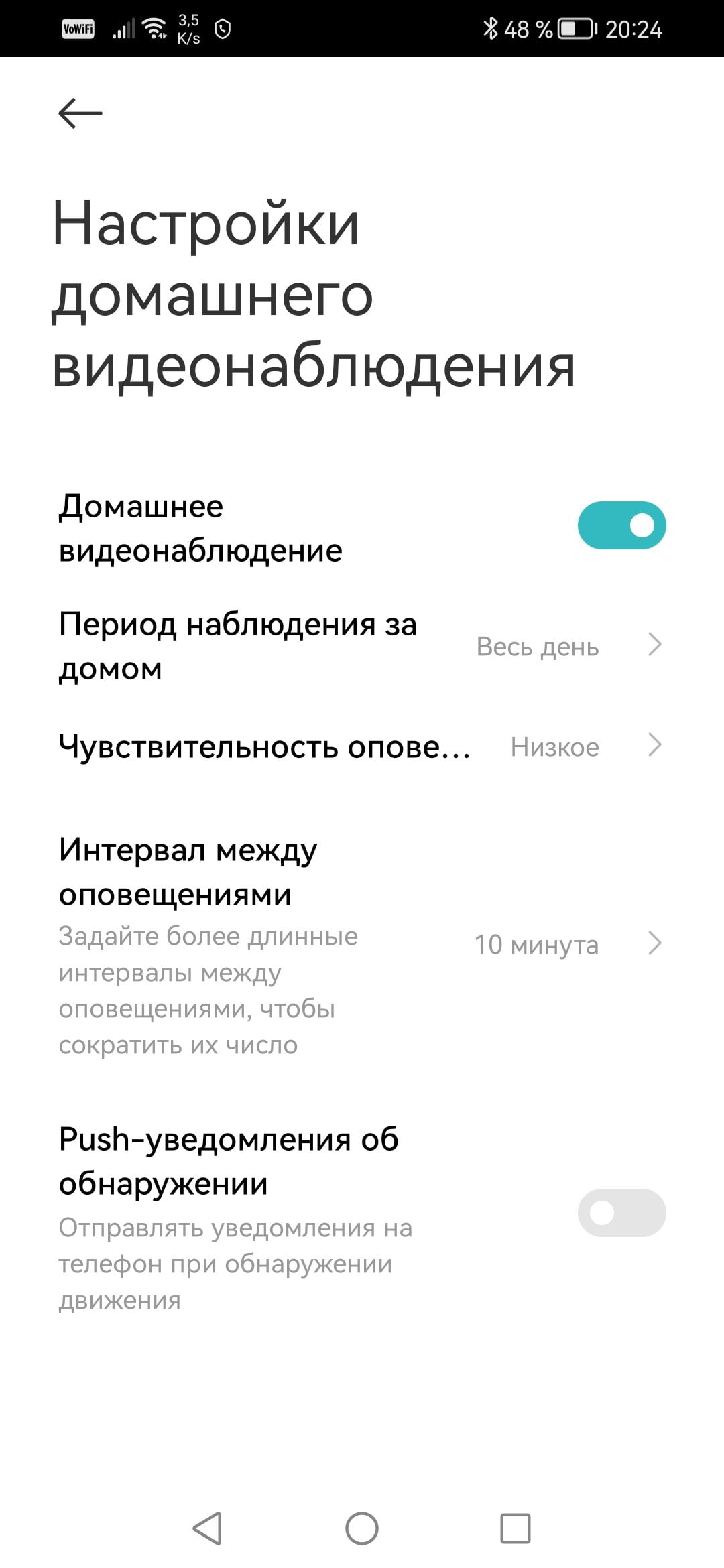

Камера способна оповещать пользователя о разных типах событий, датчик движения может работать с разной чувствительностью и интервалами бездействия между событиями. За все это отвечает блок настроек, который называется Домашнее видеонаблюдение. Здесь пользователь может настроить интервалы и выбрать ситуации, при возникновении которых камера станет отсылать ему тревожные push-уведомления.

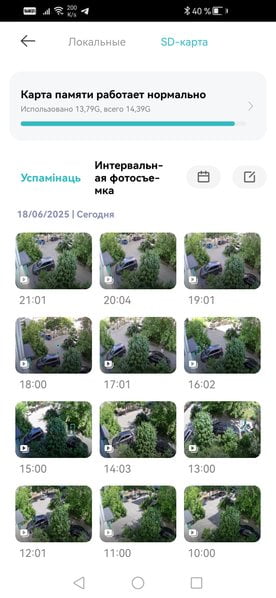

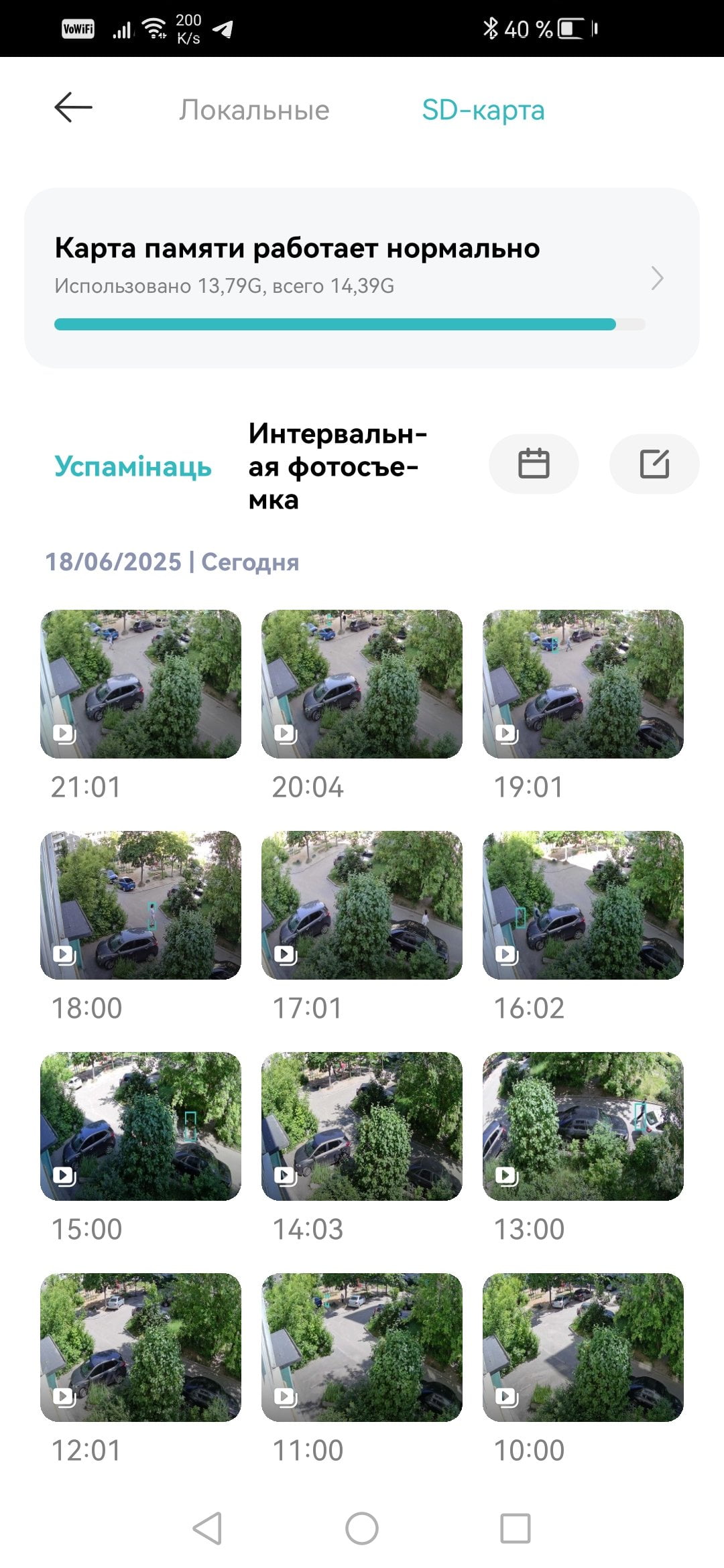

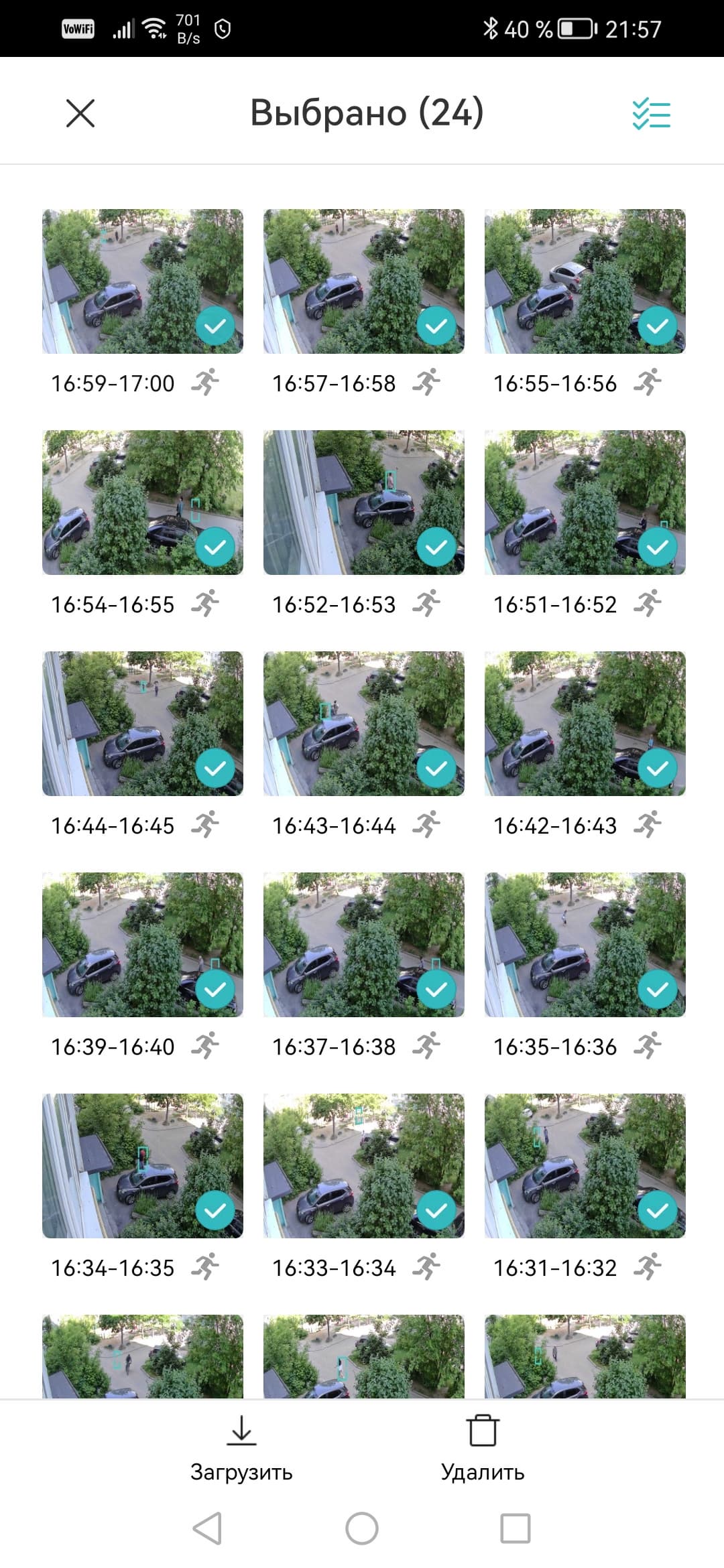

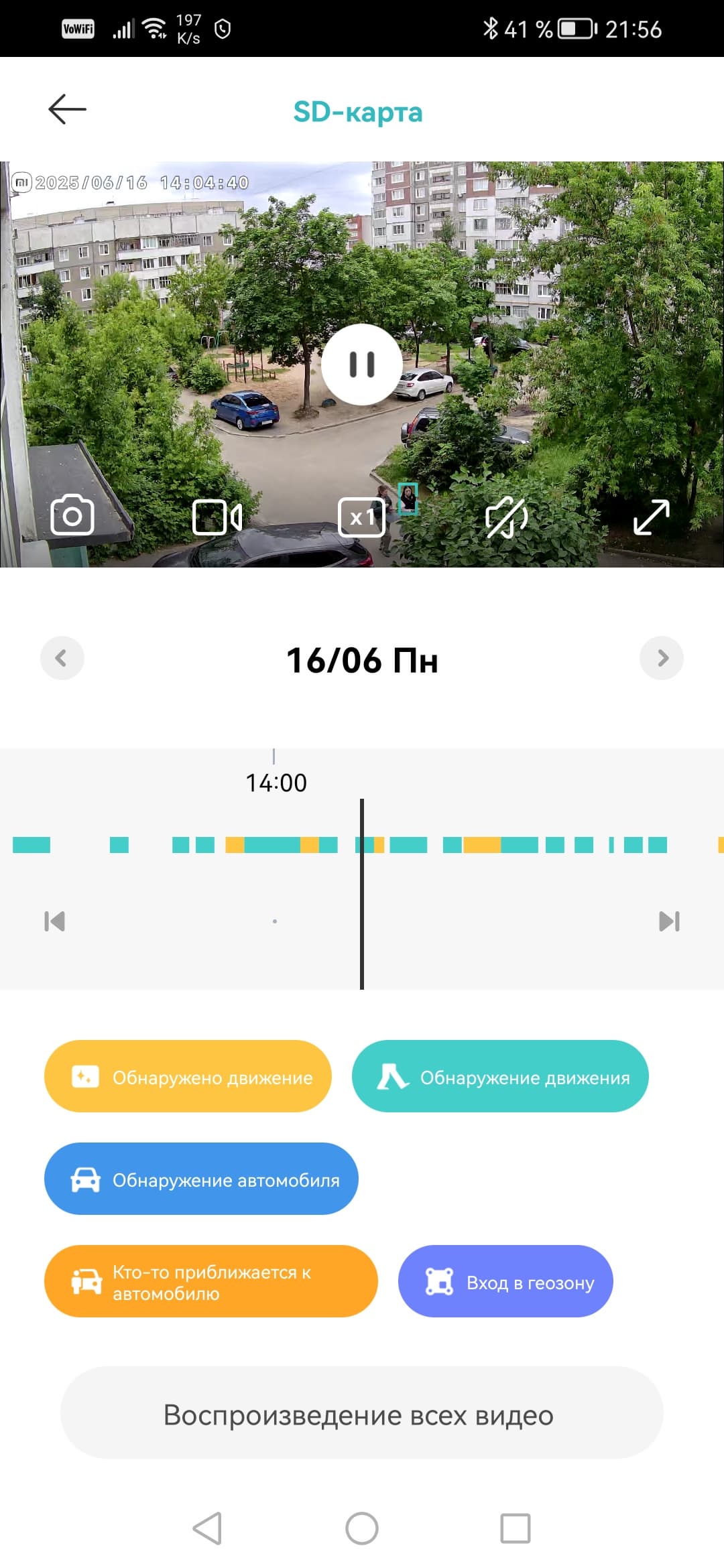

Работа с архивом записей, находящихся на карте памяти, производится в отдельном модуле приложения Mi Home, который можно вызвать нажатием на строку Воспроизвести. Просмотр записей возможен как на таймлинии, так и в файловом браузере. Здесь же отдельные записи можно скачать или удалить.

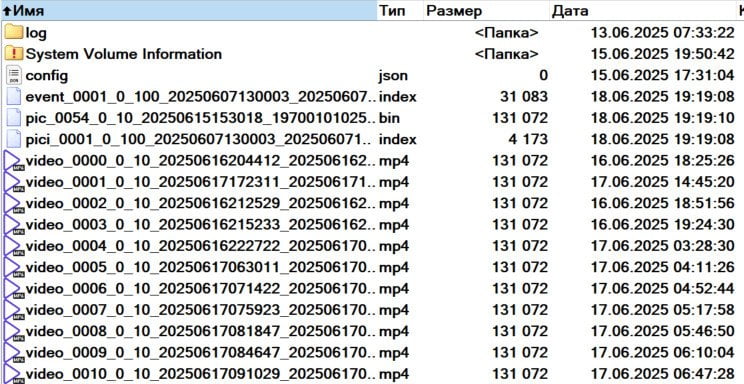

Если же вы решите самостоятельно просмотреть файлы непосредственно с карты памяти, вставив ее в картовод на ПК, то отдельных событий, конечно же, не увидите. Все, что увидите — это архив, состоящий из видеофайлов объемом 131 МБ каждый. Все записанные события в этих файлах хранятся последовательно, однако отличить тип тревоги уже не удастся — индексный файл, в котором хранится информация о типах тревоги, умеет читать только приложение Mi Home.

Максимальный размер кадра, с которым камера транслирует записывает видео, составляет 2560×1440 пикселей с максимальной частотой 20 кадров в секунду. Битрейт потока редко достигает 2000 Кбит/с, но для преимущественно статичного видео, да еще и сжатого современным кодеком HEVC, такого битрейта обычно хватает.

Выводы

Уличная IP-камера Xiaomi Outdoor Camera CW700S отличается надежностью и высокой функциональностью. Встроенный «ИИ» способен различать и помечать людей и автомобили с одновременным уведомлением владельца об этих событиях. Ну и главное — это одна из первых доступных камер, имеющая пусть небольшой, но все-таки оптический зум.

Плюсы:

• высокочувствительный сенсор
• наличие облачного сервиса
• широкий рабочий температурный диапазон, всепогодная защита

Недостатки:

• несовместимость с оборудованием, которое поддерживает стандарты ONVIF
