стандарта IEEE 802.11g и с поддержкой режима ускоренной передачи данных

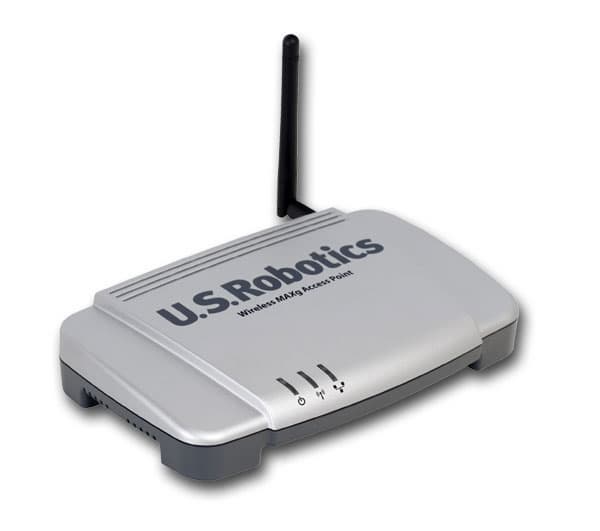

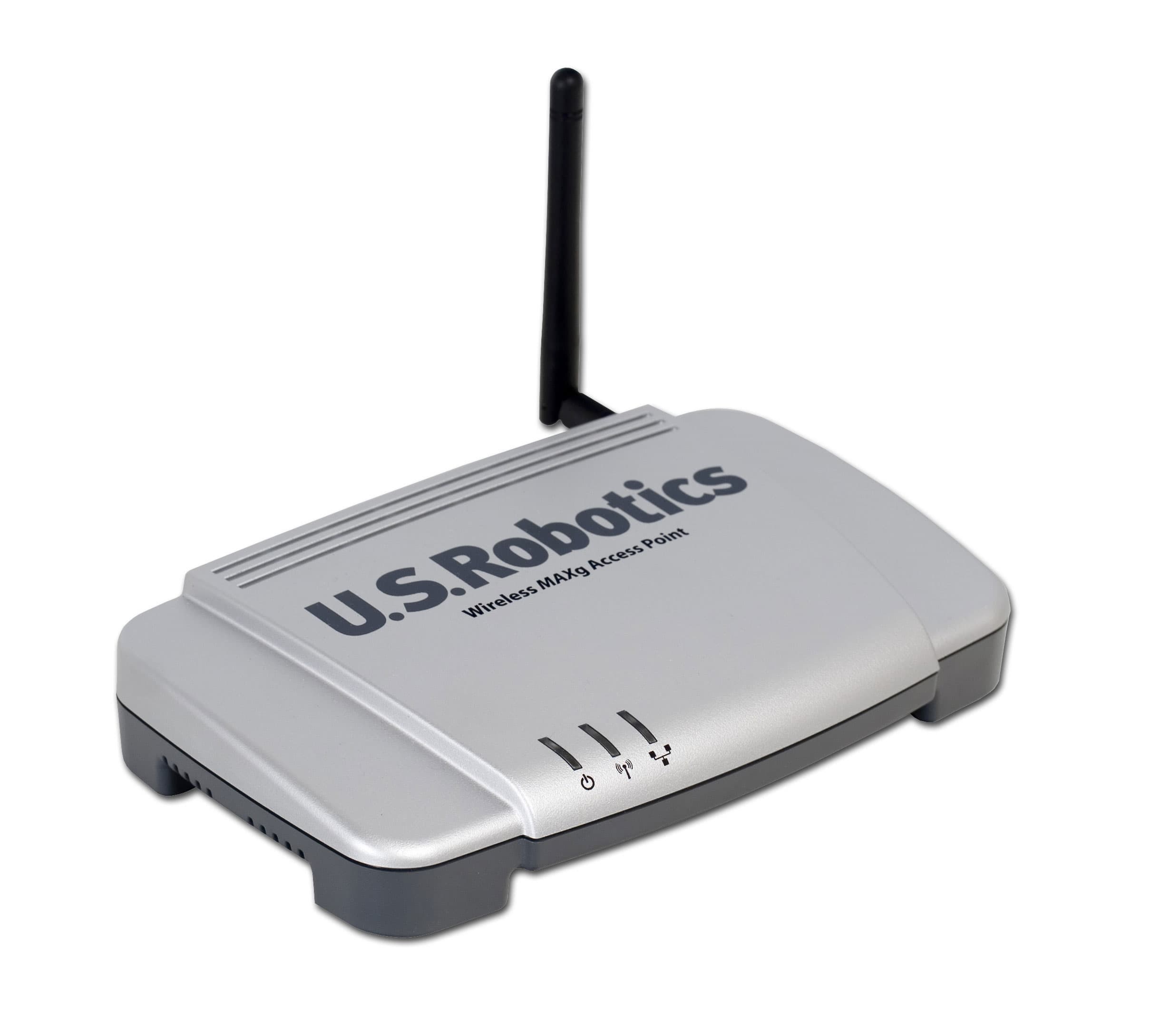

В этом обзоре мы рассмотрим беспроводную точку доступа U.S.Robotics USR5451 с поддержкой режима ускоренной передачи данных MAXg.
Функциональные возможности устройства: точка доступа IEEE 802.11b/g с поддержкой режима ускоренной передачи данных MAXg с возможностью работать в режиме моста, поддержкой 128-битного WEP-шифрования, а также WPA и WPA2 шифрования с использованием алгоритмов AES или TKIP.

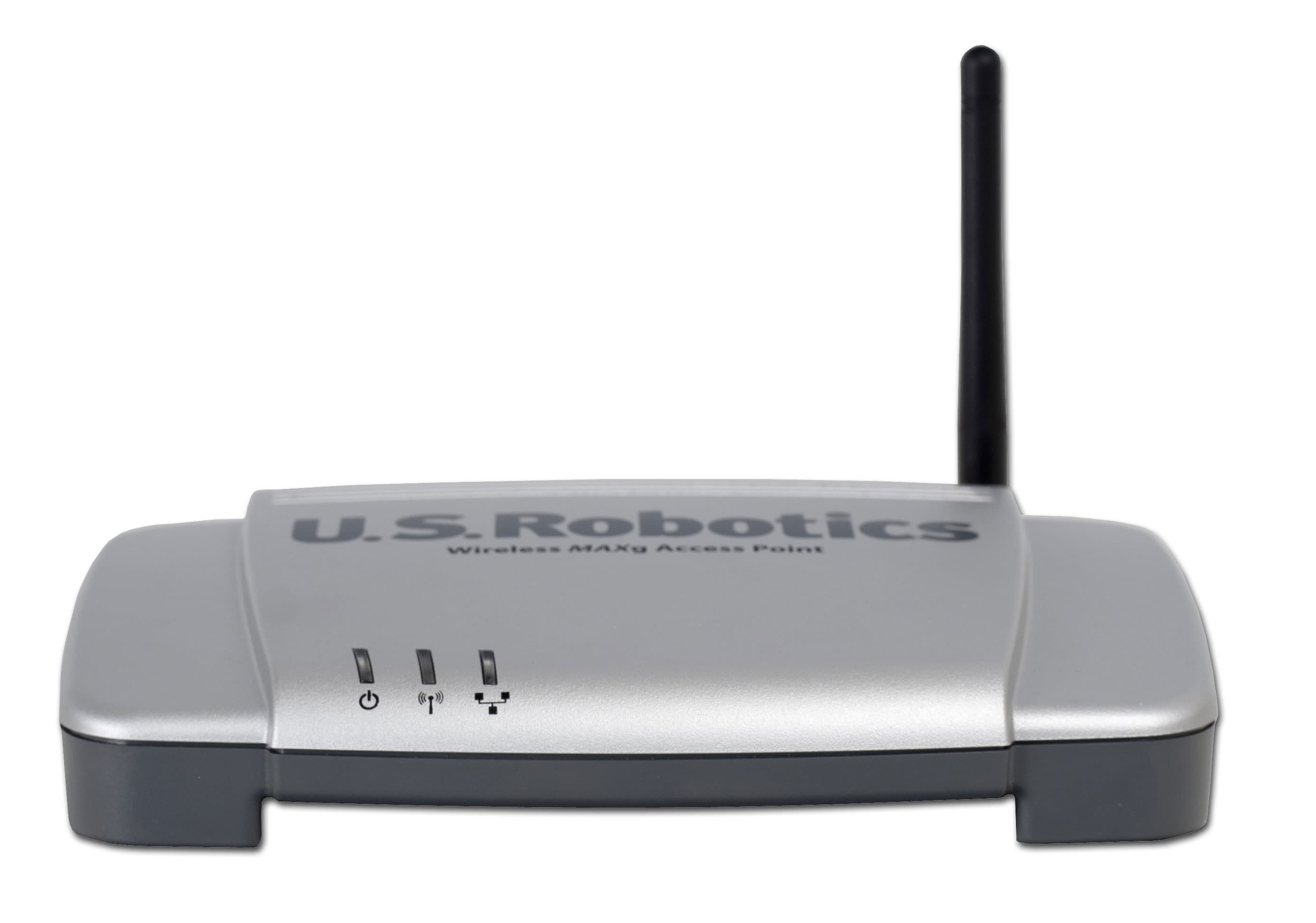

На устройстве расположены следующие индикаторы (слева направо):
- Индикатор питания
- Индикатор активности беспроводного соединения
- Индикатор активности порта LAN

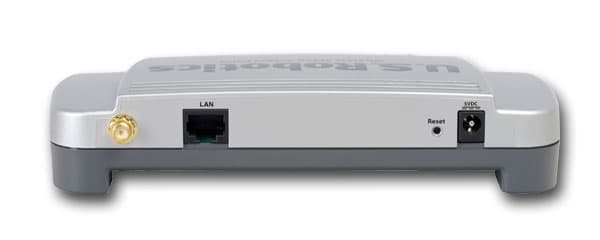

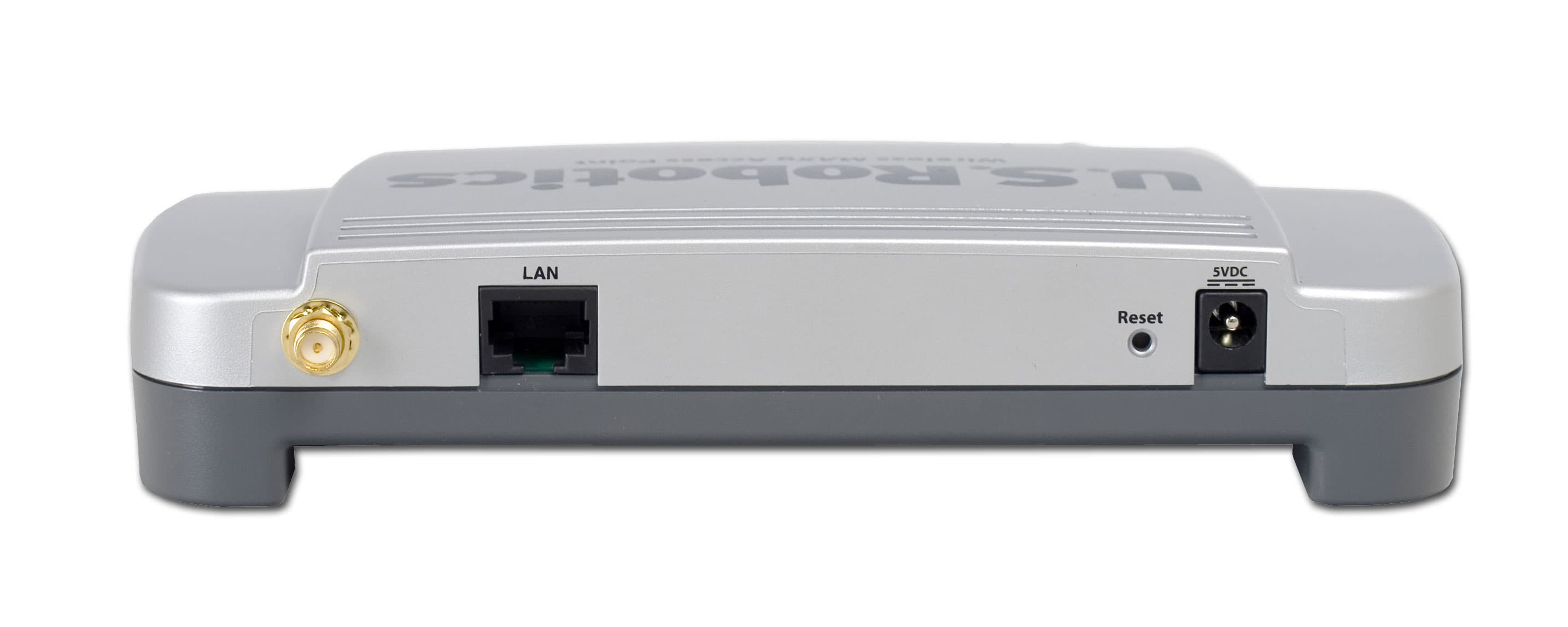

Сзади на устройстве расположены (слева направо):
- Разъем r-SMA для подключения антенны
- Порт LAN
- Кнопка Reset — сброс параметров
- Разъем питания
Комплектация устройства:
- точка доступа
- всенаправленная антенна 2 dBi
- диск с драйверами и утилитами
- инструкция по установке
- 2-хметровый патчкорд
Устройство имеет, как мне показалось, достаточно хрупкие защелки, поэтому было принято решение его не вскрывать.
Спецификация:
| корпус | пластиковый, допускается горизонтальная установка | |||
| исполнение | Indoor/Outdoor | |||
| проводной сегмент | ||||
| LAN | количество портов | 1 | ||
| auto MDI/MDI-X | да | |||
| ручное блокирование интерфейсов | нет | |||
| возможность задания размера MTU вручную | нет | |||
| Беспроводной сегмент | ||||
| антенна | количество | 1 | ||
| тип | одна внешняя дипольная, 2 dBi | |||
| возможность замены антенны/тип коннектора | есть/r-SMA | |||
| принудительное задание номера рабочей антенны | ||||
| поддерживаемые стандарты и скорости | 802.11b | CCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps) | ||
| 802.11g | OFDM: 125, 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec | |||
| Регион/Кол-во каналов | Europe/13 | |||
| расширения протокола 802.11g | да, g+ (XPress), MAXg | |||
| возможность ручного задания скорости | да | |||
| выходная мощность | (максимальная?) | ?? | ||
| 802.11b @11Mbit/s | ?? | |||
| 802.11g @54Mbit/s | ?? | |||
| чувствительность приемника | 802.11b @11Mbit/s | ?? | ||
| 802.11g @54Mbit/s | ?? | |||
| работа с другой AP | поддержка WDS (мост) | да | ||
| поддержка WDS + AP | да | |||
| возможность работы в режиме клиента | нет | |||
| wireless repeater (повторитель) | нет | |||
| безопасность | блокировка широковещательного SSID | да | ||
| привязка к MAC адресам | да | |||
| WEP | 64/128bit | |||
| WPA | нет | |||
| WPA-PSK (pre-shared key) | AES или TKIP | |||
| 802.1x (через Radius) | нет | |||
| дополнительные возможности с использованием Radius | нет | |||
| основные возможности | ||||
| конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
| WEB-интерфейс через SSL | нет | |||
| собственная утилита | да | |||
| telnet | нет | |||
| ssh | нет | |||
| COM-порт | нет | |||
| SNMP | нет | |||
| возможность сохранения и загрузки конфигурации | да | |||
| встроенный DHCP сервер | нет | |||
| поддержка UPnP | нет | |||
| Traffic shaping (ограничение трафика) | да, Wireless Multimedia Enhancements (802.11e) | |||
| внутренние часы | нет | |||
| синхронизация часов | - | |||
| встроенные утилиты | ICMP ping | нет | ||
| traceroute | нет | |||
| resolving | нет | |||
| логирование событий | да, системные события | |||
| логирование исполнения правил файрвола | нет | |||
| способы хранения | внутри устройства | нет | ||
| на внешнем Syslog сервере | да | |||
| отправка на email | нет | |||
| SNMP | поддержка SNMP Read | нет | ||
| поддержка SNMP Write | нет | |||
| поддержка SNMP Traps | нет | |||
| питание | ||||
| тип БП | внешний, 5VDC, 2A | |||
| поддержка 802.1af (PoE) | нет | |||
| дополнительная информация | ||||
| версия прошивки | 3.91.37.0.2 (15.03.2005) | |||
| размеры | 109 × 180 × 43 mm | |||
| вес | 0.27 кг | |||
Расширенные режимы позволяют повысить производительность беспроводной связи. Технология MAXg имеет краткое описание на сайте U.S.Robotics, а о технологии 54g+ (XPress) дополнительной информации найти не удалось.
В технологии MAXg, помимо повышения скорости, предусмотрено увеличение радиуса действия за счет усиления сигнала перед его обратным преобразованием в данные, а также снижение электропотребления. Судя по информации с сайта U.S.Robotics, повышение скорости достигается на одном беспроводном канале — то есть производительность соседних каналов не страдает.
Методы повышения производительности беспроводного сегмента уже рассматривались нами в прошлых обзорах:
- Методы увеличения производительности в беспроводных сетях Wi-Fi, часть первая: Bursting, Compression, Fast Frames, Concatenation
- Методы увеличения производительности в беспроводных сетях Wi-Fi, часть вторая: Dynamic/Static Turbo
Конфигурация:
Первоначальная настройка устройства (задание IP-адреса и пароля на WEB-интерфейс), а также его обнаружение при получении IP-адреса по DHCP осуществляется с помощью утилиты настройки под ОС Windows. Настройка устройства осуществляется через WEB-интерфейс, который имеет достаточно простой интерфейс

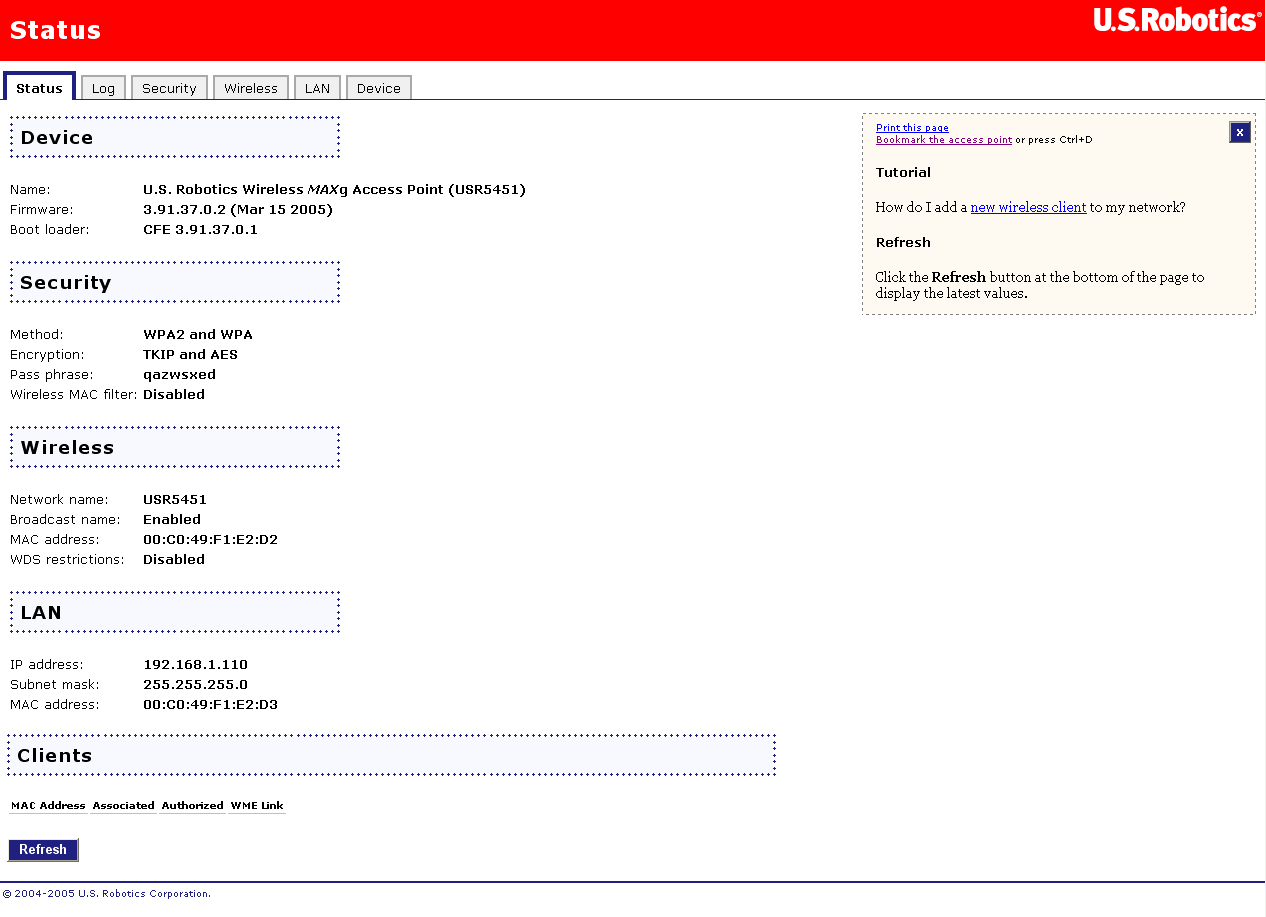

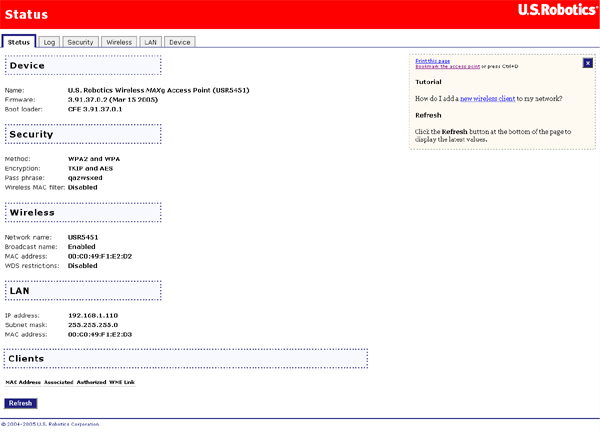

Здесь отображается статистика устройства

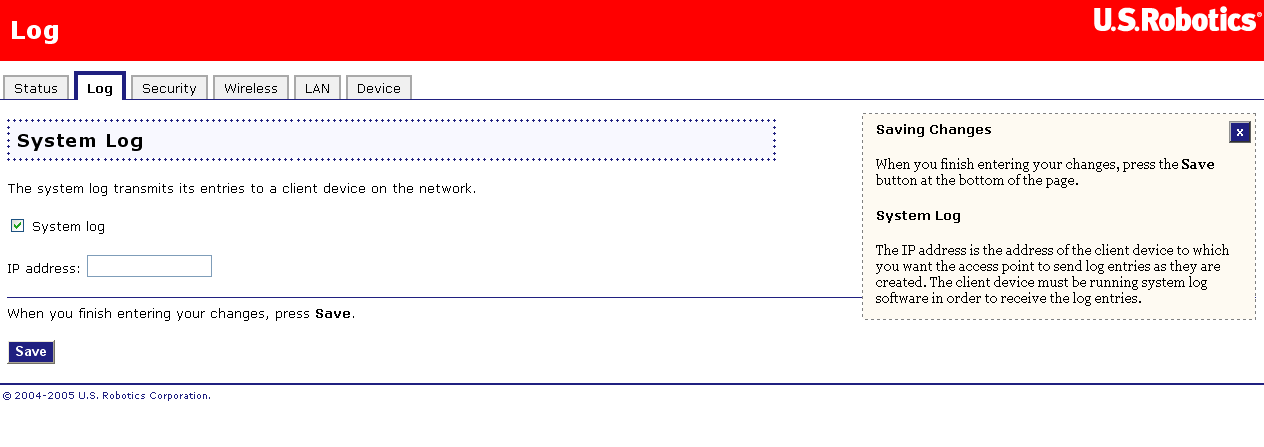

Здесь задается Syslog-сервер, на который будут посылаться логи устройства

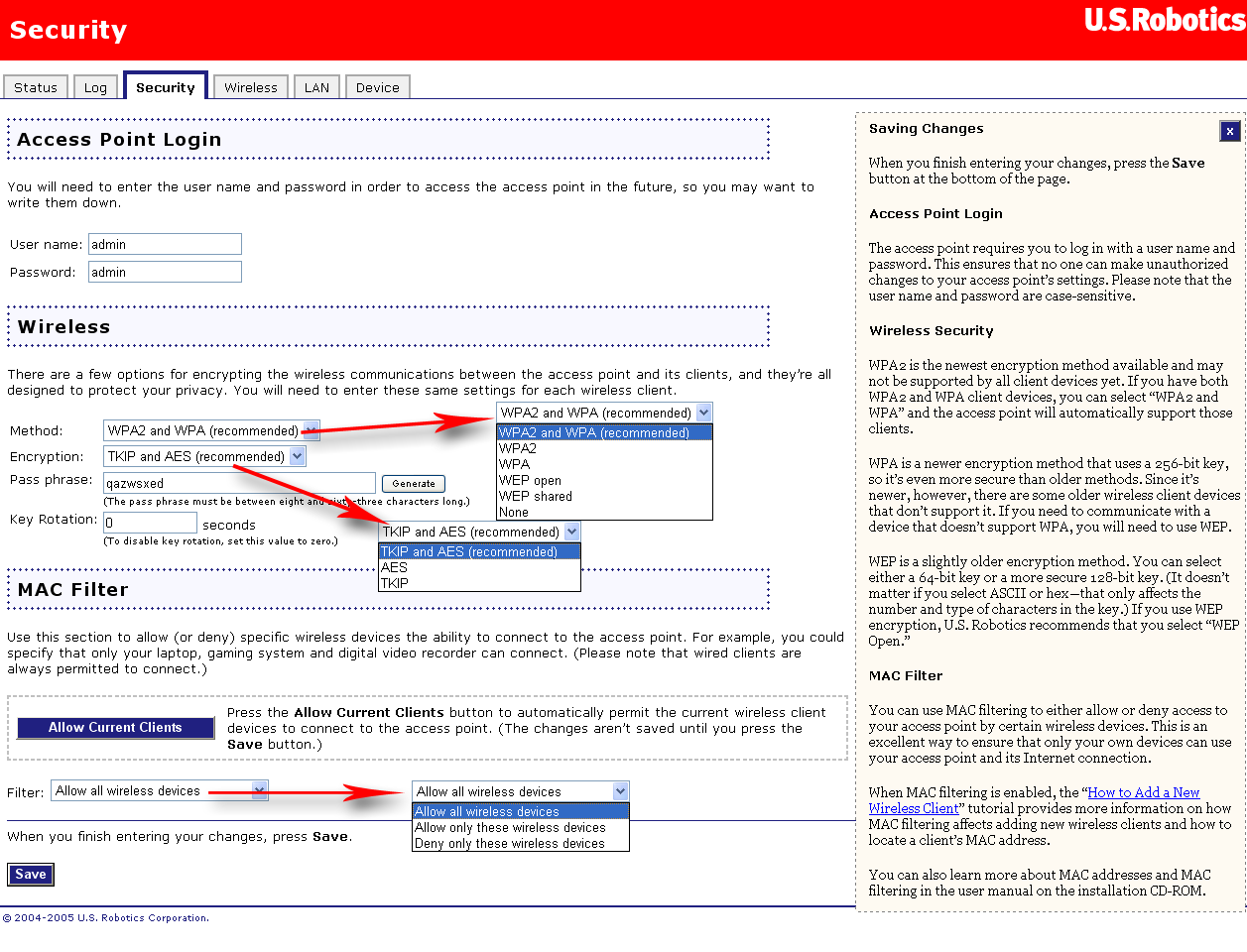

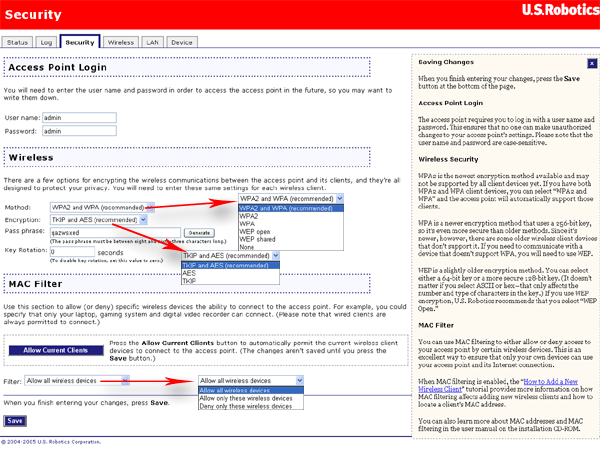

Здесь задаются параметры безопасности беспроводного соединения. Обращу внимание, что наряду с TKIP, поддерживается также AES-шифрование, помимо WPA, имеется также и WPA2 шифрование, но оба они работают только по предварительному ключу (то есть без RADIUS-сервера)

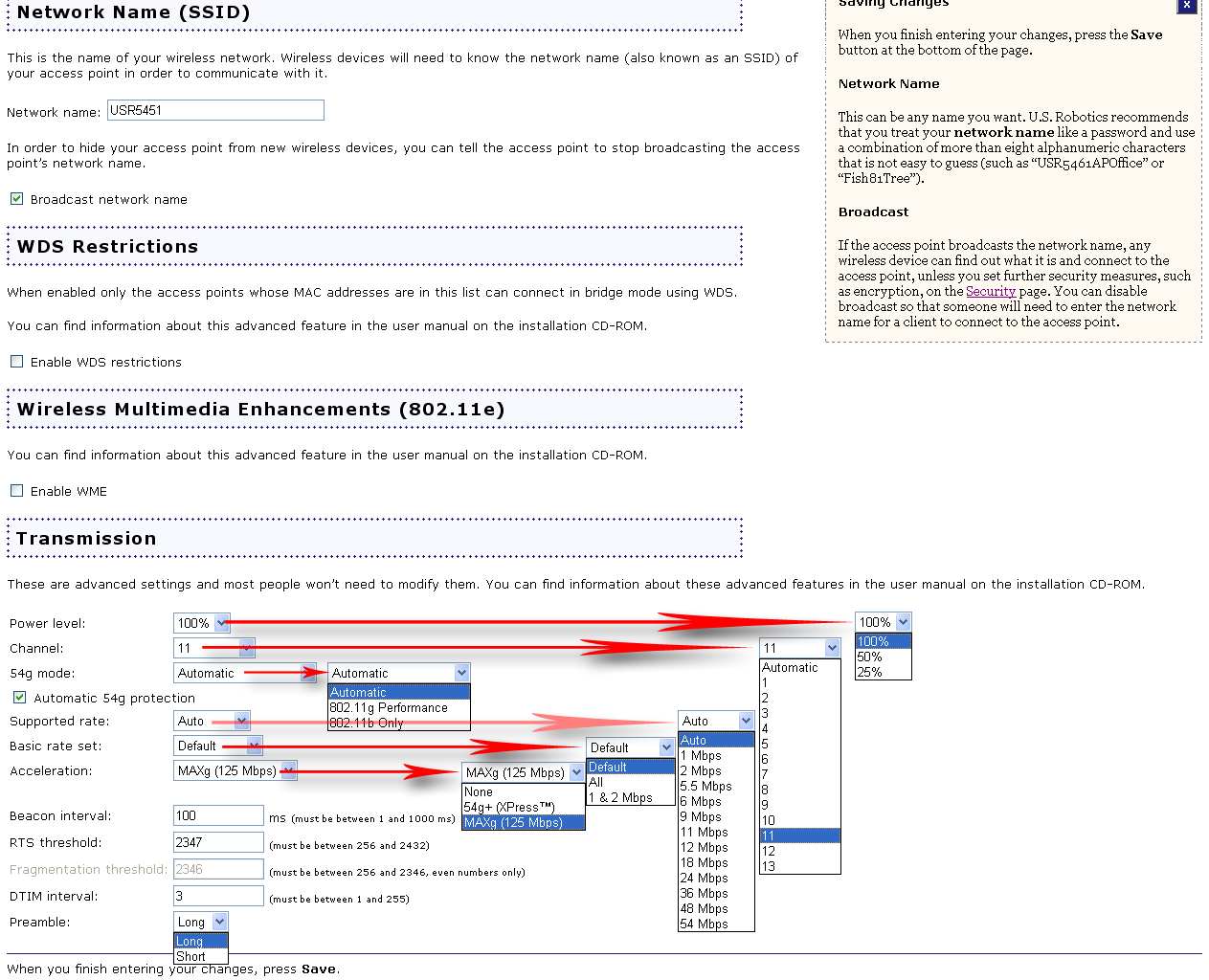

Здесь задаются параметры самого беспроводного соединения: режим, канал, расширенные режимы (XPress и MAXg)

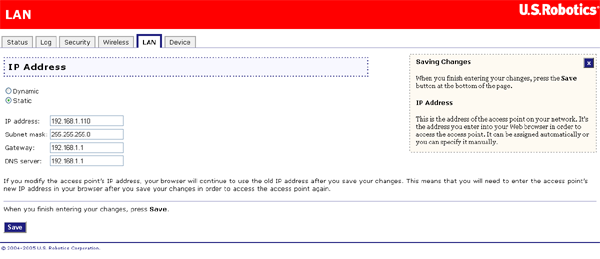

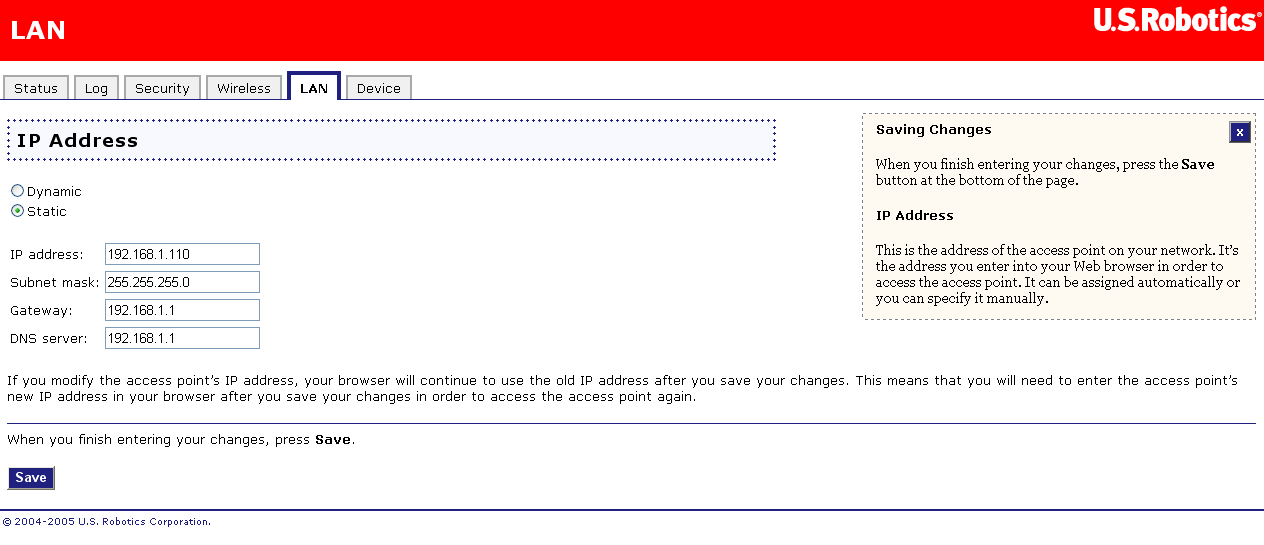

IP-адрес точки доступа может задаваться либо статически, либо получаться динамически по DHCP (в этом случае может потребоваться утилита настройки для того, чтобы найти устройство в сети).

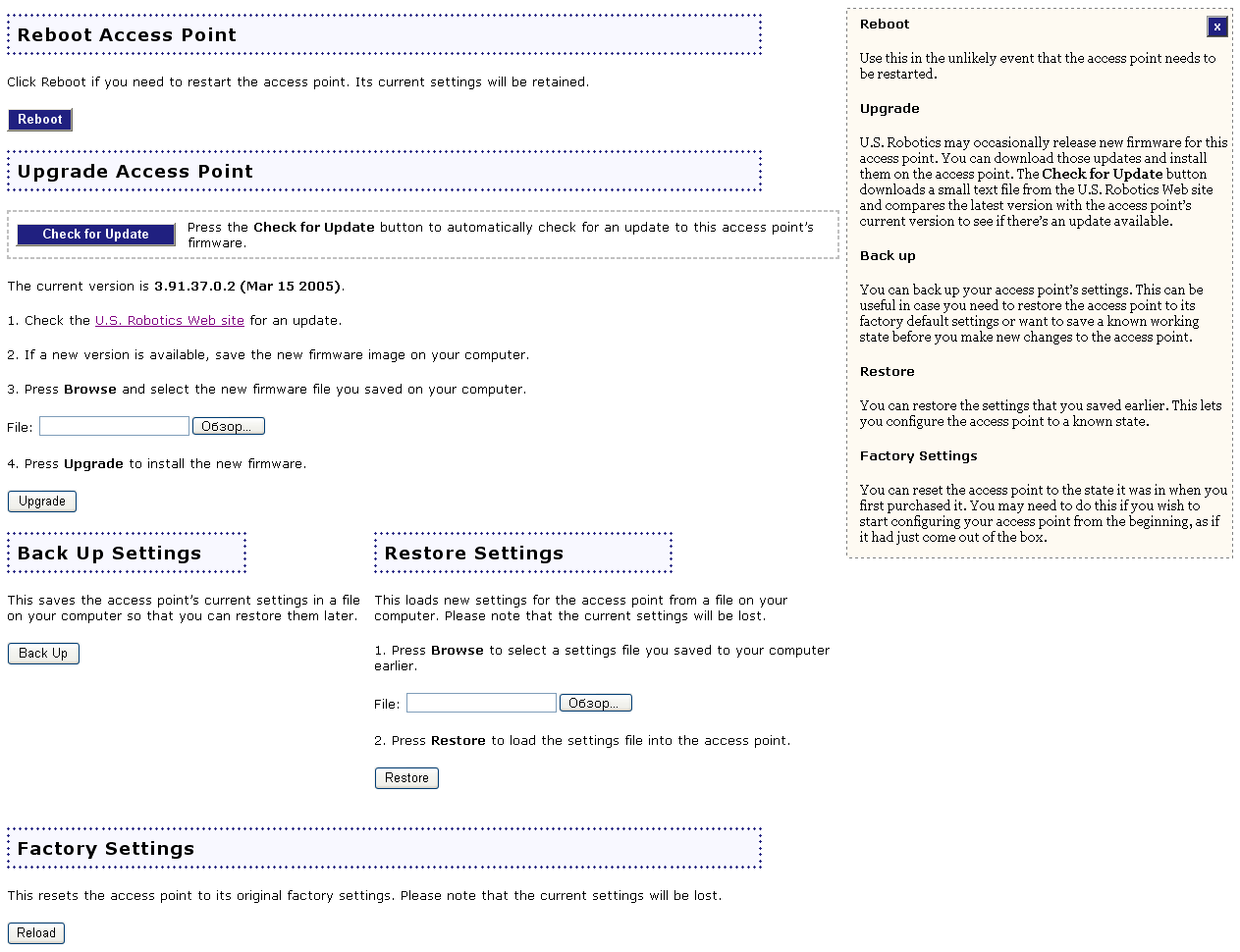

Также возможно сохранение/восстановление/сброс конфигурации
Как мы видим, устройство имеет очень простой интерфейс и при этом позволяет задать все основные параметры беспроводной связи, а также использовать режимы повышения производительности (MAXg и 54g+). Использование RADIUS-сервера для аутентификации через 802.1x и WPA не предусмотрено — возможна только аутентификация по предварительному ключу.
Тестирование производительности:
Тестирование беспроводного сегмента:
Для тестирования производительности использовались беспроводные адаптеры U.S.Robotics, рассмотренные нами в одном из прошлых обзоров:
- USR5411 Cardbus adapter
- USR5417 PCI adapter
- USR5421 USB adapter
Были проведены следующие тесты:
- Тест "PCI-адаптер USR5417 — точка доступа USR5451"
- Тест "Cardbus-адаптер USR5411 — точка доступа USR5451"
- Тест "USB-адаптер USR5421 — точка доступа USR5451"
- Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 — точка доступа USR5451"
- Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 через точку доступа USR5451, режим Infrasructure"
Все тесты проводились при использовании четырех режимов беспроводной связи:
- IEEE 802.11b
- IEEE 802.11g
- 54g+ (XPress)
- MAXg
Таким образом, мы увидим, насколько использование расширенных режимов беспроводной связи влияет на производительность.
Тест "PCI-адаптер USR5417 — точка доступа USR5451" — трафик гонялся между компьютером c беспроводным PCI-адаптером U.S.Robotics USR5417 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- PCI — PCI-адаптер U.S.Robotics USR5417
- AP — точка доступа U.S.Robotics USR5451
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 25,66 Мбит/с в режиме IEEE 802.11g, 6,84 Мбит/с — в режиме IEEE 802.11b, 21,68 Мбит/с — в режиме 54g+(XPress) и 22,37 Мбит/с — в режиме MAXg. В стандартных режимах (IEEE 802.11b и IEEE 802.11g) скорость очень высока, а от использования расширенных режимов (54g+ и MAXg) скорость только падает.
Тест "Cardbus-адаптер USR5411 — точка доступа USR5451" — трафик гонялся между ноутбуком c беспроводным Cardbus-адаптером U.S.Robotics USR5411 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cardbus — Cardbus-адаптер U.S.Robotics USR5411
- AP — точка доступа U.S.Robotics USR5451
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 21,07 Мбит/с в режиме IEEE 802.11g, 6,86 Мбит/с — в режиме IEEE 802.11b, 25,06 Мбит/с — в режиме 54g+(XPress) и 35,45 Мбит/с — в режиме MAXg. Тут картина не так печальна, как в прошлом тесте. Использование расширенных режимов дает существенную прибавку к производительности, особенно если учесть, что используется частотный диапазон только одного канала.
Тест "USB-адаптер USR5421 — точка доступа USR5451" — трафик гонялся между компьютером c беспроводным USB-адаптером U.S.Robotics USR5421 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- USB — USB-адаптер U.S.Robotics USR5421
- AP — точка доступа U.S.Robotics USR5451
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 24,07 Мбит/с в режиме IEEE 802.11g, 6,21 Мбит/с — в режиме IEEE 802.11b, 28,62 Мбит/с — в режиме 54g+(XPress) и 35,03 Мбит/с — в режиме MAXg. Во всех режимах максимальная скорость очень высокая. Расширенные режимы действительно в значительной мере влияют на производительность.
Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 — точка доступа USR5451" — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами U.S.Robotics USR5417 и USR5411 соответственно и компьютером LAN-сегмента через точку доступа U.S.Robotics USR 5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cards — PCI-адаптер U.S.Robotics USR5417 и Cardbus-адаптер U.S.Robotics USR5411
- AP — точка доступа U.S.Robotics USR5451
- fdx — fullduplex — трафик гоняется в обоих направлениях
Теперь посмотрим, как распределялся трафик между адаптерами во время теста:
Максимальная скорость: 18,22 Мбит/с в режиме IEEE 802.11g, 6,88 Мбит/с — в режиме IEEE 802.11b, 24,82 Мбит/с — в режиме 54g+(XPress) и 30,74 Мбит/с — в режиме MAXg. Во всех режимах, кроме IEEE 802.11g, скорость очень высокая. Cardbus-адаптер работает в паре с точкой доступа несколько быстрее, чем PCI-адаптер.
Тест "PCI-адаптер USR5417 — Cardbus-адаптер USR5411, через точку доступа USR5451, режим Infrastructure " — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами U.S.Robotics USR5417 и USR5411 соответственно через точку доступа U.S.Robotics USR 5451 в режиме Infrastructure. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cards — PCI-адаптер U.S.Robotics USR5417 и Cardbus-адаптер U.S.Robotics USR5411
- AP — точка доступа U.S.Robotics USR5451
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 8,27 Мбит/с в режиме IEEE 802.11g, 3,37 Мбит/с — в режиме IEEE 802.11b, 11,18 Мбит/с — в режиме 54g+(XPress) и 16,76 Мбит/с — в режиме MAXg. Во всех режимах, кроме IEEE 802.11g, скорость очень высокая. Как видно из диаграммы, использование расширенных режимов дает существенный прирост производительности.
Доступность:
Средняя розничная цена на рассматриваемое в статье устройство на последний момент: Н/Д(0)
Выводы:
Рассмотренное устройство показало очень высокую производительность практически во всех тестах. Использование расширенных режимов положительно сказывается на скорости трафика во всех тестах, кроме теста с PCI-адаптером. Как сказано на сайте компании U.S.Robotics, расширенные режимы беспроводной связи используют частотный диапазон только одного канала.
Помимо этого, устройство очень легко настроить, разве что в первый раз для настройки придется использовать утилиту (которая, к сожалению, работает только под Windows).
Устройство позволяет использовать WPA и WPA2 шифрование с использованием алгоритма AES, но не позволяет производить аутентификацию через RADIUS-сервер (только по предварительному ключу).
Плюсы:
- Очень высокая производительность
- Значительное повышение производительности при использовании расширенных режимов
- В расширенных режимах используется частотный диапазон всего лишь одного канала беспроводной связи (в отличие от режимов "Turbo" в которых повышение производительности достигается за счет использования частот соседних каналов)
- Поддержка AES-шифрования
- Поддержка WPA2 шифрования
- Простота настройки
- Документация и ПО на русском языке
Минусы:
- Невозможность использования RADIUS-сервера для аутентификации
- Утилита настройки поддерживает только ОС Windows
