ADSL-маршрутизатор и SIP-шлюз ZyXEL P-2602H (предсерийный образец)

В данном обзоре мы рассмотрим ADSL SIP-шлюз компании ZyXEL. Предоставленный нам экземпляр является бета-версией модели, предназначенной для разработчиков и тестеров, а не для продажи. По этой причине некоторые характеристики, заявленные в данном обзоре, могут не совпадать с характеристиками коммерческой версии.

Функциональные возможности: ADSL-маршрутизатор и межсетевой экран с возможностью шейпинга трафика, 4-хпортовый коммутатор с автоопределением полярности на портах (Auto MDI/MDI-X), IPSec VPN-сервер, SIP-шлюз, позволяющий подключить к устройству два аналоговых телефона и использовать их для организации IP-телефонии.

Начнем рассмотрение устройства с общих характеристик и производительности, затем рассмотрим возможности VPN-сервера устройства, шейпинга трафика, а также SIP-шлюза.

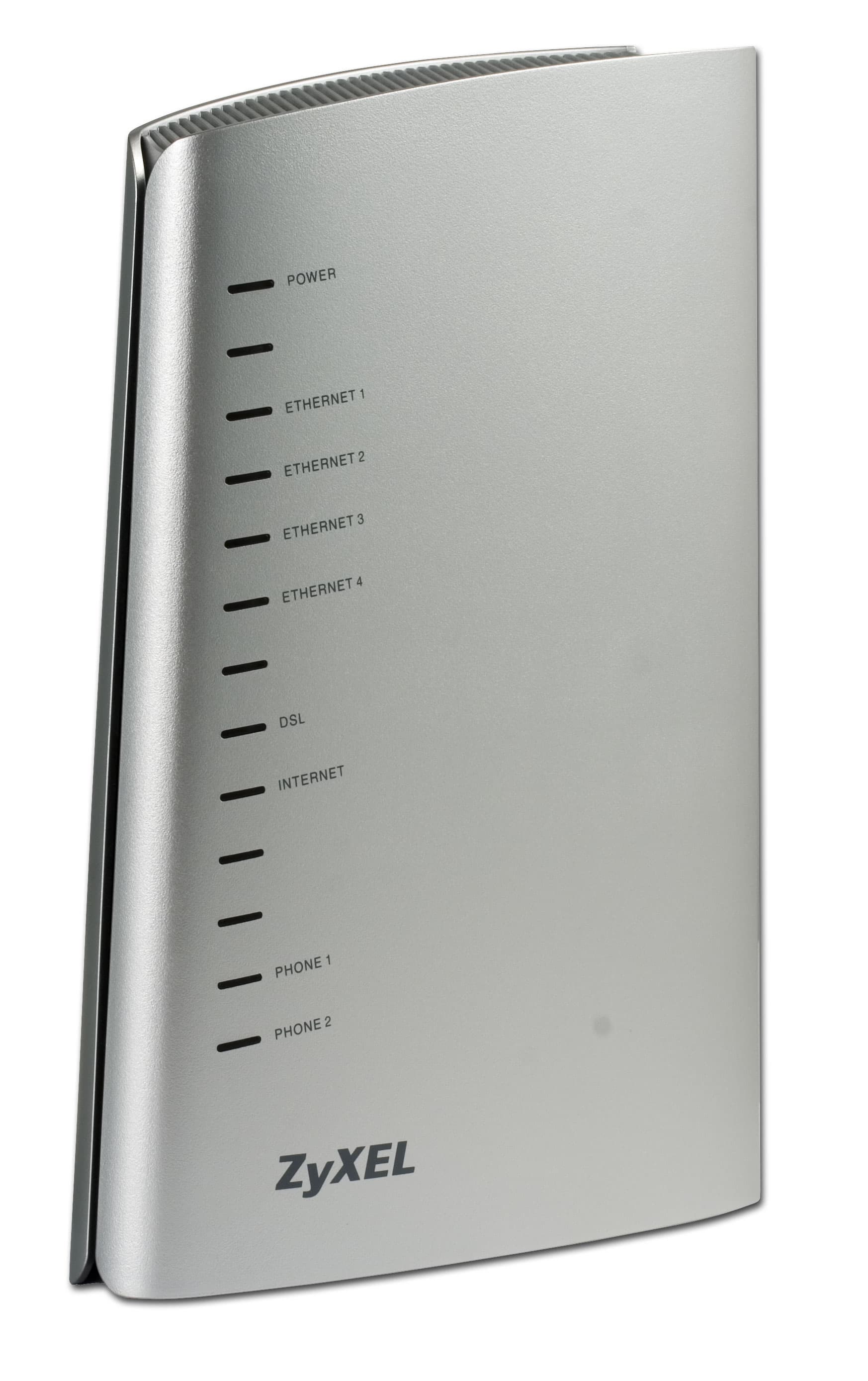

Внешний вид

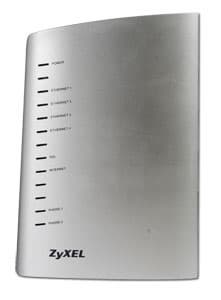

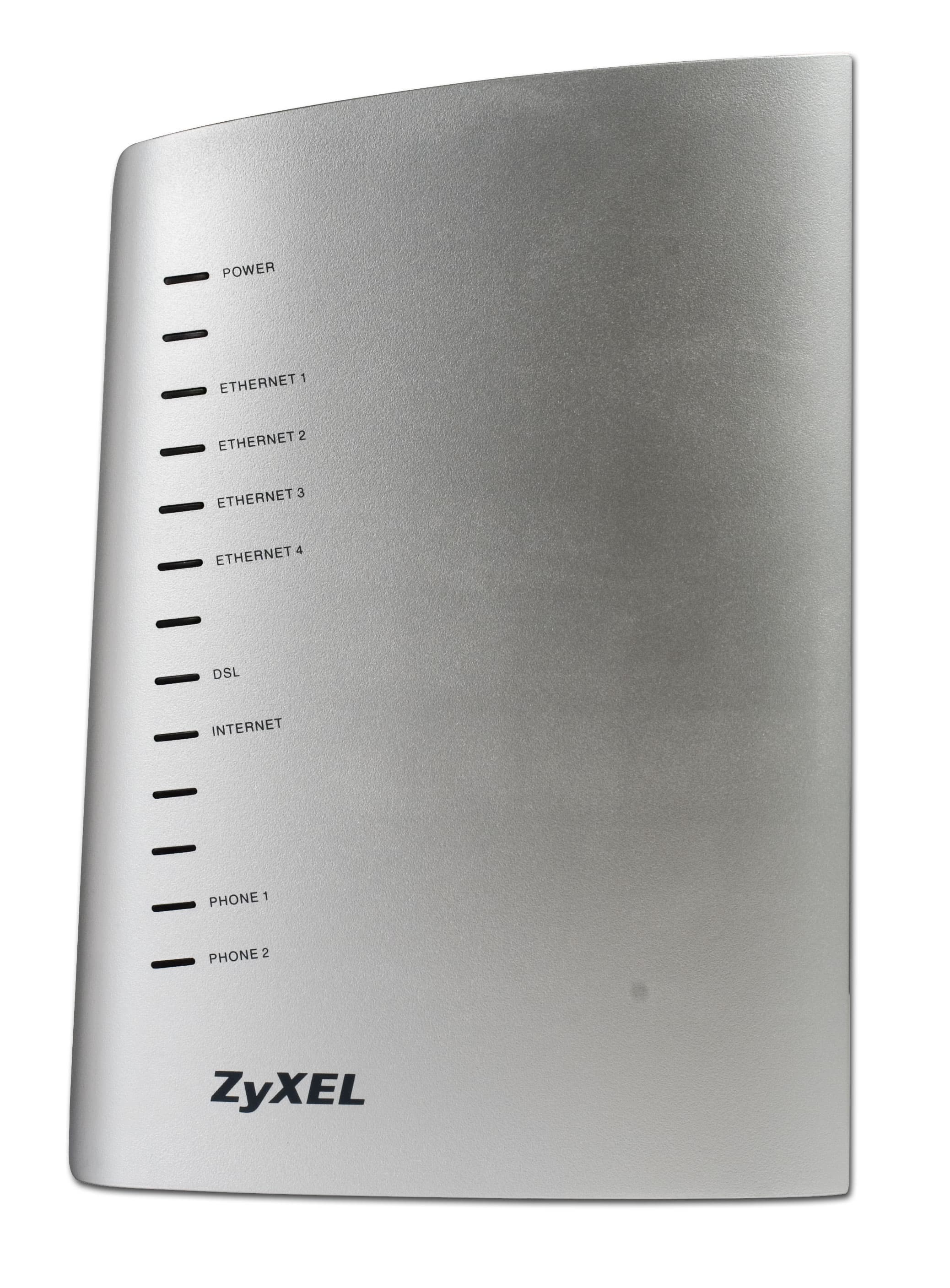

Спереди на маршрутизаторе расположены следующие индикаторы:

• Индикатор питания
• По одному индикатору активности на каждый из 4-х портов LAN
• Индикатор состояния ADSL-соединения
• Индикатор активности WAN-порта
• По одному индикатору активности на каждый телефонный порт

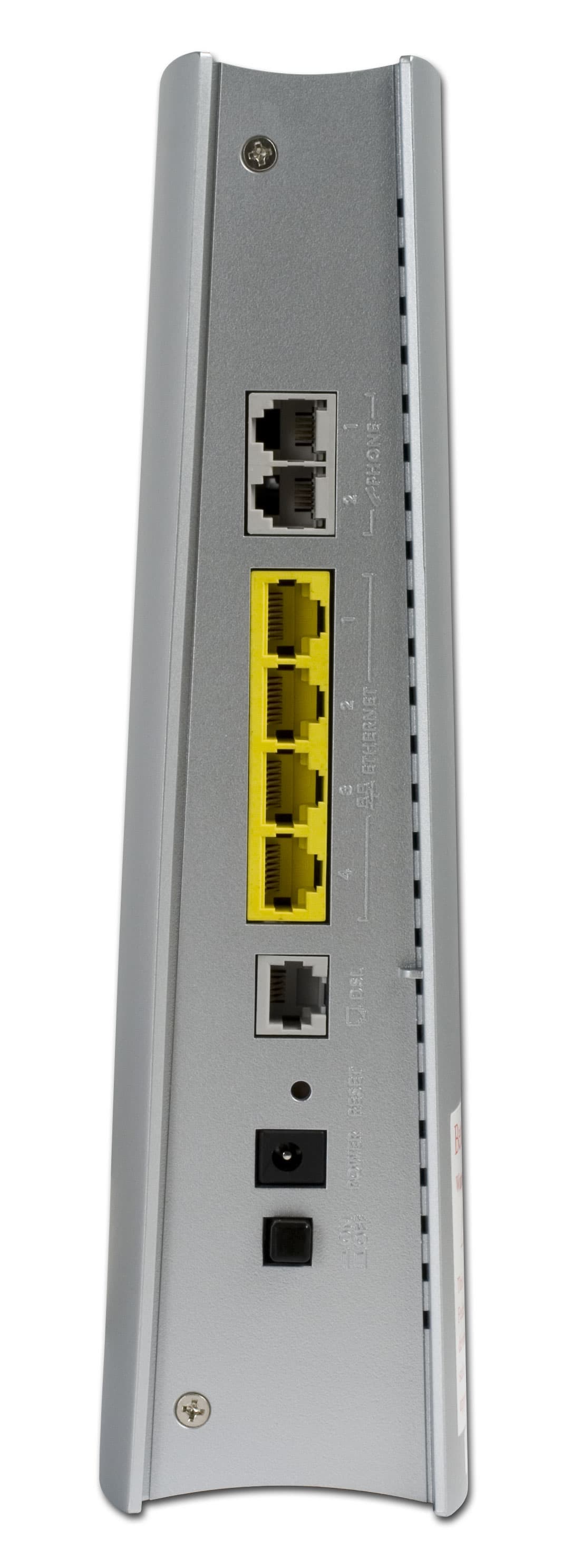

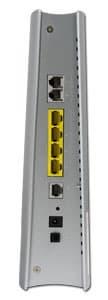

Сзади на маршрутизаторе расположены:

• Кнопка включения/выключения питания
• Разъем питания
• Клавиша сброса настроек
• WAN-порт RJ-11
• 4 LAN-порта
• 2 порта RJ-11 для подключения аналоговых телефонов к SIP-шлюзу

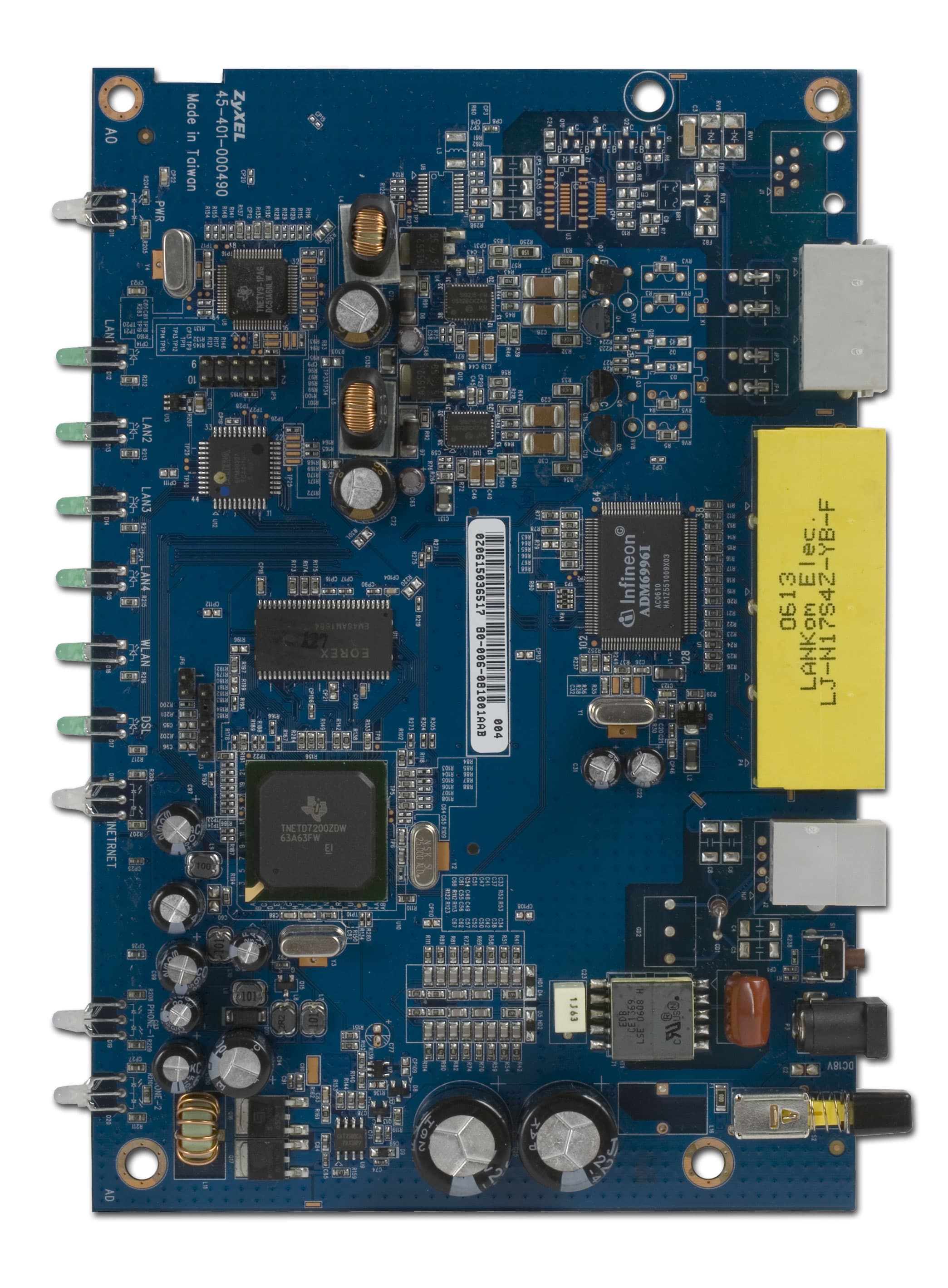

Вид изнутри

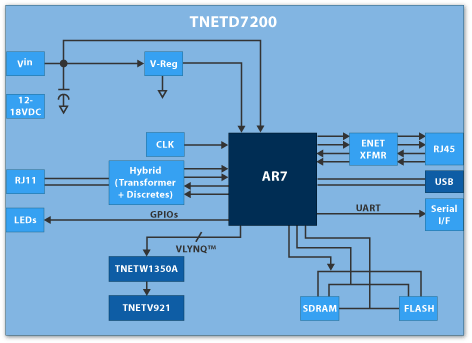

Устройство выполнено на базе процессора Texas Instruments TNETD7200 (32-битный RISC процессор для использования в ADSL-устройствах)

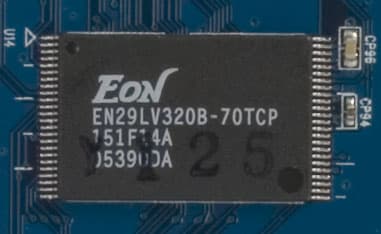

Коммутатор устройства выполнен на базе микросхемы Infineon ADM6996I (5-типортовый коммутатор 10/100 с возможностью контроля ширины полосы пропускания). На плате также установлено 32 Мбайт SDRAM памяти EOREX EM48AM1684 и 4 Мбайт Flash-памяти EON EN29LV320B.

Комплект поставки Так как к нам поступила бета-версия устройства, комплект поставки был ограничен следующими пунктами:

• Сам маршрутизатор
• Патчкорд RJ-45 — RJ-45 длиной чуть менее 2-х метров
• БП 18В, 1А с длиной шнура около 1.5 метров
• Патчкорд RJ-11 — RJ-11 длиной чуть менее 2-х метров

По информации российского представительства компании ZyXEL, на российский рынок данное устройство будет поставляться с документацией на русском языке.

Спецификация:

Конфигурация:

Настройку маршрутизатора можно производить с помощью WEB-интерфейса настройки, а также используя Telnet и SNMP.

Скриншоты WEB-интерфейса настройки приведены здесь.

Список параметров SNMP приведен здесь.

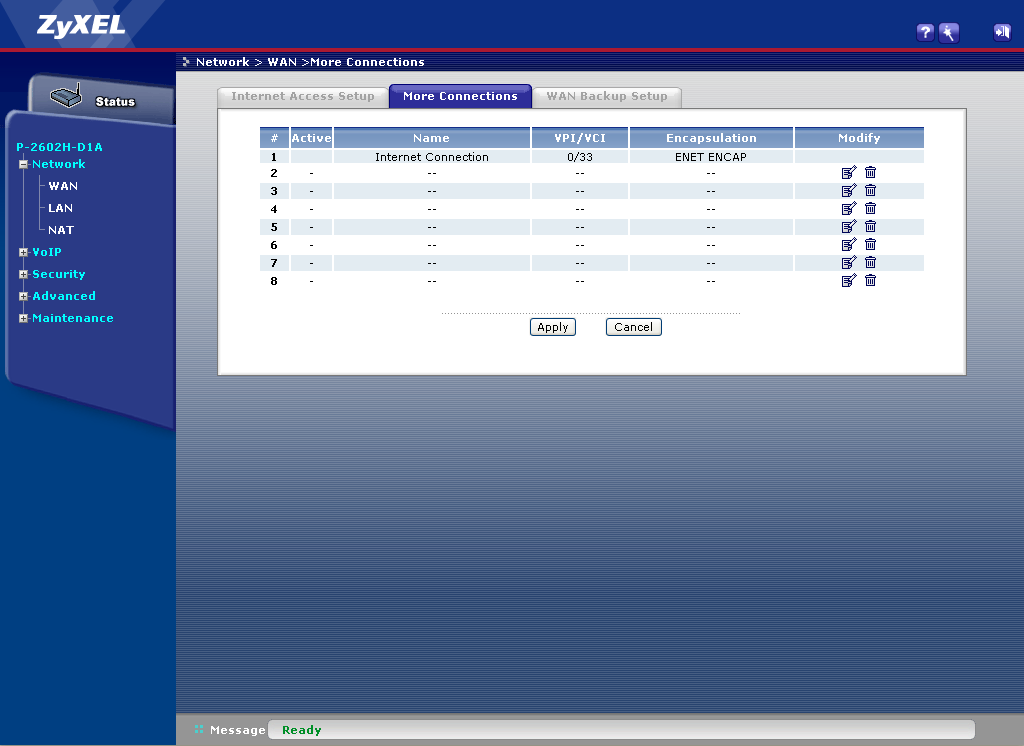

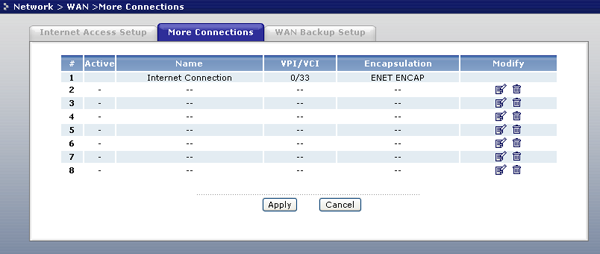

Устройство позволяет одновременное использование восьми виртуальных каналов (с различными значениями параметров VPI/VCI)

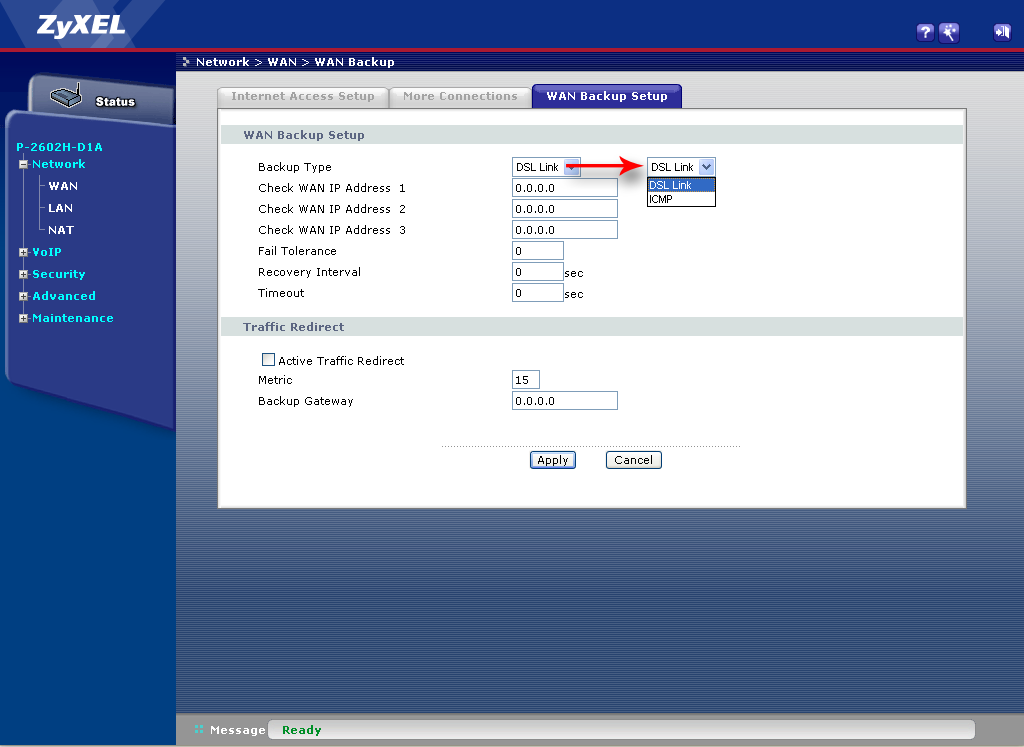

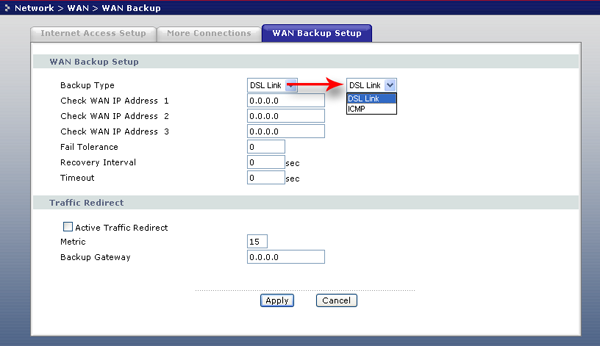

В случае разрыва связи с Интернет, возможно перенаправление трафика через другой шлюз, находящийся в LAN-сегменте

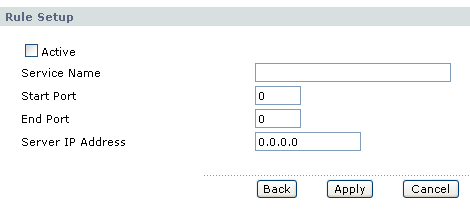

Как и многие другие маршрутизаторы ZyXEL, рассматриваемое устройство имеет возможность расширенной настройки сервиса NAT. Устройство позволяет выбрать один из двух типов: SUA Only (Single User) или Full Feature. В режиме SUA Only возможно создание виртуальных серверов с заданием диапазона портов и IP-адреса сервера, на который будет производиться переадресация.

При использовании Full Feature NAT возможна переадресация с нескольких глобальных адресов на несколько локальных (если, например, сервис запущен сразу на нескольких компьютерах в LAN-сегменте).

Оба типа NAT подробно рассматривались при рассмотрении других маршрутизаторов ZyXEL (ранее рассматривался аналогичный маршрутизатор с беспроводным интерфейсом ZyXEL P-2602HW EE).

В таблицу маршрутов устройства можно внести до 16 статических записей.

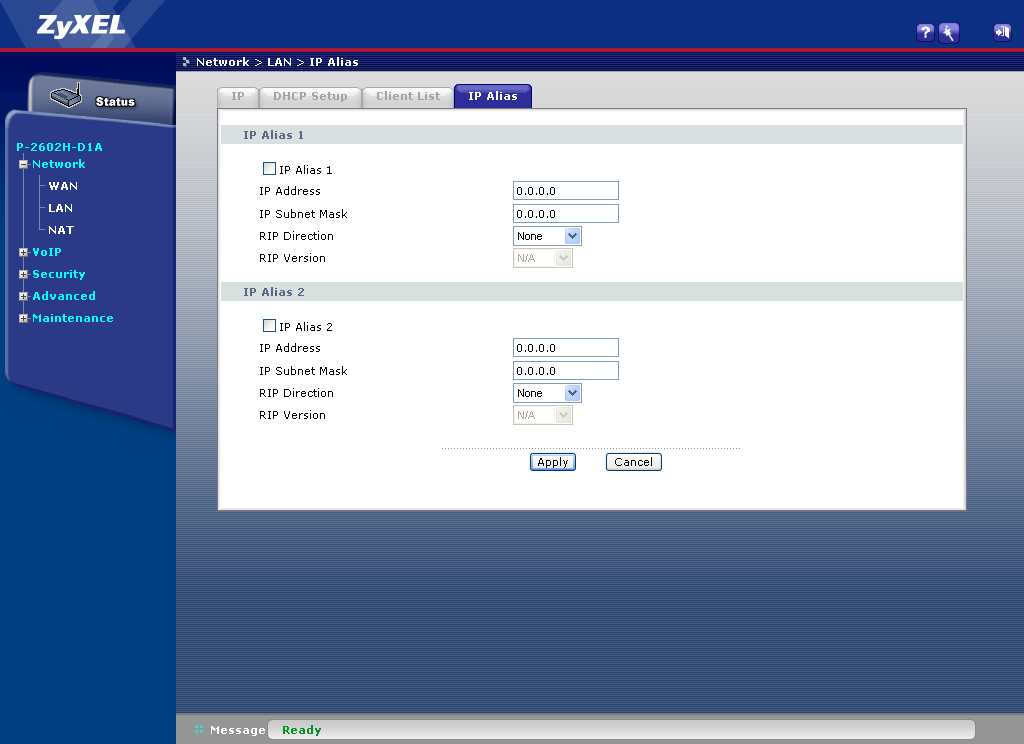

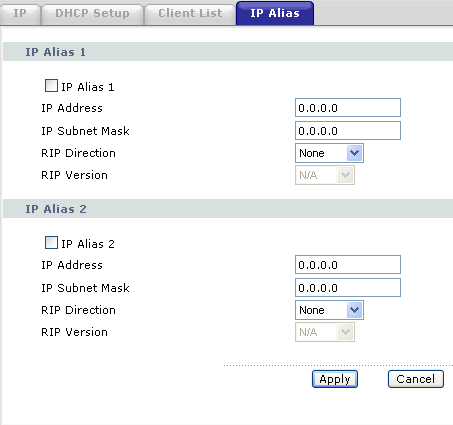

Рассматриваемое устройство позволяет создавать в LAN-сегменте несколько IP-подсетей (одна основная + два дополнительные). В каждой из подсетей устройство имеет свой IP-адрес и является основным шлюзом,

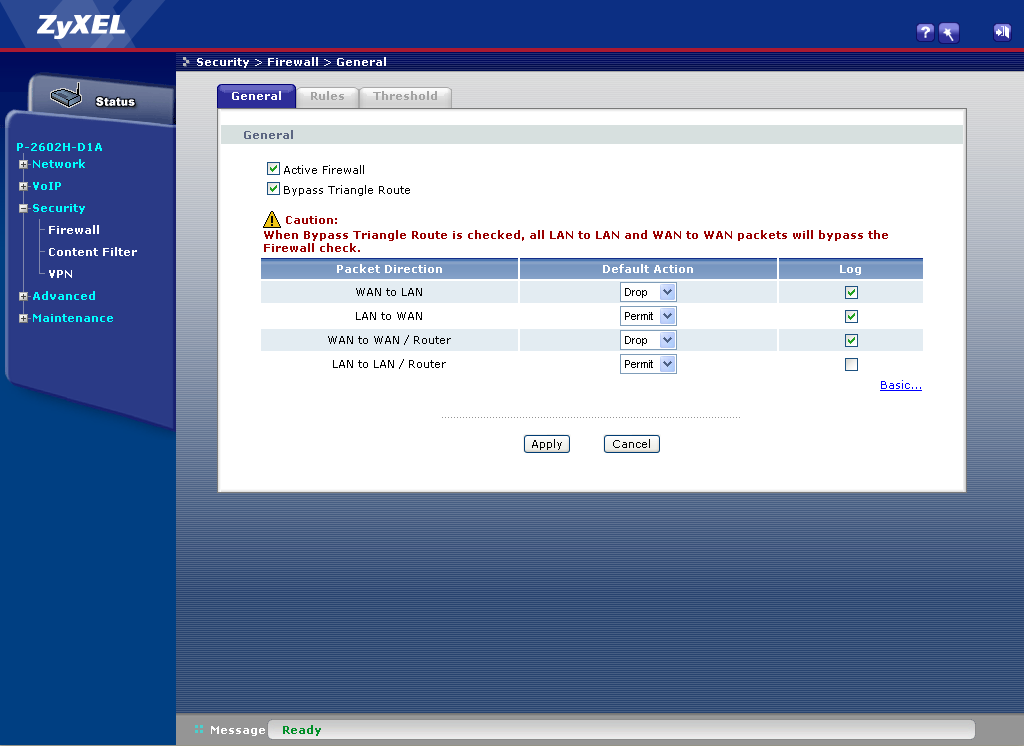

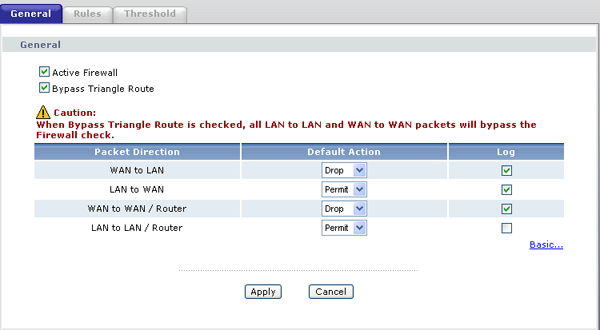

при этом оно осуществляет роутинг между данными подсетями и позволяет настроить фильтрацию трафика между ними

Однако DHCP-сервер устройства не может выдавать клиентам IP-адреса дополнительных подсетей — их IP-адреса должны быть установлены вручную.

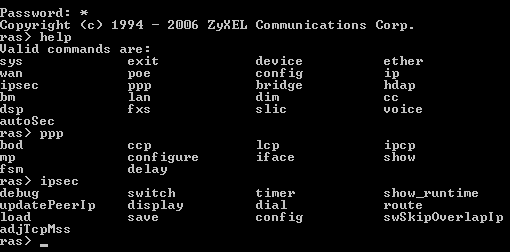

Устройство также можно настроить по протоколу Telnet, используя консольный интерфейс.

Обычно в устройствах ZyXEL консольный интерфейс выполнен в виде экранного меню, а система команд реализована как дополнительная возможность. Здесь мы видим просто систему команд операционной системы ZyXEL ZyNOS 3.4. Интерфейс команд данной операционной системы подробно рассматривать не будем.

Принудительный выбор режима ADSL/ADSL2/ADSL2+ возможен только с использованием консольного интерфейса настройки. Также используя консольный интерфейс можно привязать виртуальный канал (с определенным значением VPI/VCI) к Ethernet-порту устройства.

Настройки и производительность IPSec VPN, шейпинг трафика, а также возможности SIP-телефонии, организованной на базе данного устройства, будут рассмотрены в последующих обзорах, посвященных данному устройству.

Тестирование производительности

Тестирование проводного сегмента

Для тестирования ADSL-соединения использовался DSLAM ZyXEL IES-1248, предоставленный нам российским представительством компании ZyXEL.

Тестирование проводилось по этой методике при использовании модуляции сигнала: ADSL (G.dmt), ADSL2 и ADSL2+ в режиме Fast (то есть значение параметра Interleave delay равнялось нулю). Interleave Delay (значение этого параметра устанавливается на DSLAM'е) — это время, указанное в миллисекундах, которое влияет на размер передаваемого за раз блока данных. Если это время установлено, например, в 10 мс — в единый блок собираются данные, пришедшие за 10 мс. Задержка используется для коррекции ошибок передачи с использованием алгоритма Reed-Solomon (метод Рида-Соломона) — этот алгоритм более эффективен при использовании больших блоков данных. Увеличение времени задержки позволяет увеличить размер единого блока данных как раз для более эффективной работы алгоритма Reed-Solomon — это оправдывает себя при низком качестве телефонной линии и ее большой протяженности. На качественной телефонной линии небольшой длины (как раз, как при проведении наших тестов) выгоднее минимизировать задержки.

Максимальная скорость: 6,53 Мбит/с — в режиме ADSL g.dmt, 9,55 Мбит/с — в режиме ADSL2 и 16,19 Мбит/с — в режиме ADSL2+. Отмечу, что при уменьшении размеров пакетов в режиме ADSL g.dmt скорости несколько выше, чем у ZyXEL P-2602HW EE, который рассматривался нами ранее. Но сказать точно, связано ли это с модификацией самого устройства или же с тем, что для тестирования использовался другой DSLAM, мы не можем.

Тестирование роутинга в LAN-сегменте

Так как в LAN-сегменте устройства может находиться несколько IP-подсетей, устройство должно производить маршрутизацию трафика между ними, что создает дополнительную нагрузку на процессор.

Тестирование показало, что маршрутизация трафика между компьютерами LAN-сегмента производится на скорости ~38-40 Мбит/с. Это не очень высокий показатель, но стоит учитывать, что это лишь дополнительная возможность данного устройства.

Безопасность:

Во время тестирования безопасности, происходит перезагрузка данного устройства, причем она происходит еще на стадии сканирования портов – видимо, тут проявляется та составляющая "Betа". Скорее всего, к выходу устройства в розничную продажу прошивка будет доработана.

Отчеты Nessus'а:

• сокращенный
• полный

Доступность

Выводы:

Рассматриваемое оборудование показывает хорошую производительность во всех режимах, однако в случае, когда на DSLAM'е стоит режим автоматического выбора режима модуляции, устройство подключается в режиме ADSL g.dmt, а не в режиме ADSL2+.

Настройки устройства позволяют произвести достаточно точную настройку. Возможность создания нескольких адресных пространств в сегменте LAN и настройка фильтрации трафика между ними также дает дополнительные преимущества, но DHCP-сервер устройства может выдавать IP-адреса только из основной подсети, все клиенты из дополнительных подсетей устройства не могут получать адреса по DHCP. Маршрутизация трафика происходит на скорости ~38–40 Мбит/с.

Возможности IPSec VPN-сервера устройства, шейпинга трафика, а также возможности SIP-шлюза мы рассмотрим в следующих обзорах, посвященных данному оборудованию.

Навигация:

• ADSL-маршрутизатор и SIP-шлюз ZyXEL P-2602H — настройки, тестирование производительности
• ADSL-маршрутизатор и SIP-шлюз ZyXEL P-2602H — возможности VPN-серверов и шейпинга трафика
• ADSL-маршрутизатор и SIP-шлюз ZyXEL P-2602H — возможности SIP-шлюза

Плюсы:

• Гибкость настройки устройства
• Возможность создания нескольких IP подсетей в LAN-сегменте и роутинга между ними
• Возможность фильтрации трафика между подсетями в LAN-сегменте
• Наличие IPSec VPN-сервера
• Возможность шейпинга трафика
• Наличие SIP-шлюза

Минусы:

• Во время тестирования безопасности на стадии сканирования портов происходит перезагрузка устройства
• DHCP-сервер устройства не может выдавать адреса из дополнительных подсетей в LAN-сегменте (на устройствах, находящихся в дополнительных подсетях, должны быть прописаны статические настройки)
