Обзор развлекательного 2LCD-проектора Cactus CS-PRH.01

Паспортные характеристики, комплект поставки и цена

Внешний вид

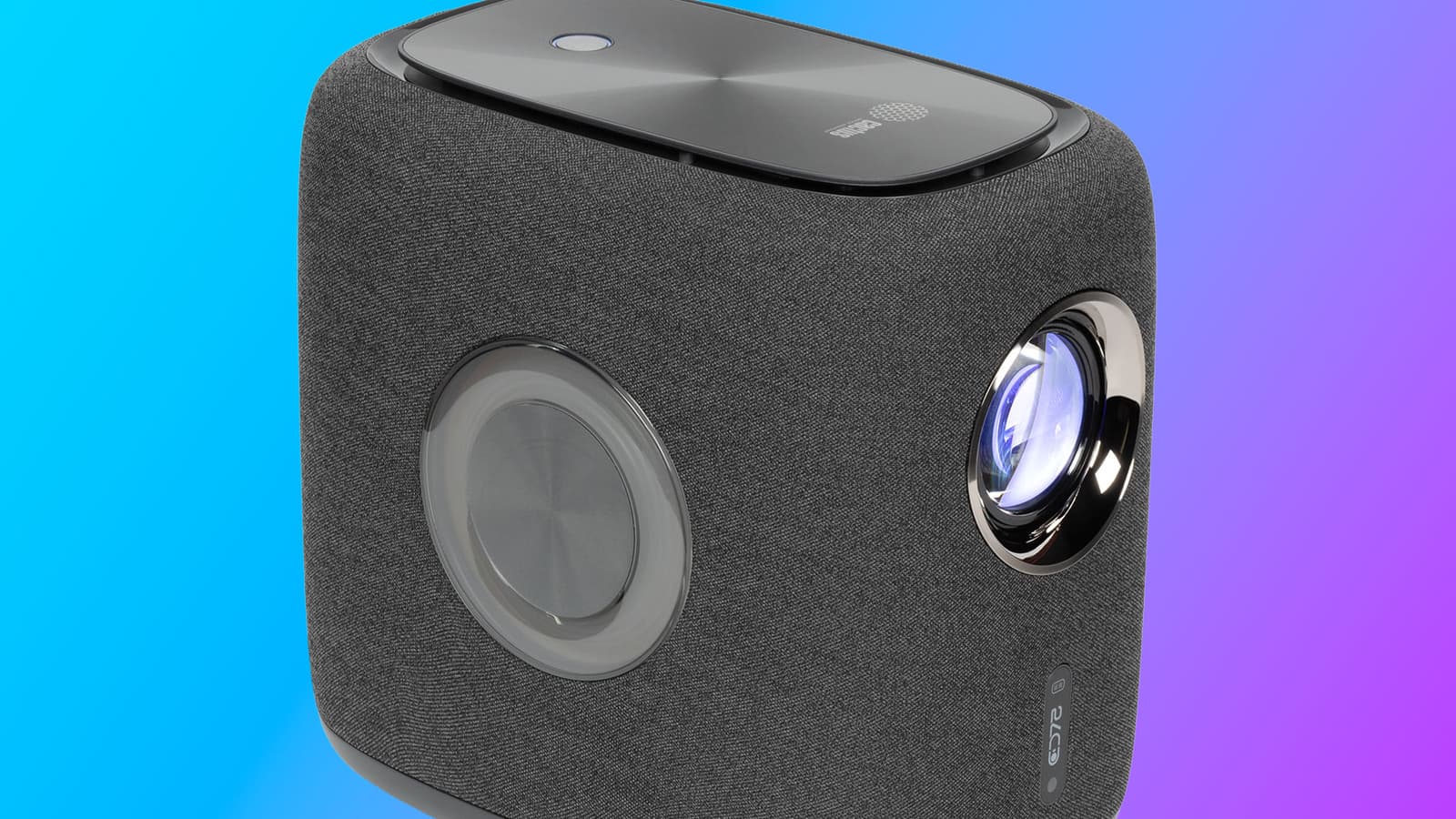

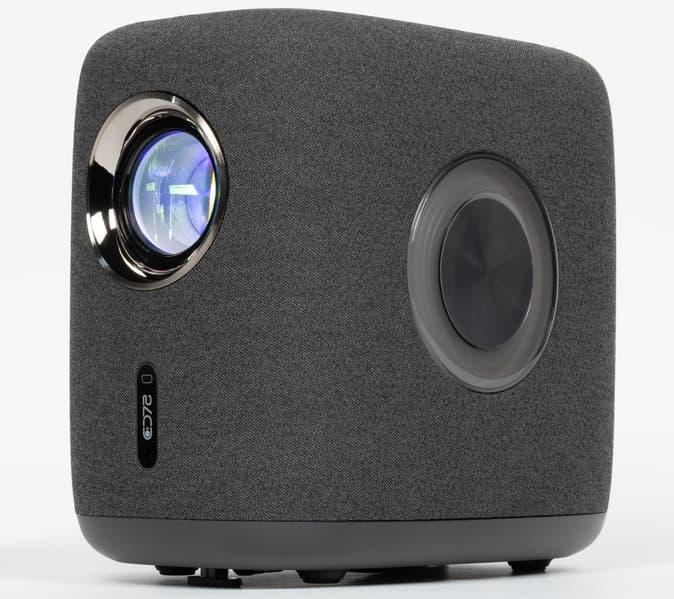

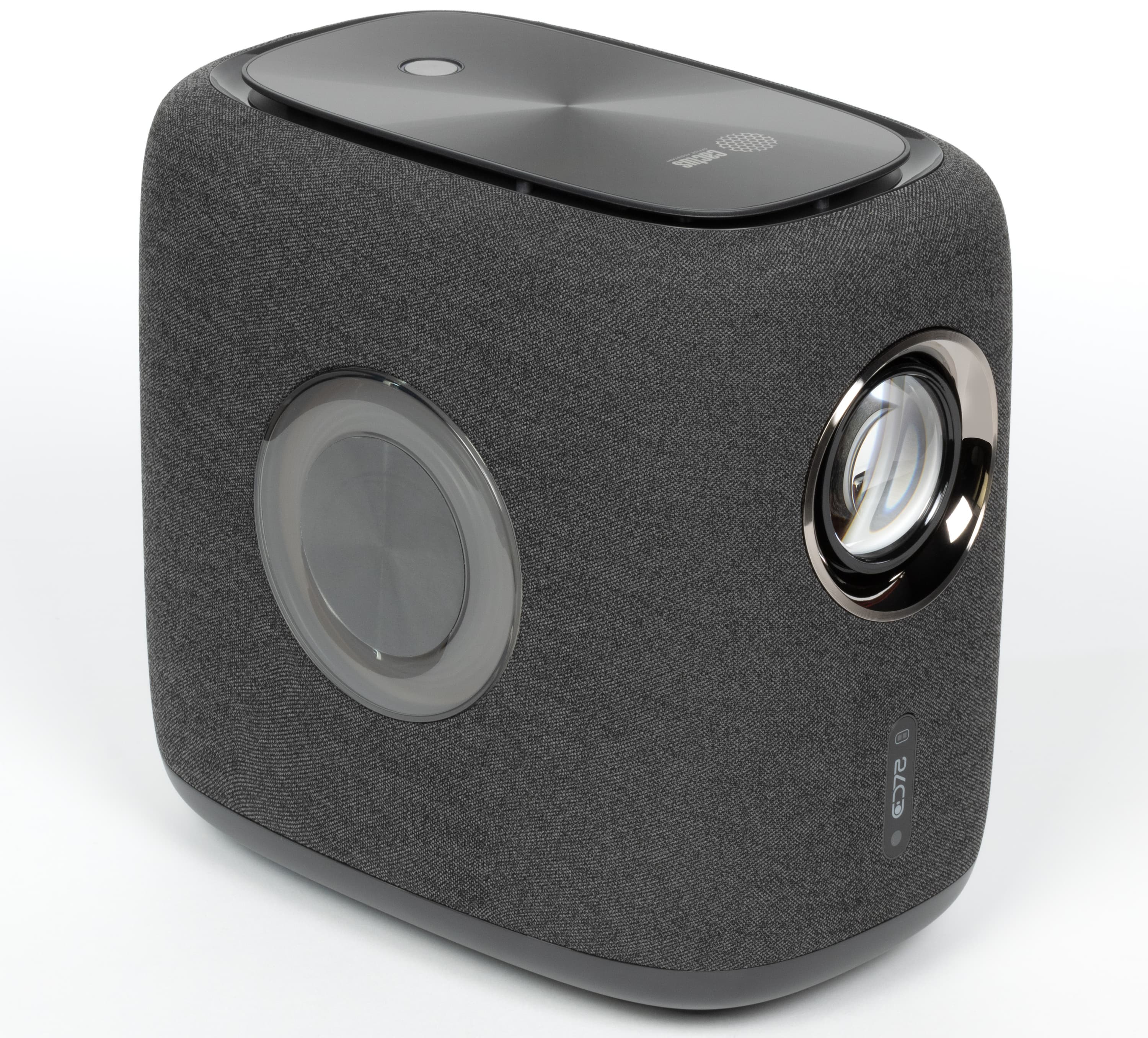

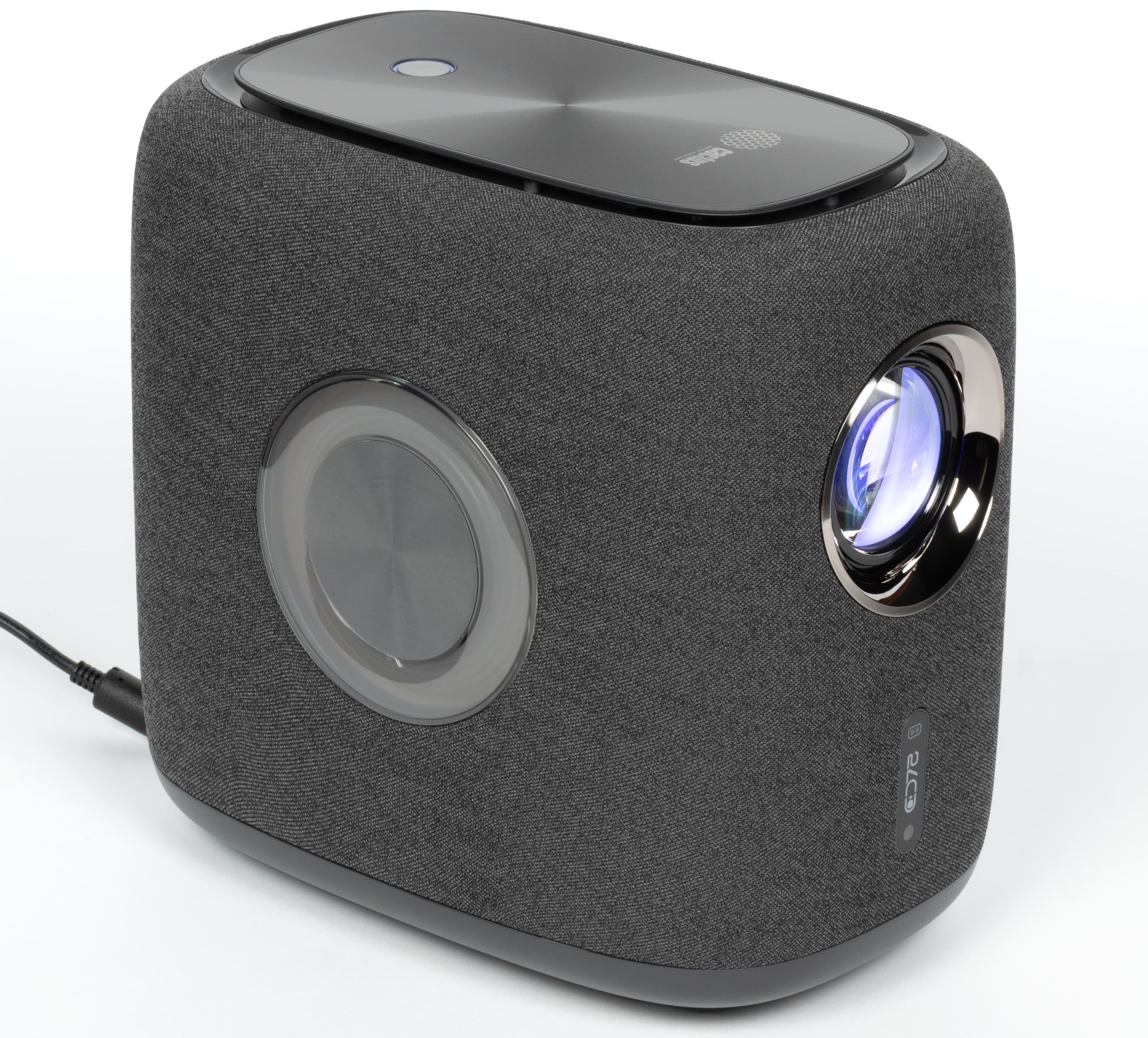

Проектор имеет нечасто встречающуюся вертикальную компоновку.

Большая часть корпуса имеет тканевую отделку. Детали корпуса без такой отделки — это темно-серый пластик.

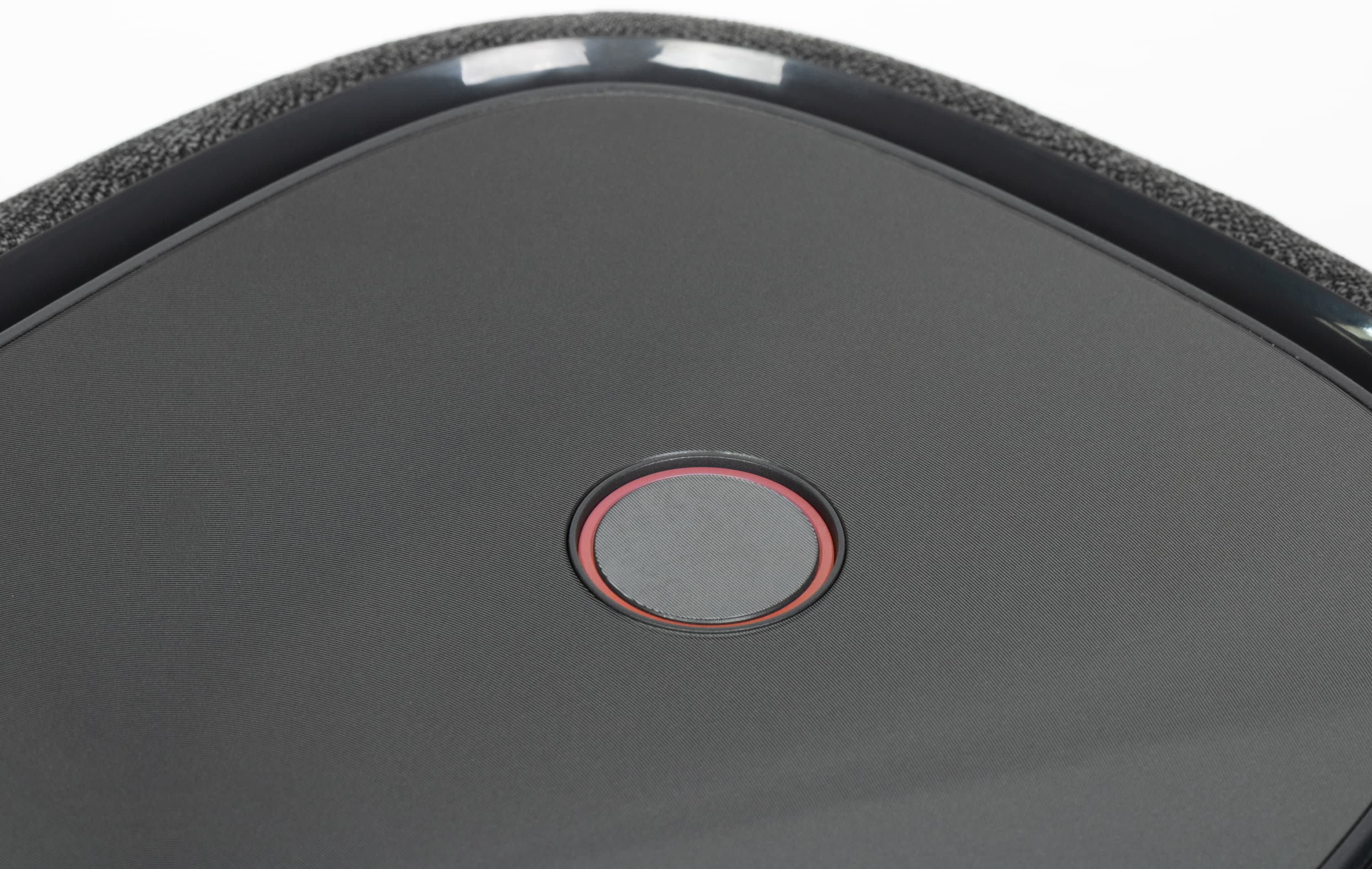

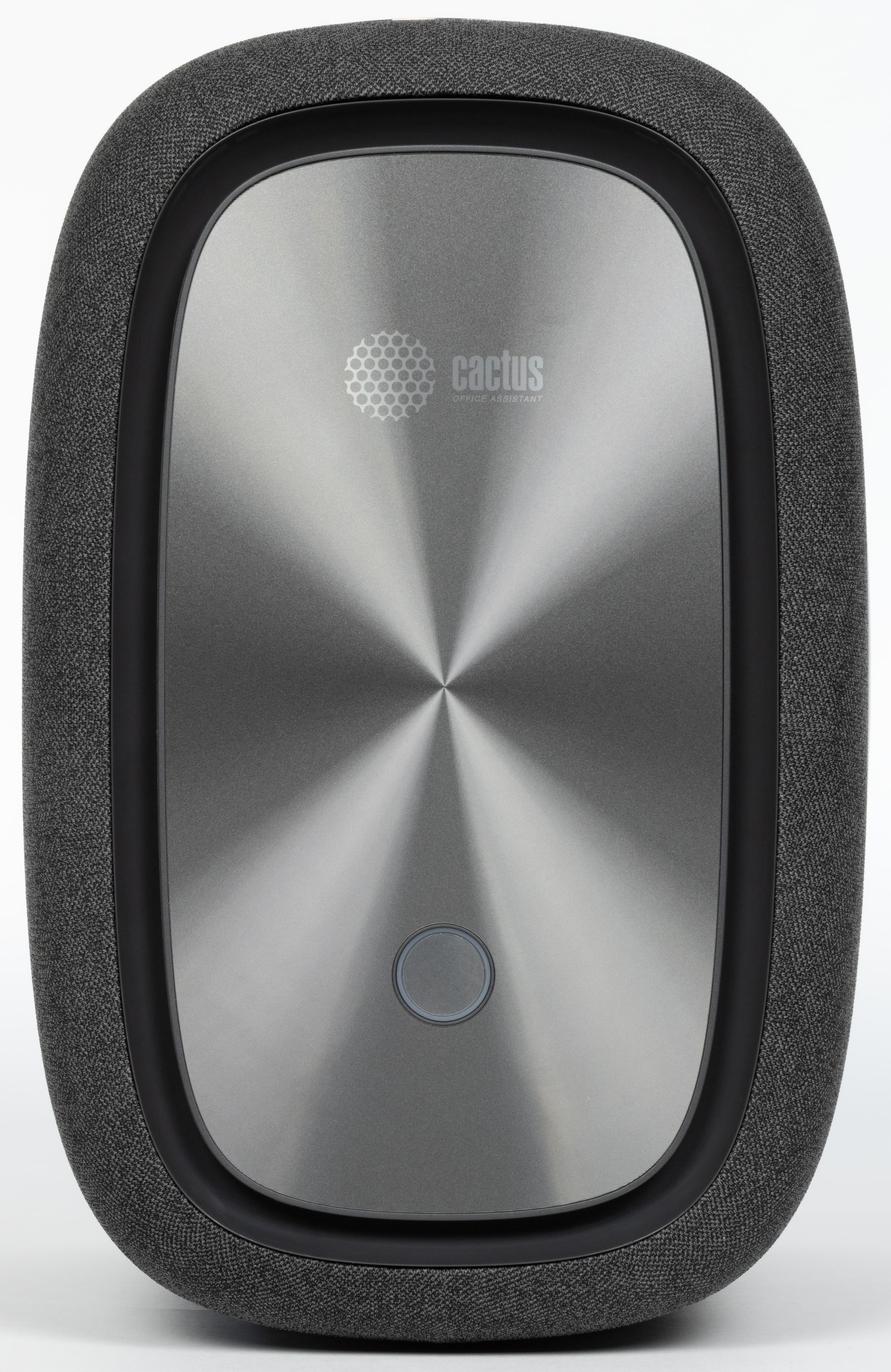

На верхней панели есть логотип бренда и кнопка питания. За периметром этой панели находится щель воздухозаборника, за которой можно разглядеть волокнистый воздушный фильтр.

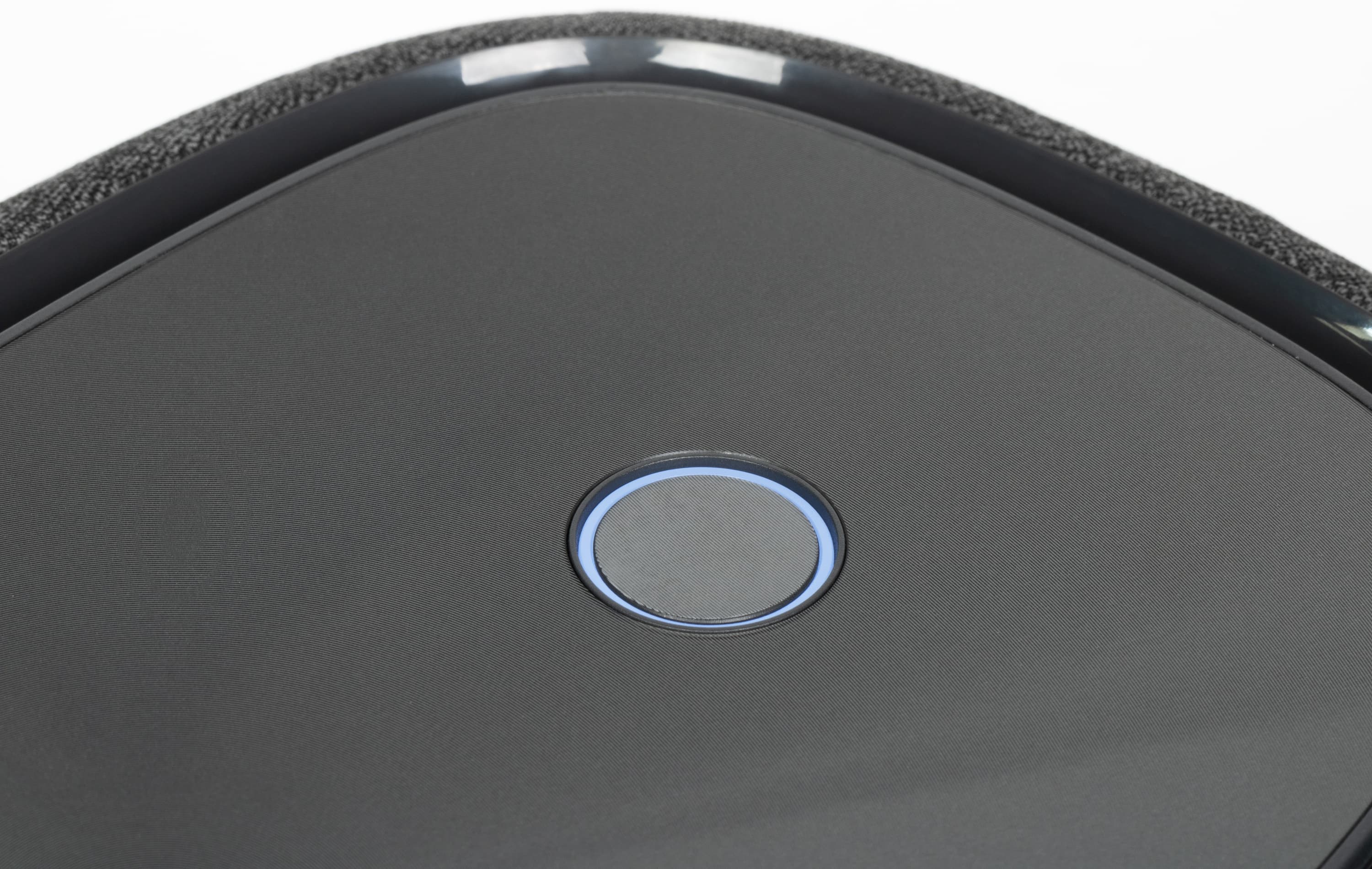

Ободок кнопки в режиме ожидания подсвечивается красным, а при работе — бело-голубым цветом.

Вентиляционные решетки находятся сверху, снизу и сзади. Через решетки сверху и снизу воздух забирается, а через решетку сзади выдувается нагретый воздух.

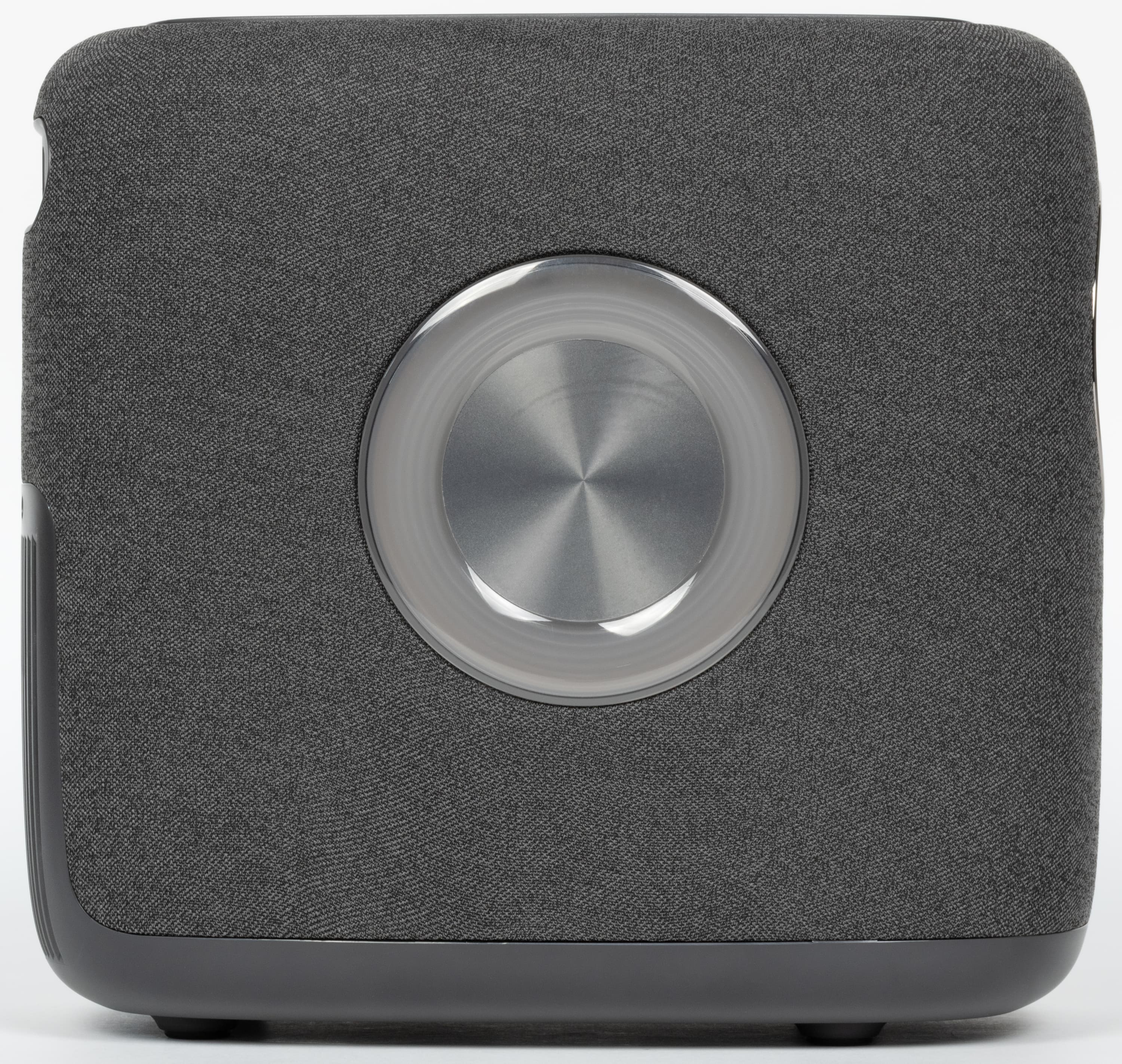

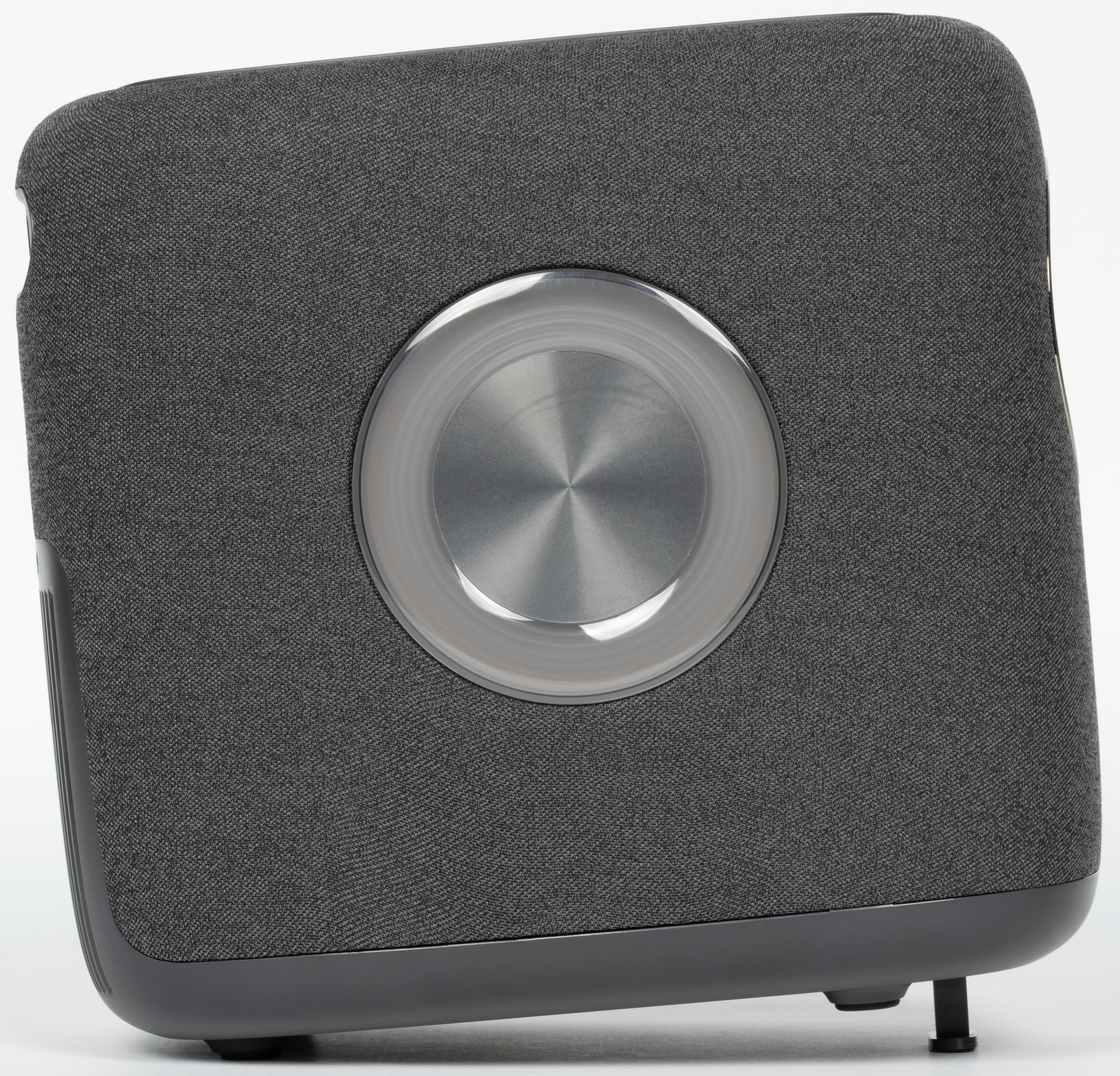

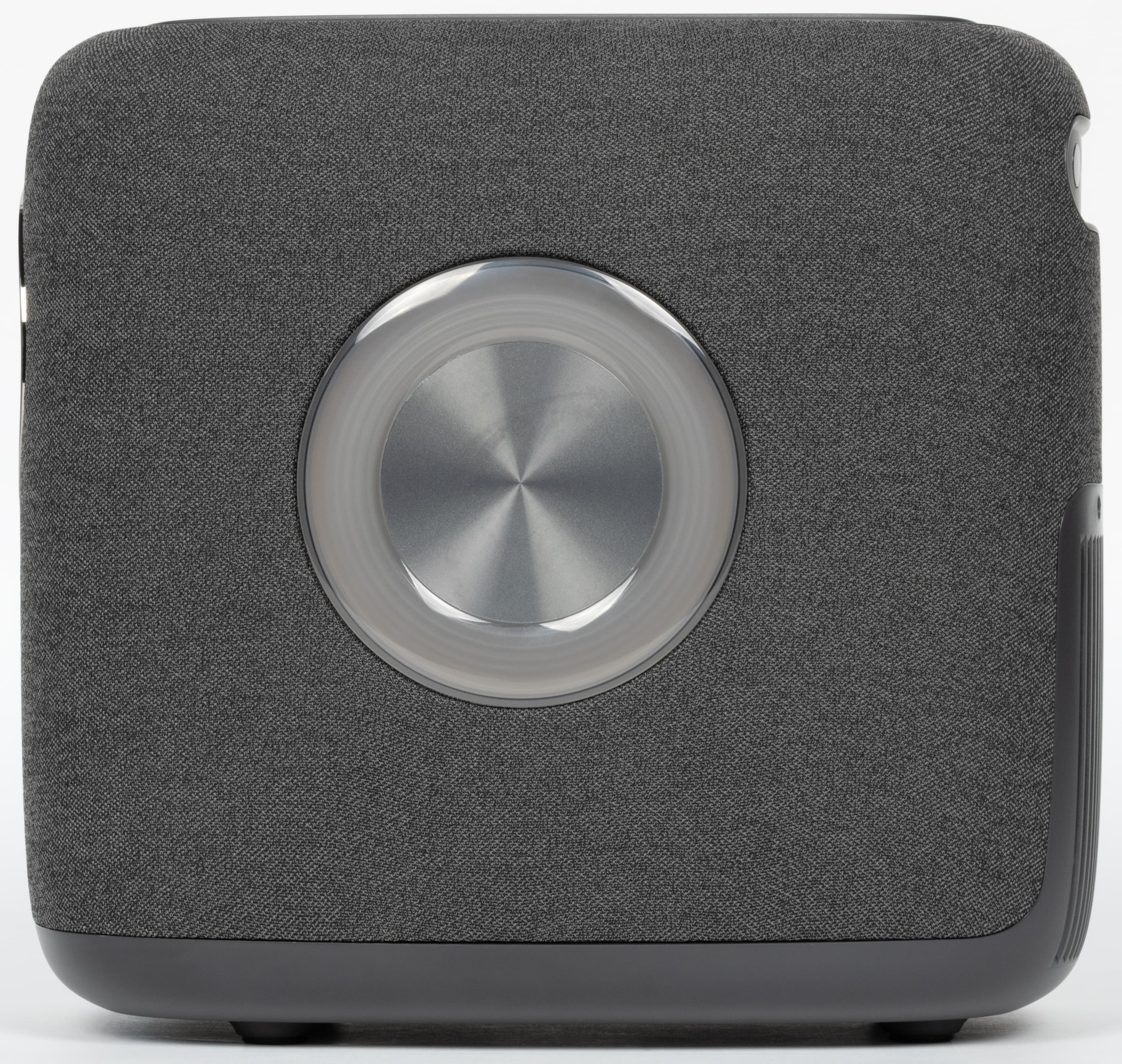

По бокам где-то за обивкой расположены встроенные громкоговорители.

Также на боковых поверхностях есть кольцевые вставки из полупрозрачного пластика, которые в режиме аудиосистемы Bluetooth могут подсвечиваться разноцветными светодиодами. Режимы и яркость такой подсветки выбираются в меню с настройками.

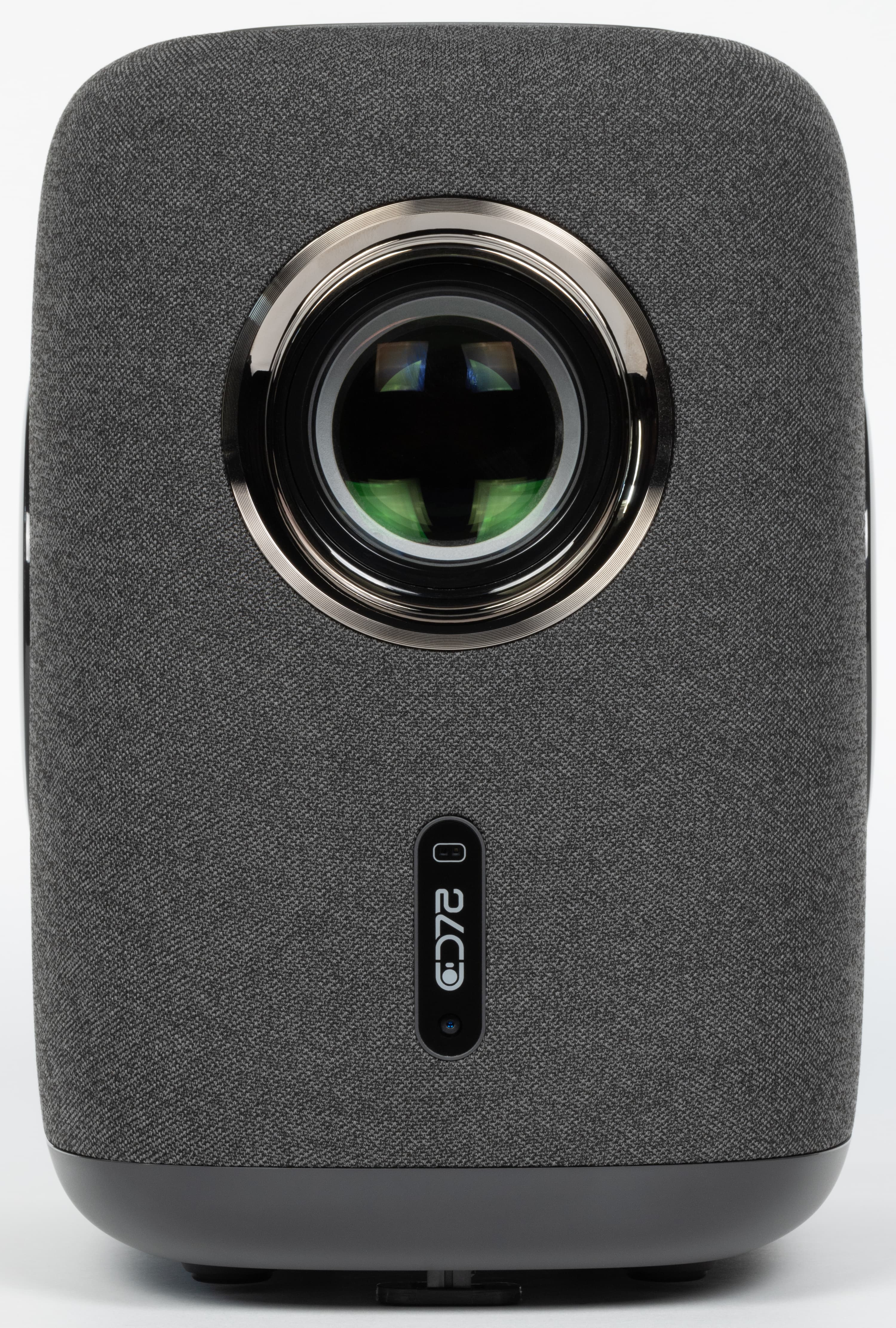

Ниже объектива находятся ИК-приемник, датчик и видеокамера. С помощью двух последних выполняется автоматическая фокусировка и коррекция изображения.

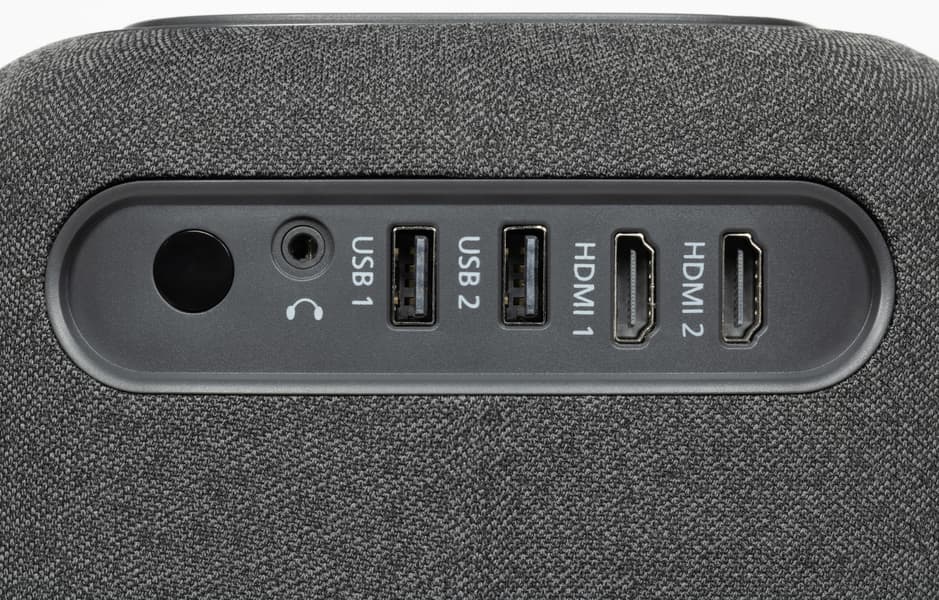

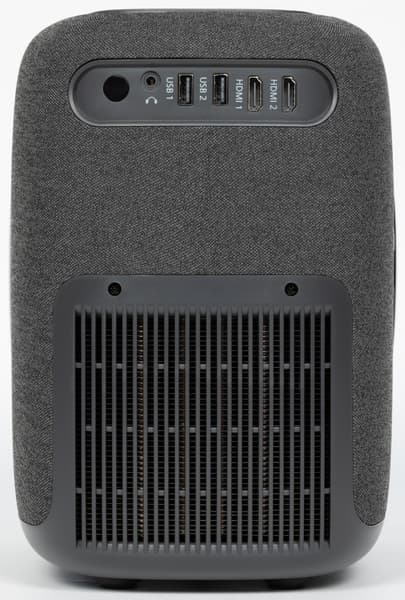

На задней панели в ряд расположены второй ИК-приемник и интерфейсные разъемы. Ниже находится выпускная вентиляционная решетка.

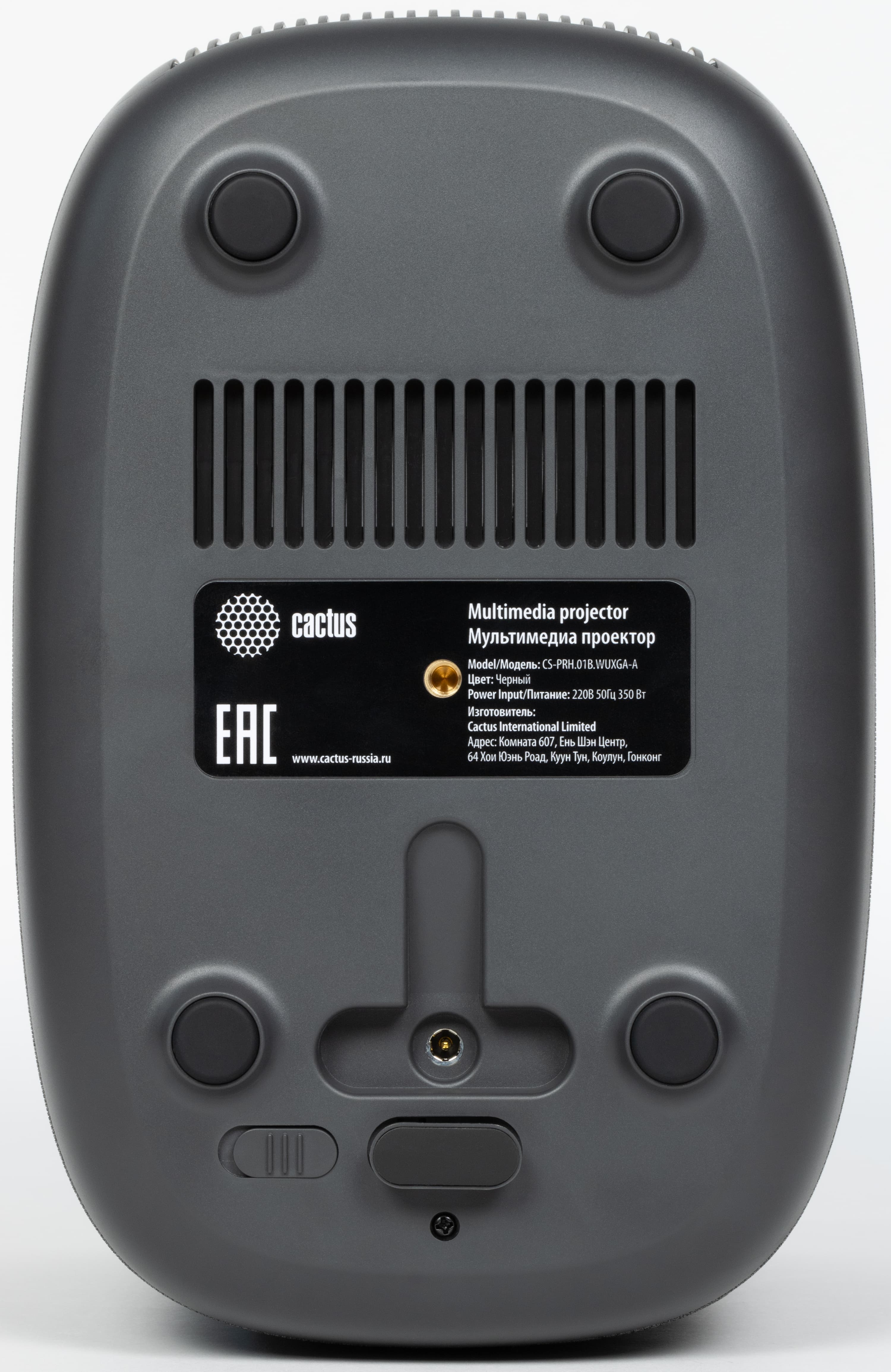

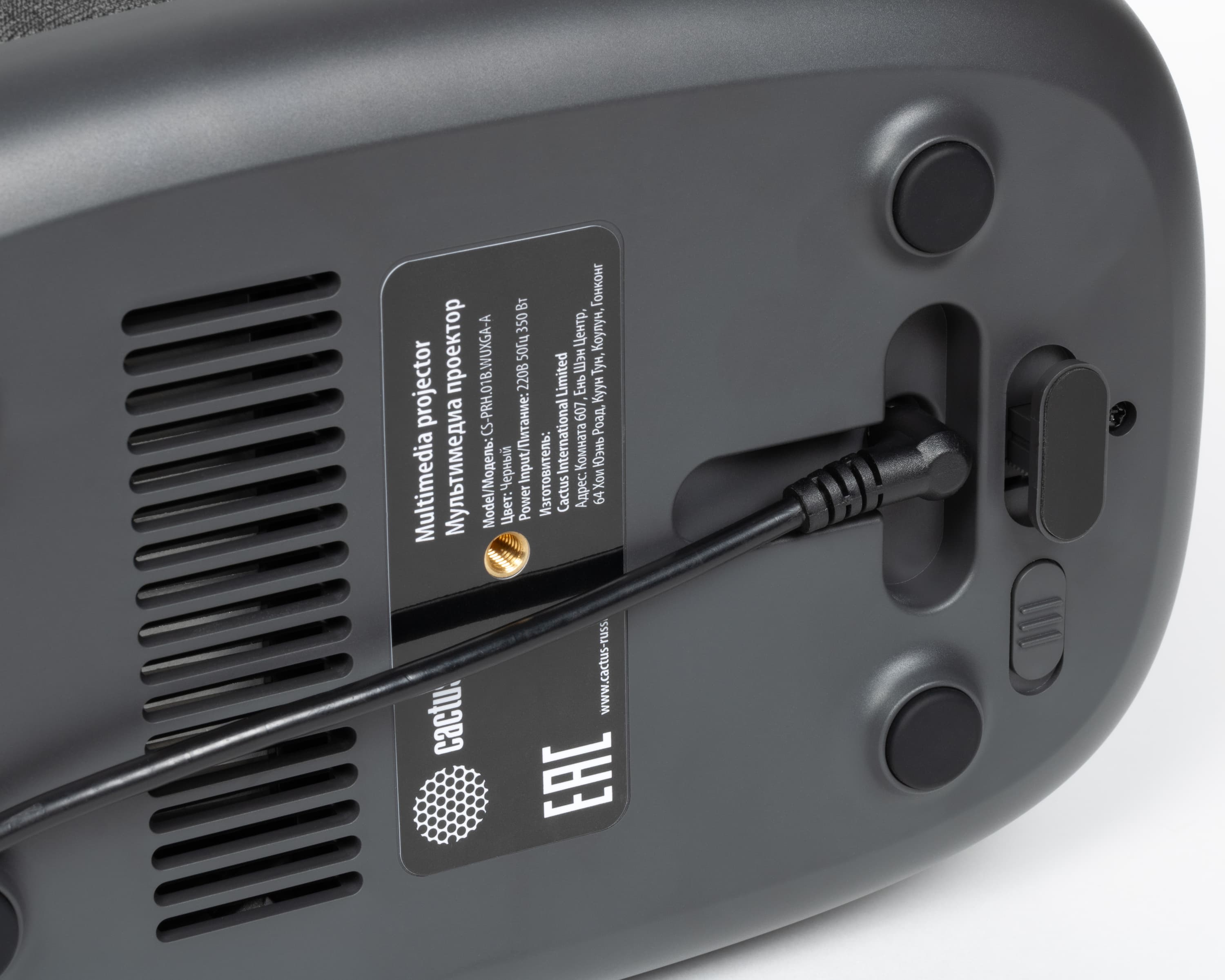

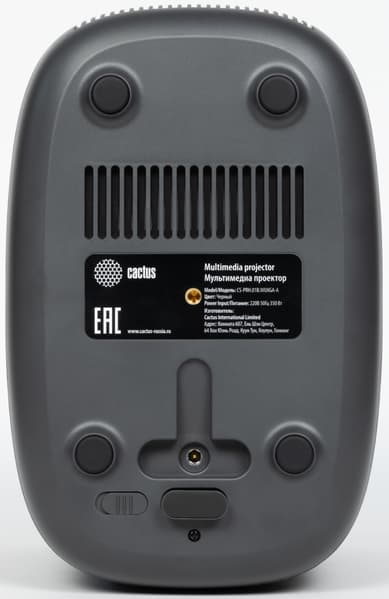

Разъем питания мы обнаружили в неожиданном месте — в нише на днище.

На днище есть еще четыре ножки с резиновыми накладками и штативное гнездо ¼ дюйма, позволяющее закрепить проектор, например, на штативе или на потолочном кронштейне.

Также на днище находится выдвижная ножка, с помощью которой можно приподнять переднюю часть проектора на небольшую высоту.

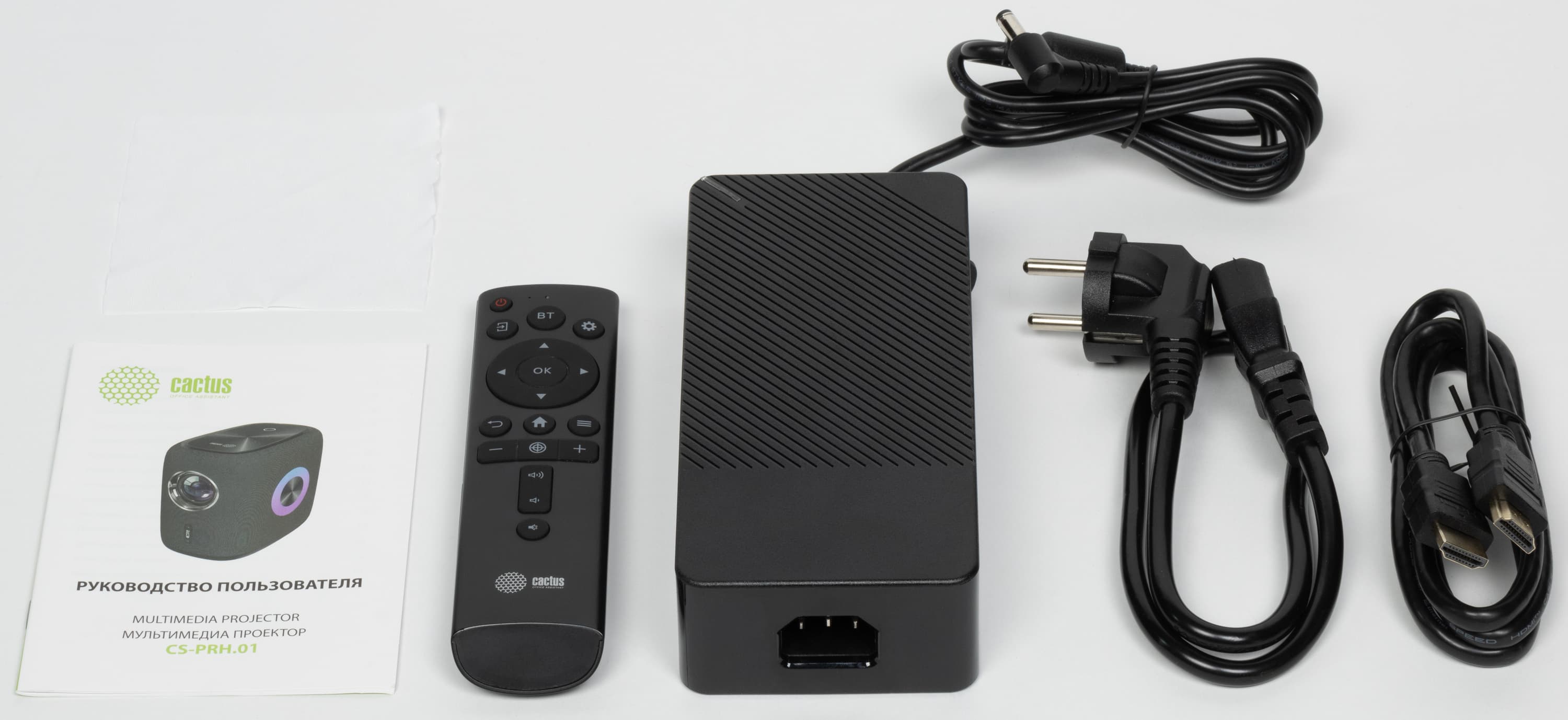

В комплект поставки входят руководство пользователя на русском языке, кабель HDMI, сетевой кабель питания, блок питания, небольшой пульт ДУ и салфетка.

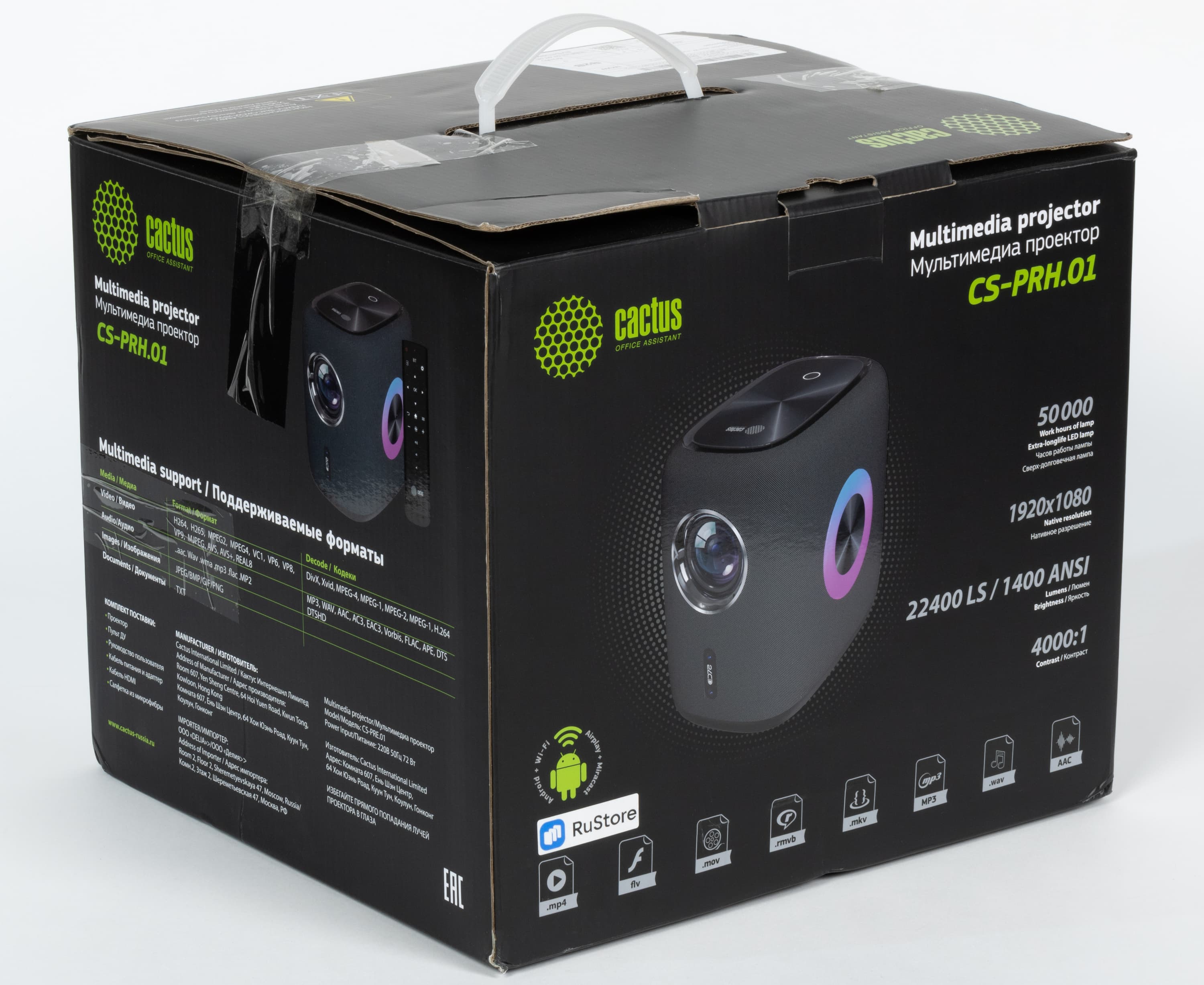

Упакован проектор в коробку с красочным оформлением, ручкой для переноски и хорошей защитой проектора и аксессуаров.

Коммутация

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора. Разъемы размещены достаточно свободно. Заявлена поддержка управления по HDMI — функция HDMI CEC, а также ARC — реверсивного звукового канала. Звук на внешнее устройство можно передавать по Bluetooth. Сам проектор наоборот можно использовать как внешнюю аудиосистему и даже с цветомузыкой, подключаемую по Bluetooth, например, к смартфону или планшету, при этом на проекторе можно выключить источник света, чтобы зря не расходовать его ресурс.

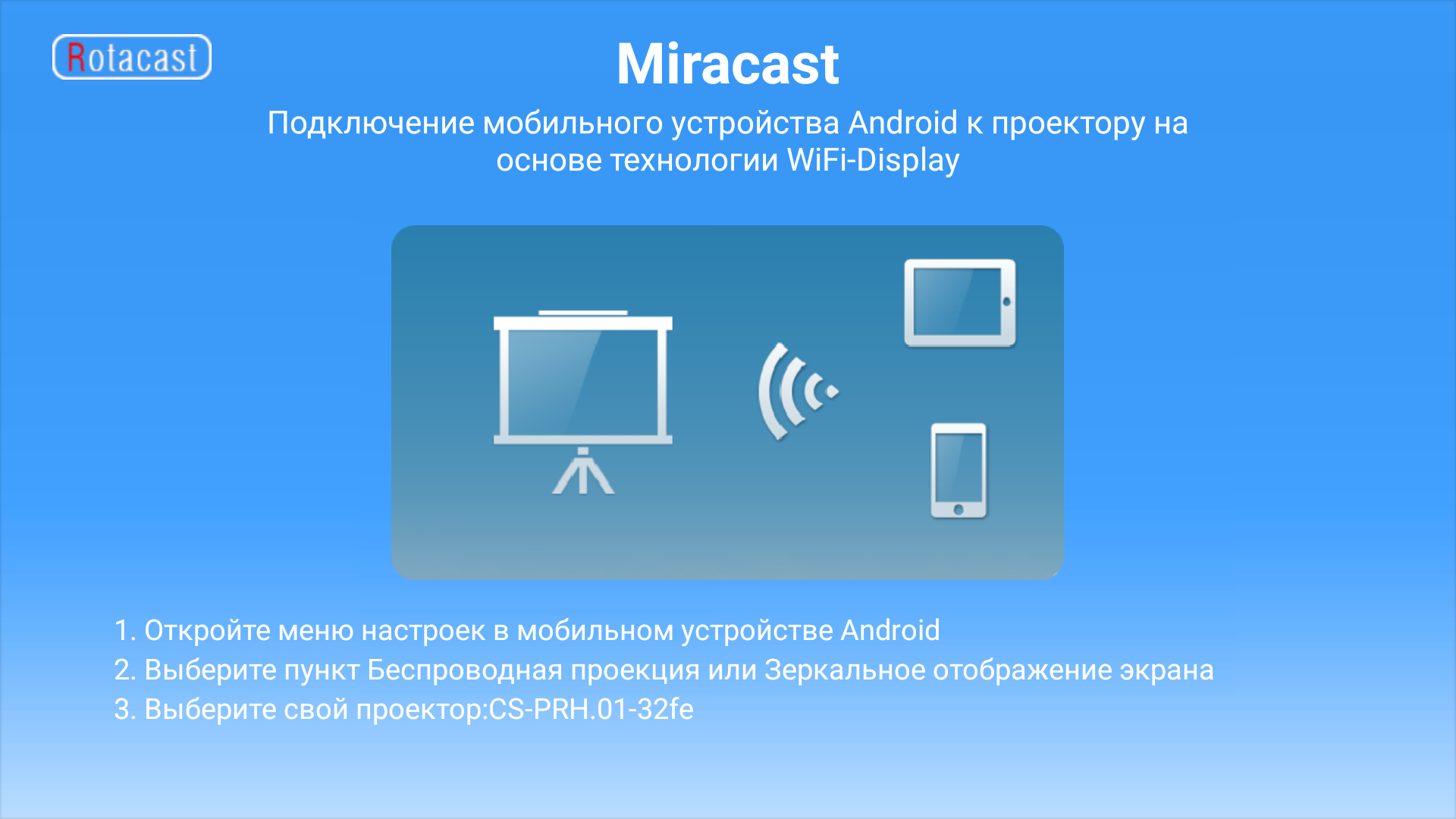

Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологиям Miracast и Airplay (последнее не проверялось).

В принципе, в случае достаточно производительного устройства можно получить удовлетворительный по качеству вывод видео. Например, при подключении к планшету Xiaomi Mi Pad 4 удалось получить вывод 30 кадр/с для файла в разрешении Full HD.

Пульт и другие способы управления

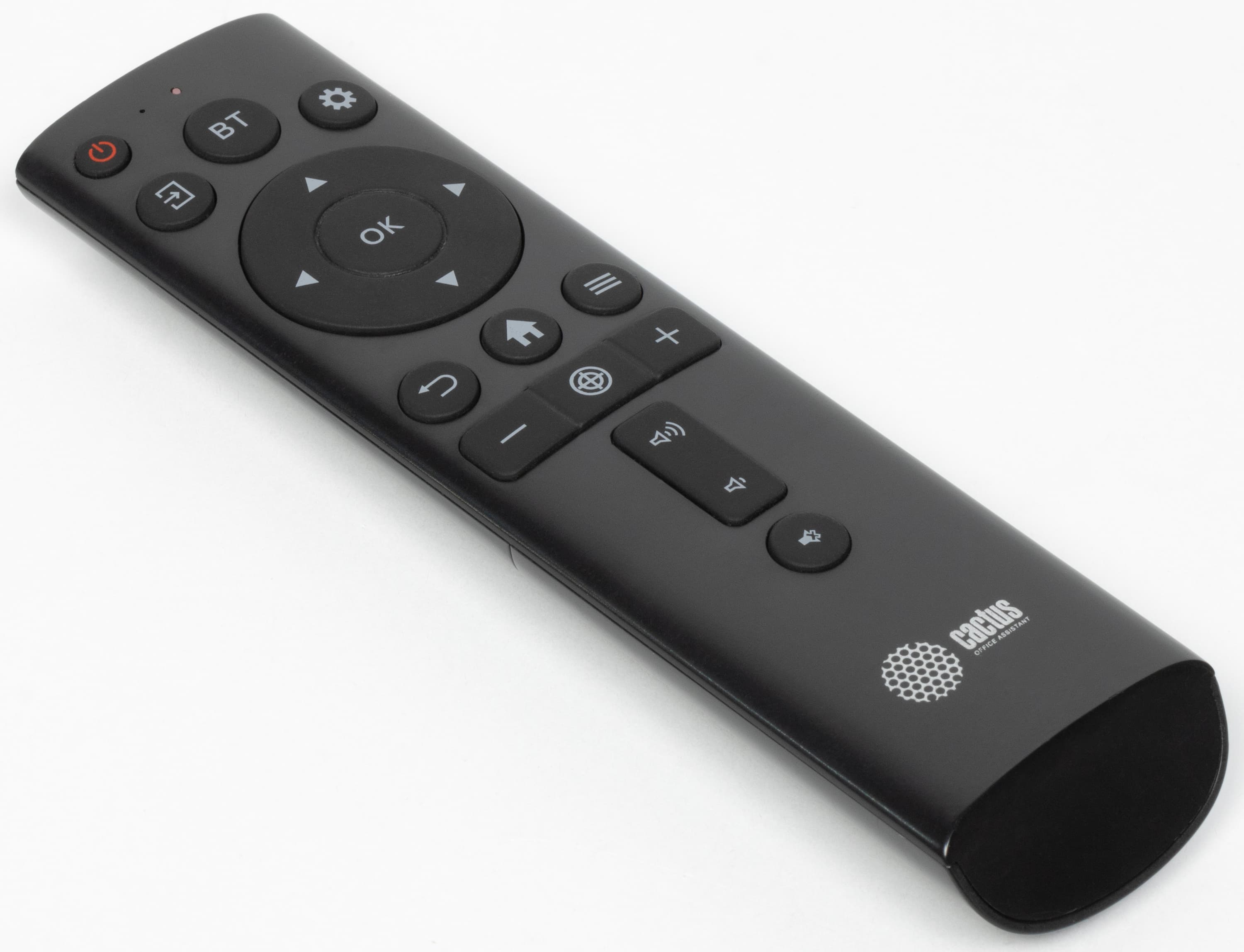

Пульт небольшой и легкий. Корпус пульта изготовлен из черного пластика с матовой поверхностью. В переднем торце есть вставка из тонированного пластика.

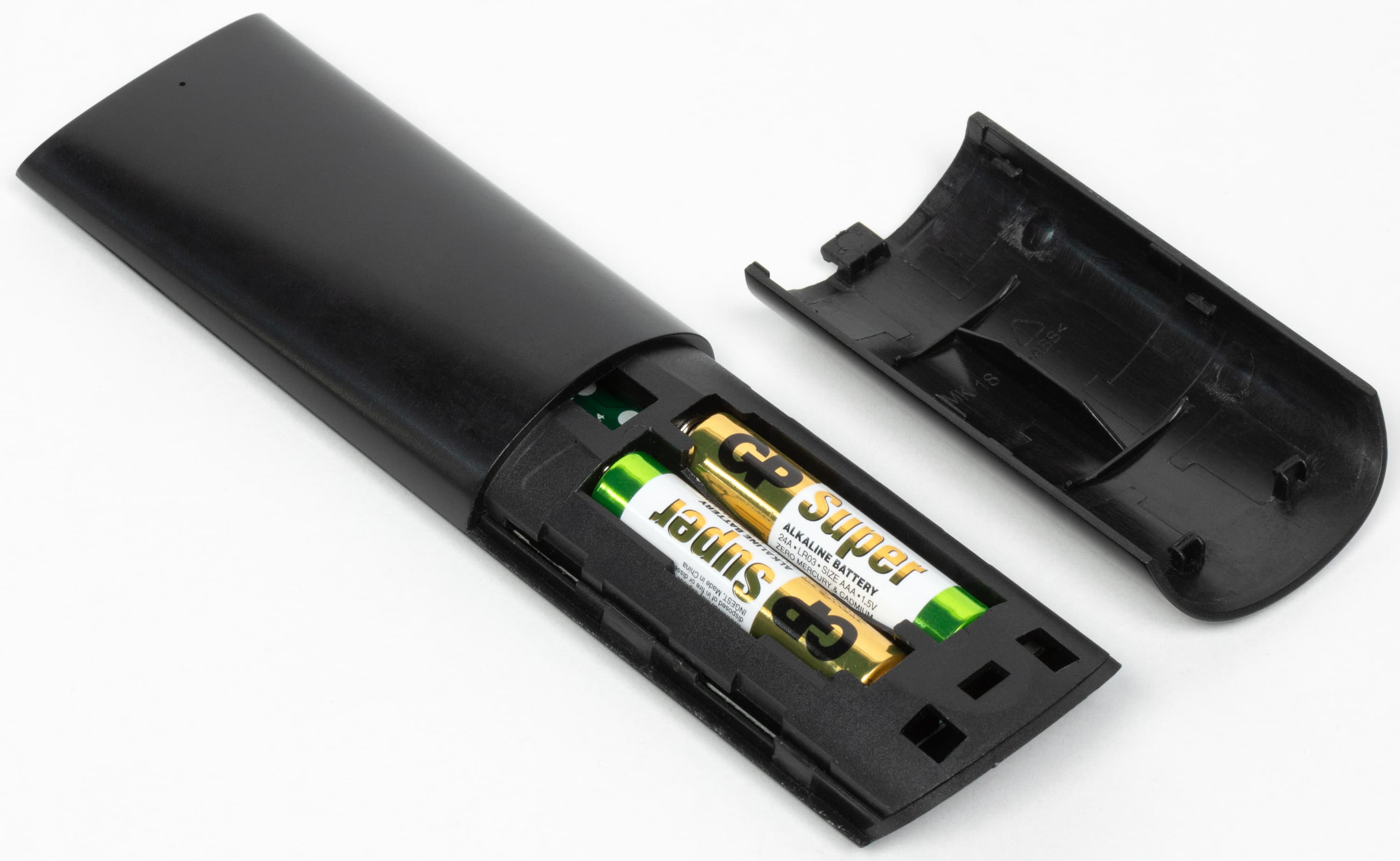

Источниками питания служат два элемента типа ААА.

Обозначения кнопок достаточно контрастные и крупные. Пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с проектором или тогда, когда проектор находится в режиме ожидания. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth. В передней части пульта есть индикатор (мигает красным при передаче команд). Также никто не мешает подключить к проектору настоящие клавиатуру и мышь (по USB или по Bluetooth). Поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

Система и интерфейс

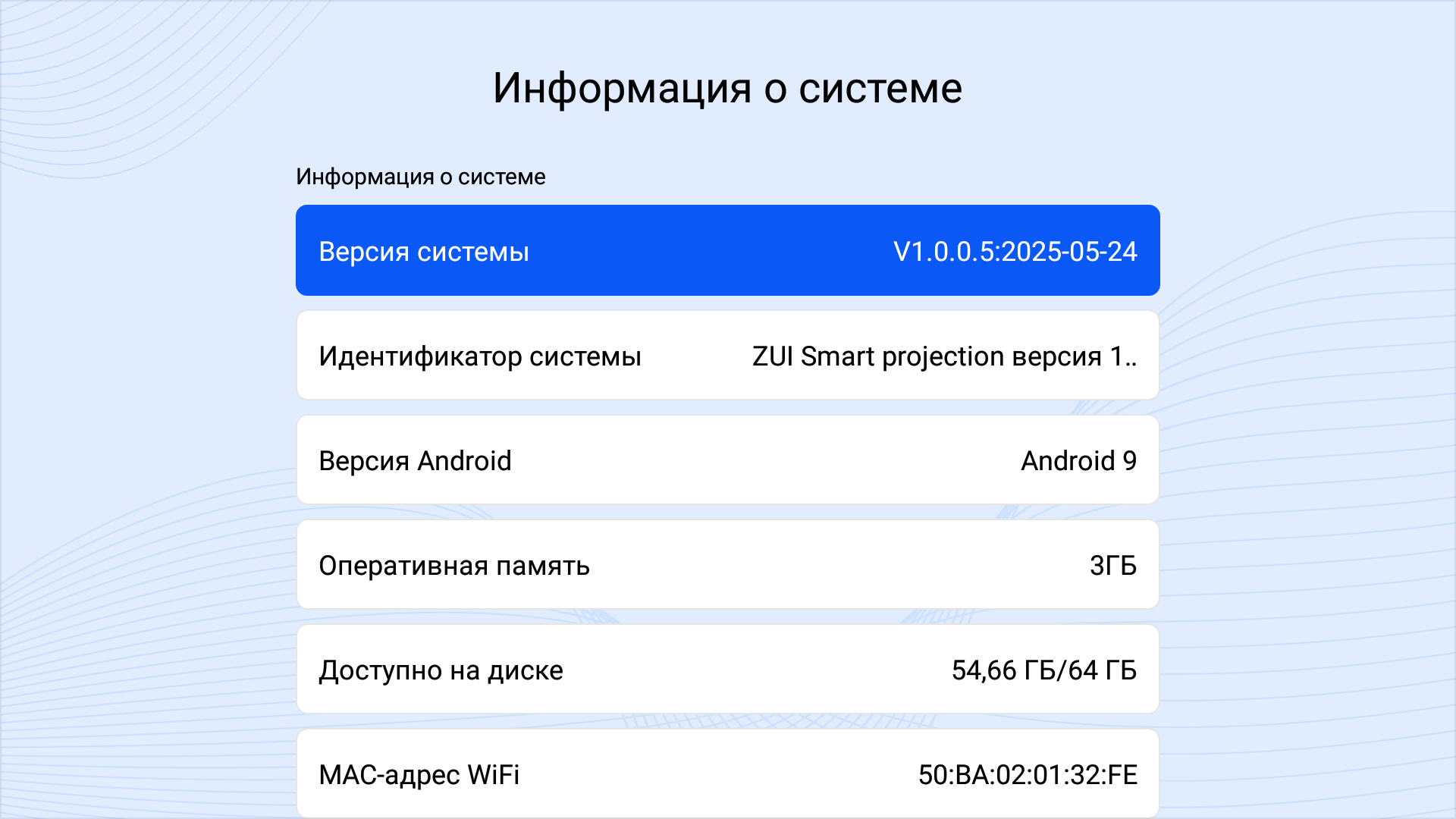

Программной платформой для этого проектора служит операционная система, основанная на Android версии 9.0.

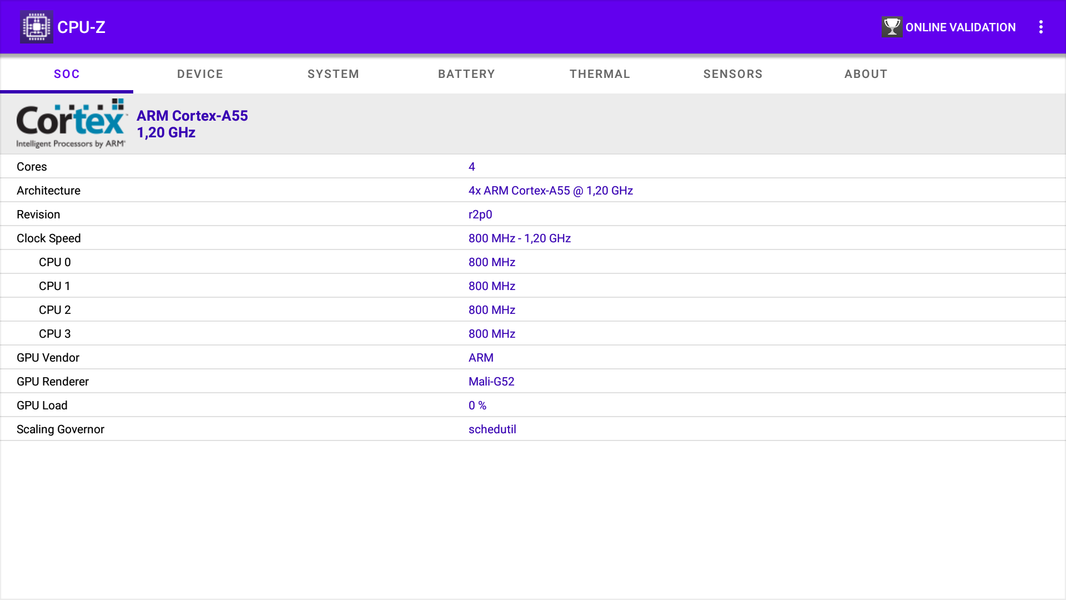

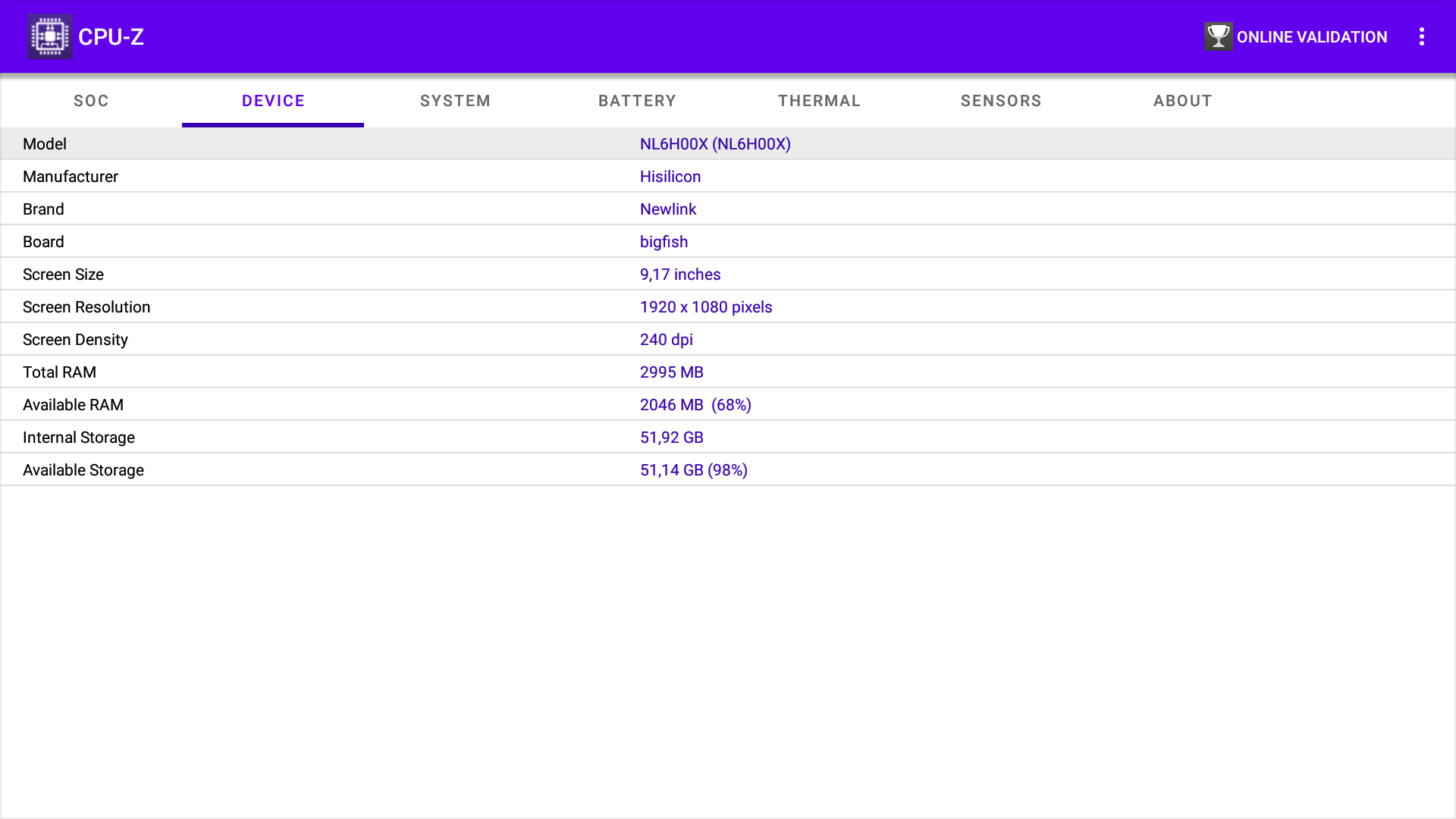

Конфигурацию аппаратной части поясняют данные программы CPU-Z:

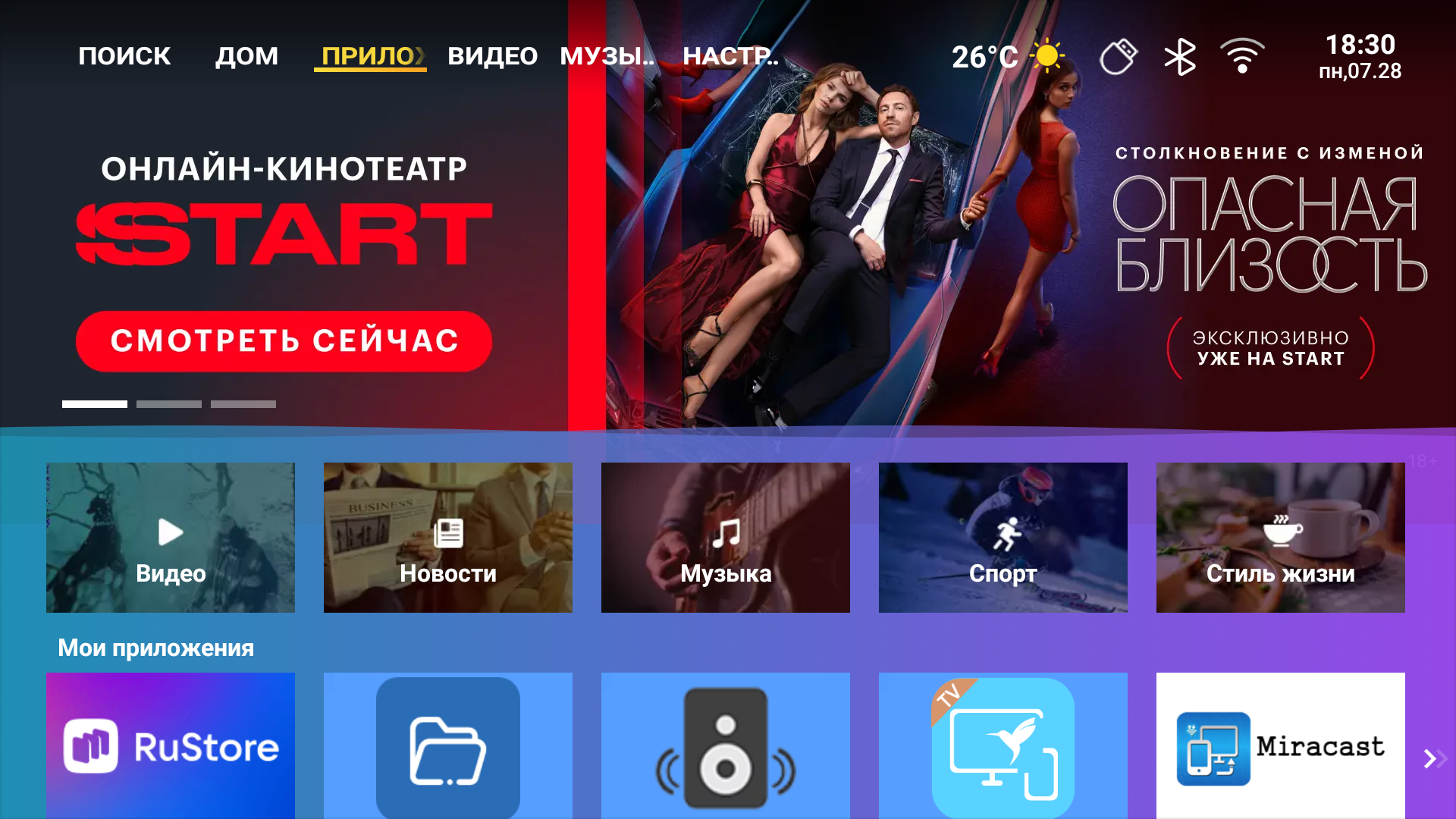

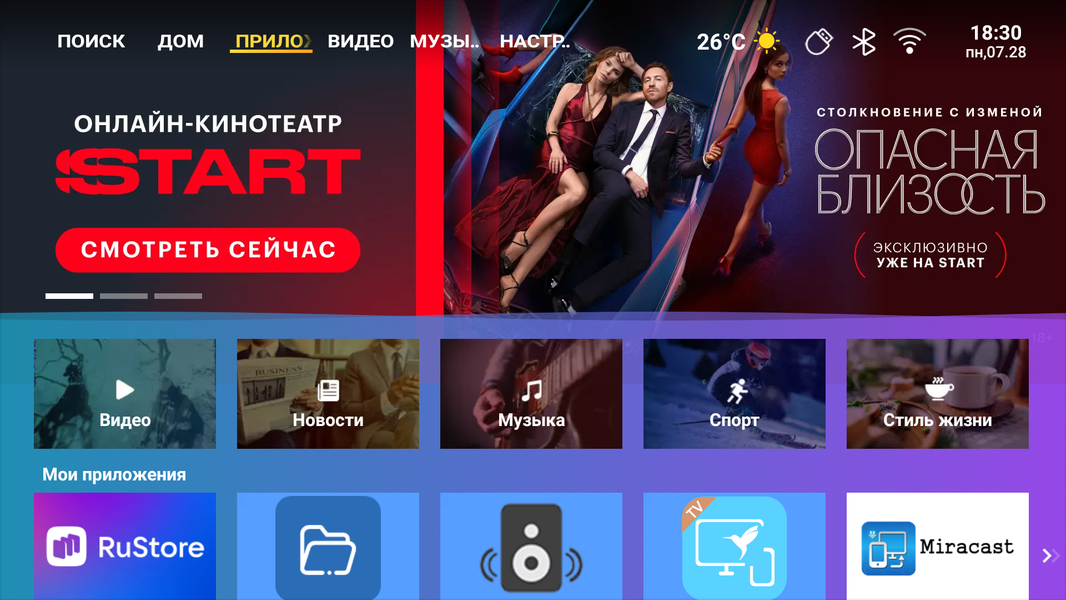

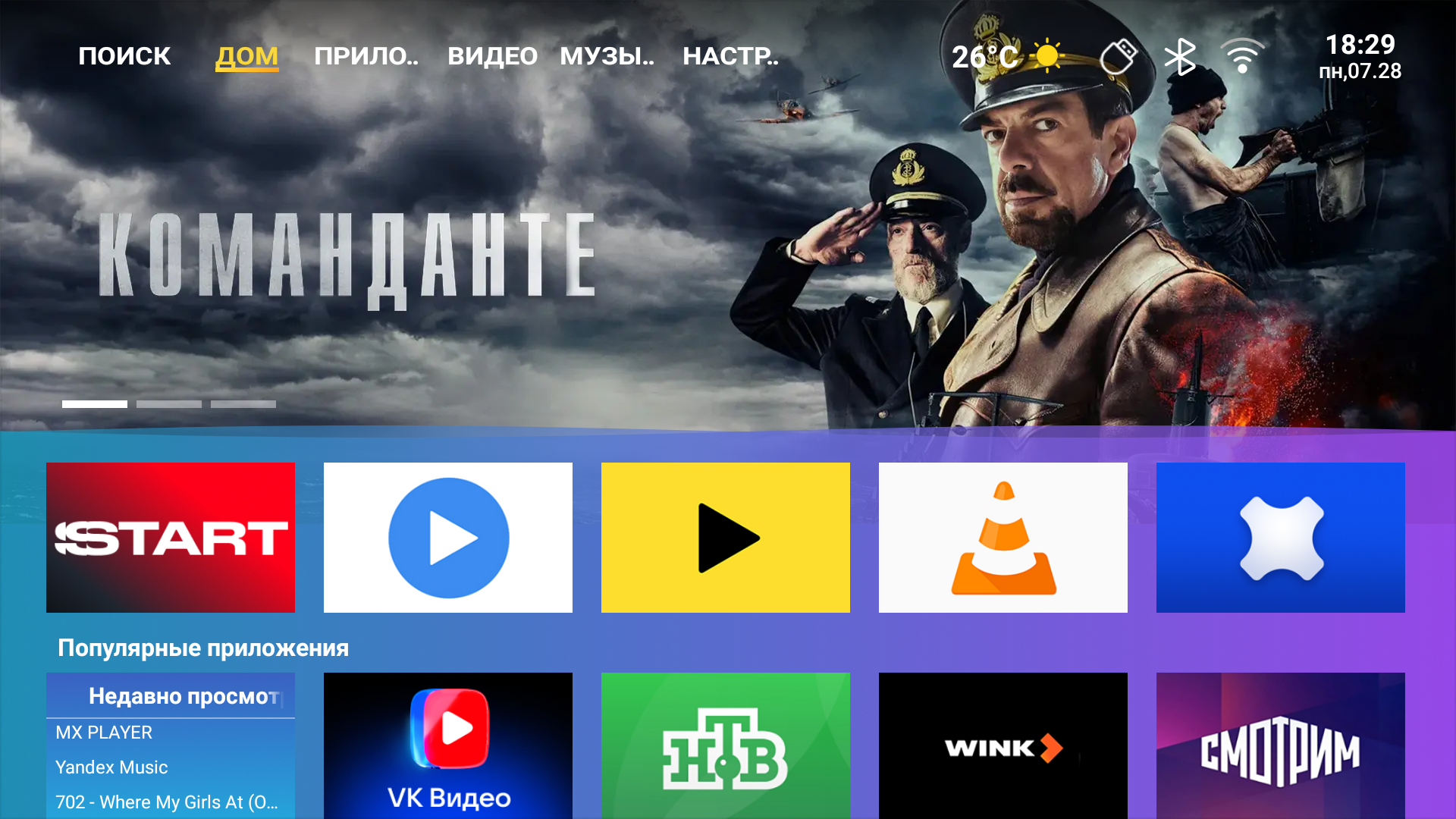

Интерфейс переведен на русский язык, качество перевода хорошее. Отметим, что в целом ни к стабильности работы, ни к отзывчивости оболочки у нас особых претензий не возникло. Домашняя страница не перегружена. Закладки позволяют получить доступ к быстрому текстовому поиску на английском языке по контенту с YouTube (что сейчас не очень актуально), к рекомендуемым контенту и приложениям, к установленным приложениям и к настройкам.

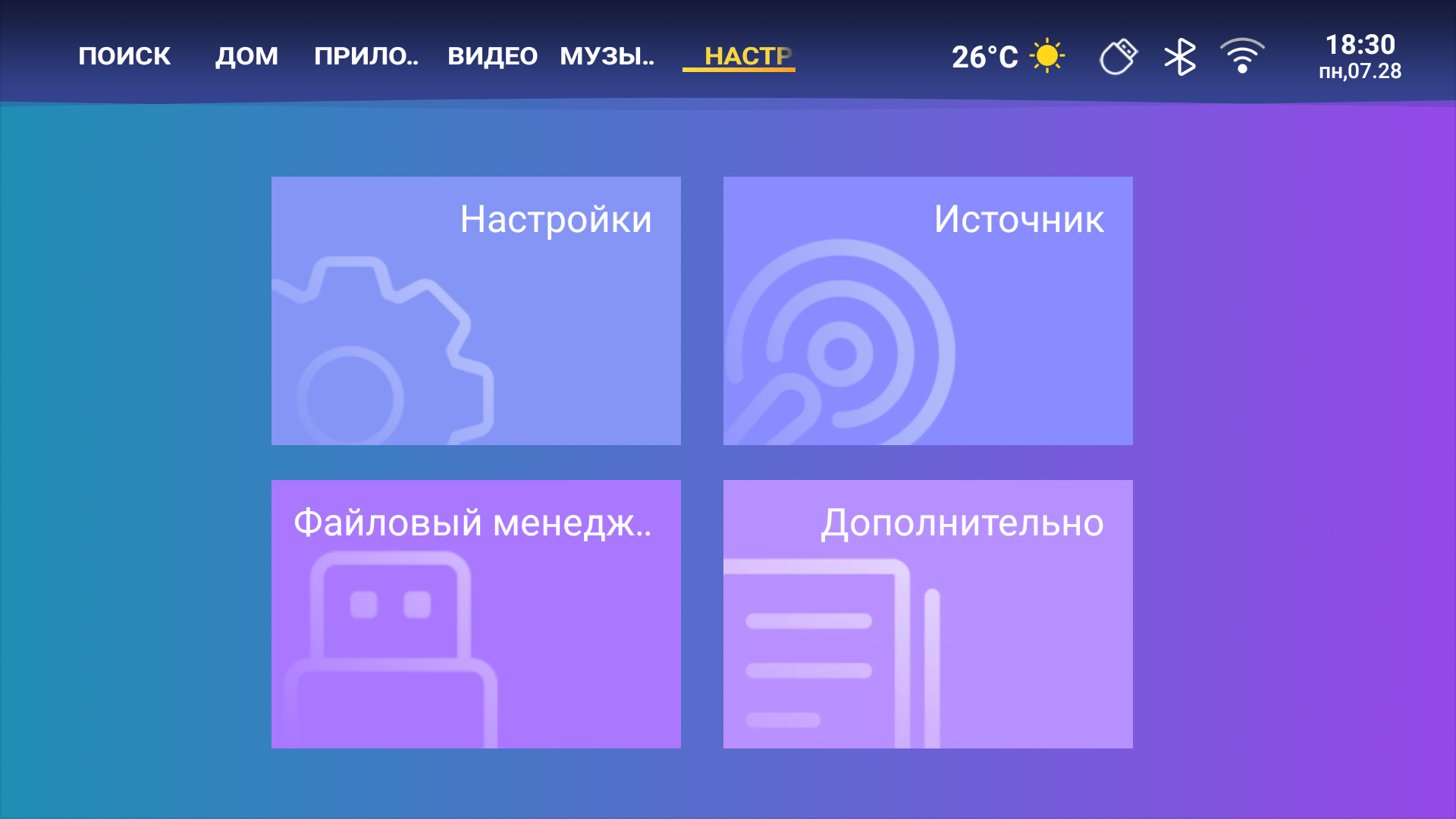

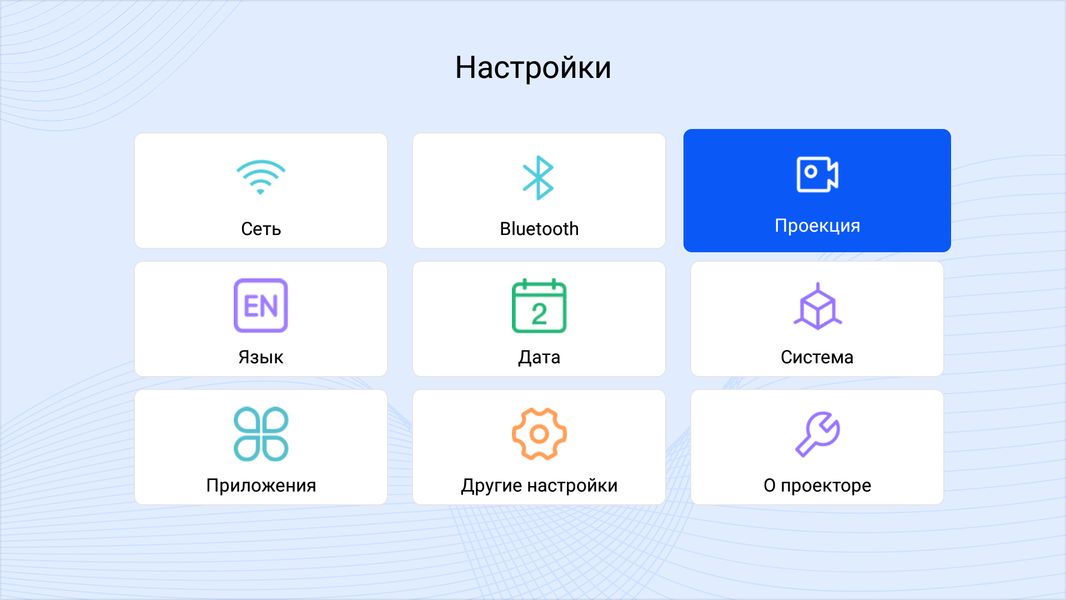

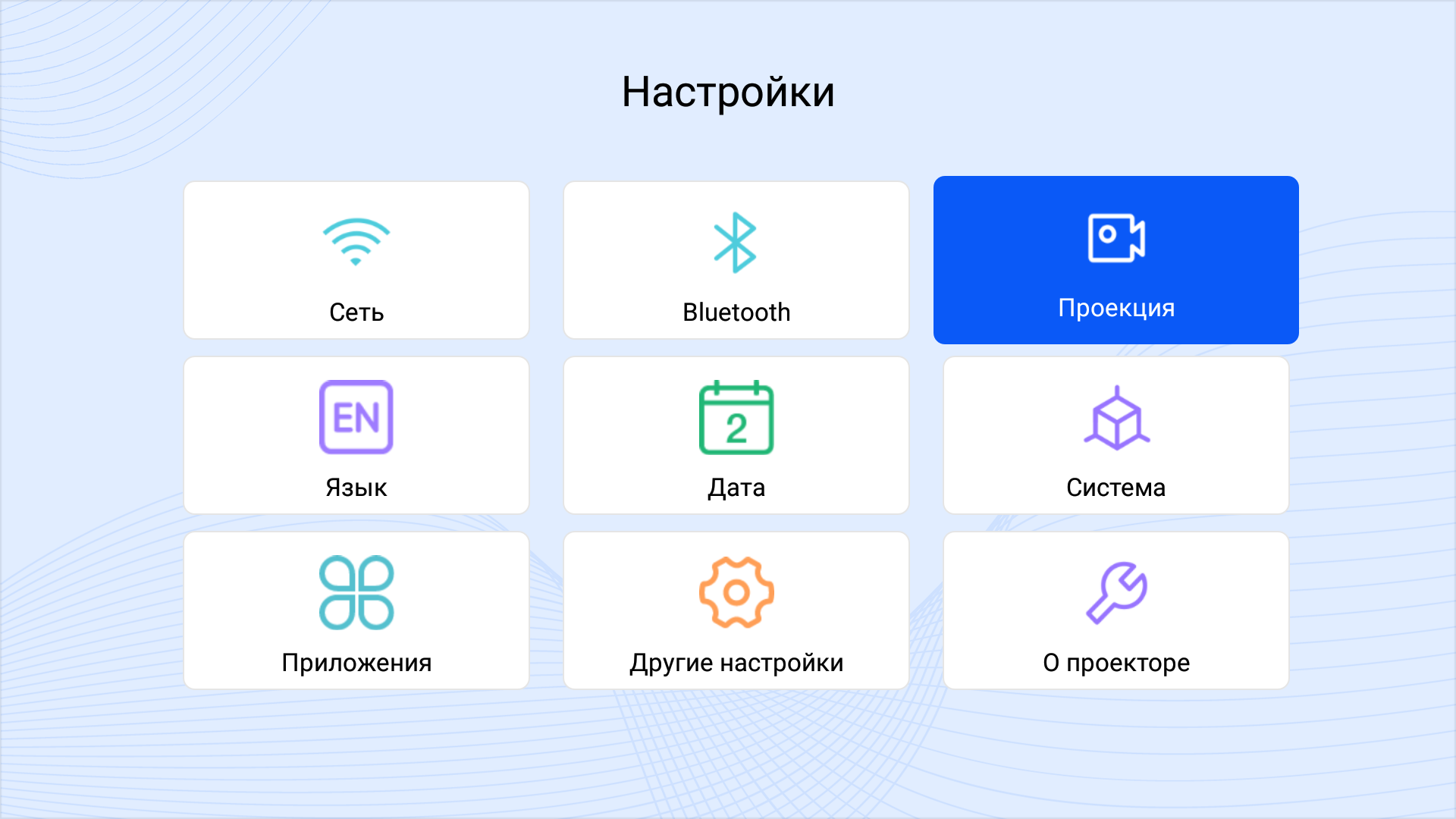

Меню с настройками проектора можно вызвать также нажав на кнопку с шестеренкой на пульте ДУ. Настроек совсем немного.

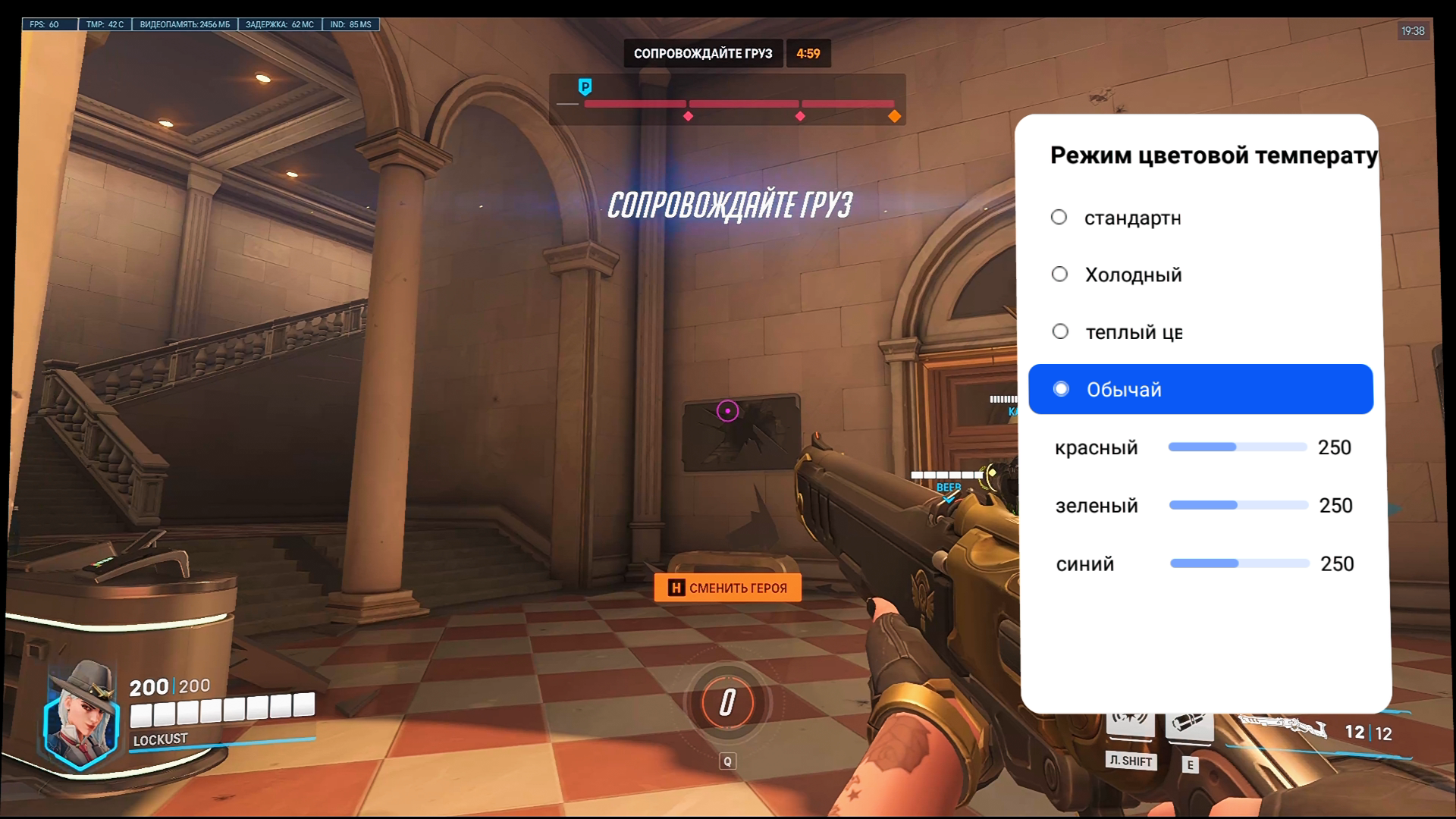

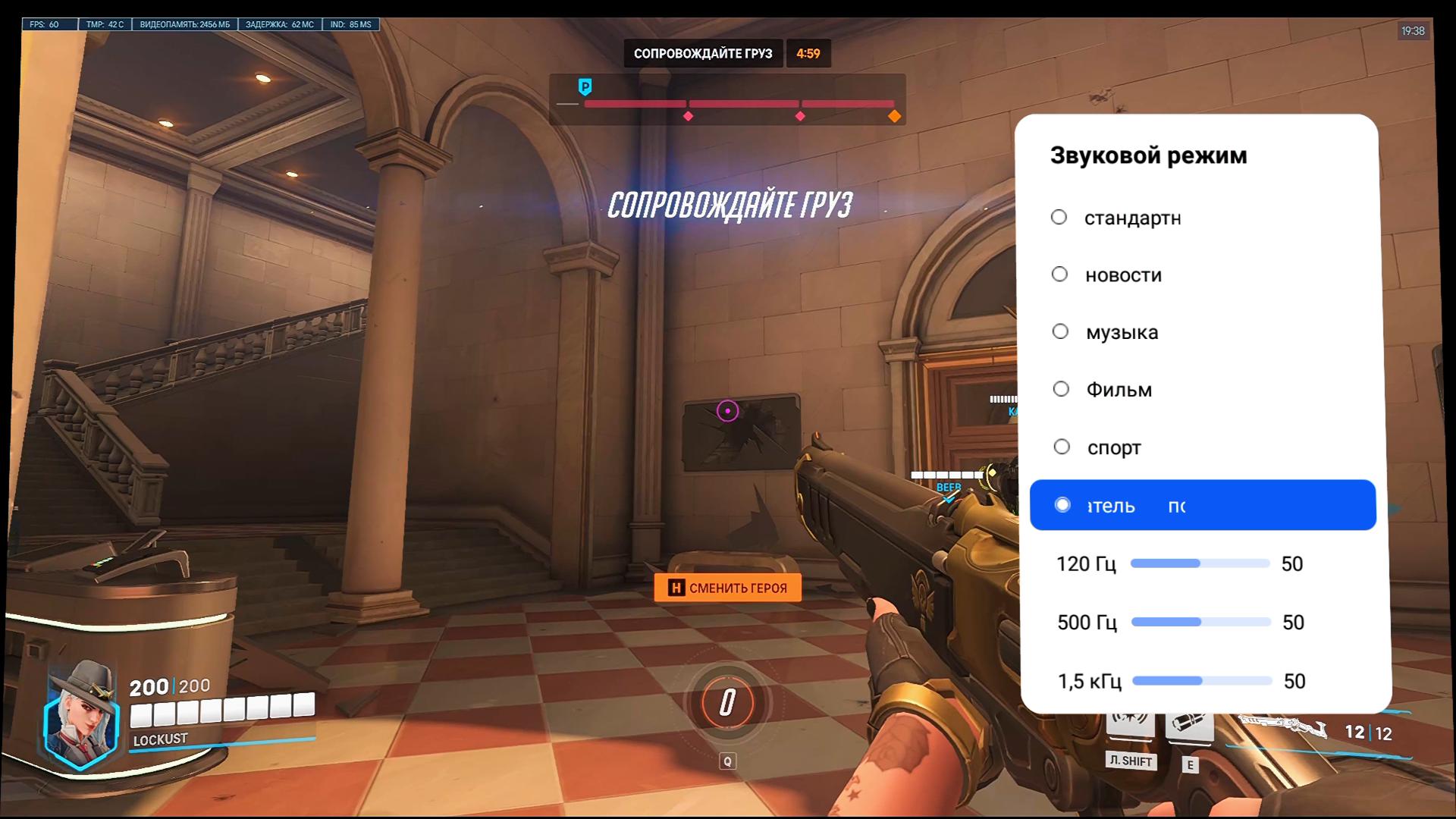

Только при использовании штатного плеера и при подключении по HDMI доступны немногочисленные настройки изображения и звука.

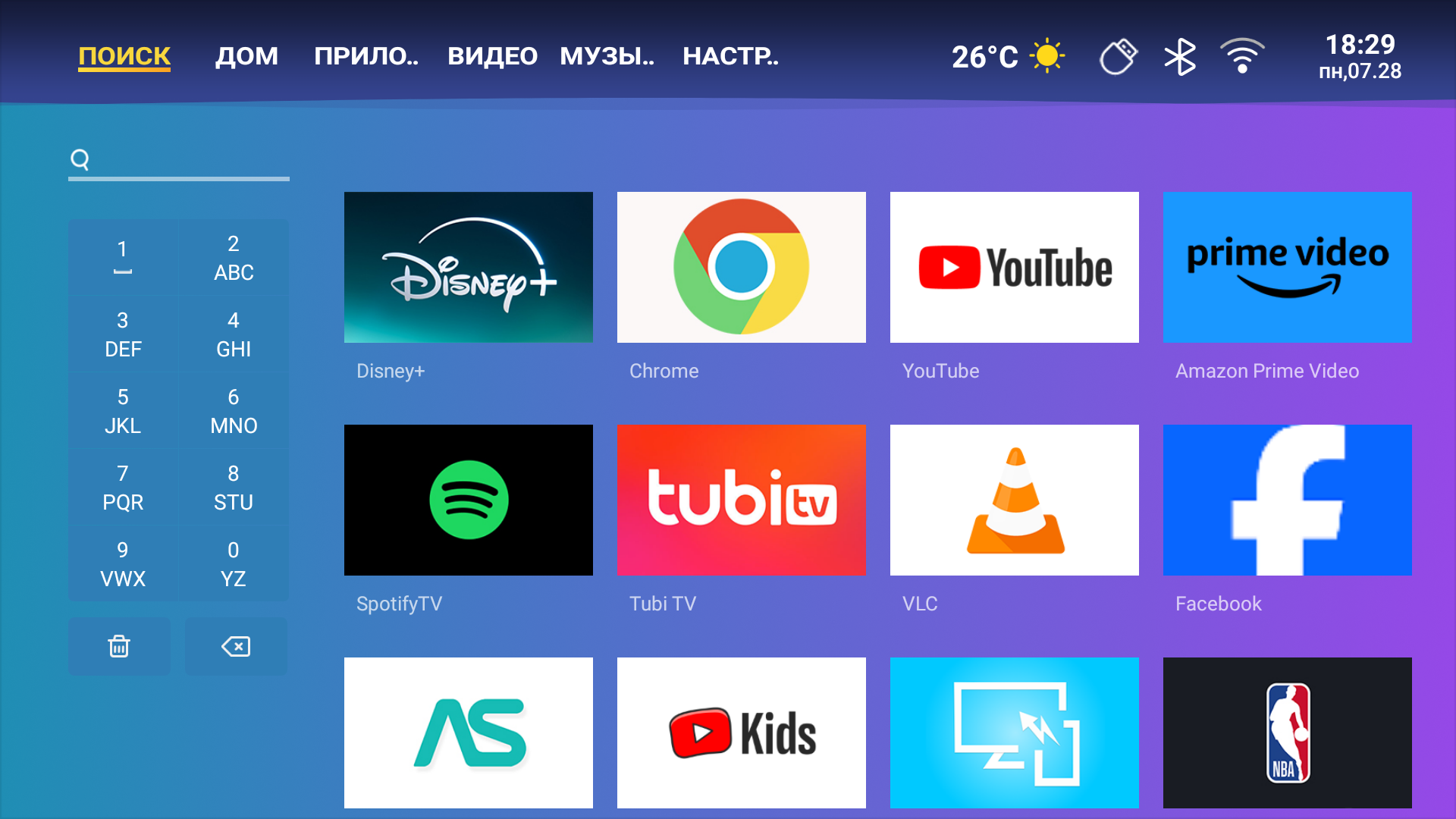

Предустановленных приложений всего девять из них шесть системных, которые просто так не удалить. Среди системных два магазина приложений — собственный APP Store и отечественный RuStore. Впрочем, никто не мешает установить и пользоваться другим магазином или просто устанавливать программы из файлов APK.

Управление проекцией

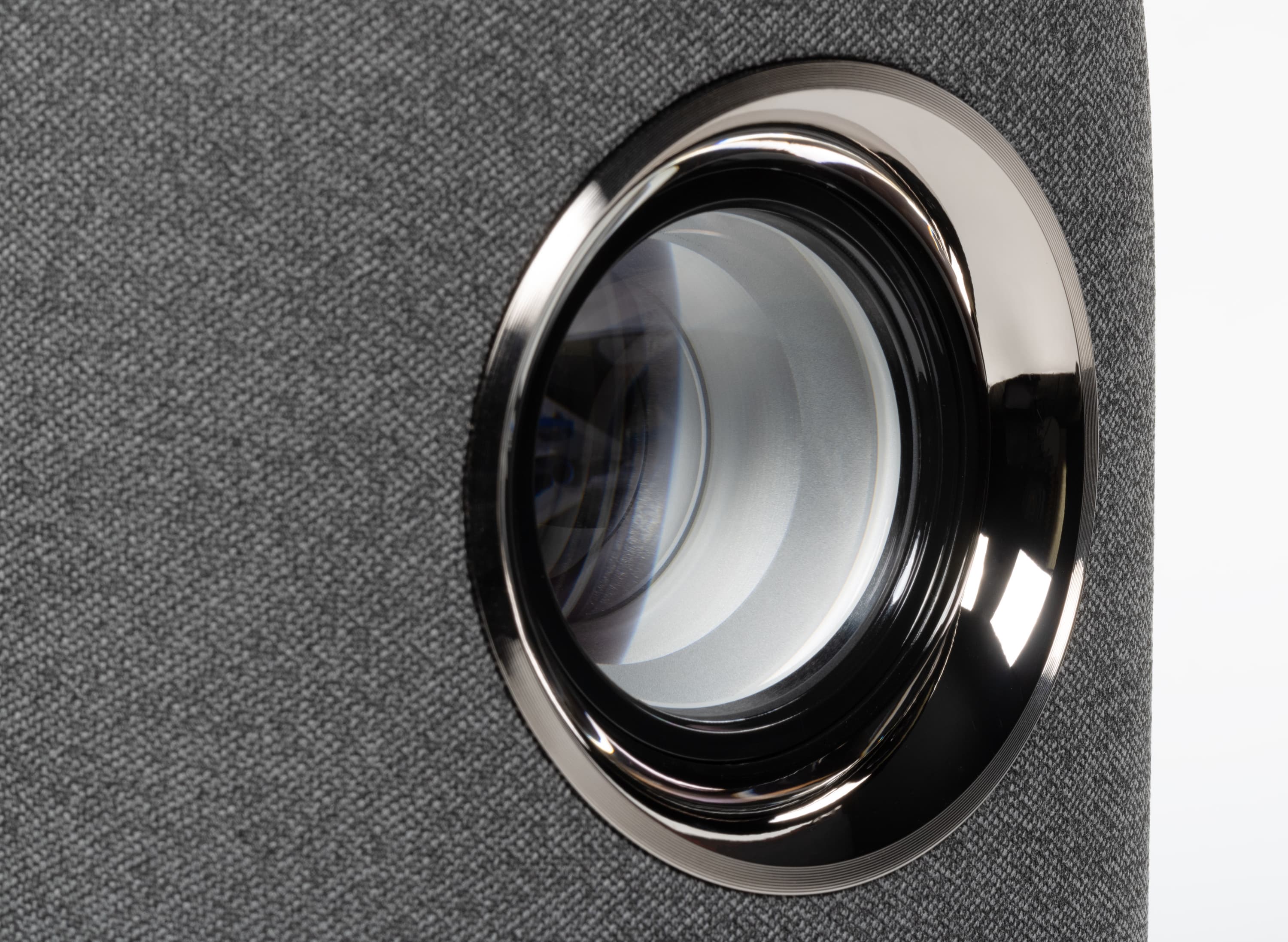

Фокусное расстояние фиксированное и не меняется. При крайней необходимости уменьшения области проекции можно воспользоваться функцией цифрового уменьшения изображения. Объектив оснащен электромеханическим приводом фокусировки. Есть функция автоматической фокусировки, вызывается она из меню или срабатывает автоматически при включении и/или при перемещении проектора (в зависимости от того, как настроил пользователь).

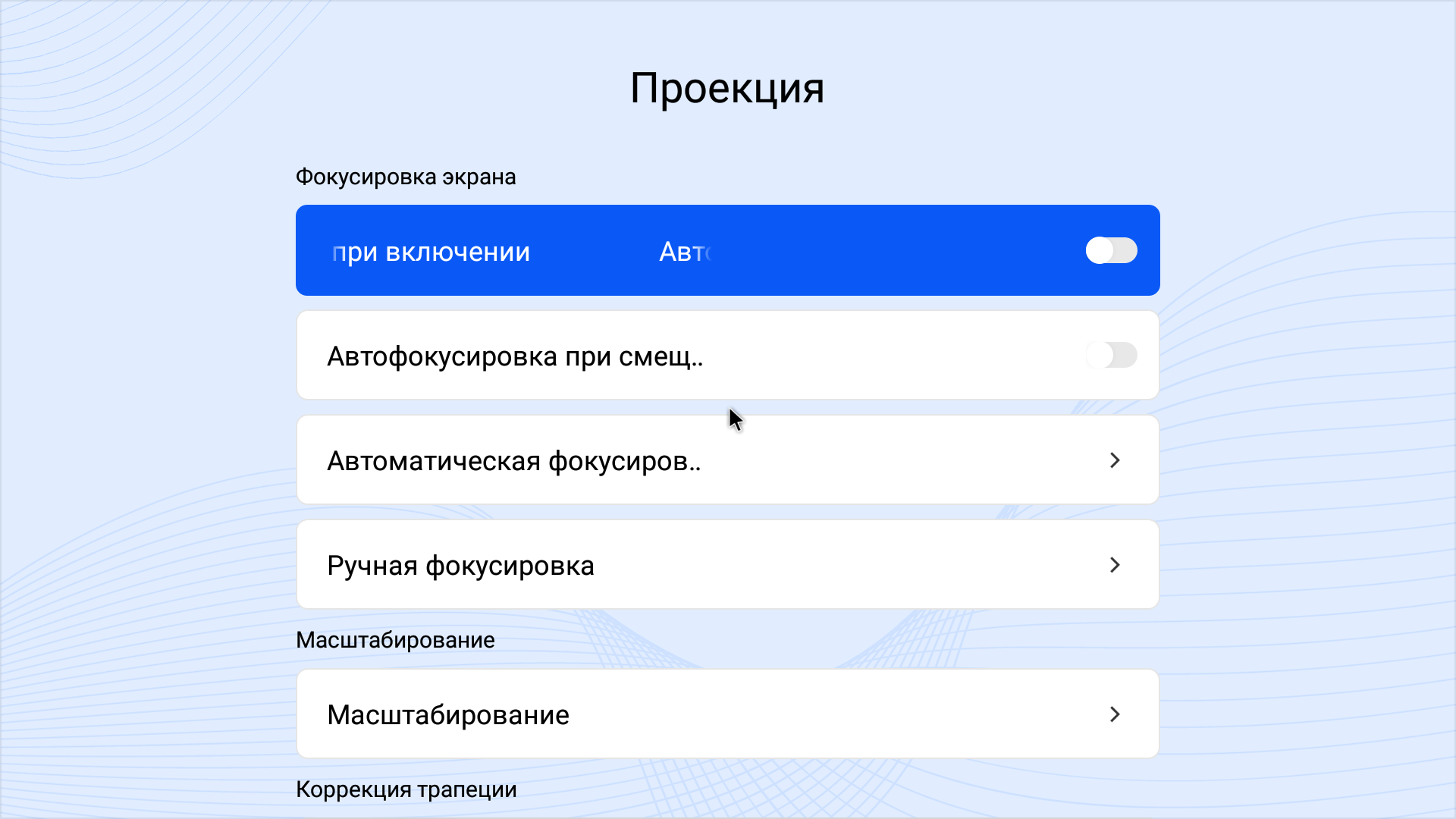

Проектор выводит специальную миру и фронтальной камерой отслеживает ее четкость. Результат хороший. При желании фокусировку можно выполнять вручную.

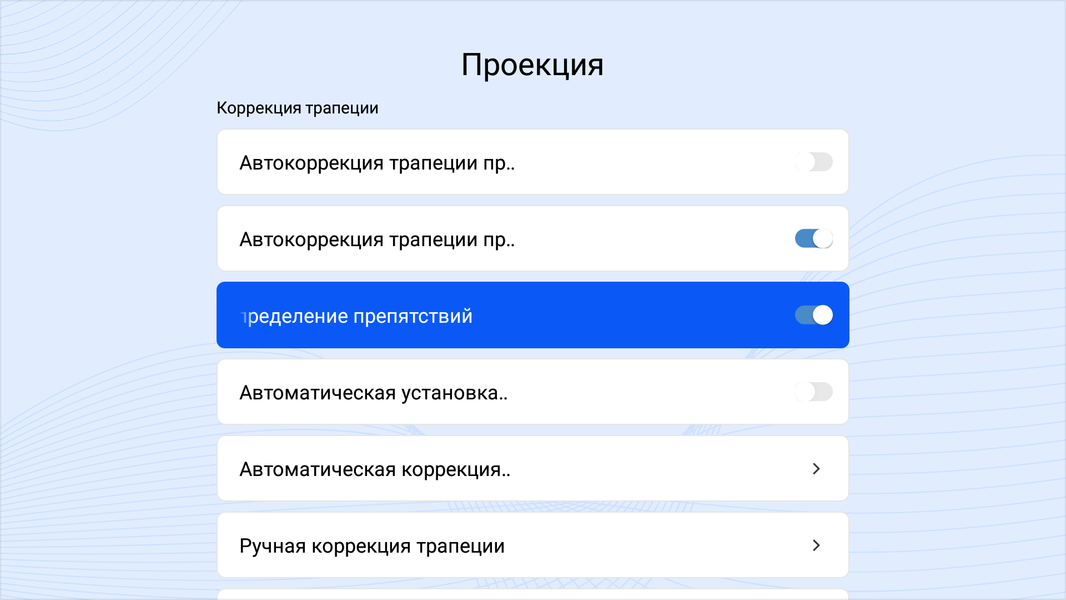

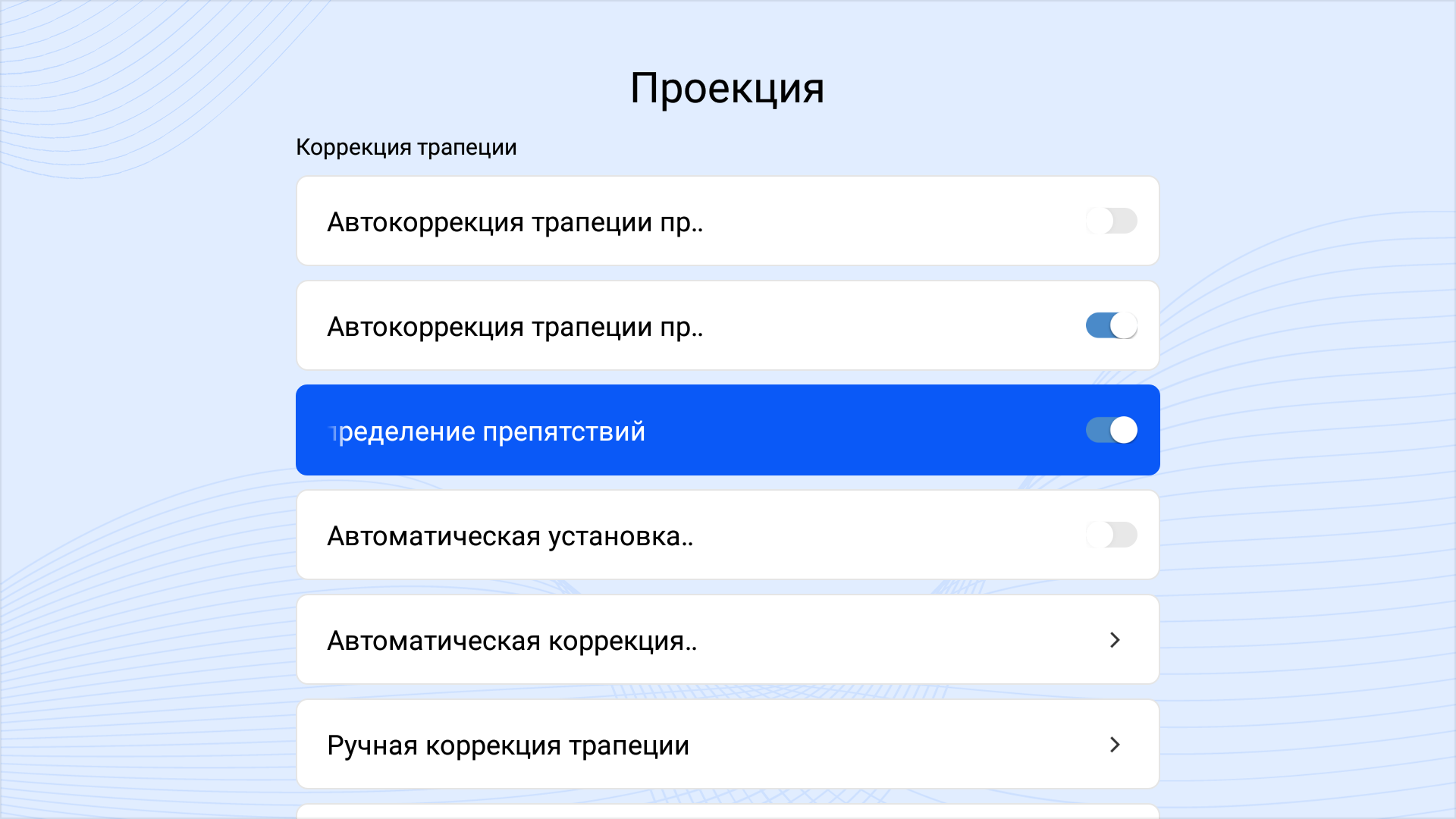

Есть функции автоматической цифровой коррекции трапецеидальных искажений и обхода препятствий, работающие с приемлемым качеством. При необходимости коррекцию вертикальных и горизонтальных трапецеидальных искажений можно выполнить вручную. Разумеется, применение любой цифровой коррекции ухудшает качество изображения.

Проекция направлена точно по центру — центр изображения находится на оси объектива. С практической точки зрения это неудобно, так как без использования цифровой коррекции и для обеспечения максимальной четкости проектор придется устанавливать выше нижней границы экрана. В числах: при проекции с расстояния 197,5 см (от переднего края проектора до плоскости экрана) размеры области отображения примерно 167 см на 94 см.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Встроенный мультимедийный плеер

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и SMB. Были опробованы жесткие диски 2,5″, внешние SSD и обычные флешки. Оба протестированных жестких диска без проблем работали непосредственно от любого из двух USB-портов типа A на проекторе. Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем.

Нет особого смысла тестировать воспроизведение графических и аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. Поэтому мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player, впрочем, видеофайлы с разрешением 4К и/или с высоким битрейтом штатный плеер воспроизводит лучше.

Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах (и их разновидностях) AAC, AC3, DTS, MP2, MP3, OGG, PCM и WMA. Большинство из опробованных современных файлов высокого разрешения без особых проблем воспроизводились в режиме аппаратного декодирования (в некоторых случаях в режиме HW+), вплоть до вариантов H.265 с разрешением 4К при 60 кадр/с и 10 бит на цвет, и даже легкие видео в разрешении 8К не выше 30 кадр/с. Редко, но попадались видеофайлы, с которыми у проектора были проблемы. Например, файлы VCD MPEG1, DivX 3 в контейнере AVI и все файлы WMV не воспроизводились в режиме аппаратного декодирования, но их получилось воспроизвести в режиме программного декодирования. Также файлы VCD MPEG1, MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводятся нормально. Напомним, что благодаря плееру MX Player ряд видеофайлов можно воспроизвести если не в режиме HW, то в режиме HW+, встроенный плеер такие файлы может не воспроизводить.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана (она всегда 60 Гц) под частоту кадров в видеофайле, поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.

По умолчанию в стандартном для видео диапазоне (16—235) в тенях отображается пара оттенков чернее черного (то есть уровень черного приподнят), а в светах — пара белее белого, но это можно исправить настройками Яркость и Контраст, вызвав их из штатного плеера, и добившись отображения всех градаций оттенков в правильном диапазоне.

Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей и по Wi-Fi (с помощью VLC for Android) составил как минимум 200 Мбит/с (H.264, Full HD, http://jell.yfish.us/).

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 50/60 Гц, а 4К при 30 Гц (о поддерживаемых режимах при подключении к ПК рассказано ниже). Цвета правильные, с учетом типа видеосигнала и физического разрешения матрицы яркостная и цветовая четкость высокая. В стандартном для видео диапазоне (16—235) после коррекции настроек Яркость и Контраст отображаются все градации оттенков. Подстройки частоты обновления нет, она 60 Гц, поэтому, например, при контенте 24 кадр/с кадры выводятся с чередованием длительности.

Проектор с переменным успехом справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены несильно. Неотключаемая функция подавления видеошумов работает хорошо и практически не приводит к артефактам в случае динамического изображения.

Белое поле к краям и особенно к углам заметно темнеет и на нем есть легкая неравномерность цветового тона, а также не слишком заметные дефекты, видимо, от пылинок на матрицах. Равномерность черного поля невысокая — местами по краям есть слабые засветы, присутствует и парочка небольших и неярких бликов. Микроконтраст высокий — нет существенного снижения как яркостной, так и цветовой четкости, цветные и черно-белые линии через пиксель хорошо различаются, как в вертикальном, так и в горизонтальном направлении. Геометрия очень хорошая. Равномерность фокусировки на большей площади проекции хорошая. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, и несведением матриц может достигать одного пикселя. Обрезки краев нет.

При подключении к ПК на вход поддерживается видеосигнал вплоть до разрешения 1920×1080 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 12 бит на цвет.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

В режиме ожидания потребление электроэнергии составило примерно 0,3 Вт.

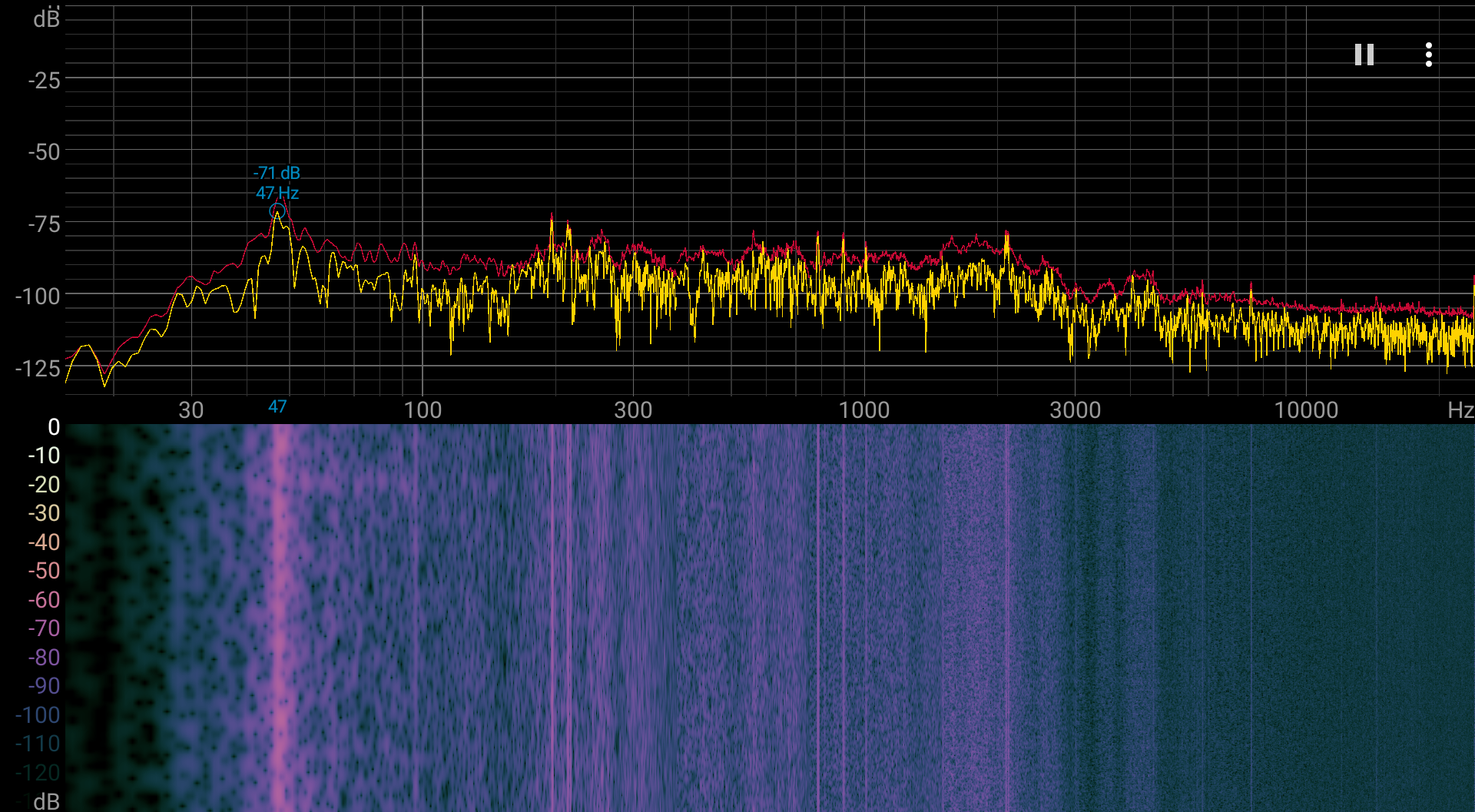

Шум от системы охлаждения относительно невысокий. Характер звука ровный и дискомфорта не доставляет. Спектрограмма шума от системы охлаждения весьма ровная, пиков с высокой интенсивностью нет.

Встроенные громкоговорители для устройства такого размера очень громкие, и даже на максимальной громкости нет явных перегрузок звукового тракта. Качество звука относительно высокое — паразитных резонансов в явном виде нет, есть значительное количество низких частот, звук более-менее чистый, стереофонический эффект выражен отчетливо.

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ есть, шума в паузах нет, низких частот явно не хватает, и только по этому но общее качество звука среднее.

Определение времени отклика и задержки вывода

Из-за модуляции яркости источника света (см. ниже) точные значения времени отклика определить сложно. В случае перехода черный-белый-черный это примерно 9 мс (4 мс вкл. + 5 мс выкл.). Матрица довольно быстрая.

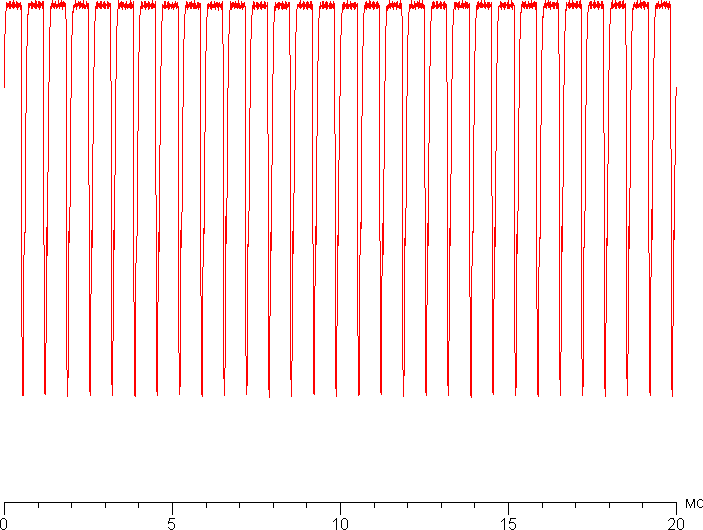

Яркость источника света ограничена с помощью ШИМ с частотой 1,5 кГц. В доказательство приведем график зависимости яркости (вертикальная ось) от времени (горизонтальная ось):

Частота модуляции высокая, а скважность наоборот, низкая, поэтому мерцание не выявляется, если на экран просто смотреть, и даже в тесте на стробоскопический эффект.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода для сигнала 1080p при 60 Гц кадровой частоты в игровом режиме равна 44 мс. Такая задержка просто при работе за компьютером не чувствуется, но в очень динамичных играх может приводить к снижению результативности.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

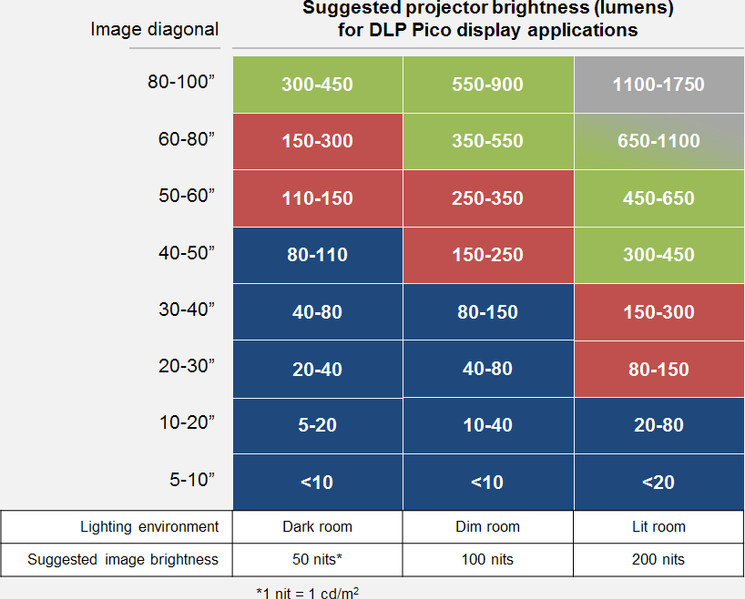

Максимальный световой поток немного ниже заявленных 1400 лм. Такой яркости, согласно данным компании Texas Instruments, производящей чипы DLP, даже в слегка освещенном помещении достаточно для проекции на экран с диагональю где-то до 100 дюймов, а в полной темноте на таком экране будет даже запас по яркости, которого, впрочем, много не бывает:

Равномерность освещенности белого поля для проектора низкая. Это, как мы считаем, основной недостаток оптической системы данного проектора. Контрастность по ANSI для проектора на матрицах ЖК высокая. Также мы измерили контрастность, последовательно измеряя освещенность в центре экрана для белого и черного поля во весь экран, т. н. контрастность full on/full off. Она составила порядка 2000:1. Это также высокое значение.

В данном проекторе применяется технология проецирования 2LCD. Согласно полученным нами сведениям, используются две ЖК-матрицы. Одна матрица формирует красное и зеленое изображение, а вторая синее, которые объединяются в одно. Это некий промежуточный вариант между проекторами с одной ЖК-матрицей и с тремя матрицами. Возможно, именно технология 2LCD позволила достичь повышенных значений контрастности, если сравнивать с проекторами на одной матрице ЖК.

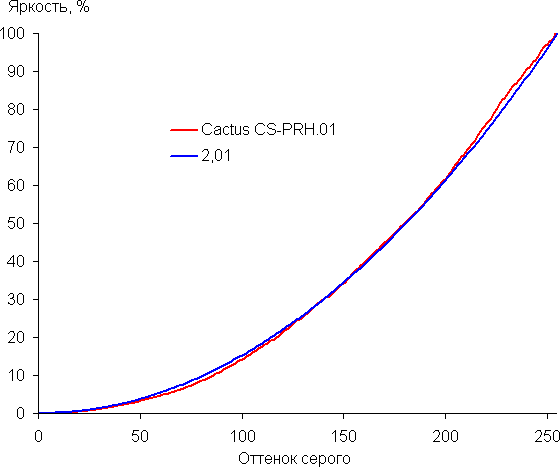

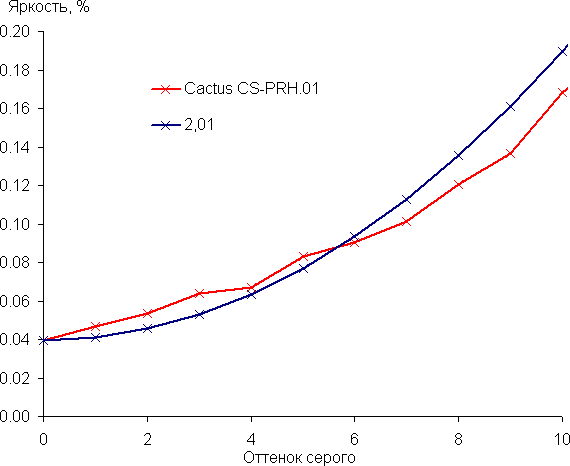

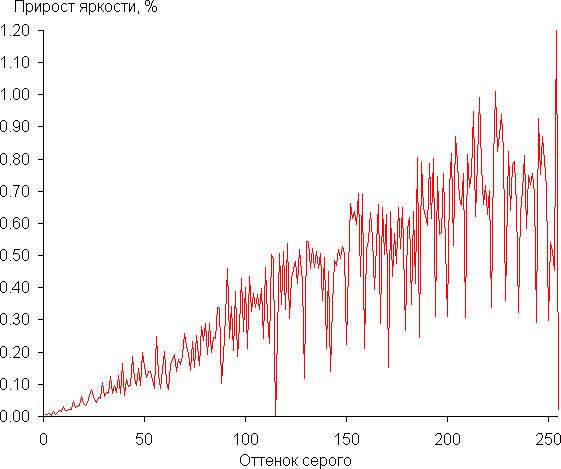

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при подключении к ПК в режиме RGB с полным диапазоном яркости. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Из графика следует, что рост прироста яркости в среднем более-менее равномерный, и в подавляющем большинстве случаев следующий оттенок значимо ярче предыдущего. Такой результат получается при подключении к ПК и видеосигнале с полным диапазоном яркости (0 — 255) после небольшой коррекции (Яркость = 48 и Контраст = 48). В самой темной области все оттенки хорошо друг от друга отличаются:

Аппроксимация полученной гамма-кривой дала значение показателя 2,01, что ниже стандартного значения 2,2, поэтому картинка немного высветлена. Реальная гамма-кривая слегка отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

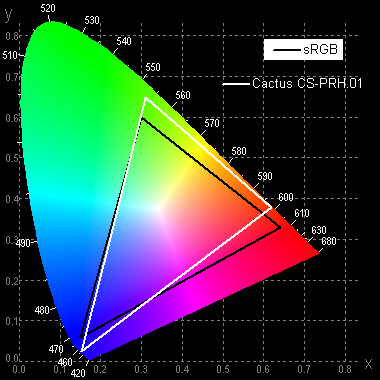

Исходный цветовой охват отличается от цветового пространства sRGB:

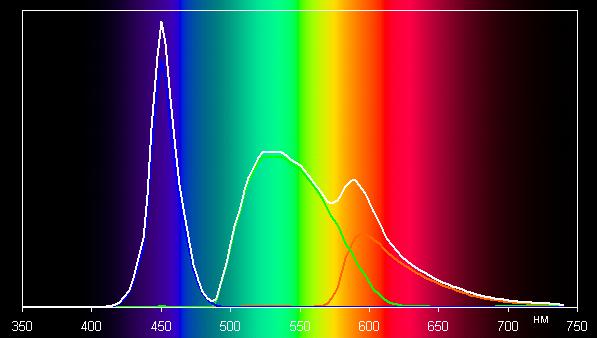

Поэтому цвета выглядят слегка искаженными. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что зеленый и красный цвет разделены плохо, есть существенное перекрестное подмешивание цветов.

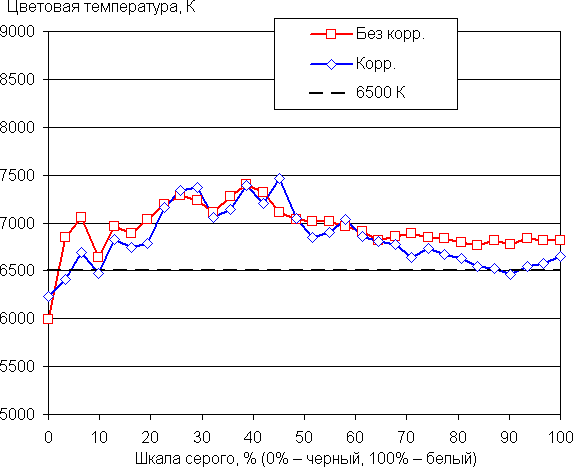

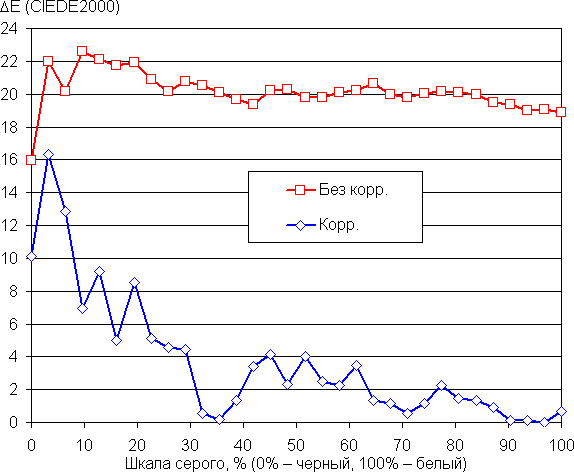

По умолчанию цветовой баланс средний, так как цветовая температура достаточно близка к стандартным 6500 К, но ΔE значительно выше 10 единиц, так как зеленого цвета слишком много. После коррекции с помощью настроек усиления красного, зеленого и синего цветов (значения 256, 202 и 234, соответствено) ΔE удается снизить, но изменение данного параметра от оттенка к оттенку относительно большое, что отрицательно сказывается на визуальной оценке цветового баланса. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) до коррекции и после:

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

Выводы

Cactus CS-PRH.01 — это устройство всё-в-одном, сочетающее в себе проектор, мультимедийный плеер и акустическую систему. С его помощью на большом экране (до 100 дюймов даже в слегка освещенном помещении) можно демонстрировать видео и фотографии, при этом источниками контента могут быть USB-накопители, мобильные устройства с возможностью беспроводной передачи видео и сетевые сервисы. Также к проектору можно подключать по HDMI внешние источники изображения и звука. Проектор пригоден для не очень динамичных игр, так как даже в игровом режиме задержка вывода великовата. Используемая технология проецирования 2LCD позволила достичь повышенных значений контрастности, если сравнивать с проекторами на одной матрице ЖК. За счет применения ОС Android функциональность устройства может быть расширена любыми приложениями, которые больше устроят пользователя по набору функций и оформлению.

Достоинства:

• Аккуратный дизайн
• «Вечный» светодиодный источник света
• Функция автоматической фокусировки, коррекции трапеции и обхода препятствий
• Громкая и довольно качественная встроенная акустика

Недостатки:

• Центральная проекция
• Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с
• Заметное затемнение к краям области проекции

В заключение предлагаем посмотреть наш видеообзор проектора Cactus CS-PRH.01:
