Паспортные характеристики и цены
| Производитель | Silverstone |
|---|---|
| Название модели и ссылка на сайт производителя | Silverstone Air Penetrator 140i |
| Код модели | SST-AP140i; EAN: 4710679810980 |
| Размер вентилятора, мм | 139×139×25 |
| Тип подшипника | скольжения (гидродинамический) |
| Управление ШИМ | нет |
| Скорость вращения, об/мин | 1500±10% |
| Воздушный поток, м³/ч (фут³/мин) | 109,3 (64,34) |
| Статическое давление, Па (мм H2O) | 15,2 (1,55) |
| Уровень шума, дБА | 30,1 |
| Номинальный потребляемый ток, А | 0,12 А (12 В) |
| Масса, г | 185 |
Описание
Главной особенностью данного вентилятора является решетка особой конструкции, которая помогает фокусировать воздушный поток так, что его скорость остается значимой даже на расстоянии два метра. Это может пригодиться, если требуется направленно обдувать какой-то компонент ПК со значительного расстояния.
Вентилятор упакован в картонную коробочку.
В комплект поставки входят четыре самореза (для установки вентилятора в корпус) и листовка-справка о гарантии.

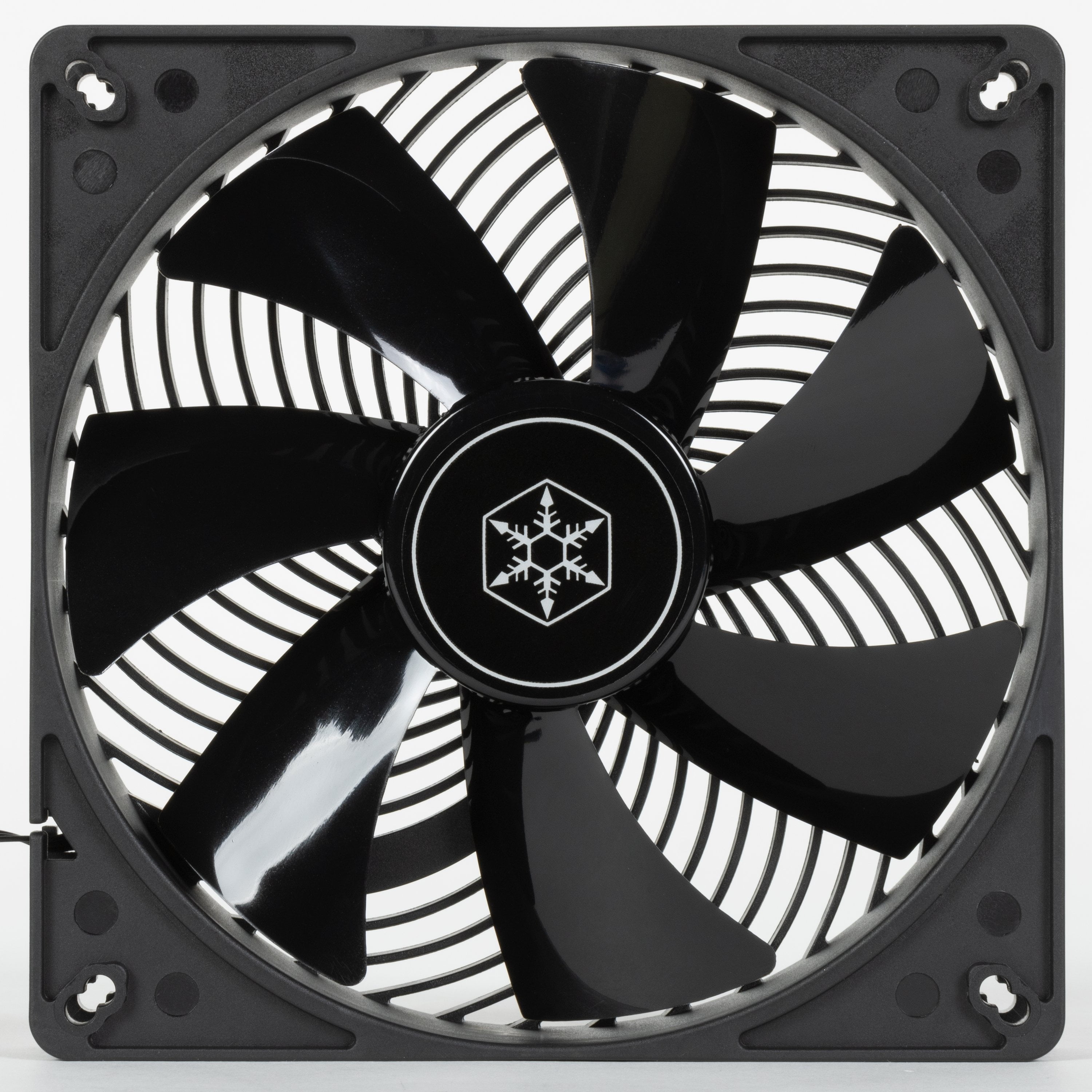

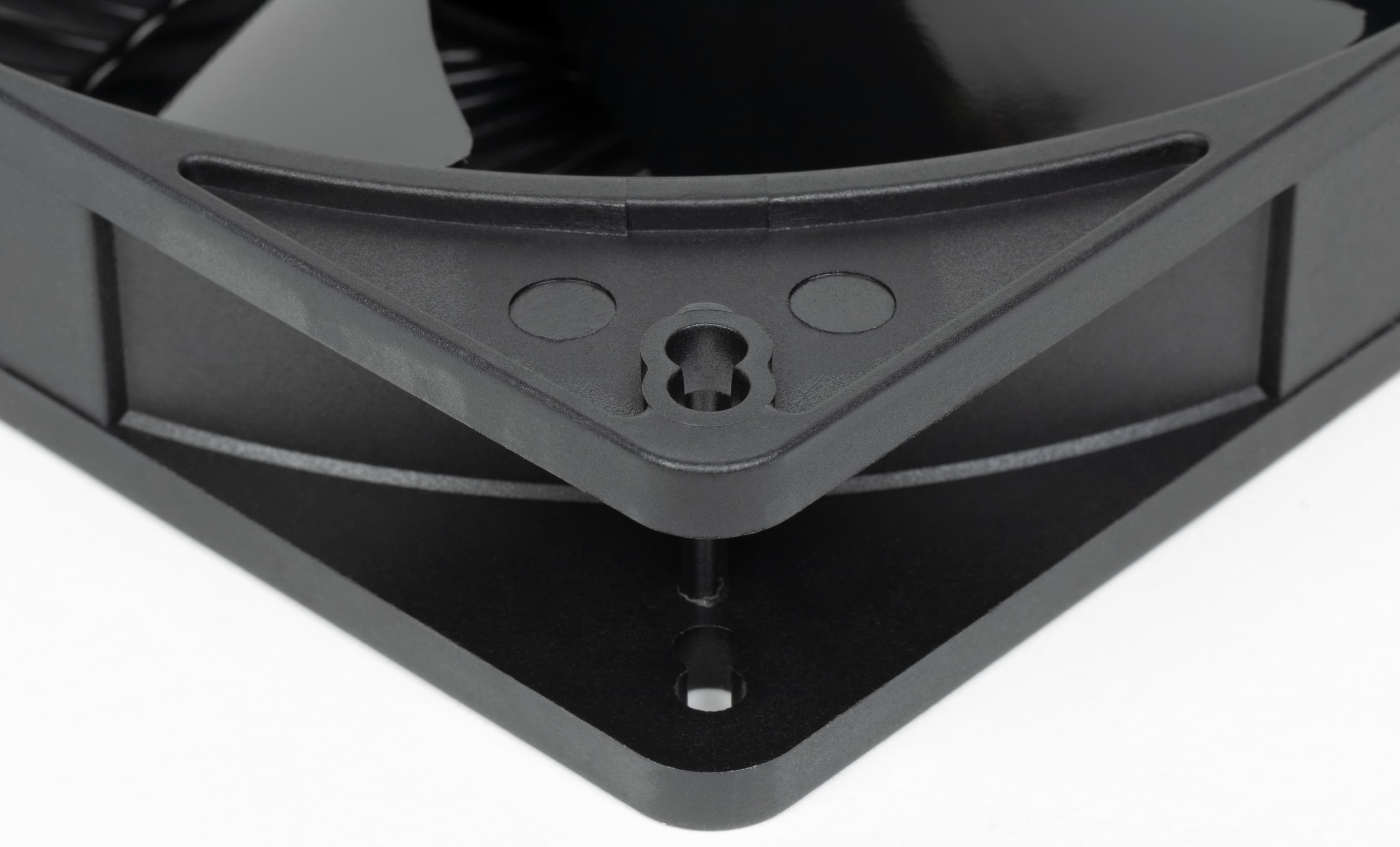

Еще одной особенностью являются двойные монтажные отверстия, совместимые с отверстиями для крепления вентиляторов типоразмера как 135, так и 140 мм.

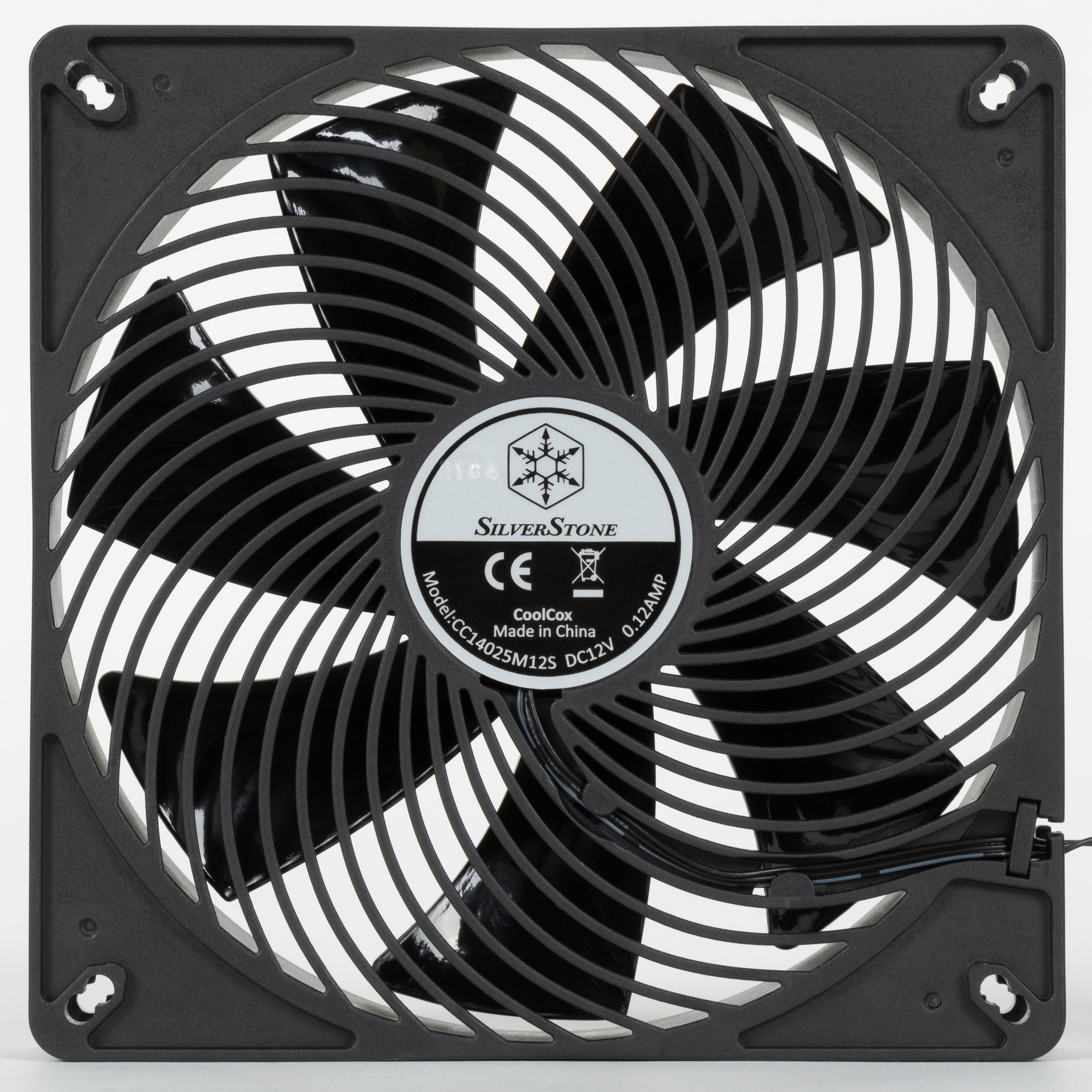

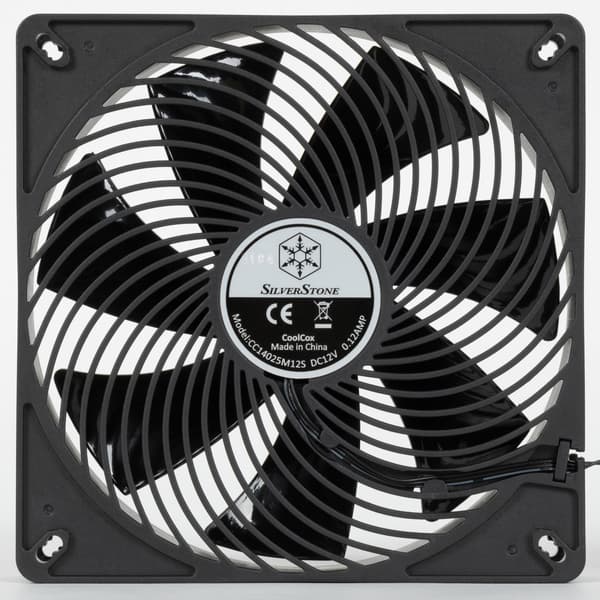

Со стороны выхода воздуха есть упомянутая выше решетка, направляющая воздушный поток.
.

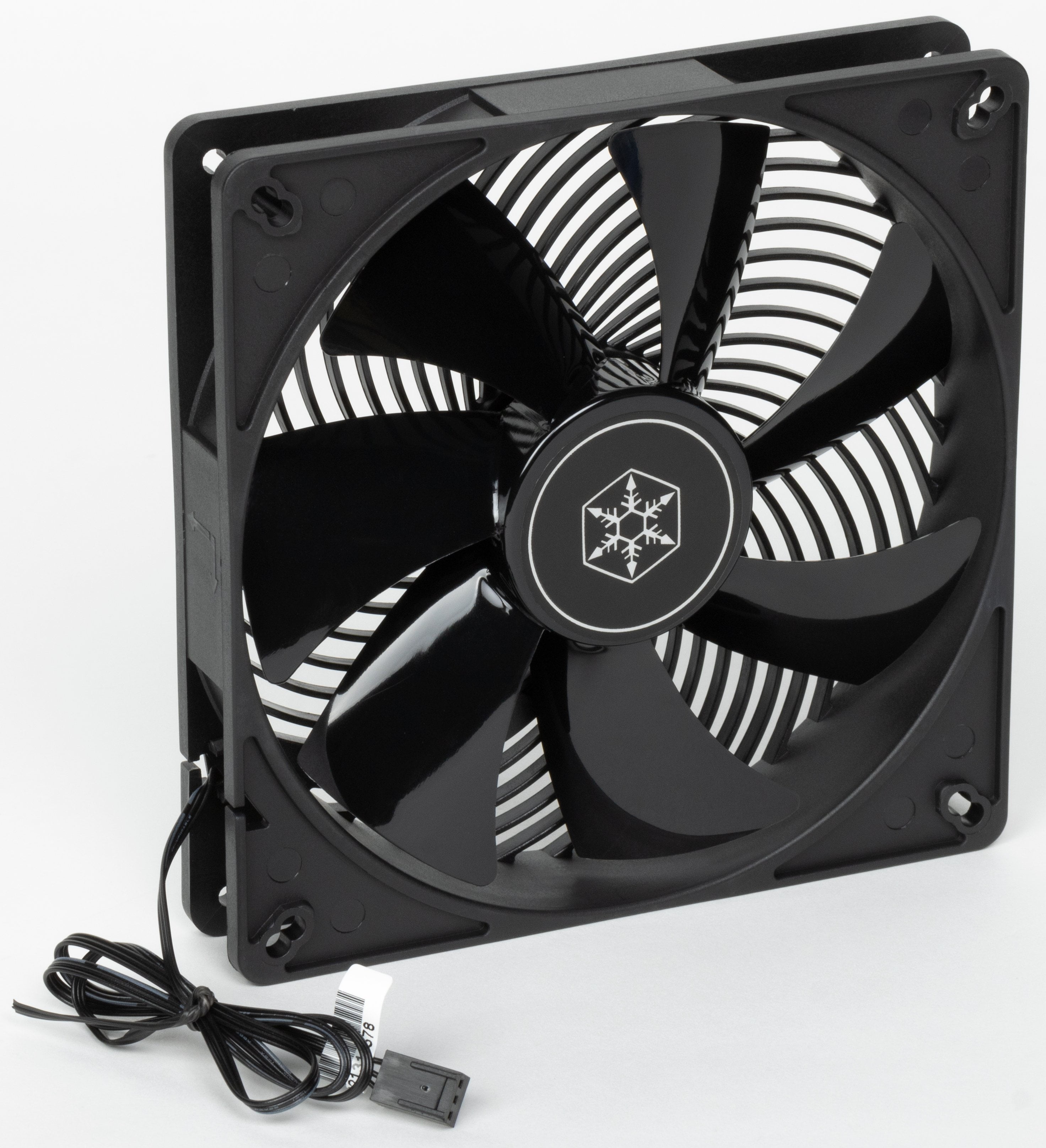

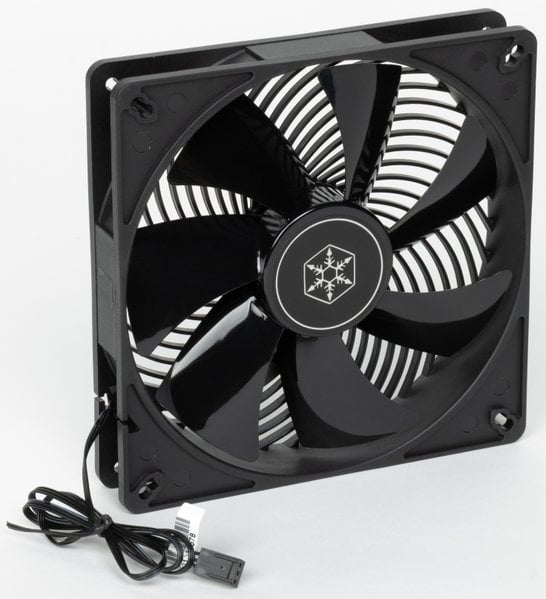

Кабель питания вентилятора просто плоский, длиной 49 см. Вентилятор не поддерживает управление с помощью ШИМ.
Тестирование
Приведем результаты ряда измерений. Сначала проверим утверждение производителя о улучшенной направленности воздушного потока. Для сравнения возьмем протестированный ранее вентилятор DeepCool FT14:
| Вентилятор | Дистанция для скорости потока 1 м/с, см | Скорость вращения, об/мин |
|---|---|---|
| DeepCool FT14 | 42 | 1650 |
| Silverstone Air Penetrator 140i | 100 | 1500 |
Как можно увидеть, даже на максимальной и более высокой, чем у Silverstone Air Penetrator 140i скорости вращения в случае одного из лучших вентиляторов DeepCool FT14 типичной конструкции поток в 1 м/с создается на расстоянии более чем в два раза меньшем. Таким образом, решетка в Silverstone Air Penetrator 140i реально работает.
| Напряжение запуска, В | 2,6 |
|---|---|
| Напряжение остановки, В | 2,5 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

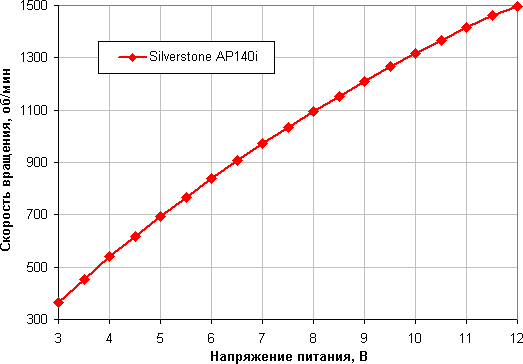

Зависимость скорости вращения от напряжения питания
Диапазон регулировки скорости вращения с помощью напряжения широкий.

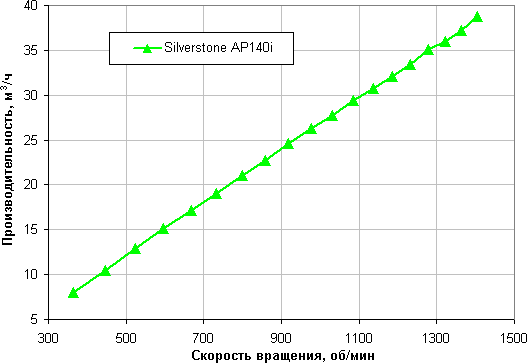

Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).
Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени.

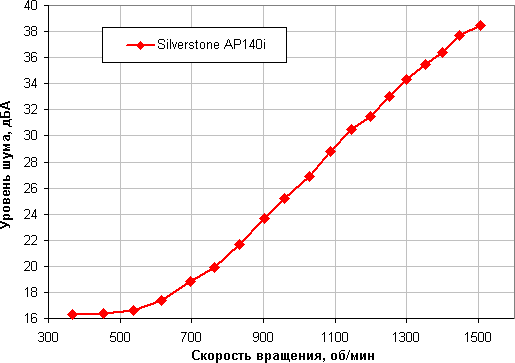

Уровень шума от скорости вращения
Даже на максимальной скорости вращения шум от вентилятора не очень высокий.

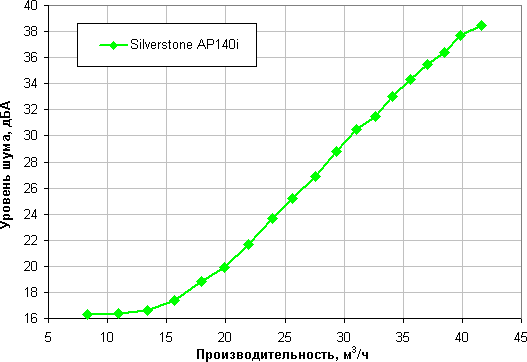

Уровень шума от объемной производительности
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

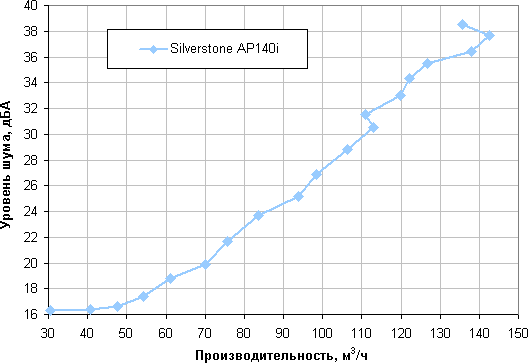

Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Условия | Производительность, м³/ч |
|---|---|
| Высокое сопротивление | 25 |
| Низкое сопротивление | 92 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Deepcool MF120 GT | 17.1 |
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| SilverStone AP142-ARGB | 21.9 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 22 |
| Corsair SP120 RGB | 23.8 |
| Thermalright TL-C14X | 24 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan MF120 Halo | 24.4 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Corsair AF140 Quiet Edition | 24.9 |
| Silverstone Air Penetrator 140i | 25 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26 |
| Thermaltake SwaFan EX14 RGB (рев.) | 26 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27 |
| DeepCool FT12 | 28 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 28 |
| Deepcool CF120 Plus | 28.1 |
| Cooler Master MasterFan SF240R ARGB | 28.8 |
| Noctua NF-A12x25 PWM | 28.9 |
| Noctua NF-A14 FLX | 29 |
| Corsair ML140 PRO LED | 29 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Thermaltake SwaFan EX14 RGB | 31 |
| Cooler Master SickleFlow 120 ARGB | 31.3 |
| Cooler Master MasterFan SF240P ARGB | 31.7 |
| DeepCool FT14 | 34 |
Видно, что по этому параметру результат средний.
Проведем также сравнение по производительности для случая низкого сопротивления.
| Вентилятор | м³/ч |
|---|---|
| Cooler Master MasterFan SF240P ARGB | 59.3 |
| SilverStone AP142-ARGB | 59.6 |
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan MF120 Halo | 64.4 |
| Cooler Master MasterFan SF240R ARGB | 68 |
| SilverStone FW123-RGB | 69.3 |
| Deepcool MF120 GT | 72.4 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Thermaltake SwaFan EX14 RGB (рев.) | 88 |
| Corsair SP120 RGB | 88.6 |
| Silverstone Air Penetrator 140i | 92 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 96 |
| Cooler Master SickleFlow 120 ARGB | 96.5 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 98 |
| Deepcool CF120 Plus | 99.1 |
| Thermaltake SwaFan EX14 RGB | 103 |
| Deepcool RF120 (1) | 105.1 |
| DeepCool FT12 | 107 |
| Noctua NF-A14 FLX | 124.7 |
| Thermalright TL-C14X | 147 |
| DeepCool FT14 | 147 |
По данному параметру этот вентилятор также в середине списка.
Максимальное статическое давление
Максимальное статическое давление равно 10 Па. По этому параметру данный вентилятор расположился на последнем месте.
| Вентилятор | Па |
|---|---|
| Silverstone Air Penetrator 140i | 10 |
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Cooler Master MasterFan MF120 Halo | 18.4 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12x25 PWM | 23.0 |
| Cooler Master SickleFlow 120 ARGB | 24.4 |
| SilverStone FW123-RGB | 25.0 |
| Deepcool MF120 GT | 25.1 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| DeepCool FT14 | 26.6 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Deepcool CF120 Plus | 28.2 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| DeepCool FT12 | 31 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Thermalright TL-C14X | 36.1 |
| Thermaltake SwaFan EX14 RGB (рев.) | 37.7 |
| Corsair ML120 Pro LED | 39.0 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 43 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 44 |
| Thermaltake SwaFan EX14 RGB | 45.9 |
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор Silverstone Air Penetrator 140i звезд с неба не хватает: результаты у него средние, а по значению максимального статического давления он вообще на последнем месте среди всех протестированных нами к данному моменту вентиляторов. Выбор именно этой модели может быть оправдан случаем, когда нужно что-то направленно обдувать с относительно большого расстояния.
