Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю. В данном материале изучим матплату, основанную на чипсете среднего уровня — AMD B850.
Таблица основных отличий чипсетов AM5 двухлетней давности и последнего поколения.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

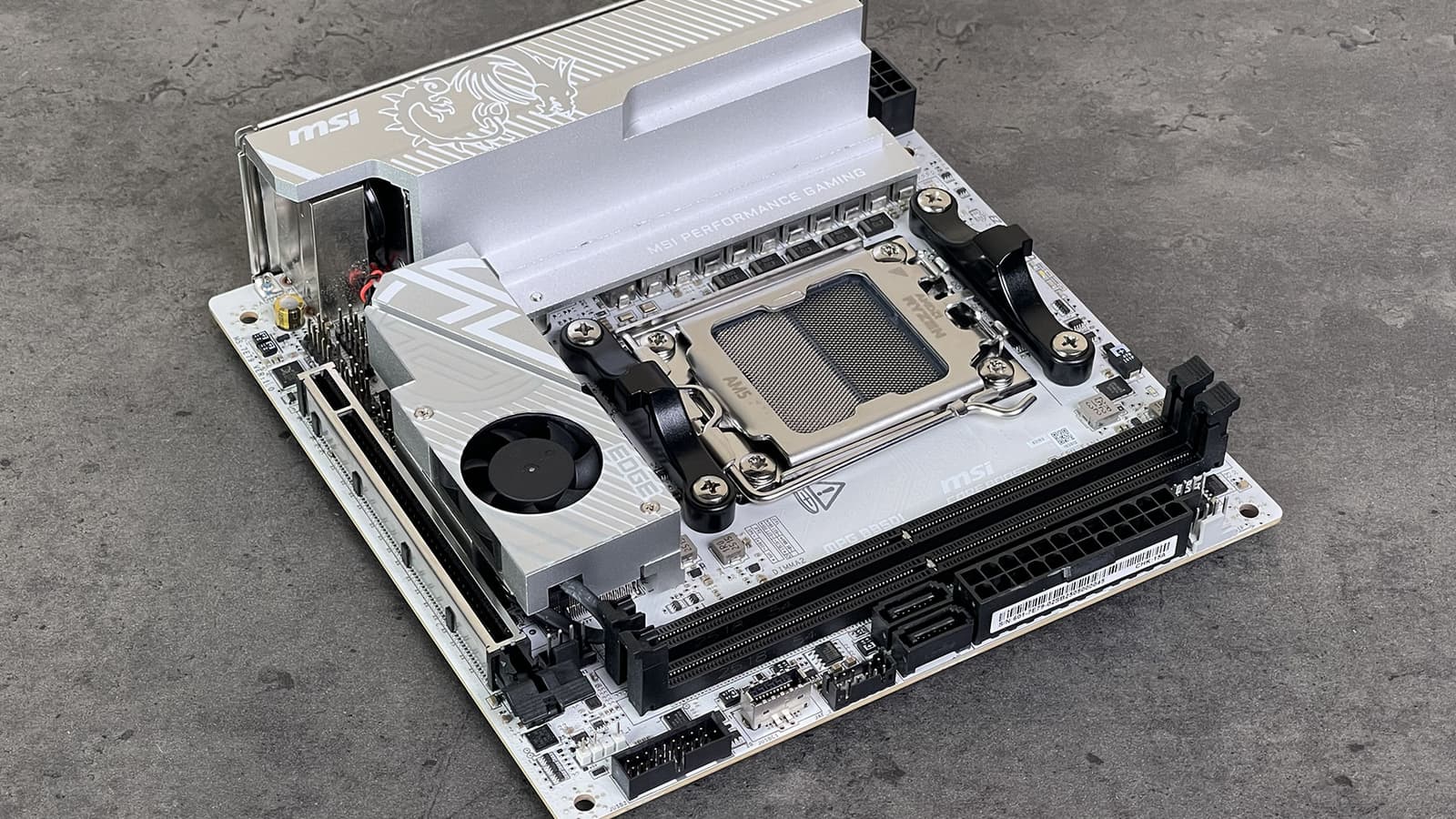

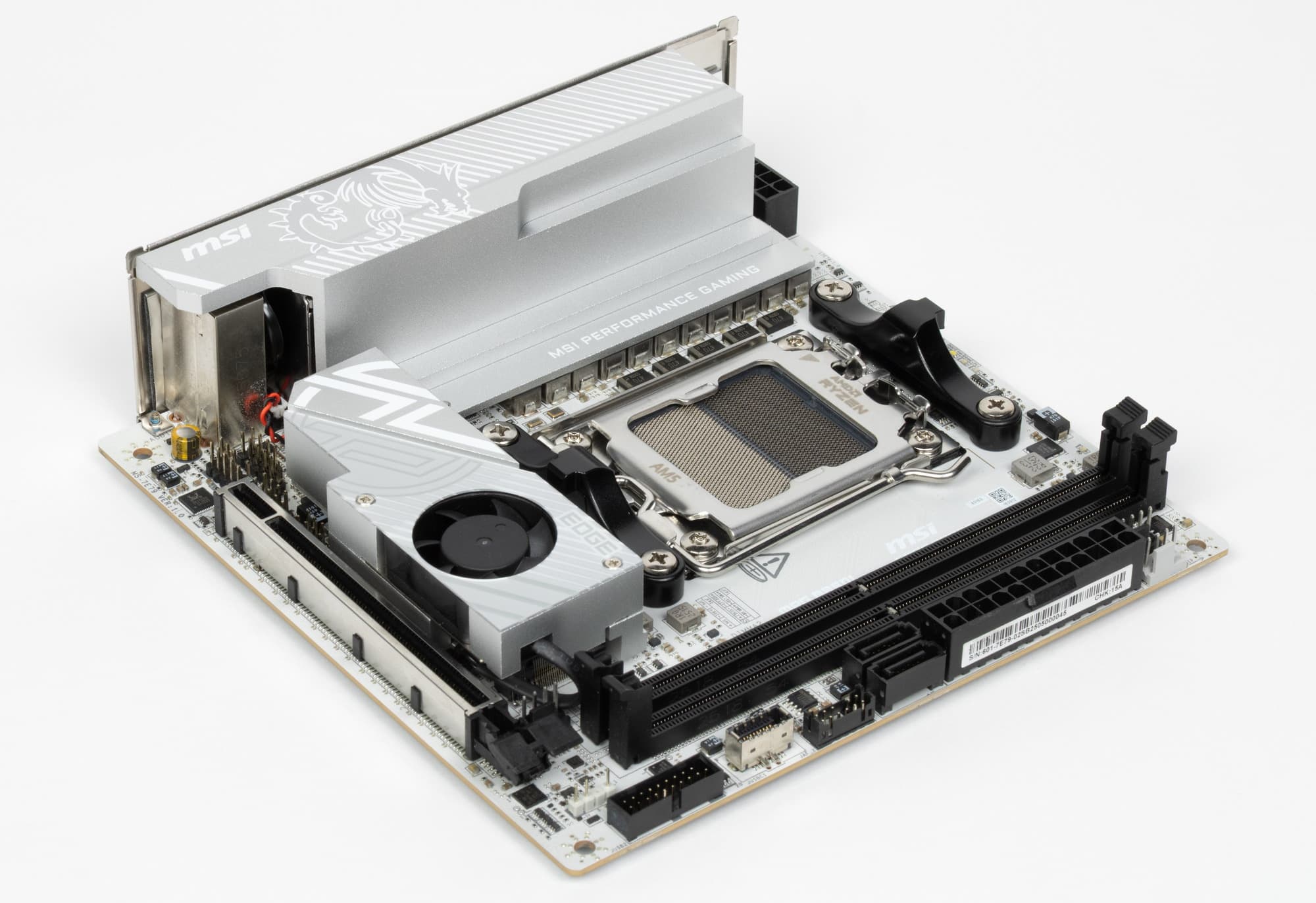

А теперь переходим к объекту сегодняшнего исследования: материнская плата MSI MPG B850I Edge Ti WiFi. Эта матплата принадлежит среднебюджетной игровой серии MPG, поэтому данная плата имеет стоимость в пределах 30 – 32 тысяч рублей, несколько завышенная цена еще и обусловлена форм-фактором Mini-ITX (такие платы всегда дороже стандартных форм-фактора ATX, хотя себестоимость Mini-ITX явно ниже (сама печатная плата – да, дороже, ибо логика активно размещена по обеим сторонам, а также слоты типа M.2 могут быть на оборотной стороне, однако всегда такие платы содержат меньшее количество периферийных портов и слотов, что значительно их удешевляет, не говоря уж о разнице в площадях текстолита).
Еще раз отмечу, что у MSI вся игровая линейка MAG/MPG/MEG материнских плат маркетологами поставлена выше остальных (прежде всего по стоимости), поэтому не стоит удивляться уровню цен на такие продукты.

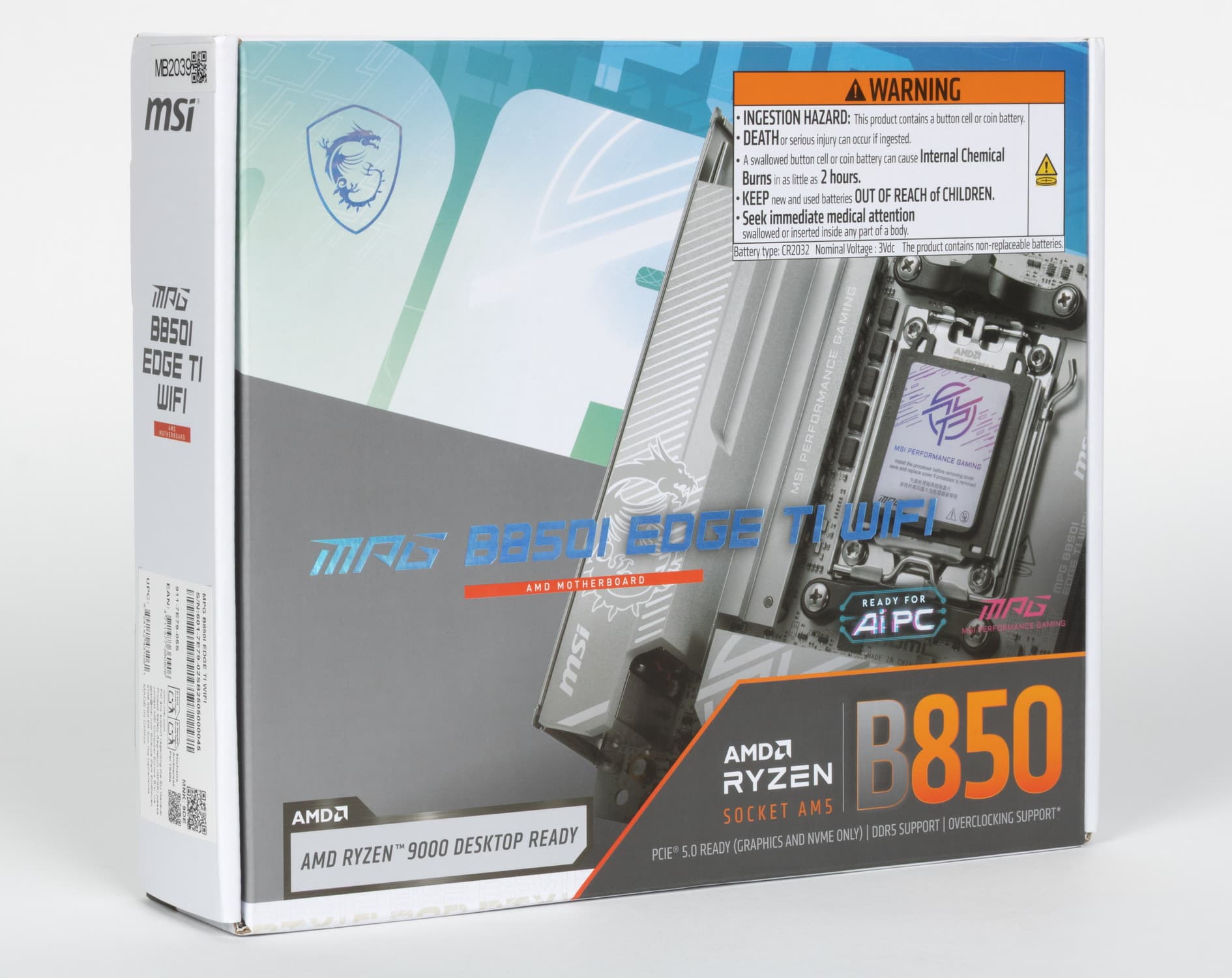

MSI MPG B850I Edge Ti WiFi поставляется в коробке стандартного дизайна серии MPG. Комплект размещен под платой в отдельном отсеке.

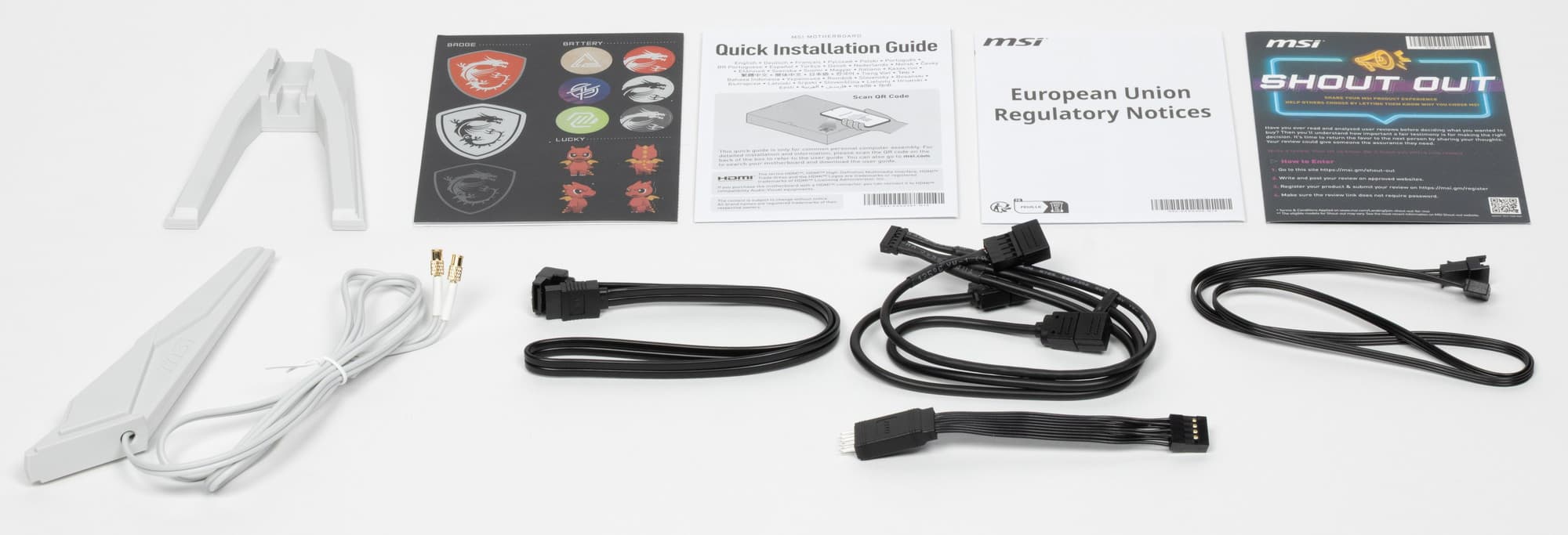

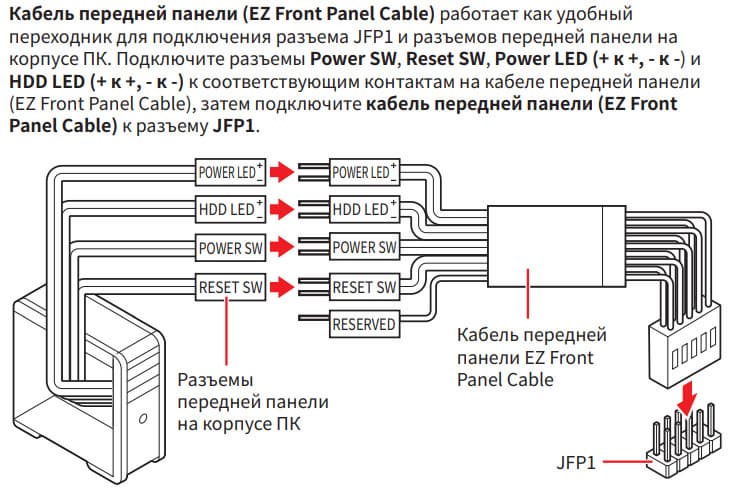

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), один кабель SATA, адаптер-удлинитель EZ Conn V1 для подключения вентиляторов MSI к проприетарному гнезду JAF_1, адаптер EZ Front Panel Cable для удобного подключения кабелей от корпуса к матплате, антенна встроенного Wi-Fi-модуля, адаптер ARGB для подключения фирменных светодиодных лент MSI и бонусные стикеры.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

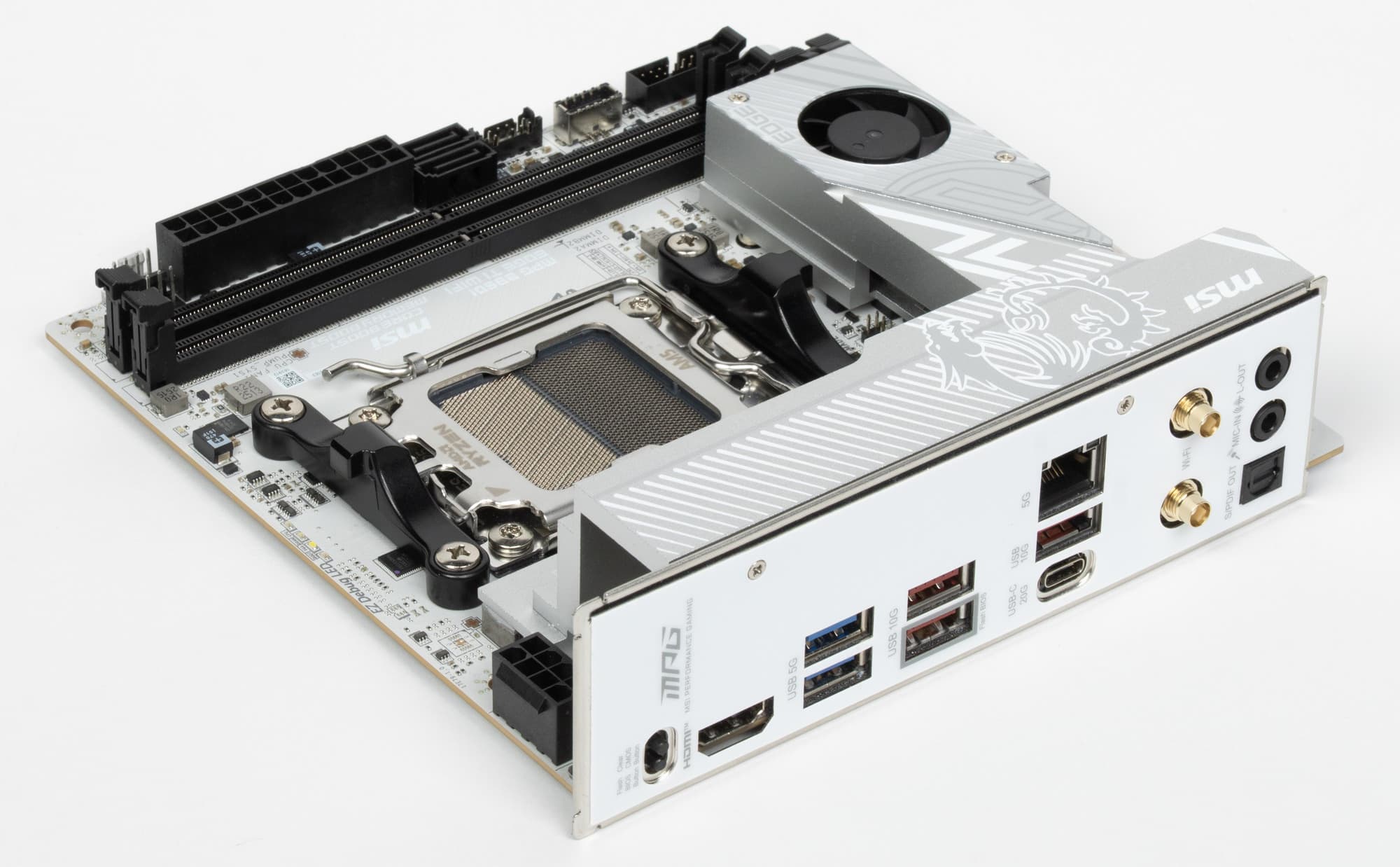

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

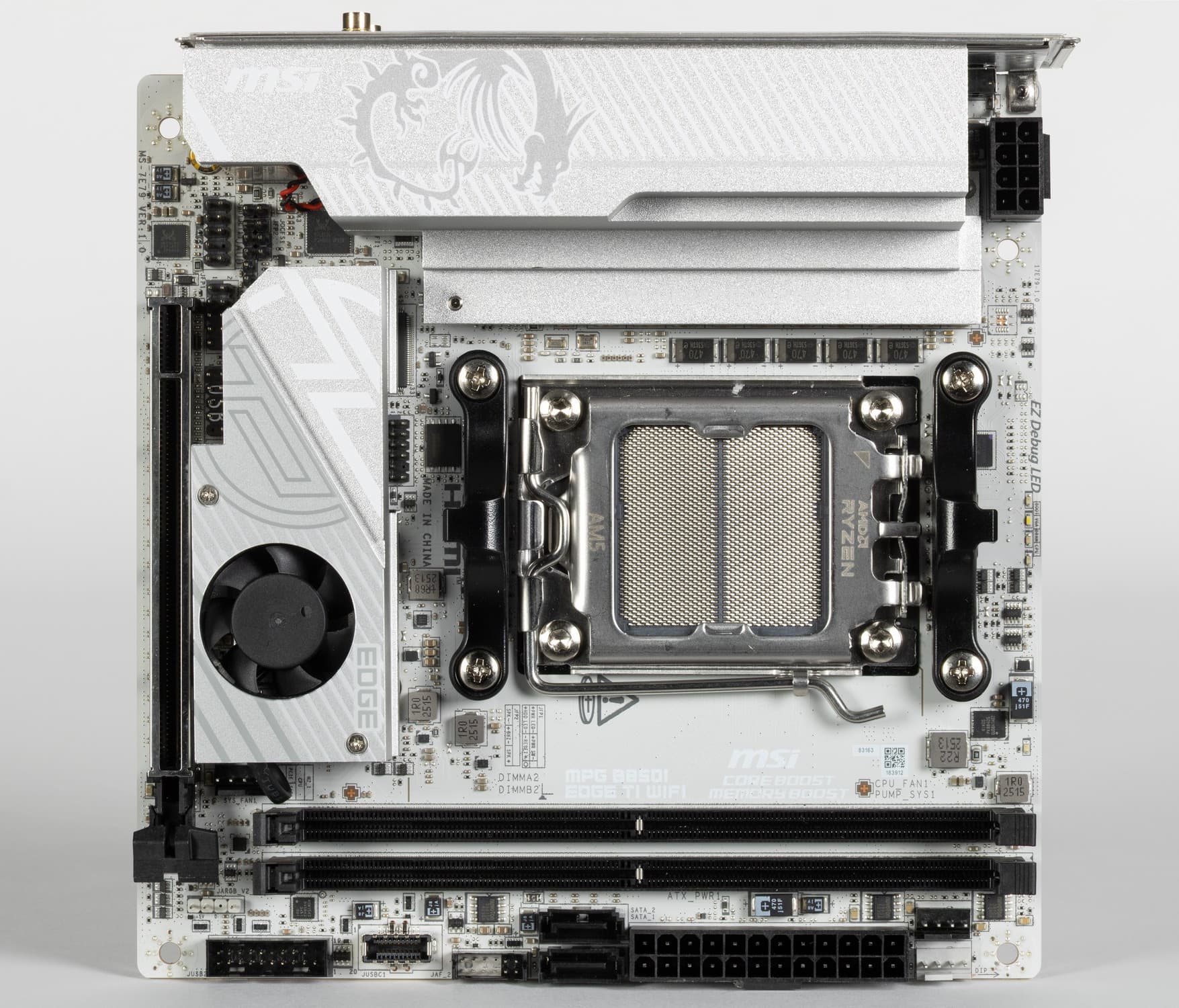

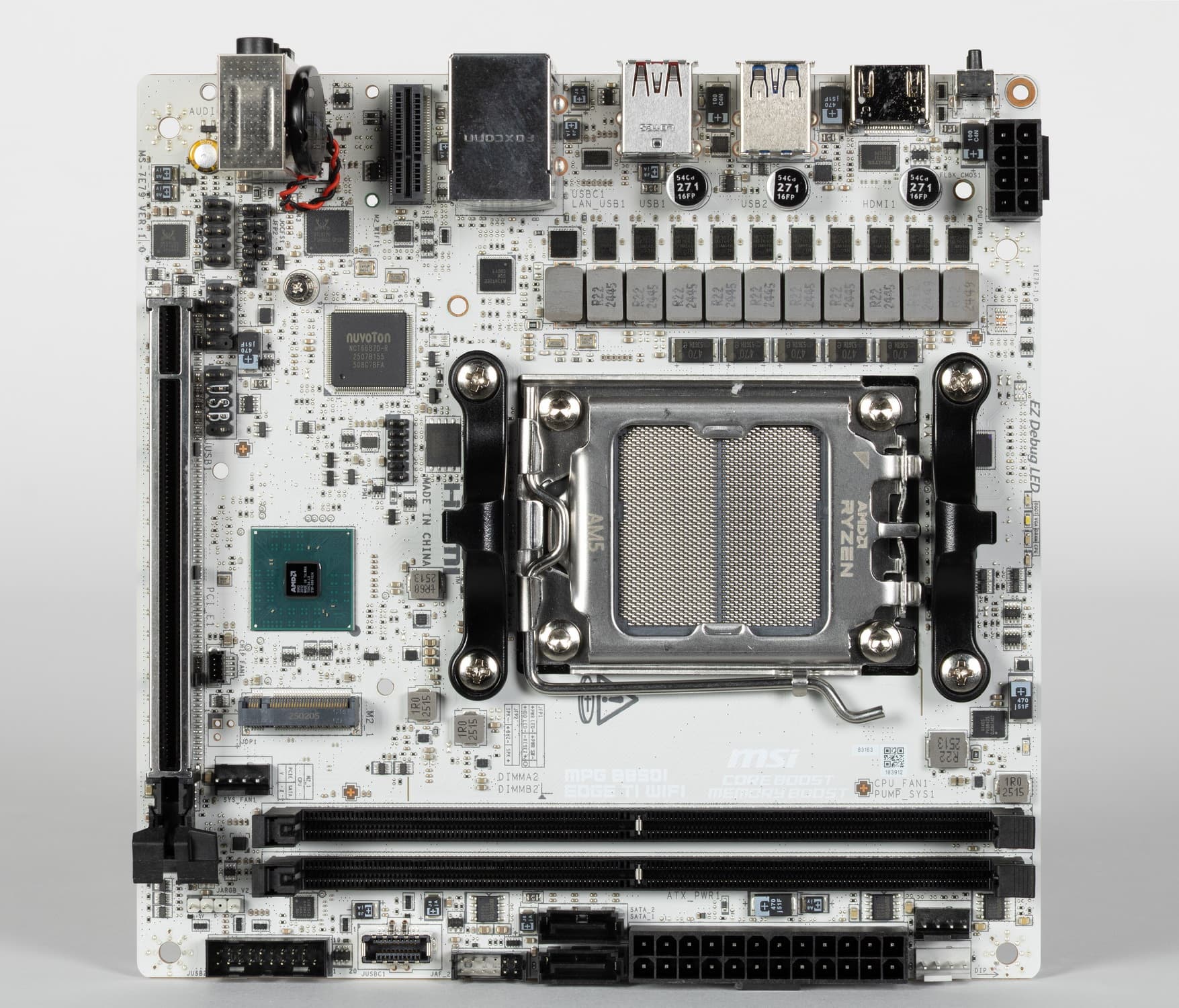

Форм-фактор

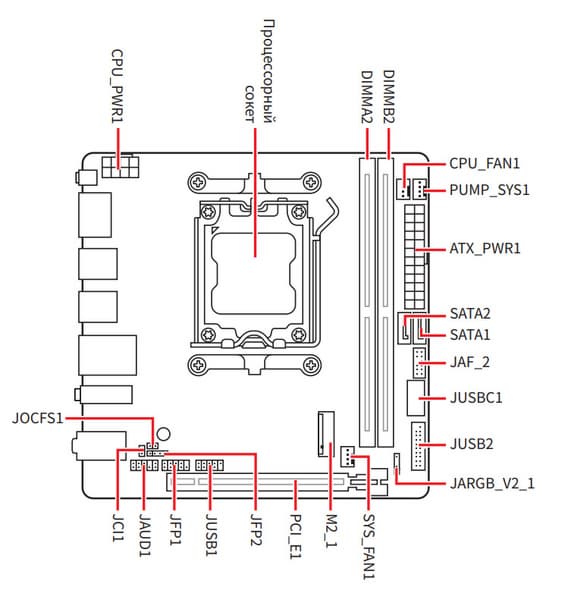

Форм-фактор Mini-ITX имеет размеры 170x170 мм, microATX – до 244x244 мм, ATX – до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG B850I Edge Ti WiFi имеет размеры 170×170 мм, поэтому выполнена в форм-факторе Mini-ITX, и на ней имеются 4 монтажных отверстия для установки в корпус.

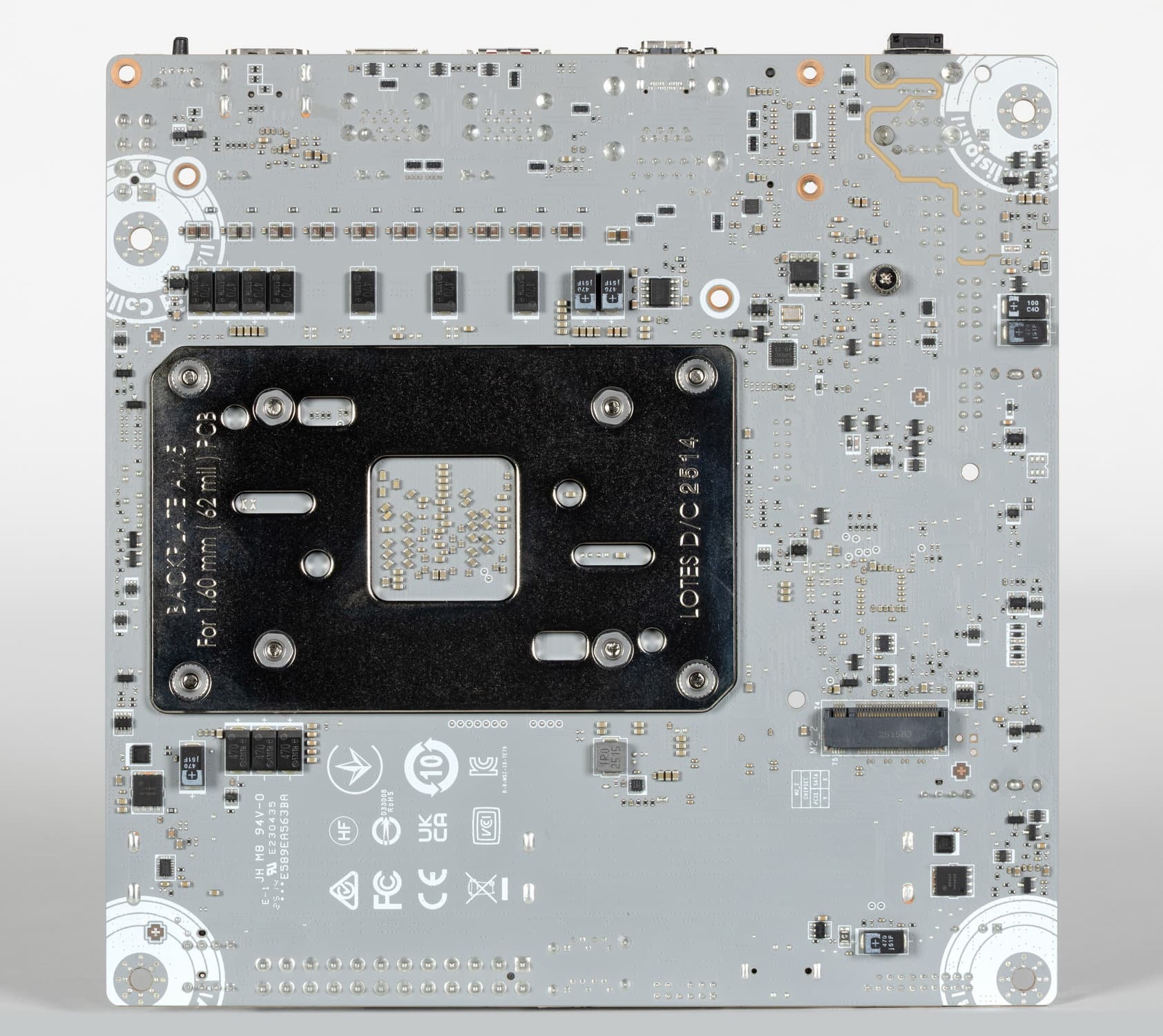

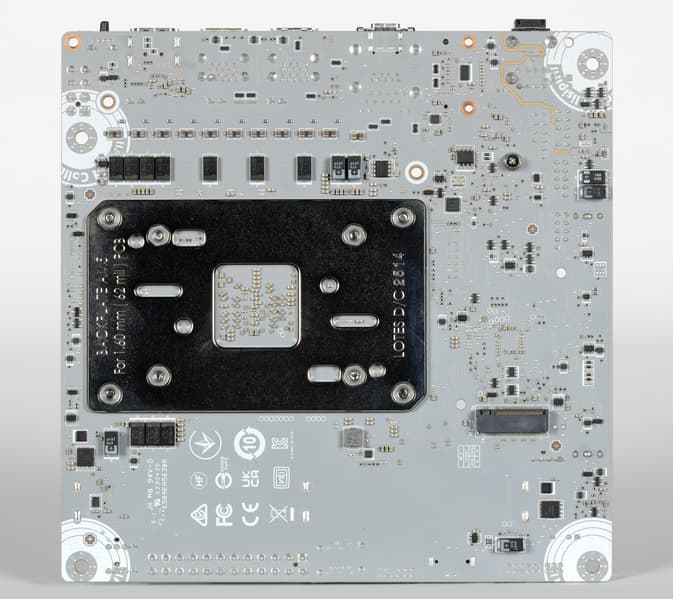

На оборотной стороне расположены некоторые электронные логические элементы, контроллеры, а также слот M.2. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Так таковой полноформатной защитной пластины (бэкплейта) у платы нет, но в местах расположения силовых преобразователей VRM имеется небольшая алюминиевая пластина, призванная охлаждать текстолит с оборотной стороны.
На тыльной стороне платы имеются маркировки в местах потенциального нахождения стоек в корпусе для крепления матплаты.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

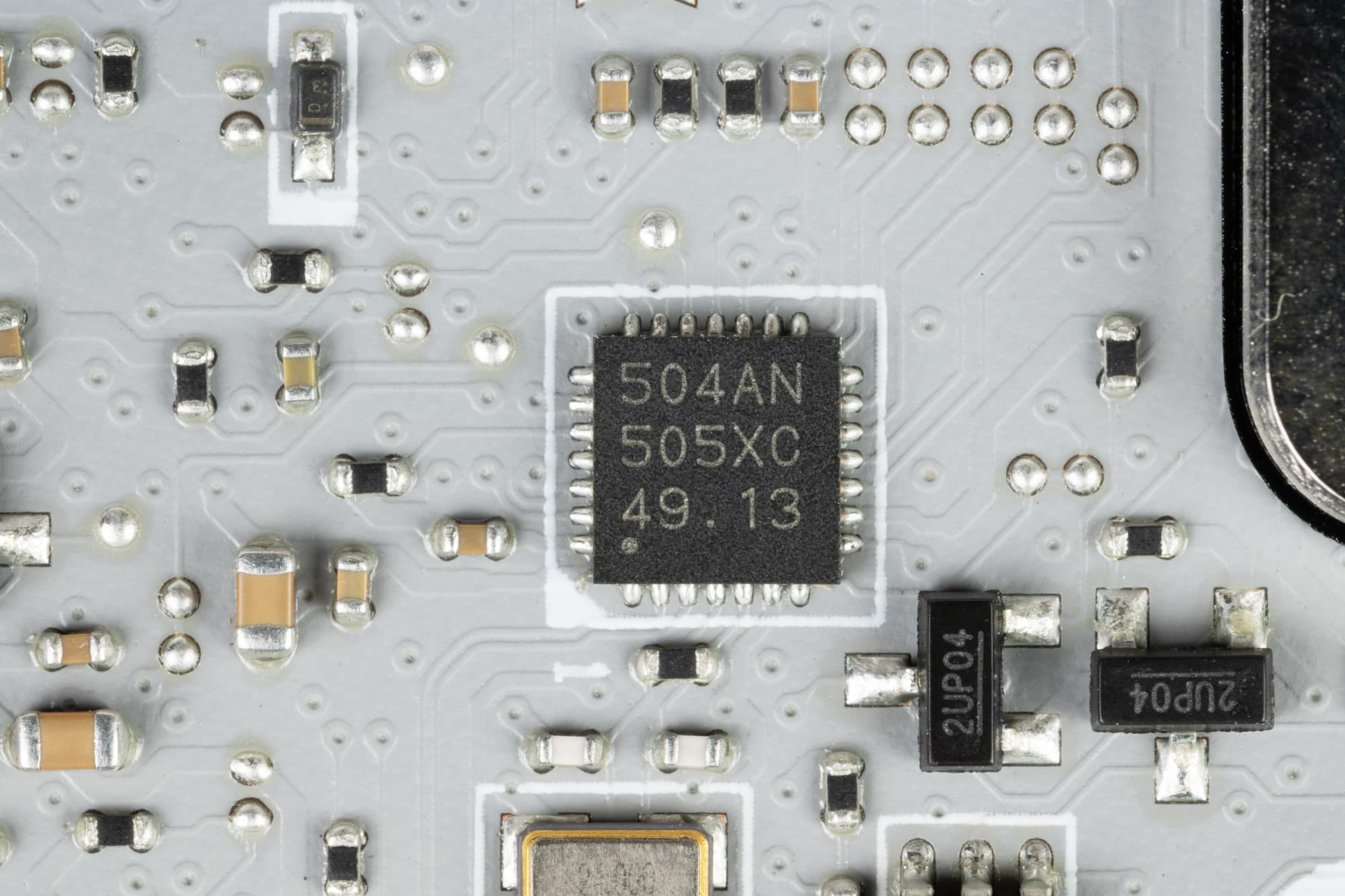

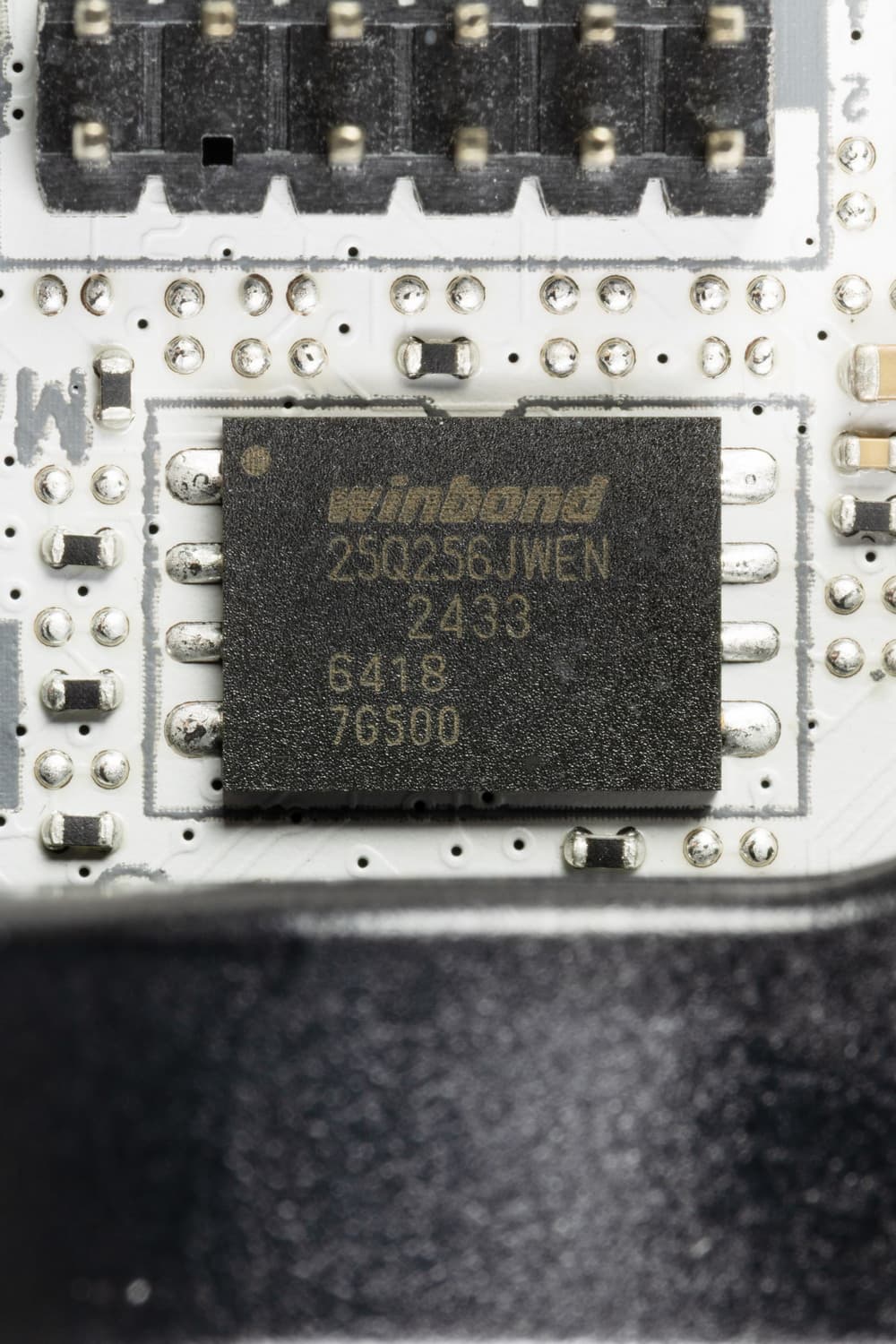

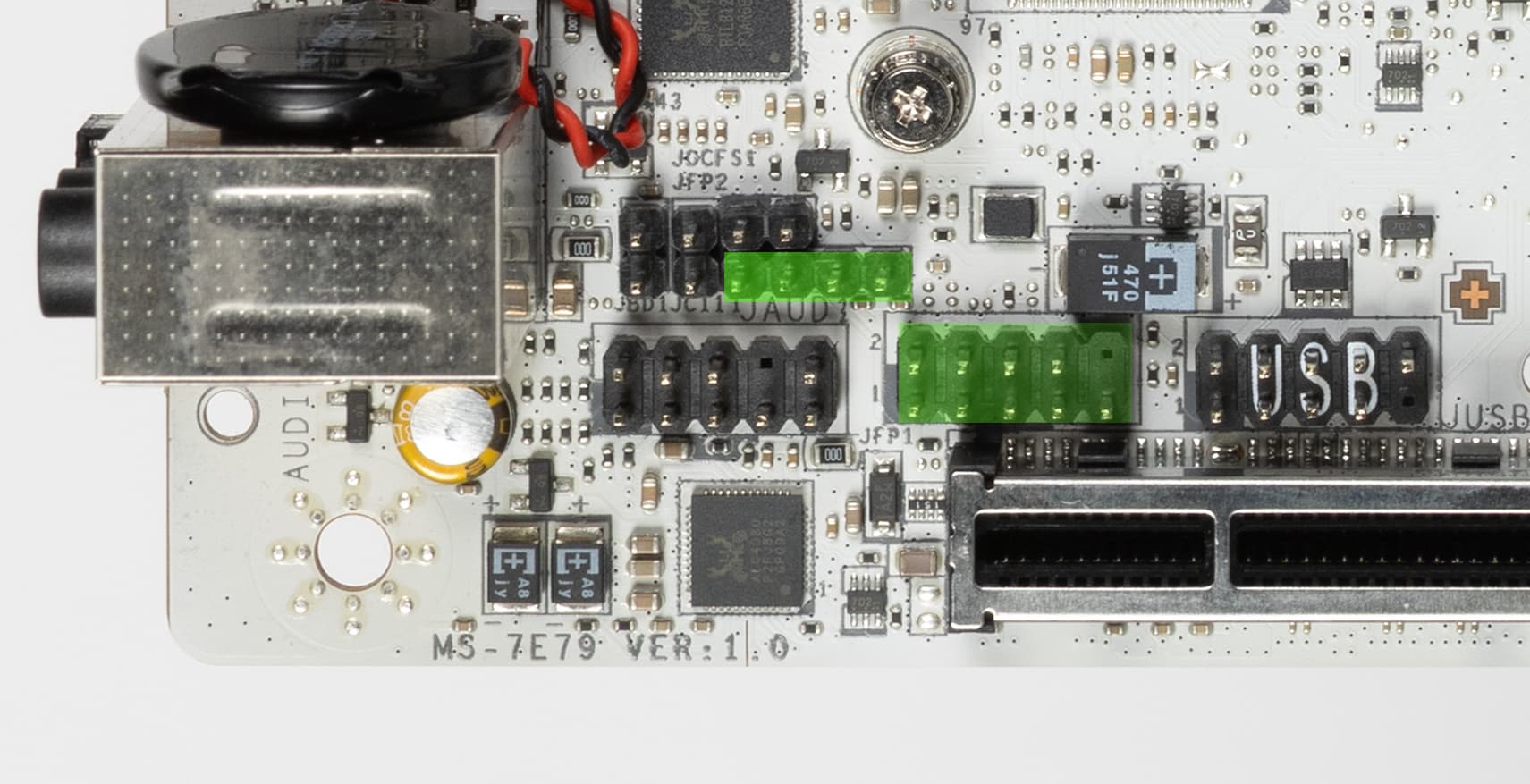

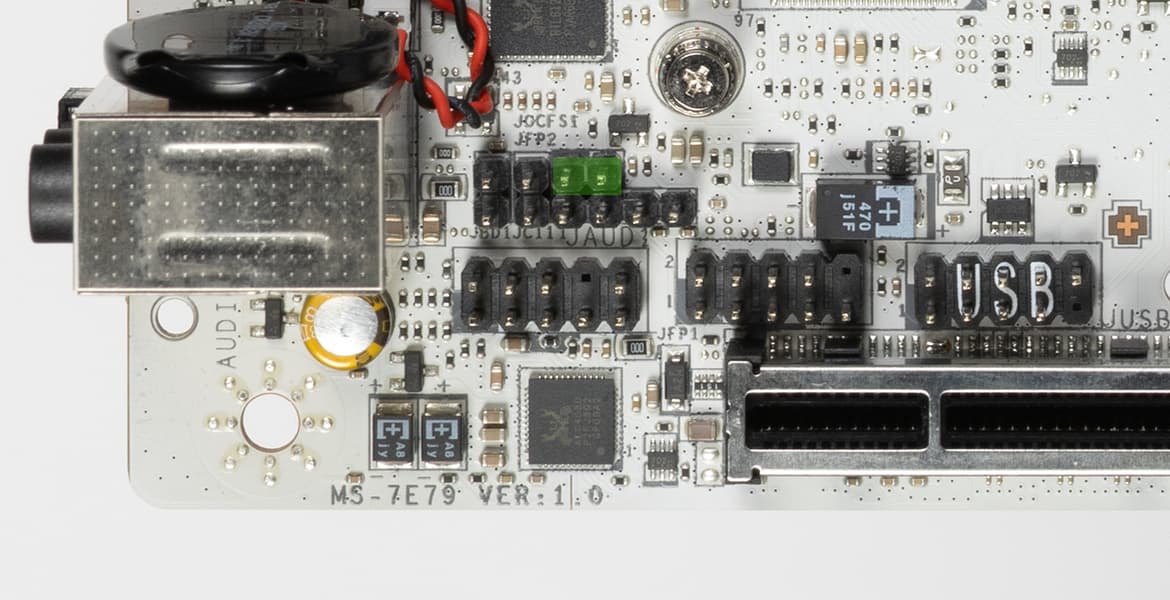

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 2 × DDR5, до 10000 МТ/с (XMP/EXPO), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Qualcomm Dual Band Wireless QCNCM865 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCI_E1, режим x16/X8+X8/X4+X4+X4+X4) |
| Разъемы для накопителей | 2 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, B850, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B850) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (850) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) (CPU) 1 × USB 3.2 Gen2x2: 1 порт Type-C (B850) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (CPU+B850) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B850) |
| Разъемы на задней панели | 2 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2x2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 оптический аудиоразъем S/PDIF 1 × HDMI (выход) 1 кнопка сброса CMOS 1 кнопка обновления прошивки BIOS - Flash BIOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем JOC_FS1 для включения безопасной загрузки с настройками по умолчанию 2 разъема для подключения управления с передней панели корпуса 1 разъем JAF_2 для подключение проприетарных систем охлаждения от MSI |
| Форм-фактор | Mini-ITX (170×170 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

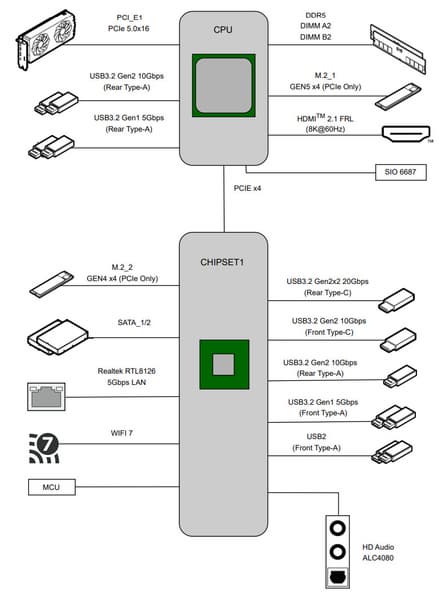

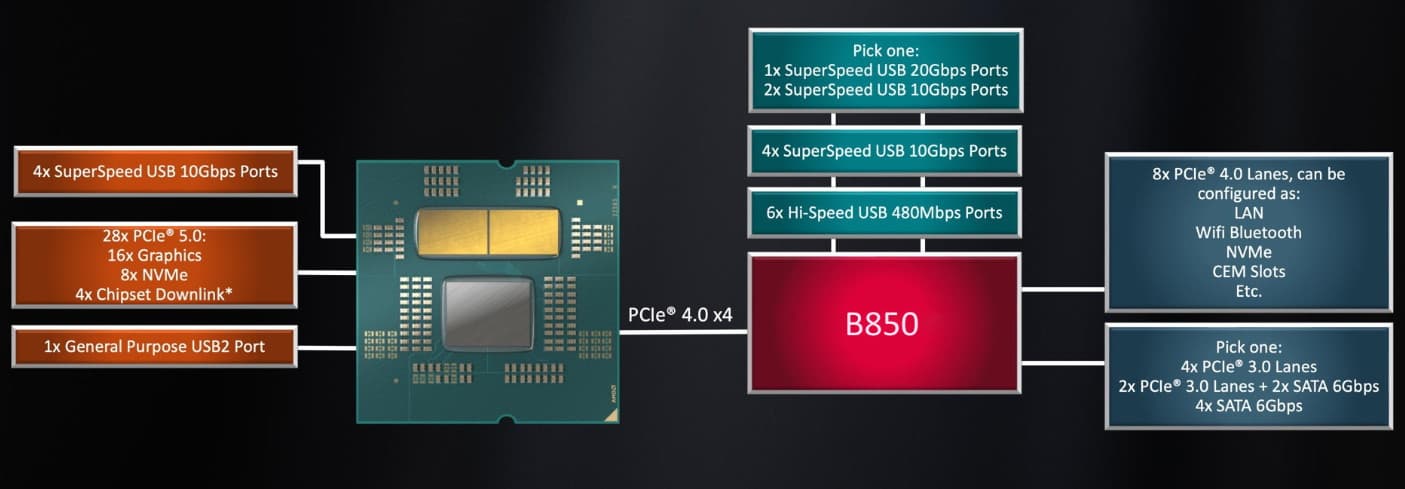

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

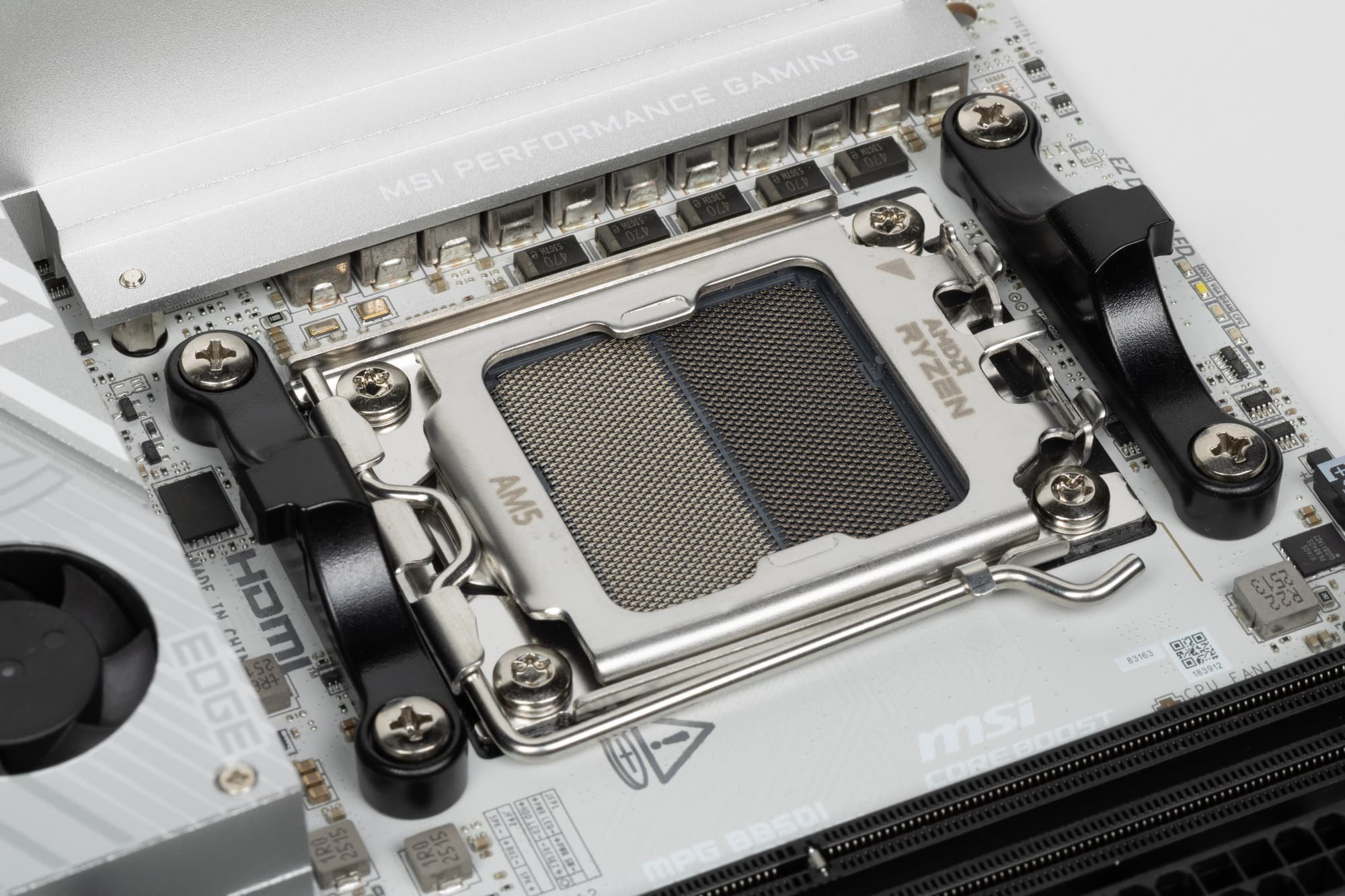

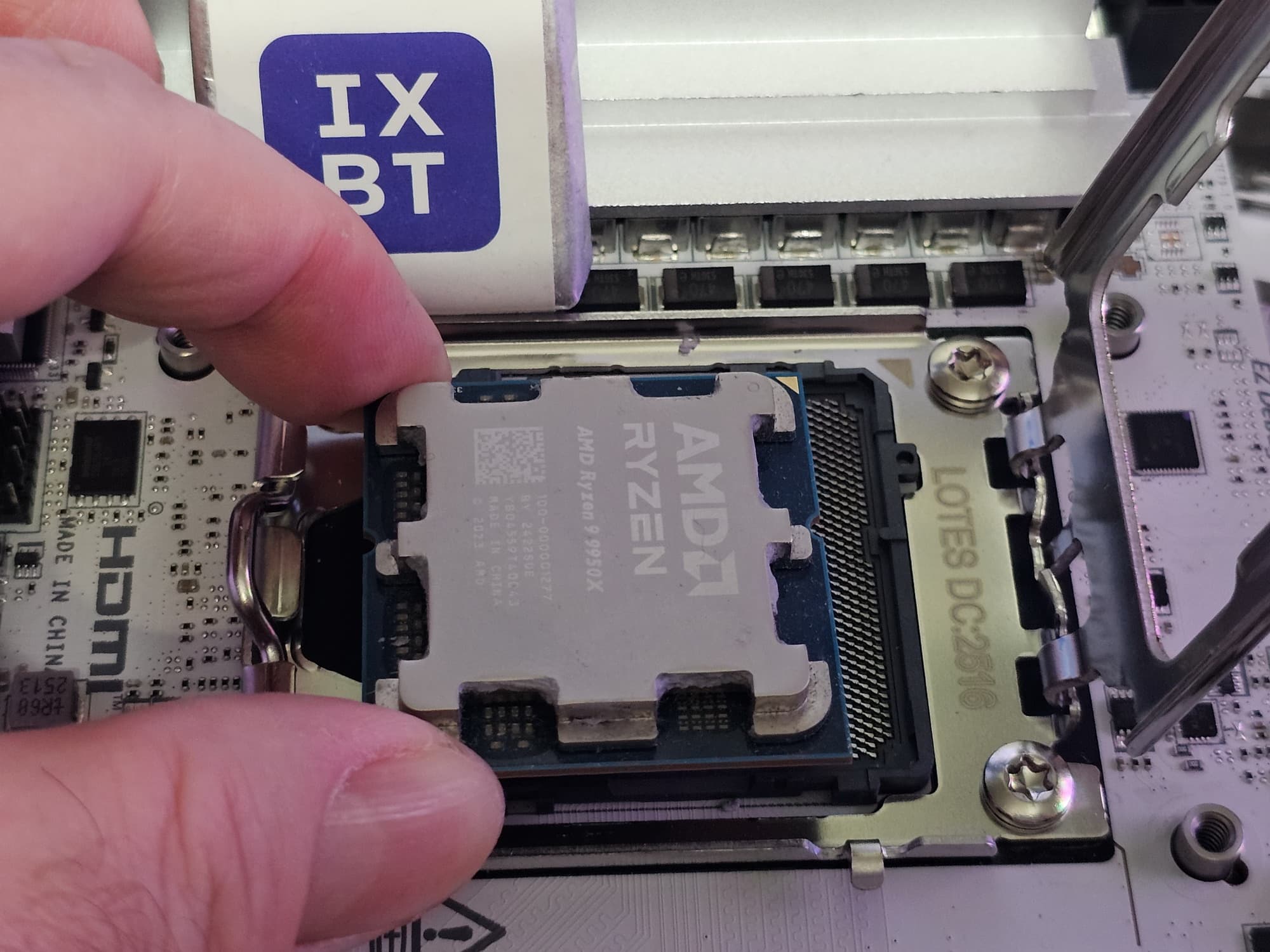

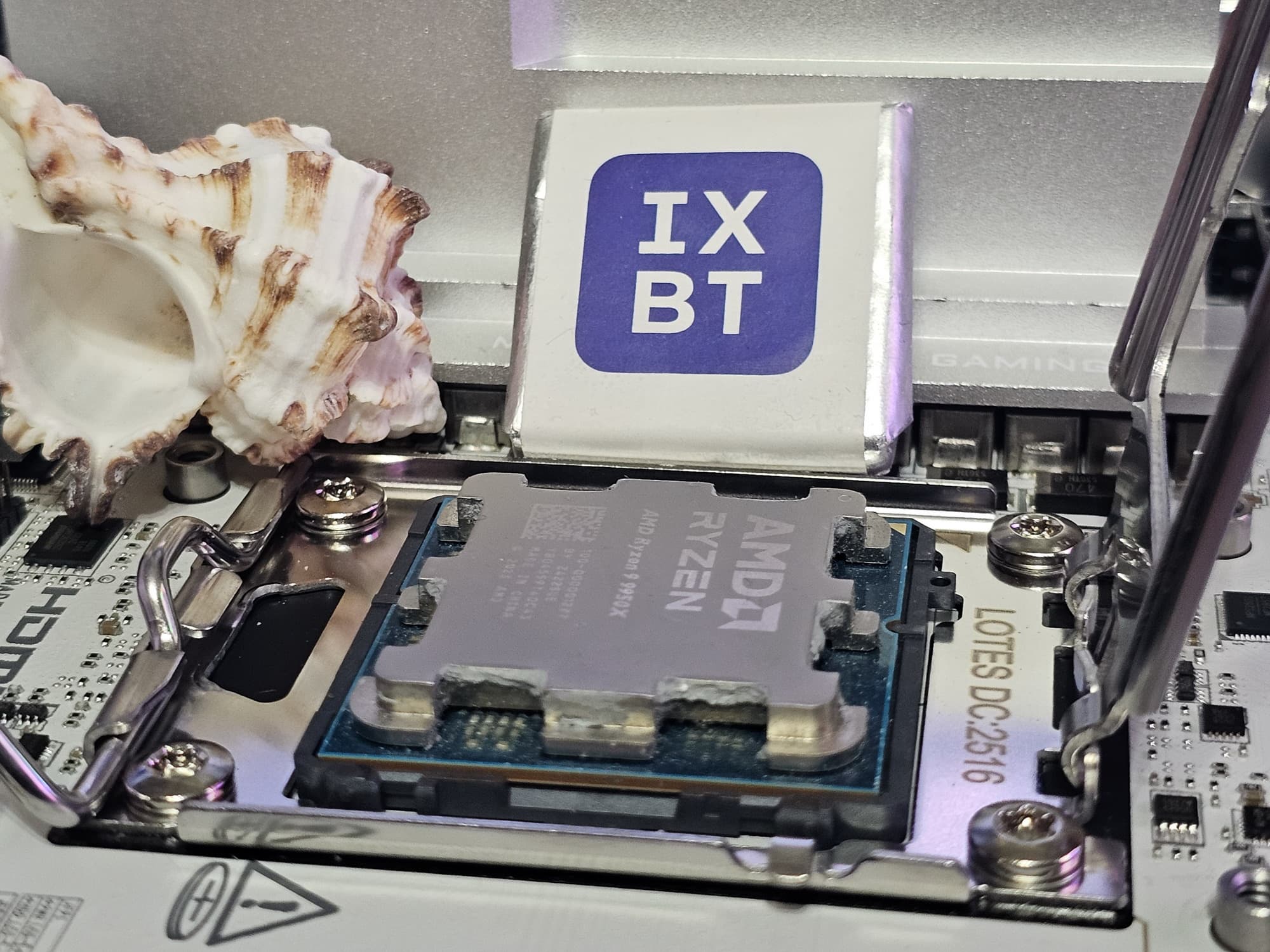

Плата MSI поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

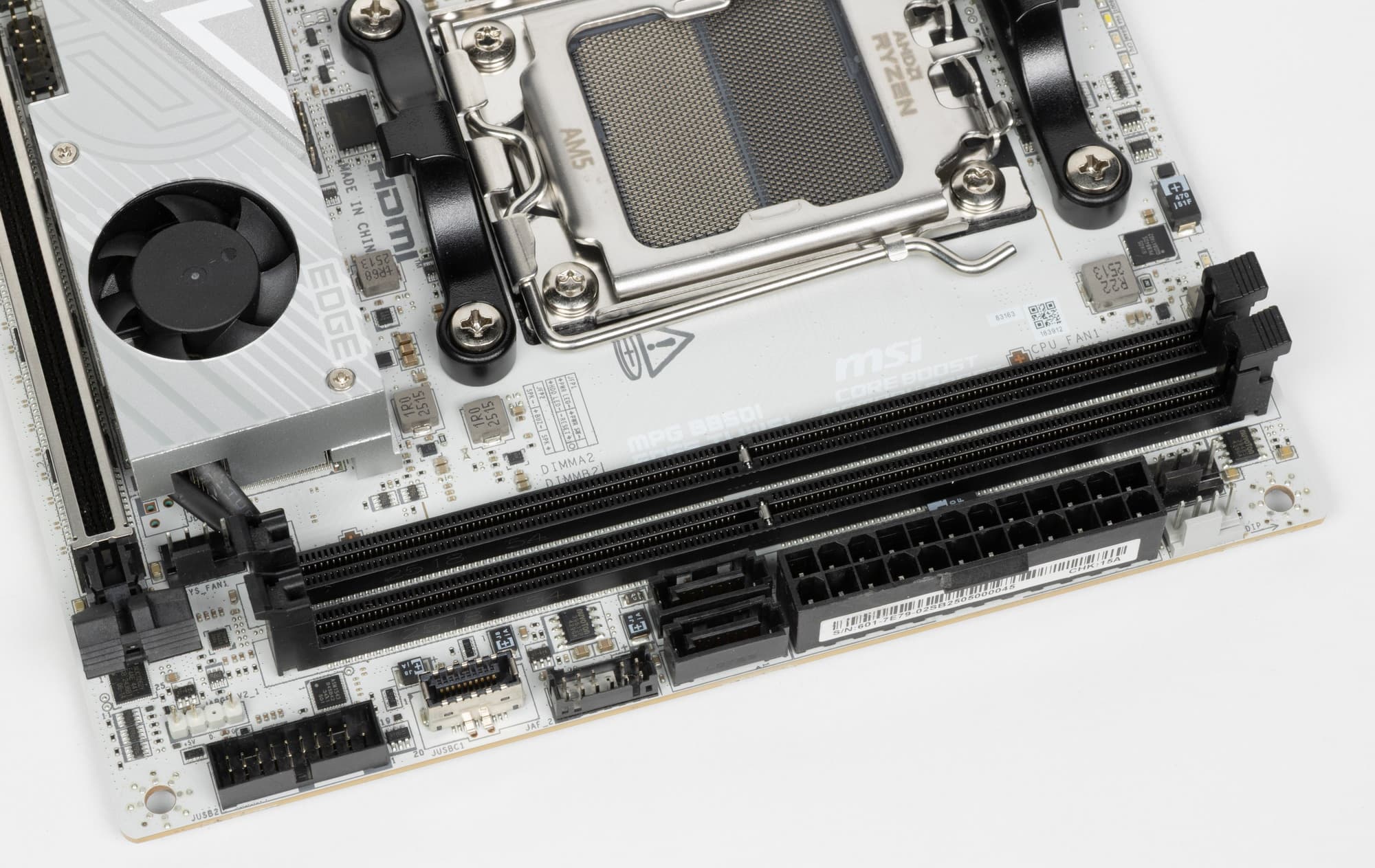

Для установки модулей памяти на плате имеется два DIMM-слота (для работы памяти в случае использования всего 1 модуля его следует устанавливать в B2).
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

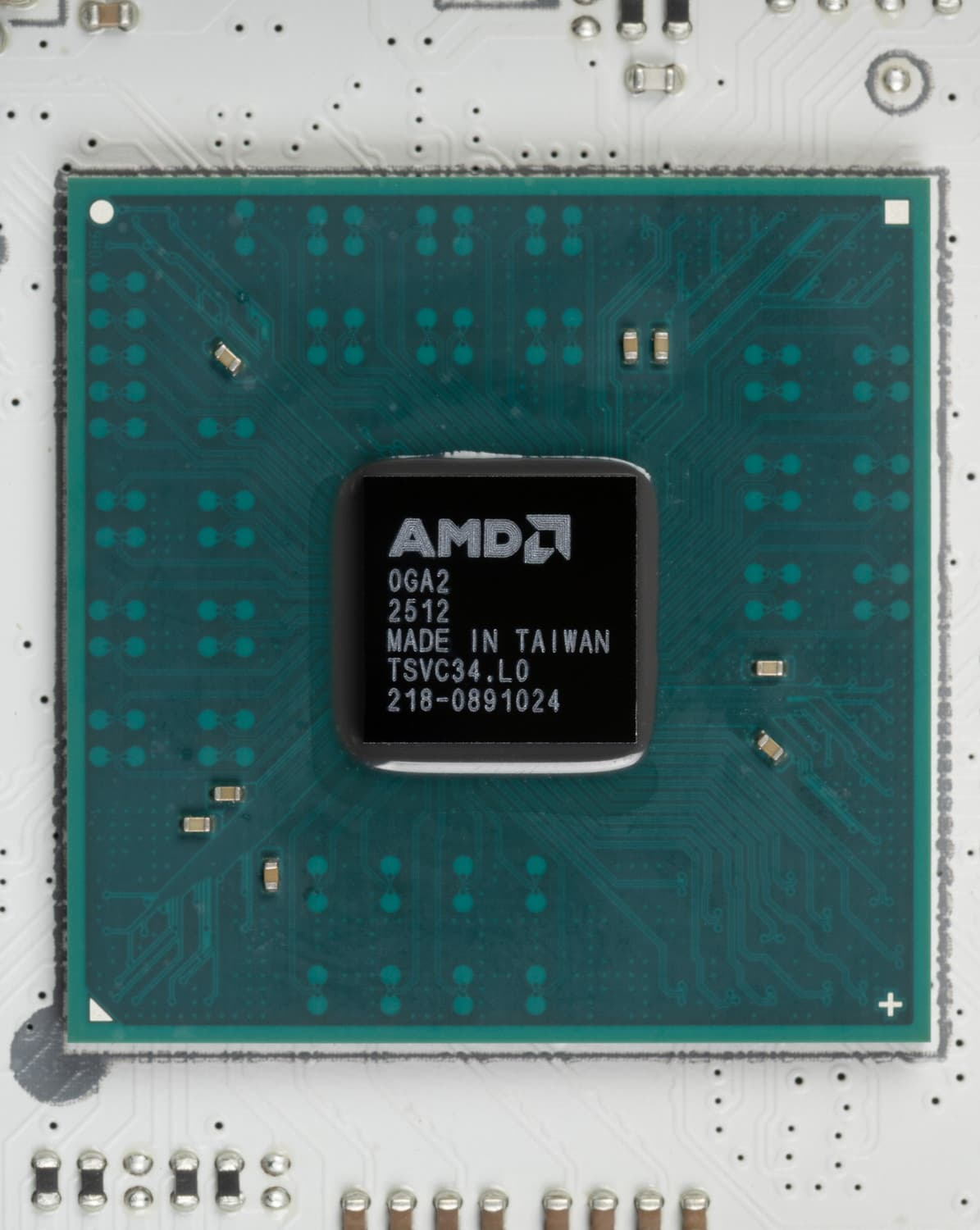

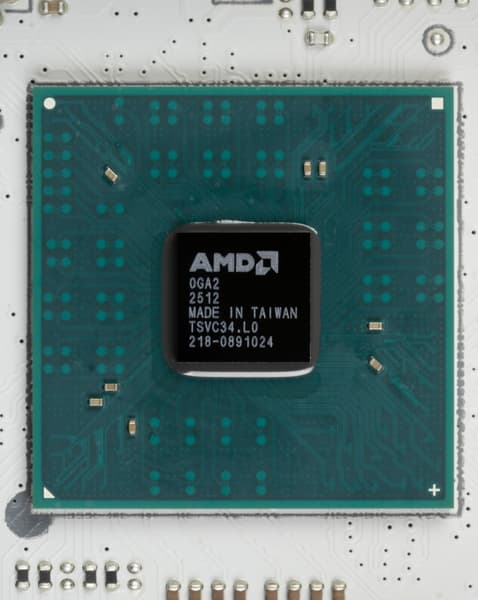

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот M.2_2 (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- Qualcomm QCNCM865 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- SATA 1/2 (2 линии PCIe 3.0);
8 линий PCIe (4 PCIe 4.0 + 2 PCIe 3.0 + 2 SATA) оказались занятыми. 1 линия USB 2.0 расходуется на связь с Realtek ALC4080, плюс один USB 2.0 расходуется на поддержку BT. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины, а вот начиная с RTL4xxx, требуются уже линии USB 2.0 (как и в нашем случае теперь).
Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 1 слот PCIe x16_1 (PCI_E1 для видеокарт или других устройств).

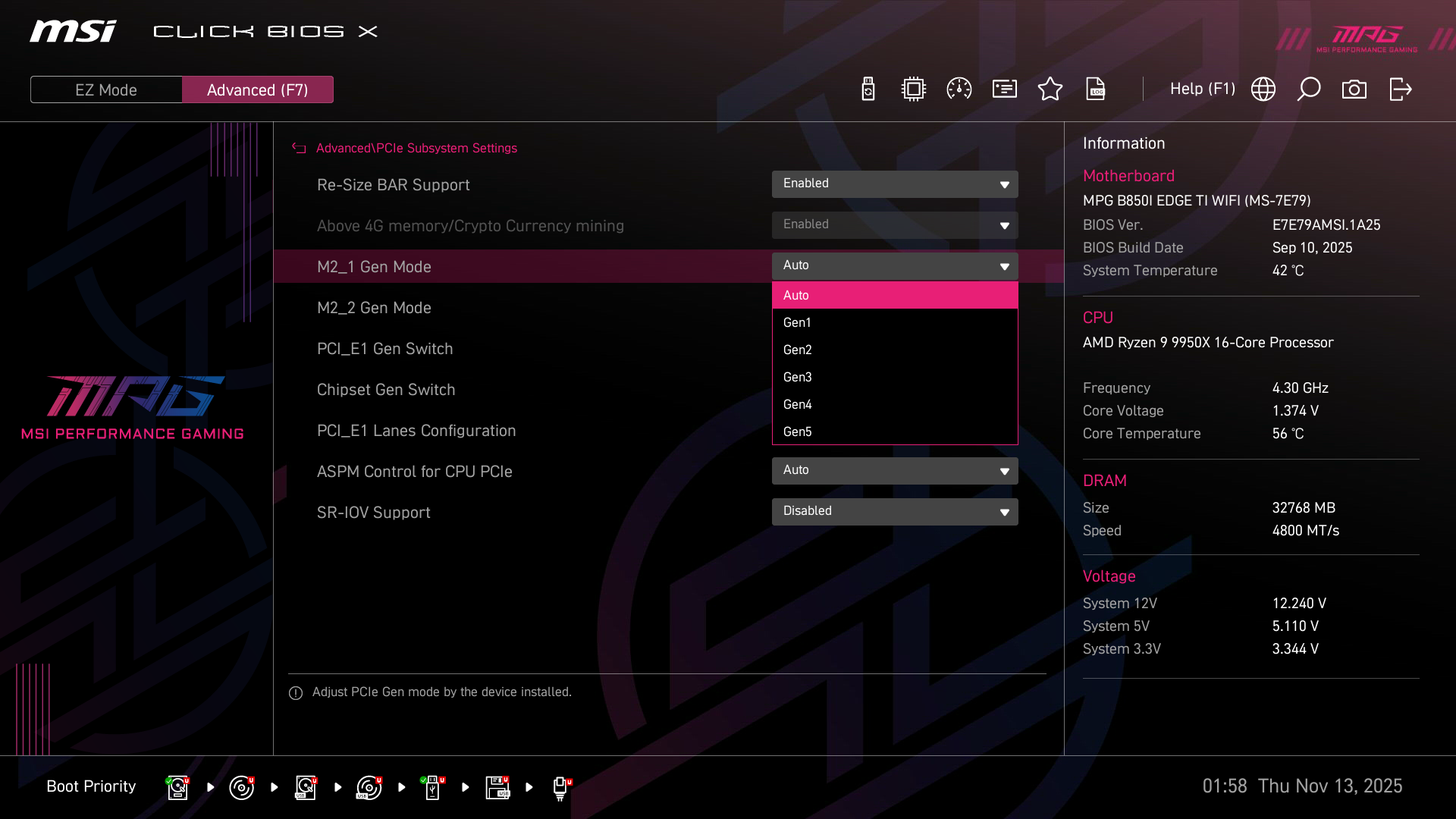

Как видим, перераспределения линий PCIe на этой материнке нет, поэтому и мультиплексоров нет.

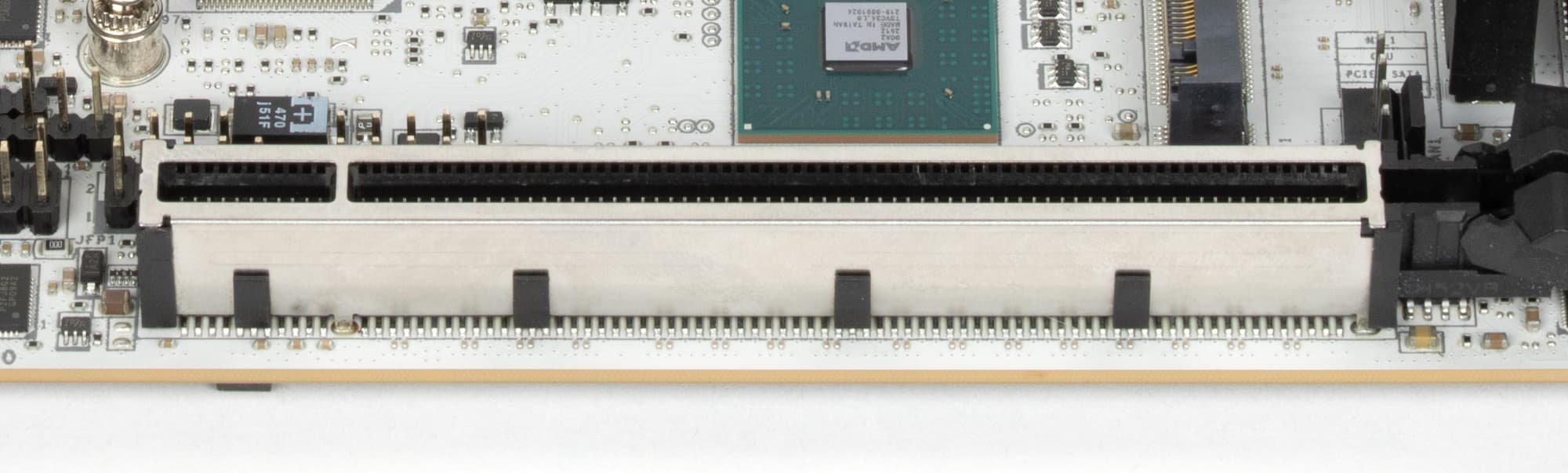

Слот PCI_E1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
С учетом размеров матплаты в целом, при подборе СО для процессора надо тщательно измерить свободное пространство.
Усилителей (ре-драйверов) шин PCIe нет.
На очереди — накопители.

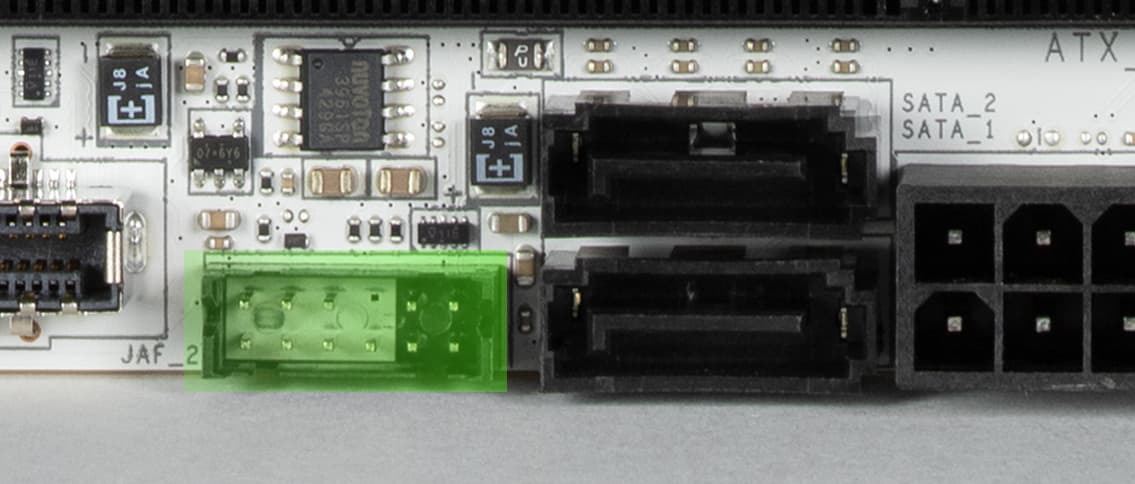

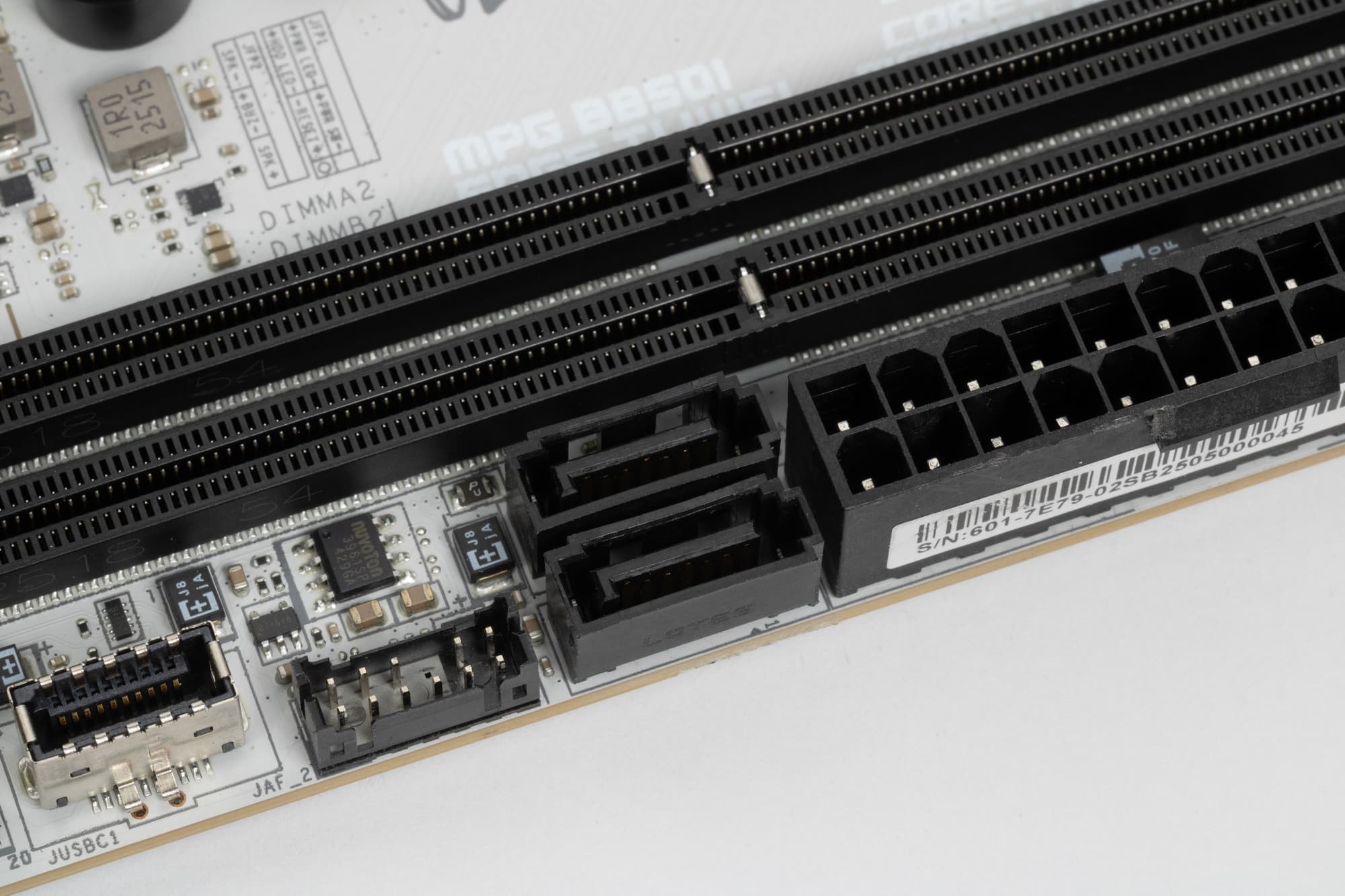

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 2 порта SATA 1,2 реализованы через B850.

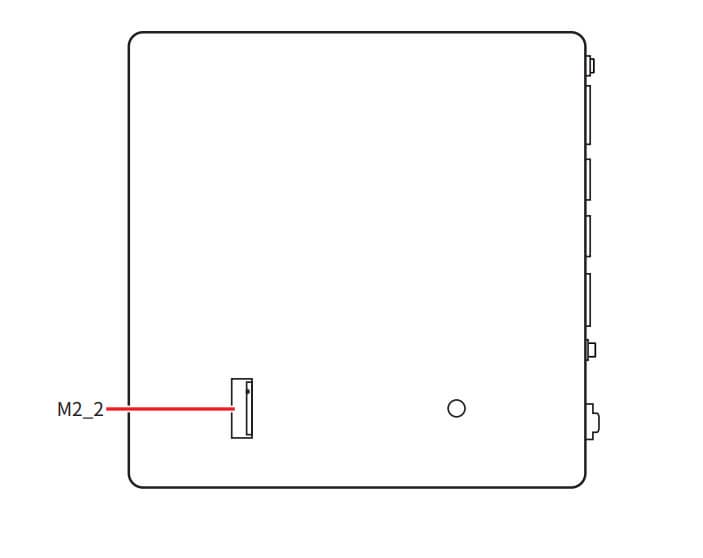

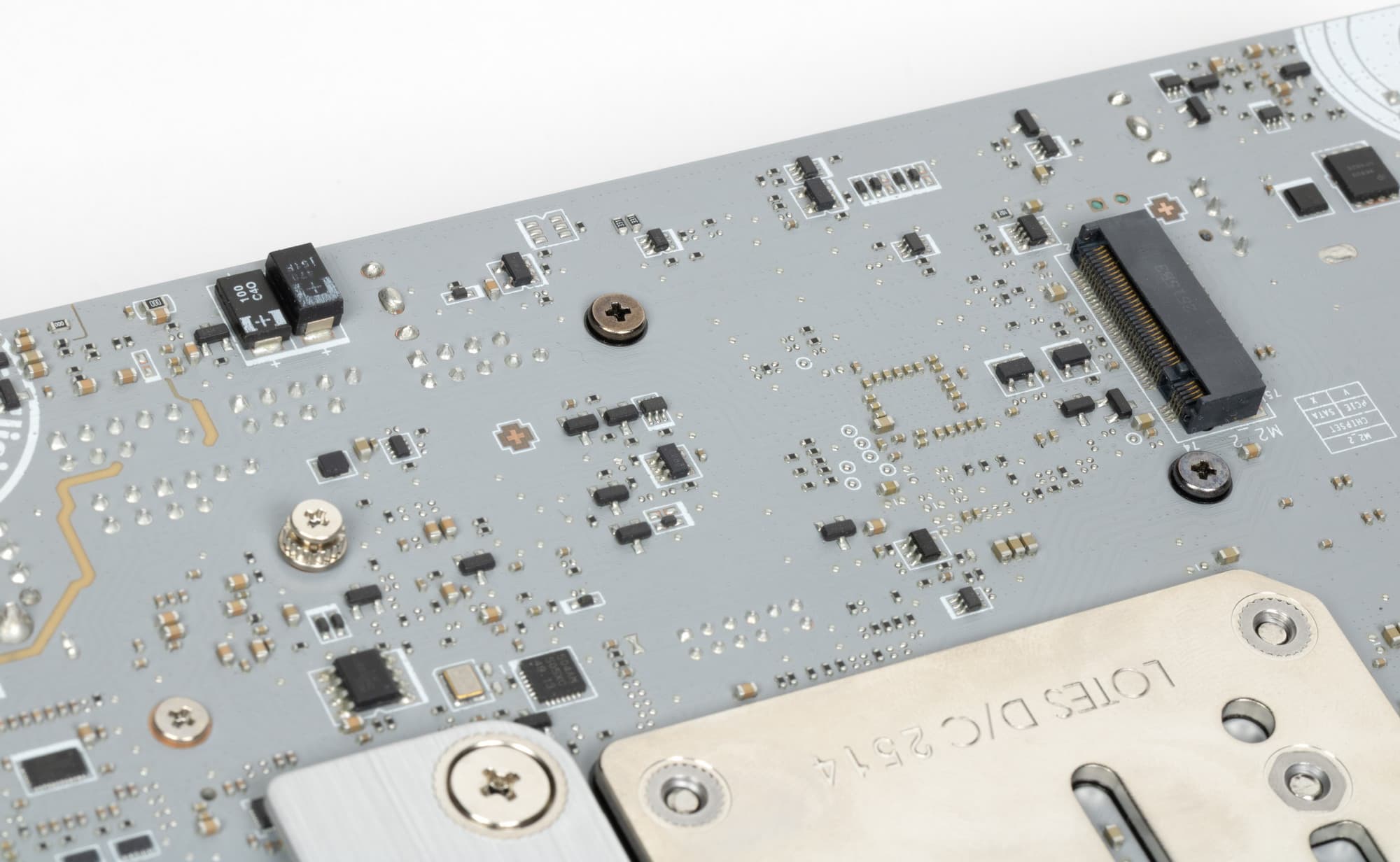

Материнская плата имеет 2 гнезда форм-фактора М.2, расположенных на обеих сторонах материнки.
Второй слот M.2 (M.2_2) получает данные от чипсета B850, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 получает PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размером 2280.
Поскольку нет деления ресурсов уже между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.

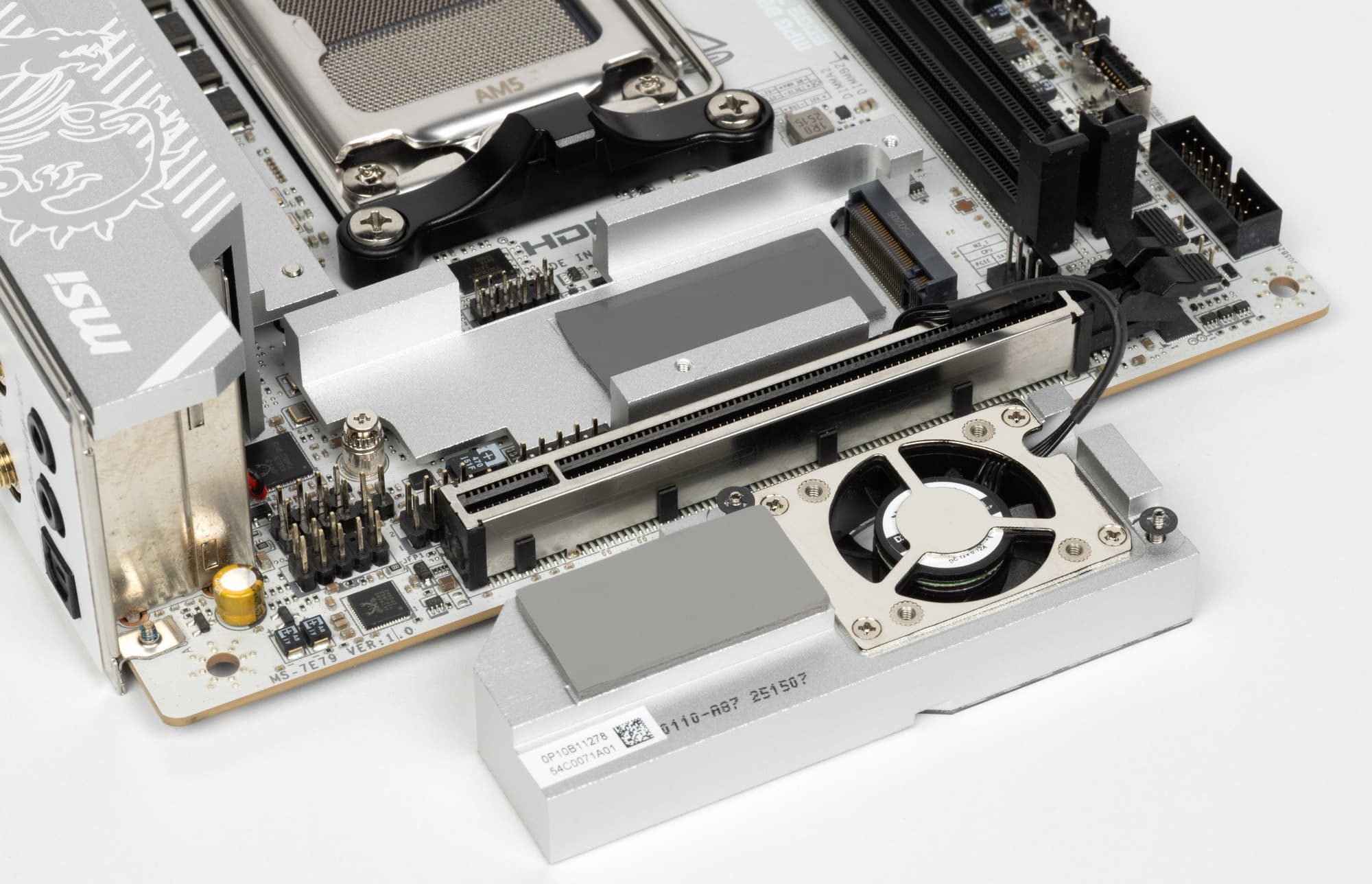

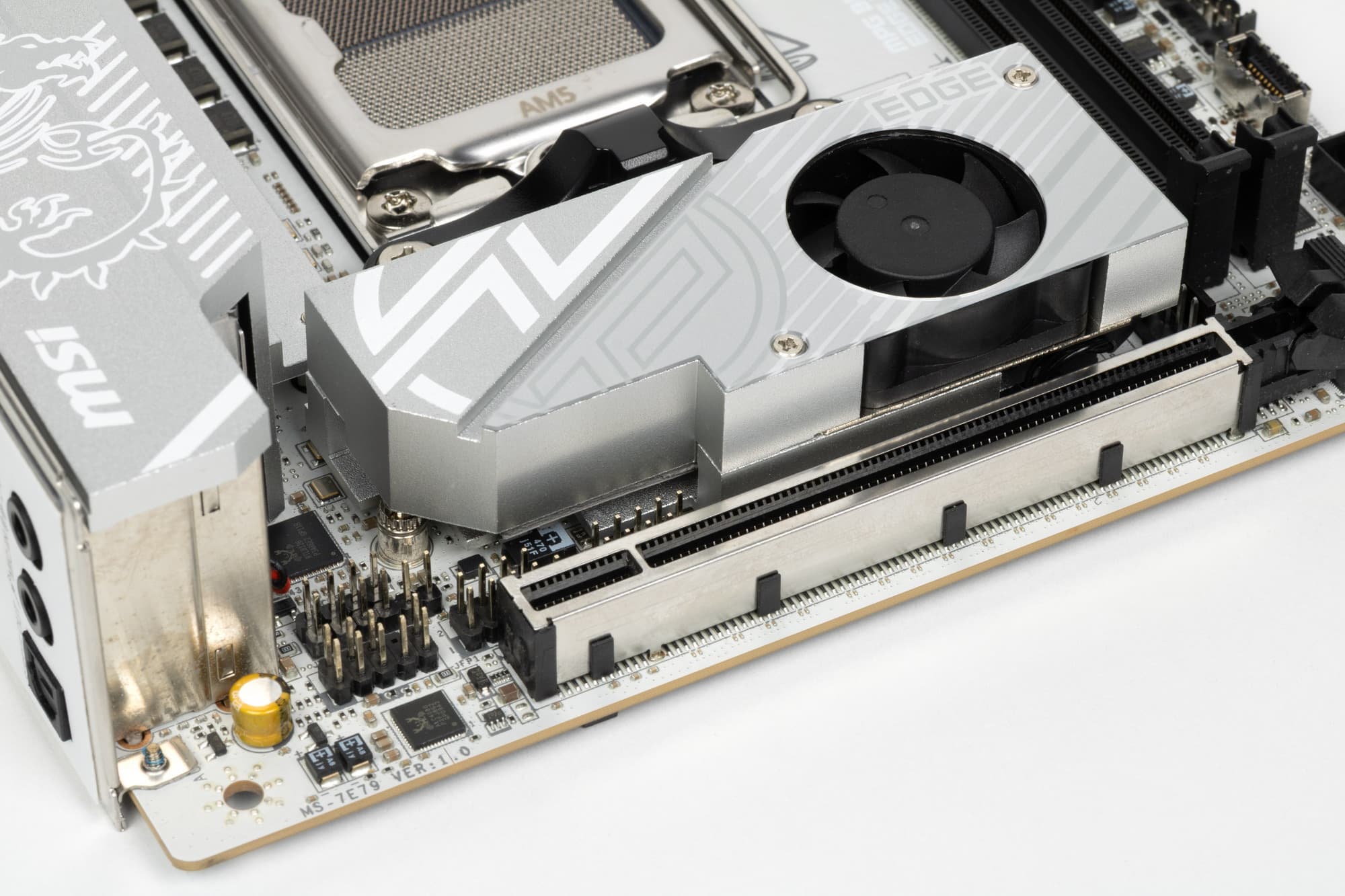

Слот M.2_1 обладает радиатором, который охлаждает не только накопитель в этом слоте, но и чипсет B850, поэтому радиатор оснащен вентилятором. Слот M.2_2 – без охлаждения, с учетом его нахождения на оборотной стороне платы, куда не установить никакой иной радиатор, следует использовать в M.2_2 только малонагревающиеся модули (PCIe 3.0).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

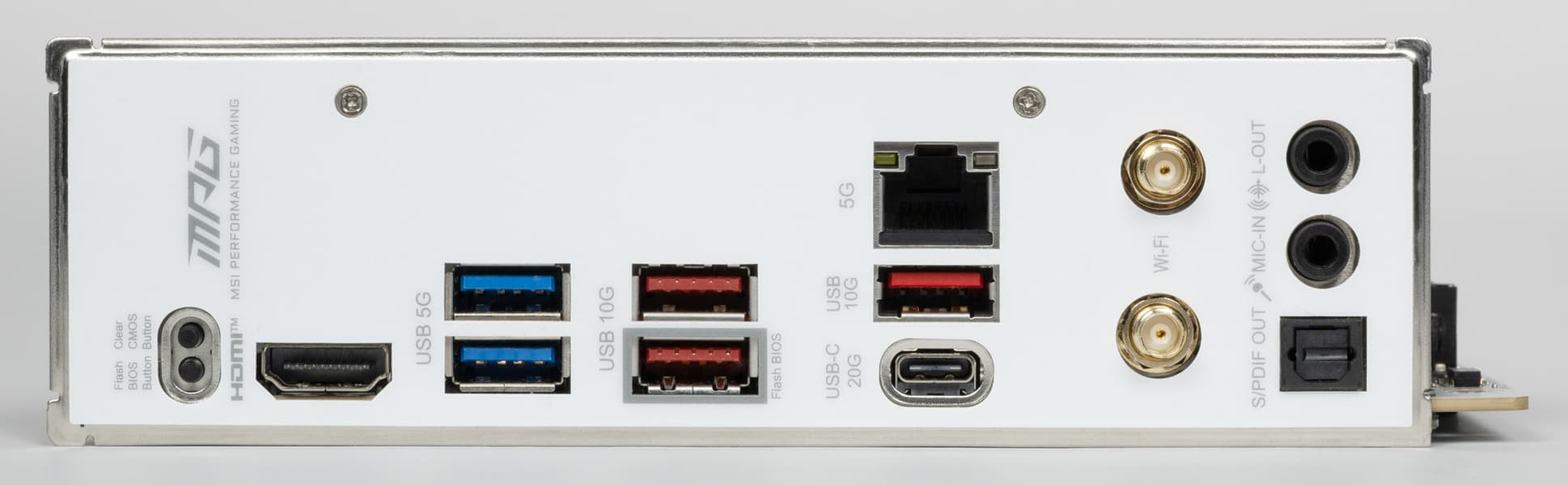

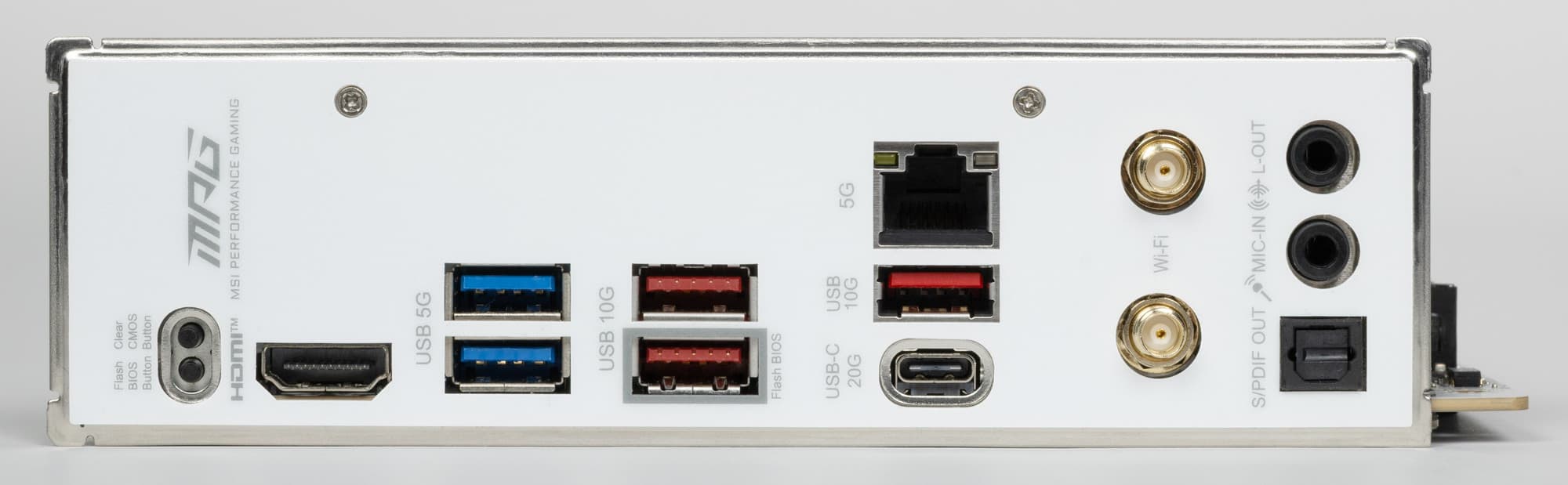

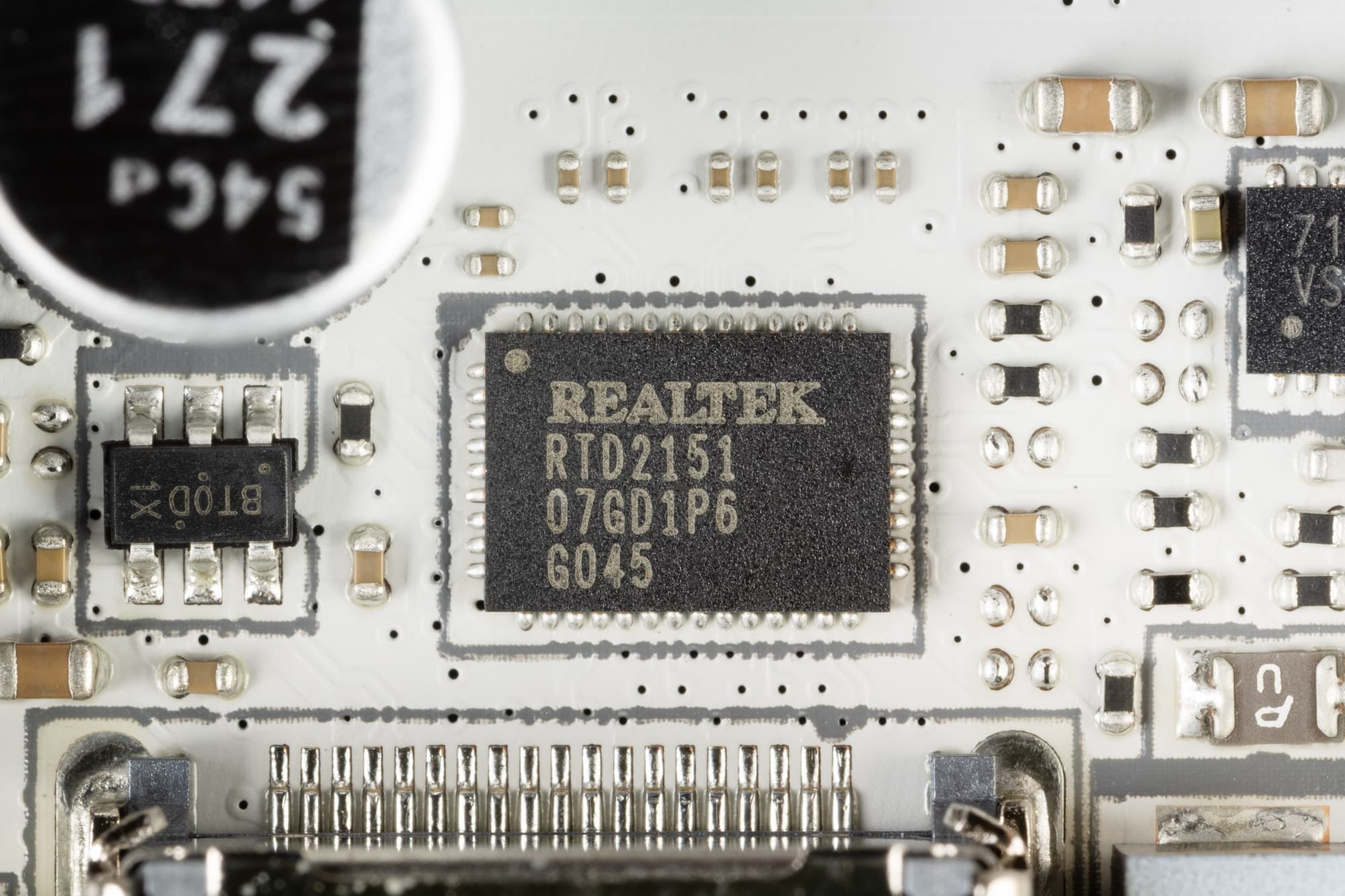

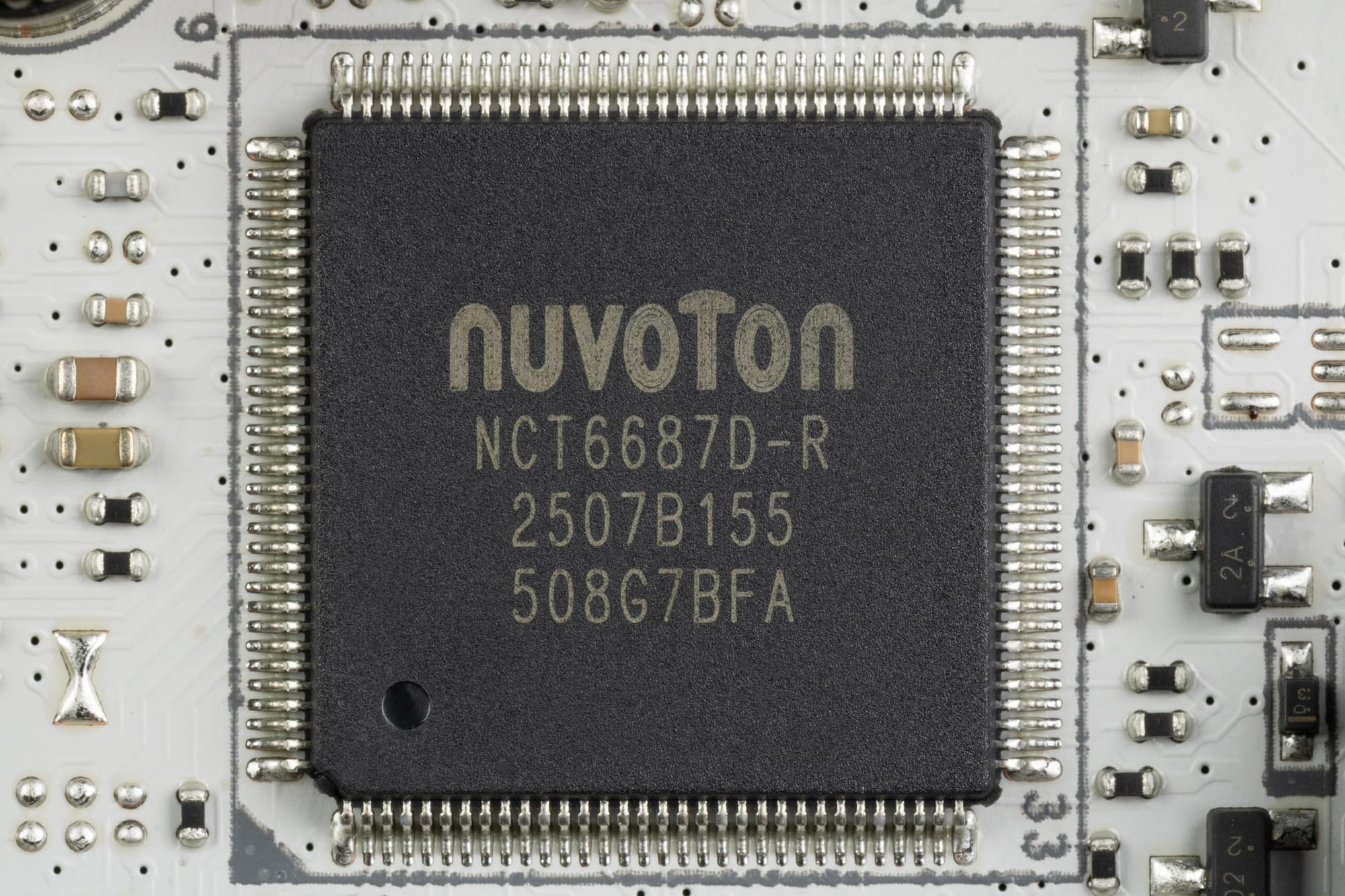

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 8 линий).
И что мы имеем? Всего на материнской плате — 11 портов USB:
- Порт USB4 отсутствует;
- 1 порт USB 3.2 Gen2x2 реализован через B850 и представлен на задней панели портом Type-C;

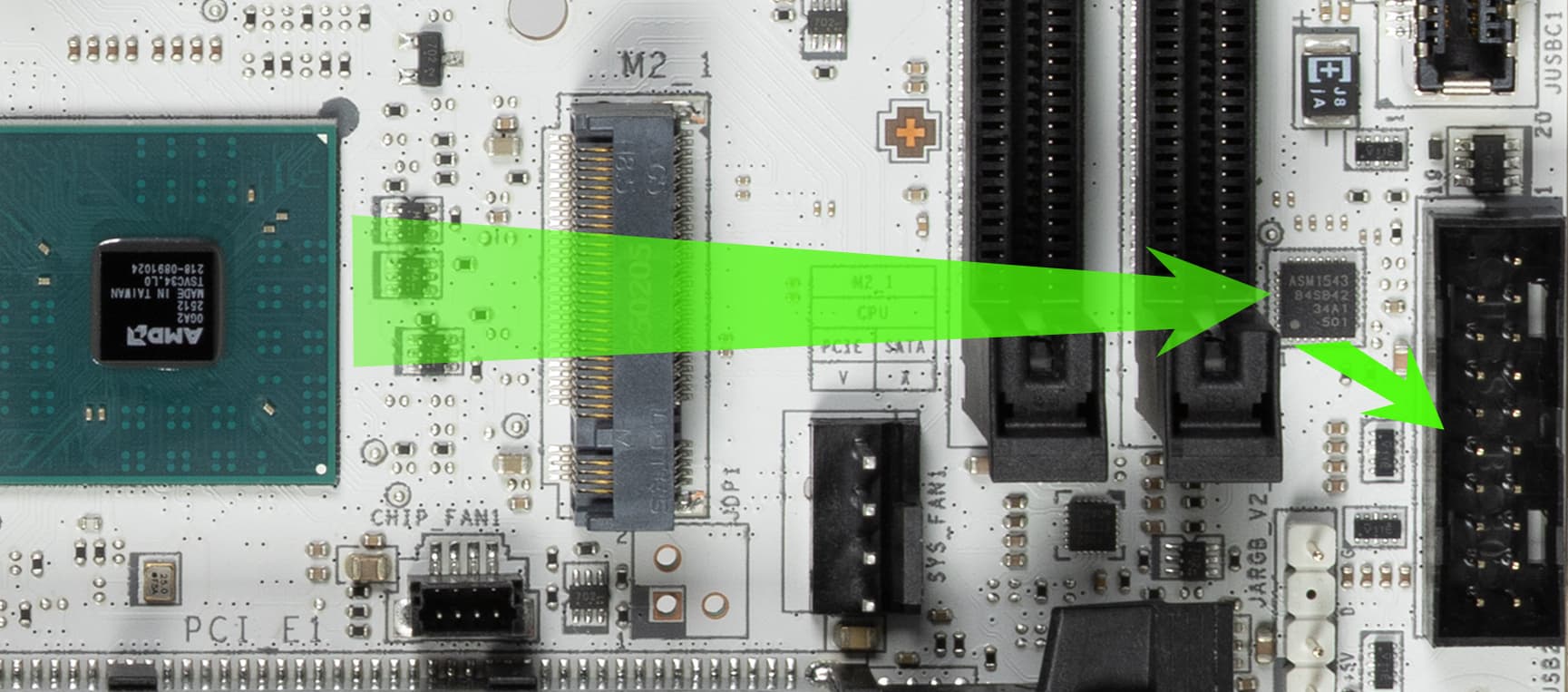

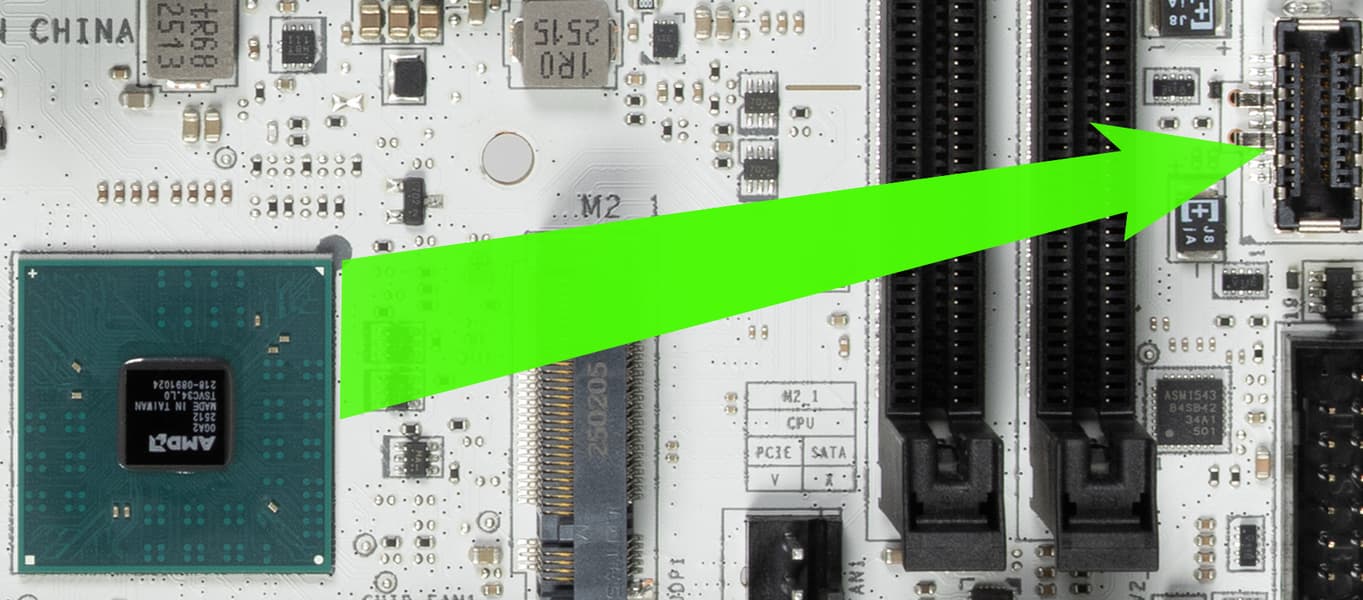

- 4 порта USB 3.2 Gen2: 2 реализованы через CPU, еще 2 реализованы через B850 и три представлены на задней панели портами Type-A (красного цвета); один представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 4 порта USB 3.2 Gen1: 2 реализованы через B850 и представлены внутренним разъемом на материнской плате на 2 порта; еще 2 реализованы через CPU и представлены на задней панели портами Type-A (синего цвета);

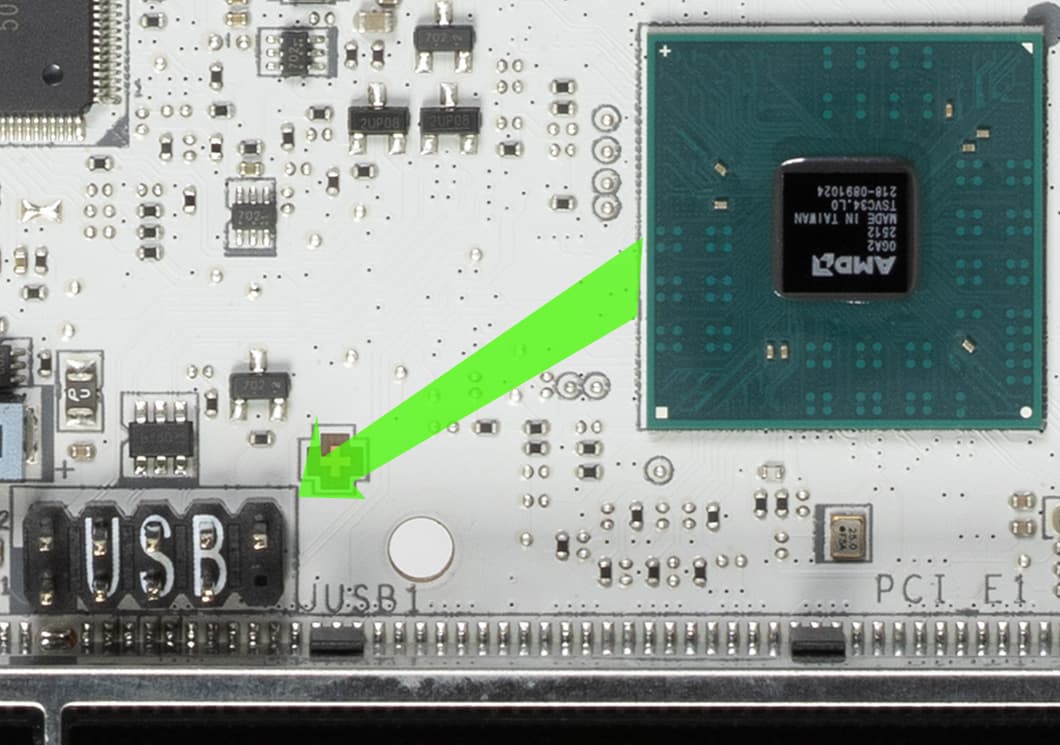

- 2 порта USB 2.0/1.1: все реализованы через B850 и представлены внутренним разъемом на материнской плате на 2 порта;
Итак, у нас 2 контроллера используют USB линии от B850:
- Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
- Bluetooth (беспроводной контроллер QCNCM865) (1 линия USB 2.0);
И 1 контроллер использует USB линии от CPU:

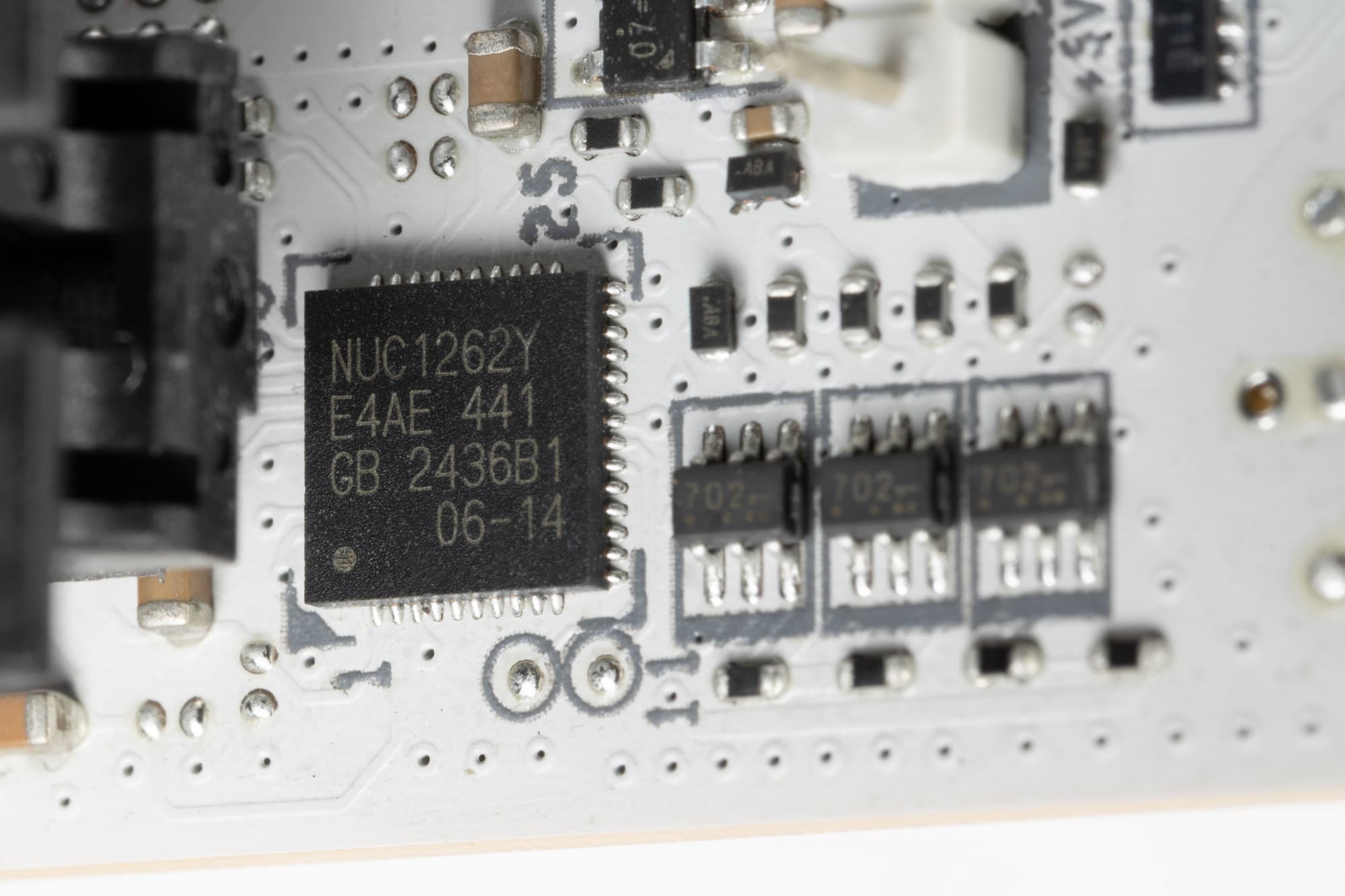

- Nuvoton NUC126 (контроллер подсветки) (1 линия USB 2.0);
Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 2 выделенный USB 3.2 Gen2;
- + 2 выделенный USB 3.2 Gen1;
= 5 высокоскоростных портов и 5 USB 2.0 портов (2 выделенных и 2 линии на поддержку контроллеров).
Плюс 8 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 13 высокоскоростных портов.

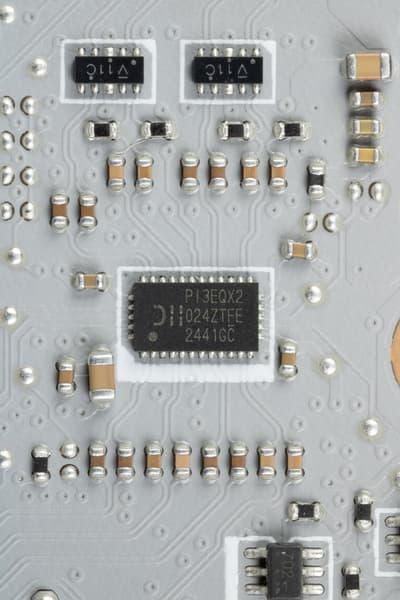

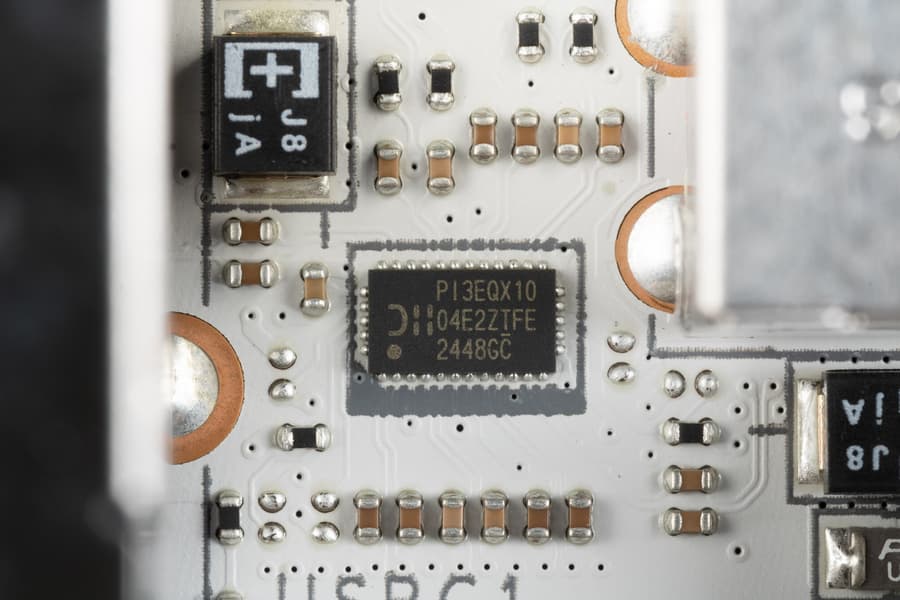

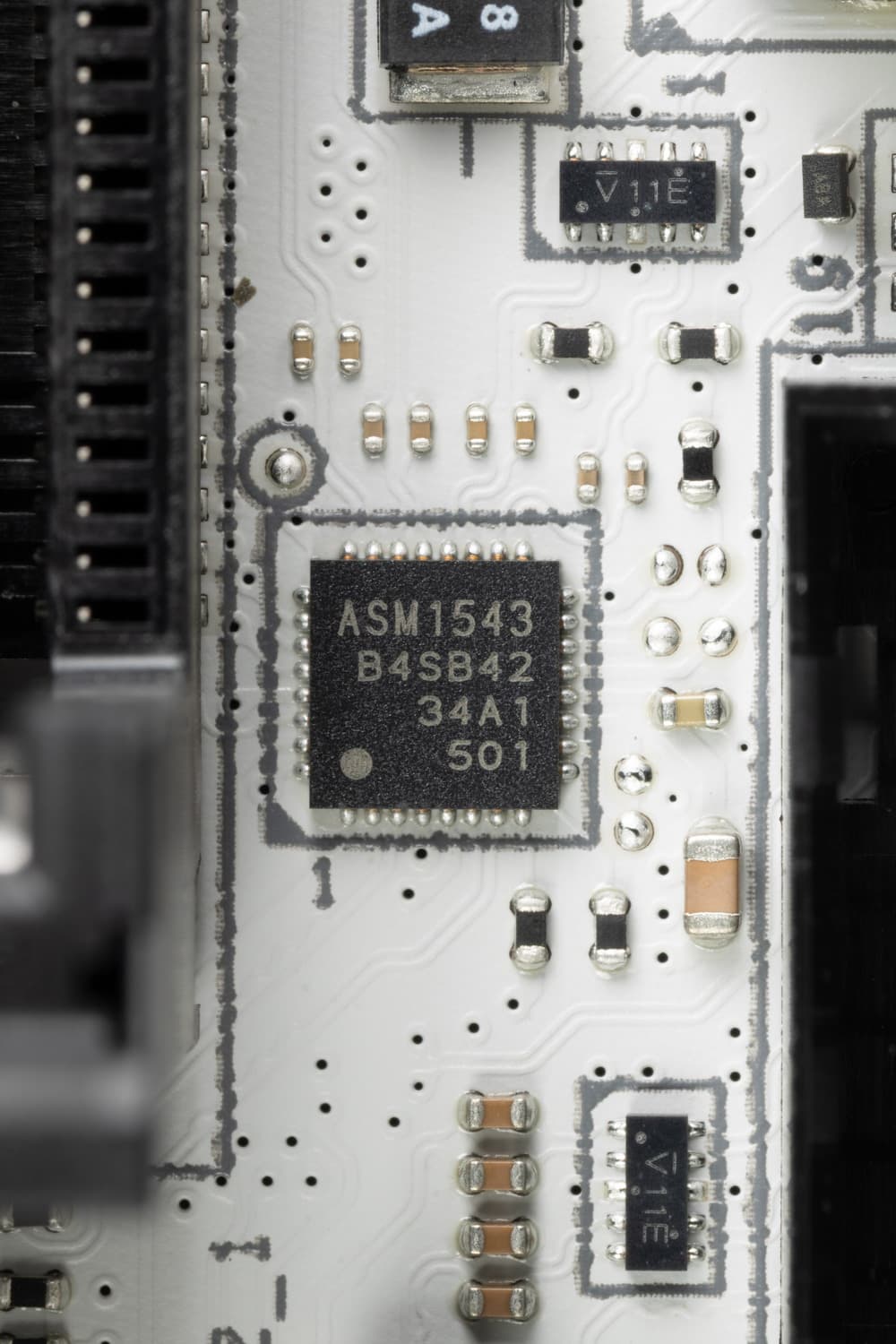

Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.
Теперь о сетевых делах.

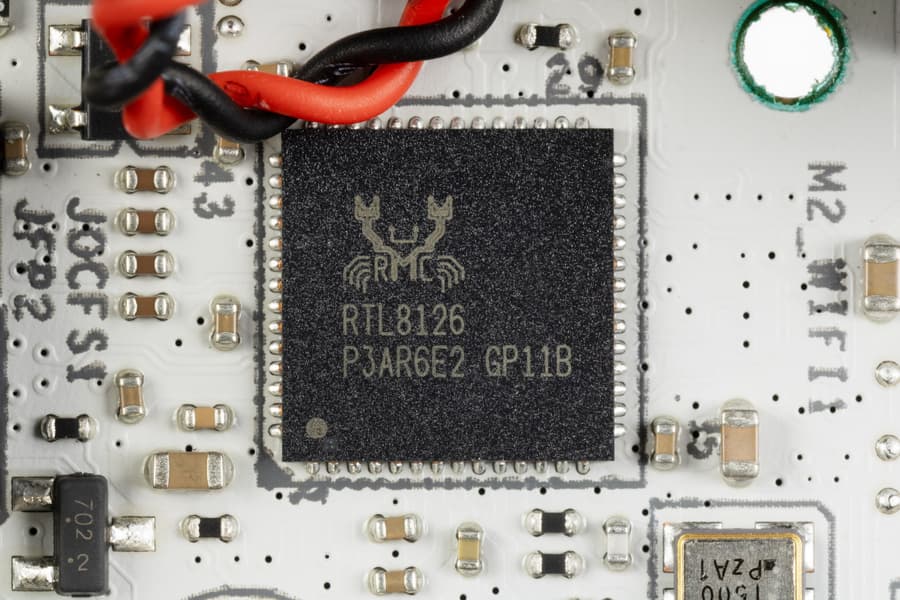

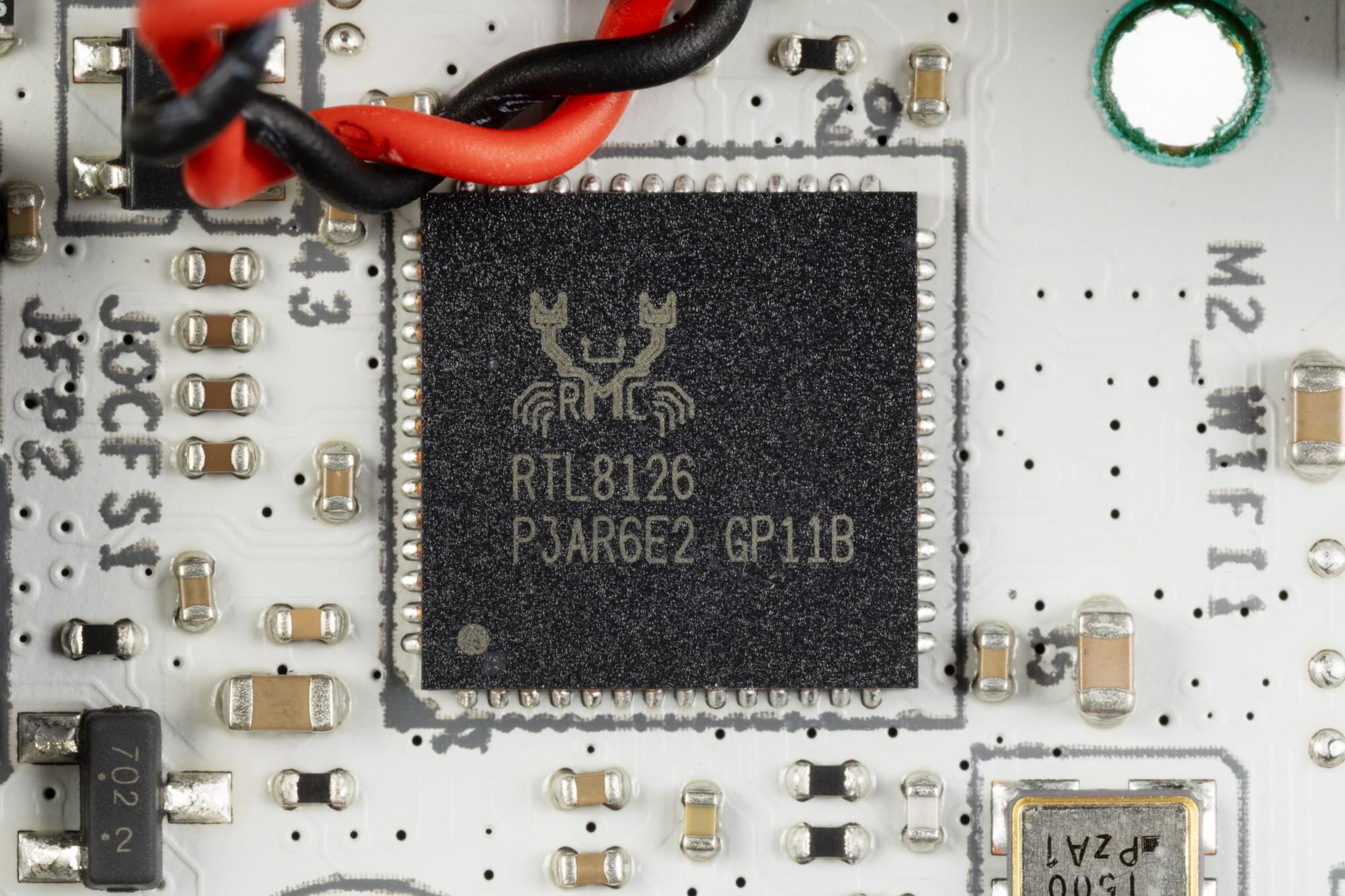

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

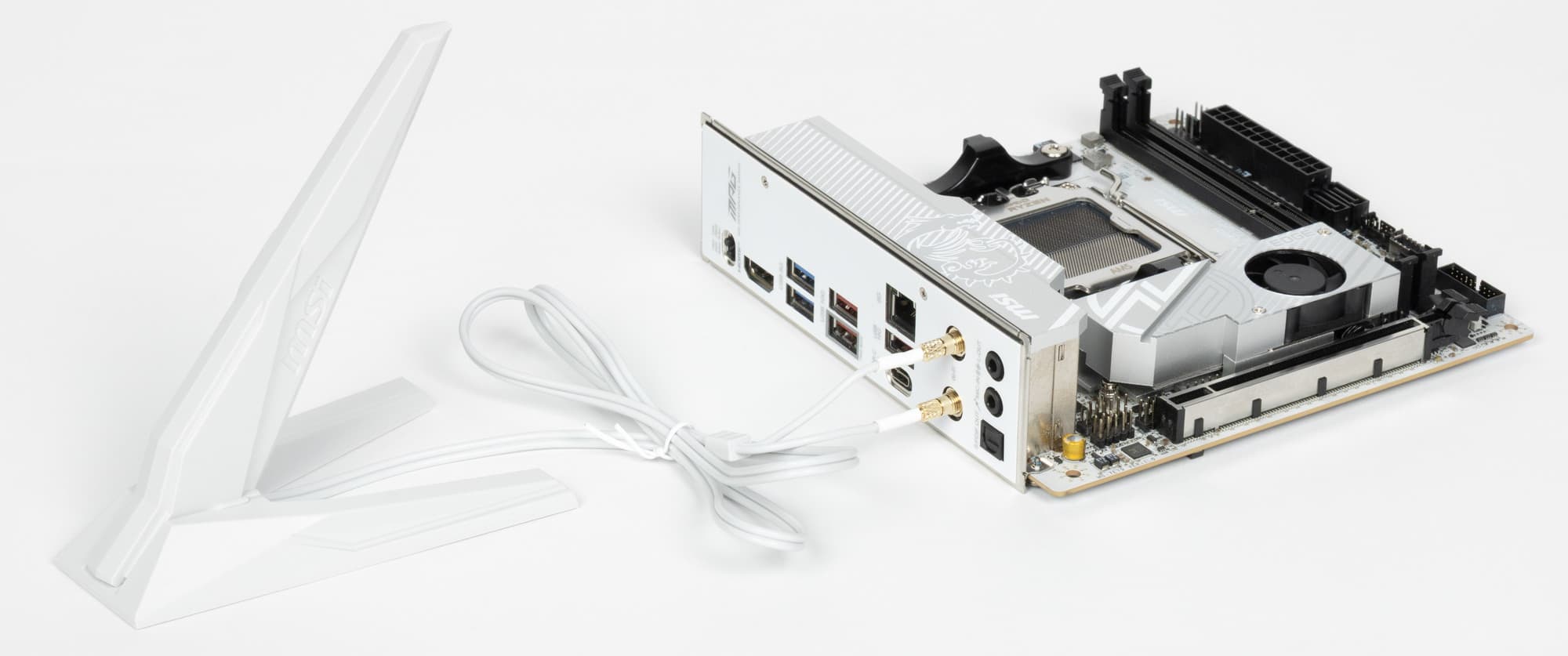

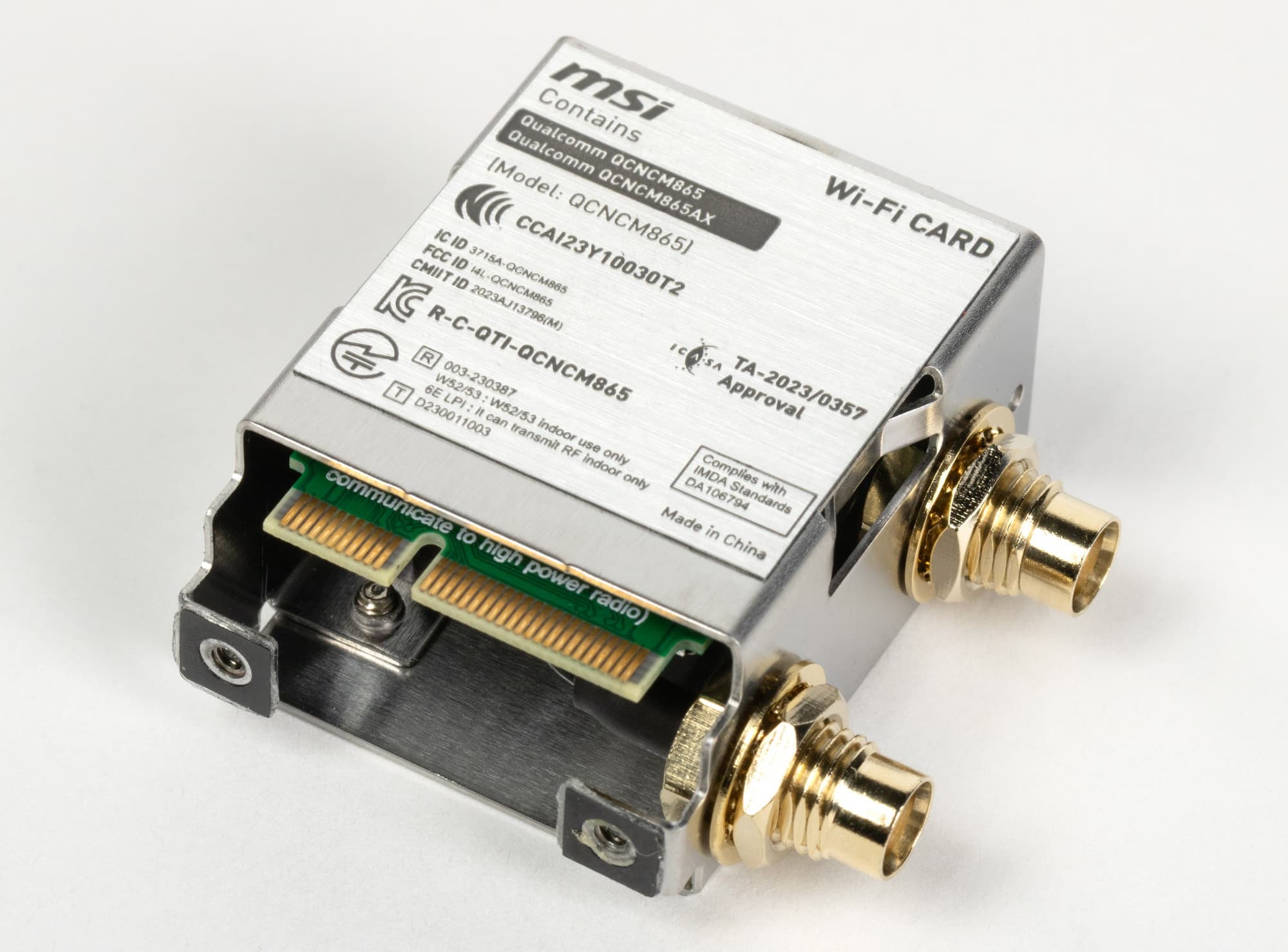

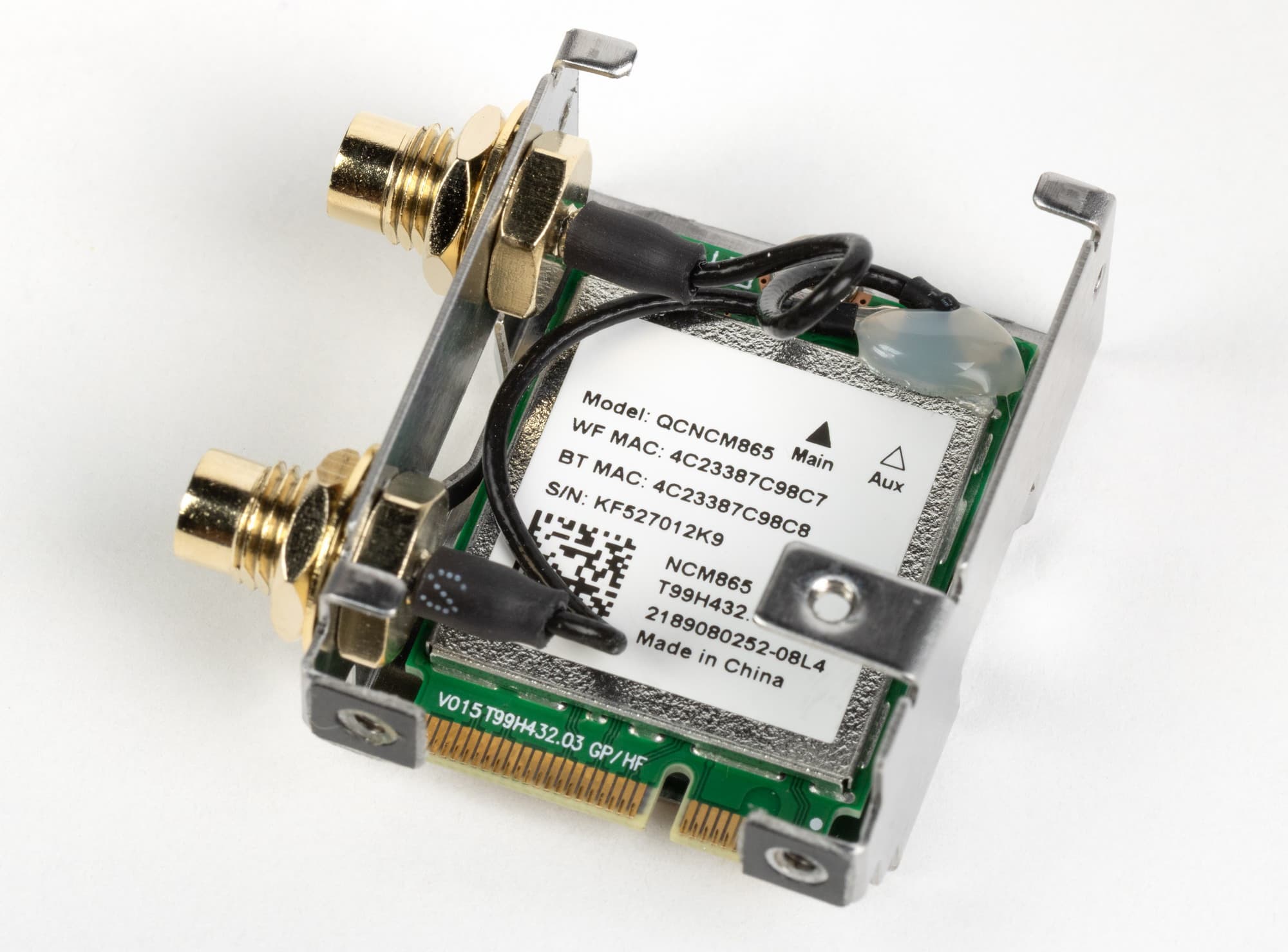

Имеется и комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

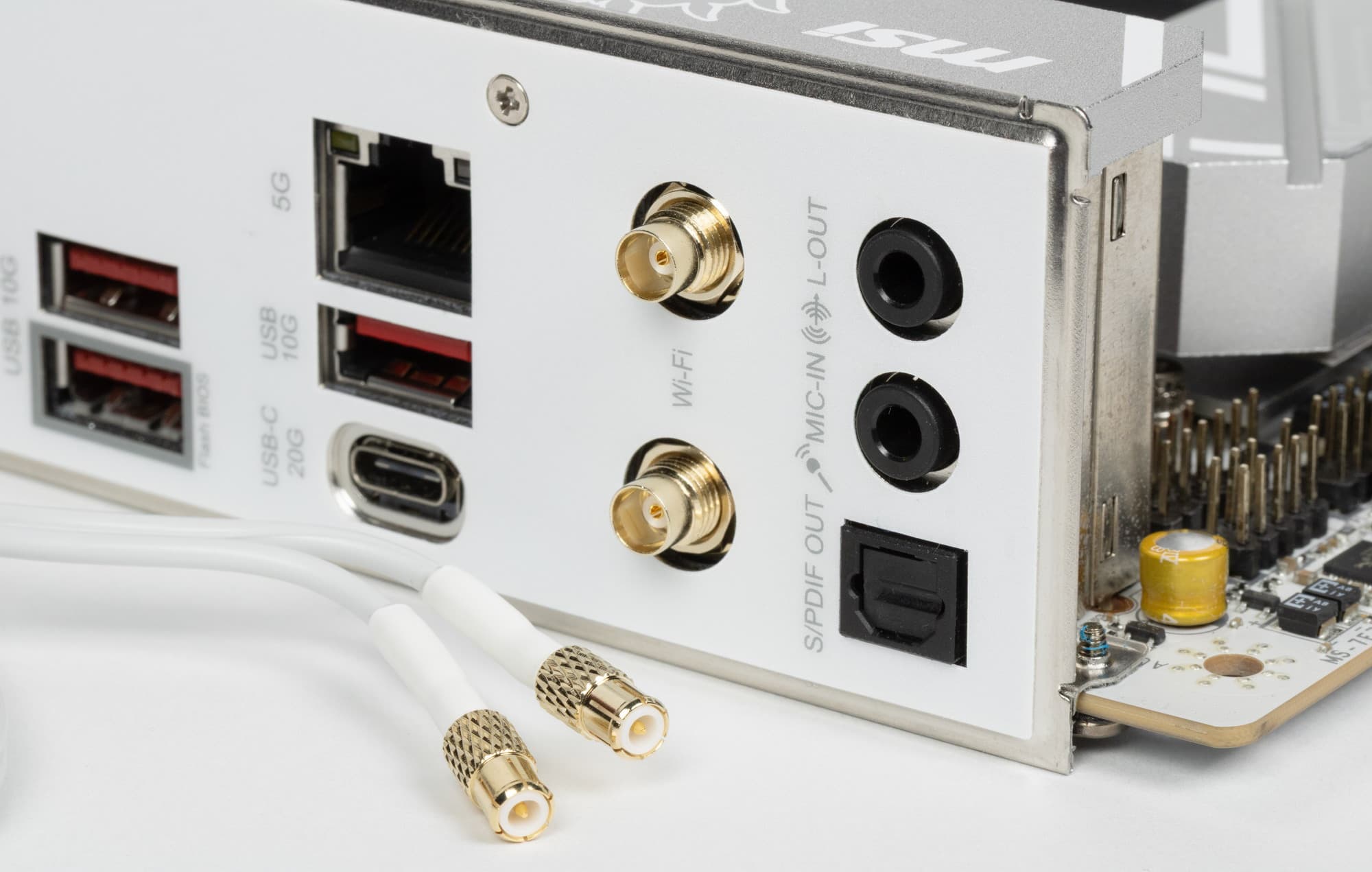

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

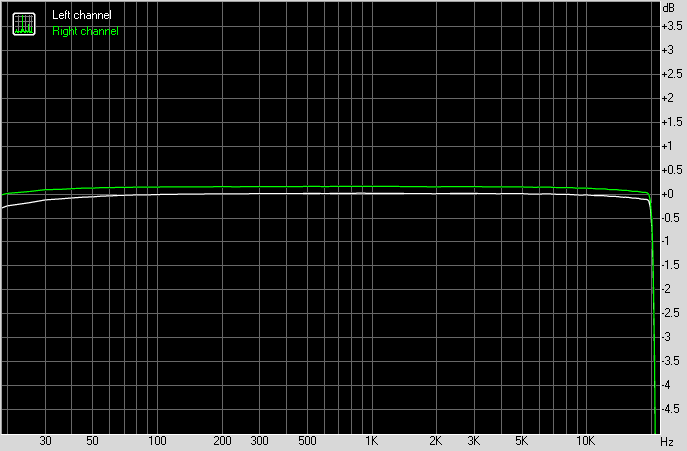

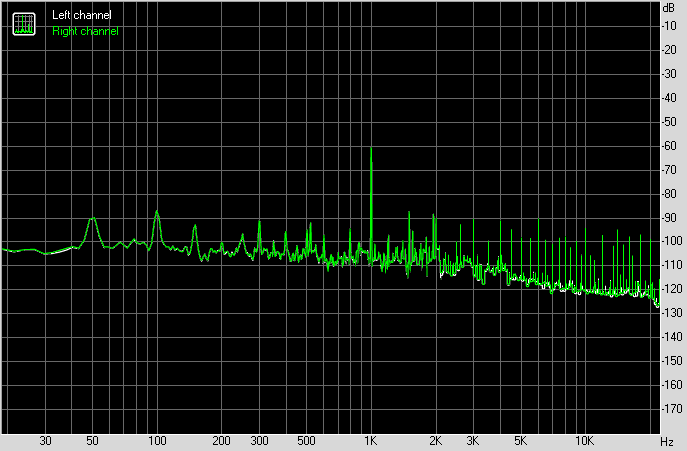

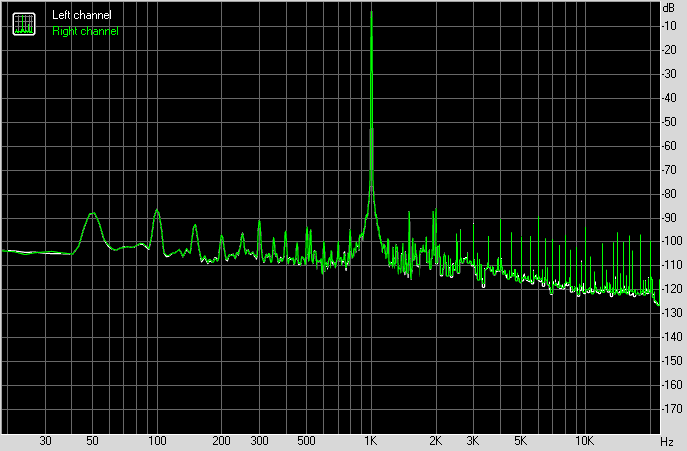

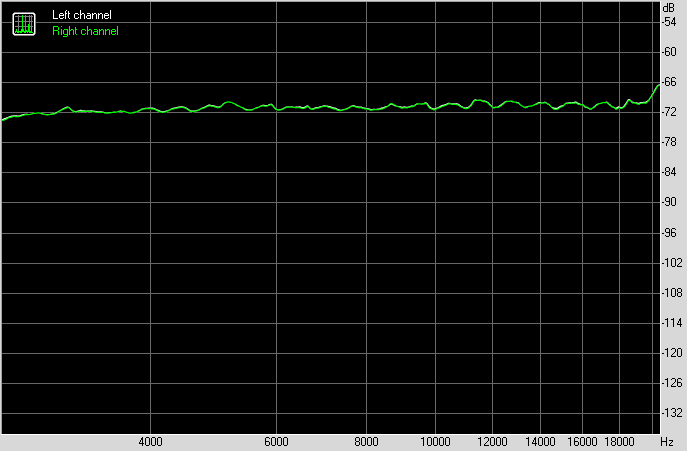

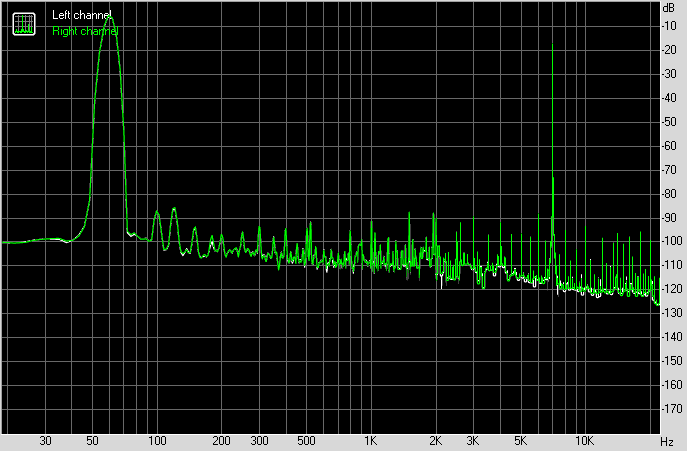

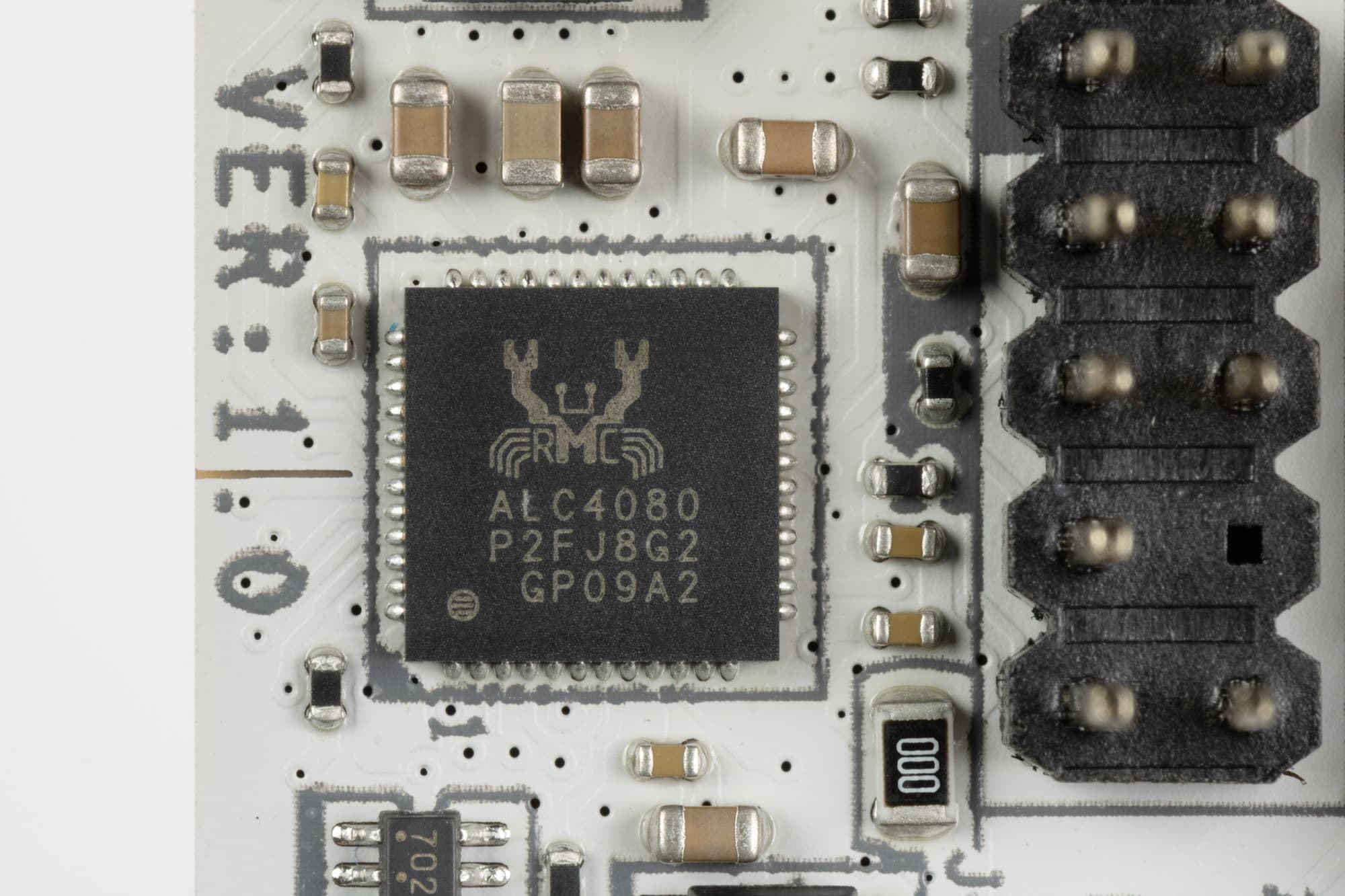

Плата оснащена звуковым кодеком Realtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц.
В аудиоцепи платы установлен «аудиофильский» конденсатор.

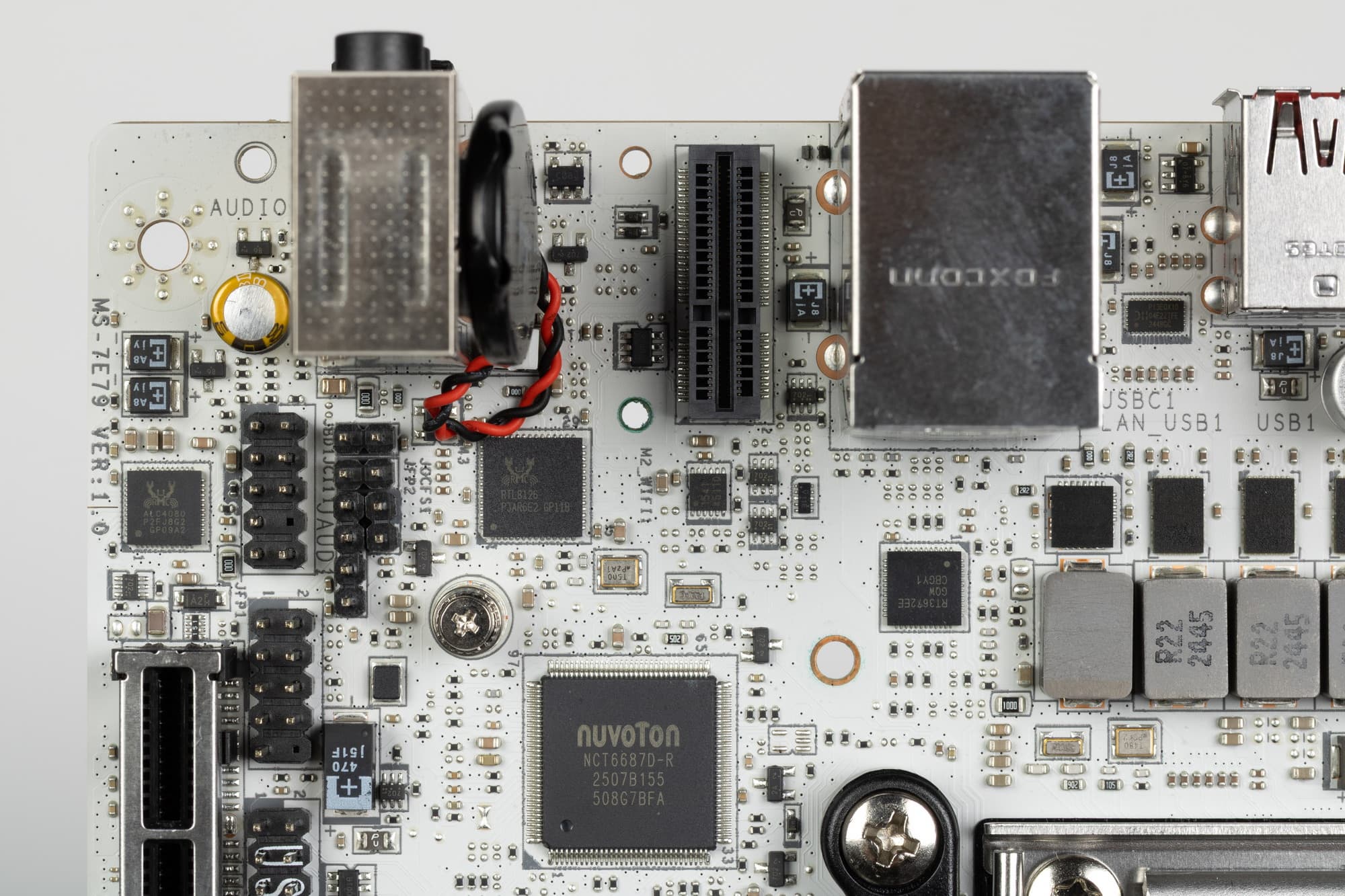

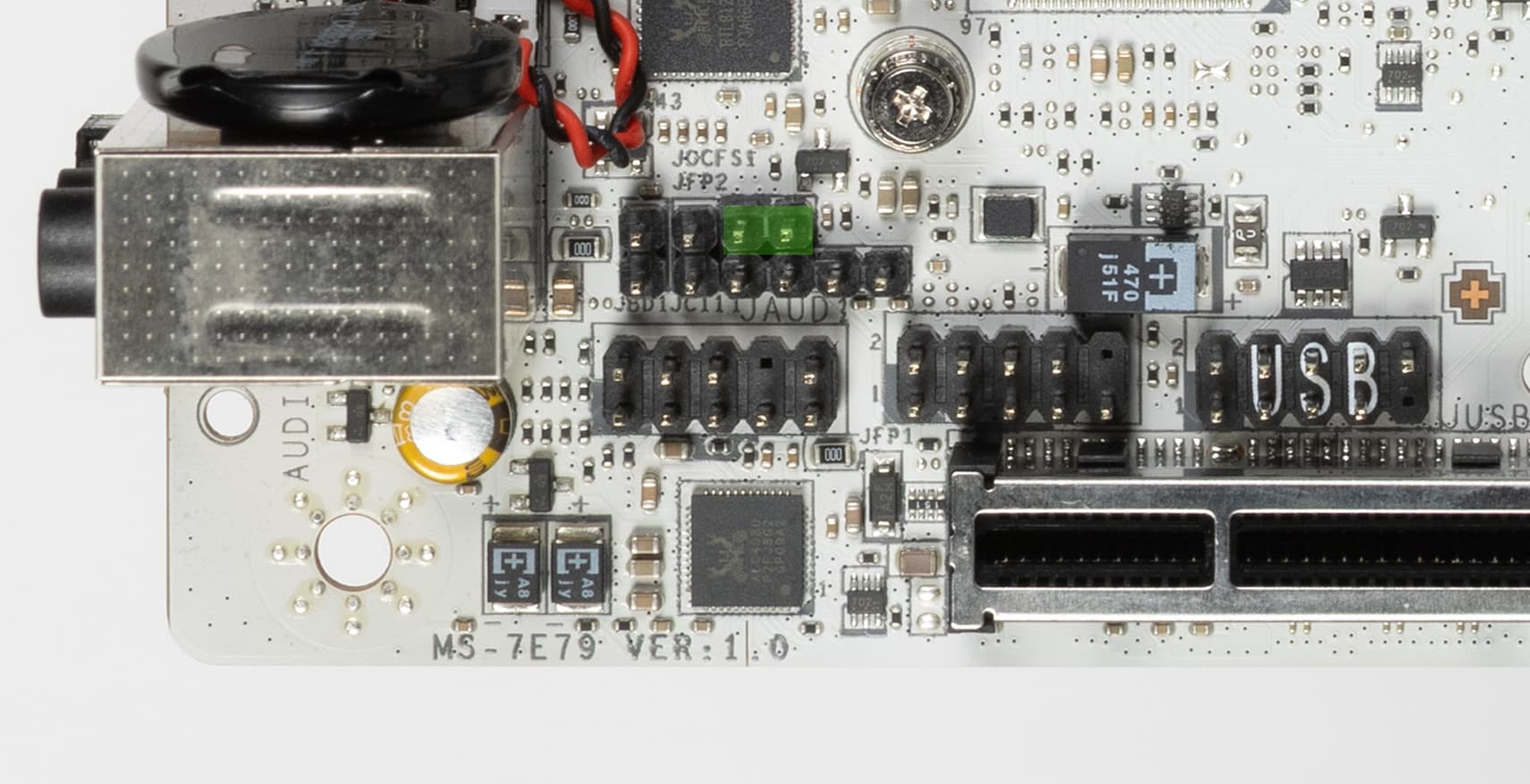

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов плюс оптический S/PDIF.

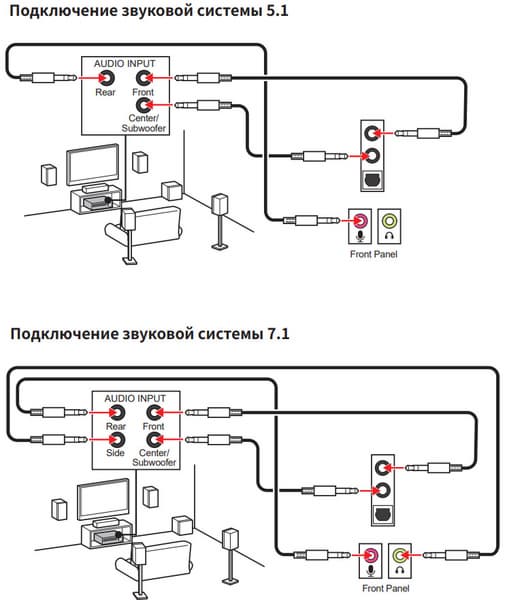

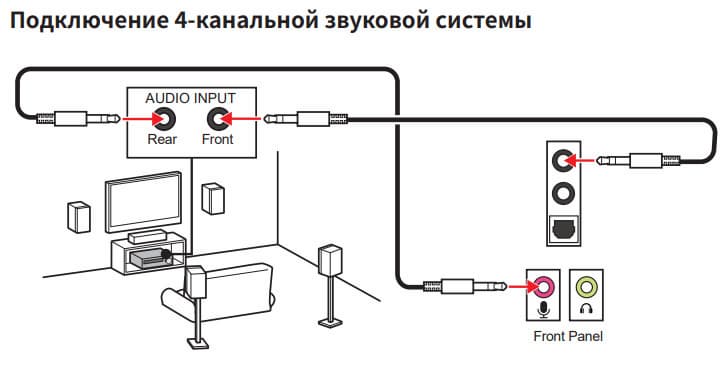

Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с гнездами на самой плате (ну еще и через S/PDIF).
Настройка схем – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение

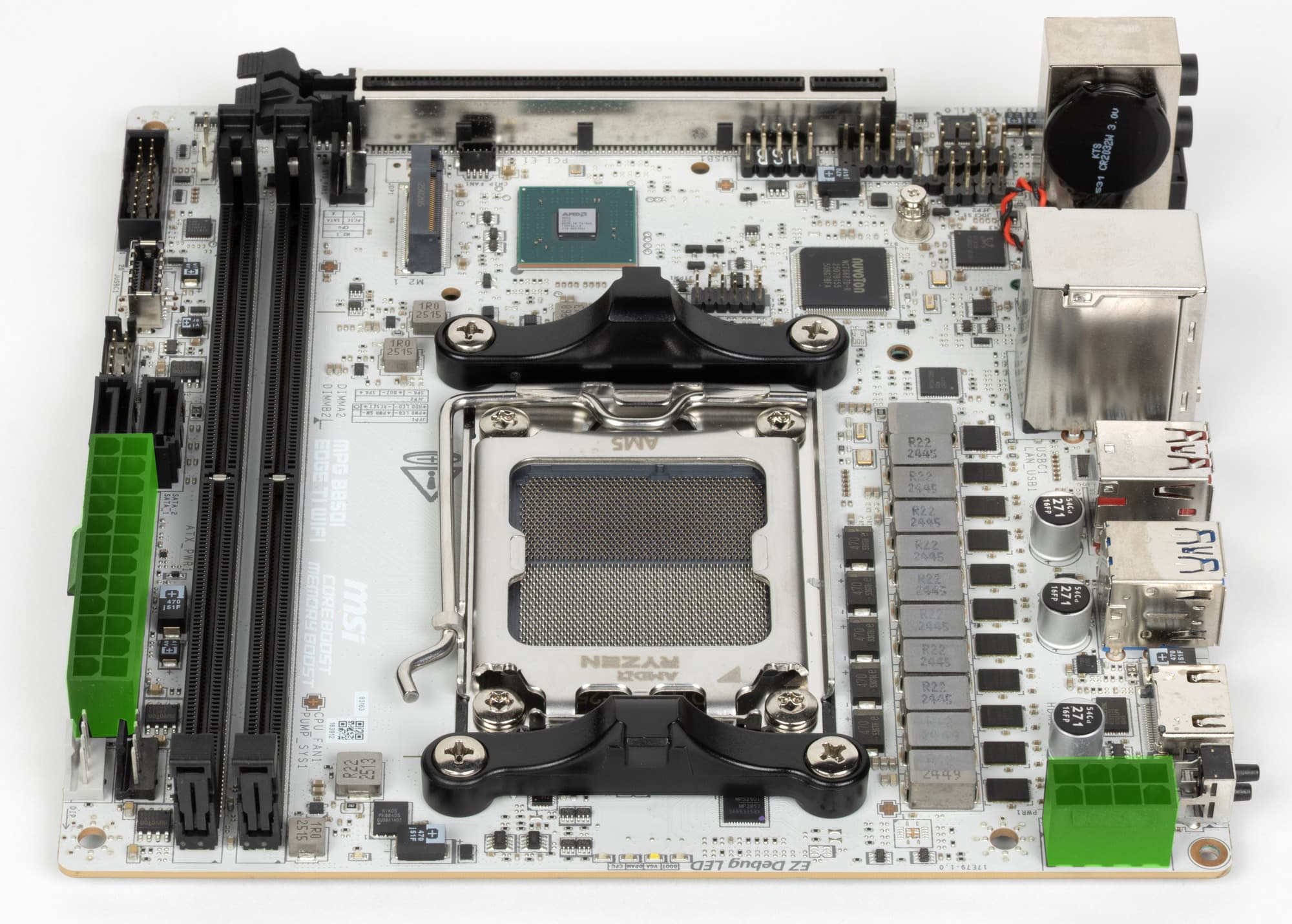

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

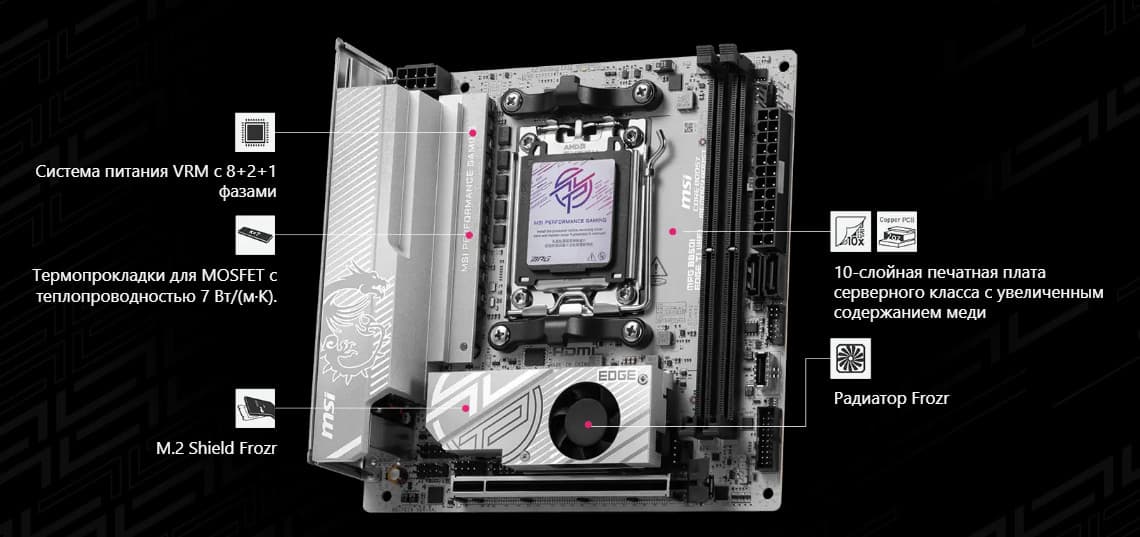

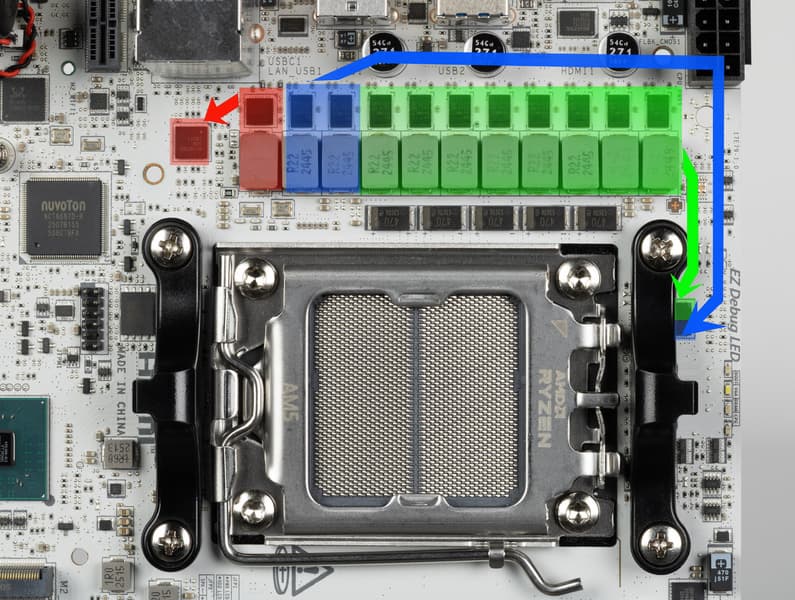

Внешне схема питания выглядит как 8+2+1: 8 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фазa — VDD_MISC (вывод встроенной графики).

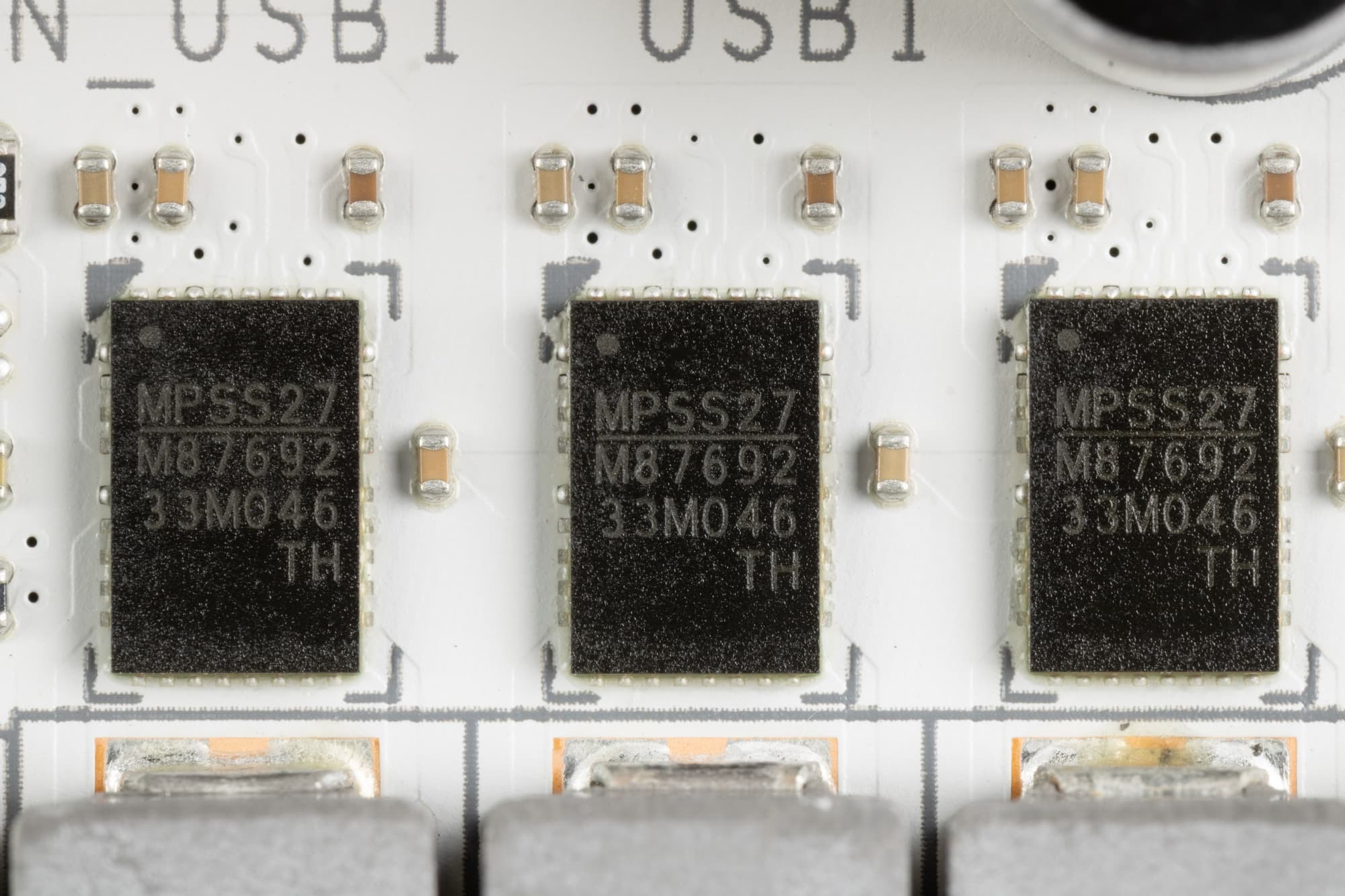

Каждый канал фазы имеет суперферритовый дроссель и в случае с VCore+SoC транзисторную сборку M87692 от Monolithic Power Systems (до 90A).

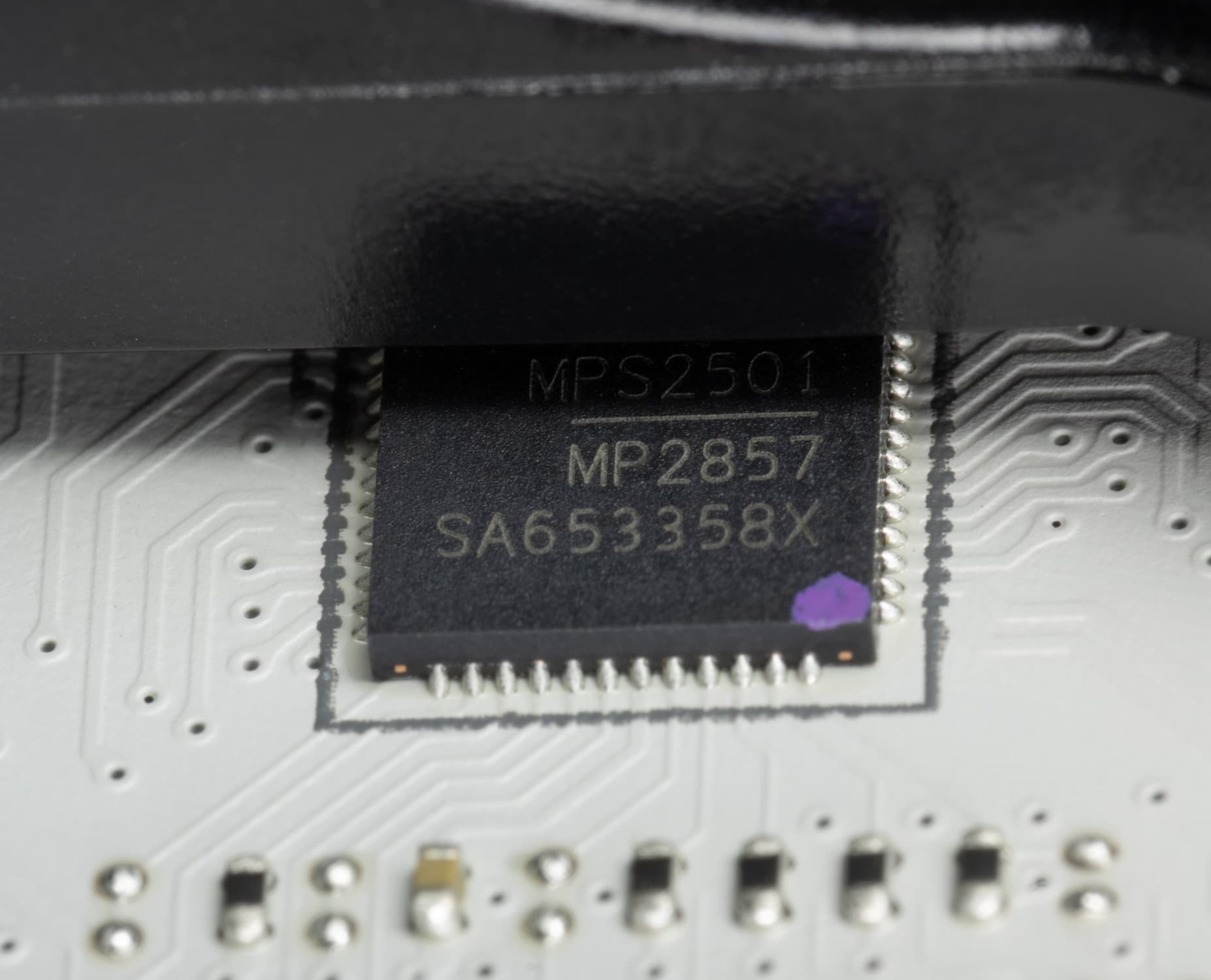

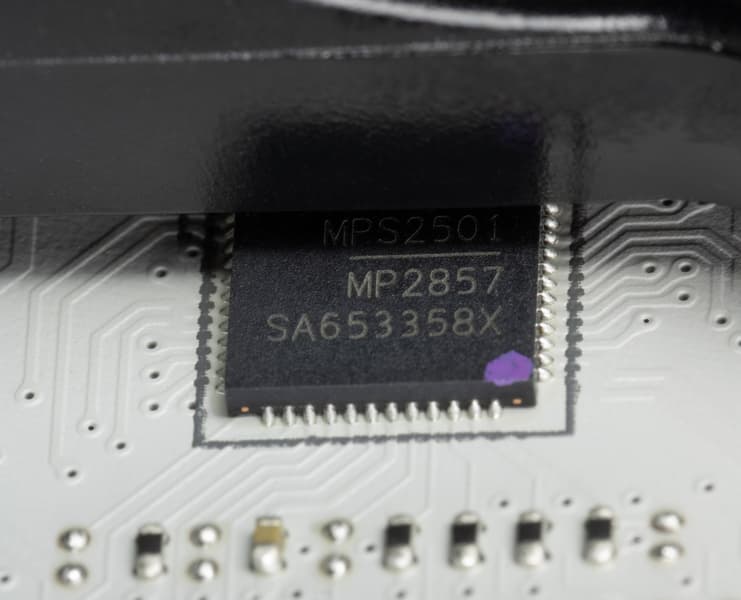

Управляет этими наборами фаз VCore и SoC (8+2) ШИМ-контроллер MP2857 от того же производителя MPS.

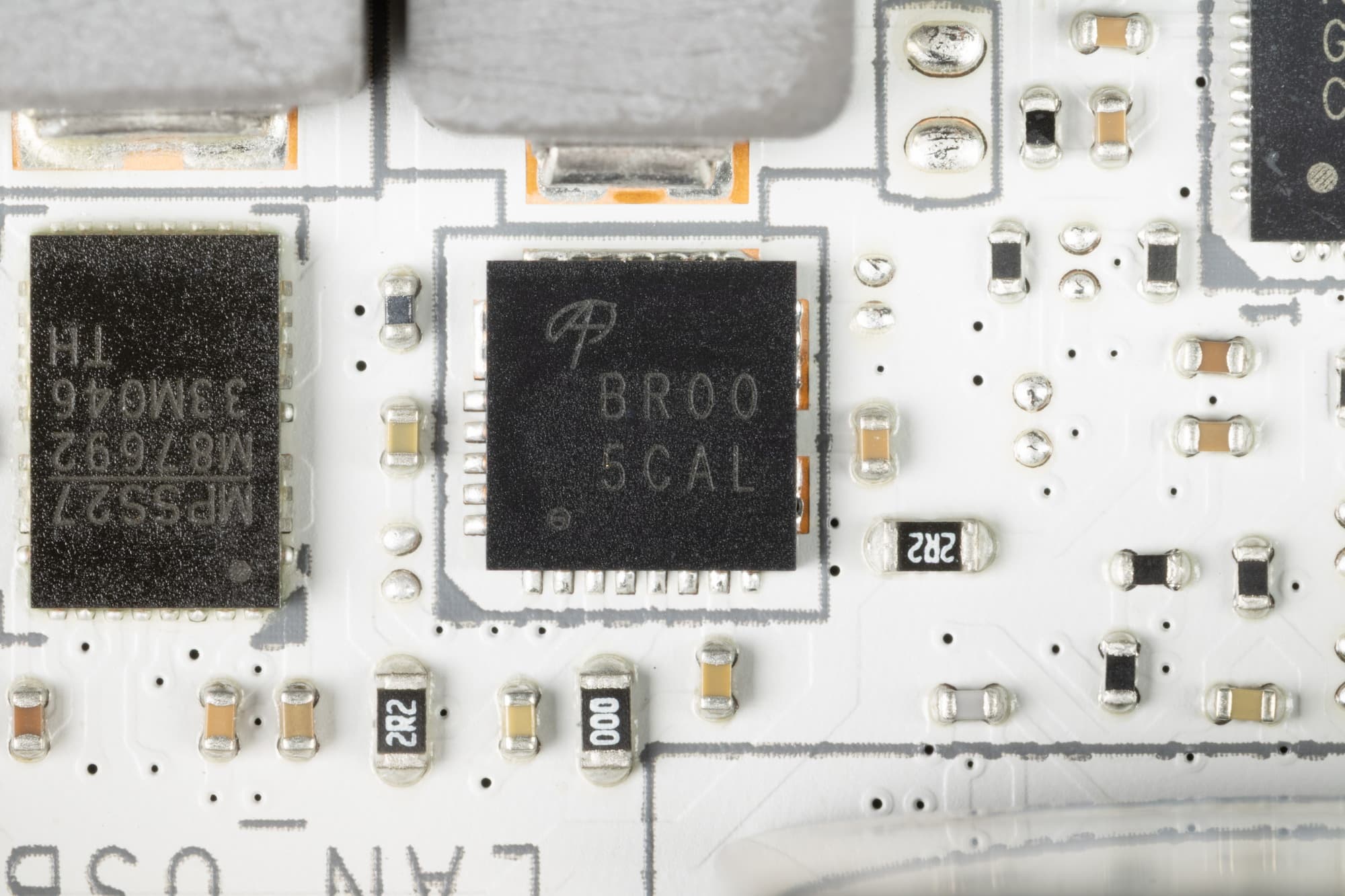

Фаза питания встроенной графики имеет транзисторную сборку AOZ5516QI от Alpha&Omega Semi (55A).

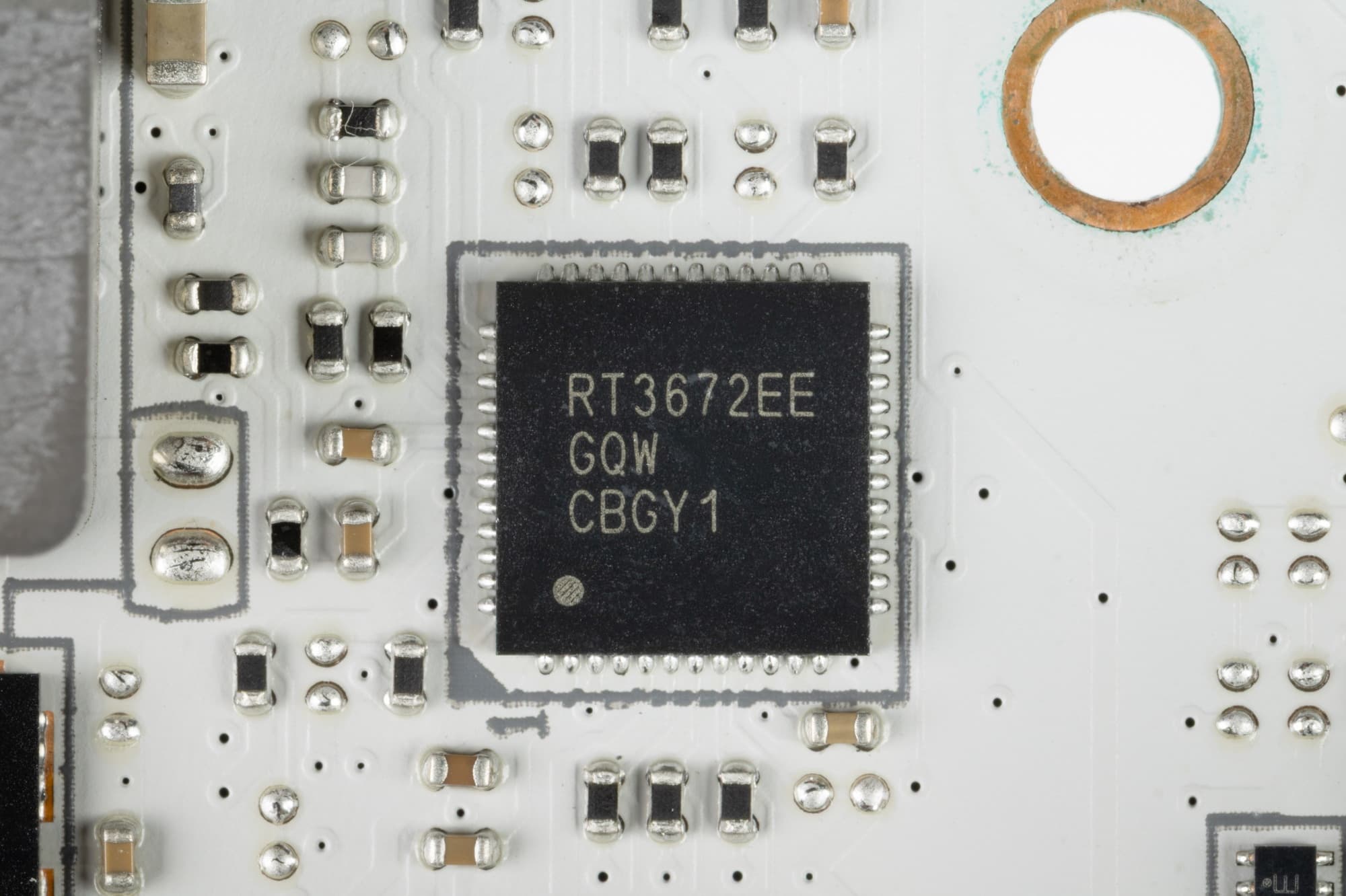

Управляет этой фазой питания ШИМ-контроллер RT3672 от Richtek.

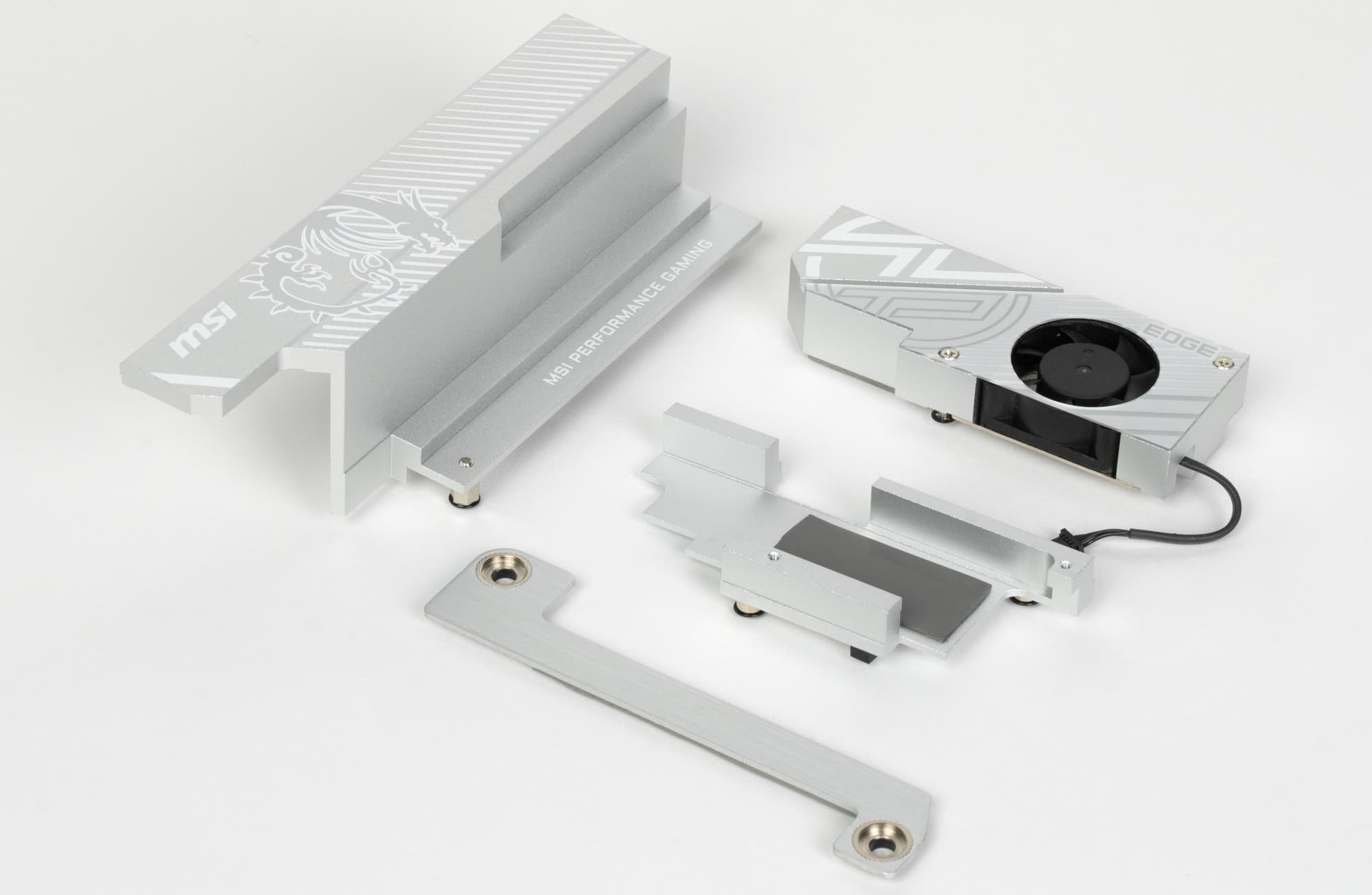

Теперь про охлаждение.

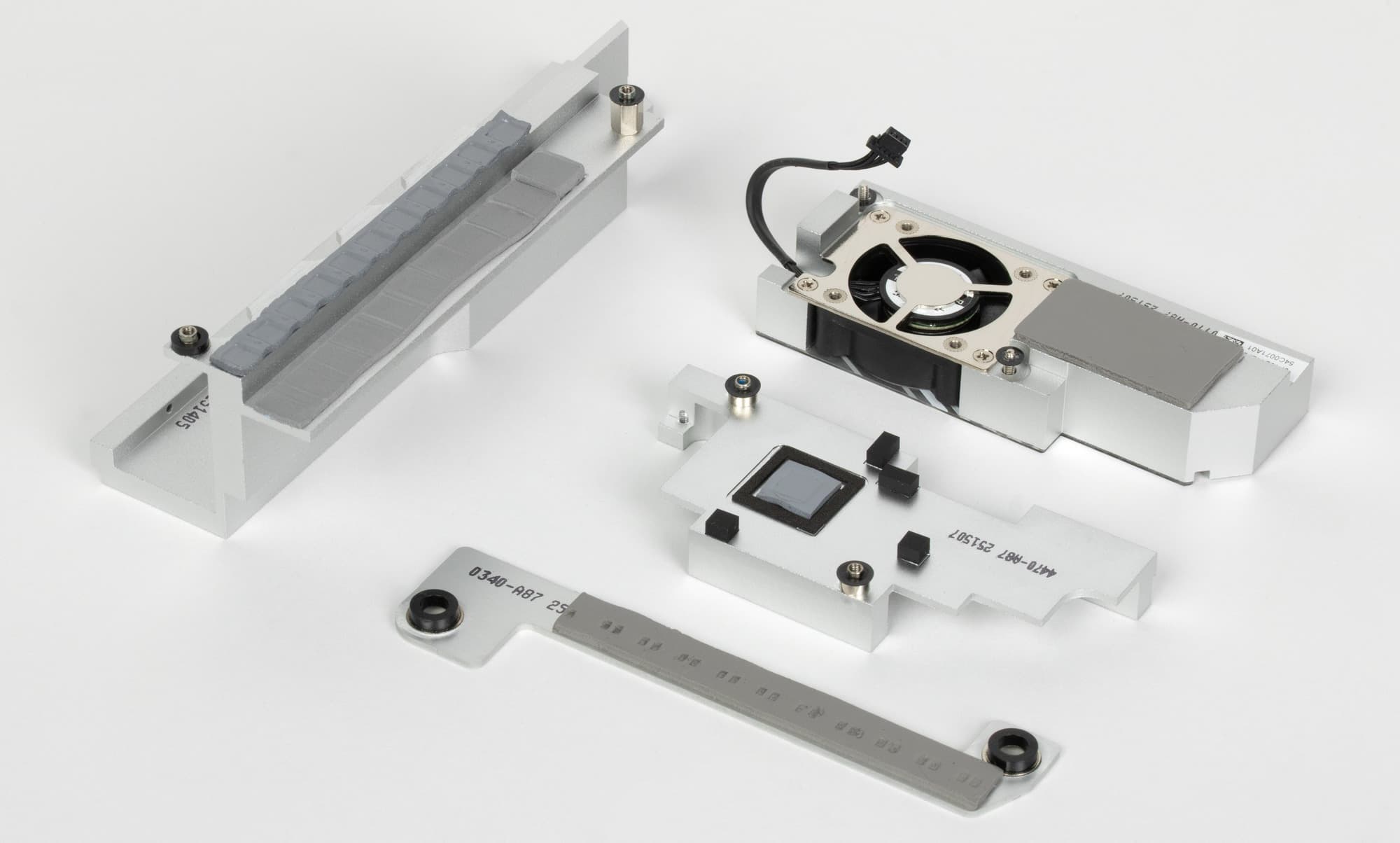

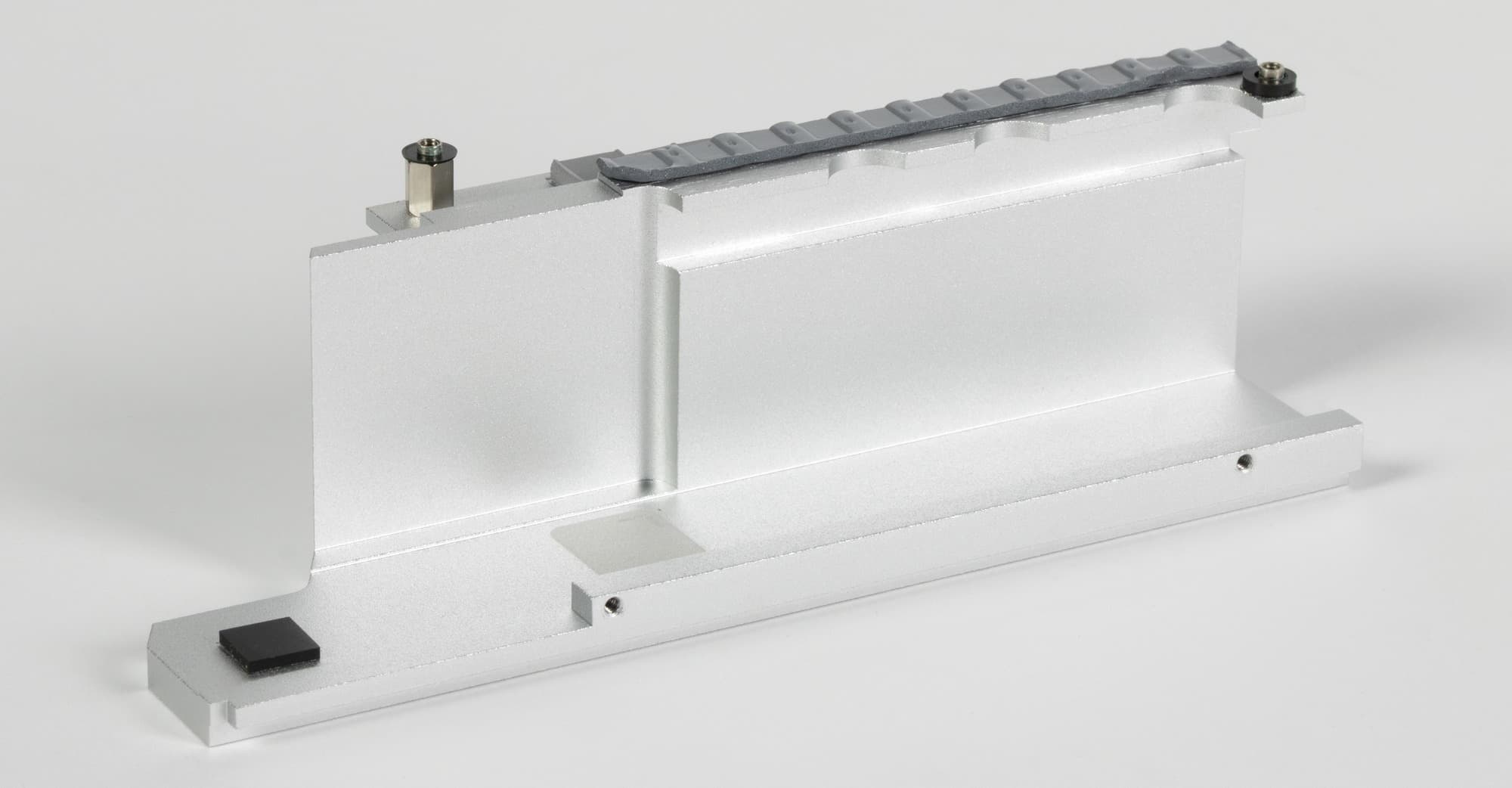

Не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

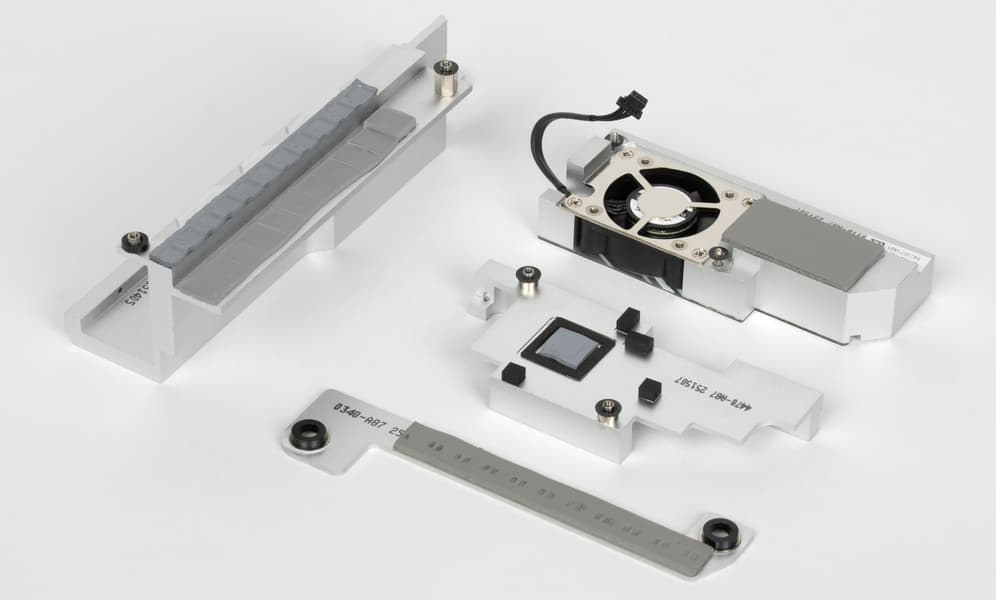

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей, однако тот же радиатор используется и для охлаждения тыльной стороны модулей в слоте M.2_1, поэтому верхний радиатор последнего имеет небольшой вентилятор для усиления в целом такой конструкции охлаждения. VRM-секция имеет свой раздельный радиатор.
Как я уже упоминал ранее, только слот M.2_1 имеет радиатор, а слот M.2_2 на оборотной стороне платы – без охлаждения.

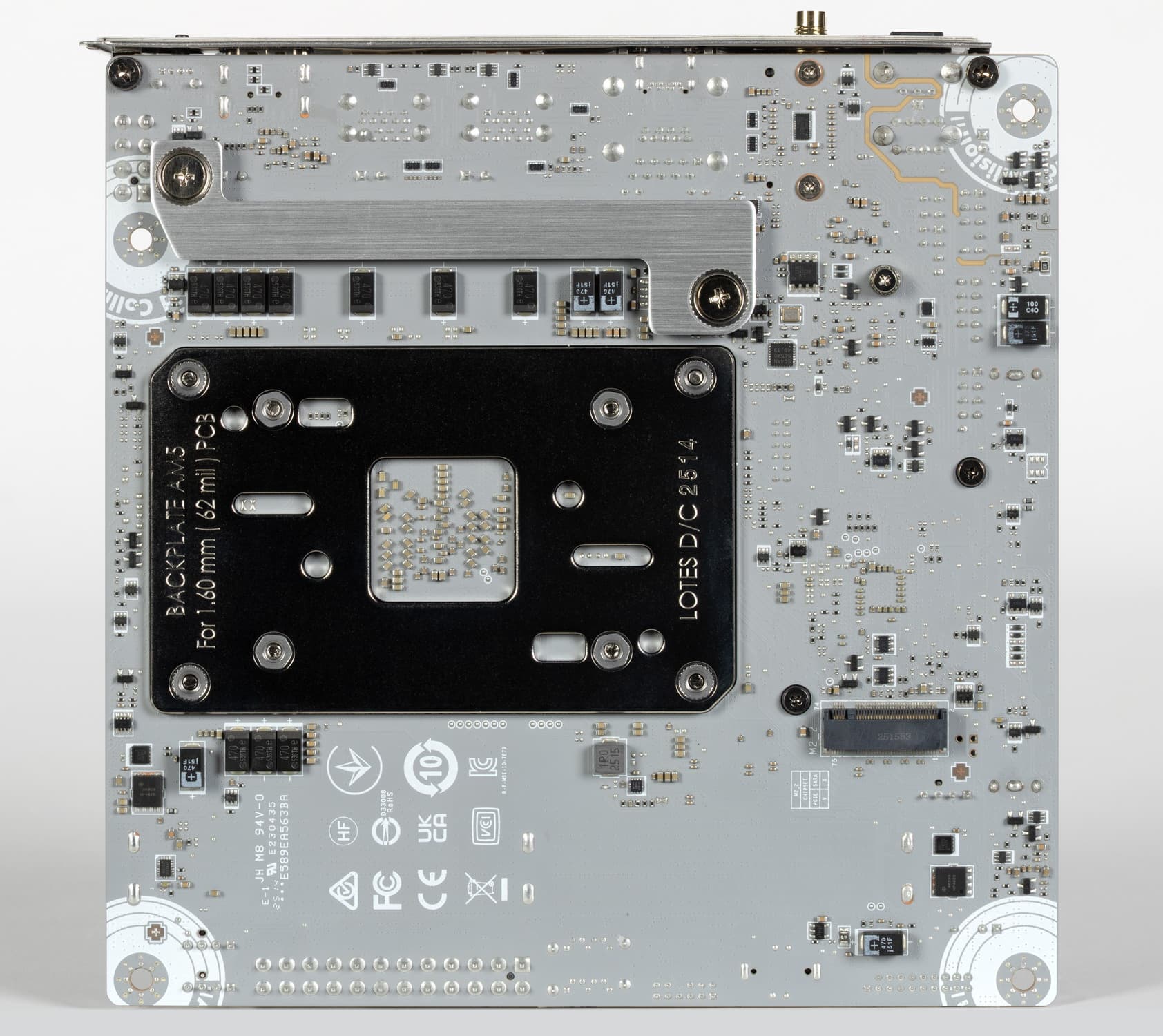

Напомню, что материнская плата не имеет полноценного бэкплейта, однако на тыльной стороне установлена пластина для охлаждения текстолита в месте силовых преобразователей VRM.

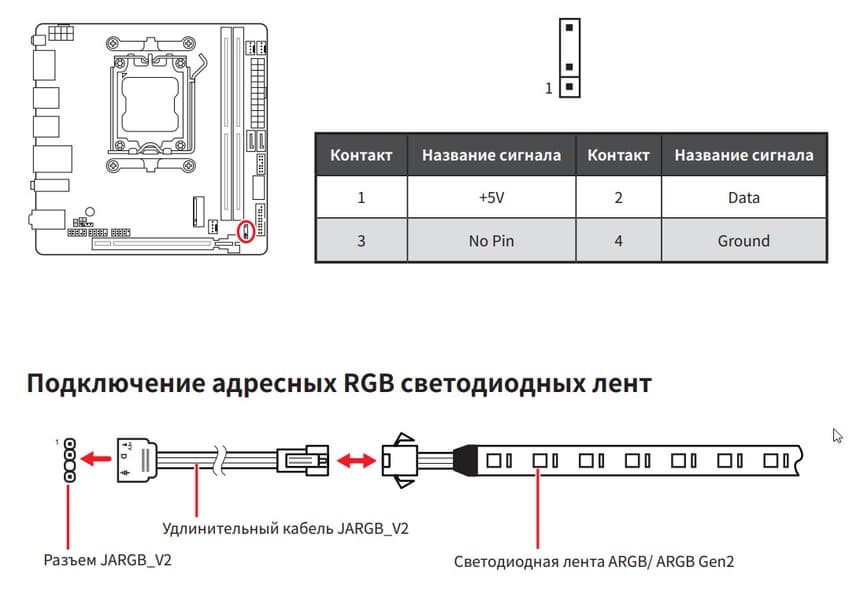

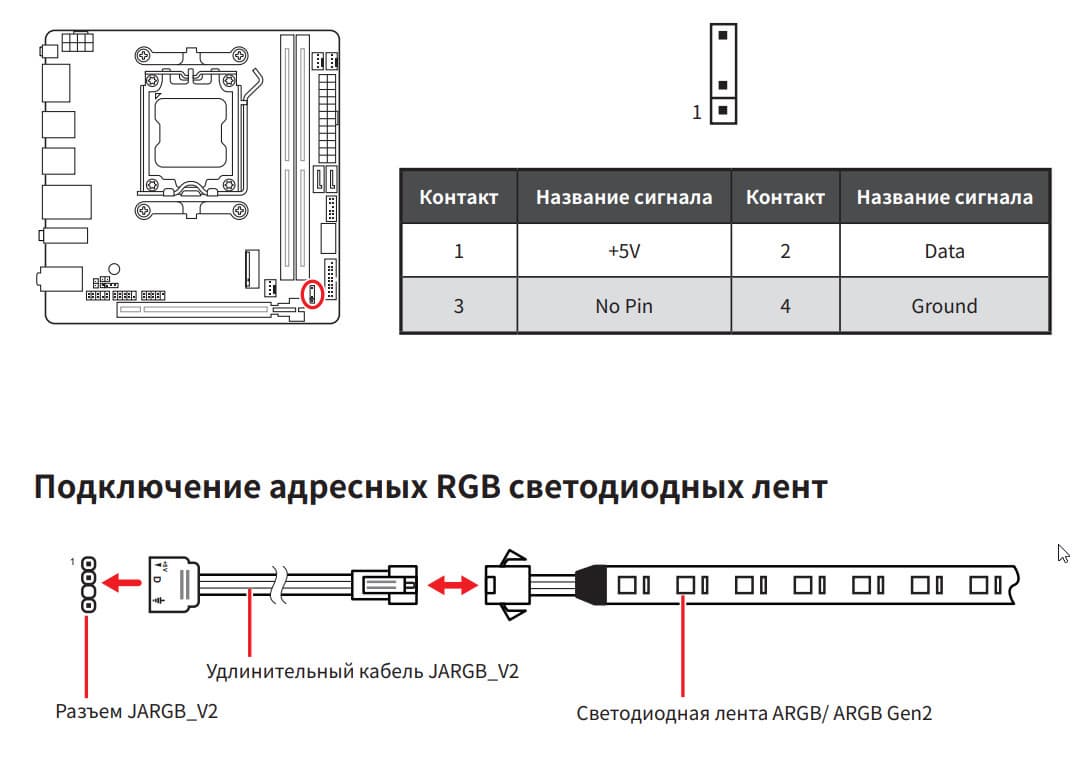

Подсветка
Программное обеспечение под Windows

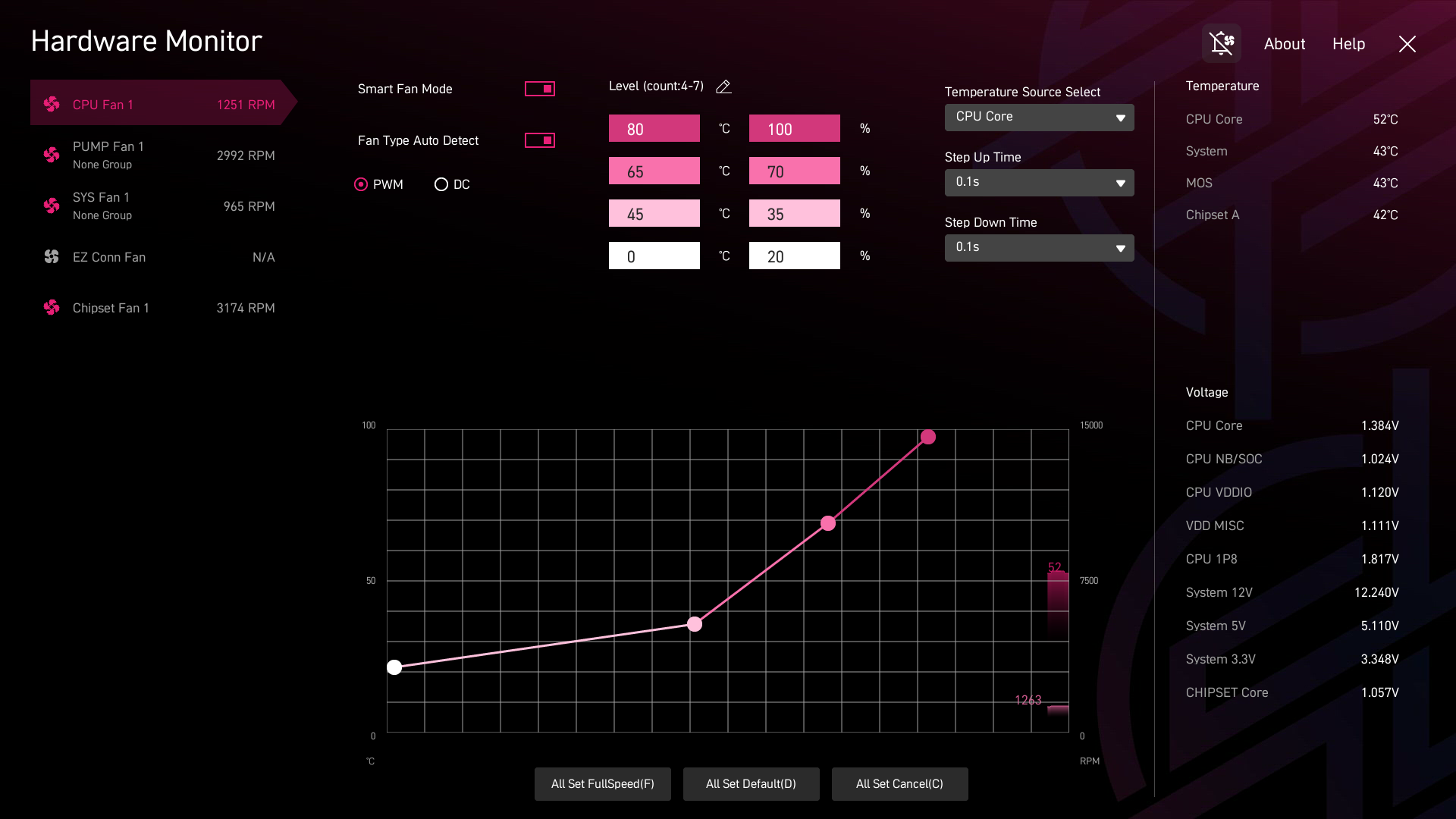

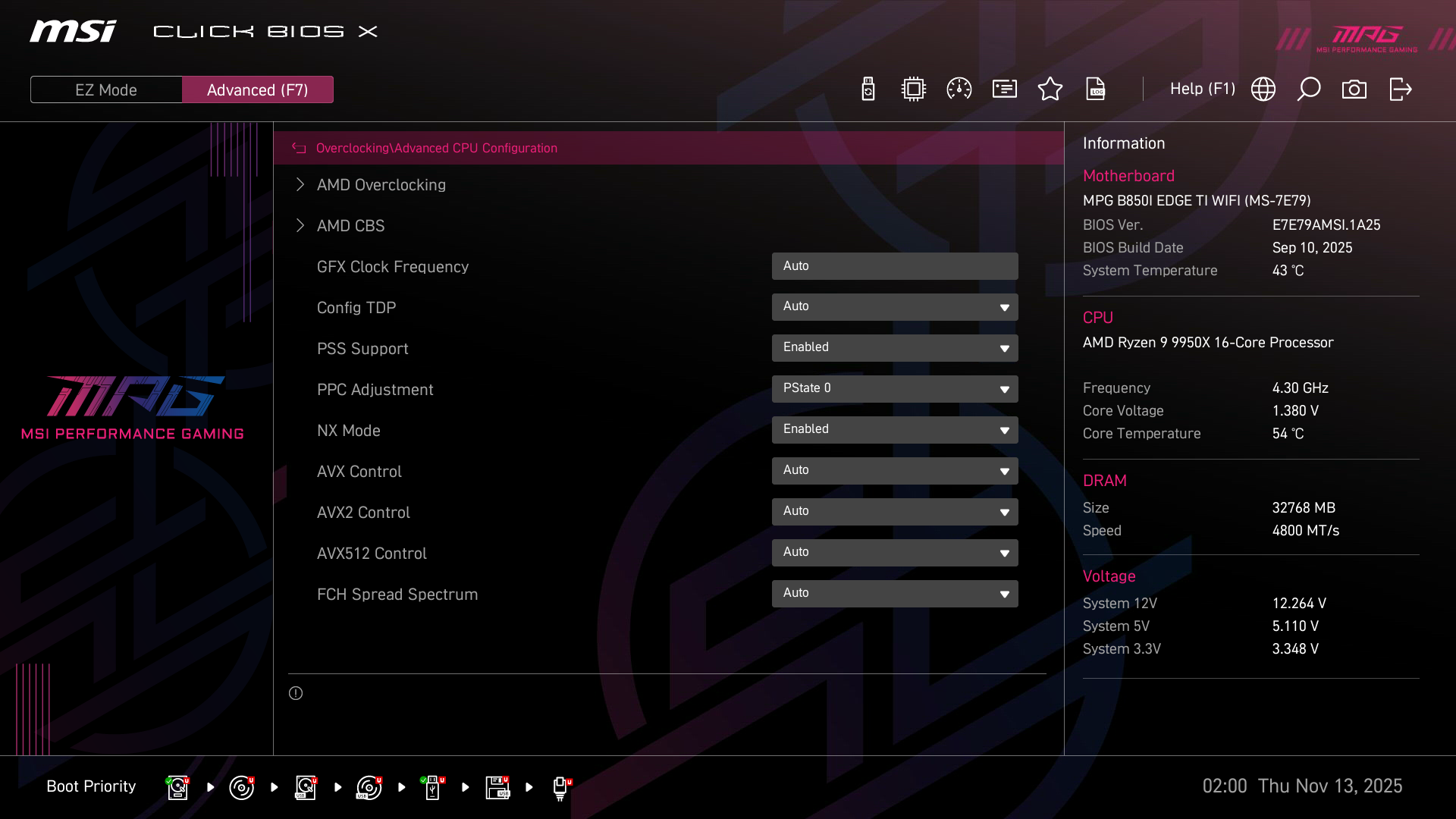

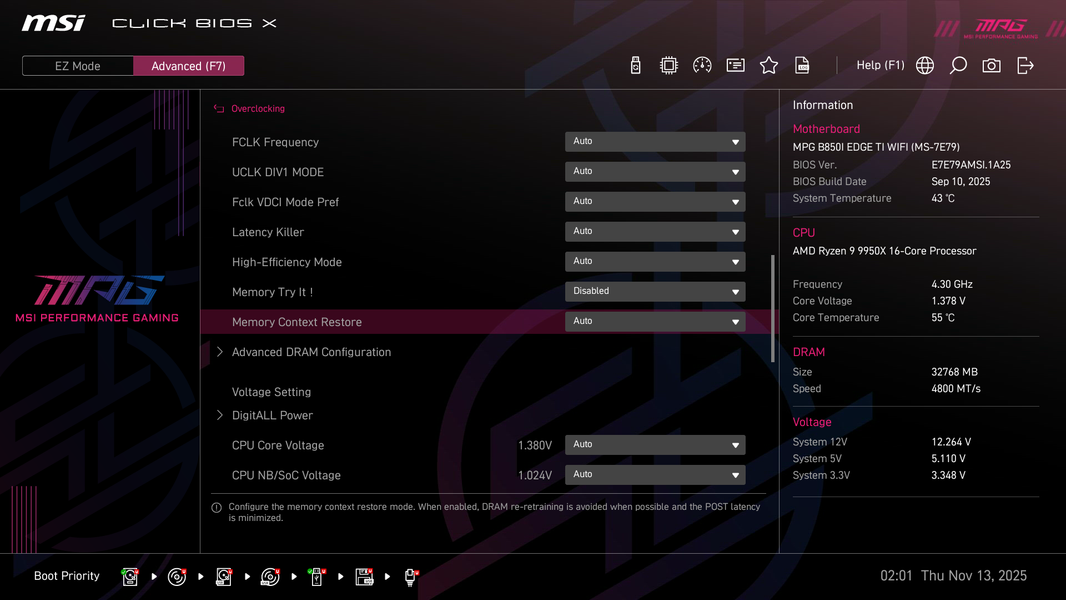

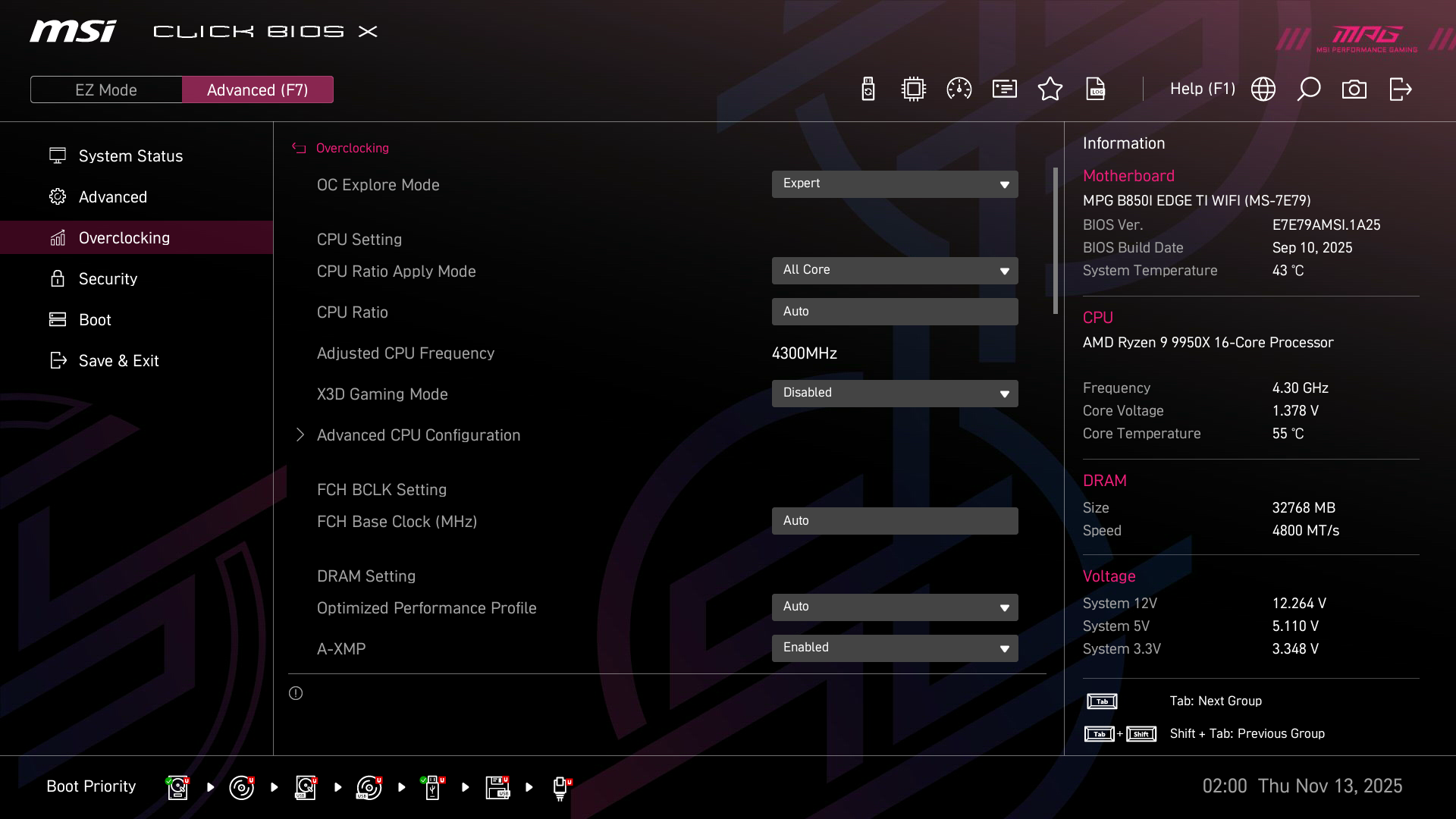

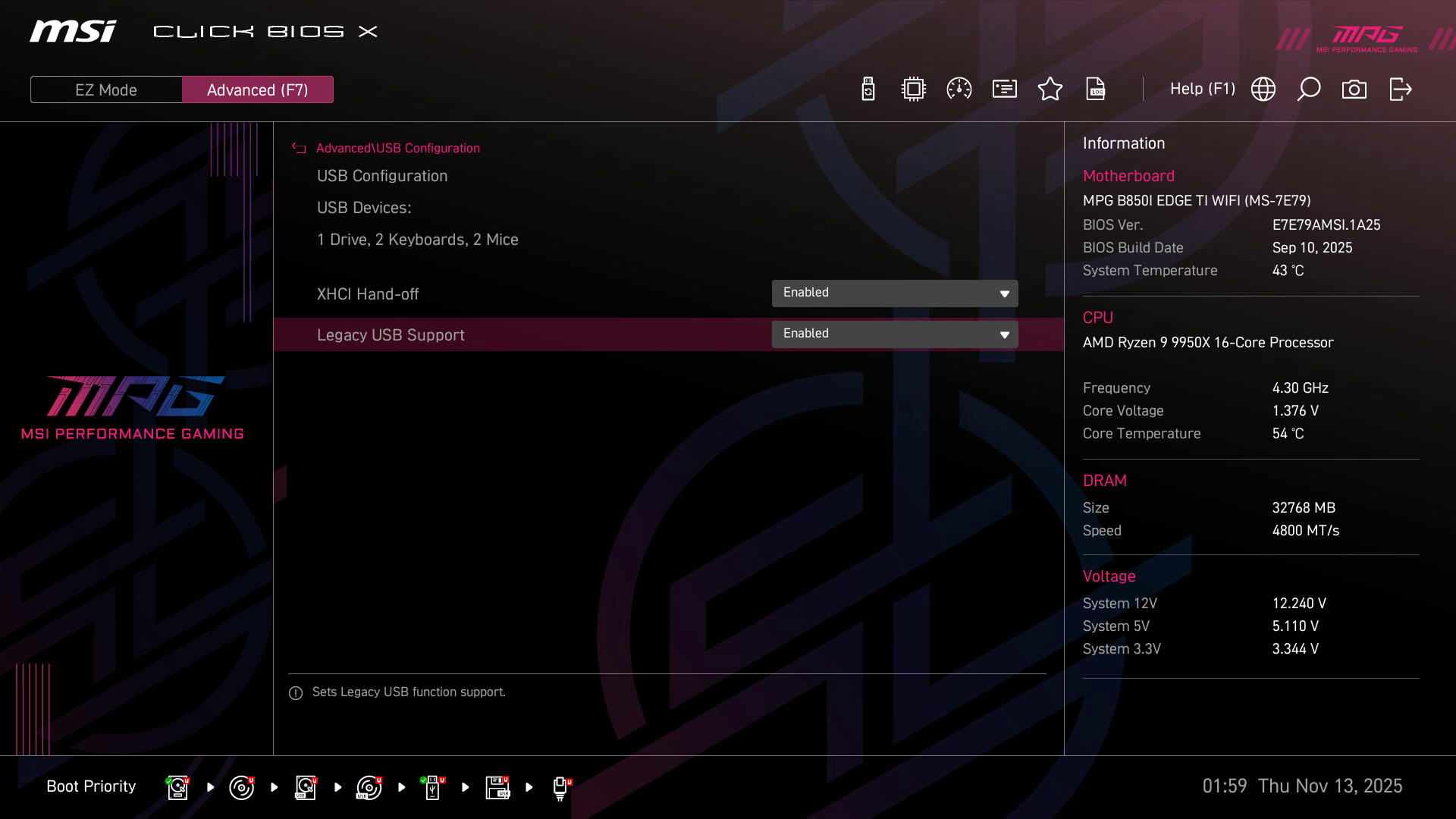

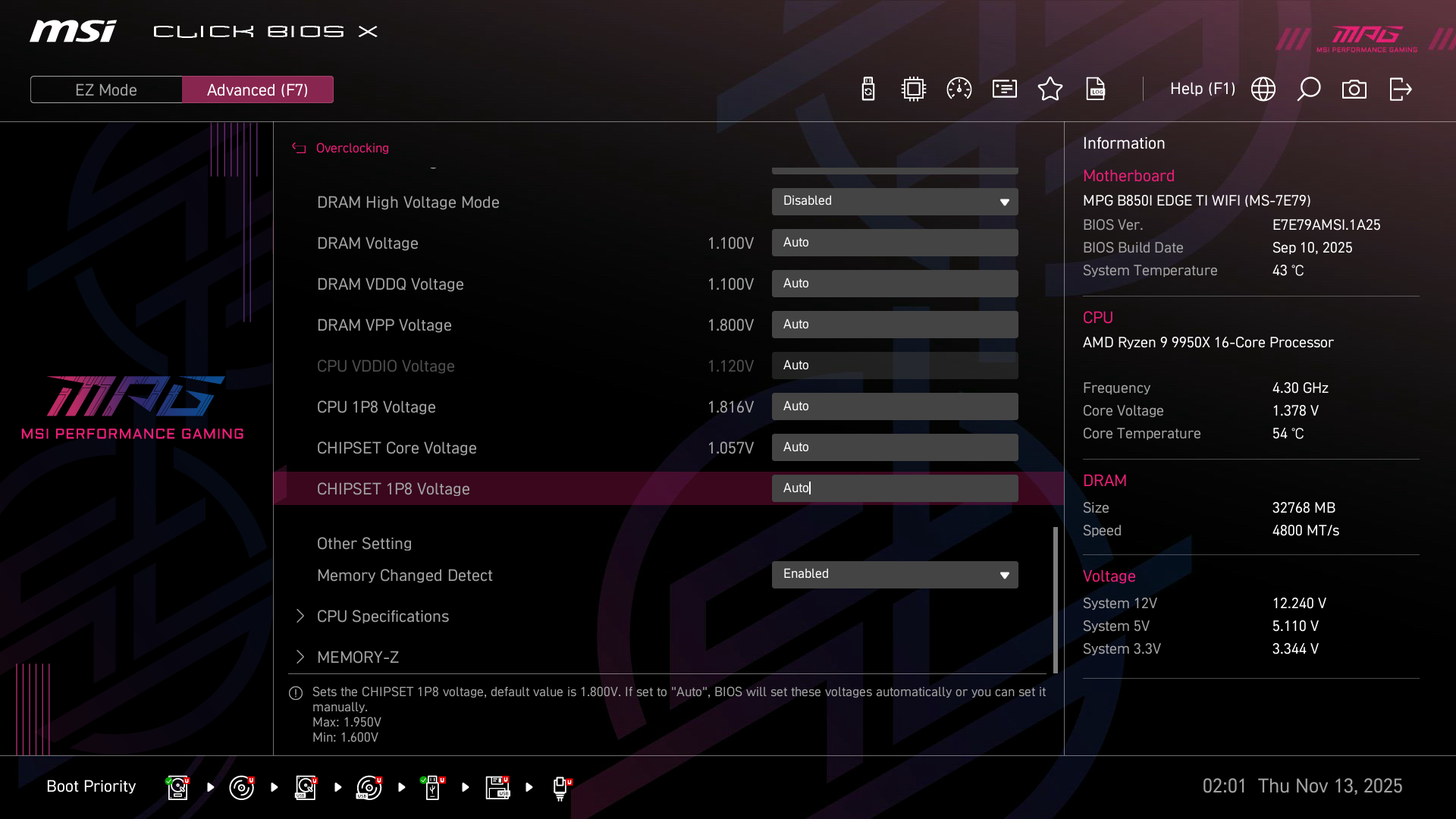

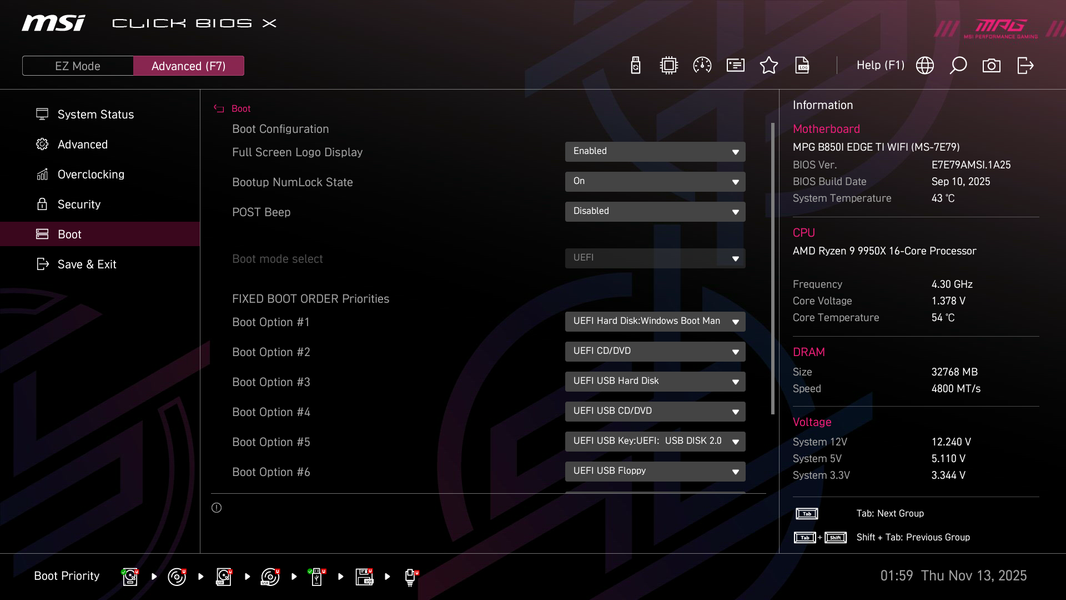

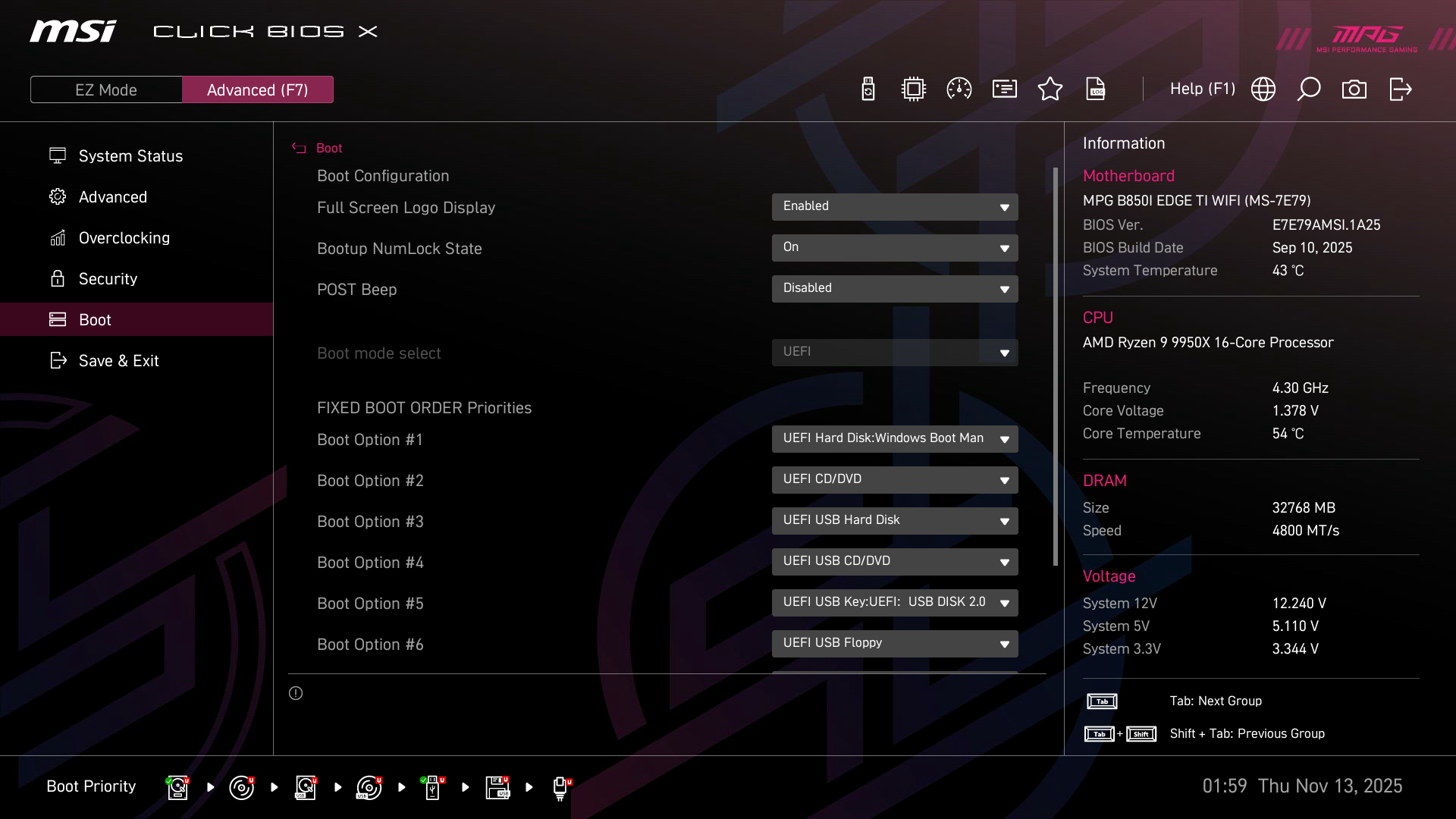

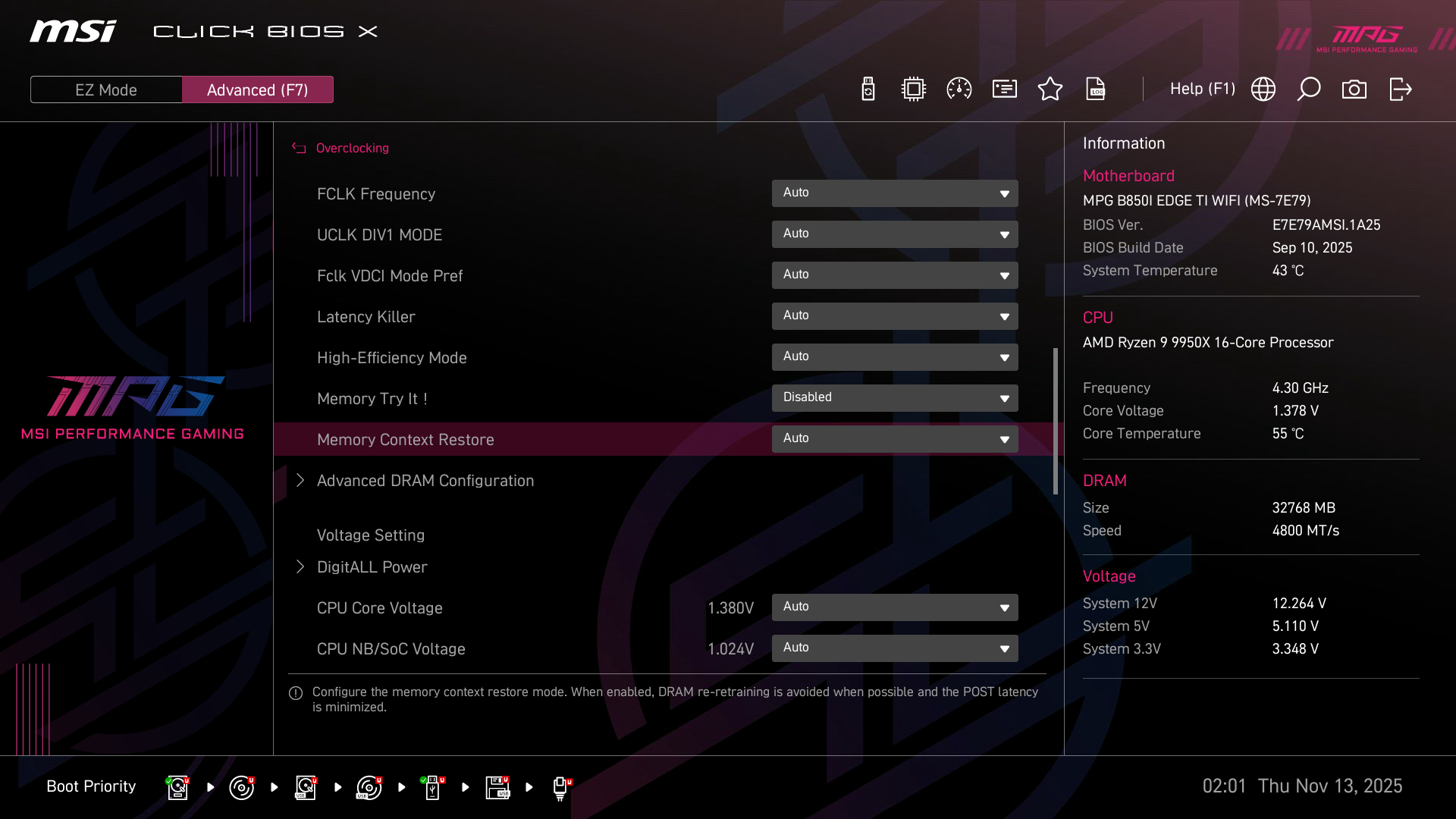

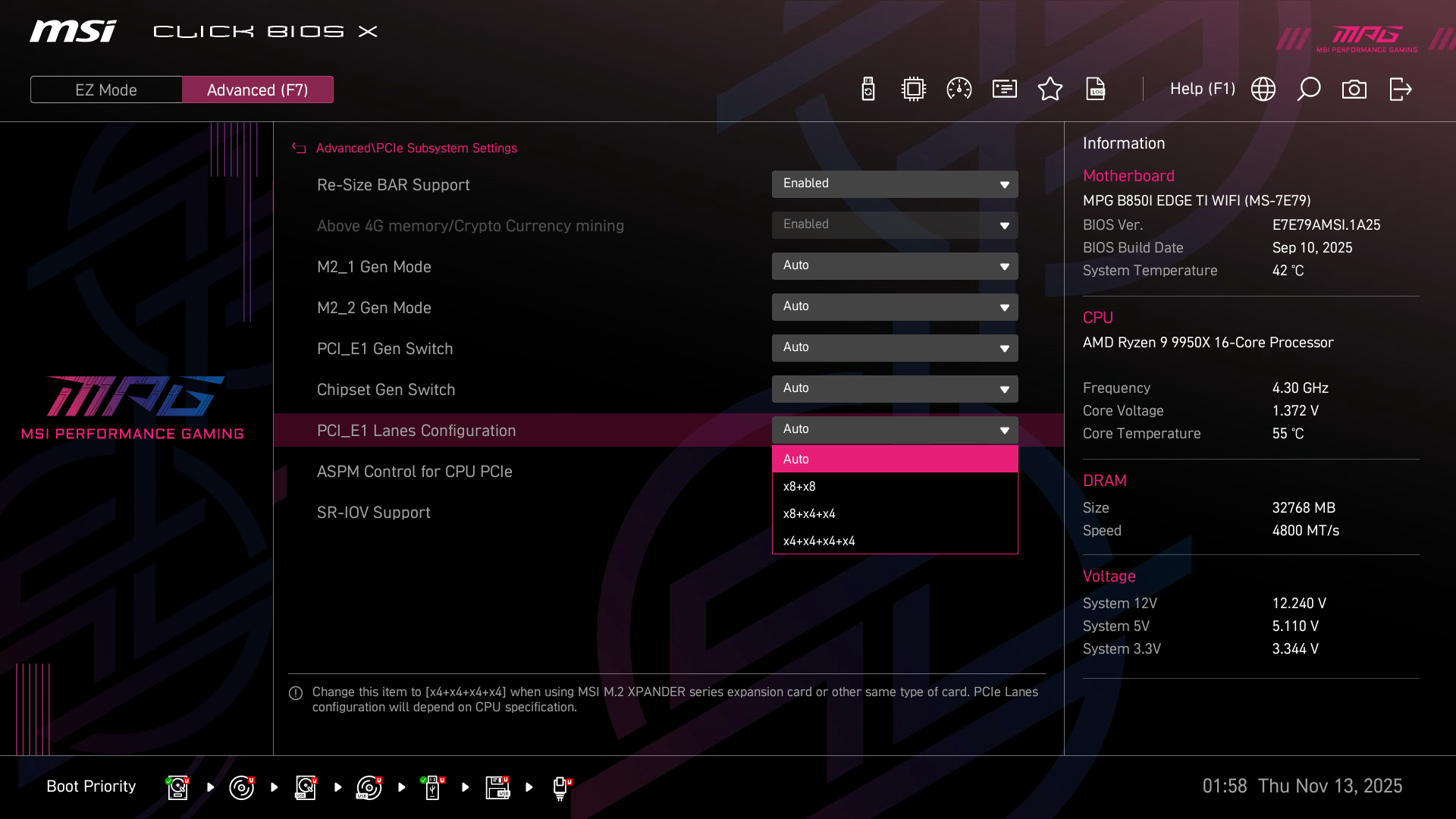

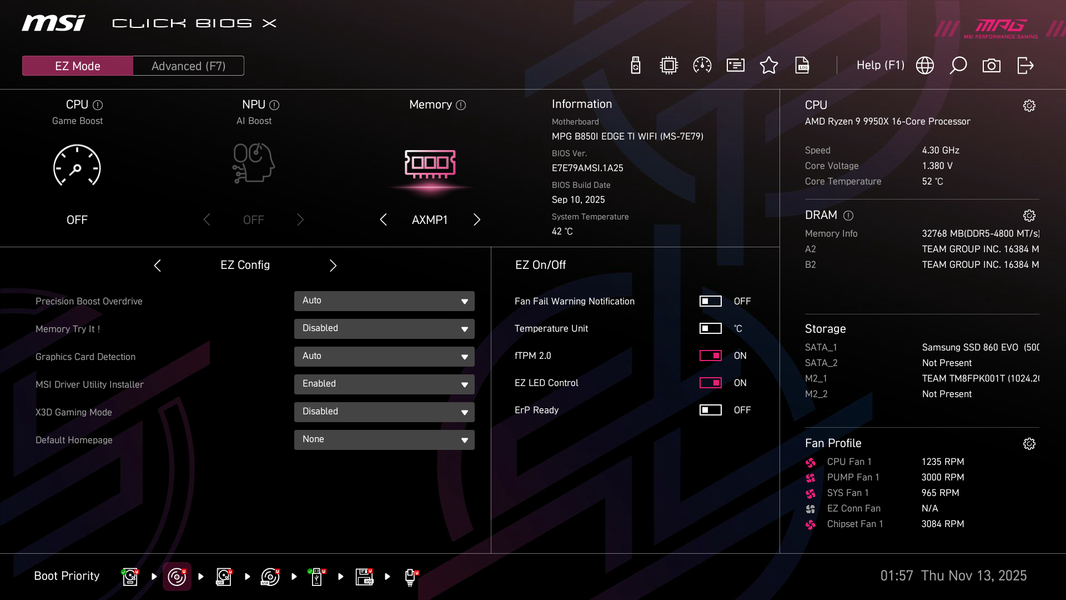

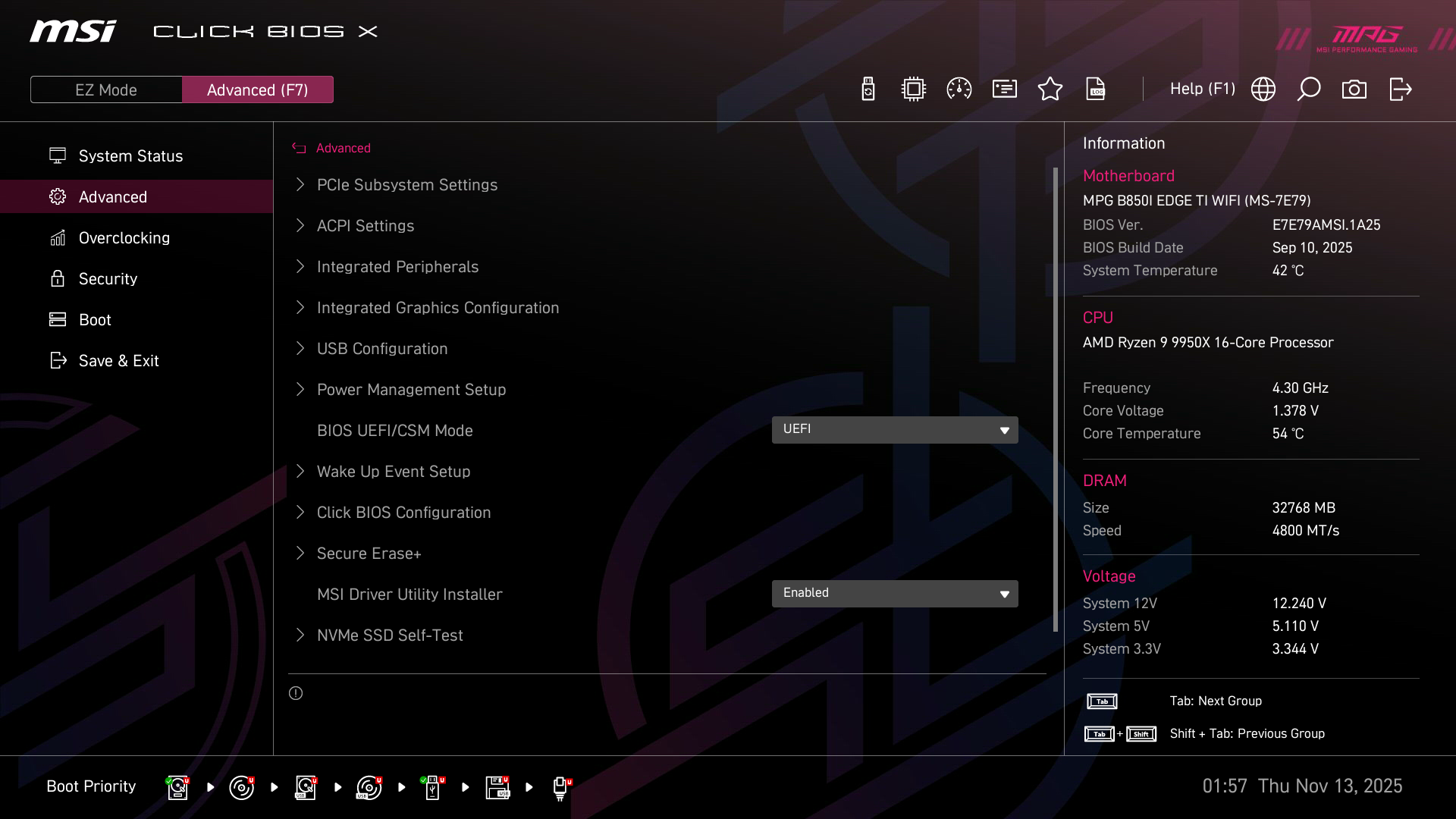

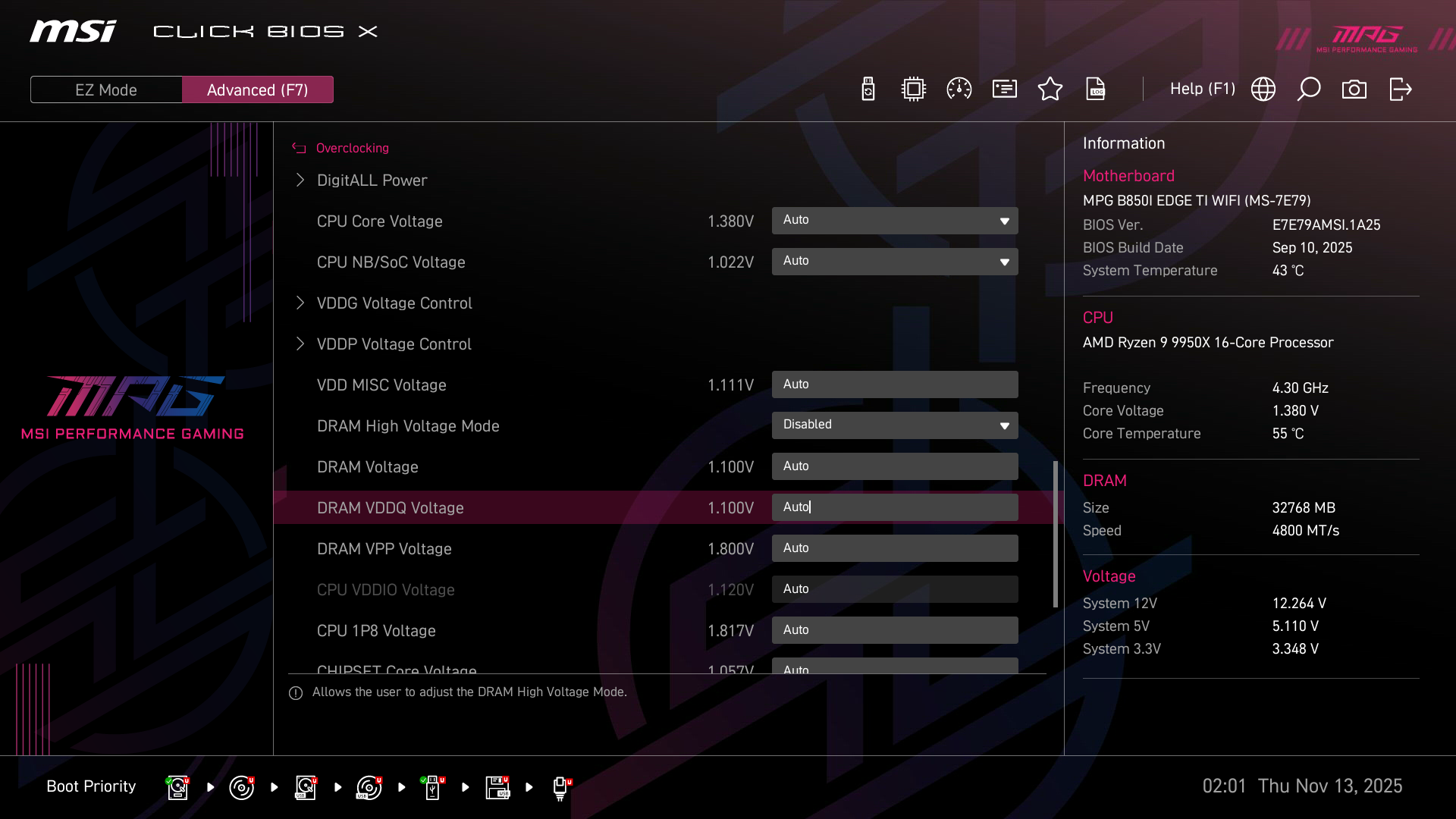

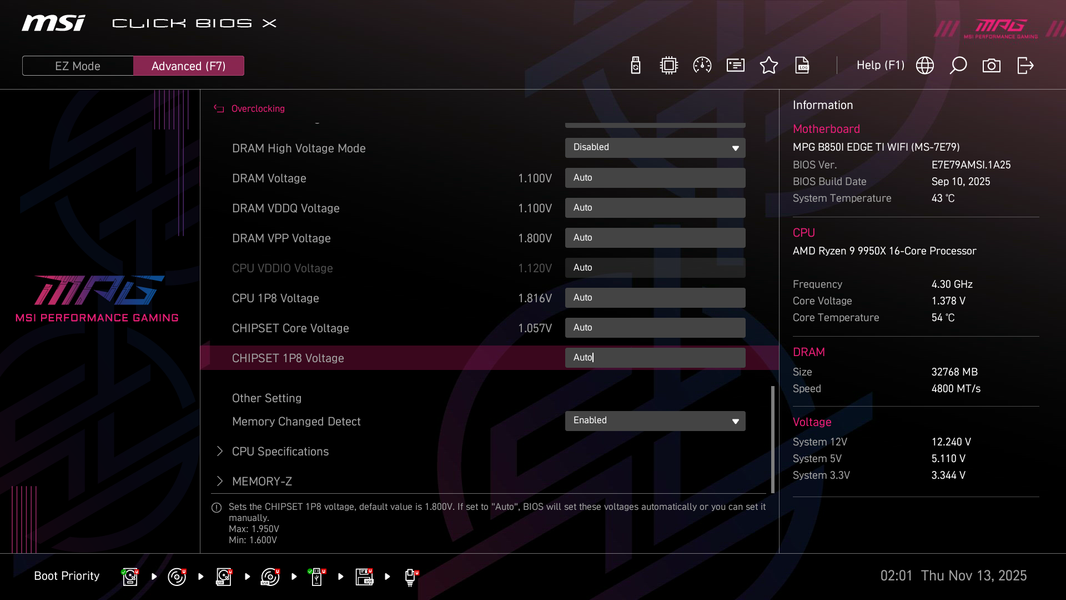

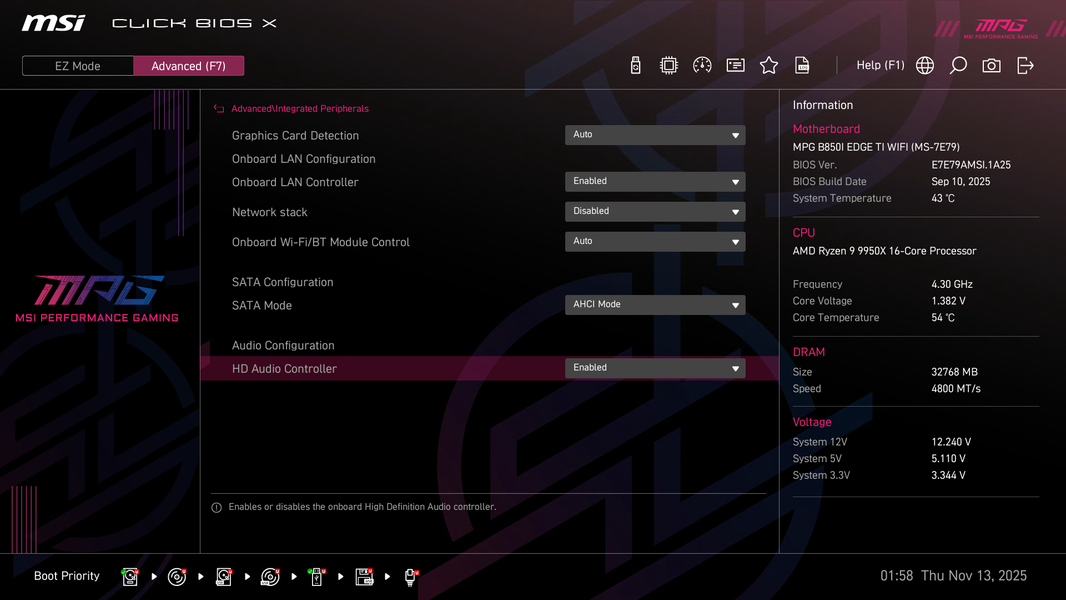

Настройки BIOS
Работоспособность (и разгон)

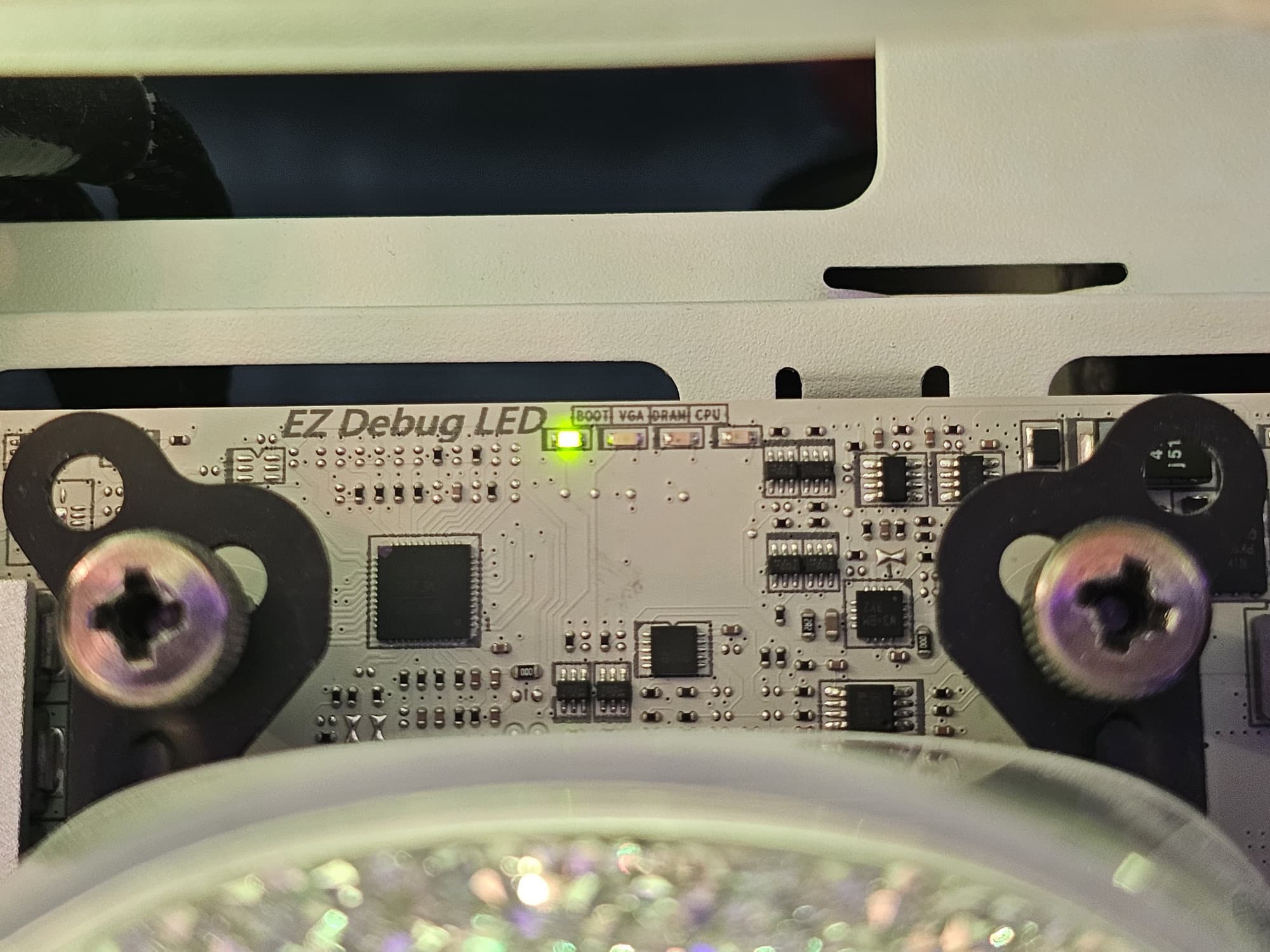

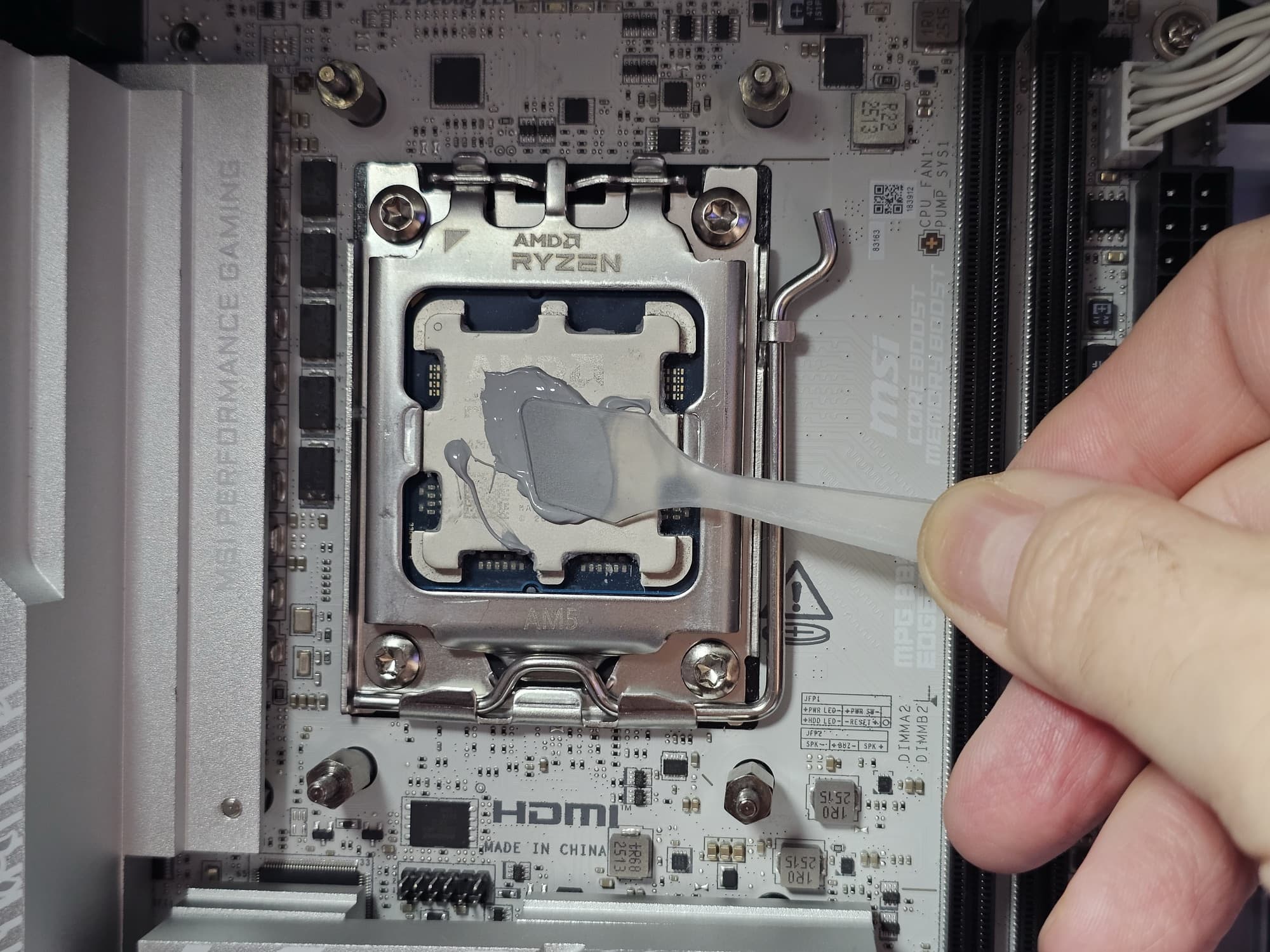

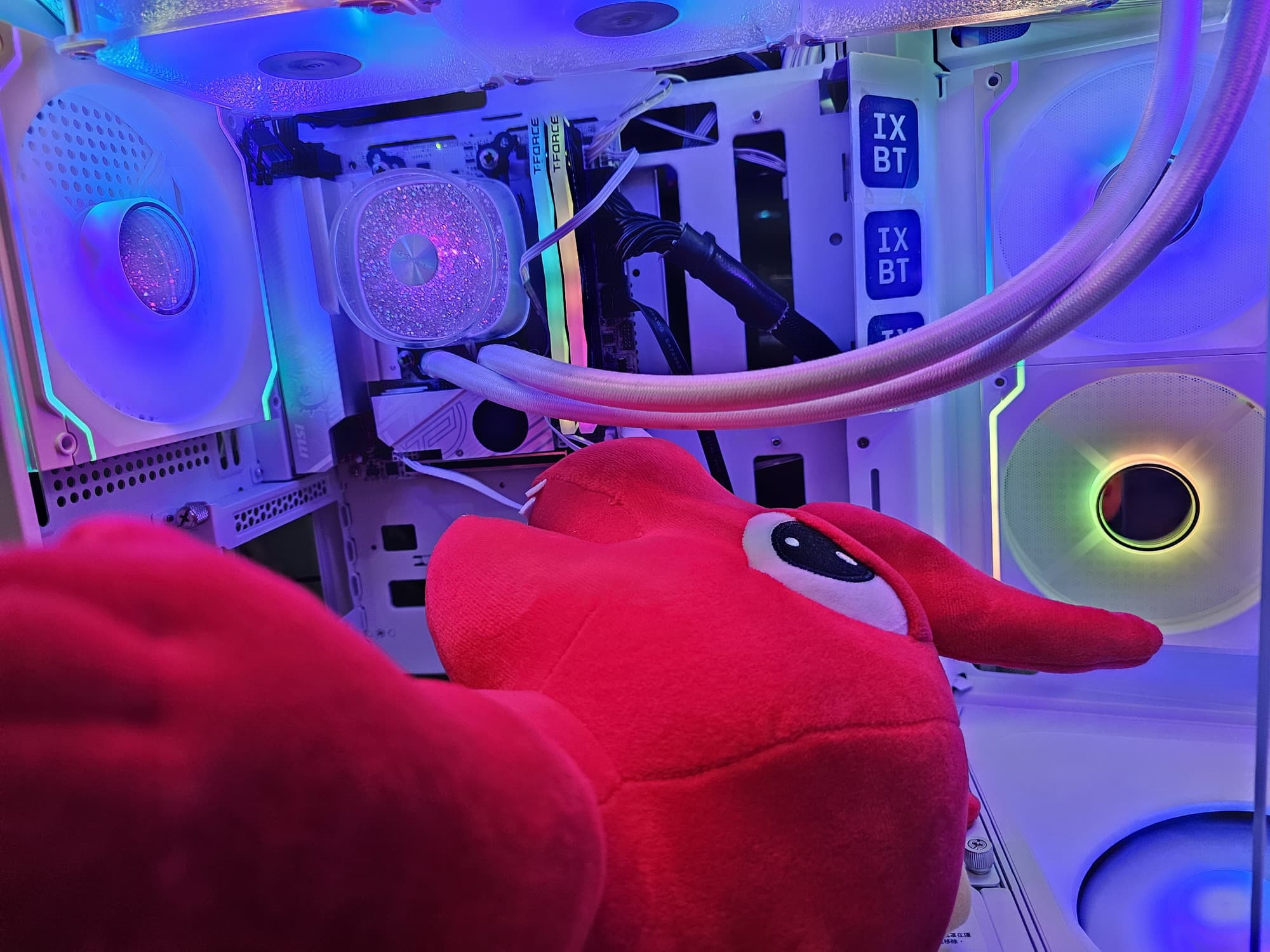

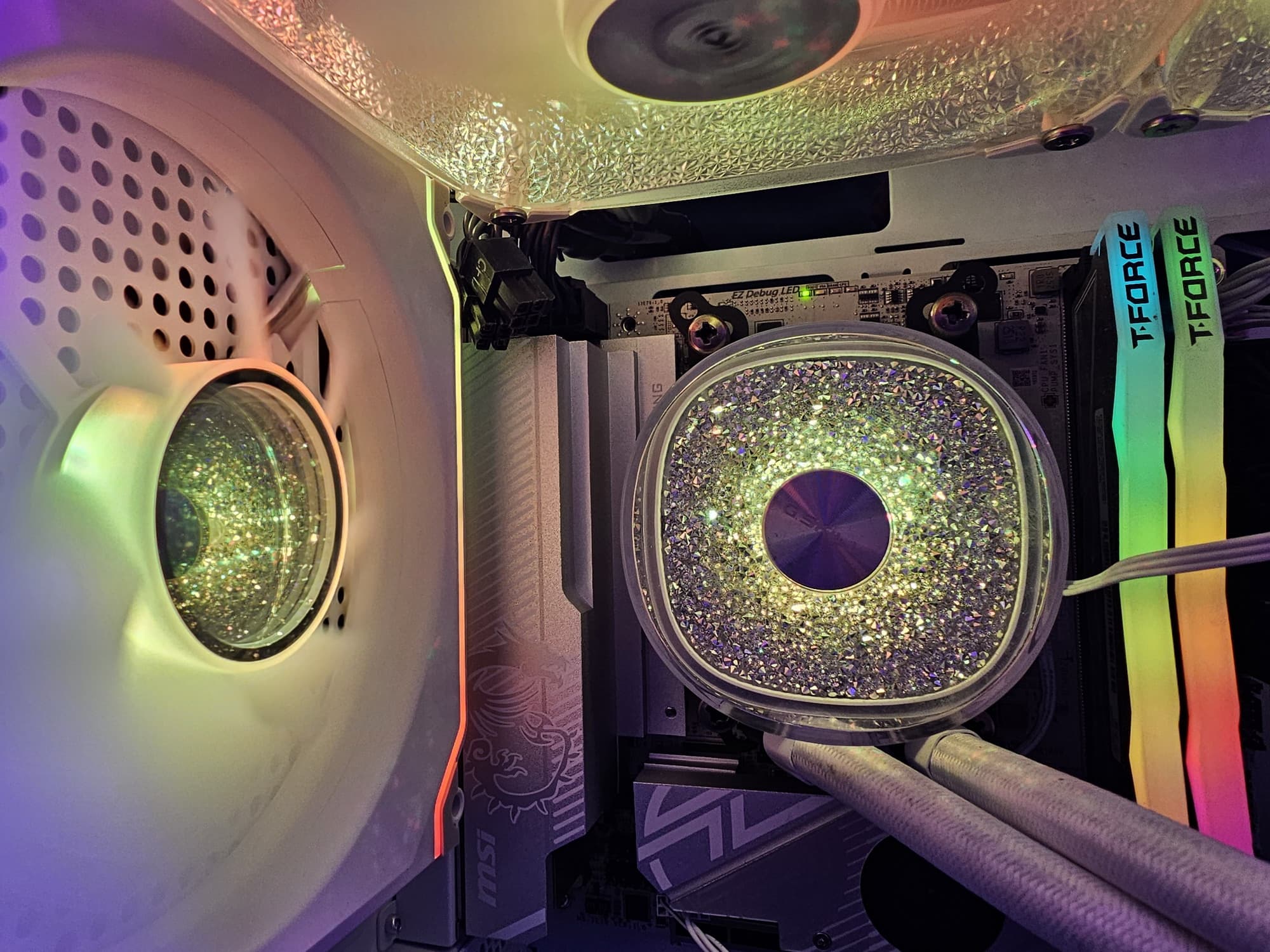

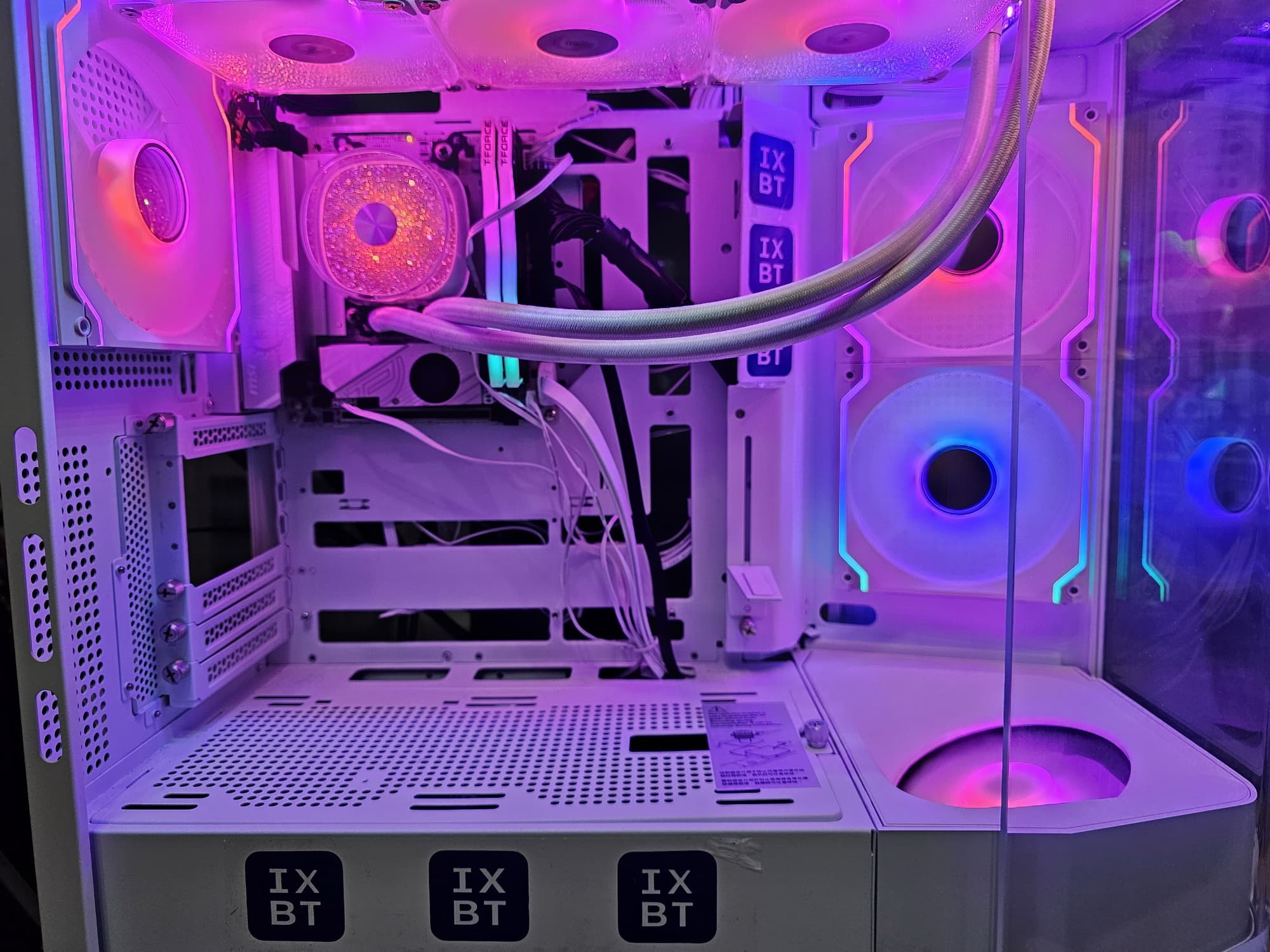

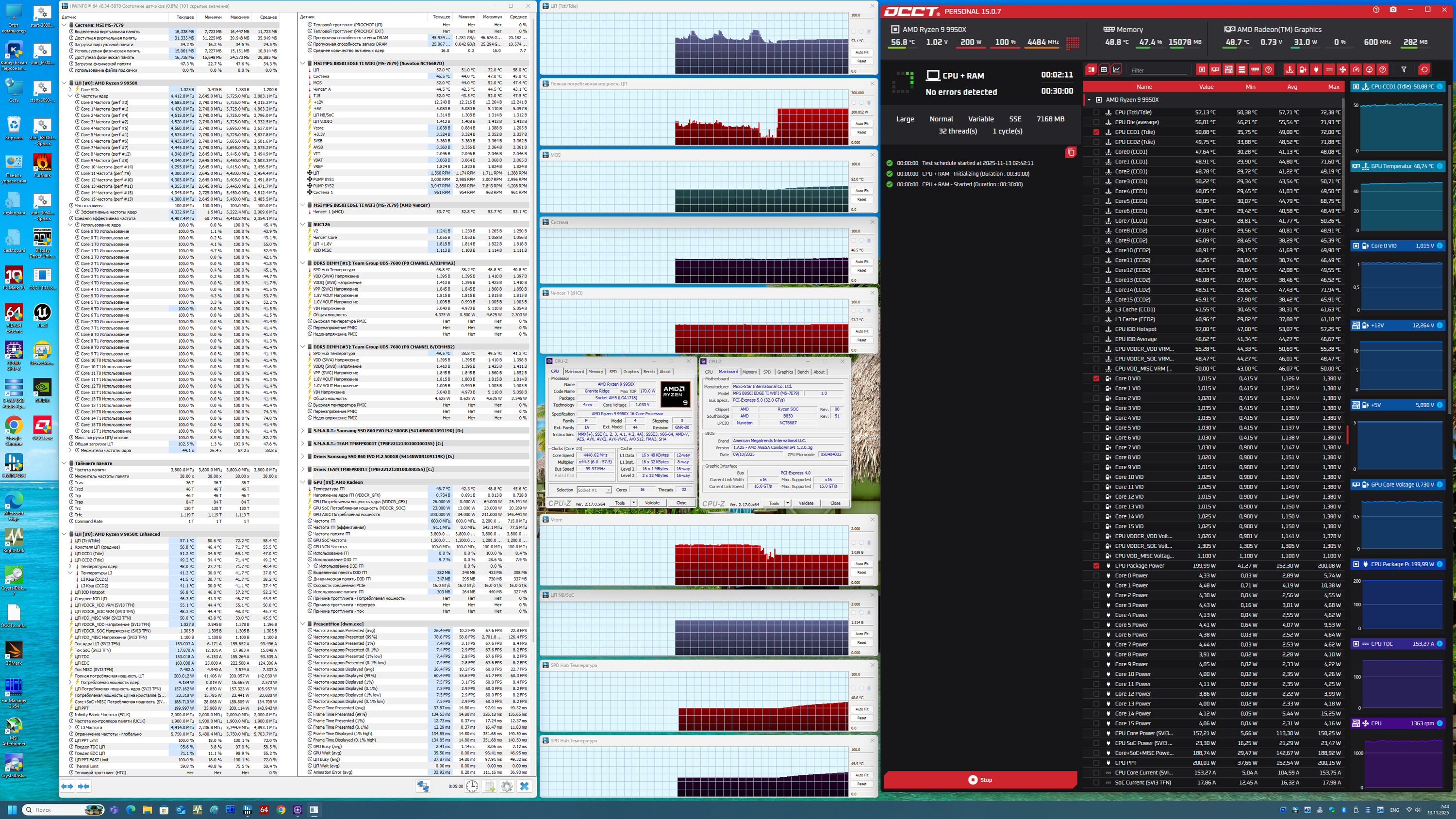

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал, лишь немного подняв базовую частоту. Но это и логично, ведь система питания у такой малоразмерной платы сильно ограничена. С учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 73 градусов, а максимум потребления не превышал 200 Вт, частоты по ядрам были около 4,5 ГГц) можно сказать, что это весьма хороший результат. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Понятно, что при отсутствии стрессовой нагрузки частота работы по ядрам может подниматься и до 5,7 ГГц.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Разумеется, данная матплата уже поддерживает новый режим работы Turbo Mode X3D, этот режим работает только на процессорах 9xxx X3D и связан с отсечением рабочих ядер без дополнительного кеша, чтобы оставшиеся ядра смогли работать на более высоких частотах, поднимая тем самым общую игровую производительность в разрешениях, где нет упора в видеокарты. Для нужд тестлаба по материнским платам мы не имеем таких процессоров, поэтому на практике проверить не можем.
Выводы
MSI MPG B850I Edge Ti WiFi — компактная материнская плата форм-фактора Mini-ITX с умеренной стоимостью, базируемая на чипсете среднего уровня для платформы AMD AM5. На момент публикации обзора ее розничная стоимость начиналась от 30 тысяч рублей.
У нее 11 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 4 USB 3.2 Gen2 (в виде портов Type-A) и 4 USB 3.2 Gen1 (2 внутренних и 2 Type-A). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, два слота M.2 (один из которых также получает от процессора 4 линии PCIe 5.0, а второй подключен к чипсету 4 линиями PCIe 4.0).

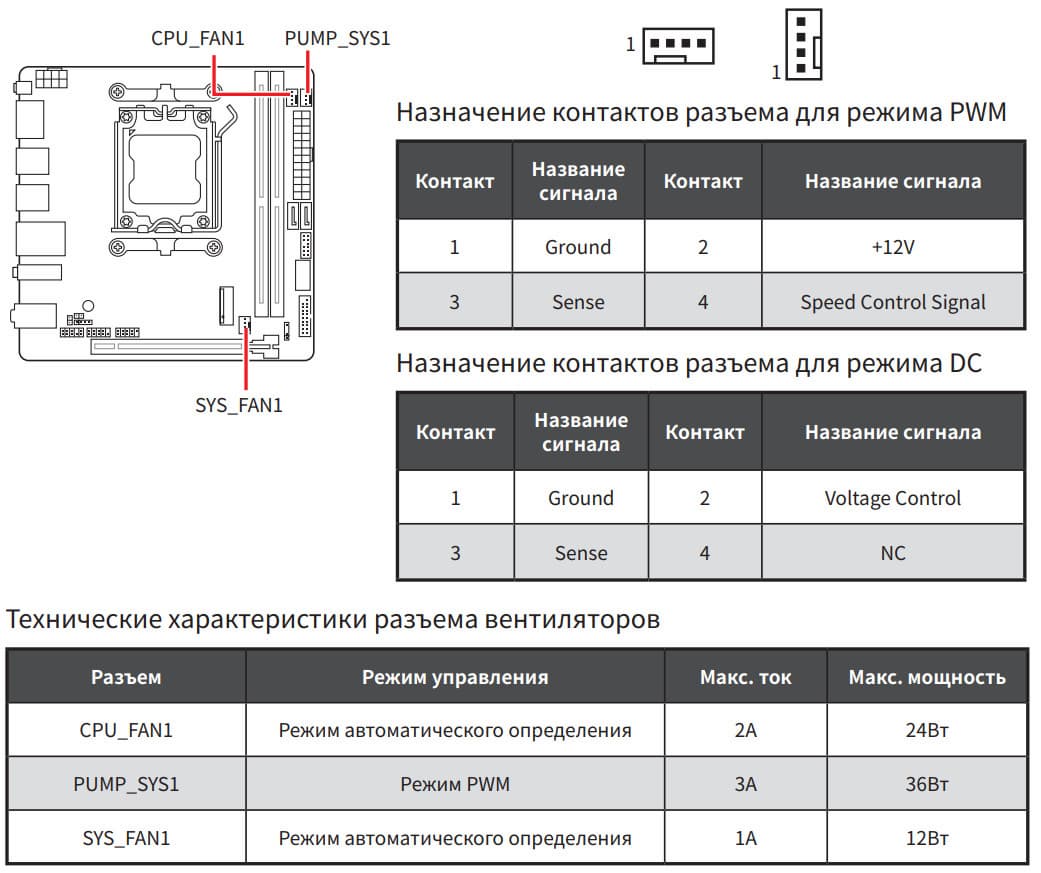

В арсенале платы также есть 2 порта SATA и 3 разъема для вентиляторов. Система питания процессора удовлетворительная (даже хорошая для такого форм-фактора), способная обеспечить стабильную работу даже топовых процессоров. Плата имеет адекватную систему охлаждения (только слот M.2_2 без радиатора, но там он физически невозможен). Сетевые возможности включают скоростной проводной контроллер 5 Гбит/с и один современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможность подключения дополнительных ARGB-устройств.
