Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Как обычно, дальше изучаем серийно выпускаемые материнские платы для новой платформы Intel LGA1851, в частности на базе топового чипсета Intel Z890.

Не лишне будет напомнить таблицу сравнения 4х последних поколений системных чипсетов серии Z.

Напомню, что у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя.

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

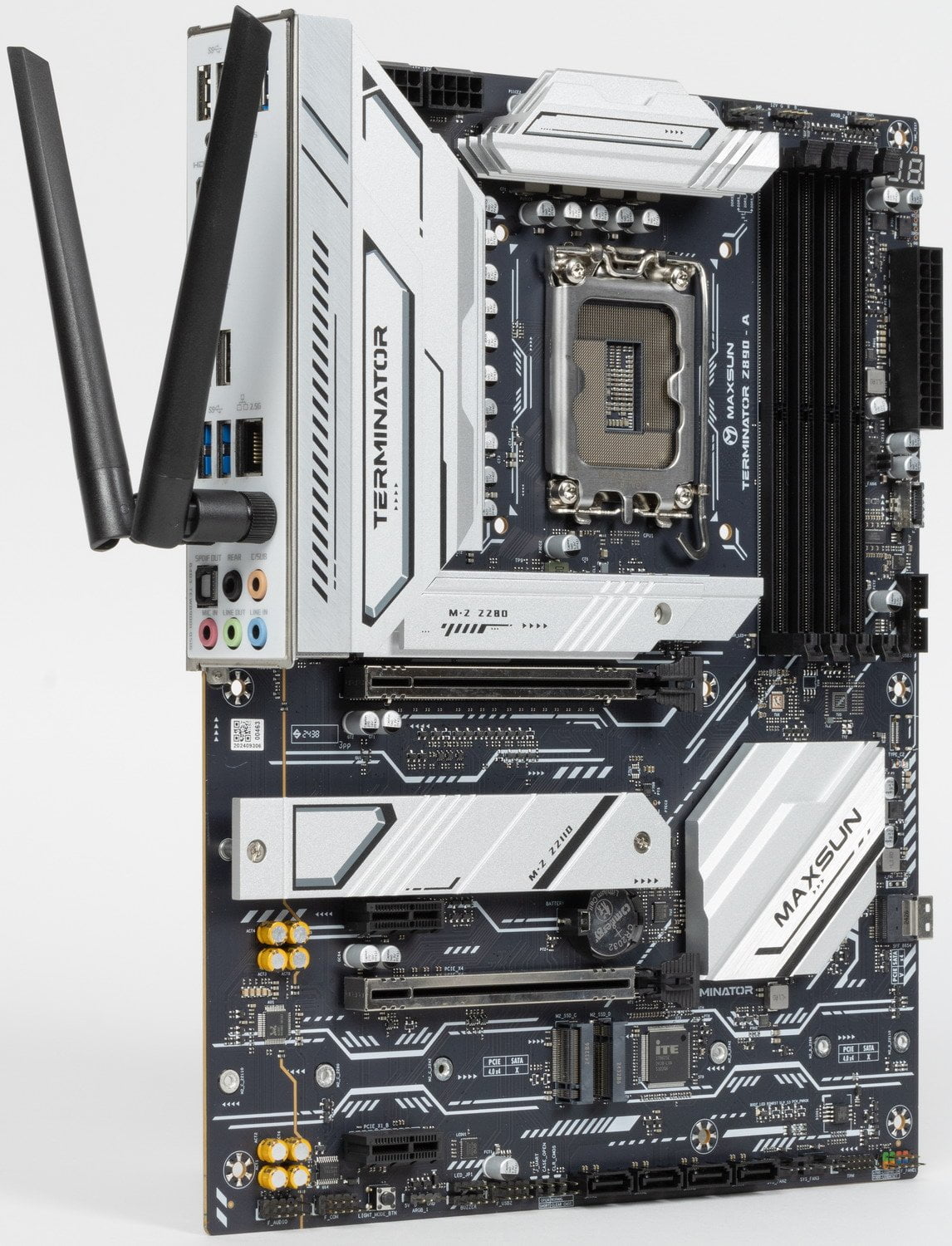

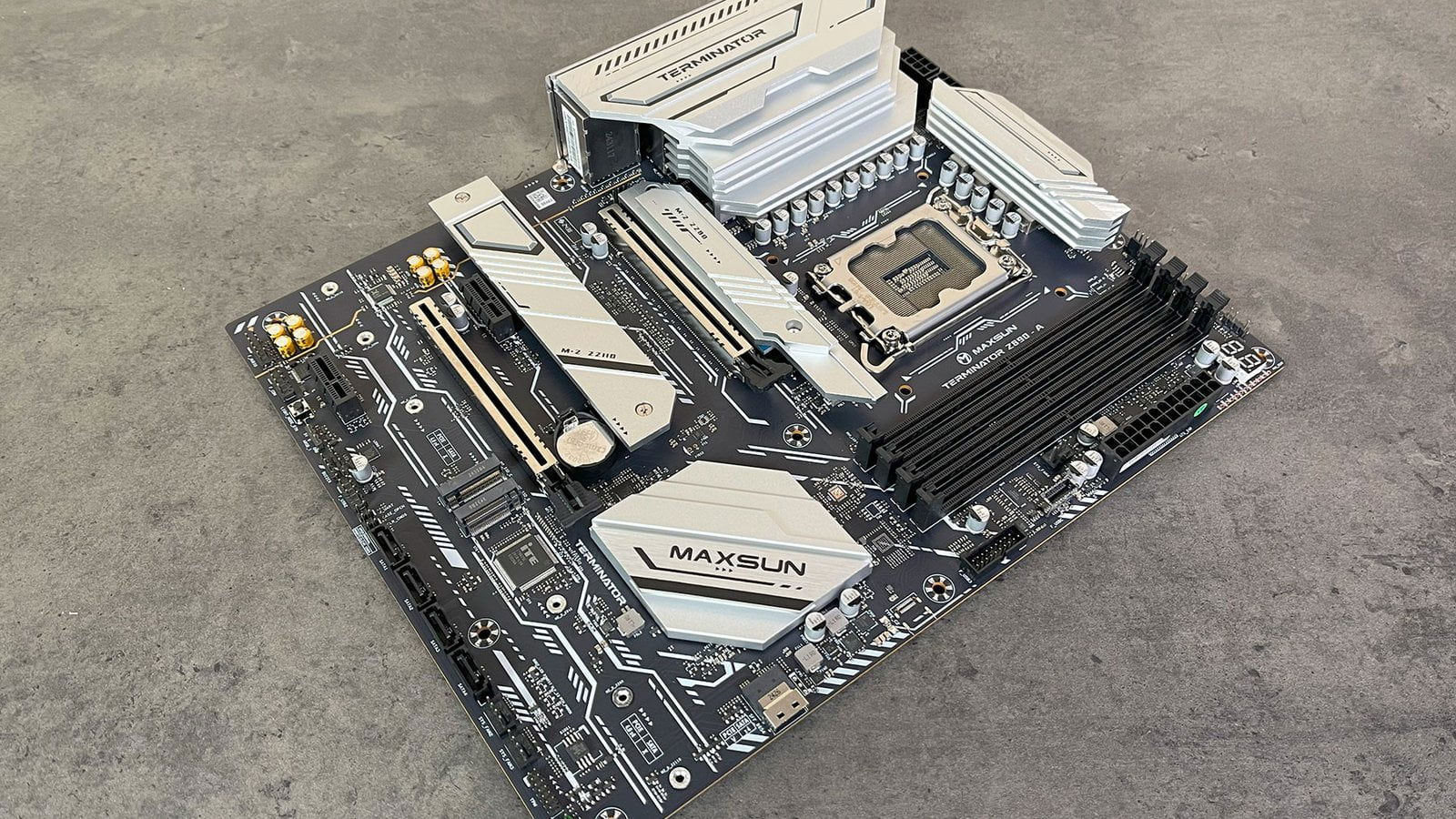

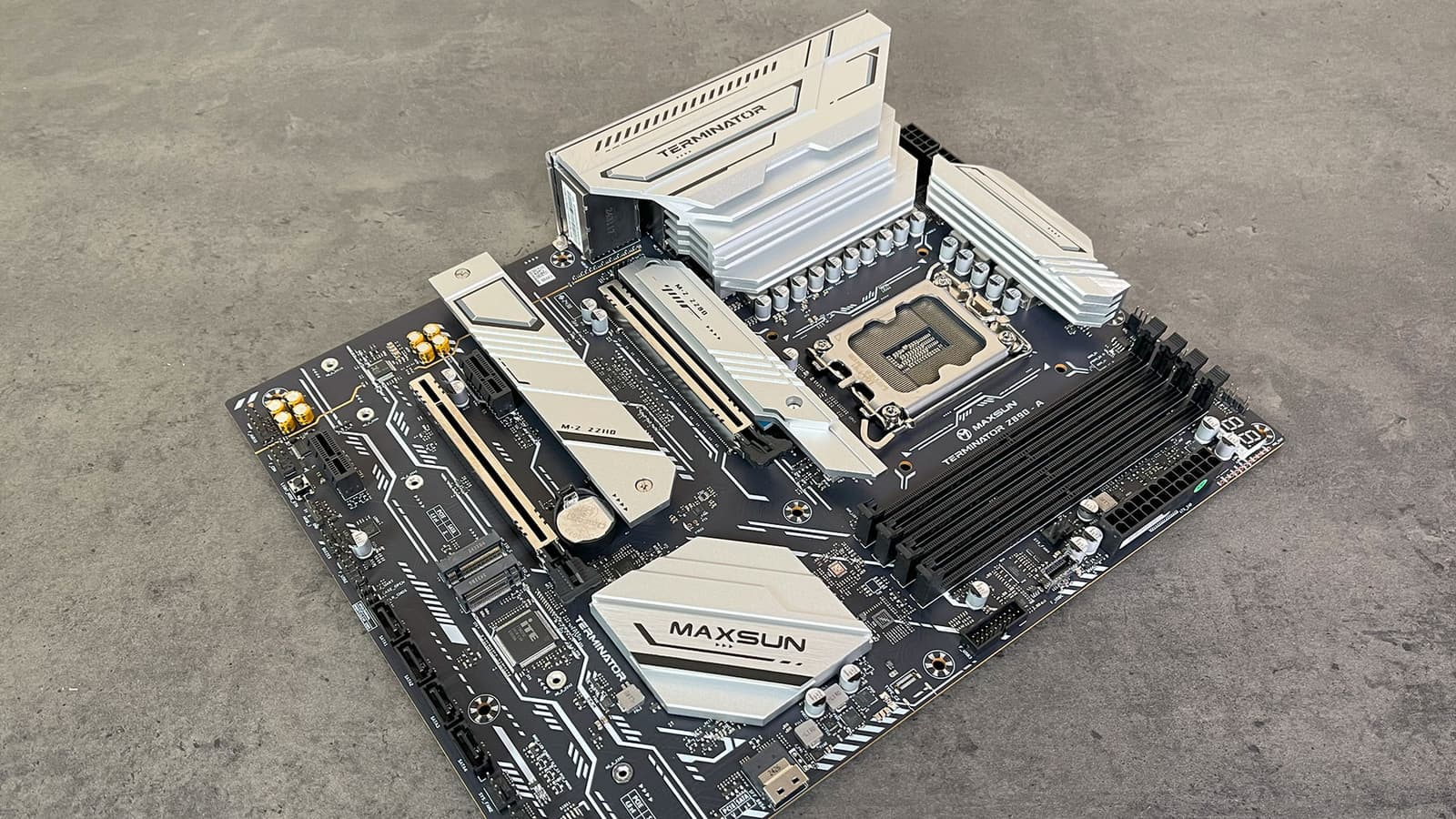

Сегодня у нас снова представитель китайской компании Maxsun, а материнской платой на чипсете Z890, попавшей к нам в лабораторию, стала Maxsun Terminator Z890-A. Эта матплата относится к среднебюджетной серии Terminator

Maxsun Terminator Z890-A поставляется в стандартной коробке с черно-белым дизайном, символизирующим подобный раскрас самой матплаты (серебристые радиаторы и черного цвета текстолит). Комплект размещен под платой в отдельном отсеке.

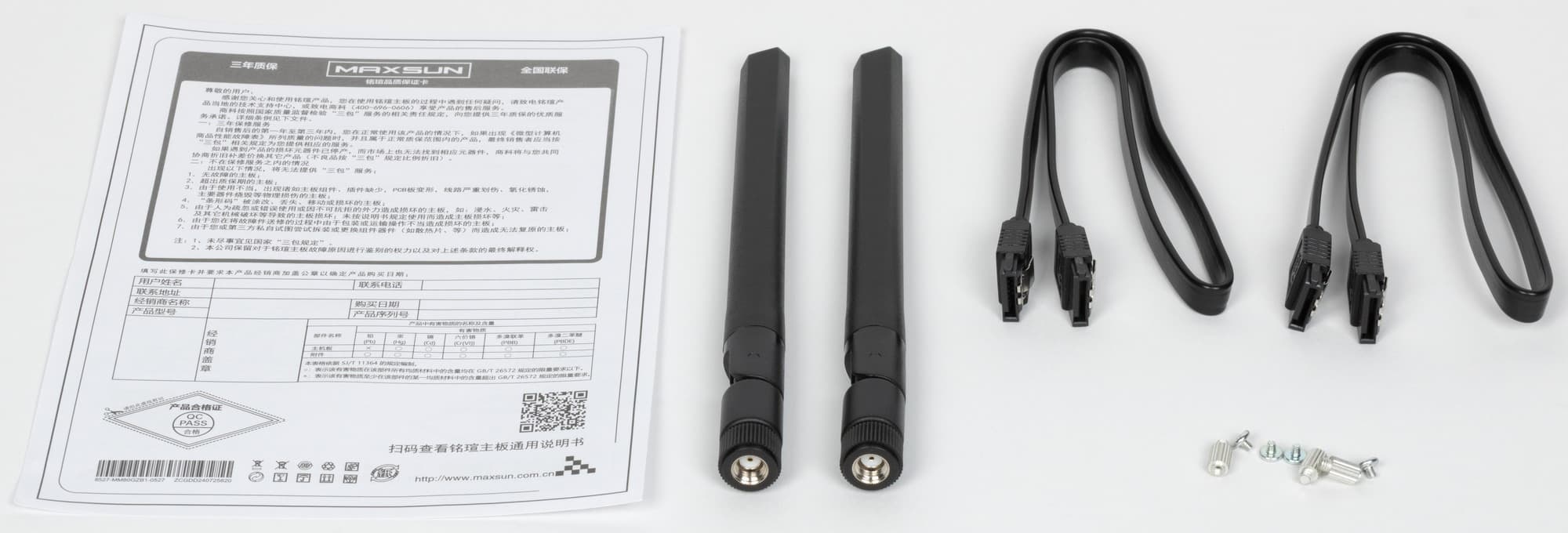

В комплект поставки входят: краткая карточка с QR-кодом для скачивания руководства пользователя, кабели SATA, пара антенн встроенного Wi-Fi-модуля, запасные стойки и винтики для слотов M.2.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя).

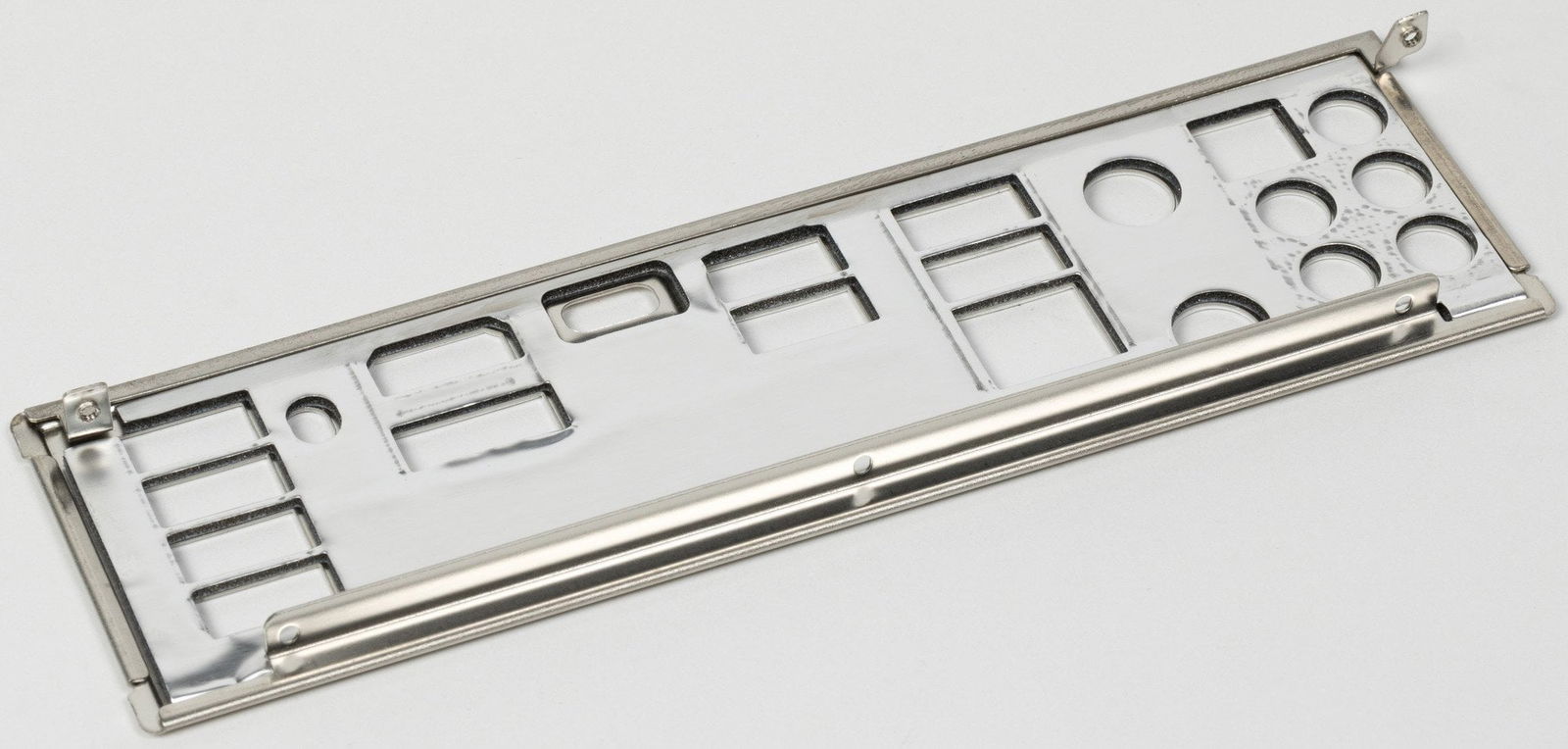

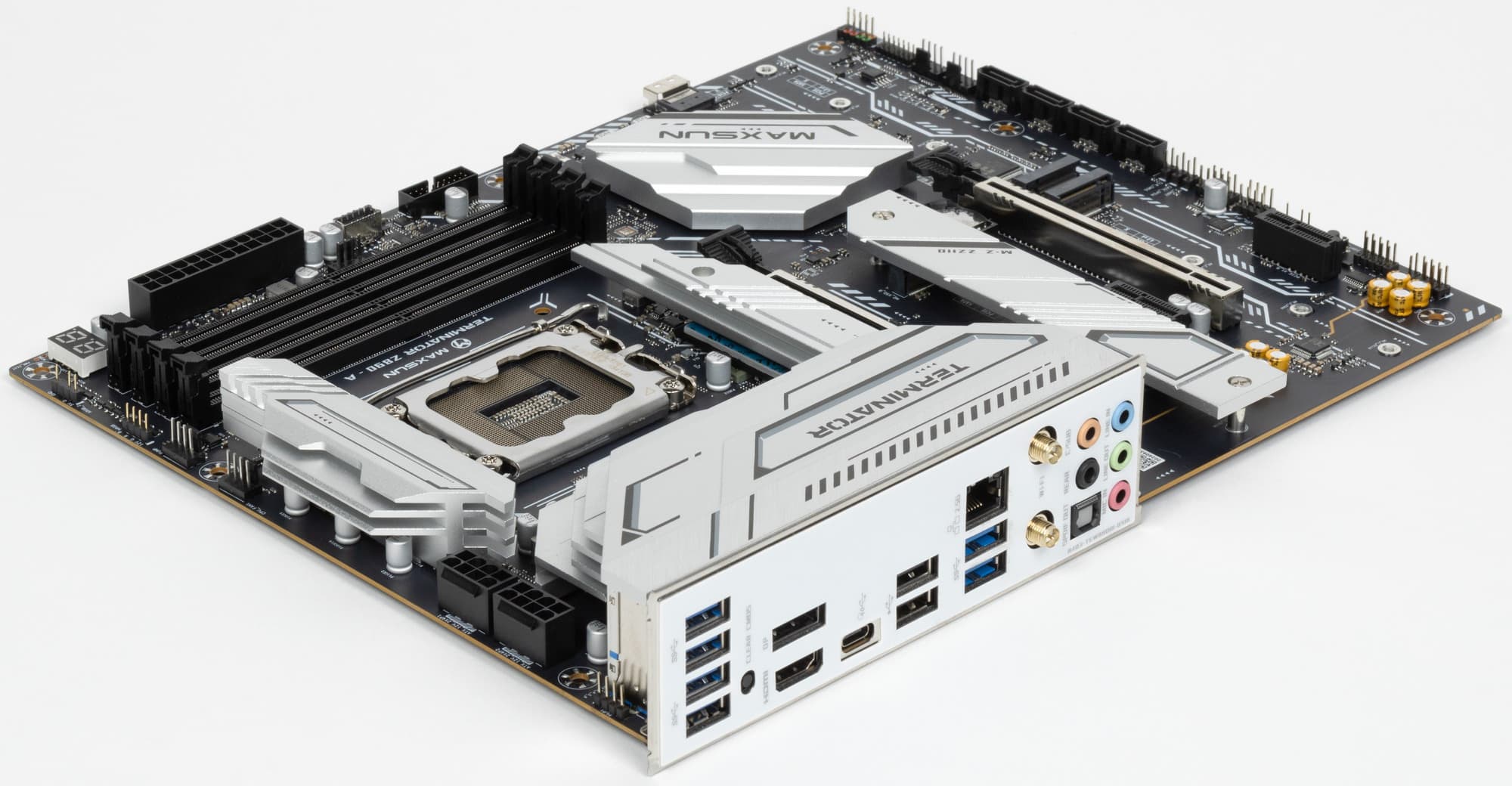

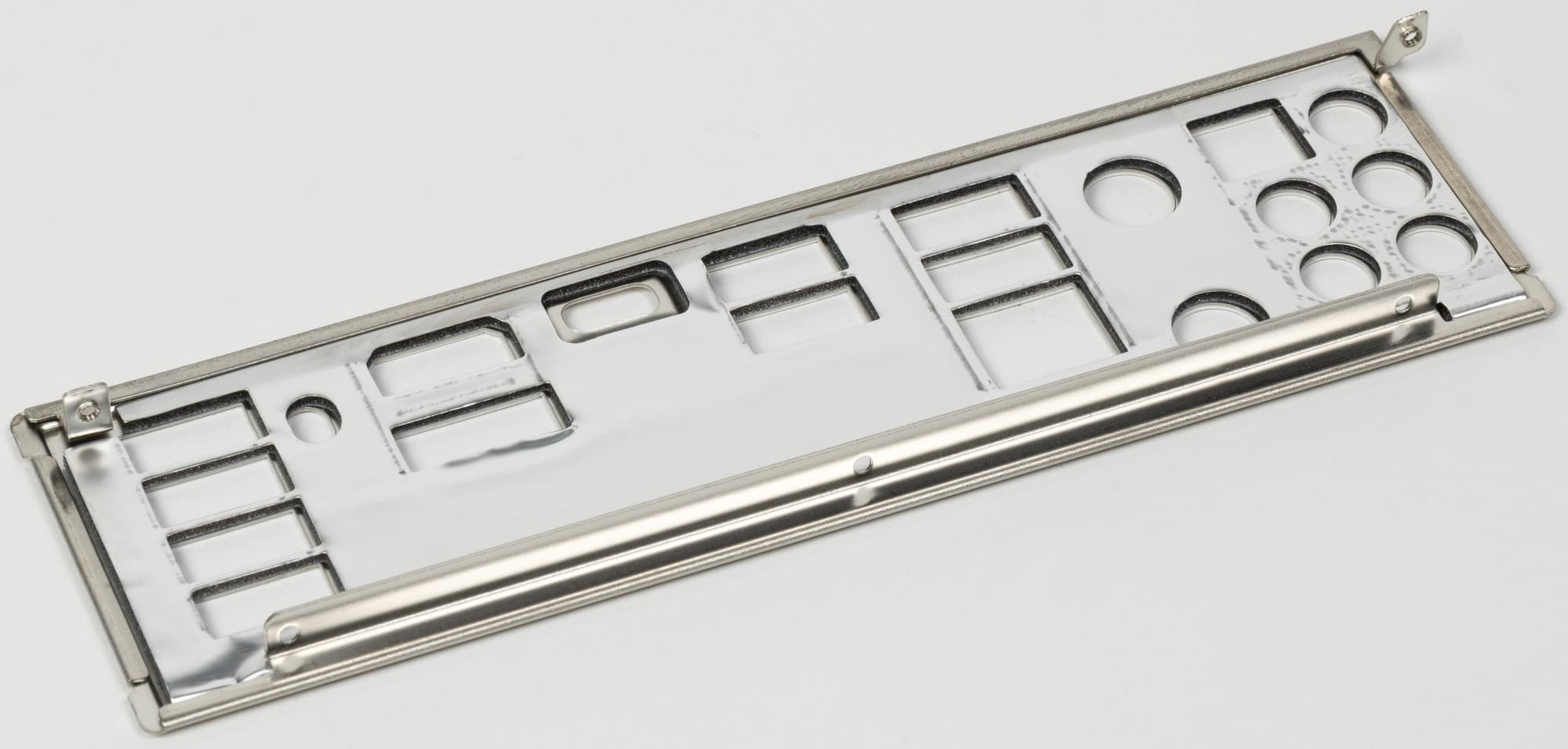

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

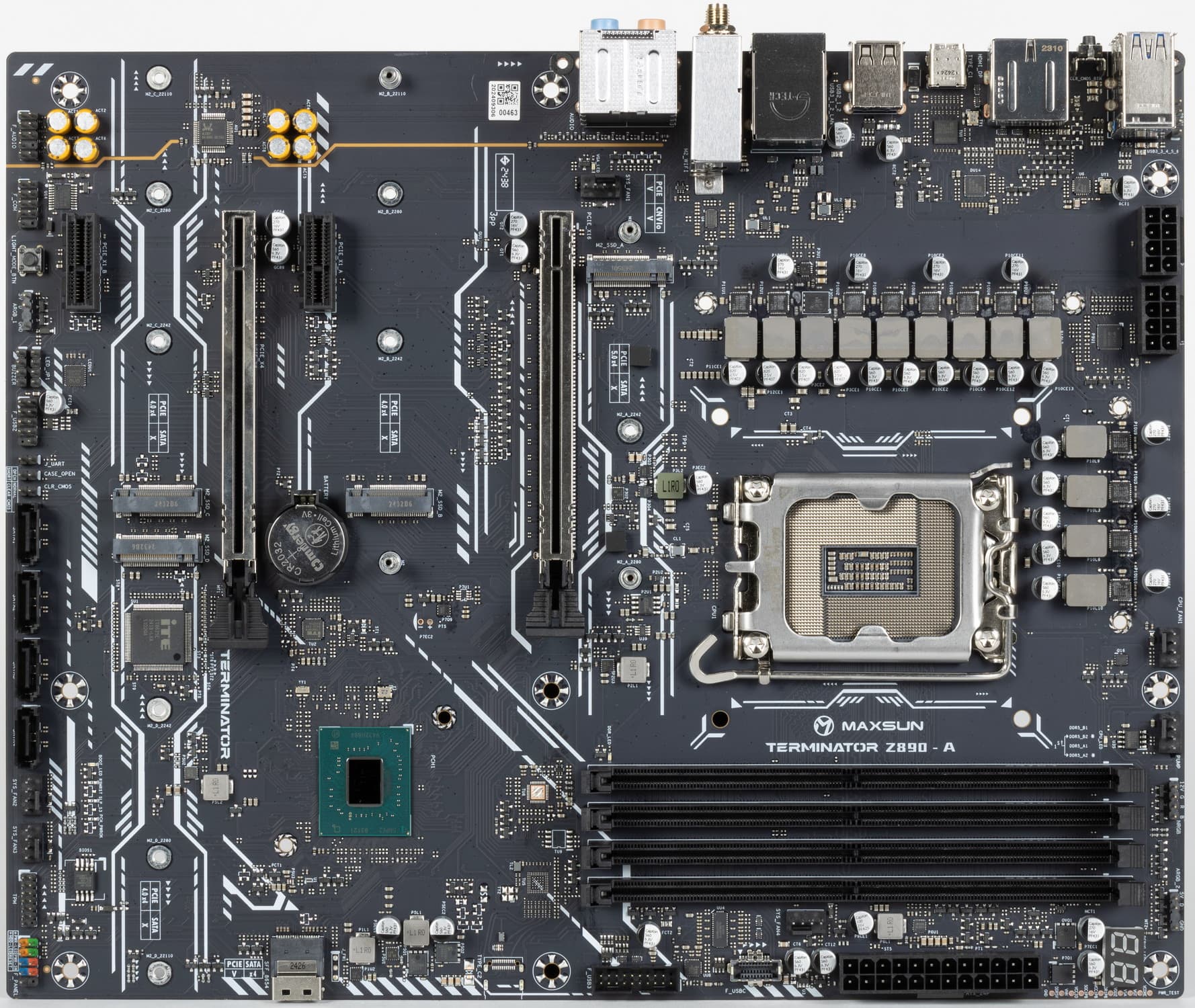

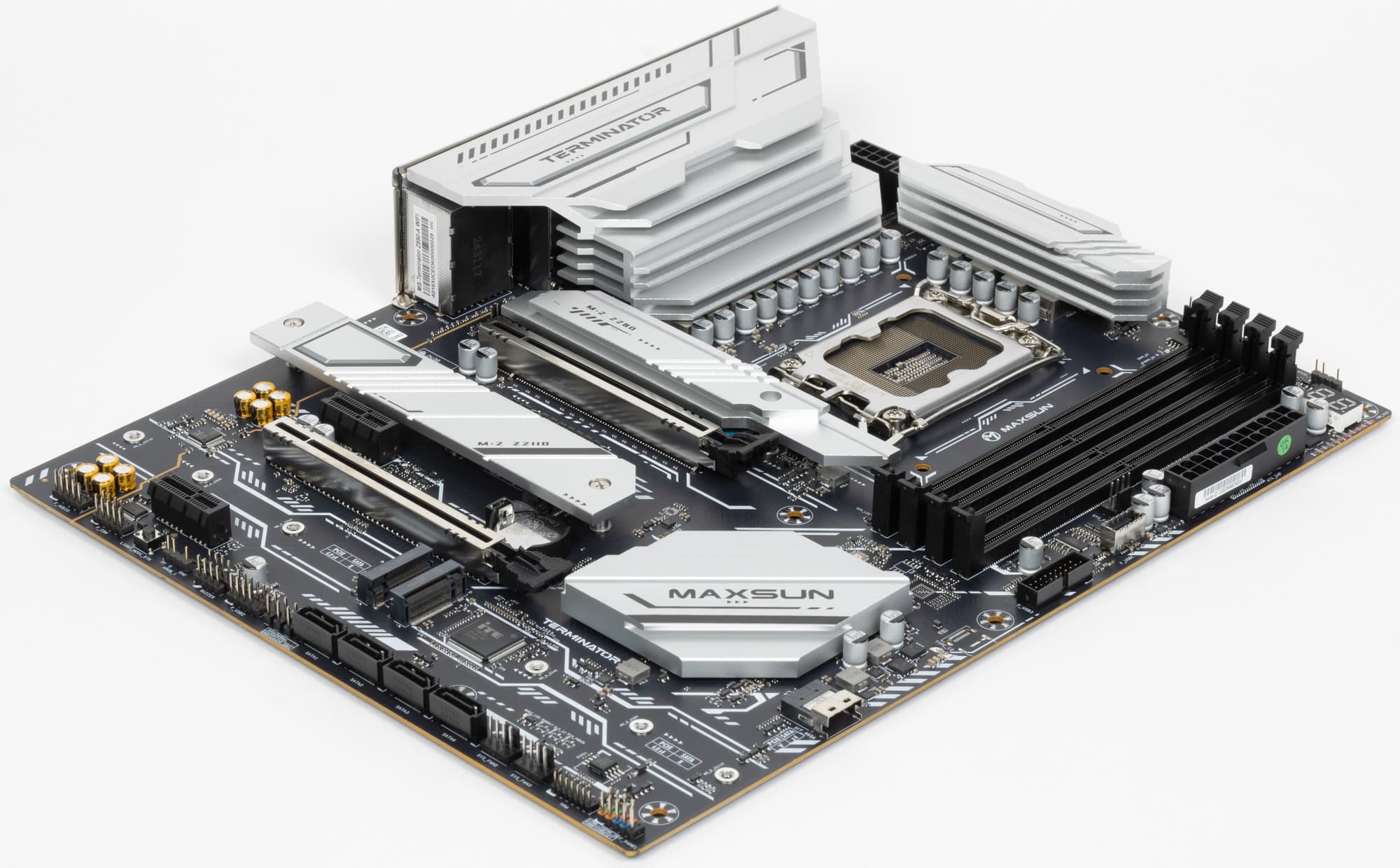

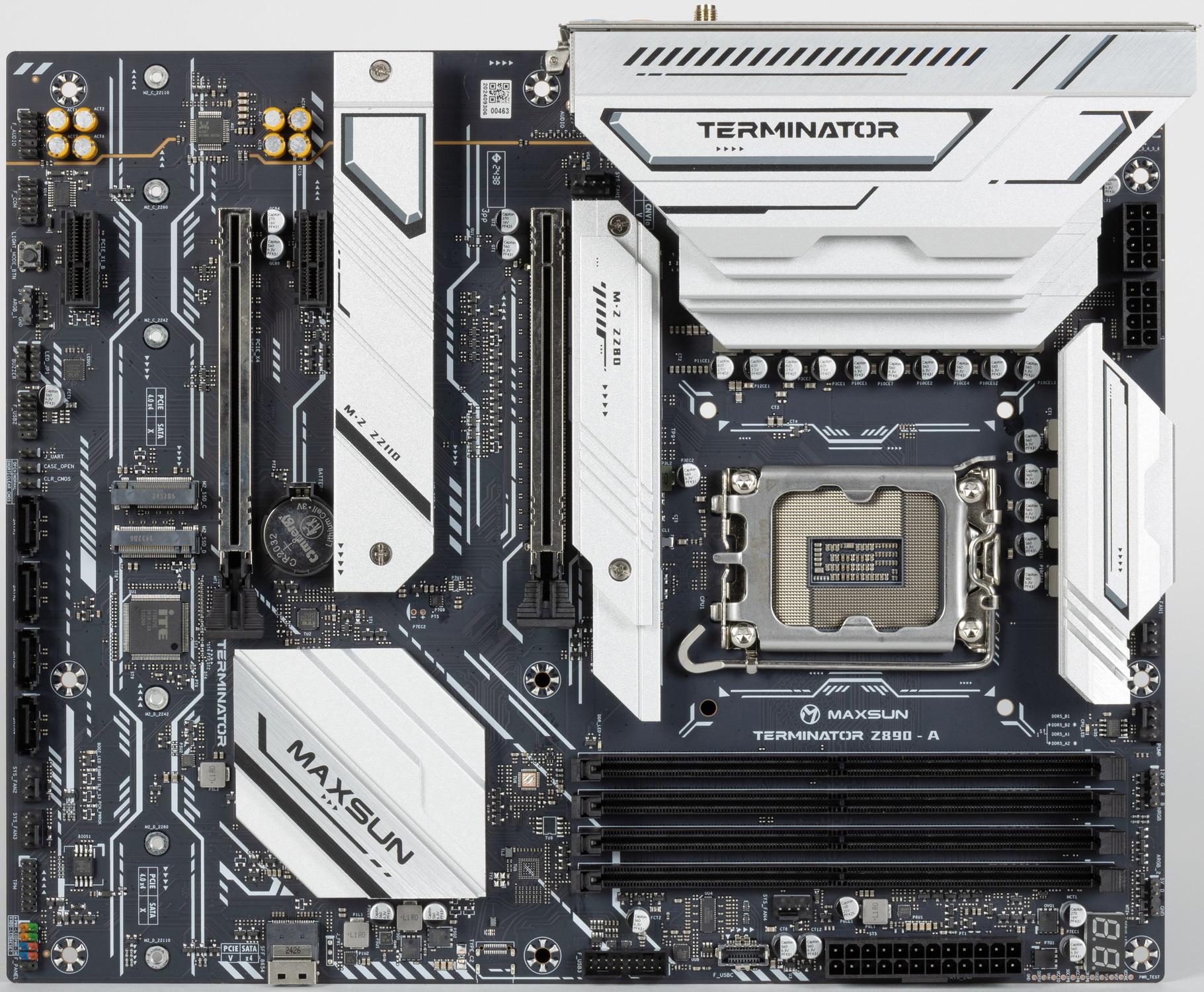

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun Terminator Z890-A имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

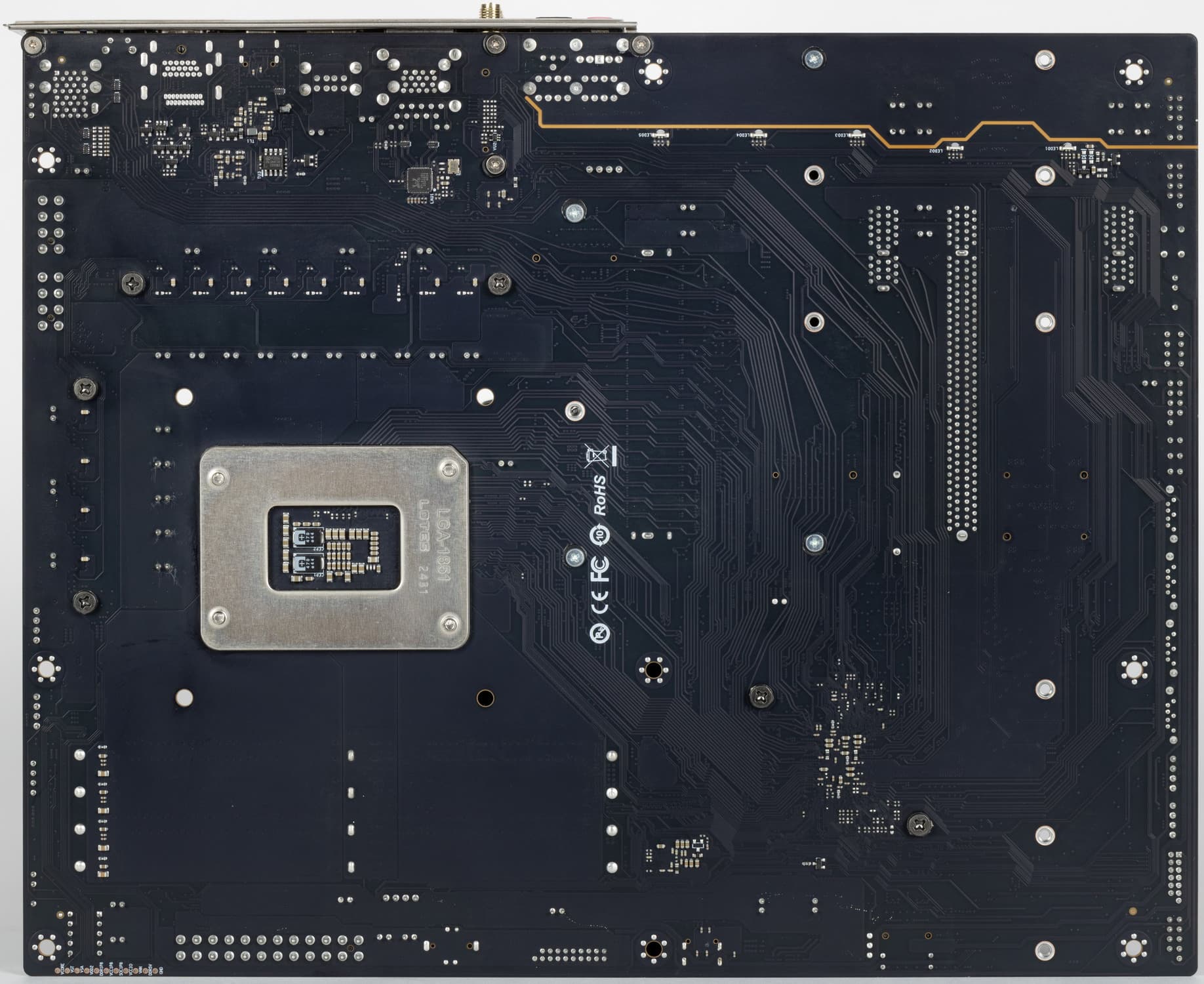

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

На тыльной стороне платы защитной пластины (бэкплейта) нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8600 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

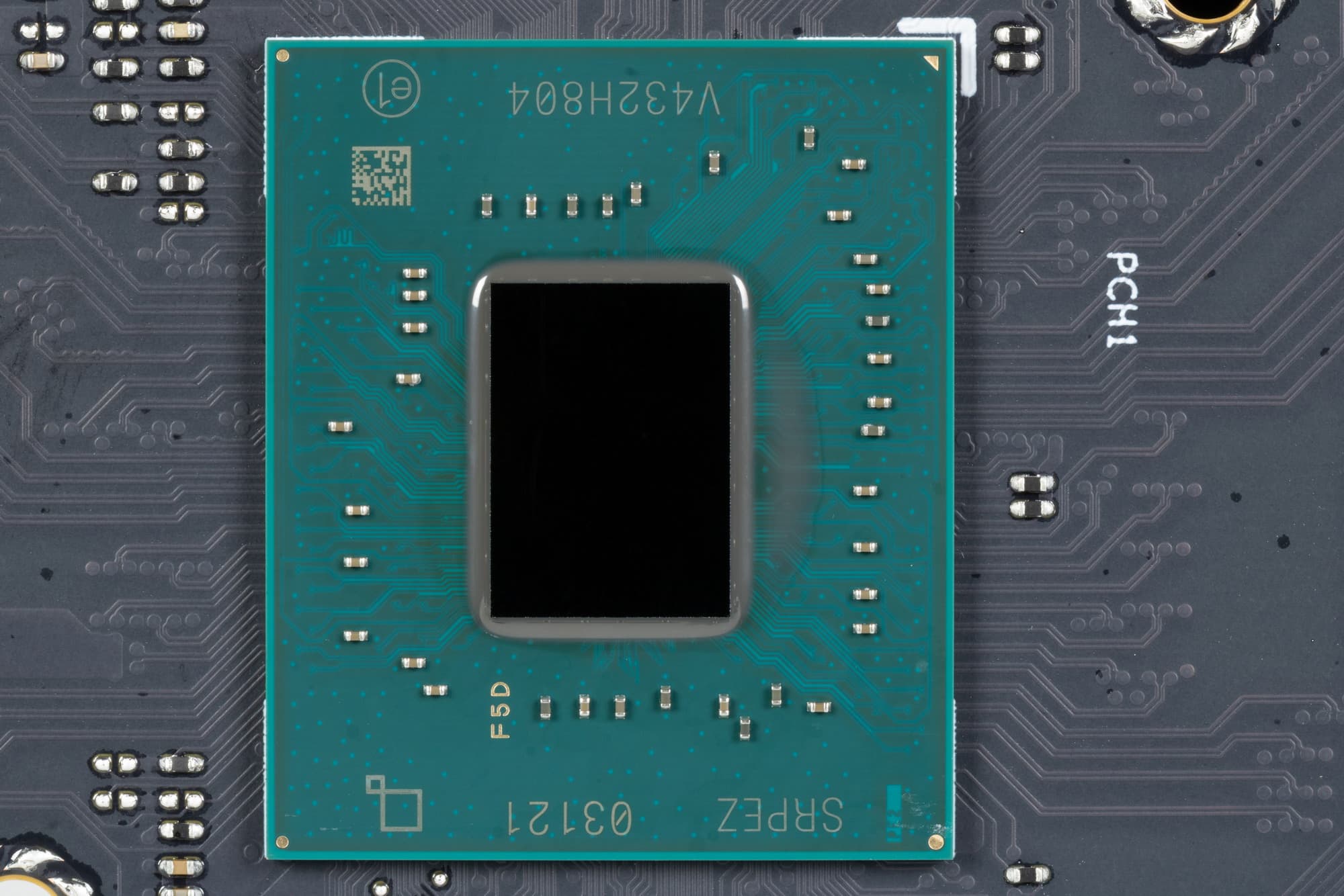

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

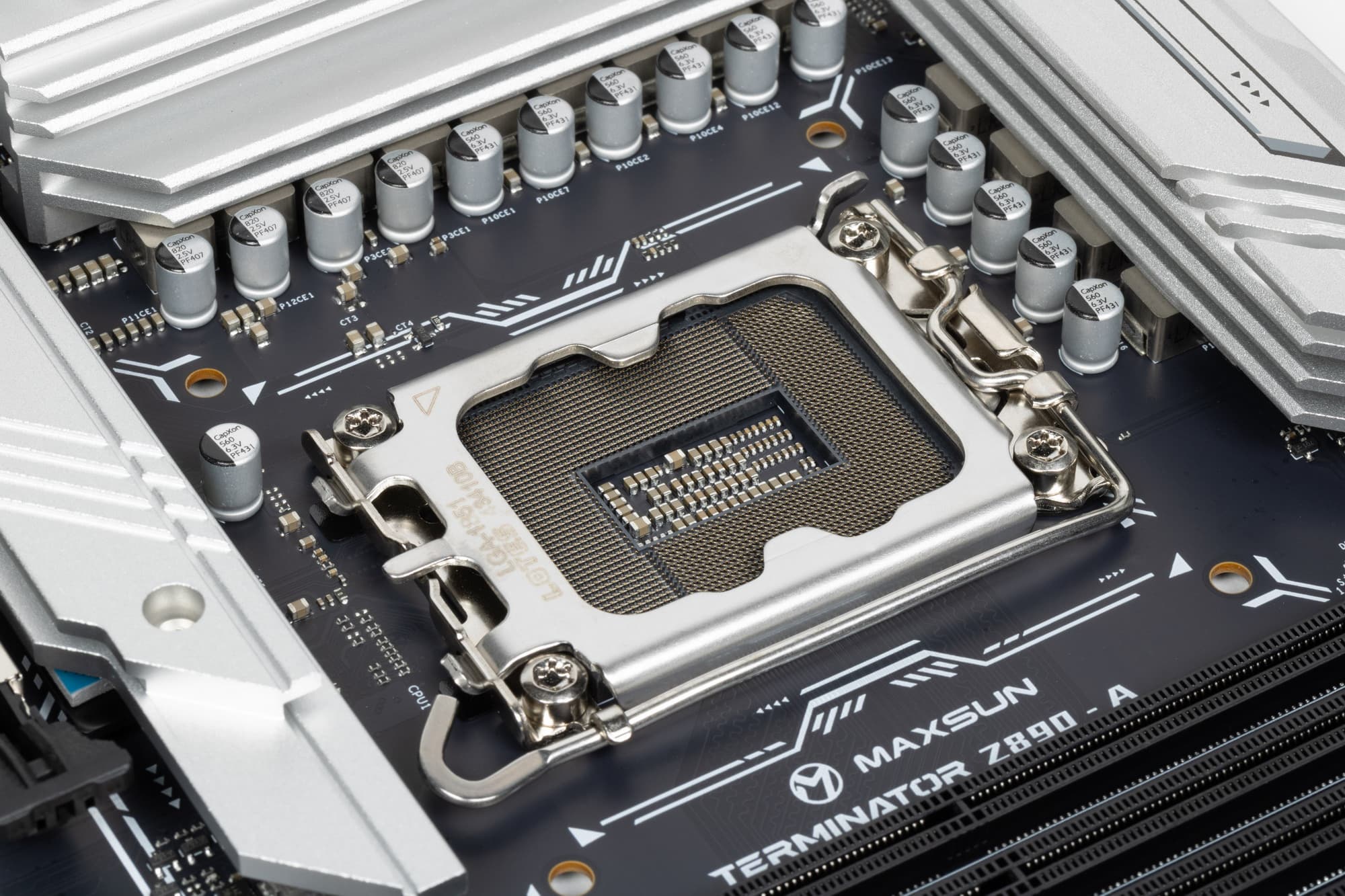

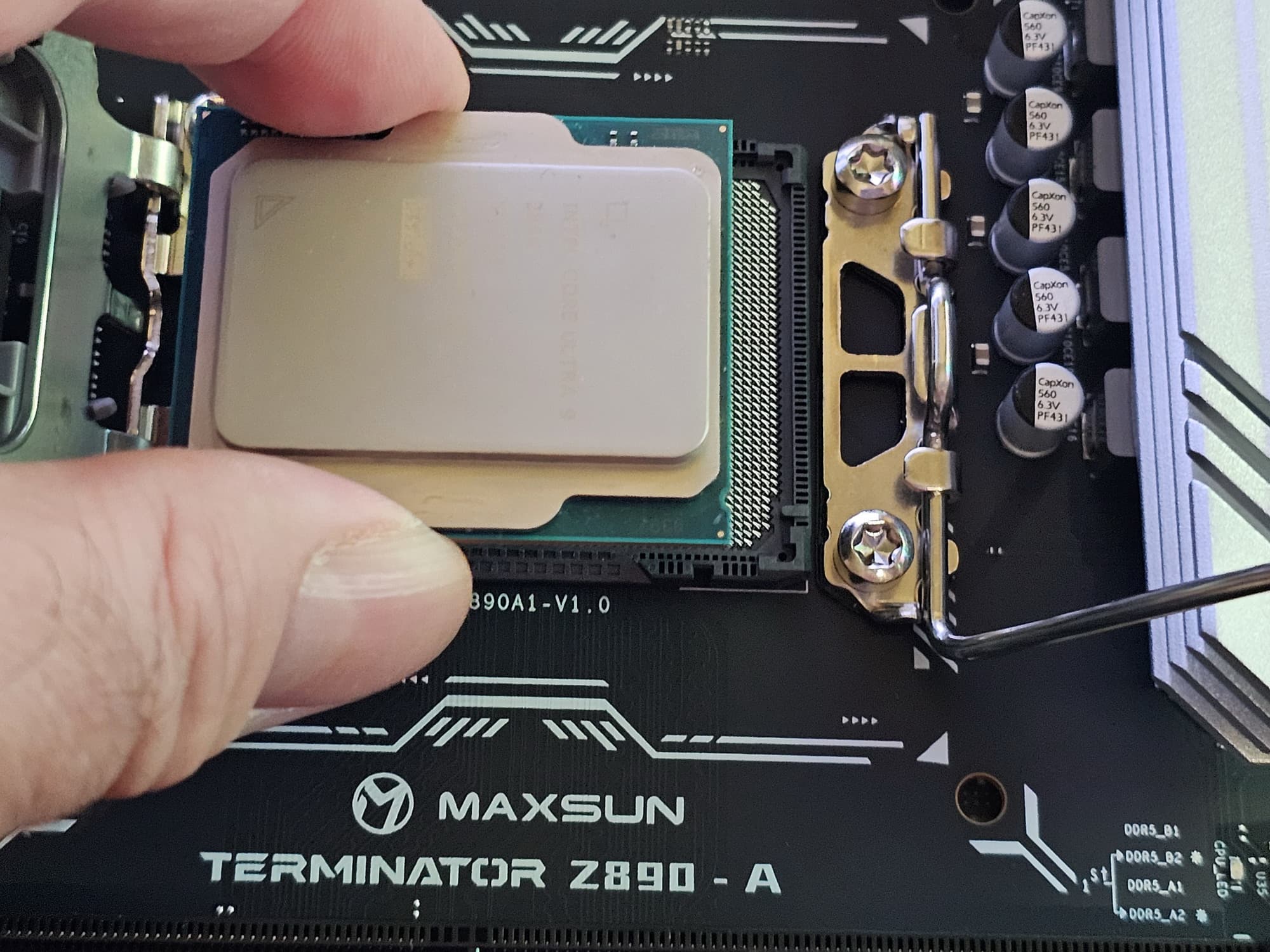

Maxsun Terminator Z890-A поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

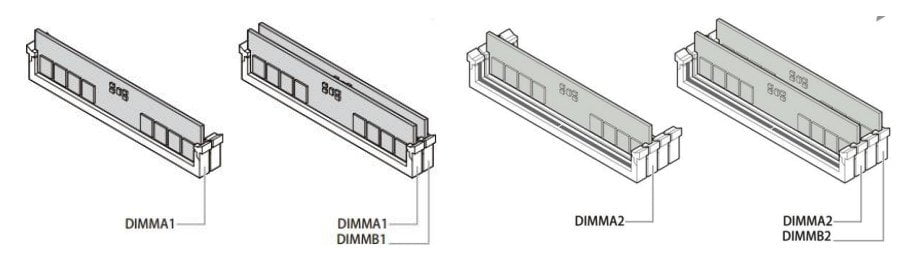

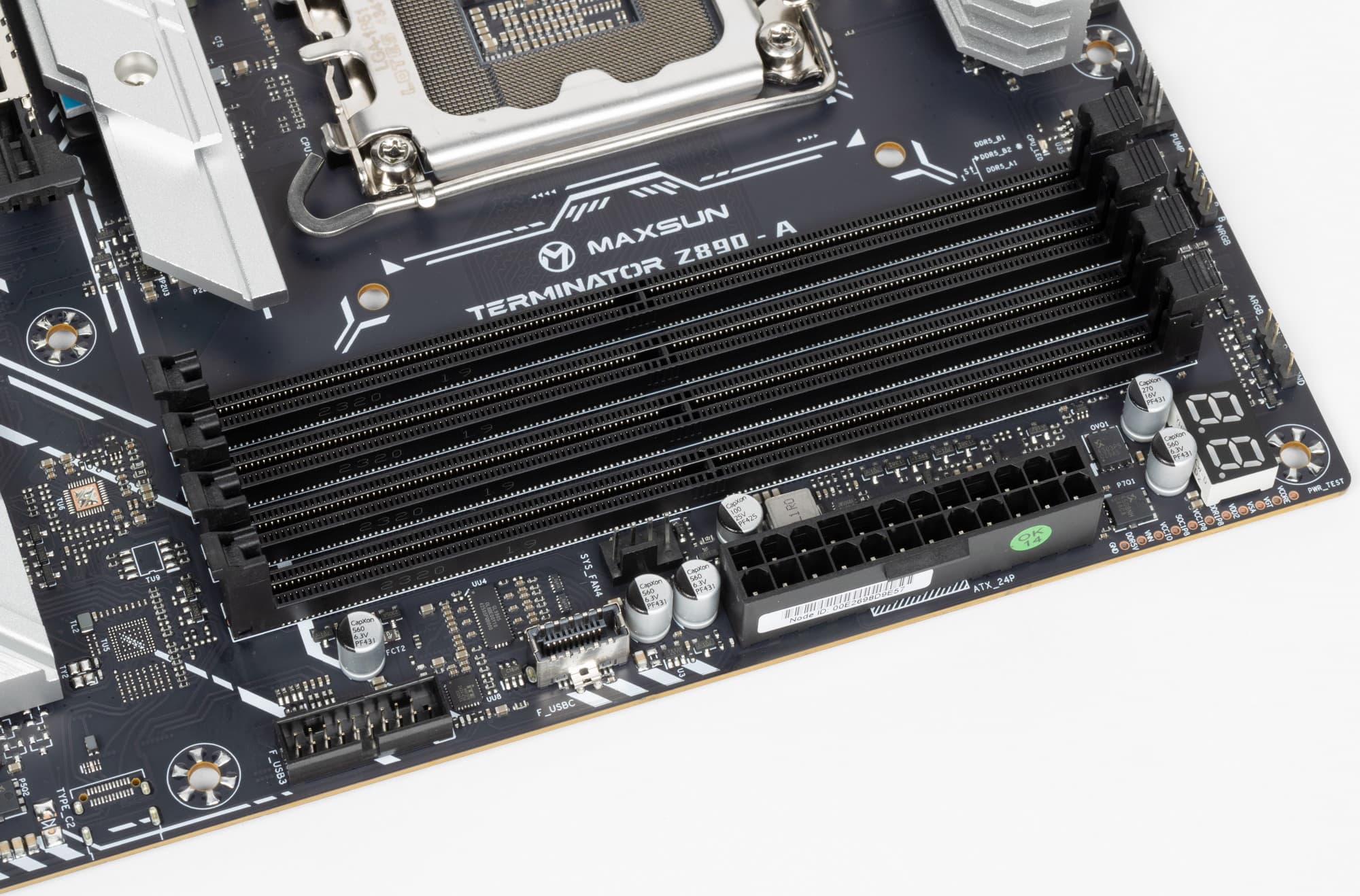

Для установки модулей памяти на плате Maxsun имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот PCIe x1_1 (1 линия PCIe 4.0);
• Слот PCIe x1_2 (1 линия PCIe 4.0);
• Слот M.2 (M.2_C) (4 линии PCIe 4.0);
• Слот M.2 (M.2_D) (4 линии PCIe 4.0);
• Terminus FE1.1s (хаб на дополнительные 4 USB 2.0 для обеспечения контроллеров) (1 линия PCIe 4.0);
• Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• Intel AX201 WIFI6/BT (Wireless) (1 линия PCIe 4.0);
• SlimSAS (4 линии PCIe 4.0);
• 4 слота SATA 1/2/3/4

21 линия PCIe оказалась занятой, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL897, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры подсветки и другие для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_A), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_B) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1.

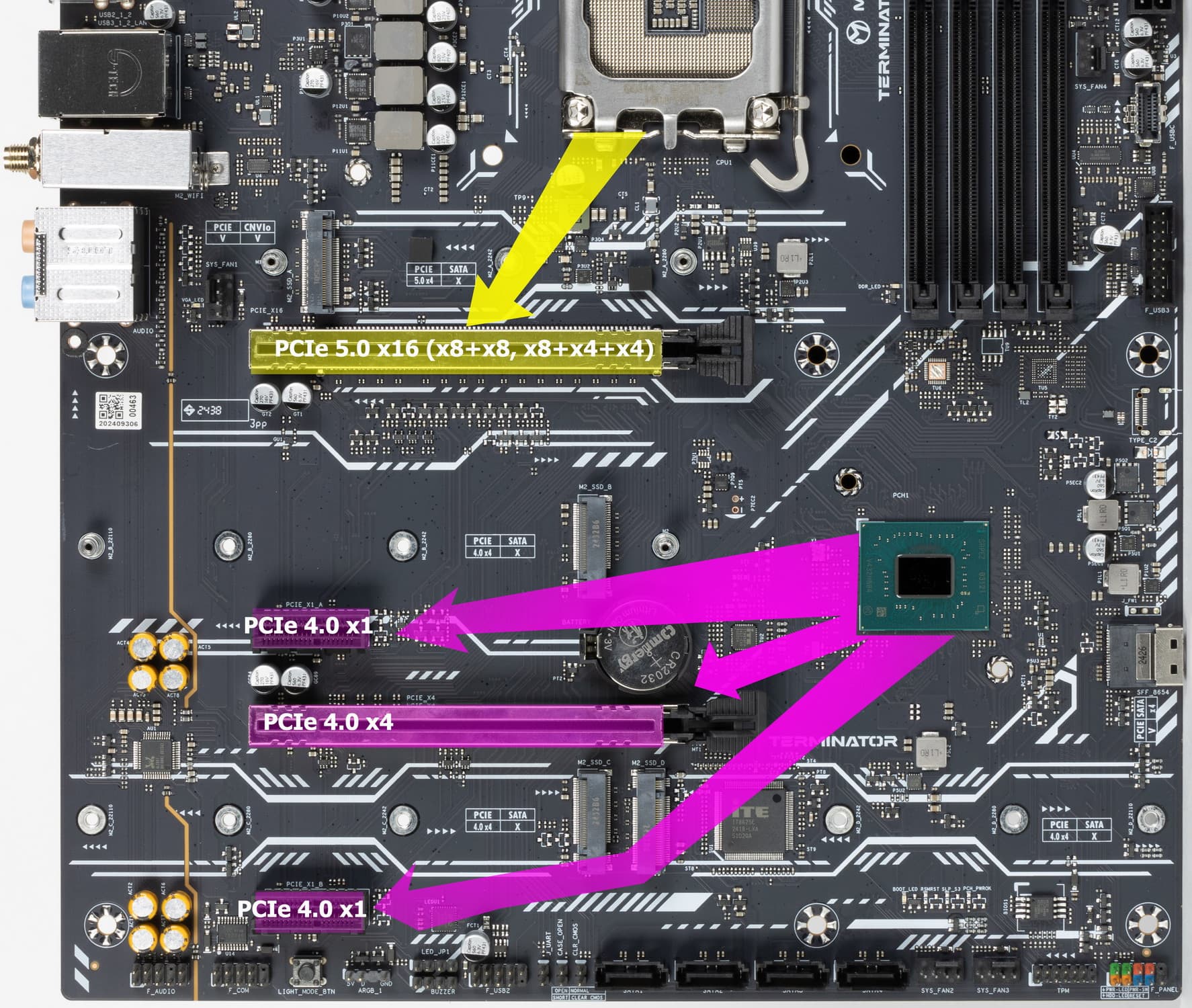

Теперь в целом про слоты PCIe.

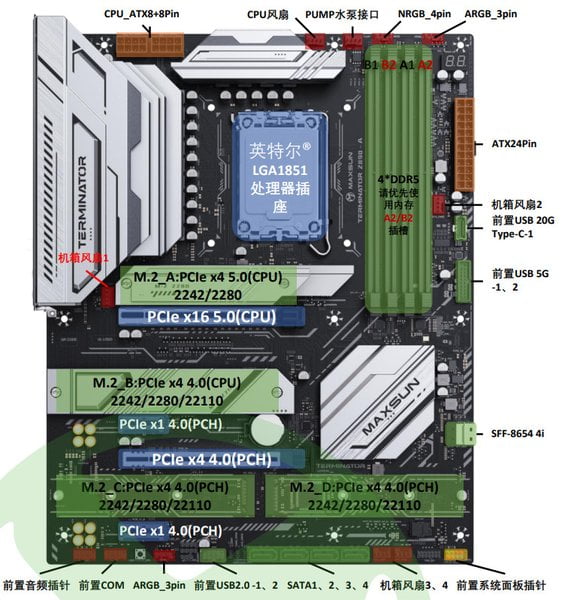

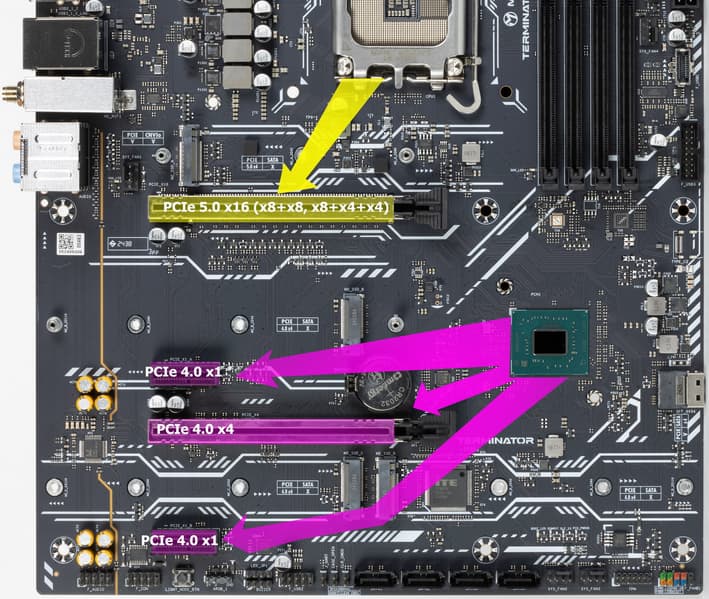

Всего на плате есть 4 слота: один слот PCIe x16_1 (для видеокарт или других устройств), второй также «длинный» PCIe x16_2, но фактически имеющий 4 линии PCIe 4.0 и два слота PCIe x1 (4.0).

Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

Первый PCIe x16_1 подключен к процессору, остальные три слота подключены к Z890.

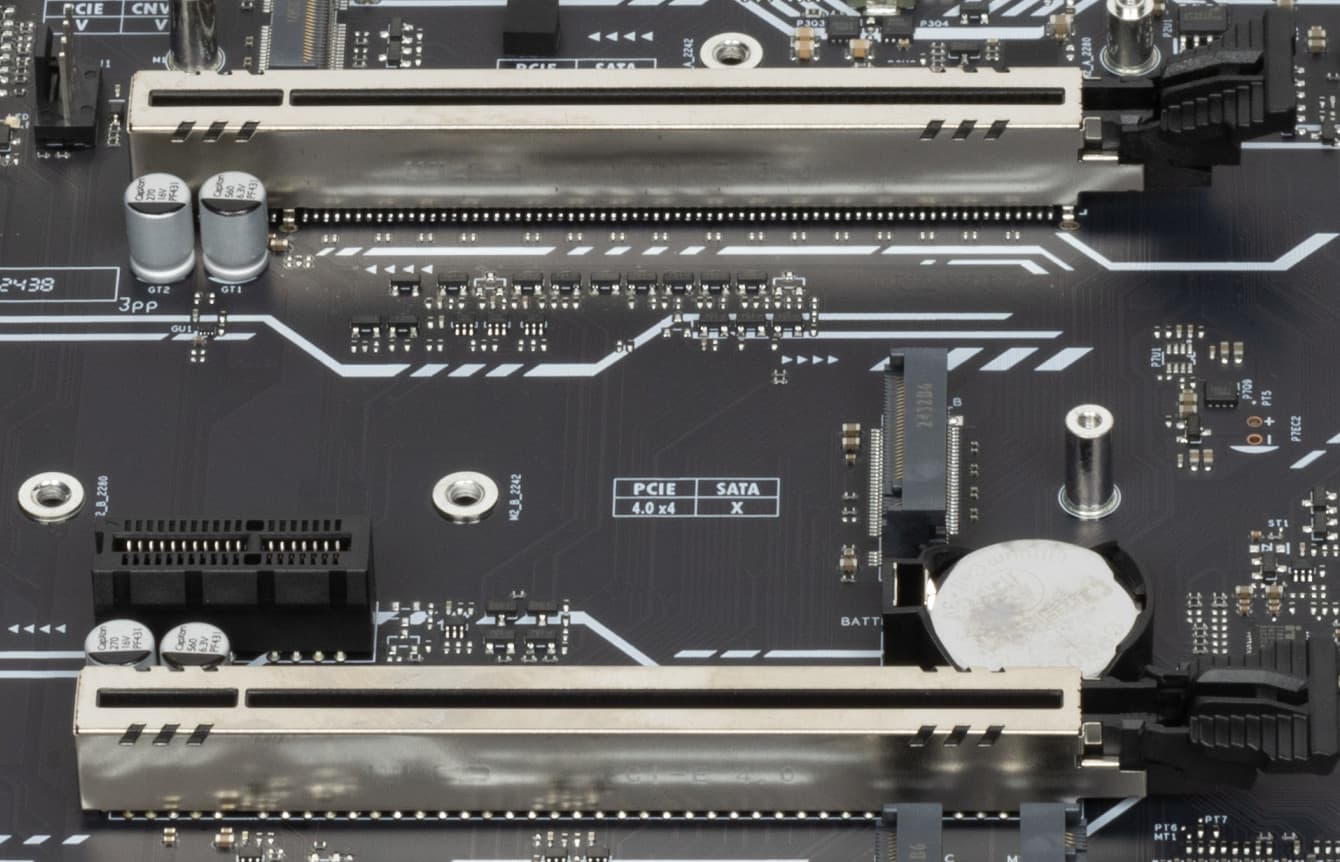

Два слота PCIe x16_1/2 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

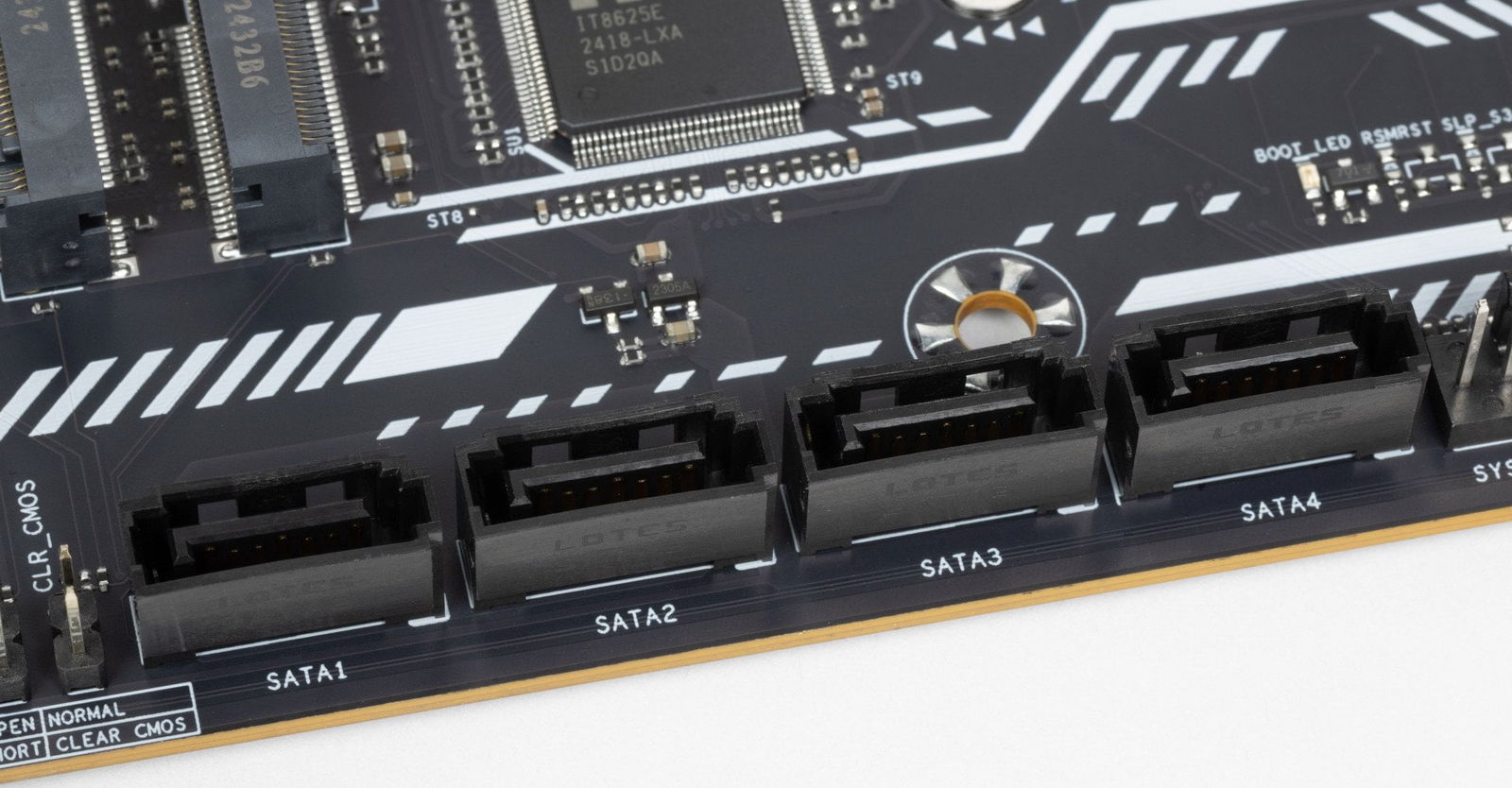

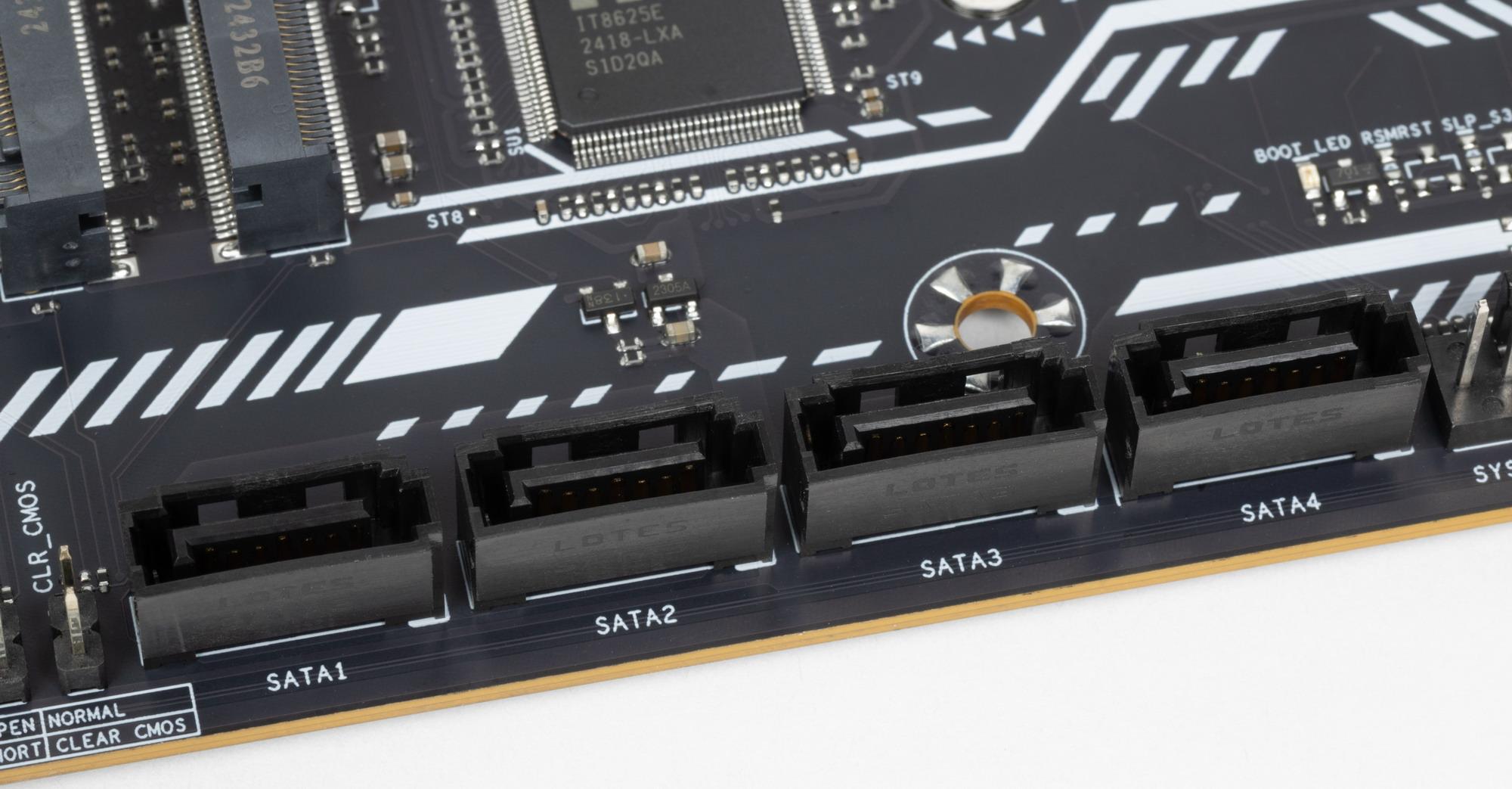

Всего у платы 4 разъема Serial ATA 6 Гбит/с +4 слота для накопителей в форм-факторе M.2, а также универсальный разъем SlimSAS.

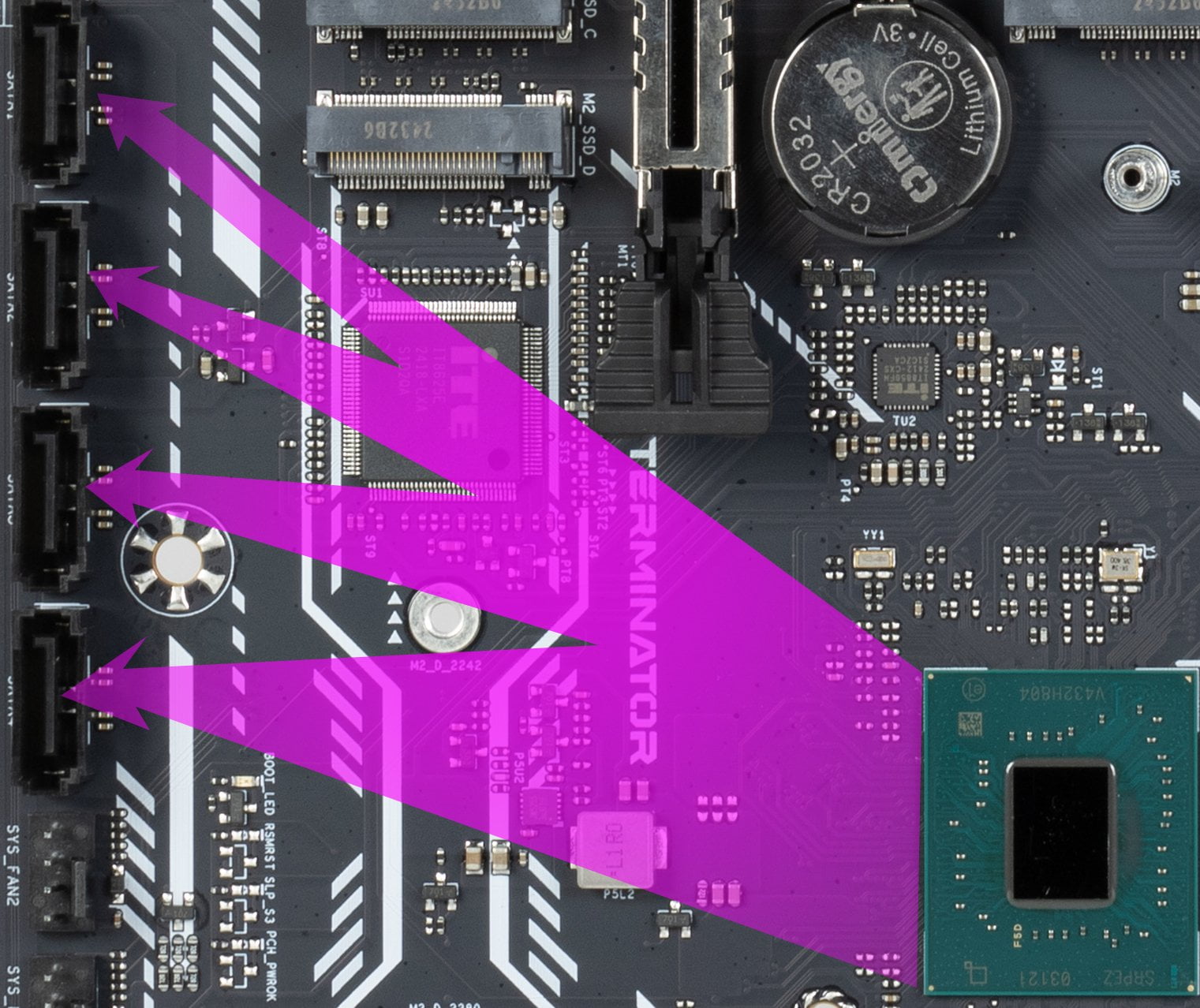

4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID. Они размещены на нижней стороне платы в один ряд и имеют вертикальную ориентацию.

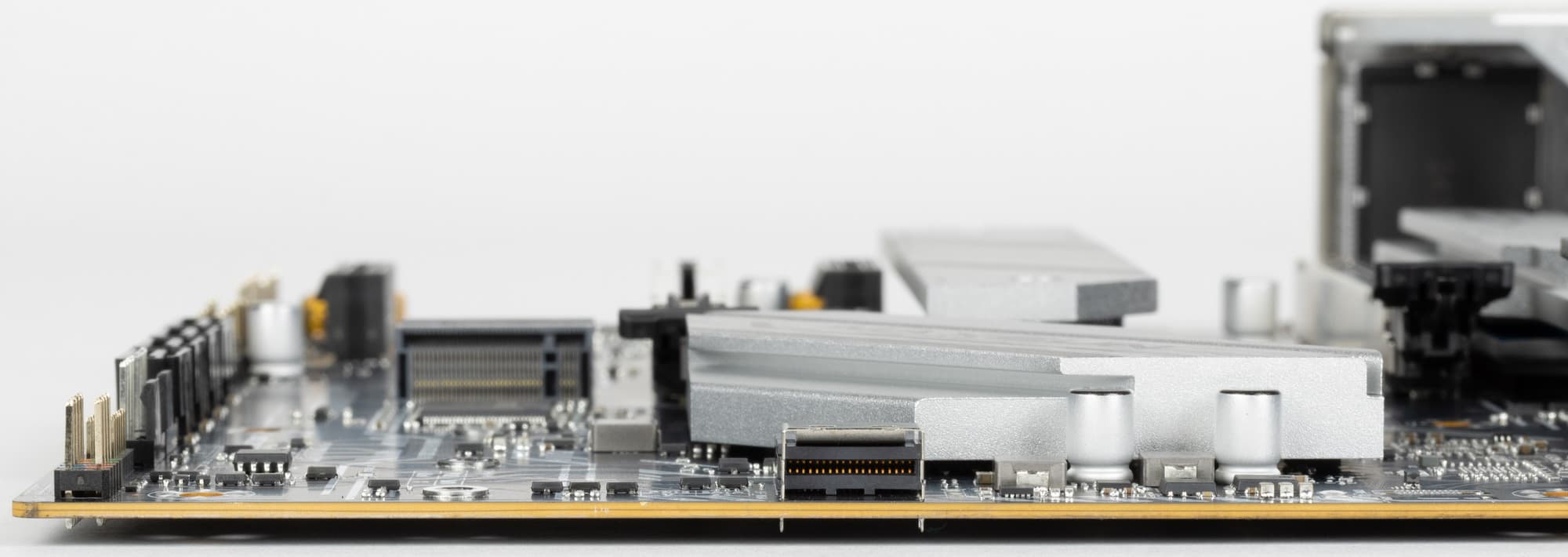

На плате имеется относительно новый, но редко встречающийся порт SlimSAS – это сверхскоростное соединение, обычно применяемое в серверах и устройствах хранения данных. SAS – последовательный единый интерфейс (Serial Attached SCSI) для подключения разных устройств хранения данных. SlimSAS – это мини-версия данного порта. В данном случае SlimSAS поддерживает подключение еще одного NVMe накопителя PCIe 4.0 x4, либо 4х портов SATA. Интерфейсные кабели для таких целей приобретаются отдельно.

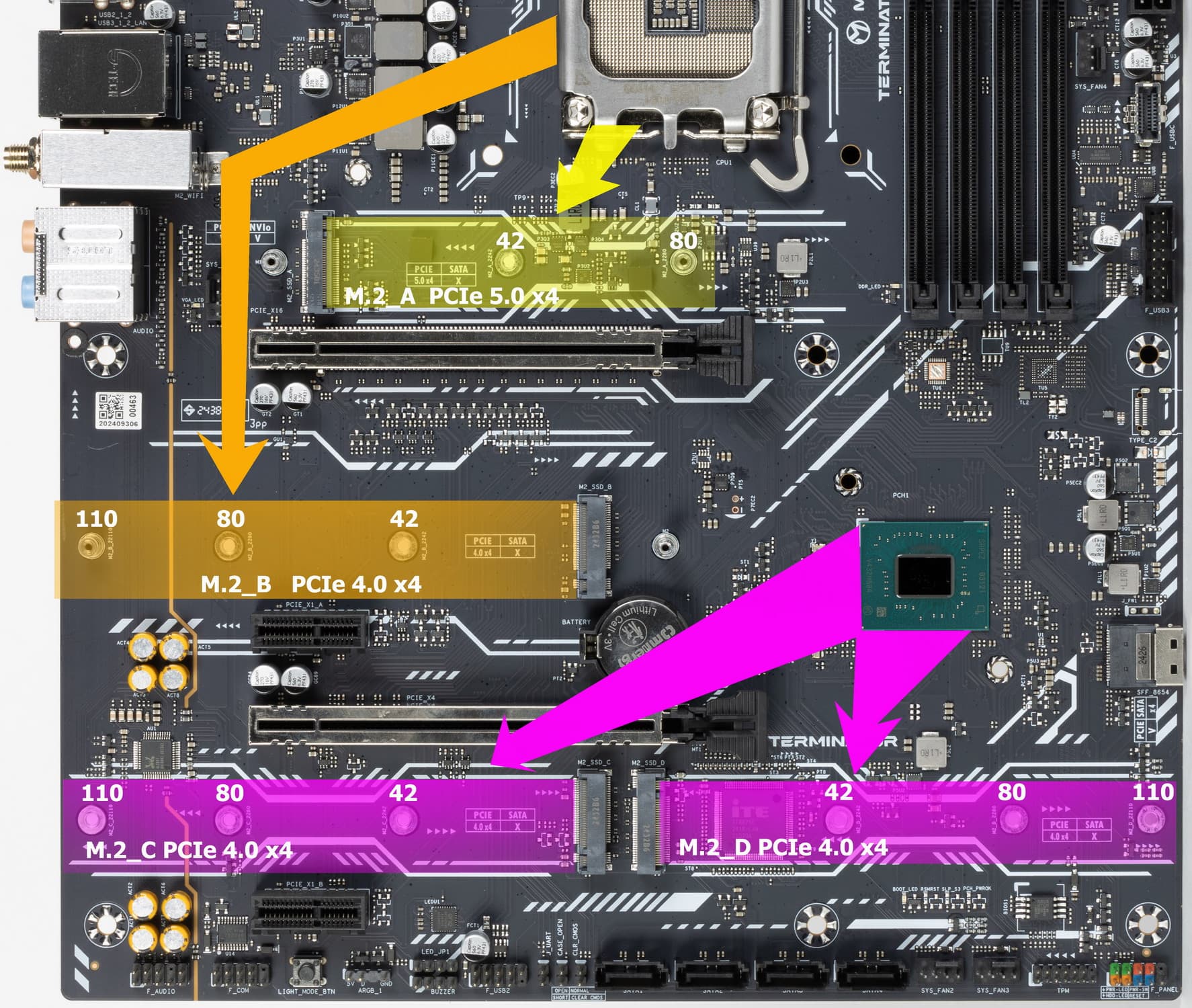

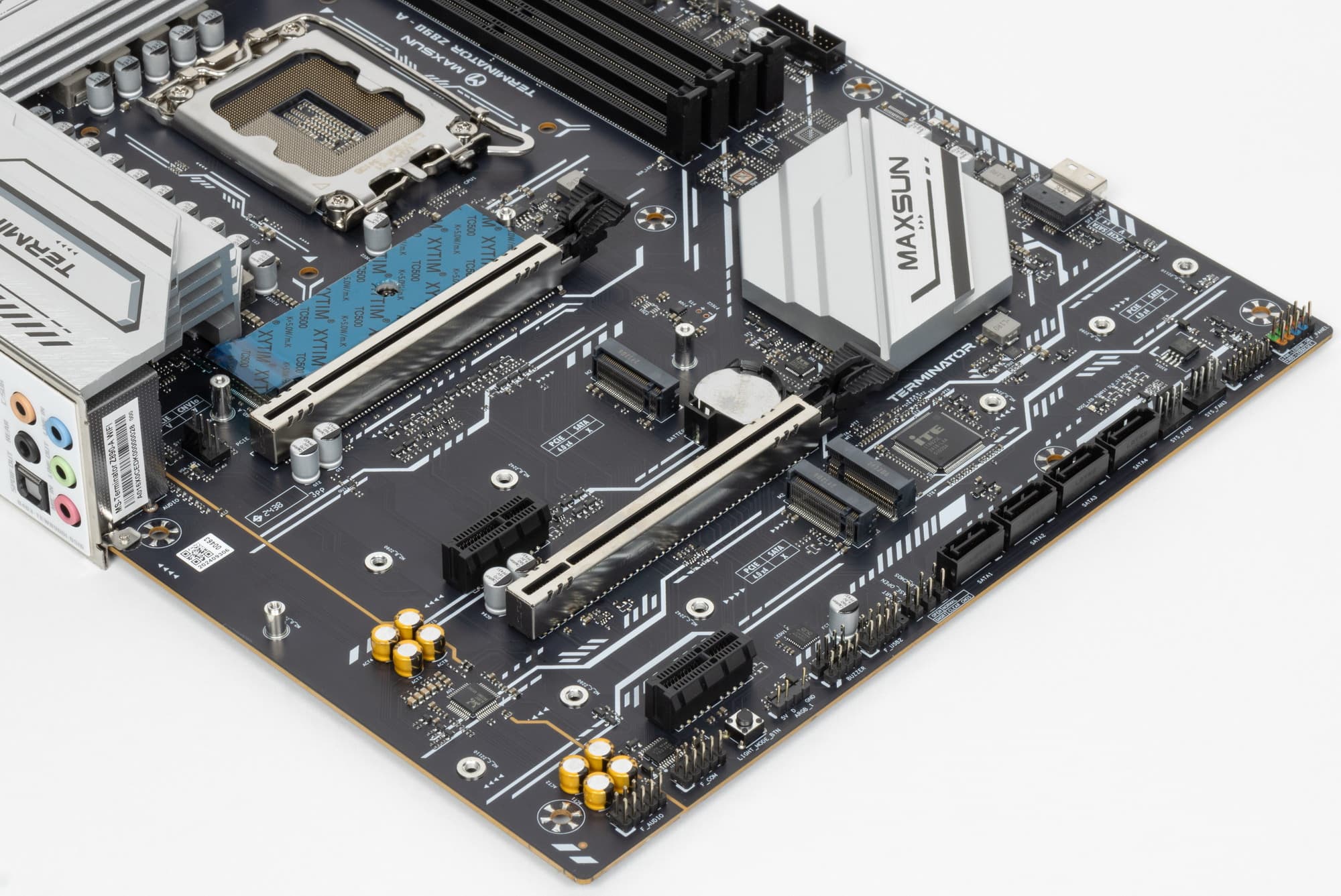

Материнская плата имеет 4 слота форм-фактора М.2.

Третий и четвертый слоты M.2 (M.2_C, M.2_D) получают данные от чипсета Z890, а первые два — от CPU, при этом M.2_A получает PCIe 5.0, а M.2_B получает от процессора PCIe 4.0.

Все слоты M.2 работают с модулями только с PCIe интерфейсом.

Все слоты M.2 поддерживают модули с размерами 2242/2280. А слоты M.2_B/C/D поддерживают еще и 22110. На всех M.2 можно организовать RAID.

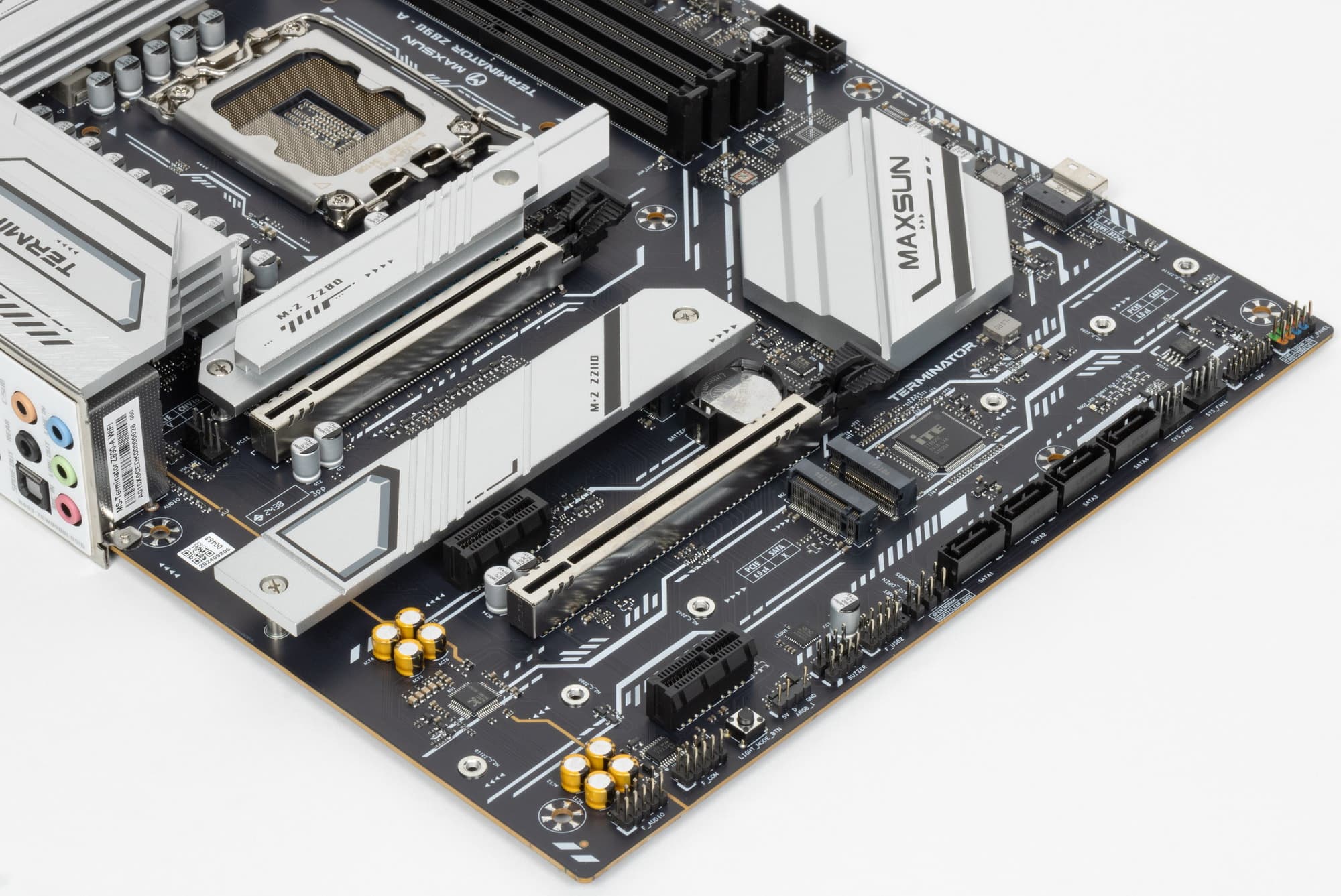

Не все M.2 слоты имеют радиаторы. Только слоты M.2_A и M.2_B обладают своими отдельными радиаторами, когда как остальные 2 слота M.2 – без охлаждения.

Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к среднебюджетному сегменту, не является оверклокерской, поэтому имеются внутренних кнопок питания и перезагрузки нет,

Тем не менее для полного сброса настроек имеется как кнопка на задней панели, так и аналогичная перемычка на самой плате.

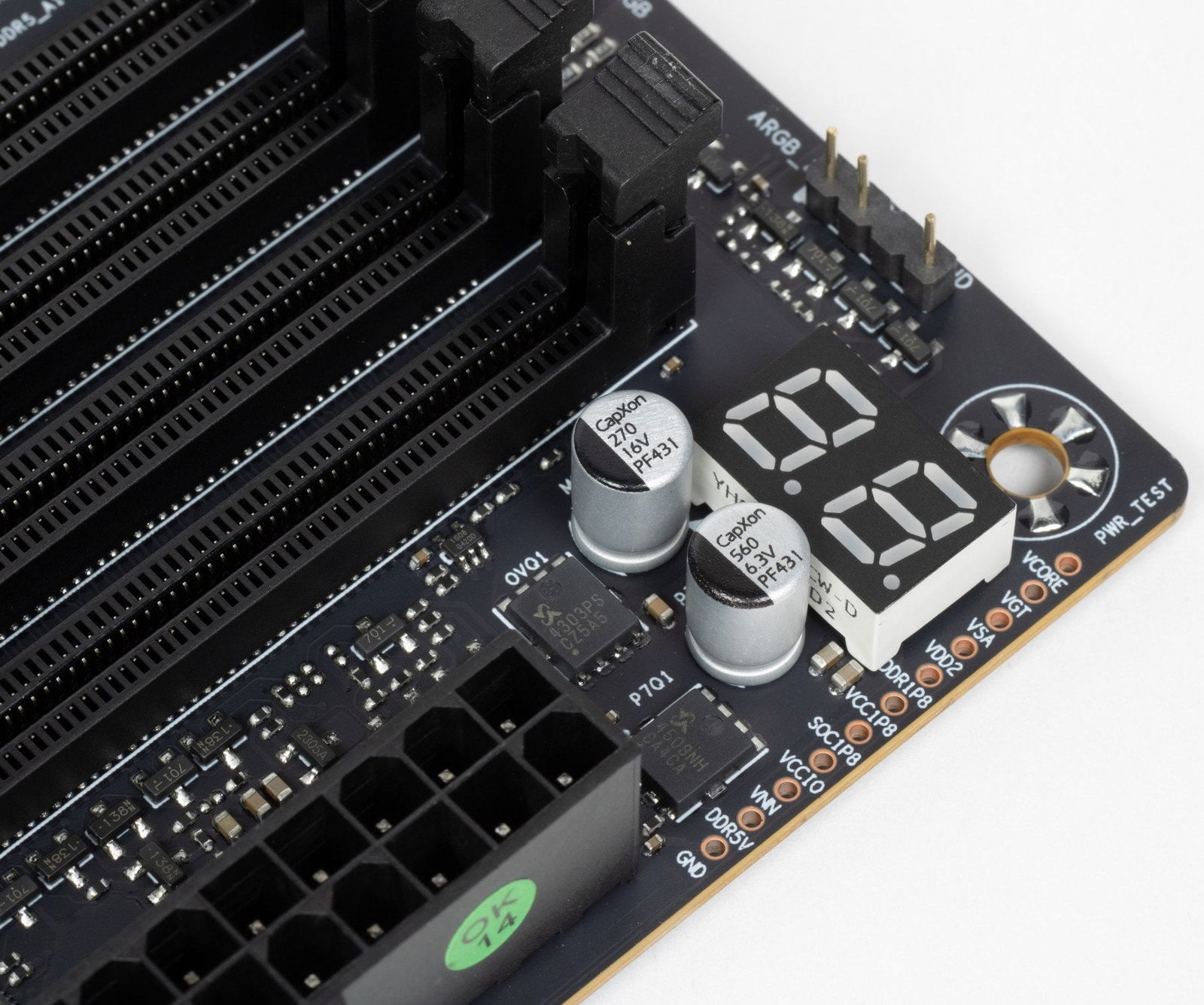

Забавно видеть, что имеются площадки для замеров вольтажей на разных блоках центрального процессора. Буквально только что написал выше, что плата не для оверклокеров, вот на тебе.. -)

Имеется и традиционное табло POST-кодов. Его можно видеть выше.

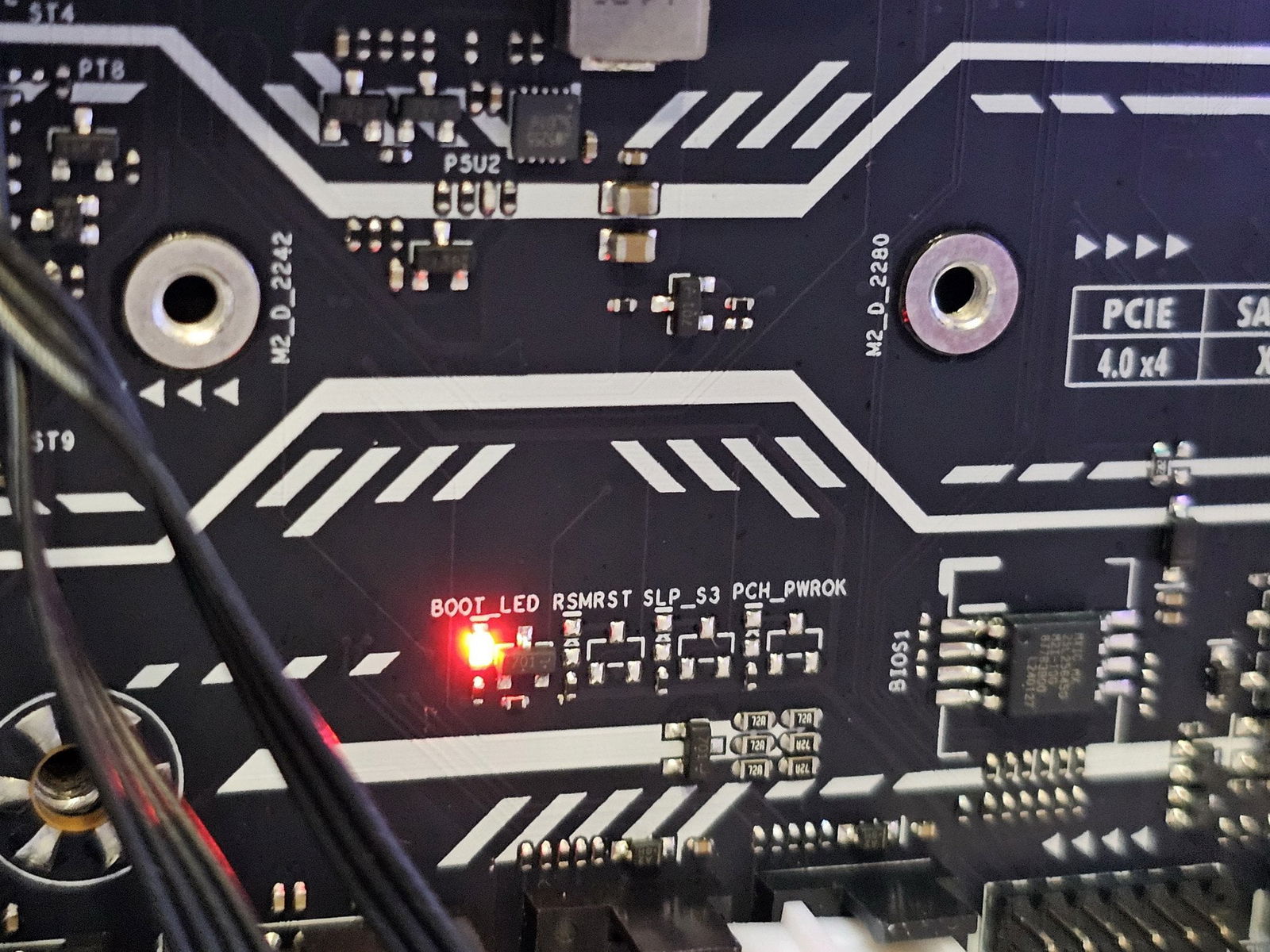

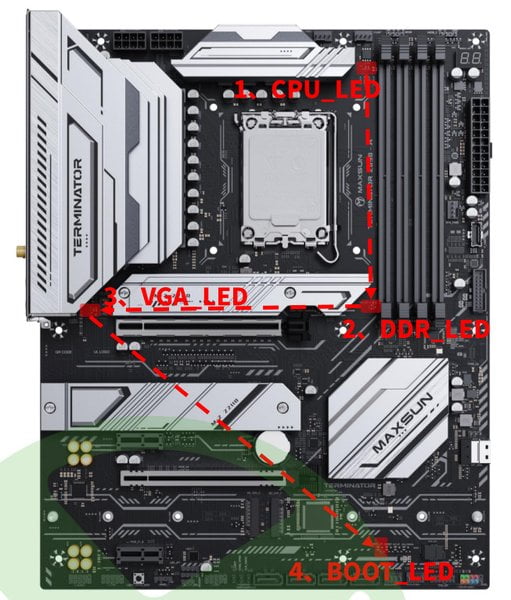

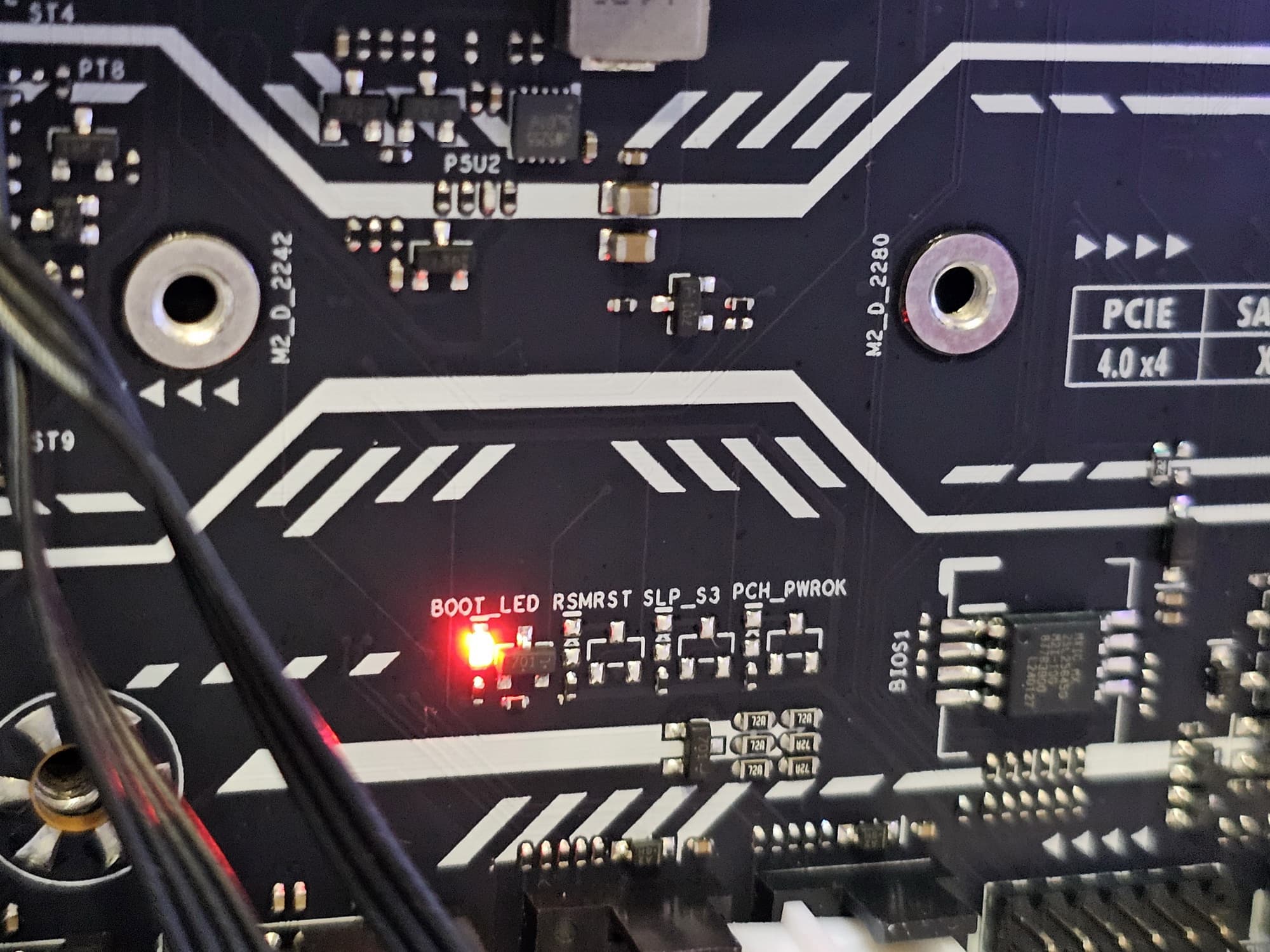

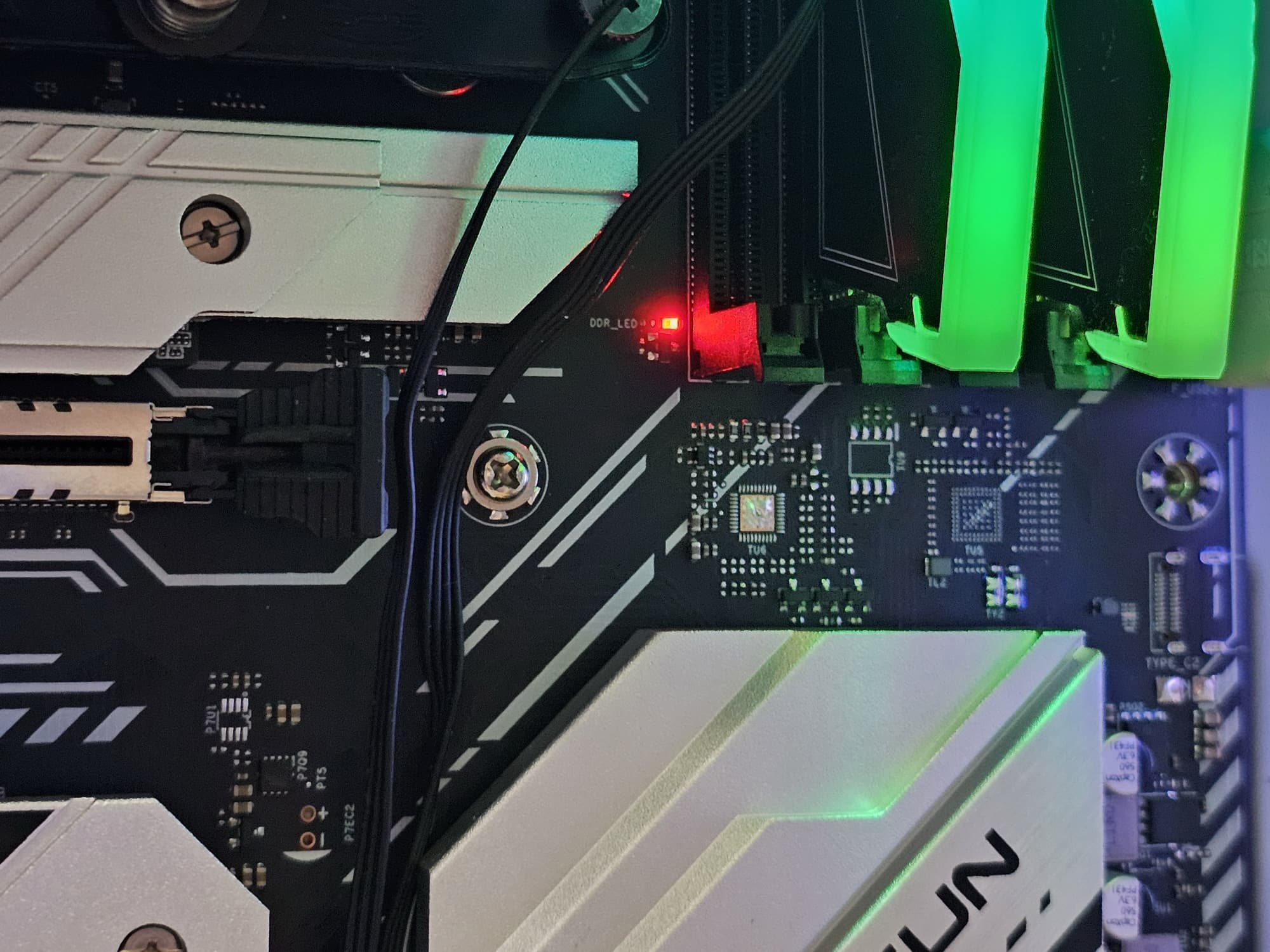

Разумеется, плата оснащена световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. К сожалению, светодиоды разбросаны по всей плате.

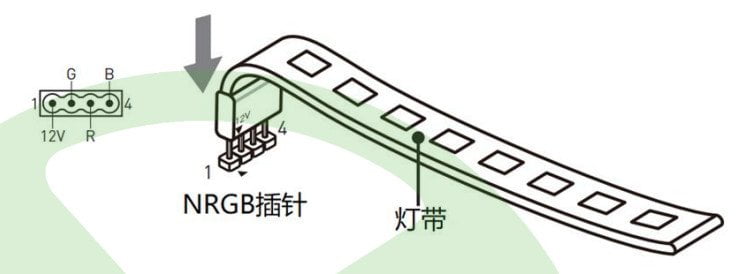

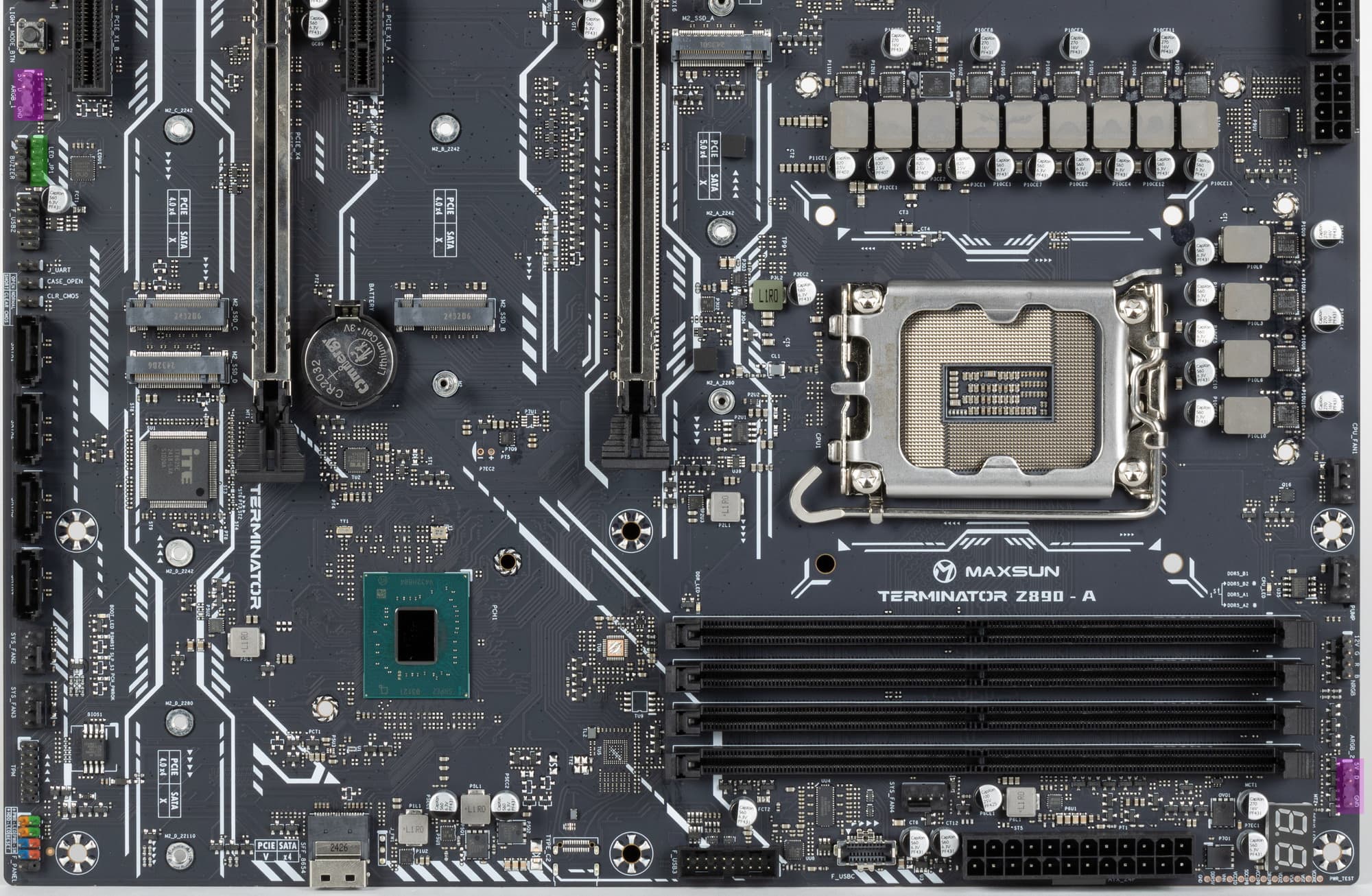

Еще надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены фиолетовым цветом). Разъемы разнесены на противоположные края платы. Также есть 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен зеленым цветом).

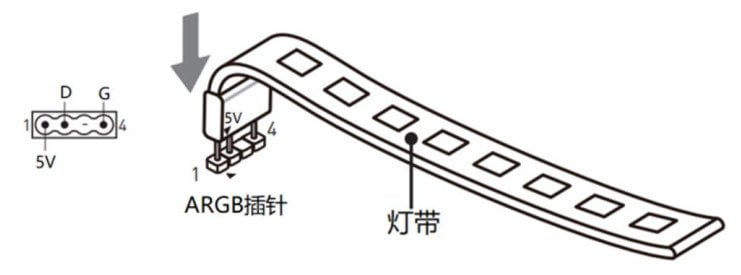

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

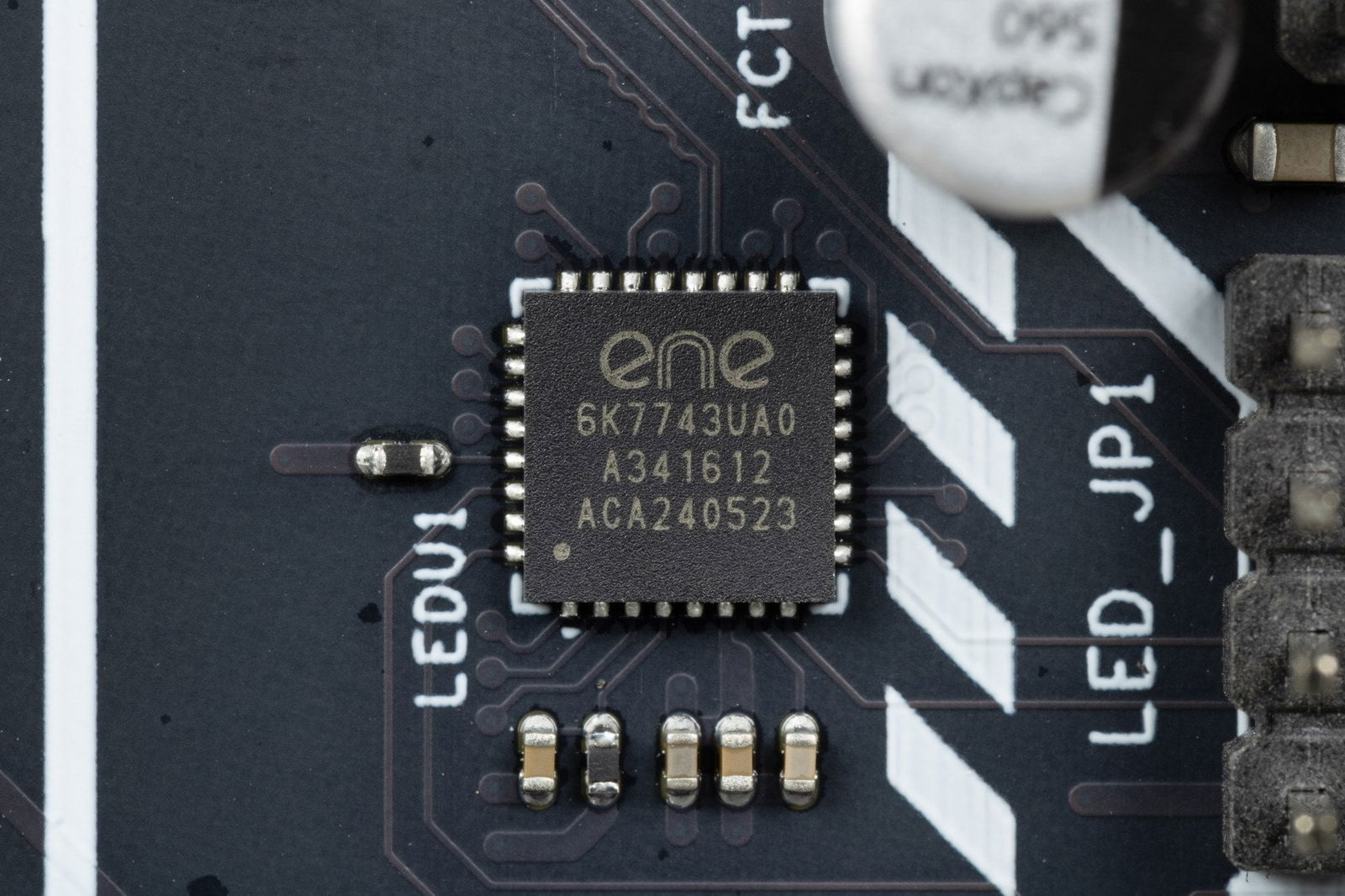

Контроль по синхронизации работы подсветки на матплатах Maxsun возложен на контроллер от ENE Technology.

Для тех, кого раздражают все эти световые индикаторы и подсветка в целом, имеется кнопка выключения.

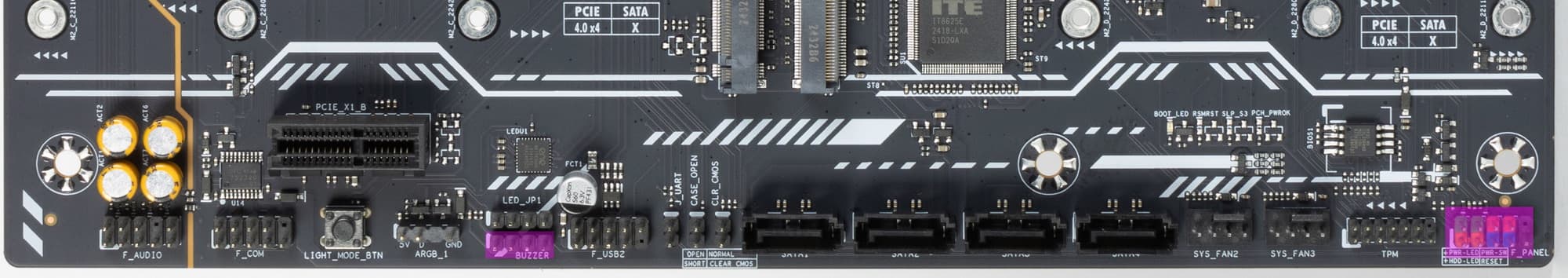

У всех матплат имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Данная плата – не исключение.

Материнская плата не обладает технологией «холодной» прошивки BIOS.

Для подключения уже устаревшего, но необходимого оборудования через COM-port на плате имеется соответствующий разъем.

Ну и традиционный разъем TPM для устройств безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

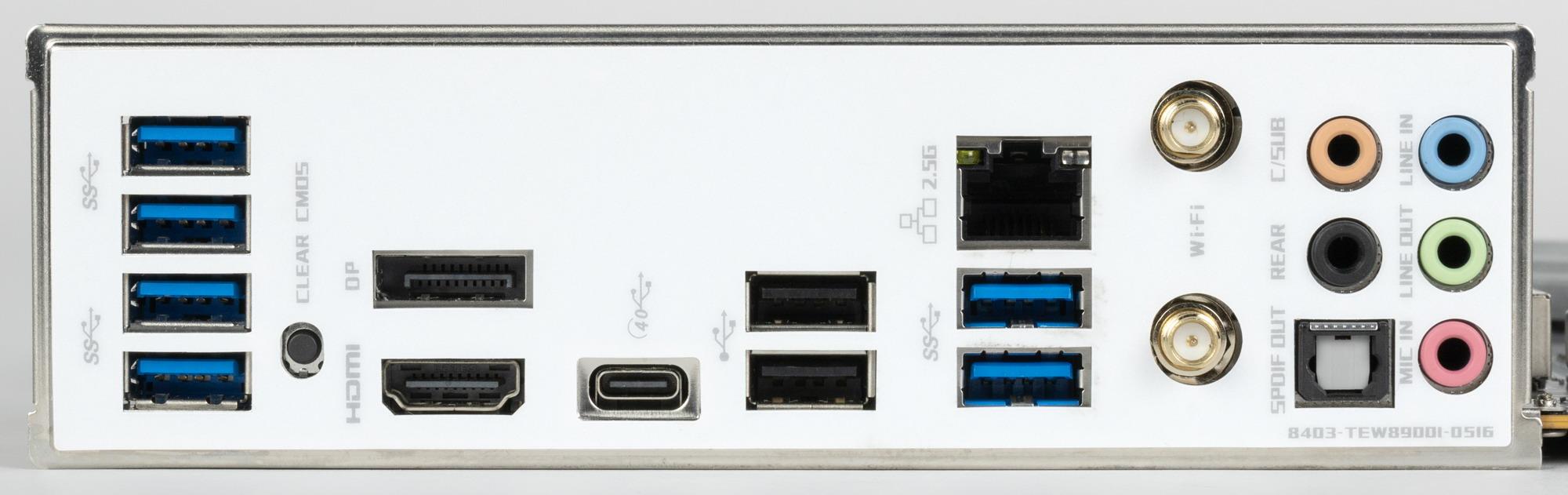

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 14 портов USB:

• 1 порта USB4: реализован через Thunderbolt 4, встроенный в CPU и представлен портом Type-C на задней панели;

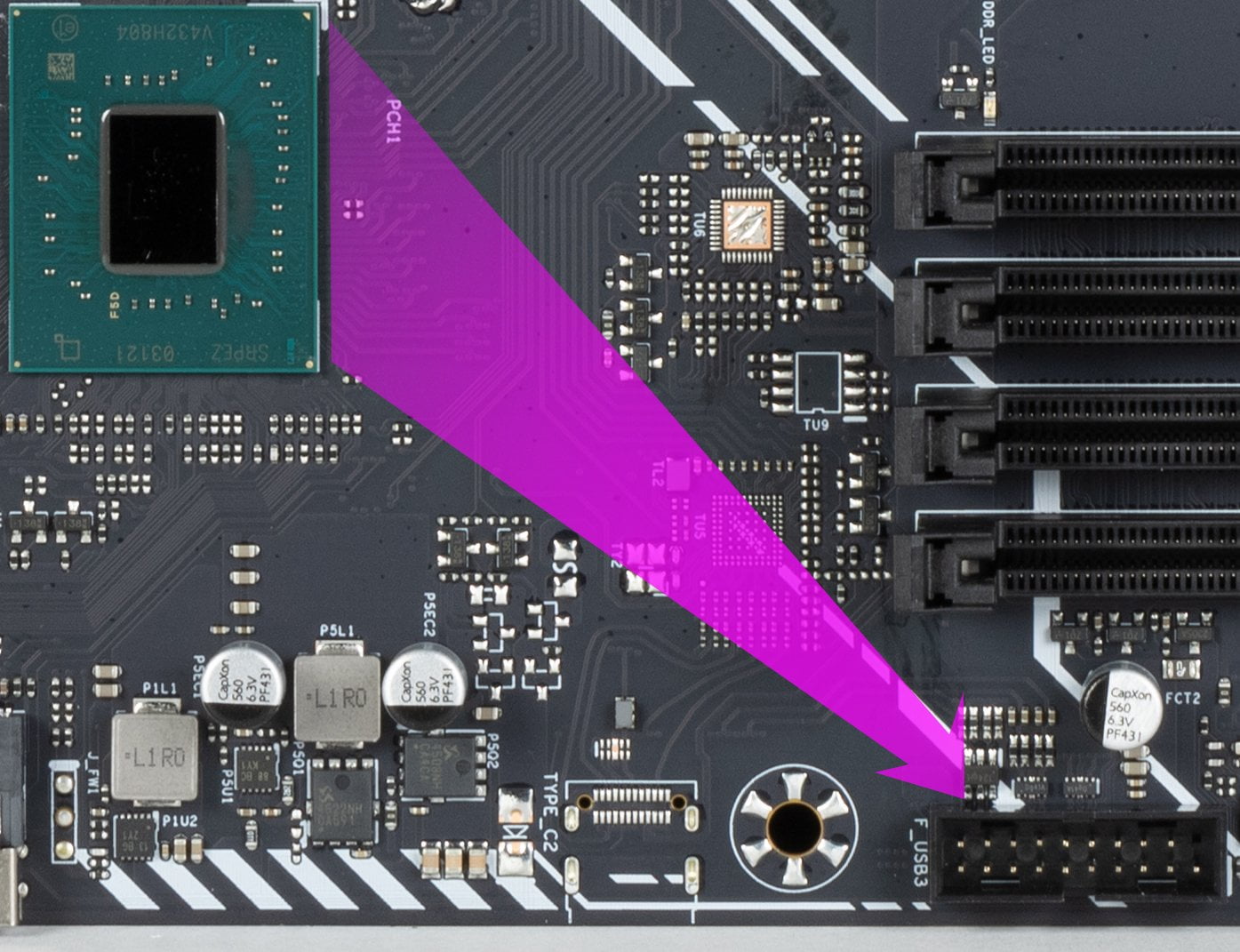

• 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 2 порта USB 3.2 Gen2: все реализованы через Z890 представлены на задней панели 2 портами Type-A (синего цвета);
• 6 портов USB 3.2 Gen1: все реализованы через Z890 и два представлены внутренним разъемом



  на материнской плате на 2 порта; еще четыре представлены на задней панели портами Type-A (синего цвета);
• 4 порта USB 2.0/1.1: все реализованы через Z890 и представлены: два – внутренним разъемом



  на 2 порта; еще два – на задней панели 2 портами Type-A (черного цвета);

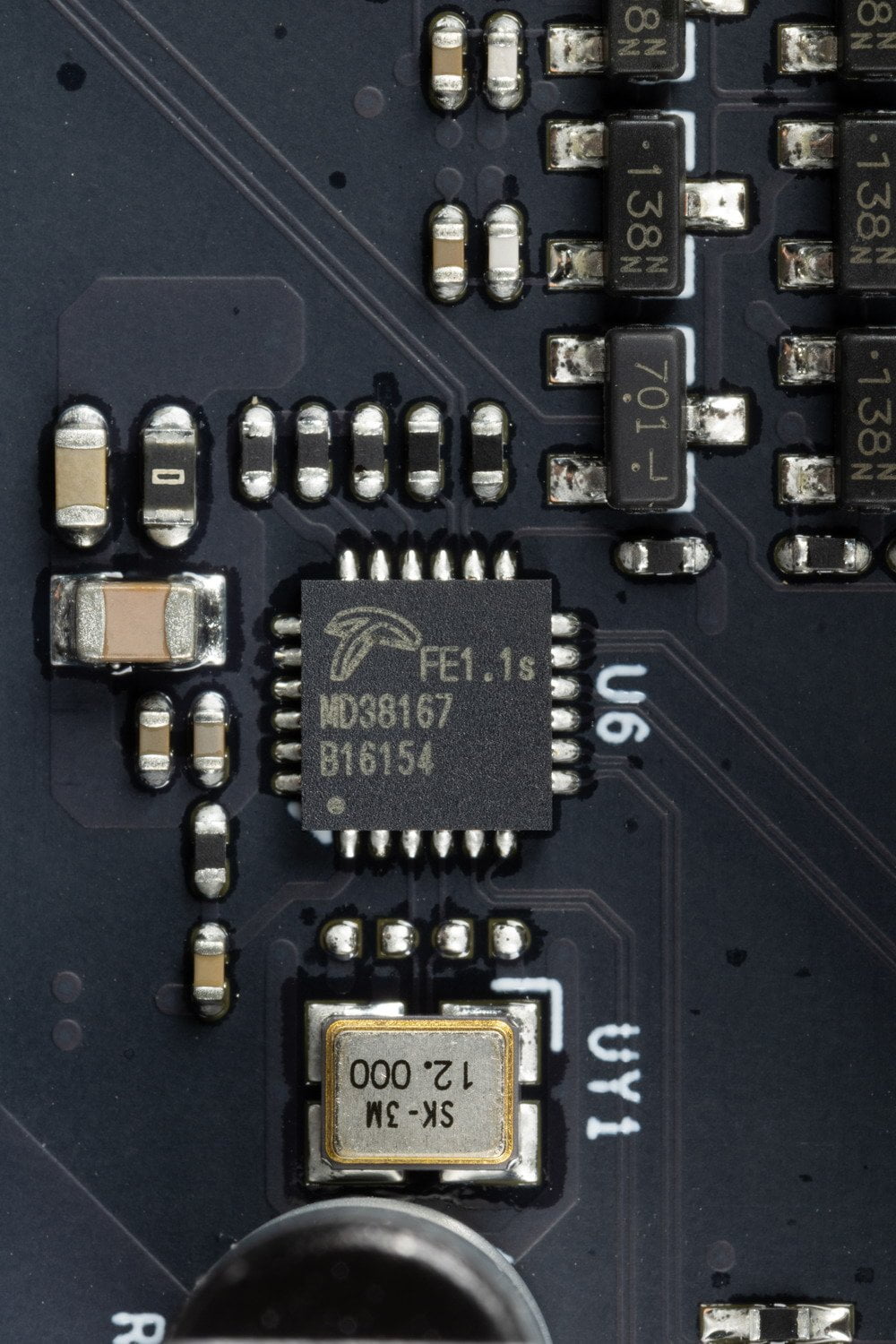

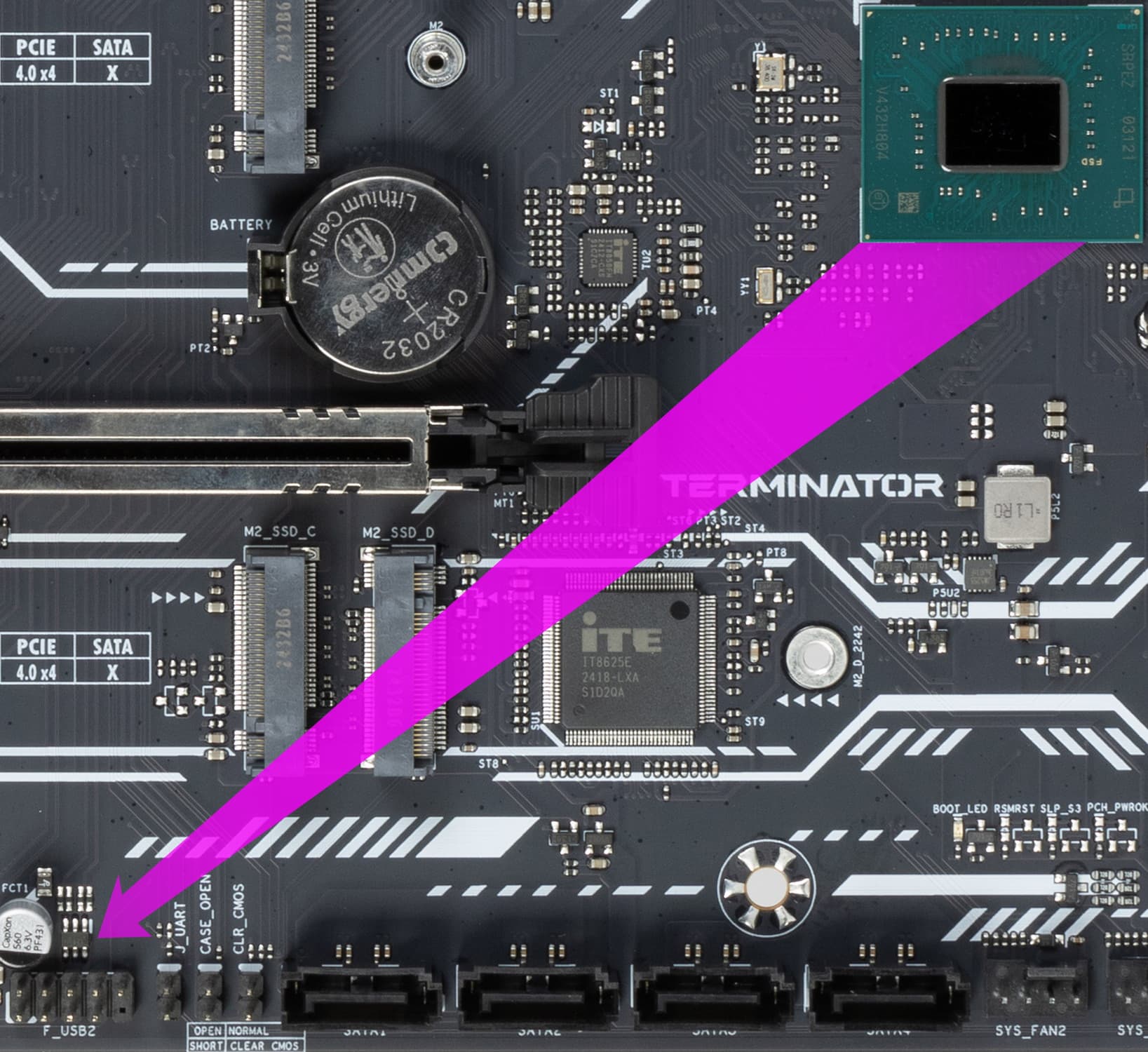

В помощь Z890 для получения дополнительных линий USB 2.0 задействован сторонний хаб Terminus FE1.1s.

Что мы имеет? Z890 на дополнительные контроллеры линий USB 2.0 не расходует.

А вот от Terminus FE1.1s используют USB 2.0 линии 4 контроллера:

• Bluetooth (Intel AX201) (1 линия USB 2.0);
• ENE 6K7742 (управление подсветкой) (1 линия USB 2.0);
• Realtek RTL897 (аудиокодек)(1 линия USB 2.0);
• Усилитель TB4 (1 линия USB 2.0);

Сам же данный контроллер использует 1 линию PCIe 4.0 от Z890.

Итак, через чипсет Z890 реализовано высокоскоростных портов USB:

• + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
• + 2 выделенных USB 3.2 Gen2
• + 6 выделенных USB 3.2 Gen1

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0. Всего 14 USB 2.0 портов реализовано.

Ну и 25 линии PCIe, выделенных на поддержку иной периферии (21 HSIO + 4 порта SATA).

Итого у Z890 в данном случае реализован 31 высокоскоростной порт из 34.

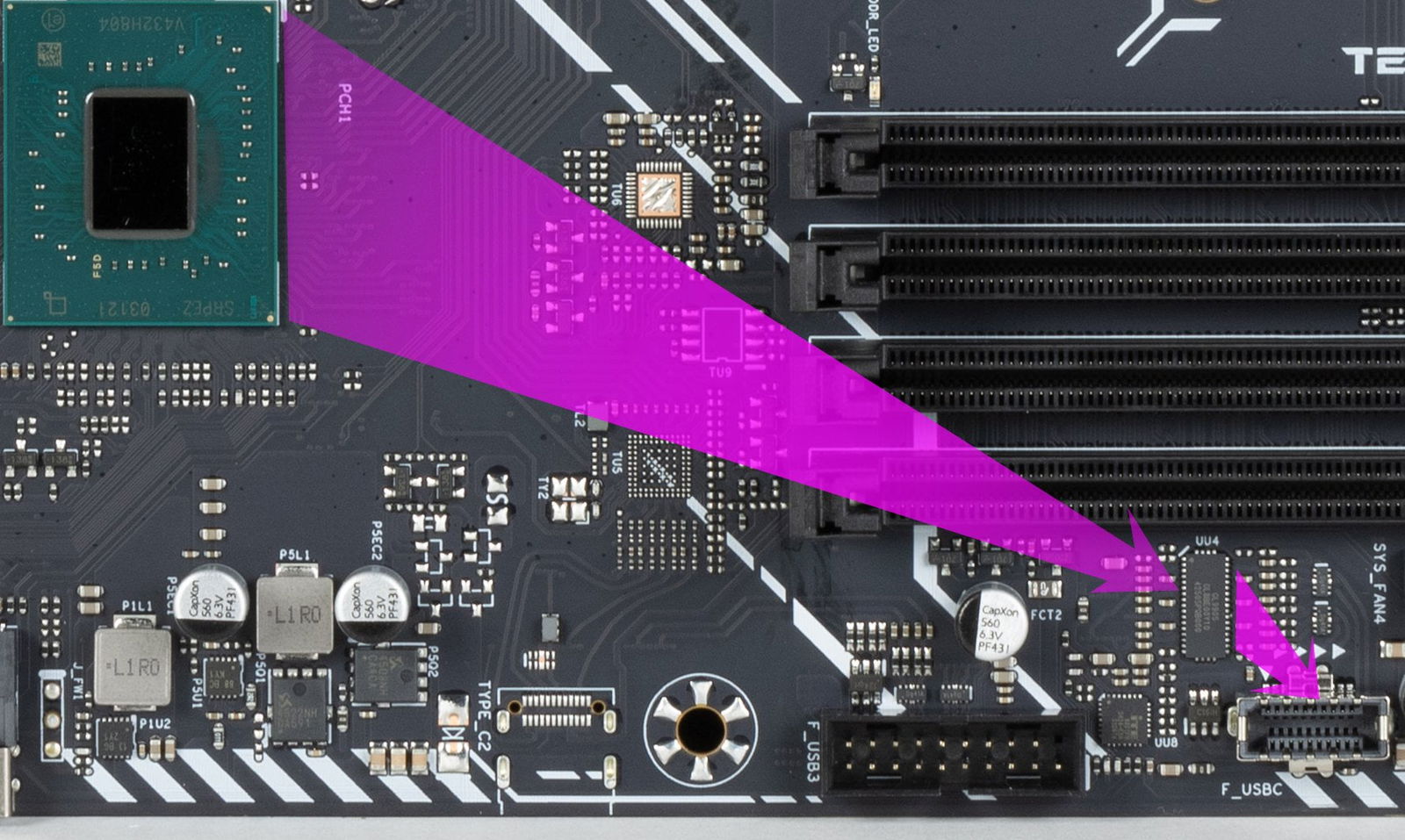

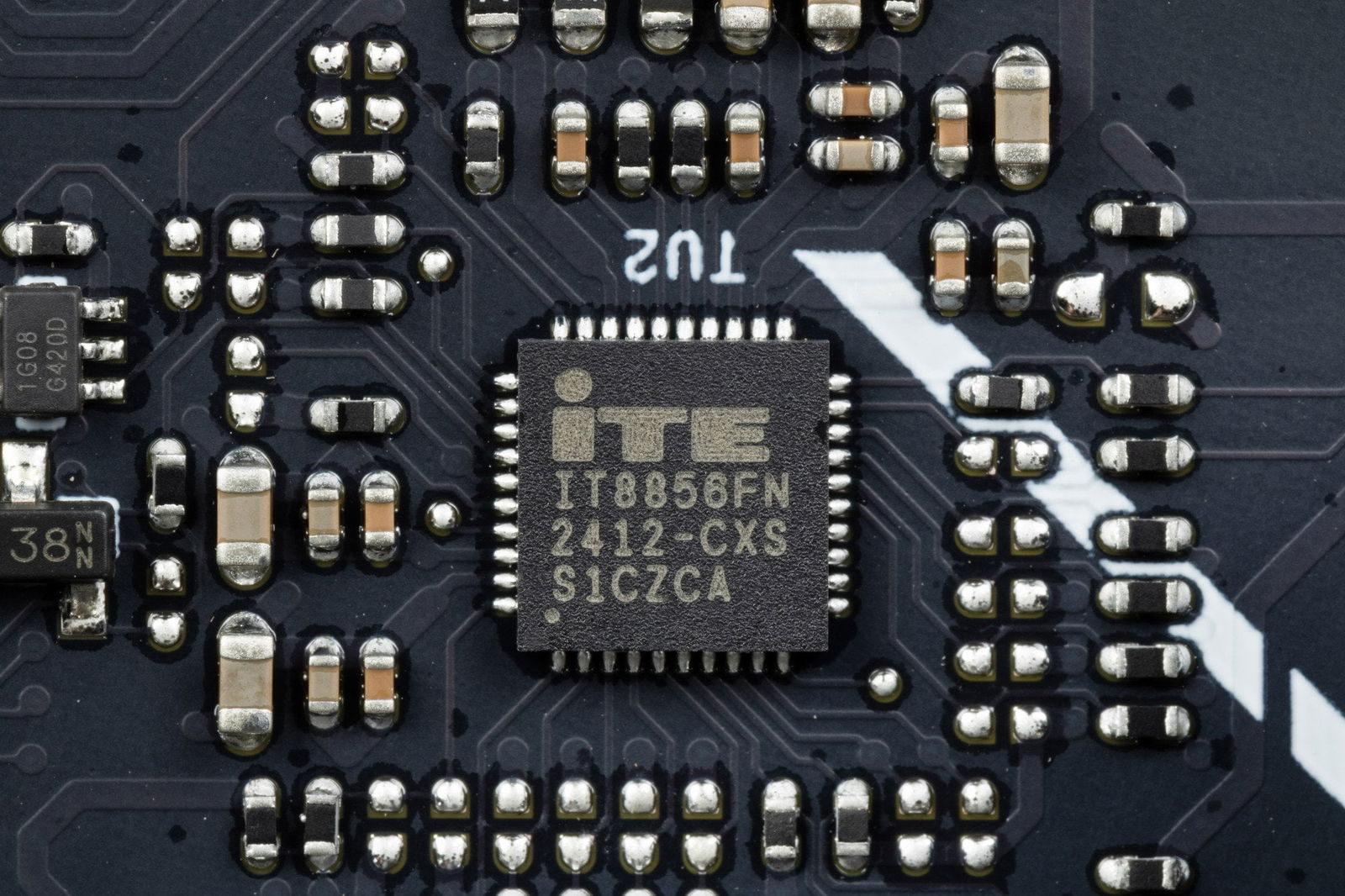

USB порт 3.2 Gen2x2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов

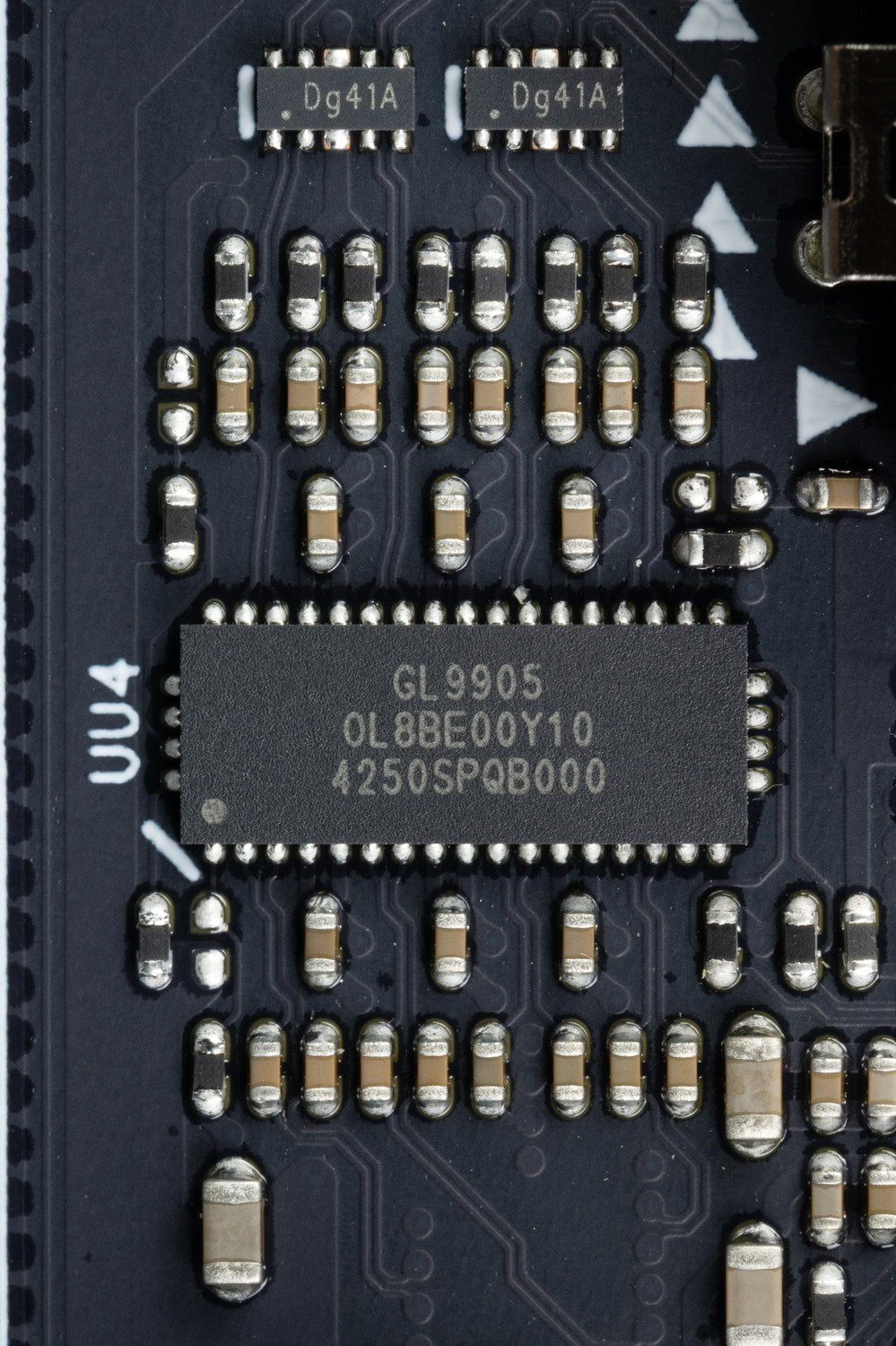

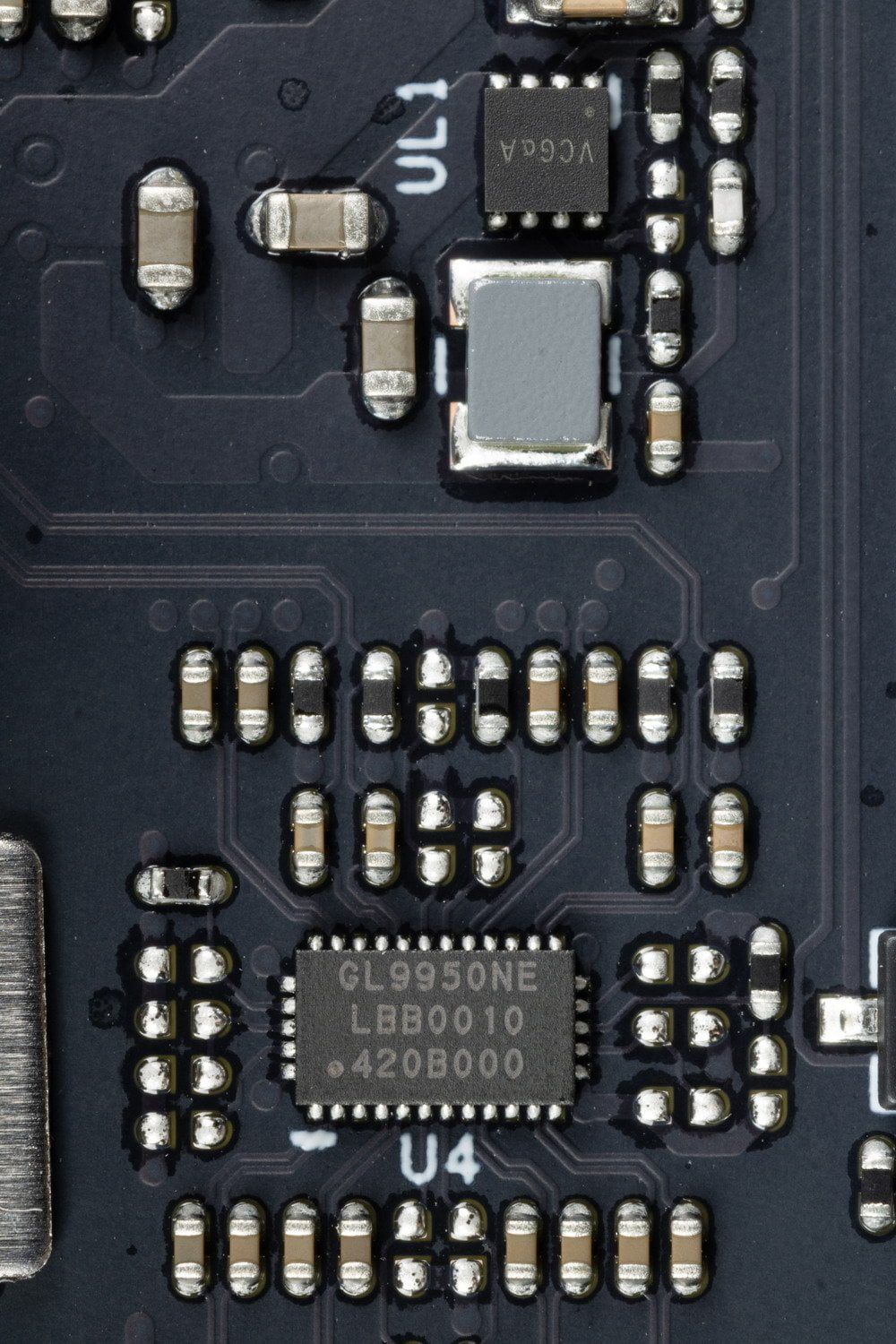

Также и порты USB 3.2 Gen2 на задней панели оснащен ре-драйверами для обеспечения зарядки тех же гаджетов.

Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU. В данном случае реализован только 1 порт USB4.

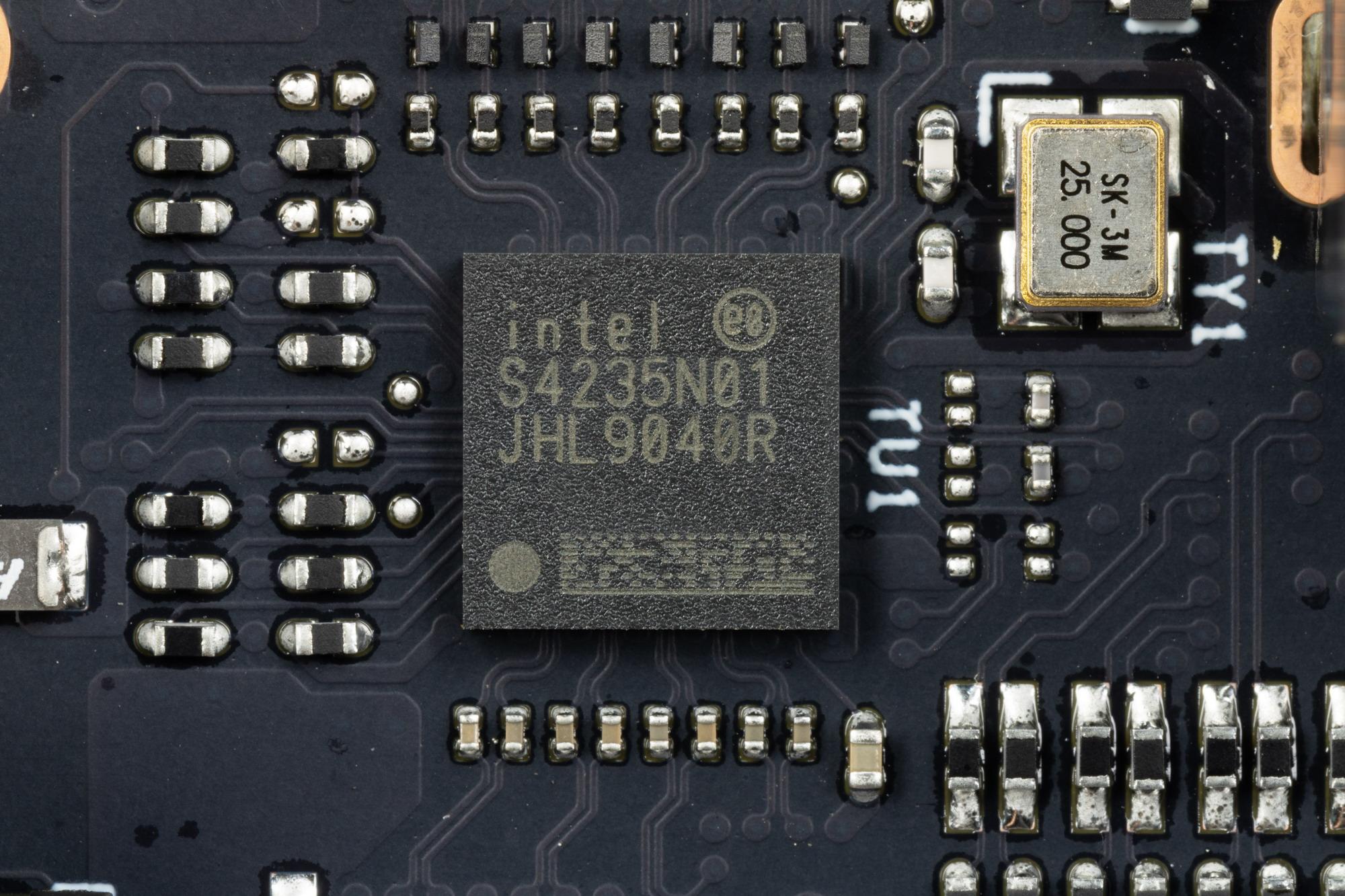

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеется усилитель (ре-драйвер) от той же компании Intel.

Теперь о сетевых делах.

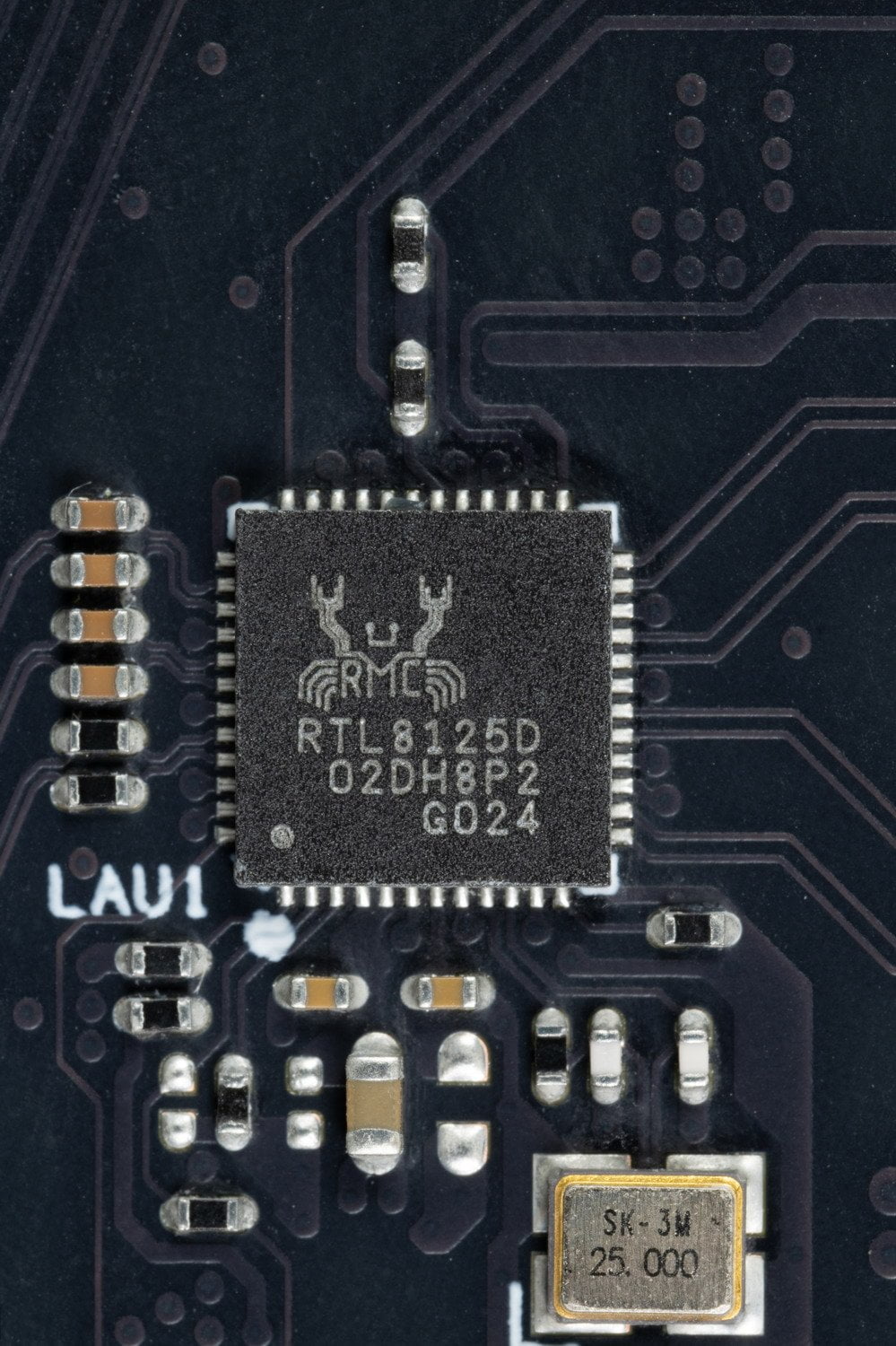

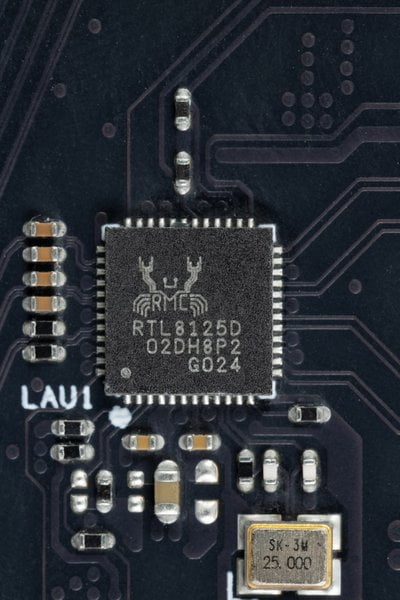

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

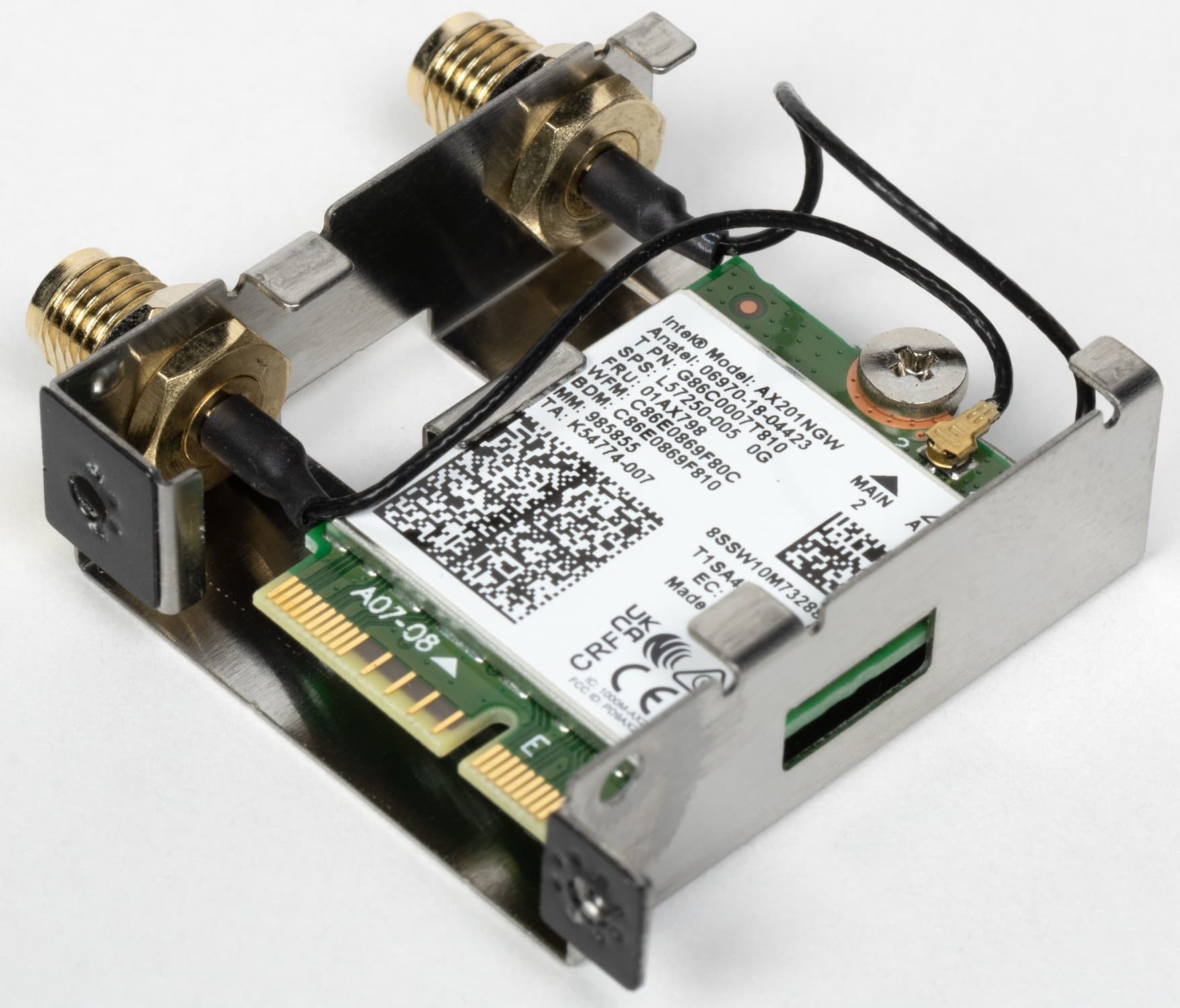

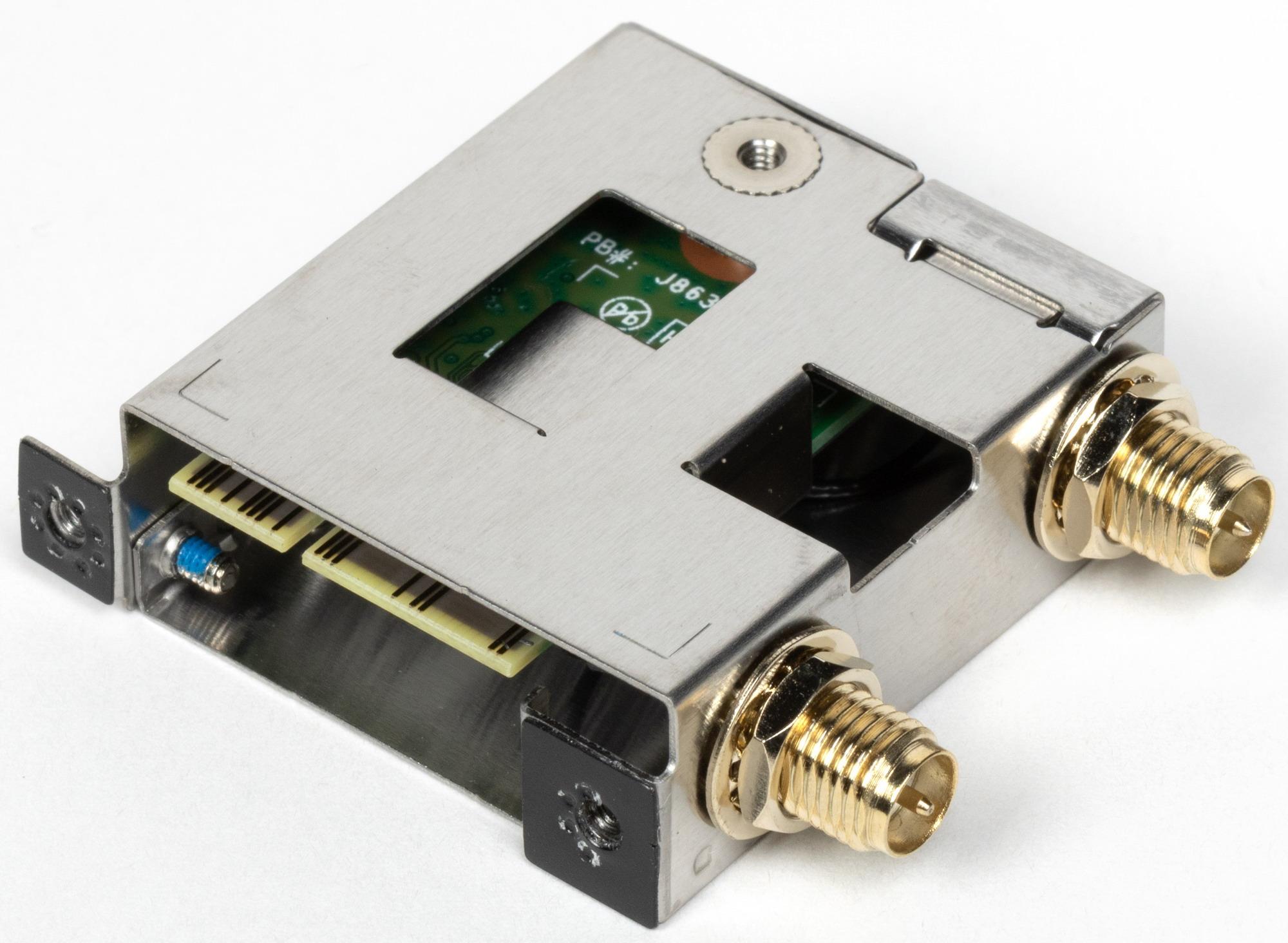

Имеется и комплексный беспроводной адаптер на контроллере Intel AX201, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax, 2,4/5 ГГц) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

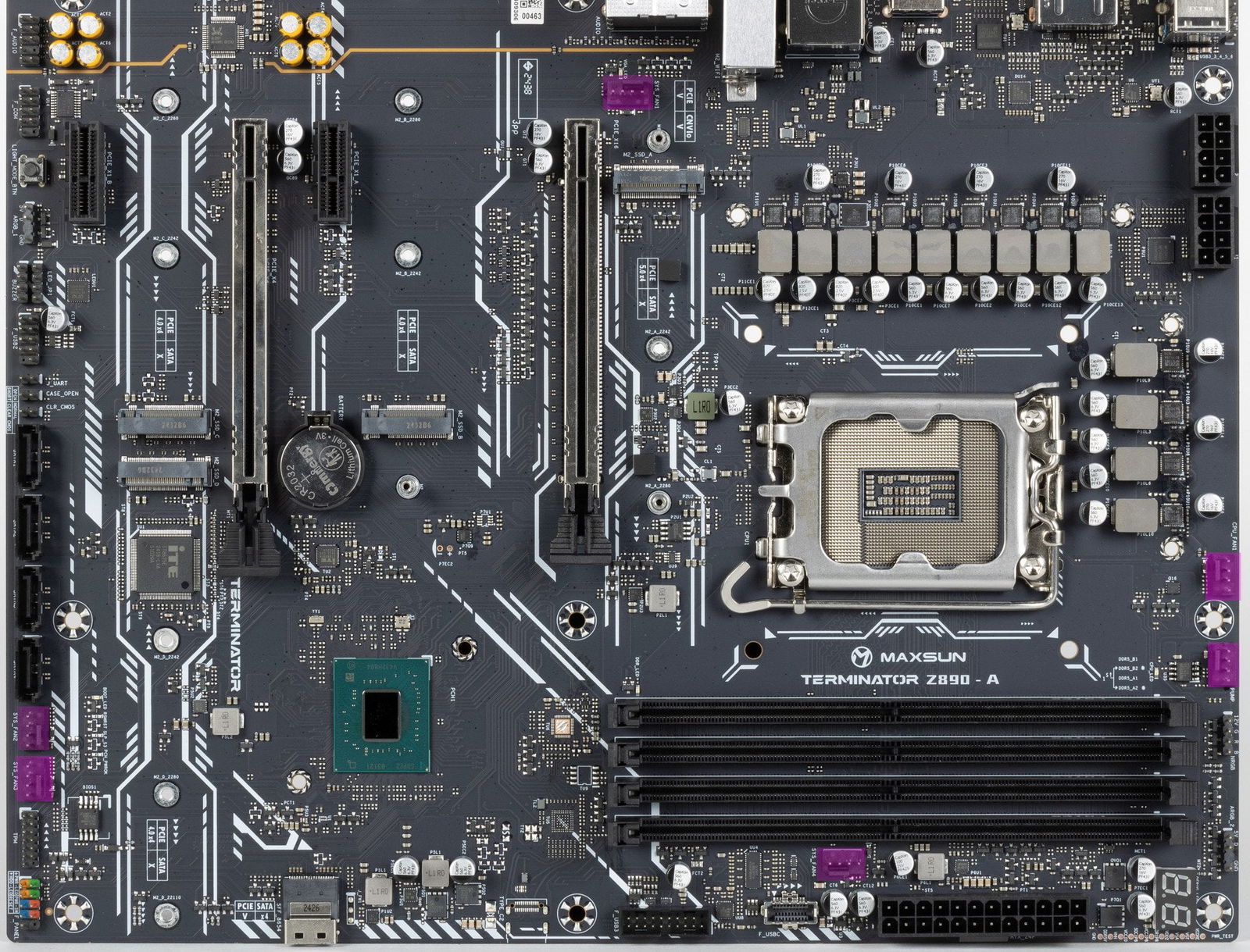

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

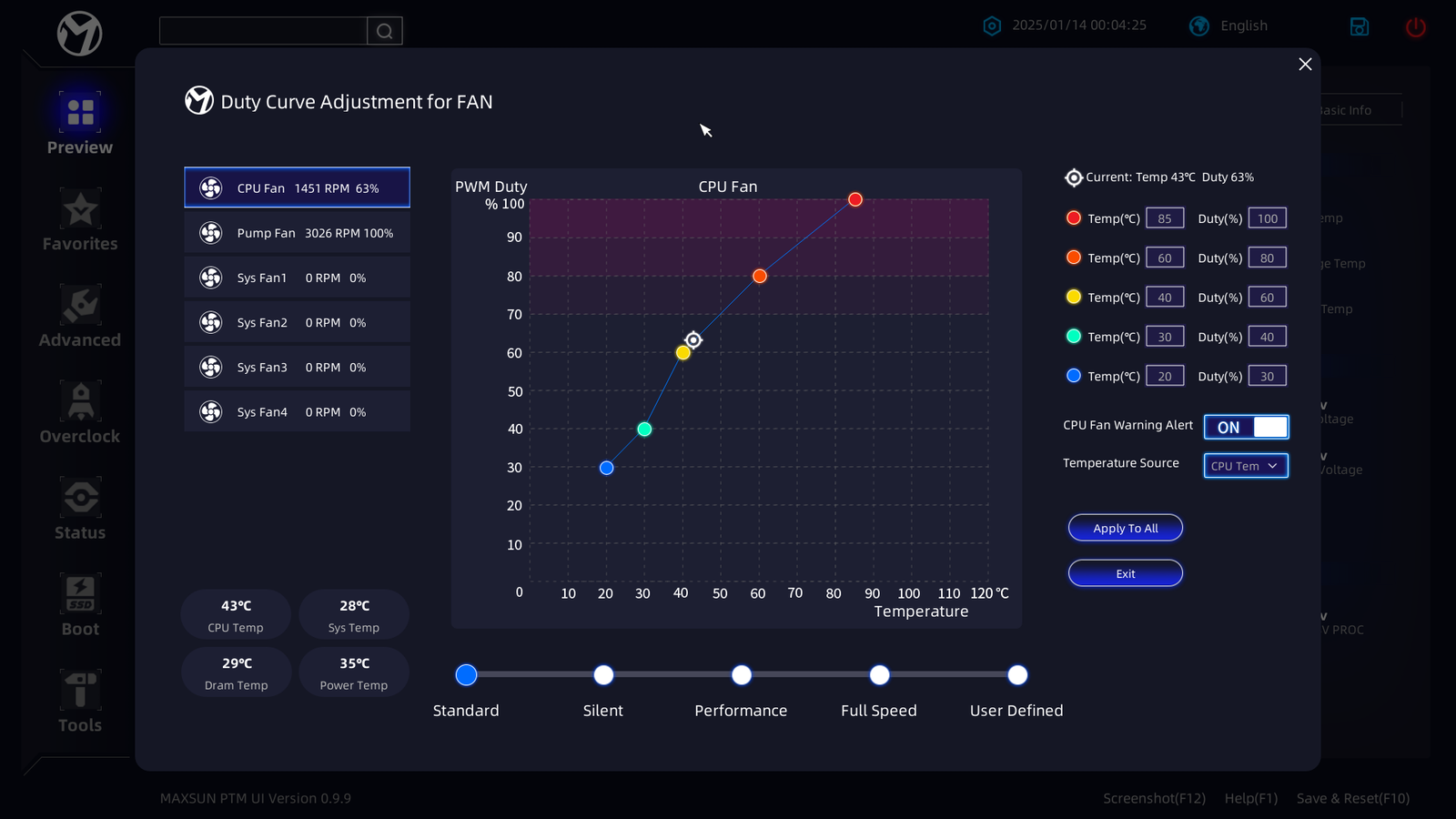

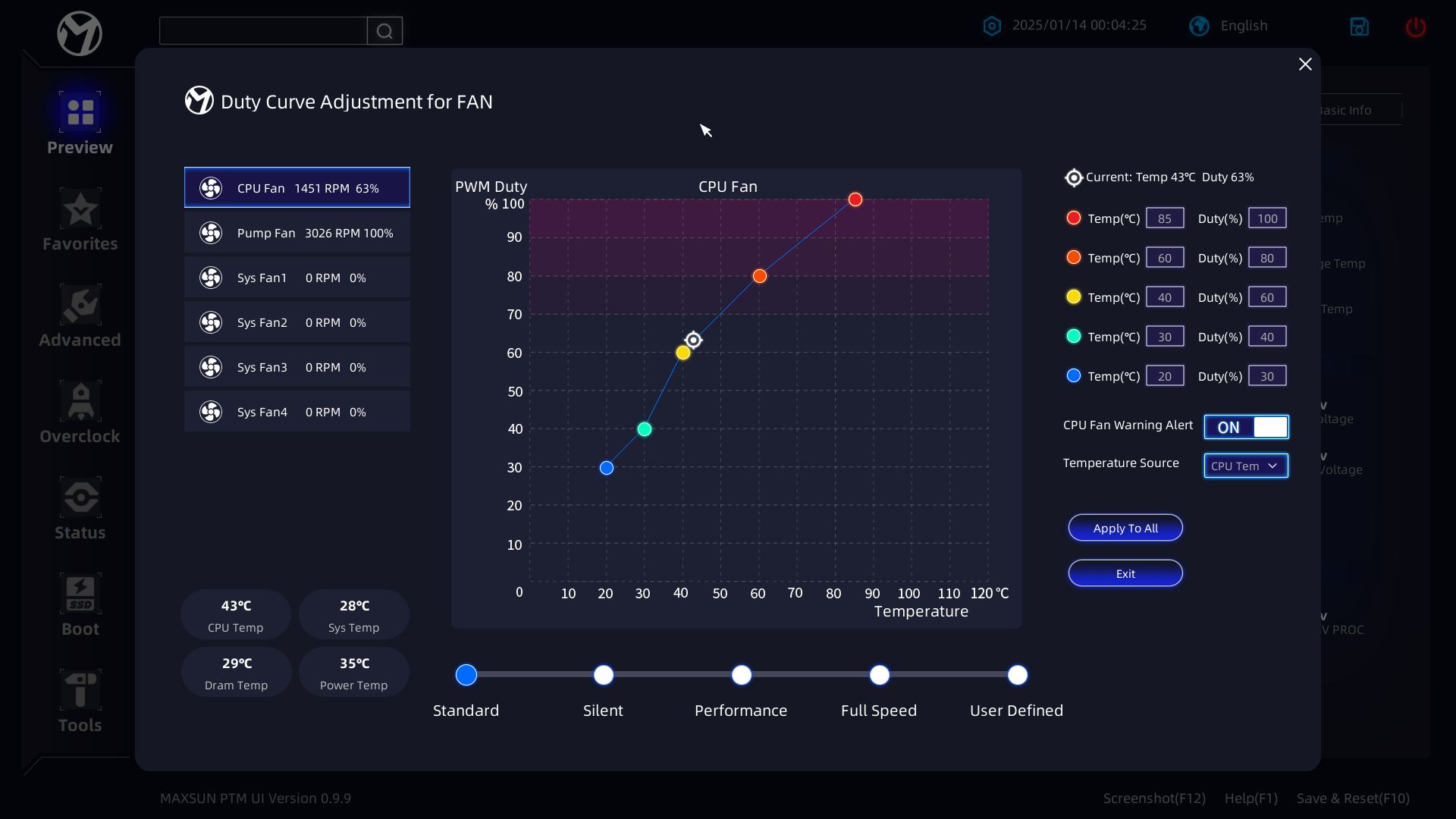

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт.

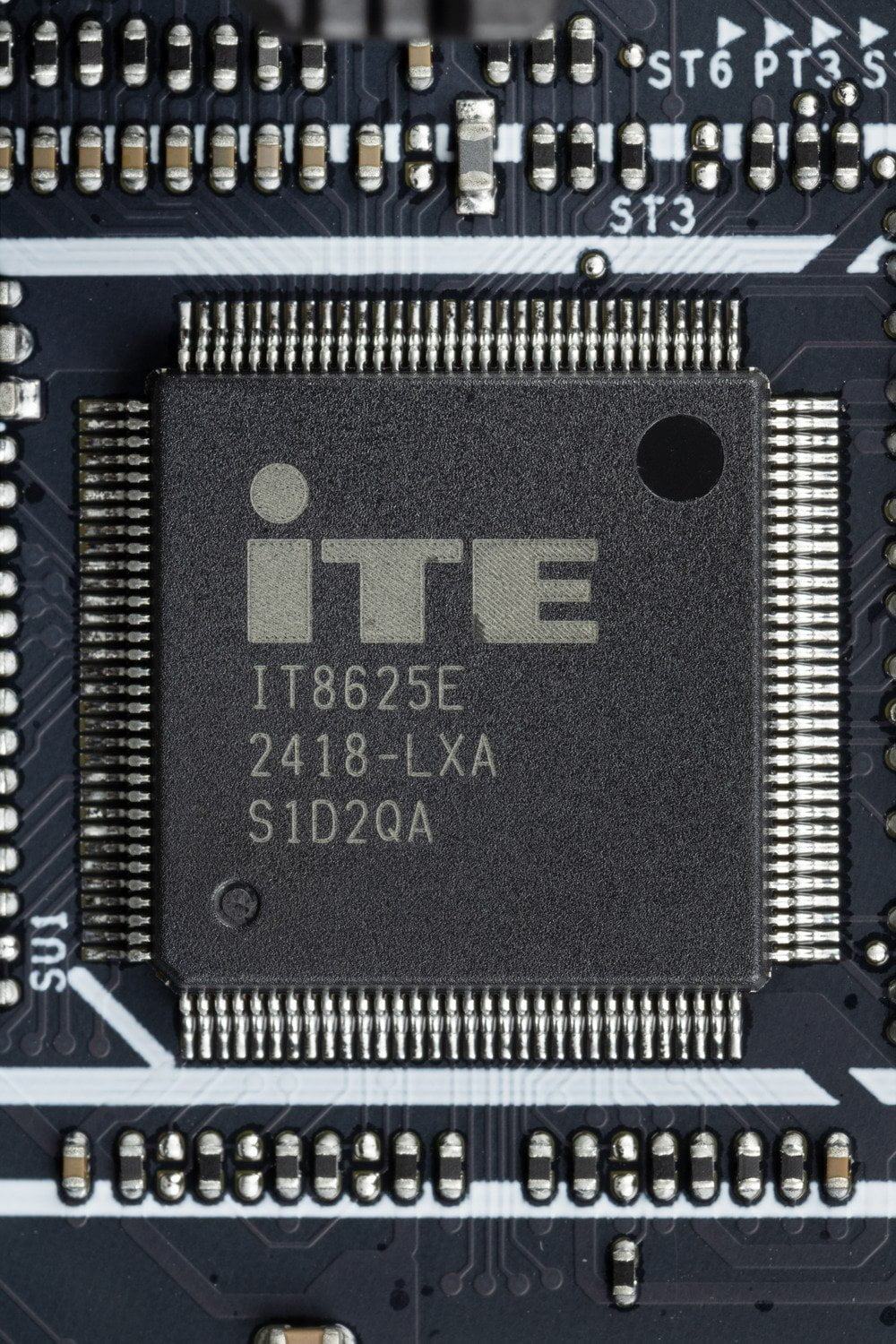

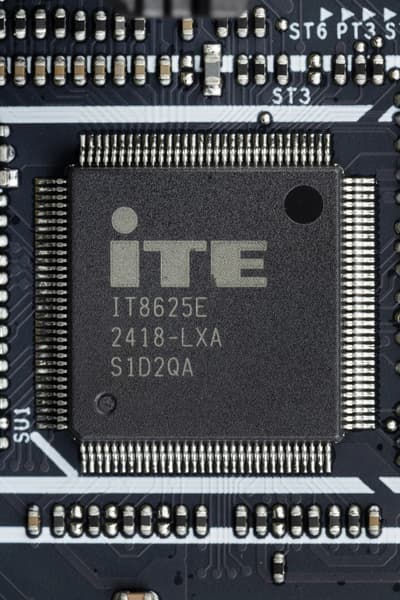

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8625.

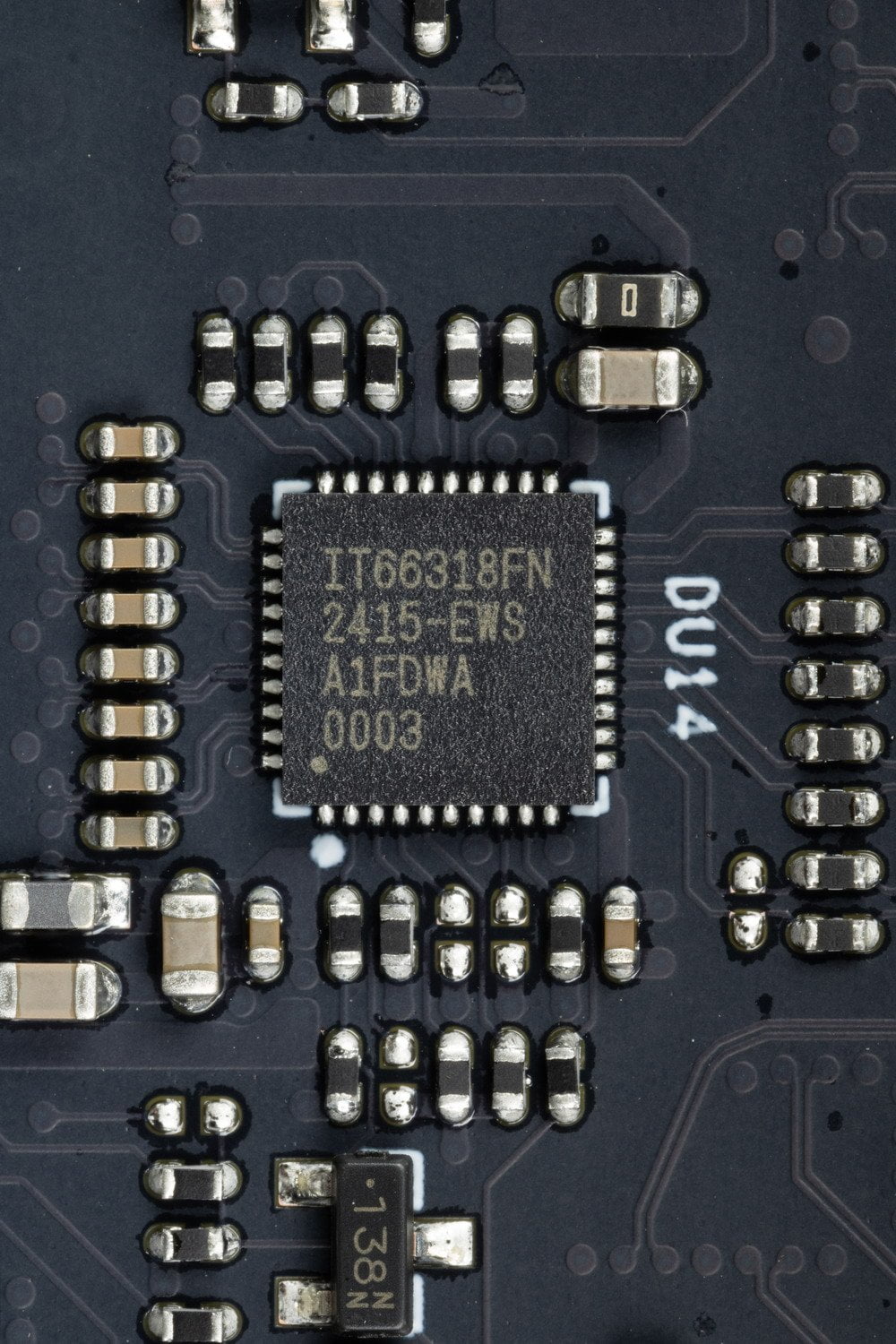

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

Также имеется и гнездо вывода графики DisplayPort 1.4a.

Также мы помним про наличие гнезда Type-C с интерфейсом Thunderbolt 4, через который можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

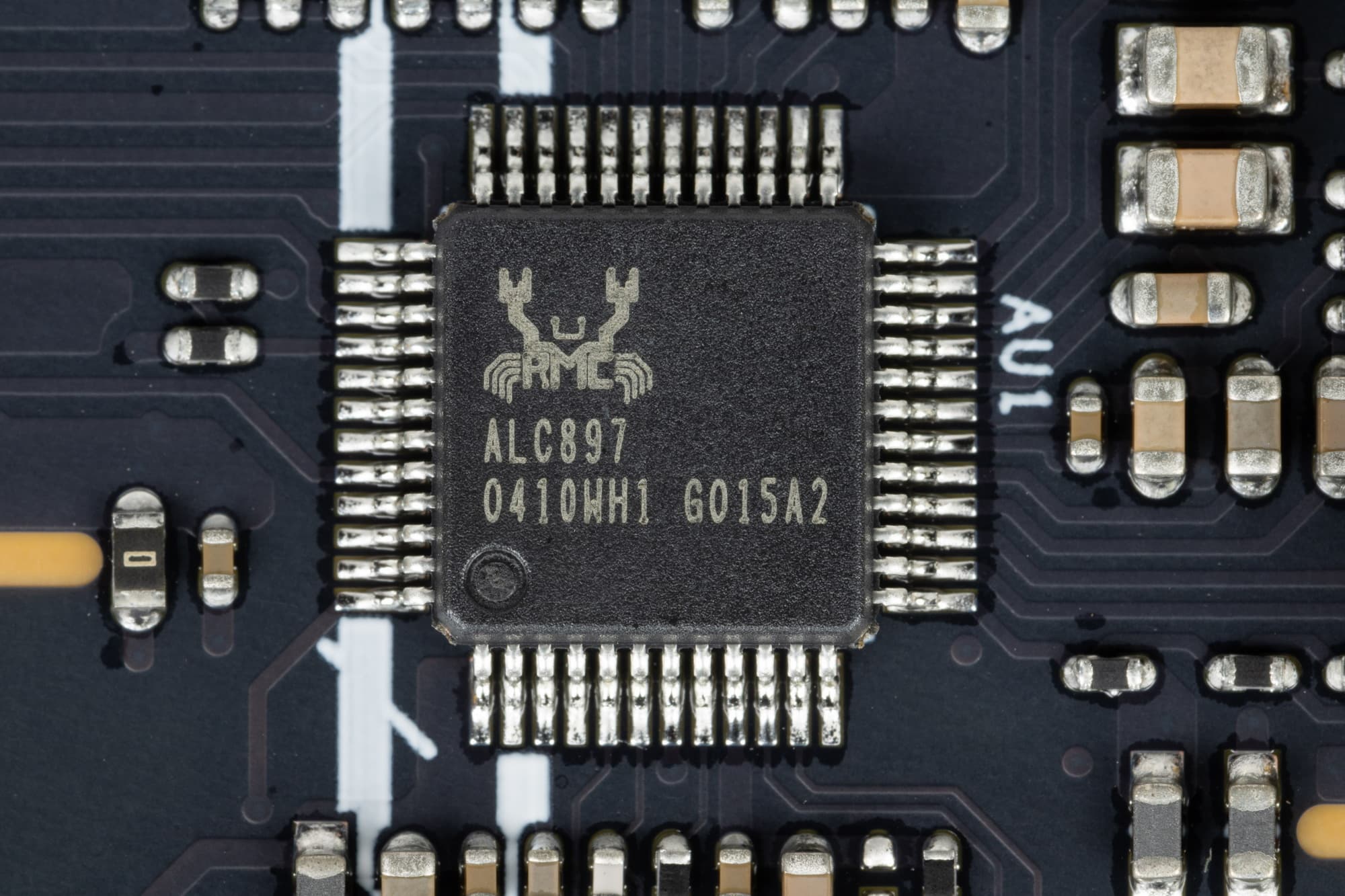

В данном случае плата оснащена аудиоподсистемой, где звуком заведует устаревший аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

Аудиотракт не имеет ни ЦАП, ни операционного усилителя.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

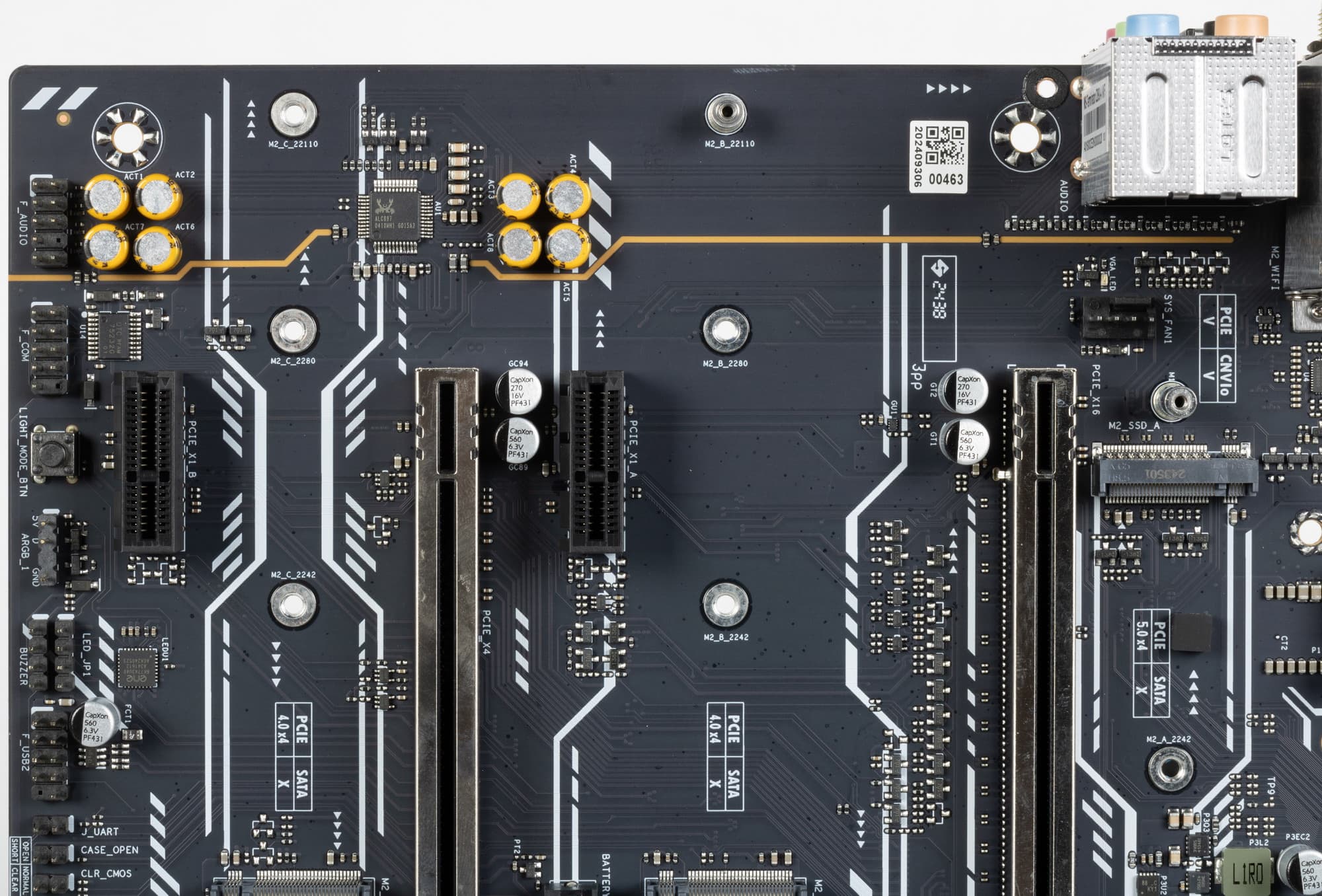

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты 5 традиционных разъемов с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

Вывод по схемам 4.0, 5.1 и 7.1 как через использование аудиогнезд на самой плате, а также через S/PDIF. Настройка схем – с помощью ПО, скачиваемого с сайта производителя.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Maxsun Terminator Z890-A
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.12, -0.20	Очень хорошо
Уровень шума, дБ (А)	-77.1	Средне
Динамические диапазон, дБ (А)	77.5	Средне
Гармонические искажения, %	0.013	Хорошо
Гармонические искажения + шум, дБ(A)	-70.4	Средне
Интермодуляционные искажения + шум, %	0.038	Хорошо
Взаимопроникновение каналов, дБ	-66.7	Хорошо
Интермодуляции на 10 кГц, %	0.030	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-1.07, +0.04	-1.00, +0.12
От 40 Гц до 15 кГц, дБ	-0.27, +0.04	-0.20, +0.12

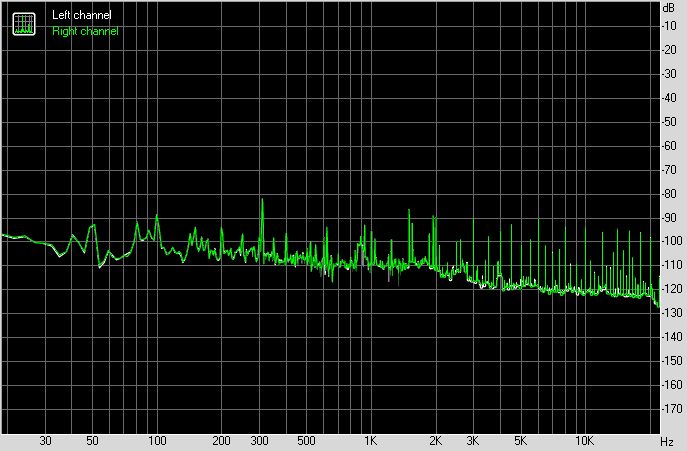

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-76.4	-76.4
Мощность RMS, дБ (A)	-77.1	-77.1
Пиковый уровень, дБ	-55.8	-55.8
Смещение DC, %	+0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+76.8	+76.8
Динамический диапазон, дБ (А)	+77.5	+77.5
Смещение DC, %	-0.00	-0.00

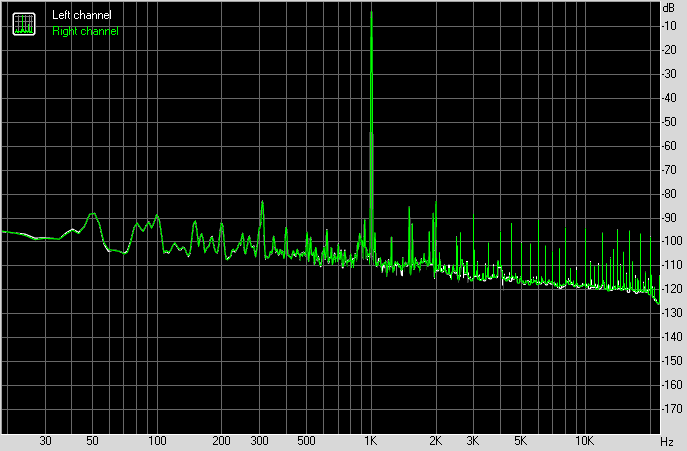

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01261	0.01420
Гармонические искажения + шум , %	0.03217	0.03259
Гармонические искажения + шум (A-взвеш.), %	0.02951	0.03057

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.03761	0.03786
Интермодуляционные искажения + шум (A-взвеш.), %	0.03449	0.03401

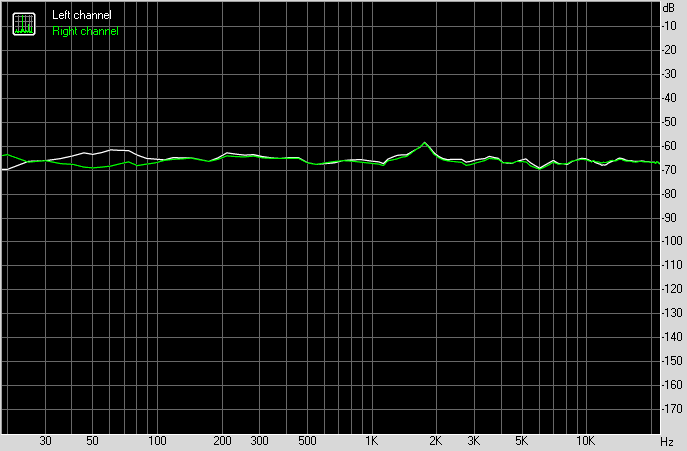

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-65	-66
Проникновение на 1000 Гц, дБ	-65	-66
Проникновение на 10000 Гц, дБ	-64	-65

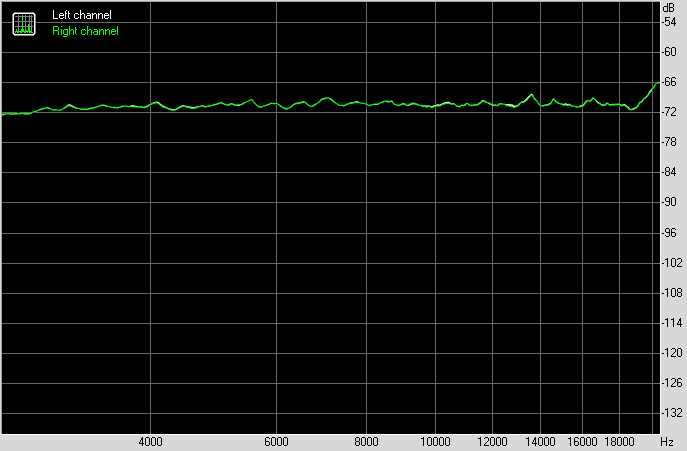

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.03142	0.03124
Интермодуляционные искажения + шум на 10000 Гц,	0.02972	0.02914
Интермодуляционные искажения + шум на 15000 Гц,	0.03062	0.03034

Питание, охлаждение

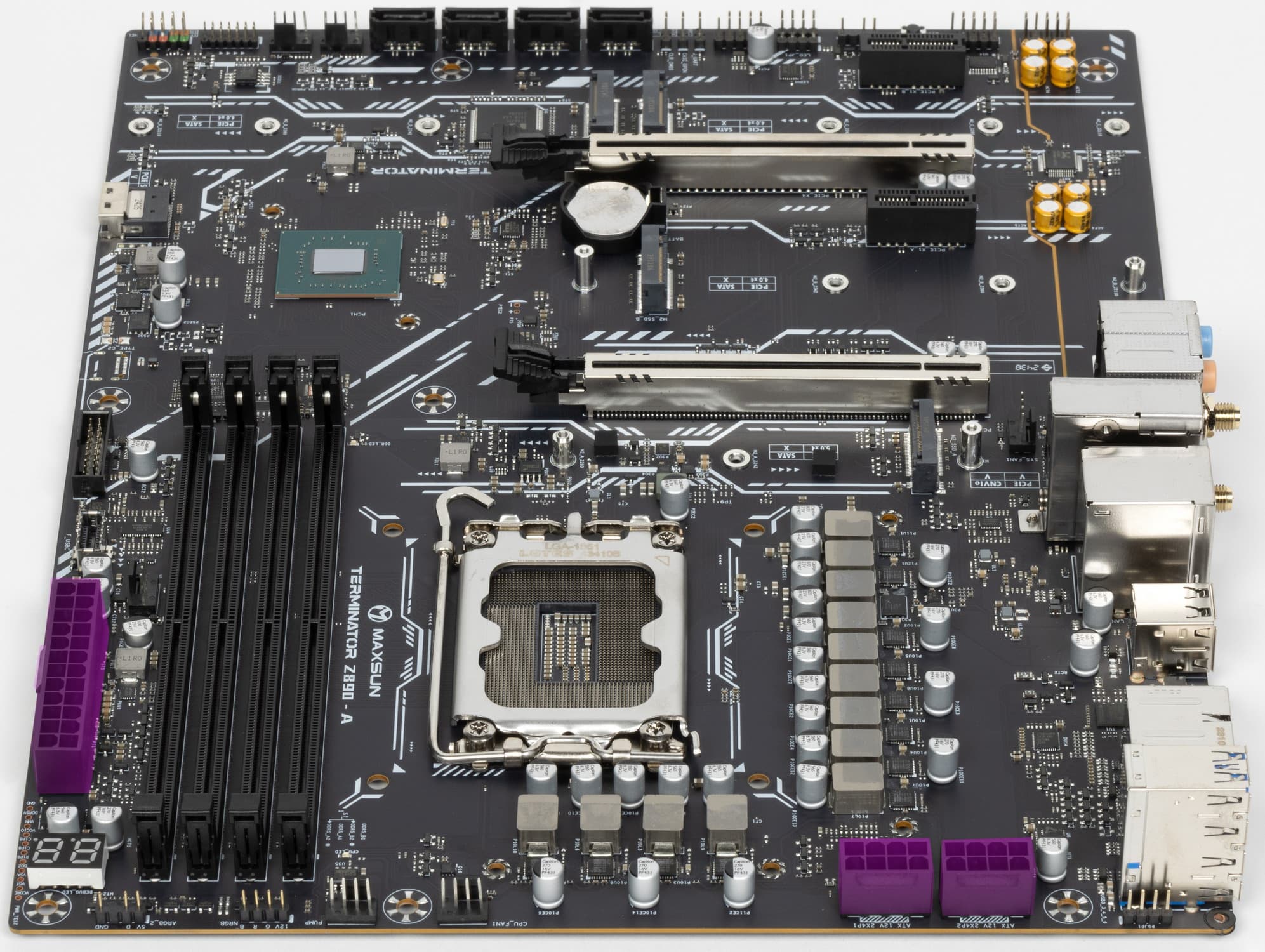

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

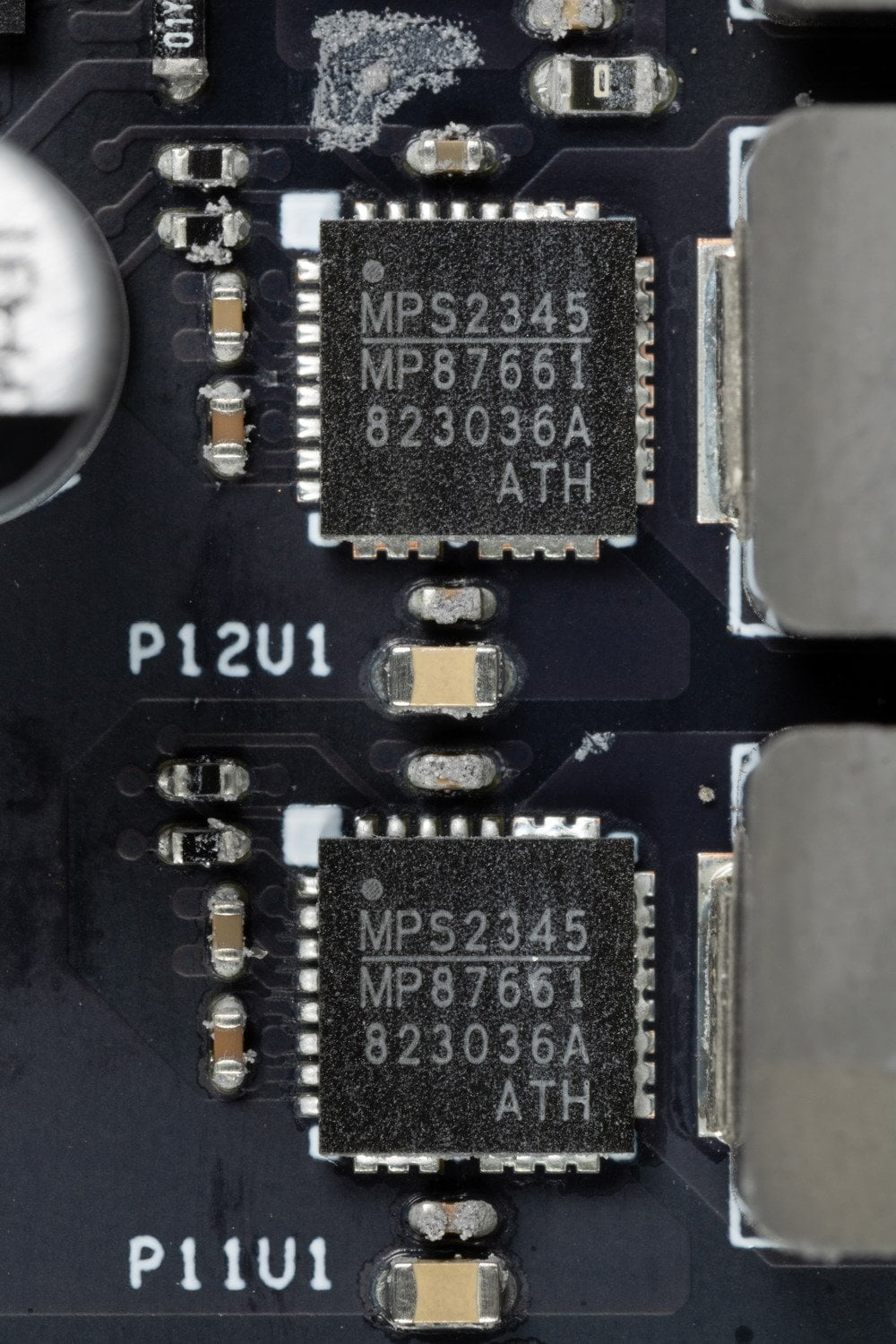

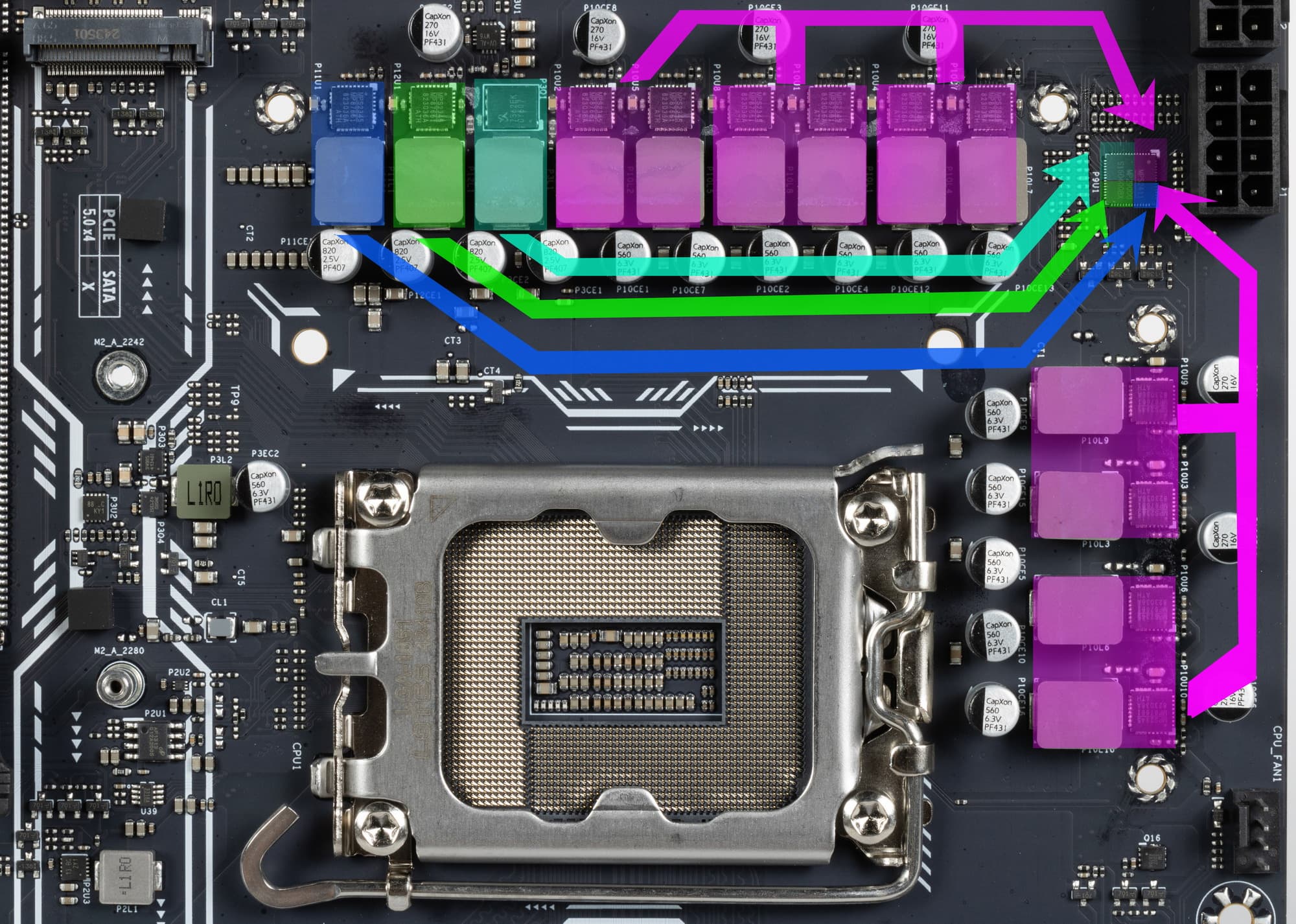

Схема питания процессора выполнена по схеме 10+1+1+1 (всего 13 фаз: 10 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 1 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

Каждый канал фазы VCore, iGPU и VNNAON имеет суперферритовый дроссель и MP87661 DrMOS от Monolithic Power Systems (MPS) на 60 А.

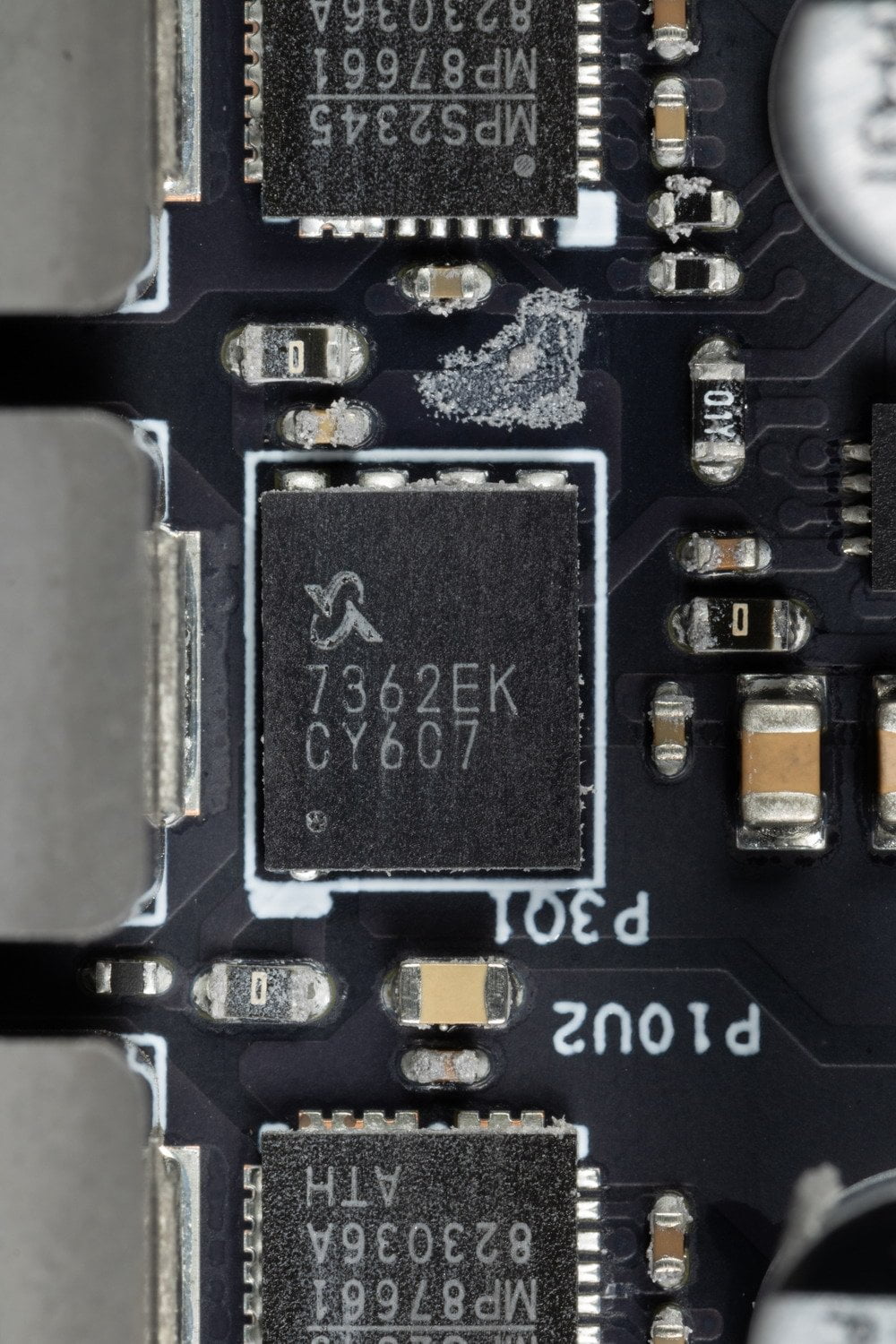

Канал фазы VCCSA имеет суперферритовый дроссель и SM7362EK DrMOS от Sinopower на 65 А.

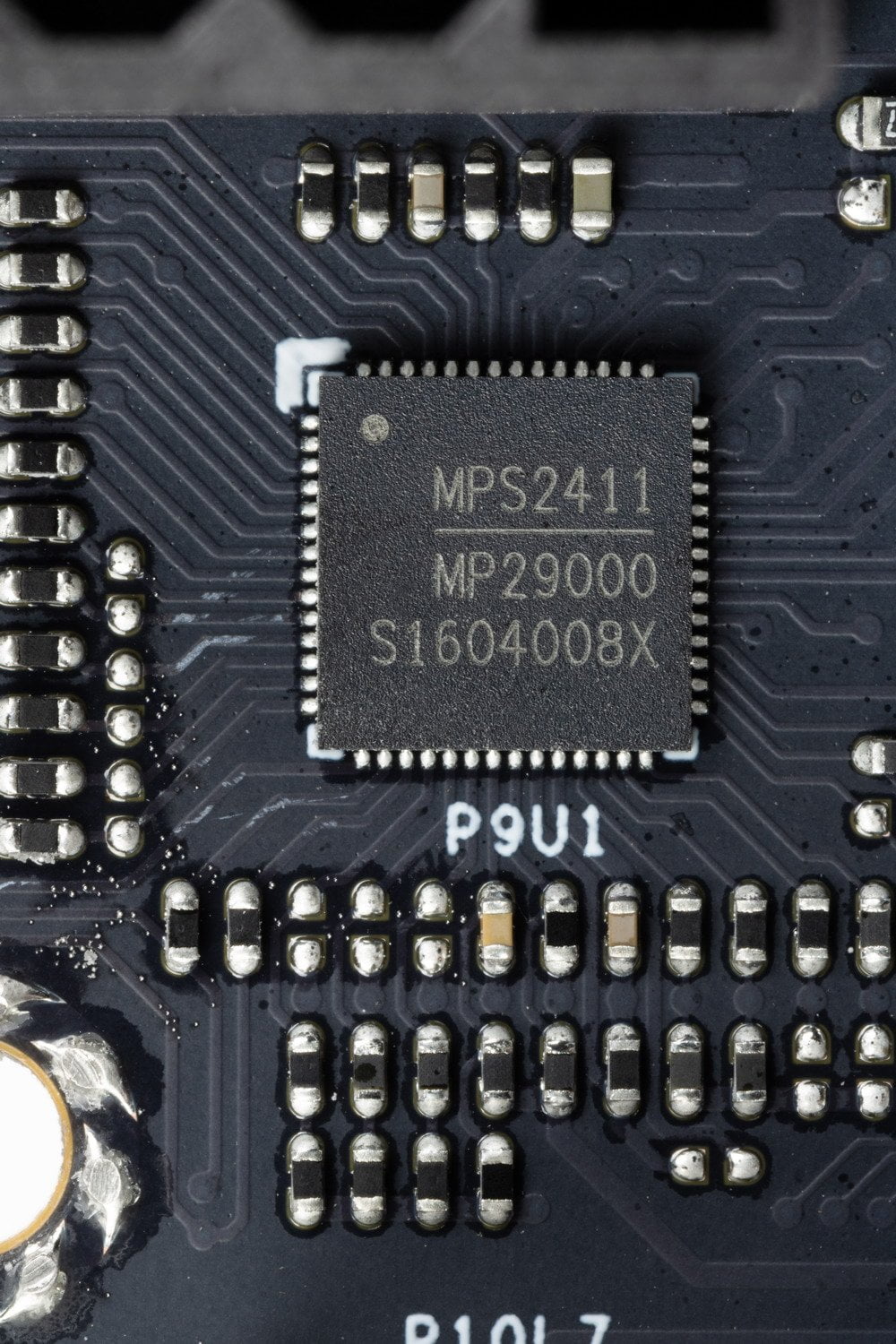

Управление всей схемой возложено на ШИМ-контроллер MP29000 от MPS (он поддерживает до 8 фаз, поэтому фазы питания VCore идут по параллельной схеме 5х2, плюс три остальные фазы, всего реально задействовано 8 фаз).

Теперь про охлаждение.

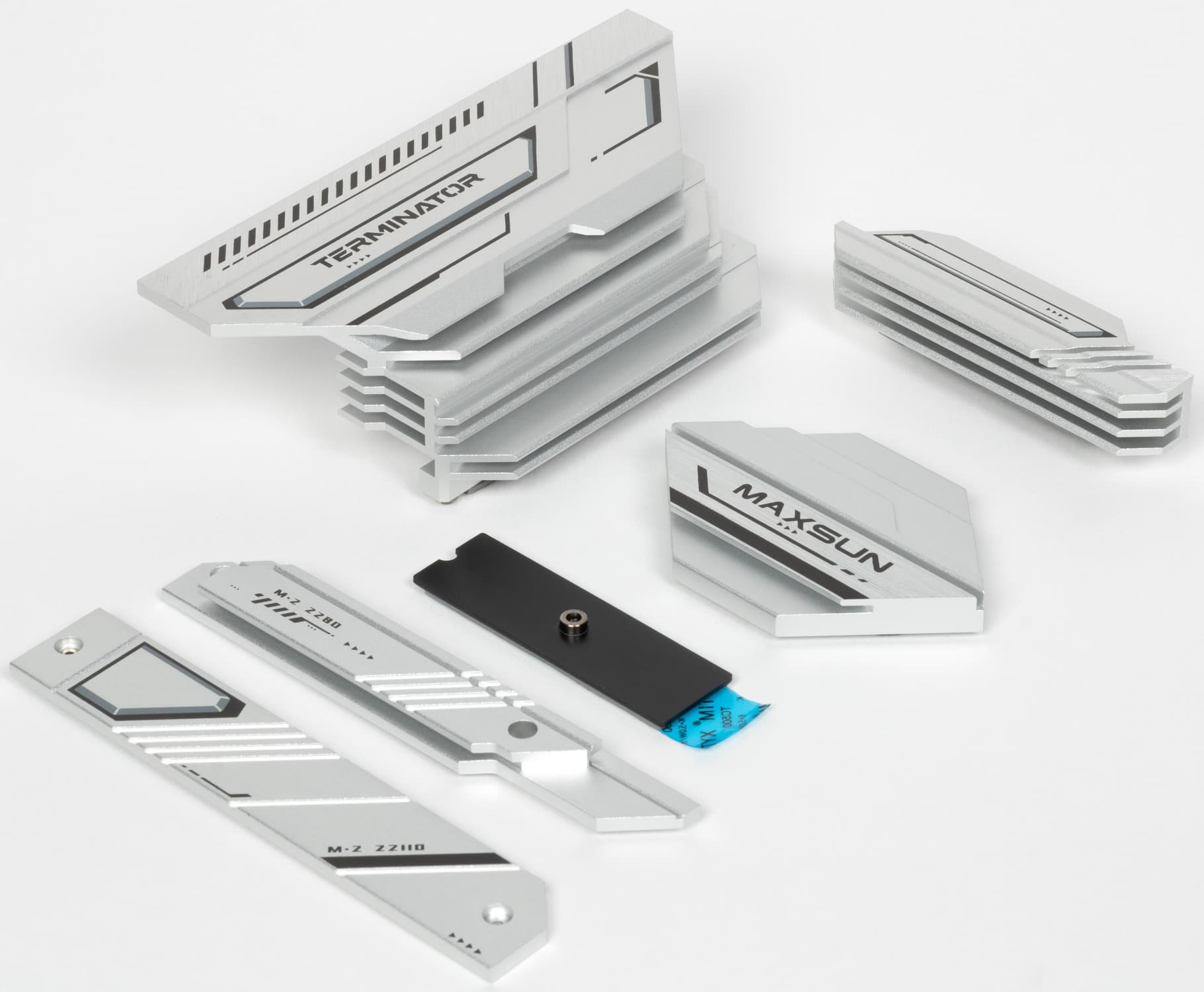

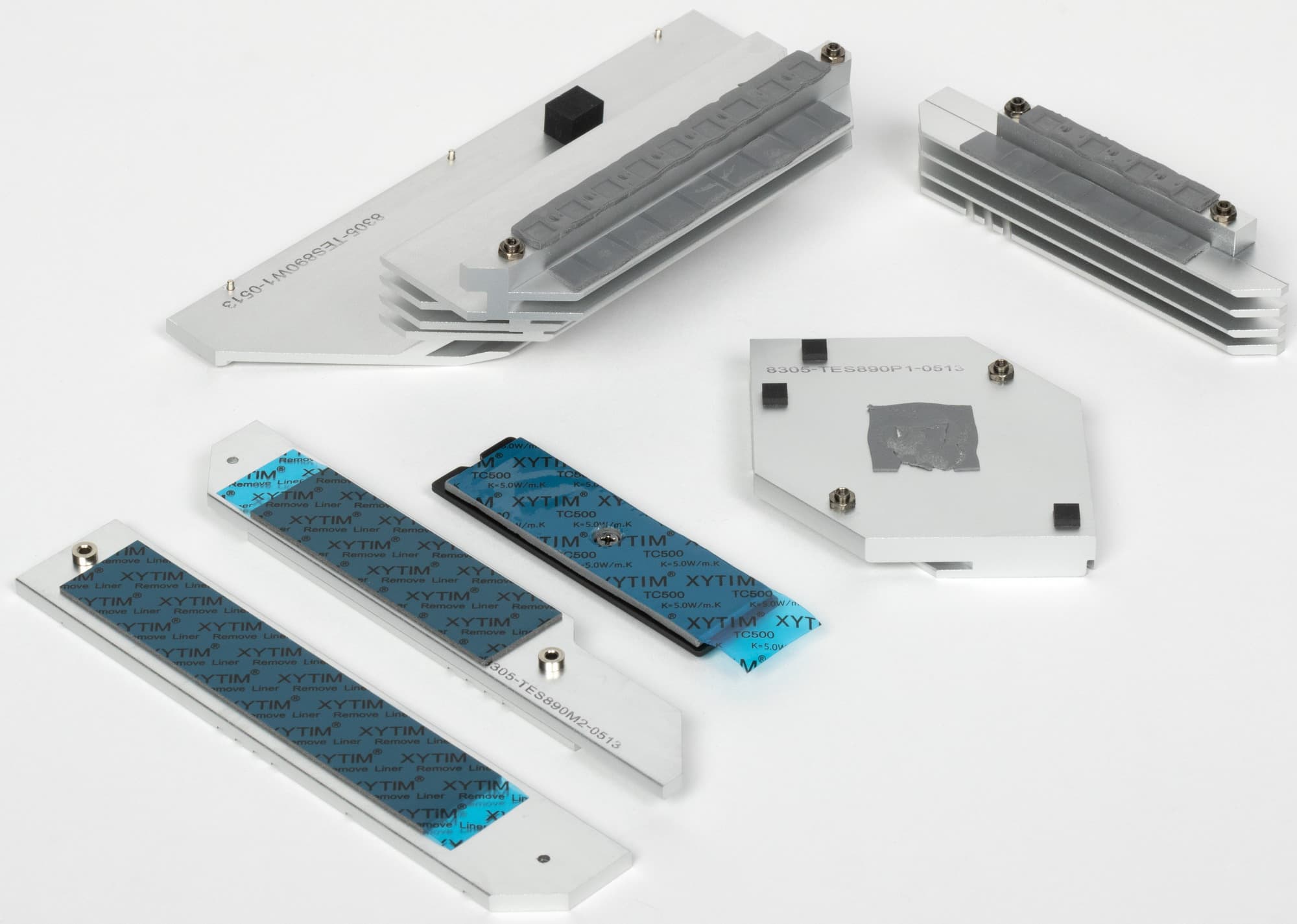

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

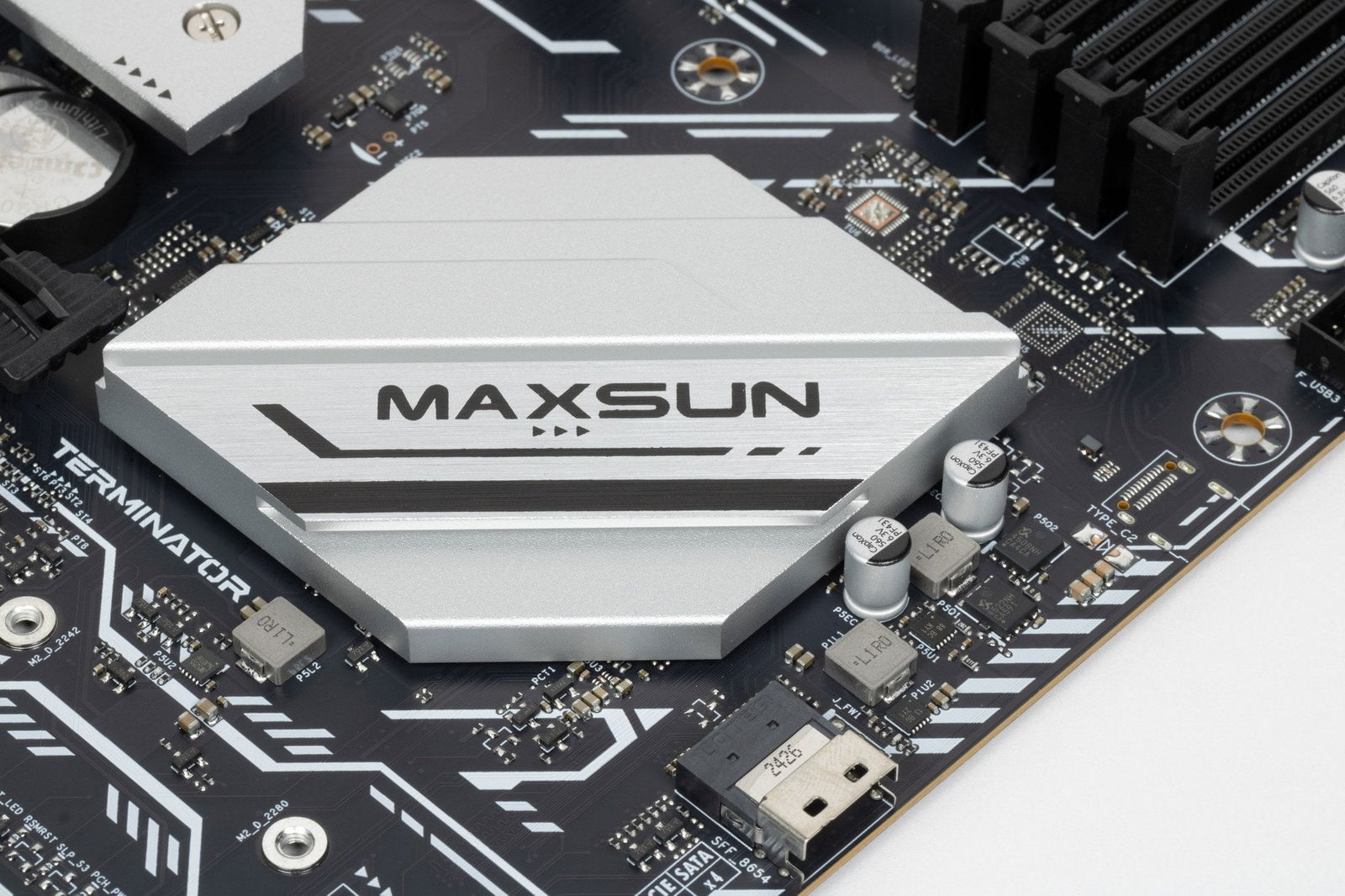

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

Как я уже упоминал ранее, только два M.2 слота имеют радиаторы: у двух верхних — свои персональные радиаторы, остальные — без охлаждения.

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Однако вряд ли это касается данной материнской платы в свете ее позиционирования.

Напомню, что материнская плата не имеет бэкплейта.

Подсветка

Все о внешней красоте

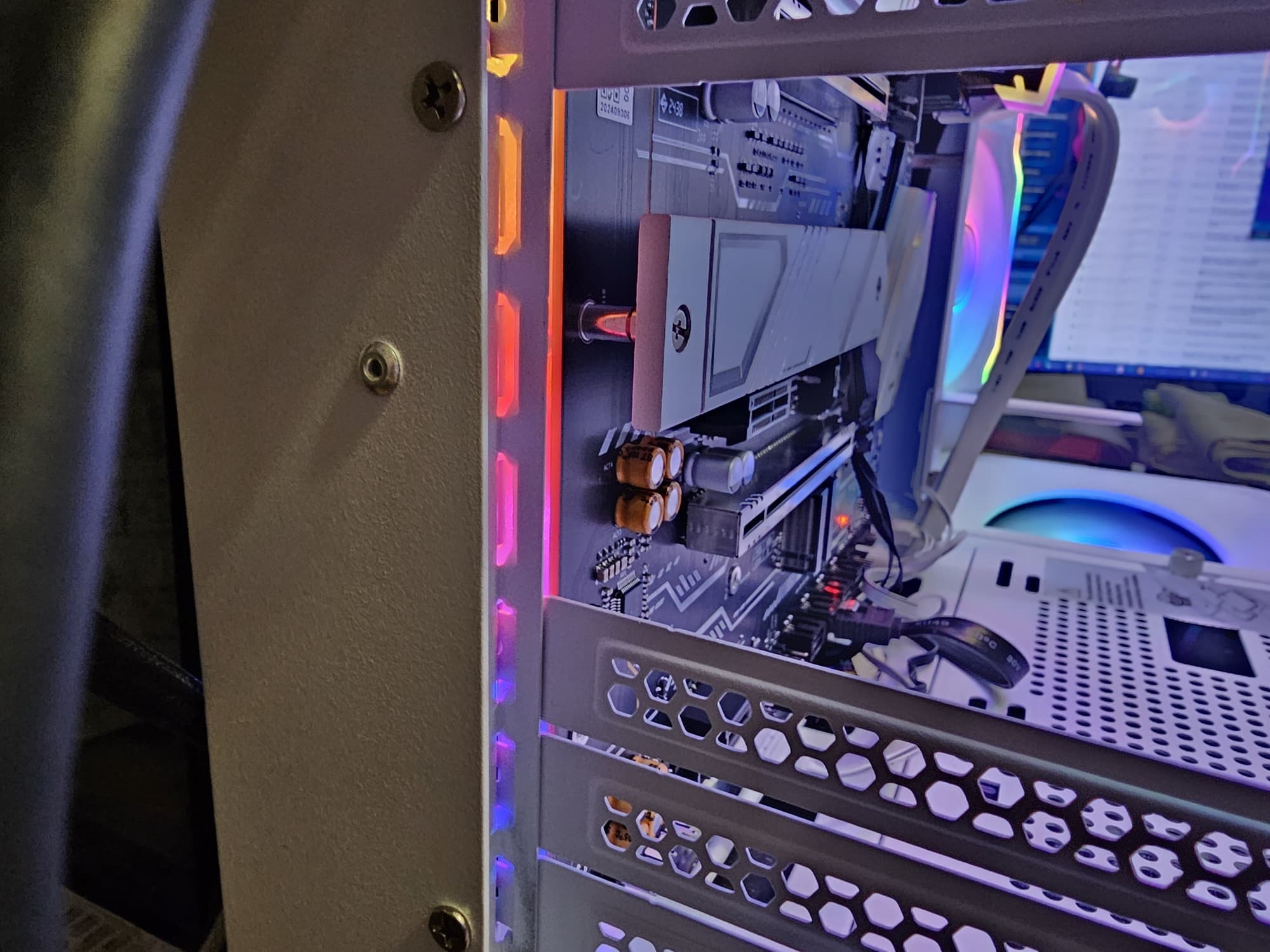

В данном случае эффекты подсветки создаются только на обороте платы у левого длинного края. Так же мы помним про 3 разъемa для подключения внешней подсветки.

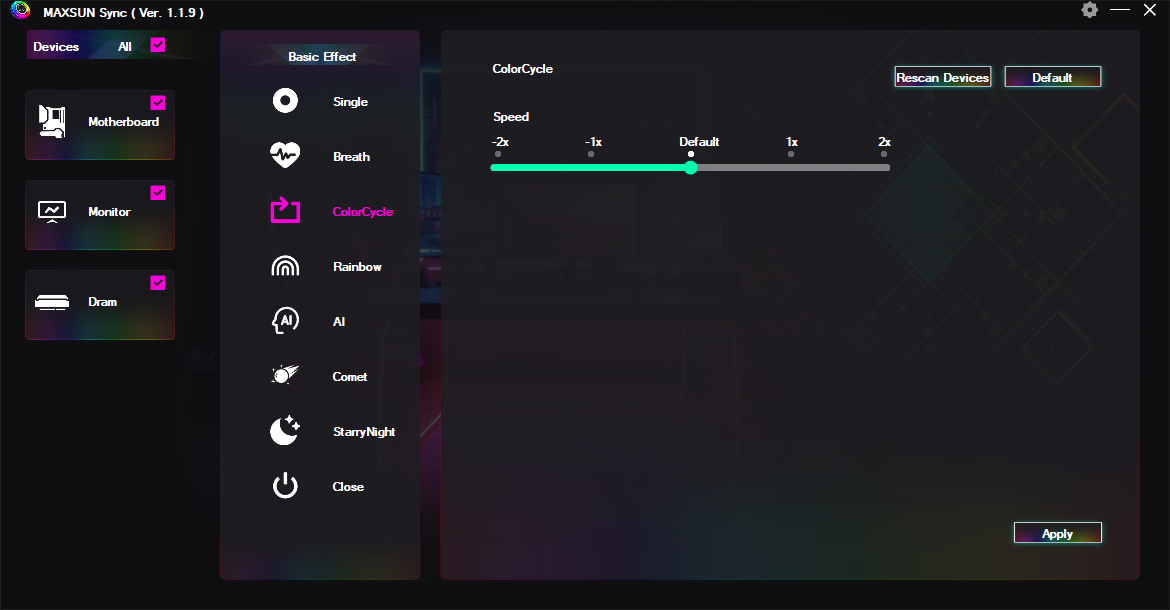

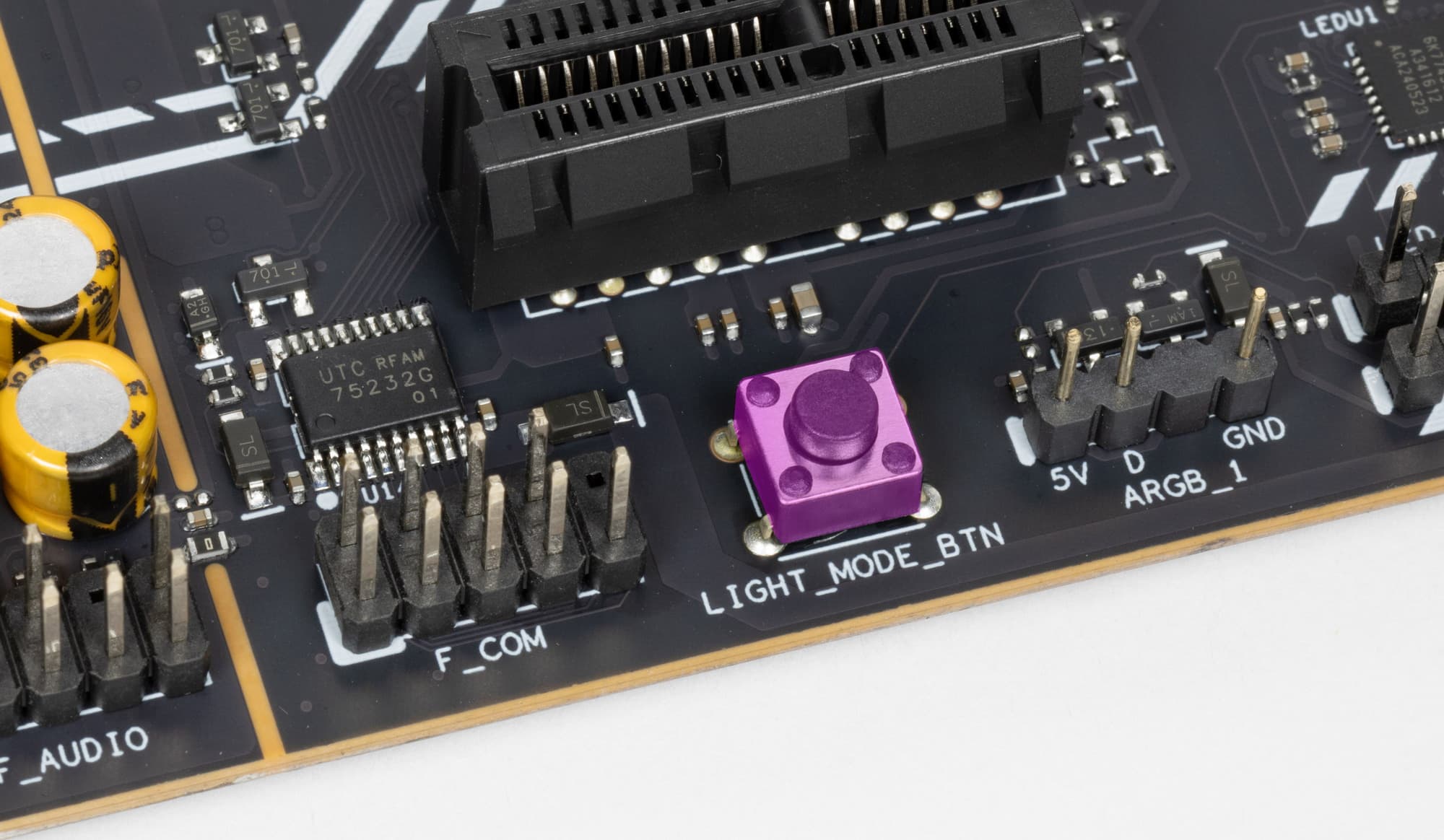

Кому не нравится — всегда подсветку можно выключить через ПО или кнопку внизу матплаты. Управление подсветкой осуществляется с помощью утилиты Maxsun Sync.

Программное обеспечение под Windows

Настройки BIOS

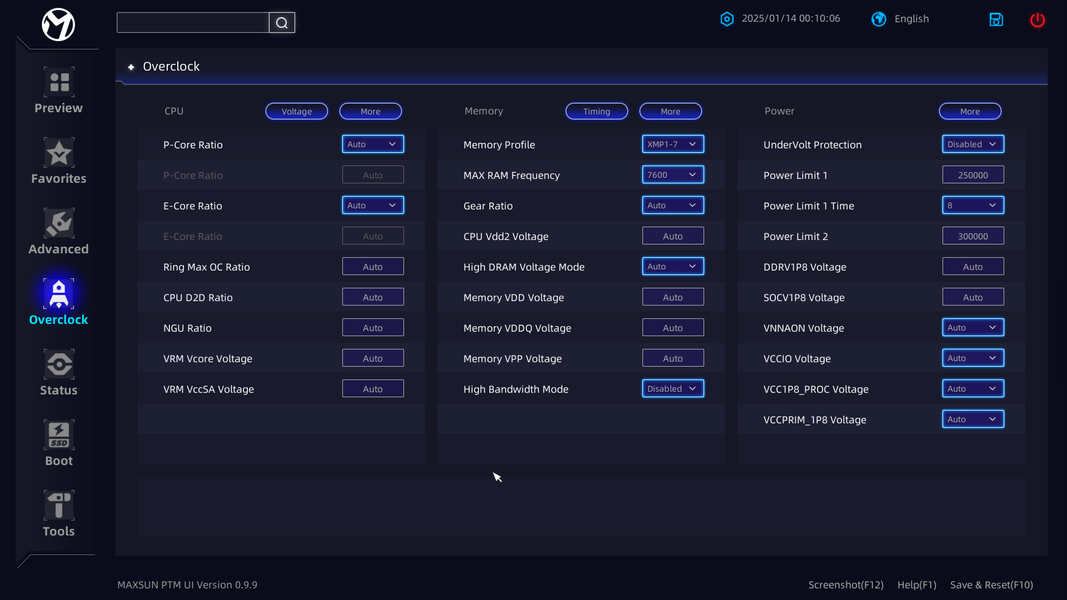

Что нам дают тонкости настроек в BIOS

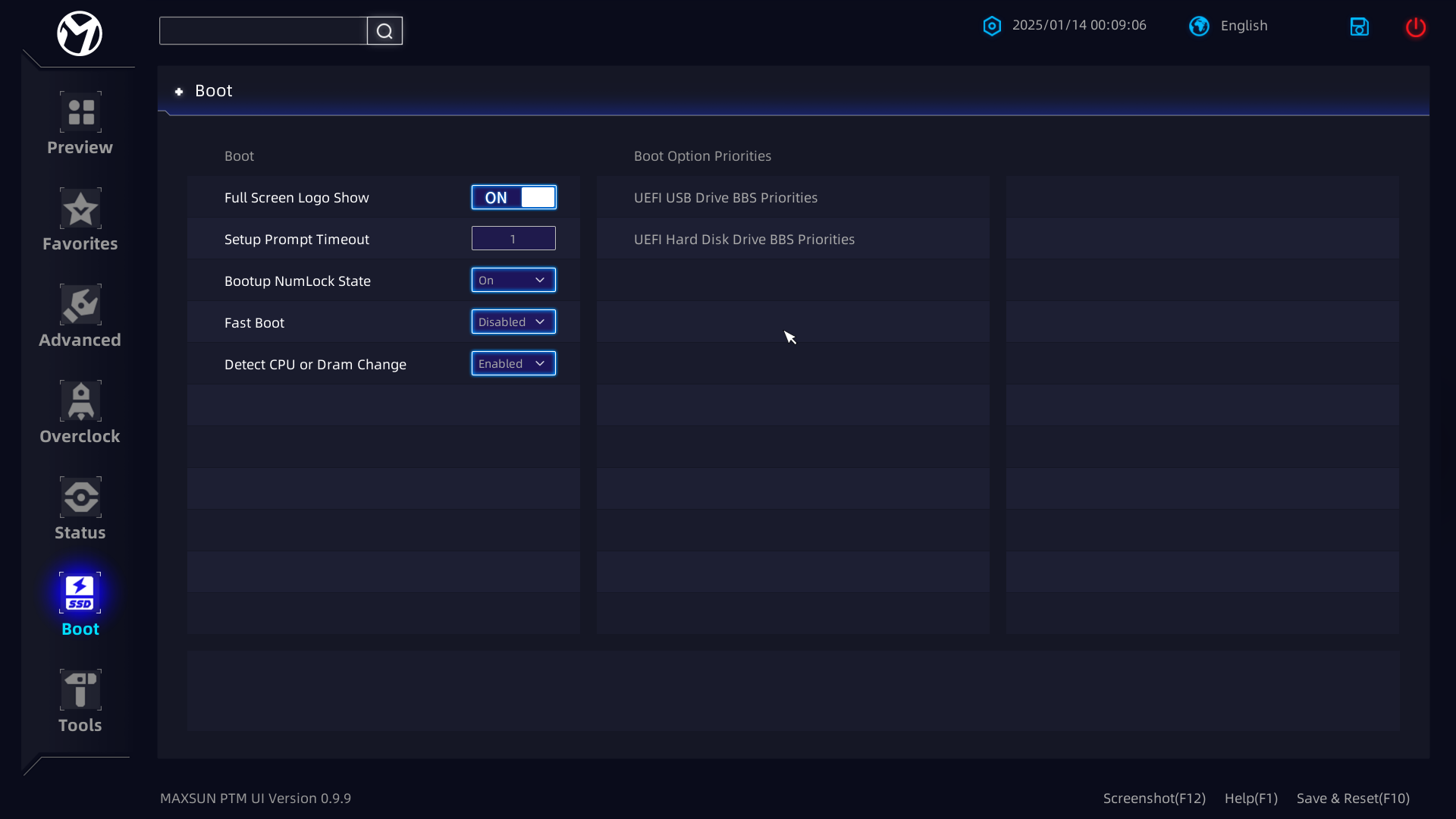

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

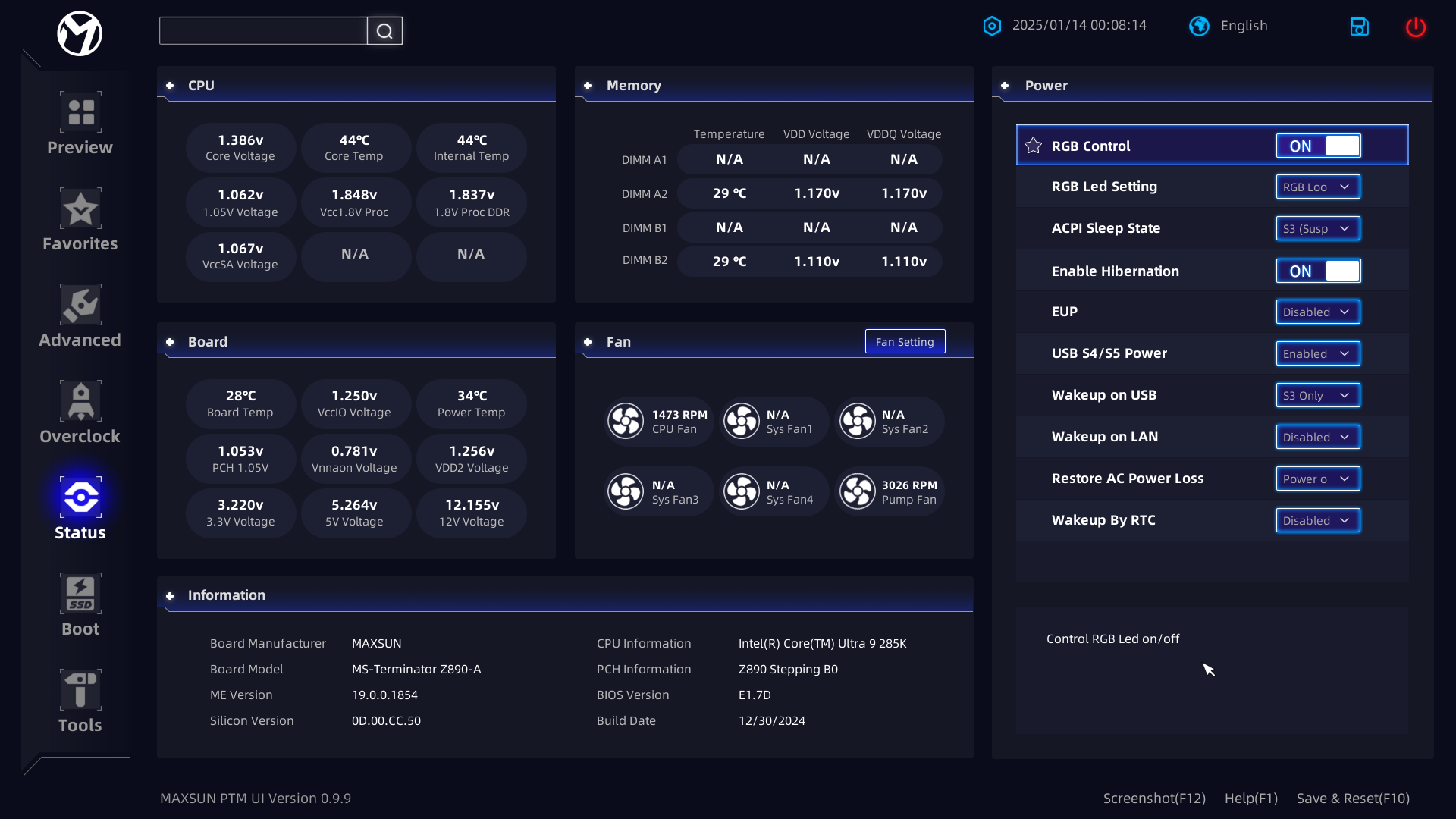

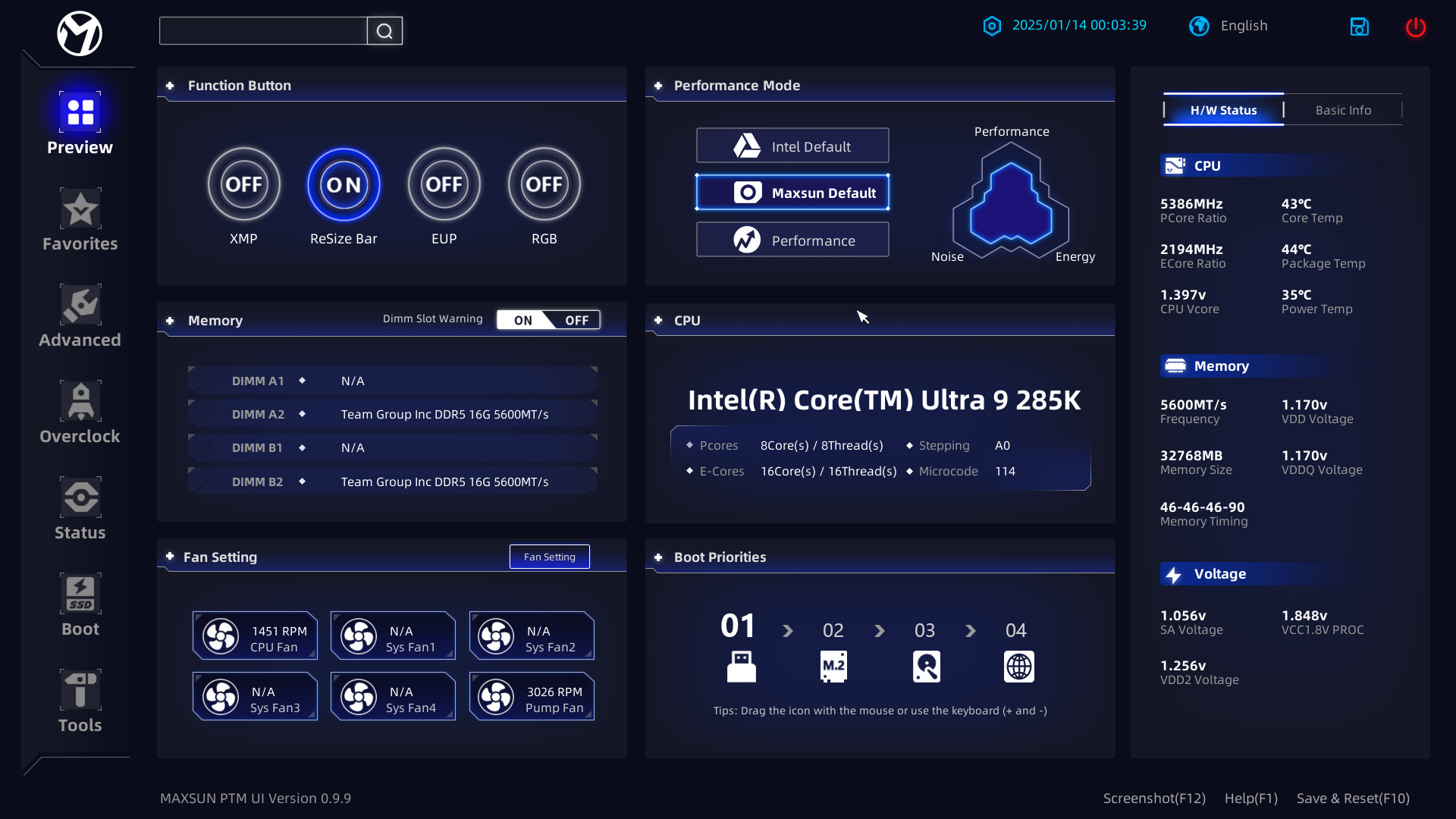

Попадаем в Preview, где настроек мало, но имеется вся основная информация о текущем состоянии ПК и настройках.

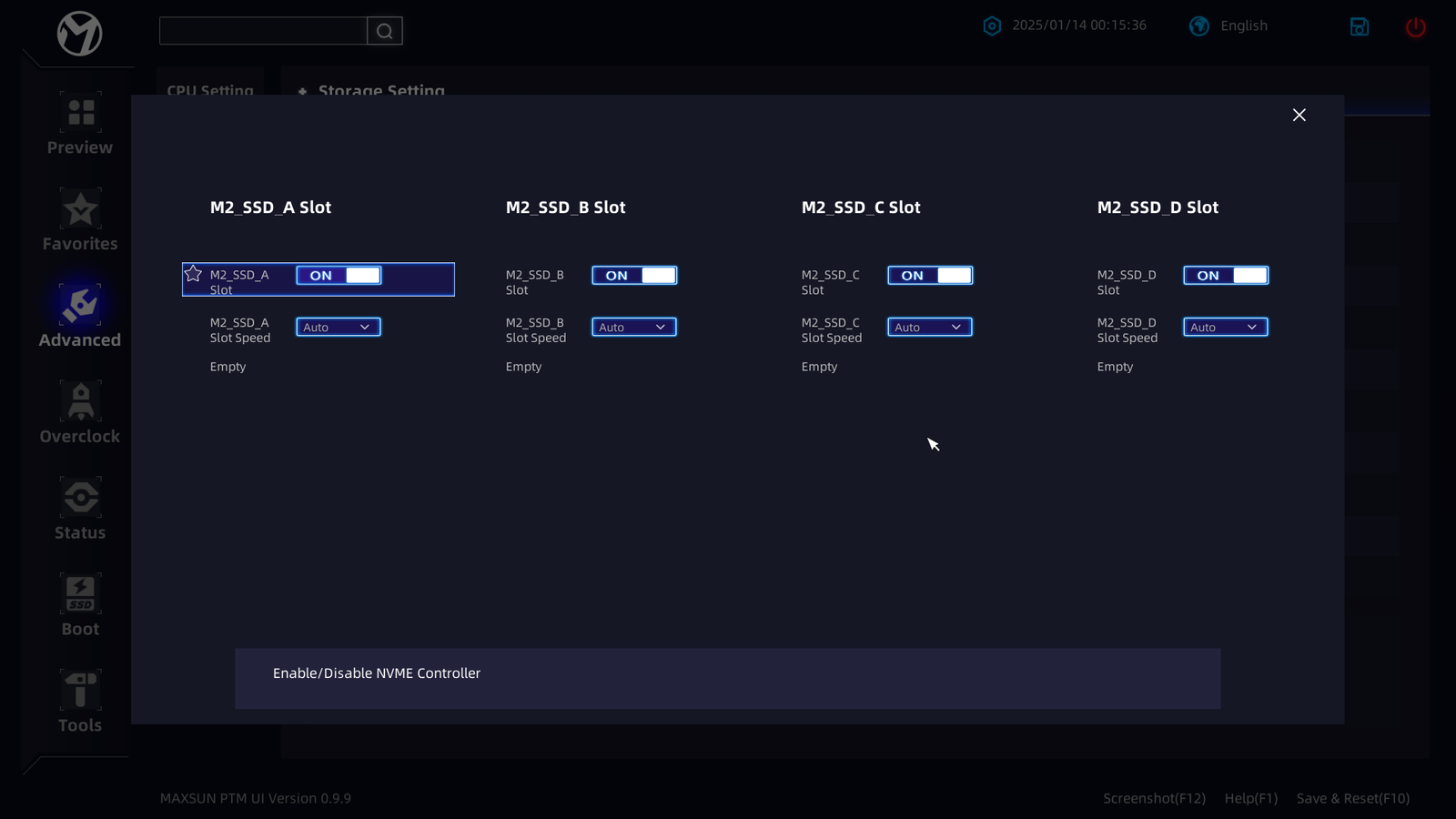

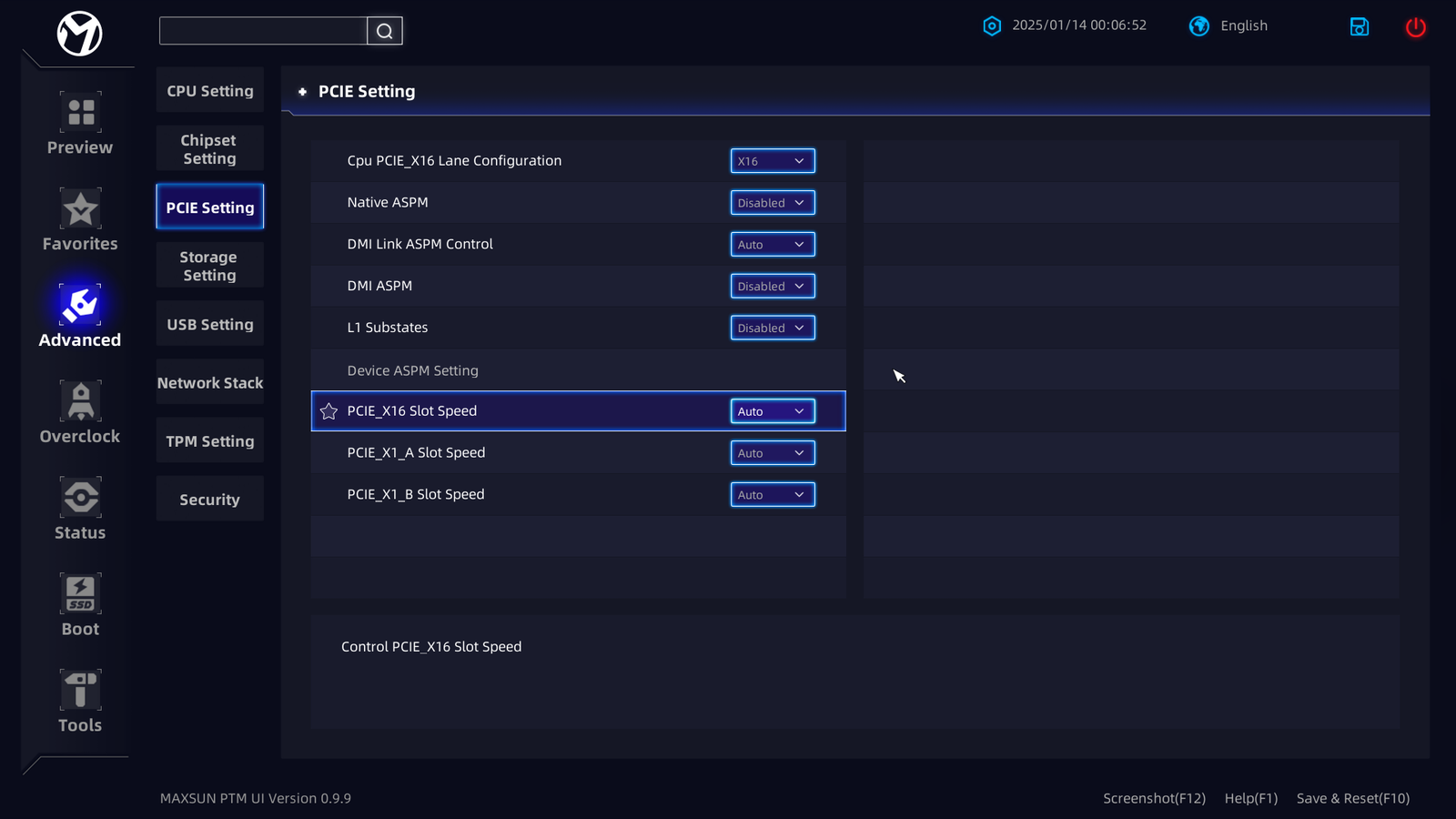

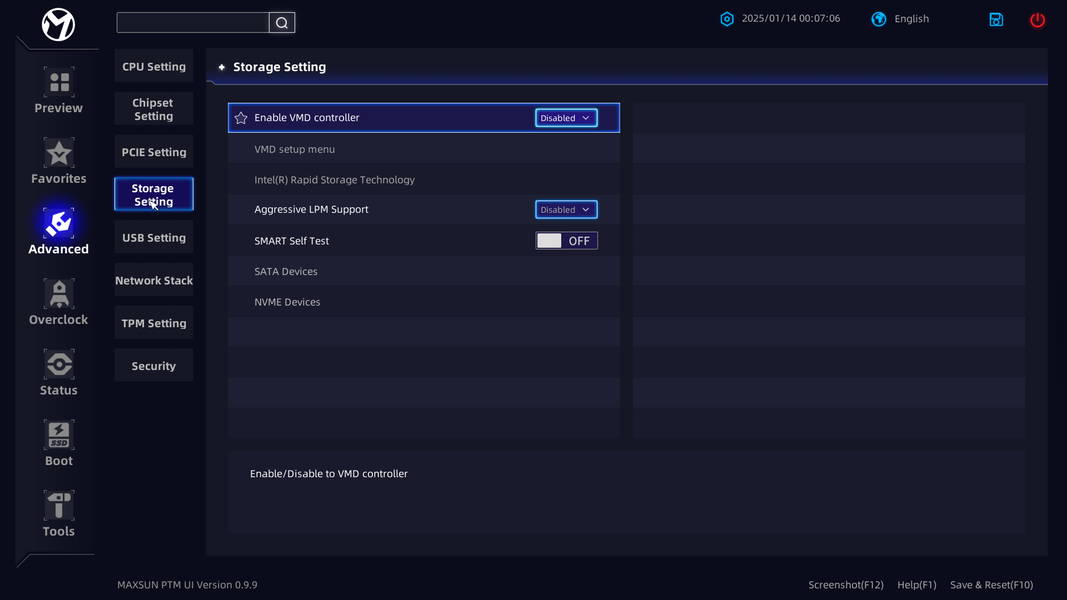

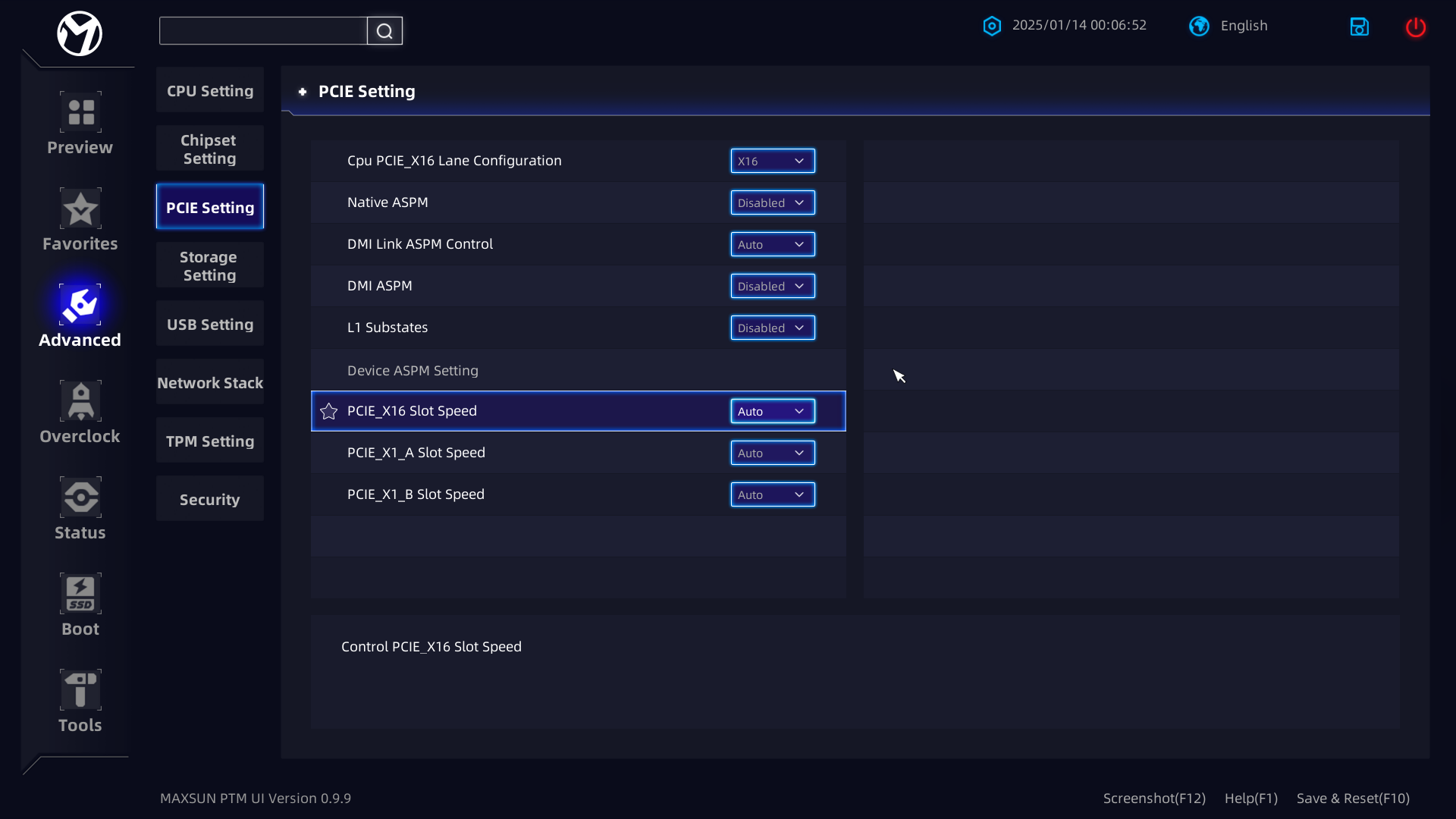

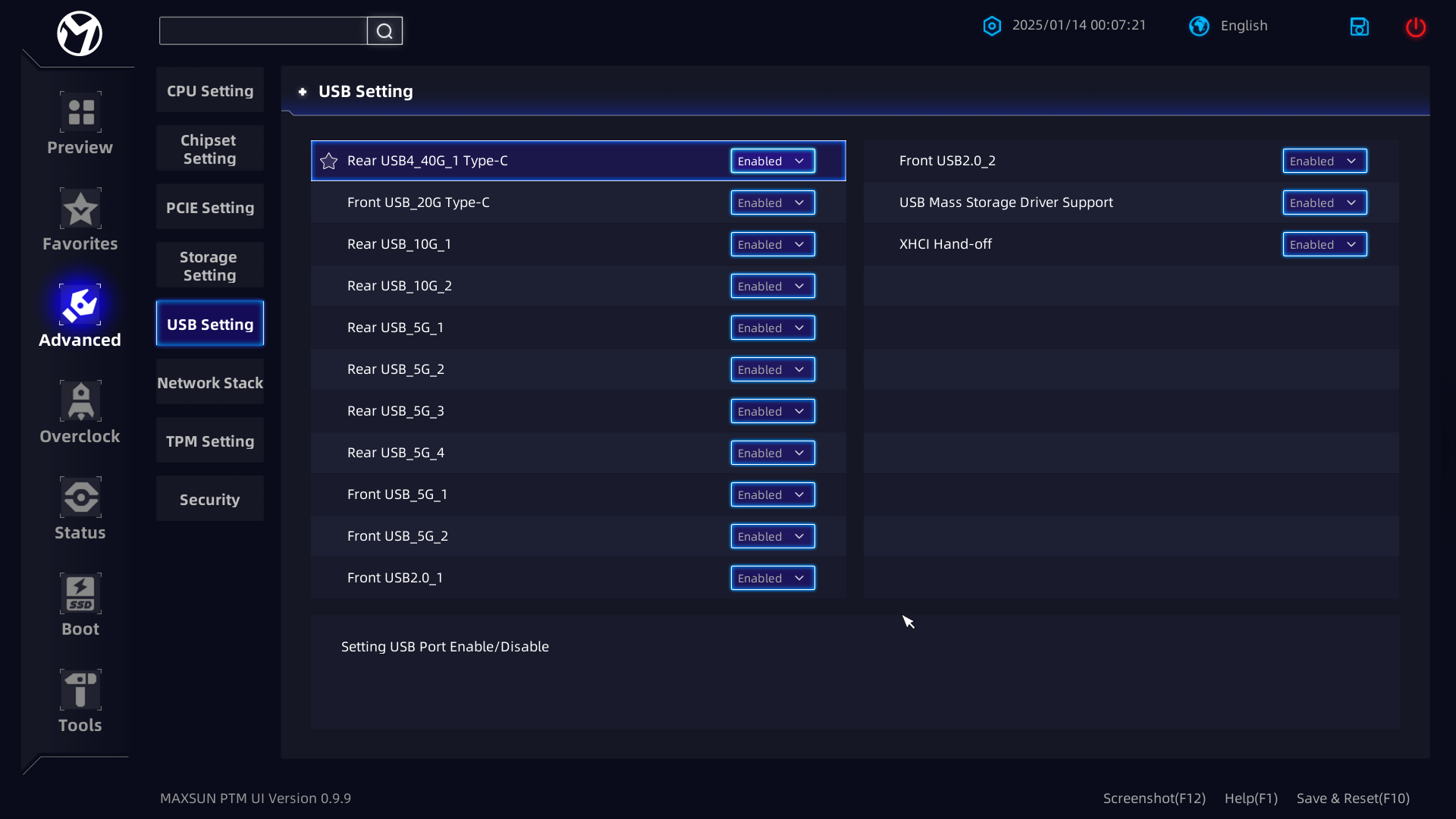

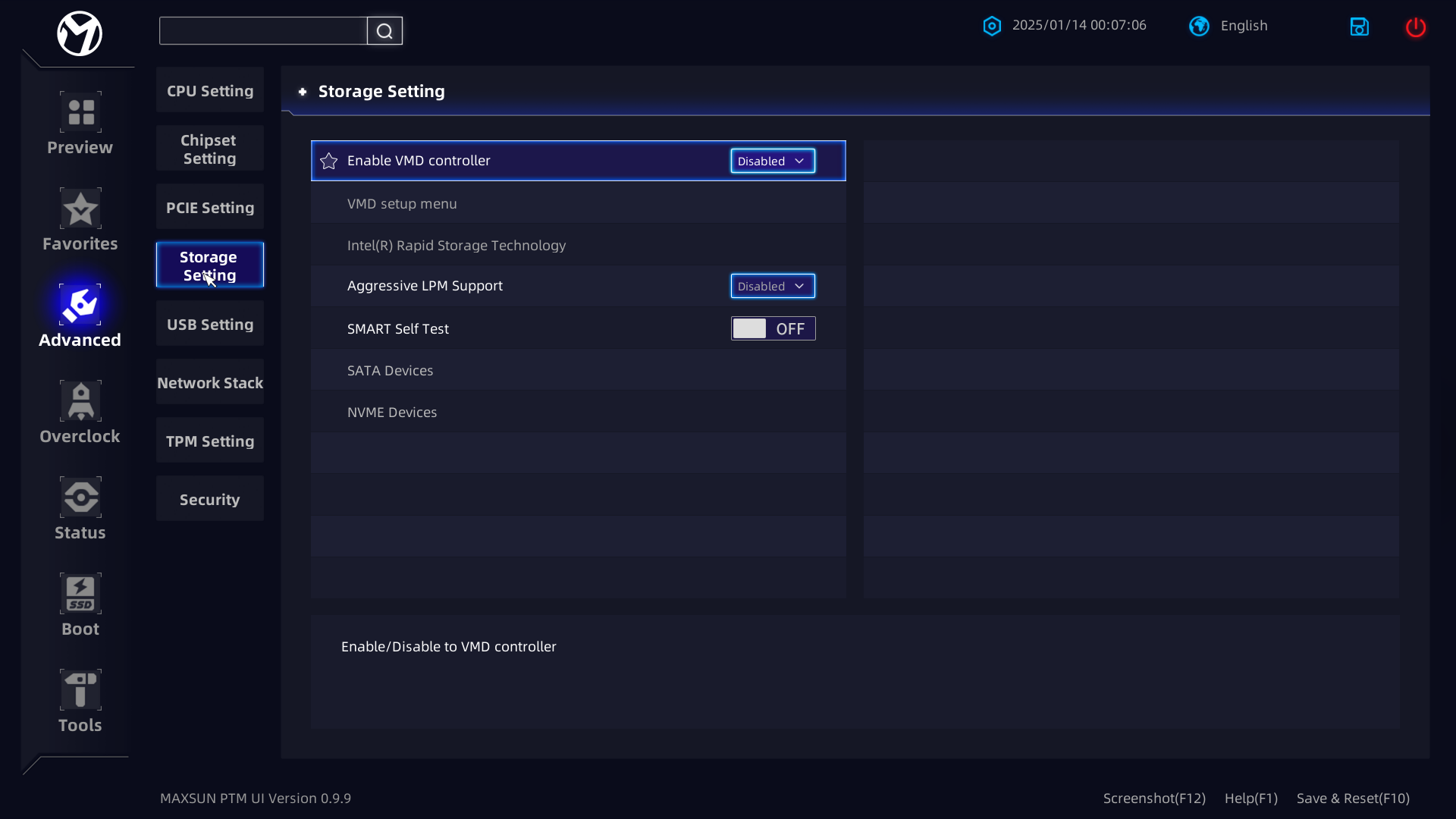

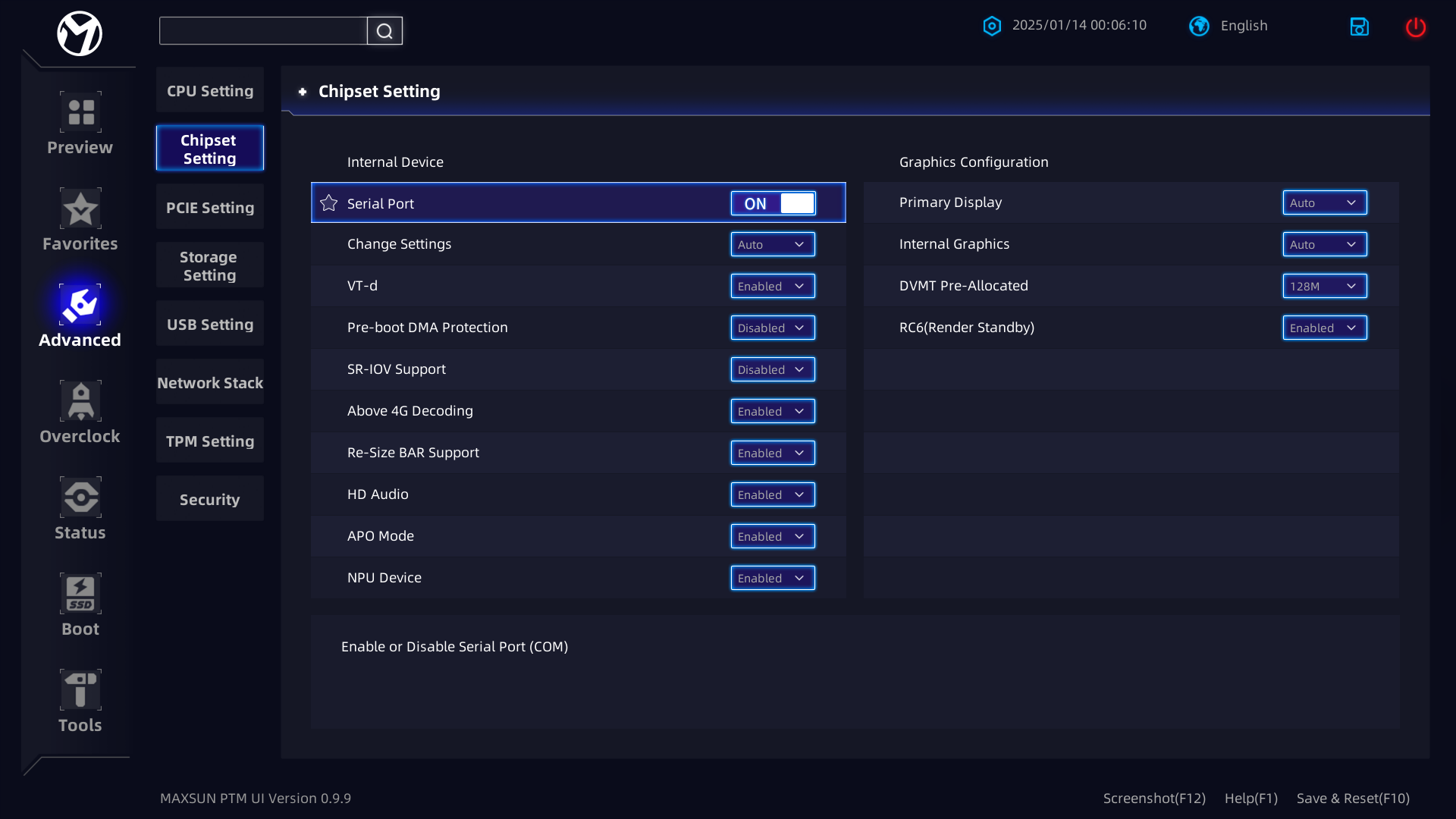

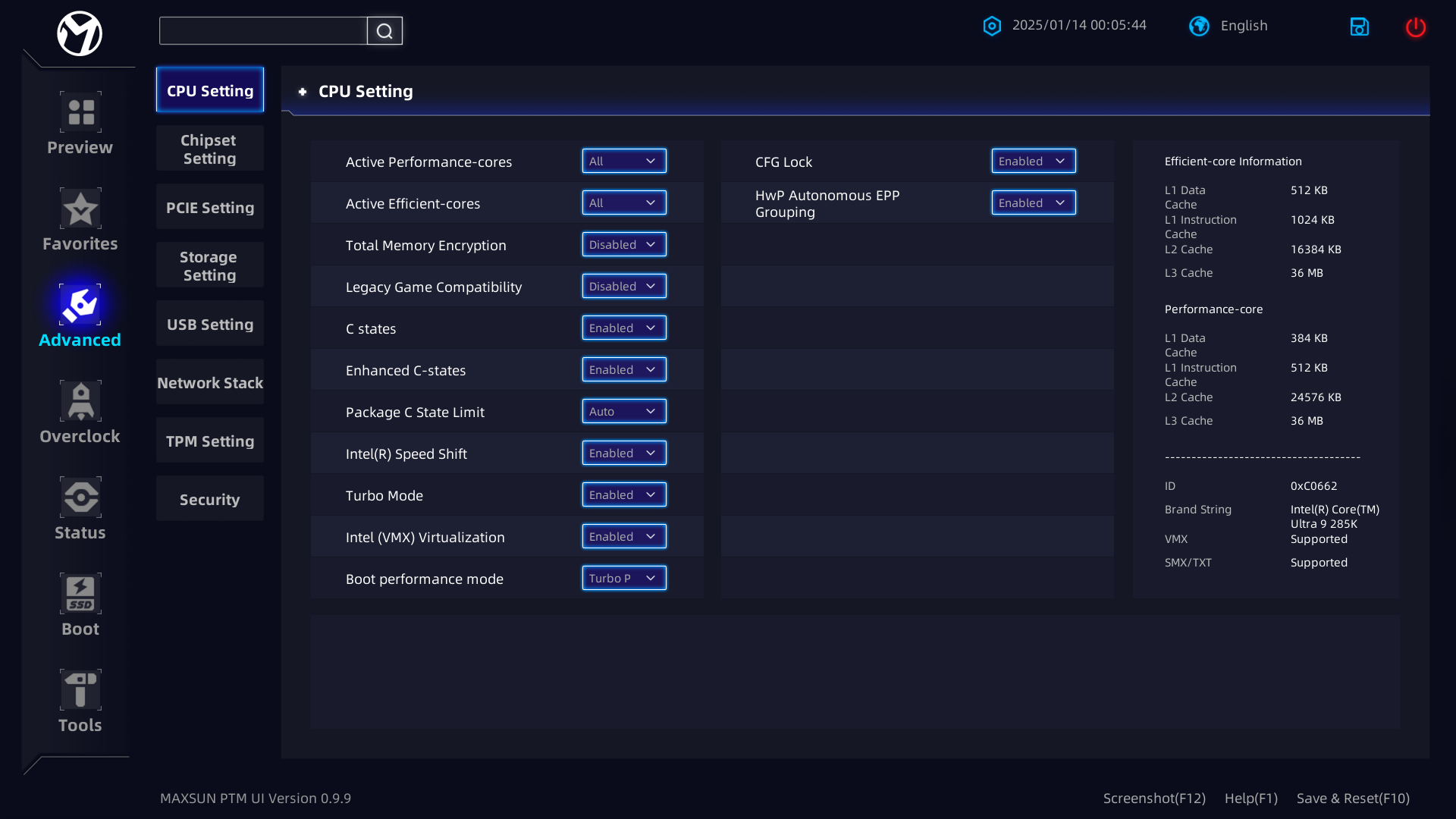

В меню Advanced – управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe.

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan по настройке работы гнезд для вентиляторов.

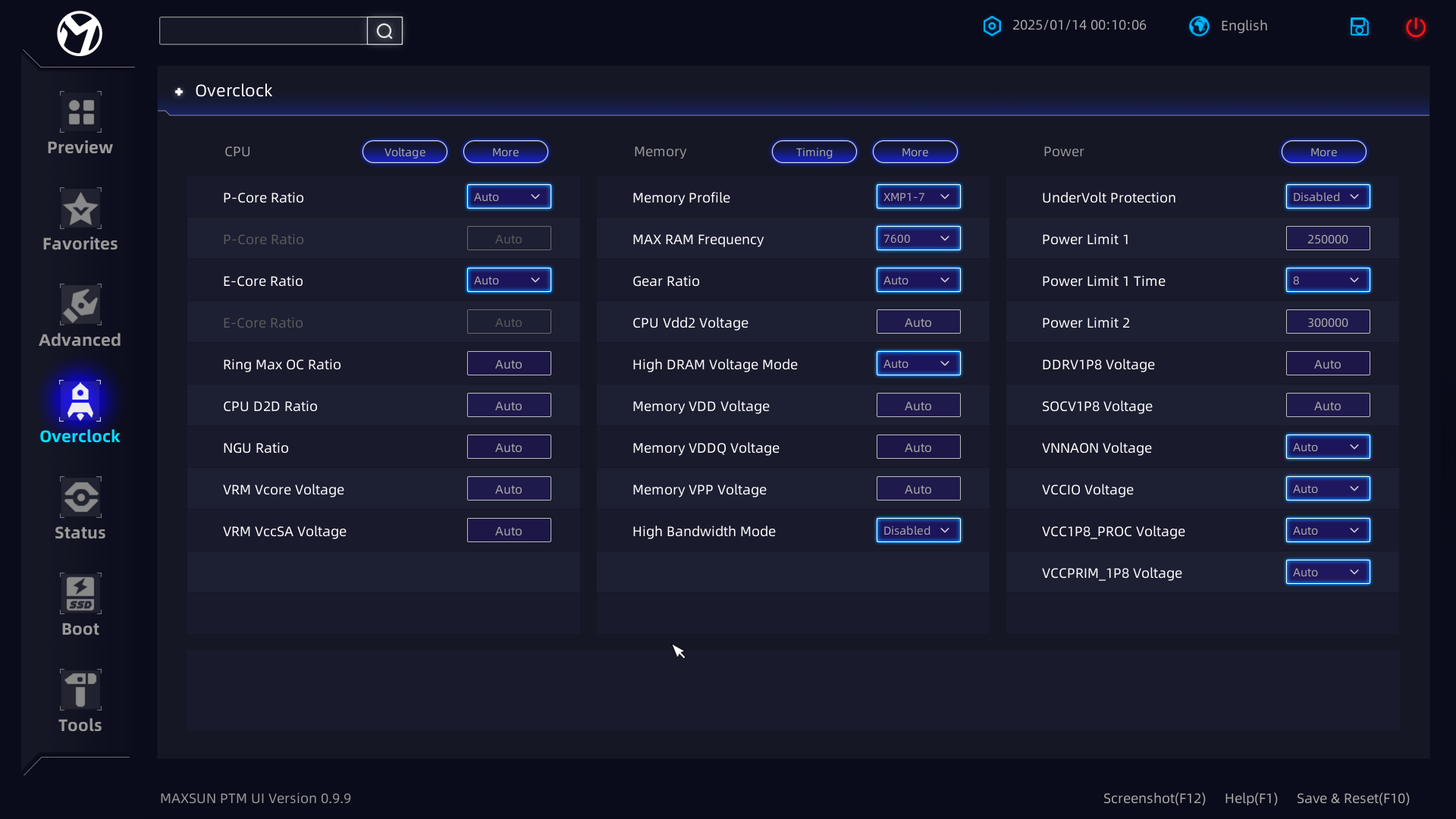

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5.

Работоспособность (и разгон)

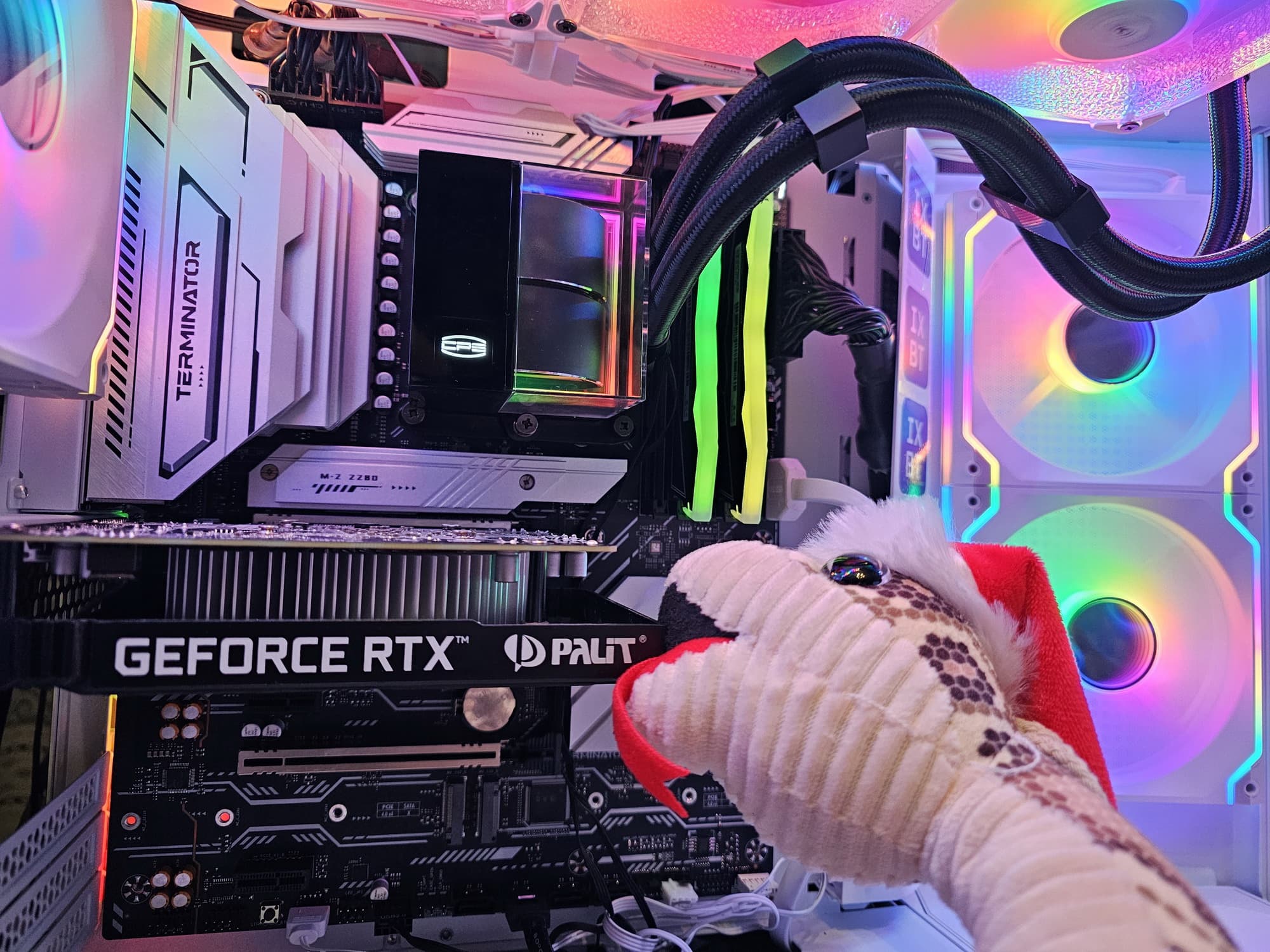

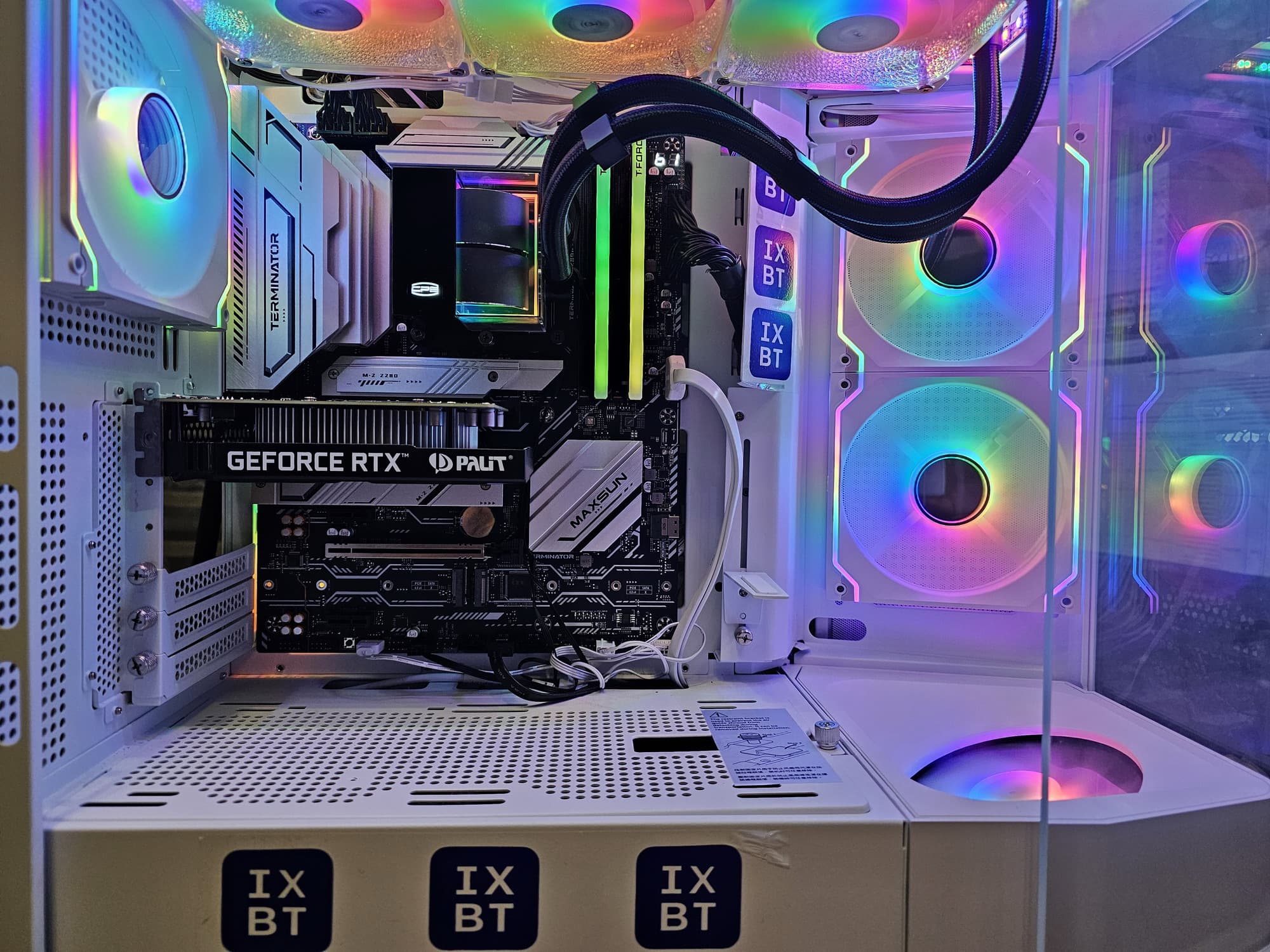

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Maxsun Terminator Z890-A;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО PCCooler DS360 BK;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.12

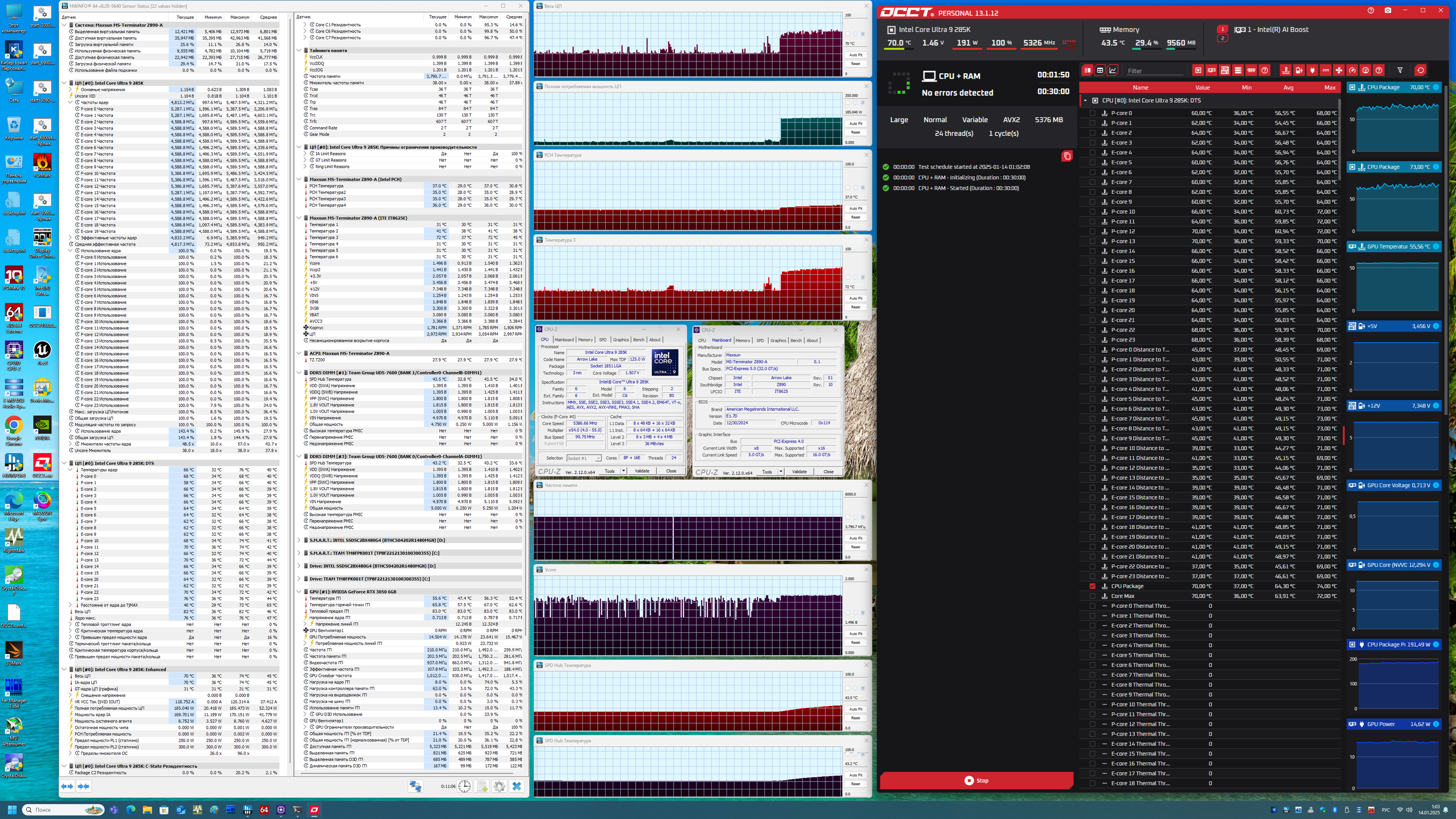

Запускаем все в режиме по умолчанию (в BIOS – профиль от Maxsun). Затем нагружаем тестами OCCT.

В режиме авторазгона мы получили до 5,3 –5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 185 Вт. Мы видим в целом, что авторазгон не максимальный (мы встречали и 5.7 ГГц по P-ядрам). Безусловно, в данном случае основную роль играет то, что система питания у данной платы явно не самая мощная (по сути 8 параллельных фаз), а также тот факт, что профиль Maxsun основан на настройках от Intel, сильно лимитирующих авторазгон. Однако такого авторазгона достаточно для 99% потребителей, и с учетом стоимости данной материнки (по сравнению с аналогами от маститых производителей), мы выносим положительный вердикт в целом.

Выводы

Maxsun Terminator Z890-A — очень интересная в плане соотношения возможностей и стоимости материнская плата. При стоимости около 20 тысяч рублей на момент публикации обзора, она основана на топовом чипсете Intel Z89 и имеет неплохую поддержку периферийных устройств.

У нее имеется 14 портов USB разных видов, включая 1 USB4, 1 USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 8 портов USB 3.2 Gen2/1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, два слота PCIe x1, а также «длинный» слот, работающий в режиме x4 и подключенный к чипсету. У платы 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Два других слота М.2 подключены к чипсету Z890 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA, один универсальный порт SlimSAS и 6 разъемов для вентиляторов. Система питания процессора неплохая, способная обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет удовлетворительную систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в 2 слотах M.2 (еще 2 слота M.2 — без охлаждения). Сетевые возможности включают скоростной проводной контроллер 2,5 Гбит/с и один беспроводной — Wi-Fi 6 + Bluetooth 5.2. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
