Обзор материнской платы Colorful iGame Z890 Ultra V20 на чипсете Intel Z890

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Продолжаем изучать серийно выпускаемые на рынок материнские платы на базе топового чипсета Intel Z890. Хочу напомнить, что за последние пять лет компоненты ПК, а в частности, матплаты в целом сильно подорожали, причем в мировом масштабе (влияние санкций в плане удорожания логистики лишь усугубили ситуацию). Сейчас, если мы говорим о малобюджетном сегменте, то подразумеваем уже стоимость от 8000 рублей (а то и ниже 10 тысяч не найти), Среднебюджетными решениями теперь считаются платы со стоимостью – 30 – 40 тысяч рублей, топовые – от 50 – 60 тысяч и выше. Например, сегодня рассматриваемая плата по позиционированию самой компанией Colorful относится к предтоповым (серия iGame), и по цене у нас она выше 38 тысяч рублей (на момент написания материала).

Вернемся к текущим делам. Несмотря на то, что новой платформе Intel LGA1851 уже много месяцев, мы все равно еще будем напоминать об особенностях чипсетов, в частности Z890, так что снова приведу таблицу сравнения 4х последних поколений системных чипсетов серии Z.

Снова отметим, что у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя.

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

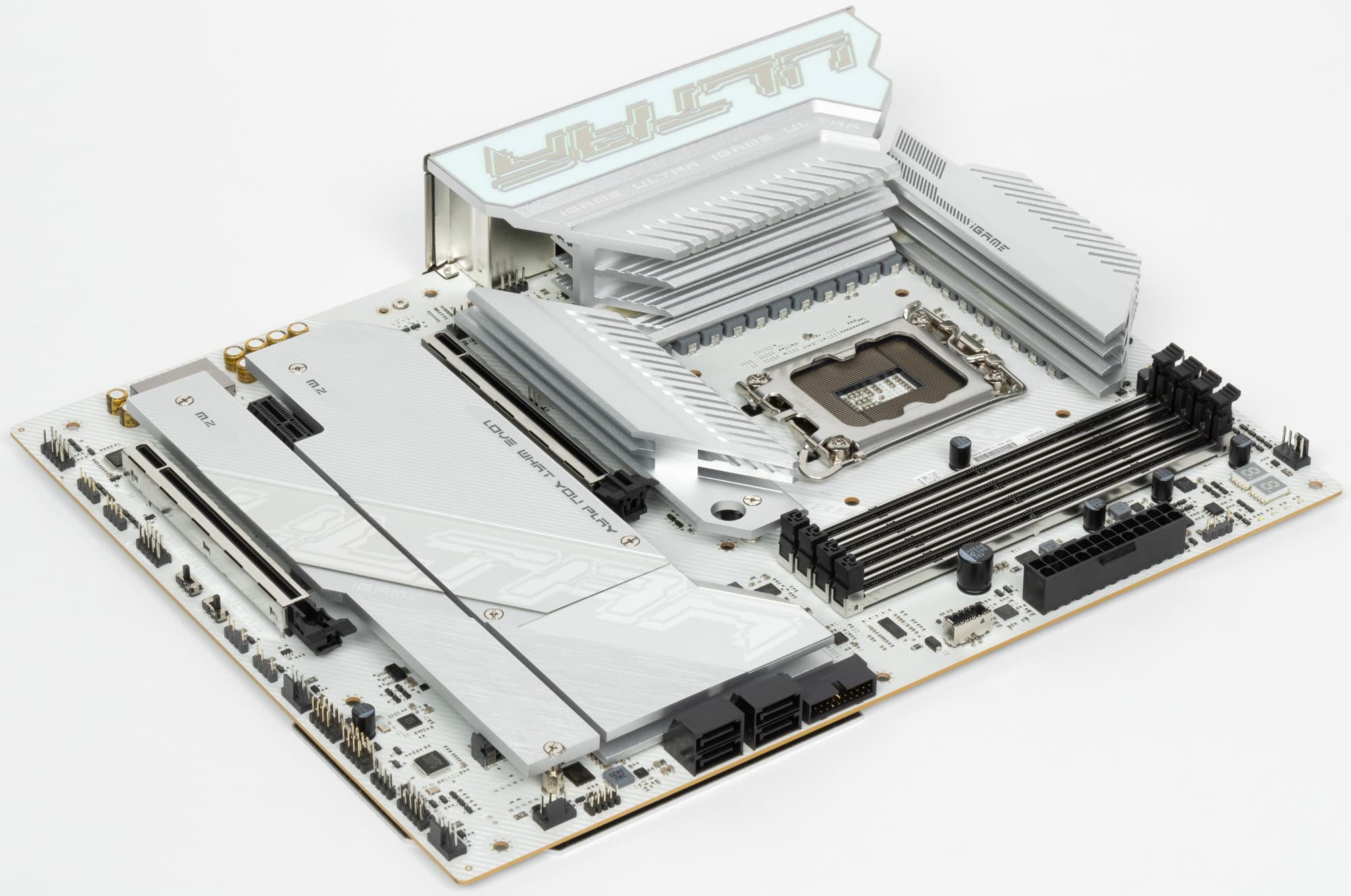

Сегодня материнской платой на чипсете Z890, попавшей к нам в лабораторию, стал продукт компании Colorful, а именно Colorful iGame Z890 Ultra V20. Эта матплата относится к игровой серии топового уровня iGame, но внутри серии она не самая флагманская, поэтому данная плата по сути среднебюджетного уровня.

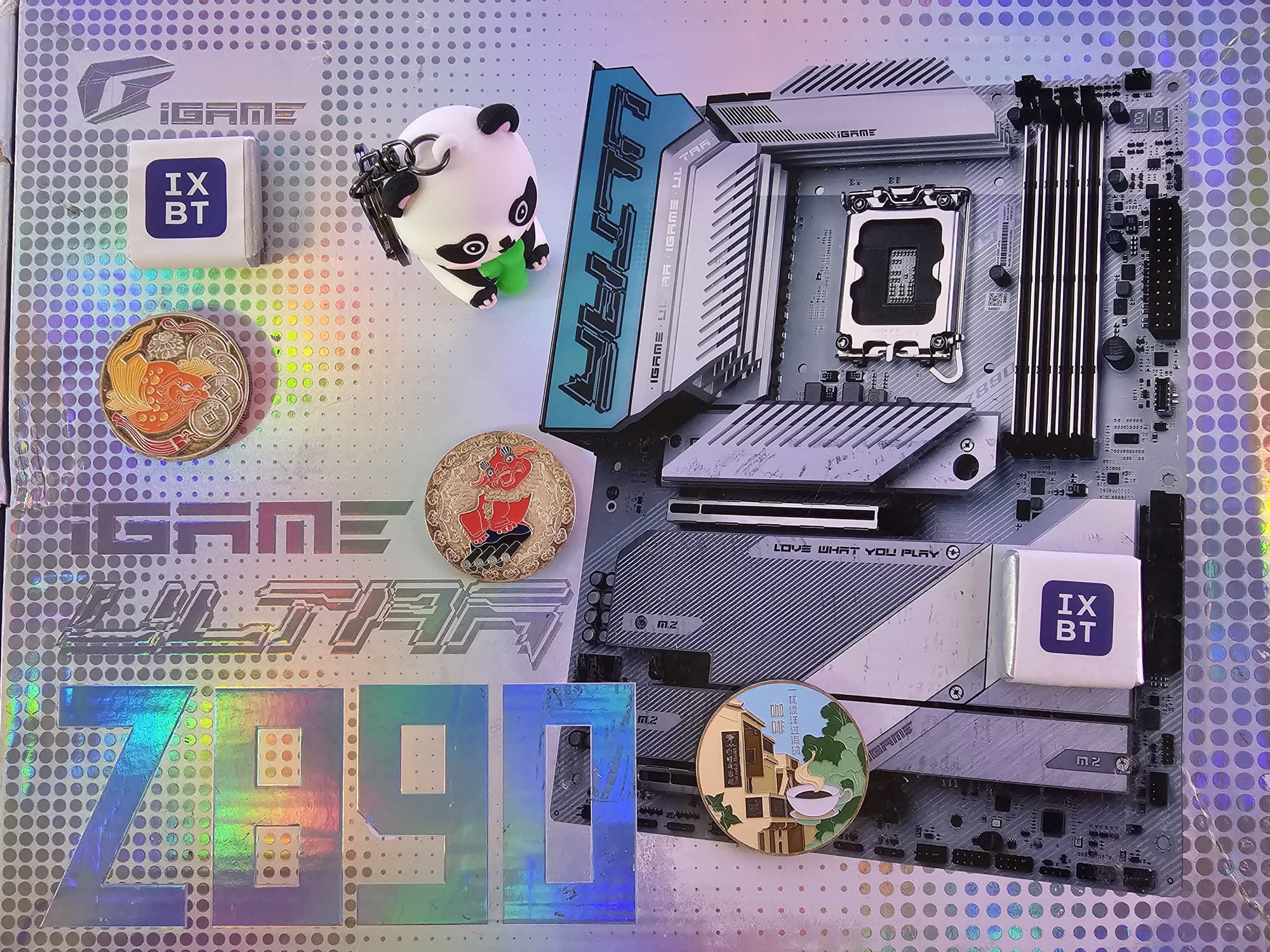

Colorful iGame Z890 Ultra V20 поставляется в коробке относительно нового светлого дизайна с лазерным ярким покрытием. Комплект размещен под платой в отдельном отсеке.

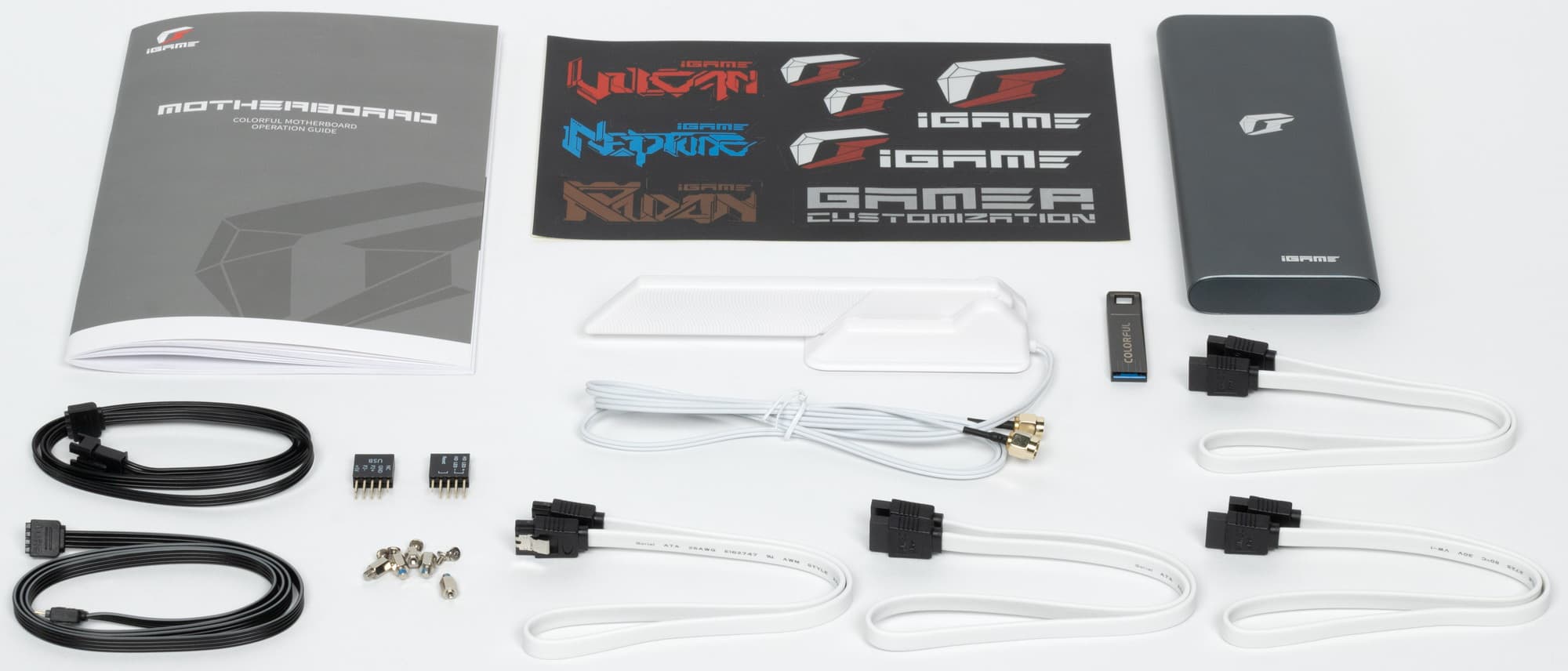

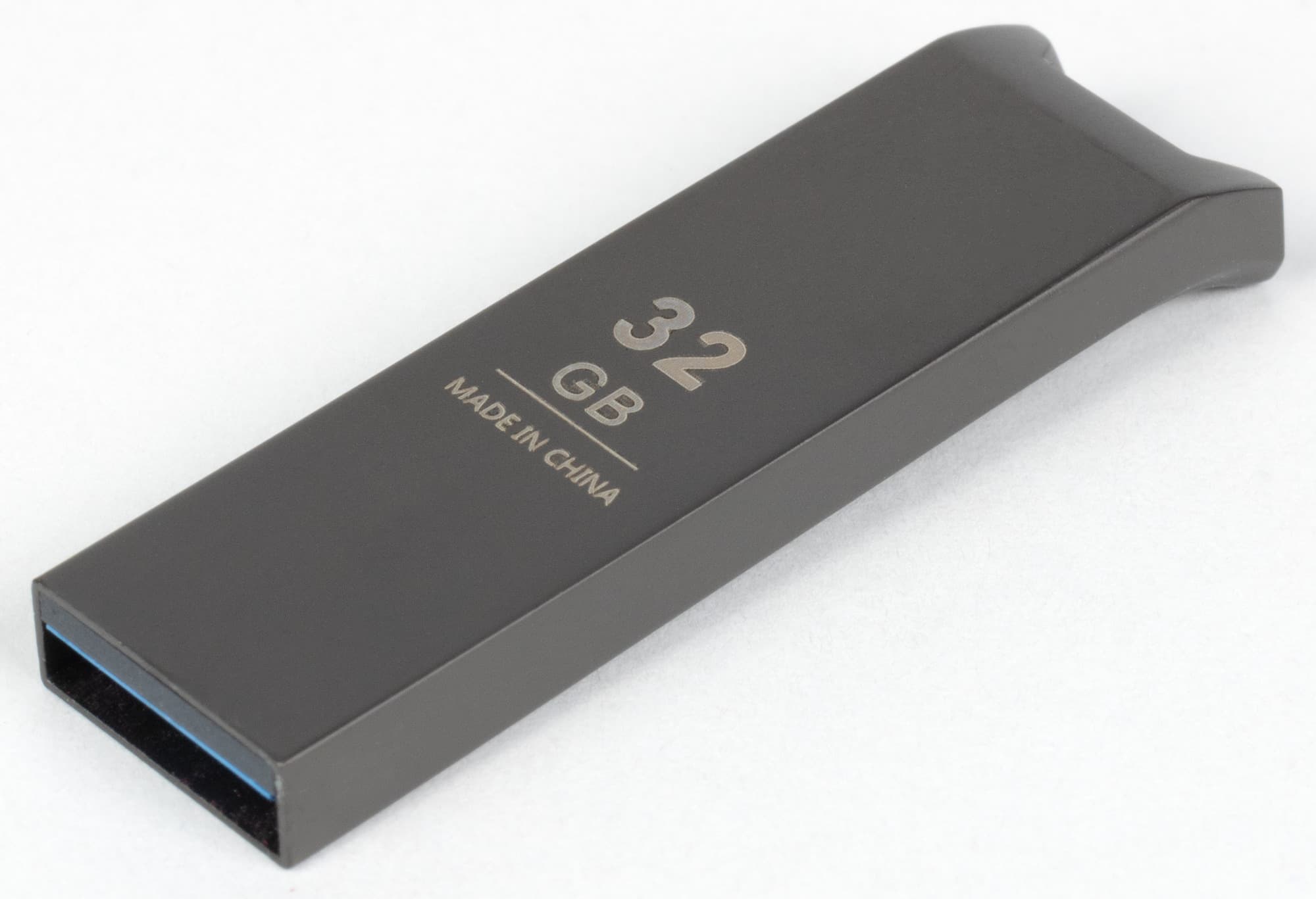

В комплект поставки кроме традиционных элементов типа краткого руководства пользователя и кабелей SATA входят: антенна встроенного Wi-Fi-модуля, адаптеры для облегчения подключения USB 2.0, бонусные стикеры, стойки и винтики для держателей в слотах M.2, фирменный набор, включающий отвертку и множество насадок, а также накопитель типа Flash-drive с ПО.

Несмотря на то, что ПО поставляется, однако последние версии надо скачивать с вебсайта производителя.

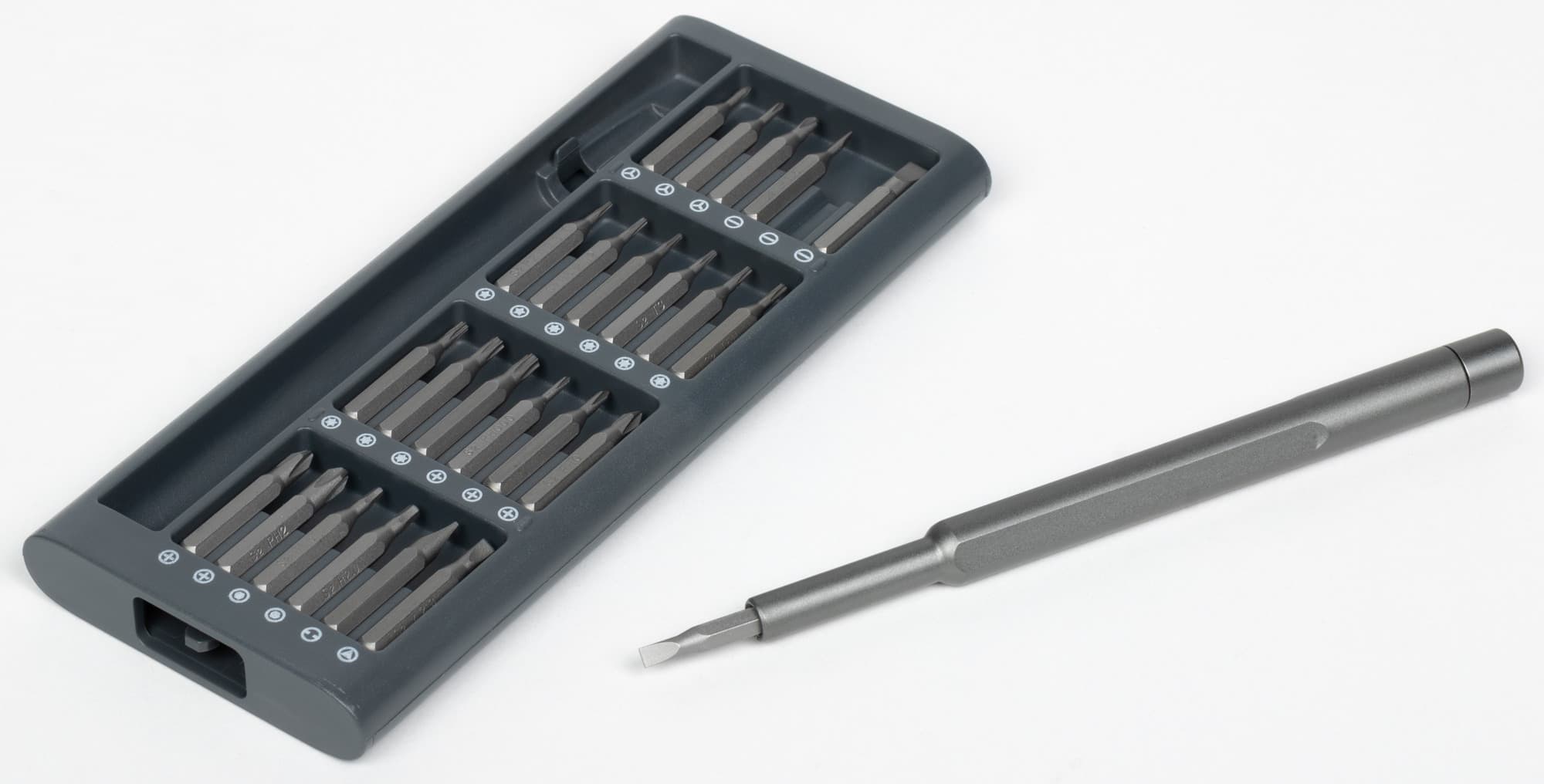

В комплект поставки входит фирменный комплект насадок для отвертки, включая последнюю (подобные наборы также выпускает китайская компания Xiaomi).

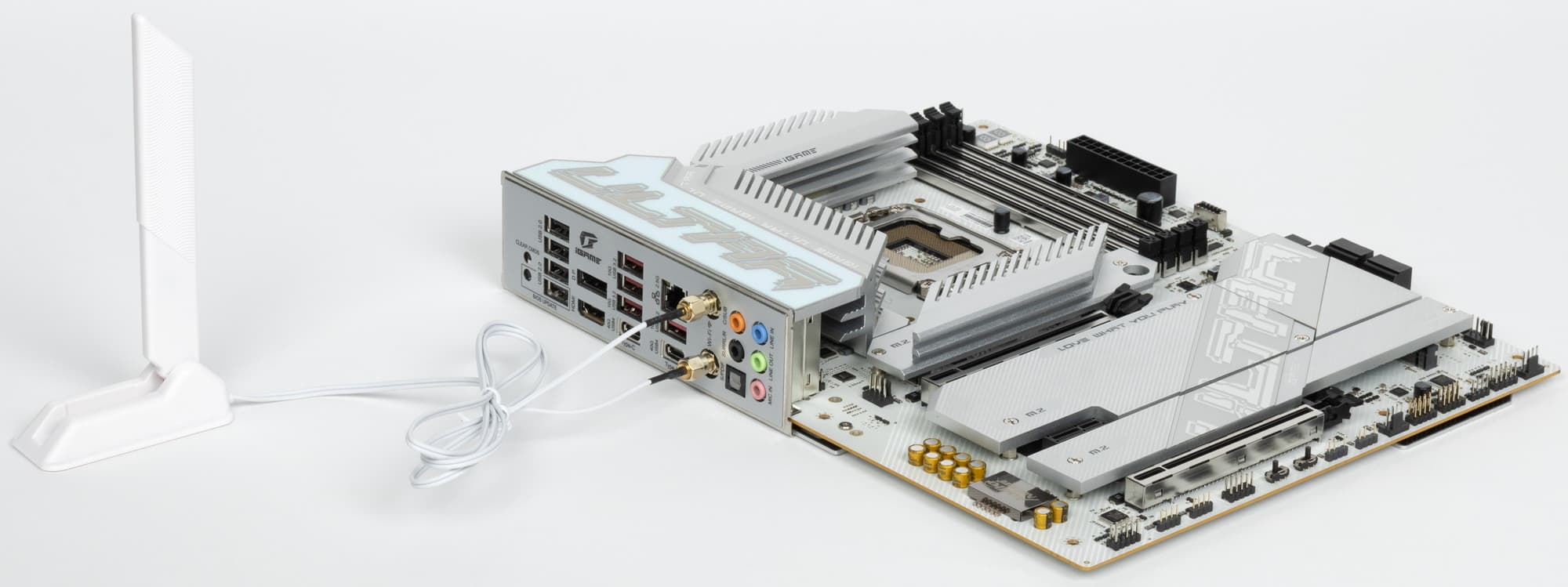

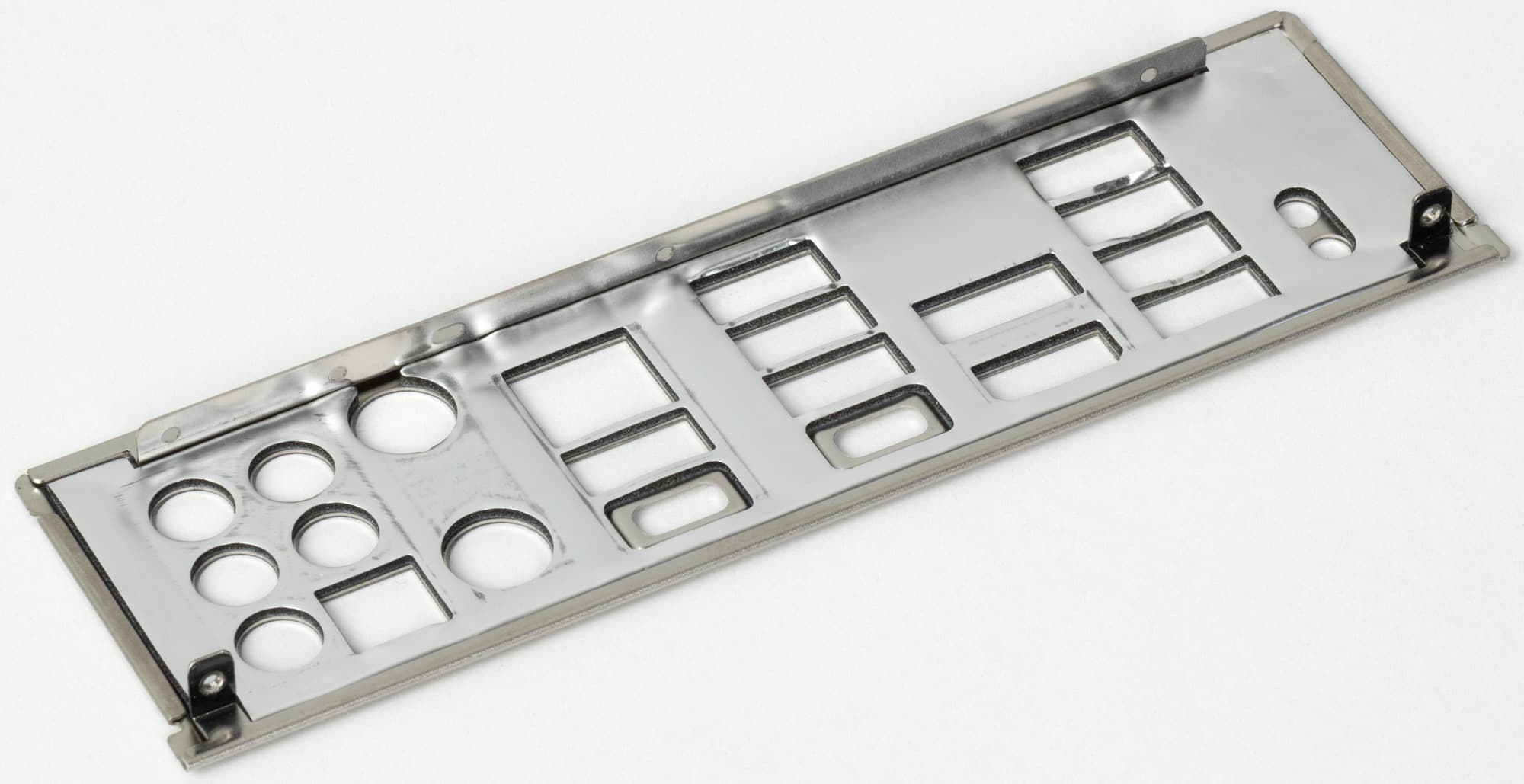

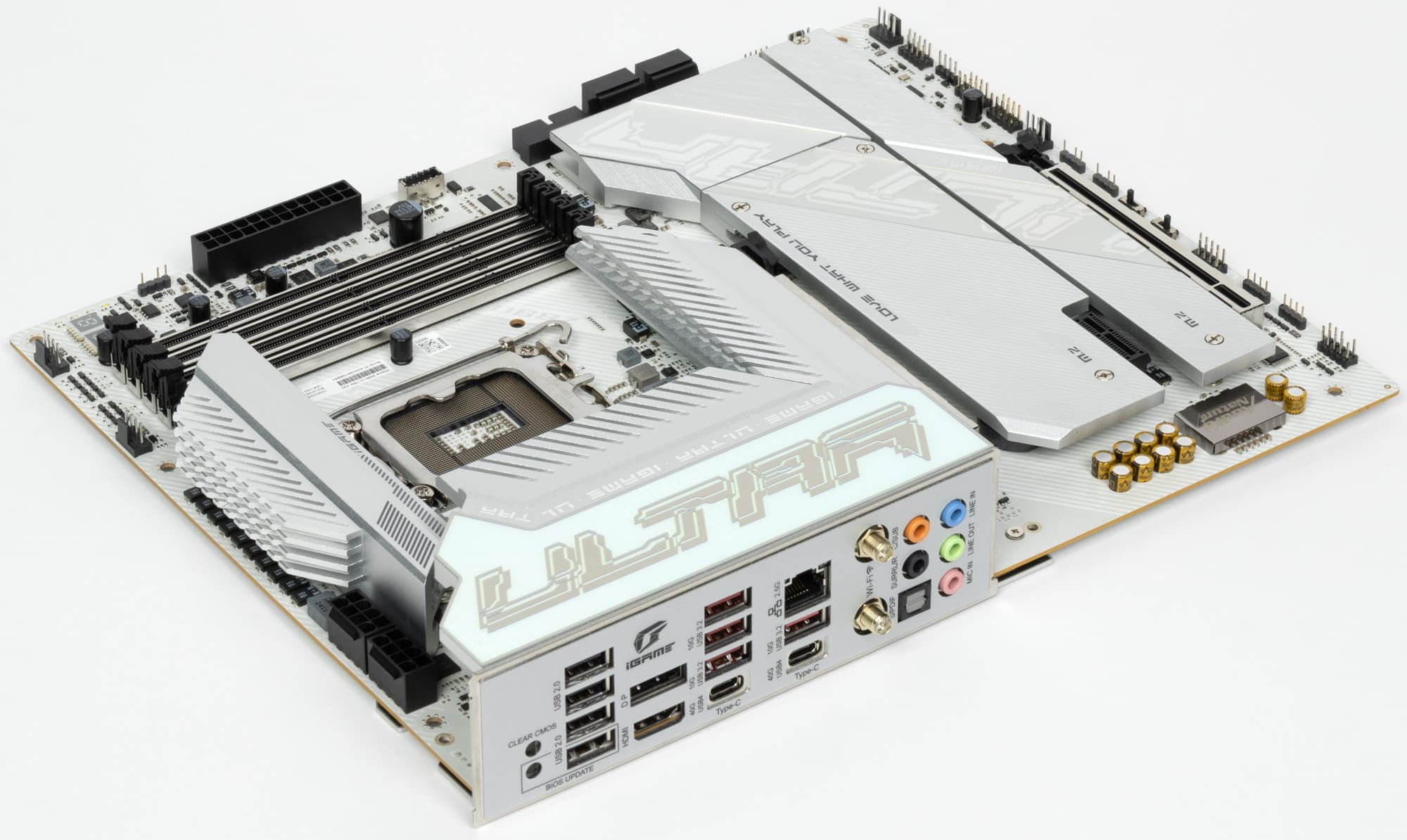

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

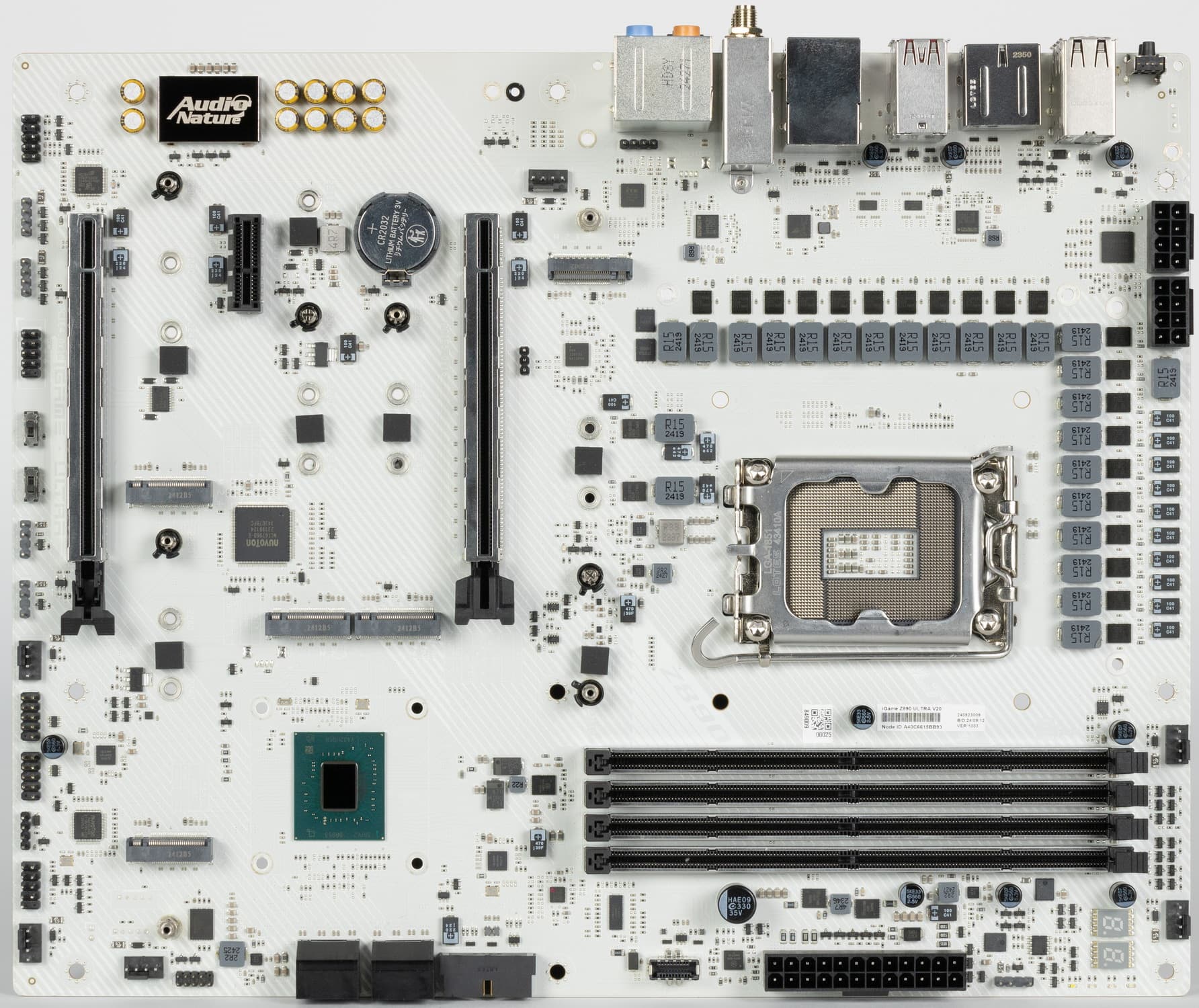

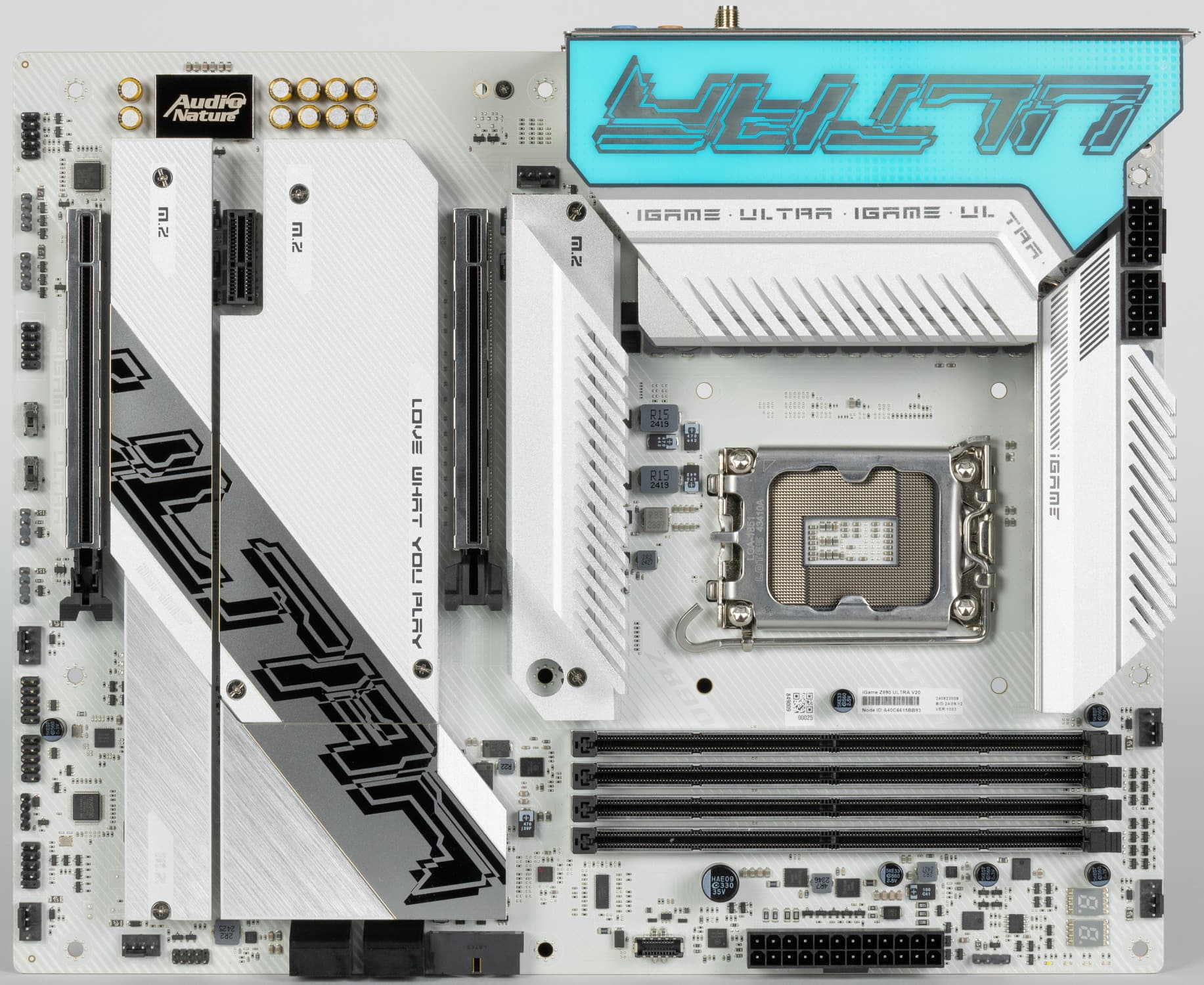

Форм-фактор

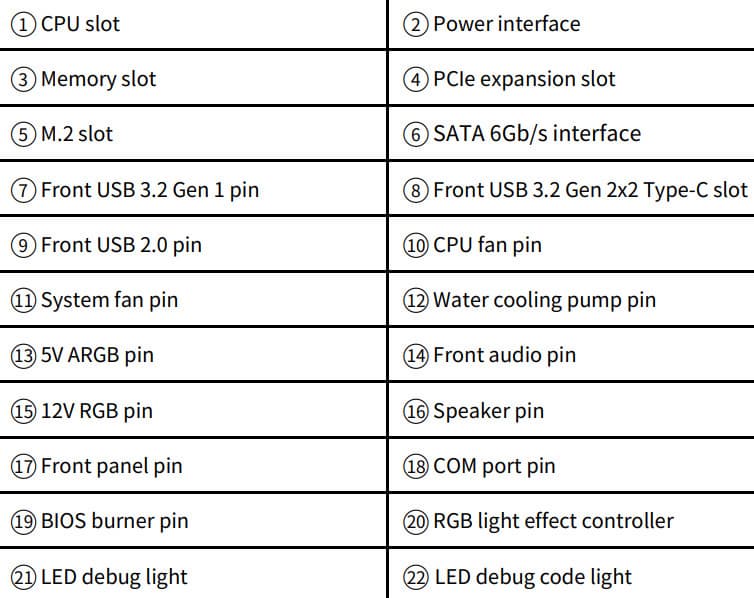

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Colorful iGame Z890 Ultra V20 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

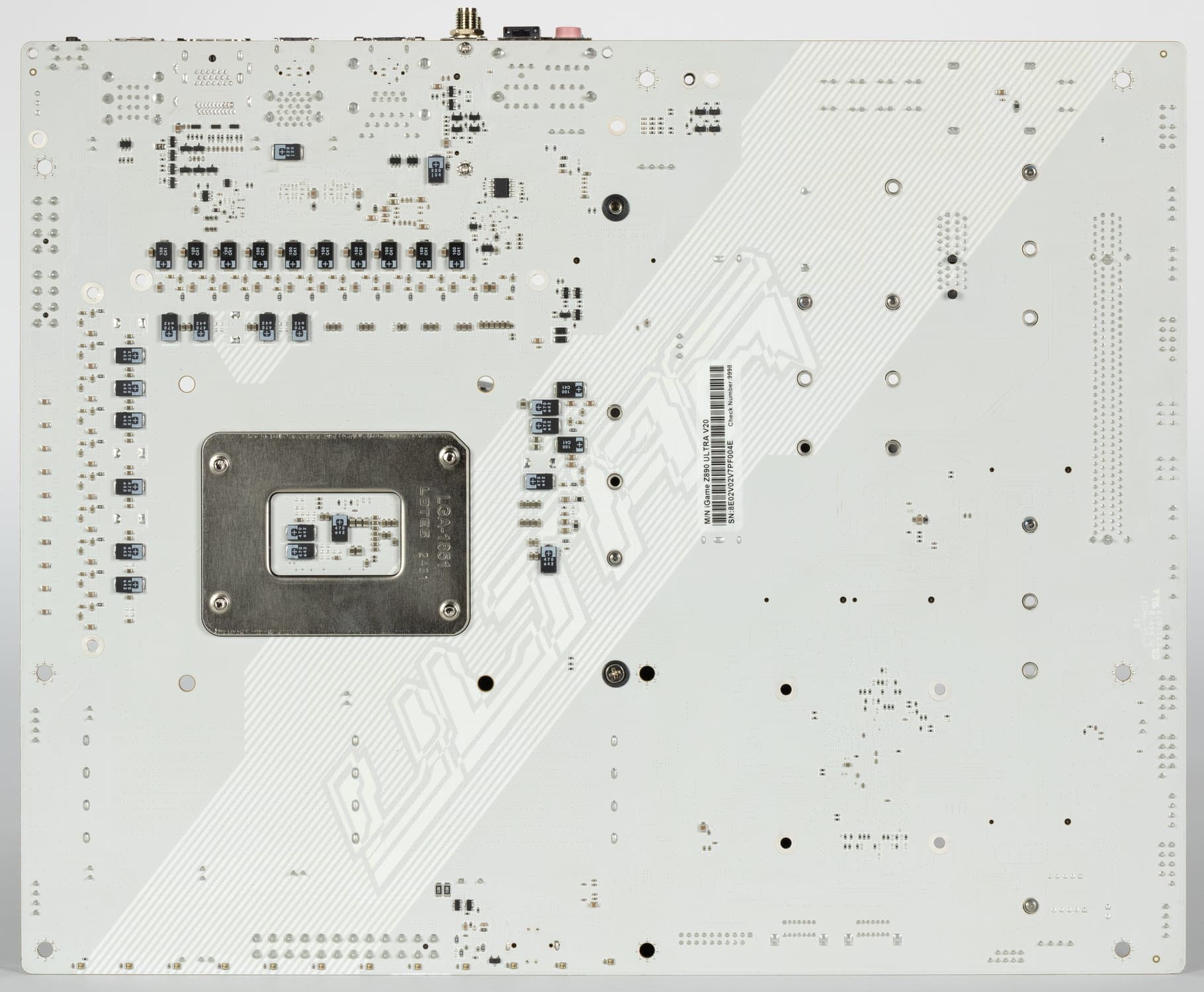

На оборотной стороне расположены некоторые электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

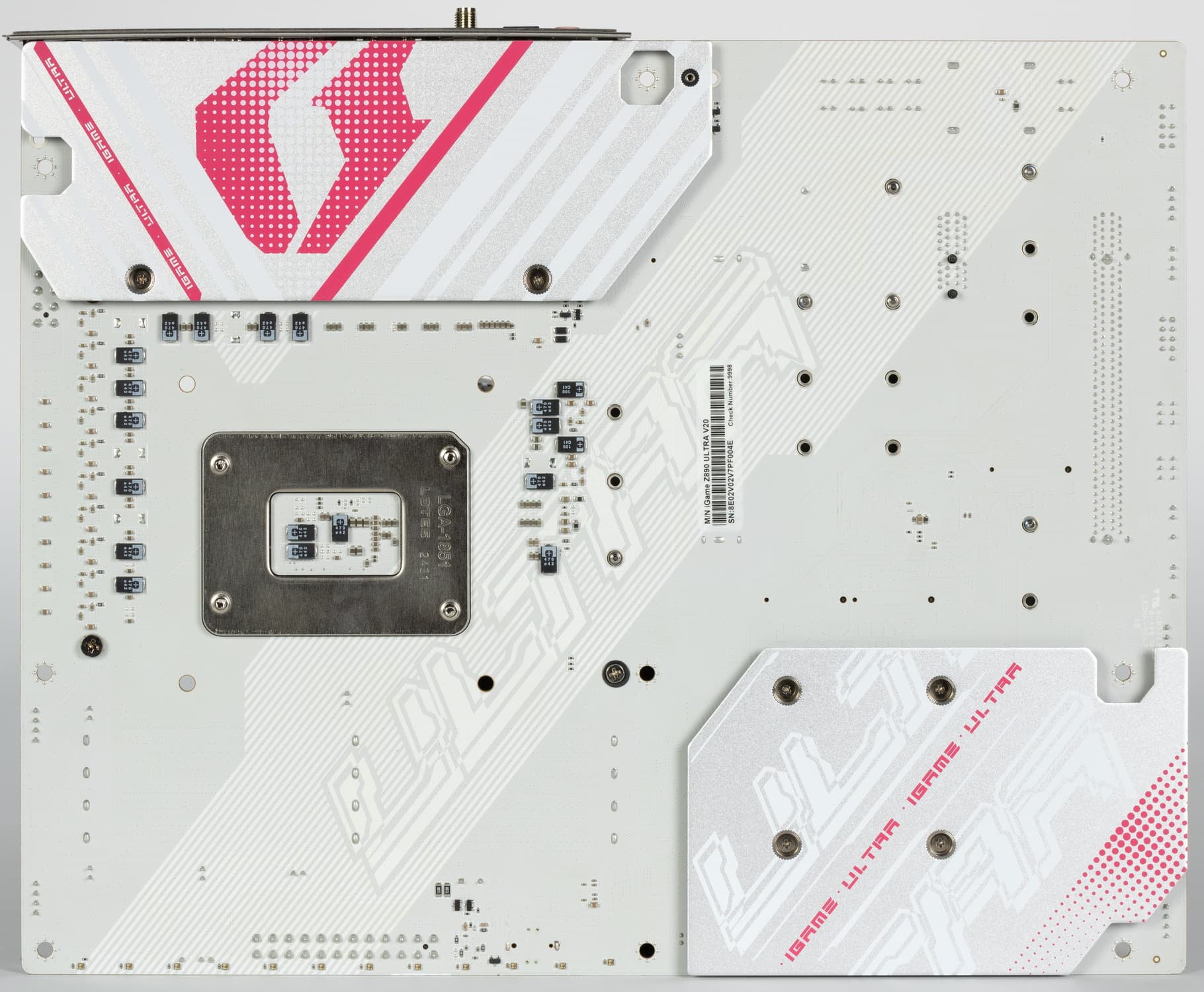

На этой (тыльной) стороне платы имеются два сегмента защитной пластины (бэкплейта). Именно сегмента (в районе задних портов ввода-вывода и в районе системного чипсета). Почему нельзя было установить полноценный бэкплейт – вопрос.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

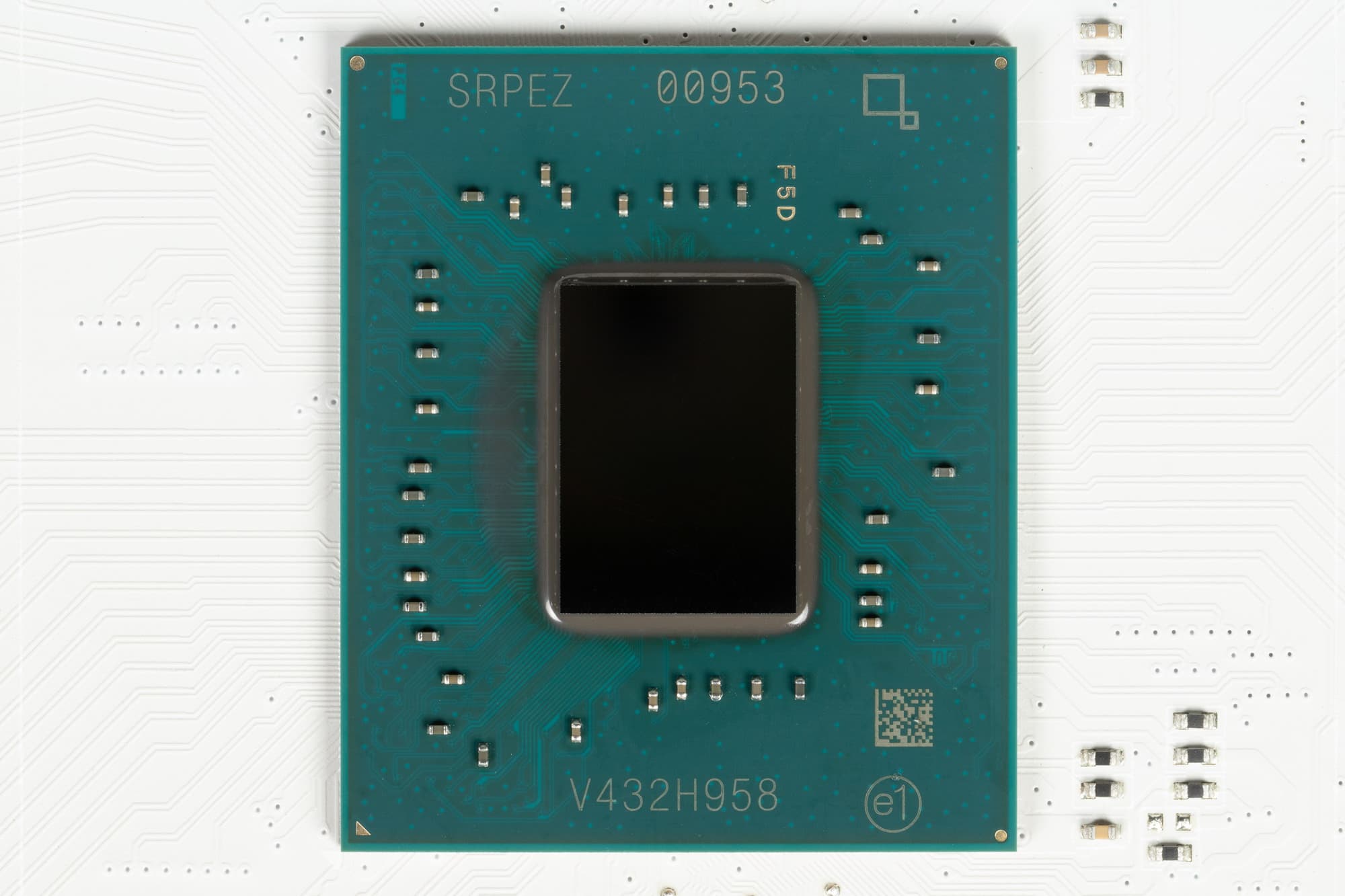

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9200 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

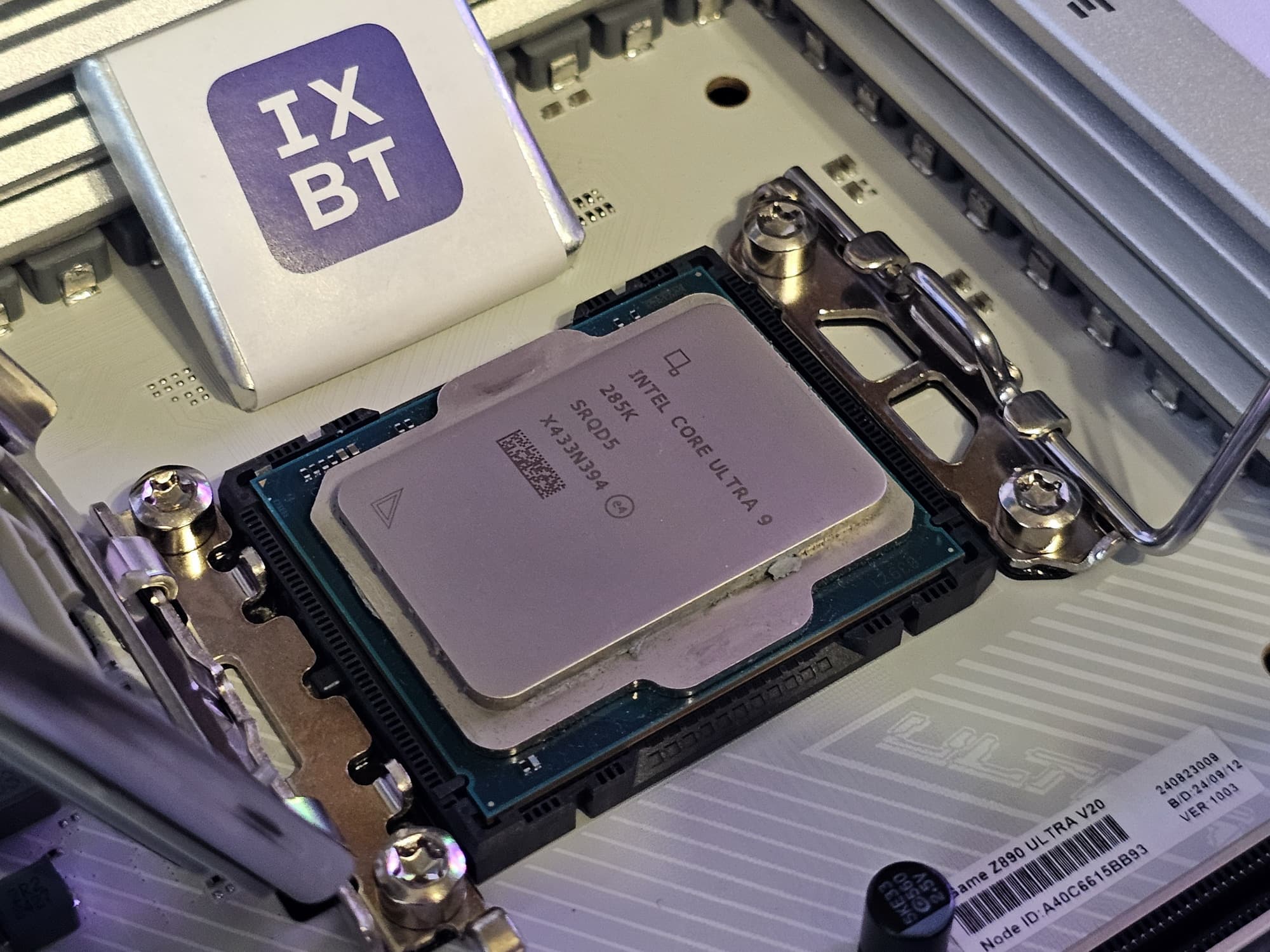

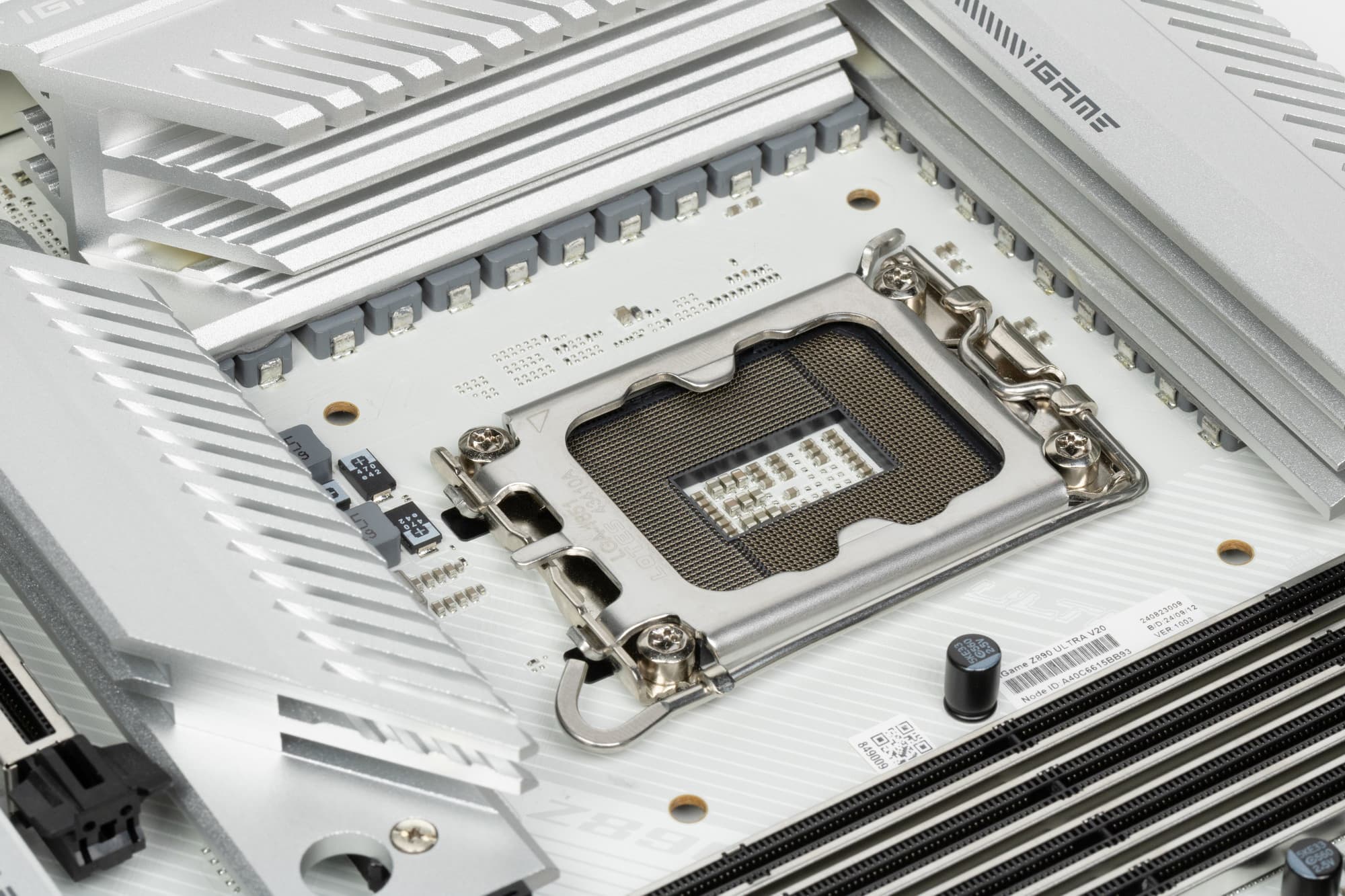

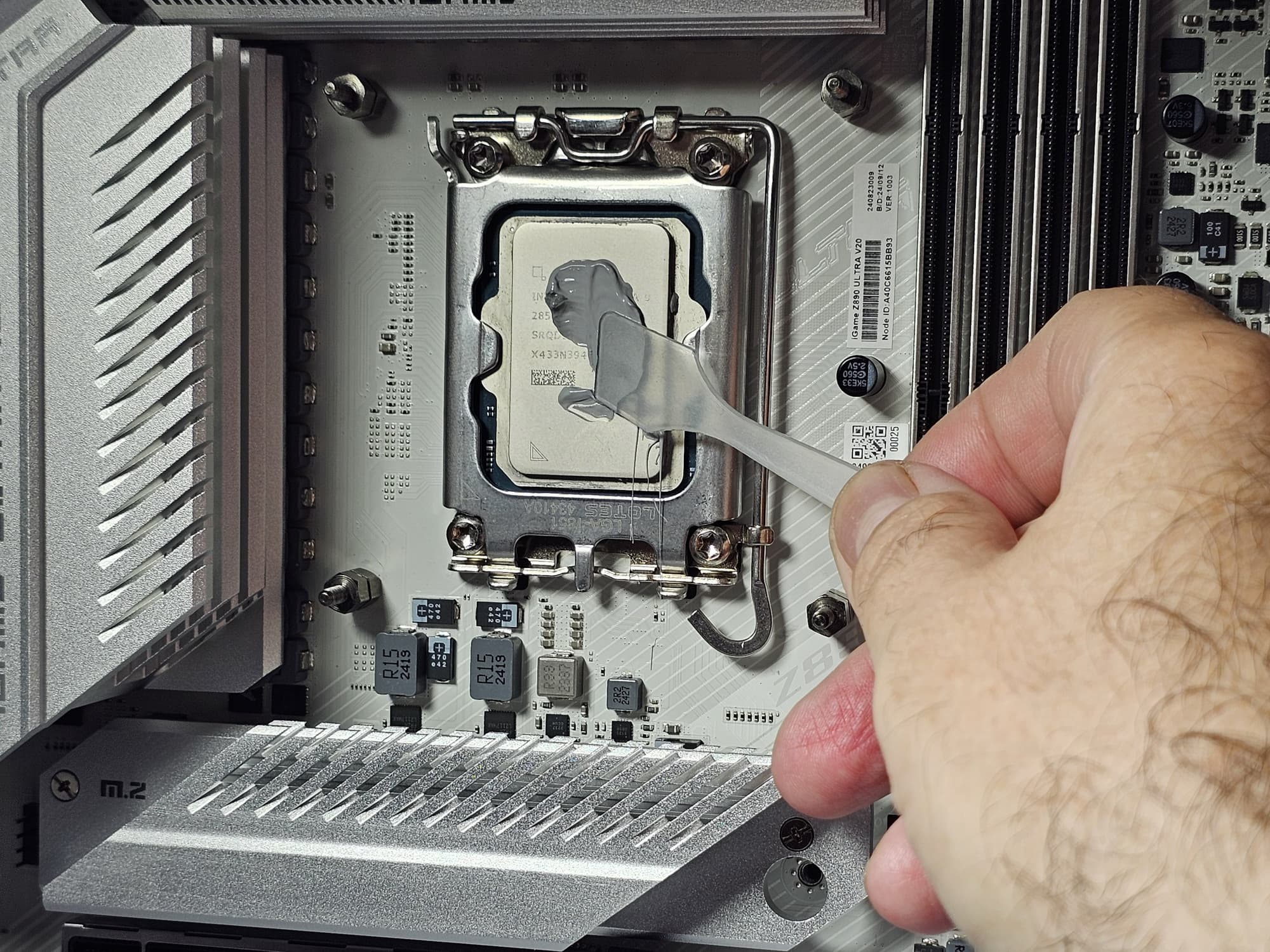

Colorful iGame Z890 Ultra V20 поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

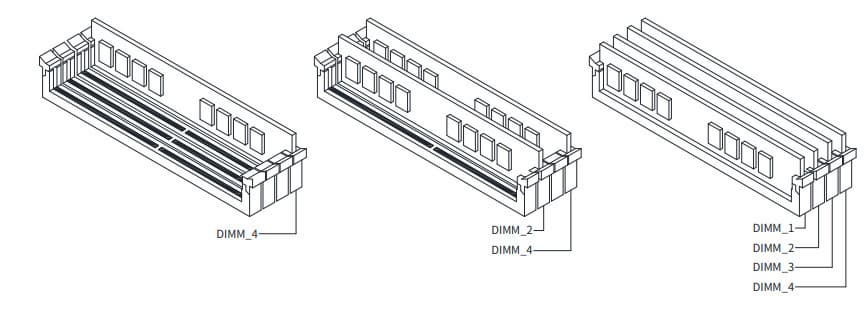

Для установки модулей памяти на плате Colorful имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

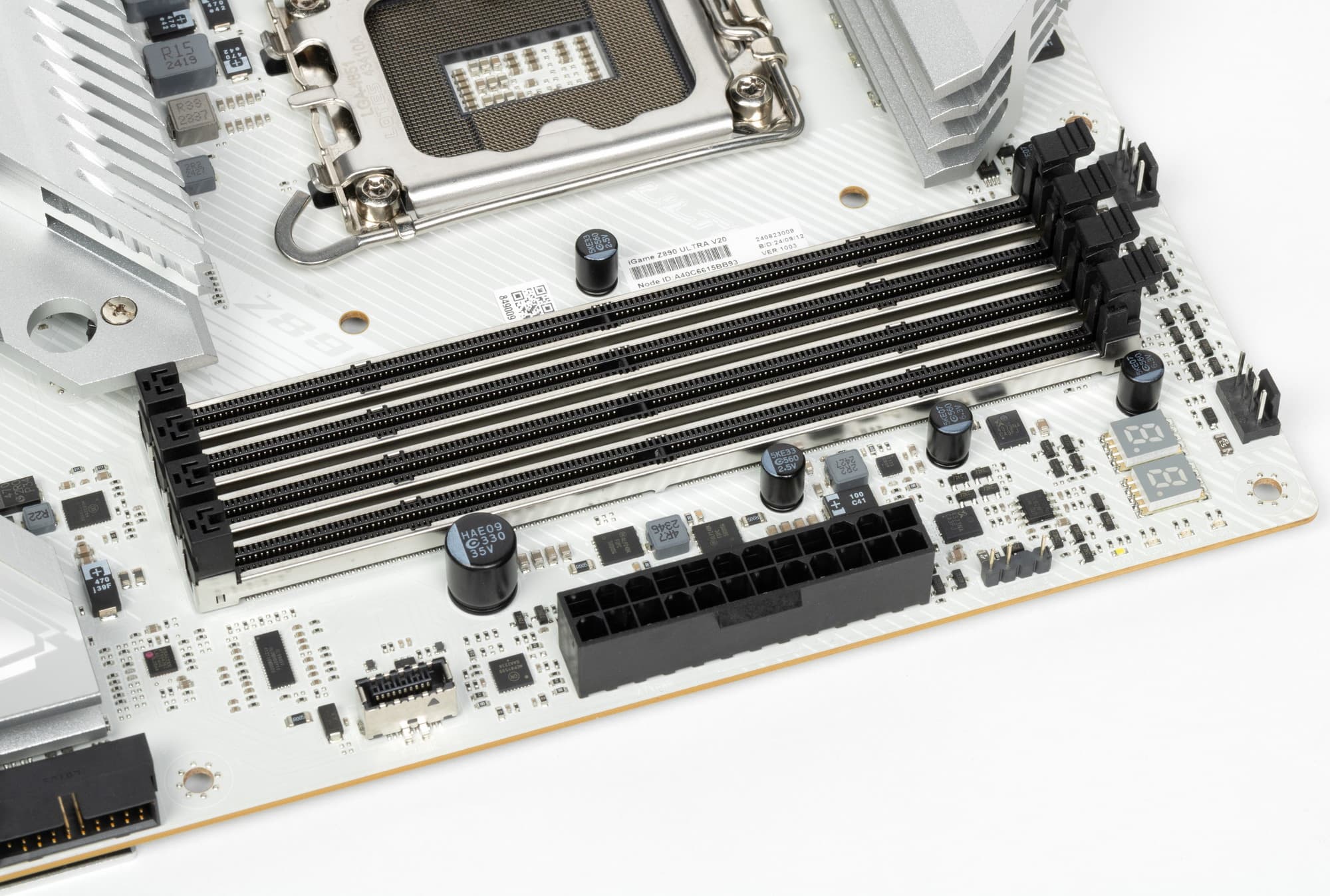

Слоты DIMM оснащены металлической окантовкой, для большей сохранности слотов, а также увеличенной защиты модулей от помех.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот PCIe x1 (1 линия PCIe 4.0);
• Слот M.2 (M.2_3) (4 линии PCIe 4.0);
• Слот M.2 (M.2_4) (4 линии PCIe 4.0);
• Слот M.2 (M.2_5) (4 линии PCIe 4.0);
• Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• 4 слота SATA 1/2/3/4

19 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL1220, плюс один USB 2.0 расходуется на поддержку BT, а также иные контроллеры для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1/2. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет (имеется только возможность на первом слоте задать конфигурацию 16 линий: x16, x8+x8, x8+x4+x4, это на случай установки в данный слот карты расширения с портами M.2).

Теперь в целом про слоты PCIe (и M.2).

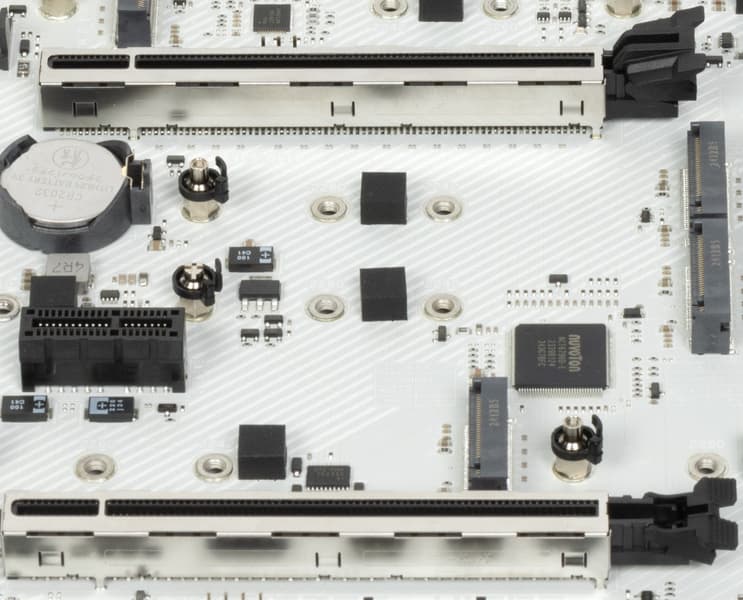

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств), слот PCIe x1 и третий «длинный» PCIe x16_2 (но фактически имеющий 4 линии PCIe 4.0).

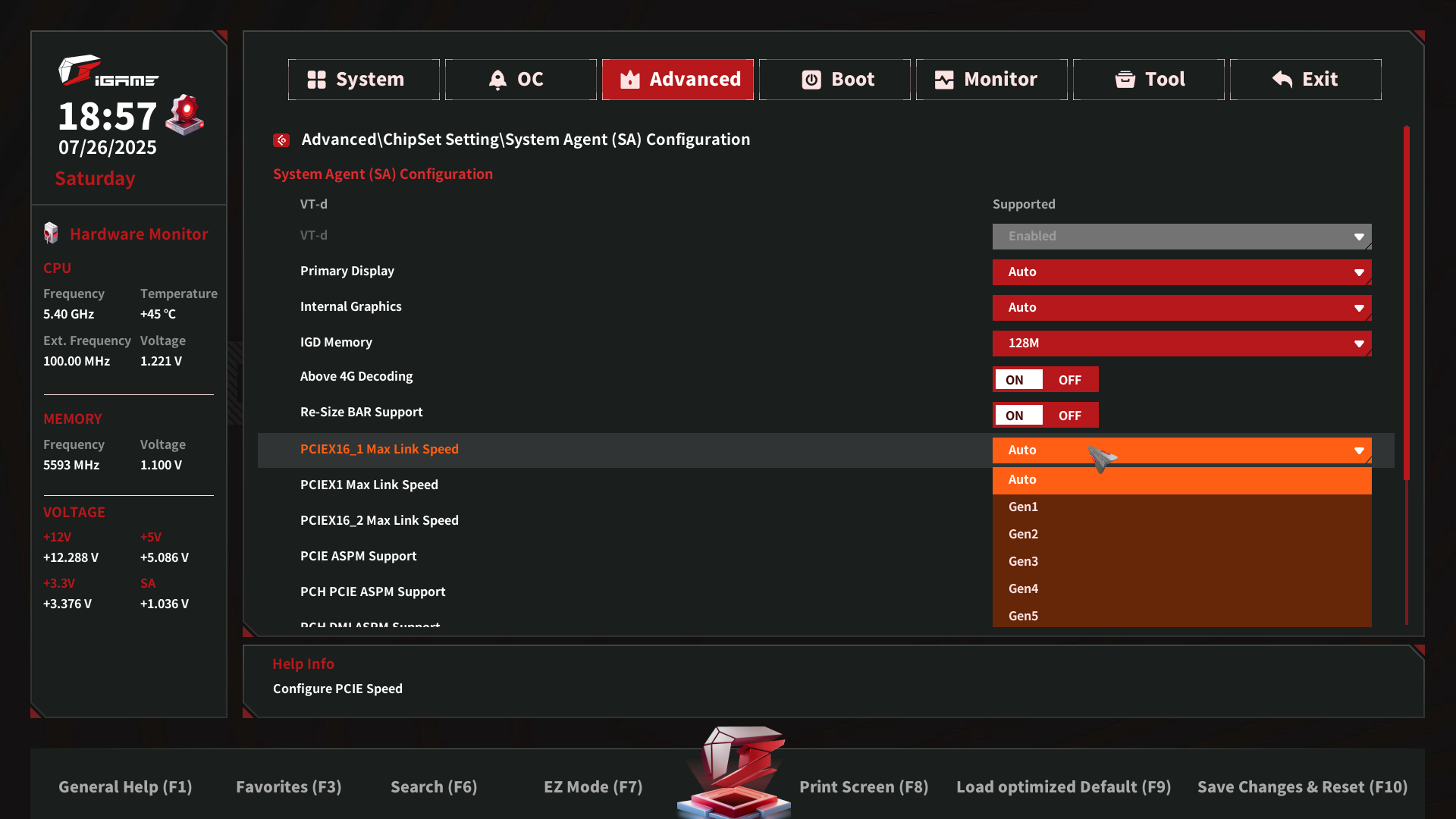

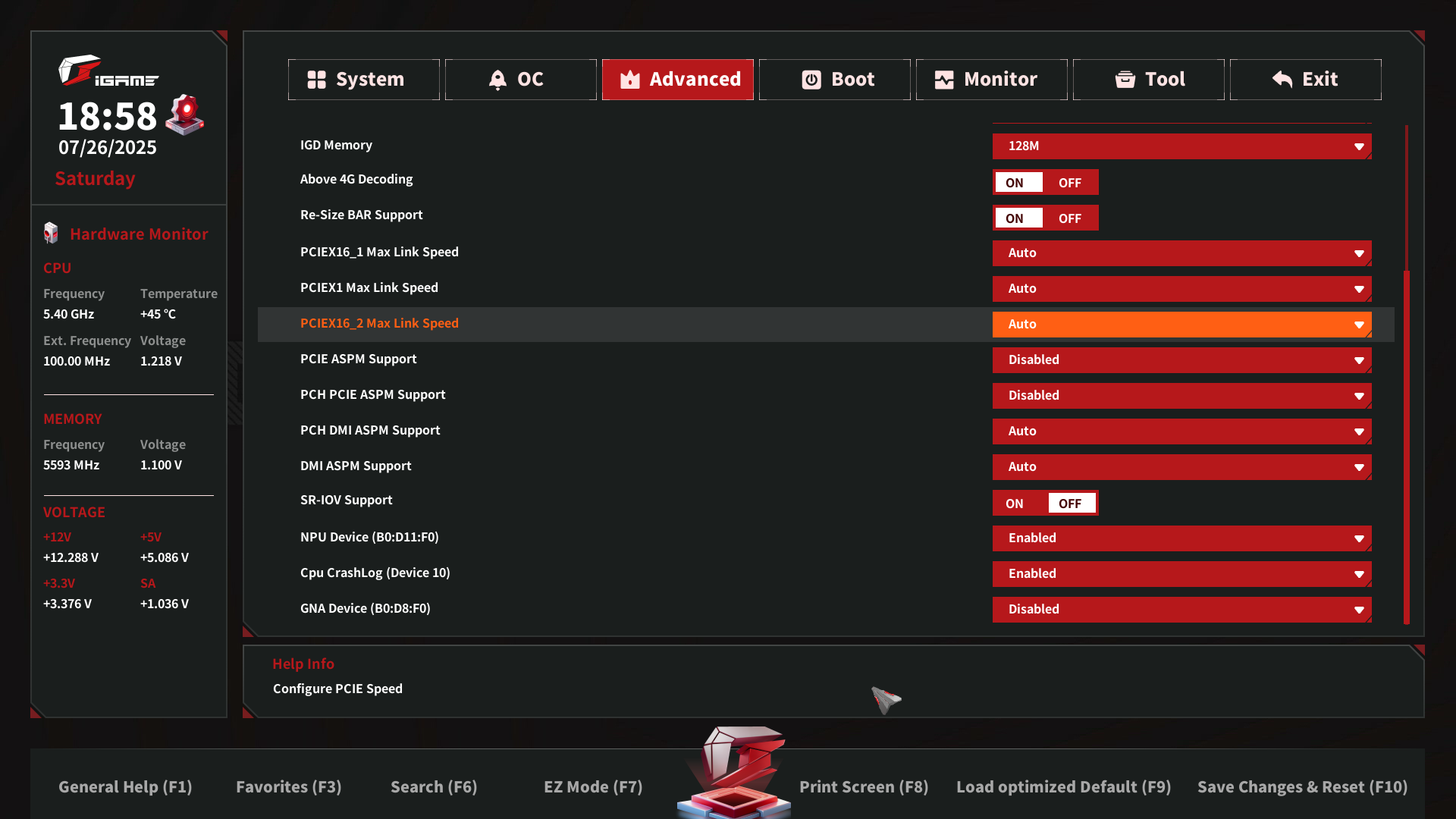

Как видим, перераспределения линий PCIe 5.0 на этой материнке нет, поэтому мультиплексоры не востребованы.

Слоты PCIe x16_1/2 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.

На очереди — накопители.

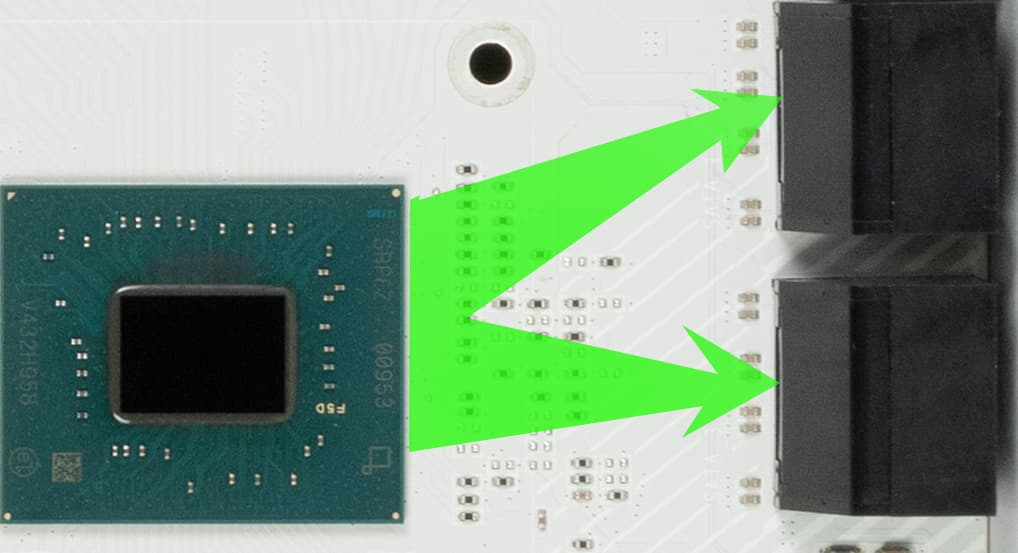

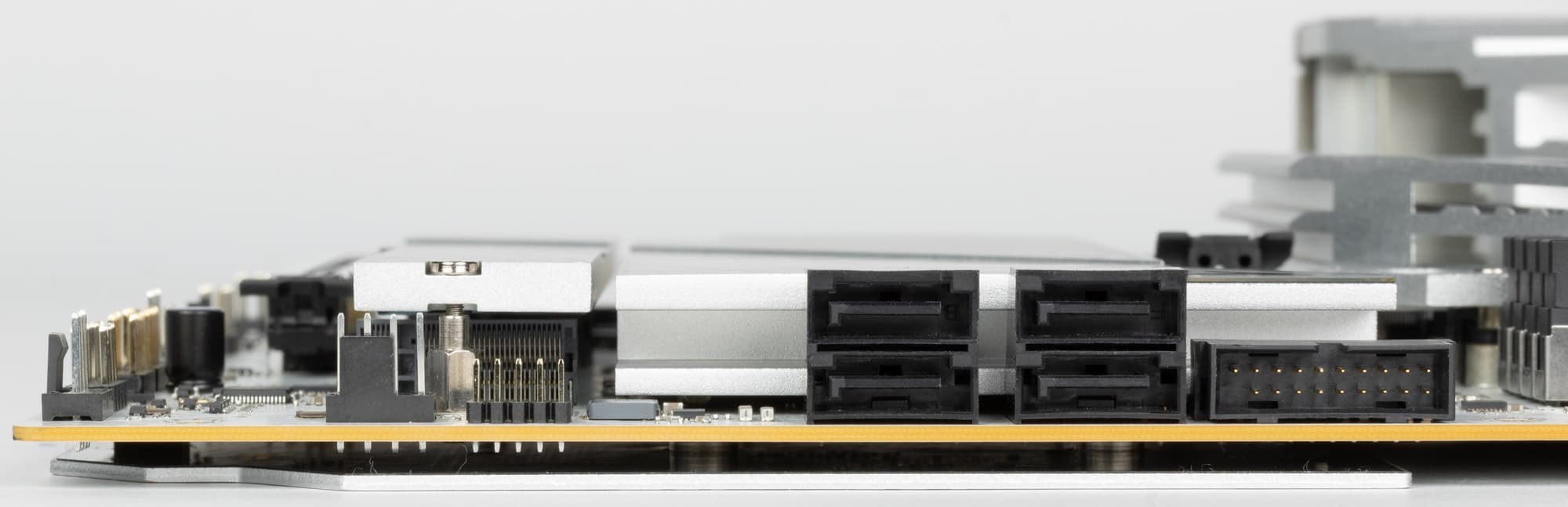

Всего у платы 4 разъема Serial ATA 6 Гбит/с +5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID.

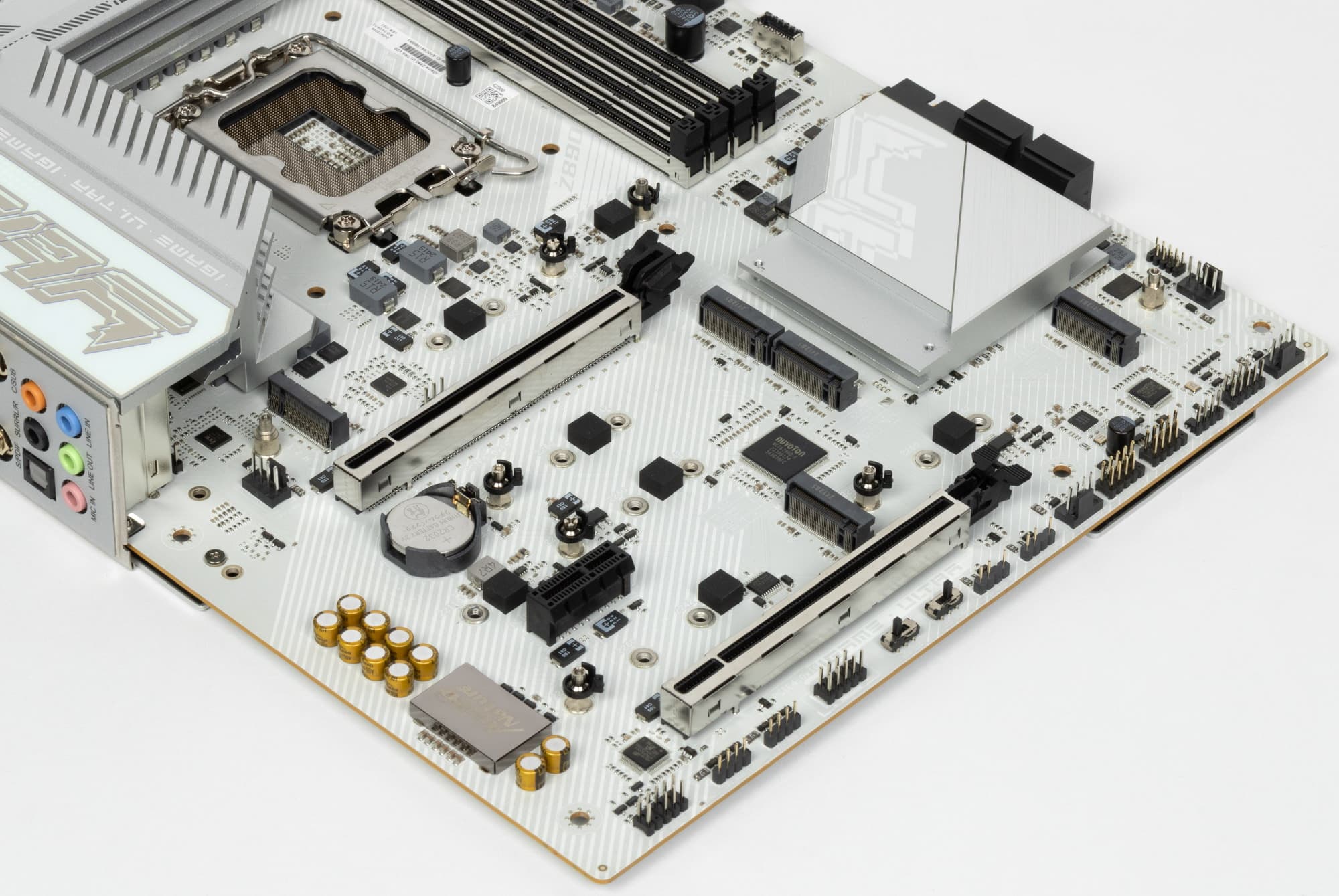

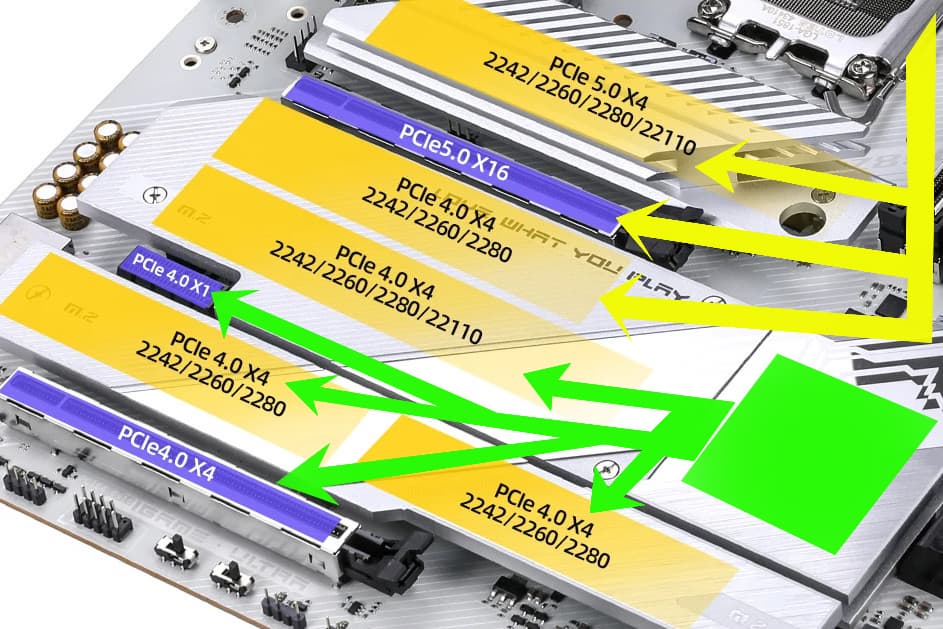

Материнская плата имеет 5 гнезд форм-фактора М.2.

Третий, четвертый и пятый слоты M.2 (M.2_3 – M.2_5) получают данные от чипсета Z890, а первые два — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.

Все слоты M.2, кроме M.2_5 работают с модулями только с PCIe интерфейсом, а в M.2_5 можно установить накопитель с любым интерфейсом.

Все слоты M.2 поддерживают модули с размерами 2242/2260/2280. А слоты M.2_1/3 поддерживают также 22110. На всех M.2 можно организовать RAID.

Поскольку нет деления ресурсов уже между слотами M.2, портами SATA и слотами расширения PCIe, то и мультиплексоров нет.

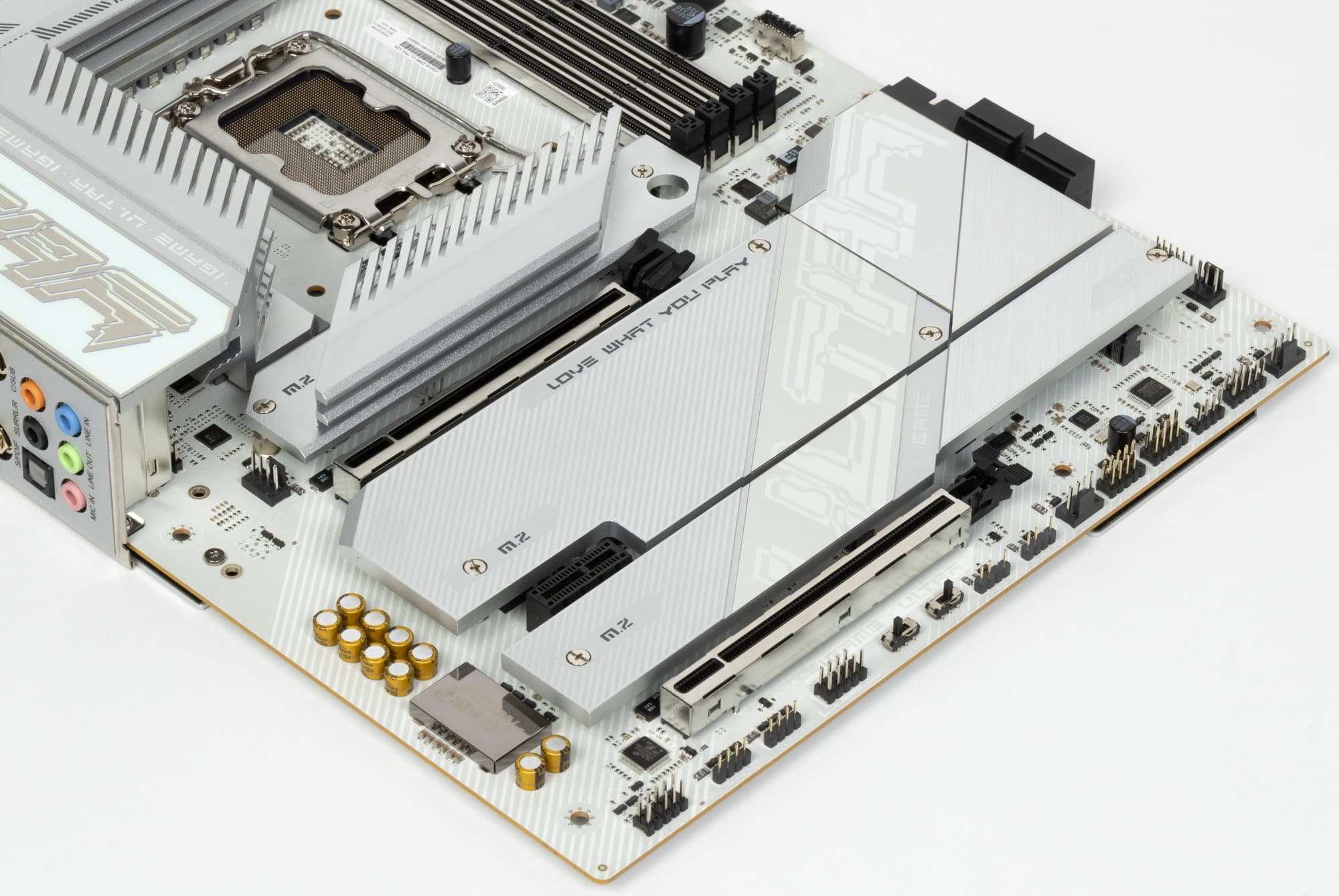

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным радиатором, когда как остальные все слоты M.2 имеют два общих по-парных радиатора.

Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к среднебюджетным и отнюдь не к оверклокерским, поэтому внутренние кнопки питания и перезагрузки отсутствуют, При этом для полного сброса настроек BIOS имеется кнопка на задней панели.

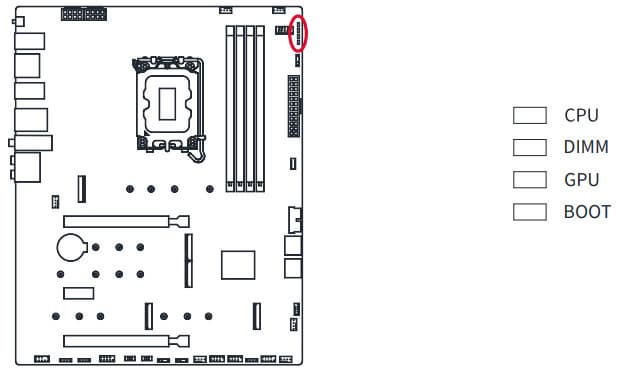

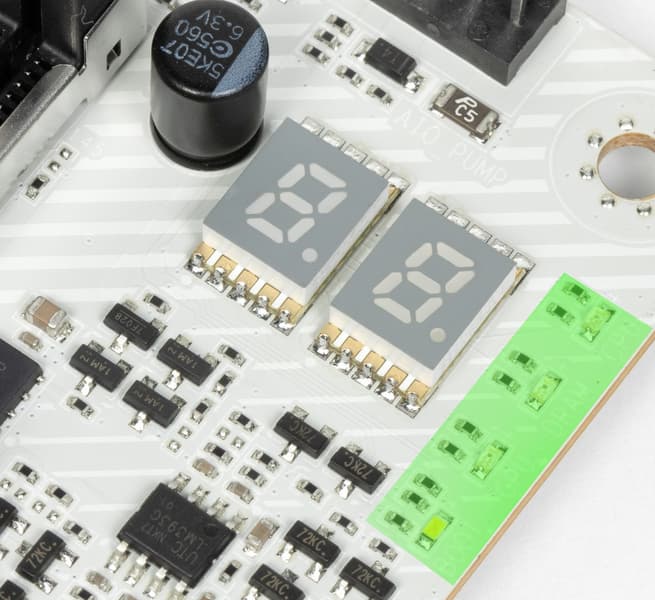

Идем далее. Плата оснащена световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

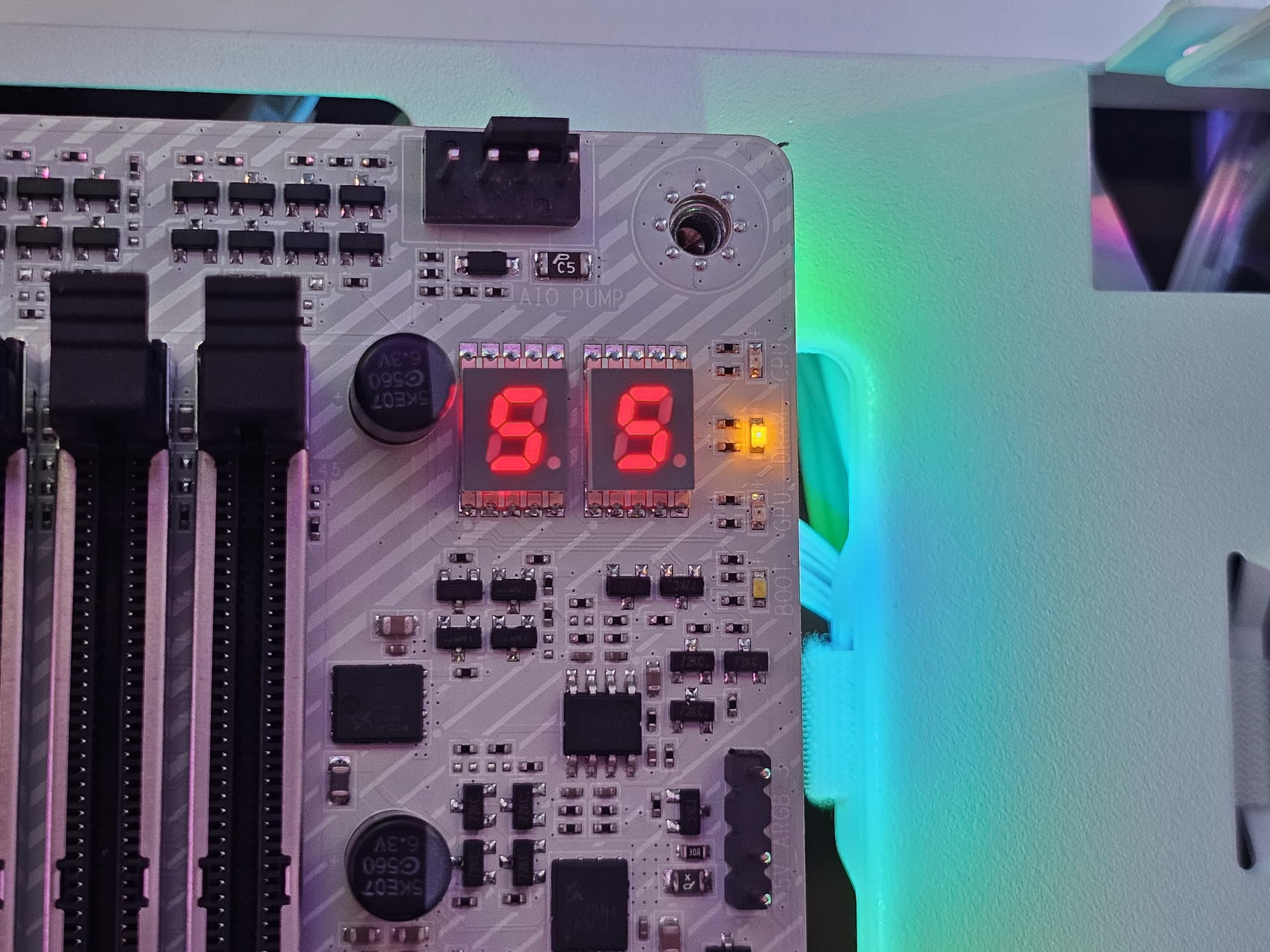

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

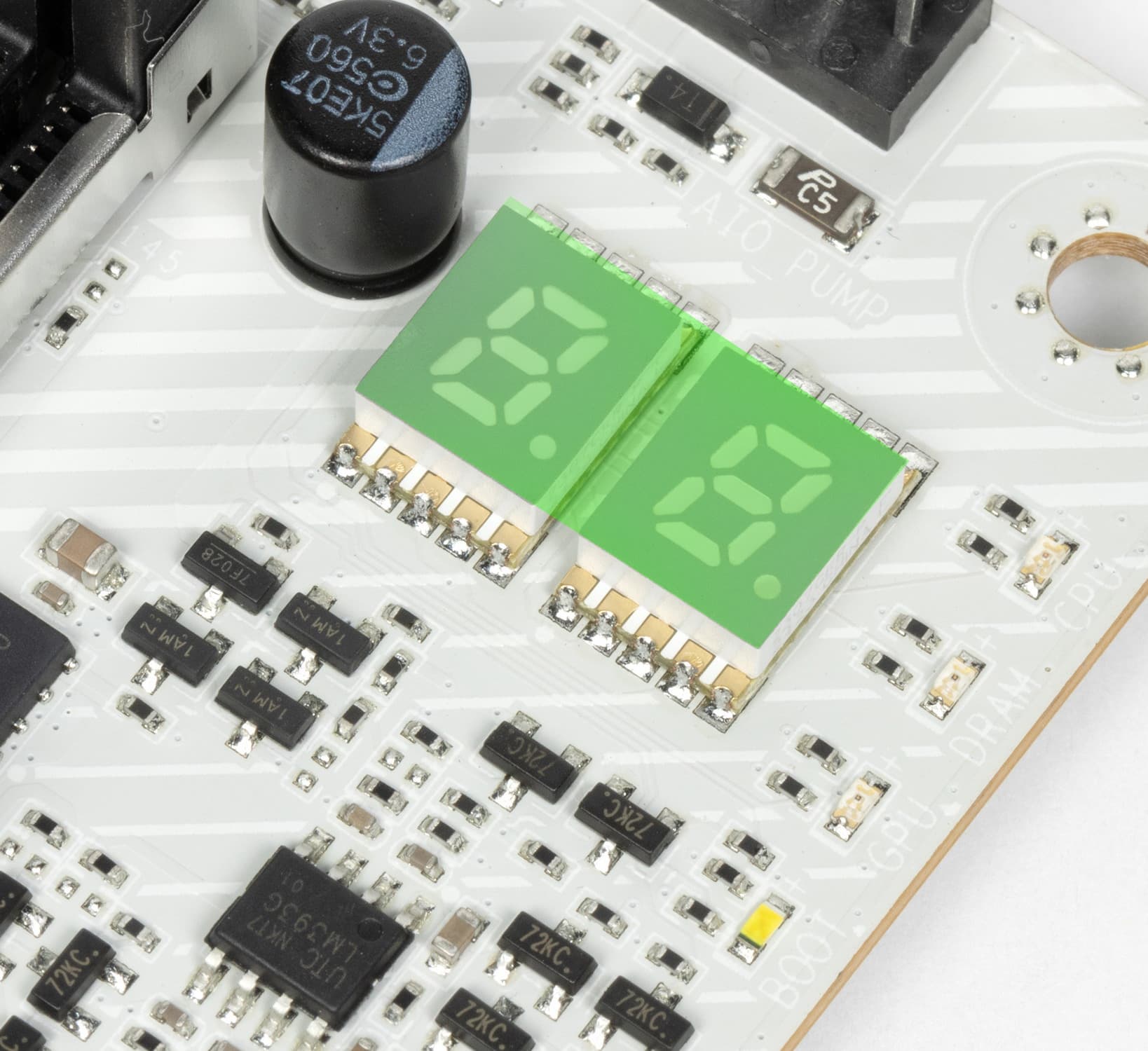

Имеется и традиционное табло POST-кодов.

У материнской платы имеются еще возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, а также есть 2 разъема для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

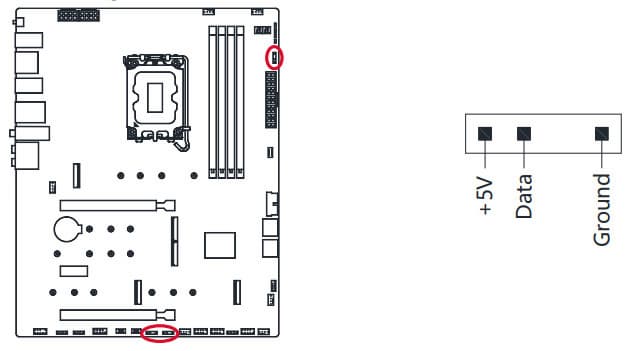

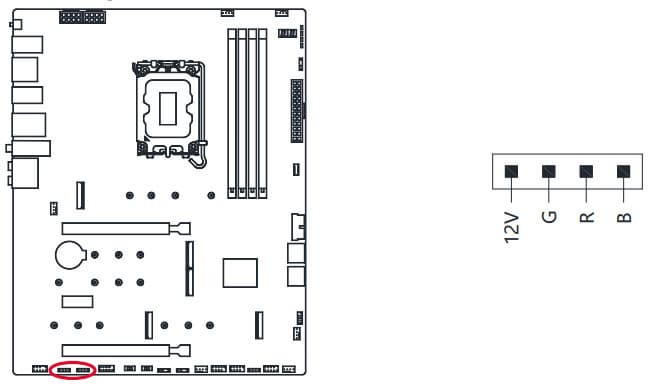

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

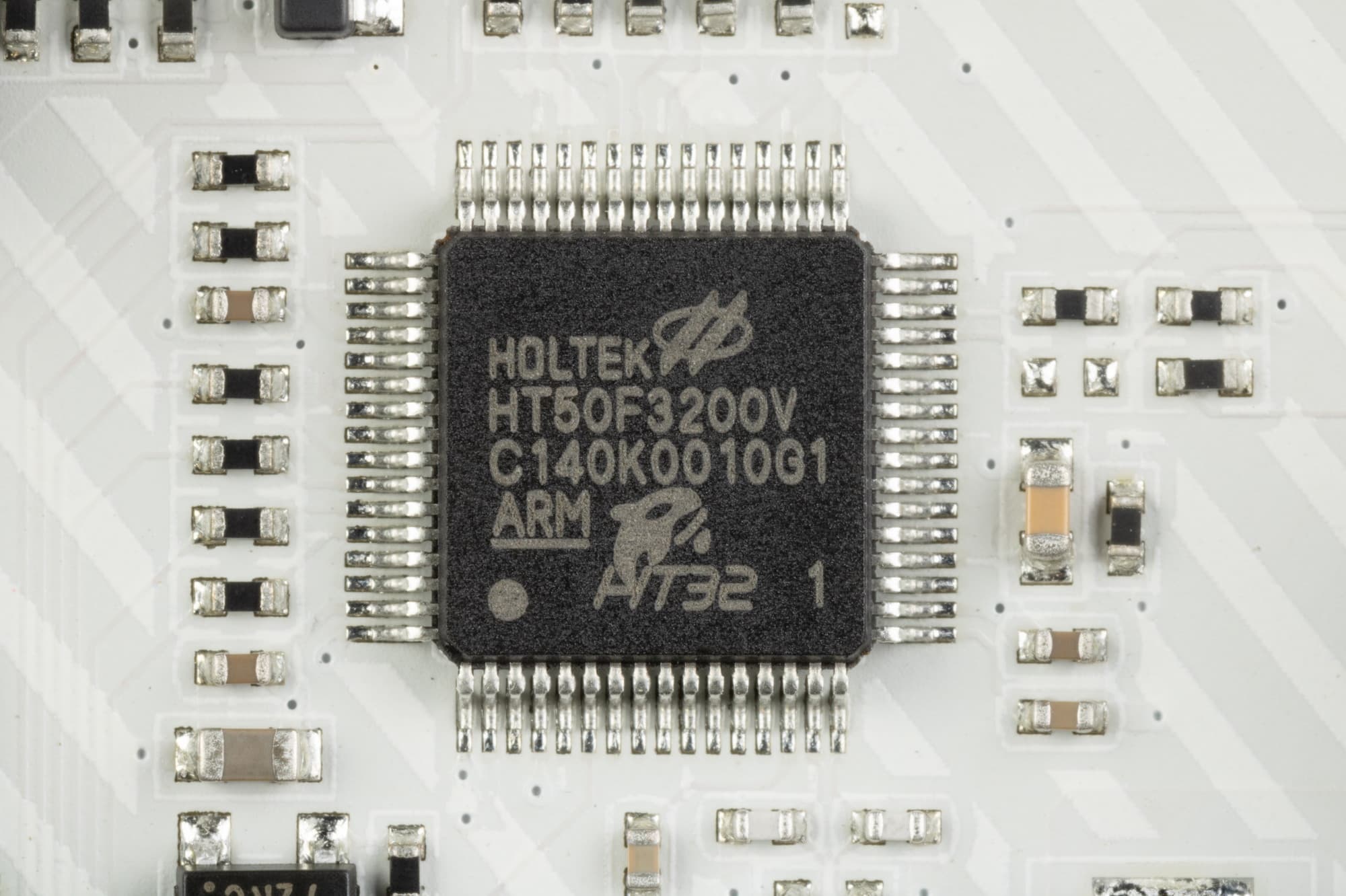

Контроль по синхронизации работы подсветки возложен на контроллер от Holtek.

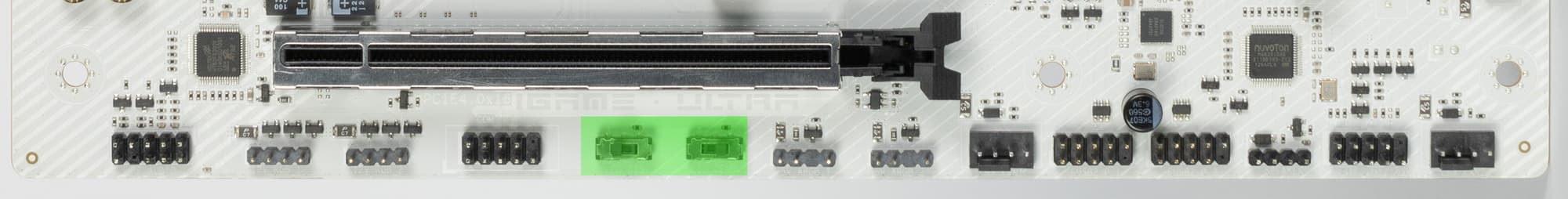

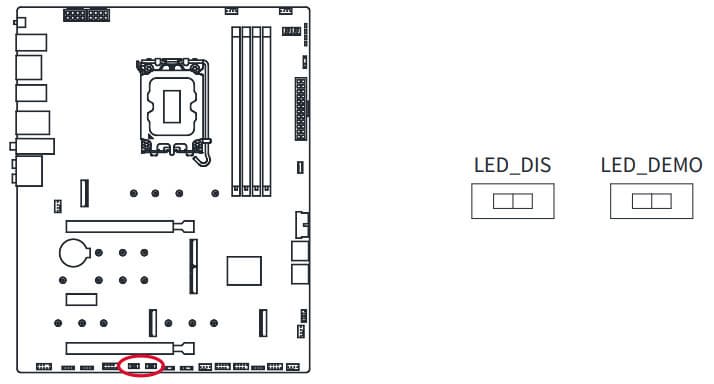

Для тех, кого раздражают все эти световые индикаторы, имеются два переключателя LED_DIS (им можно включать и выключать подсветку при работающем ПК, по умолчанию он включен (в левом положении), а также LED_DEMO (им можно включать и выключать подсветку при выключенном ПК, по умолчанию он включен (в правом положении).

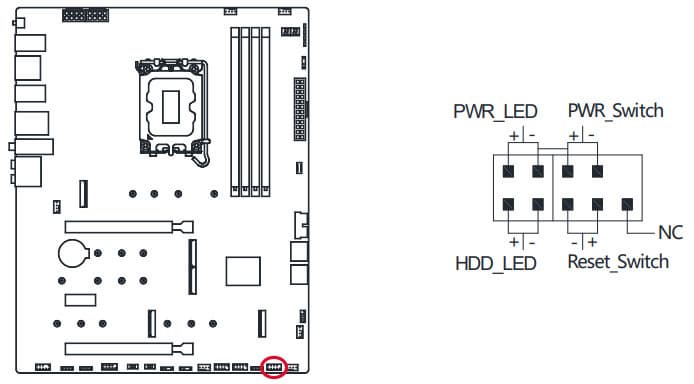

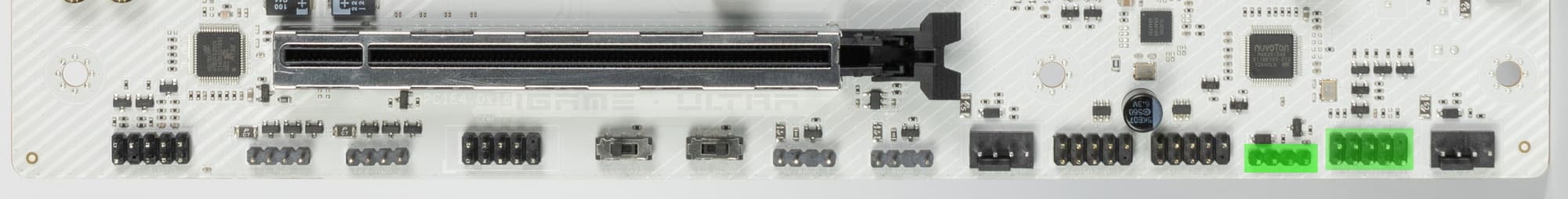

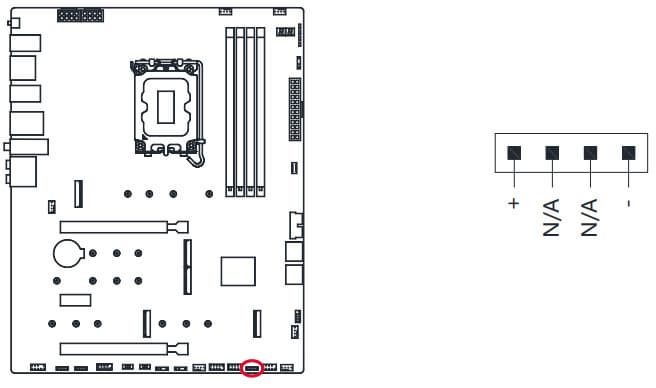

У всех матплат, включая данную, имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Update.

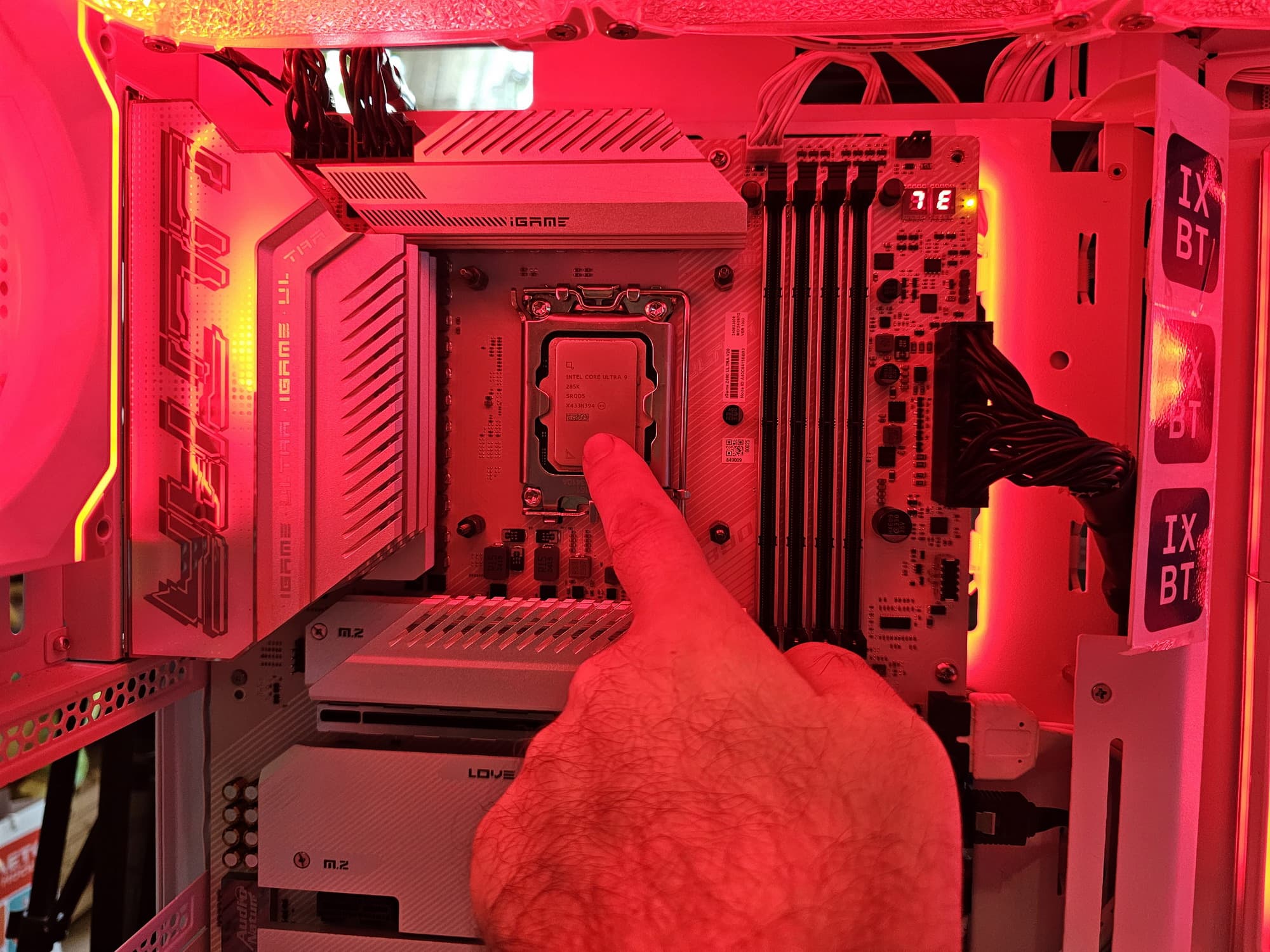

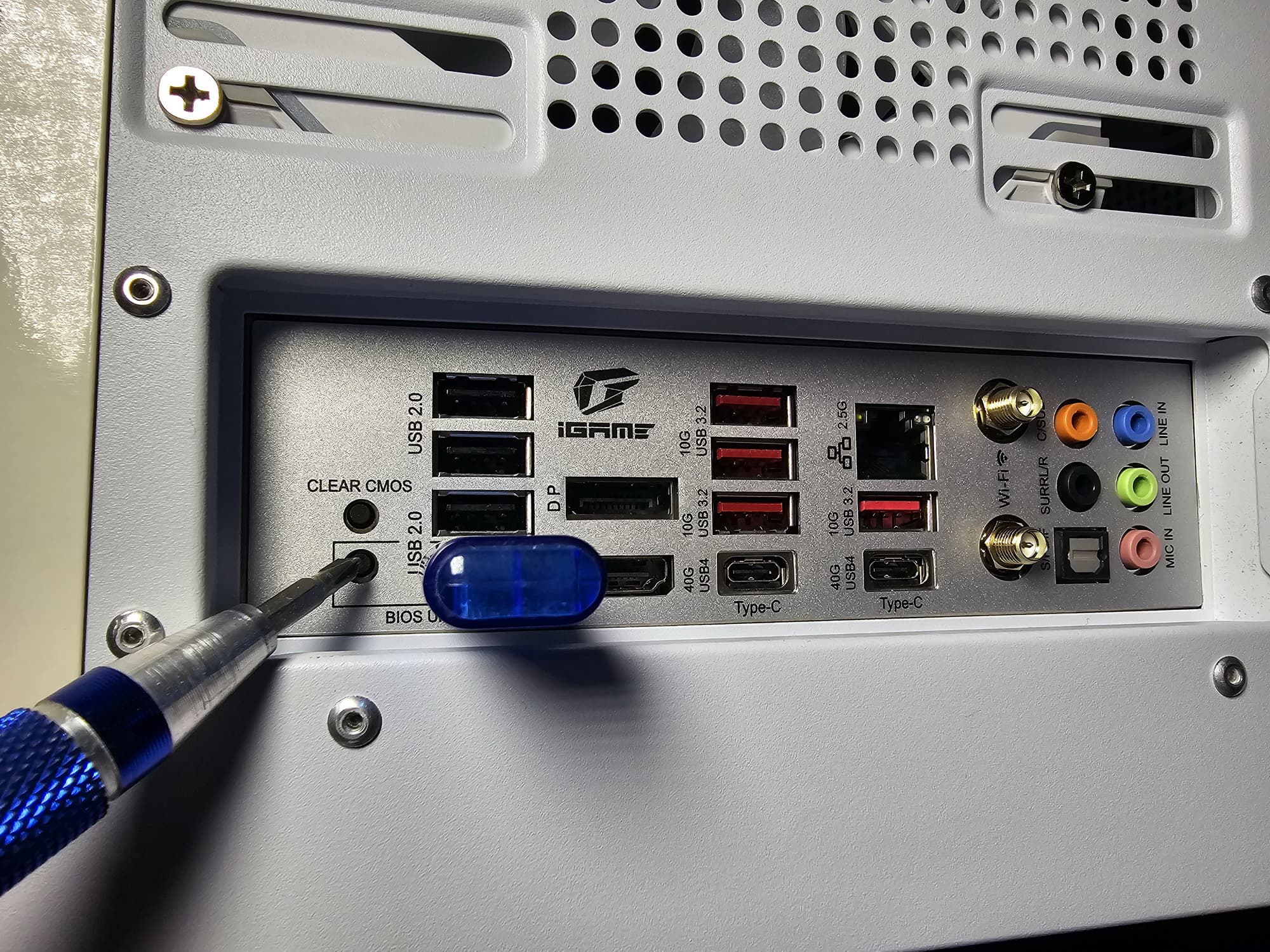

Для такого обновления BIOS надо вначале переименовать файл прошивки в CF_BIOS.BIN, записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом будет запускаться система, при этом процессор останется холодным. На задней панели мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть один из светодиодов состояния системы. После окончания обновления система выключится. И если у вас перед этим не полностью собрана система (нет СО, нет модулей памяти и т.д.), то следует тут же отключить блок питания, ибо затем ПК снова автоматически запустится.

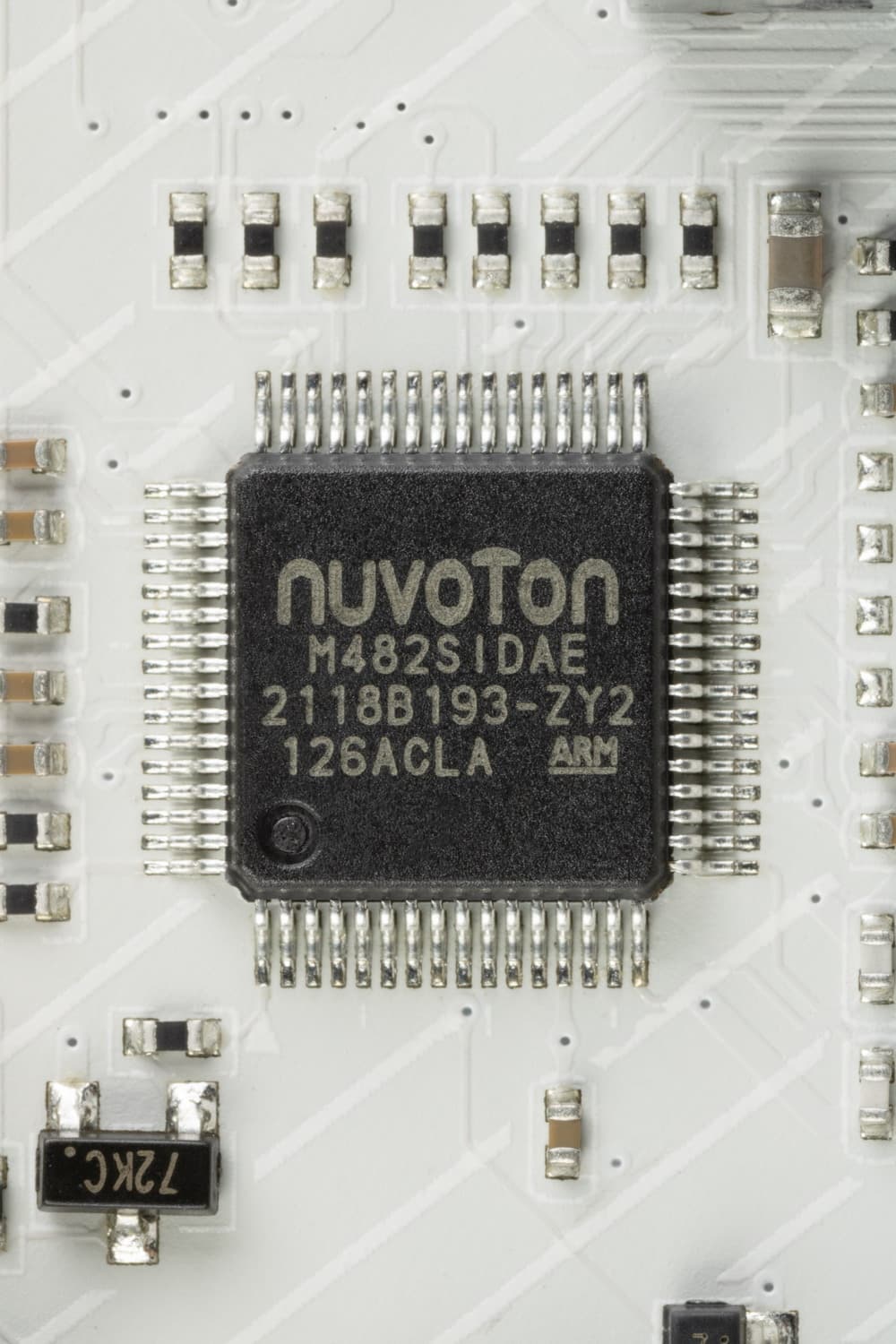

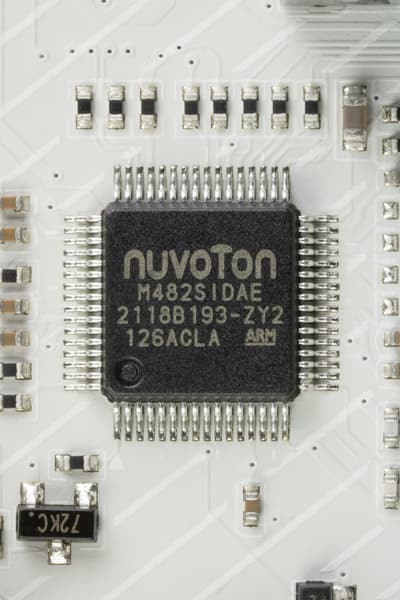

За работу данной функции отвечает контроллер Nuvoton.

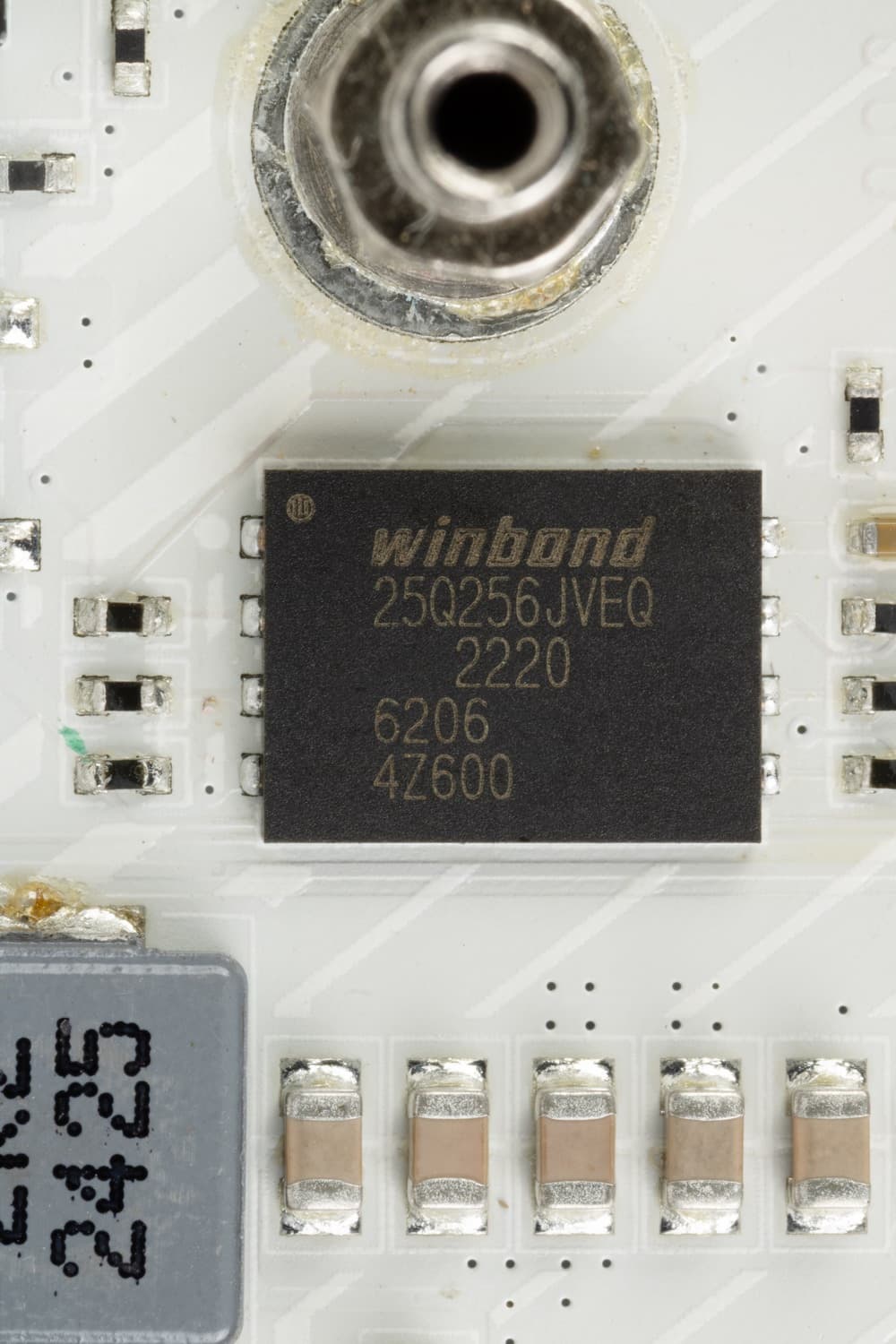

Сам BIOS размещен в микросхеме от Winbond.

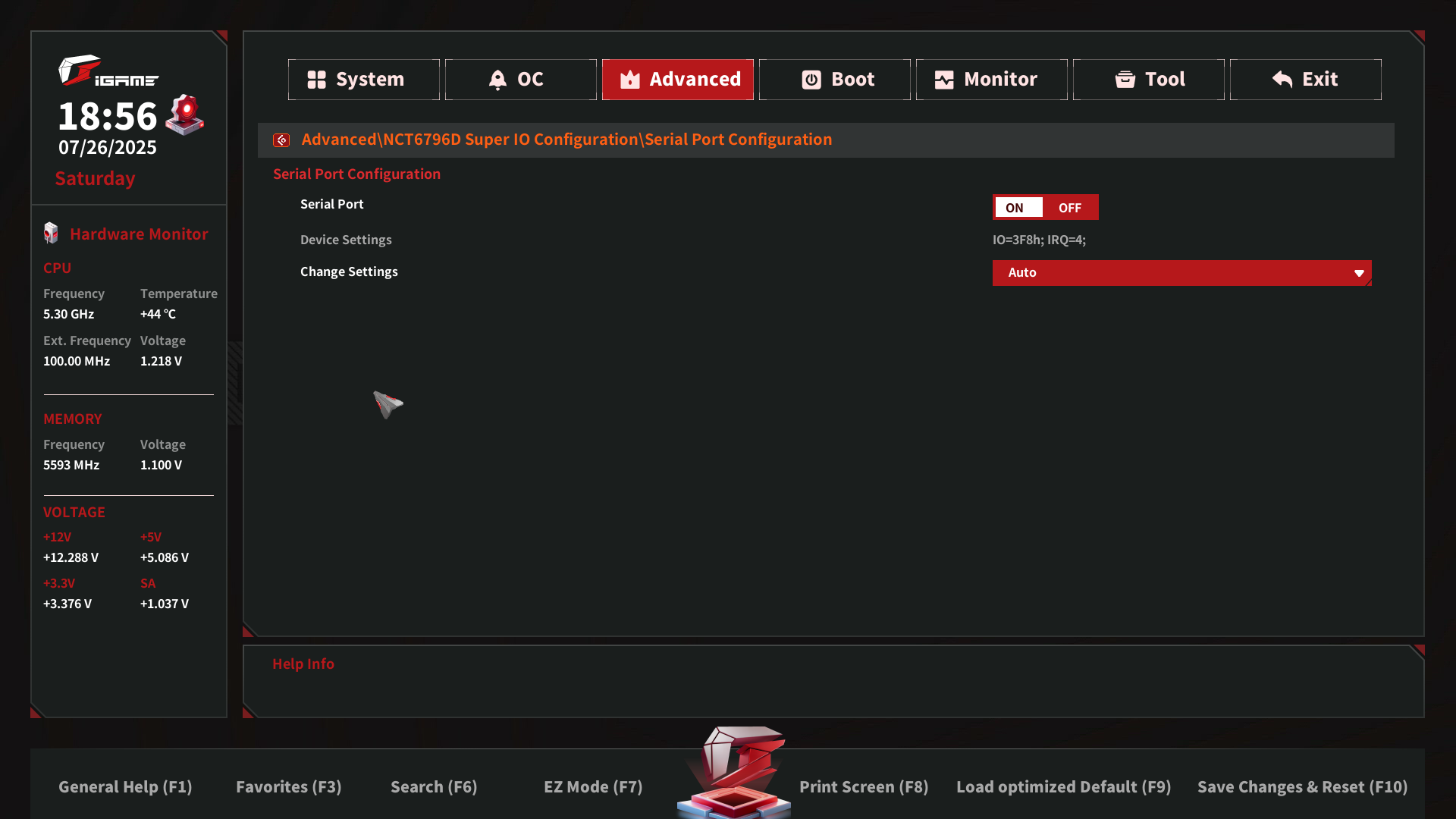

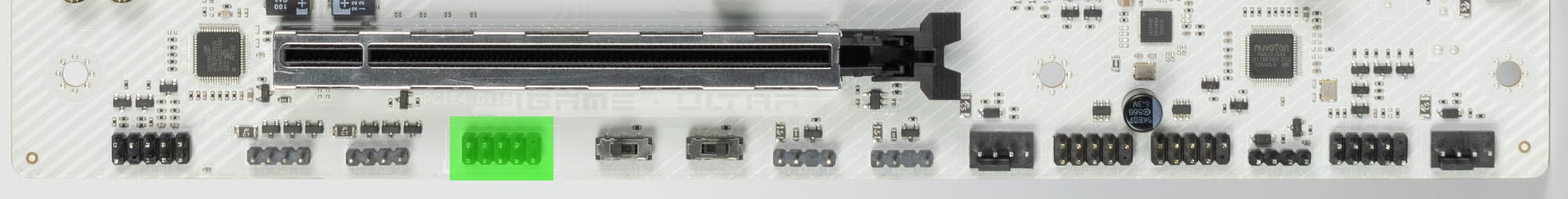

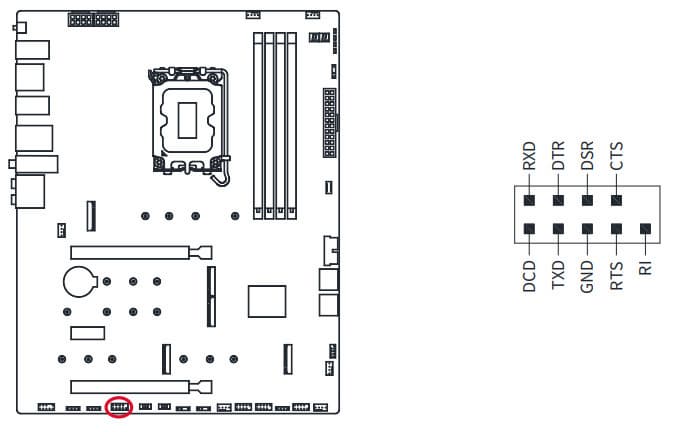

Имеется разъем COM-порта для устаревших устройств с данным интерфейсом.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

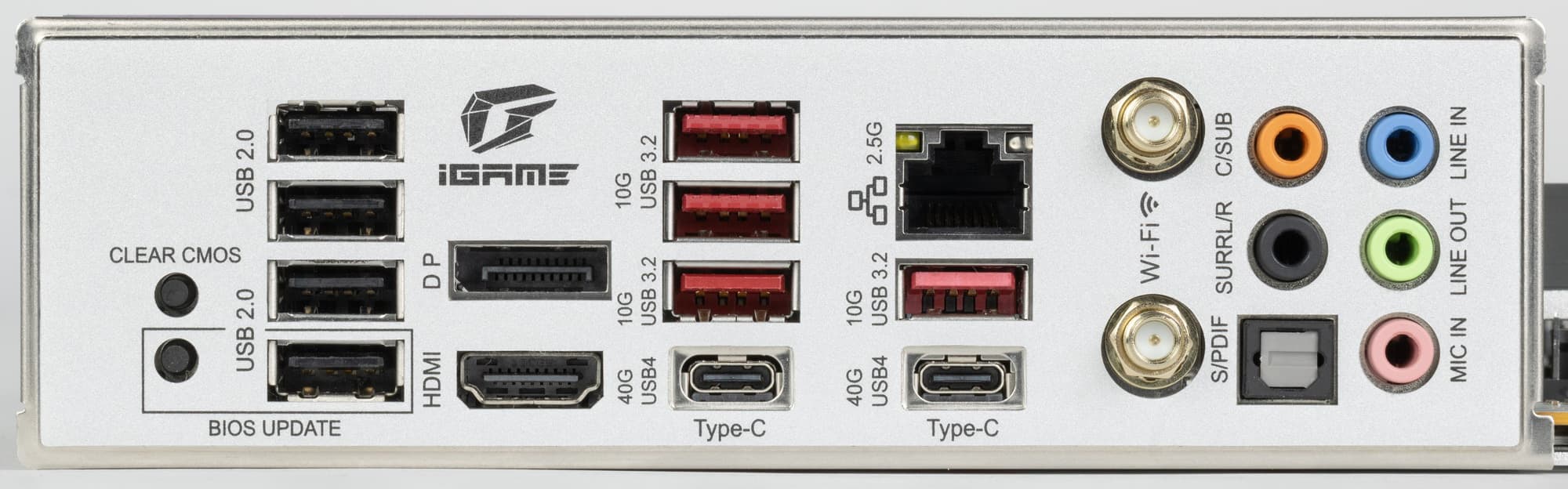

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 17 портов USB:

• 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;
• 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 4 порта USB 3.2 Gen2: все реализованы через Z890 и представлены на задней панели 4 портами Type-A (красного цвета);
• 2 порта USB 3.2 Gen1: все реализованы через Z890 и представлены внутренним разъемом



  на материнской плате на 2 порта;

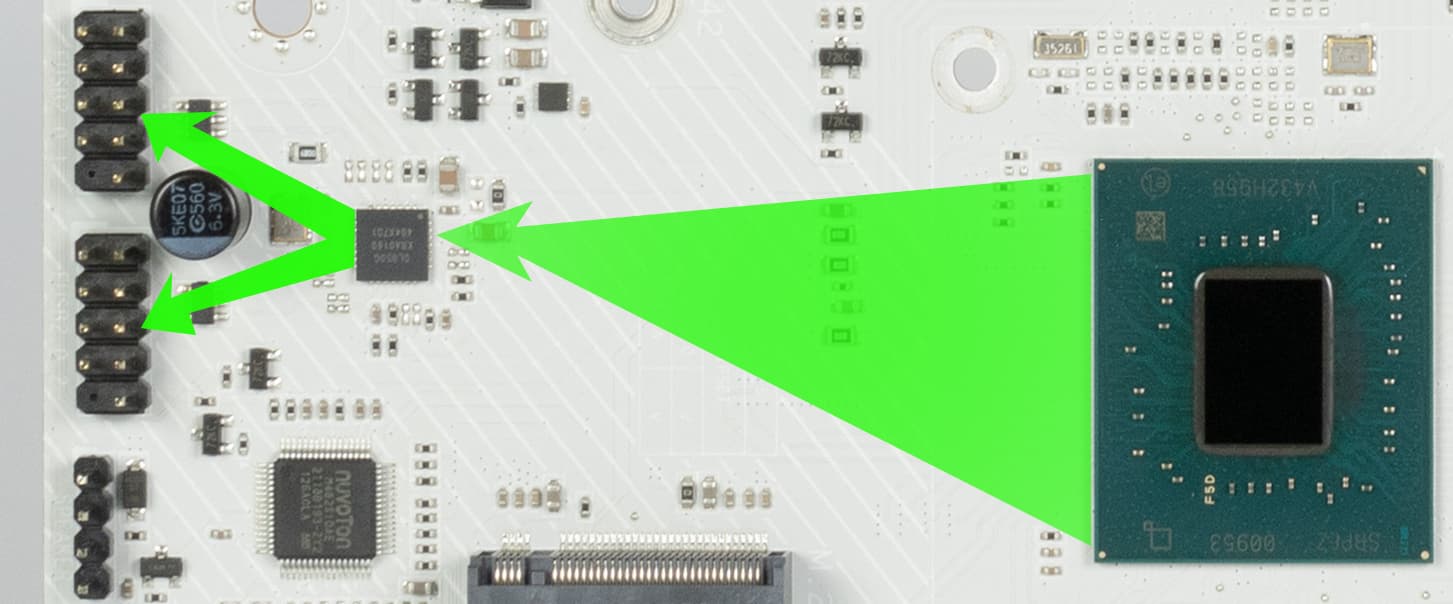

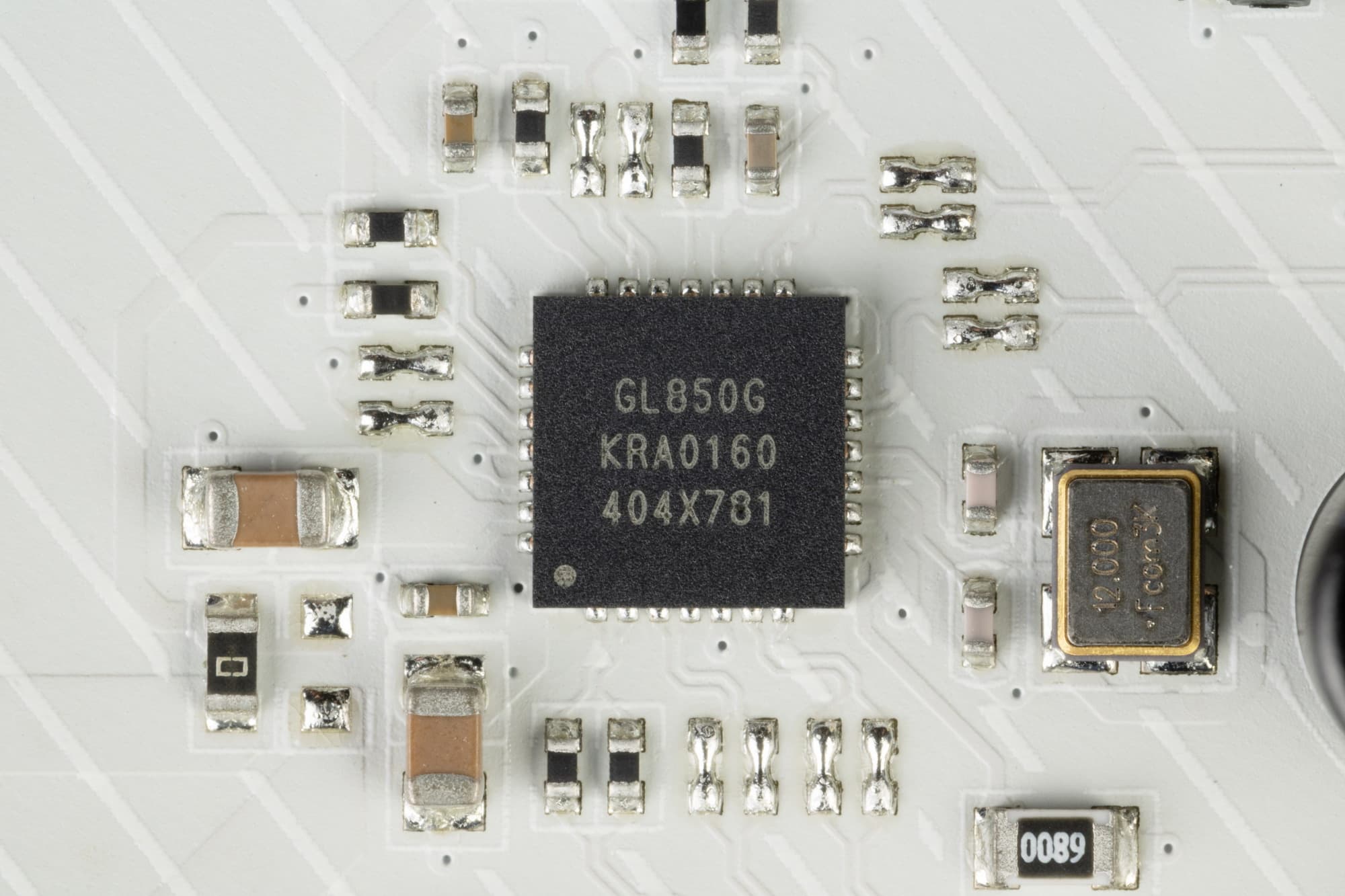

• 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами



  (каждый на 2 порта); еще 4 реализованы через Z890 и представлены на задней панели портами Type-A (черного цвета)

Если представить, что все необходимые линии USB 2.0 предоставляет Z890, то их окажется 20, на 6 больше, чем способен данный чипсет, так что требуется задействовать еще один хаб для получения дополнительных линий USB 2.0, поэтому на плате имеется второй Genesys Logic GL850G.

Итак от Z890 используют USB 2.0 линии 2 контроллера:

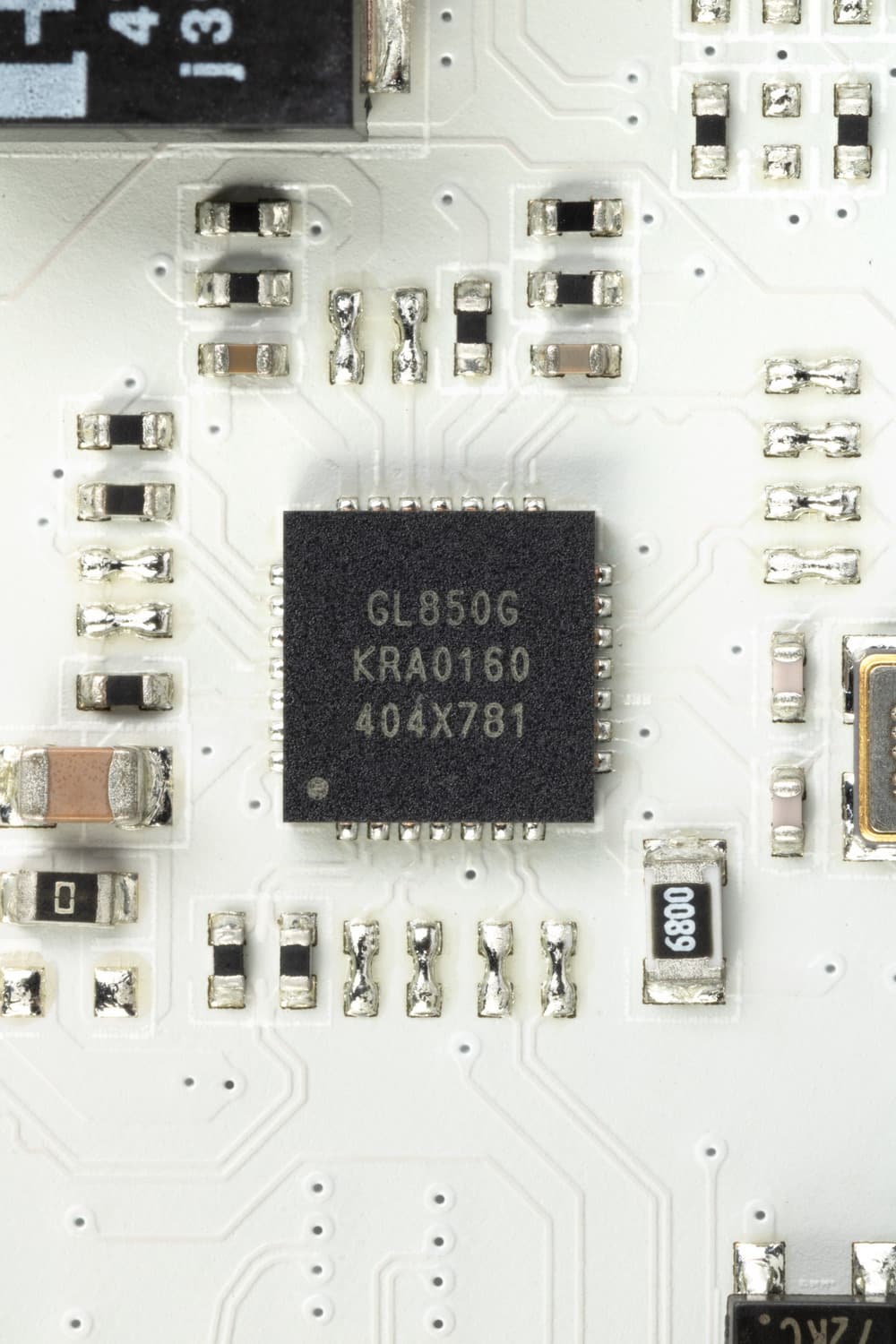

• Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL850G (хаб на дополнительные 4 USB 2.0 для обеспечения контроллеров и на выделенный 1 USB 2.0 на задней панели) (1 линия USB 2.0).

От второго Genesys Logic GL850G используют линии USB 2.0 четыре контроллера:

• Realtek RTL1220 (аудиокодек) (1 линия USB 2.0);
• Bluetooth (Intel BE200) (1 линия USB 2.0).
• Усилители TB4 (2 линии USB 2.0);

Итак, через чипсет Z890 реализовано высокоскоростных портов USB:

• + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
• + 4 выделенных USB 3.2 Gen2
• + 2 выделенных USB 3.2 Gen1

= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 2 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.

Ну и 23 линии PCIe, выделенных на поддержку иной периферии (19 HSIO + 4 порта SATA).

Итого у Z890 в данном случае реализовано 27 высокоскоростных портов из 34.

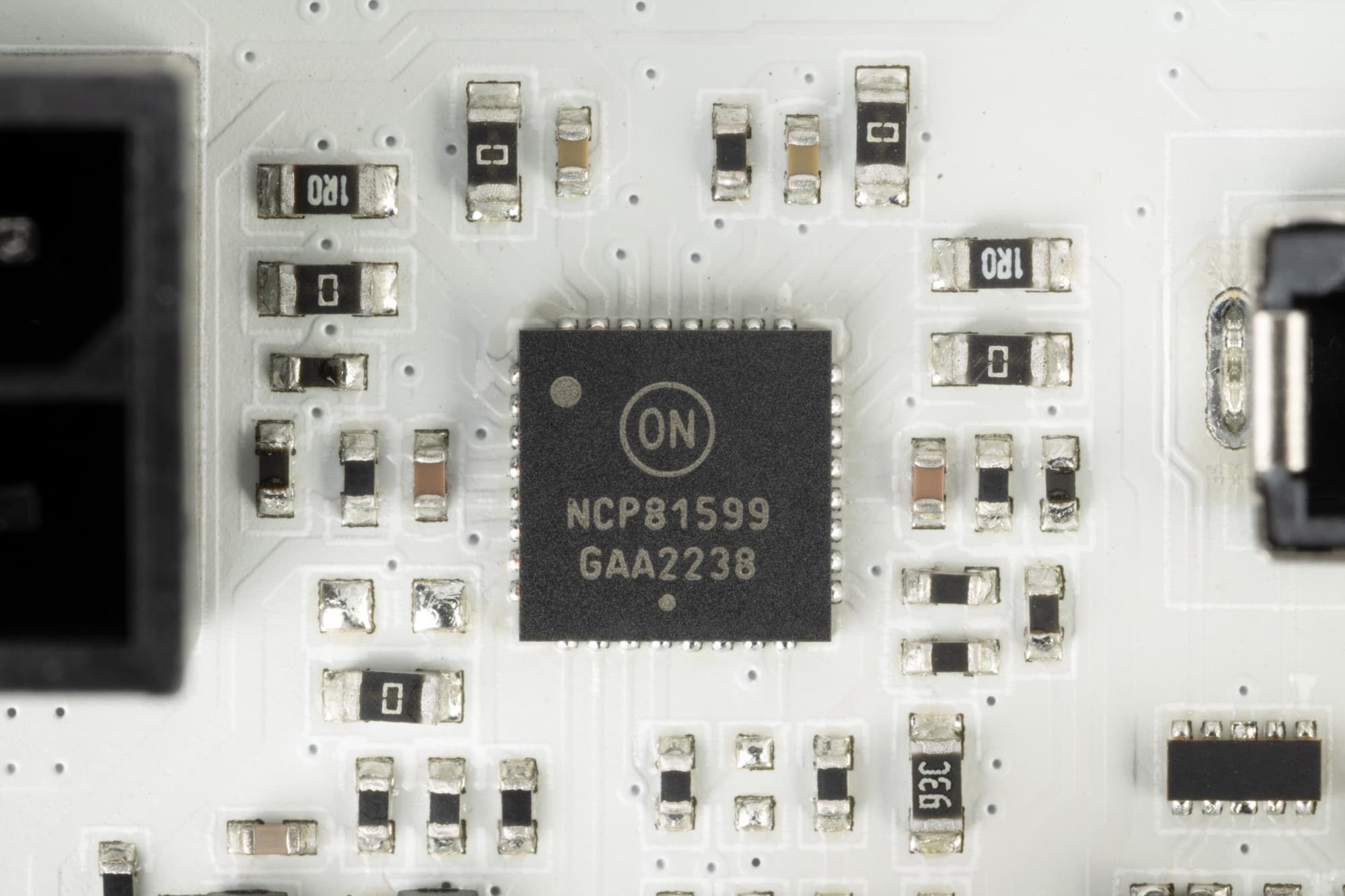

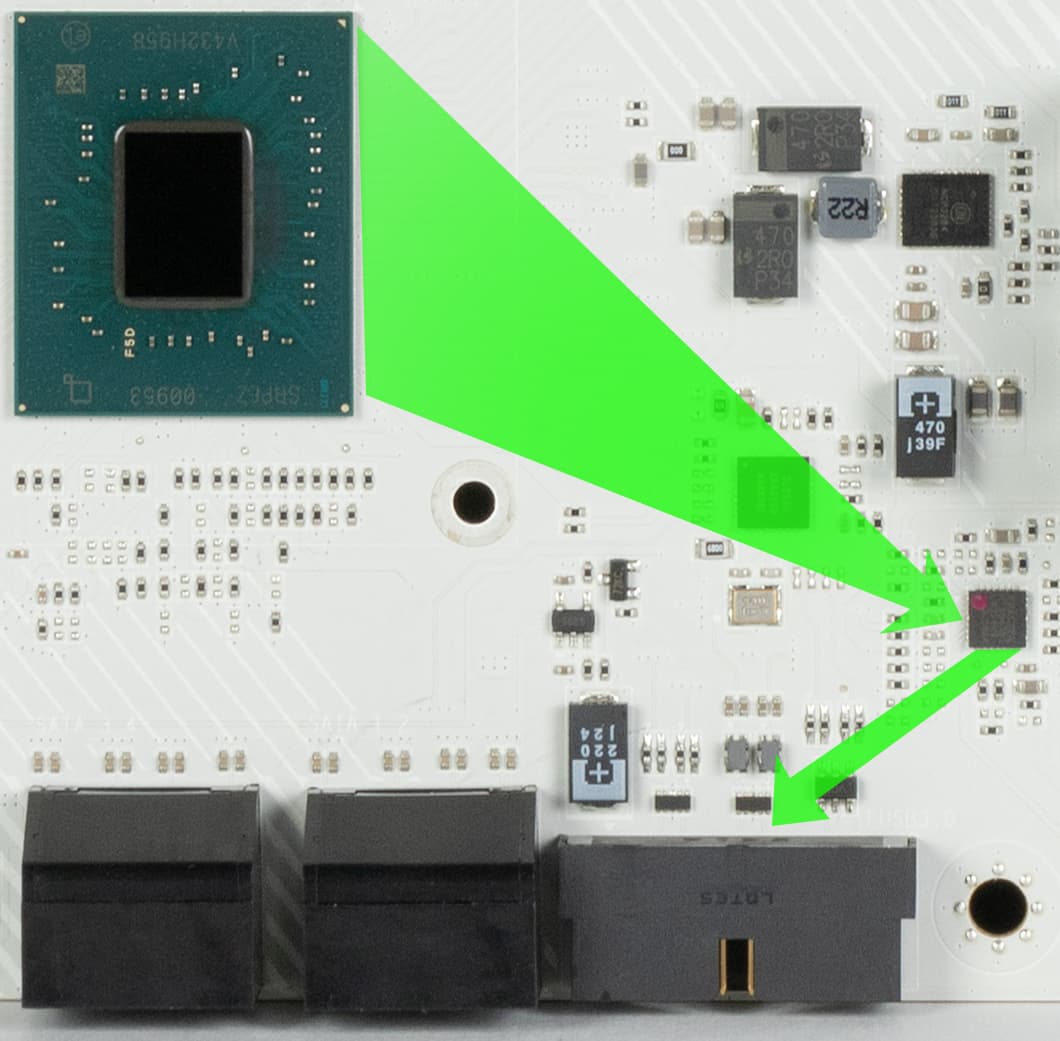

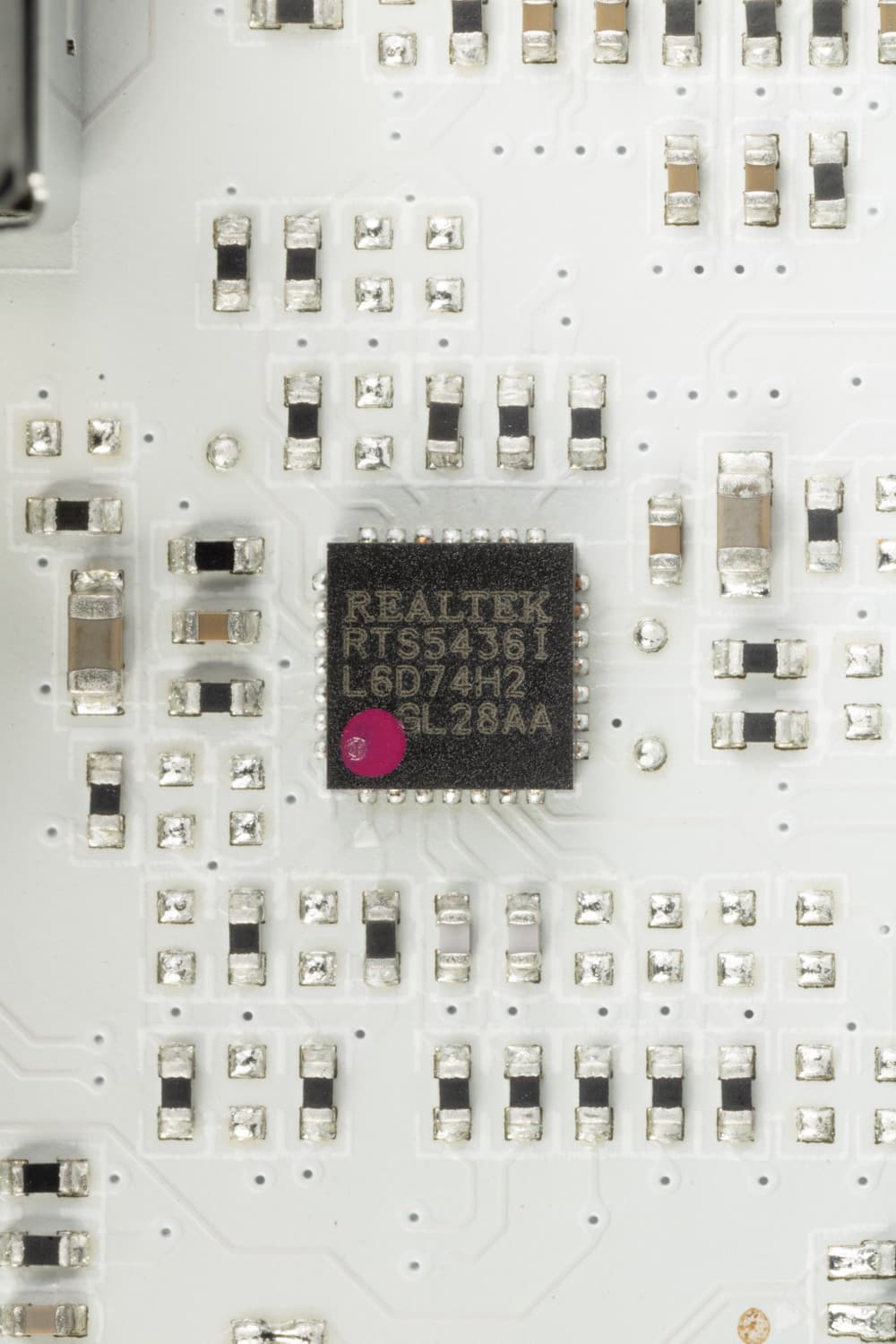

USB порт 3.2 Gen2x2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 30 Вт). Для этой цели имеется контроллер от On Semi.

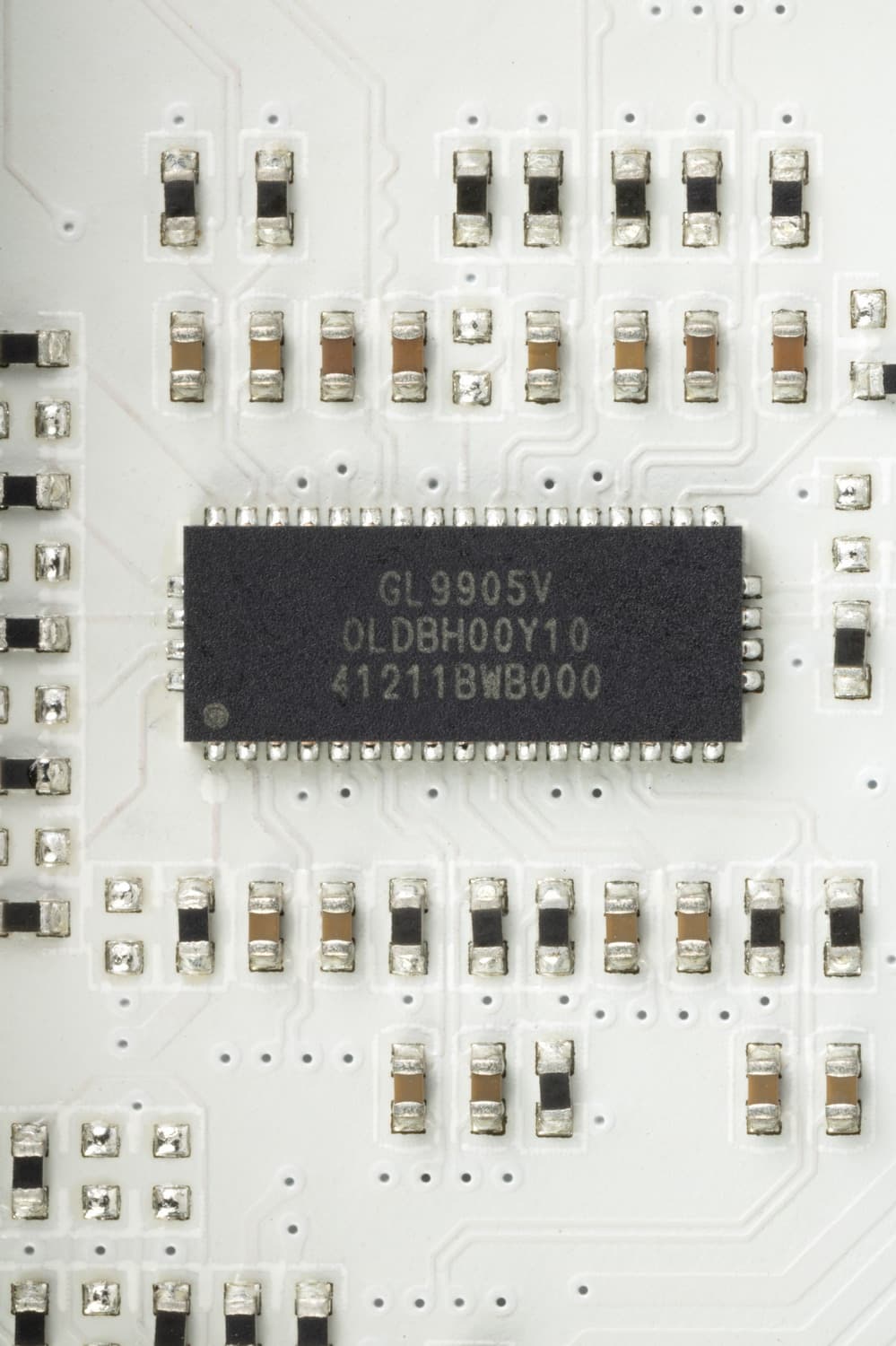

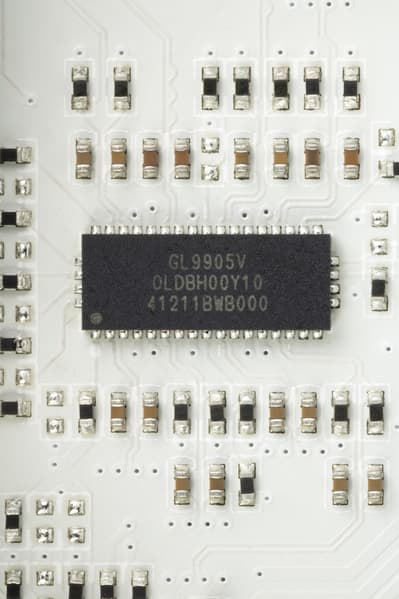

Также и порты USB 3.2 Gen2 Type-A на задней панели и USB 3.2 Gen1 (внутренние) оснащены ре-драйверами для обеспечения зарядки тех же гаджетов.

Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU.

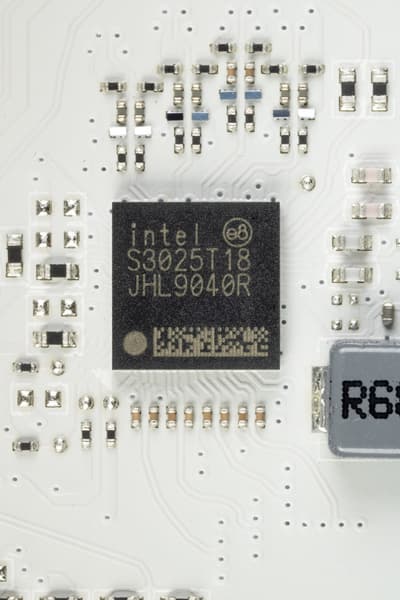

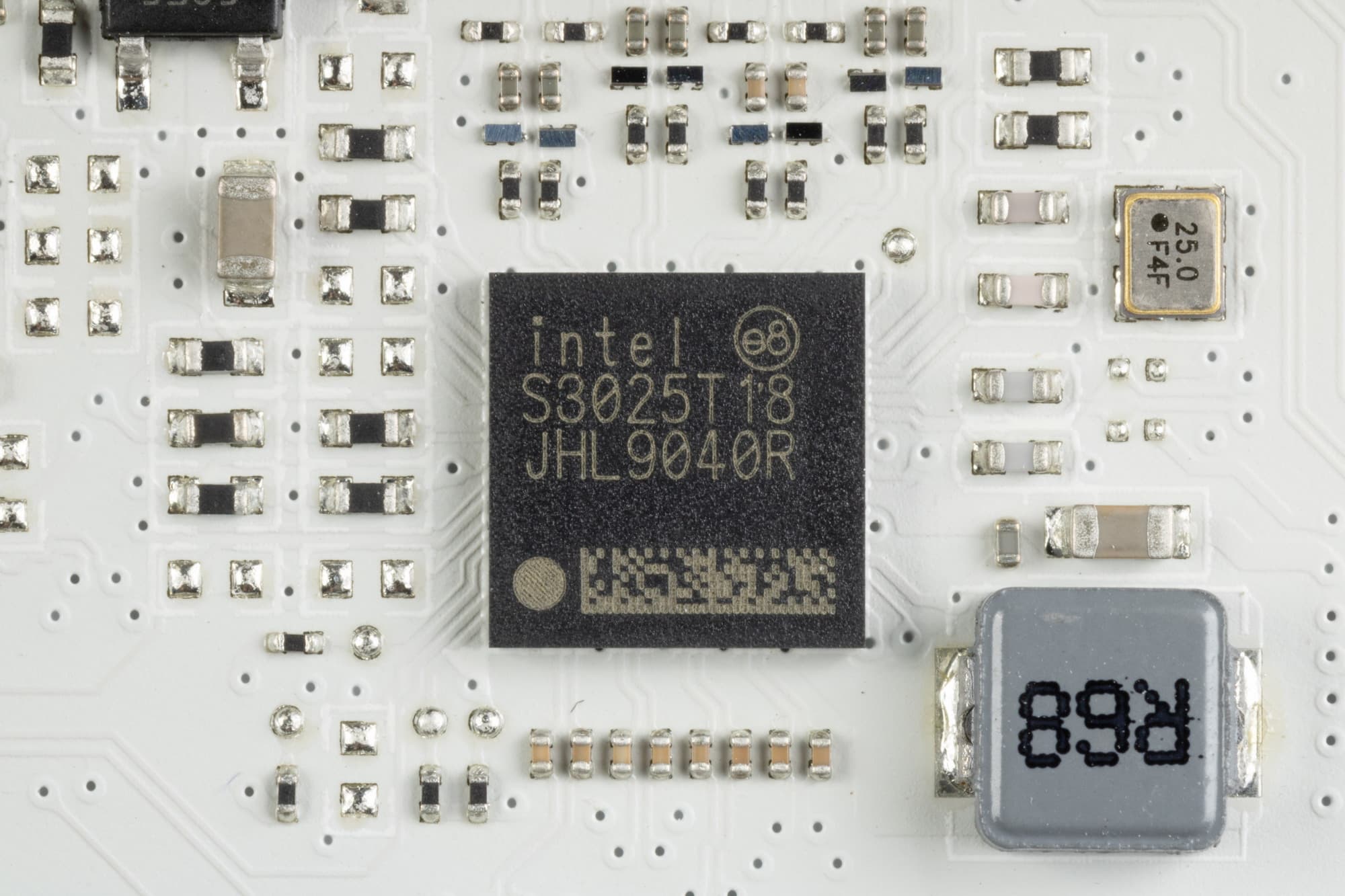

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

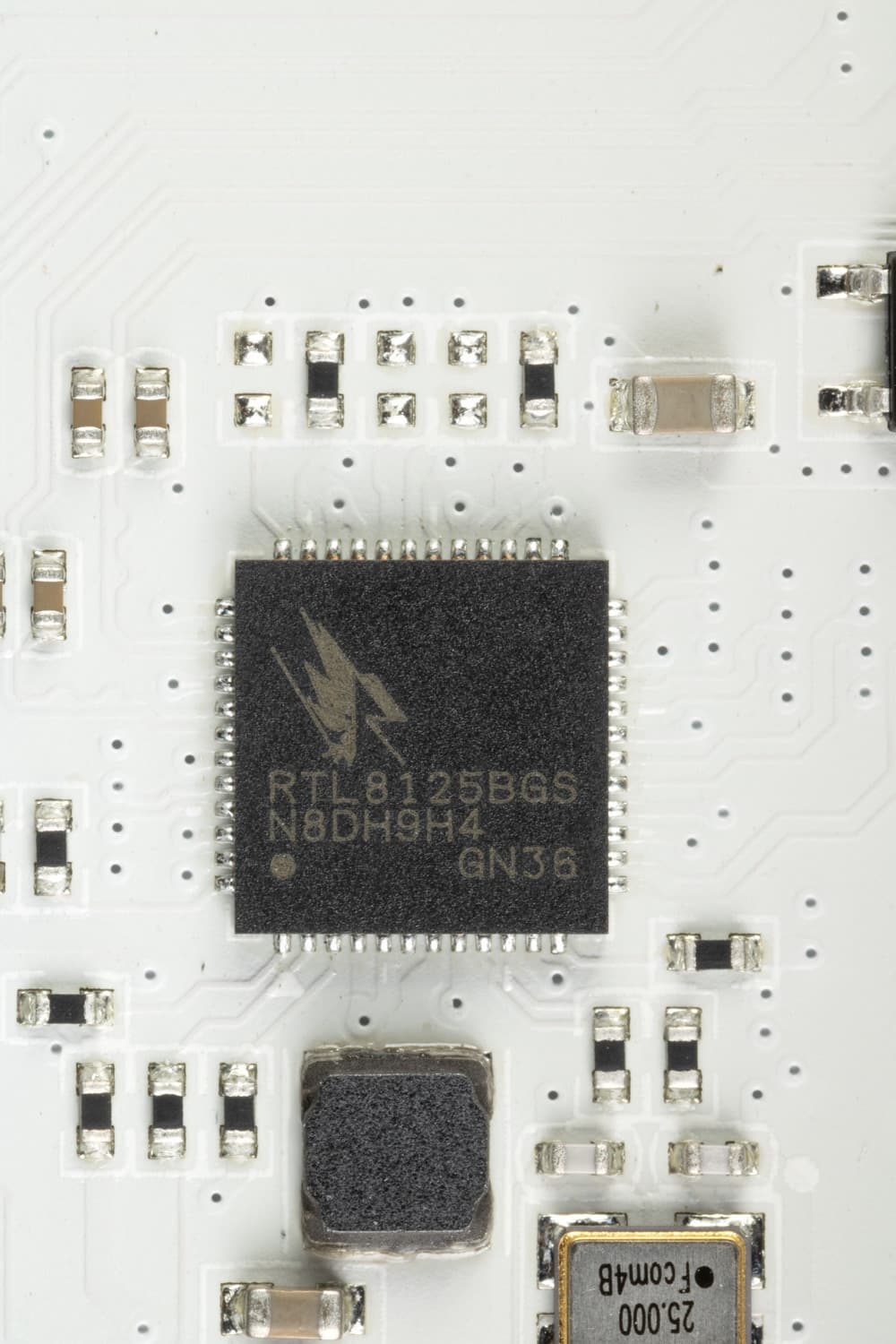

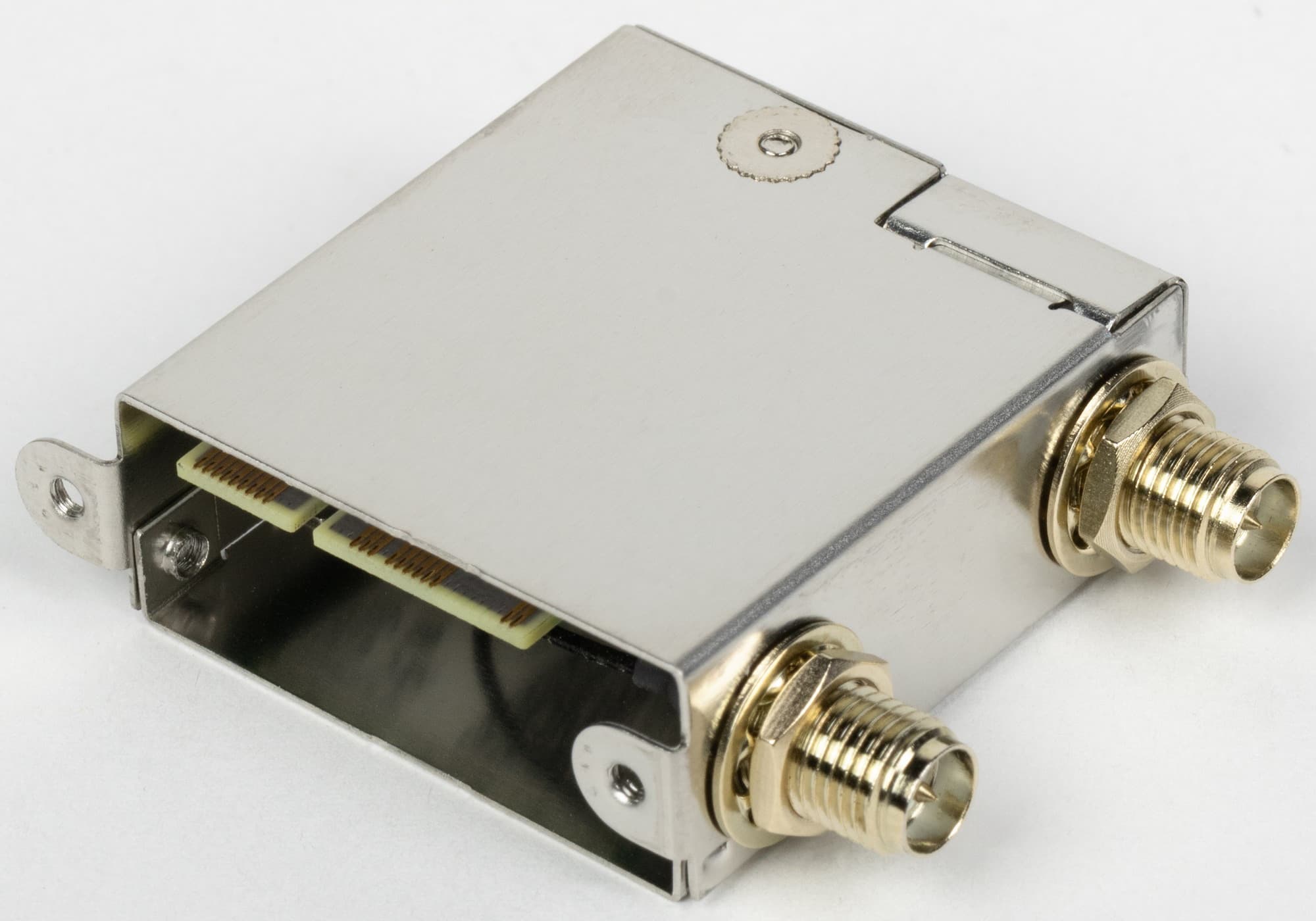

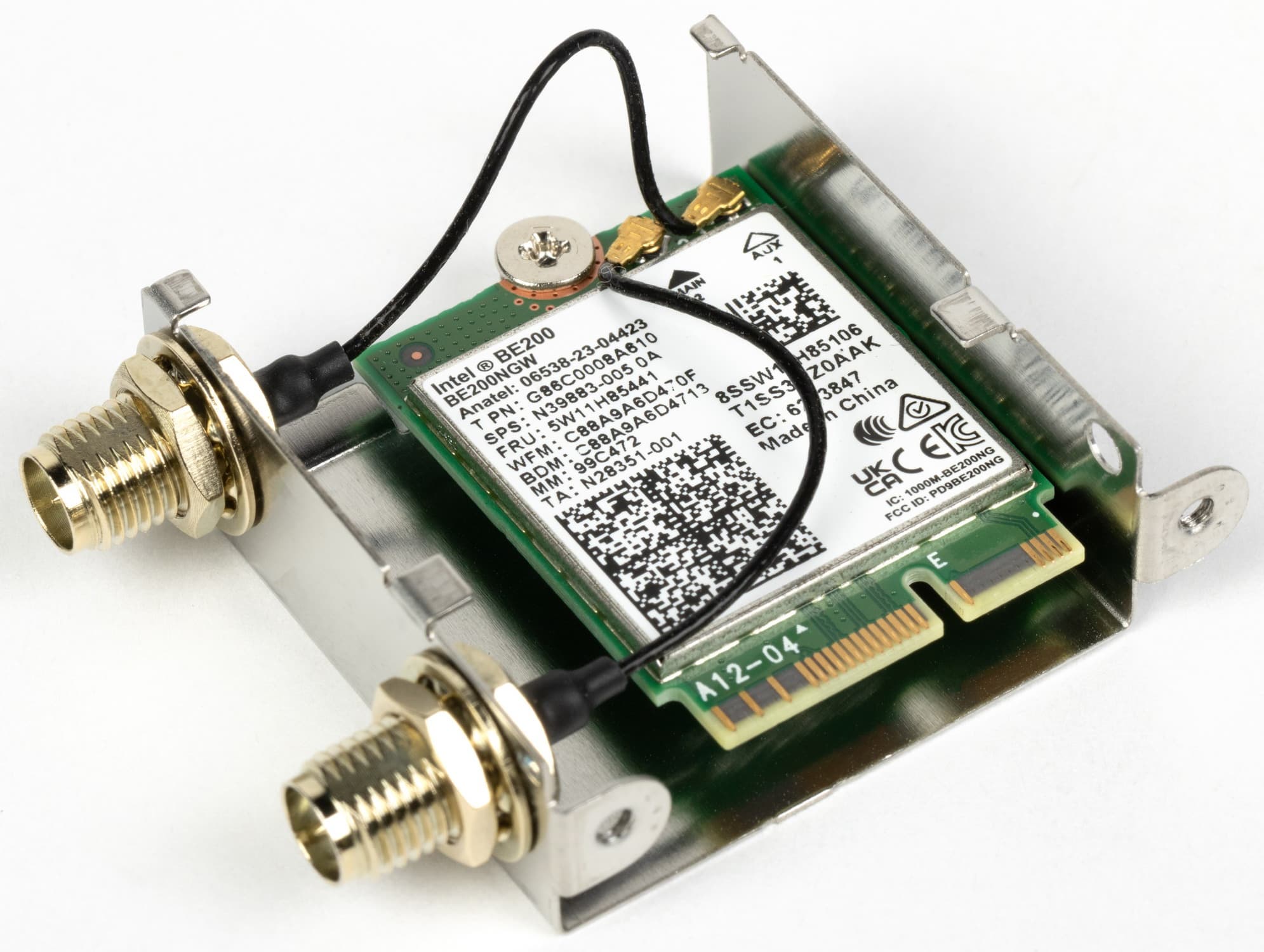

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

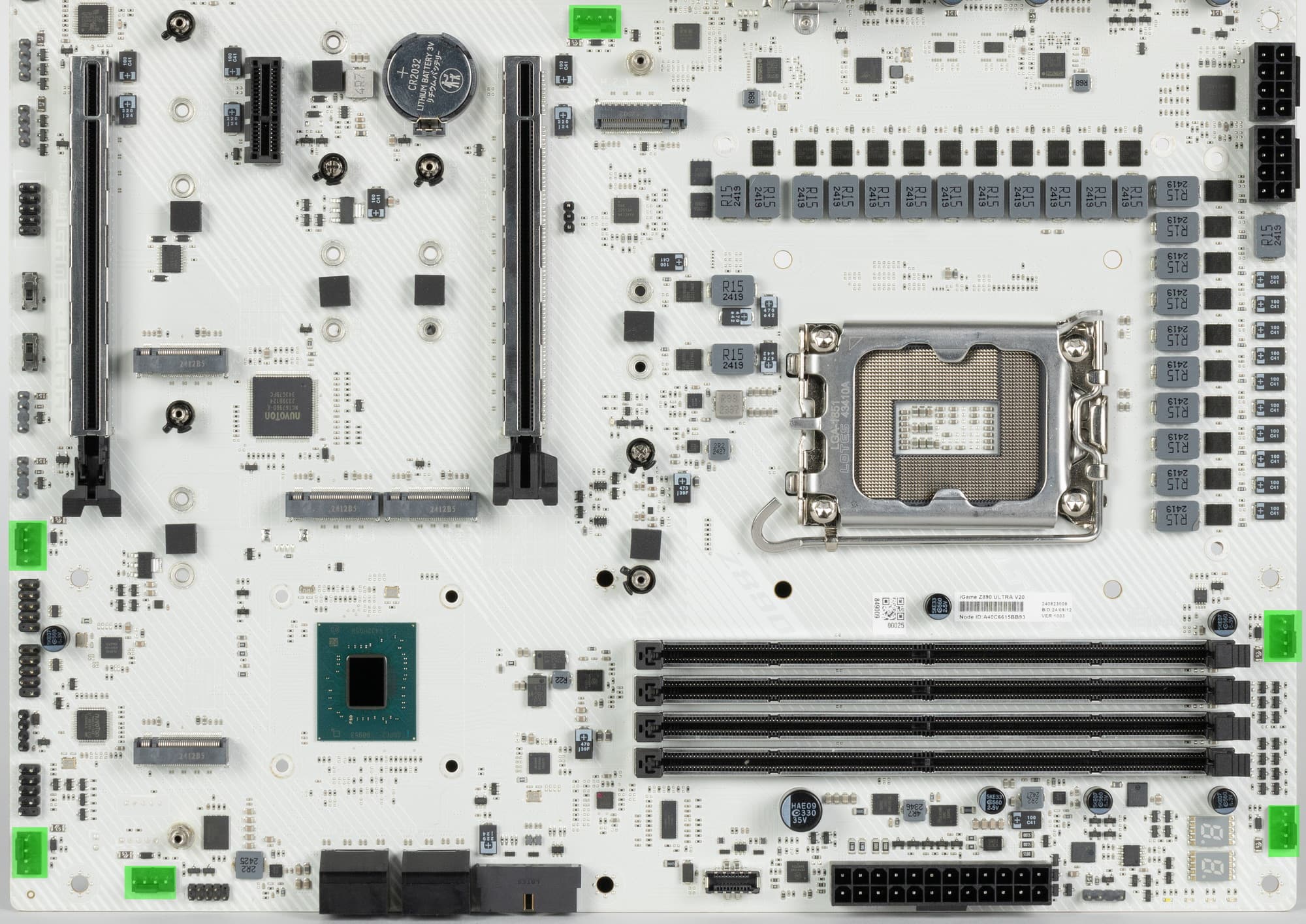

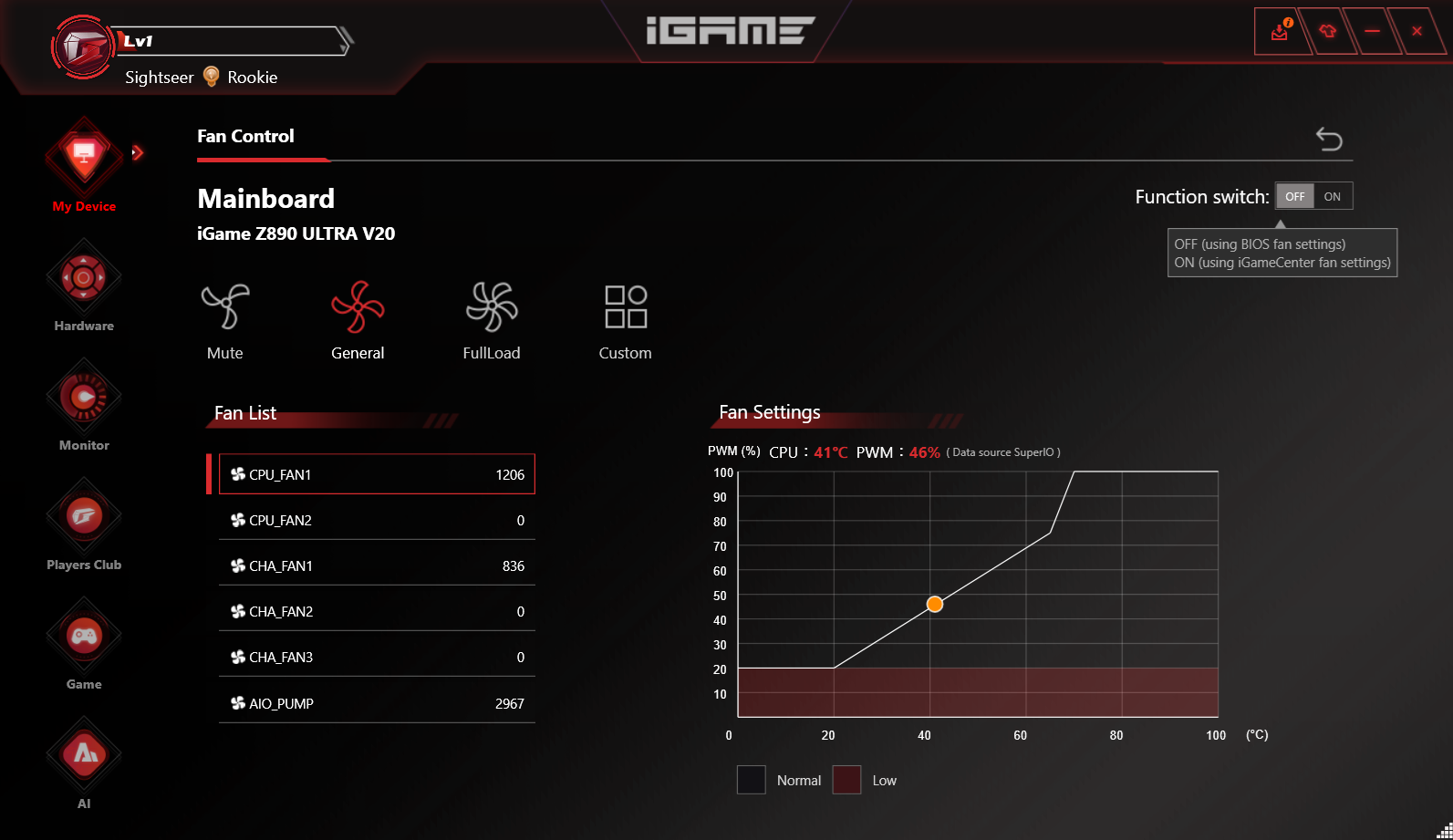

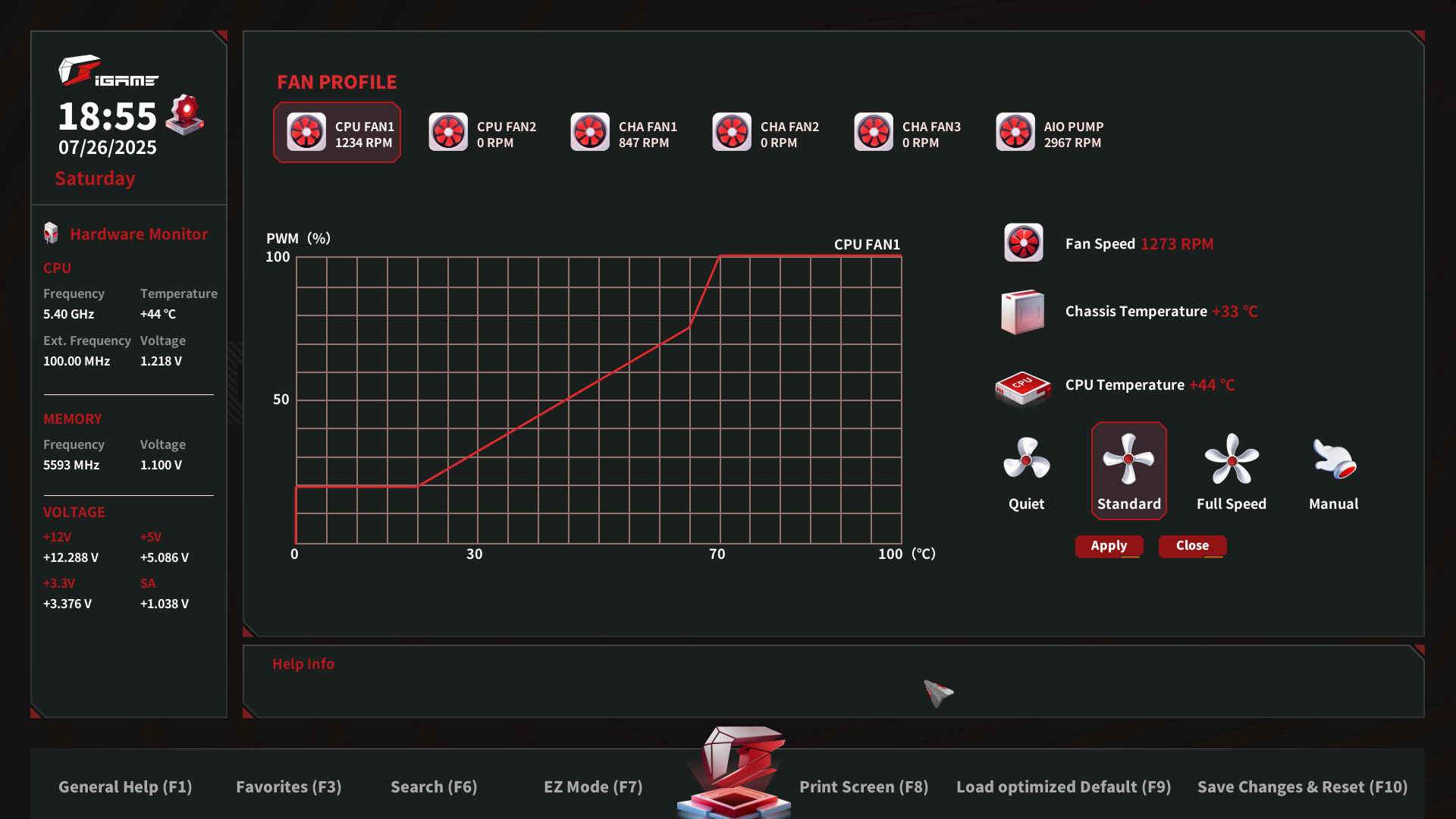

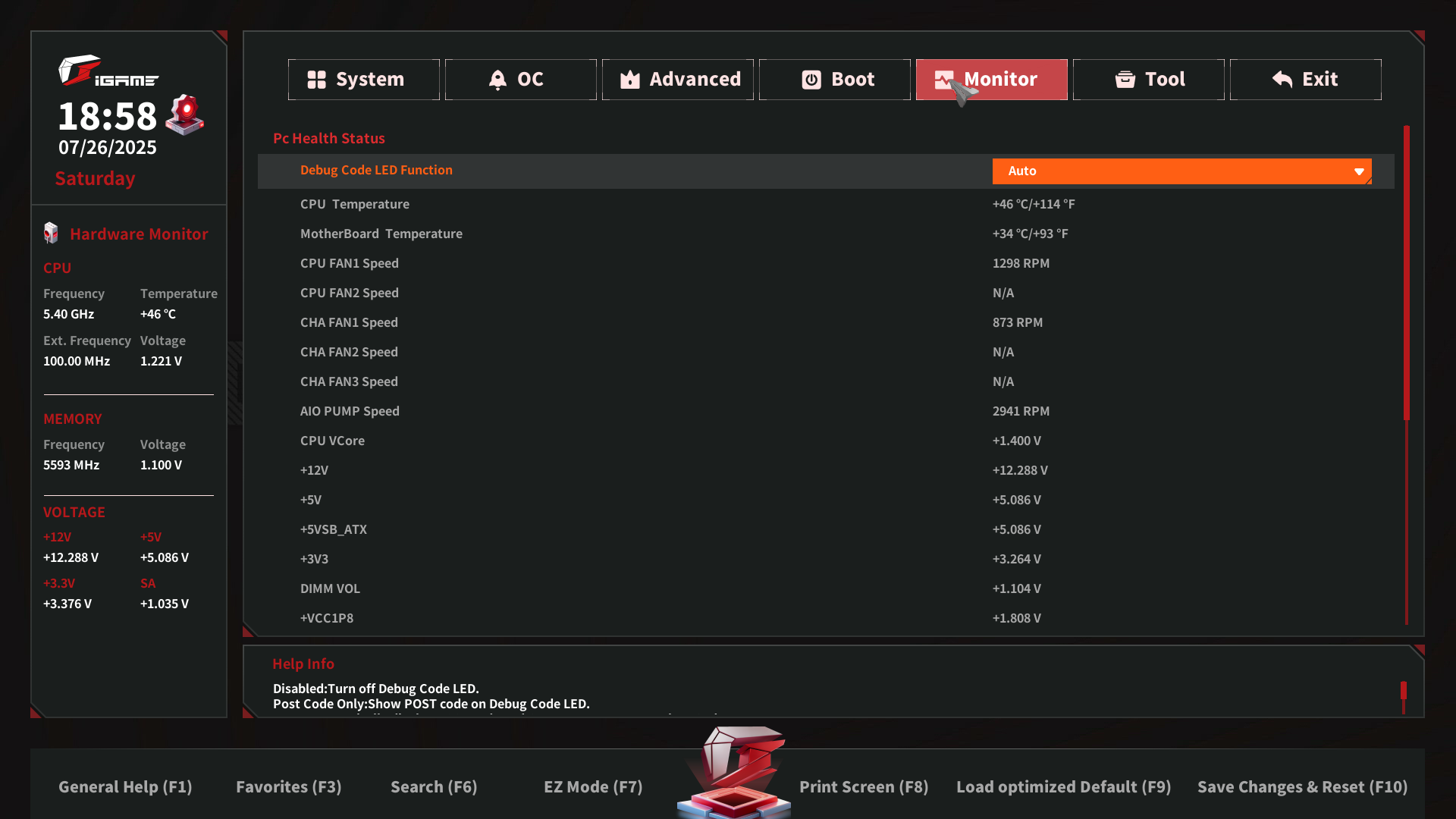

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт.

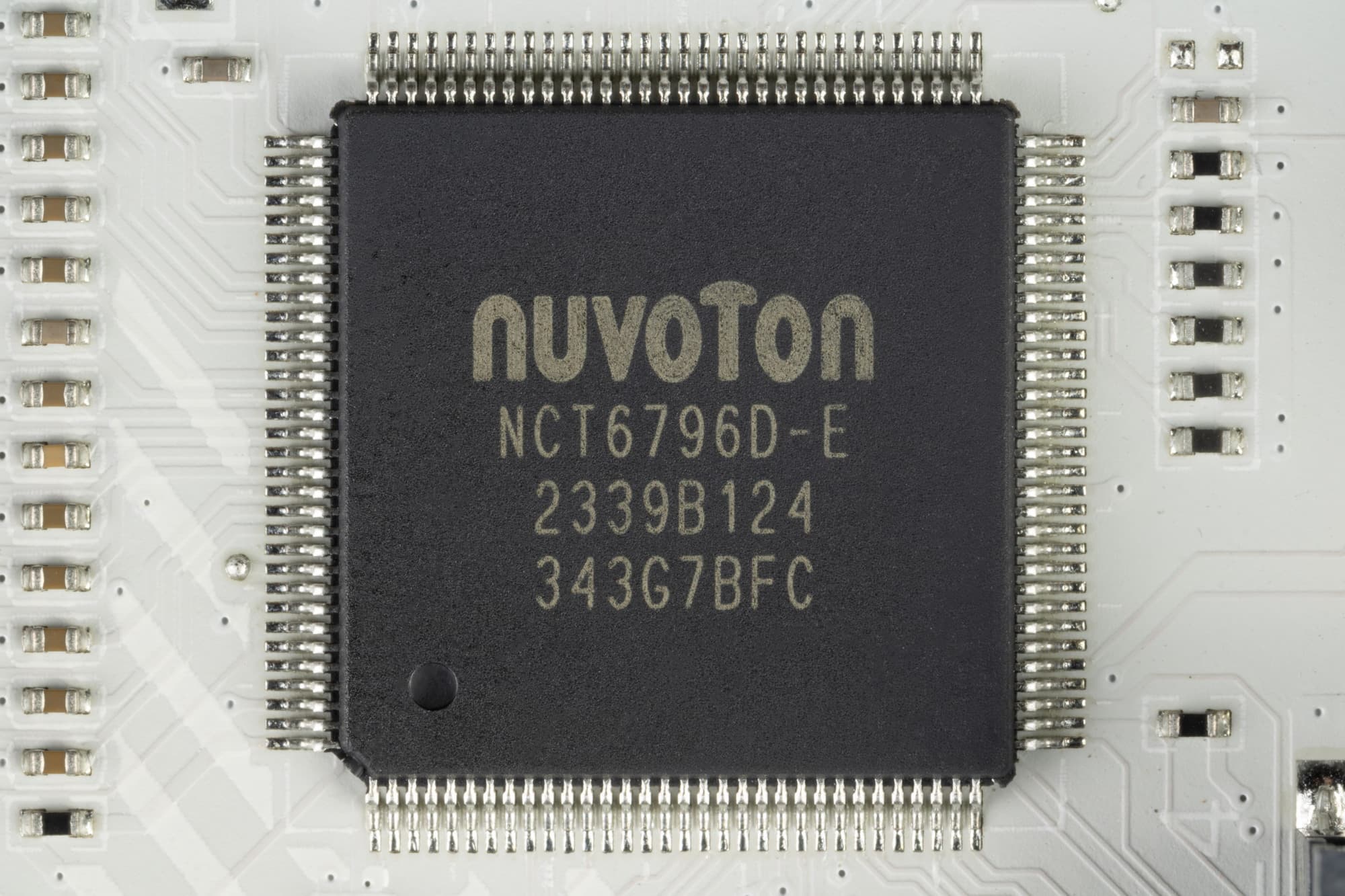

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6796.

Матплата имеет два гнезда вывода встроенной графики HDMI 2.0b и DP 1.4a,

Также мы помним про наличие двух гнезд Type-C с интерфейсом Thunderbolt 4, через которые можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

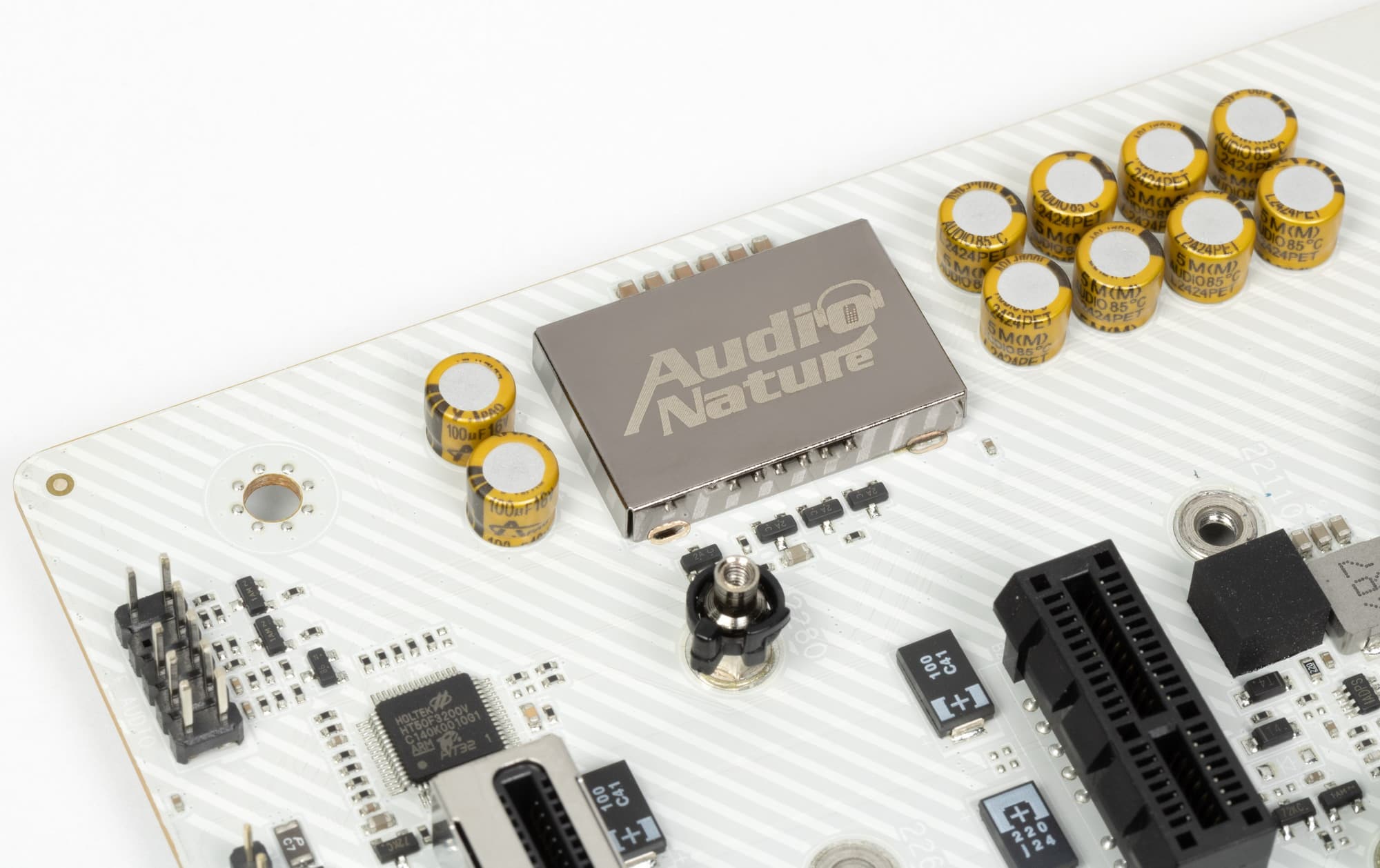

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

В схеме нет ни операционного усилителя, ни ЦАП. При этом в аудиоцепях платы применяются «аудиофильские» конденсаторы.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты 5 стандартных разъема по приему и выводу сигналов плюс оптический S/PDIF.

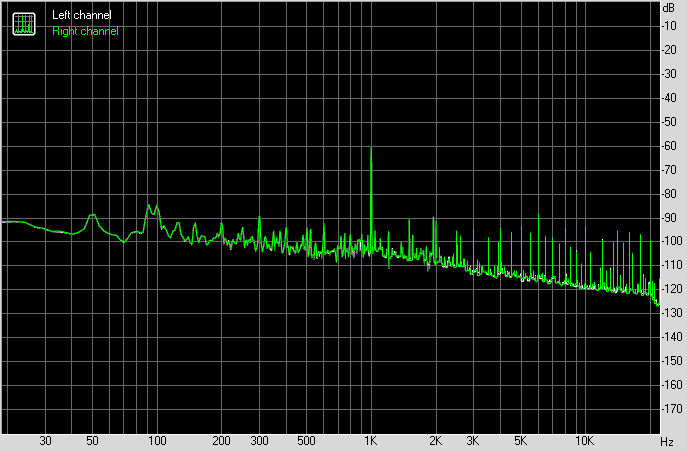

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Colorful iGame Z890 Ultra V20
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.01, -0.08	Отлично
Уровень шума, дБ (А)	-76.4	Средне
Динамические диапазон, дБ (А)	76.6	Средне
Гармонические искажения, %	0.011	Хорошо
Гармонические искажения + шум, дБ(A)	-70.5	Средне
Интермодуляционные искажения + шум, %	0.041	Хорошо
Взаимопроникновение каналов, дБ	-64.5	Средне
Интермодуляции на 10 кГц, %	0.037	Хорошо
Общая оценка		Хорошо

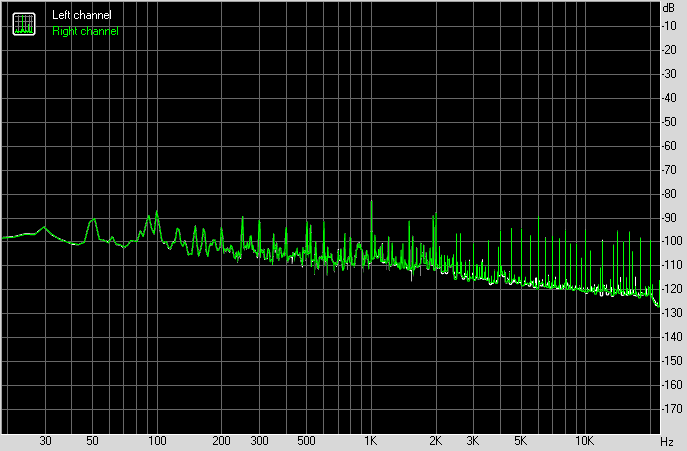

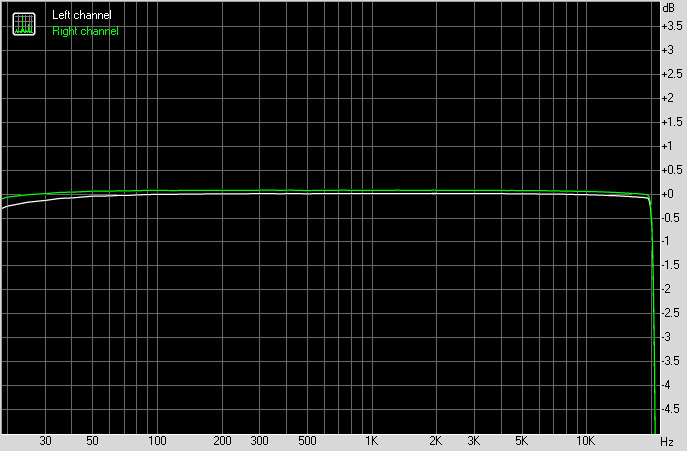

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.65, +0.01	-0.58, +0.08
От 40 Гц до 15 кГц, дБ	-0.08, +0.01	+0.02, +0.08

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-75.7	-75.7
Мощность RMS, дБ (A)	-76.4	-76.5
Пиковый уровень, дБ	-58.5	-59.0
Смещение DC, %	-0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+75.3	+75.3
Динамический диапазон, дБ (А)	+76.6	+76.6
Смещение DC, %	+0.00	-0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01120	0.01158
Гармонические искажения + шум , %	0.03471	0.03467
Гармонические искажения + шум (A-взвеш.), %	0.02981	0.02999

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.04107	0.04069
Интермодуляционные искажения + шум (A-взвеш.), %	0.03807	0.03779

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-63	-64
Проникновение на 1000 Гц, дБ	-64	-63
Проникновение на 10000 Гц, дБ	-65	-65

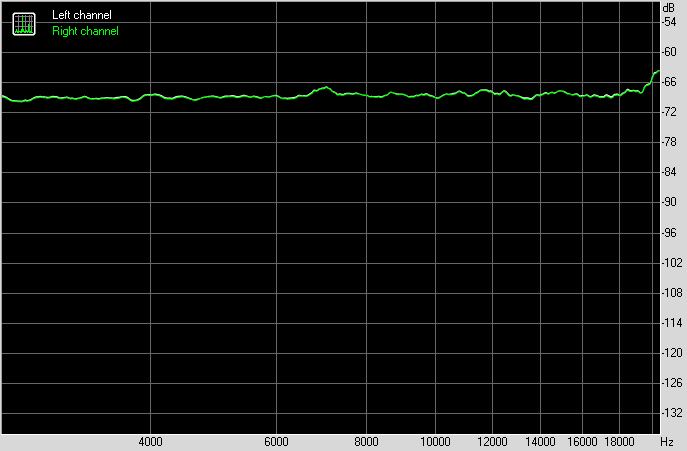

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.03570	0.03528
Интермодуляционные искажения + шум на 10000 Гц,	0.03555	0.03525
Интермодуляционные искажения + шум на 15000 Гц,	0.04132	0.04111

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

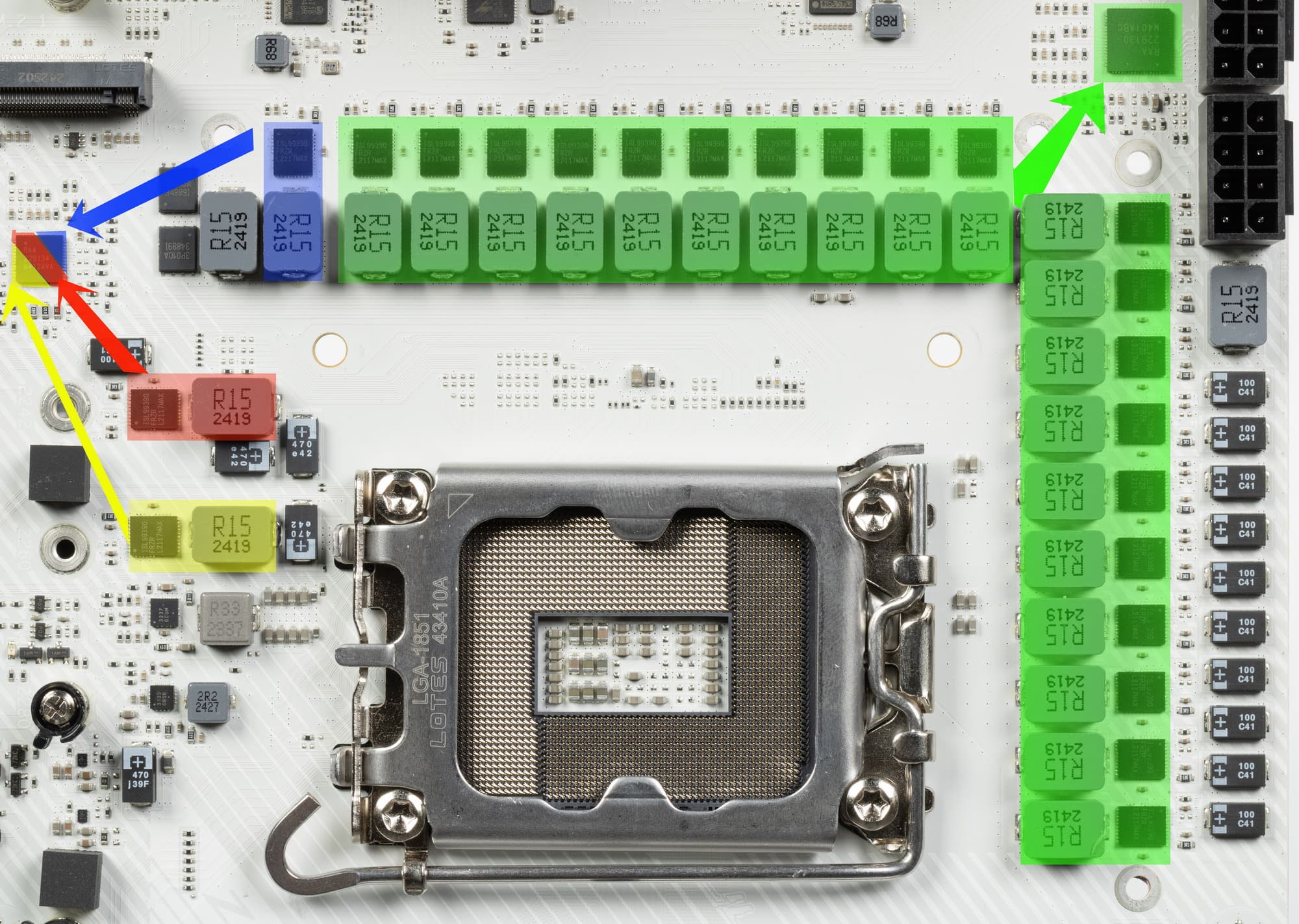

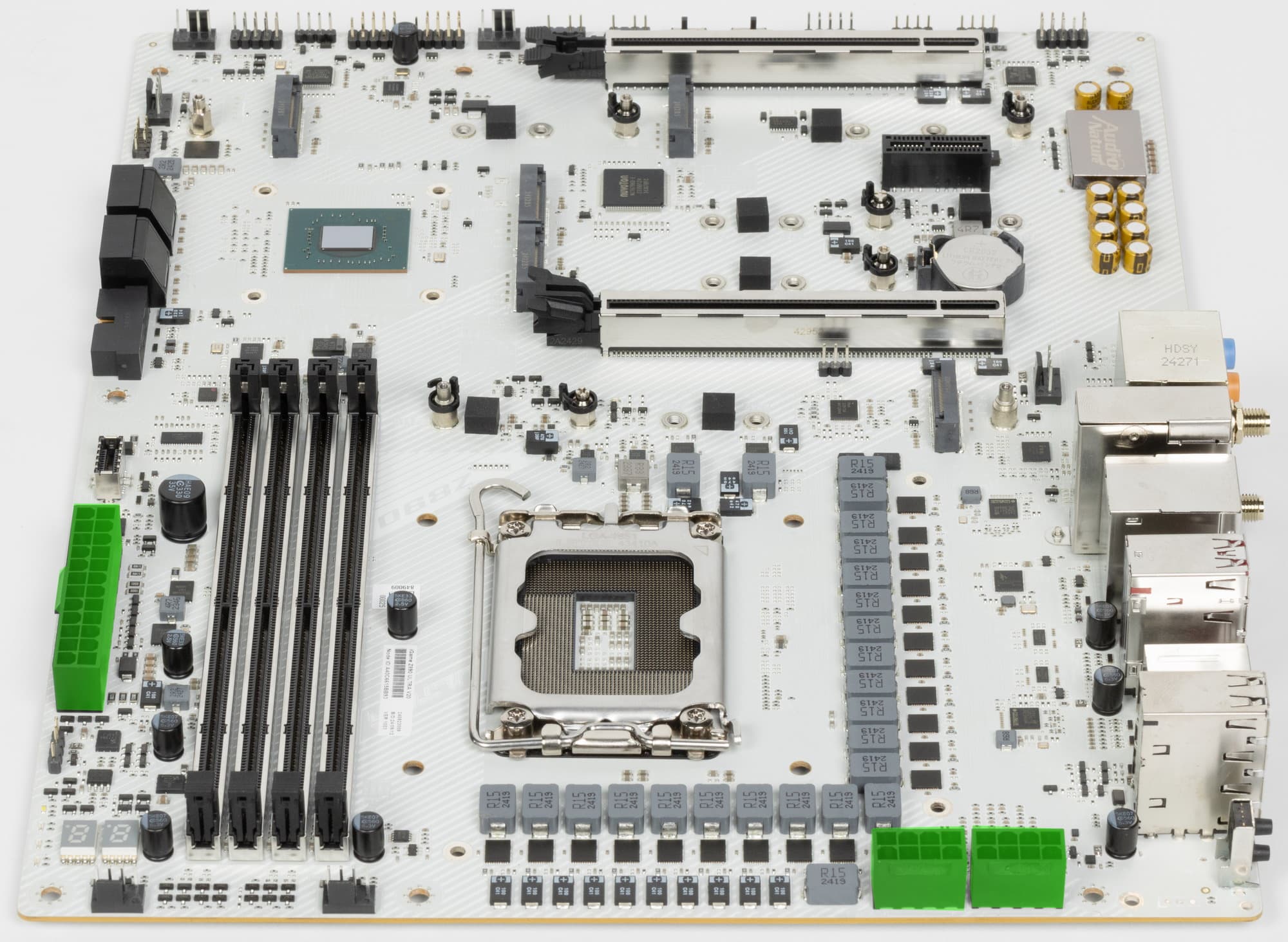

Схема питания процессора выполнена по схеме 20+1+1+1 (всего 23 фазы: 20 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 1 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

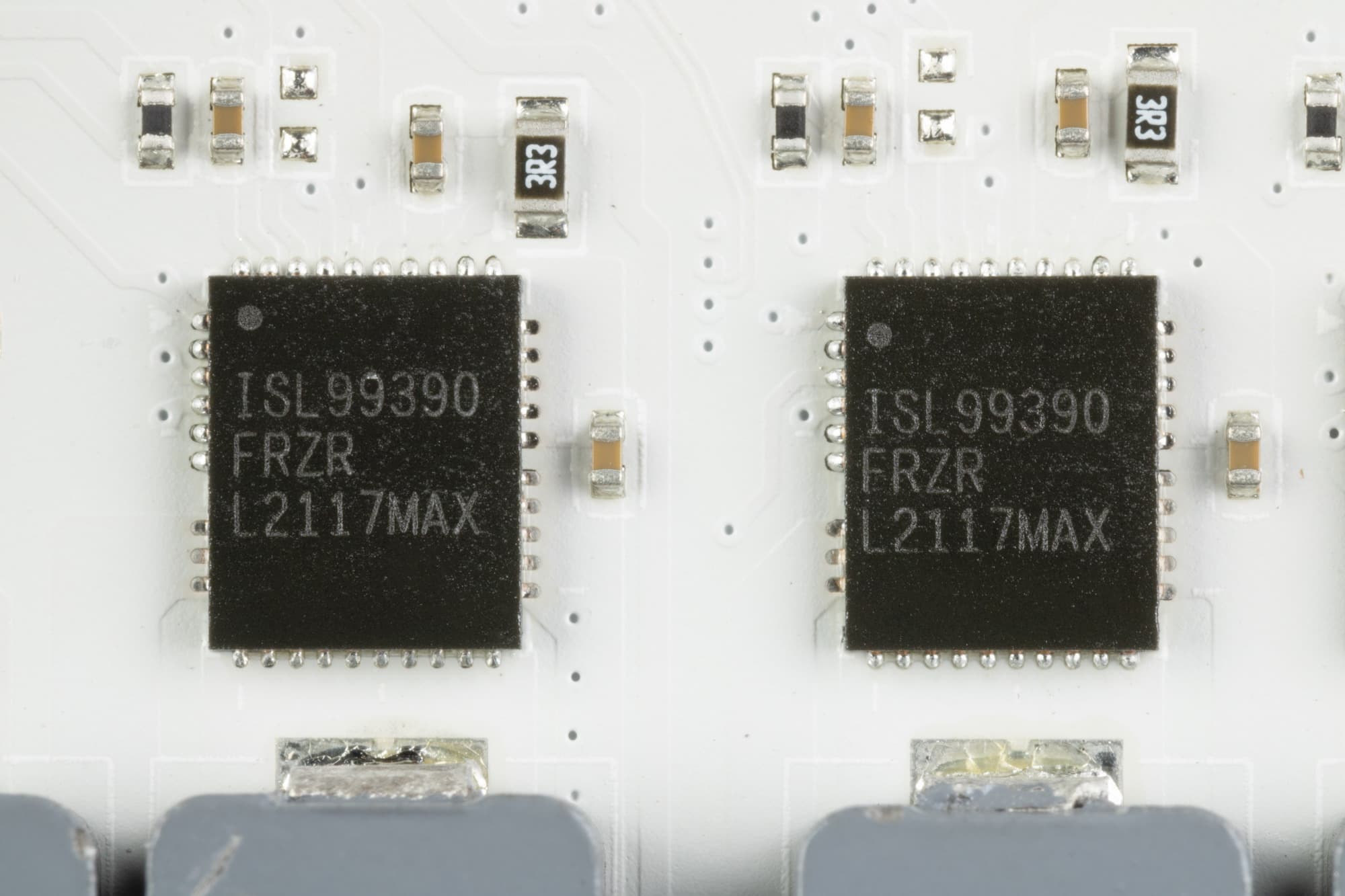

Каждый канал фазы VCore, VCCSA, iGPU и VNNAON имеет суперферритовый дроссель и ISL99390 DrMOS от Renesas на 90 А.

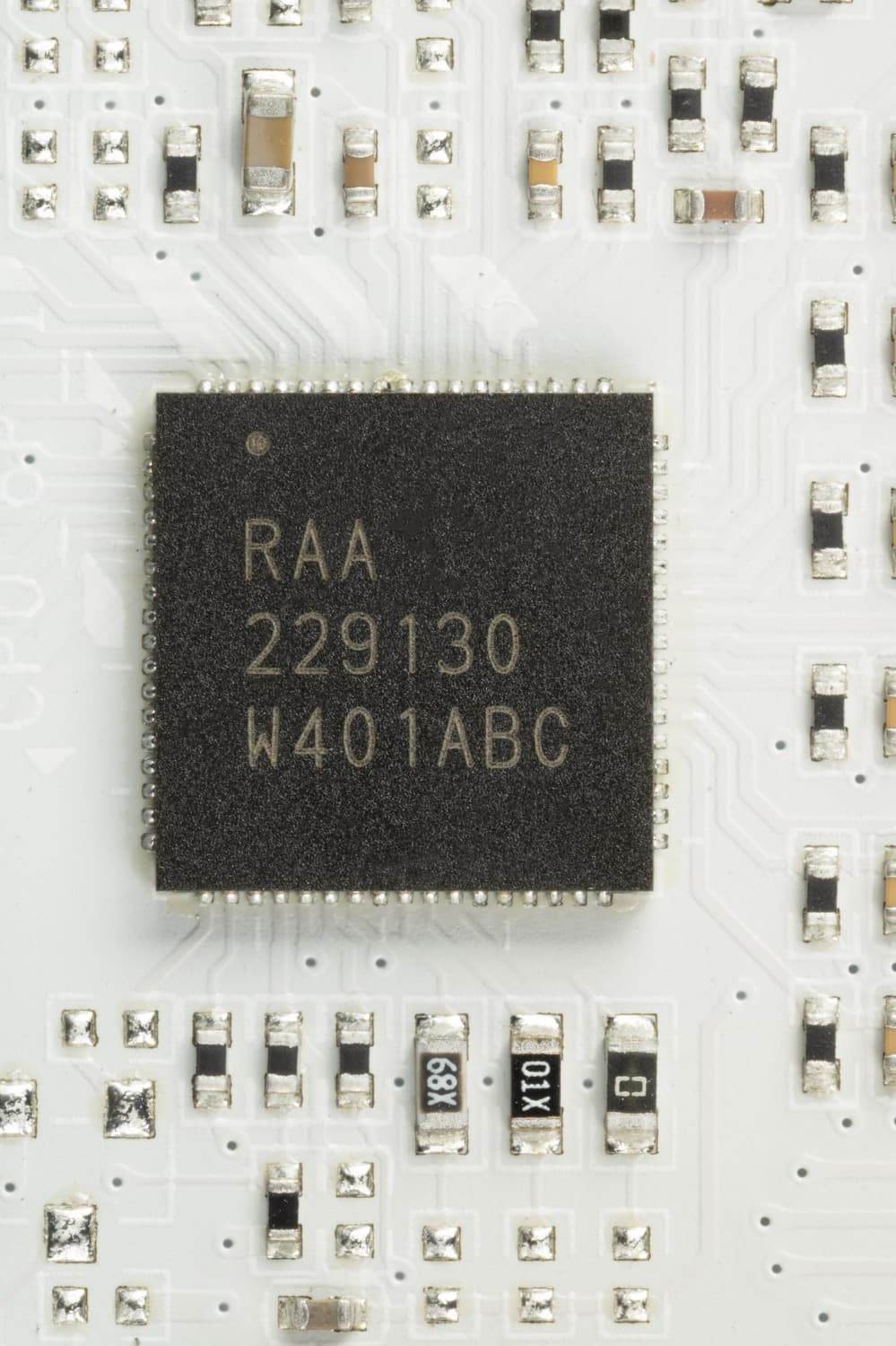

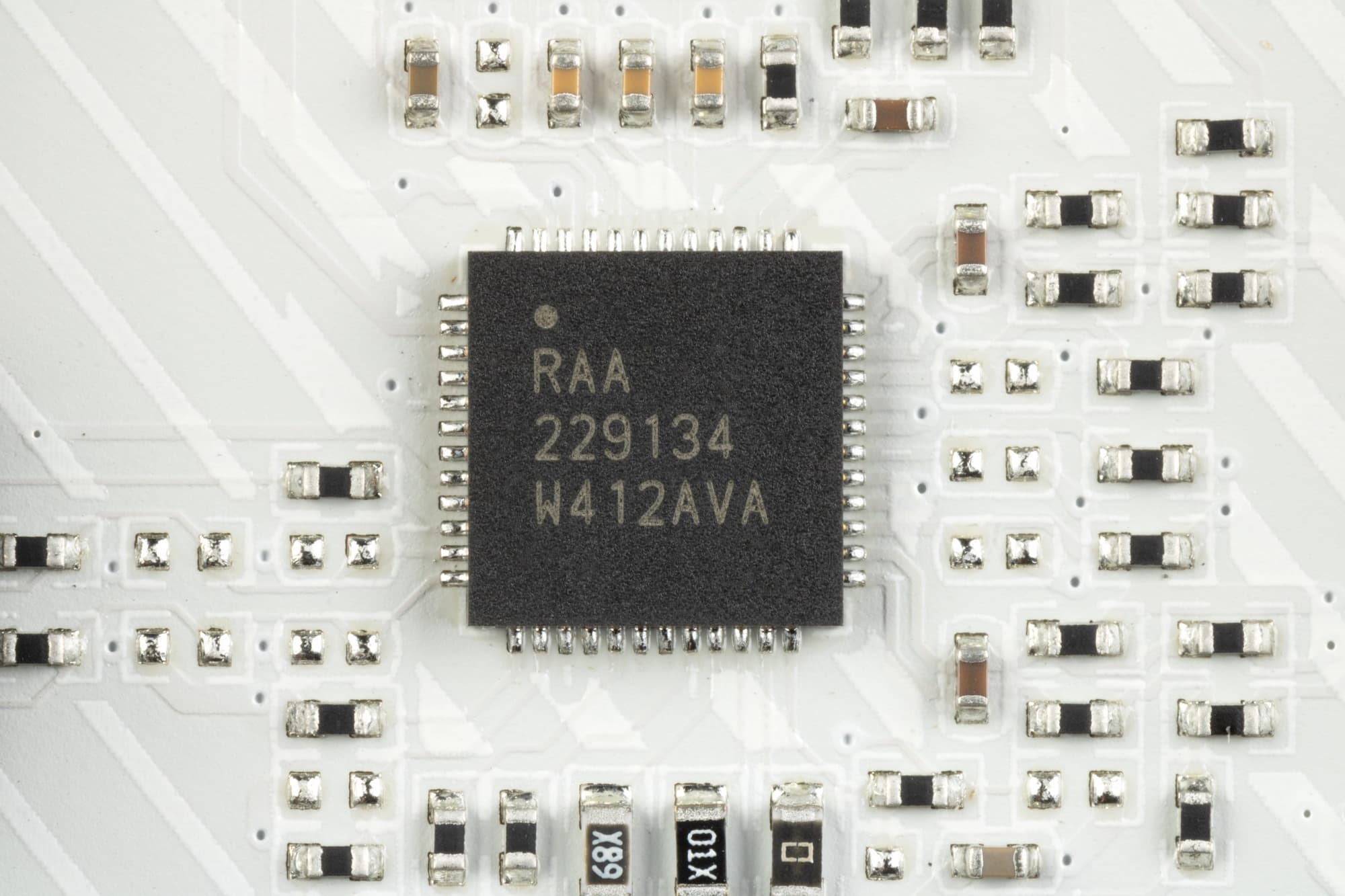

Управление схемой VCore возложено на ШИМ-контроллер RAA 229130 от Renesas (он поддерживает до 20 фаз).

Тремя схемами питания VCCSA, iGPU и VNNAON управляет ШИМ-контроллер RAA 229134 (Renesas).

Теперь про охлаждение.

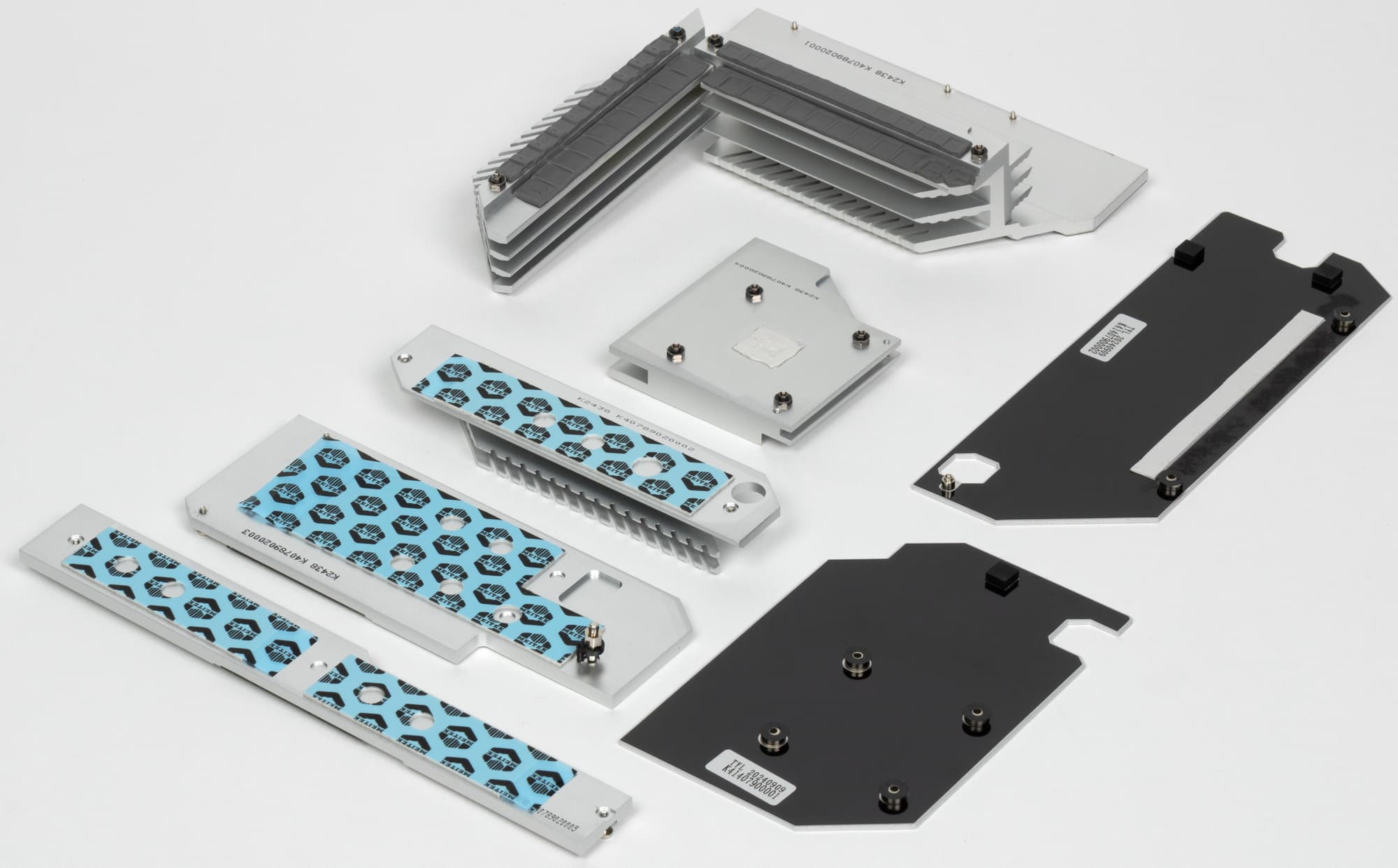

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

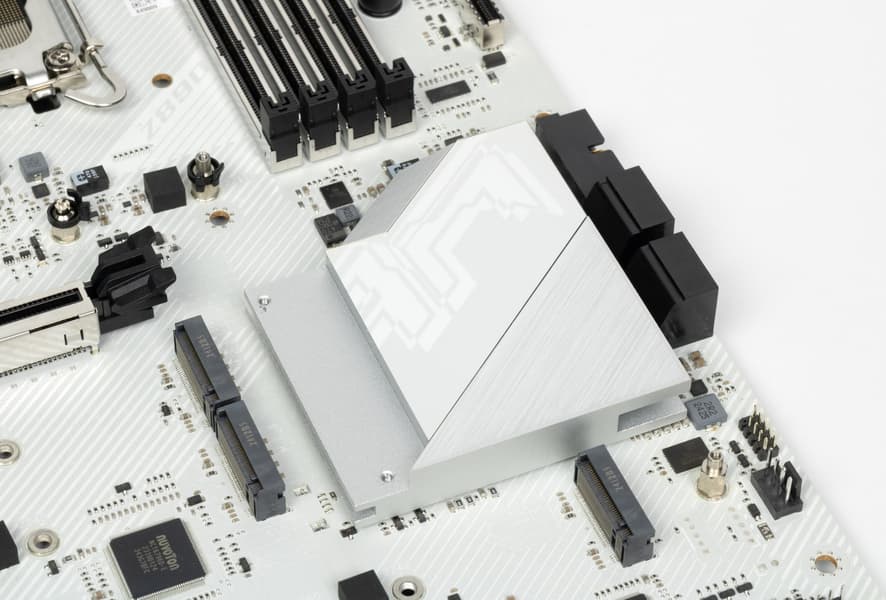

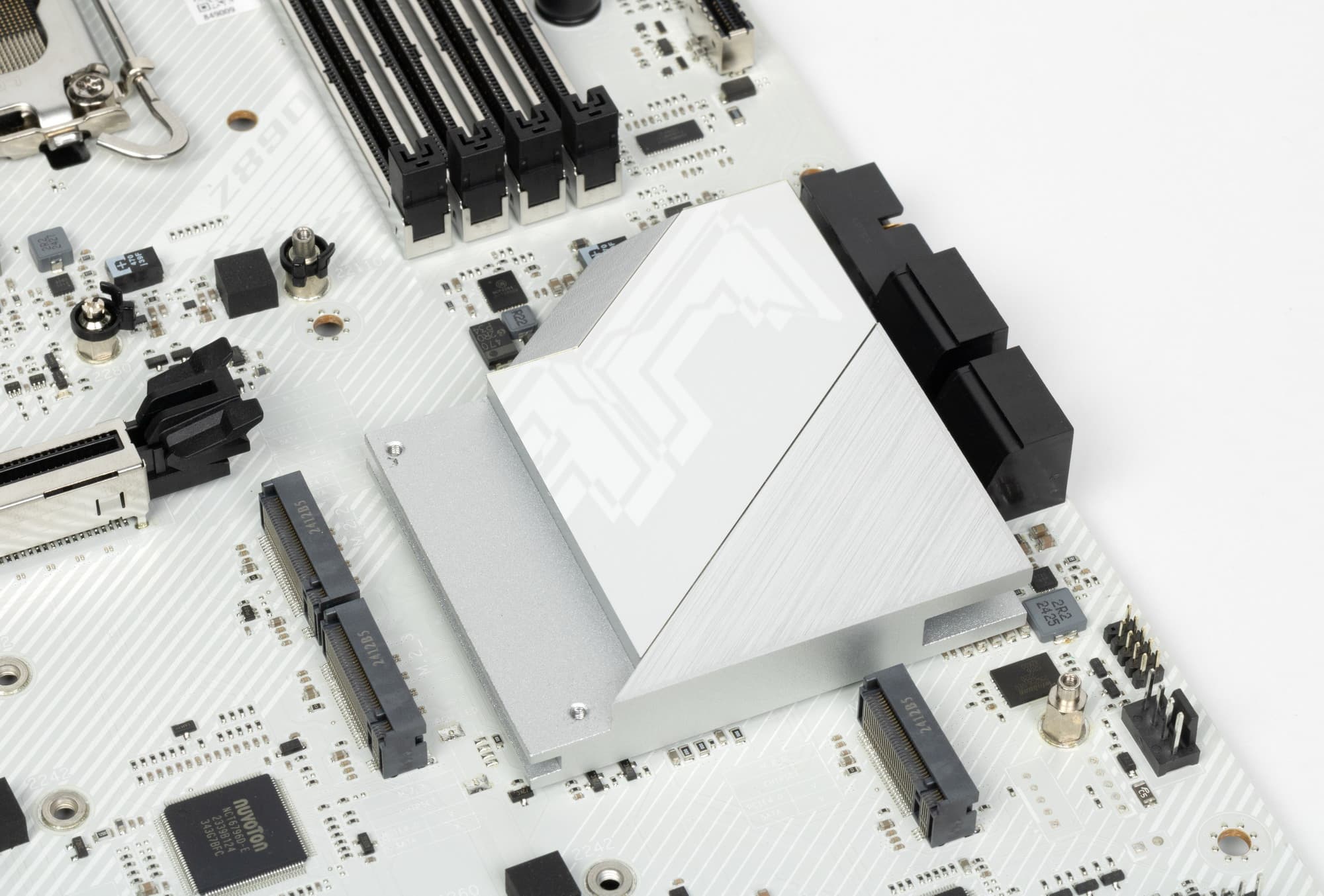

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

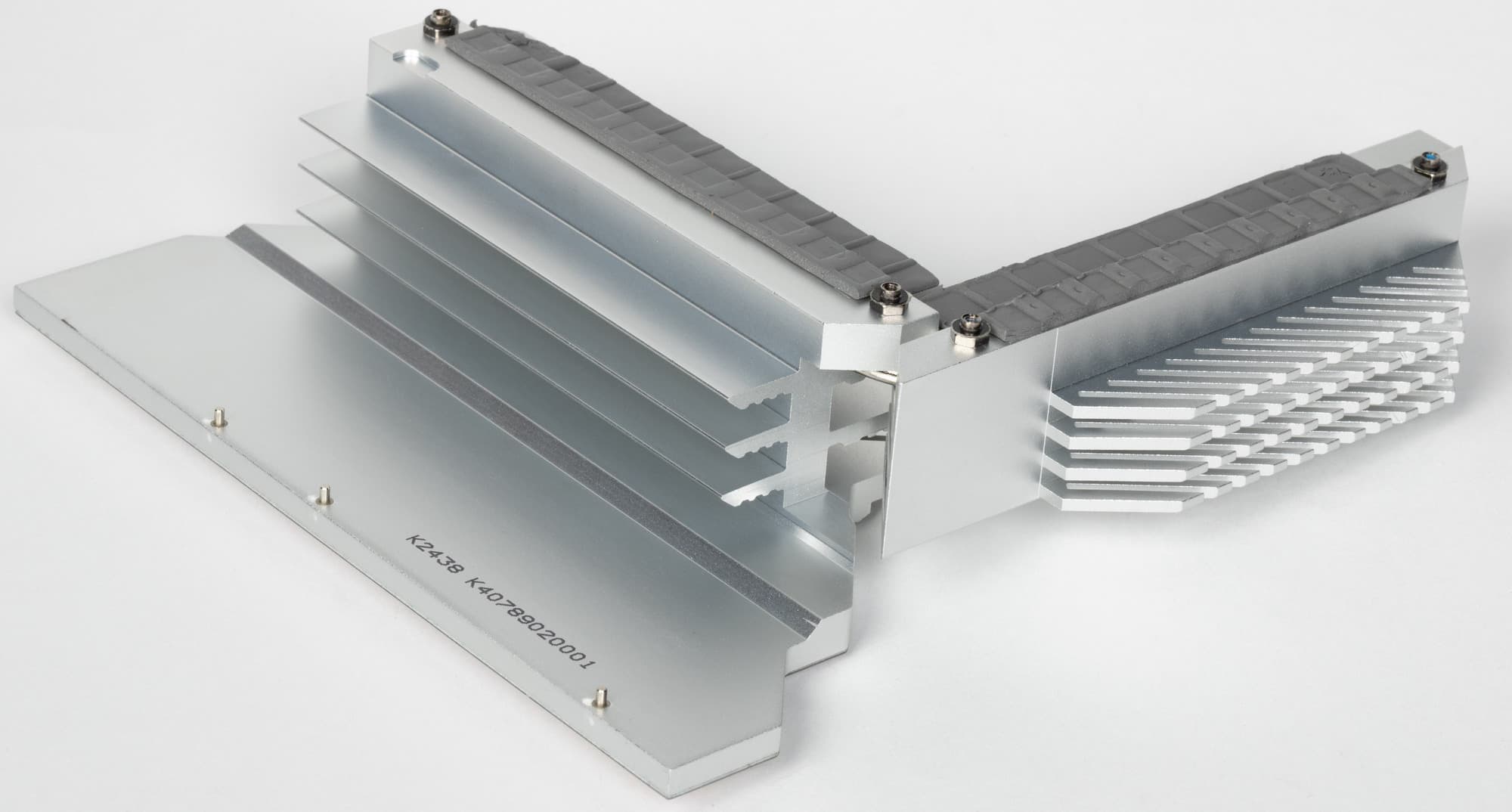

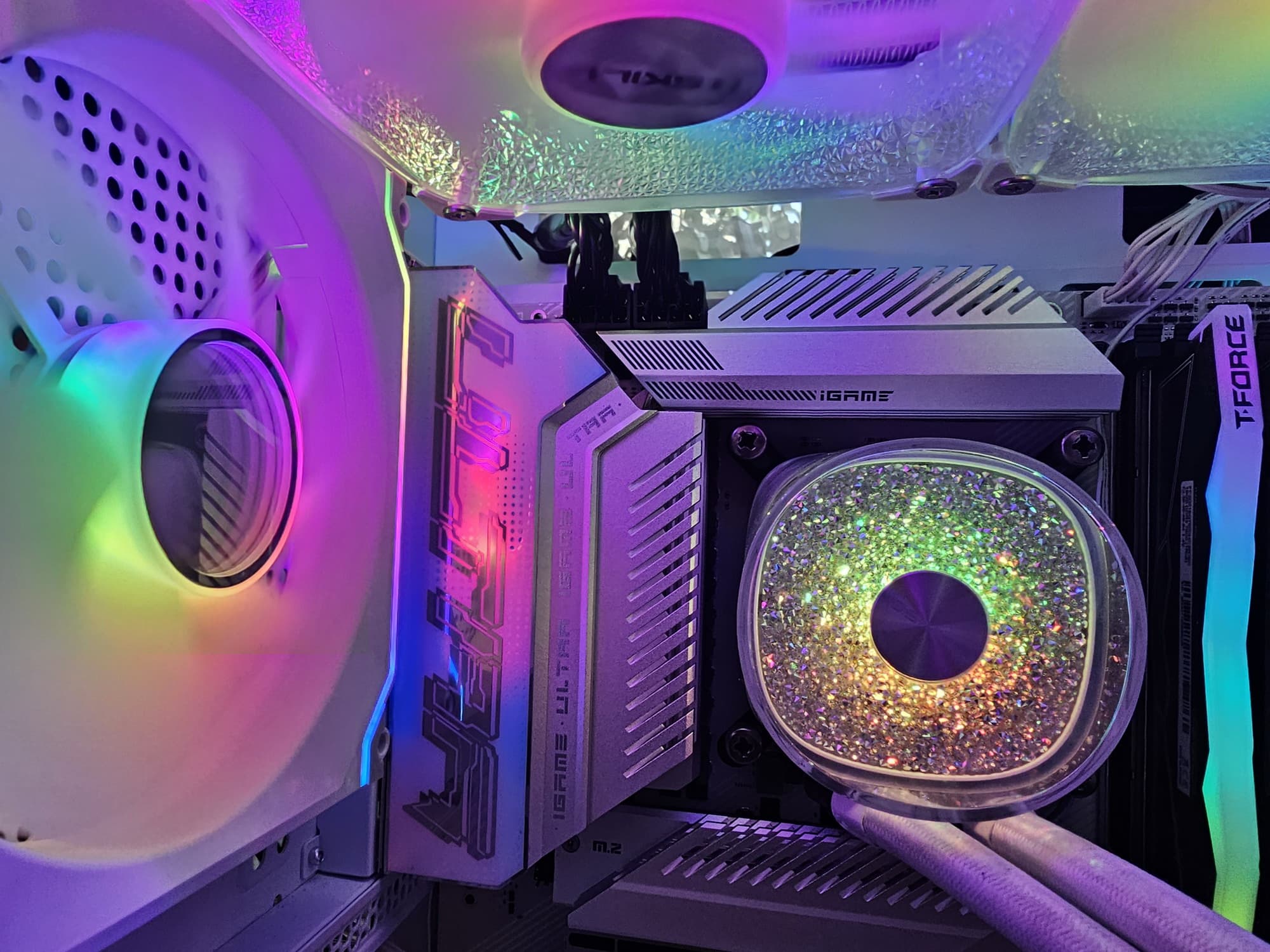

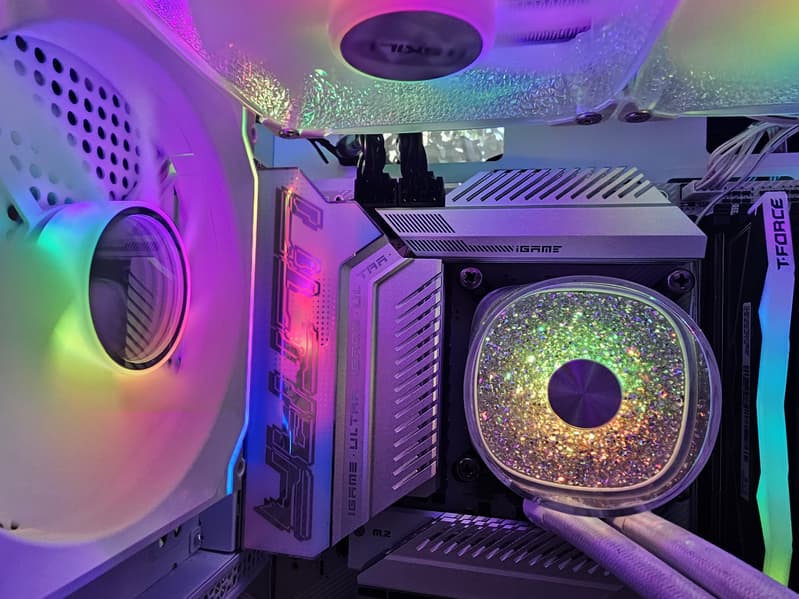

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный лазерной гравировкой.

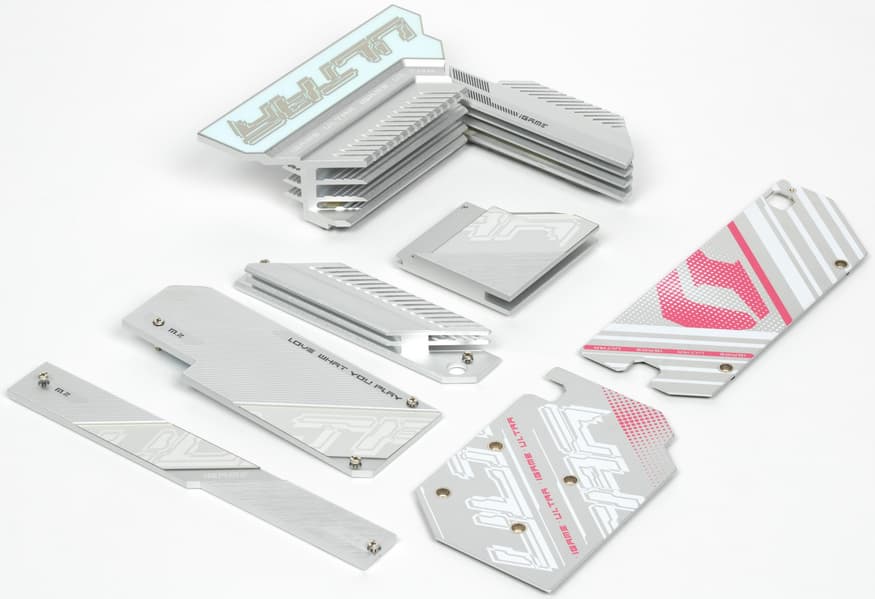

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — общие по-парно.

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит и нагрев модулей памяти может вырасти.

Напомню, что материнская плата имеет бэкплейт в виде двух небольших сегментов.

Подсветка

Все о внешней красоте

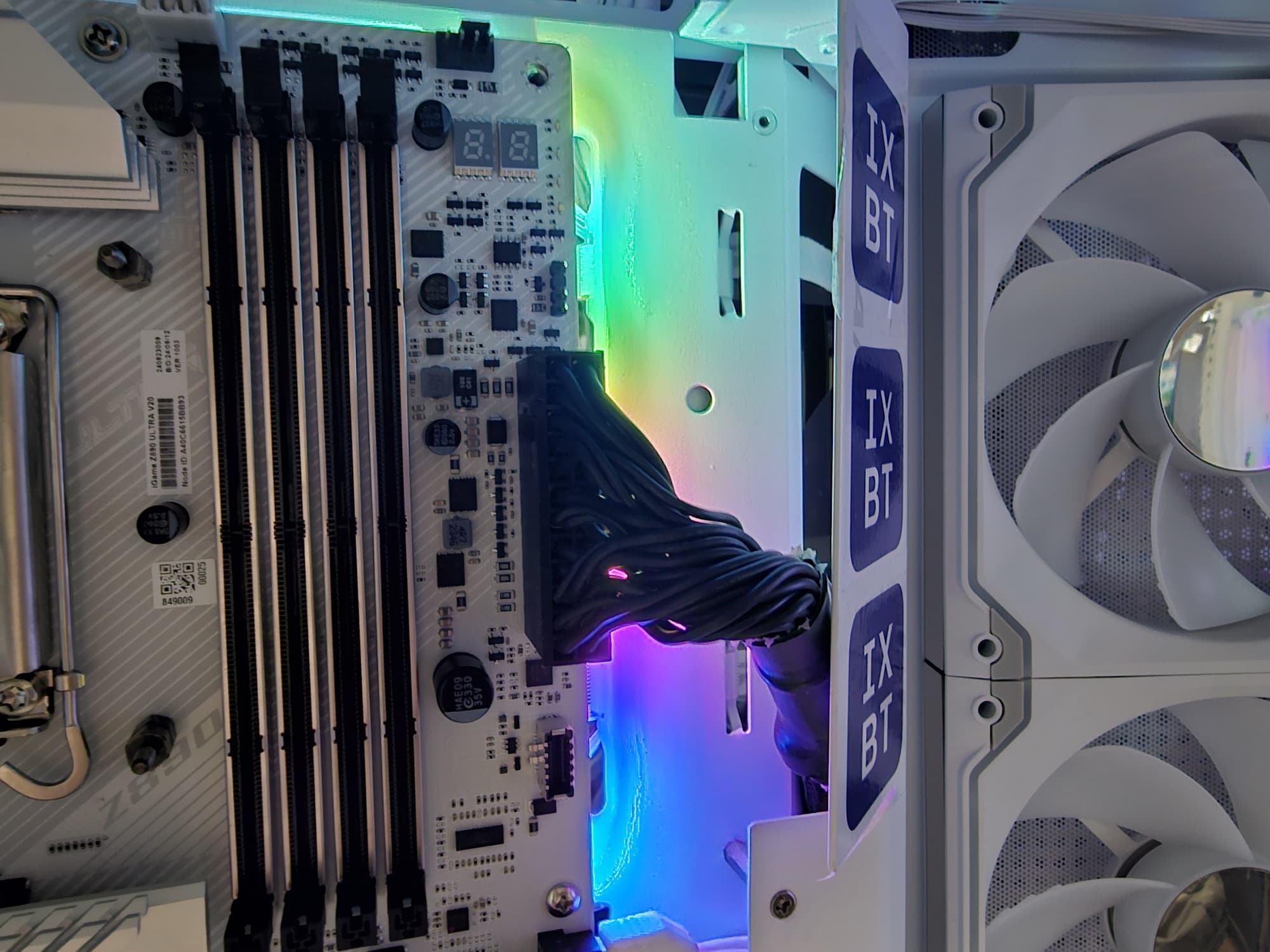

В данном случае эффекты подсветки на самой плате создаются светодиодами, расположенными с тыльной стороны платы вдоль правой длинной стороны. Так же мы помним про 4 разъемa для подключения внешней подсветки.

Кому не нравится — всегда подсветку можно выключить через то же ПО.

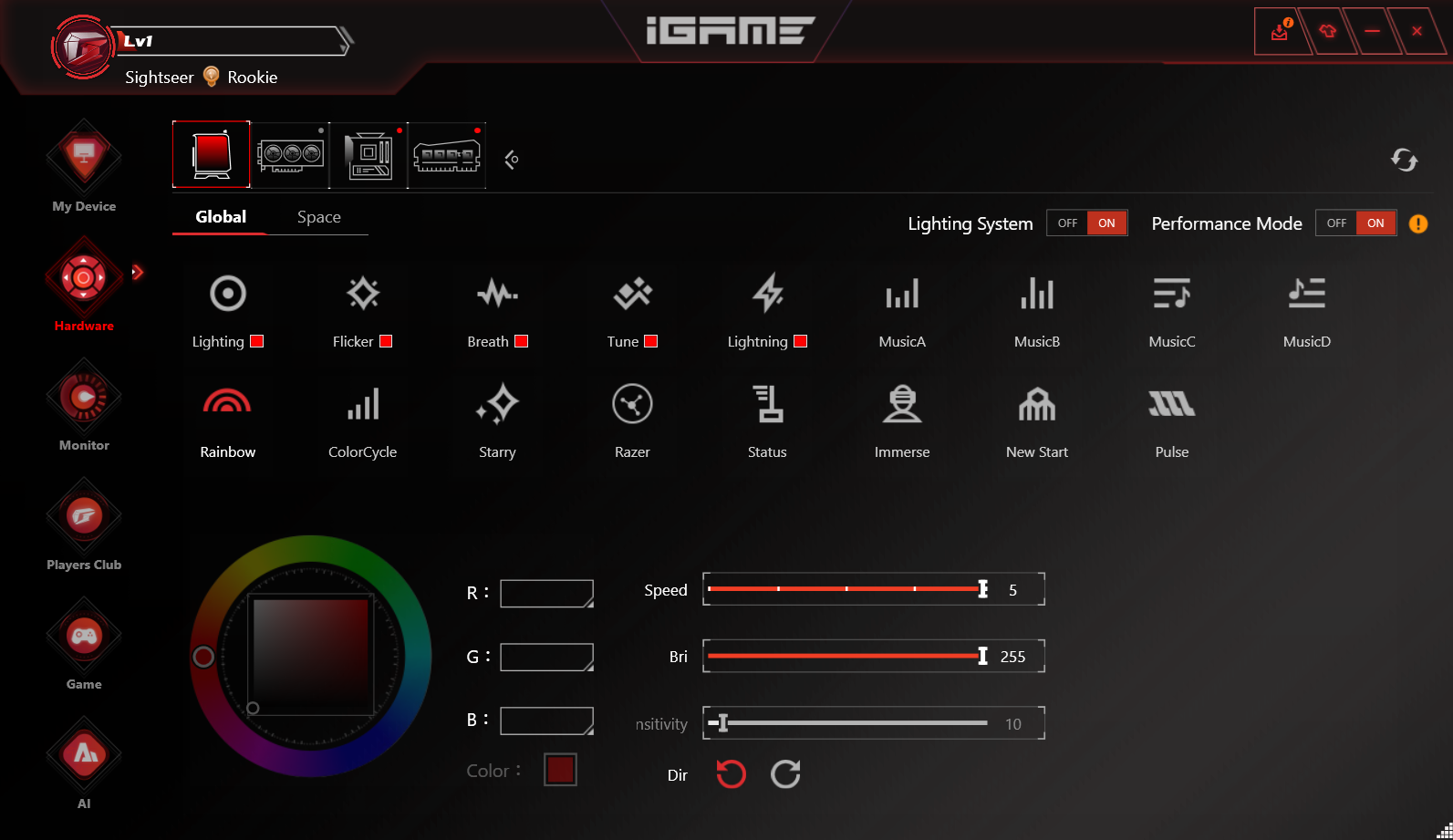

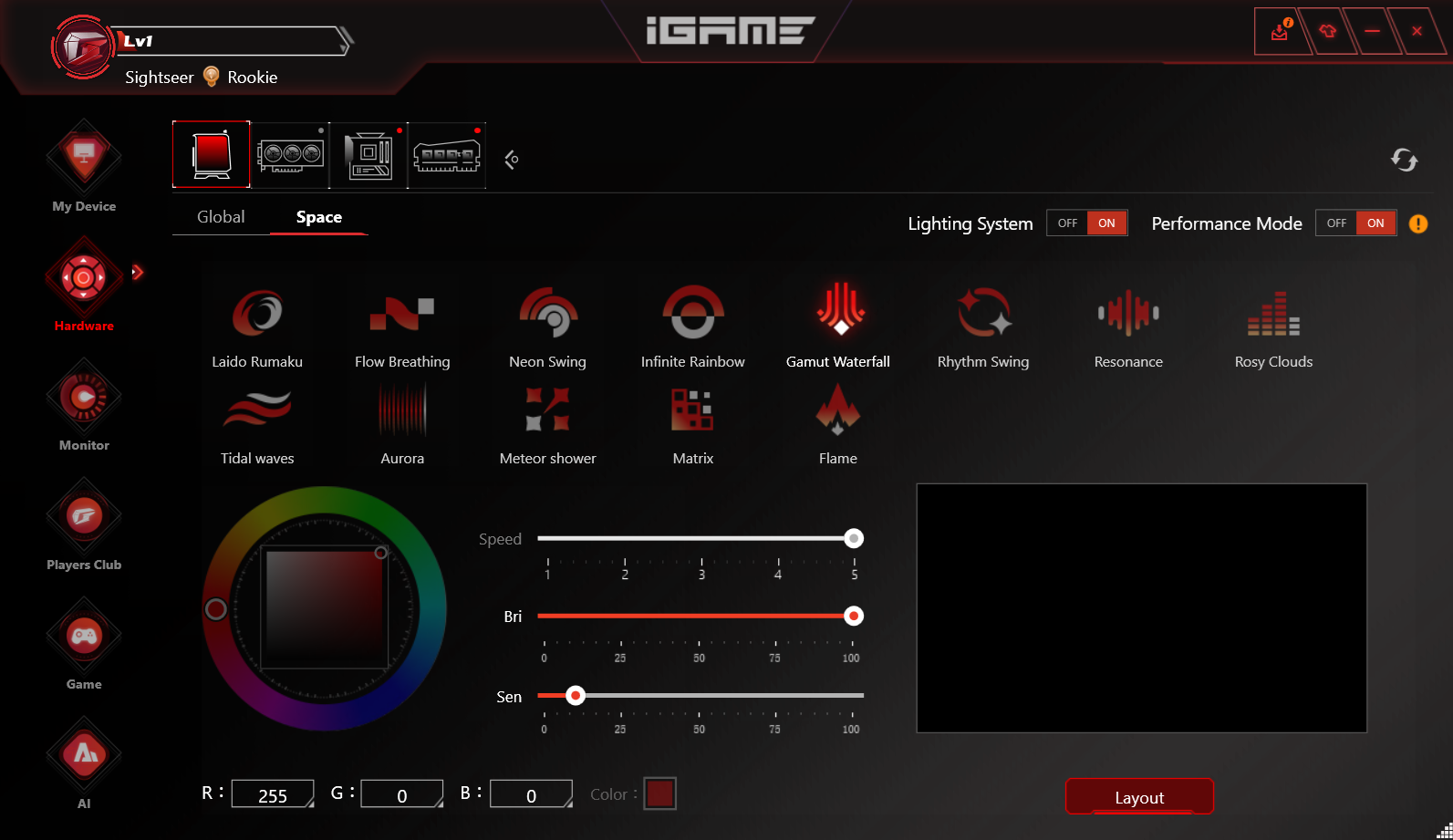

Управление подсветкой осуществляется с помощью утилиты Lighting System, входящей в состав ПО iGame Center.

Программное обеспечение под Windows

Фирменное ПО Colorful

Все программное обеспечение можно скачать с сайта производителя Colorful.com.

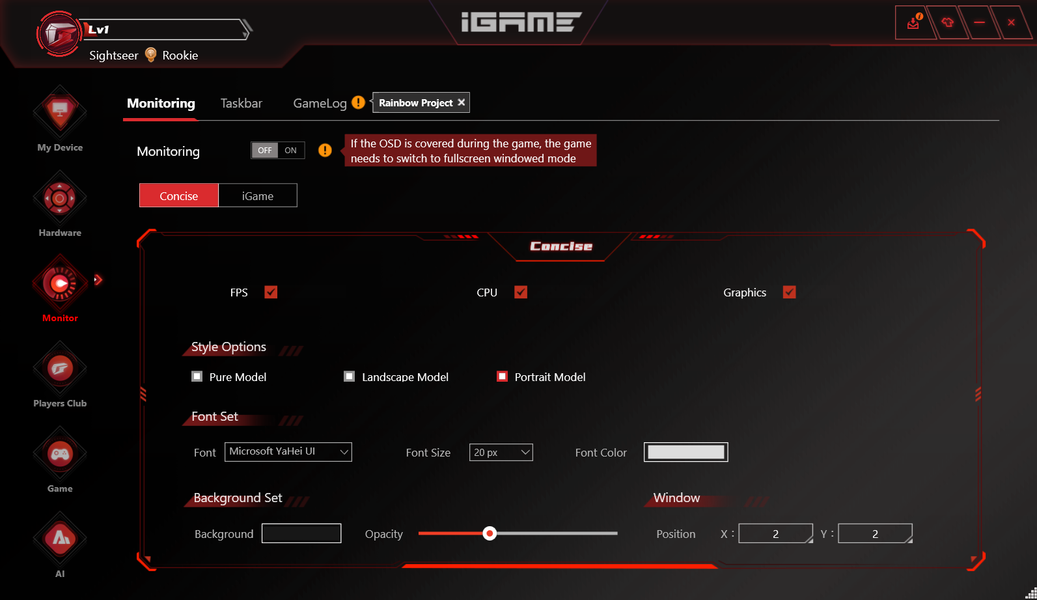

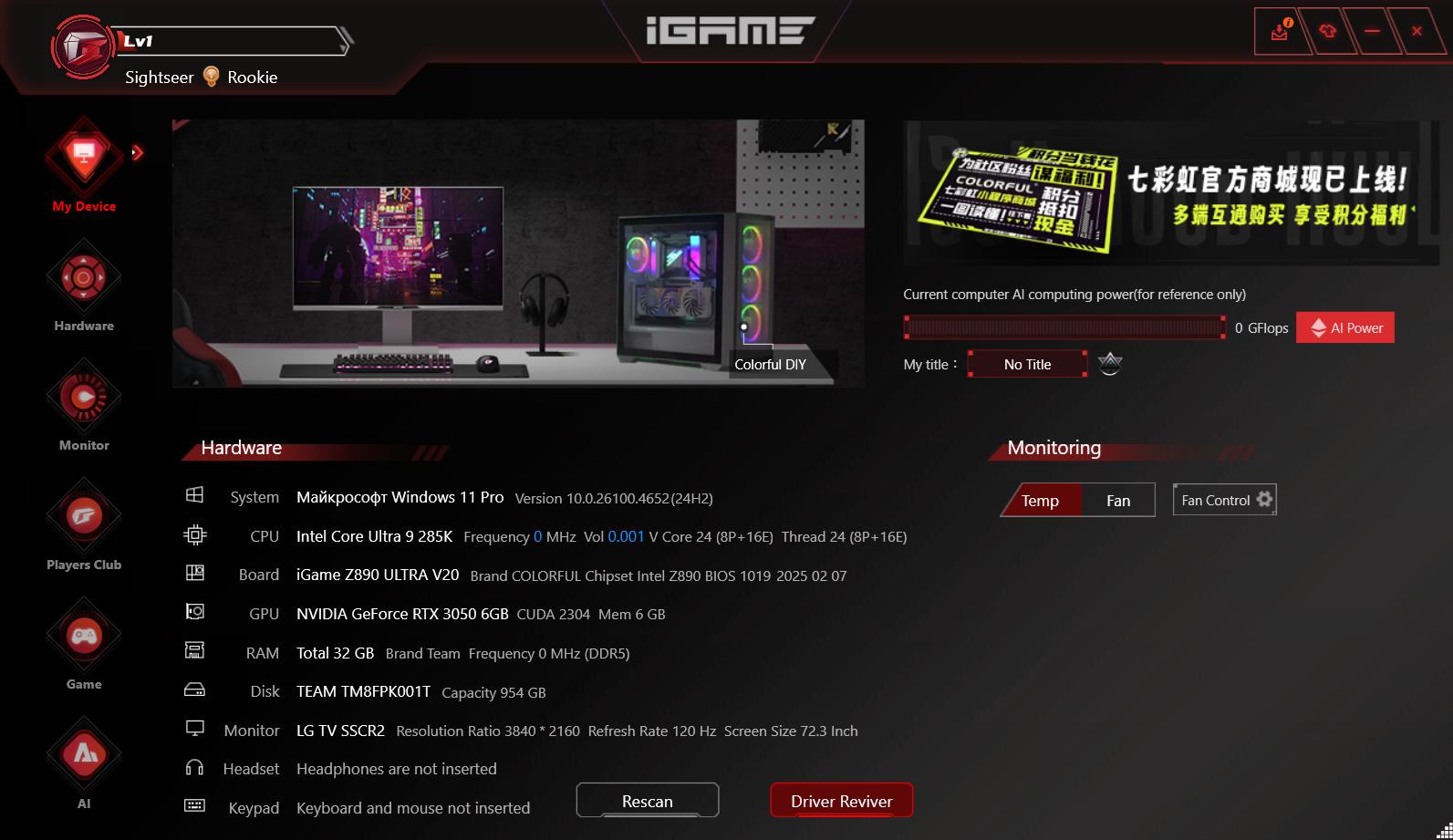

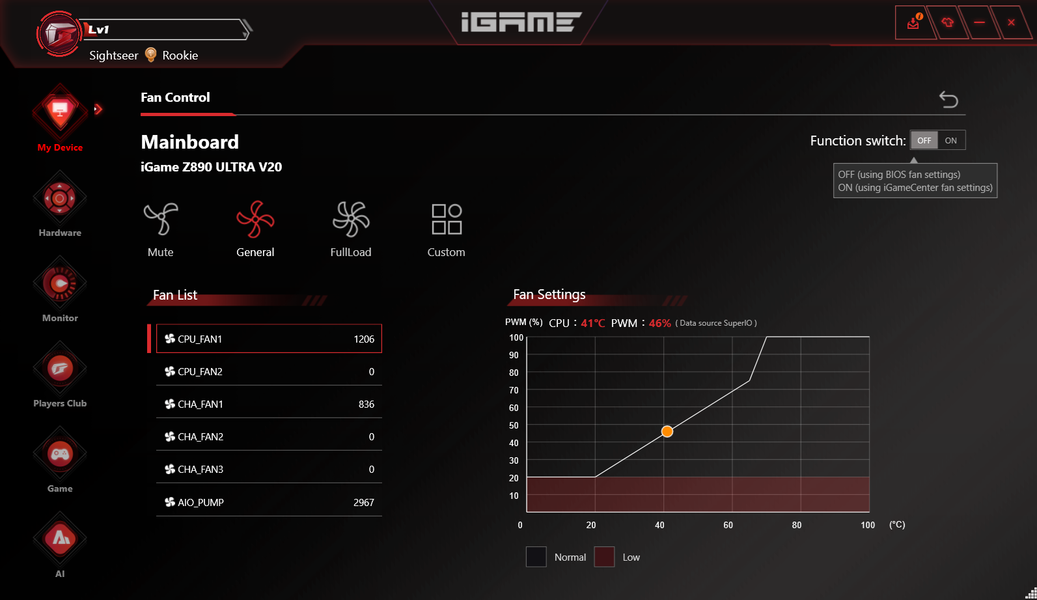

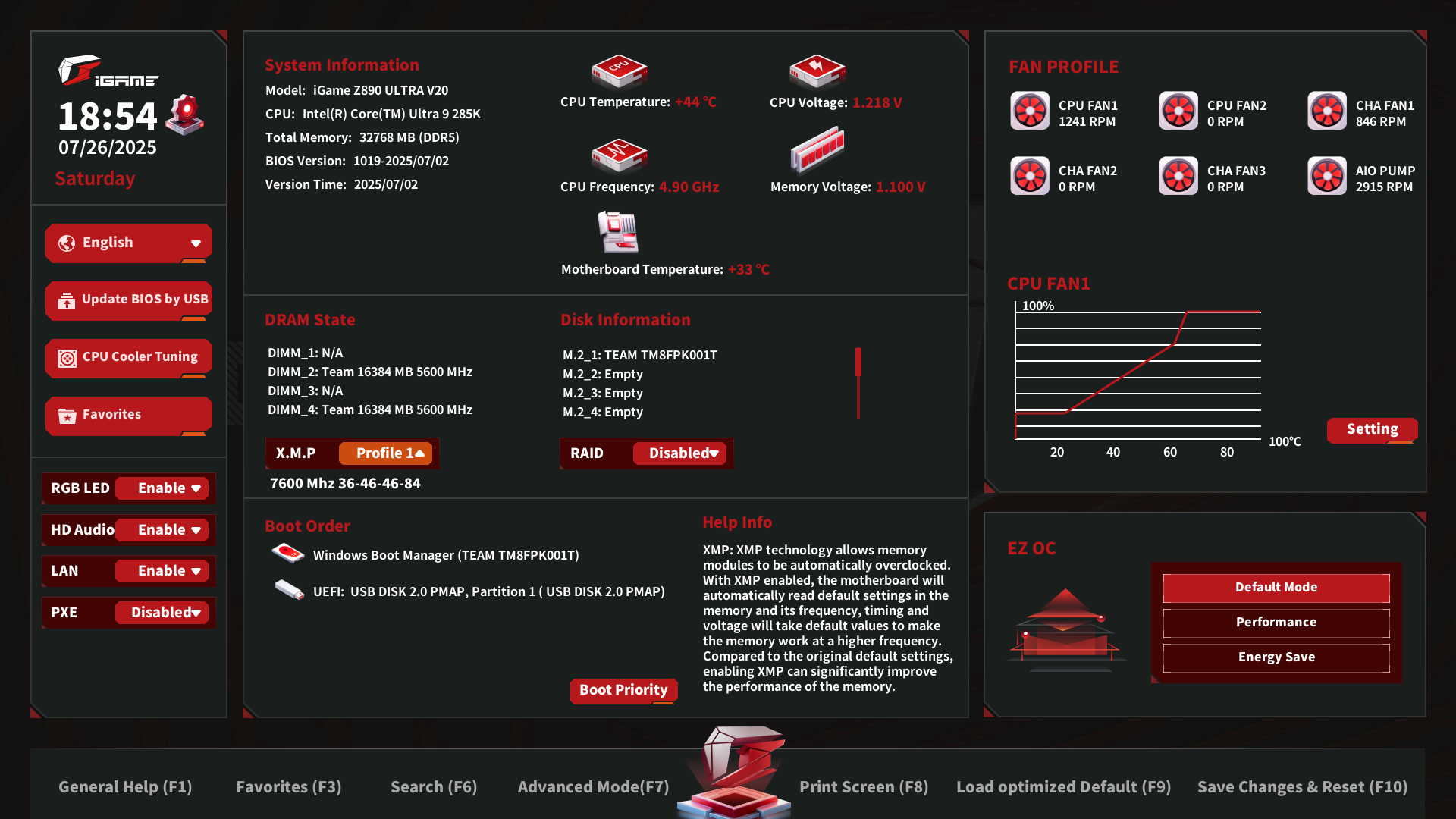

Управление производится с помощью универсальной программы iGame Center.

Можно регулировать работу вентиляторов.

Можно настроить OSD для вывода туда мониторинга, панели задач и т.п.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

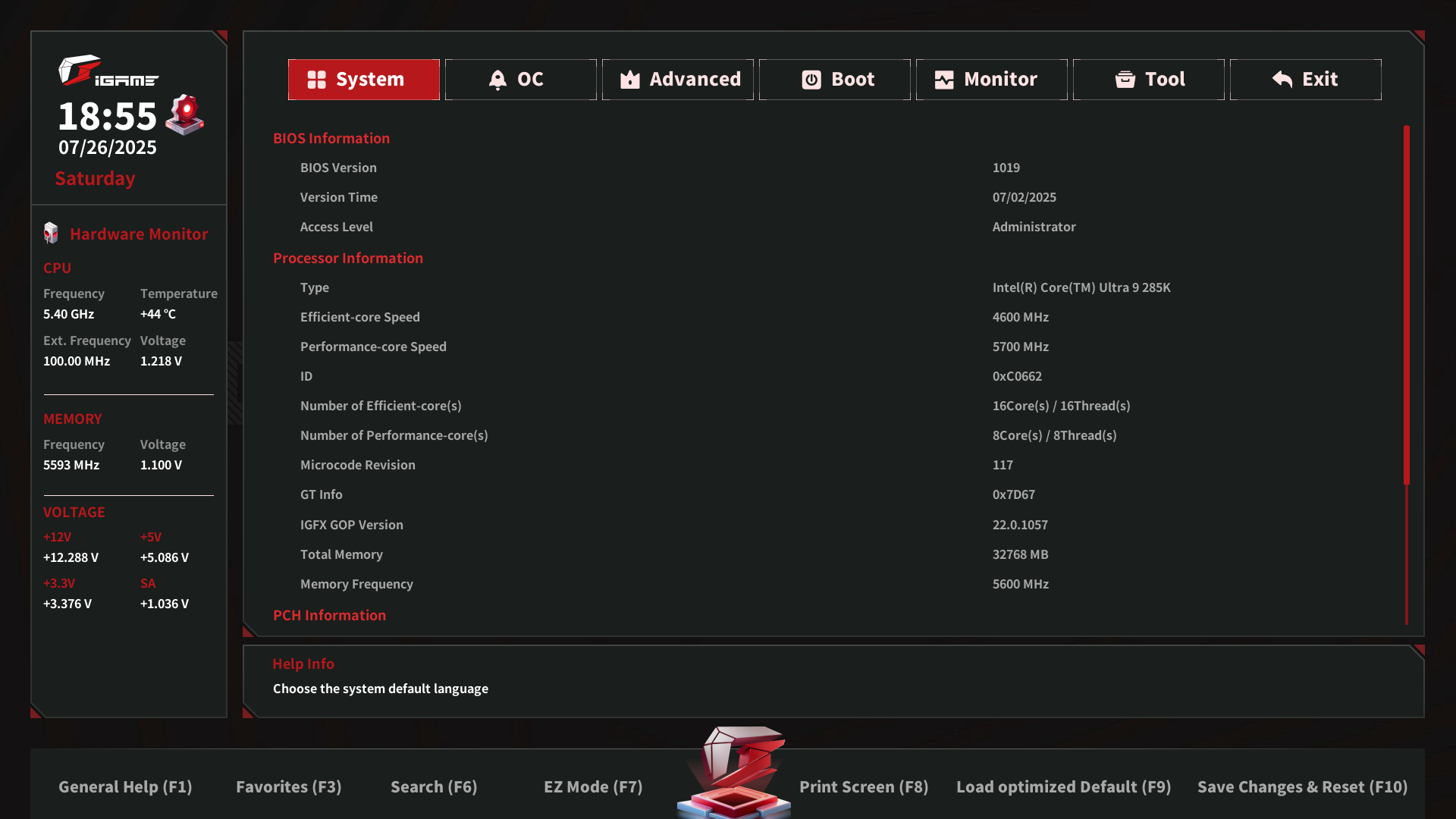

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Попадаем в общее «простое» меню EZ Mode, где настроек мало, но мы можем нажать F7 и попадаем уже в «продвинутое» меню.

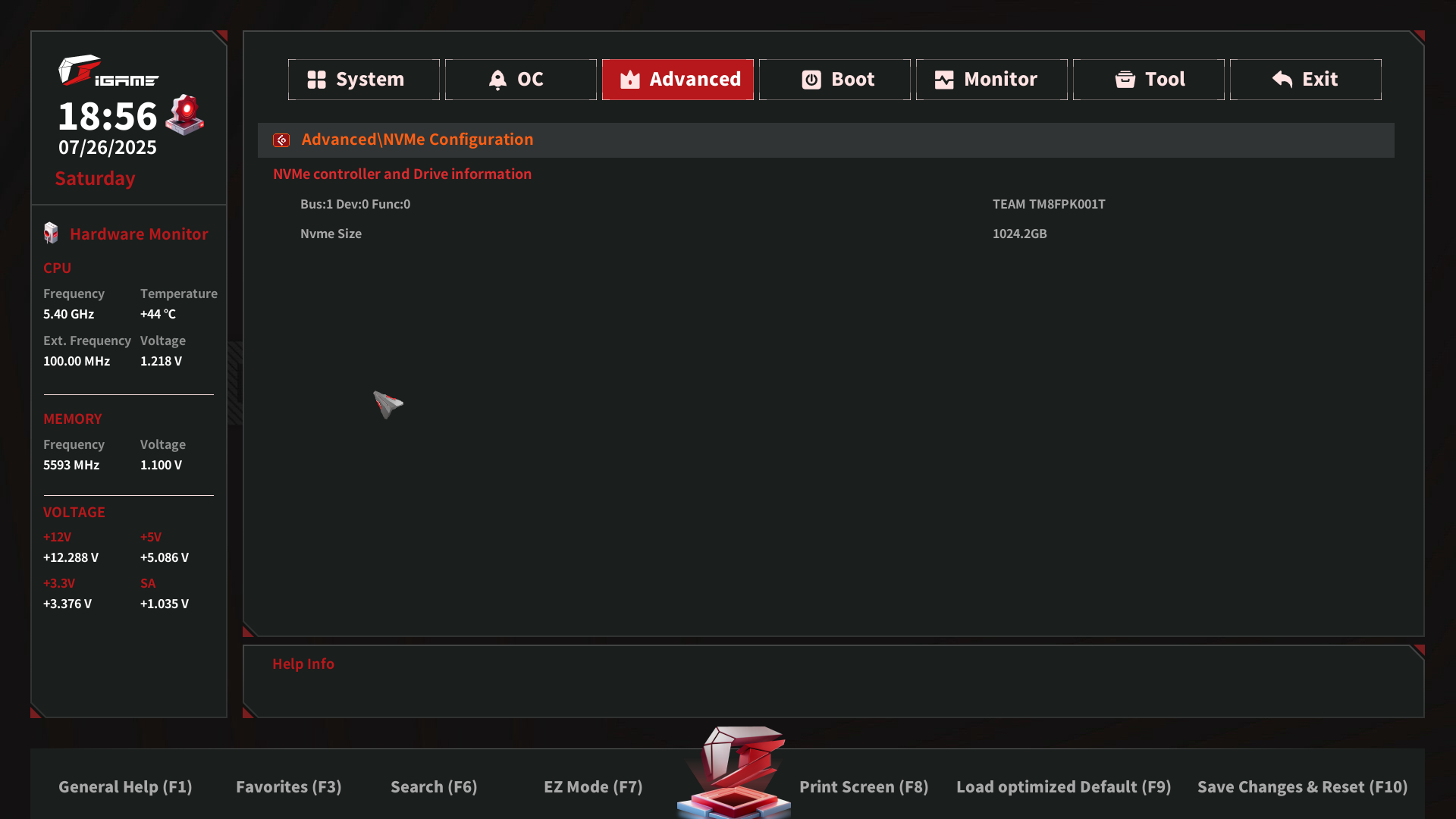

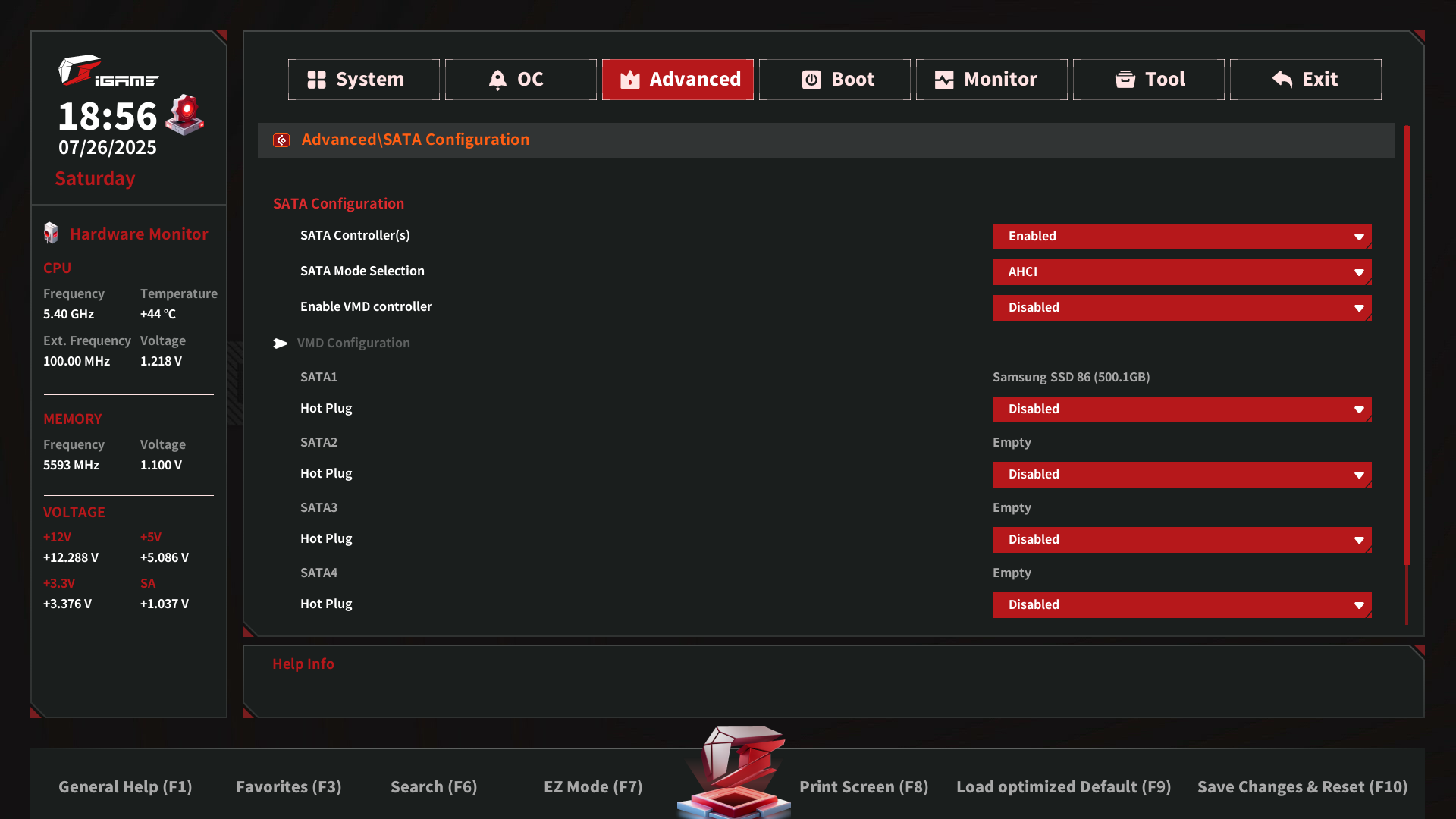

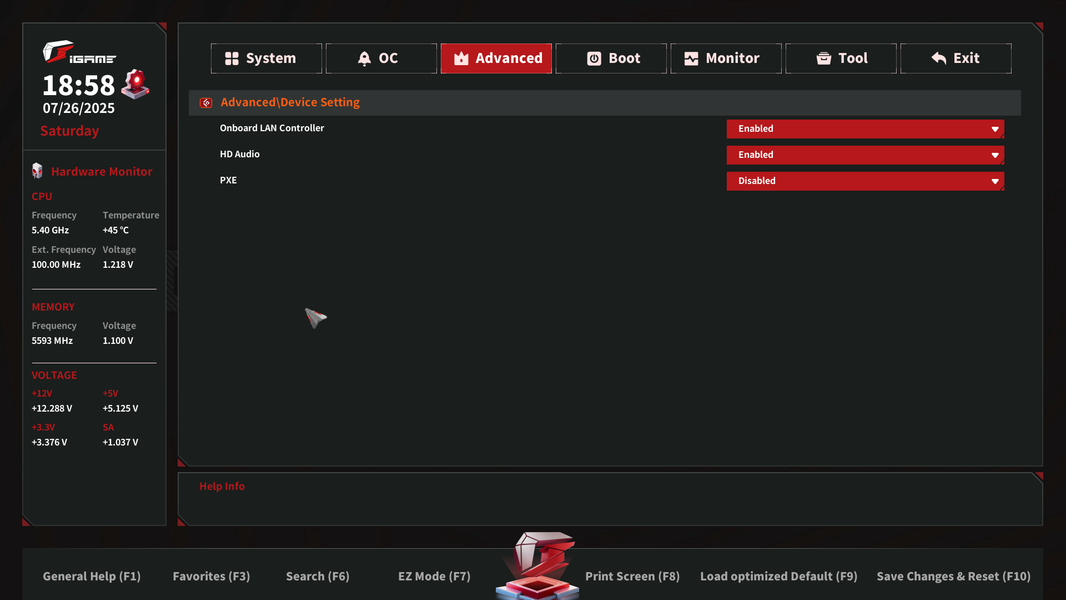

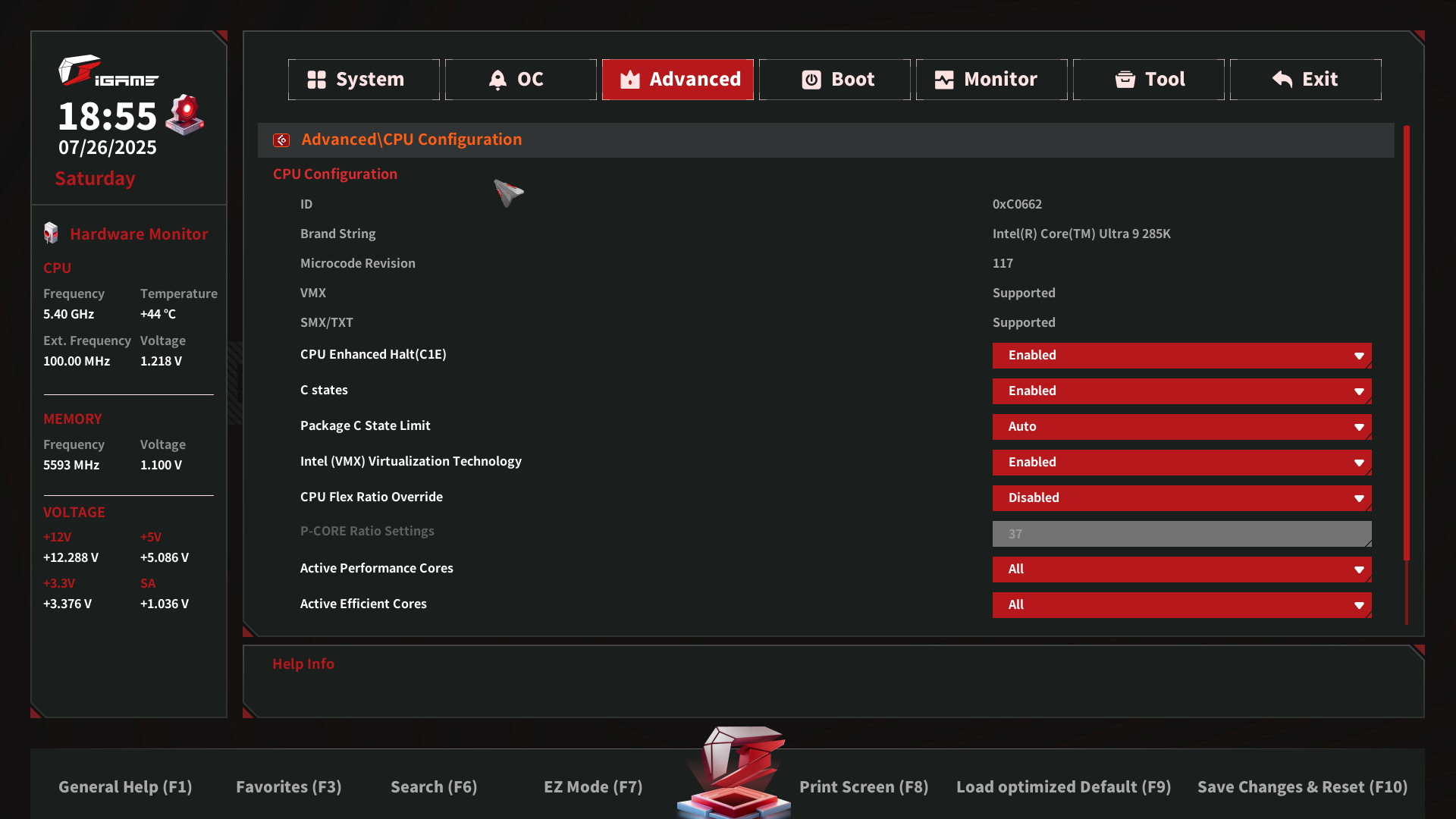

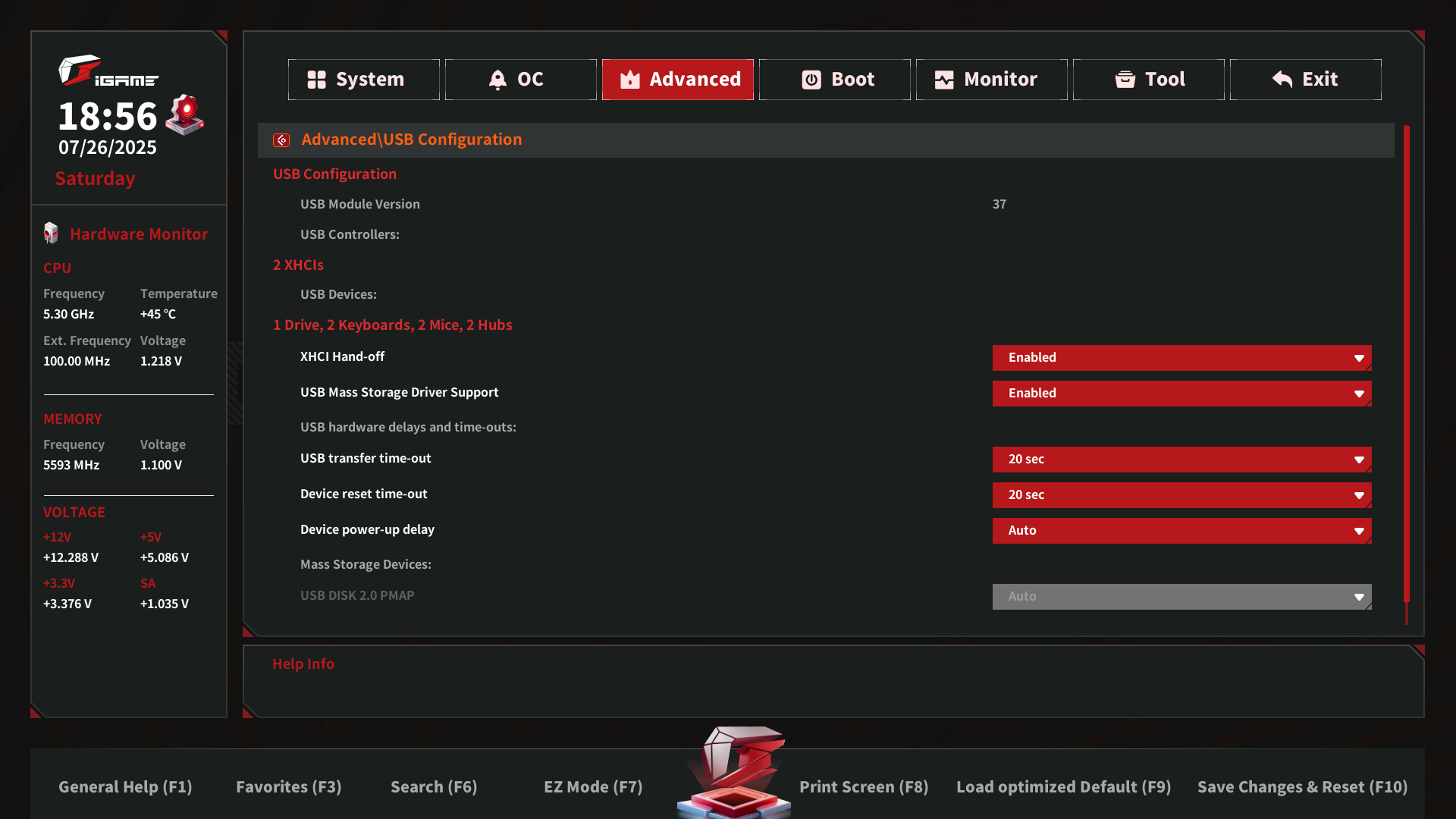

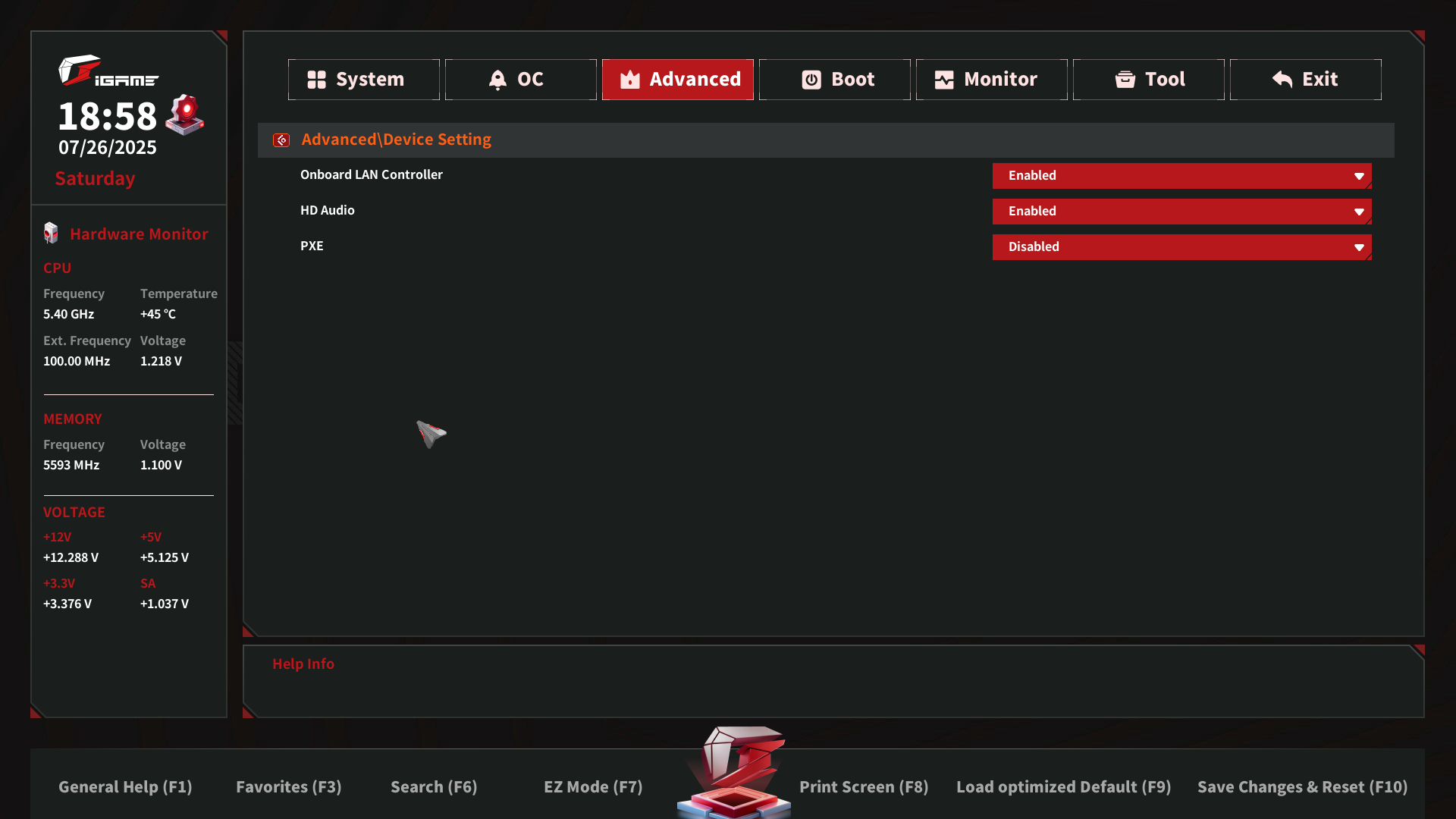

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Мы помним, что первый слот PCIe x16 имеет возможность конфигурации 16-ти линий PCIe 5.0.

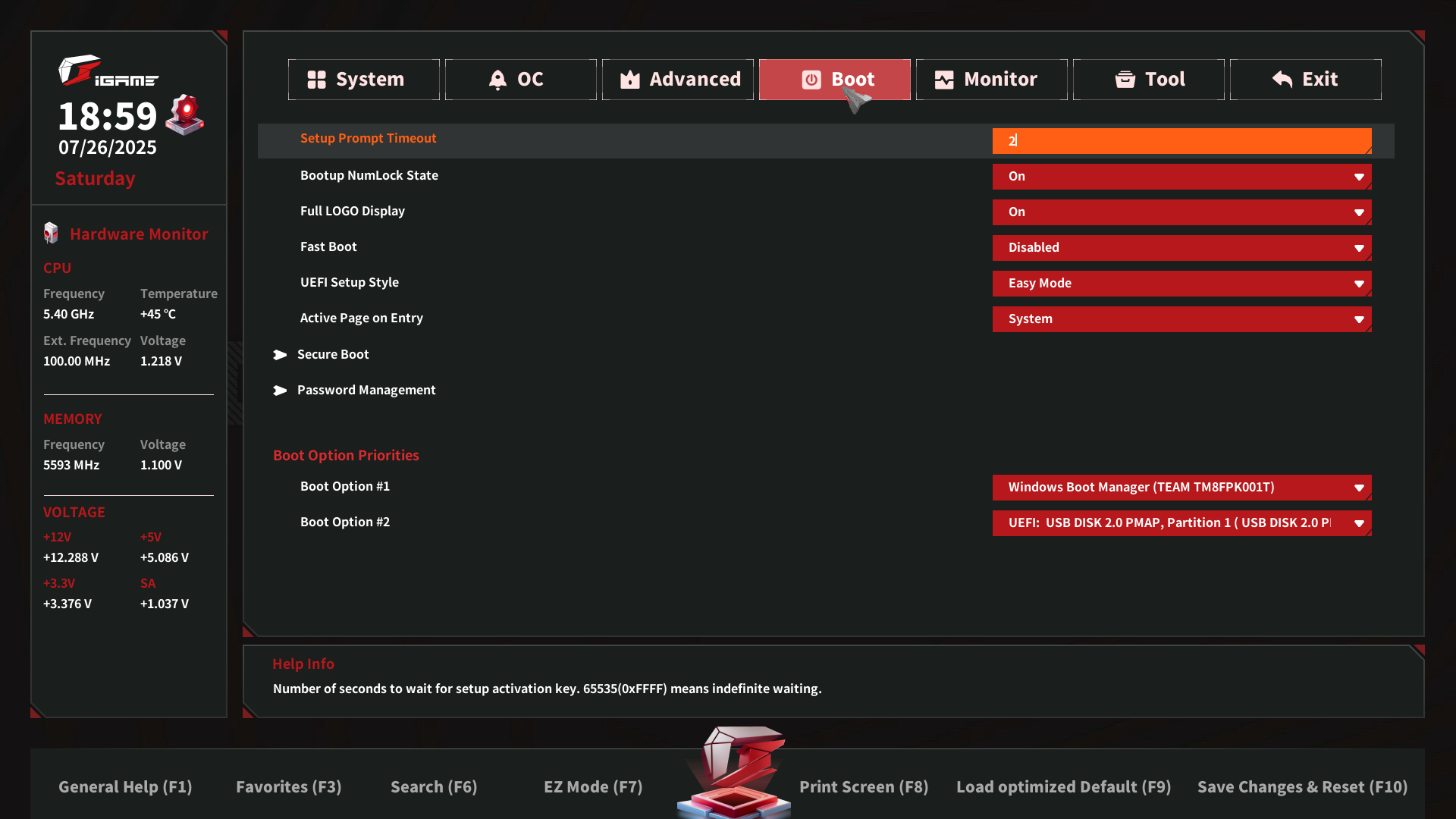

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита по настройке работы гнезд для вентиляторов.

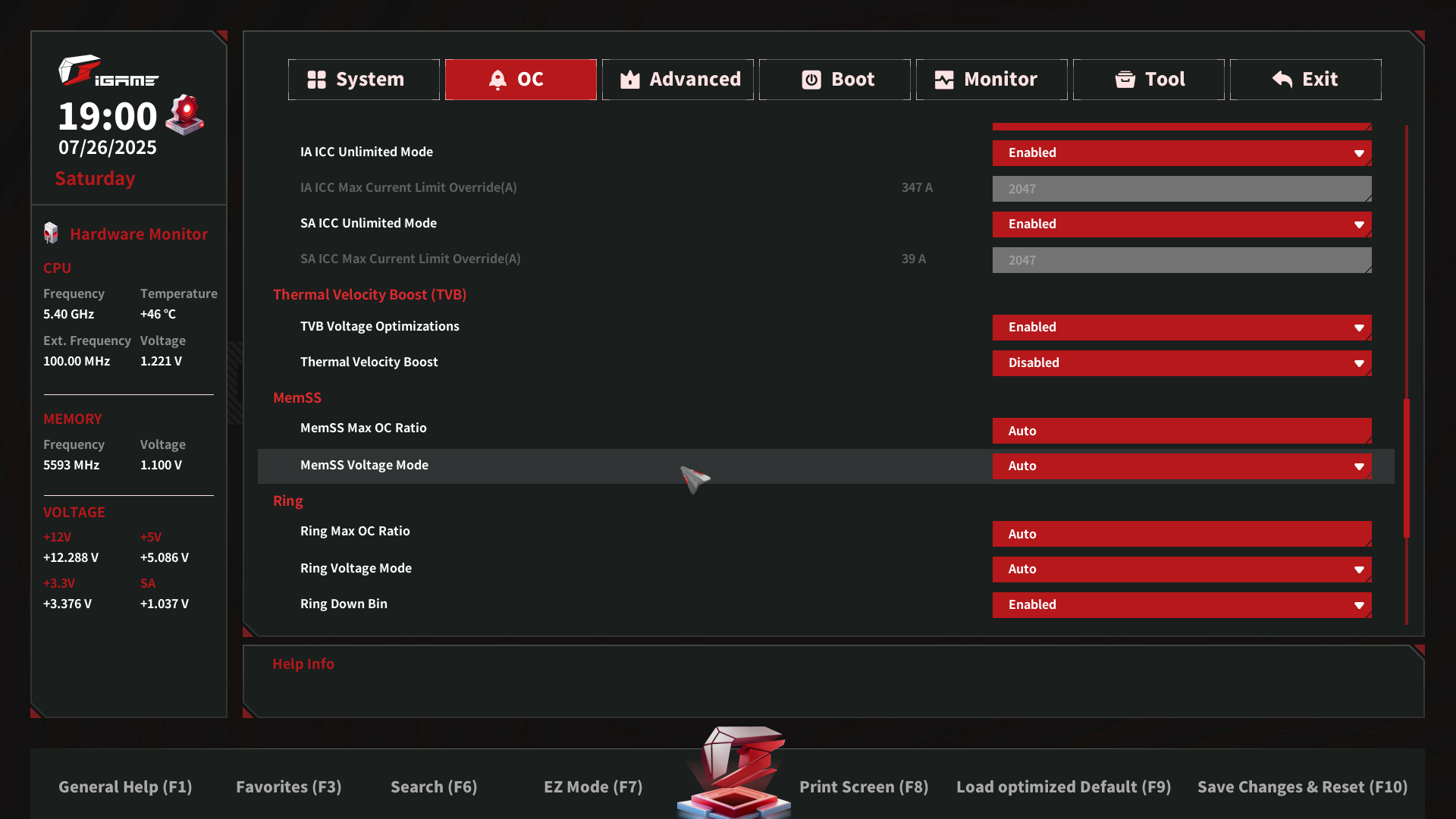

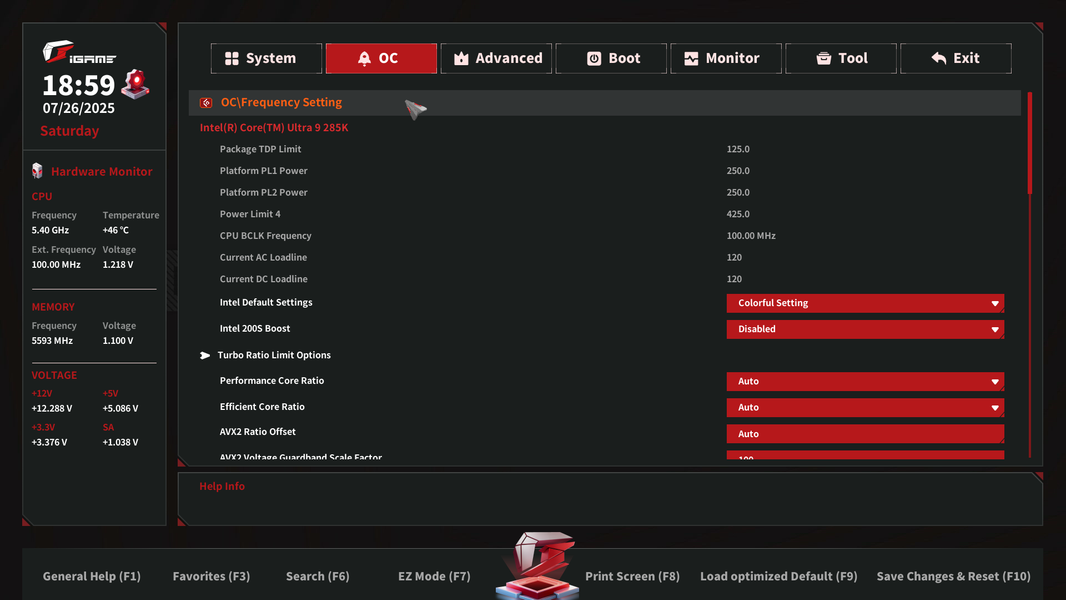

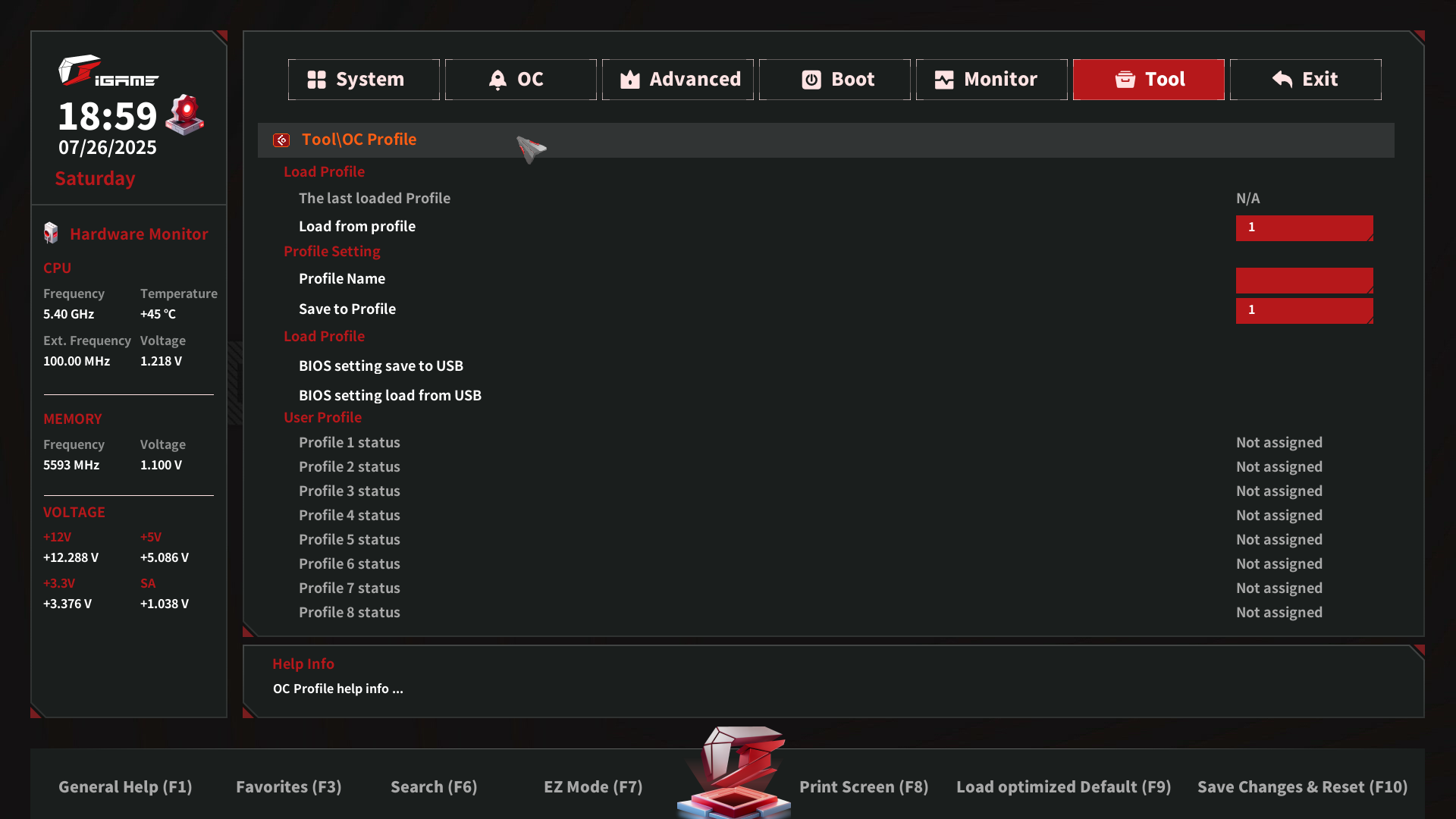

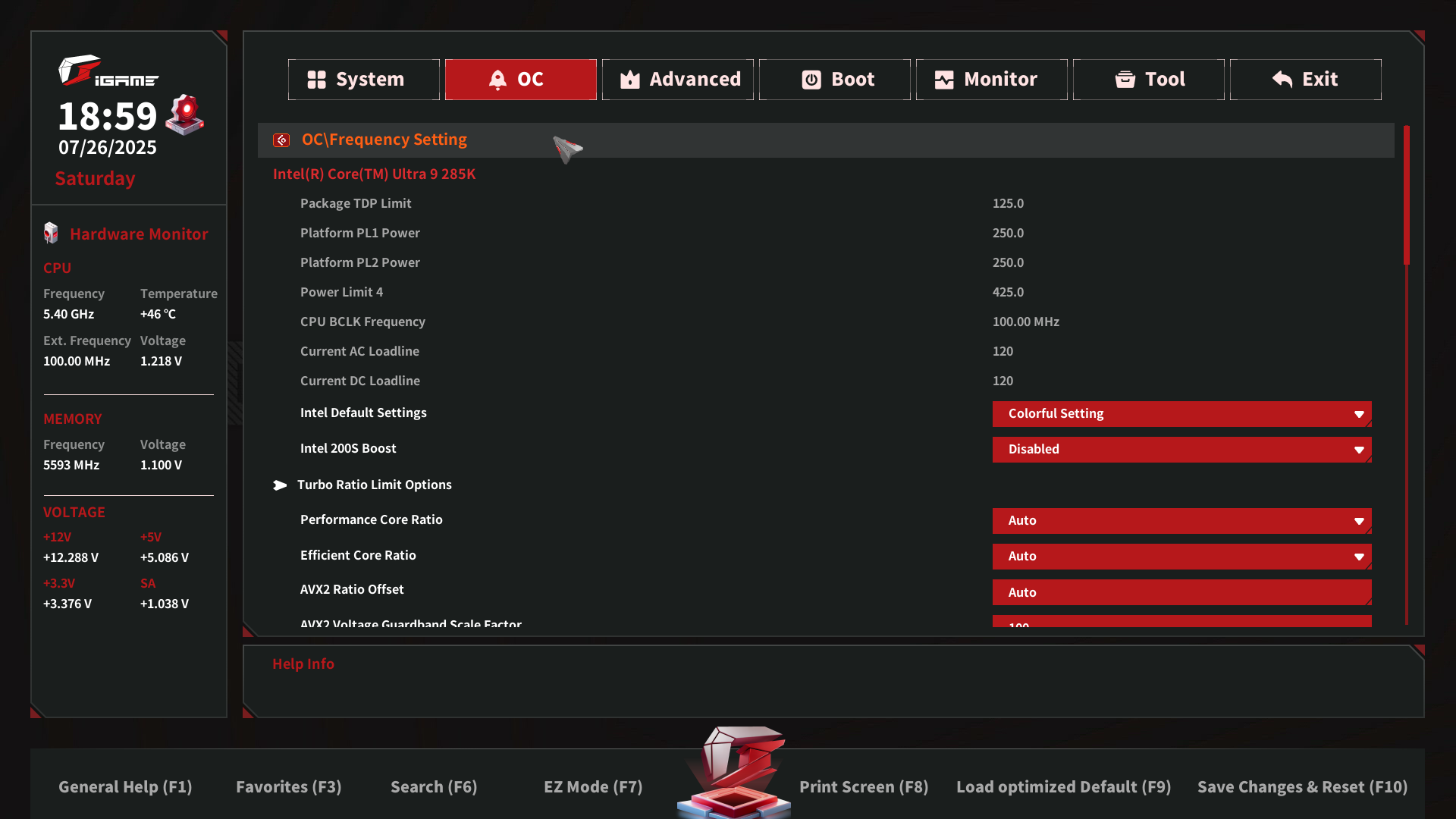

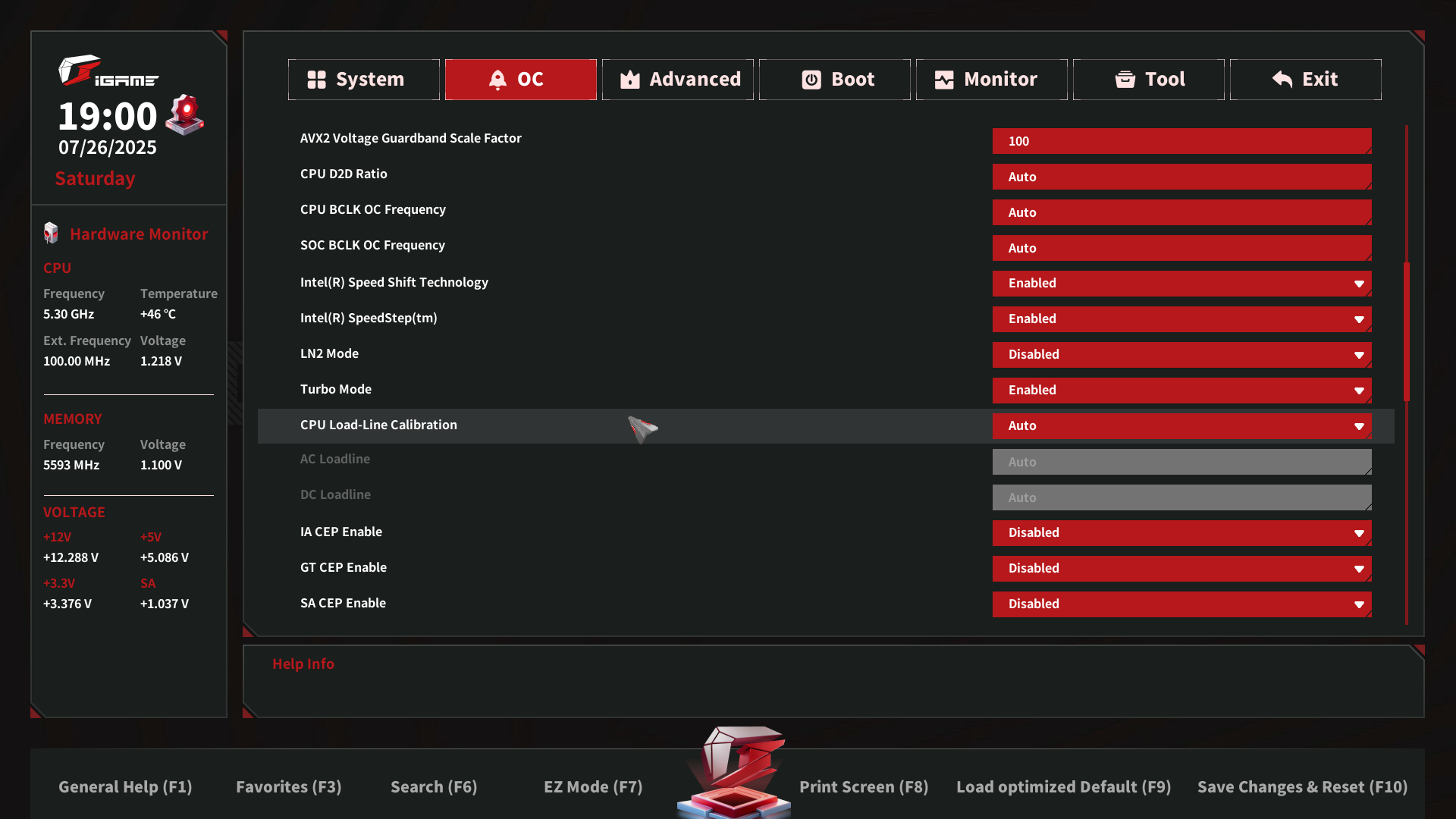

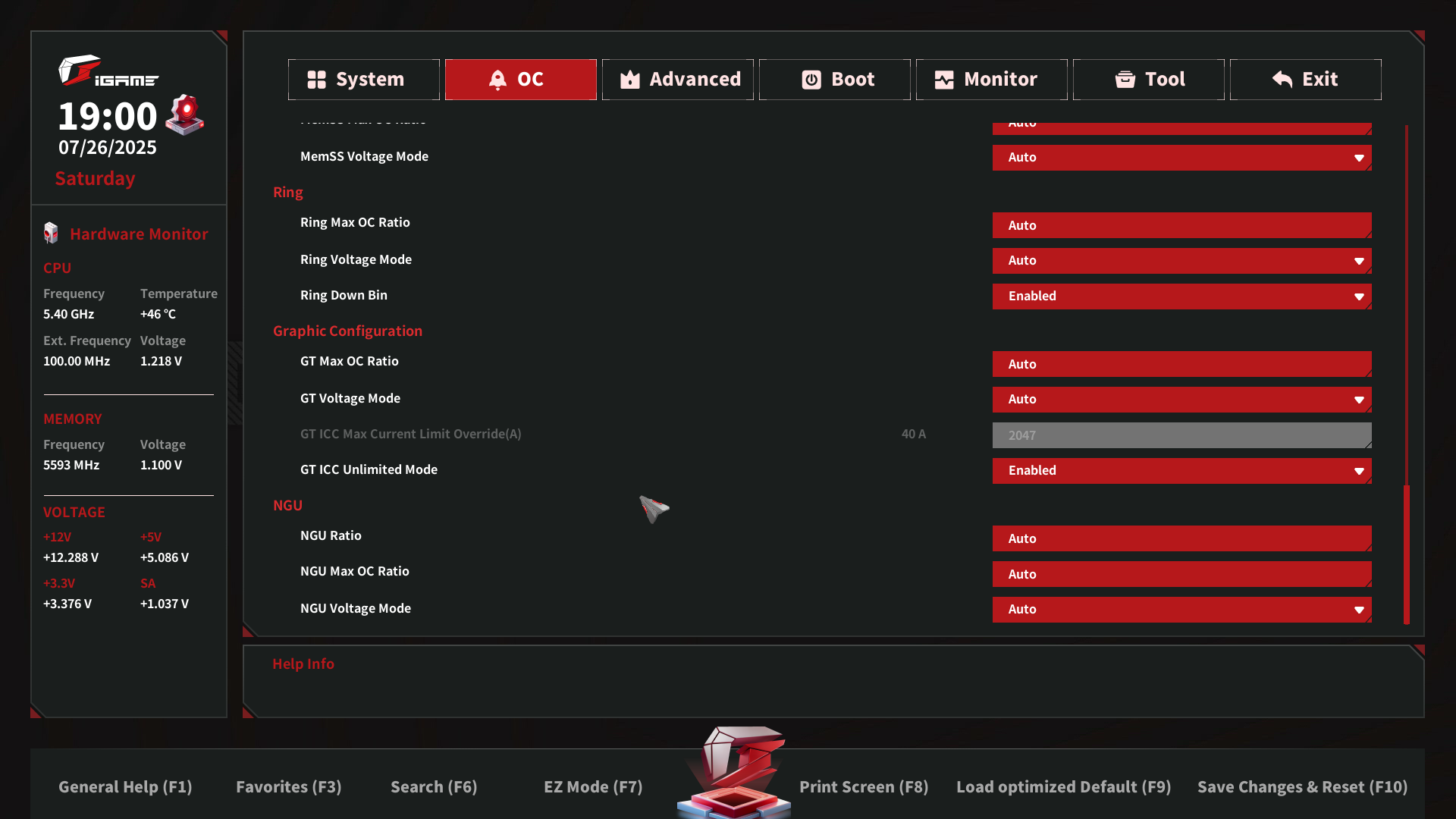

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5. Заодно мы видим имеющиеся профиль работы процессора: от Intel по умолчанию и профиль с авторазгоном от Colorful.

Опций вполне достаточно, как и положено в игровой серии, однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах.

Работоспособность (и разгон)

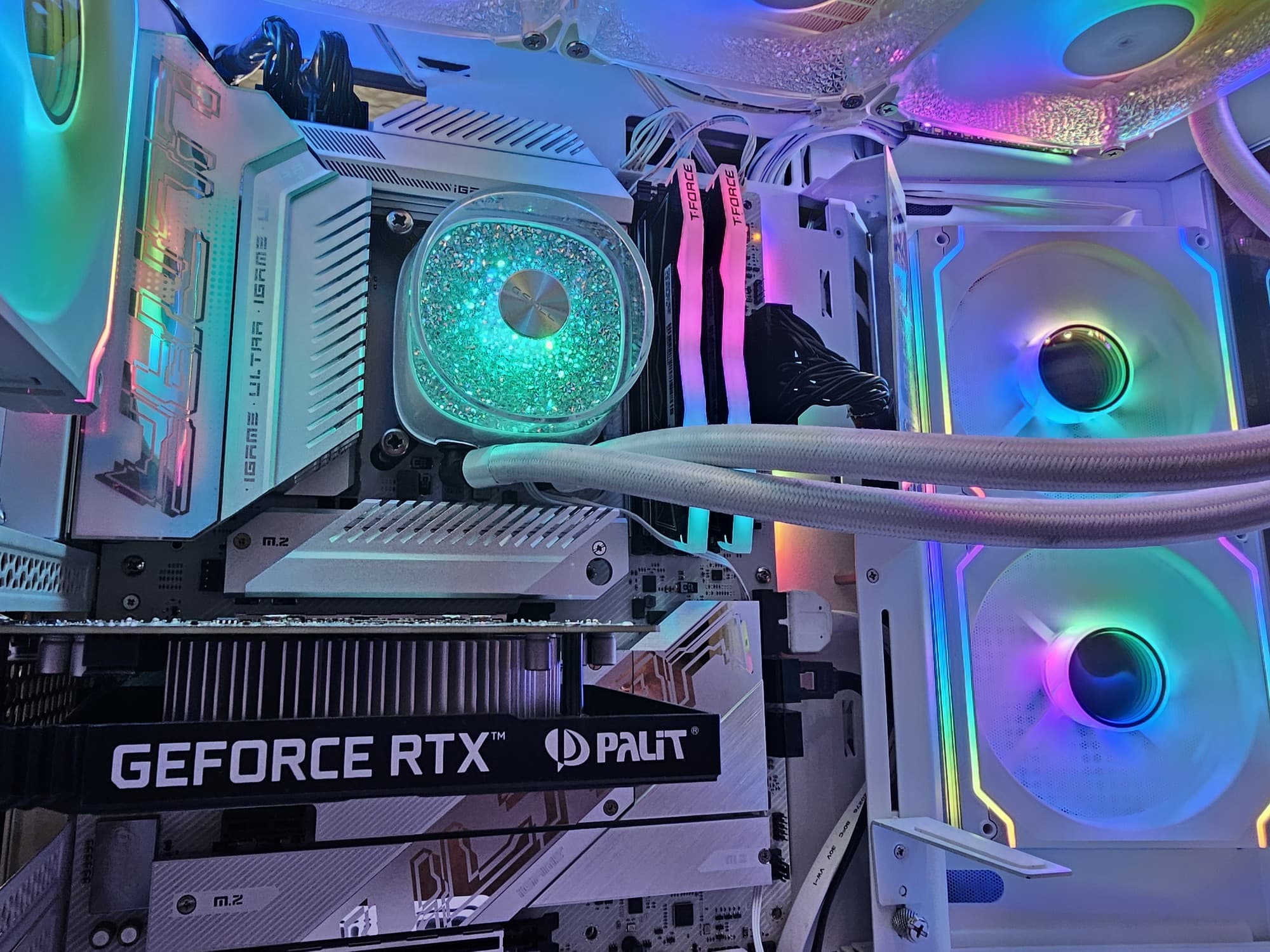

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Colorful iGame Z890 Ultra V20;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• корпус Cougar FV270;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.14.2.3

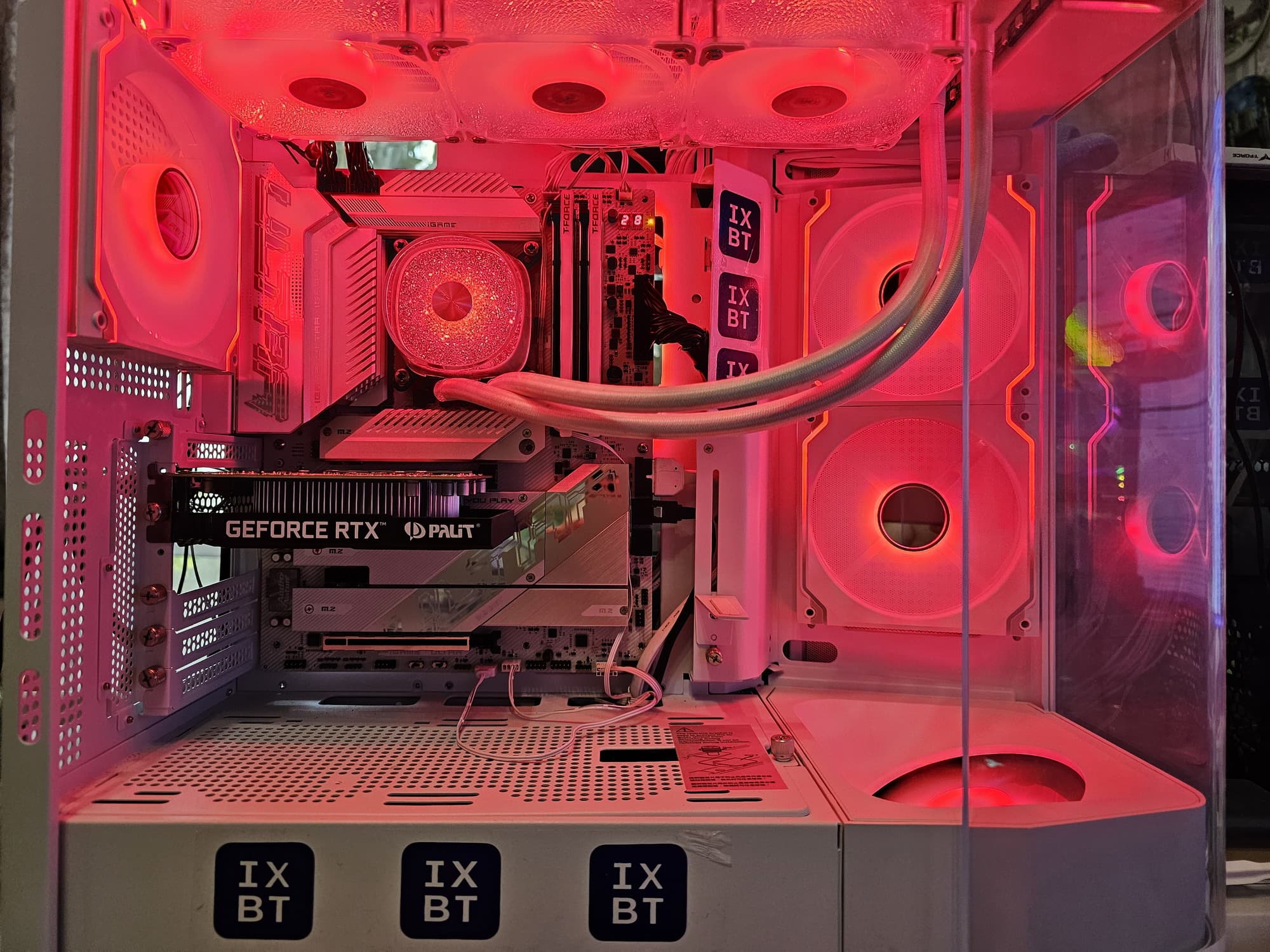

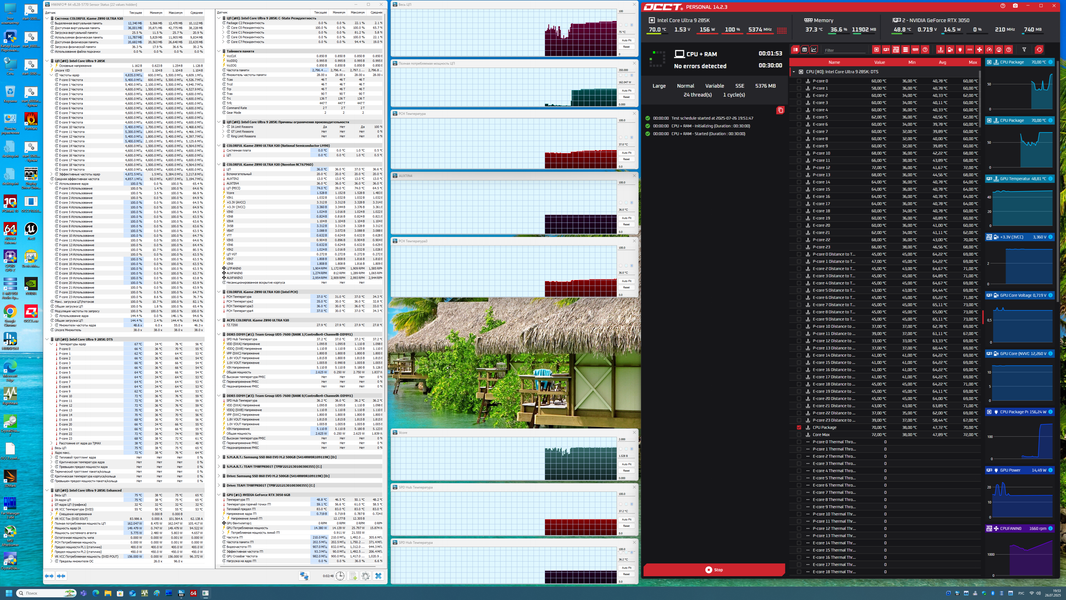

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel). Затем нагружаем тестами OCCT.

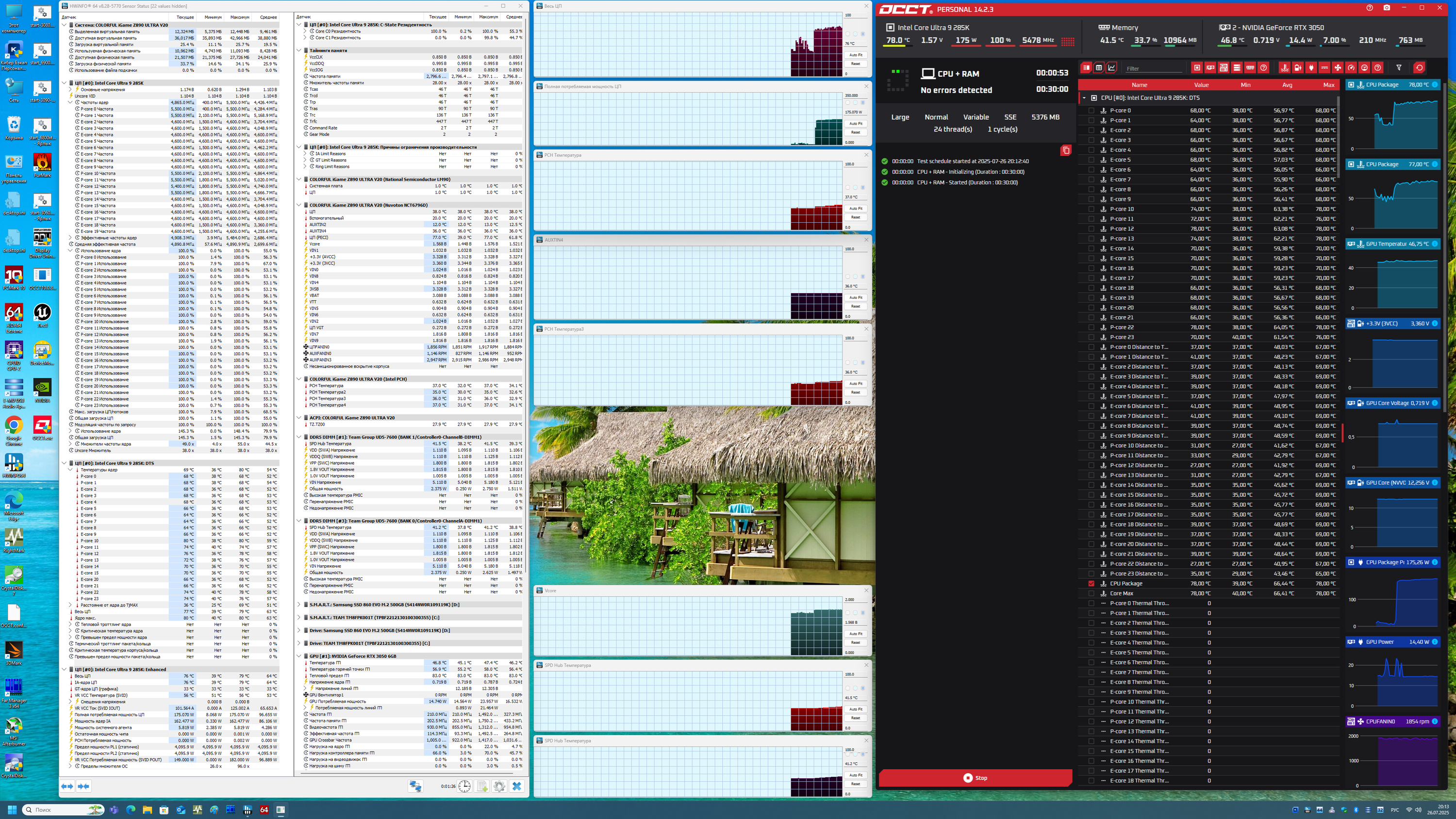

В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 162 Вт, и не забываем, что данный режим работы стоит по умолчанию, что уже означает, что львиная доля пользователей его и будет использовать, а значит следует брать его как базис. Замечу, что на реальной производительности в каких-либо задачах все это не особо сказывается: потребляет процессор 160 или 180 Вт – вы получите разницу в производительности не более 1,5%, что в рамках погрешности измерений. Разумеется, следует учитывать, что мы выводы делаем на основе стресс-теста, а таких режимов работы CPU в обычных массовых задачах не бывает. Даже программы моделирования, рендеринга и т.п. сейчас процессорные мощности используют не полностью (много оптимизаций, которые возлагают часть вычислений на ту же видеокарту).

А теперь мы в BIOS активируем профиль Colorful Performance и снова запускаем стресс-тест.

Мы получили небольшой прирост в 100 МГц в максимальной частоте работы P-ядер, при этом потребление процессора несколько выросло до 175 Вт, а реальная производительность приросла на те же 1,5 процента по сравнению с режимом по умолчанию.

Я уже неоднократно писал, что вероятно ситуация с деградацией процессоров Intel 13xxx/14xxx от избыточного вольтажа привела к тому, что Intel перестраховывается, и без влезания в гущу настроек оверклокинга с переводом всего и вся на ручное управления авторазгон у всех вендоров дает примерно одинаковую производительность, а раскрученные через маркетинг опции сверхразгонов дают лишь считанные проценты приростов.

Выводы

Colorful iGame Z890 Ultra V20 — отличная в плане системы питания, имеющая богатую поддержку периферии среднебюджетная (предтоповая в линейке Colorful) материнская плата на базе последнего чипсета Intel Z890. Ее стоимость на момент подготовки обзора составляла в районе 38 тысяч рублей.

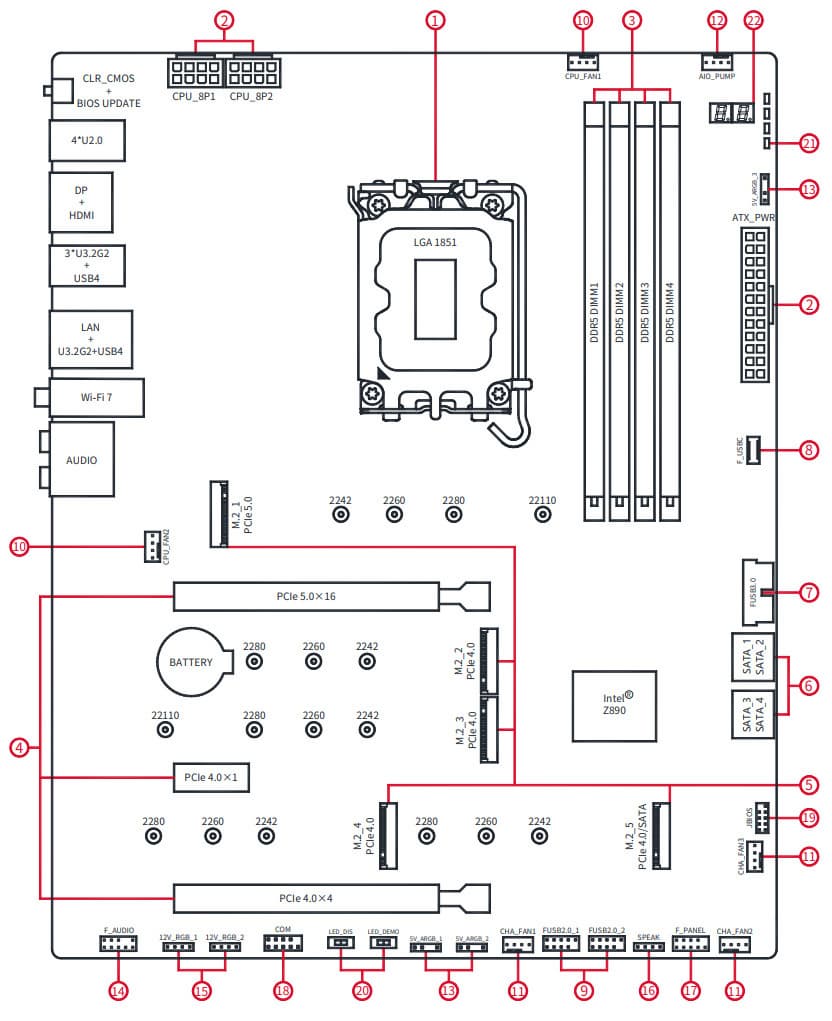

У нее имеется 17 портов USB разных видов, включая 2 USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 8 портов USB 3.2 Gen2/1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, слот PCIe x1 и второй «длинный» слот, работающий в режиме x4 — последние подключены к чипсету. У платы 5 слотов M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Три других слота М.2 подключены к чипсету Z890 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным и уже традиционным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств, а также очень красивый белый дизайн. И не забываем про комплект поставки, куда входит очень полезный набор: отвертка с массой насадок.

В номинации «Оригинальный дизайн» плата Colorful iGame Z890 Ultra V20 получила награду:

В номинации «Отличная поставка» плата Colorful iGame Z890 Ultra V20 получила награду:
