Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
А мы обращаем наш взор снова к материнским платам, основанным на новейшем чипсете Intel Z890 и поддерживающим последнее поколение процессоров Core Ultra 2xx.
Стоит освежить познания по возможностям последних платформ Intel, так что посмотрим таблицу сравнения 4х последних поколений системных чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | - | - | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
Напомню, что у чипсета Z790 порты SATA входят в общее количество линий PCIe (в сумме 28), а у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя (когда как у Z790 просто было 8 линий PCIe 3.0, и они могли расходоваться до 8 портов SATA).
Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).
Таким образом новая платформа LGA1851 (процессор + Z890) дает нам прибавку 8 линий PCIe (относительно платформы LGA1700).

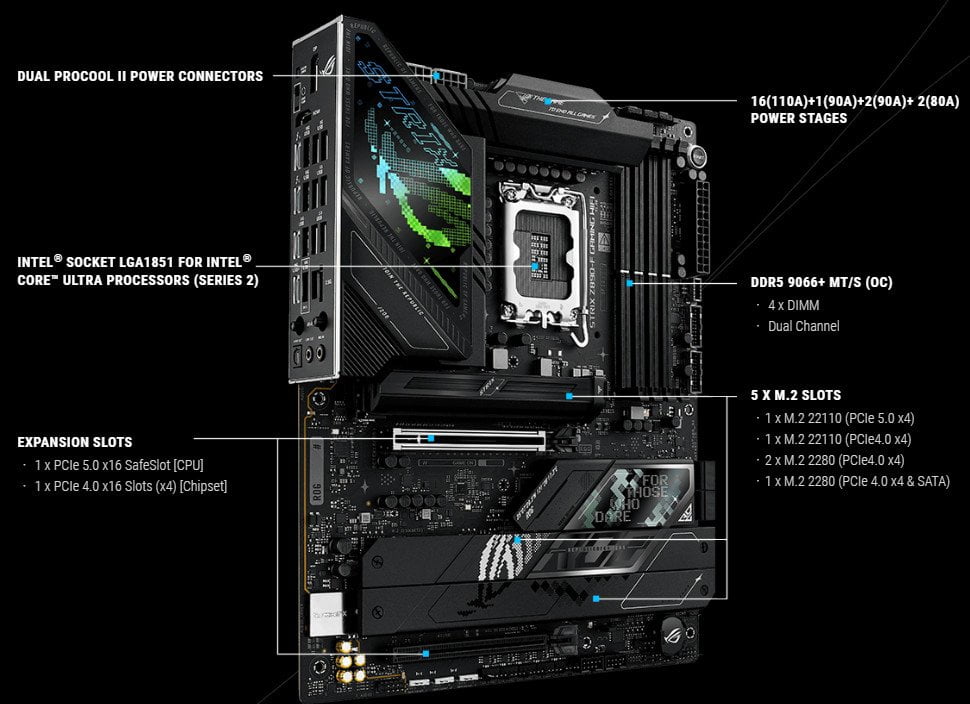

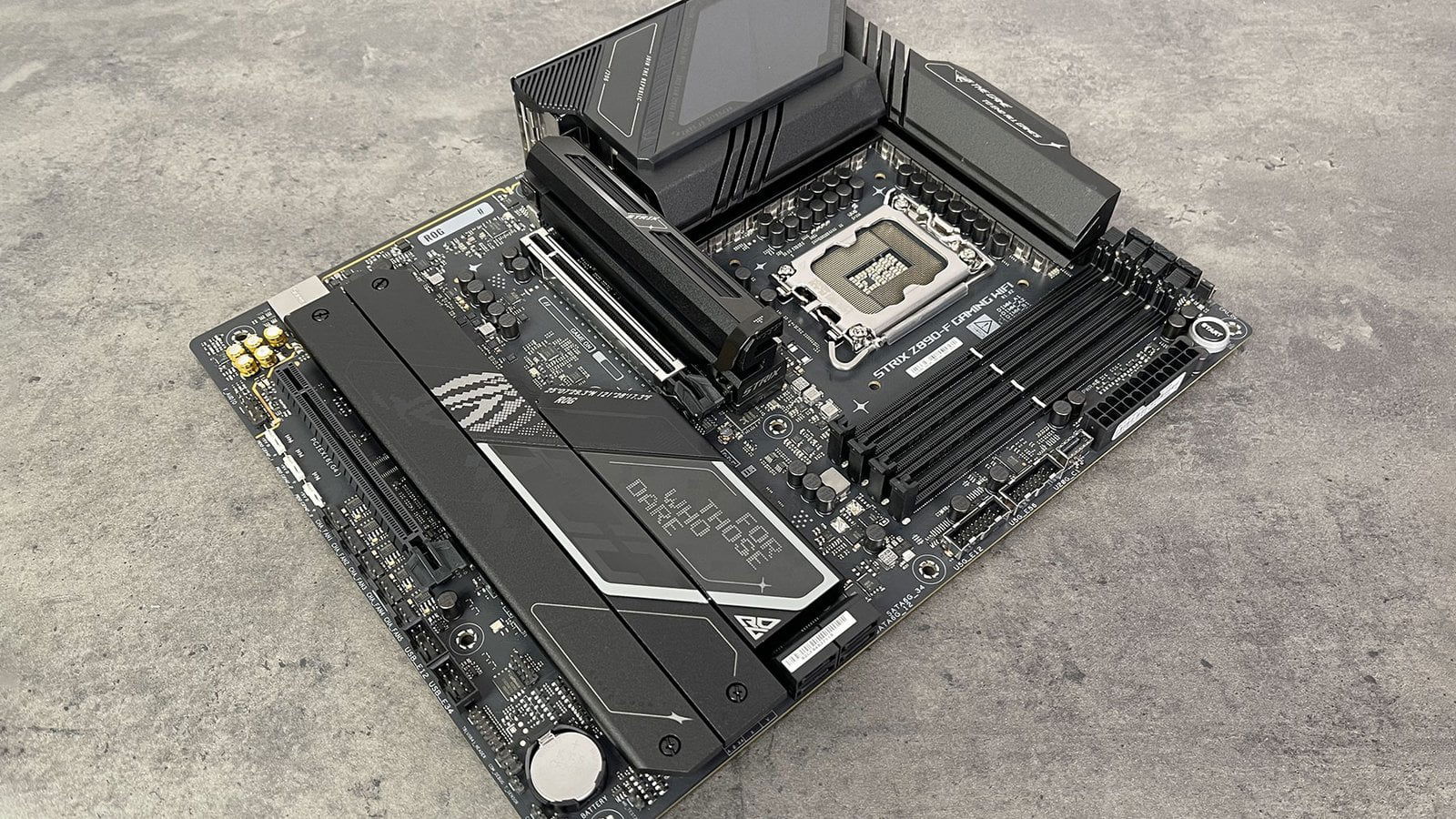

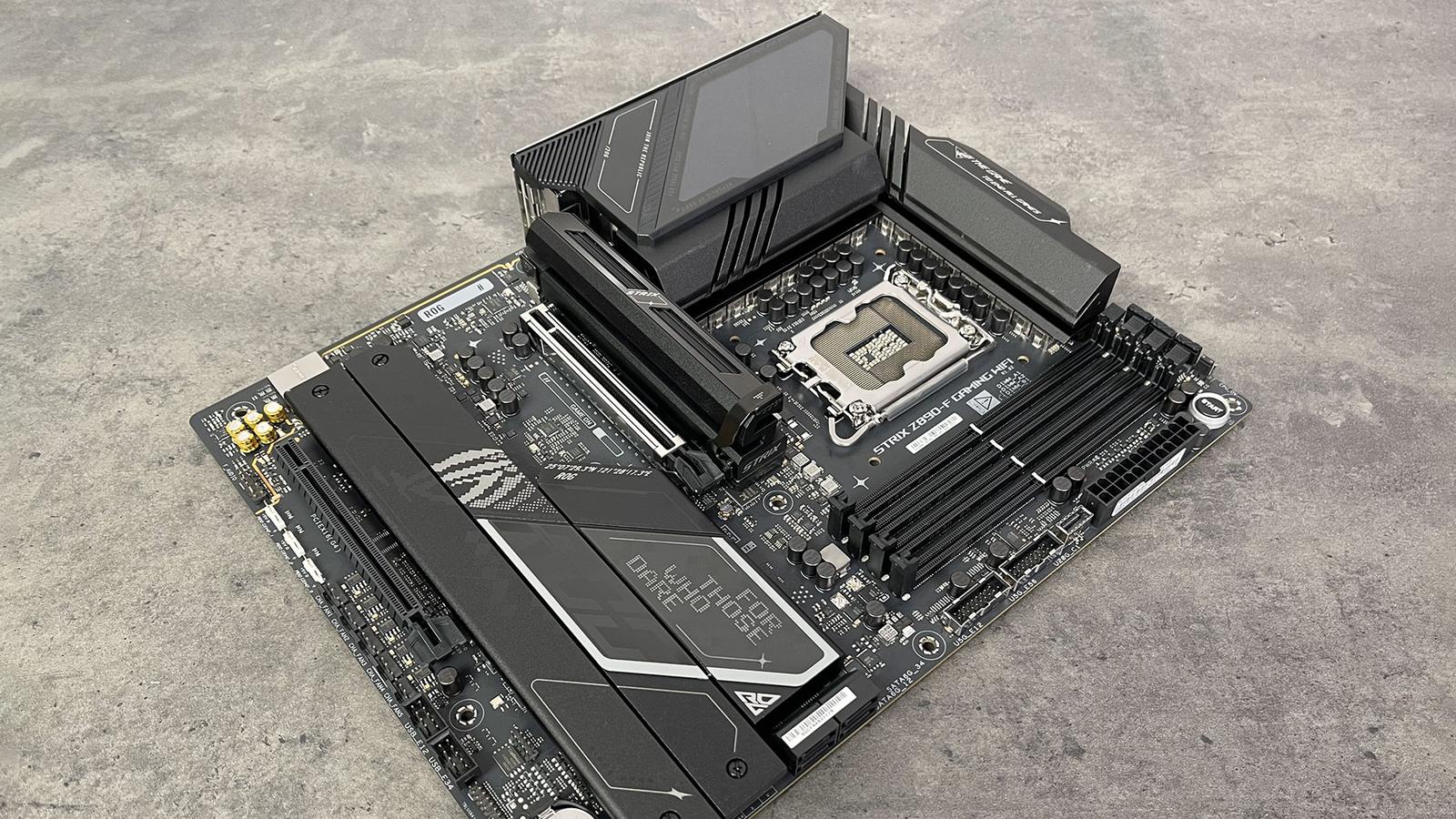

У нас сегодня на рассмотрении продукт компании Asus, а именно Asus ROG Strix Z890-F Gaming WiFi. Несмотря на то, что матплата относится к топовому суббренду ROG, она входит в среднеуровневую серию Strix, поэтому перед нами плата хоть и не из дешевых, однако до флагманов ей далековато.

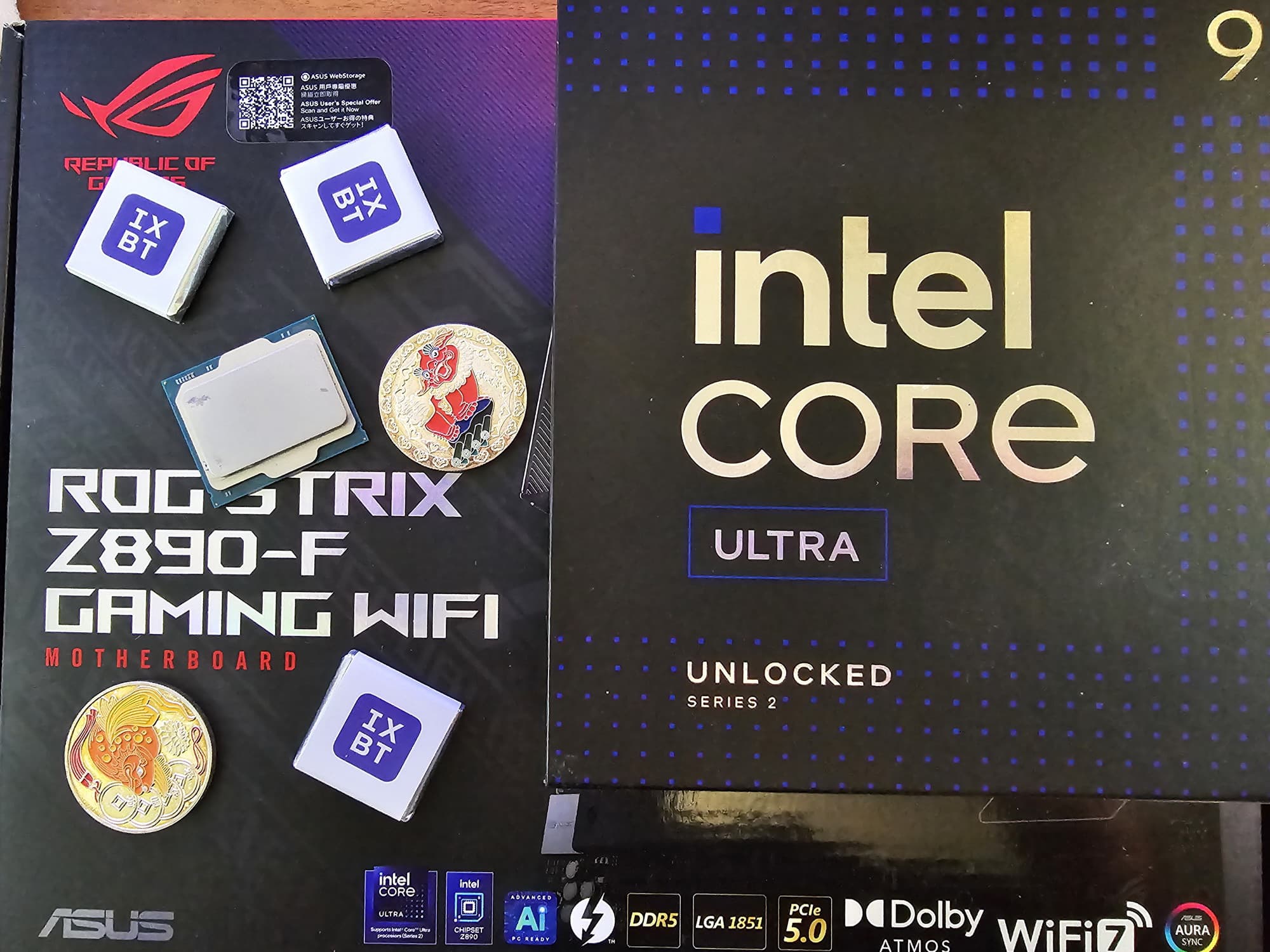

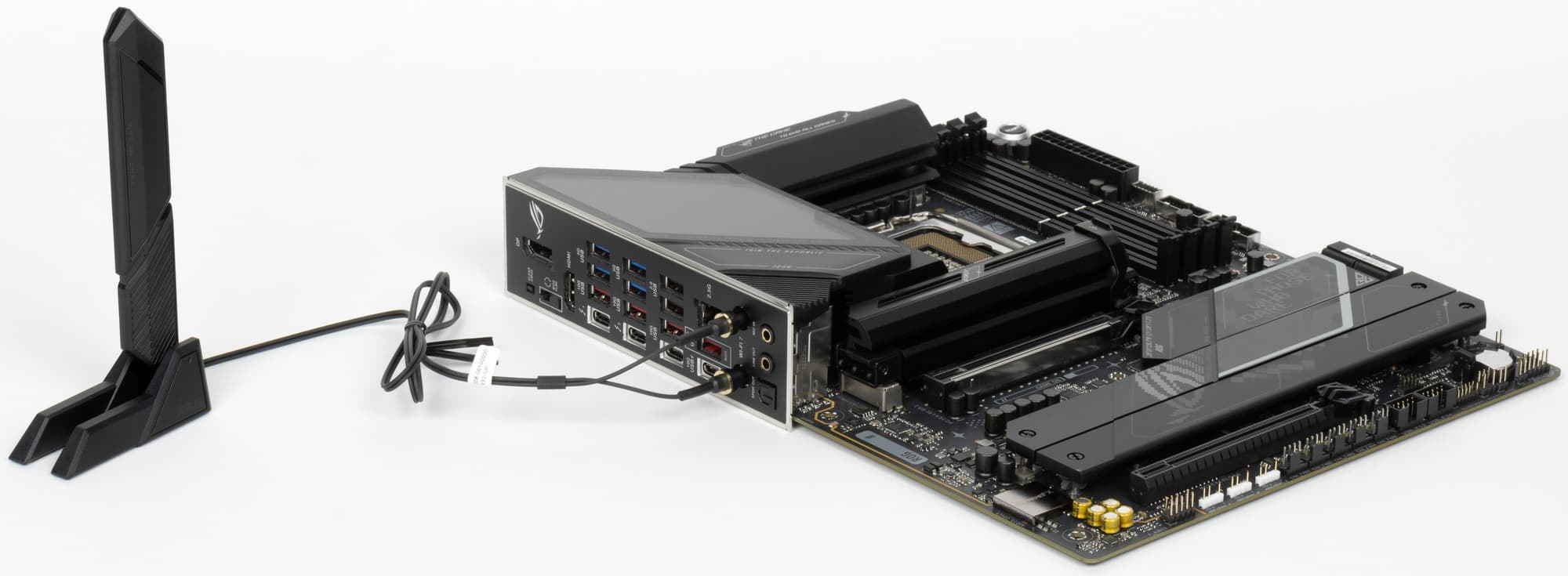

Asus ROG Strix Z890-F Gaming WiFi поставляется в традиционной стандартной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

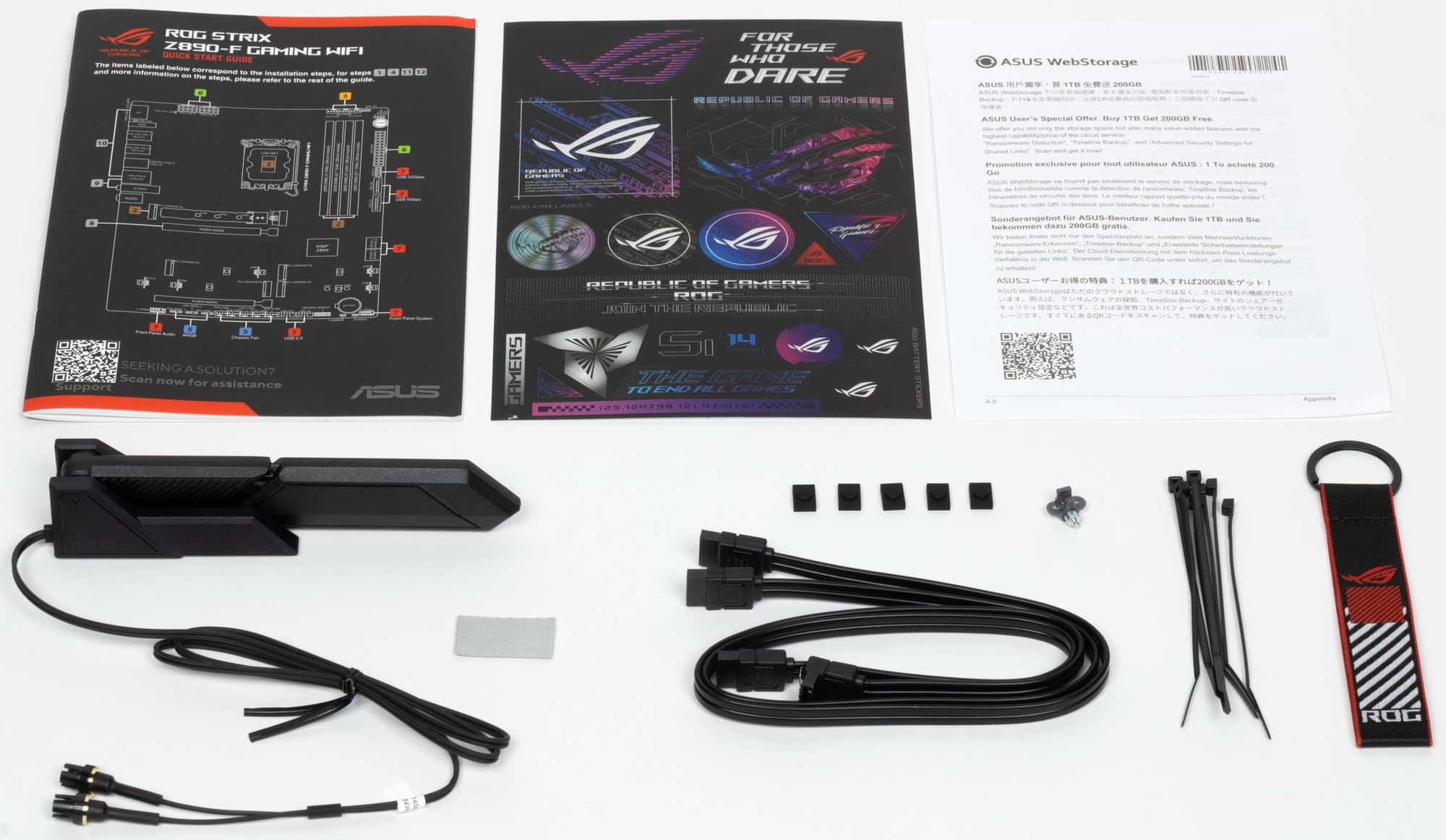

В комплект поставки кроме традиционных элементов типа руководства пользователя и кабелей SATA, входят: антенна встроенного Wi-Fi-модуля, бонусные стикеры, запасные держатели накопителей в слотах M.2, набор пластиковых стяжек и бонусный фирменный брелок ROG.
ПО не поставляется, однако по-любому последние версии драйверов и утилит надо скачивать с вебсайта производителя).
Сувенирный брелок ROG также может играть роль стяжки-«липучки».

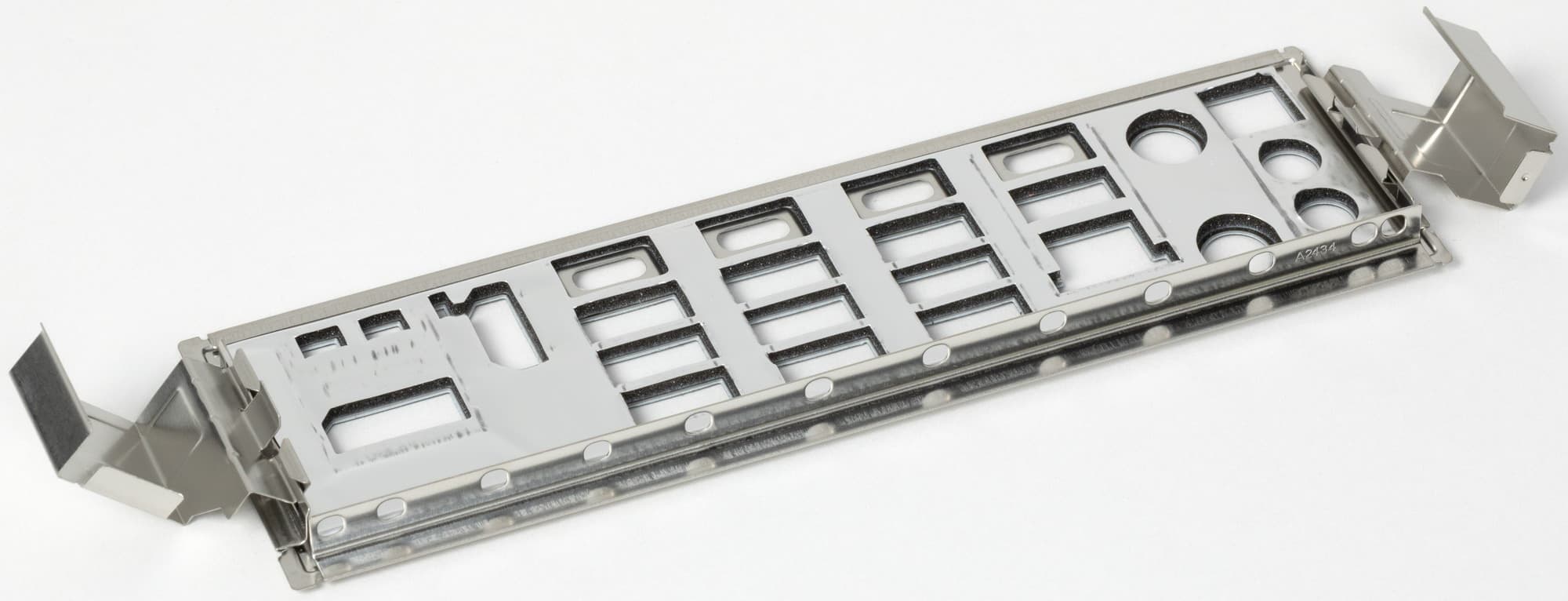

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

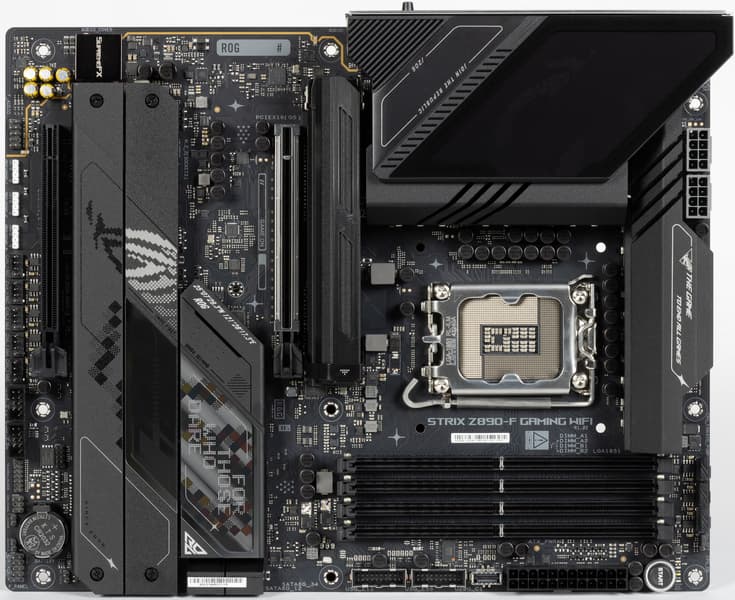

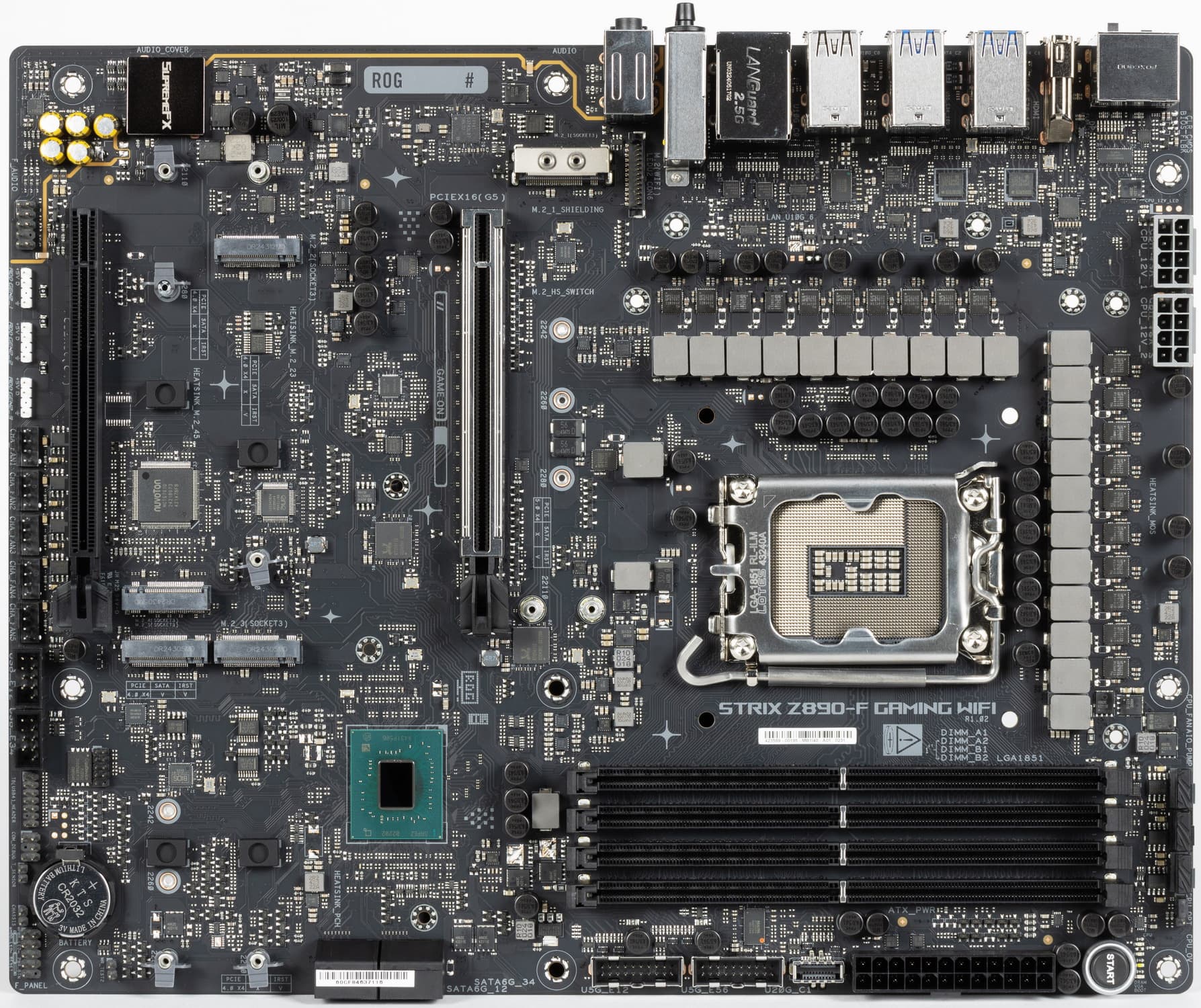

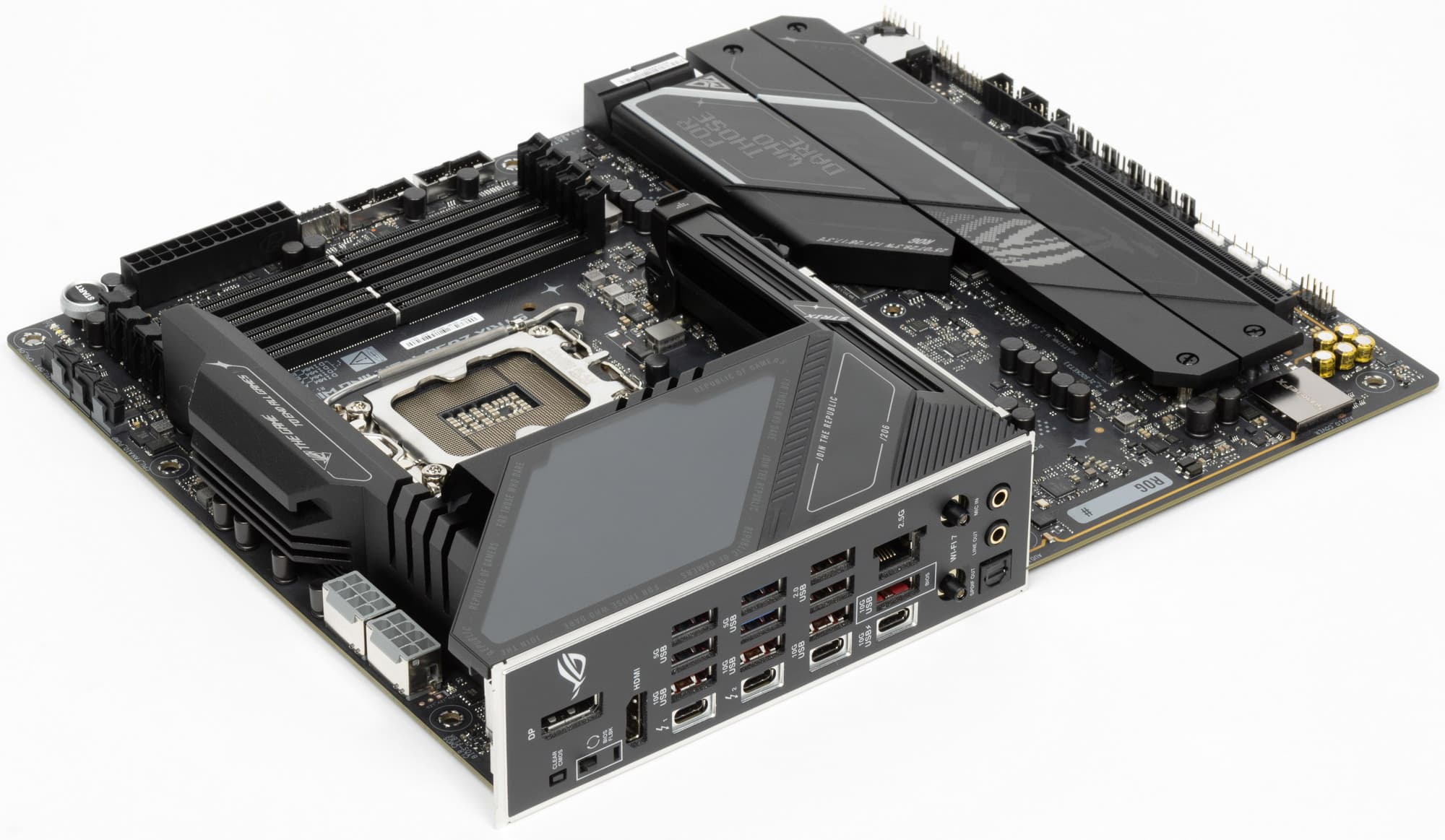

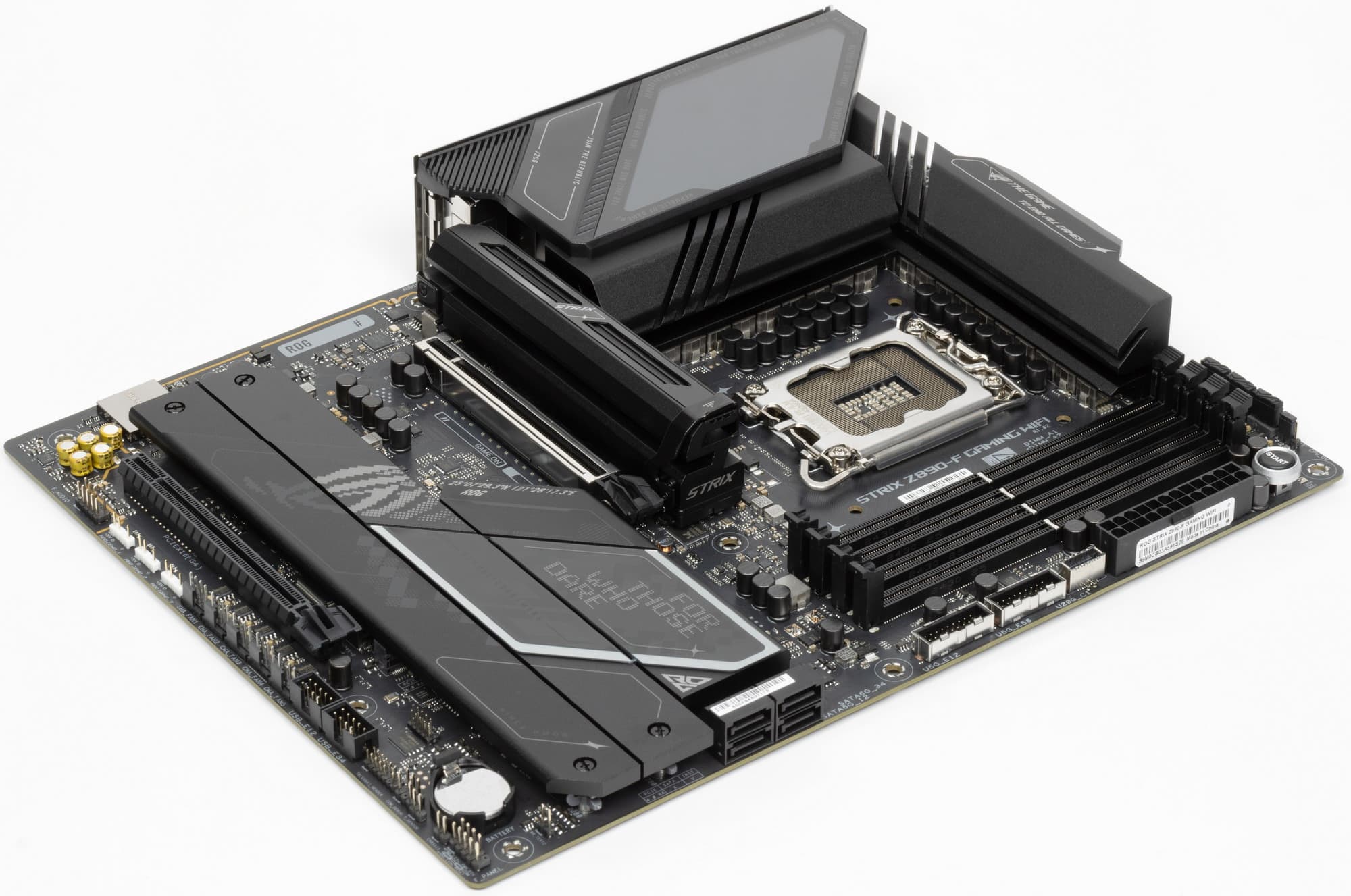

Форм-фактор

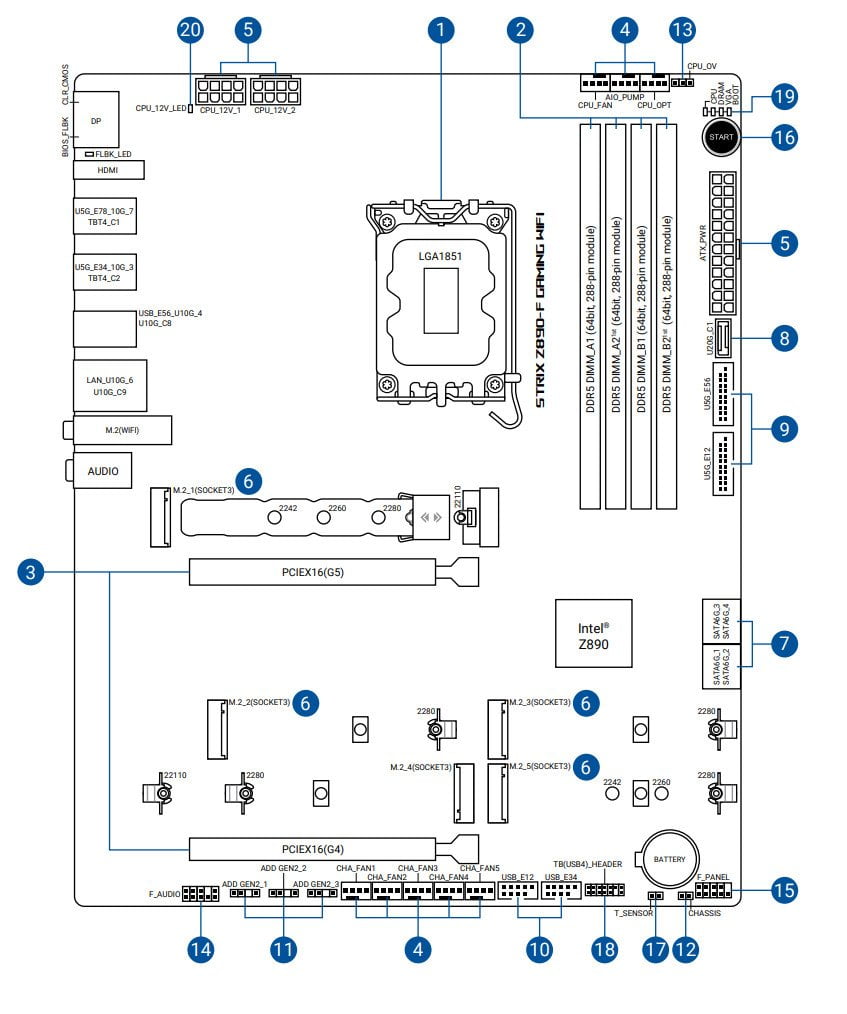

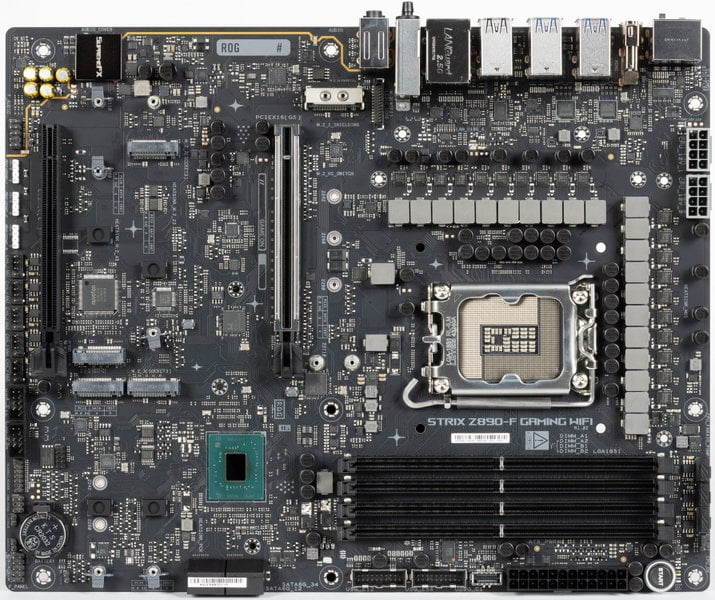

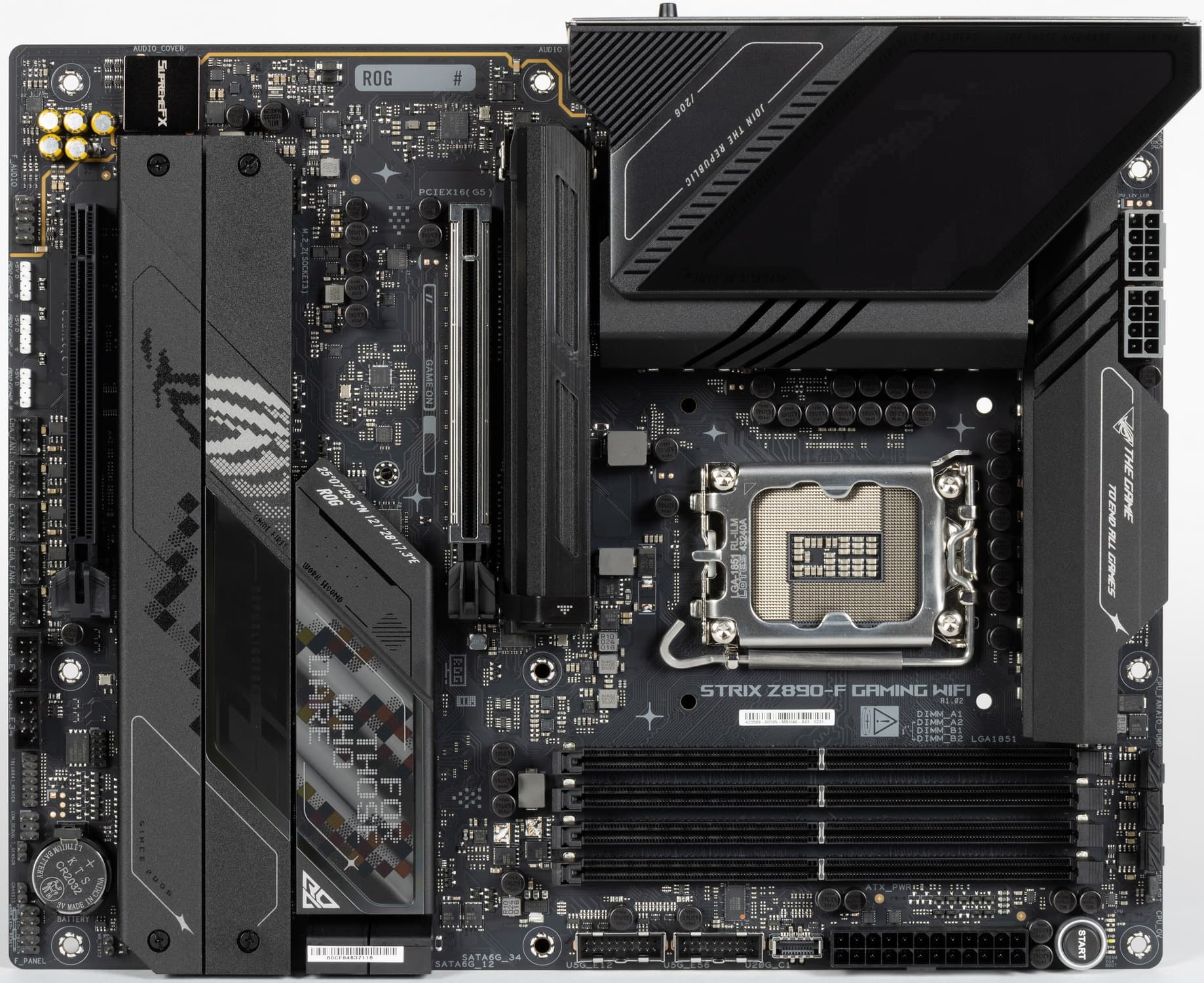

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z890-F Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

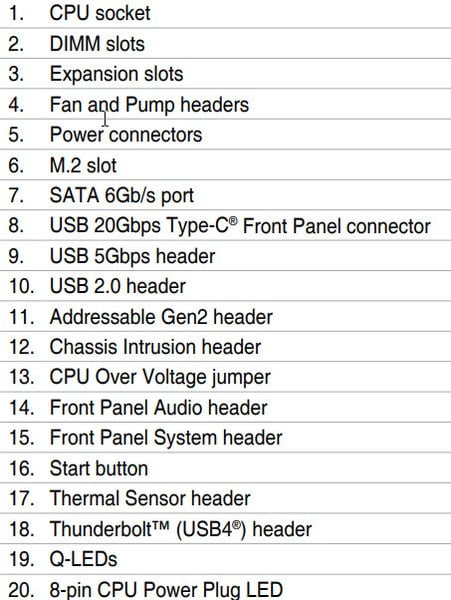

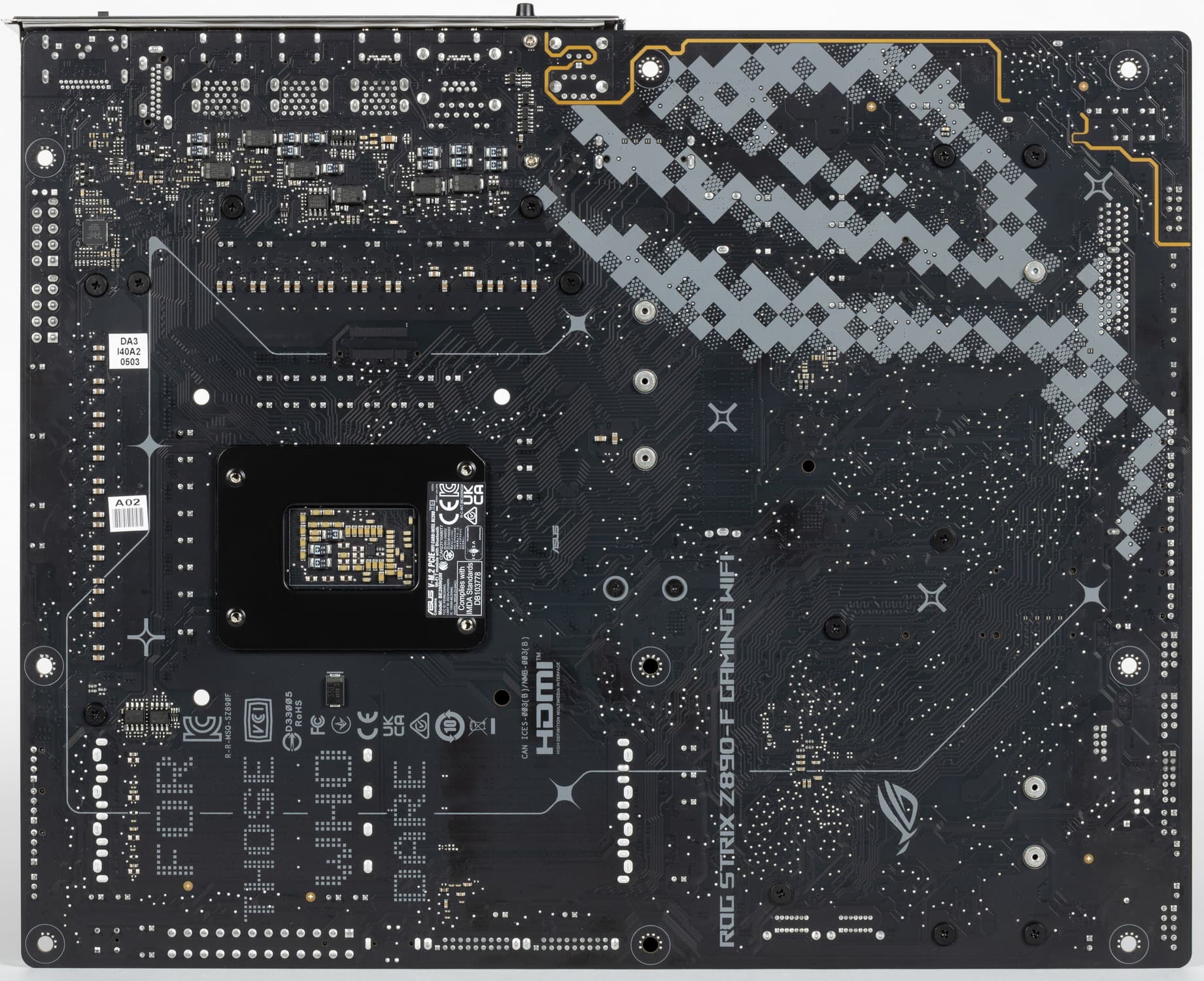

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

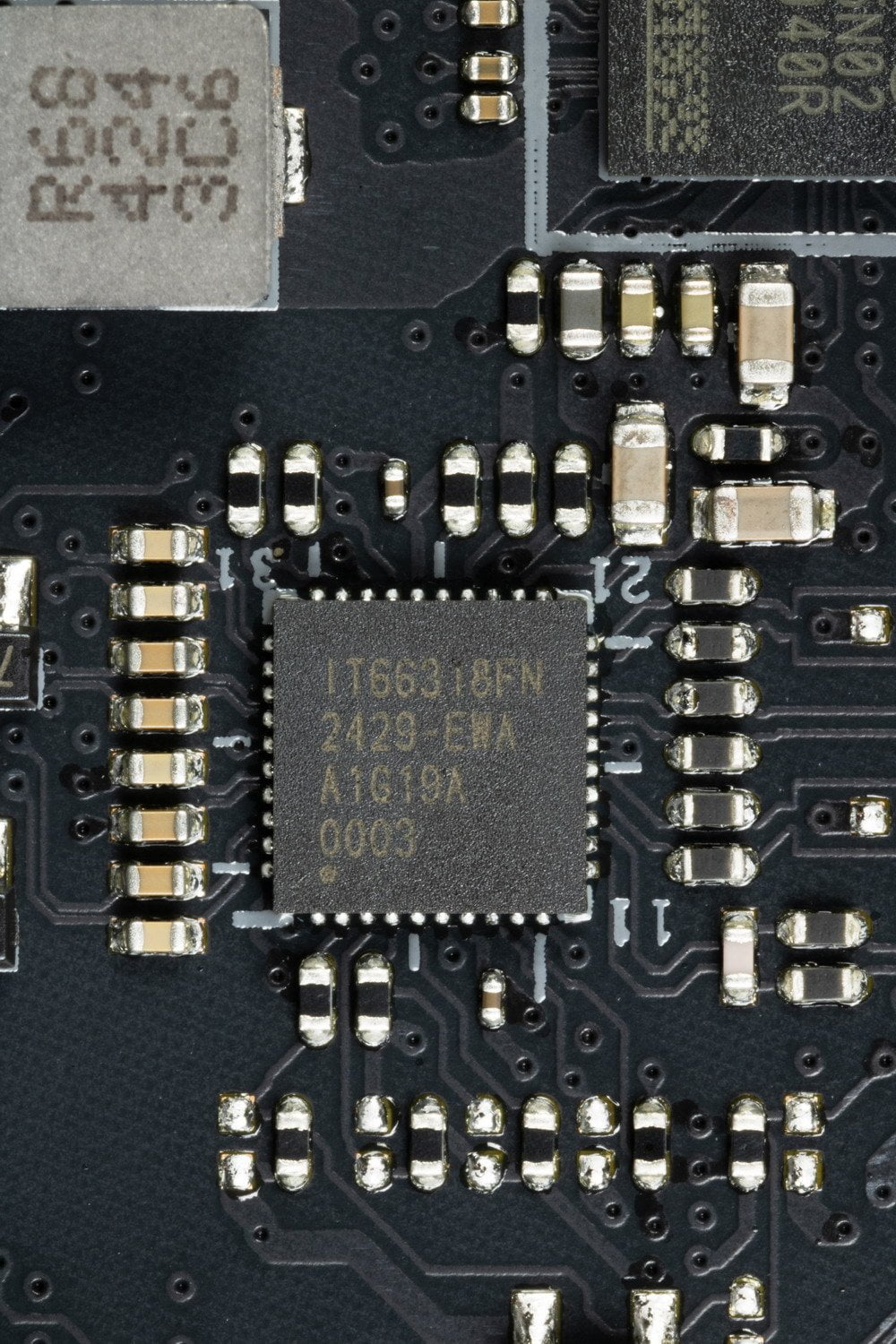

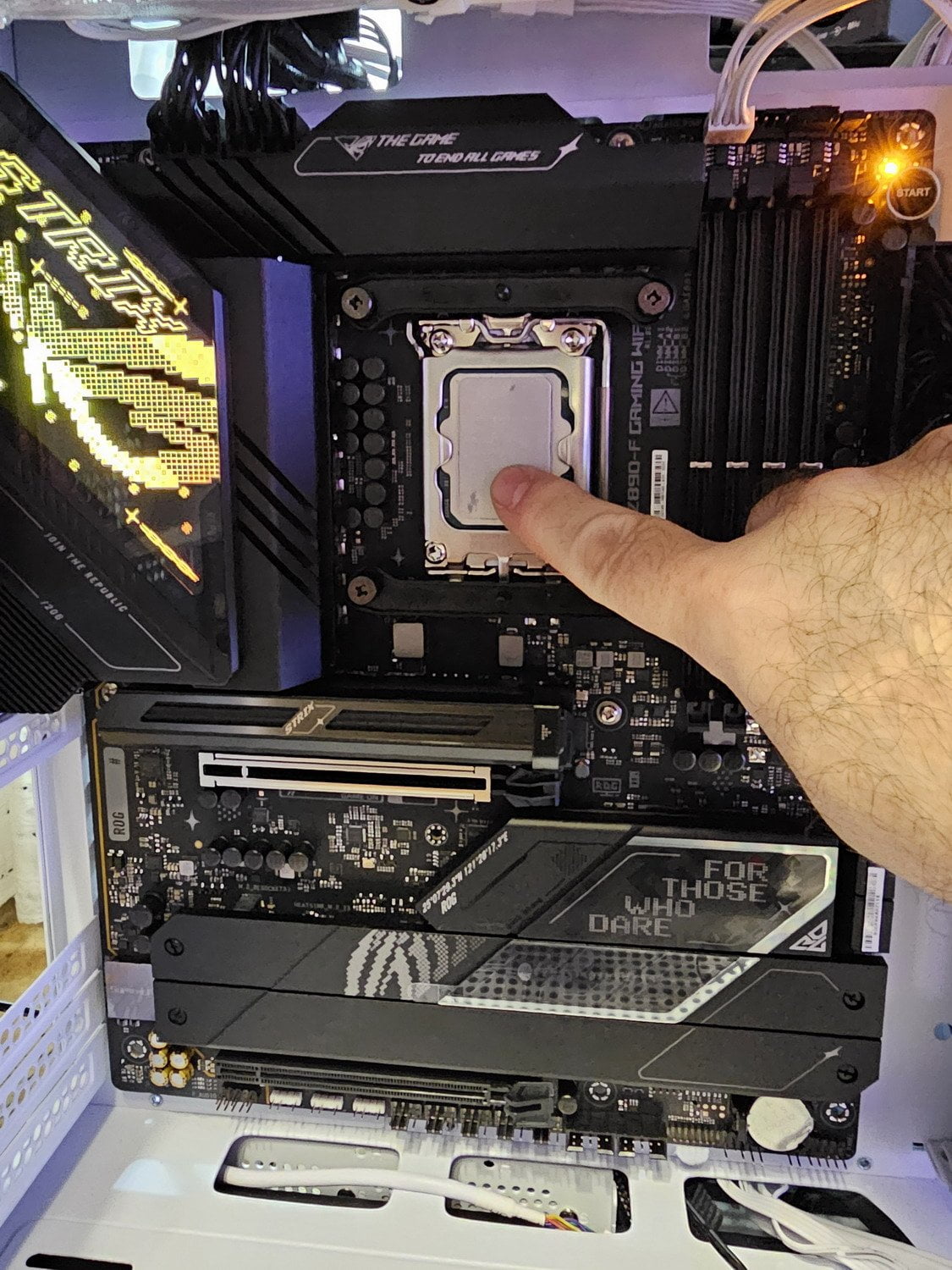

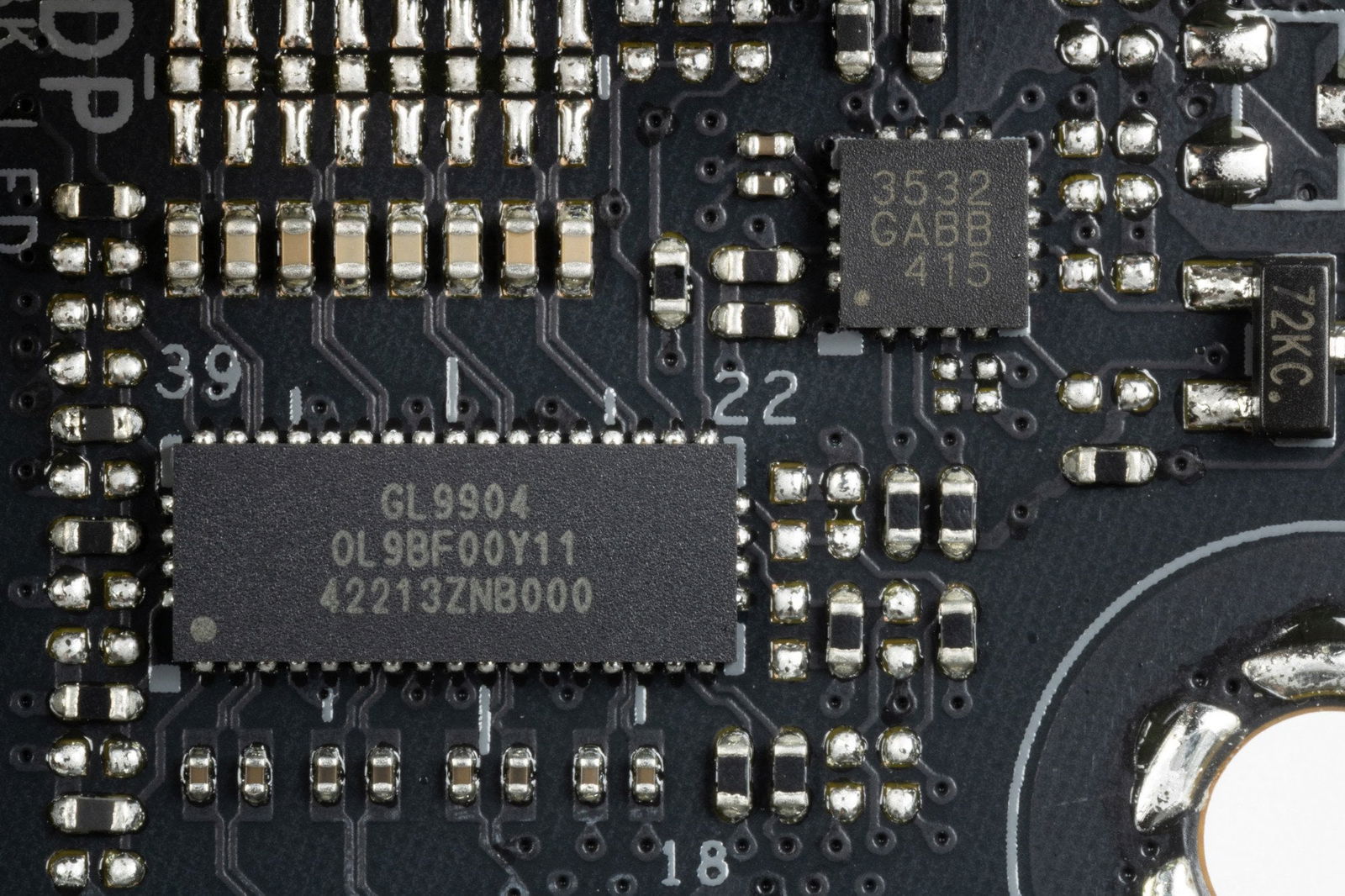

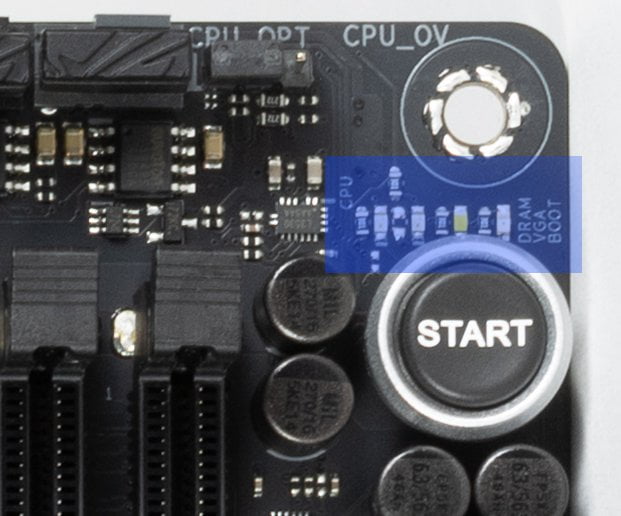

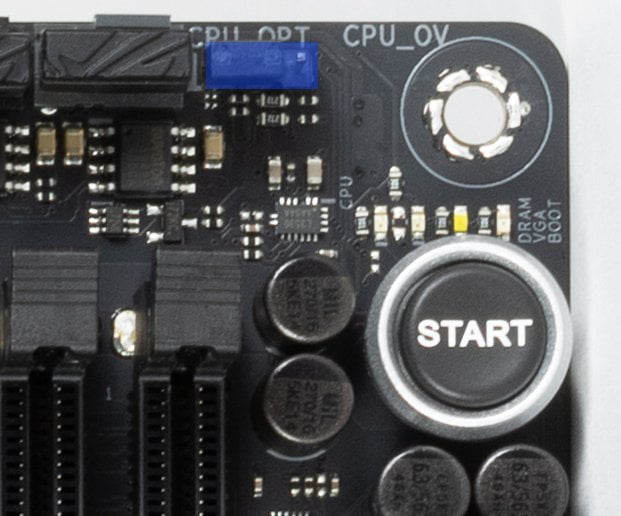

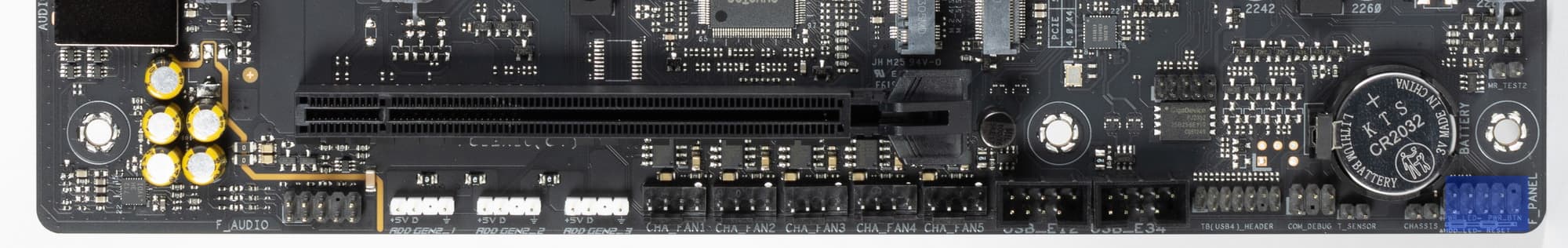

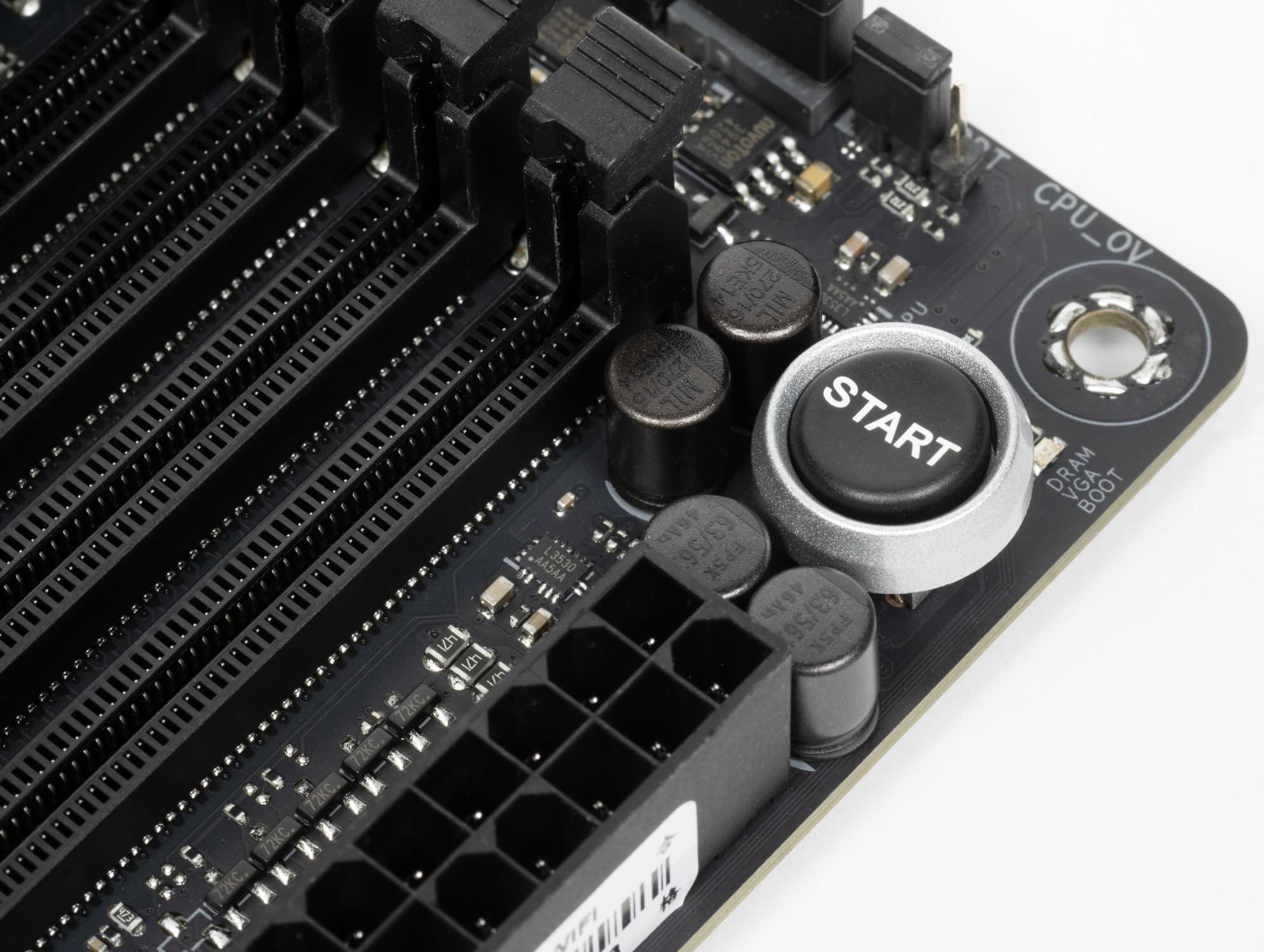

| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 9066 МТ/с (XMP), до 192 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless BE200 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 4.0 x16 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, Z890, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_4, Z890, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_5, Z890, PCIe 4.0 x4 / SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 2 порта Type-A (черные) (GL850G) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (RTS5411) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (Z890) 2 × USB 3.2 Gen2: 2 порта Type-C (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 2 × USB4: 2 порта Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 3.2 Gen2 (Type-C) 2 × USB 2.0 (Type-A) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flash Back |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для термодатчика 1 переключатель CPU_OV для снятия лимита по напряжению на CPU 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | 60-65 тысяч рублей на момент публикации обзора |

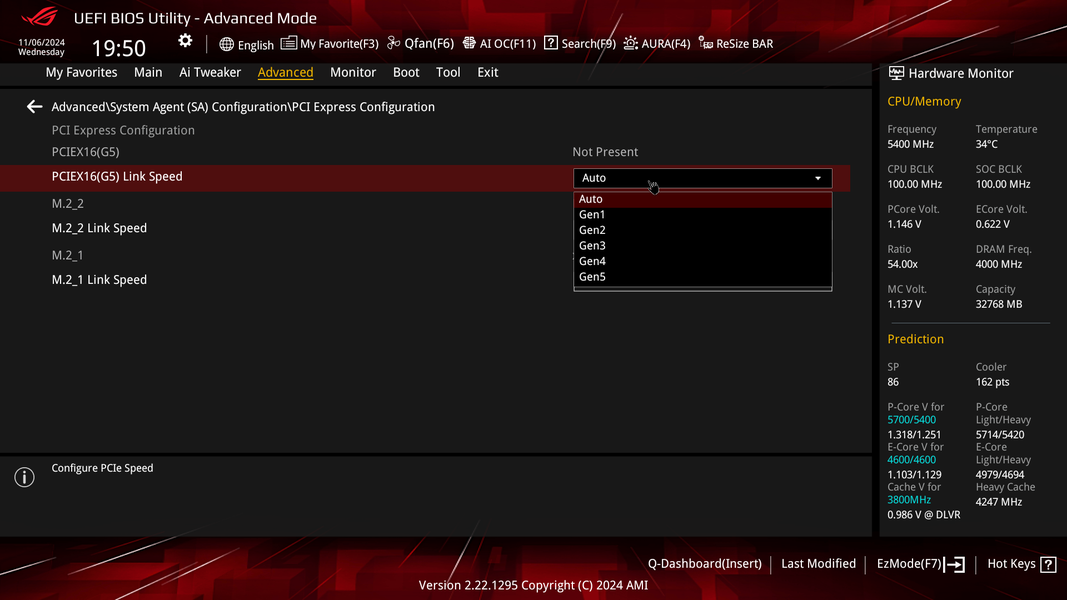

* - переключение режимов работы слота PCIe x16_1 осуществляется через настройки в BIOS.
Основная функциональность: чипсет, процессор, память

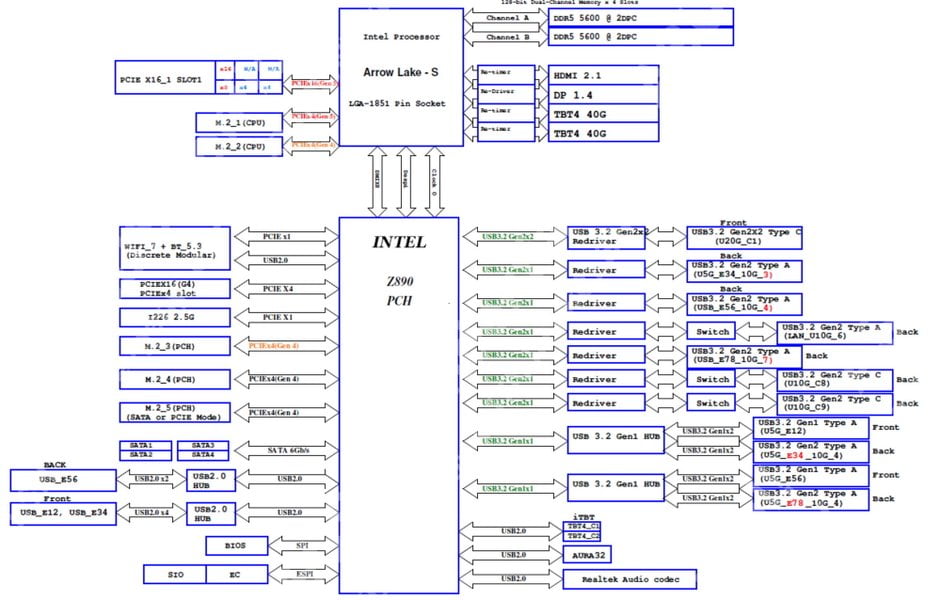

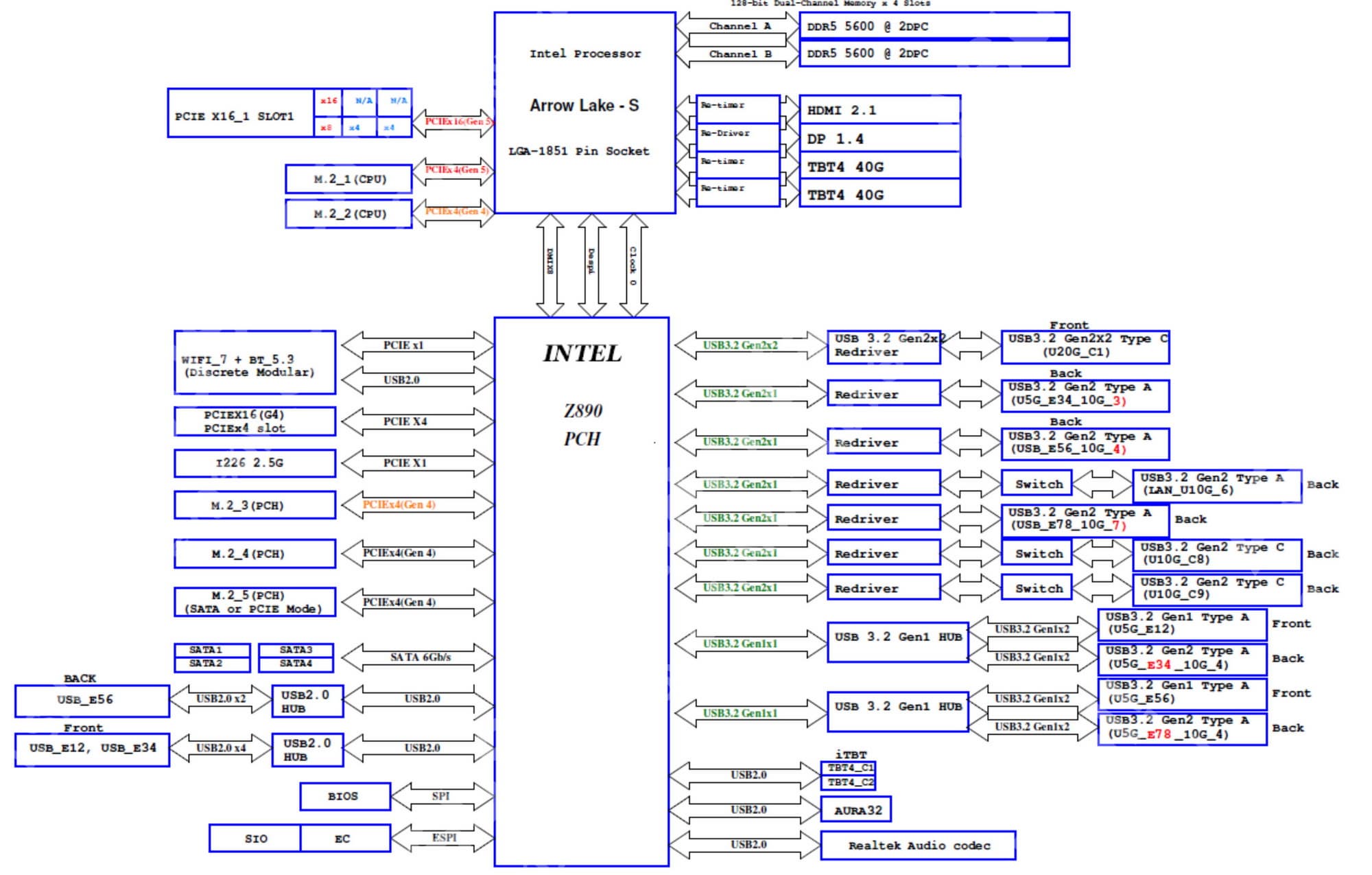

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

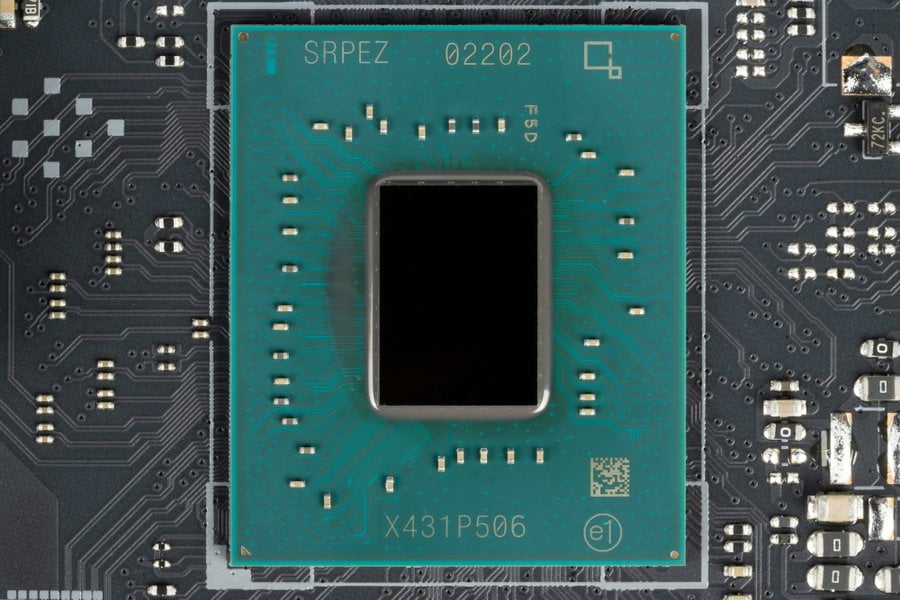

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:
- до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

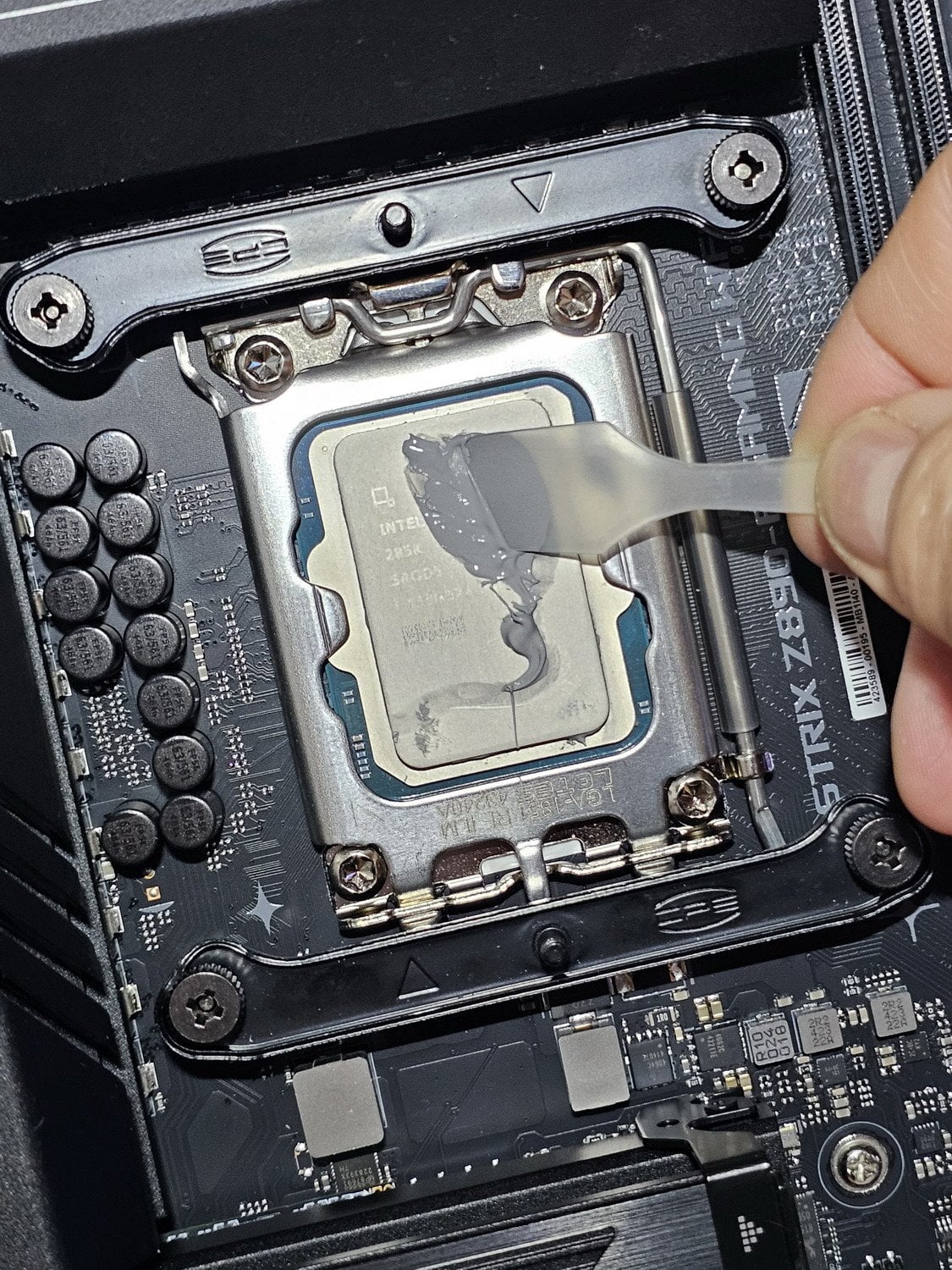

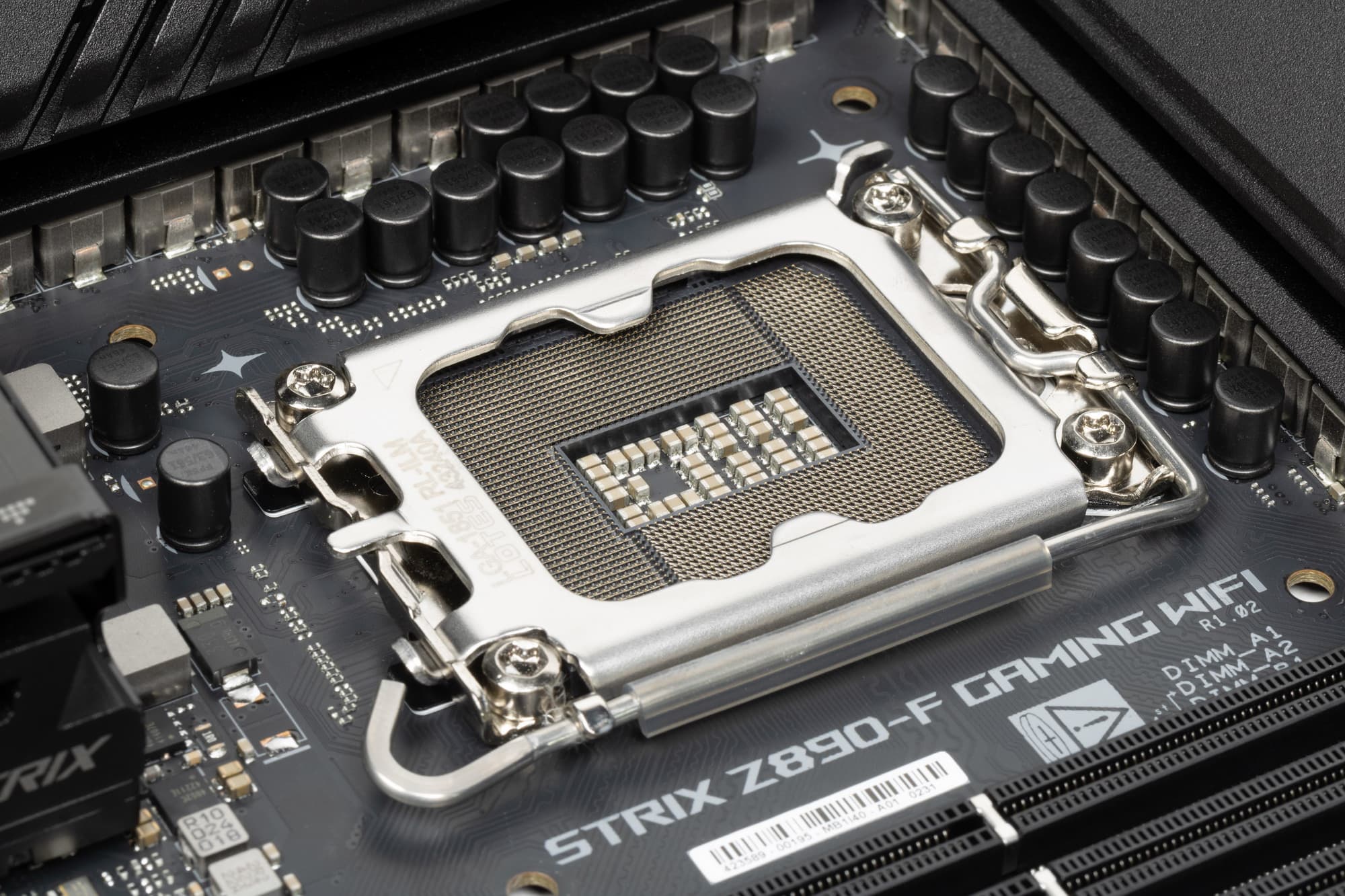

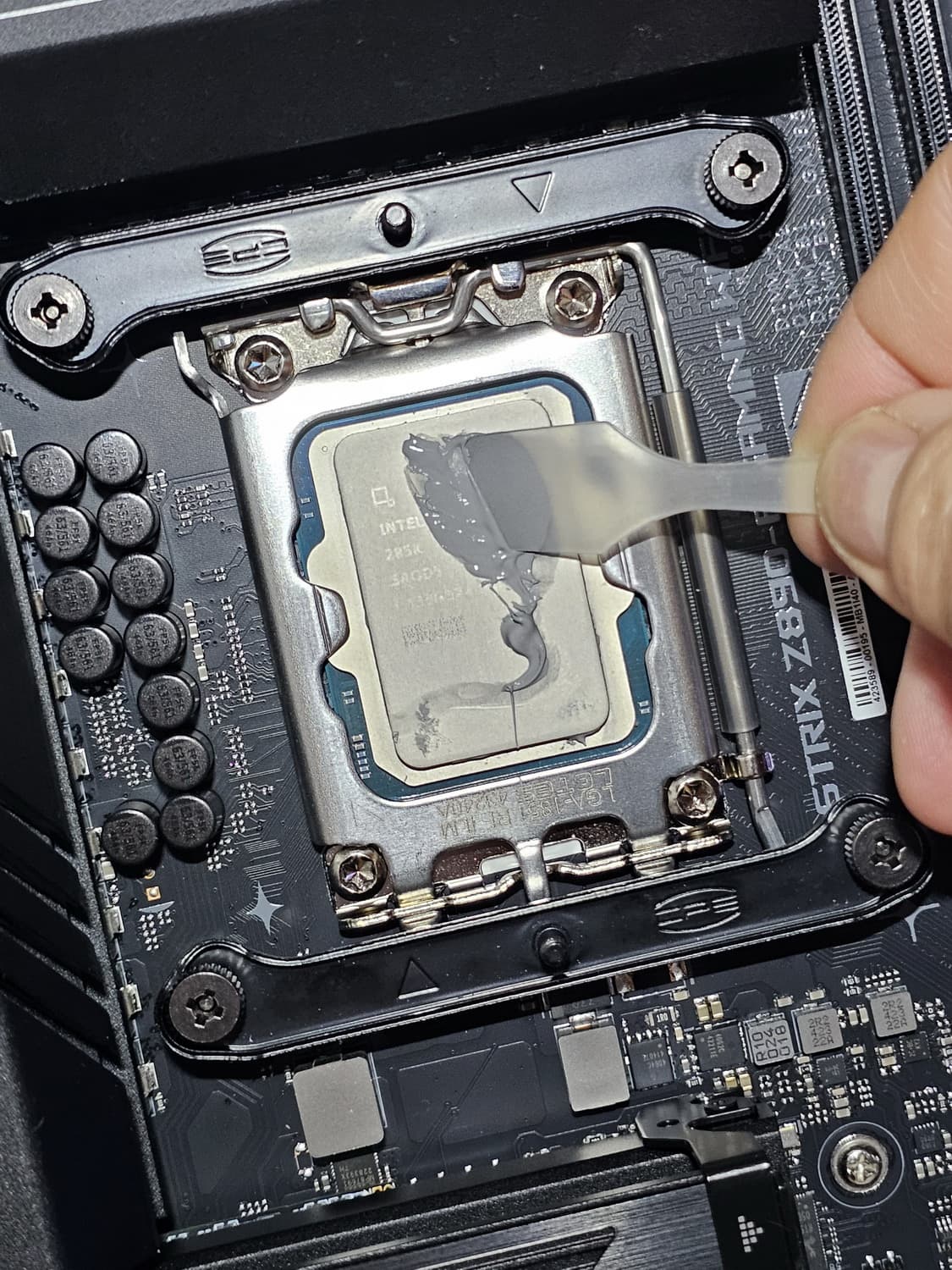

Asus ROG Strix Z890-F Gaming WiFi поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

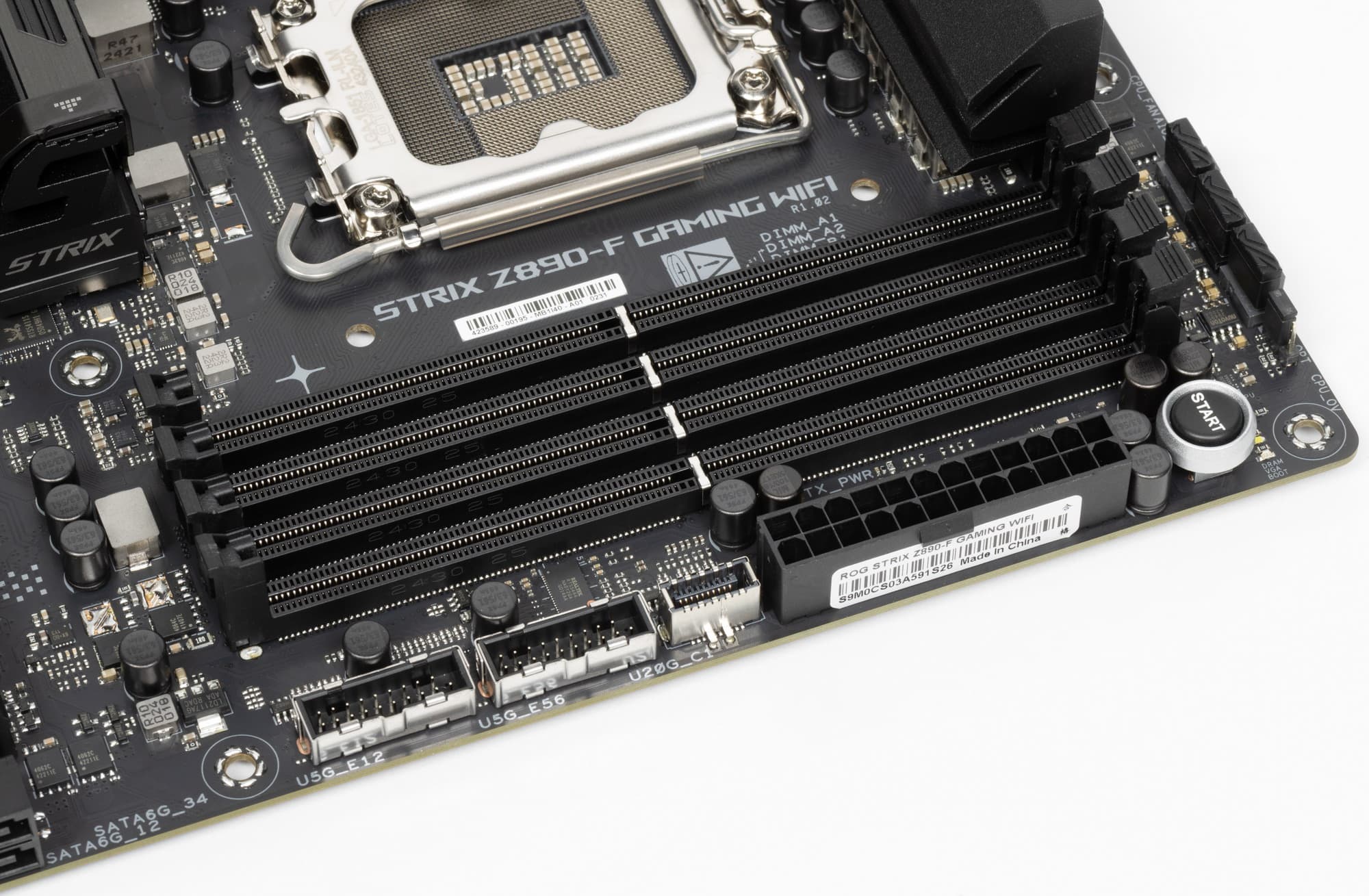

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Слот M.2 (M.2_5) (4 линии PCIe 4.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
18 линий PCIe оказались занятыми, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL4080, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры GL850G, RTS5411, Aura, для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Вариантов деления этих линий несколько:
- Слот PCIe x16_1 имеет 16 линий (под видеокарту);
- Слот PCIe x16_1 разделен на 2 сегмента по 8 линий (для фирменных карт расширения Asus ROG, несущих слоты M.2);
- Слот PCIe x16_1 разделен на 4 сегмента по 4 линий каждый (для карт расширения с 4-мя слотами M.2).
Теперь в целом про слоты PCIe.

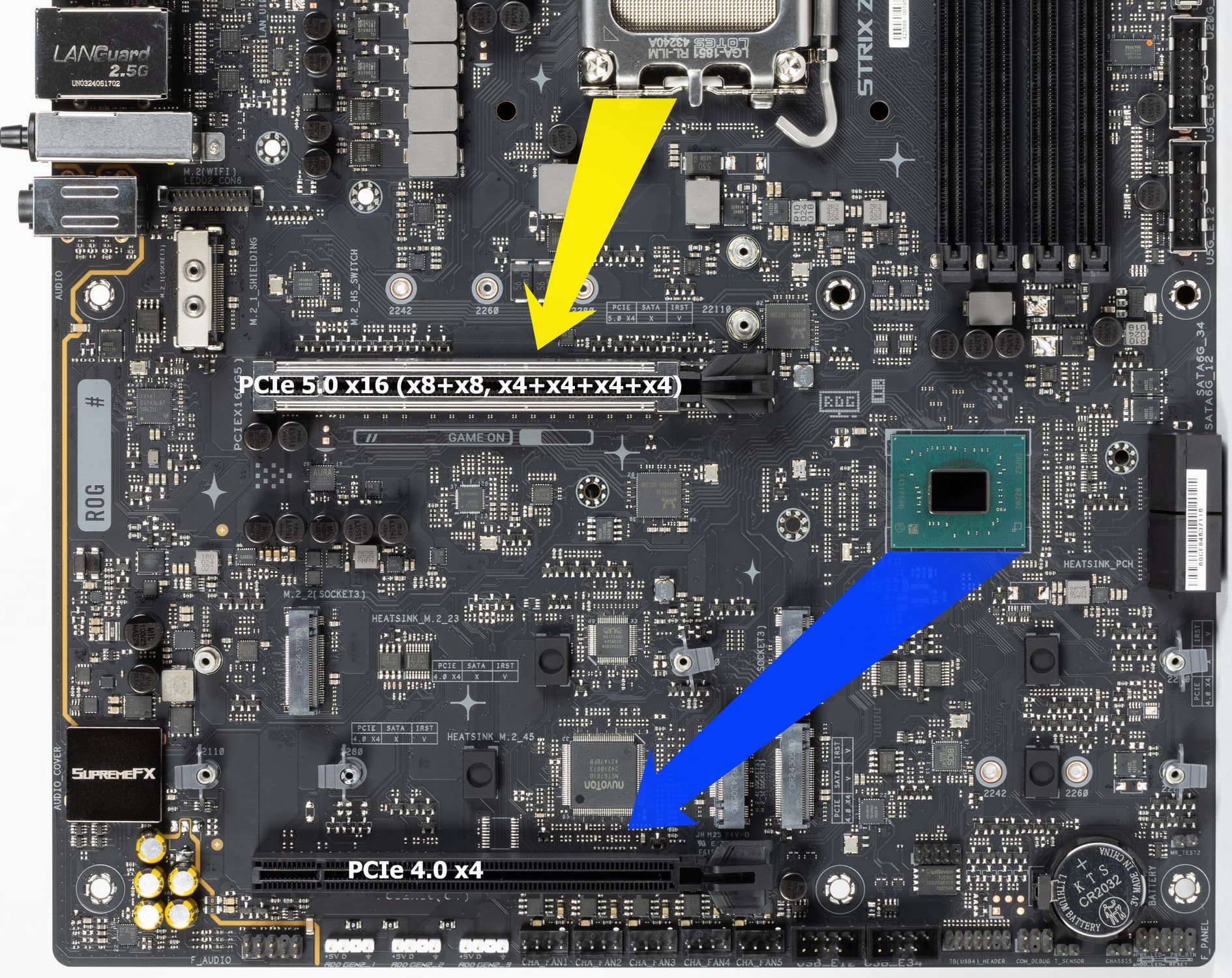

Всего на плате есть 2 слота: один PCIe x16_1 (для видеокарт или других устройств) и второй «длинный» PCIe x16_2 (но фактически имеющий 4 линии PCIe 4.0).
Как видим, перераспределений ресурсов меж слотами у этой материнки нет, поэтому мультиплексоры не востребованы.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Второй PCIe x16_2 подключен к Z890 и работает в режиме x4.

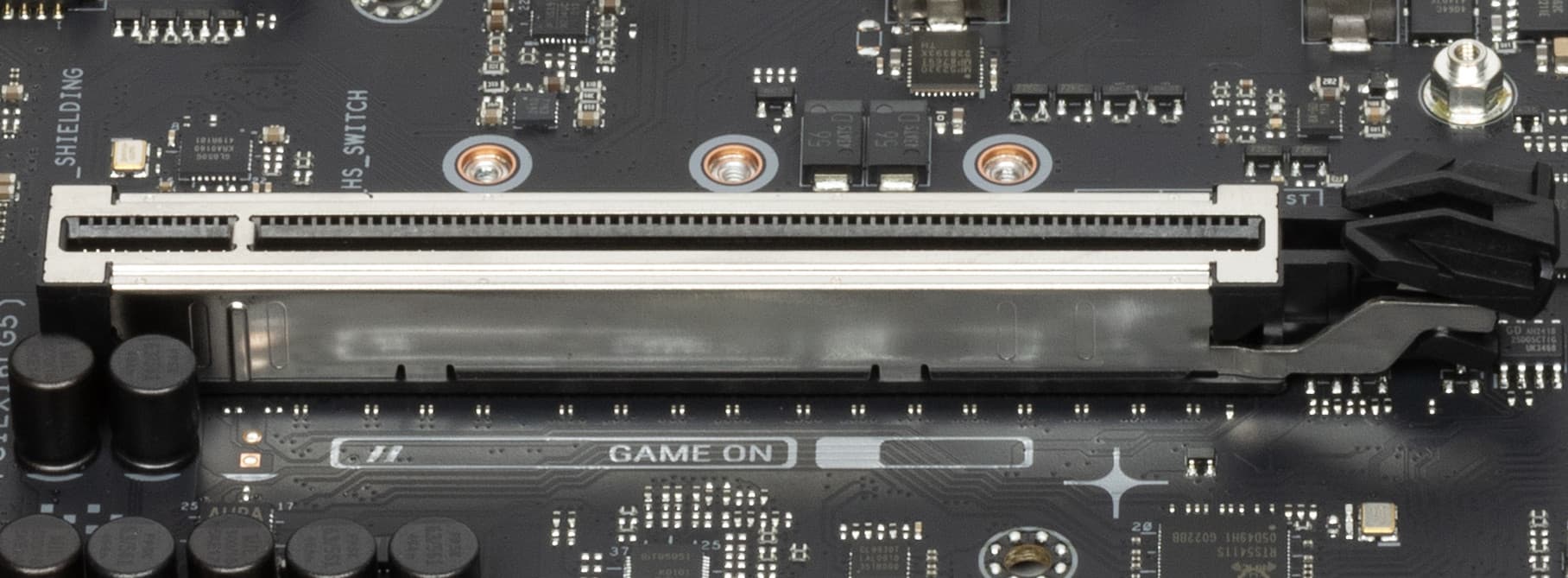

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.
Матплата позволяет смонтировать СО любого размера.

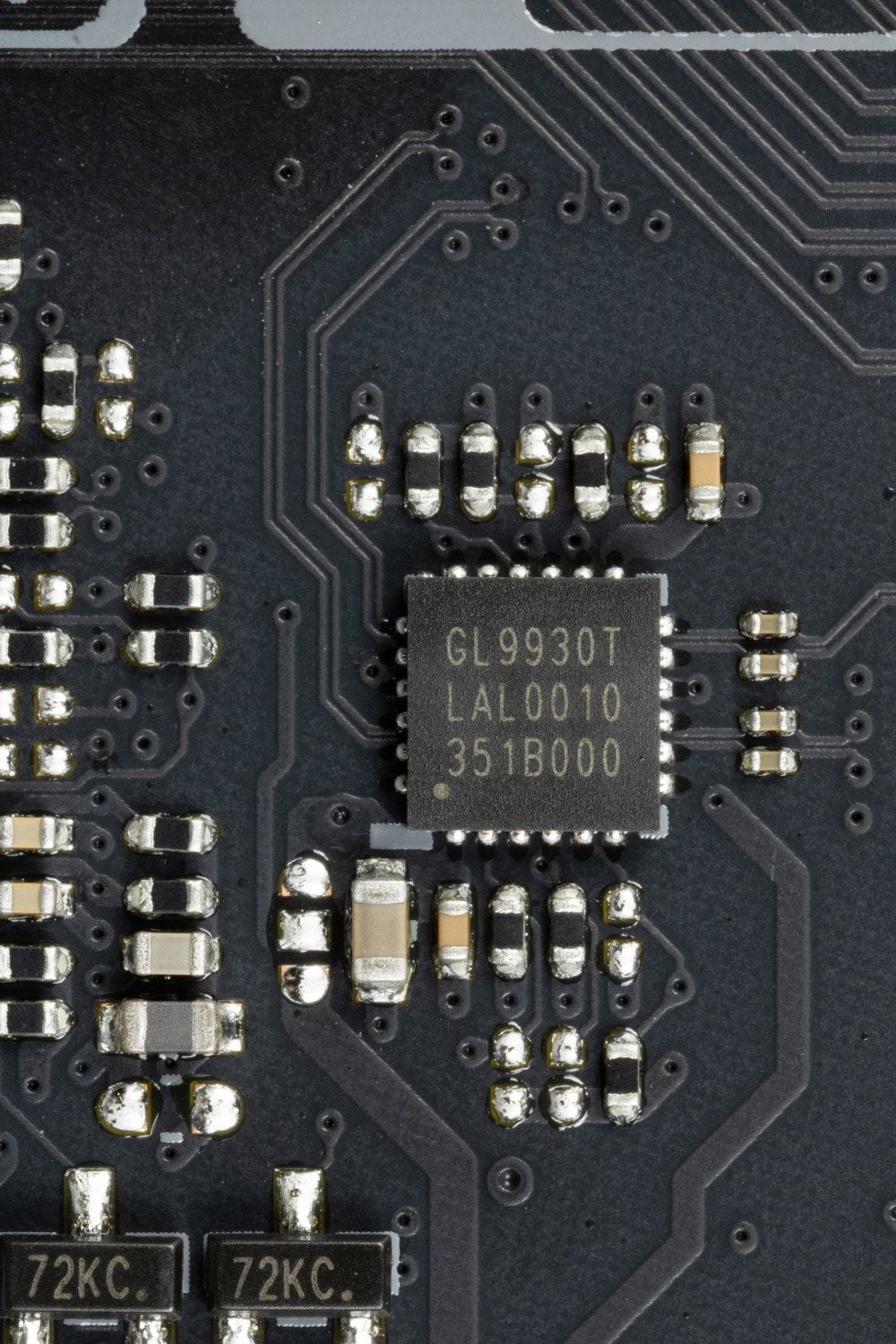

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала на линиях SATA от Genesys Logic.

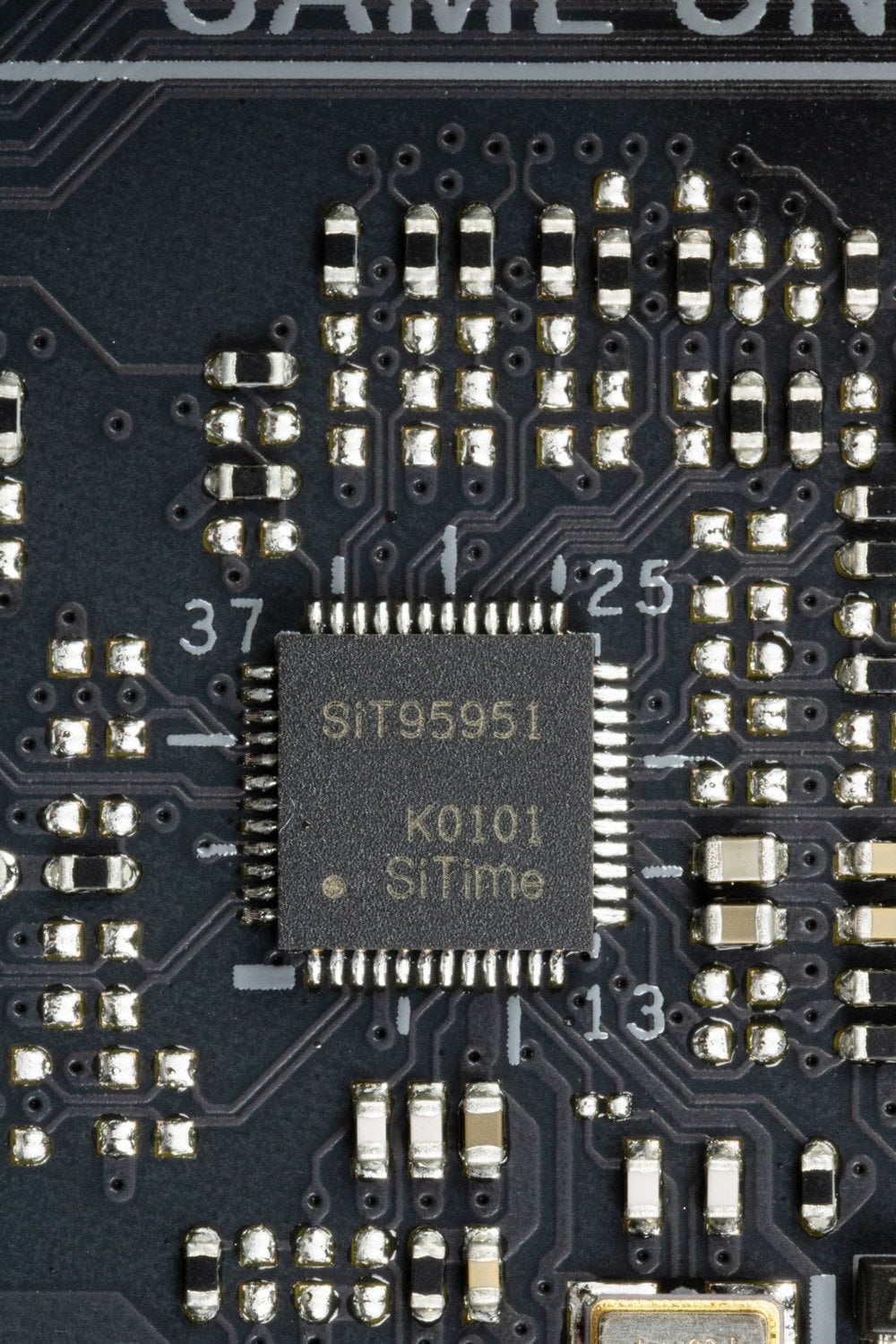

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.
На очереди — накопители.

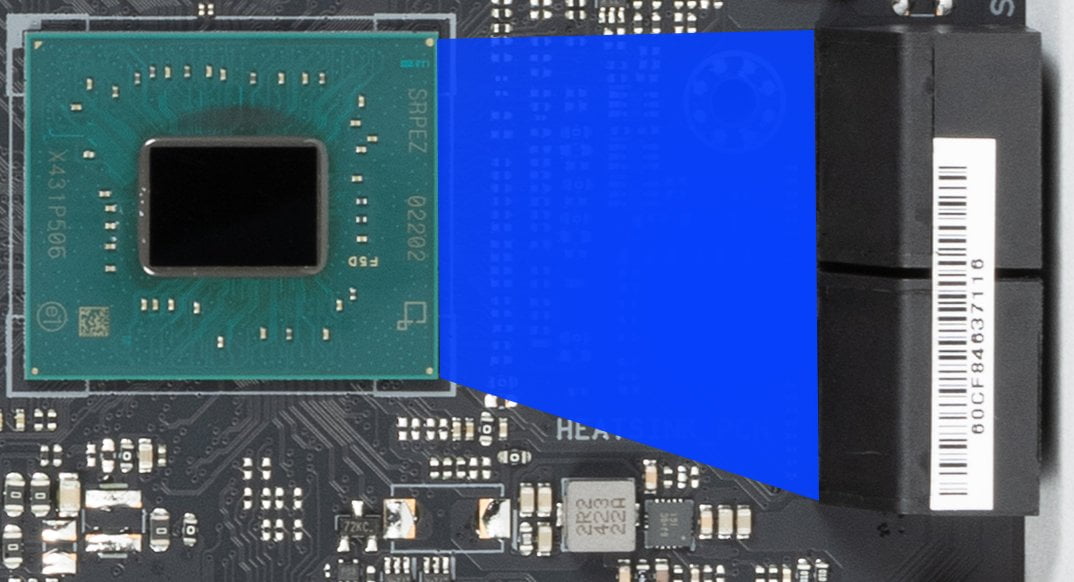

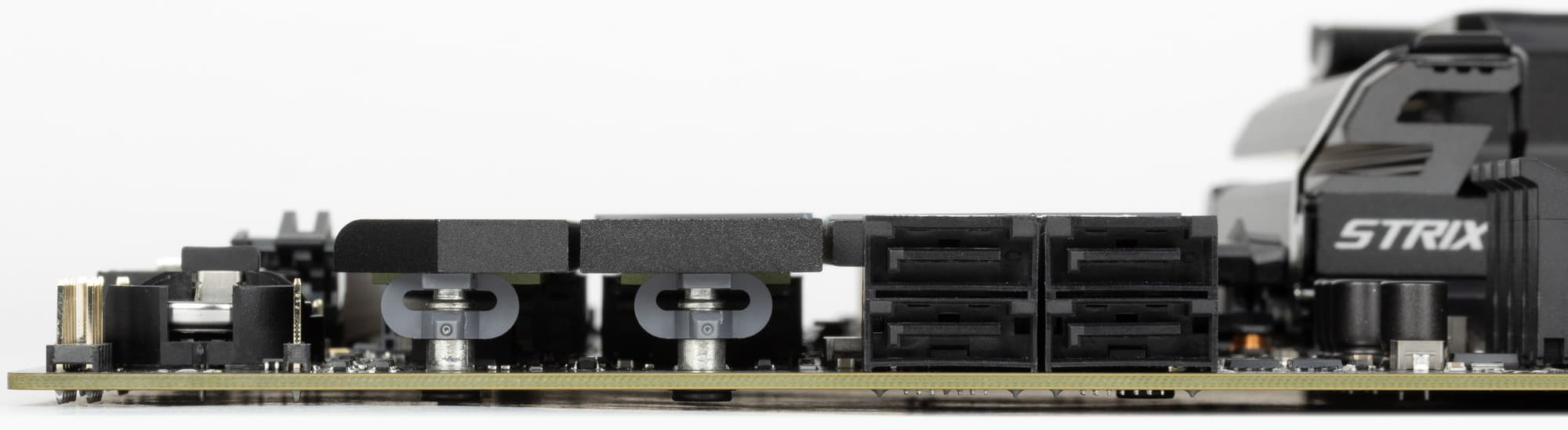

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID.

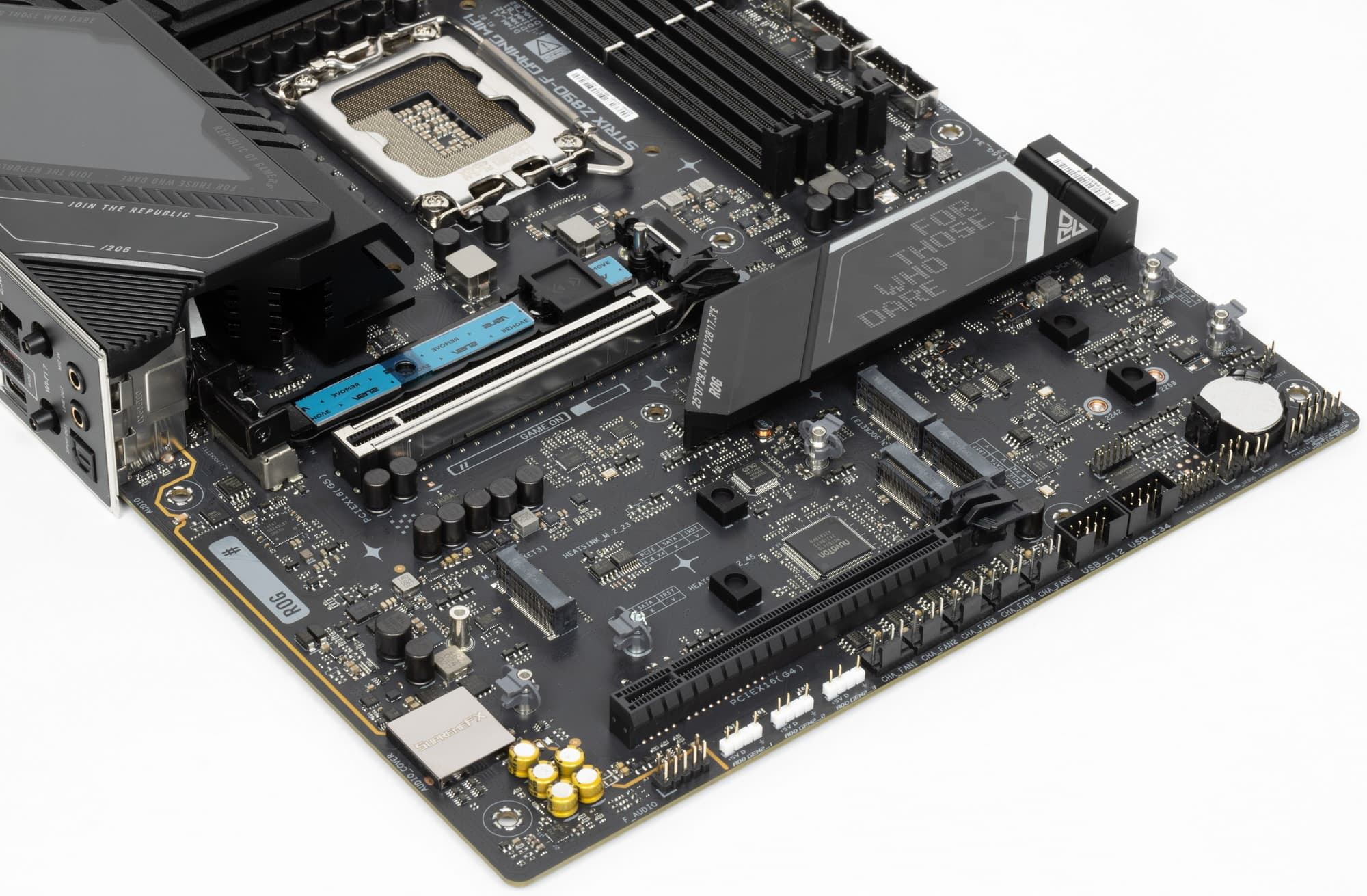

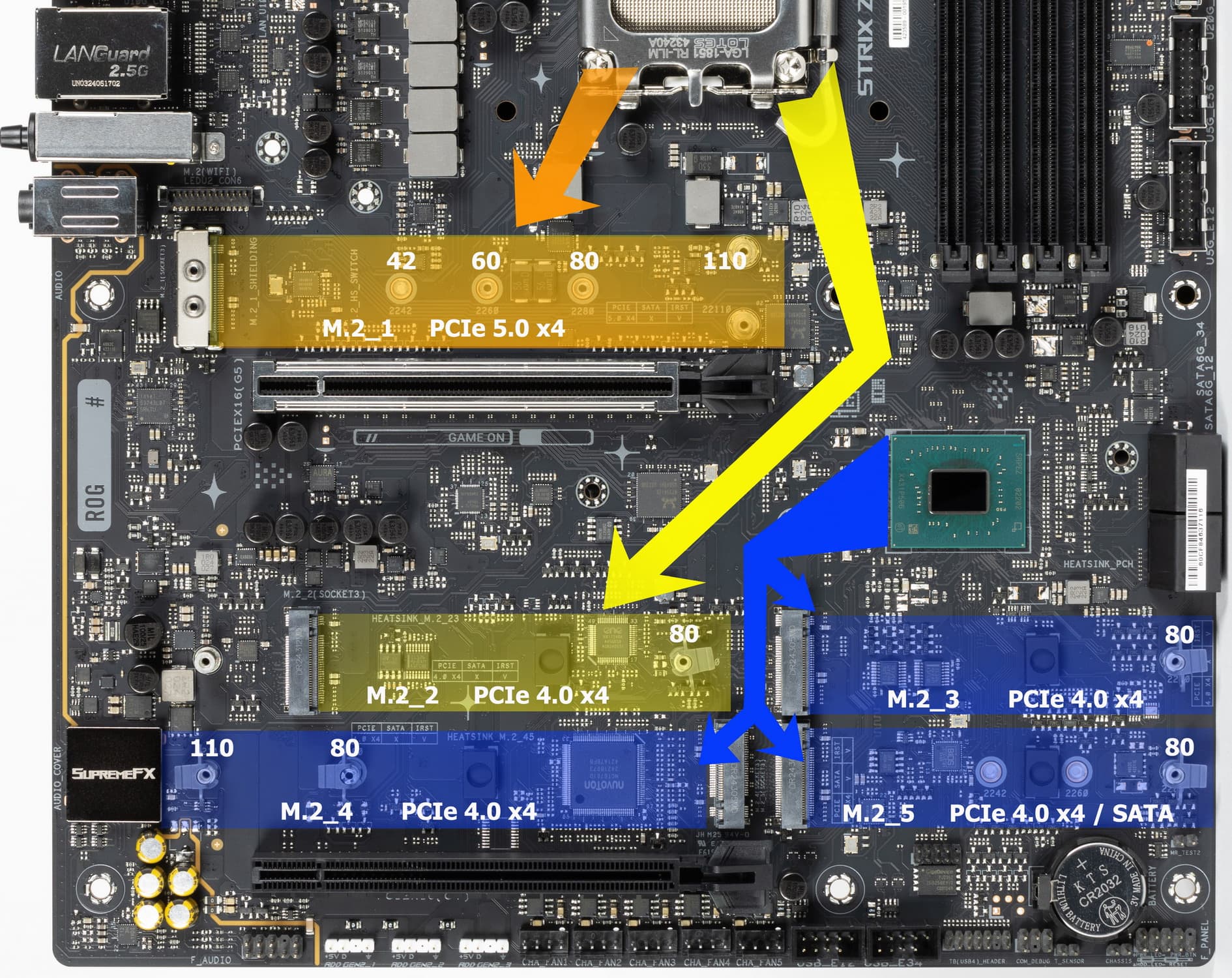

Материнская плата имеет 5 гнезд форм-фактора М.2.
Третий, четвертый и пятый слоты M.2 (M.2_3, M.2_4, M.2_5) получают данные от чипсета Z890, а первые два — от CPU: M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.
Первые 4 слота M.2 работают с модулями только с PCIe интерфейсом. А M.2_5 поддерживает еще и SATA-интерфейс.
Все слоты M.2 поддерживают модули с размером 2280. А слоты M.2_1 и M.2_4 поддерживают еще и 22110, кроме того, M.2_1 поддерживает размеры 2242 и 2260. На всех M.2 можно организовать RAID.
Надо особо отметить новый способ крепления накопителей в M.2_1 с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной.
Но и у остальных слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

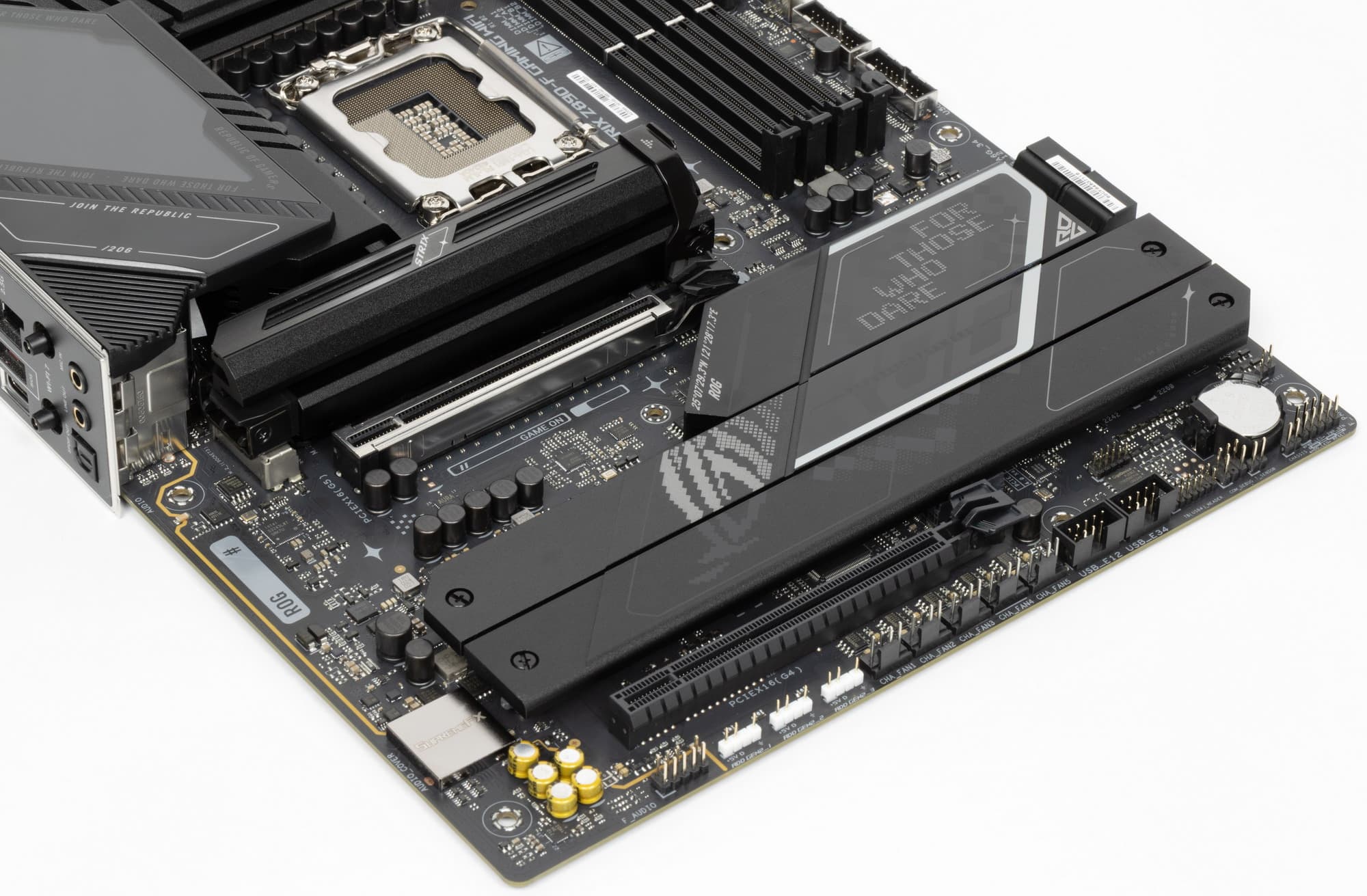

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Слот M.2_1 кроме верхнего радиатора еще имеет радиатор для охлаждения тыльной стороны модулей. И при этом радиатор этого слота удобно снимать и ставить с помощью откидывающегося запора.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

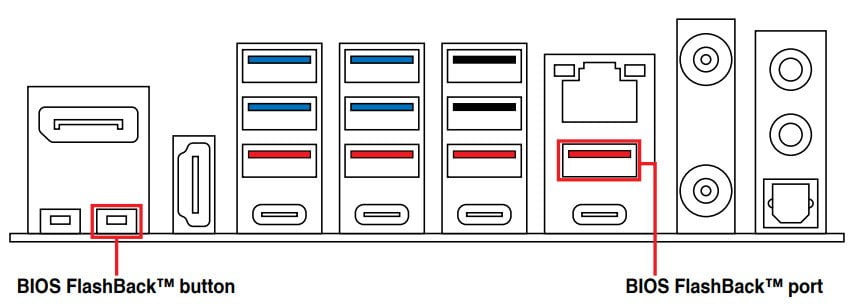

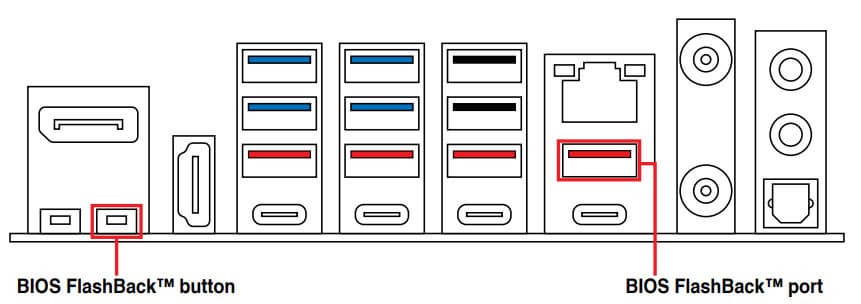

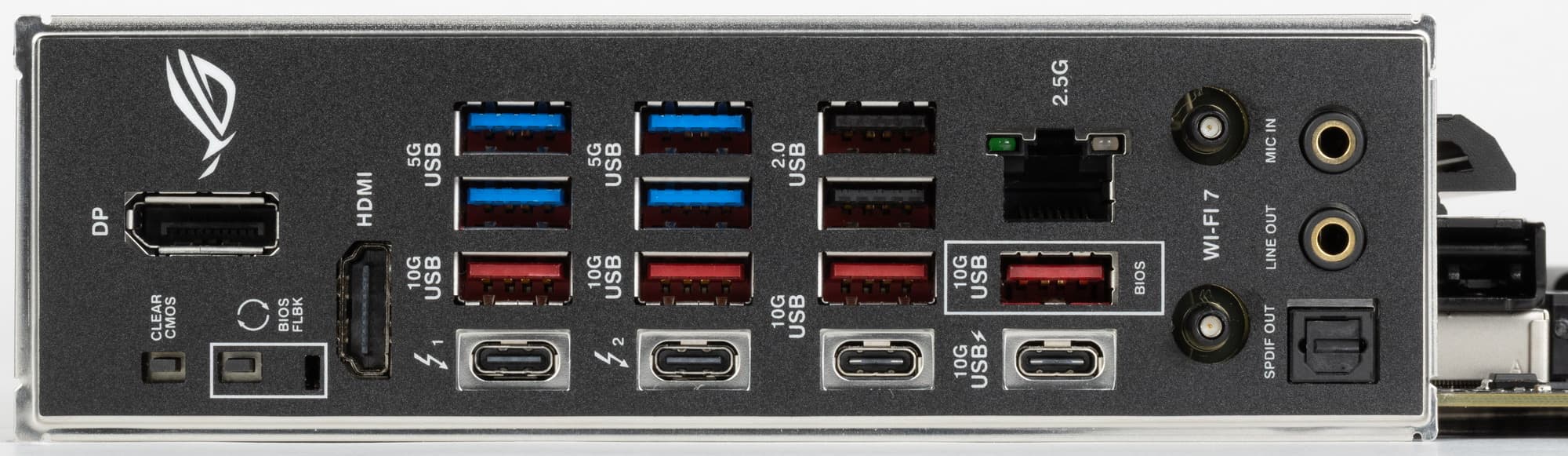

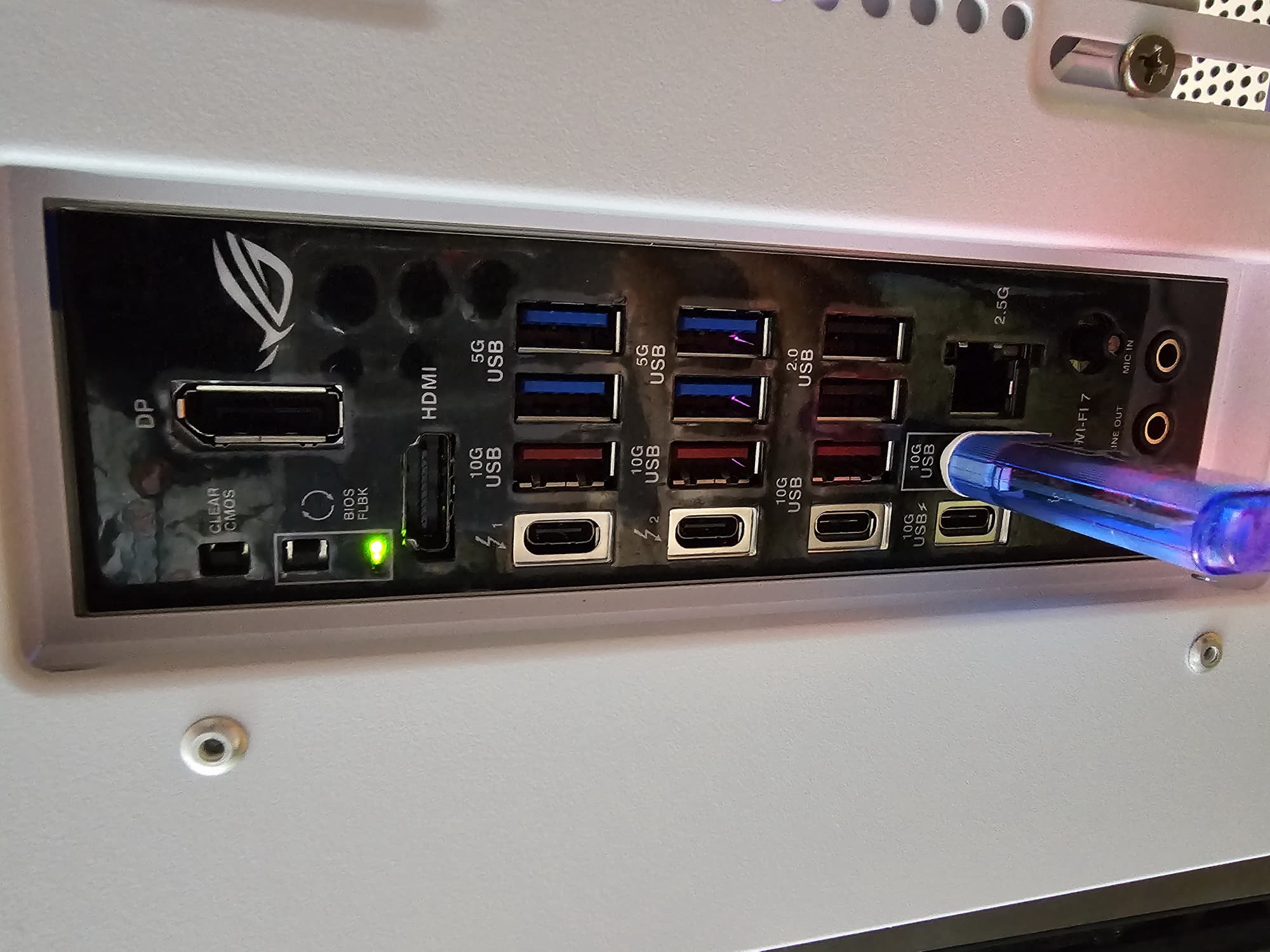

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 23 порта USB:
- 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 6 портов USB 3.2 Gen2: все реализованы через Z890 и все представлены на задней панели четырьмя портами Type-A (красного цвета) и двумя портами Type-C;

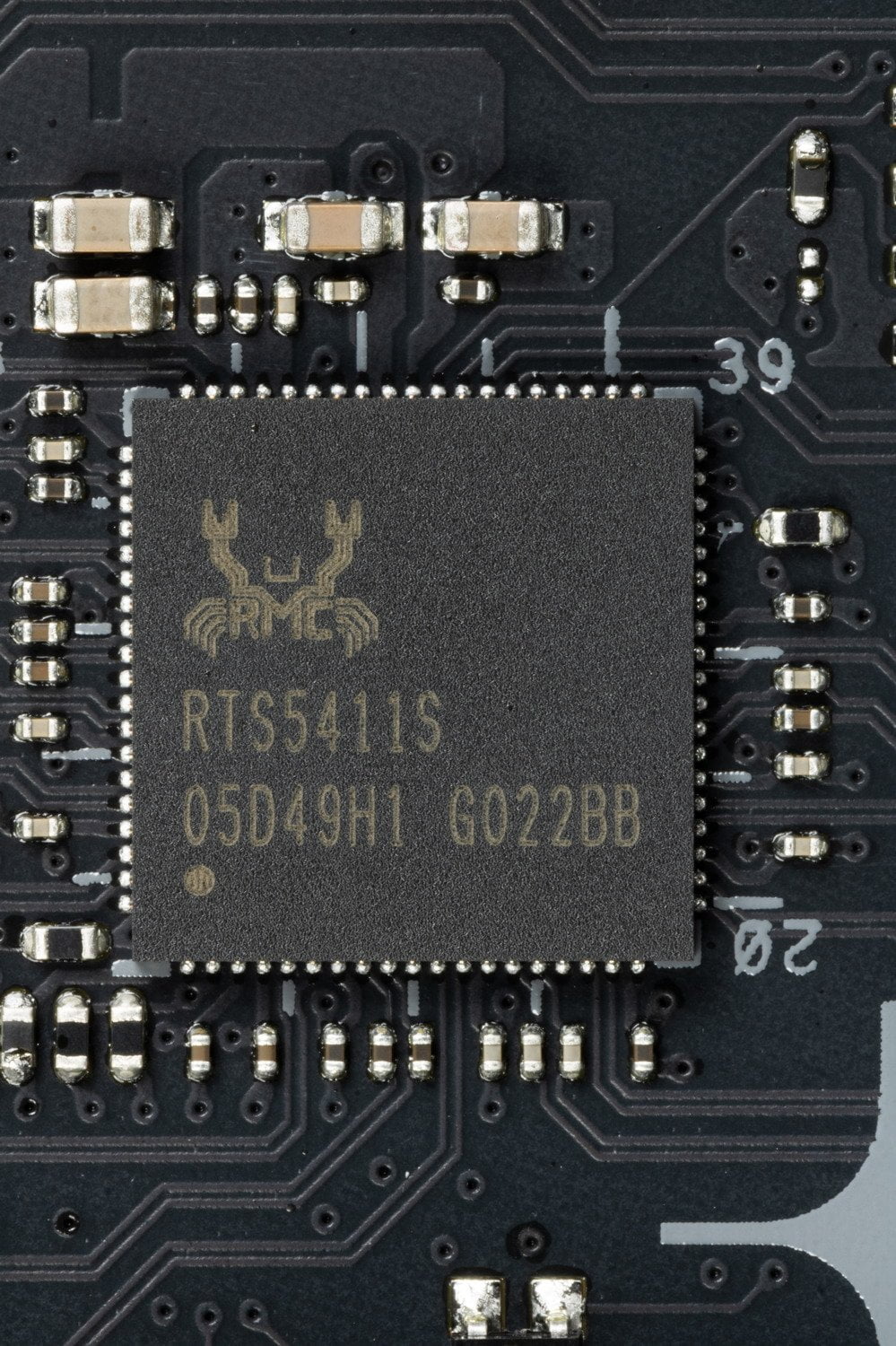

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411 (на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта); еще 4 реализованы через второй контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены на задней панели портами Type-A (синего цвета);

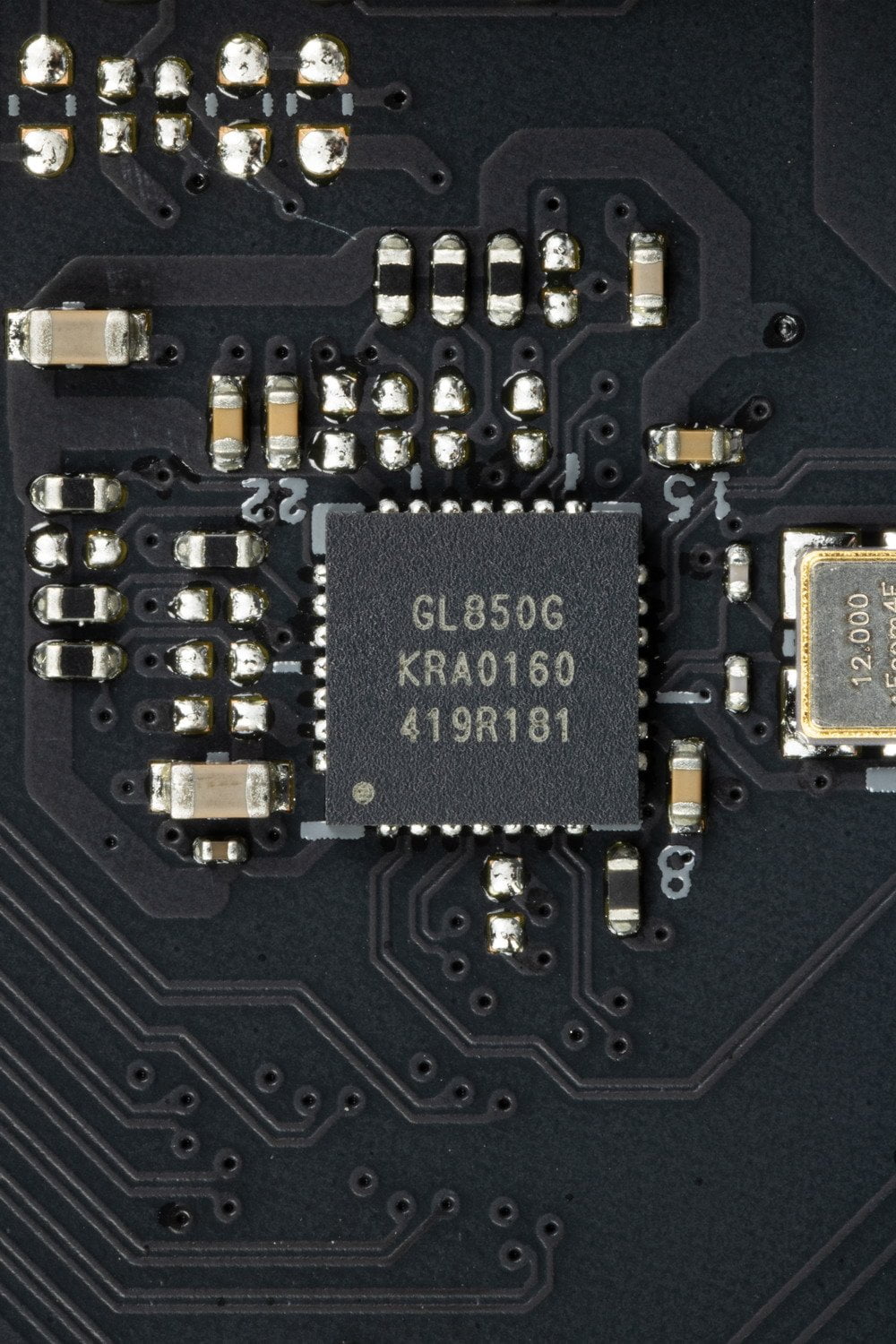

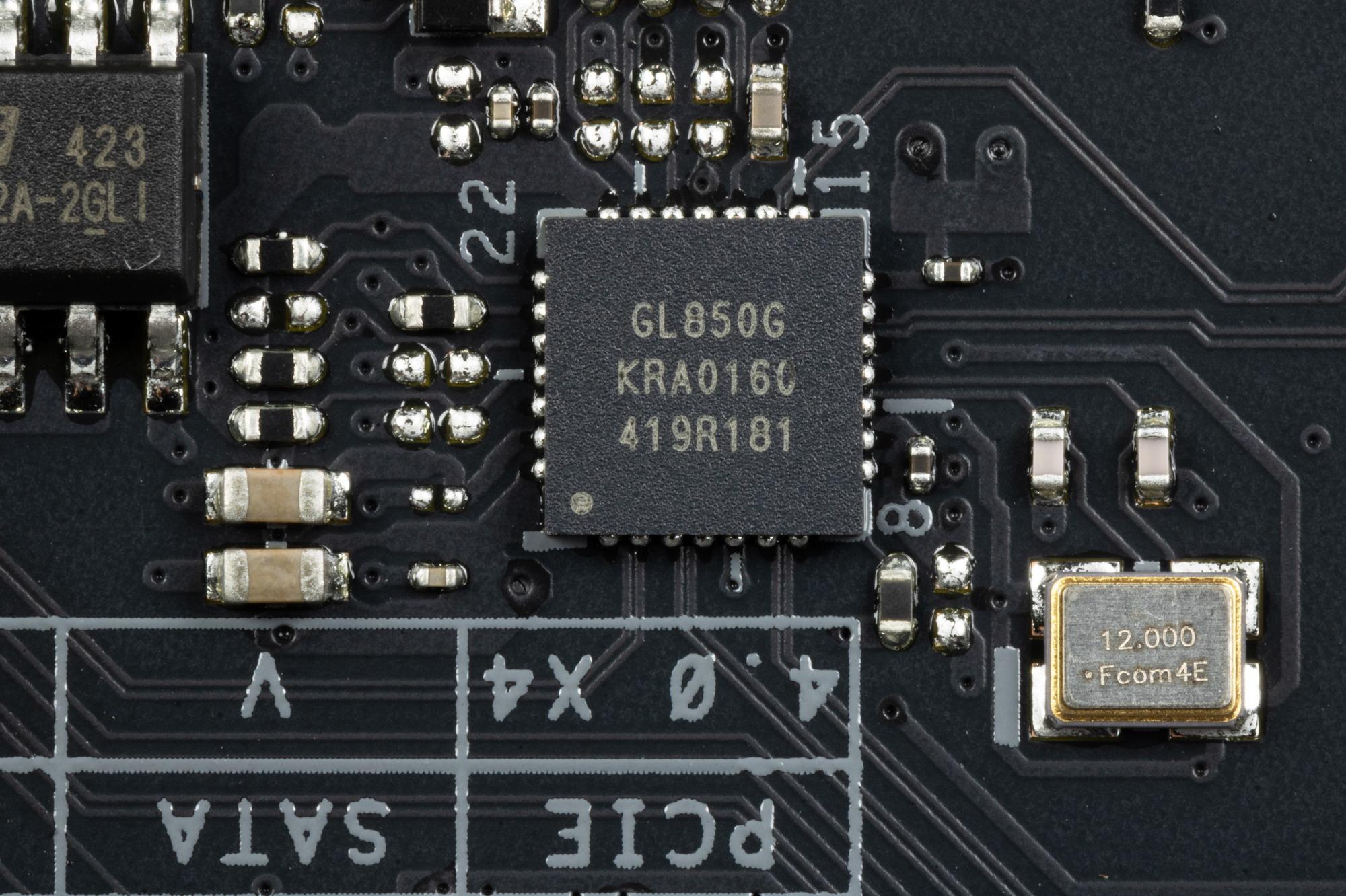

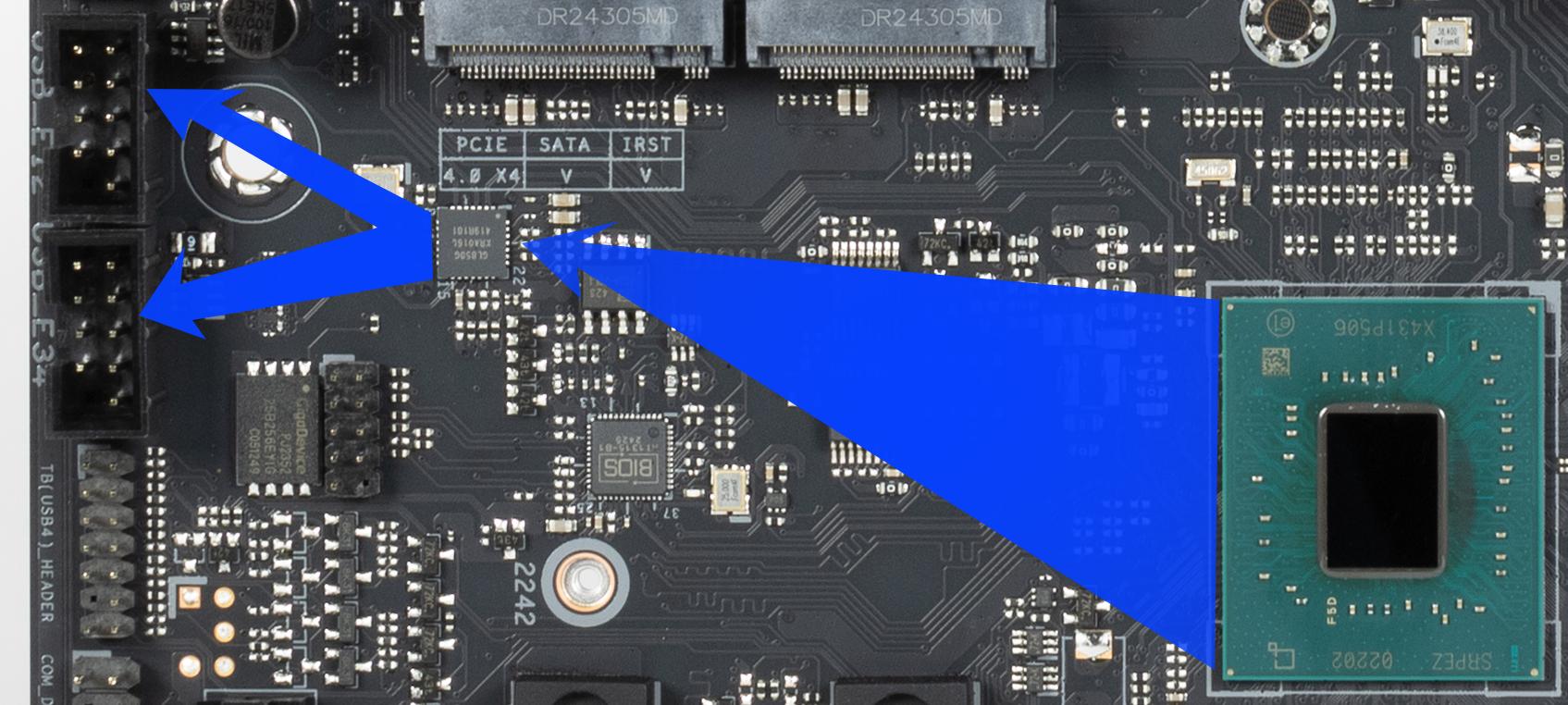

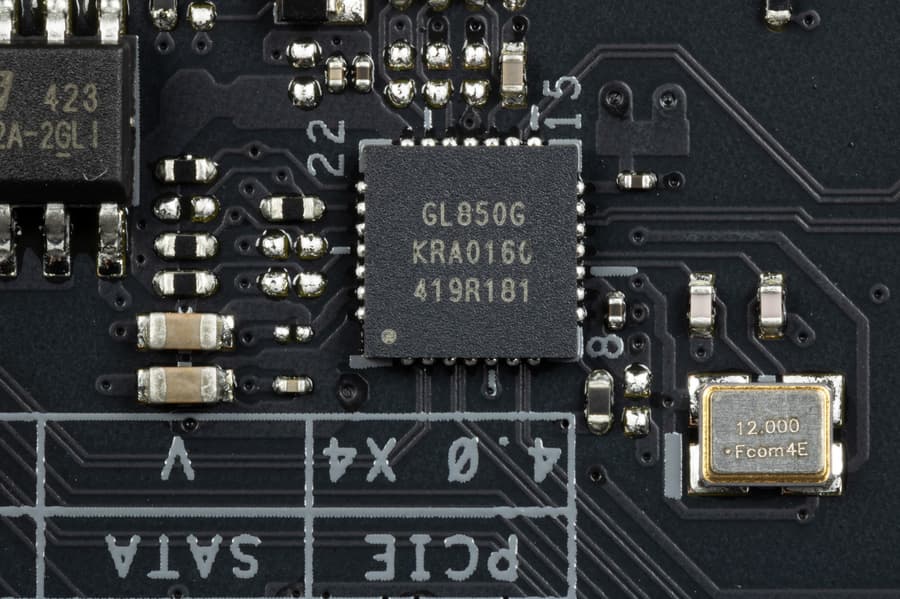

- 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0 от Z890) и представлены двумя внутренними разъемами
(каждый на 2 порта); еще 2 реализованы через второй контроллер Genesys Logic GL850G
(на него также потрачена 1 линия USB 2.0 от Z890) и представлены на задней панели портами Type-A (черного цвета)

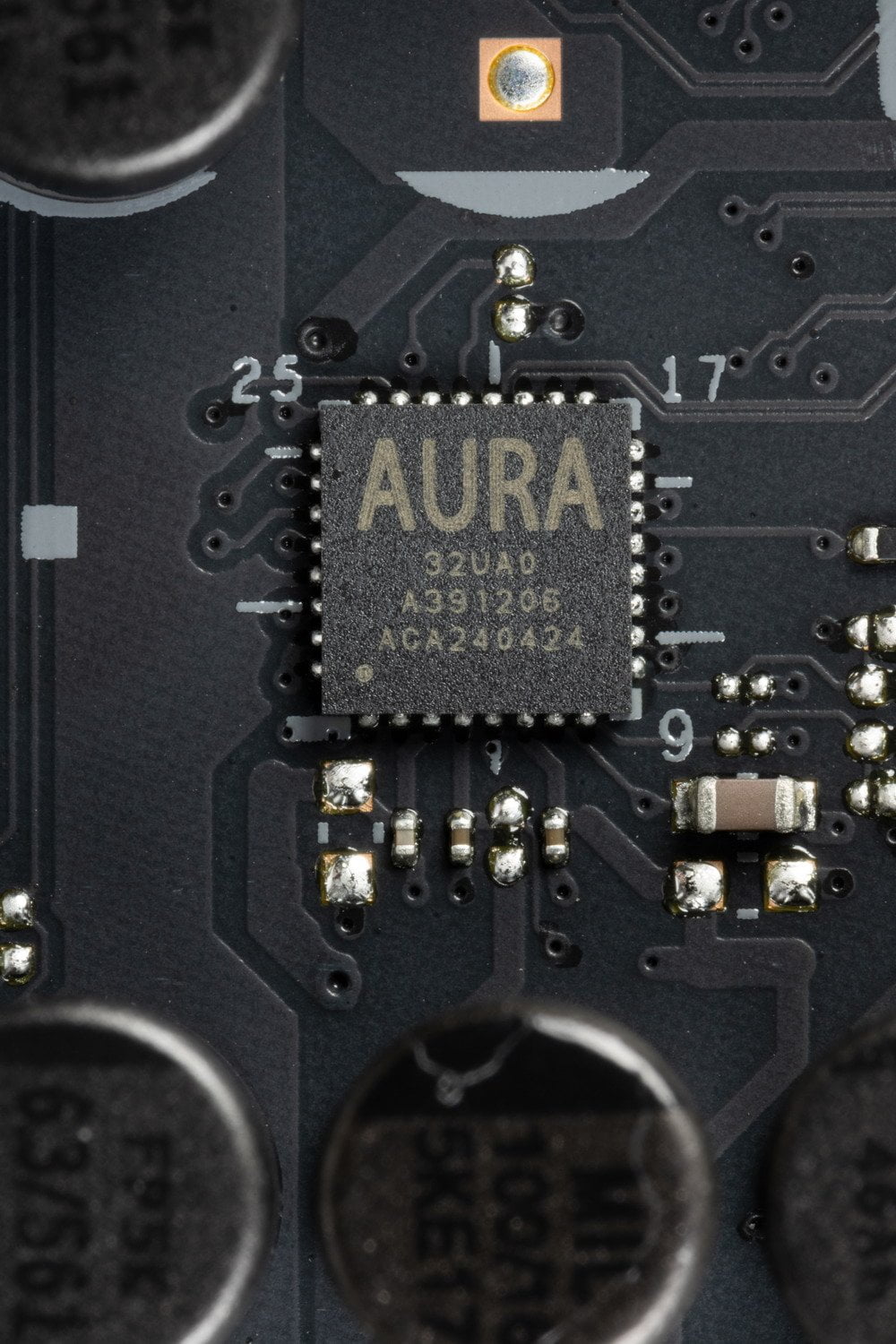

Тот же хаб GL850G снабжает линиями USB 2.0 контроллер Aura (управление подсветкой) и два усилителя сигнала Thunderbolt4. В свою очередь сам получает 1 линию USB 2.0 от Z890.
В целом у нас 4 контроллера используют USB 2.0 линии от Z890:
- Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Genesys Logic GL850G (хаб на 2 USB 2.0 Type-A и на поддержку контроллеров) (1 линия USB 2.0);
- Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
- Bluetooth (Intel BE200) (1 линия USB 2.0).
Еще 2 контроллера используют линии USB 3.2 Gen1 от Z890:

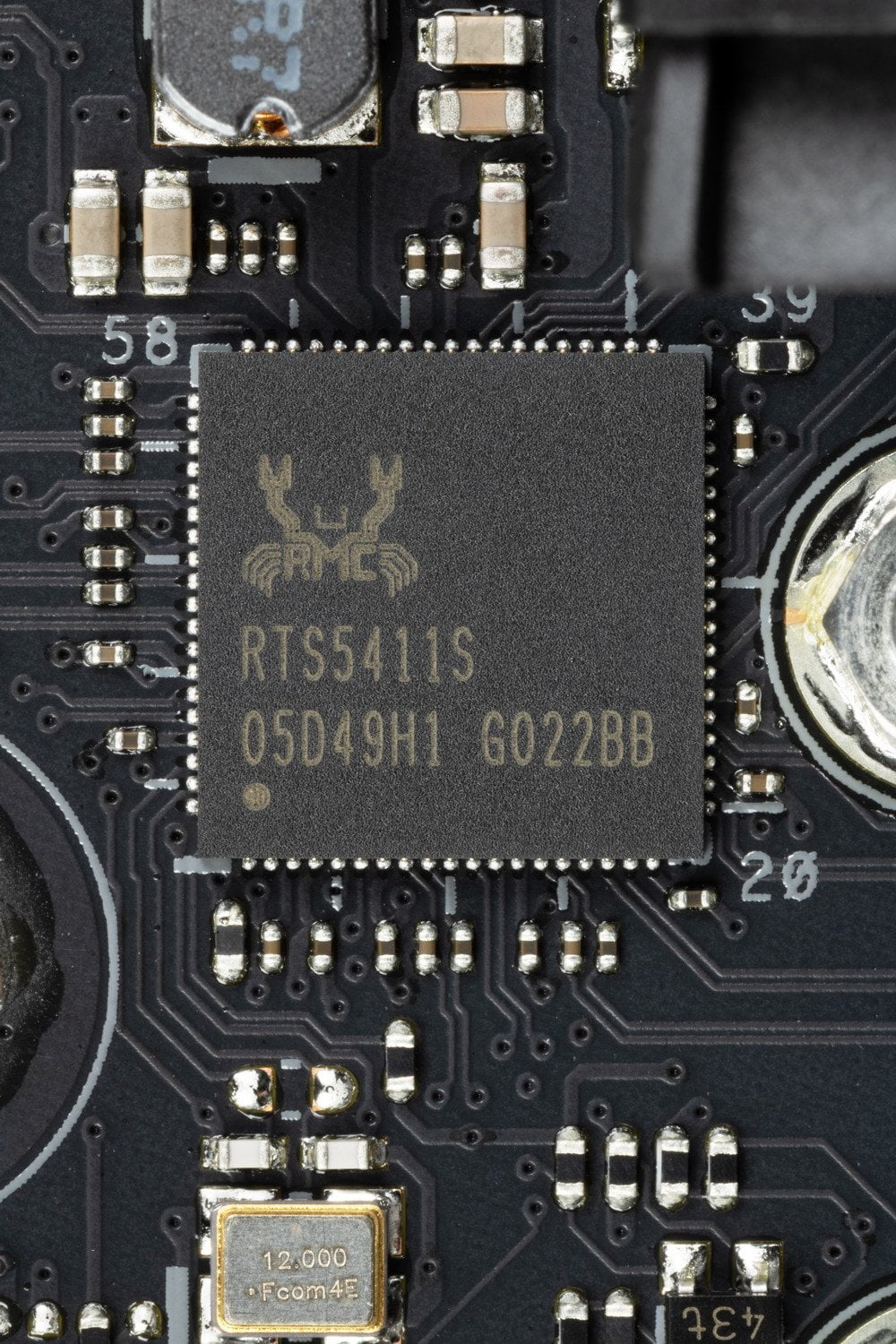

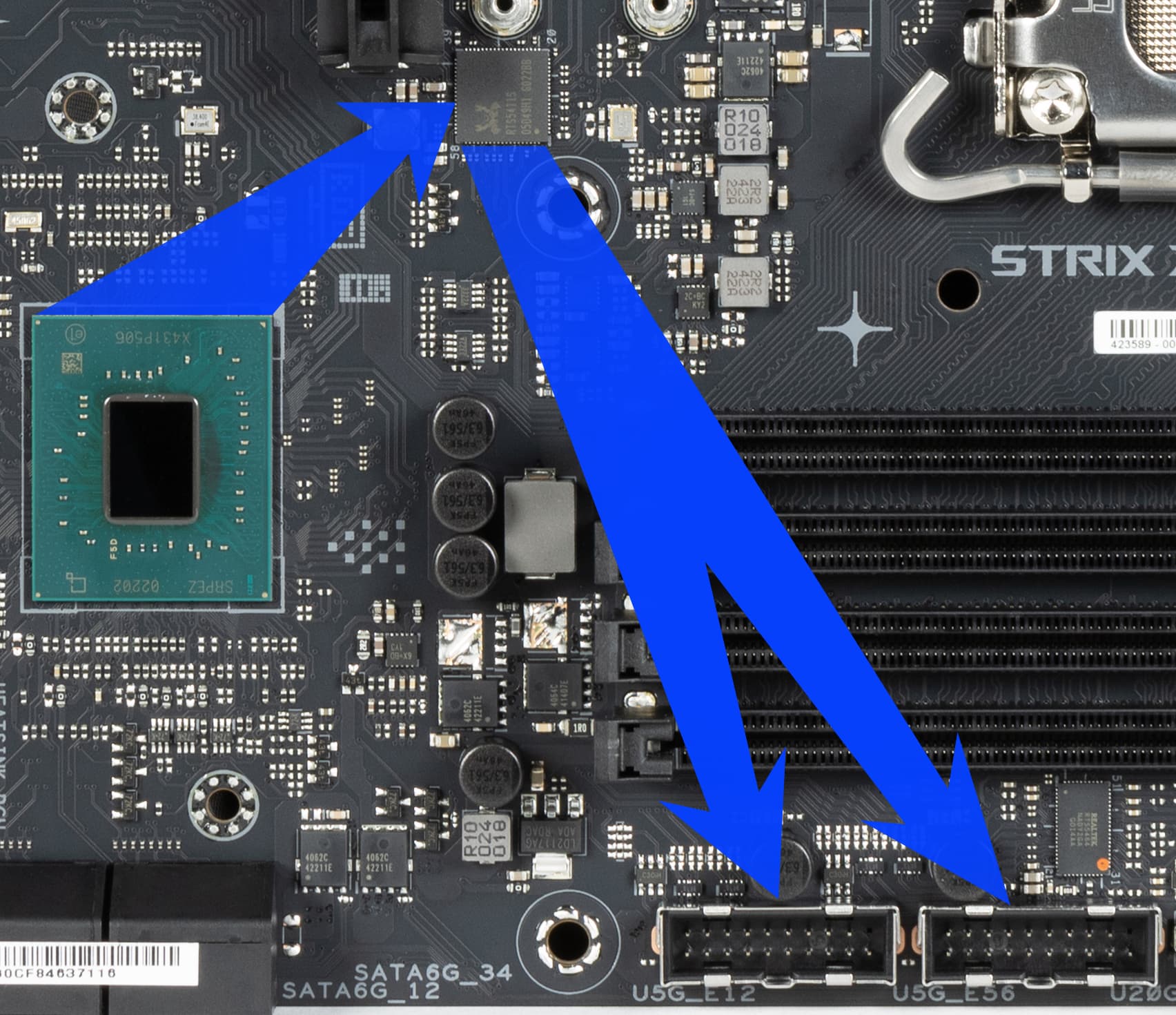

- Realtek RTS5411 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);
- Realtek RTS5411 (4 USB 3.2 Gen1 через 4 порта Type-A на задней панели) (1 линия USB 3.2 Gen1)
Итак, через чипсет Z890 реализовано высокоскоростных портов USB:
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 6 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen1 на обеспечение 2х контроллеров
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.
Ну и 22 линии PCIe, выделенных на поддержку иной периферии (18 HSIO + 4 порта SATA).
Итого у Z890 в данном случае реализовано 28 высокоскоростных портов из 34.

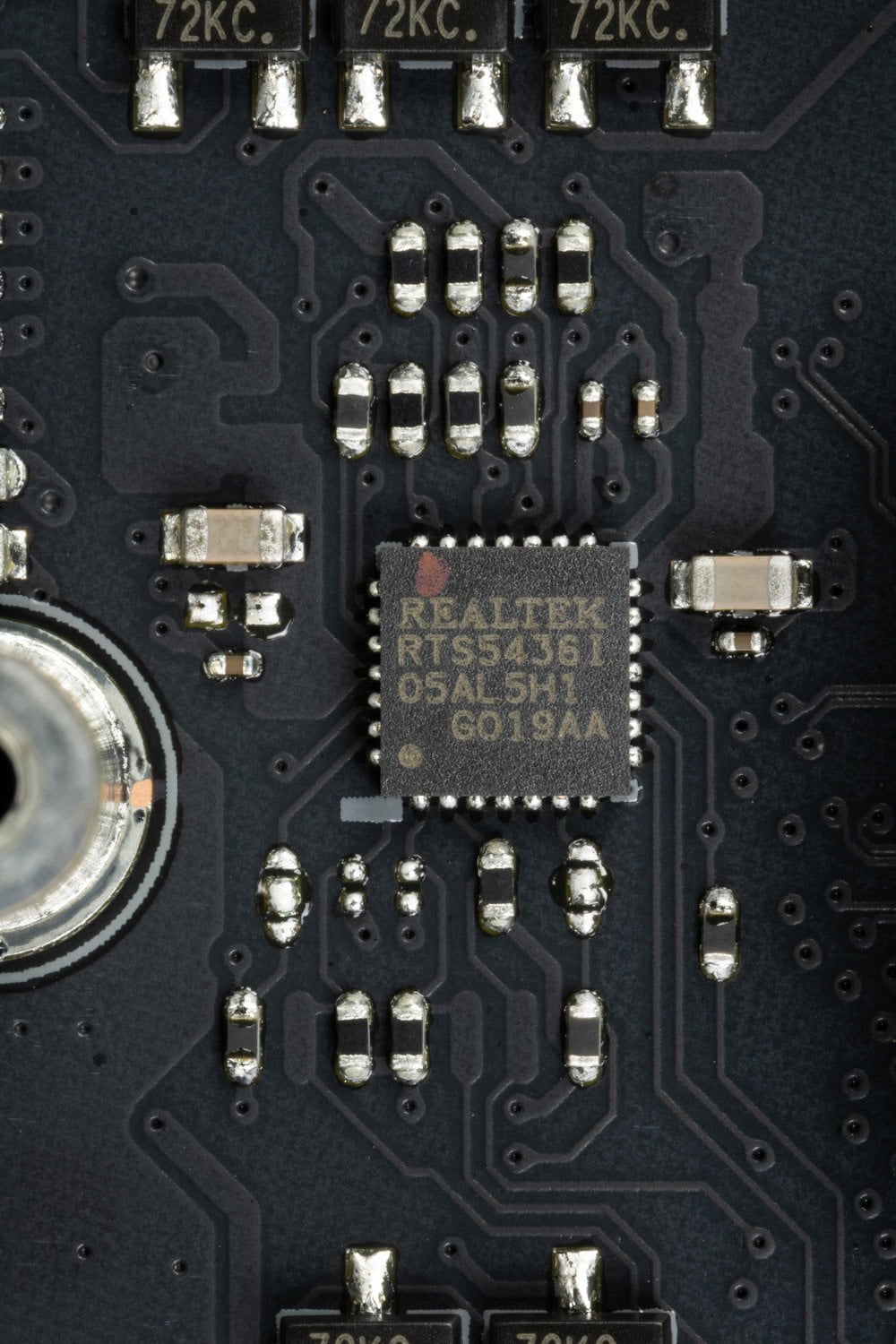

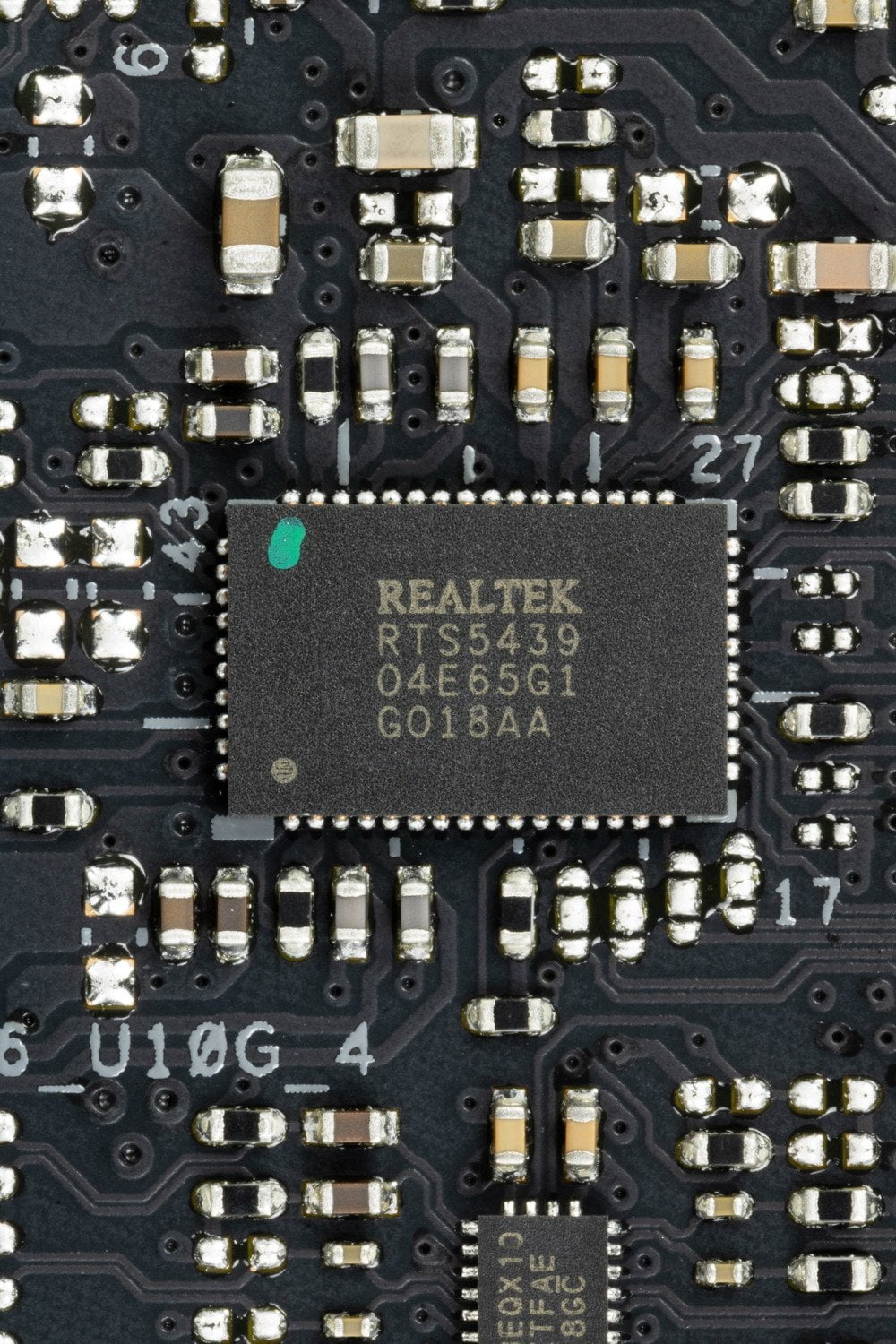

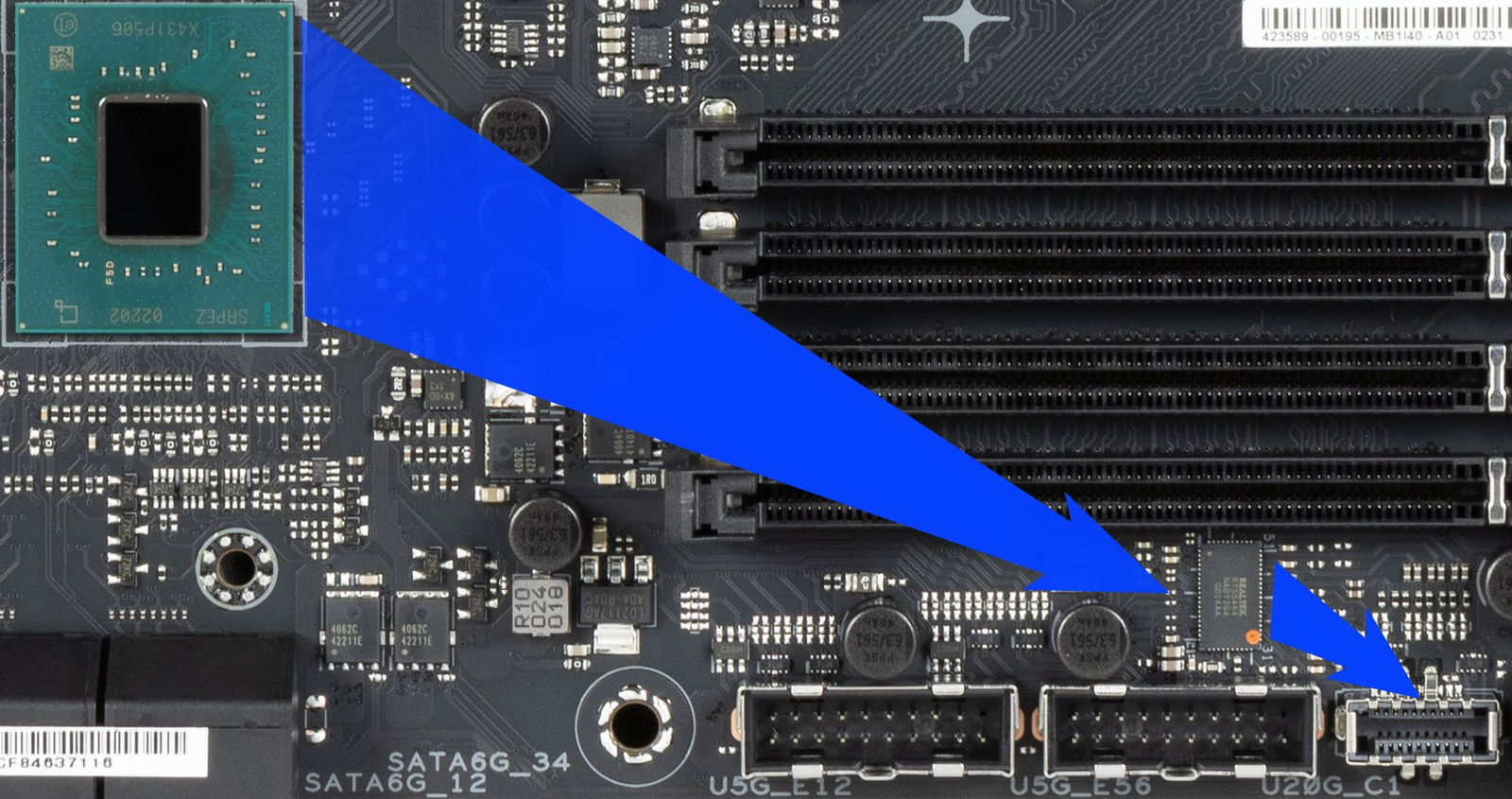

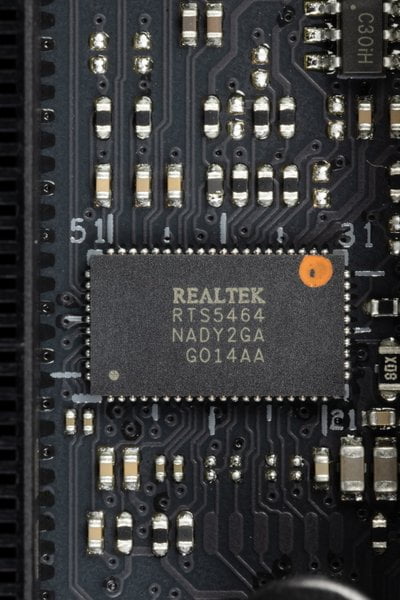

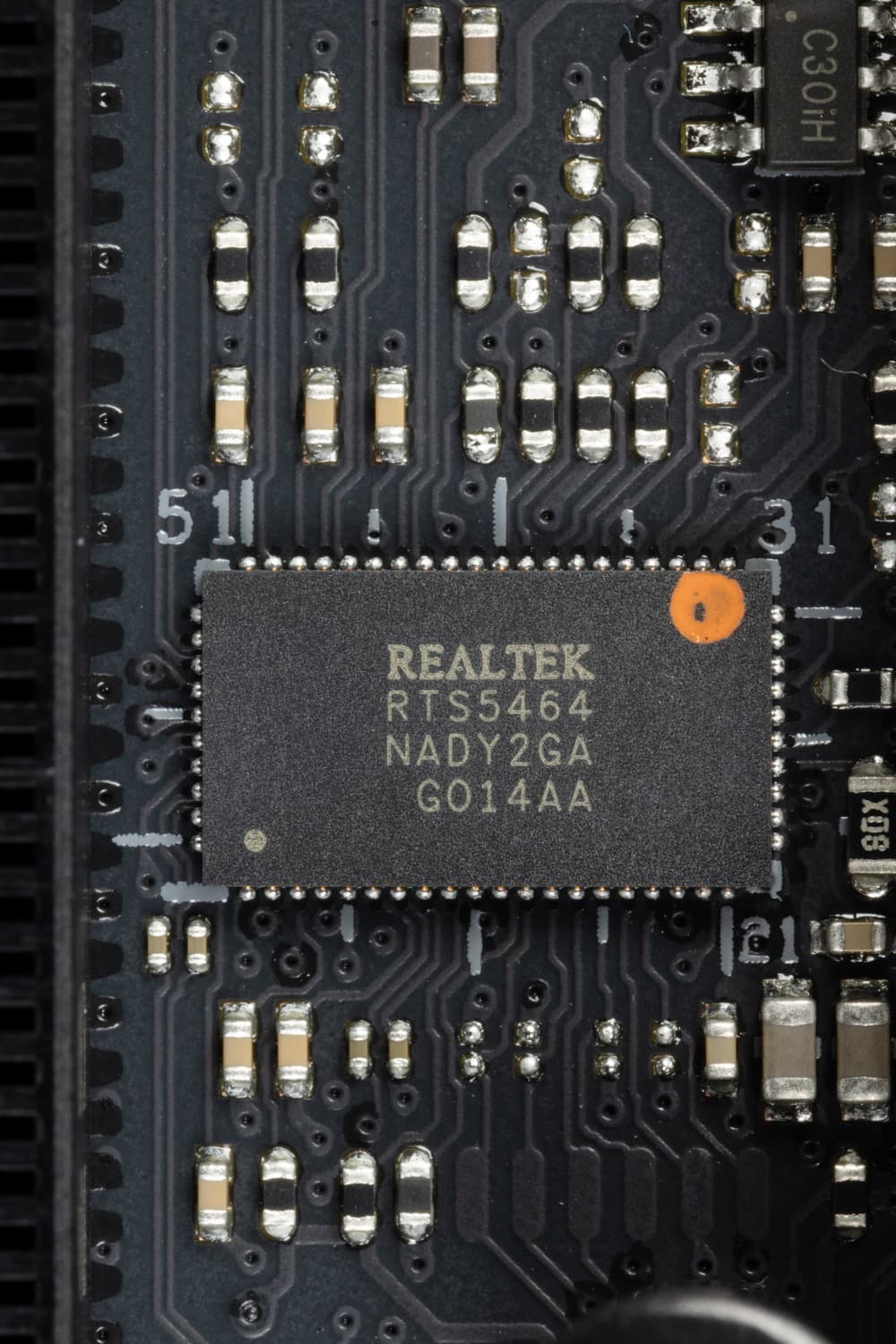

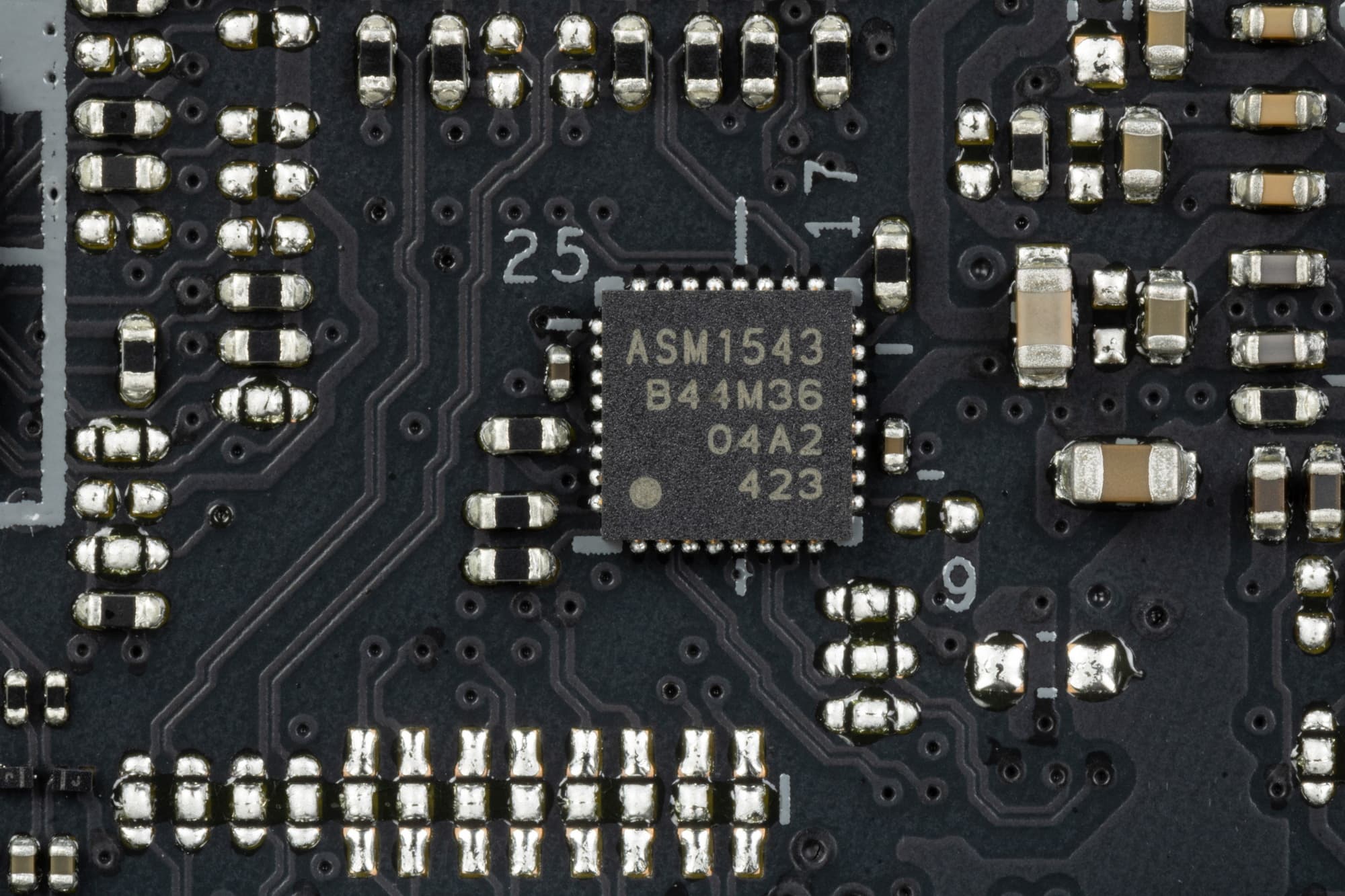

Внутренний USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 45 Вт). Также и один из портов USB 3.2 Gen2 Type-C на задней панели оснащен ре-драйвером для обеспечения быстрой зарядки тех же гаджетов (до 30 Вт). Остальные порты USB 3.2 оснащены ре-драйверами для стабильной работы с зарядкой гаджетов в стандартном режиме.

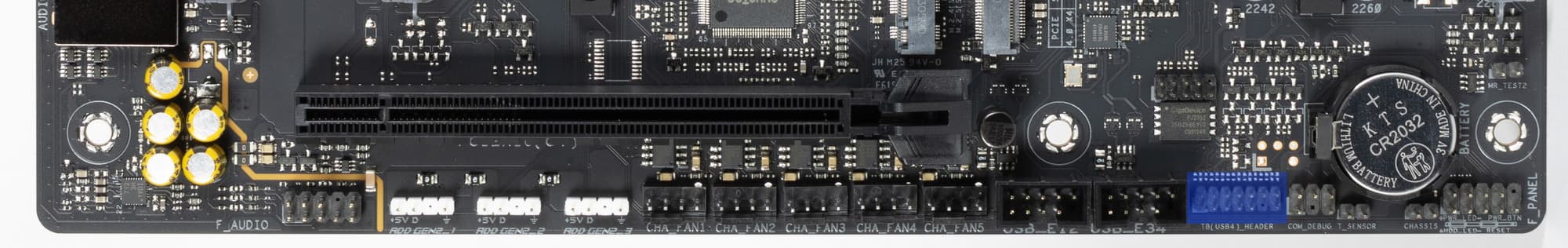

Следует обратить особое внимание на поддержку USB4, которая на новой платформе Intel реализована через Thunderbolt 4, аппаратно встроенный в CPU.

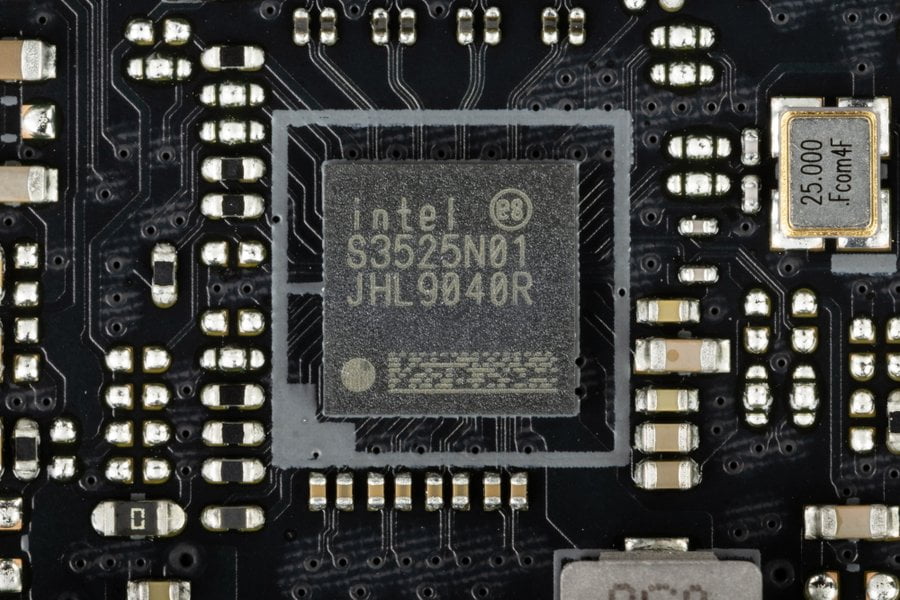

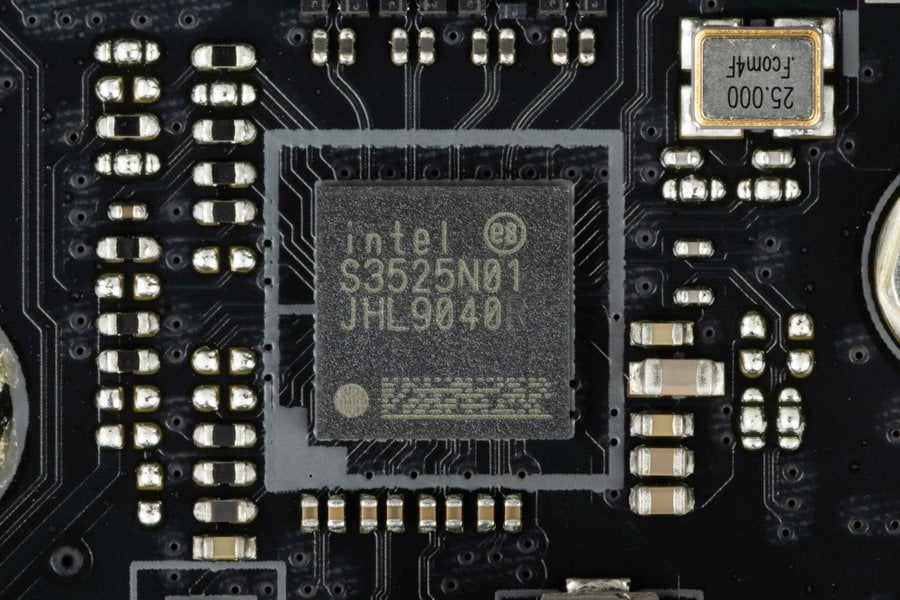

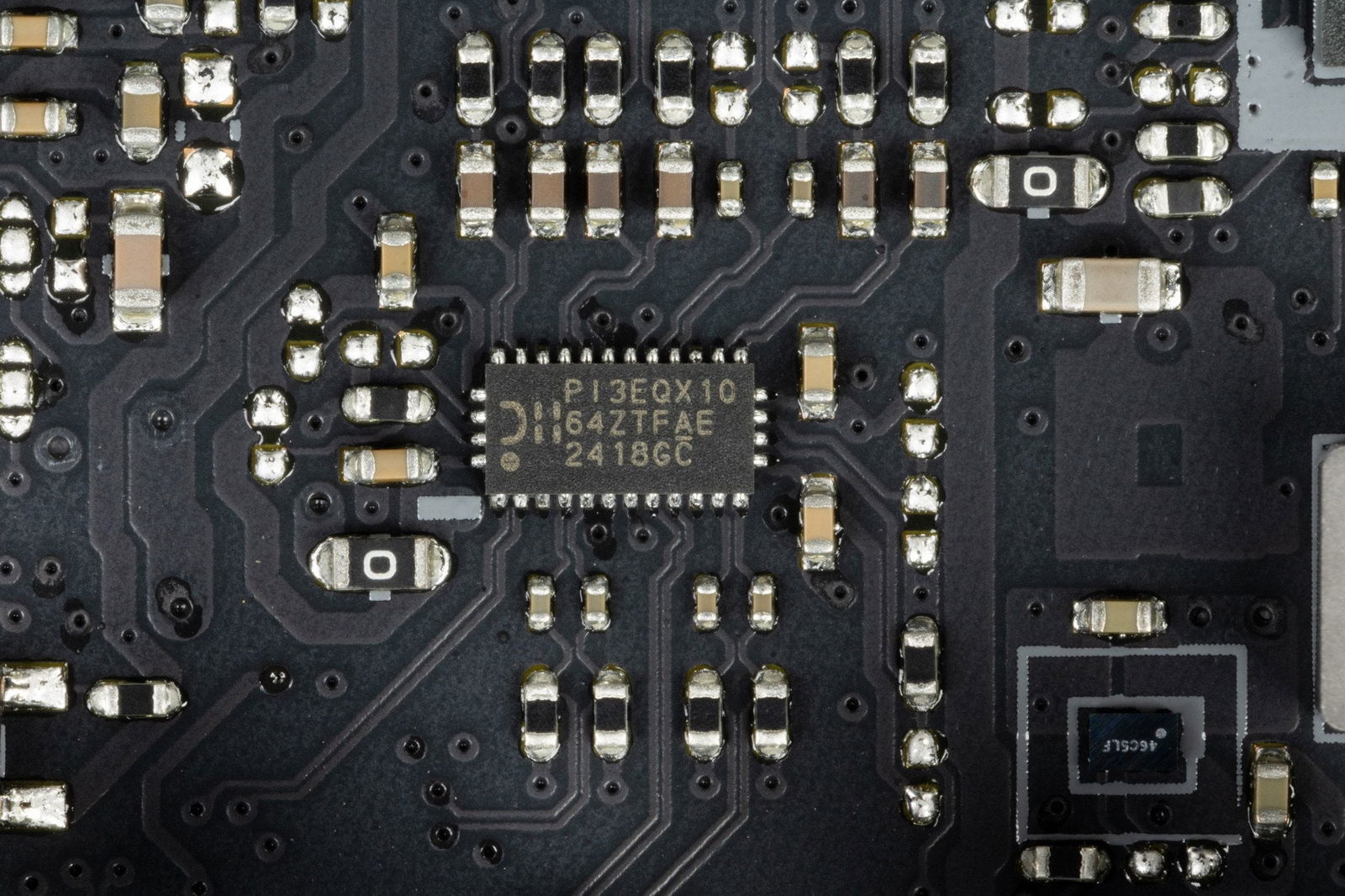

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.
Теперь о сетевых делах.

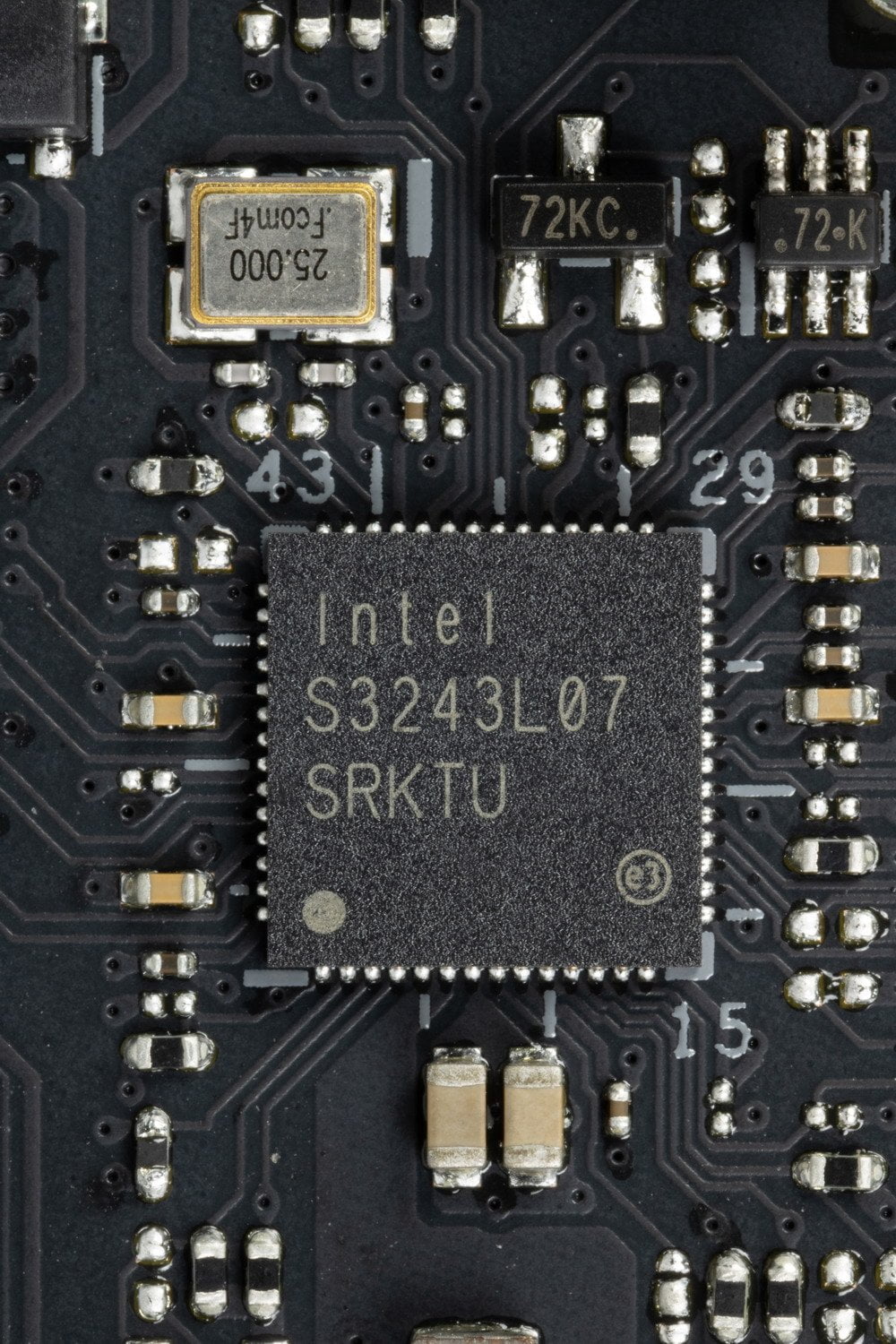

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i226-V, работающий по стандарту 2,5 Гбит/с.

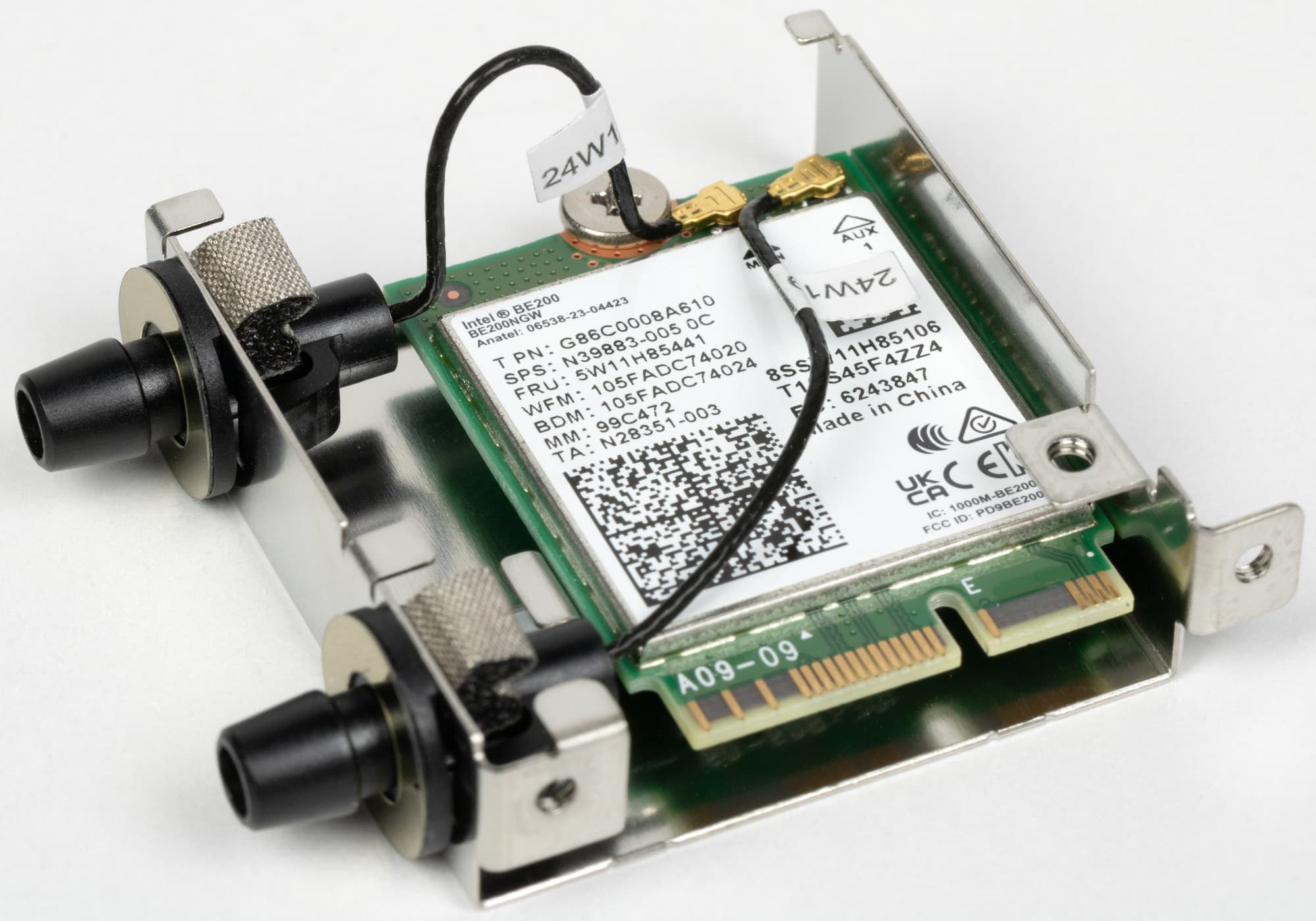

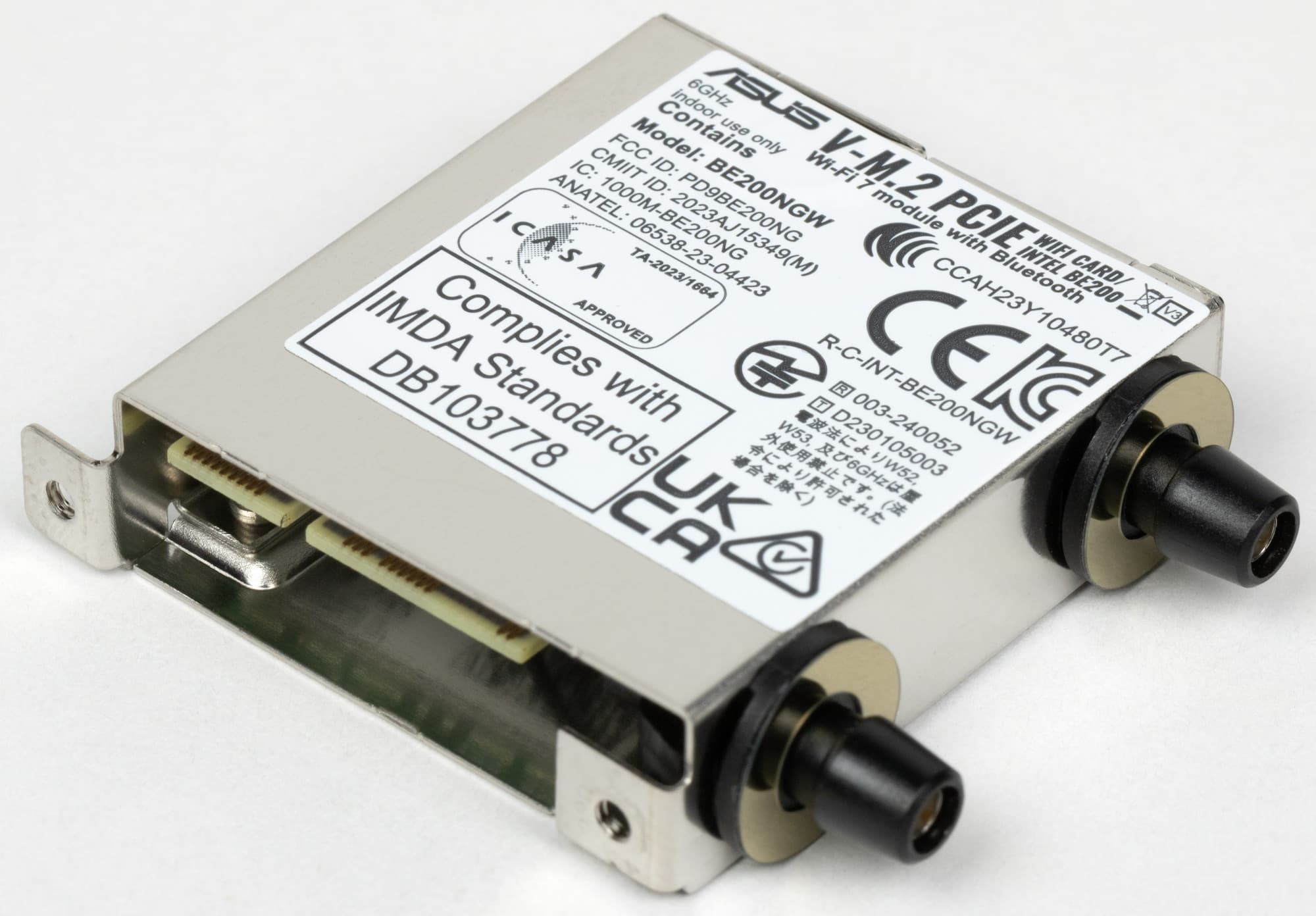

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.
И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Пока это еще в новинку, поэтому обращаю внимание. Теперь прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

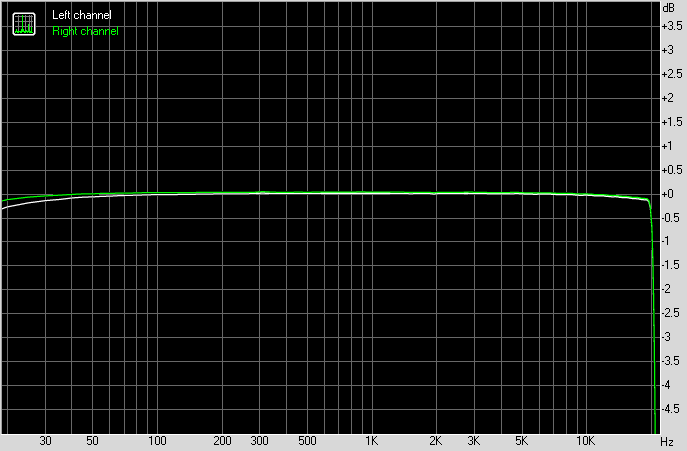

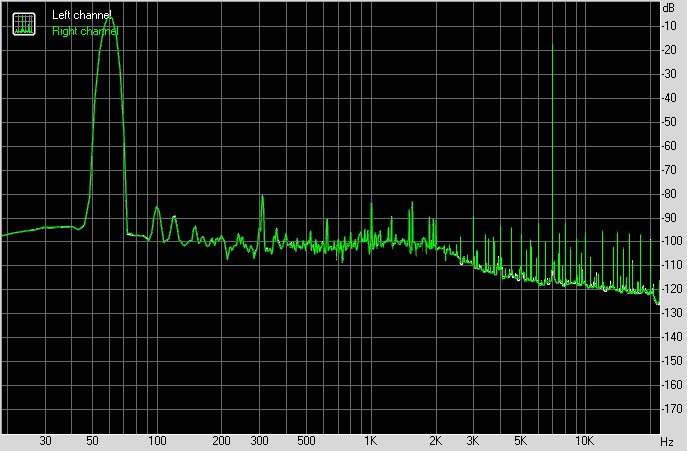

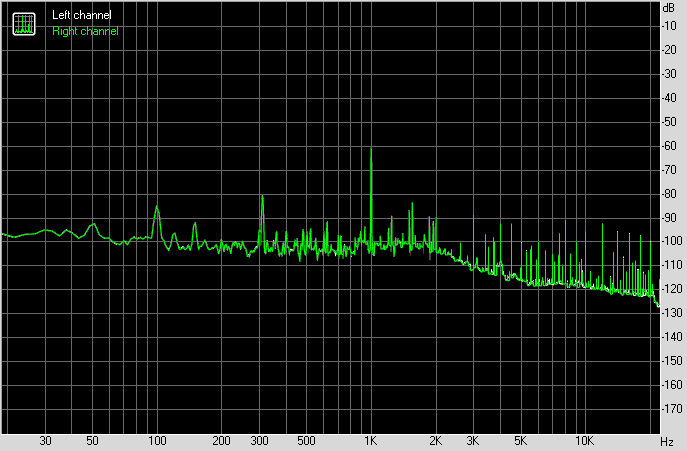

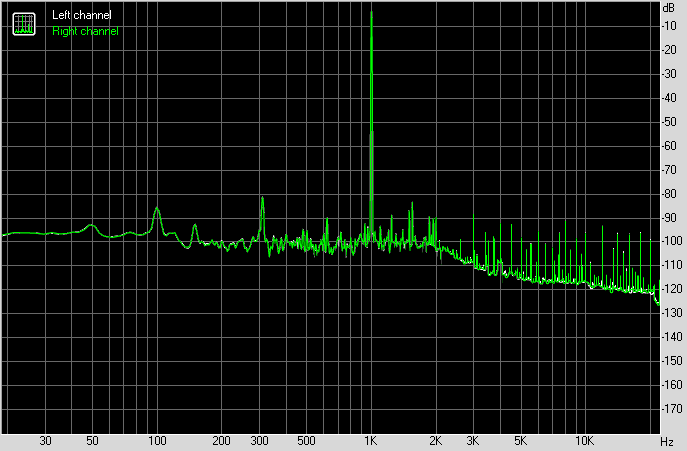

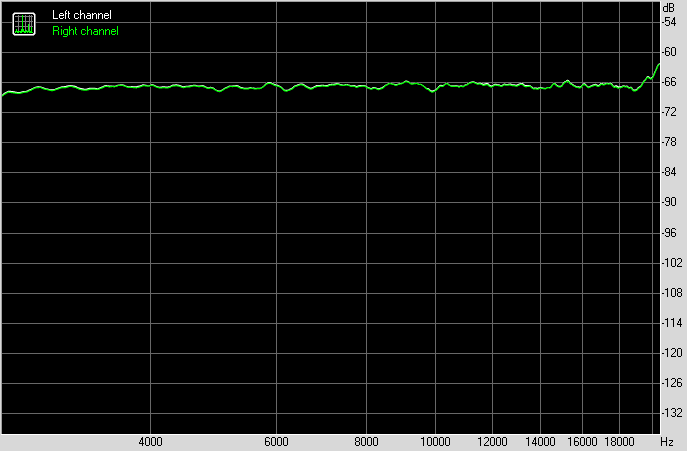

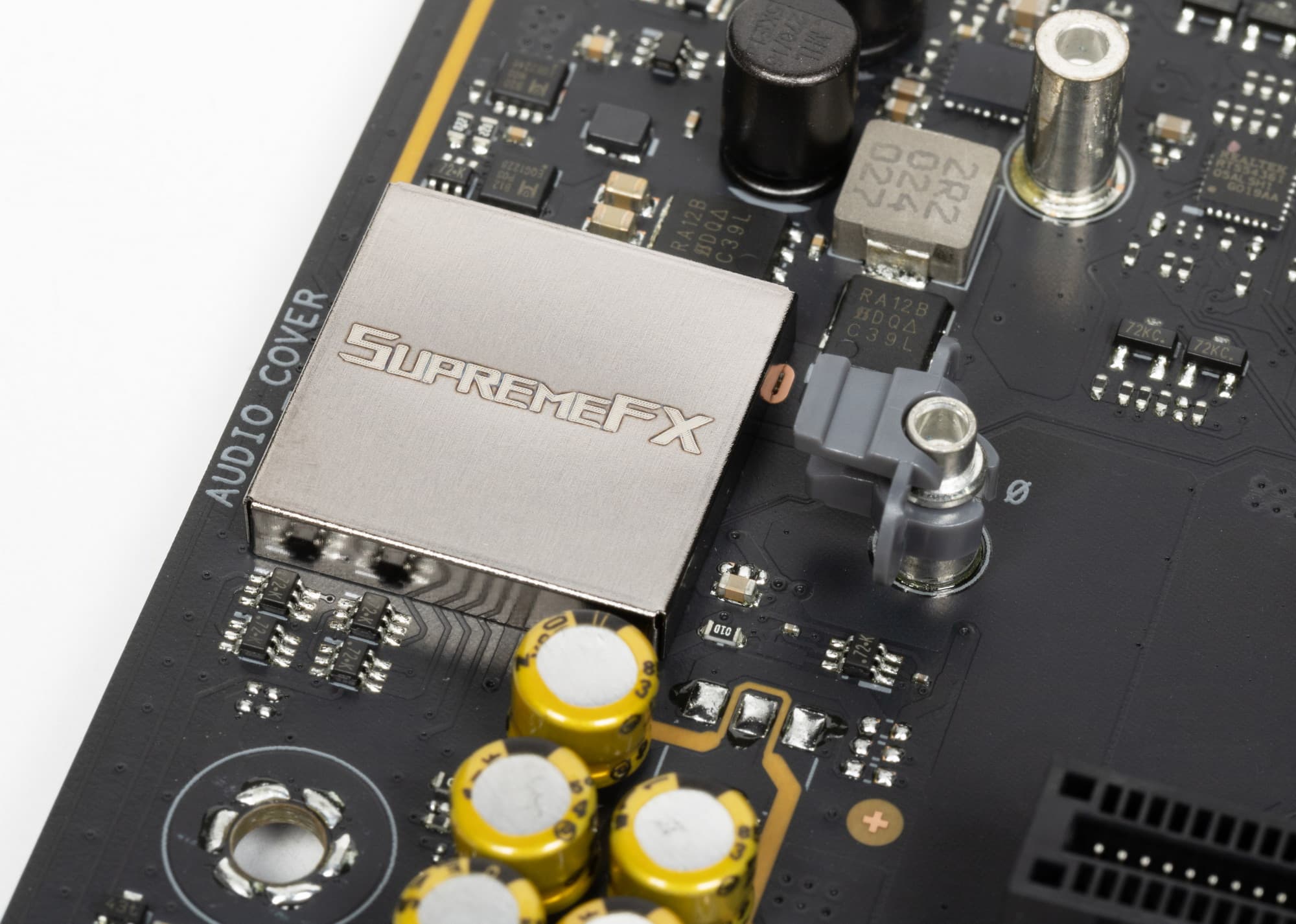

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).

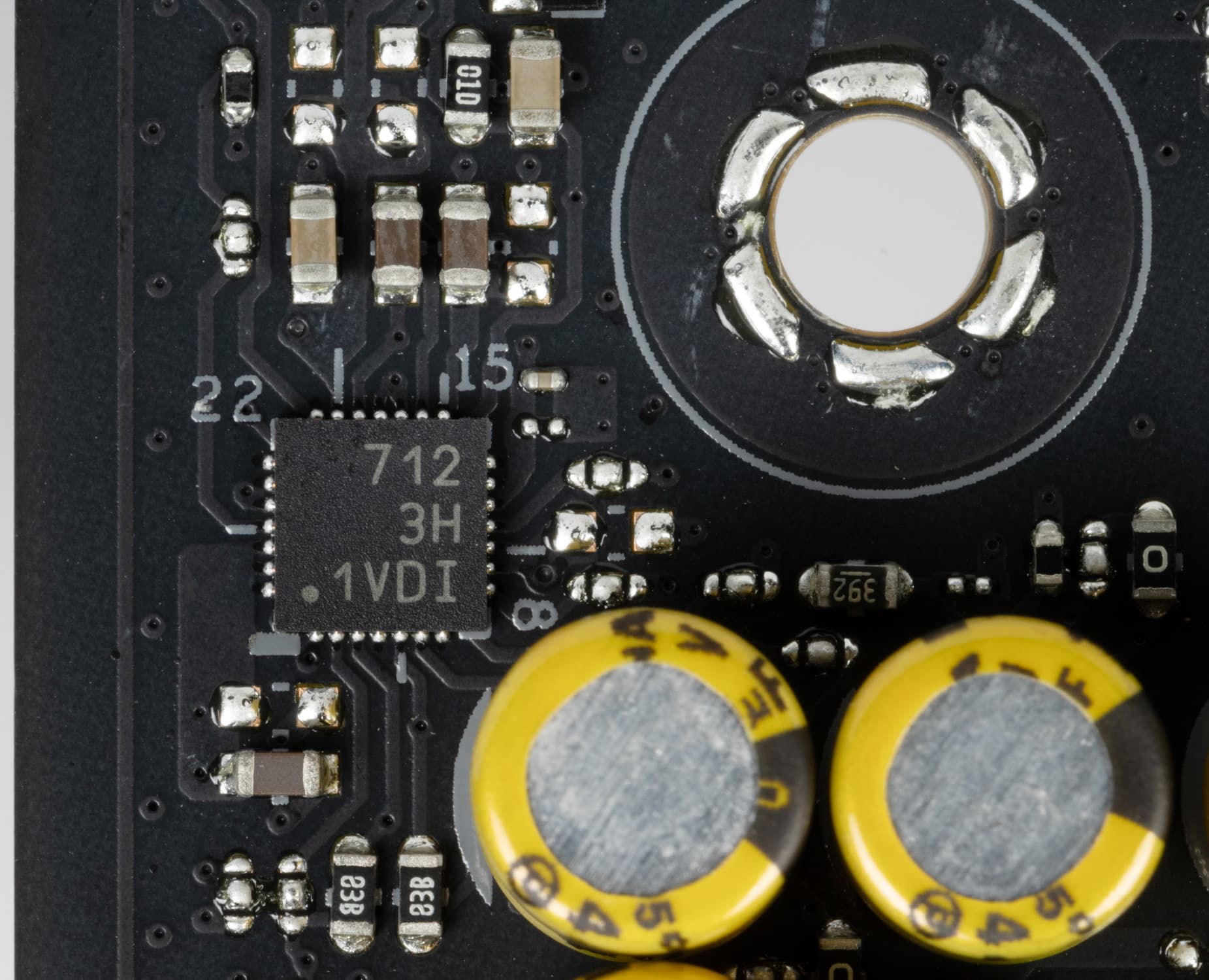

Имеется и операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

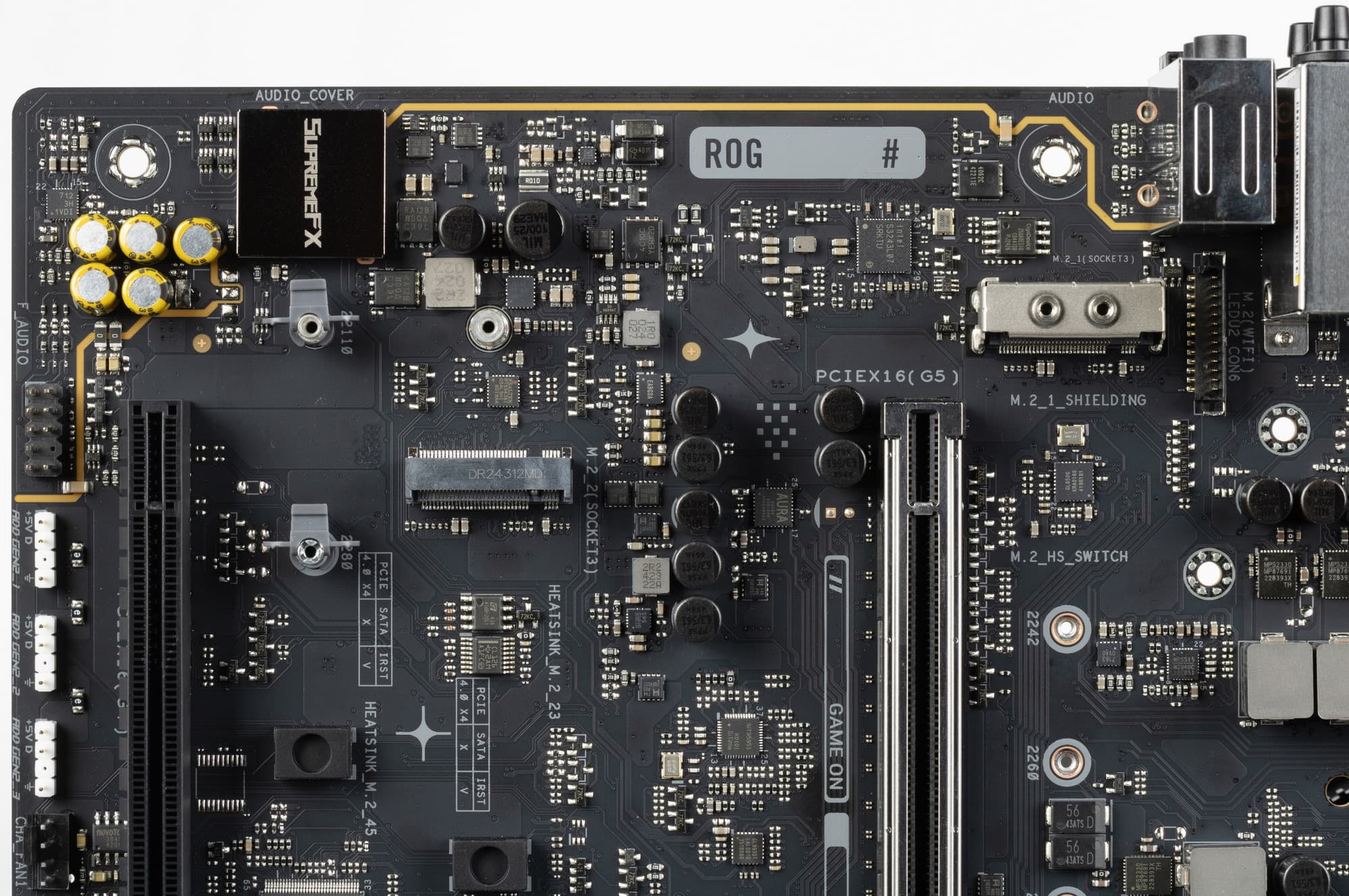

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

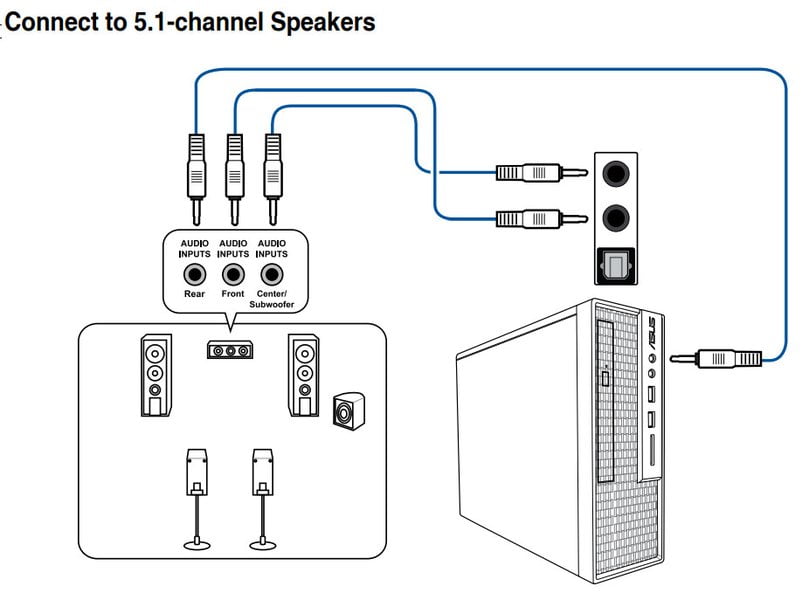

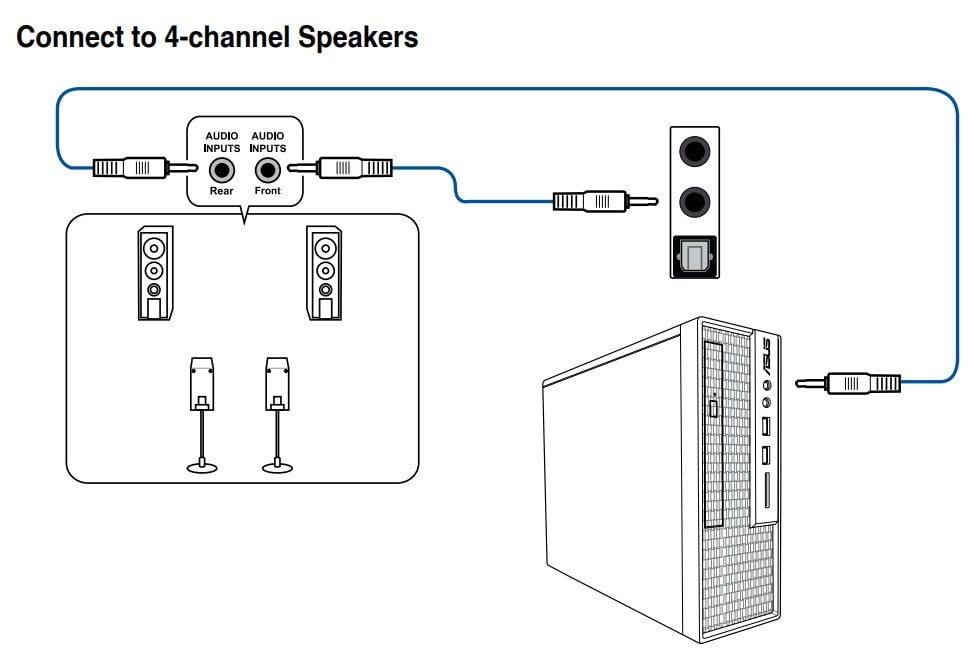

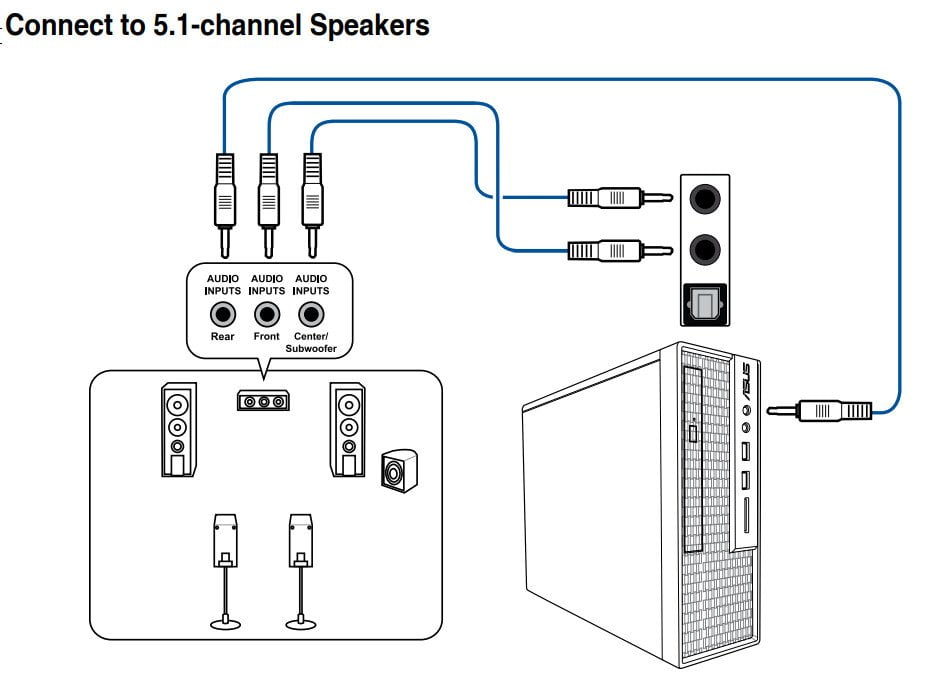

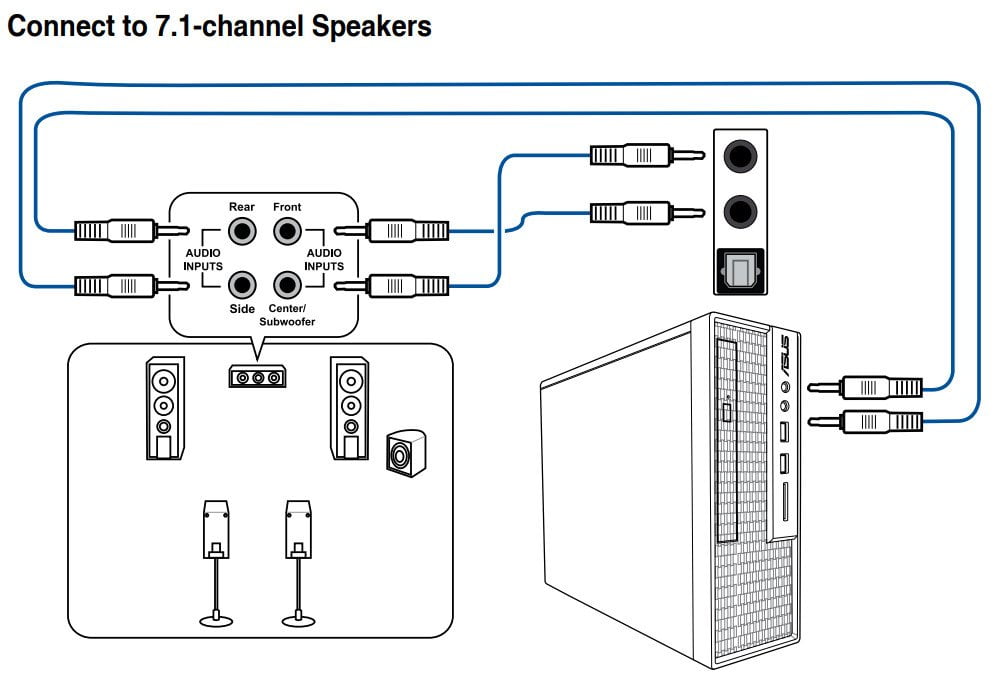

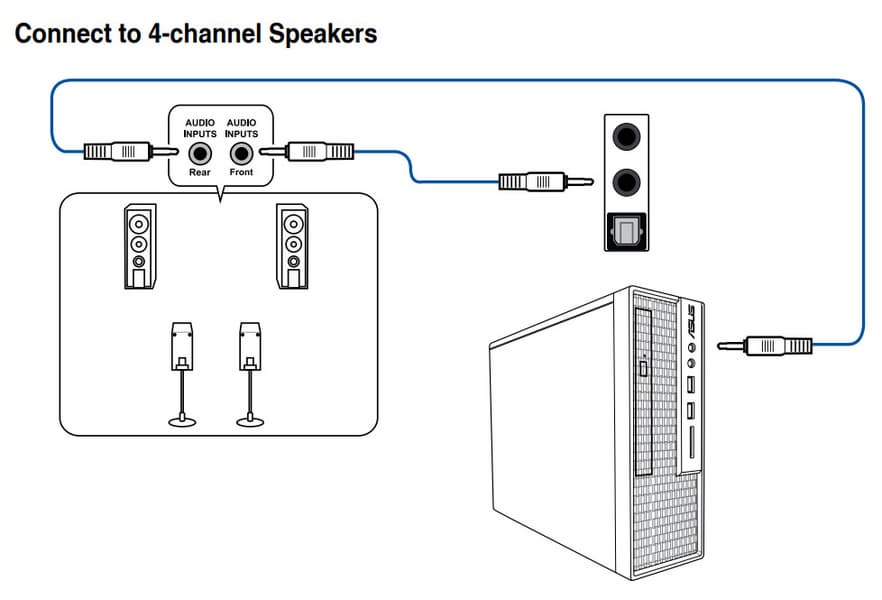

Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование).

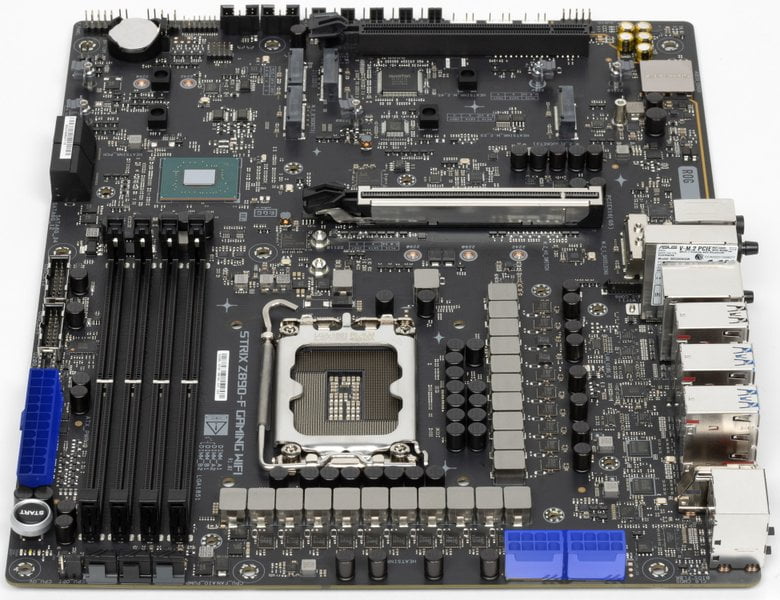

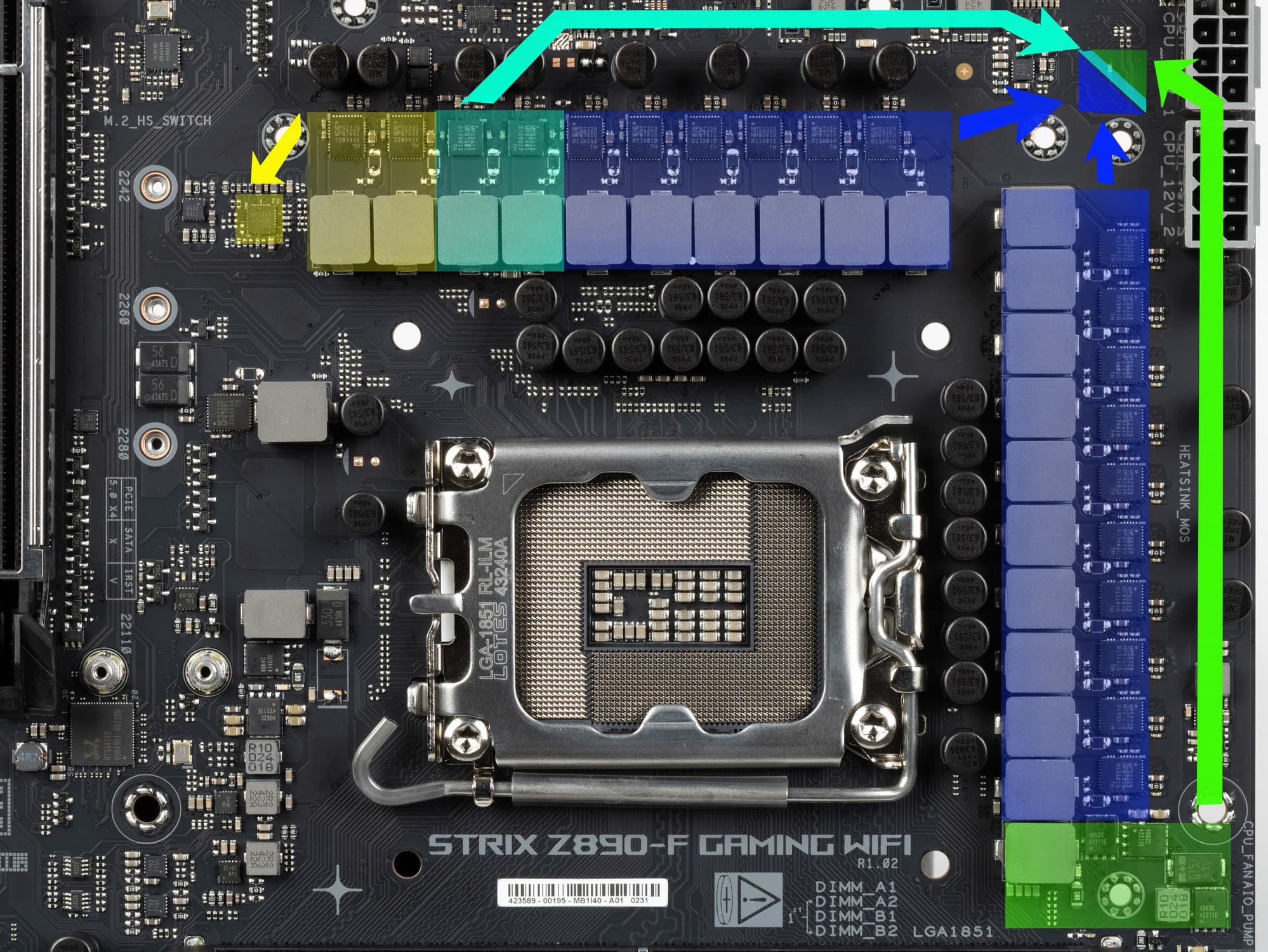

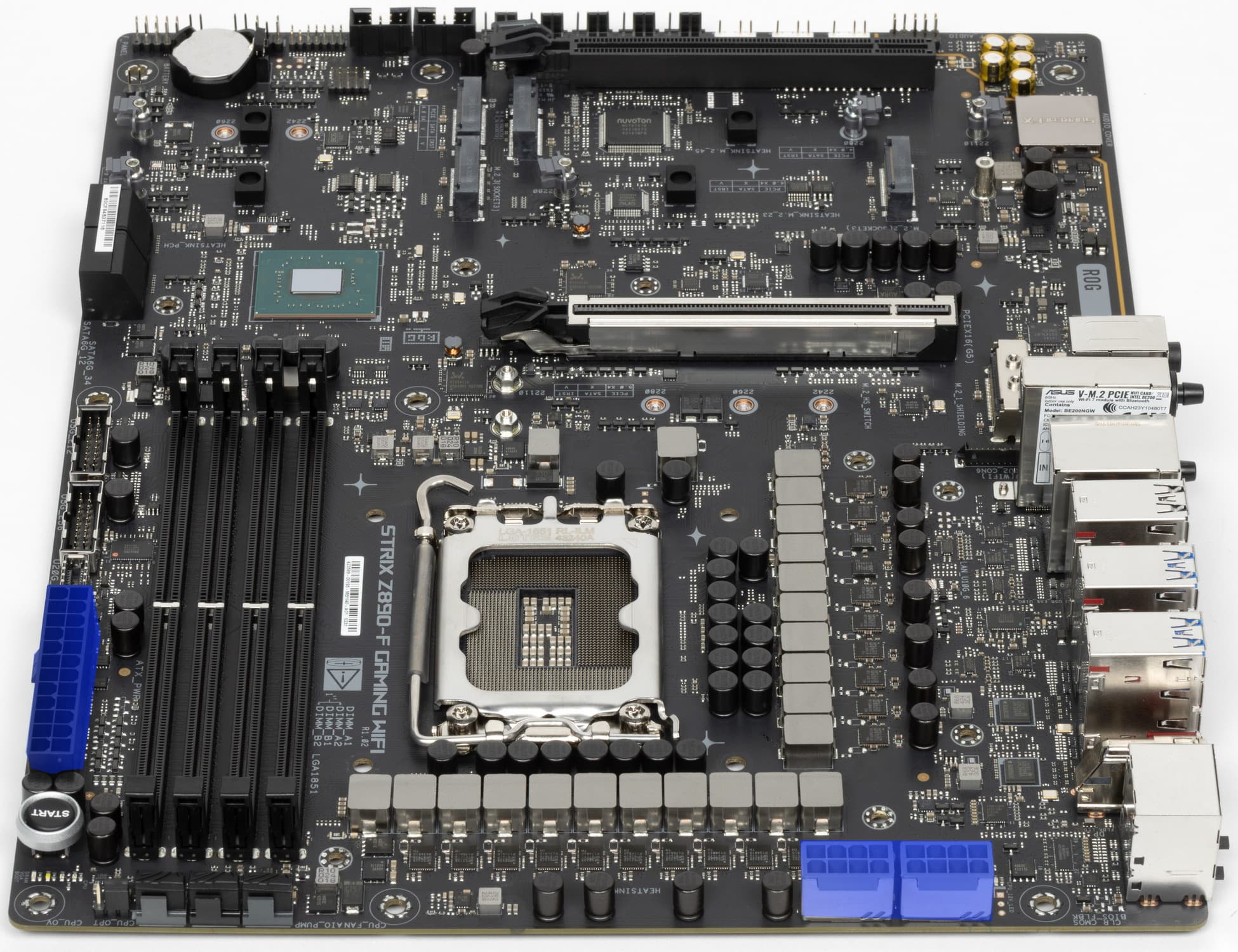

Схема питания процессора выполнена по схеме 16+1+2+2 (всего 21 фаза: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 2 на VNNAON (управление энергосбережением).

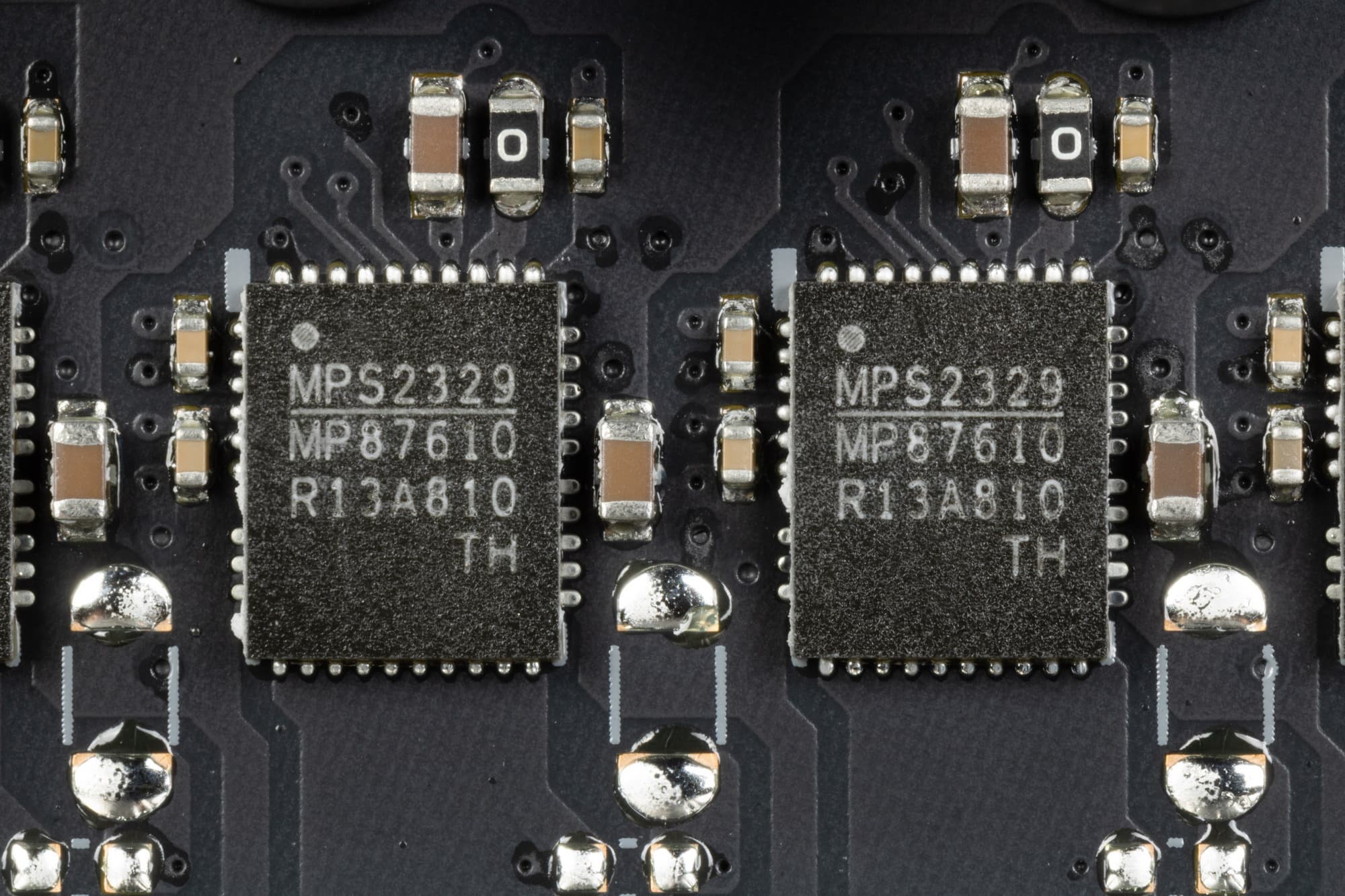

Каждый канал фазы VCore имеет суперферритовый дроссель и MP87610 DrMOS от Monolithic Power Systems на 110 А.

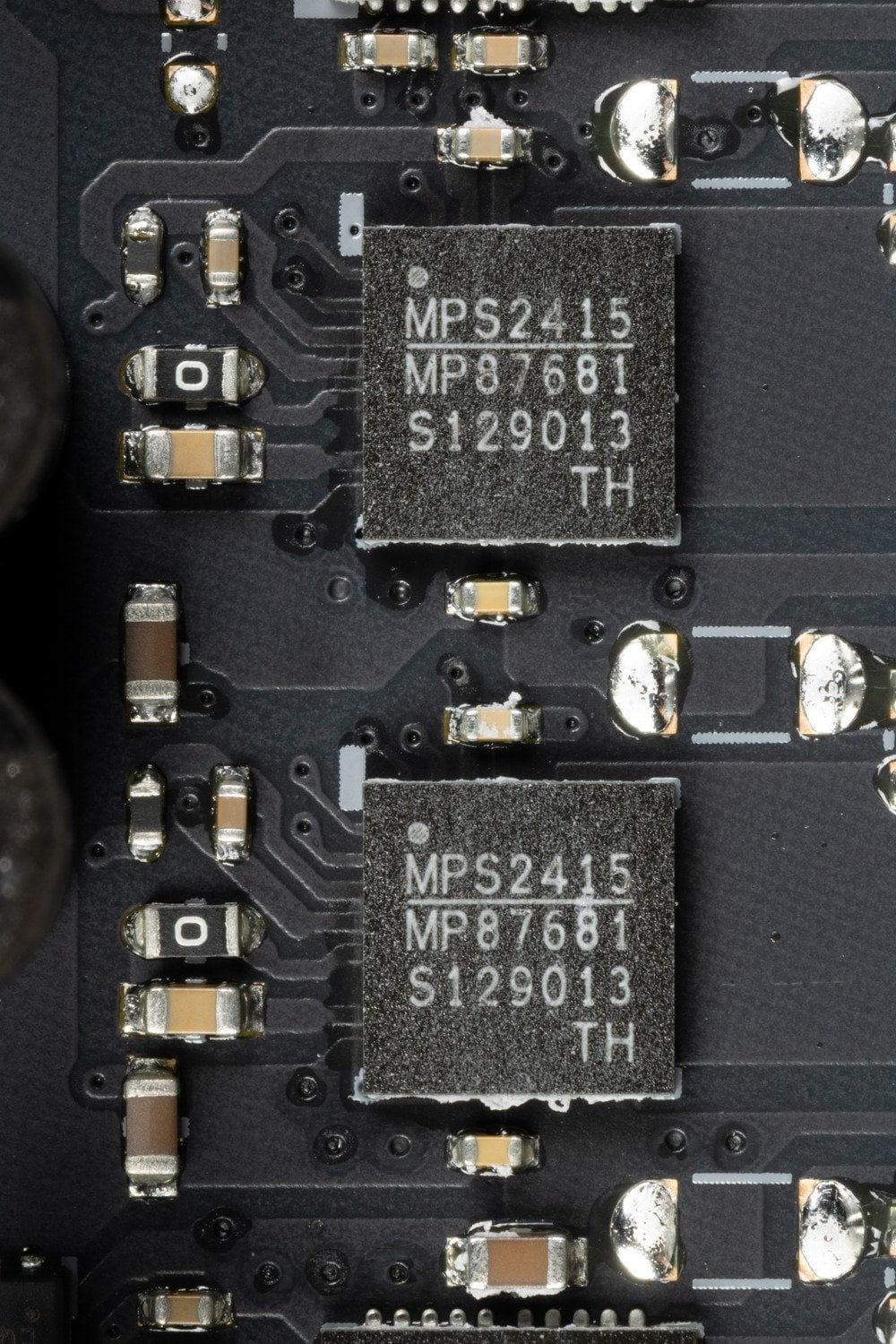

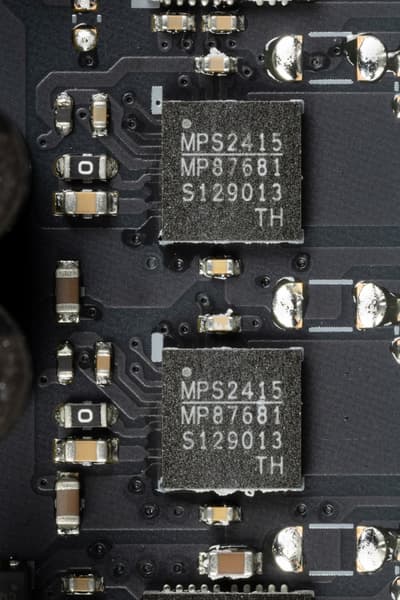

Каждый канал фазы блока VNNAON имеет суперферритовый дроссель и MP87681 DrMOS от Monolithic Power Systems на 80 А.

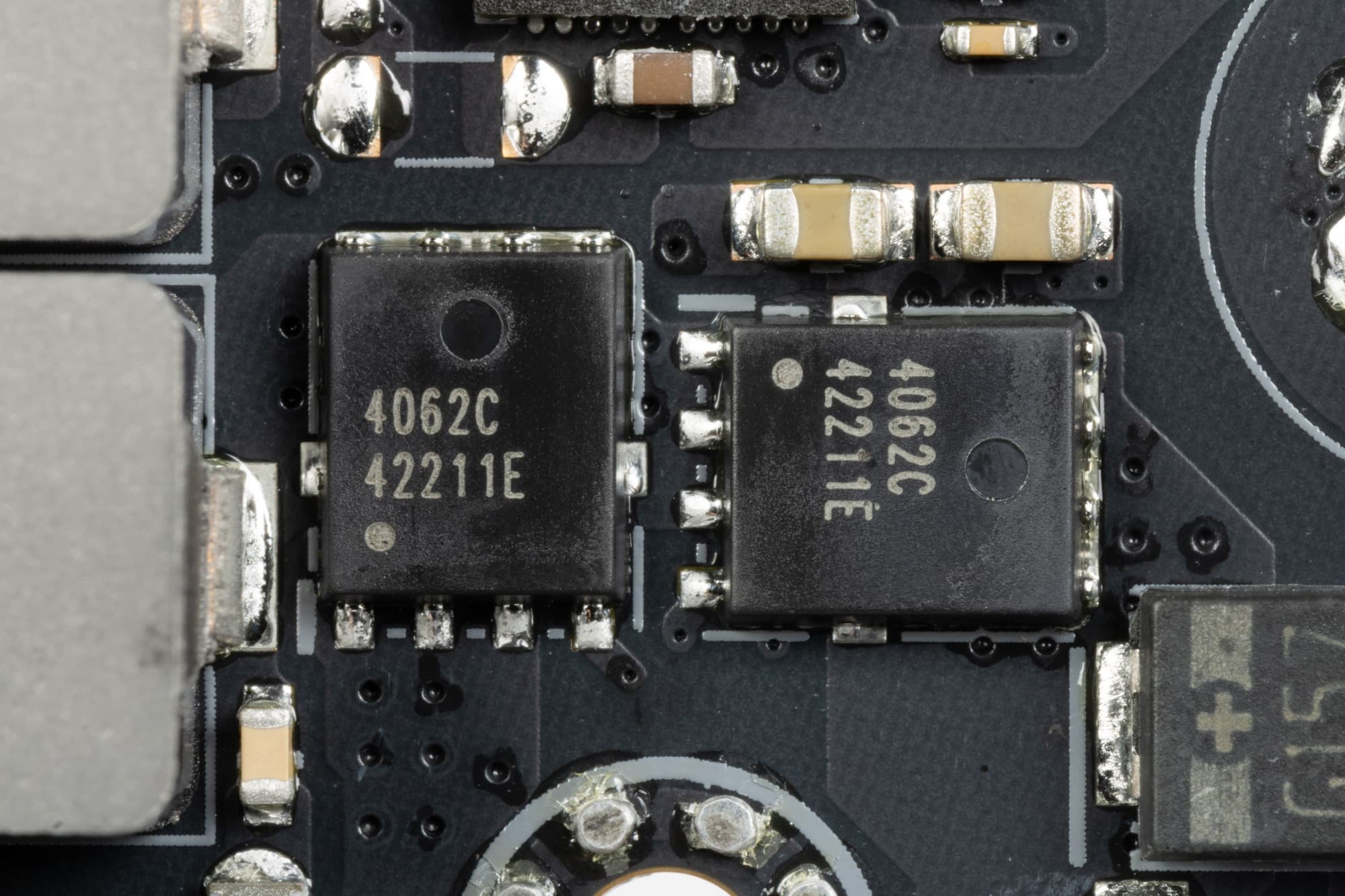

Фаза питания встроенного графического ядра имеет набор полевых МОП-транзисторов от NEC (до 90А).

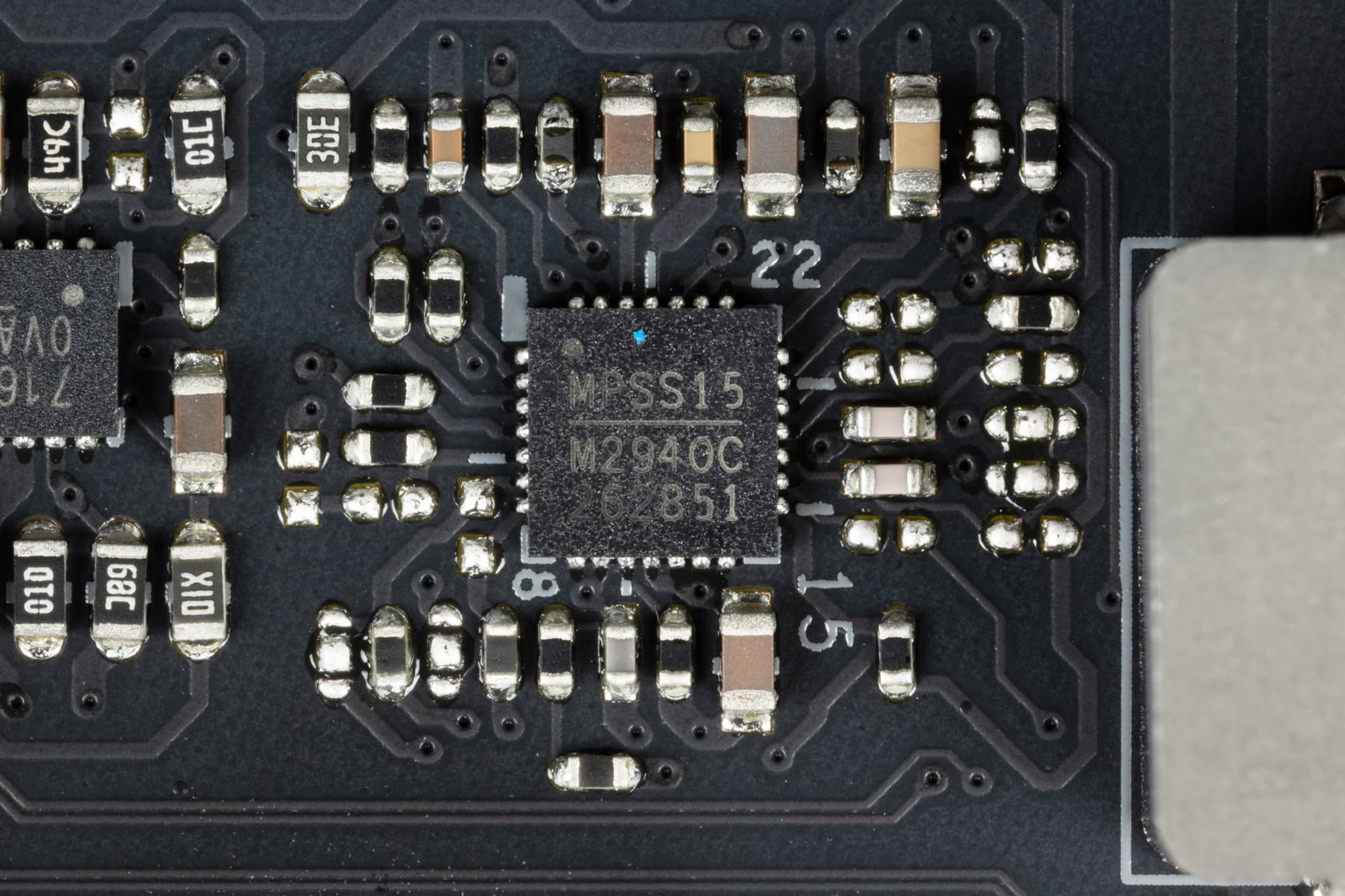

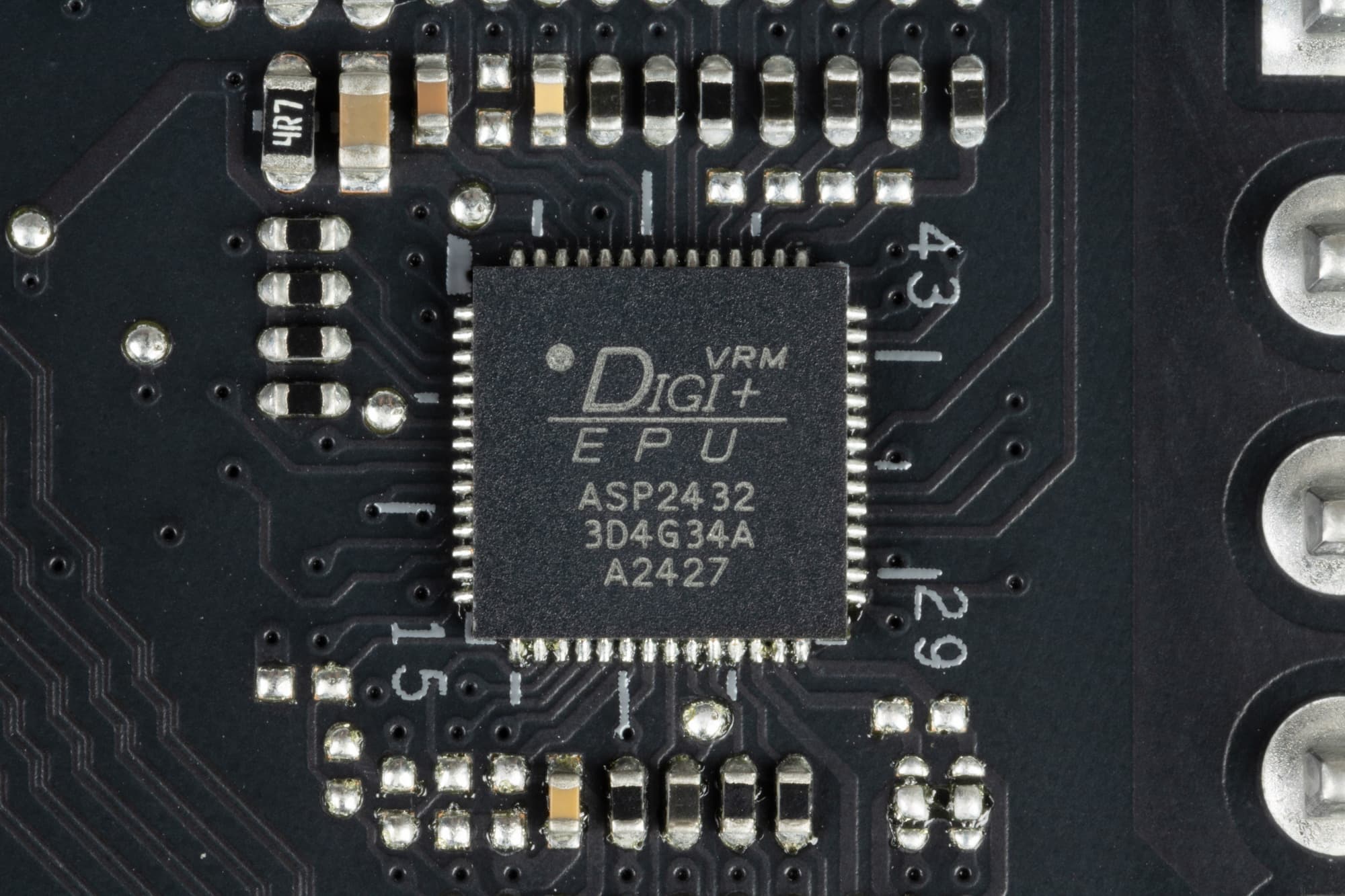

Управление этой схемой (VCore+VNNAON+iGPU) возложено на фирменный ШИМ-контроллер Digi+ ASP2432.

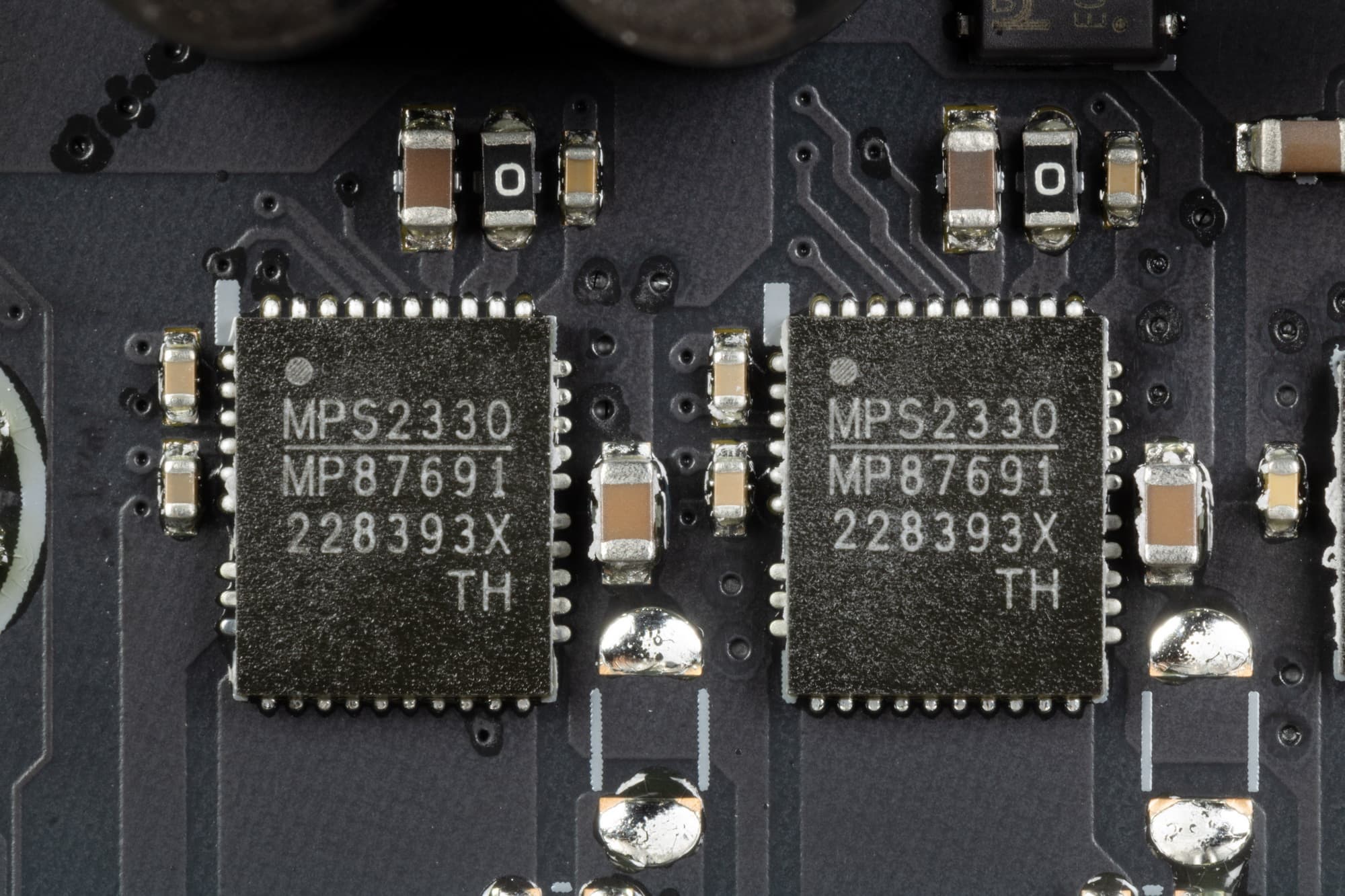

Блок VCCSA имеет свою схему питания, куда входят MP87691 DrMOS (90 А) и ШИМ-контроллер MP2940C от Monolithic Power Systems.

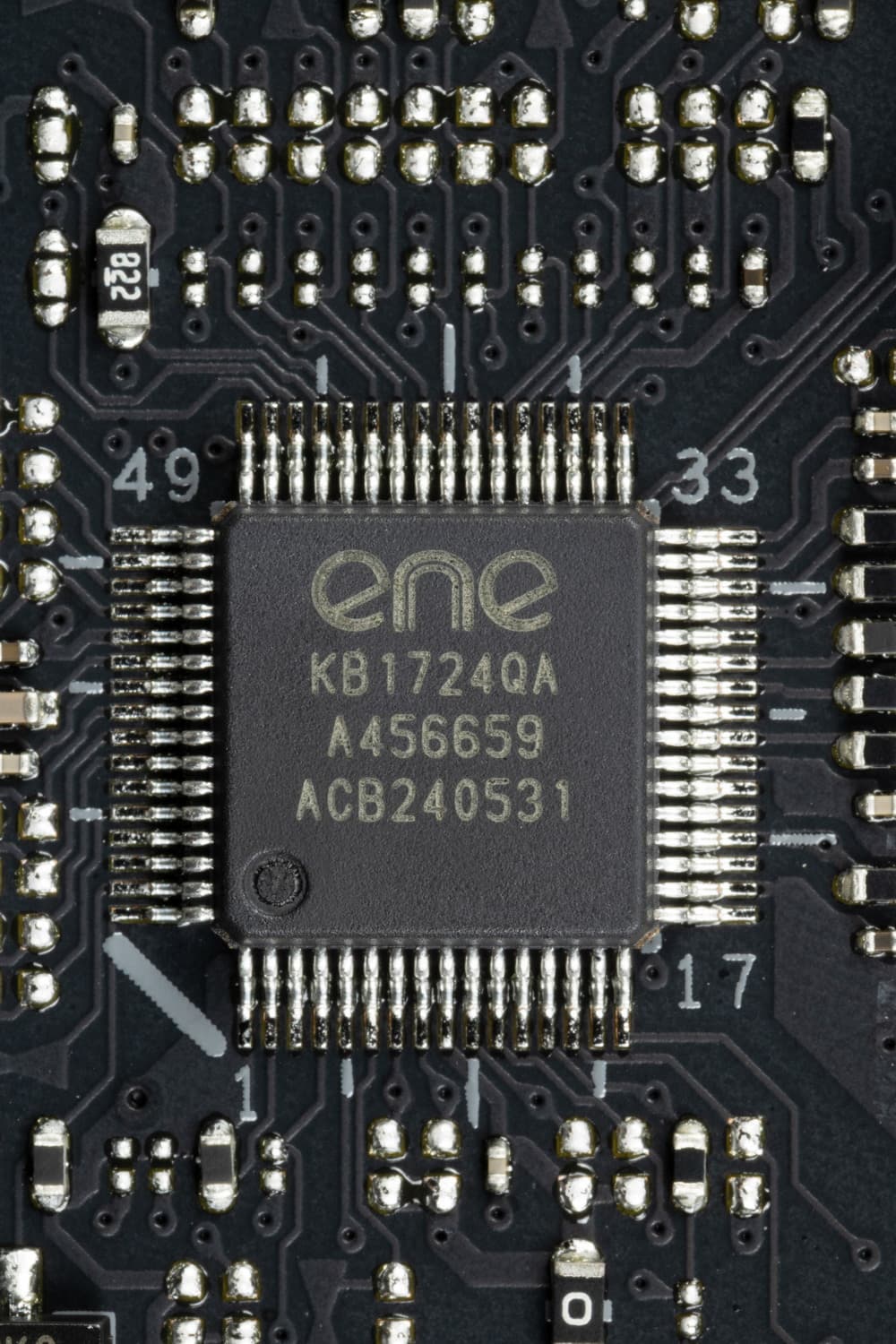

Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. И вот тут мы снова видим реального производителя таких микросхем: ENE Technology. До того все такие контроллеры мы видели в перемаркированном Asus виде.

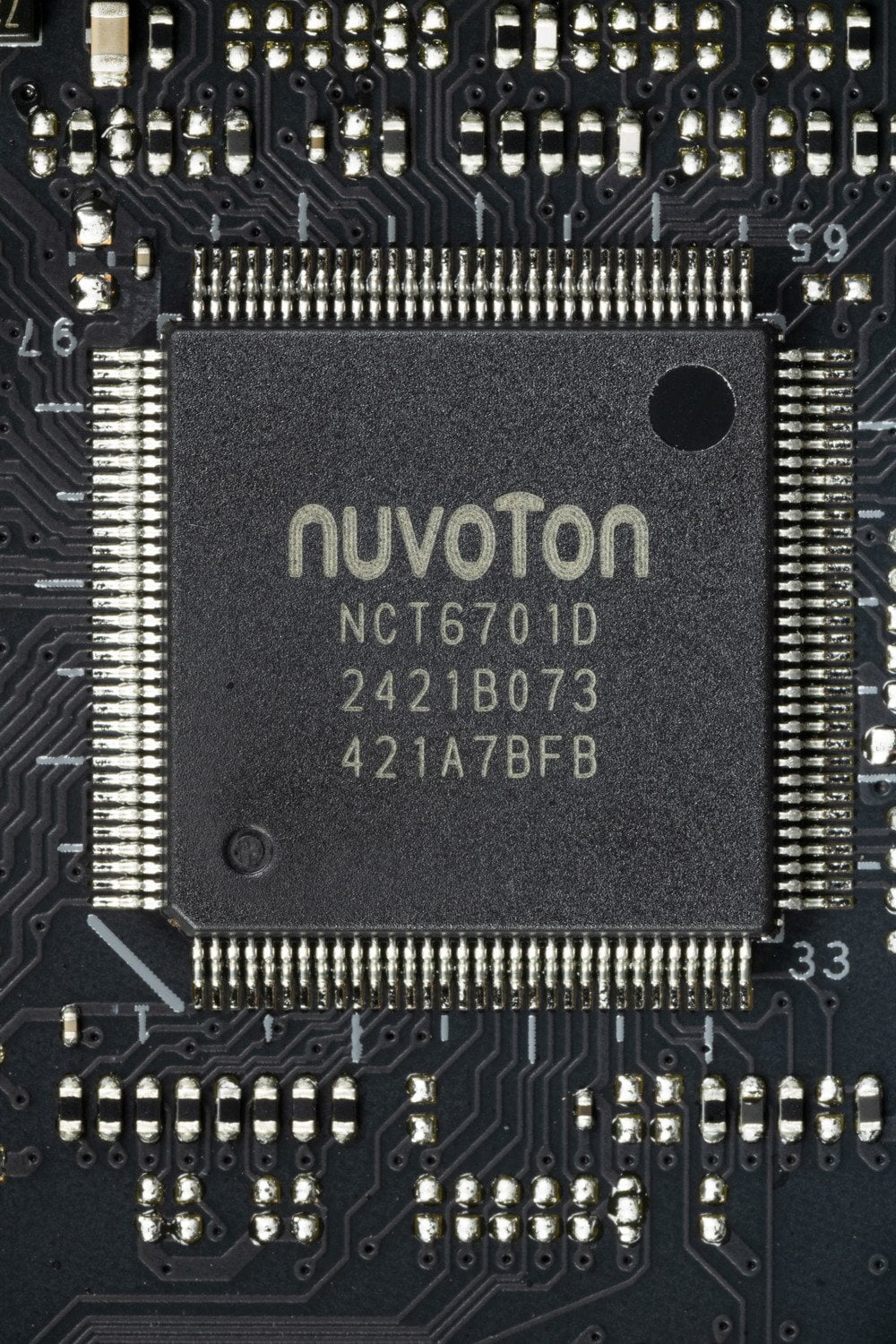

Теперь про охлаждение.

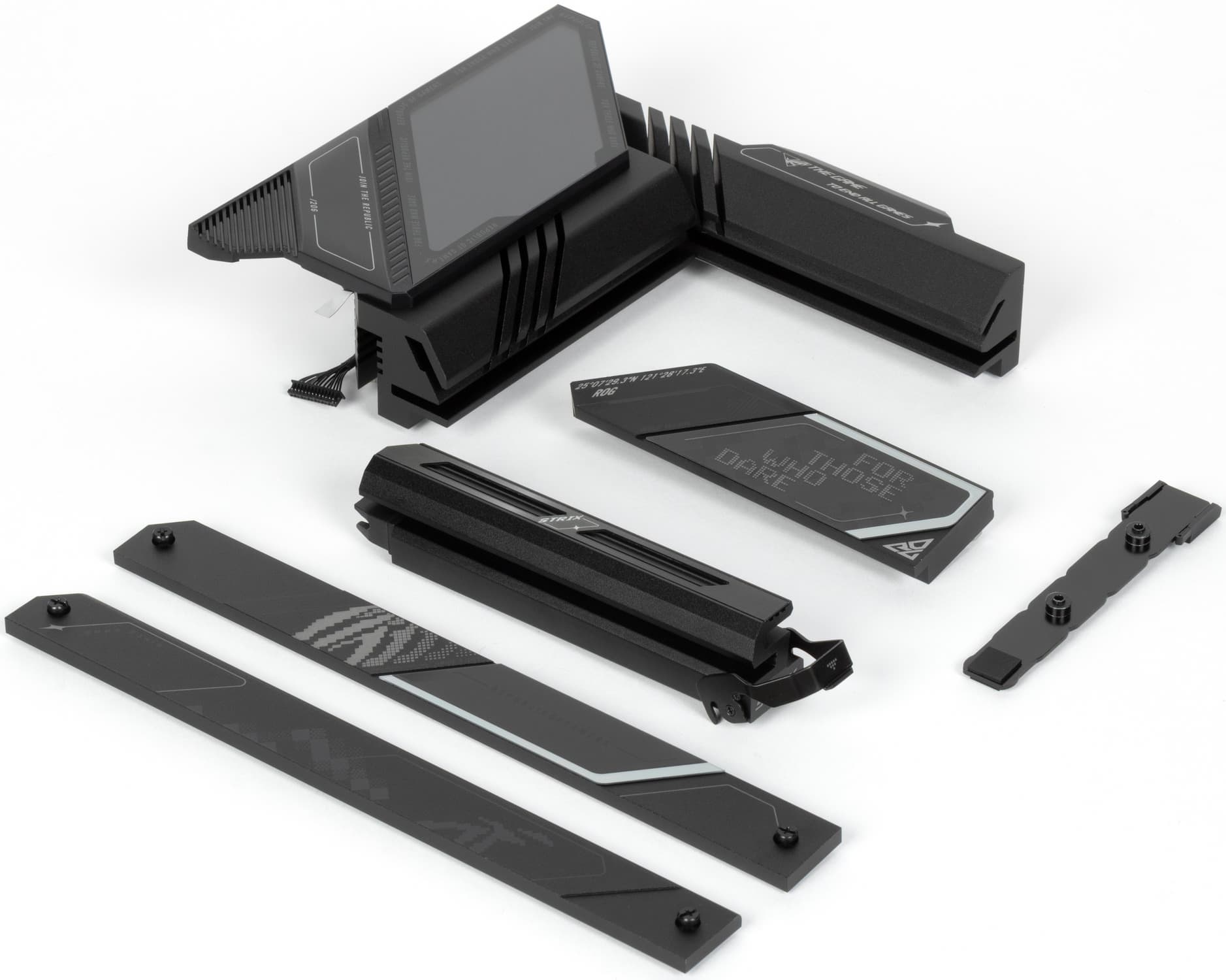

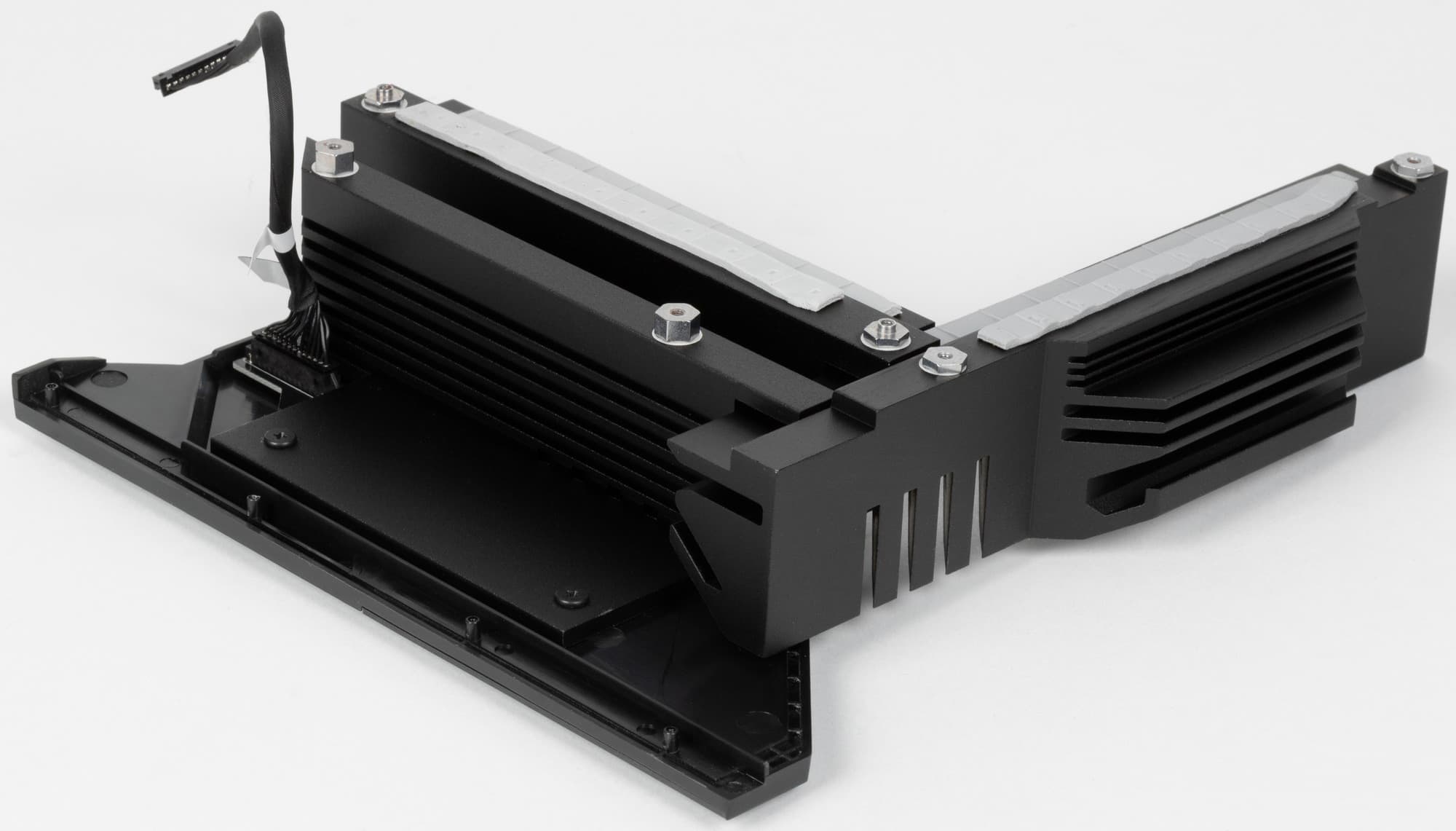

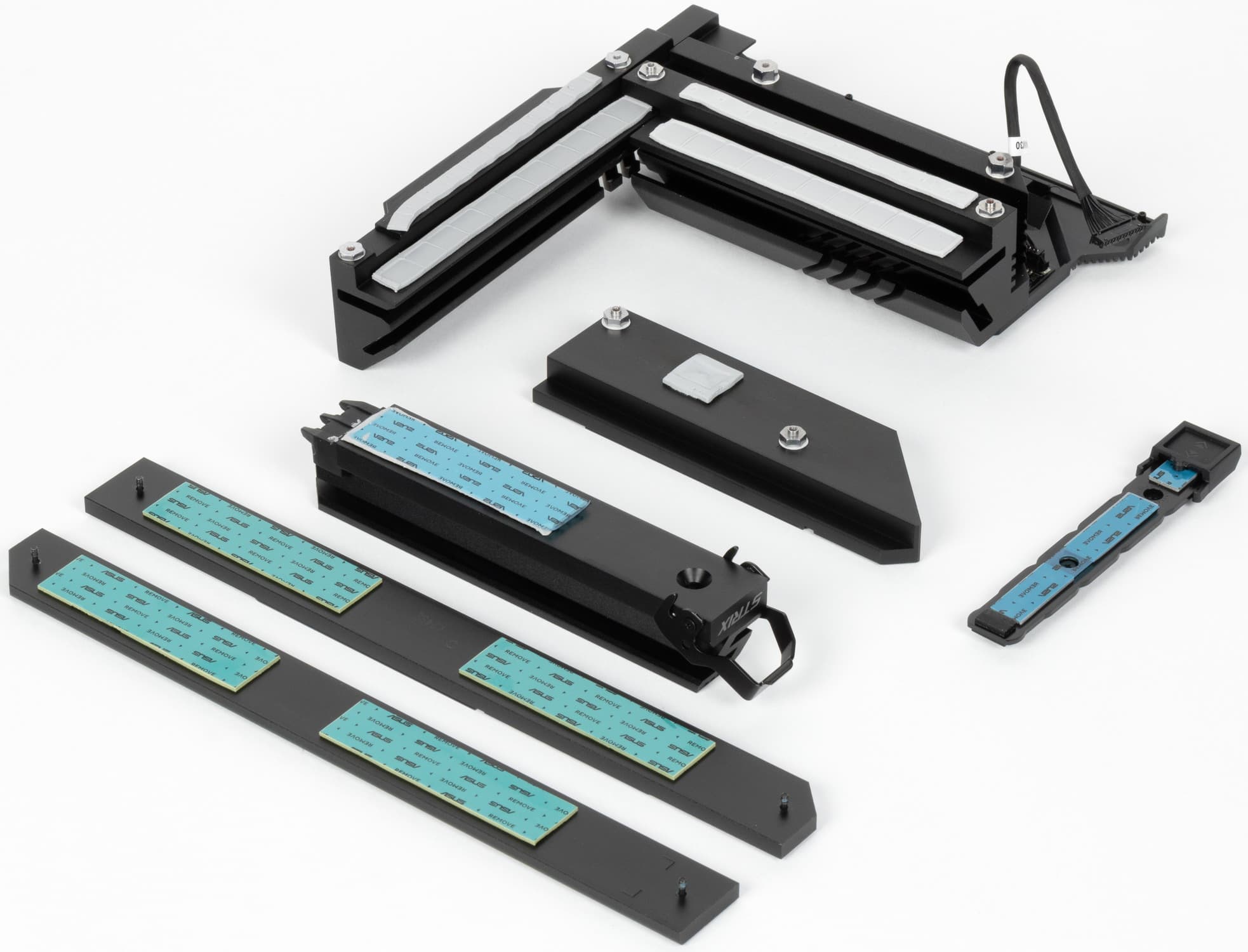

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

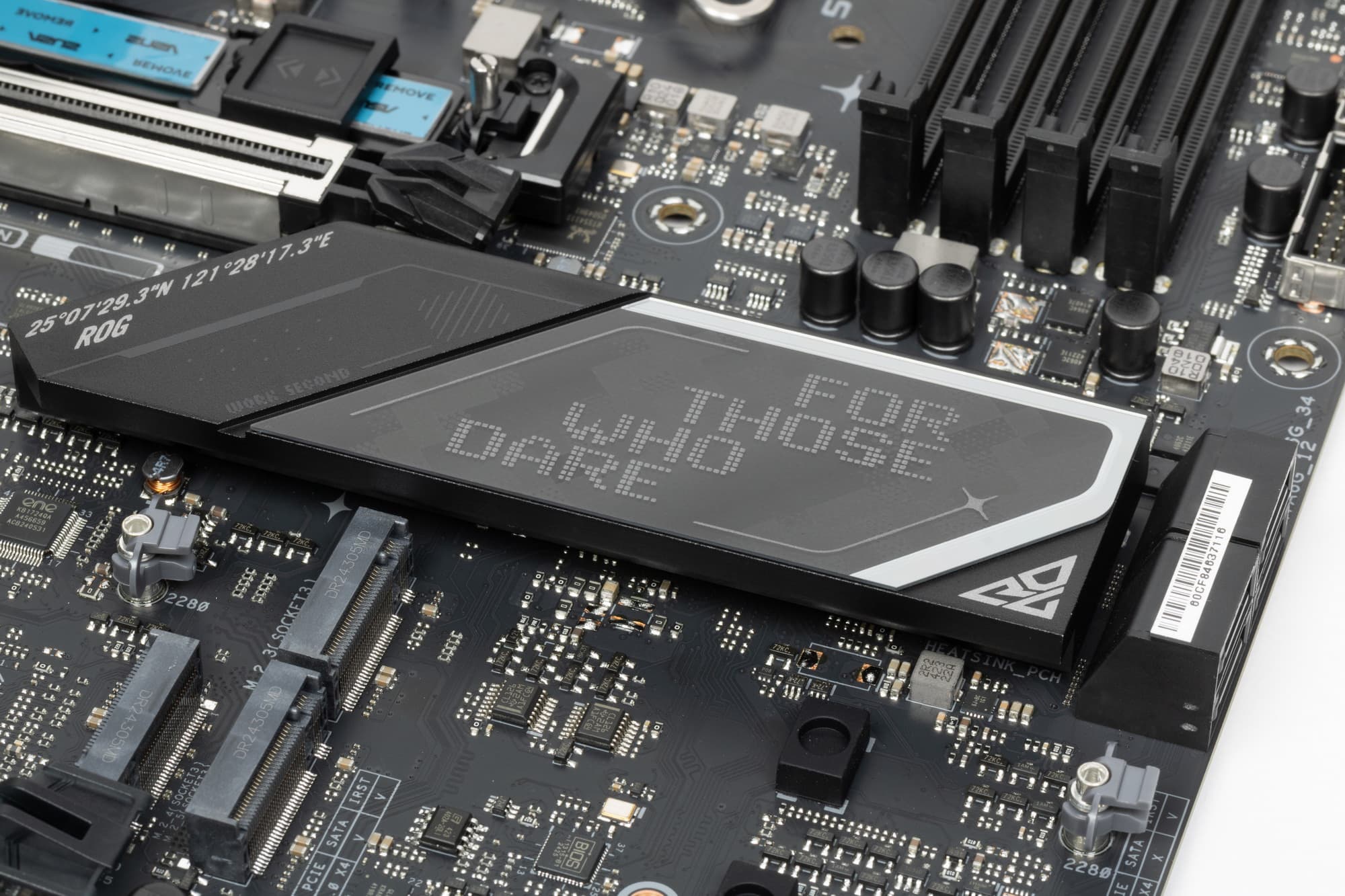

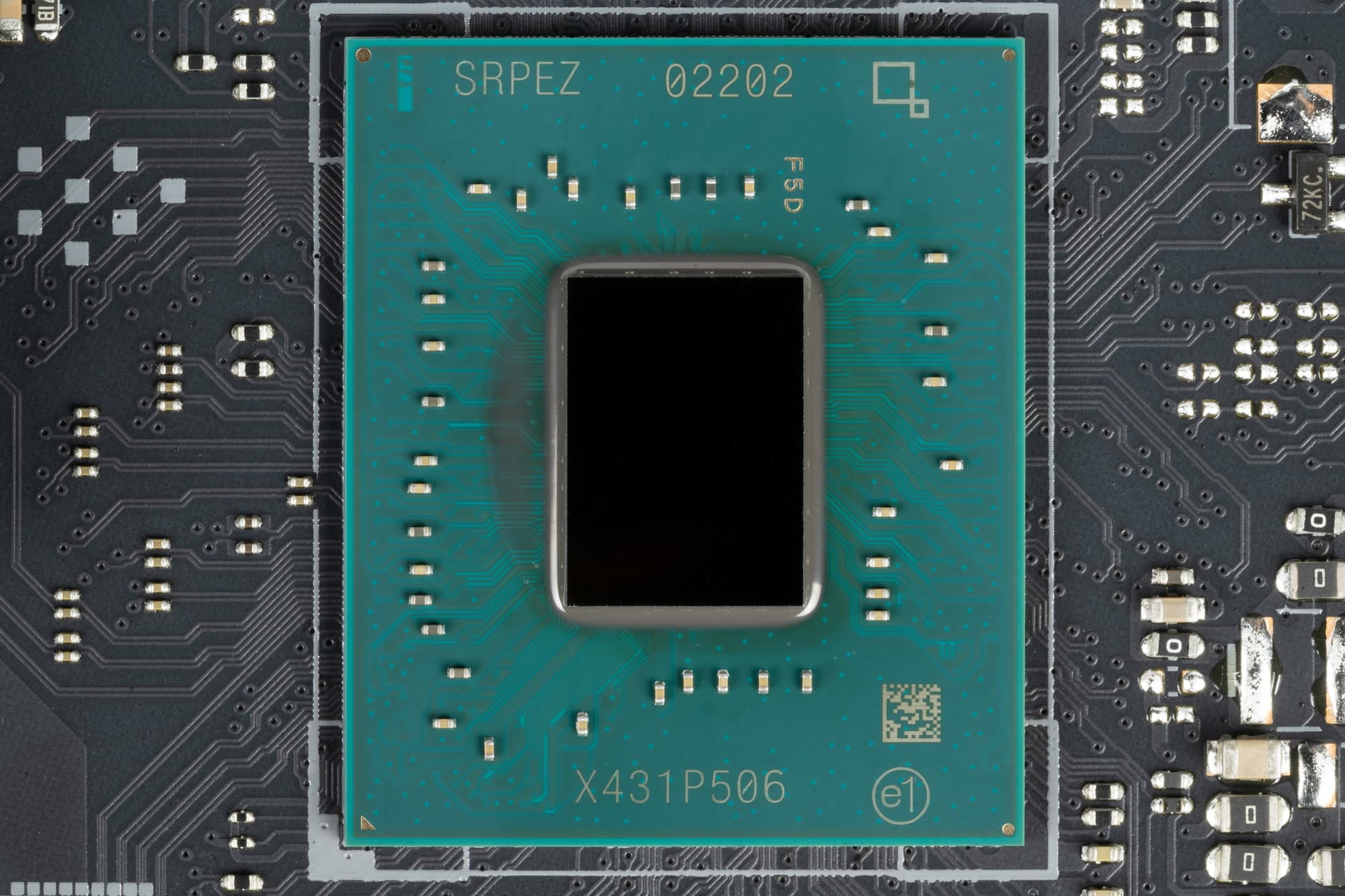

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

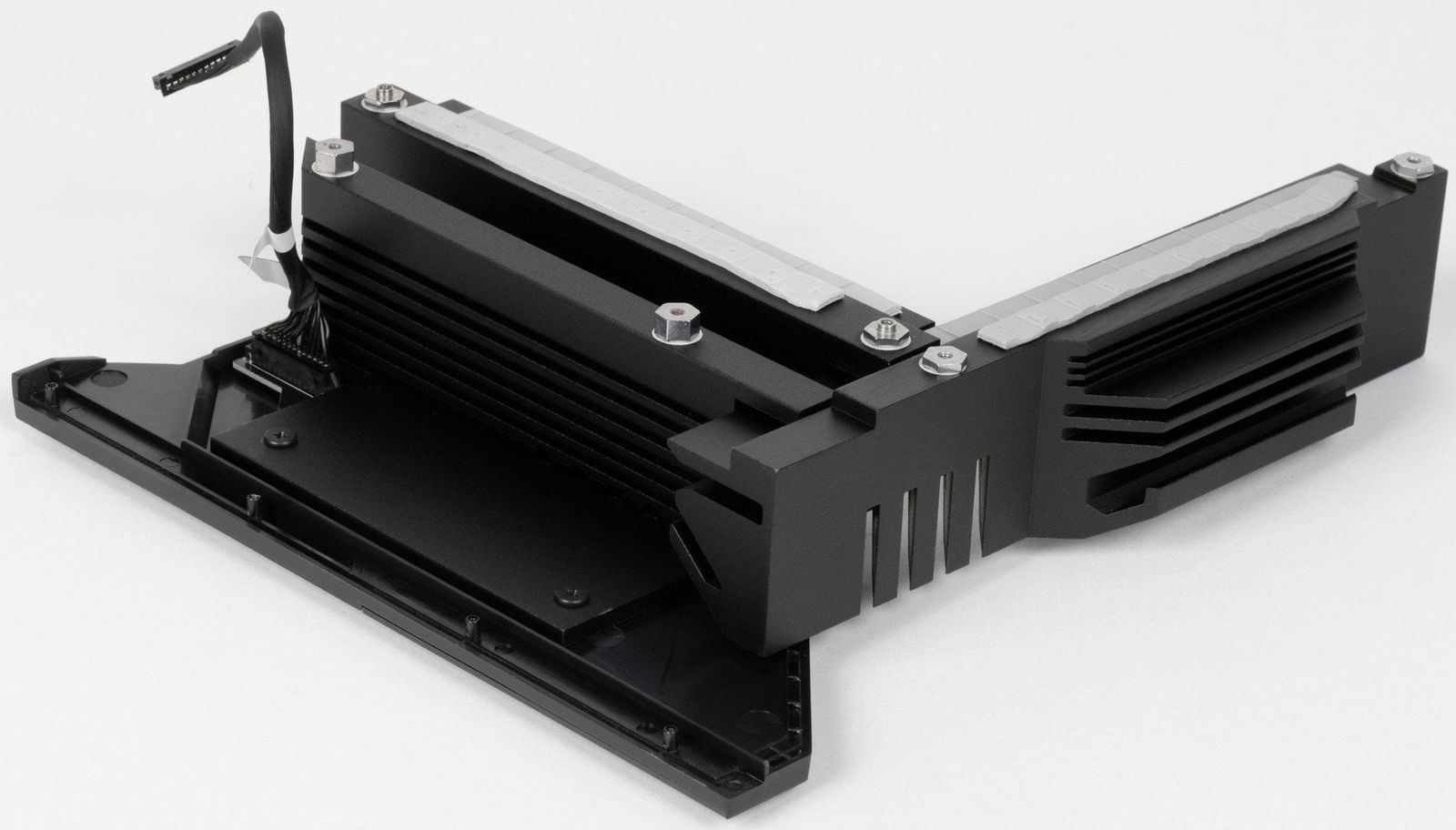

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — по-парные общие.
Напомню, что материнская плата не имеет бэкплейта.

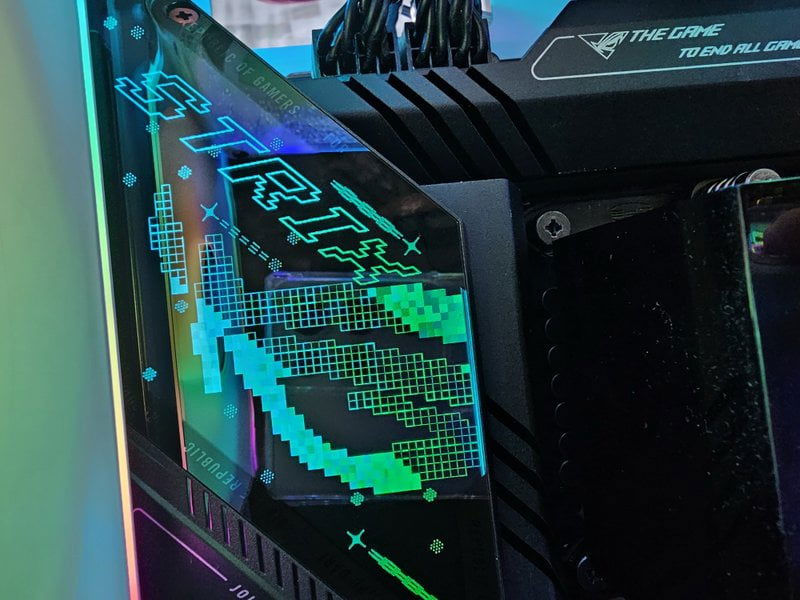

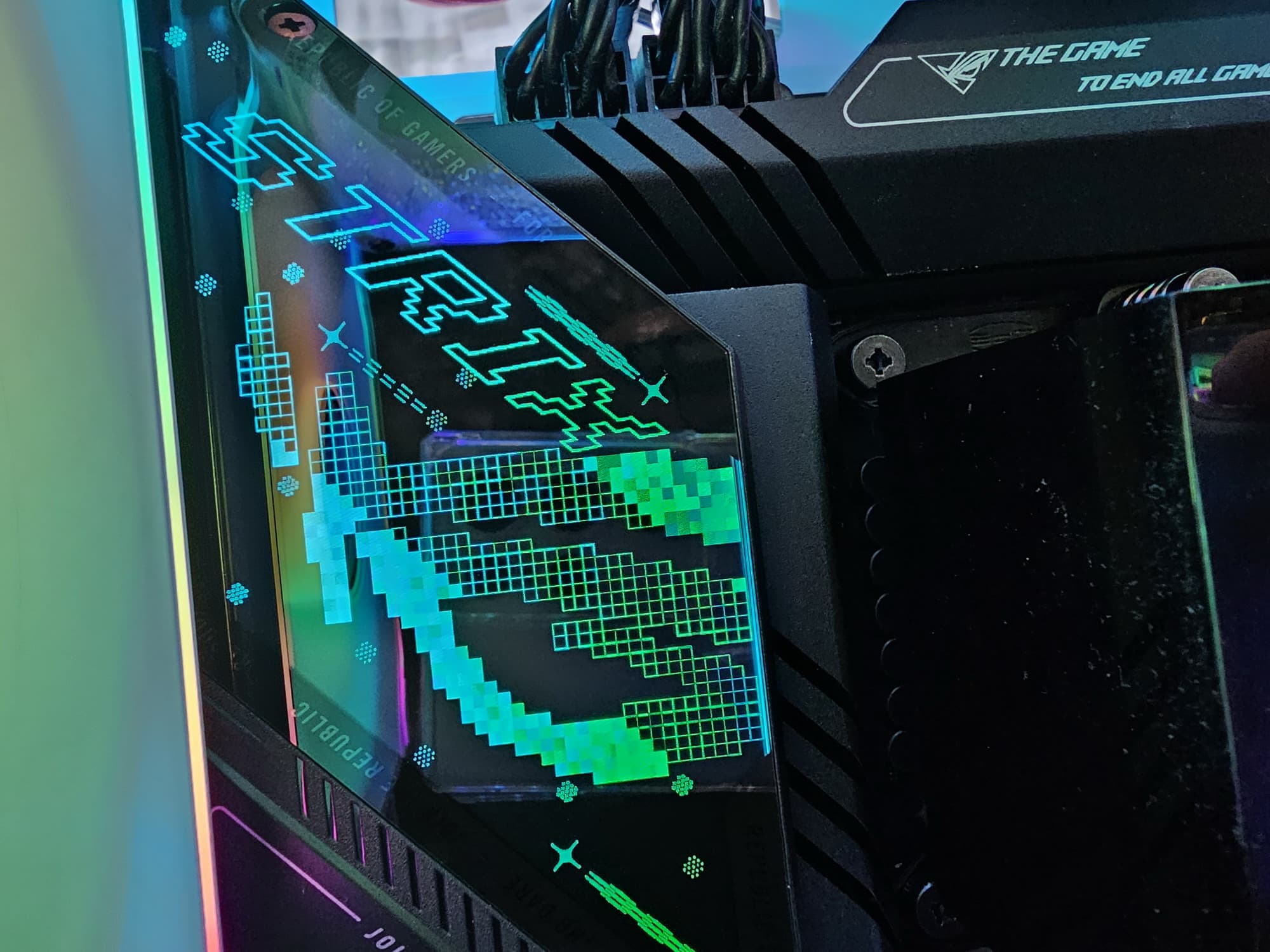

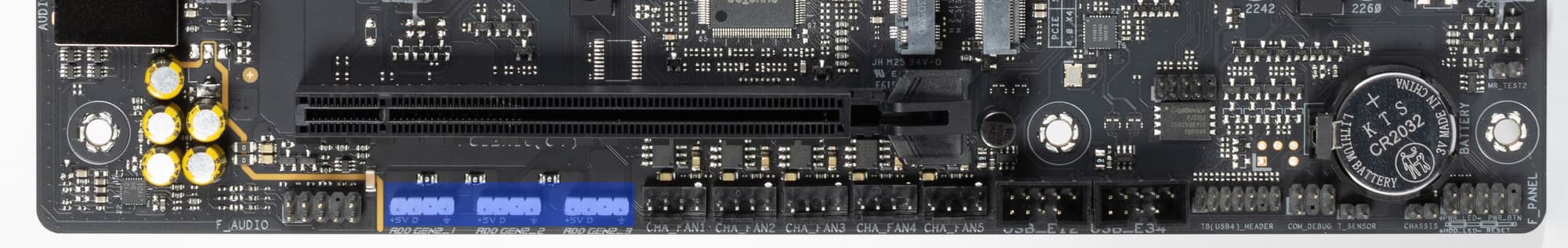

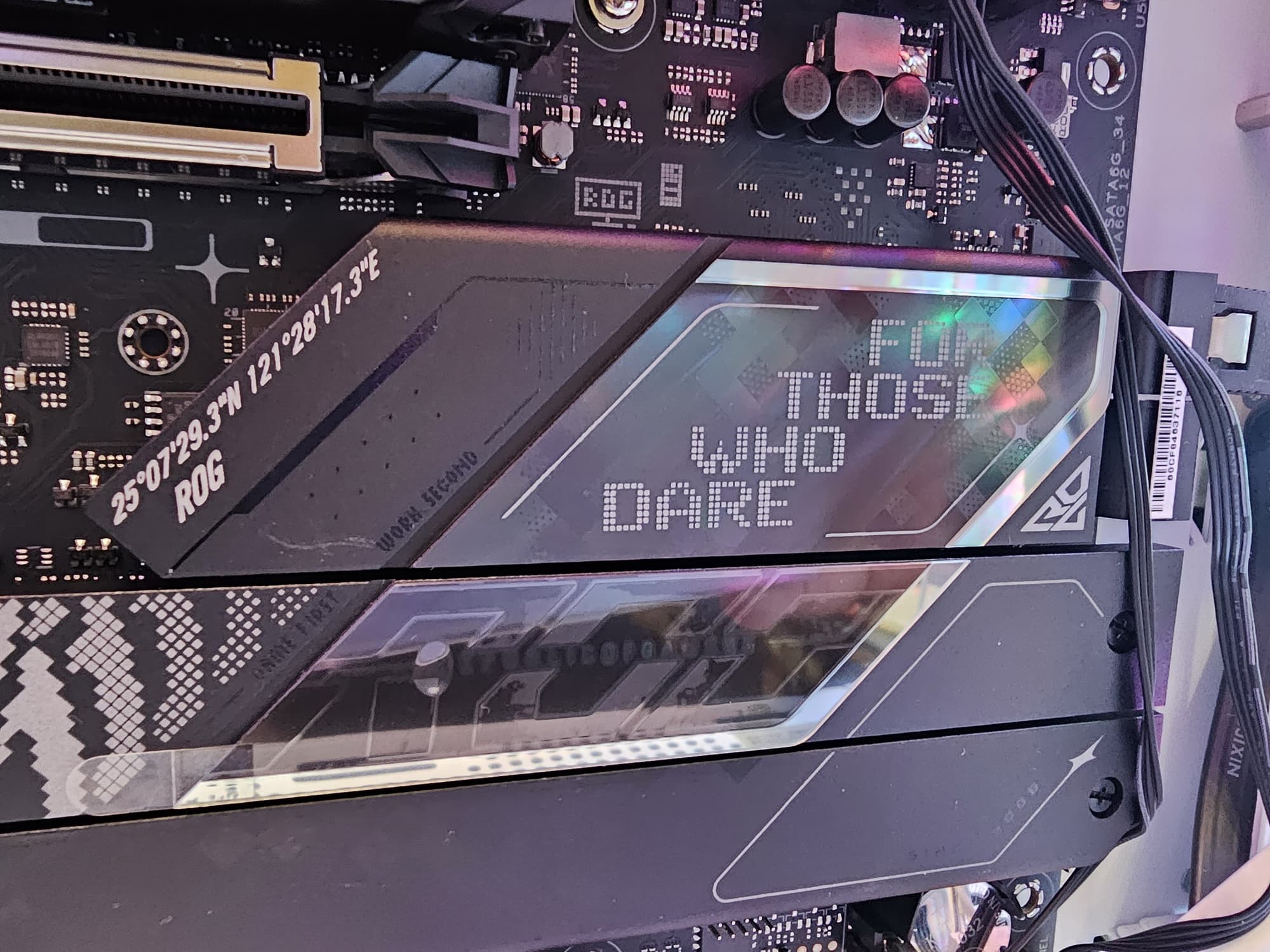

Подсветка
Программное обеспечение под Windows

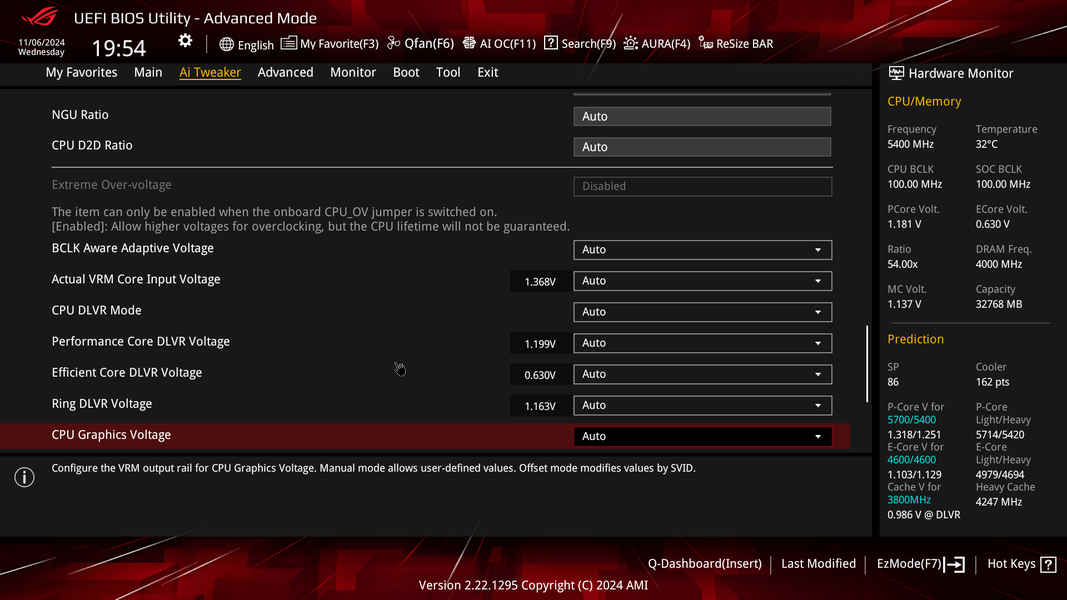

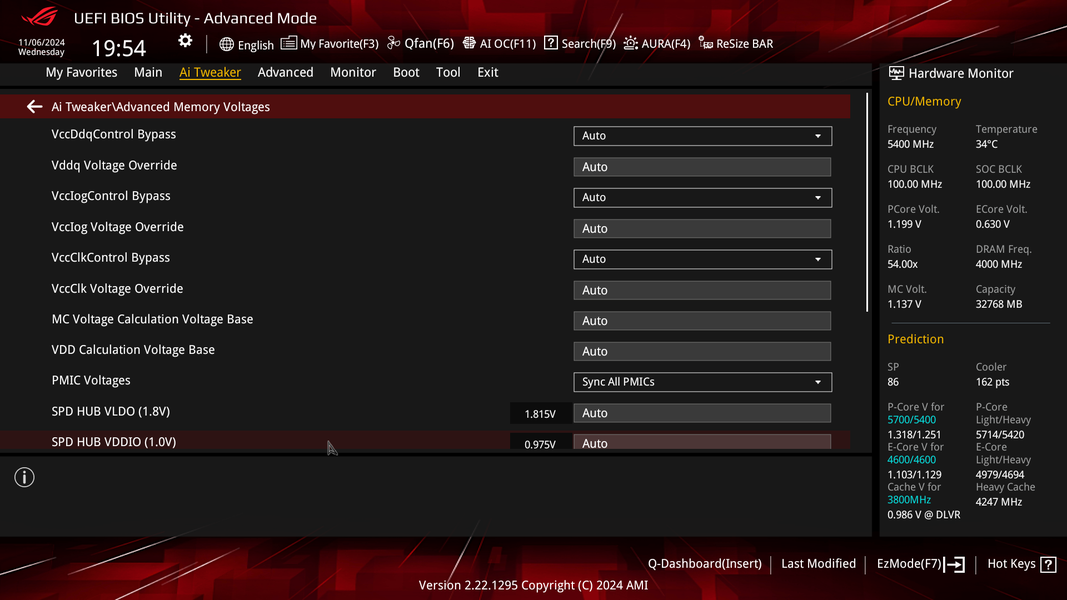

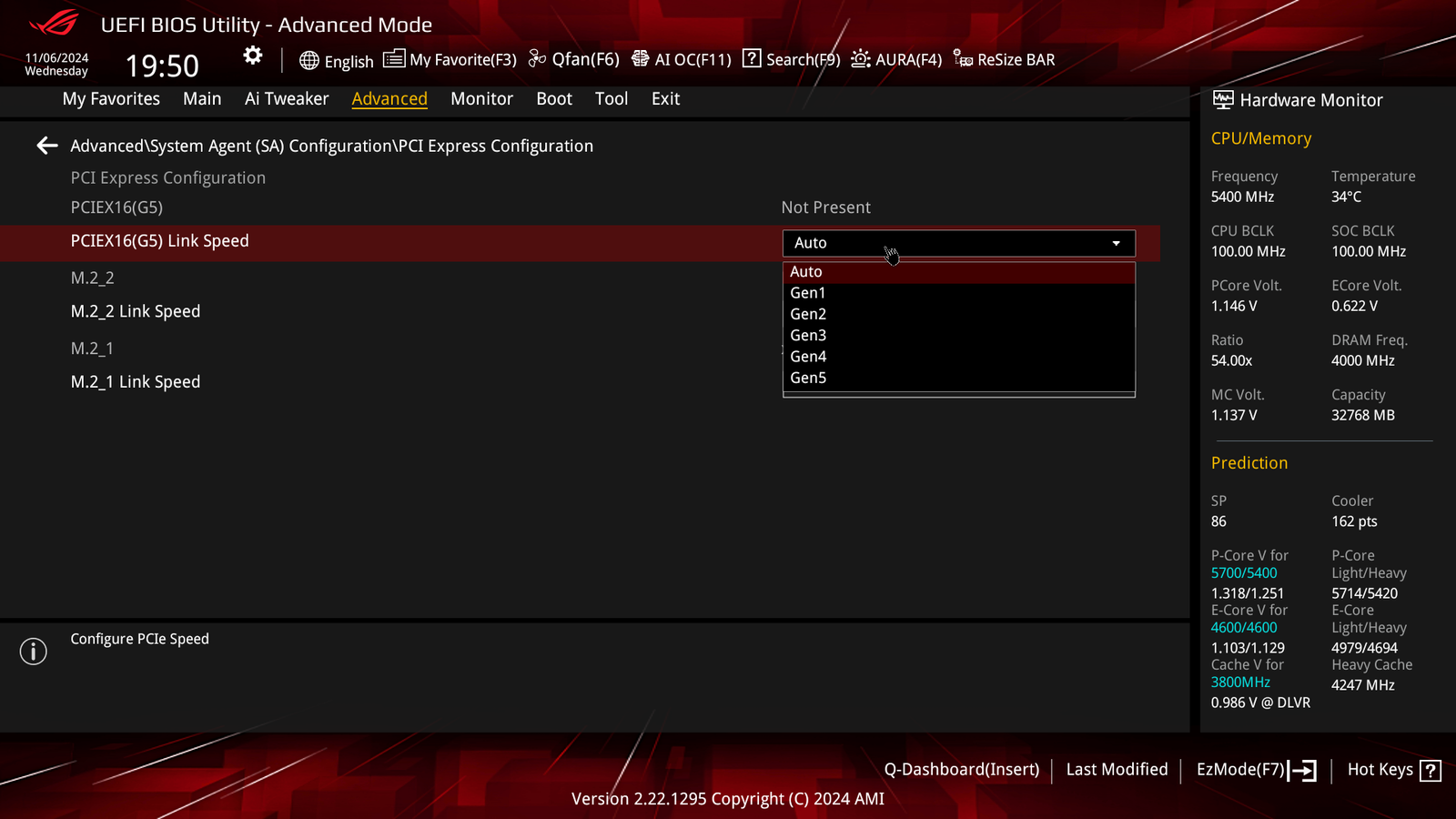

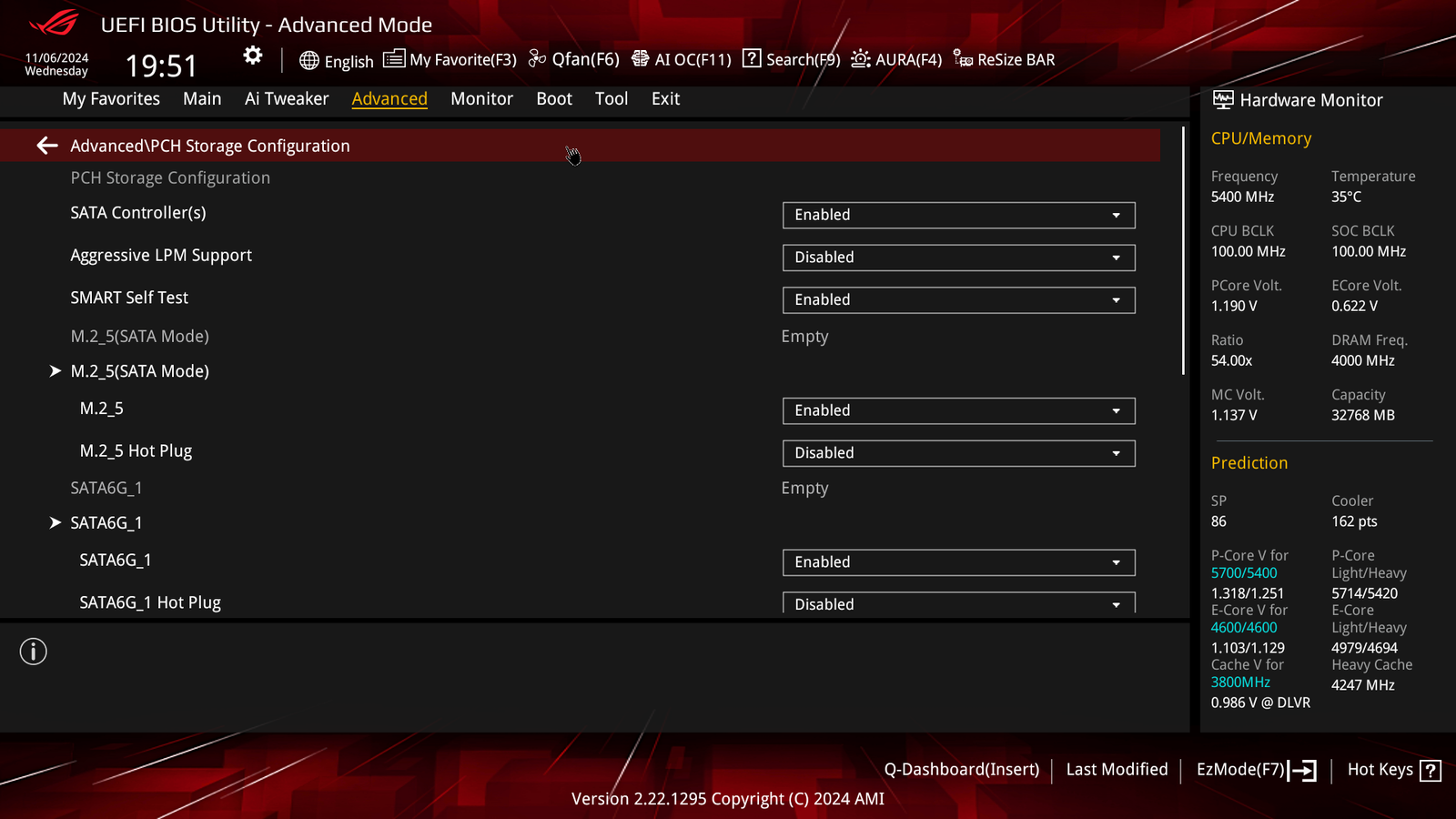

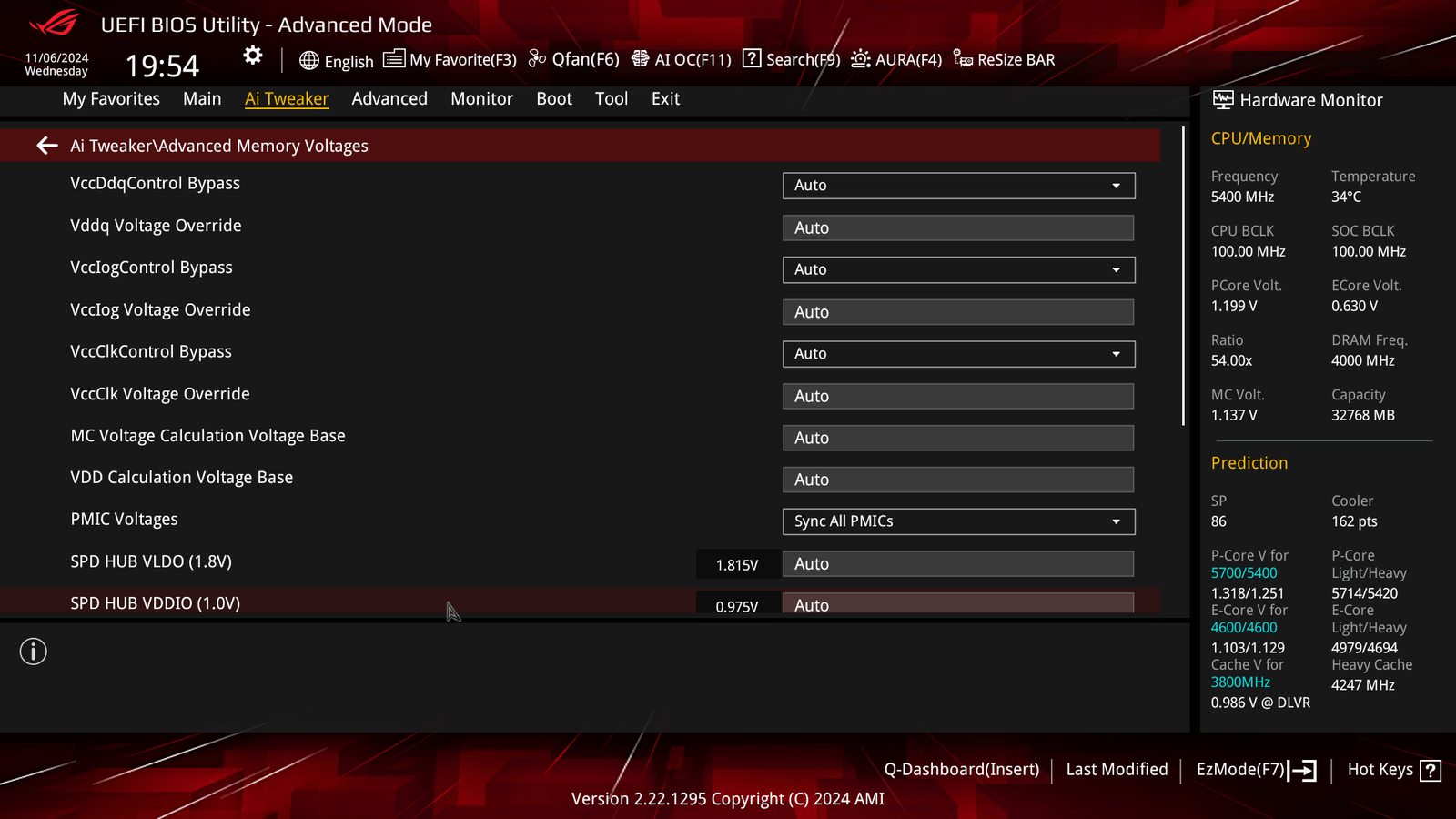

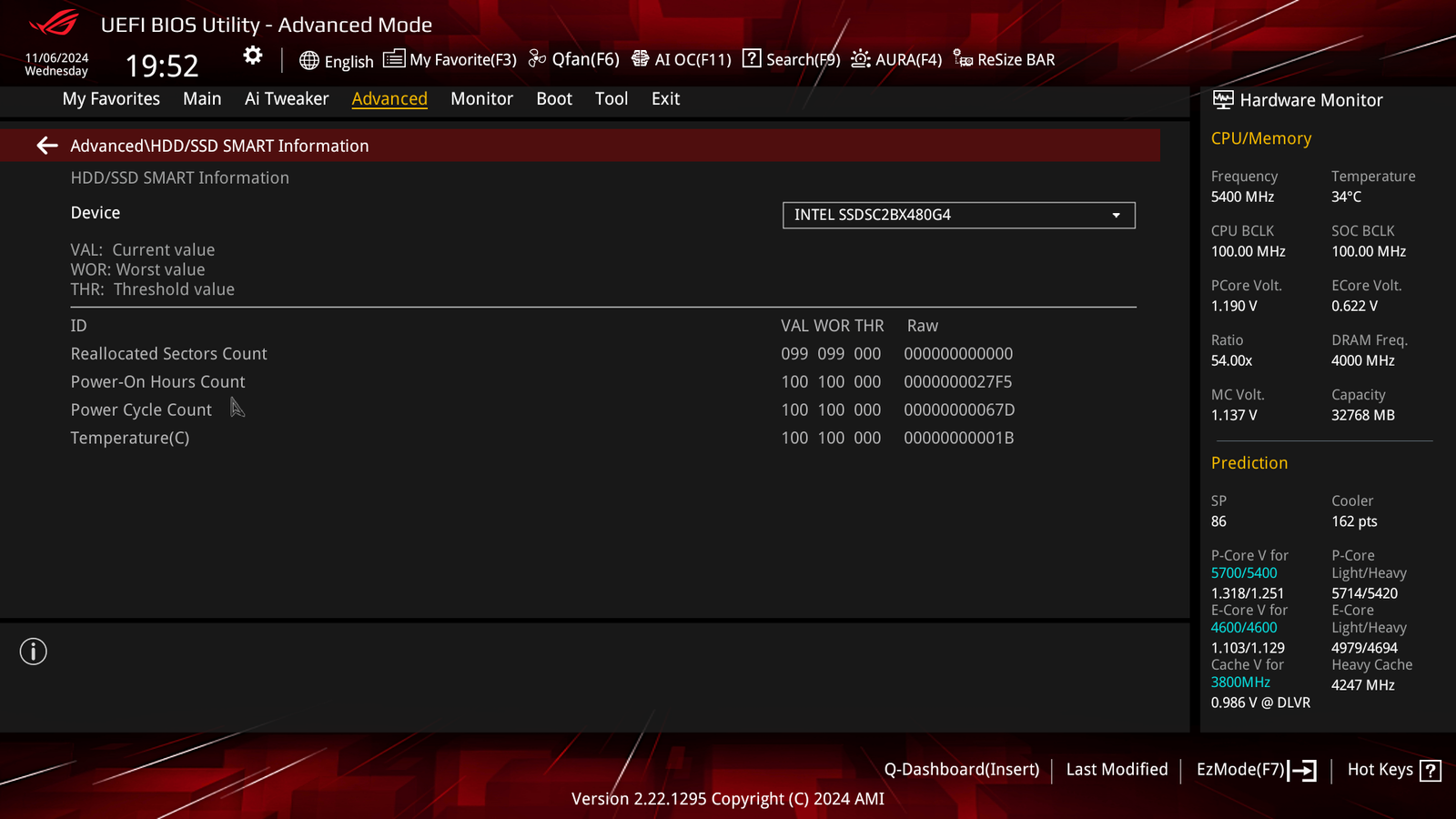

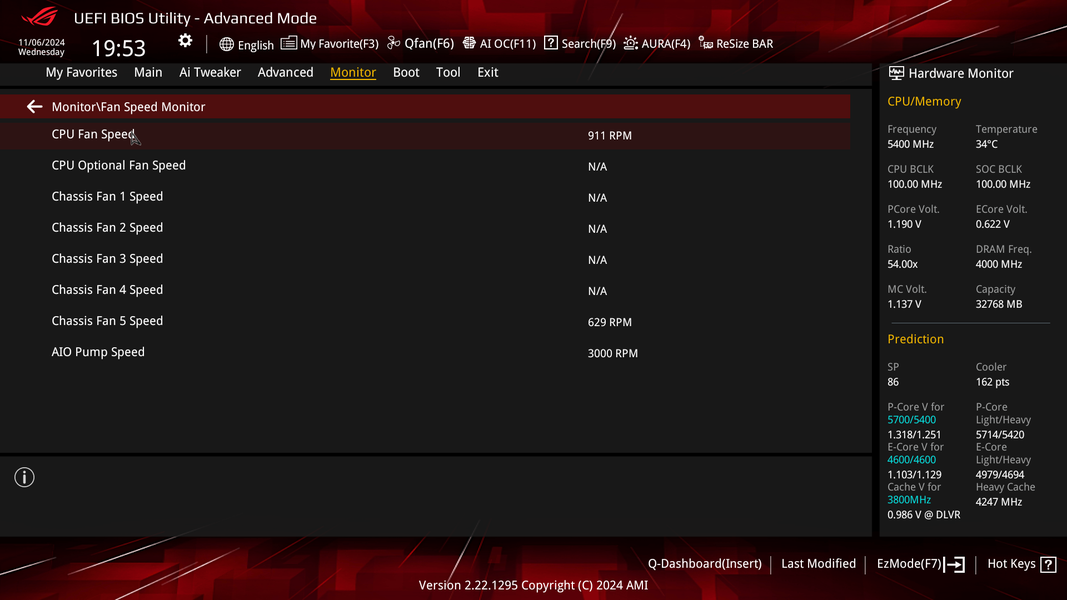

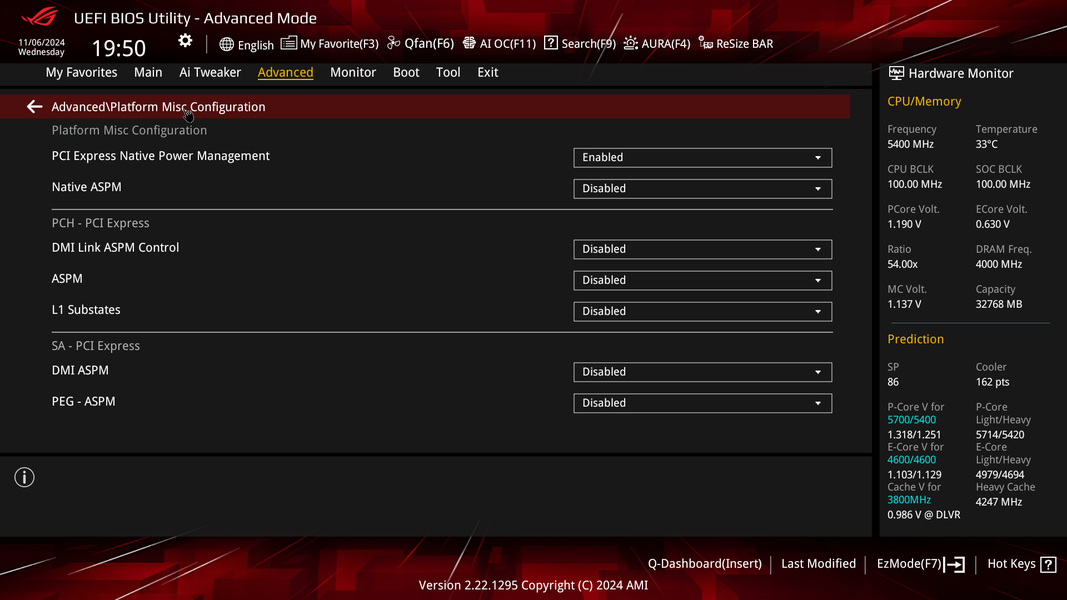

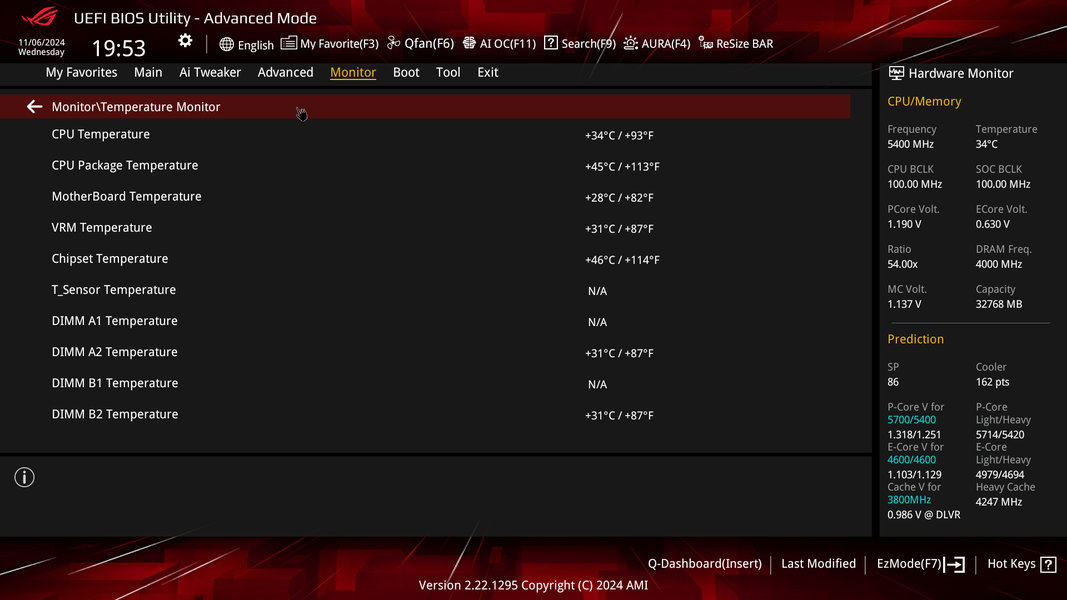

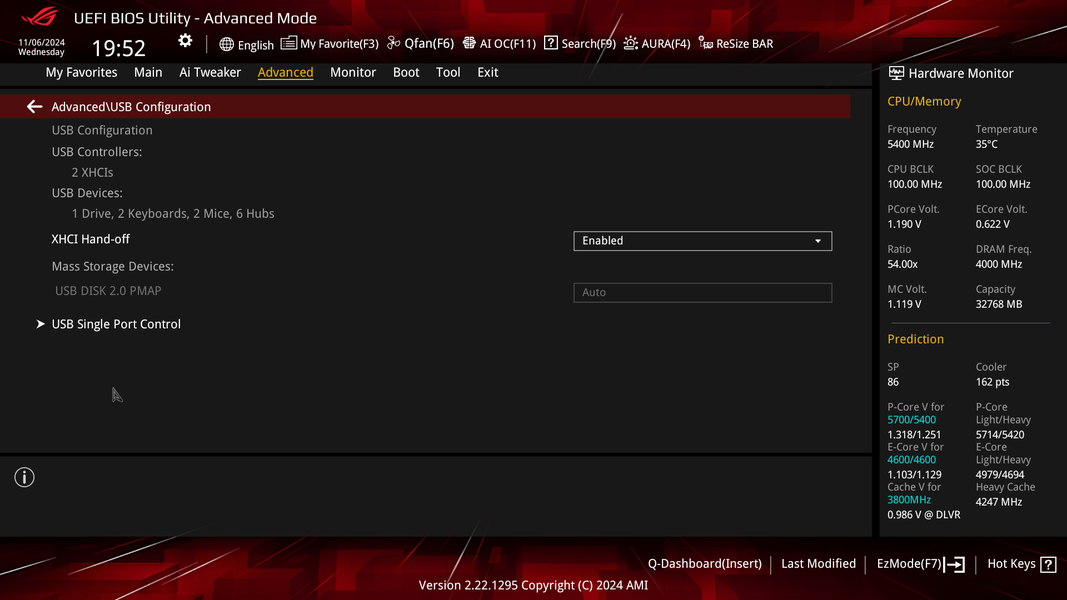

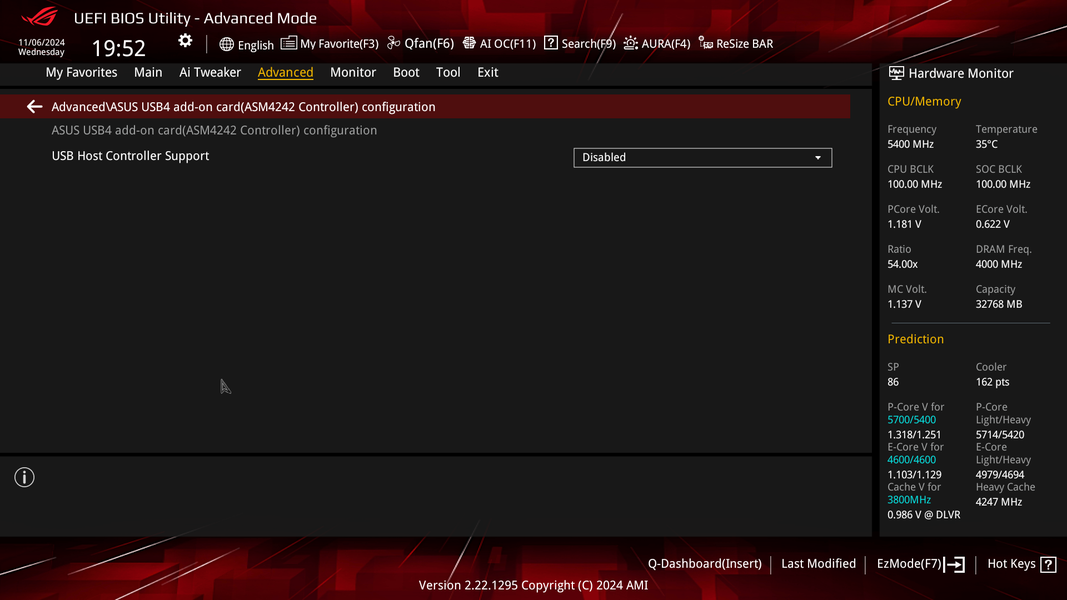

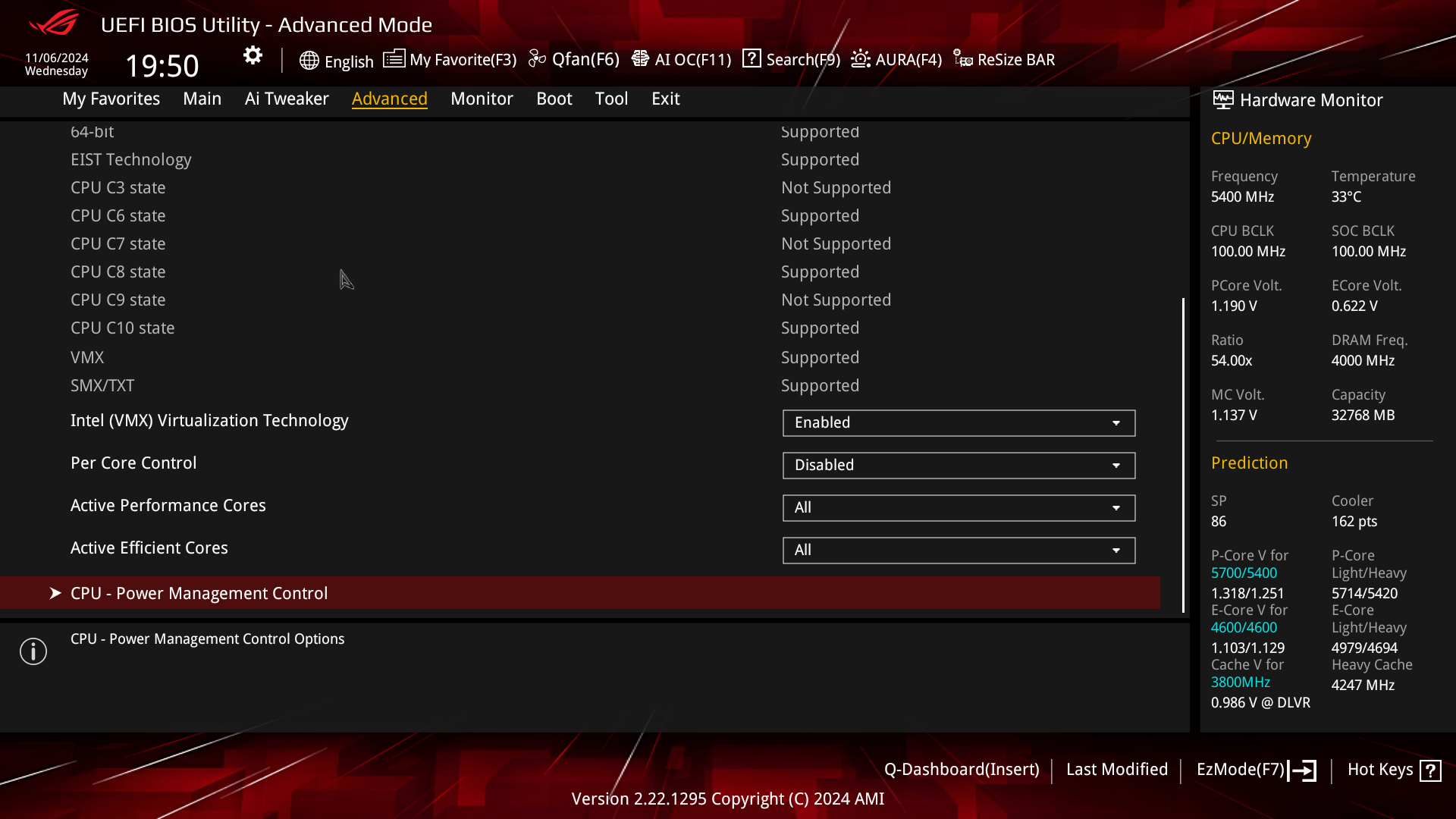

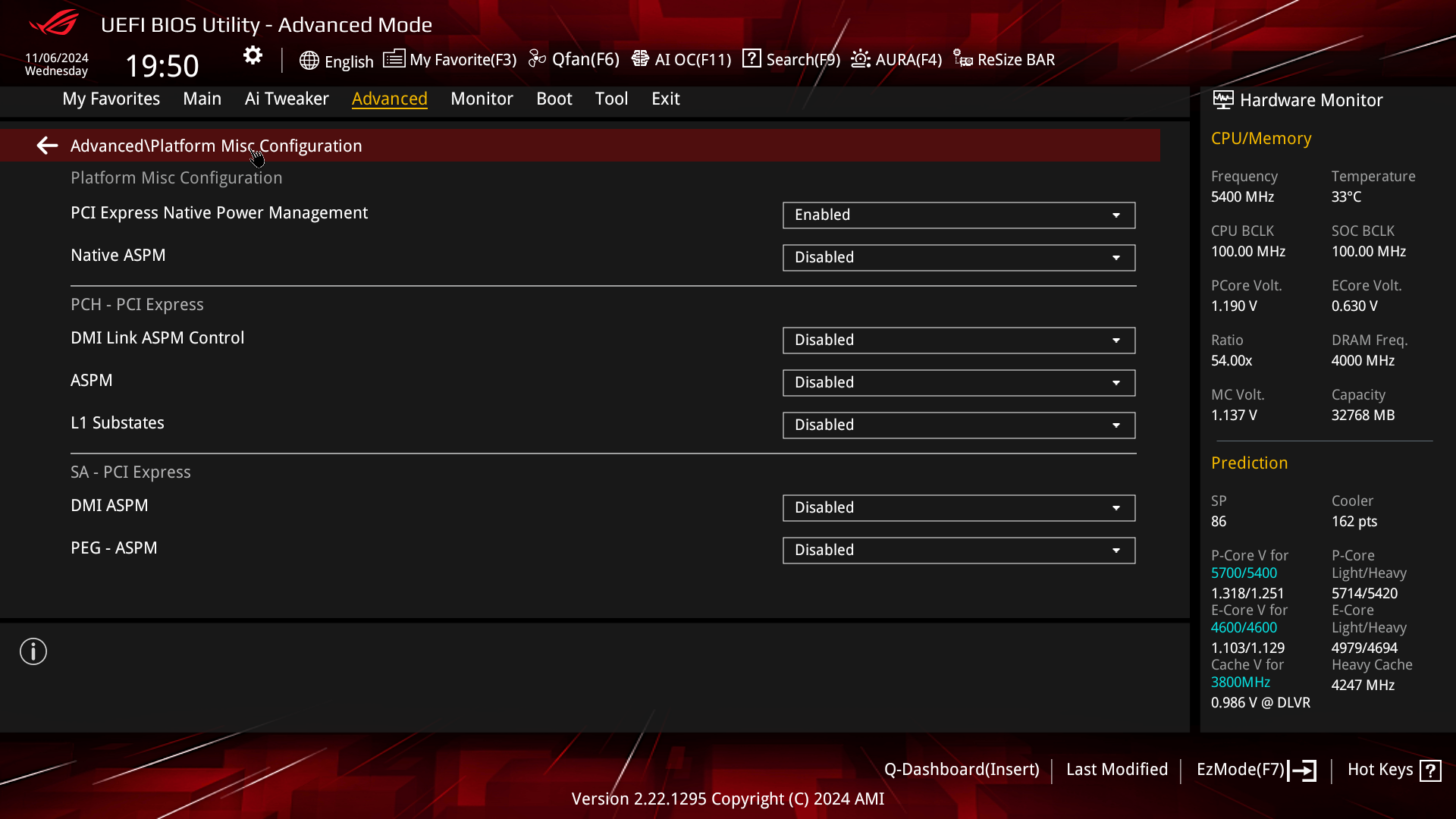

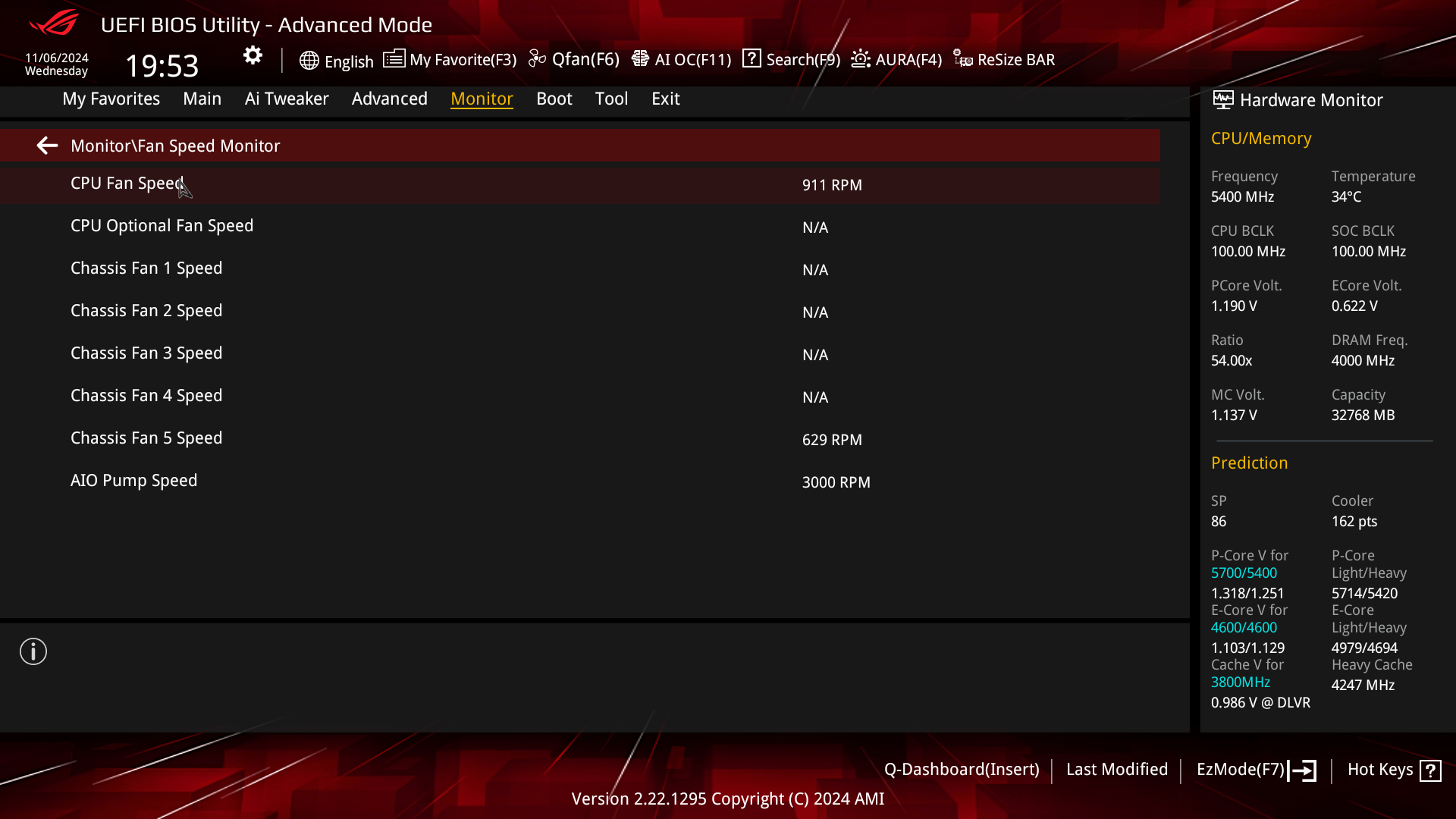

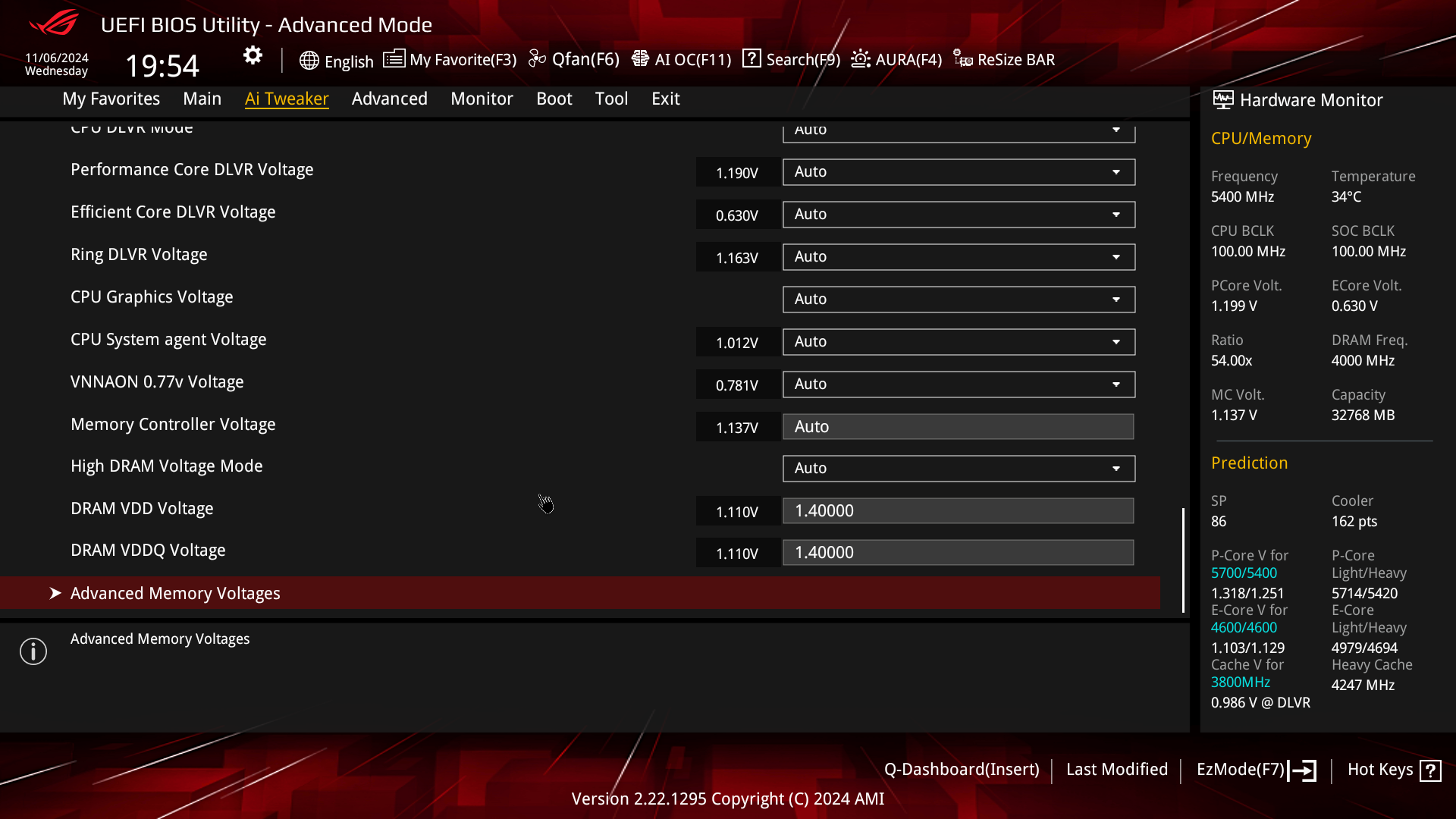

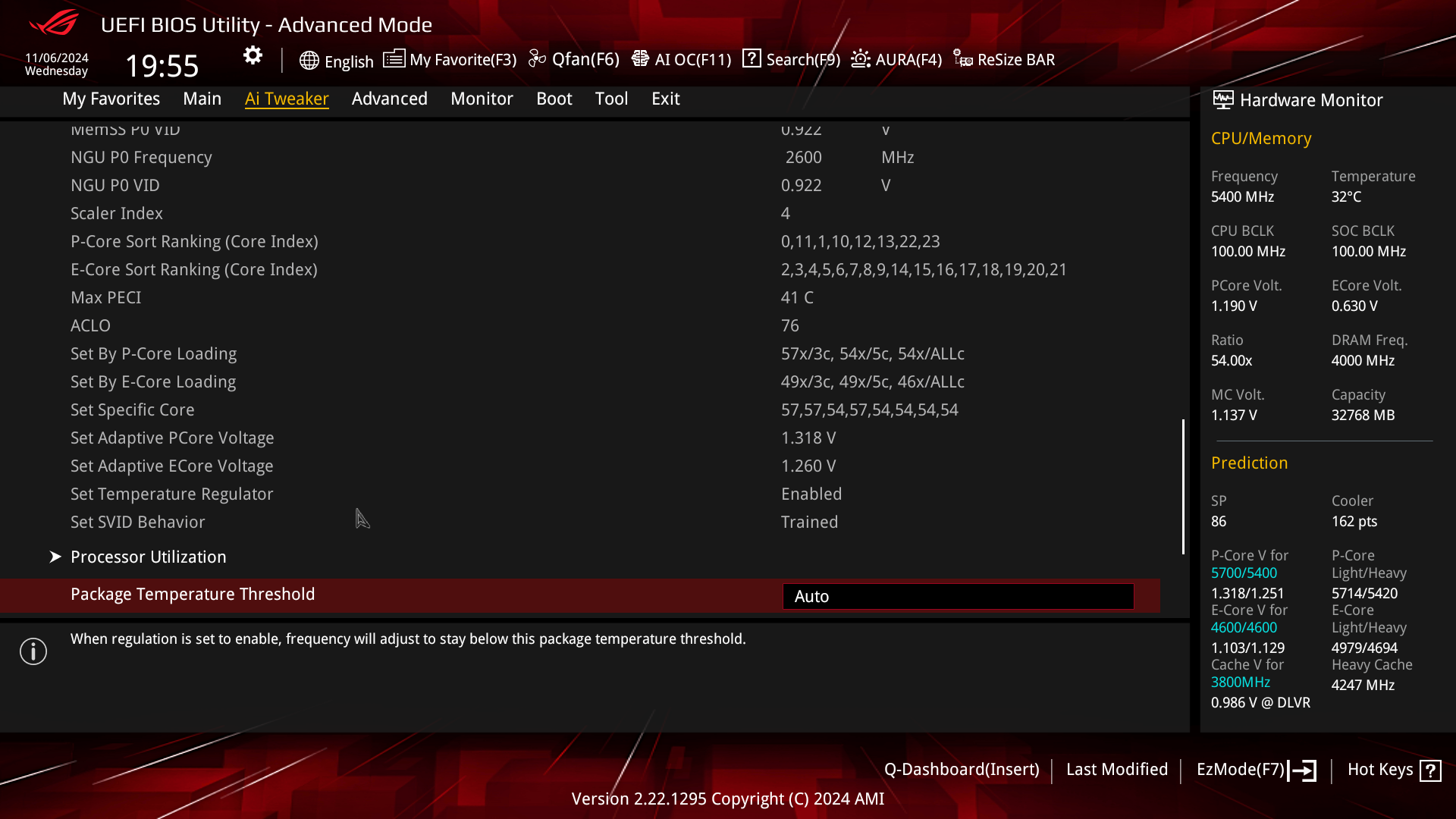

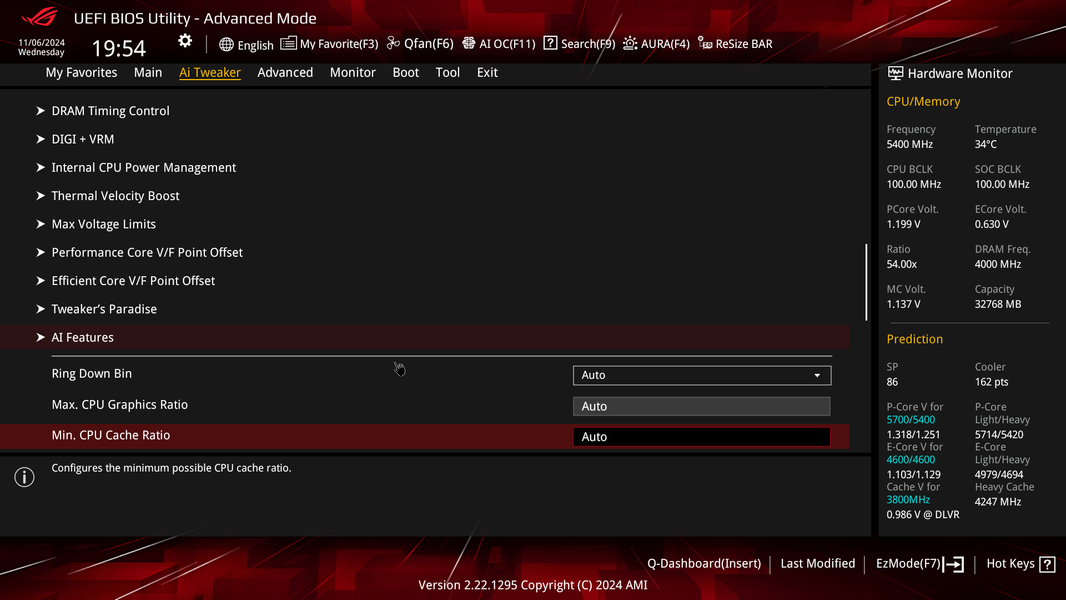

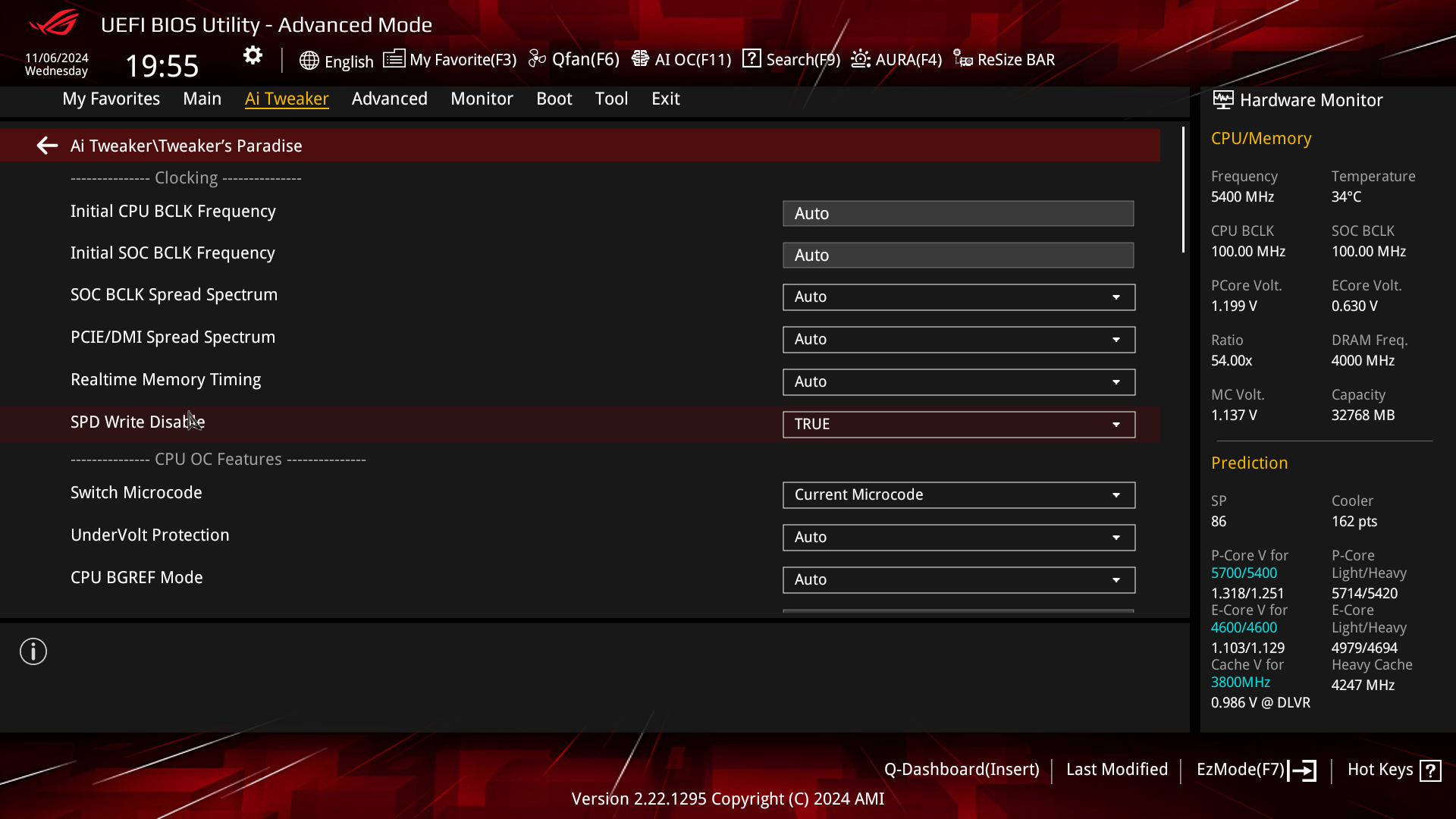

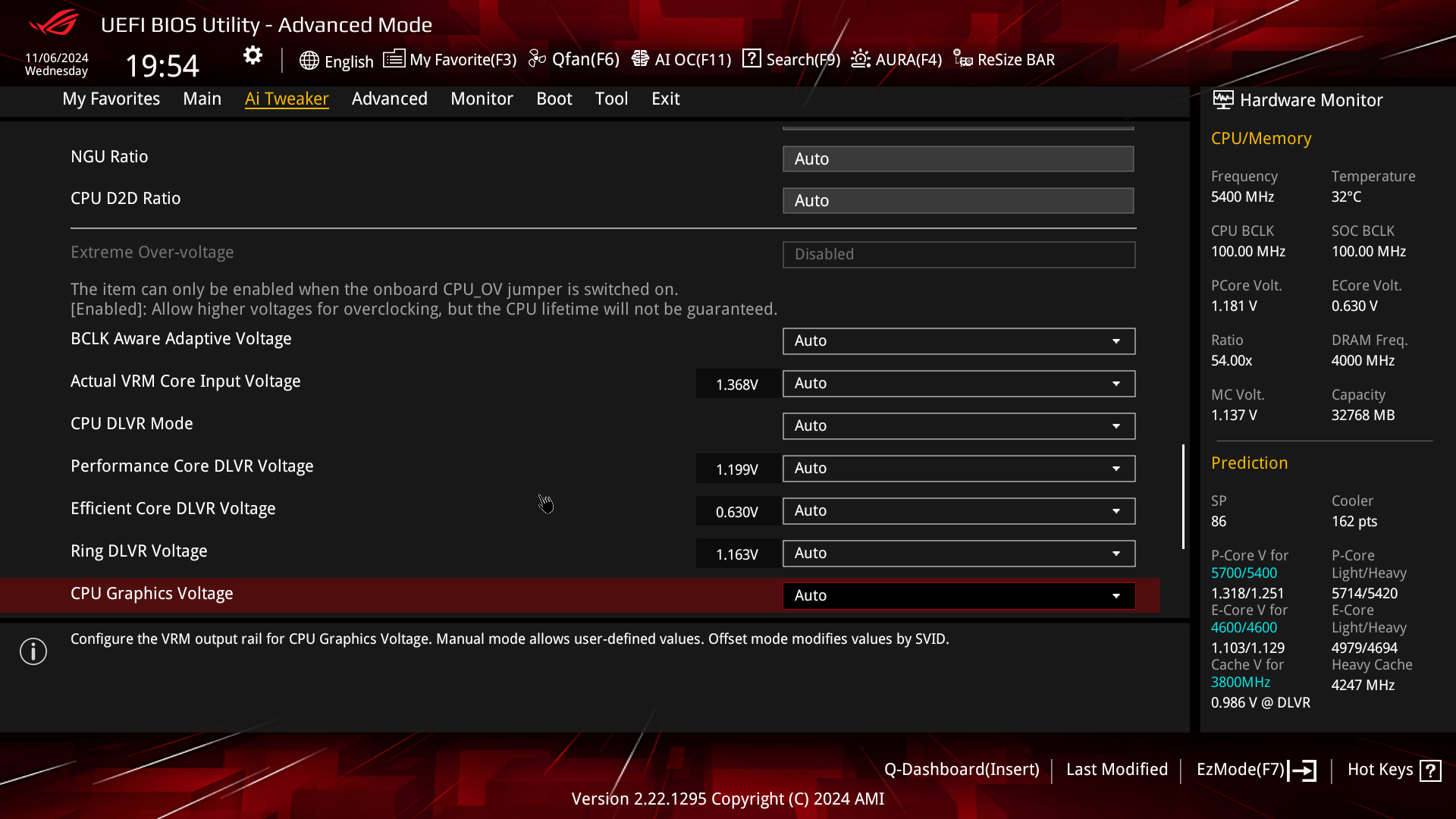

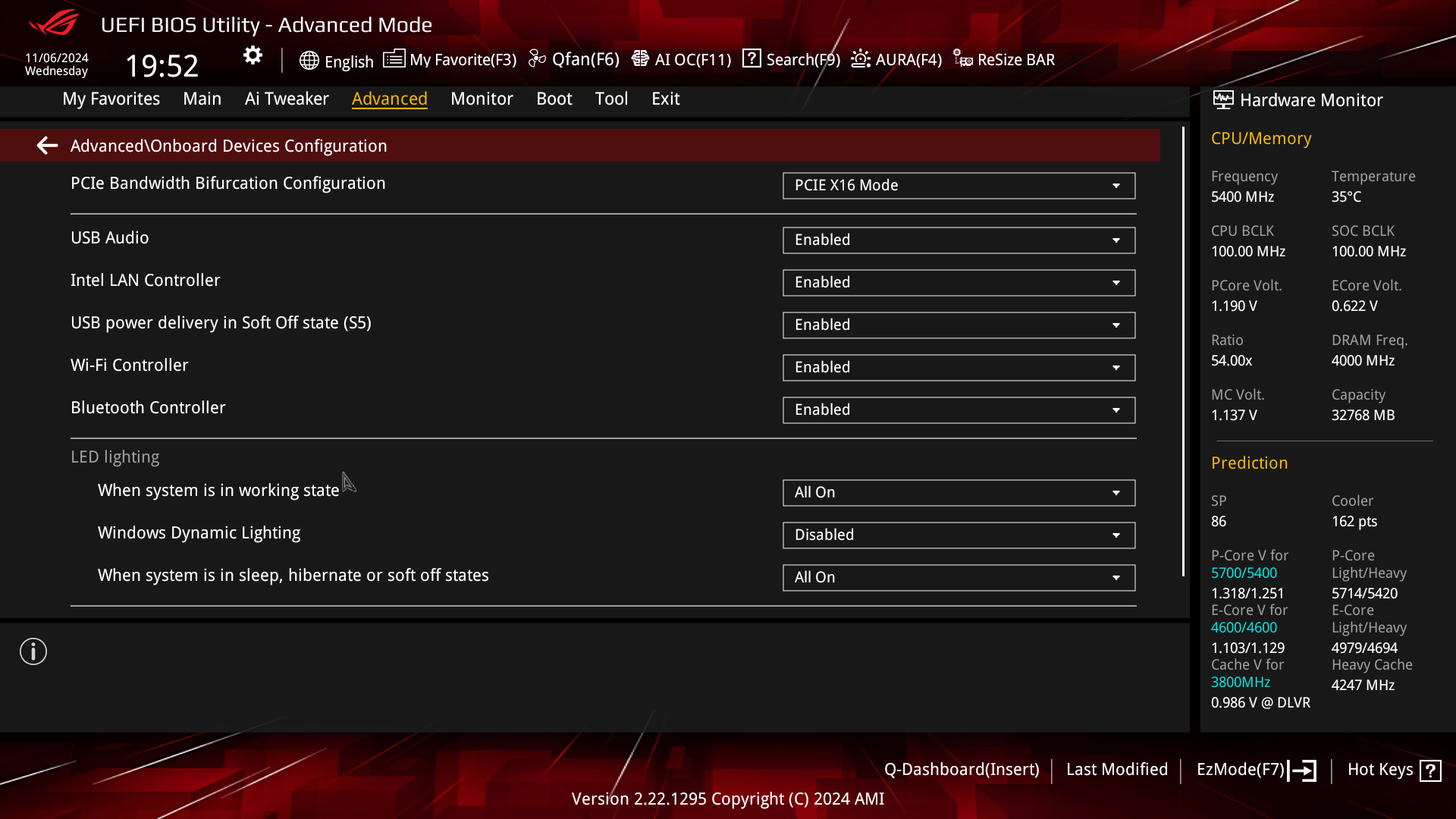

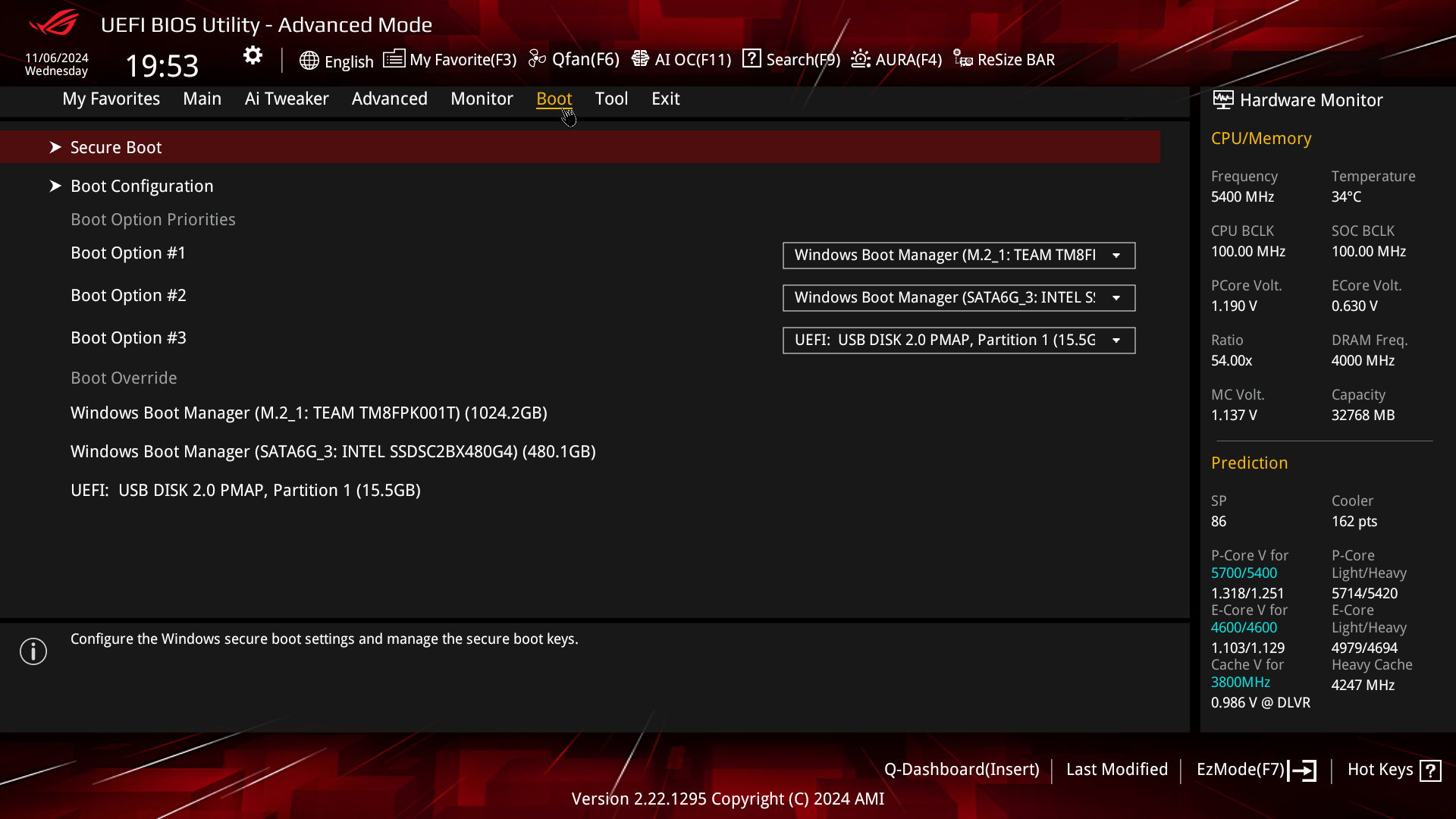

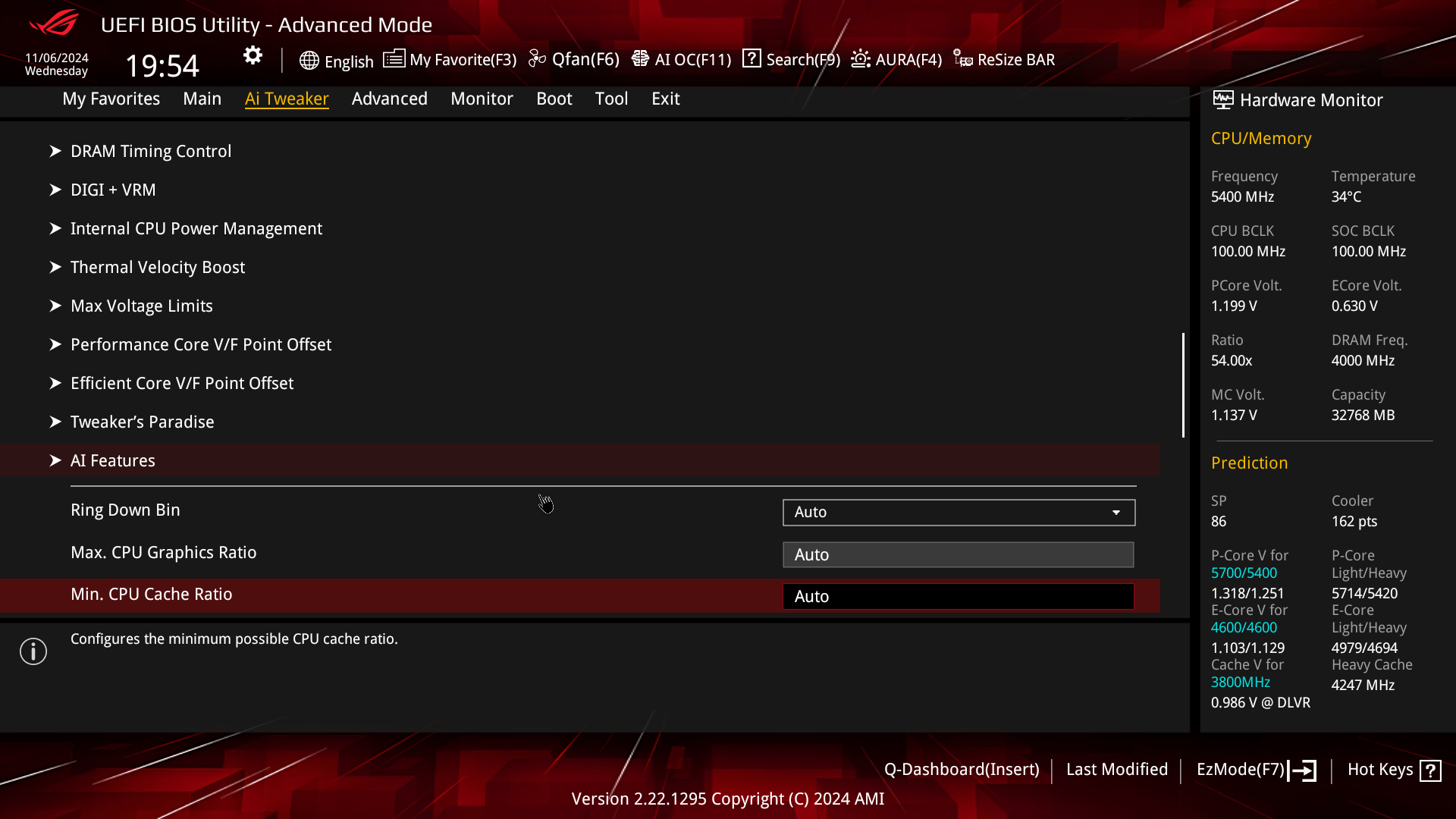

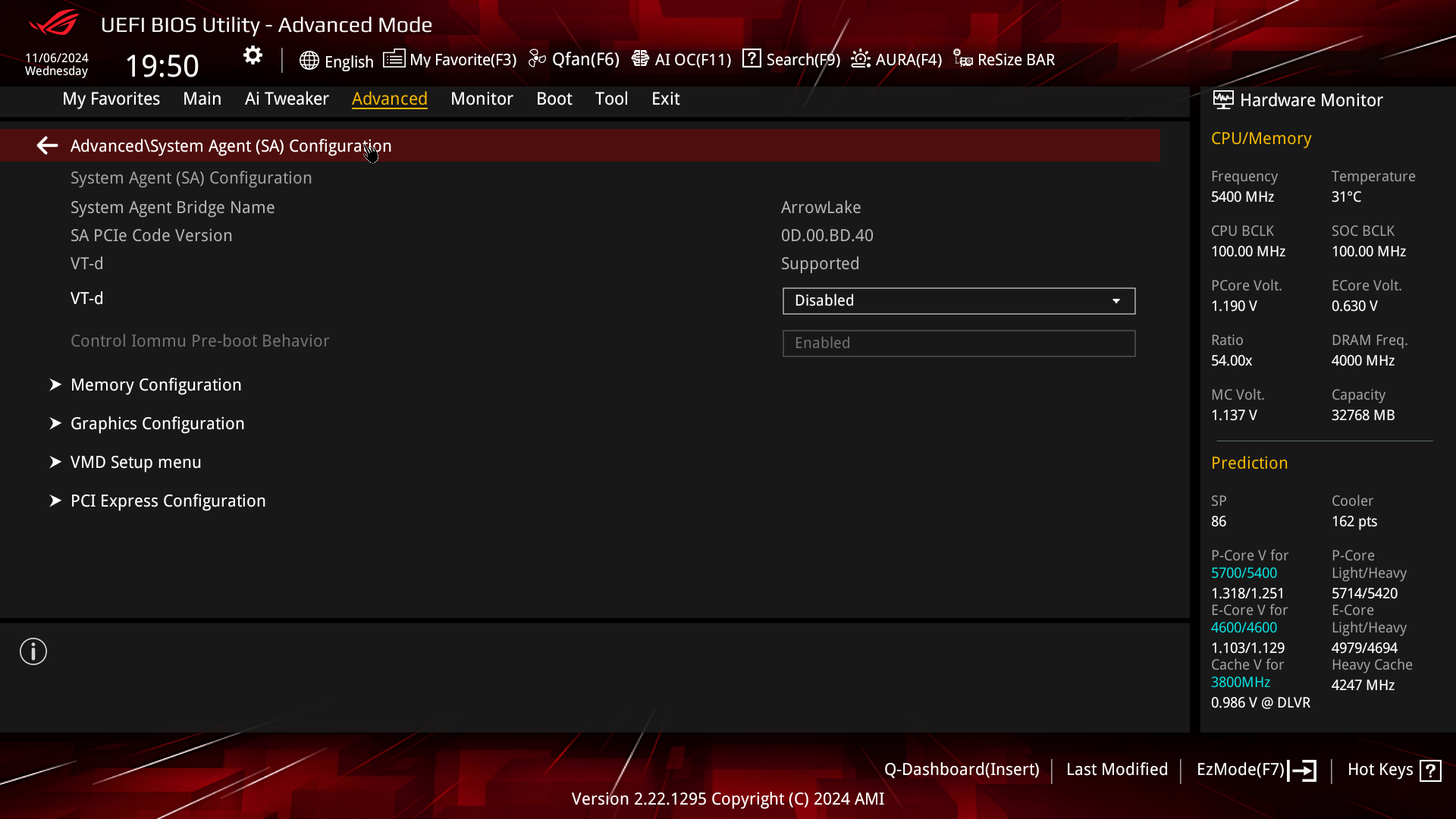

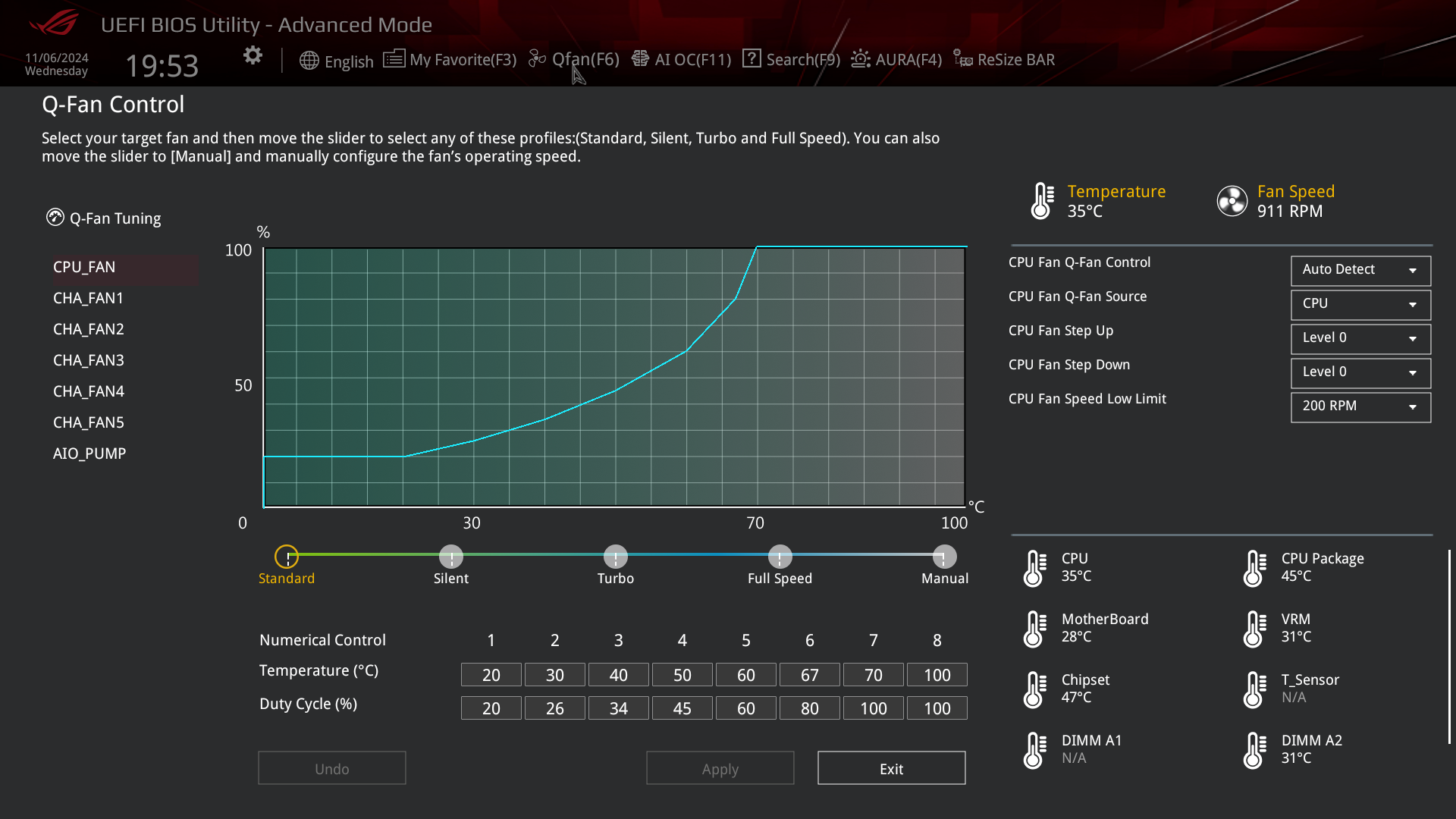

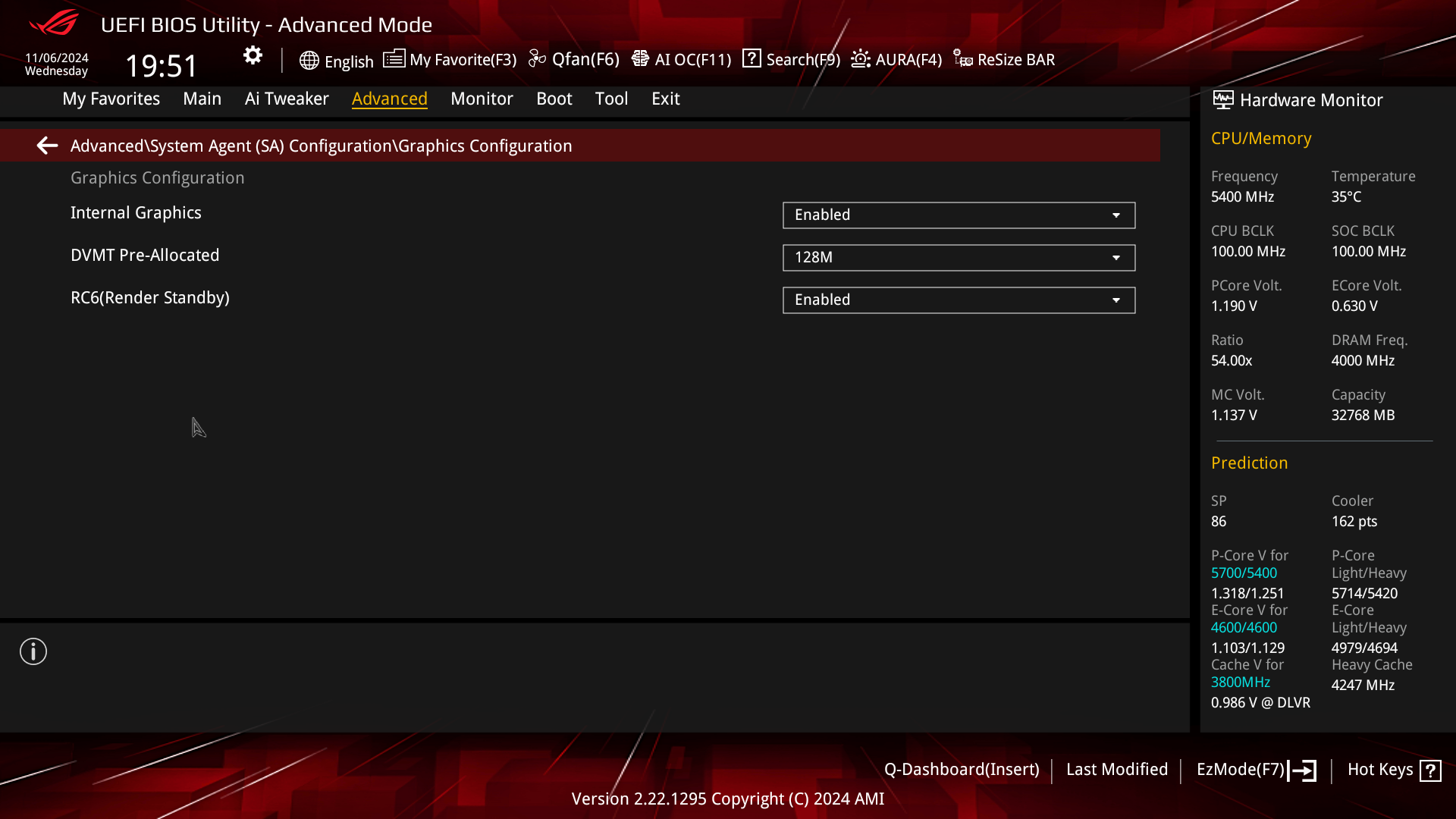

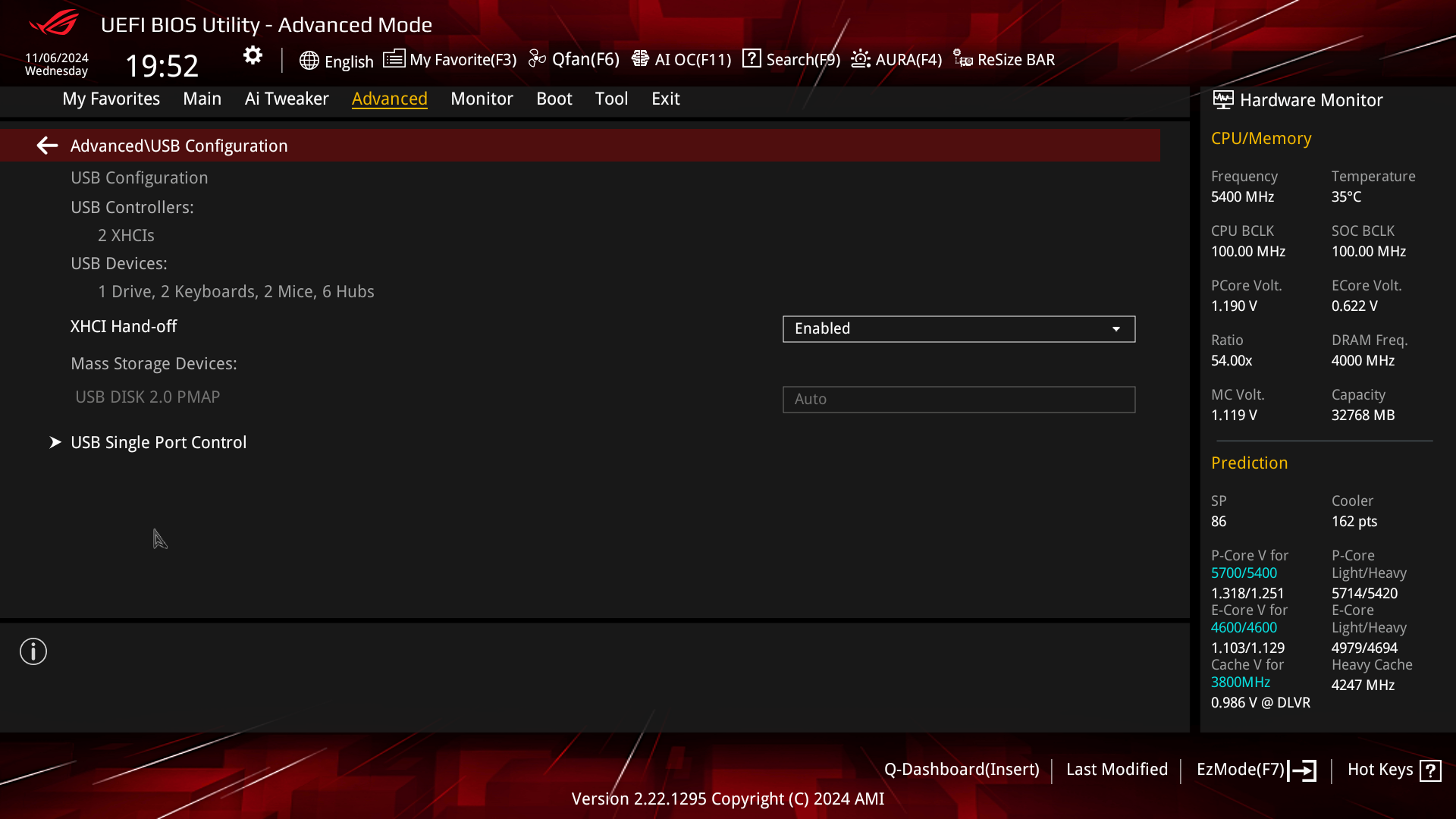

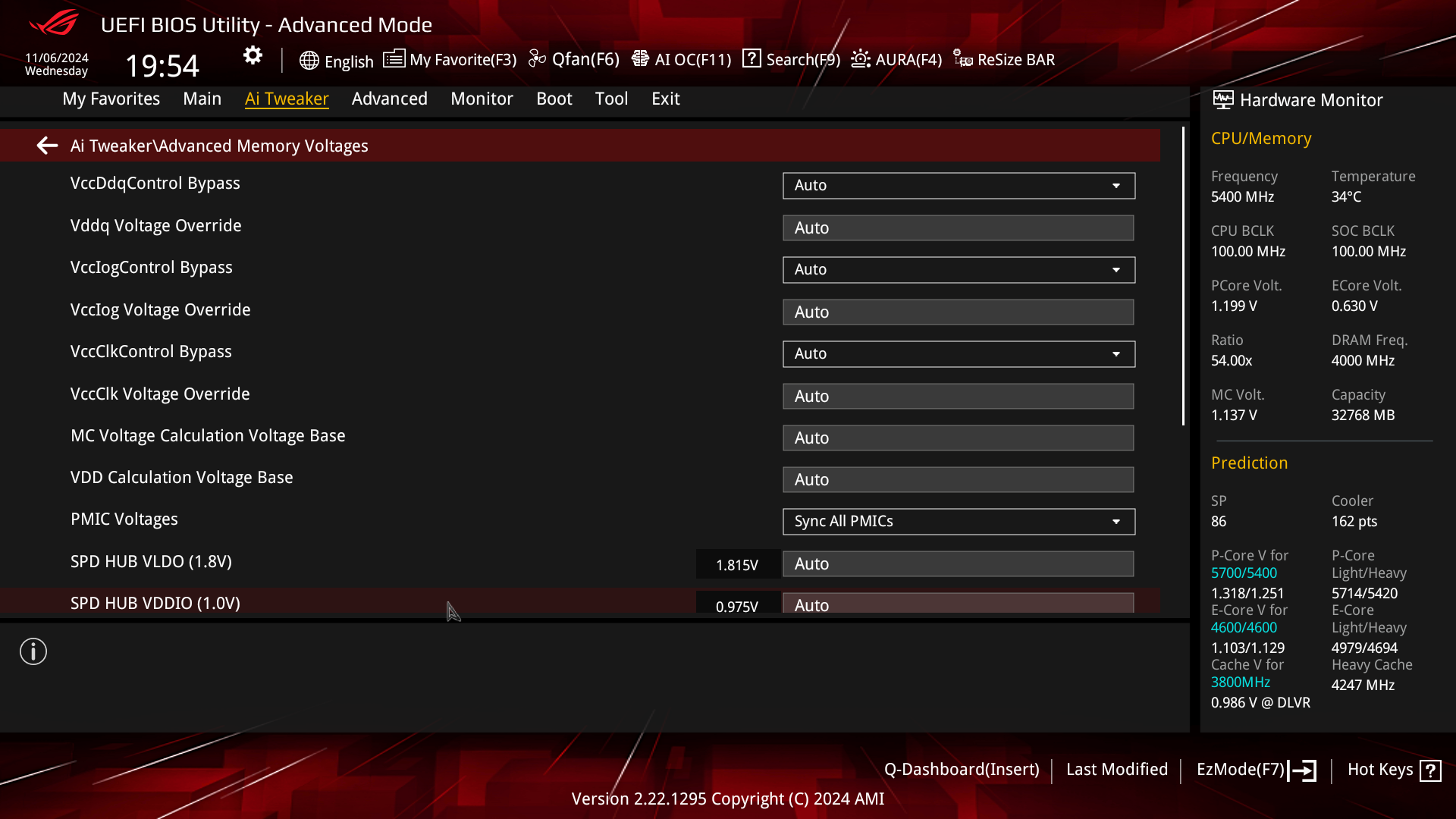

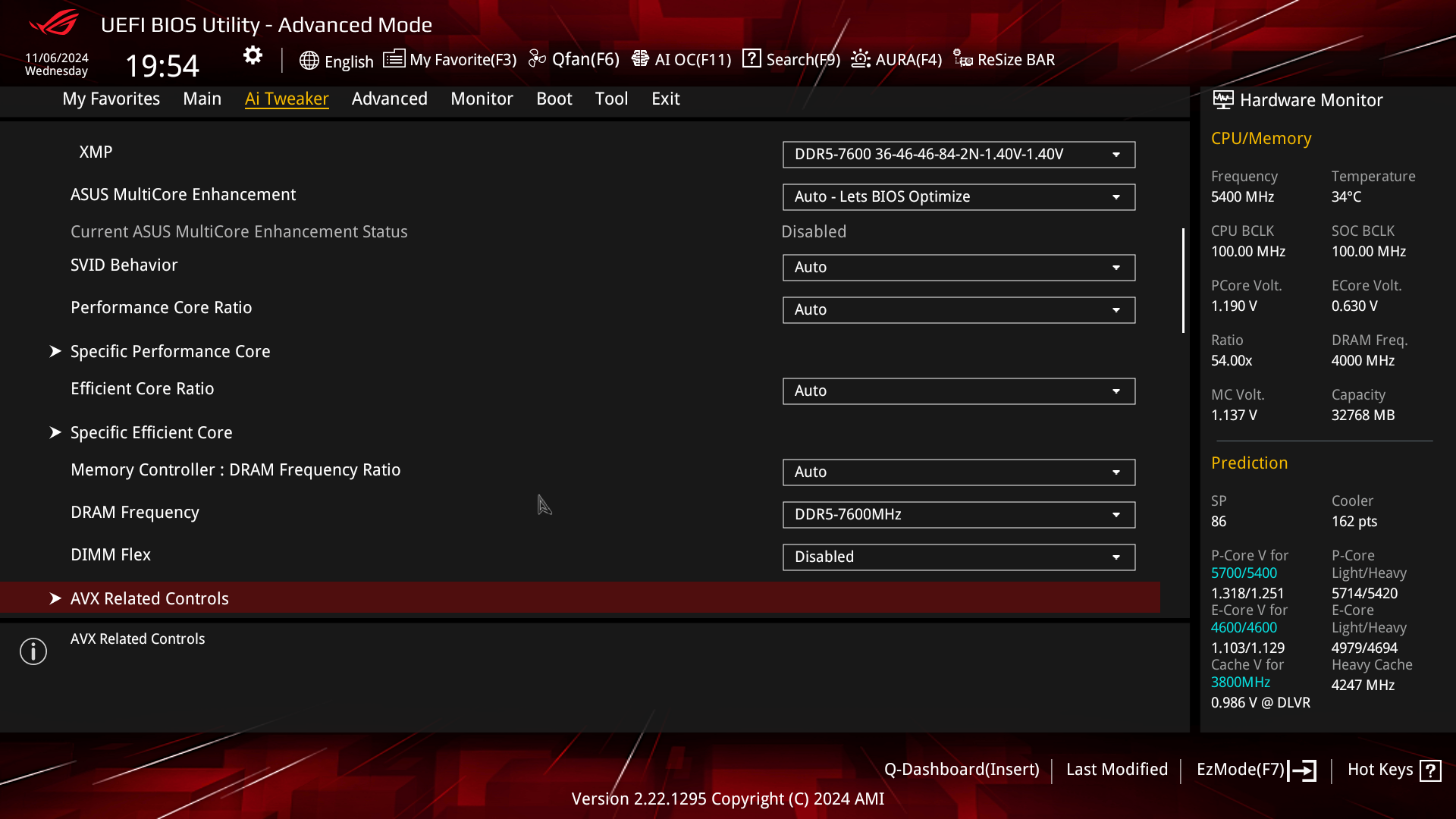

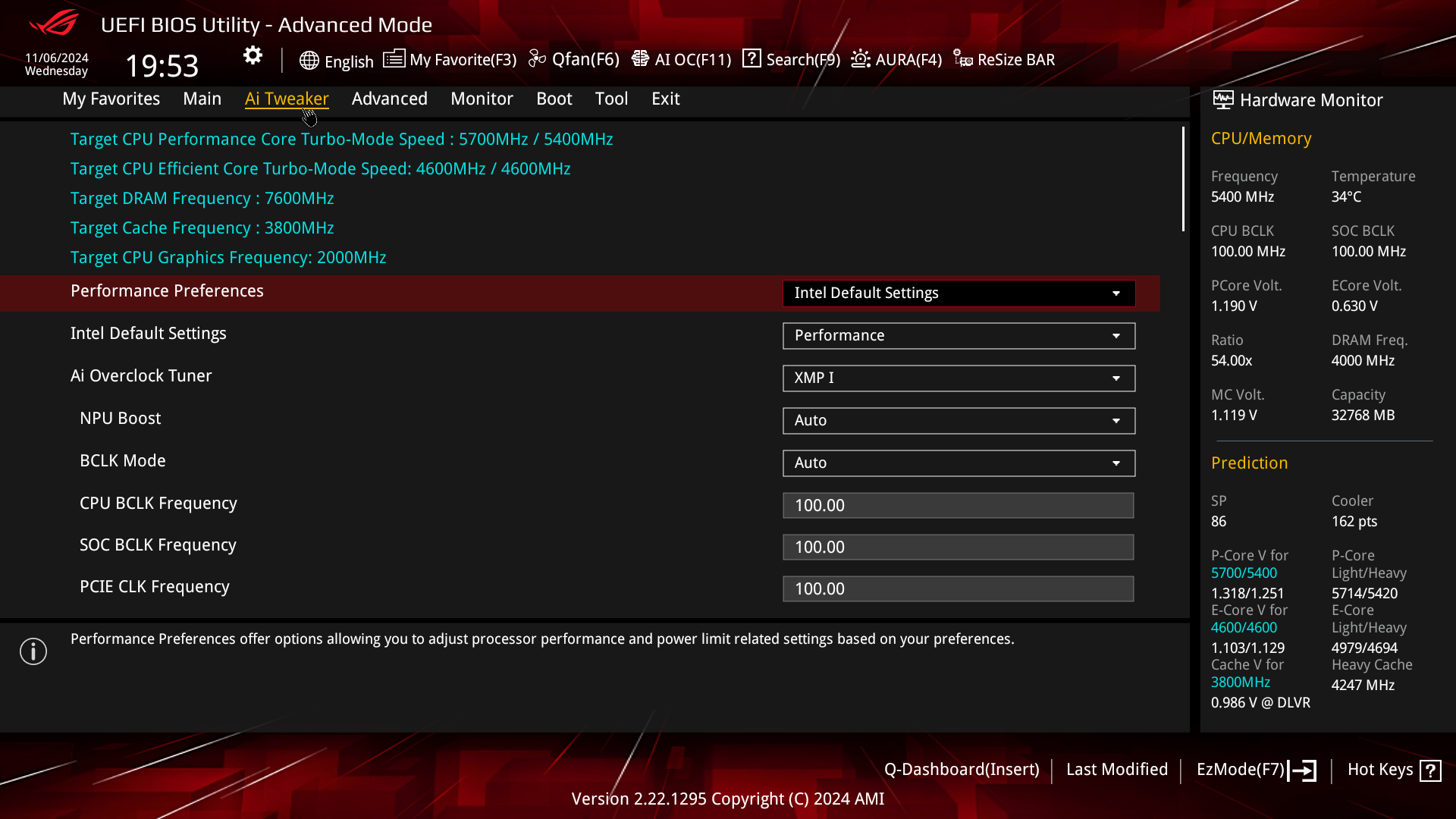

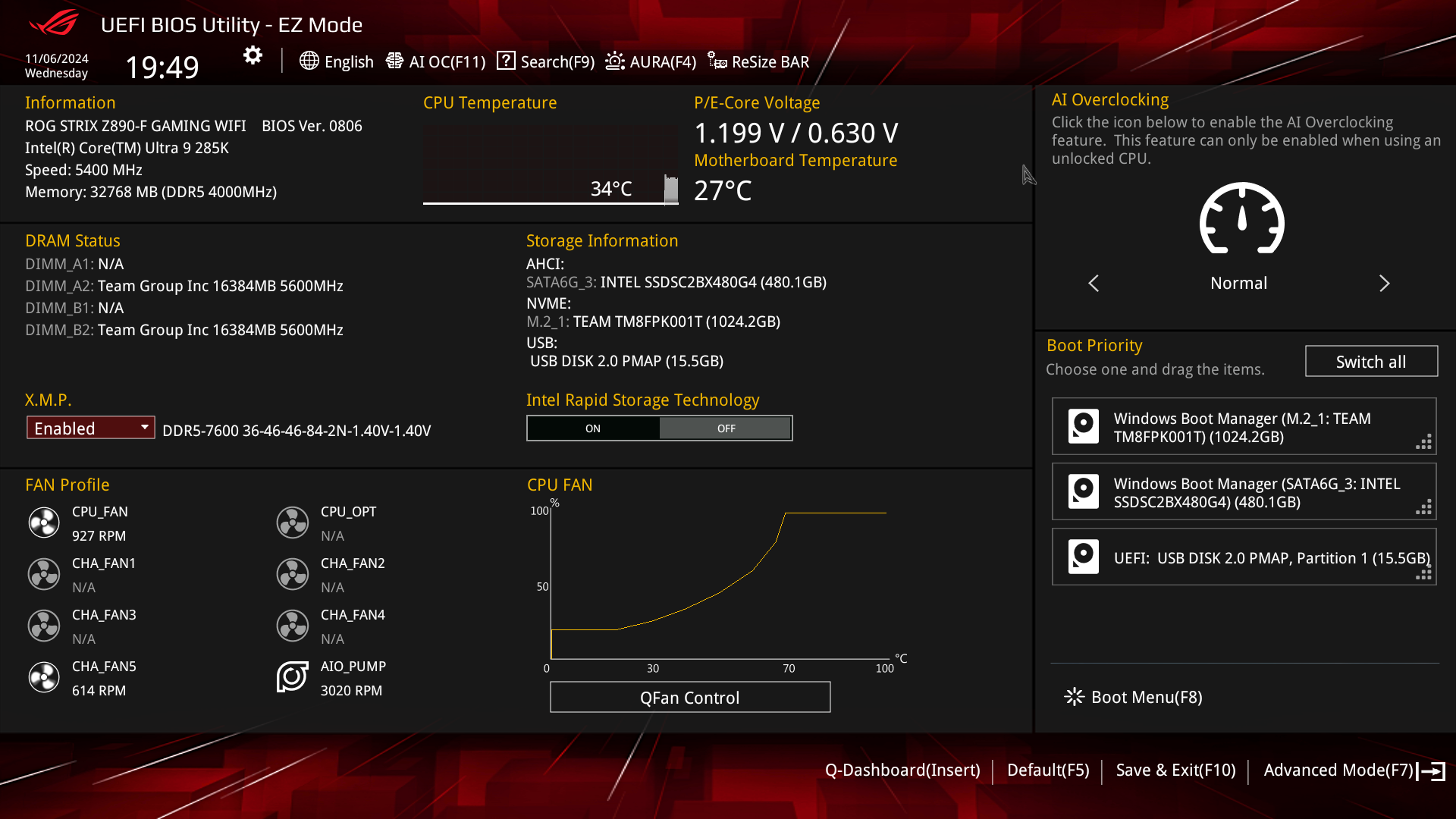

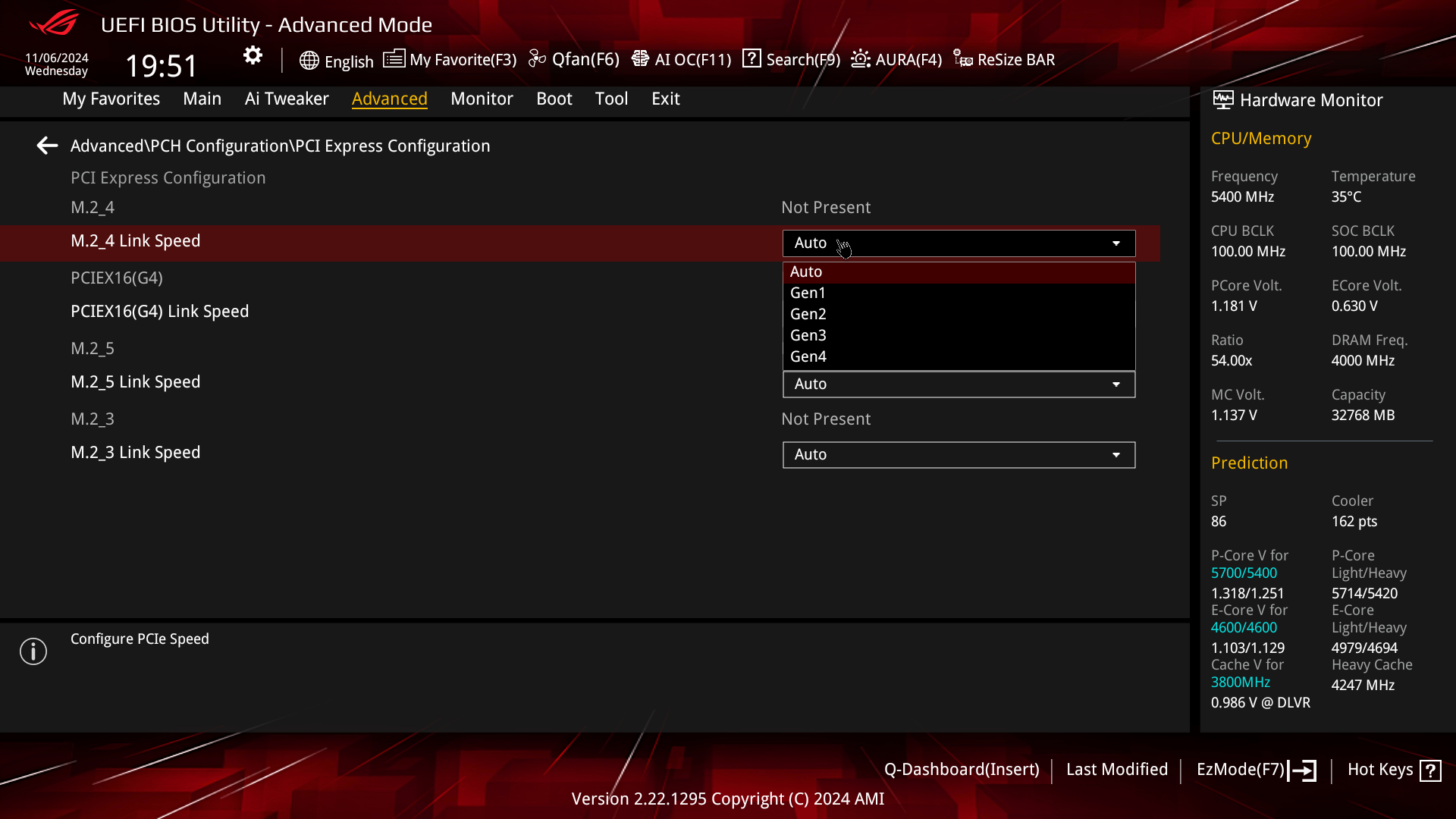

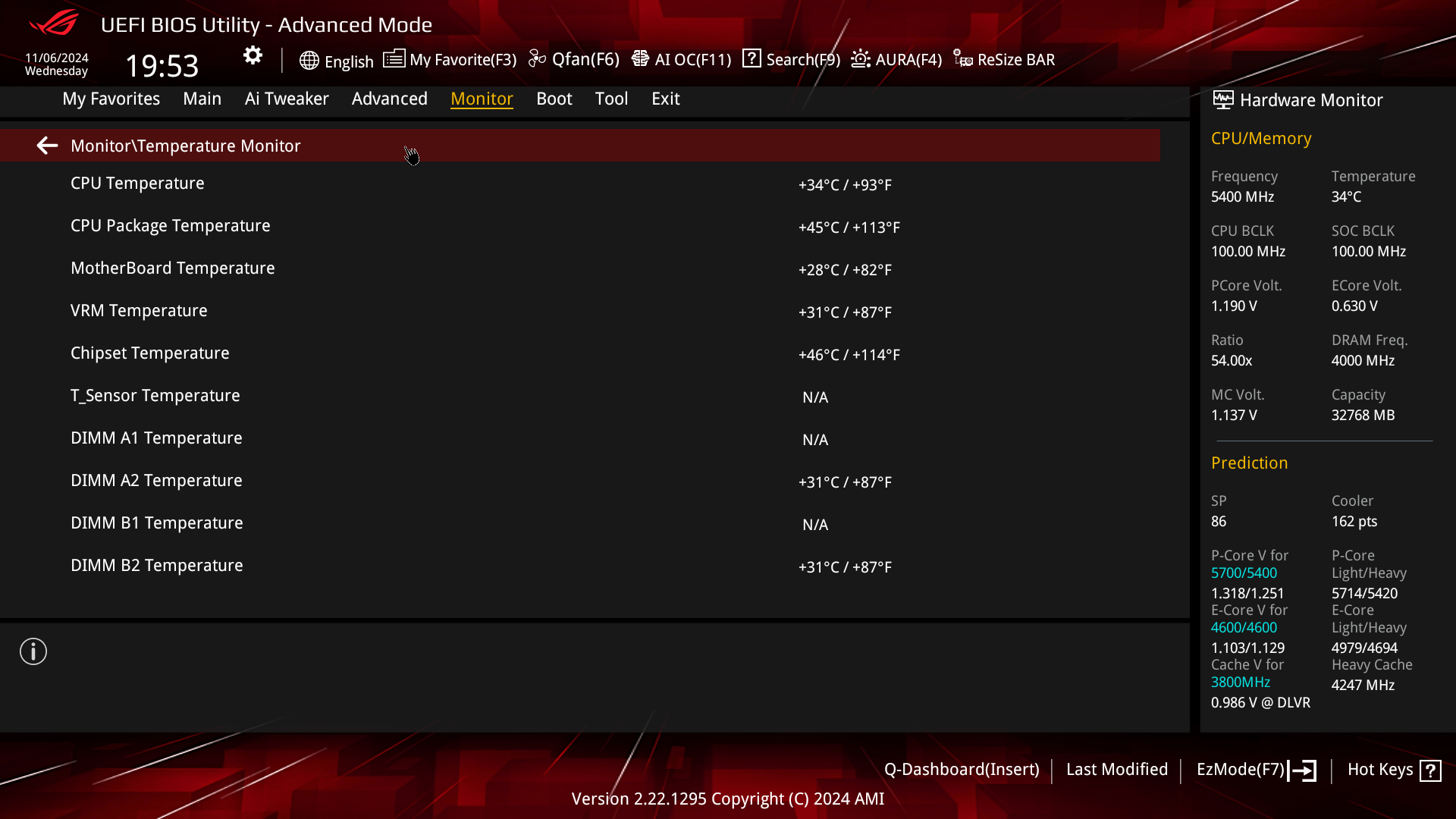

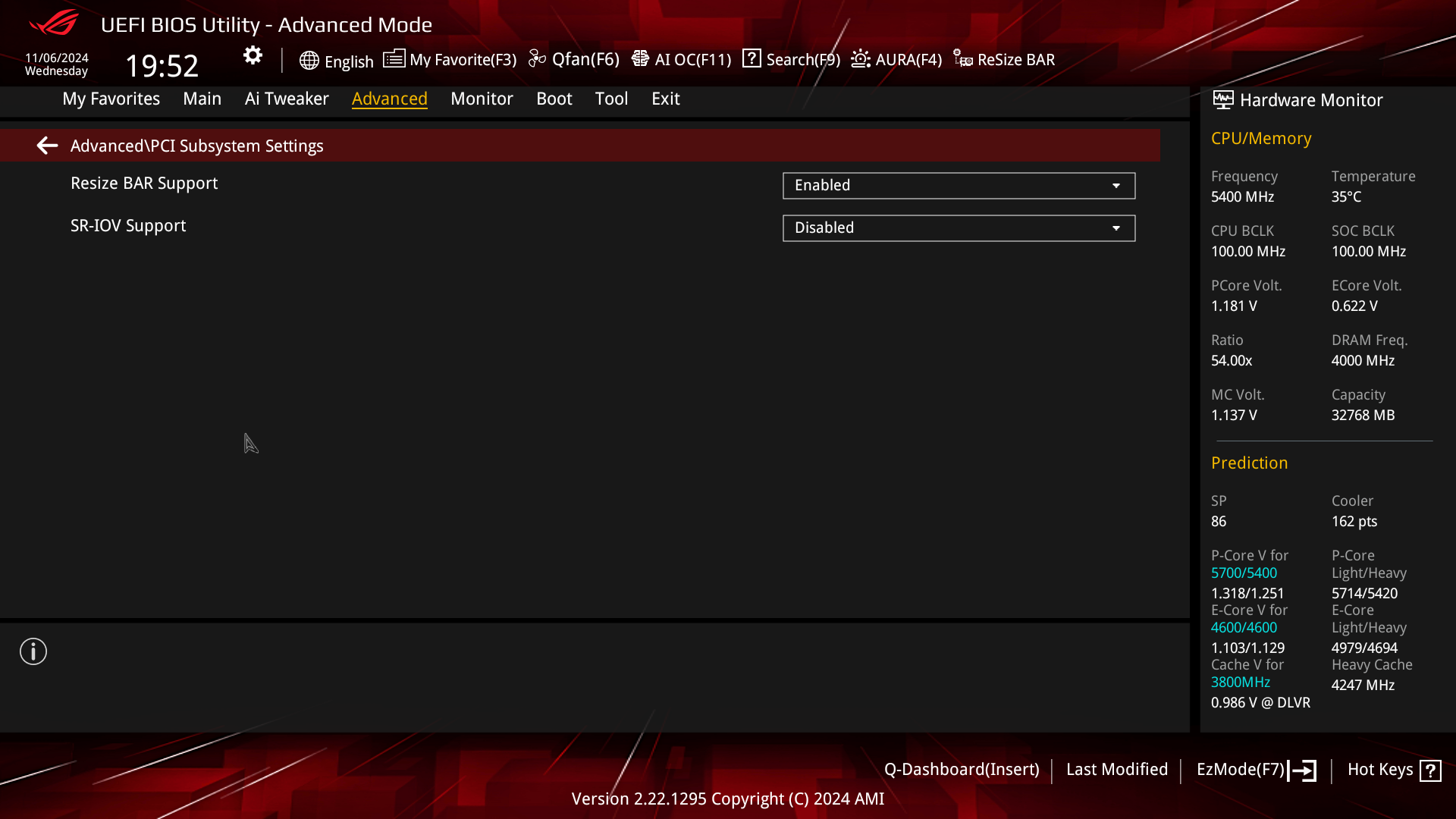

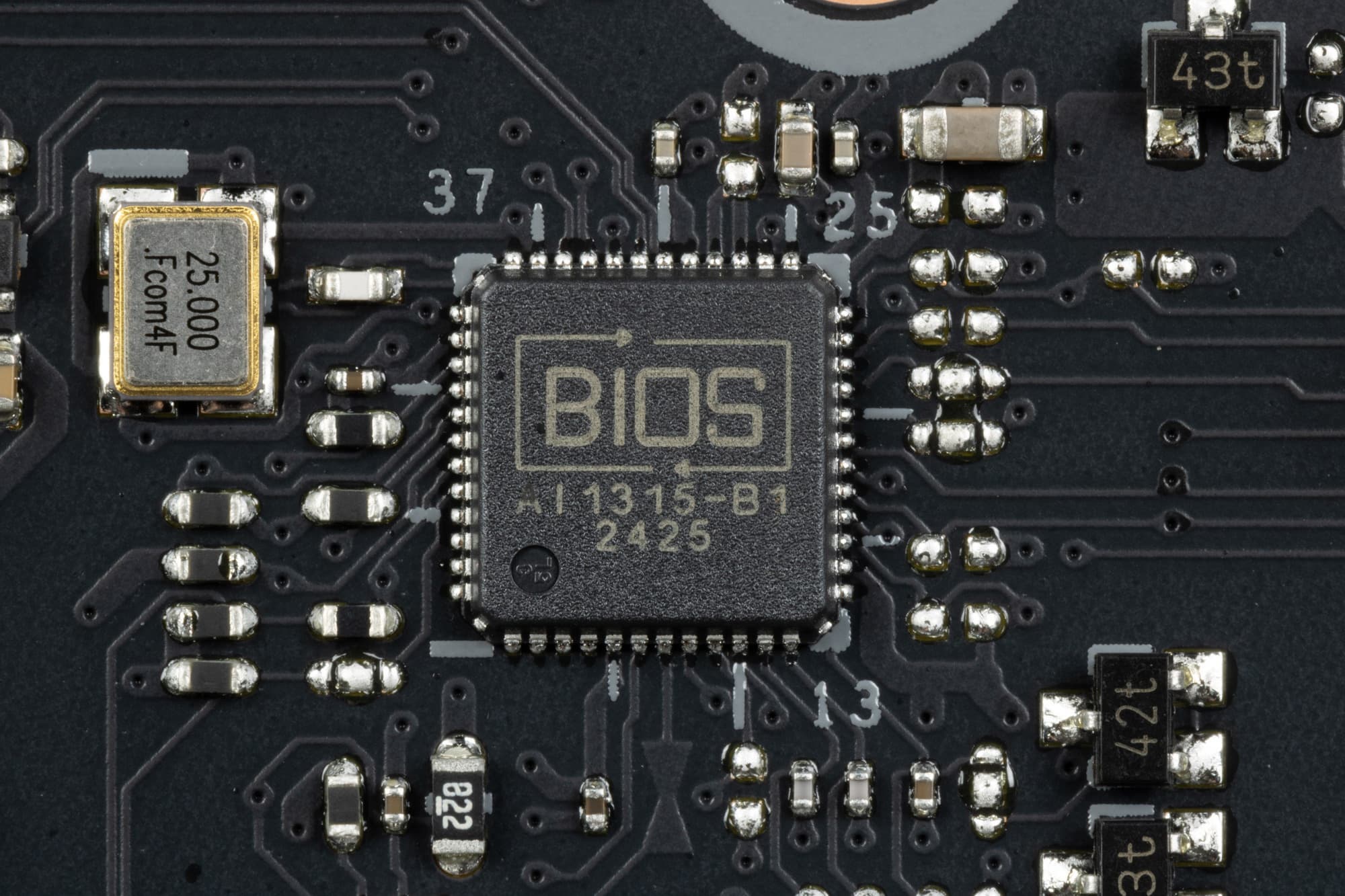

Настройки BIOS
Работоспособность (и разгон)

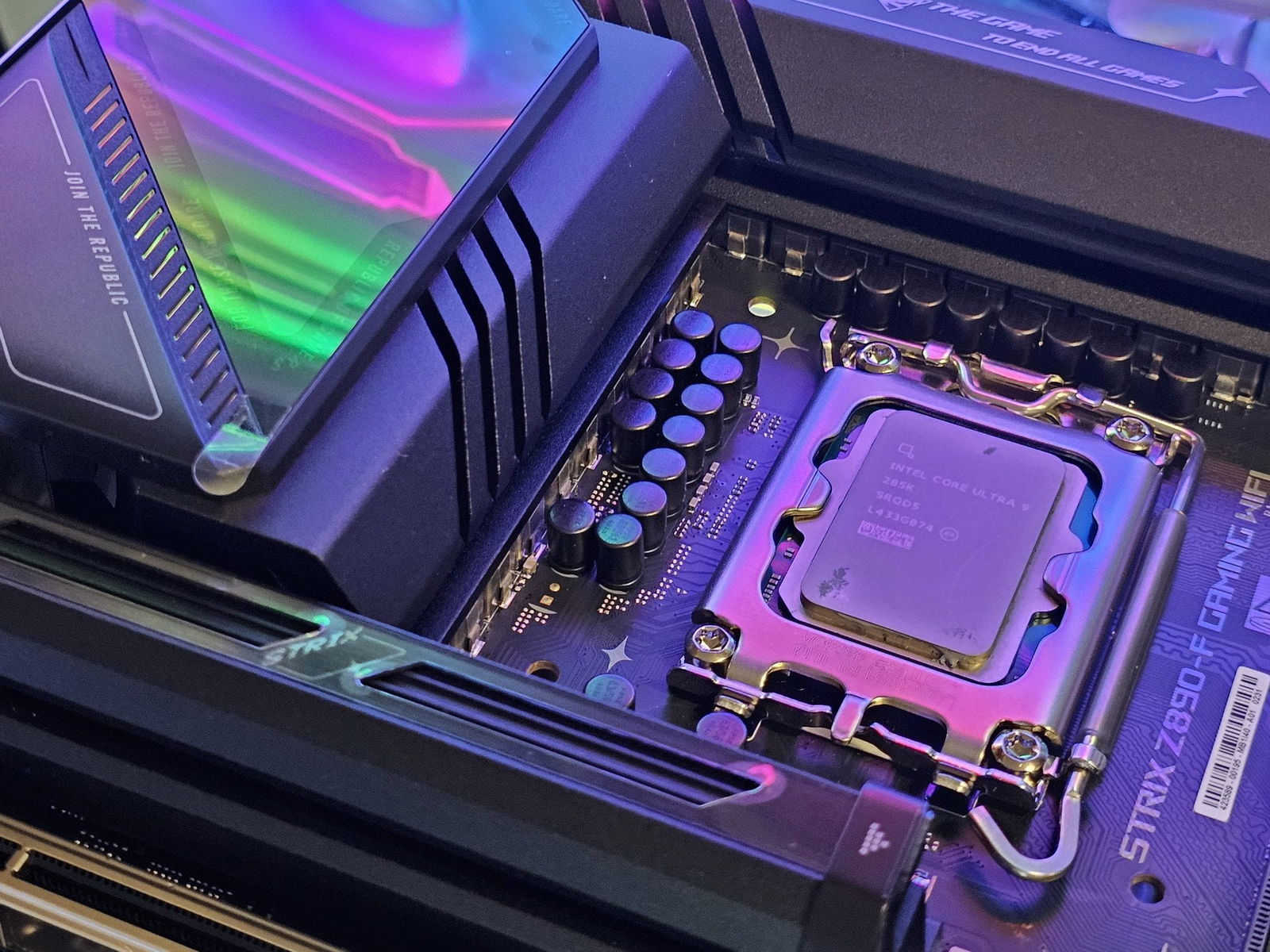

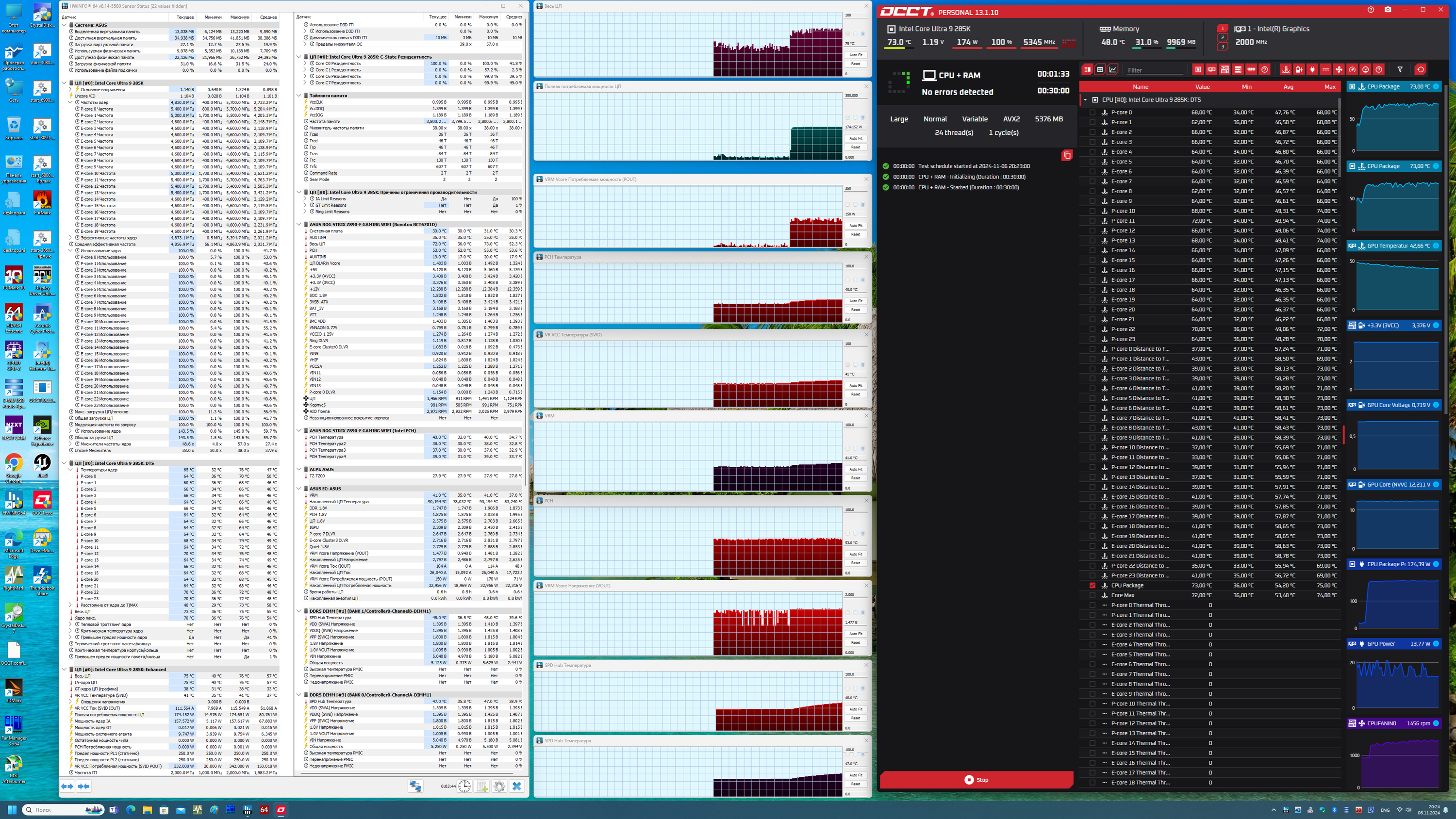

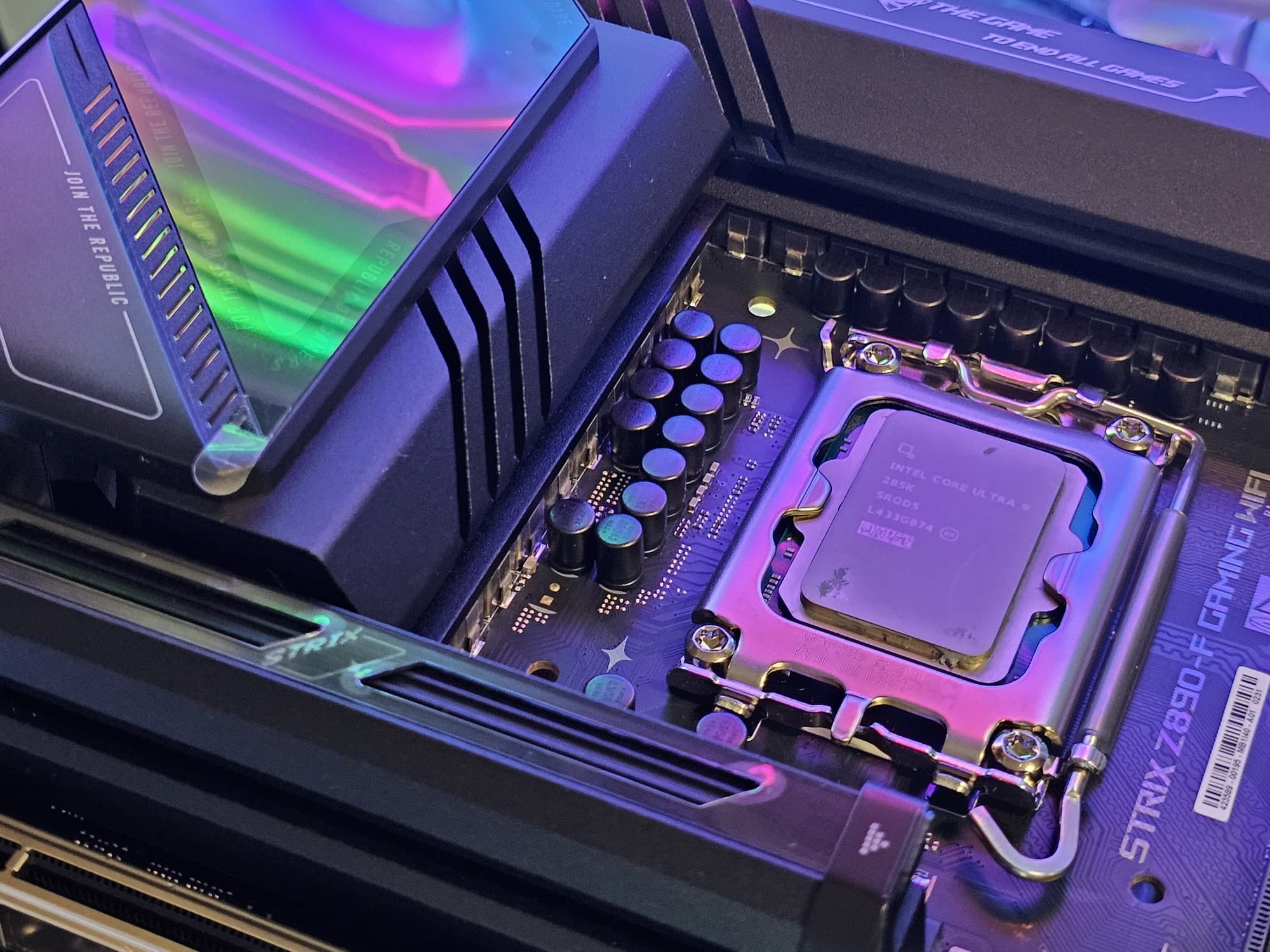

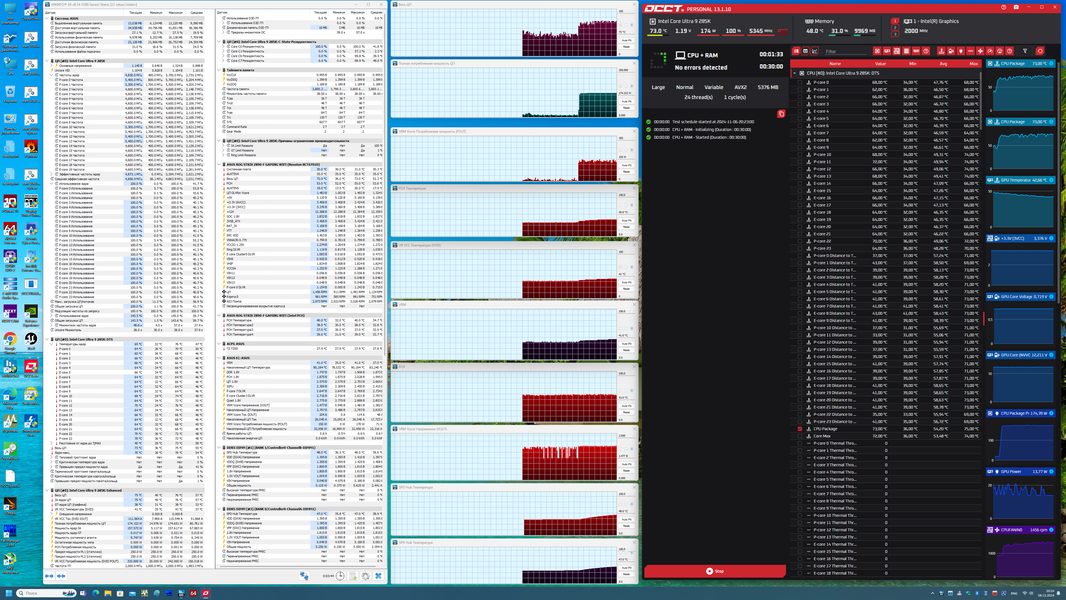

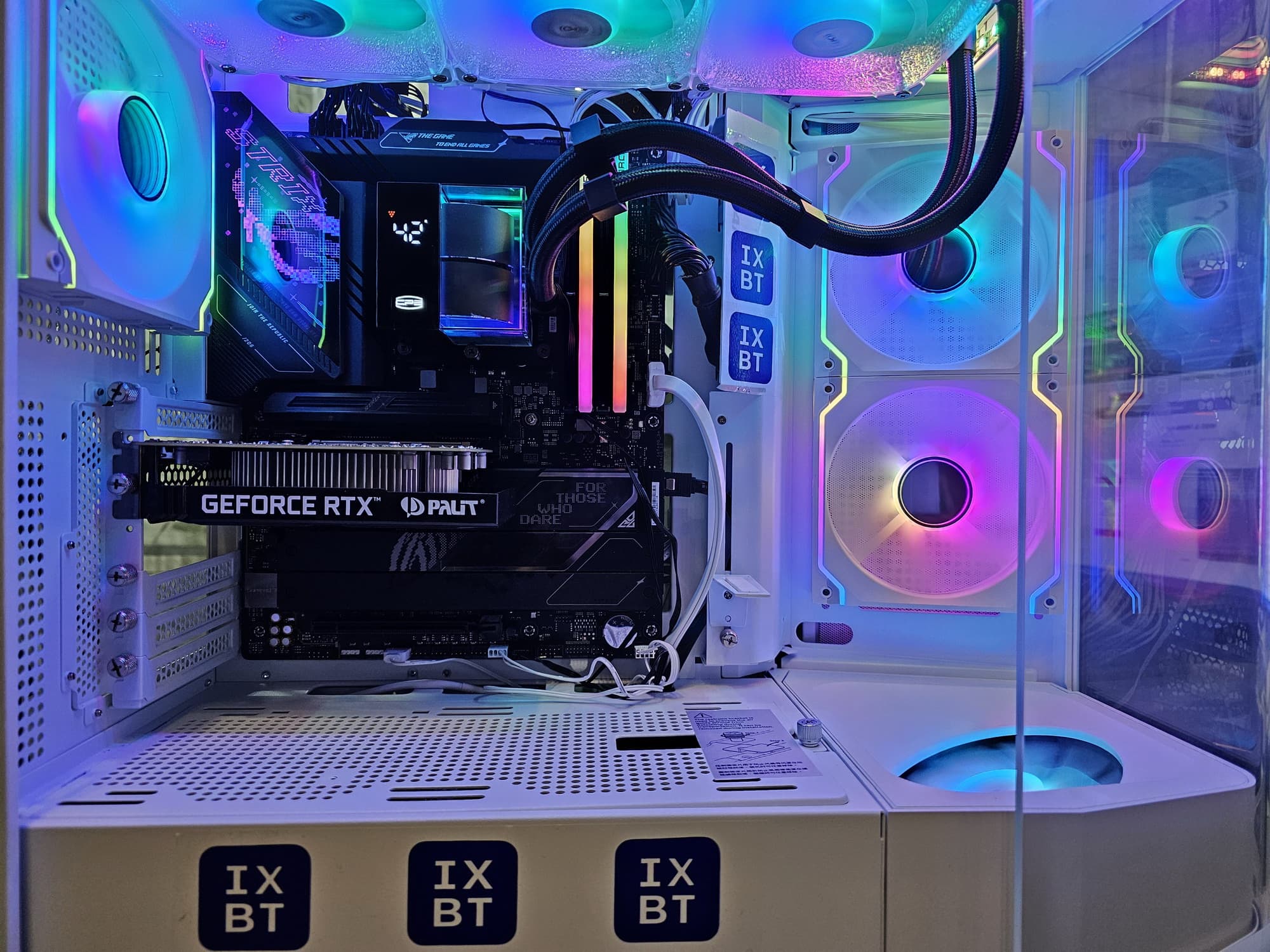

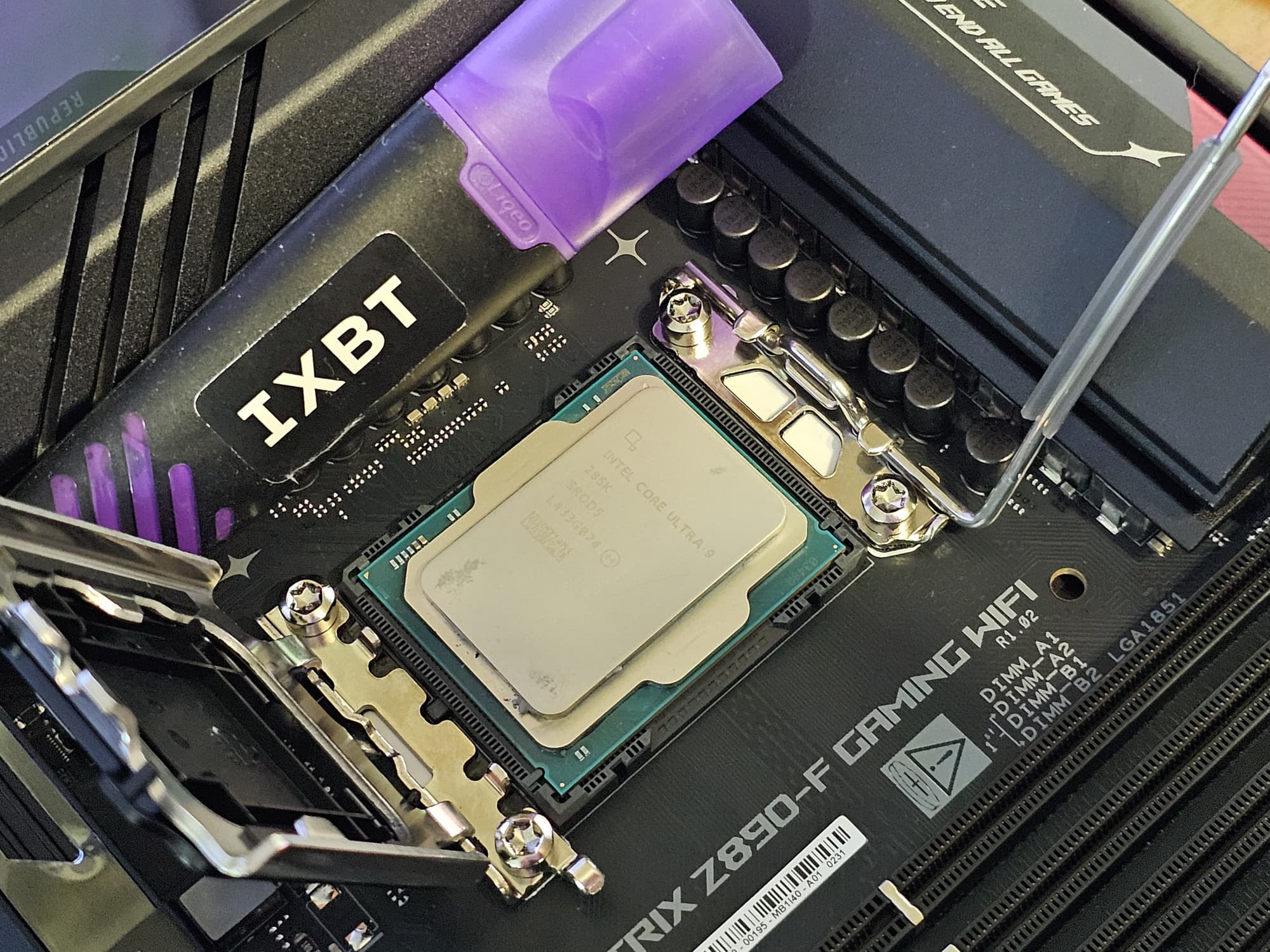

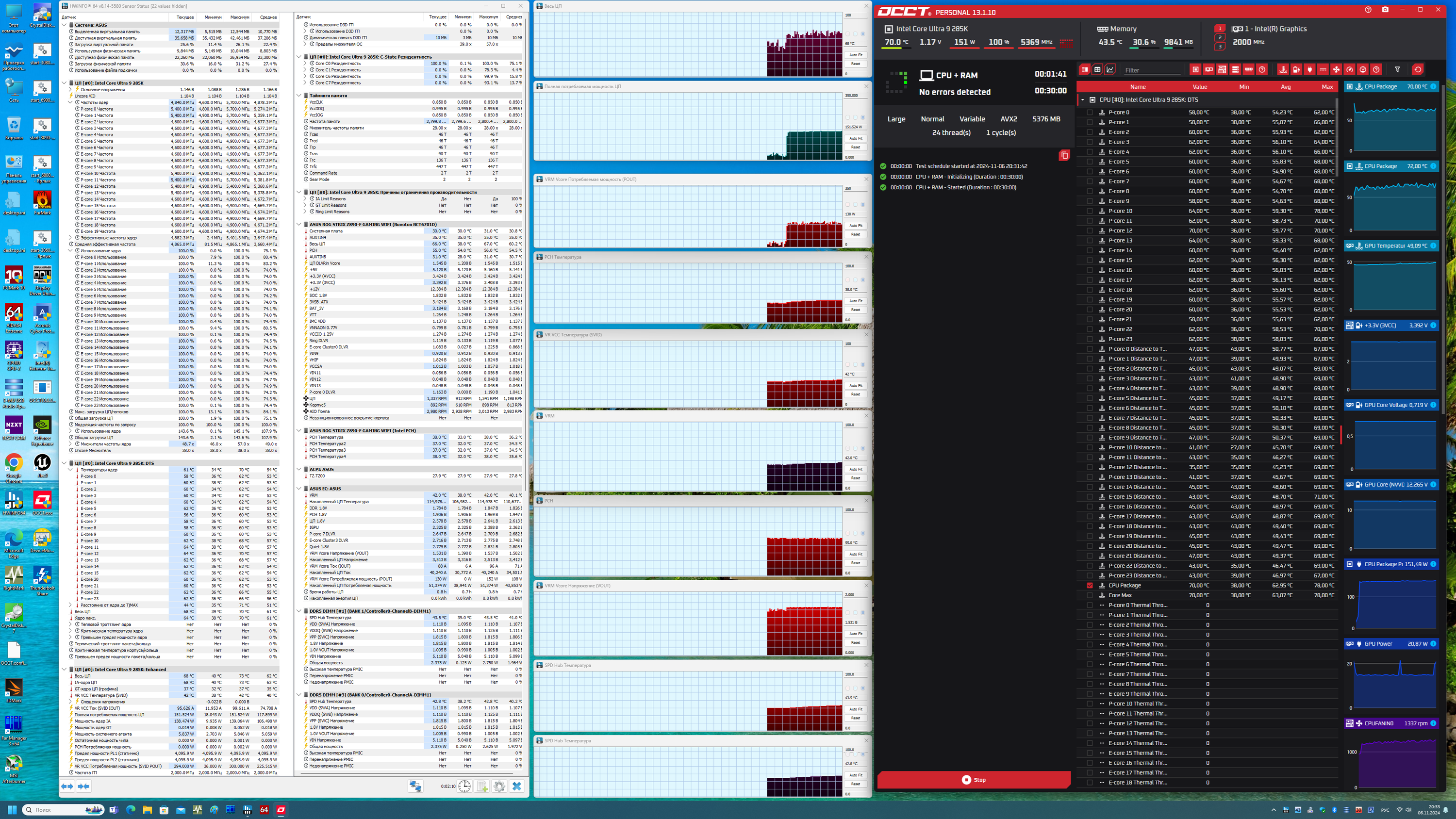

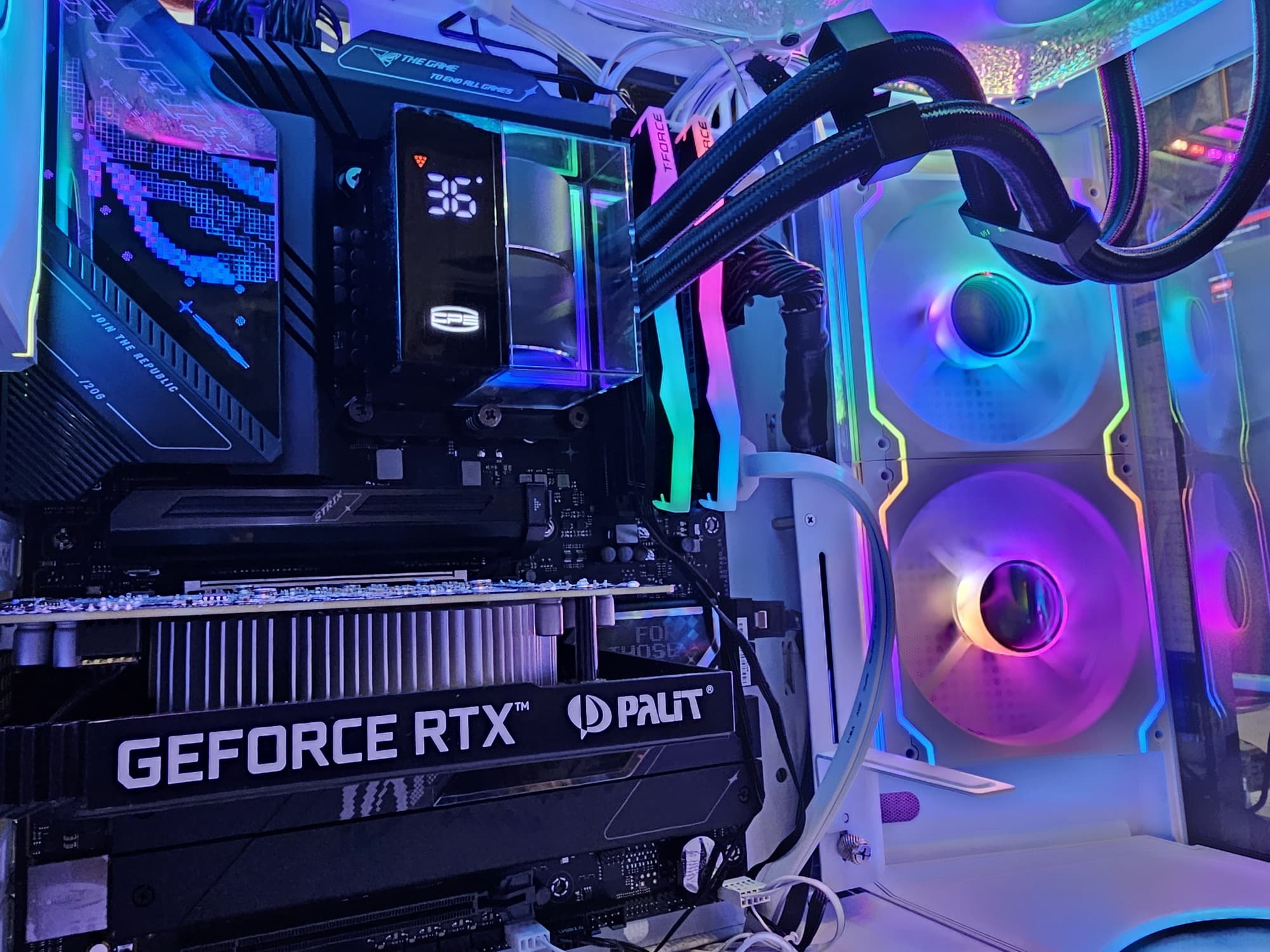

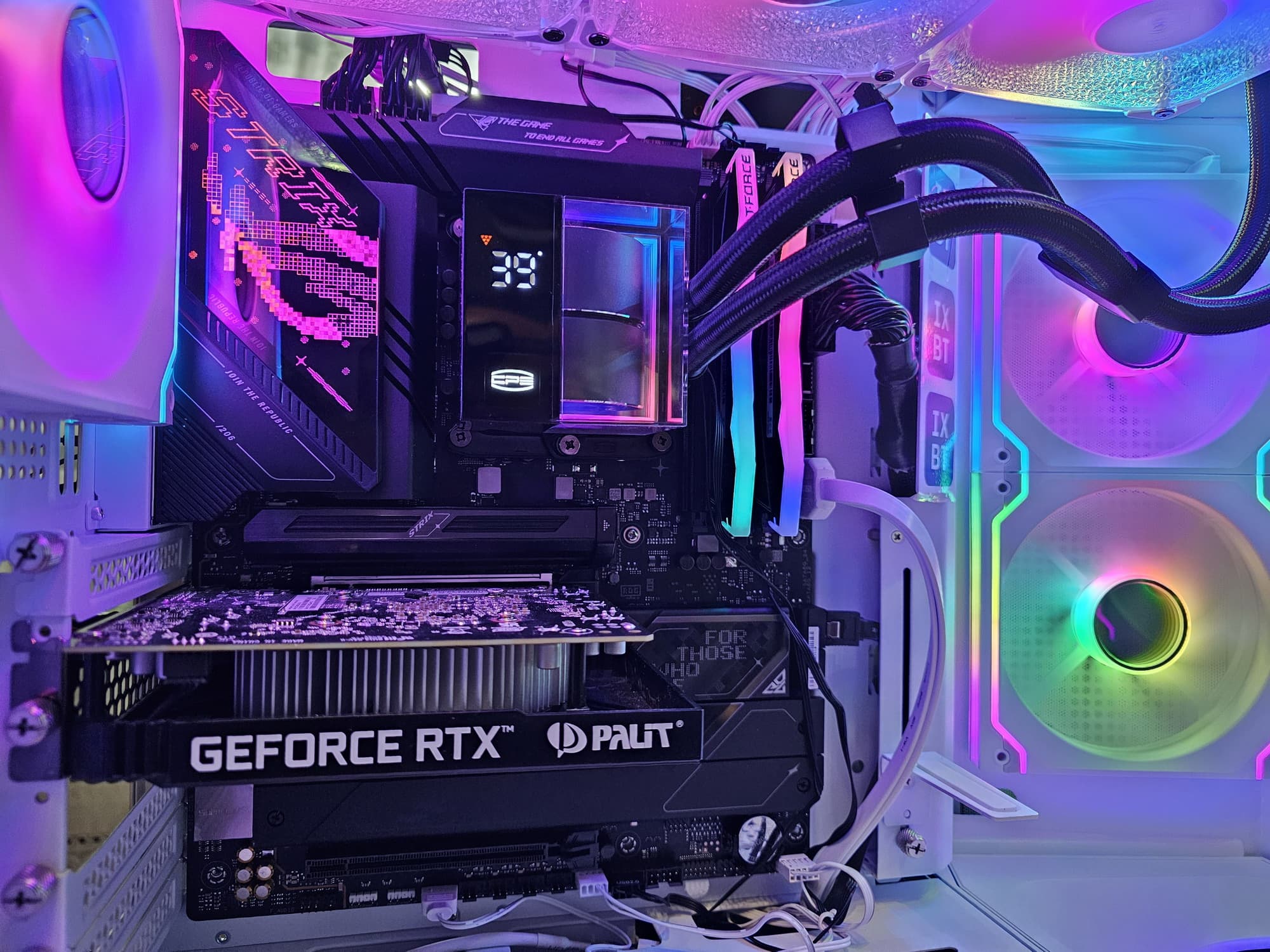

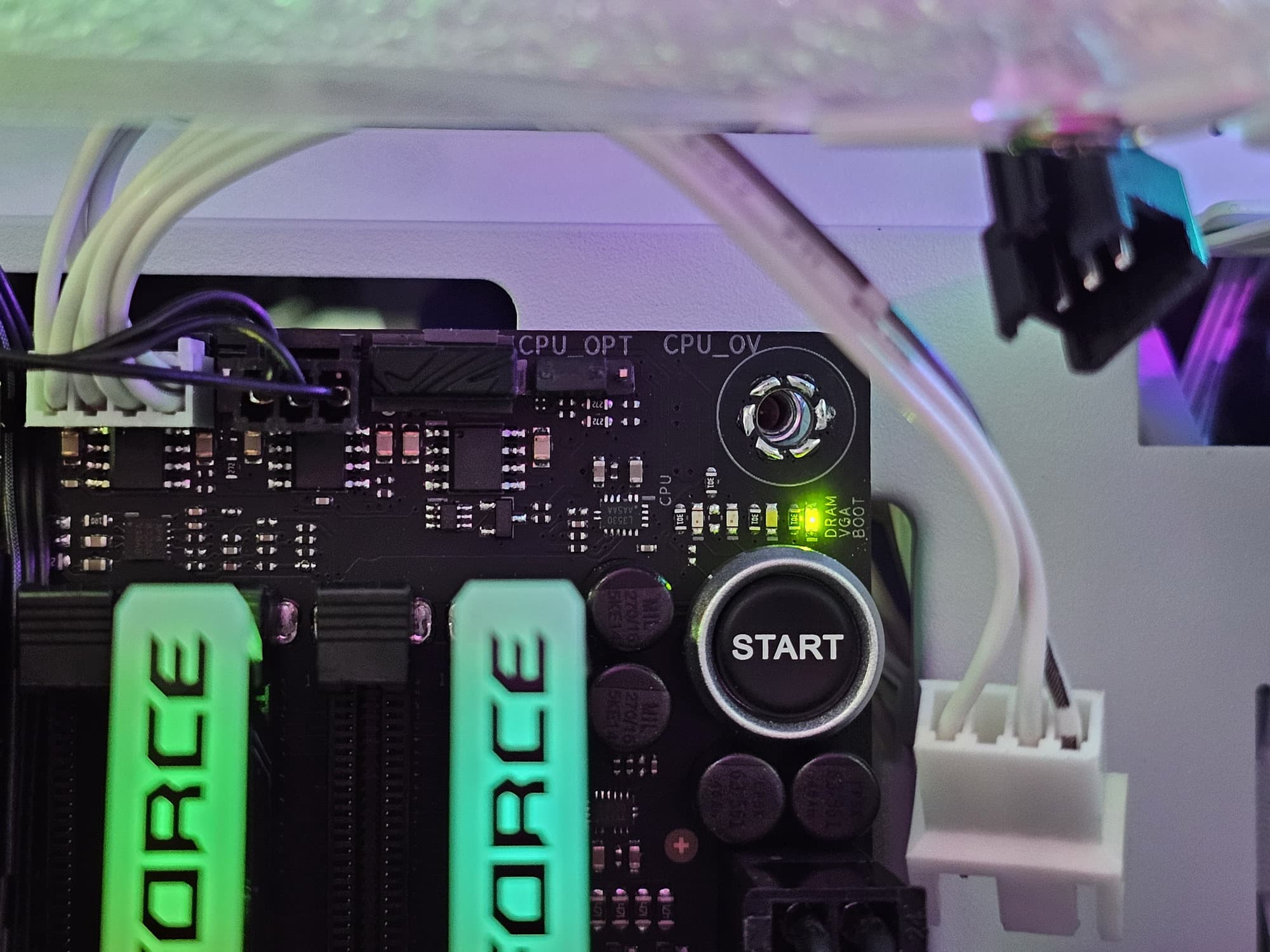

Запускаем все в режиме по умолчанию . Затем нагружаем тестами.
В режиме авторазгона мы получили до 5,4 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет.
Читатели сами смогут понять – высокий ли этот авторазгон, или нет, к тому же сейчас всем партнерам Intel велено по умолчанию в BIOS выставлять рекомендуемые настройки (где оверклокинг сильно лимитирован). Однако все равно мы видим, что авторазгон очень приличный. Ибо, безусловно, у материнской платы очень мощное питание.

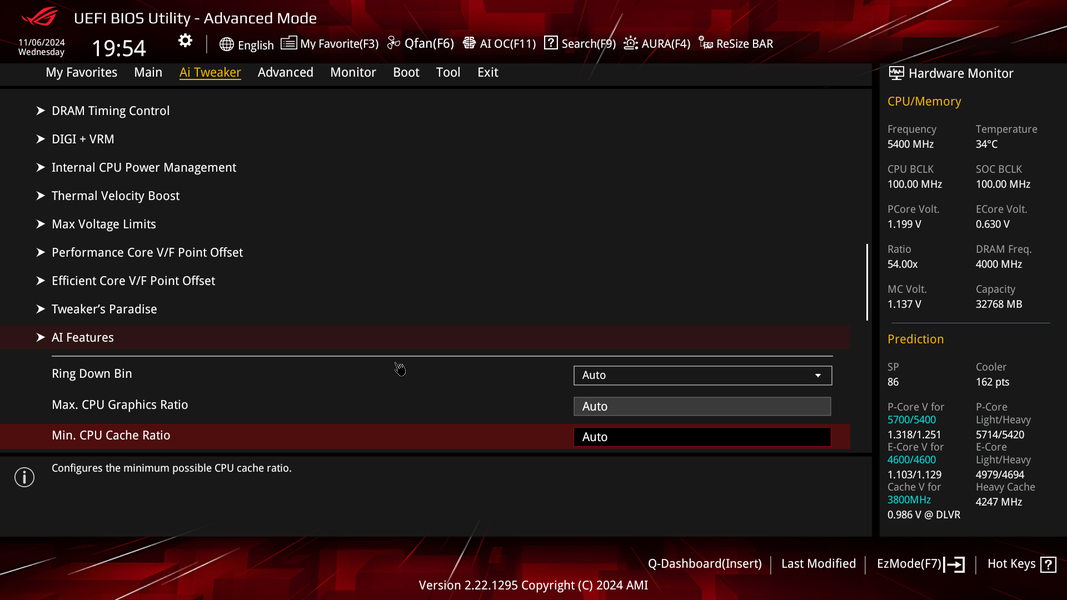

Сейчас везде вся модно использовать ИИ. И вот даже в подборе оптимальных режимов работы процессора и памяти практически все партнеры Intel используют Gen AI (Генеративный Искусственный Интеллект). Его использование легко включить в BIOS, выбрав AI Optimization. Посмотрим, чего там даст такой режим.
Забавно... Частоты работы ядер процессора вроде не изменились, а потребление CPU... упало. С первого взгляда – непонятно, за счет чего снизилось потребление? Сравнивая реальную производительность в данном и в предыдущем режимах, понимаешь, что она не изменилась. Однако вот ИИ нашел способ меньших энергозатрат для той же работы.
Выводы
Asus ROG Strix Z890-F Gaming WiFi — современный и дорогой вариант материнской платы из игровой серии ROG Strix на базе последнего чипсета Intel Z890. Цена ниже, чем у старших моделей, но все равно ценник заметно выше 50 тысяч. При этом сама плата — не то чтобы очень навороченная, скорее она создана для геймеров и «однокнопочных» оверклокеров (как написано на радиаторе чипсета: «Для тех, кто заслуживает»).
У нее имеется 23 порта USB разных видов, включая 2 самых быстрых USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 6 USB 3.2 Gen2. Также плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe 5.0, а другой работает в режиме x4 (подключен к чипсету). У платы 5 слотов M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Остальные слоты М.2 подключены к чипсету Z890 линиями PCIe 4.0.

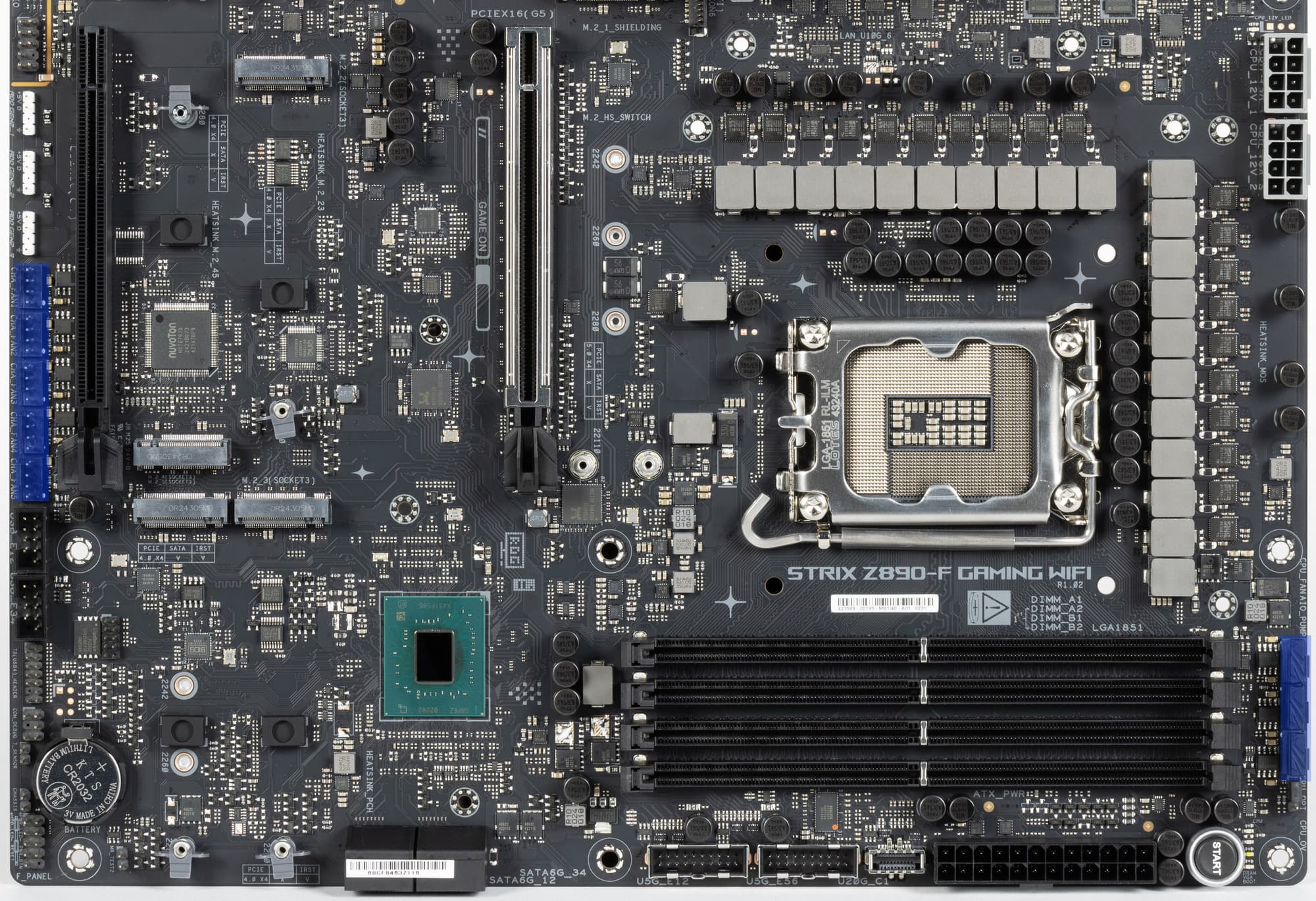

В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте, с поддержкой PCIe 5.0, есть с обеих сторон). Сетевые возможности хорошие: проводной контроллер 2,5 Гбит/с и самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть стильную подсветку на кожухе задних портов, а также неплохие возможности для подключения дополнительных RGB-устройств.
Для энтузиастов у платы имеется приличный выбор настроек в BIOS Setup, а фирменные утилиты используют ИИ для подбора самого производительного режима работы ПК.
