Обзор материнской платы Asus ROG Strix B850-A Gaming WiFi на чипсете AMD B850

Платформа ПК 1

Оглавление

Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.

Исследование процессоров — в своем разделе.

Уже вот будет скоро год, как обновилась линейка системных чипсетов от AMD, сие поколение получило цифру 8, то есть X870/B850 и так далее. Мы продолжаем знакомиться с матплатами, основанными уже на чипсете среднего уровня – AMD B850.

Таблица основных отличий чипсетов AM5 двухлетней давности и последнего поколения.

Особенности B650/B650E B850 X870 X670/X670E X870E
Совместимость с процессорами AMD Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор) 4.0 & 5.0/5.0 4.0 & 5.0 5.0 4.0 & 5.0/5.0 5.0
Количество линий PCIe (процессор) 28
Количество линий PCIe от процессора на связь с чипсетом x4 PCIe 4.0
Версия PCIe (чипсет) 3.0 & 4.0
Количество линий PCIe (чипсет) 12 (8 x 4.0 & 4 x 3.0) 12 (8 x 4.0 & 4 x 3.0) 12 (8 x 4.0 & 4 x 3.0)* 20 (12 x 4.0 & 8 x 3.0) 20 (12 x 4.0 & 8 x 3.0)*
Поколение ОЗУ DDR5
Количество каналов ОЗУ 2
Максимальное количество слотов ОЗУ 4
Максимальный объем ОЗУ 256 ГБ
Количество портов SATA 6.0 Gb/s до 4 4 4 8 8
Порты USB4 (40Gbps) до необязательно, по желанию производителя через сторонний контроллер необязательно, по желанию производителя через сторонний контроллер 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe необязательно, по желанию производителя через сторонний контроллер 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe
Порты USB 3.2 Gen 2x2 (20Gbps) до 1 1 1 2 2
Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до 6 6 6 8 8
Порты USB 2.0 до 6 6 6 12 12
Конфигурация слота PCIe x16 (от процессора) только x16/x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4 только x16/x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4
Возможность разгона по частоте шины Да

Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

2 года назад AMD внедрила размещение старшего чипсета X670/X670E в виде двух микросхем Promontory 21, которые между собой также соединяются линиями PCIe 4.0, при этом каждый их этих чипов представлял собой фактически более младшие решения B650/B650E. Если как-то грубо отбросить трату 4х линии PCIe на связь между данными микросхемами, то можно сказать, что X6xx имеет ровно в 2 раза больше линий и портов, чем B6xx, то есть разница между X670/X670E и B650/650E – очень существенная именно по количеству имеющихся линий PCIe/USB. Суффикс «E» у тех чипсетов означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт).

C учетом того, что у соответствующих чипсетов 8xx и 6xx серий практически идентичное количество портов и линий PCIe, очевидно, что поколение X8хх отличается от X6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня для этих целей повсеместно используется контроллер ASM4242 от ASMedia, и он для своей работы требует 4 линии PCIe, и (внимание!) они могут использоваться как от чипсета X8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов). Матплаты на B850 в большинстве своем обходятся без USB4.

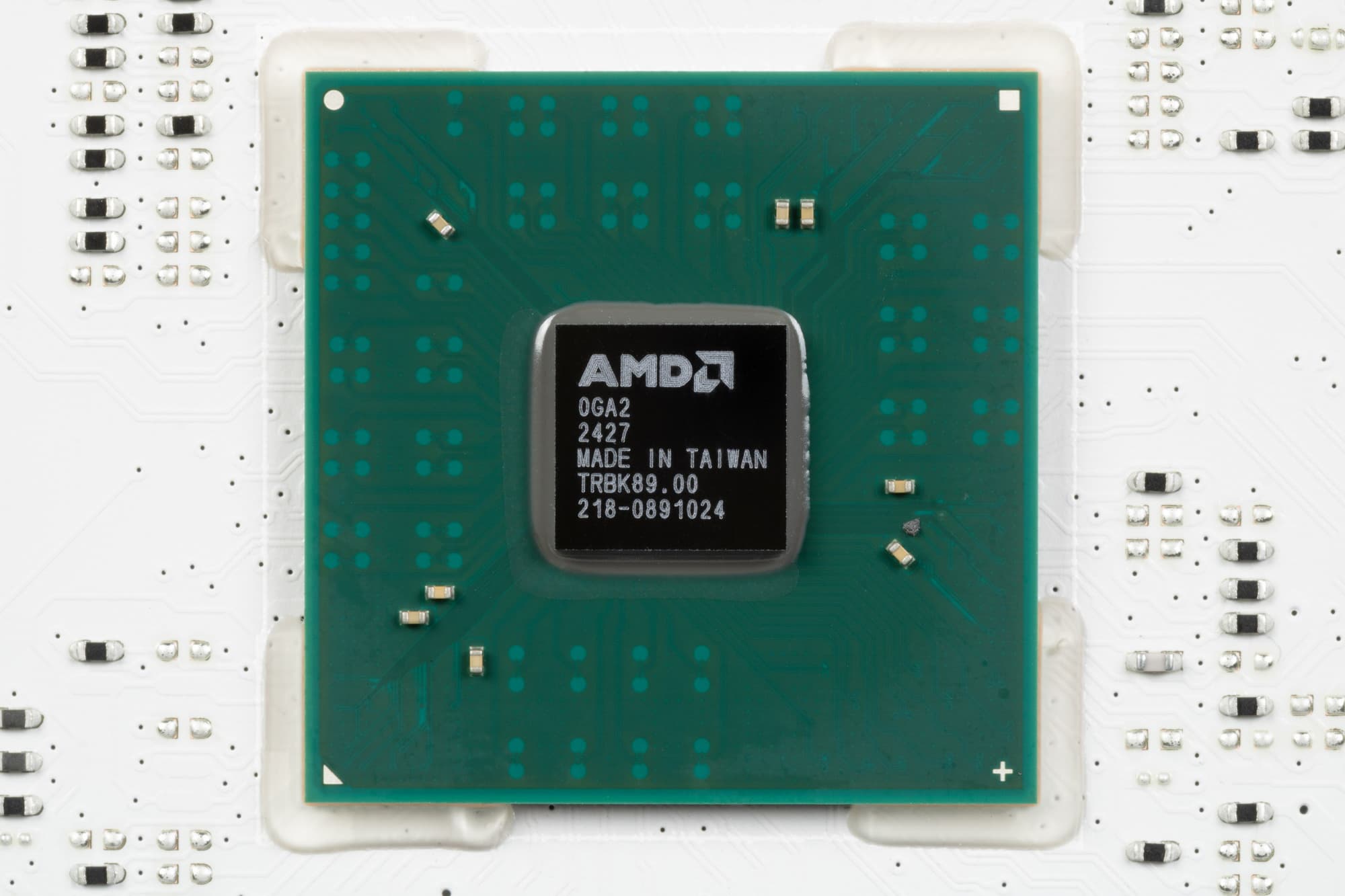

Что же собой представляет B850, и чем он отличается от X870 и B650E? Учитывая, что физически это тот же чип Promontory 21, AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).

Еще раз уясняем: X670/X670E/X870E – чипсеты с двумя физическими Promontory 21, поэтому там линий PCIe и портов в 2 раза больше, а B650/B650E/X870/B850 – чипсеты с одним Priomontory 21 с вытекающими последствиями. А чего еще могут добавить/убавить производители – непредсказуемо.

Теперь возвращаемся к самой матплате. В очередной раз у нас в лаборатории побывал продукт Asus из семейства ROG, представитель линейки ROG Strix. То есть мы имеем дело в игровой материнской платой, которая может понравиться средней руки геймерам. Понятно, что как и любой представитель ROG, данный продукт не относится к дешевым решениям, ибо имеет весьма приличный ассортимент слотов и портов и иных «фенечек».

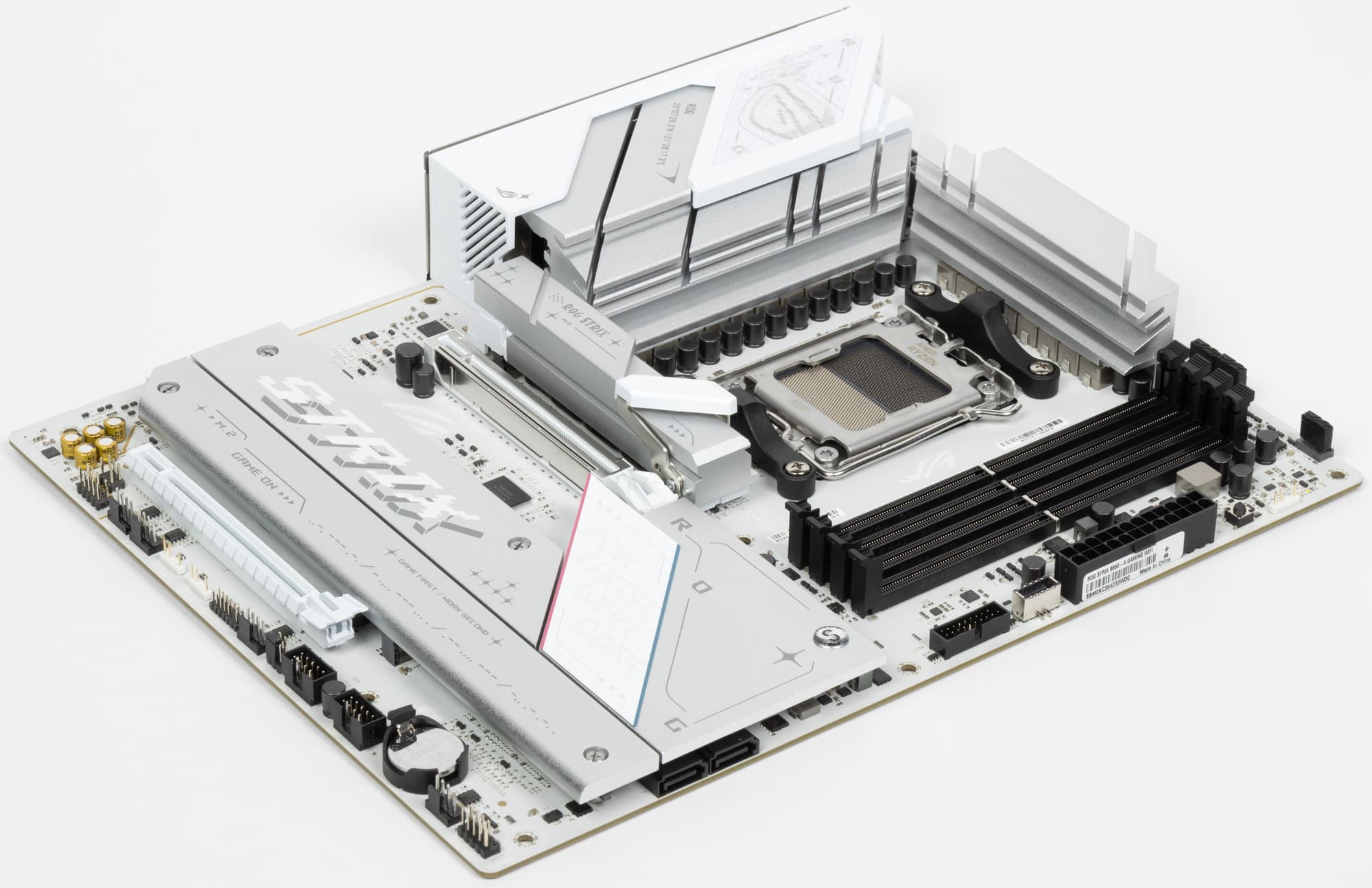

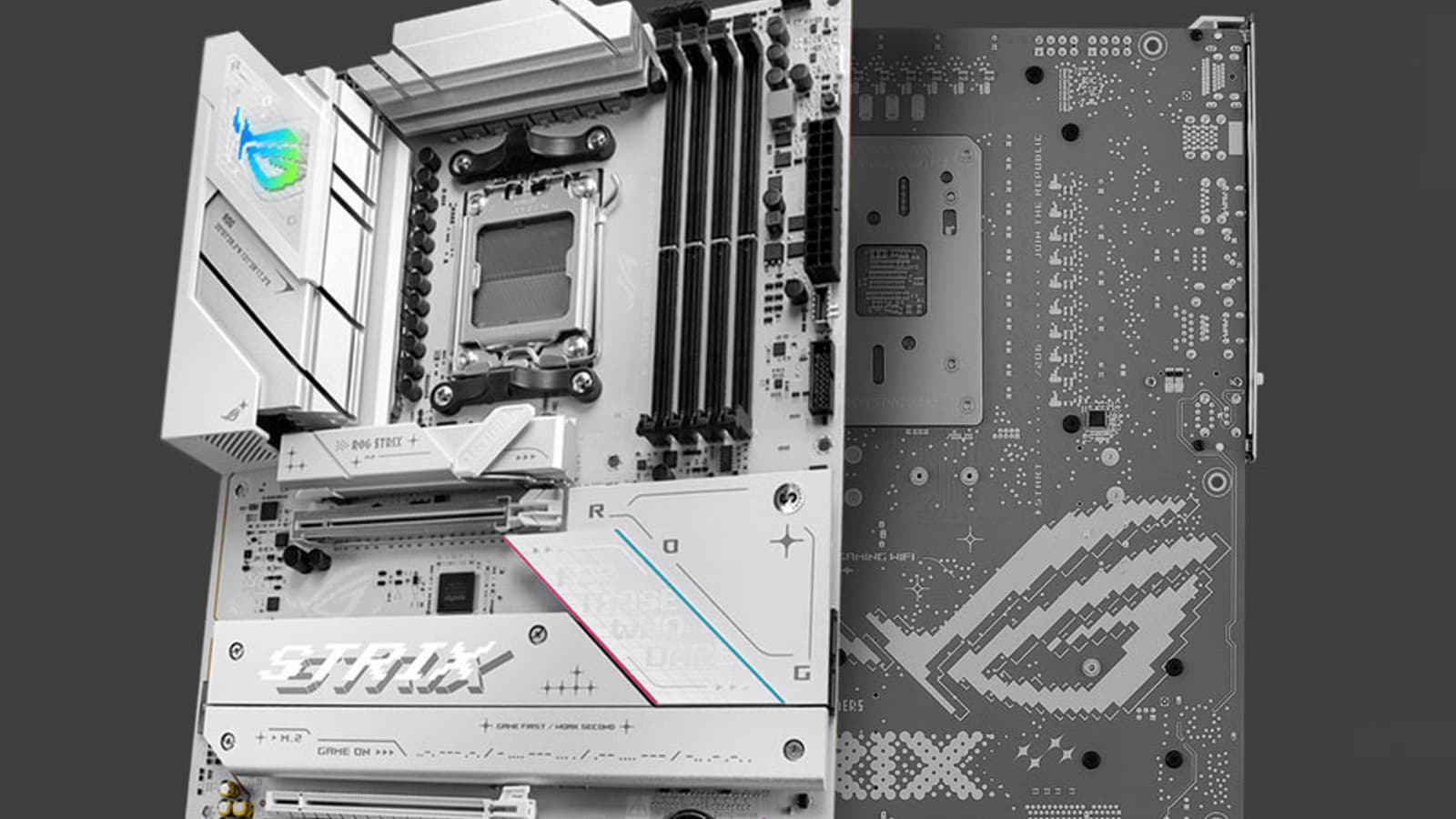

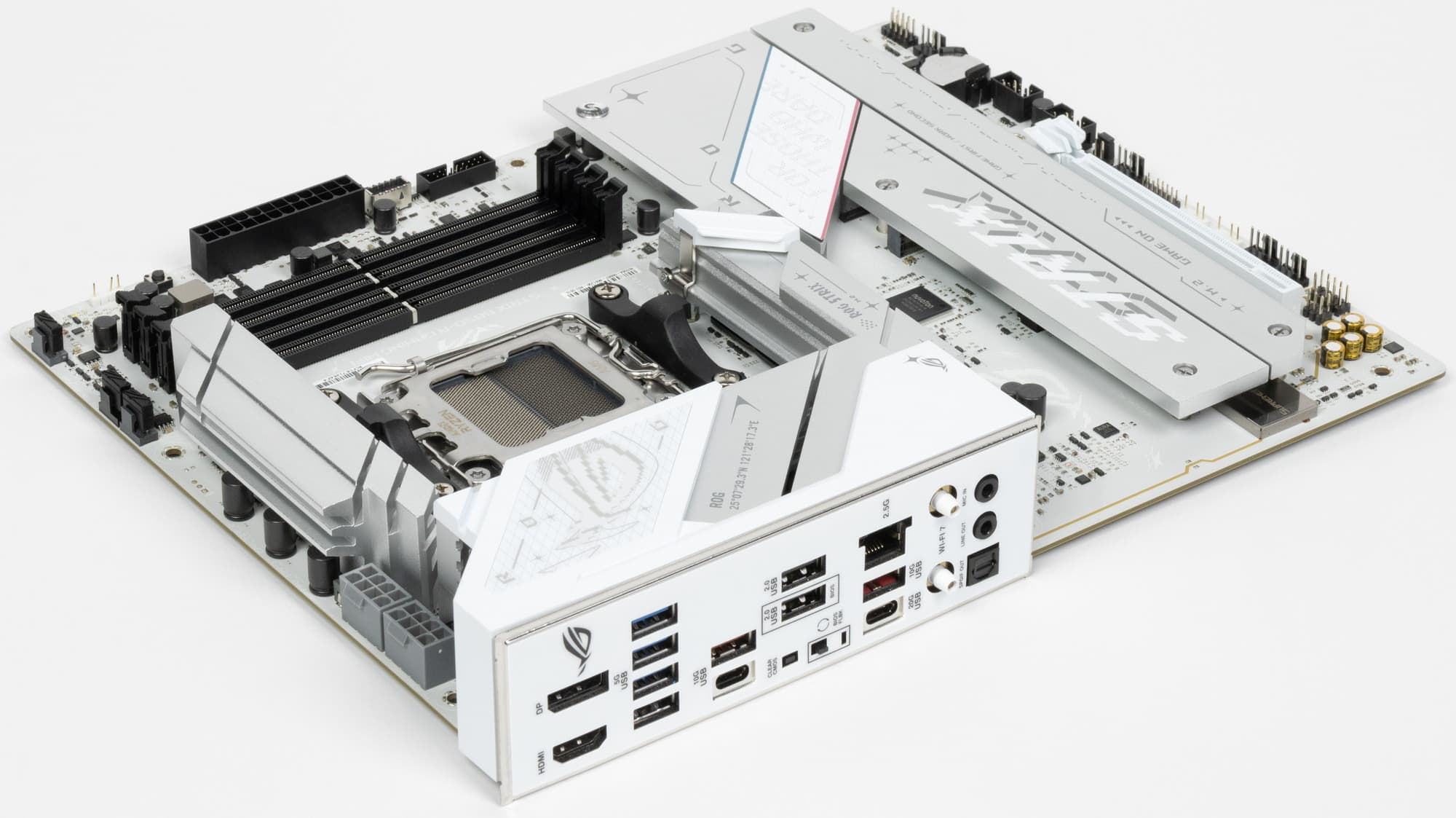

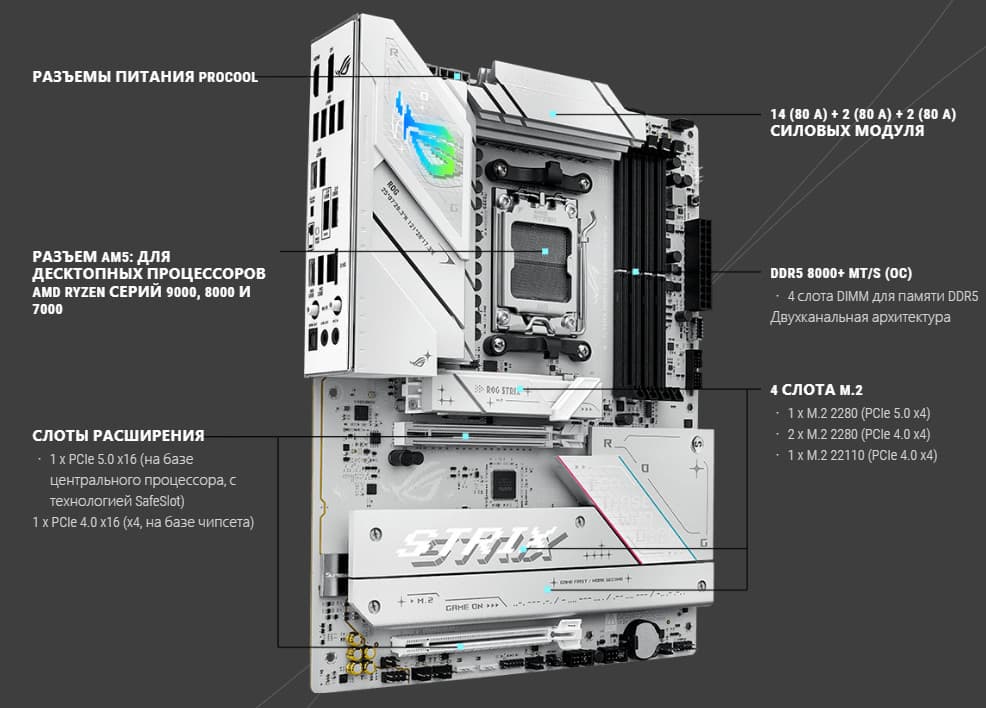

Собственно, меньше слов, больше рассмотрений. Asus ROG Strix B850-A Gaming WiFi перед нами.

Asus ROG Strix B850-A Gaming WiFi поставляется в традиционной коробке фирменного дизайна серии (серо-белые тона на коробке подчеркивают особенность дизайна платы – она белого цвета). Комплект размещен под платой в отдельном отсеке.

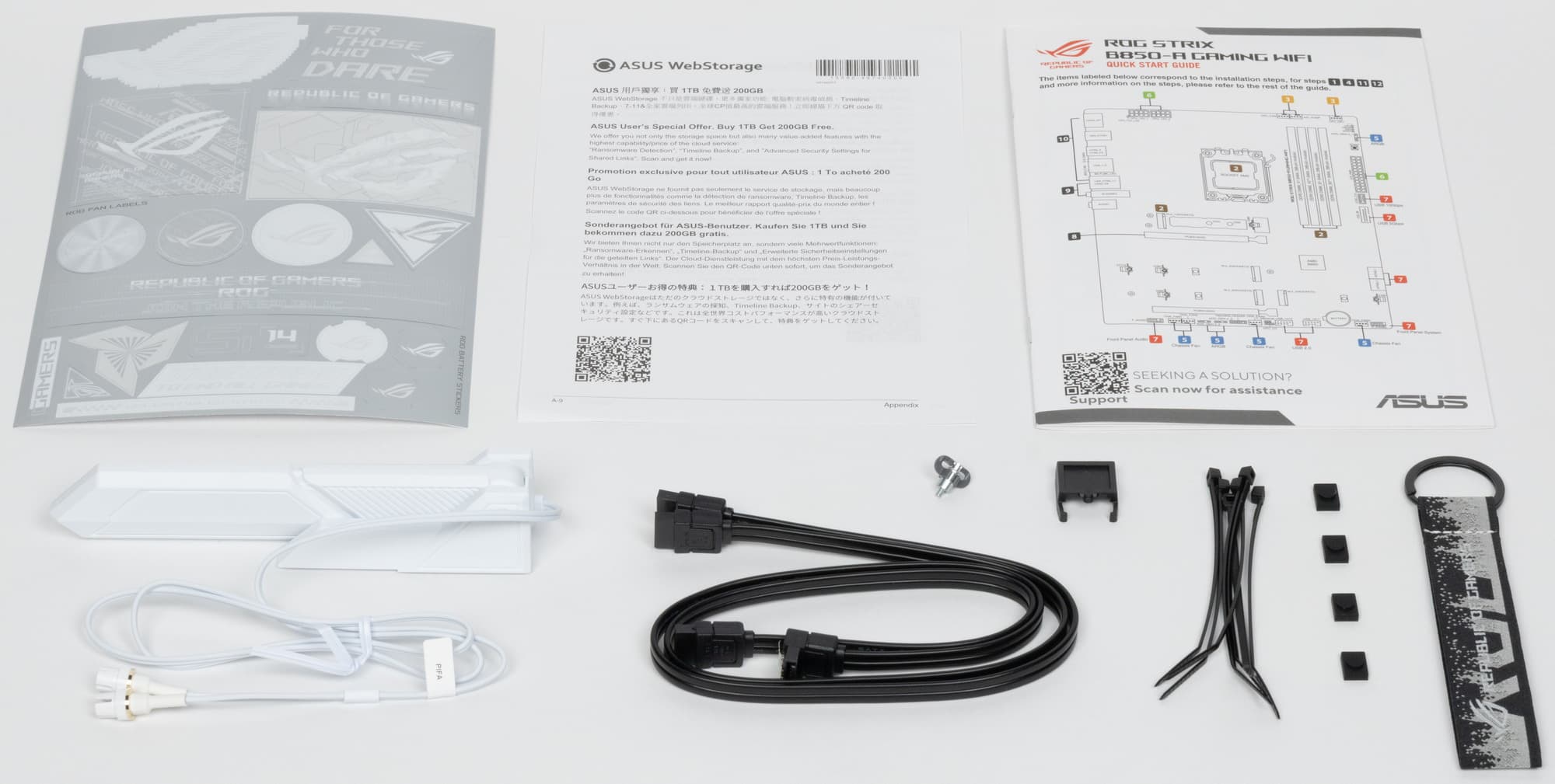

Комплект поставки минимален, однако соответствует нуждам продукта данной серии: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасные держатели для М.2 слотов, фирменный адаптер для передней панели, бонусный брелок-стяжка ROG, наклейки и набор пластиковых стяжек.

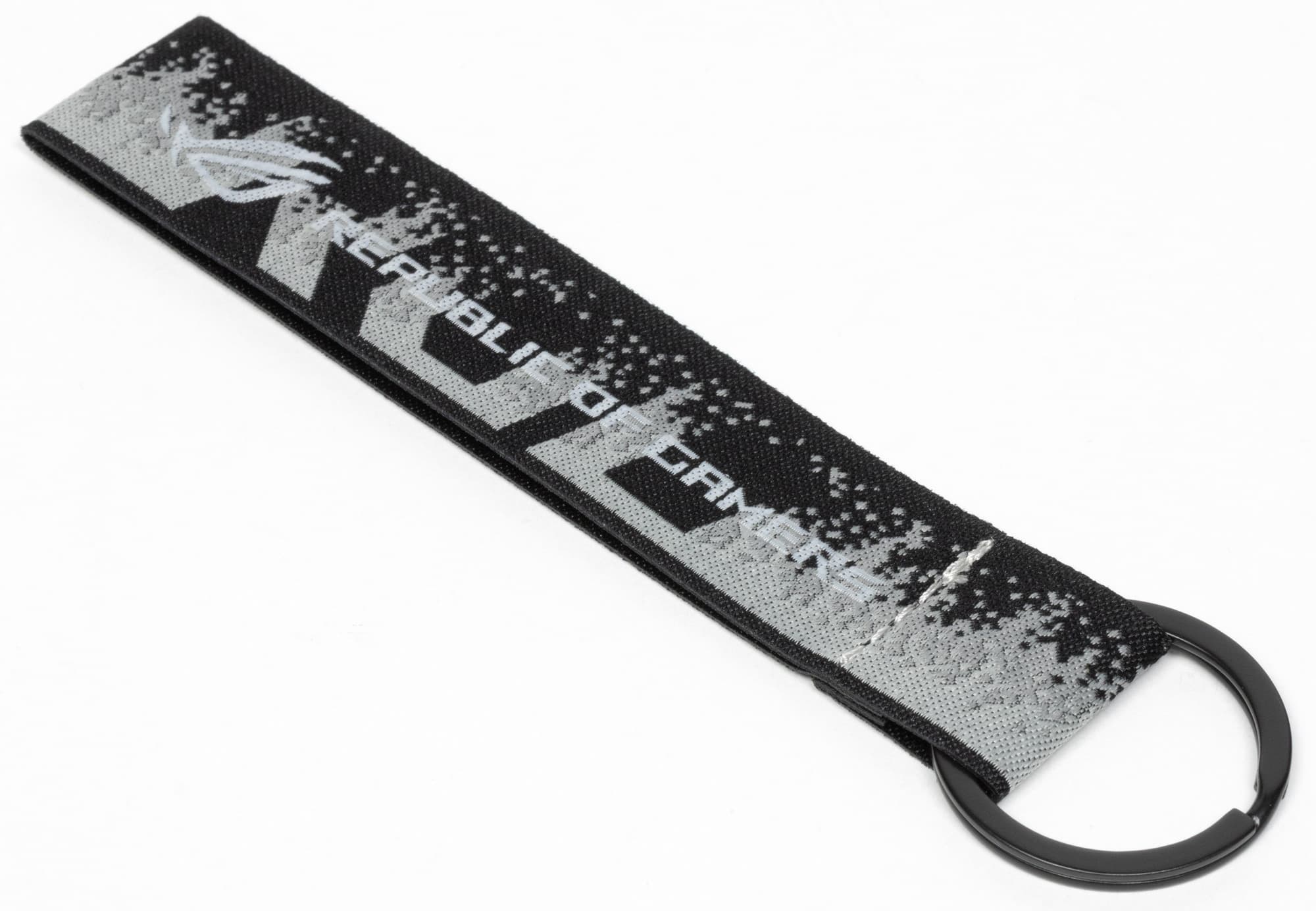

Фирменный брелок бренда ROG может также играть и роль стяжки-«липучки».

ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей.

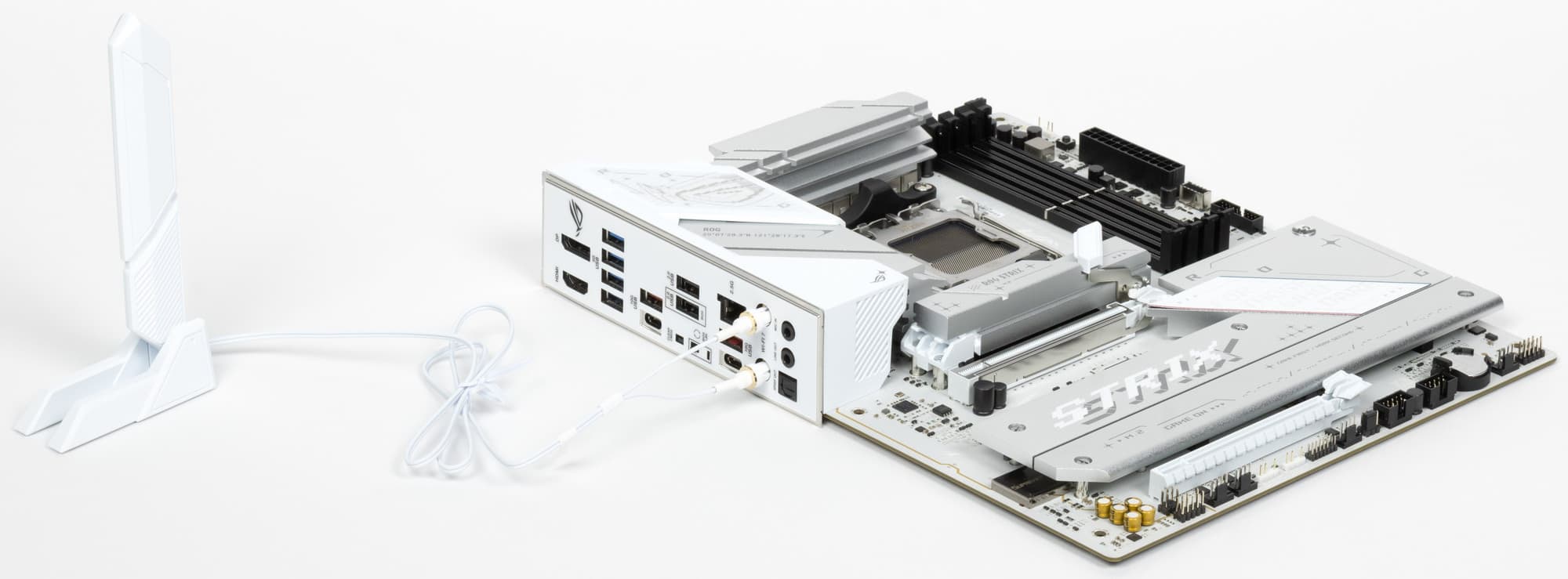

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

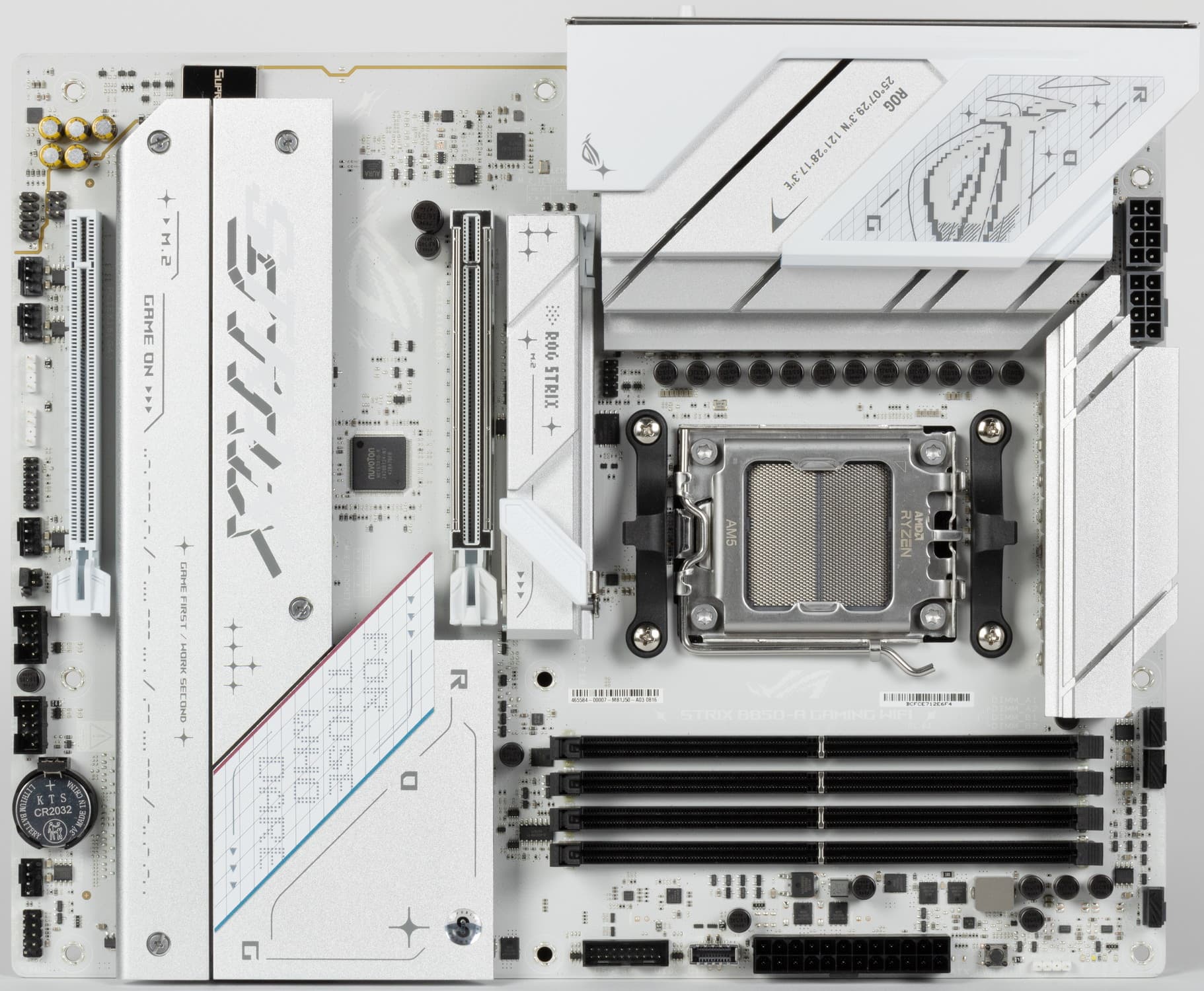

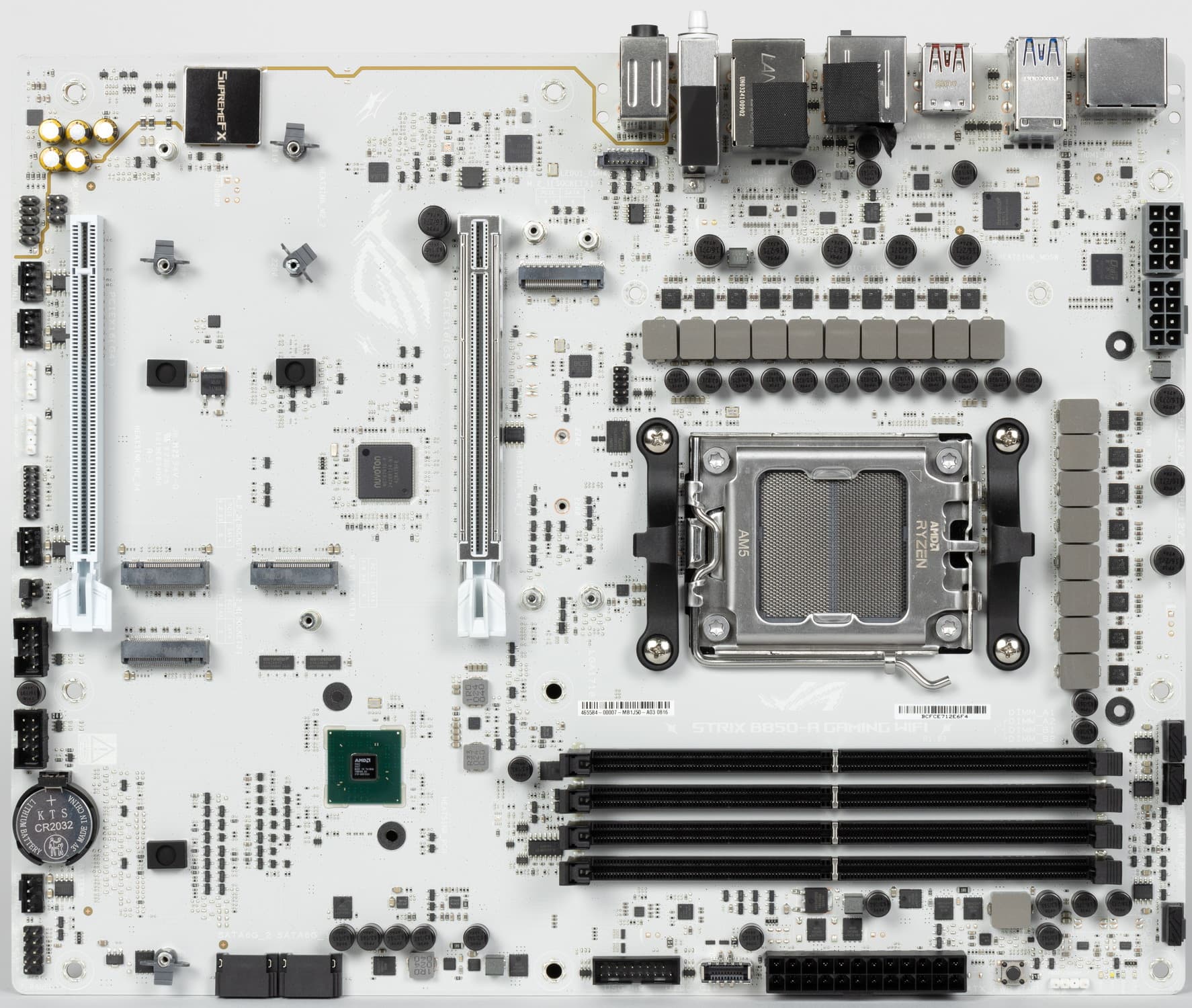

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B850-A Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

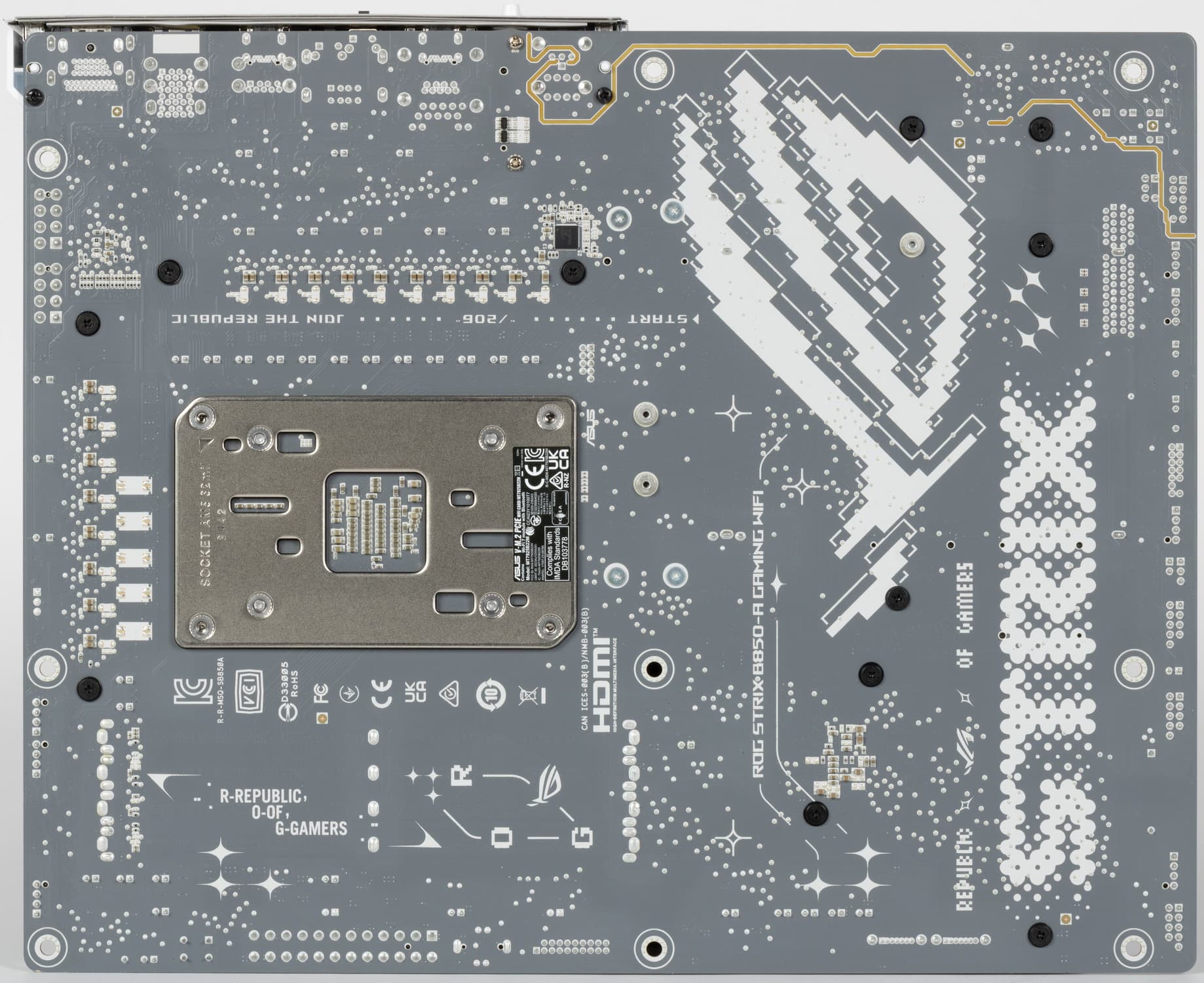

На оборотной стороне расположено несколько контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны, а также отшлифовано. Защитной пластины (бэкплейта) нет. Занятно, что оборотная сторона платы покрашена в серый цвет, при этом дизайнеры нанесли на эту сторону еще и ряд рисунков. Жаль, что такую красоту мало кто увидит (только покупатель матплаты, ну и сборщик ПК, и то на короткое время).

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 7xxx/8xxx/9xxx под AM5

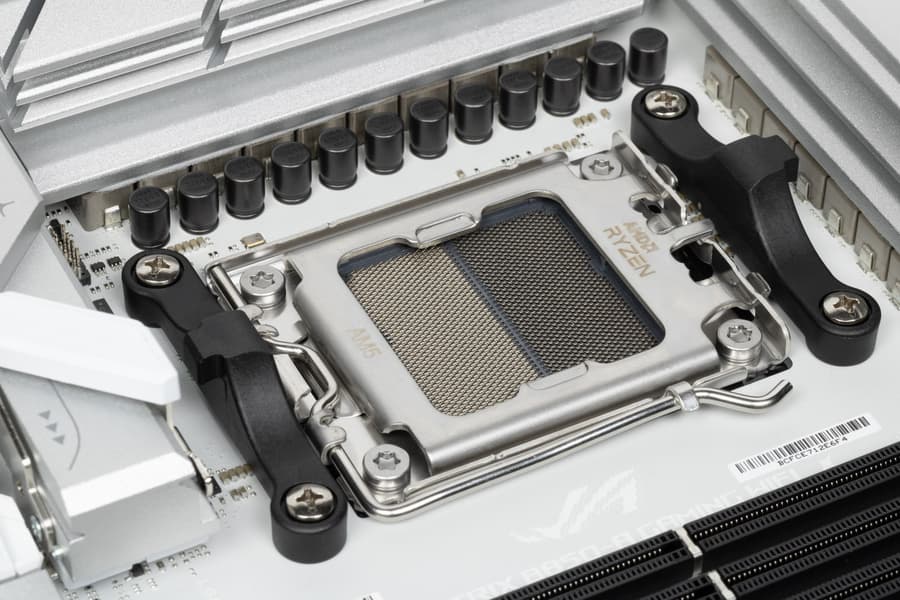

Процессорный разъем AM5

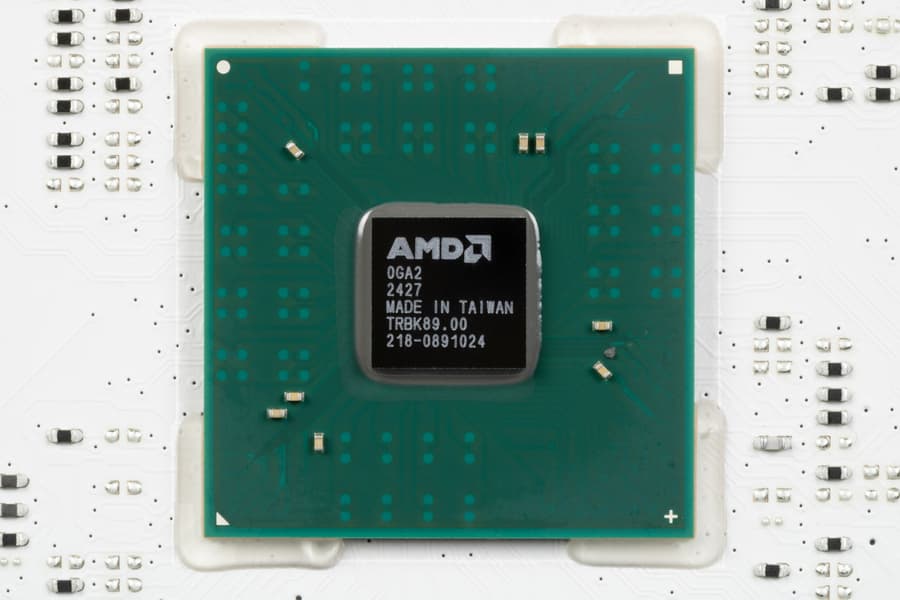

Чипсет AMD B850
Память 4 × DDR5, до 256 ГБ, до DDR5-8000 (XMP/Expo), два канала
Аудиоподсистема 1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712
Сетевые контроллеры 1 × Intel I226-V Ethernet 2,5 Гбит/с
1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi 7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4)
Слоты расширения 2 × PCIe 5.0 x16 (режимы x16, x8+x4)
1 × PCIe 4.0 x16 (режим x4)*
Разъемы для накопителей 2 × SATA 6 Гбит/с (B850)
1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)
1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280/22110)
1 × M.2 (M.2_3, B850, PCIe 4.0 x4 для устройств формата 2280)*
1 × M.2 (M.2_4, B850, PCIe 4.0 x4 для устройств формата 2280)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (B850)
2 × USB 2.0: 2 порта Type-A (черные) (CPU)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) (ASM1074)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B850)
1 × USB 3.2 Gen2: 1 порт Type-C (CPU)
2 × USB 3.2 Gen2: 2 порта Type-A (красные) (B850+CPU)
1 × USB 3.2 Gen2x2: 1 порт Type-C (B850)
Разъемы на задней панели 1 × USB 3.2 Gen2x2 (Type-C)
2 × USB 3.2 Gen2 (Type-A)
1 × USB 3.2 Gen2 (Type-C)
4 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
2 аудиоразъема типа миниджек + оптический S/PDIF

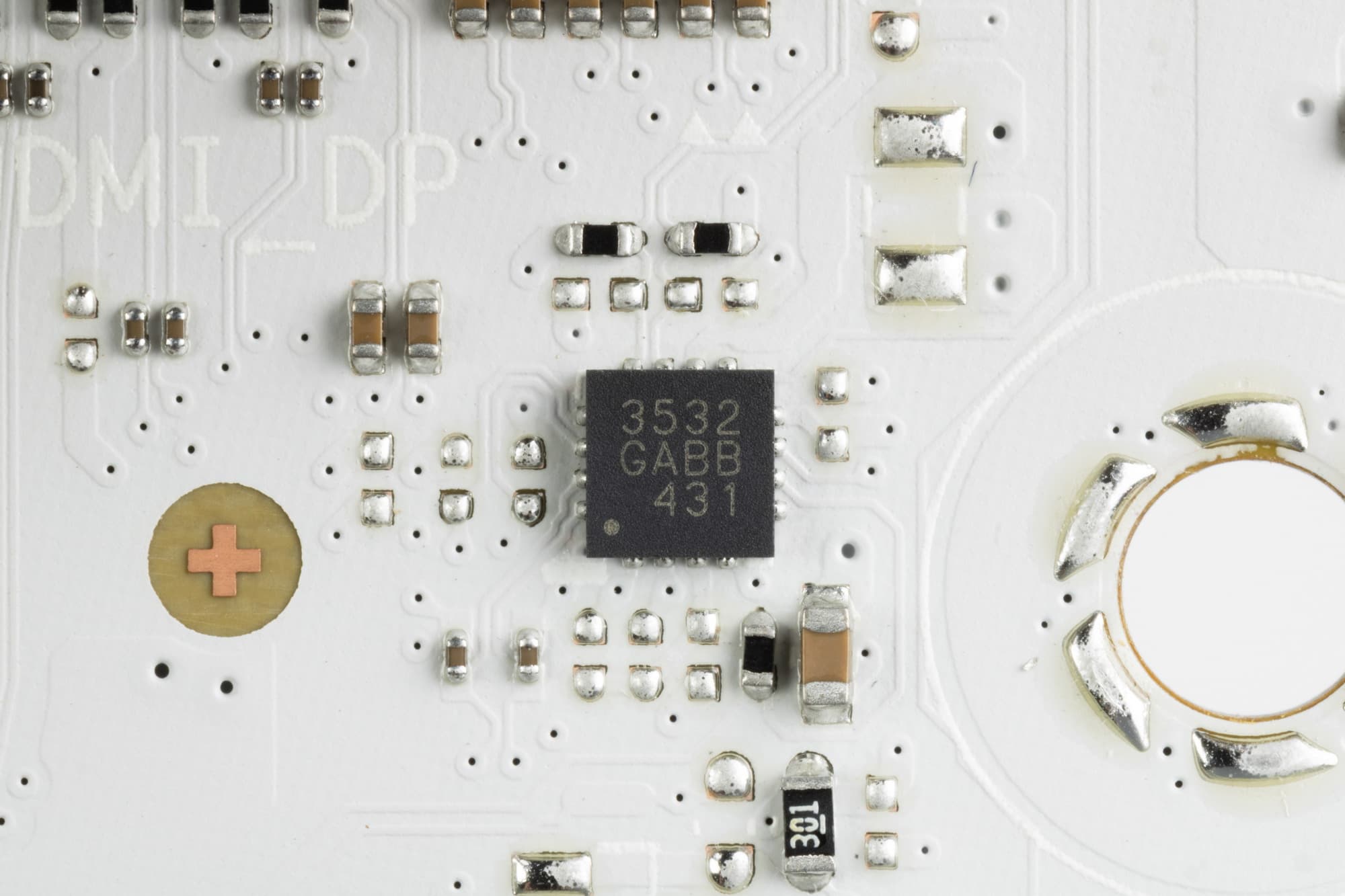

1 × DisplayPort (выход)
1 × HDMI (выход)
2 антенных разъема
кнопка сброса CMOS

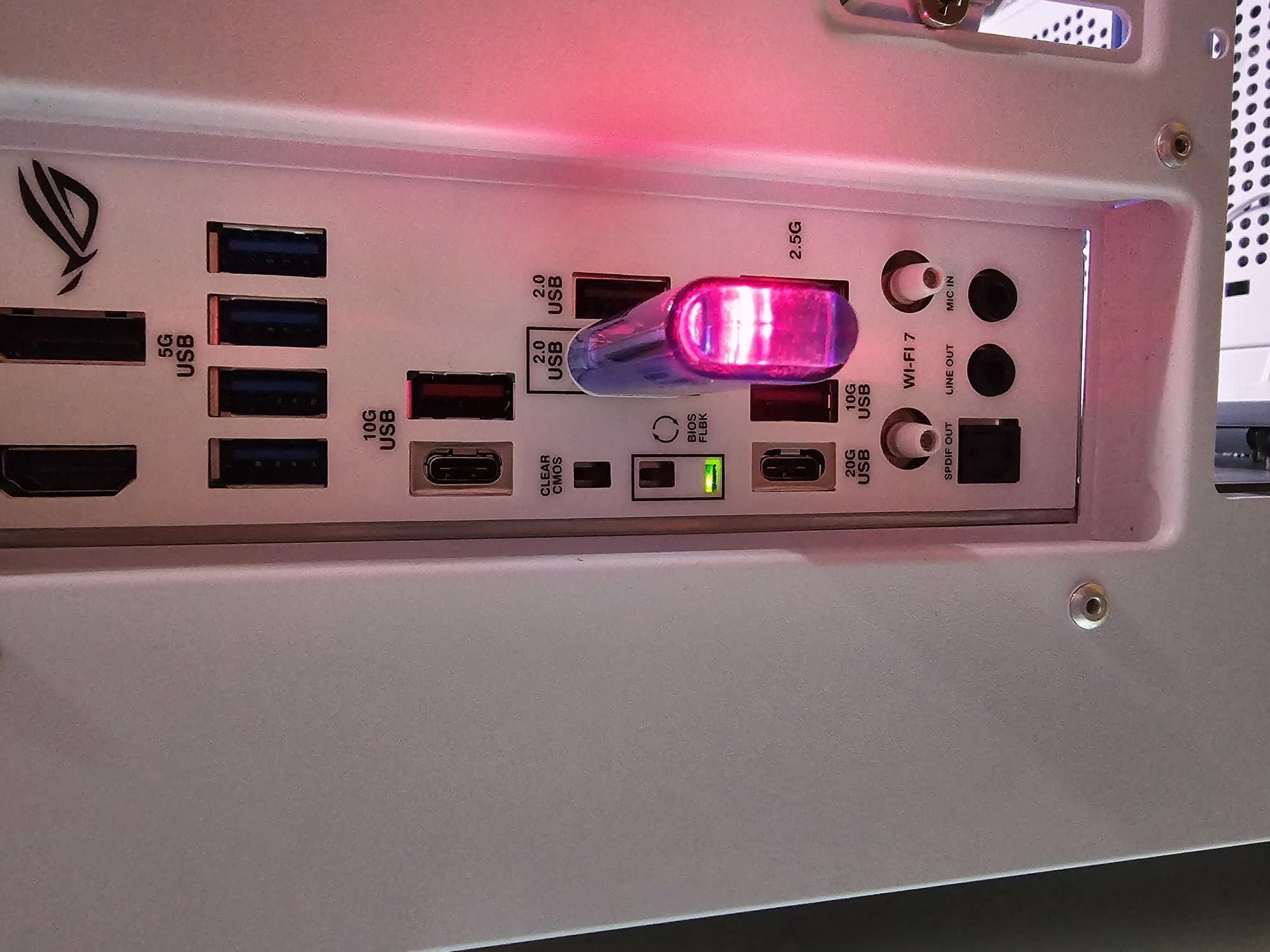

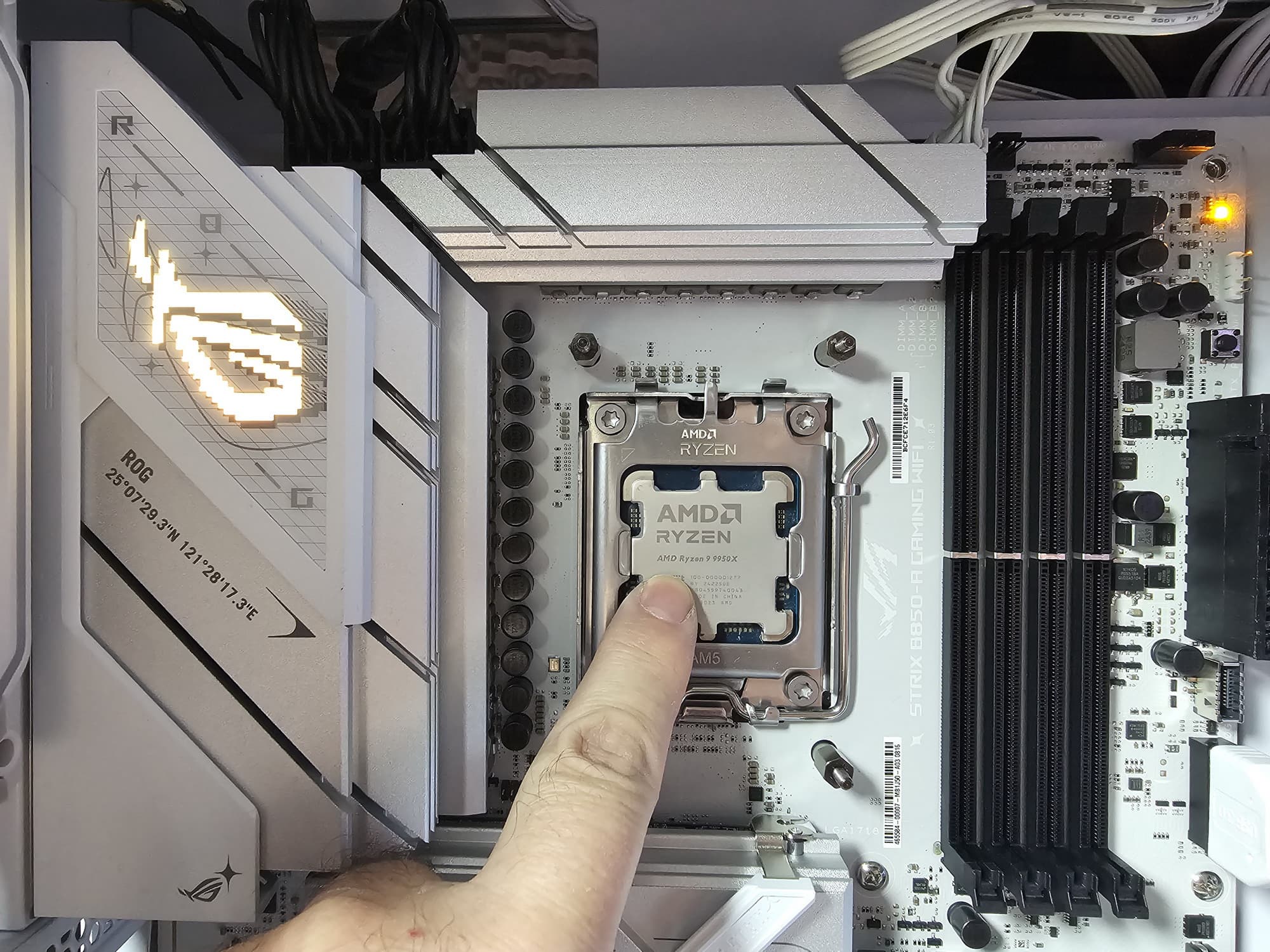

кнопка перепрошивки BIOS — Flashback

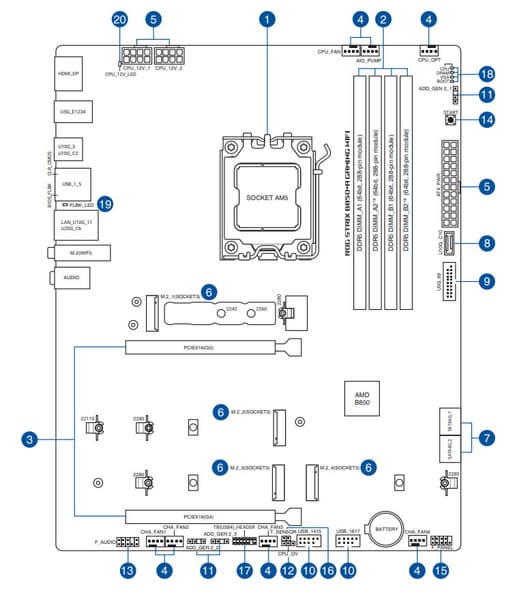

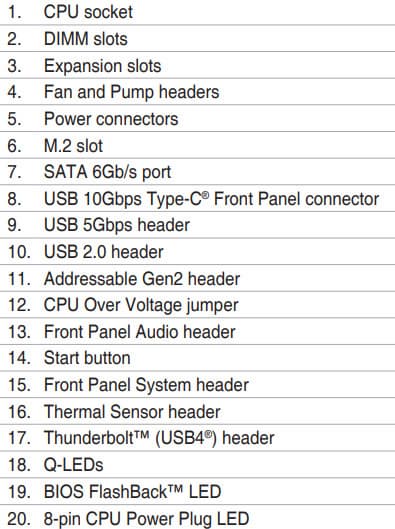

Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактных разъема питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0

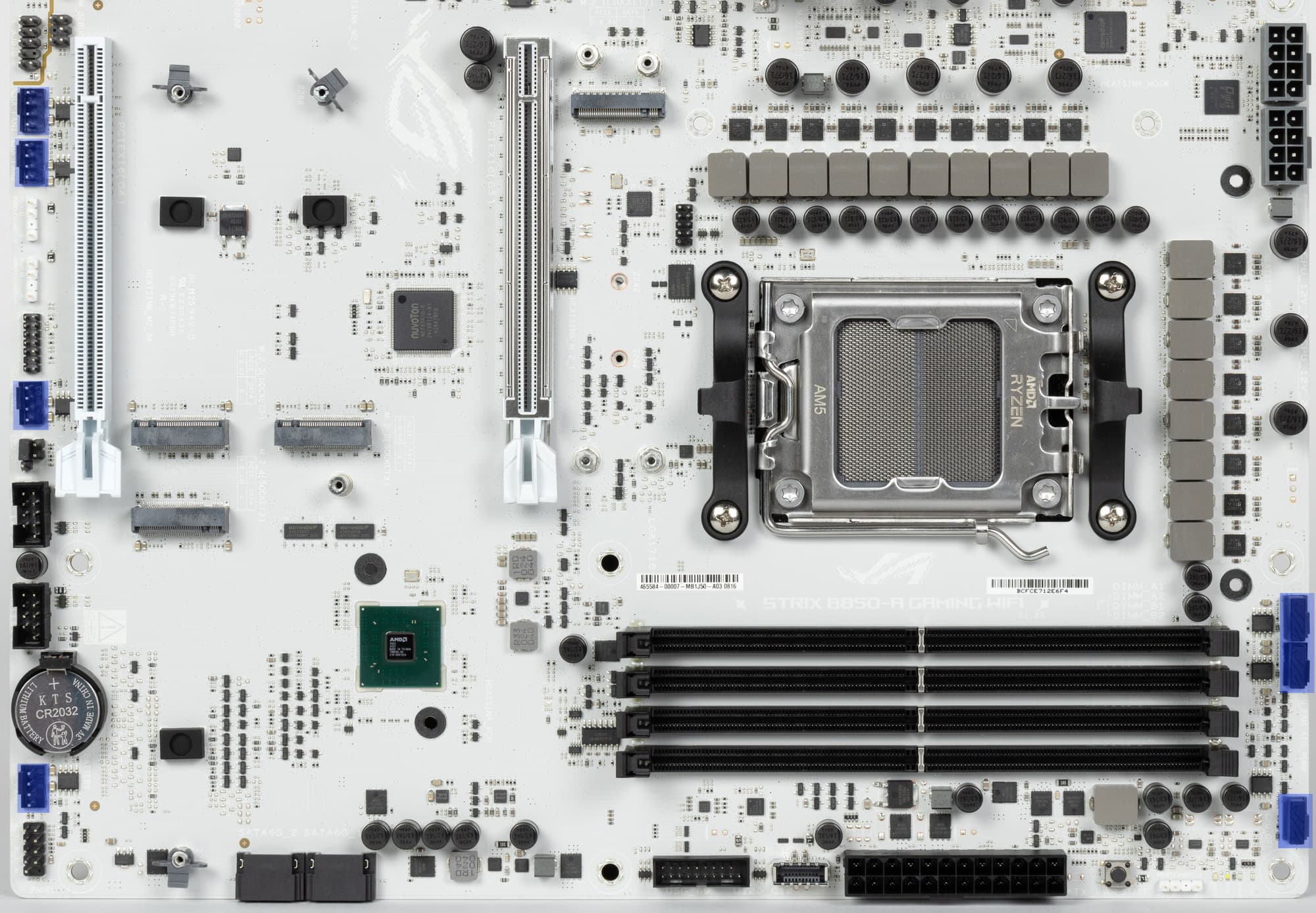

7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
3 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса

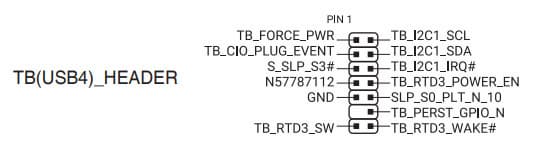

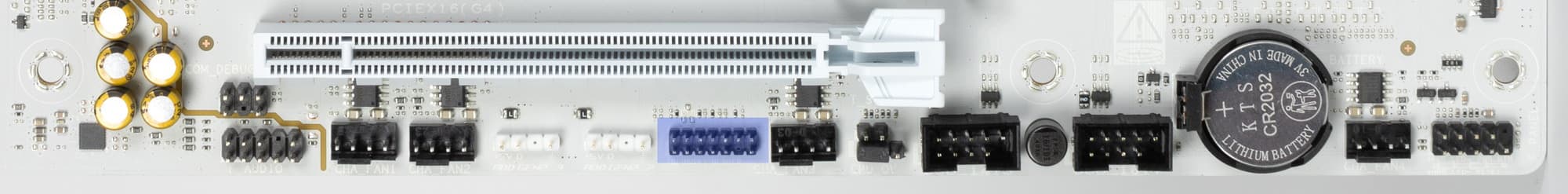

1 разъем для дискретной карты Thinderbolt4
1 переключатель CPU_OV
1 разъем для термодатчика
1 разъем для подключения управления с передней панели корпуса
Форм-фактор ATX (305×244 мм)
Розничные предложения

*– слот PCIe x16_2 делит ресурсы со слотом M.2_3. Детали - ниже

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

  • 3 порта USB 3,2 Gen2 Type-C,
  • 1 порт USB 3,2 Gen2 Type-A,
  • 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

  • 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 16 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

  • 20 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 8 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

  • 14 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 4 линии — это PCI-E 4.0 слот для видеокарт,
    • Осталось 6 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет B850 поддерживает до:

  • 6 портов USB 3.2 Gen2,
  • 1 порт USB 3.2 Gen2x2,
  • 6 портов USB 2.0,
  • 12 линий ввода-вывода:
    • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
    • линии PCIe 3.0 могут включать до 4 портов SATA .

Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:

  • 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
  • 1 порт USB 3.2 Gen2x2 (от чипсета);
  • 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
  • 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
  • 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
  • 4 линии PCIe 5.0 (от процессора) на слот М.2;
  • 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
  • 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

    Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.

    Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

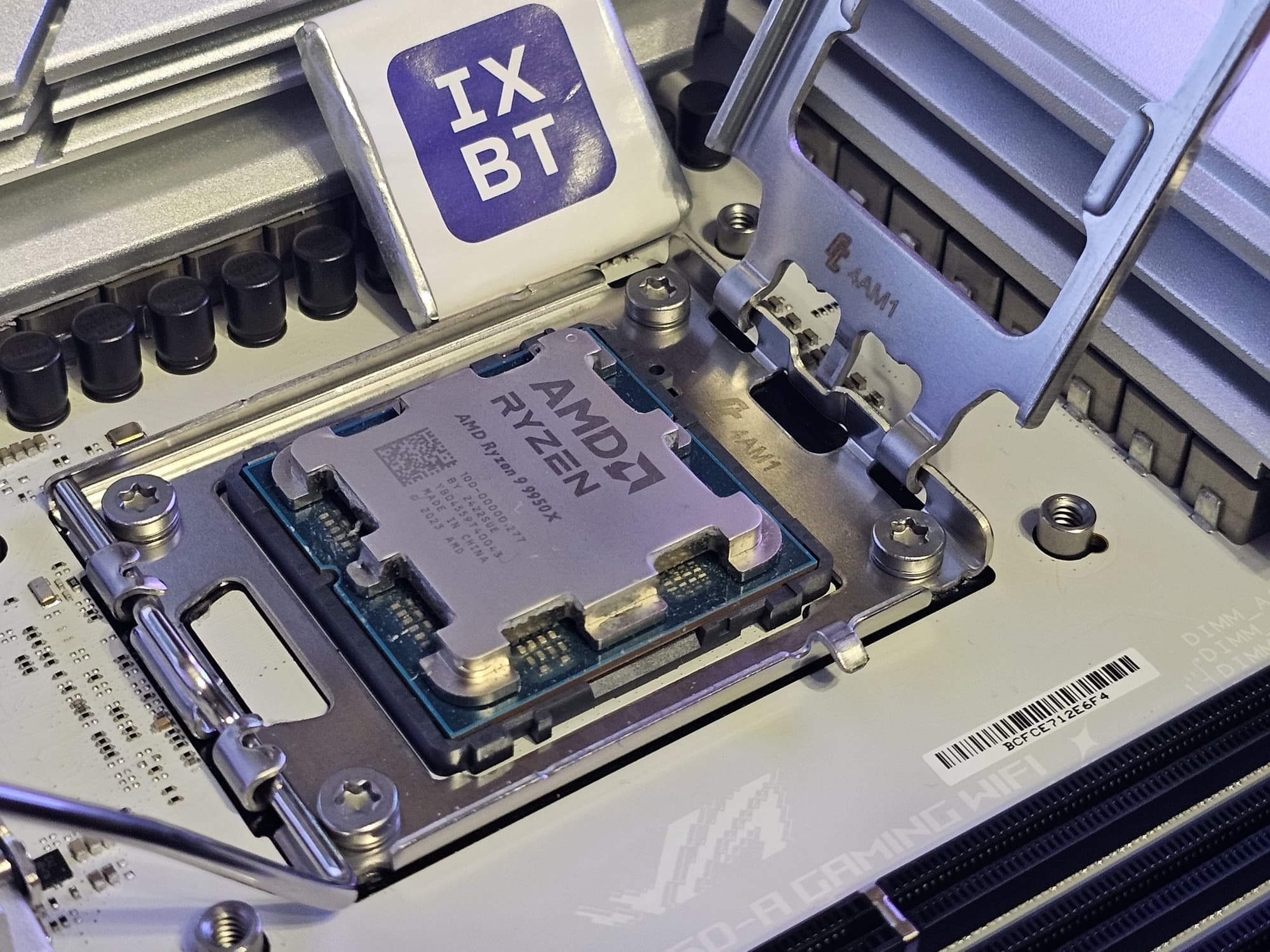

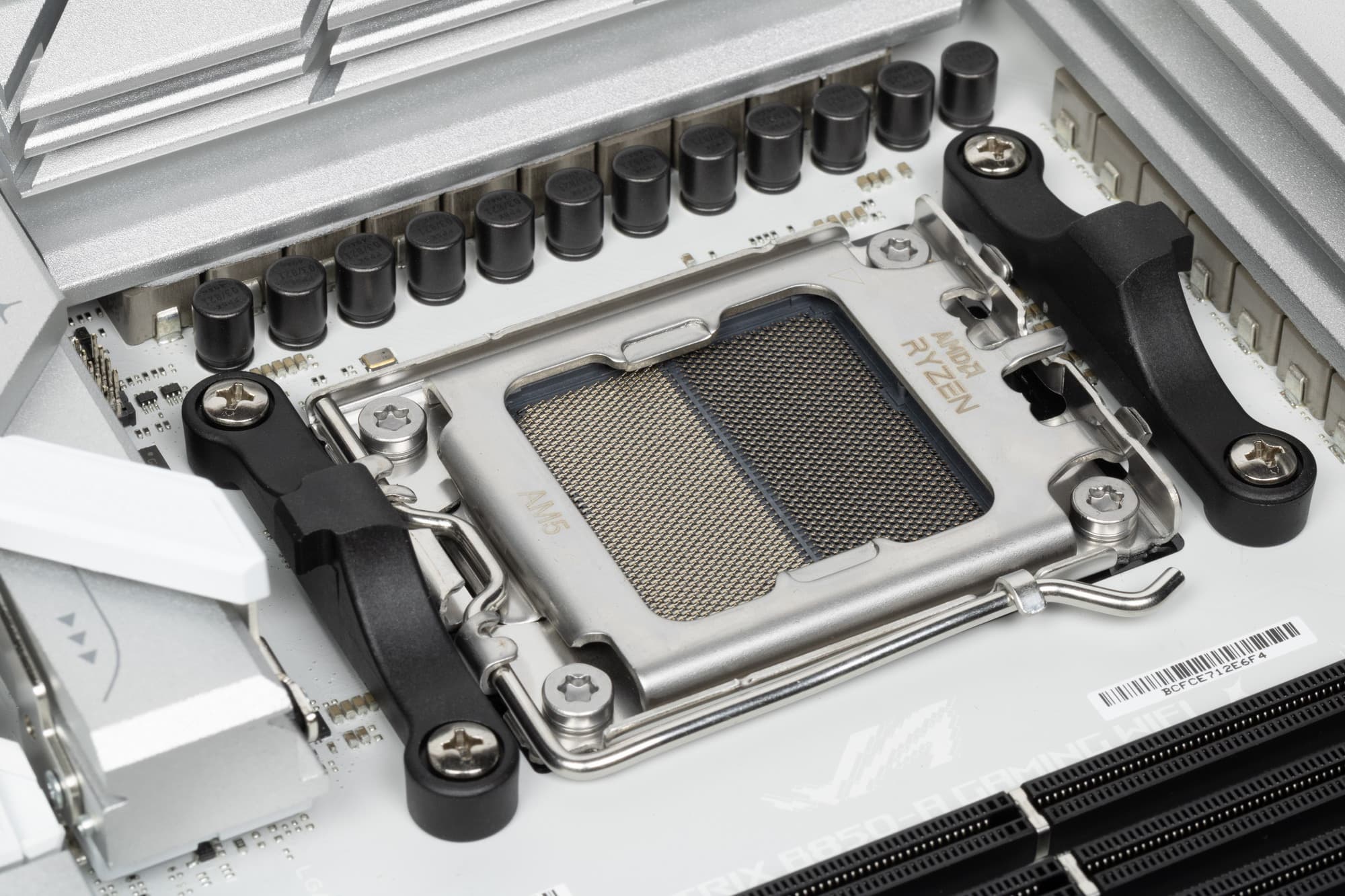

    Плата Asus поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

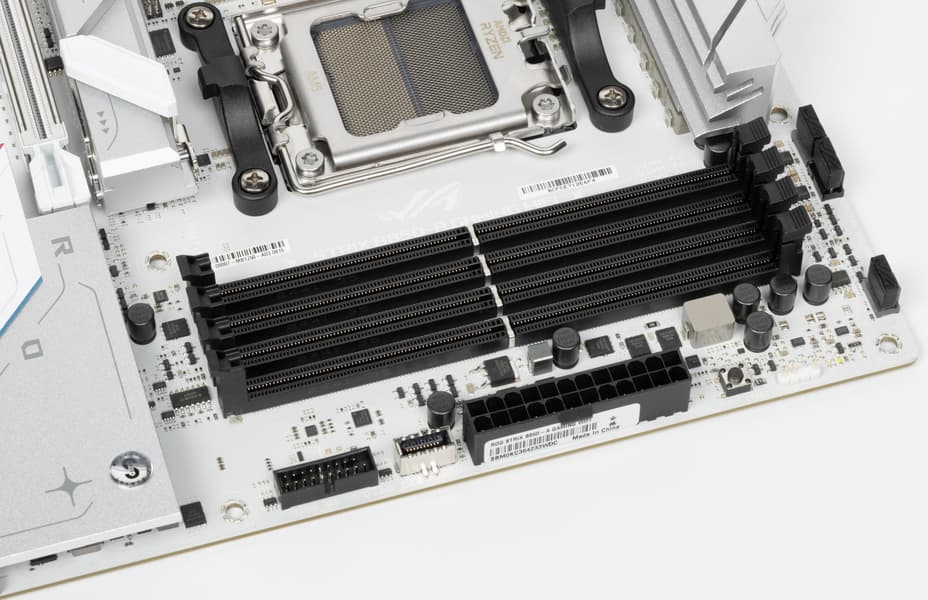

    Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

    Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.

    Слоты DIMM не имеют металлической окантовки.

    Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

    Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

    Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

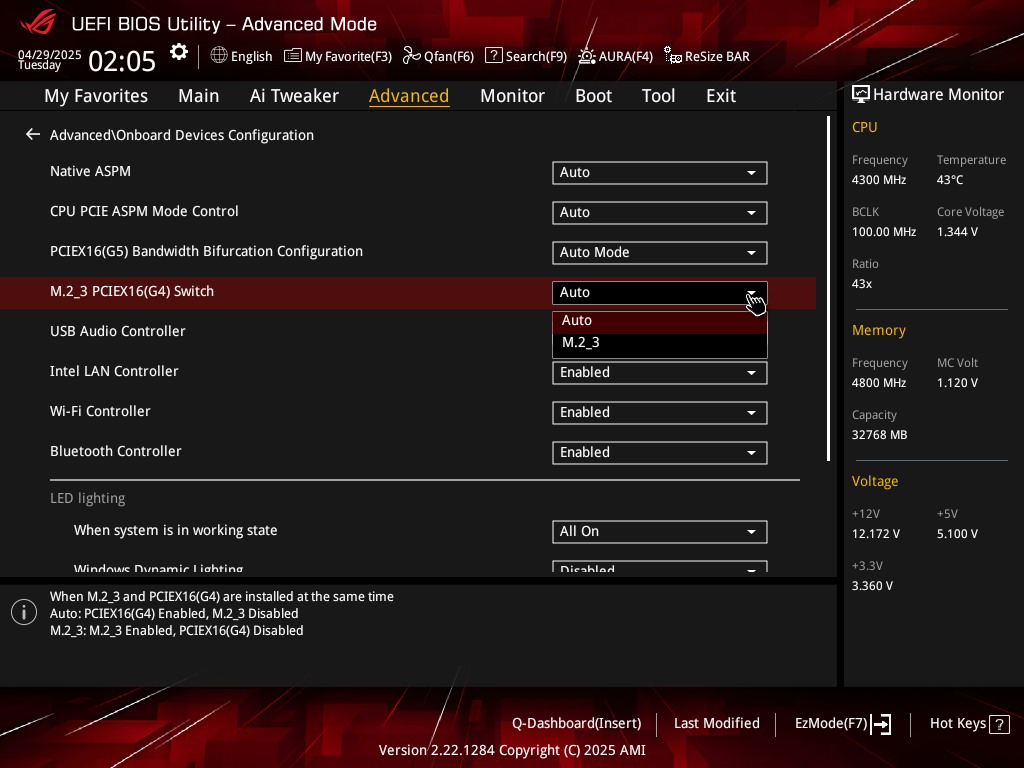

    • Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0); или слот M.2_3 (4 линии PCIe 4.0);
    • порты SATA_1/2 (2 линии PCIe 3.0);
    • Слот M.2_4 (4 линии PCIe 4.0);

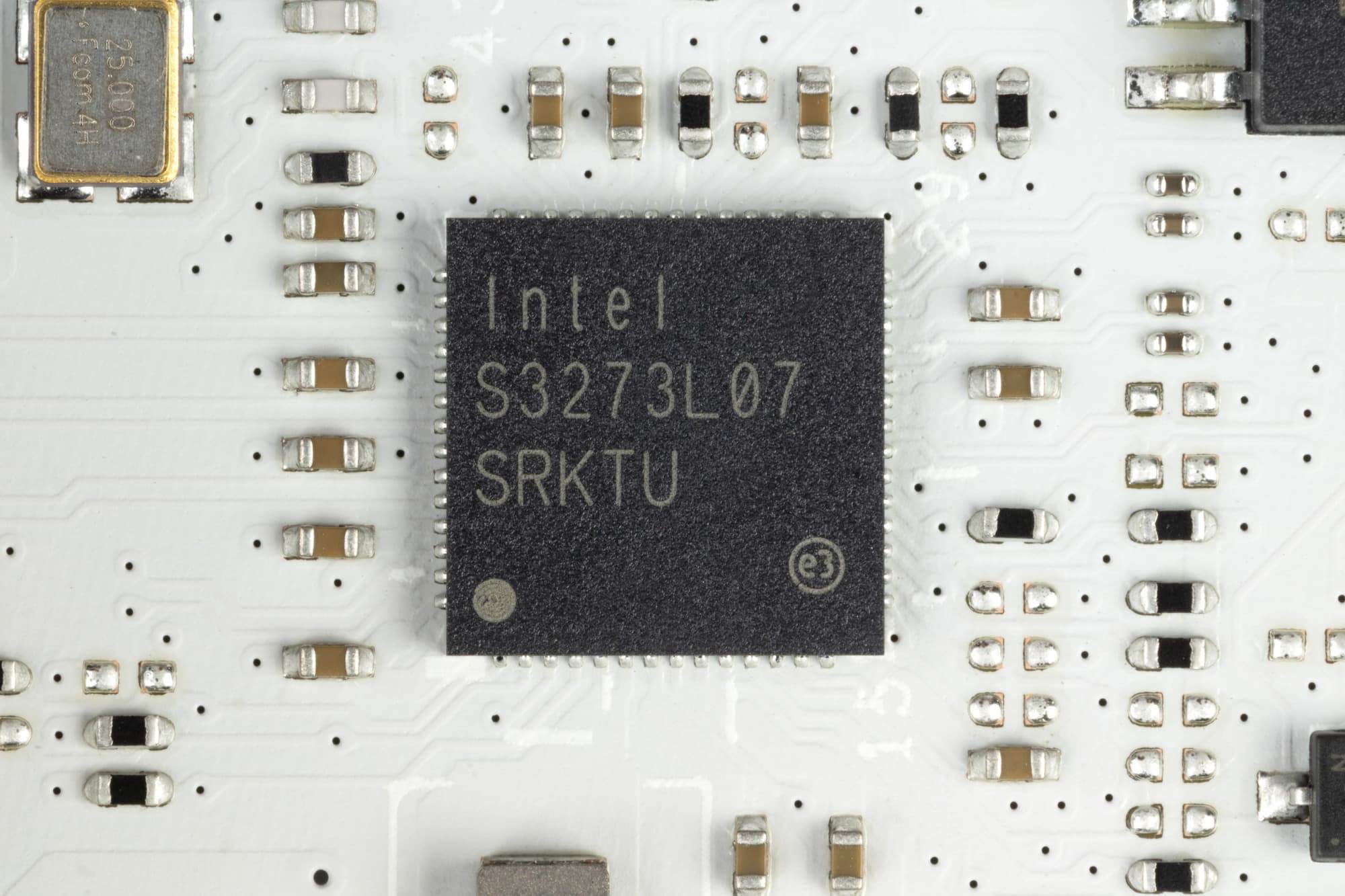

    • Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
    • MediaTek MT7927 WIFI/BT (Wireless) (1 линия PCIe 3.0)

    12 линий PCIe оказались занятыми (8 PCIe 4.0 + 4 PCIe 3.0). В данном случае связь с аудиокодеком идет через USB 2.0. На поддержку BT (при наличии слота M.2 (key E) расходуется еще один порт USB 2.0, контроллер подсветки Aura тоже использует сигнальные линии USB 2.0, плюс хаб ASMedia ASM1074 использует линии USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.

    Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

    • Порт M.2 (M.2_1) (4 линии PCIe 5.0);
    • Слот PCIe x16_1 (16 линий PCIe 5.0);
    • Порт M.2 ( M.2_2) (4 линии PCIe 4.0)

    В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины, а вот начиная с RTL4xxx, требуются уже линии USB 2.0 (как и в нашем случае теперь).

    Теперь в целом про слоты PCIe и M.2.

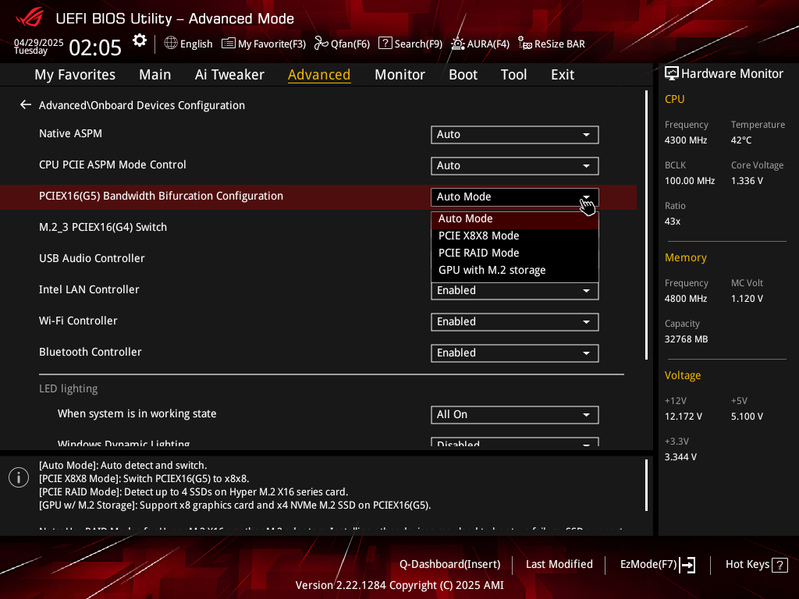

    Всего на плате есть 2 слота PCIe: один PCIe x16_1 (для видеокарт или других устройств) и один PCIe x16_2, работающий в режиме х4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к B850.

    Так как перераспределения линий PCIe 5.0 между слотами у этой материнки нет, то поэтому и нет мультиплексоров для PCIe 5.0.

    Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

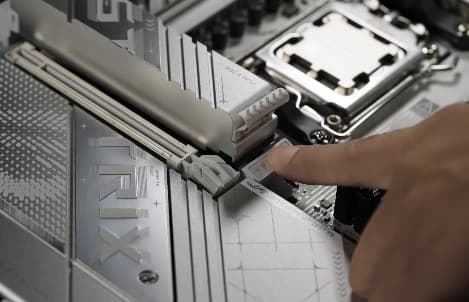

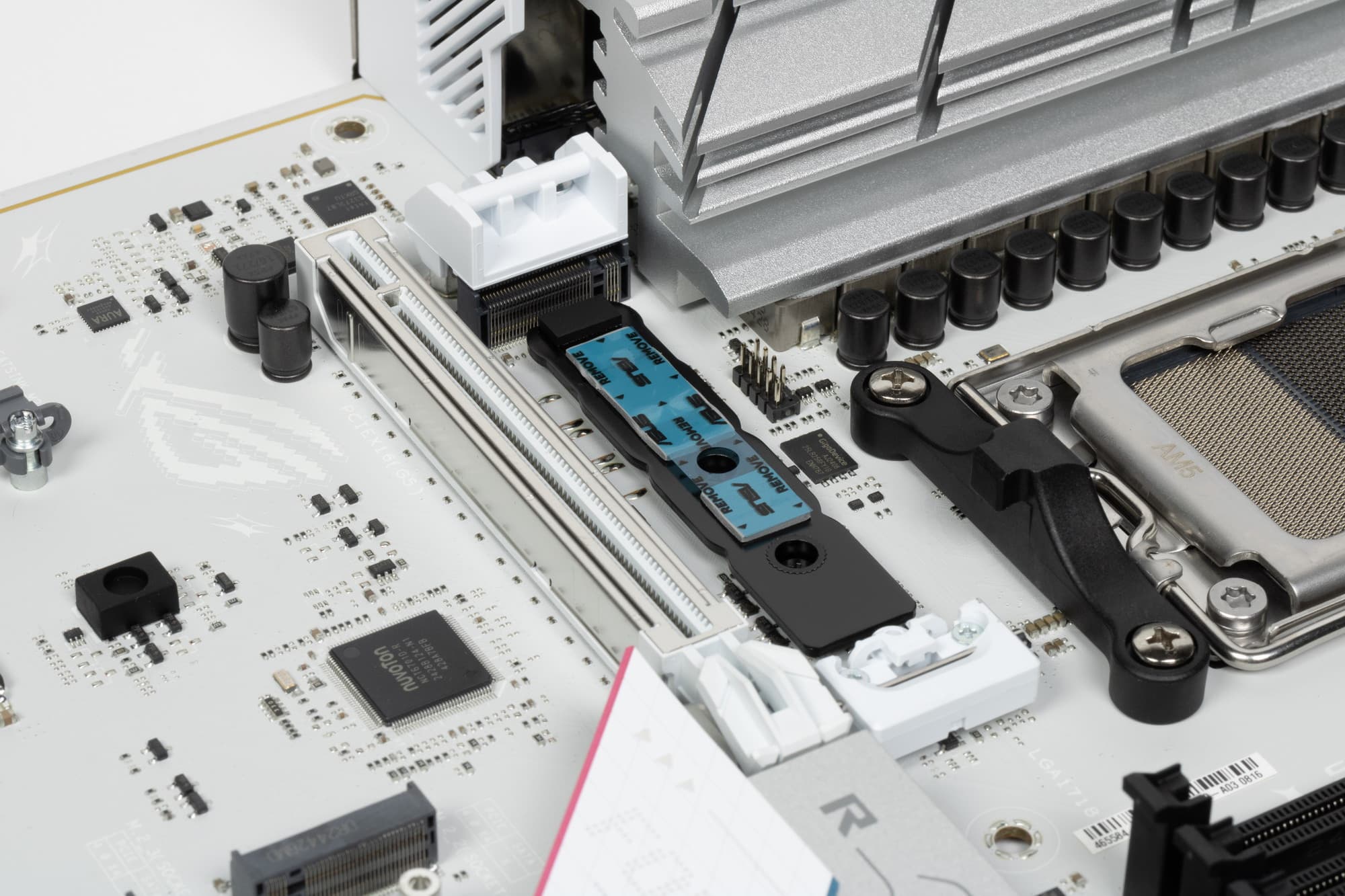

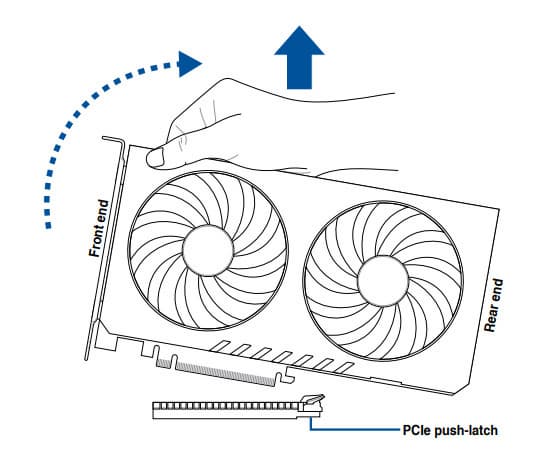

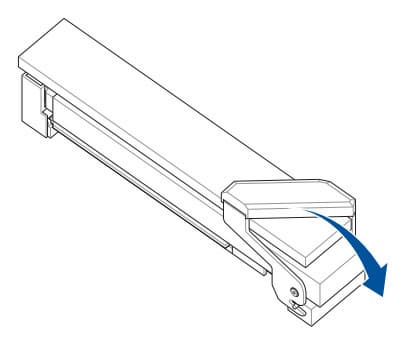

    Схема удобного изъятия карт расширения из первых двух слотов Q Release в данном случае модифицирована в версию Slim, и когда требуется нажать на защелку для разблокирования карты в слоте, этого делать не нужно – просто потяните видеокарту (или иную карту) около крепежной планки вверх.

    Матплата позволяет смонтировать СО любого размера.

    Внешнего тактового генератора нет.

    На очереди — накопители.

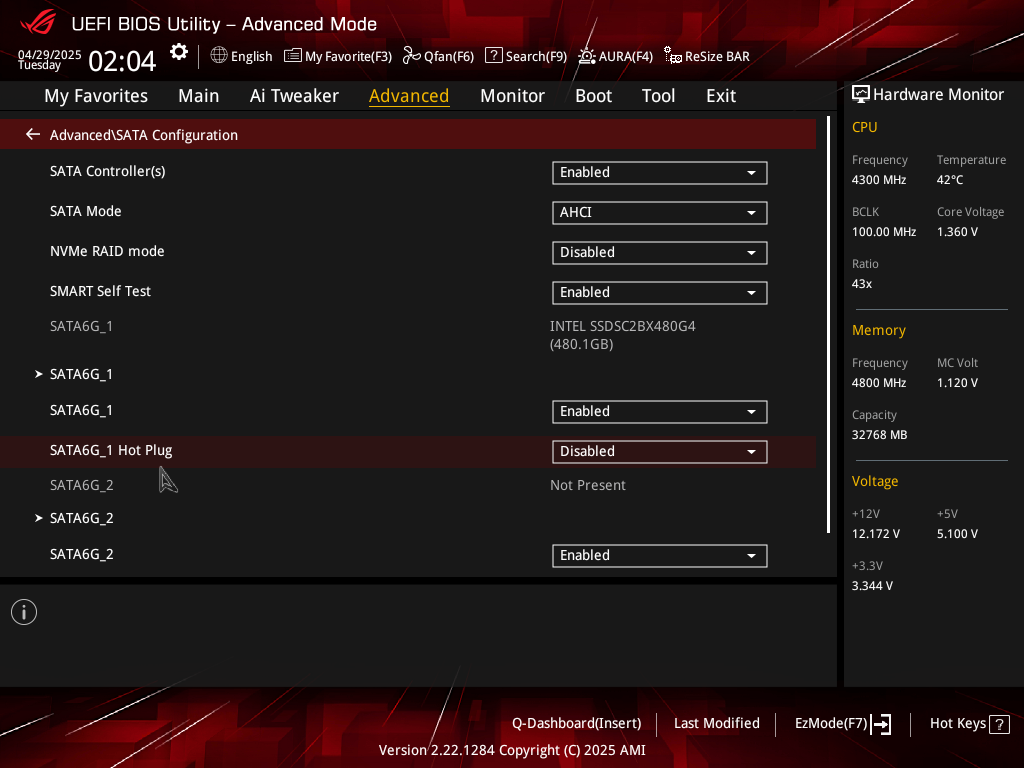

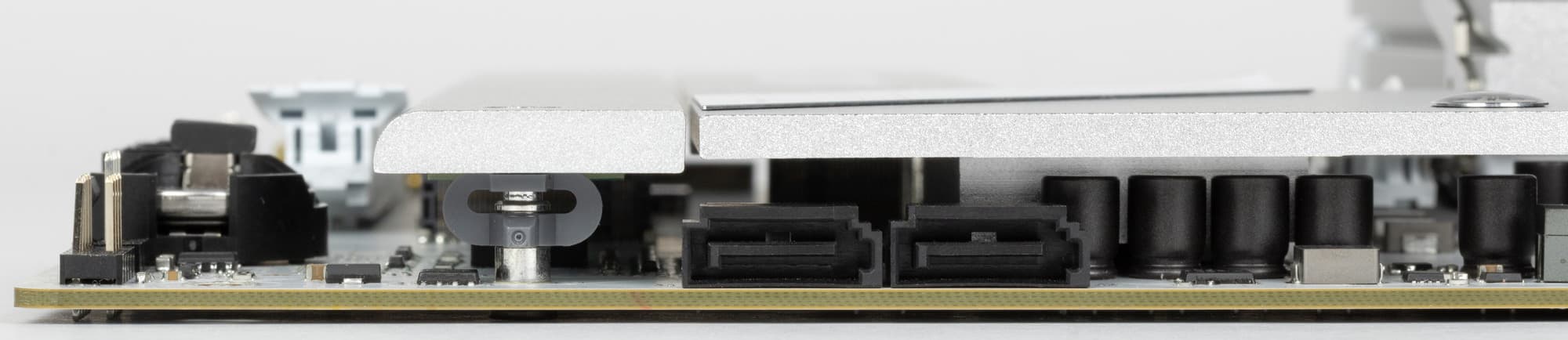

    Всего у платы 2 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

    2 порта SATA 1,2 реализованы через чипсет B850 и поддерживают создание RAID.

    Материнская плата имеет 4 гнезда форм-фактора М.2.

    Третий и четвертый слоты M.2 (M.2_3, M.2_4) получают данные от чипсета B850 (PCIe 4.0), а первые два — от CPU (PCIe 5.0/4.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей: 2280. Слот M.2_1 также поддерживают еще и размеры 2242 и 2260, а M.2_2 еще и 22110. На всех M.2 можно организовать RAID.

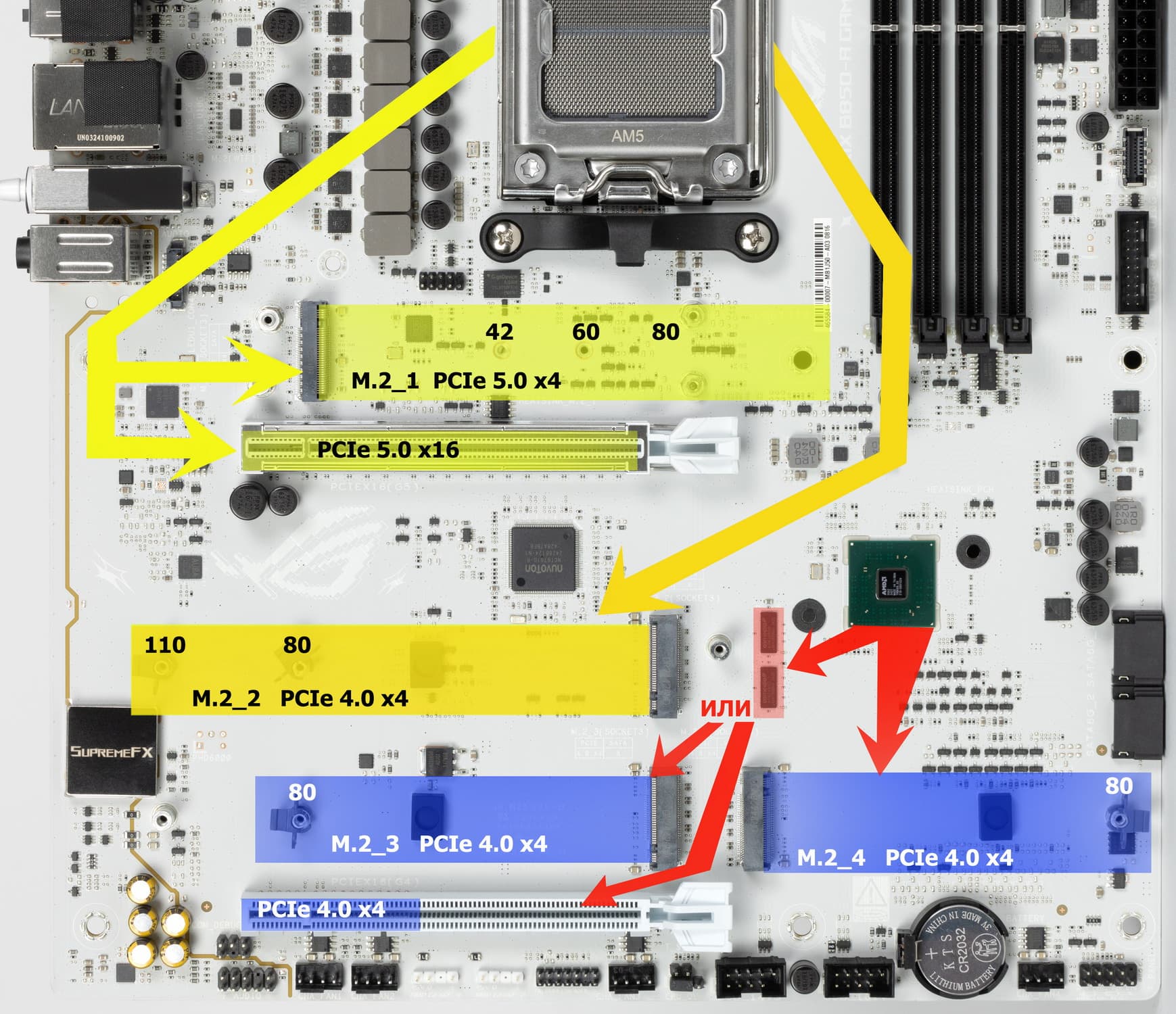

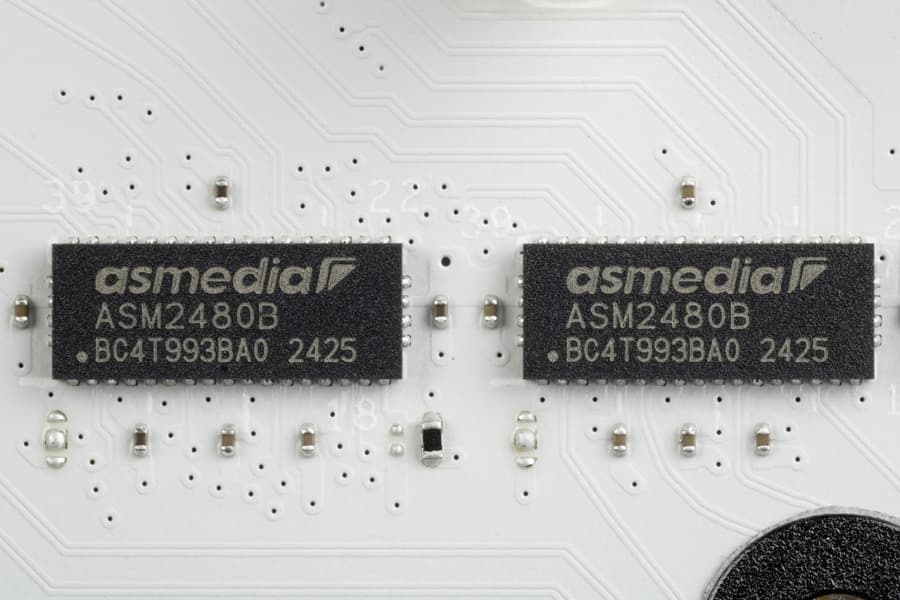

    Если посмотреть на схему распределения слотов выше, то можно увидеть условие работы портов/слотов: M.2_3 делит ресурсы со слотом PCIe x16_2, и тут для автоматического переключения ресурсов востребованы мультиплексоры ASM2480 от ASMedia.

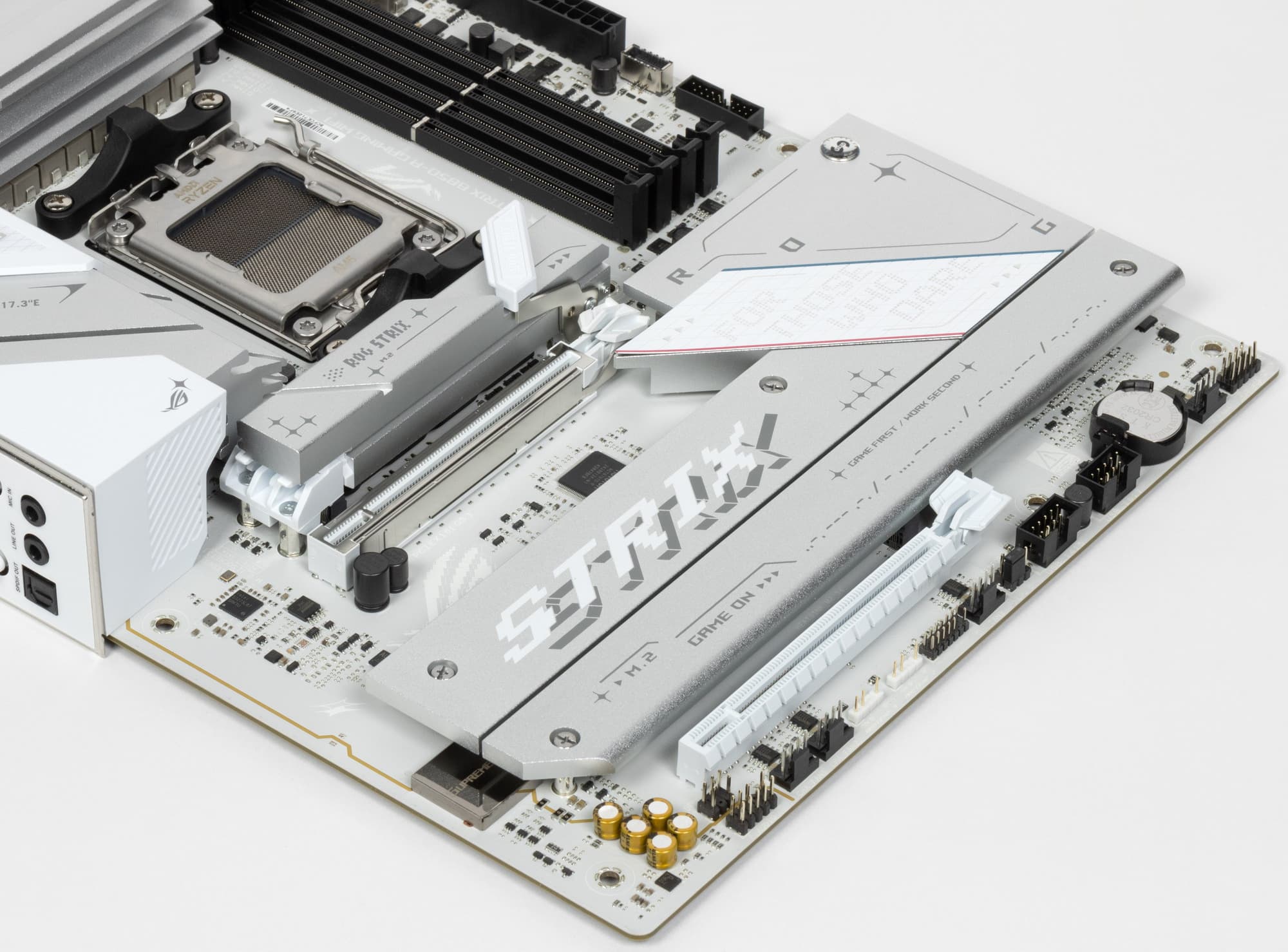

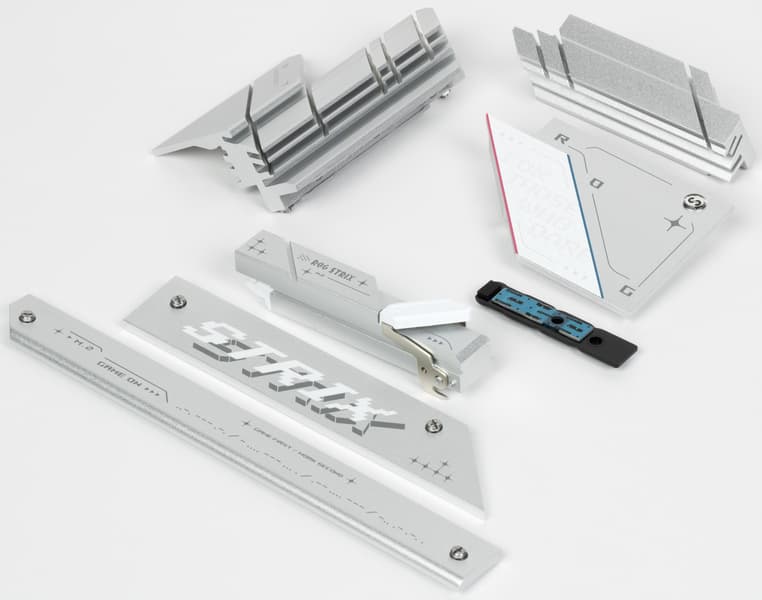

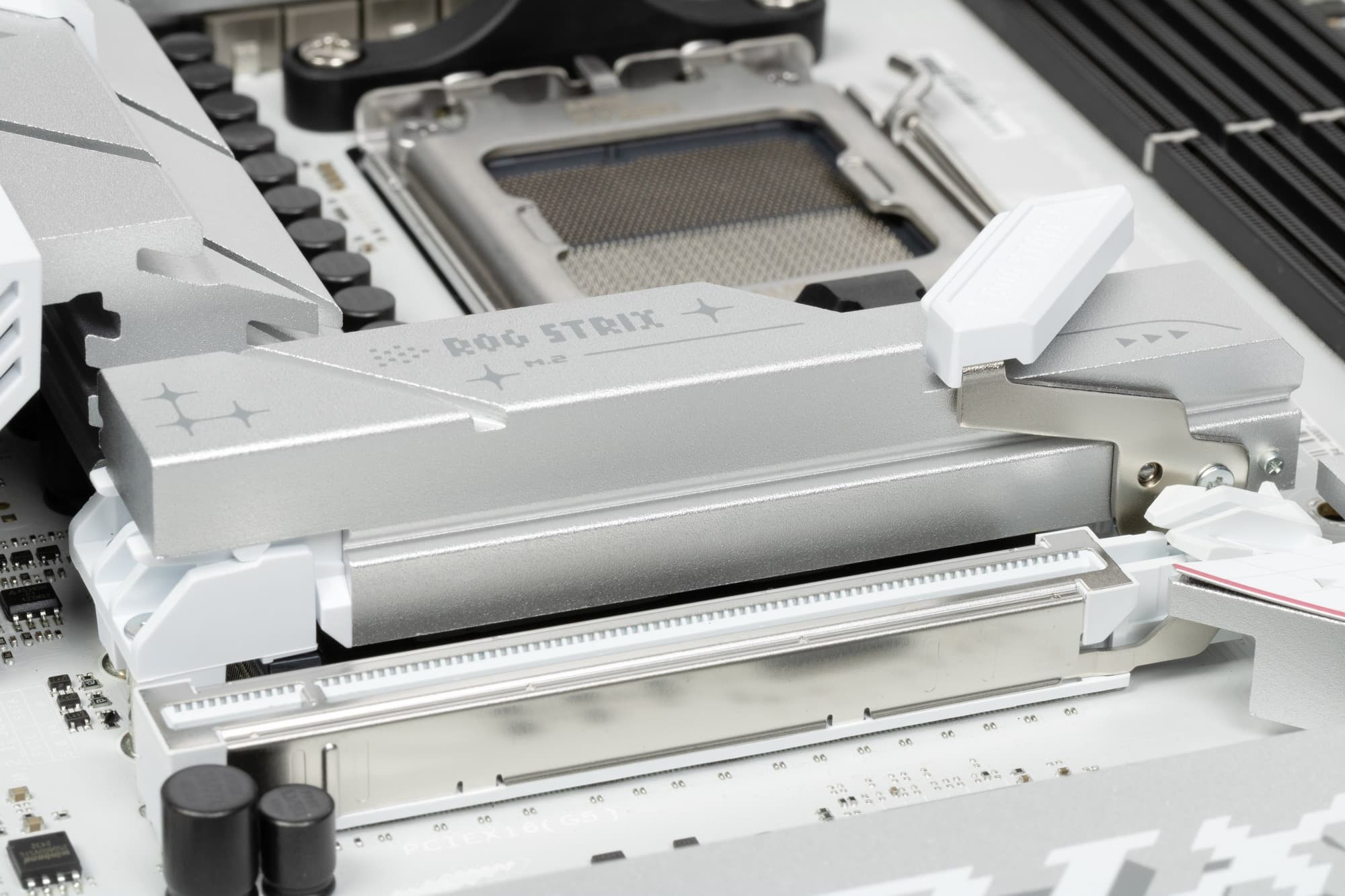

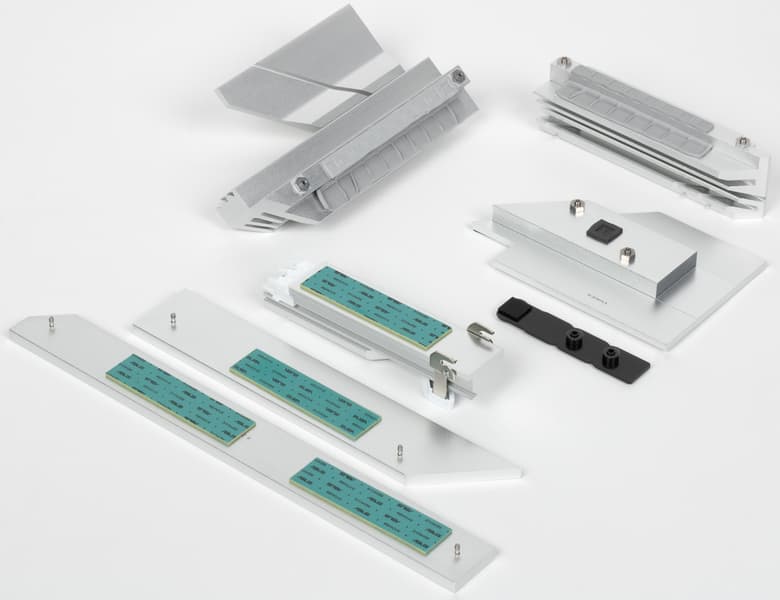

    Все M.2 слоты на матплате имеют радиаторы. Слоты M.2_1 и M.2_2 обладают отдельными радиаторами, когда как остальные M.2 слоты имеют общий радиатор. Следует отметить, что слот M.2_1 кроме охлаждения верхней стороны имеет еще и нижний радиатор.

    Следует особо отметить способ крепления накопителей М.2 в слотах M.2_2/3/4: через установленные на стойках поворотные замки (запасные имеются в комплекте поставки).

    А вот новый способ крепления радиатора M.2_1 и накопителя в данном слоте надо особо отметить. Радиатор снимается нажатием на рычаг сзади него (не требуется никаких винтов) – Q-Release.

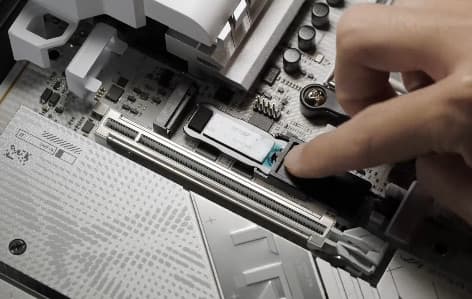

    При этом сам накопитель крепится в слоте с помощью двигающегося запора, который просто надо пальцем отодвинуть – Q-Slide.

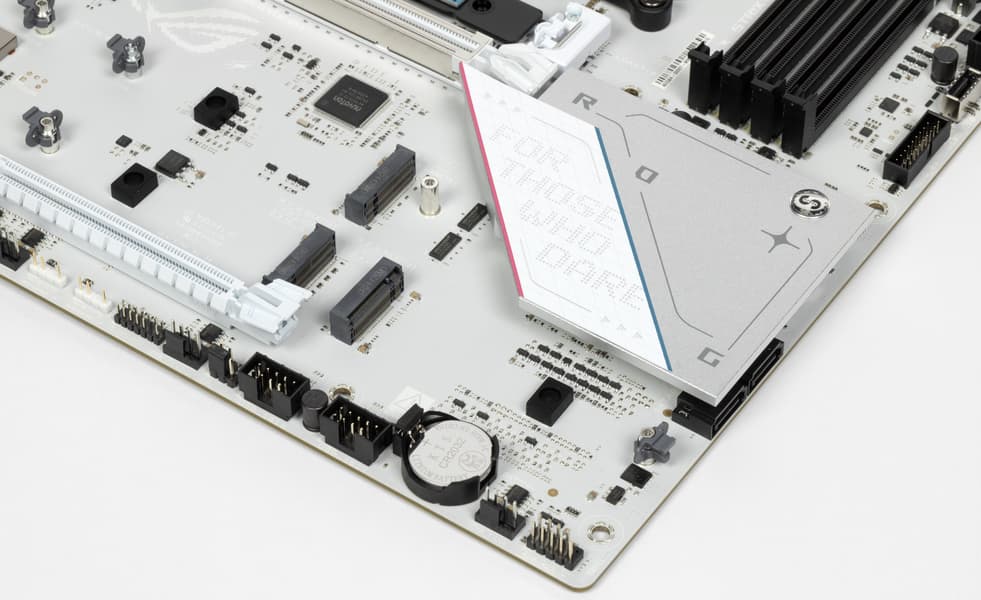

    Ну и наконец следует отметить, что охлаждение системного чипсета отдельно от охлаждения модулей в слотах M.2.

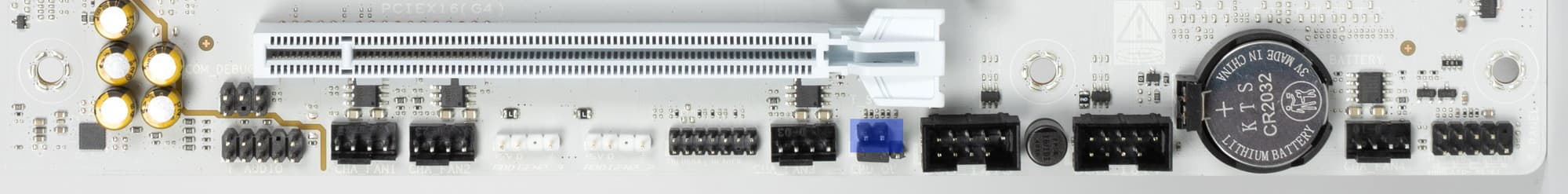

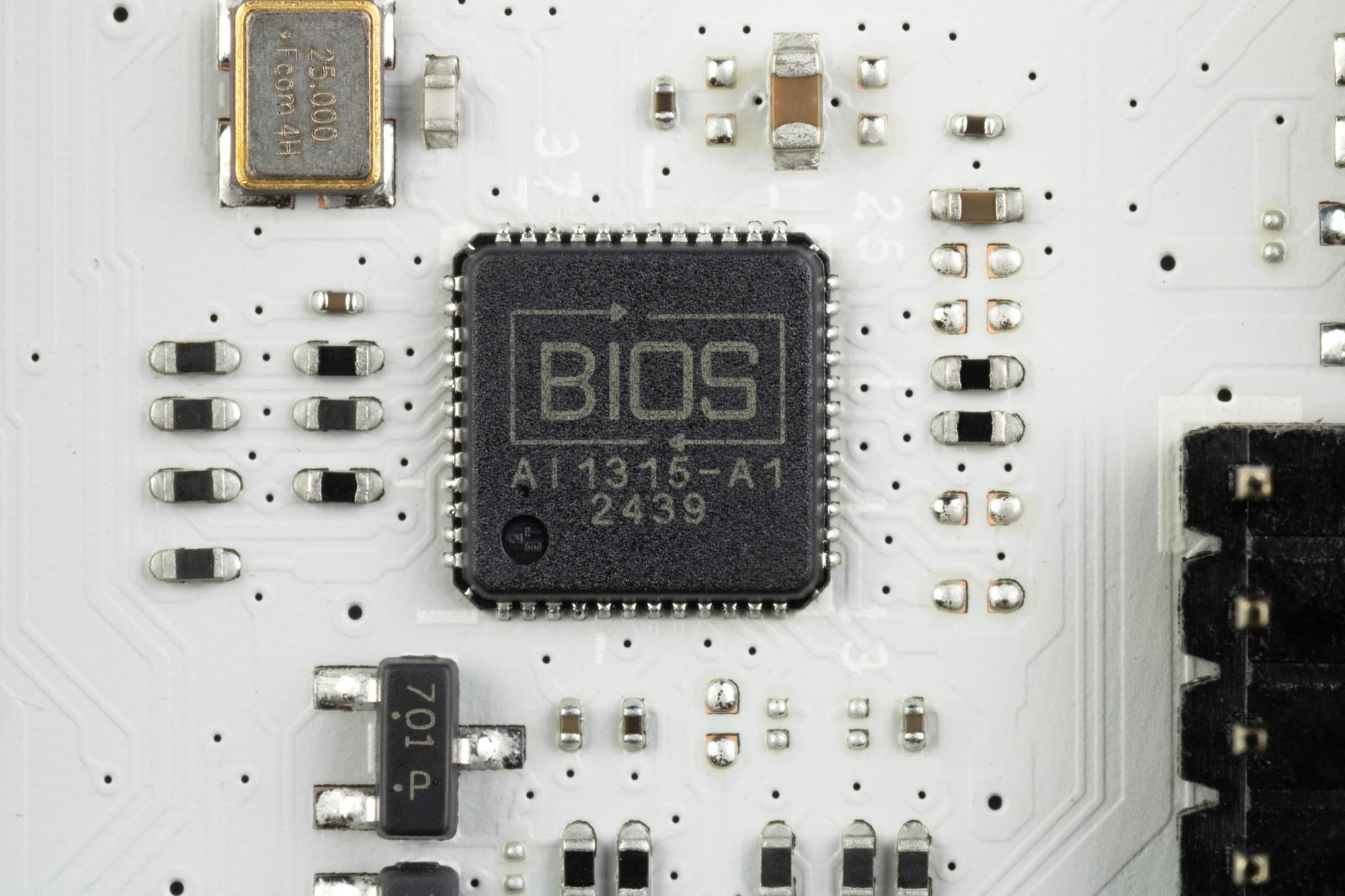

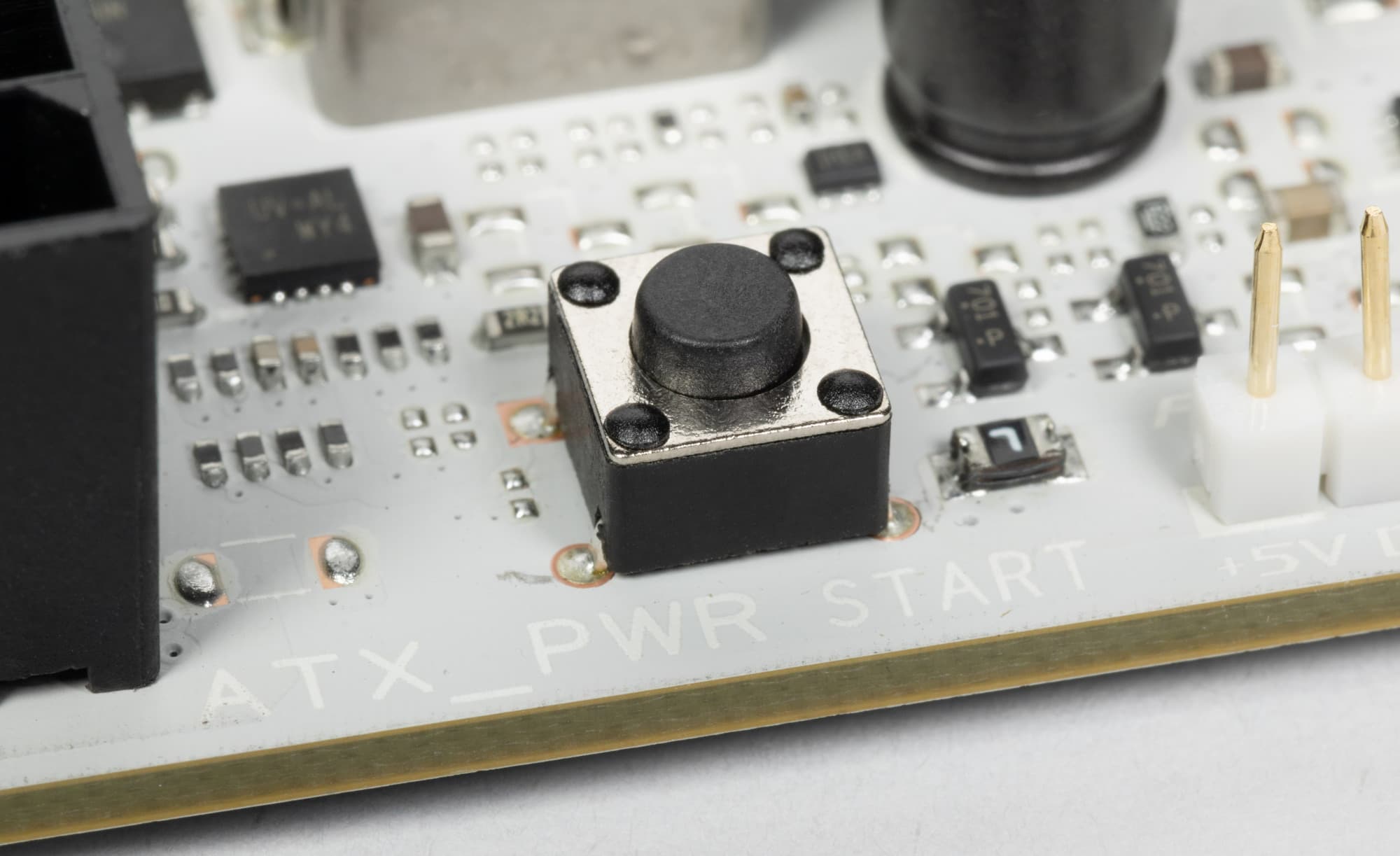

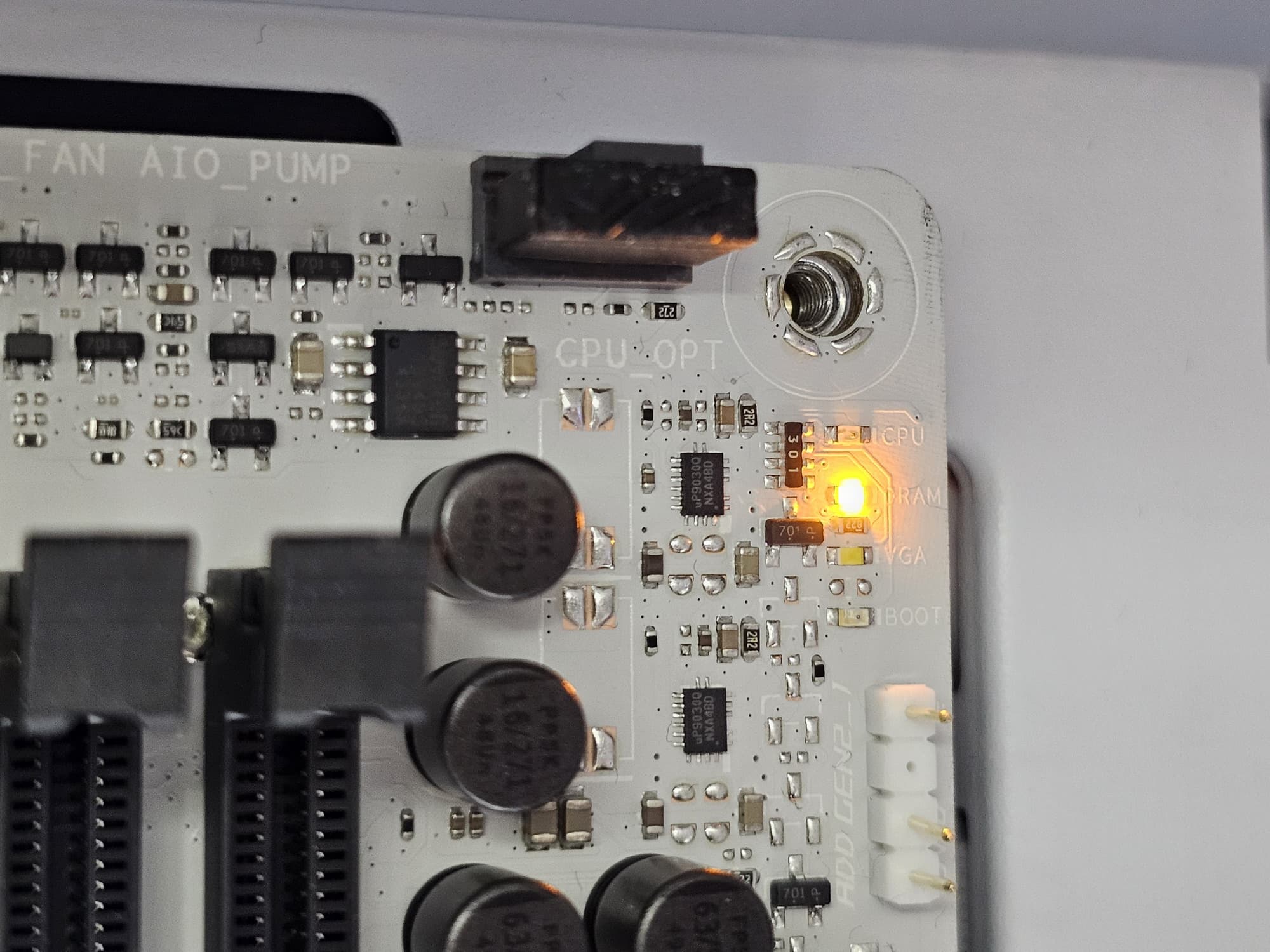

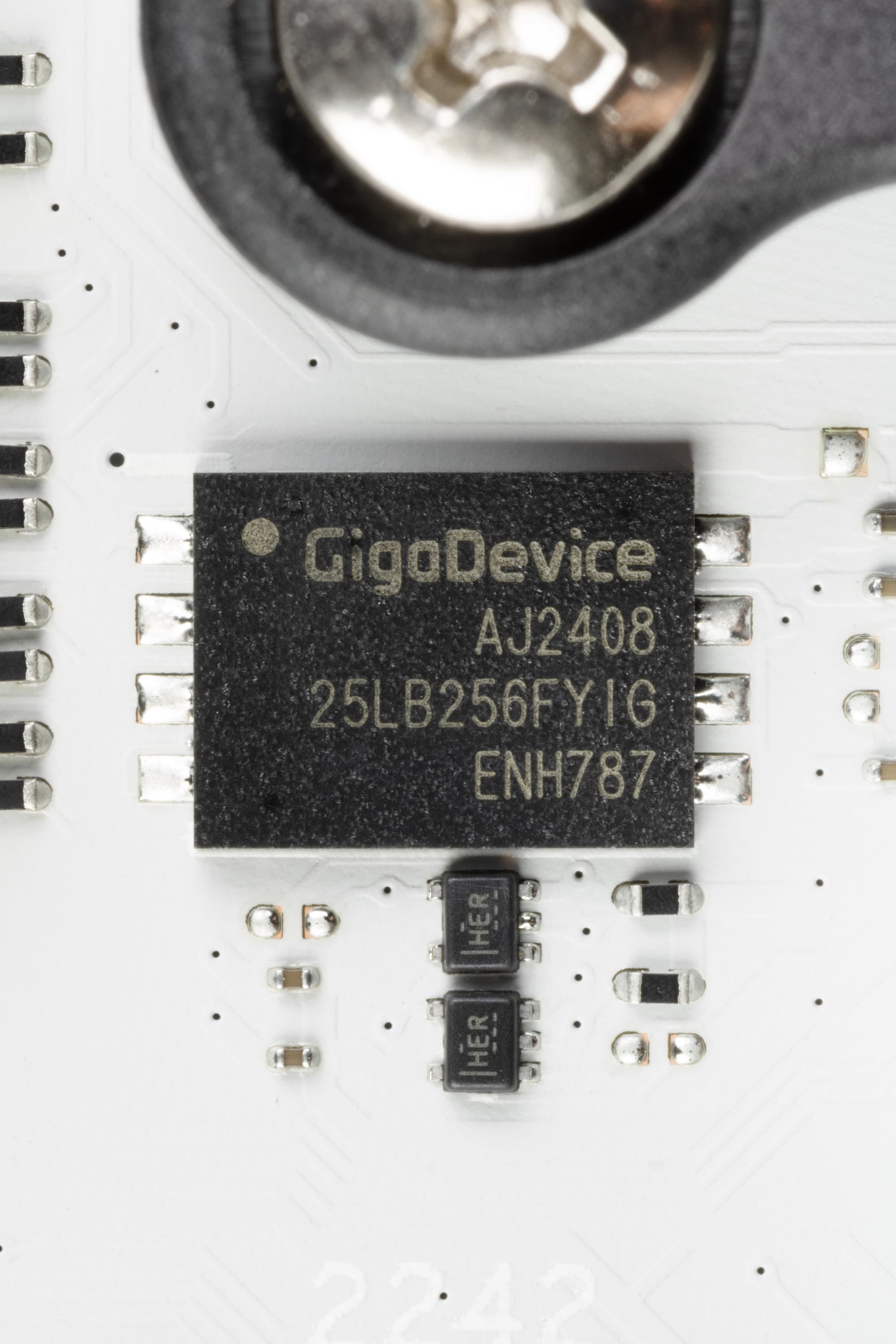

    Другие особенности на плате

    Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

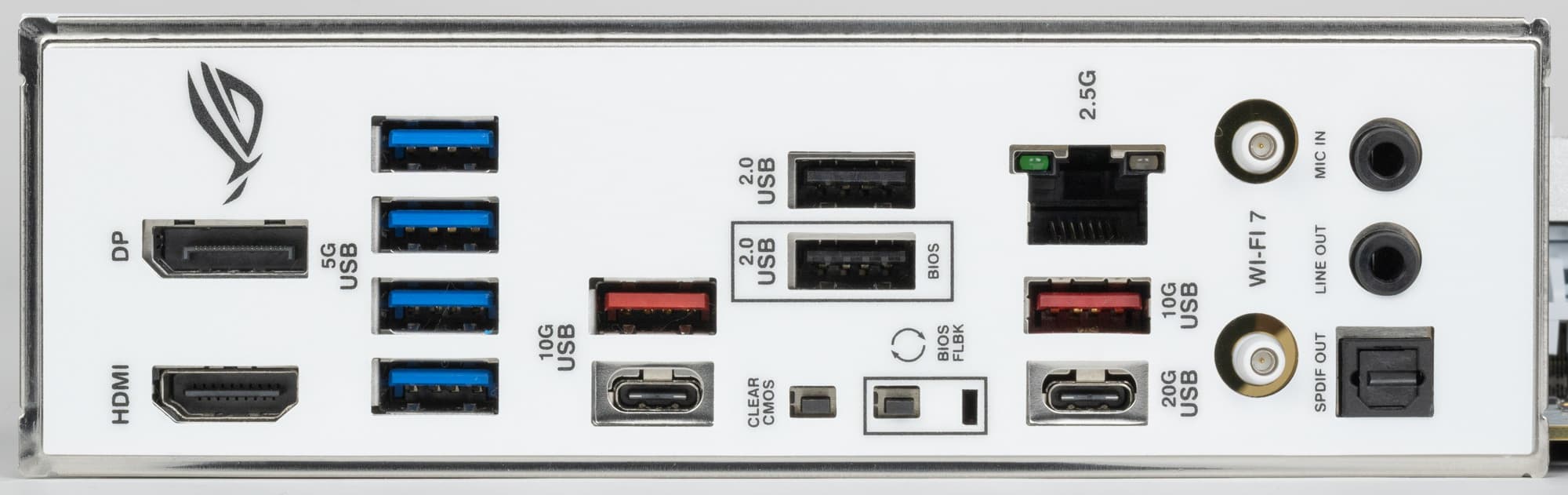

    На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

    Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

    Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).

    И что мы имеем? Всего на материнской плате — 17 портов USB:

    • 1 порт USB 3.2 Gen2x2: реализован через B850 и представлен на задней панели портом Type-C;

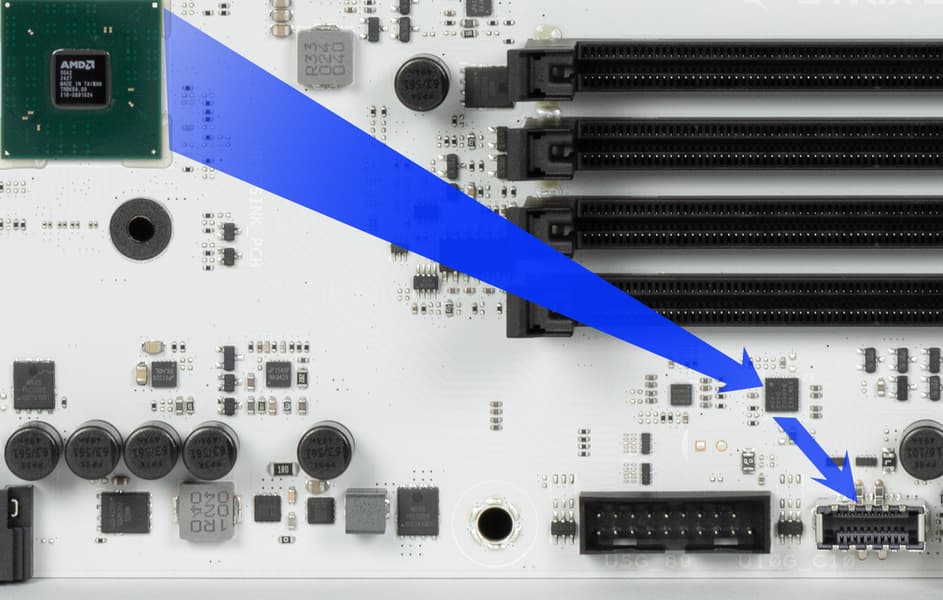

    • 4 порта USB 3.2 Gen2: 2 реализованы через CPU и представлены на задней панели портом Type-A (красный) и одним портом Type-C; еще 2 реализованы через B850 и 1 представлен на задней панели портом Type-A (красный), а второй представлен внутренним портом Type-C
      для подключения к соответствующему разъему на передней панели корпуса;

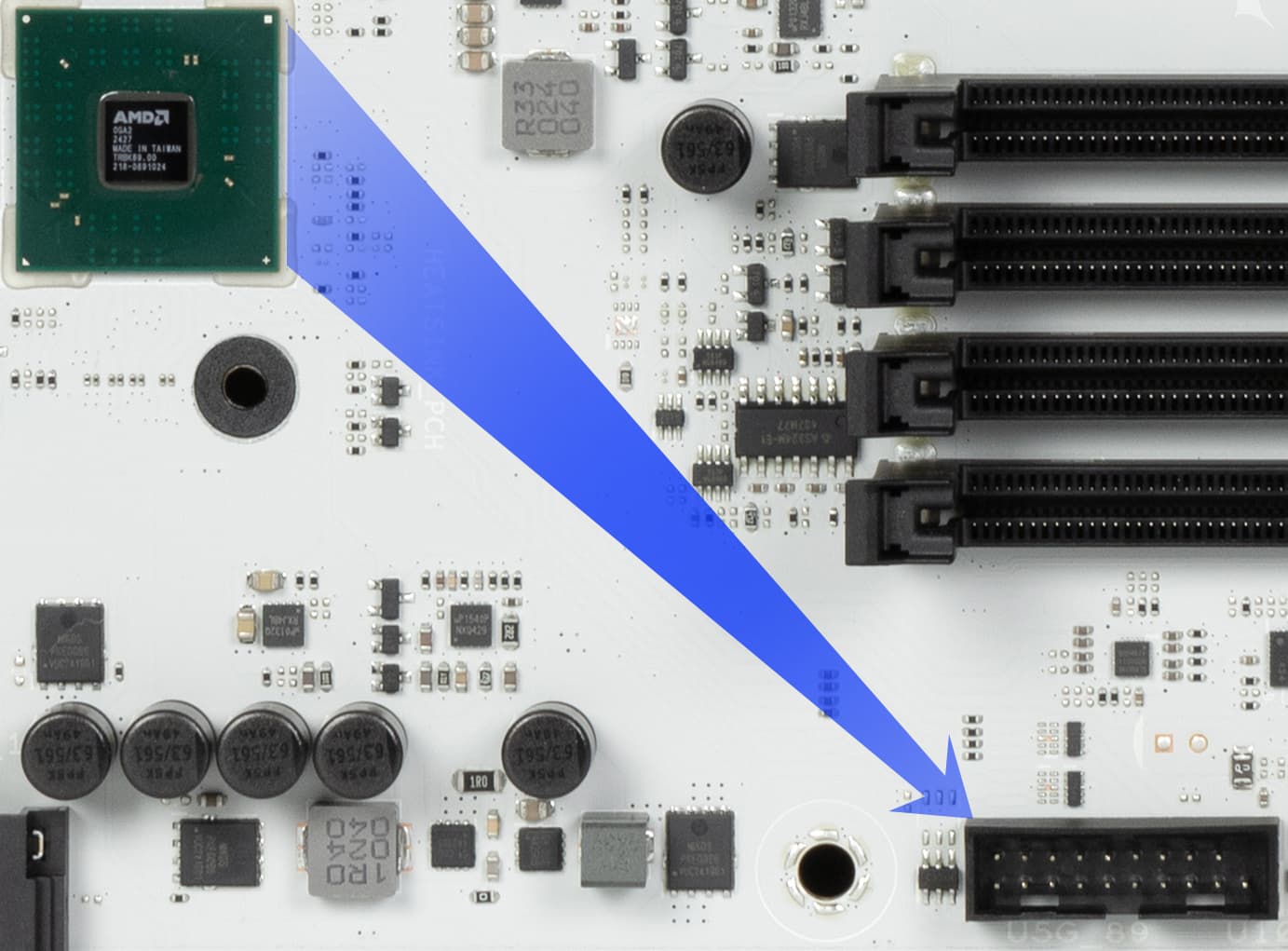

    • 6 портов USB 3.2 Gen1: 2 реализованы через B850 и представлены внутренним разъемом
      на материнской плате на 2 порта, еще 4 реализованы через контроллер ASMedia ASM1074
      (на него потрачена 1 линия USB 3.2 Gen2 от B850) и представлены на задней панели 4 портами Type-A (синие);

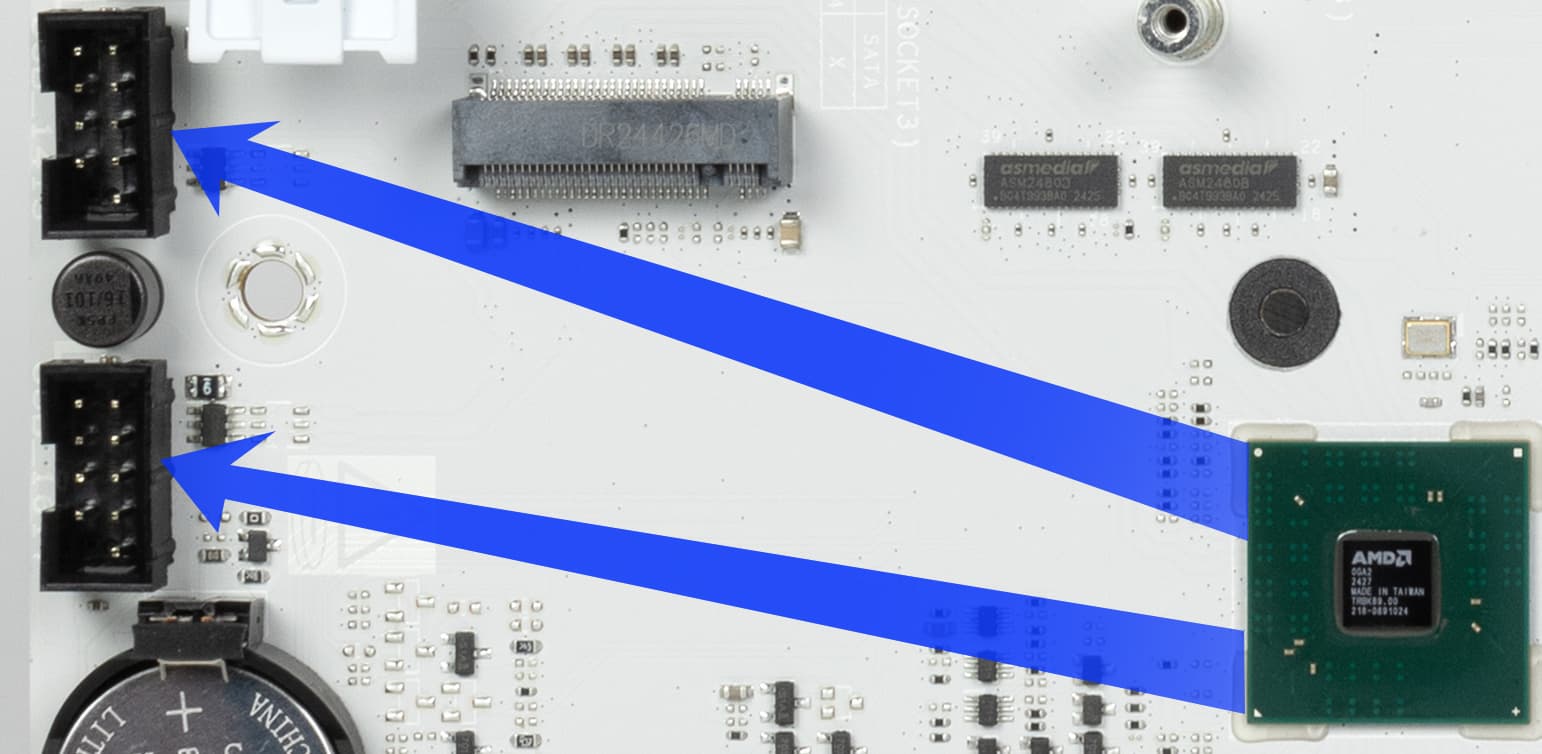

    • 6 портов USB 2.0/1.1: 4 реализованы через B850 и представлены двумя внутренними разъемами
      (каждый на 2 порта, однако работают в режиме взаимоисключения, то есть по сути всего 2 порта); еще 2 реализованы через CPU) и представлены 2 портами Type-A на задней панели (черные).

    Итак, у нас 3 контроллера используют USB линии от B850:

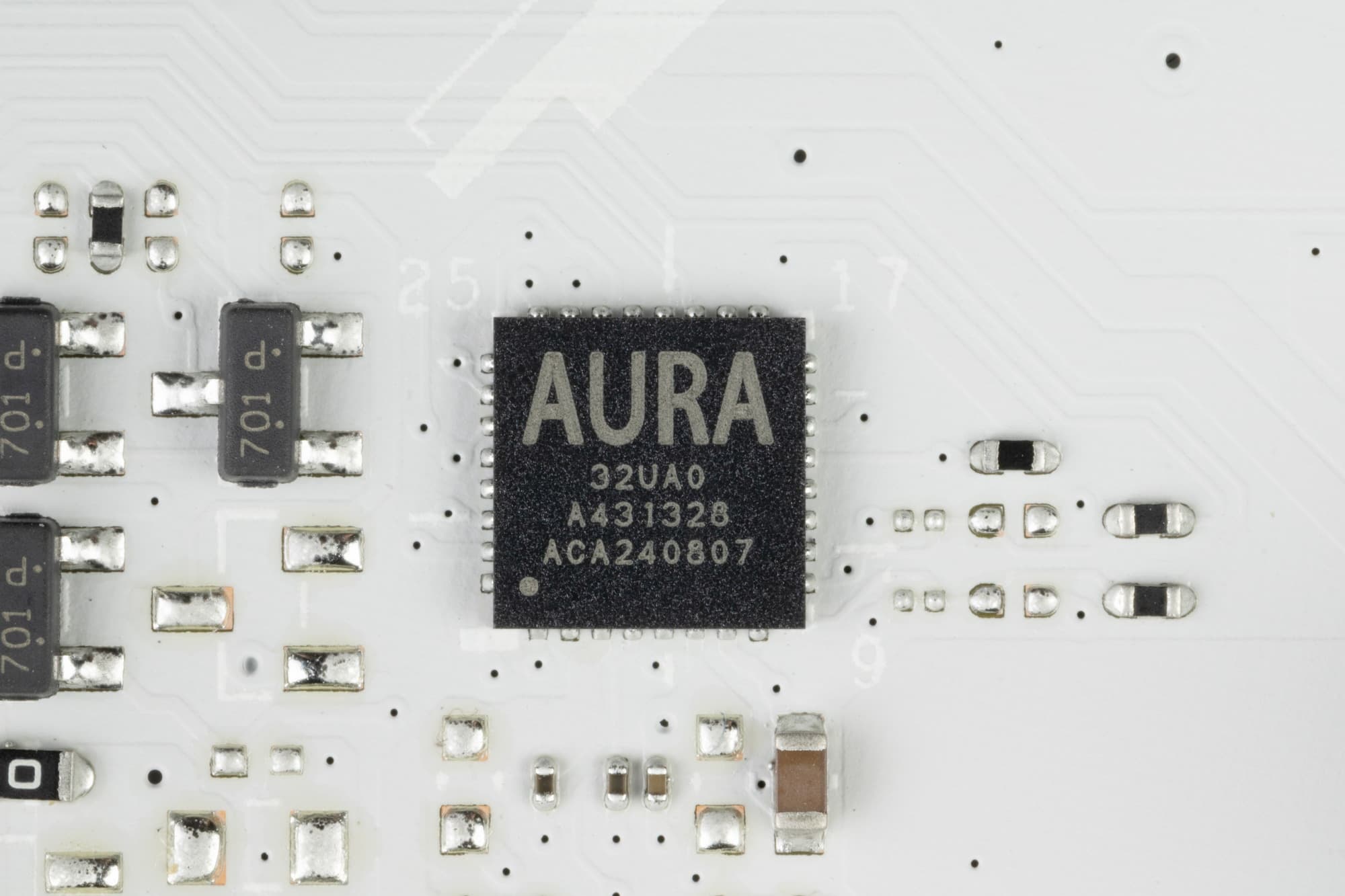

    • Asus Aura Sync (контроллер подсветки) (1 линия USB 2.0);
    • Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
    • Bluetooth (беспроводной контроллер MT7927) (1 линия USB 2.0).

    И 1 контроллер использует USB линии от CPU:

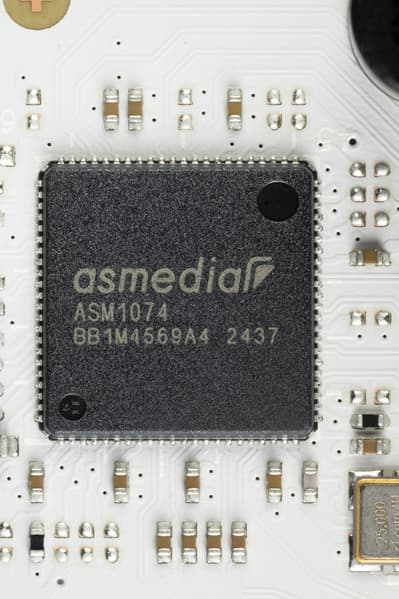

    • ASMedia ASM1074 (хаб 4х портов Type-A USB 3.2 Gen1) (1 линия USB 3.2 Gen2);

    Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:

    • + 1 выделенный USB 3.2 Gen2x2 (состоит из двух USB 3.2 Gen2);
    • + 2 выделенных USB 3.2 Gen2;
    • + 2 выделенных USB 3.2 Gen1;

    = 6 высокоскоростных портов и 5 USB 2.0 портов (2 выделенных и 3 линии на поддержку контроллеров).

    Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 18 высокоскоростных портов.

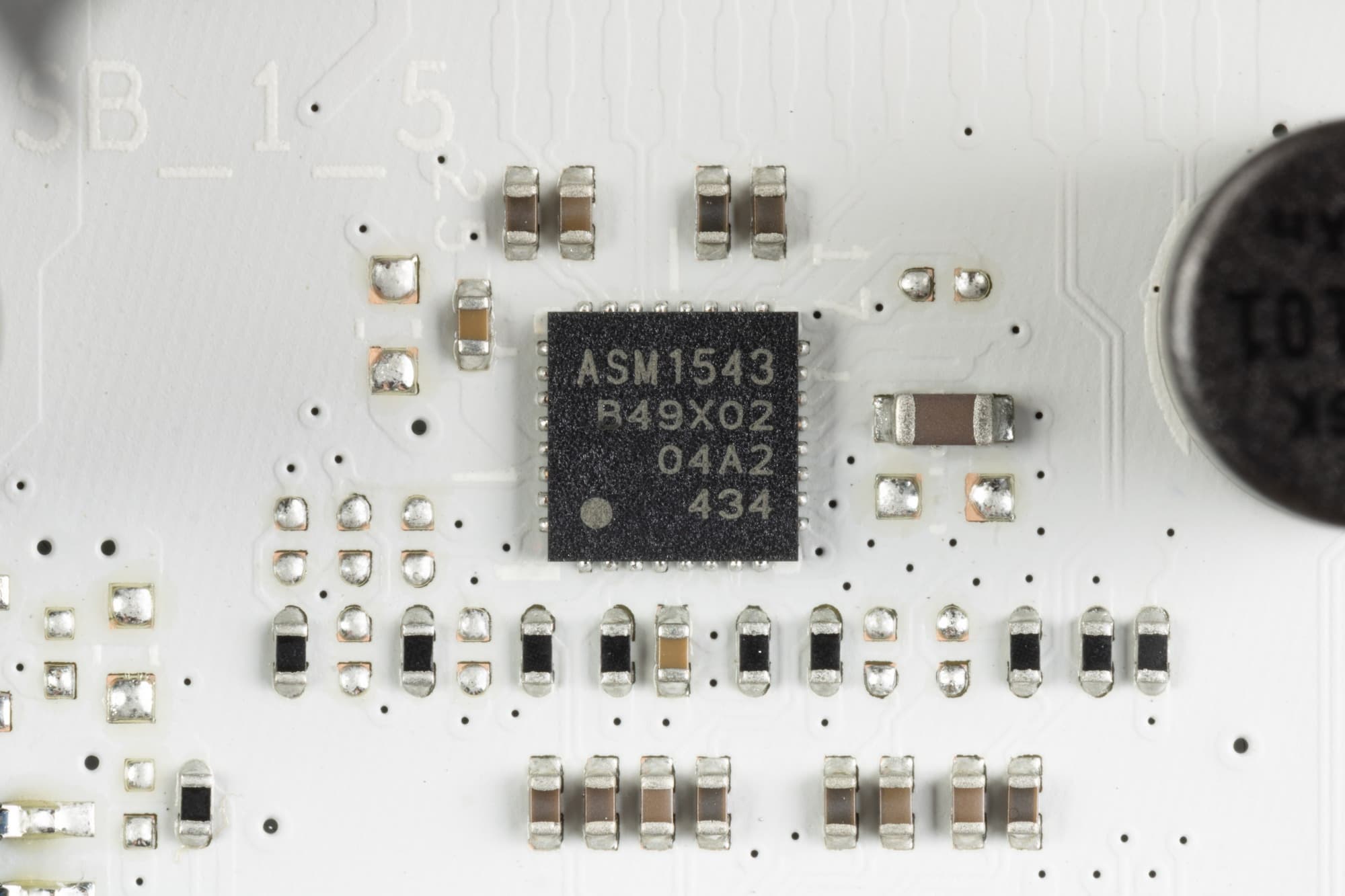

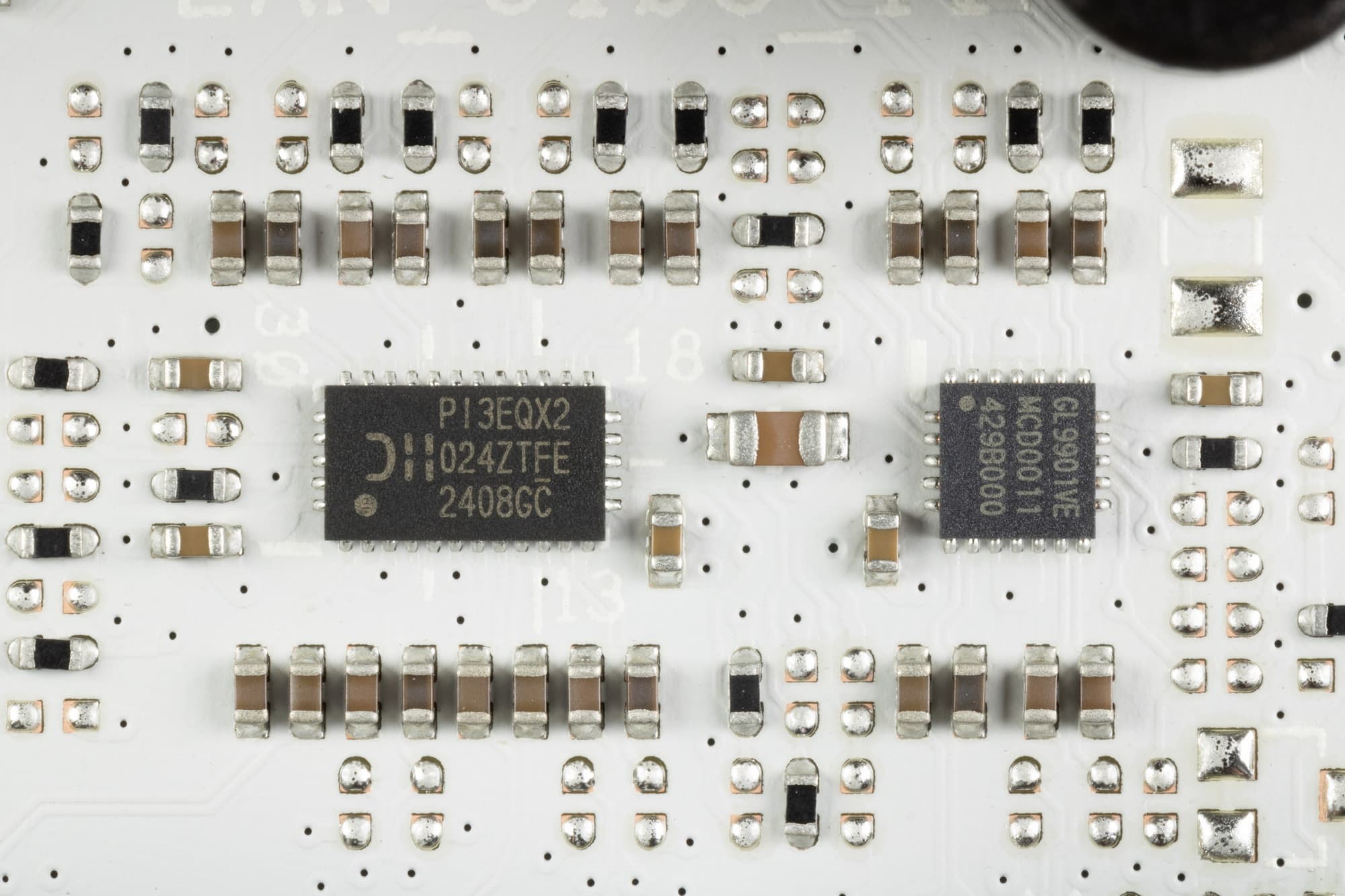

    Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.

    Теперь о сетевых делах.

    Материнская плата оснащена средствами связи очень хорошо. Имеется скоростной Ethernet-контроллер Intel I226-V, способный работать по стандарту 2,5 Гбит/с.

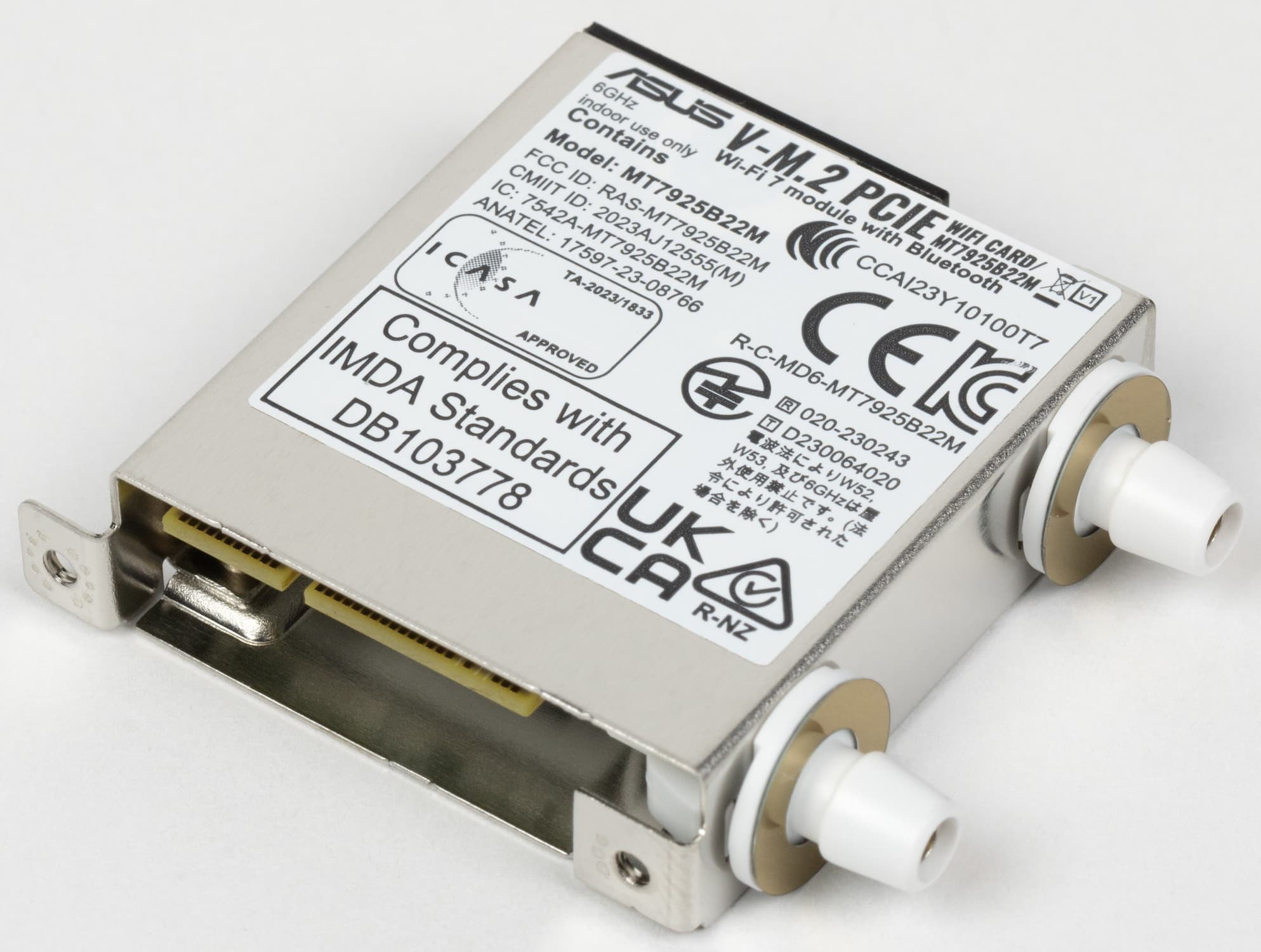

    Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

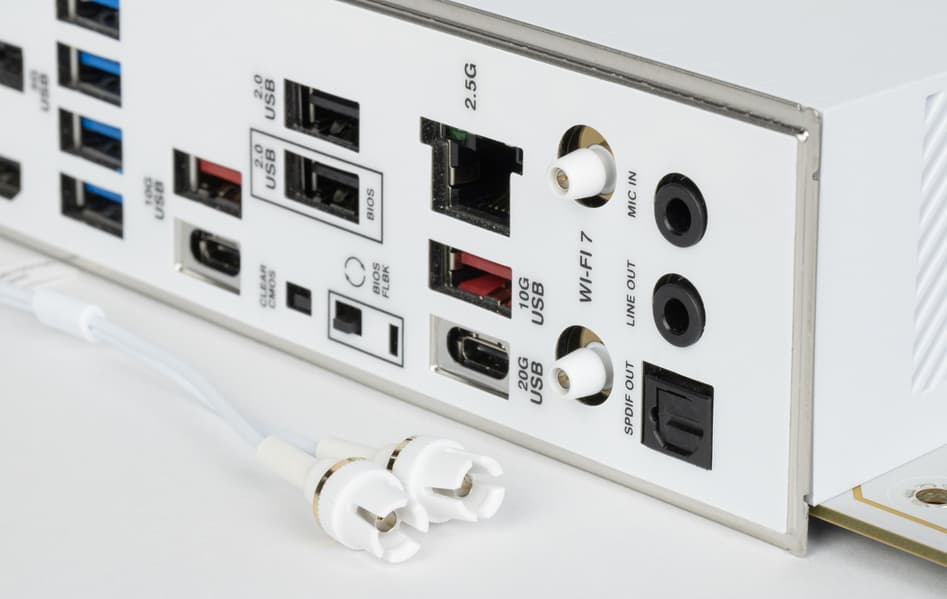

    Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

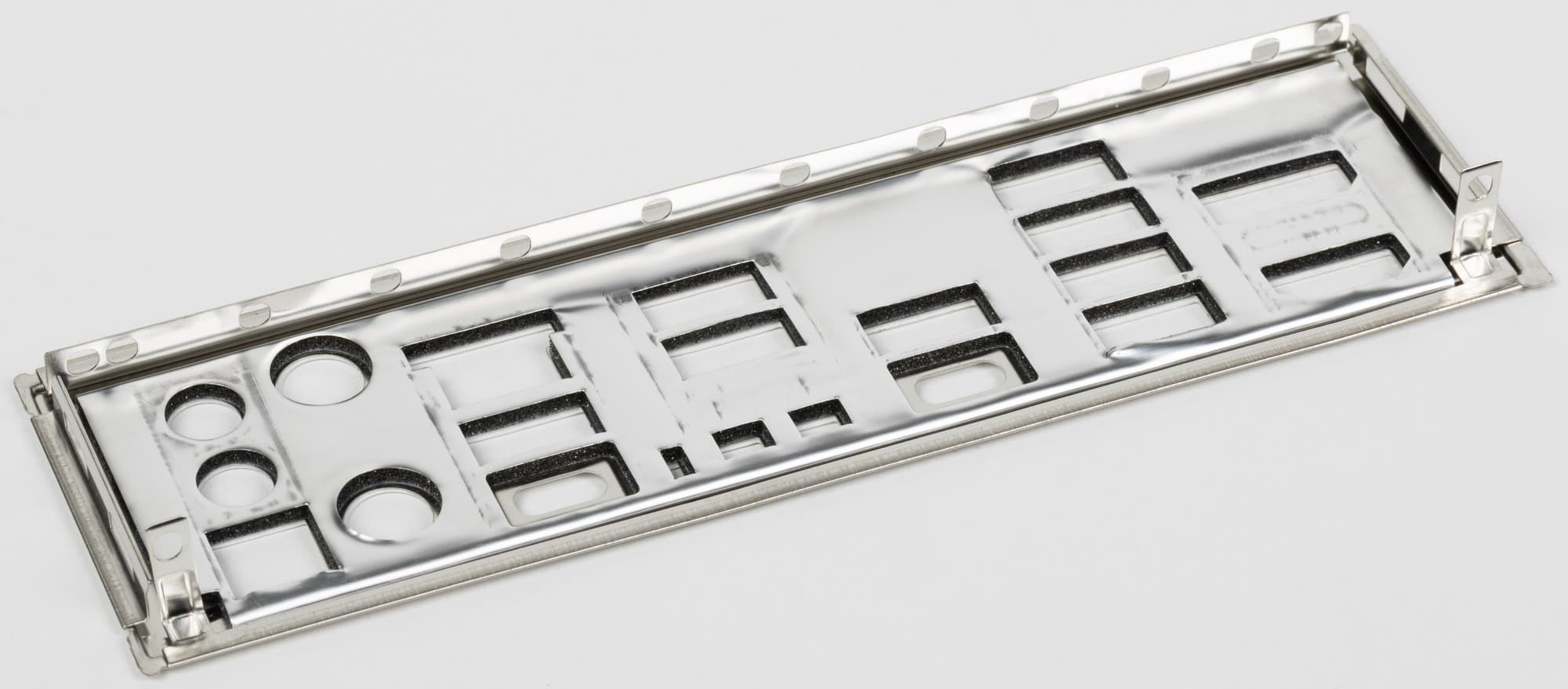

    Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

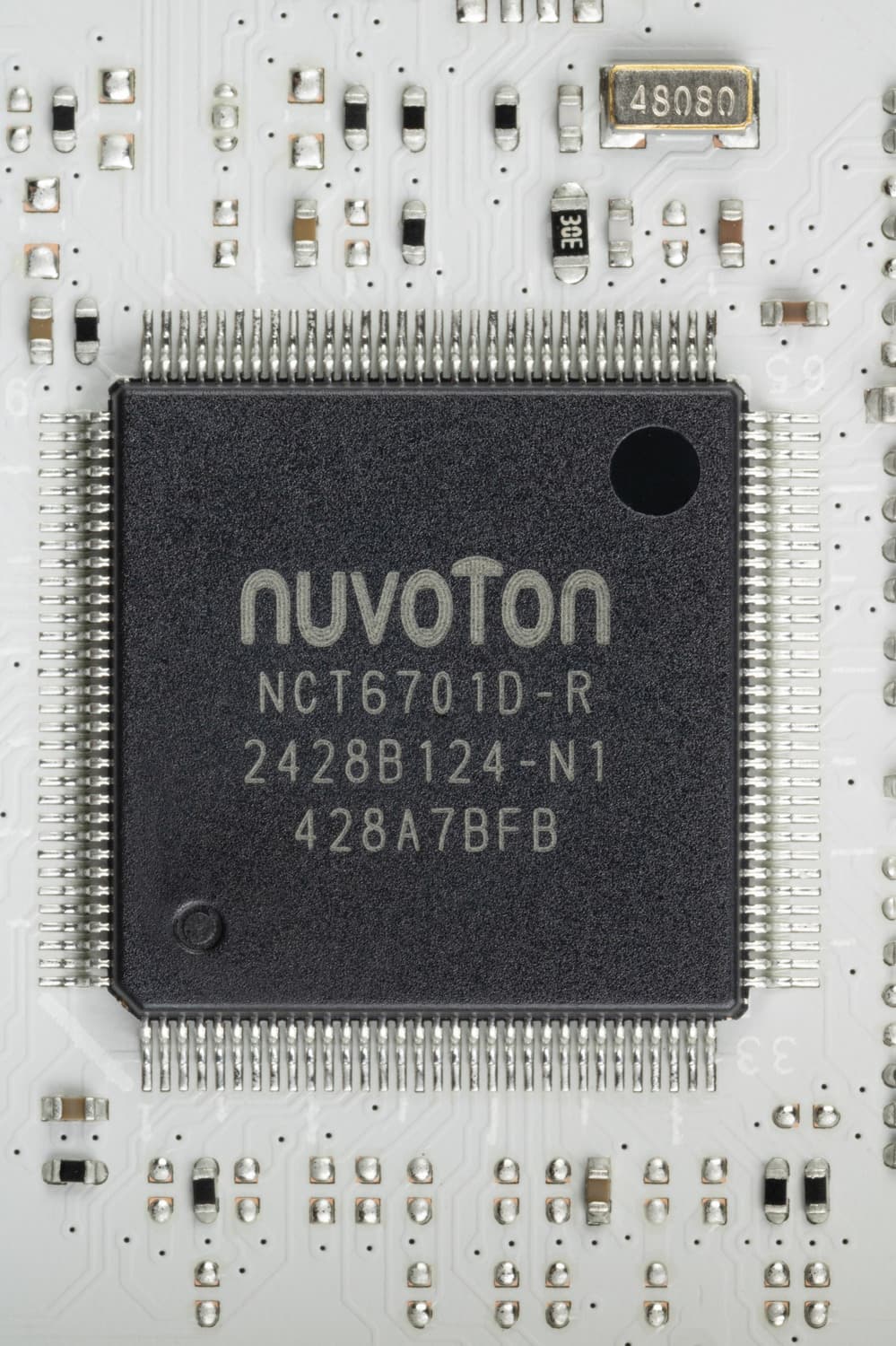

    Блок ввода-вывода, вентиляторы и т. п.

    Аудиоподсистема

    Плата оснащена звуковым кодеком Realtek ALC4080, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Он закрыт металлическим колпачком.

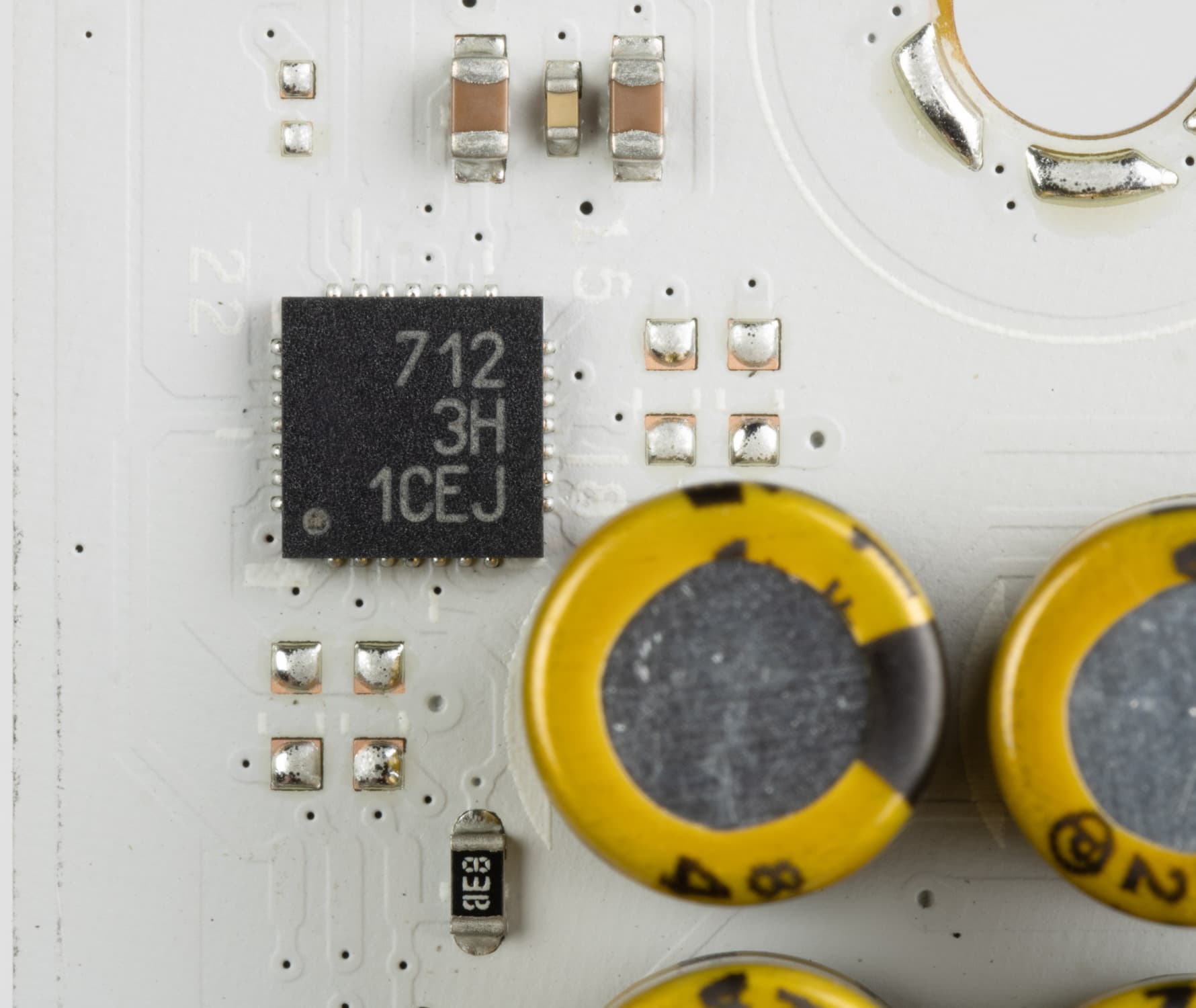

    Имеется операционный усилитель Savitech SV3H712.

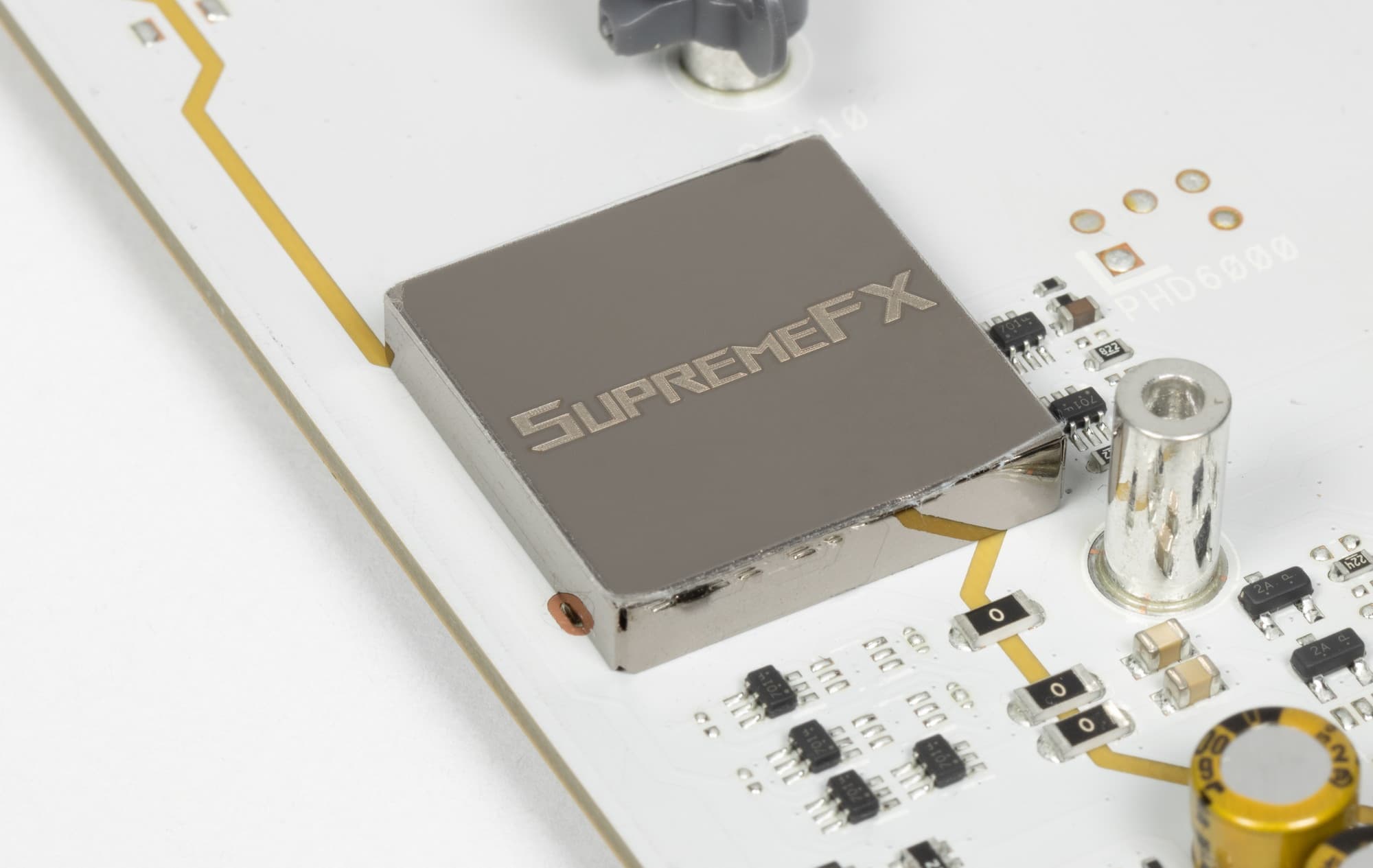

    В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

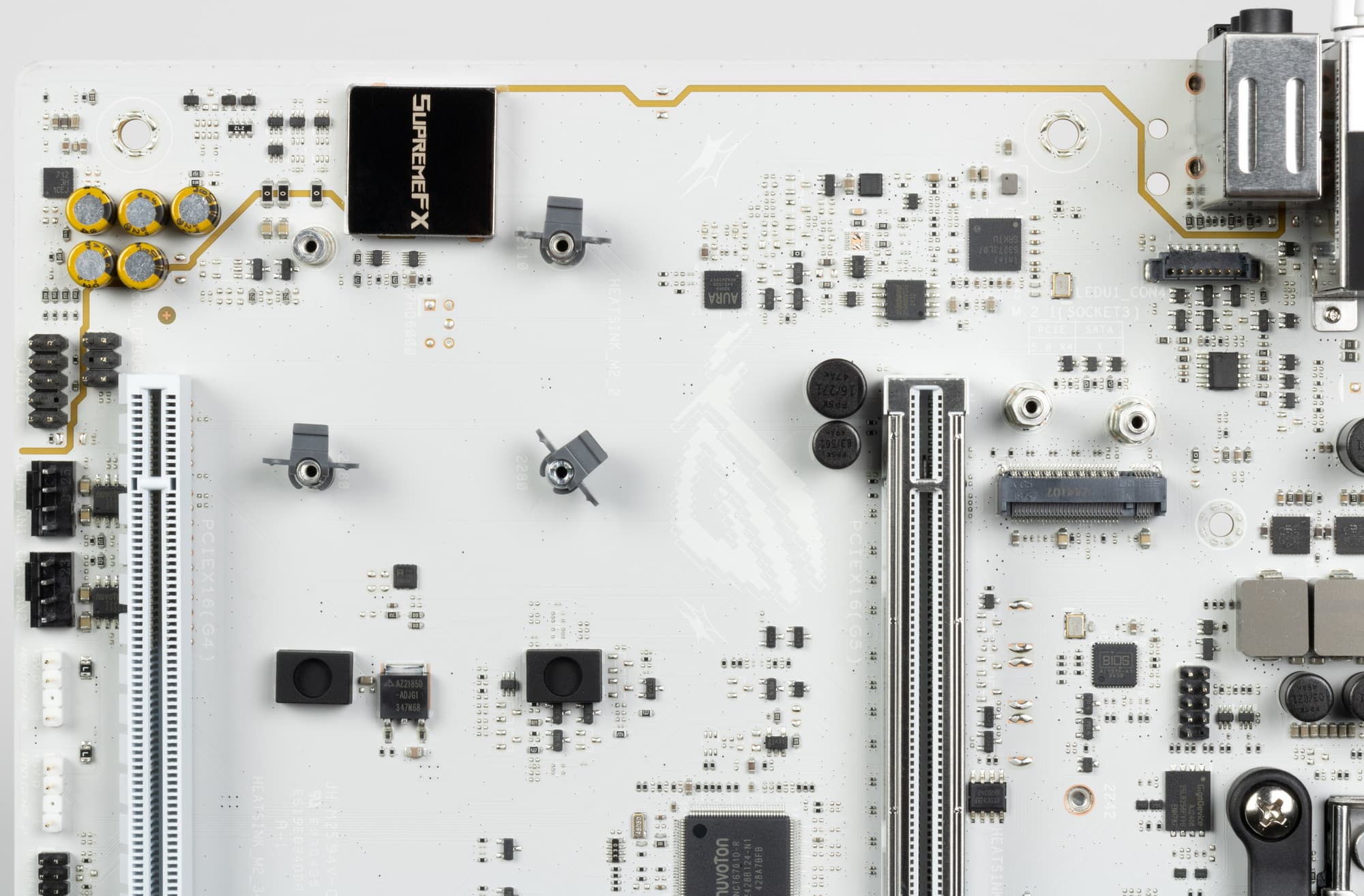

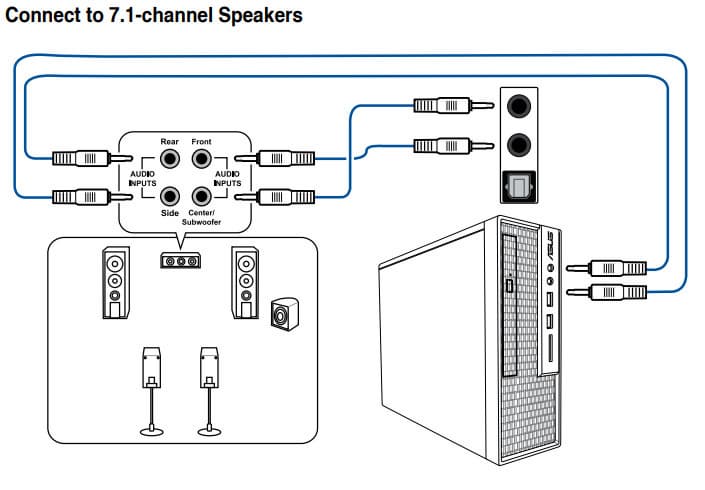

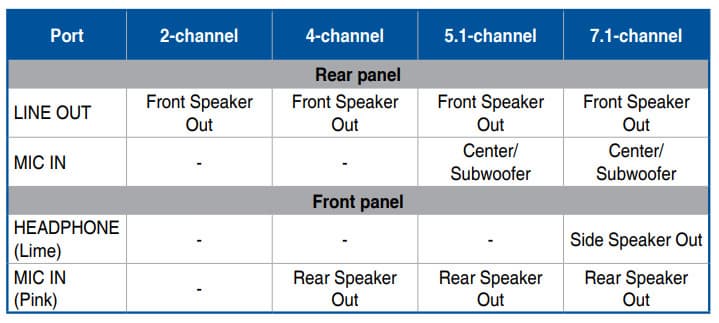

    Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Организация схемы 7.1 осуществляется с помощью двух дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем).

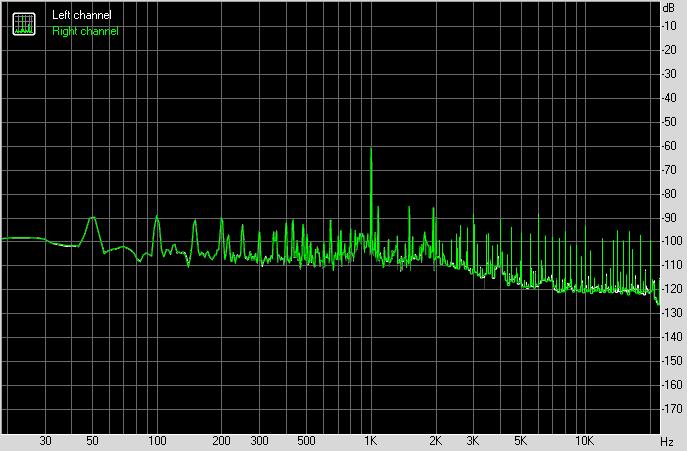

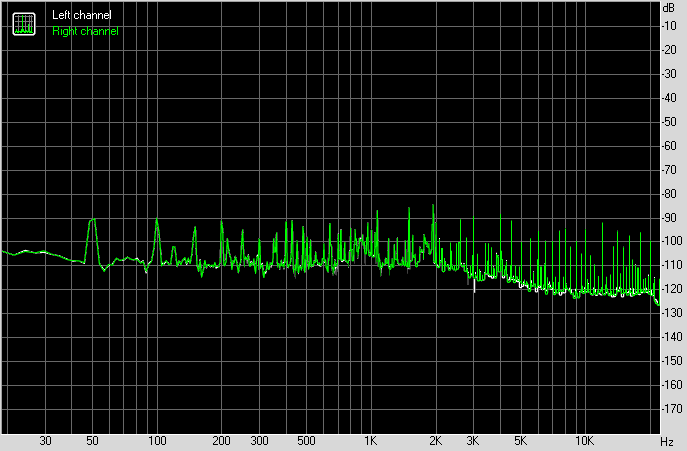

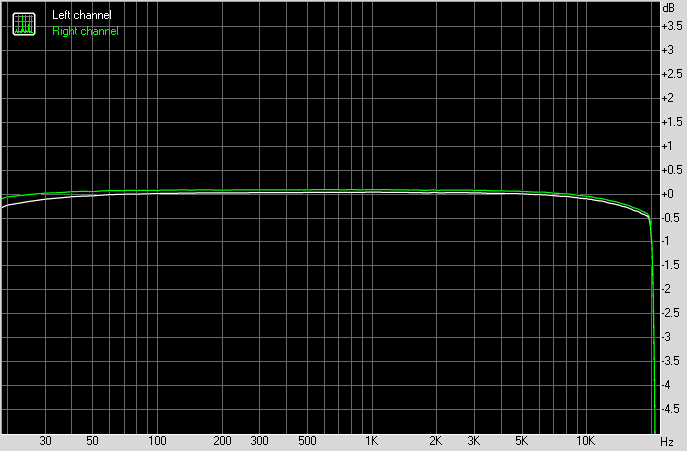

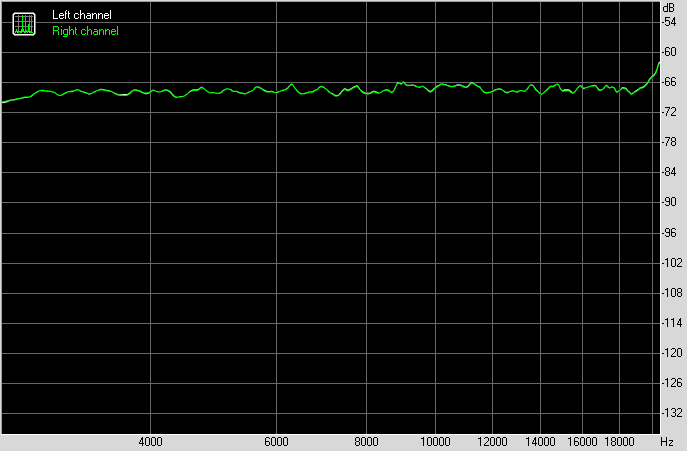

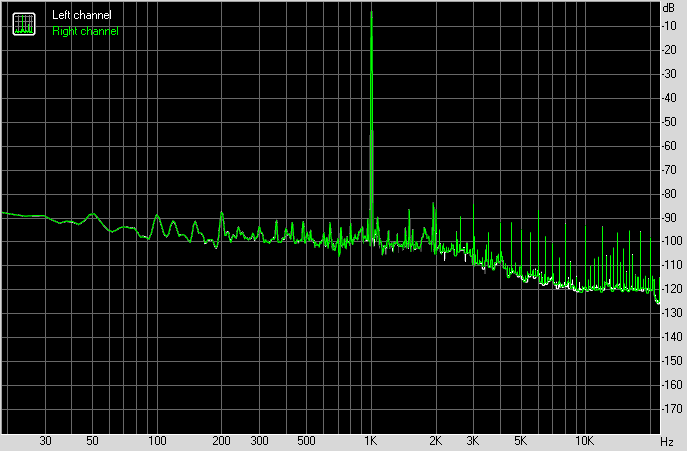

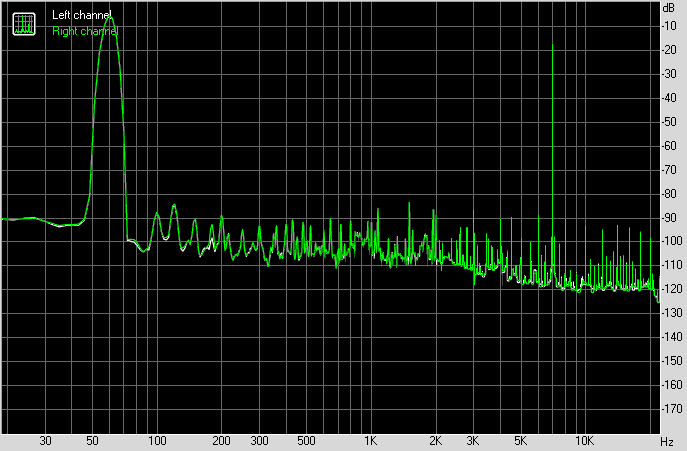

    Результаты тестирования звукового тракта в RMAA

    Питание, охлаждение

    Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

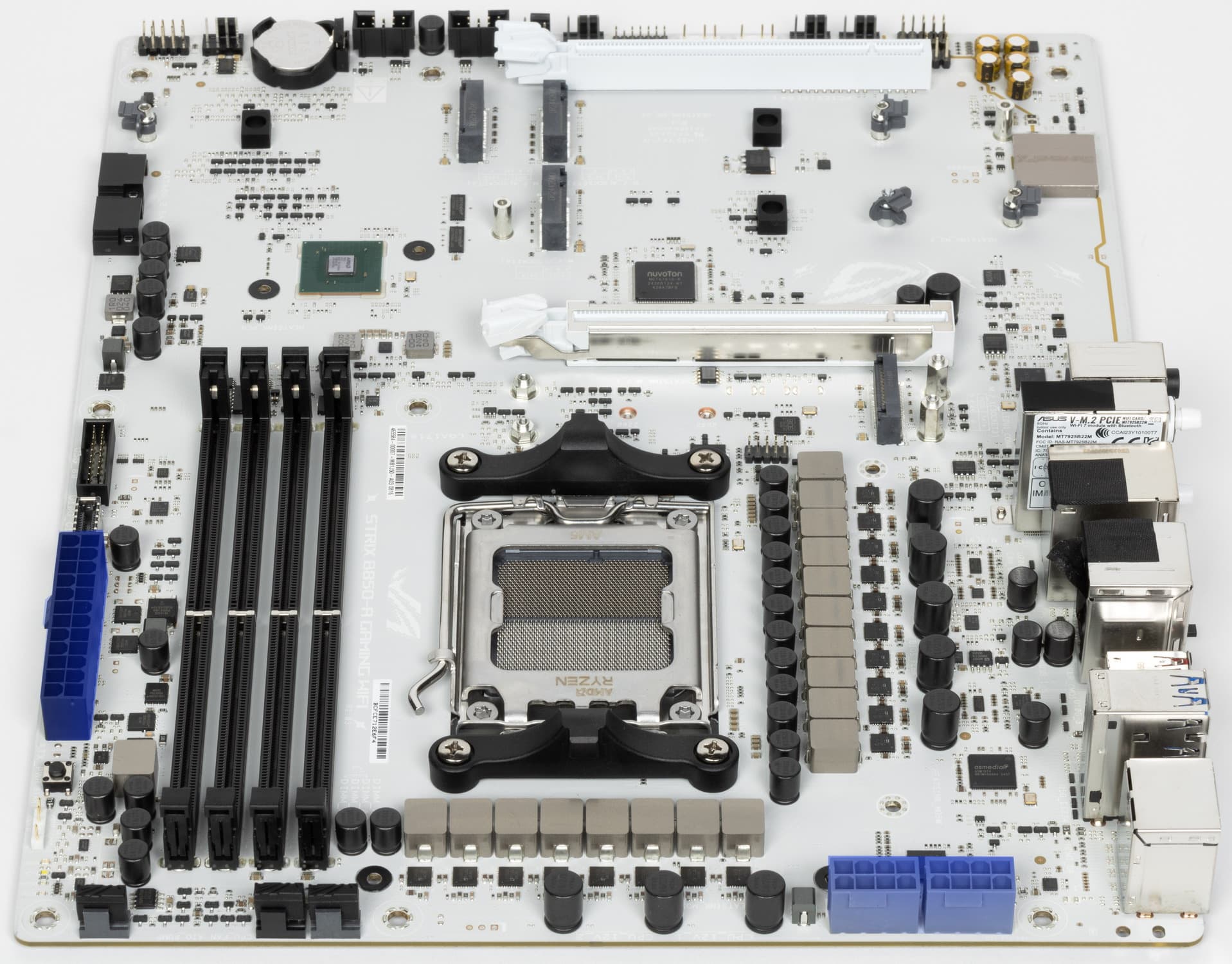

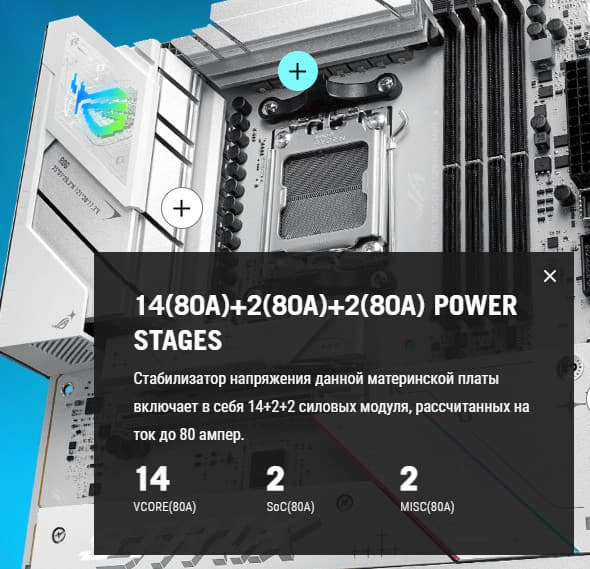

    Внешне схема питания выглядит как 14+2+2: 14 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

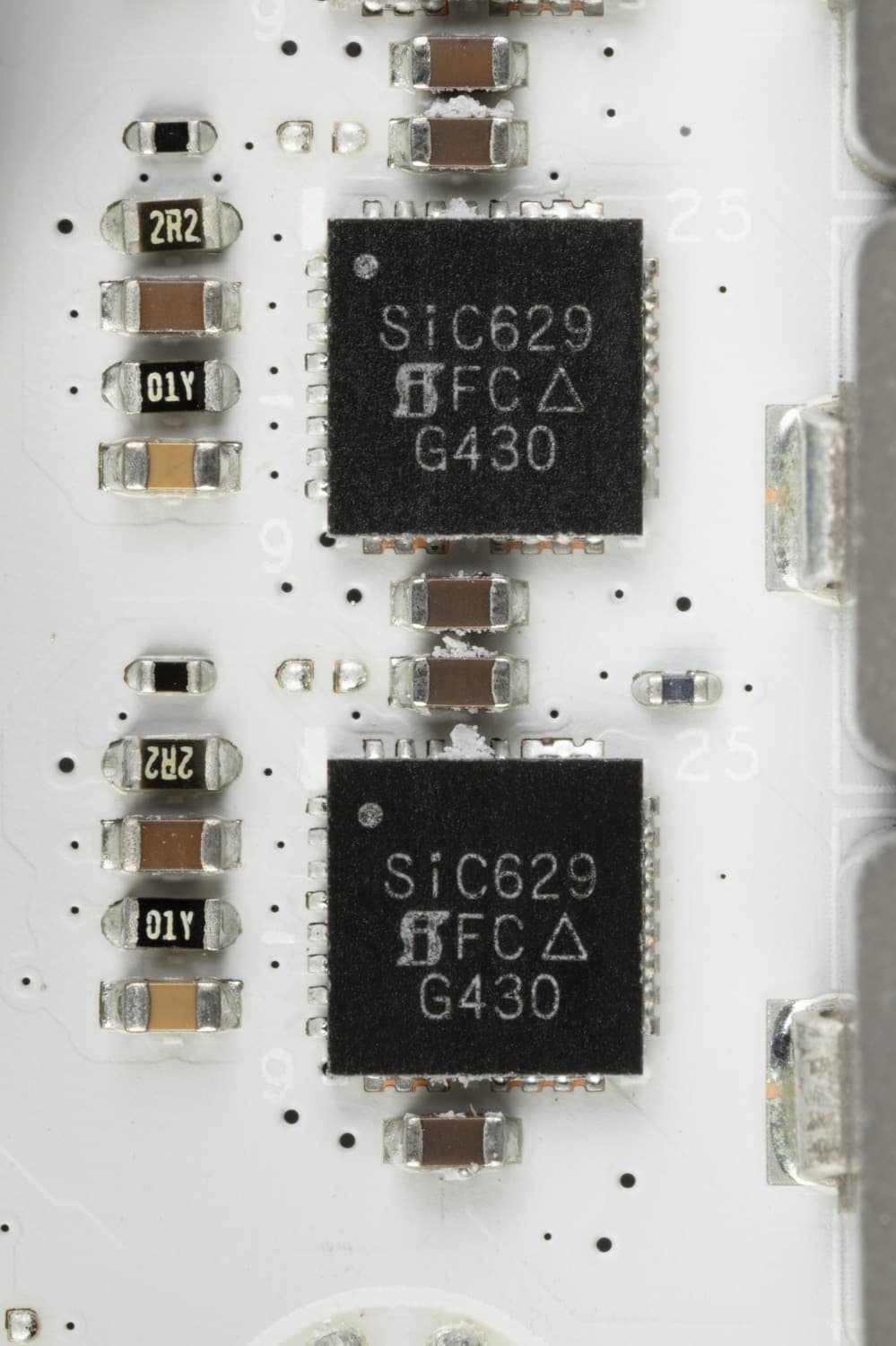

    Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку SiC629 от Vishay (до 80A).

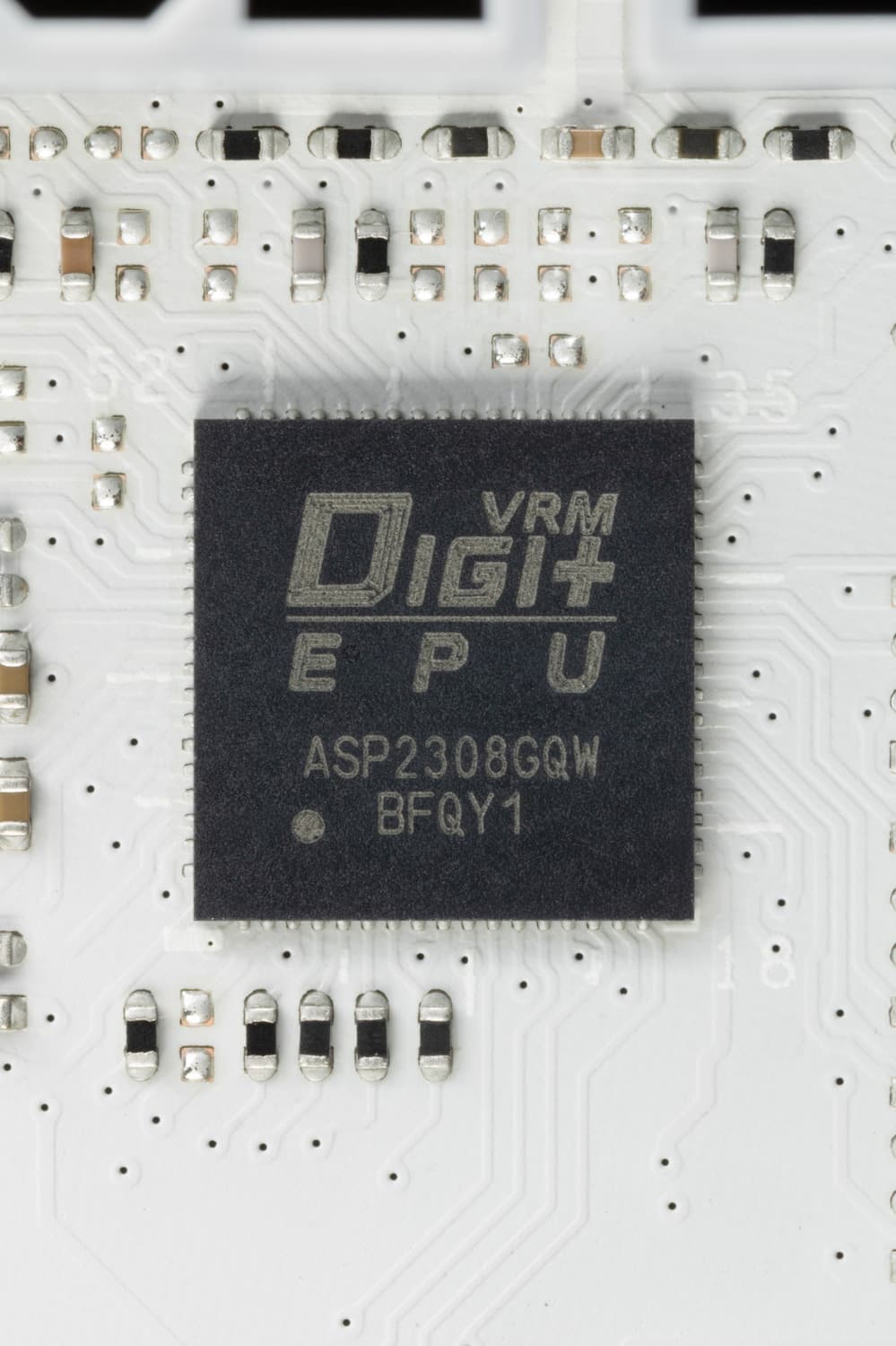

    Управляет наборами фаз VCore и SoC (14+2) фирменный ШИМ-контроллер Digi+ ASP2206.

    Компания не раскрывает названий реальных производителей контроллеров под своими марками.

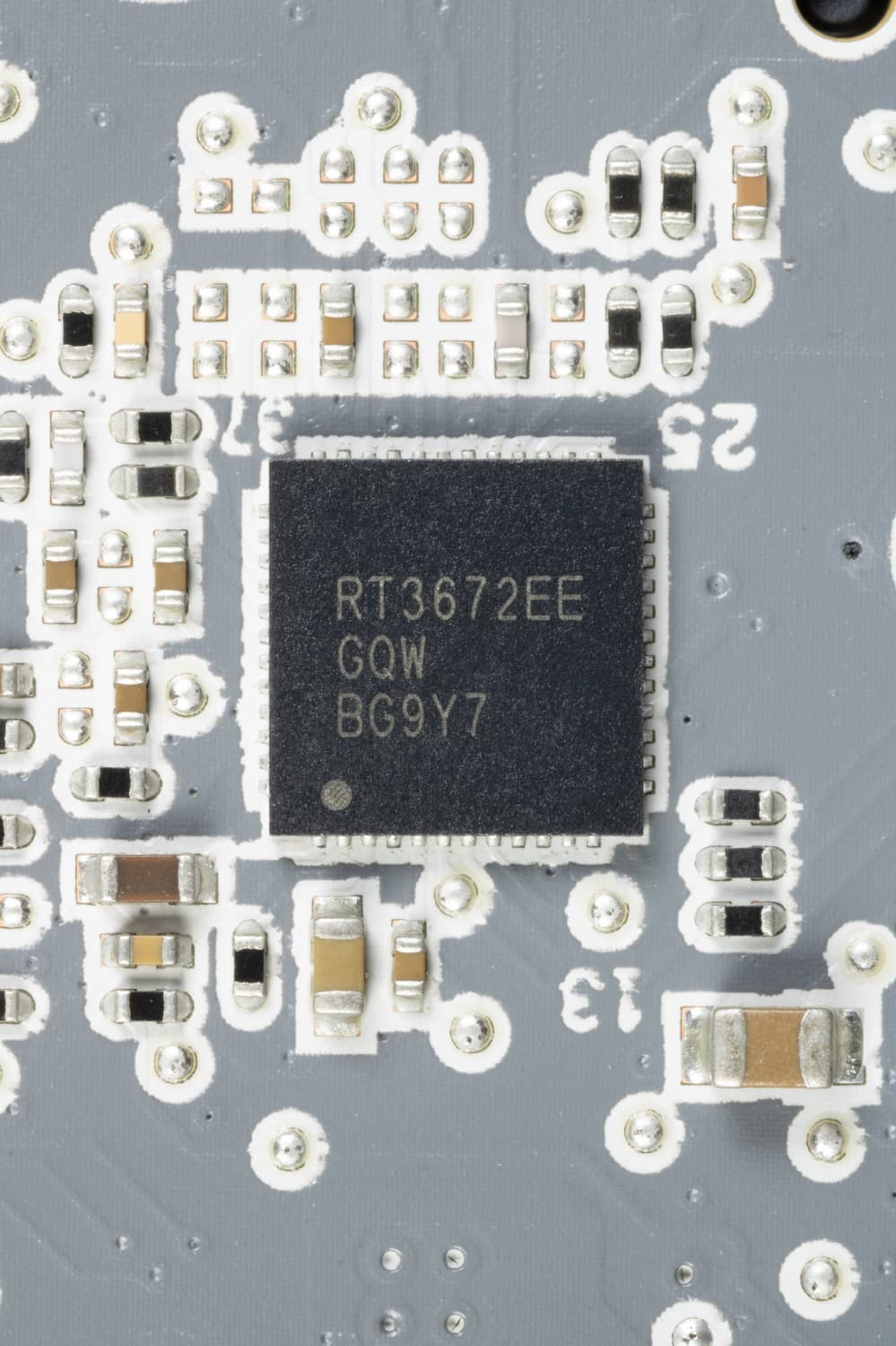

    Управляет 2 фазами питания интегрированной графики ШИМ-контроллер RT3672 от Richtek.

    Теперь про охлаждение.

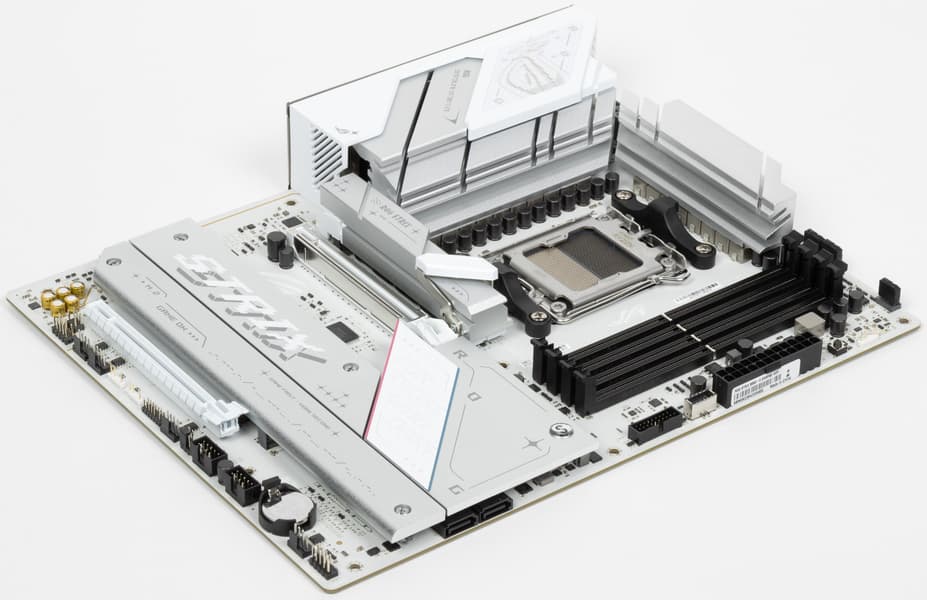

    Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

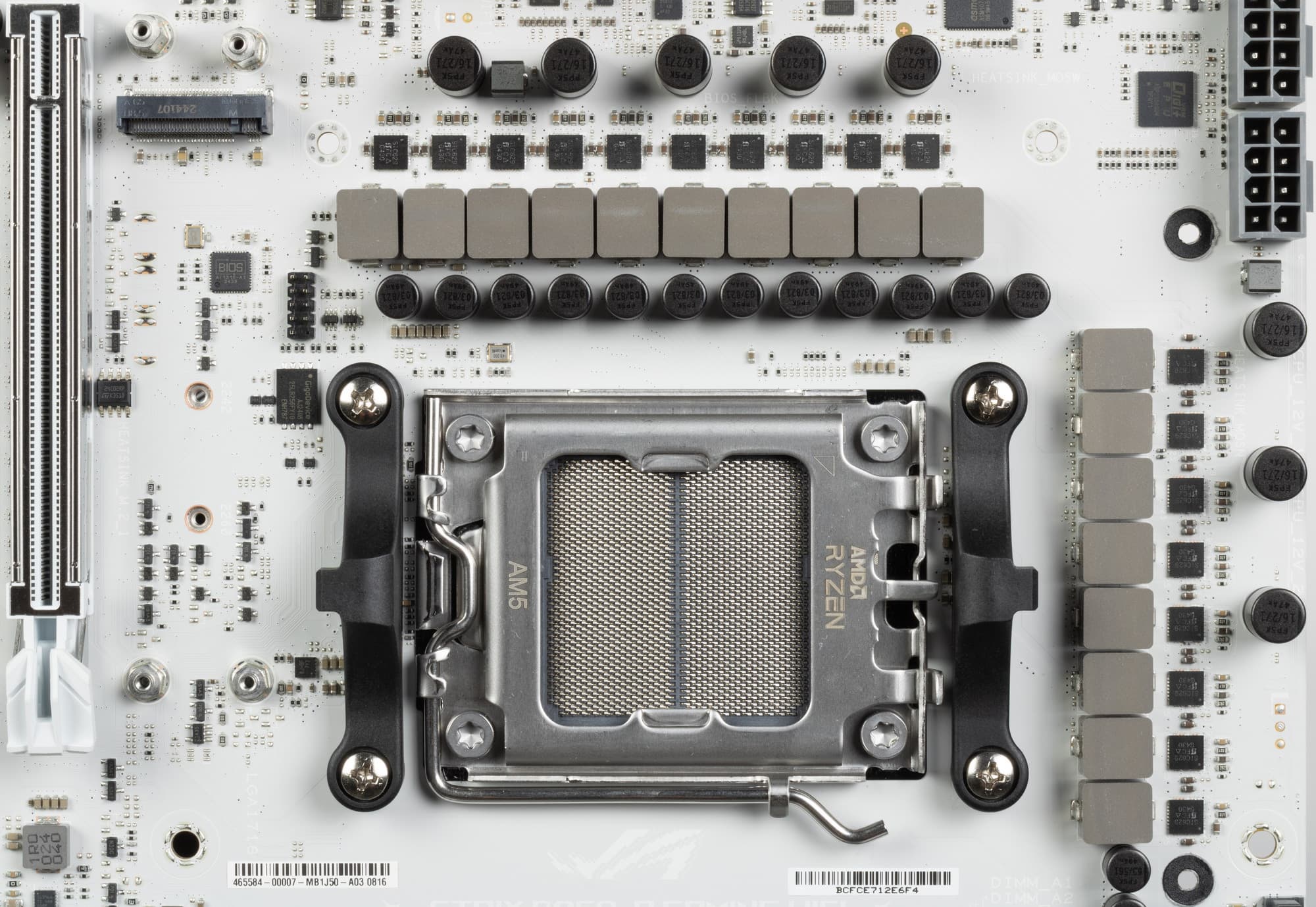

    Как мы видим, охлаждение микросхемы чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два раздельных радиатора.

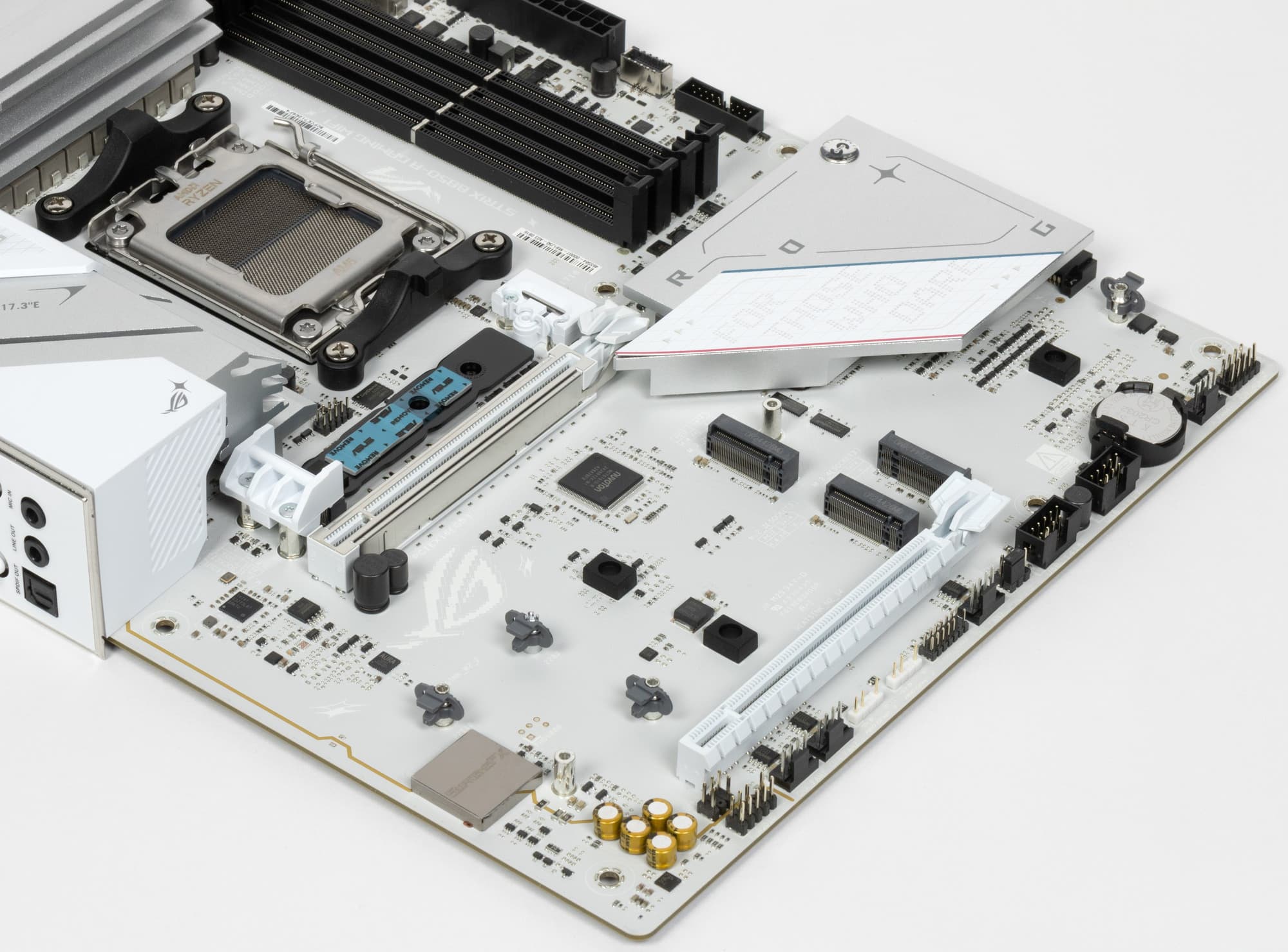

    Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у двух — свои персональные радиаторы, у двух остальных — общий. У M.2_1 верхний радиатор имеет большую толщину, а также этот слот снабжен нижним радиатором.

    Напомню, что материнская плата не имеет бэкплейта.

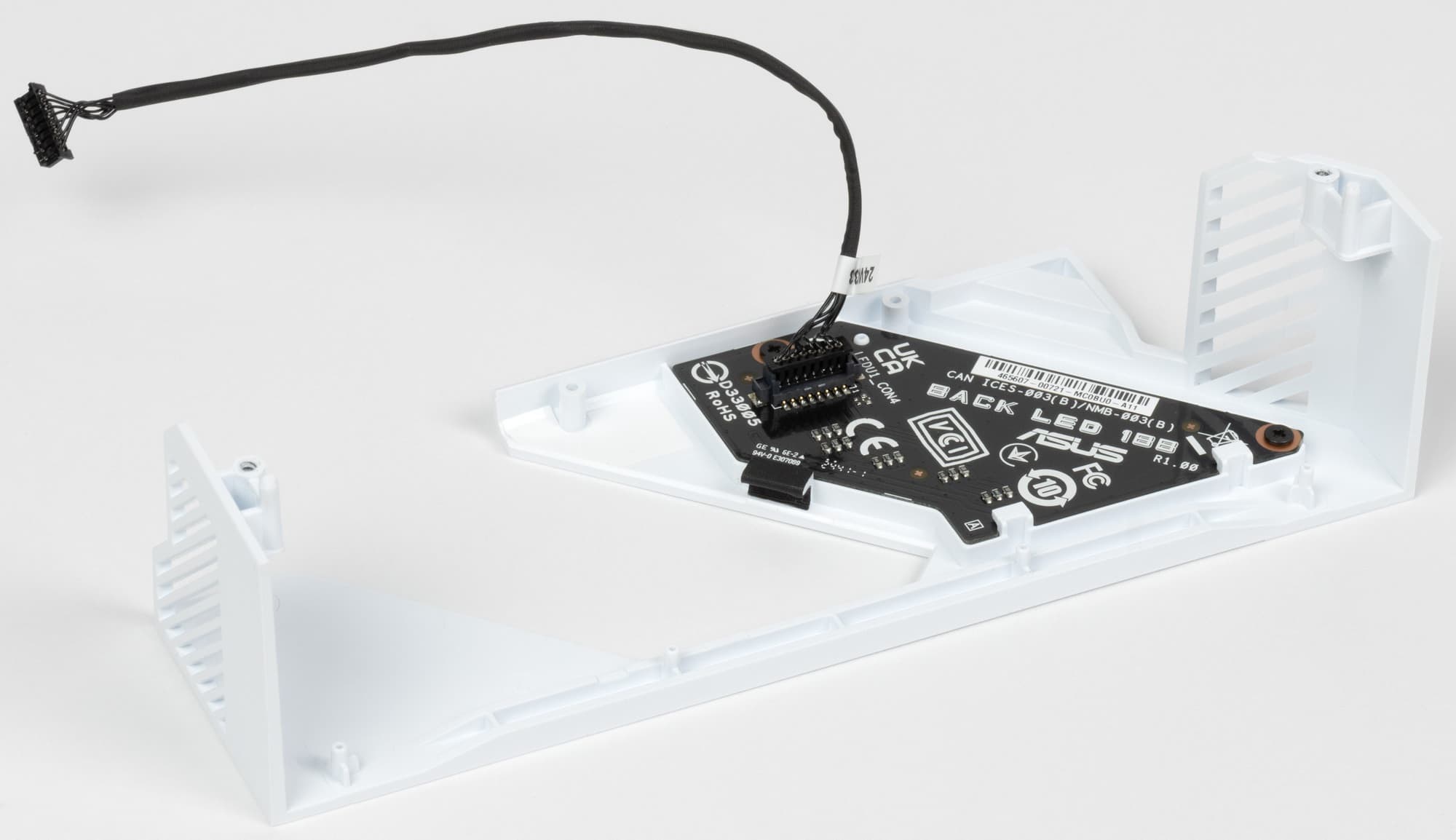

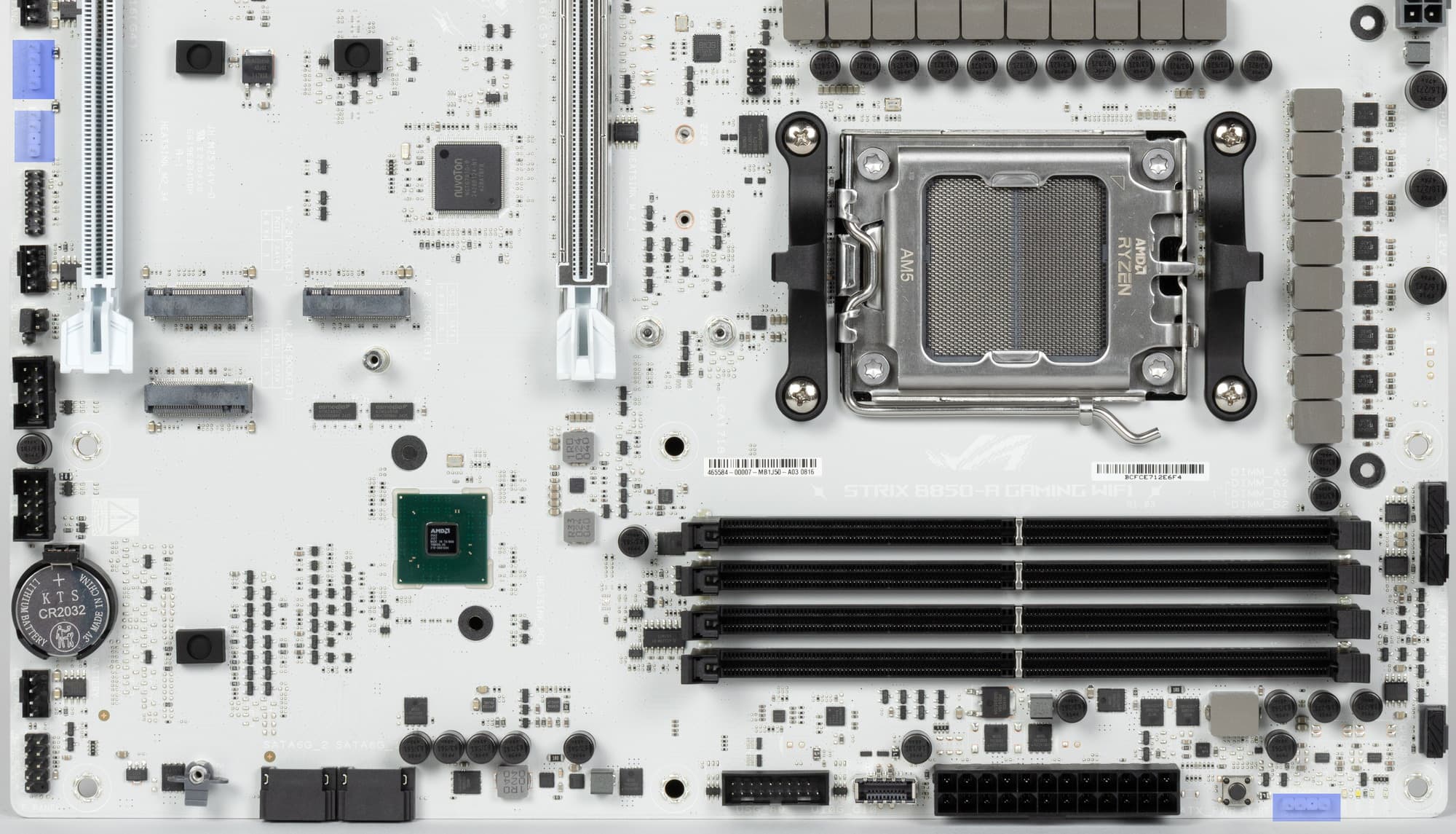

    Подсветка

    Все о внешней красоте

    Программное обеспечение под Windows

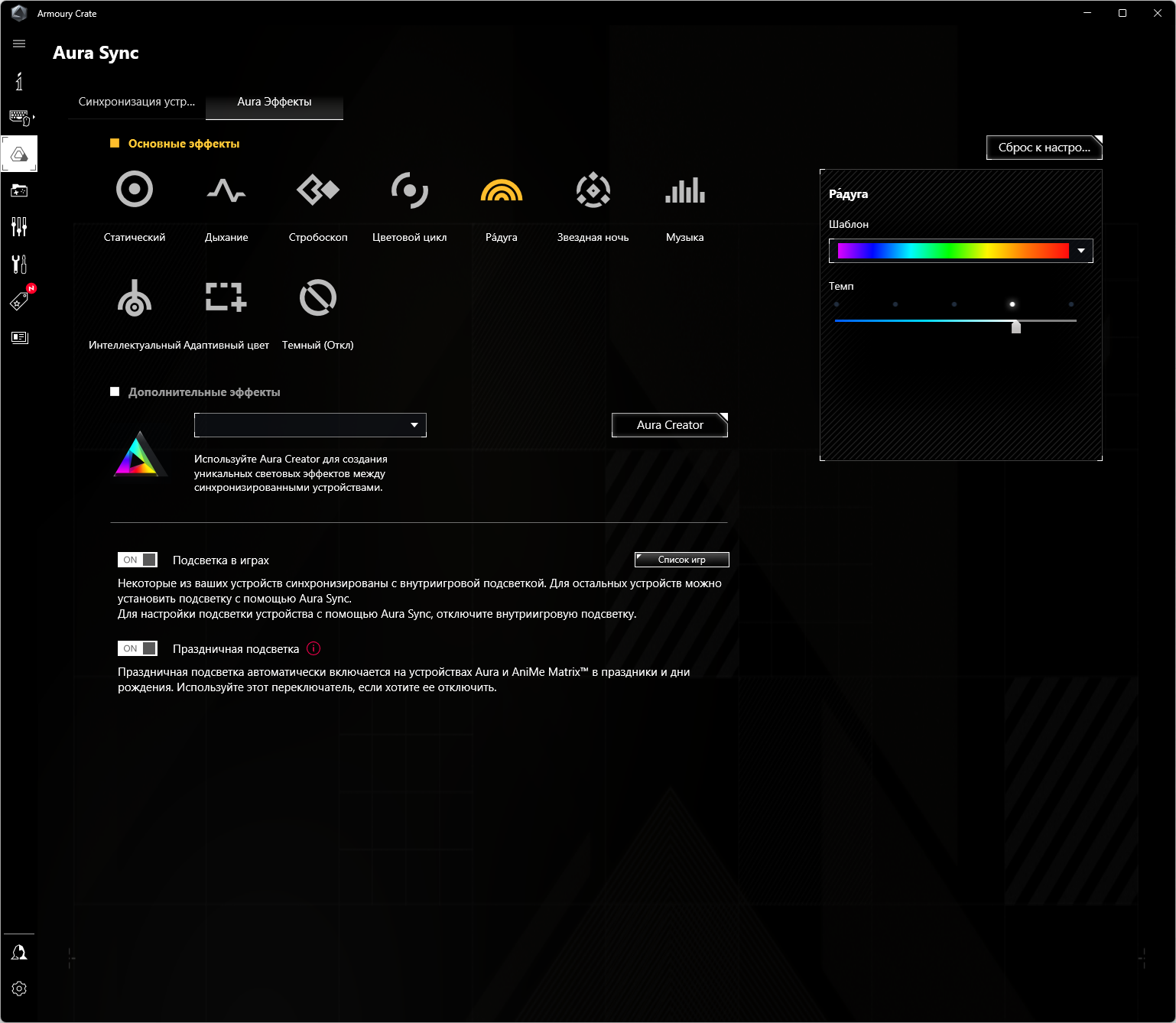

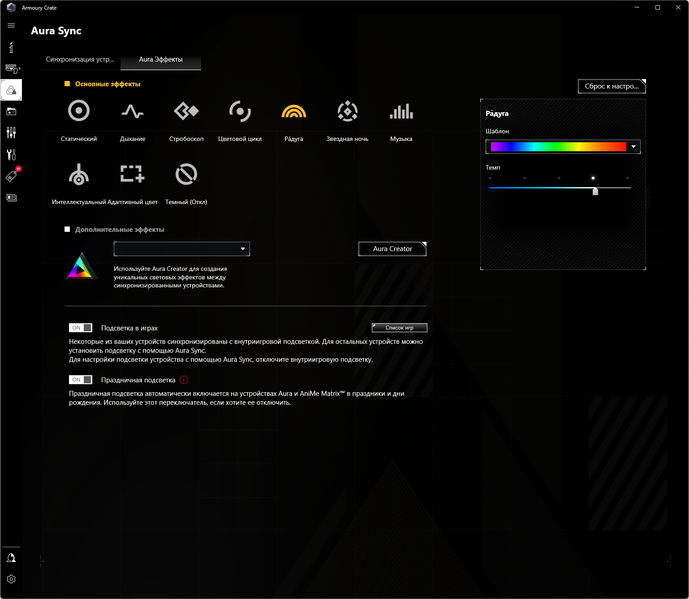

    Фирменное ПО Asus

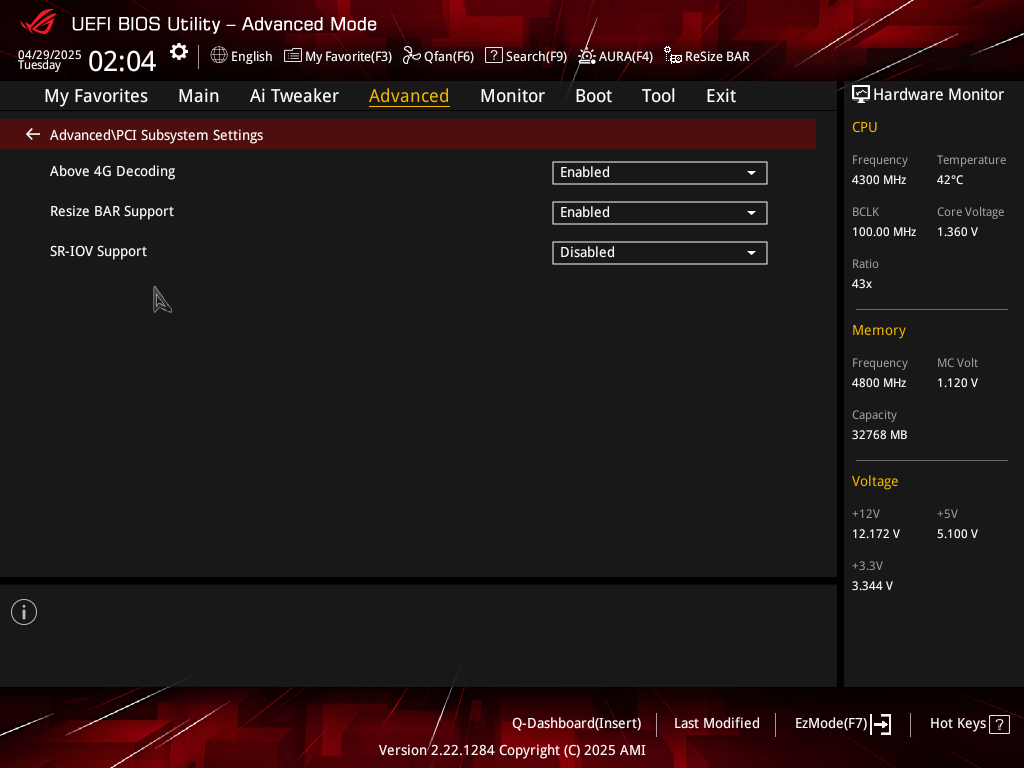

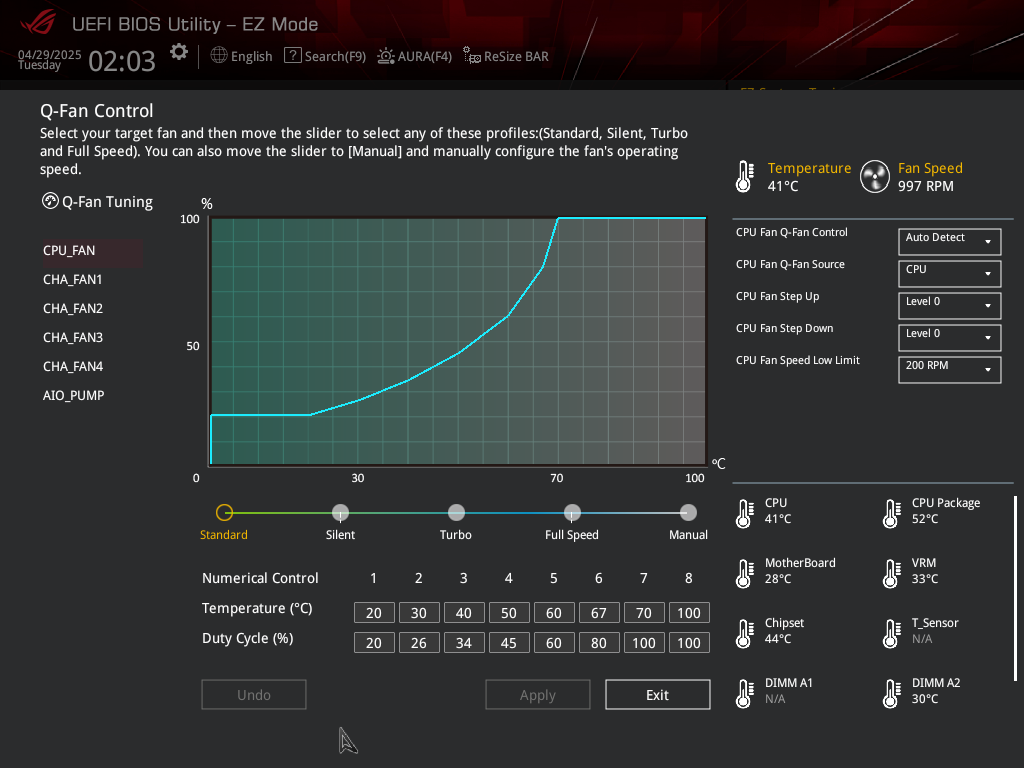

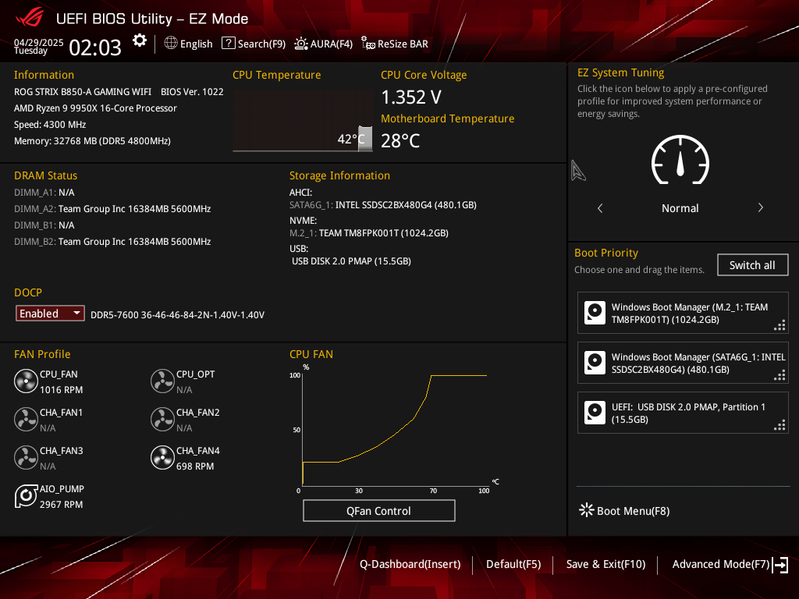

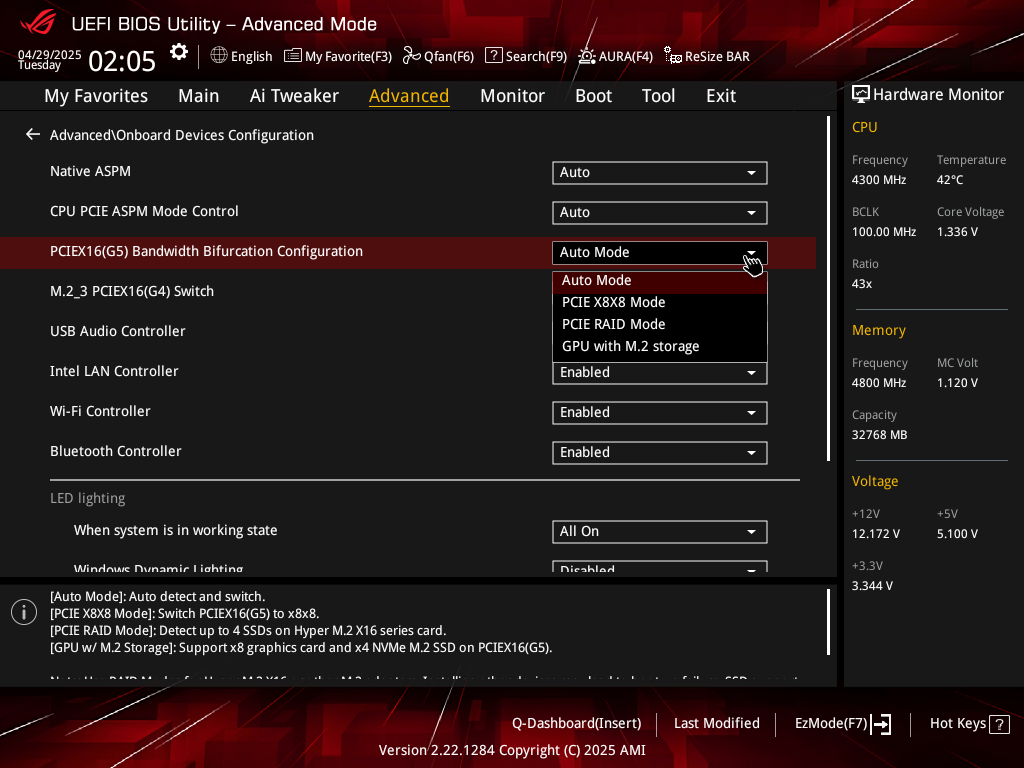

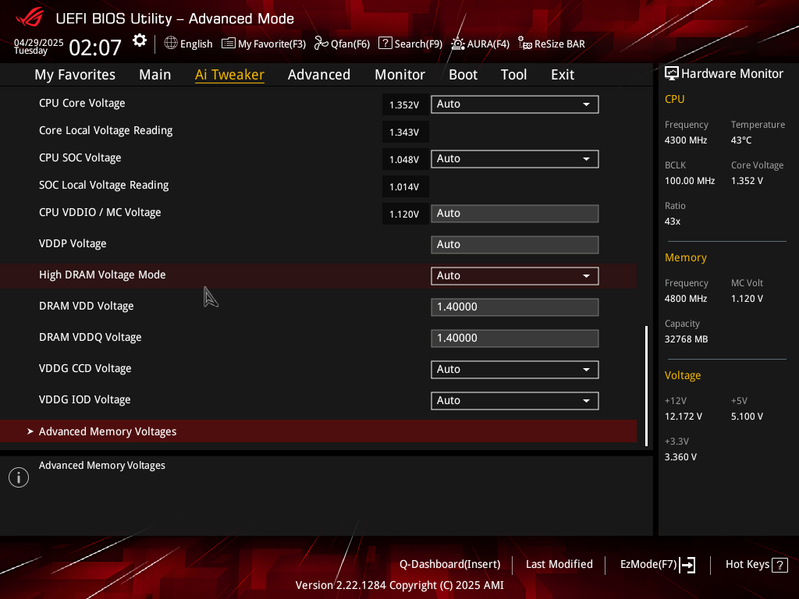

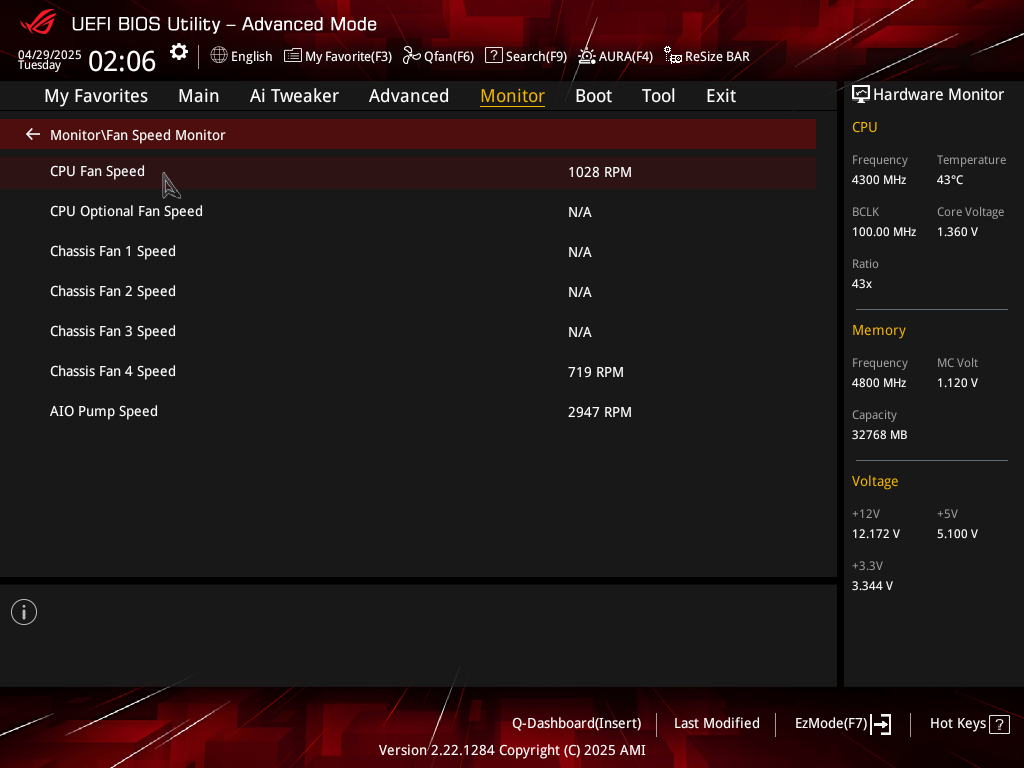

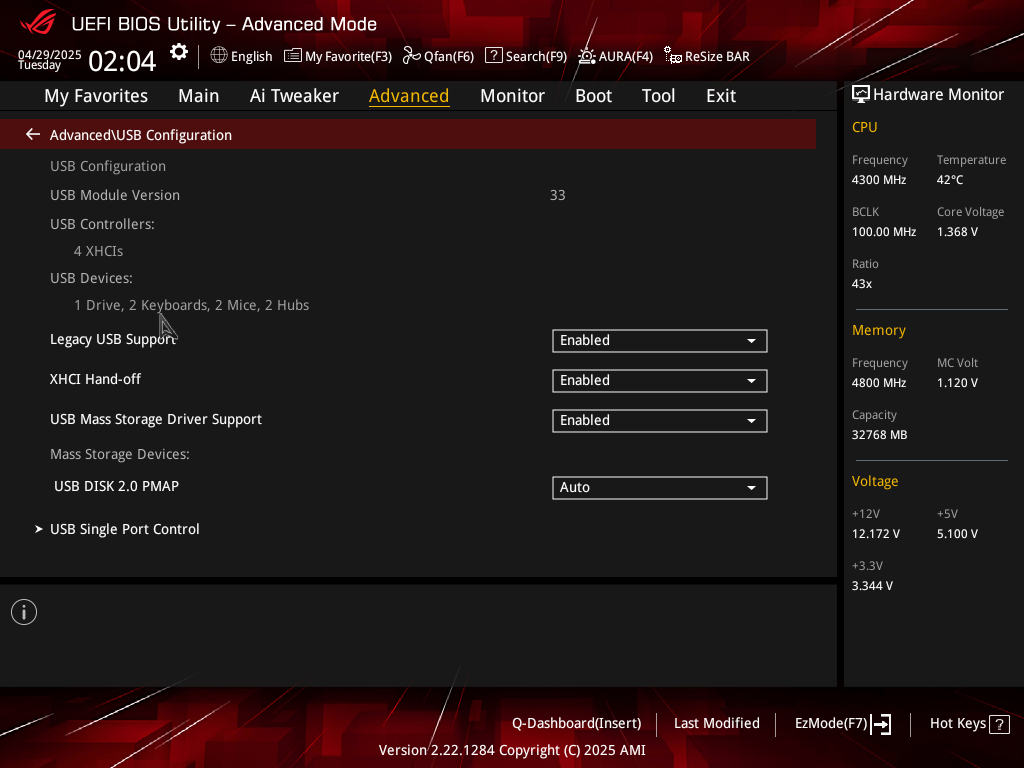

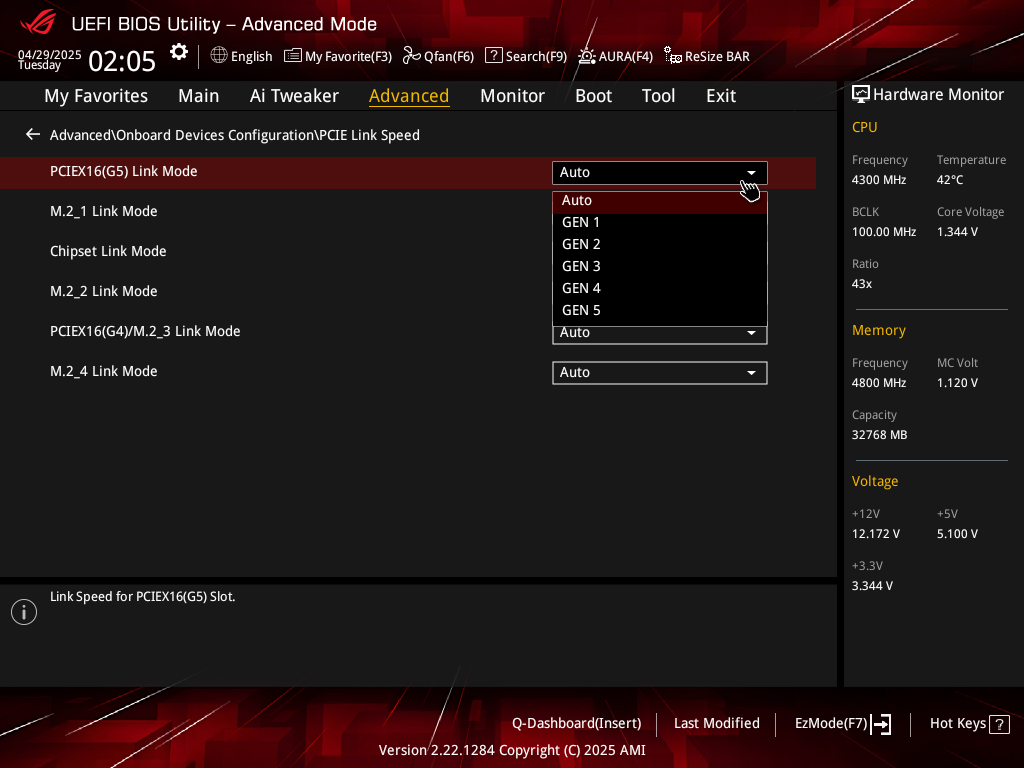

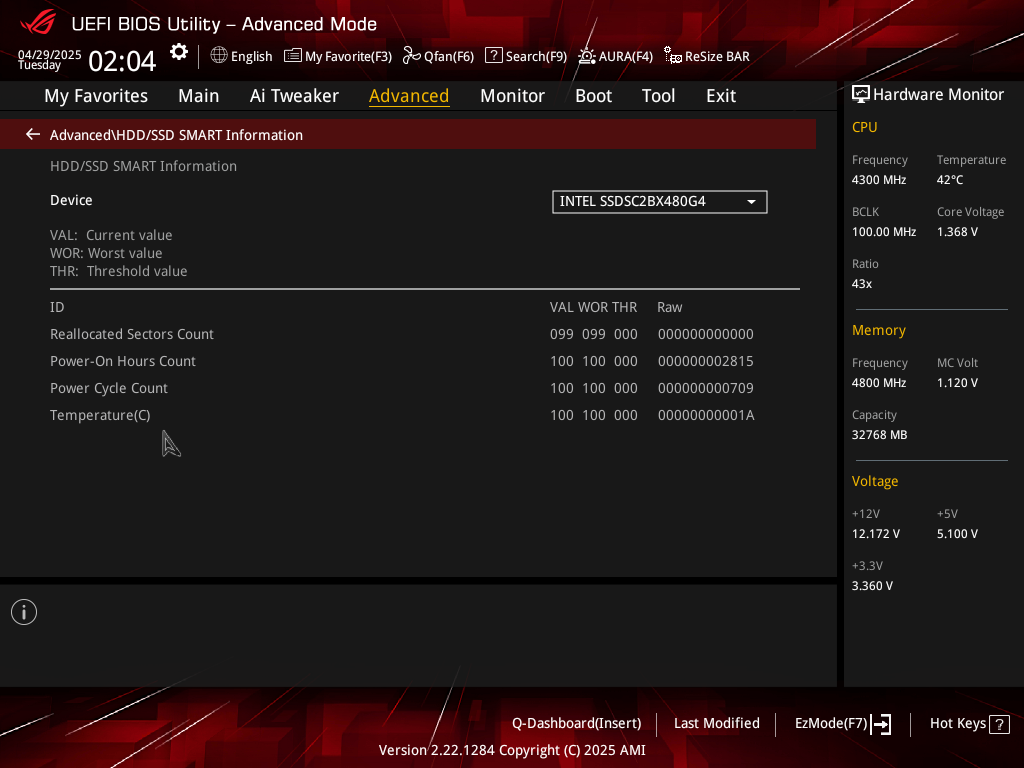

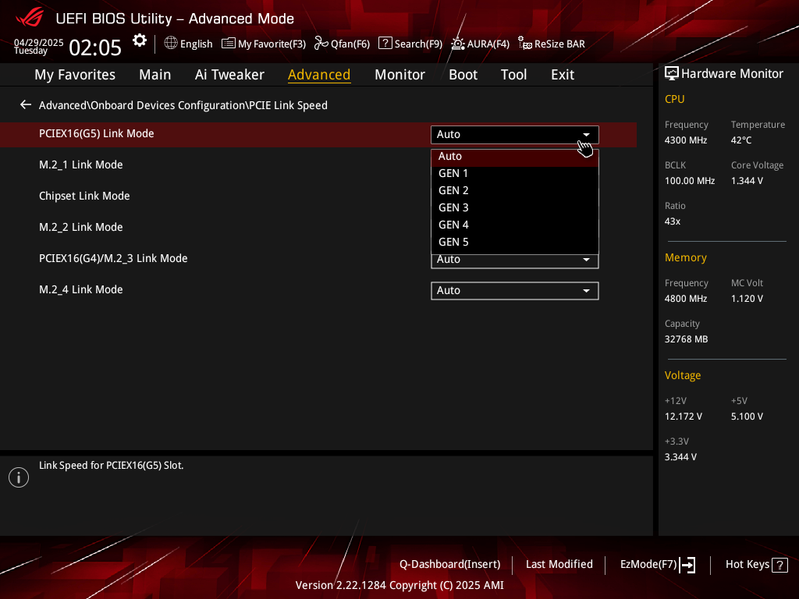

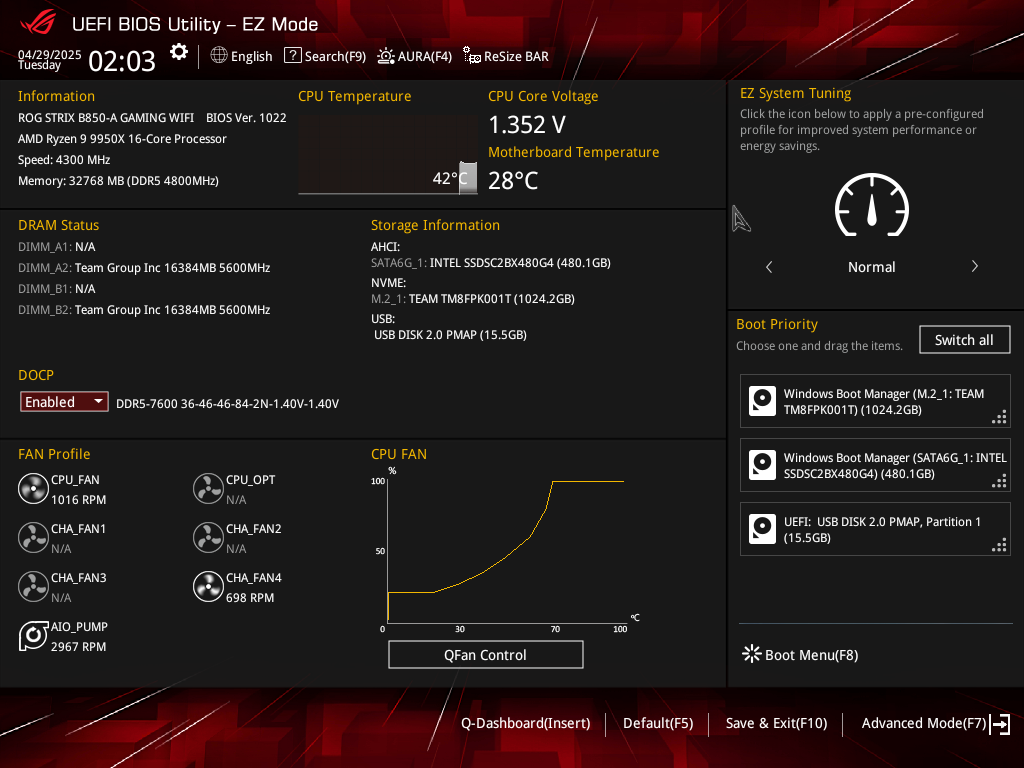

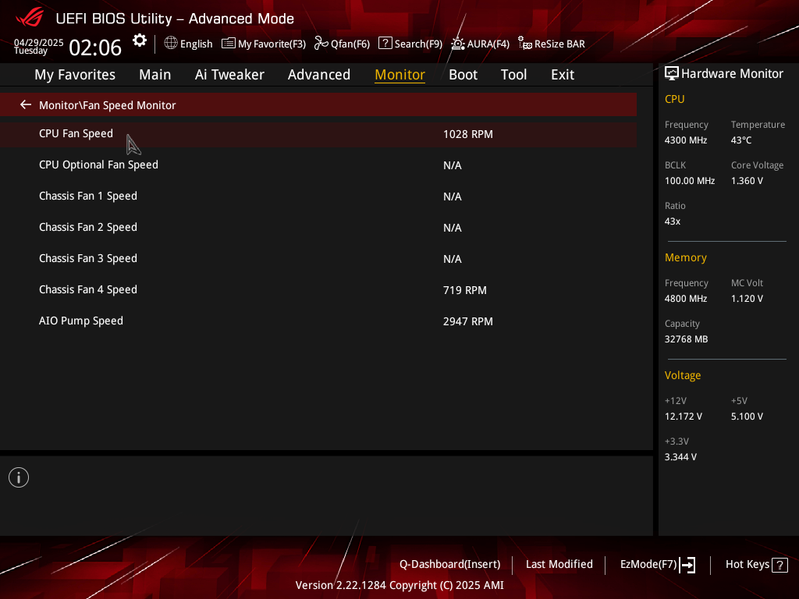

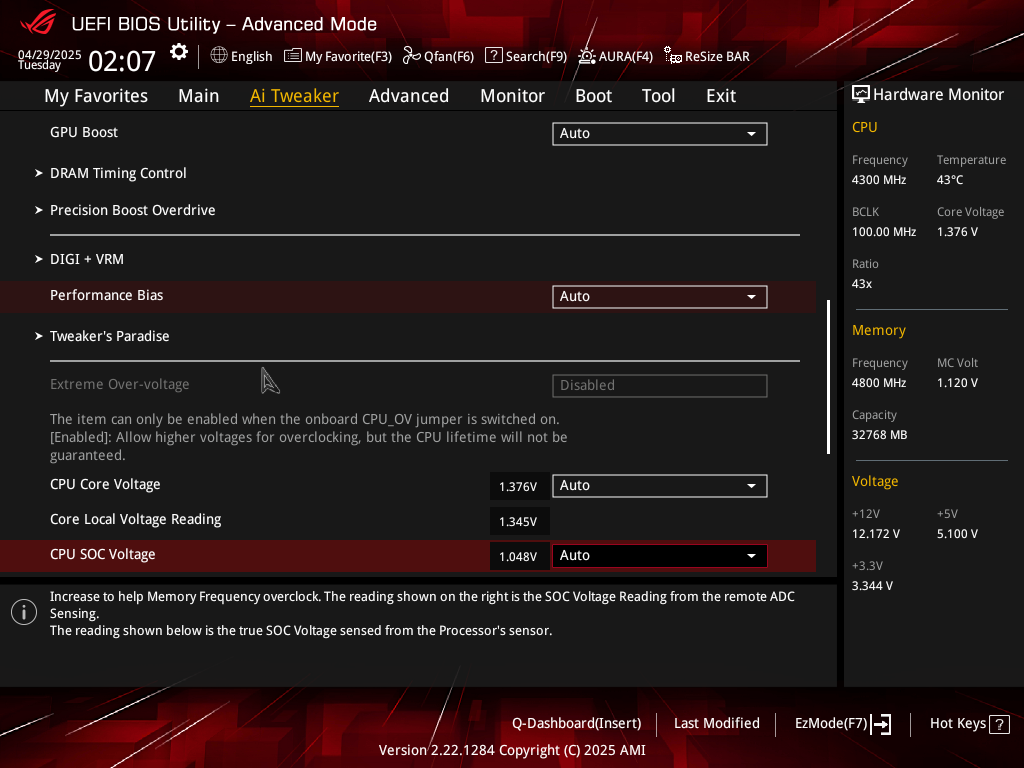

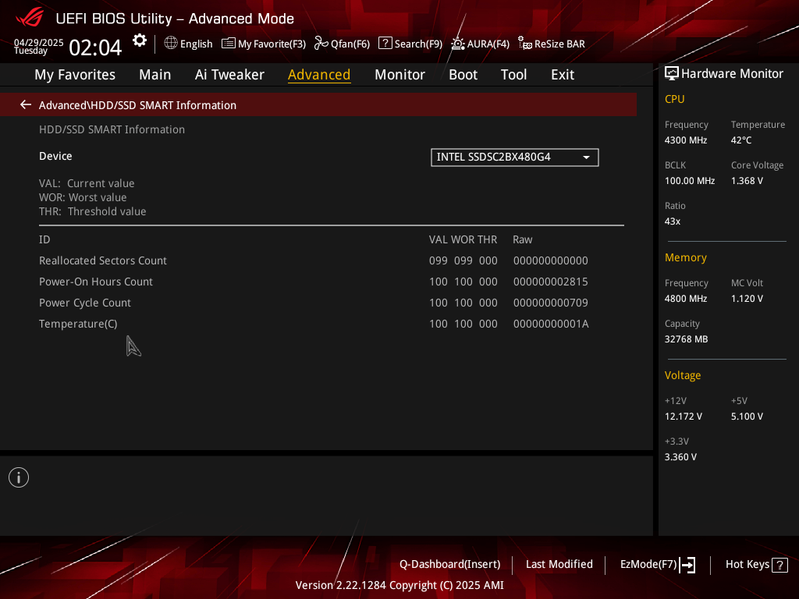

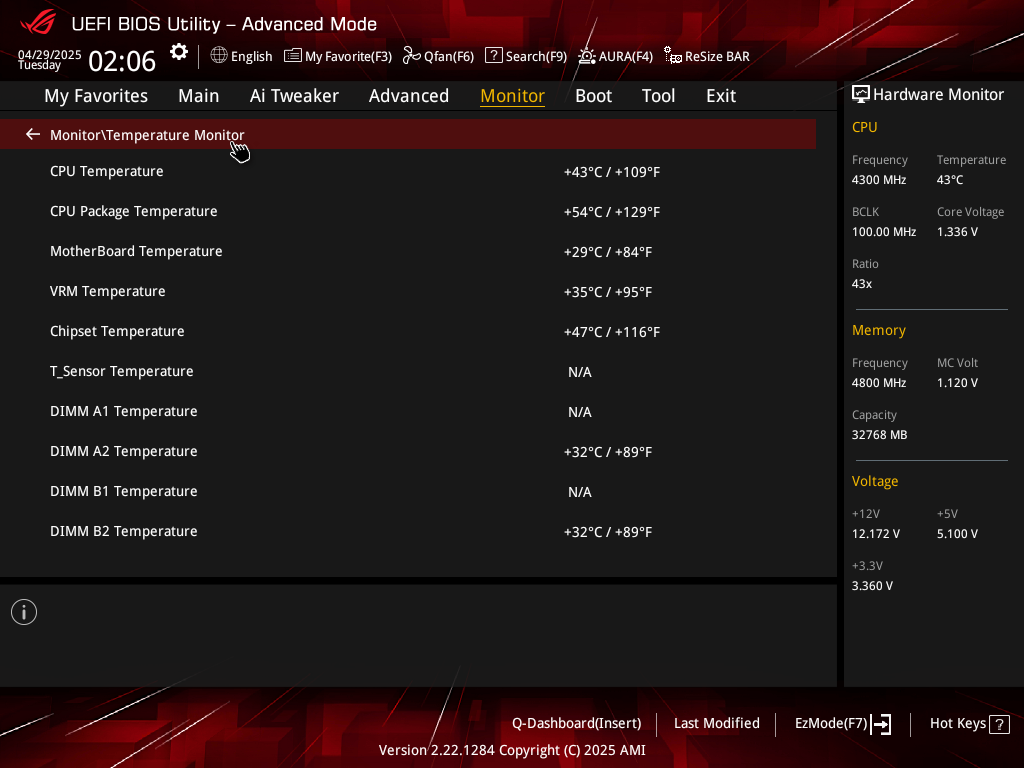

    Настройки BIOS

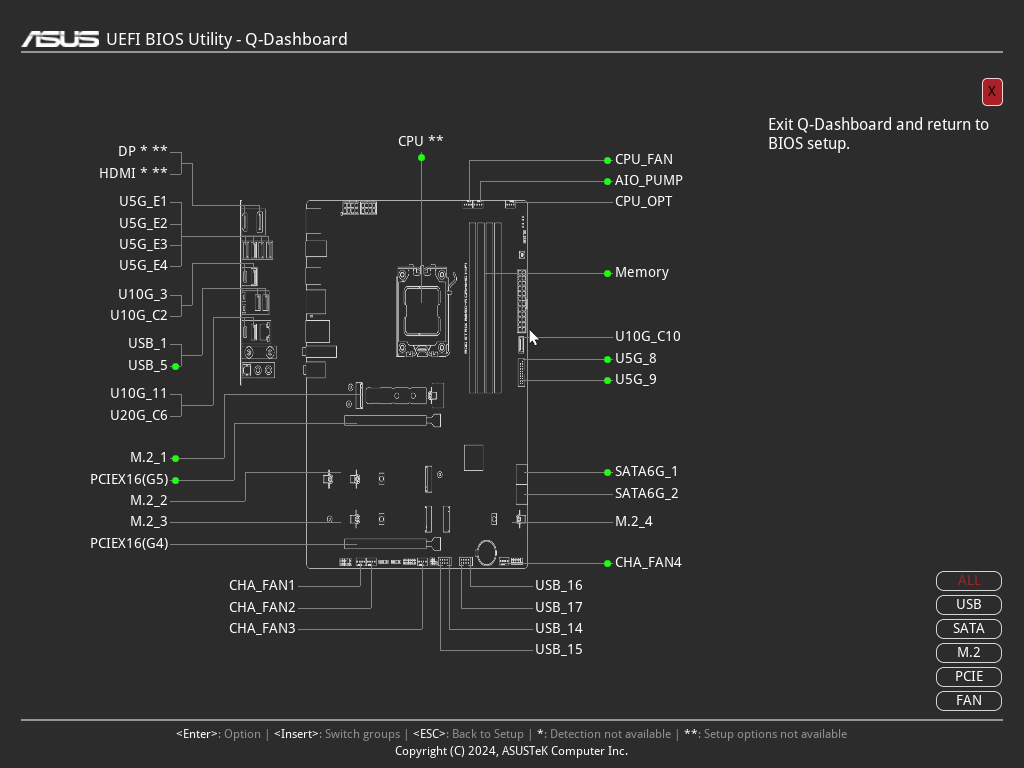

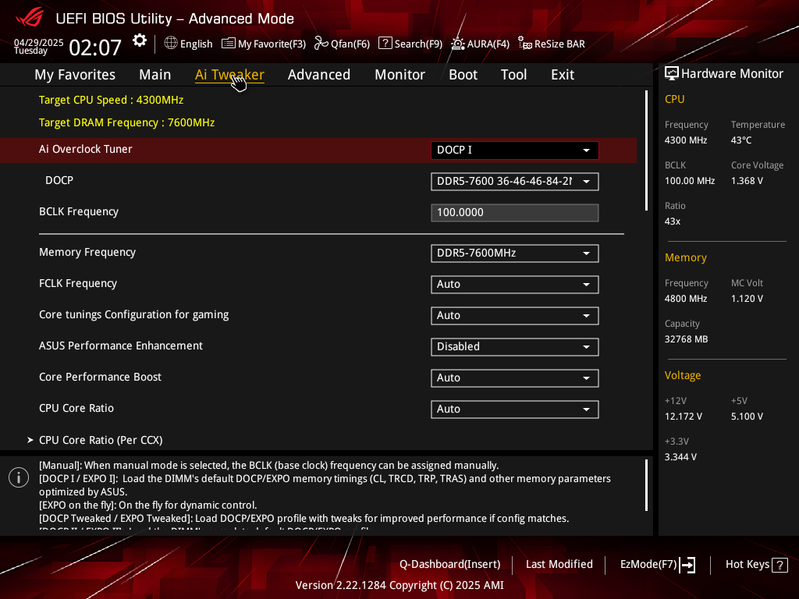

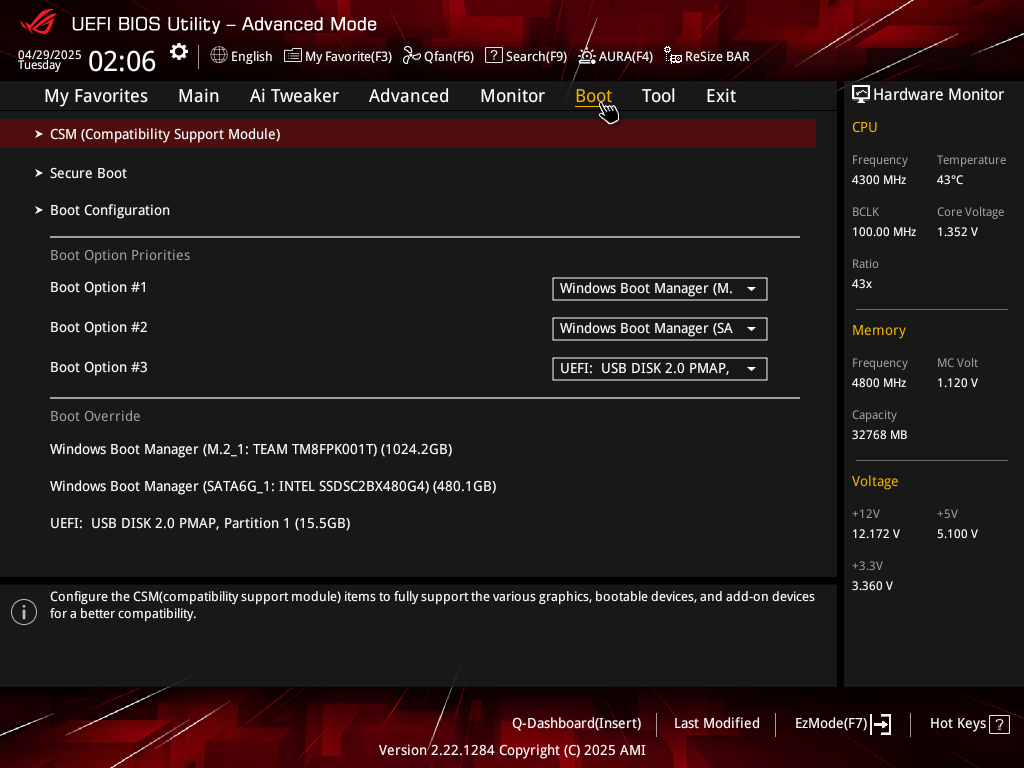

    Что нам дают тонкости настроек в BIOS

    Работоспособность (и разгон)

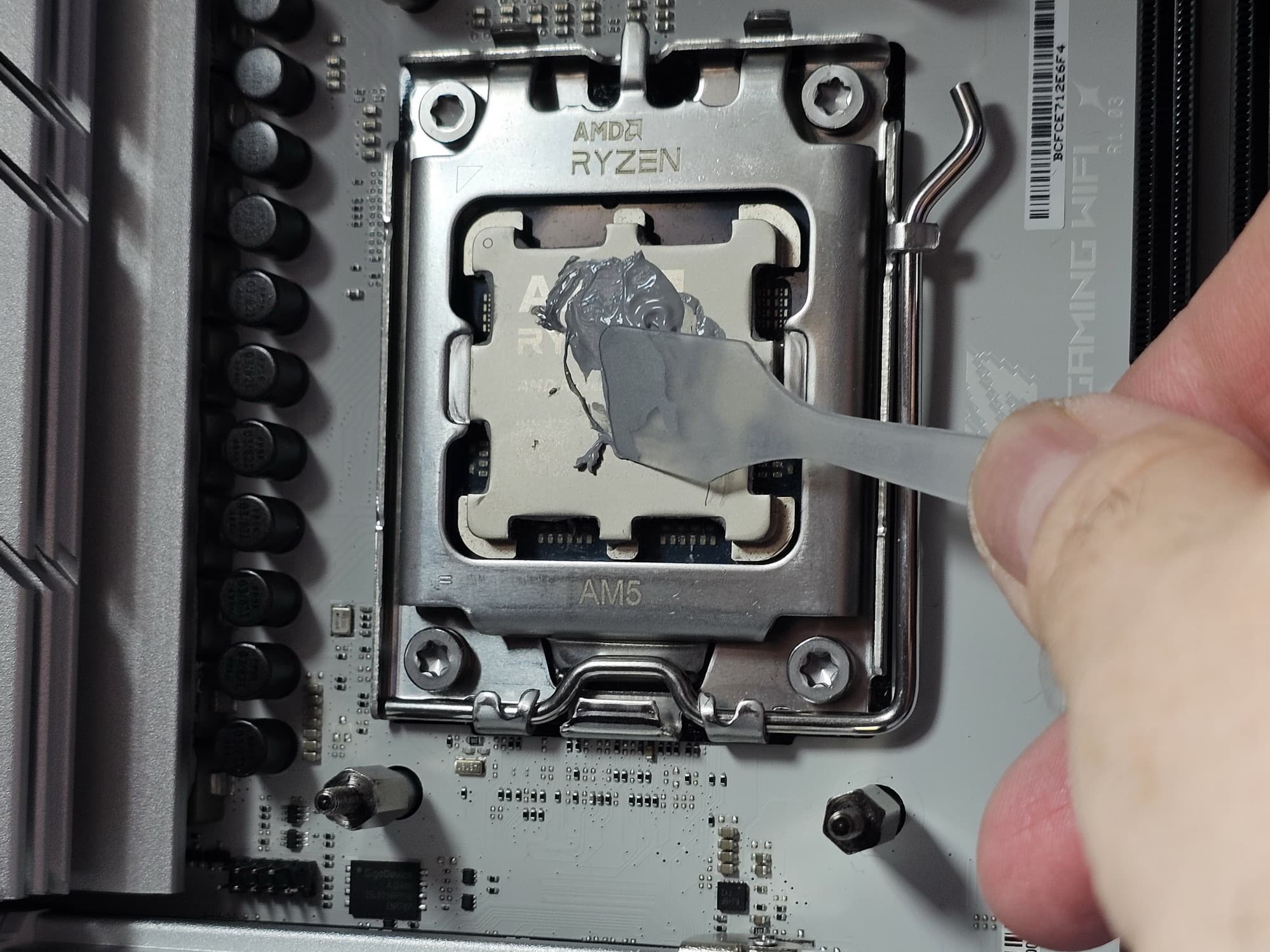

    Конфигурация тестовой системы

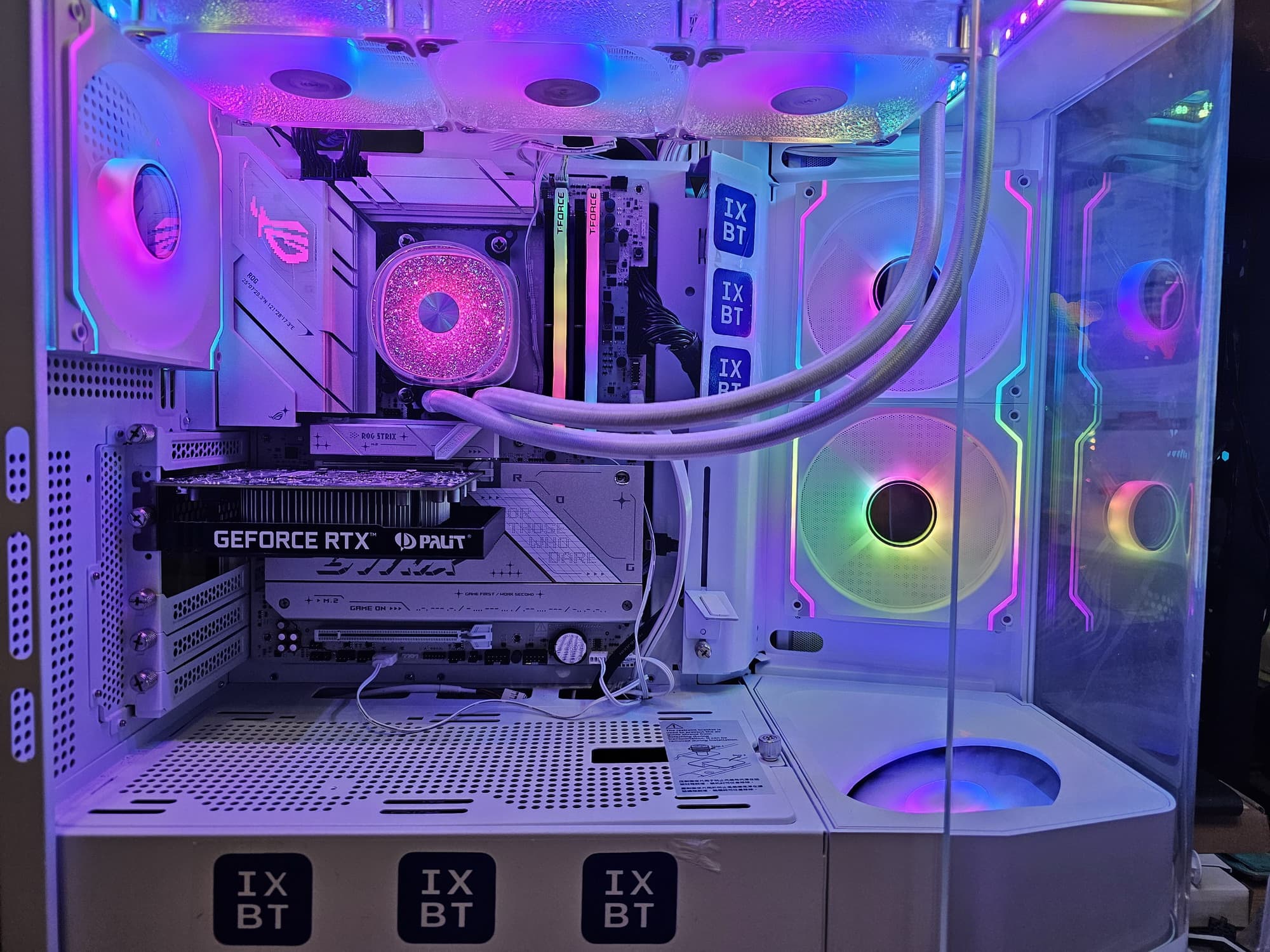

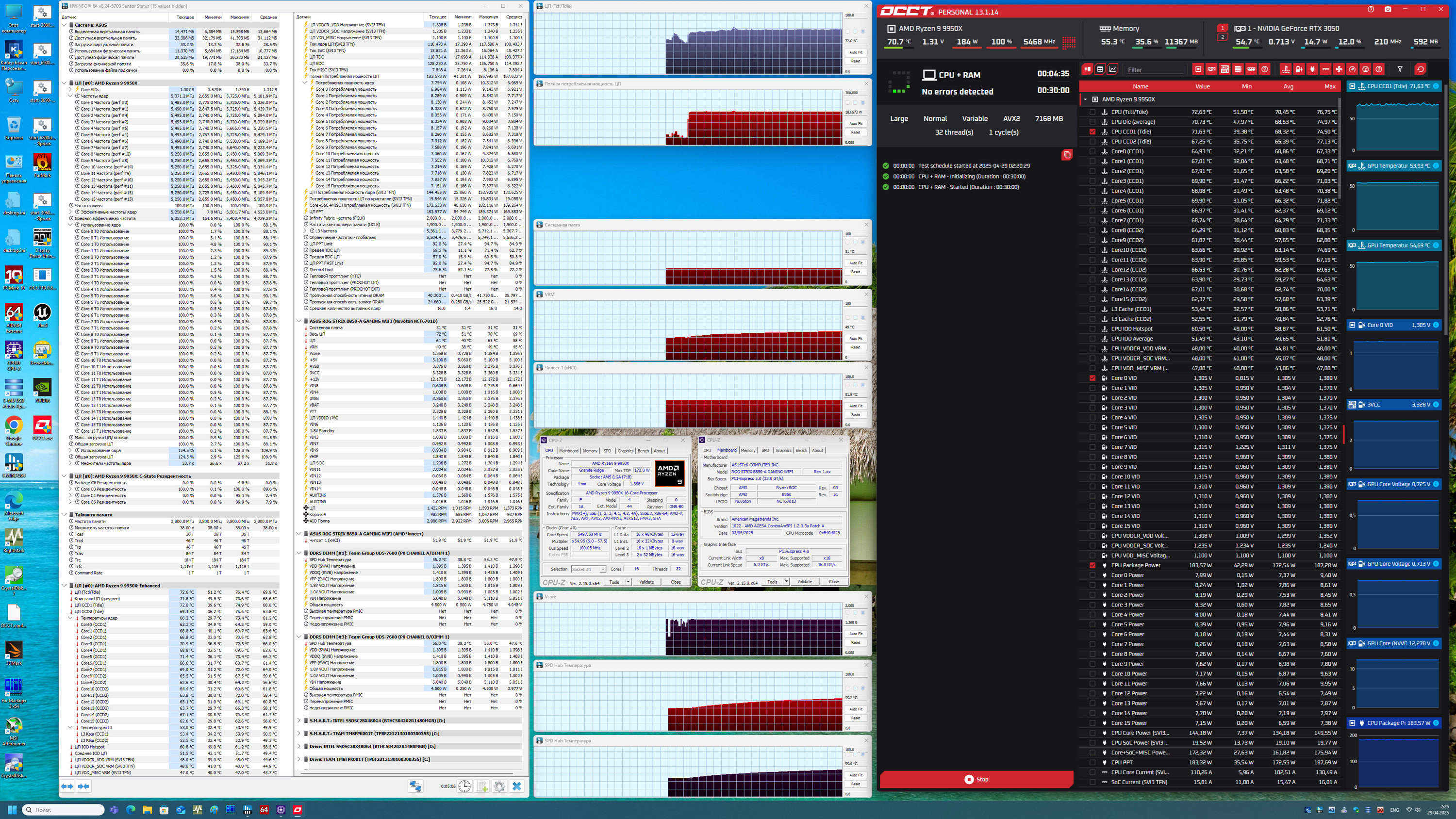

    Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

    В данном случае авторазгон сработал хорошо: с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 73 градусов, а максимум потребления не превышал 186 Вт, частоты по ядрам были 5,3 – 5,5 ГГц). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

    Выводы

    Материнская плата Asus ROG Strix B850-A Gaming WiFi основана на чипсете среднего уровня AMD B850 и предназначена для процессоров с разъемом AM5. Ее стоимость на момент подготовки обзора составляла около 27 тысяч рублей. Плата поддерживает процессоры AMD Ryzen 7000/8000/9000 и создана для геймеров и пользователей, ценящих эстетику компонентов своего ПК.

    У Asus ROG Strix B850-A Gaming WiFi имеется 17 портов USB разных видов, включая три быстрых порта USB 3.2 Gen2 и один USB 3.2 Gen2×2. Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, возможно разделение линий через настройки в BIOS Setup (в случае установки в слот карты расширения под слоты M.2). У платы имеется 4 слота M.2, один из которых (M.2_1) поддерживает PCIe 5.0, остальные три — PCIe 4.0. Следует отметить, что слот M.2_3 делит ресурсы со вторым PCIe x16 слотом, работающим в режиме x4.

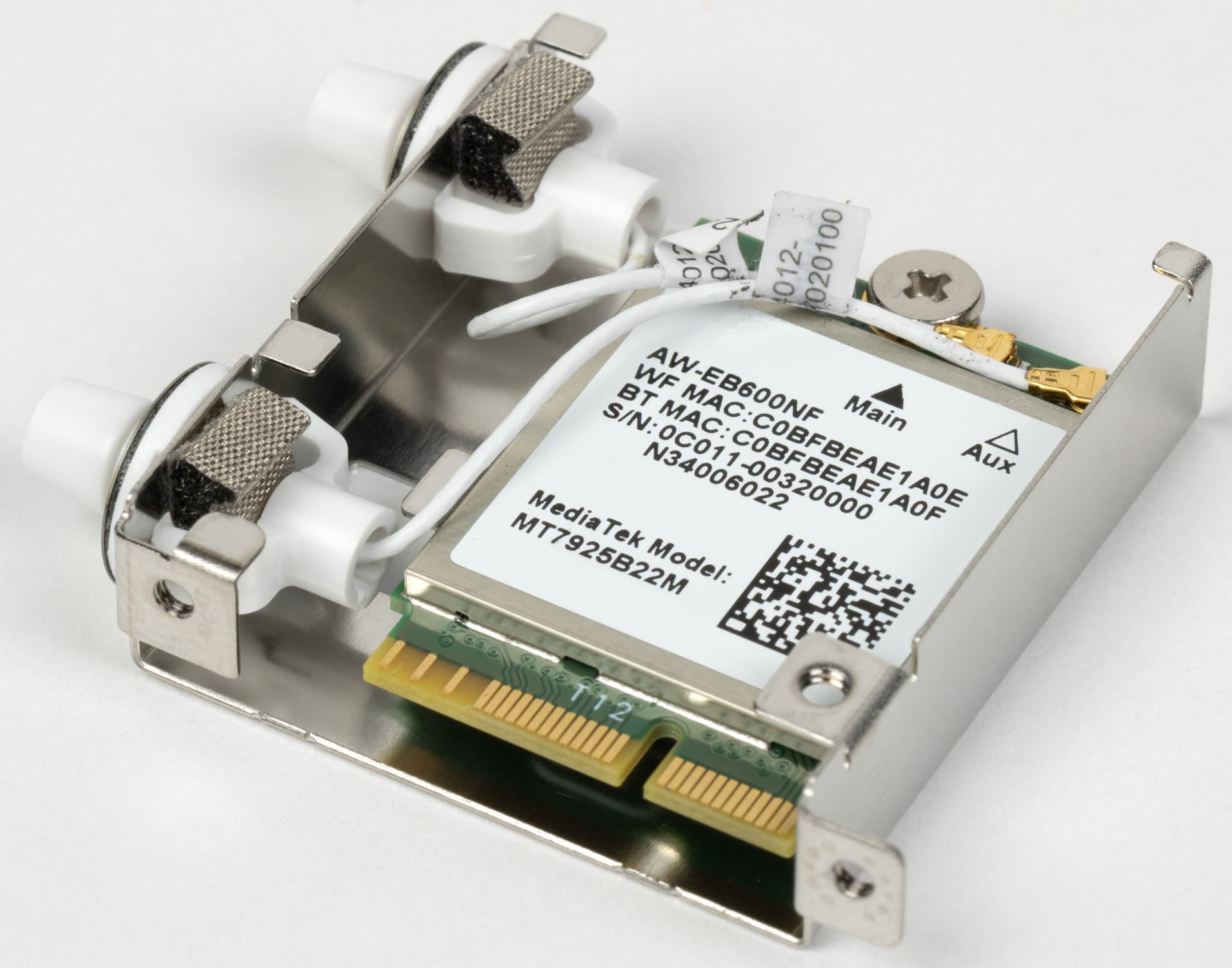

    В арсенале этой модели также есть 2 порта SATA и 7 разъемов для вентиляторов. Система питания процессора весьма мощная, почти как у старших решений. Плата имеет систему охлаждения для каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают один проводной контроллер 2,5 Гбит/с и один самый современный беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.

    Также плата Asus ROG Strix B850-A Gaming WiFi предлагает некоторые возможности для любителей разгона.

    В тестах принимала участие видеокарта Palit GeForce RTX 3050 StormX

    В номинации «Оригинальный дизайн» плата Asus ROG Strix B850-A Gaming WiFi получила награду:

    Андрей Воробьев Платформа ПК чипсет AMD B850
