Мы продолжаем изучать – как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.
Исследование процессоров — в своем разделе.
Как известно, год назад платформа AMD AM5 получила развитие: вышло новое поколение процессоров Ryzen 9xxx. Вместе с ними обновилась и линейка системных чипсетов от AMD, новое поколение получило цифру 8, то есть X870/B850 и так далее.
Ниже приведена таблица основных отличий старших чипсетов AM5 предыдущего и последнего поколений.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Напомню, что серия чипсетов 8хх отличается от 6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня такой контроллер это ASM4242 от ASMedia, и он требует 4 линии PCIe, которые могут использоваться как от чипсета 8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов).
Таким образом, чипсет X870E по сути полностью аналогичен X670E с той лишь разницей, что материнские платы, основанные на первом, обязательно должны иметь контроллер USB4.

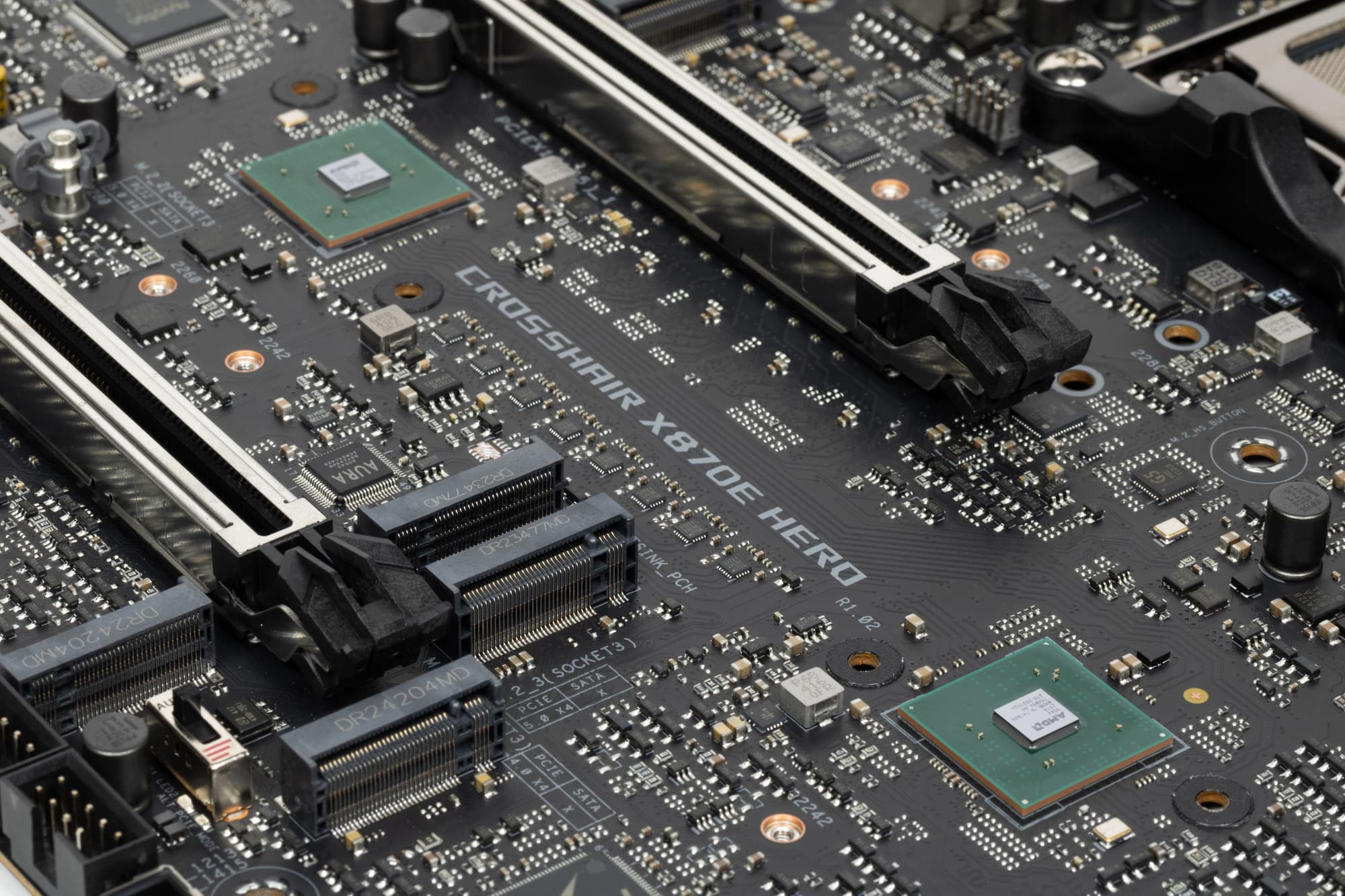

При выводе на рынок новой платформы AM5 AMD внедрила размещение старшего чипсета X670/X670E в виде двух микросхем Promontory 21, которые между собой также соединяются линиями PCIe 4.0, при этом каждый их этих чипов представлял собой фактически более младшие решения B650/B650E. Если как-то грубо отбросить трату 4х линии PCIe на связь между данными микросхемами, то можно сказать, что X6xx имеет ровно в 2 раза больше линий и портов, чем B6xx, то есть разница между X670/X670E и B650/650E – очень существенная именно по количеству имеющихся линий PCIe/USB. Суффикс «E» у тех чипсетов означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт). То есть и X870E размещен в тех же микросхемах Promontory 21.

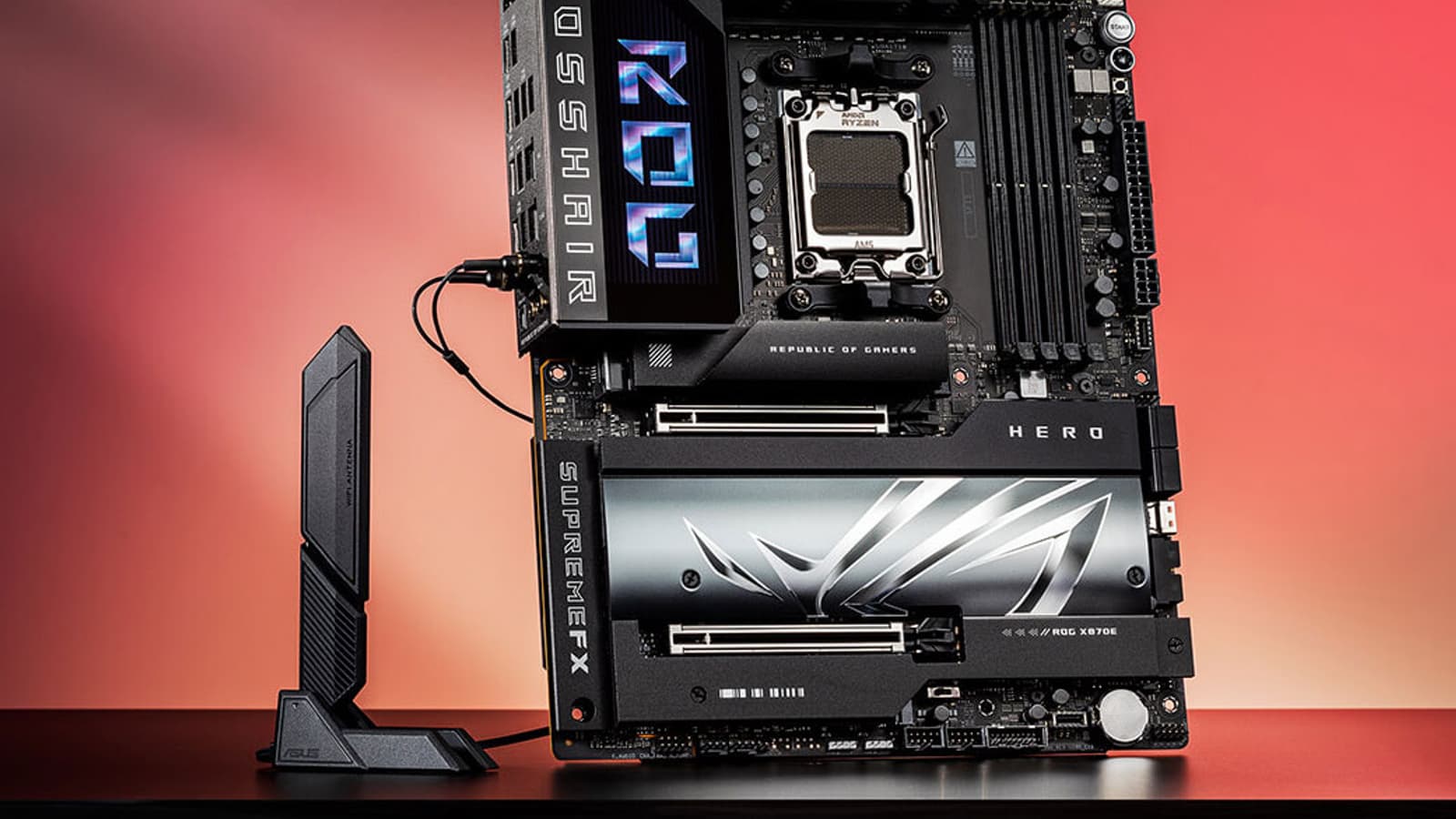

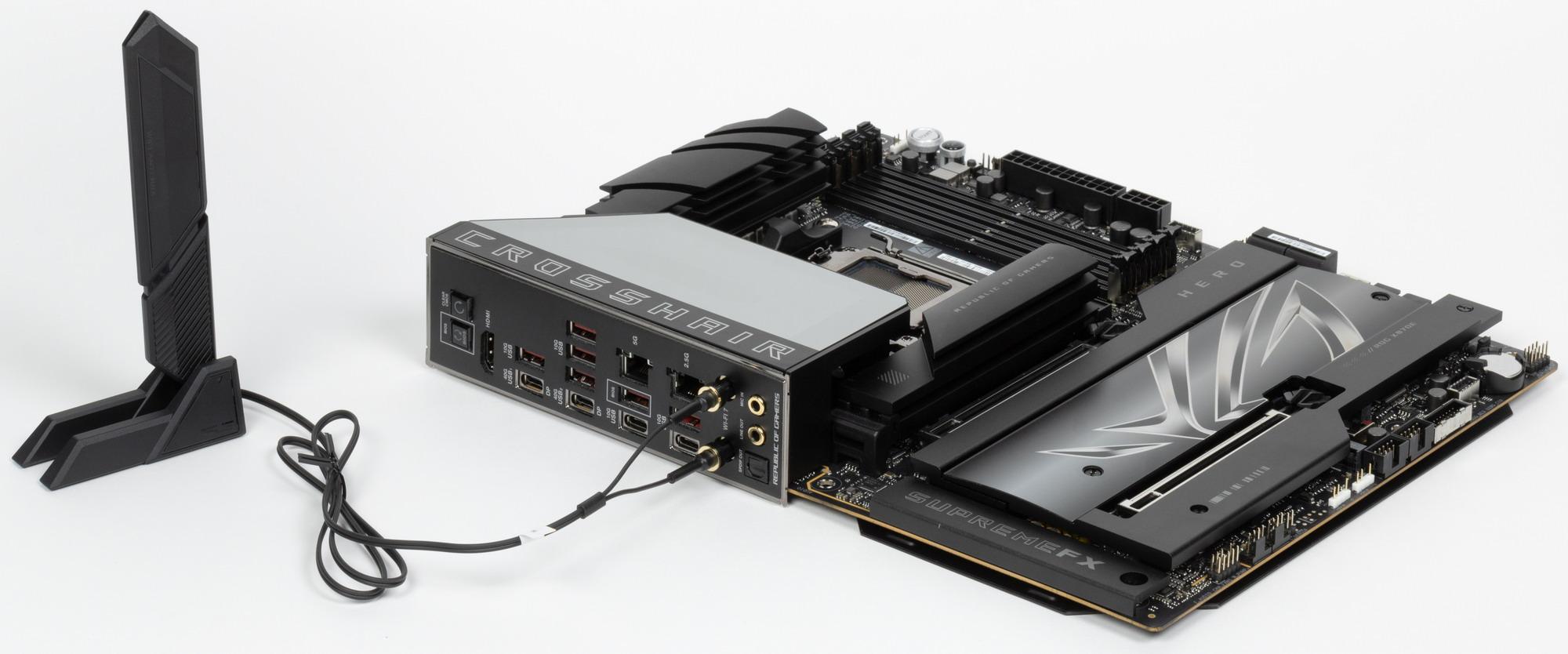

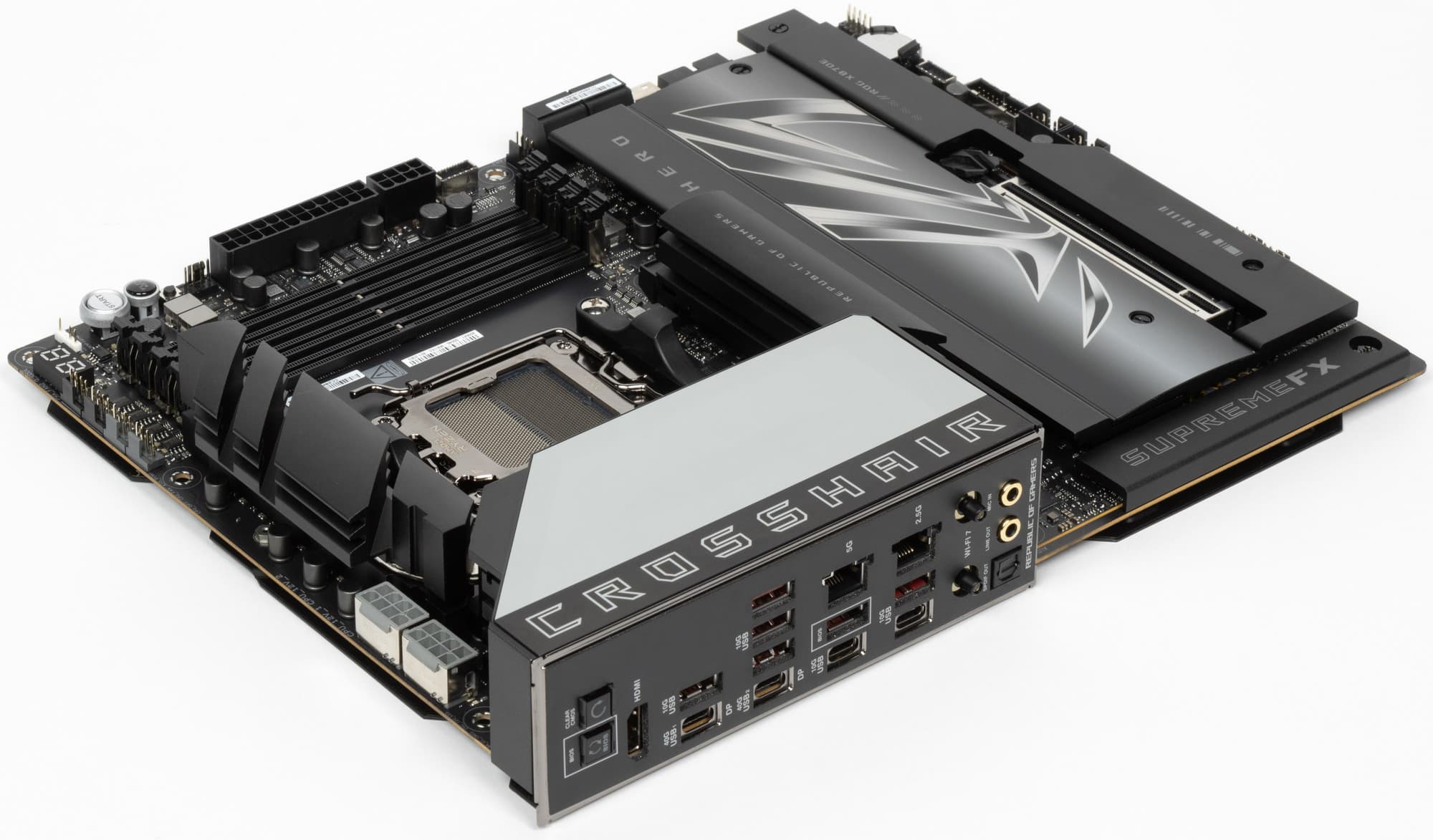

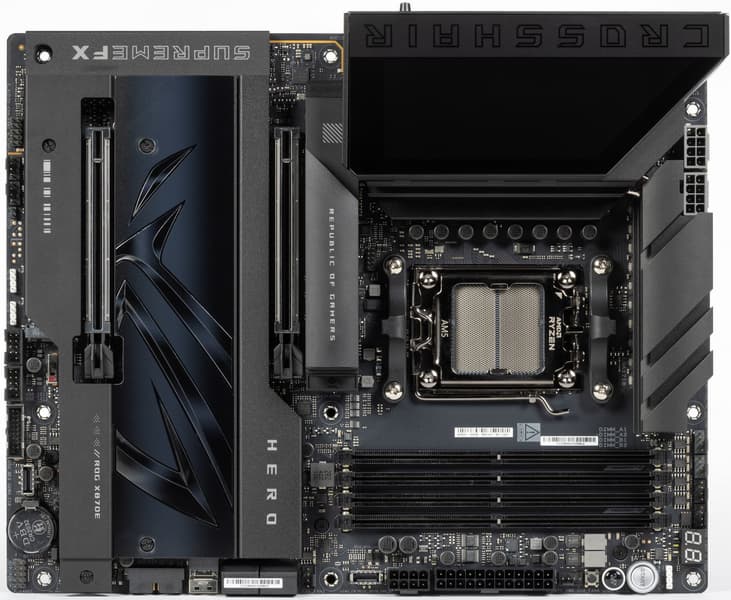

Вернемся к насущным делам: очередной материнской платой на чипсете X870E и с процессорным сокетом AM5, попавшей к нам в лабораторию, стал продукт компании Asus, а именно Asus ROG Crosshair X870E Hero. Эта матплата относится к топовому суббренду ROG, причем входит во флагманскую серию Crosshair, поэтому перед нами почти флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme, а Hero — на ступень ниже).
Asus ROG Crosshair X870E Hero поставляется в традиционной коробке фирменного черно-красного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

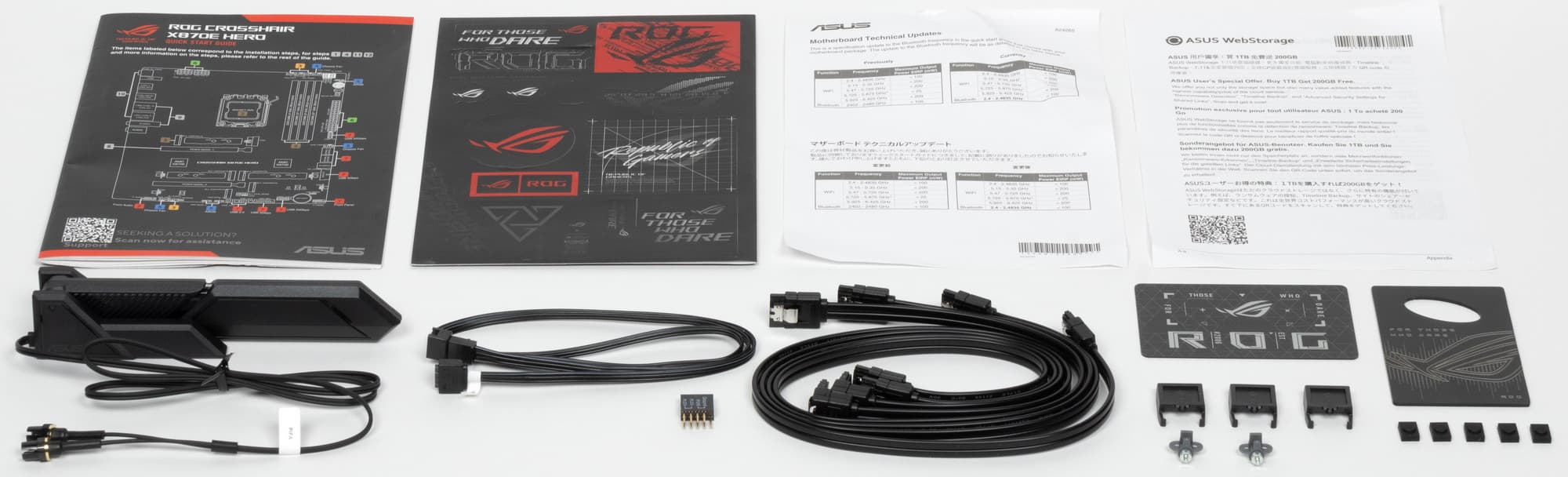

Надо отметить, что комплект поставки неплох: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, фирменный адаптер для передней панели, бонусные стикеры, запасные держатели накопителей в слотах M.2, адаптер для подключения внешней подсветки, членская карточка клуба ROG, сувенирная открывалка бутылок.

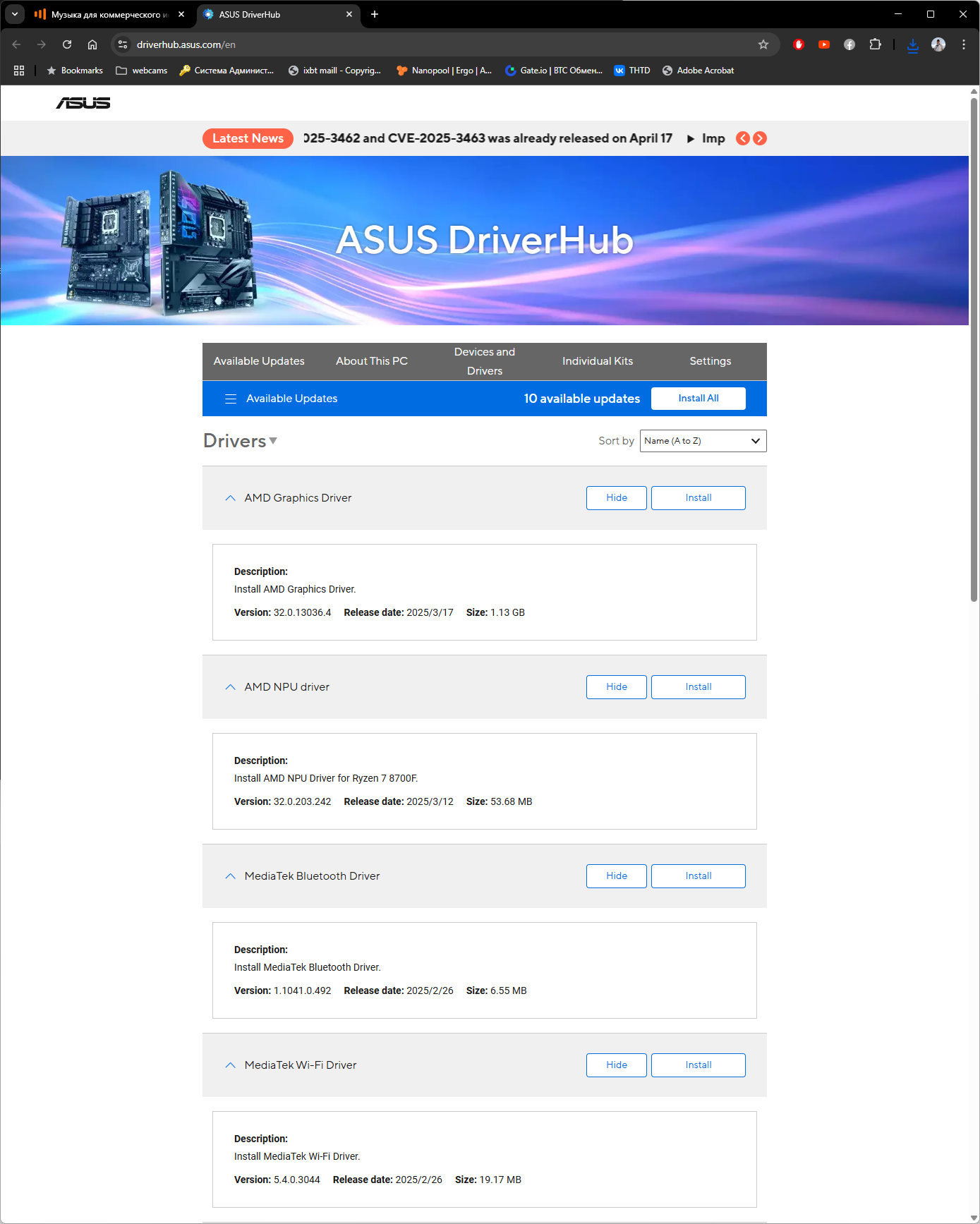

ПО не поставляется, однако все равно последние версии надо скачивать с вебсайта производителя).
Карточка ROG – это типа благодарность за приобретение.
Ну и такого же рода благодарностью является сувенирная открывалка бутылок.

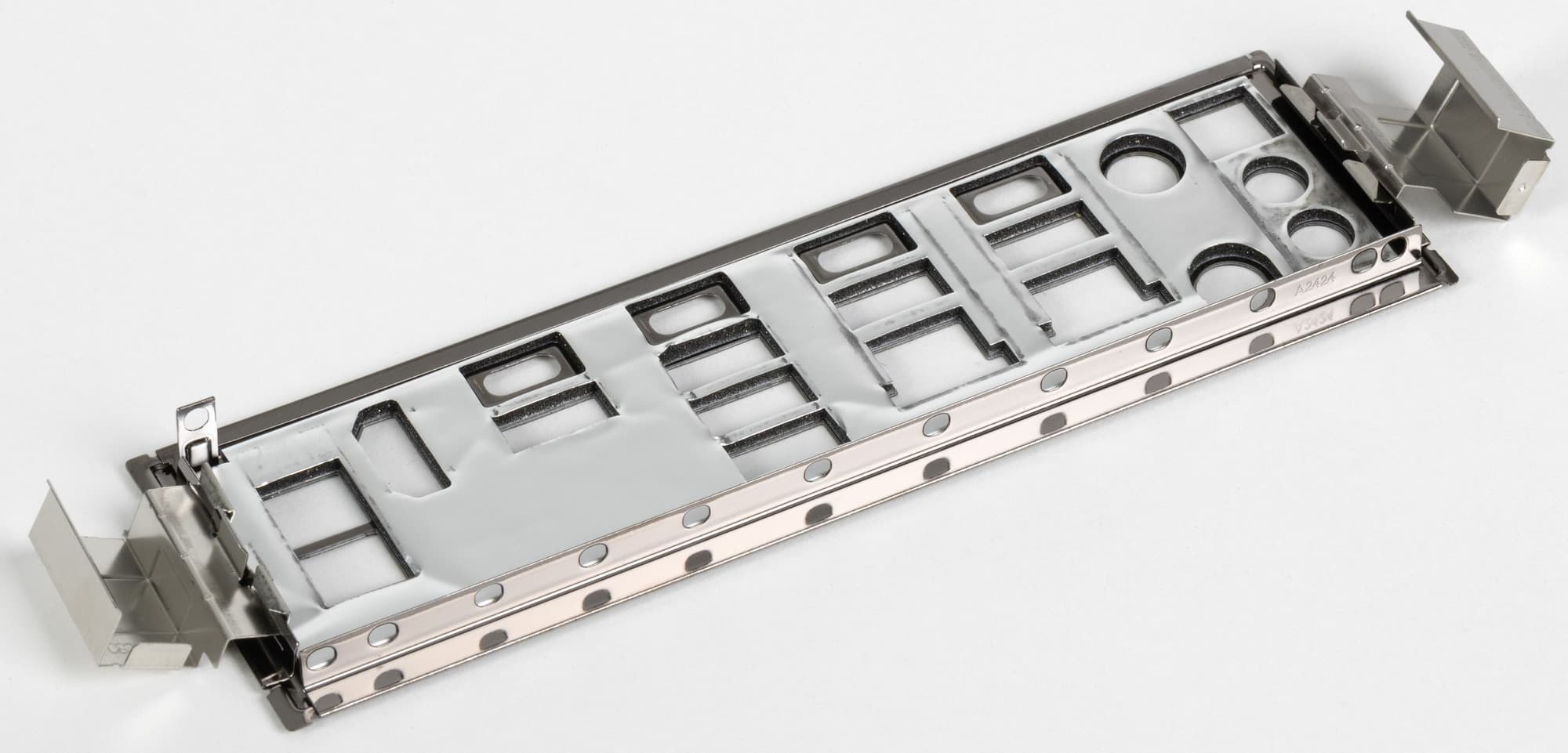

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

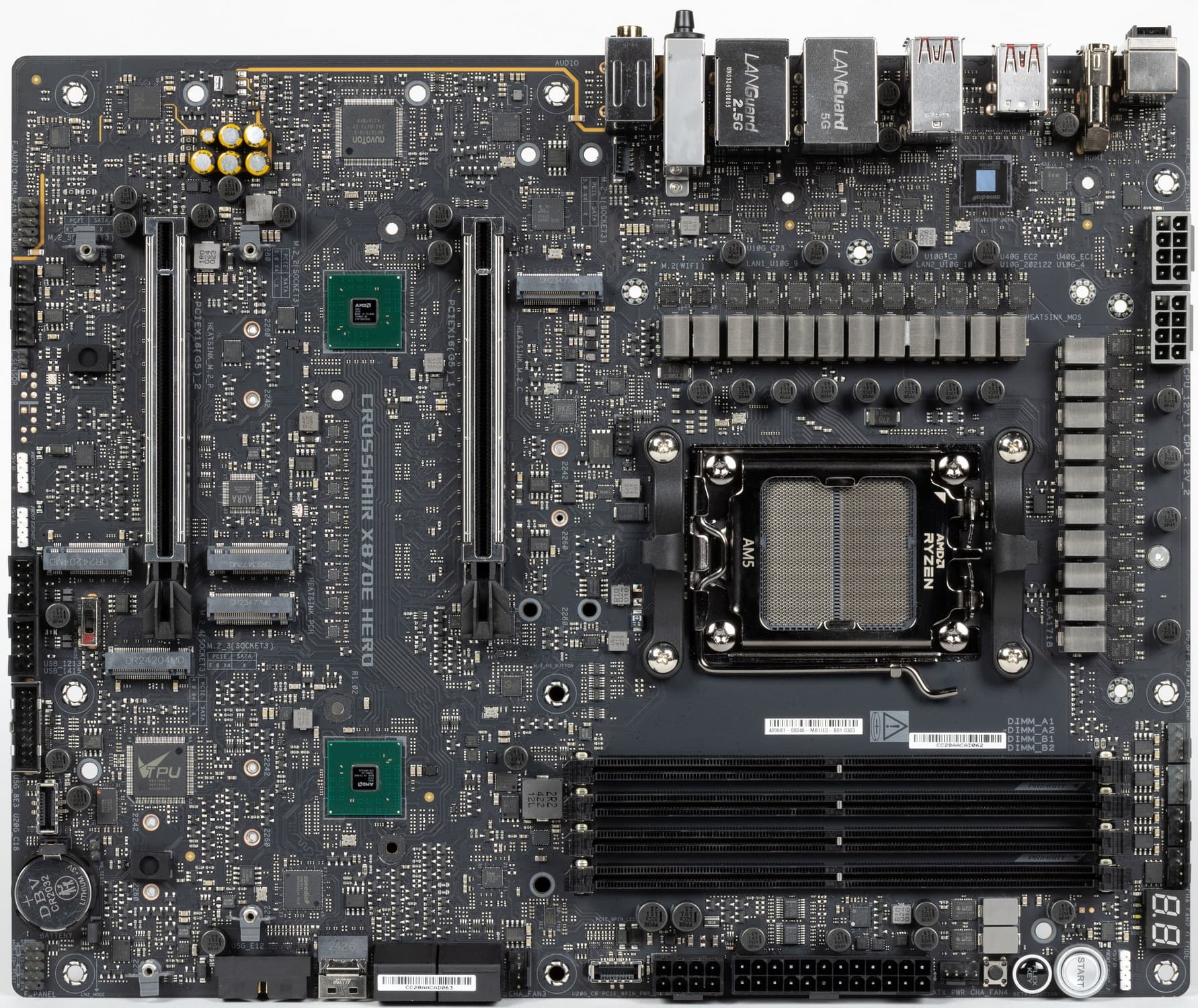

Форм-фактор

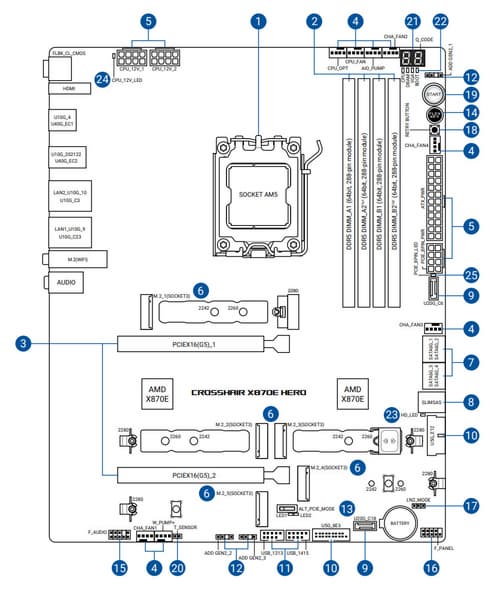

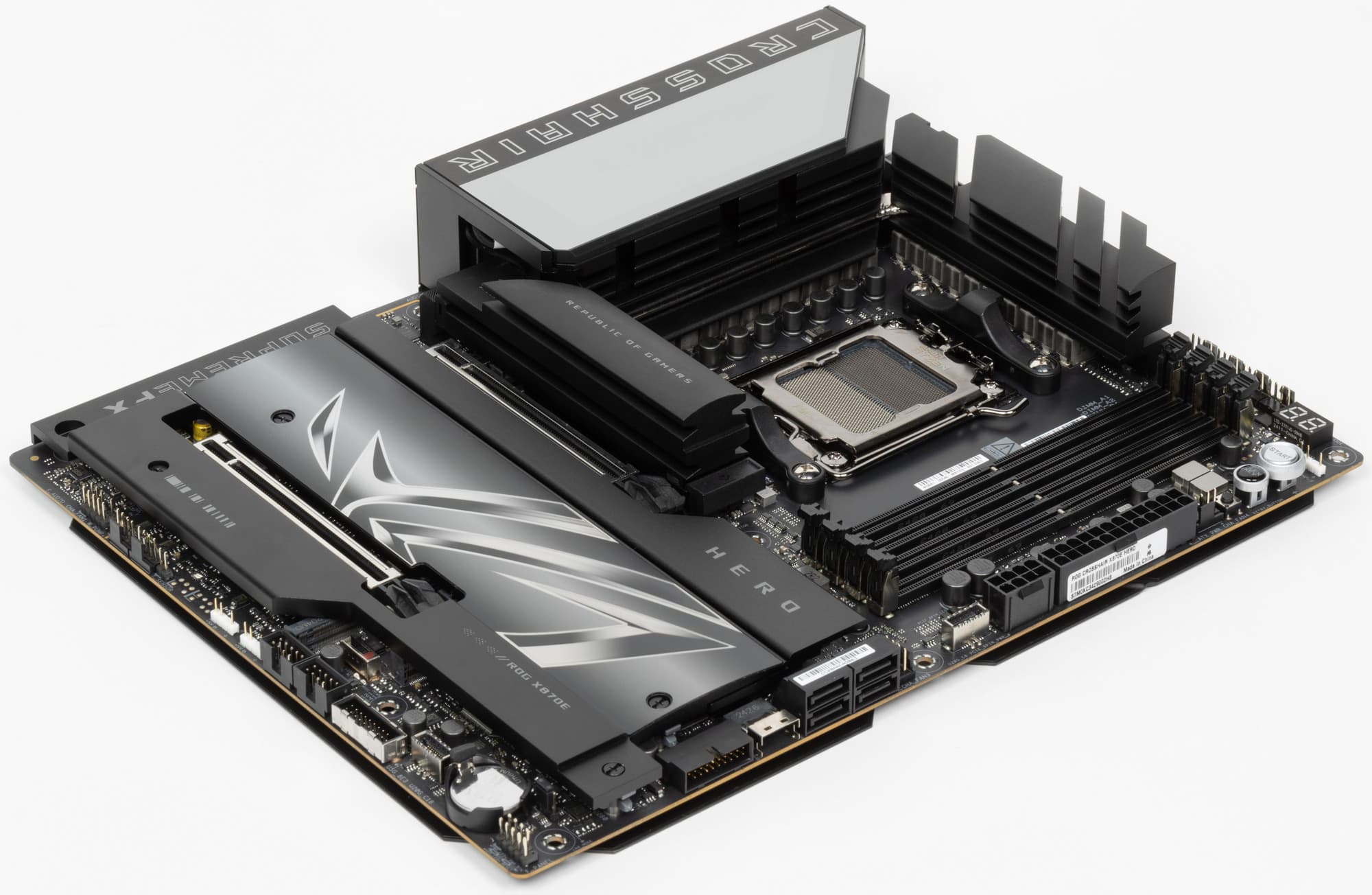

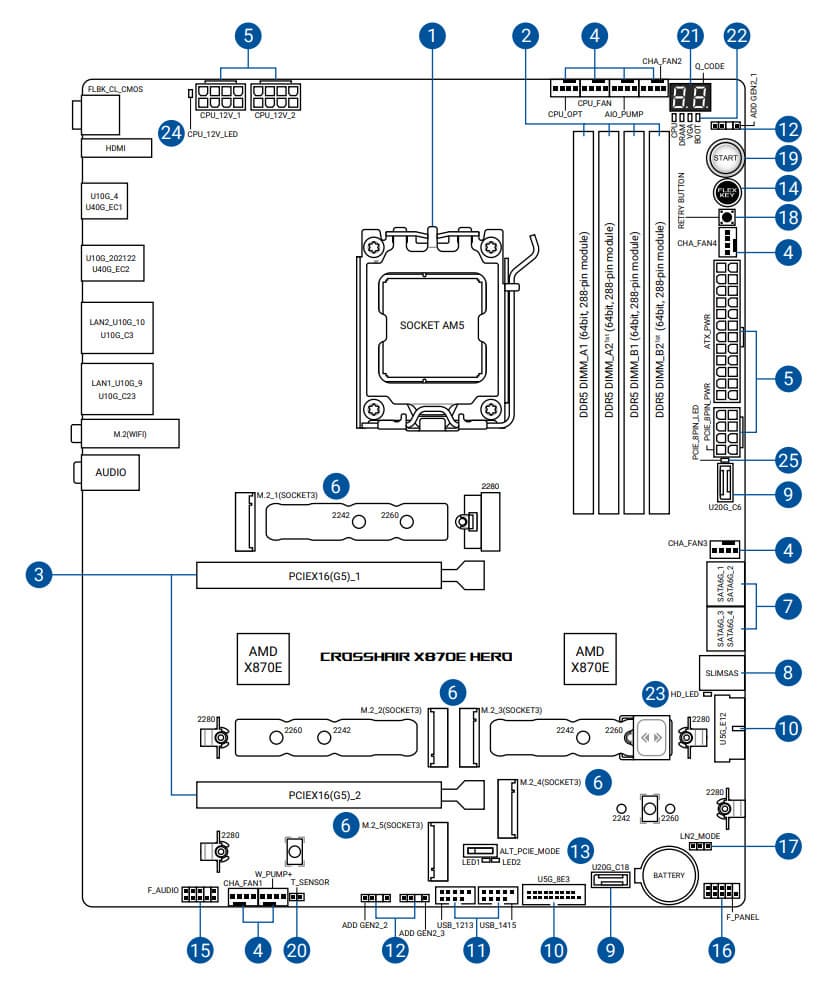

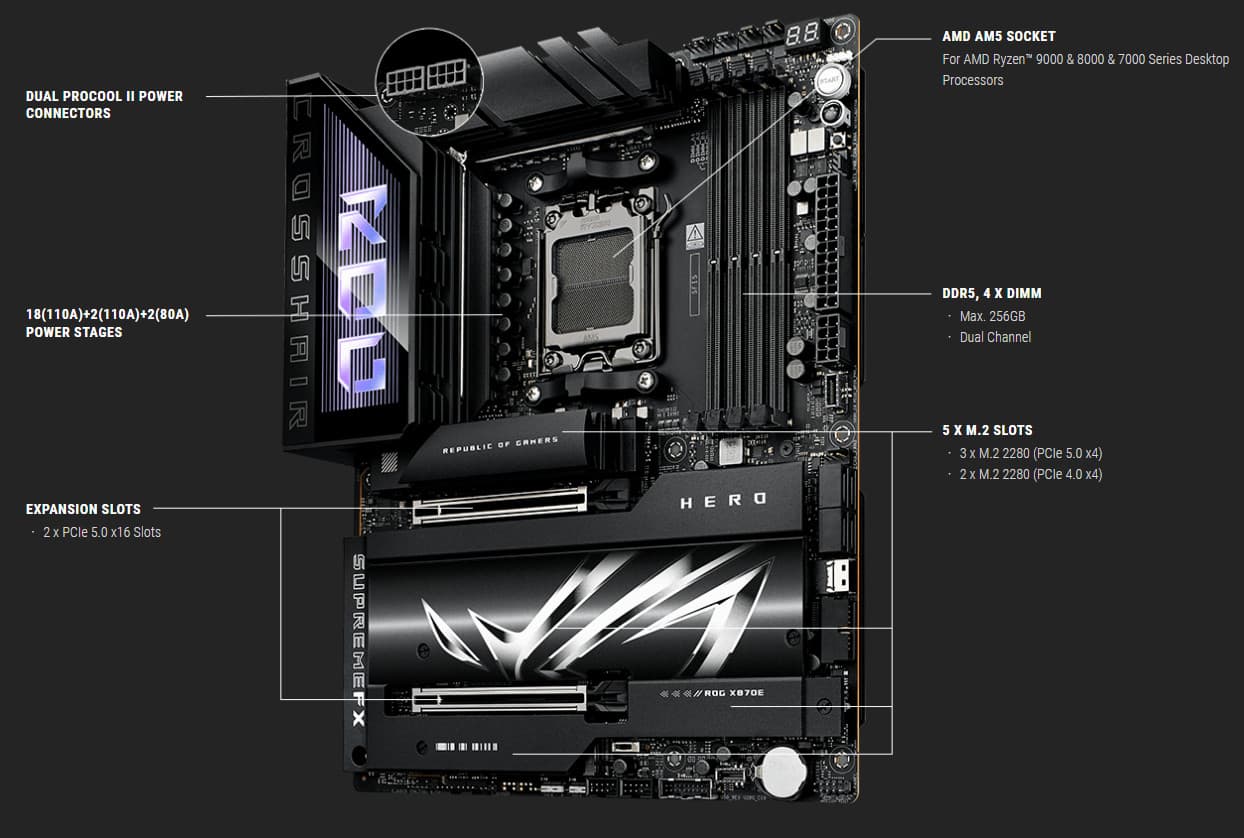

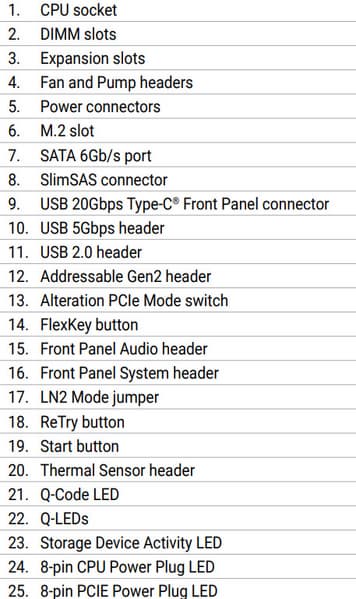

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Crosshair X870E Hero имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

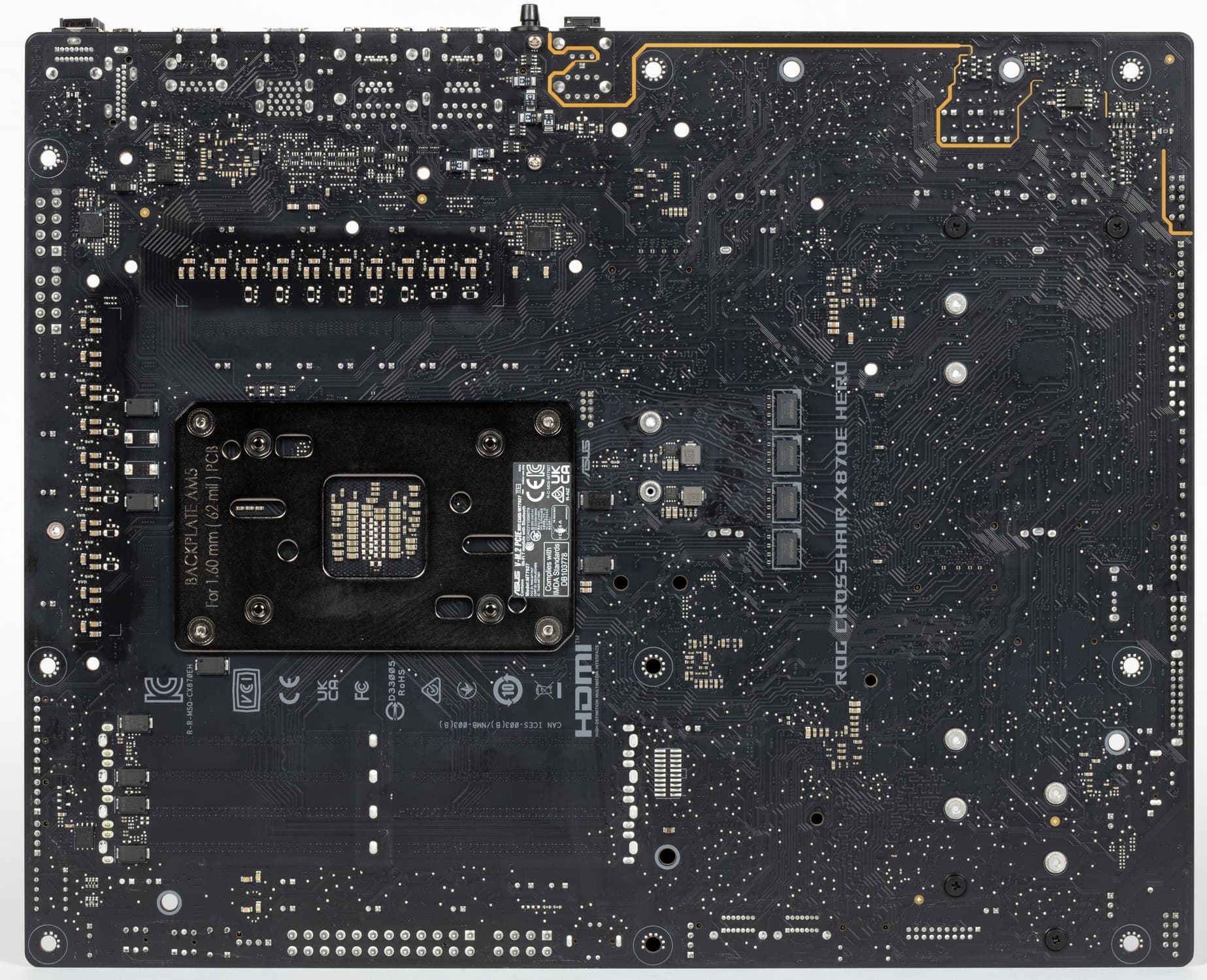

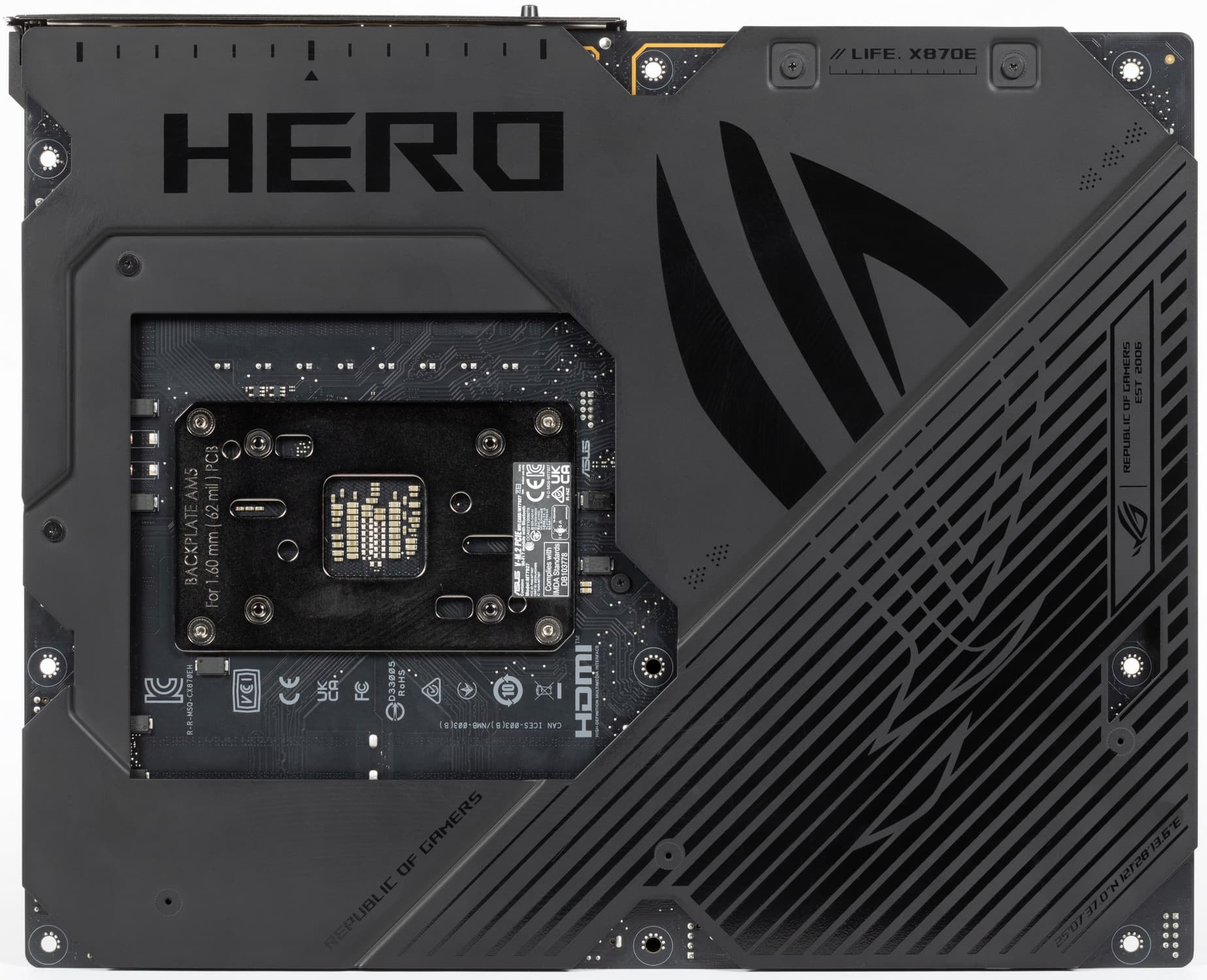

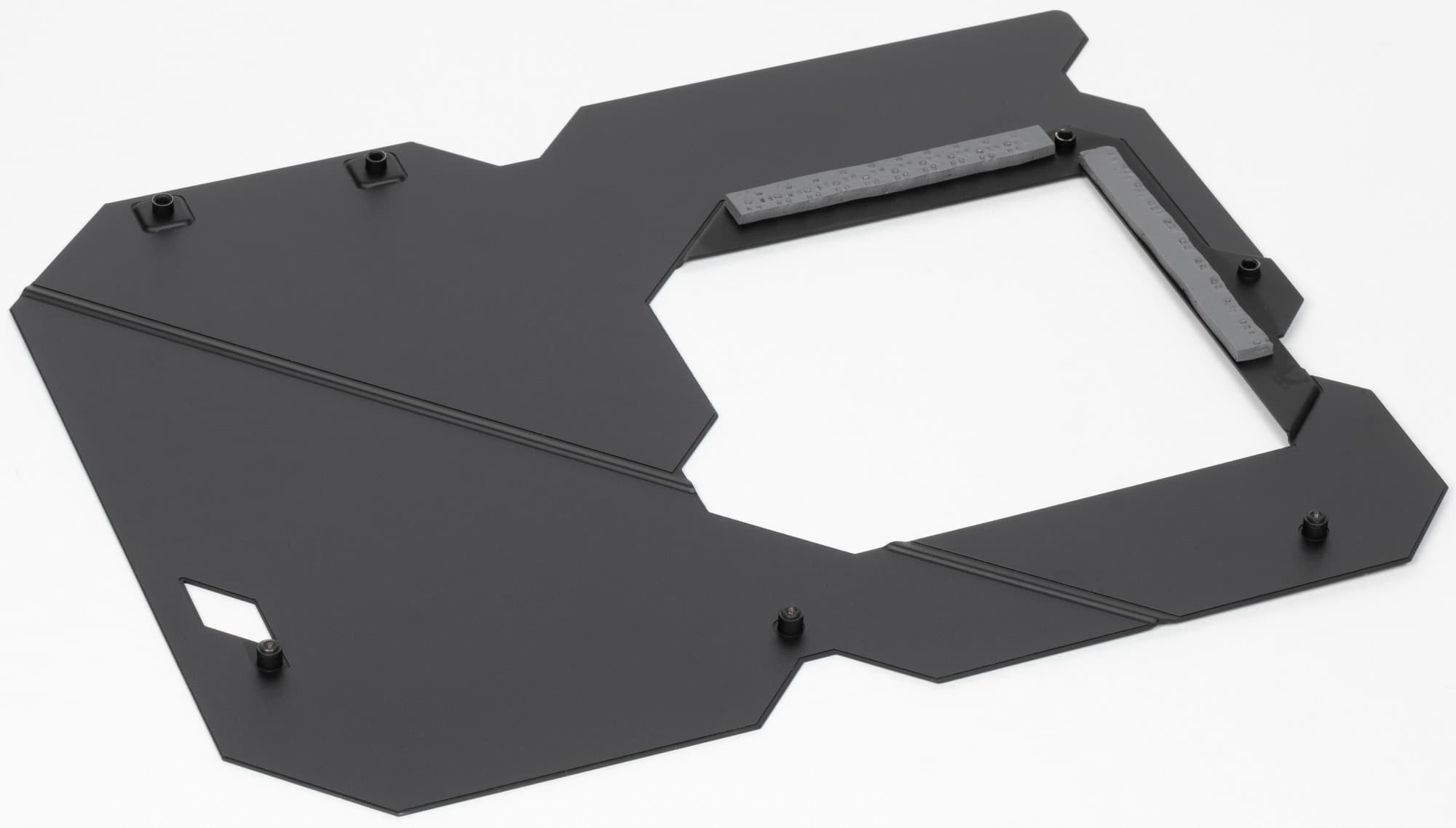

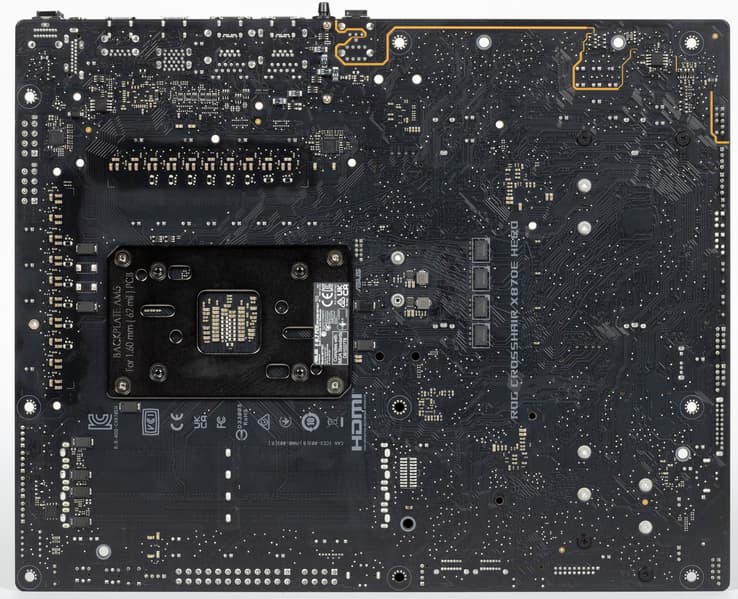

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Имеется защитная пластина (бэкплейт).
Если у вас корпус не со сменными стойками под установку материнской платы, а с возвышениями (полученными от прессовки), то, скорее всего, установить данную матплату в такой корпус не получится: у бэкплейта отверстия под крепление к корпусу недостаточно широки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

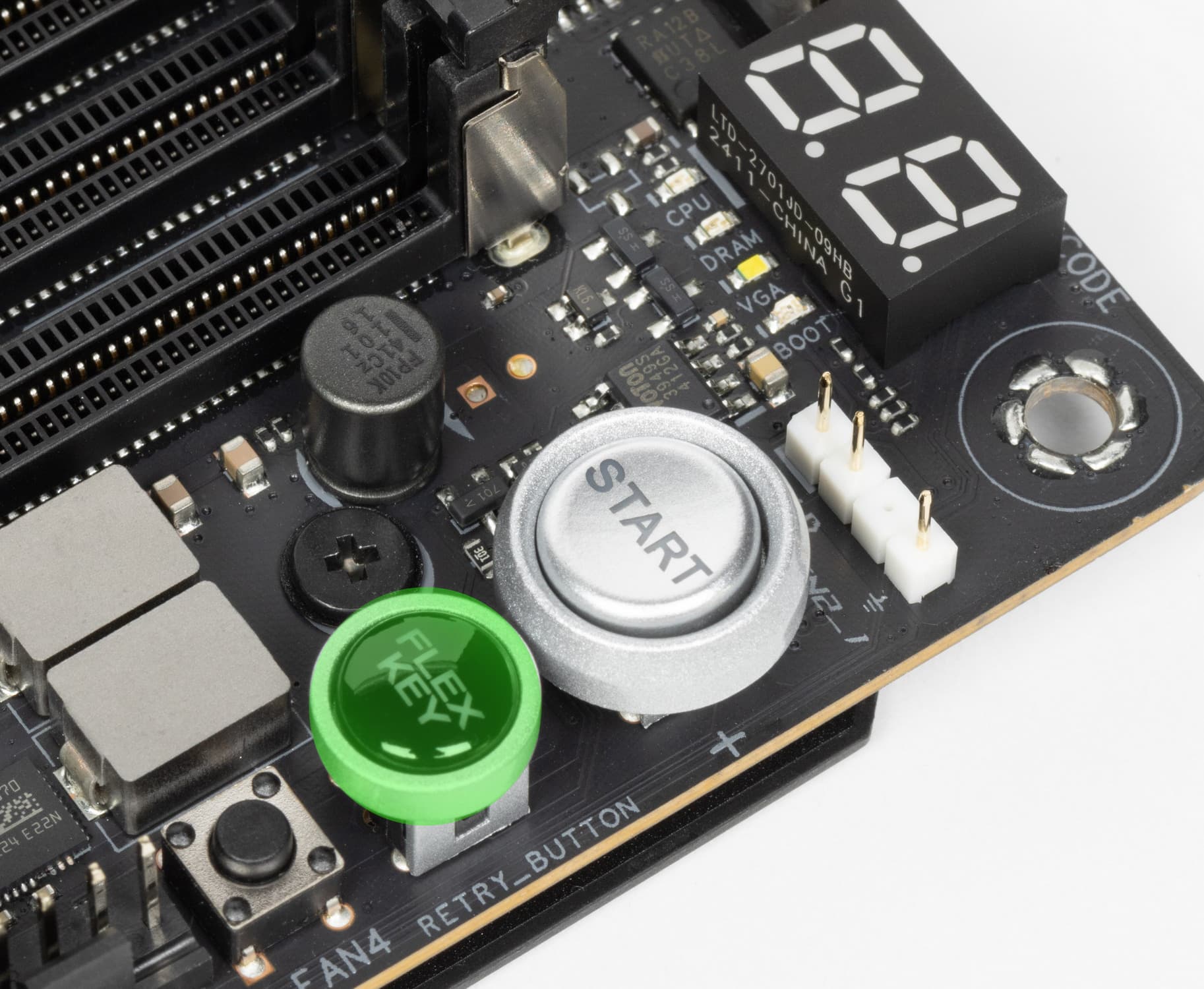

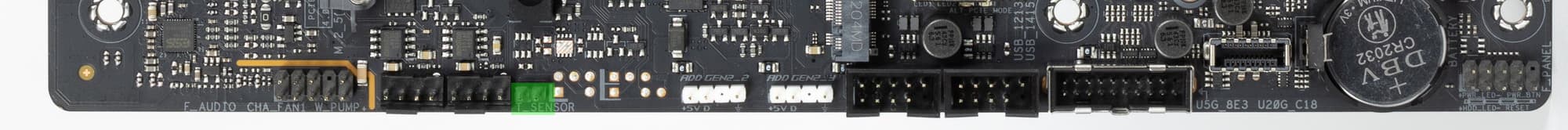

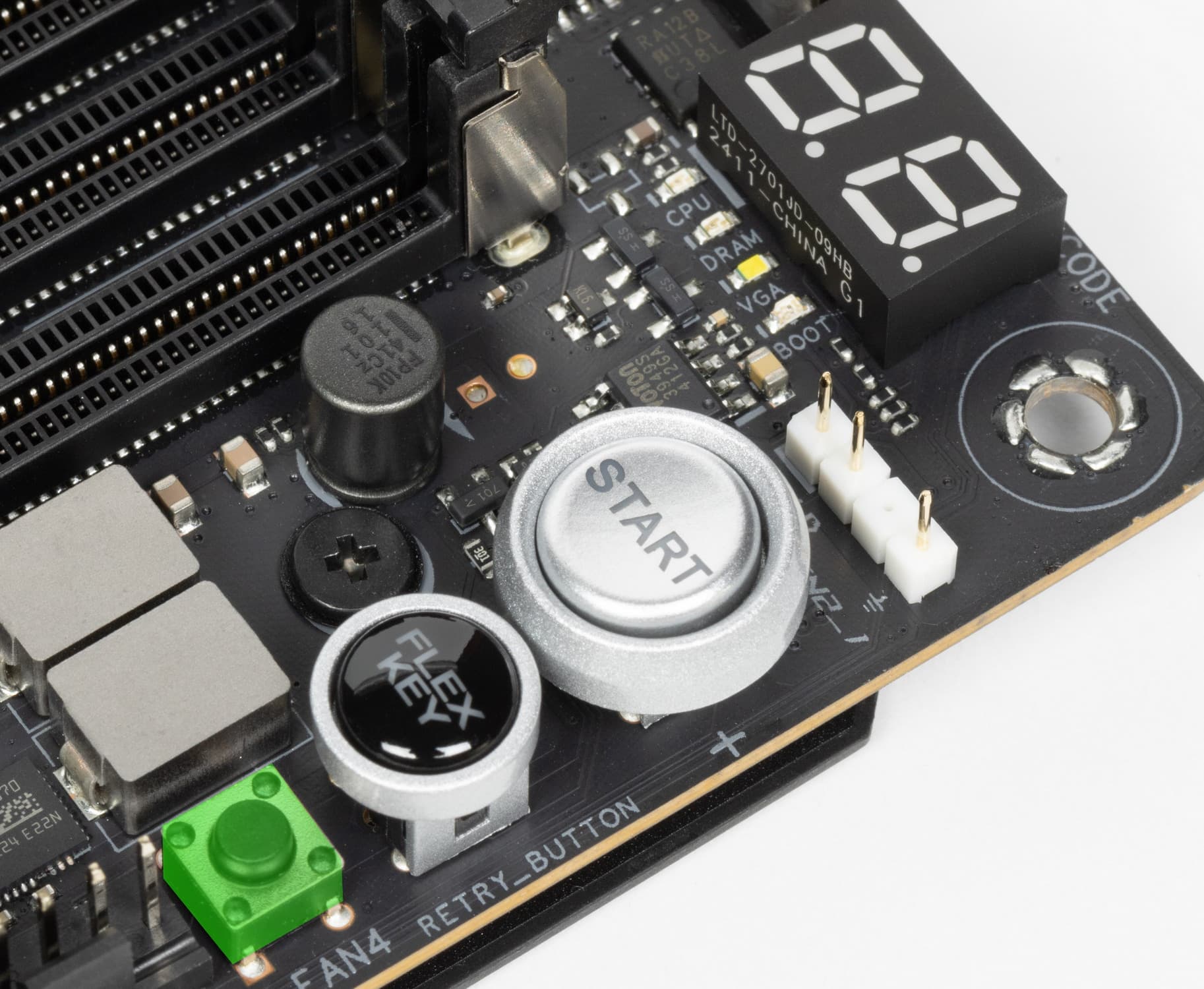

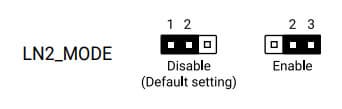

| Поддерживаемые процессоры | AMD Ryzen 7000/8000/9000 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 8200 МТ/с (XMP/EXPO), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9219 |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × MediaTek MT7927 Dual Band Wireless (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, режимы x16, x8+x4, x8+x4+x4)* 1 × PCIe 5.0 x16 (PCIe x16_2, режим x8)* |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E) 1 × SlimSAS (NVMe PCIe 4.0 x4 или до 4х SATA) (X870E) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (M.2_3, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280)* 1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_5, X870E, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 6 × USB 3.2 Gen2: 6 порта Type-A (красные) (X870E+CPU) 2 × USB 3.2 Gen2: 2 порта Type-C (X870E+CPU) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (X870E) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242) |
| Разъемы на задней панели | 2 × USB4 (Type-C) 6 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen2 (Type-C) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flash Back |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 8-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 2 разъема для подключения портов USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель версии PCIe Alt_PCI_mode 1 разъем для термодатчика 1 переключатель LN2 для режима экстремального охлаждения 1 кнопка Retry для повтора запуска системы при оверклокинге 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 конфигурируемая кнопка перезагрузки FlexKey |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
* - слоты M.2_2 и M.2_3 делят ресурсы со слотами PCIe x16_1/2, детали - ниже
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Из этой общей суммы следует минусовать 4 линии PCIe 4.0 для обеспечения хаба USB4 – ASMedia ASM4242 (по усмотрению производителя матплат эти линии могут быть взяты или у CPU, или у X870E).
Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов, из них 4 могут идти на поддержку USB4 (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).
Напомню, что чипсеты AMD X670 и X670E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае X670E получает версию PCIe 5.0, а в случае X670 — 4.0. Чипсет X870E имеет тот же набор, что и X670E, плюс поддержка 2х портов USB4 (через сторонний контроллер). Чипсеты X670, X670E, X870E состоят из двух микросхем, каждая из которых представляет собой по сути соответственно, B650, B650E или X870.
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

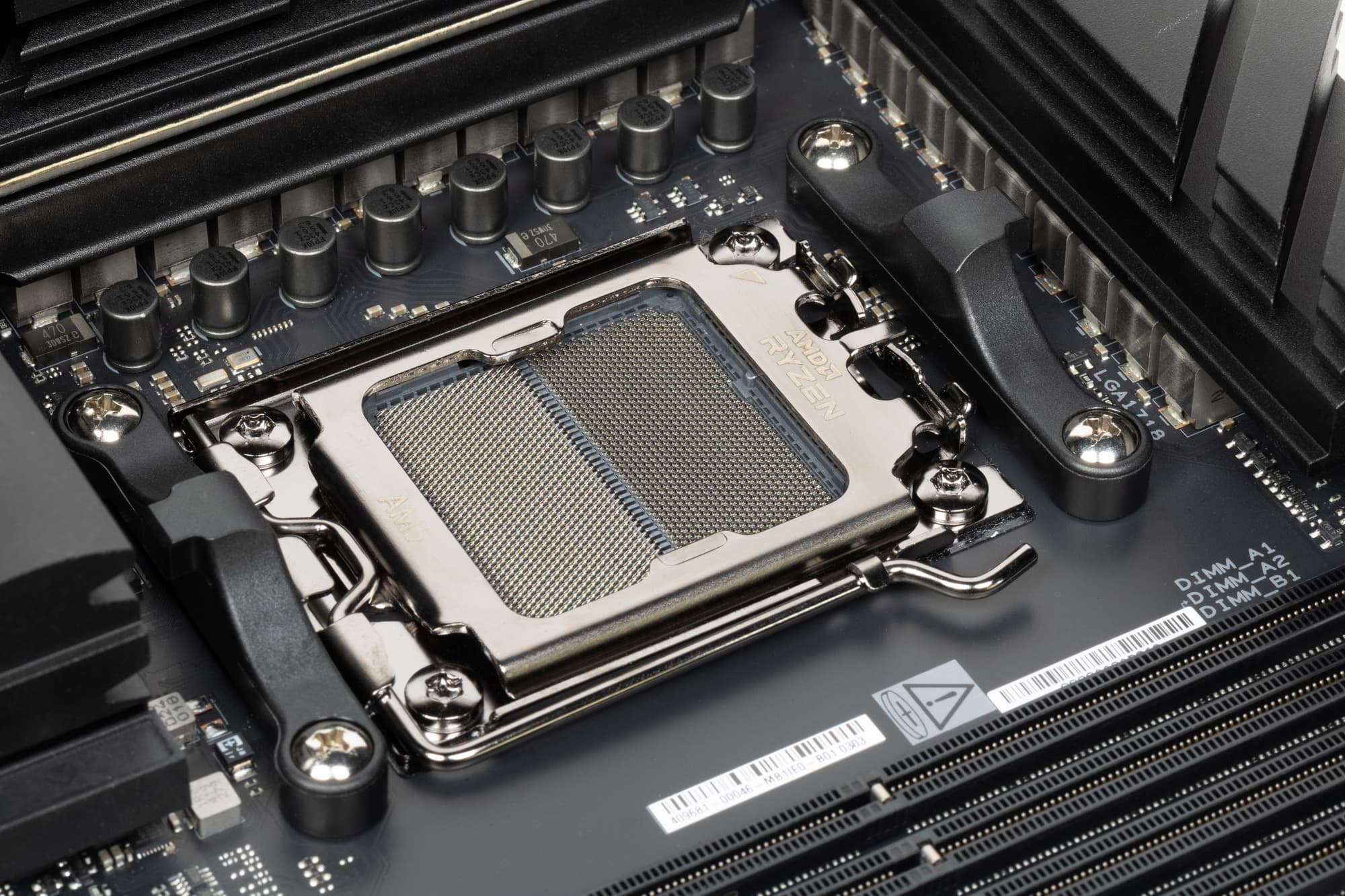

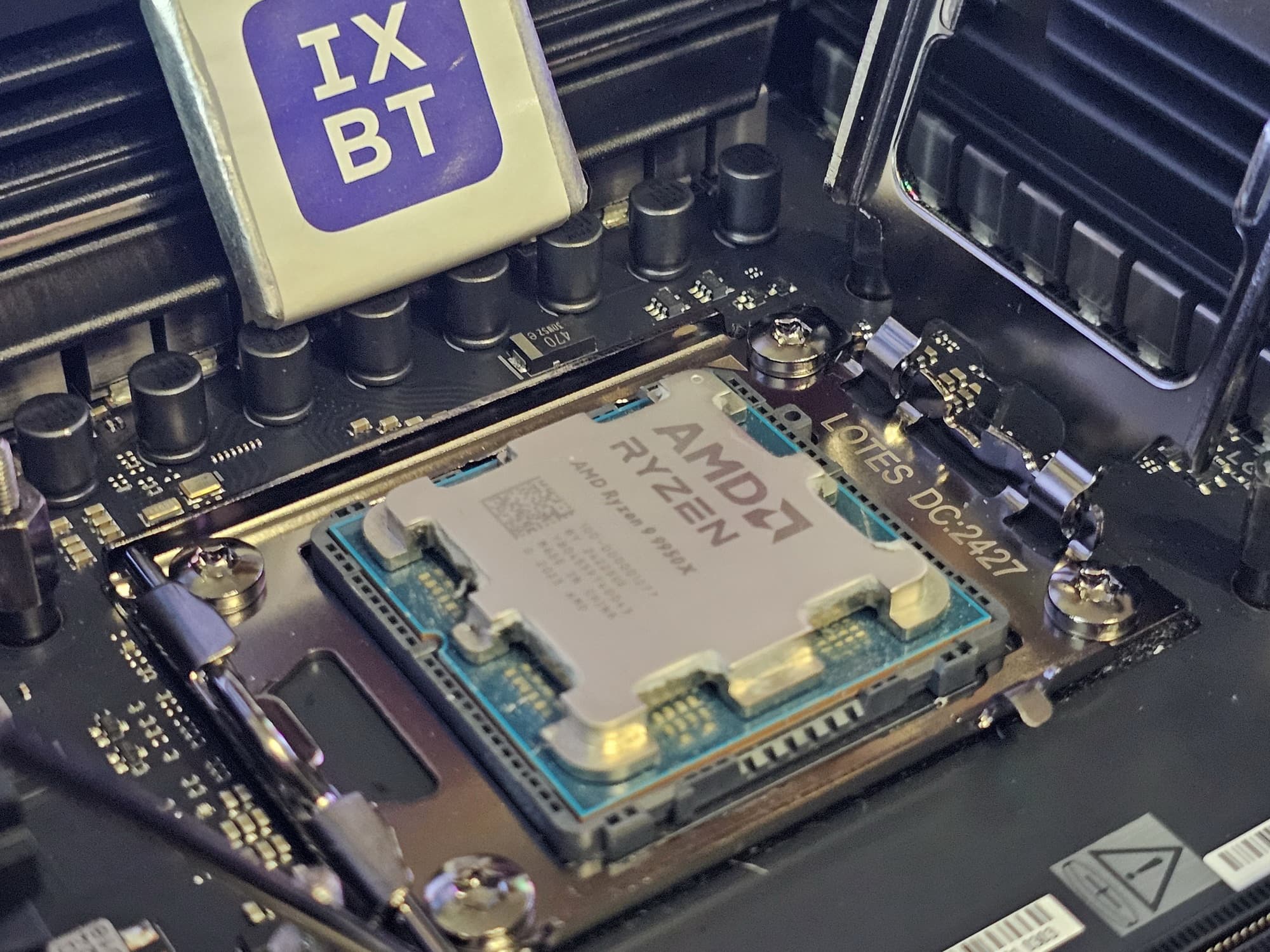

Asus ROG Crosshair X870E Hero поддерживает процессоры AMD Ryzen 7000/8000/9000, выполненные под разъем (сокет) AM5.

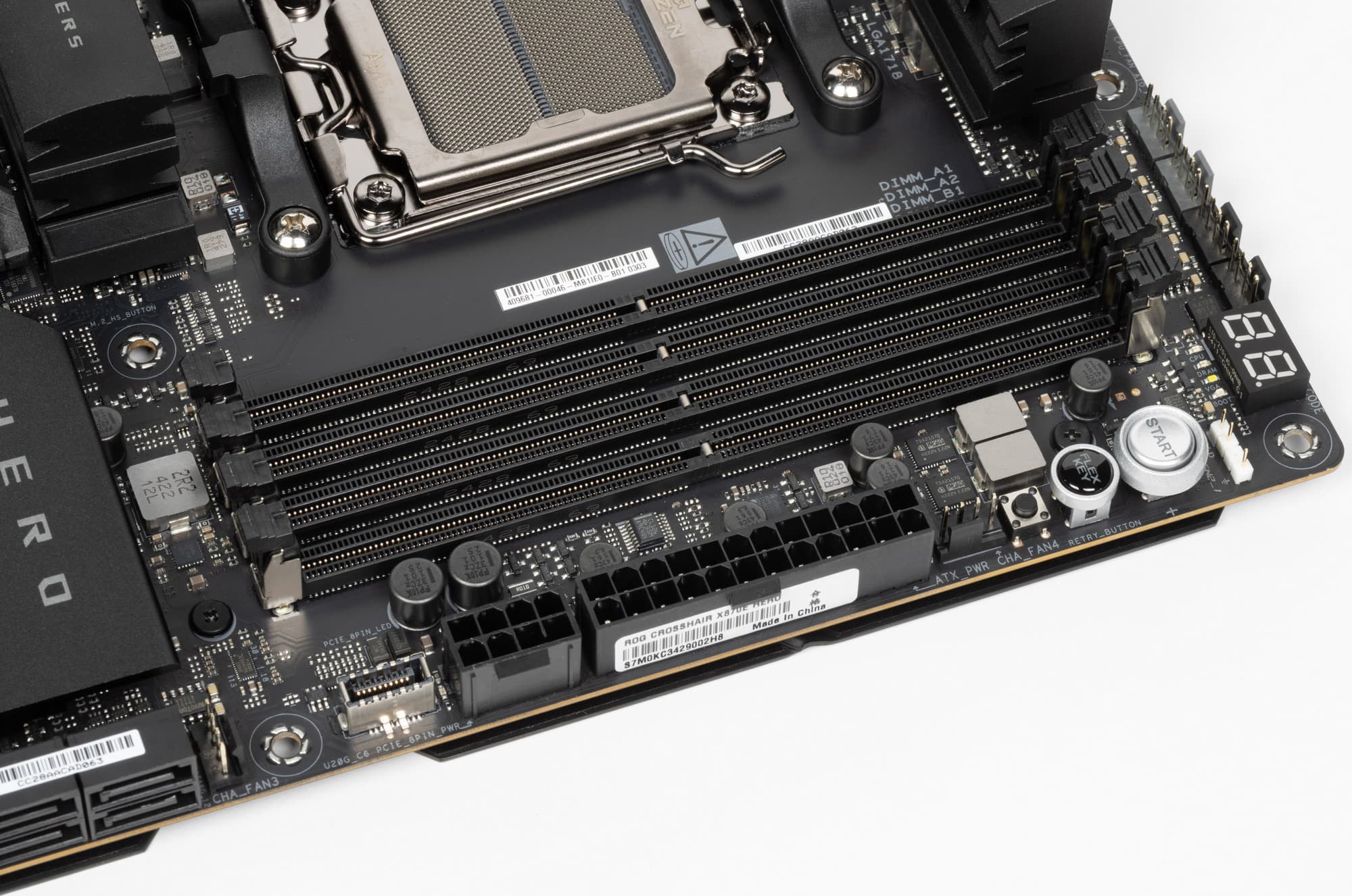

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Слот M.2 (M.2_5) (4 линии PCIe 4.0);
- Порт SlimSAS (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- Intel i226-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7927 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- 4 слота SATA 1/2/3/4
15 линий PCIe оказались занятыми, плюс 4 порта SATA. В данном случае связь с аудиокодеком c помощью линии USB 2.0 (от X870E). На поддержку BT (при наличии слота M.2 (key E) расходуется еще один USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Слот M.2_1 (4 линии PCIe 5.0);
- Хаб USB4 ASMedia ASM4242 ( (4 линии PCIe 4.0);
- 16 линий PCIe 5.0 делятся между слотами PCIe x16_1/2, M.2_2 и M.2_3. Варианты:
- Слот PCIe x16_1 имеет 16 линий PCIe 5.0, слоты PCIe x16_2, M.2_2 и M.2_3 отключены;
- Слоты PCIe x16_1/2 имеют по 8 линий PCIe 5.0, слоты M.2_2 и M.2_3 отключены;
- Слот PCIe x16_1 имеет 8 линий PCIe 5.0, слот PCIe x16_2 отключен, слоты M.2_2 и M.2_3 имеют по 4 линии PCIe 5.0;
- Слот PCIe x16_1 имеет 8 линий PCIe 5.0, слот PCIe x16_2 имеет 4 линии PCIe 5.0, слот M.2_3 имеет 4 линии PCIe 5.0, а слот M.2_2 отключен.
Все 24 линии PCIe распределены.

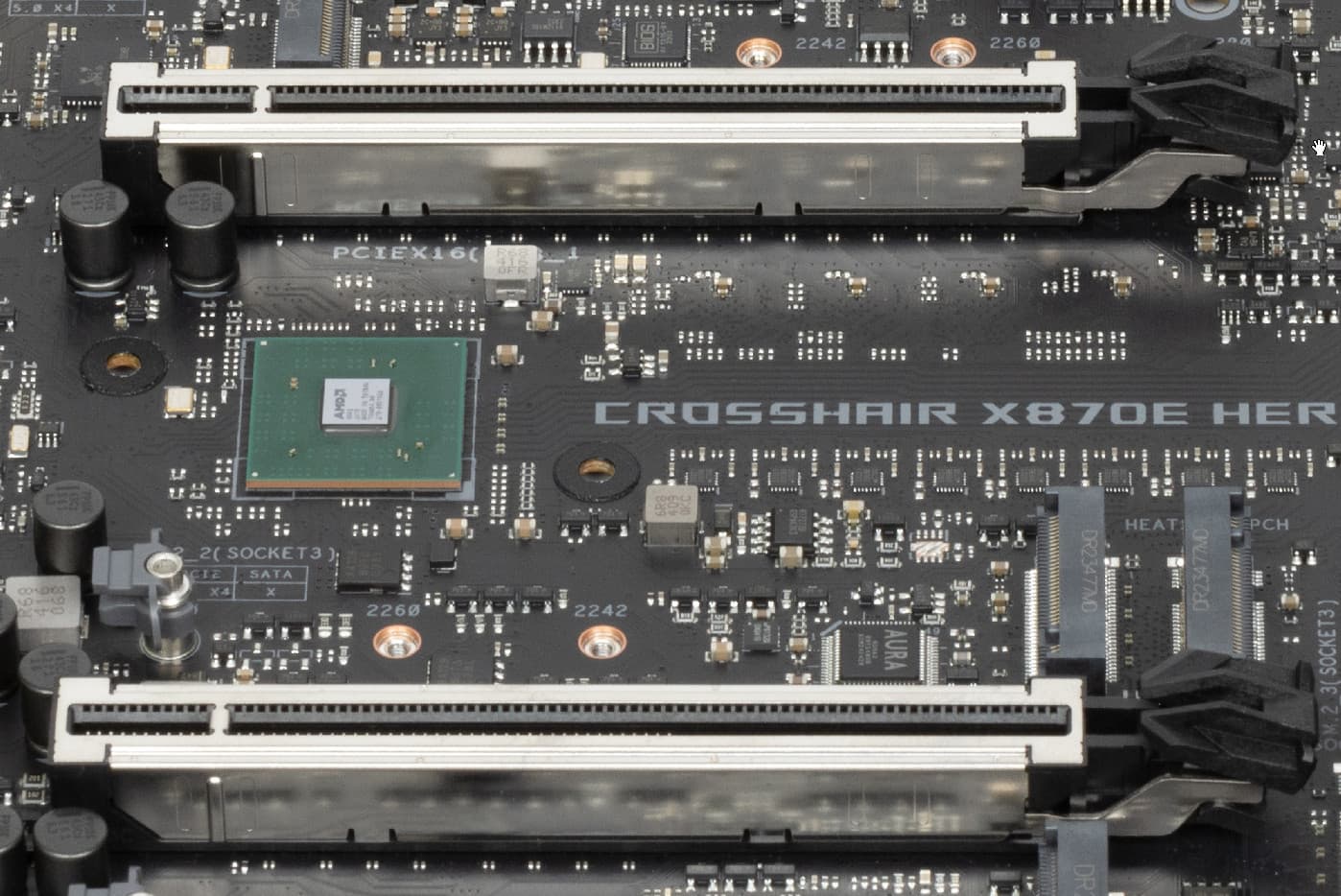

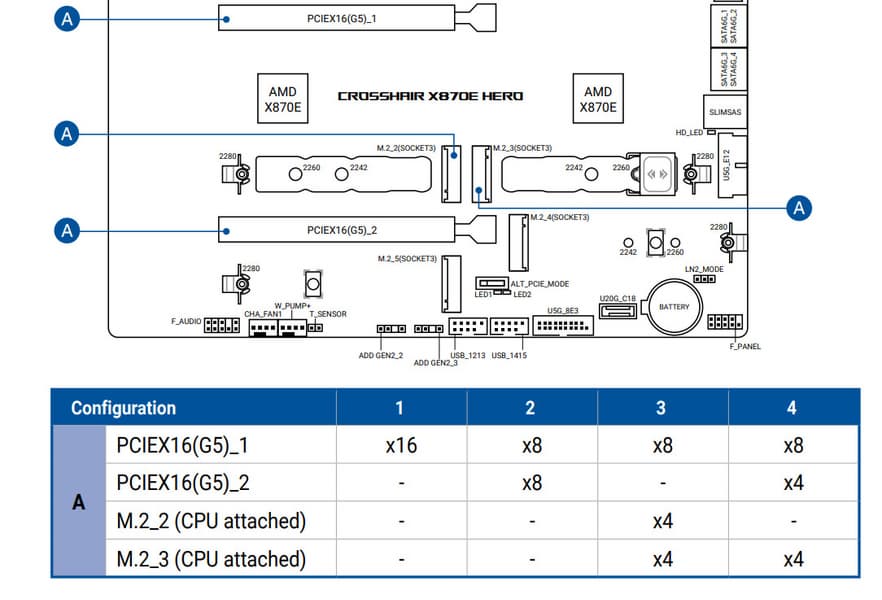

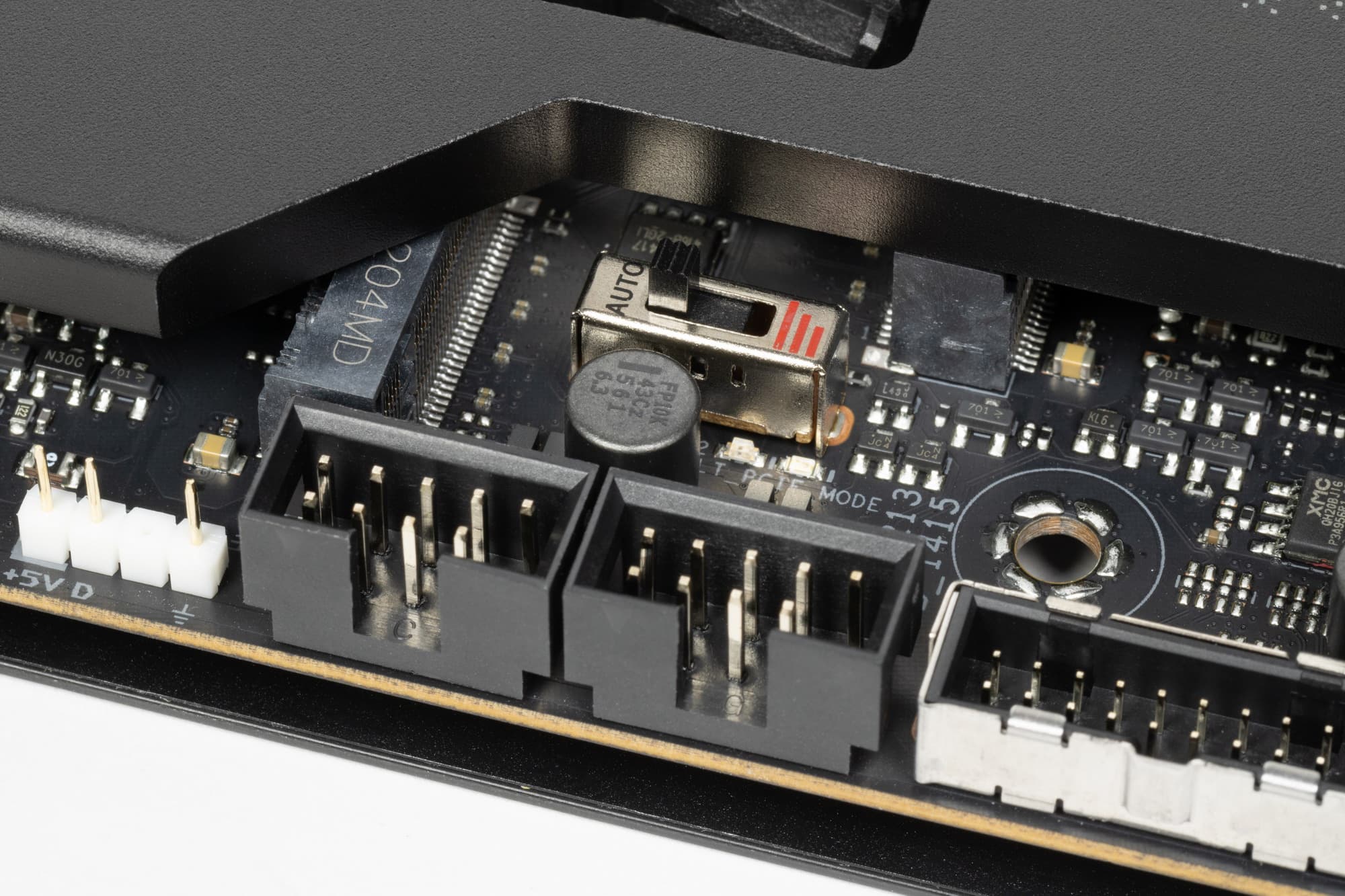

Теперь в целом про слоты PCIe. Собственно, картинка ниже иллюстрирует вышеобозначенные варианты деления ресурсов.
То есть на плате всего 2 слота PCIe x16_1/2 и оба подключены к CPU (PCIe 5.0).

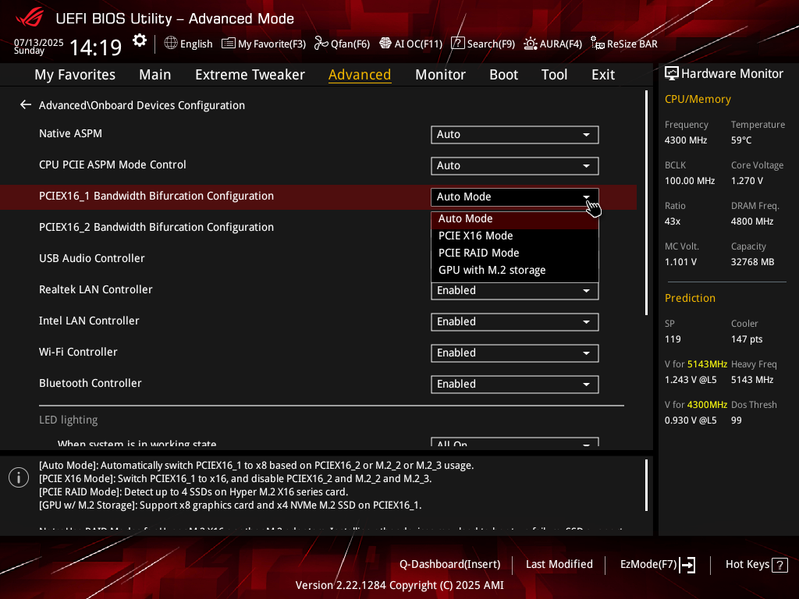

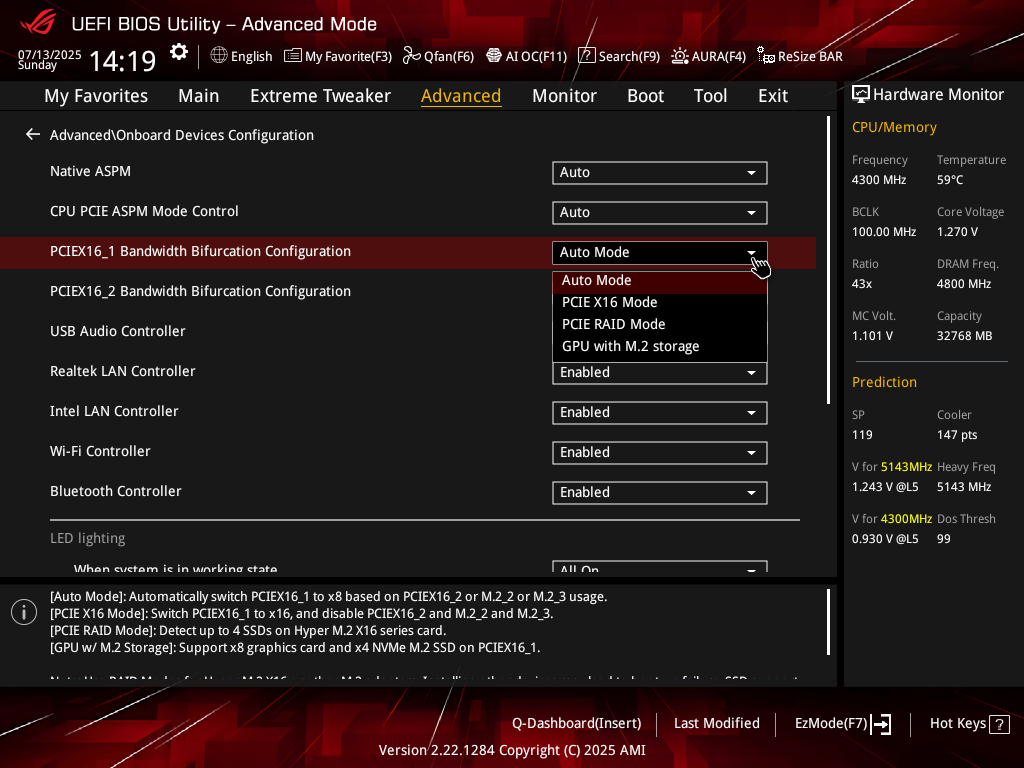

Еще раз отмечу, что материнская плата имеет возможность обеспечить слоты M.2_2/3 версией PCIe 5.0, но в случае занятости этими слотами модулями SSD слот PCIe x16_1 получит всего 8 линий PCIe 5.0, а слот PCIe x16_2 может быть отключен.
Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры Diodes.
Оба слота PCIe x16 имеют металлическое армирование: имеют защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.
Матплата позволяет смонтировать СО любого размера.

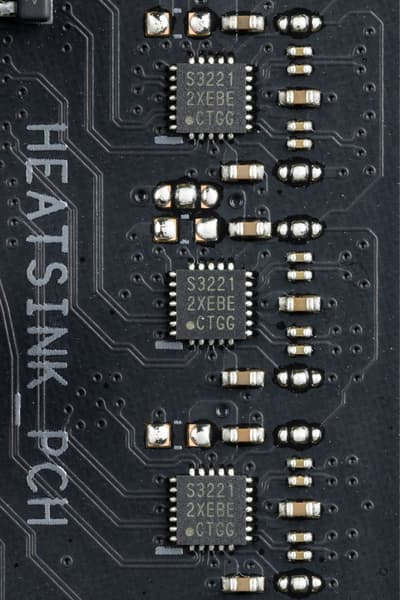

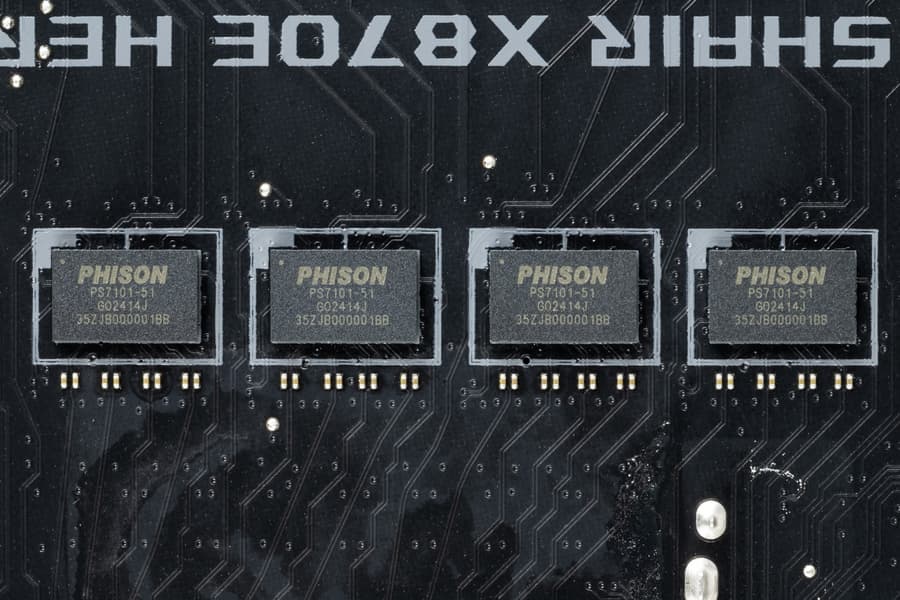

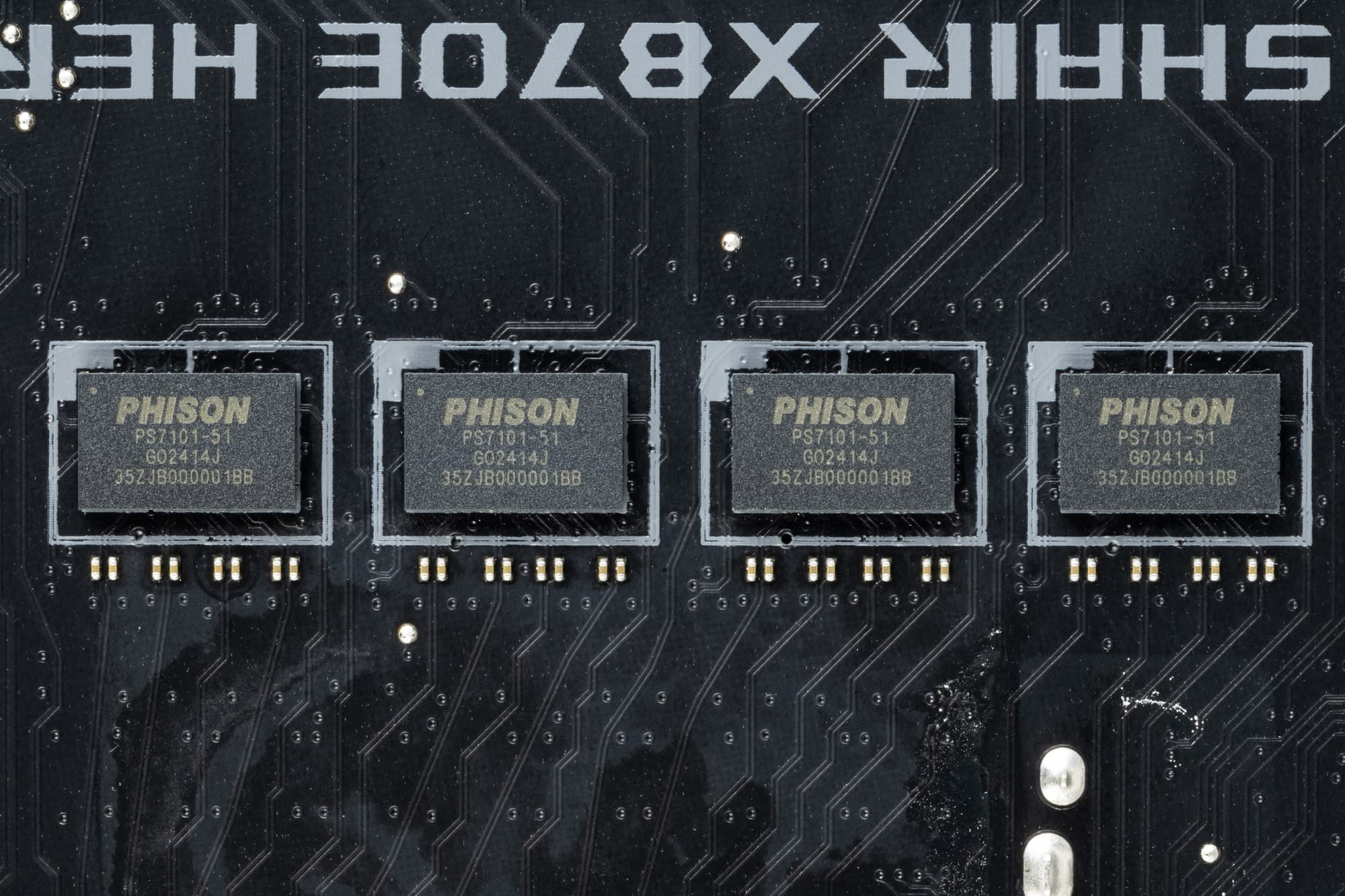

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала PCIe 5.0 от Phison.
Подобные усилители размещены и на линиях PCIe 4.0 для SlimSAS.

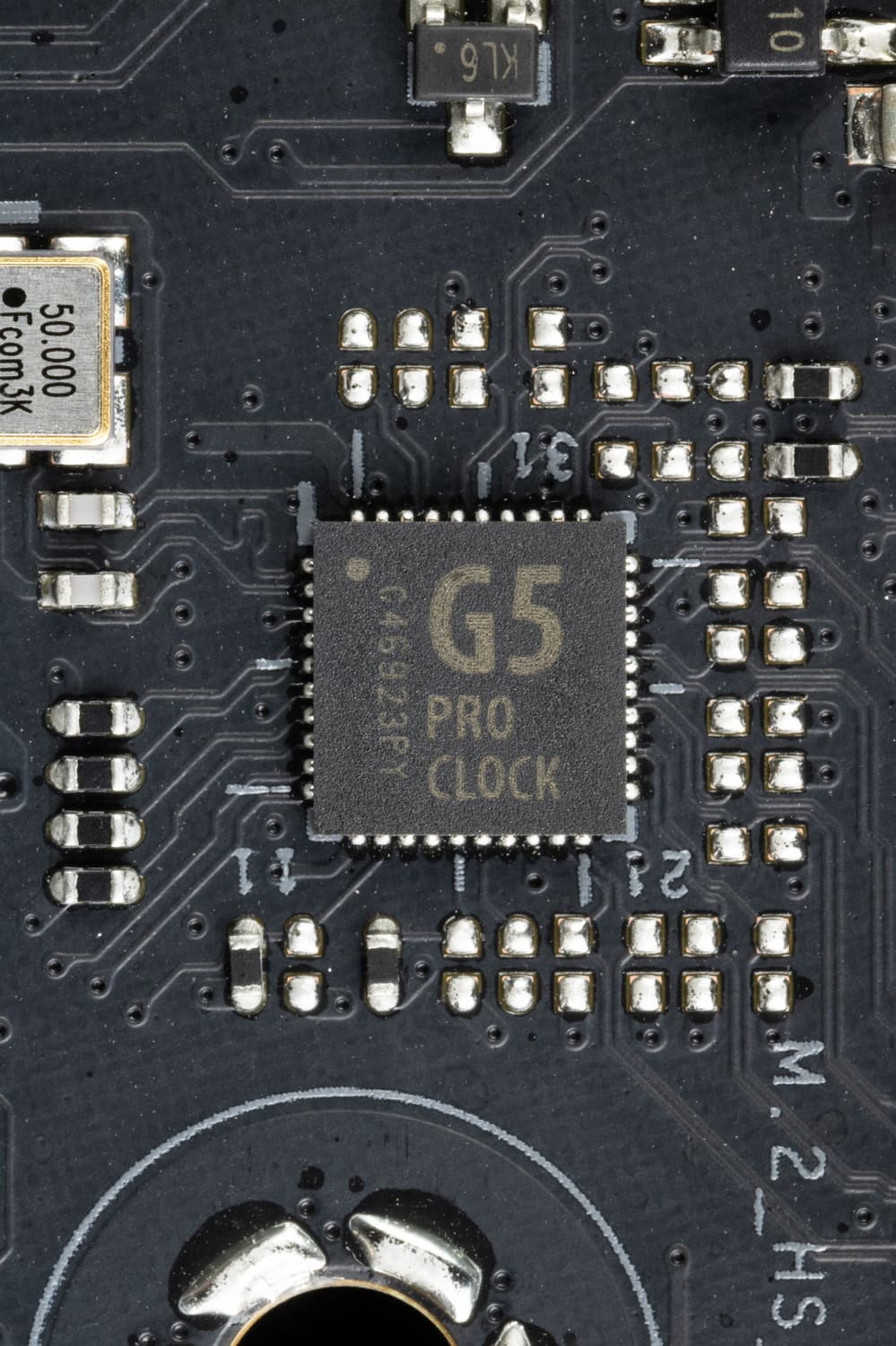

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.
На очереди — накопители.

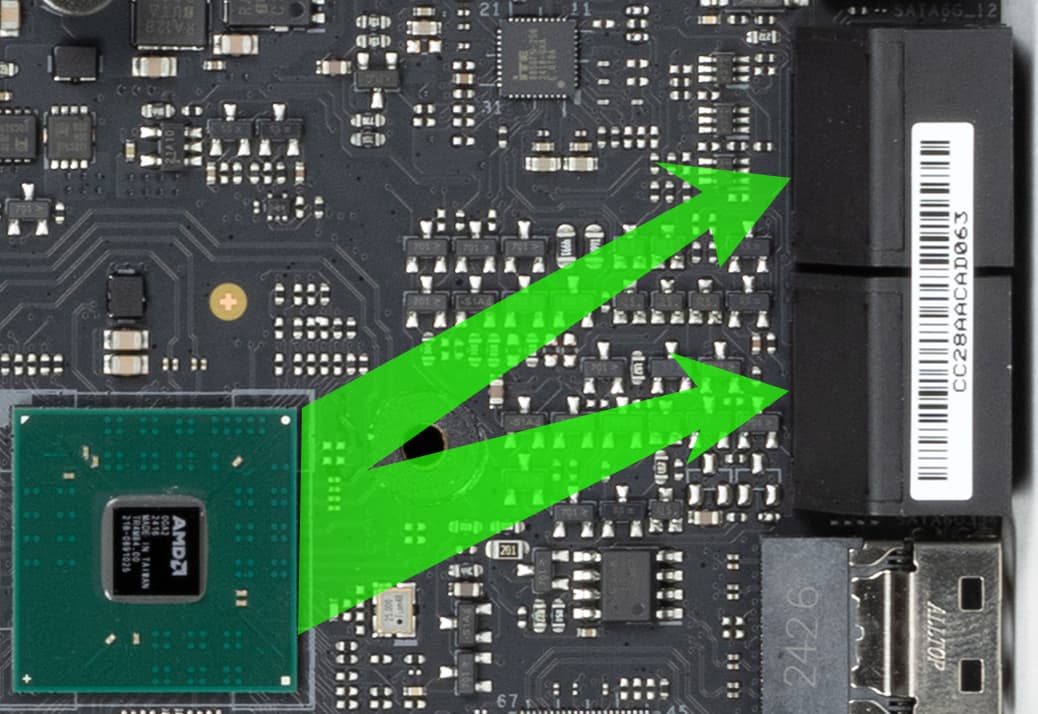

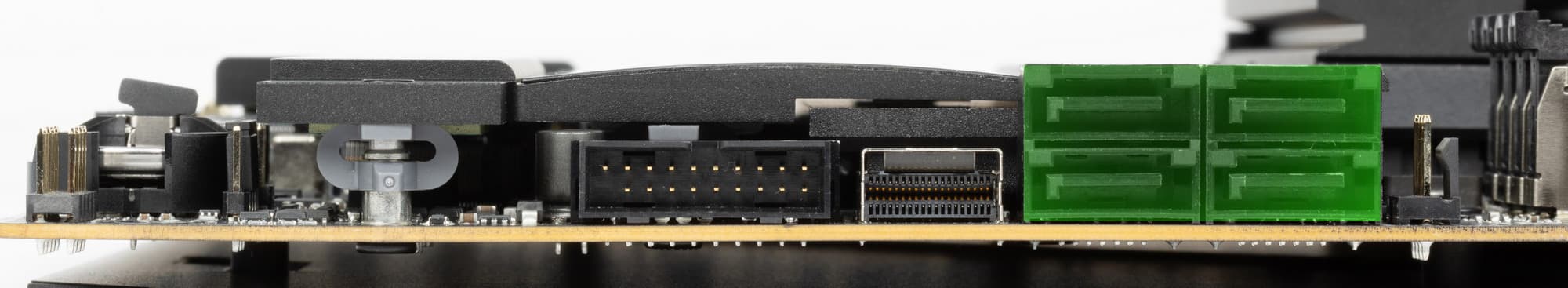

Всего у платы 4 разъема Serial ATA 6 Гбит/с + порт SlimSAS + 5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет X870E и поддерживают создание RAID.

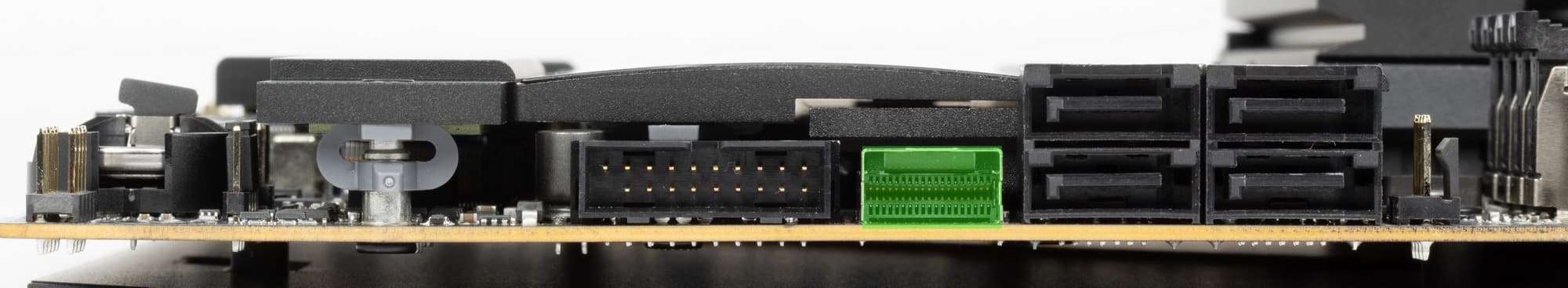

Рядом с ними имеется и относительно новый и редко встречающийся порт SlimSAS – это сверхскоростное соединение, обычно применяемое в серверах и устройствах хранения данных. SAS – последовательный единый интерфейс (Serial Attached SCSI) для подключения разных устройств хранения данных. SlimSAS – это мини-версия данного порта. В данном случае SlimSAS поддерживает подключение еще одного NVMe накопителя PCIe 4.0 x4, либо 4х портов SATA. Интерфейсные кабели для таких целей приобретаются отдельно.

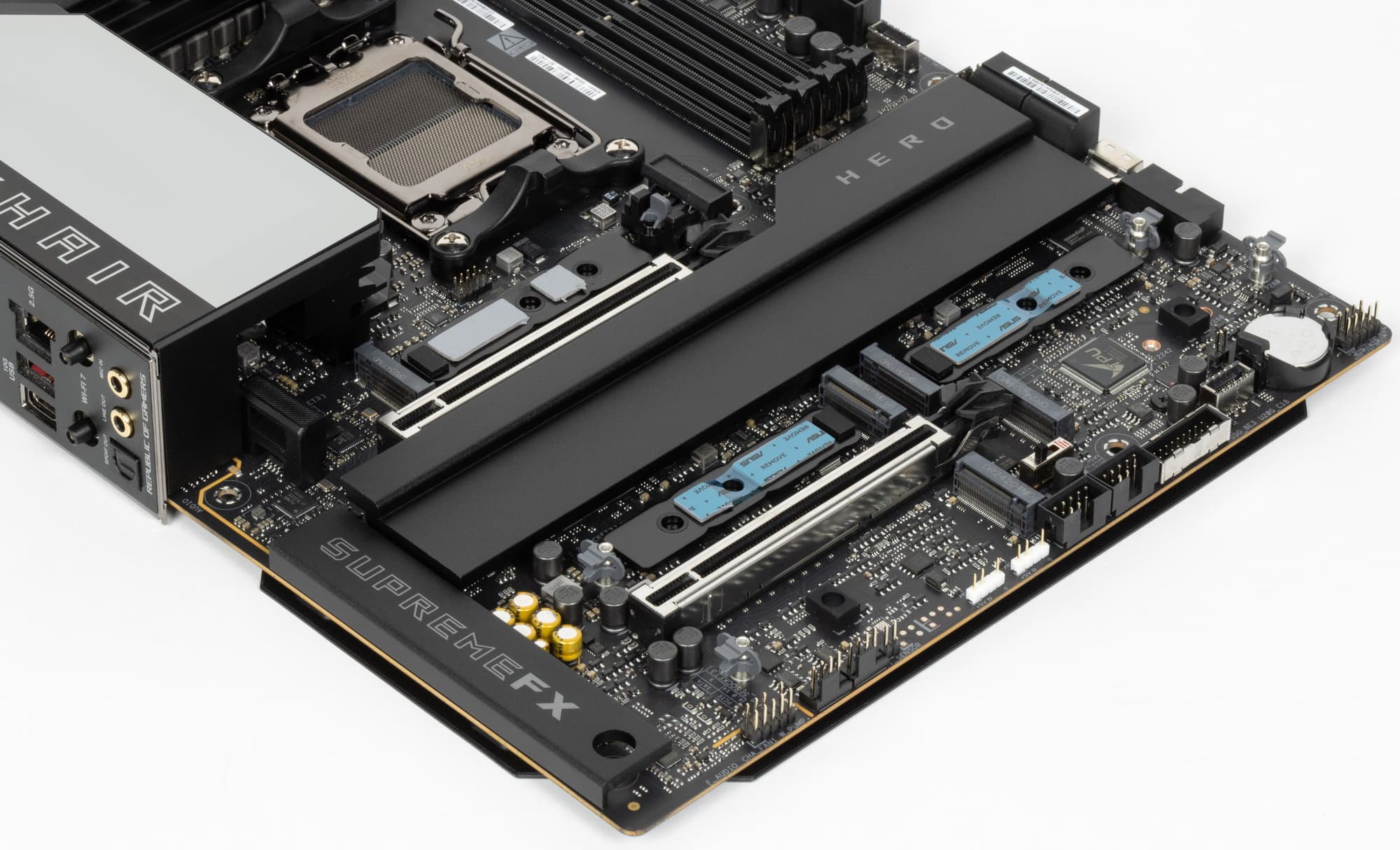

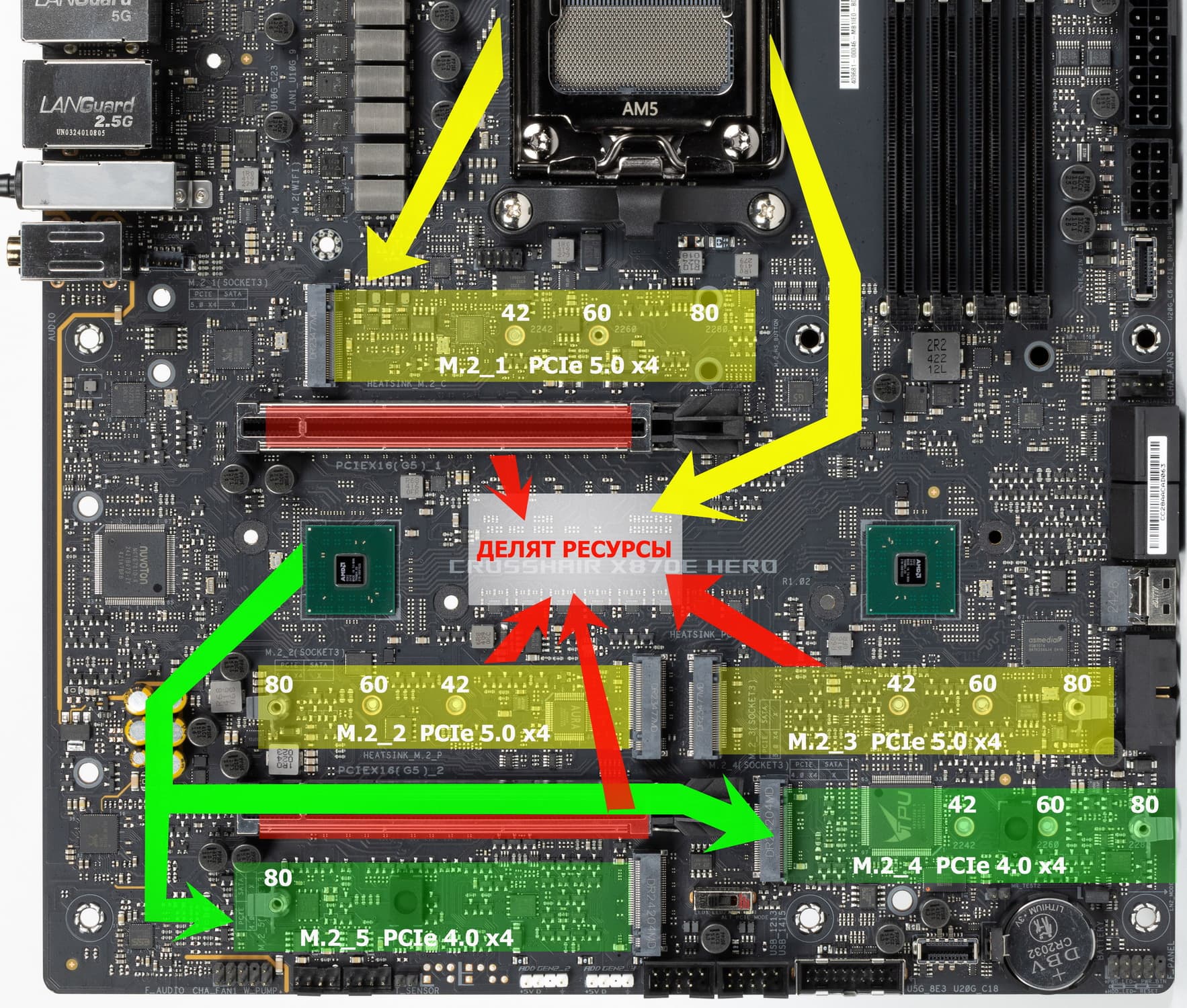

Материнская плата имеет 5 гнезд форм-фактора М.2.
Четвертый и пятый слоты M.2 (M.2_4, M.2_5) получают данные от чипсета X870E, а первые три — от CPU, при этом M.2_2 и M.2_3 получают PCIe 5.0, деля ресурсы со слотами PCIe x16_1/2 (о чем я уже выше рассказывал), M.2_1 штатно получает от процессора PCIe 5.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Слоты M.2_1/2/3/4 поддерживают модули с размерами 2242/2260/2280. А слот M.2_5 только 2280. На всех M.2 можно организовать RAID.

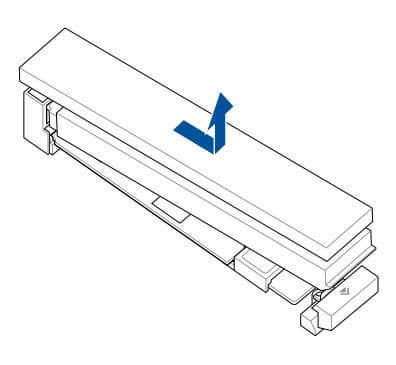

Надо особо отметить новый способ крепления накопителей в M.2_1 с помощью технологии Q Slide – когда модуль запирается движущейся вдоль слота пластиной.

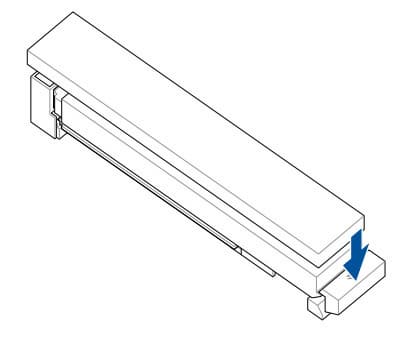

Но и у остальных слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

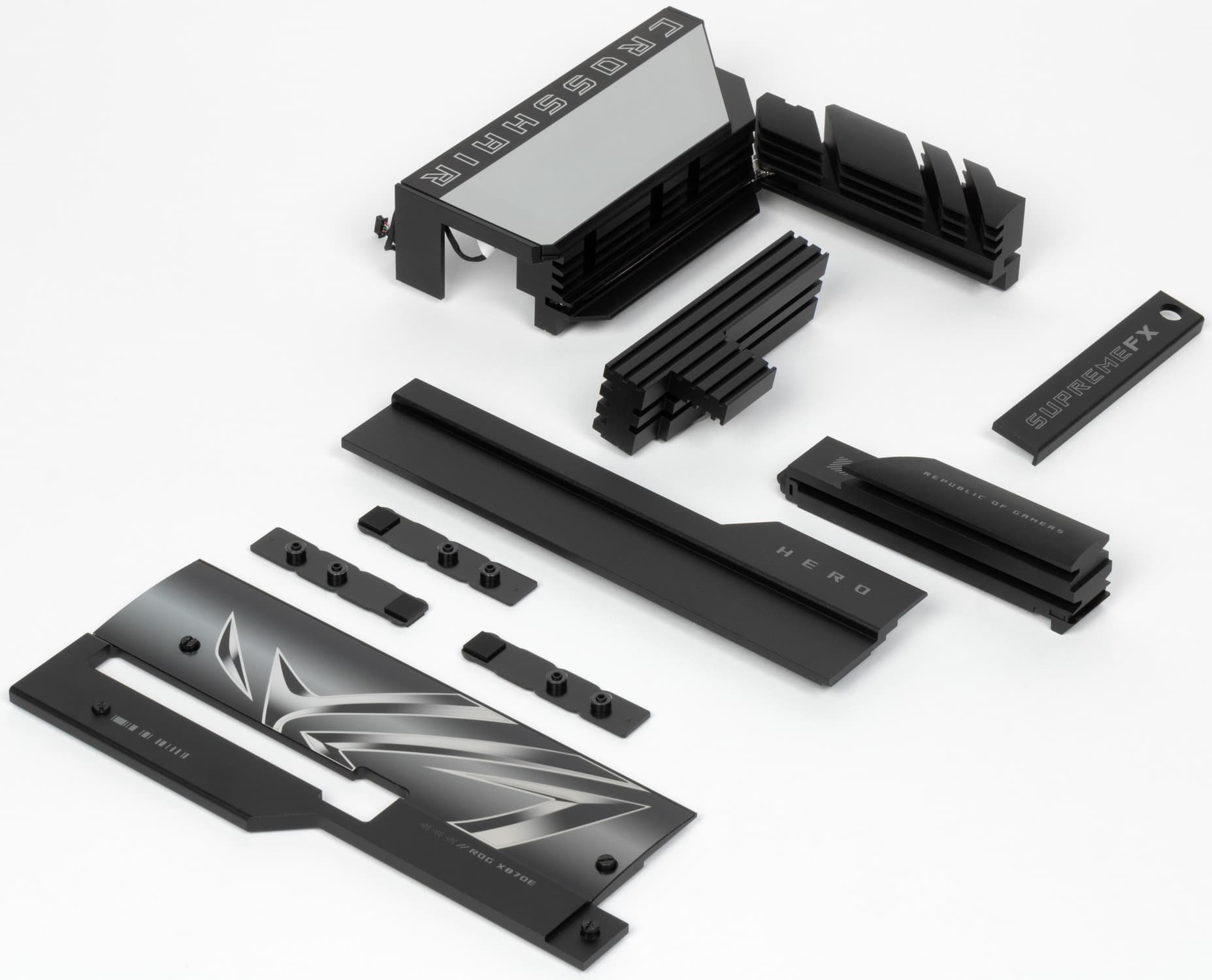

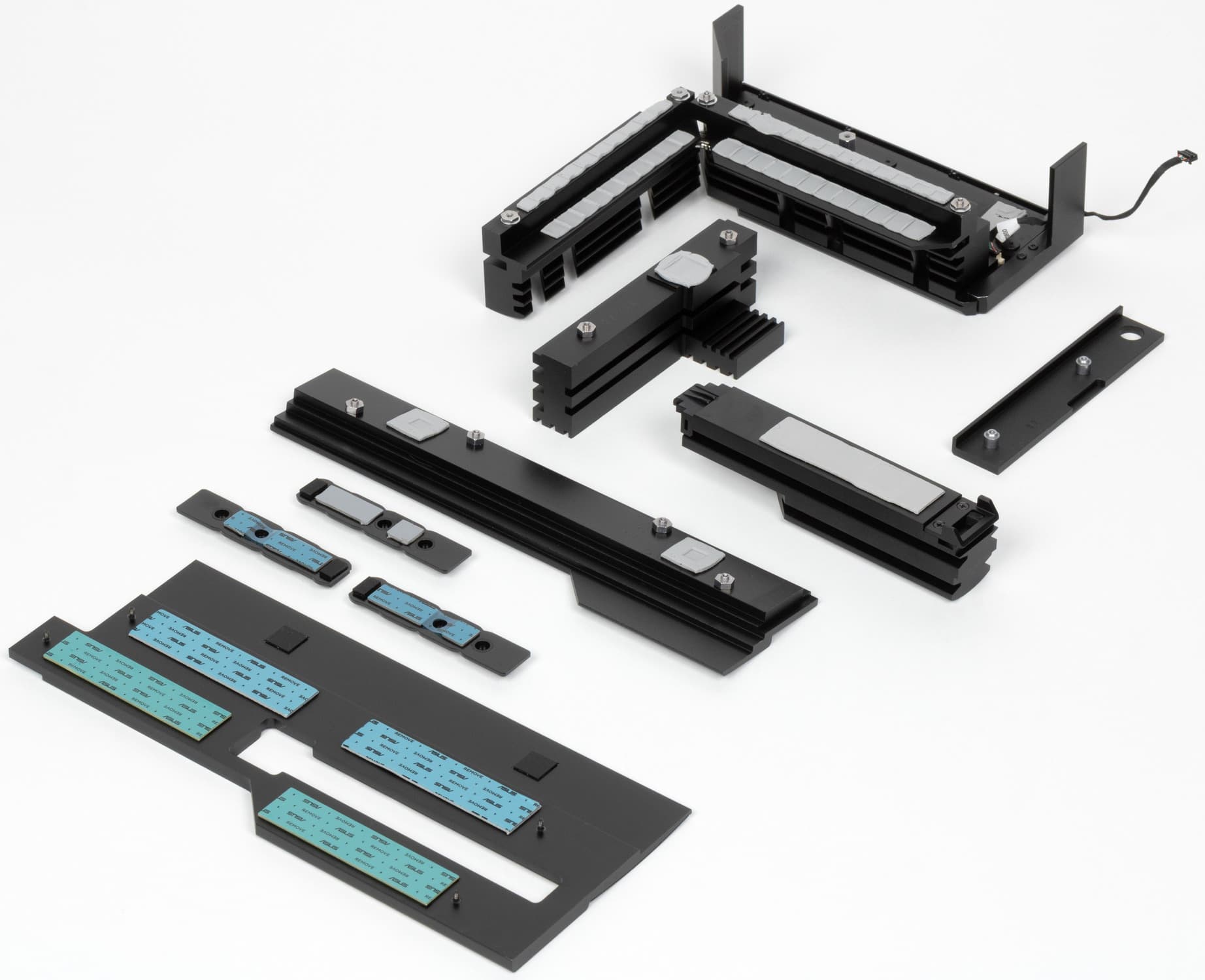

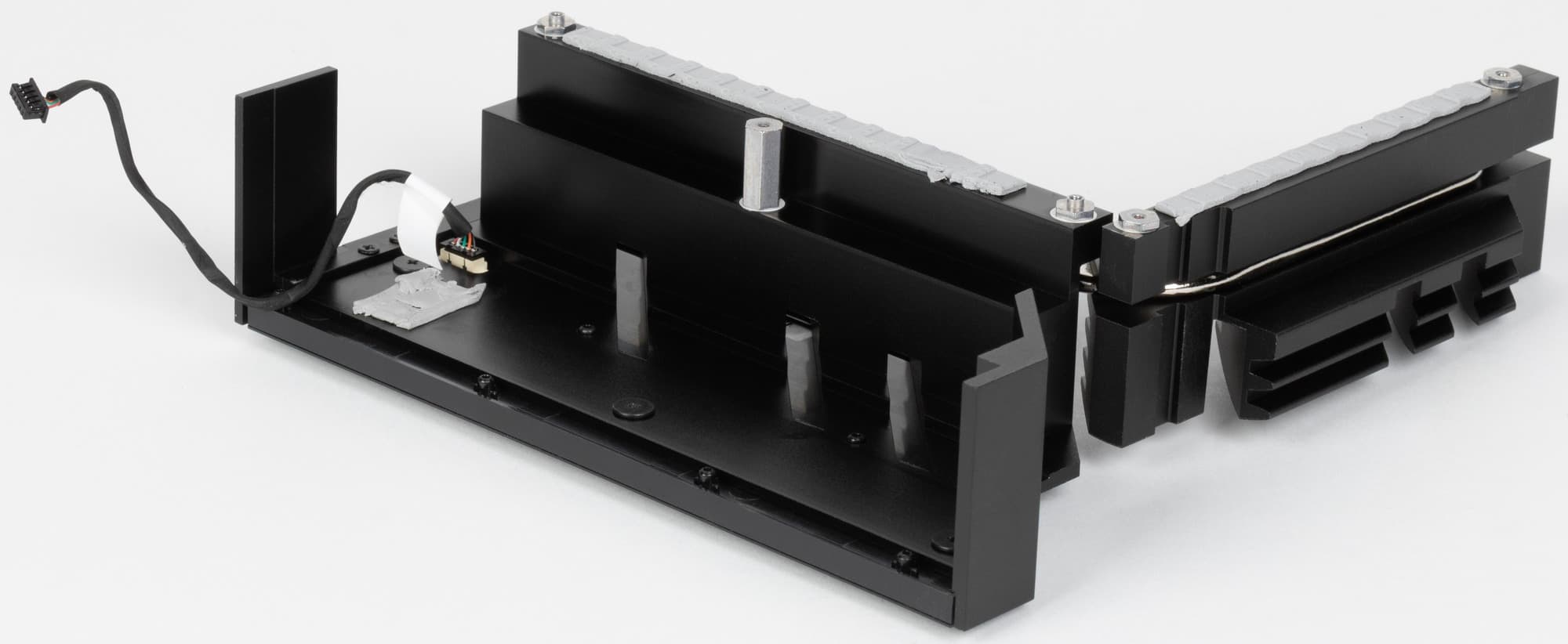

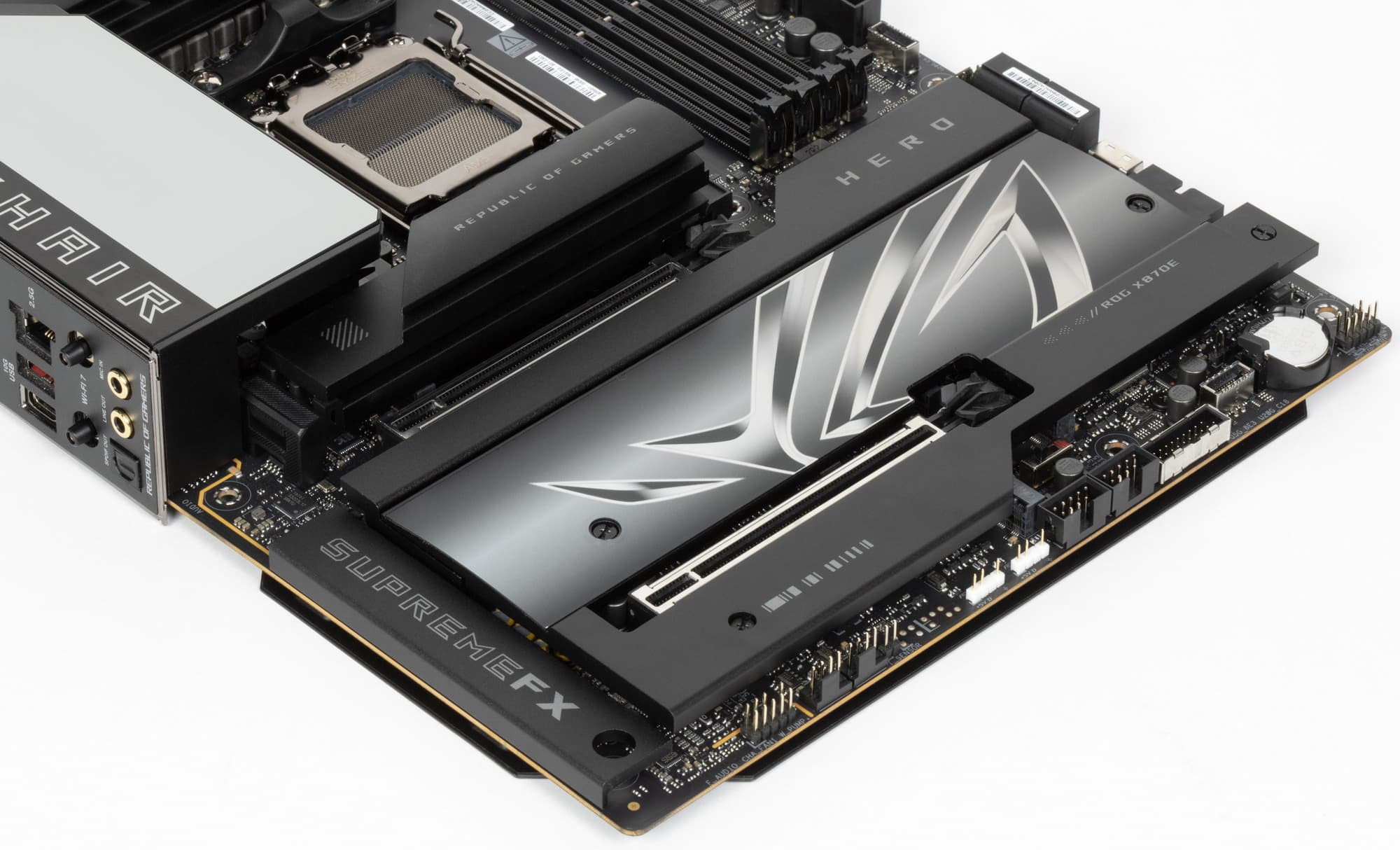

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Слоты M.2, получающие данные от CPU (M.2_1/2/3) кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.
Также отдельно надо отметить, что радиатор первого слота удобно снимать и ставить с помощью запора-клавиши.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

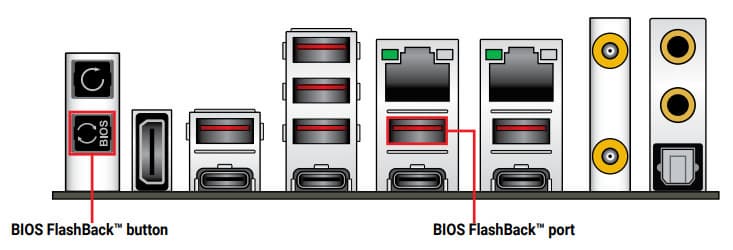

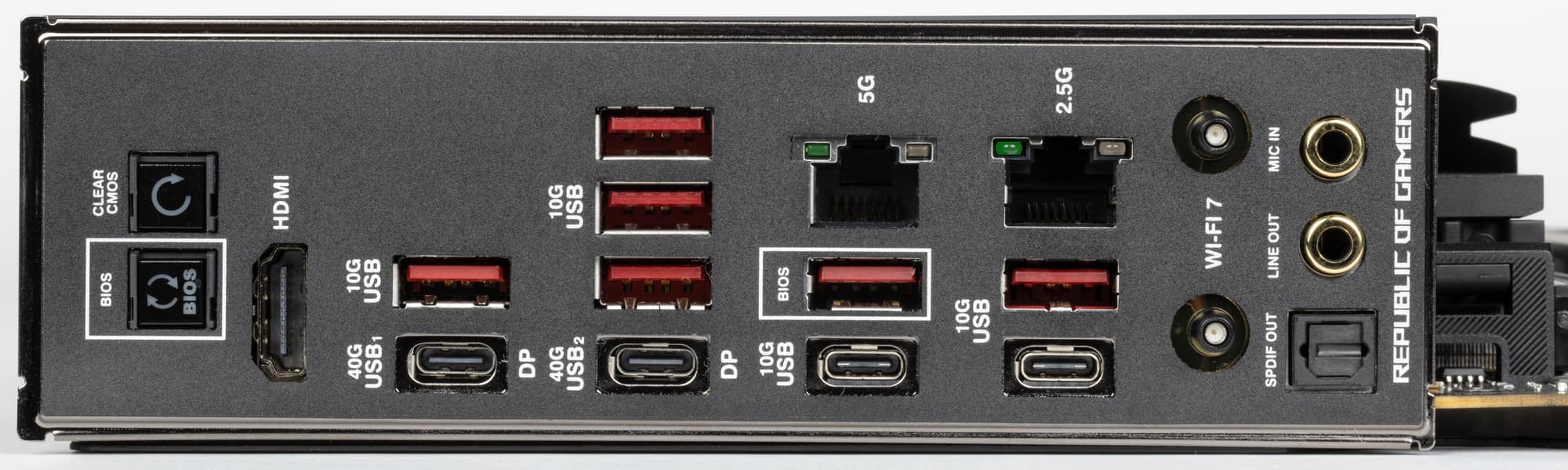

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий).
И что мы имеем? Всего на материнской плате — 20 портов USB:

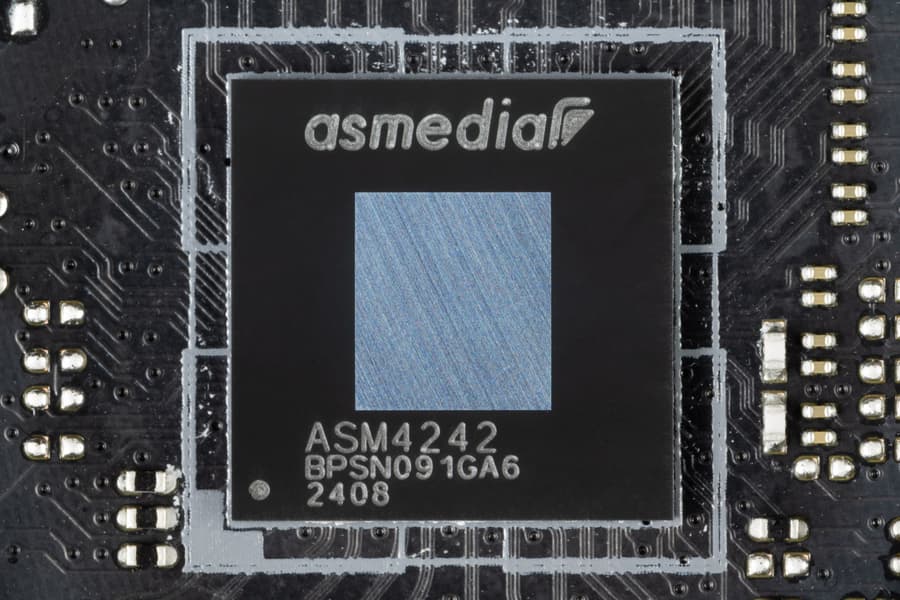

- 2 порта USB4: оба реализованы через хаб ASMedia ASM4242 (на него потрачены 4 линии PCIe 4.0 от CPU) и представлены двумя портами Type-C на задней панели;
- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью X870E и представлены внутренними портами Type-C (для подключения к соответствующим разъемам на передней панели корпуса);
- 8 портов USB 3.2 Gen2: 6 реализованы через X870E, 2 реализованы через CPU, и все представлены на задней панели шестью портами Type-A (красного цвета) и двумя портами Type-C;

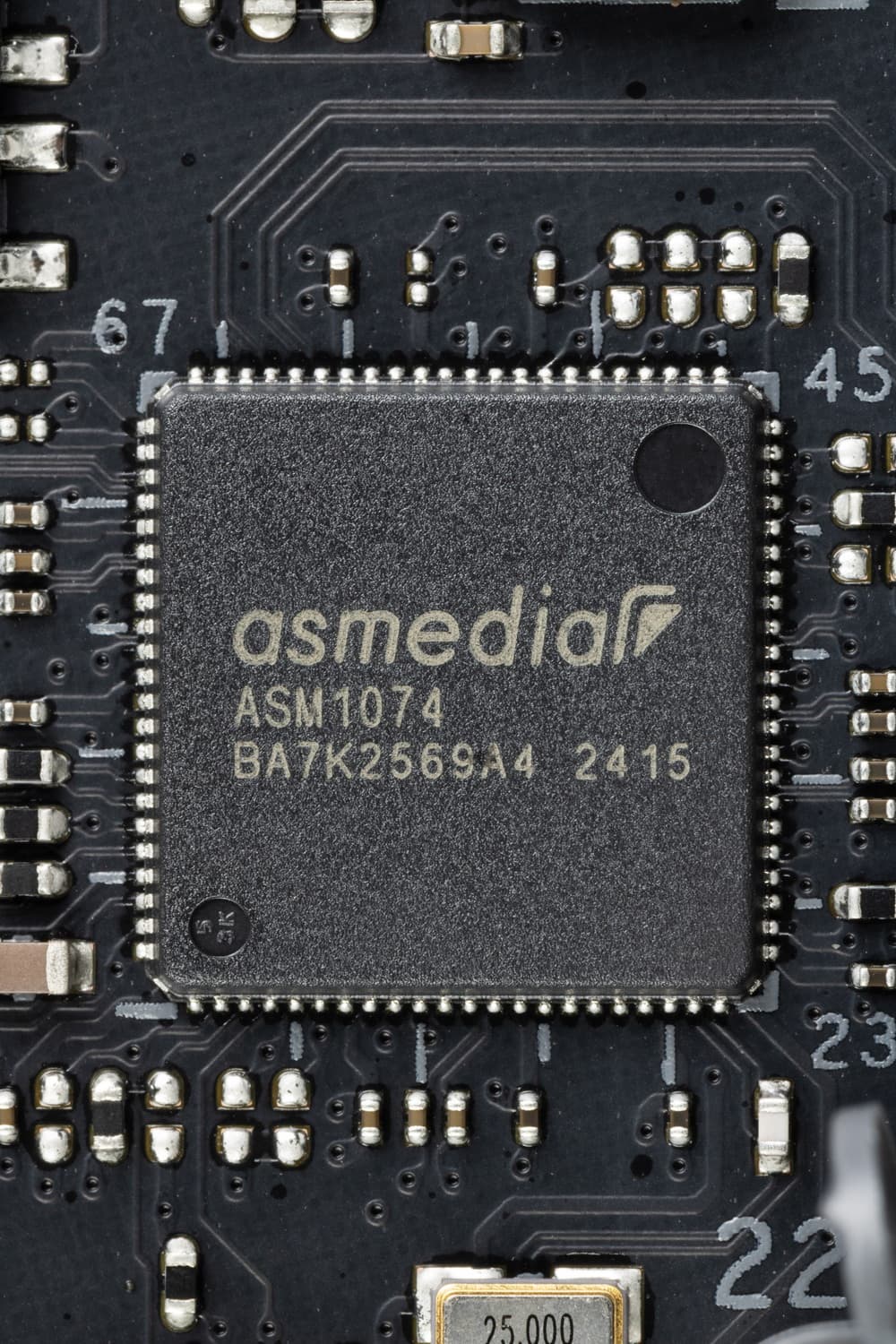

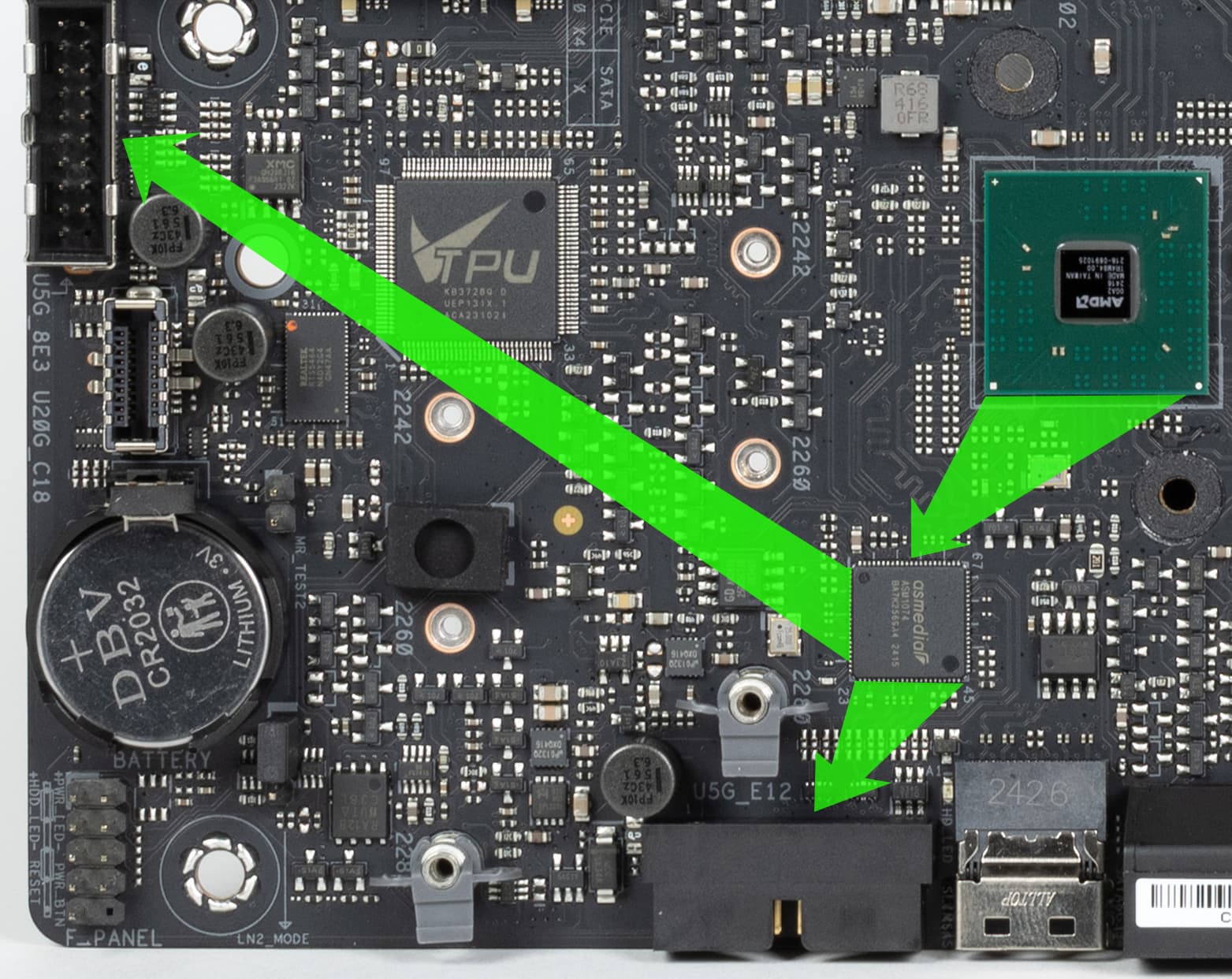

- 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия USB 3.2 Gen2 от X870E) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта);

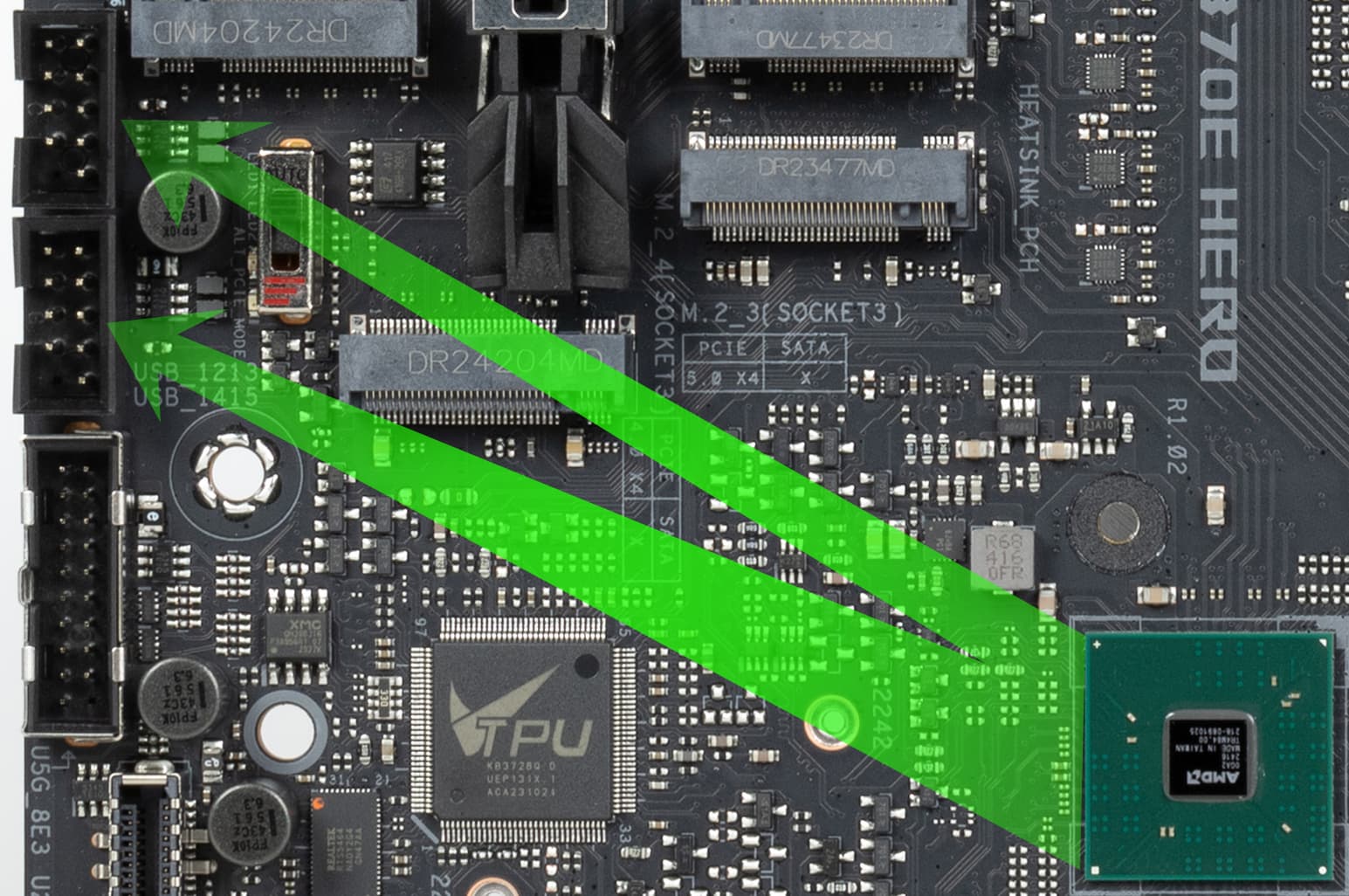

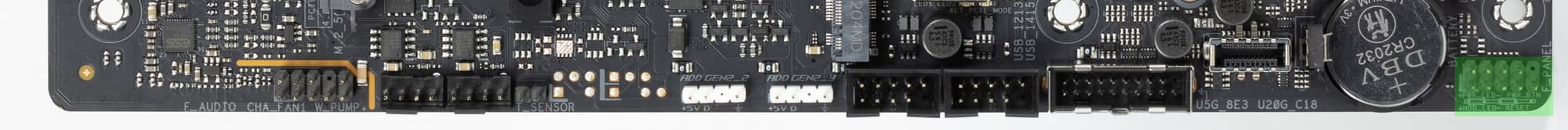

- 4 порта USB 2.0/1.1: все реализованы через X870E и представлены двумя внутренними разъемами (каждый на 2 порта)
В целом у нас 3 контроллера используют USB 2.0 линии от X870E:
- Realtek RTL4082 (аудиокодек) (1 линия USB 2.0);

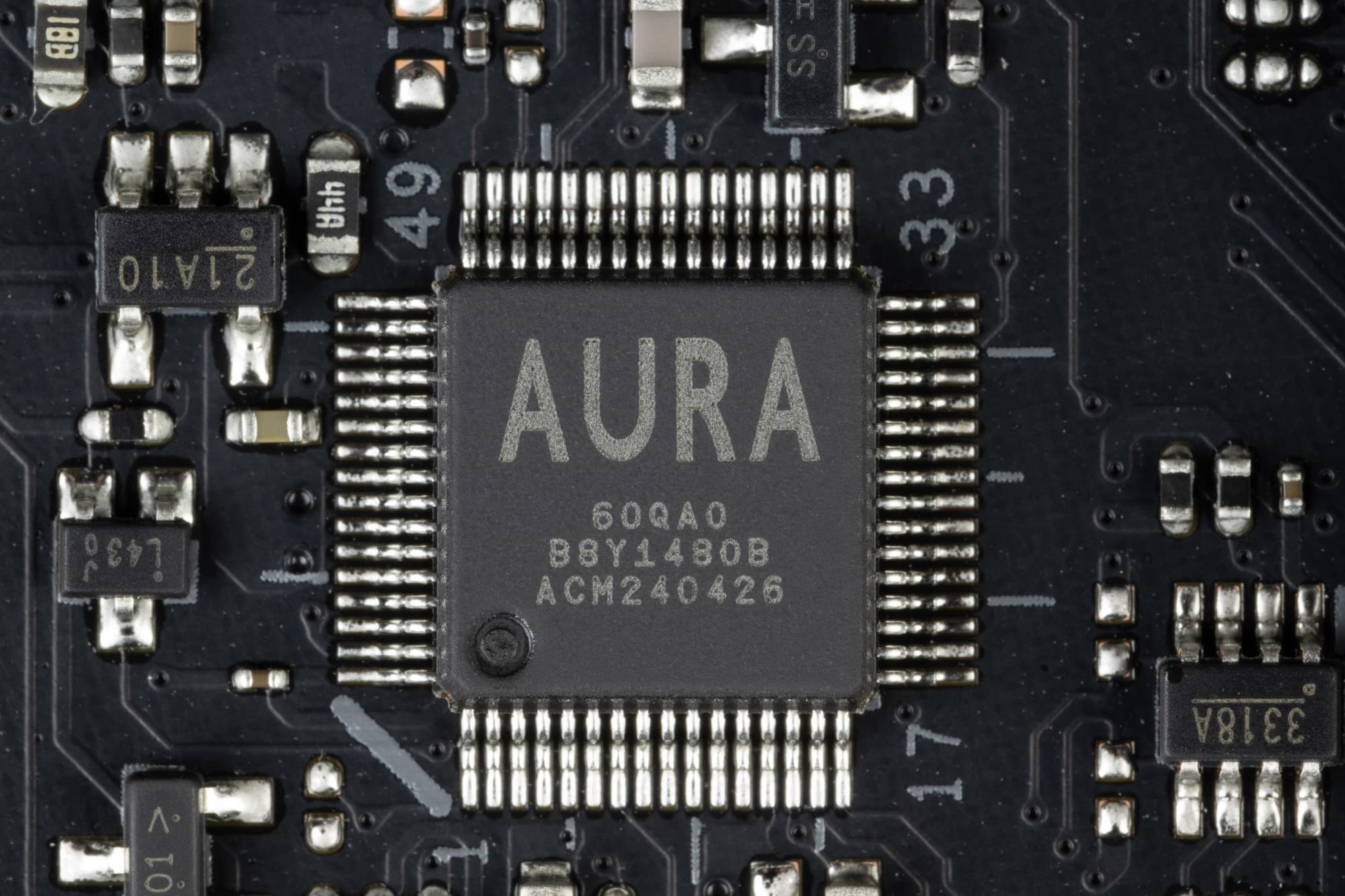

- Aura (управление подсветкой) (1 линия USB 2.0);
- Bluetooth (MediaTek MT7927) (1 линия USB 2.0).
Еще 1 контроллер использует USB 3.2 Gen2 от центрального процессора: ASMedia ASM1074 (хаб 4 USB 3.2 Gen1 на 4 внутренних порта ) (1 линия USB 3.2 Gen2).
Итак, через чипсет X870E реализовано высокоскоростных портов USB:
- + 6 выделенных USB 3.2 Gen2
- + 0 выделенных USB 3.2 Gen1
- + 2 выделенных USB 3.2 Gen2x2
= 8 высокоскоростных портов. Плюс 4 выделенных порта USB 2.0 и 3 линии USB 2.0 на обеспечение контроллеров. Всего 7 USB 2.0 портов реализовано.
Ну и 19 линий PCIe, выделенных на поддержку иной периферии (12 PCIe 4.0 + 3 PCIe 3.0 + 4 порта SATA).
Итого у X870E в данном случае реализовано 20 (8 USB + 12 PCIe 4.0) высокоскоростных портов из 22.
В свою очередь, через CPU реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2
- + 1 USB 3.2 Gen2 на поддержку хаба ASM1074
= 3 высокоскоростных порта.

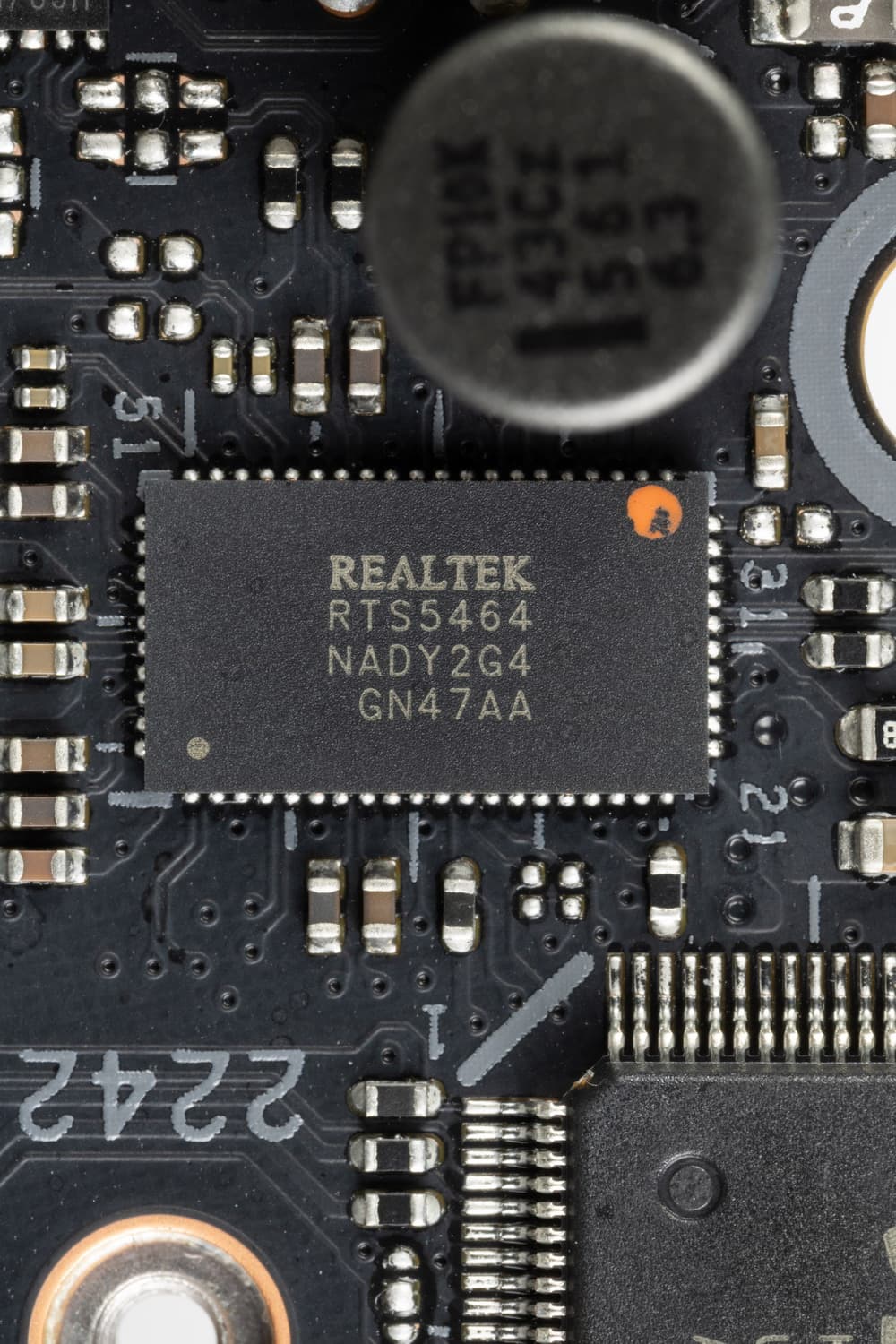

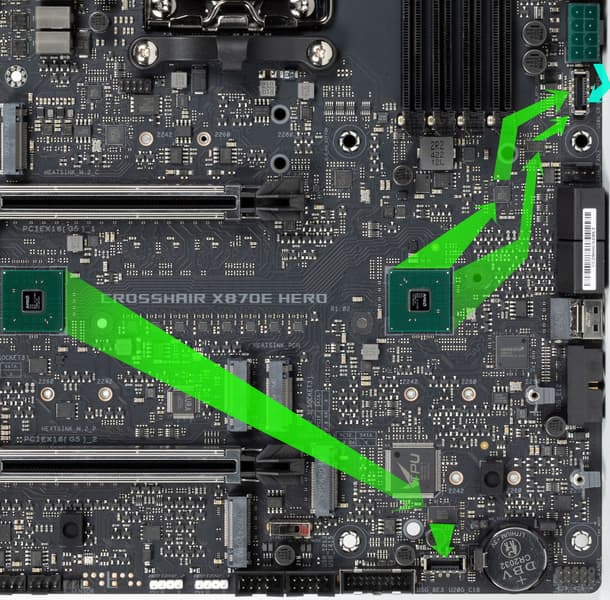

Один из USB портов 3.2 Gen2x2 (что выводится на переднюю панель корпуса в формате Type-C) позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 60 Вт). Для этого требуется подключить дополнительное питание к 8-контактному разъему PCIe около порта (на схеме выше отмечен голубым). Второй USB 3.2 Gen2x2 оснащен ре-драйвером для простой зарядки гаджетов.

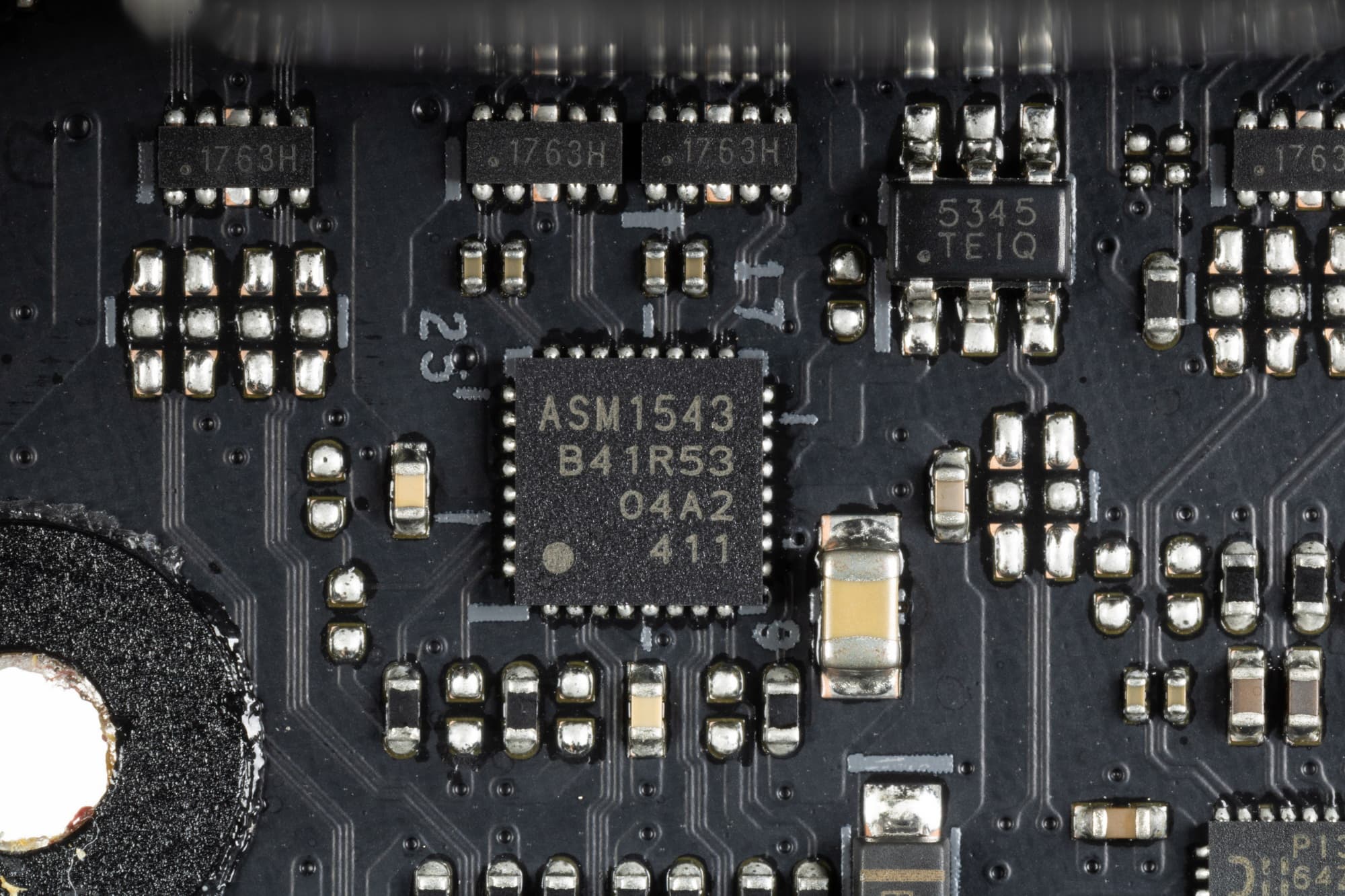

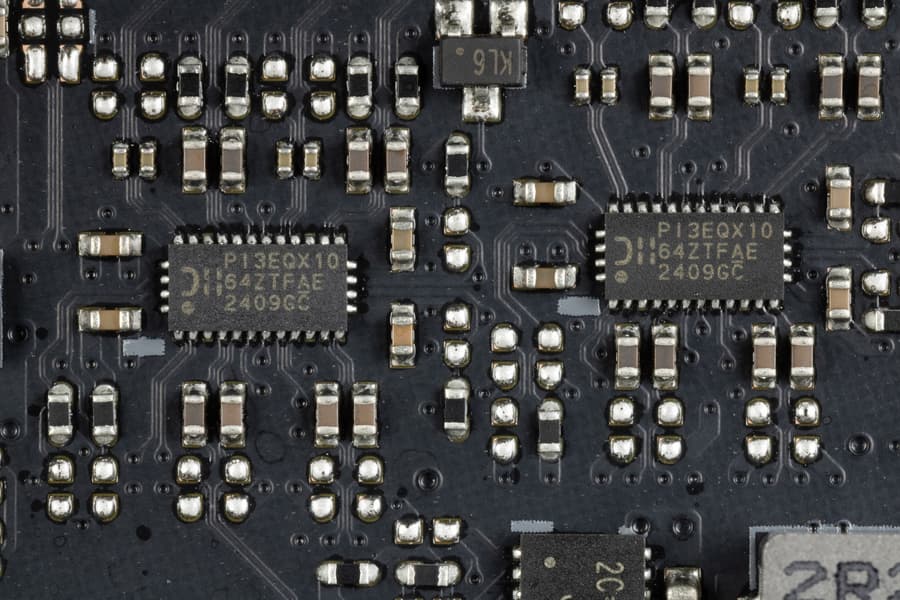

Также и порты USB 3.2 Gen2 на задней панели оснащены ре-драйверами.
Теперь о сетевых делах.

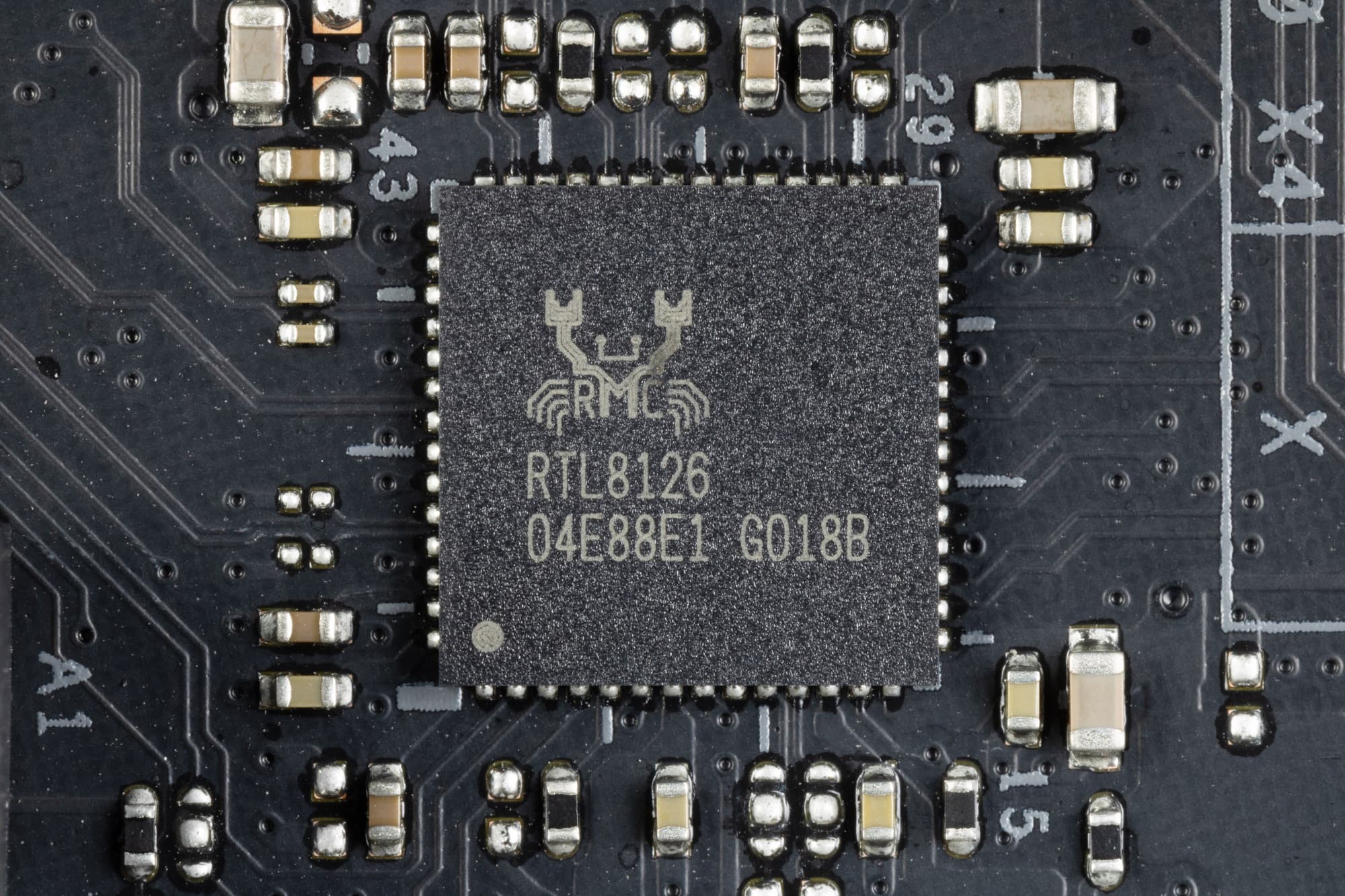

Материнская плата оснащена средствами связи отлично. Имеется два скоростных Ethernet-контроллера. Один Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

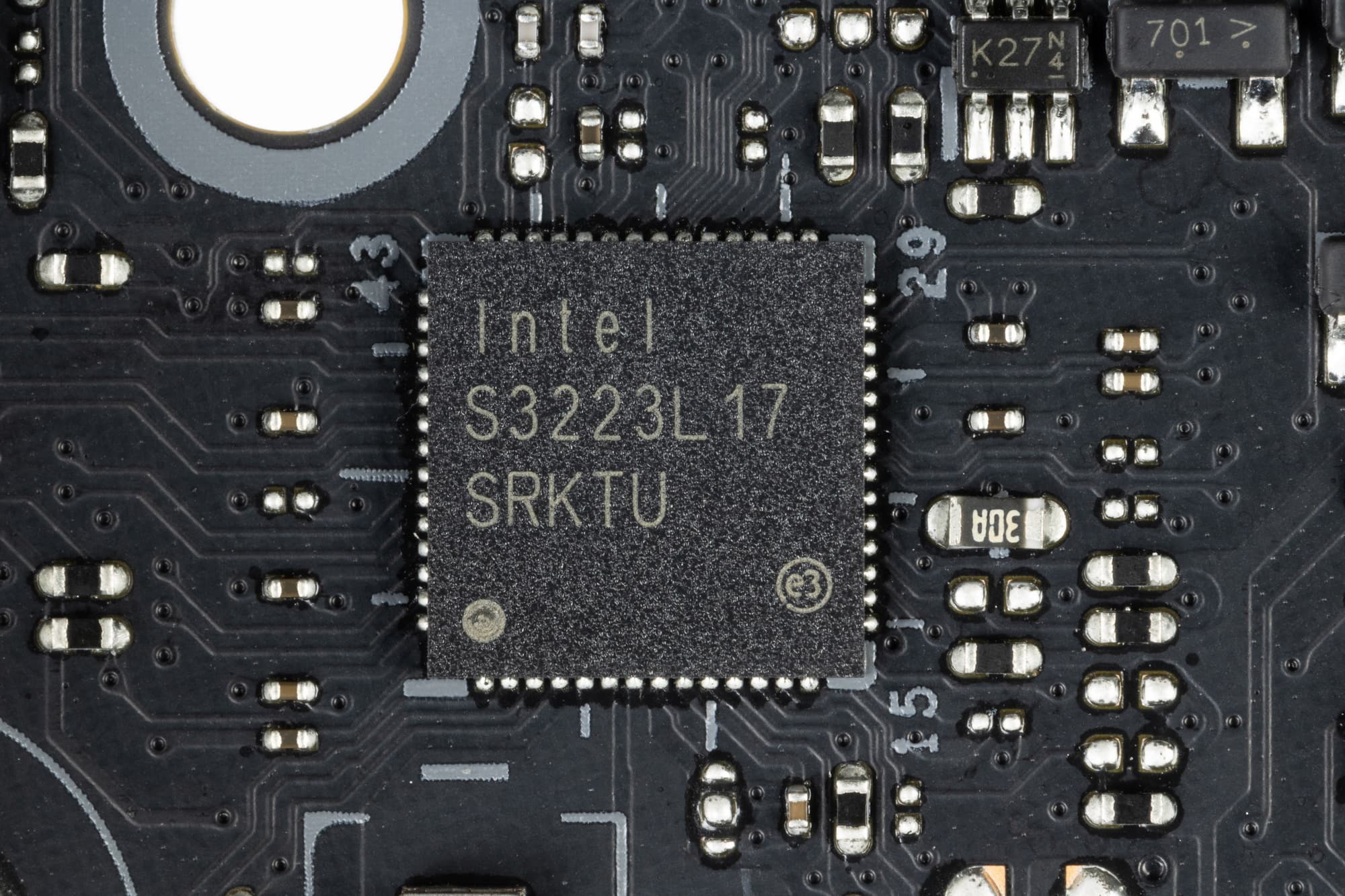

Второй – Intel i226-V, работающий по стандарту 2,5 Гбит/с.

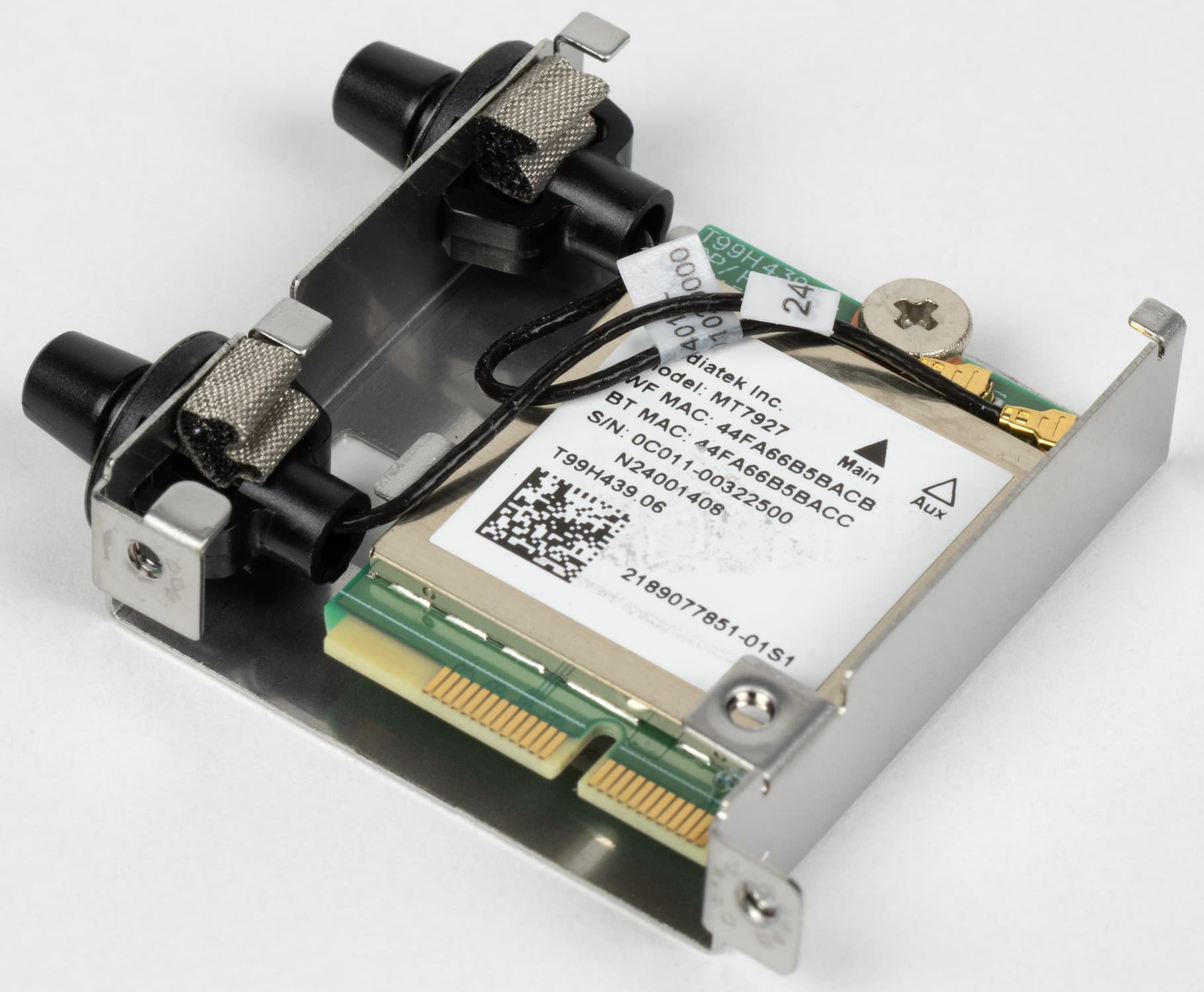

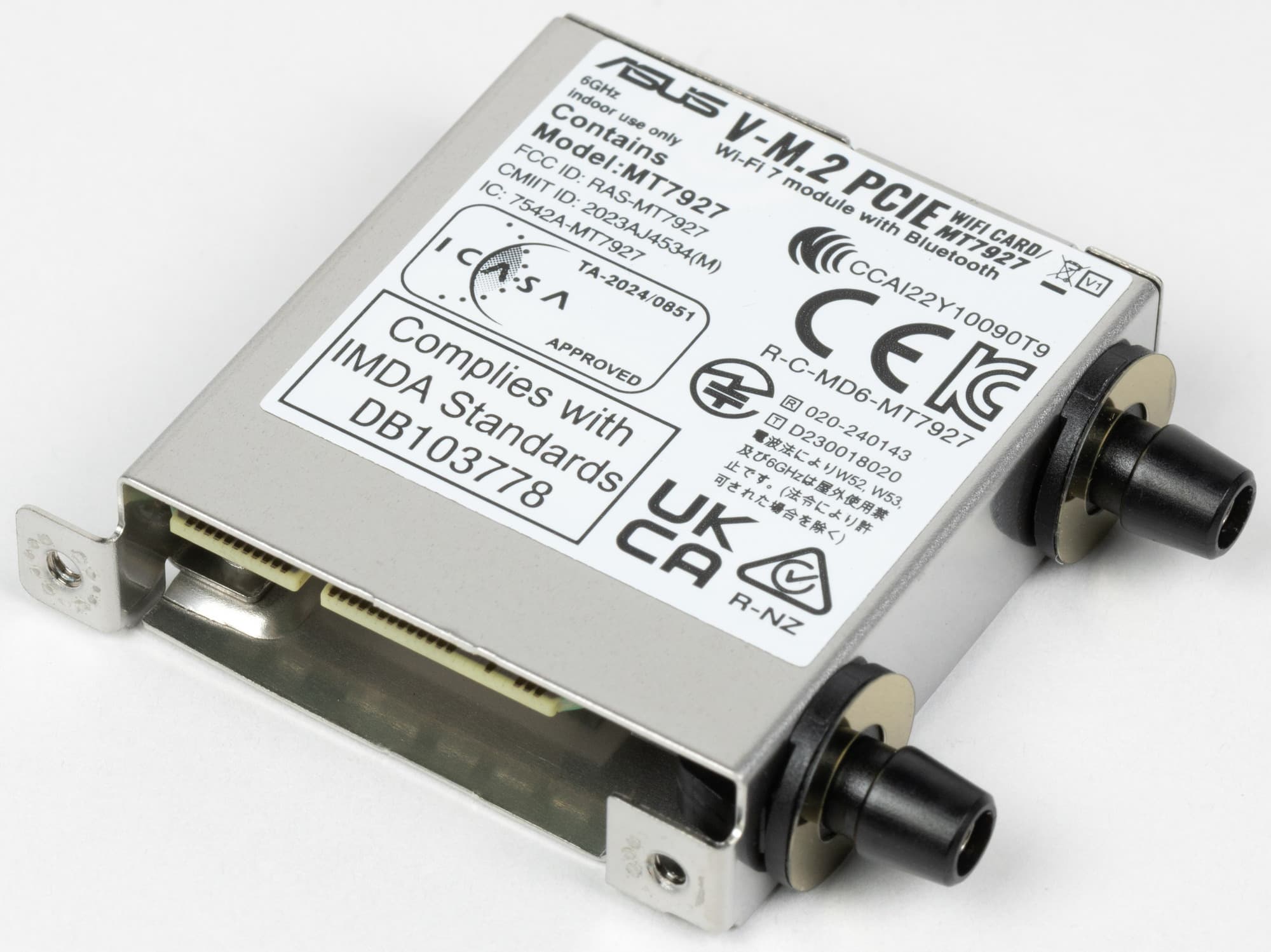

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

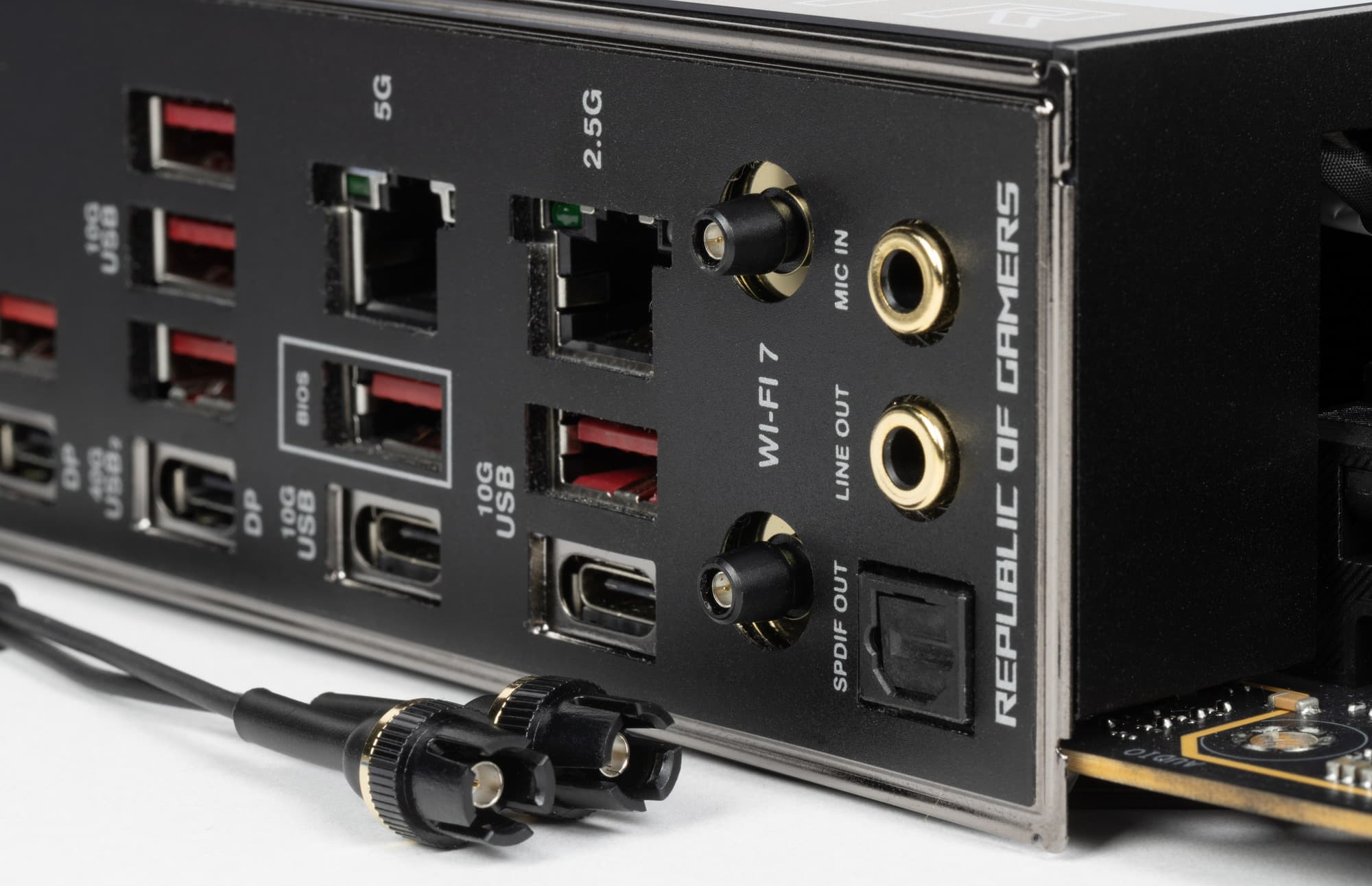

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

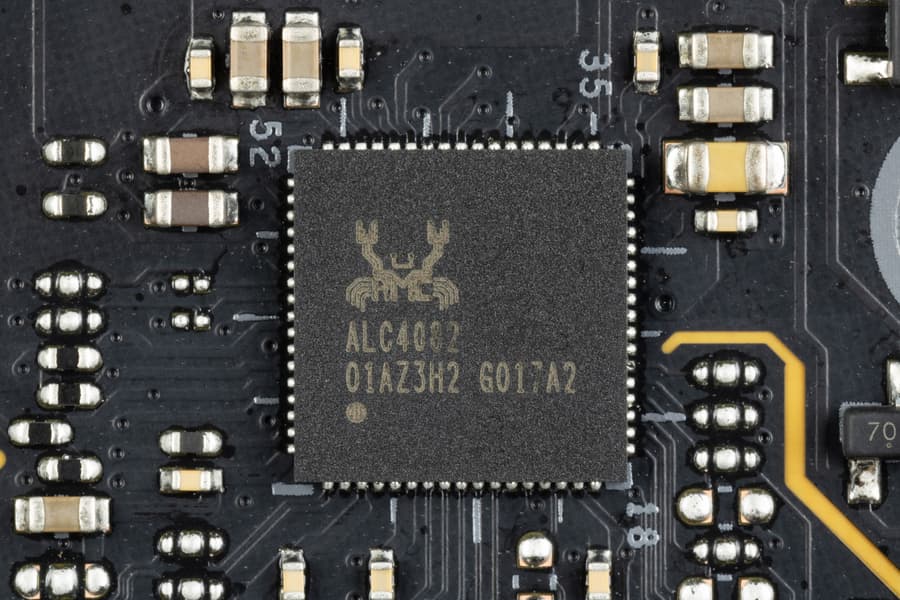

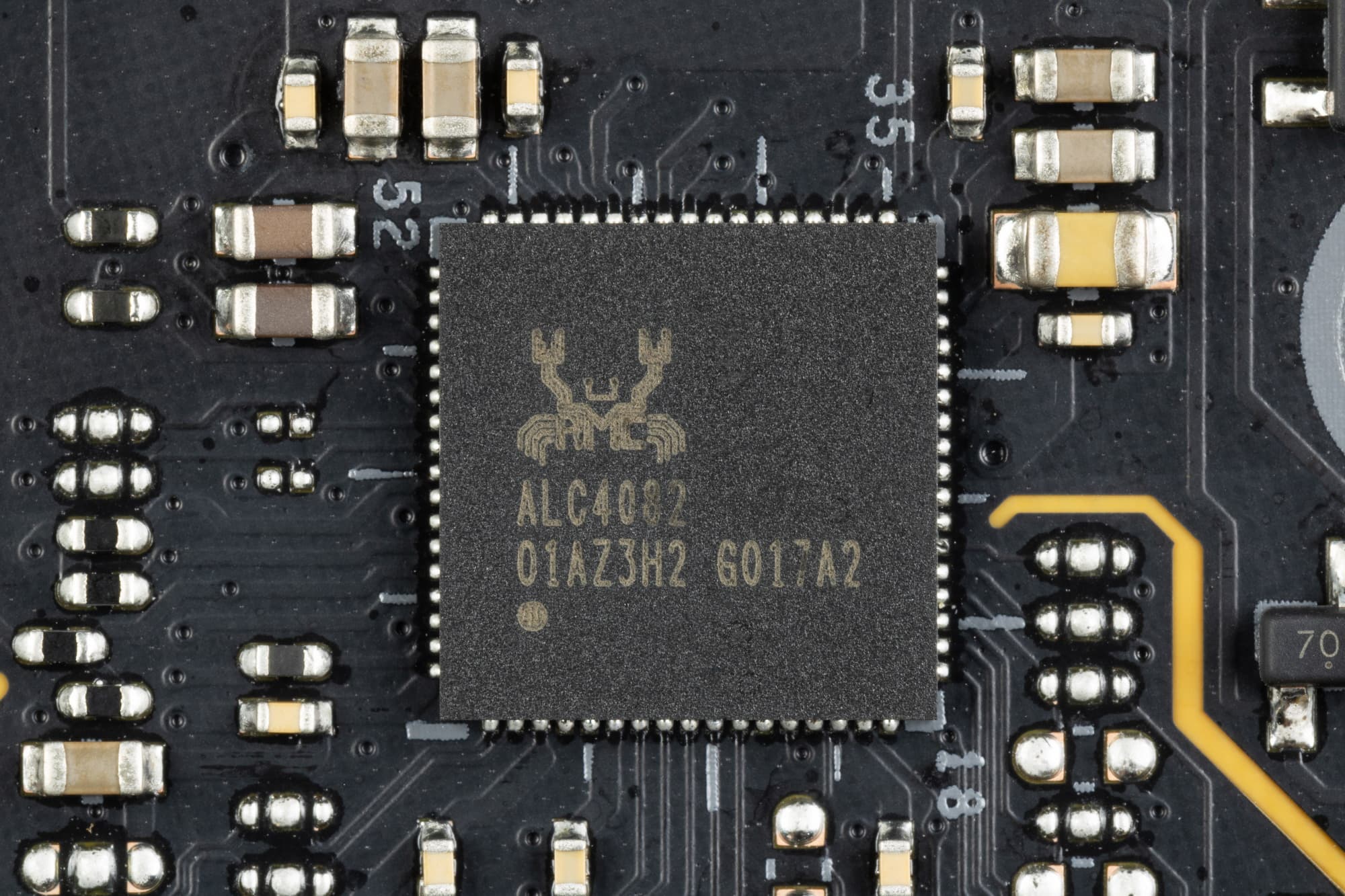

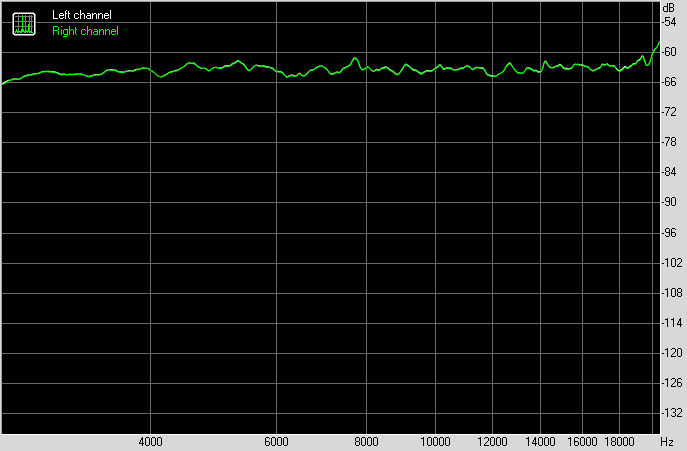

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4082, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

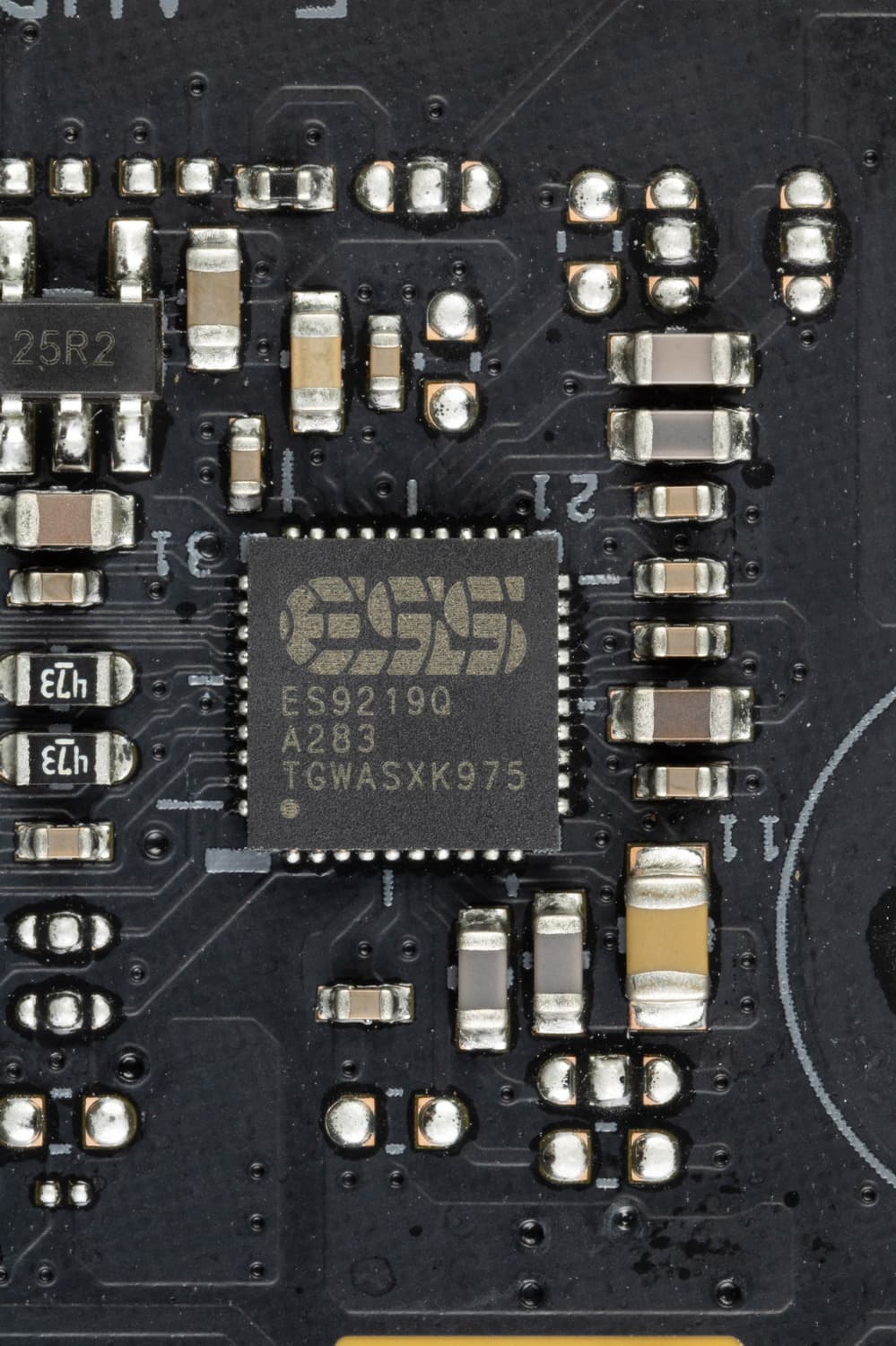

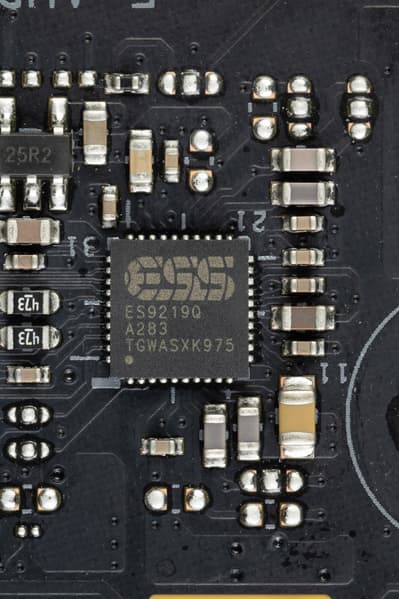

Имеется и ЦАП ESS ES9219.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

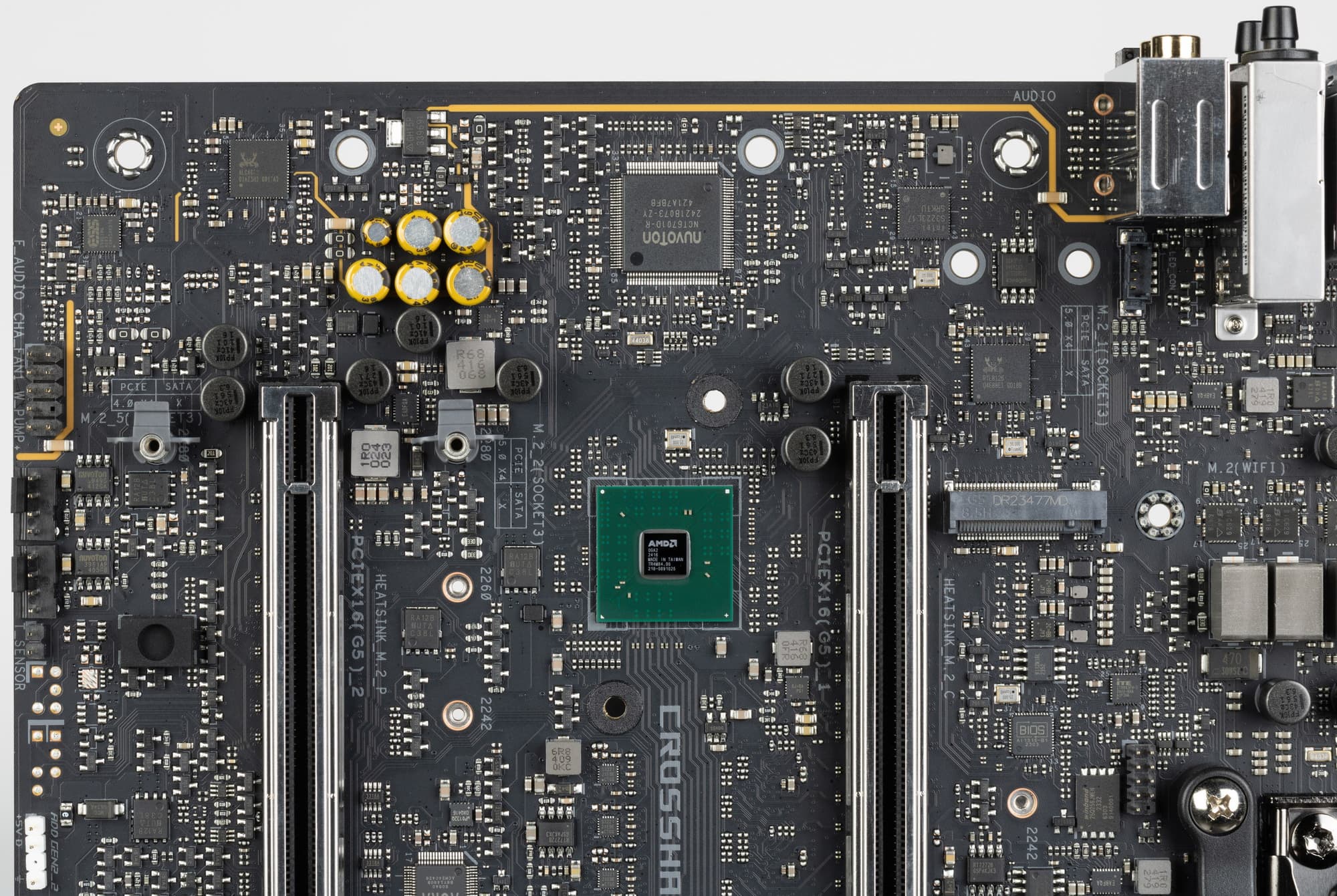

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

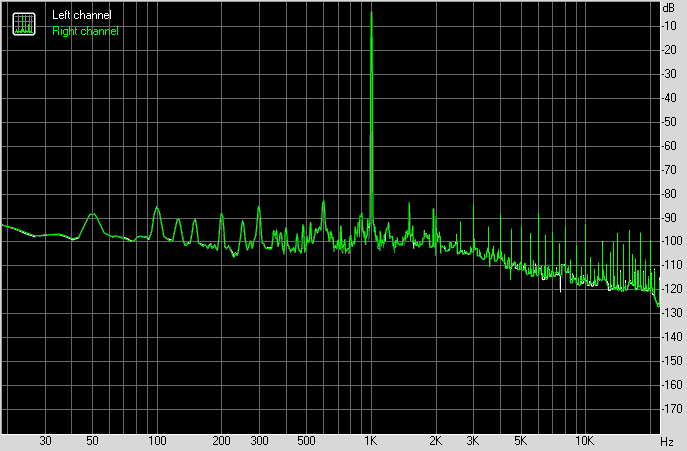

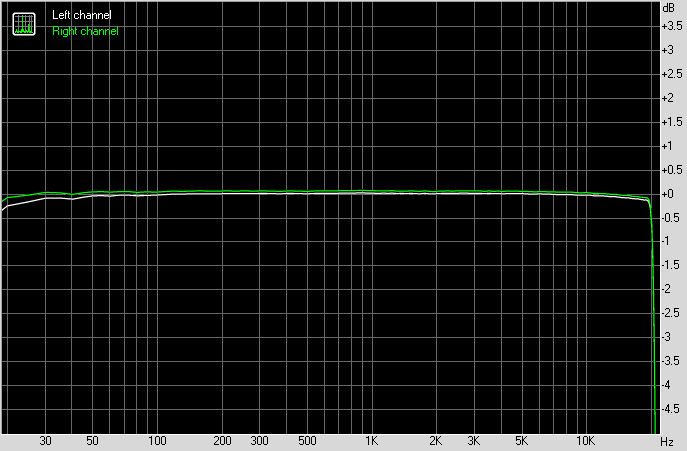

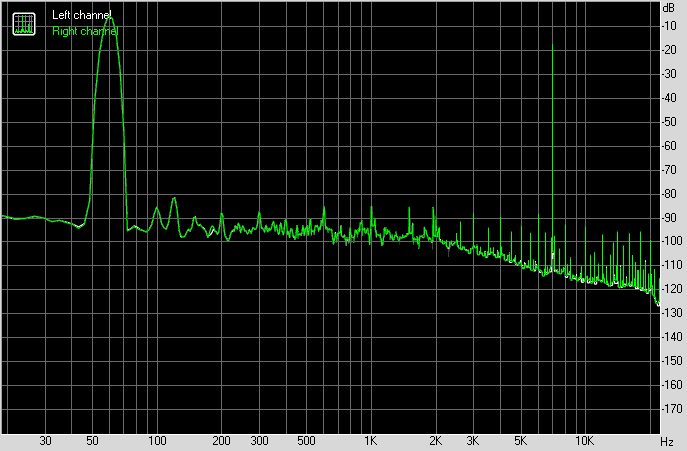

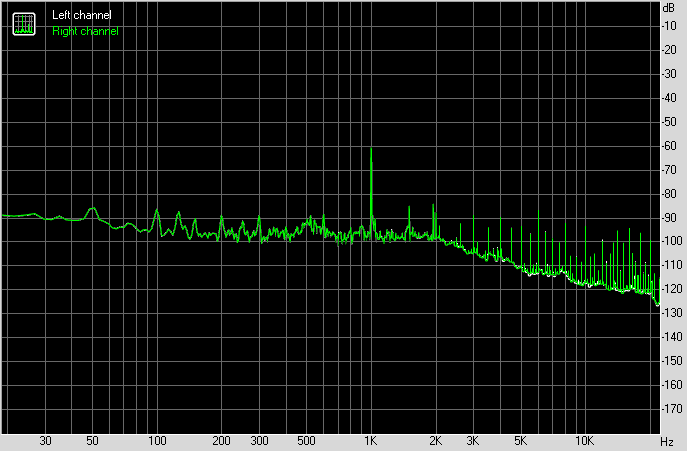

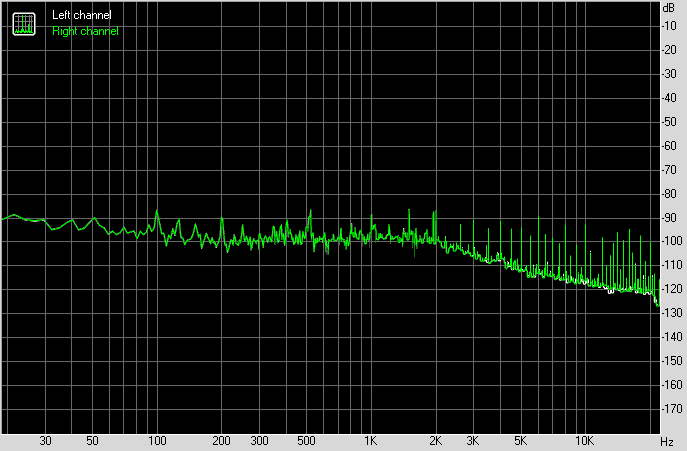

Вывод по схемам 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.
Питание, охлаждение

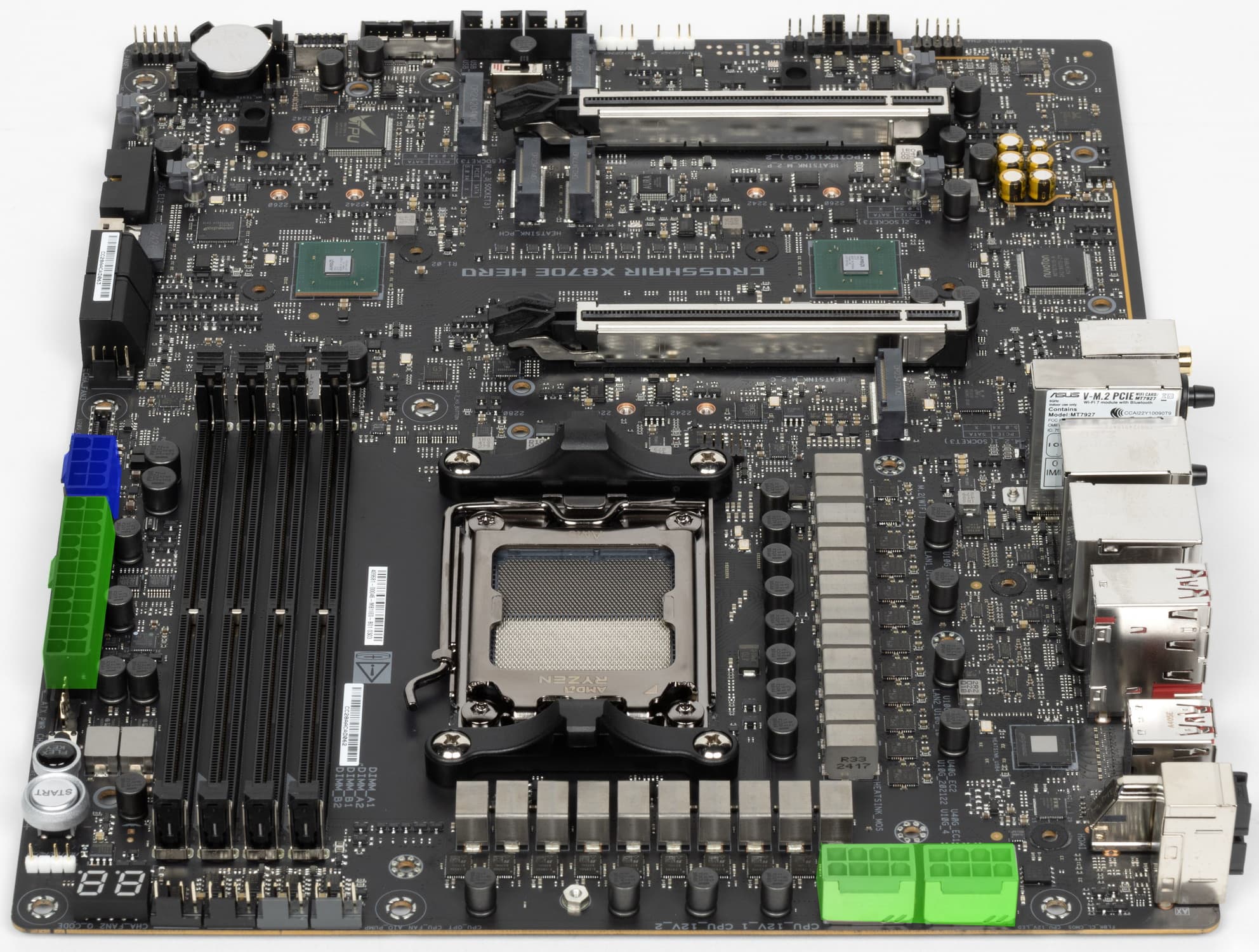

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование), а также 8-контактный PCIe для поддержки усиленного питания USB 3.2 Gen2x2 Type-C (с целью обеспечения быстрой зарядки мобильных устройств – до 60 Вт).

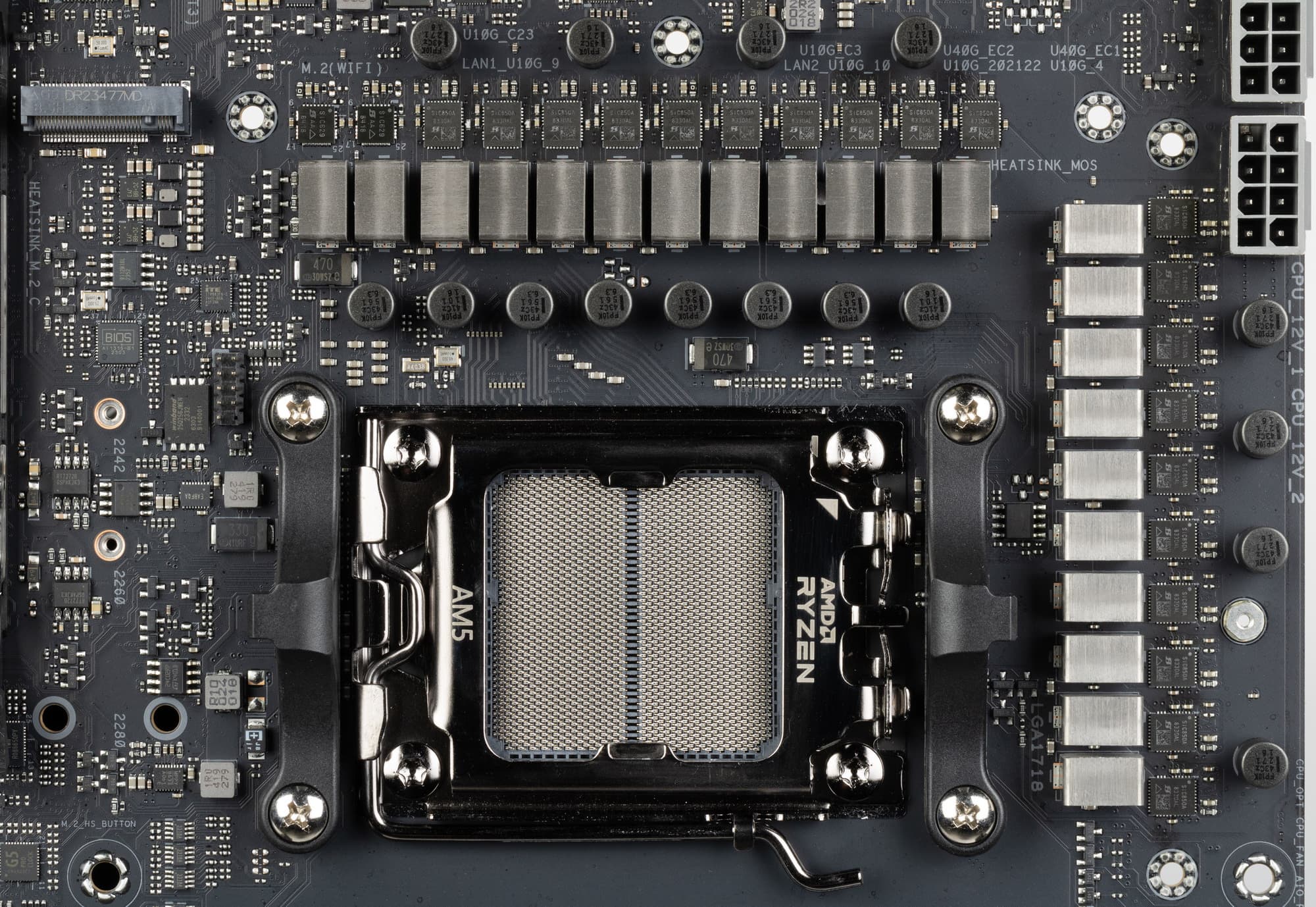

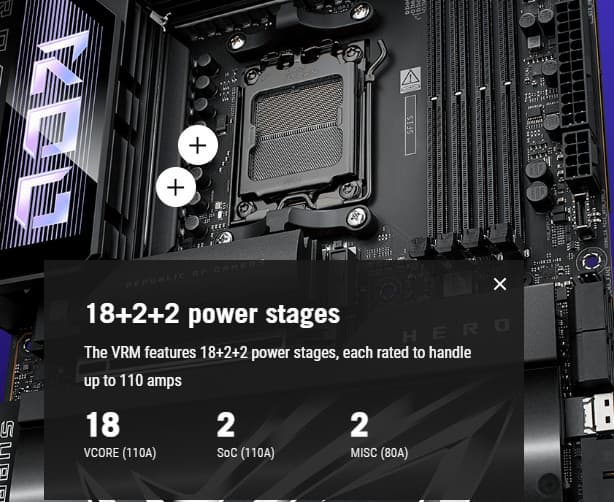

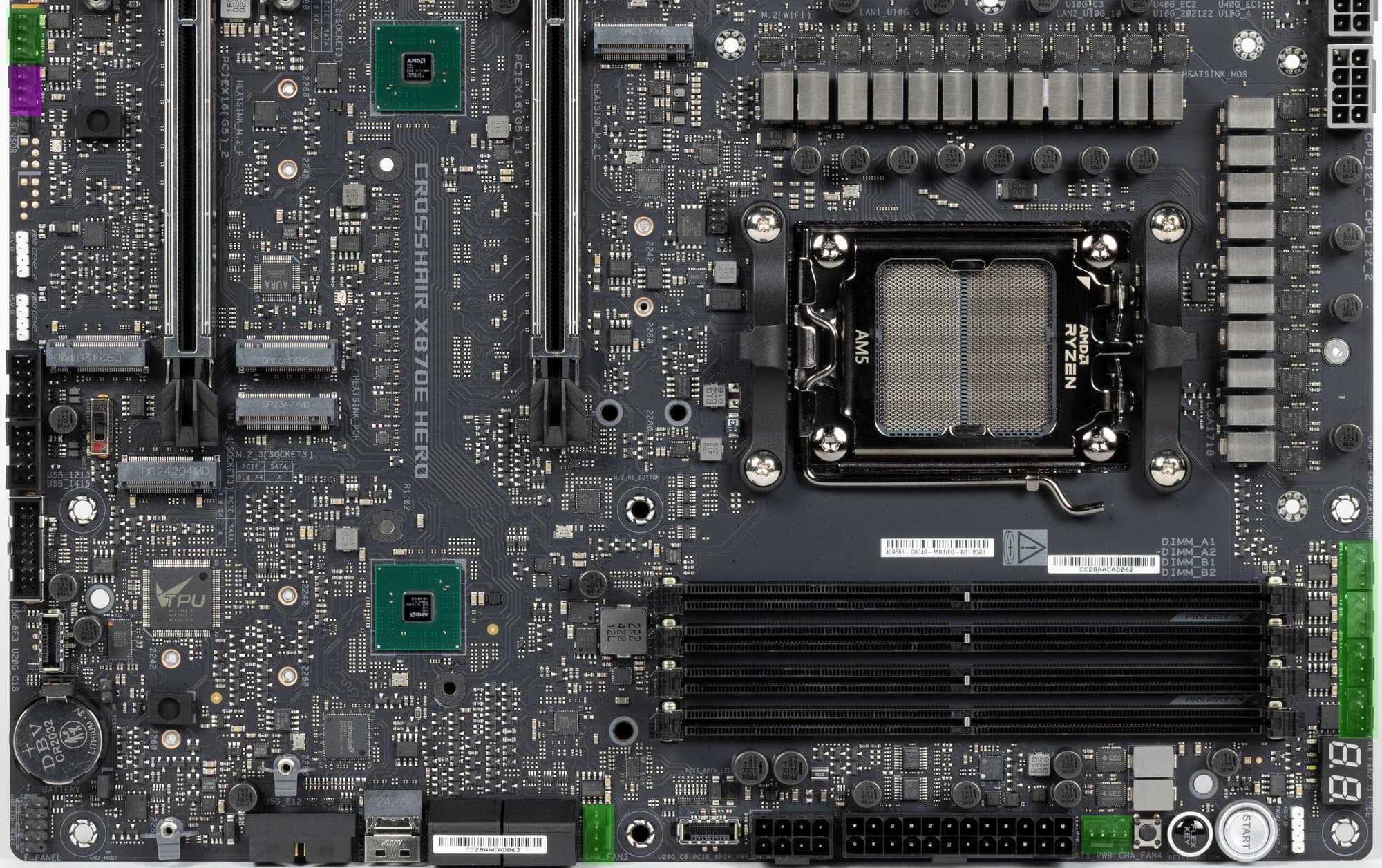

Схема питания процессора выполнена по схеме 18+2+2 (всего 22 фазы: 18 на VCore (ядро процессора), 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

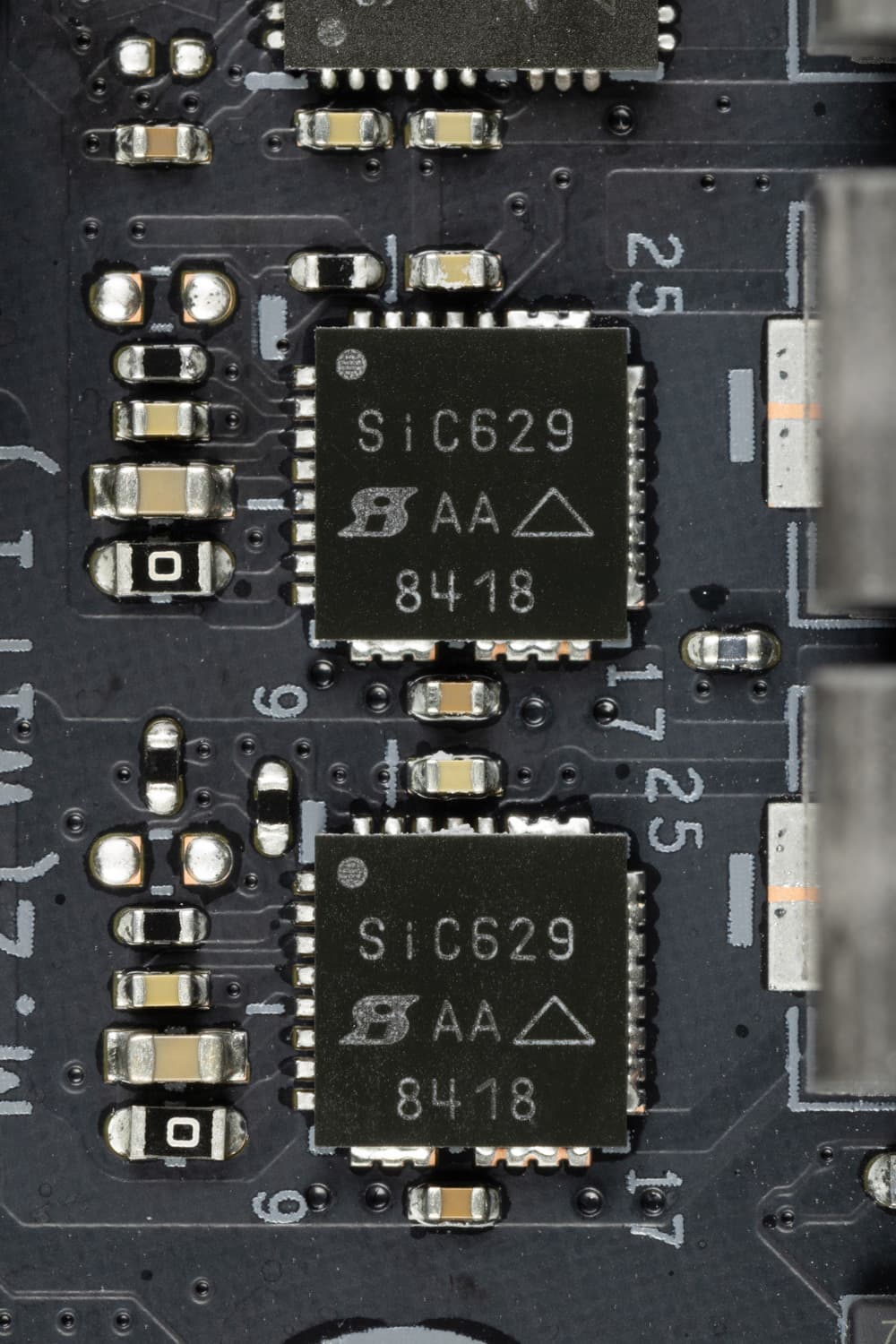

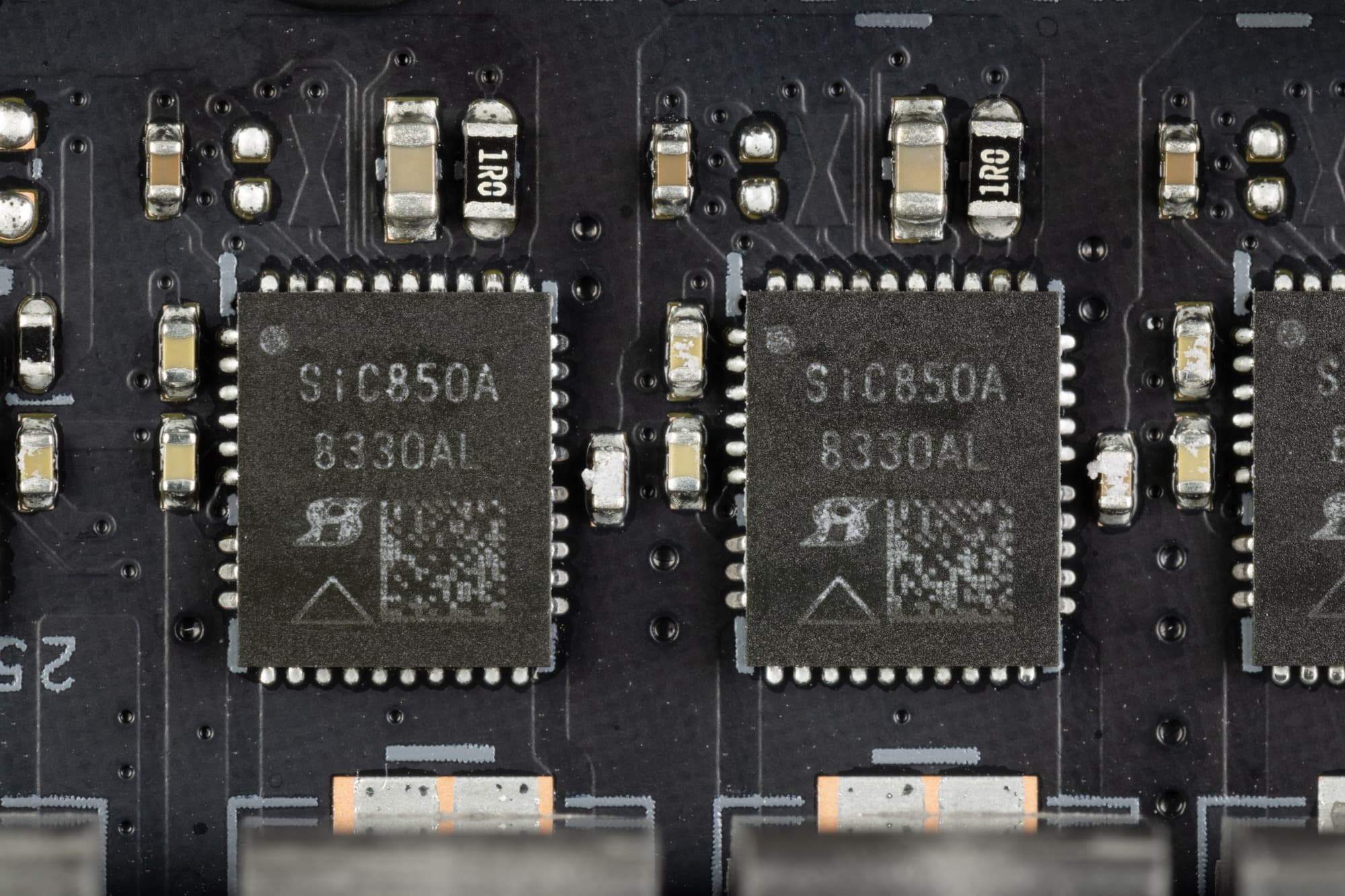

Каждый канал фазы VCore и SoC имеет суперферритовый дроссель и SiC850A DrMOS от Vishay на 110 А.

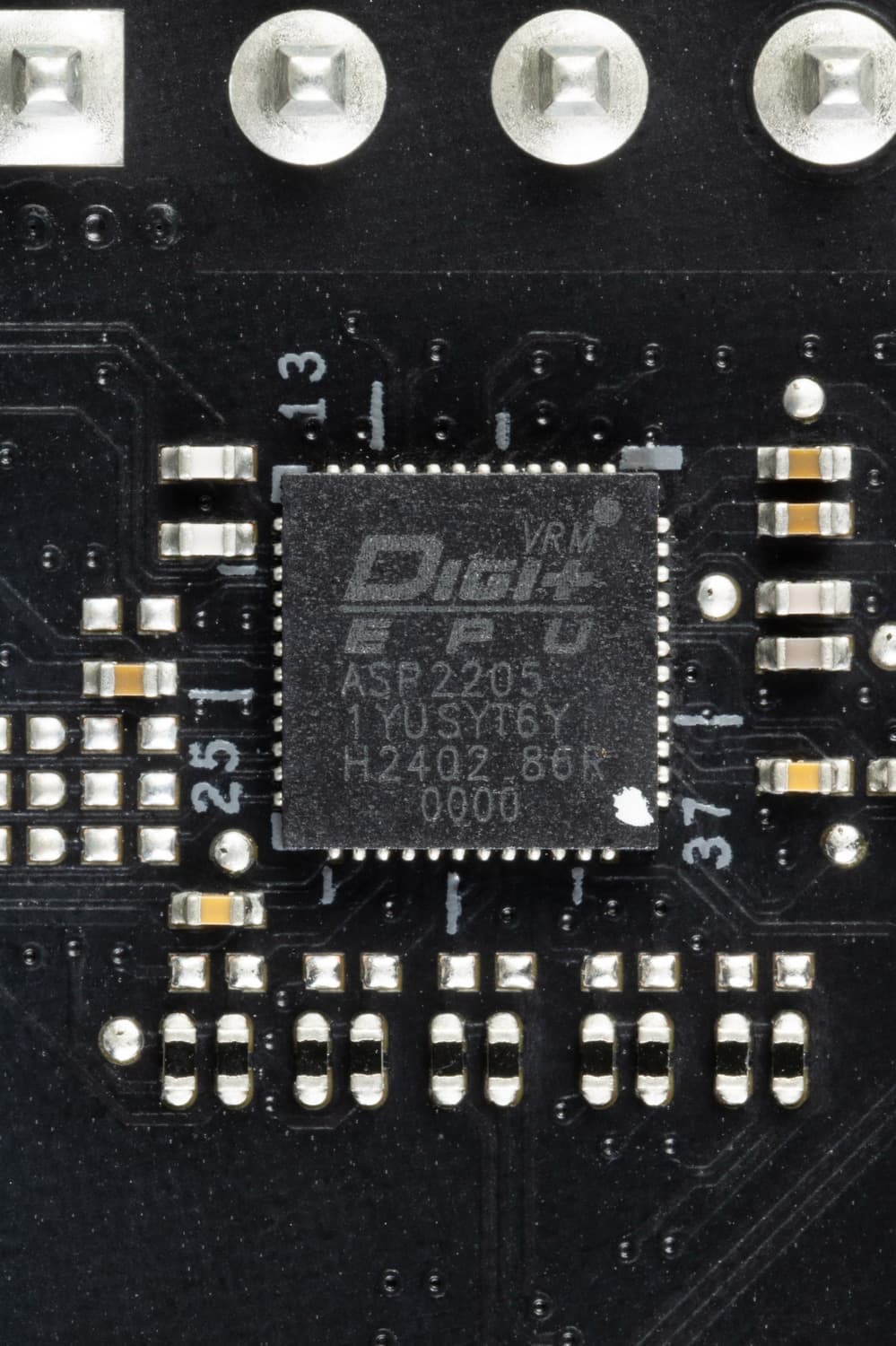

Управление этой схемой возложено на фирменный ШИМ-контроллер Digi+ ASP2205.
Каждый канал фазы питания VDD_MISC кроме дросселя имеет SiC629 DrMOS от Vishay на 80 А.

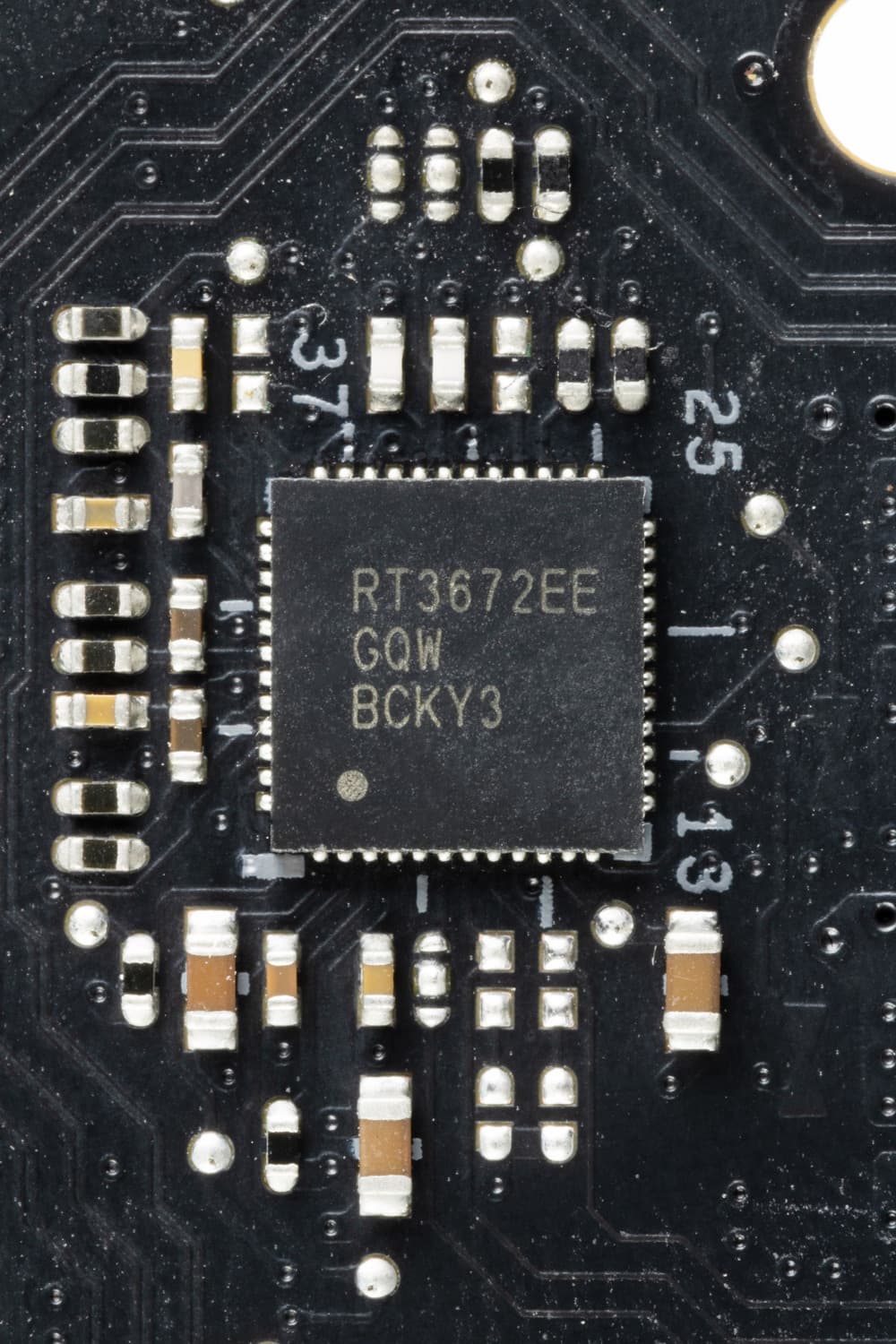

Управляет этой схемой ШИМ-контроллер Richtek RT3672.

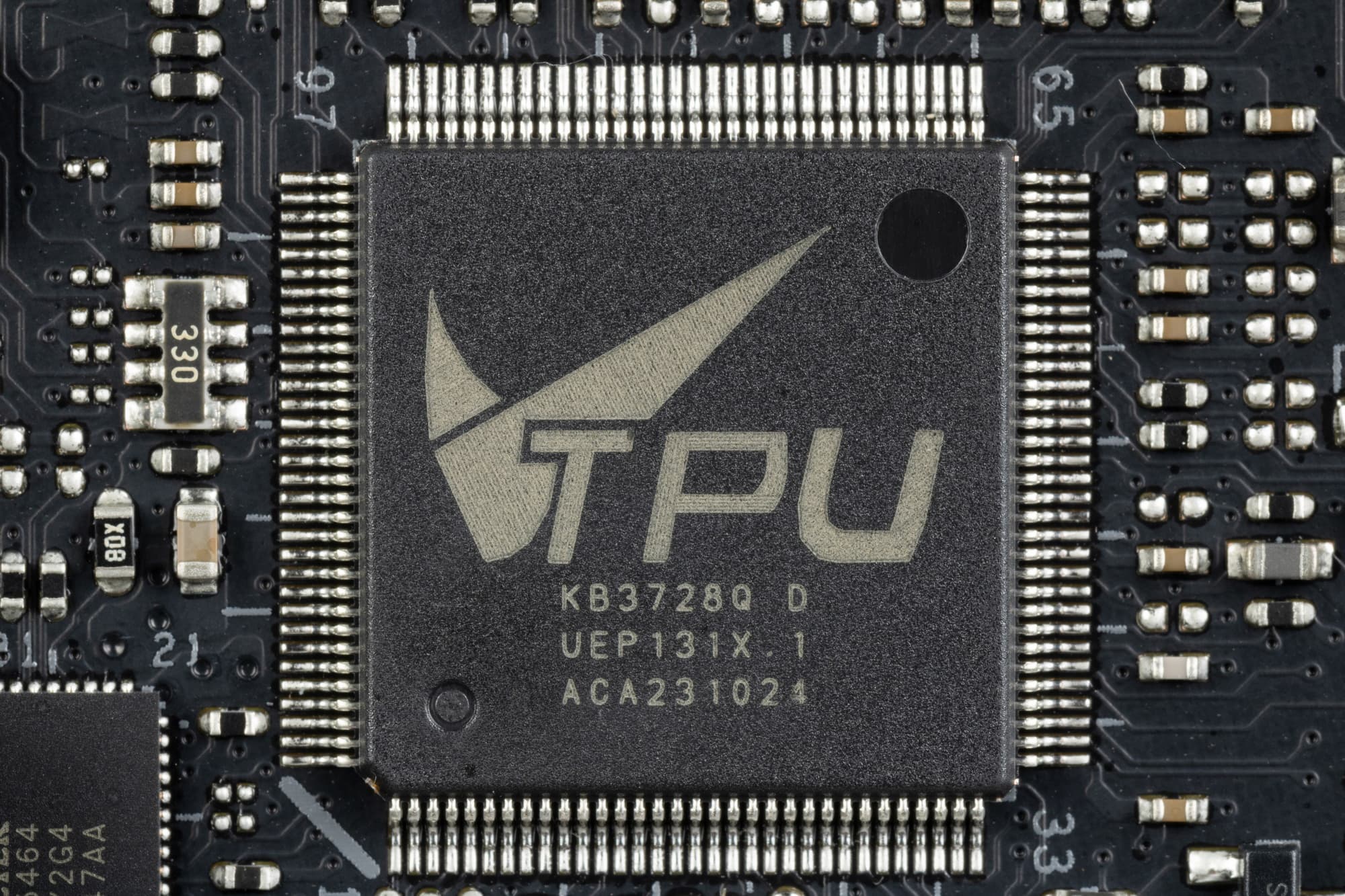

Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. Ранее мы уже видели реального производителя таких микросхем: ENE Technology. Однако на сей раз снова контроллер в перемаркированном Asus виде.

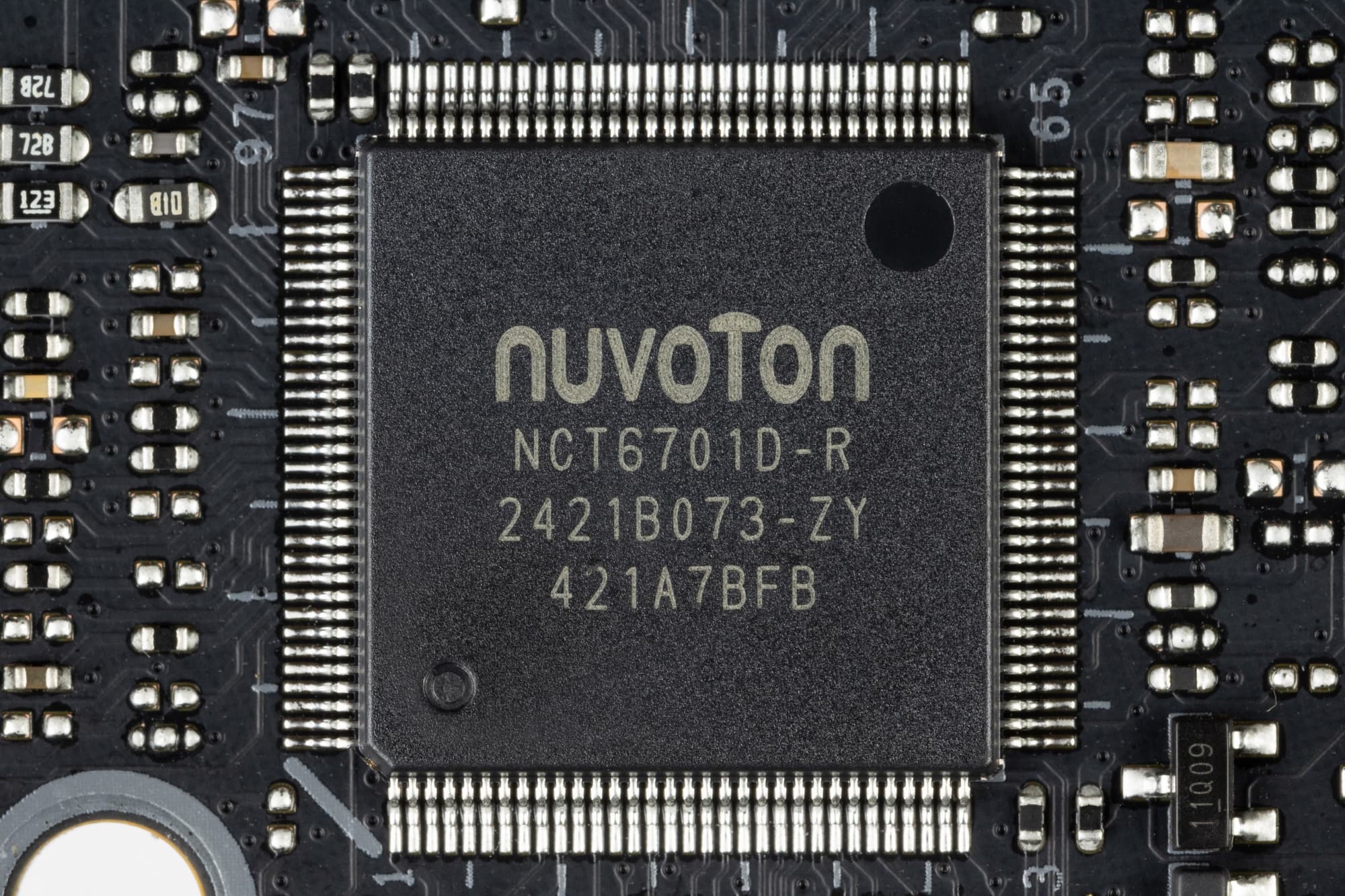

Теперь про охлаждение.
Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

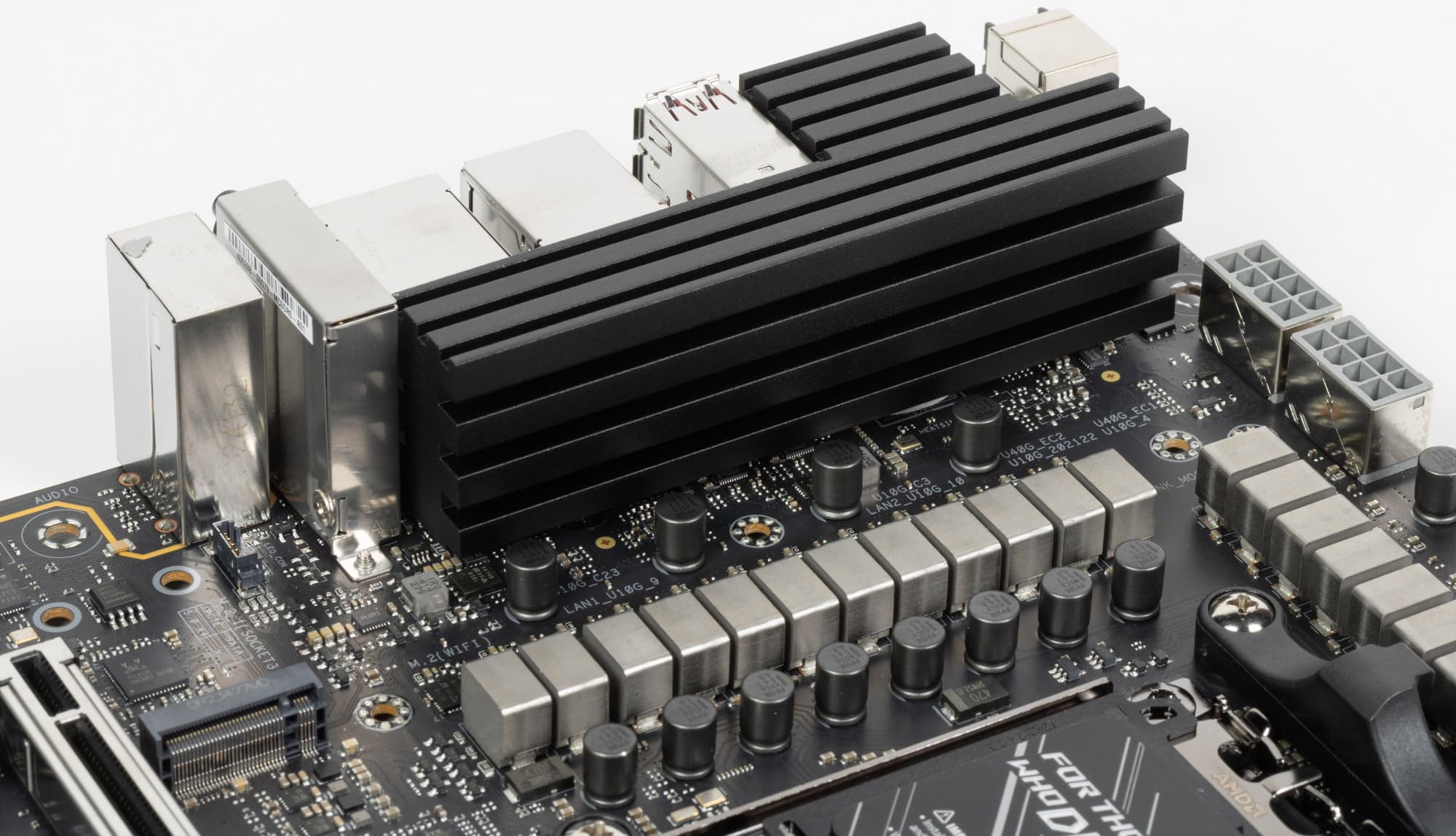

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — общий.
Напомню, что материнская плата имеет бэкплейт, который кроме защитной функции еще и играет роль вспомогательного охладителя матплаты с обратной стороны в области VRM.

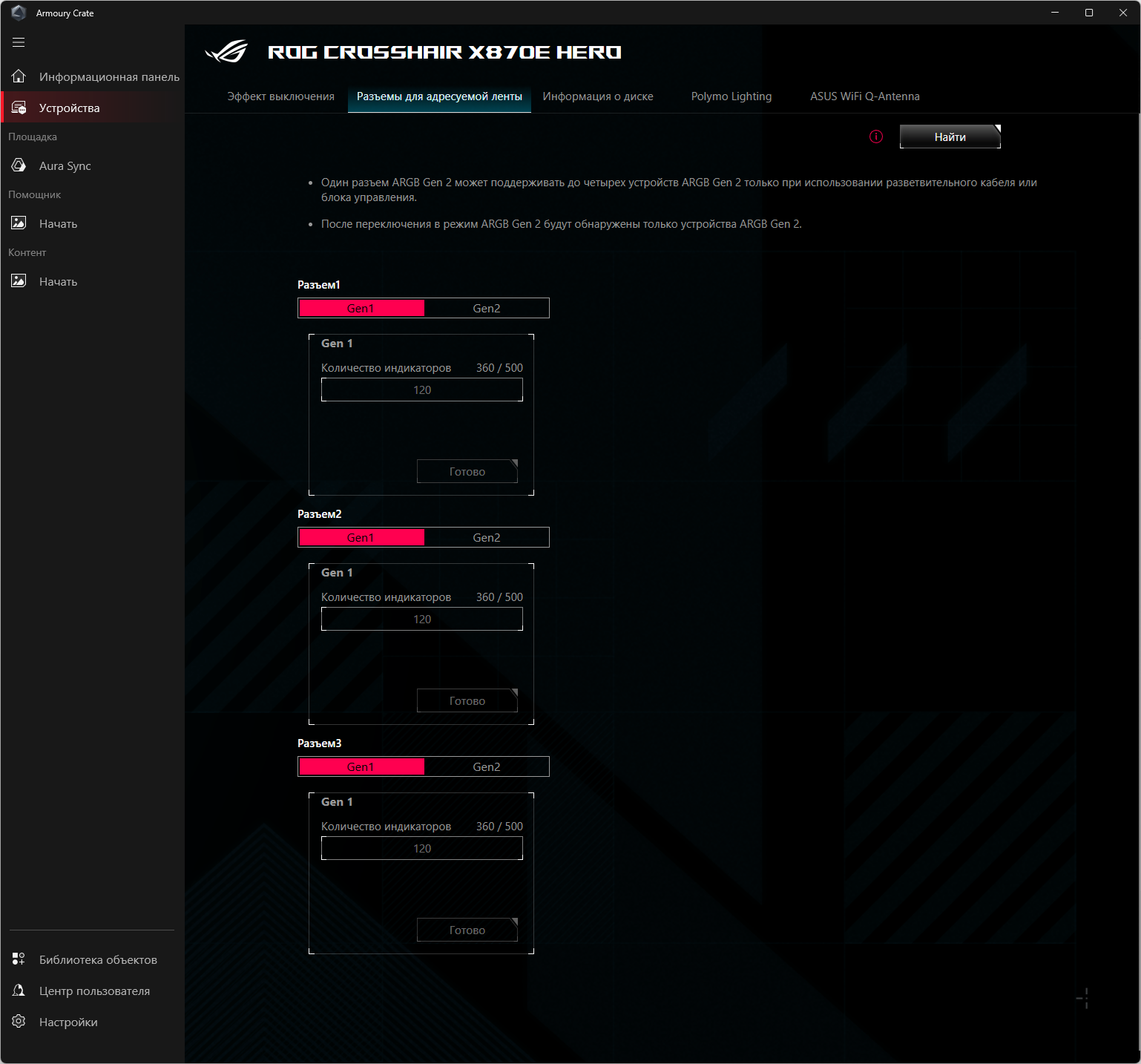

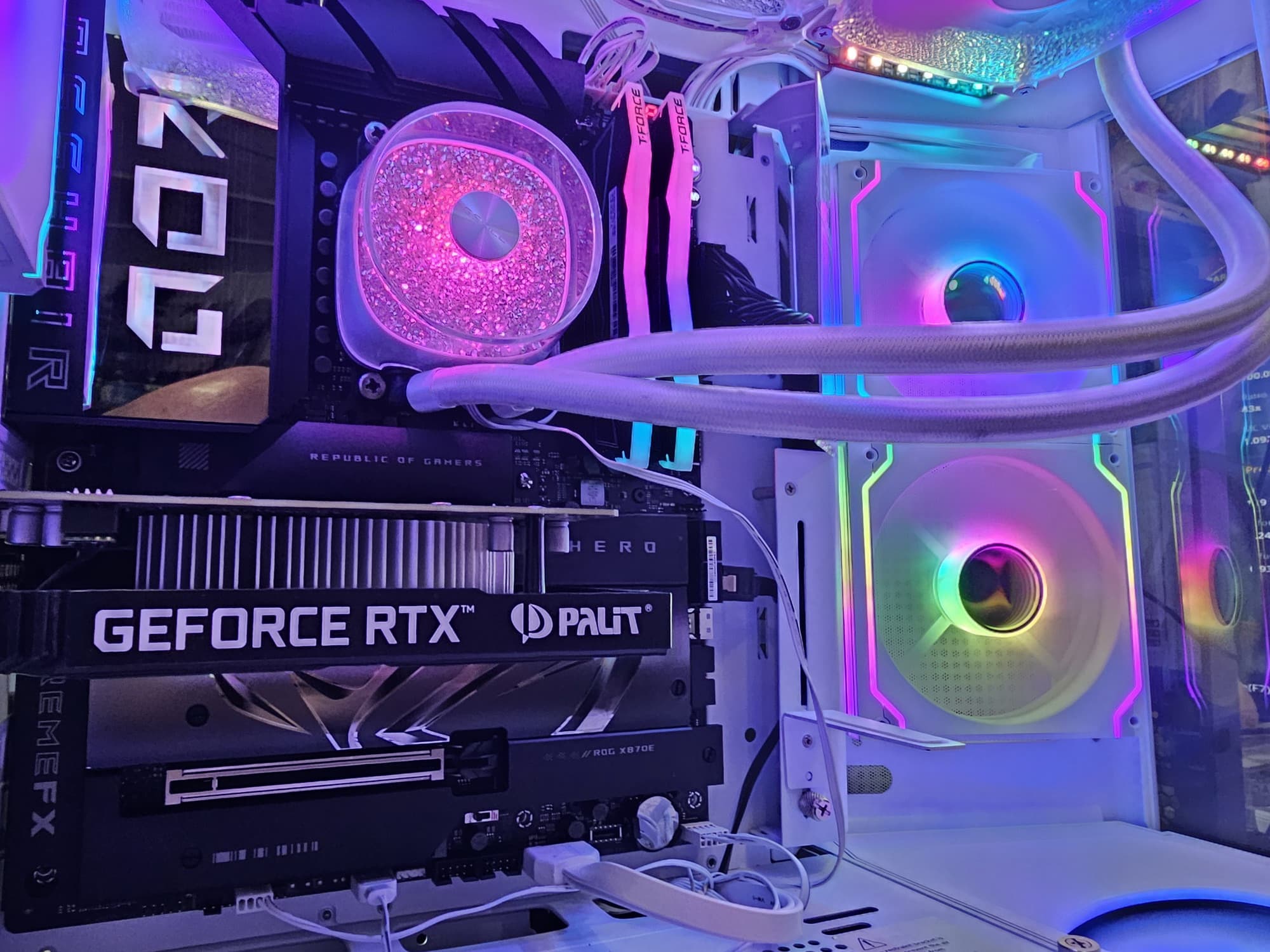

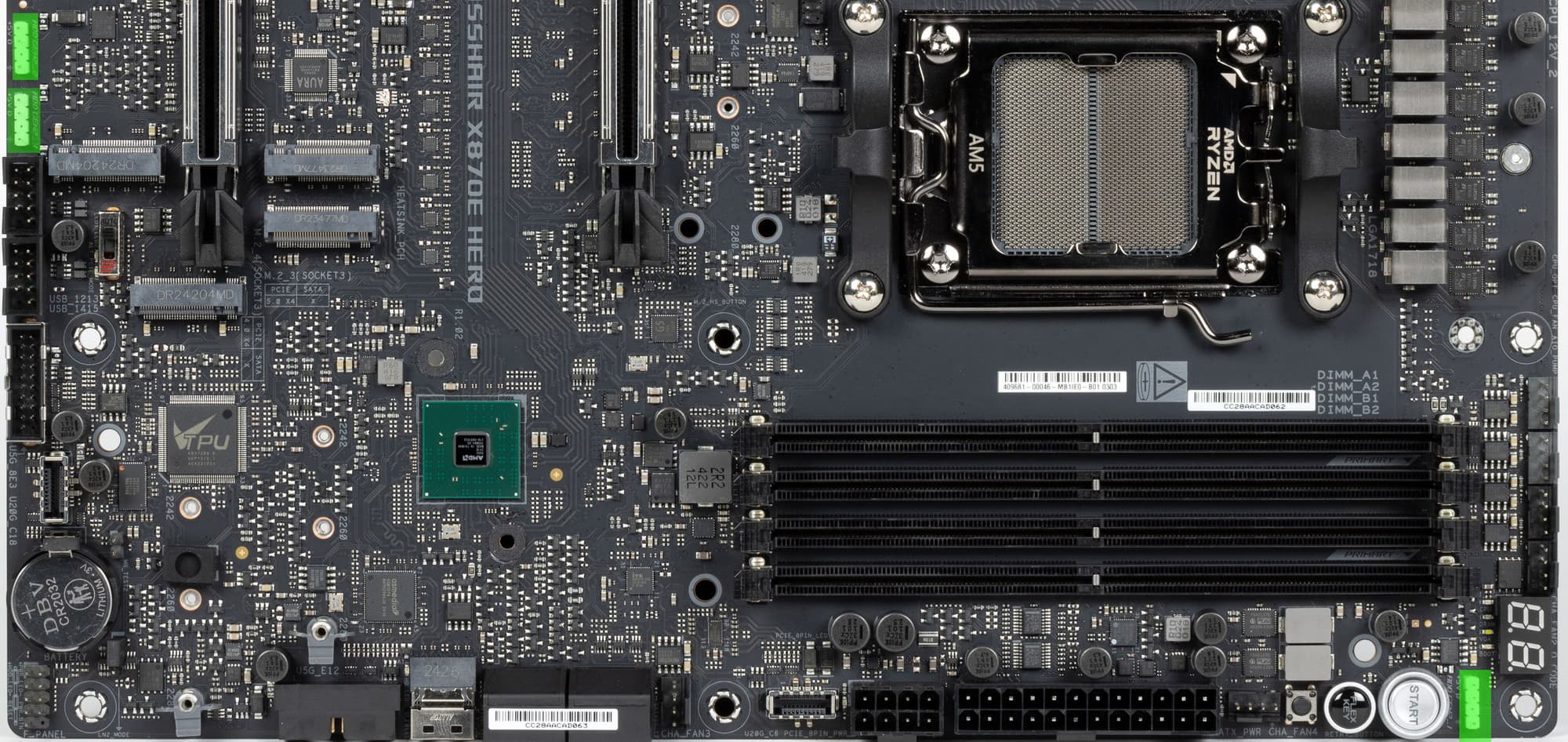

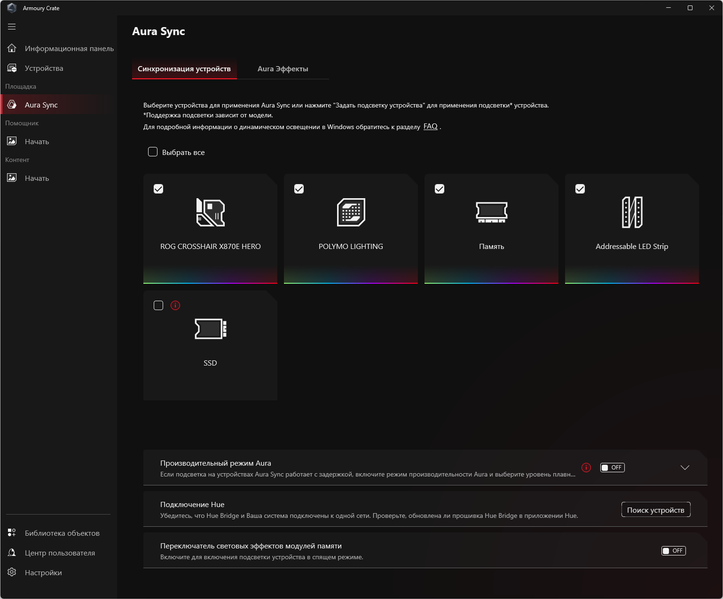

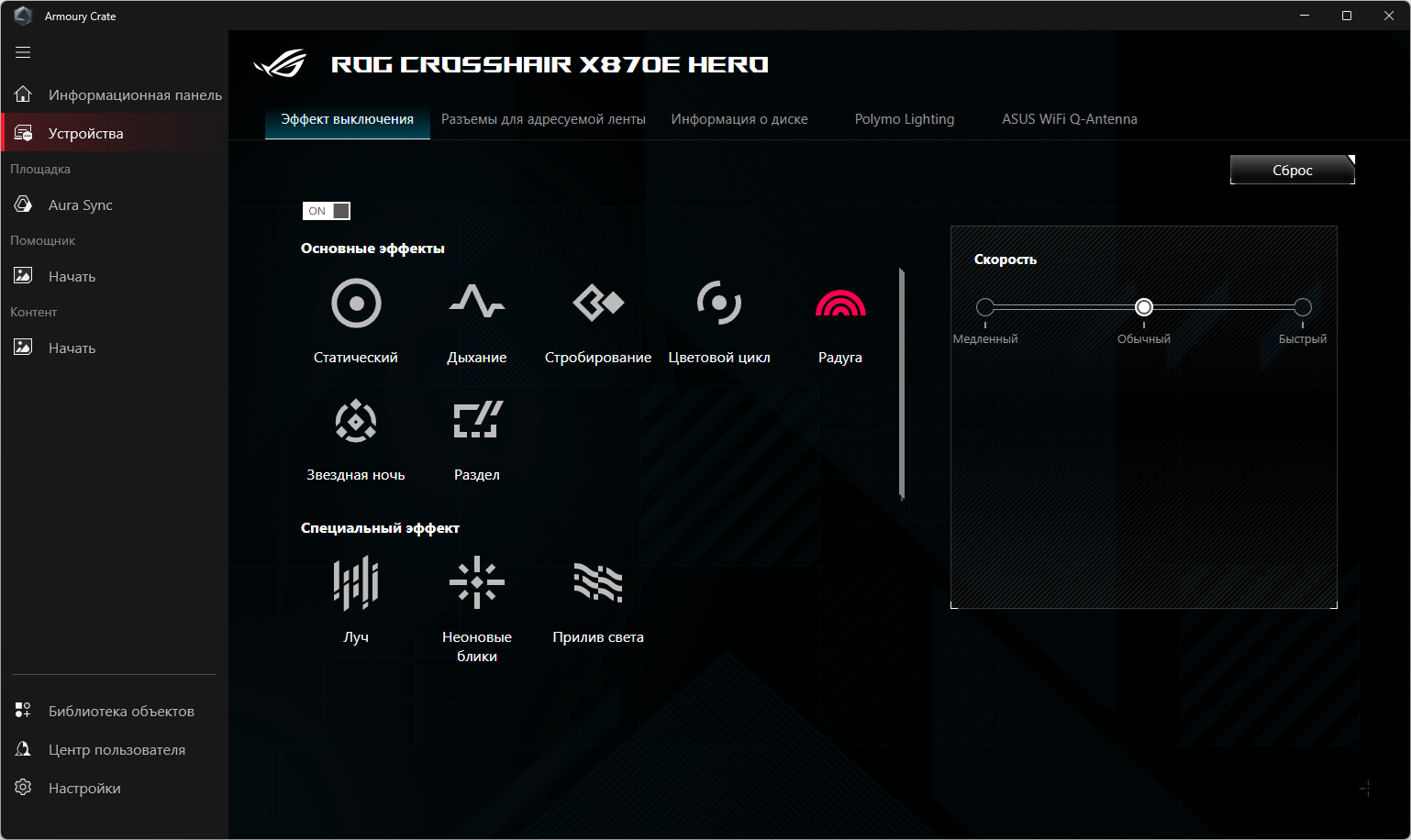

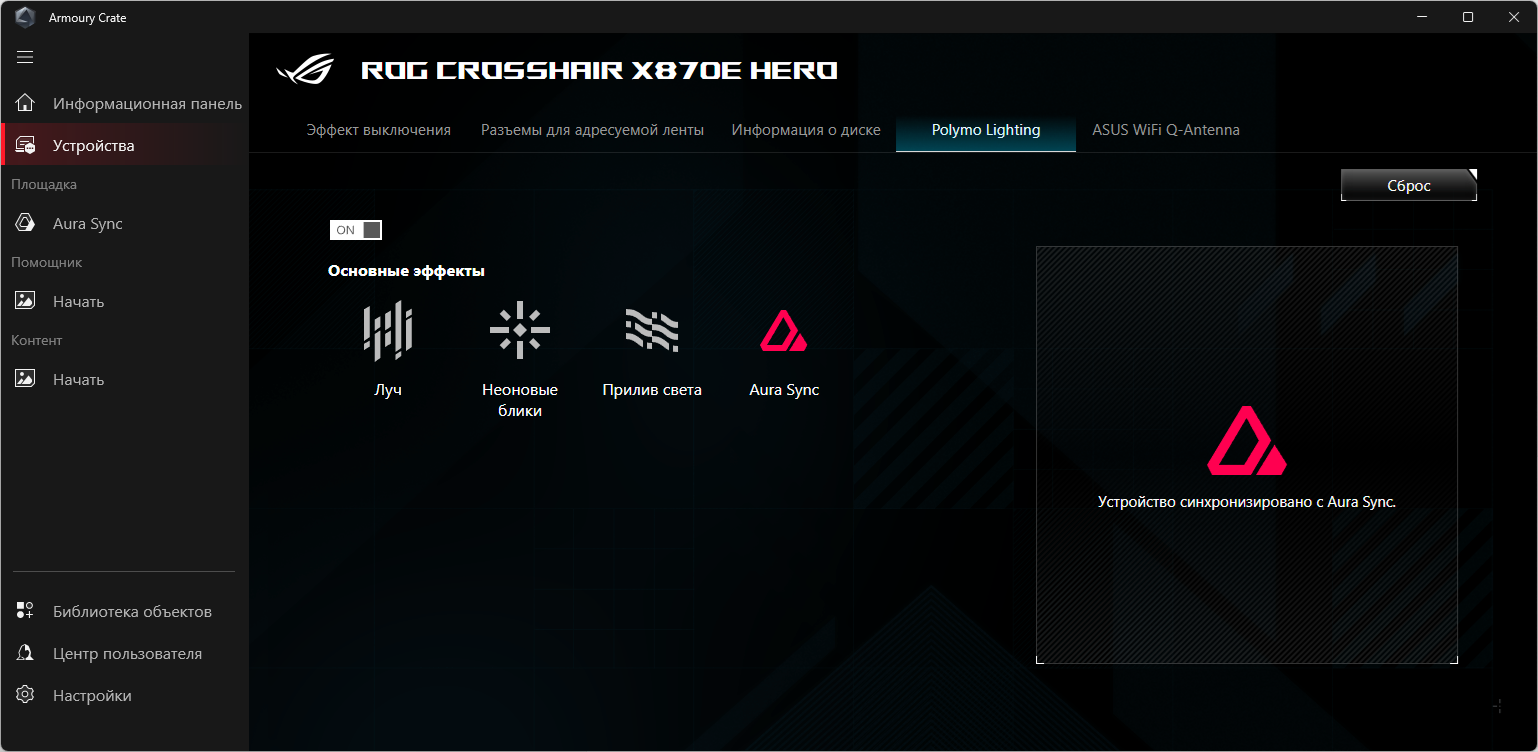

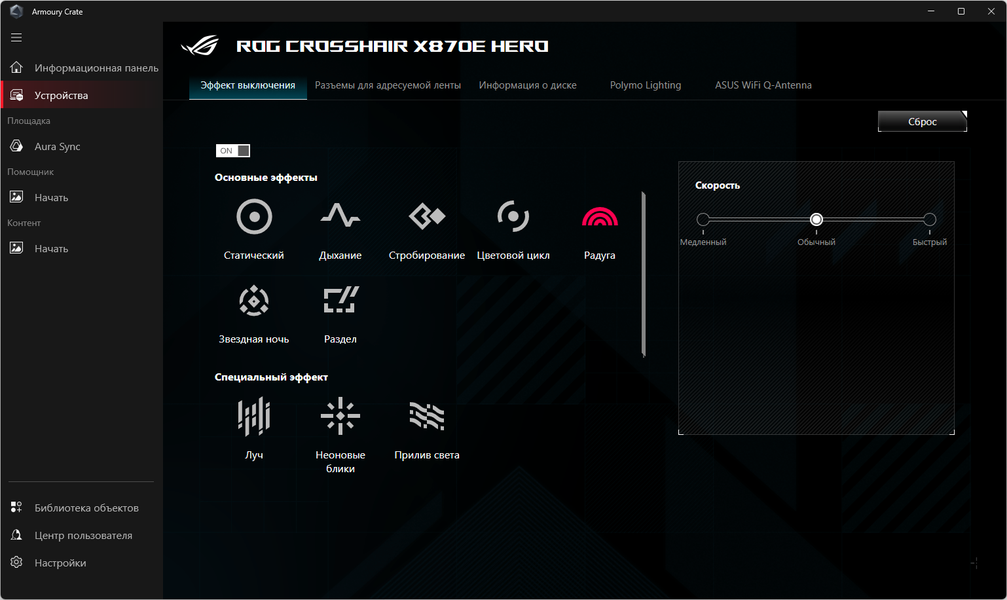

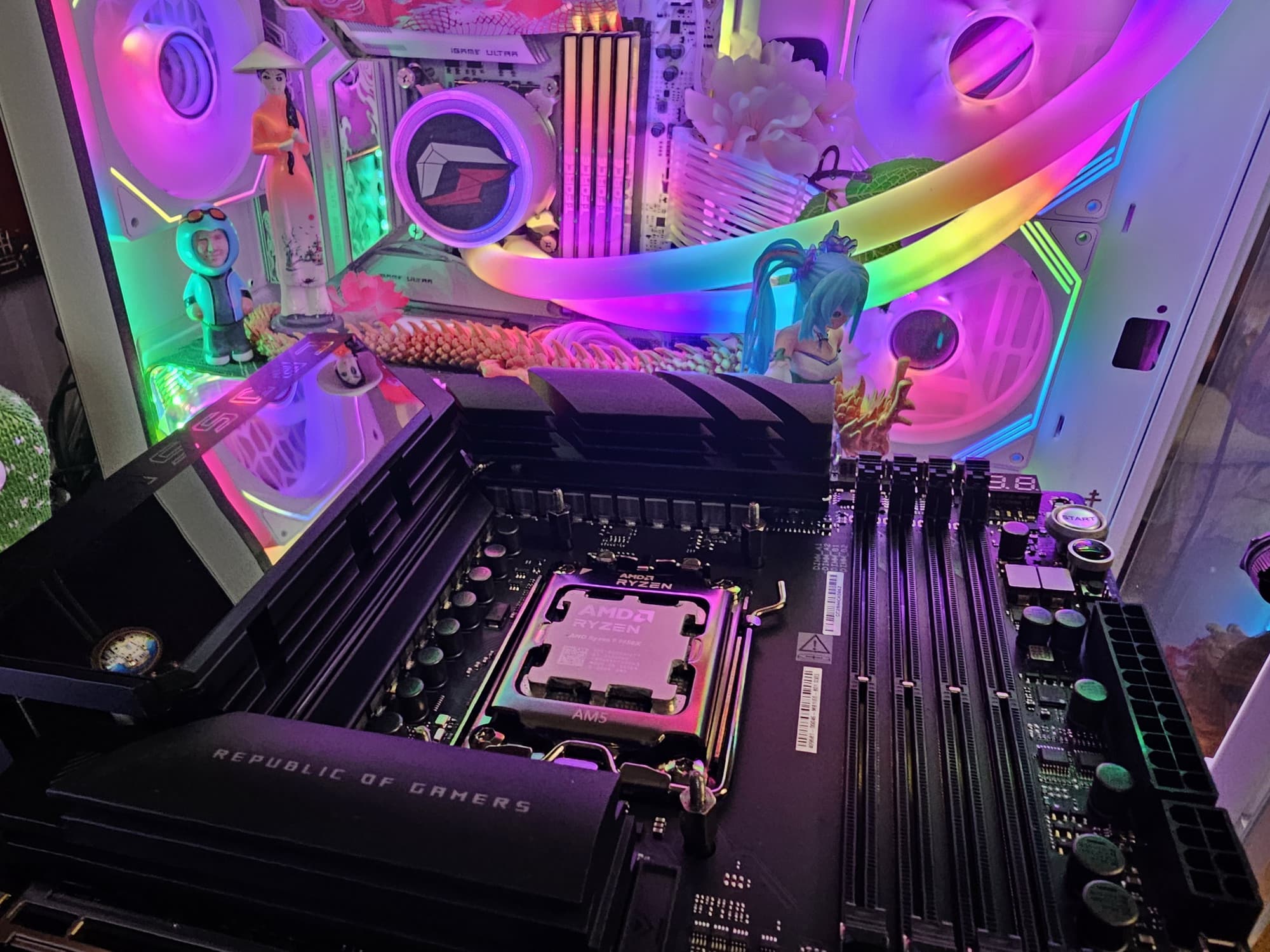

Подсветка

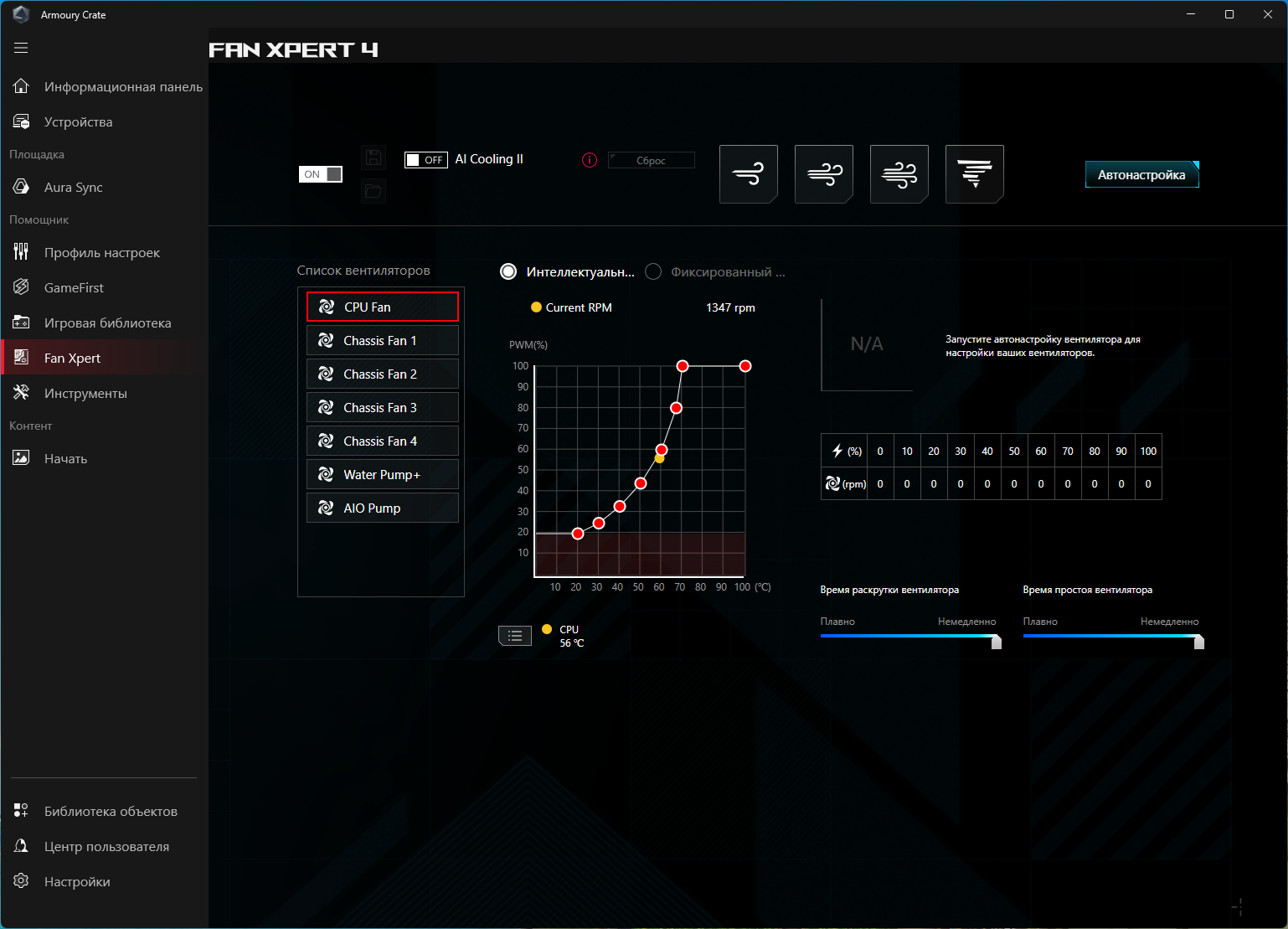

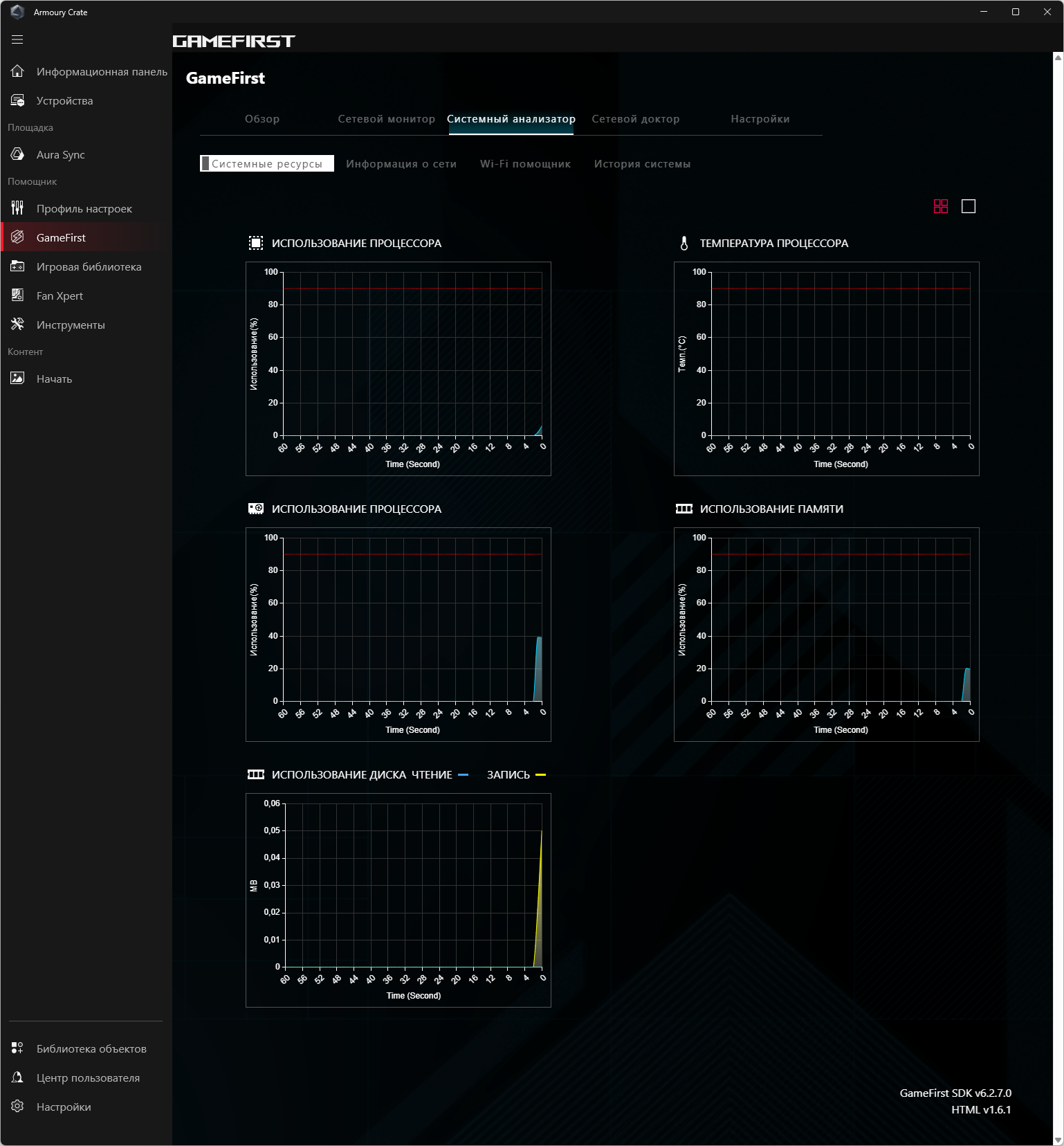

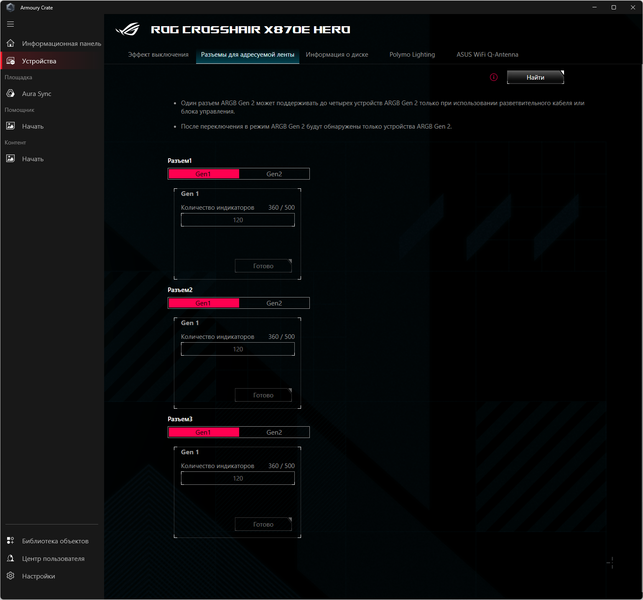

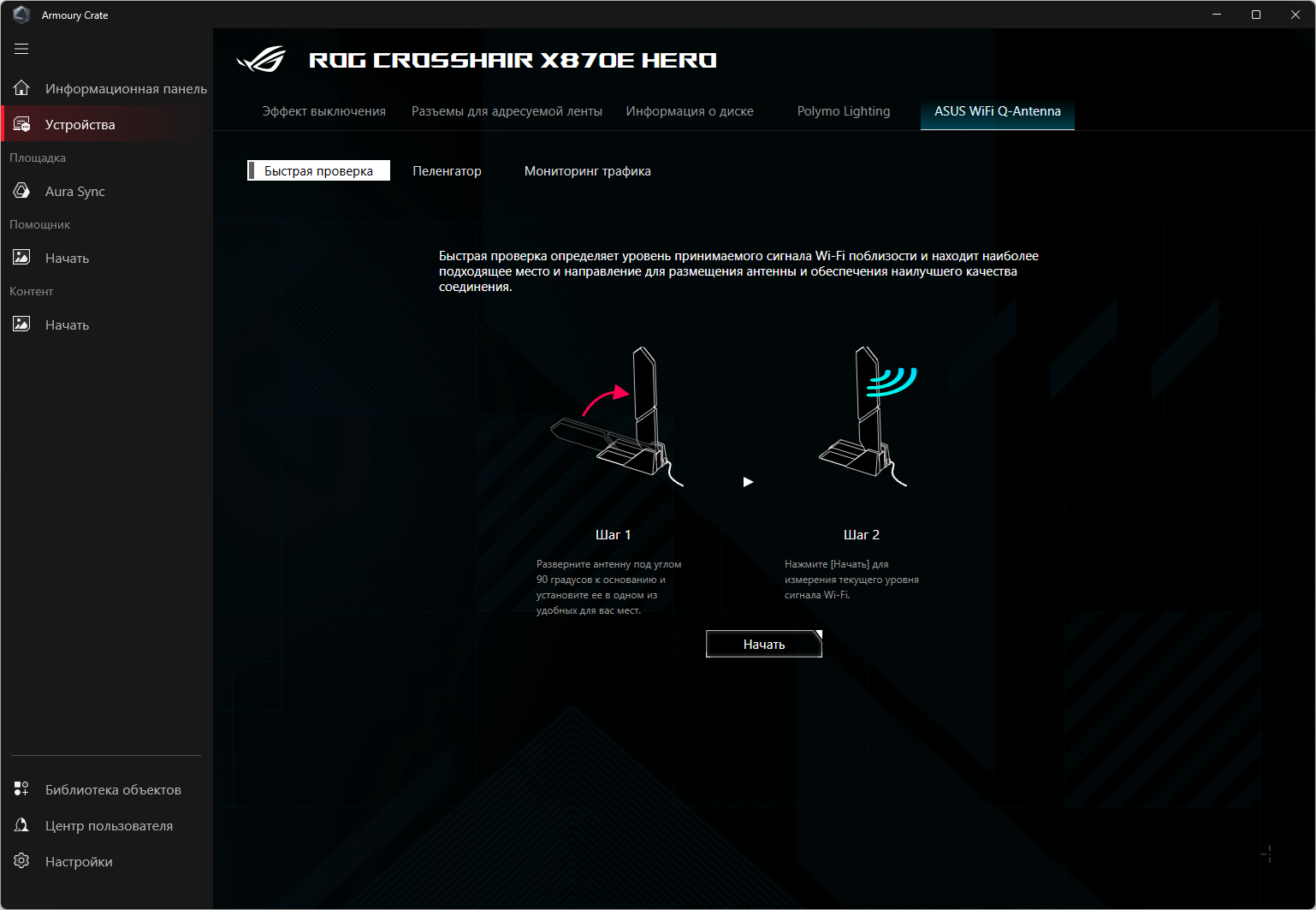

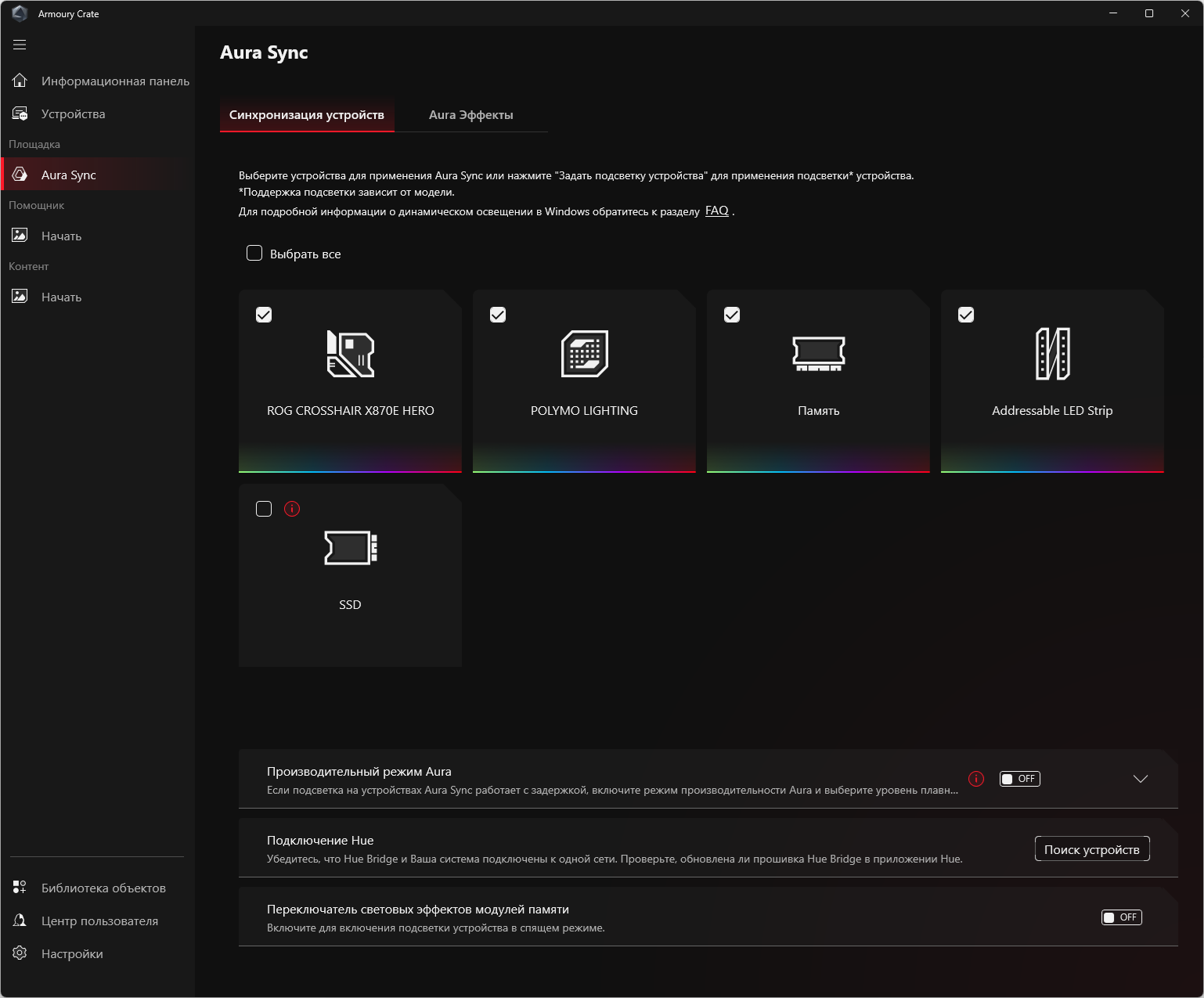

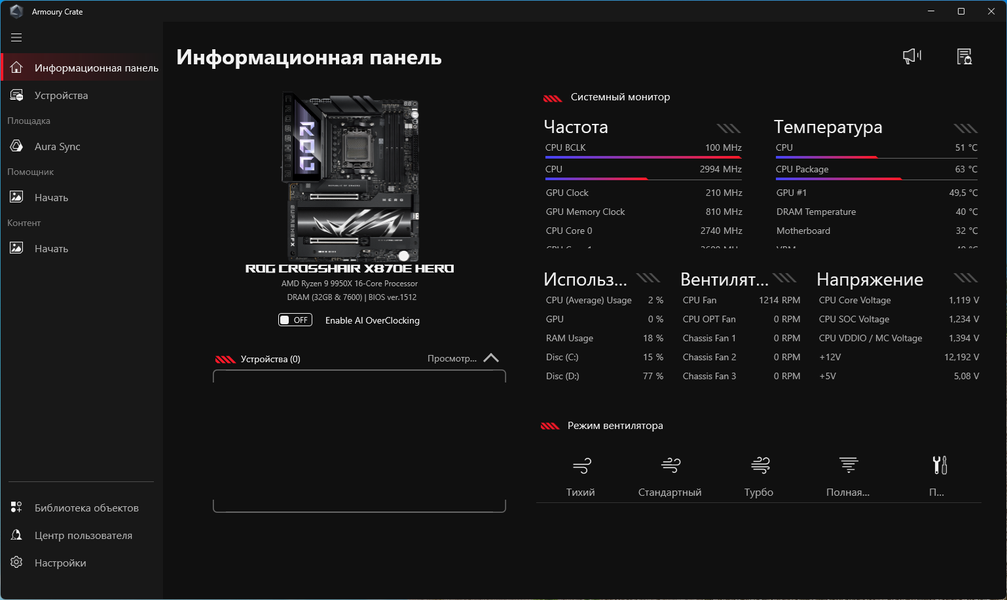

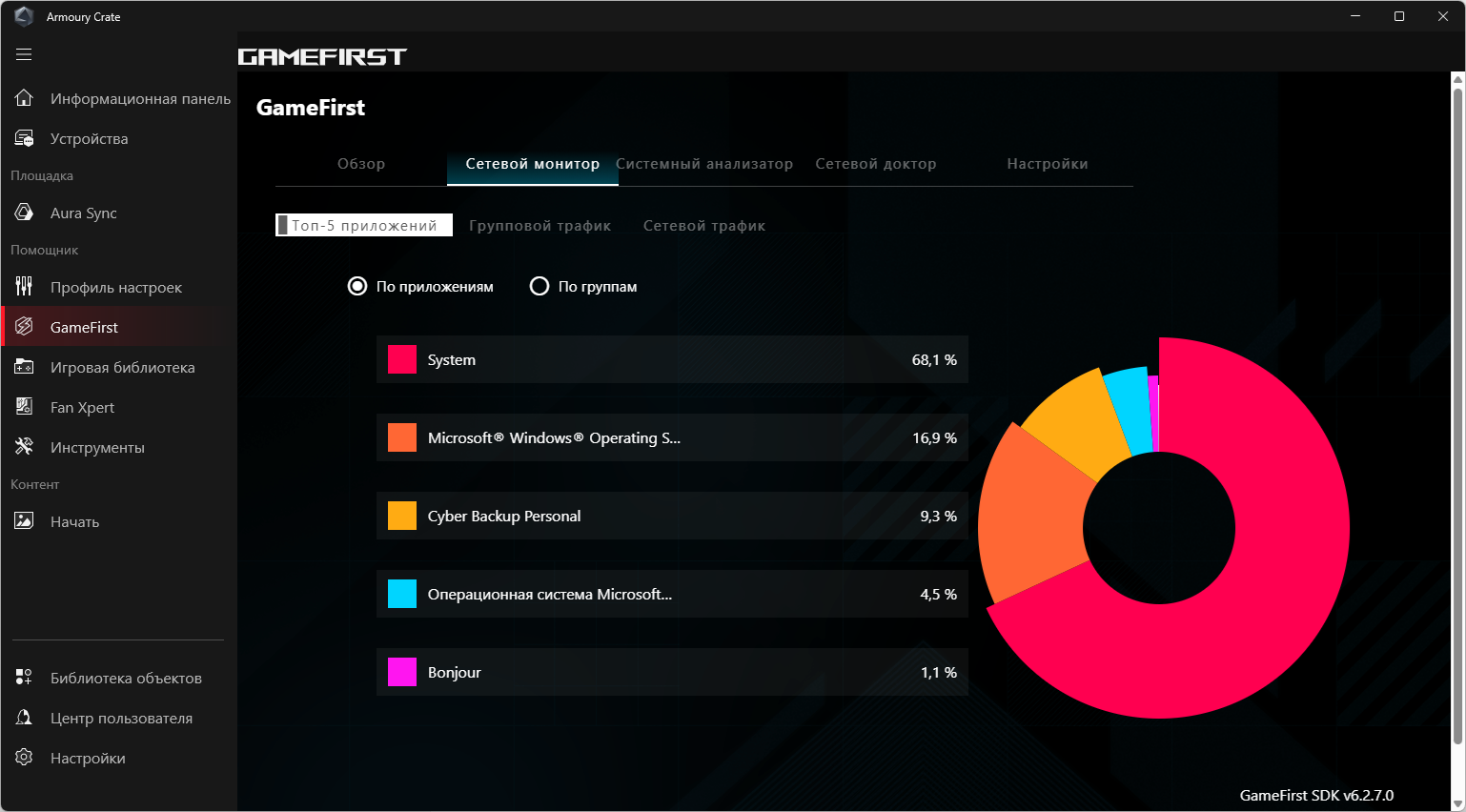

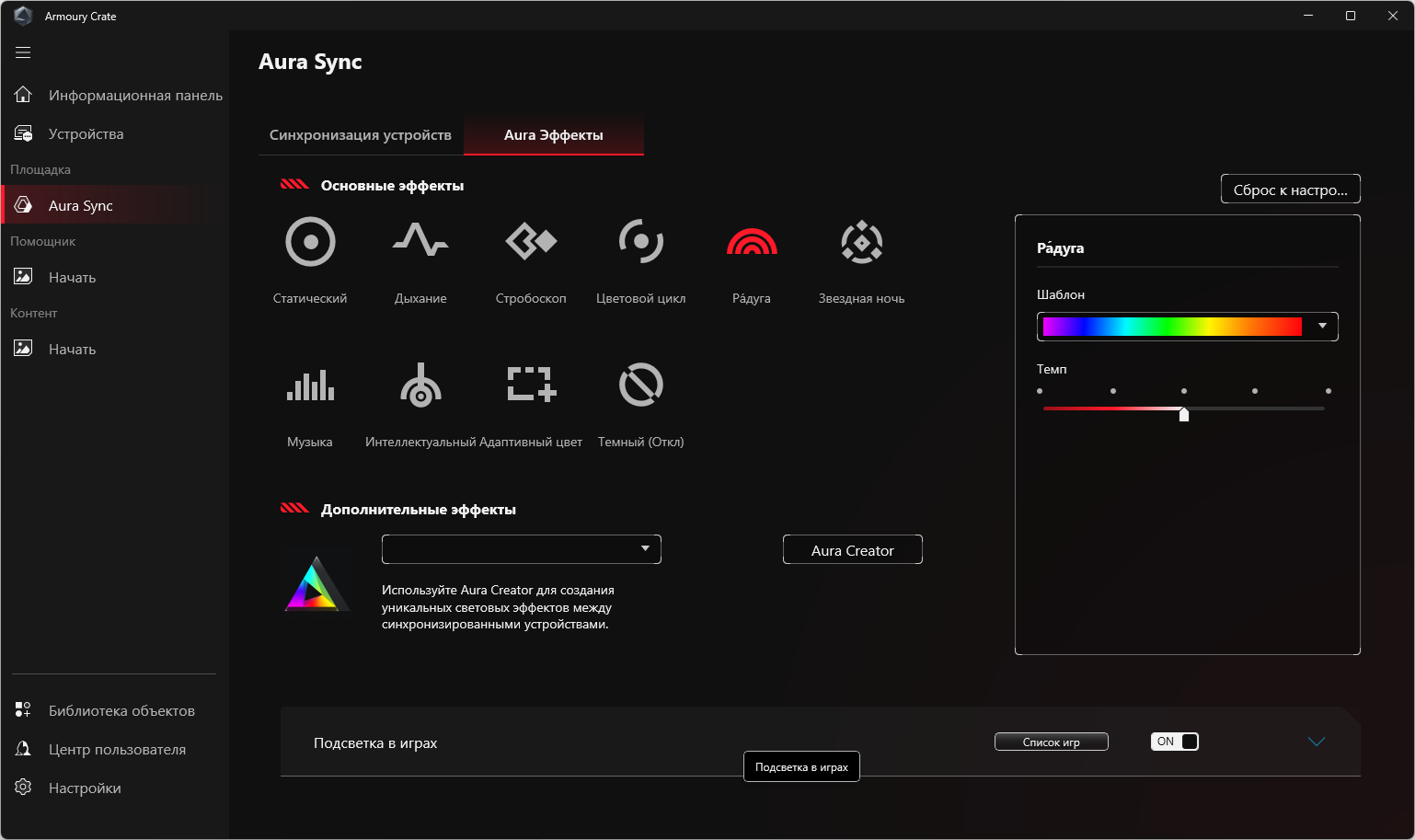

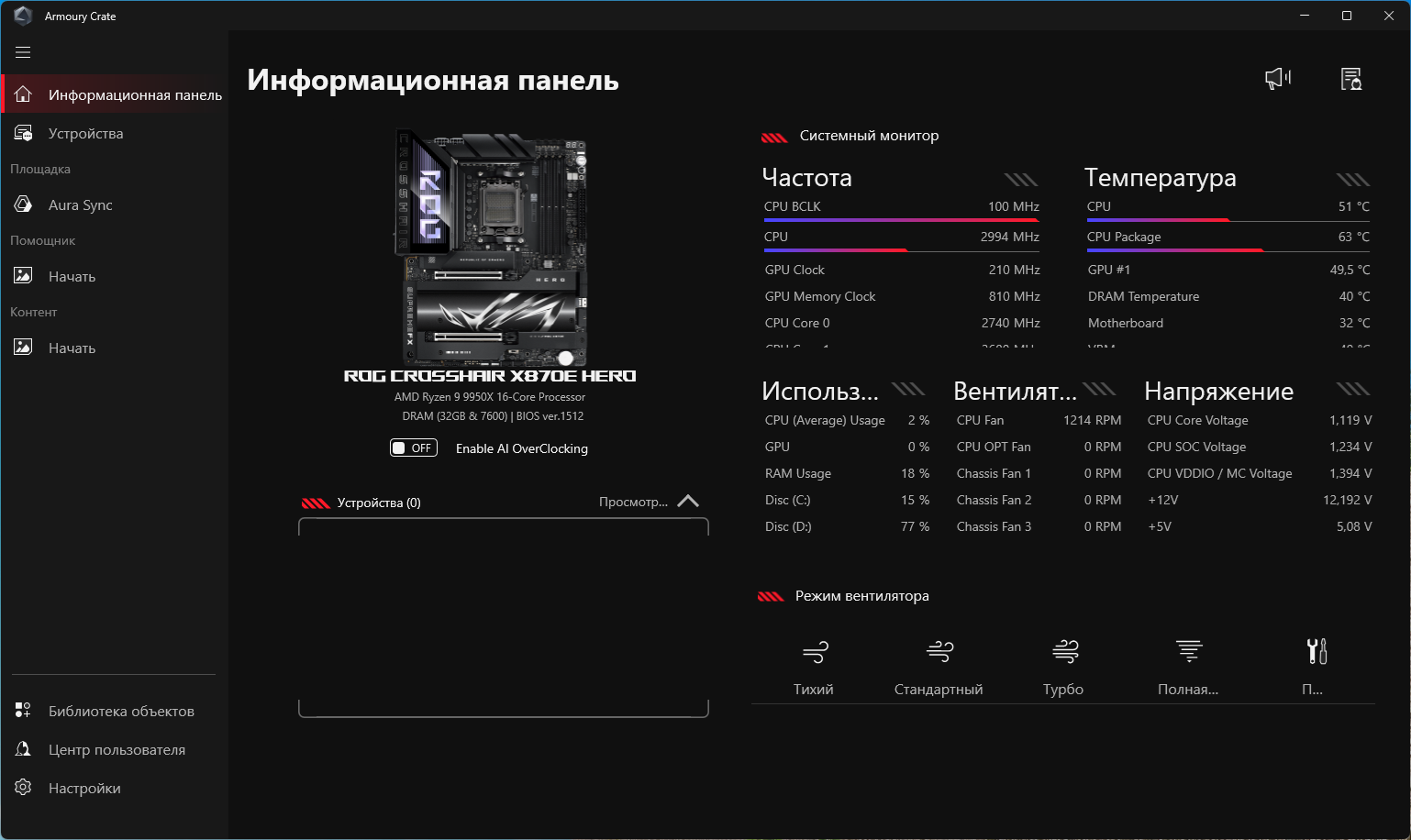

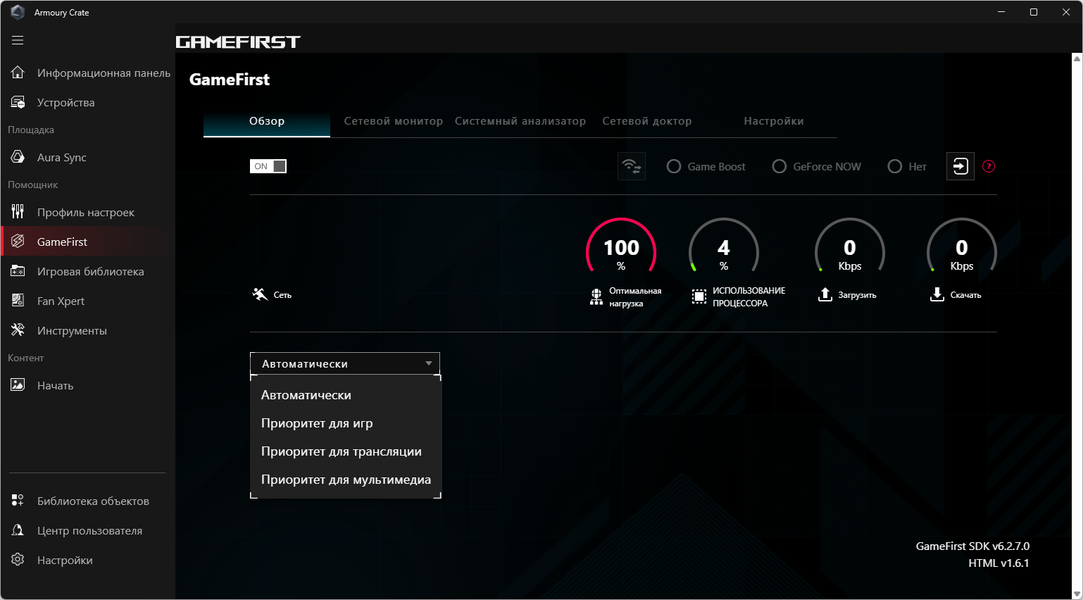

Программное обеспечение под Windows

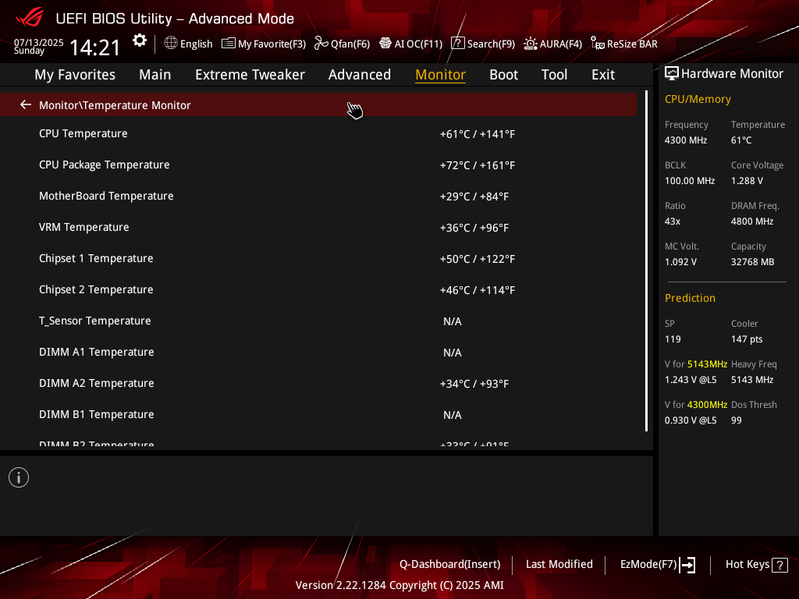

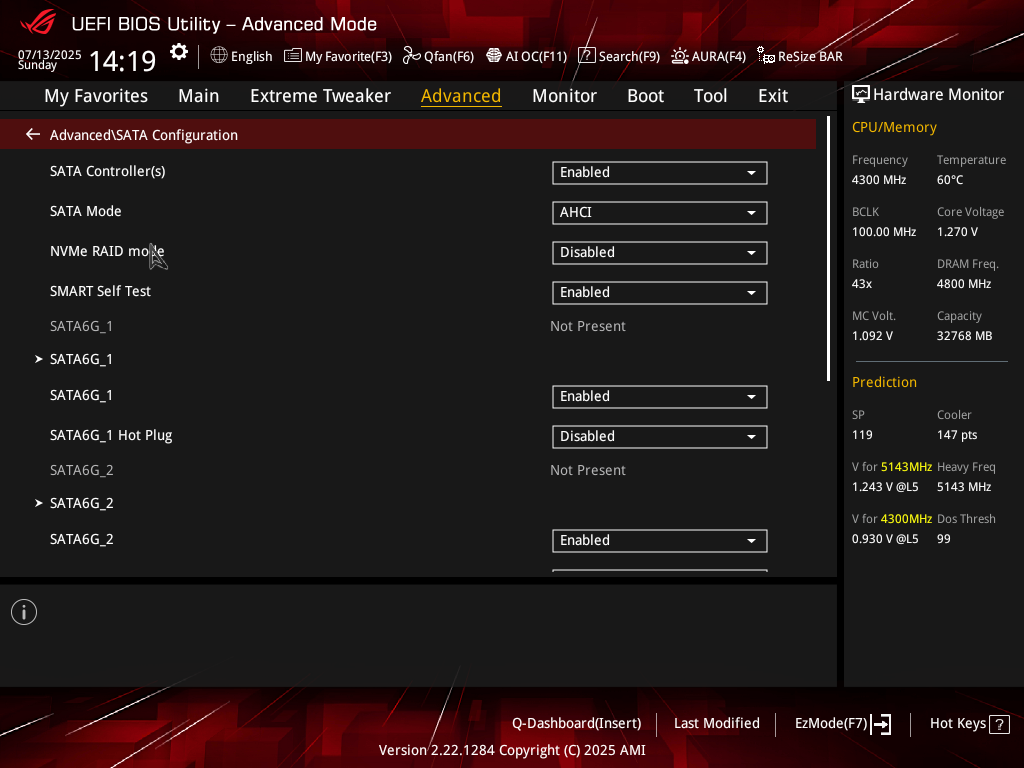

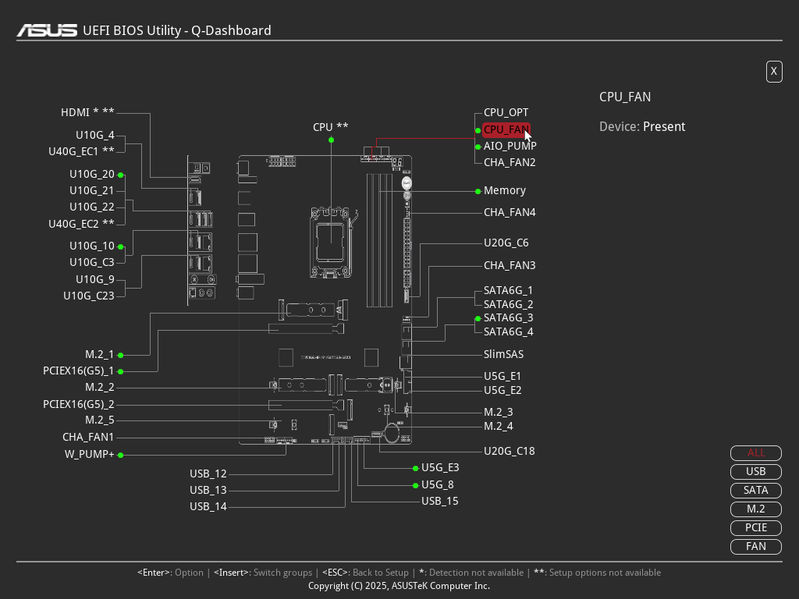

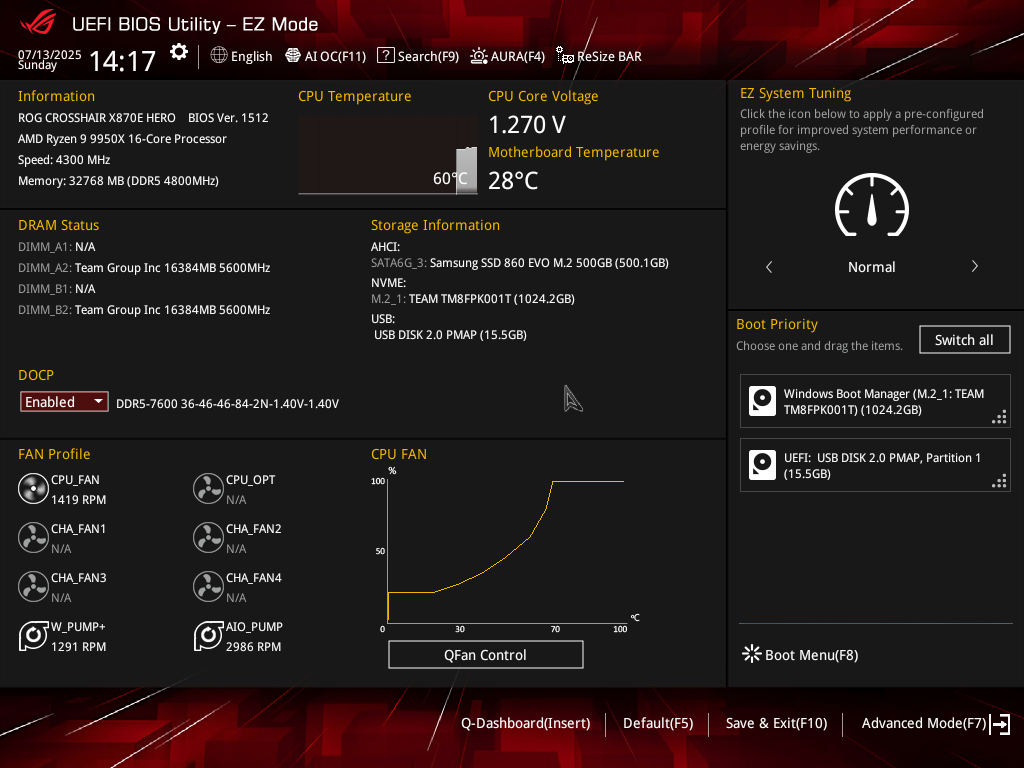

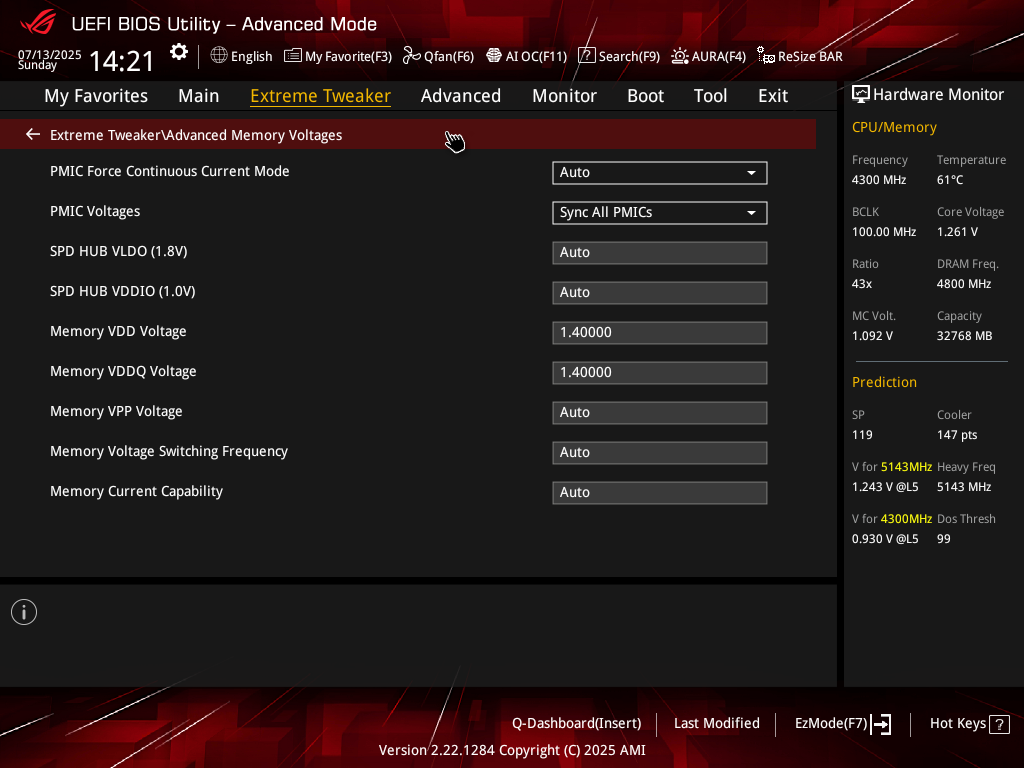

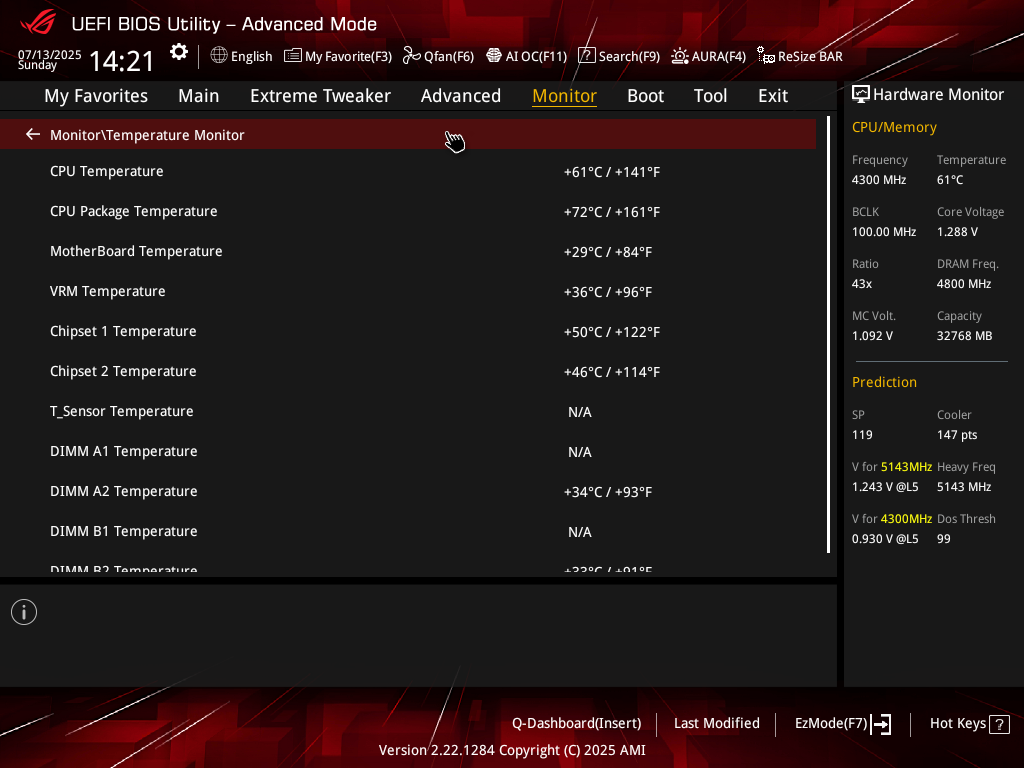

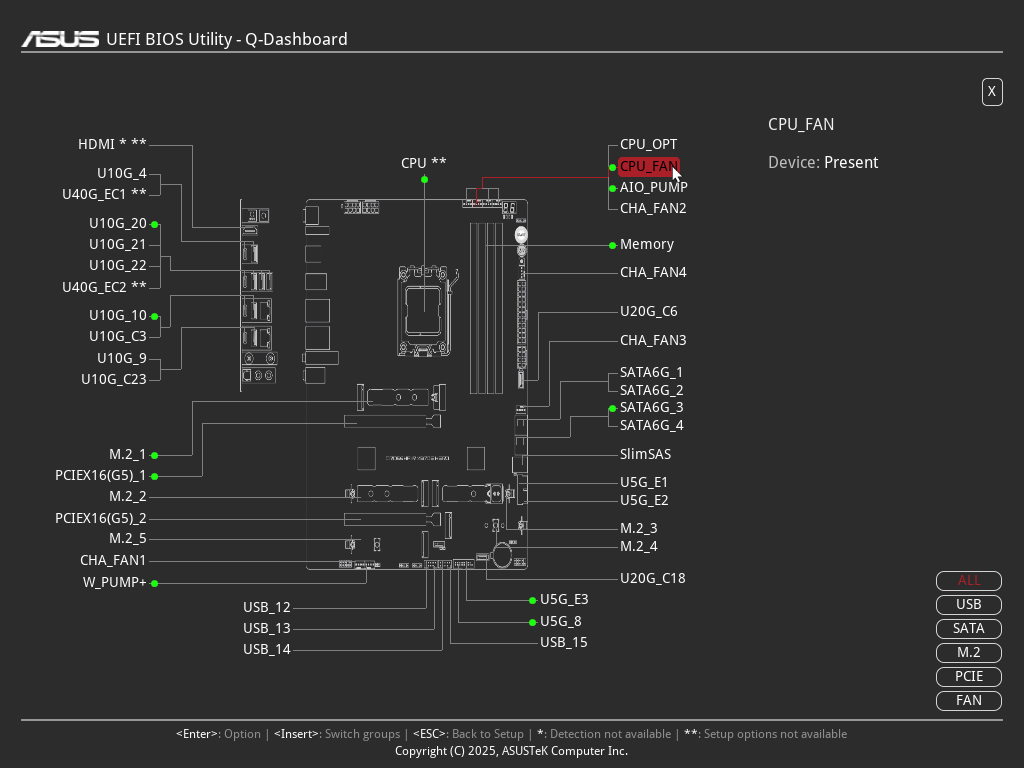

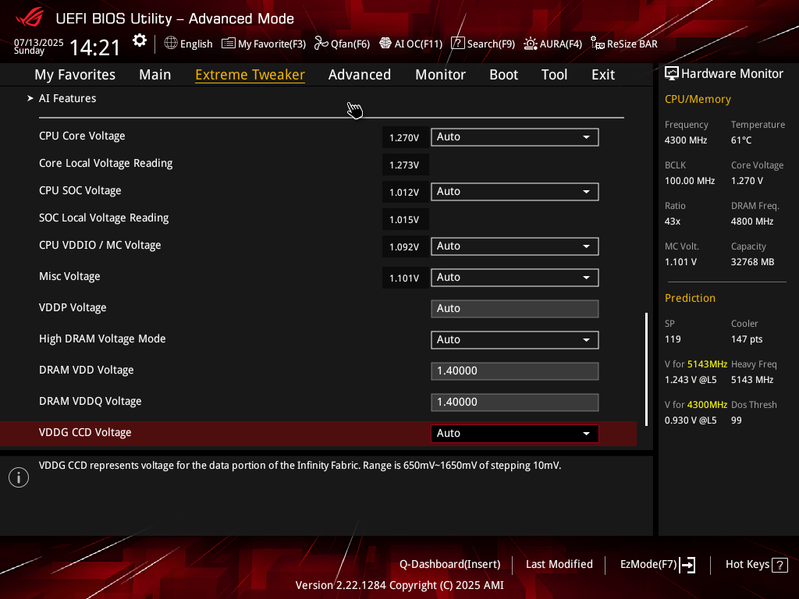

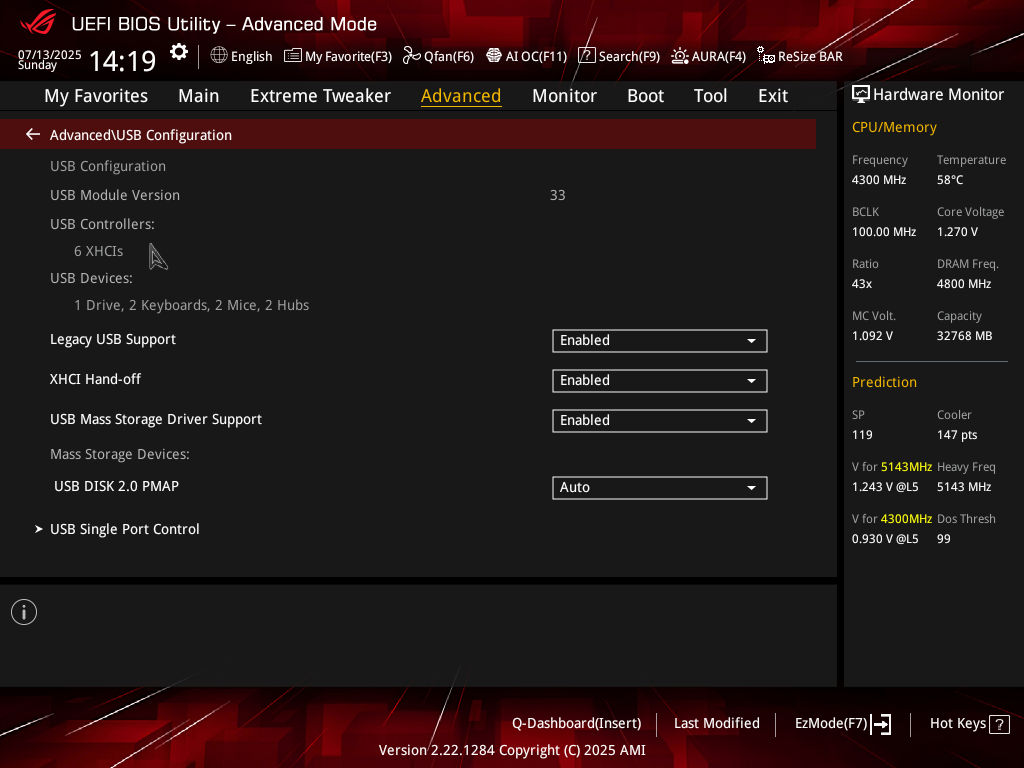

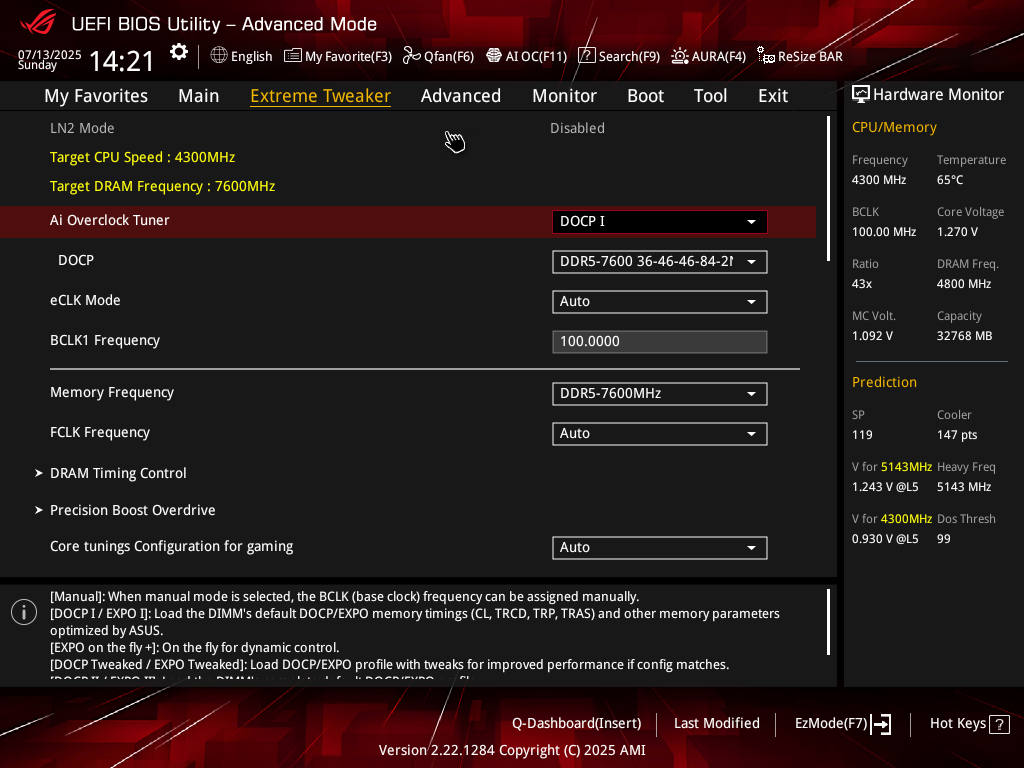

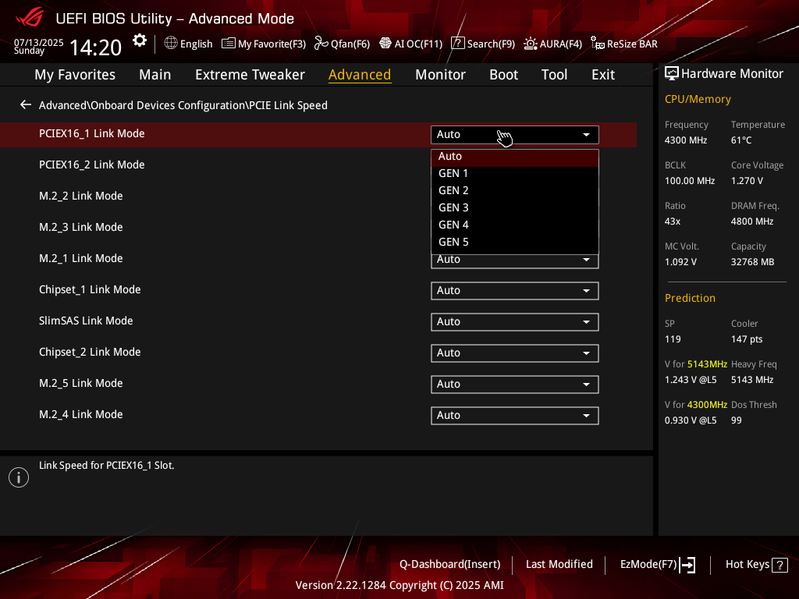

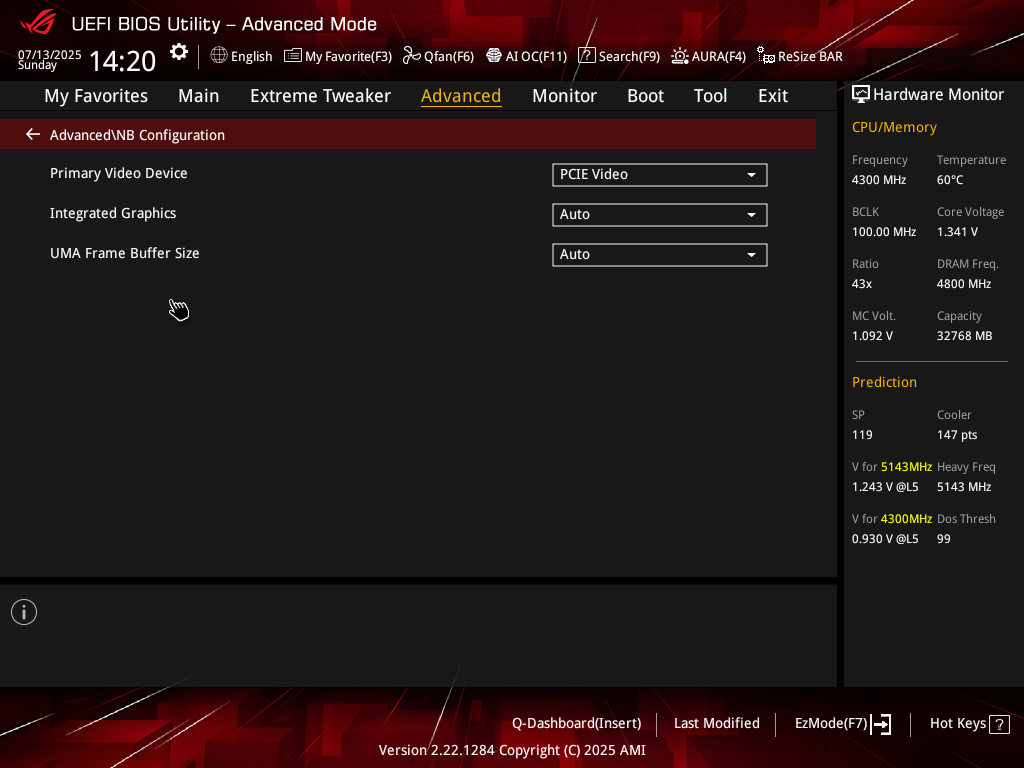

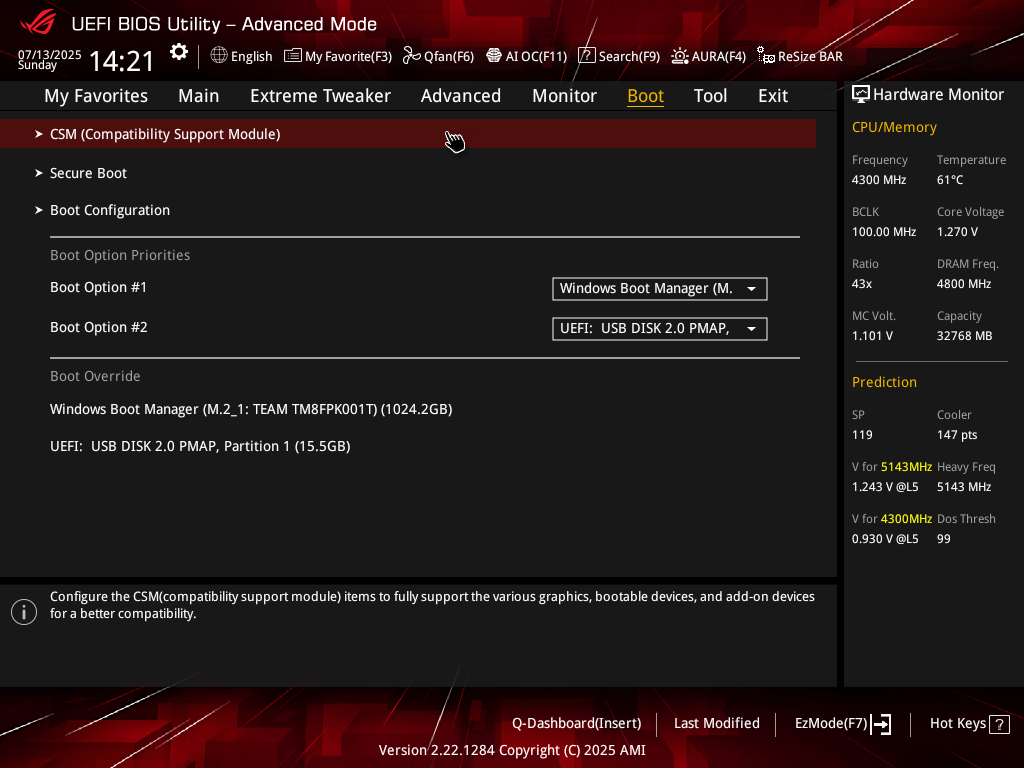

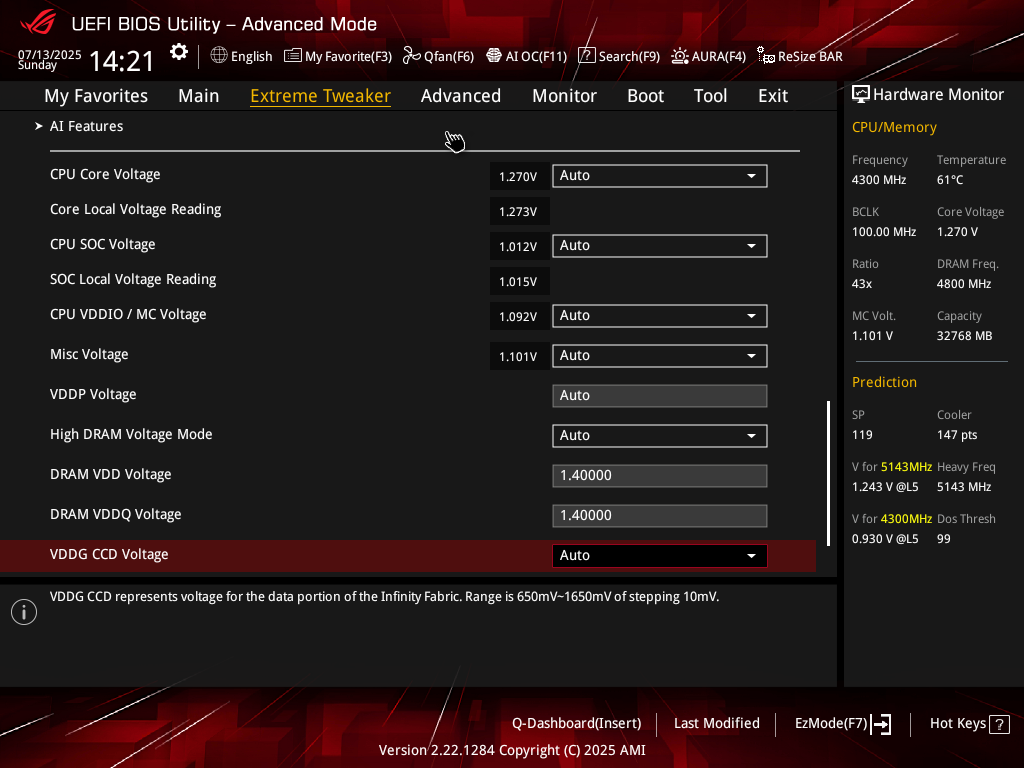

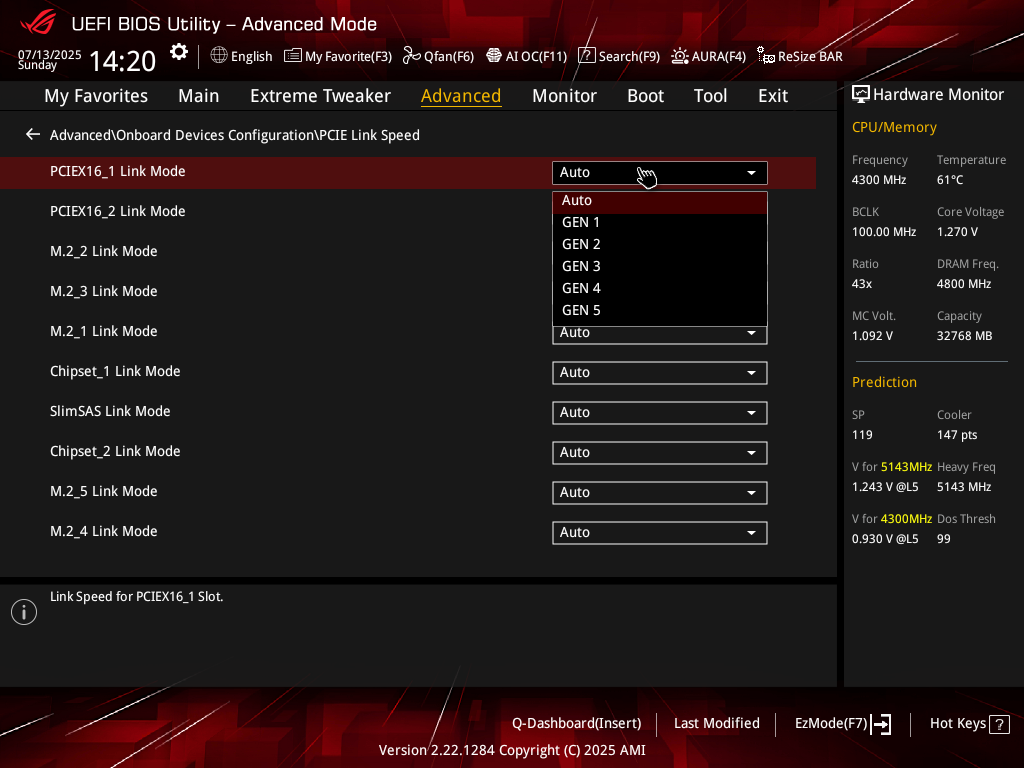

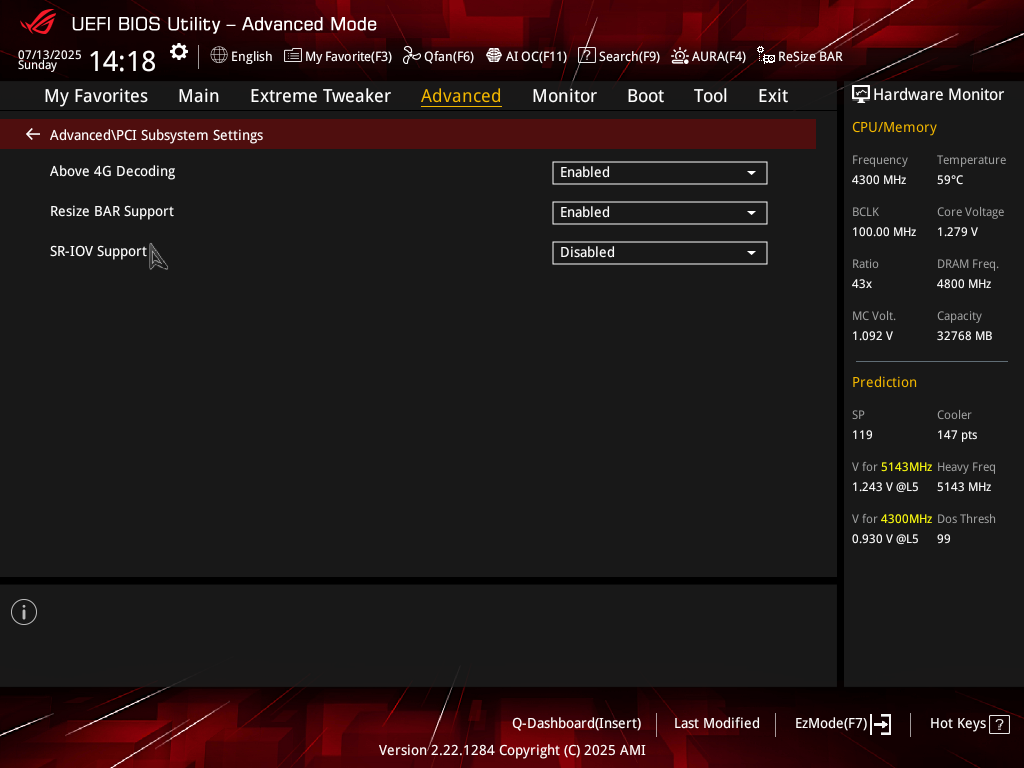

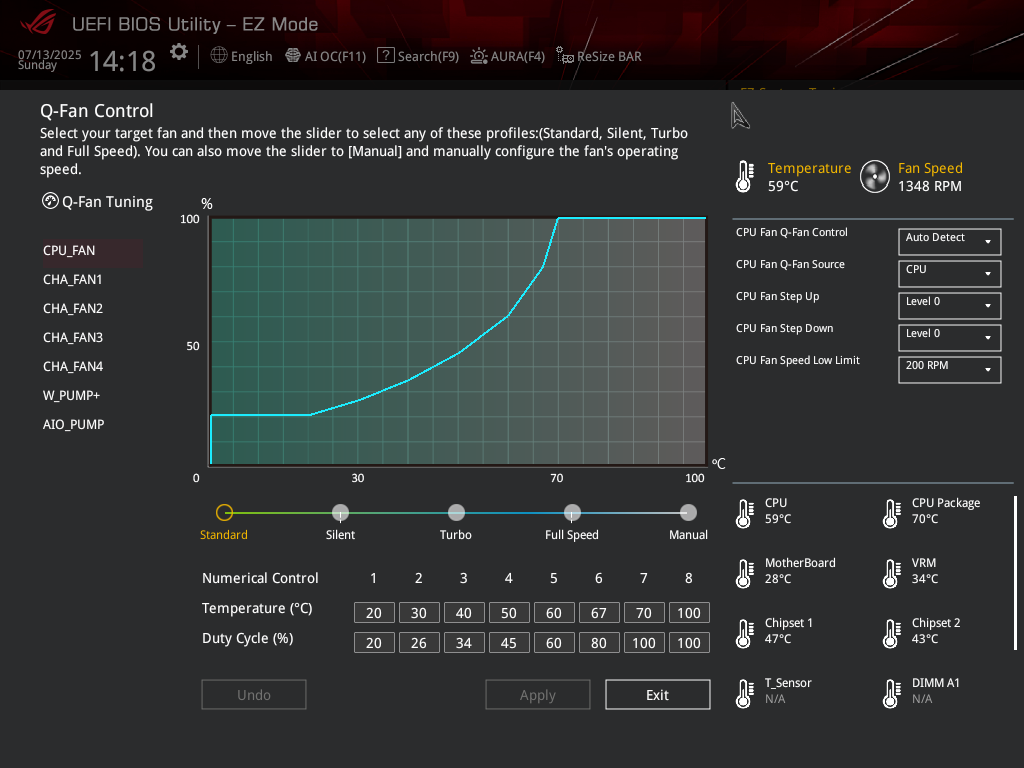

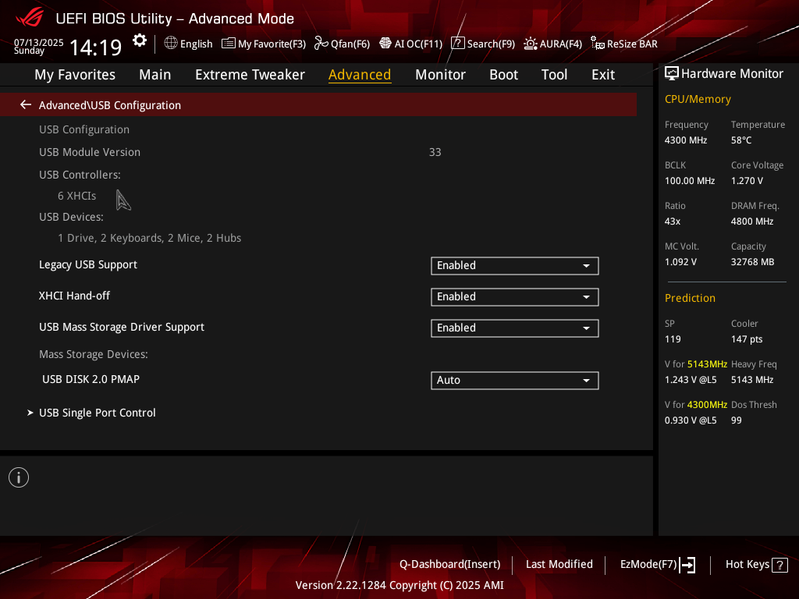

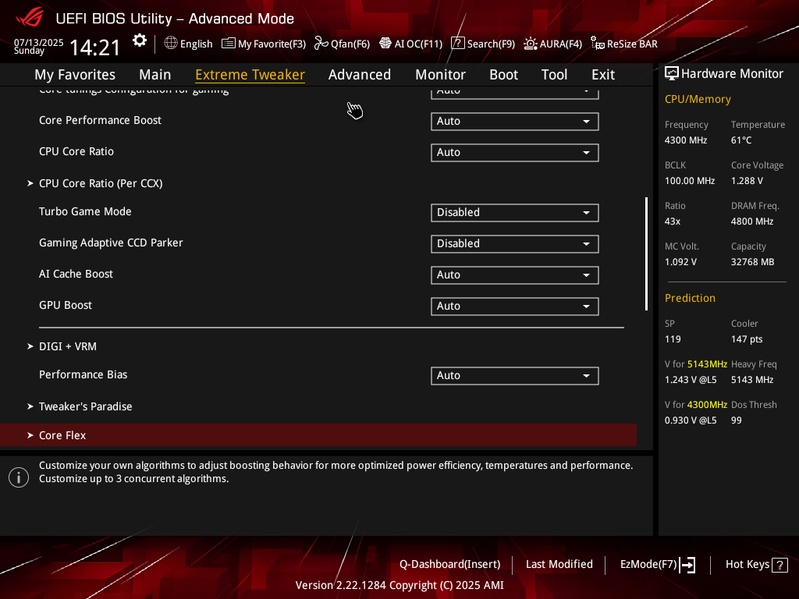

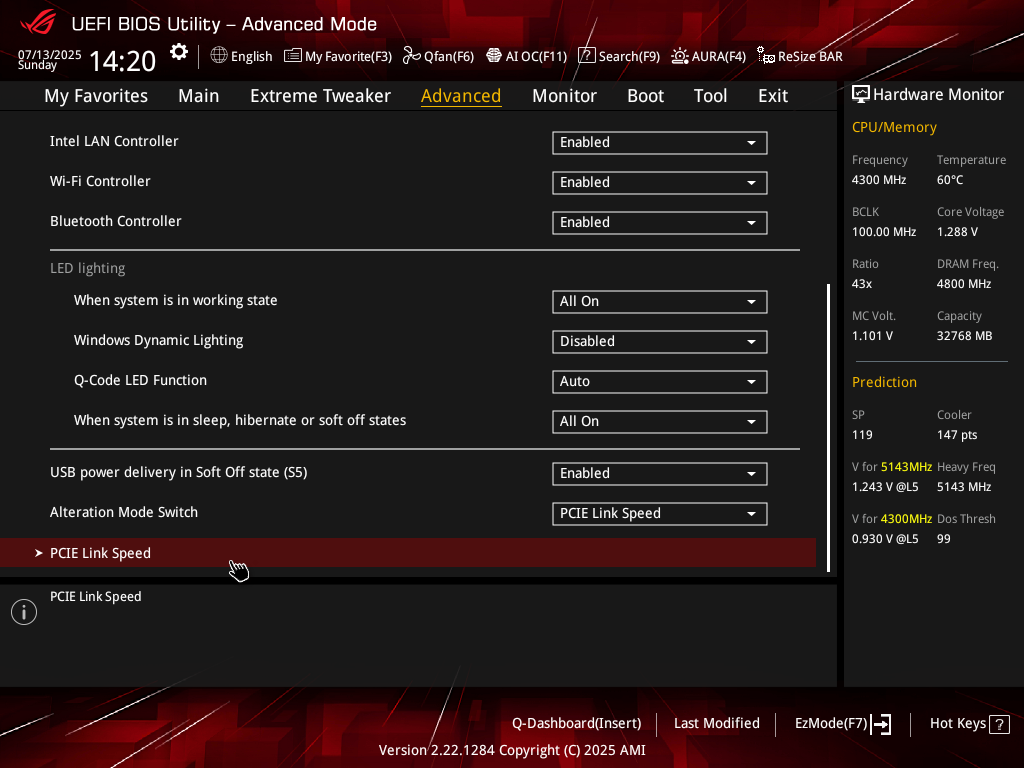

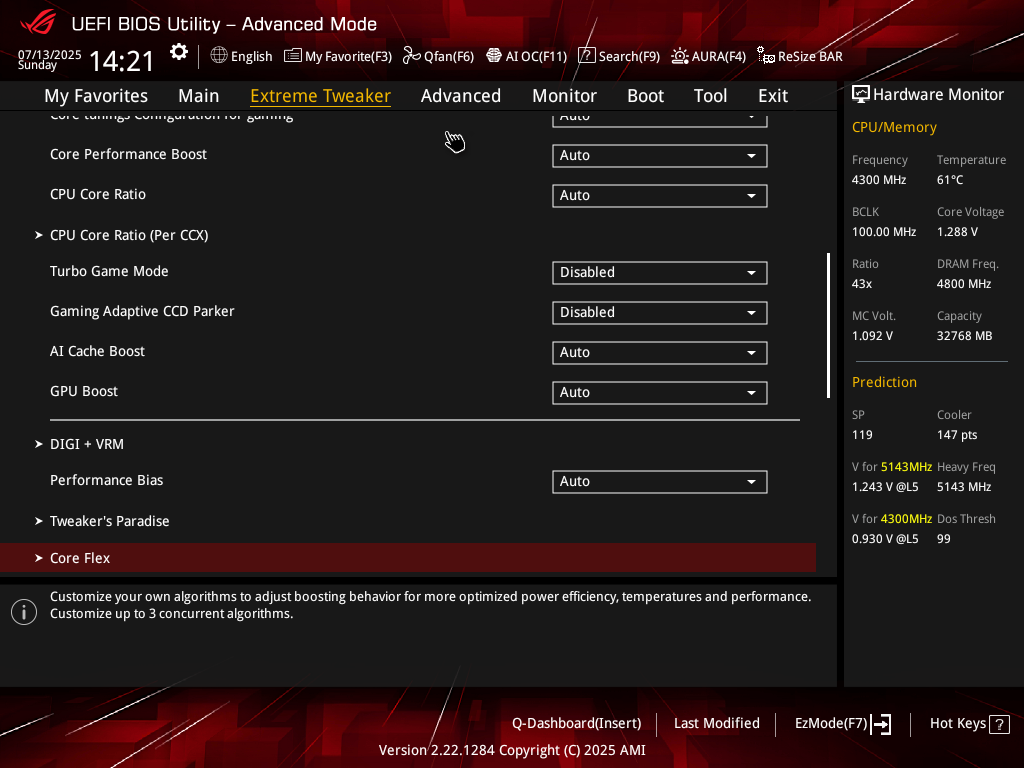

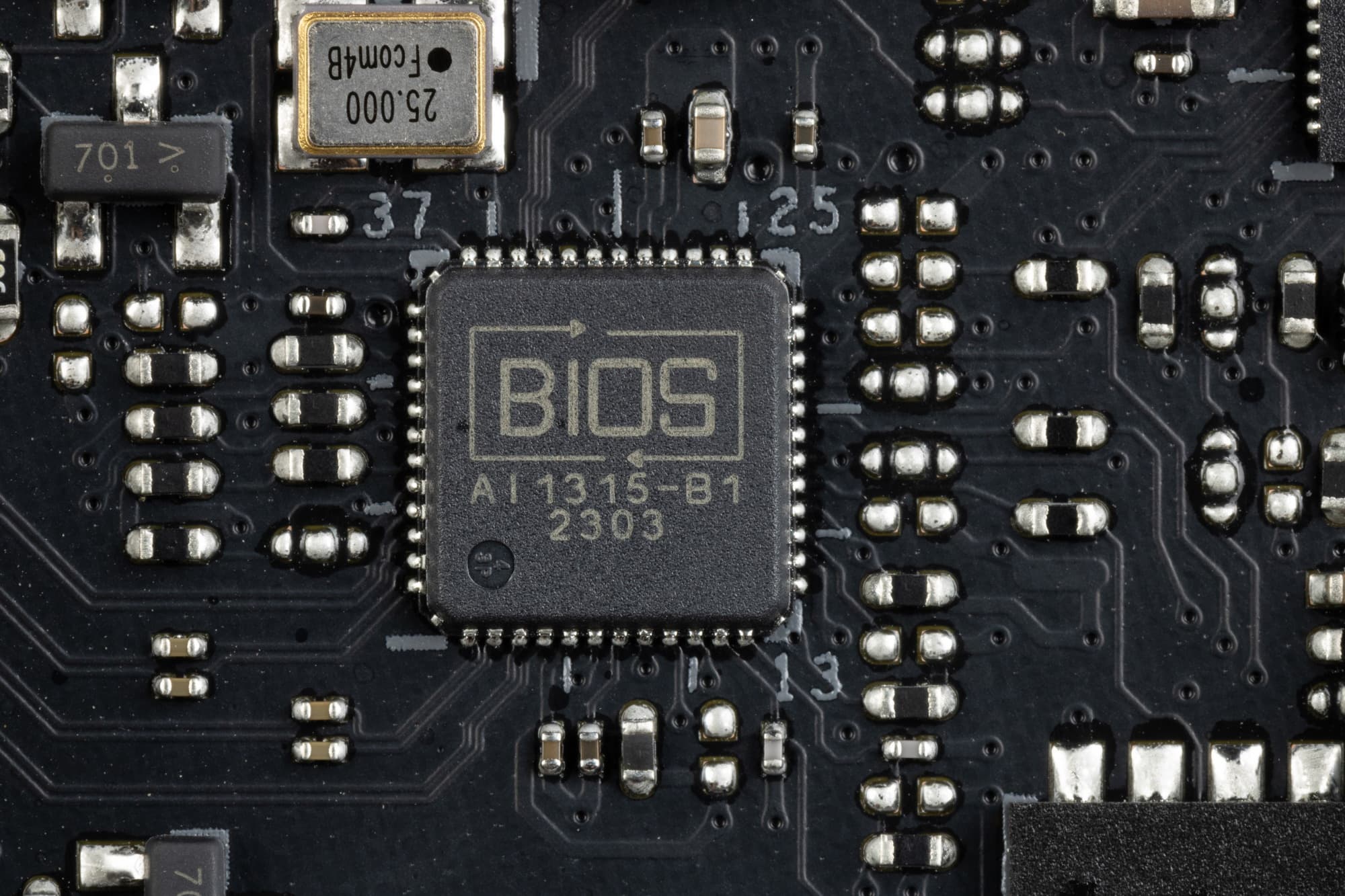

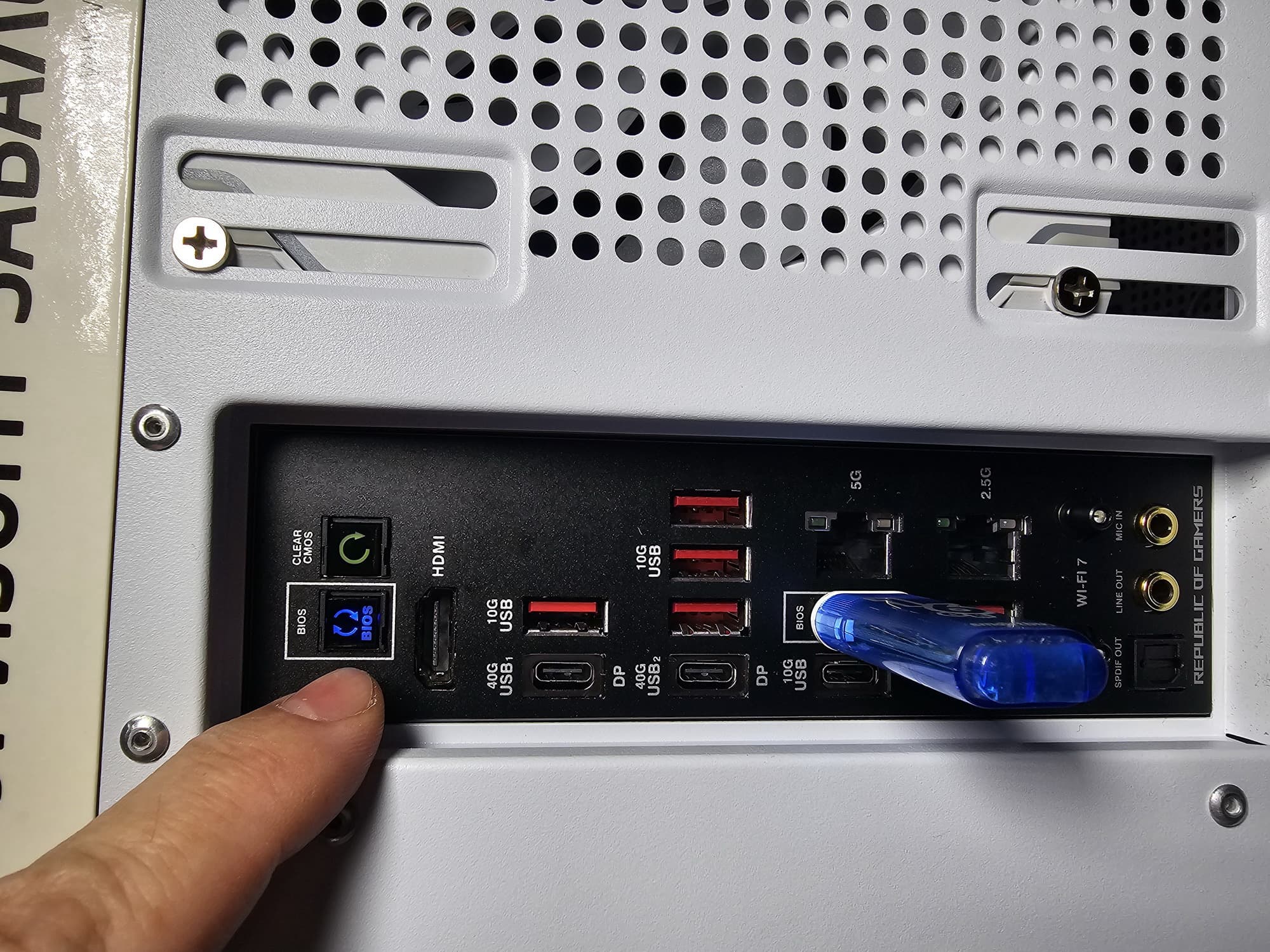

Настройки BIOS
Работоспособность (и разгон)
К сожалению, по техническим причинам скриншоты, демонстрирующие работу матплаты под нагрузкой, на сей раз показать не сможем.

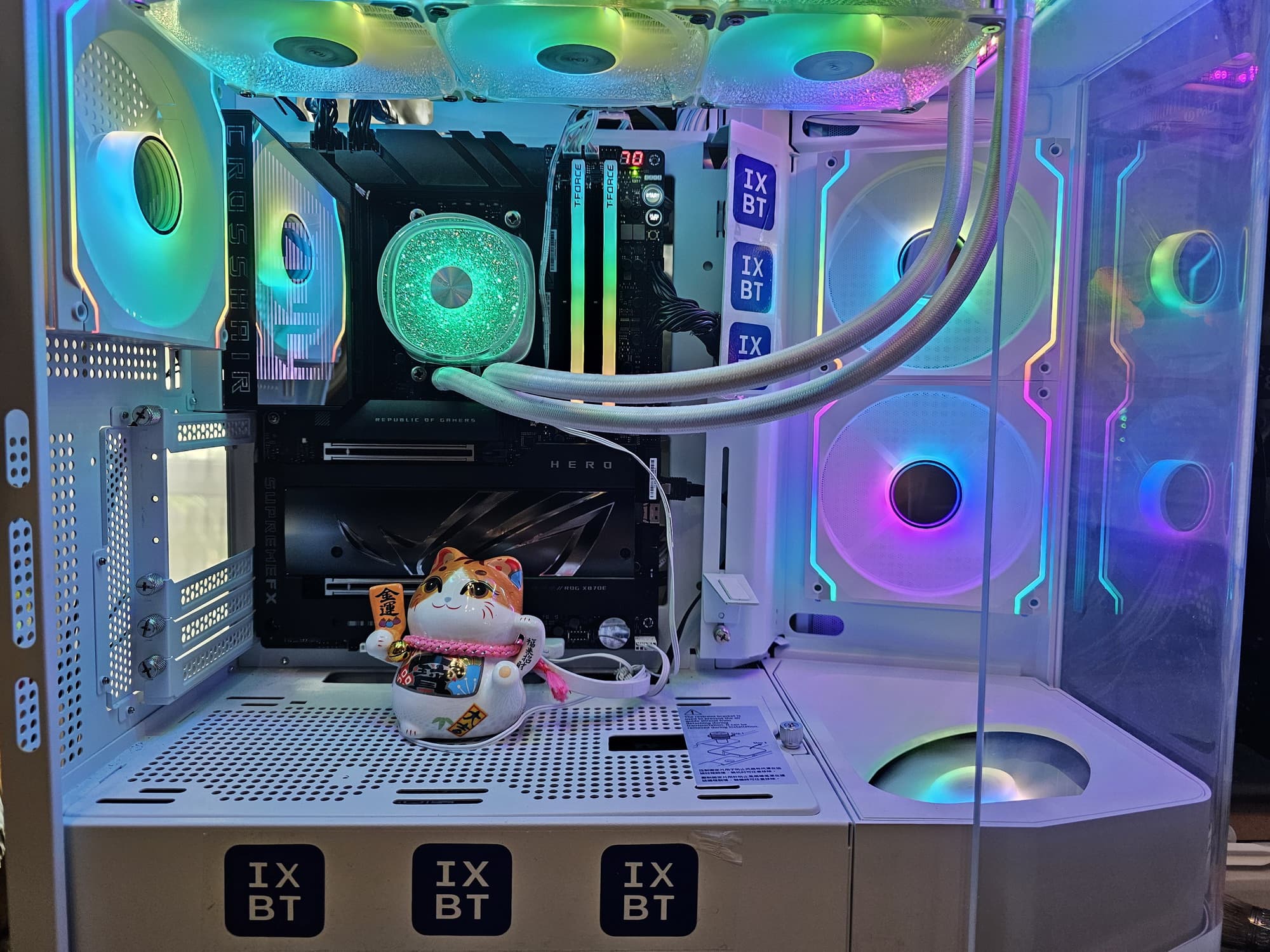

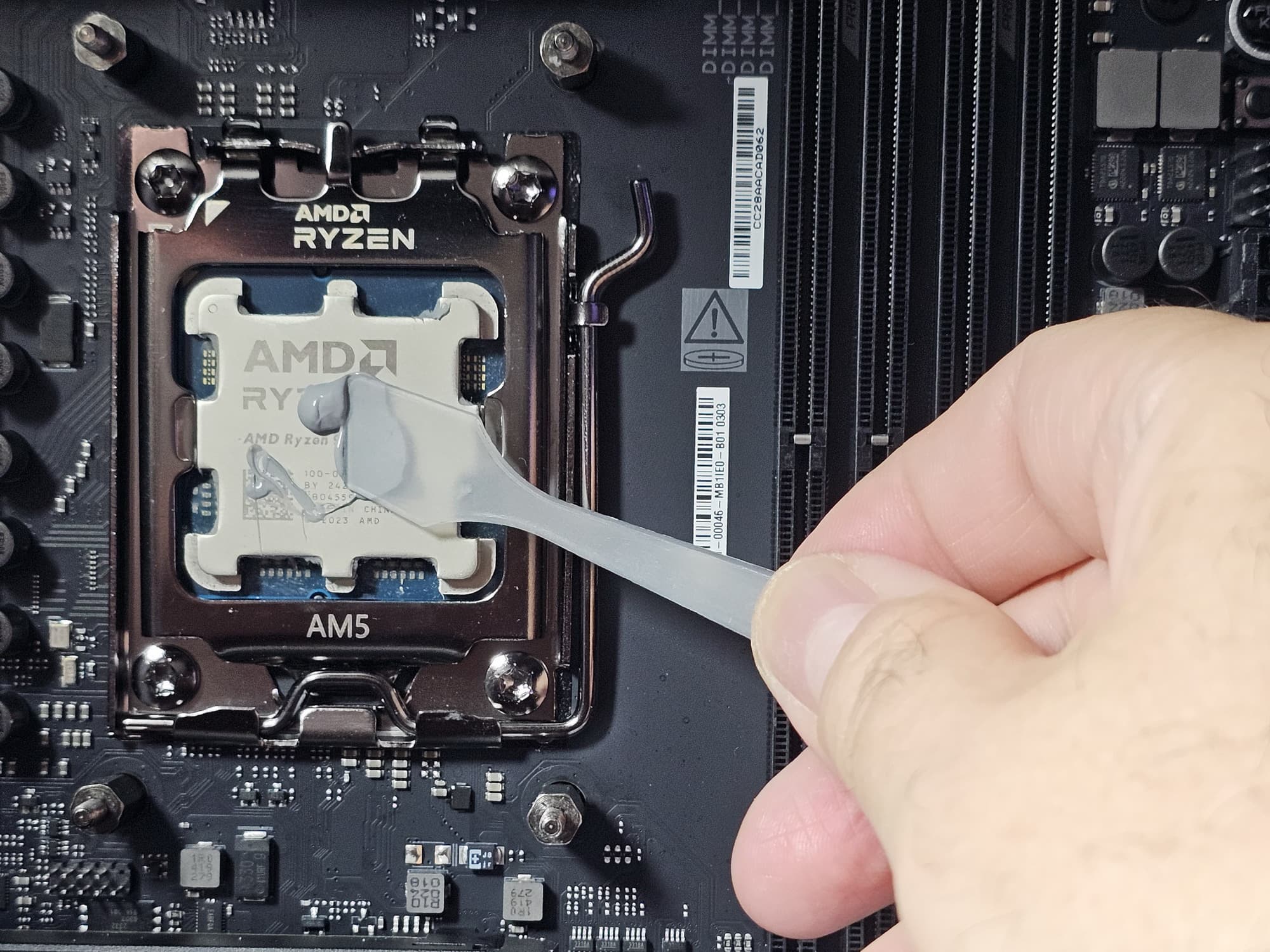

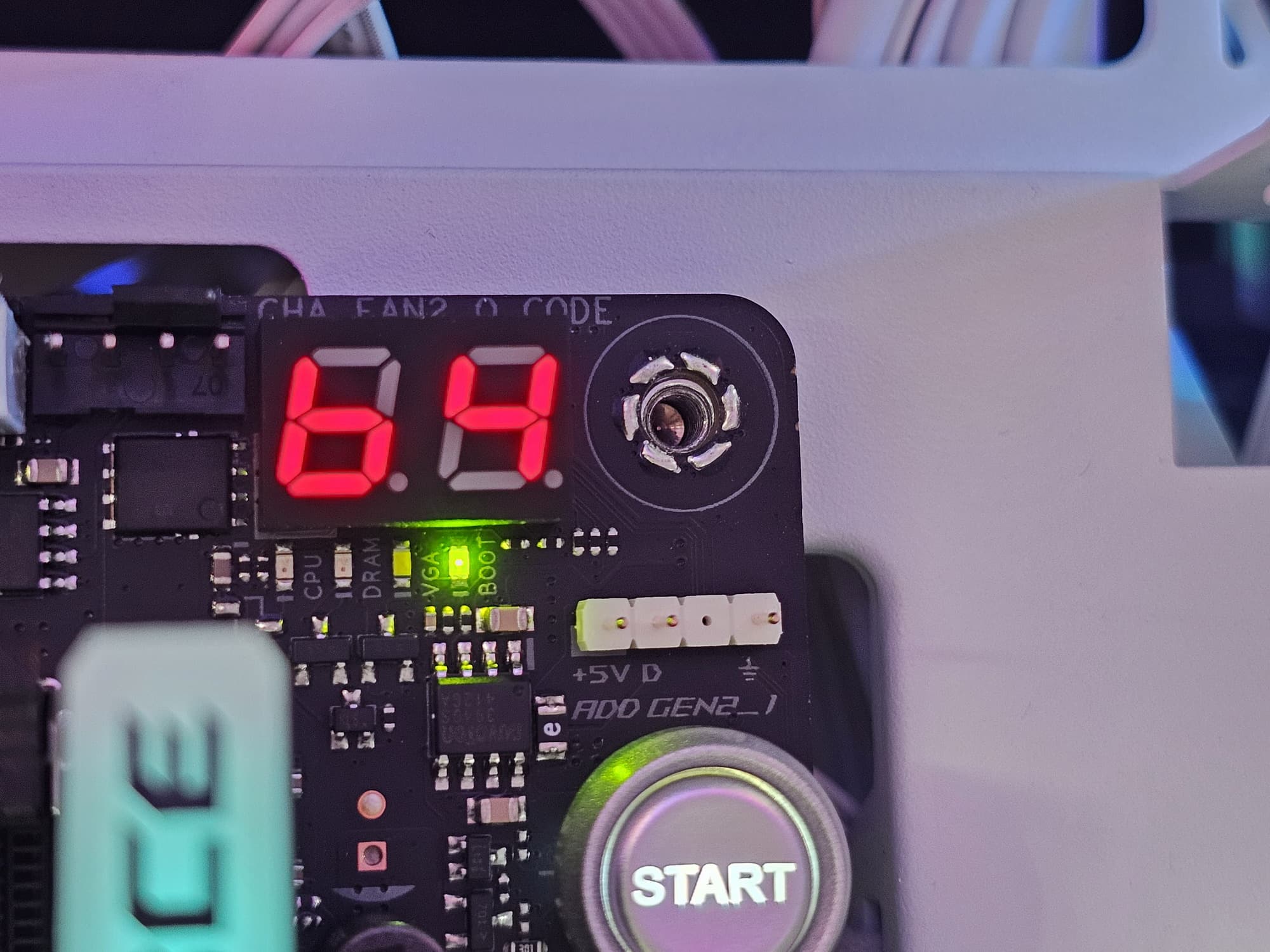

В целом все как обычно: запускаем в режиме по умолчанию и нагружаем стрессовыми тестами.
В режиме авторазгона мы получили до 5,2 – 5,4 ГГц по всем ядрам, нагрев процессора был не выше 78 градусов, остальных компонентов – не выше 65°С (VRM) и 55°С (чипсет). К сожалению, фирменная технология «умного» разгона Asus AEMP не работала (для нее нужны сертифицированные защищенные модули DDR5, которых у нас нет). Вручную разгонять и перебирать сотни вариантов и опций в BIOS мы предоставим нашим читателям. -)
Выводы
Asus ROG Crosshair X870E Hero — мощный, современный и, разумеется, дорогой вариант материнской платы из флагманской серии ROG на базе последнего чипсета AMD X870E. Это не самая старшая модель в линейке, однако ее стоимость составляет в районе 60-70 тысяч рублей. Плата весьма навороченная, имеет поддержку процессоров AMD Ryzen 7000/8000/9000, создана для геймеров и энтузиастов-оверклокеров.
У нее имеется 20 портов USB разных видов, включая 2 самых быстрых USB 4, два USB 3.2 Gen2×2 в виде внутренних портов Type-C и 8 USB 3.2 Gen2. Также плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe 5.0. У платы 5 слотов M.2, 3 из которых подключены напрямую к процессору линиями PCIe 5.0, при этом M.2_2 и M.2_3 делят линии PCIe 5.0 со слотами PCIe x16_1/2, вынуждая слот PCIe x16_1 переходить в режим х8. Два других слота М.2 подключены к чипсету X870E линиями PCIe 4.0.

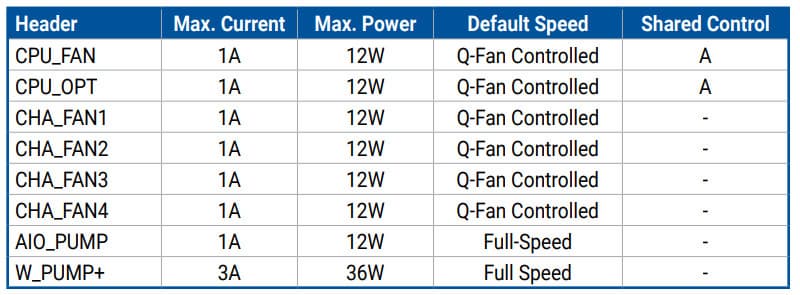

В арсенале платы также есть 4 порта SATA, порт SlimSAS и 8 разъемов для вентиляторов. Система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в 3 слотах есть с обеих сторон). Сетевые возможности прекрасные: два быстрых проводных контроллера (5 и 2,5 Гбит/с) и один самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть стильную подсветку, а также широкие возможности для подключения дополнительных RGB-устройств.
Для энтузиастов и любителей всего самого производительного у платы имеется огромный арсенал настроек в BIOS Setup и возможность использовать фирменные утилиты под Windows, в том числе с интегрированными моделями ИИ для определения самого производительного режима работы ПК.
В номинации «Оригинальный дизайн» плата Asus ROG Crosshair X870E Hero получила награду:
