Мы продолжаем новый цикл статей, посвященный изучению важнейших характеристик модулей памяти на низком уровне с помощью разработанного нами тестового пакета RightMark Memory Analyzer. Цель этого исследования заключается в предоставлении информации о совместимости данного модуля памяти данного производителя с различным набором материнских плат, основанных на тех или иных чипсетах. Объектом нашего очередного исследования выступит «согласованная» пара (matched pair) модулей DDR2 Corsair общим объемом 1 ГБ.
Информация о производителе модуля
Производитель модуля: Corsair Memory
Производитель чипов модуля: Micron Technology, Inc.
Сайт производителя модуля: www.corsairmemory.com/corsair/xms2.html
Сайт производителя чипов: www.micron.com/products/dram/ddr2sdram/
Внешний вид модуля

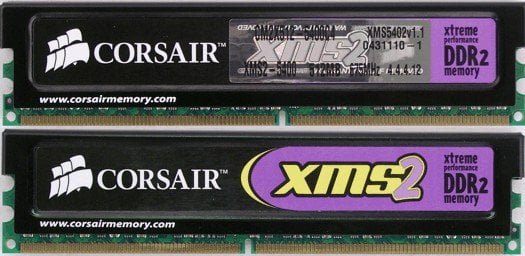

Фото модуля памяти

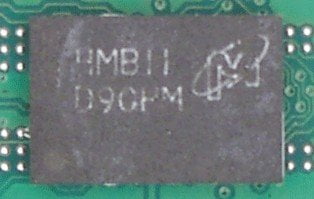

Фото чипа памяти

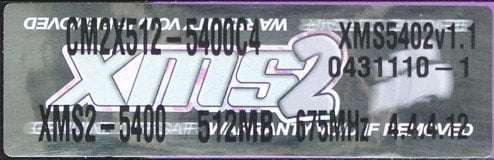

Part Number модуля и чипа
Расшифровка Part Number модуля
В краткой технической документации данного вида модулей памяти DDR2 Corsair (www.corsairmemory.com/corsair/products/specs/twin2x1024-5400c4.pdf) не приведена информация о расшифровке отдельных составляющих Part Number. Тем не менее, система назначения Part Number модулей Corsair является достаточно простой, и ее нетрудно расшифровать самостоятельно.
| Поле | Значение | Расшифровка |
|---|---|---|
| 0 | CM | Производитель: CM = Corsair Memory |
| 1 | 2X | Тип модуля: 2X = DDR2 |
| 2 | 512 | Объем одного модуля: 512 МБ |
| 3 | 5400 | Теоретическая пропускная способность модуля: 5400 МБ/с (частота 675 МГц) |
| 4 | C4 | Задержка CAS#: 4 |
Из дополнительных технических характеристик модулей следует отметить рекомендованное питающее напряжение в 1,9 В, превышающее значение, приведенное в официальной спецификации JEDEC (1,8 В), а также рекомендованные значения таймингов 4-4-4-12, которые, как утверждается в документации, прописаны в микросхеме SPD модуля.
Расшифровка Part Number чипа
| Код FBGA | Part Number |
|---|---|
| D9BQM | MT47H32M8BP-37E |
Как отмечалось ранее, вследствие ограничений по размеру FBGA-упаковки, чипы памяти Micron, используемые в модулях Kingmax DDR2, имеют сокращенную маркировку, отличную от от их полного Part Number-а. Преобразование сокращенной формы записи Part Number любого чипа памяти Micron в полную можно осуществить на сайте производителя с помощью декодера, расположенного по адресу www.micron.com/decoder/
| Поле | Значение | Расшифровка |
|---|---|---|
| 0 | MT | Код производителя: MT = Micron Technology |
| 1 | 47 | Семейство продукта: 47 = DDR2 |
| 2 | H | Технологический процесс: H = SSTL 1.8V VDD CMOS |
| 3 | 32M8 | Организация микросхем памяти: 256Мбит (32Мбит x8) |
| 4 | Версия устройства (отсутствует) | |
| 5 | FP | Код упаковки: FP = свинецсодержащая пайка, FBGA, 60-контактный 8x12 |
| 6 | -37E | Время доступа/период синхросигнала: -37E = 3.75 нс (266.7 МГц), 4-4-4 |
| 7 | Дополнительные варианты (отсутствует) | |
| 8 | Температурный интервал функционирования: (пробел) = 0..85oC | |
| 9 | Особые условия (отсутствует) |
Интересно отметить, что в рассматриваемых модулях, имеющих рейтинг PC2-5300, используются вполне стандартные микросхемы памяти Micron DDR2-533, рассчитанные на функционирование в этом режиме со стандартными таймингами 4-4-4. В частности, такие же микросхемы, но с применением свинец-содержащей пайки, используются в модулях DDR2 Kingmax.
Данные микросхемы SPD модуля
Описание общего стандарта SPD:
JEDEC Standard No. 21-C, 4.1.2 - SERIAL PRESENCE DETECT STANDARD, General Standard
Описание специфического стандарта SPD для DDR2:
JEDEC Standard No. 21-C, 4.1.2.10 - Appendix X: Specific SPDs for DDR2 SDRAM (Revision 1.0)
JC-45 Appendix X: Specific PD's for DDR2 SDRAM (Revision 1.1)
| Параметр | Байт | Значение | Расшифровка |
|---|---|---|---|
| Фундаментальный тип памяти | 2 | 08h | DDR2 SDRAM |
| Общее количество адресных линий строки модуля | 3 | 0Dh | 13 (RA0-RA12) |
| Общее количество адресных линий столбца модуля | 4 | 0Ah | 10 (CA0-CA9) |
| Общее количество физических банков модуля памяти | 5 | 61h | 2 физических банка |
| Внешняя шина данных модуля памяти | 6 | 40h | 64 бит |
| Уровень питающего напряжения | 8 | 05h | SSTL 1.8V |
| Минимальная длительность периода синхросигнала (tCK) при максимальной задержке CAS# (CL X) | 9 | 30h | 3.00 нс (333.3 МГц) |
| Тип конфигурации модуля | 11 | 00h | Non-ECC |
| Тип и способ регенерации данных | 12 | 82h | 7.8125 мс 0.5x сокращенная саморегенерация |
| Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти | 13 | 08h | x8 |
| Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти ECC-модуля | 14 | 00h | Не определено |
| Длительность передаваемых пакетов (BL) | 16 | 0Ch | BL = 4, 8 |
| Количество логических банков каждой микросхемы в модуле | 17 | 04h | 4 |
| Поддерживаемые длительности задержки CAS# (CL) | 18 | 10h | CL = 4 |
| Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-1) | 23 | 00h | Не определено |
| Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-2) | 25 | 00h | Не определено |
| Минимальное время подзарядки данных в строке (tRP) | 27 | 3Ch | 15.0 нс 45, CL = 4 |
| Минимальная задержка между активизацией соседних строк (tRRD) | 28 | 1Eh | 7.5 нс 2.5, CL = 4 |
| Минимальная задержка между RAS# и CAS# (tRCD) | 29 | 3Ch | 15.0 нс 5, CL = 4 |
| Минимальная длительность импульса сигнала RAS# (tRAS) | 30 | 2Dh | 45.0 нс 15, CL = 4 |
| Емкость одного физического банка модуля памяти | 31 | 40h | 256 МБ |
| Период восстановления после записи (tWR) | 36 | 3Ch | 15.0 нс 5, CL = 4 |
| Внутренняя задержка между командами WRITE и READ (tWTR) | 37 | 1Eh | 7.5 нс 2.5, CL = 4 |
| Внутренняя задержка между командами READ и PRECHARGE (tRTP) | 38 | 1Eh | 7.5 нс 2.5, CL = 4 |
| Минимальное время цикла строки (tRC) | 41, 40 | 3Ch, 00h | 60.0 нс 20, CL = 4 |
| Период между командами саморегенерации (tRFC) | 42, 40 | 4Bh, 00h | 75.0 нс 25, CL = 4 |
| Максимальная длительность периода синхросигнала (tCKmax) | 43 | 80h | 8.0 нс |
| Номер ревизии SPD | 62 | 10h | Ревизия 1.0 |
| Контрольная сумма байт 0-62 | 63 | E0h | 224 (верно) |
| Идентификационный код производителя по JEDEC (показаны только первые значимые байты) | 64-71 | FFh, 7Fh, 9Eh | Corsair |
| Part Number модуля | 73-90 | | CM2X512-5400C4 |
| Дата изготовления модуля | 93-94 | 00h, 00h | Не определено |
| Серийный номер модуля | 95-98 | 00h, 00h, 00h, 00h | Не определено |
Согласно данным микросхемы SPD, данный модуль способен функционировать при единственном значении величины задержки CAS# (CL X), равным 4, с временем цикла 3,00 нс, т.е. при частоте 333,3 МГц (в режиме DDR2-667). Схема таймингов памяти для этого случая может быть записана как 4-5-5-15, что, вообще говоря, расходится с данными, приведенными в технической документации модулей. Тем не менее, абсолютные значения параметров tRCD (15,0 нс), tRP (15,0 нс) и tRAS (45,0 нс) можно считать стандартными для модулей DDR2-533, знакомых нам по предыдущим исследованиям (что неудивительно, ввиду использования «стандартных» микросхем DDR2-533). Среди прочих особенностей содержимого микросхемы SPD следует отметить отсутствие данных о дате изготовления и серийном номере модуля.
Конфигурации тестовых стендов и ПО
Материнские платы на чипсетах серии Intel 915
Тестовый стенд №1
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: Intel D915GUX, версия BIOS 1028 от 06/29/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №2
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915P
- Материнская плата: Foxconn 915A01-P-8EKRS, версия BIOS 6.00 PG от 06/10/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №3
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: Foxconn 915M03-G-8EKRS2, версия BIOS 6.00 PG от 05/29/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №4
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915P
- Материнская плата: MSI 915P Neo2, версия BIOS V1.3B0 от 09/08/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №5
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: MSI 915G Combo, версия BIOS 080011 от 07/14/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №6
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: ASUS P5GDC-V, версия BIOS 1003.003 от 08/18/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Материнские платы на чипсетах серии Intel 925
Тестовый стенд №7
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Gigabyte 8ANDXP-D, версия BIOS F1 от 06/07/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №8
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Intel D925XCV, версия BIOS 1259 от 08/19/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №9
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: ASUS P5AD2, версия BIOS 1004.007 от 07/02/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №10
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: MSI 925X Neo, версия BIOS 6.00 PG от 06/18/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №11
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Foxconn 925A01-8EKRS, версия BIOS 6.00 PG от 08/28/2004
- Память: 2x512 МБ Corsair DDR2-675
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Результаты тестирования
Как мы уже писали ранее, тестирование модулей памяти осуществлялось в двух режимах. Первая серия тестов (тесты производительности) проводилась в штатном режиме, т.е. со стандартными значениями таймингов, записанными в микросхеме SPD; вторая (тесты стабильности) в «экстремальном» режиме, при выставлении минимально возможных значений таймингов для данного модуля на данной материнской плате.
Материнские платы на чипсетах серии Intel 915
Тесты производительности
Поскольку нынешнее поколение чипсетов Intel 915/925 не позволяет подсистеме памяти функционировать с частотами более 300 (а на большинстве плат 266.7) МГц, первая серия тестов тестов производительности модулей DDR2 Corsair проводилась при частоте памяти 266.7 МГц (в режиме DDR2-533), номинальном согласно стандарту DDR2 питающем напряжении 1,8 В при значениях таймингов 4-4-4-12, которые, несмотря на то, что режим DDR2-533 не прописан в микросхеме SPD модулей, выставлялись по умолчанию в BIOS всех протестированных материнских плат.
| Параметр* | Стенд 1 | Стенд 2 | Стенд 3 | Стенд 4 | Стенд 5 | Стенд 6 |
|---|---|---|---|---|---|---|
| Тайминги | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 |
| Средняя ПСП на чтение, МБ/с | 4505 | 4504 | 4497 | 4567 | 4524 | 4530 |
| Средняя ПСП на запись, МБ/с | 2086 | 2080 | 2083 | 2124 | 2071 | 2075 |
| Макс. ПСП на чтение, МБ/с | 6390 | 6395 | 6396 | 6491 | 6416 | 6434 |
| Макс. ПСП на запись, МБ/с | 4267 | 4267 | 4267 | 4324 | 4267 | 4282 |
| Минимальная латентность** псевдослучайного доступа, нс | 54.4 | 54.6 | 54.6 | 53.8 | 54.4 | 54.2 |
| Максимальная латентность** псевдослучайного доступа, нс | 63.3 | 63.6 | 63.7 | 62.7 | 63.4 | 63.2 |
| Минимальная латентность** случайного доступа, нс | 128.6 | 128.5 | 128.4 | 126.9 | 128.8 | 128.0 |
| Максимальная латентность** случайного доступа, нс | 153.7 | 153.5 | 153.5 | 151.6 | 153.8 | 153.0 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Среди материнских плат на 915-й серии чипсетов Intel в очередной раз лидирует MSI 915P Neo2 (стенд №4). Вслед за ней располагаются ASUS P5GDC-V (стенд №6) и MSI 915G Combo (стенд №5), выдвигая на последнее место продукцю Foxconn (стенды №2, 3) и Intel (стенд №1). Как и в наших предыдущих тестированиях модулей Kingston и Kingmax, каких-либо преимуществ чипсета i915P над i915G (или наоборот) не наблюдается.
Тесты стабильности
Согласно методологии нашего тестирования, вторая серия тестов тестов стабильности функционирования модулей DDR2 Corsair проводилась с минимально возможными значениями таймингов, не приводящими к сбоям. На системных платах, позволяющих изменять пряжение питания модулей памяти в BIOS, выставлялось «рекомендованное» производителем данных модулей напряжение 1.9 В, на остальных подразумевалось, что оно равно номинальному значению 1.8 В.
Отметим, что «странность», с которой мы столкнулись при тестировании модулей памяти Kingmax, проявила себя и на модулях Corsair. А именно, оба типа модулей позволяют выставлять в конфигурационных регистрах чипсета любое значение длительности импульса сигнала RAS# (tRAS), от 15 до 3, не реагируя на это событие никаким образом. В связи с этим, мы вынуждены в очередной раз ограничиться лишь первыми тремя параметрами таймингов.
| Параметр* | Стенд 1 | Стенд 2 | Стенд 3 | Стенд 4 | Стенд 5 | Стенд 6 |
|---|---|---|---|---|---|---|
| Тайминги | 4-4-3 (1.8 В) | 4-3-3 (1.8 В) | 4-3-3 (1.8 В) | 3-3-3 (1.9 В) | 3-3-3 (1.9 В) | 3-3-3 (1.9 В) |
| Средняя ПСП на чтение, МБ/с | 4526 | 4539 | 4543 | 4749 | 4676 | 4690 |
| Средняя ПСП на запись, МБ/с | 2128 | 2174 | 2168 | 2251 | 2336 | 2295 |
| Макс. ПСП на чтение, МБ/с | 6430 | 6448 | 6456 | 6552 | 6465 | 6487 |
| Макс. ПСП на запись, МБ/с | 4267 | 4266 | 4267 | 4324 | 4267 | 4282 |
| Минимальная латентность** псевдослучайного доступа, нс | 54.3 | 54.3 | 54.3 | 52.0 | 52.8 | 52.6 |
| Максимальная латентность** псевдослучайного доступа, нс | 63.3 | 63.2 | 63.2 | 60.3 | 61.4 | 61.0 |
| Минимальная латентность** случайного доступа, нс | 125.8 | 122.3 | 122.4 | 117.5 | 119.3 | 118.9 |
| Максимальная латентность** случайного доступа, нс | 151.4 | 147.9 | 148.1 | 142.5 | 144.4 | 144.0 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Из представленных данных таблицы четко видна прямая зависимость между питающим напряжением и минимальной величиной задержки CAS#. Так, модули DDR2 Corsair способны устойчиво функционировать при величине tCL = 3 при напряжении питания 1.9 В, тогда как при его понижении до номинала (1.8 В) минимальное устойчивое значение tCL = 4. Итак, наибольшая стабильность функционирования подсистемы памяти, и наименьшие значения таймингов 3-3-3 наблюдается на материнских платах MSI (стенды №4, 5) и ASUS (стенд №6). Продукция Foxconn, в связи с невозможностью изменения напряжения питания памяти, демонстрируют результат похуже минимальные тайминги 4-3-3. Наконец, последний результат, как по стабильности (тайминги 4-4-3), так и по производительности в штатном и «экстремальном» режимах показывает Intel D915GUX.
Материнские платы на чипсете Intel 925X
Тесты производительности
Среди материнских плат на чипсете Intel 925X в первой серии тестов лидерство также достигается продукцией MSI системной платой MSI 925X Neo (стенд №10). Второе место, с минимальными отличиями, занимают платы Gigabyte 8ANDXP-D (стенд №7) и ASUS P5AD2 (стенд №9). Практически не уступает им, а по некоторым показателям (максимальная реальная ПСП) даже превосходит еще один участник наших тестов системная плата Foxconn 925A01 (стенд №11). Худший результат (ощутимо меньшую реальную ПСП и ощутимо большую латентность памяти) показывает Intel D925XCV (стенд №8).
| Параметр* | Стенд 7 | Стенд 8 | Стенд 9 | Стенд 10 | Стенд 11 |
|---|---|---|---|---|---|
| Тайминги | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 |
| Средняя ПСП на чтение, МБ/с | 4682 | 4527 | 4669 | 4717 | 4653 |
| Средняя ПСП на запись, МБ/с | 2464 | 2432 | 2456 | 2461 | 2425 |
| Макс. ПСП на чтение, МБ/с | 6412 | 6363 | 6400 | 6515 | 6422 |
| Макс. ПСП на запись, МБ/с | 4287 | 4267 | 4282 | 4327 | 4267 |
| Минимальная латентность** псевдослучайного доступа, нс | 51.8 | 54.4 | 51.9 | 51.3 | 52.1 |
| Максимальная латентность** псевдослучайного доступа, нс | 60.0 | 63.1 | 60.1 | 59.5 | 60.5 |
| Минимальная латентность** случайного доступа, нс | 123.4 | 128.2 | 123.4 | 122.4 | 124.0 |
| Максимальная латентность** случайного доступа, нс | 148.1 | 153.2 | 148.2 | 146.9 | 149.0 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
В тестах производительности модулей DDR2 Corsair с материнскими платами на чипсете Intel 925X первое место вновь достается продукции MSI системной плате 925X Neo (стенд №10). Второе место, с почти одинаковым результатом, разделяют сразу три системные платы Gigabyte 8ANDXP-D (стенд №7), ASUS P5AD2 (стенд №9) и Foxconn 925A01 (стенд №11). Наихудшие показатели ПСП и латентности модули памяти Corsair, как и ранее протестированные модули Kingston и Kingmax, демонстрируют на материнской плате Intel D925XCV. Как и прежде, производительность подсистемы памяти на платах с чипсетом i925X в целом выше, чем на платах с чипсетами i915P/G.
Тесты стабильности
| Параметр* | Стенд 7 | Стенд 8 | Стенд 9 | Стенд 10 | Стенд 11 |
|---|---|---|---|---|---|
| Тайминги | 3-3-3 (1.9 В) | 3-3-3 (1.95 В) | 3-3-3 (1.9 В) | 3-3-3 (1.9 В) | 4-3-3 (1.9 В) |
| Средняя ПСП на чтение, МБ/с | 4886 | 4688 | 4871 | 4912 | 4681 |
| Средняя ПСП на запись, МБ/с | 2486 | 2455 | 2470 | 2447 | 2394 |
| Макс. ПСП на чтение, МБ/с | 6487 | 6435 | 6469 | 6577 | 6473 |
| Макс. ПСП на запись, МБ/с | 4287 | 4267 | 4282 | 4327 | 4267 |
| Минимальная латентность** псевдослучайного доступа, нс | 49.5 | 51.7 | 49.6 | 49.2 | 52.0 |
| Максимальная латентность** псевдослучайного доступа, нс | 57.9 | 60.0 | 57.9 | 57.5 | 60.4 |
| Минимальная латентность** случайного доступа, нс | 113.2 | 117.4 | 113.5 | 112.5 | 117.7 |
| Максимальная латентность** случайного доступа, нс | 137.5 | 142.1 | 137.6 | 136.4 | 142.6 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Как видно из данных, приведенных в таблице, все протестированные материнские платы с чипсетом i925X поддерживают смену питающего напряжения модулей памяти в большую сторону (до 1,9 или 1,95 В и выше). Соответственно, практически на всех системных платах рассматриваемые модули устойчиво функционируют при задержке CAS#, равной 3, за исключением Foxconn 925A01 (стенд №11), на которой модули Corsair устойчиво работают лишь при tCL = 4, несмотря на питающее напряжение 1,9 В. В связи с увеличенным значением задержки CAS# эта системная плата демонстрирует результат производительности подсистемы памяти, сравнимый с тем, который показывает Intel D925XCV (стенд №8).
Итоги
Проведенное нами тестирование показывает, что модули DDR2 Corsair способны устойчиво функционировать в режиме DDR2-533 с воистину «фантастическими» значениями таймингов 3-3-3 на большинстве материнских плат, способных подавать на модули памяти рекомендованное производителем питающее напряжение 1.9 В. Наилучшие показатели, как производительности, так и стабильности функционирования подсистемы памяти, в очередной раз показывают материнские платы MSI (925X Neo и 915P Neo2), ASUS (P5AD2 и P5GDC-V) и Gigabyte 8ANDXP-D; наихудшие платы Intel (D925XCV и D915GUX).
История редактирования комментария
