В конце лета этого года российский офис компании QNAP представил обновленную версию двухдискового накопителя D2 (Rev. B). Напомним, что продукты серии D* позиционируются как решения, разработанные специально для нашего рынка. В частности, в каталоге глобального сайта производителя они отсутствуют, поддержка осуществляется силами российского офиса, при этом устройства имеют более привлекательную стоимость, чем аналогичные устройства, доступные в других странах. Сразу отметим, что, честно говоря, выбор такого непростого названия с указанием ревизии выглядит странно, особенно если учесть существенные отличия в аппаратной конфигурации от первоначальной версии. Первые продукты данной серии имели вполне понятные и простые имена, и добавление именно «Rev. B» сложно назвать удобным вариантом. На наш взгляд, было бы правильнее использовать что-то вроде «D2B». Впрочем, на возможности, скорость и стоимость это никак не влияет. В разделе технических характеристик мы приведем таблицу сравнения новой версии с предшественником, сейчас же только отметим, что модели отличаются достаточно существенно.

QNAP D2 (Rev. B) относится к домашнему сегменту, но в некоторых случаях может подойти и для SOHO/SMB. Решение рассчитано на установку двух накопителей формата 3,5″ или 2,5″, имеет четырехъядерную SoC с архитектурой ARM Cortex-A53, 2 ГБ нерасширяемой оперативной памяти, один гигабитный сетевой порт и три порта USB.

Комплект поставки

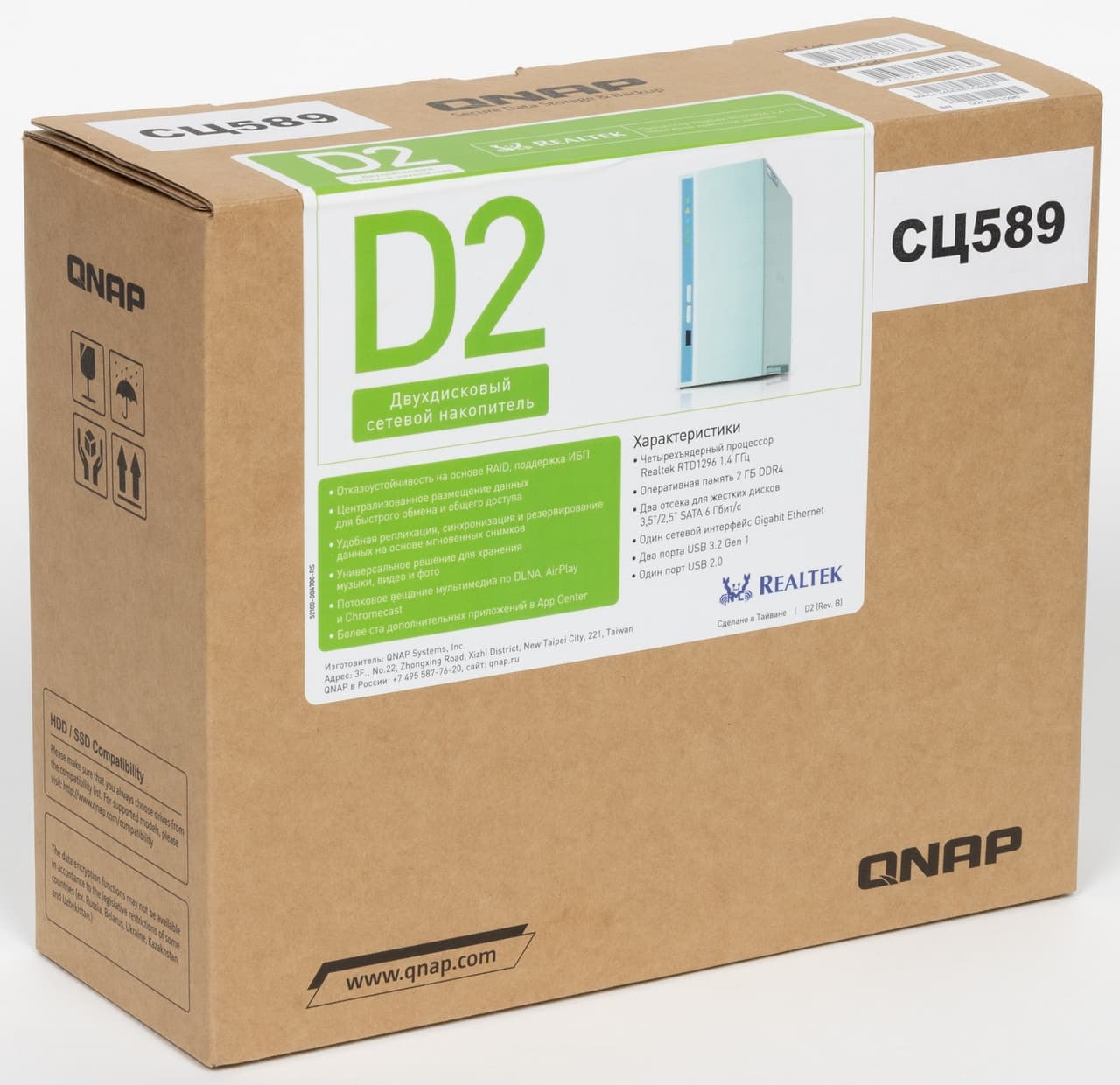

Устройство компактное, так что и упаковка получилась небольшой. Выполнена она из привычного крафтового картона, оформление простое — внимание привлекает только крупная наклейка с фотографией, описанием и краткими характеристиками модели. Картон достаточно крепкий, но вставок из вспененного пенопропилена в данном случае нет.

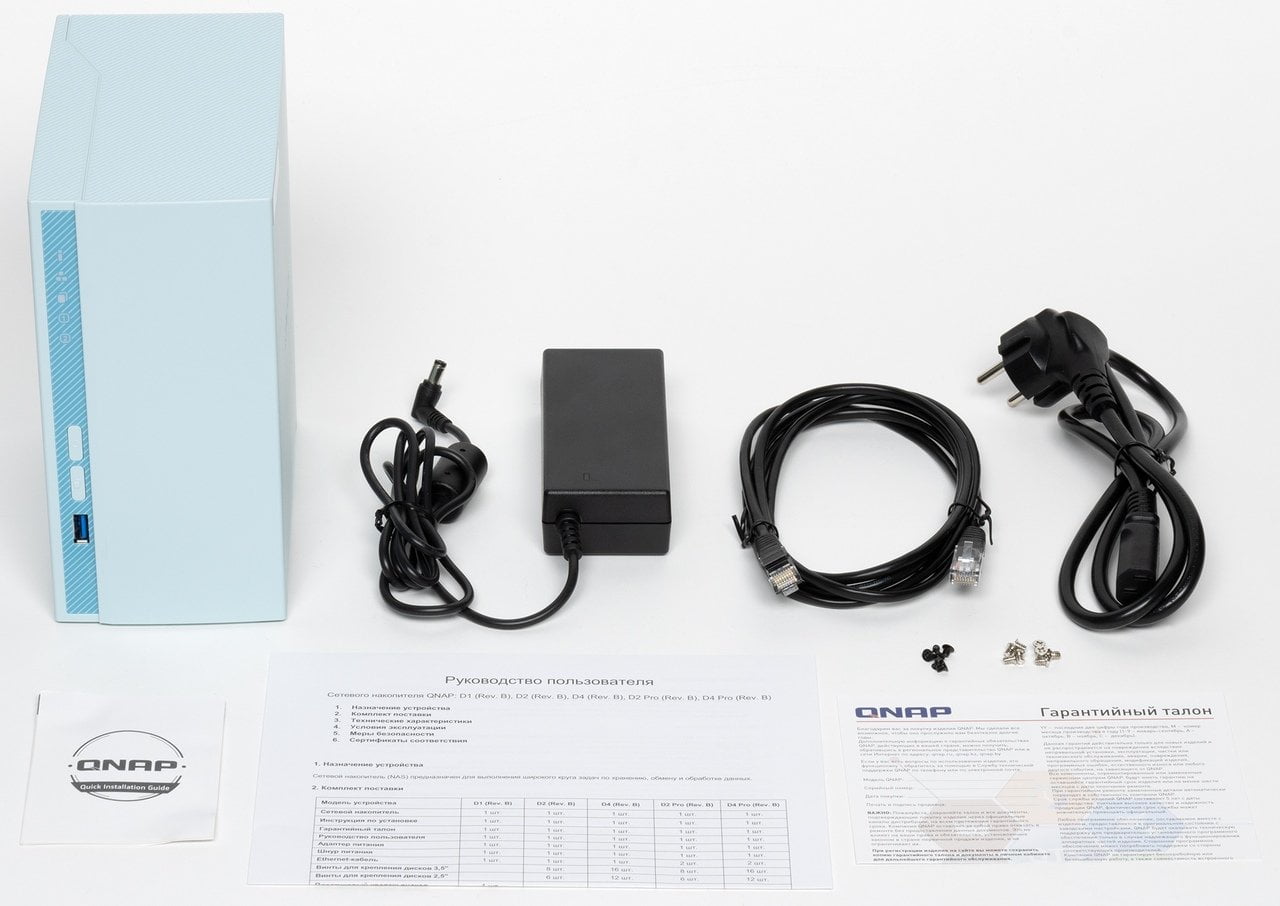

В комплект поставки сетевого накопителя входят блок питания, кабель питания, сетевой патч-корд, винты для крепления винчестеров, листовка с описанием комплектов поставки и характеристик серии, ошибочно названная «Руководством пользователя», краткая инструкция по началу работы в картинках и гарантийный талон (гарантия составляет два года).

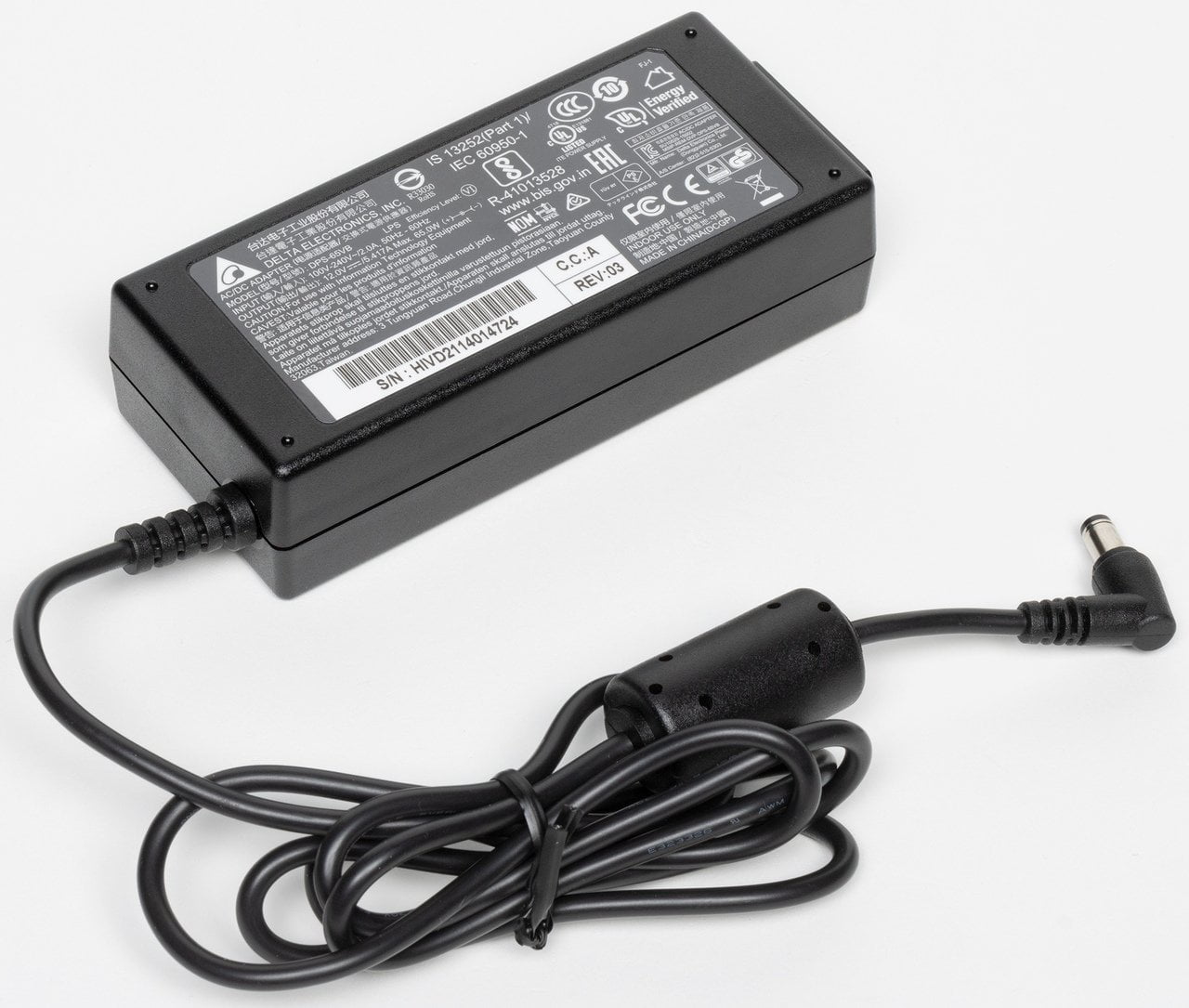

Блок питания аналогичен используемым для недорогих ноутбуков. Он изготовлен известной Delta Electronics и получит параметры 12 В 5,417 А (65 Вт), что представляется избыточным для данной модели NAS. Кабель от блока до устройства имеет длину 1,2 м и заканчивается угловым круглым штекером, так что заменить его при необходимости будет несложно. На блоке для подключения к сети питания установлен стандартное гнездо C14, комплектный кабель для подключения в розетку имеет длину около одного метра.

Патч-корд черного цвета, категории 5e, длина составляет 1,8 м. Комплект винтов позволяет закрепить на салазках диски форматов 3,5″ и 2,5″, хотя для первых можно без этого обойтись.

Учитывая позиционирование модели замечаний к комплекту поставки нет. Все необходимое присутствует. Документацию и ПО можно загрузить из раздела поддержки на локальном сайте. Также на нем можно найти списки совместимости и многочисленные статьи базы знаний по настройке и использованию сетевых накопителей.

Внешний вид

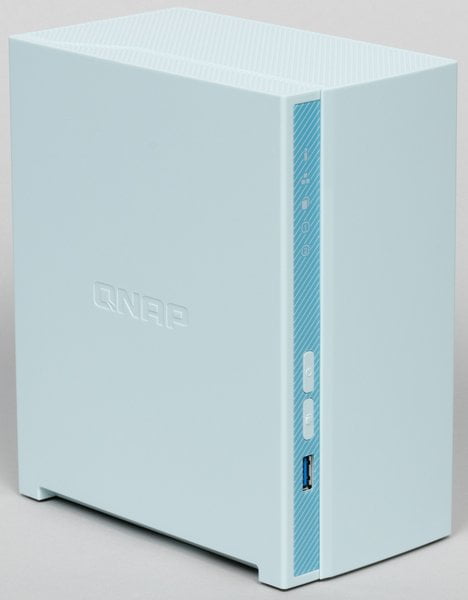

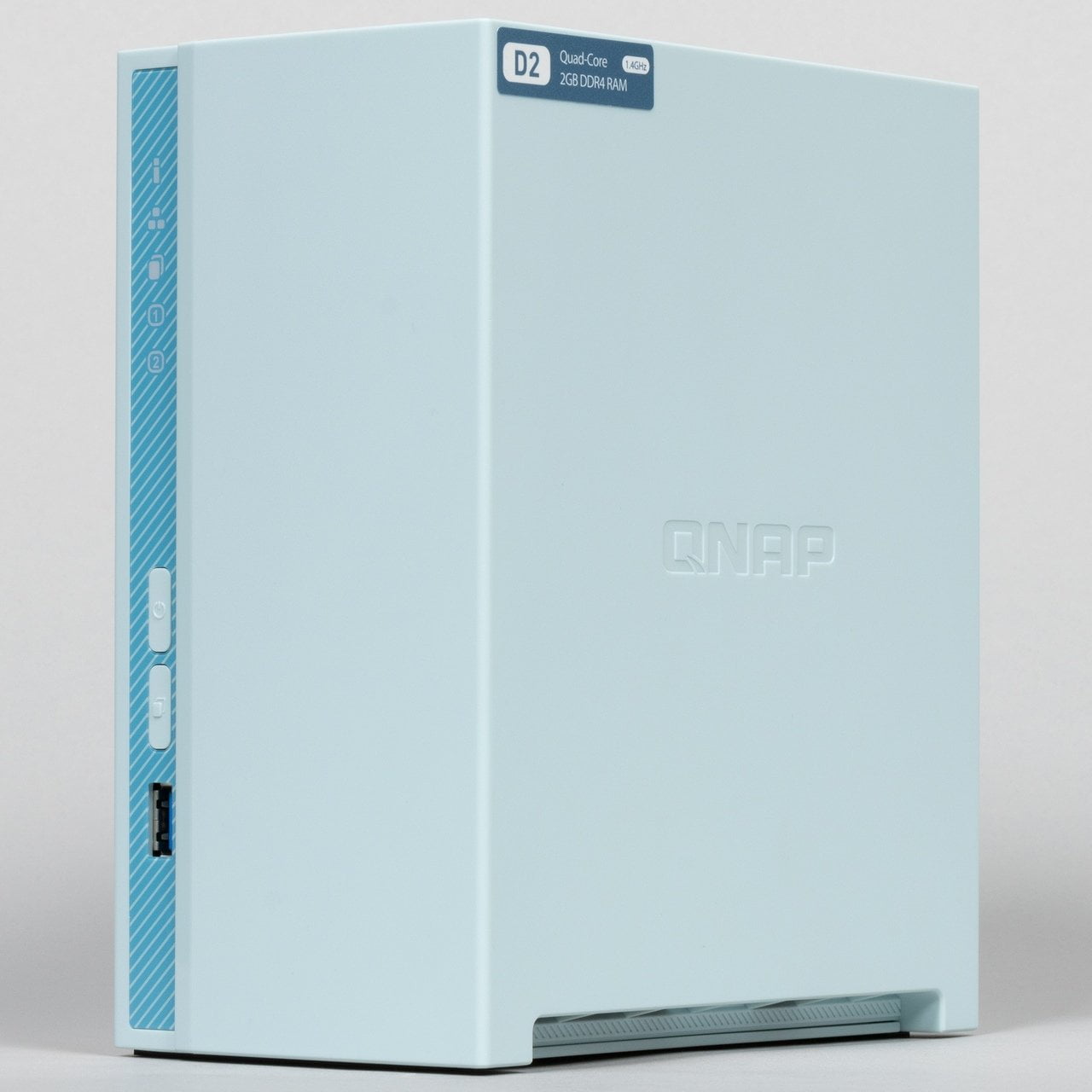

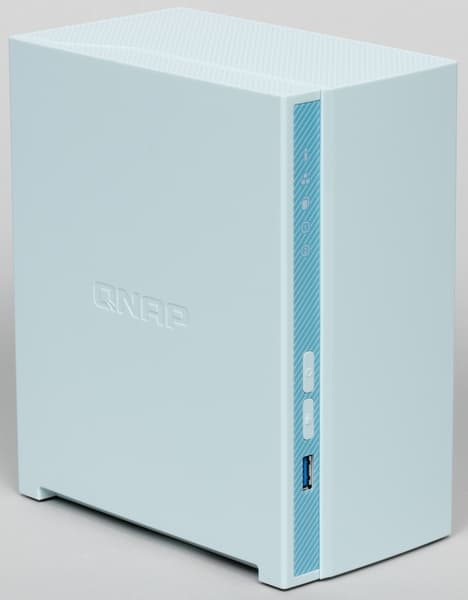

Заглавные фотографии на сайте компании дают не совсем верное представление об особенностях дизайна устройства. В отличие от большинства подобных моделей QNAP D2 (Rev. B) имеет «вертикальный» корпус, а не «вытянутый», что можно записать в плюсы конструкции, поскольку так устройство будет занимать меньше места на столе. Общие габаритные размеры без учета подключения кабелей составляют 90×157×188 мм.

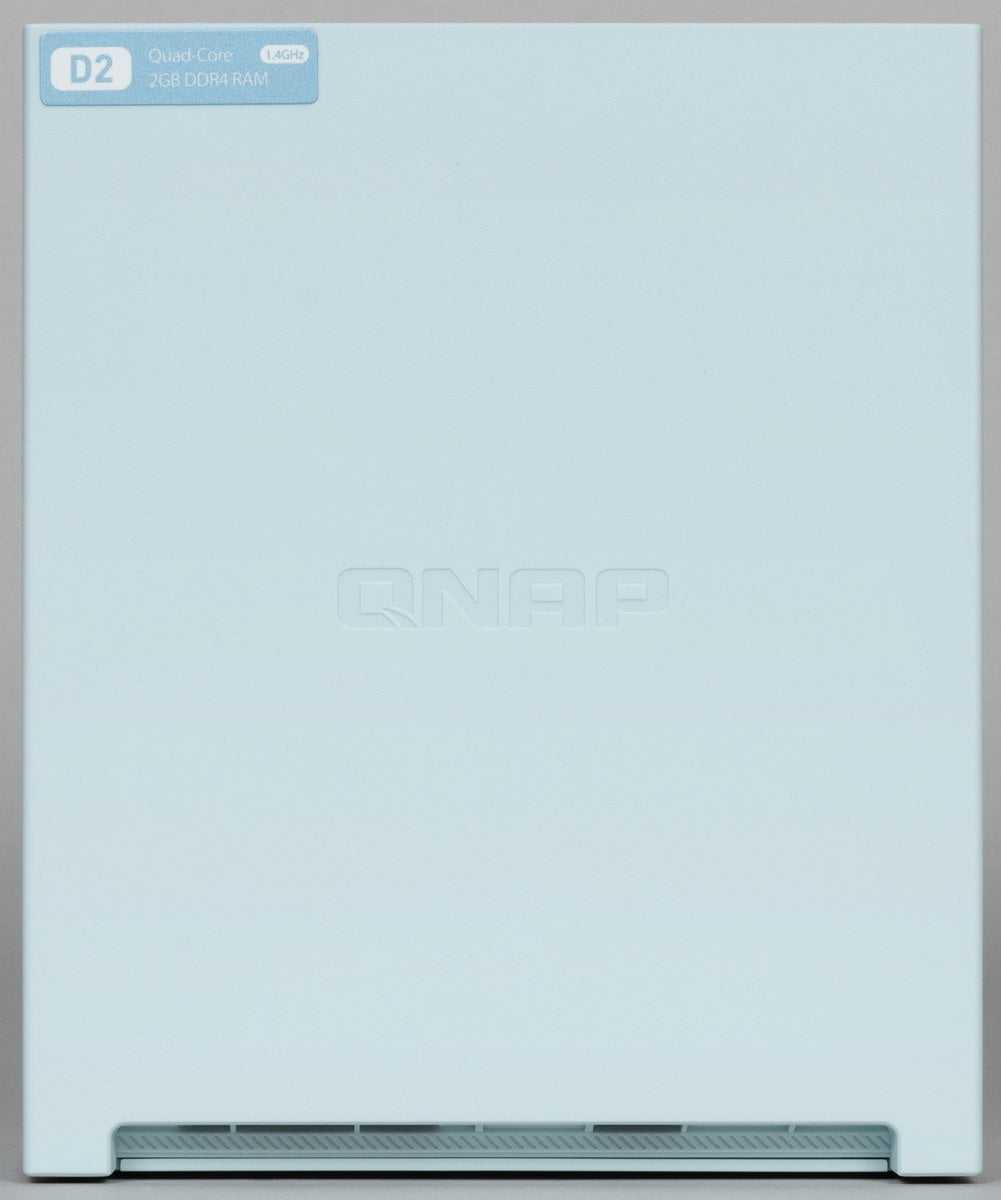

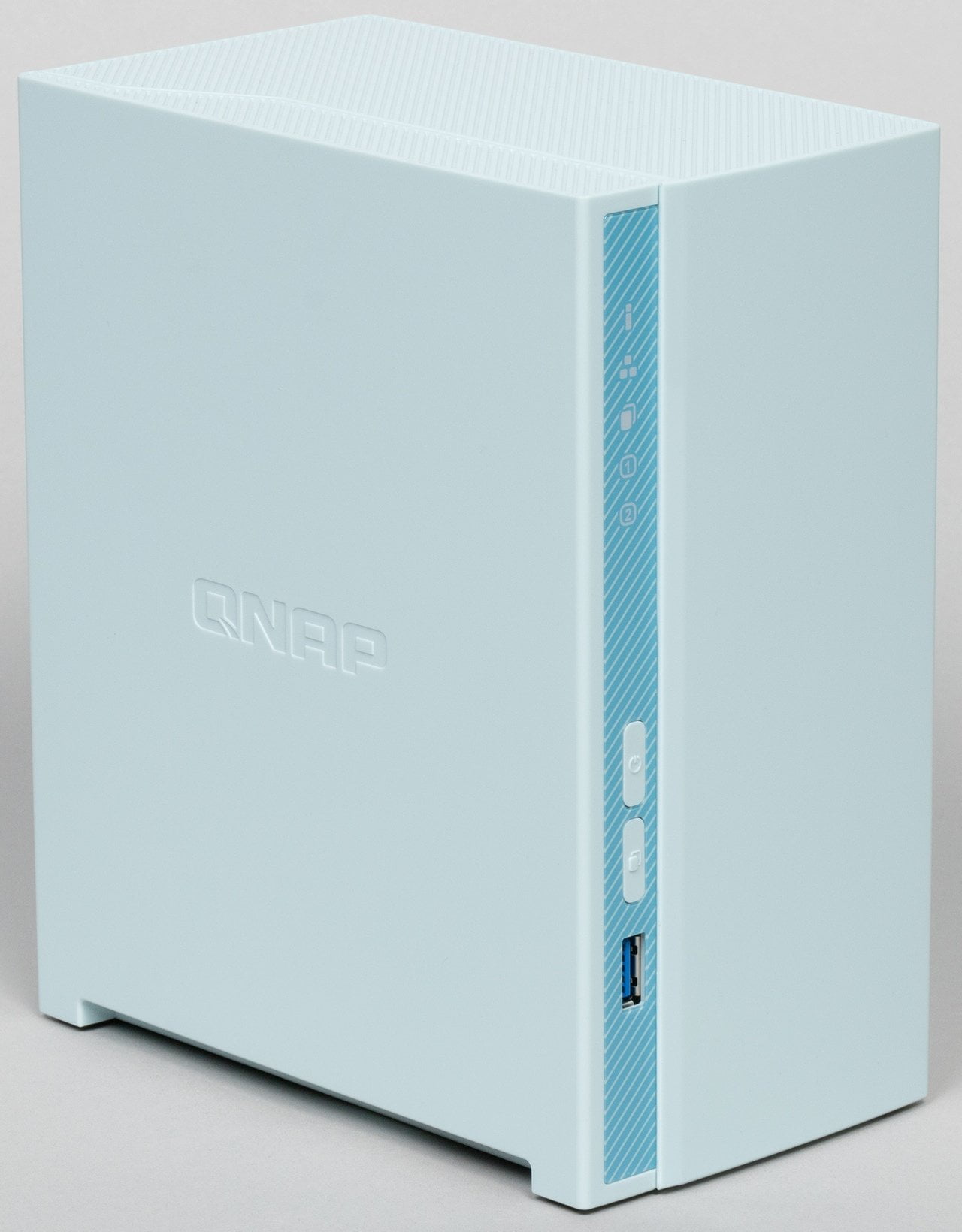

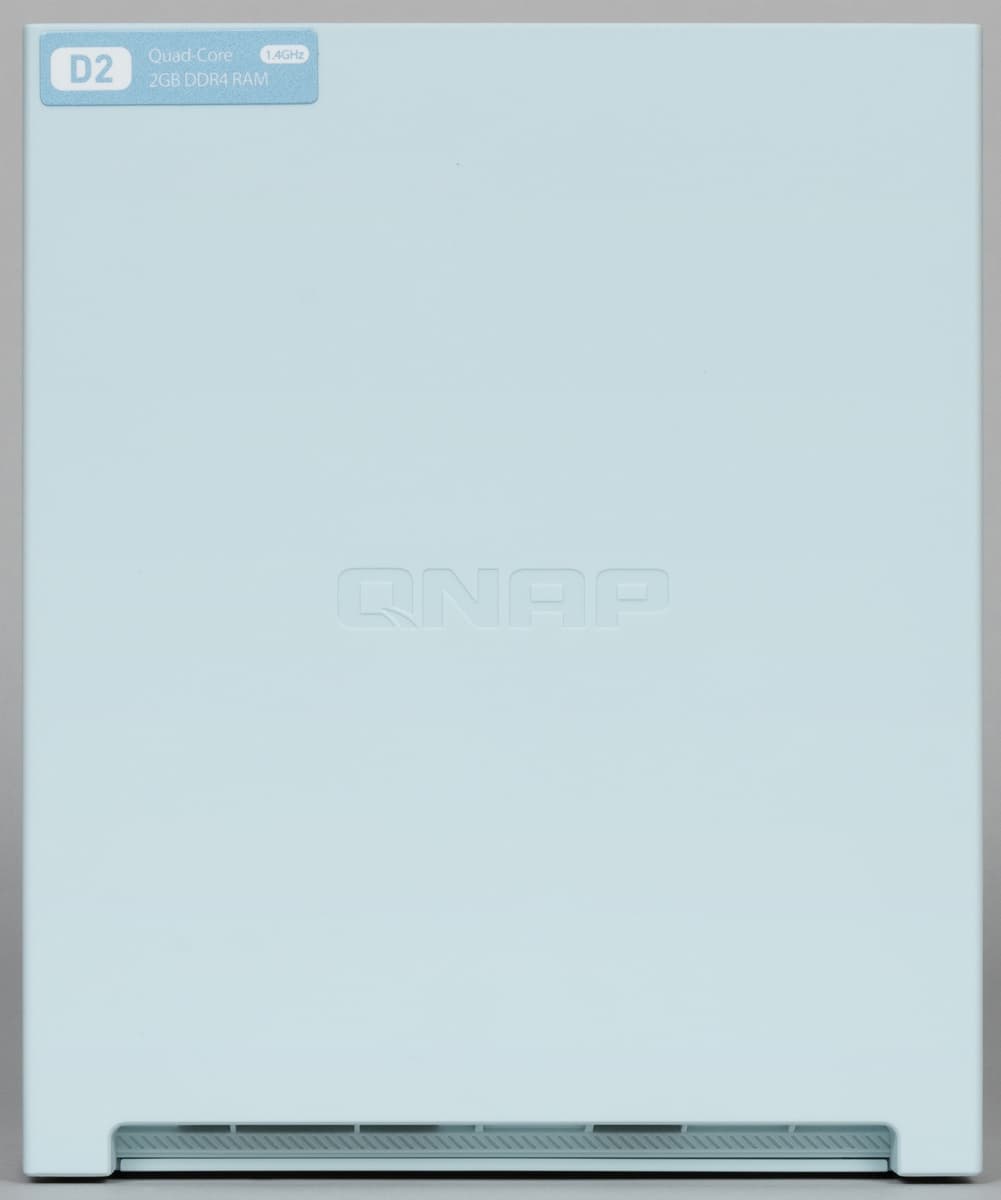

Материал корпуса — твердый матовый пластик. Его цвет можно приблизительно описать как «сильно разбавленное море». На лицевой панели находятся пять индикаторов (состояние, сеть, копирование, статус двух дисков), две кнопки (питание, копирование) и порт USB 3.2 Gen 1 (USB 3.0).

На верхней панели разместили диагональный рисунок. На левой и правой сторонах мы видим только логотип производителя. Сзади в верхней части панели расположена решетка вентилятора.

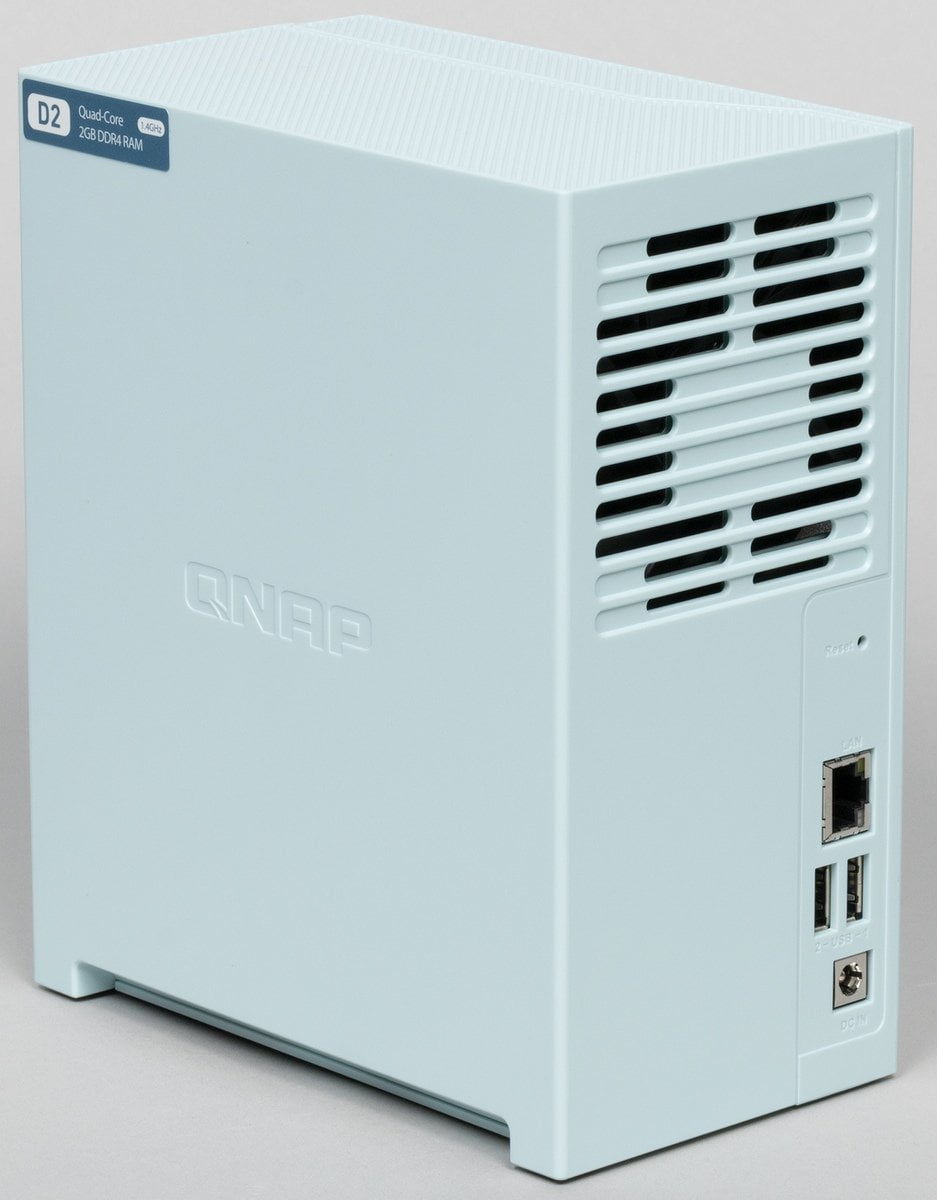

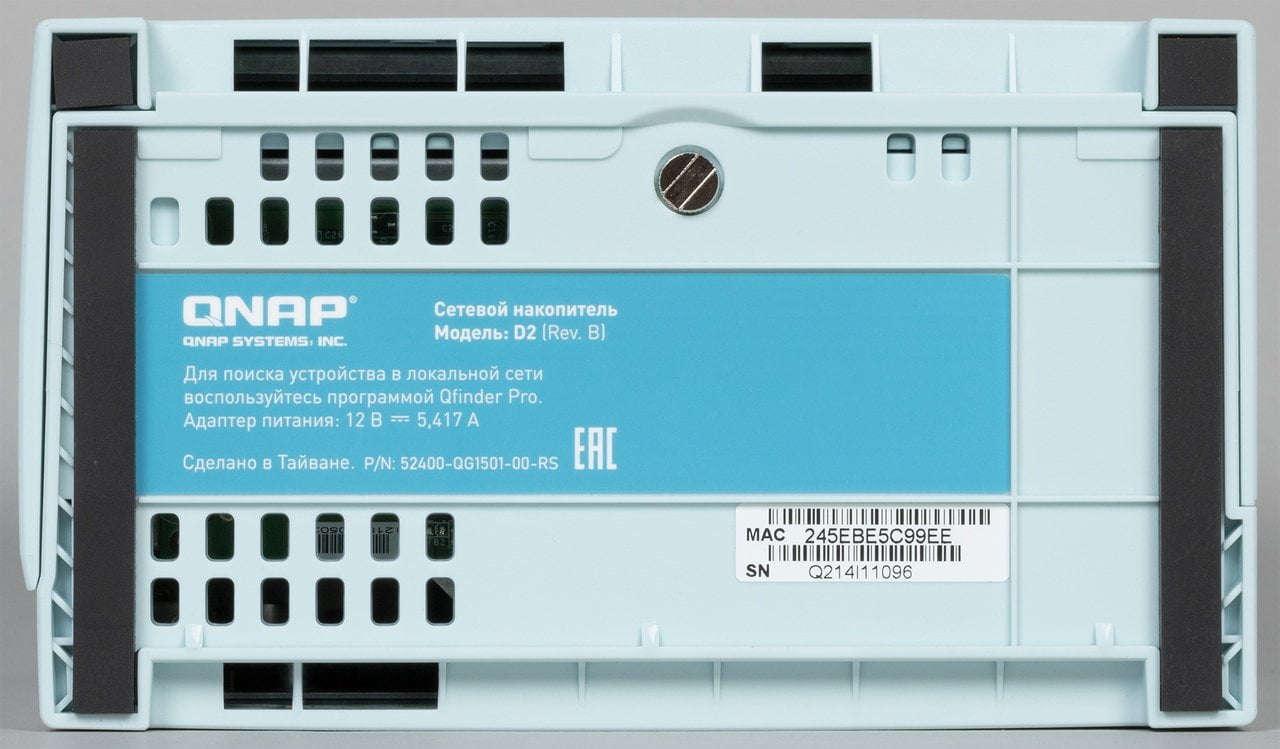

Ниже находятся скрытая кнопка сброса, гигабитный сетевой порт с индикаторами, два порта USB (USB 3.2 Gen 1 и USB 2.0), вход блока питания. На дне мы видим решетки для поступления воздуха, крупные резиновые ножки, винт открытия корпуса, информационную наклейку, табличку с серийный номером и MAC-адресом устройства.

Конструкция и аппаратные характеристики

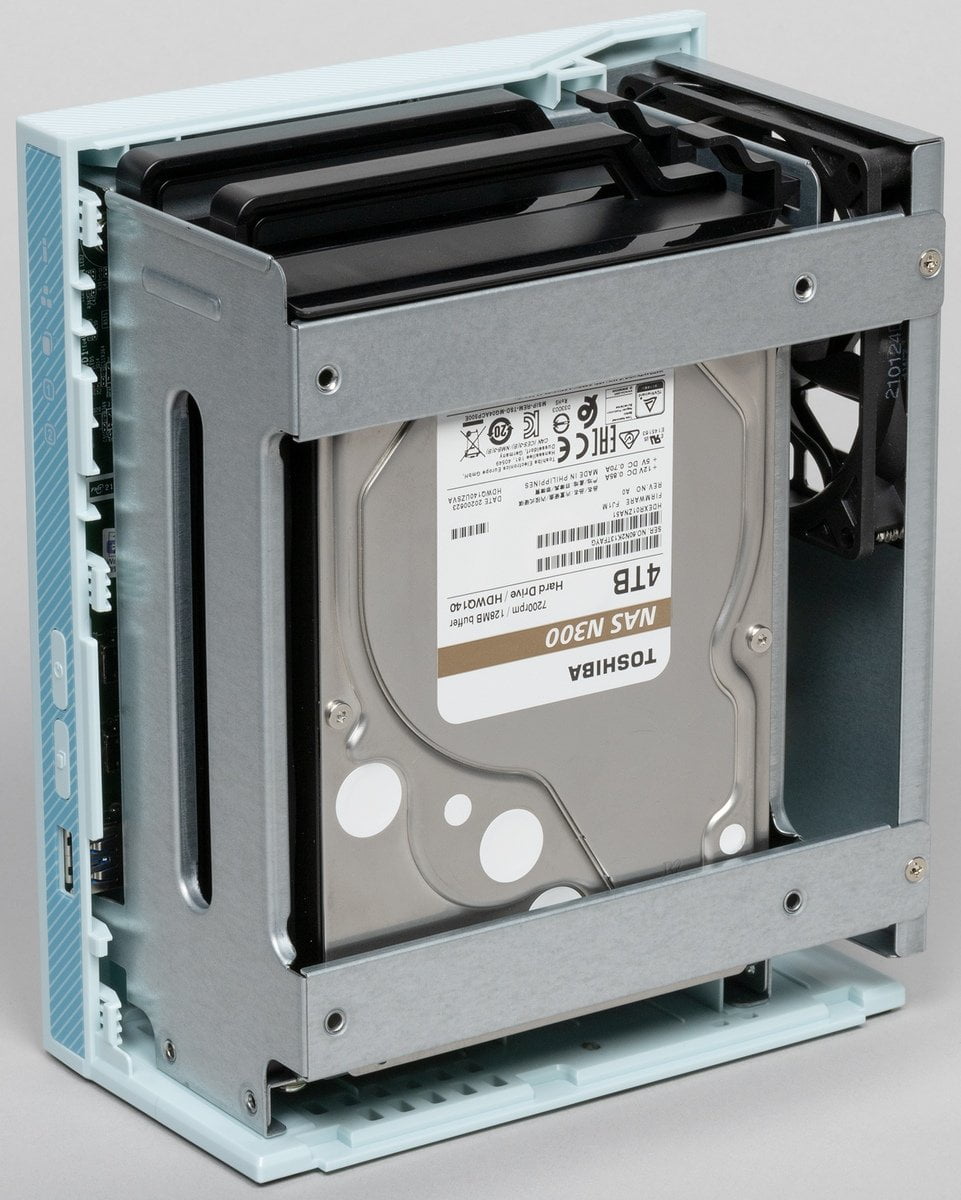

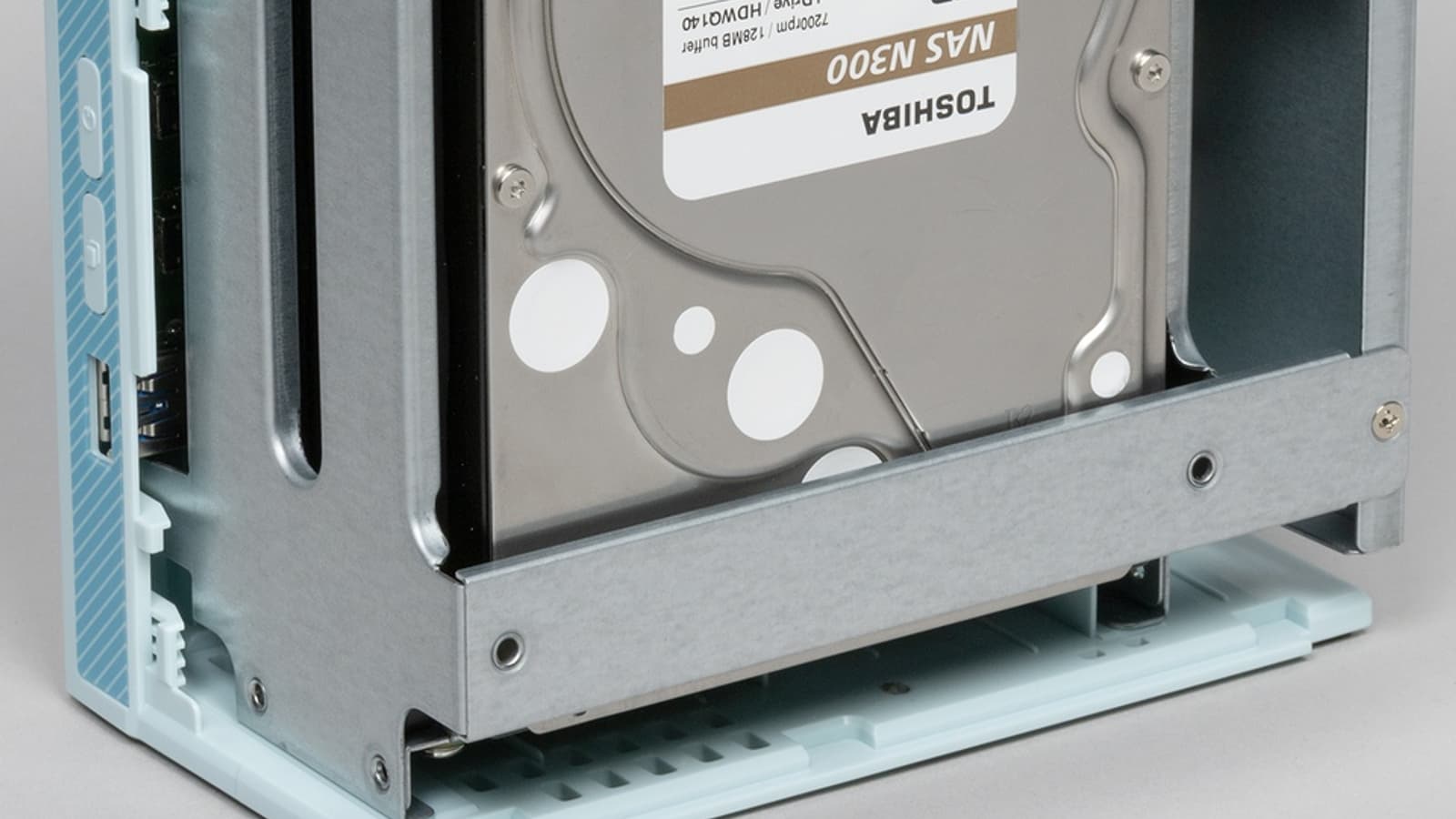

Внутри на первый взгляд все обычно — металлическая рама в основе, единственная печатная плата за левой стенкой, бекплейн для дисков, вентилятор на задней панели. Однако стоит обратить внимание на то, что винчестеры в данном устройстве устанавливаются вертикально. Кстати, производитель отмечает, что несмотря на закрытый корпус, возможна установка/замена дисков в «горячем» режиме.

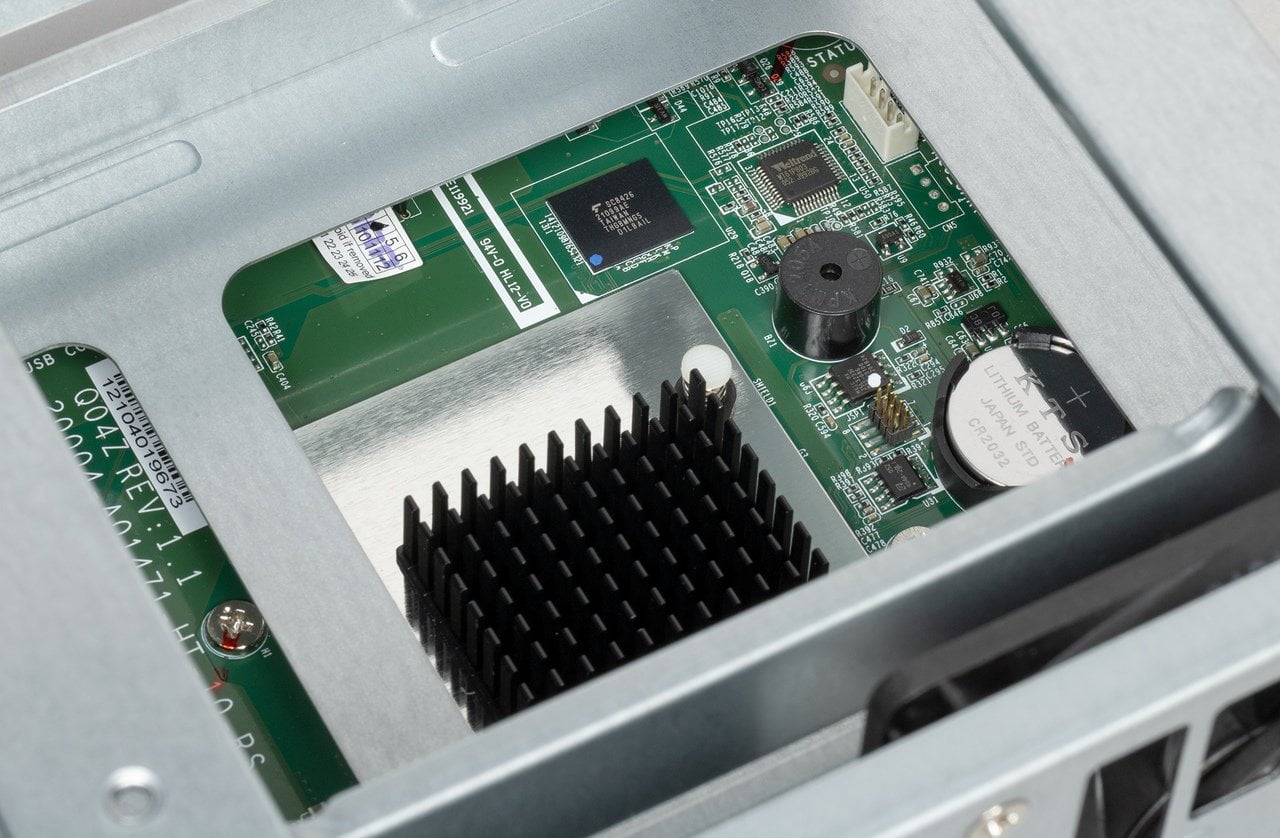

Вентилятор с трехпроводным подключением имеет формат 80×80×15 мм. К сожалению, снять его для чистки или замены будет непросто — два из четырех винтов блокируются пластиком корпуса. Также мы видим здесь радиатор SoC, батарейку часов и «пищалку» для подачи звуковых сигналов.

Аппаратная платформа сетевого накопителя работает на базе SoC Realtek RTD1296. Этот чип имеет четыре 64-битных ядра ARM Cortex-A53, частота которых составляет 1,4 ГГц. На чипе стоит относительно небольшой радиатор без вентилятора. Объем оперативной памяти формата DDR4 — 2 ГБ. Возможности увеличения не предусмотрено. Подключение к локальной сети осуществляется через гигабитный сетевой порт.

Два внутренних отсека для накопителей с интерфейсом SATA обслуживаются основным SoC. Для подключения внешних устройств предусмотрено три порта USB — два USB 3.2 Gen 1 (современной название давно известного USB 3.0) и USB 2.0. Причем через первые можно использовать для фирменных блоков расширения с целью увеличения максимального объема хранимых данных. Хотя, конечно, для платформы начального уровня это не очень актуально.

Размеры корпуса составляют около 90×160×190 мм, вес без дисков — примерно 2 кг. За охлаждение отвечает один 80-миллиметровый вентилятор на задней панели. Во время проведения тестов его не было слышно, так что устройство не будет досаждать шумом при домашнем использовании. Блок питания здесь явно идет с приличным запасом — 12 В 5,417 А (65 Вт).

Тестирование производительности проводилось с версией прошивки 5.0.0.1858, а скриншоты и описание возможностей были получены с версией 5.0.0.1876, доступной для загрузки на сайте производителя.

Как мы и обещали в начале статьи, приведем таблицу сравнения новой версии с первой модификацией

Видно, что новинка получила более мощный процессор и больше памяти, но сетевых портов теперь только один и один из трех USB-портов получил только поддержку версии 2.0.

Установка, настройка и возможности

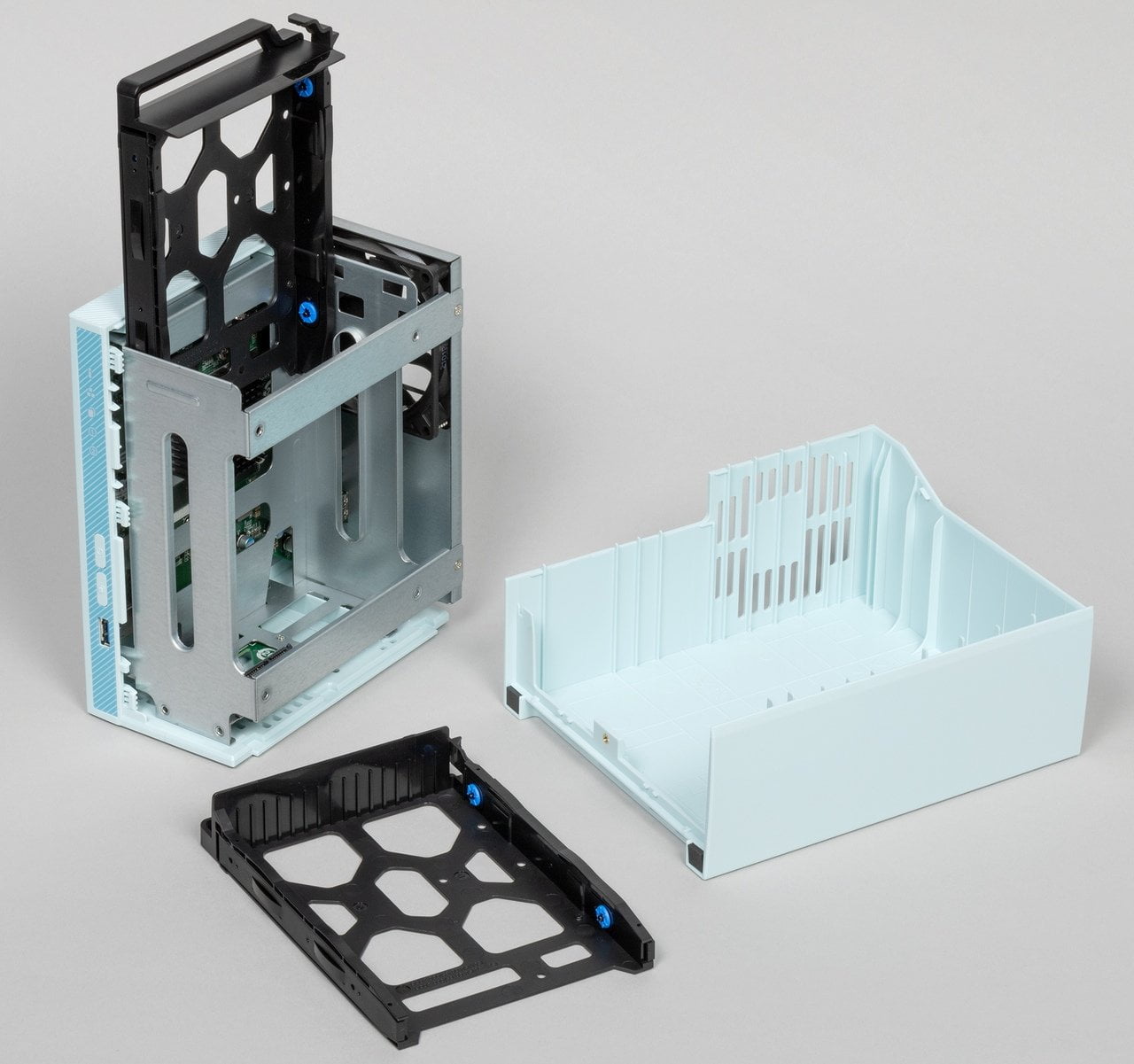

Для установки накопителей требуется отвинтить один винт, расположенный на дне устройства. После этого большая часть внешнего пластикового корпуса снимается вверх и пользователю становятся доступны дисковые отсеки. При использовании накопителей формата 3,5″ вам не потребуются инструменты — их можно надежно закрепить благодаря специальной конструкции рамок. Если же нужно установить накопители 2,5″, то их нужно будет прикрутить комплектными винтами.

Далее используем утилиту Qfinder или другие способы (например, просмотр данных с роутера) для поиска адреса сетевого накопителя. Также можно воспользоваться сервисом http://install.qnap.com/. При первом включении предлагается пройти мастера первой настройки. Через него устанавливается актуальная версия прошивки на сетевой накопитель, задается сетевое имя и пароль администратора, настраиваются часы, IP-адрес, включаются базовые сетевые сервисы.

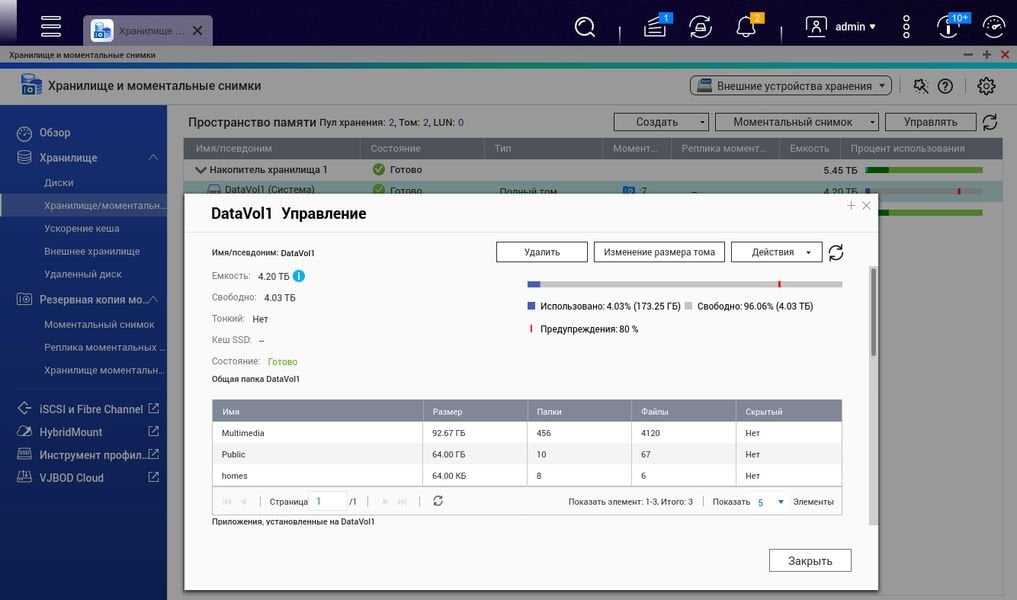

Далее как минимум потребуется создать тома для хранения данных в общих папках или iSCSI LUN. Начинающие пользователи могут воспользоваться для этой операции предусмотренным мастером. Мы уже несколько раз отмечали, что менеджер дисков в QTS выглядит несколько запутанно.

Но в целом, если один раз понять логику организации дискового пространства, то дальше все будет проще. В общем случае, схема такая — сначала создается пул дисков, для которого можно выбрать одну из конфигураций RAID (в данной двухдисковой модели выбор небольшой — одиночный диск, зеркальный массив RAID1 или массив с чередованием RAID0), далее на пуле создаем том (тома могут быть трех типов), а на томах — уже общие папки.

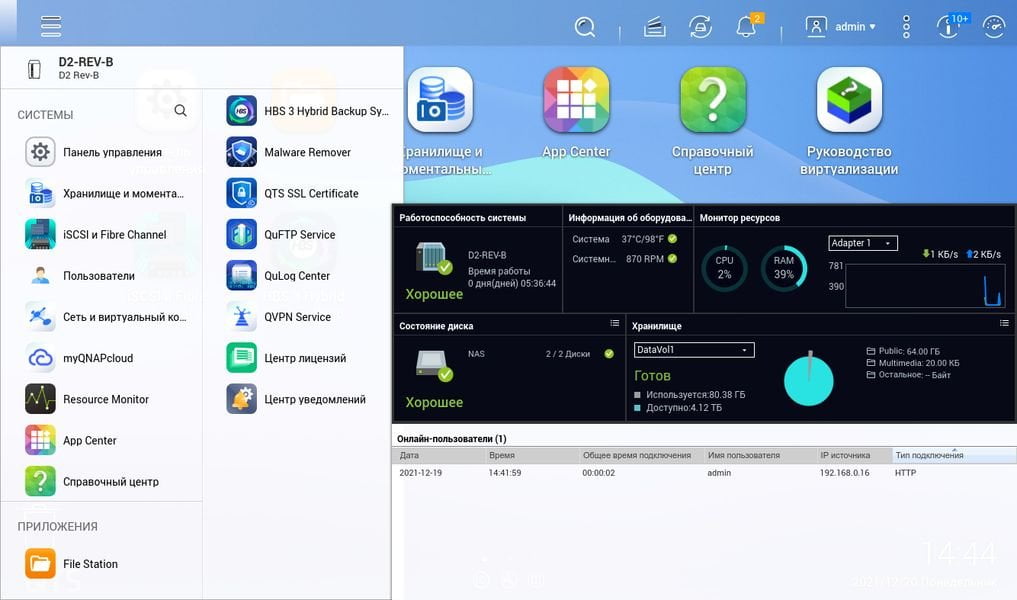

Интерфейс QTS аналогичен рабочим столам современных графических ОС. Здесь есть перевод на русский язык, панель состояния, меню, виджеты и так далее. Возможности программного обеспечения постоянно расширяются и в результате иногда встречаются не очень логичное, на наш взгляд, построение. Скажем, если ранее настройки системы уведомлений были встроены в ControlPanel, то теперь это отдельный модуль, но ссылка на него в ControlPanel осталась.

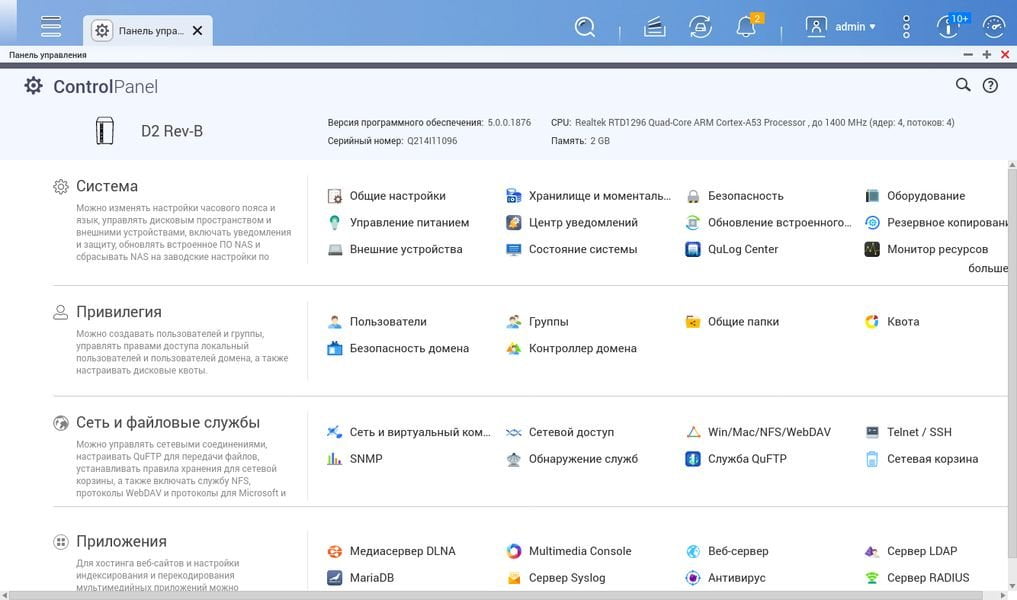

В панели управления собраны базовые системные настройки, а также управление папками, пользователями, правами, сетевыми протоколами, дополнительными сервисами и серверами.

В системных кроме сетевого имени, региона, часов и т. п., также находятся настройки безопасности (межсетевой экран, сертификаты, защита от подбора паролей и так далее), управление питанием, вентилятором и звуковыми сигналами, обновление прошивки, сохранение/восстановление/сброс конфигурации, управление лицензиями (некоторые возможности требуют покупки дополнительных лицензий).

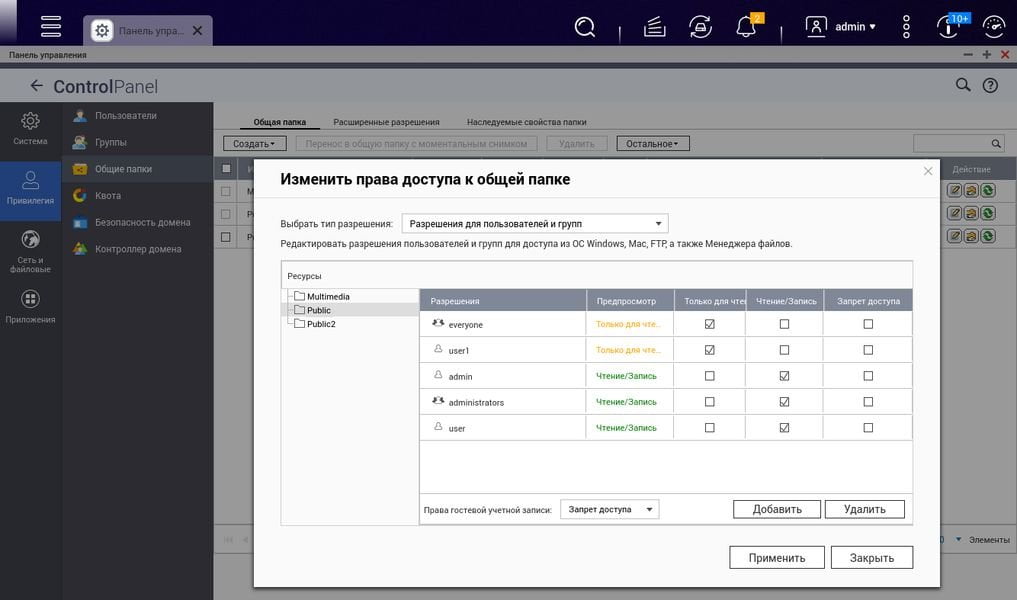

С правами все традиционно — создаем папки, пользователей, при необходимости организуем их в группы или подключаем внешний каталог пользователей и потом настраиваем права доступа. Дополнительно есть возможность ограничить доступ к папке только с определенных адресов, настроить права для работы с протоколом NFS и установить квоты для пользователей и групп на уровне тома.

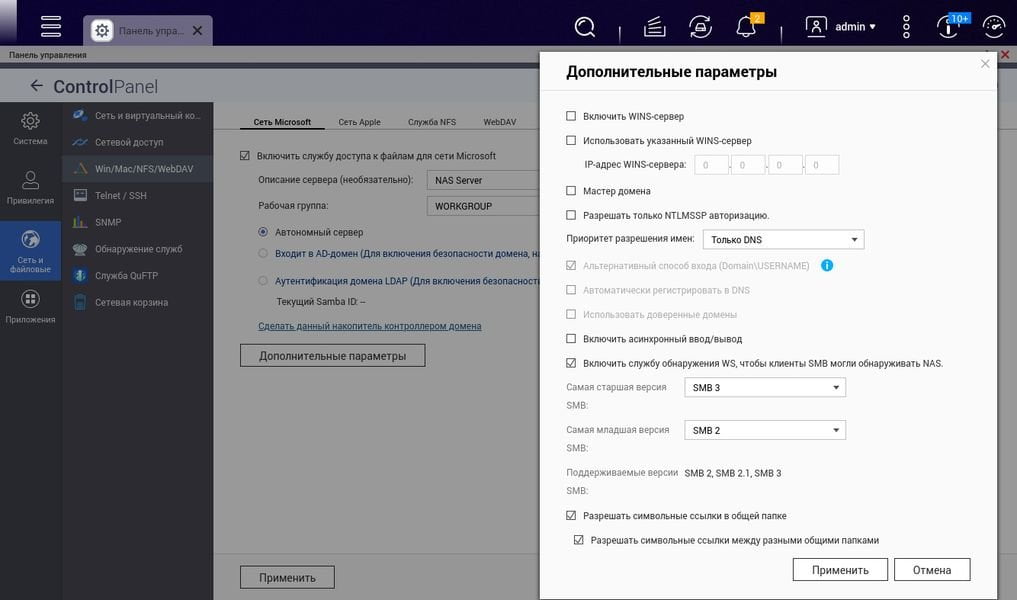

Из протоколов файлового доступа штатно поддерживаются SMB, AFP, NFS, WebDAV. В этой же группе настраивается работы корзины для удаленных по сети файлов, протоколов Telnet, SSH, SNMP. UPnP, Bonjour.

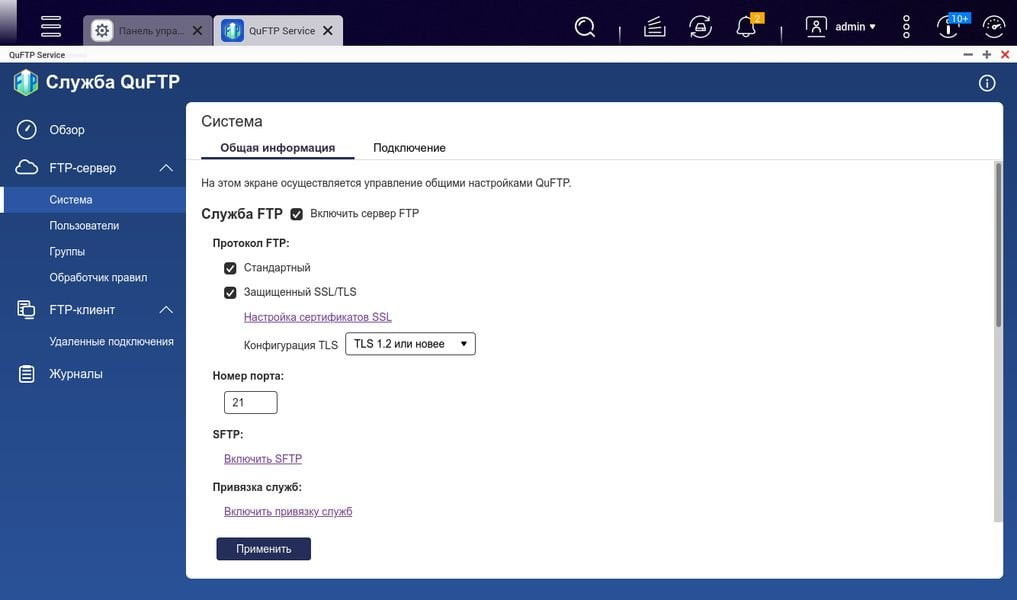

Опционально можно установить модуль QuFTP для работы с FTP/SFTP. Интересно, что в этом же модуле есть и FTP-клиент для монтирования в сетевой накопитель удаленных серверов.

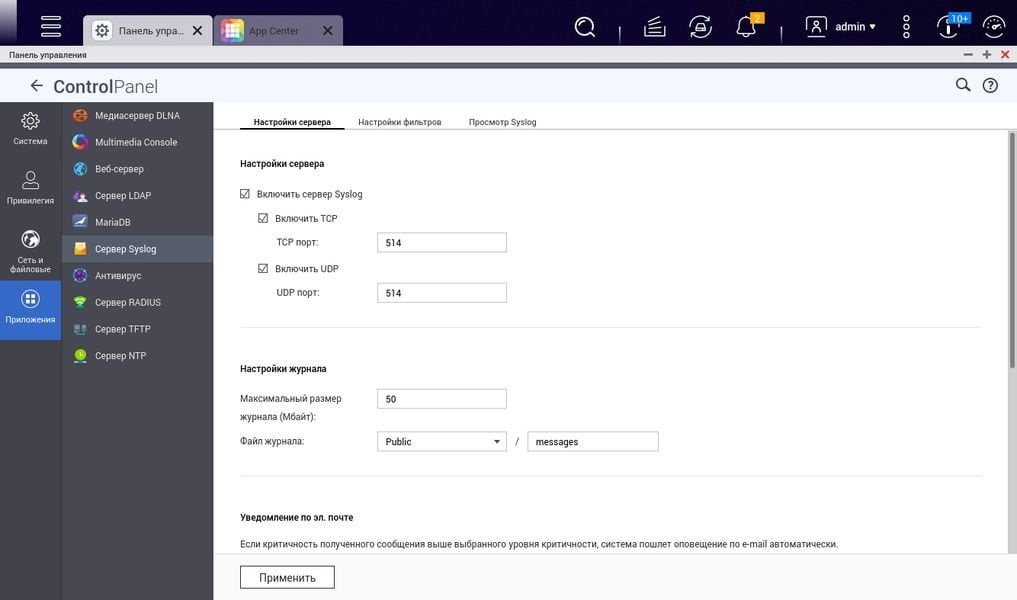

В разделе «Приложения» представлено несколько встроенных серверов: сервер трансляции медиаконтента DLNA, Web-сервер, сервер каталога пользователей LDAP, сервер журналов syslog, сервер контроля доступа RADIUS, сервер передачи файлов TFTP, сервер синхронизации времени NTP. Для работы сервера баз данных MariaDB нужно установить соответствующий модуль. В этом же разделе настраивается сервис проверки файлов на вирусы, который работает по настраиваемому пользователем расписанию.

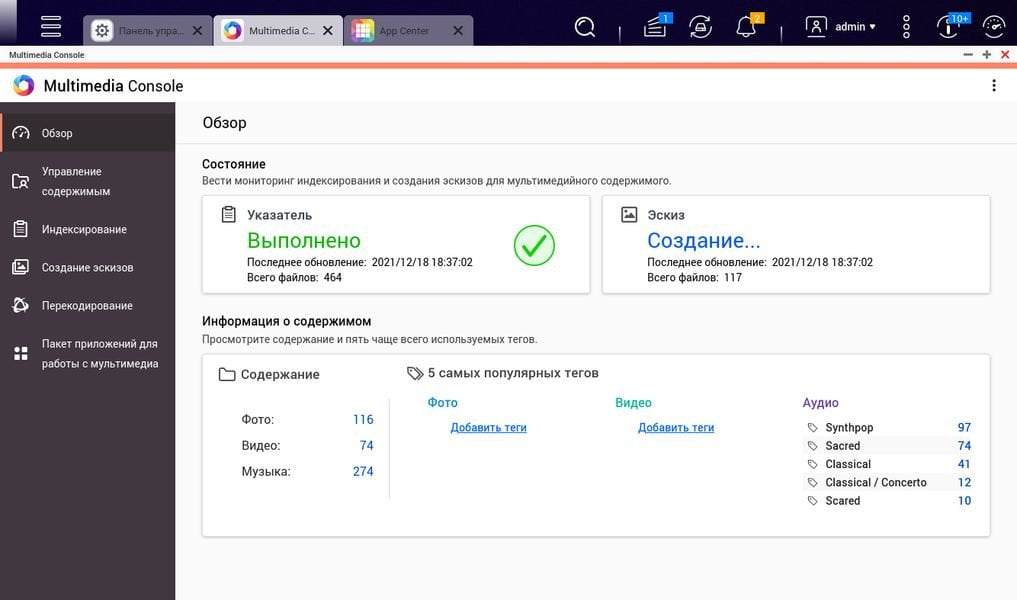

Для работы с медиафайлами (индексации, преобразования, трансляции и так далее) требуется установка модуля Multimedia Console. Для транскодирования видео дополнительно нужно инсталлировать Video Station.

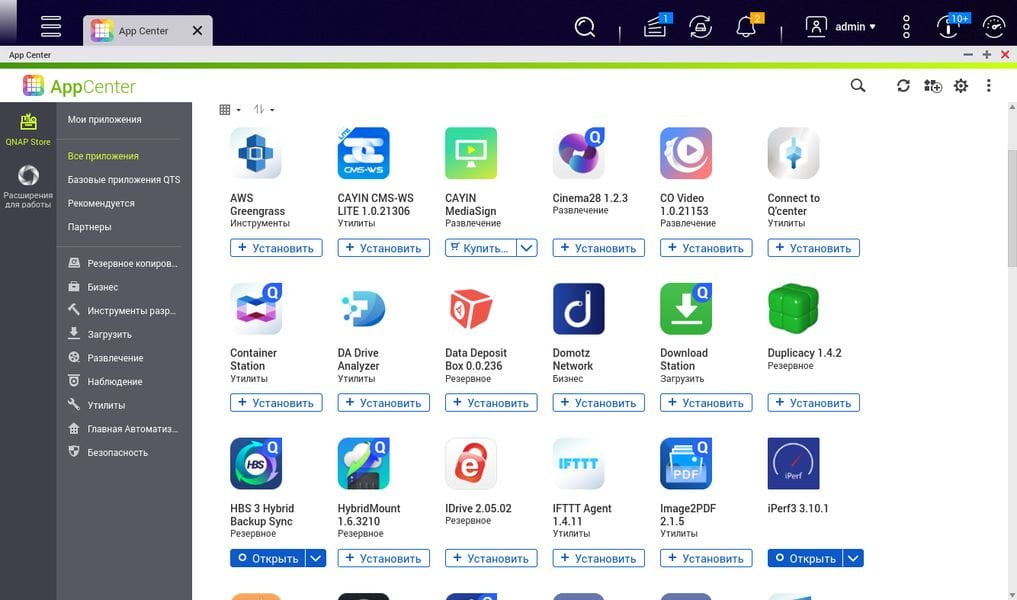

В каталоге дополнительных приложений AppCenter для данной модели представлено более 70 программ. Часть модулей, как мы писали выше, является часто используемыми расширениями возможностей штатной прошивки. Из остальных и наиболее интересных отметим резервное копирование Hybrid Backup Sync, система монтирования удаленных ресурсов (в том числе и из облаков) HybridMount, сервис синхронизации Qsync Central, автономная система загрузки файлов Download Station, известный медиасервер Plex Media Server, система видеонаблюдения Surveillance Station, система легкой виртуализации Container Station, сервер удаленного доступа QVPN Service. Также на устройстве после установки соответствующей поддержки можно запускать код на Java, Node.js, PHP, Python, Ruby on Rails. Конечно, надо учитывать, что аппаратная платформа здесь относительно слабая, но со многими задачами она вполне способна справиться.

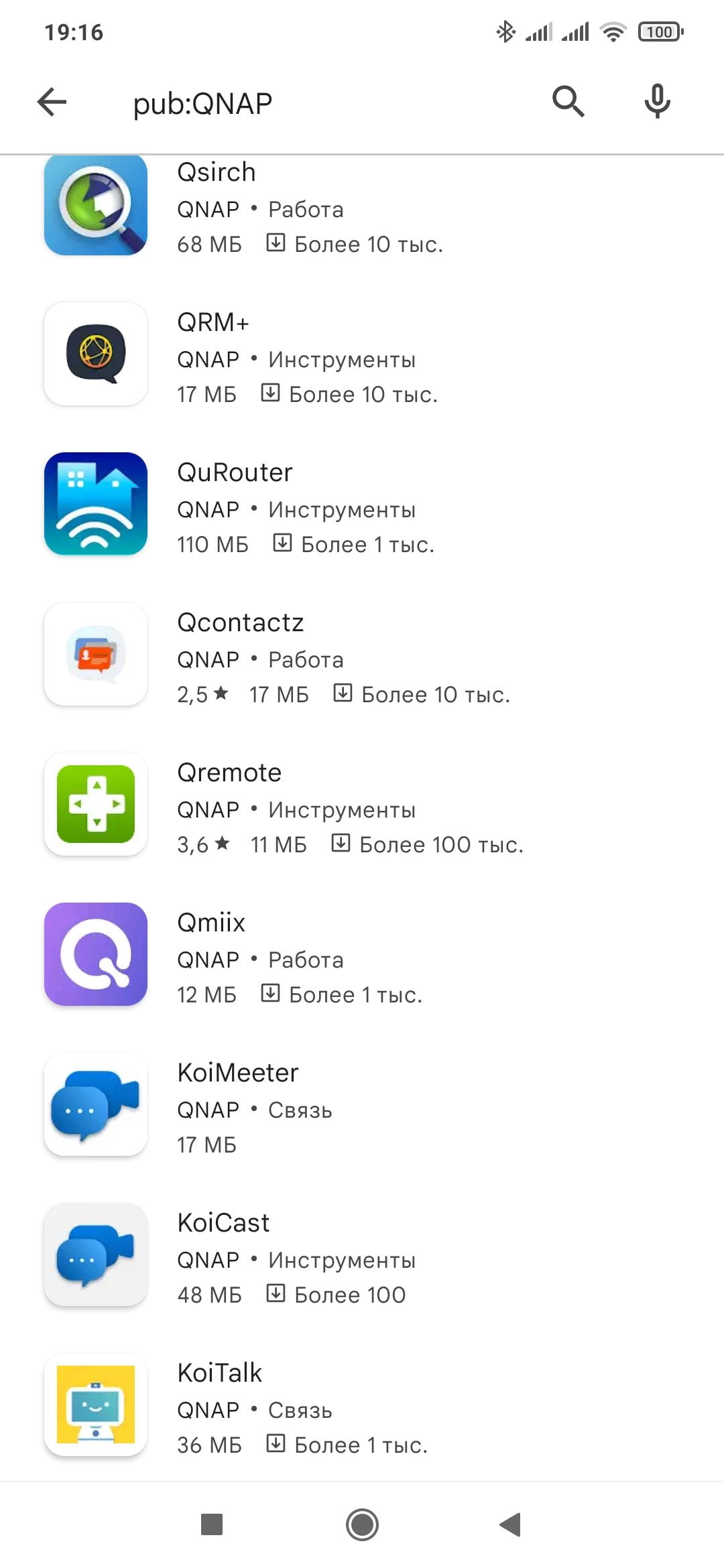

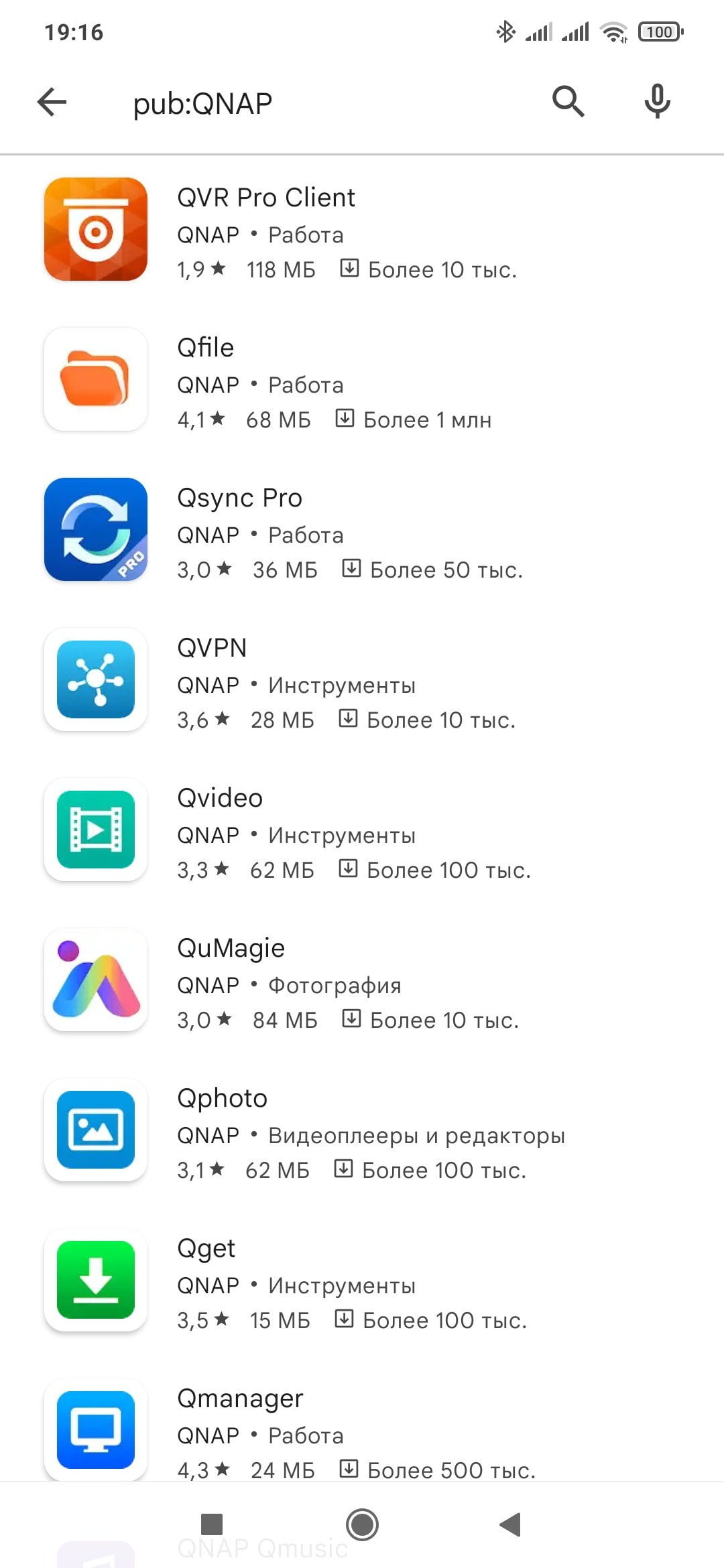

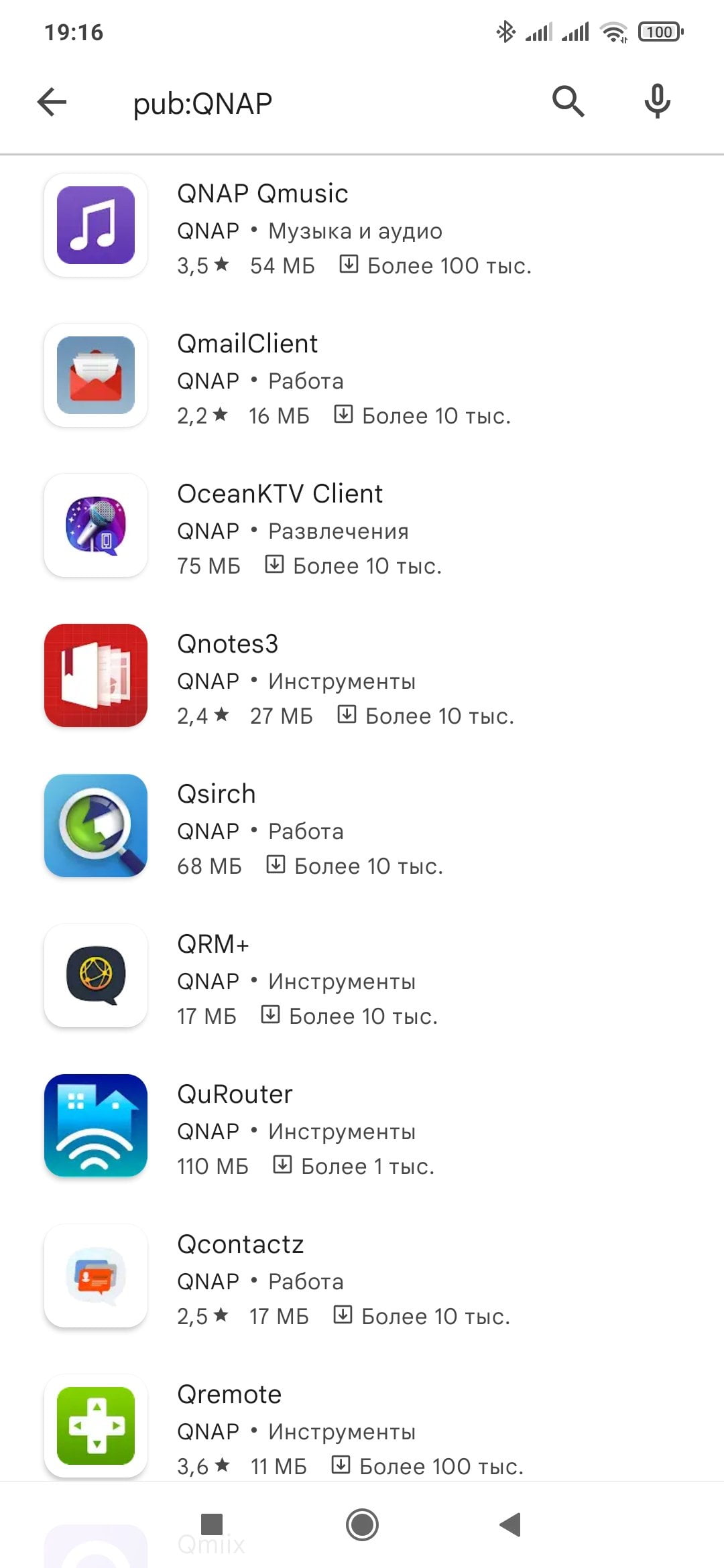

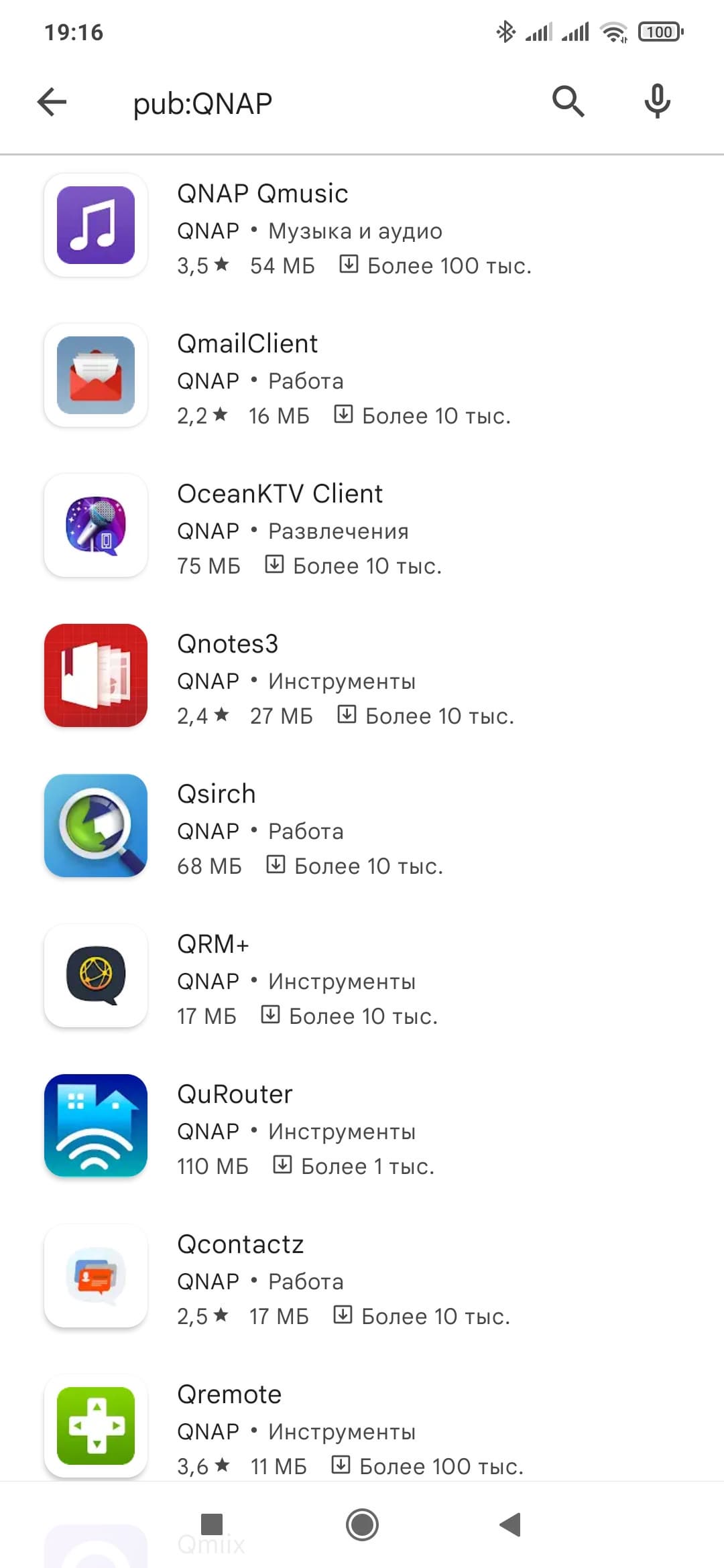

Учитывая современные тенденции работы с мобильных устройств, компания также предлагает фирменные мобильные приложения для удобного доступа к файлам и сервисам. Например, есть утилиты для мультимедиа данных, управления закачками, работы с системой видеонаблюдения, синхронизации файлов на мобильном устройстве с сетевым накопителем.

Тестирование производительности

Для тестирования сетевого накопителя использовались жесткие диски Seagate IronWolf Pro ST6000NE000 (3,5″, SATA, 6 ТБ). В тестах с подключением накопителя через USB применялся бокс с мостом USB—SATA (ASMedia). Из накопителей сначала создавался пул в конфигурациях один диск и массивы RAID1 и RAID0, далее на пуле заводился том максимально доступного объема в режиме выделения всего пространства сразу (Thick). Все настройки осуществлялись через встроенный мастер конфигурации, параметры выбирались из предложенных по умолчанию.

Начнем с тестов чтения и записи с шаблонами Intel NASPT.

Учитывая возможности современных накопителей большой емкости и аппаратную конфигурацию рассматриваемой модели, полученные результаты были ожидаемы. На последовательных операциях можно рассчитывать на максимальные для гигабитной сети скорости, за исключением записи на зеркальный массив. Отметим, что в данном случае от собственно платформы сетевого накопителя мало что зависит, поскольку поддерживаемые конфигурации массивов не требуют каких-то существенных ресурсов для своего обслуживания.

Для тестирования сценария работы с томами iSCSI использовался пакет fio для операционной системы Windows. На пуле сетевого накопителя создавался блочный LUN в режиме Thick (с предварительным резервированием пространства) размером 1 ТБ с настройками по умолчанию. Далее этот LUN подключался на клиенте штатными средствами ОС и «скармливался» утилите fio. В данном случае использовалось четыре сценария — последовательное чтение и запись блоками по 128 КБ и случайное чтение и запись блоками по 4 КБ.

Результаты первой пары нет смысла даже указывать на графиках — независимо от конфигурации дискового пула здесь получаются значения, ограниченные гигабитным сетевым подключением. А вот для второй пары график приведем. Заметим, что на нем указаны значения в IOPS (операций в секунду), а не более привычные мегабайты в секунду.

Здесь, в частности, видно, что зеркальный массив может немного ускорять случайное чтение, а на случайной записи не имеет «штрафов» относительно одиночного диска. Тогда как массив с чередованием способен существенно ускорить оба сценария. Но, учитывая, что он не является отказоустойчивым, мы бы не рекомендовали его использовать.

Вполне возможна ситуация, когда независимо от того, какие диски вы установите при первом запуске в сетевой накопитель, в какой-то момент их перестанет хватать по объему. Проще всего, решить эту проблему подключением внешних жестких дисков через USB. Новые тома будут отличаться от внутренних дисков по возможностям — один диск будет соответствовать одной общей папке, не будет снимков и так далее. Но в целом, если говорить именно про хранение файлов — вполне допустимый и удобный вариант. Продукт поддерживает работу с разными файловыми системами на внешних дисках, но для тестирования мы выбрали наиболее актуальные — NTFS для сторонников Windows и EXT4 для тех, кто работает с Linux. Отметим, что поддержка exFAT у QNAP является отдельной лицензируемой платной опцией, кроме моделей на платформе x86 с прошивками от версии 5.0.0 и выше, где она есть в базовой поставке. Для теста диск форматировался средствами самого сетевого накопителя на полный объем, настраивались права доступа и далее прогонялся тест.

В целом можно сказать, что это очень неплохие результаты. Да, отличие от внутренних дисков есть, но оно относительно невелико.

Внешние диски можно использовать и для резервирования данных с внутренних. Для проверки этого сценария использовался фирменный пакет Hybrid Backup Sync, внешний диск с томом NTFS и набор файлов объемом 32 ГБ. Третья цифра на графике — резервирование с одного однодискового тома на другой. Этот вариант может быть интересен тем, кто с одной стороны хочет иметь резервную копию, а с другой не готов полностью зеркалировать диск. Впрочем, напомним, что RAID1 не заменяет резервное копирование, но обе технологии в общем случае направлены на снижение риска потери данных.

Все варианты обеспечивают достаточно высокие скорости, хотя в целом резервирование на USB-диск сравнимо с созданием копии по гигабитной сети на какое-то другое устройство.

С целью разнообразить тесты в данном материале мы решили провести оценку скорости работы встроенных серверов VPN. Они могут пригодиться пользователю для реализации удаленного безопасного доступа к данным на сетевом накопителе в случае, если домашний роутер не поддерживает данные сервисы. Напомним, что в любом случае для этой схемы нужно иметь «белый» адрес на роутере и настроить проброс портов на сетевой накопитель, а для редкого доступа может хватить и браузера с подключением к накопителю по HTTPS. Тест проводился с использованием утилиты iperf3. На сетевом накопителе она была установлена из готового пакета сторонних разработчиков.

Для решения начального уровня результаты отличные. Редко на каком роутере можно встретить более 100 Мбит/с в OpenVPN. Да и другие варианты тоже неплохи.

Заключение

QNAP D2 (Rev. B) имеет необычный для данного сегмента «вертикальный» корпус. Цветовое оформление также несколько выбивается из привычного черно-белого набора, но для домашней модели это может быть и плюсом. Тем более, что иметь сетевой накопитель «на виду» совсем не обязательно. В плюсы также стоит отнести тихую работу и невысокий уровень энергопотребления. Правда эти характеристики существенно зависят и от выбранных дисков.

Сборка и подключение не вызовут проблем у большинства пользователей. При этом винчестеры можно закрепить и без инструментов, а отвертка потребуется только для открытия корпуса. Интерфейс встроенной операционной системы QTS в целом является достаточно удобным, замечания есть если только к настройкам дисковых пулов и местами неочевидной логике дизайна. Вероятно, из-за «наследия» старших моделей, для домашнего сегмента здесь все несколько усложнено. Но благодаря встроенным мастерам и справочной системе разобраться вполне реально. Отдельно стоит отметить уделяемое производителем внимание к безопасности — поддержку защищенных вариантов доступа, блокировку попыток подбора пароля и так далее.

Наличие встроенного каталога дополнительных приложений позволяет устройству выполнять не только задачи хранения файлов, но и реализовать множество других сценариев, включая медиасервисы, резервное копирование, видеонаблюдение и так далее.

Аппаратная платформа соответствует начальному сегменту. На задачах сетевого доступа к файлам модель обеспечивает ожидаемые показатели производительности. Отметим также наличие быстрых портов USB, что позволит подключить внешние диски для резервного копирования или увеличения объема. Напомним, что есть и поддержка фирменных блоков расширения, с которыми максимальный объем дискового пространства может превышать 100 ТБ.
