• Компьютер на базе процессора Intel Core i9-12900K (Socket LGA1700):
  • Платформа:
    • процессор Intel Core i9-12900K (разгон до 5,1 ГГц по всем ядрам);
    • ЖСО Cougar Helor 360;
    • системная плата Asus ROG Maximus Z690 Extreme на чипсете Intel Z690;
    • оперативная память Kingstone Fury (KF552C40BBK2-32) 32 ГБ (2×16) DDR5 4800 МГц (XMP 5200 МГц);
    • SSD Intel 760p NVMe 1 ТБ PCI-E;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3;
    • блок питания Seasonic Prime 1300 W Platinum (1300 Вт);
    • корпус Thermaltake Level20 XT;
  • операционная система Windows 11 Pro 64-битная;
  • телевизор LG 55Nano956 (55″ 8K HDR, HDMI 2.1);
  • драйверы AMD версии 22.12.1;
  • драйверы Nvidia версии 527.76;
  • VSync отключен.

Во всех играх использовалось максимальное качество графики в настройках.

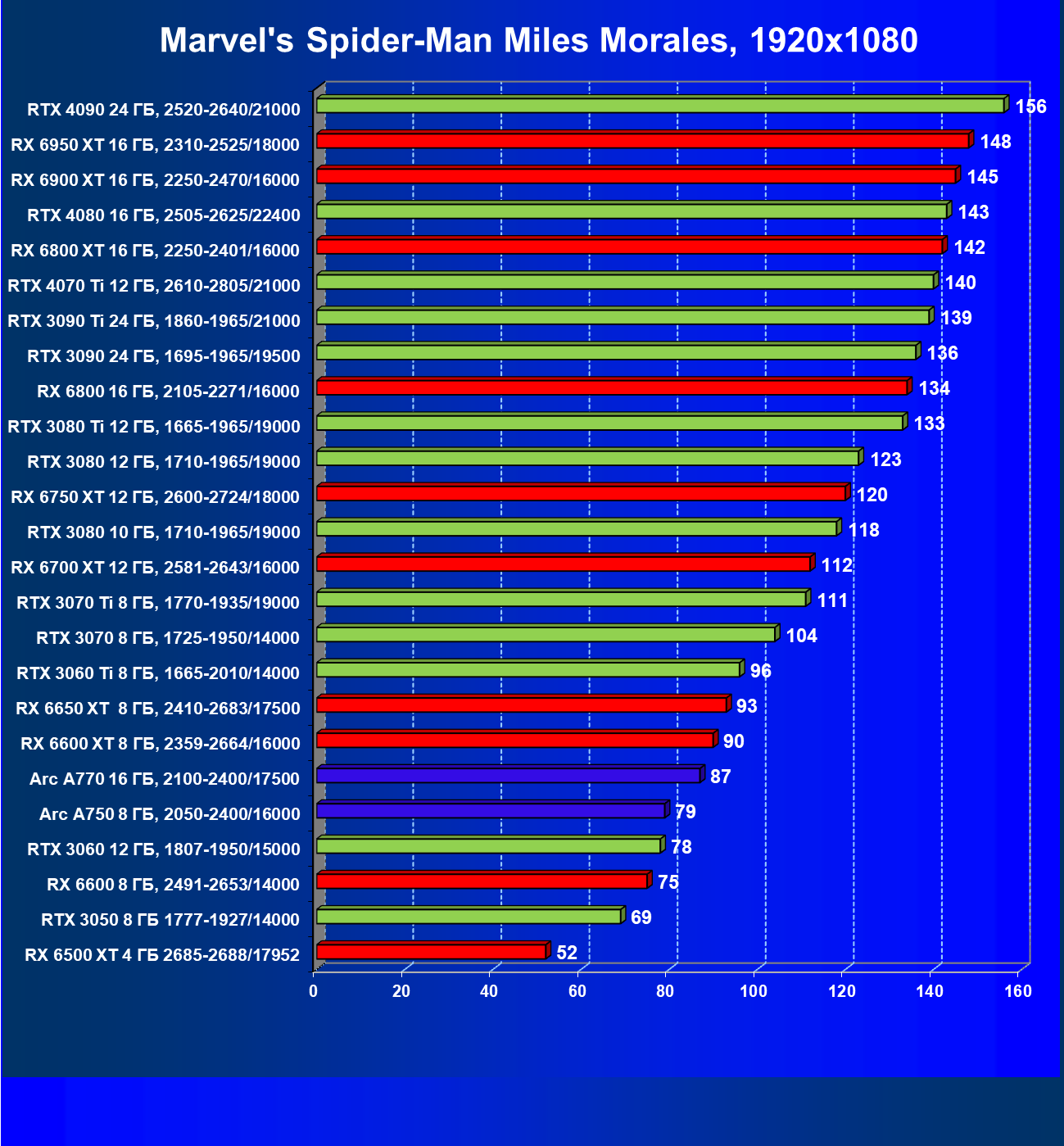

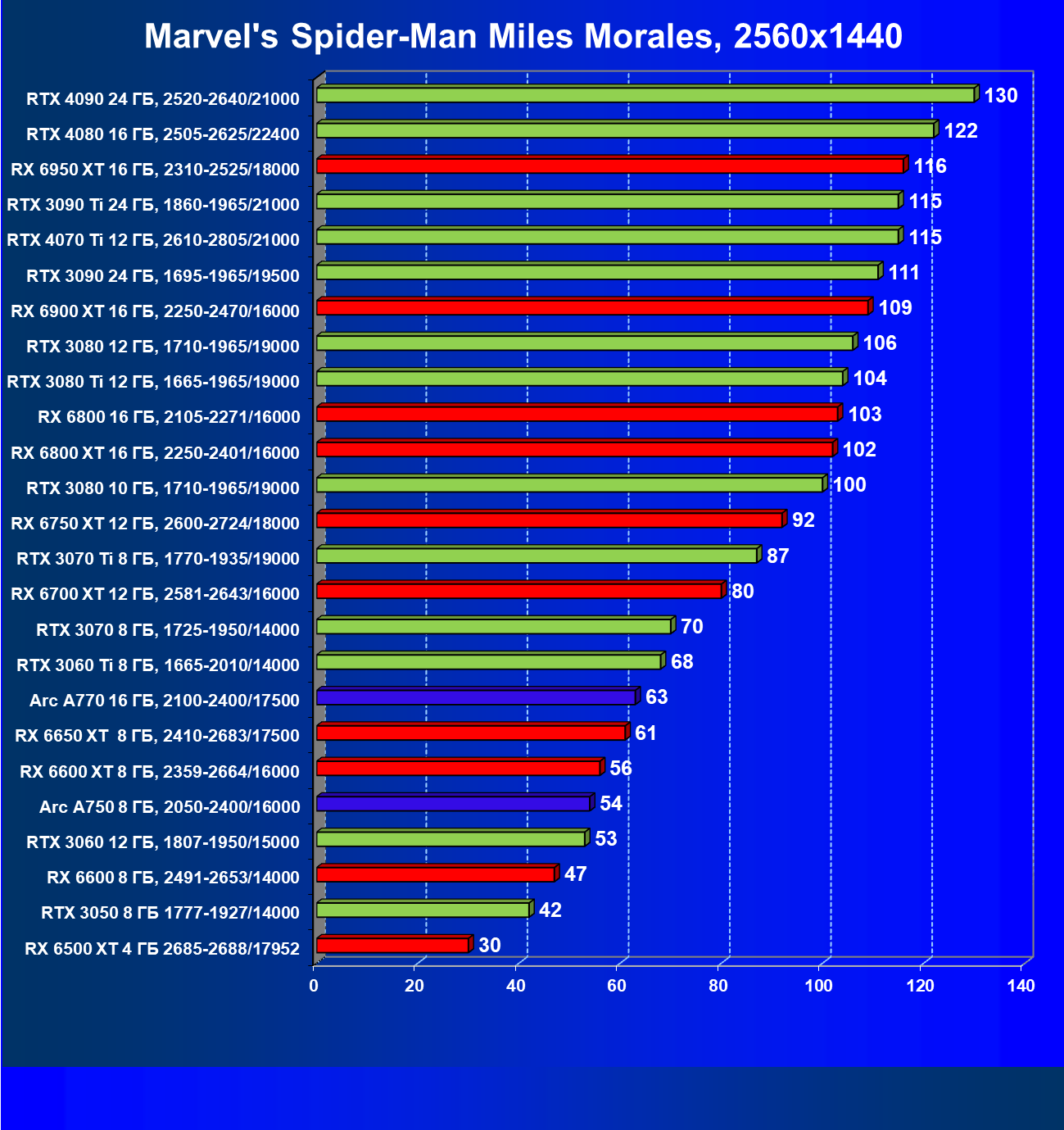

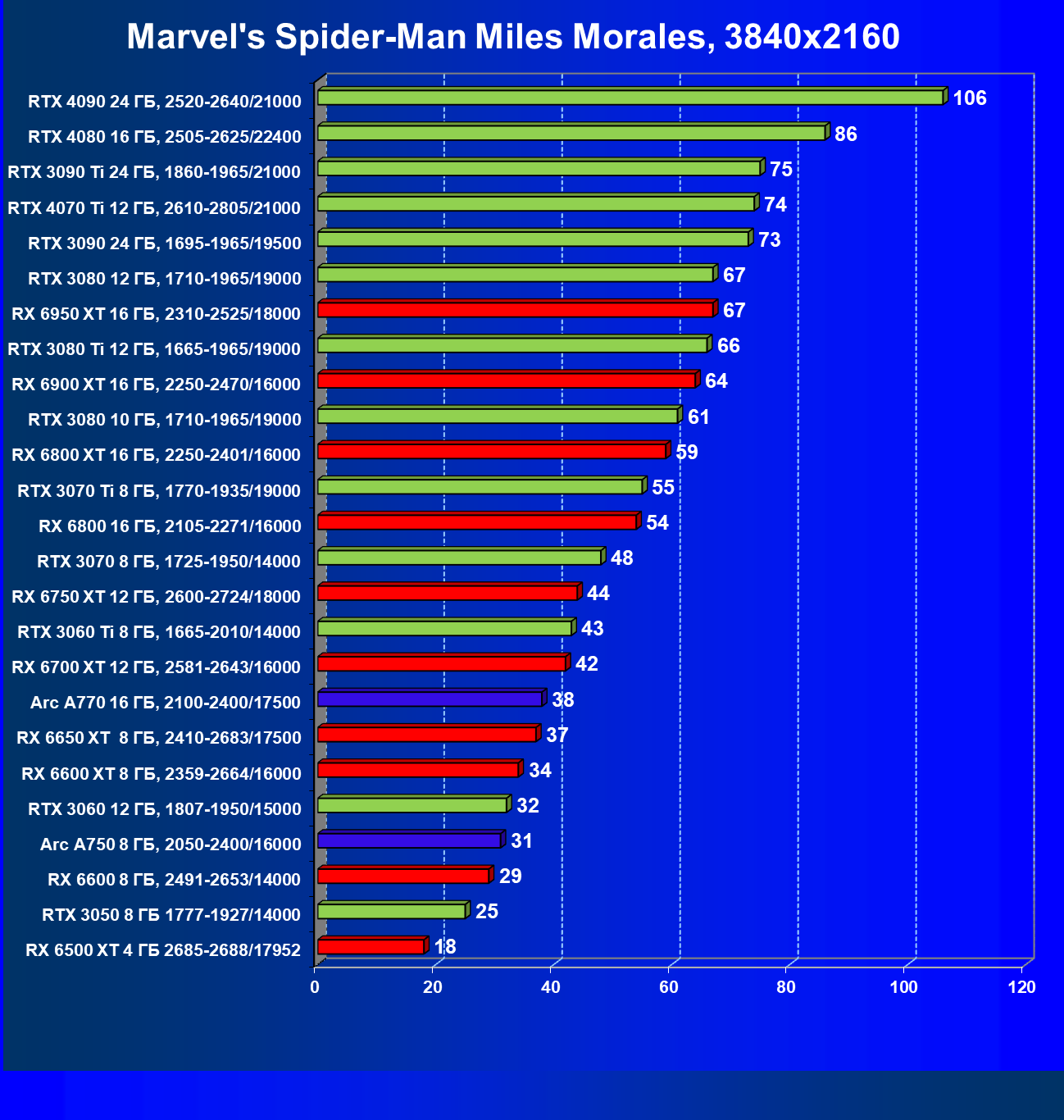

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)

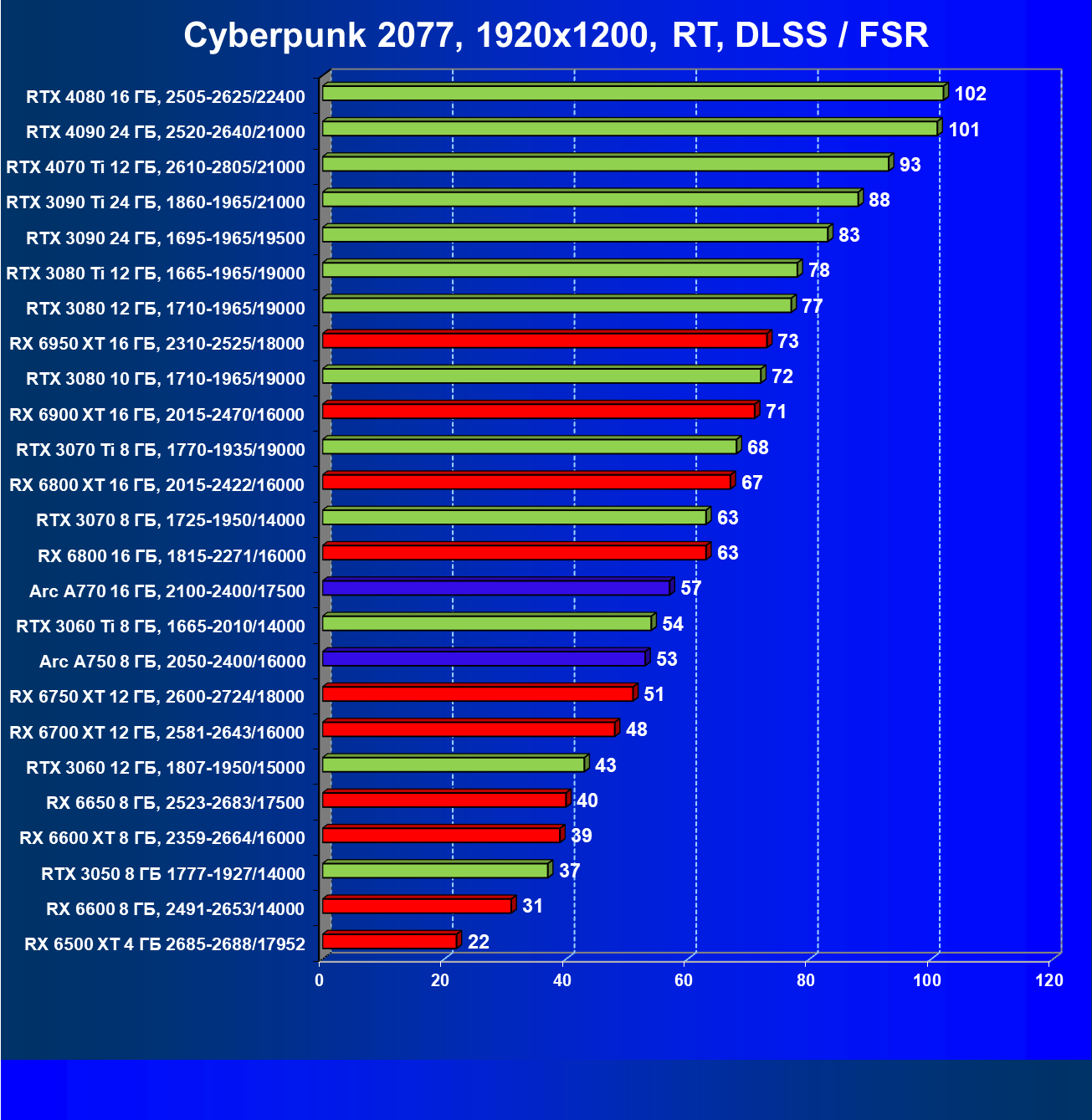

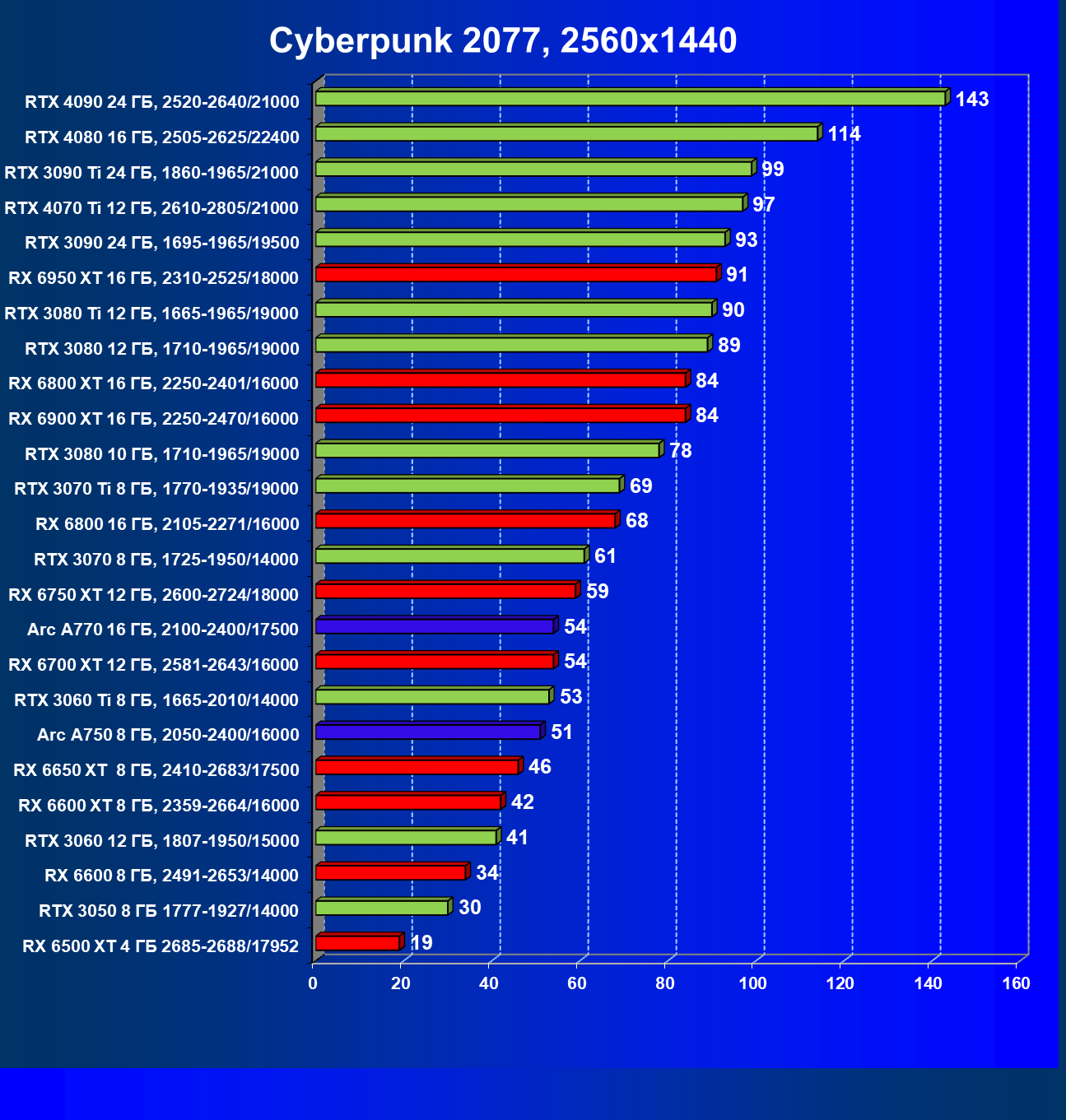

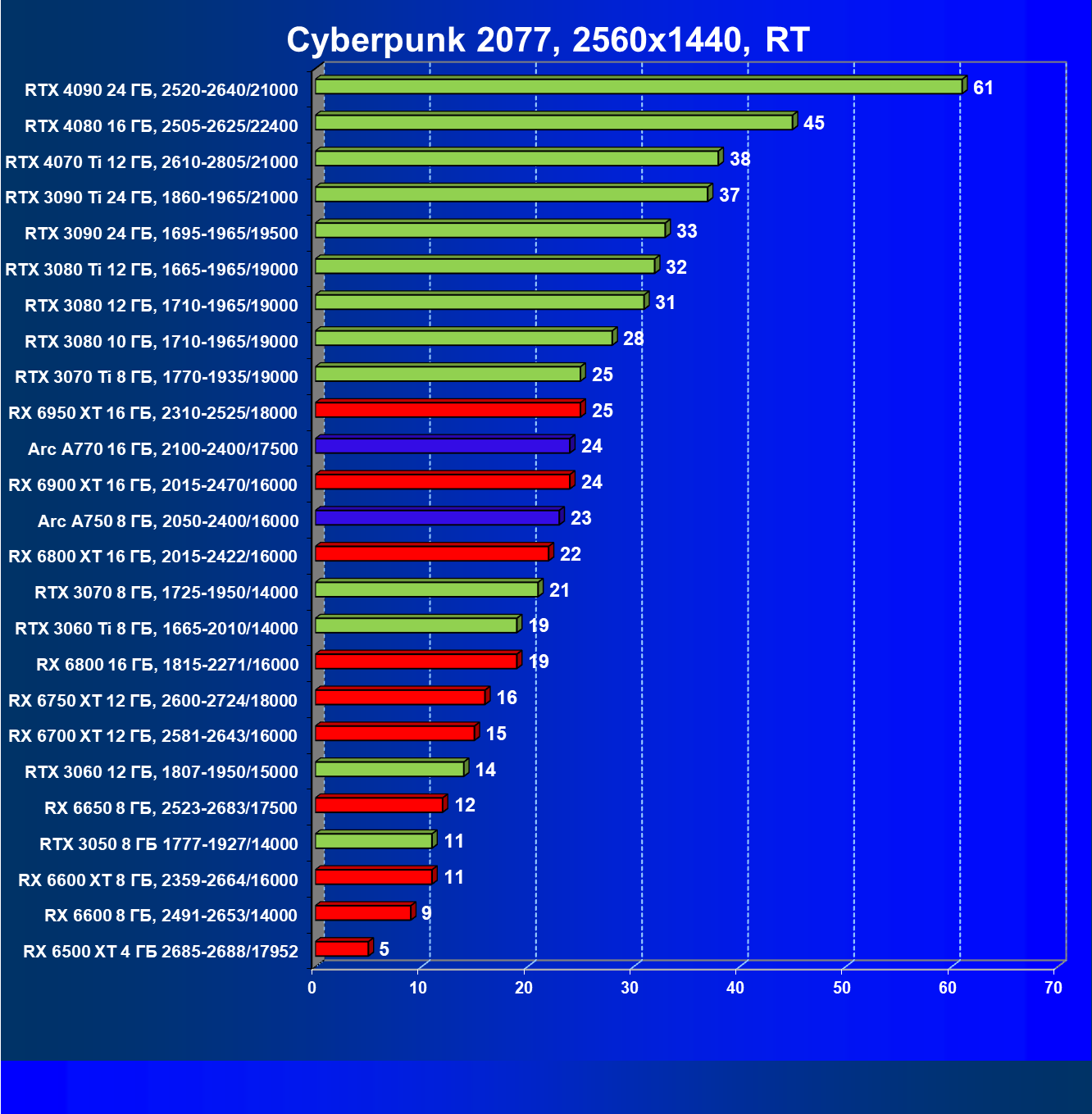

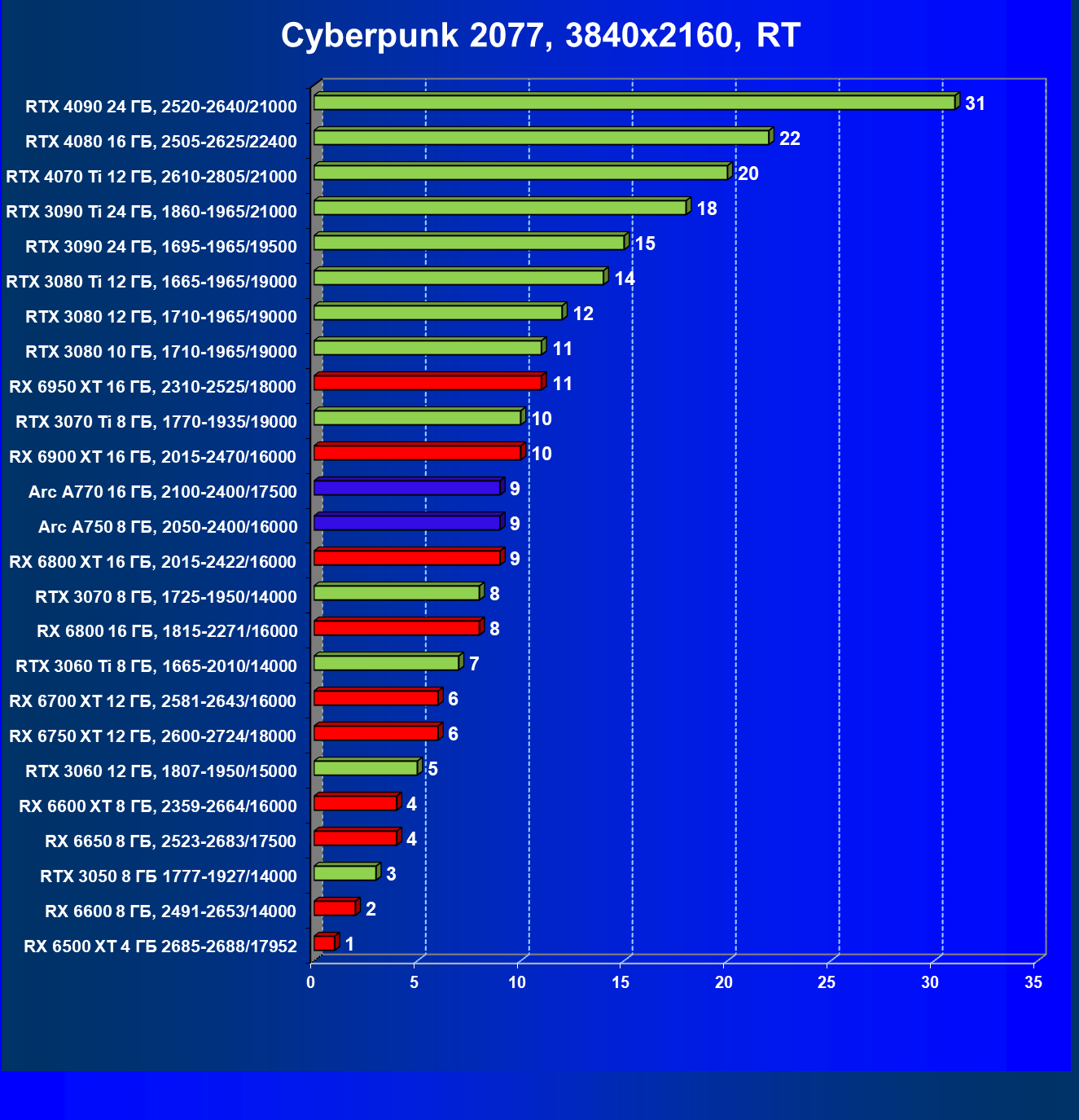

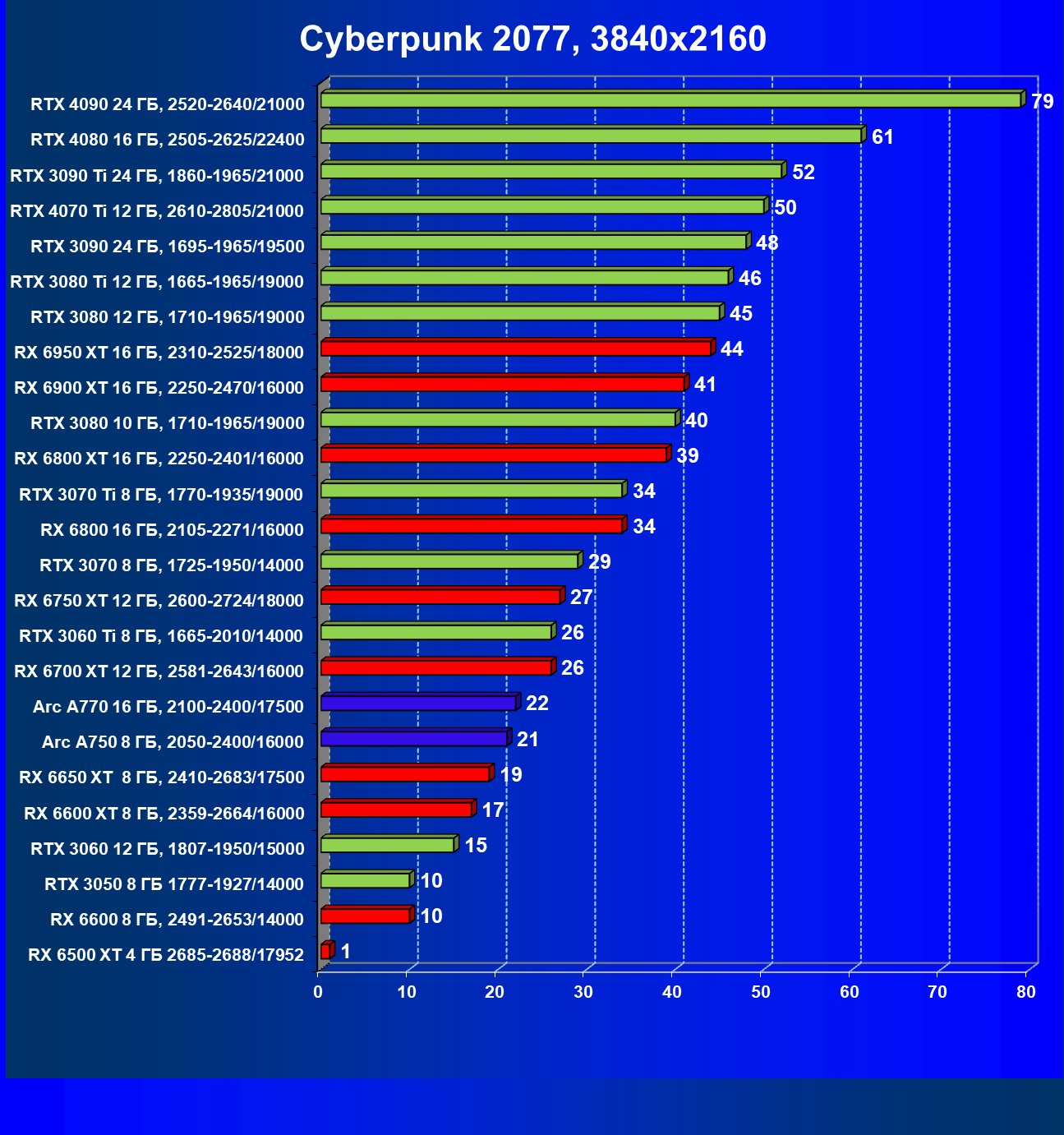

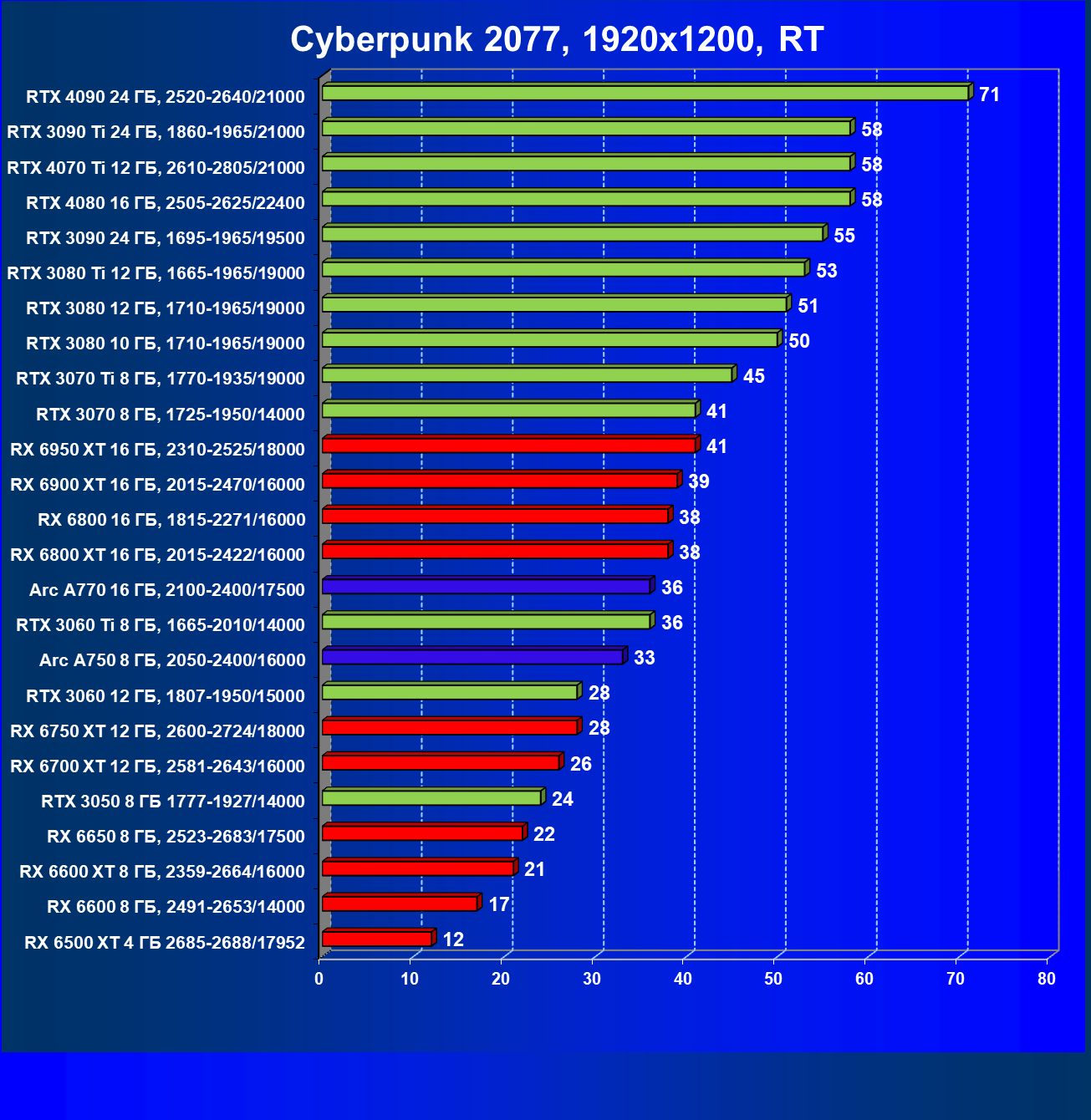

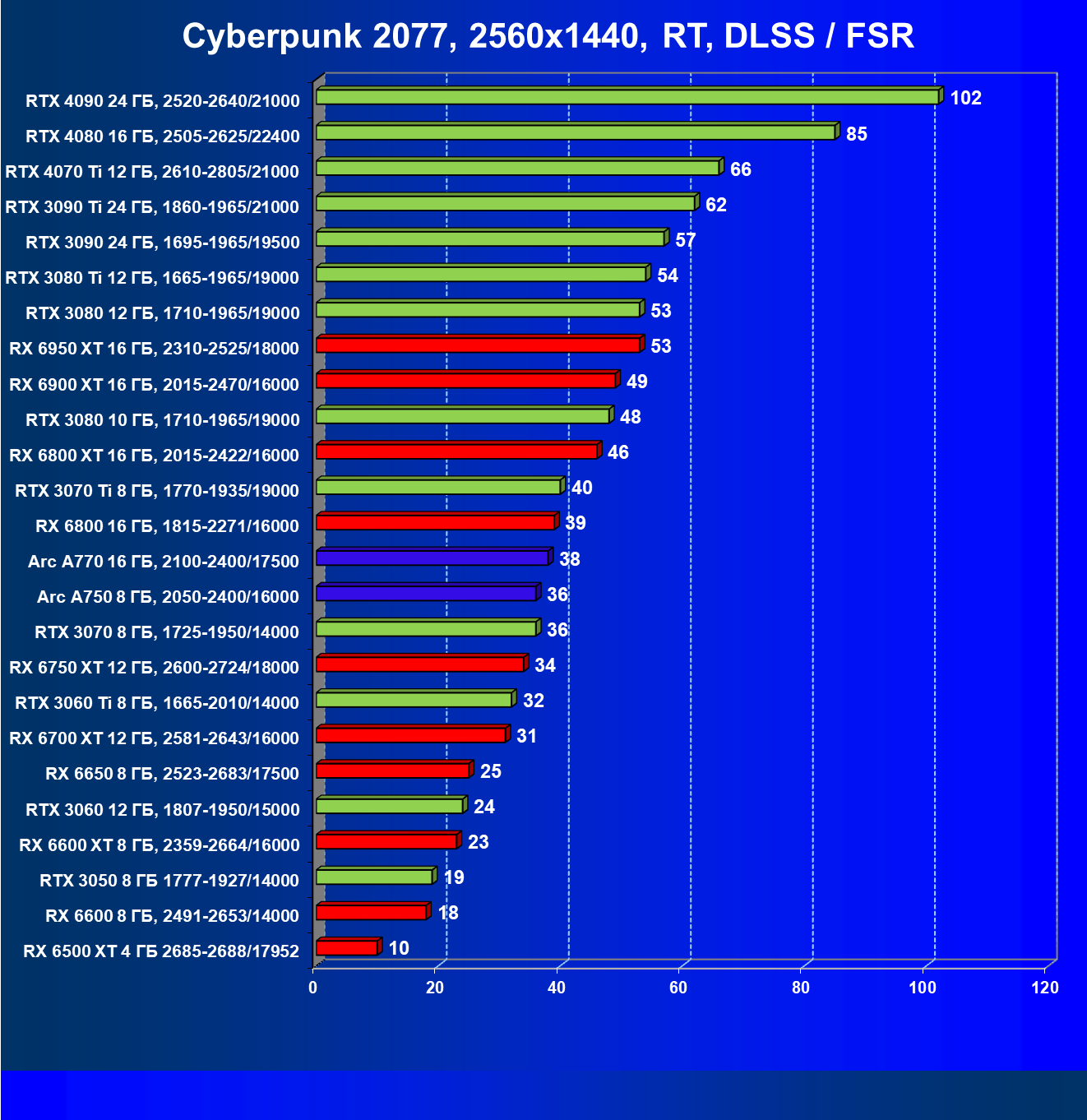

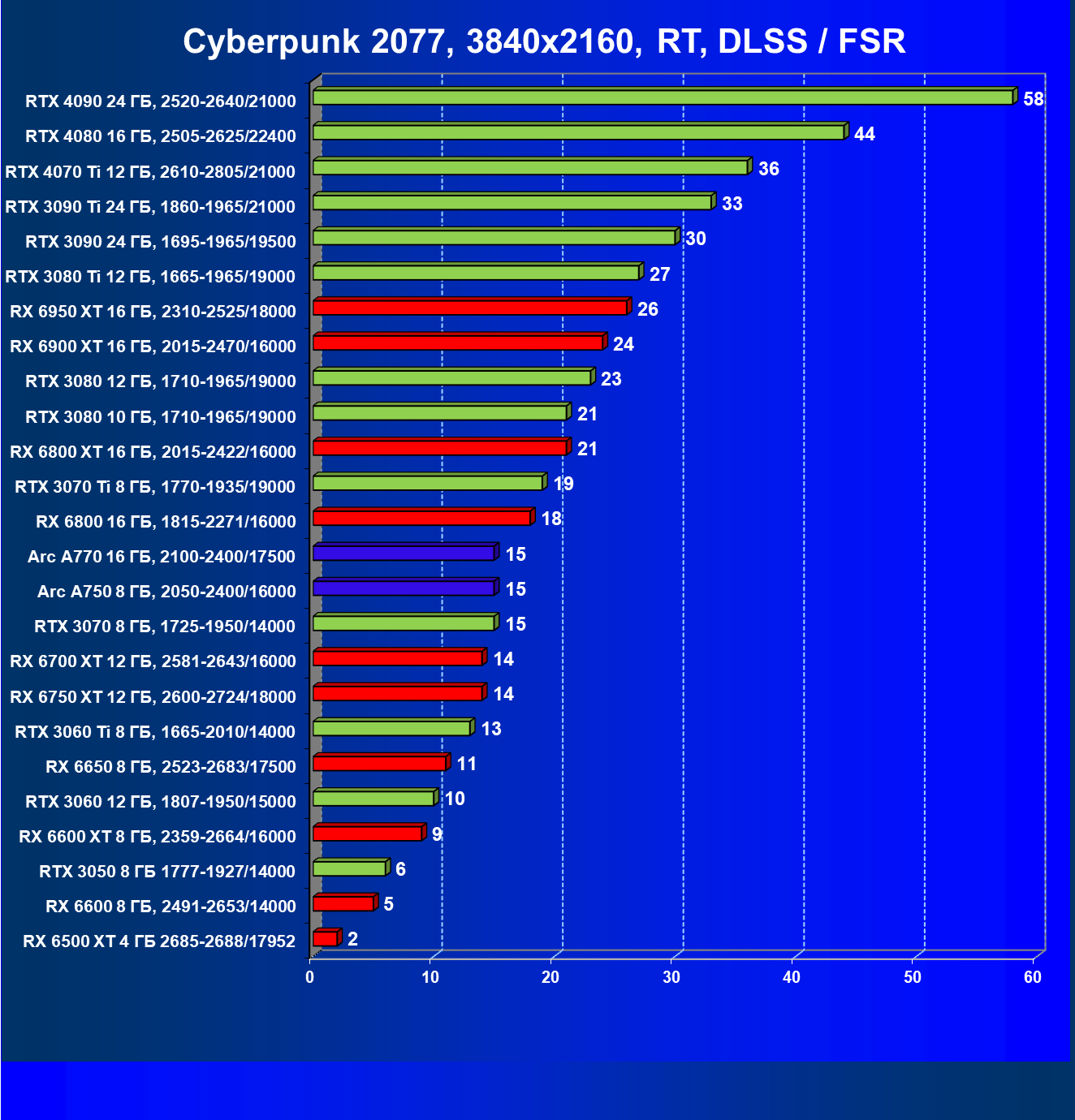

• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.5

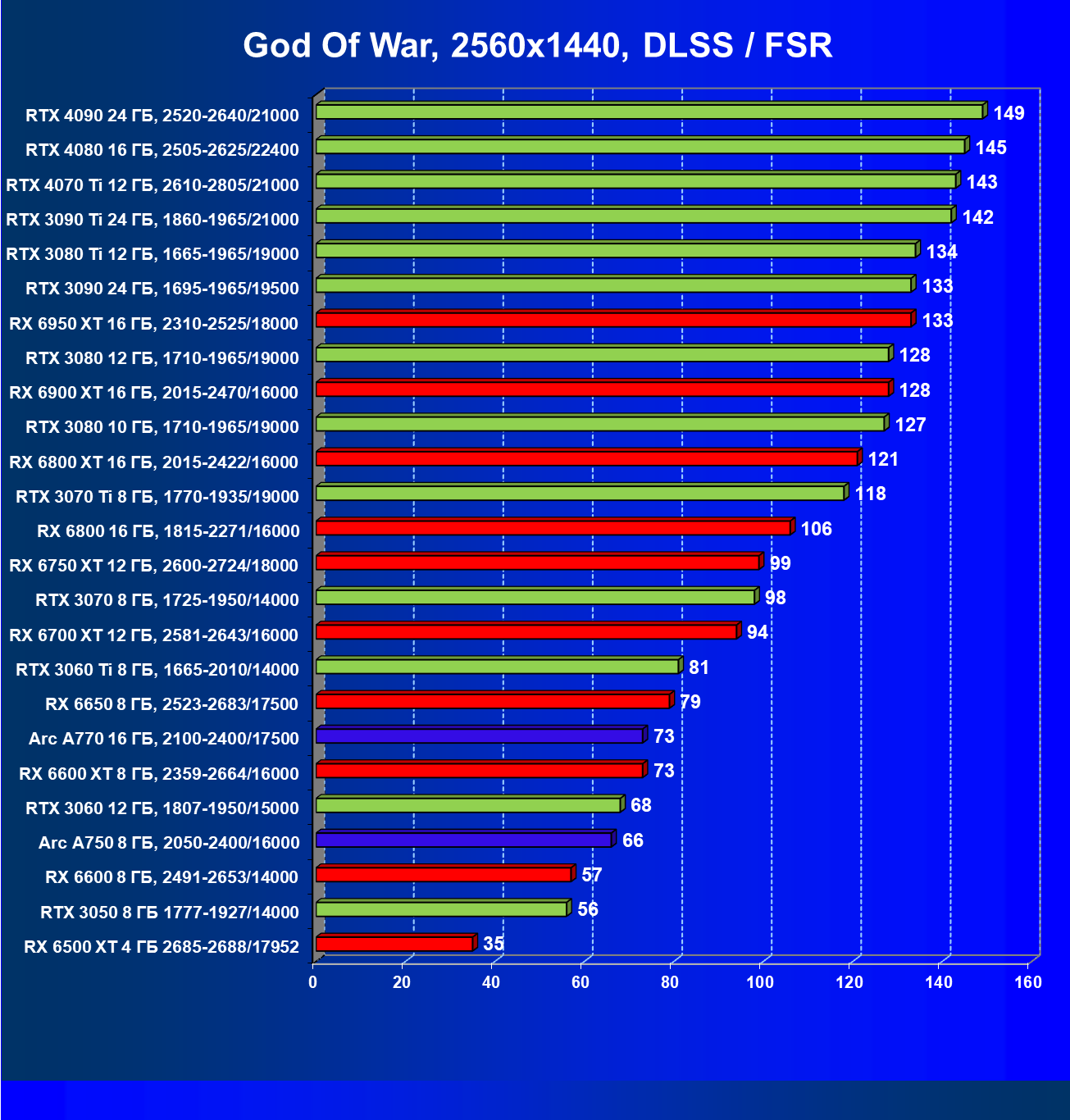

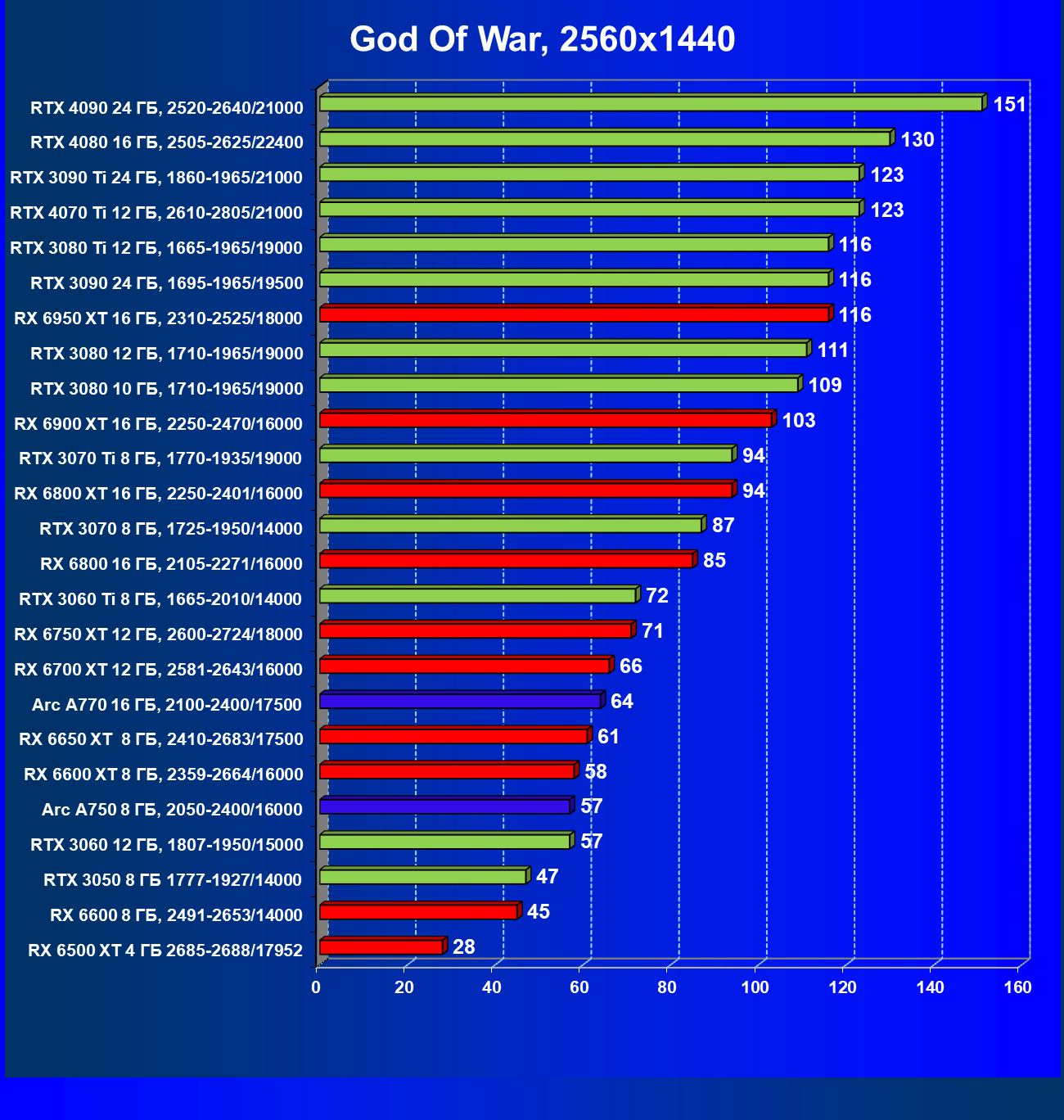

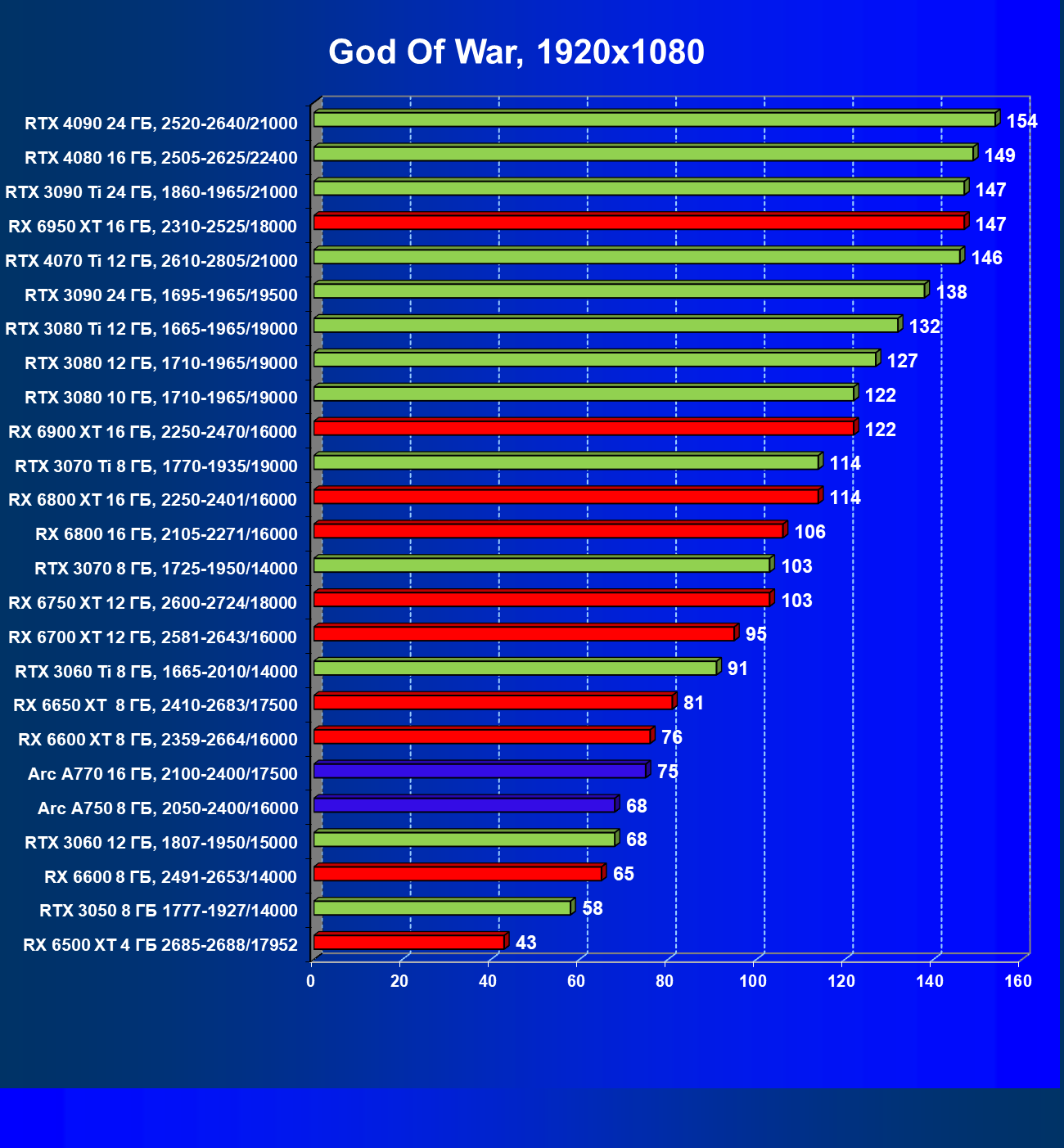

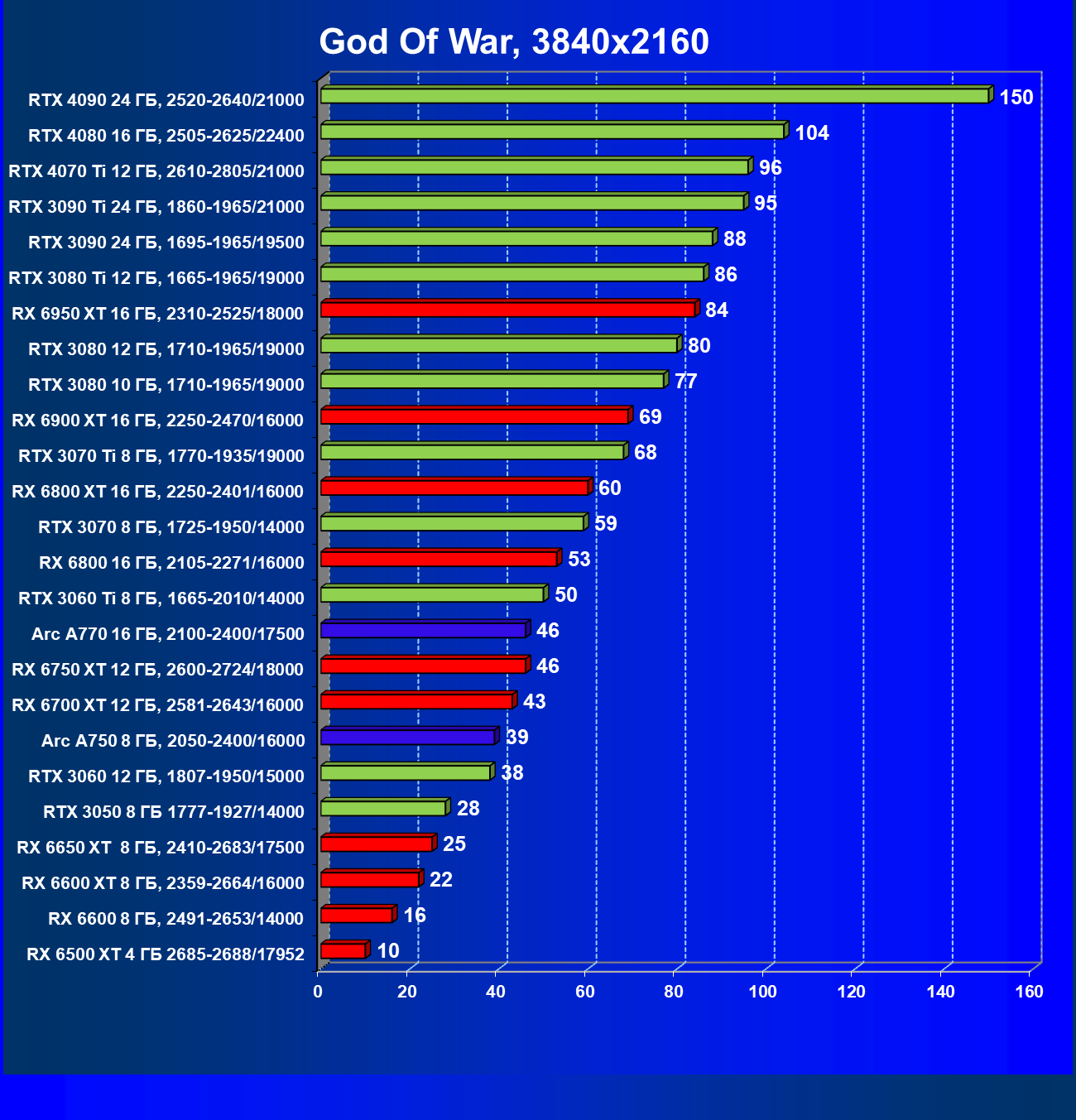

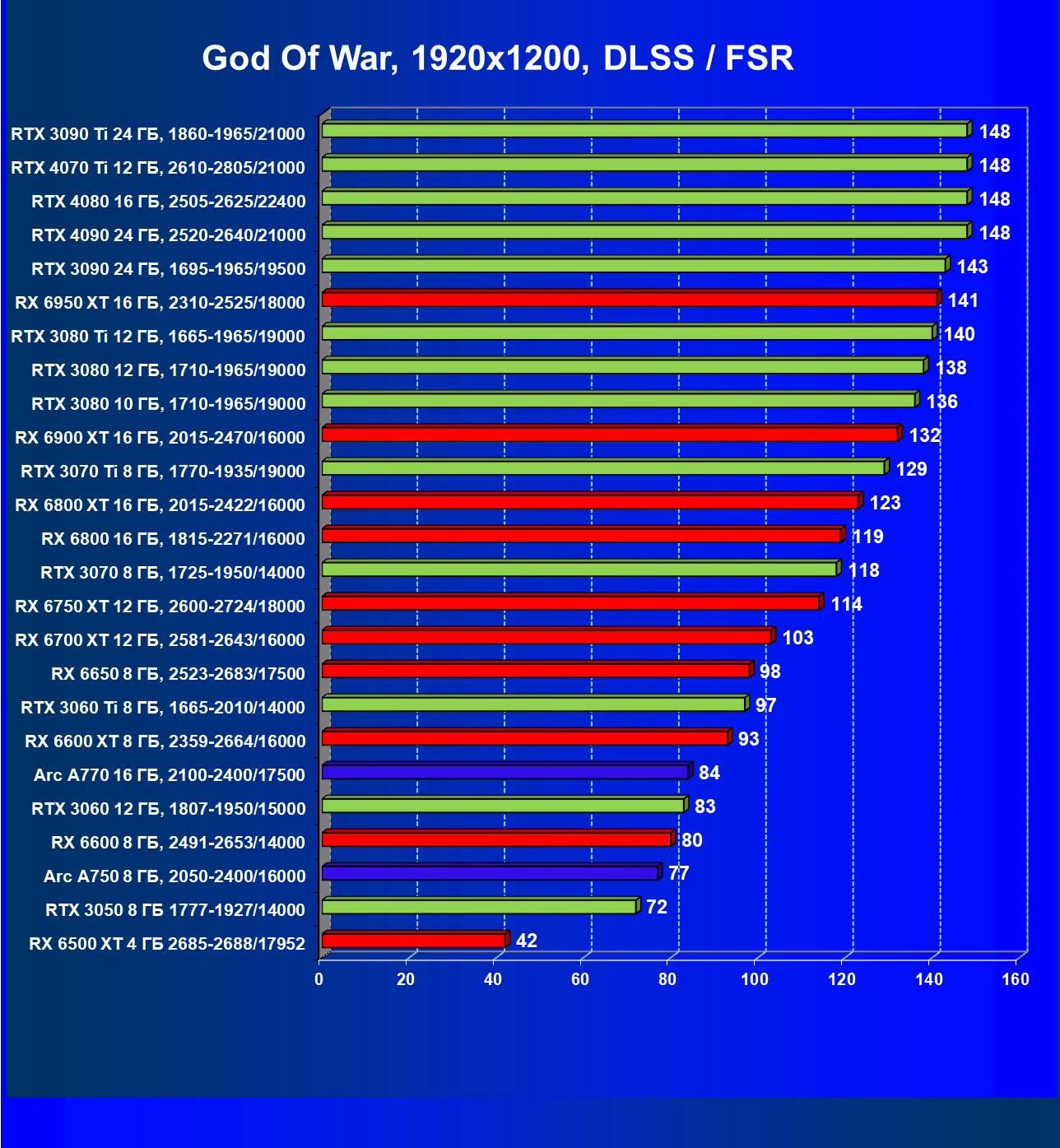

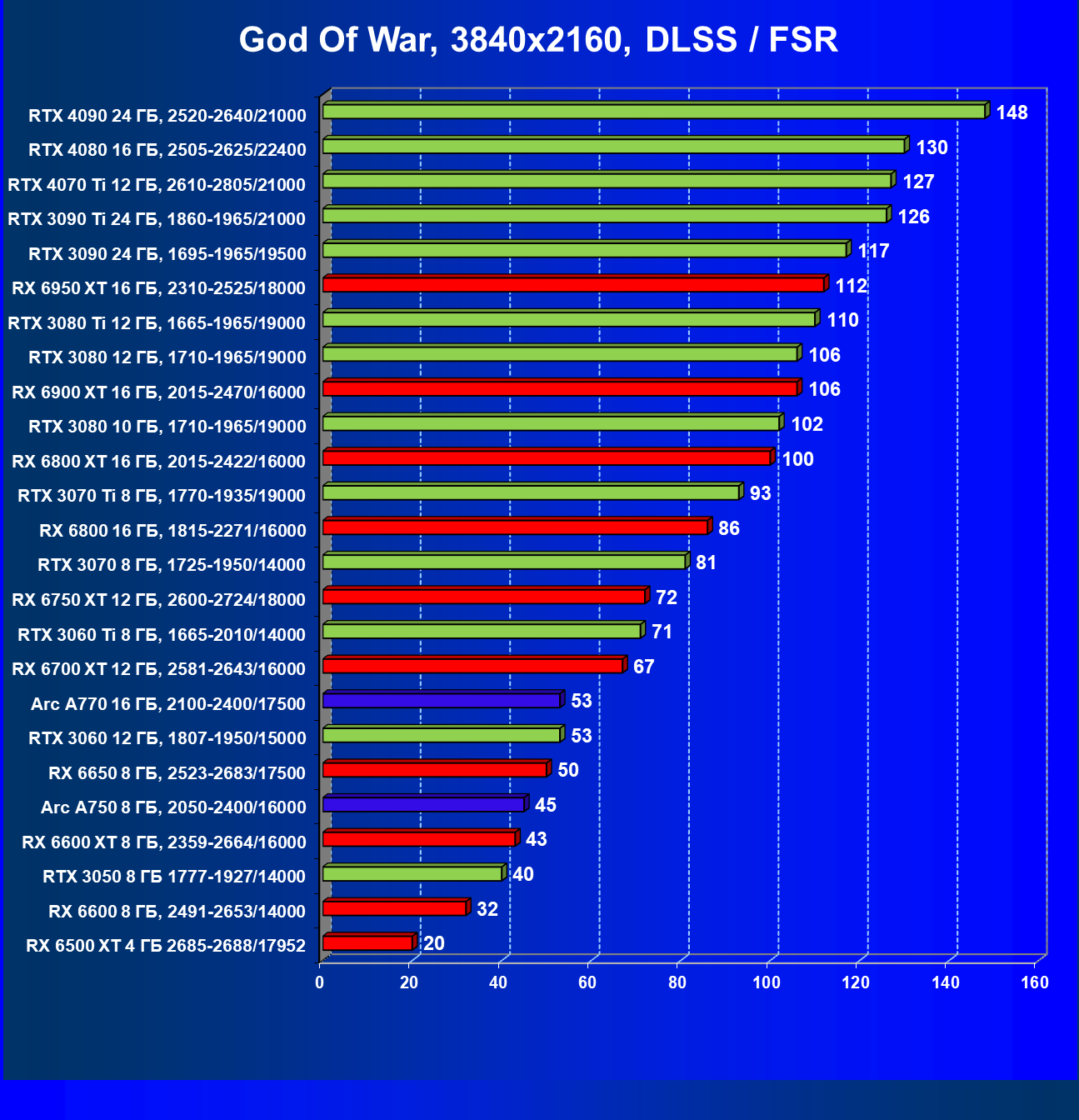

• God of War (Sony IE/Sony IE)

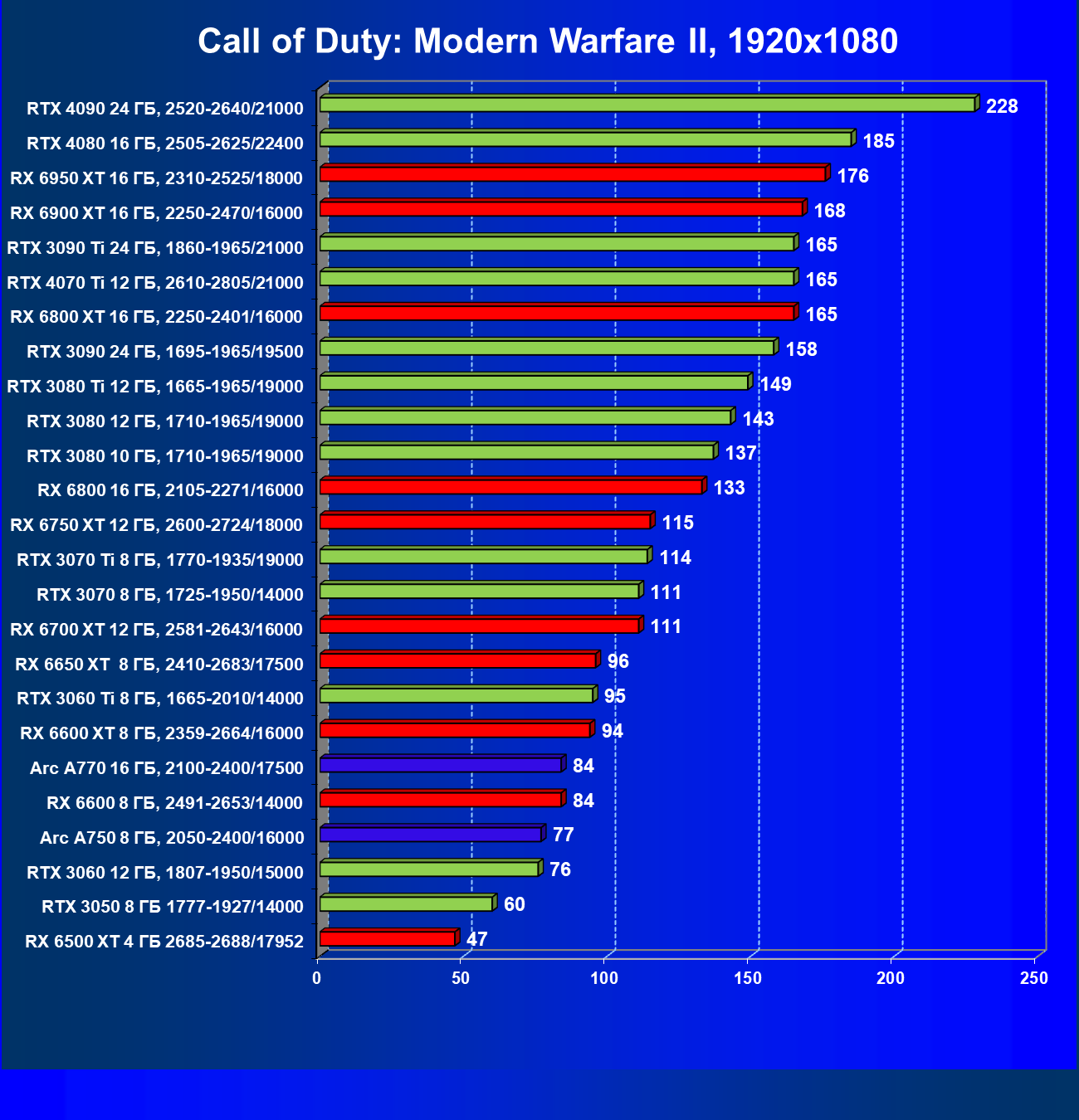

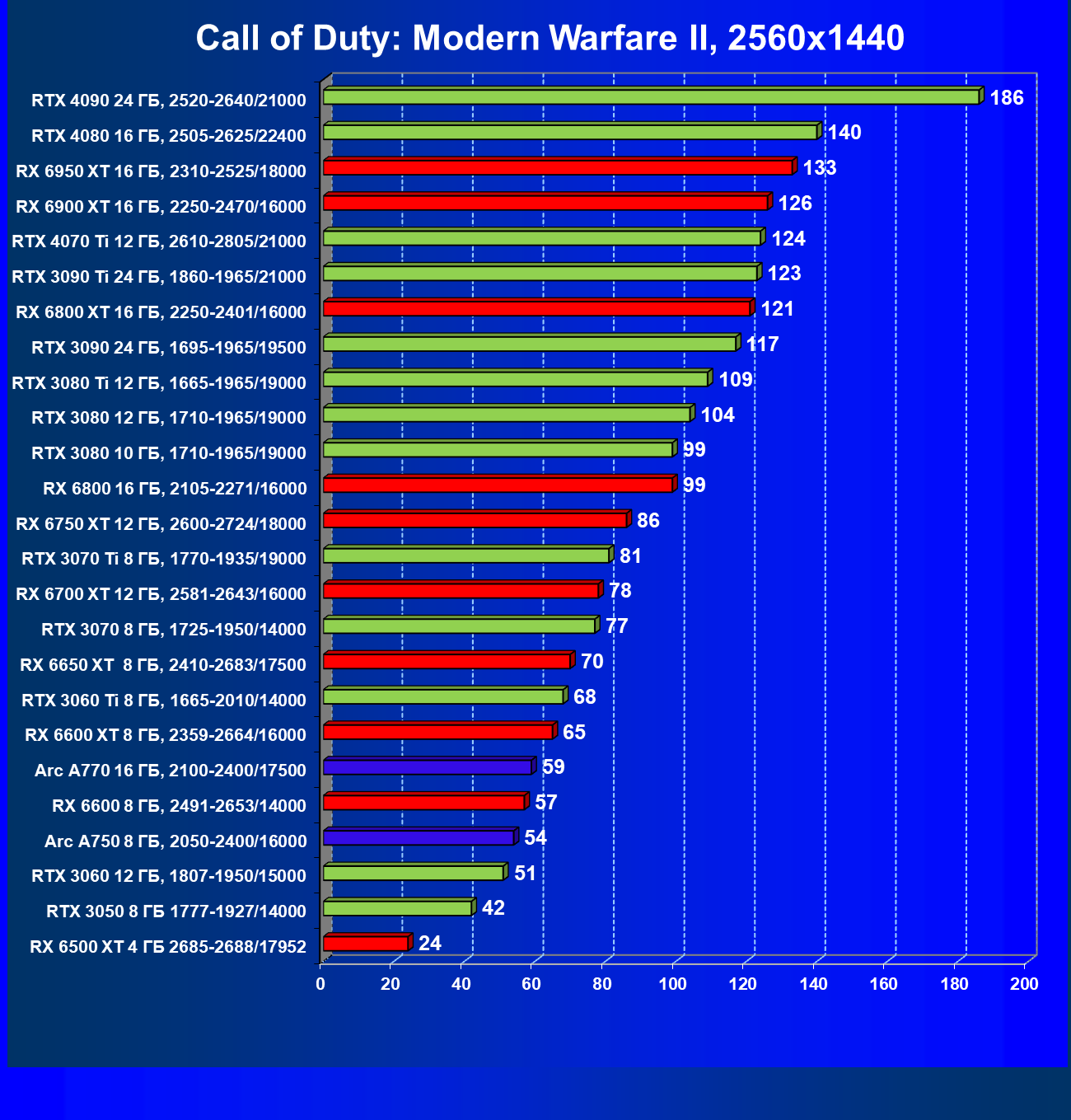

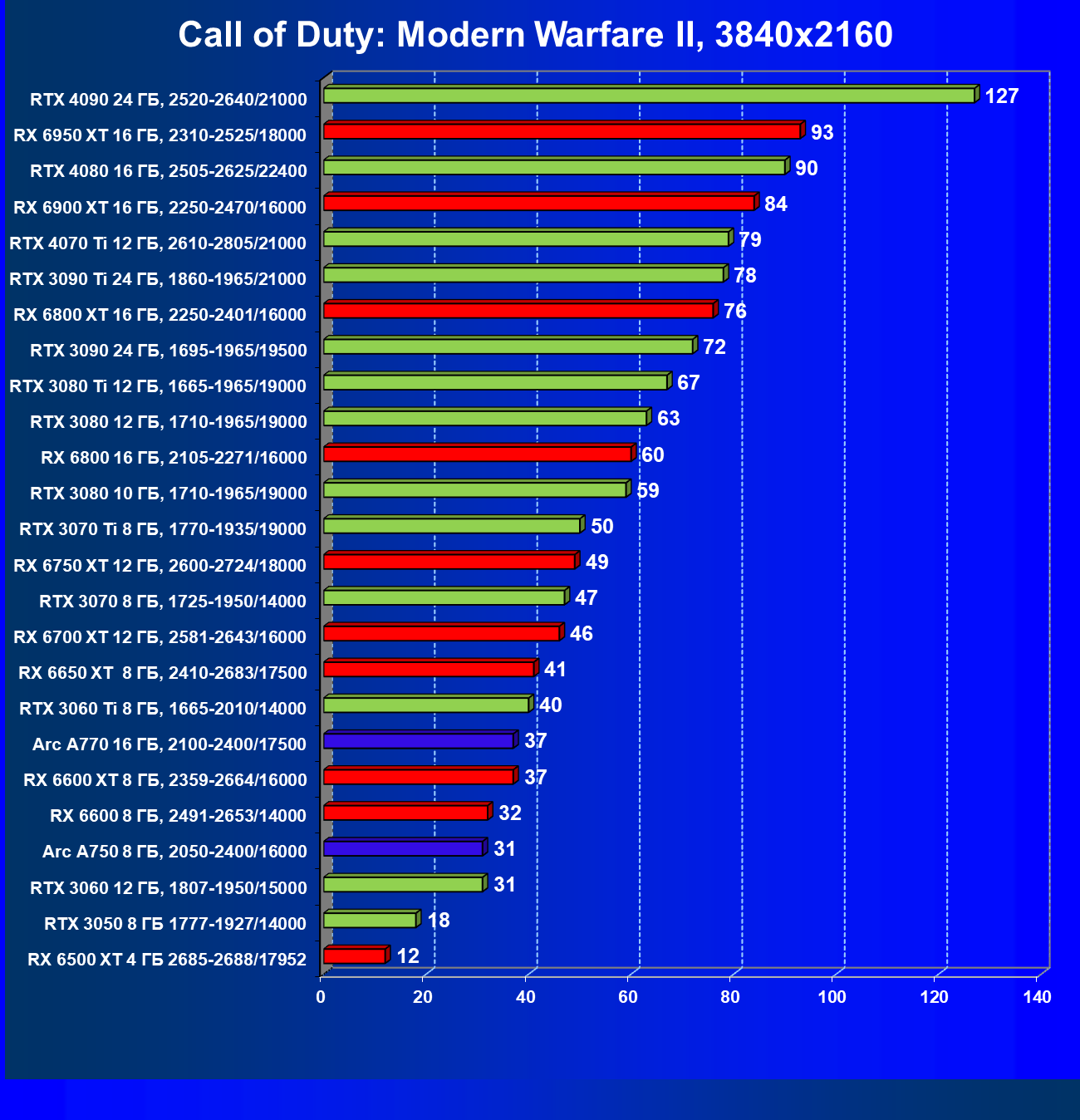

• Call of Duty: Modern Warfare II (Infinity Ward/Activision)

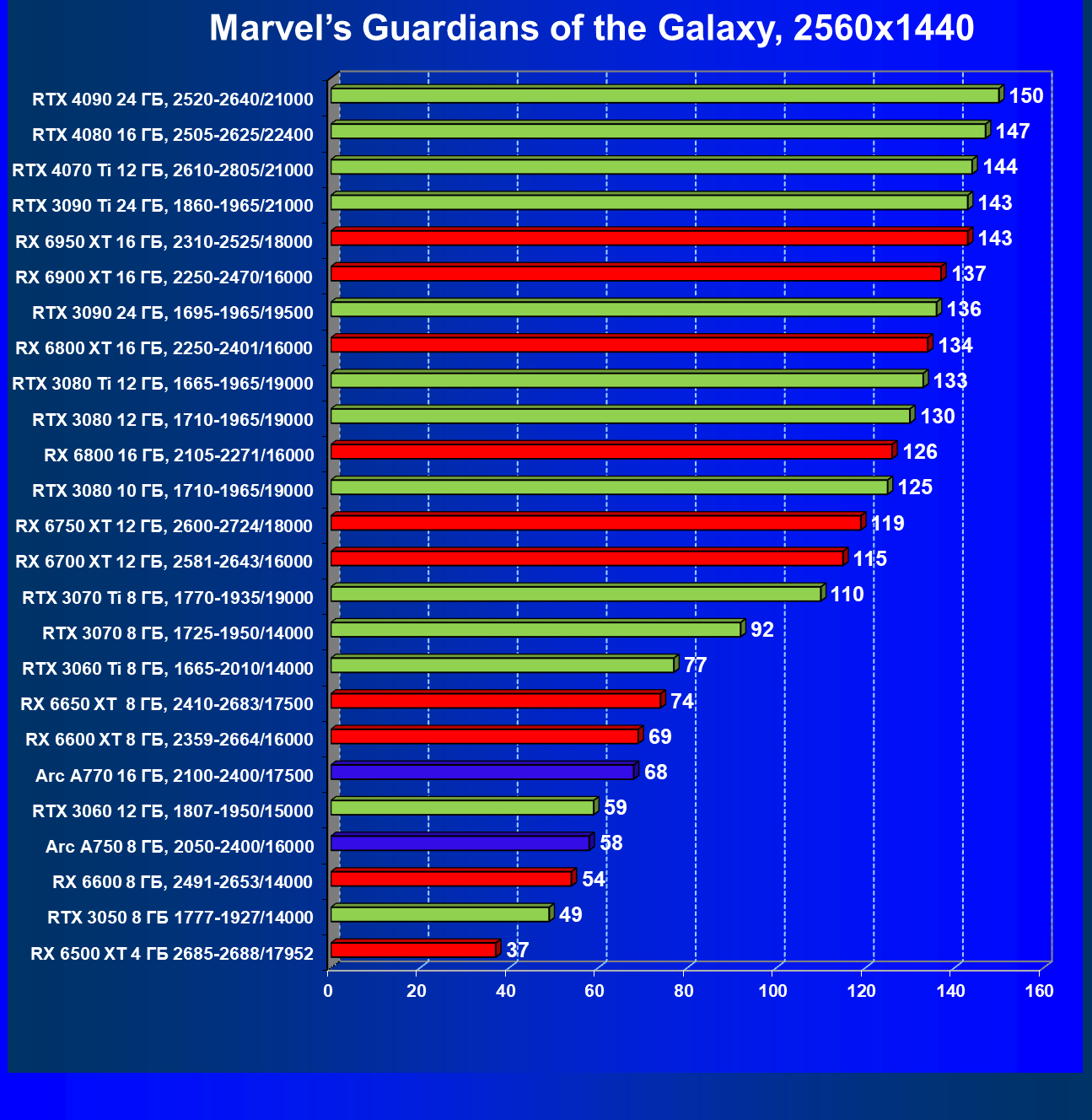

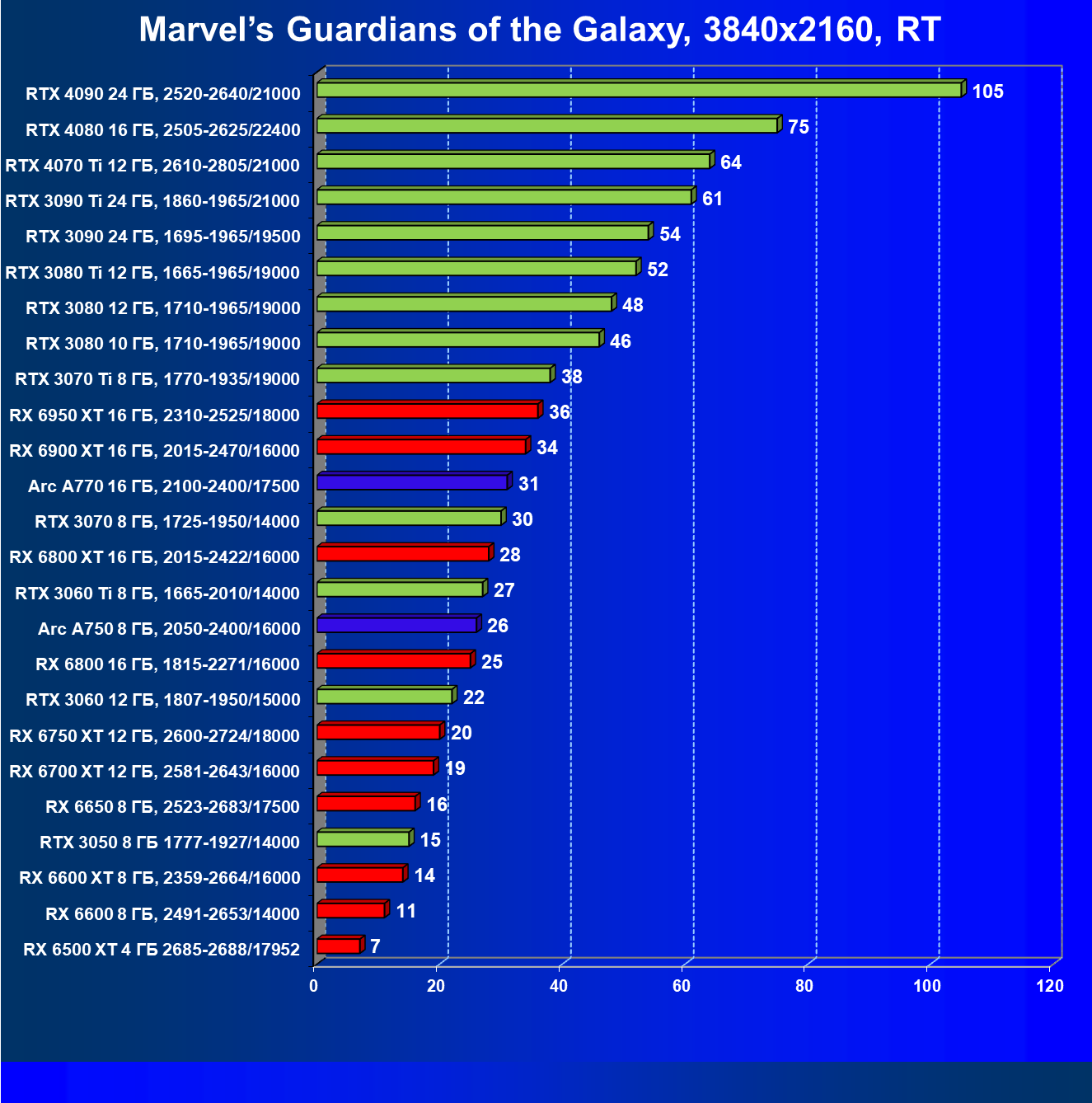

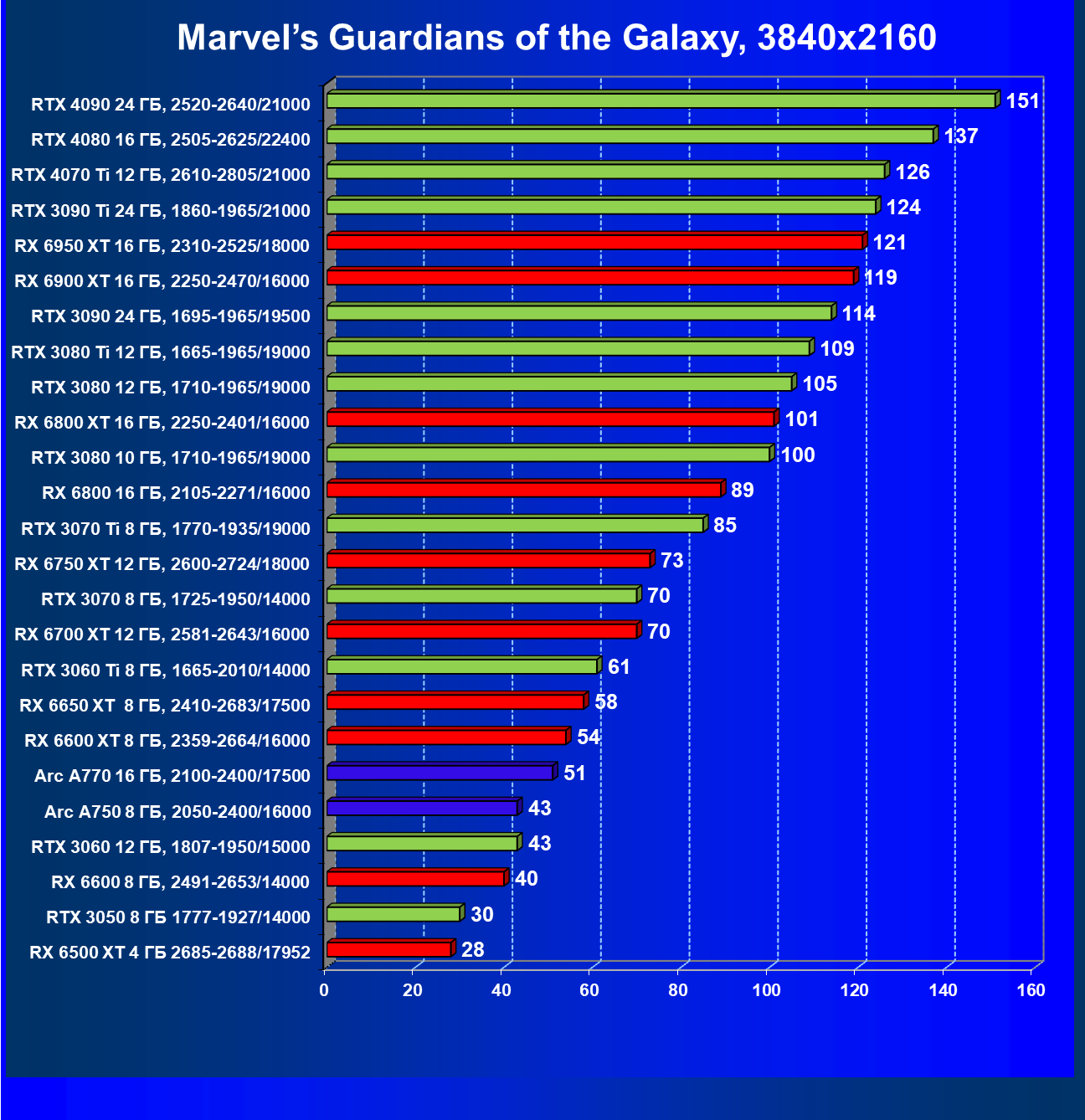

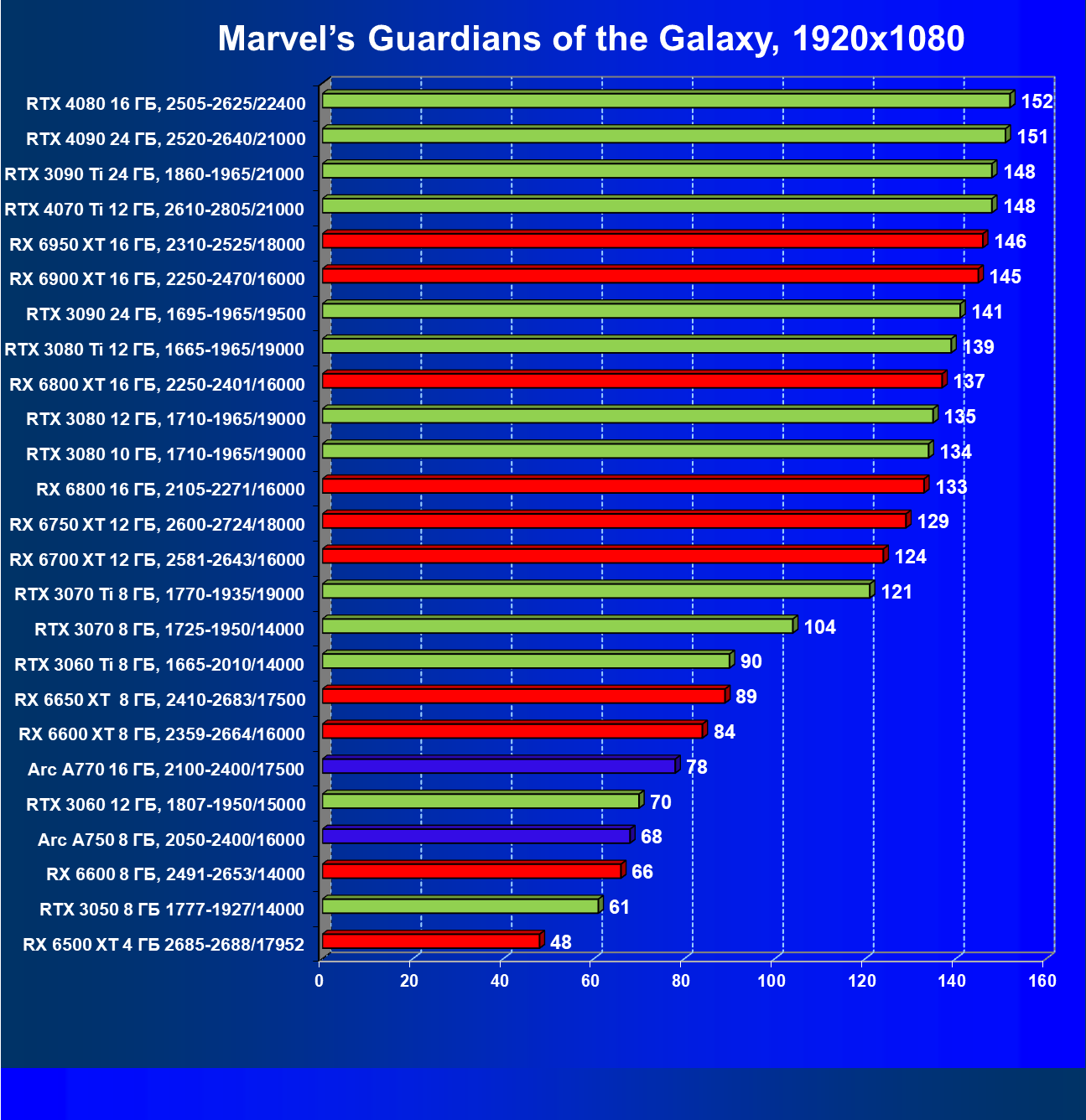

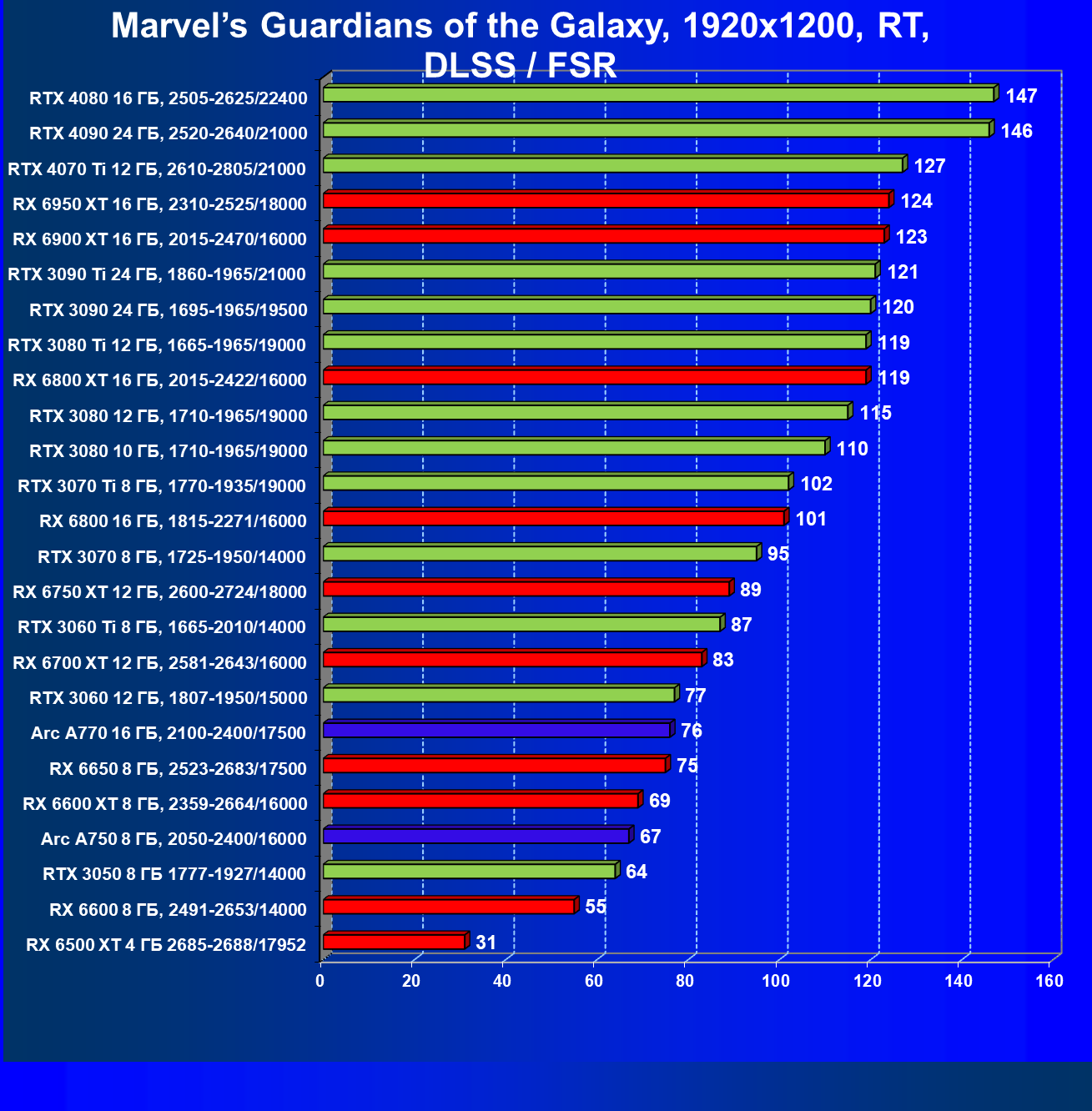

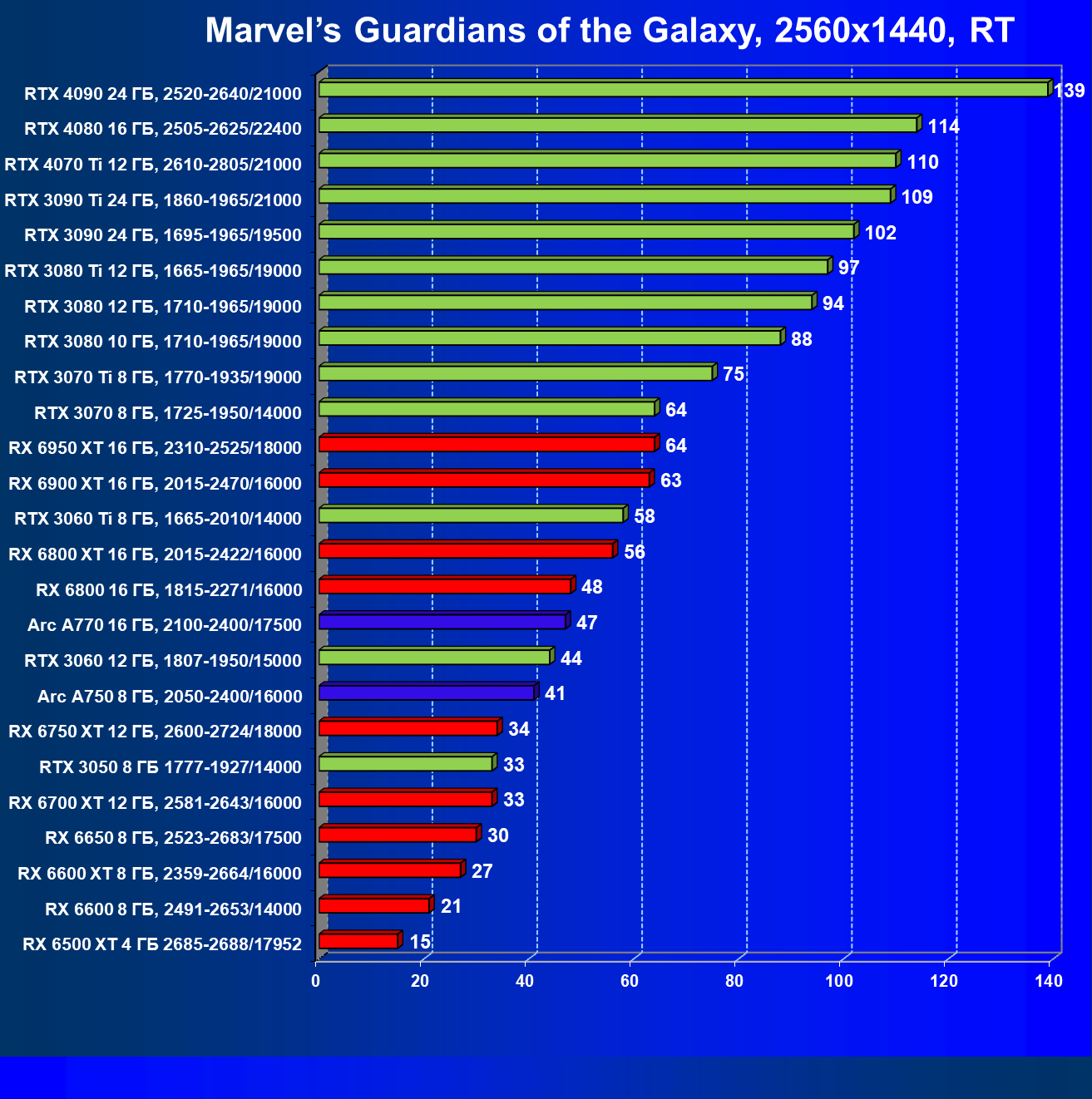

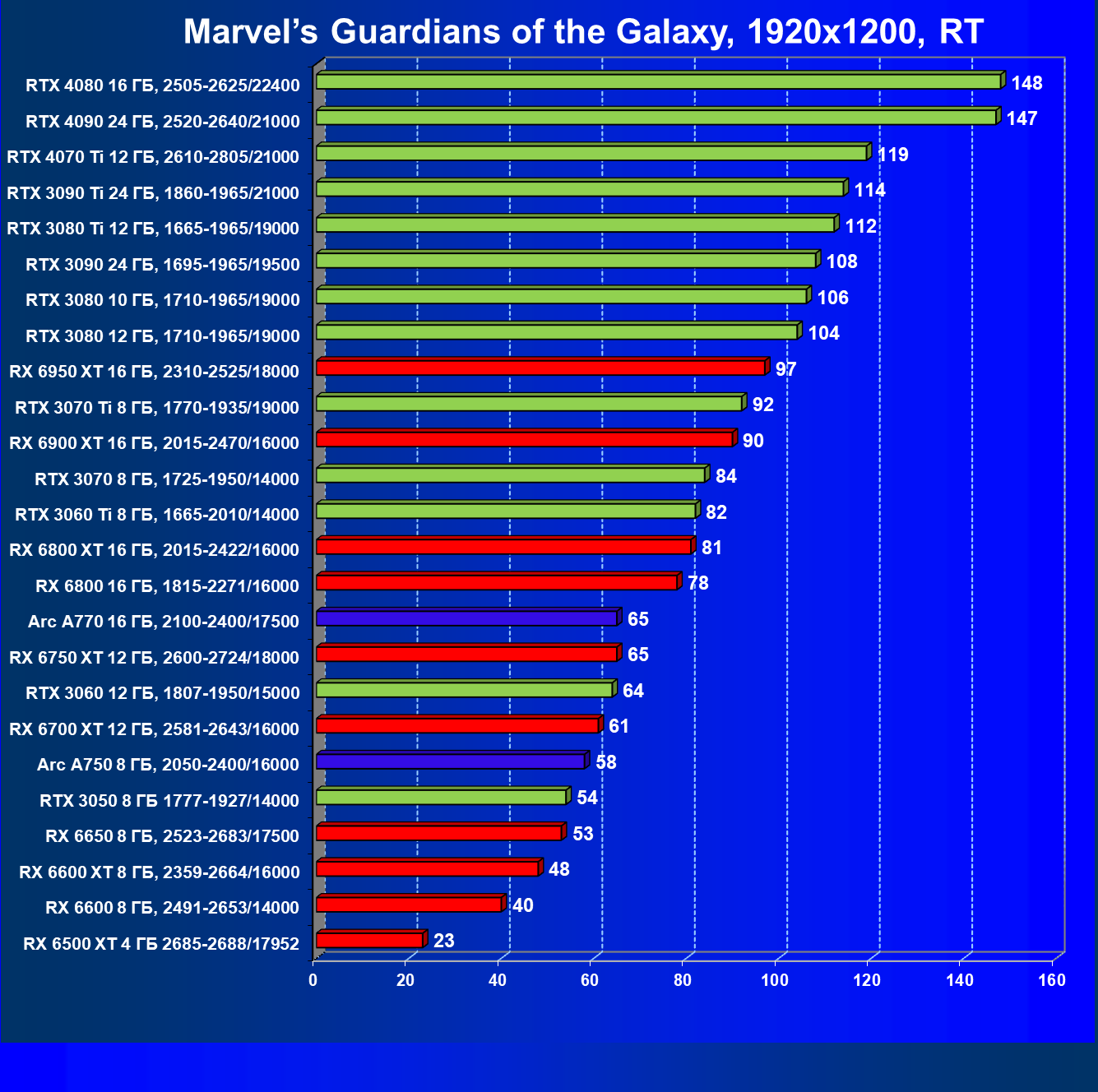

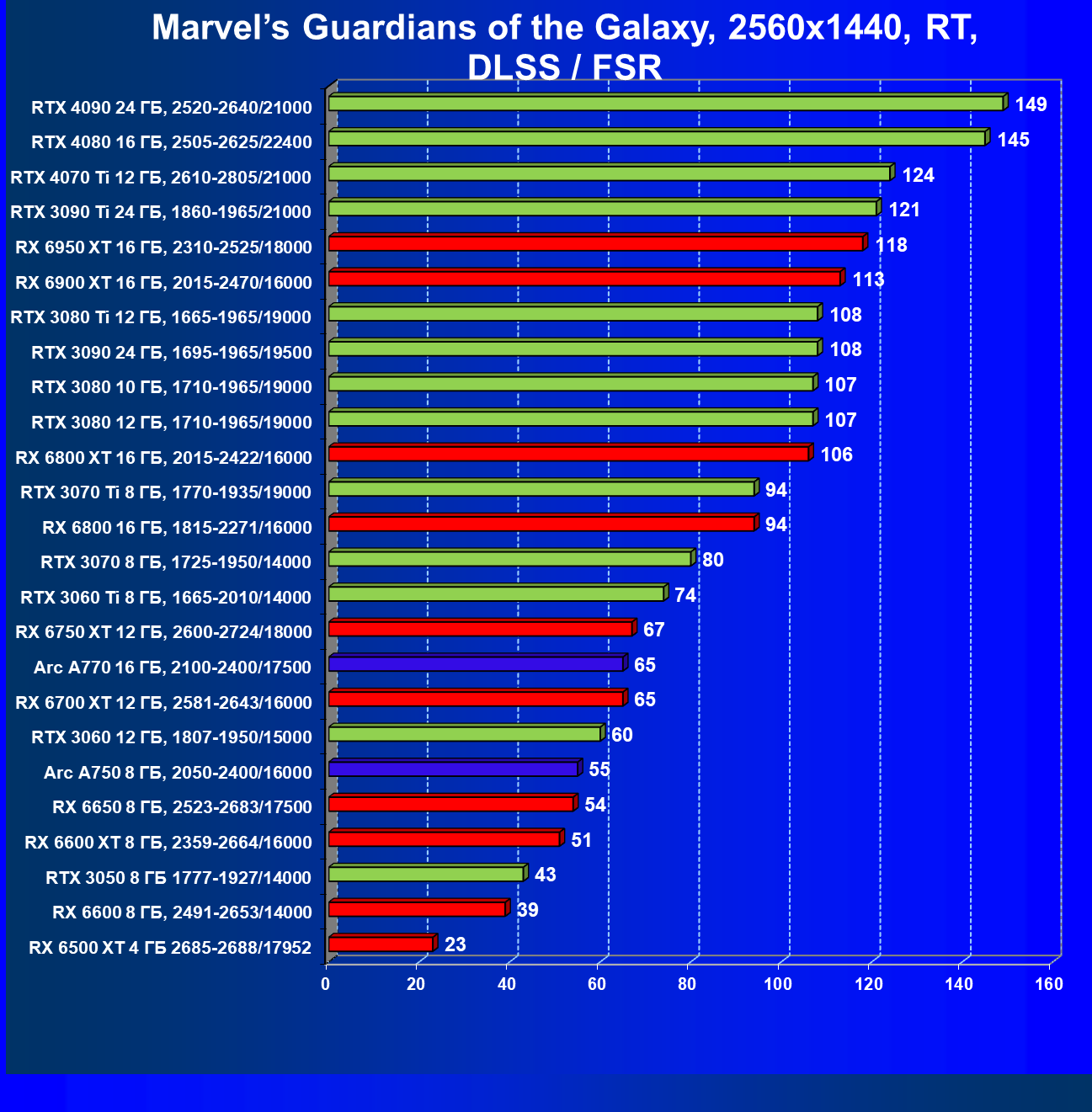

• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)

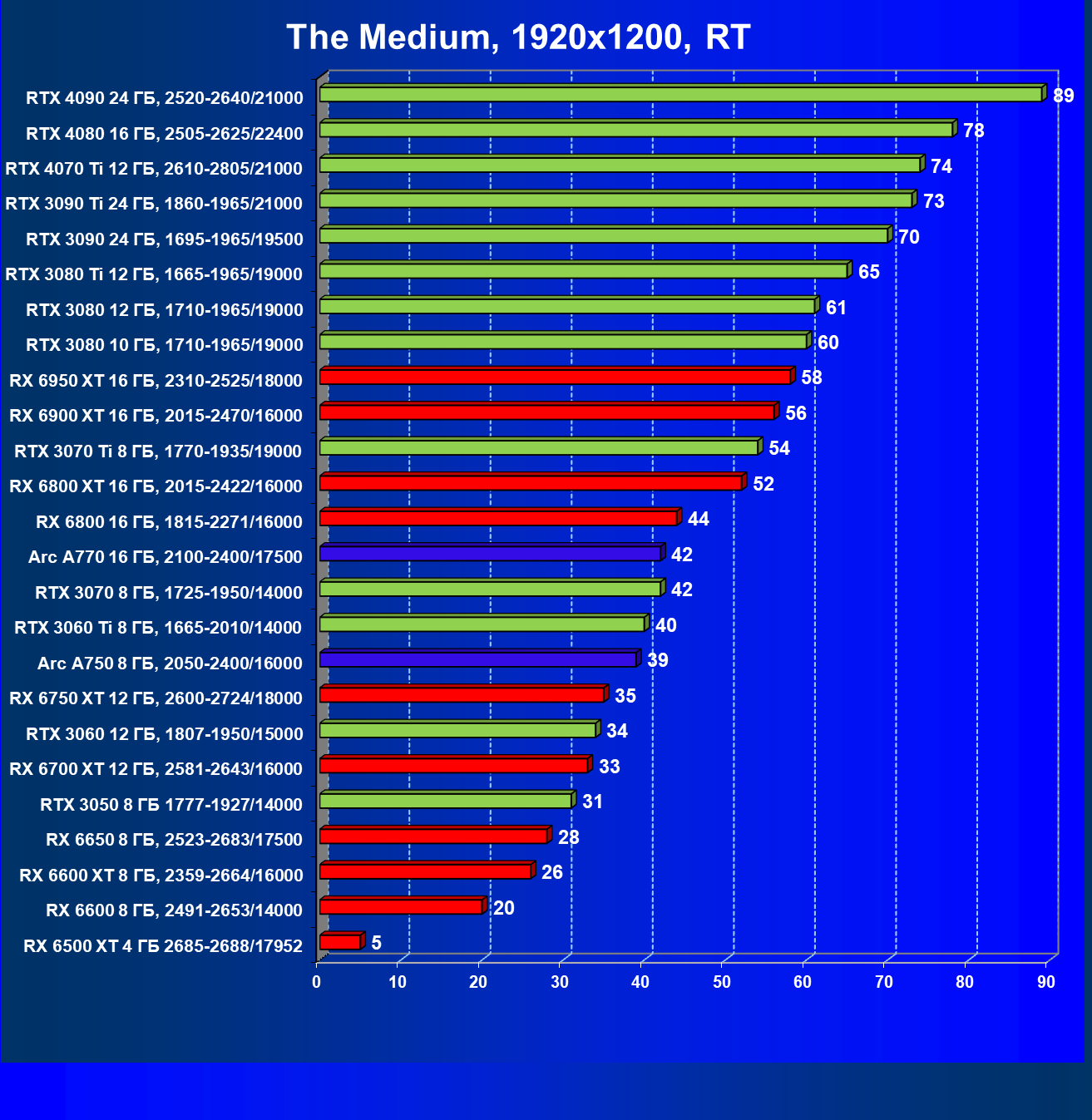

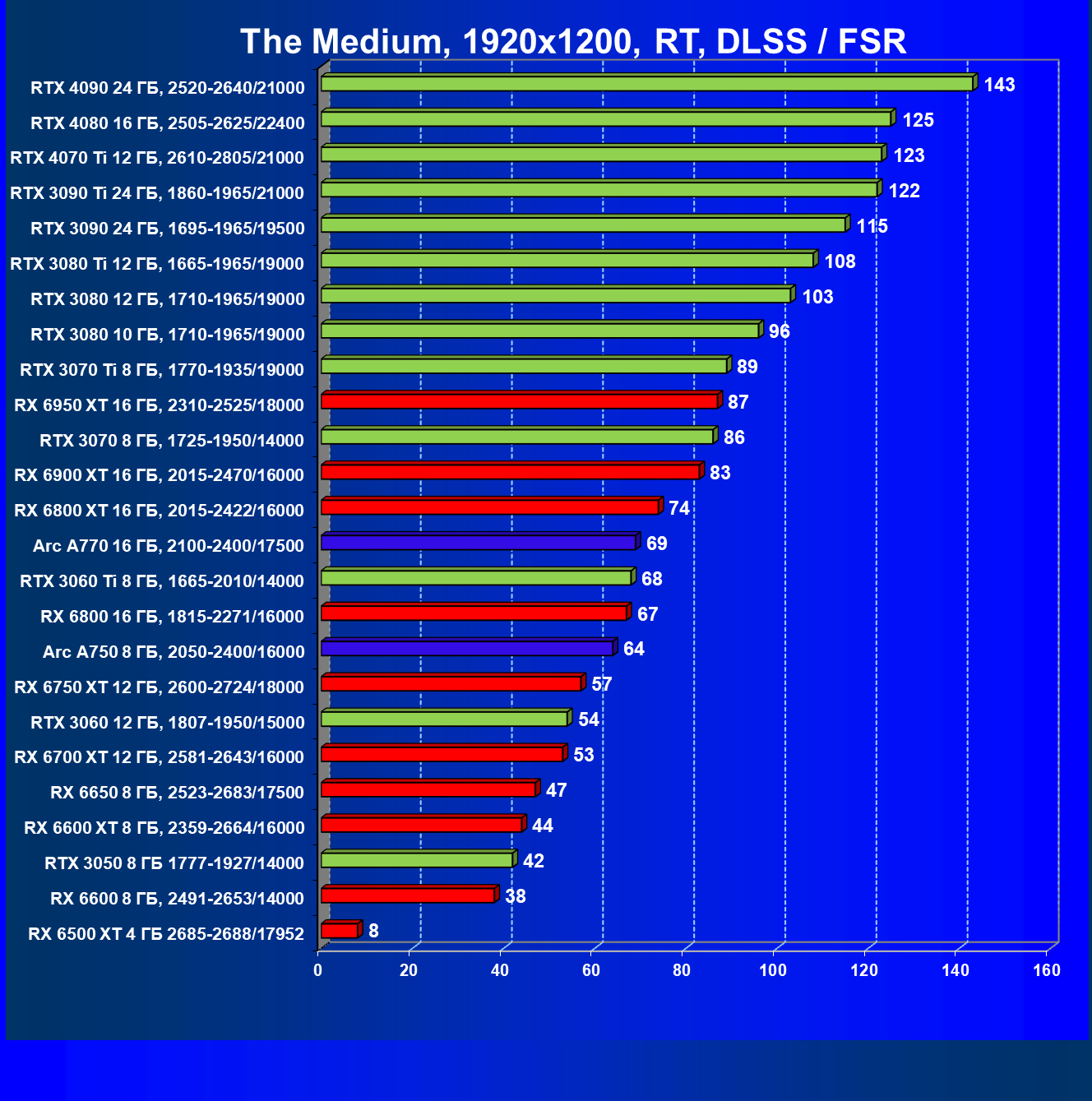

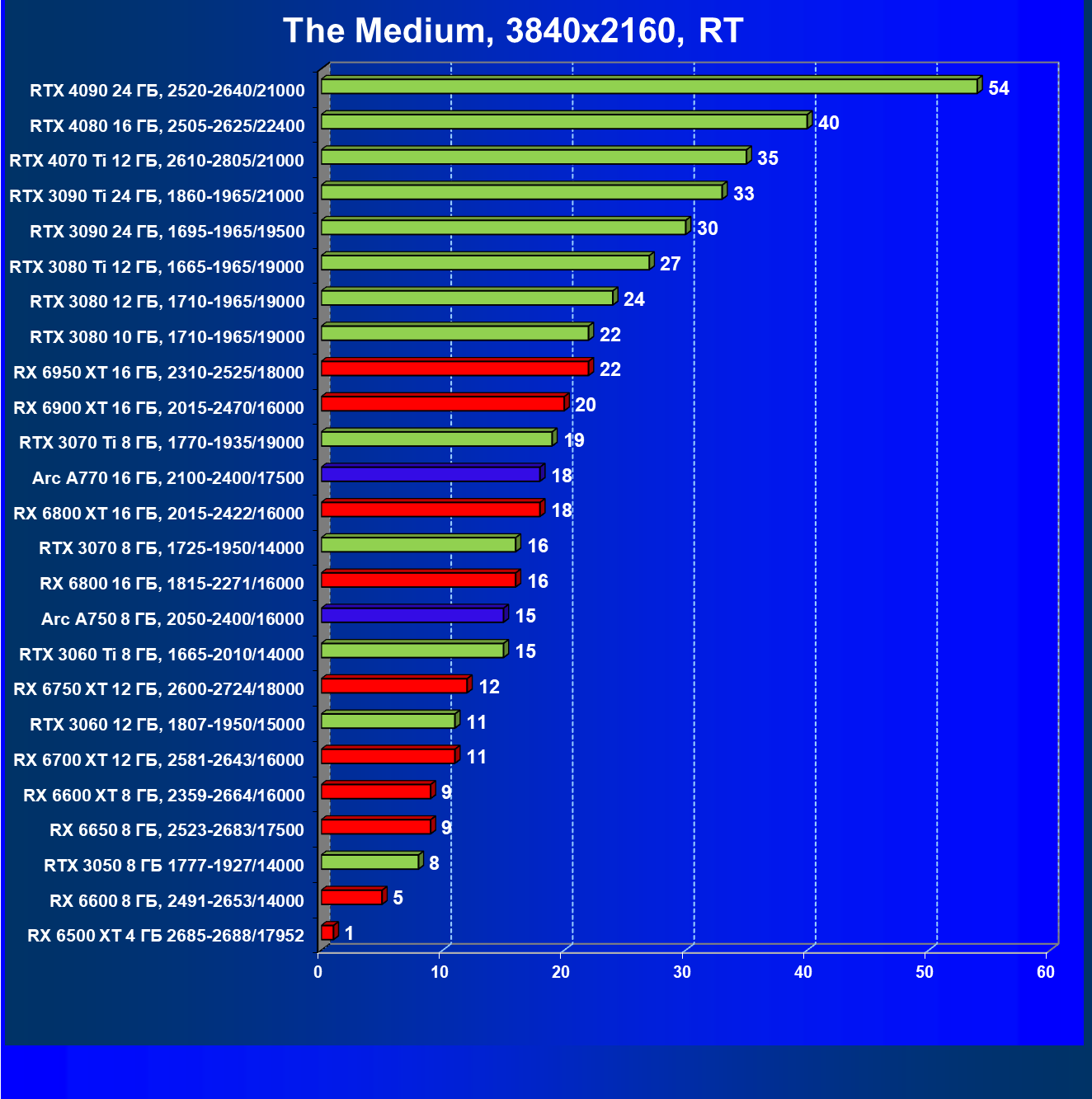

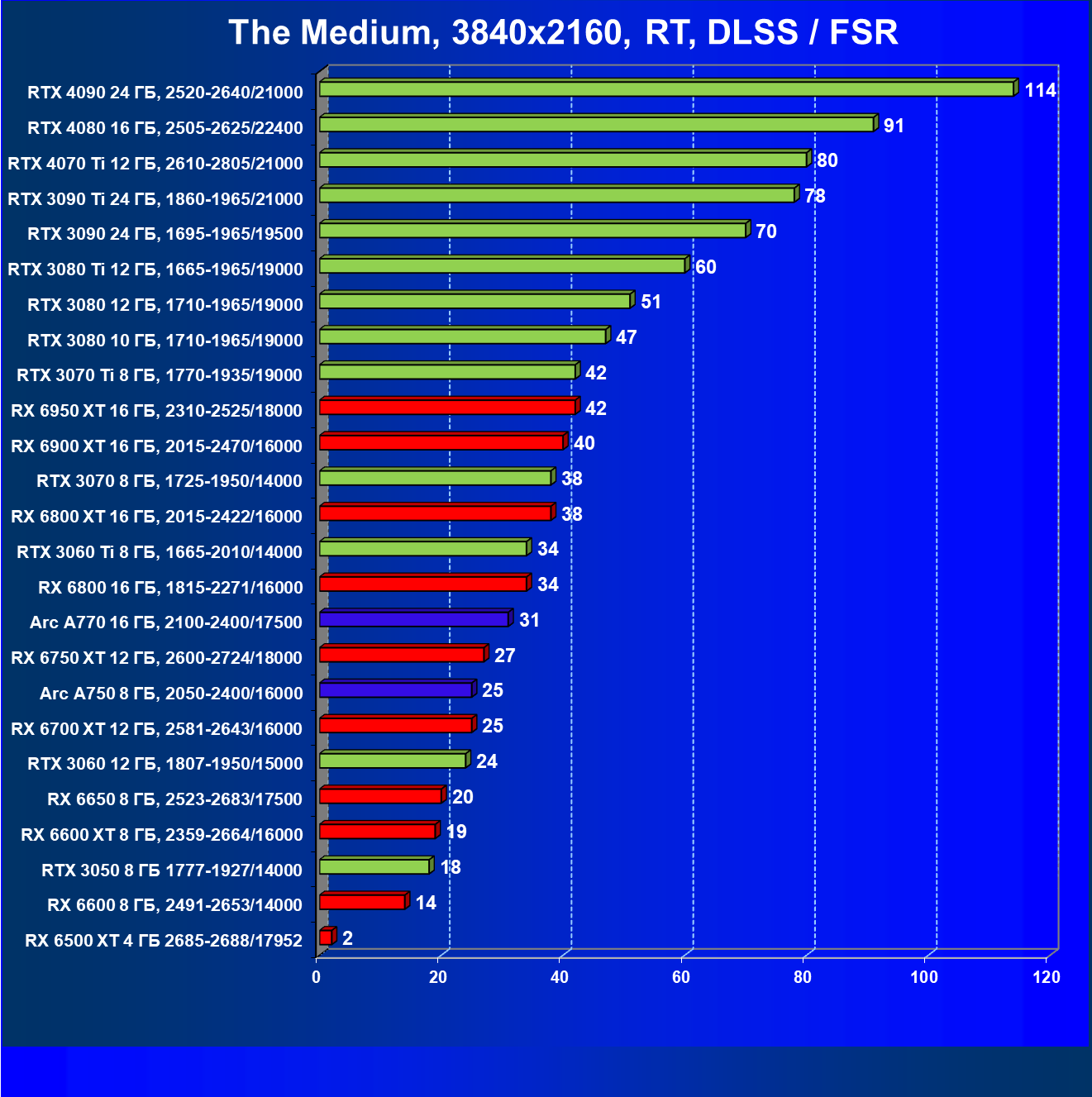

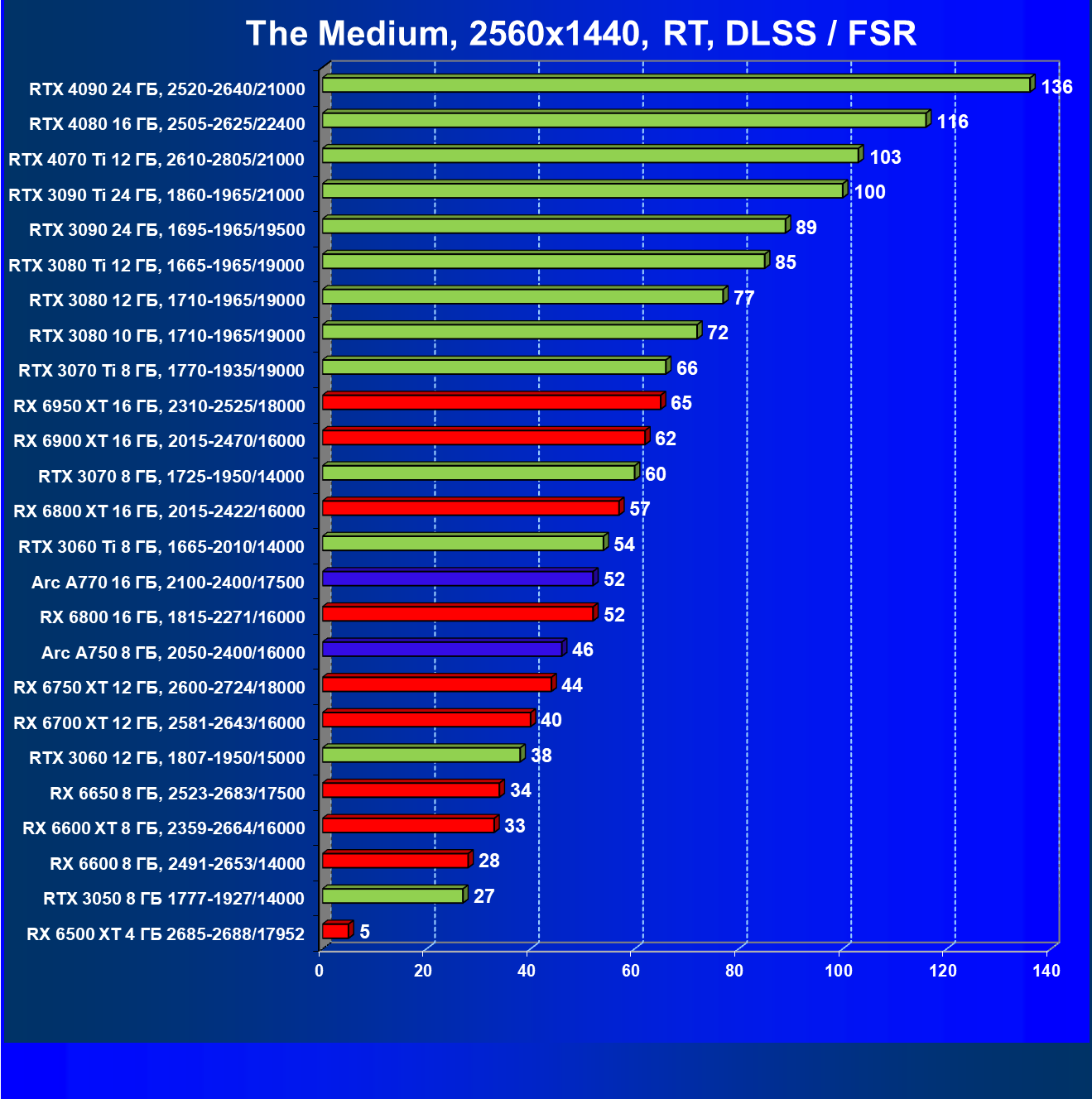

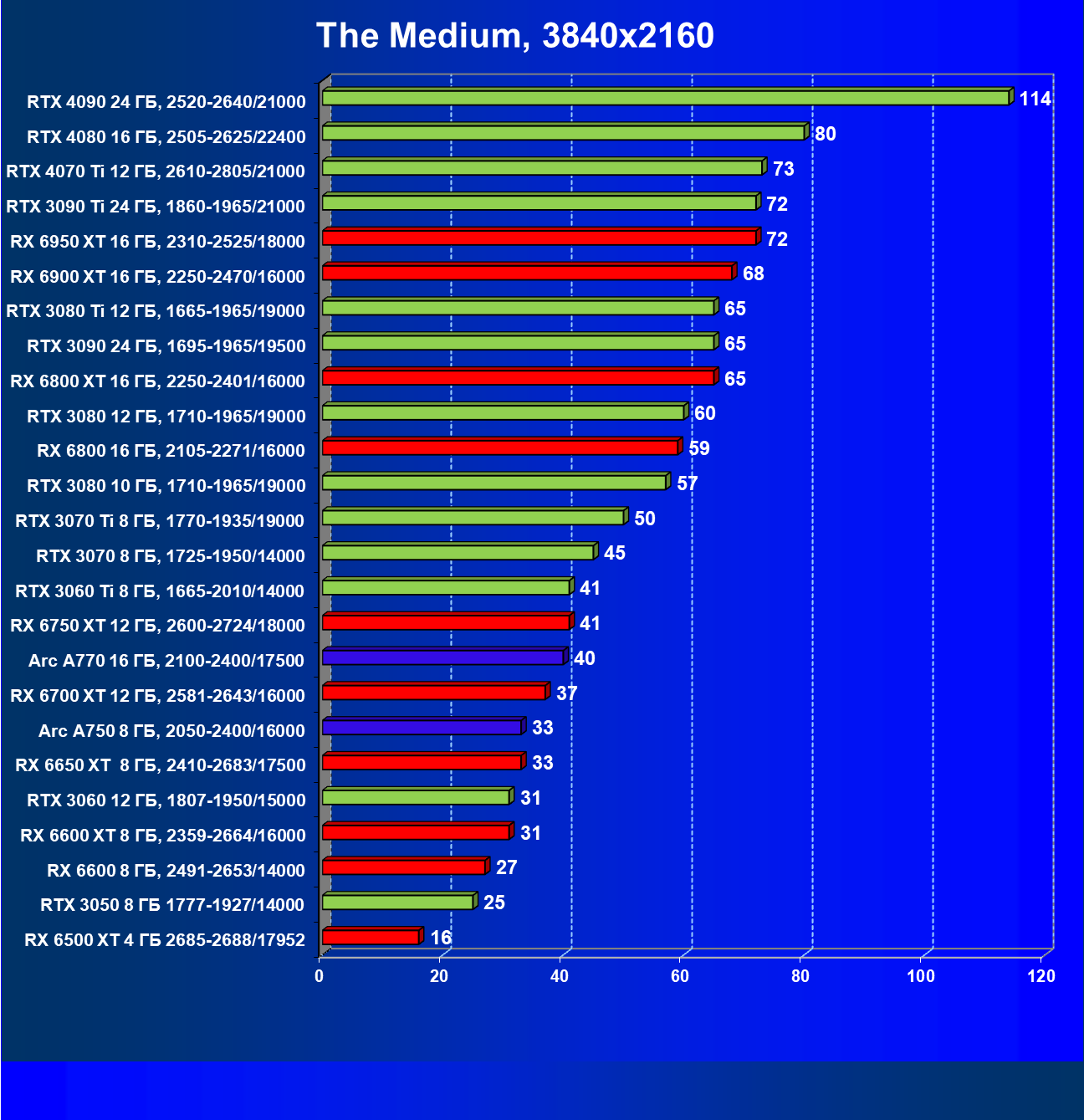

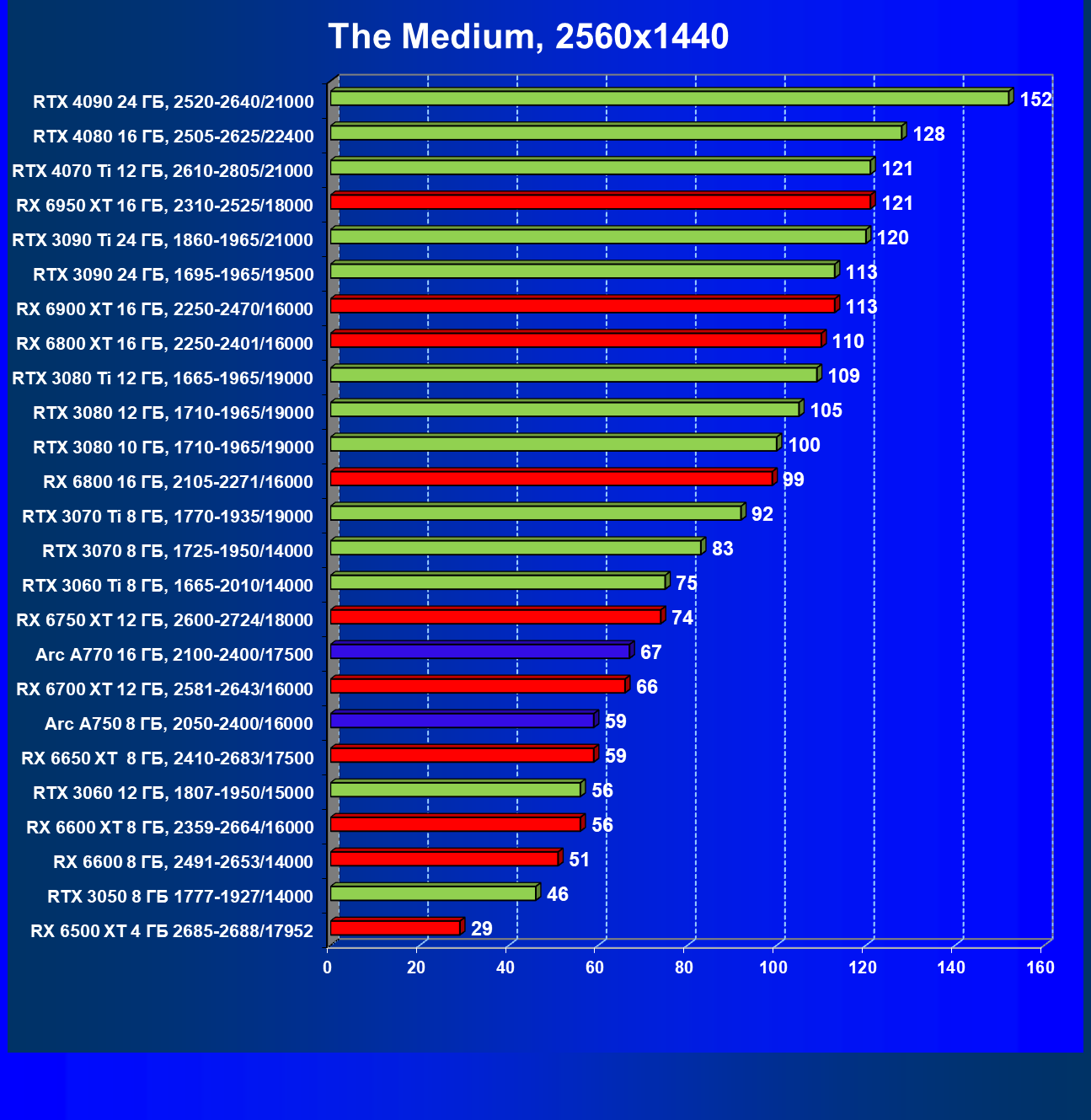

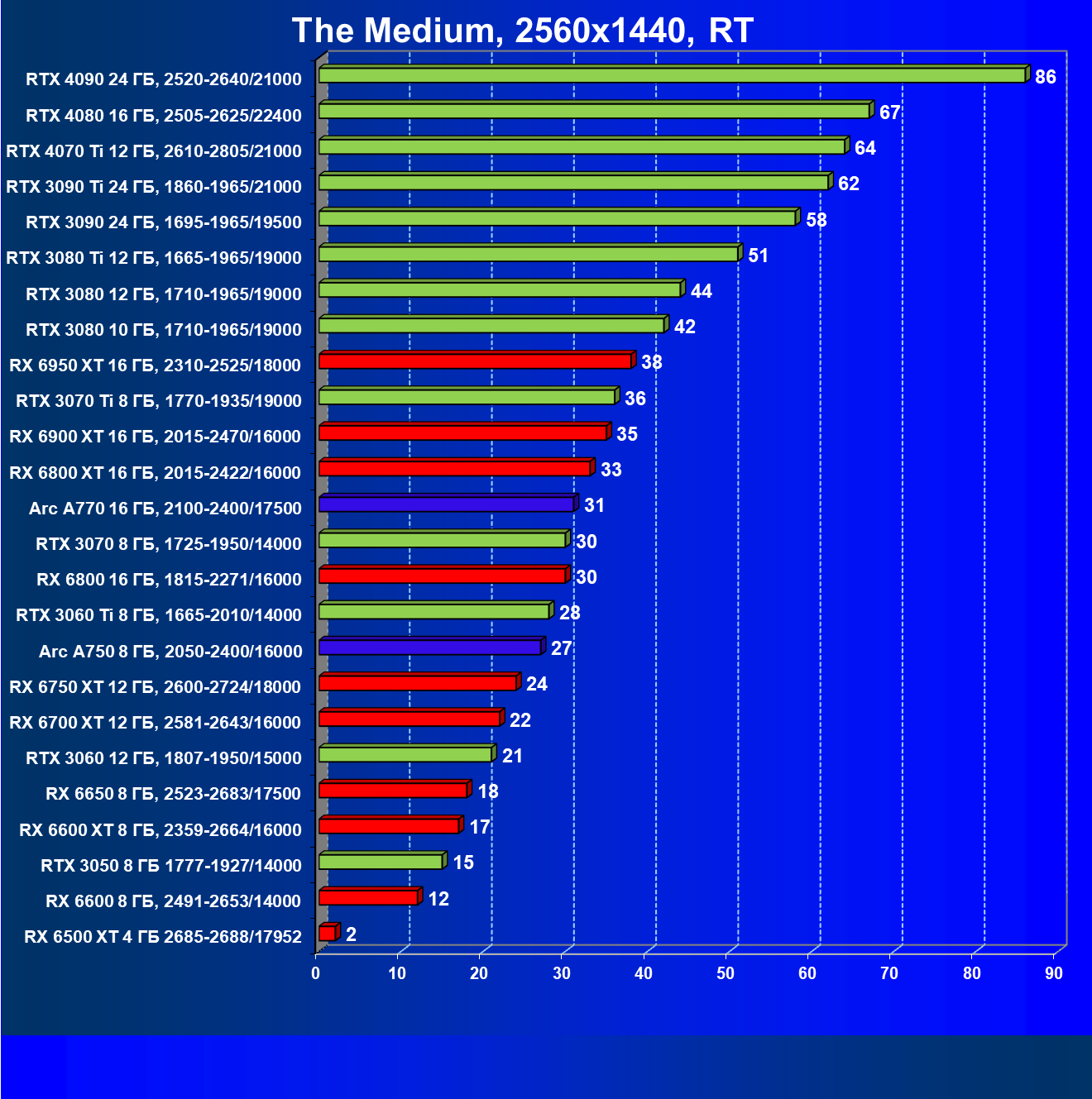

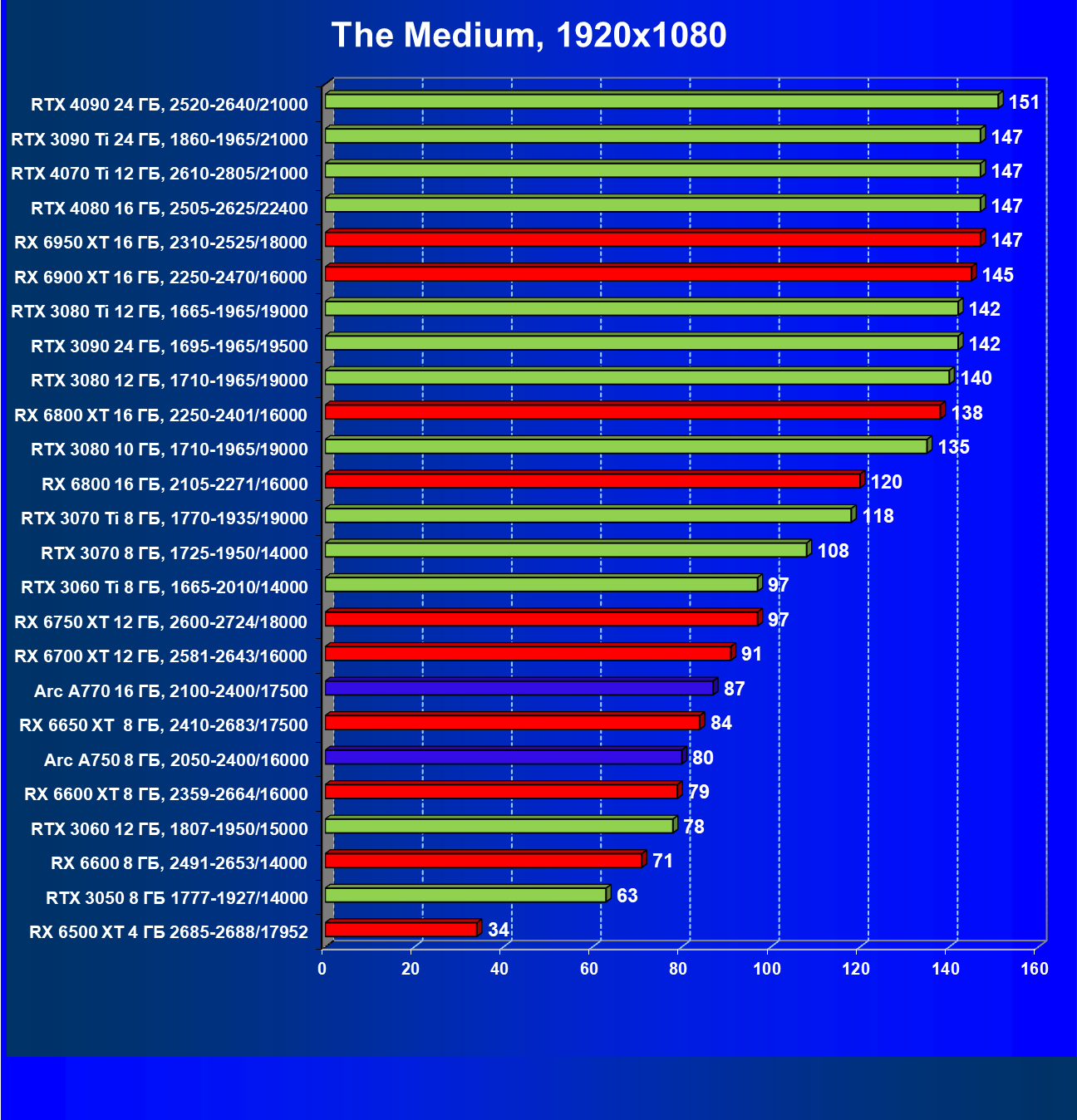

• The Medium (Bloober/Bloober)

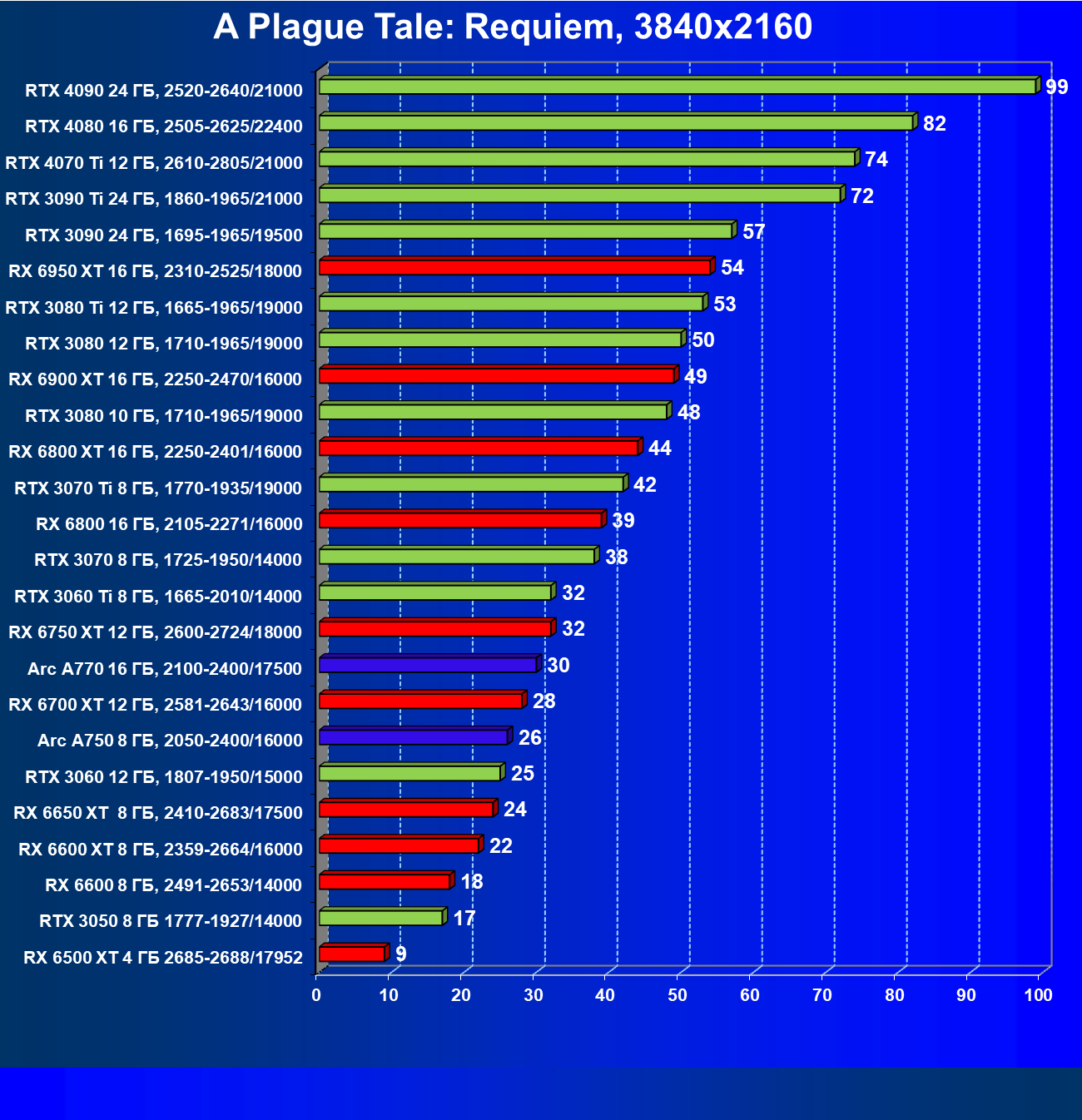

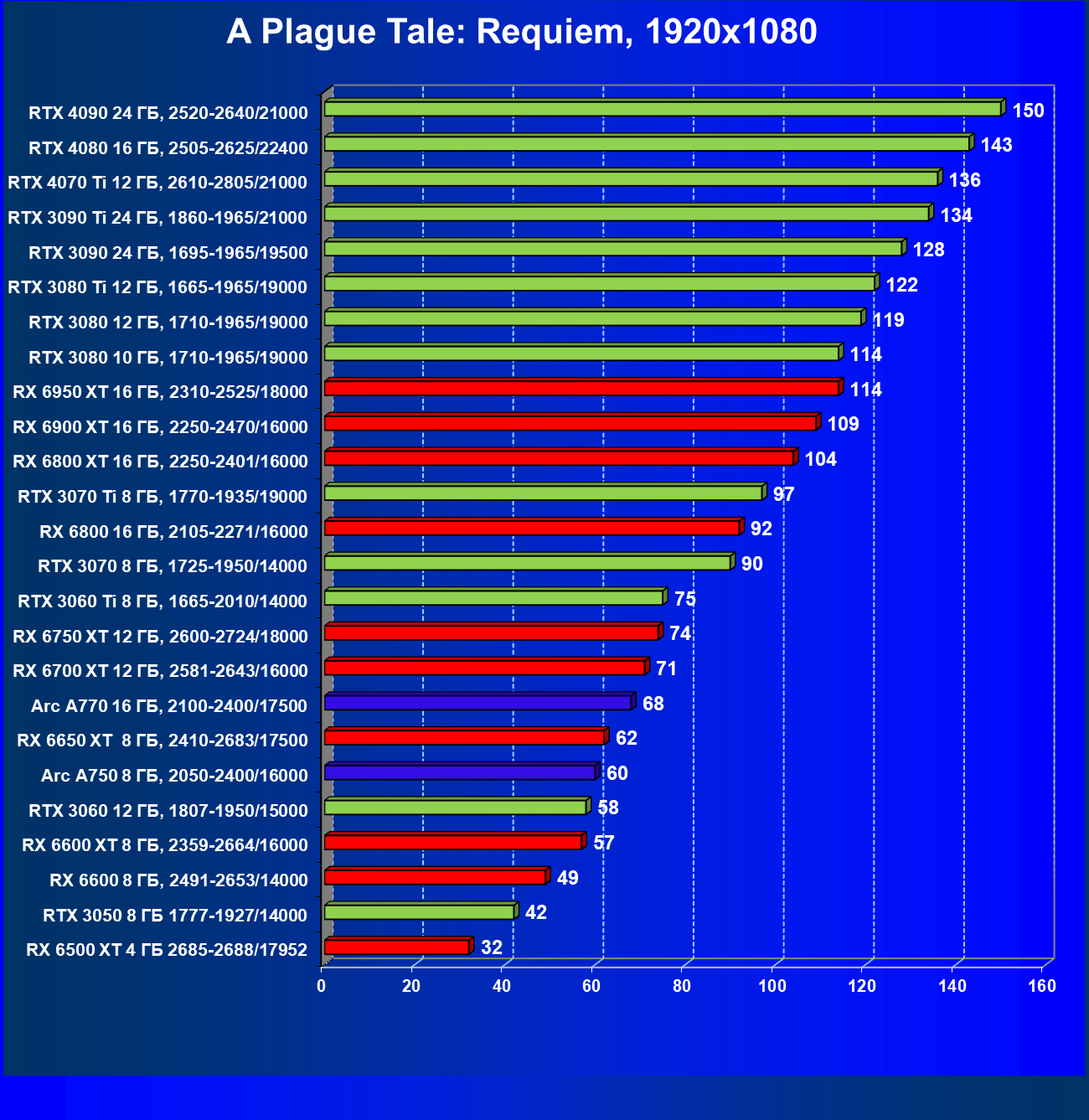

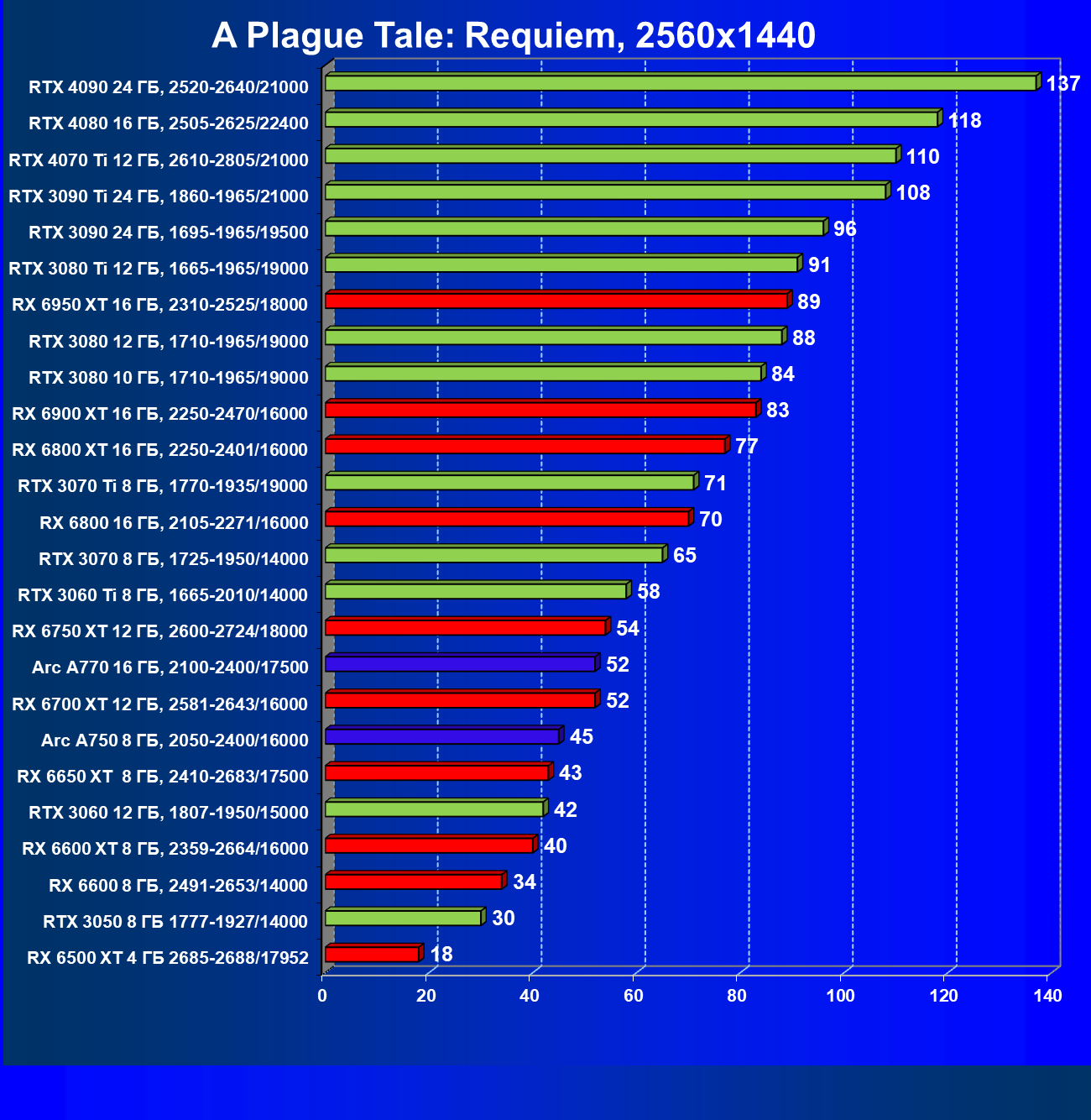

• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)

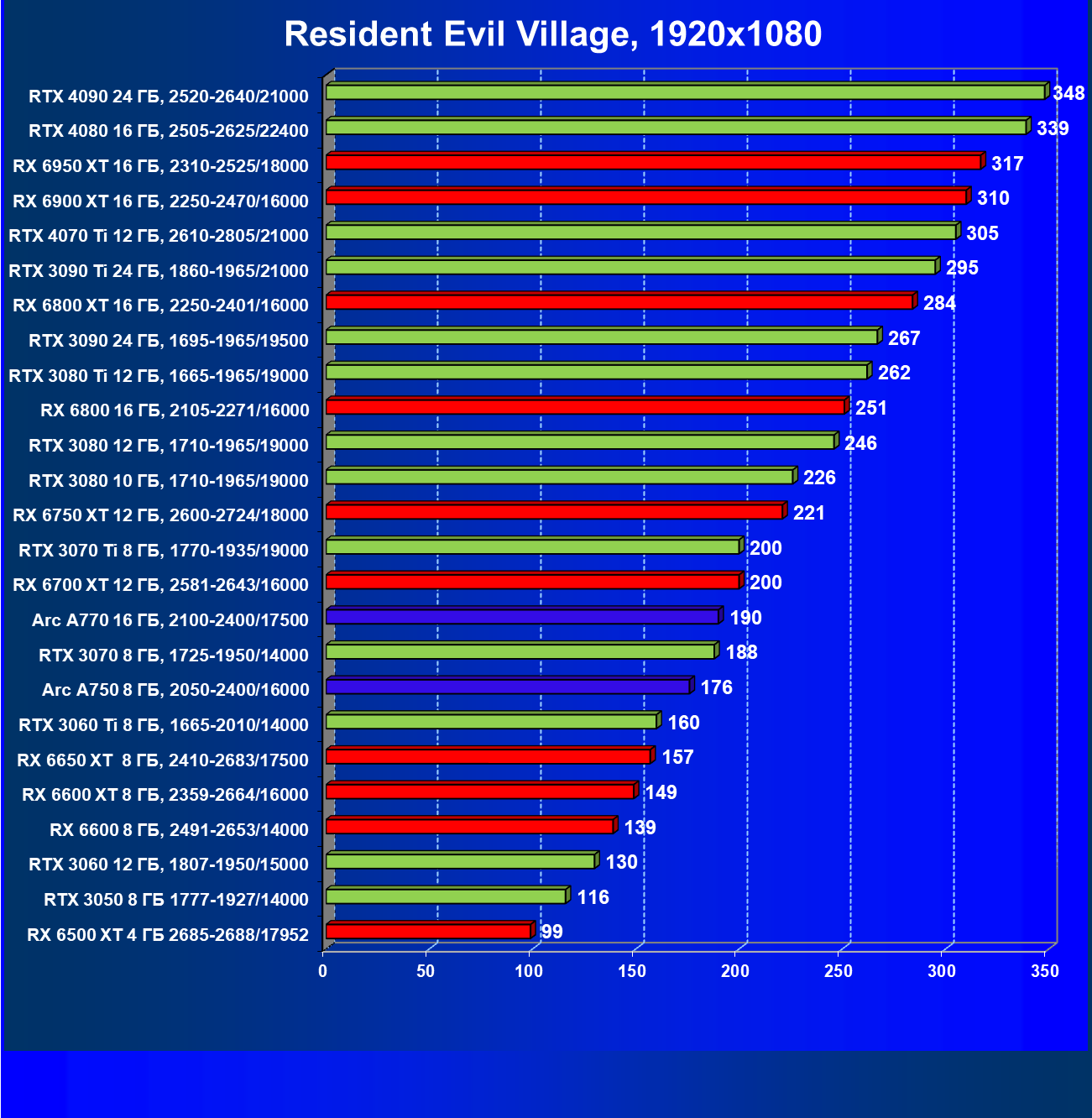

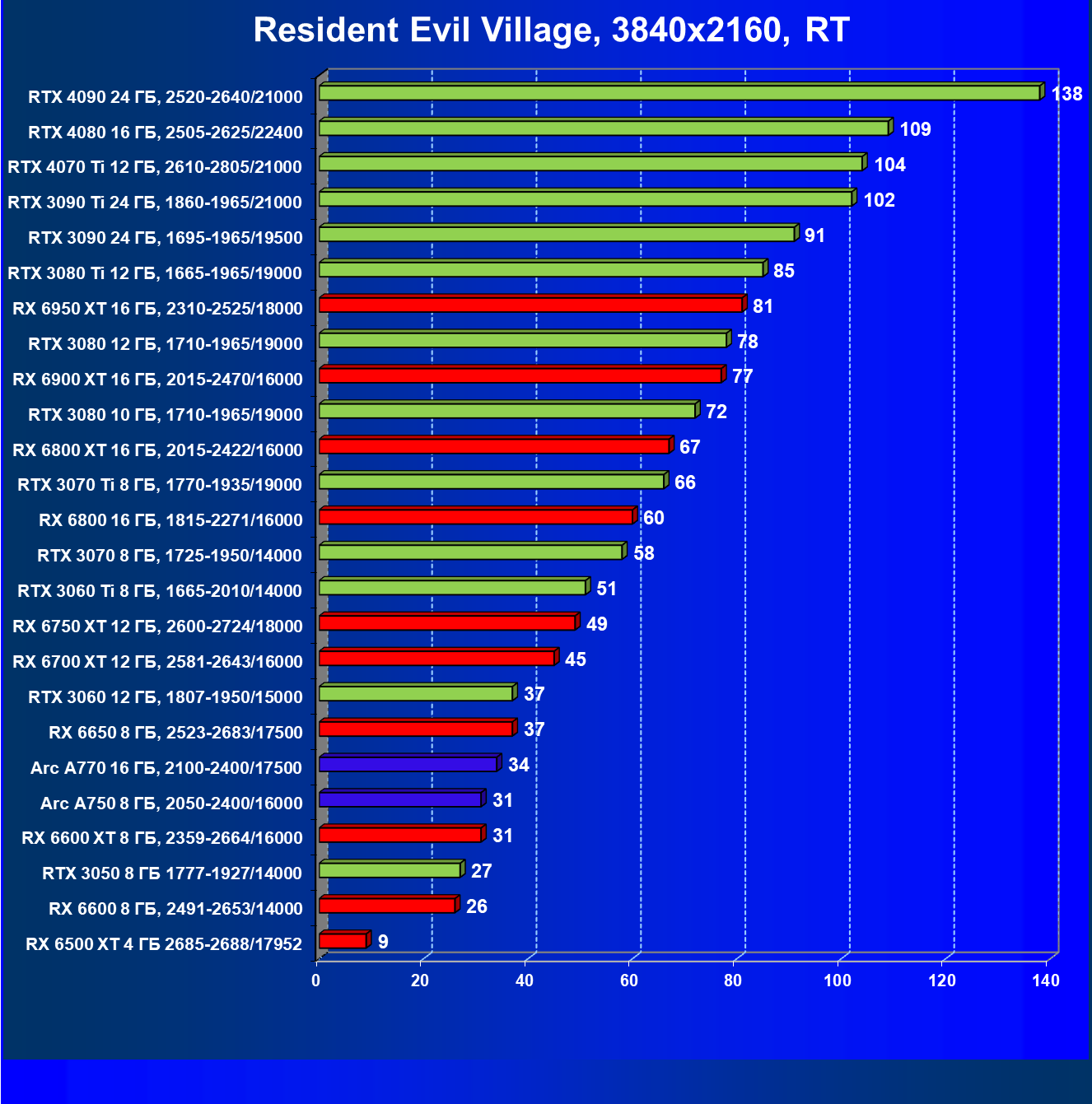

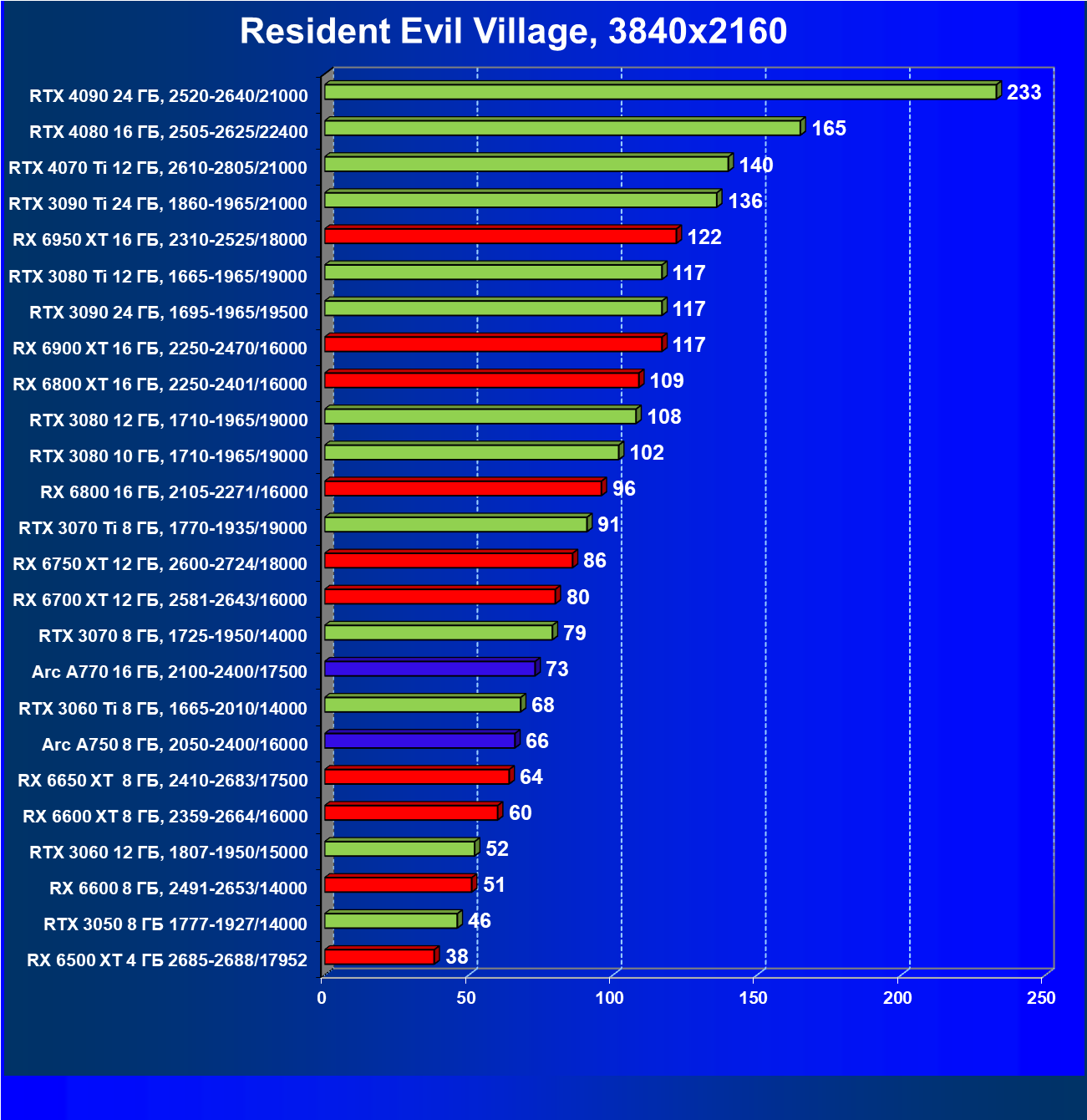

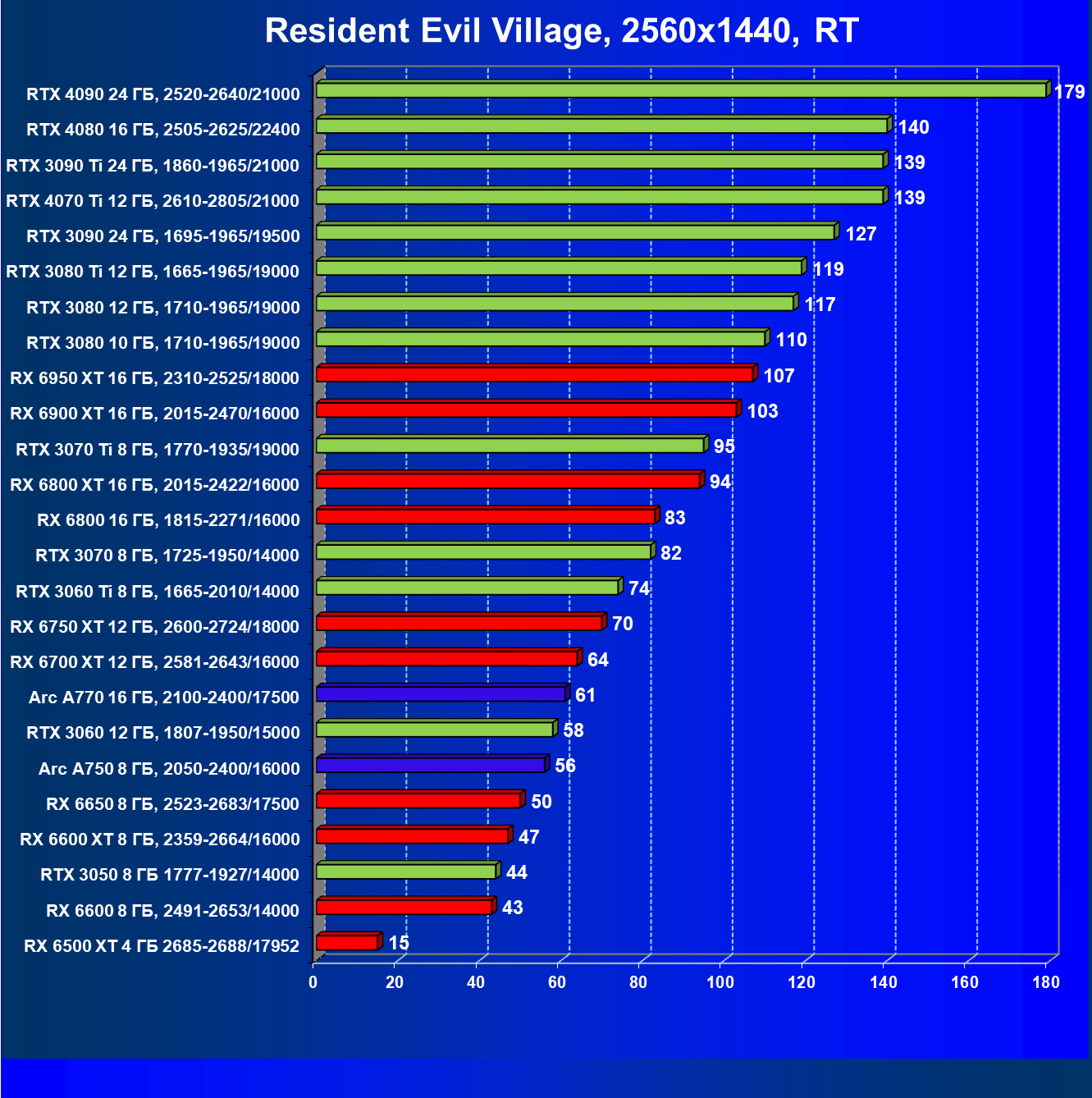

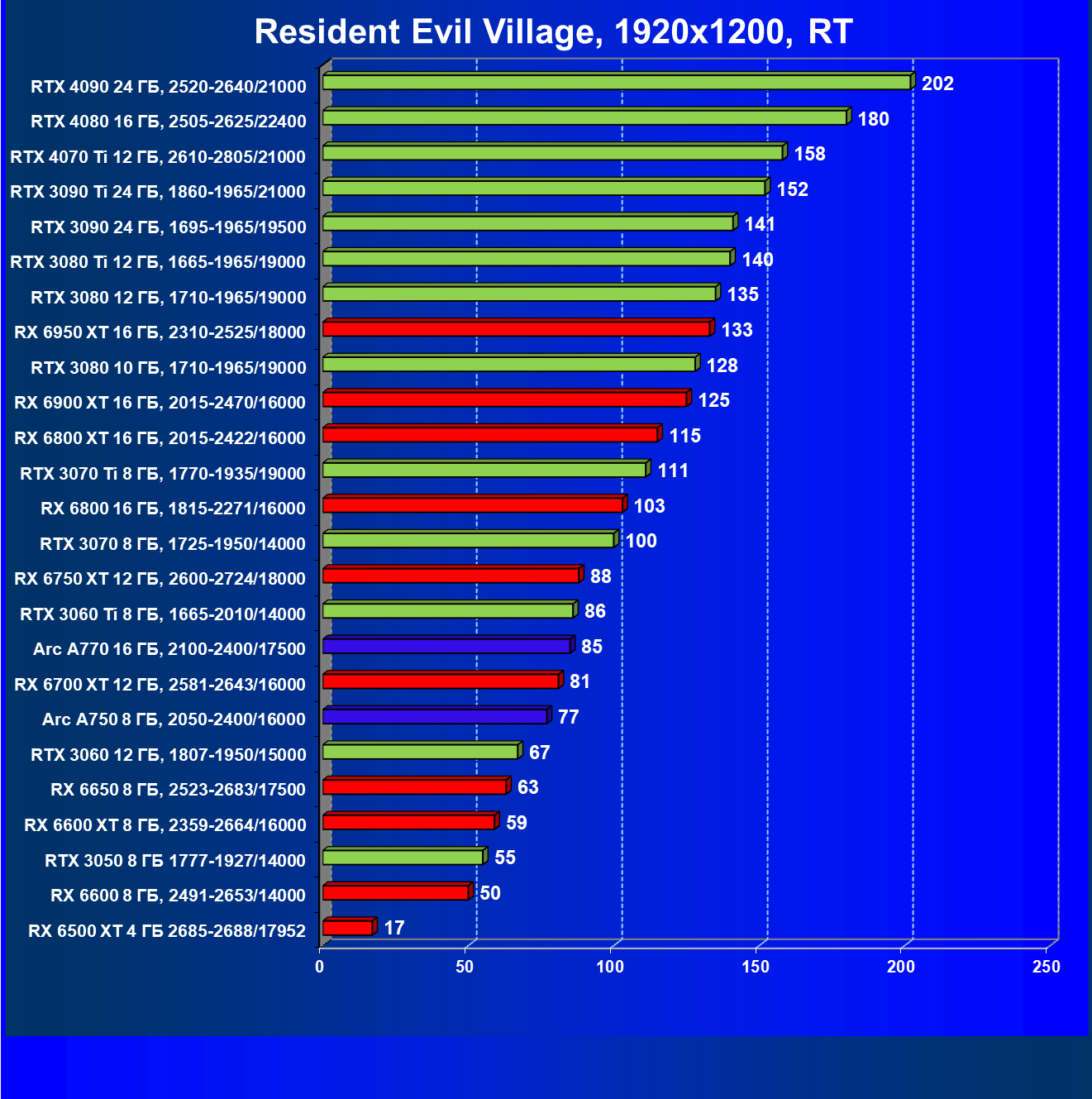

• Resident Evil Village (Capcom/Capcom)

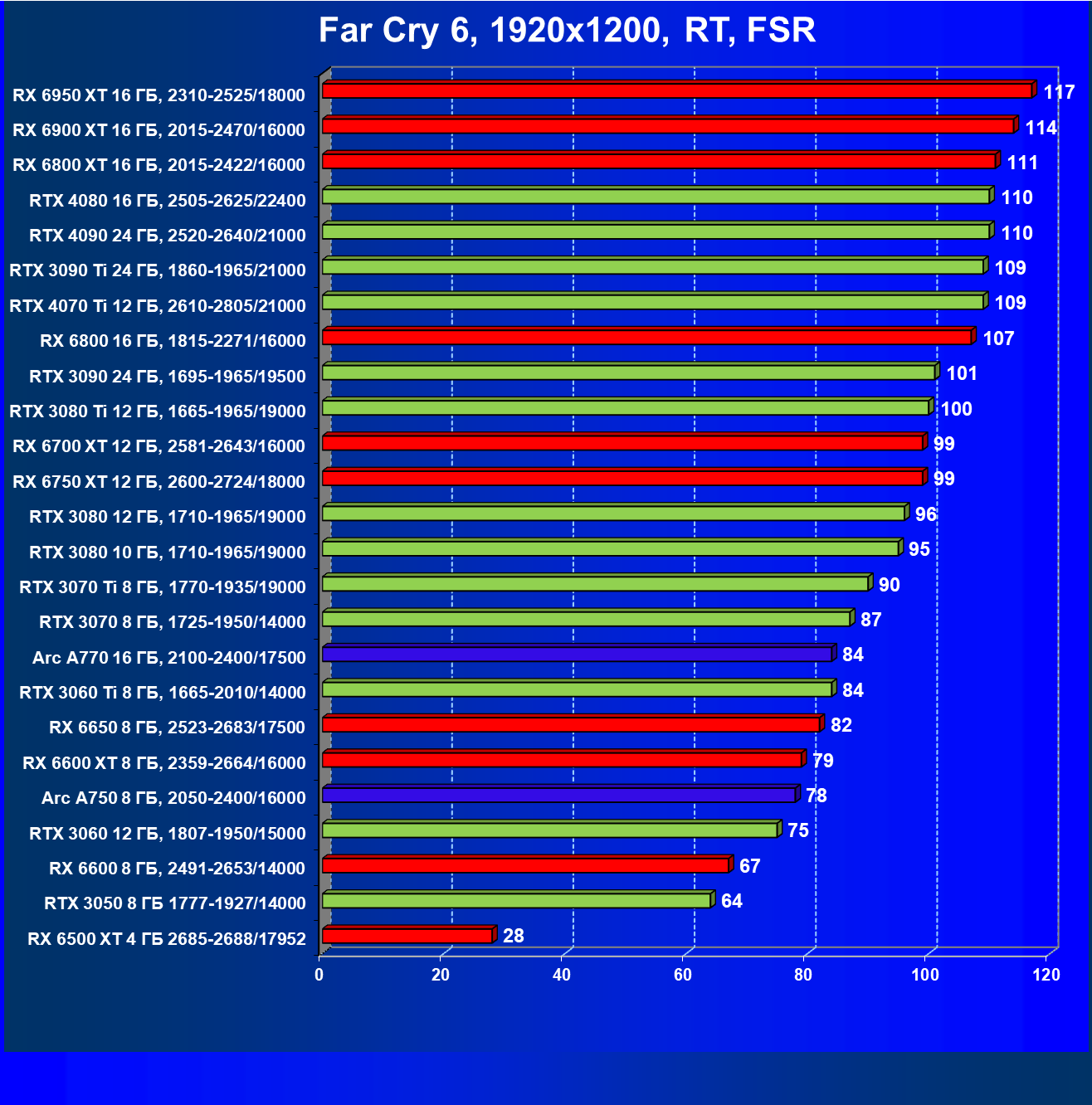

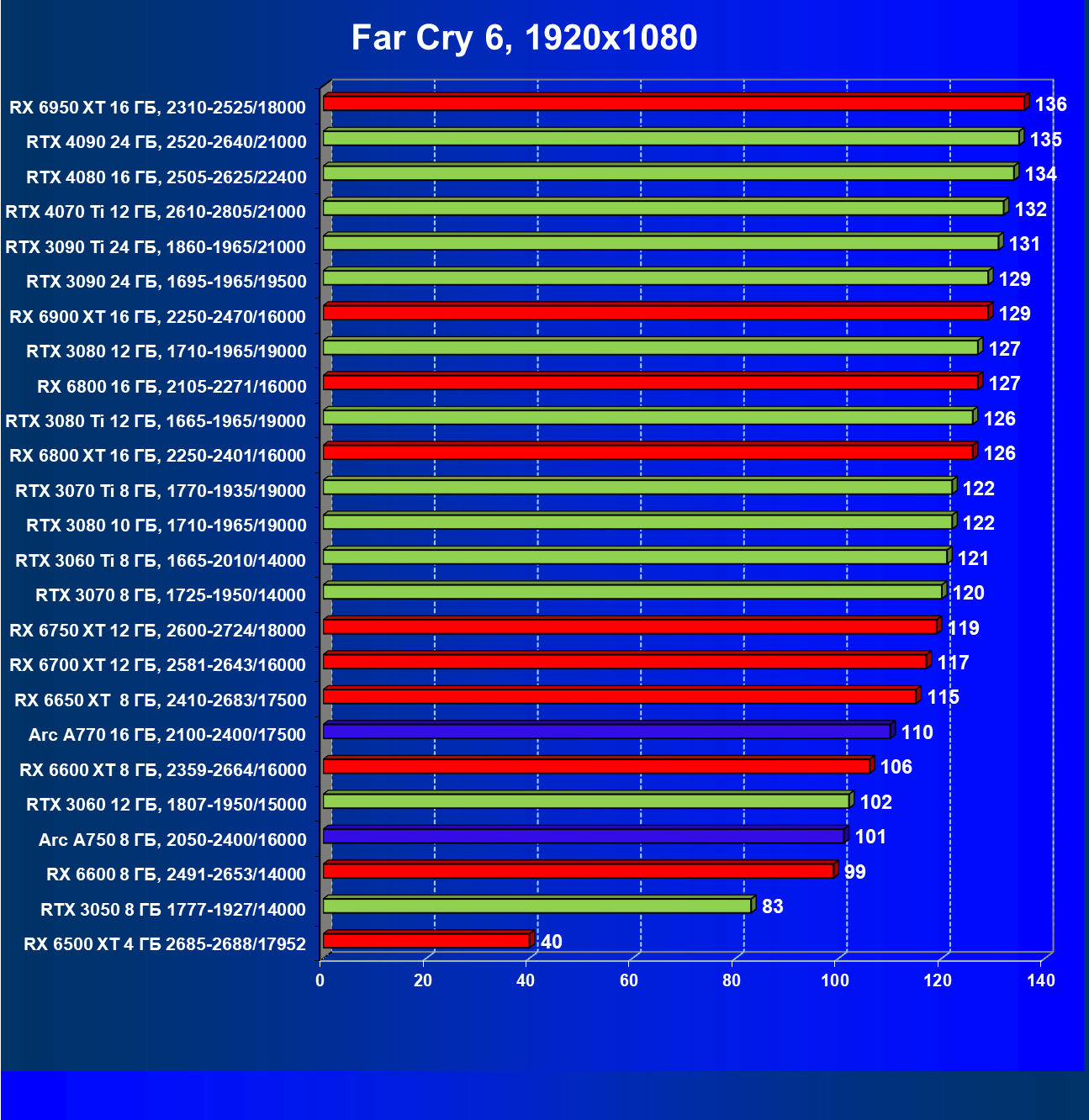

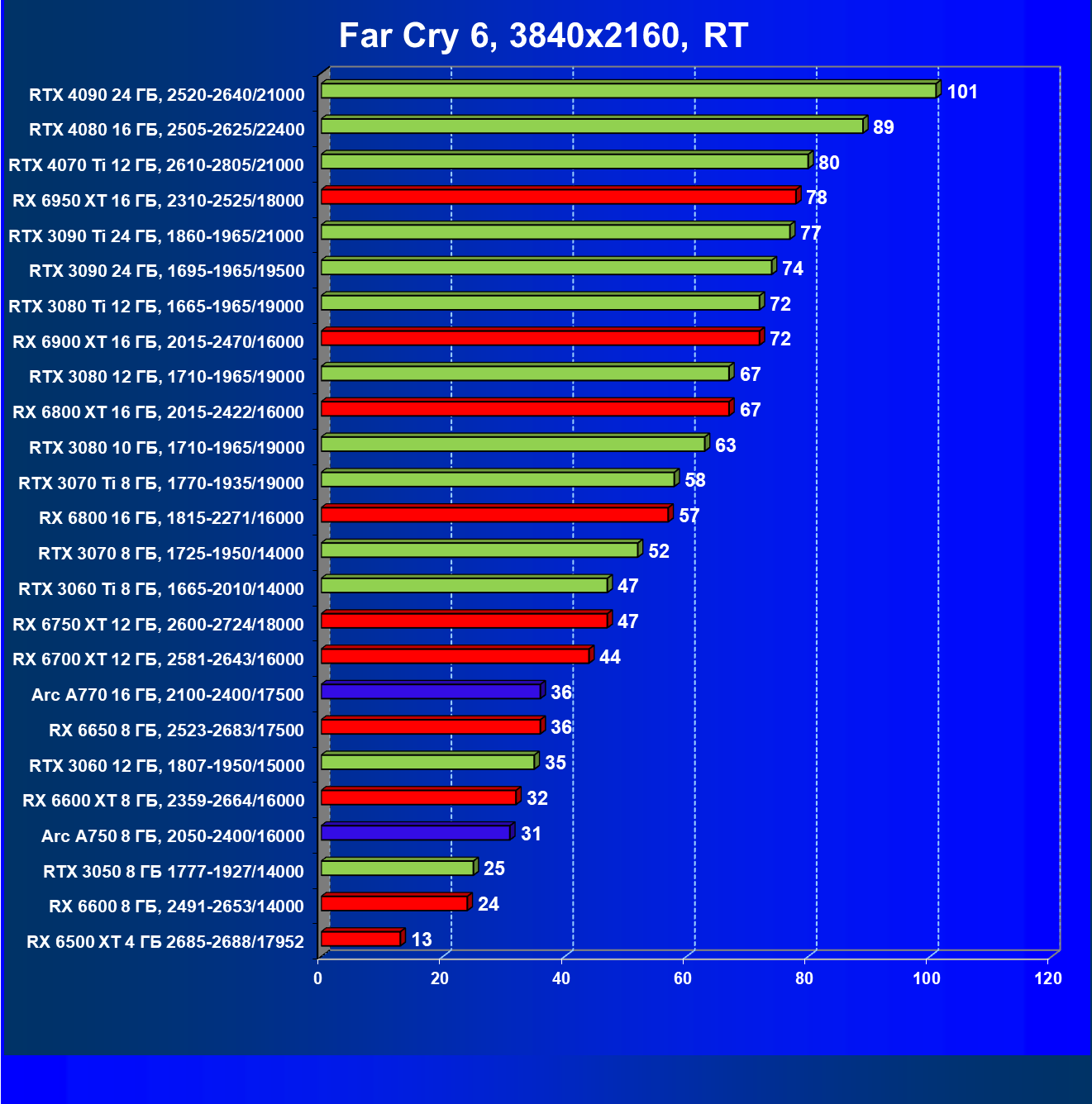

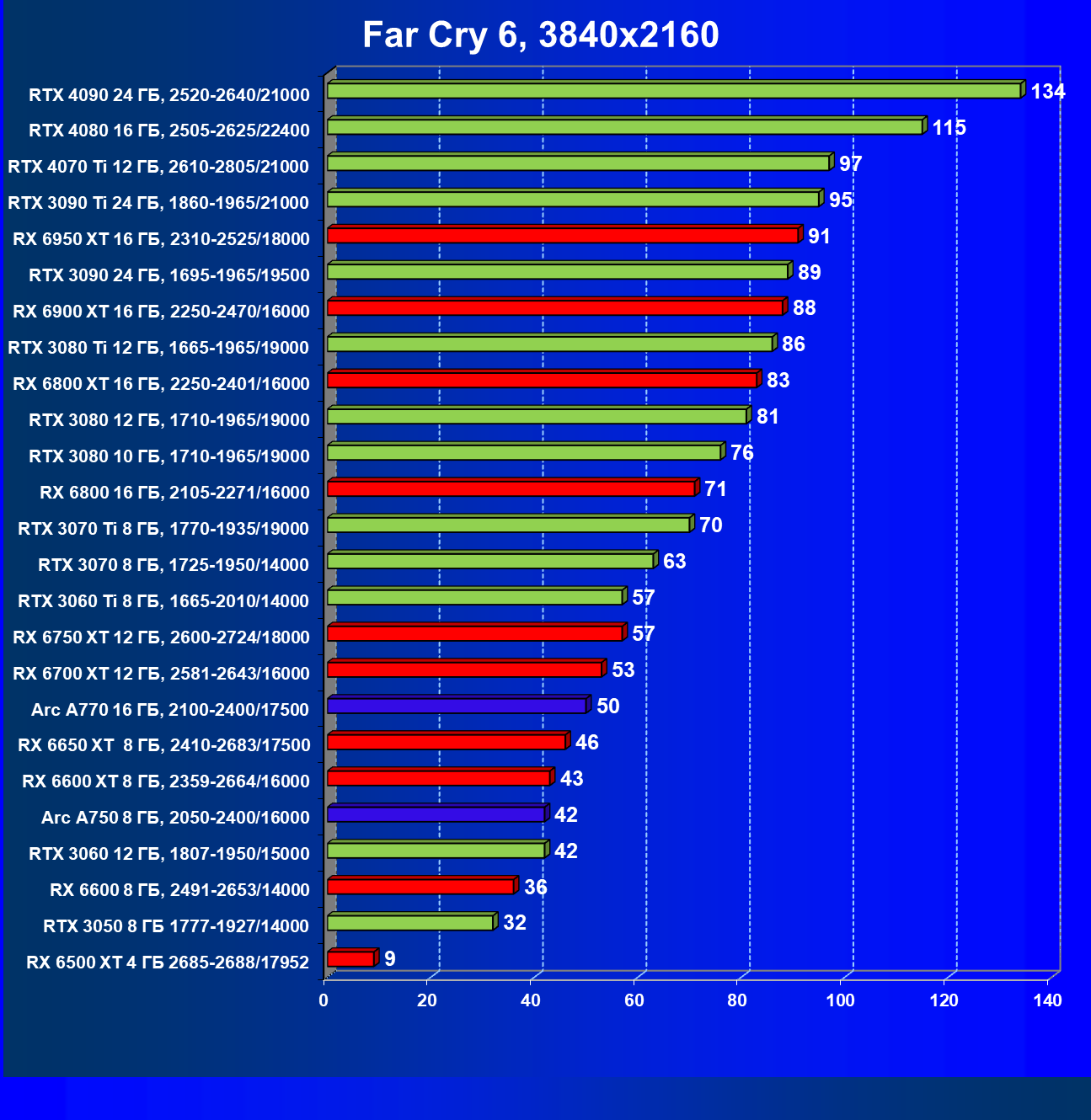

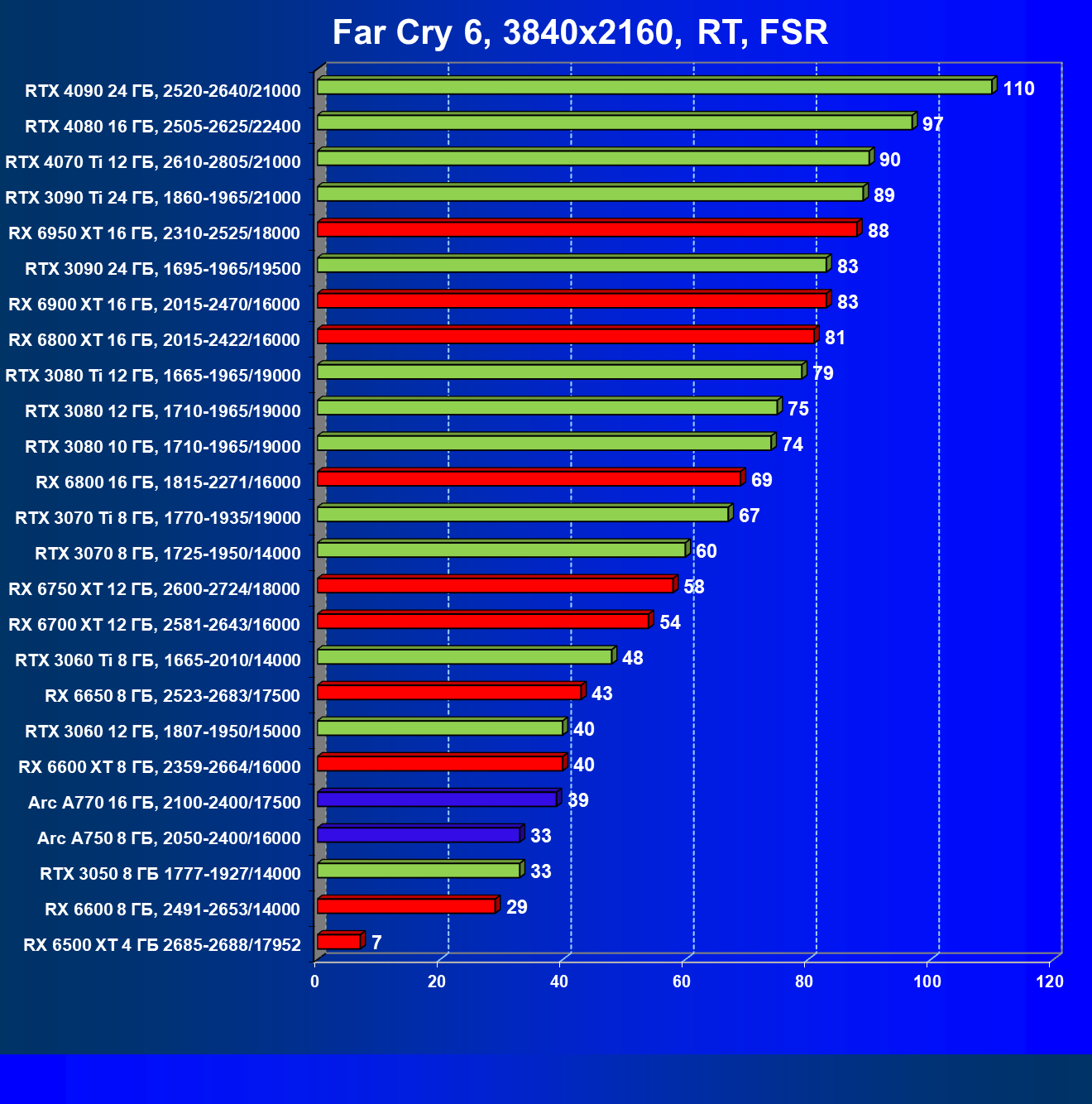

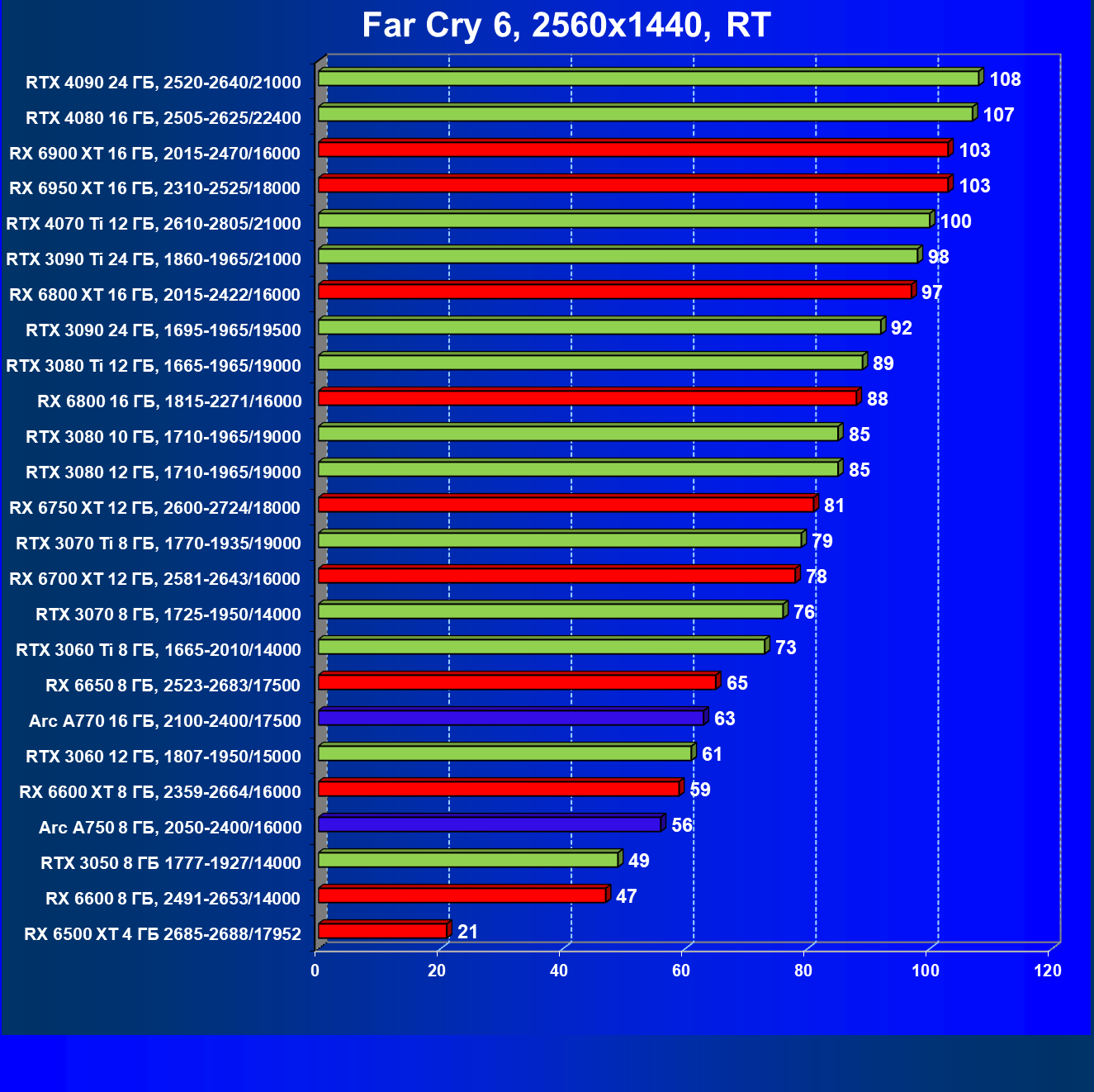

• Far Cry 6 (Ubisoft/Ubisoft)

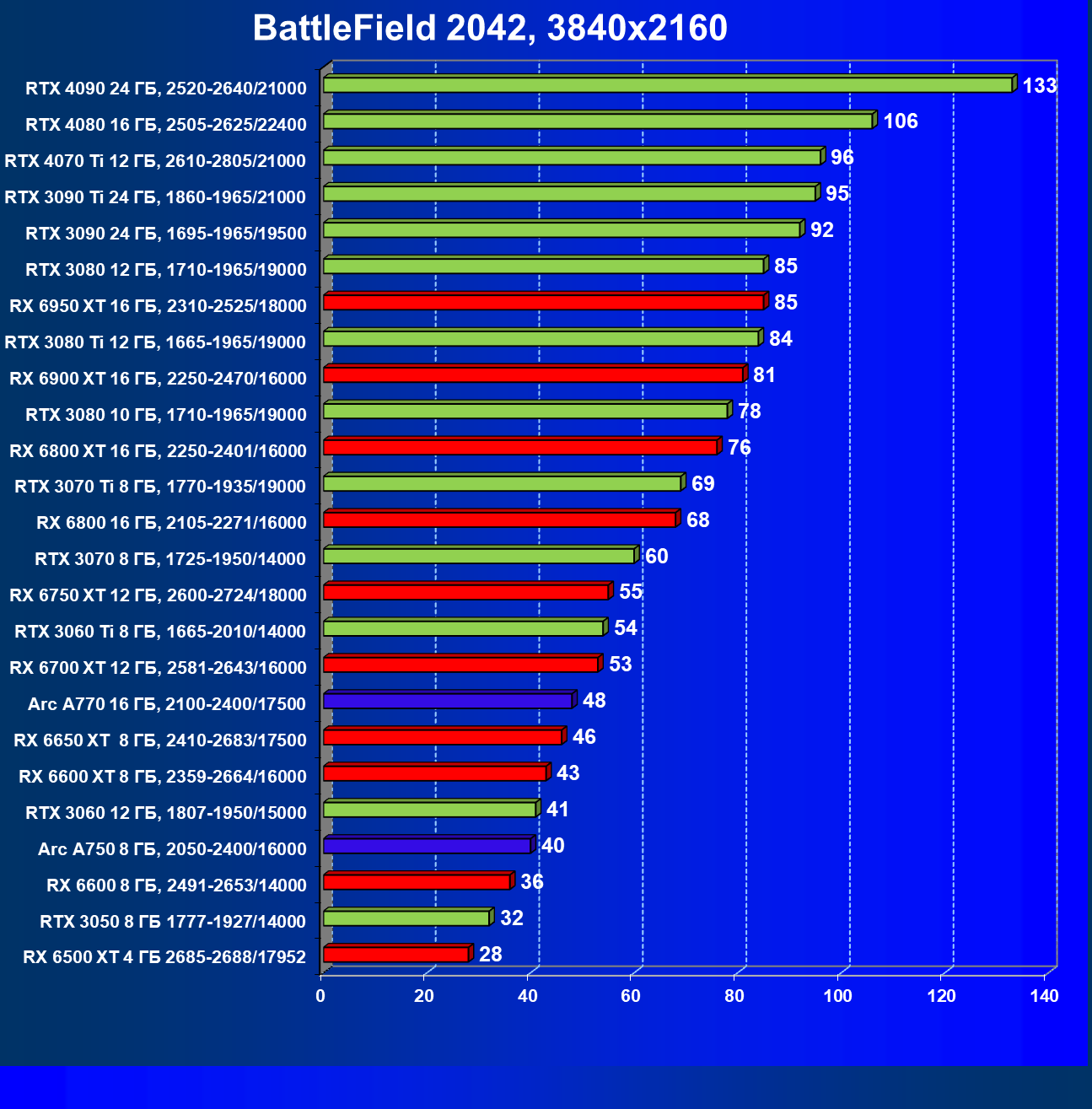

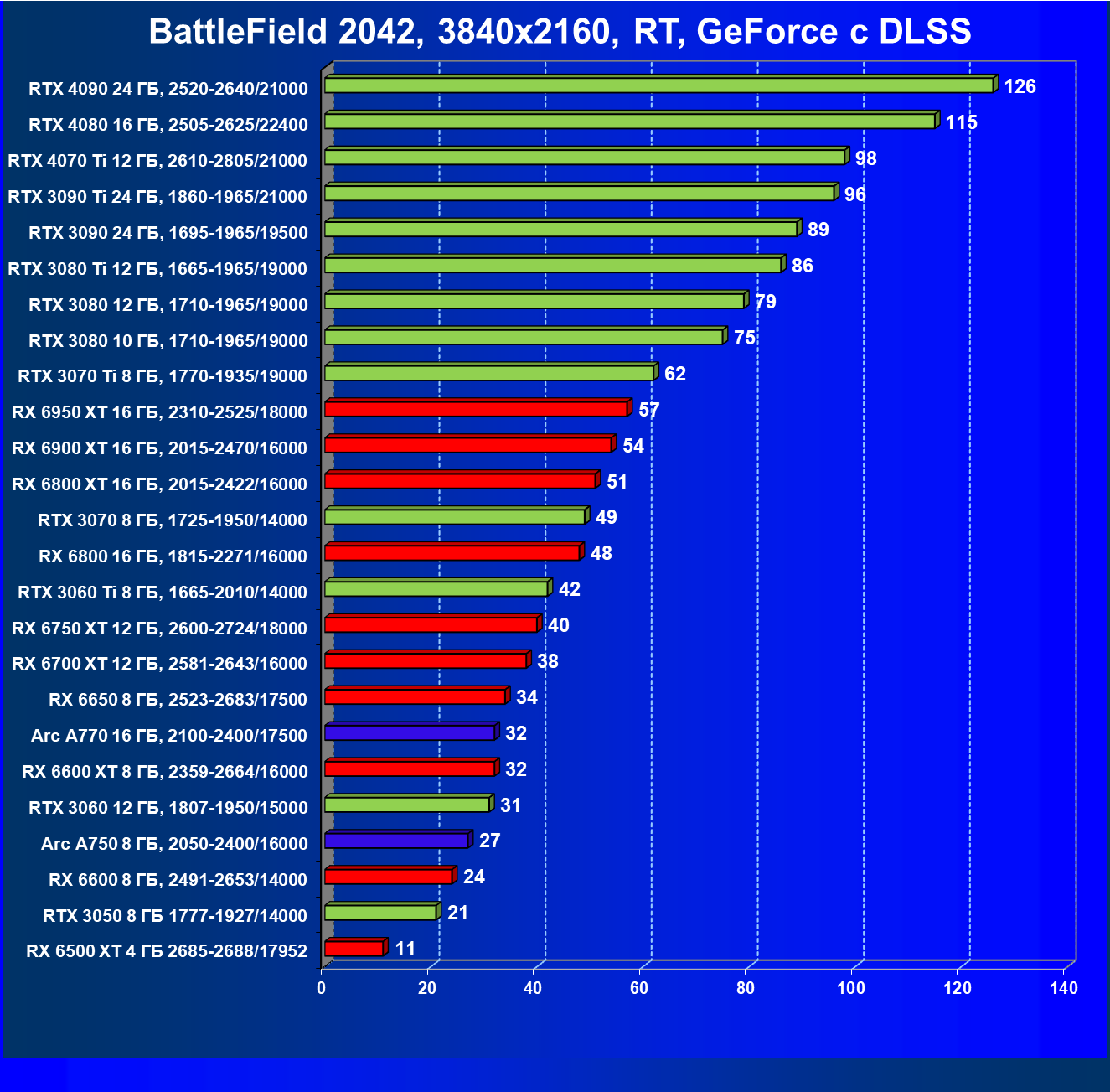

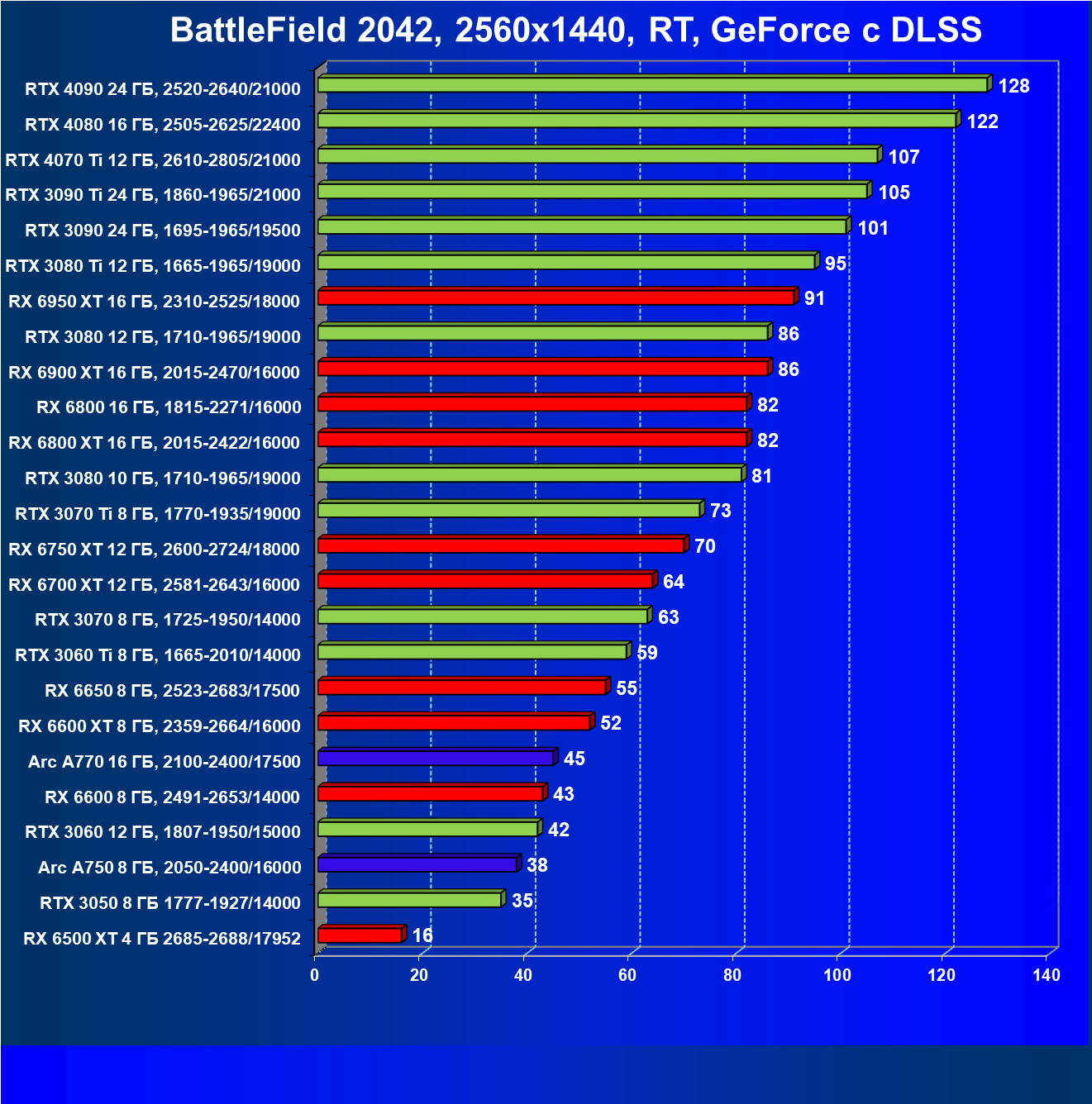

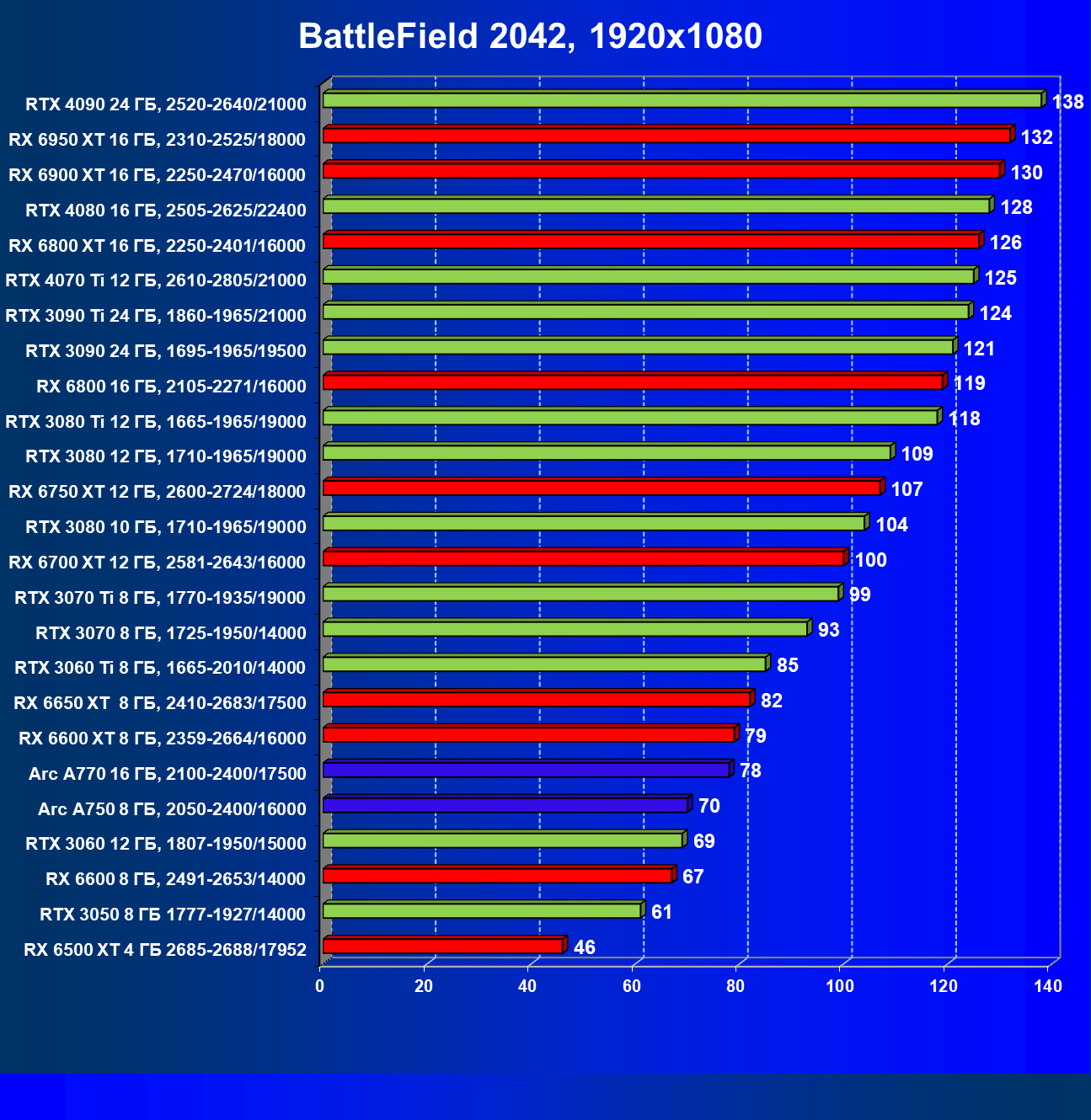

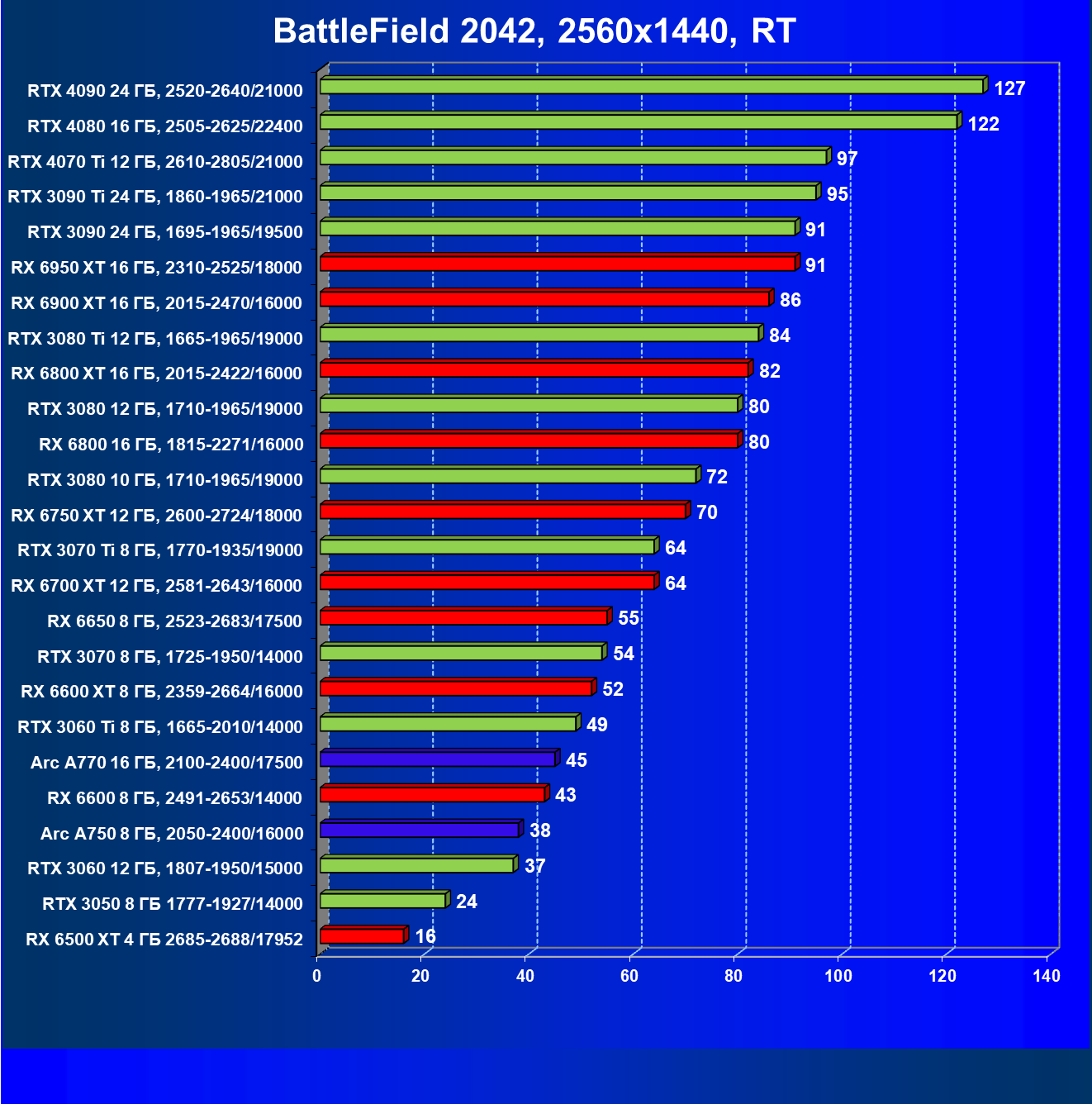

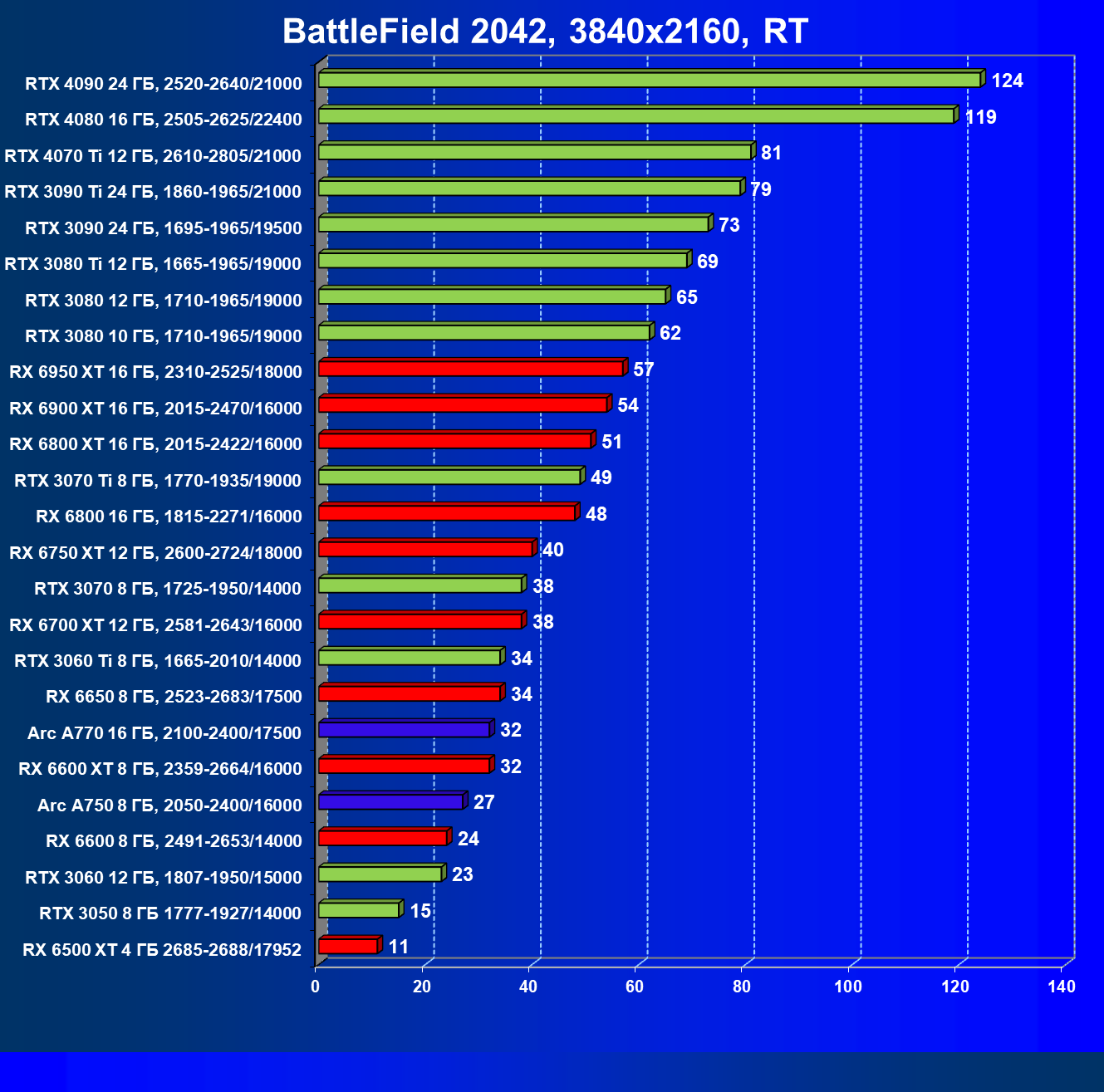

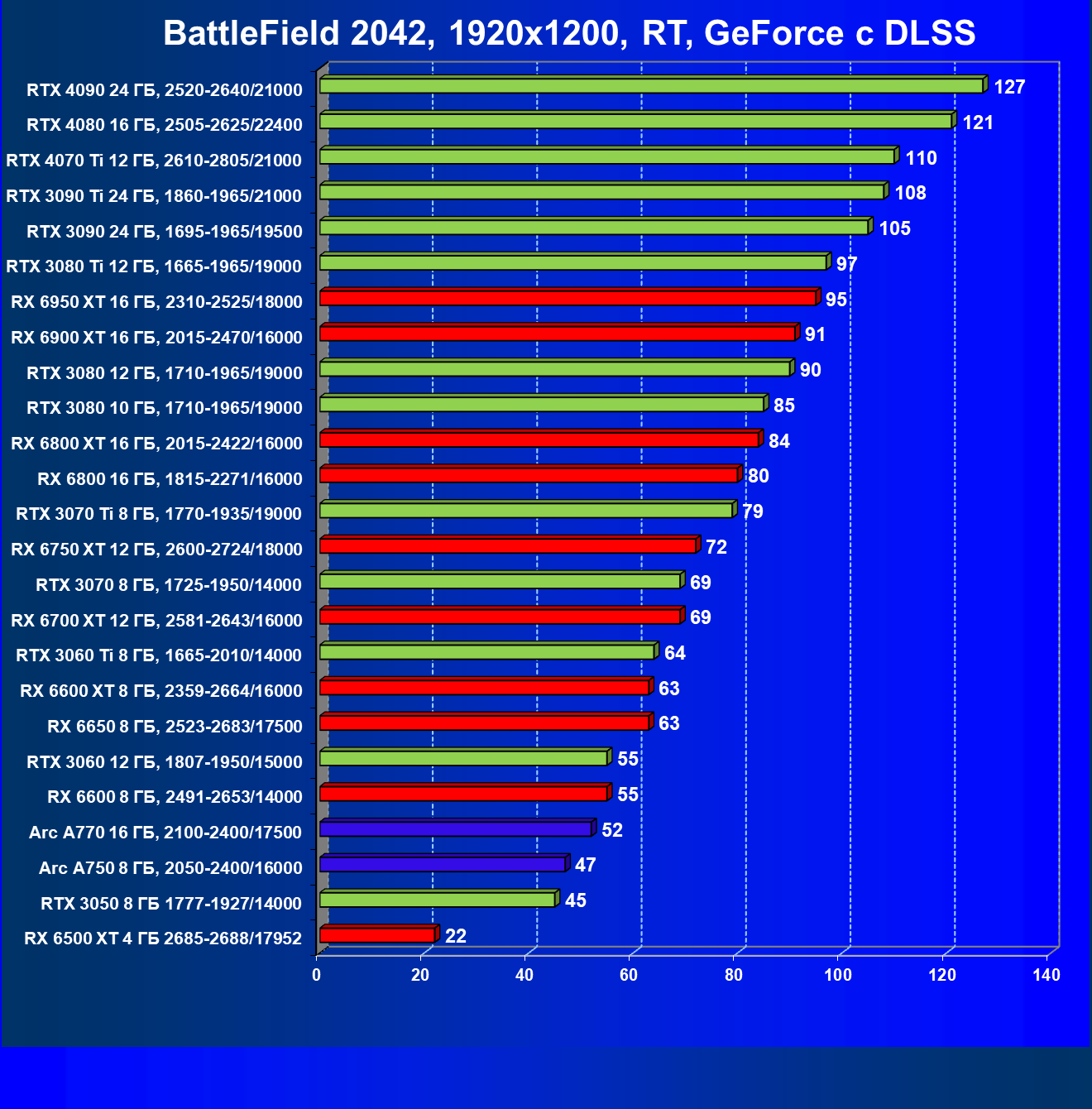

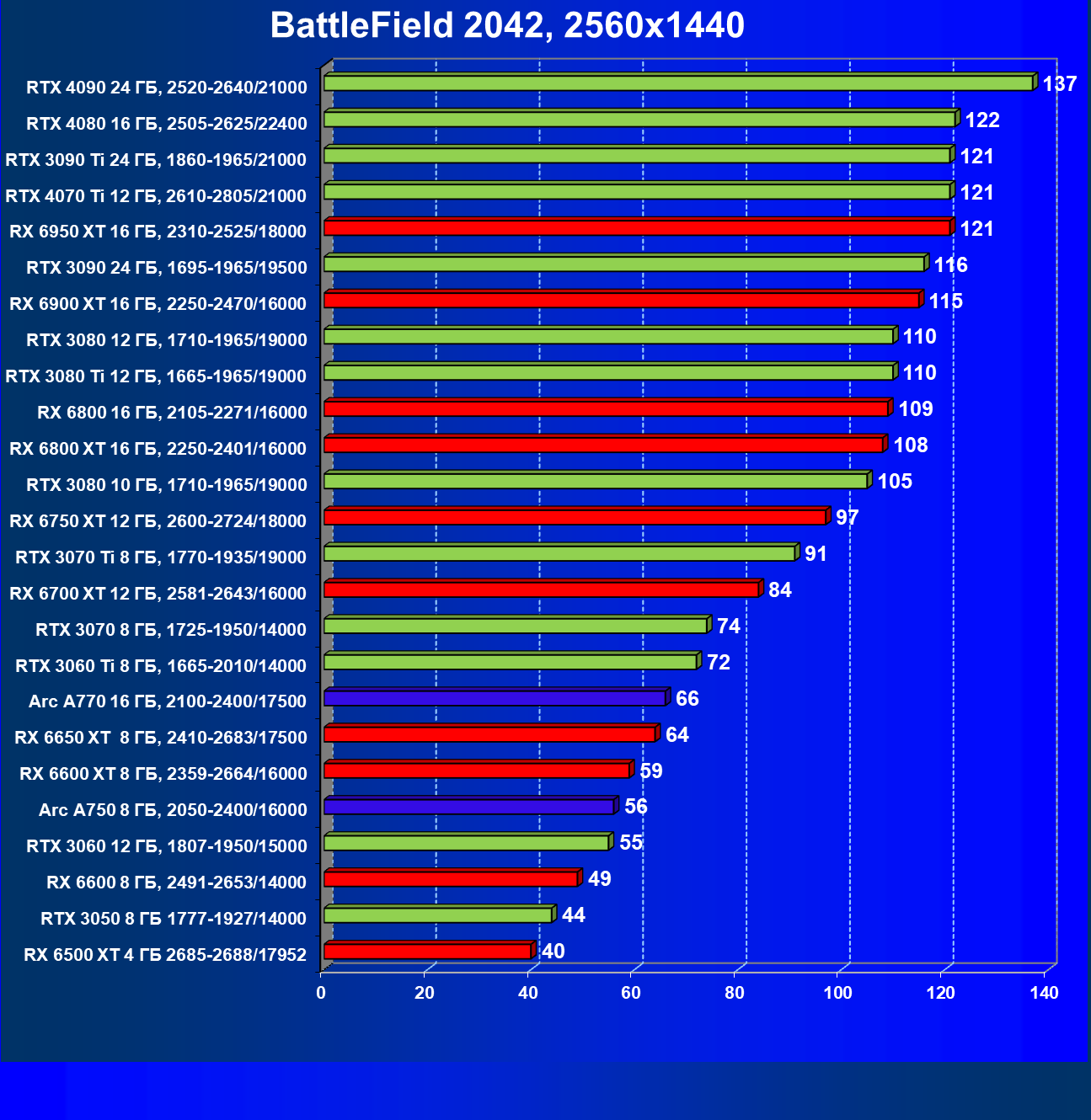

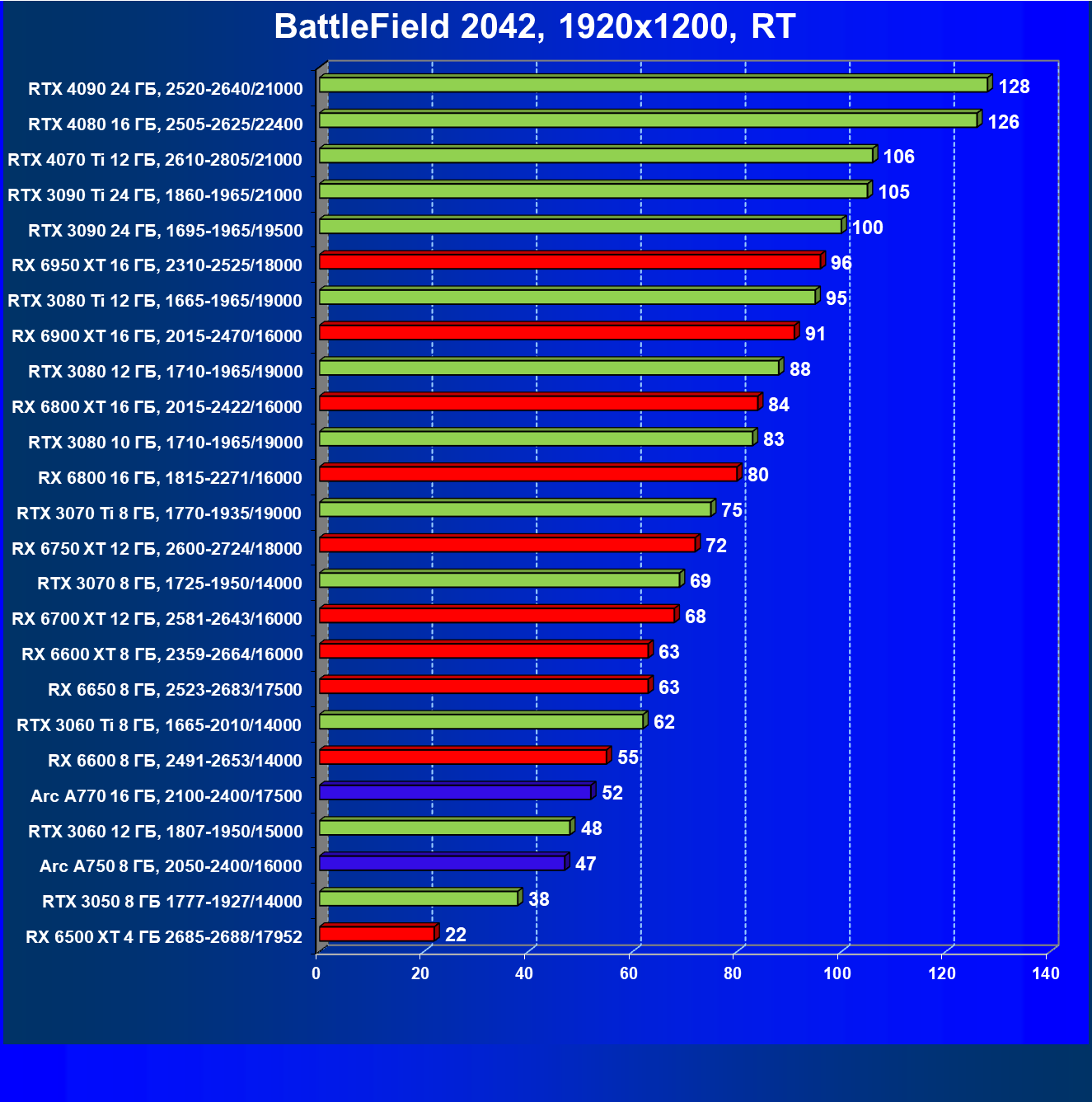

• Battlefield 2042 (DICE/EA)

Этот чип представляет видеокарта Intel Arc A750 8 ГБ 256-битной GDDR6 ( 2050(Boost)—2400(Max) /16000 МГц).

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 ГБит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 2000 (16000) МГц.

Этот чип представляет видеокарта Intel Arc A770 Limited Edition 16 ГБ 256-битной GDDR6 ( 2100(Boost)—2400(Max) /17496 МГц).

Память

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 2250 (18000) МГц.

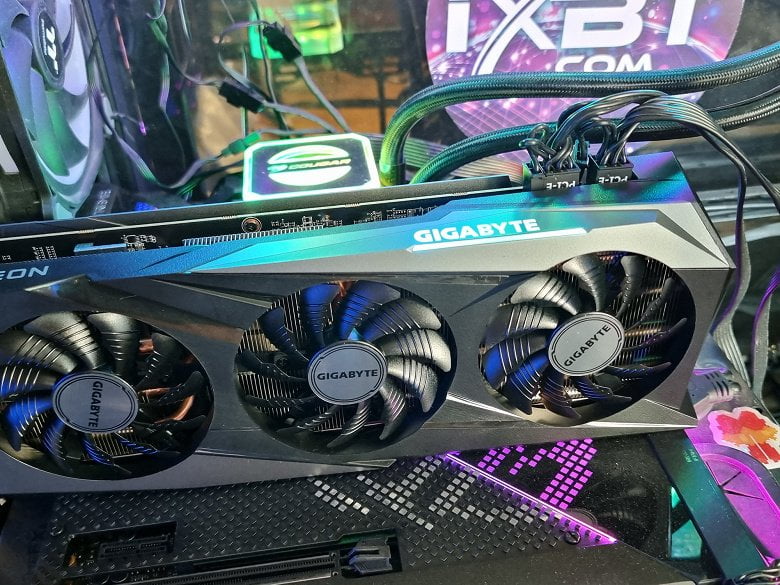

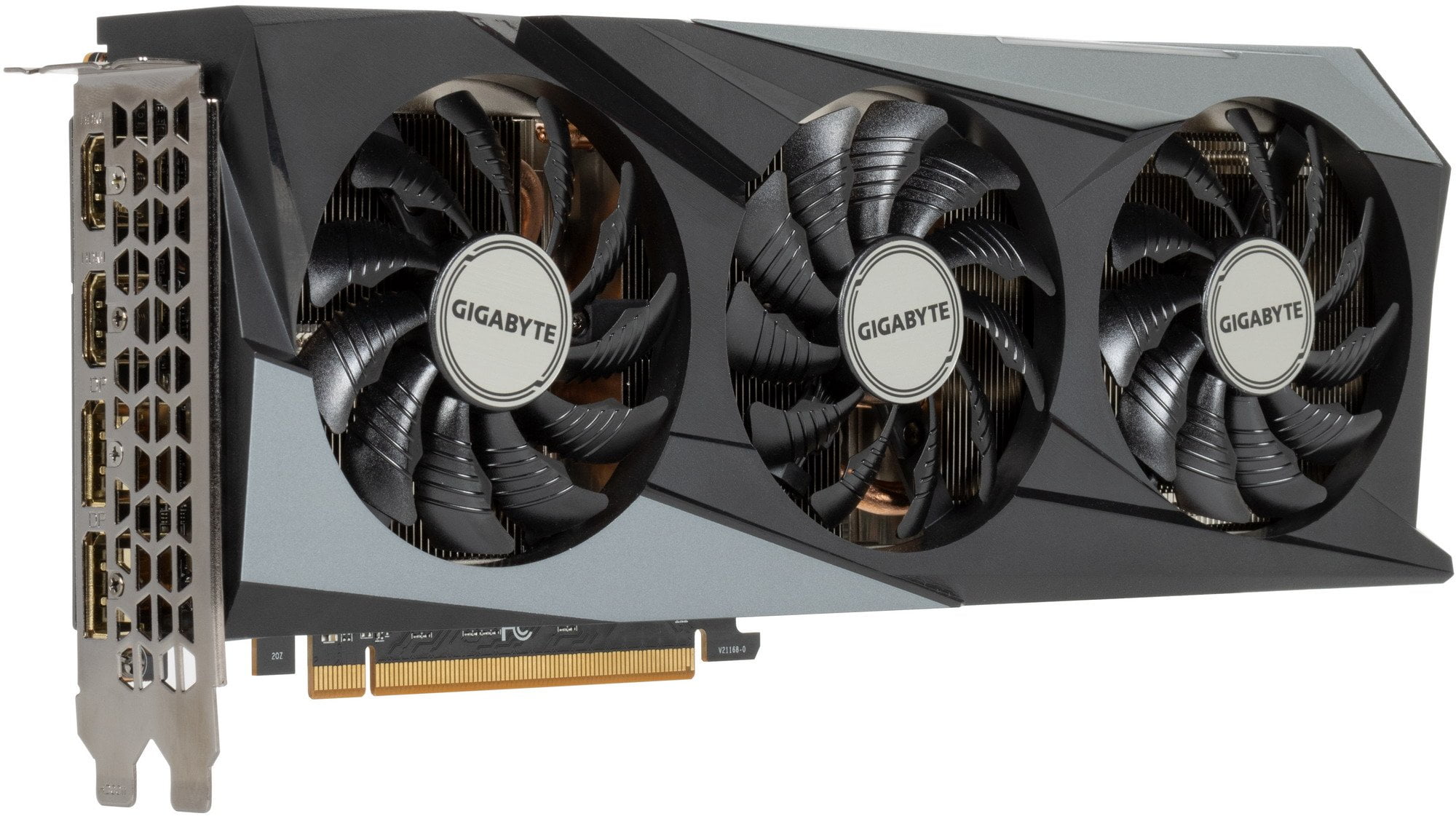

Этот чип представляет видеокарта Gigabyte Radeon RX 6500 XT Gaming OC 4 ГБ 64-битной GDDR6 (2685(Boost)—2688(Max)/18000 МГц).

Память

Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 2 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на условную номинальную частоту работы в 4500 (18000) МГц.

Этот чип представляет видеокарта PowerColor Fighter Radeon RX 6600 8 ГБ 128-битной GDDR6 ( 2491(Boost)—2653(Max) /14000 МГц).

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти SK hynix (GDDR6, H56CBM24MIR-S2C) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

Этот чип представляет видеокарта Sapphire Radeon RX 6600 XT Pulse 8 ГБ 128-битной GDDR6 (2359—2589/16000 МГц).

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 4000 (16000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4ZAF325BM-HC18) рассчитаны на условную номинальную частоту работы в 2250 (18000) МГц.

Этот чип представляет видеокарта AMD Radeon RX 6700 XT 12 ГБ 192-битной GDDR6 (2424—2643/16000 МГц).

Память

Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

Этот чип представляет reference видеокарта AMD Radeon RX 6800 16 ГБ 256-битной GDDR6 (1815—2271/16000 МГц).

Память

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

Суммарное количество фаз питания у RX 6800 XT — 15.

Зеленым цветом отмечена схема питания ядра, красным — памяти. Посмотрим, кто за что отвечает. В принципе, все просто: AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 12 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB). Имеется место под еще одну фазу, то есть PCB изначально рассчитана на 13 фаз для GPU (суммарно — 16). Вероятно, полностью все фазы используются в Radeon RX 6900 XT.

Также на оборотной стороне платы расположен ШИМ-контроллер IR35217 (International Rectifier, которая сейчас также входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.

Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.

В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае AOZ5470QR (Alpha&Omega Semiconductor).

Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя. Карта имеет два обычных 8-контактных разъема питания. Видеовыходов — 4, однако вместо привычных 3 DP мы видим всего 2, один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.

Этот чип представляет reference видеокарта AMD Radeon RX 6800 XT 16 ГБ 256-битной GDDR6 (2015—2401/16000 МГц).

Память

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

Суммарное количество фаз питания у RX 6800 XT — 15.

Зеленым цветом отмечена схема питания ядра, красным — памяти. Посмотрим, кто за что отвечает. В принципе, все просто: AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 12 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB). Имеется место под еще одну фазу, то есть PCB изначально рассчитана на 13 фаз для GPU (суммарно — 16).

Также на оборотной стороны платы расположен и ШИМ-контроллер IR35217 (International Rectifier, которая сейчас также входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.

Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.

В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае TDA21472 (все того же IR/Infineon).

Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя.

Карта имеет два обычных 8-контактных разъема питания. А вот по видеовыходам есть новшество. Мы уже отмечали, что у платы привычное количество видеовыходов: 4. Однако вместо привычных 3 DP мы видим всего 2, а один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.

Этот чип представляет reference видеокарта AMD Radeon RX 6900 XT 16 ГБ 256-битной GDDR6 (2015—2470/16000 МГц).

Память

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

Суммарное количество фаз питания у RX 6900 XT — 16.

Зеленым цветом отмечена схема питания ядра, красным — памяти. AMD использует весьма дорогой 16-фазный ШИМ-контроллер XDPE132G5D (Infineon), который управляет 13 фазами питания GPU (сам контроллер расположен на оборотной стороне PCB).

Также на оборотной стороны платы расположен ШИМ-контроллер IR35217 (International Rectifier, которая сейчас входит в состав Infineon). Он управляет тремя фазами питания микросхем памяти.

Синим цветом отмечен контроллер CYPD5137 (Cypress Semiconductor), он отвечает за USB-разъем, через который организован вывод изображения.

В преобразователе питания, традиционно для всех современных видеокарт, используются транзисторные сборки DrMOS — в данном случае TDA21472 (все того же IR/Infineon).

Сама печатная плата очень сложная, имеет 14 слоев, включая 4 медных слоя.

Карта имеет два обычных 8-контактных разъема питания. А вот по видеовыходам есть новшество. У платы привычное количество видеовыходов: 4. Однако вместо привычных 3 DP мы видим всего 2, один из них заменен на USB Type-C. Благодаря вышеупомянутому контроллеру Cypress этот разъем можно использовать как USB 3.2 Gen2, однако основное его предназначение — универсальный вывод изображения на приемники разного формата: от шлемов VR до мониторов/телевизоров с подобными входами. Также к нему через переходники/разветвители с USB Type-C на HDMI или на DP можно легко подключить мониторы или телевизоры с привычными входами.

Память

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4ZAF325BM-HC18) рассчитаны на условную номинальную частоту работы в 2250 (18000) МГц.

Этот чип представляет Nvidia GeForce RTX 2060 Founder’s Edition 6 ГБ 192-битной GDDR6 (1365—1920/14000 МГц).

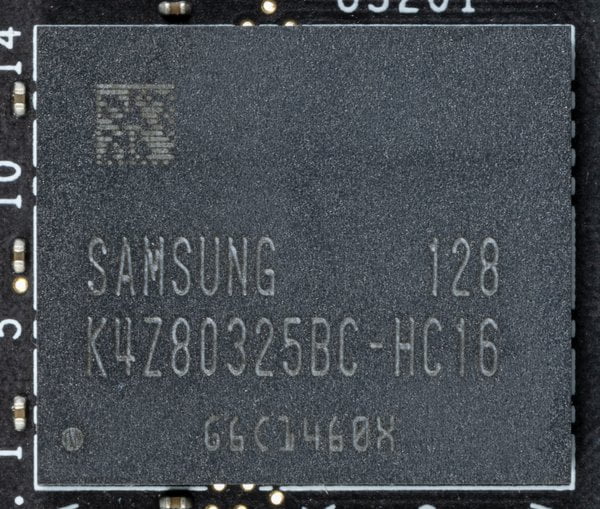

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц

Этот чип представляет Gigabyte Nvidia GeForce RTX 3050 Eagle OC 8 ГБ 128-битной GDDR6.

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Этот чип представляет Palit GeForce RTX 3060 StormX OC 12 ГБ 192-битной GDDR6.

Память

Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 8000 (16000) МГц.

Суммарное количество фаз питания у GeForce RTX 3060 Ti — 10, а у карты Palit — 7 (5 на ядро и 2 на микросхемы памяти). Однако мы видим пустые места под дополнительные фазы, и это дает нам представление о потенциальной 8-фазной схеме питания GPU, плюс 2 фазы на микросхемы памяти (полагаем, что все это может быть использовано в будущих ускоренных версиях типа GeForce RTX 3060 Super).

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.

А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.

За подсветку (хоть и весьма скромную) отвечает традиционно используемый компанией Palit контроллер Holtek HT50F52241.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU NCP302045 (On Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).

Коннектор питания — один, 8-контактный. Минус в том, что он расположен защелкой внутрь СО, то есть будет затруднительно нажать на замок на «хвосте» от БП, чтобы вынуть его, ибо гнездо находится сильно ниже верхней кромки радиатора охлаждения.

Этот чип представляет Nvidia GeForce RTX 3060 Ti 8 ГБ 256-битной GDDR6 Founders Edition.

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Суммарное количество фаз питания у GeForce RTX 3060 Ti — 10. При этом распределение фаз — 8+2.

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.

А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU AOZ5311NGI (Alpha&Omega Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).

Как и у предыдущих карт Founders Edition серии GeForce RTX 30, у этой карты 12-контактный коннектор питания. Сравнение карт FE есть в начальном видеоролике.

Ранее уже было известно, что ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. А с самой картой, конечно же, поставляется переходник, позволяющий подключить 8-контактный коннектор к новому разъему.

Этот чип представляет Nvidia GeForce RTX 3070 8 ГБ 256-битной GDDR6 Founders Edition.

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Суммарное количество фаз питания у GeForce RTX 3070 — 11. При этом распределение фаз — 9+2.

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) отвечает за работу фаз питания графического процессора.

А контроллер uP1666Q управляет двумя фазами питания микросхем памяти. Оба контроллера расположены на обороте печатной платы.

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU AOZ5311NGI (Alpha&Omega Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).

Как и у предыдущих карт Founders Edition серии GeForce RTX 30, у этой карты 12-контактный коннектор питания. Сравнение карт FE есть в начальном видеоролике.

Ранее уже было известно, что ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. А с самой картой, конечно же, поставляется переходник, позволяющий подключить 8-контактный коннектор к новому разъему.

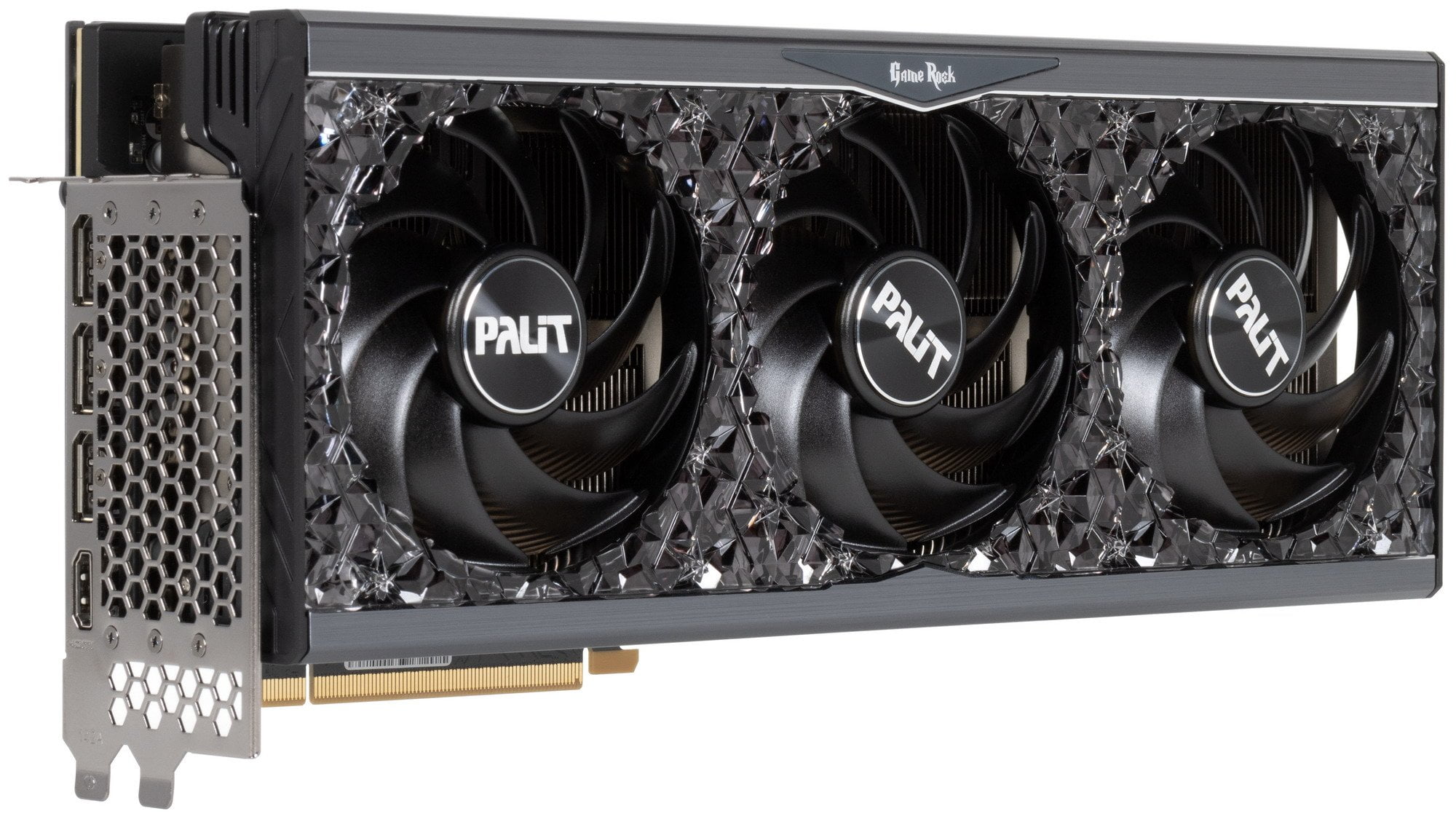

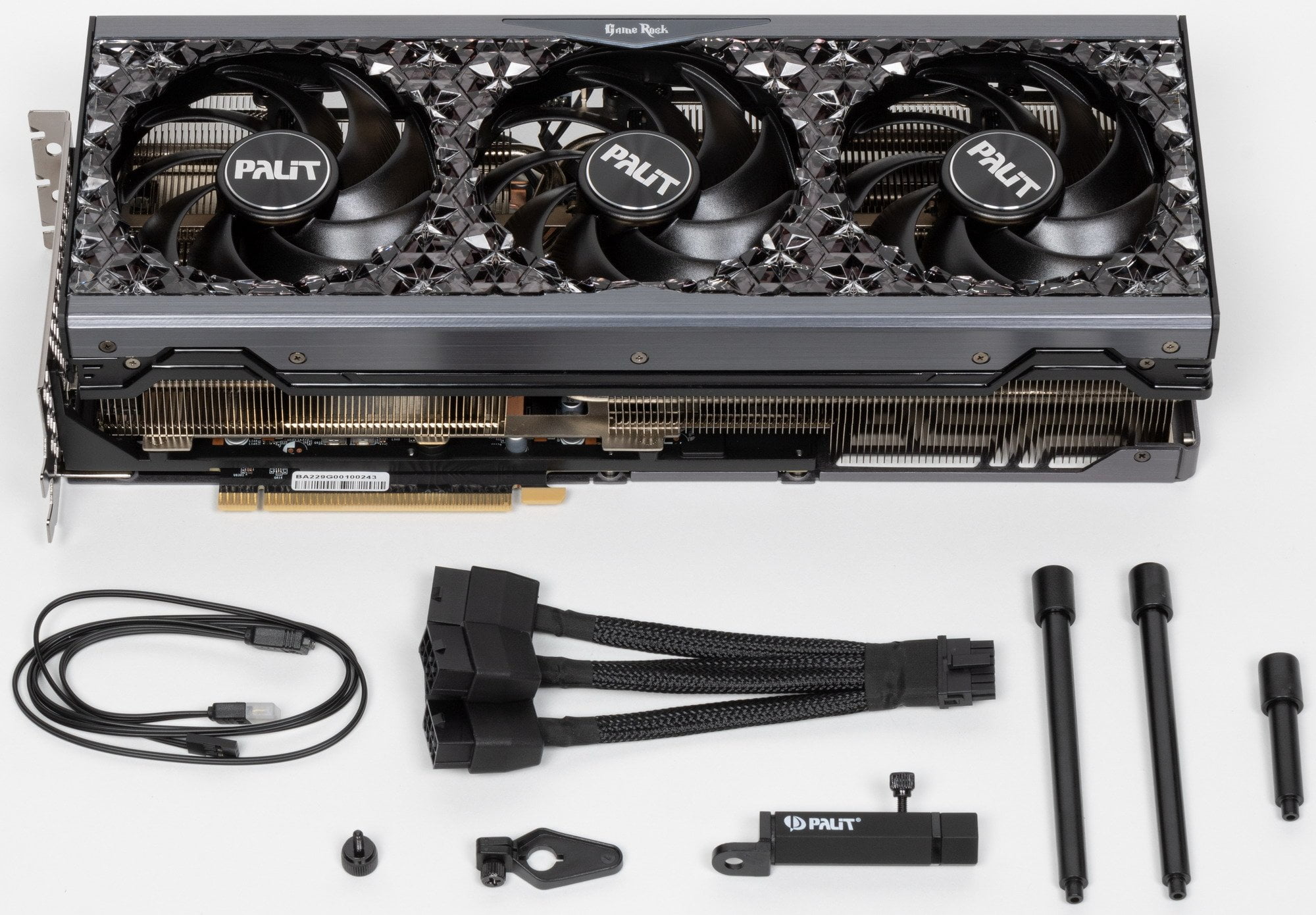

Этот чип представляет Palit GeForce RTX 3070 Ti GameRock OC 8 ГБ 256-битной GDDR6X.

Память

Карта имеет 8 ГБ памяти GDDR6X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на условную номинальную частоту работы в 4750 (19000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Суммарное количество фаз питания у карты Palit — 14 фаз, из которых 2 — на память, а 12 — на GPU.

Зеленым цветом отмечена схема питания ядра, красным — памяти. Для управления схемой питания GPU используется ШИМ-контроллер uP9512R (uPI Semiconductor), расположенный на оборотной стороне платы (версия с поддержкой до 12 фаз).

На той же стороне имеется другой ШИМ-контроллер uPI Semiconductor uP1666Q, который управляет 2-фазной схемой питания микросхем памяти.

В преобразователе питания GPU, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае AOZ5332GI (Alpha & Omega Semiconductor), каждая из которых рассчитана максимум на 50 А.

А вот в преобразователе питания микросхем памяти применены наборы транзисторов от Sinopower — SM7342EKKP.

На оборотной стороне имеется контроллер uS5650Q (uPI Semiconductor), отвечающий за мониторинг карты (слежение за напряжением и температурой).

А подсветкой управляет отдельный контроллер Holtek HT50F52241.

Видеокарта имеет два режима работы, привязанных к разным прошивкам BIOS. Производитель их обозначил просто: 1 и 2 на самой плате, но на бэкплейте подписано для понимания: P (performance) и S (silent). Для выбора на верхнем торце имеется переключатель.

BIOS1 включает более производительный режим, в котором Boost-частота работы ядра повышена относительно референсной. Однако на деле прирост производительности не очень значителен, около 4%.

BIOS2 включает более тихий режим, в котором кривая работы вентиляторов изменена в сторону уменьшения оборотов за счет небольшого повышения температуры GPU, а Boost-частота ядра такая же, что и в BIOS1.

Штатные частоты памяти у карты Palit в обоих режимах равны референсным значениям.

Питание подается через два 8-контактных разъема.

Этот чип представляет Nvidia GeForce RTX 3080 10 ГБ 320-битной GDDR6X Founders Edition.

Память

Карта имеет 10 ГБ памяти GDDR6X SDRAM, размещенной в 10 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на номинальную частоту работы в 4750 (19000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Суммарное количество фаз питания у GeForce RTX 3080 Founders Edition: 20. При этом распределение фаз — 16+4.

Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом никаких удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.

Совместными усилиями они обеспечивают 16 фаз схемы питания GPU. Система питания микросхем памяти включает 4 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).

Второй такой контроллер отвечает за мониторинг состояния платы.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.

У карты необычный коннектор питания — 12-контактный. Причем один.

Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30 (см. видеоролик ниже).

Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.

Этот чип представляет Nvidia GeForce RTX 3080 Ti 12 ГБ 384-битной GDDR6X Founders Edition.

Память

Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 12 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-19) рассчитаны на номинальную частоту работы в 5500 (21000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Я уже отмечал, что для своих собственных карт инженеры Nvidia сделали дизайн не только уникальным, но и весьма забавным внешне. Хорошо видно, 3080 Ti в референс-исполнении отличается от уже более младшего собрата 3080 полной комплектацией микросхемами памяти (12 ГБ и 384 бит против 10 и 320, соответственно, у RTX 3080), а схема питания особых изменений не претерпела.

Суммарное количество фаз питания у GeForce RTX 3080 Founders Edition — 18. Это на 2 больше, чем у GeForce RTX 2080 Ti (там 16), и на 2 меньше, чем у GeForce RTX 3090 (там 20). При этом распределение фаз у GeForce RTX 2080 Ti — 13 фаз на ядро и 3 на микросхемы памяти, у GeForce RTX 3080 — 15+3. У RTX 3080 Ti Founders Edition тоже 15 фаз на ядро и 3 — на память, просто одна фаза питания ядра перекочевала с правой стороны PCB на левую.

Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.

Совместными усилиями они обеспечивают 15 фаз схемы питания GPU. Система питания микросхем памяти включает 3 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).

Второй такой контроллер отвечает за мониторинг состояния платы.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.

Стоит отметить особую ревизию процессора GA102 — 225-A1, когда как у RTX 3080 был — 200-KD-A1, а у RTX 3090 — 300-A1. Как известно, нам было обещано, что именно в этом кристалле уже появилась аппаратная защита от майнинга по алгоритму ethash. Но при этом мы видим дату выпуска — 36я неделя 2020го года. То есть данный чип под 3080 Ti был выпущен еще осенью, когда вообще речь о защитах от майнинга не заходила. Мы видим, что все же защита от майнинга реализована не через внесение изменений в сам чип, а через использование особых ID и неизменяемого BIOS, то есть аппаратно, но на самих платах, а не внутри GPU.

У карты 12-контактный коннектор питания собственного изобретения. Причем один.

Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30 (мы уже писали многократно об этом).

Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.

Этот чип представляет Nvidia GeForce RTX 3090 24 ГБ 384-битной GDDR6X Founders Edition.

Память

Карта имеет 24 ГБ памяти GDDR6X SDRAM, размещенной в 24 микросхемах по 8 Гбит на обеих сторонах PCB (по 12 на каждой). Микросхемы памяти Micron (GDDR6X, MT61K256M32JE-21) рассчитаны на условную номинальную частоту работы в 5250 (21000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Суммарное количество фаз питания у GeForce RTX 3090: 22. При этом распределение фаз — 18+4.

Зеленым цветом отмечена схема питания ядра, красным — памяти. При этом никаких удвоителей (даблеров) фаз нет, для управления схемой питания GPU используются три ШИМ-контроллера Monolithic Power Systems: MP2884 рассчитан на 4 фазы, MP2886 — на 6 фаз, а MP2888 — на управление 10 фазами питания. Первые два расположены на оборотной стороне платы, а третий — на лицевой.

Совместными усилиями они обеспечивают 18 фаз схемы питания GPU. Система питания микросхем памяти включает 4 фазы, которыми заведует один из uS5650Q (uPI Semiconductor).

Второй такой контроллер отвечает за мониторинг состояния платы.

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае, MP86957 той же Monolithic Power Systems.

У карты необычный коннектор питания — 12-контактный. Причем один.

Ряд производителей блоков питания, прежде всего Seasonic, объявили о выпуске отдельных кабелей («хвостов») для своих модульных БП для подключения к референс-картам серии GeForce RTX 30. Ну а с самой картой, конечно же, поставляется переходник, позволяющий подключить два 8-контактных коннектора к новому разъему.

Память

Карта имеет 24 ГБ памяти GDDR6X SDRAM, размещенной в 12 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Память

Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-21 / D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Память

Карта имеет 16 ГБ памяти GDDR6X SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-24 / D8BZF) рассчитаны на номинальную частоту работы в 3000 (24000) МГц.

Методика расчета базируется на усреднении (берется среднее геометрическое) величин производительности в каждом тесте.

Рейтинги iXBT и полезности рассчитываются по следующей формуле:

Рейтинг iXBT для игр без использования трассировки лучей

где:

К — составляющая, учитывающая скорость работы карт:

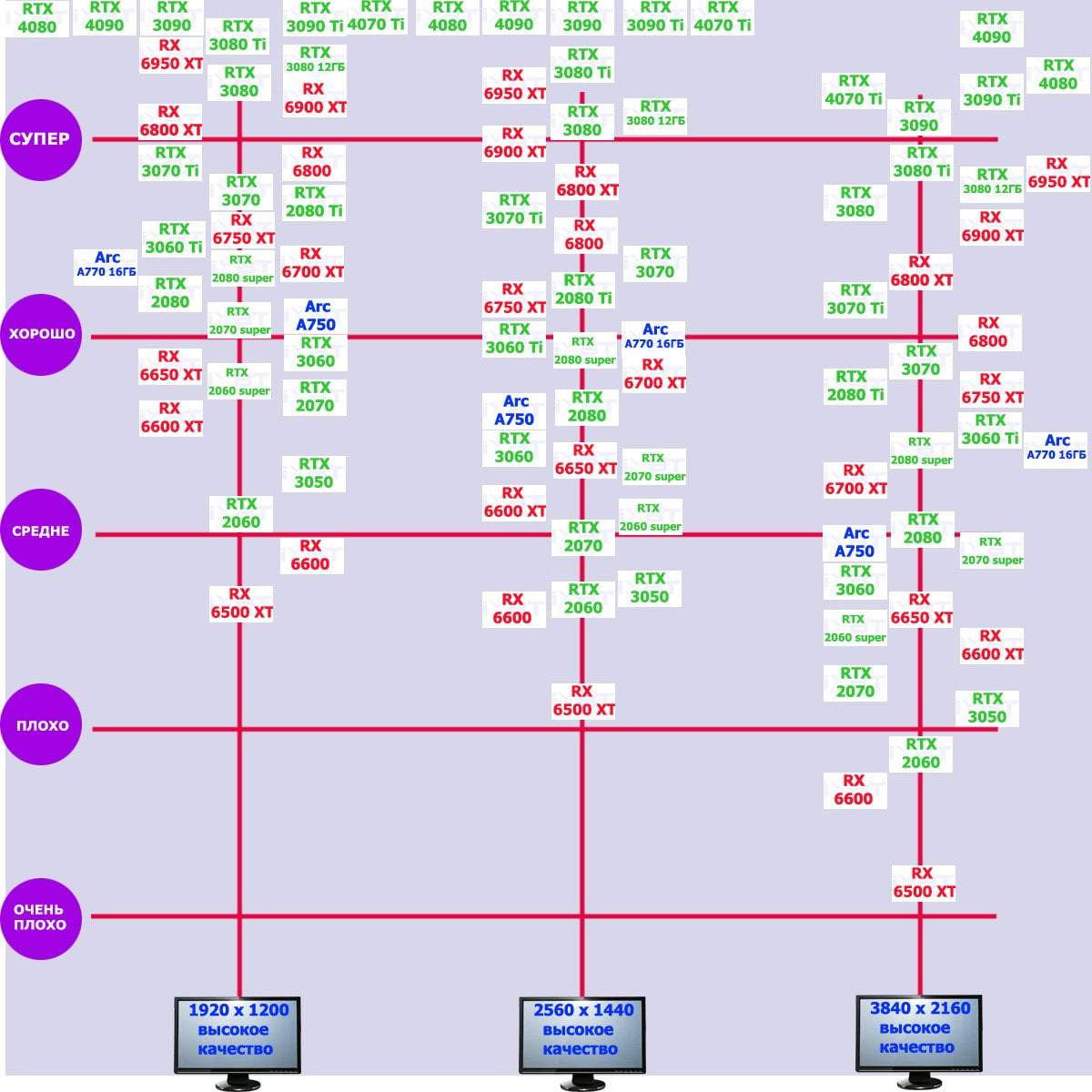

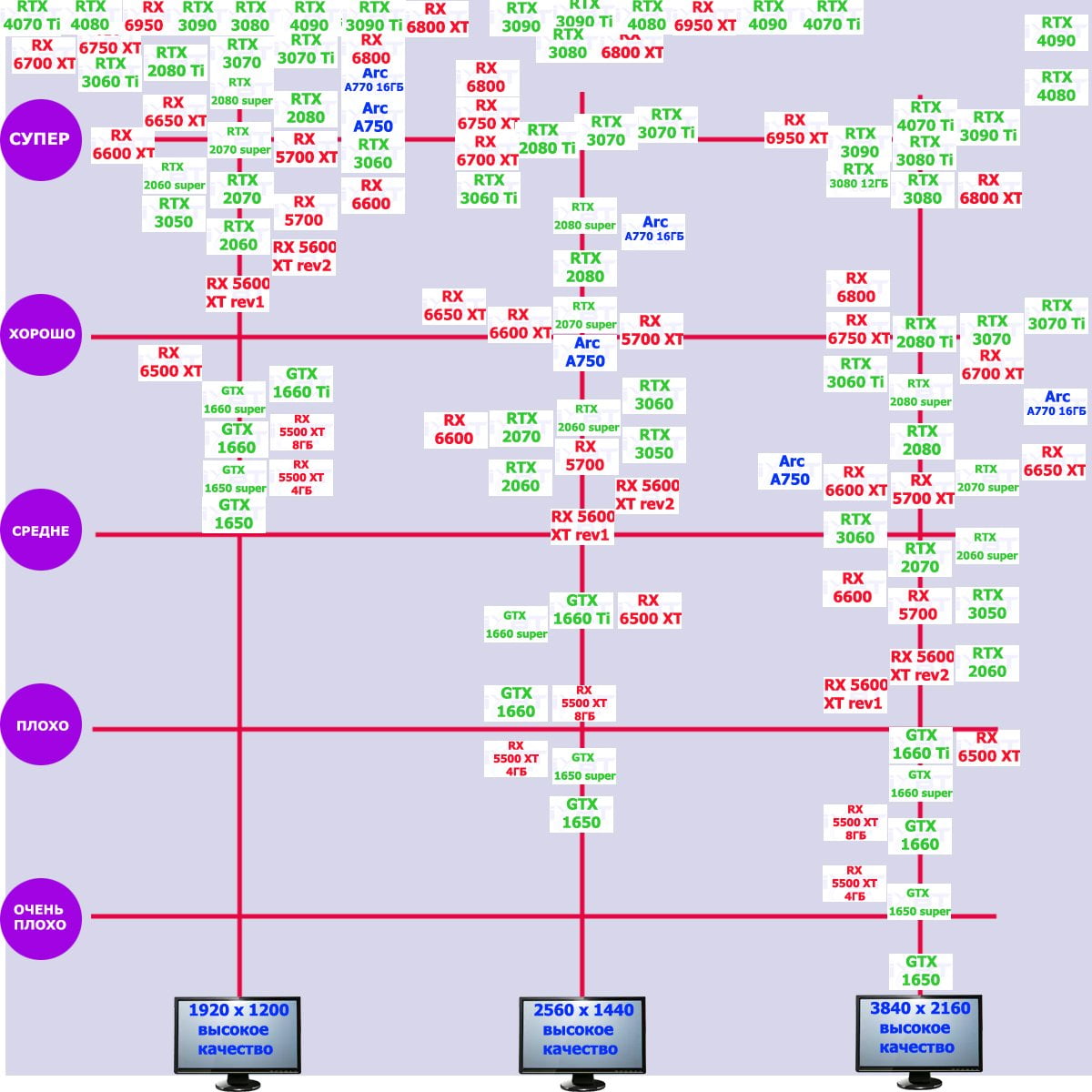

Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем К_RX6500XT (составляющую, учитывающую скорость работы Radeon RX 6500 XT) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно Radeon RX 6500 XT. Для демонстрации разницы в процентах умножаем все на 100.

Условные обозначения:

• К_ПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты)
• К_iXBT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты)
• G01 — скорость в Hitman III в соответствующем разрешении:
  • G01_19xx — 1920×1200
  • G01_25xx — 2560×1440
  • G01_38xx — 3840×2160

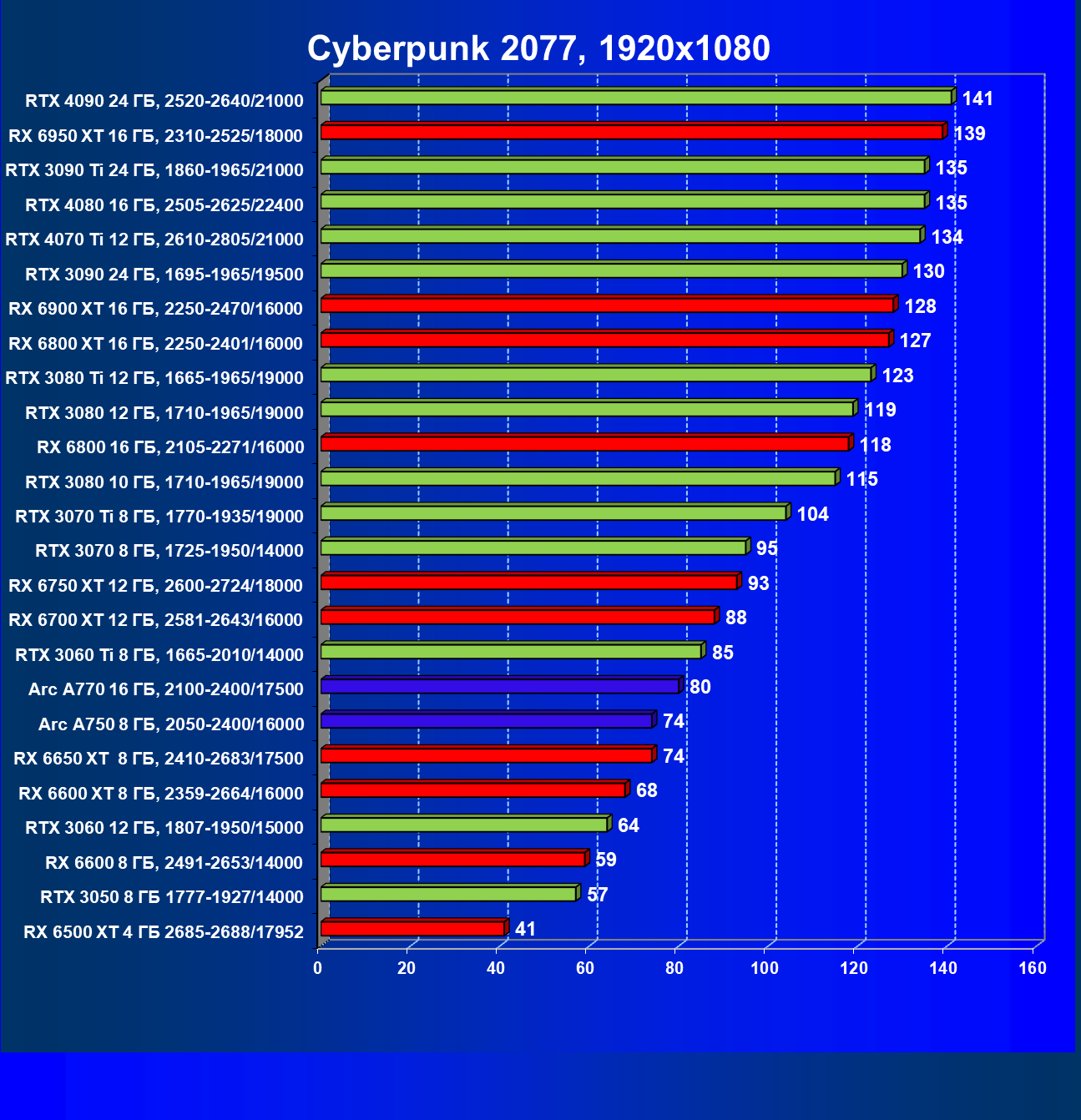

• G02 — скорость в Cyberpunk 2077 в соответствующем разрешении при максимальном качестве:
  • G02_19xx — 1920×1200
  • G02_25xx — 2560×1440
  • G02_38xx — 3840×2160
• G03 — скорость в God OF War в соответствующем разрешении:
  • G03_19xx — 1920×1200
  • G03_25xx — 2560×1440
  • G03_38xx — 3840×2160
• G04 — скорость в Assassin’s Creed Valhalla в соответствующем разрешении:
  • G04_19xx — 1920×1200
  • G04_25xx — 2560×1440
  • G04_38xx — 3840×2160

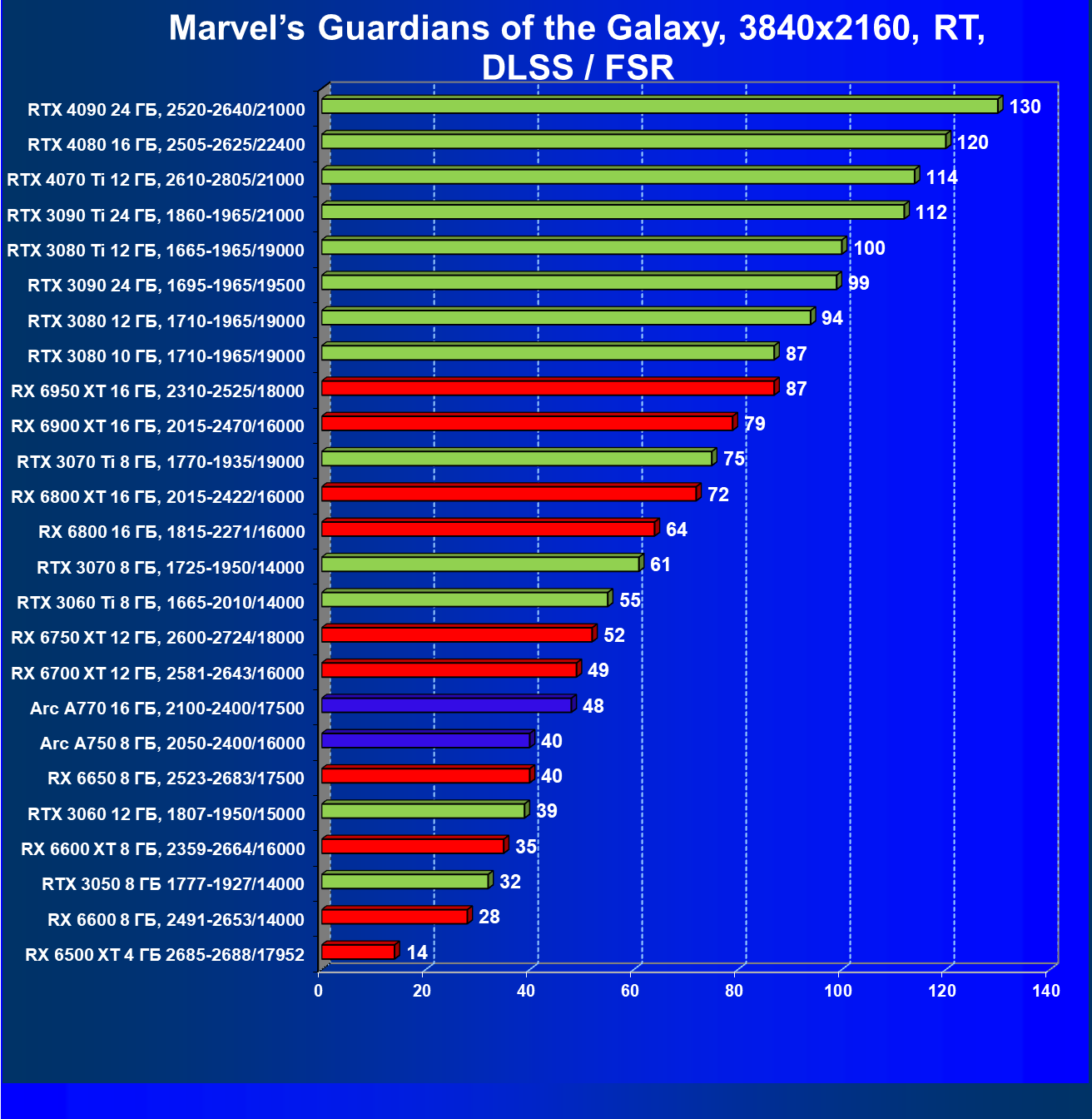

• G05 — скорость в Marvel’s Guardians Of The Galaxy в соответствующем разрешении:
  • G05_19xx — 1920×1200
  • G05_25xx — 2560×1440
  • G05_38xx — 3840×2160
• G06 — скорость в The Medium в соответствующем разрешении:
  • G06_19xx — 1920×1200
  • G06_25xx — 2560×1440
  • G06_38xx — 3840×2160
• G07 — скорость в Godfall в соответствующем разрешении:
  • G07_19xx — 1920×1200
  • G07_25xx — 2560×1440
  • G07_38xx — 3840×2160

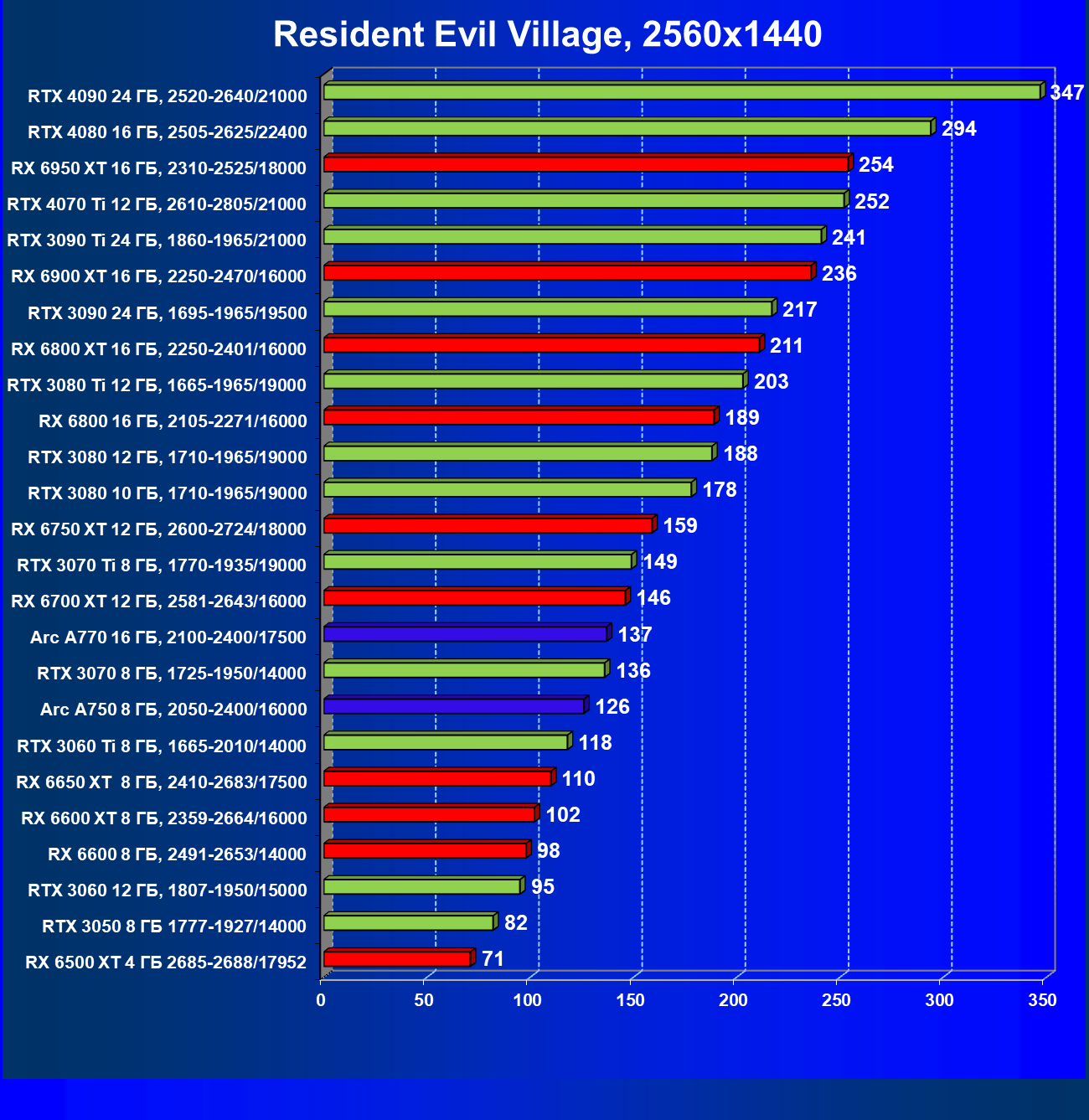

• G08 — скорость в Resident Evil Village в соответствующем разрешении:
  • G08_19xx — 1920×1200
  • G08_25xx — 2560×1440
  • G08_38xx — 3840×2160

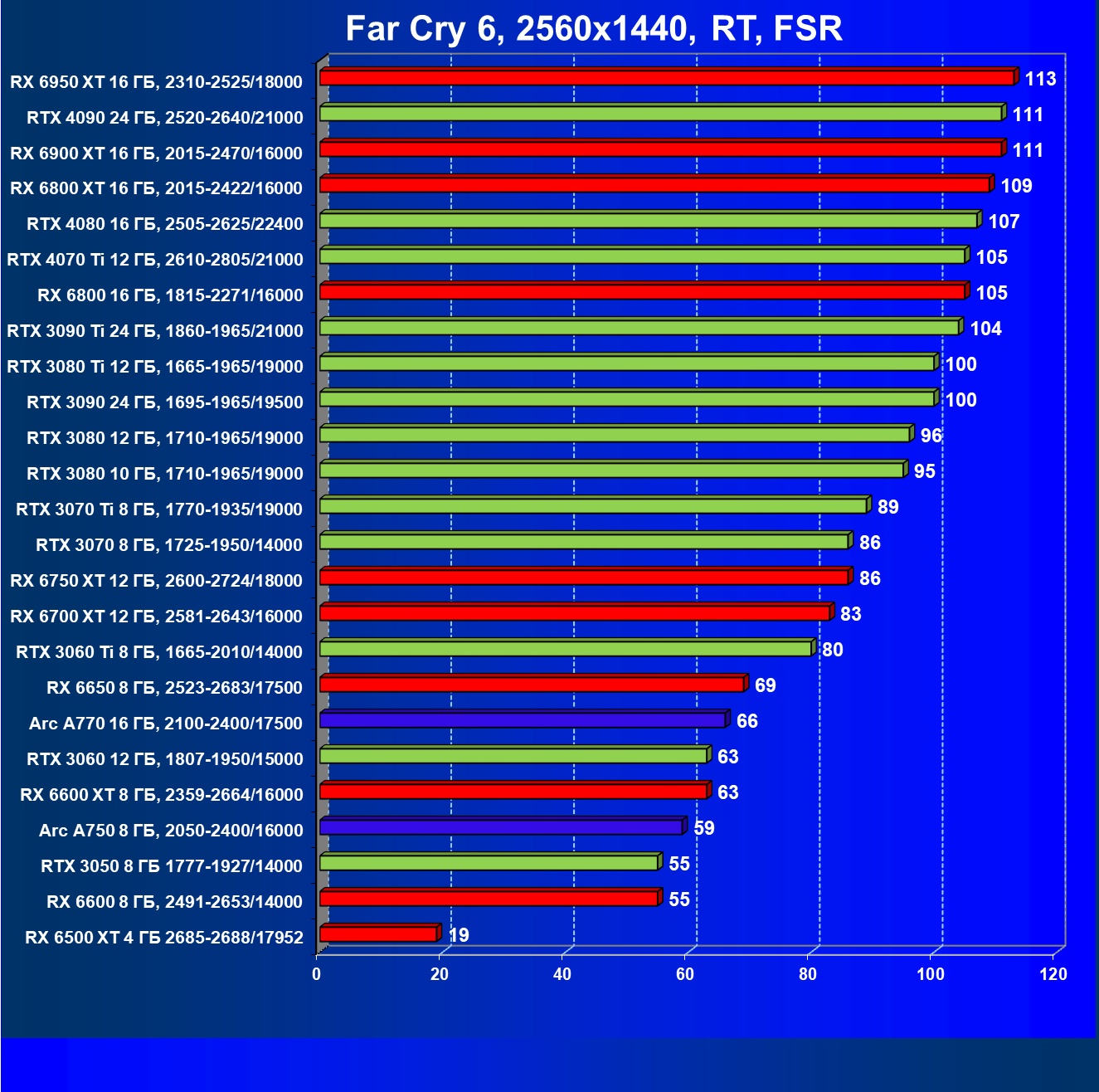

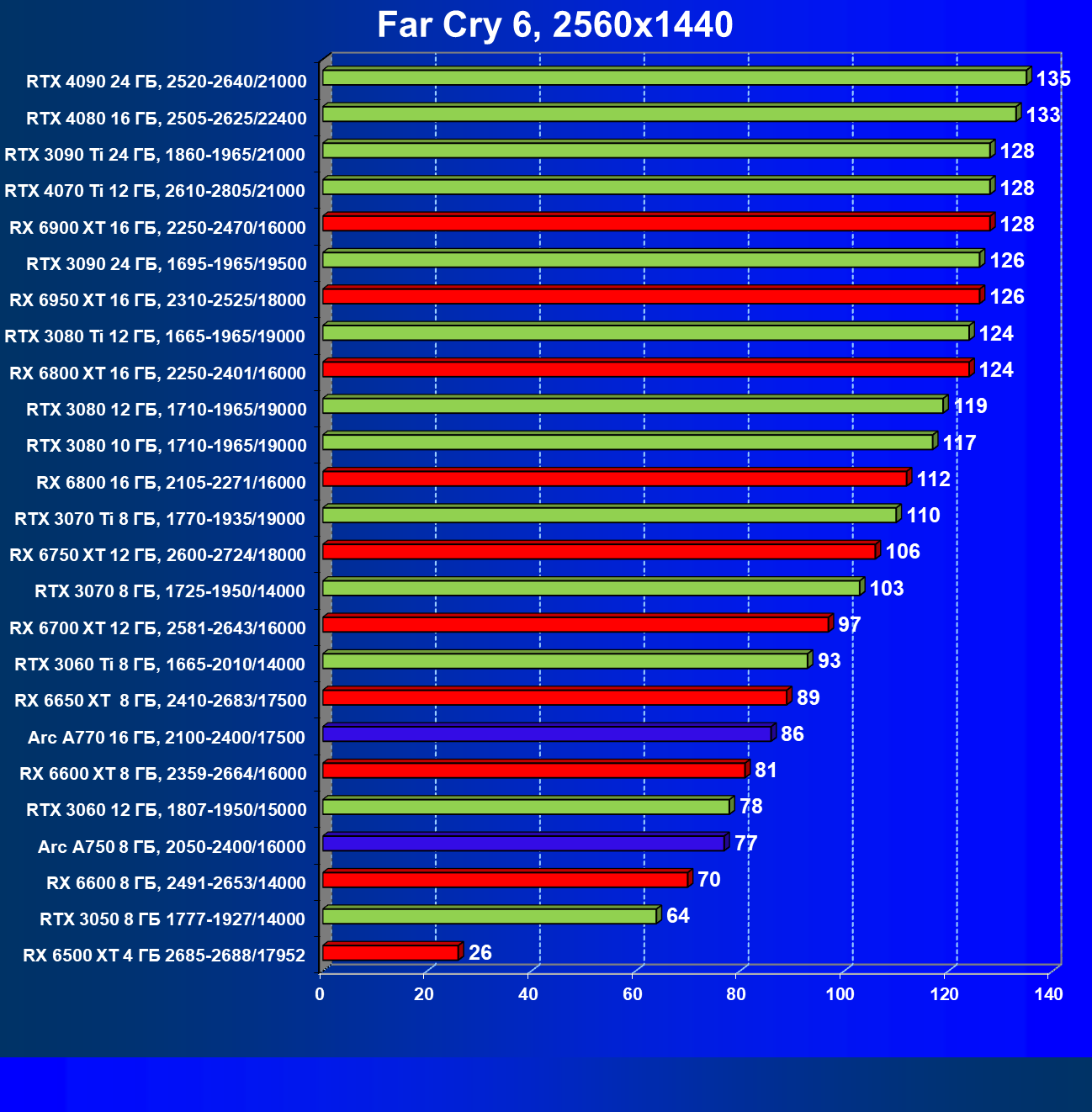

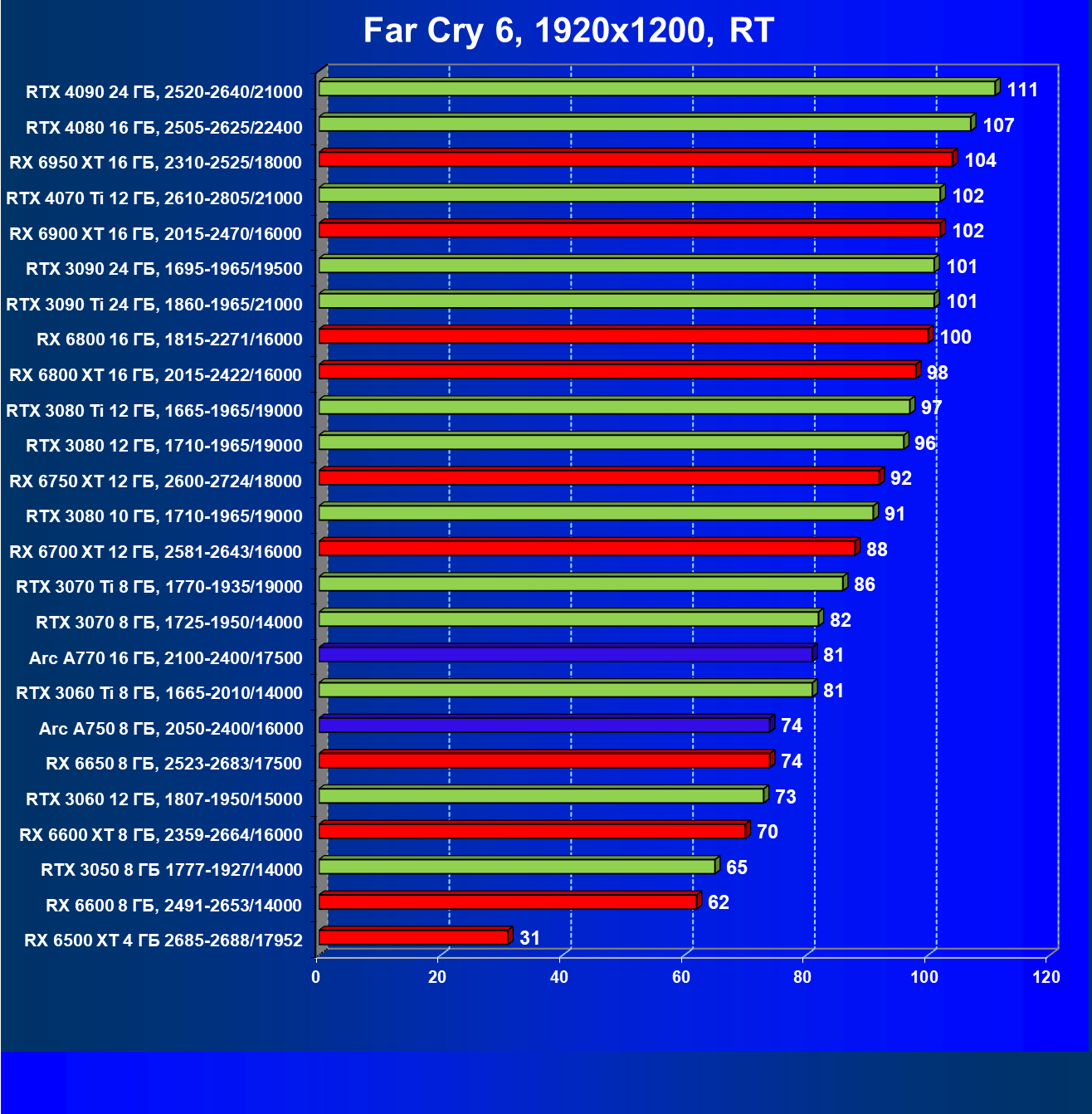

• G09 — скорость в Far Cry 6 в соответствующем разрешении:
  • G09_19xx — 1920×1200
  • G09_25xx — 2560×1440
  • G09_38xx — 3840×2160
• G10 — скорость в BattleField 2042 в соответствующем разрешении:
  • G10_19xx — 1920×1200
  • G10_25xx — 2560×1440
  • G10_38xx — 3840×2160
• Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена)
• P_OSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже)

Рейтинг iXBT для игр c использованием трассировки лучей

где:

К — составляющая, учитывающая скорость работы карт:

Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем К_RX6500XT (составляющую, учитывающую скорость работы Radeon RX 6500 XT) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно Radeon RX 6500 XT. Для демонстрации разницы в процентах умножаем все на 100.

Условные обозначения:

• К_ПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты)
• К_iXBT-RT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты)
• G02 — скорость в Cyberpunk 2077 c использованием RT в соответствующем разрешении:
  • G02_19xx — 1920×1200
  • G02_25xx — 2560×1440
  • G02_38xx — 3840×2160
• G05 — скорость в Watch Dogs: Legion c использованием RT в соответствующем разрешении:
  • G05_19xx — 1920×1200
  • G05_25xx — 2560×1440
  • G05_38xx — 3840×2160
• G06 — скорость в Control c использованием RT в соответствующем разрешении:
  • G06_19xx — 1920×1200
  • G06_25xx — 2560×1440
  • G06_38xx — 3840×2160
• G08 — скорость в Resident Evil Village c использованием RT в соответствующем разрешении:
  • G08_19xx — 1920×1200
  • G08_25xx — 2560×1440
  • G08_38xx — 3840×2160
• G09 — скорость в Shadow of the Tomb Raider c использованием RT в соответствующем разрешении:
  • G09_19xx — 1920×1200
  • G09_25xx — 2560×1440
  • G09_38xx — 3840×2160
• G10 — скорость в Metro Exodus c использованием RT в соответствующем разрешении:
  • G10_19xx — 1920×1200
  • G10_25xx — 2560×1440
  • G10_38xx — 3840×2160
• Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена)
• P_OSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже)

Оценка P_OSS вычисляется следующим образом:

Желающие выполнить собственный расчет и составить рейтинг, исходя из своих оценок, могут скачать таблицу результатов в формате Excel — архив ZIP.

Этот рейтинг наглядно демонстрирует функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей и масштабирования разрешения. Этот рейтинг нормирован по самому слабому ускорителю — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

2. Вариант рейтинга iXBT.com с включением RT

Рейтинг составлен по 9 тестам с применением технологий трассировки лучей и масштабирования разрешения. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Читатели могут выбрать по своему вкусу тот ускоритель, который, на их взгляд, продемонстрировал приемлемую скорость (возможно, даже максимальную — это зависит от индивидуальных запросов), а также современную функциональность в 3D-графике.

Этот рейтинг отвечает на вопрос: соответствует ли цена скоростным характеристикам? Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на конец декабря 2022 года.

Комментарии к рейтингам:

1. Продукты топового класса выпускаются относительно малыми партиями и имеют изначально завышенные цены, так что в общем рейтинге полезности они обычно занимают последние позиции. Рыночная судьба таких ускорителей будет определяться желанием геймера получить самое мощное решение, и как правило, такие ускорители используются в высоких разрешениях, поэтому мы рассчитали отдельные рейтинги полезности именно для таких случаев.
2. Составлен отдельный рейтинг полезности для разрешения 2560×1440. Взяты все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 50 (примерно). Остальные, следовательно, для этого разрешения не годятся и убраны из рейтинга (при этом нормирование результатов все равно идет по Radeon RX 6500 XT). Лидером стал RX 6700 XT 12 ГБ из-за достаточного объема памяти для такого разрешения и оптимальной цены. На втором месте оказался RTX 3060 Ti 8 ГБ, который немного дешевле, но менее производителен в данном разрешении, однако тоже позволит поиграть в современные игры в разрешении 2.5K. В играх с трассировкой лучей ситуация обратная: RTX 3060 Ti 8 ГБ за свою цену — более актуальный выбор, значительно превосходящий в этом случае RX 6700 XT 12 ГБ. Поэтому RTX 3060 Ti 8 ГБ становится лучшей картой на январь.
3. Составлен отдельный рейтинг полезности для разрешения 3840×2160. Аналогично, в рейтинге представлены все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 50 (примерно). Самые подходящие для такого высокого разрешения топовые ускорители попасть в лидеры рейтинга полезности не могут из-за высоких цен.
