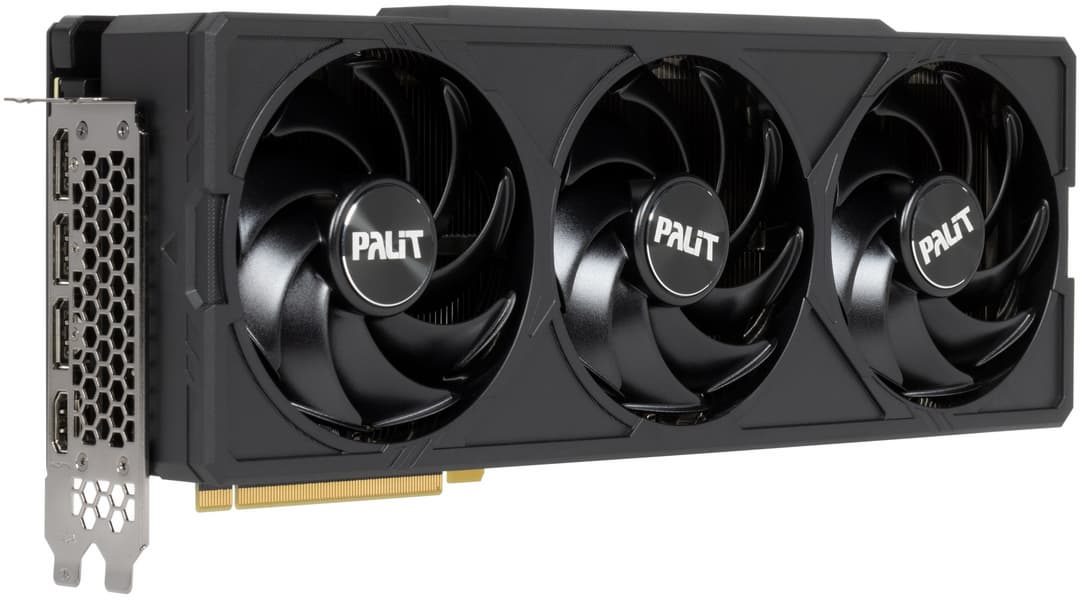

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 4070 Ti JetStream 12 ГБ 192-битной GDDR6X

Кратко о главном

На рынке видеокарт пока относительное затишье, громкие анонсы — в прошлом, сейчас выросший курс доллара борется с ожидаемым и традиционным снижением долларовых цен на видеокарты поколения GeForce RTX 40 и Radeon RX 7000, поэтому колебания рублевых цен на такие продукты не слишком значительны, а вот прошлые поколения GeForce RTX 30 и Radeon RX 6000 в виде складских остатков могут быстро дешеветь — в зависимости от желания торговых сетей побыстрее от них избавиться.

Ждем появления самой младшей модели Nvidia поколения GeForce RTX 40 — GeForce RTX 4050 — в сегменте настольных ПК (в ноутбуках такая видеокарта уже давно встречается).

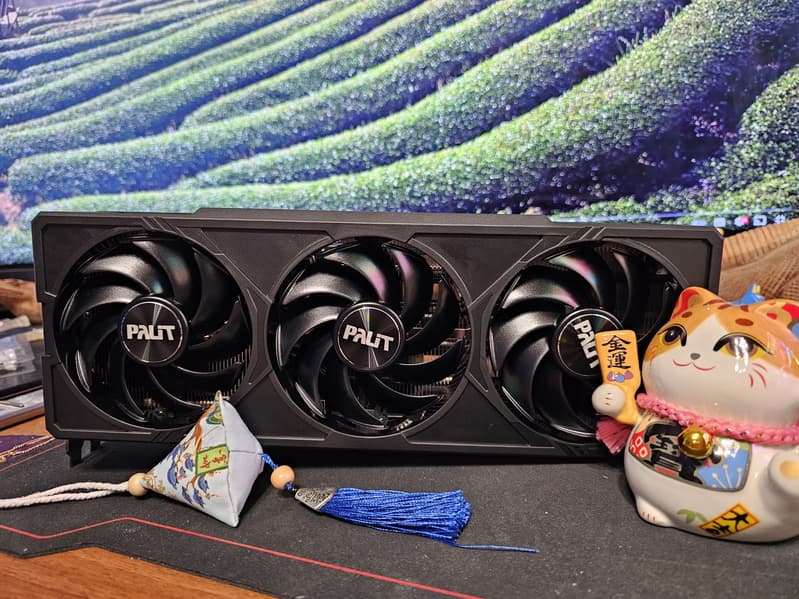

А мы пока изучим очередную видеокарту на базе GeForce RTX 4070 Ti производства Palit. Это уже четвертая модель компании на этом GPU. Она интересна двумя факторами: более низкой стоимостью, чем у карт из семейств GameRock и GamingPro, и полным отсутствием подсветки.

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

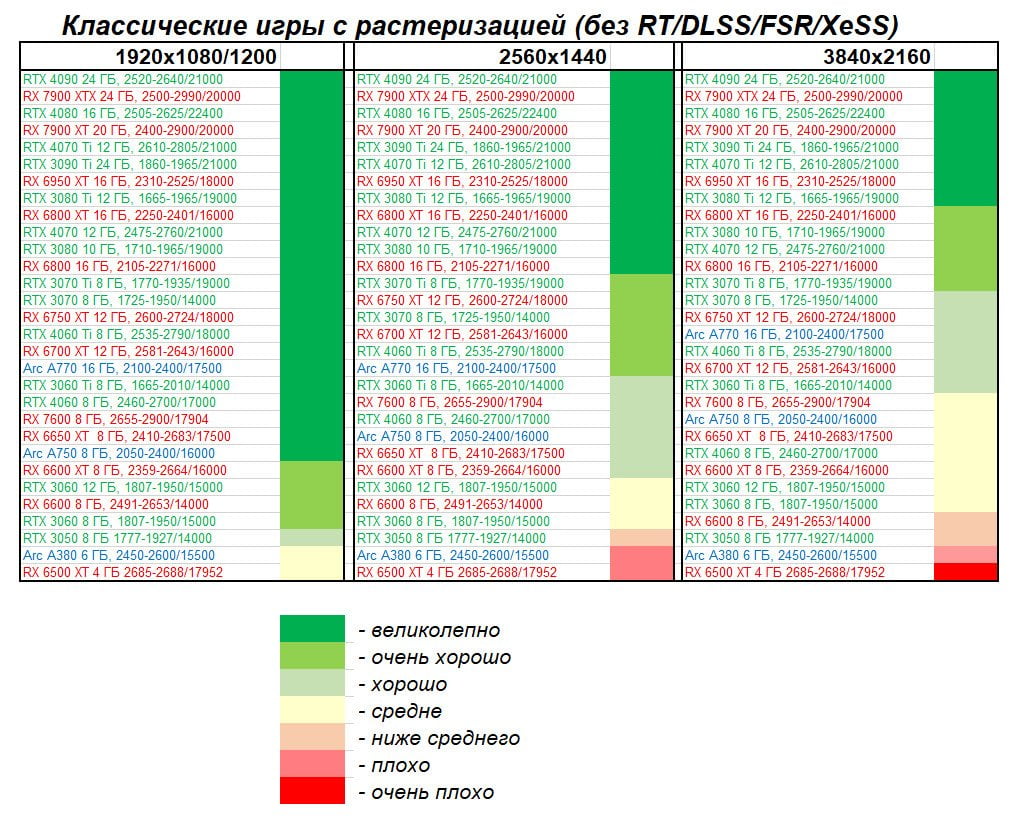

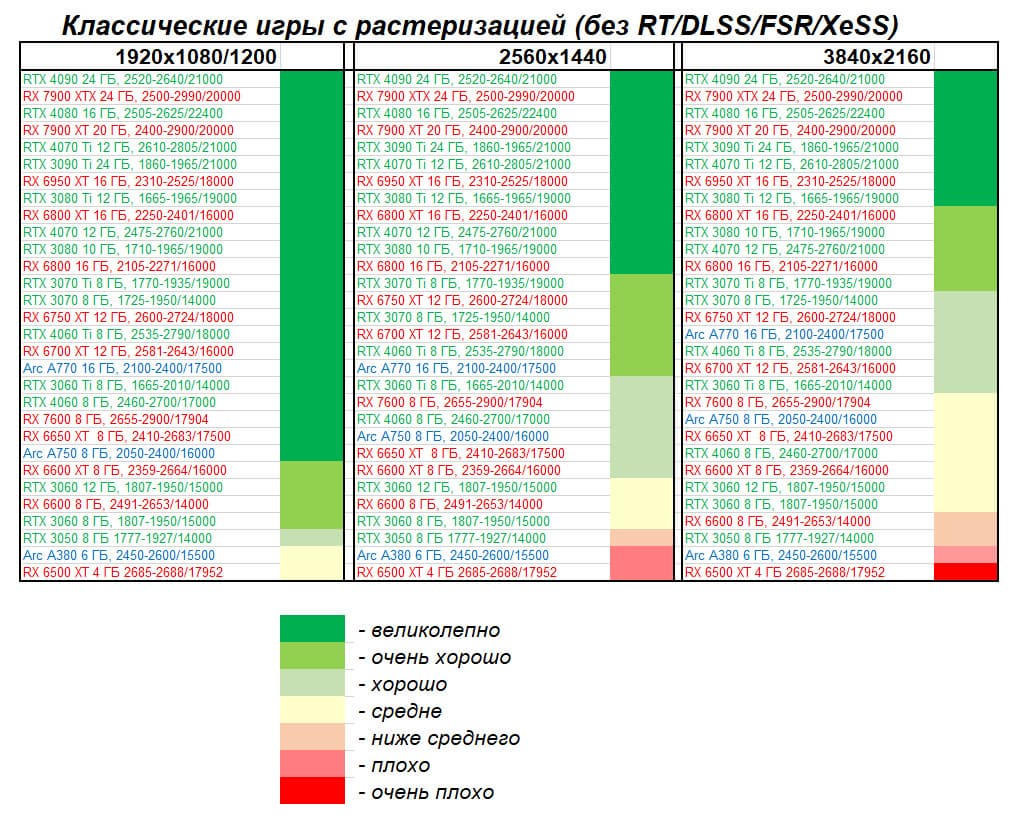

Игры без использования трассировки лучей (классическая растеризация):

Мы много раз уже изучали подобную диаграмму, и я не считаю, что нужны особые комментарии: даже в разрешении 4K во многих играх общая производительность ограничивается уже не видеокартой, а другими компонентами системы, чаще всего упирается в возможности центрального процессора. Что касается GeForce RTX 4070 Ti, то этот ускоритель уверенно входит в пятерку лидеров, ему по плечу любое из представленных выше разрешений при условии игры с максимальными настройками графики (но без RT).

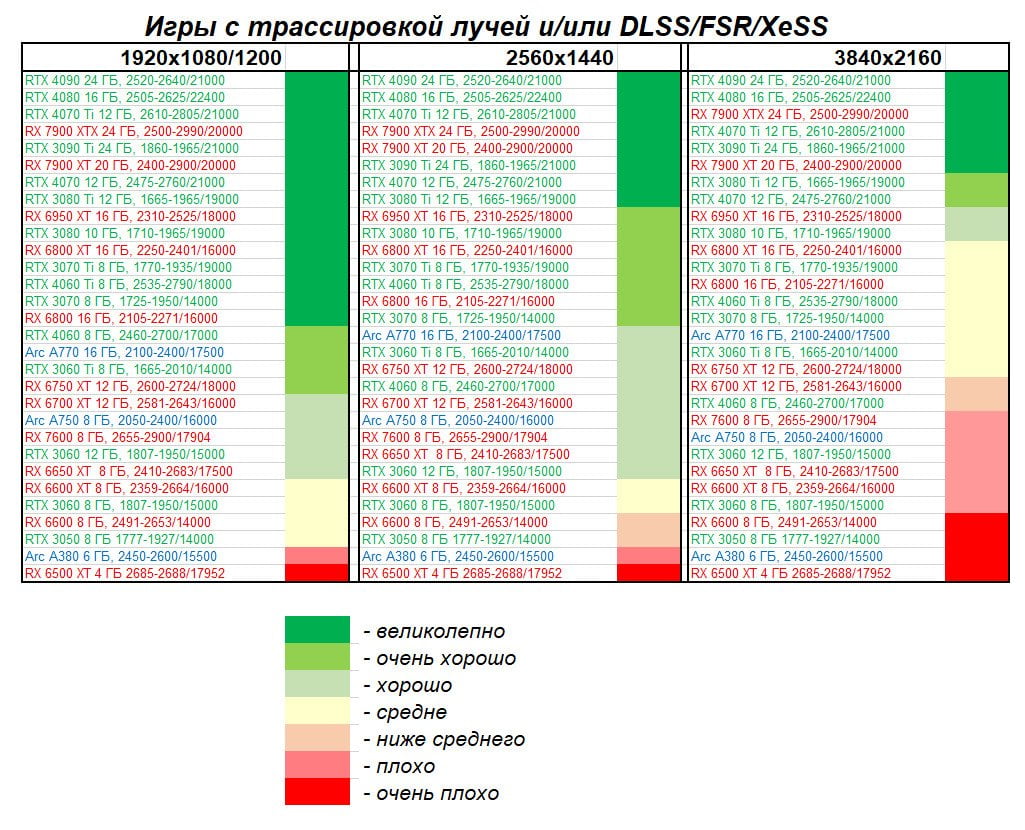

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

В целом все знают, что включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) сильно помогают компенсировать падение скорости от использования RT. Так что в итоге для мощных карт уровня GeForce RTX 4070 Ti предыдущие выводы остаются в силе.

Характеристики карты

Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае. На сегодня внутри Palit Group сосредоточено еще несколько торговых марок и брендов.

Память

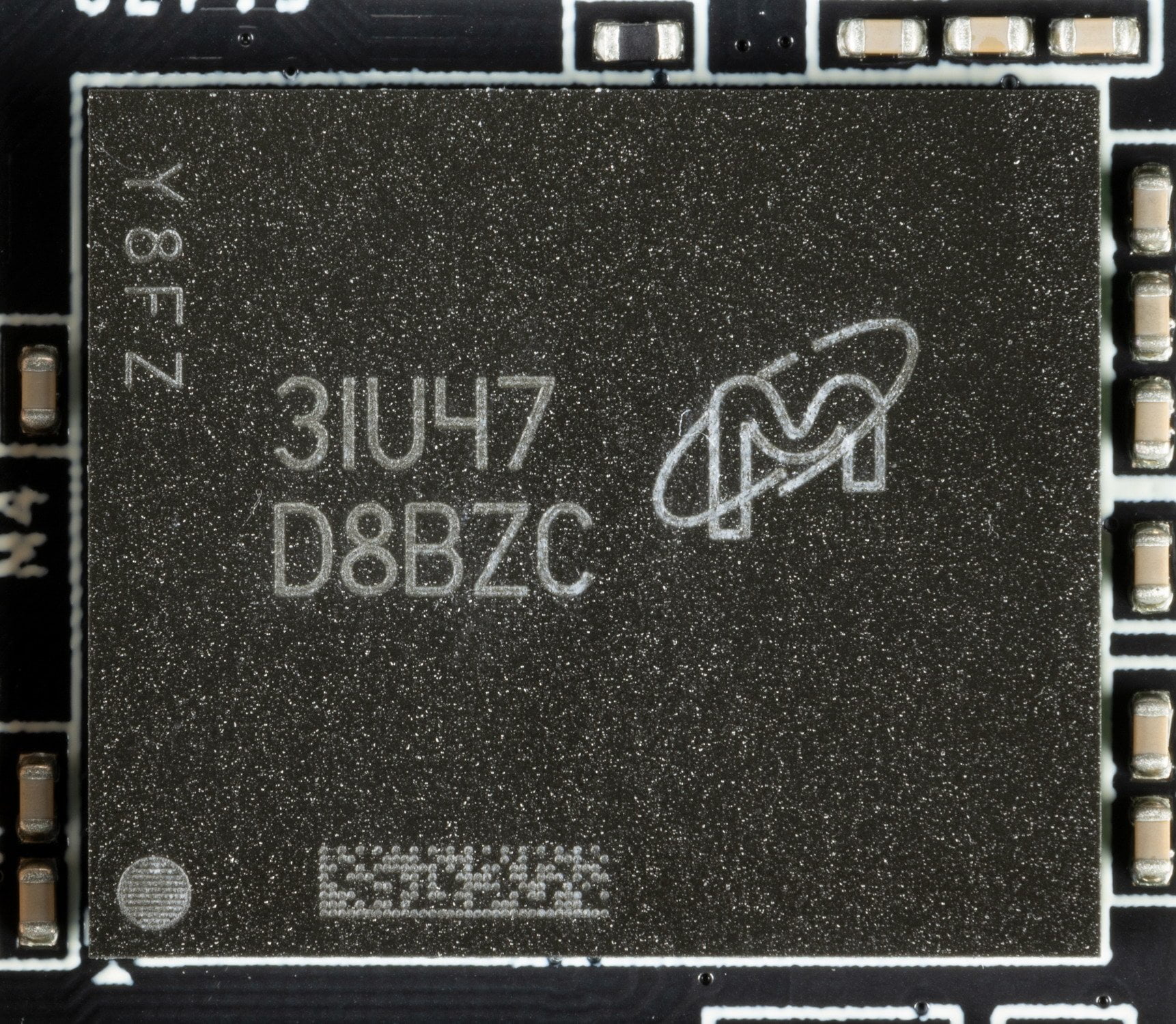

Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Особенности карты и сравнение с Palit GeForce RTX 4070 Ti GamingPro (12 ГБ)

Palit GeForce RTX 4070 Ti JetStream (12 ГБ)	Palit GeForce RTX 4070 Ti GamingPro (12 ГБ)

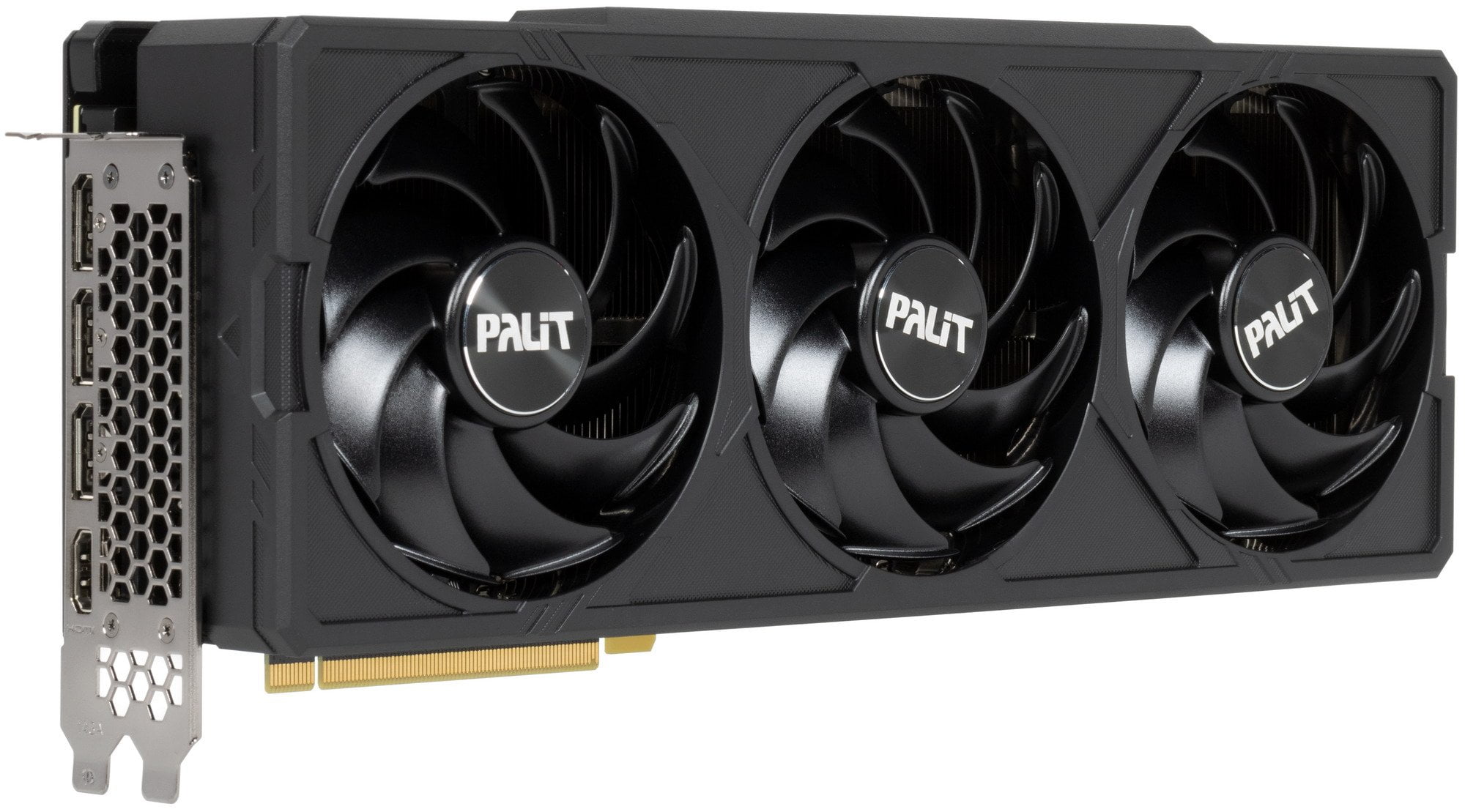

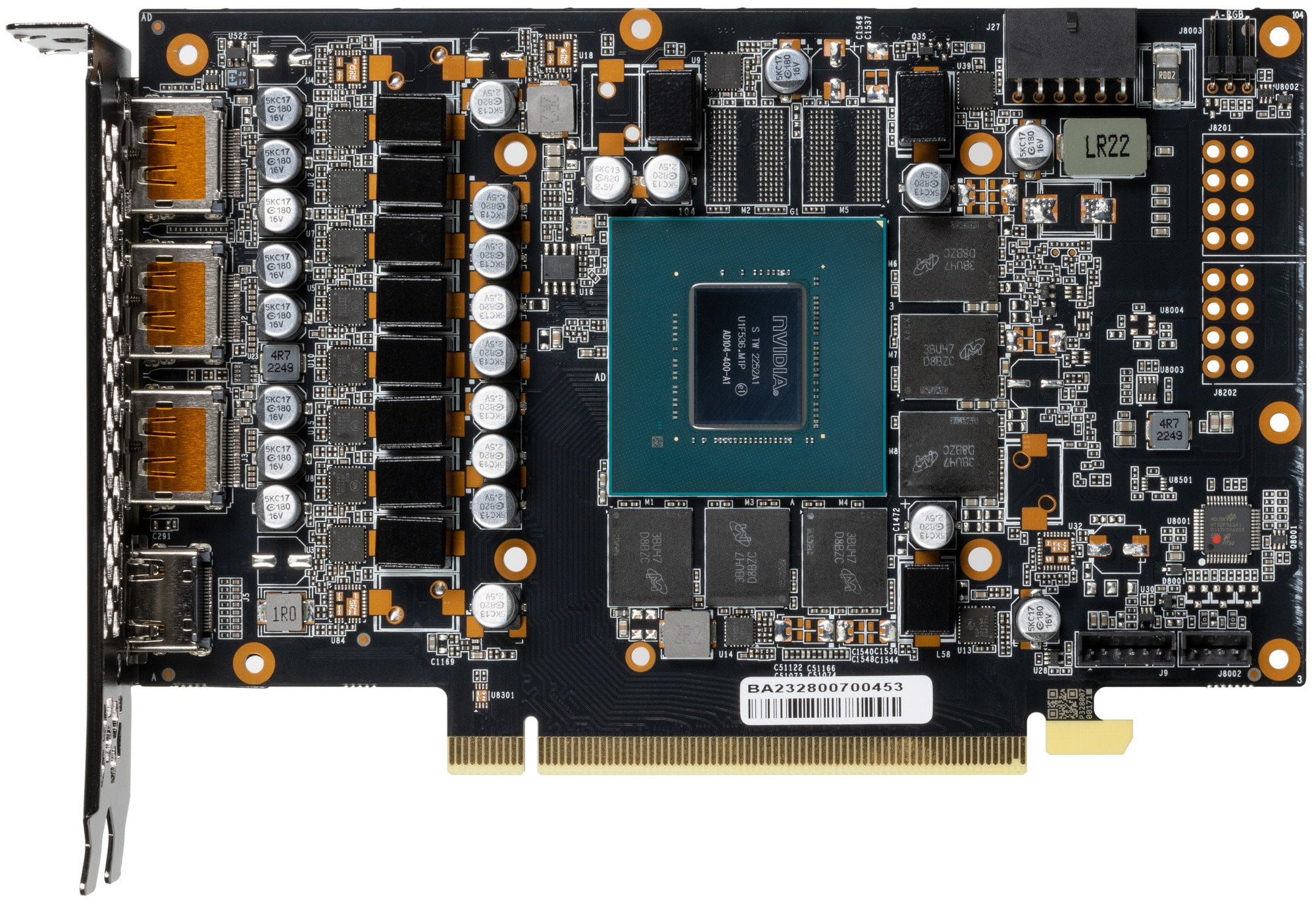

вид спереди

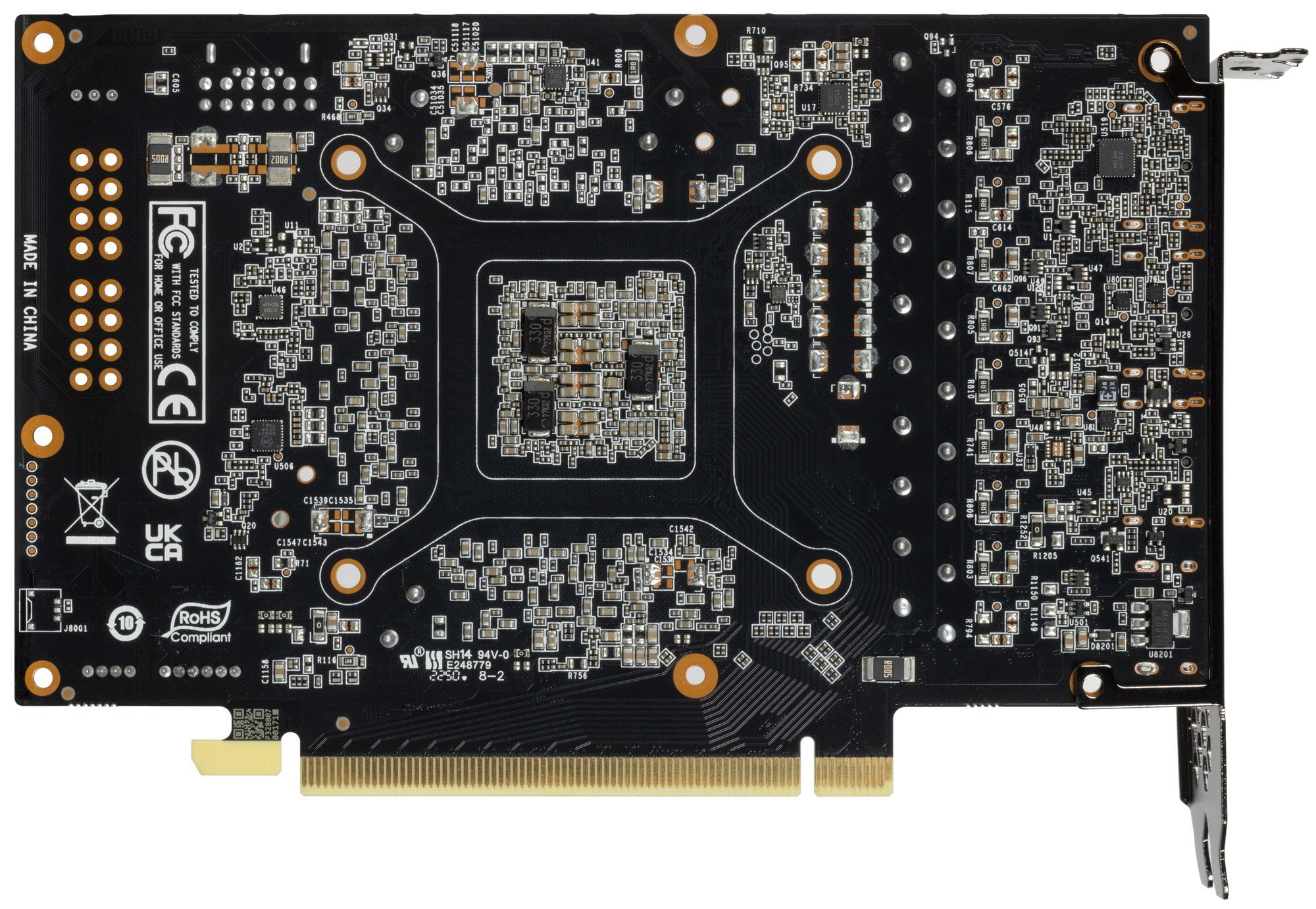

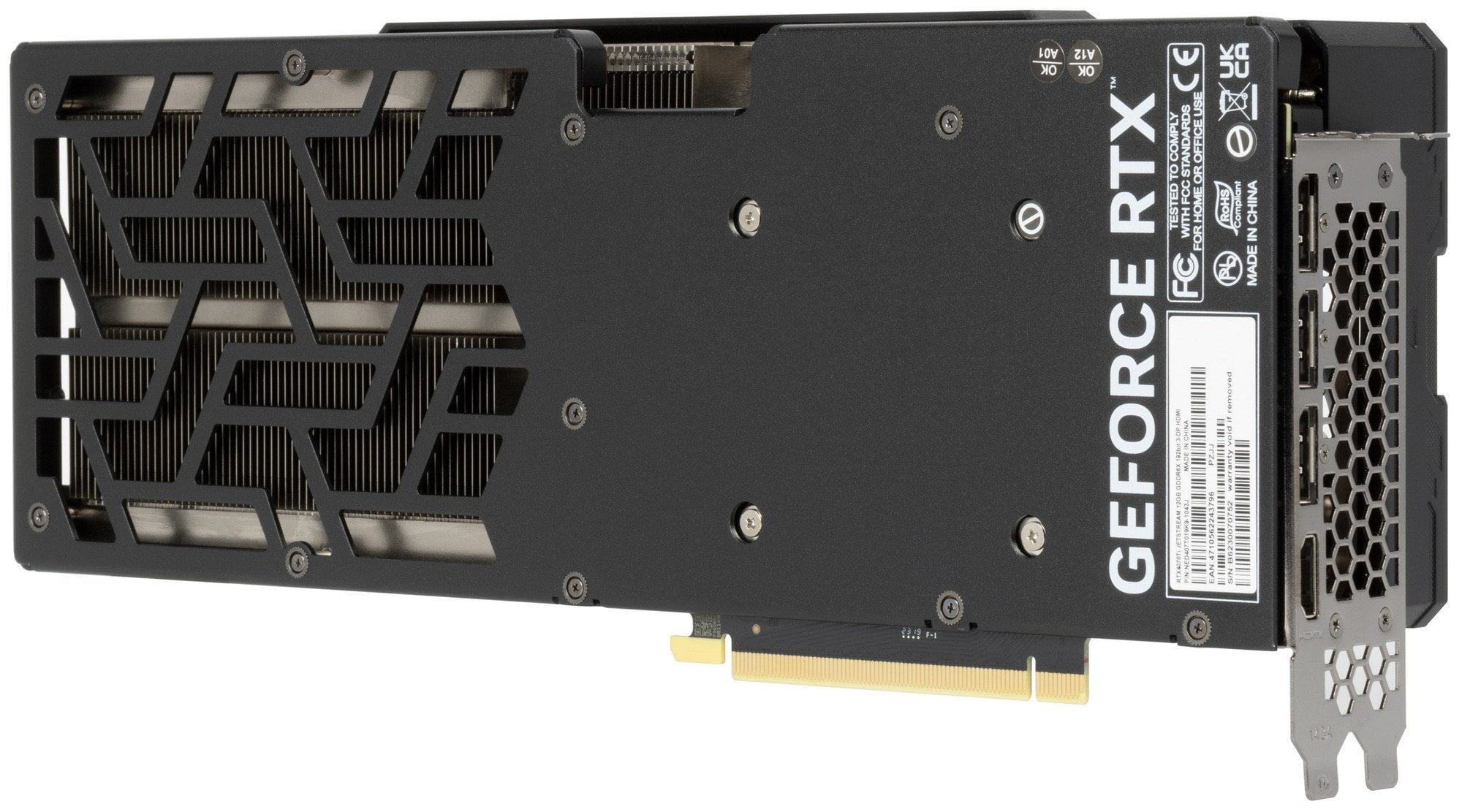

вид сзади

Мы сравниваем эту карту с другой моделью того же производителя просто из интереса (к тому же Nvidia не выпускает RTX 4070 Ti Founders Edition, и потому сравнивать с референс-картой невозможно).

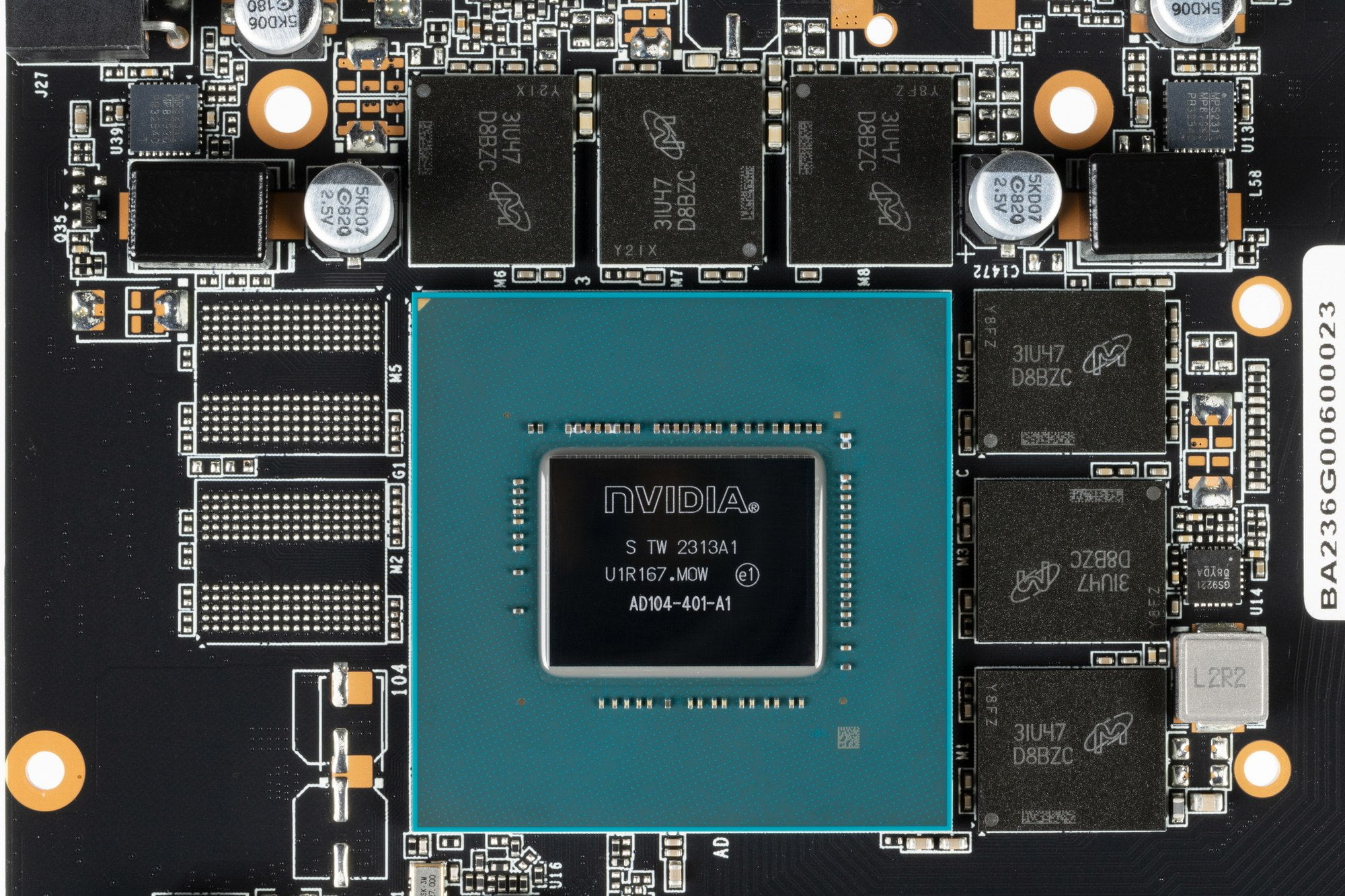

Ядро имеет маркировку AD104-400, дата выпуска — 13-я неделя 2023 года.

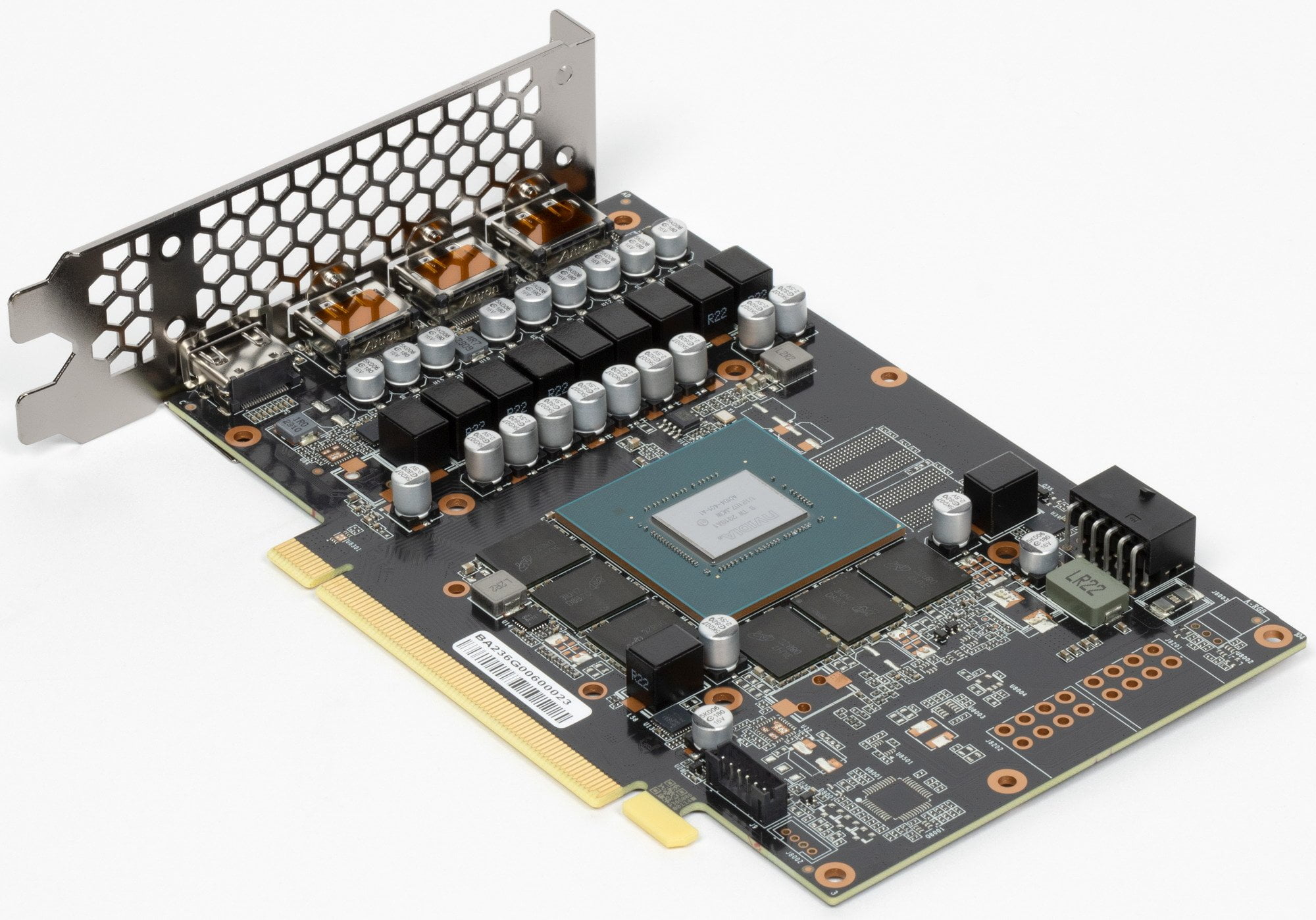

Отлично видно, что разница в разводке обеих плат минимальна: на варианте JetStream убрали фазу питания GPU с верхней центральной части PCB, но зато установили другую в имевшееся ранее посадочное гнездо, в результате суммарное количество фаз питания GPU у обеих карт одинаковое. Сбоку справа на карте мы видим посадочные места, похожие на те, куда устанавливаются 8-контактные разъемы питания. На самом деле они предназначены для подключения мощных внешних вентиляторов в системах, использующих профессиональные версии подобных видеокарт (для игровых и профессиональных видеокарт используются одни и те же GPU, разница может быть лишь в объеме памяти, конфигурации рабочих блоков и, конечно же, в программном обеспечении).

Суммарное количество фаз питания у обеих карт Palit — 11 (9+2).

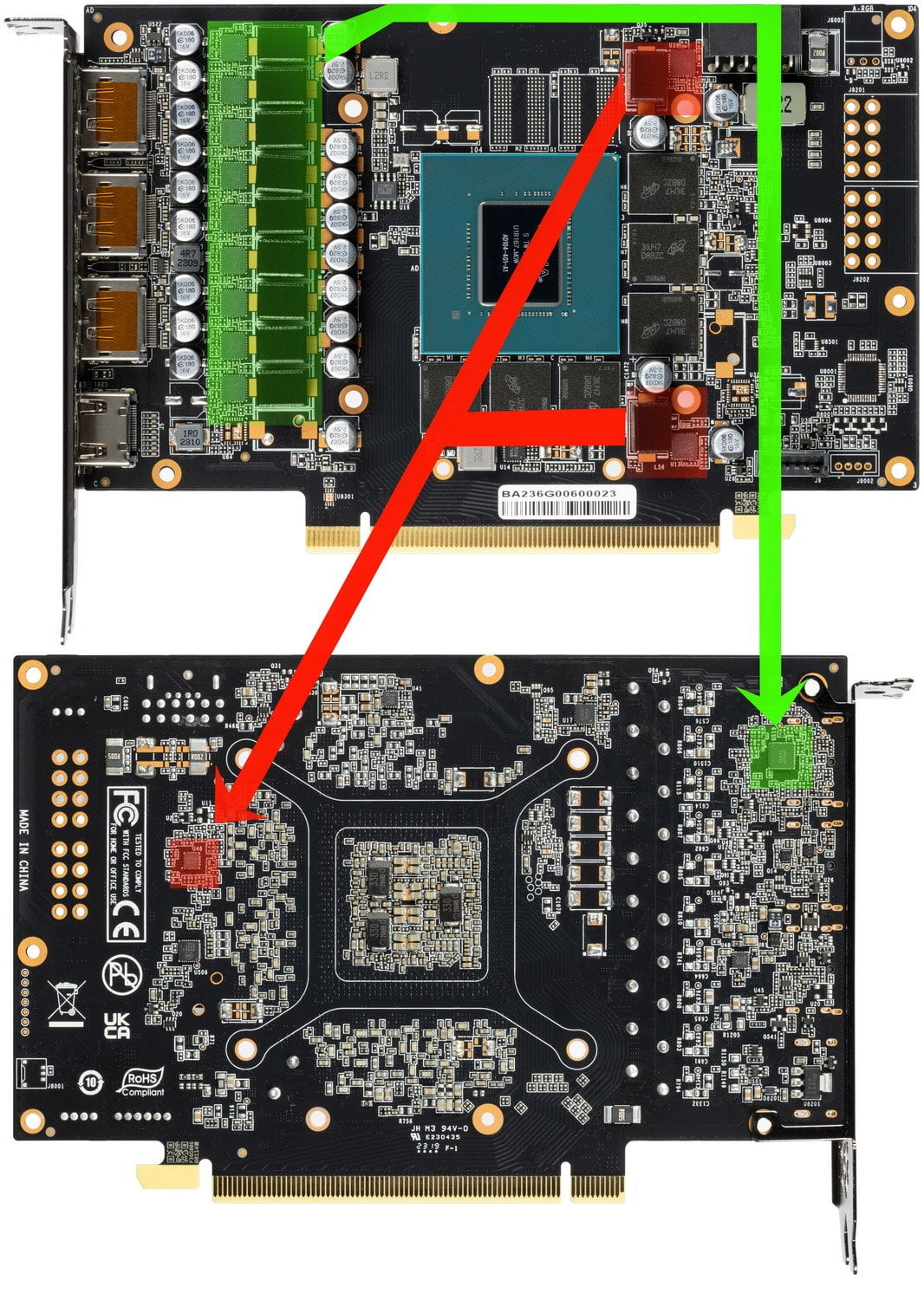

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на оборотной стороне PCB.

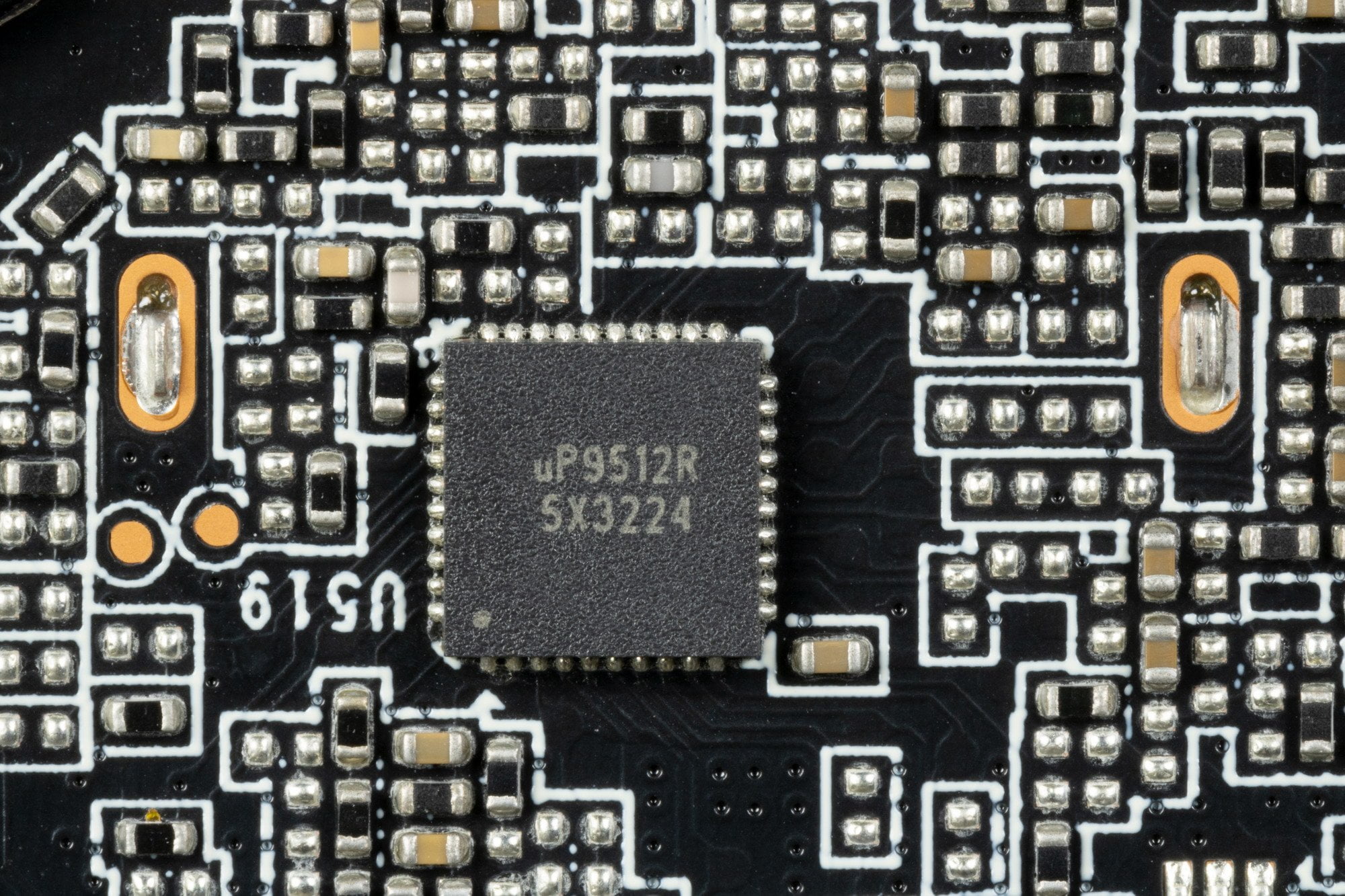

9 фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor). Он рассчитан максимум на 12 фаз.

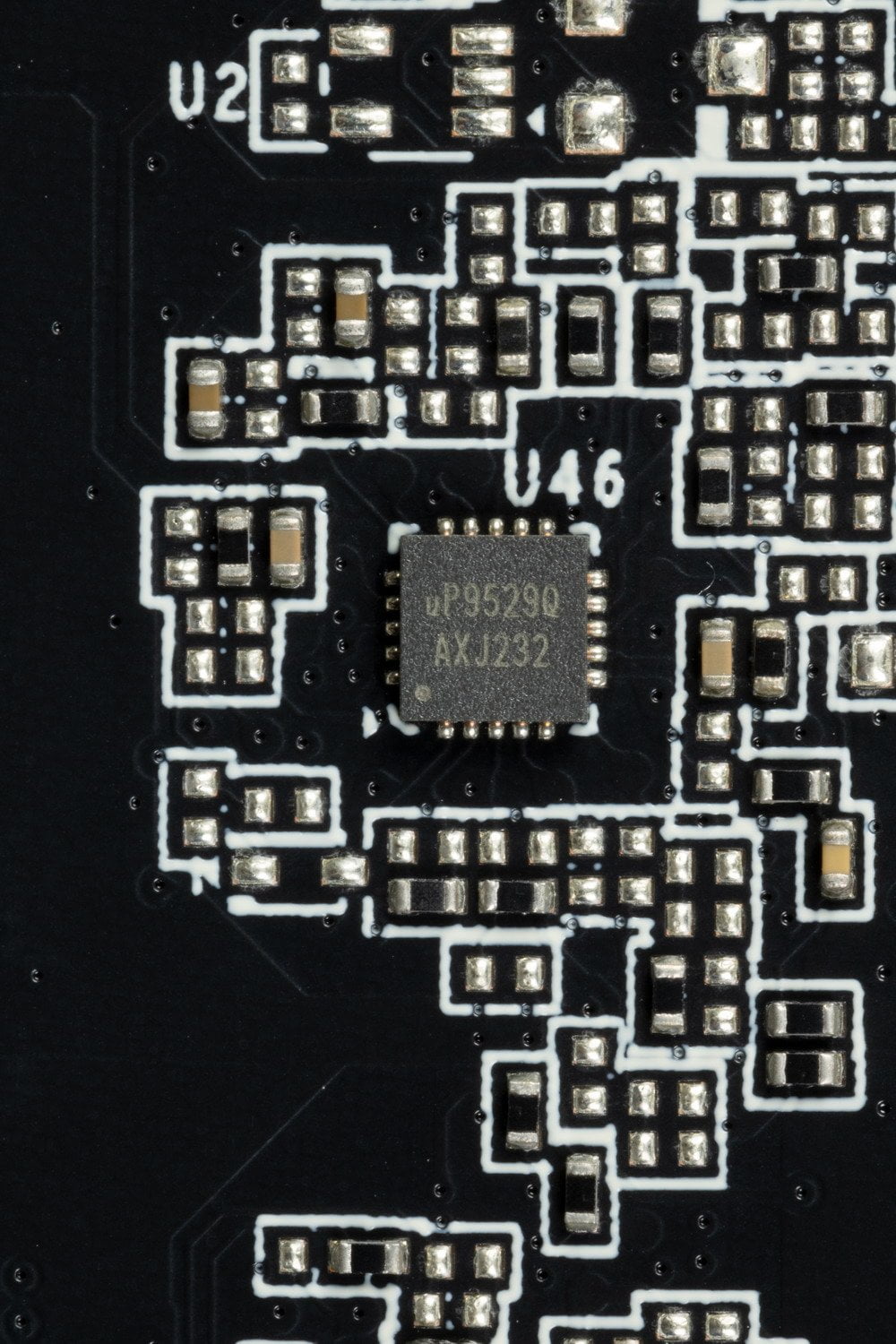

Питанием микросхем памяти управляет ШИМ-контроллер uP9529Q (uPI Semiconductor).

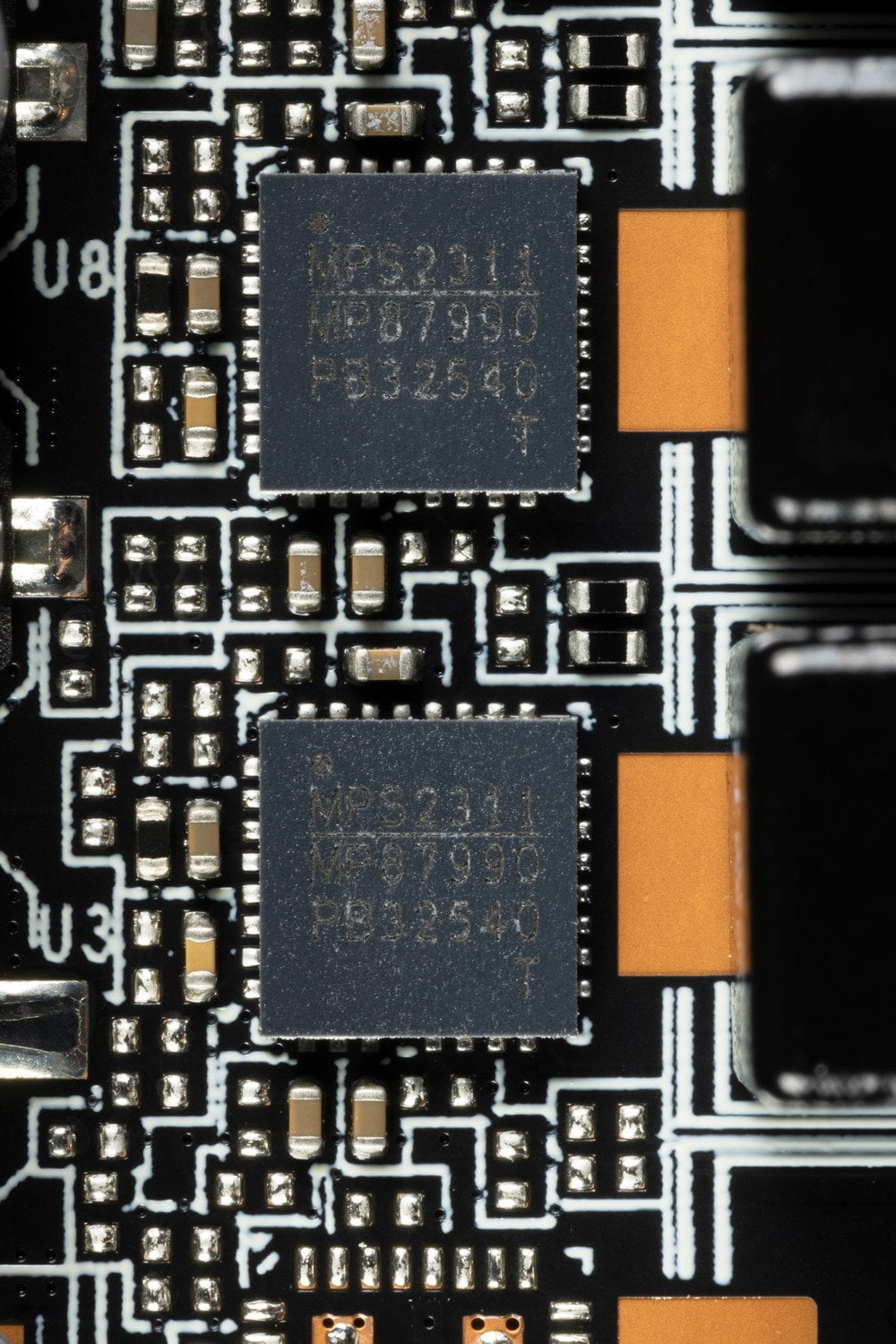

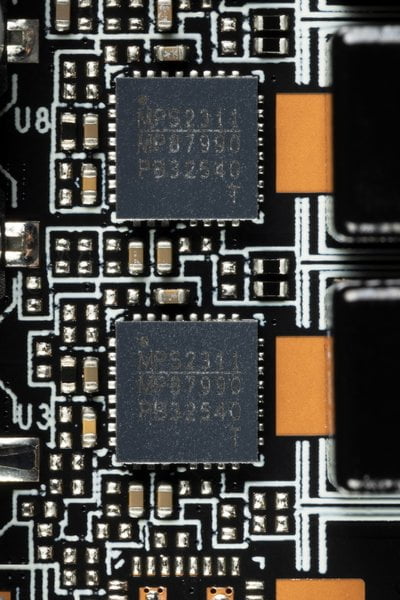

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае MP87990 (Monolith Power Systems), каждая из которых рассчитана максимально на 90 А.

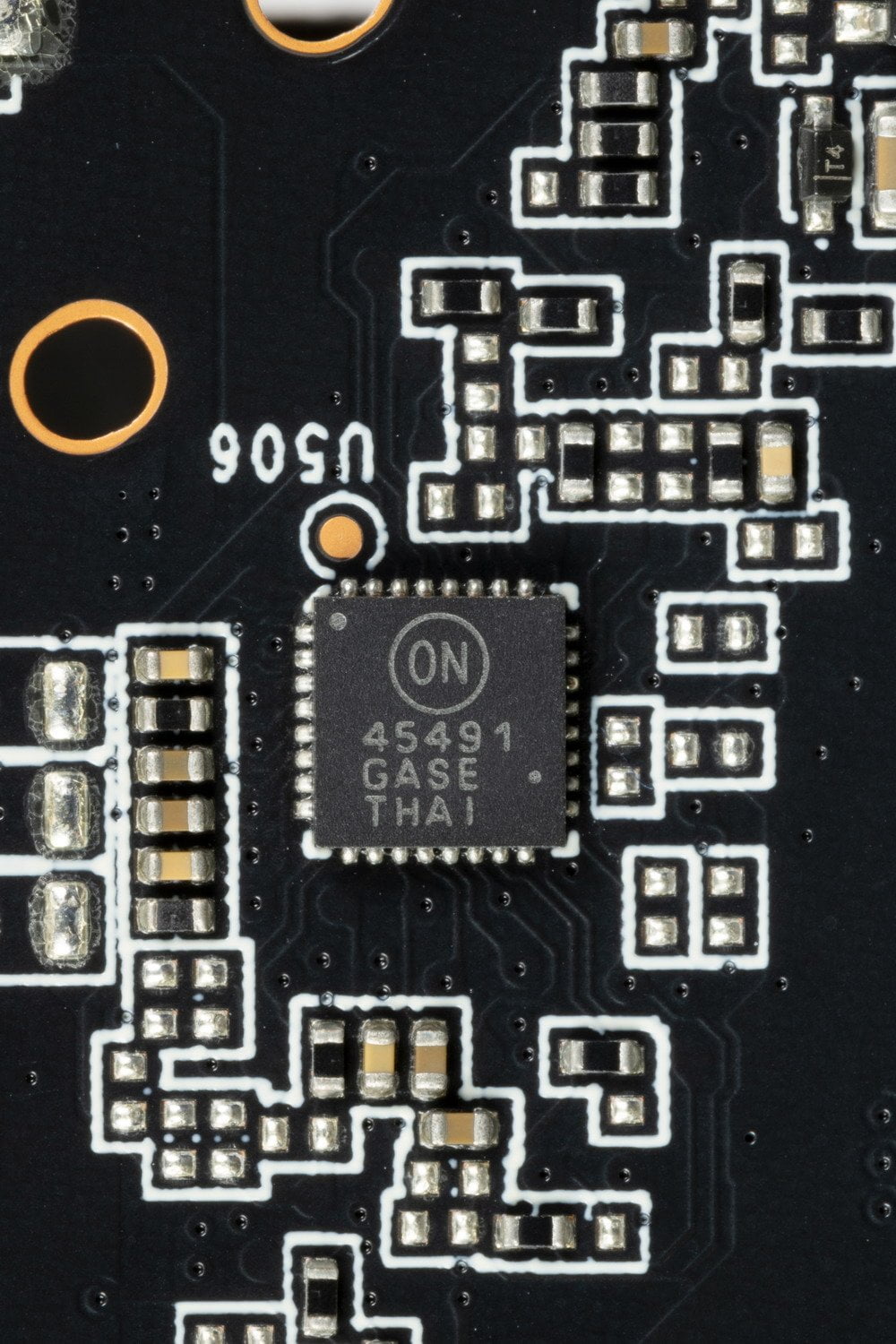

Также на тыльной стороне платы имеется контроллер NCP45491 (On Semi), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

Карта не имеет подсветки, поэтому и соответствующего контроллера нет.

Штатные частоты памяти и GPU равны референсным значениям.

Энергопотребление карты Palit в тестах доходило до 272 Вт (в пике 291 Вт).

Предел лимита энергопотребления у данной карты поднять невозможно, поэтому ручной разгон я даже не стал пробовать.

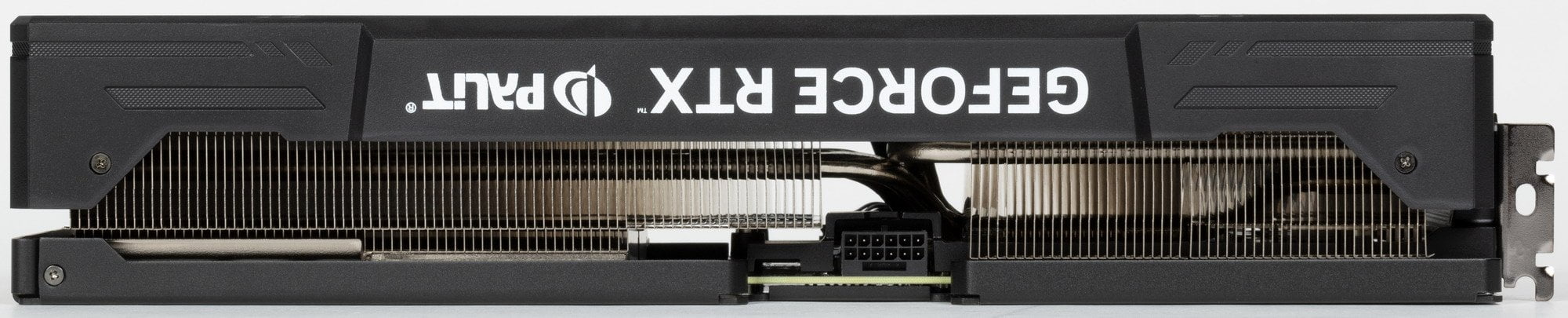

Питание на карту Palit подается через 16-контактный разъем питания стандарта PCIe 5.0 (12VHPWR).

В комплекте поставки карты имеется переходник на такой разъем с двух обычных 8-контактных (хорошо всем знакомых).

И несмотря на то, что данная карта потребляет не так много, нагрузка на данный адаптер невелика, все же рекомендуем приобретать полноценные БП ATX 3.0 с разъемом 12VHPWR и кабелем с 16 контактами для видеокарт новых поколений.

Отметим приличные габариты данной карты, особенно по толщине: 6,4 см. В результате видеокарта занимает 4 слота в системном блоке.

RTX 4070 Ti не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

Управление работой карты обеспечивается с помощью фирменной утилиты Thunder Master.

Нагрев и охлаждение

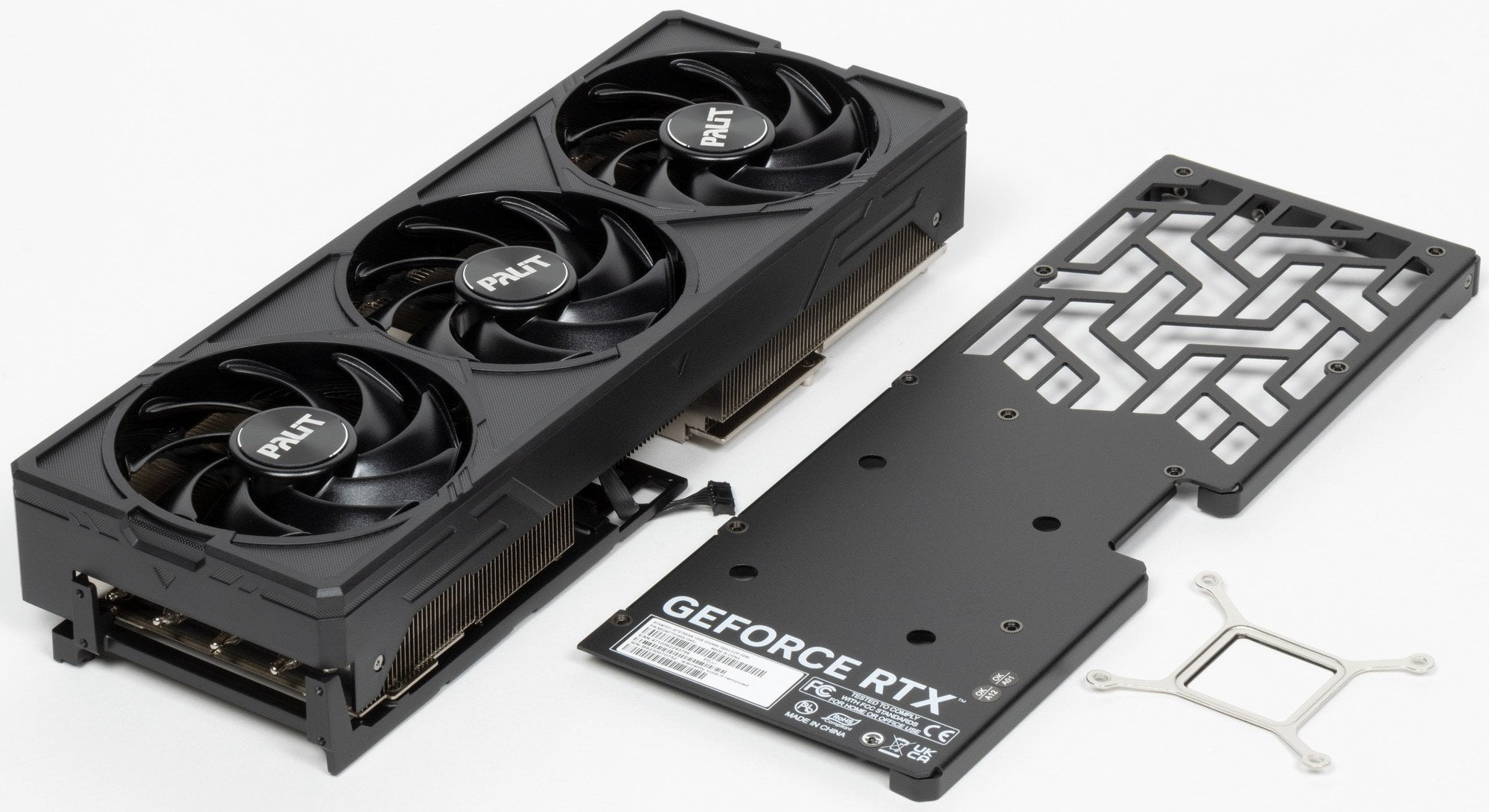

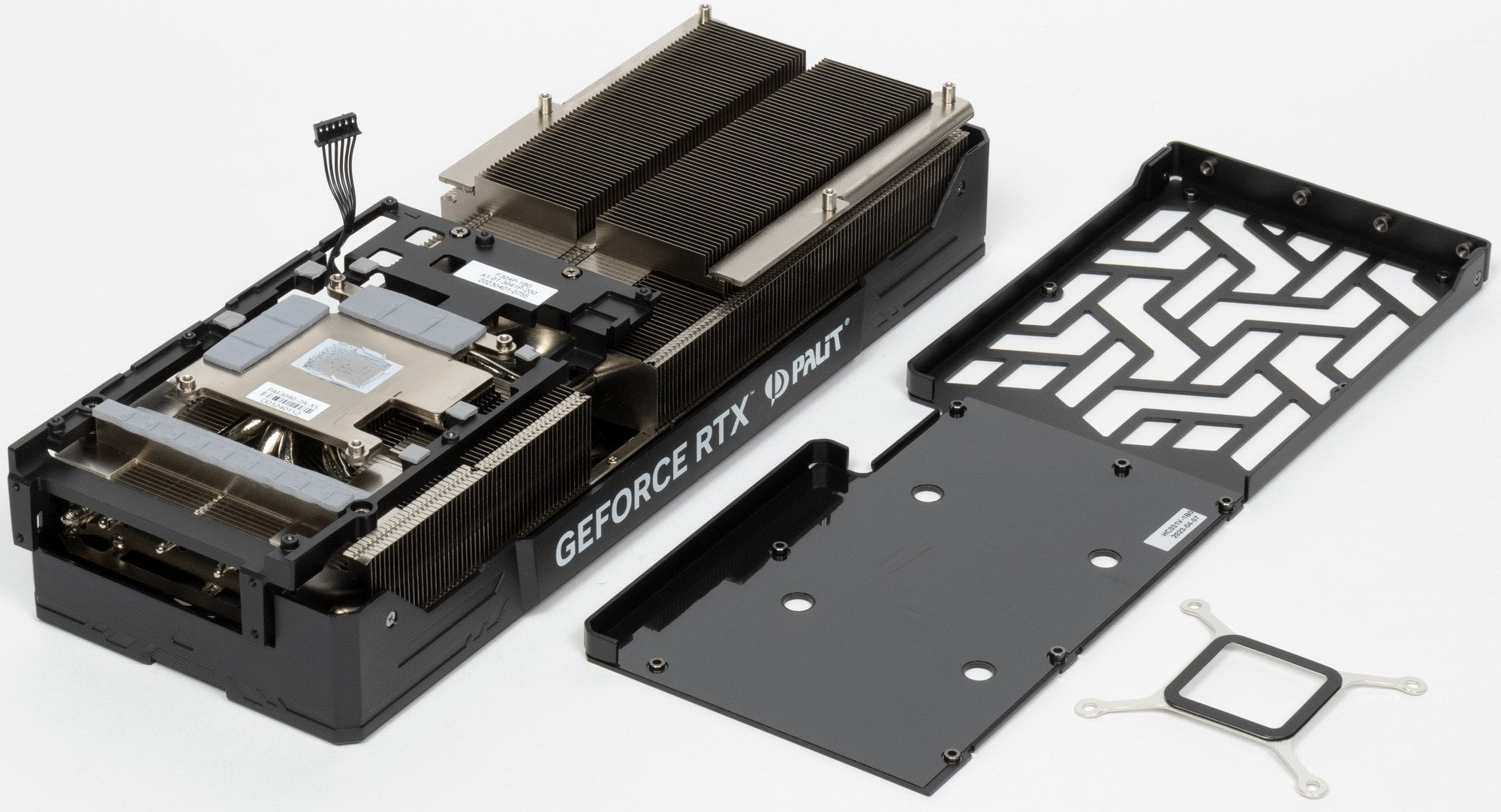

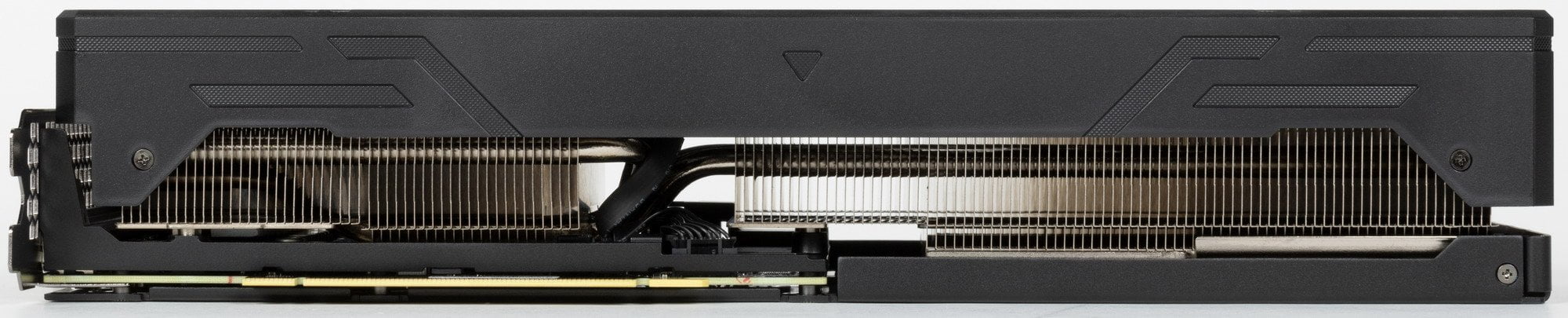

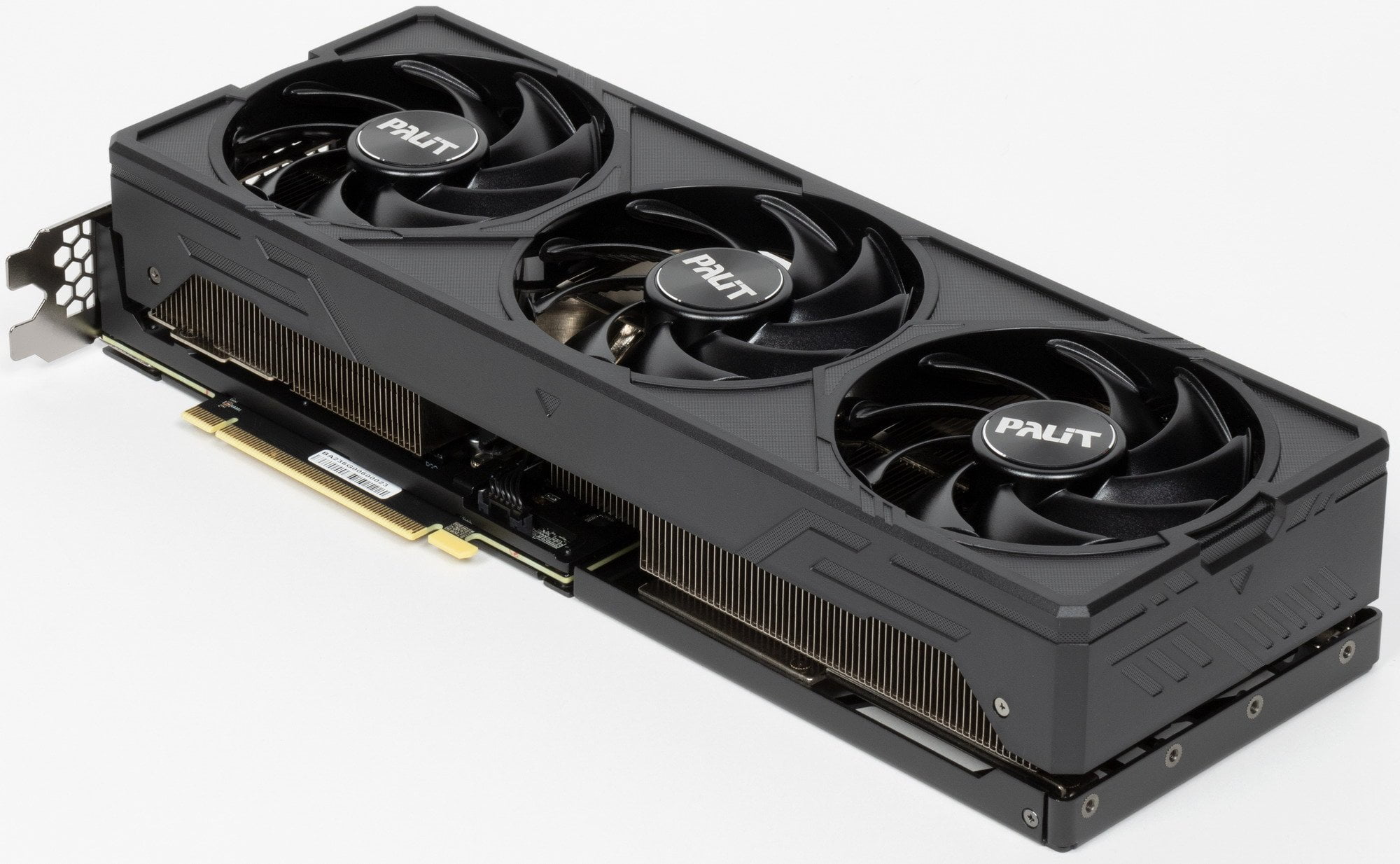

Мы видим кулер, выполненный по концепции сквозного продува хвостовой части радиатора. Основой СО является огромный многосекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора.

Трубки припаяны к большой медной и никелированной пластине, которая охлаждает как ядро, так и микросхемы памяти (через термопрокладки). А для охлаждения преобразователей питания VRM имеется своя подошва на массивной раме, прикрученной к радиаторе (сам рама служит также элементом жесткости всей конструкции).

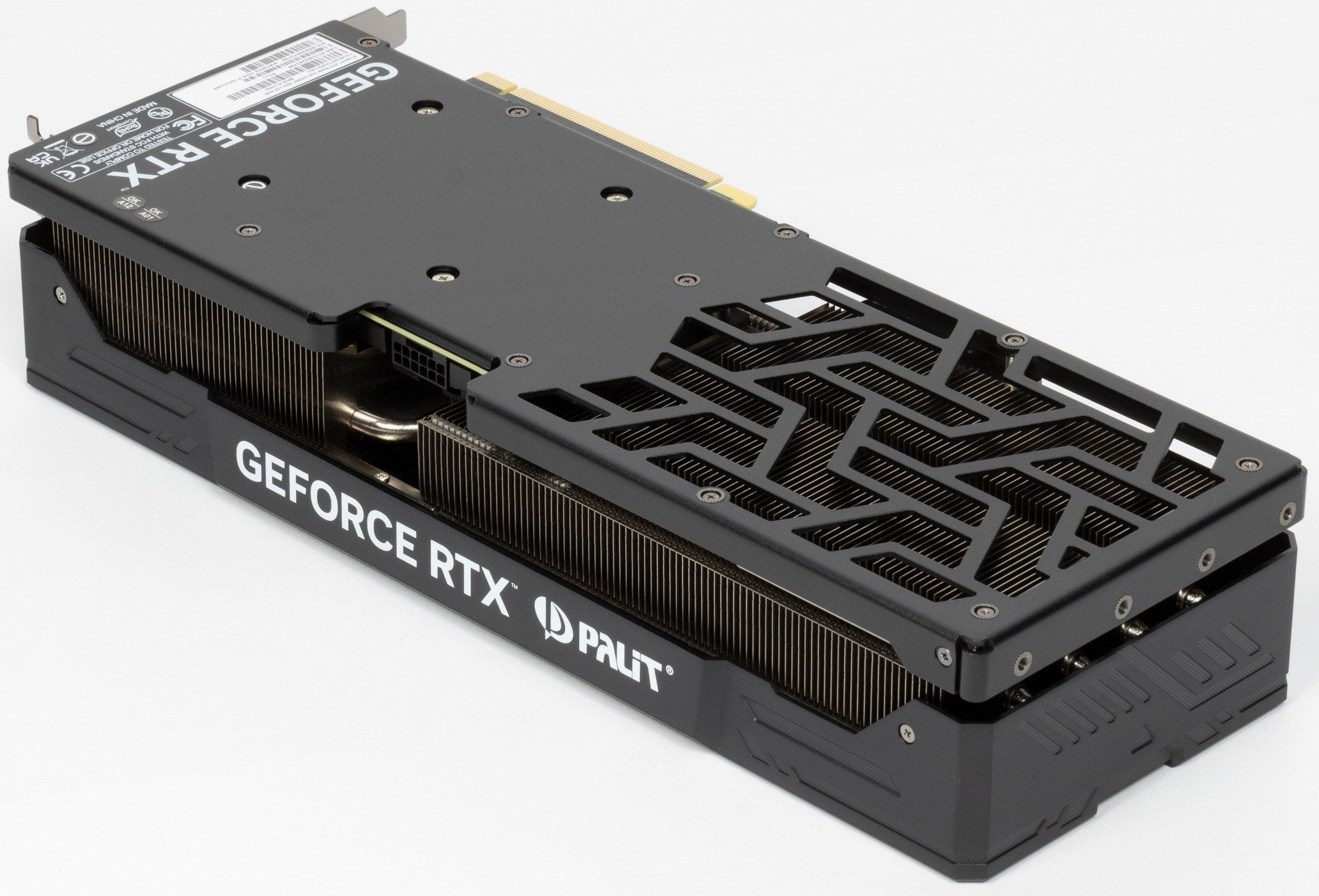

Задняя пластина служит только элементом защиты PCB и является составной частью общей концепции дизайна.

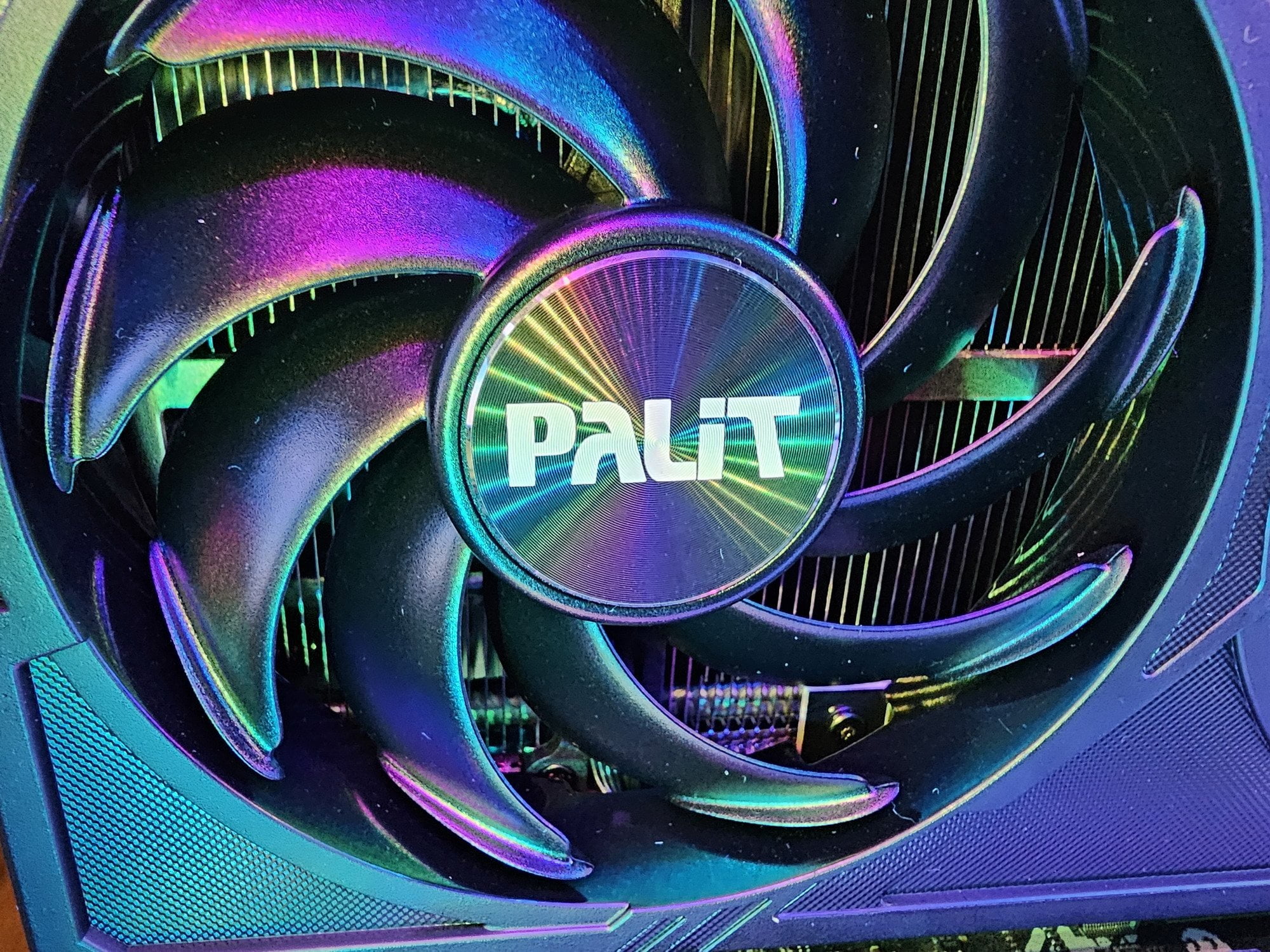

Поверх радиатора установлен кожух с тремя вентиляторами ∅100 мм, имеющими по 9 лопастей и работающими на единой частоте вращения (по умолчанию, но через программу ThunderMaster можно настроить их работу раздельно по двум группам: центральный — одна группа, два крайних — другая группа).

Пластины радиатора выполнены по формуле YFormula Fins. В зависимости от расположения в радиаторе пластины имеют разные углы поворота, улучшая прохождение воздушного потока. Эта технология также увеличивает площадь контакта между воздухом и ребрами.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти — ниже 80 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

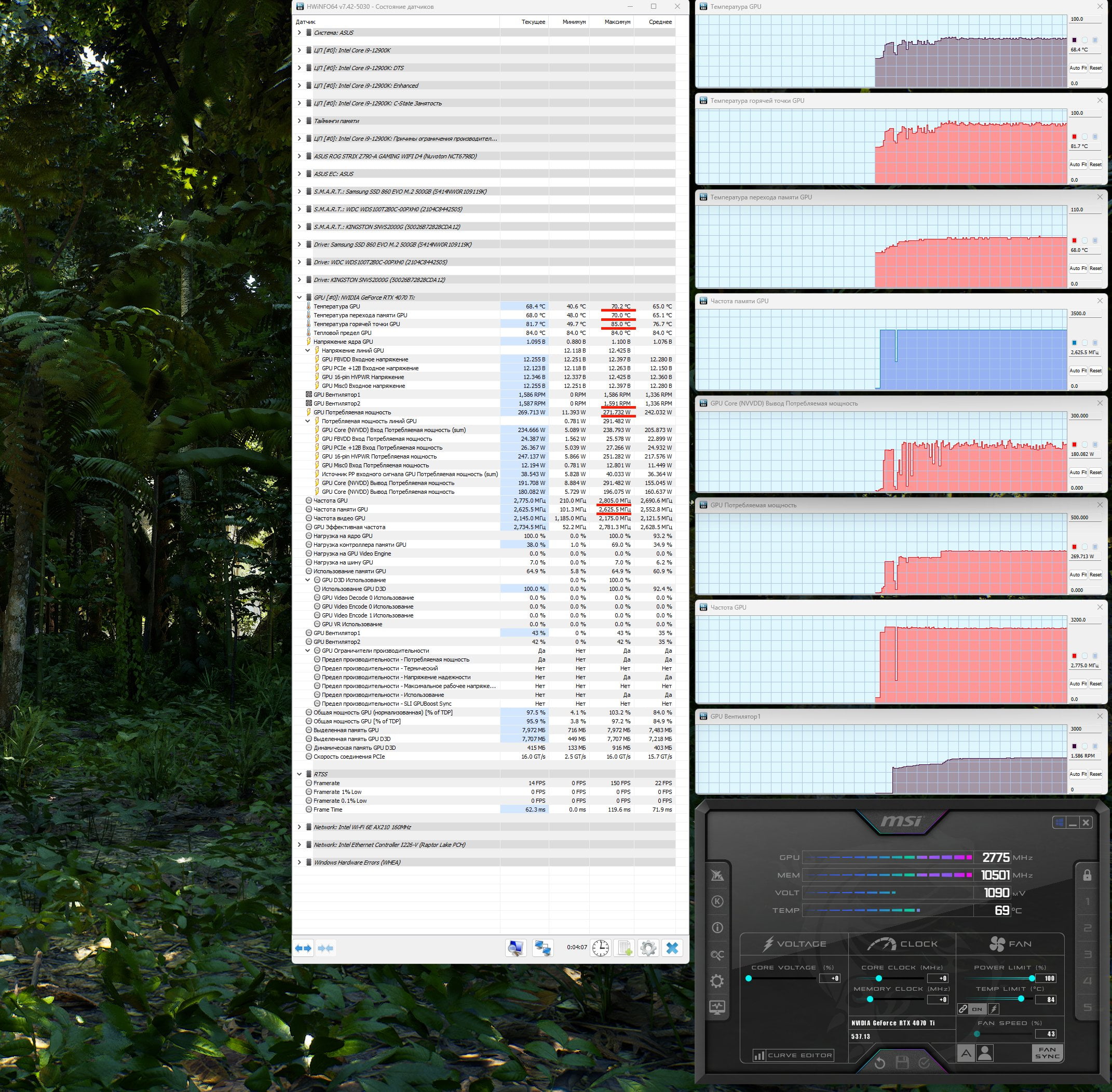

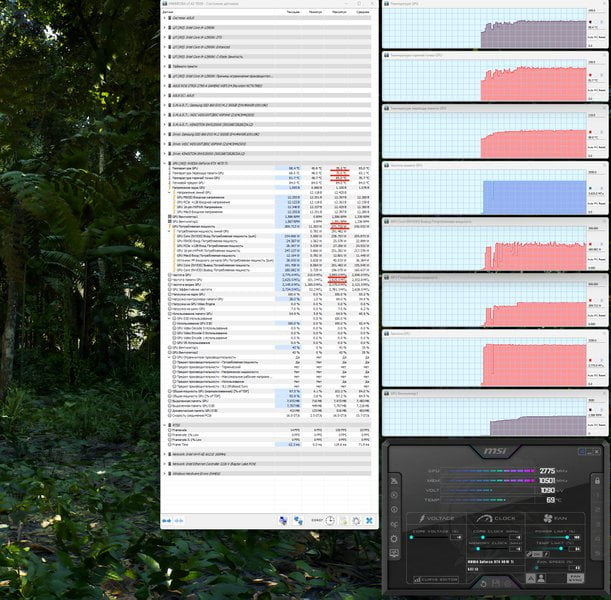

Мониторинг температурного режима:

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов (самой горячей точки — 85 °C), а температура микросхем памяти — 70 градусов, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 272 (пик 291) Вт. Напомним, что безопасный предел нагрева памяти GDDR6X — 105 °C.

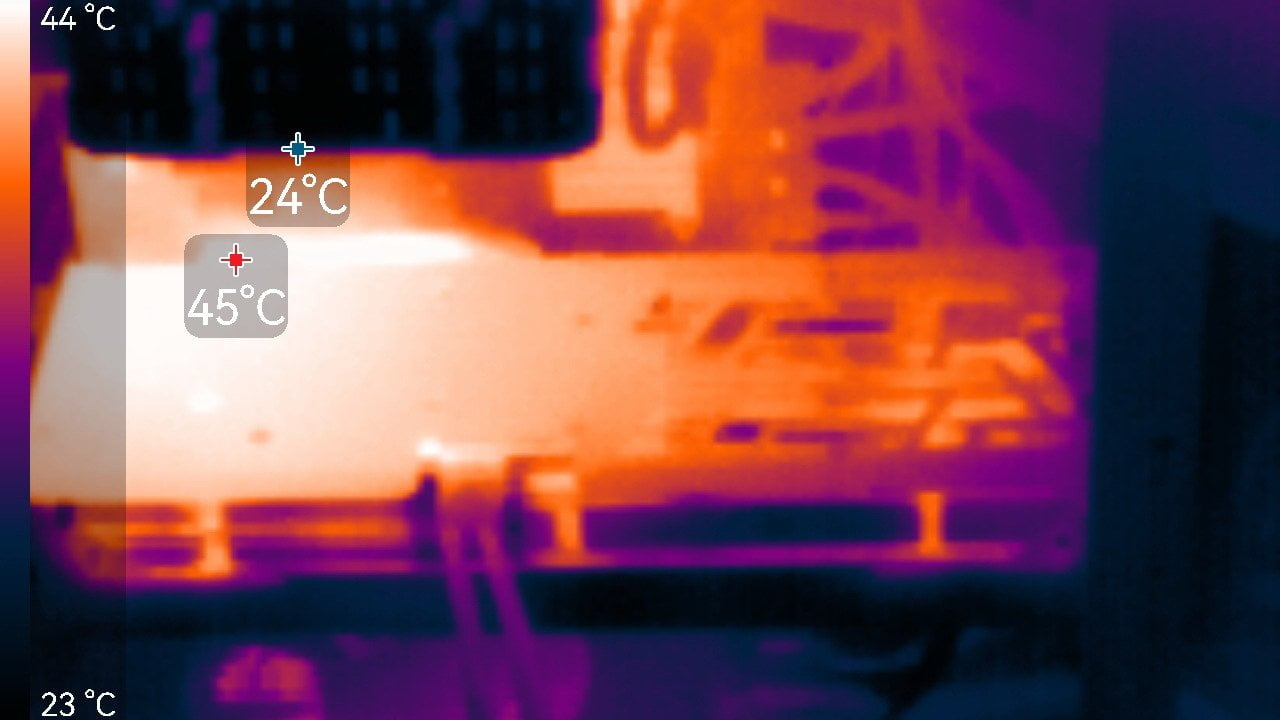

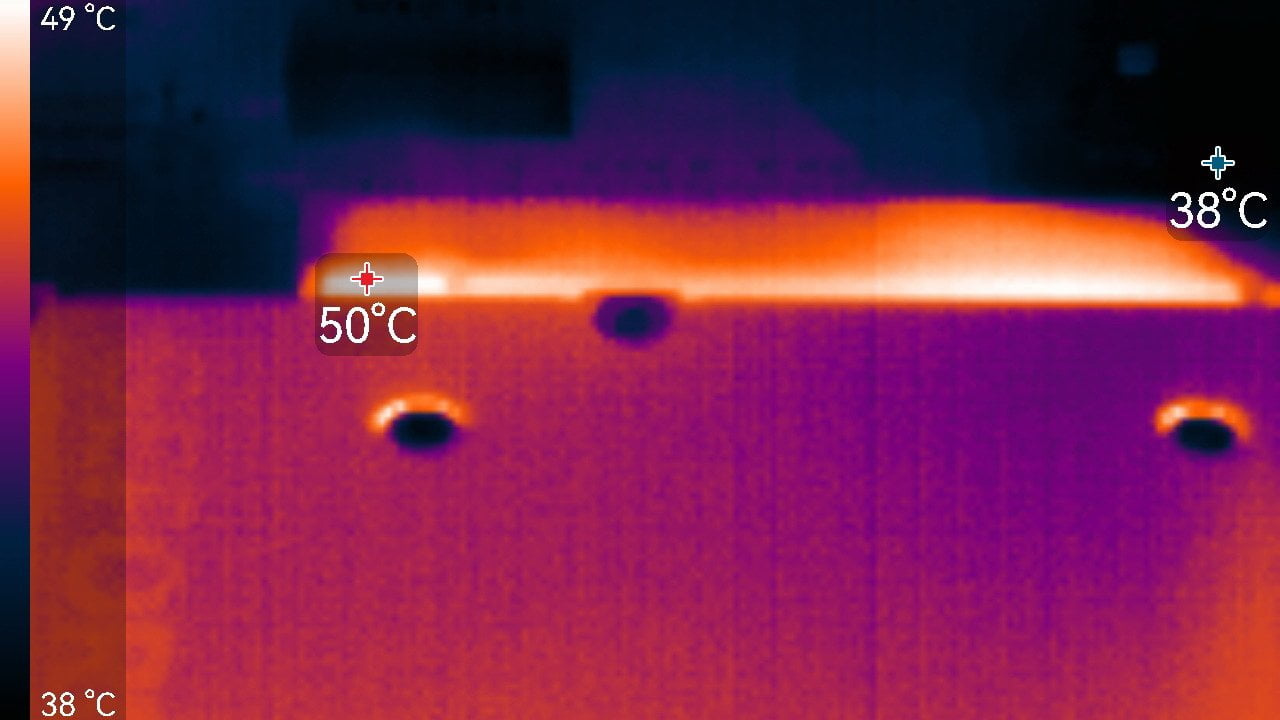

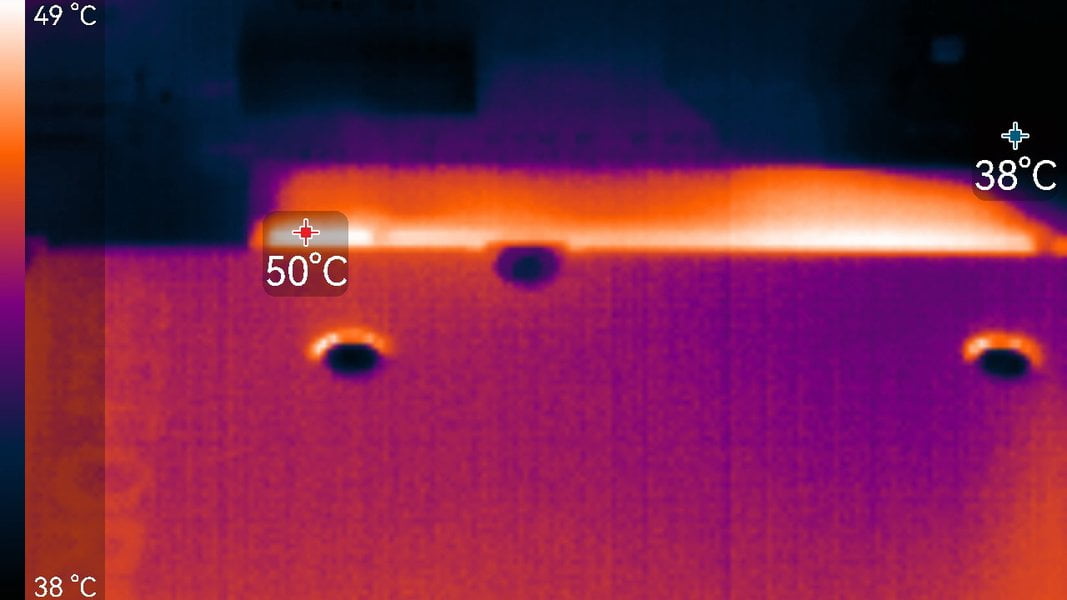

Мы засняли и ускорили в 50 раз 8-минутный прогрев

Максимальный нагрев наблюдался в центральной части PCB, а также около разъема питания.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 34 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 70/85/70 °C (ядро/hot spot/память). Вентиляторы при этом раскручивались до 1590 оборотов в минуту, шум вырастал до 31,3 дБА: это уже отчетливо слышно, но еще не громко.

Аудиозапись шума под нагрузкой — здесь.

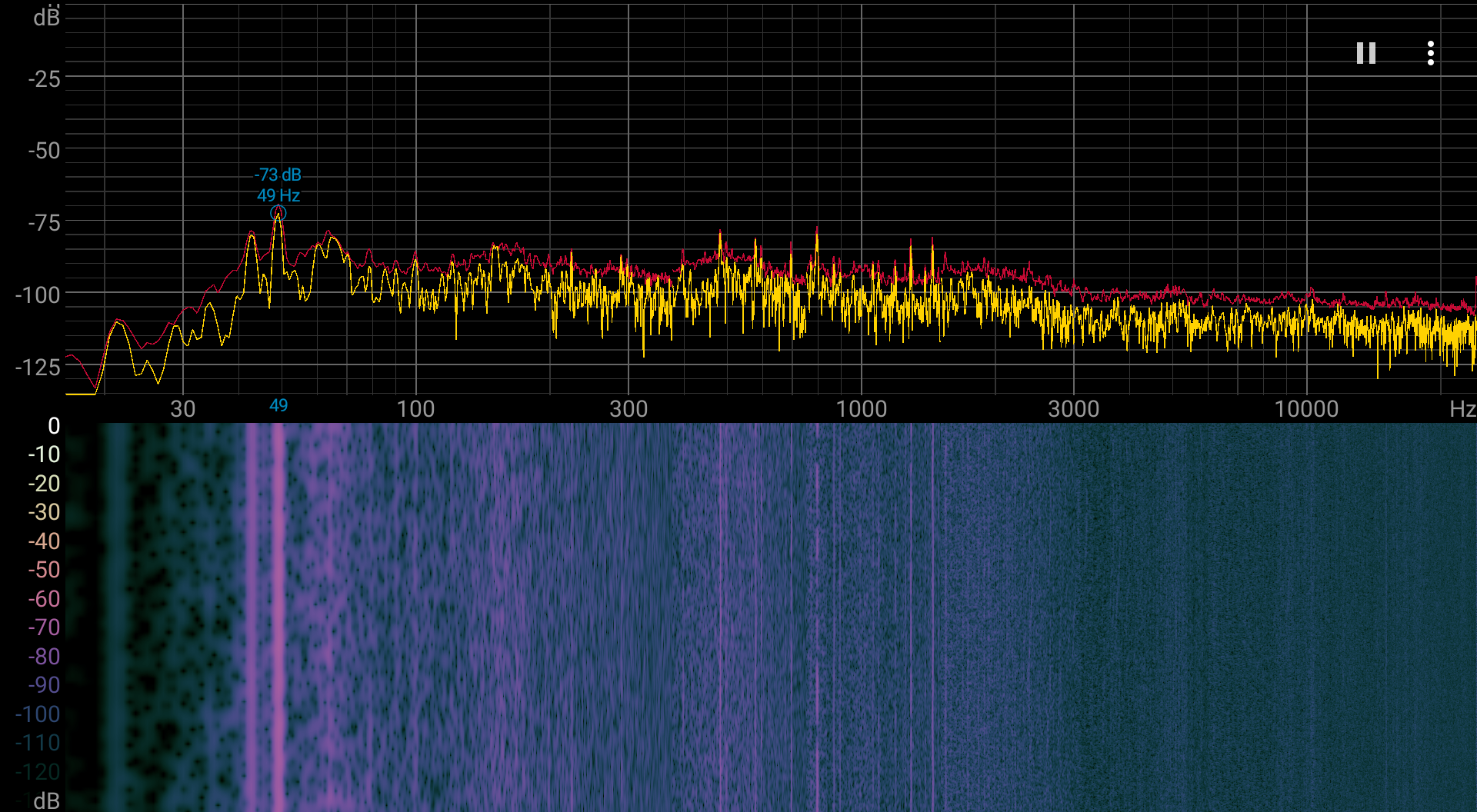

Спектрограмма шума достаточно ровная, выраженных пиков, которые могут вызывать раздражение, нет.

Не стоит забывать, что тепло, выделяемое картой, остается внутри системного блока, так что использование корпуса с хорошей вентиляцией крайне желательно.

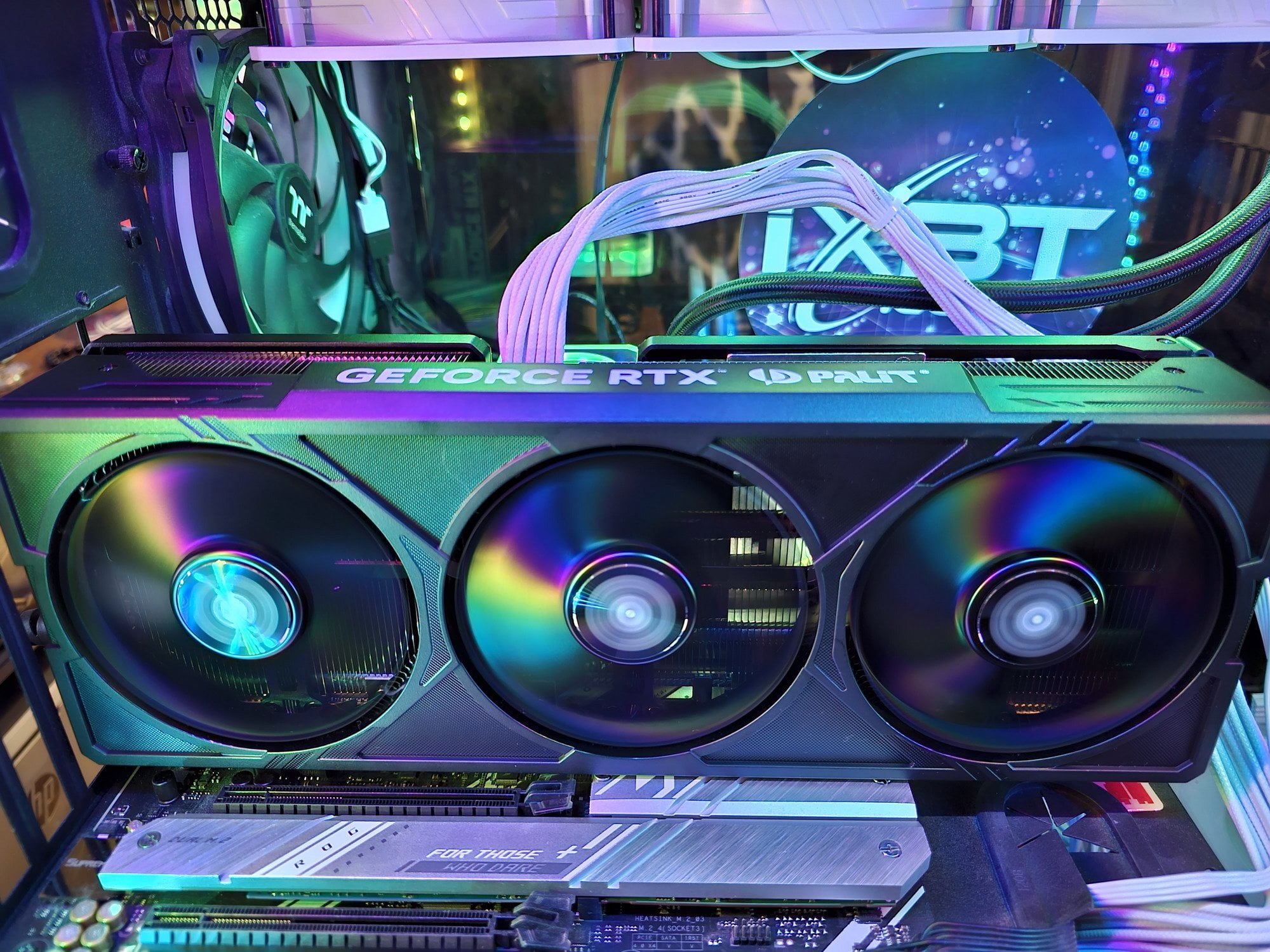

Подсветка

Карта не имеет подсветки.

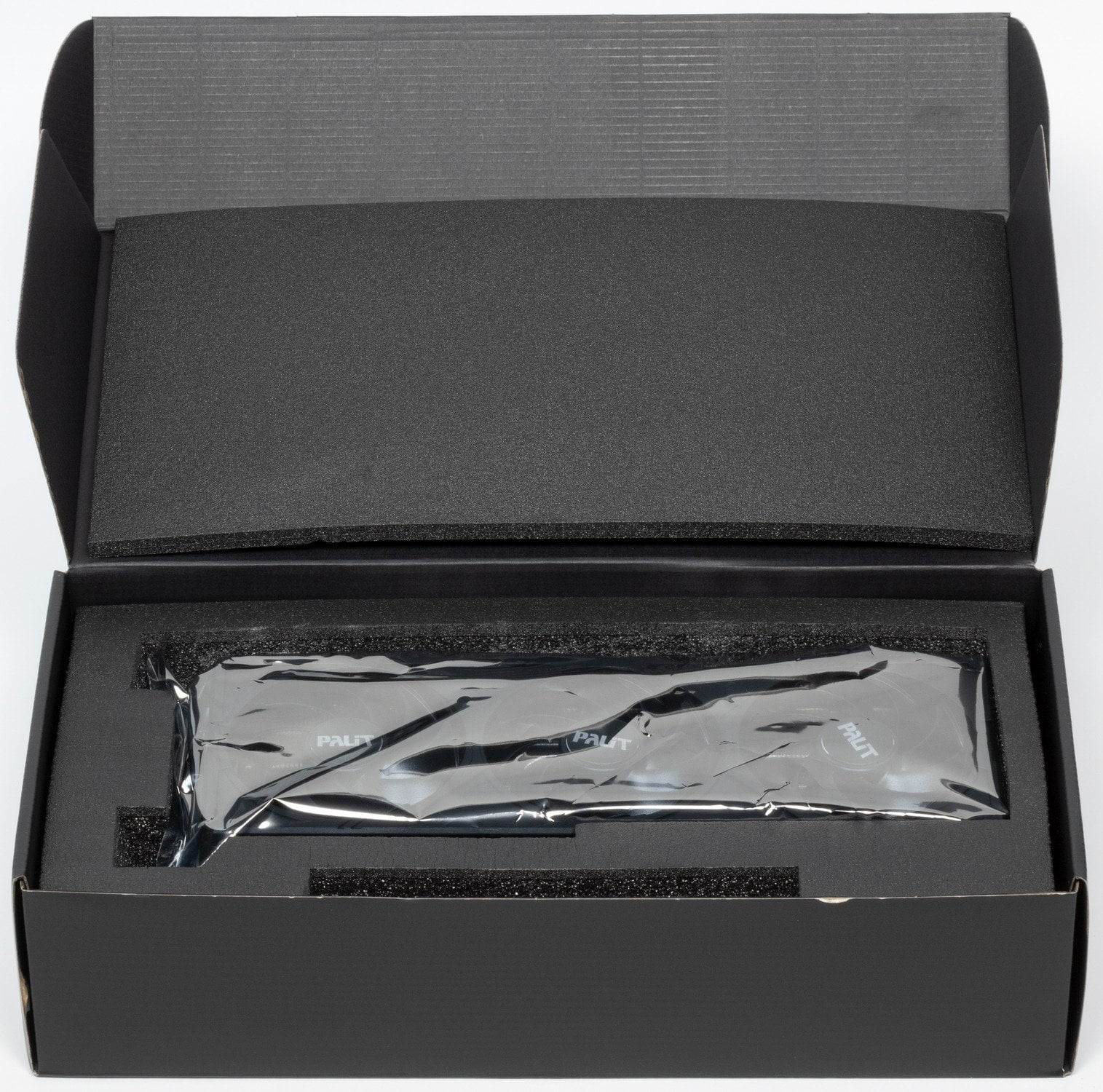

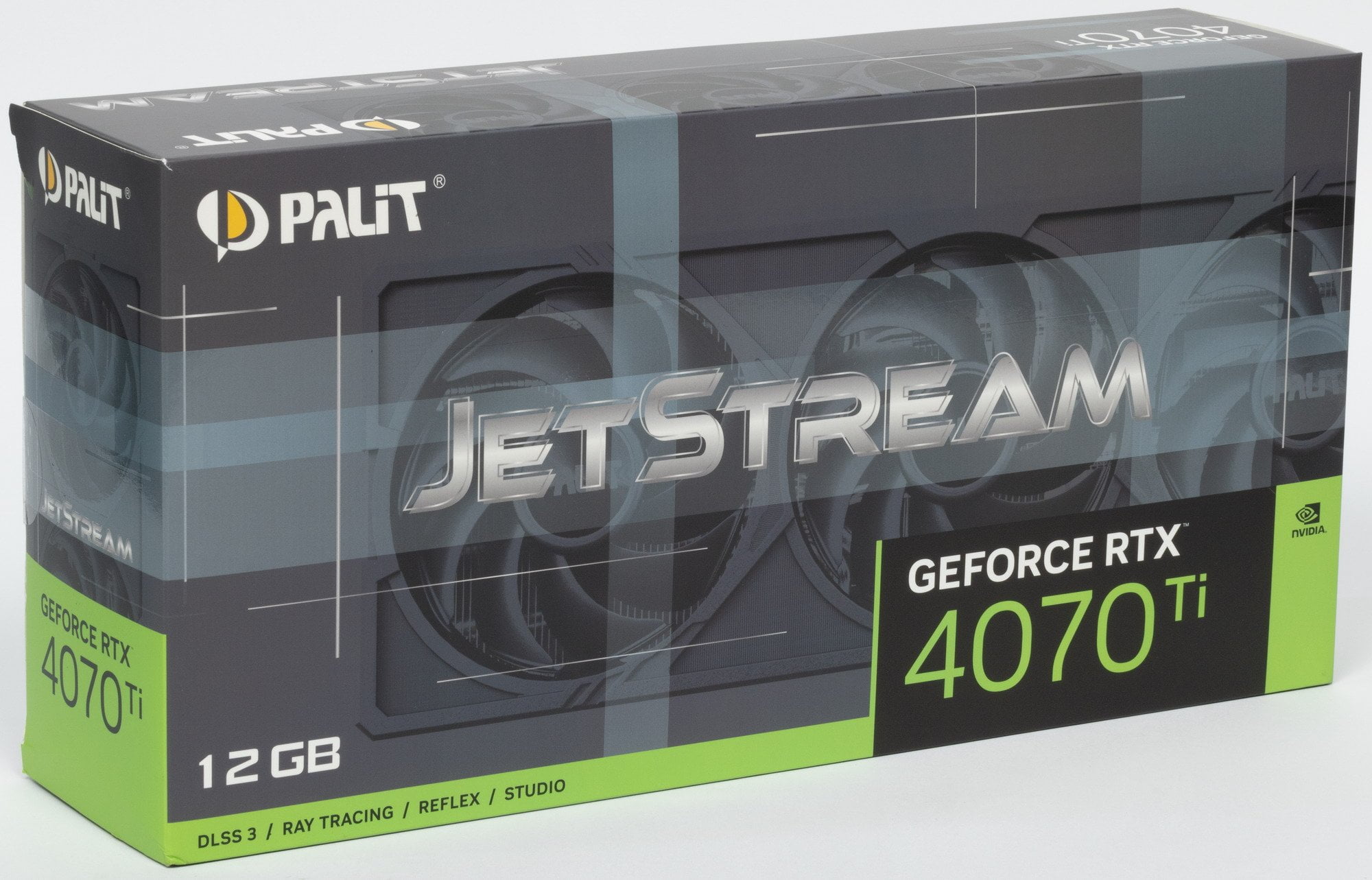

Комплект поставки и упаковка

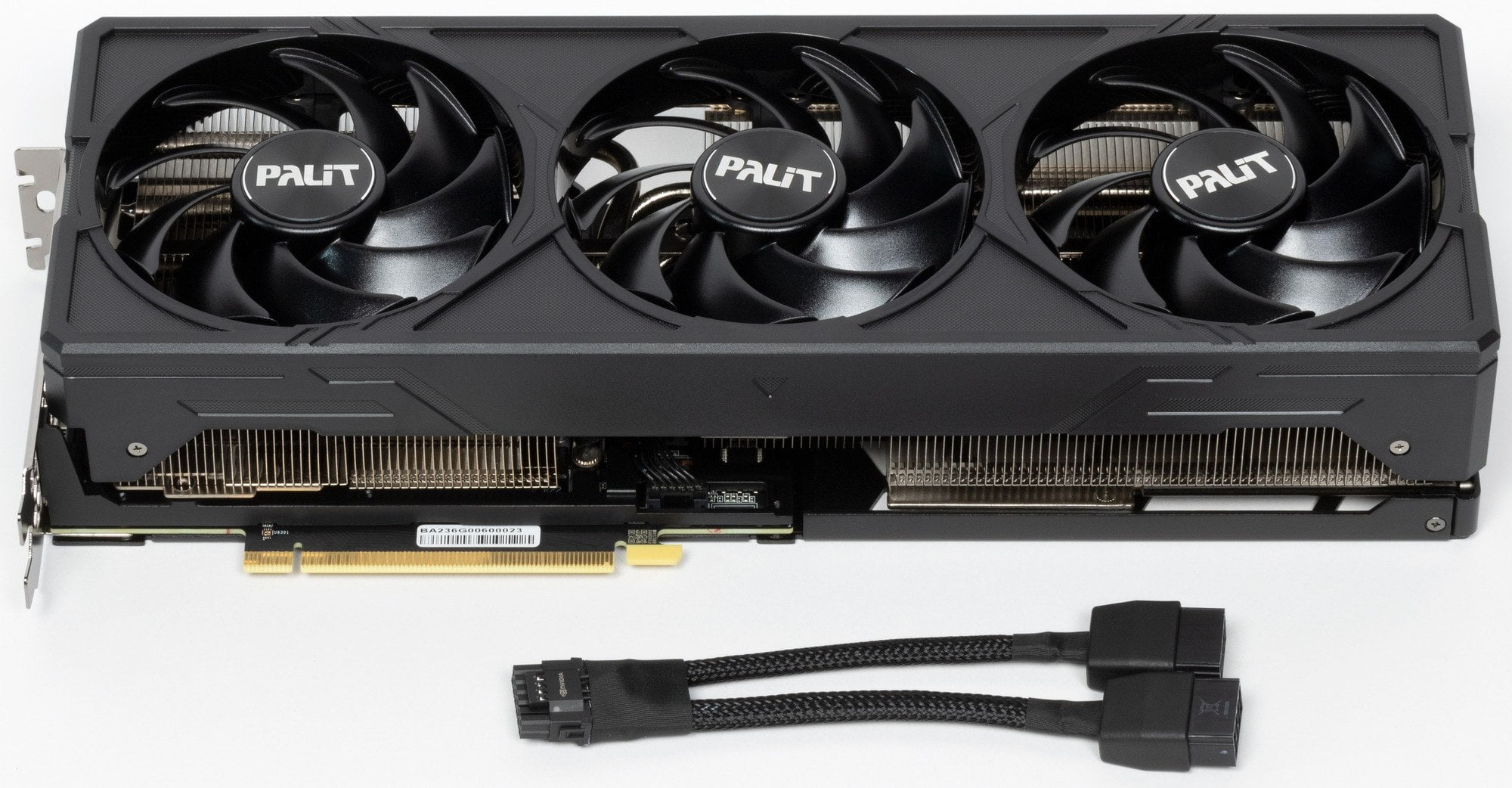

В комплекте поставки кроме традиционного краткого руководства пользователя имеется переходник питания.

Результаты тестирования, конфигурация

Результаты тестирования в 3D-играх

Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

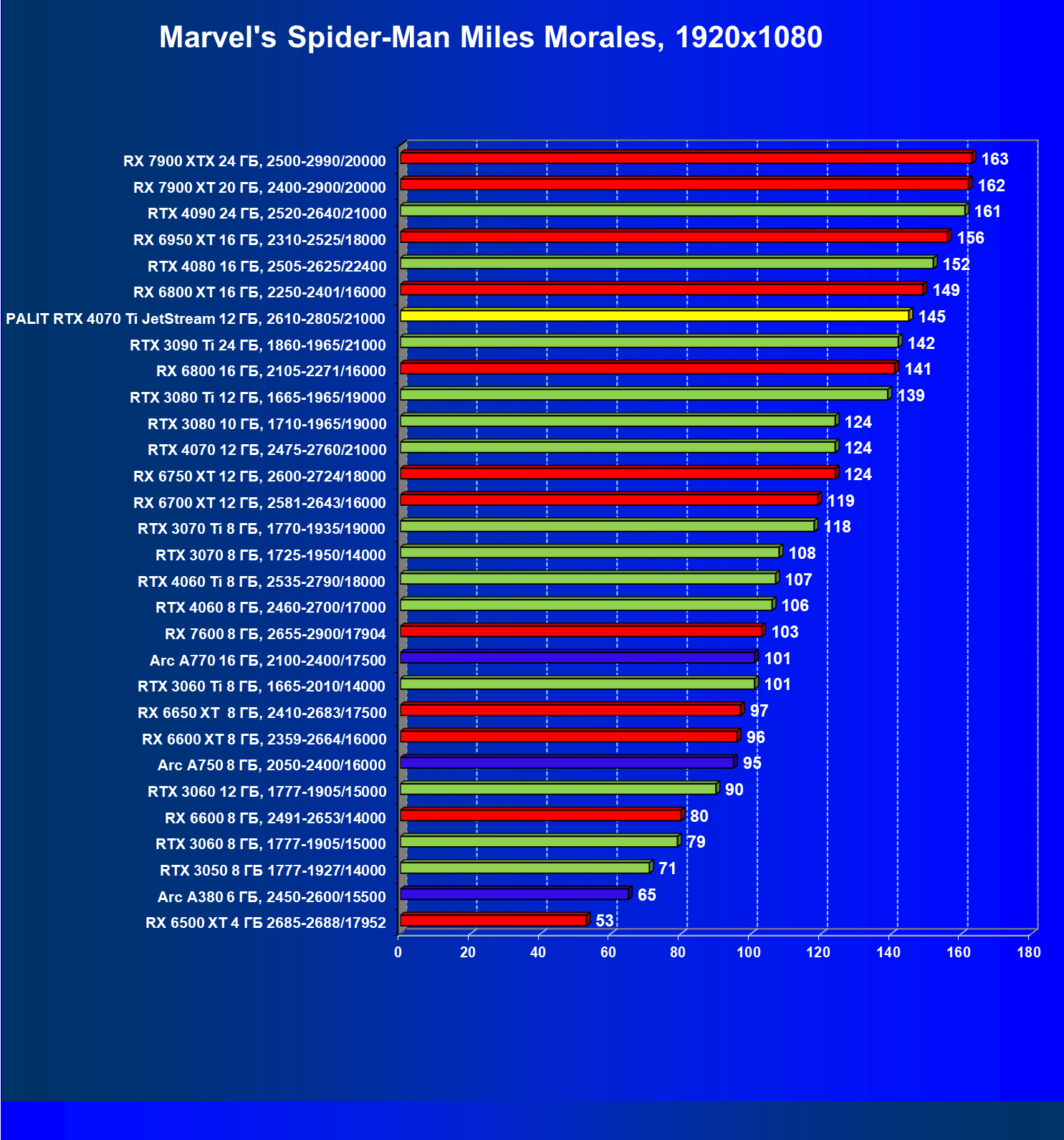

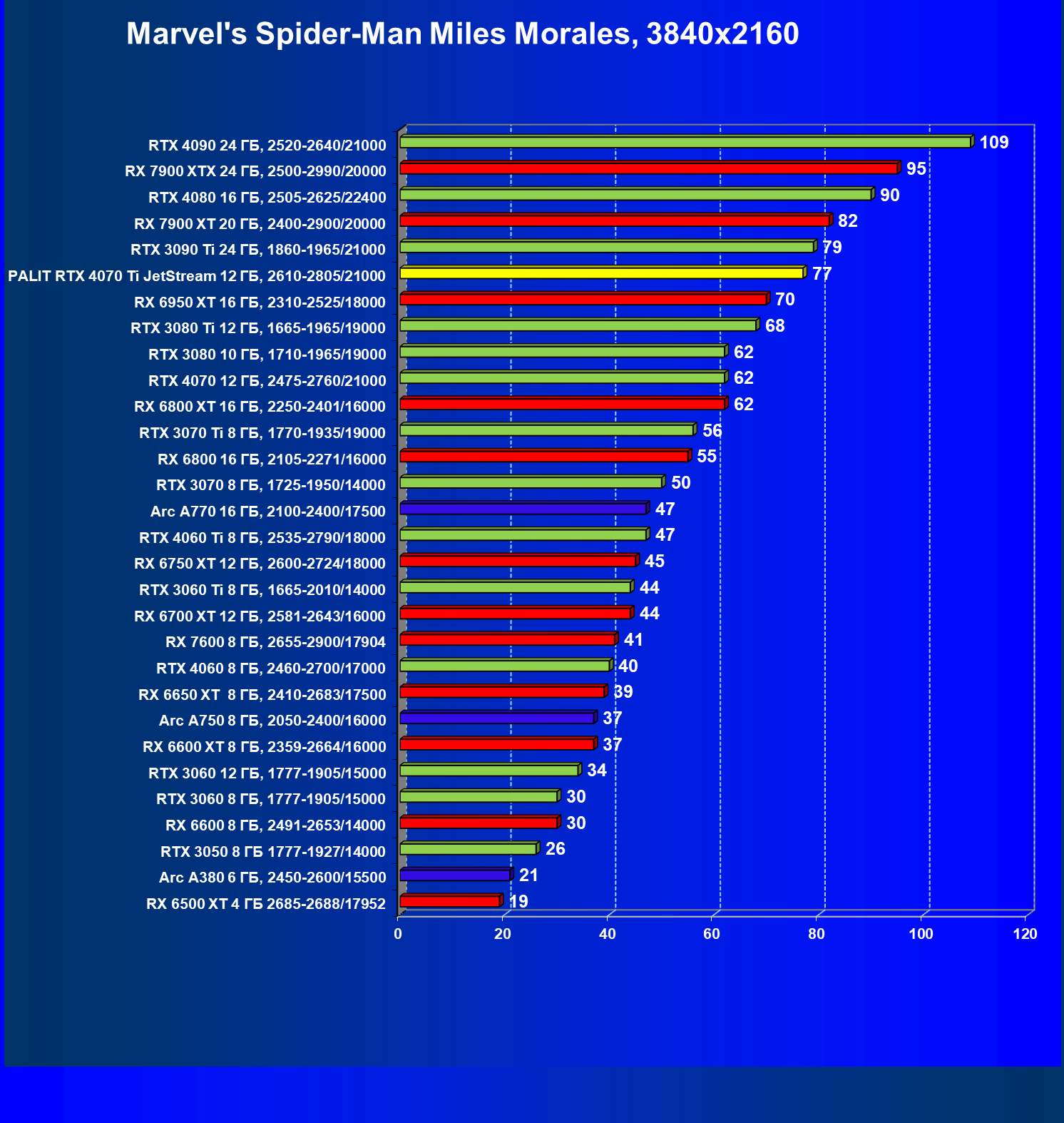

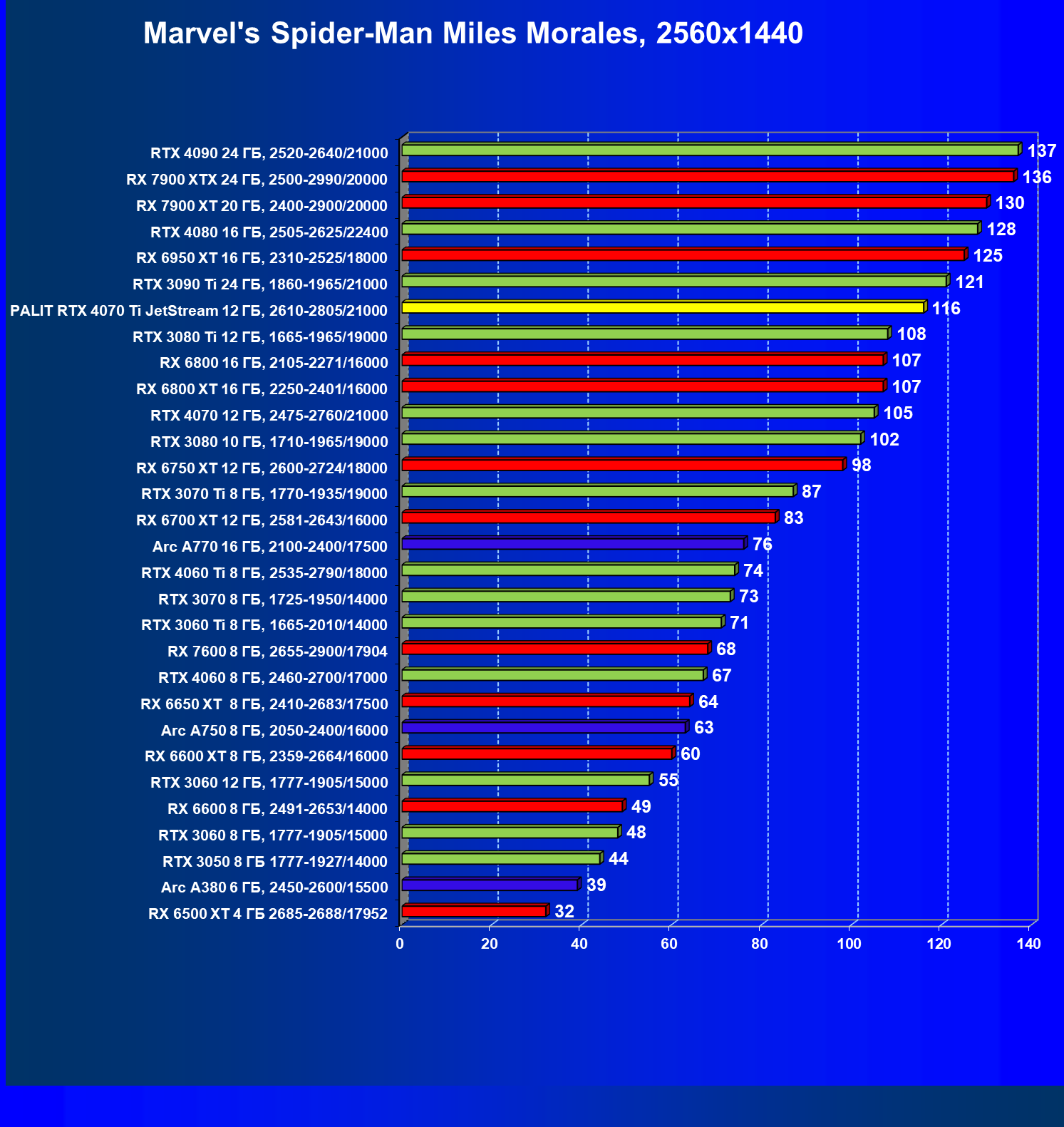

Marvel’s Spider-Man Miles Morales

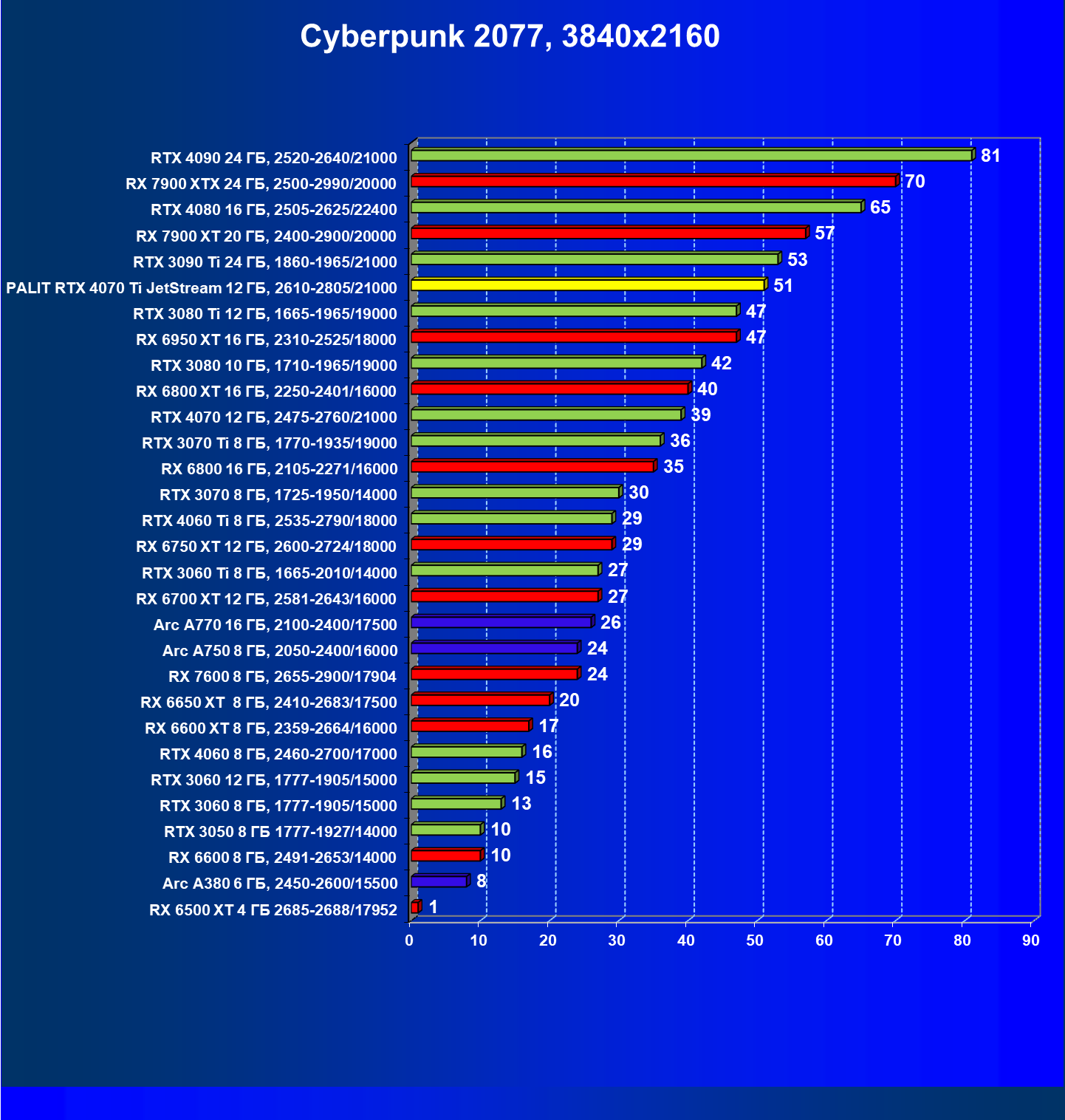

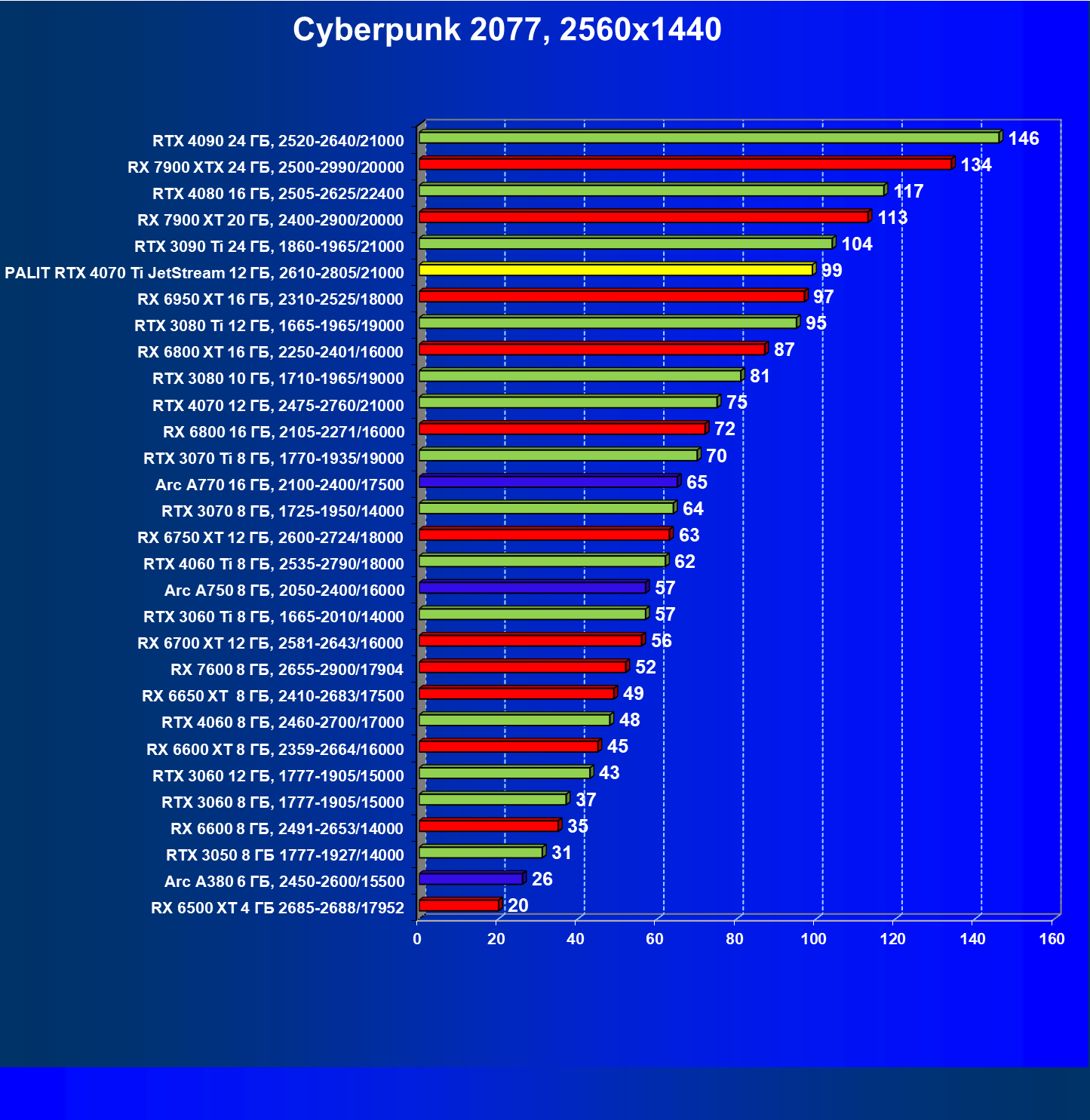

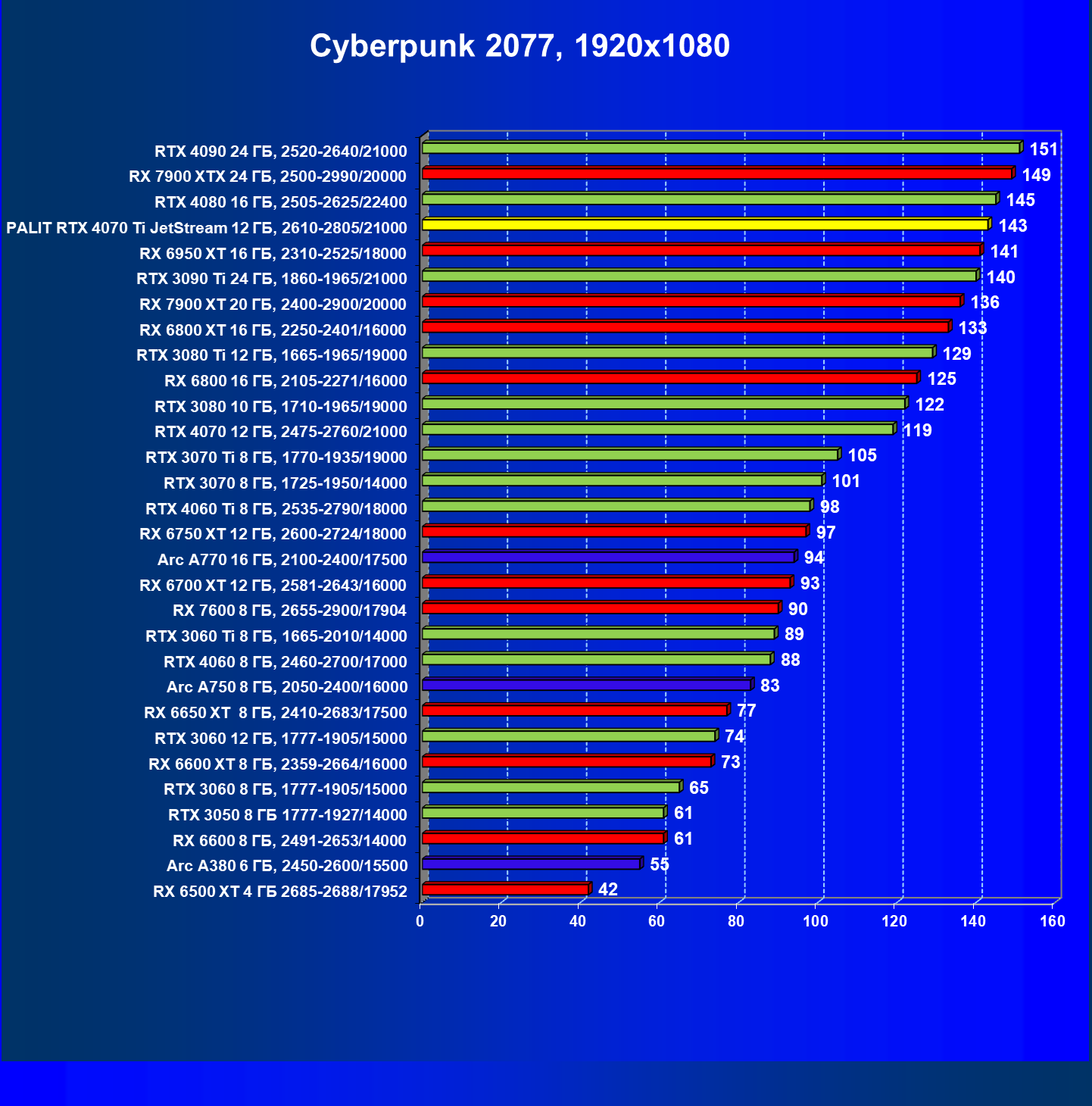

Cyberpunk 2077

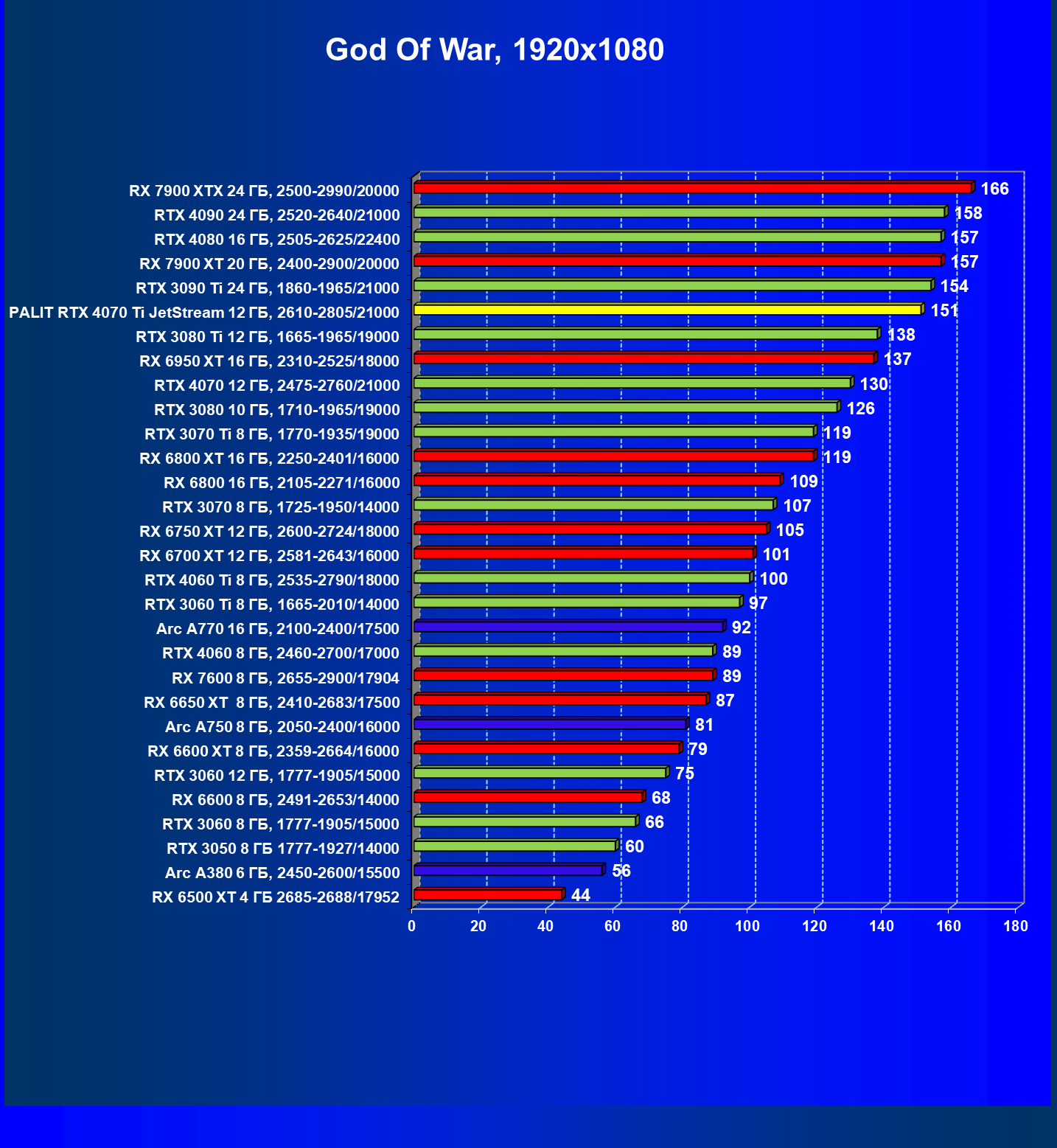

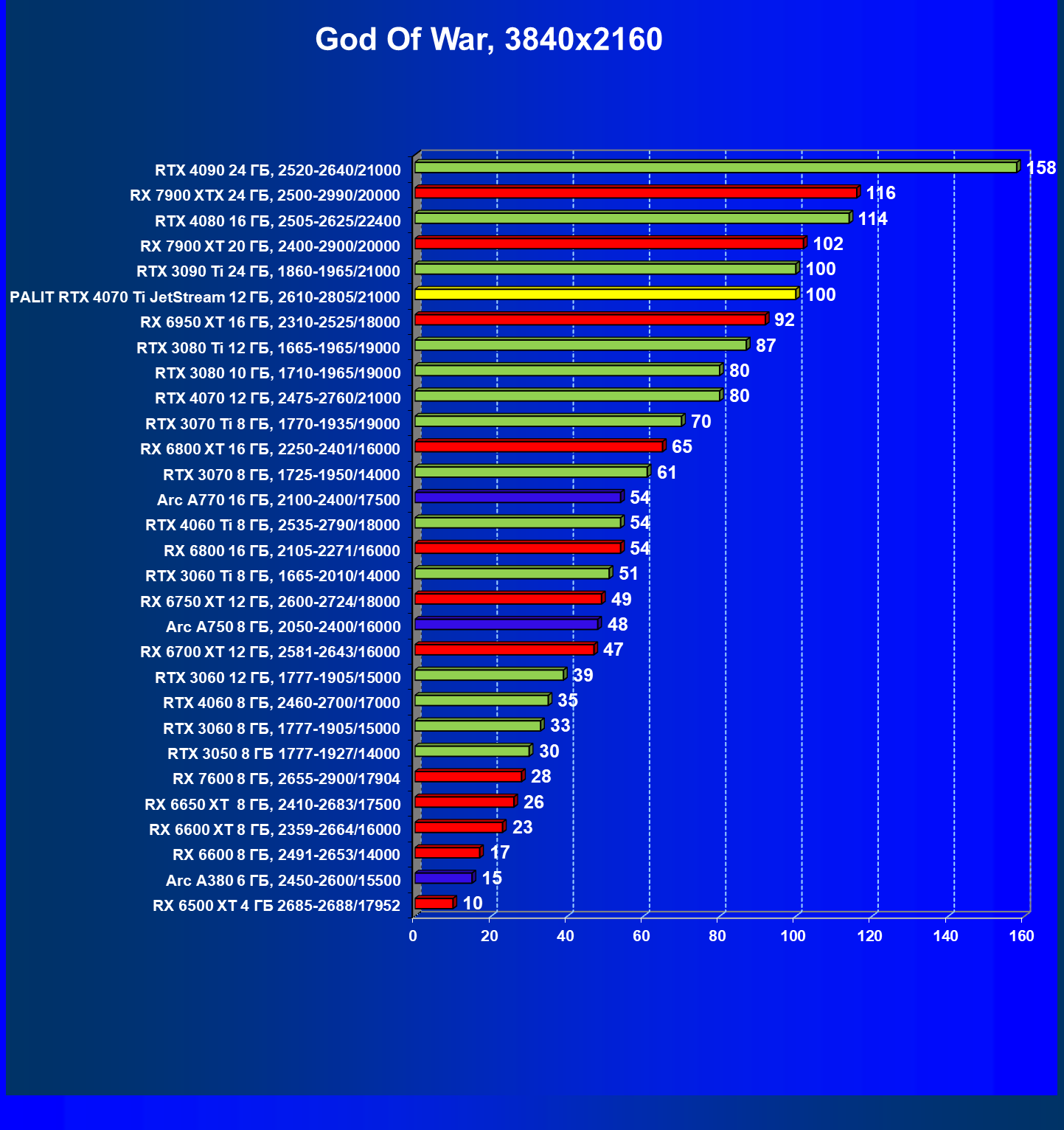

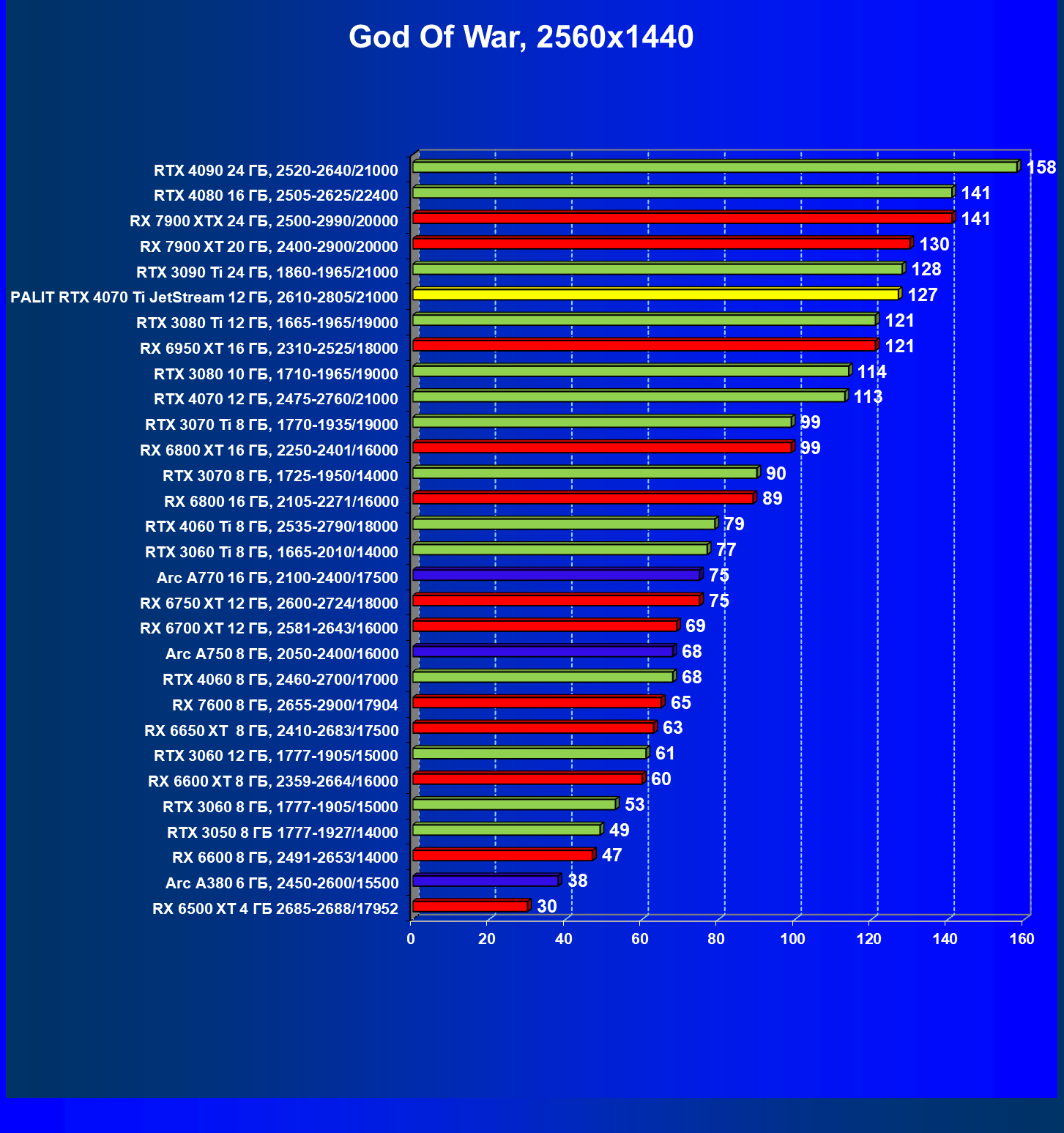

God of War

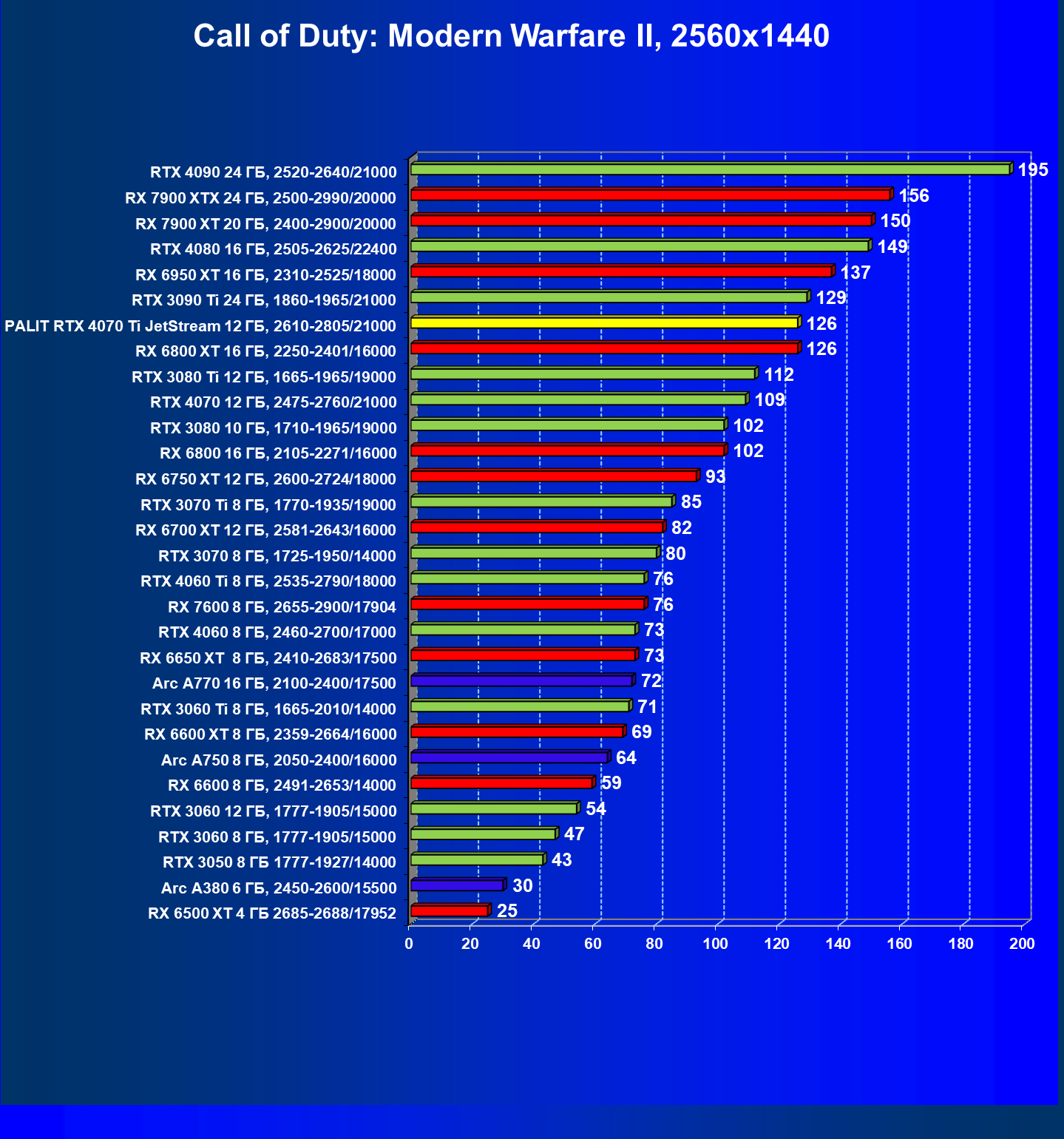

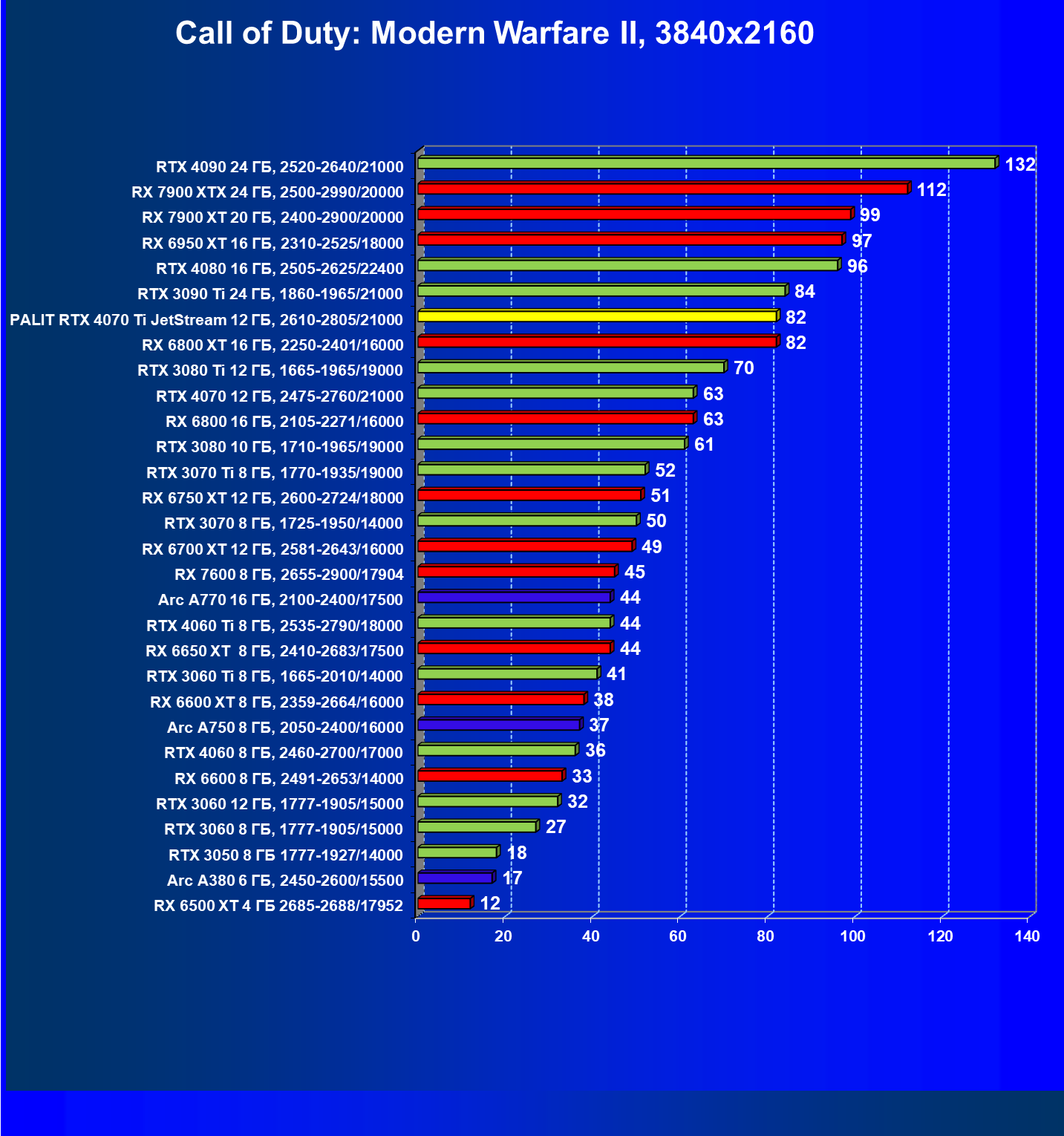

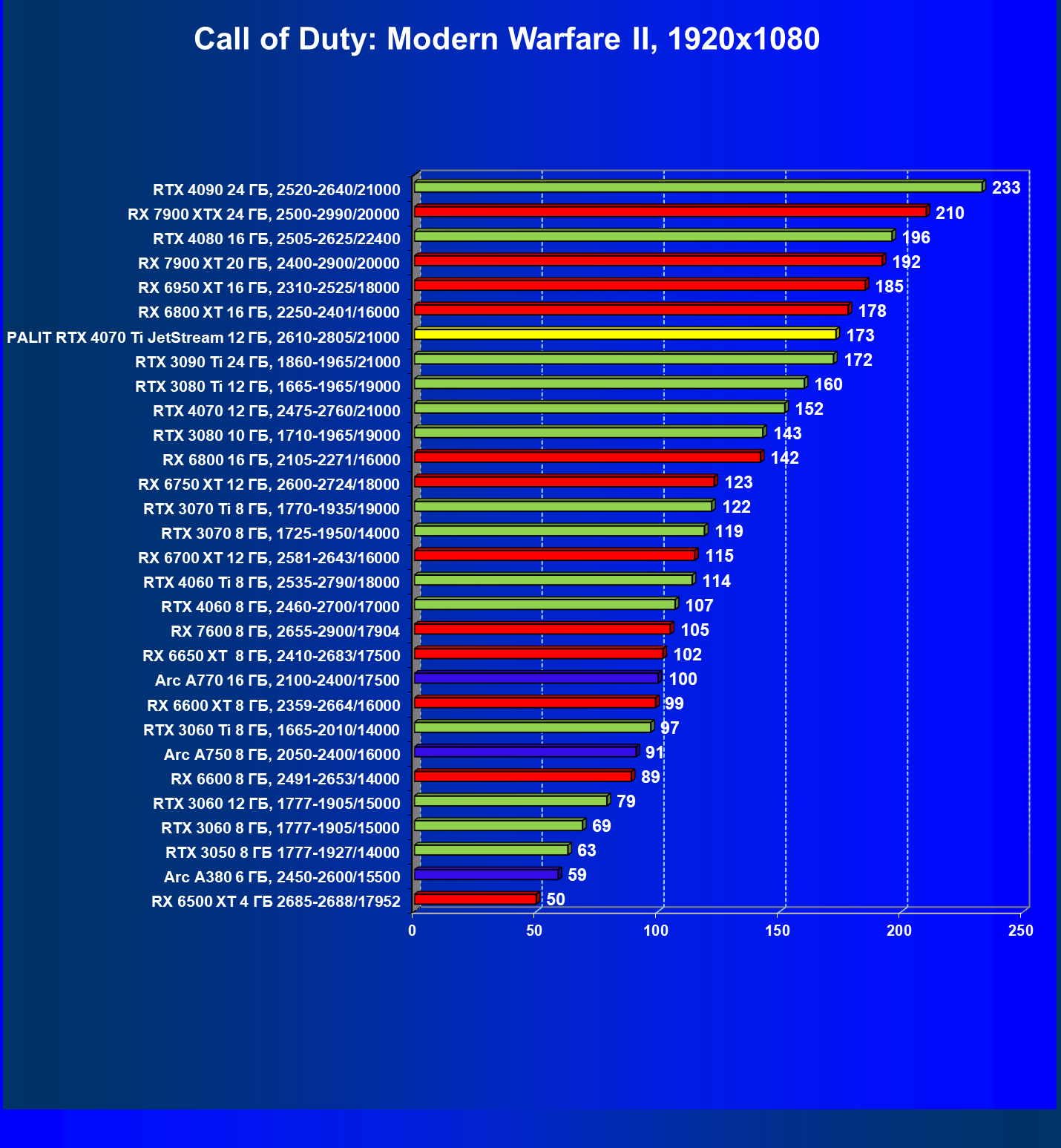

Call of Duty: Modern Warfare II

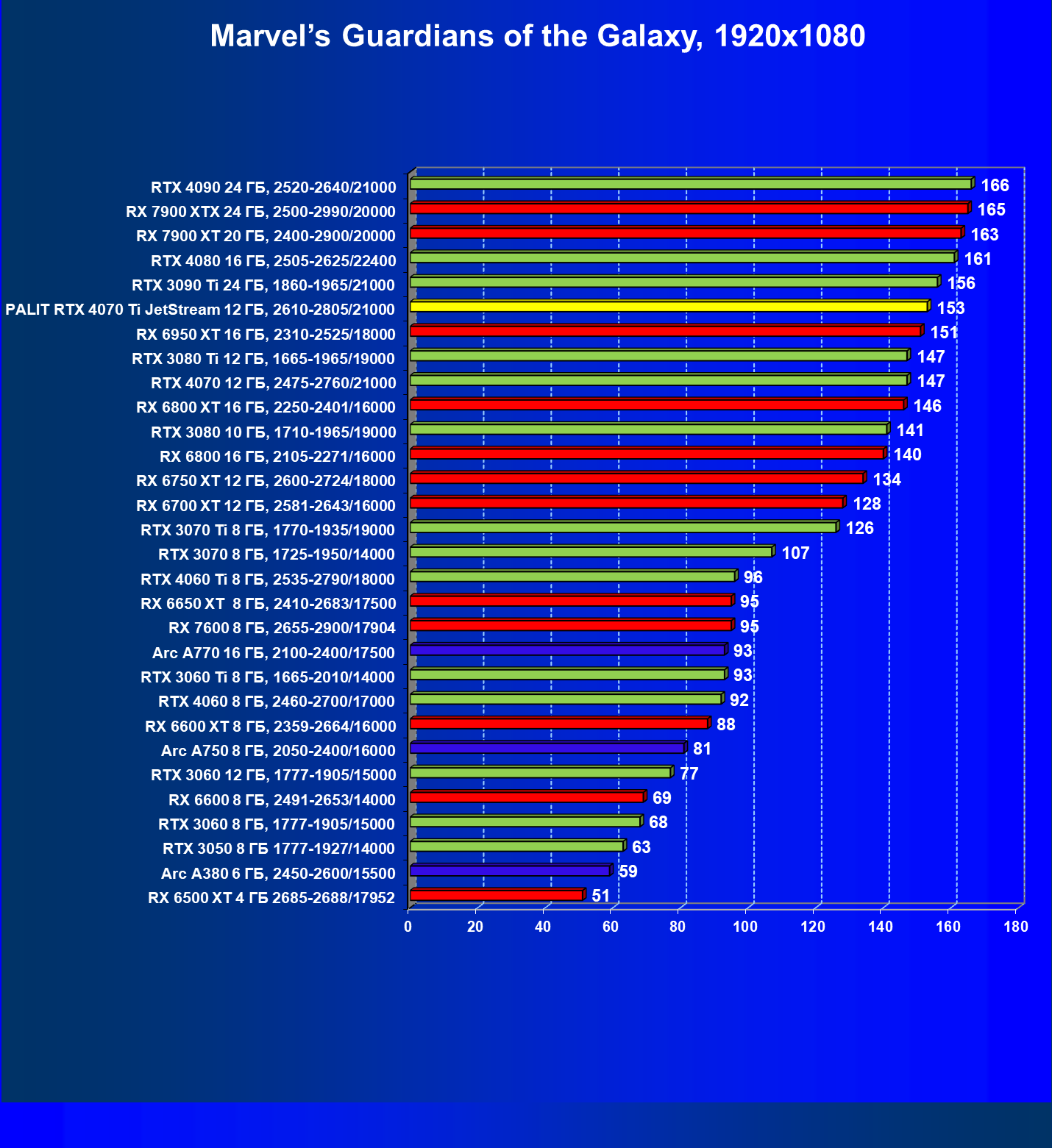

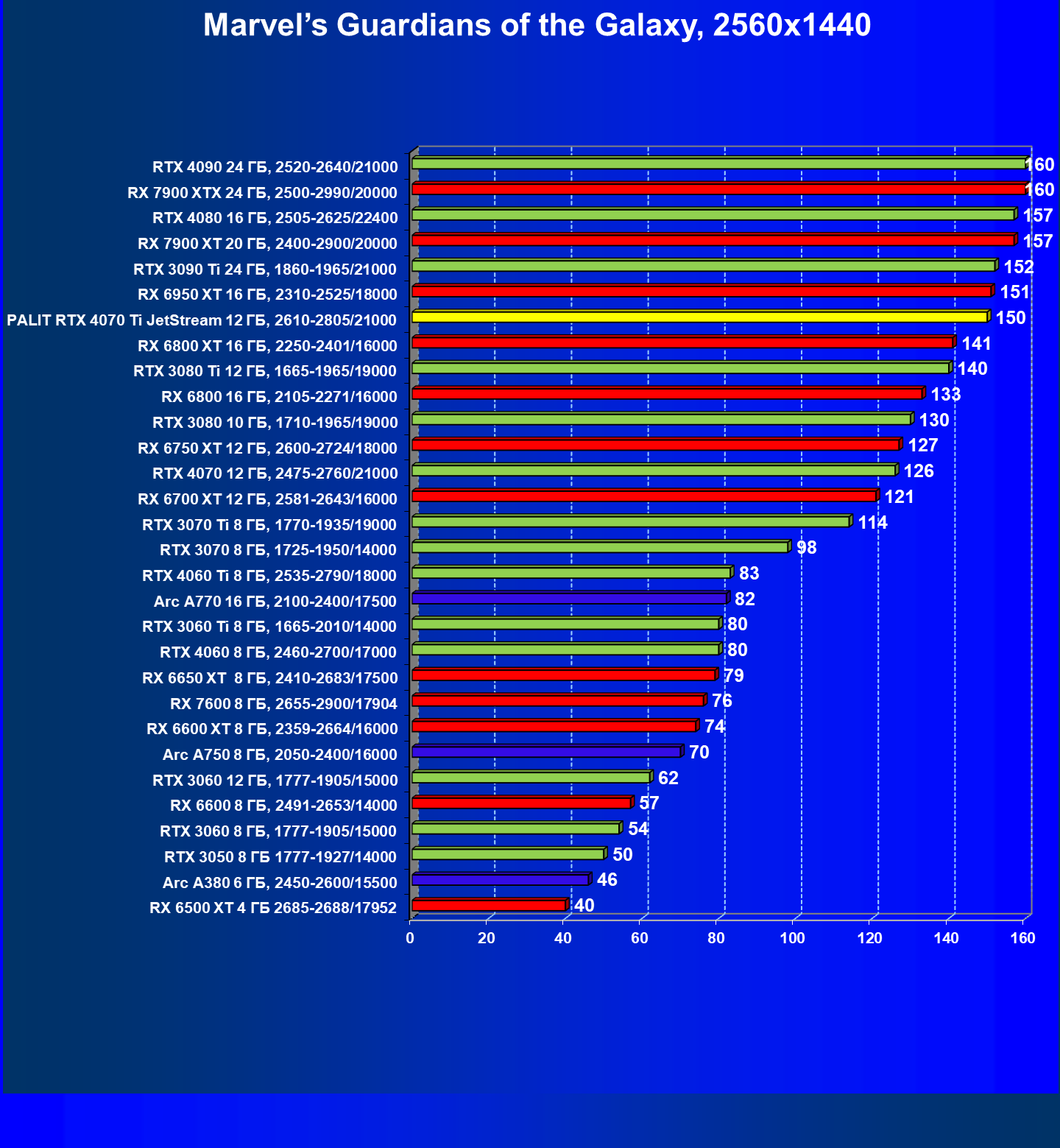

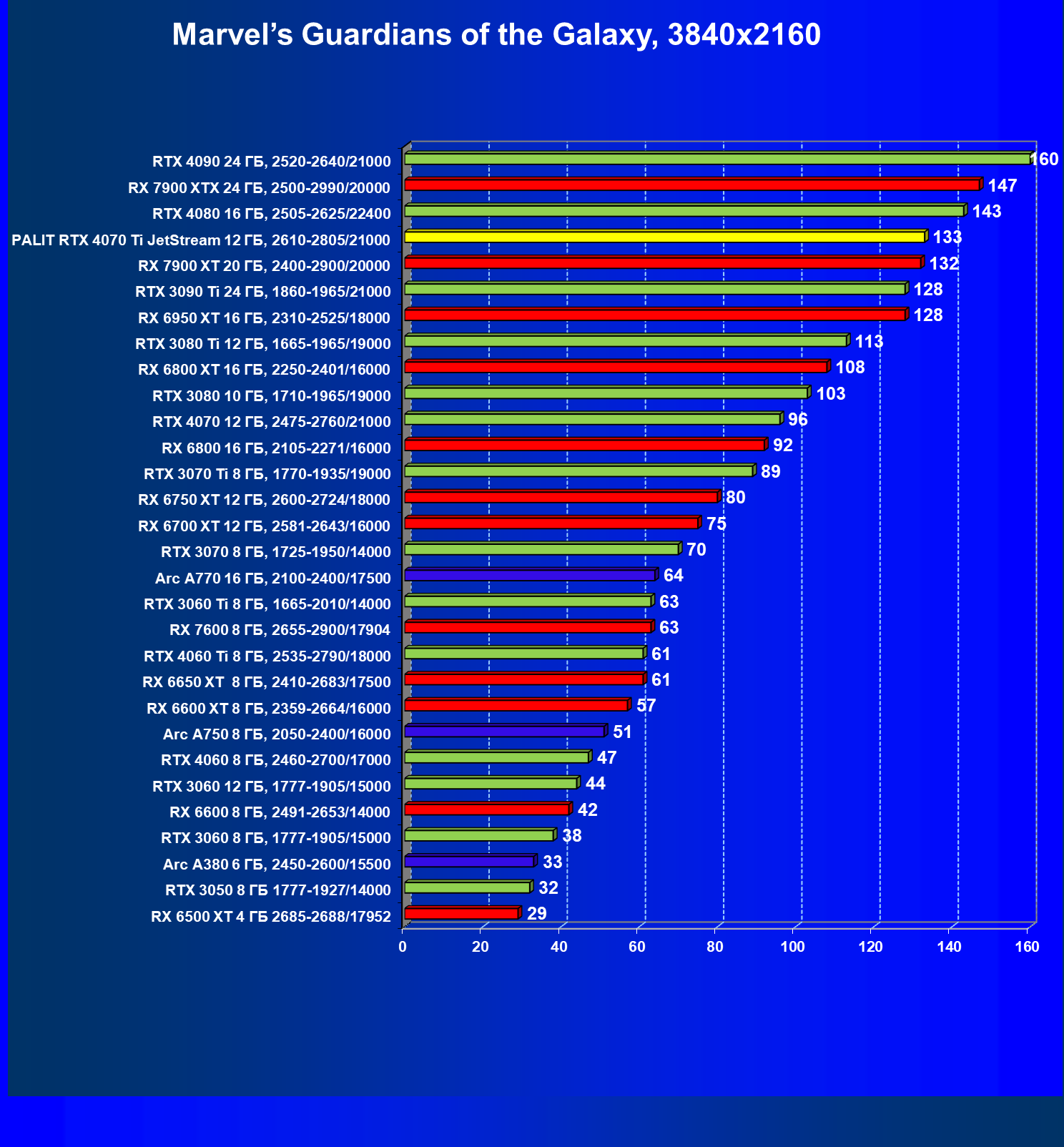

Marvel’s Guardians of the Galaxy

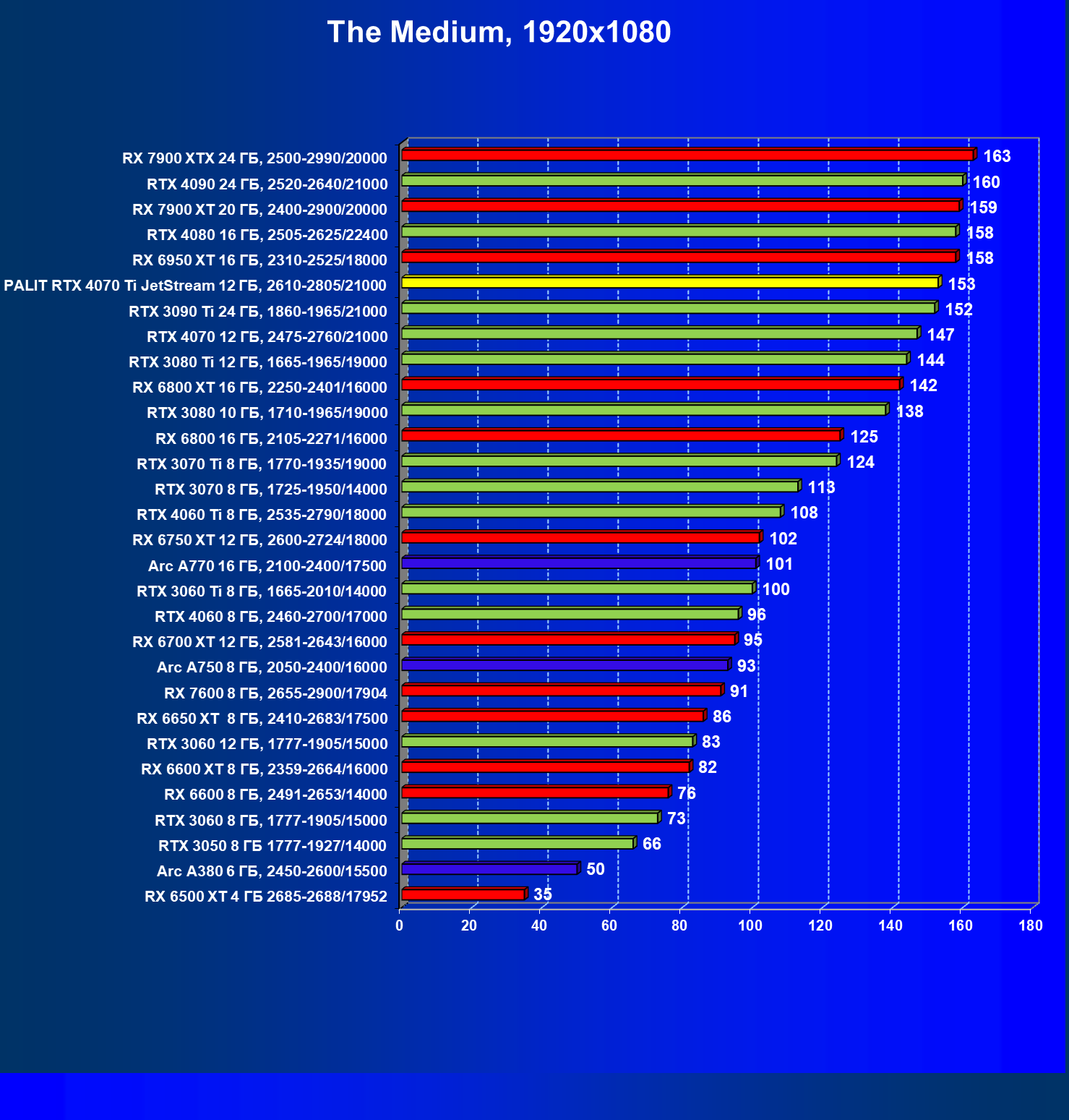

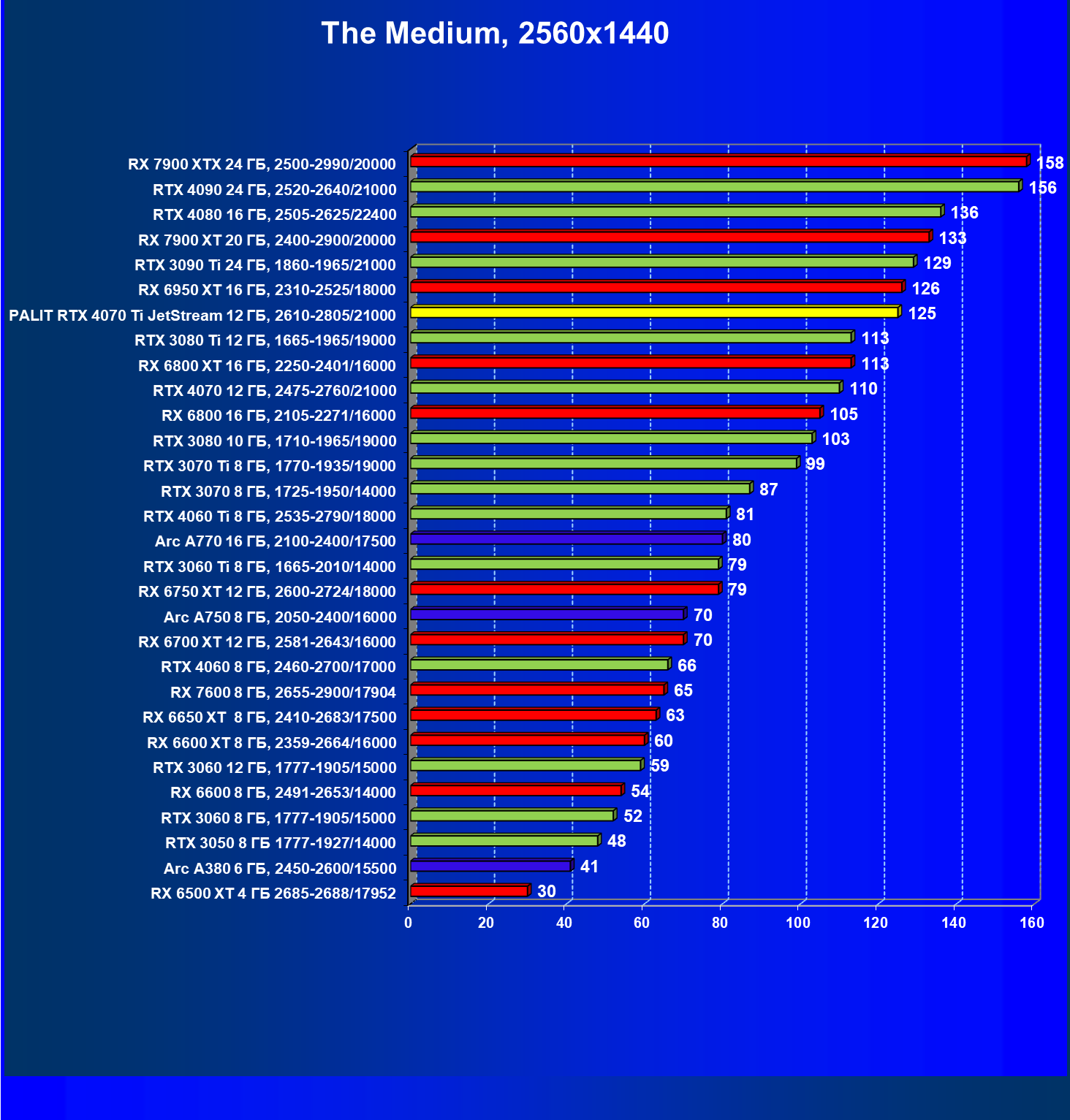

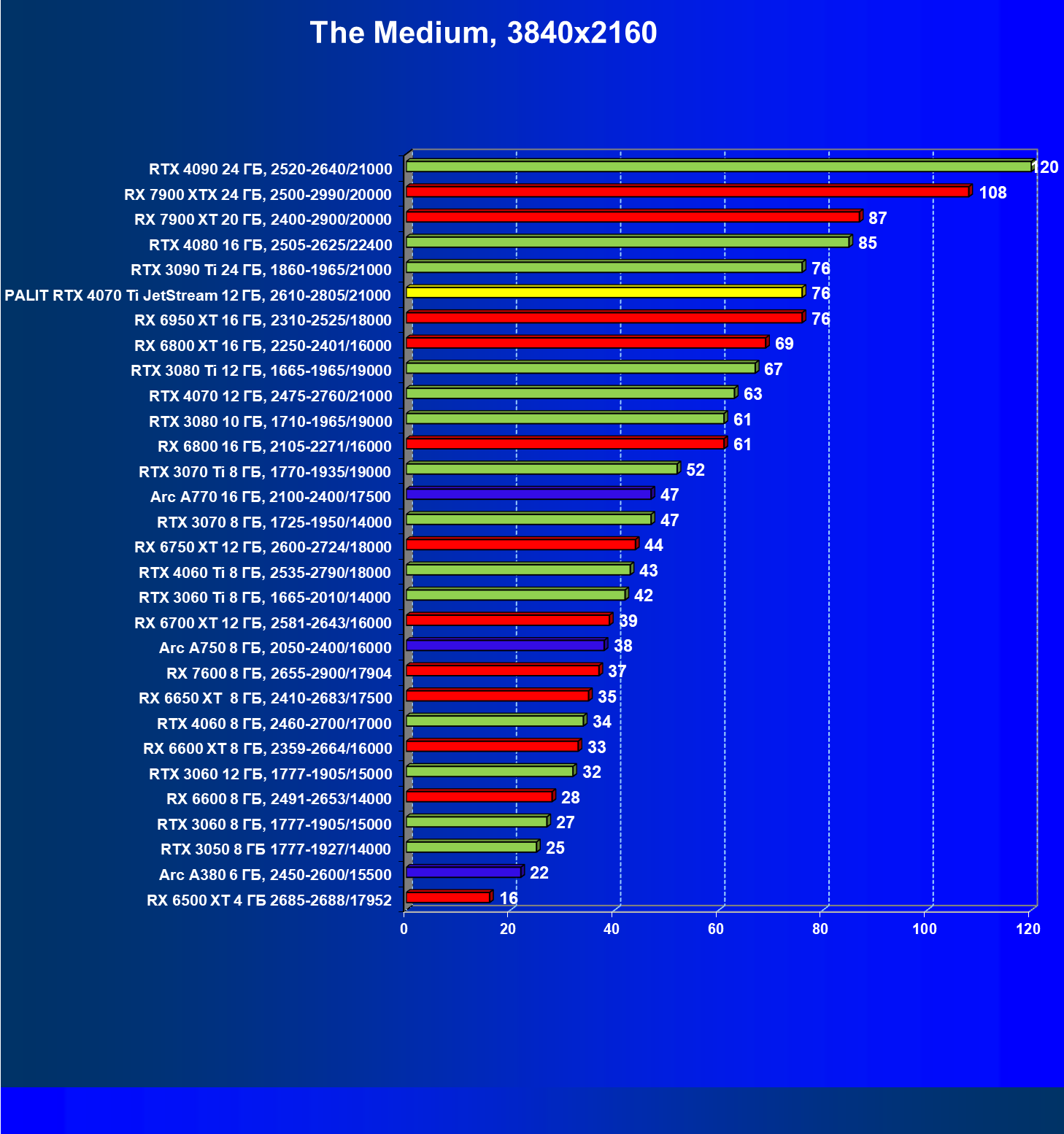

The Medium

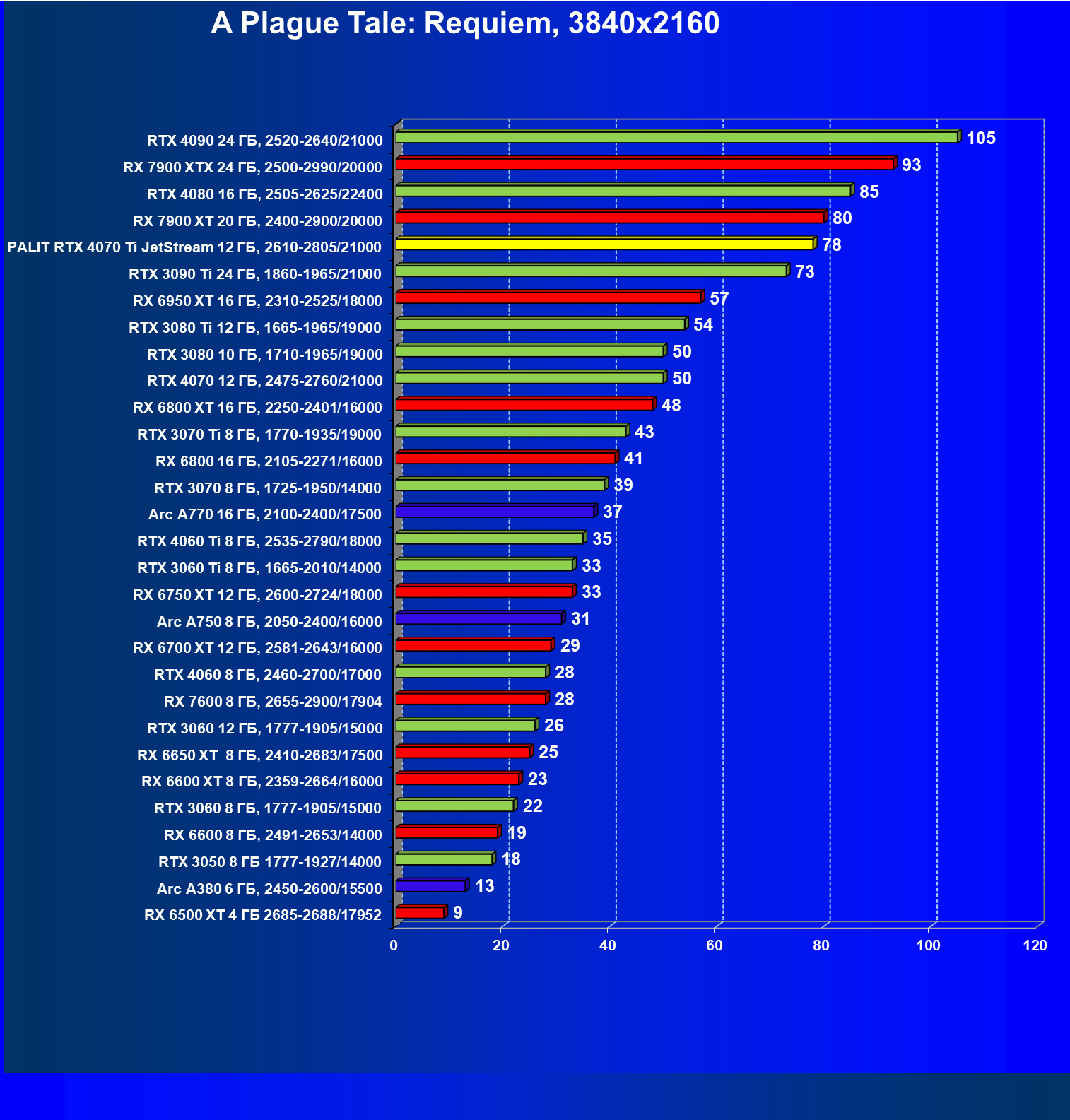

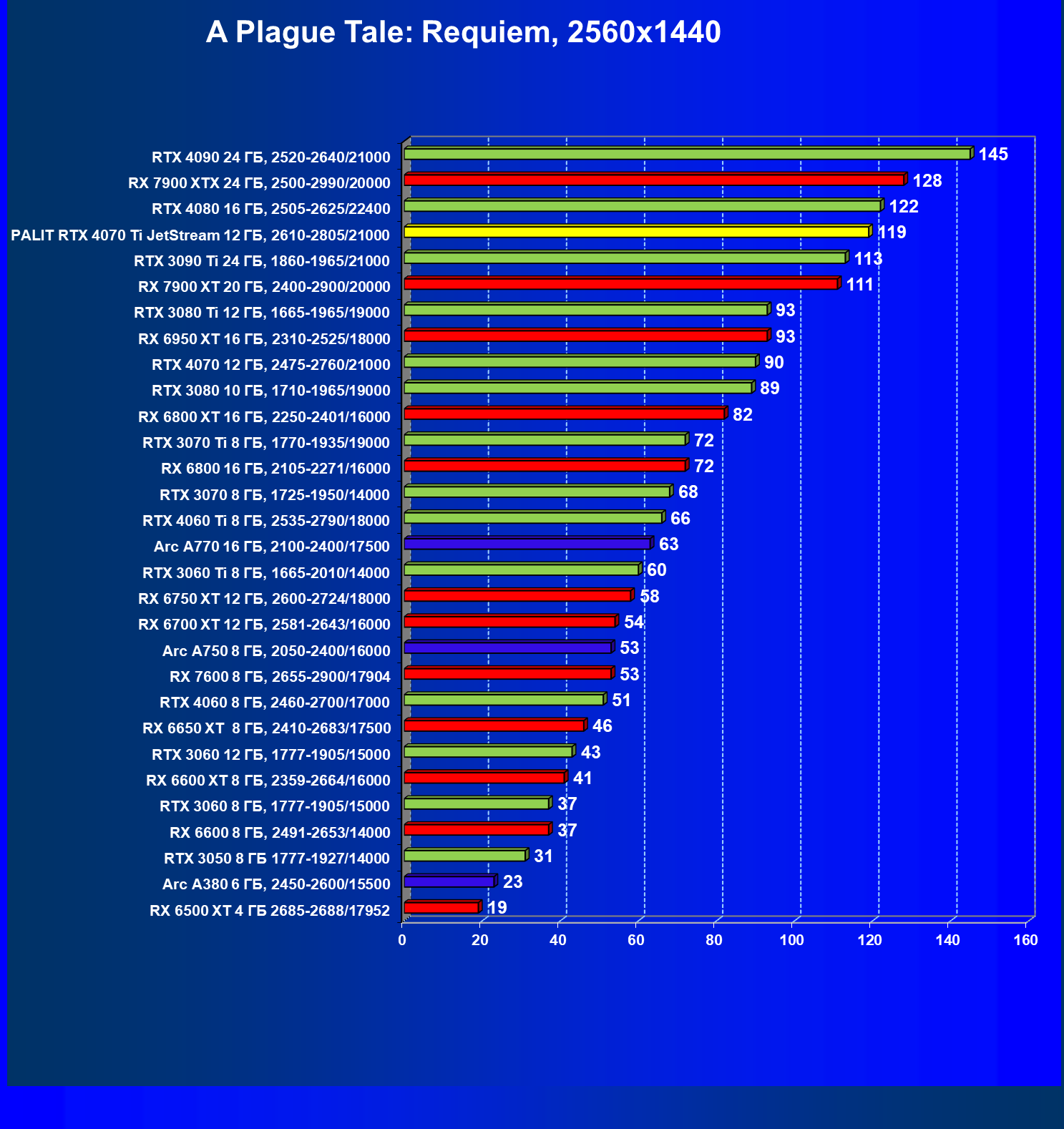

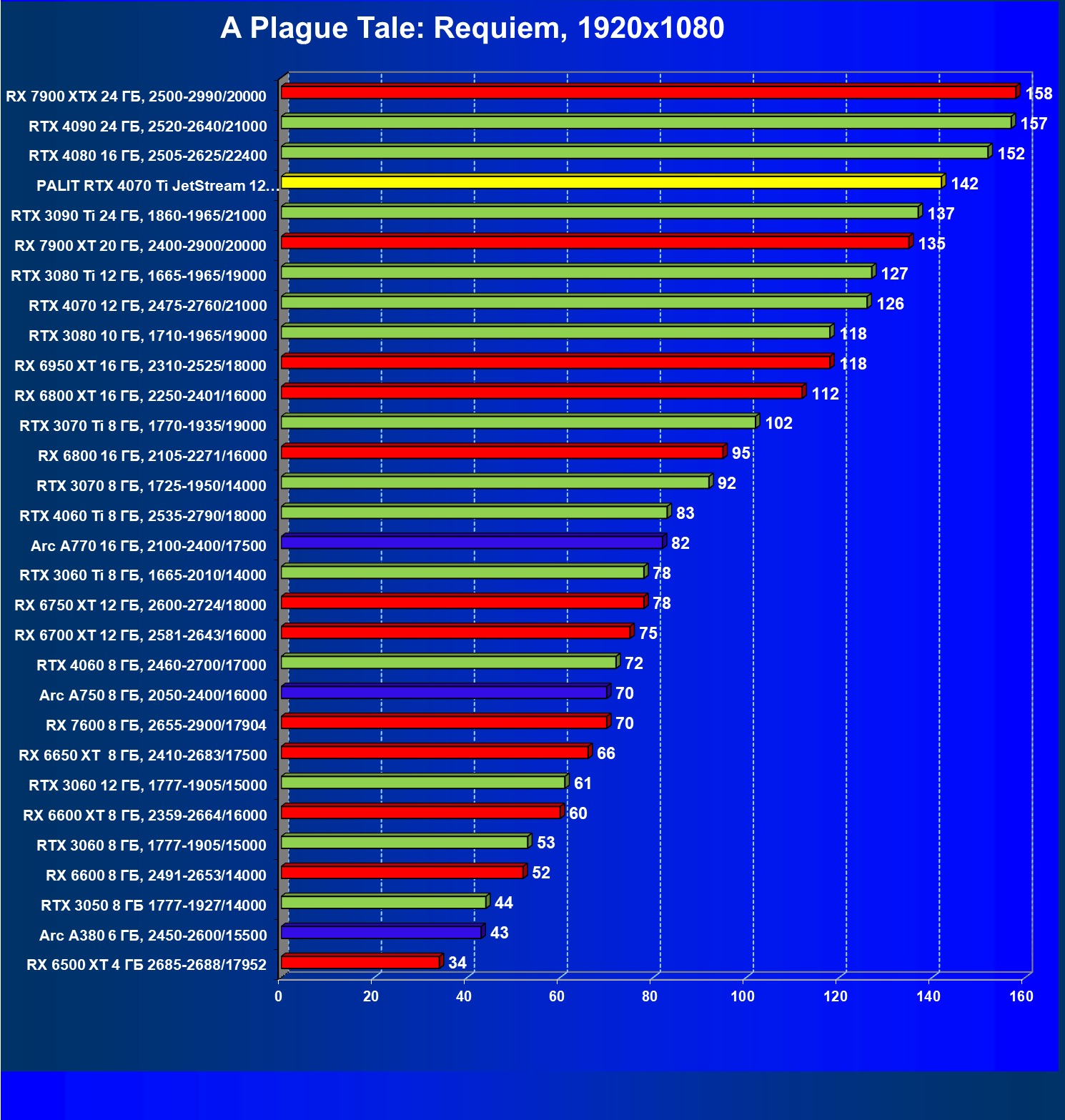

A Plague Tale: Requiem

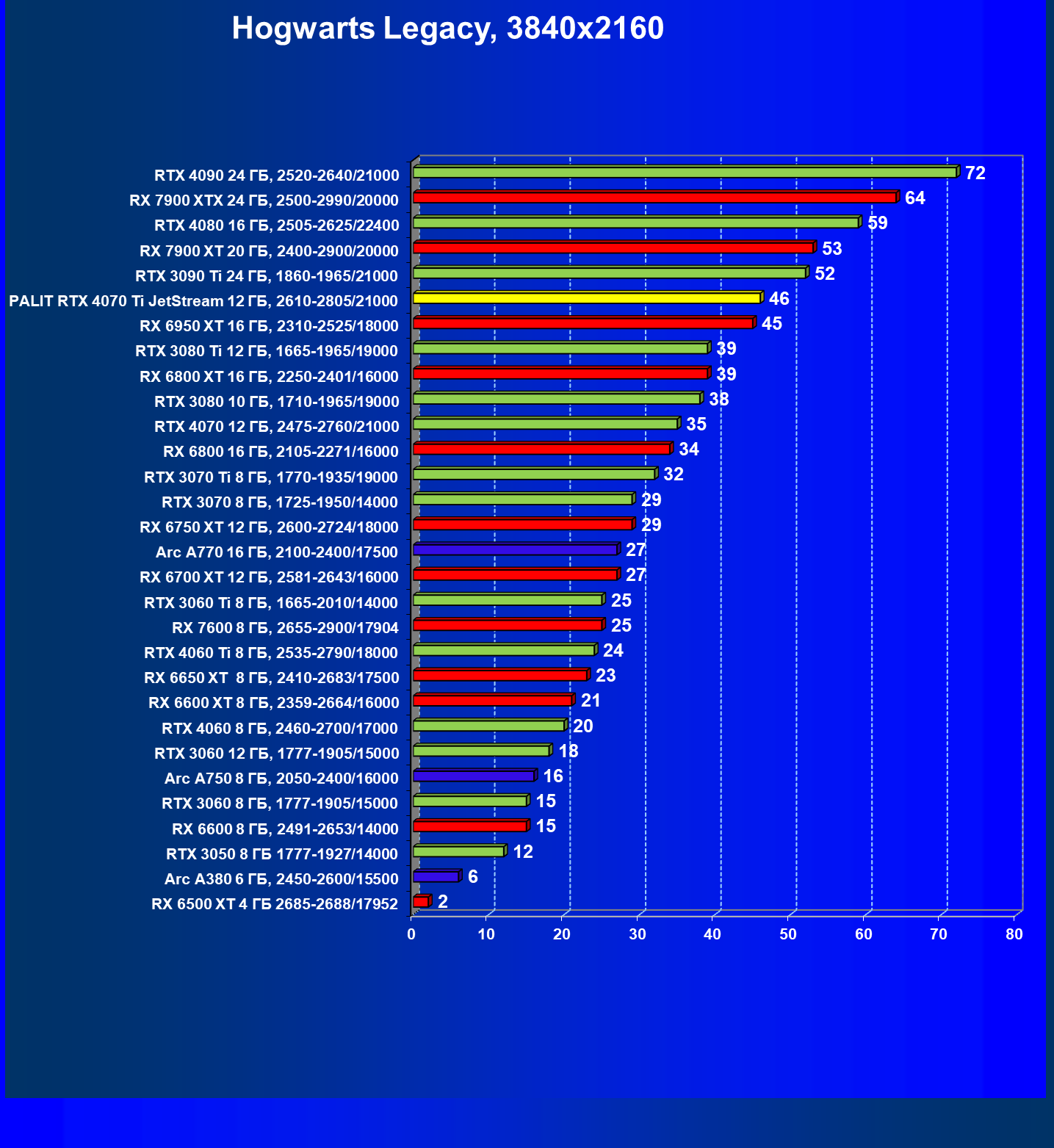

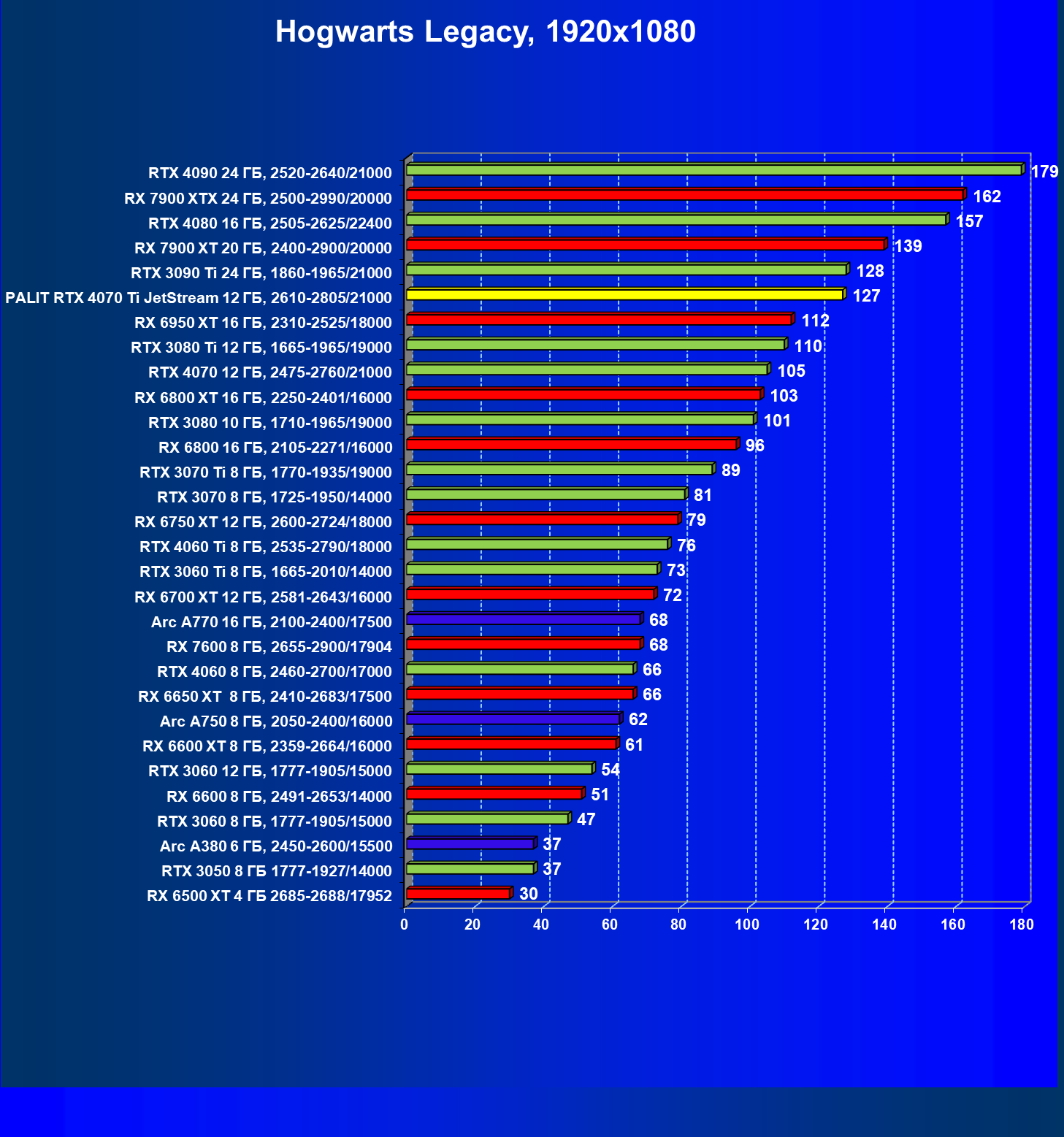

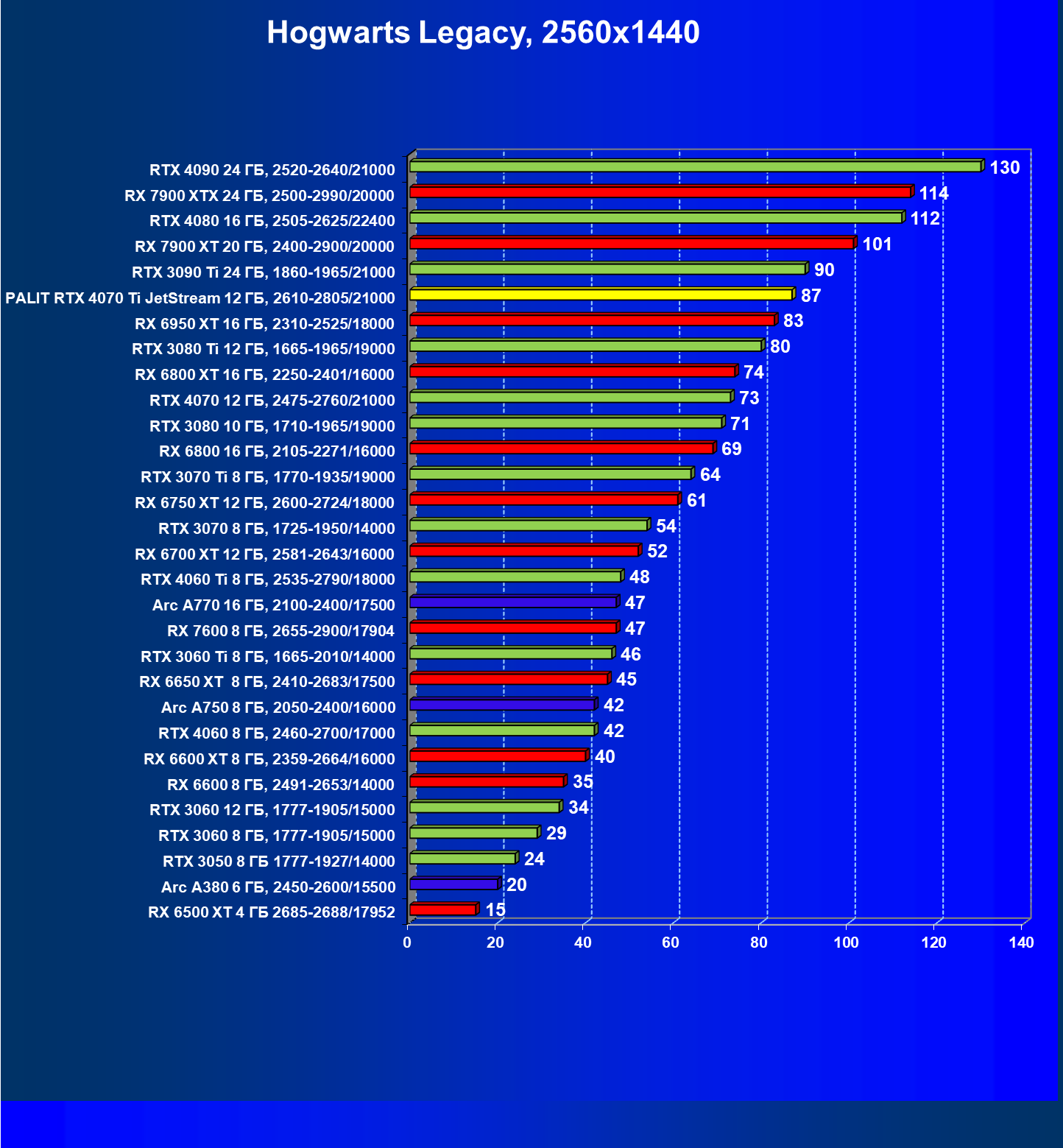

Hogwarts Legacy

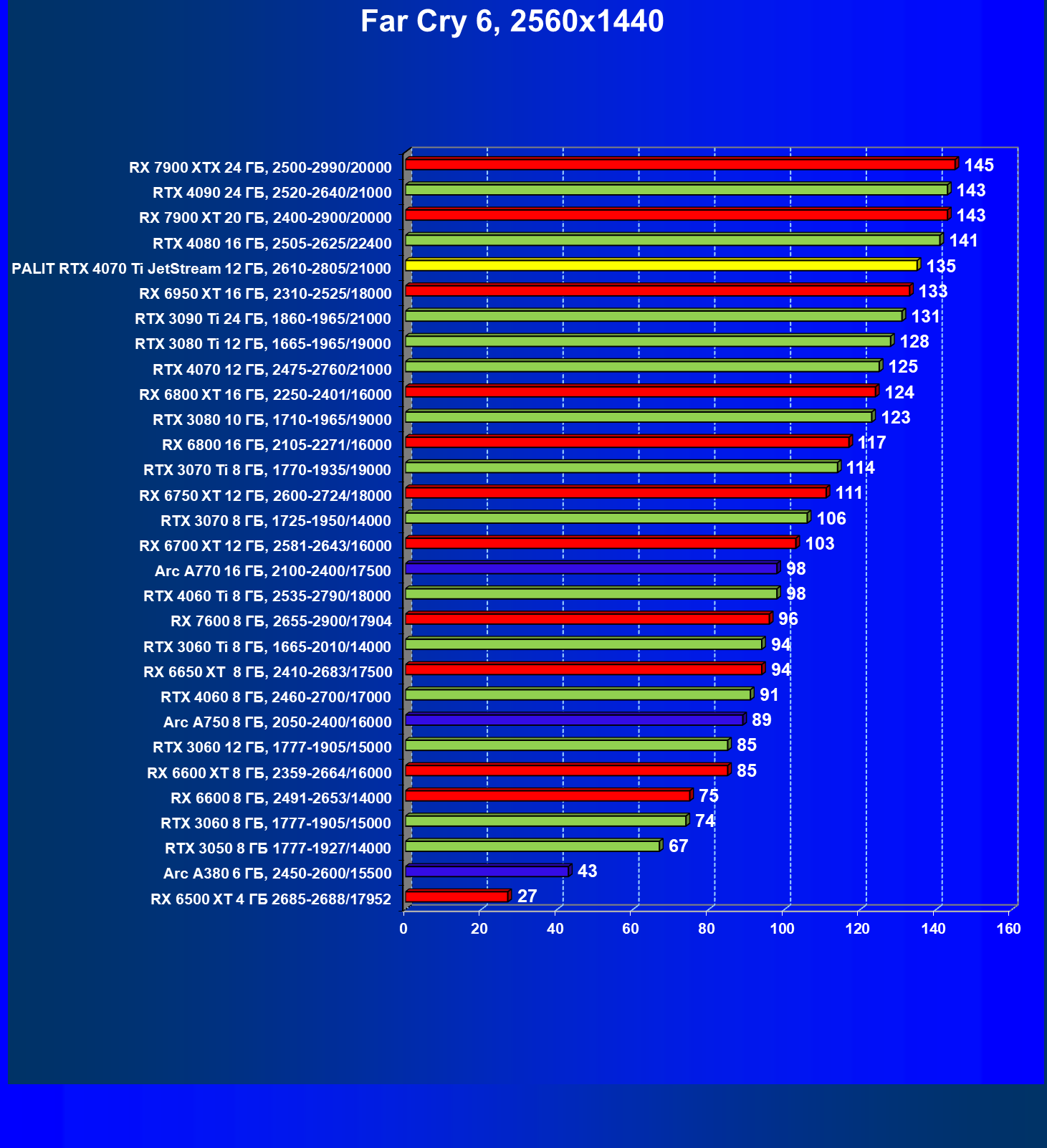

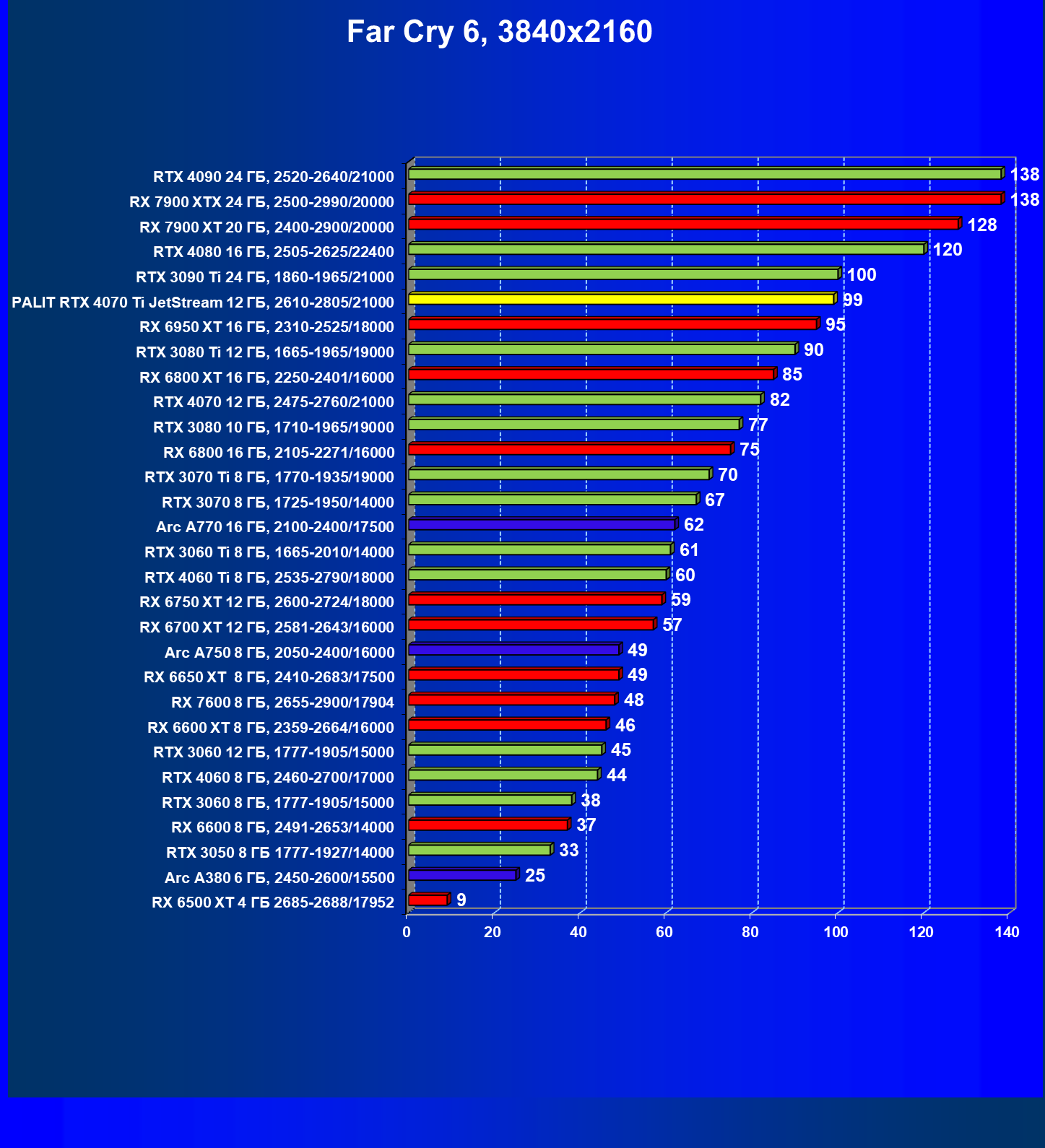

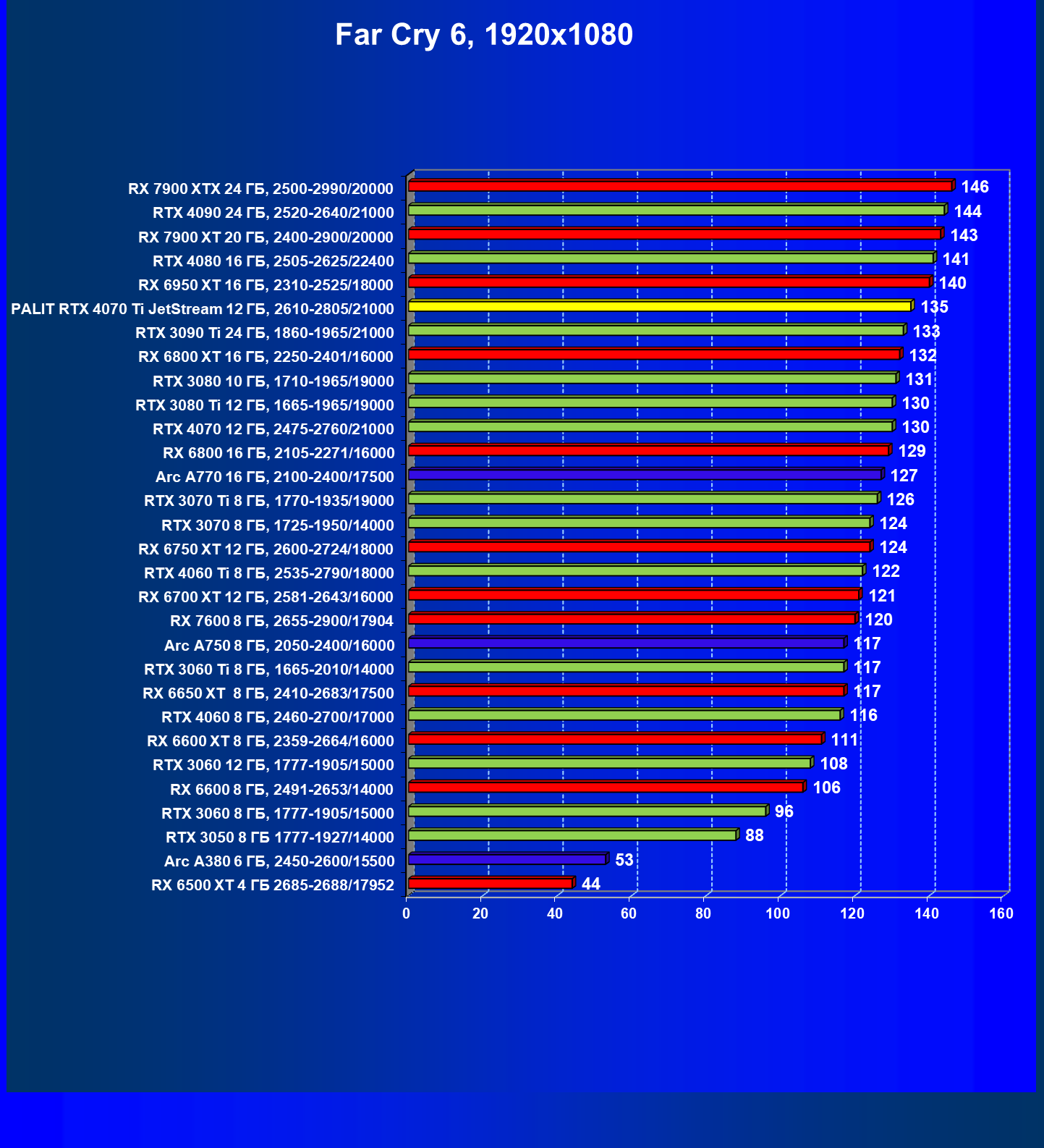

Far Cry 6

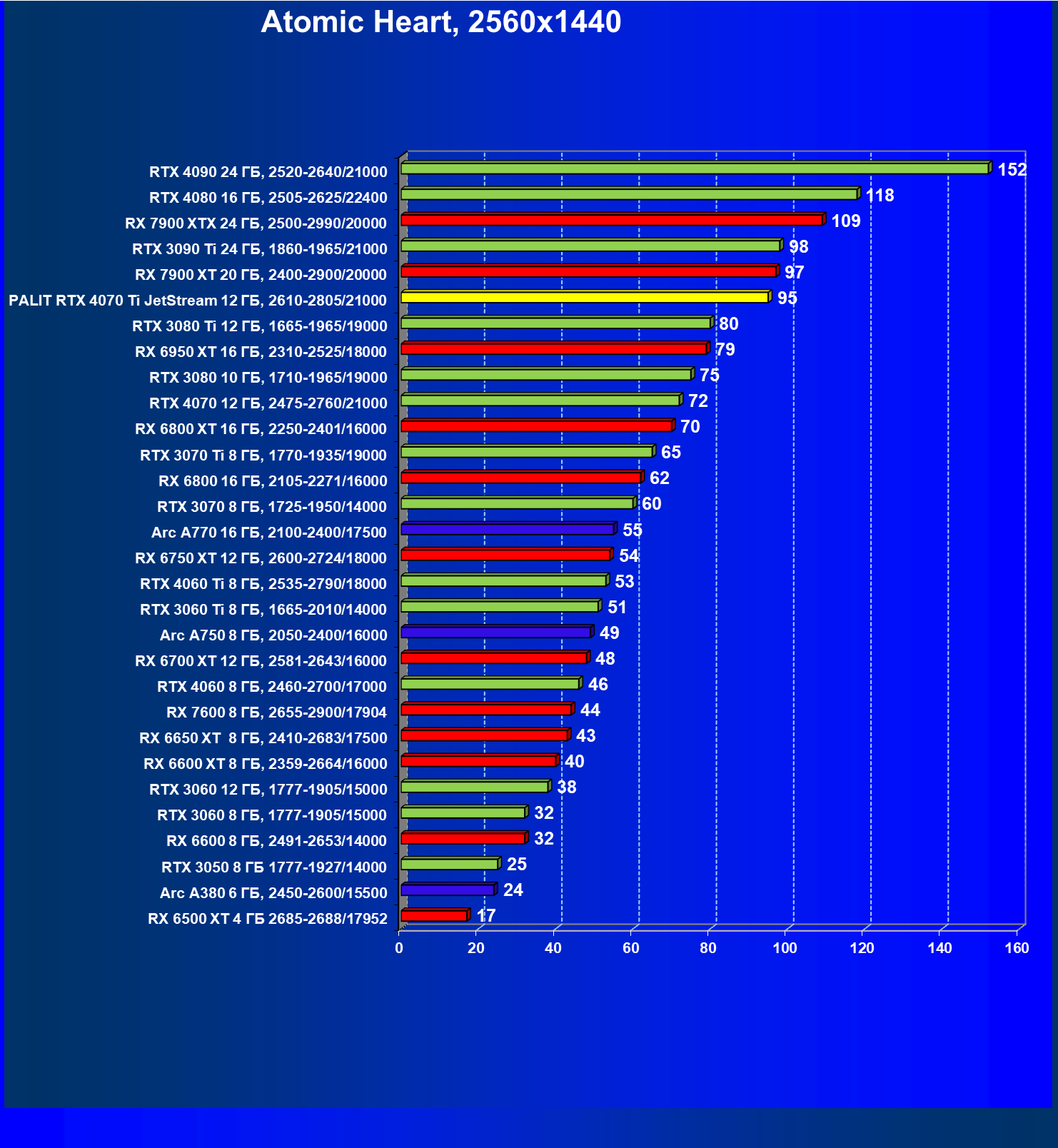

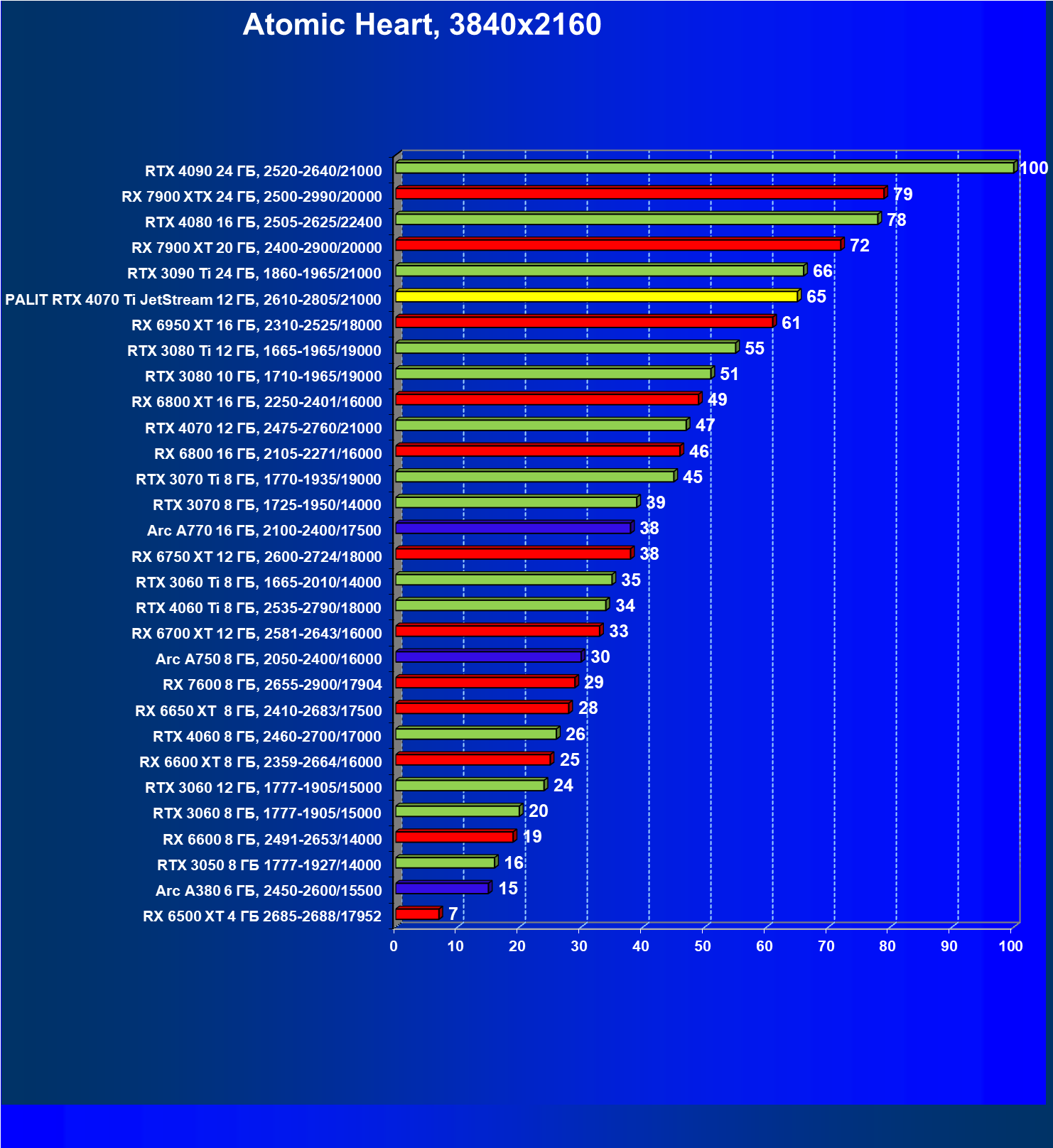

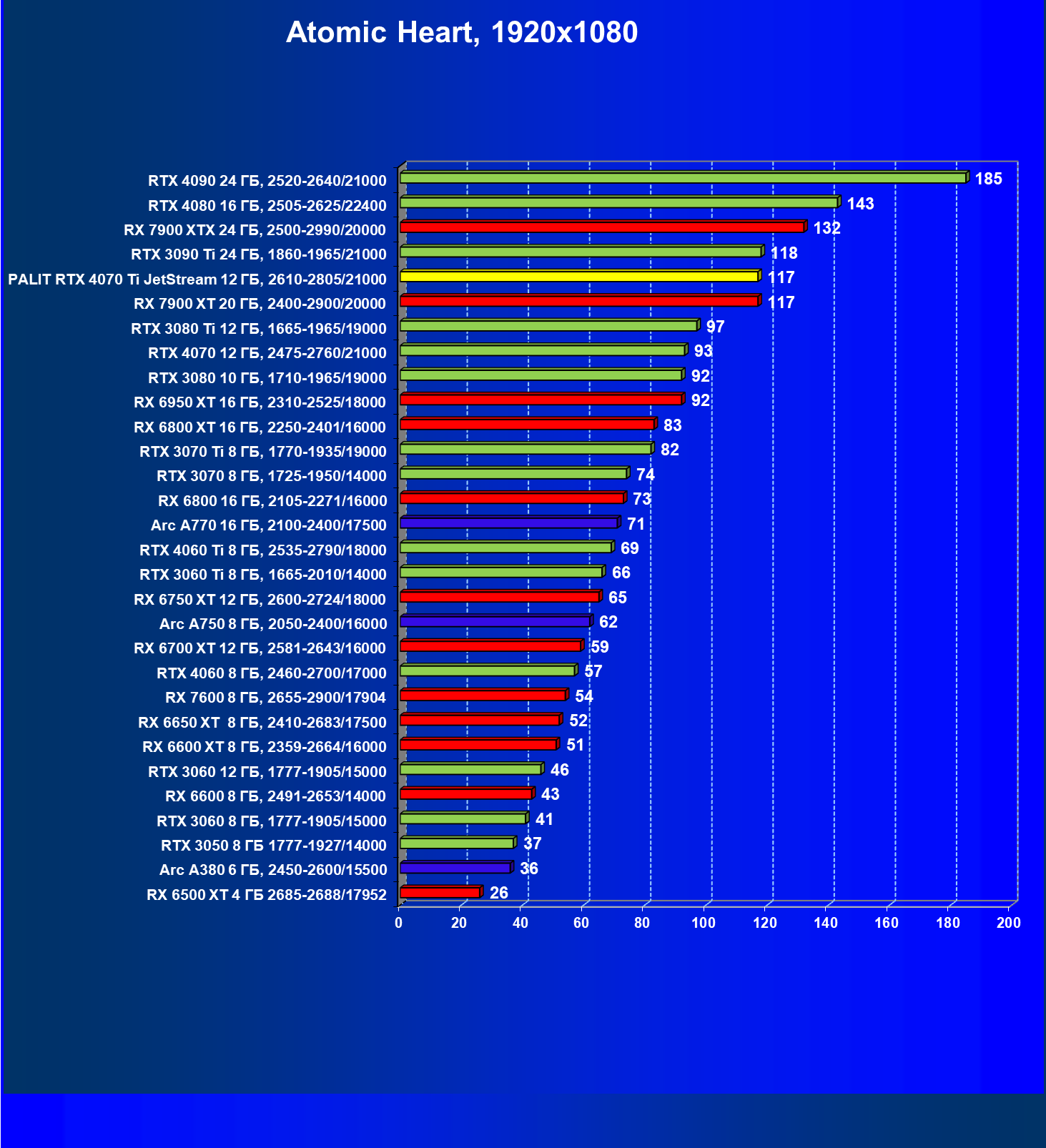

Atomic Heart

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

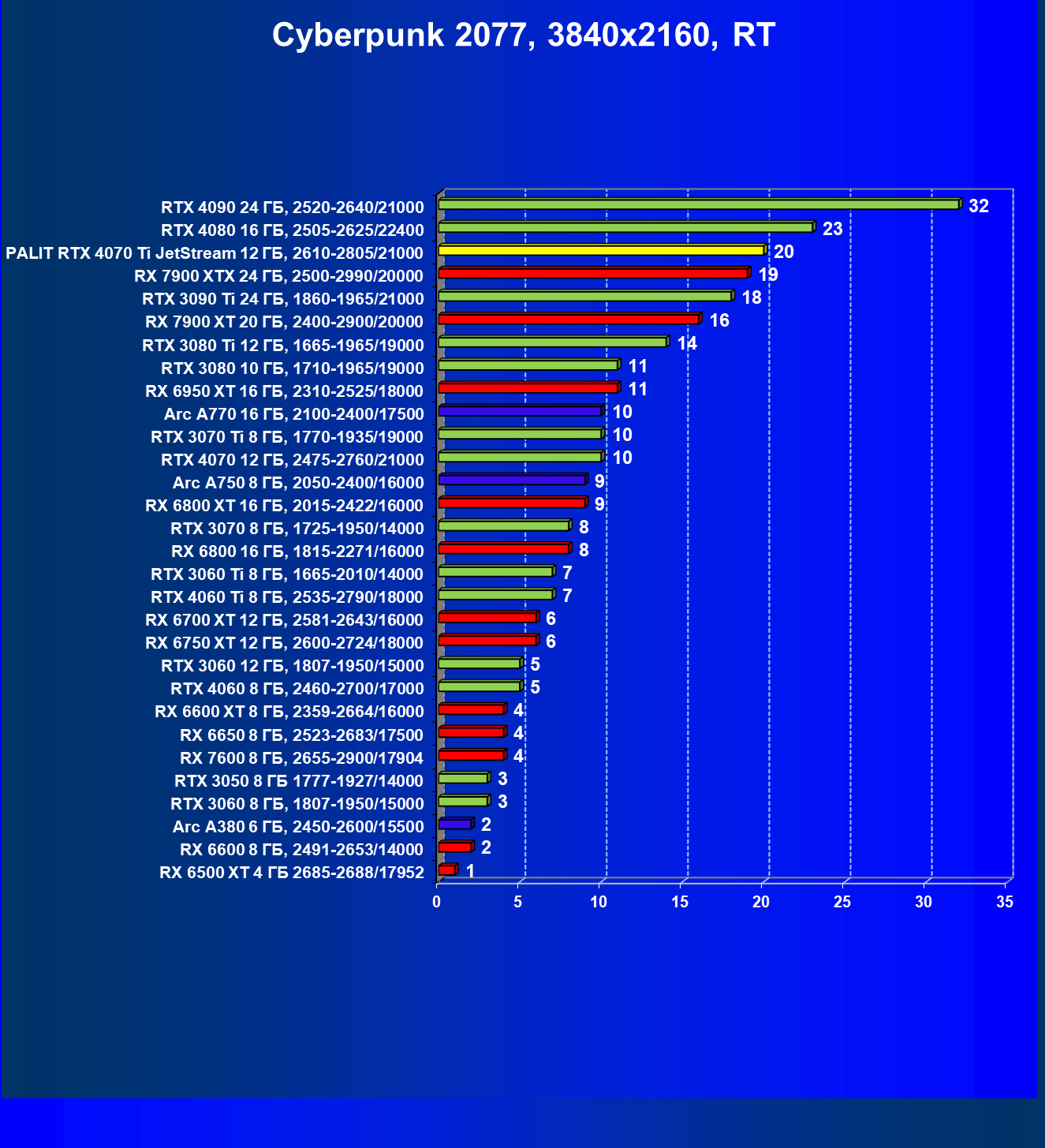

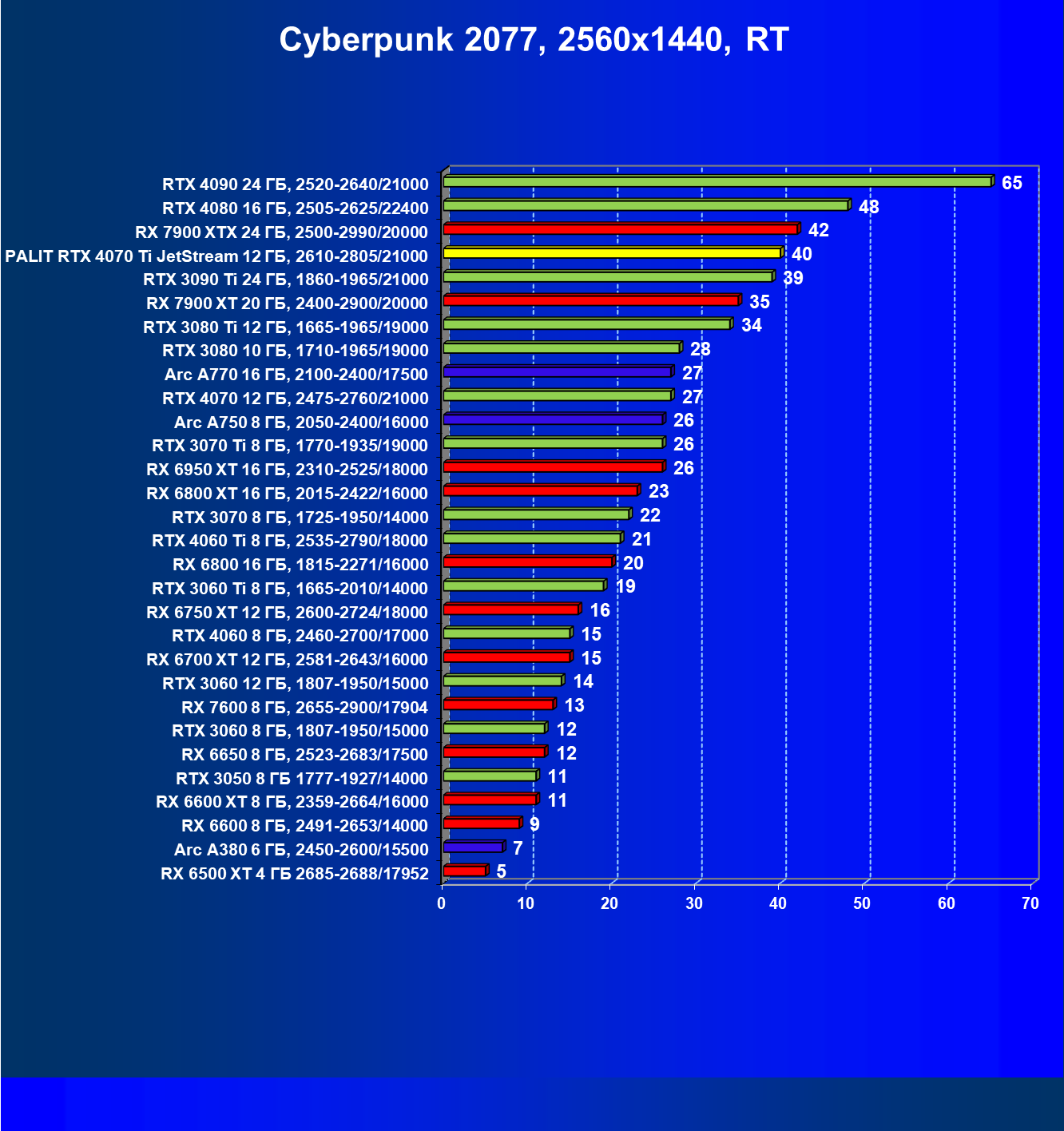

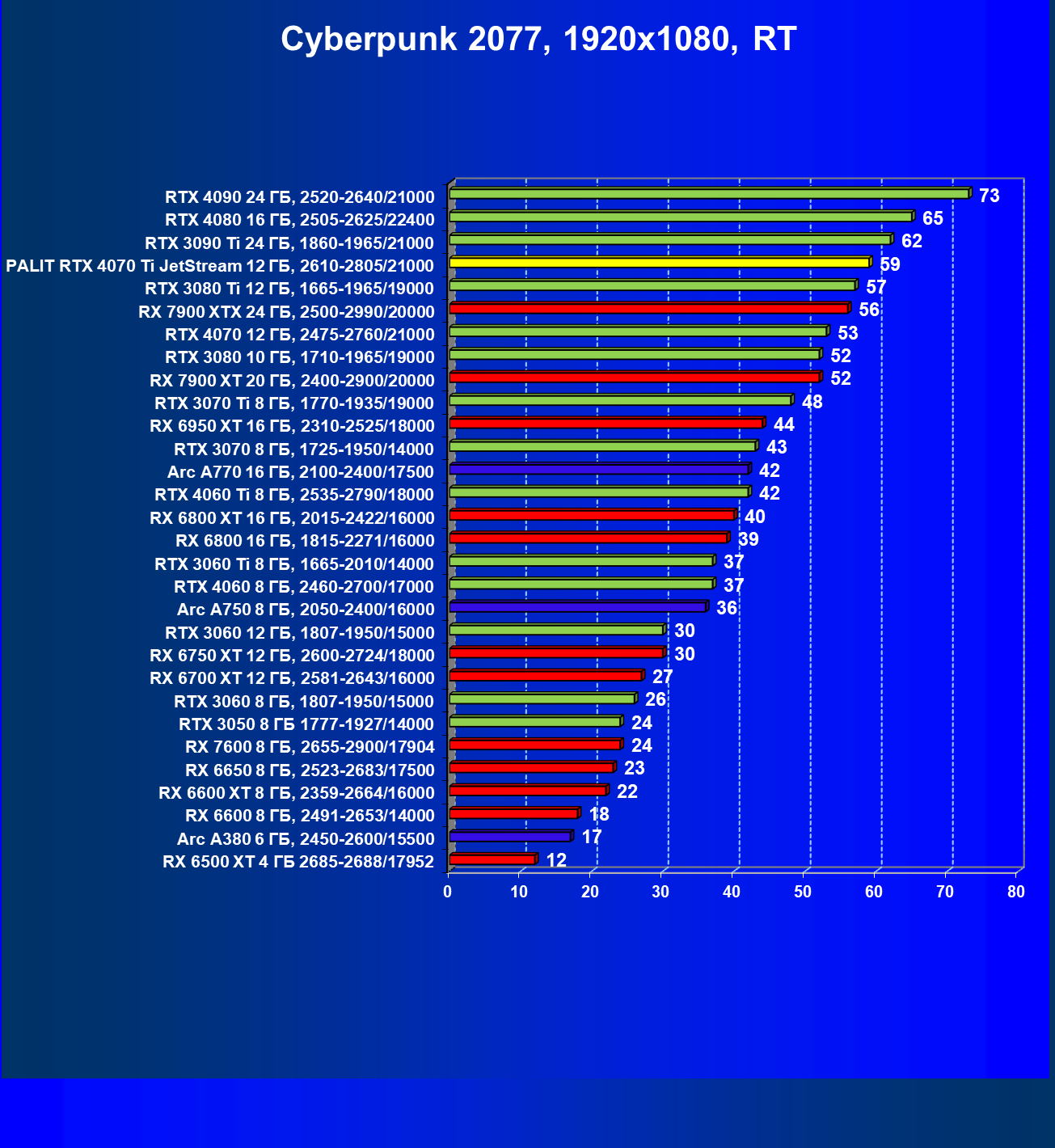

Cyberpunk 2077, RT

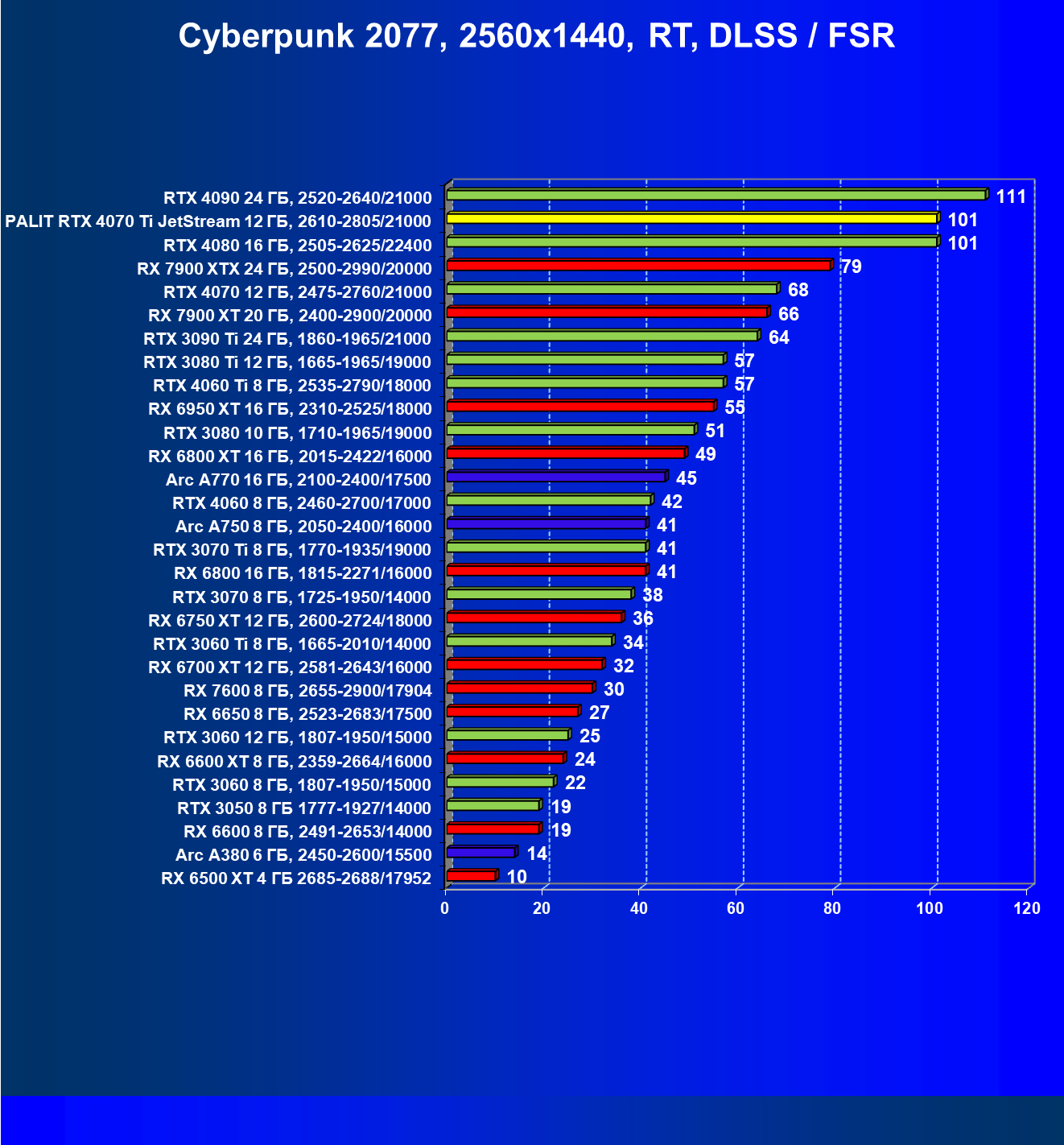

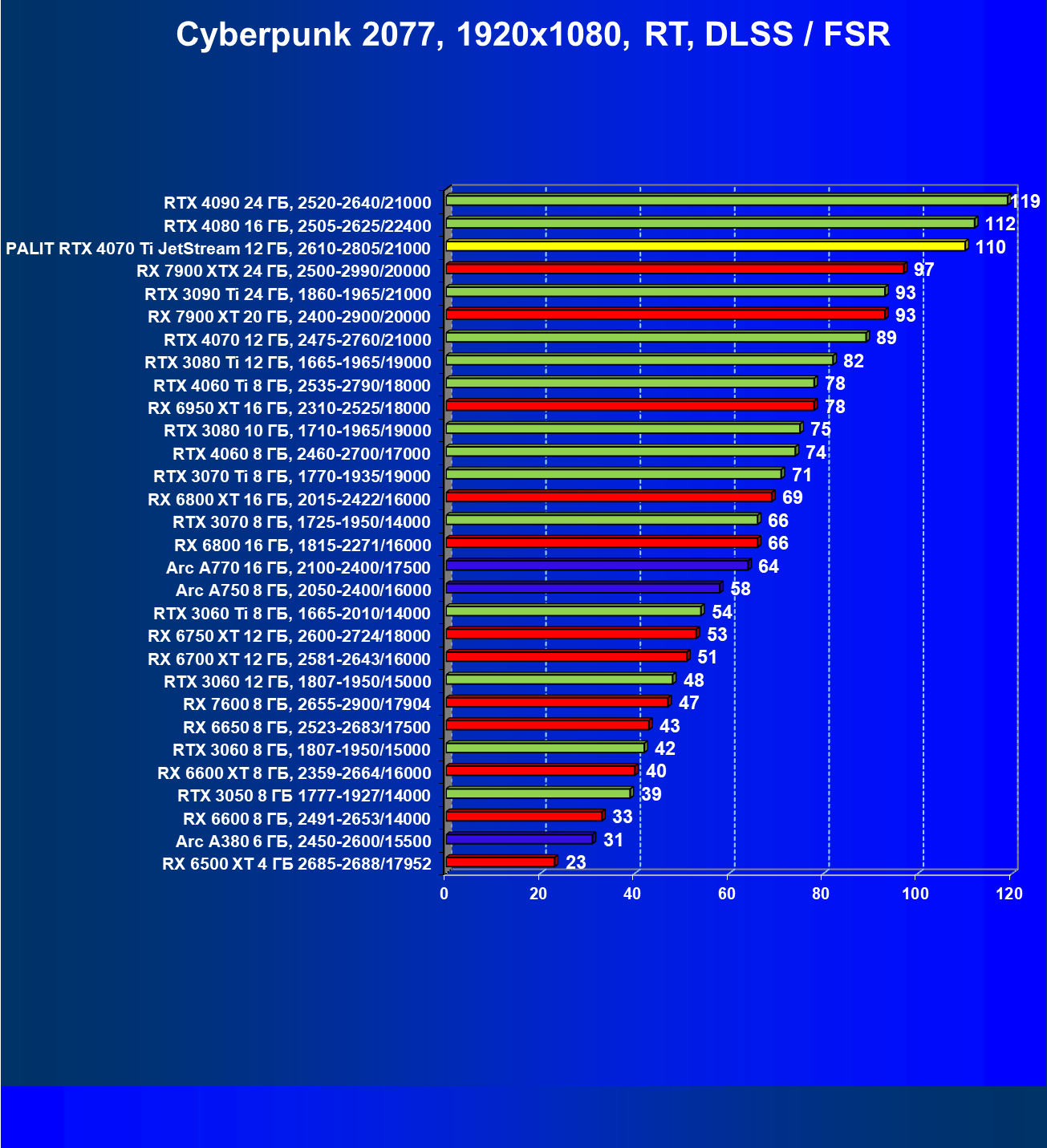

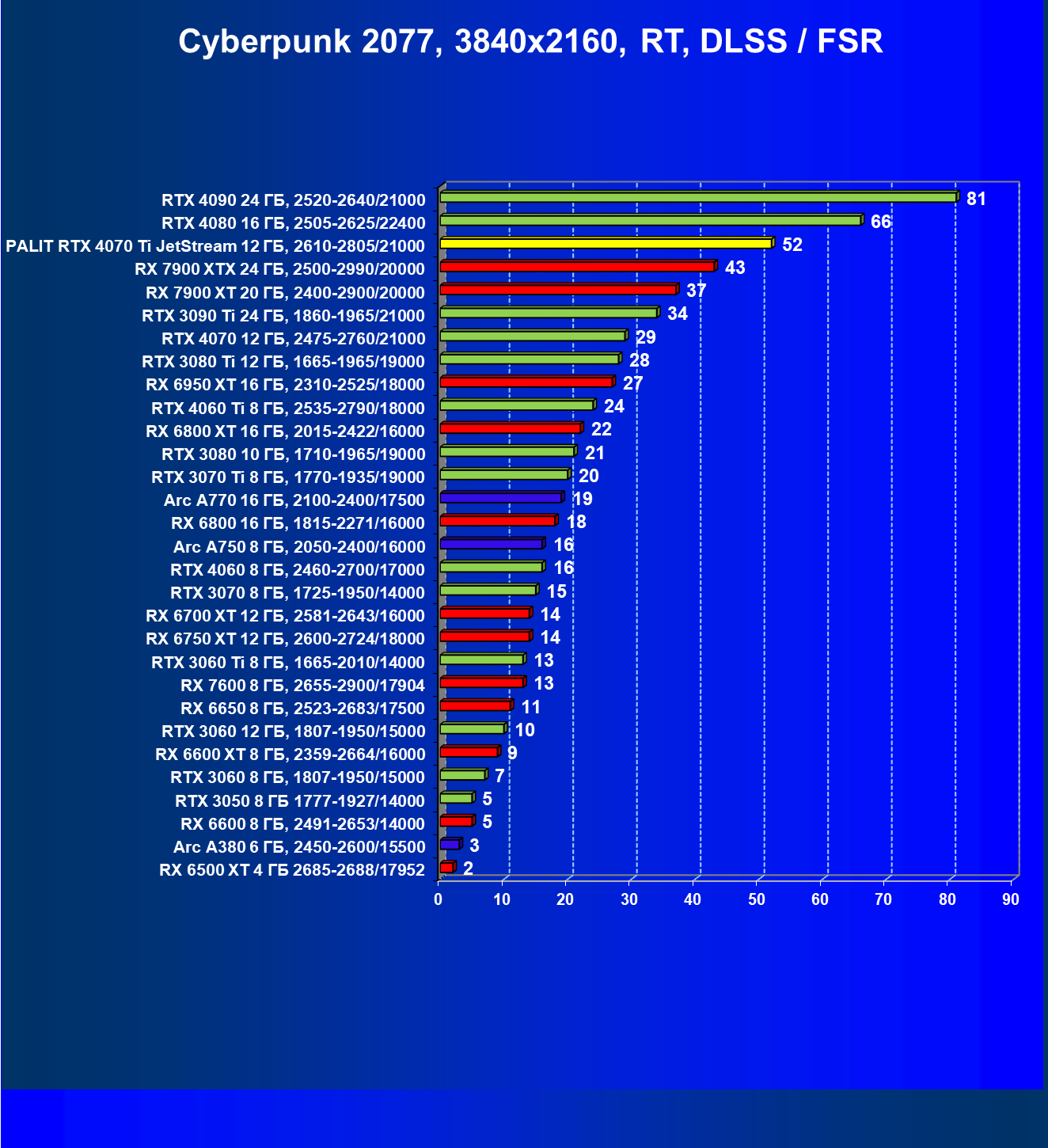

Cyberpunk 2077, RT + DLSS/FSR

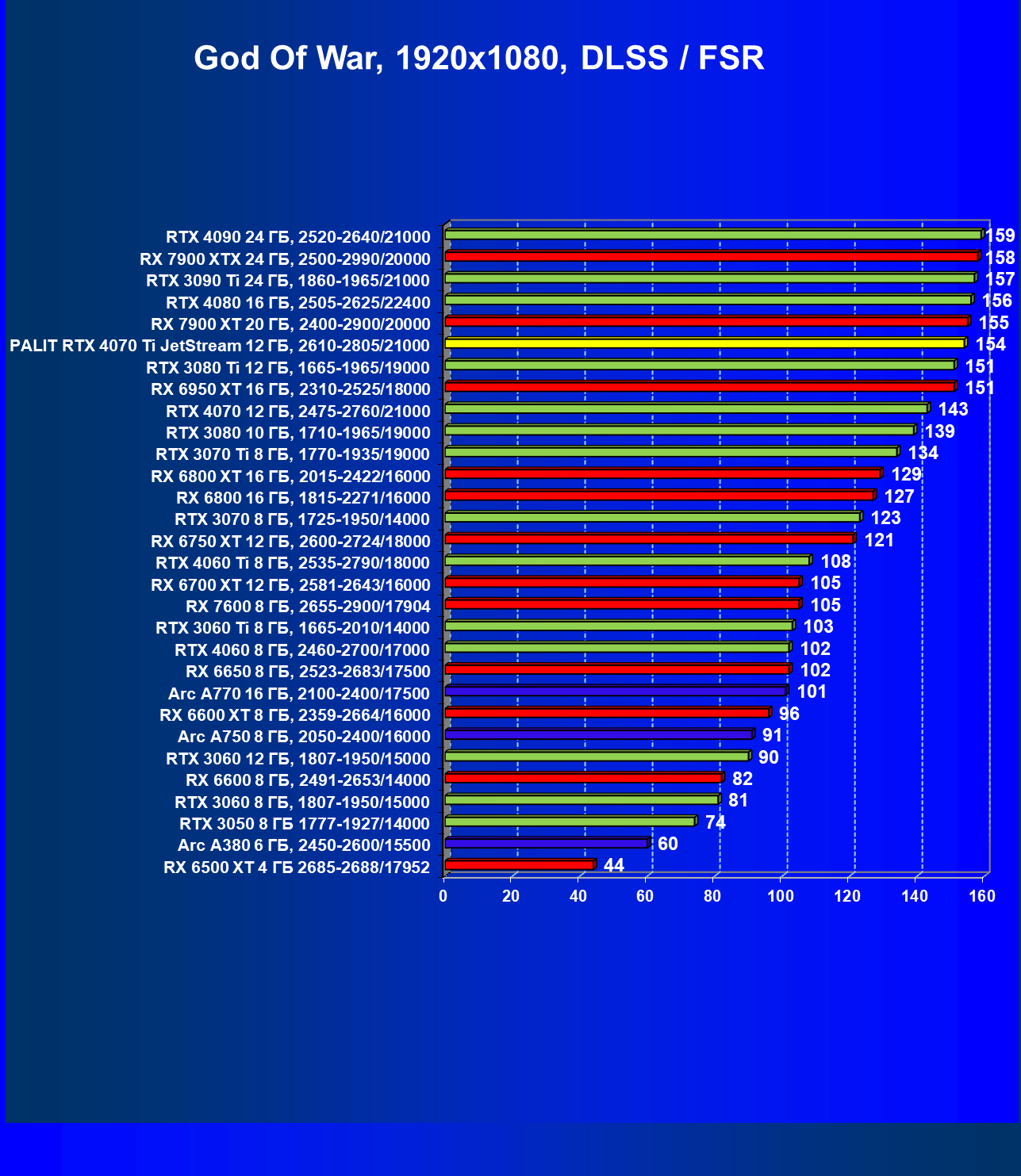

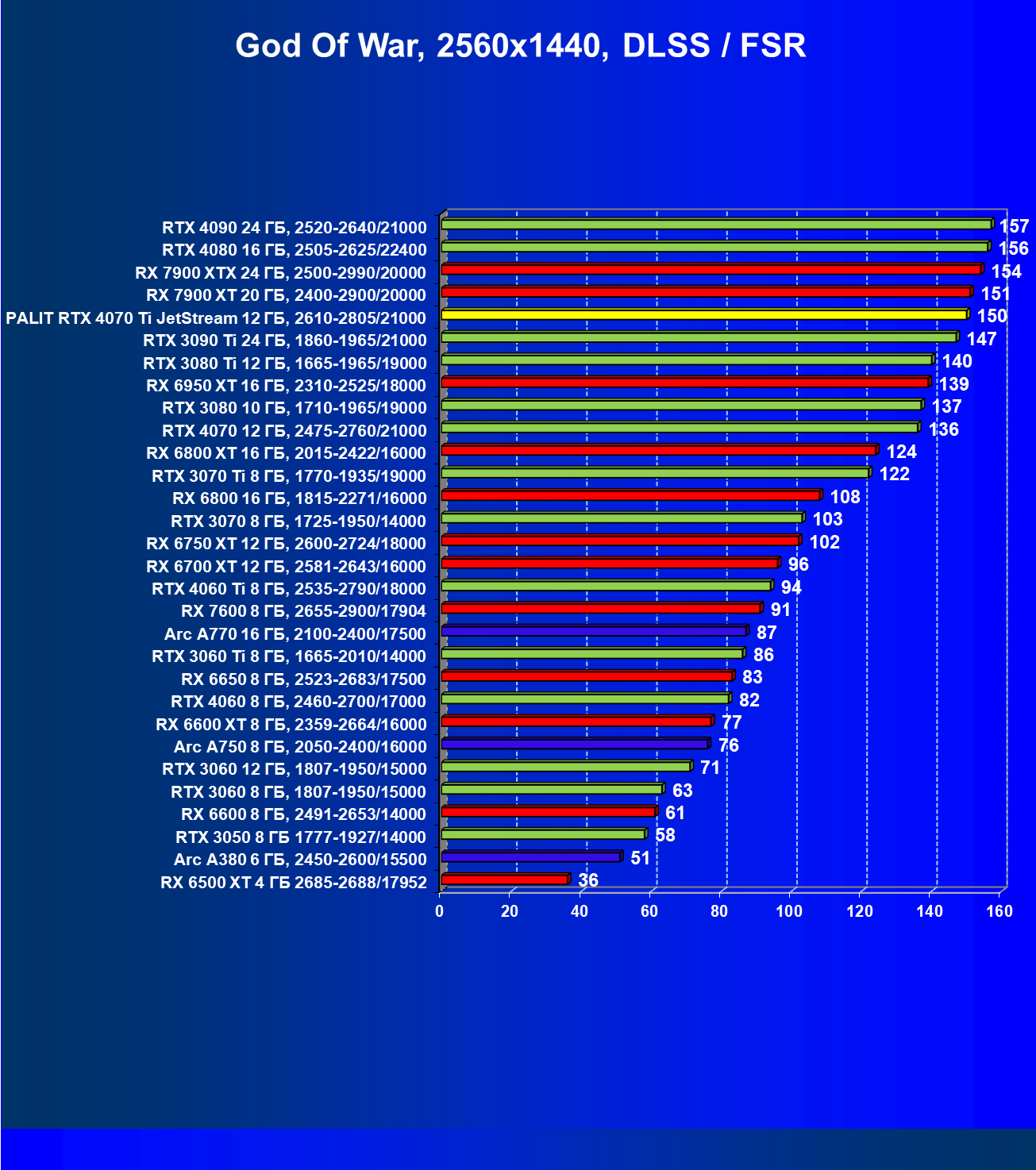

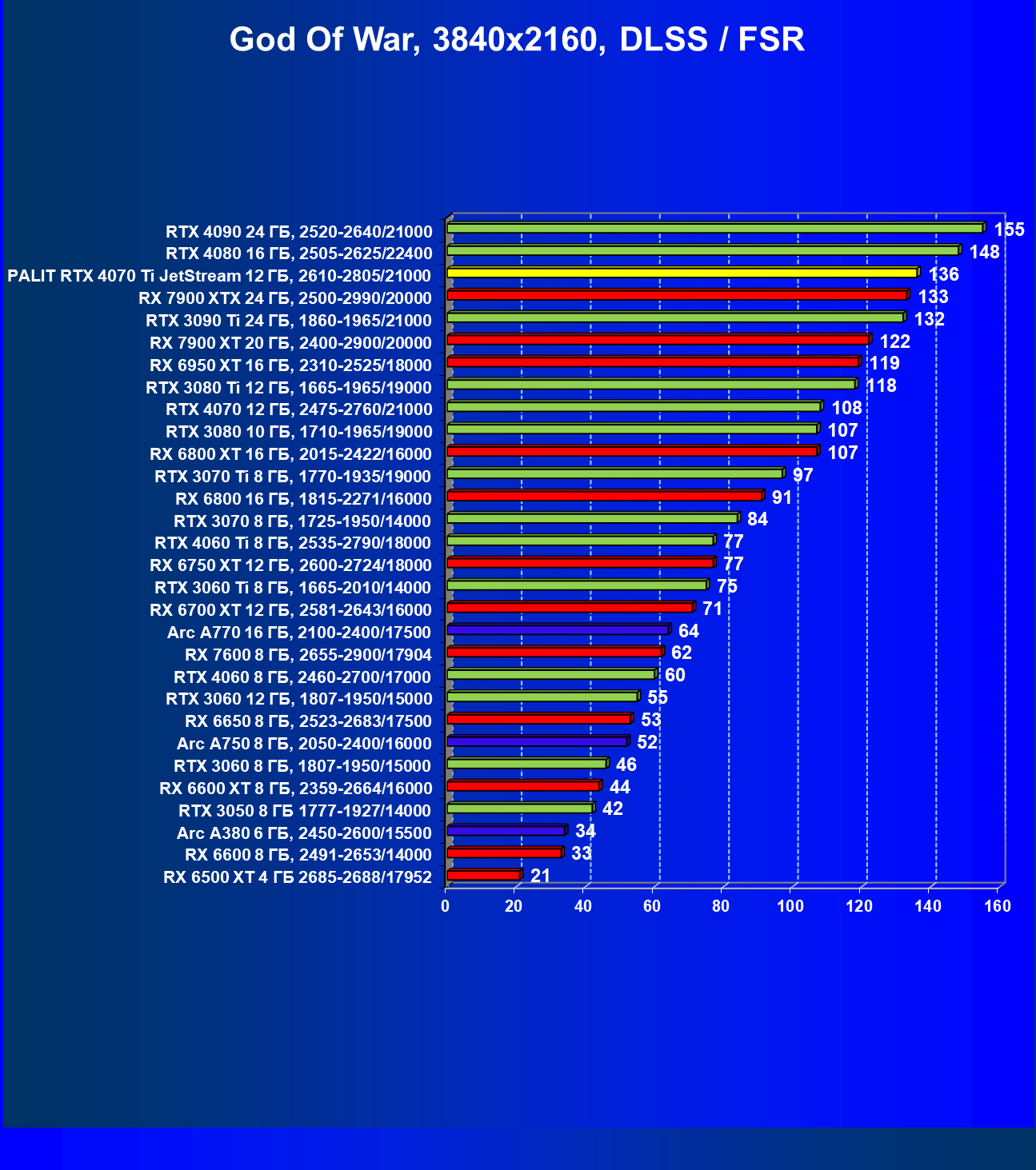

God of War, DLSS/FSR

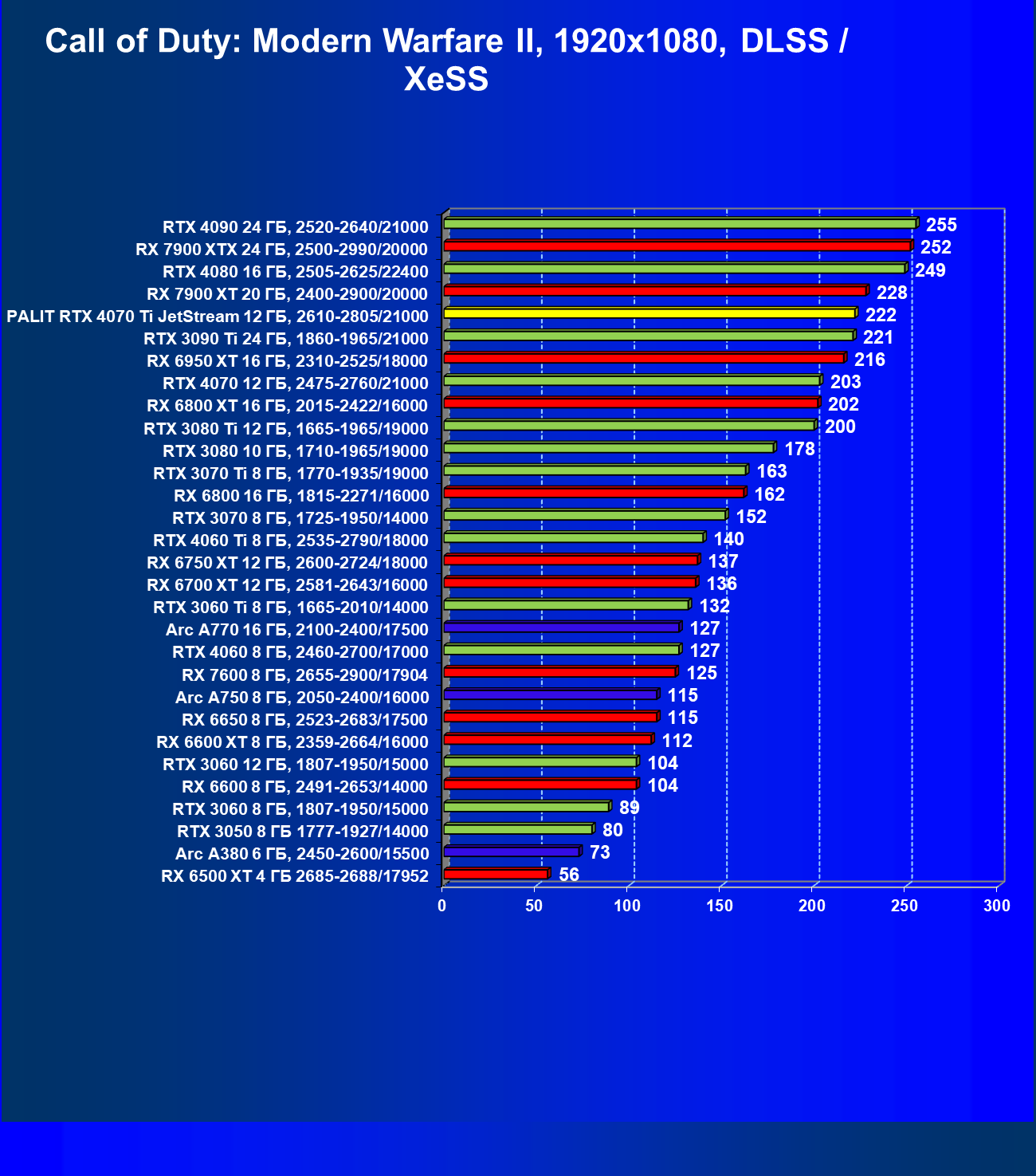

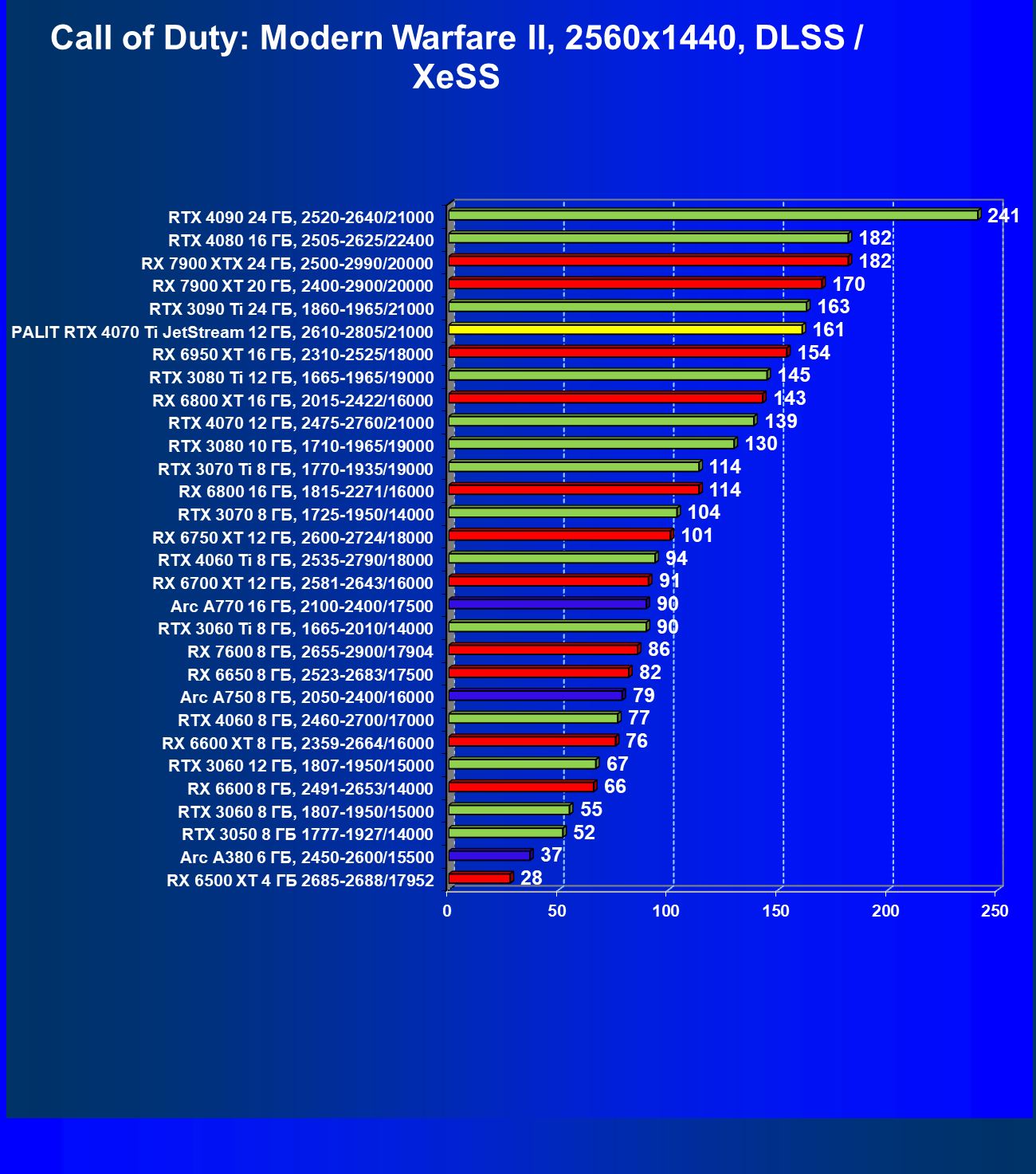

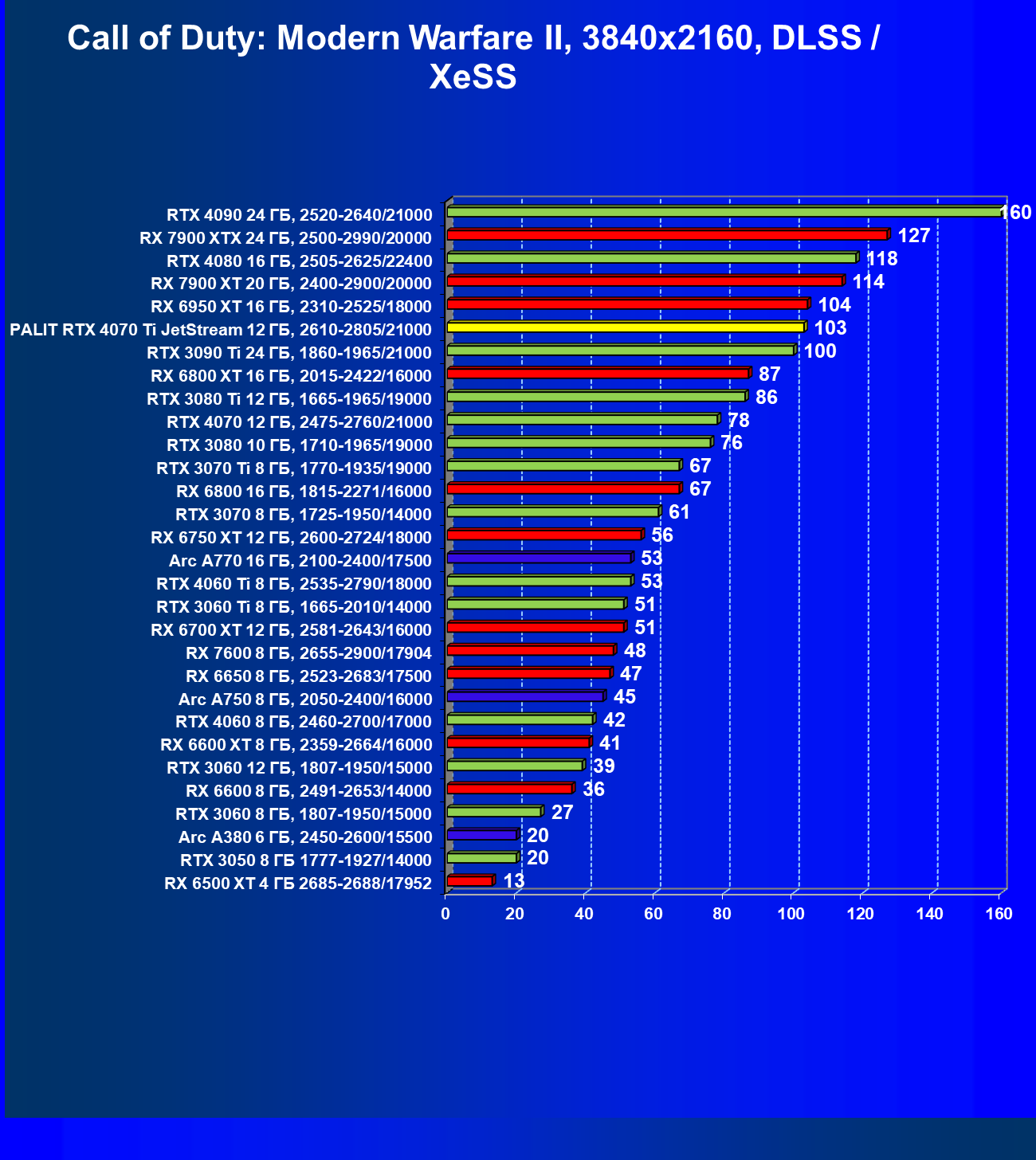

Call of Duty: Modern Warfare II, DLSS/XeSS

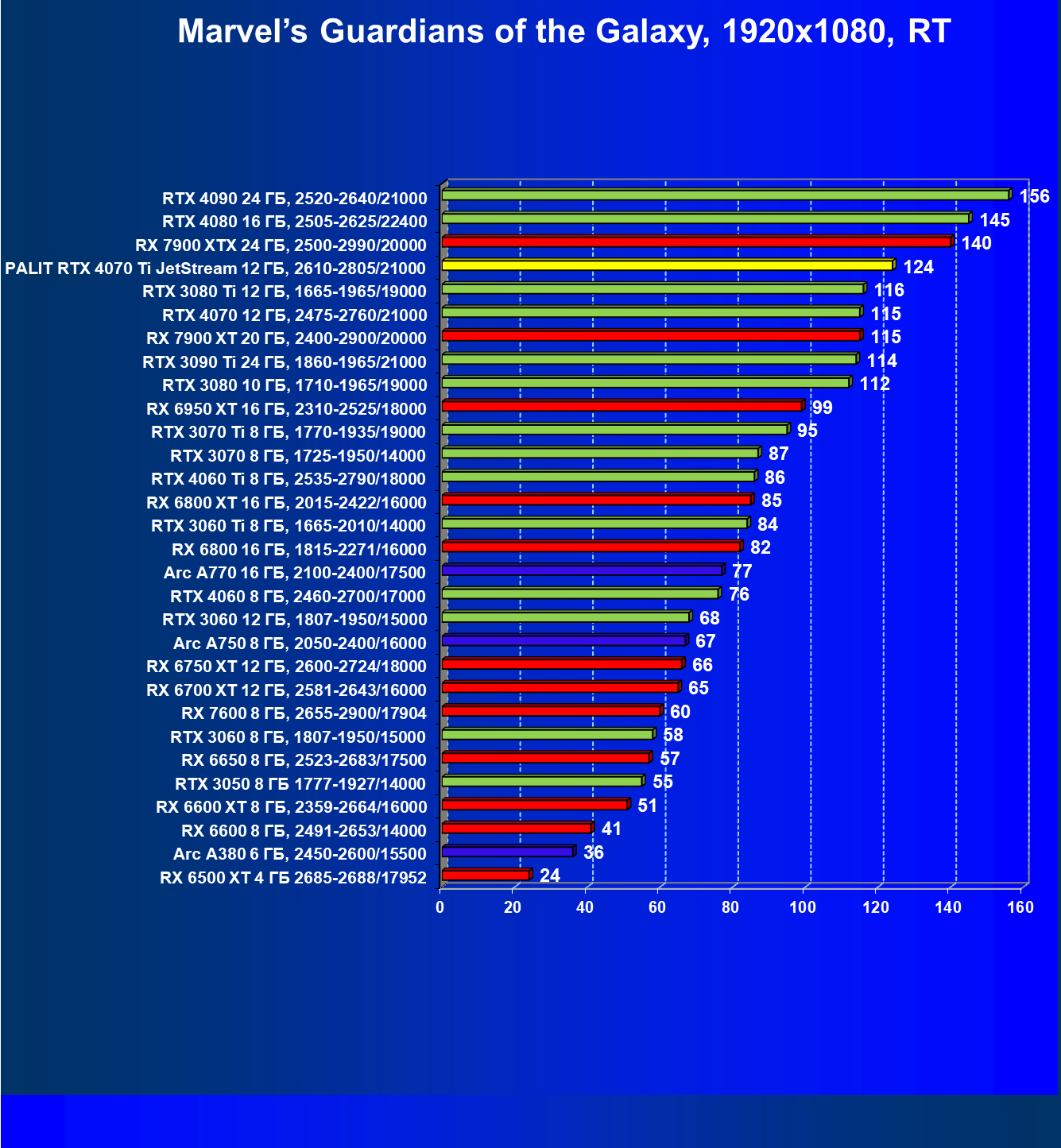

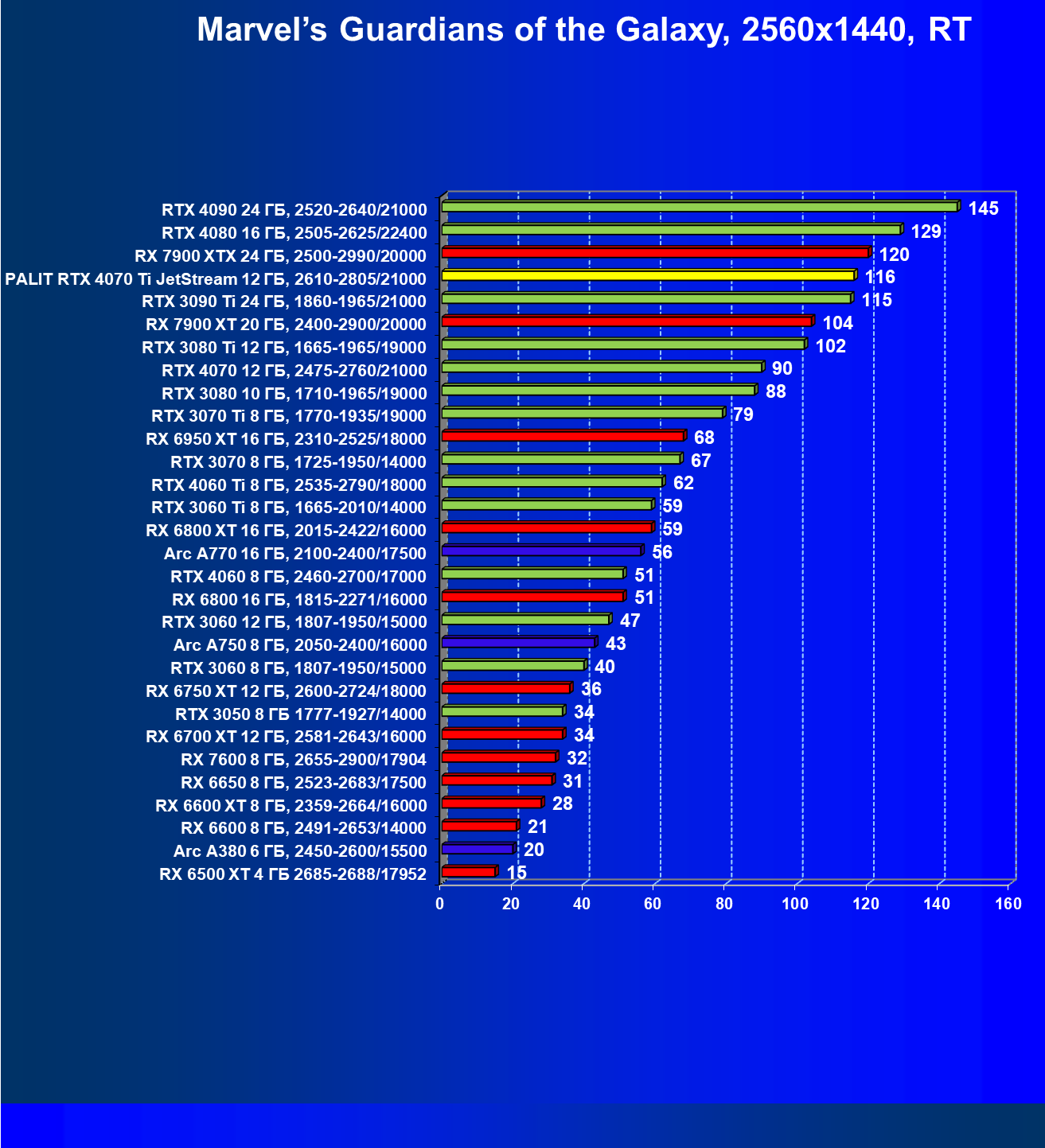

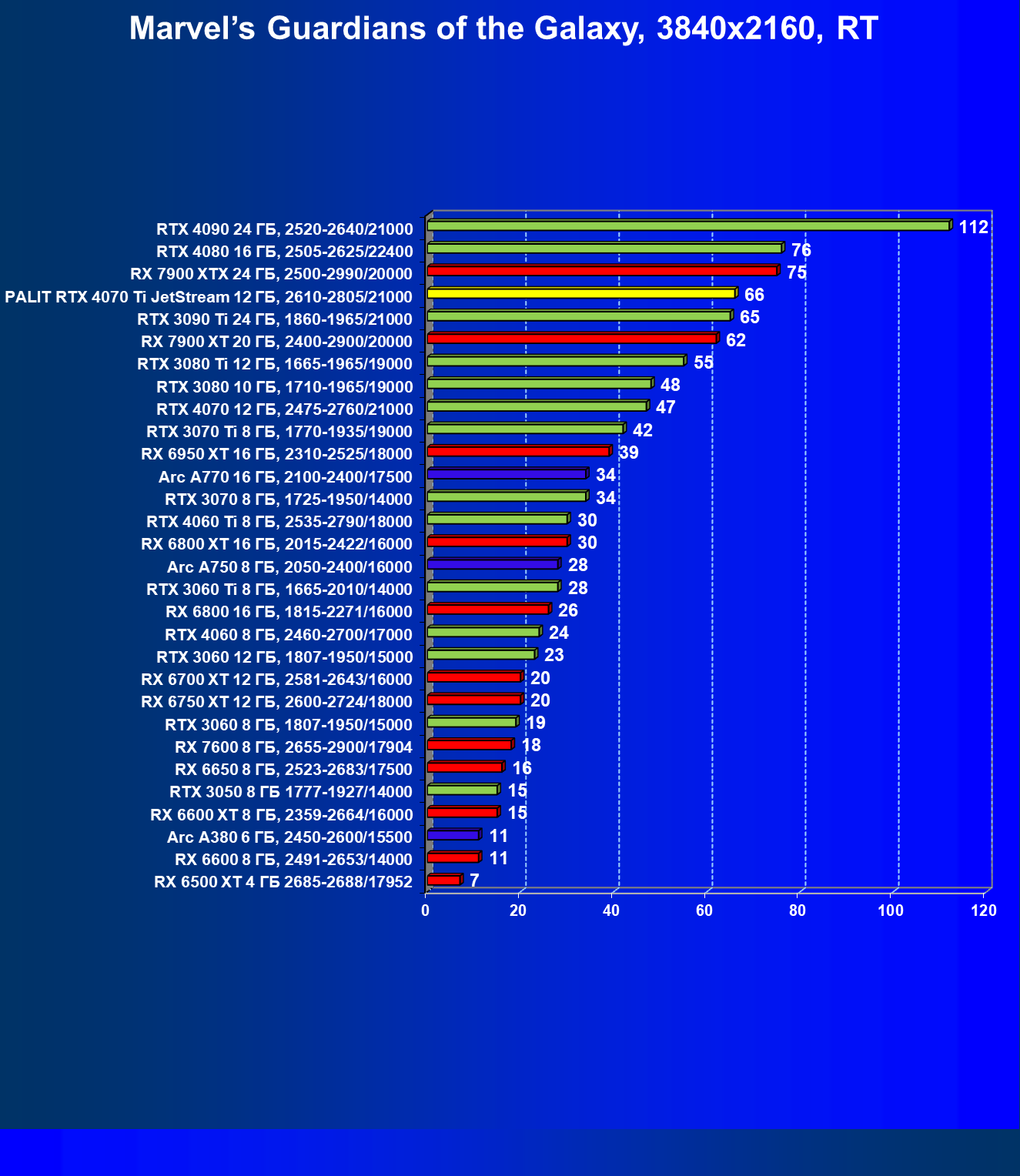

Marvel’s Guardians of the Galaxy, RT

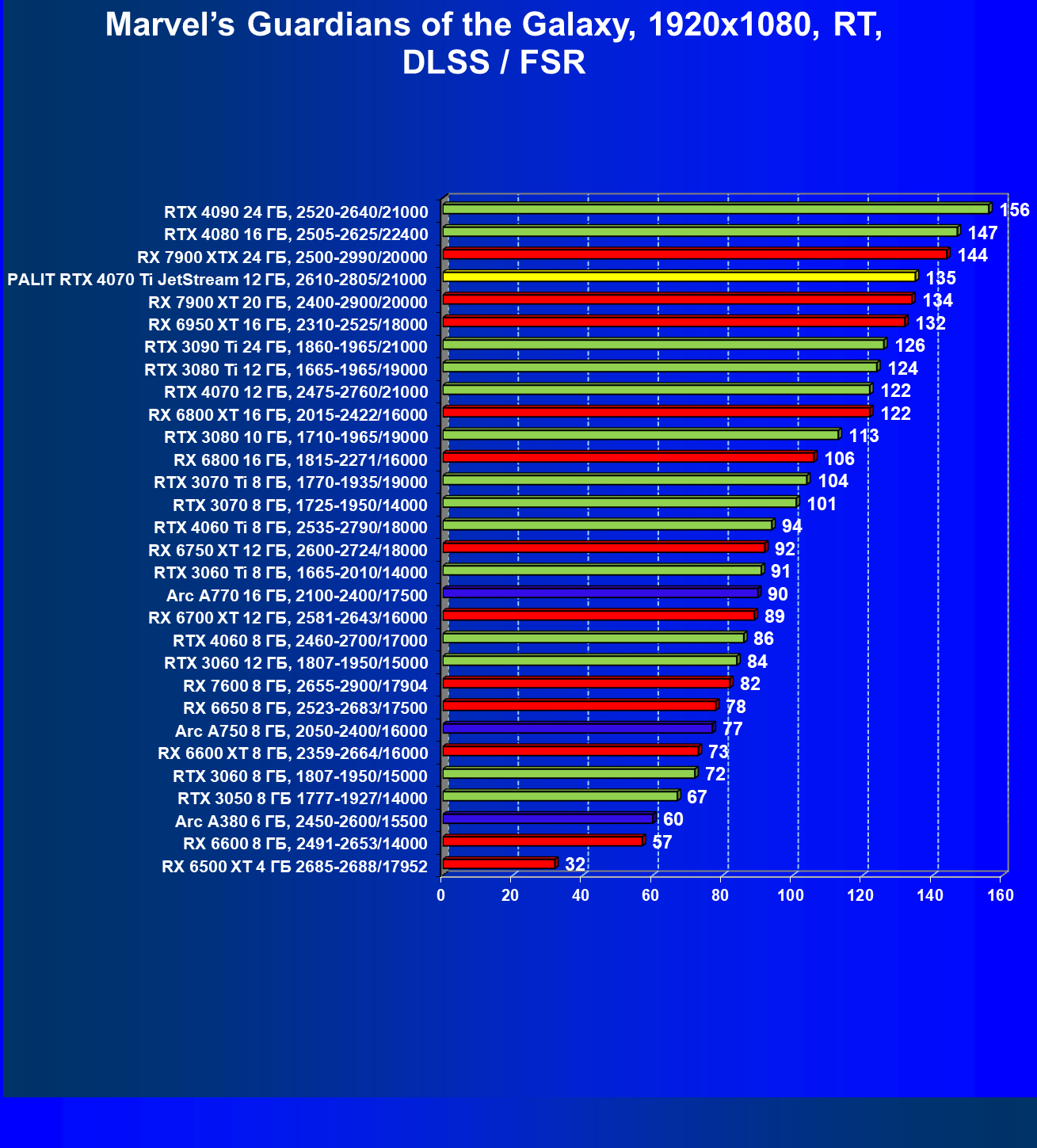

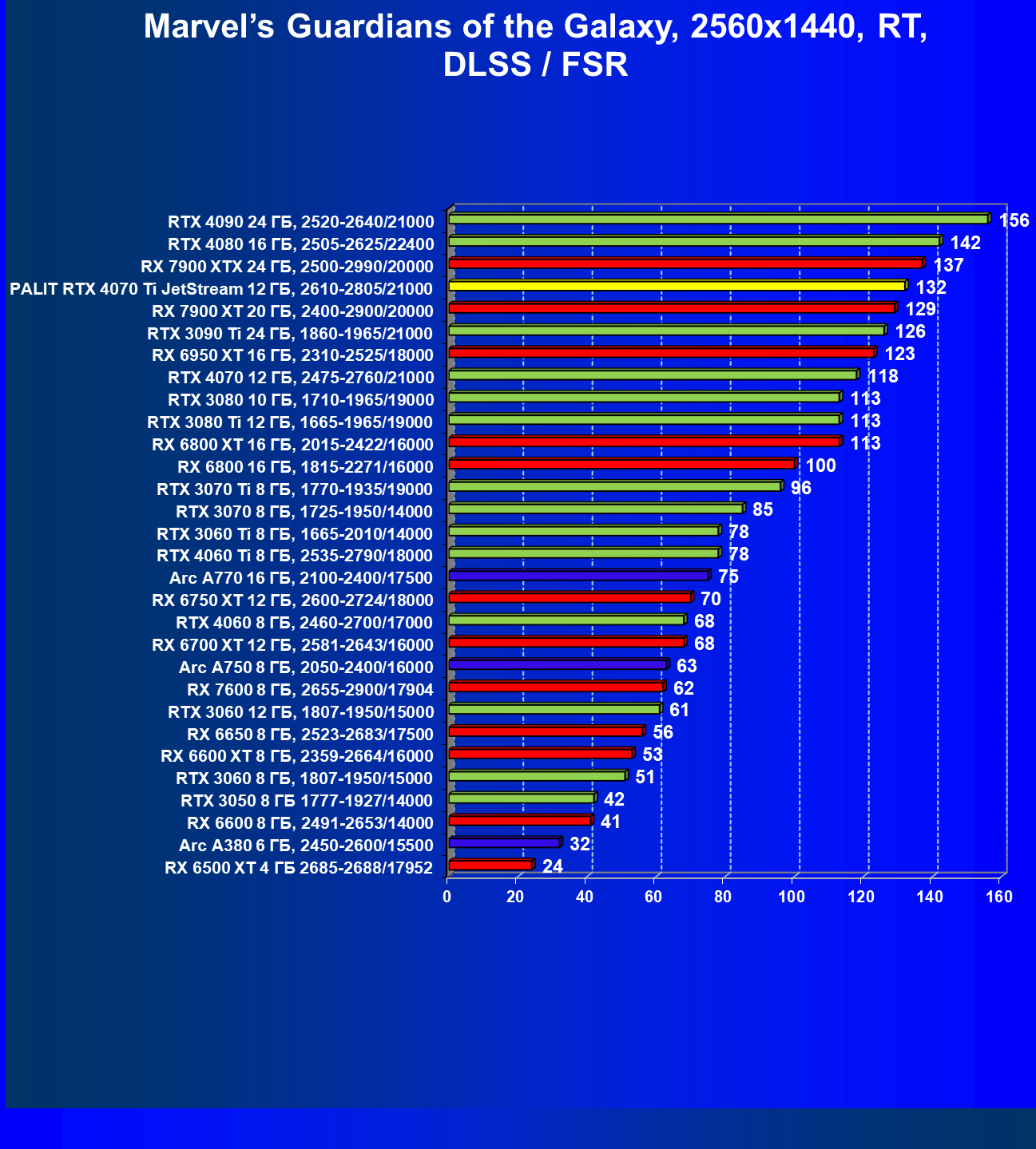

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

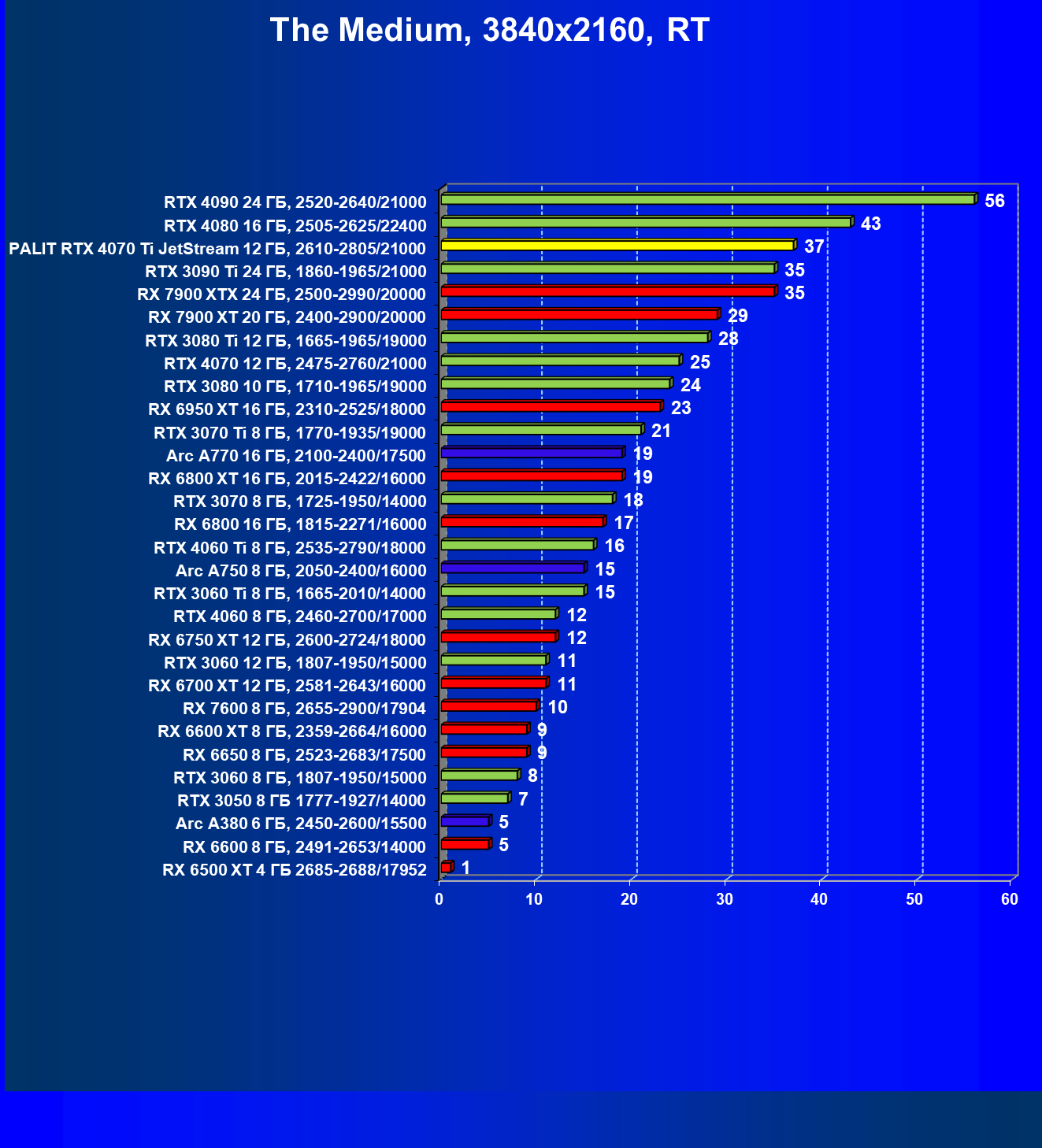

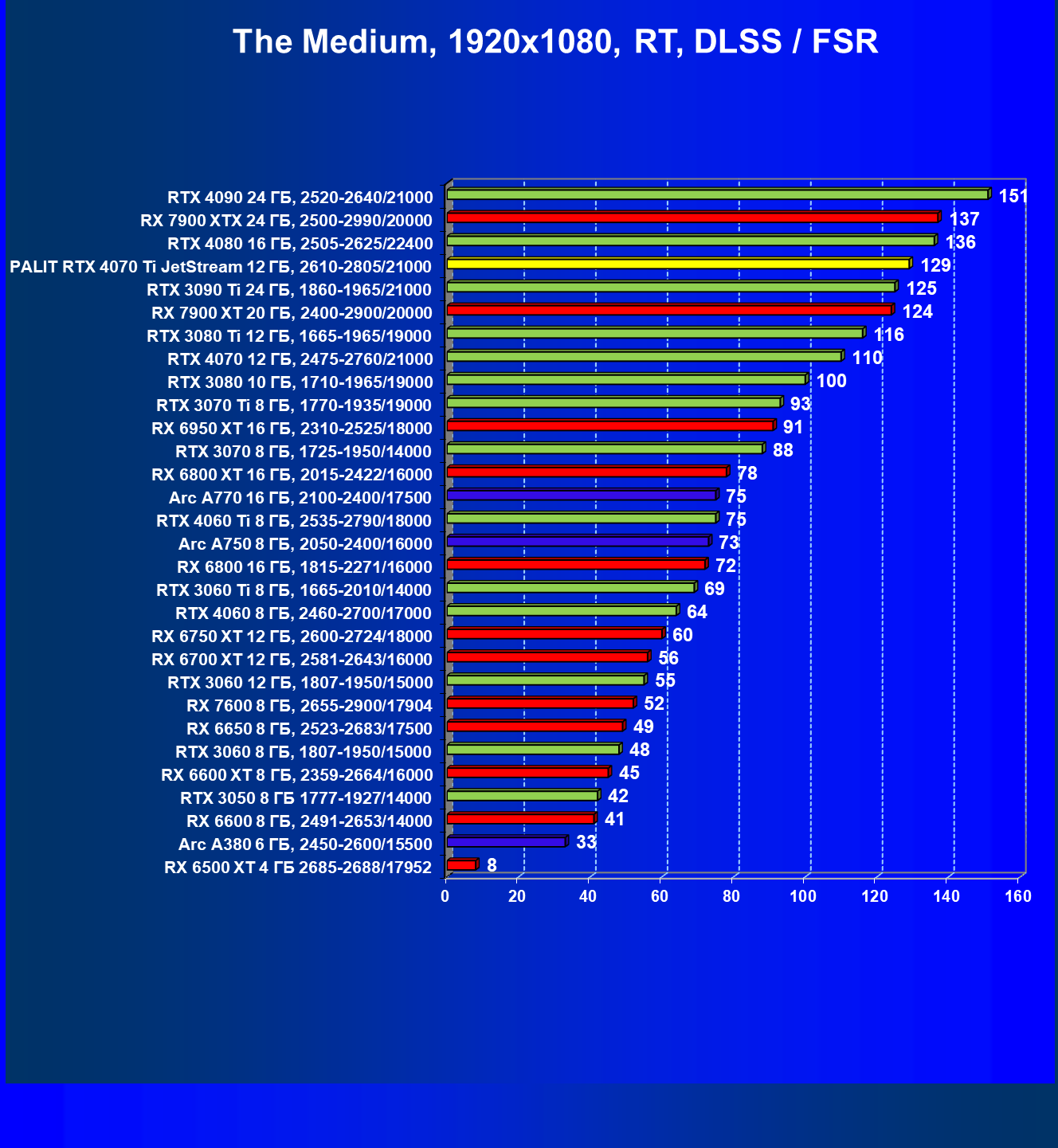

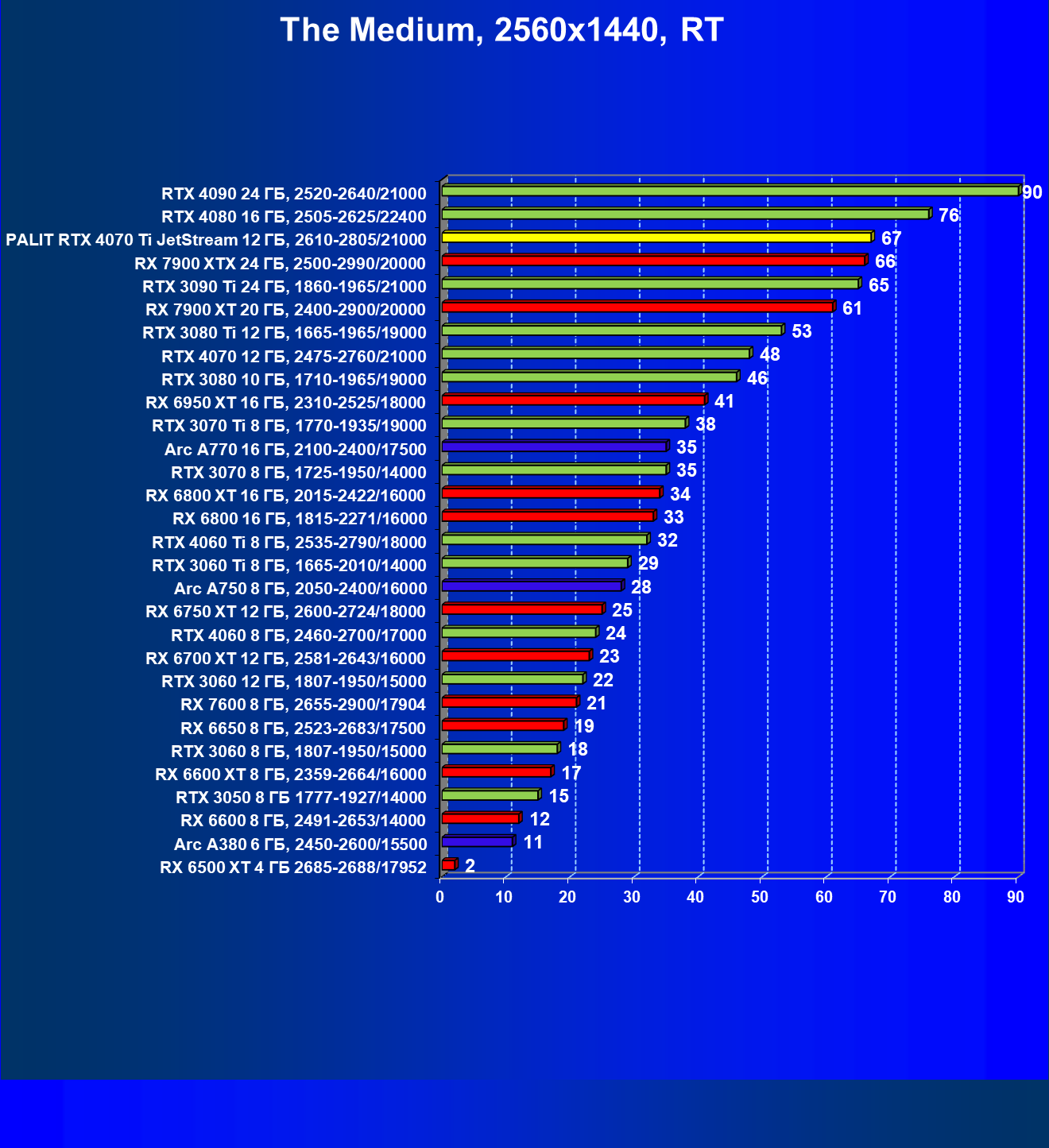

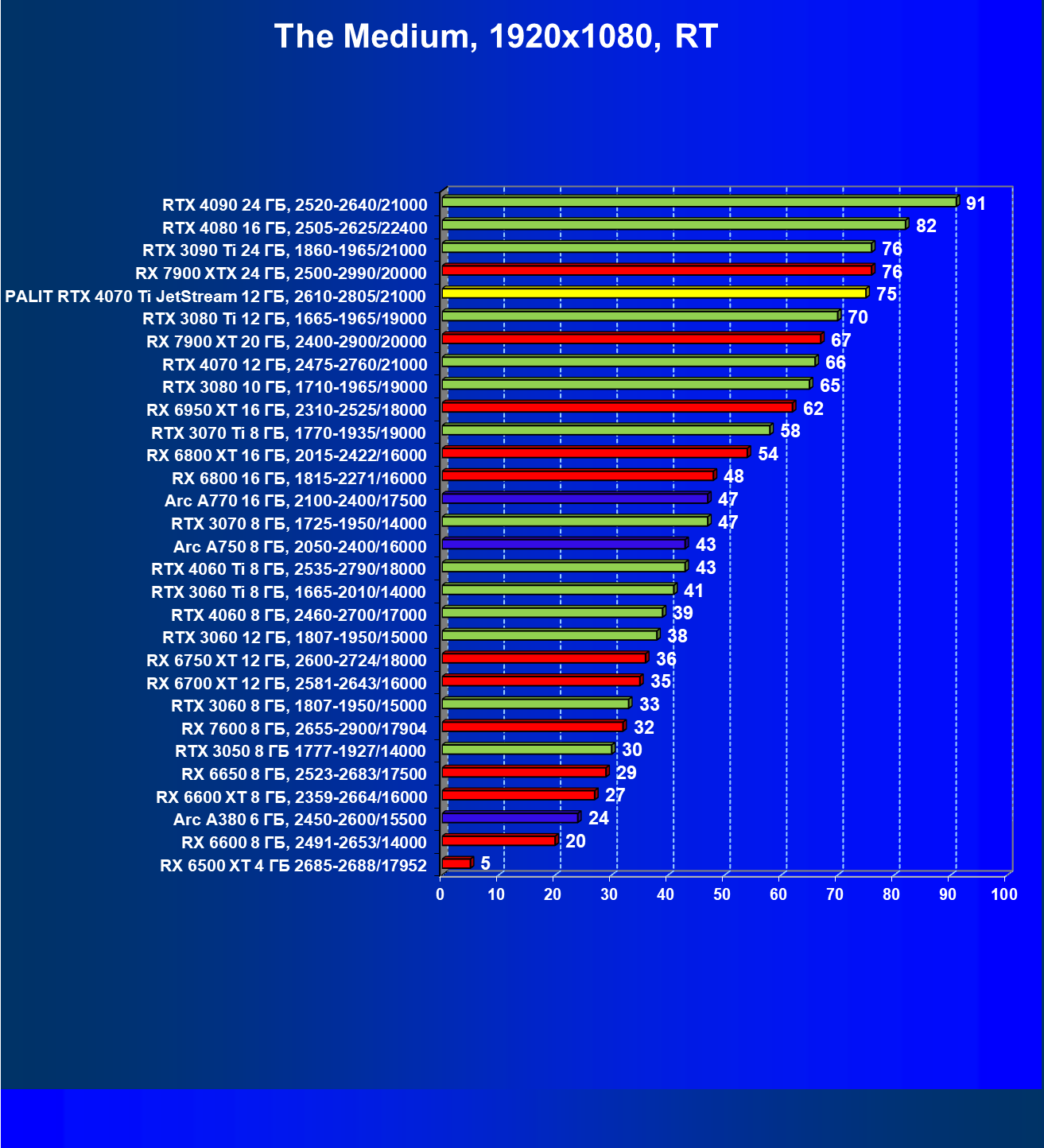

The Medium, RT

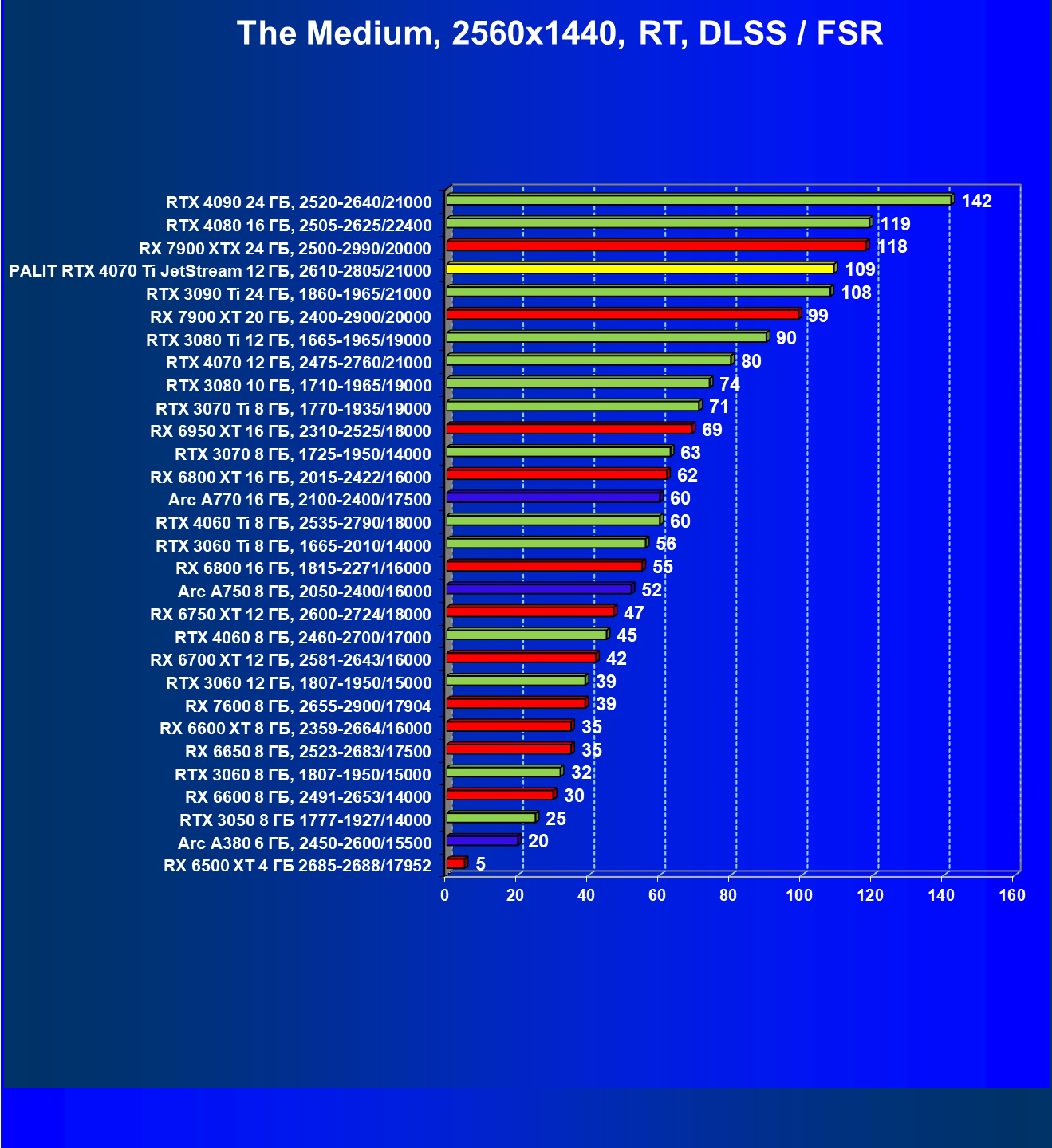

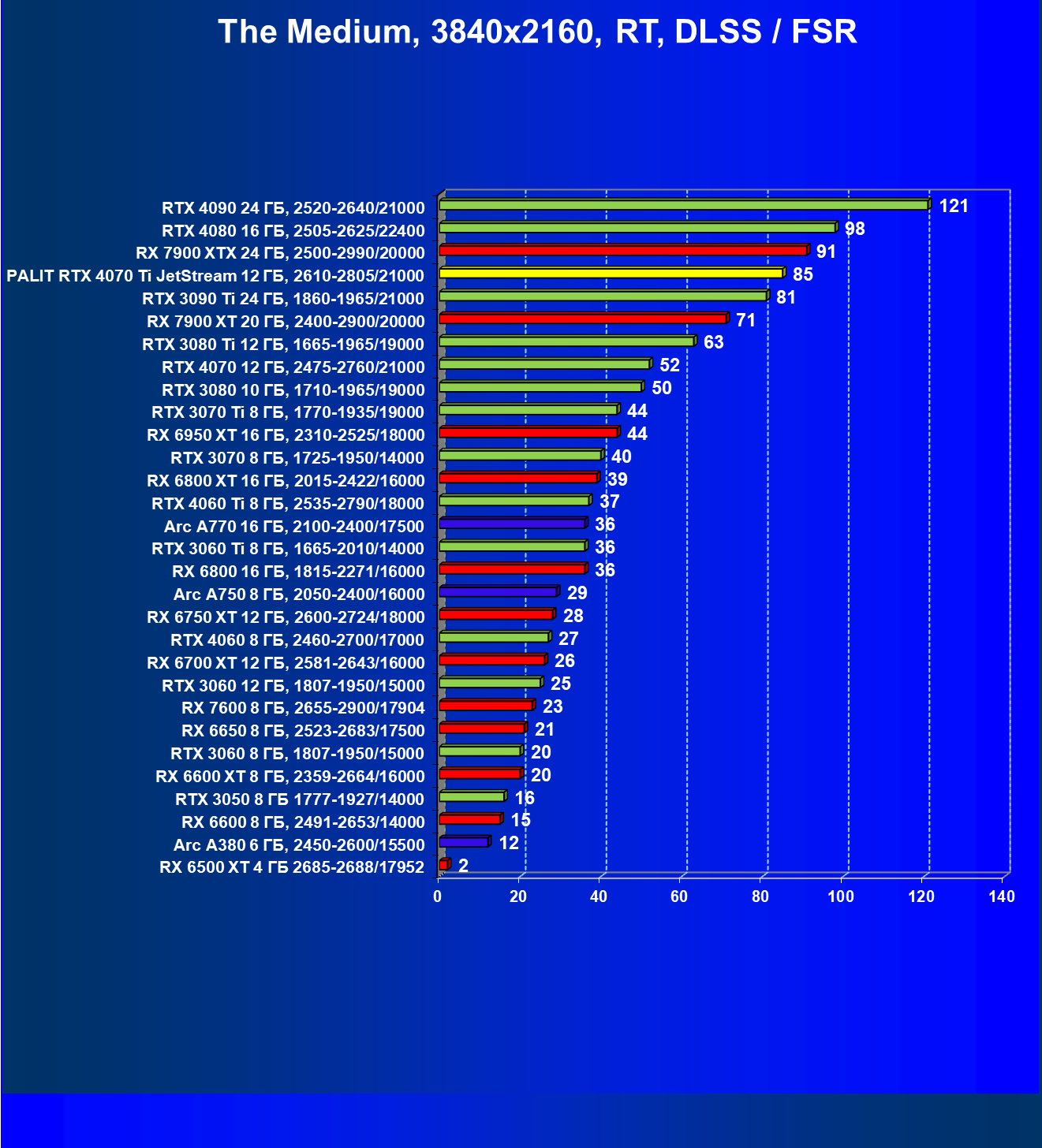

The Medium, RT + DLSS/FSR

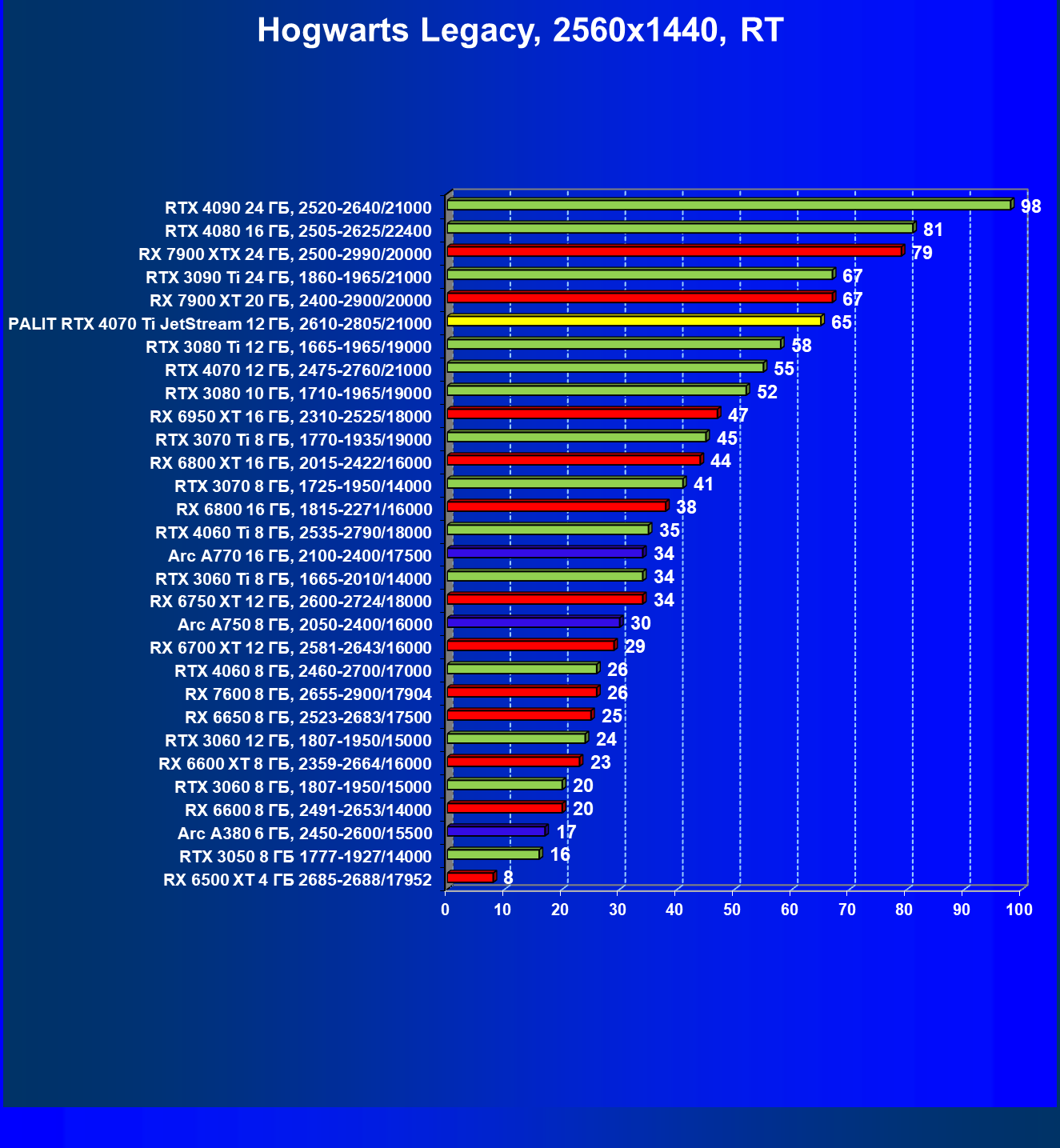

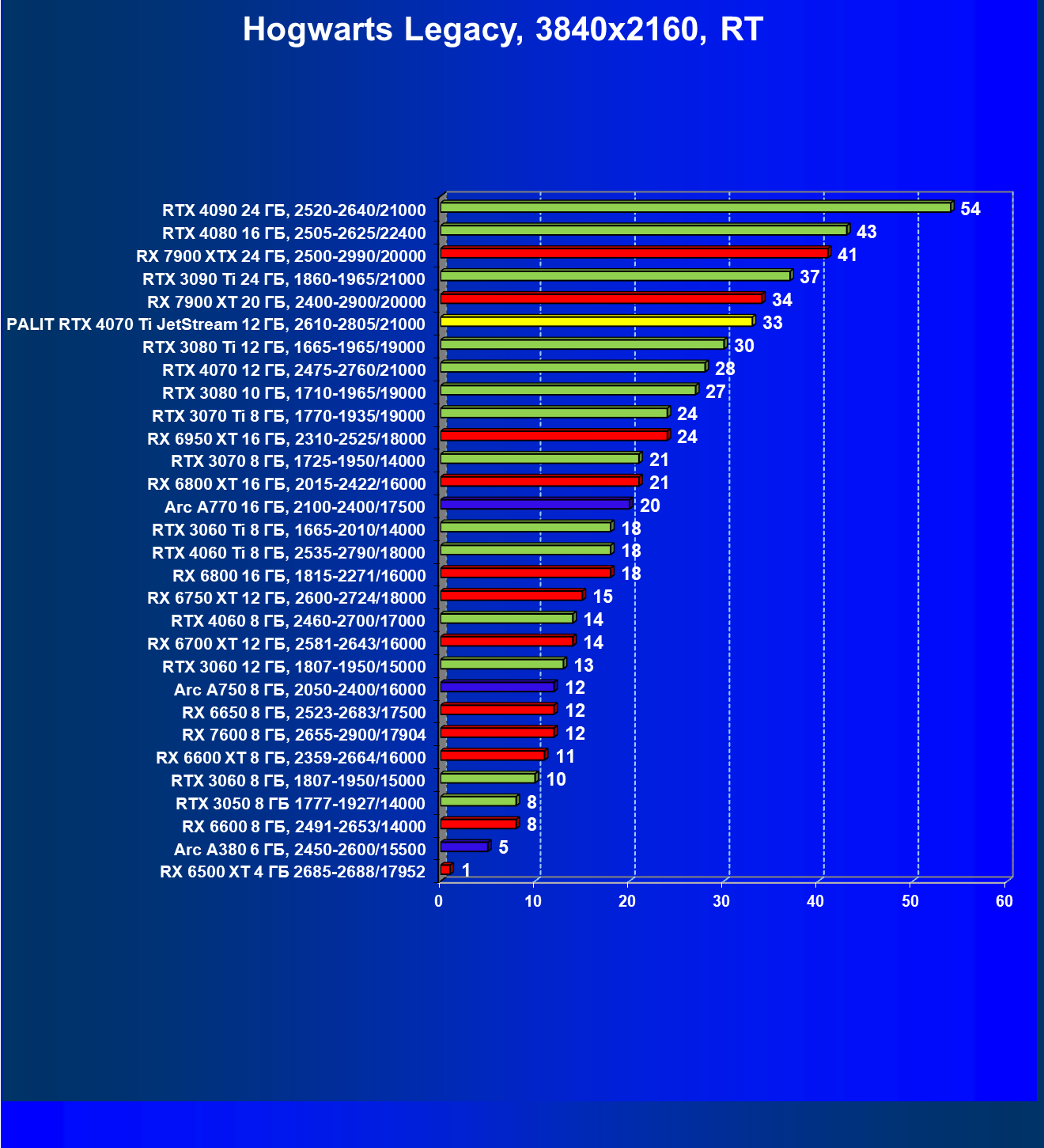

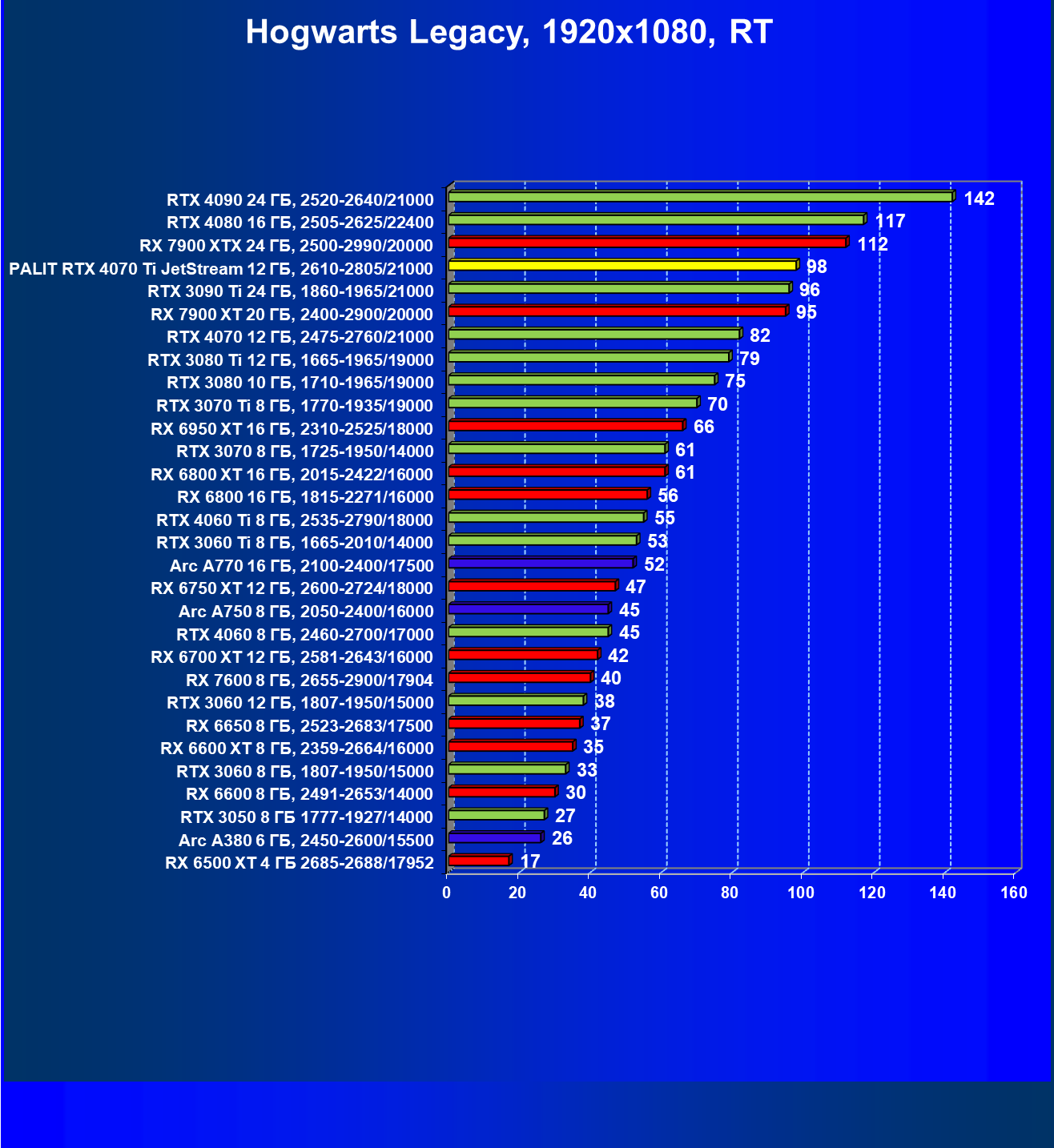

Hogwarts Legacy, RT

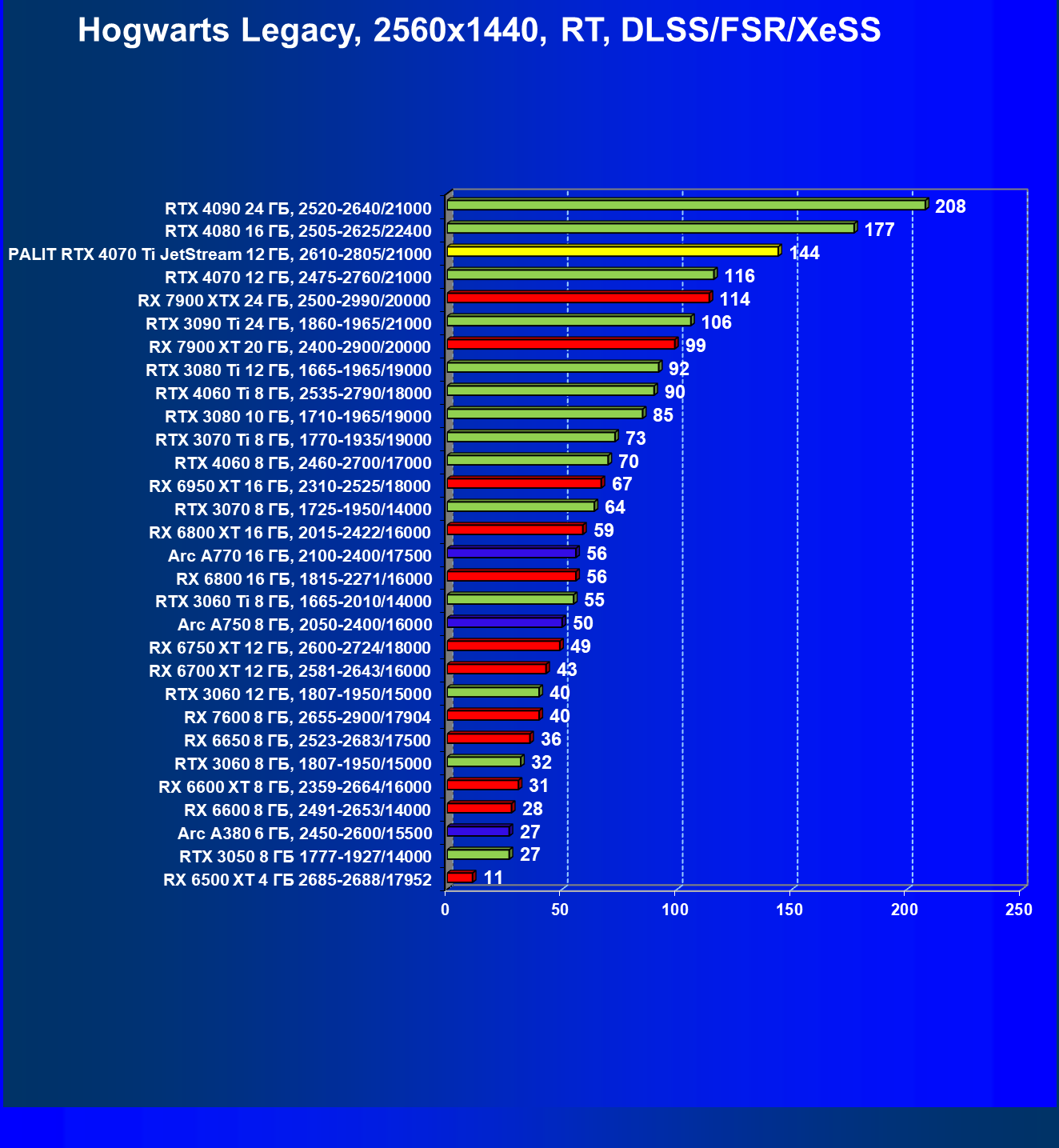

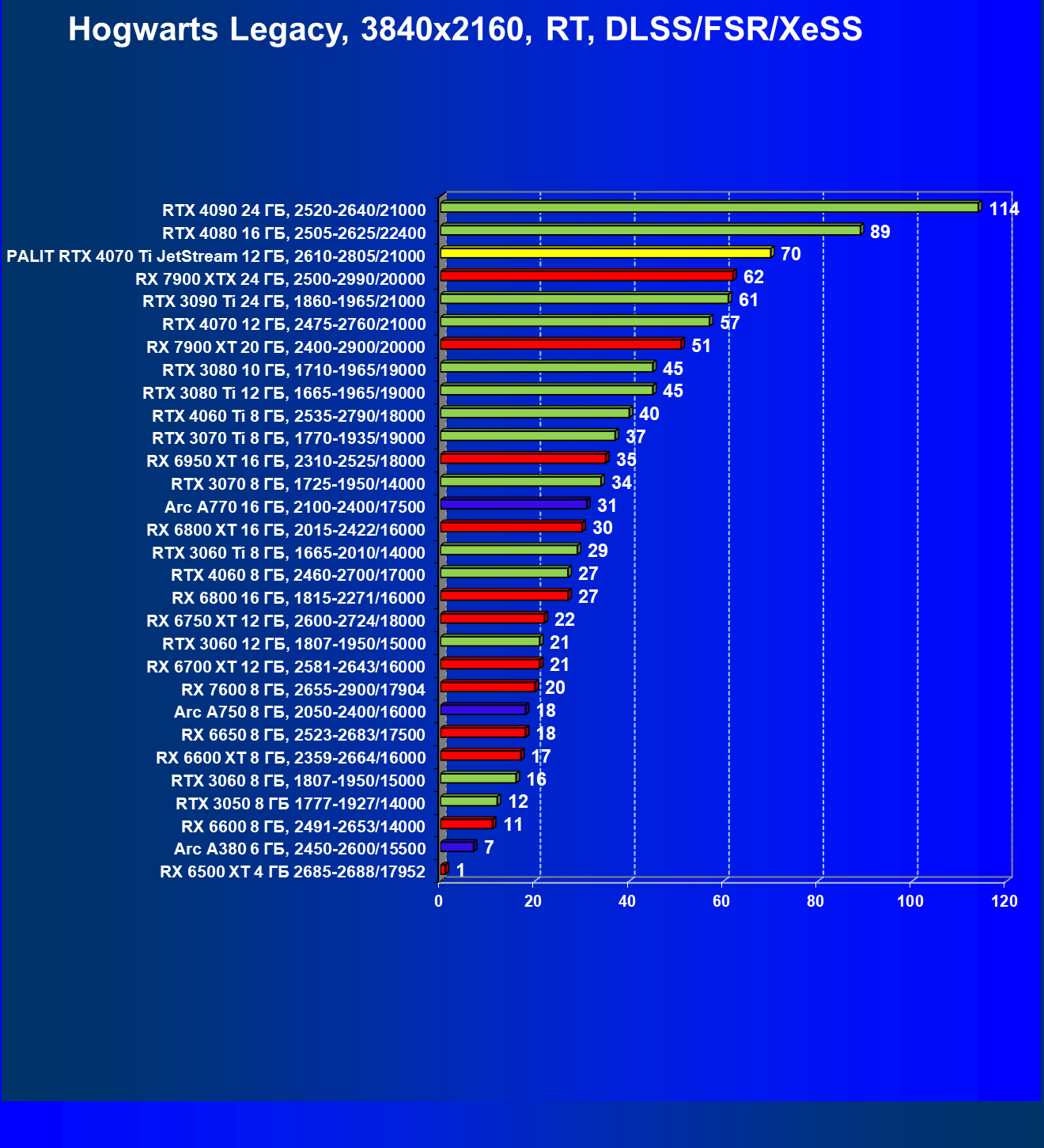

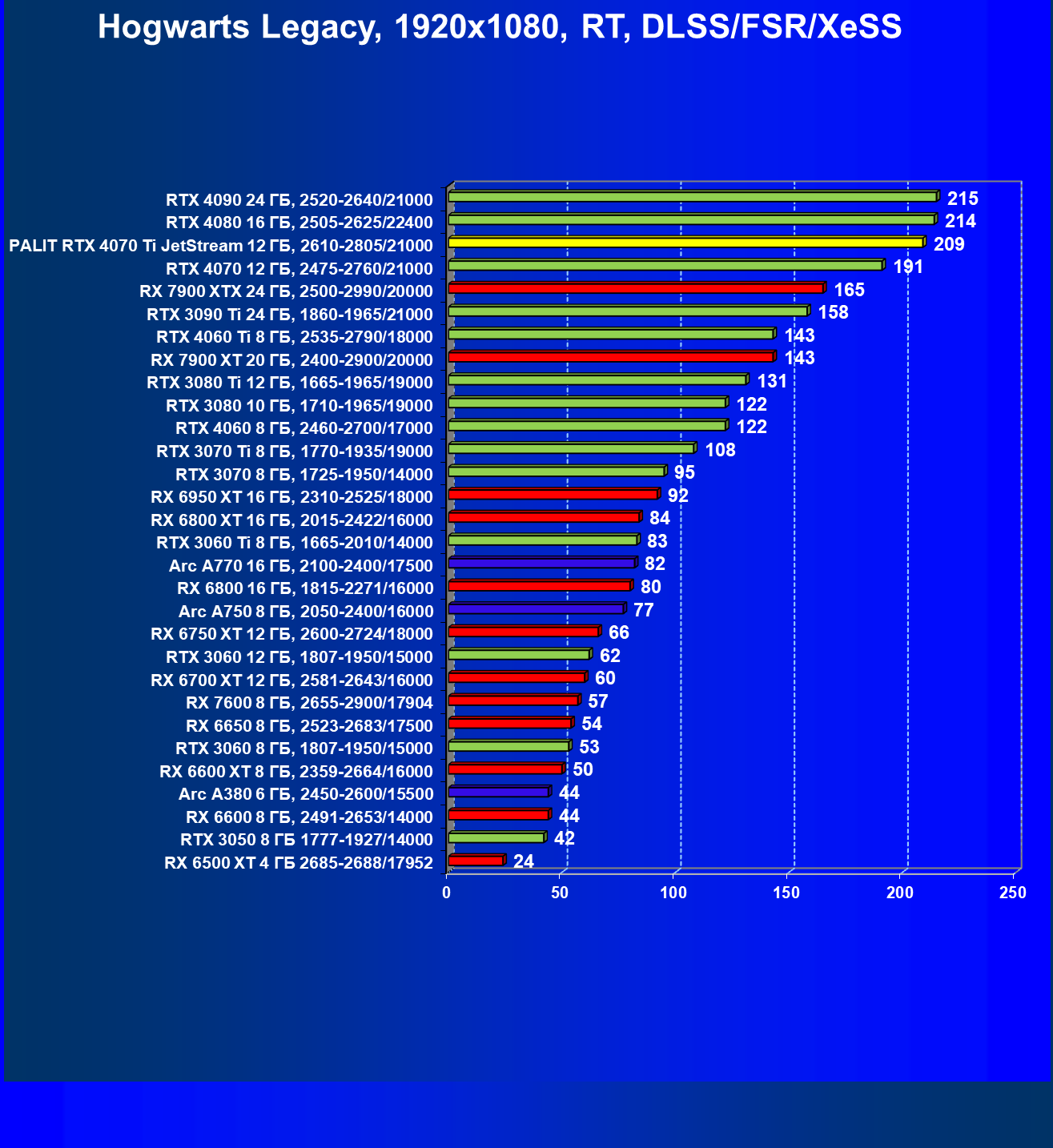

Hogwarts Legacy, RT + DLSS/FSR/XeSS

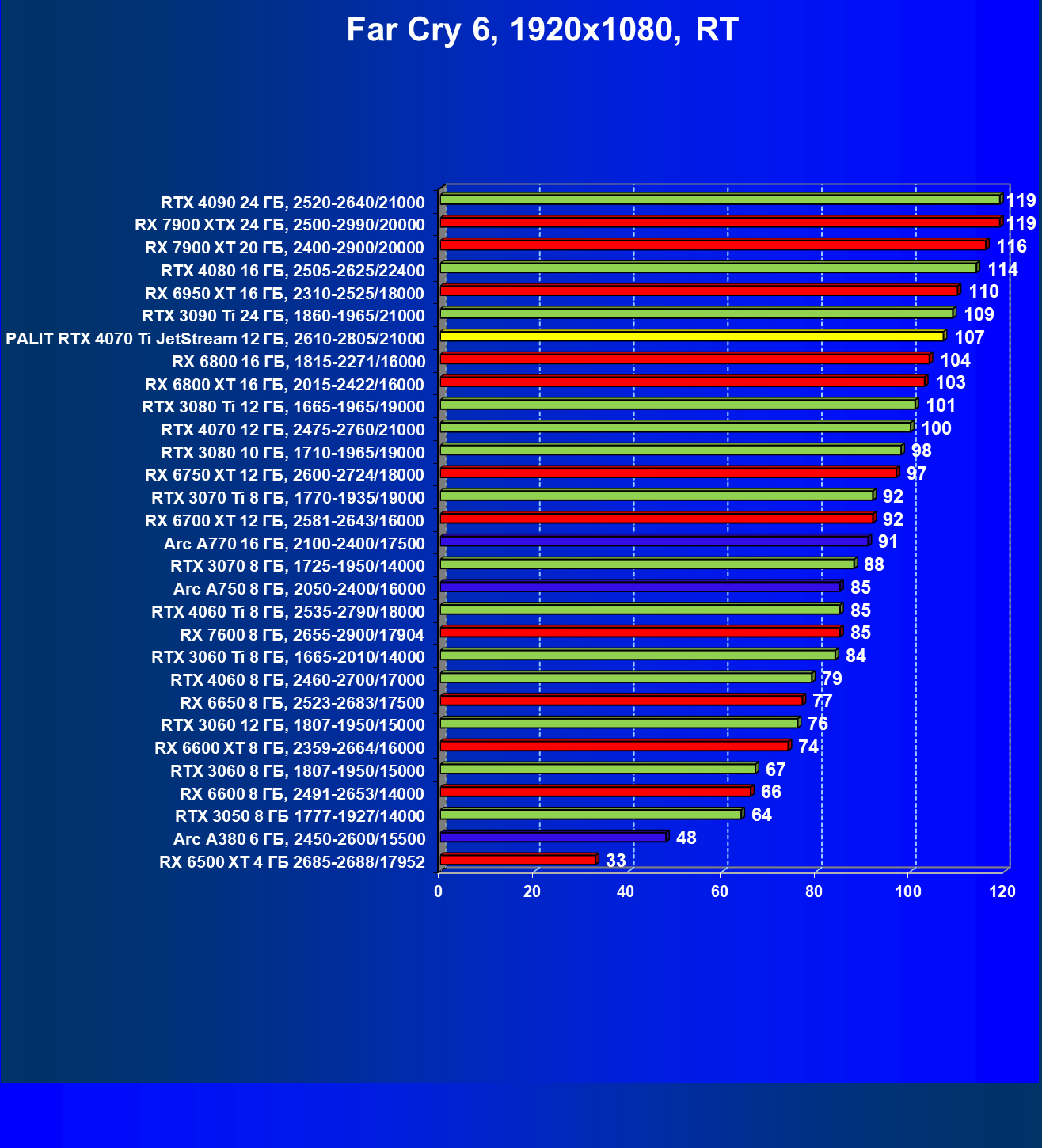

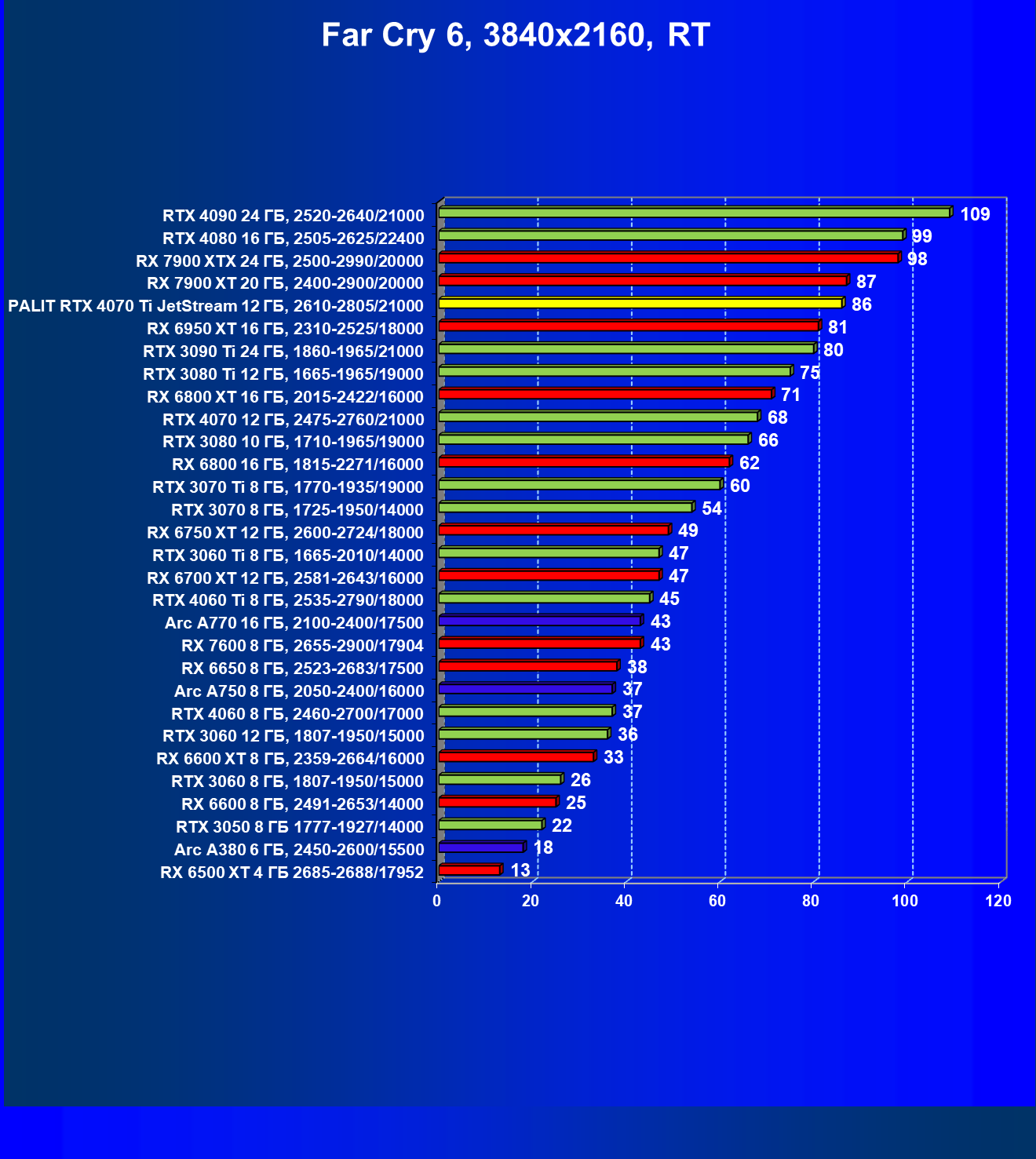

Far Cry 6, RT

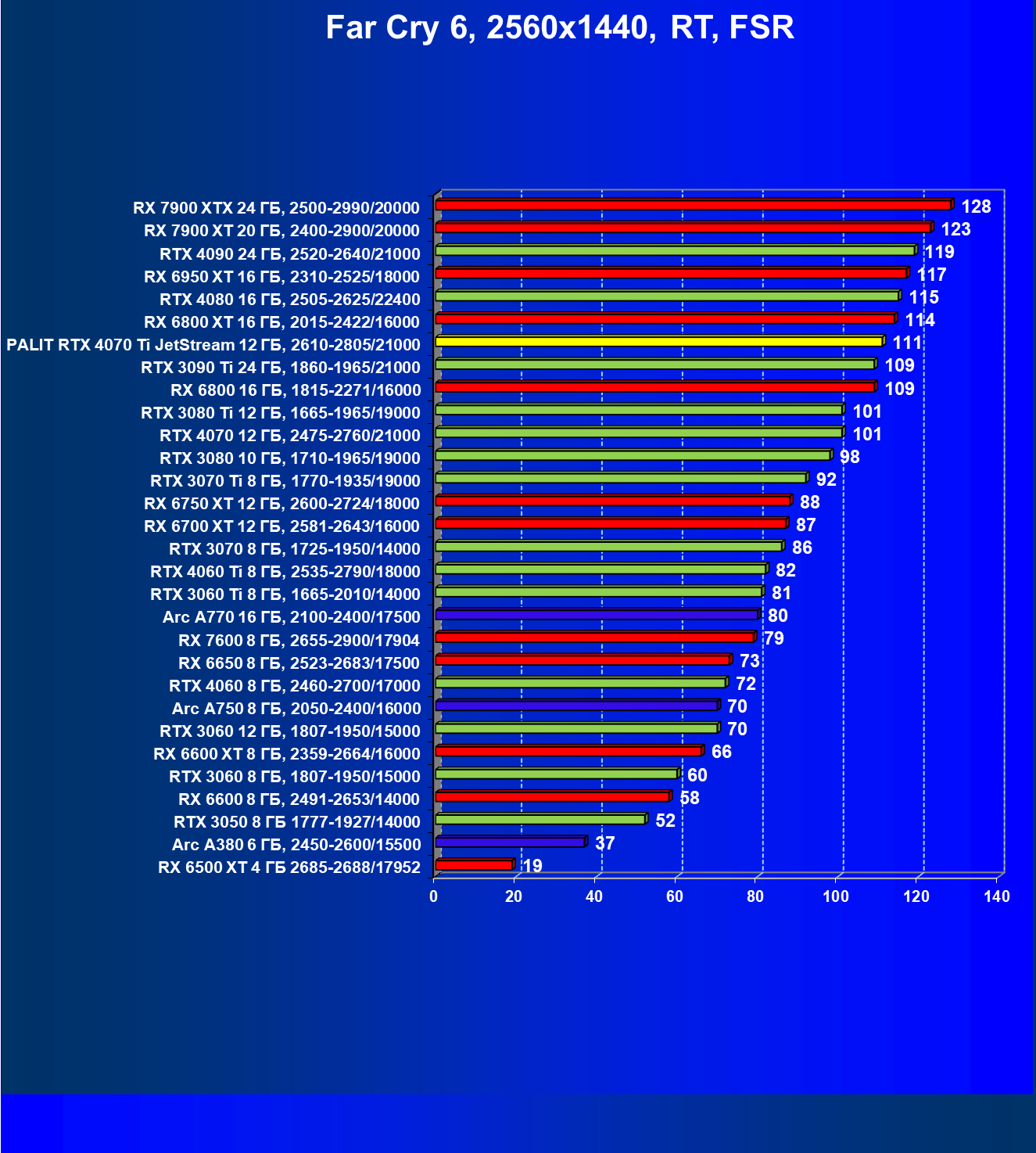

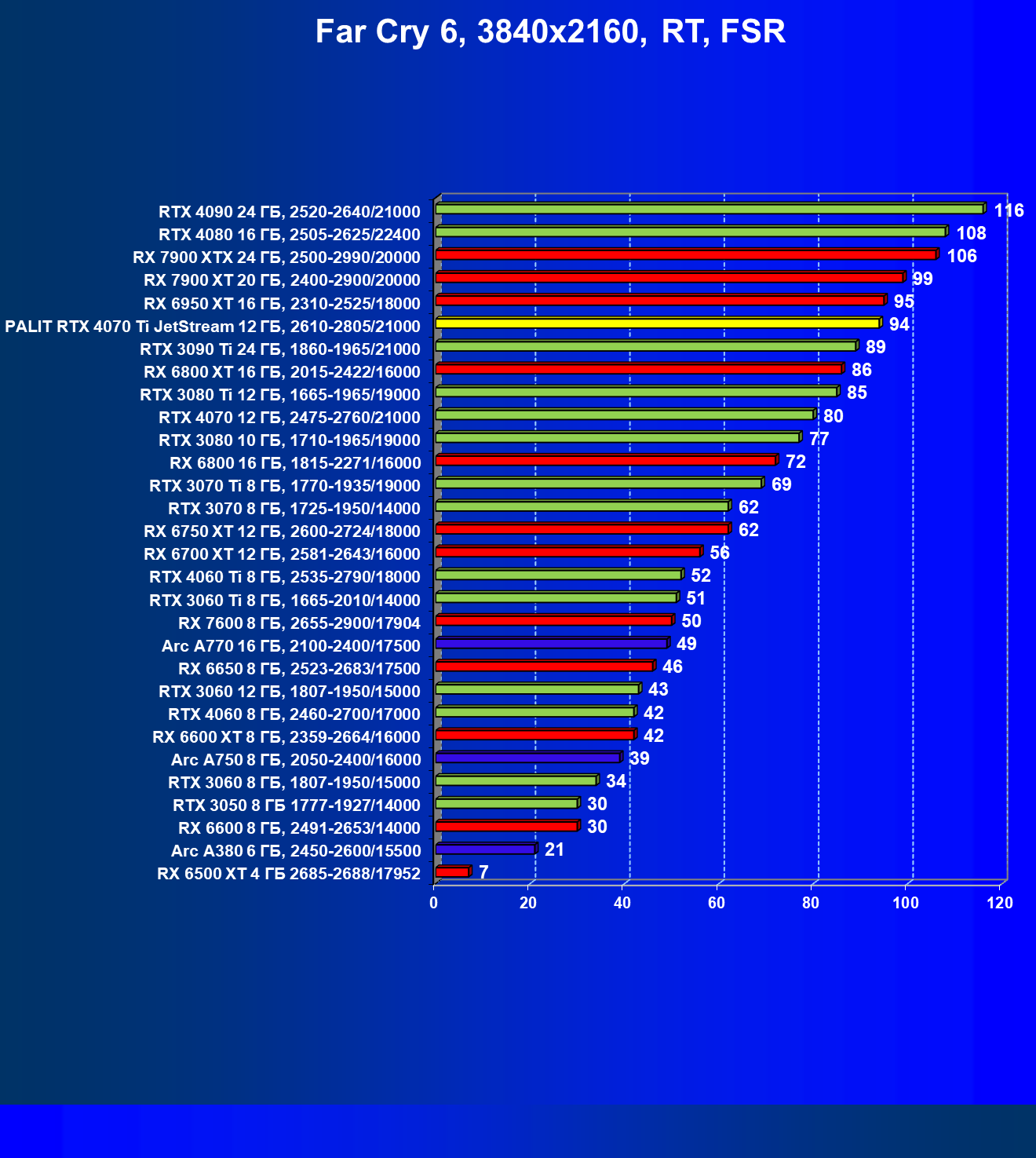

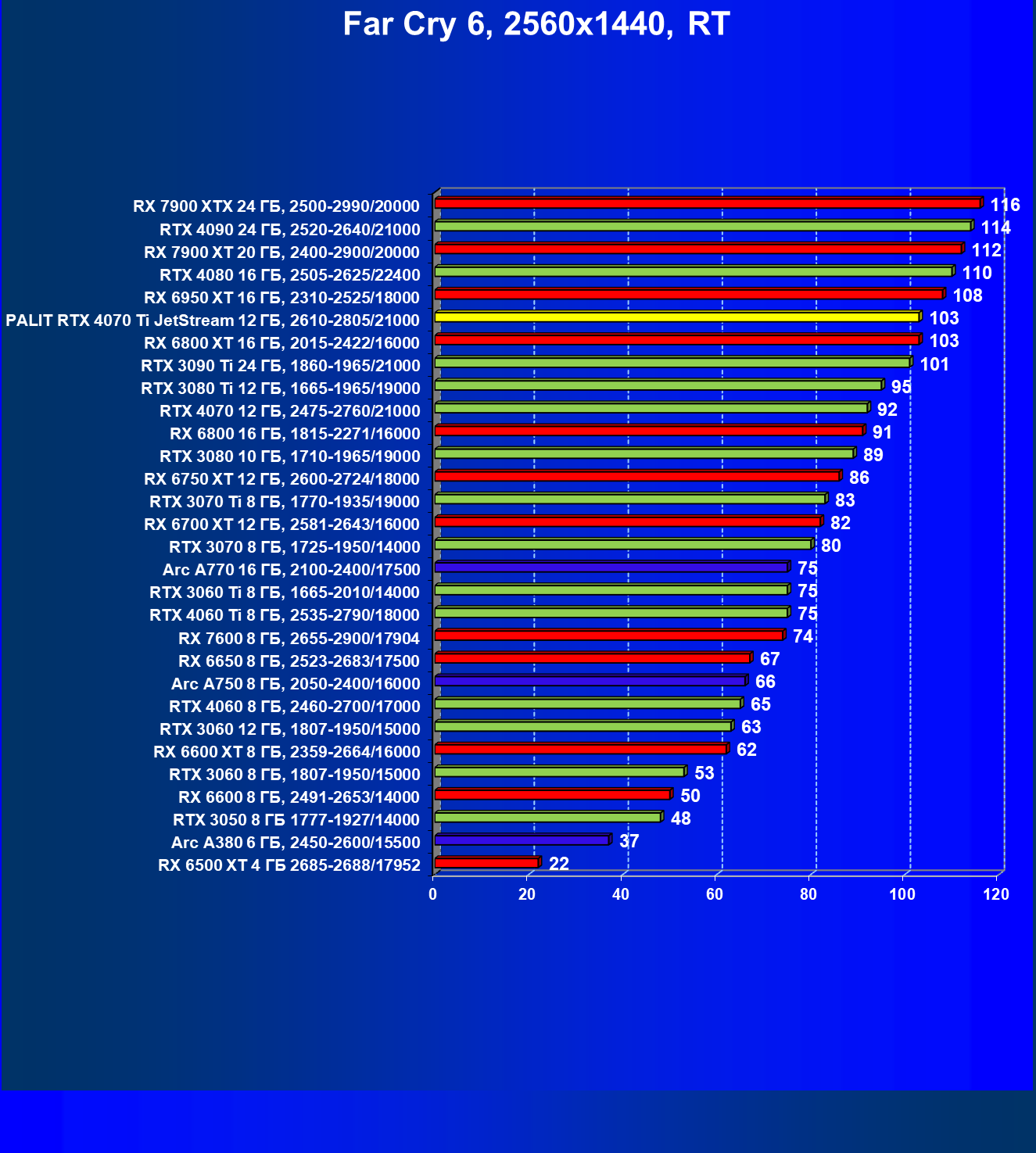

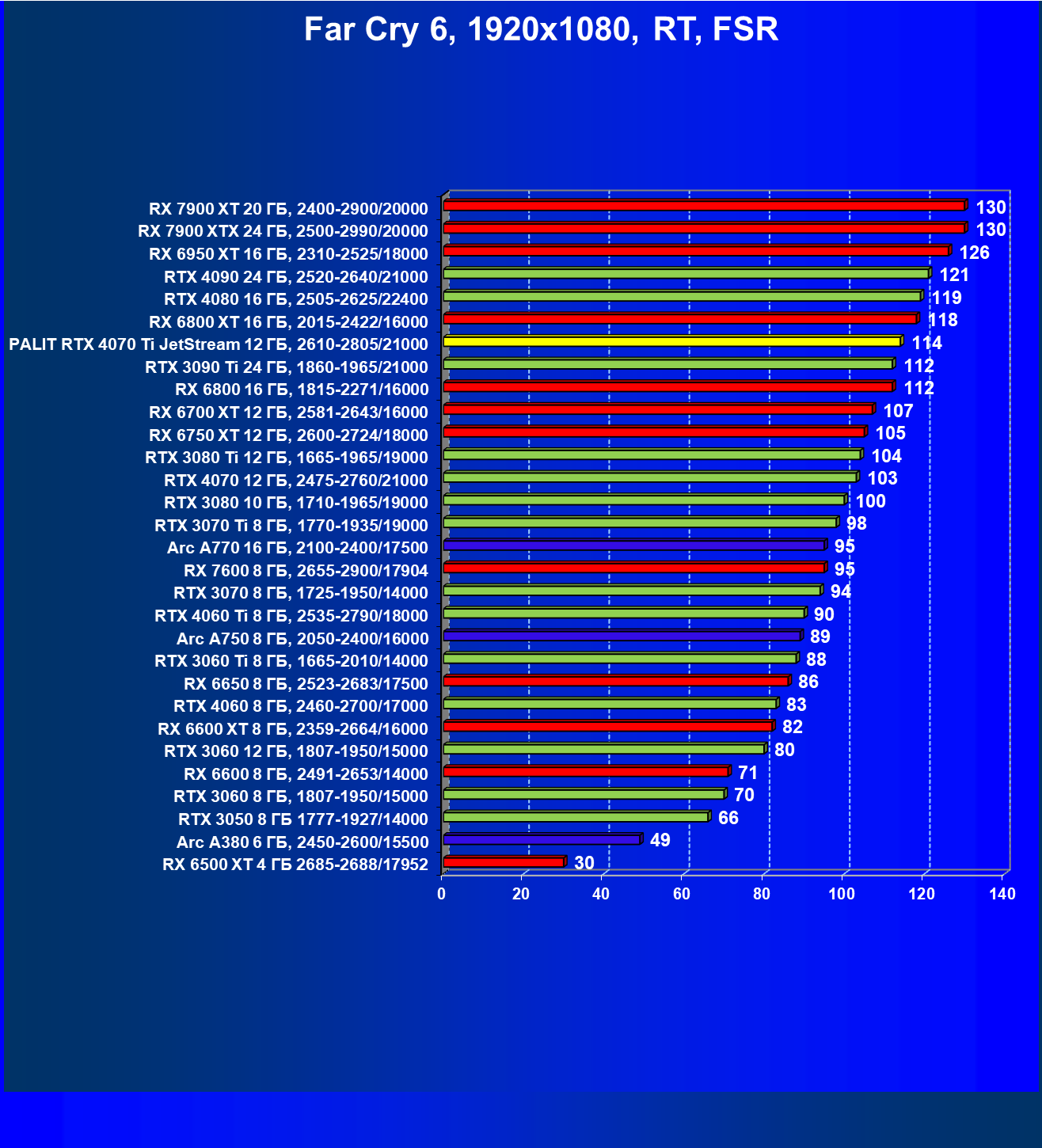

Far Cry 6, RT + FSR

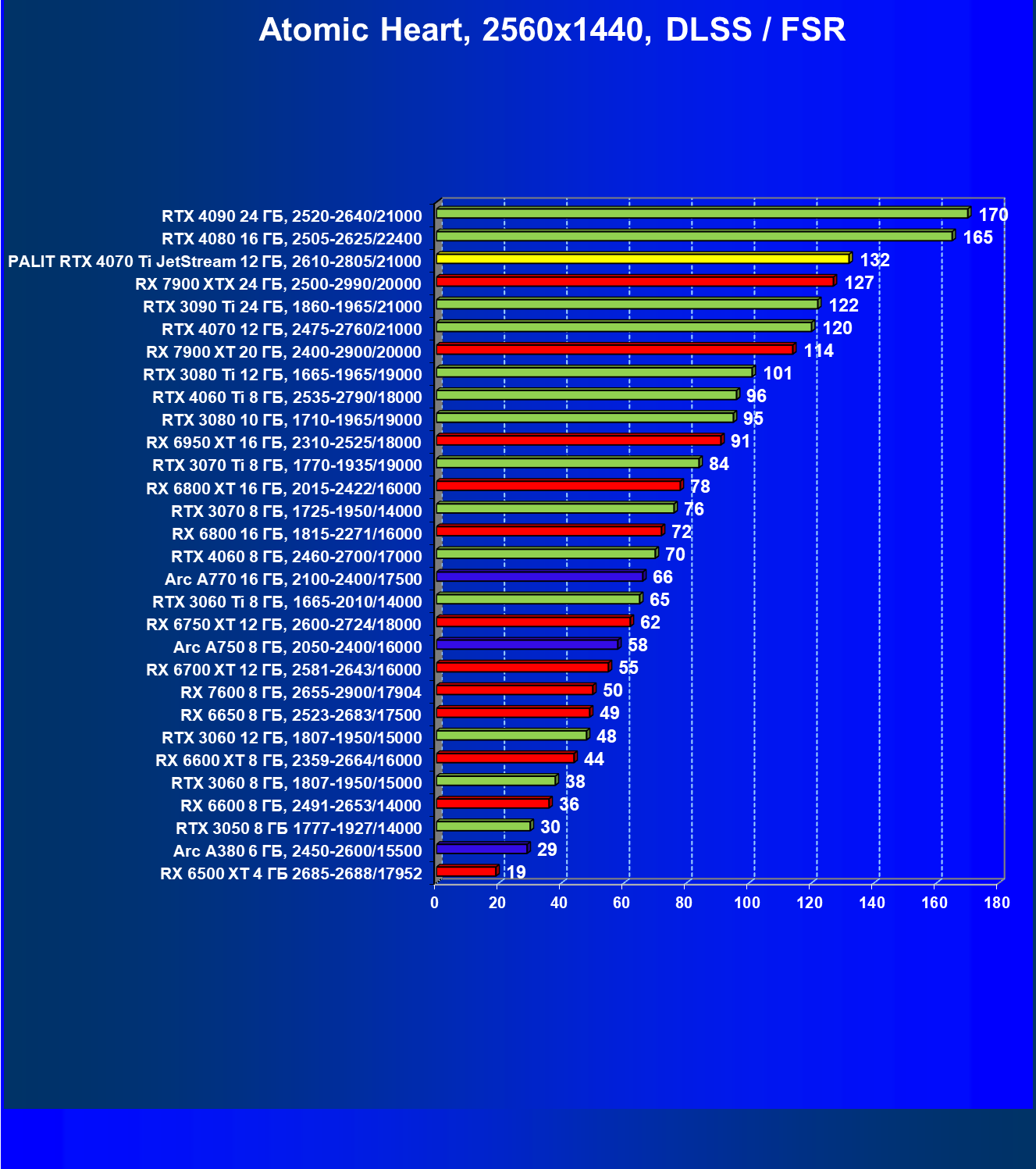

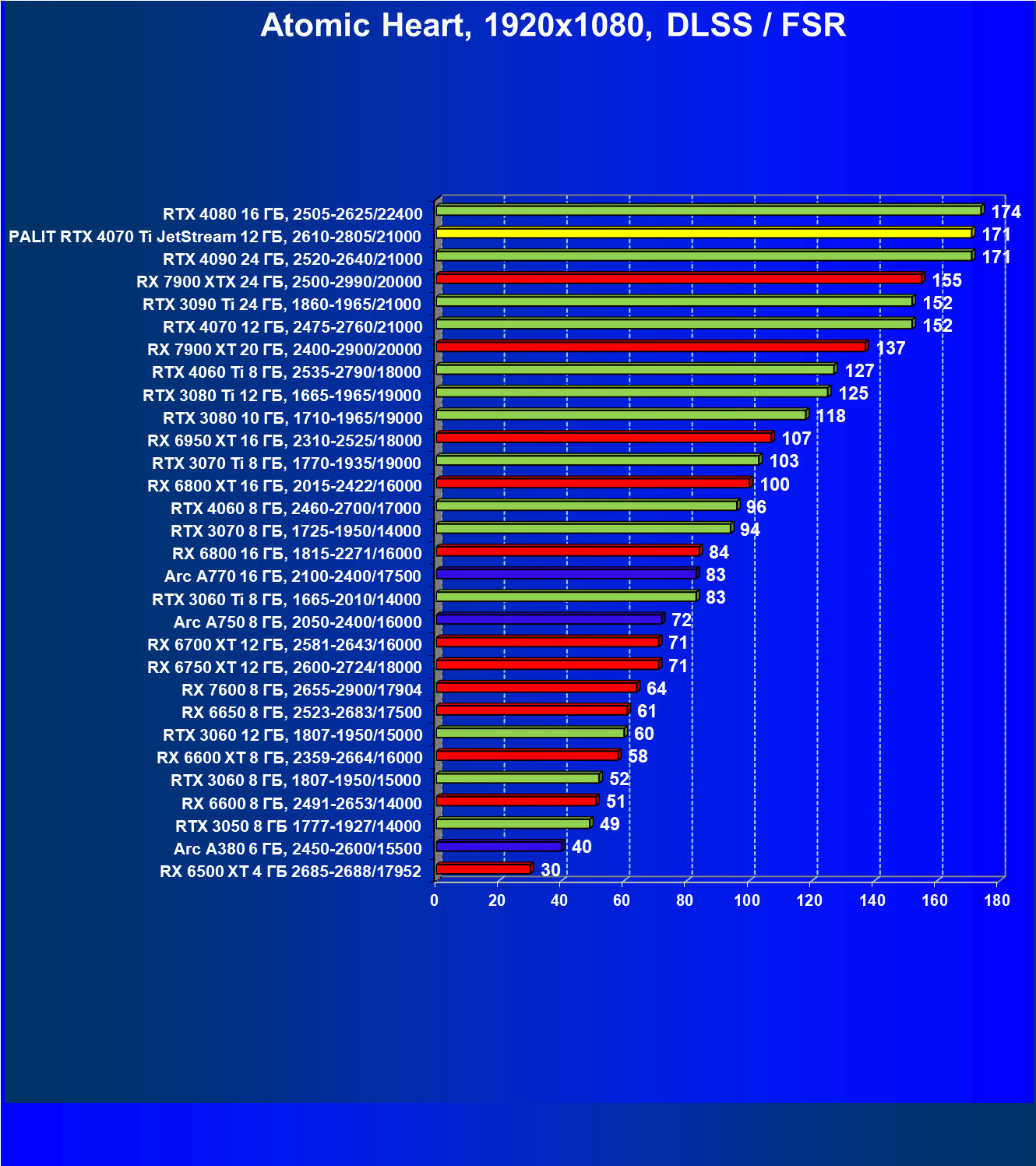

Atomic Heart, DLSS/XeSS

Результаты тестов с включенной аппаратной трассировкой лучей и DLSS/FSR/XeSS в разрешении 7680×4320 (8К)

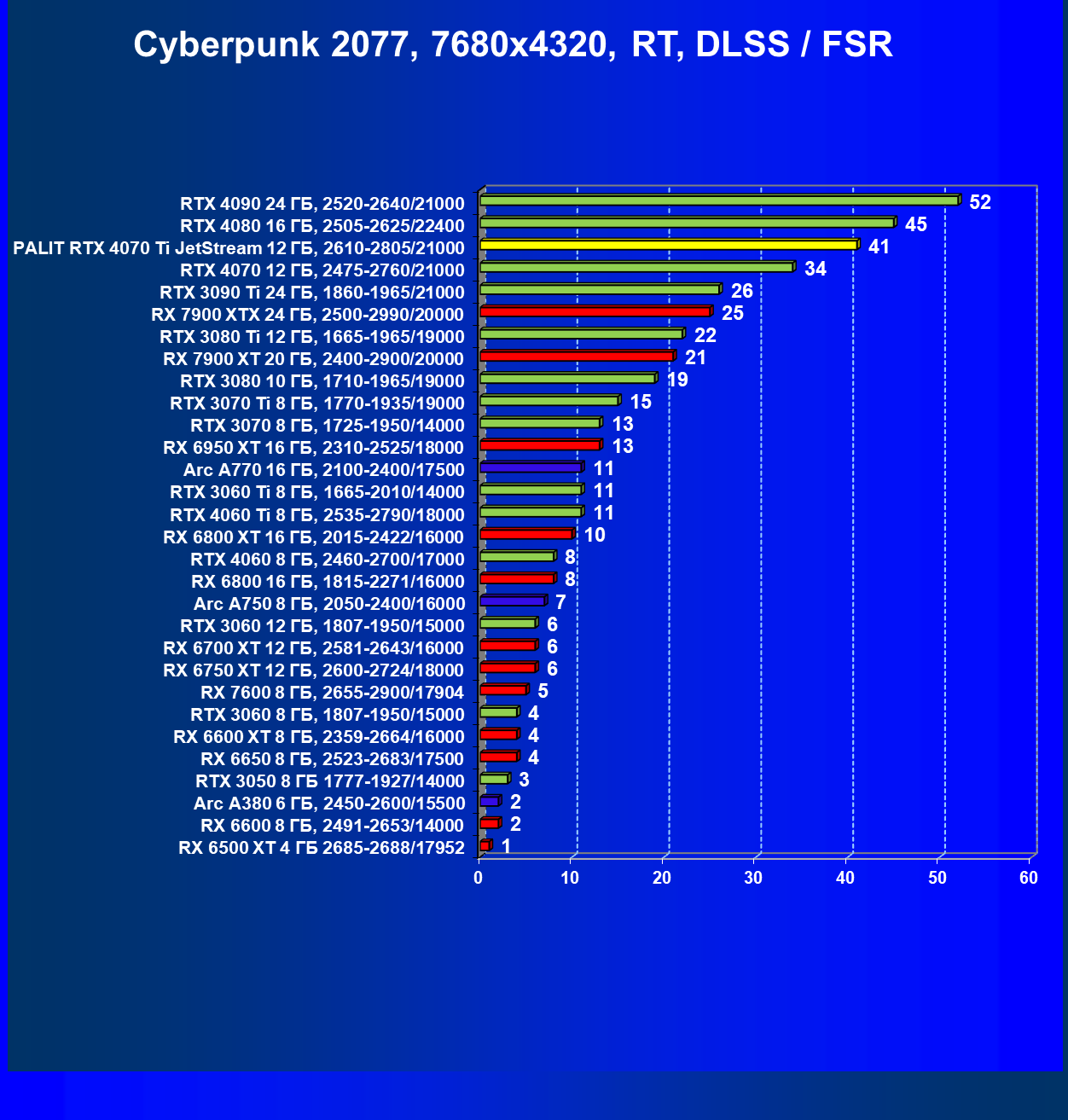

Cyberpunk 2077, RT + DLSS/FSR

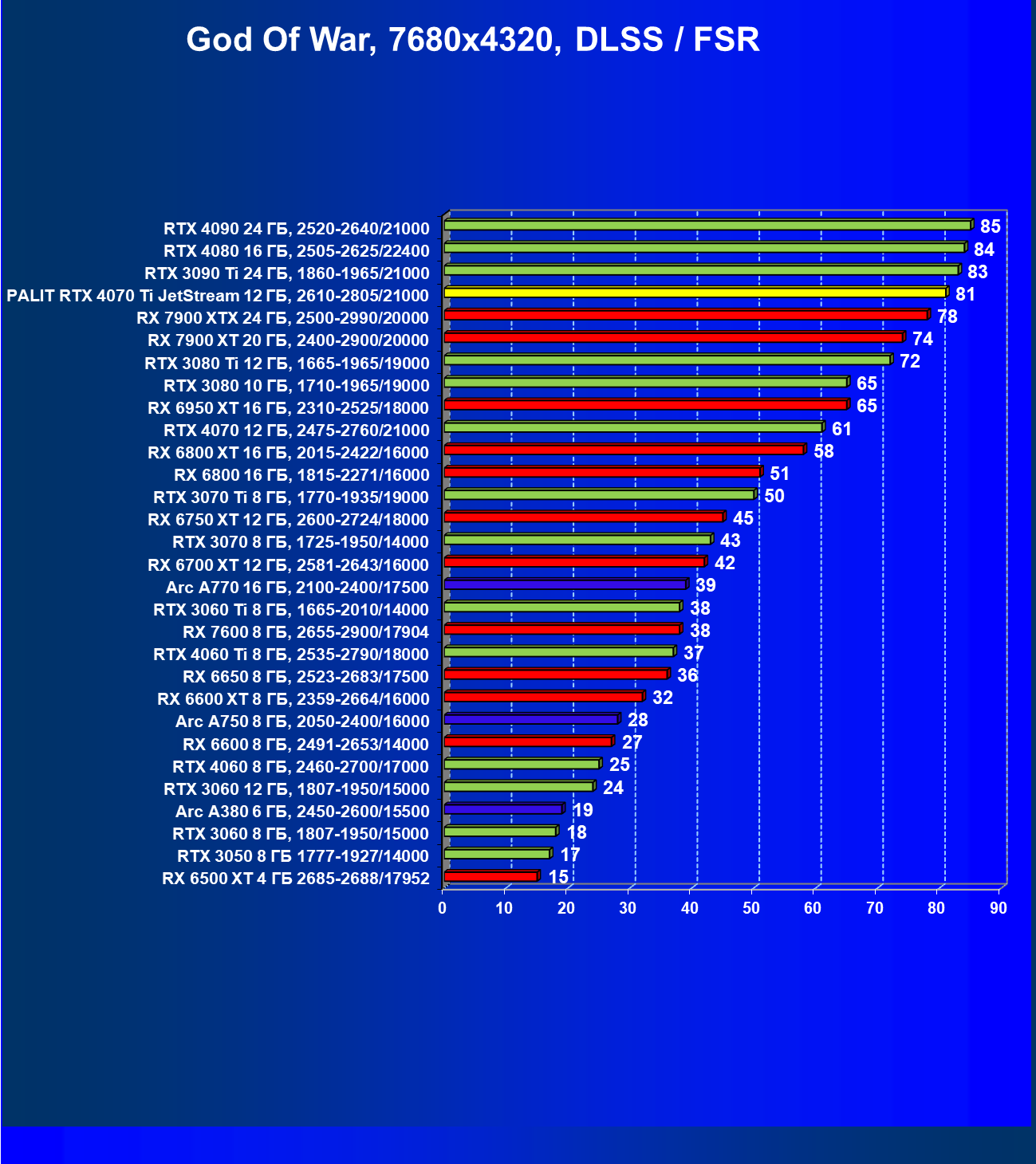

God of War, DLSS/FSR

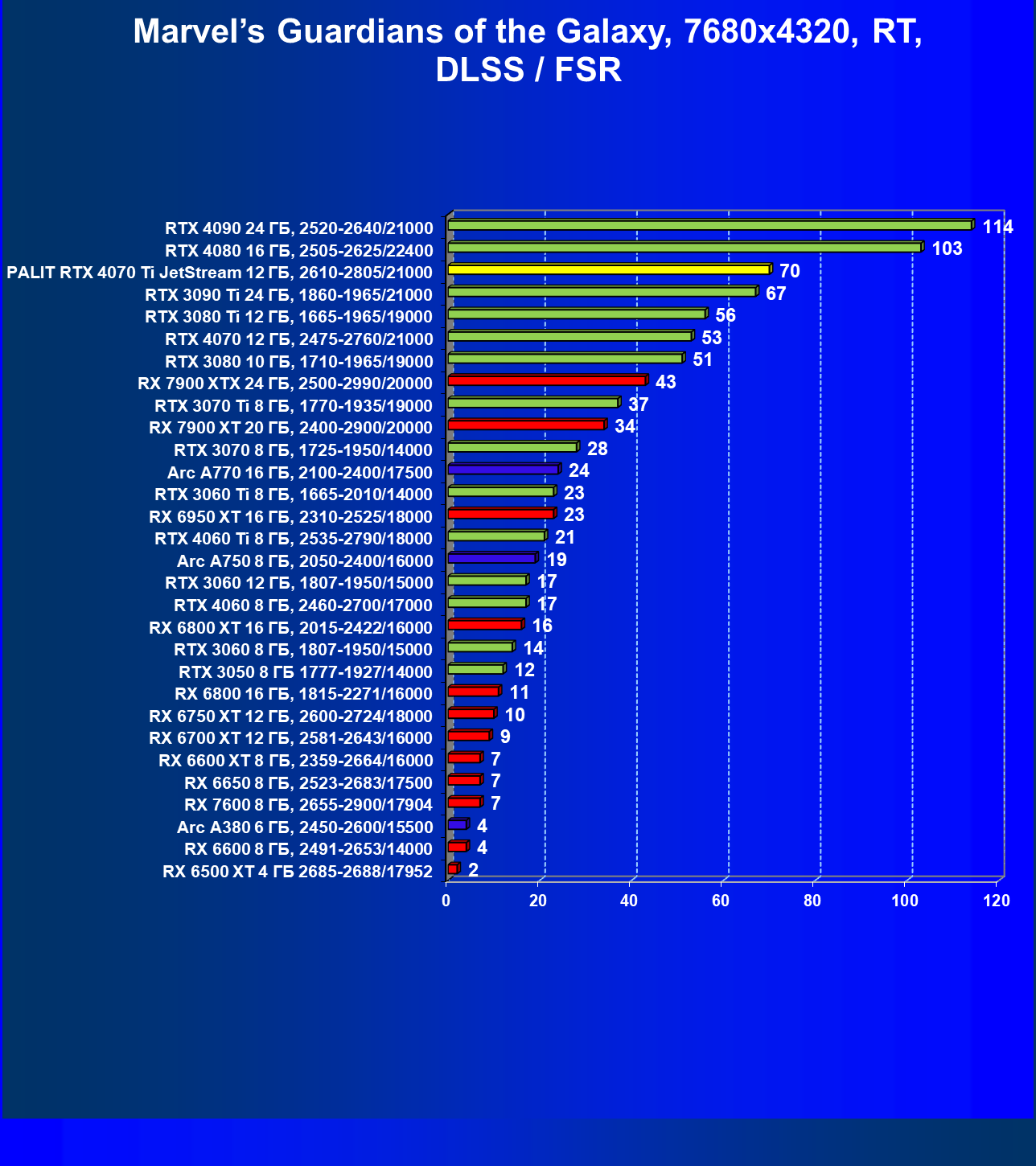

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

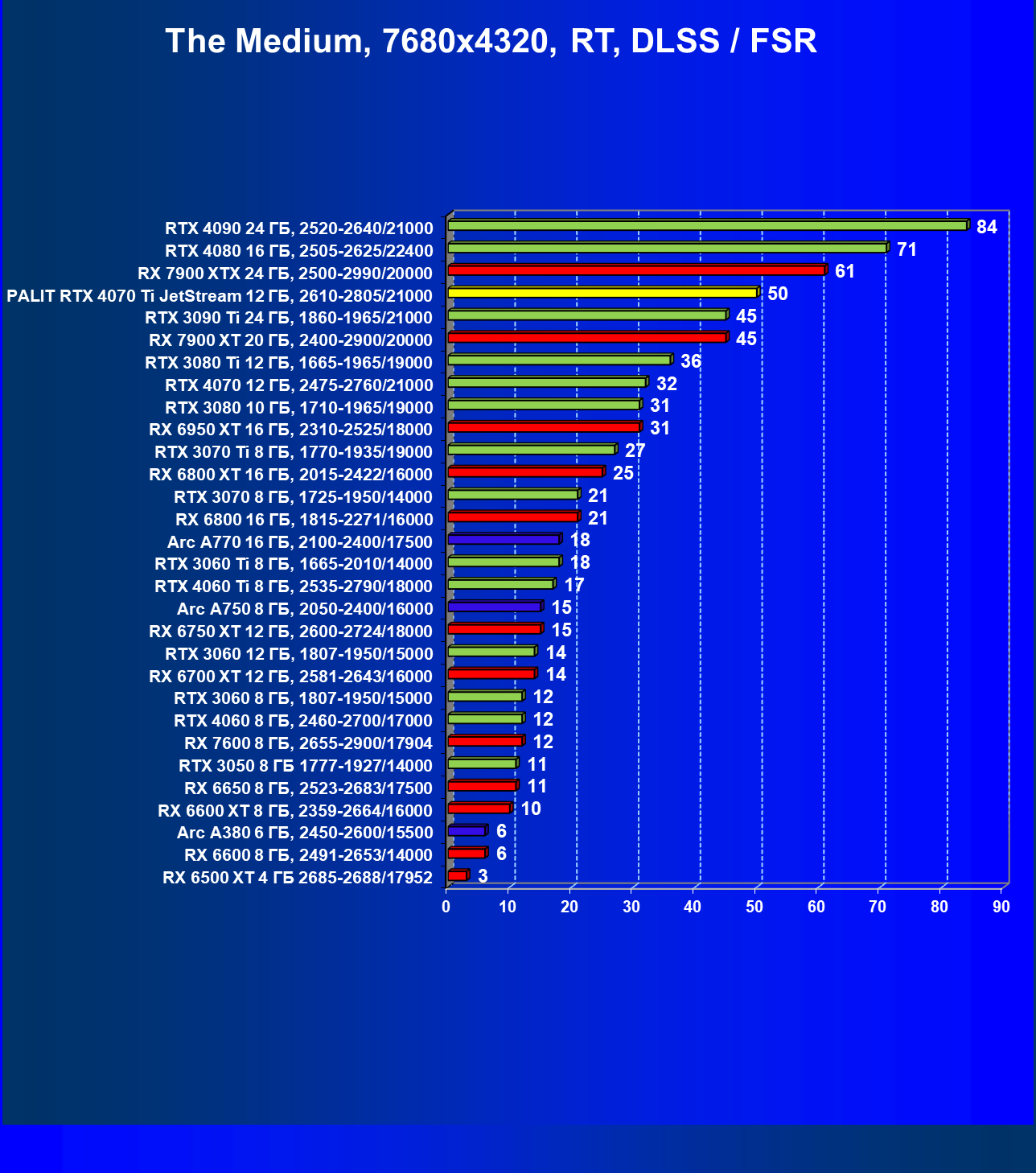

The Medium, RT + DLSS/FSR

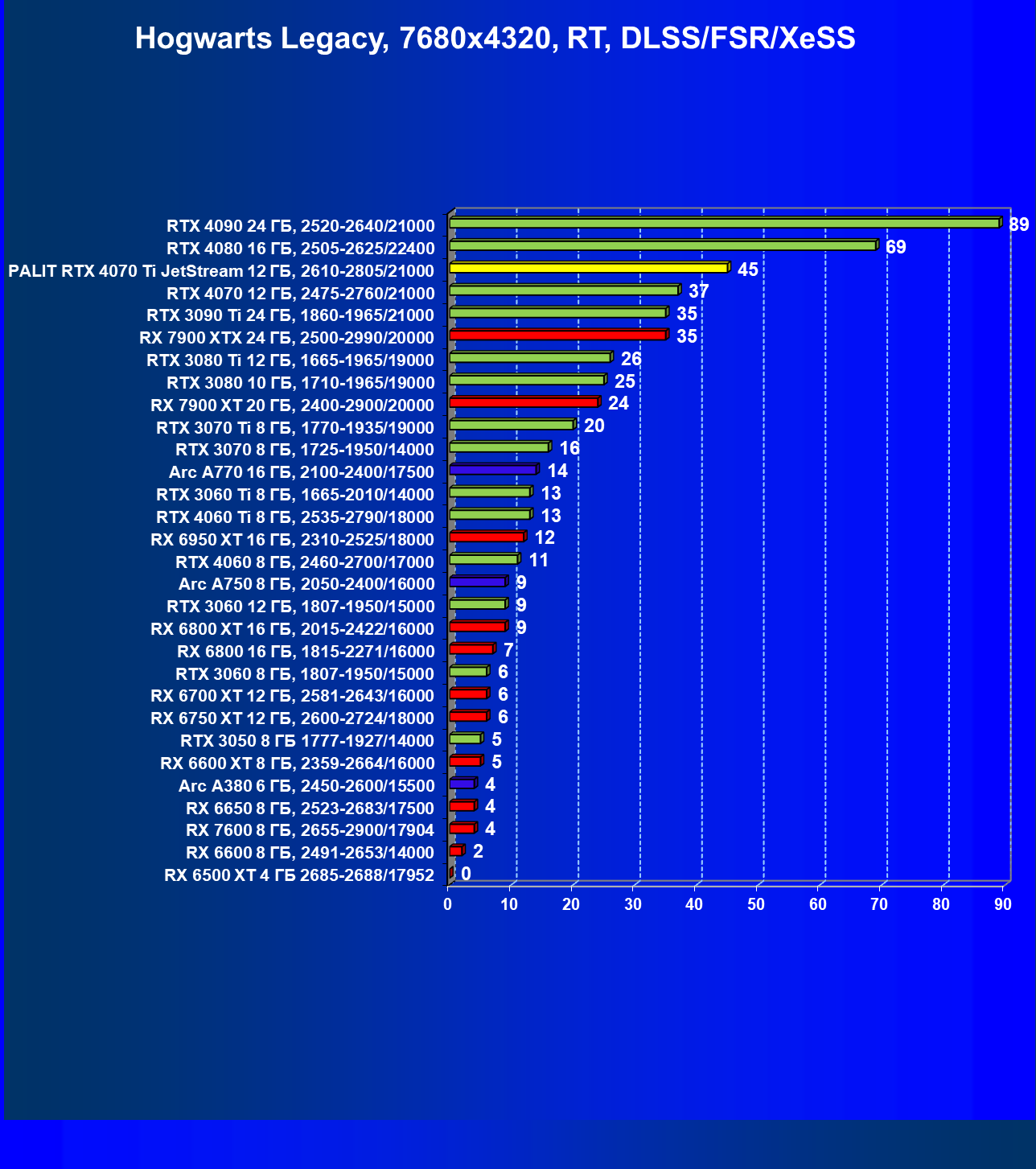

Hogwarts Legacy, RT + DLSS/FSR/XeSS

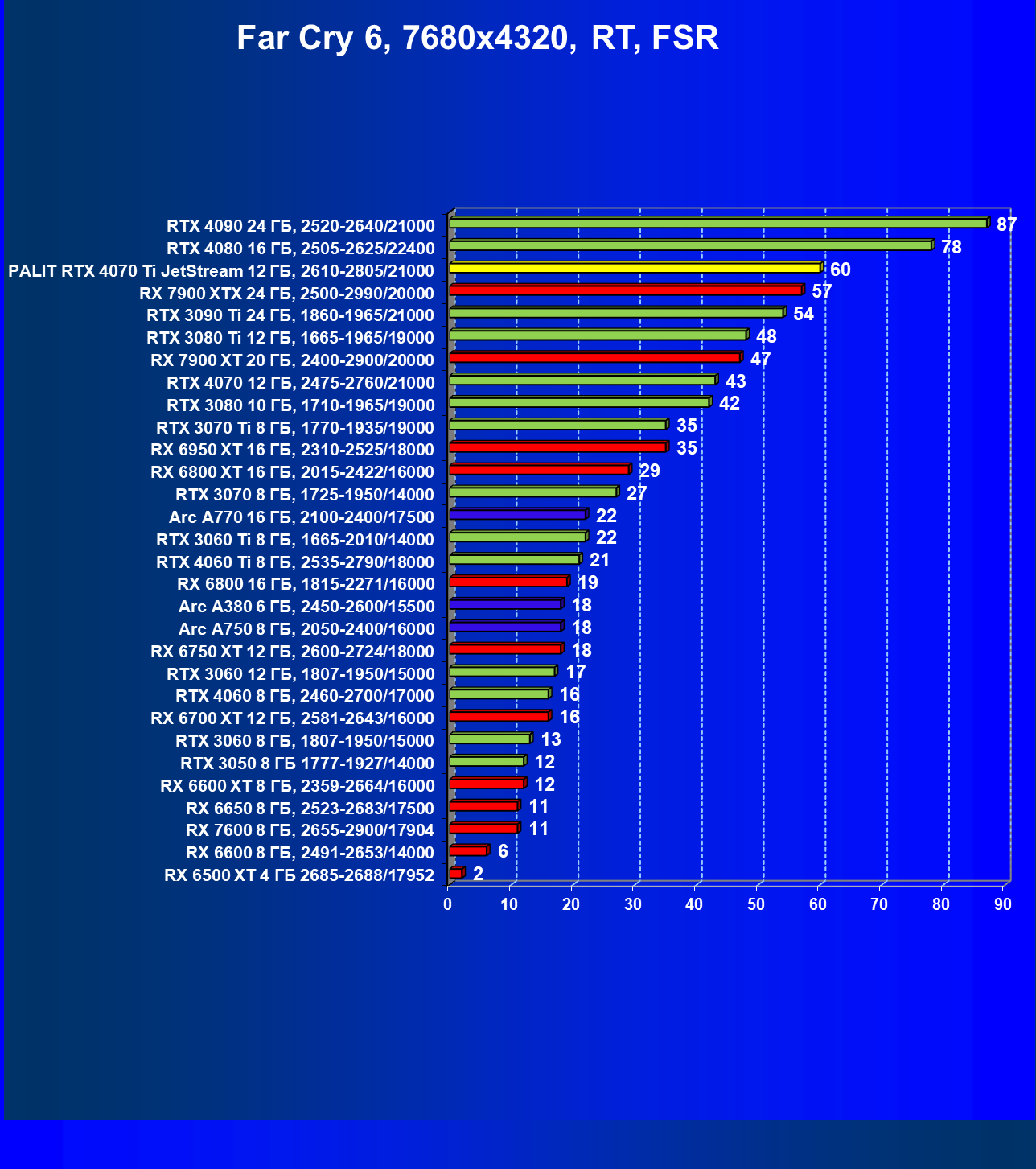

Far Cry 6, RT + FSR

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4070 Ti и его конкуренты.

Учитывая нацеленность RTX 4070 Ti на разрешение 4К, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

Конкурент в лице Radeon RX 7900 XT обходит GeForce RTX 4070 Ti почти на 10%, но он и значительно дороже. И это только по играм без включения RT.

2. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

А при использовании трассировки лучей картина уже совсем иная: GeForce RTX 4070 Ti на 14% превосходит тот же Radeon RX 7900 XT.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на октябрь 2023 года. Учитывая нацеленность GeForce RTX 4070 Ti на разрешение 4К, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

1. Вариант рейтинга полезности без включения RT

За счет сравнительно невысокой стоимости карта Palit вышла на второе место по привлекательности в топовом сегменте.

2. Вариант рейтинга полезности с включением RT

Ну а при применении трассировки лучей и «умных» технологий масштабирования она ожидаемо выглядит еще лучше.

Выводы

Palit GeForce RTX 4070 Ti JetStream (12 ГБ) — весьма интересная видеокарта из категории топовых (хотя формально это третий по производительности GPU в линейке GeForce RTX 40). GeForce RTX 4070 Ti примерно соответствует по скорости флагману предыдущего поколения GeForce RTX 3090 Ti, но дополнительно имеет потенциал в виде DLSS 3, а также уверенно обходит соперника в лице Radeon RX 7900 XT в играх с трассировкой лучей и с технологиями «умного» антиалиасинга.

Карта Palit способна потреблять до 300 Вт (разовые всплески могут быть выше), обычно — около 280 Вт. Система охлаждения мощная и сравнительно тихая. Габариты этой модели составляют 33 см в длину и 13 см в высоту, а по толщине видеокарта занимает 4 слота в корпусе. Набор видеовыходов стандартный: 3 DP и 1 HDMI.

Карта Palit имеет 16-контактный разъем питания версии PCIe 5.0. Хотя в комплекте поставки имеется адаптер-переходник для подключения разъемов питания типа PCIe 2.0 (для 2 таких разъемов), лучше всё же использовать блоки питания стандарта ATX 3.0 с полноценной поддержкой питания PCIe 5.0 (с кабелем 12VHPWR). Имеющийся же переходник питания ни в коем случае нельзя изгибать непосредственно после 16-контактного разъема.

Особенностью карты является полное отсутствие подсветки, что нетипично для дорогих моделей.

Производитель декларирует наличие 3-летней гарантии на эту карту.

Отметим еще раз, что GeForce RTX 4070 Ti отлично подходит для игры в разрешении 4К с максимальным качеством графики с трассировкой лучей с поддержкой DLSS/FSR/XeSS. Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
