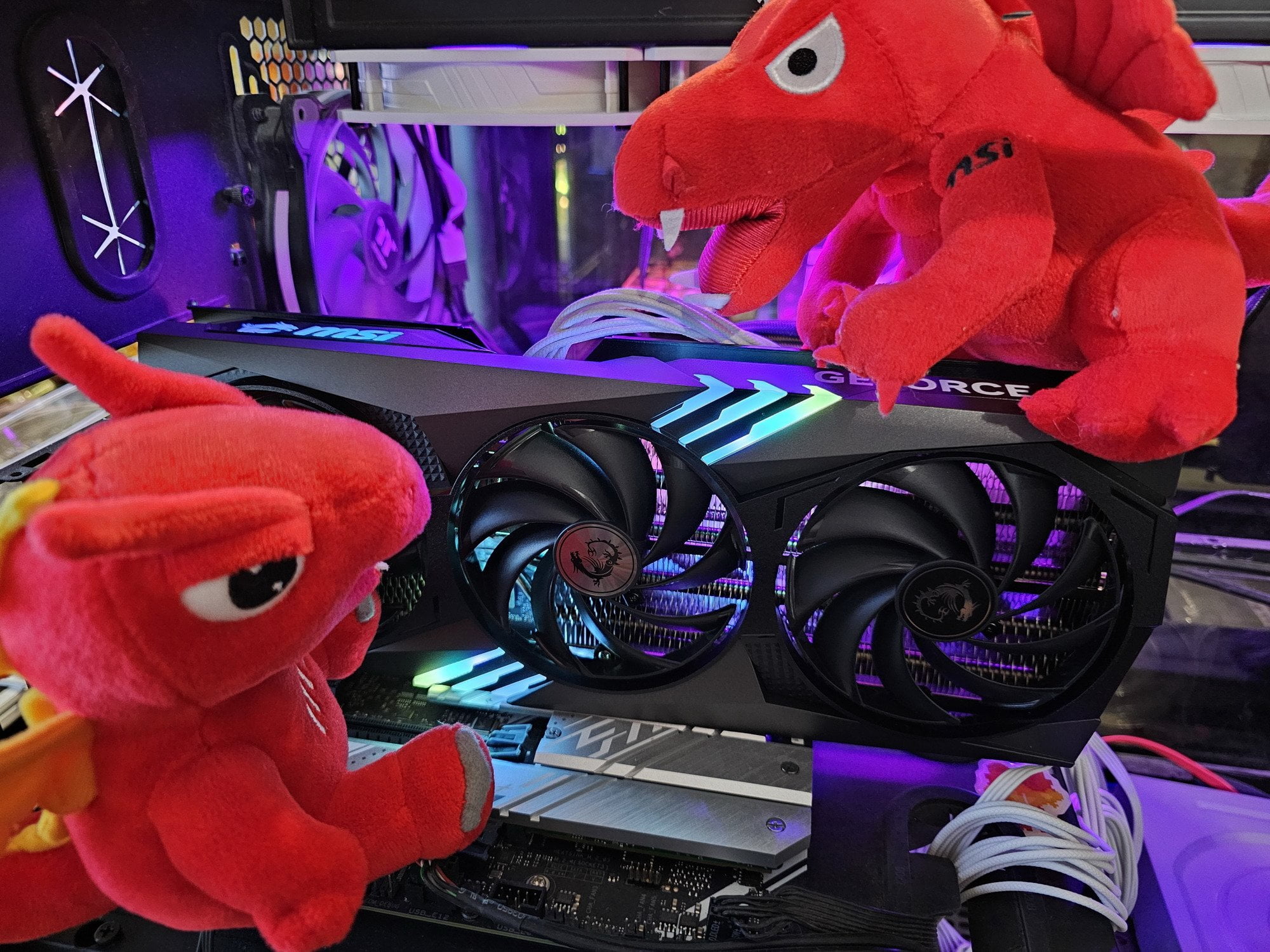

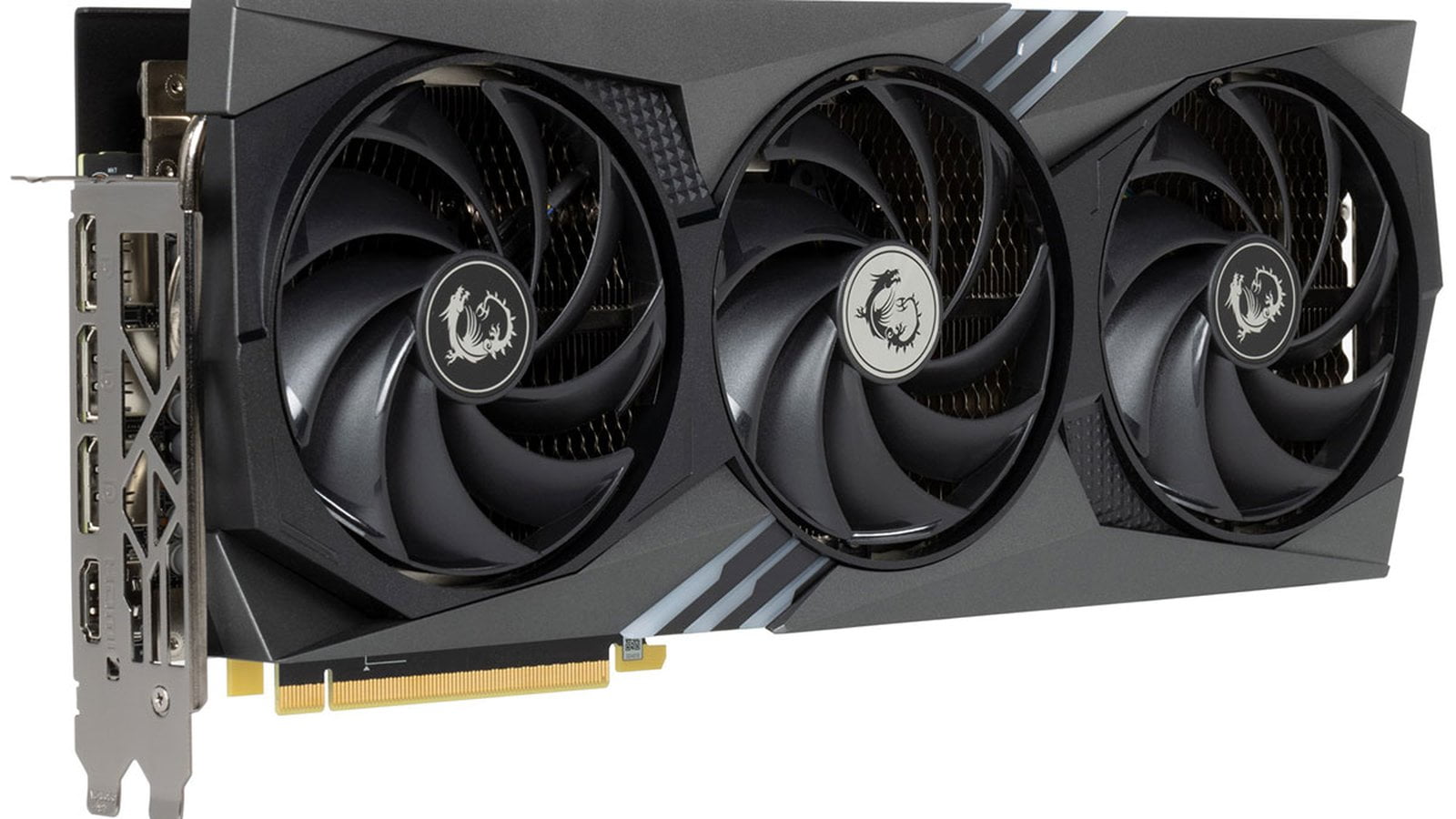

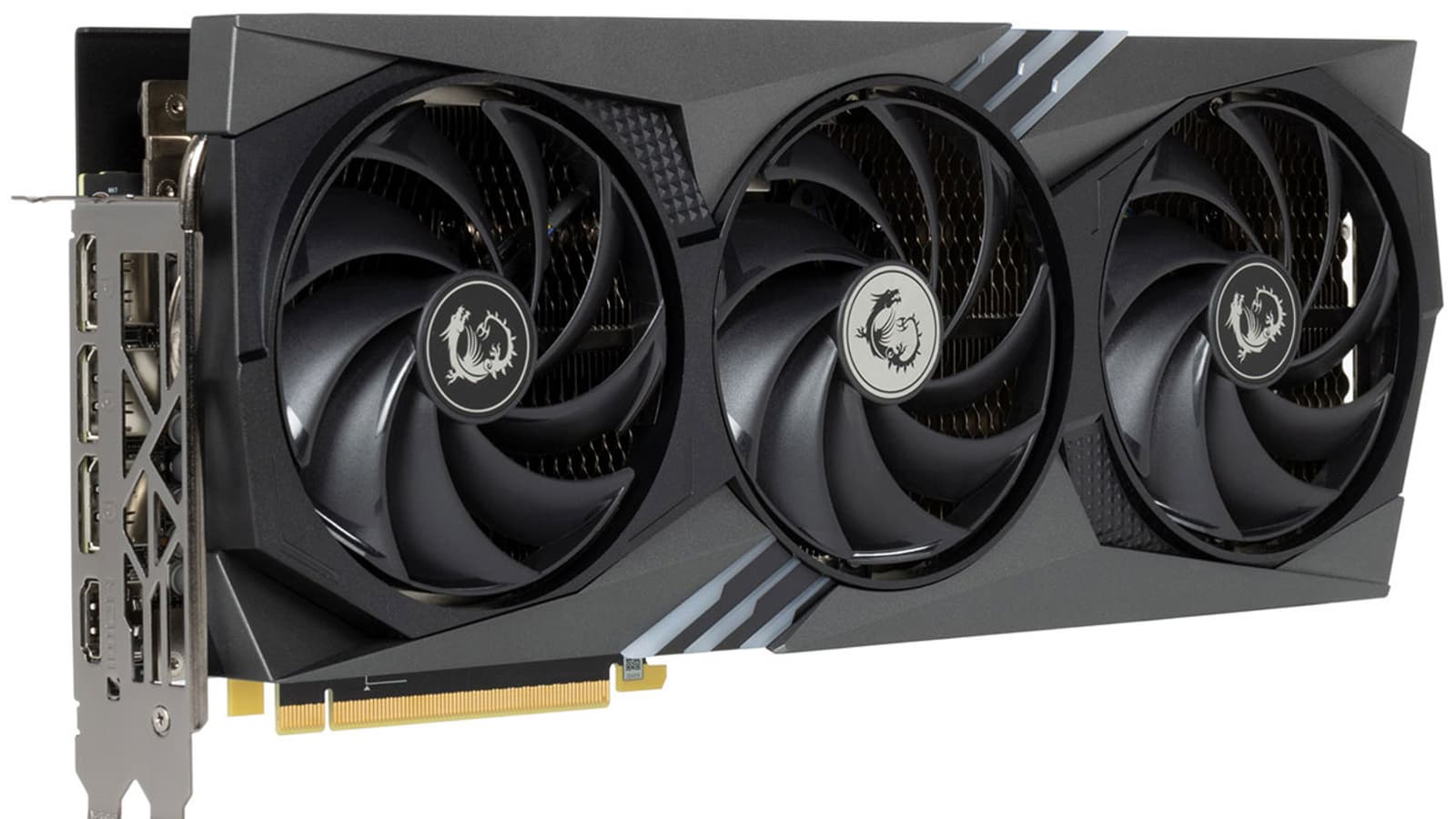

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 4060 Ti Gaming X Trio 8 ГБ 128-битной GDDR6

Кратко о главном

Напомню, что практически все обозреватели назвали GeForce RTX 4060 Ti провальным продуктом, поскольку разница в производительности с предшественником GeForce RTX 3060 Ti — всего 7%-9% (если речь идет об играх без DLSS 3.0, коих сейчас примерно 99%), а вот цену Nvidia установила чрезмерно высокую.

Разумеется, мы в курсе, что GeForce RTX 3060 Ti/3070 уже давно сняты с производства, видеокарты на них распродаются со складов, то есть Nvidia рассчитывает, что GeForce RTX 4060 Ti приходит на смену уходящим картам прошлого поколения. Однако последних было выпущено настолько много, что продаваться они будут еще весьма долго, поэтому на данном этапе GeForce RTX 4060 Ti не интересен.

Тем не менее, надо периодически освежать свои знания, и сегодня мы изучим видеокарту от базе GeForce RTX 4060 Ti производства MSI.

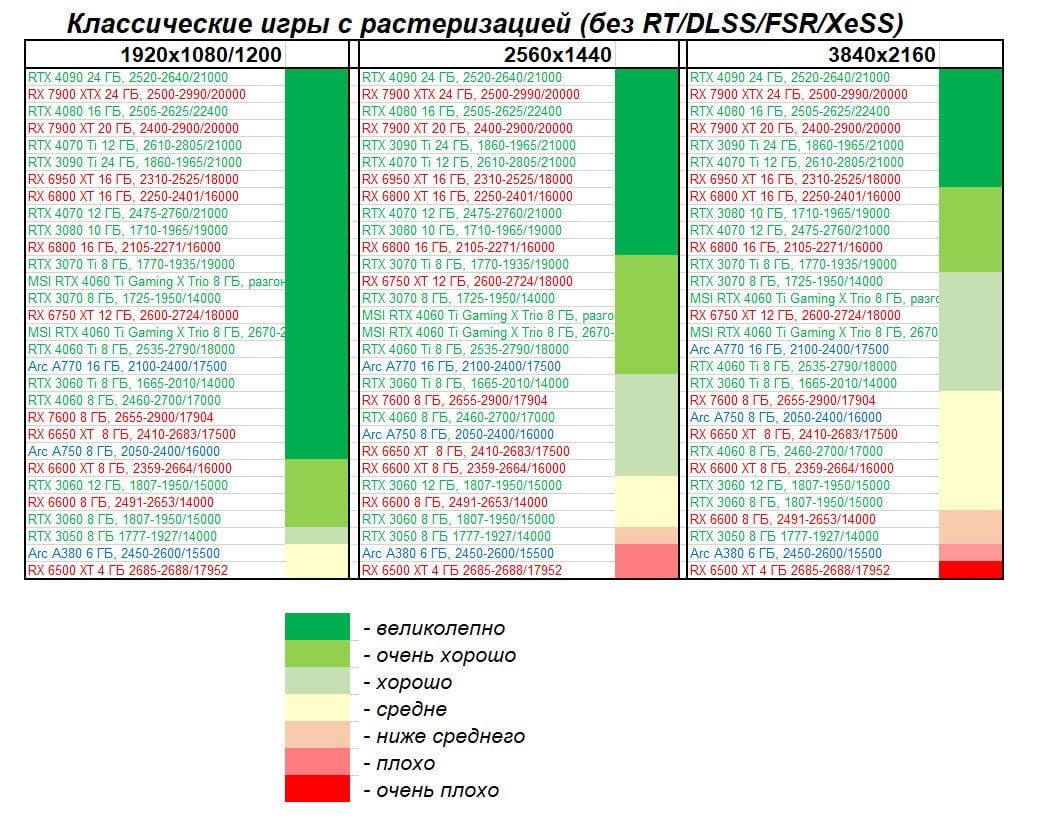

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

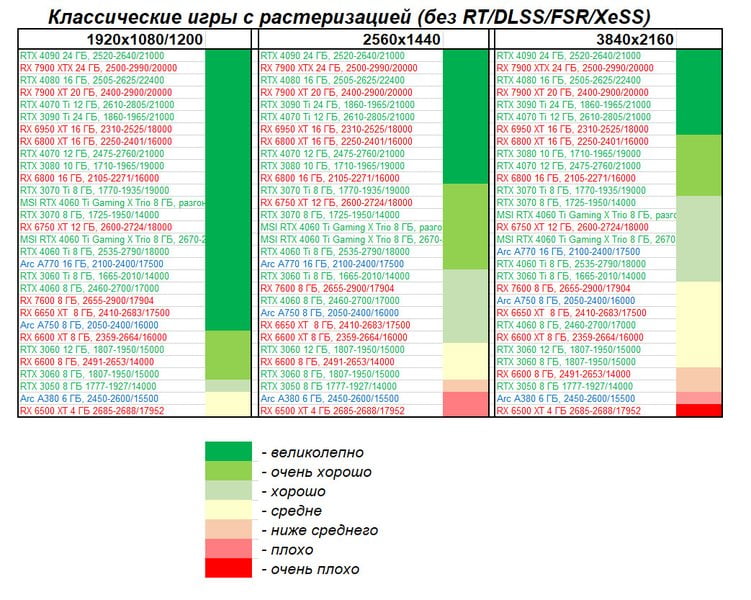

Игры без использования трассировки лучей (классическая растеризация):

В плане производительности GeForce RTX 4060 Ti находится примерно между GeForce RTX 3060 Ti и GeForce RTX 3070, поэтому видеокарта на базе GeForce RTX 4060 Ti будет обеспечивать отменный комфорт во всех играх на максимальных настройках качества при отключенных трассировке лучей и технологиях масштабирования в разрешении до 2.5K включительно (однако в ряде игр со сложной графикой для сохранения высокого комфорта придется понижать либо настройки графики, либо разрешение). Ближайшие конкуренты — AMD Radeon RX 6700 XT и Intel Arc A770.

Что касается карты MSI, то она чуть быстрее референс-аналога за счет фабрично поднятых частот работы GPU.

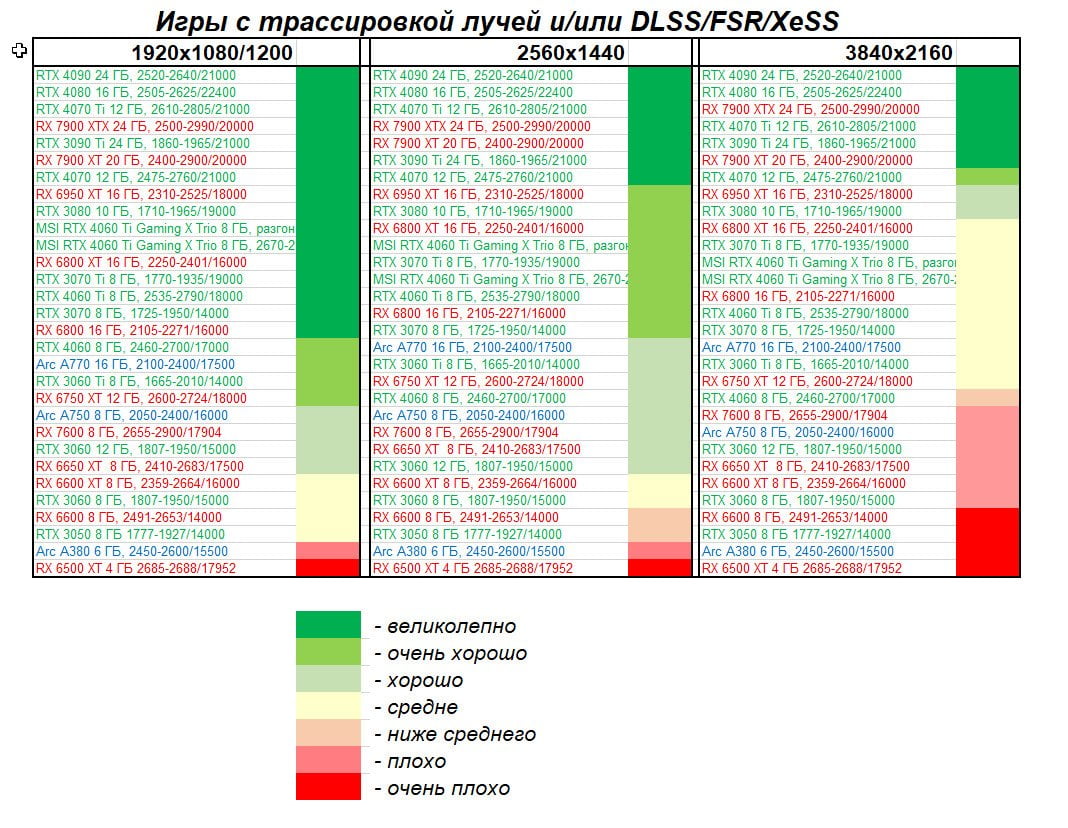

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

Если учесть, что сейчас появляется всё больше игр с поддержкой Nvidia DLSS 2.0, а также AMD FSR 2.0 и Intel XeSS, то в целом падение производительности от включения RT уже не настолько драматичное, если у игры имеется поддержка как RT, так и вышеупомянутых технологий масштабирования. Конечно же, у видеокарт семейства Radeon RX 6000 падение FPS от включения трассировки лучей куда более сильное, нежели у карт из стана Nvidia, и даже использование FSR не помогает им компенсировать такое падение производительности. С учетом всего этого GeForce RTX 4060 Ti для применения в таких играх смотрится более интересно, нежели в классических играх (без RT и прочего). К тому же не забываем о поддержке технологии DLSS 3.0, которая пока еще медленно входит в игровой рынок (с DLSS 3.0 можно даже не отключать трассировку лучей). Но при этом всё же надо иметь в виду, что комфорт мы можем получить лишь в Full HD. В более высоких разрешениях отменный комфорт можно получить лишь без трассировки лучей и с DLSS 3.0 (а на сегодня эта технология пока применена всего в нескольких десятках игр) или по крайней мере с DLSS 2.0.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Память

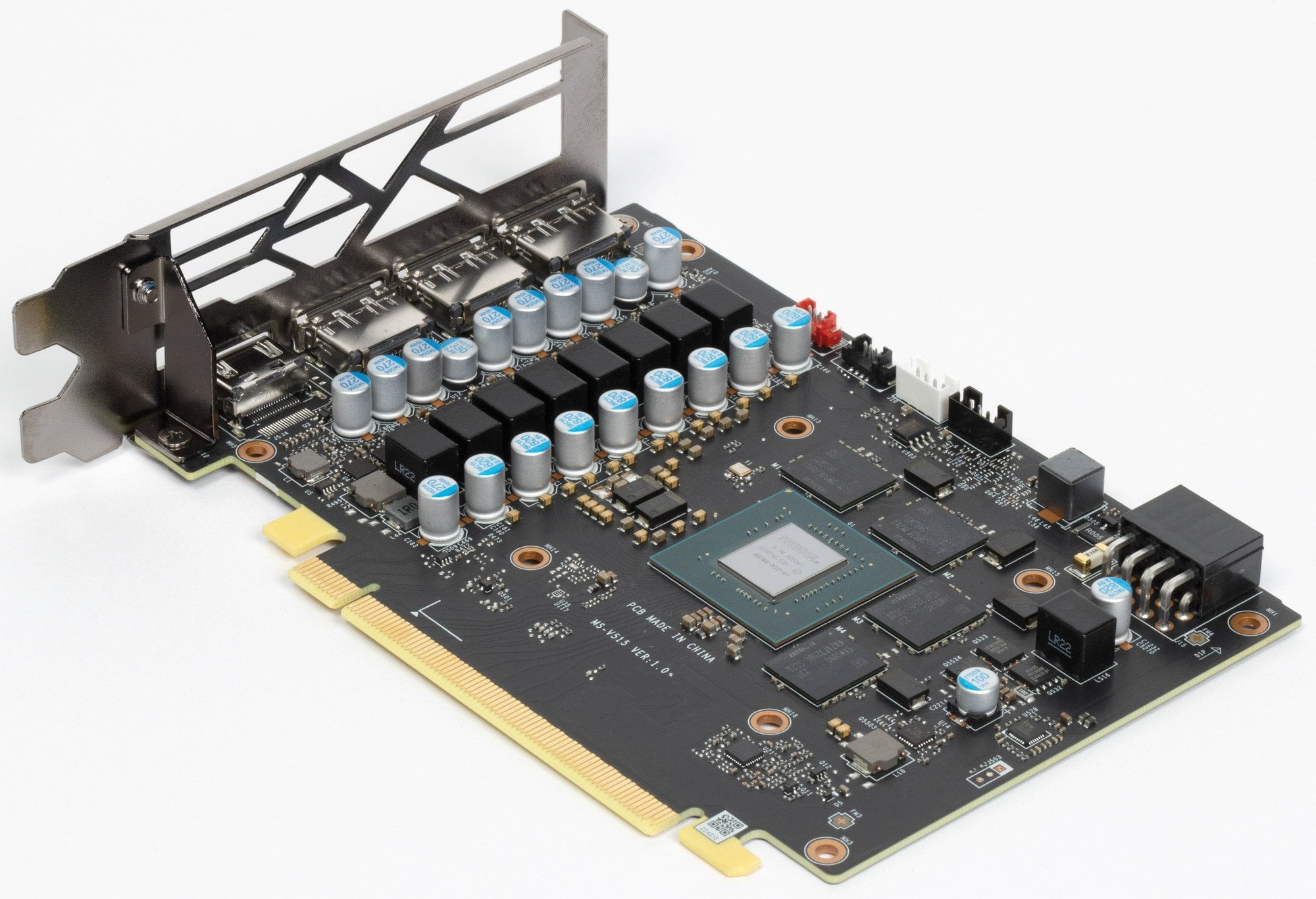

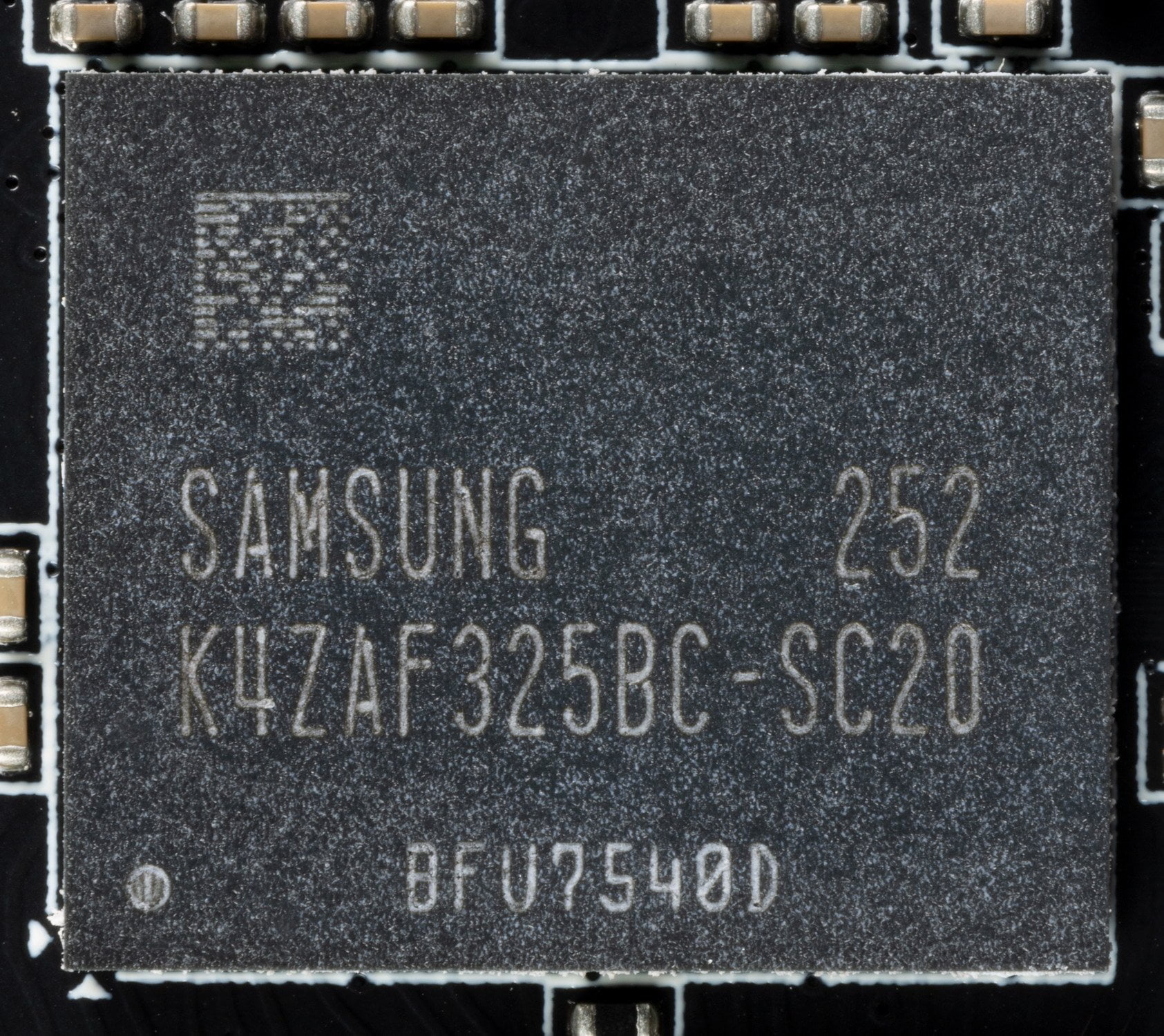

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (K4ZAF325BC-SC20) рассчитаны на номинальную частоту работы в 2500 (20000) МГц.

Особенности карты и сравнение с Palit GeForce RTX 4060 Ti Dual (8 ГБ)

MSI GeForce RTX 4060 Ti Gaming X Trio (8 ГБ)	Palit GeForce RTX 4060 Ti Dual (8 ГБ)

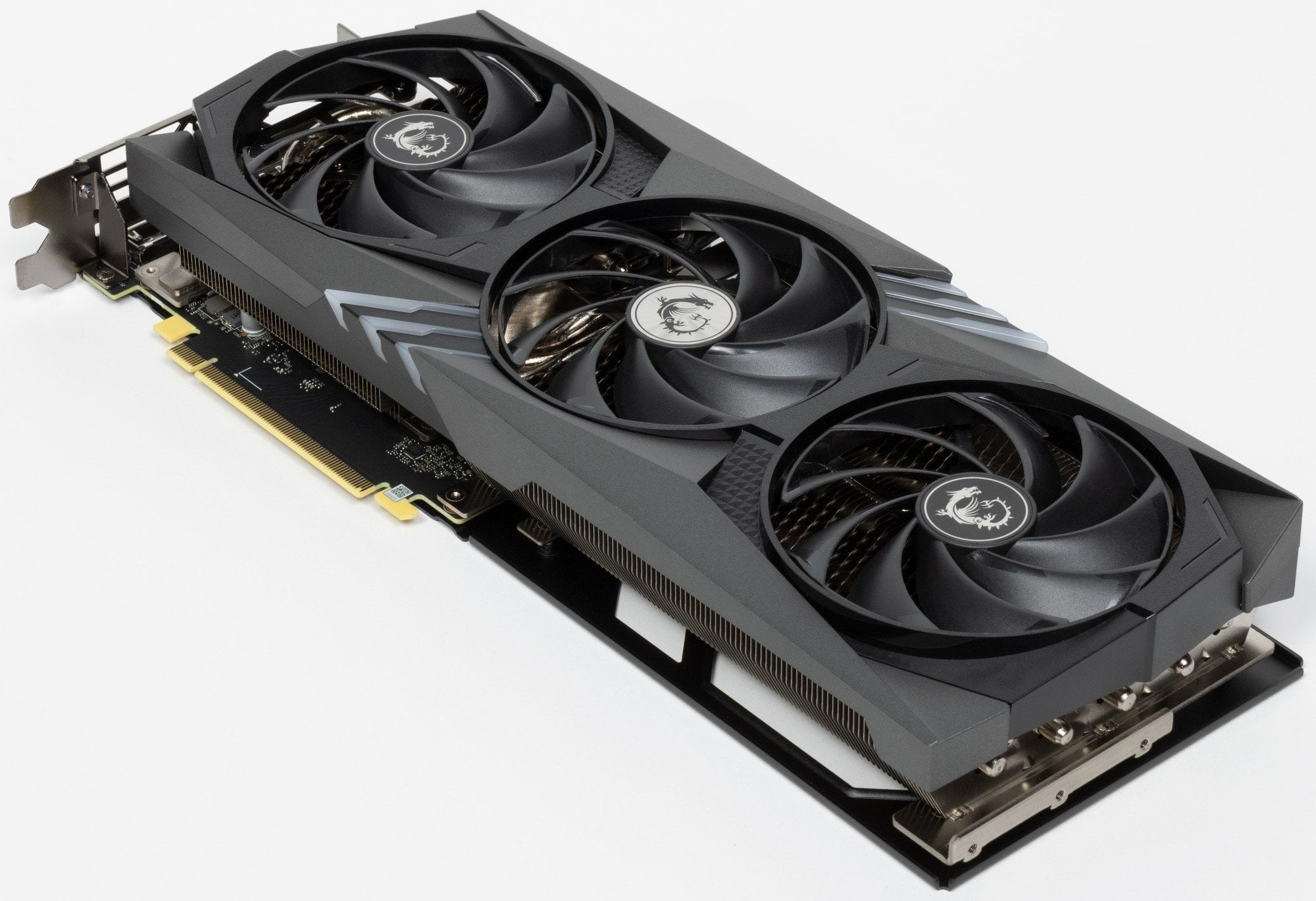

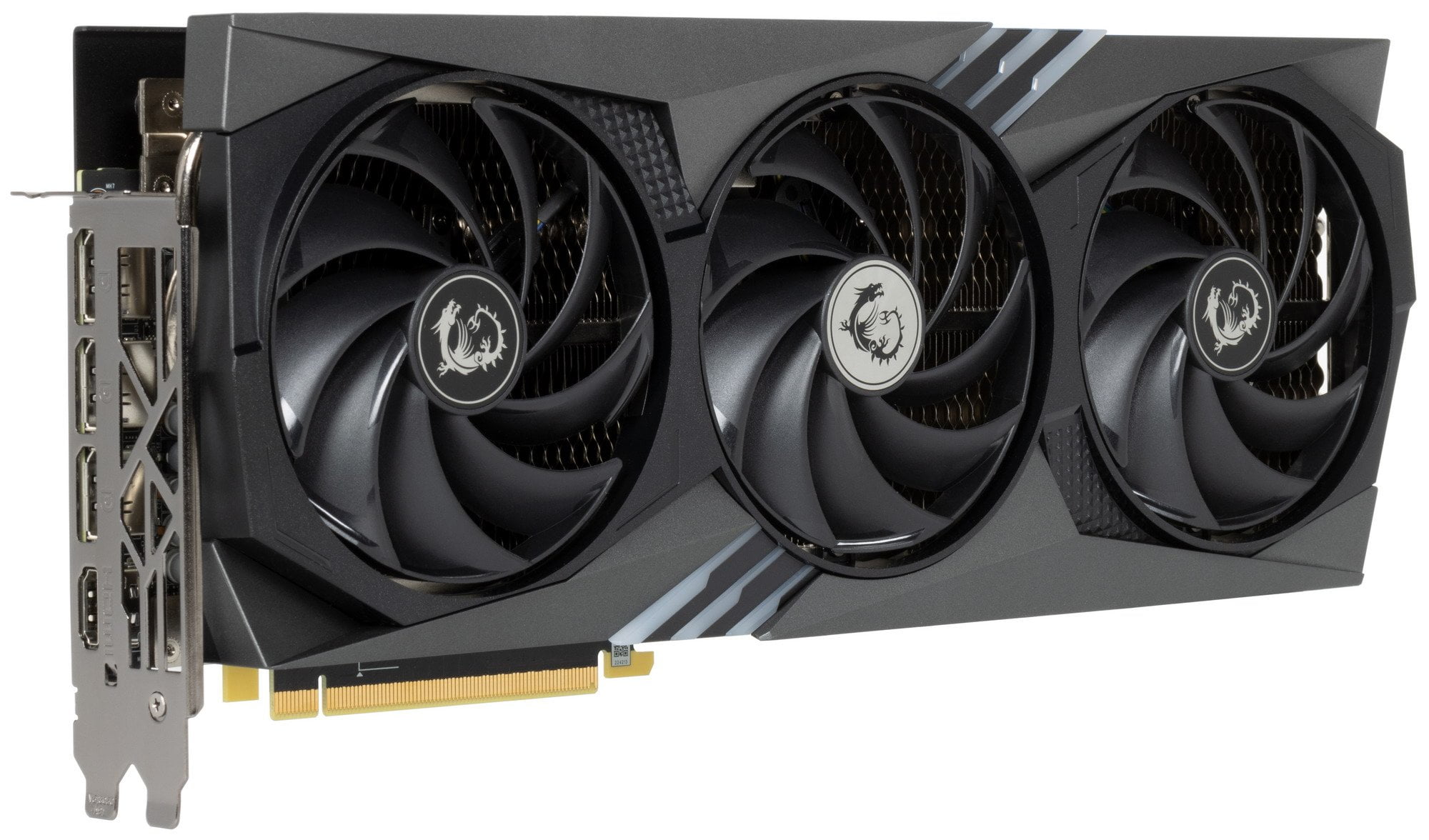

вид спереди

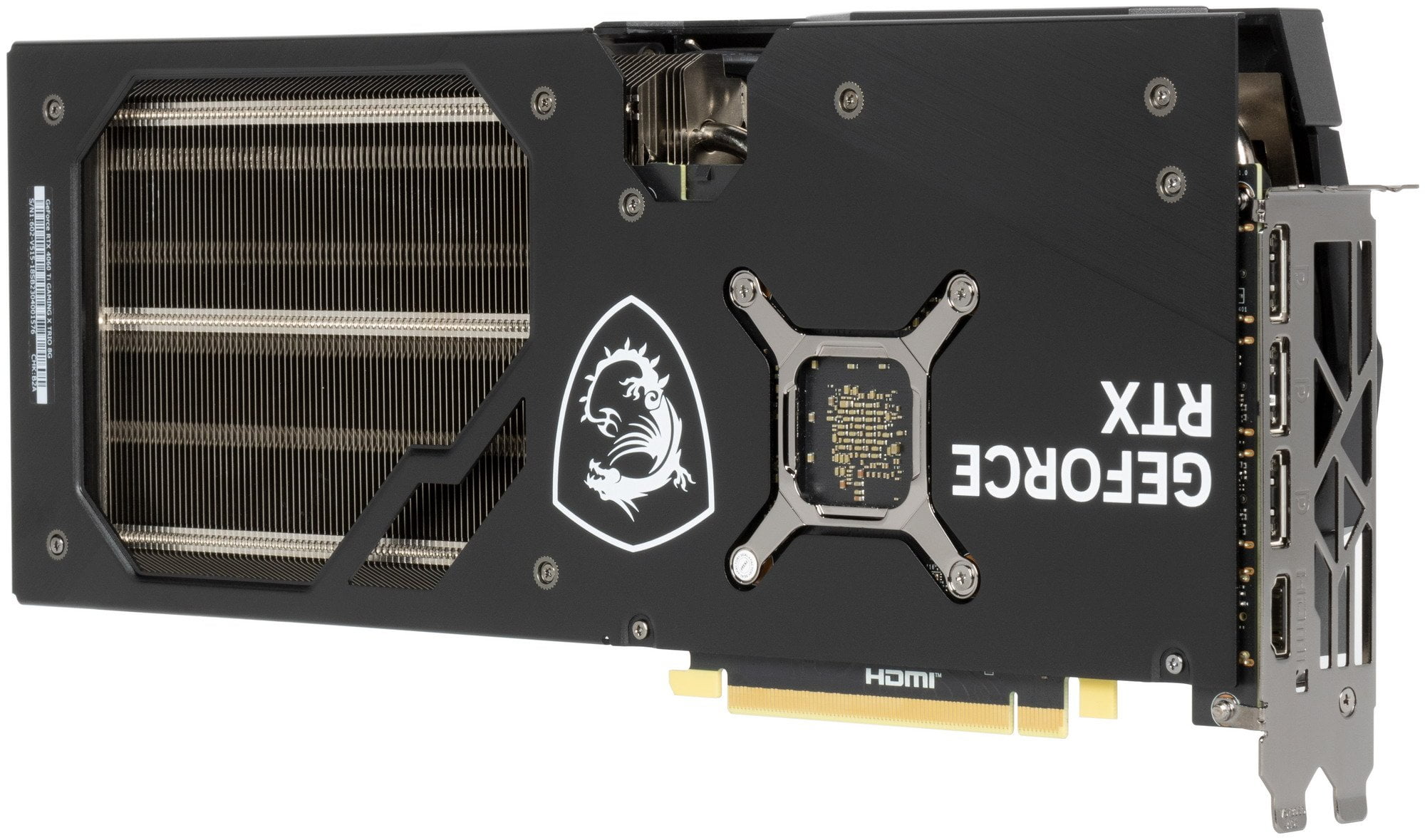

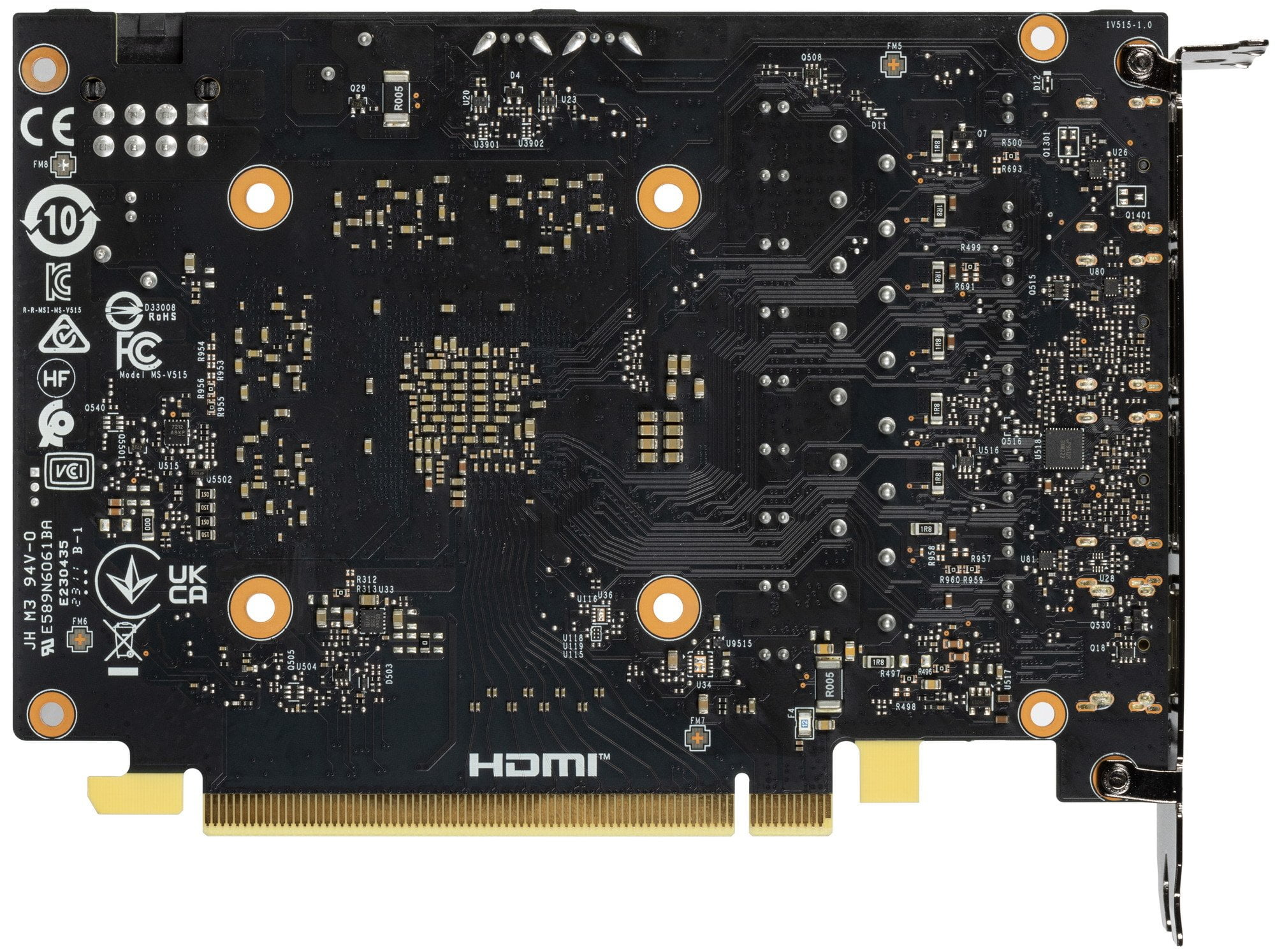

вид сзади

Мы сравниваем эту карту с аналогичной моделью иного производителя по простой причине: референс-карты от Nvidia у нас нет, а первой картой на базе 4060 Ti в наших обзорах была карта Palit. Мы видим, что PCB в плане разводки схожи, а вот количество установленных фаз питания разное.

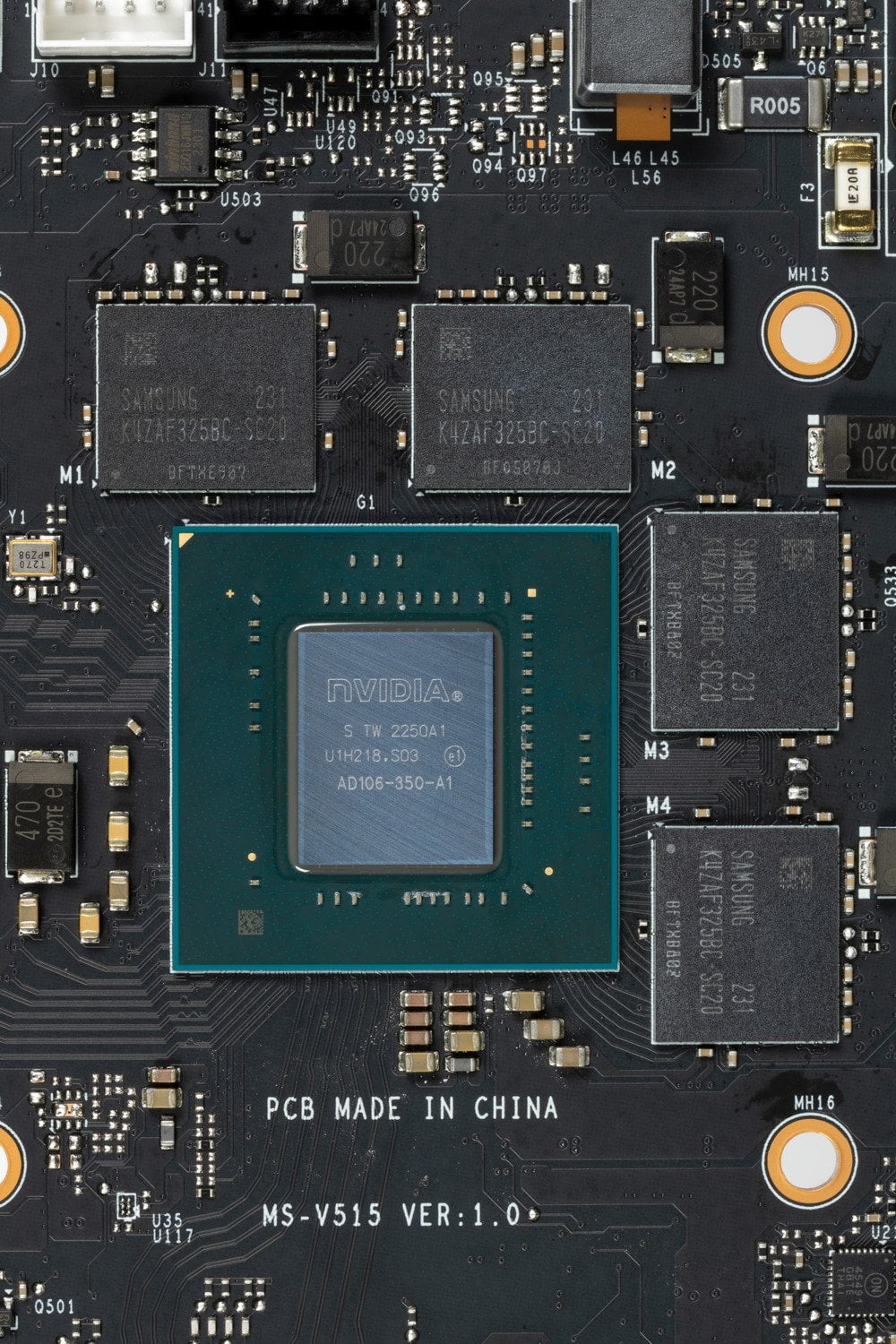

Ядро имеет маркировку AD106-350, дата выпуска — 50-я неделя 2022 года.

Суммарное количество фаз питания у карты MSI — 9 (8+1).

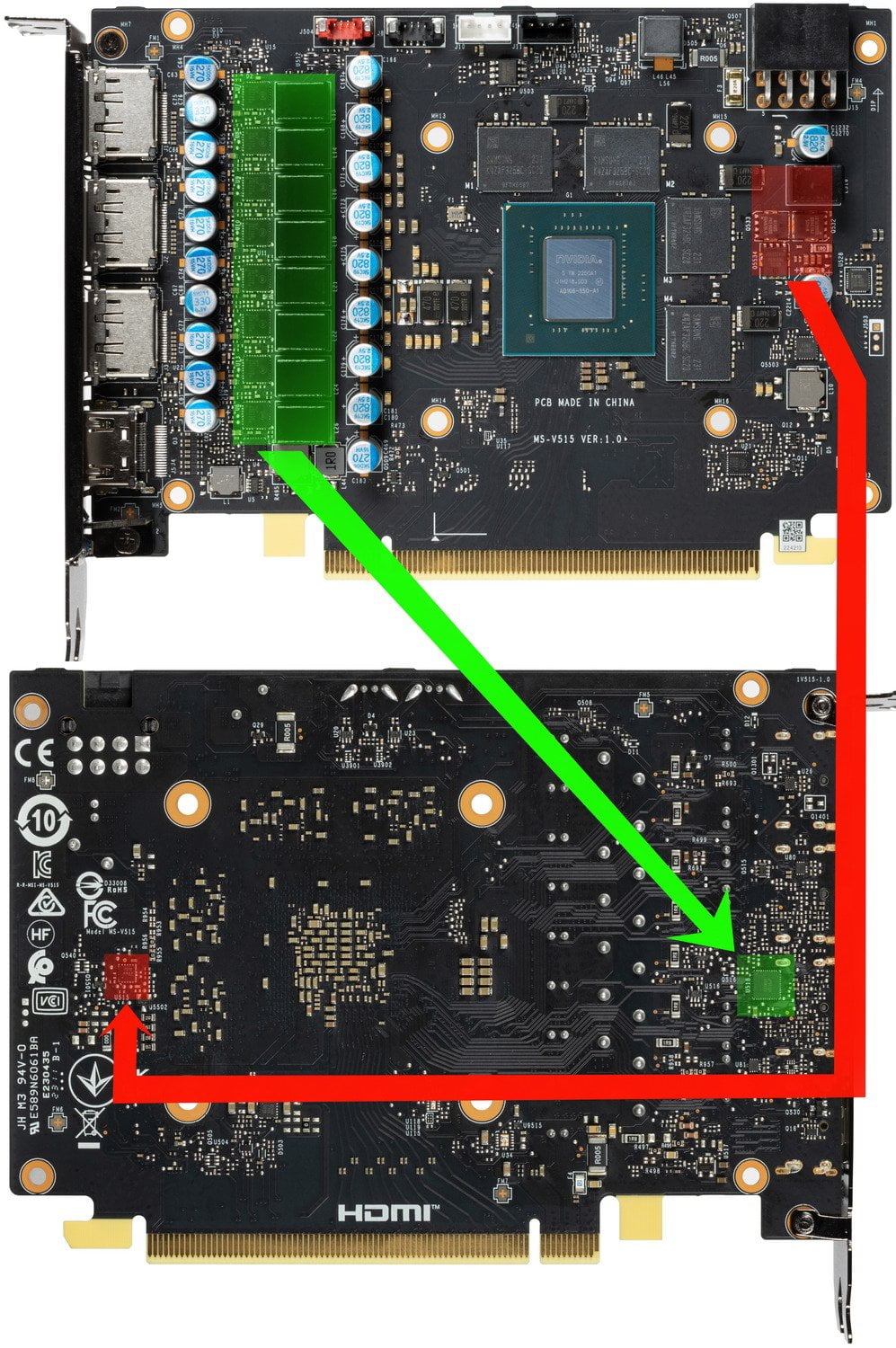

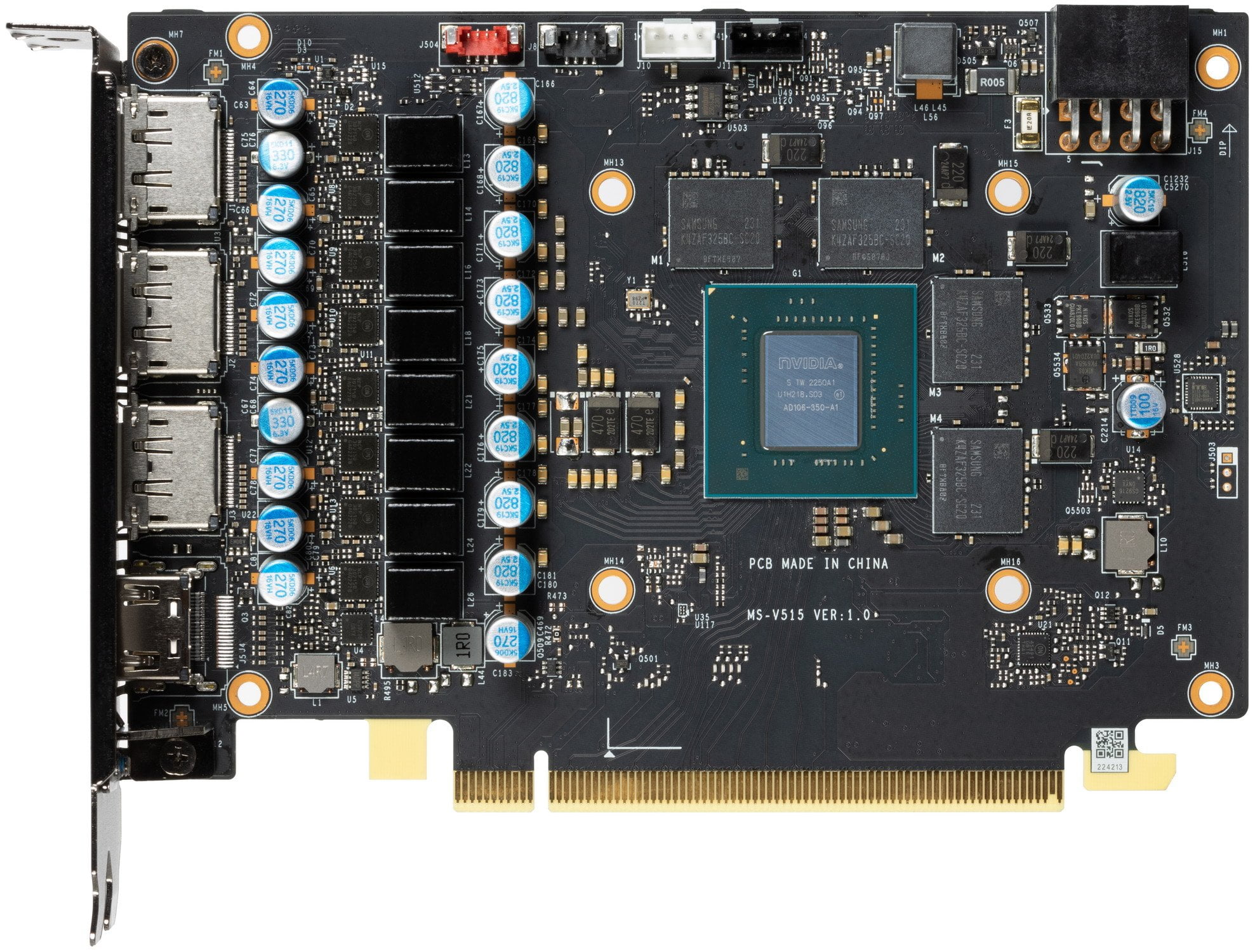

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на оборотной стороне PCB.

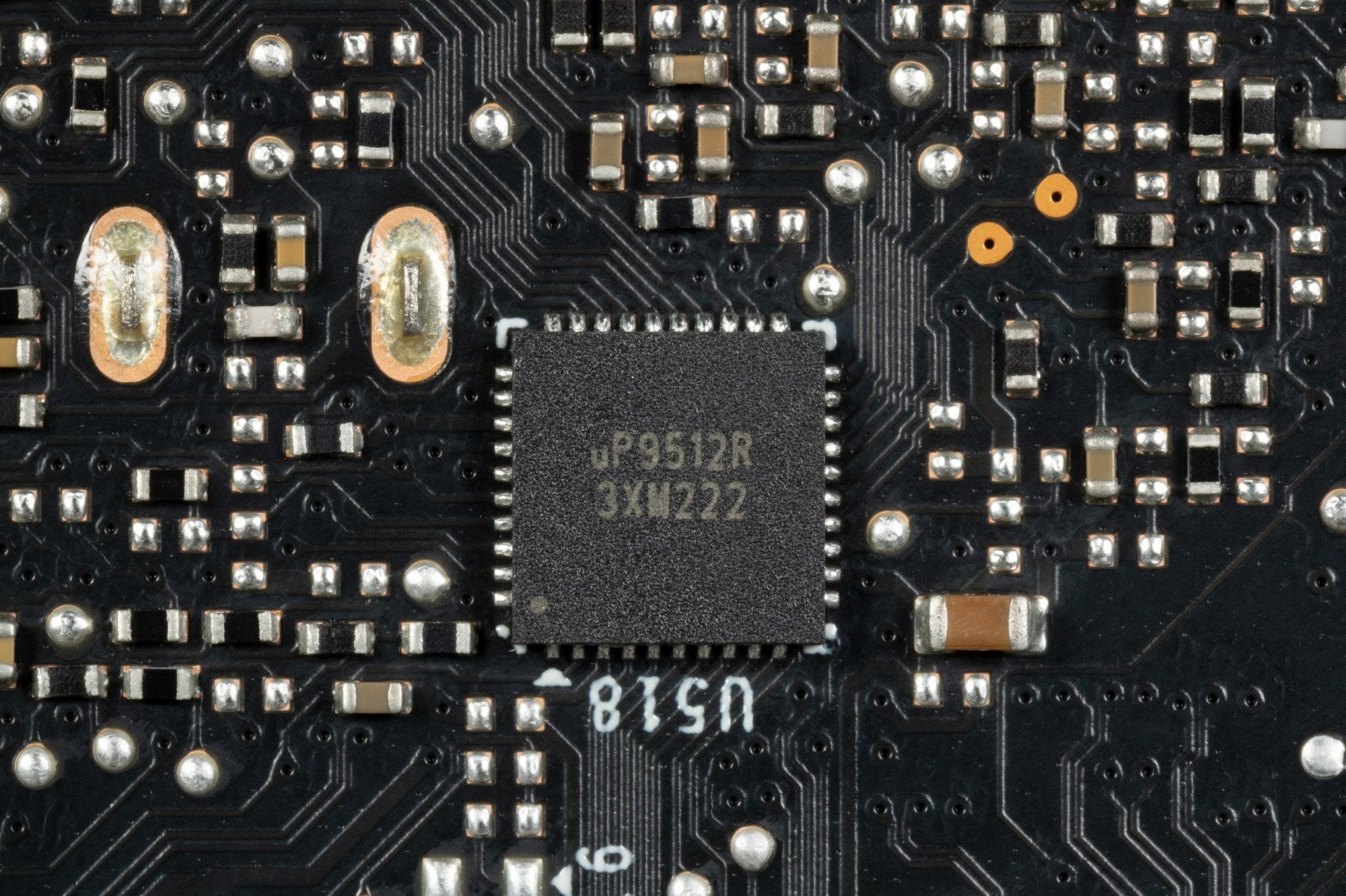

8ю фазами питания ядра управляет контроллер uP9512R (uPI Semiconductor). Он рассчитан максимум на 12 фаз.

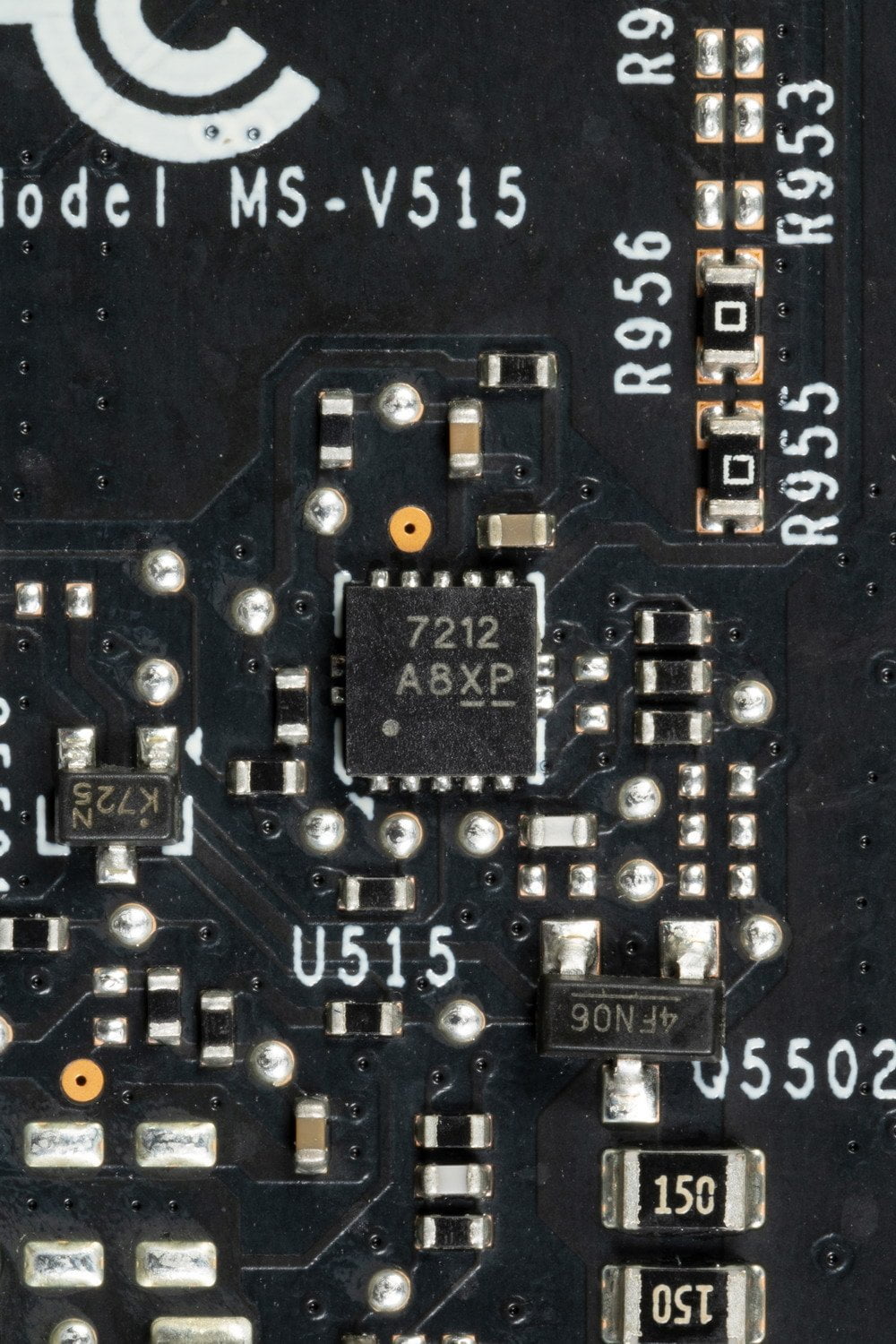

Питанием микросхем памяти управляет контроллер 7212 (On Semiconductor), имеющий ОЕМ-маркировку.

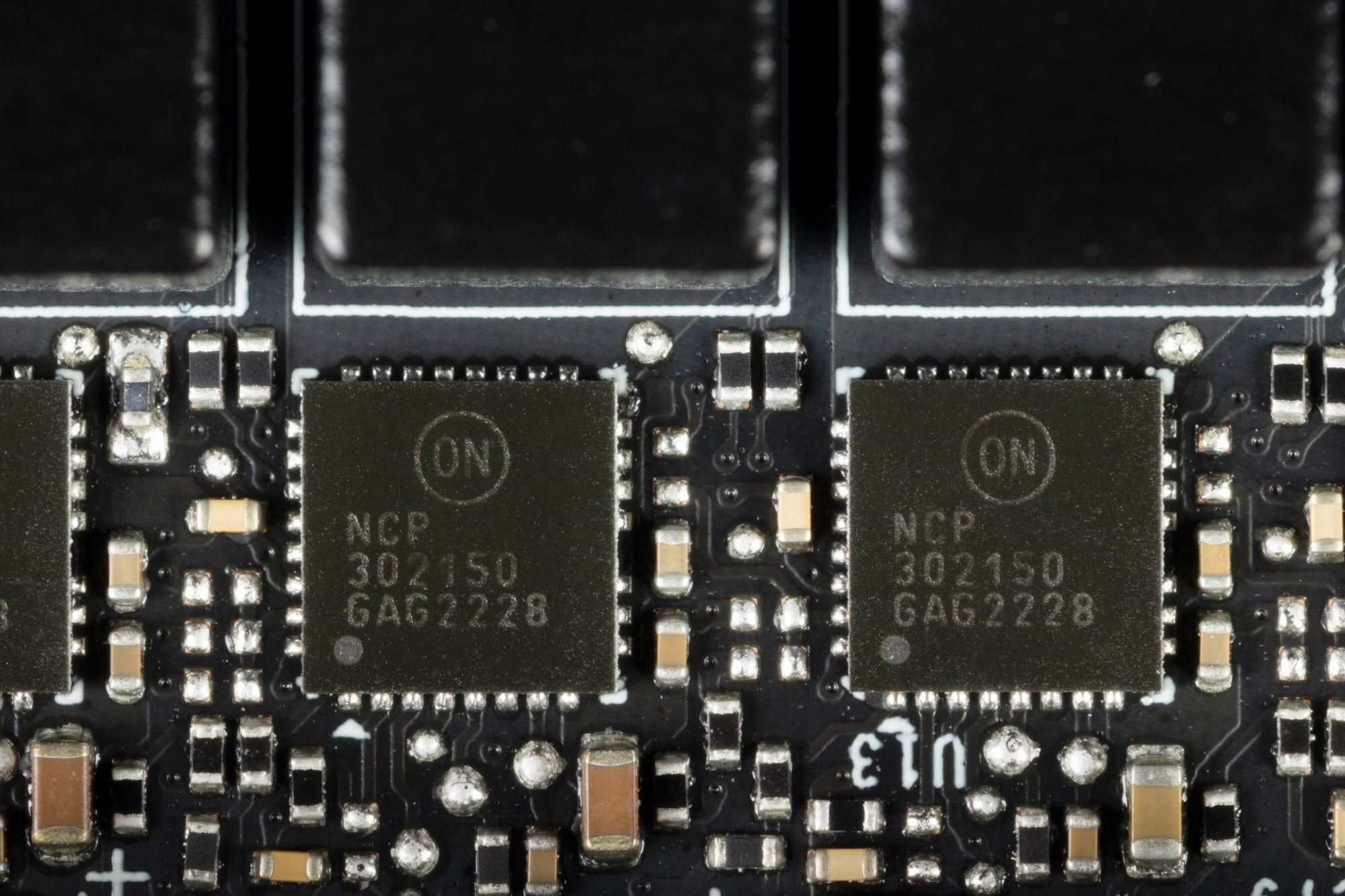

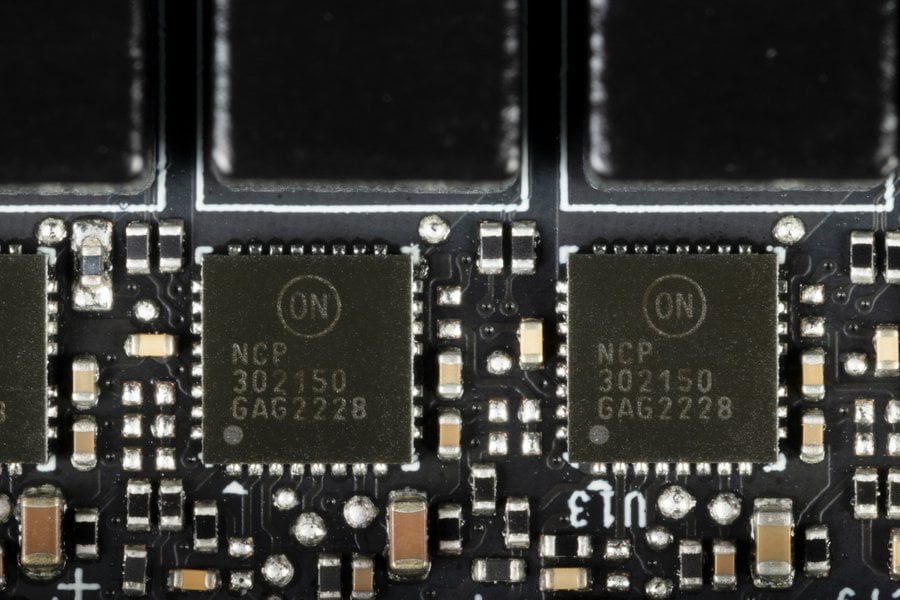

В преобразователе питания ядра используются транзисторные сборки DrMOS — в данном случае NCP302150 (On Semiconductor), каждая из которых рассчитана максимально на 50 А.

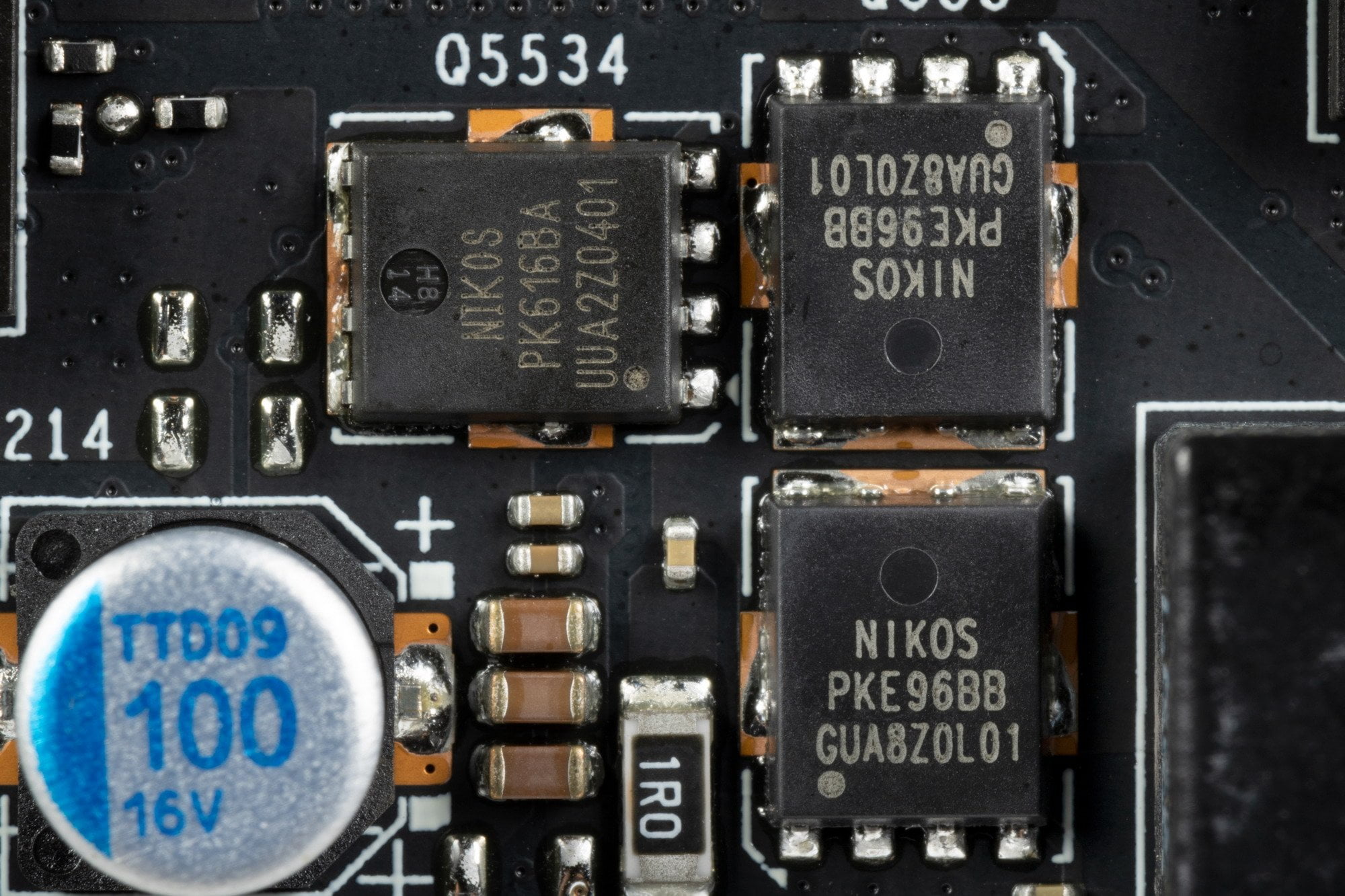

В однофазной схеме питания микросхем памяти применены уже полевые МОП-транзисторы PKE9688/PK616 (Niko Semi), также рассчитанные на максимальный ток 55 А.

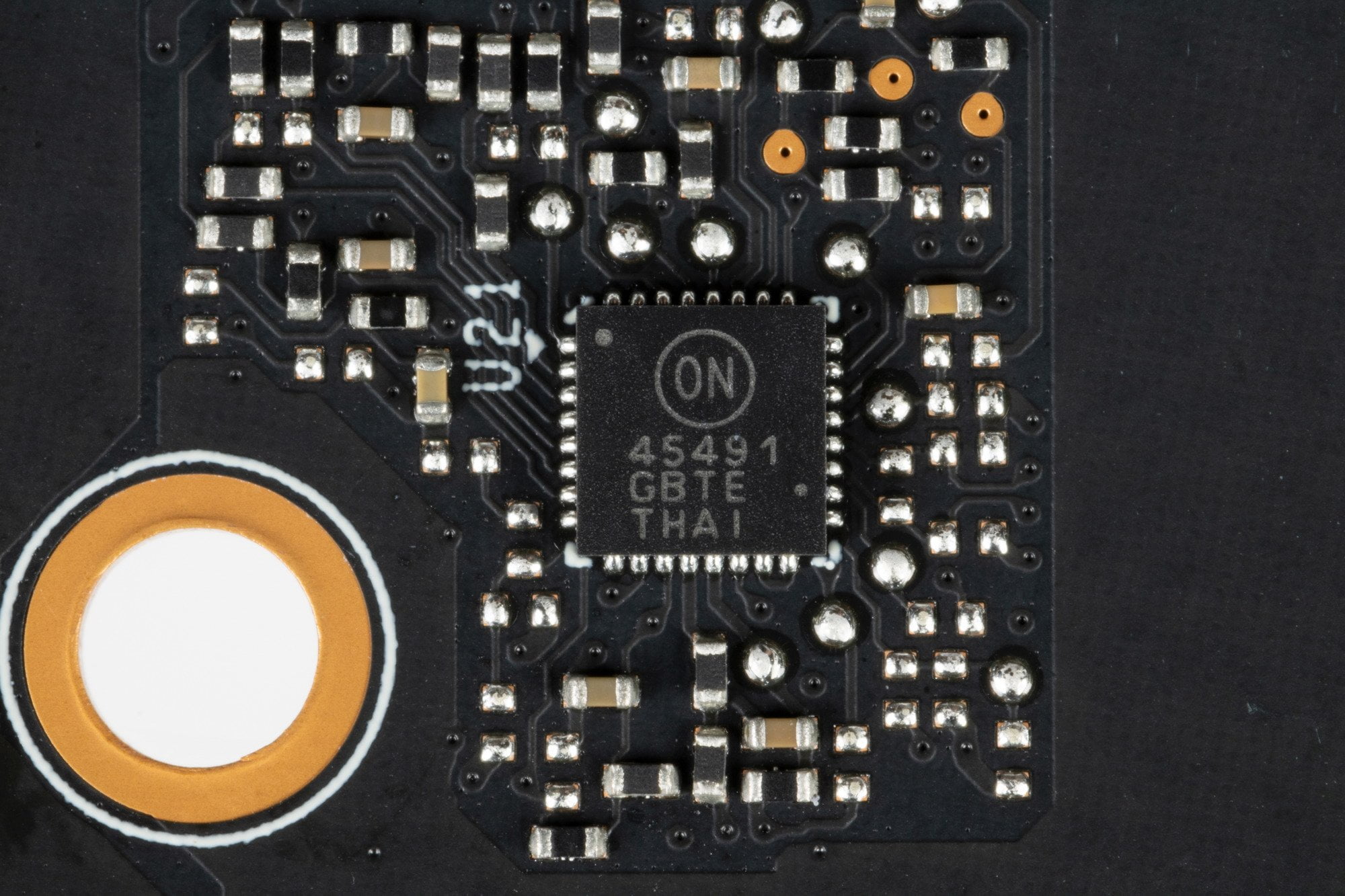

На лицевой стороне платы имеется контроллер NCP45491 (On Semi), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

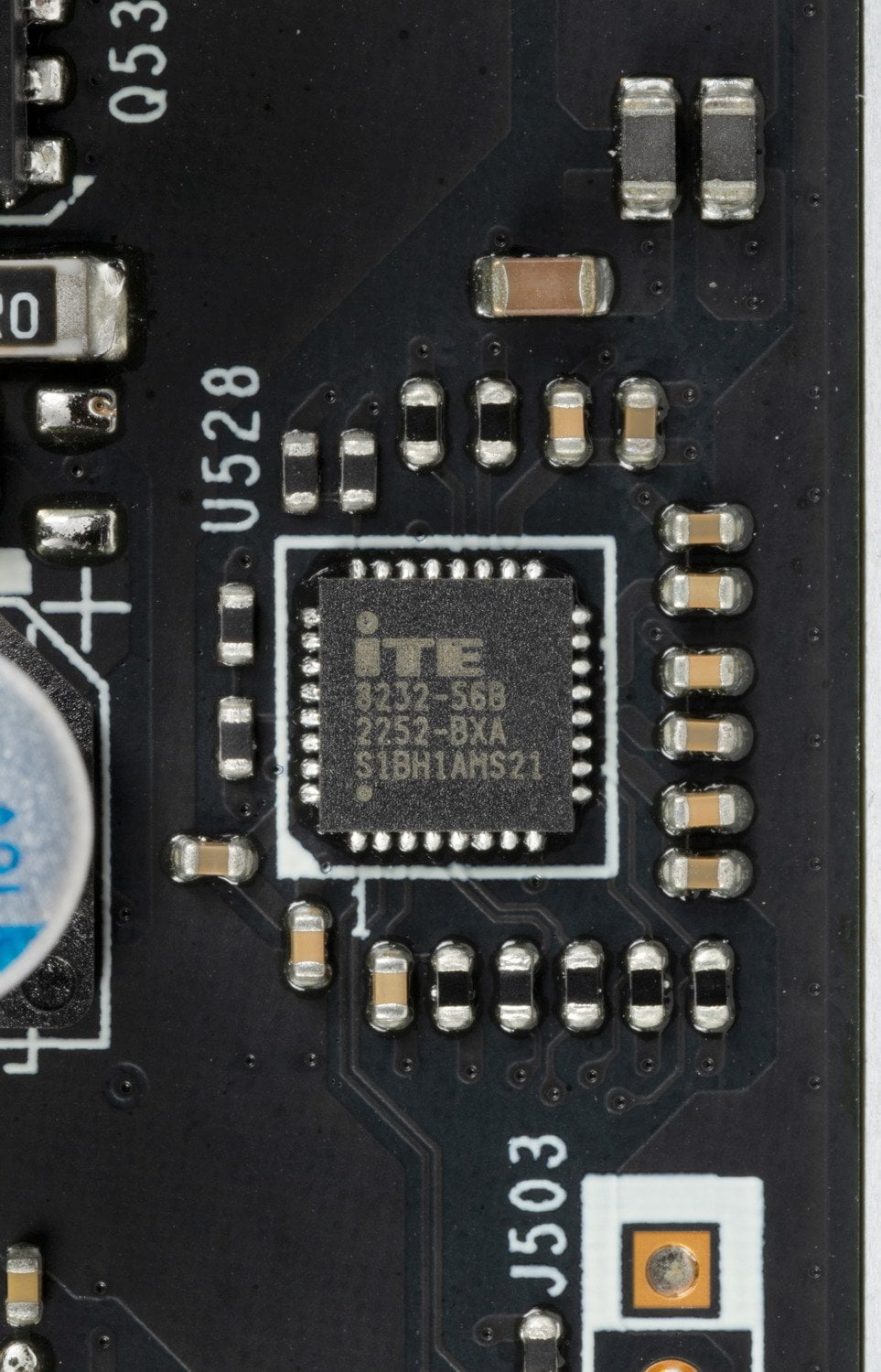

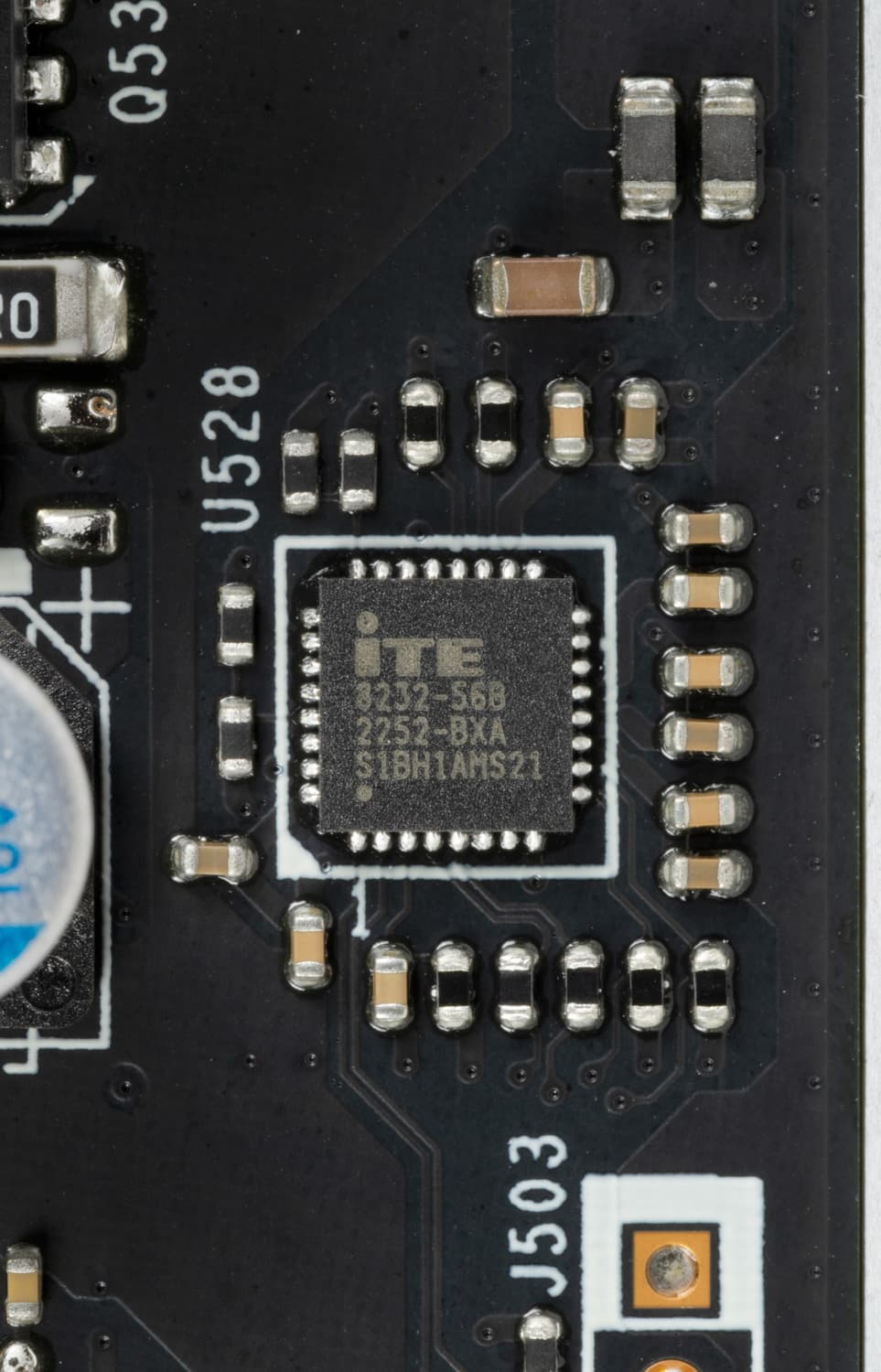

Задача по управление подсветкой возложена на контроллер ITE.

Штатные частоты памяти равны референсным значениям, Boost-значения частоты работы ядра выше референс-аналога на 5,3%, максимальные частоты работы ядра практически равны референс-аналогам (в среднем мы получили в играх прирост производительности в 2,5% относительно референс-карты).

Энергопотребление карты в тестах доходило до 133 Вт (пиковые всплески до 145 Вт).

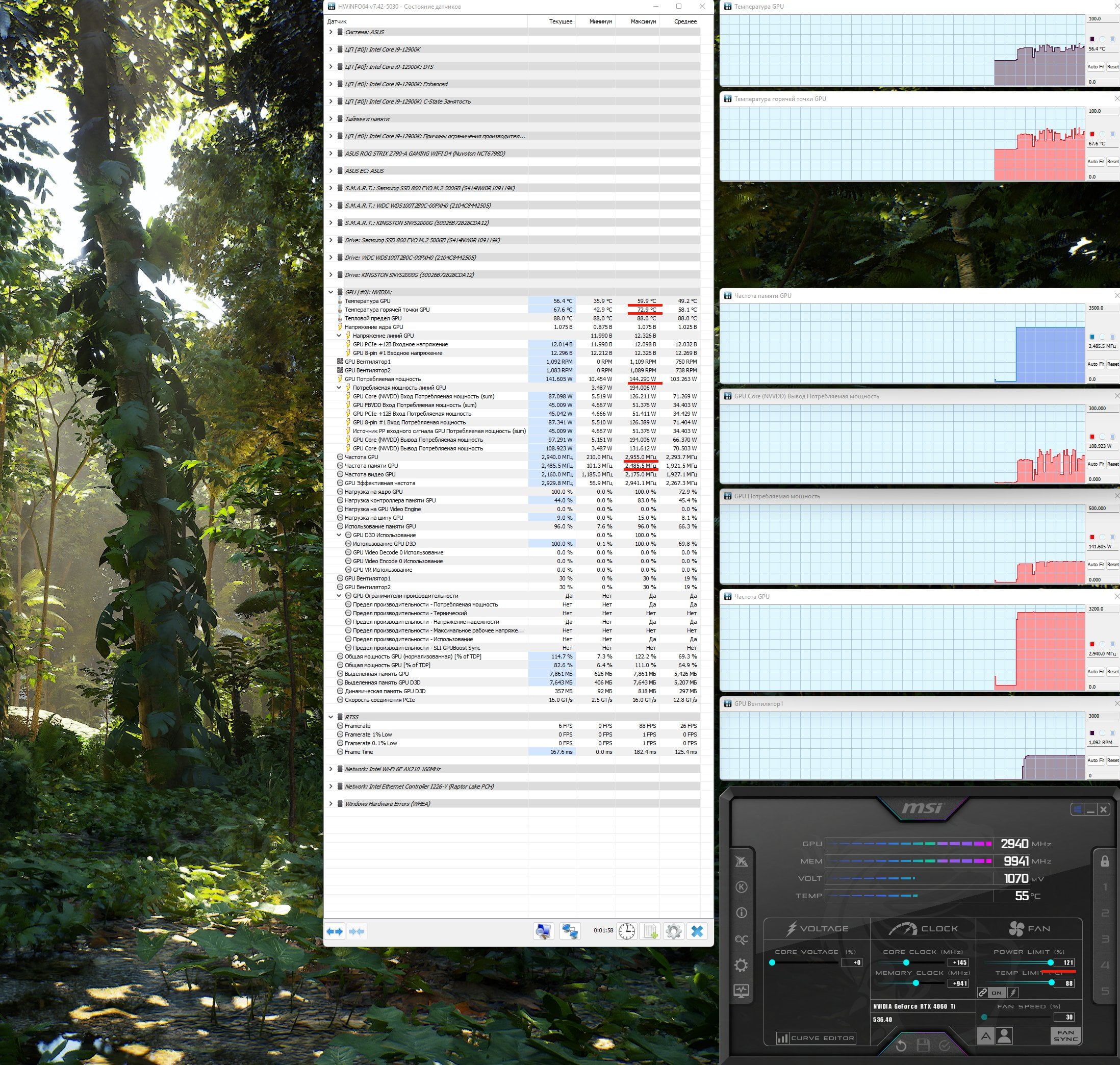

Предел лимита энергопотребления у данной карты можно поднять до 121%. Я попробовал ручной разгон (подняв лимит потребления до предела) и получил максимальные частоты 2955/19900 МГц, что обеспечило прирост в играх в среднем почти на 4,2% относительно референсных значений. Энергопотребление карты выросло до 144 Вт (пиковые значения — до 194 Вт).

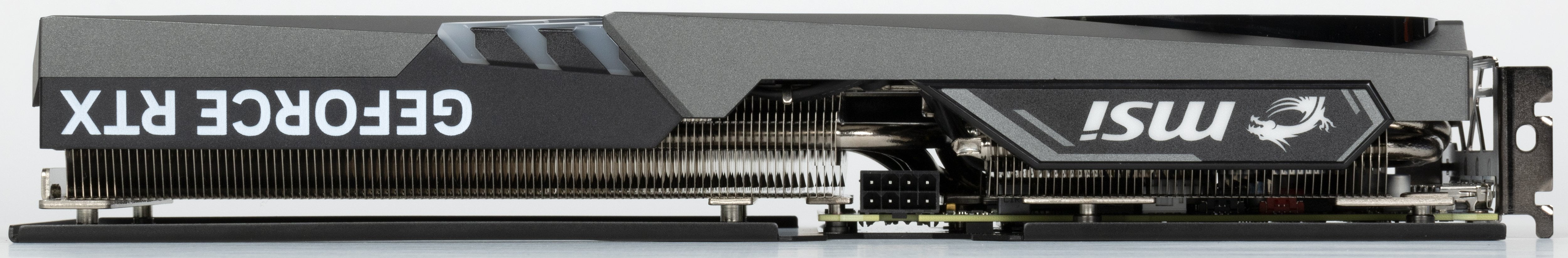

Питание на карту MSI подается через 8-контактный разъем питания стандарта PCIe 2.0.

Отметим весьма большие габариты этой карты карты: длина 33 см, высота 14 см и толщина 5,2 см. В результате видеокарта занимает 3 слота в системном блоке.

RTX 4060 Ti не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI.

Карта имеет стандартный набор гнезд вывода информации: три DP 1.4a и один HDMI 2.1.

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Center.

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, настройку RGB-подсветки, а также иные сервисы.

Нагрев и охлаждение

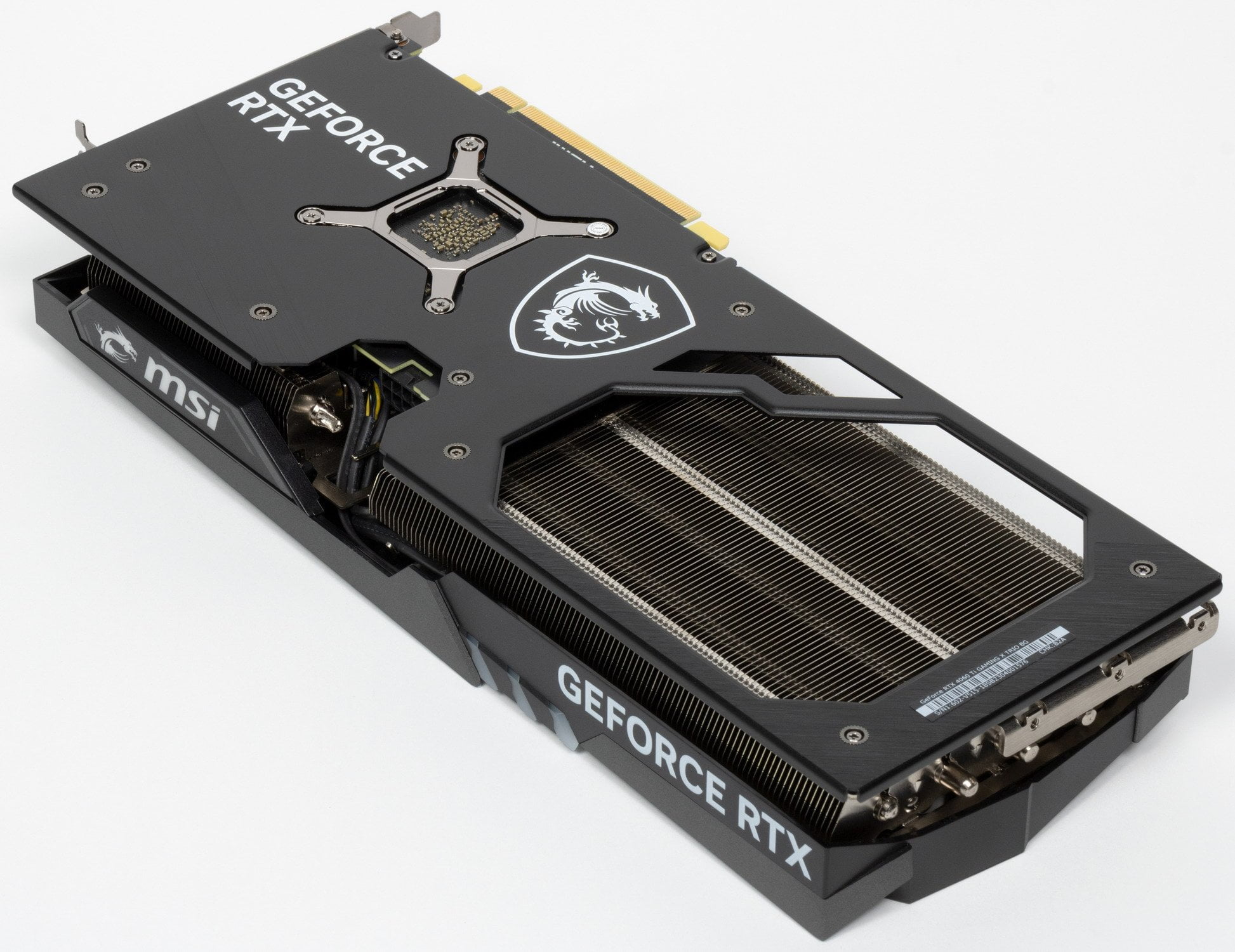

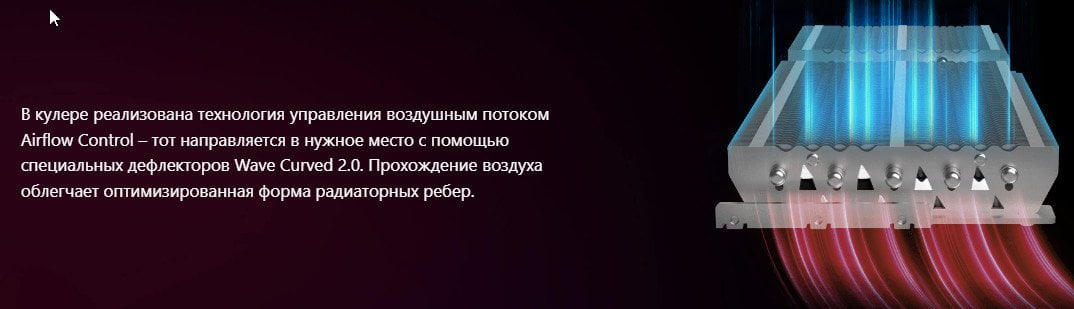

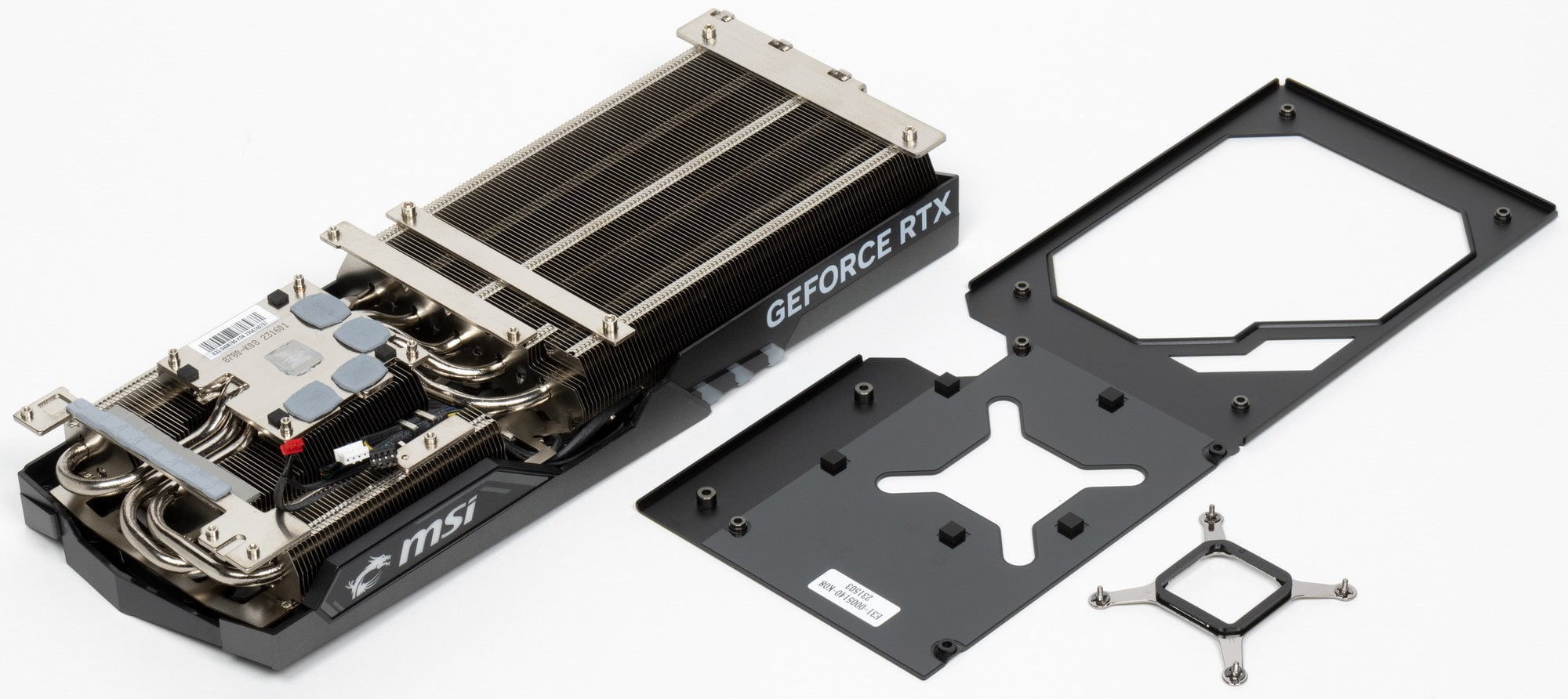

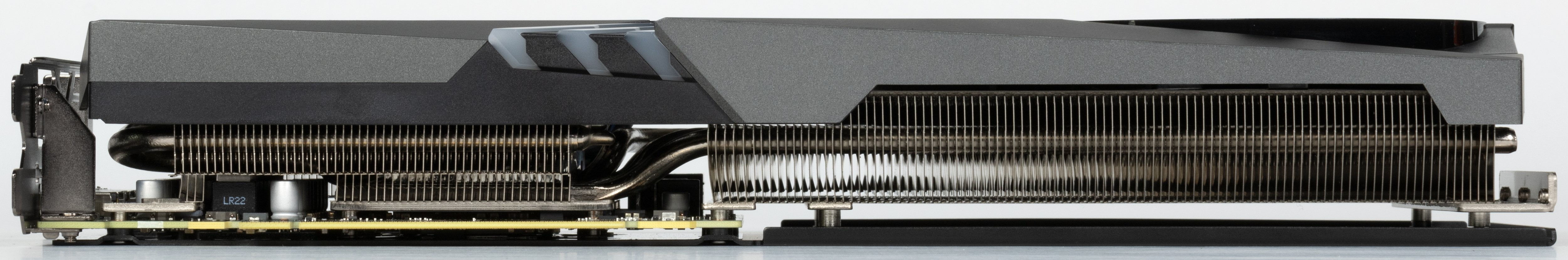

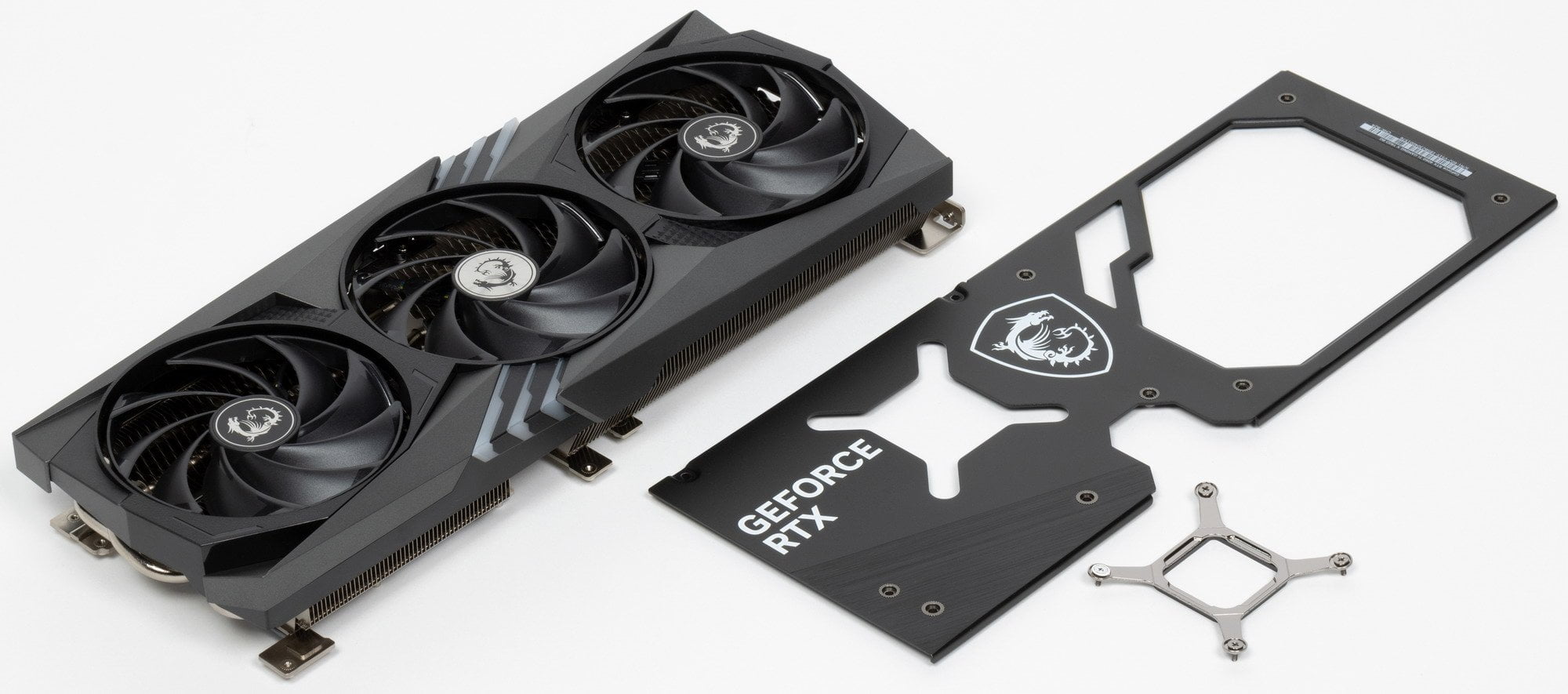

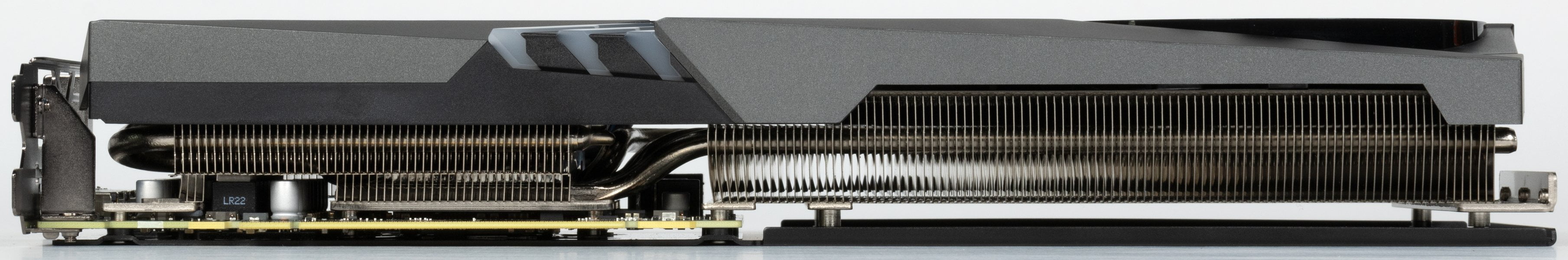

У карты MSI основой кулера является многосекционный пластинчатый никелированный радиатор с 8 тепловыми трубками, распределяющими тепло по ребрам радиатора. Трубки припаяны к большому теплосъемнику, прижимающемуся к ядру.

Микросхемы памяти охлаждаются с помощью этой же подошвы и термопрокладок. Для охлаждения преобразователей питания VRM имеется особый теплосъемник на том же радиаторе.

Задняя пластина служит только элементом защиты PCB.

Поверх радиатора установлен кожух с тремя вентиляторами ∅102 мм типа Torx 5.0, имеющими особый дизайн лопастей (соединенных по три) для усиления потока воздуха, направленного на радиатор.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если выполняются условия: температура GPU опускается ниже 50 градусов, нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

Мониторинг температурного режима

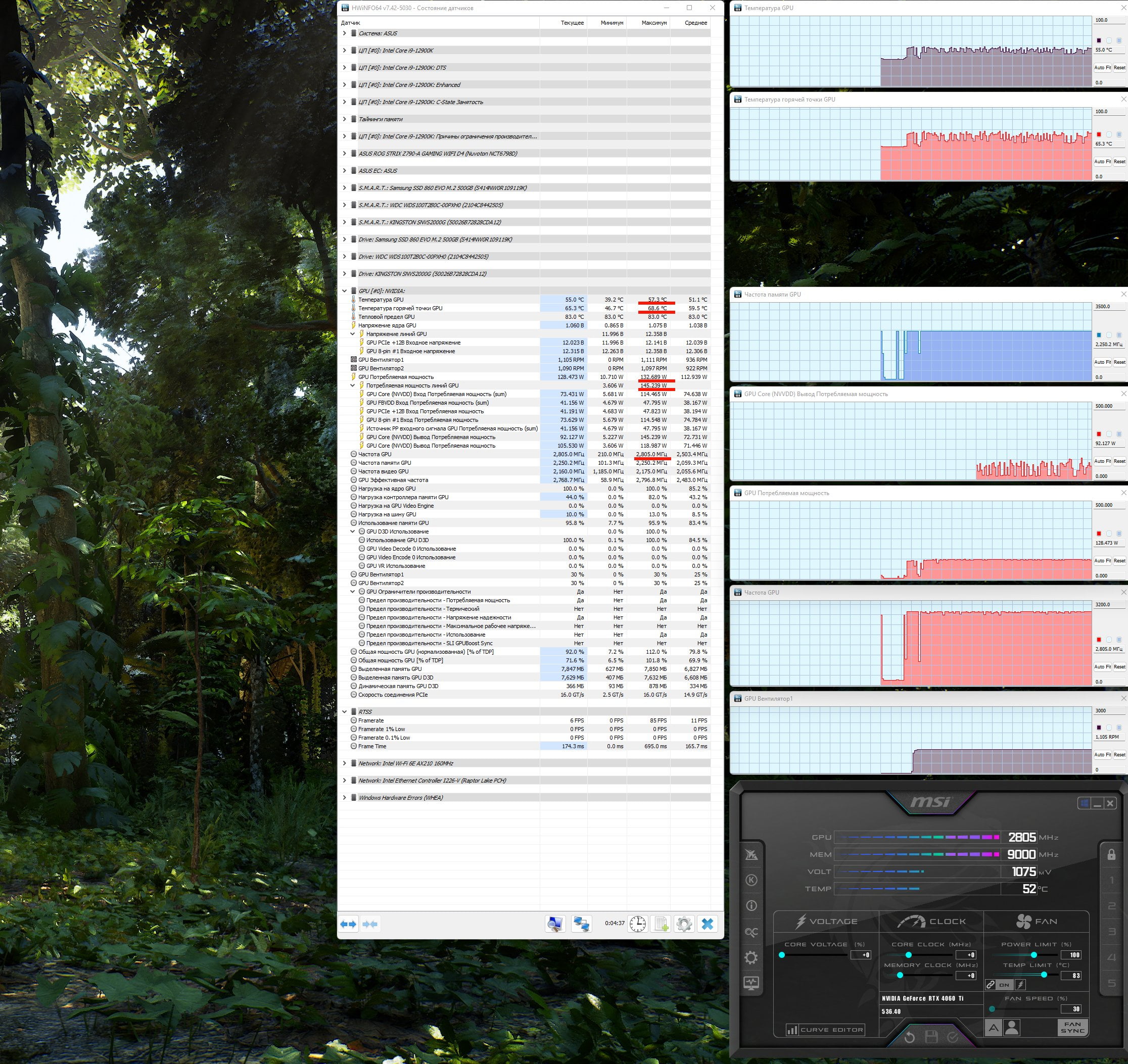

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 57 °C, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 133 Вт (пик 145 Вт). Температура горячей точки GPU доходила до 69 °C.

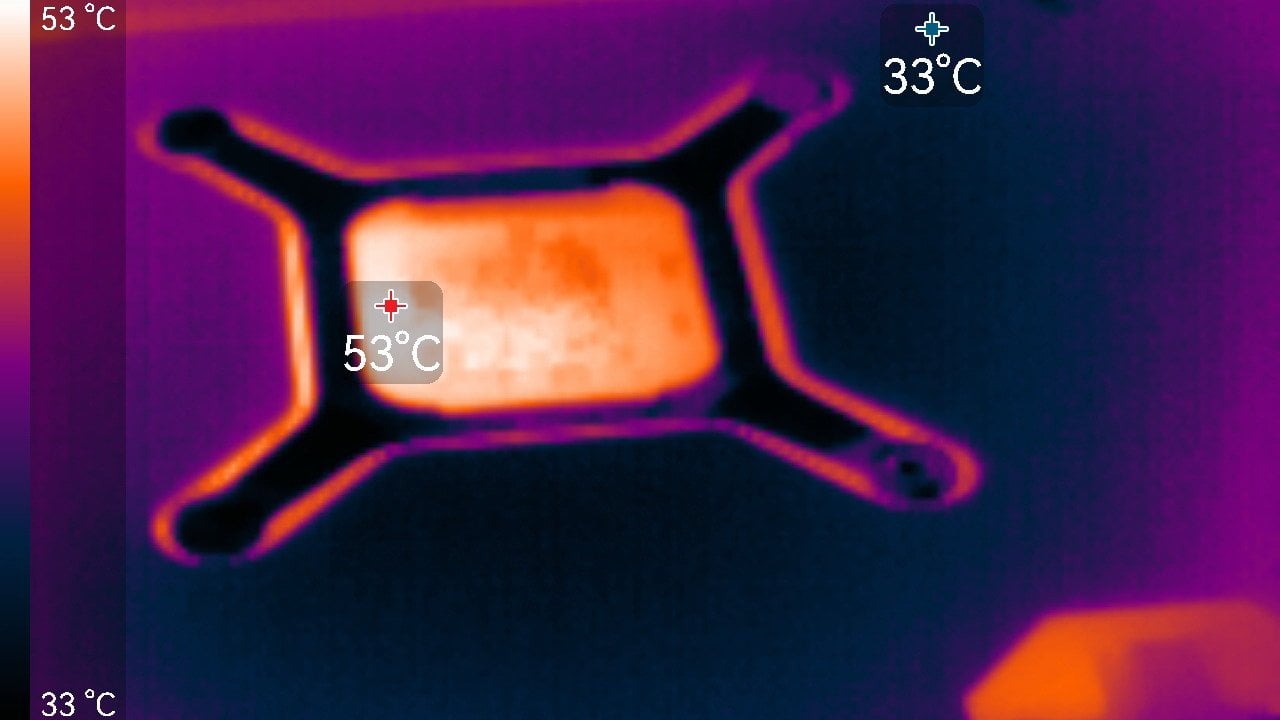

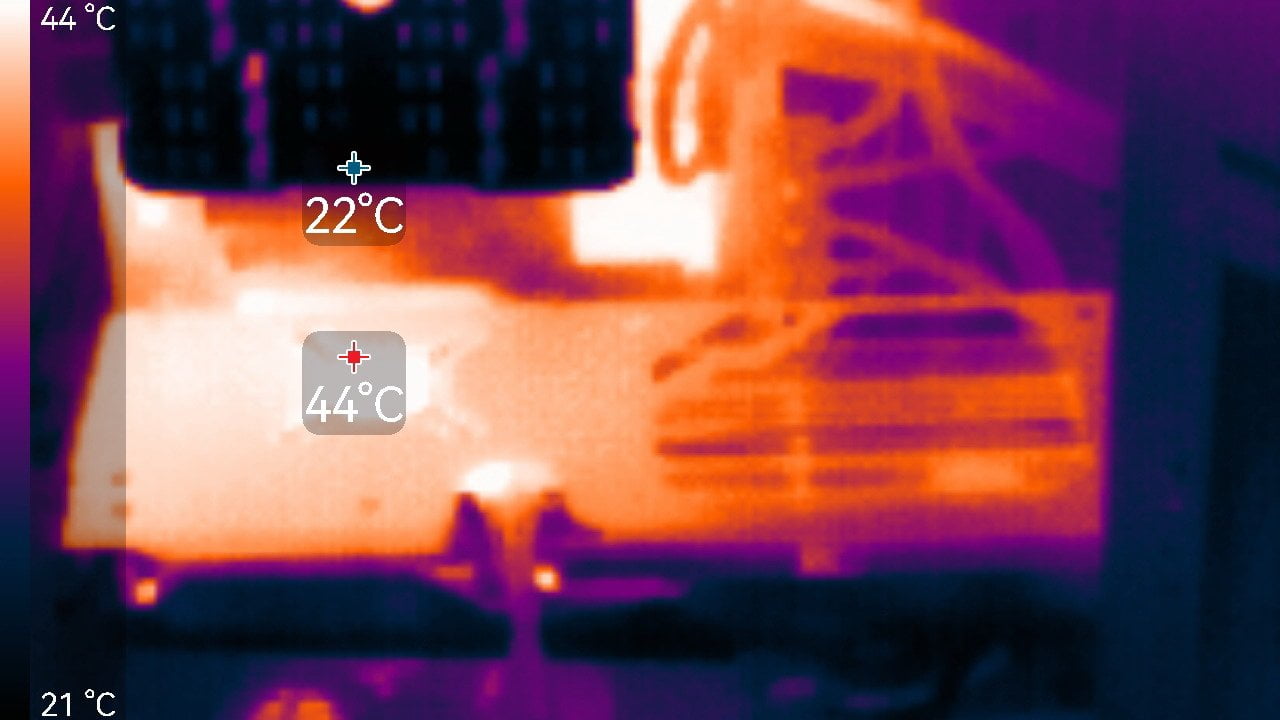

Максимум нагрева — около GPU и у разъема питания.

При ручном разгоне при выставлении лимита потребления в 121% параметры нагрева и шума менялись мало (60/73 °C).

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 31 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 57/69 °C (ядро/hot spot). Вентиляторы при этом раскручивались до 1111 оборотов в минуту, шум вырастал всего до 20,4 дБА: это очень тихо, на грани слышимости даже в очень тихом помещении. Аудиозапись шума — здесь.

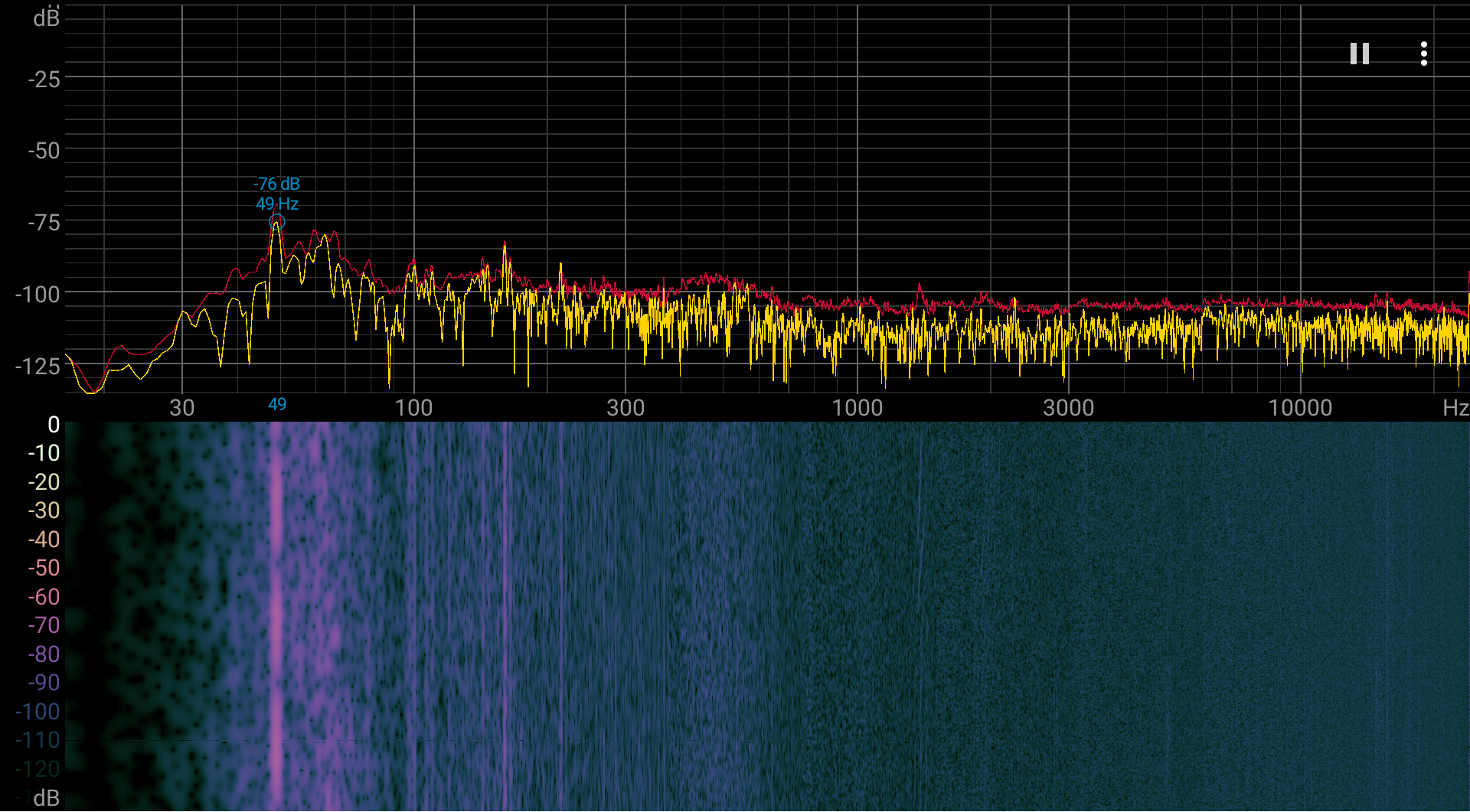

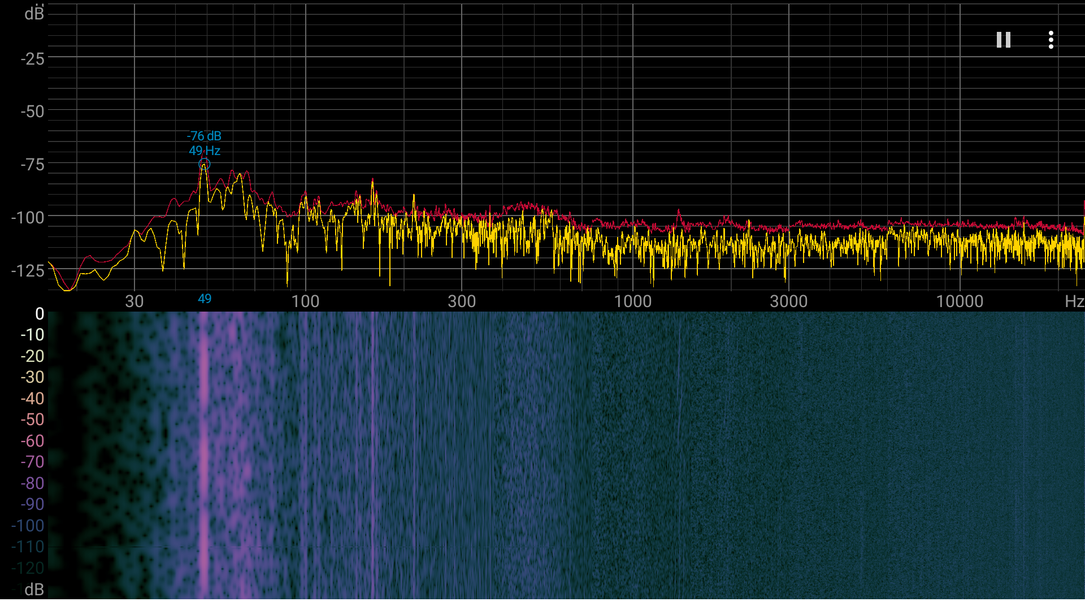

Спектрограмма шума показывает, что раздражающих пиков в процессе исследования не было.

Подсветка

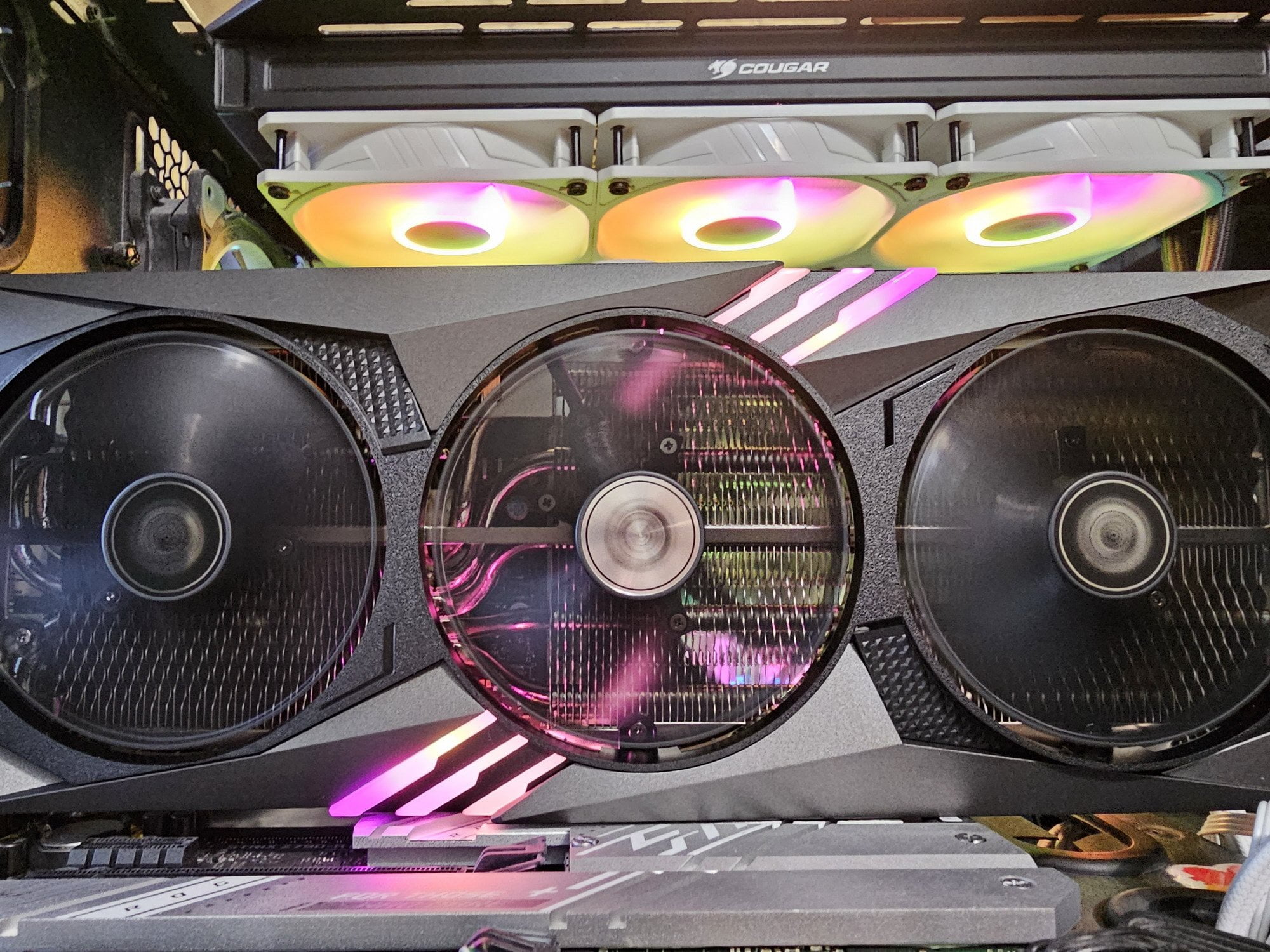

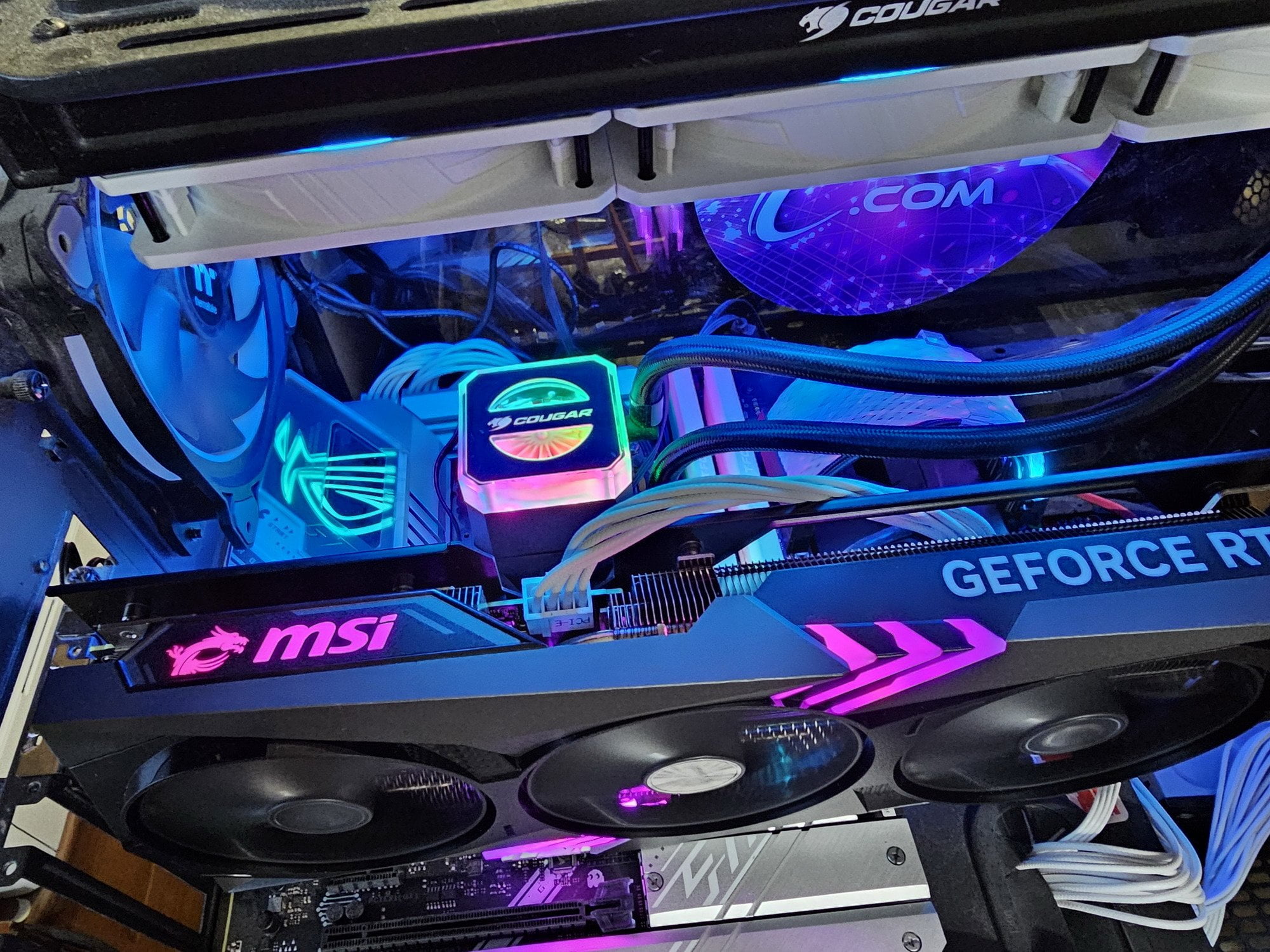

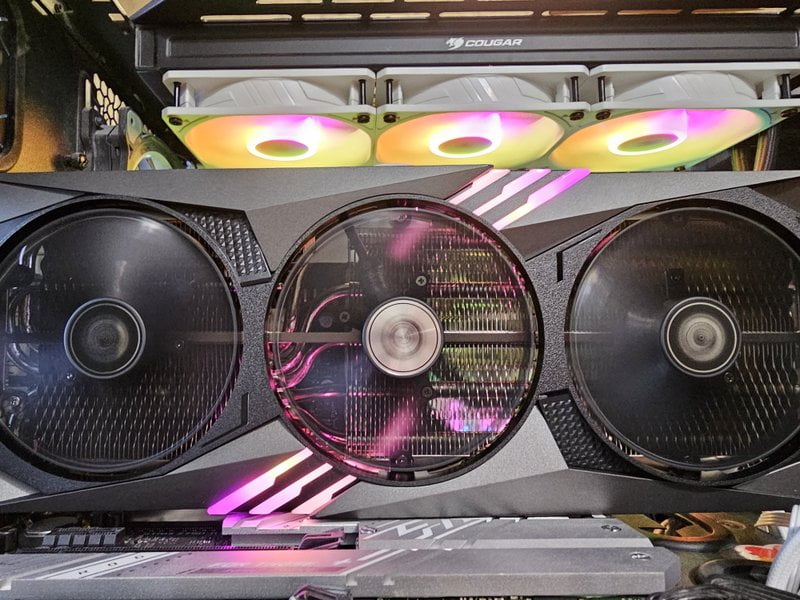

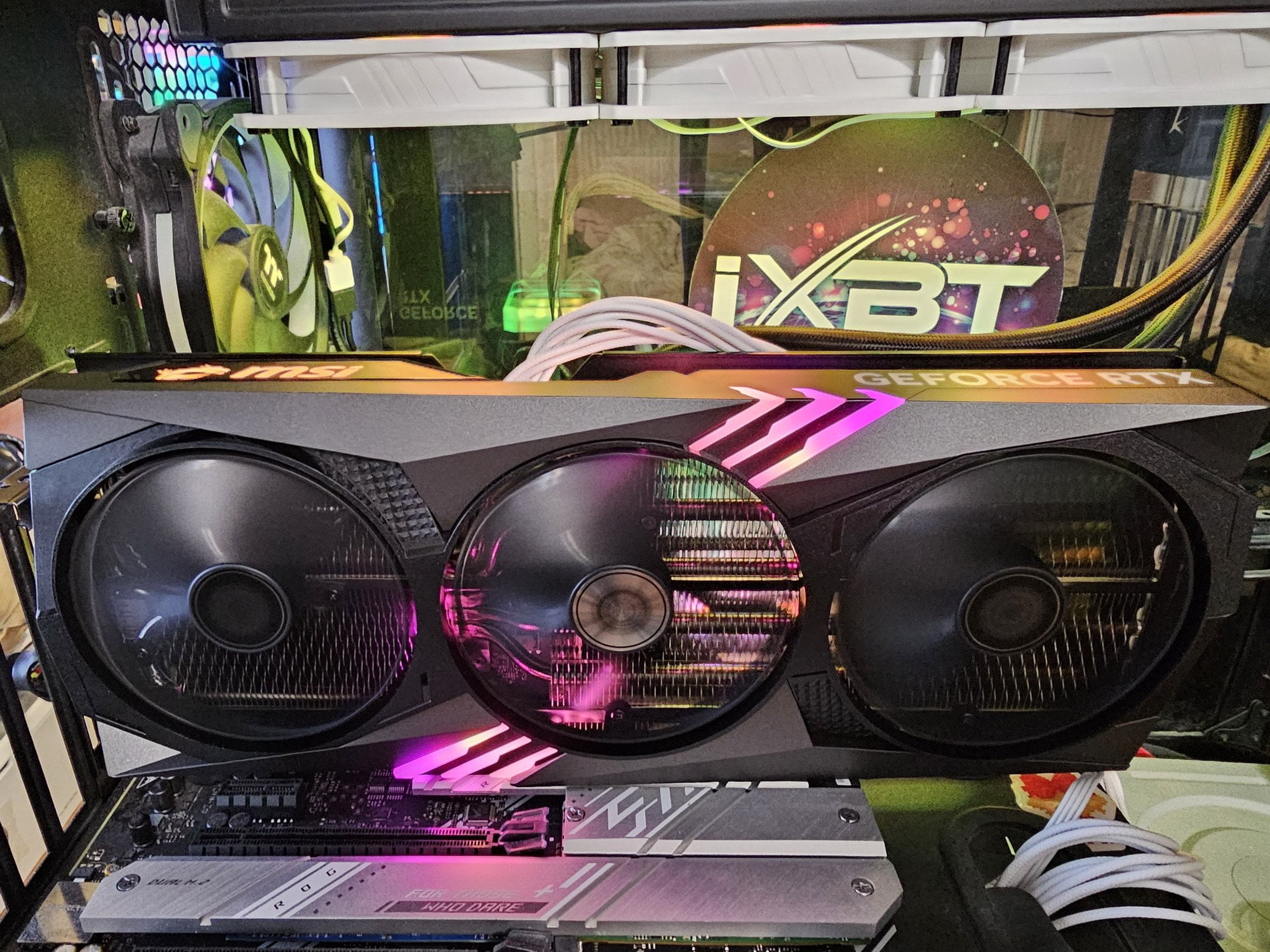

Подсветка у карты реализована в виде наклонных полос между вентиляторами, а также подсвечен логотип компании на верхнем торце.

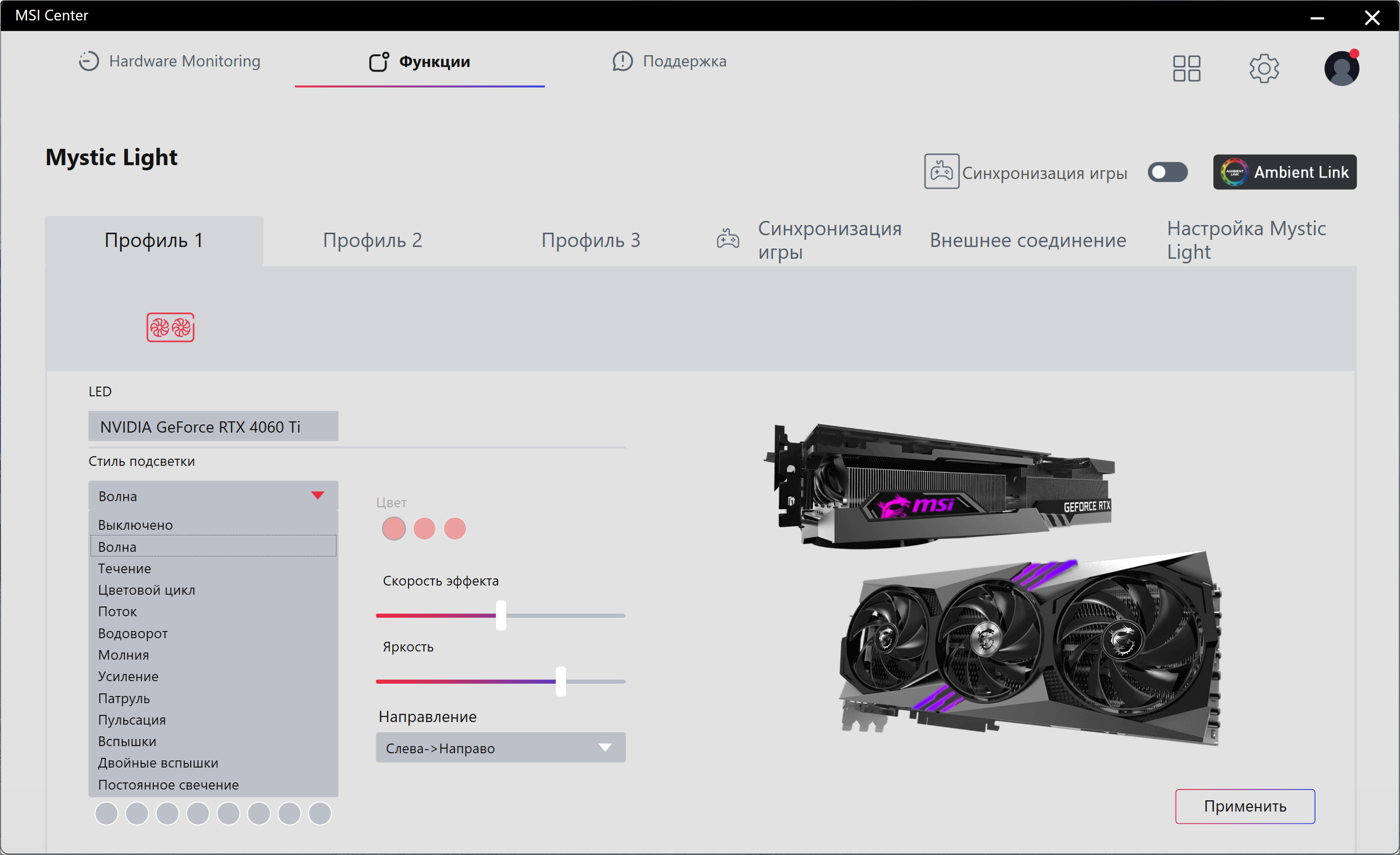

Управление подсветкой традиционно выполнено с помощью MSI Center. Выбор режимов очень широк (и это также традиционно для карт MSI).

В целом подсветка весьма скромная и вместе с тем стильная.

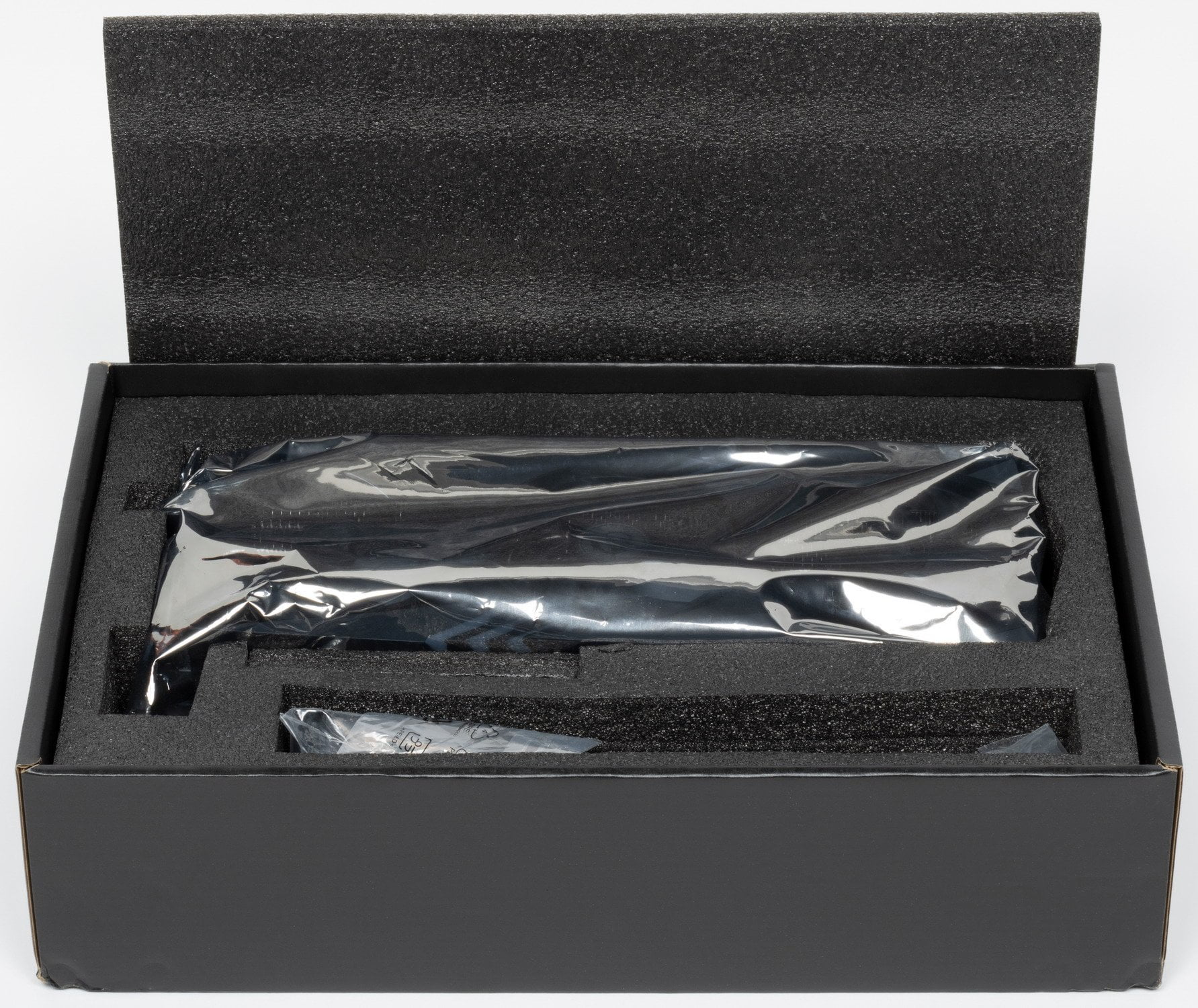

Комплект поставки и упаковка

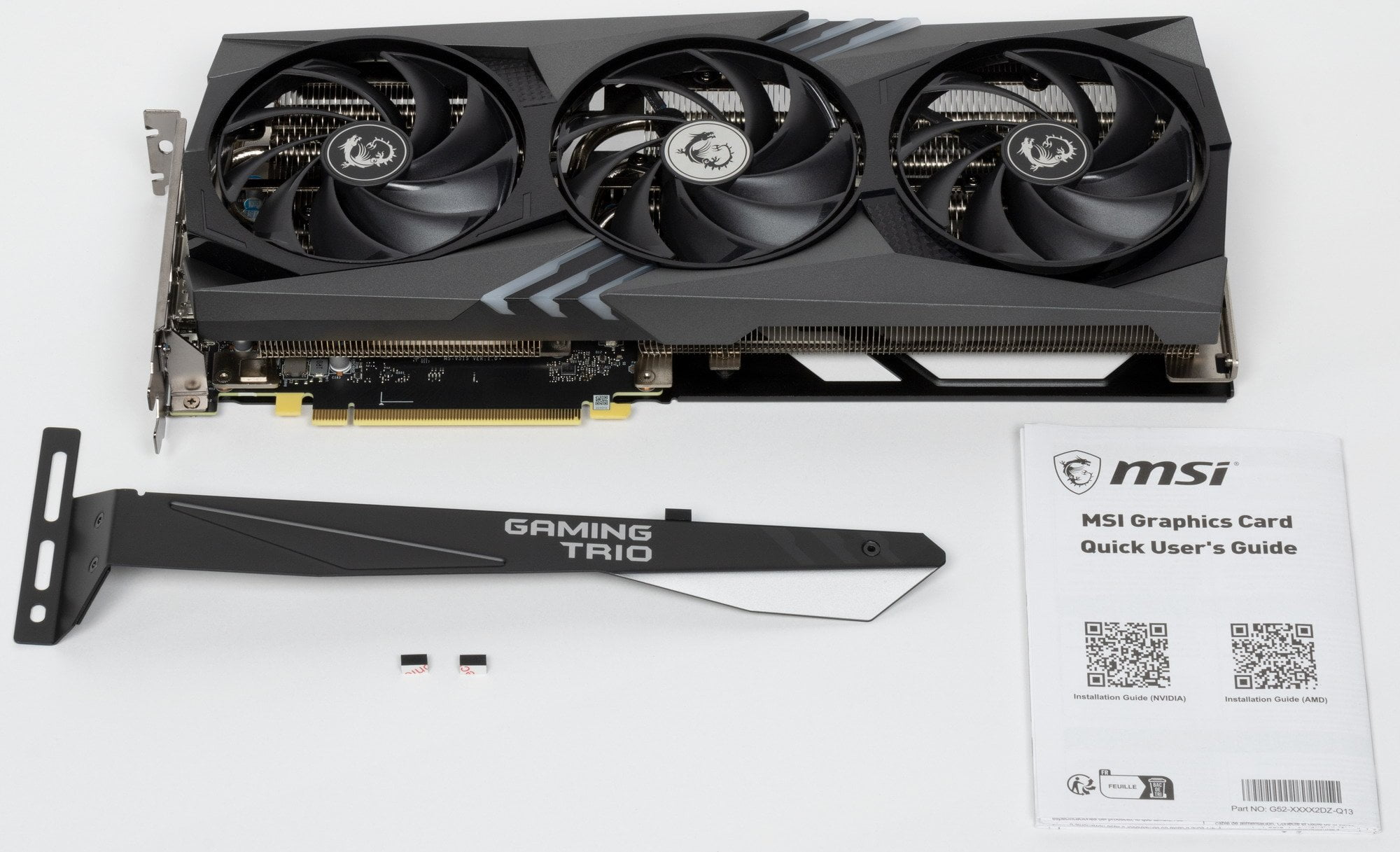

Комплект поставки, кроме традиционного руководства пользователя, включает металлический крепеж под карту.

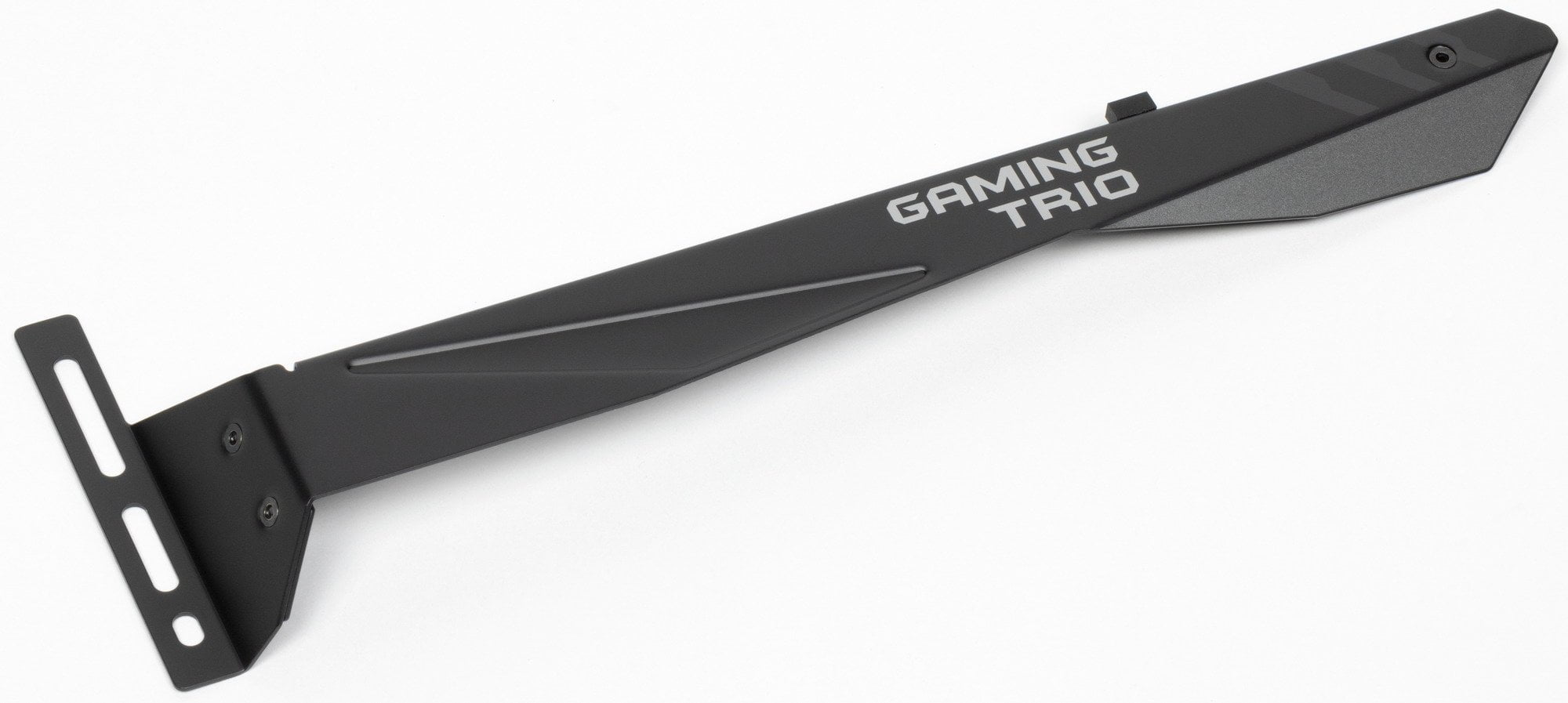

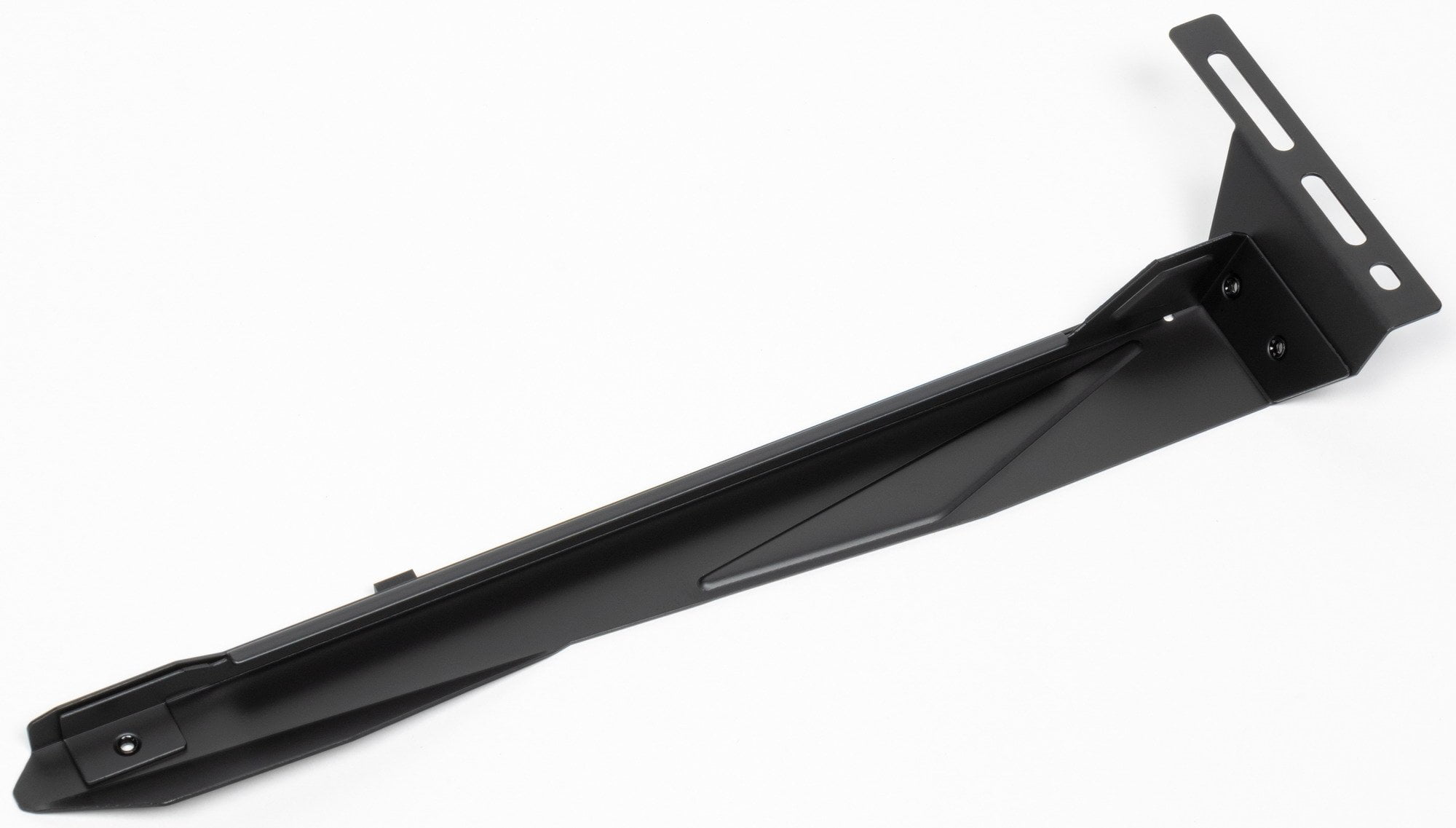

Кронштейн для поддержания видеокарты в слоте очень прочный и легко крепится в системном блоке.

Результаты тестирования в 3D-играх

Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

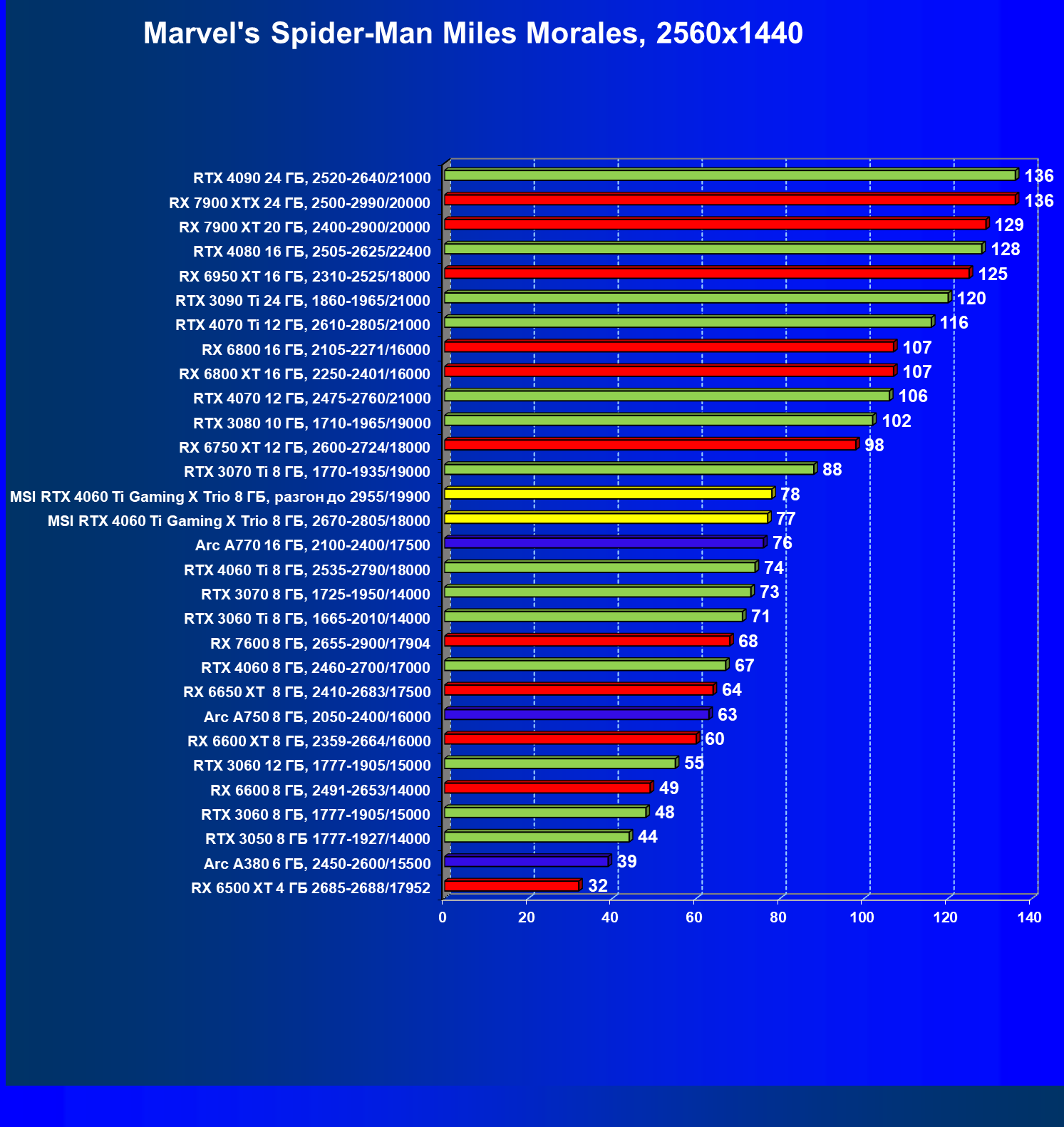

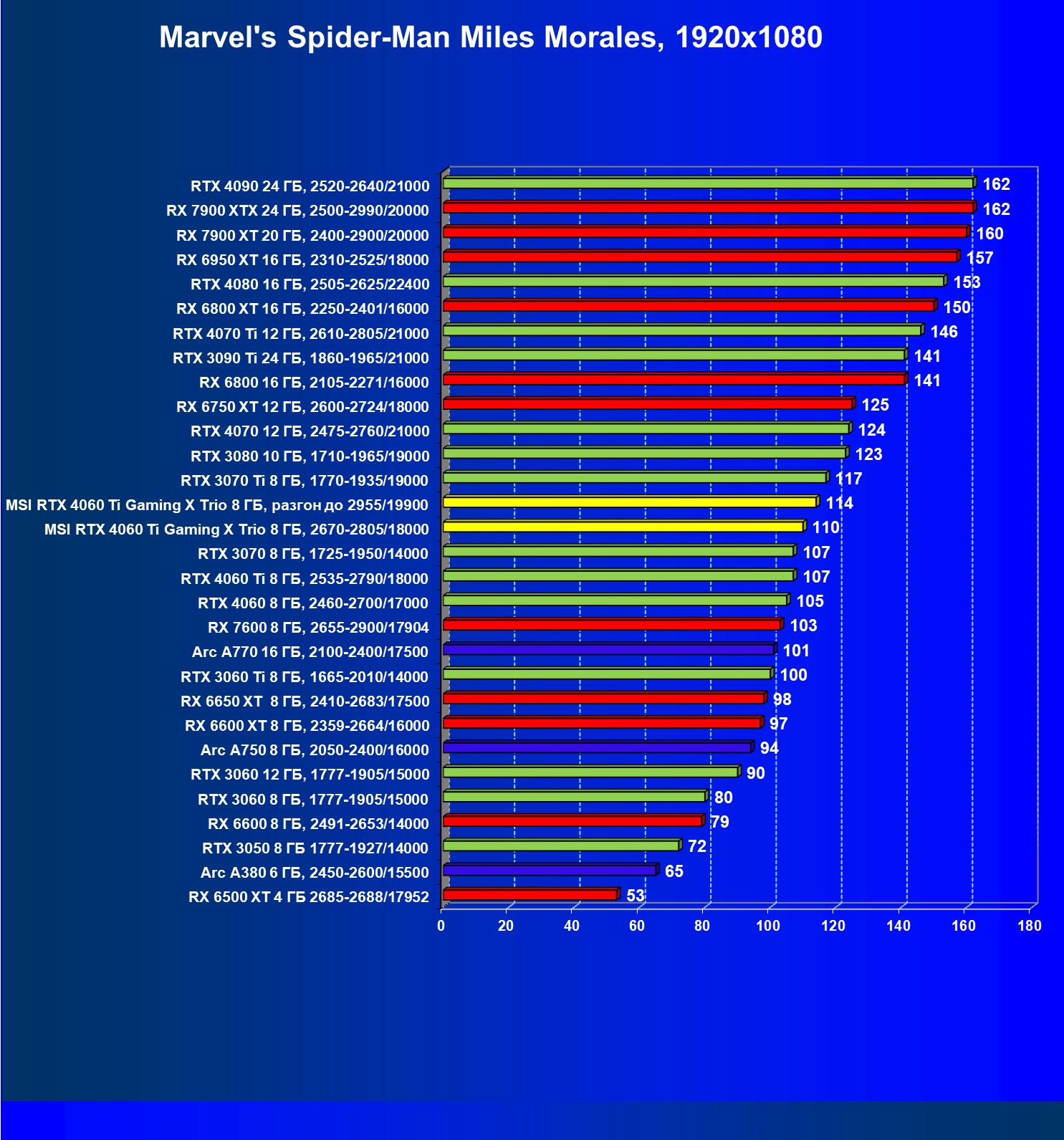

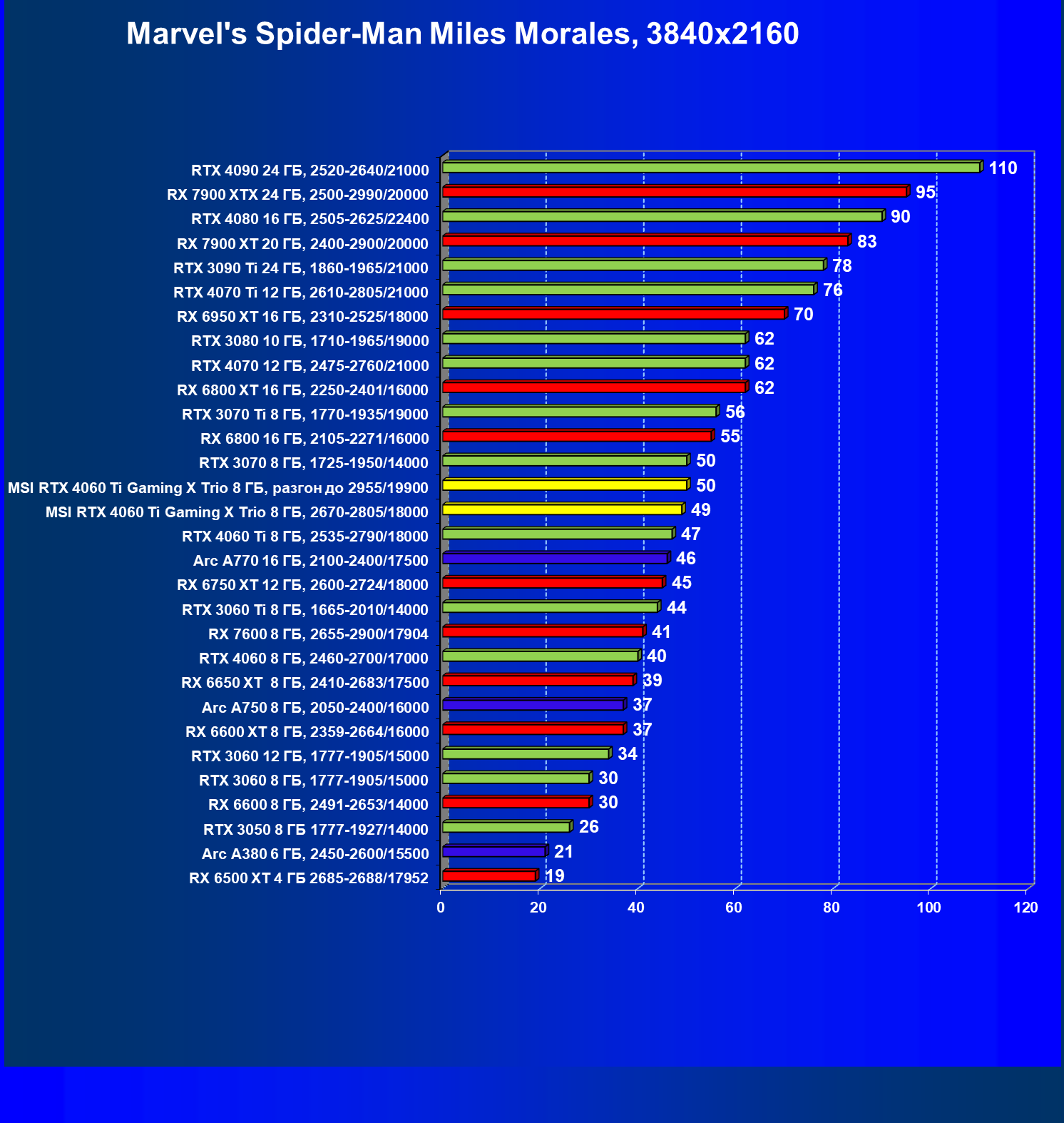

Marvel’s Spider-Man Miles Morales

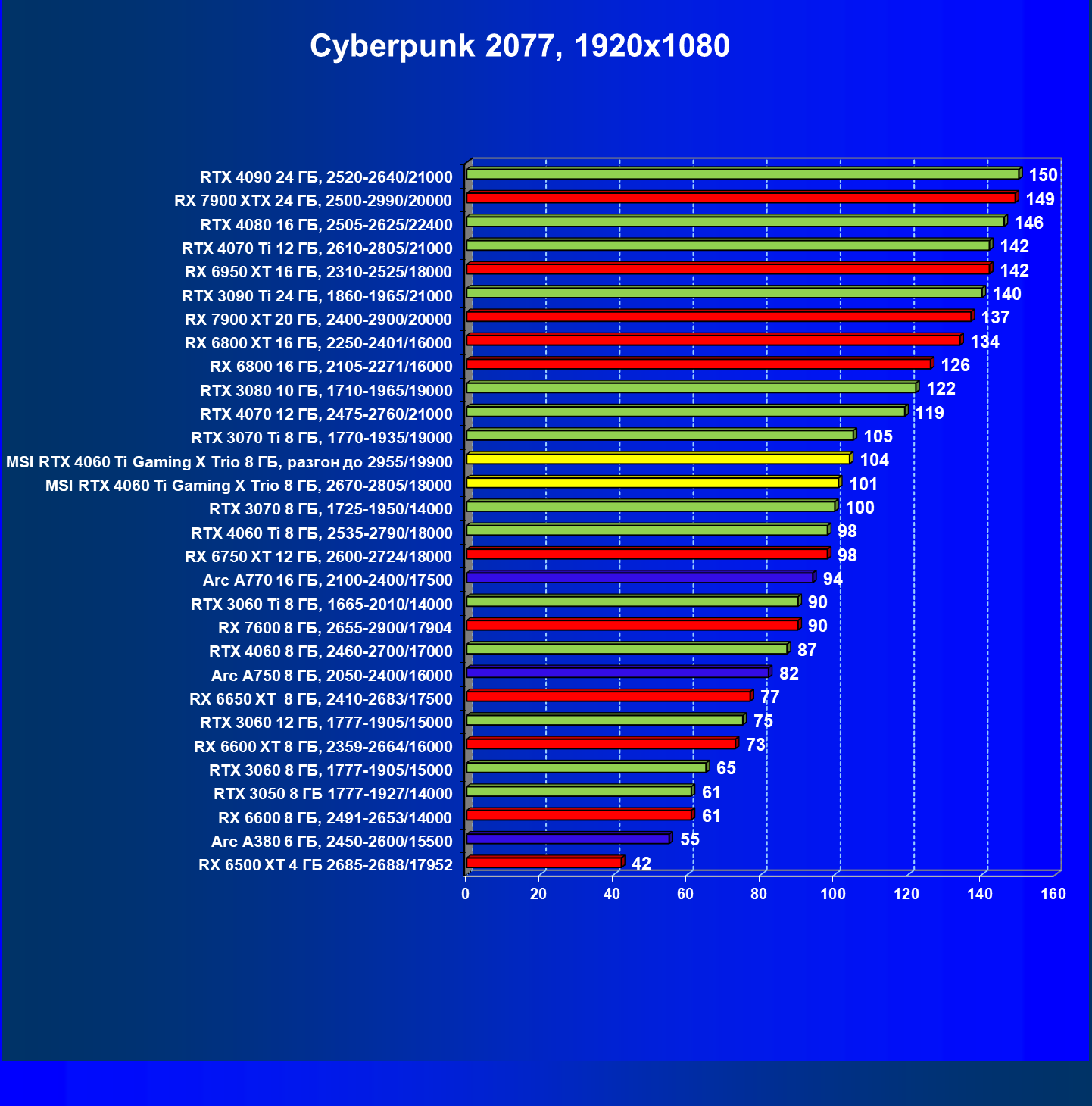

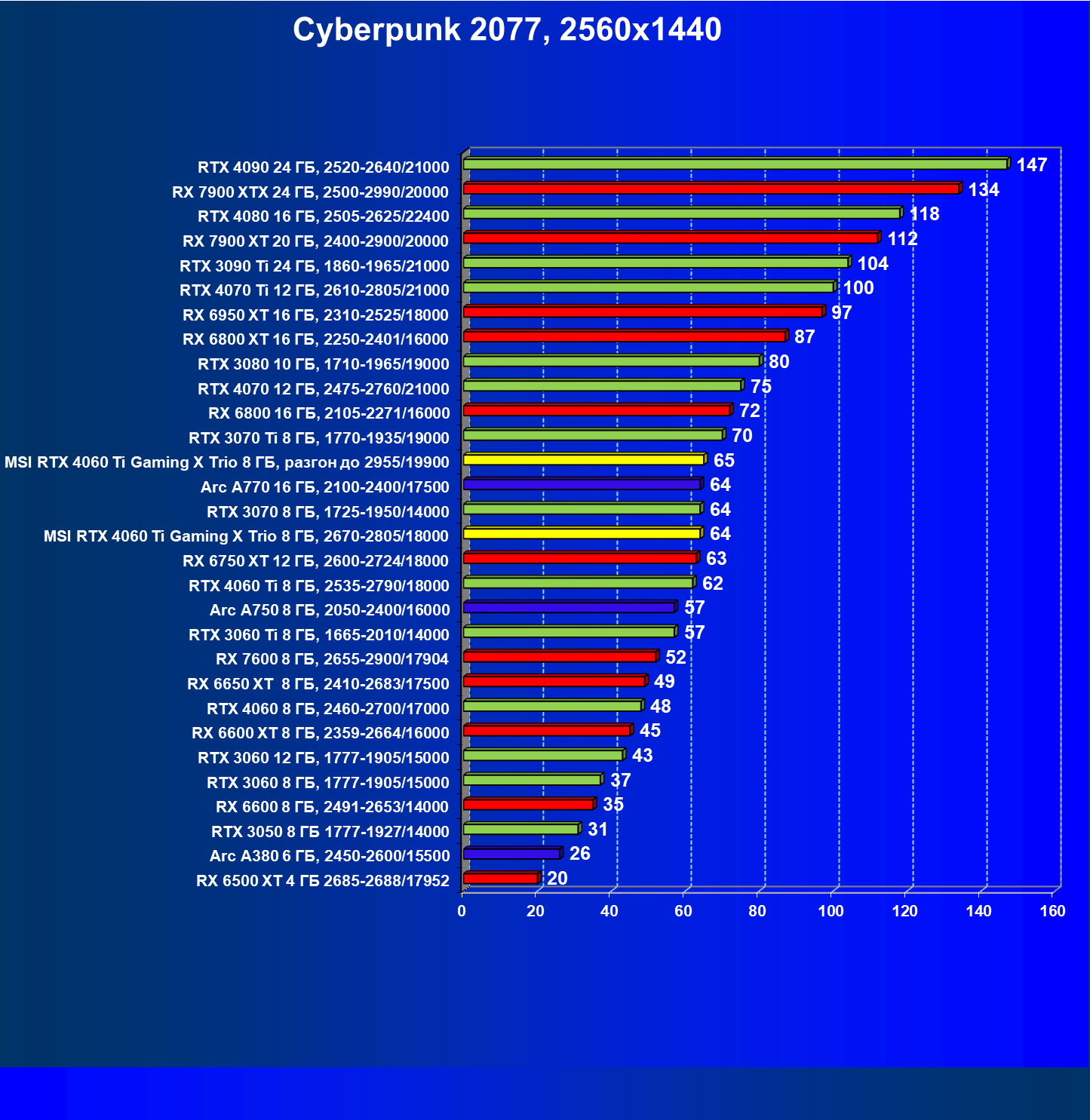

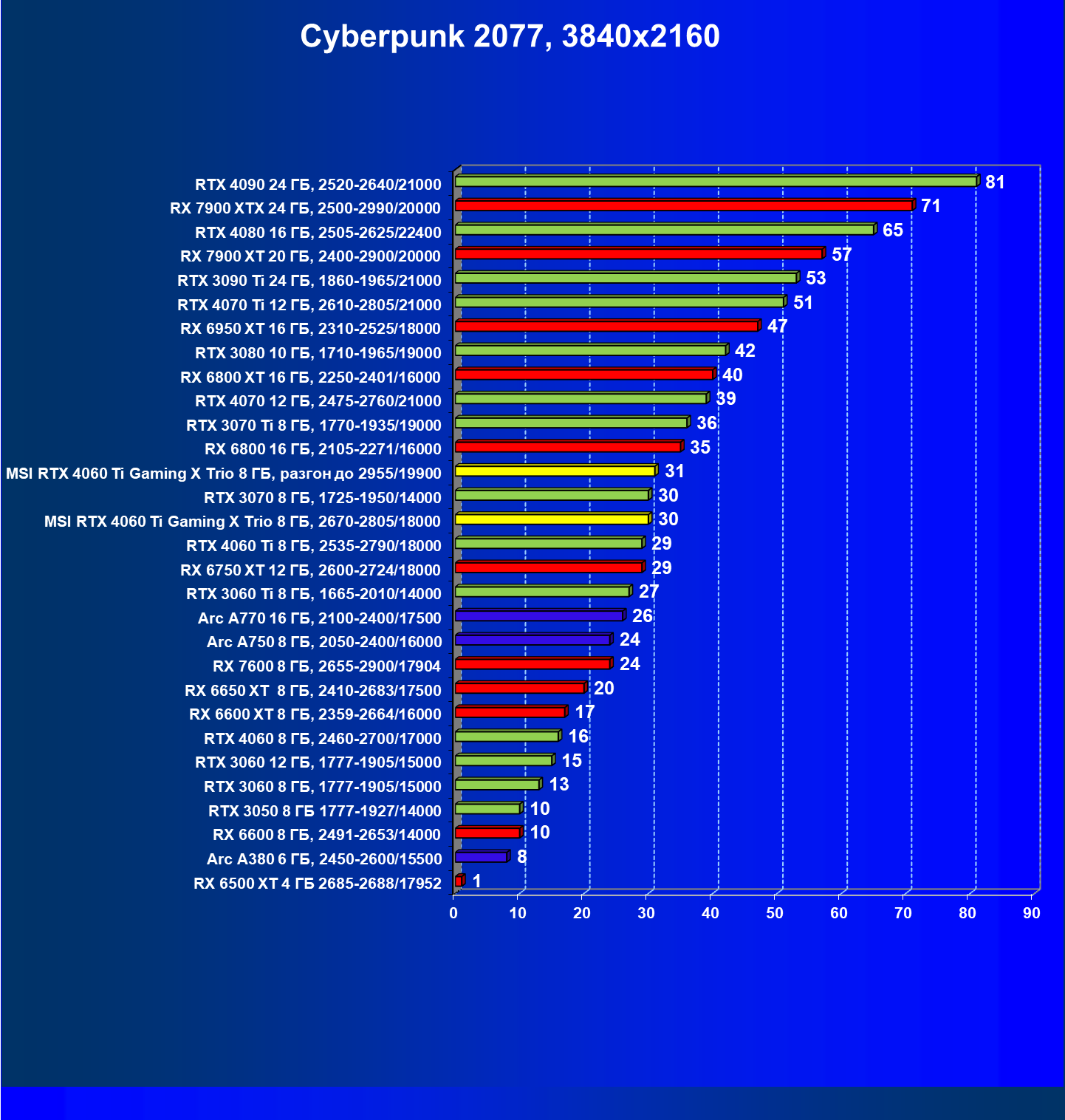

Cyberpunk 2077

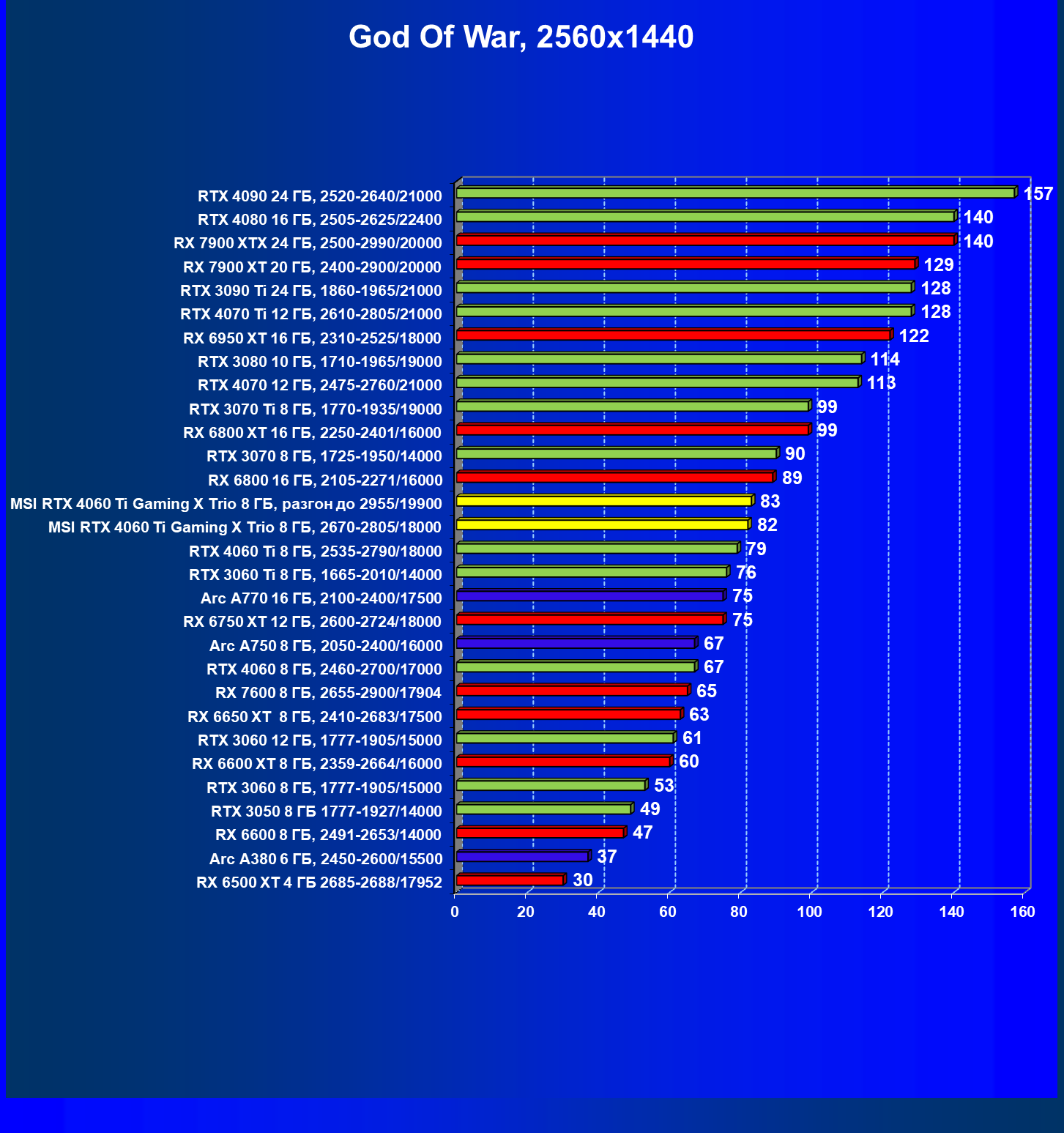

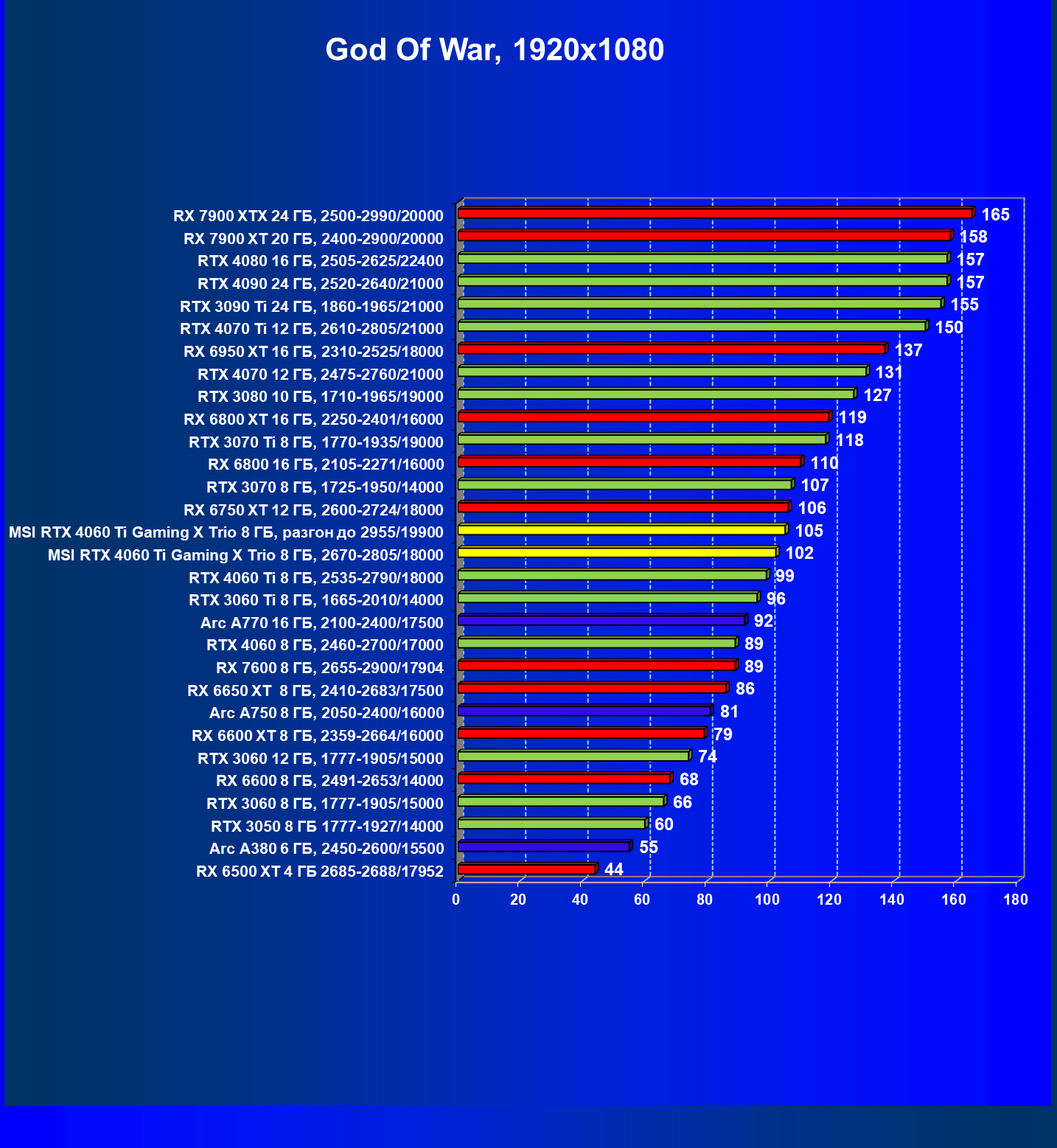

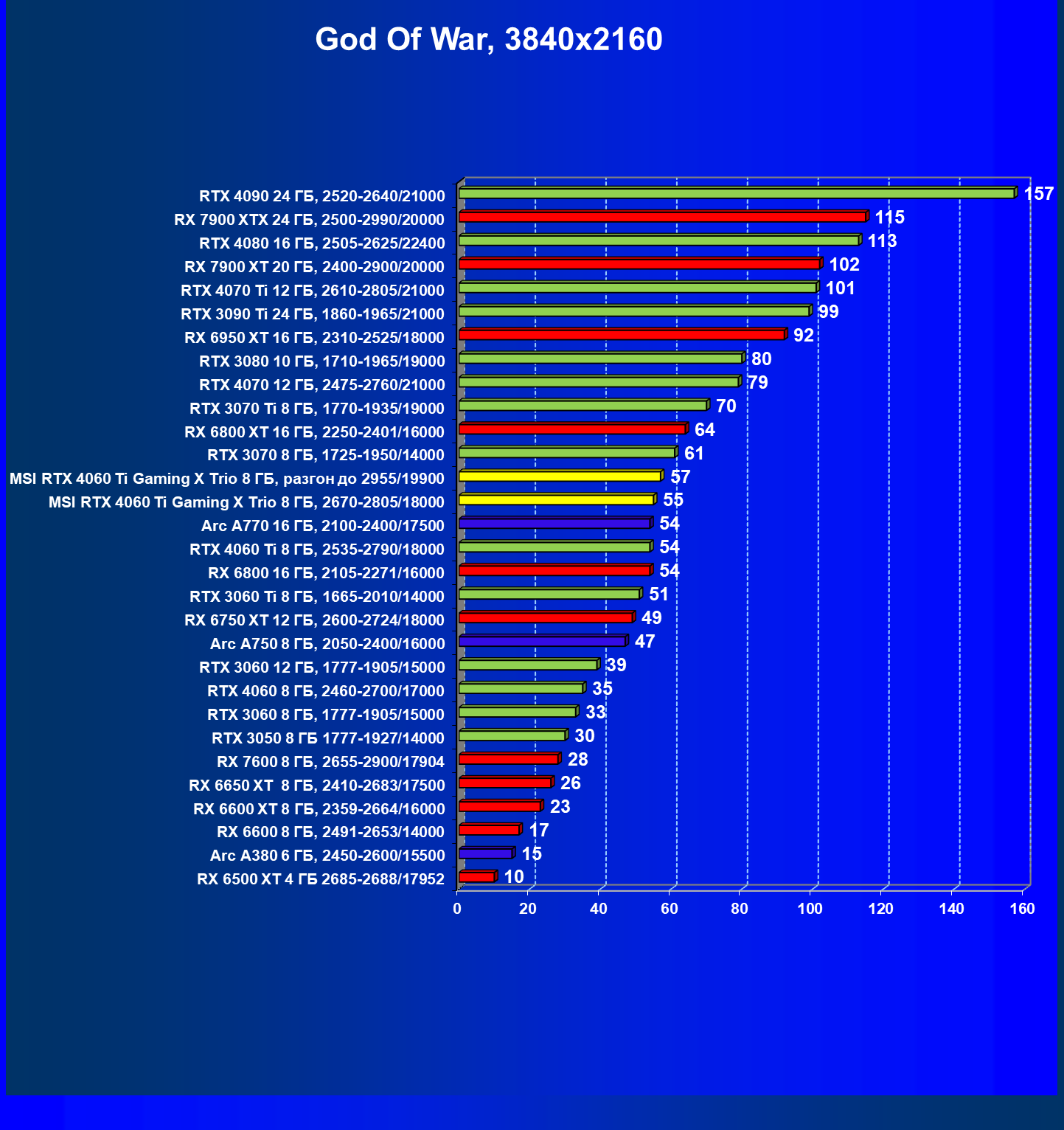

God of War

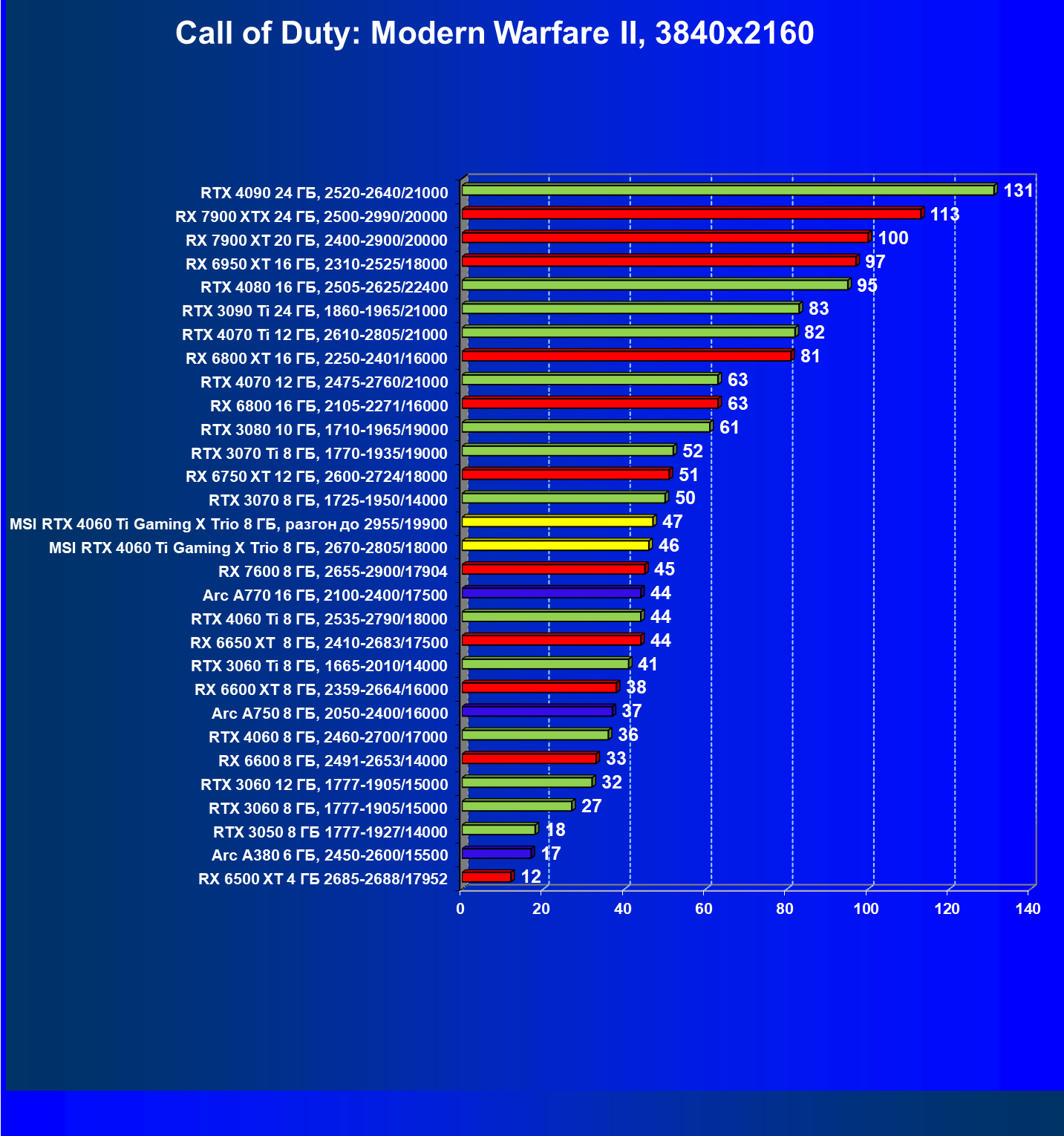

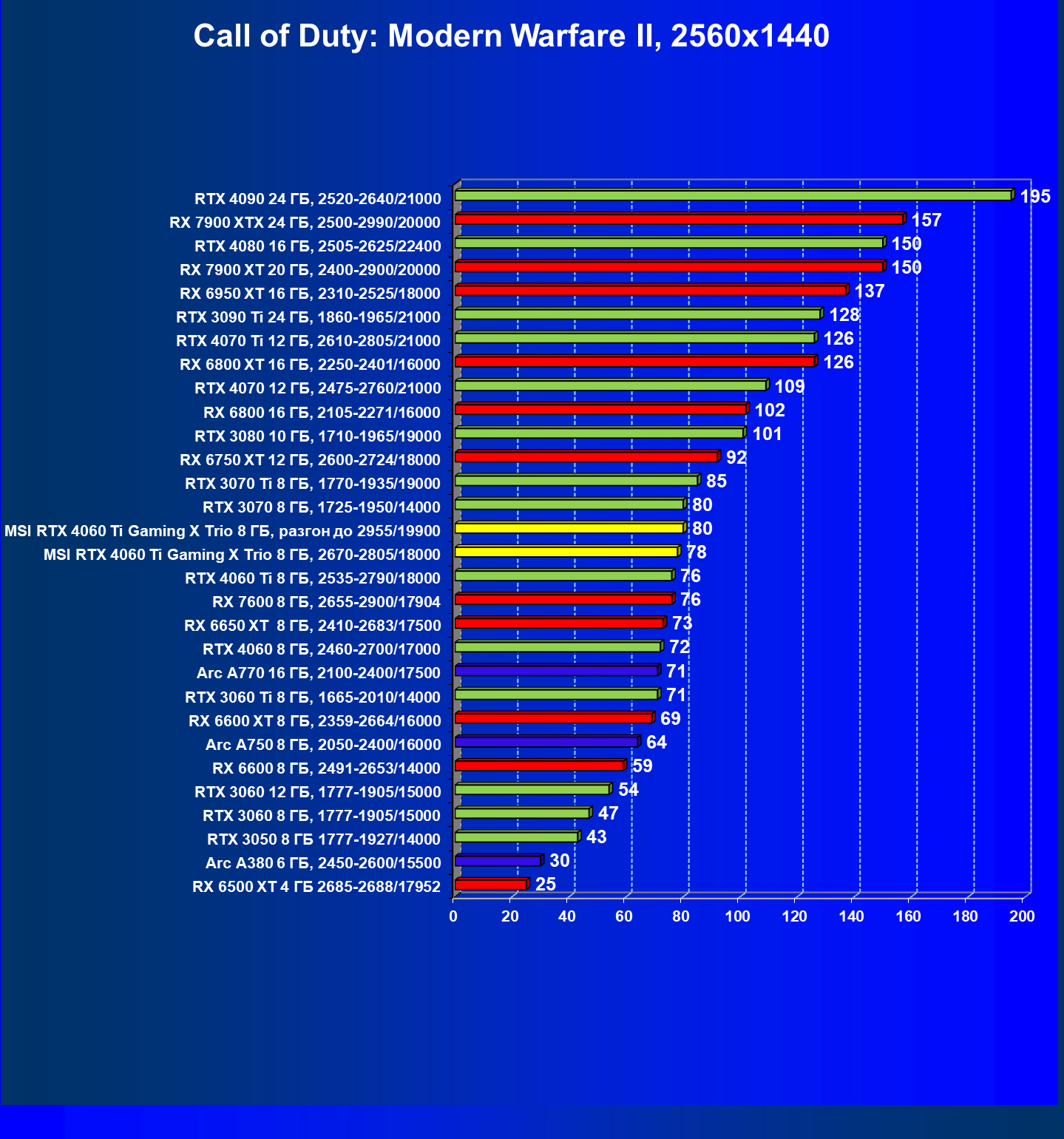

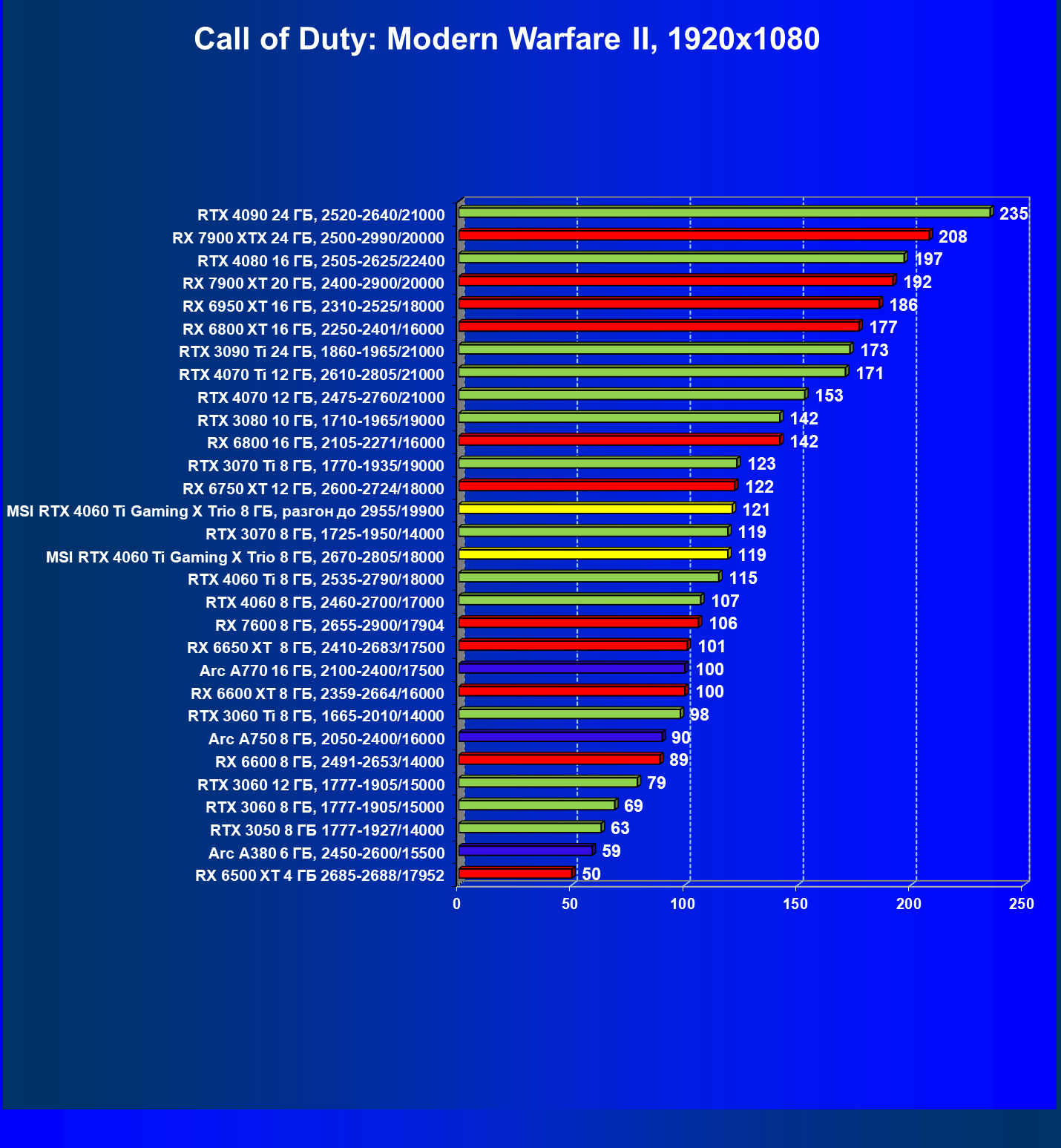

Call of Duty: Modern Warfare II

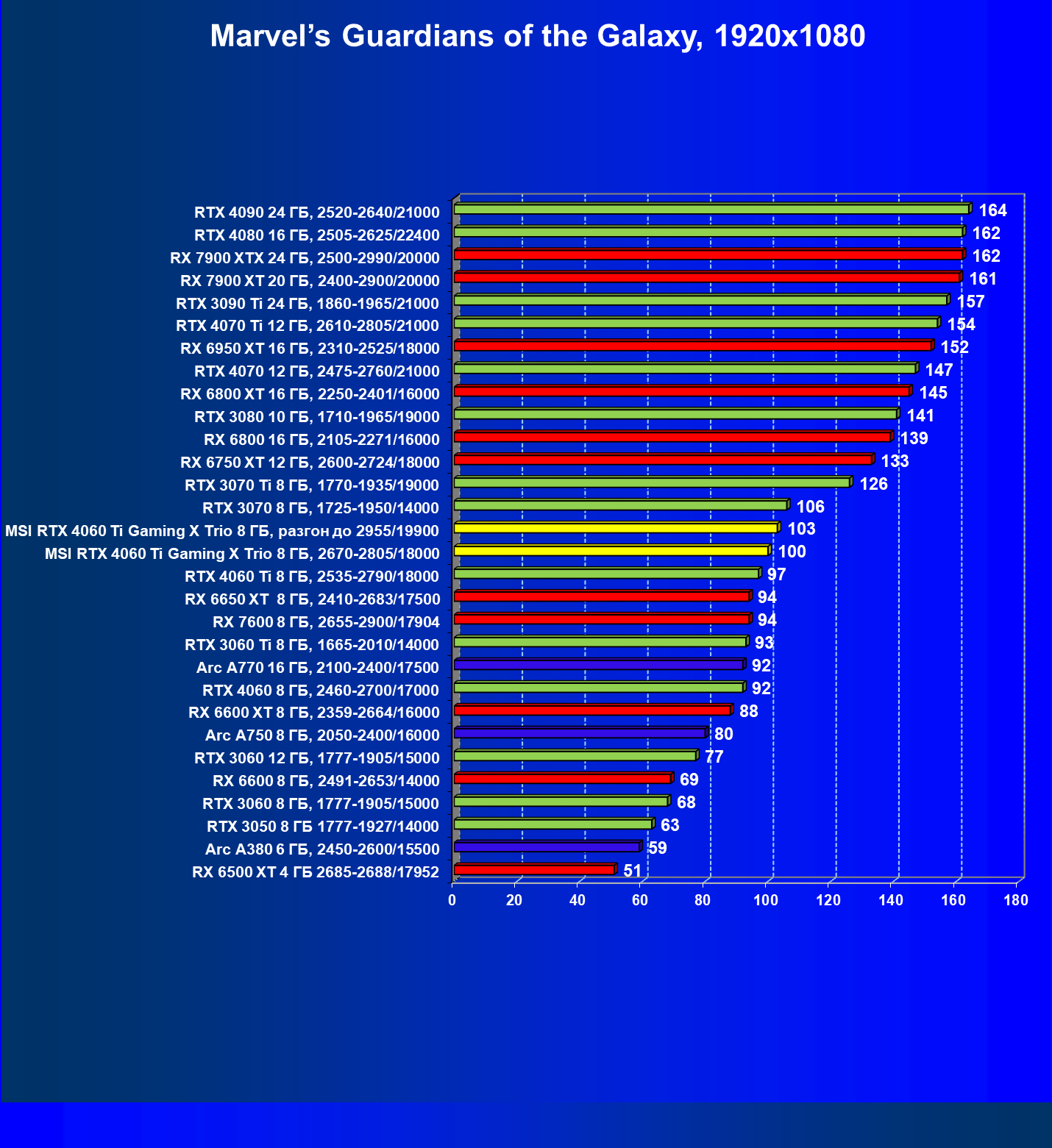

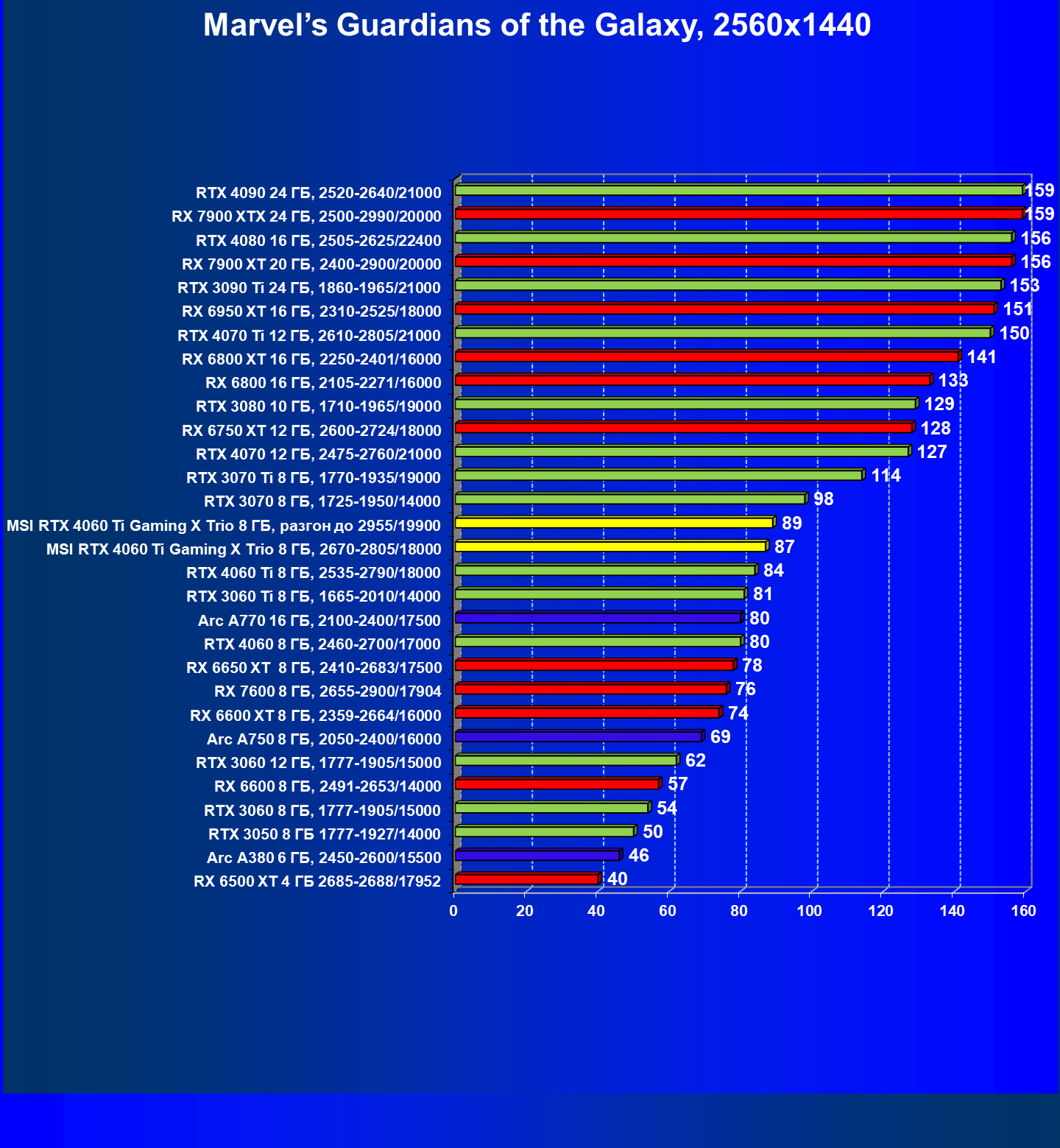

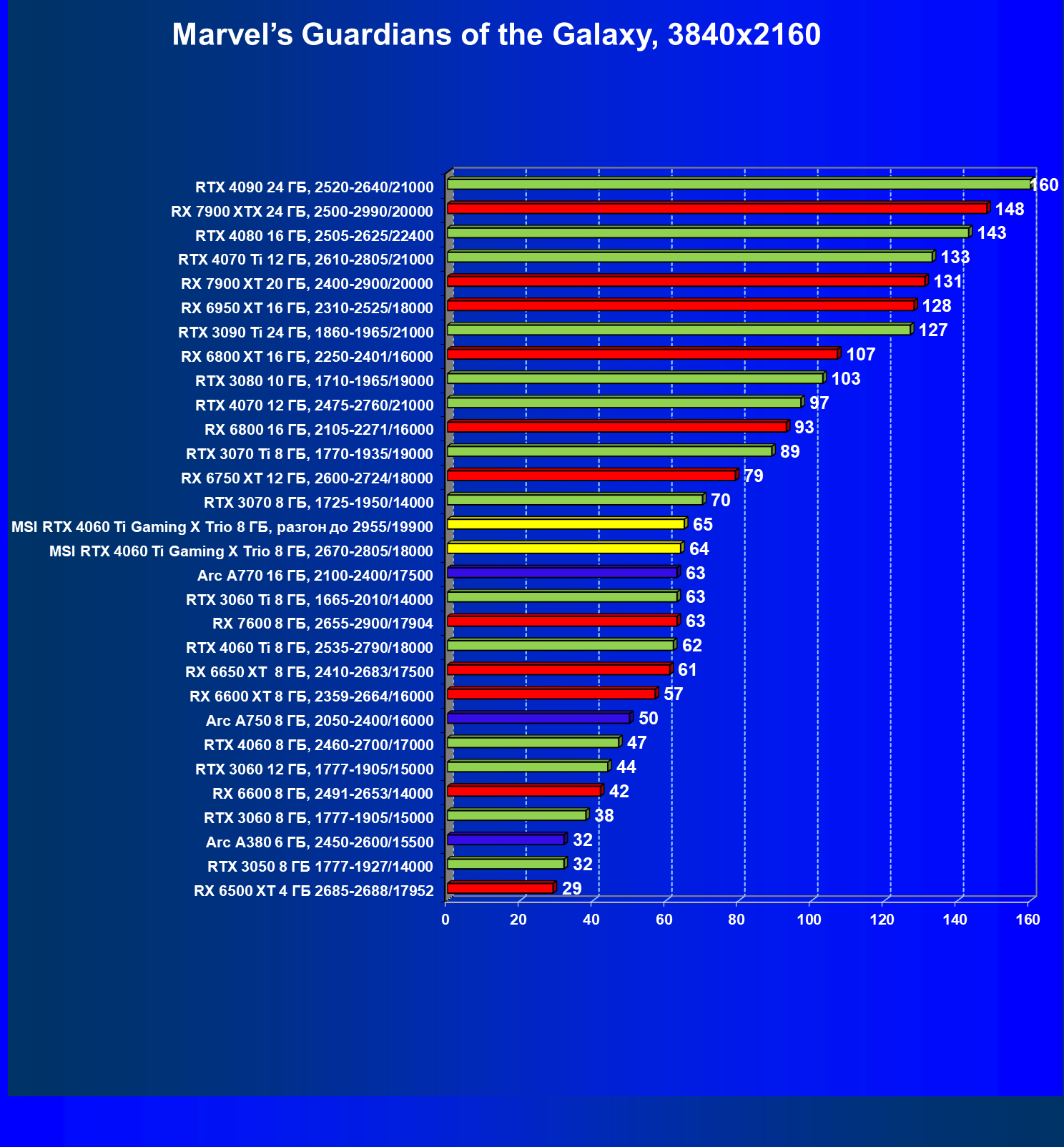

Marvel’s Guardians of the Galaxy

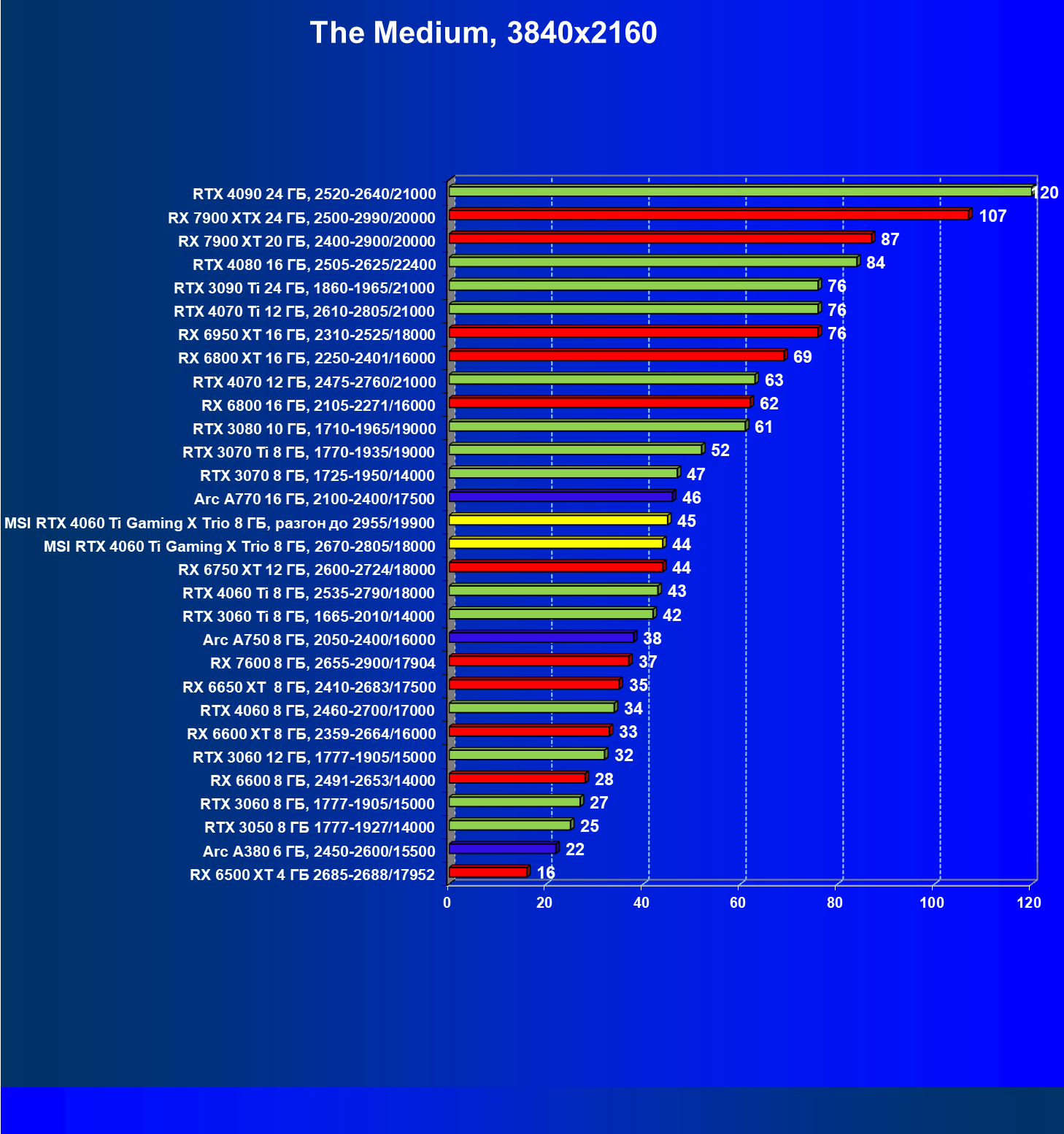

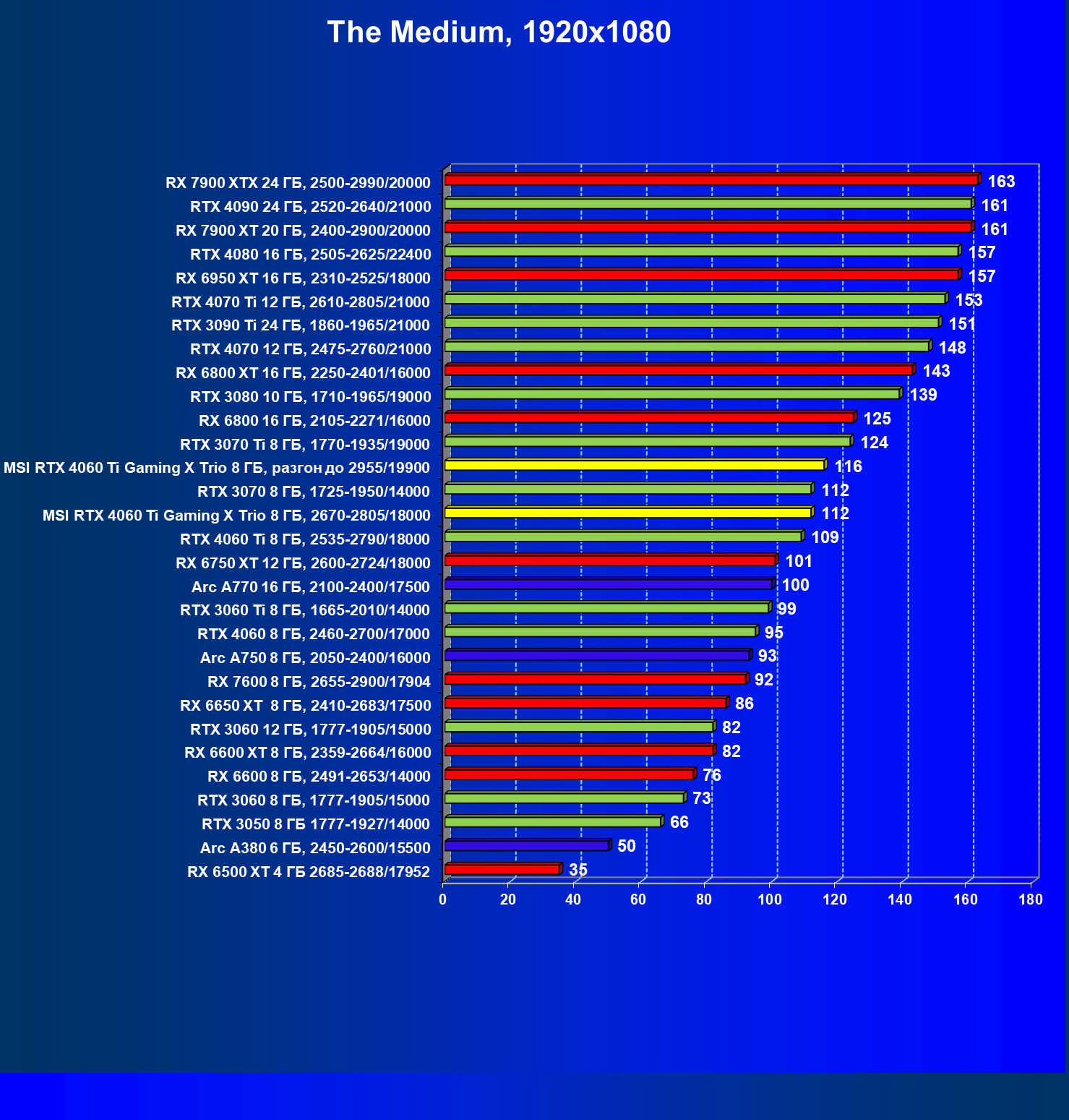

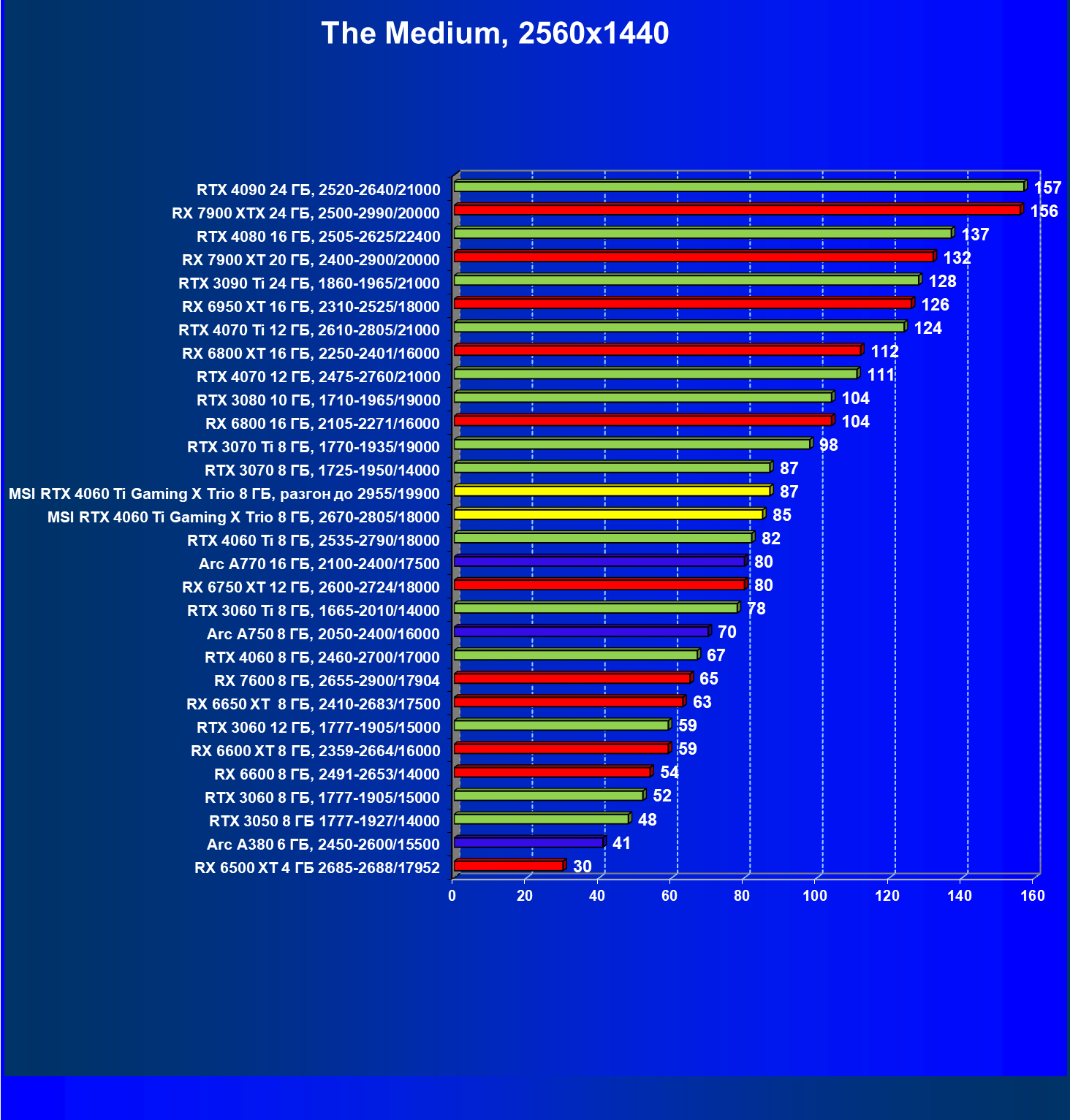

The Medium

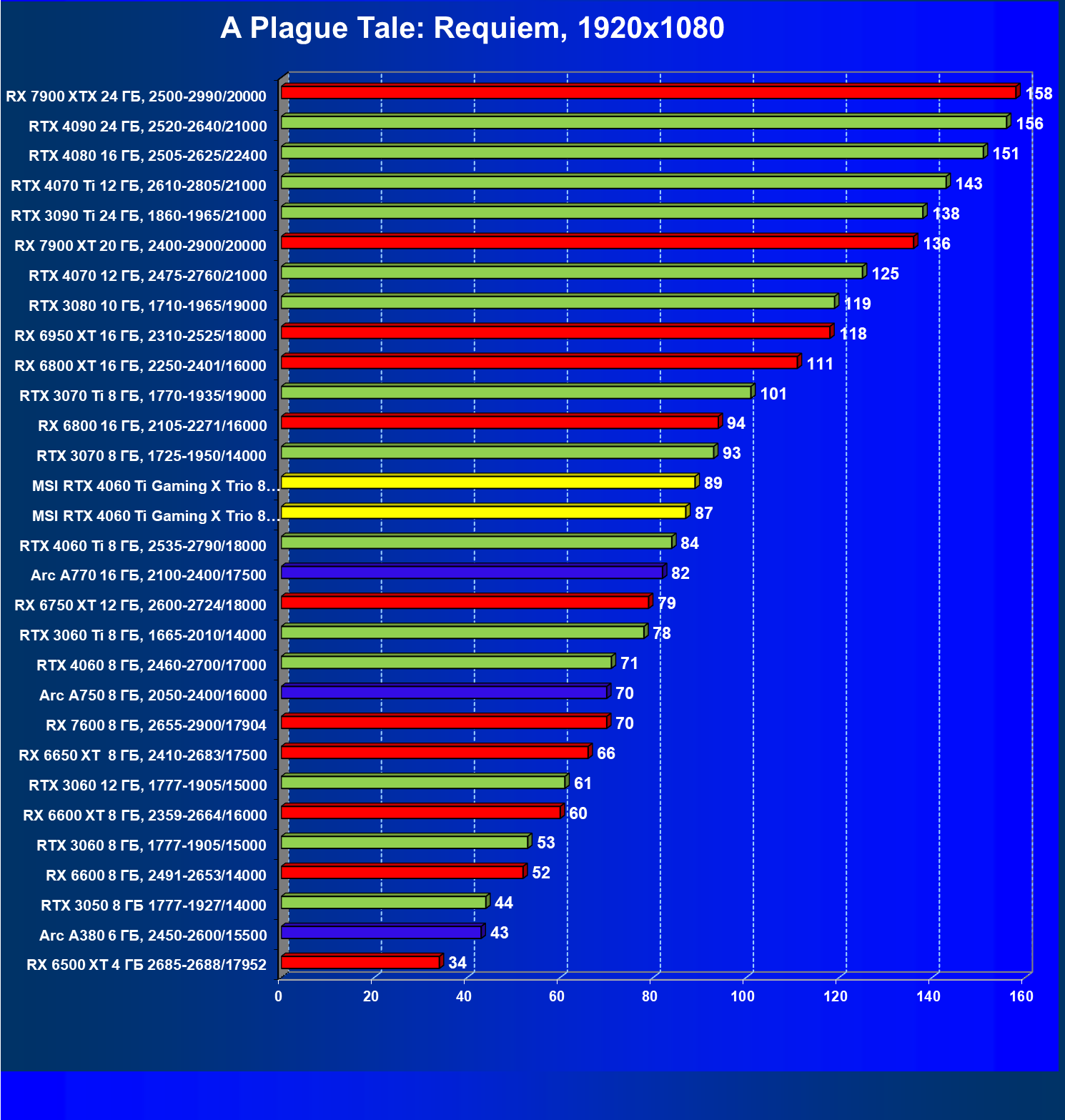

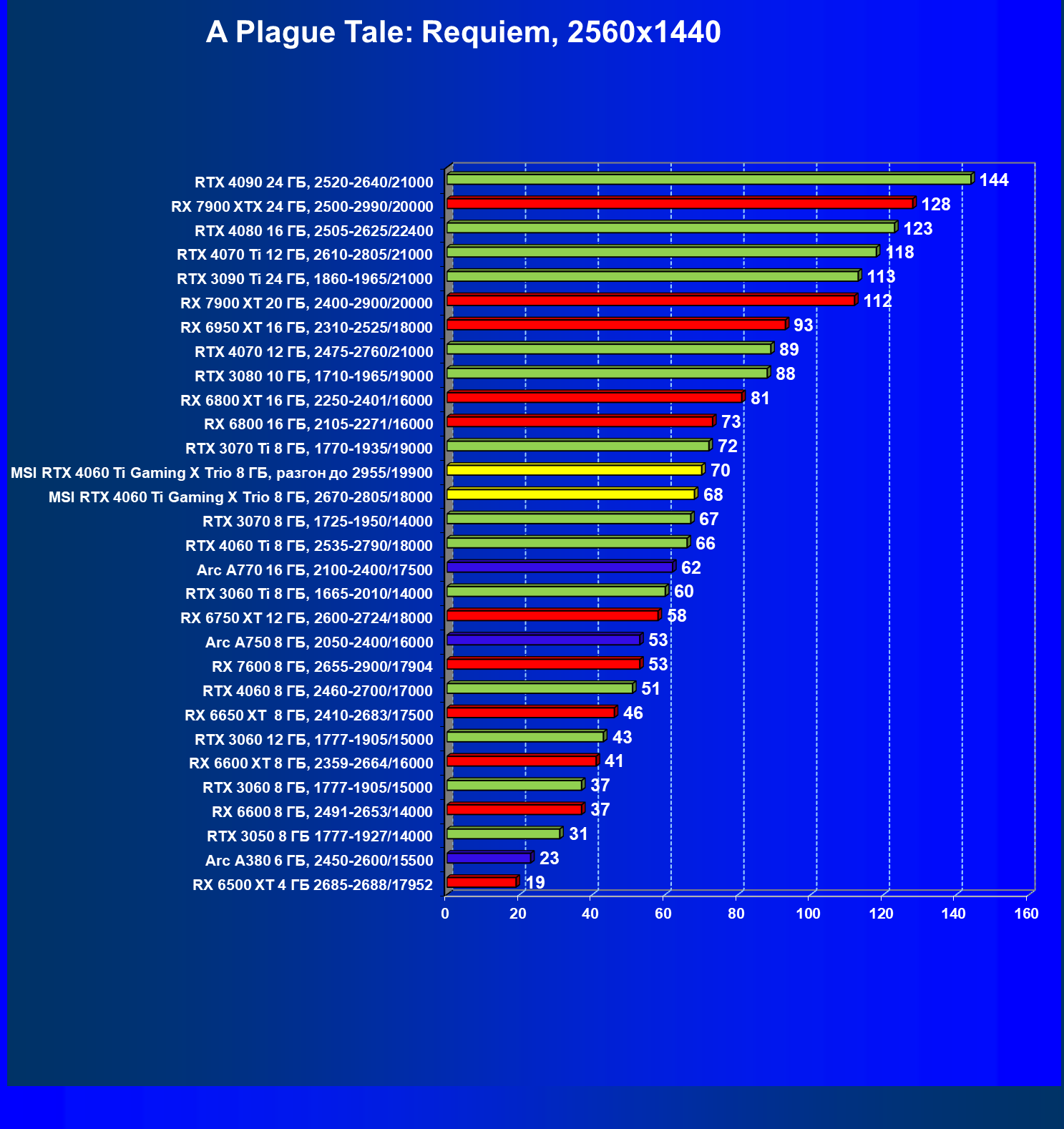

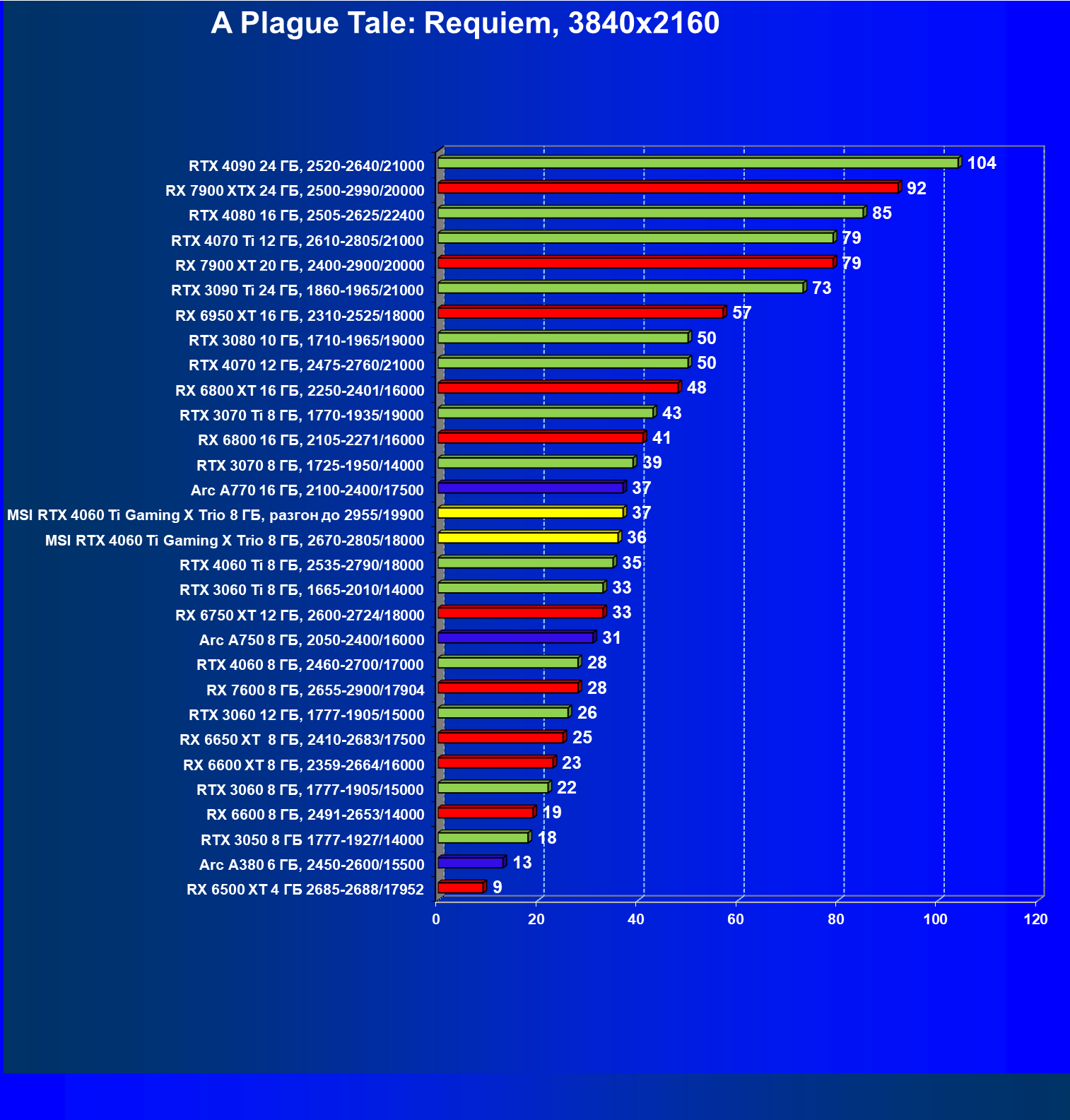

A Plague Tale: Requiem

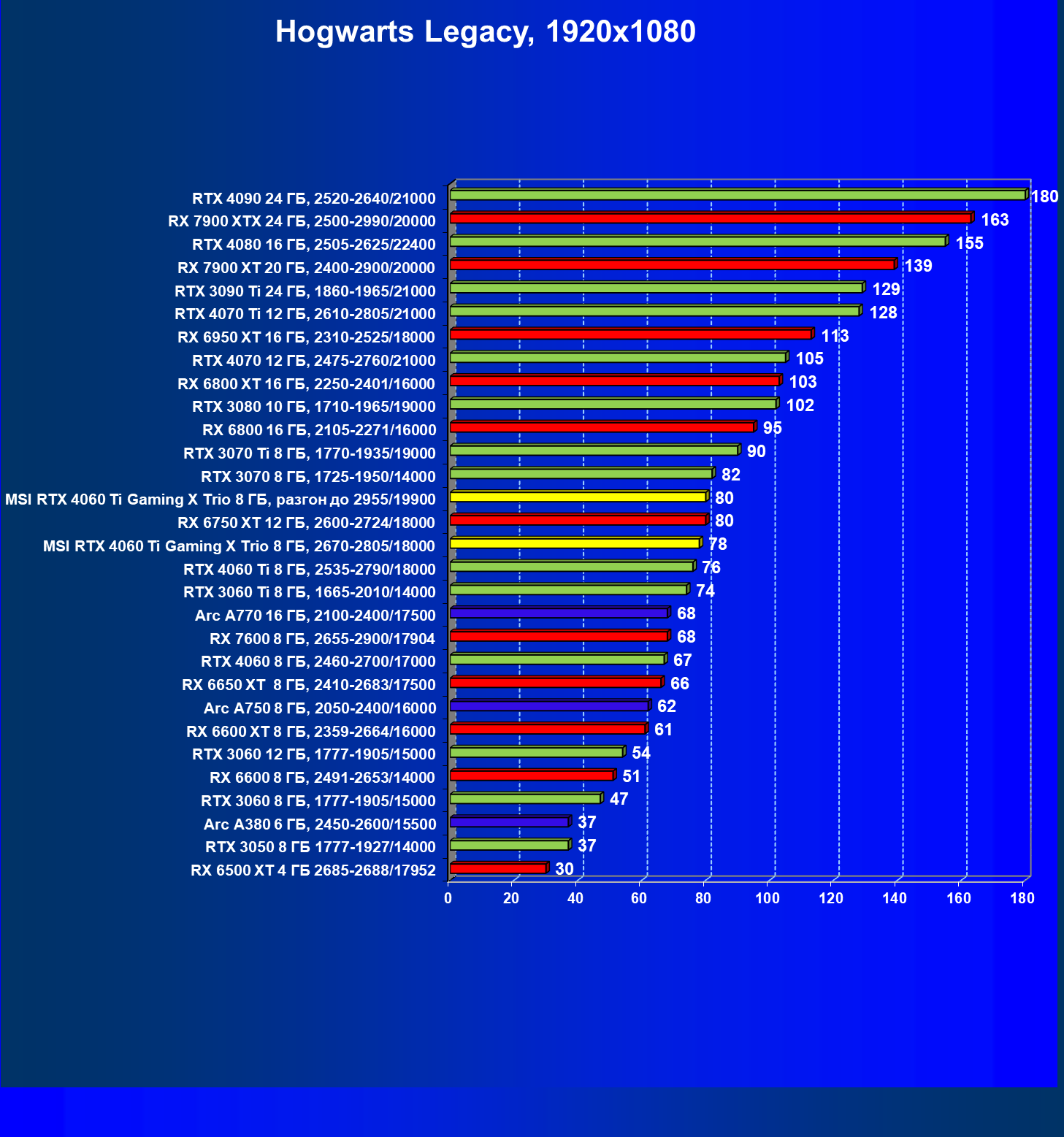

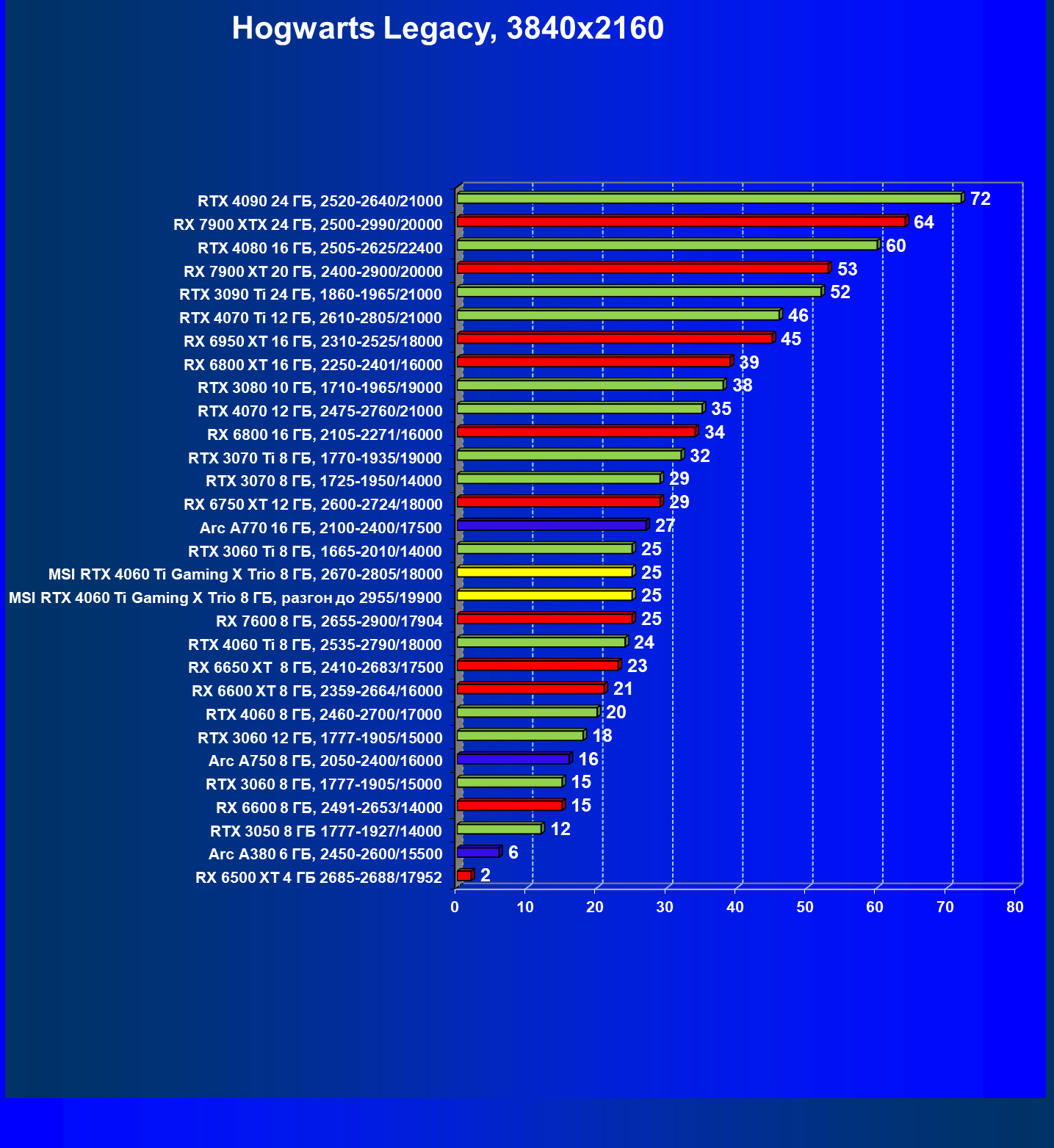

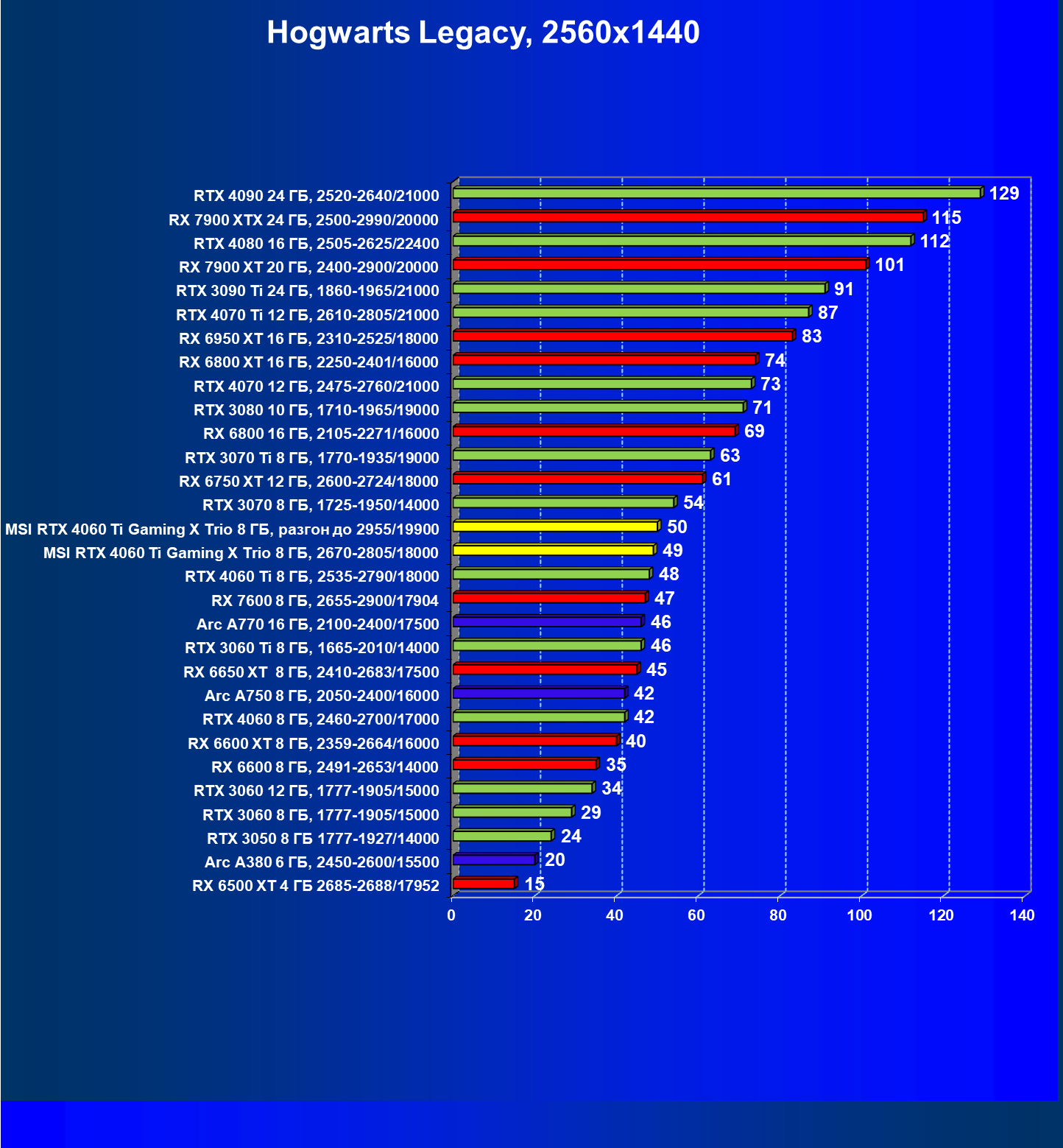

Hogwarts Legacy

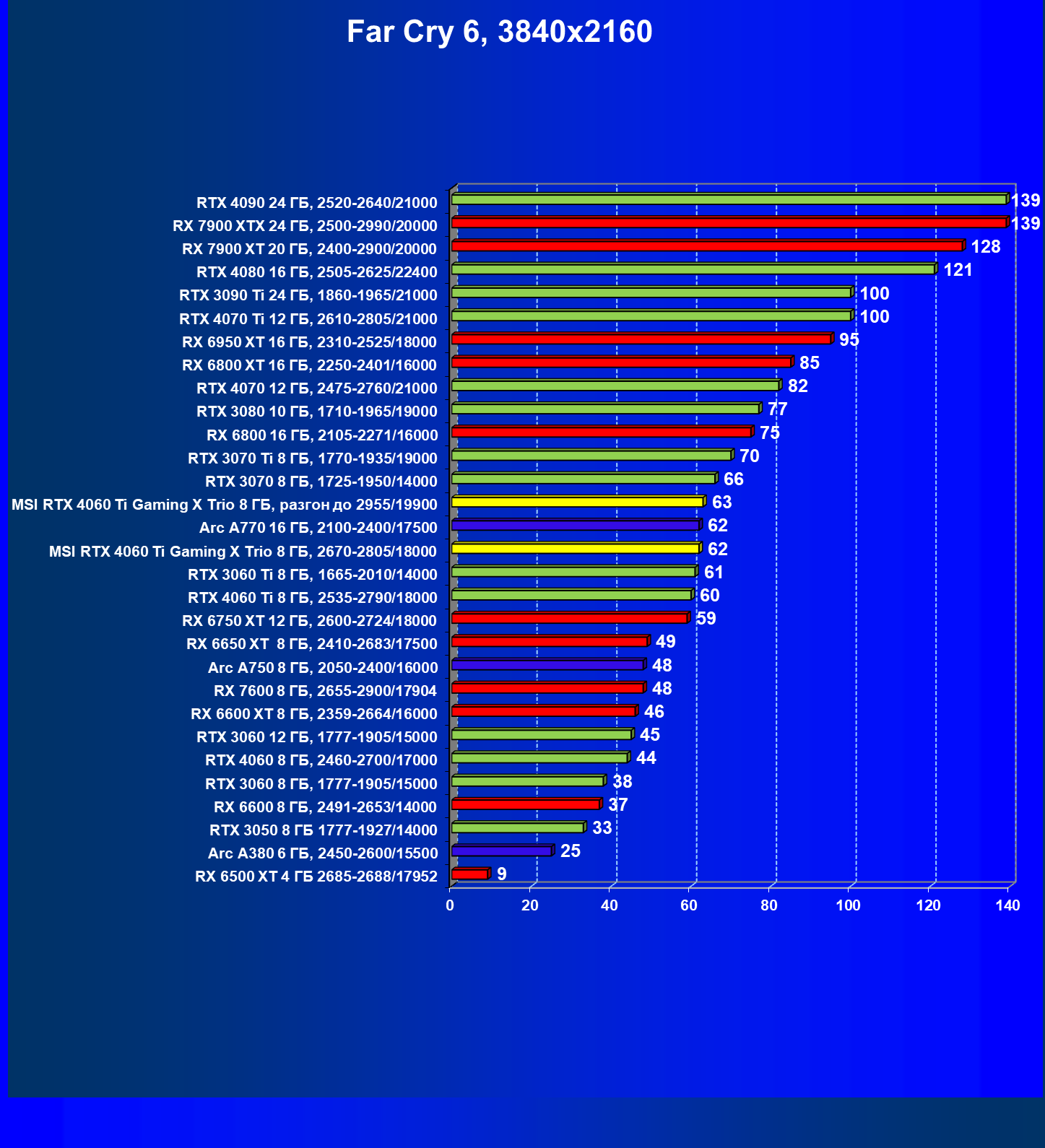

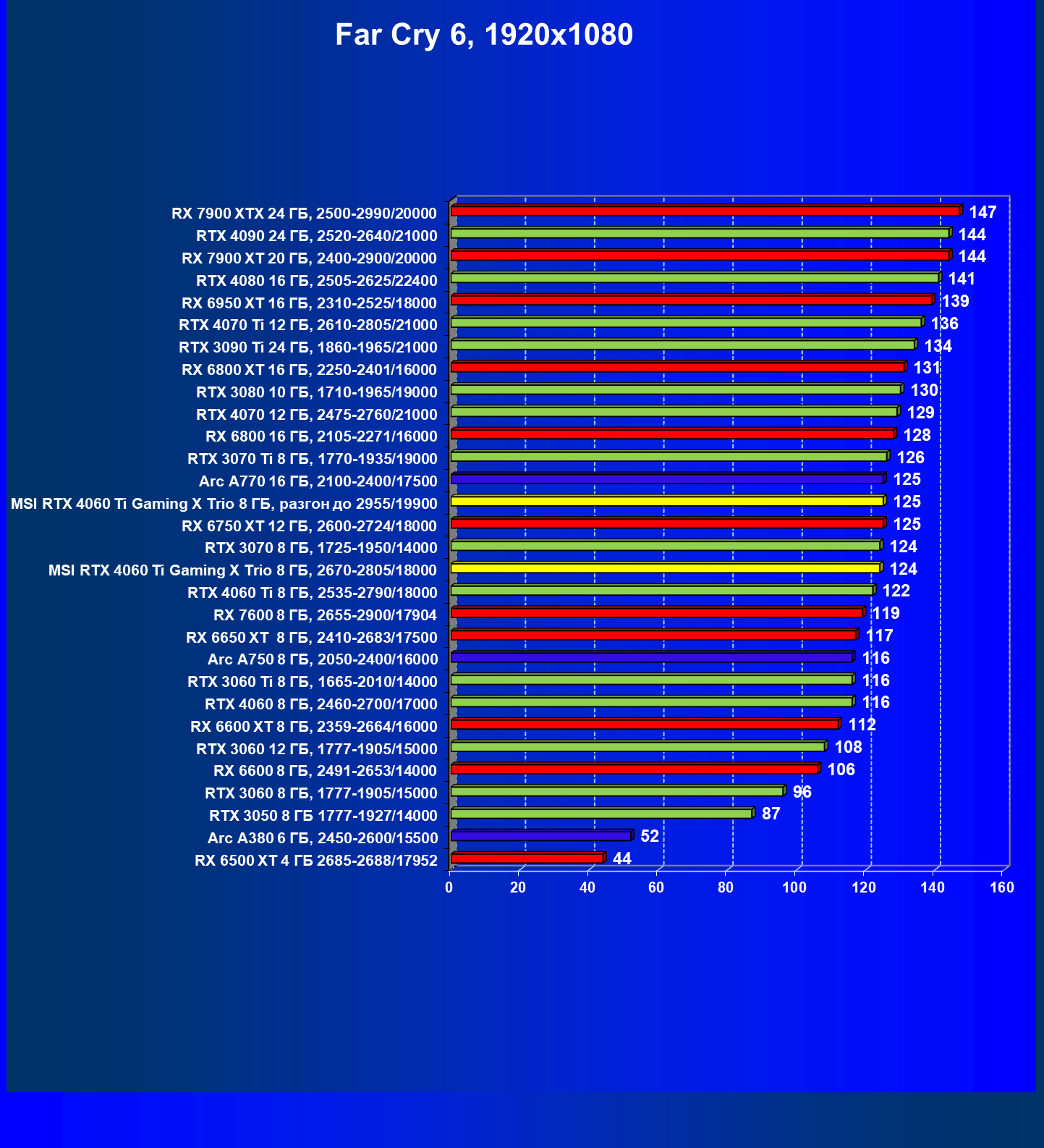

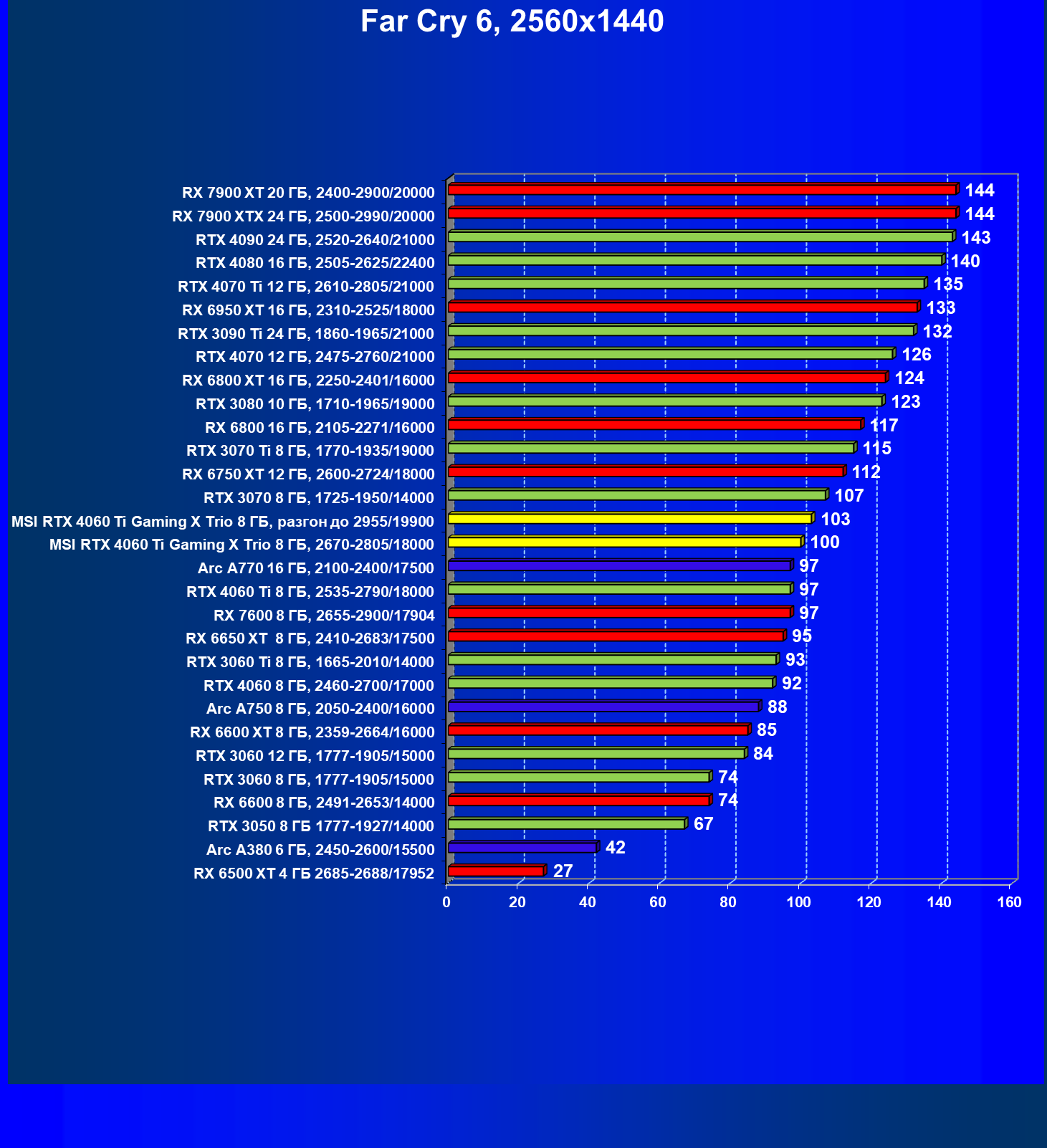

Far Cry 6

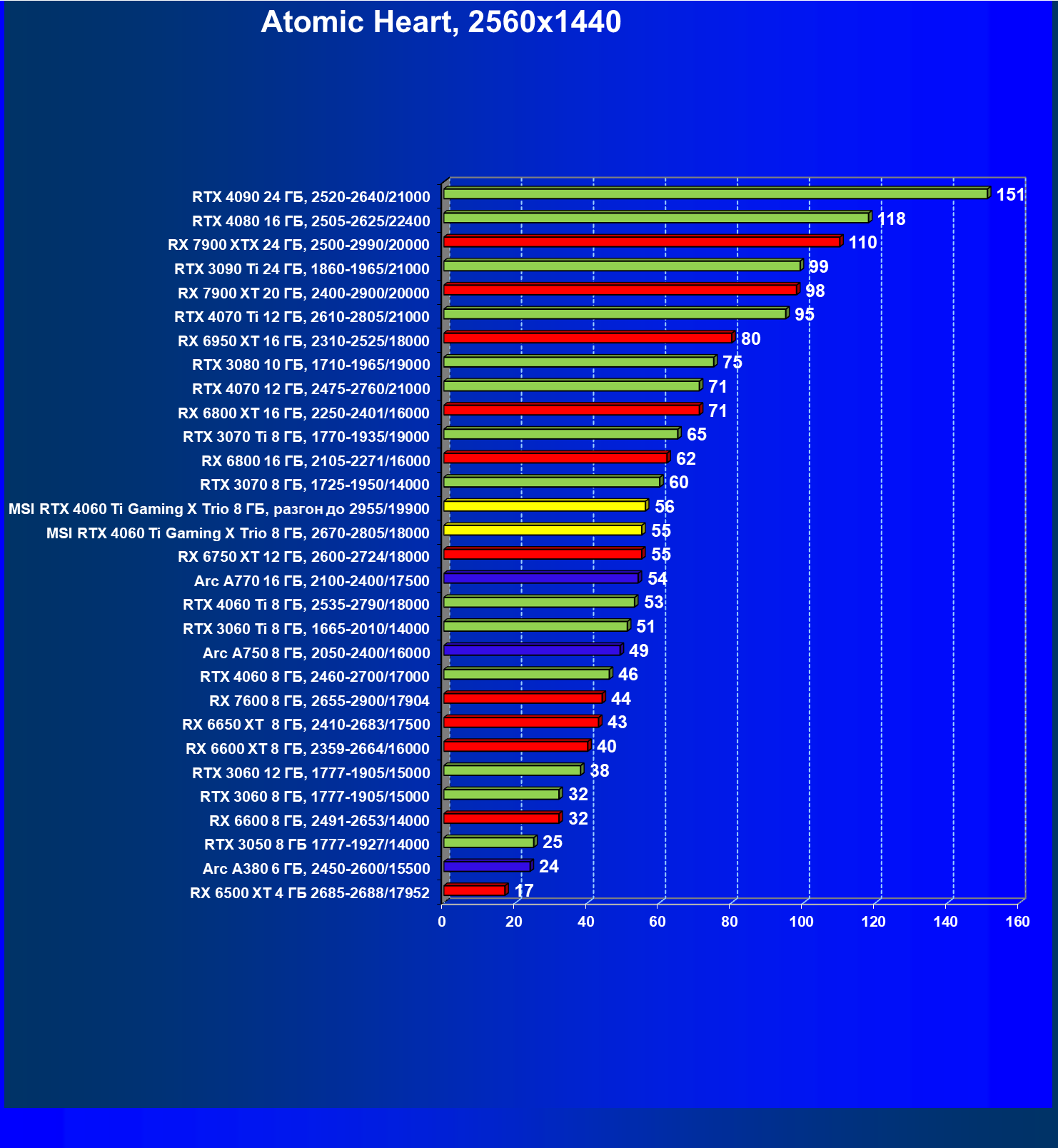

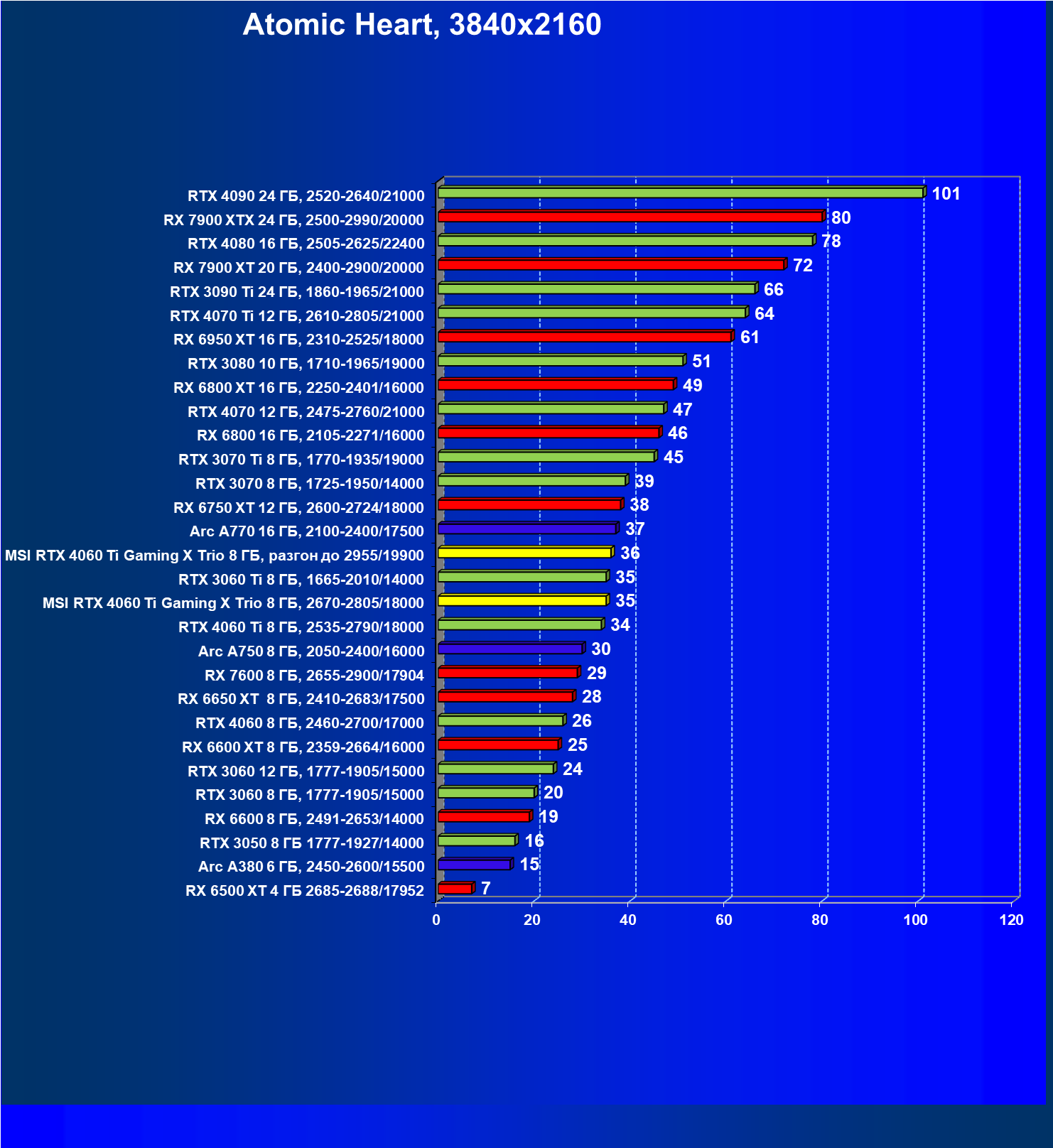

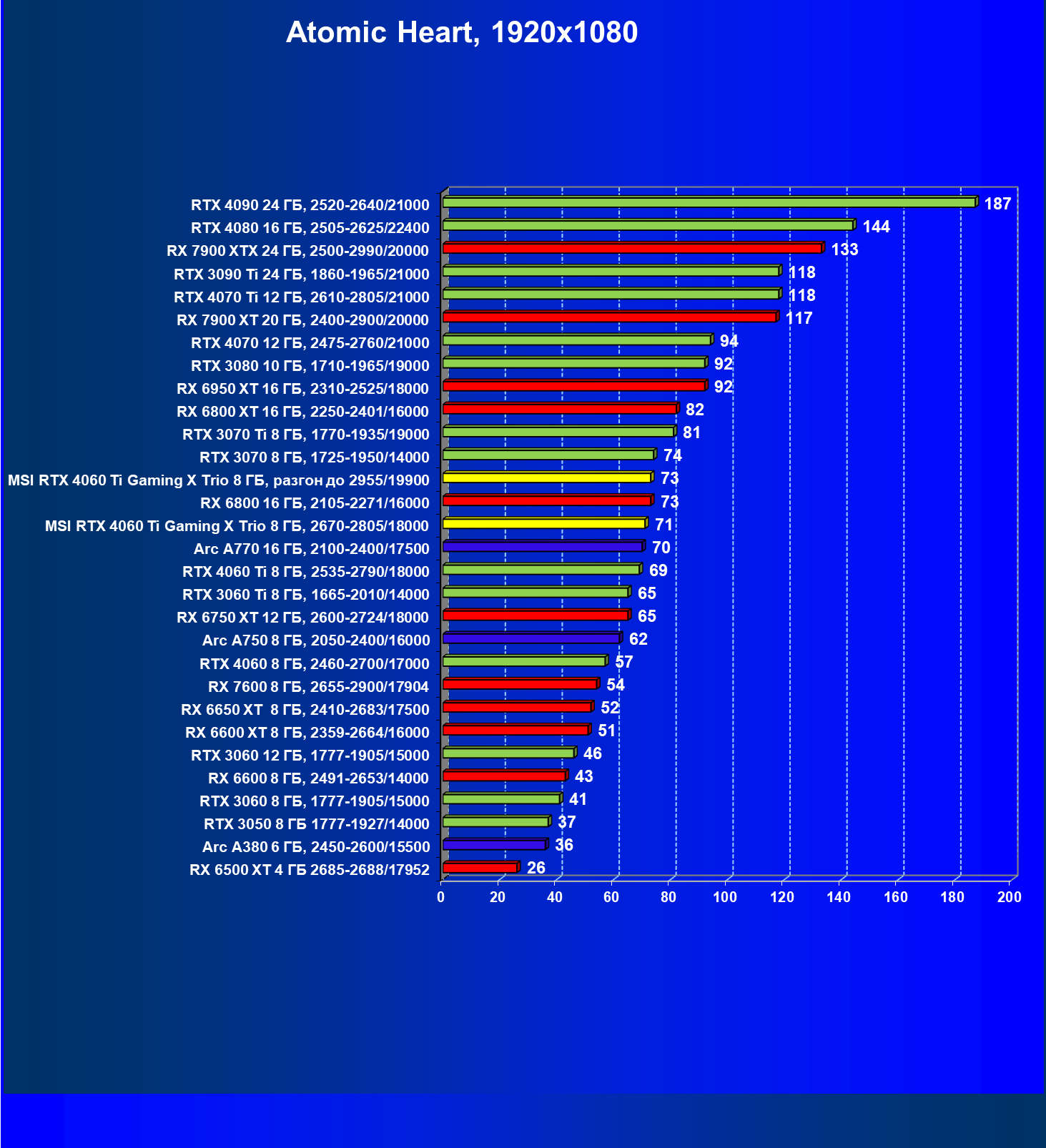

Atomic Heart

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

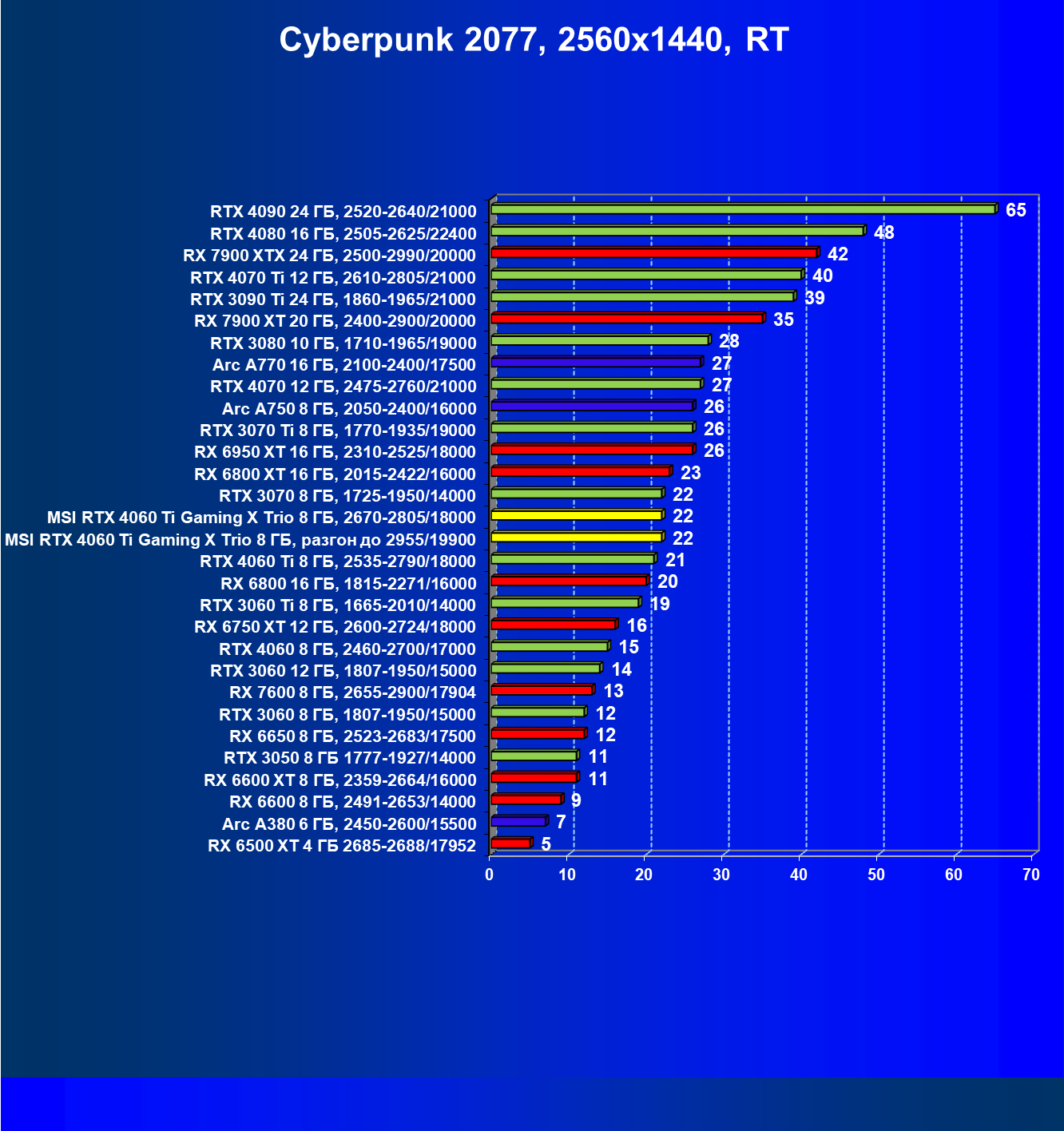

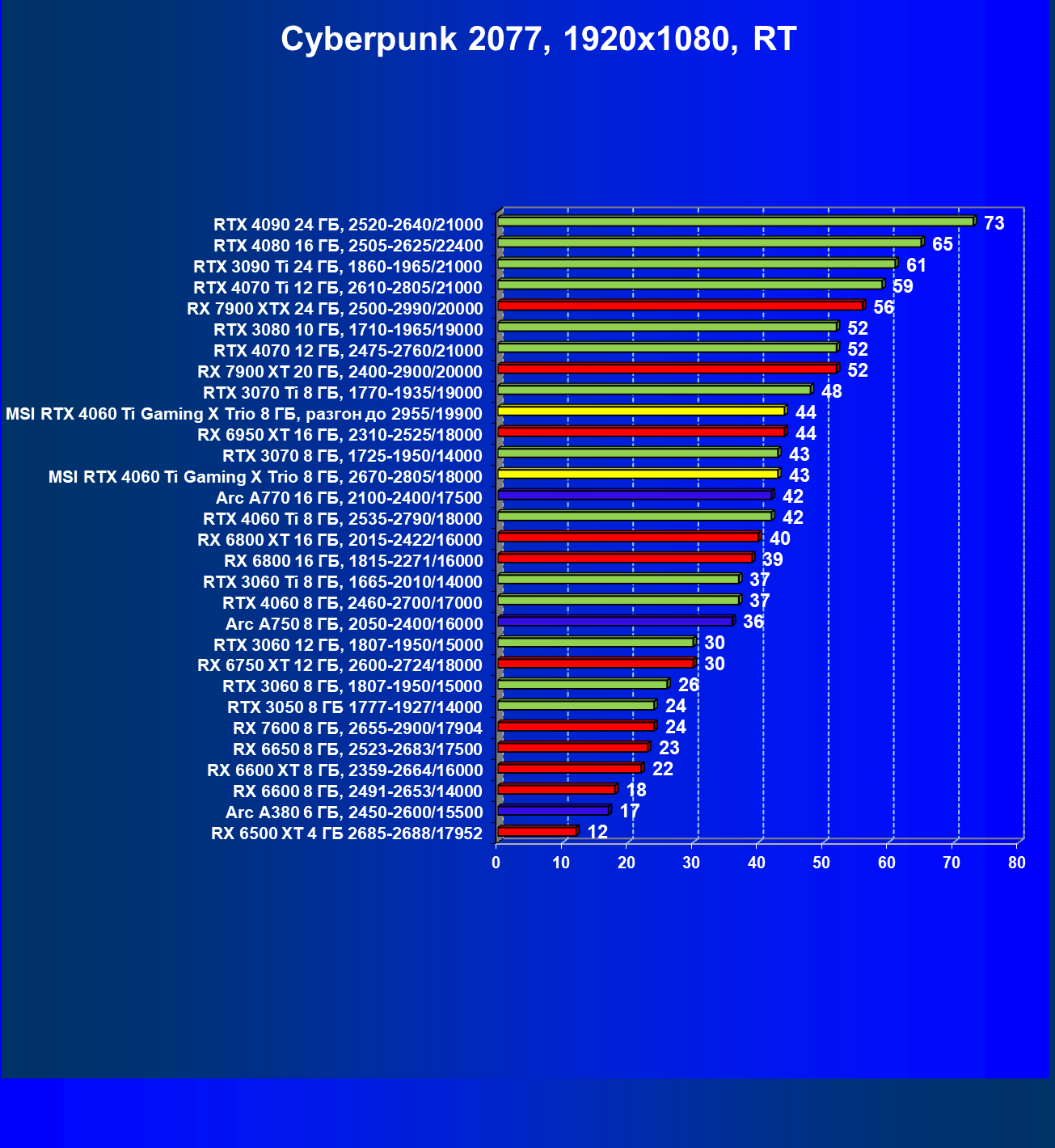

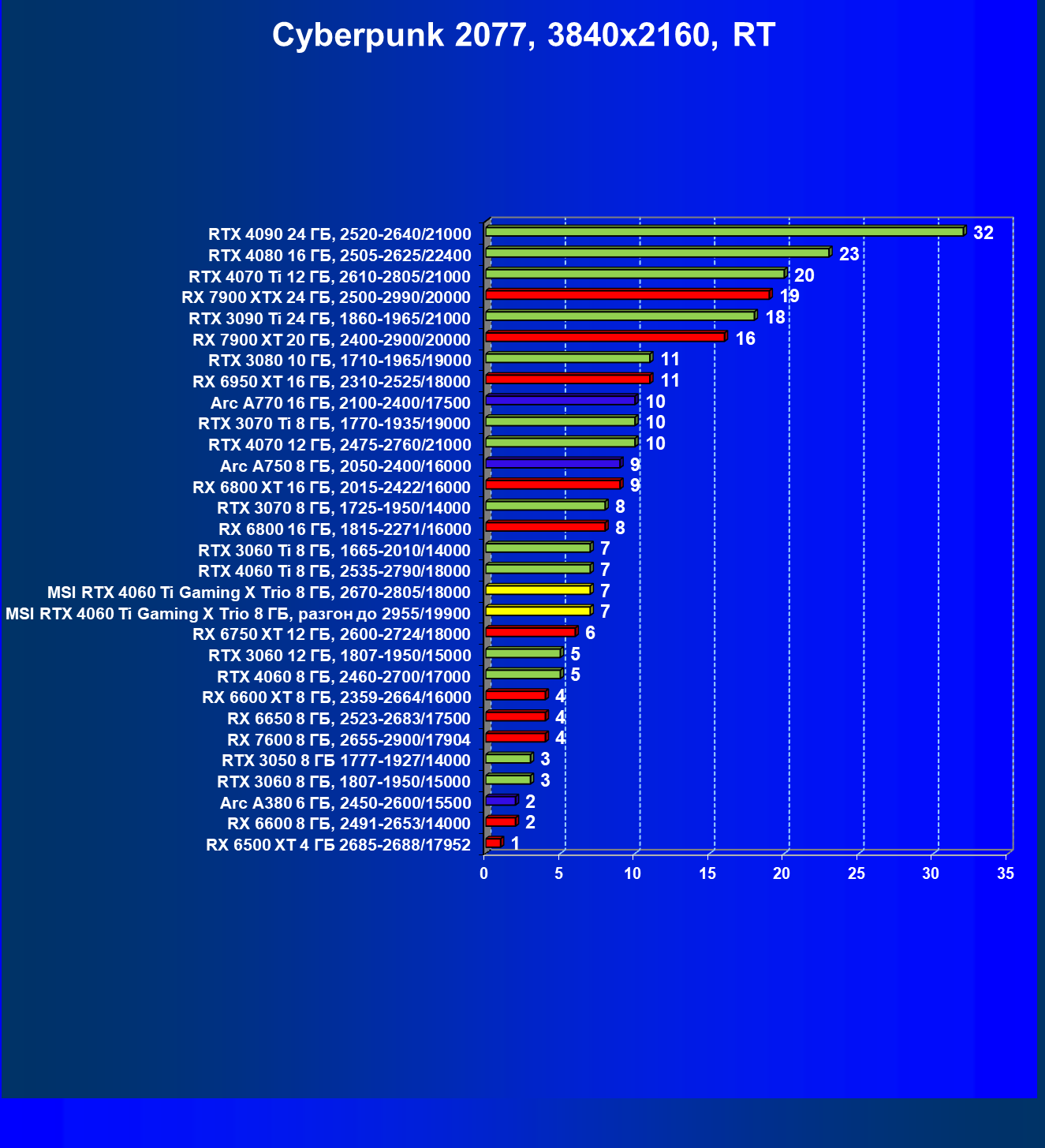

Cyberpunk 2077, RT

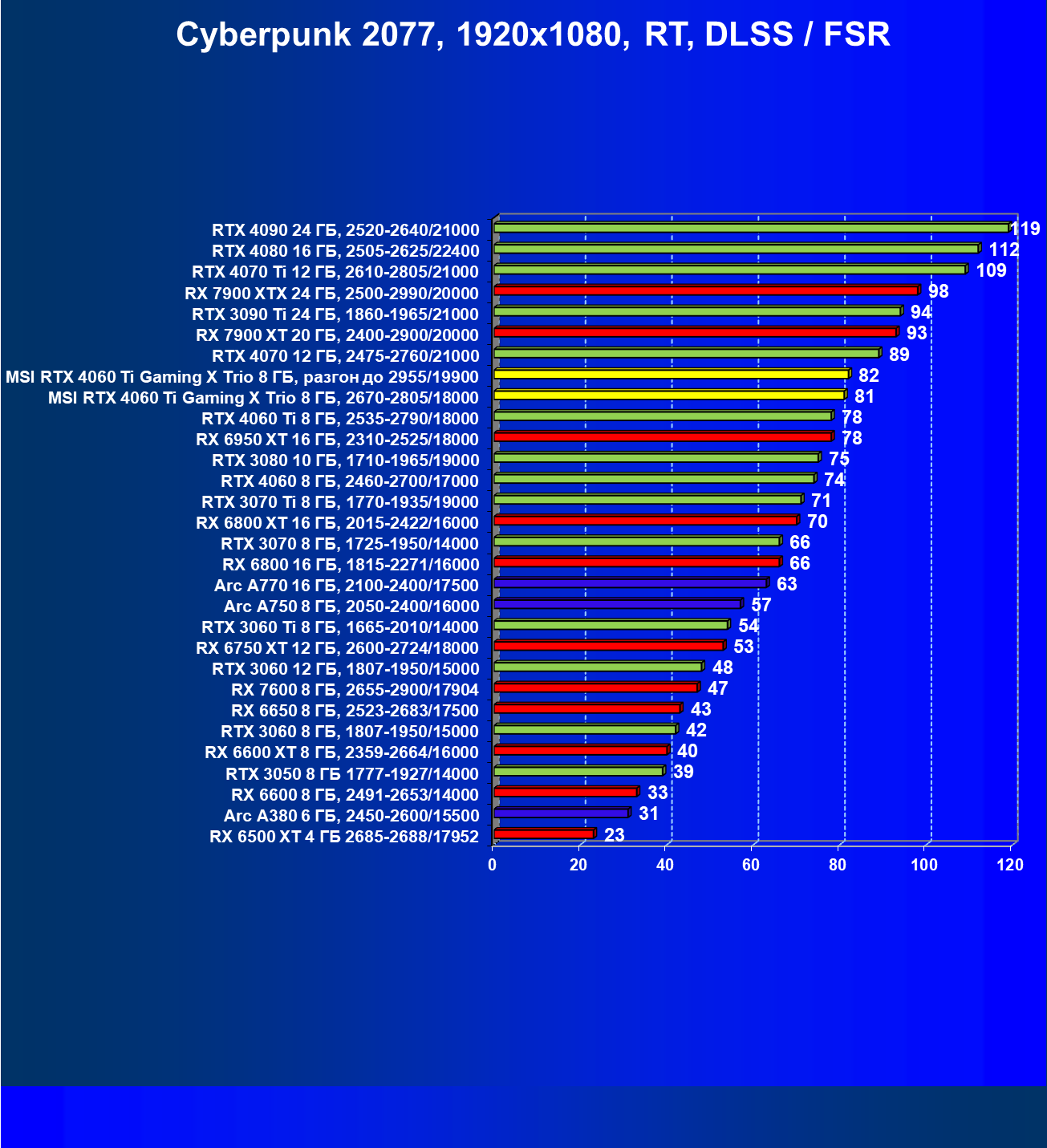

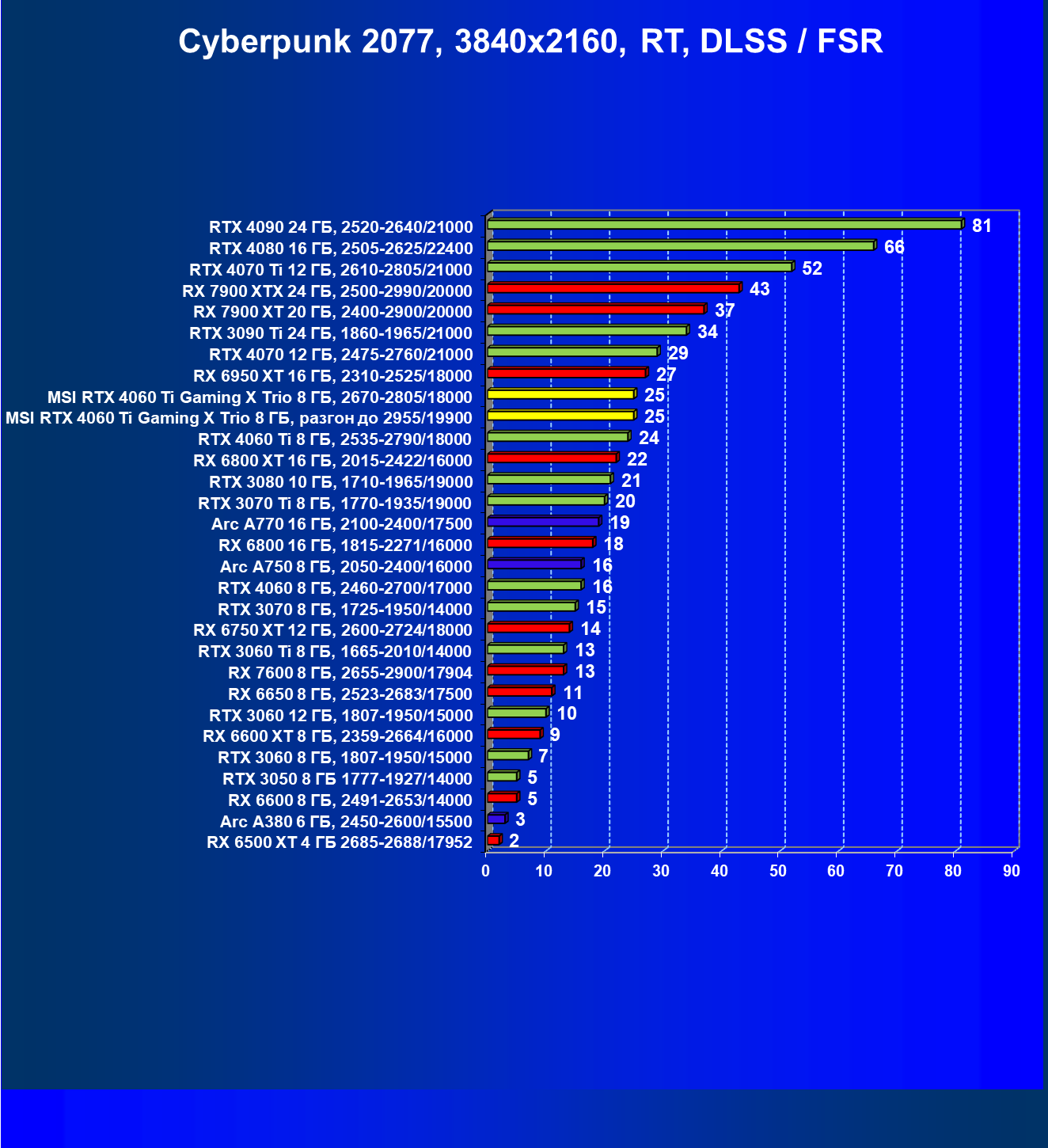

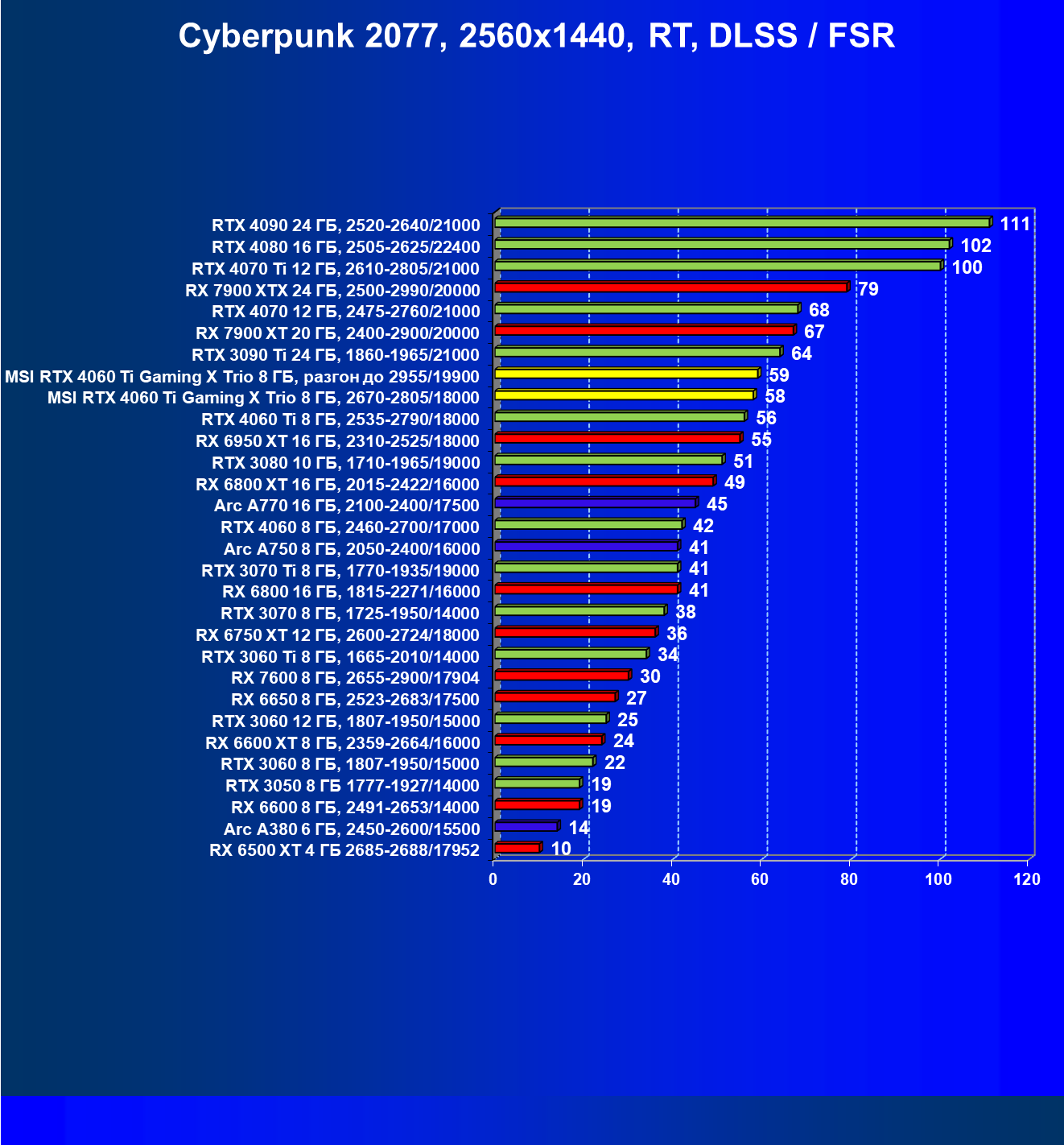

Cyberpunk 2077, RT + DLSS/FSR

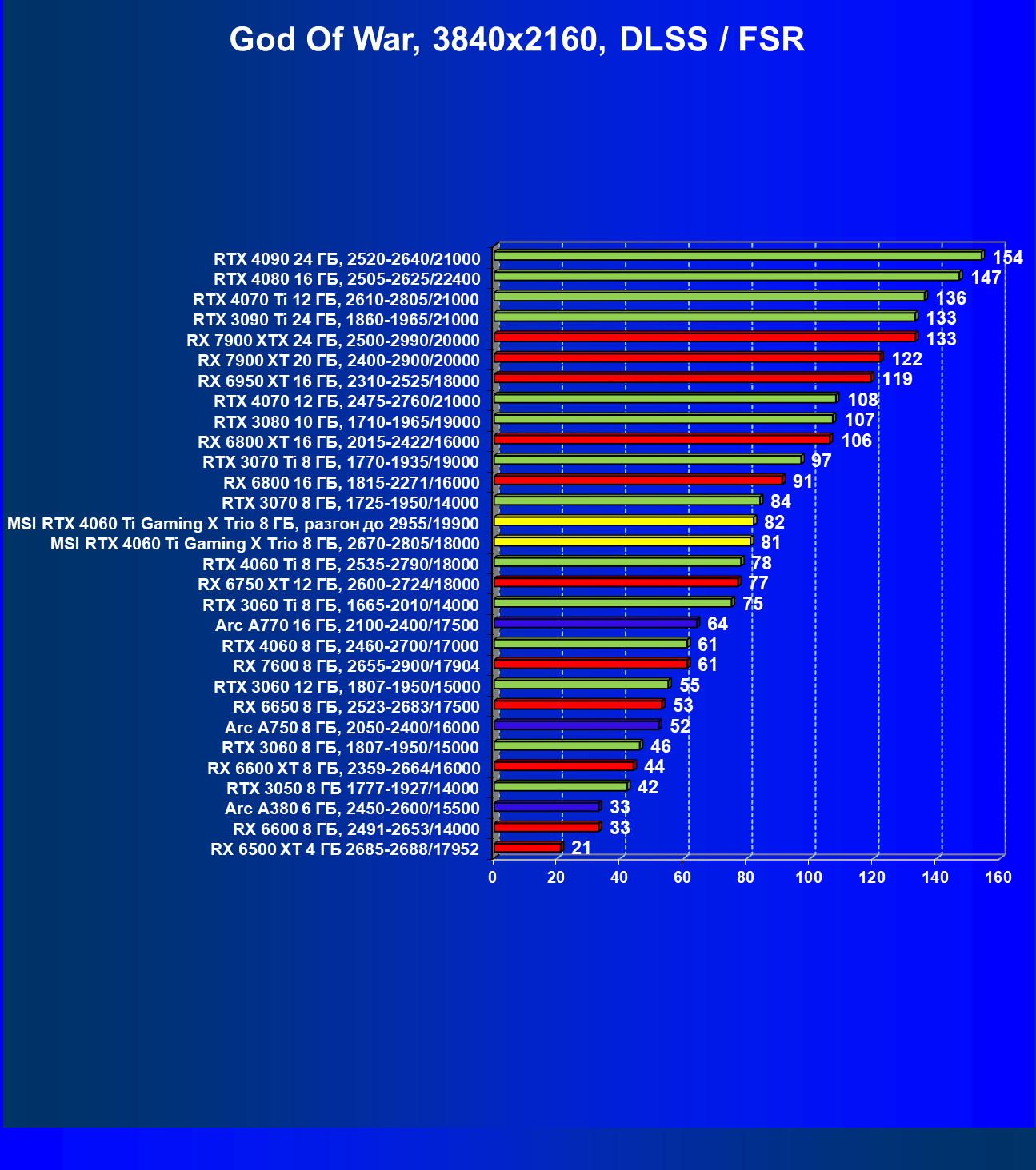

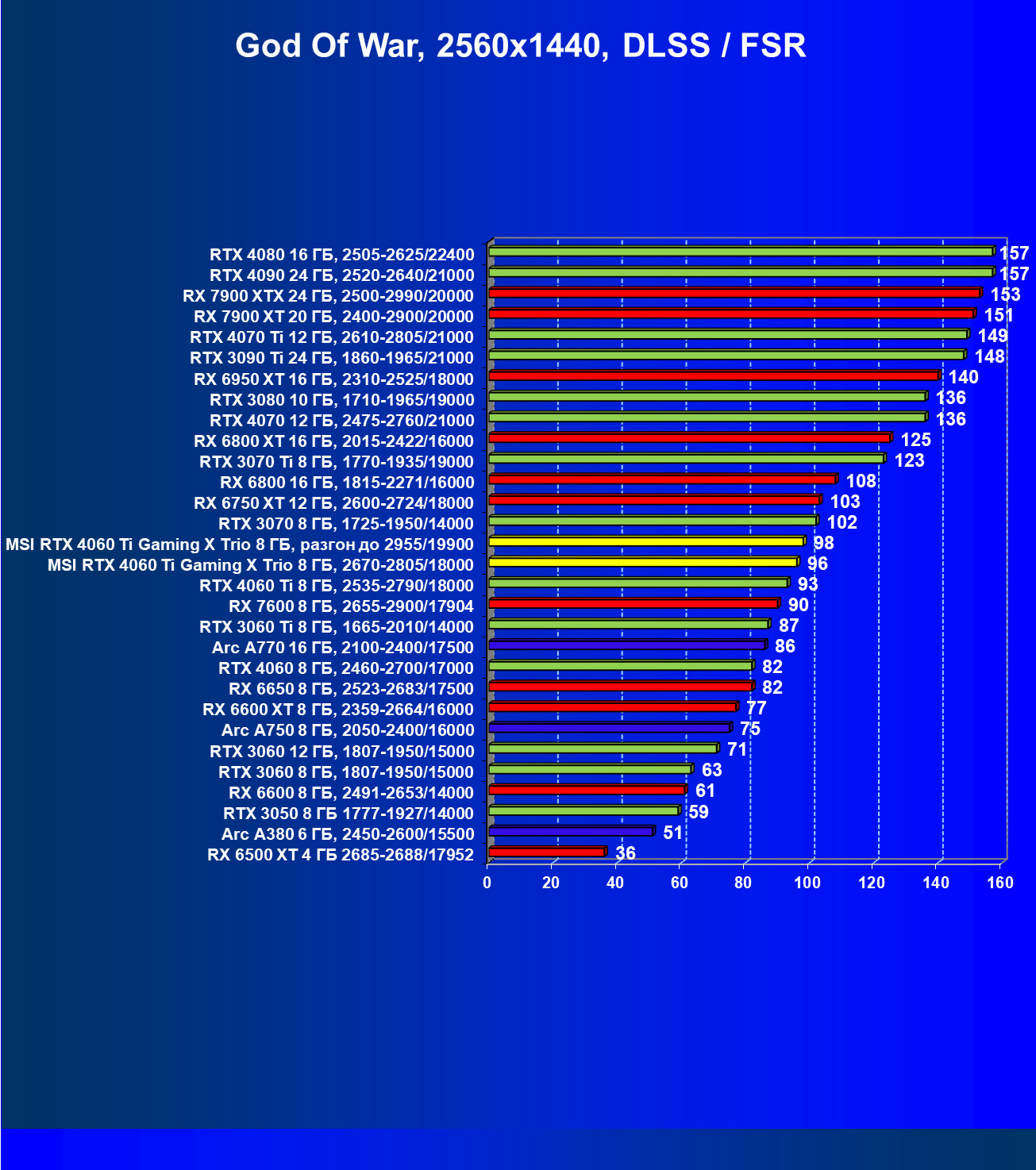

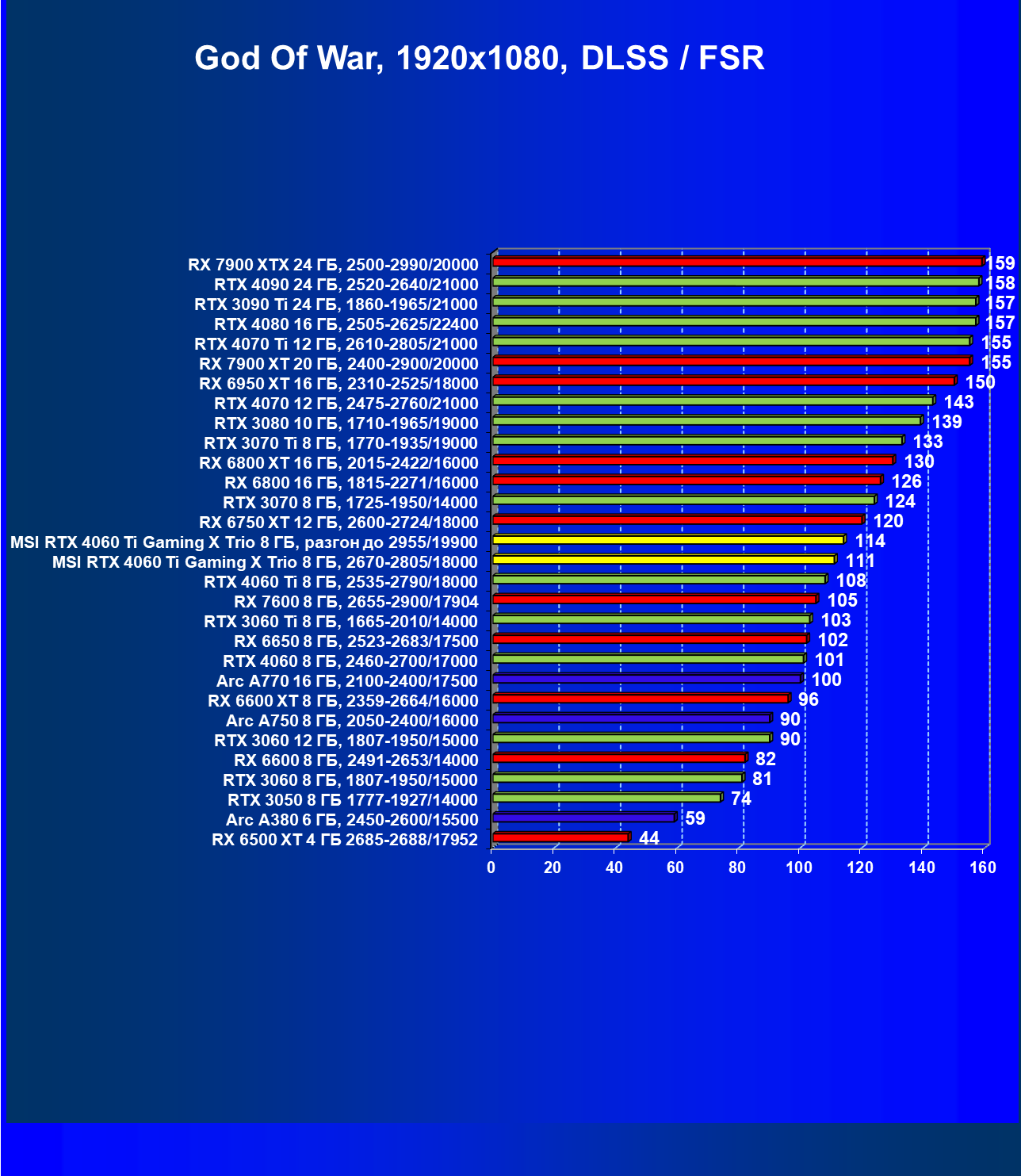

God of War, DLSS/FSR

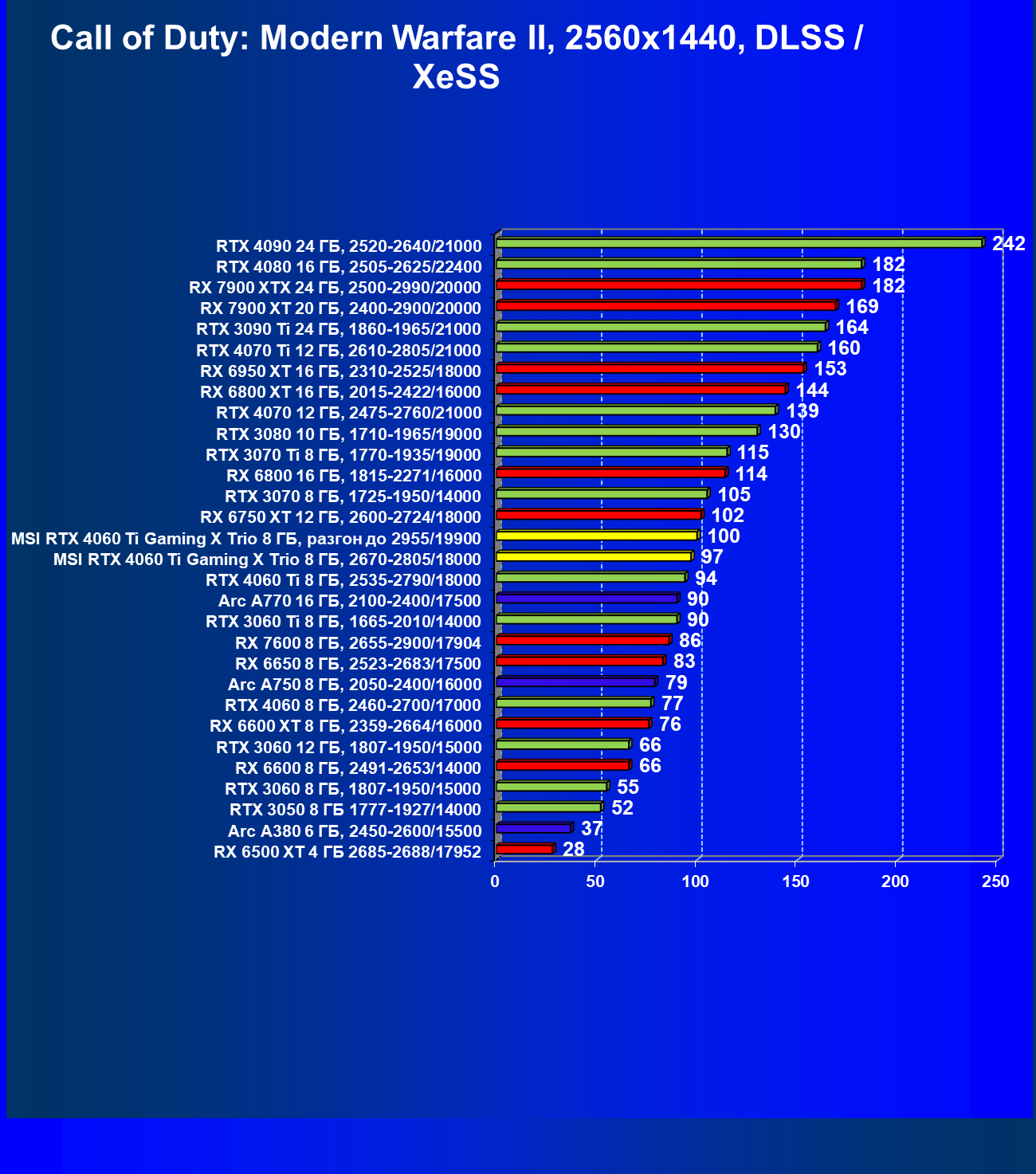

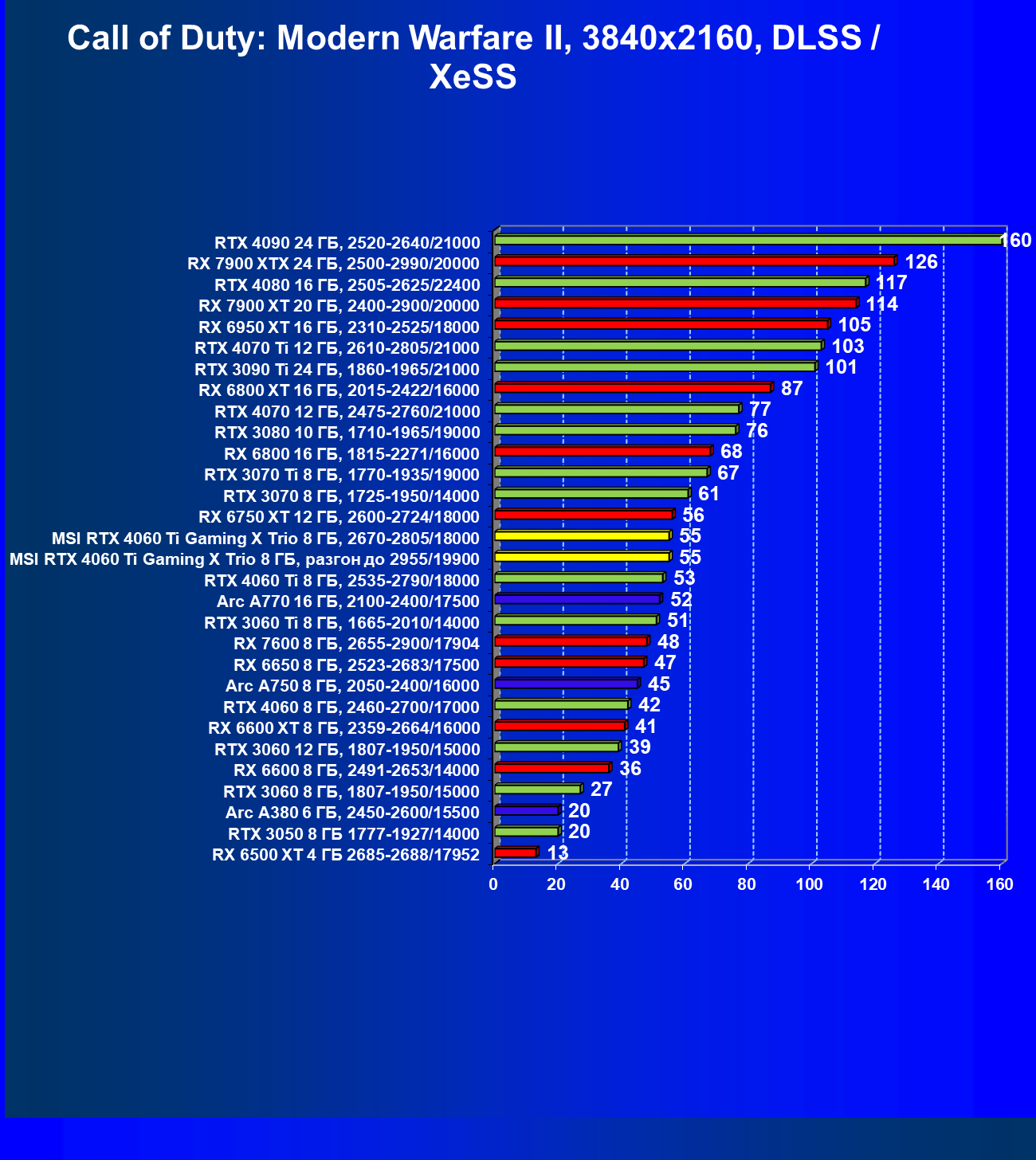

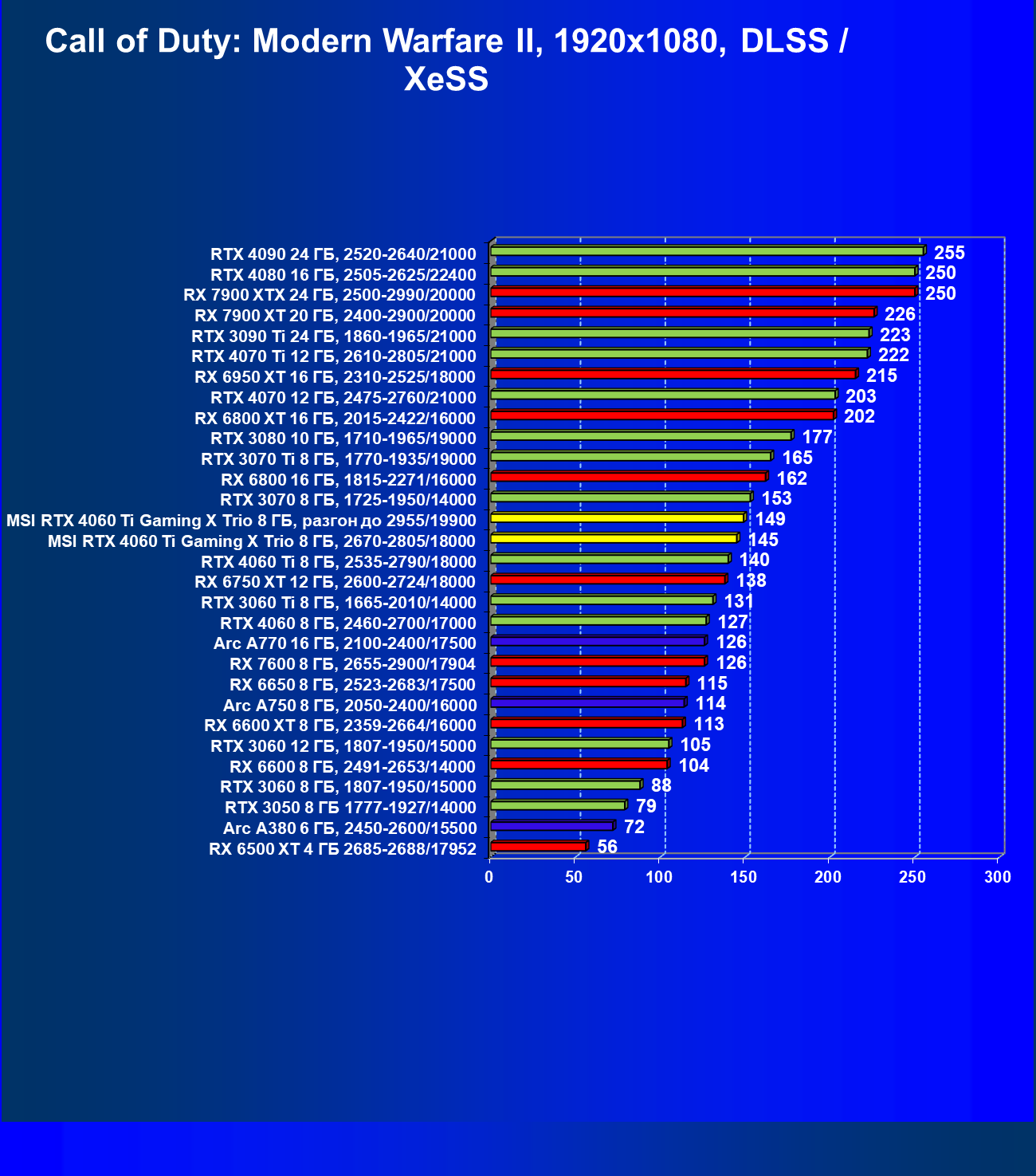

Call of Duty: Modern Warfare II, DLSS/XeSS

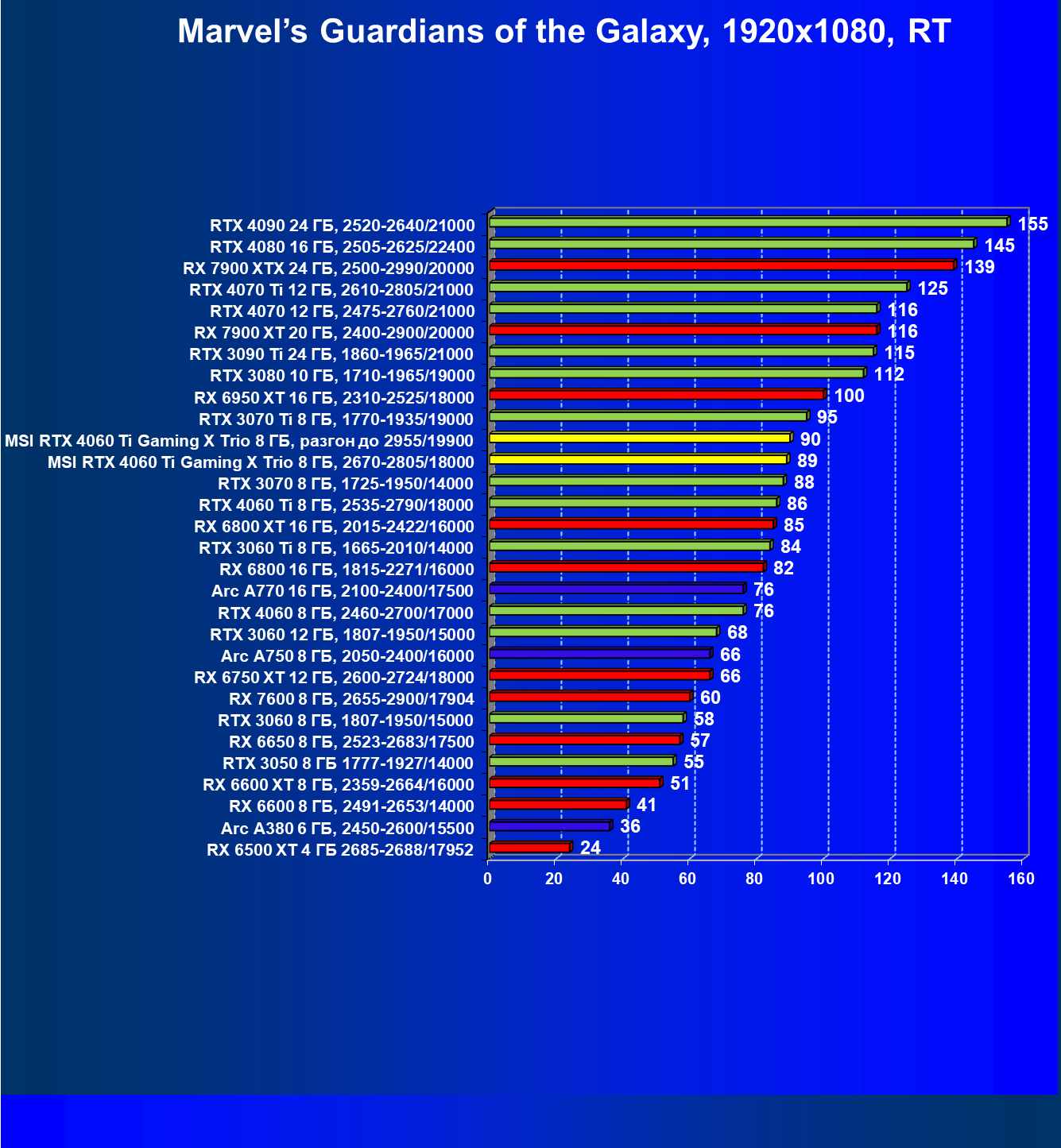

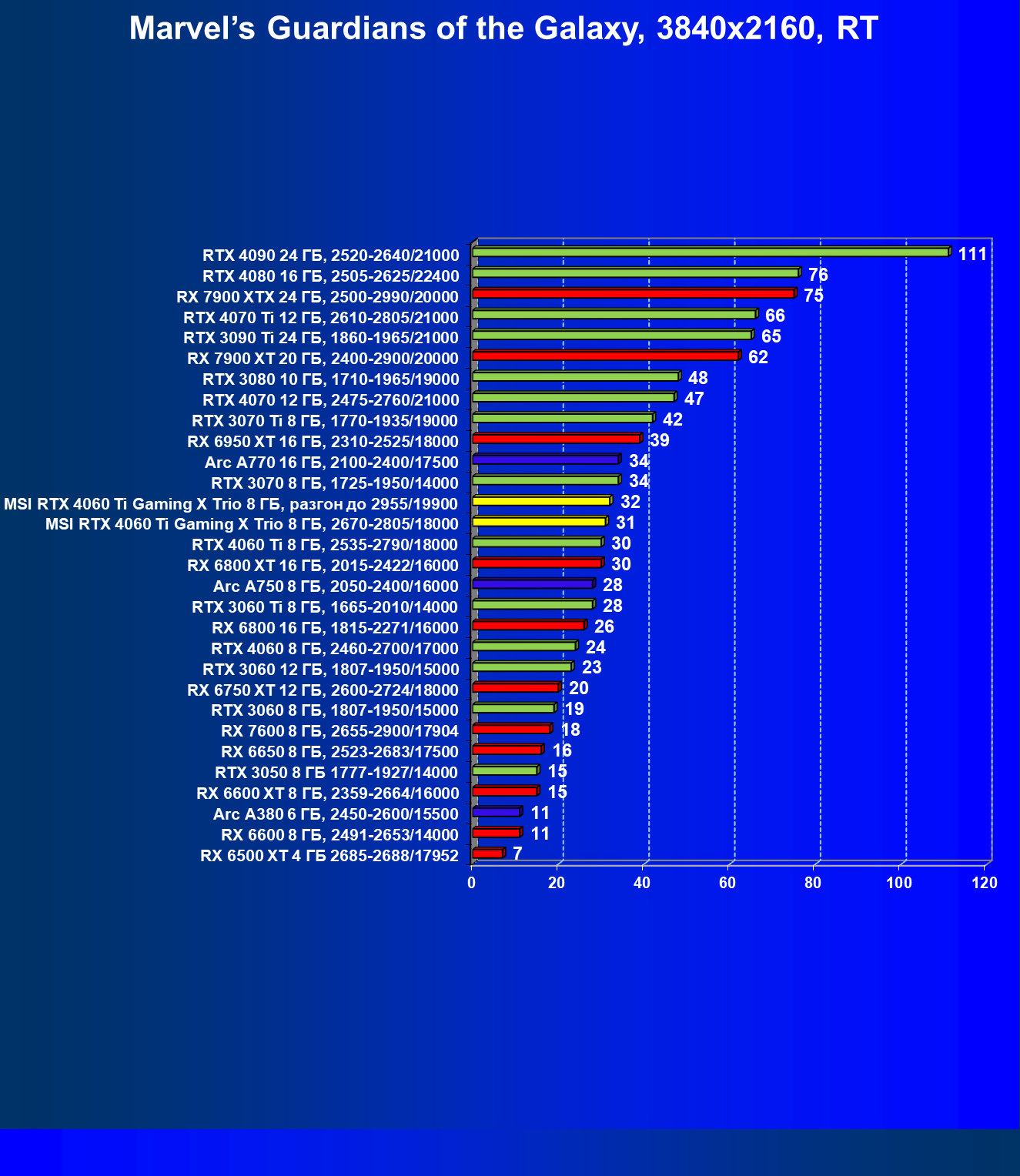

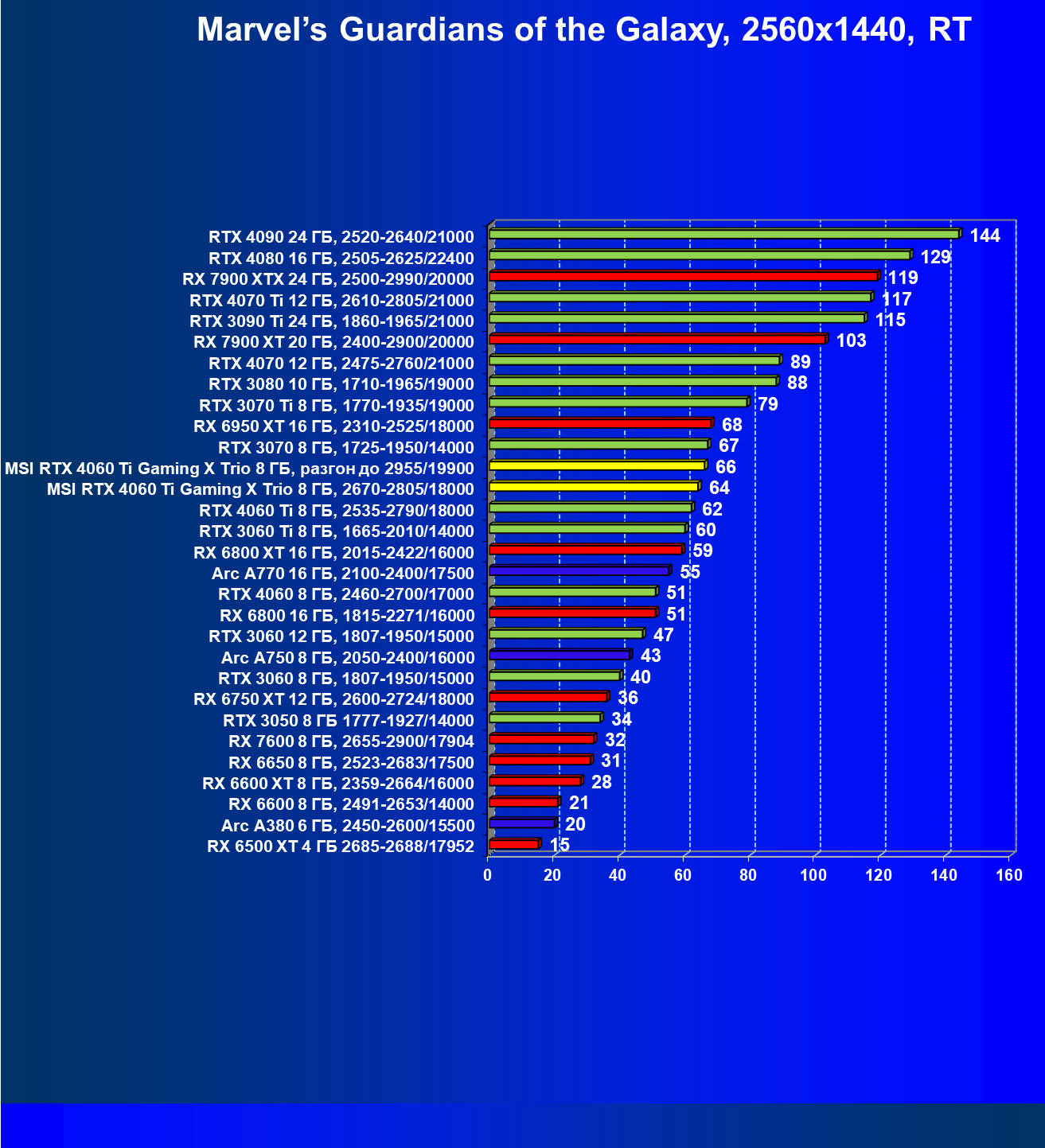

Marvel’s Guardians of the Galaxy, RT

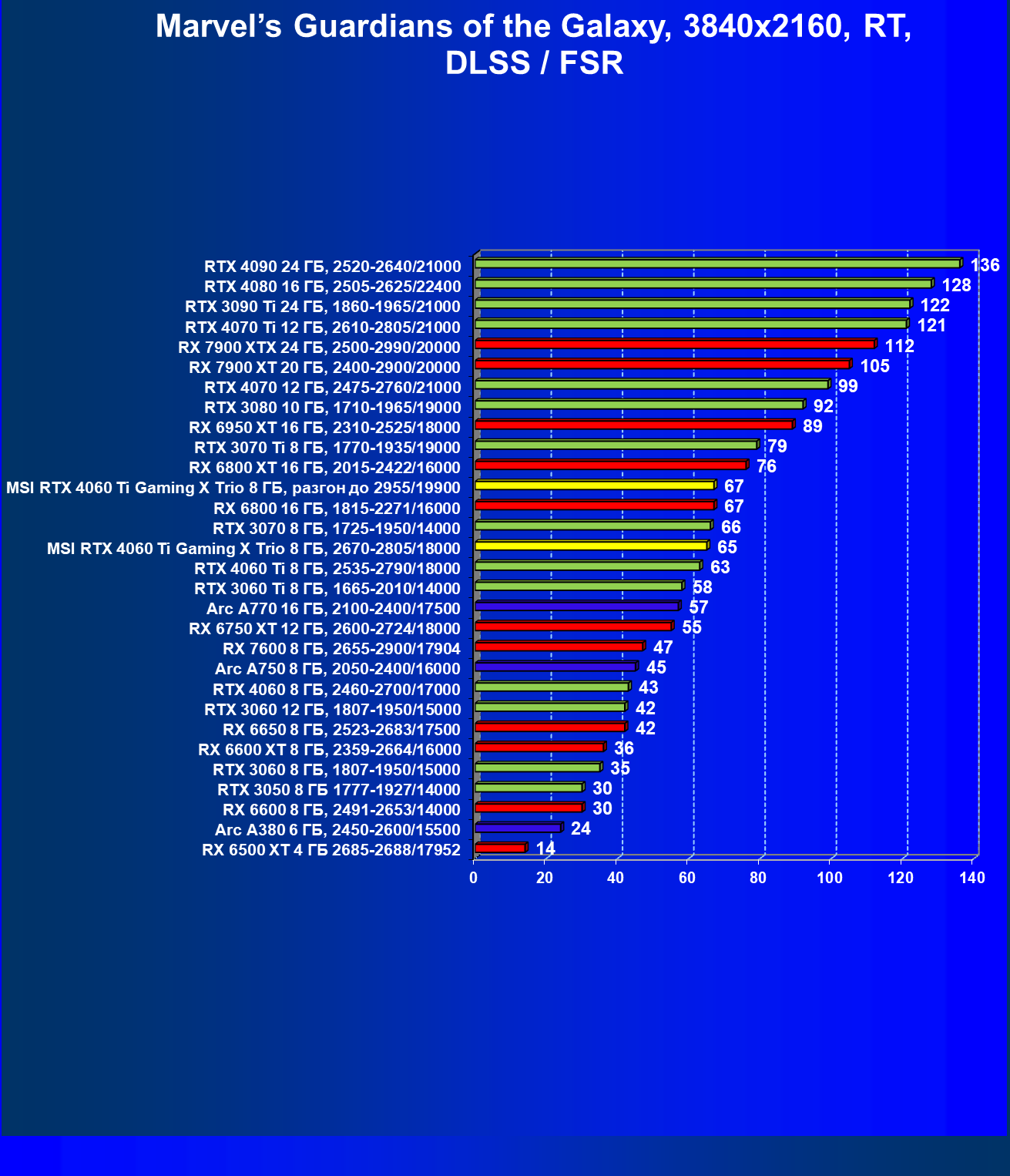

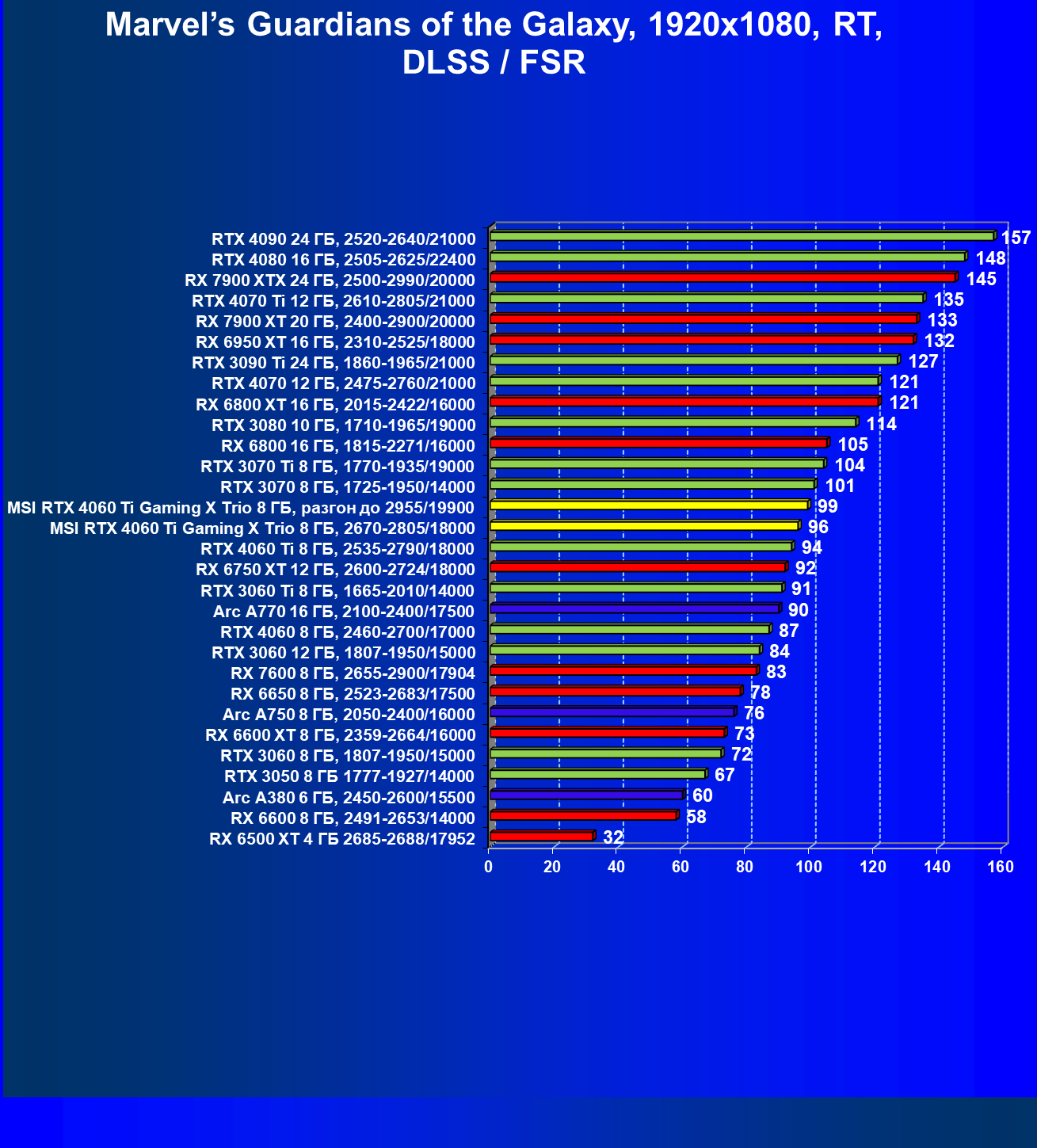

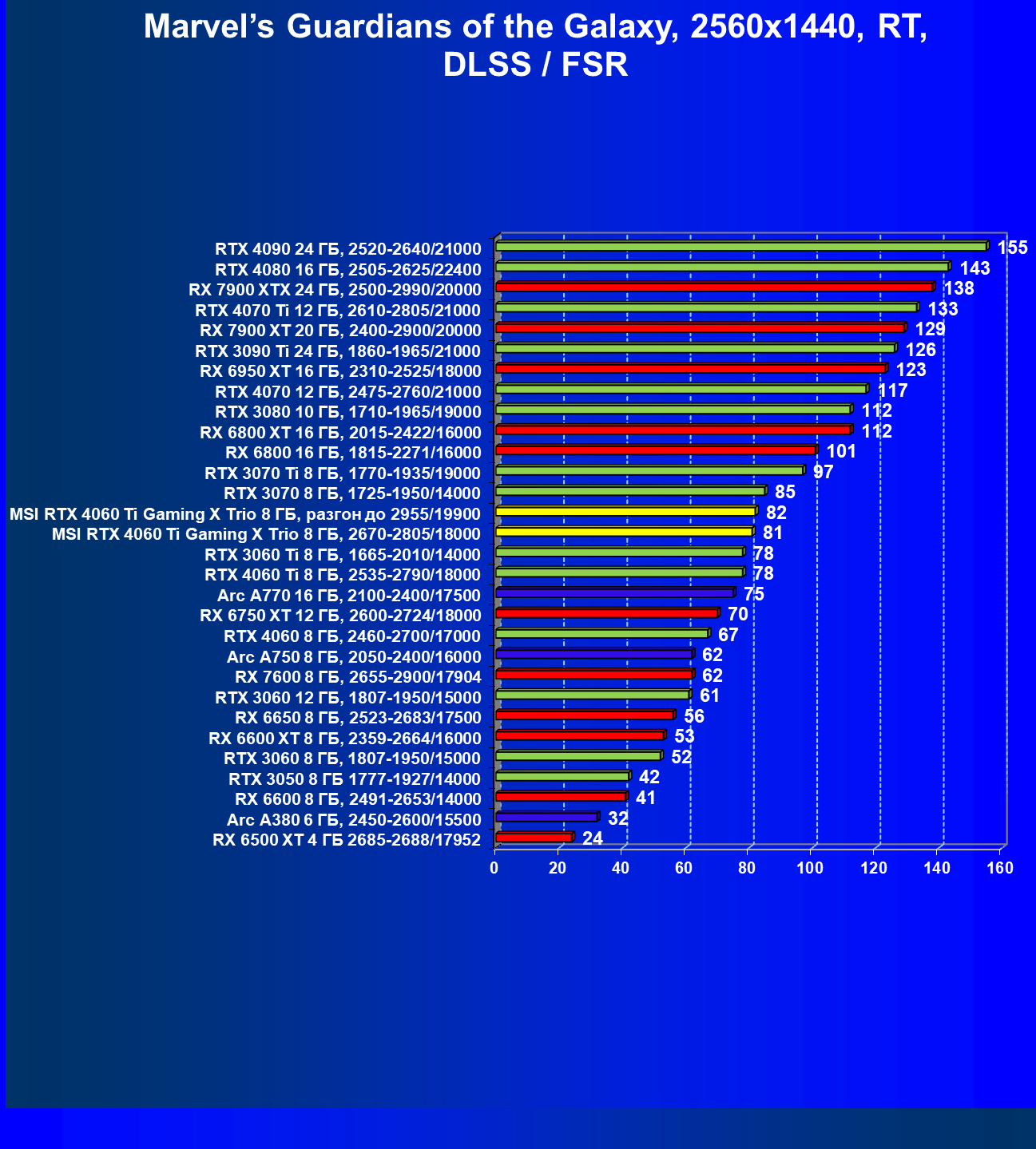

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

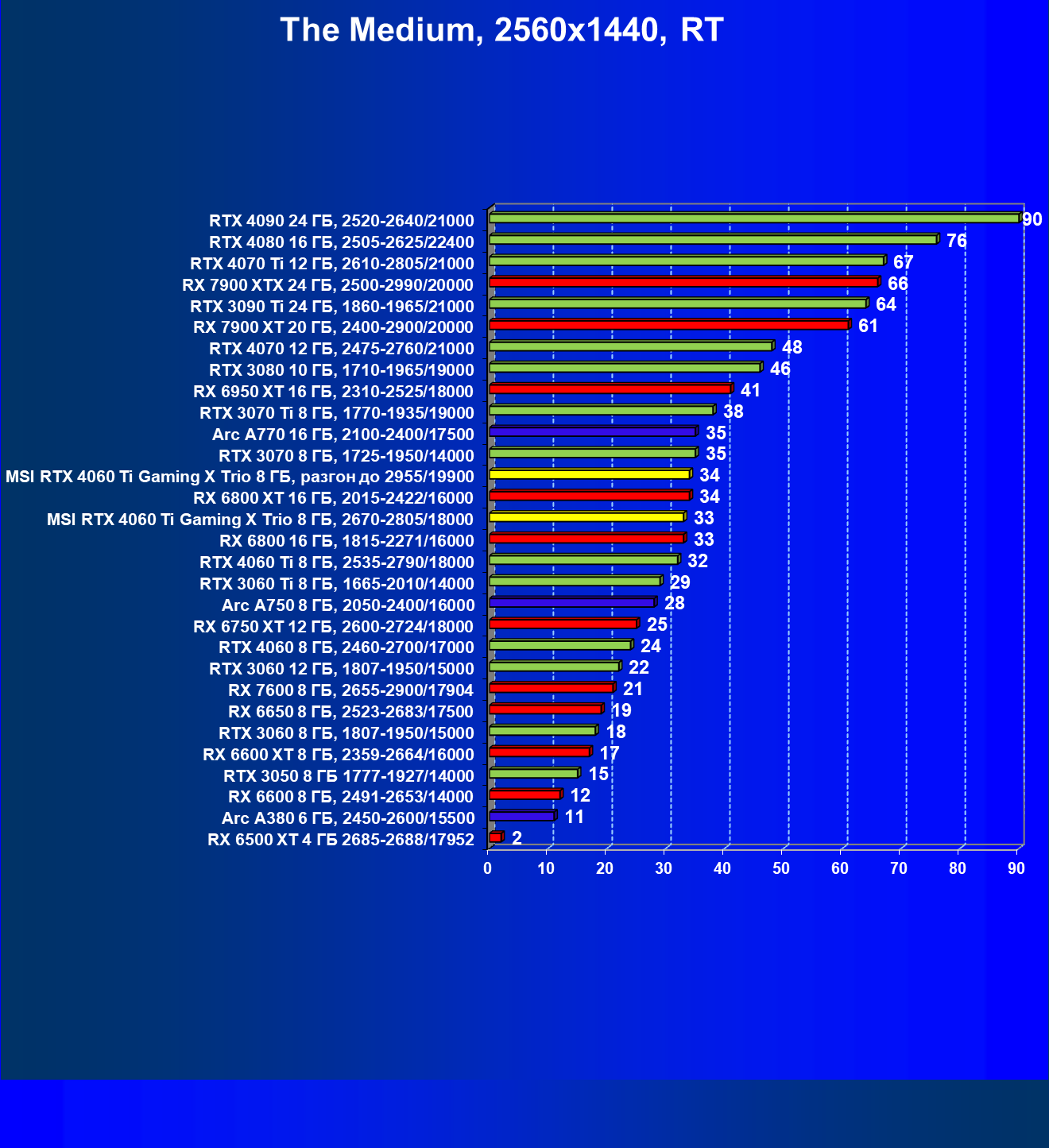

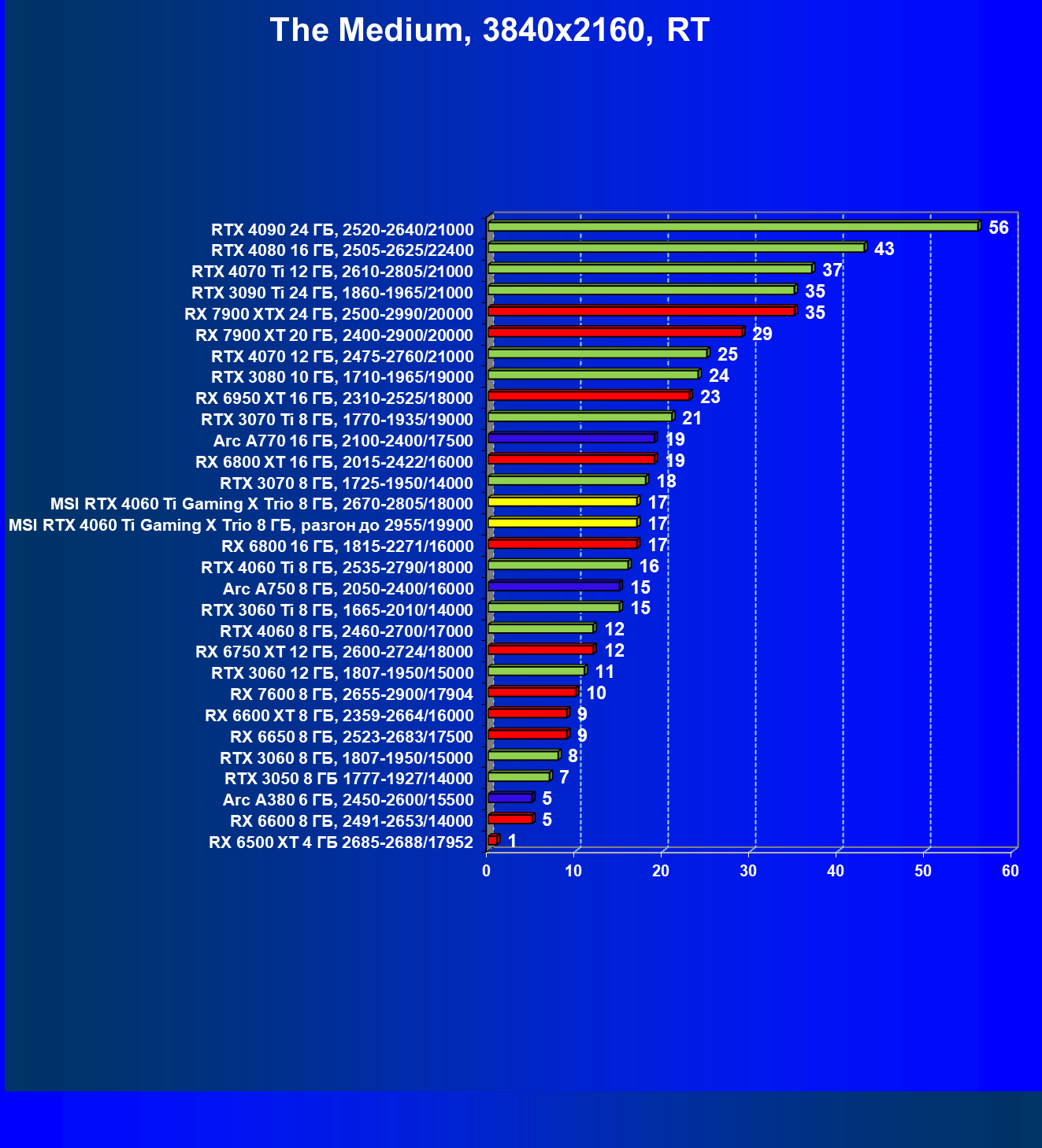

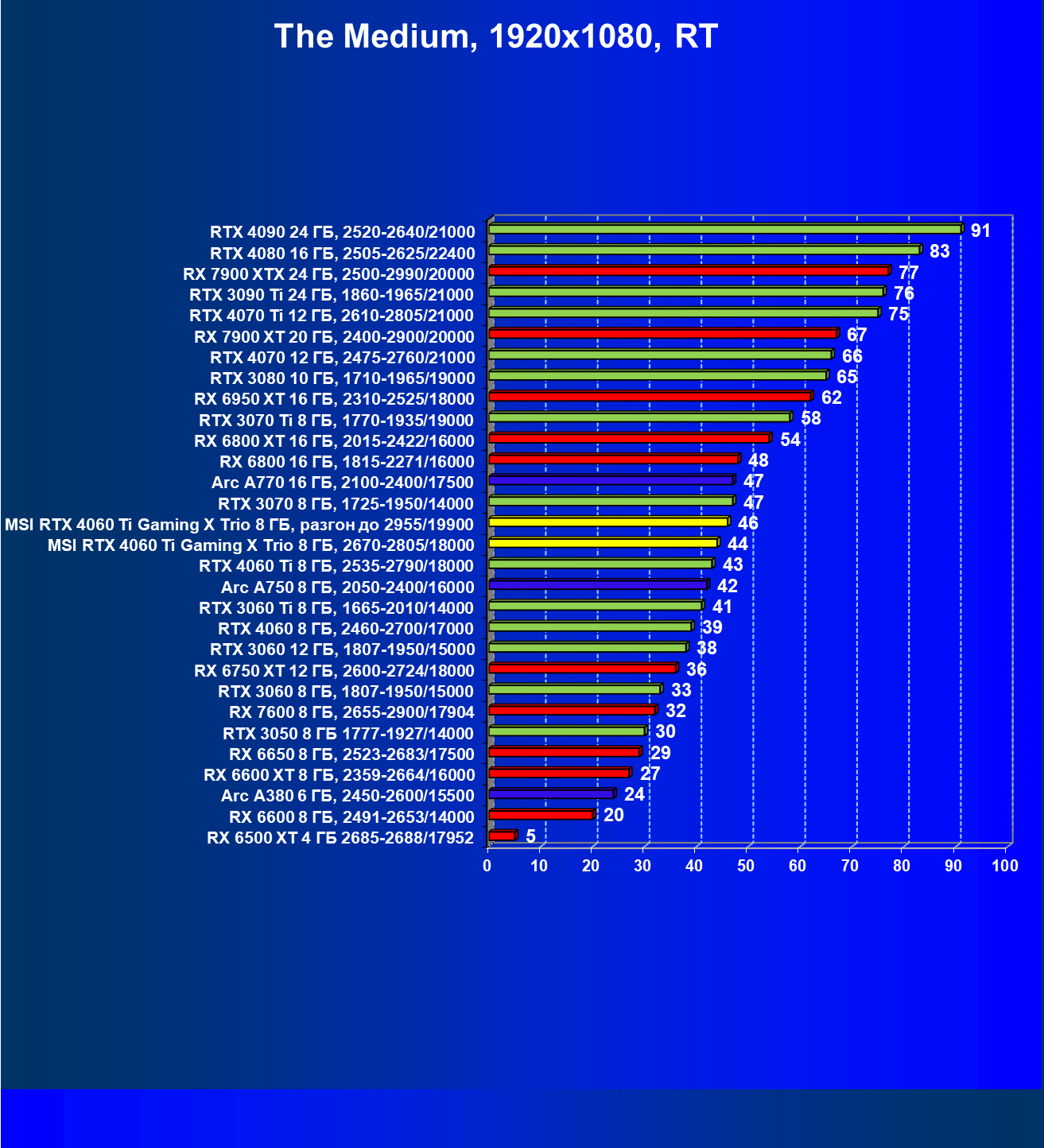

The Medium, RT

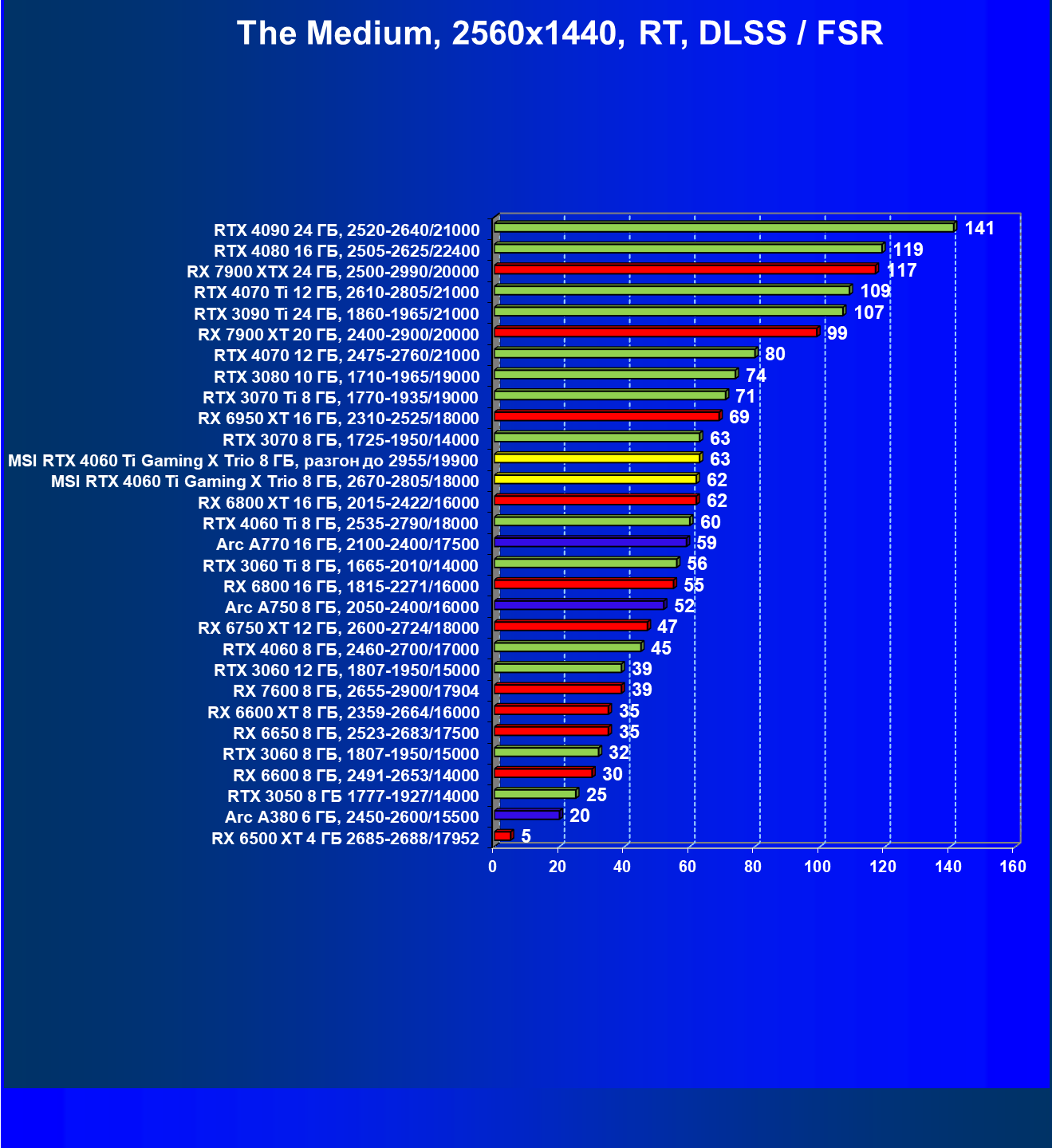

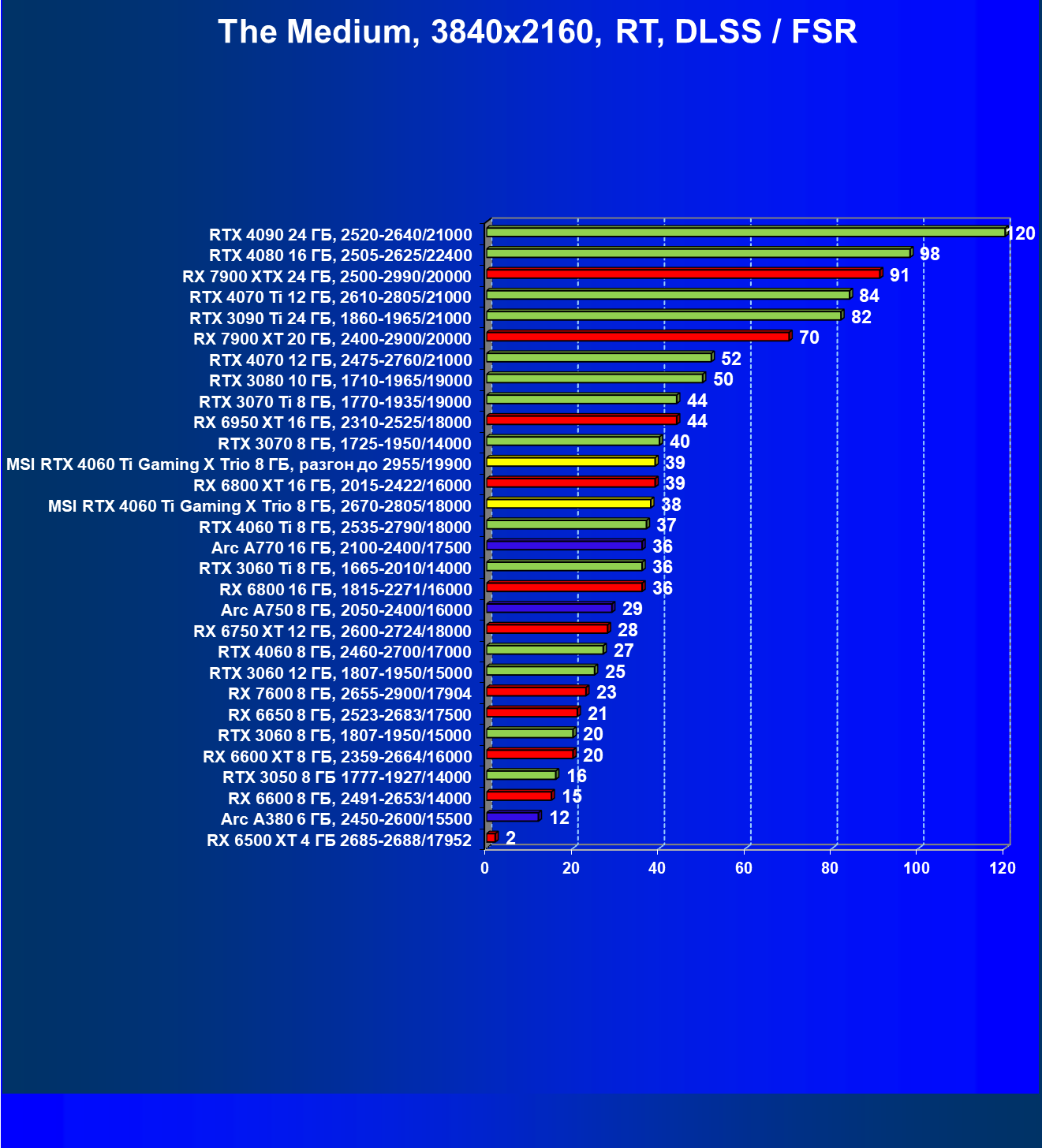

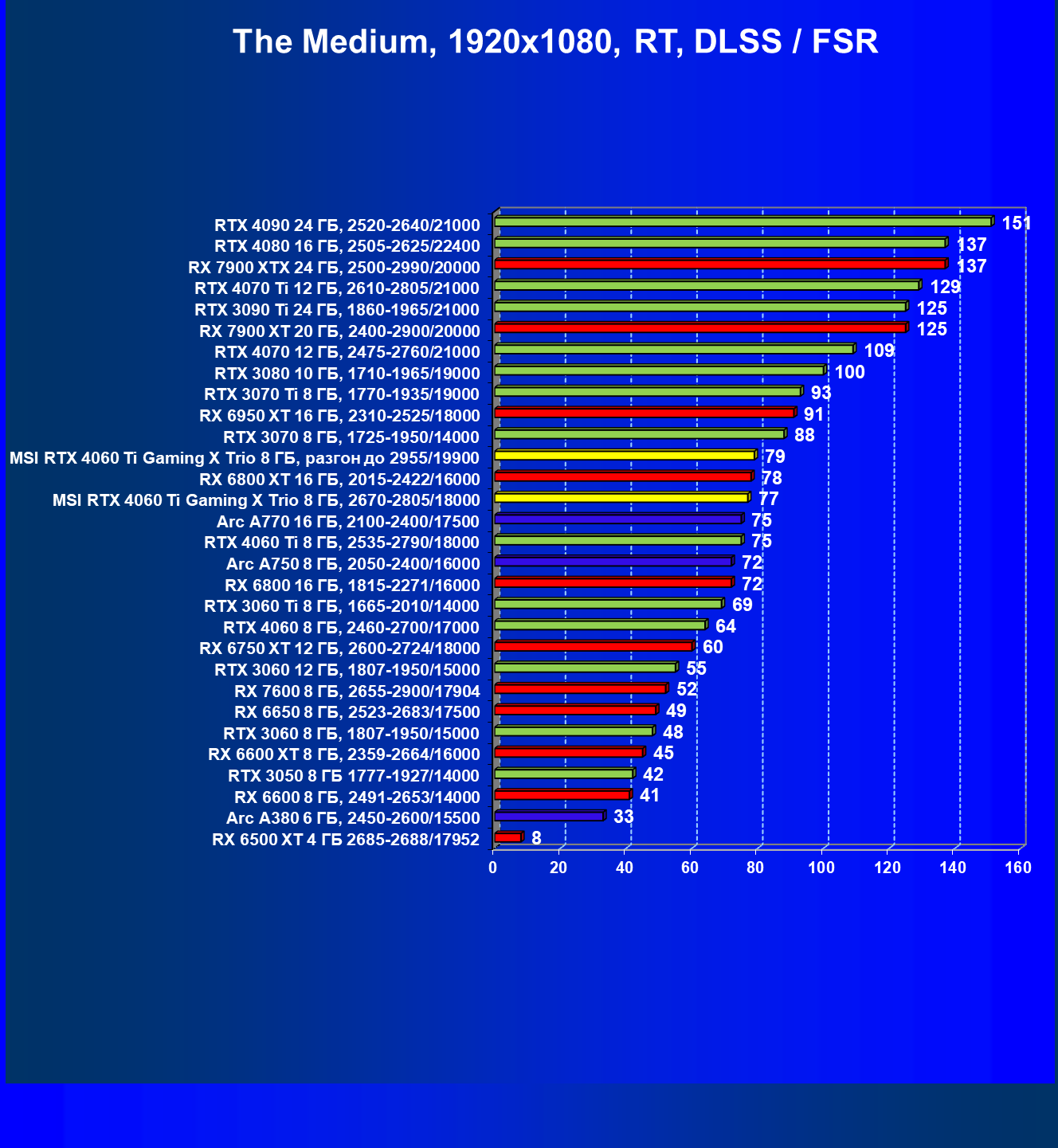

The Medium, RT + DLSS/FSR

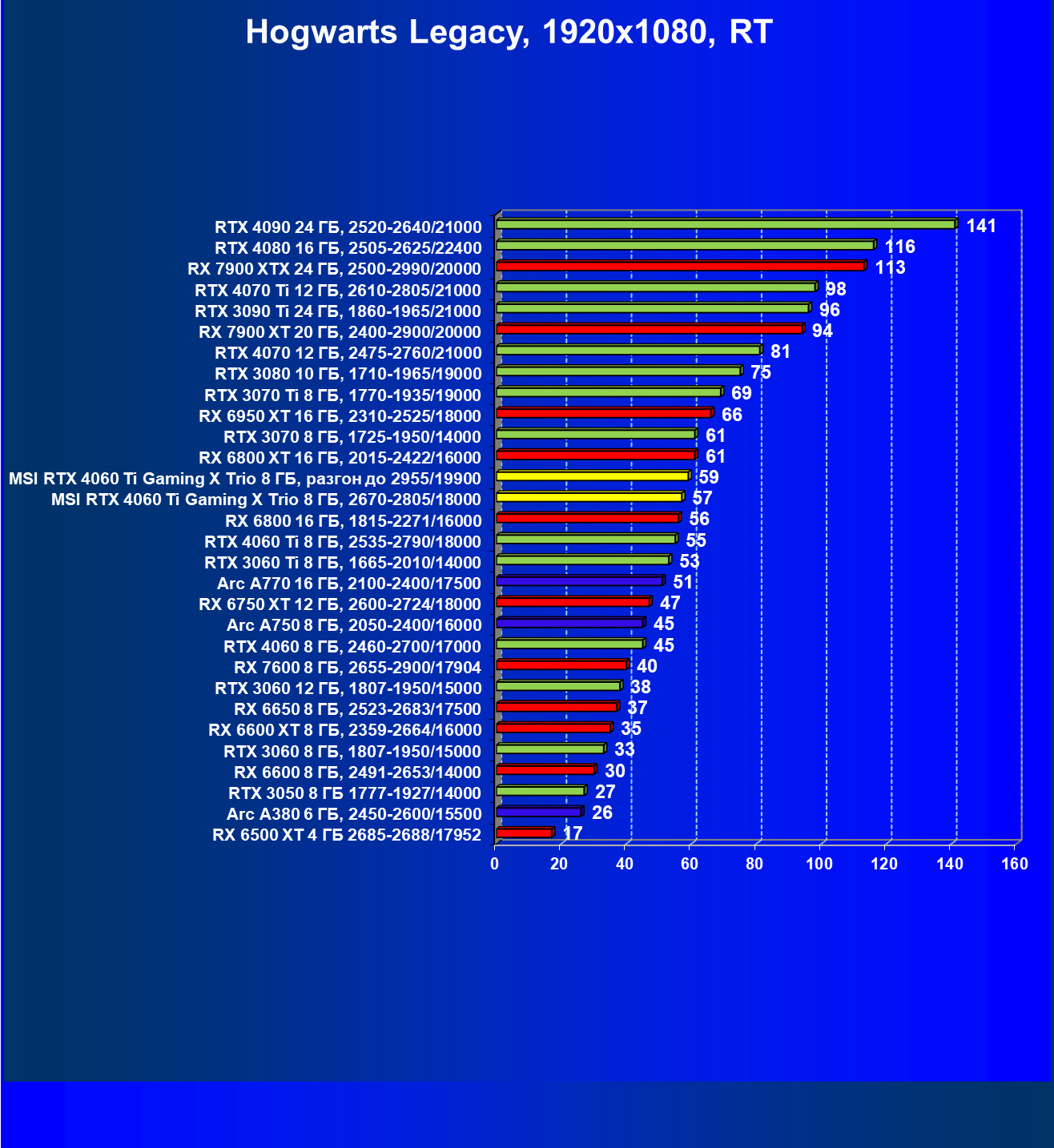

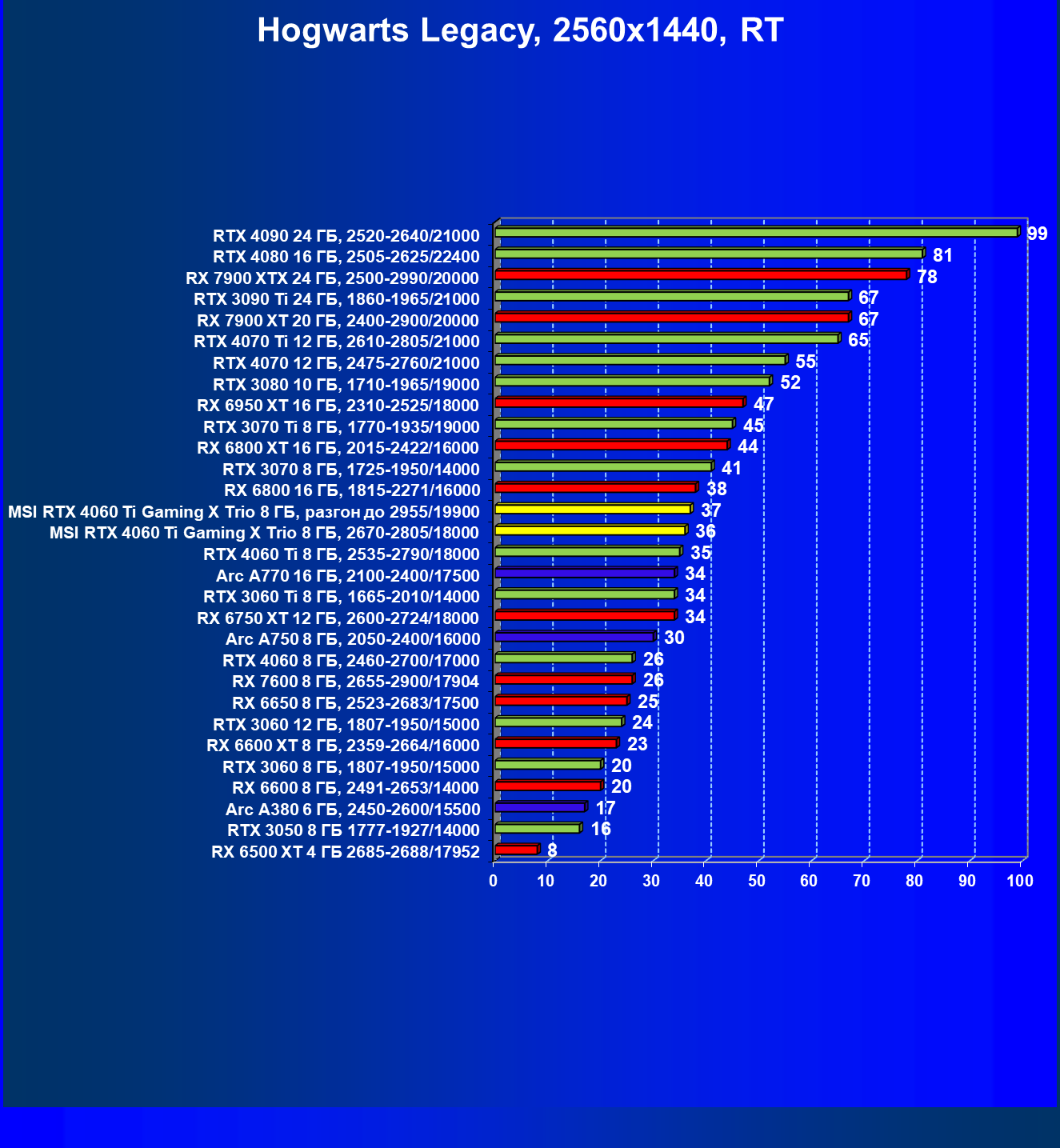

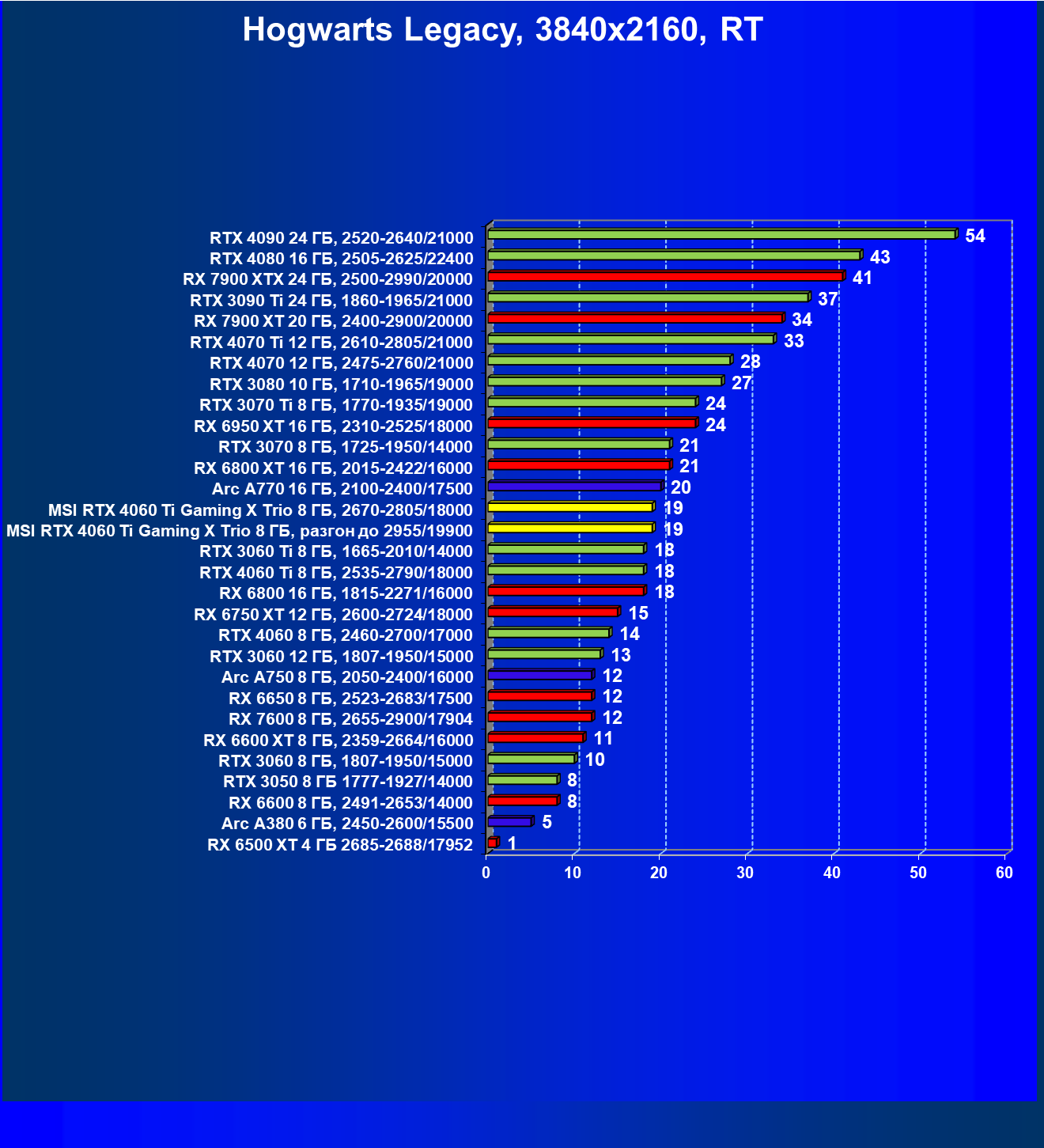

Hogwarts Legacy, RT

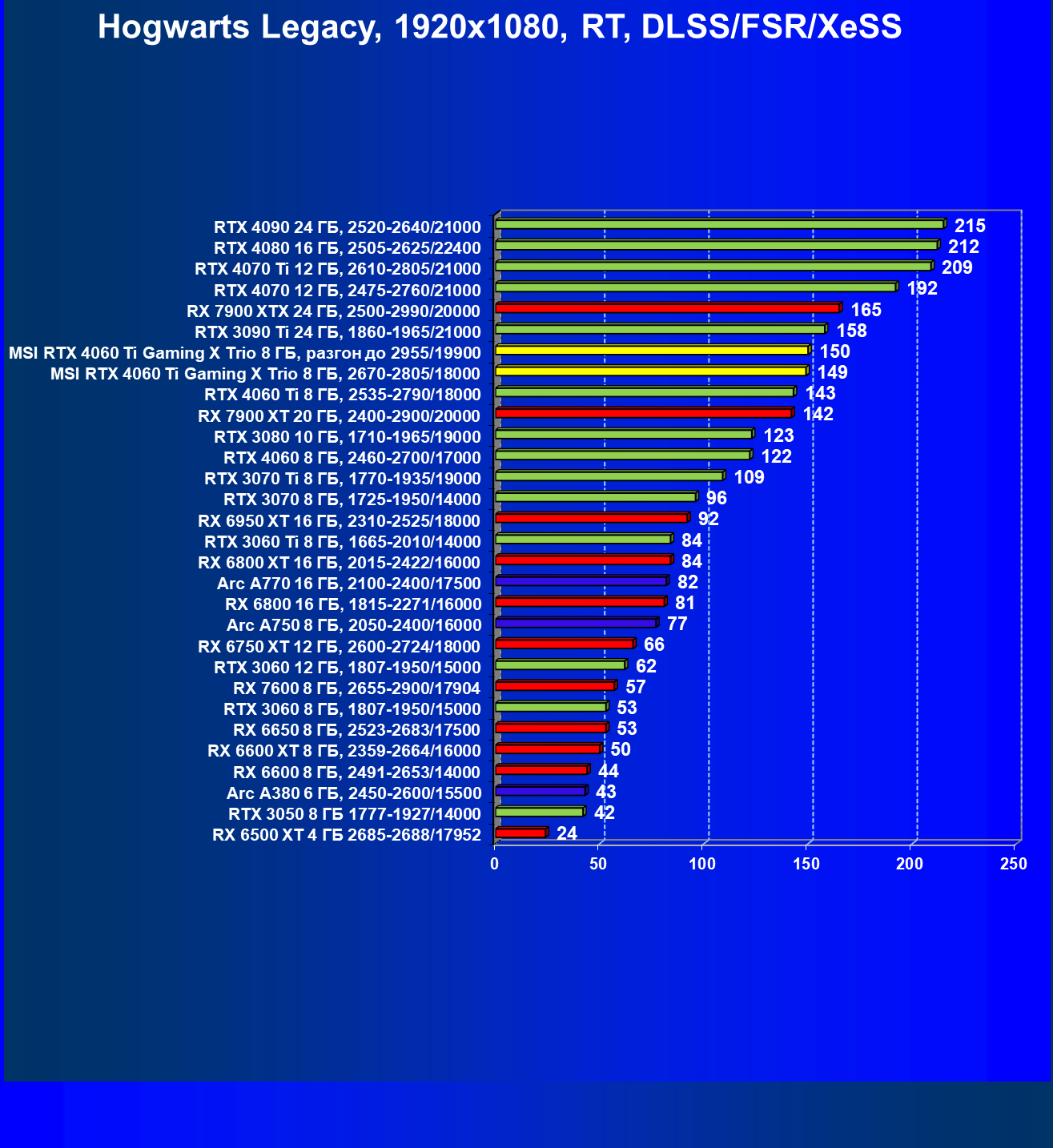

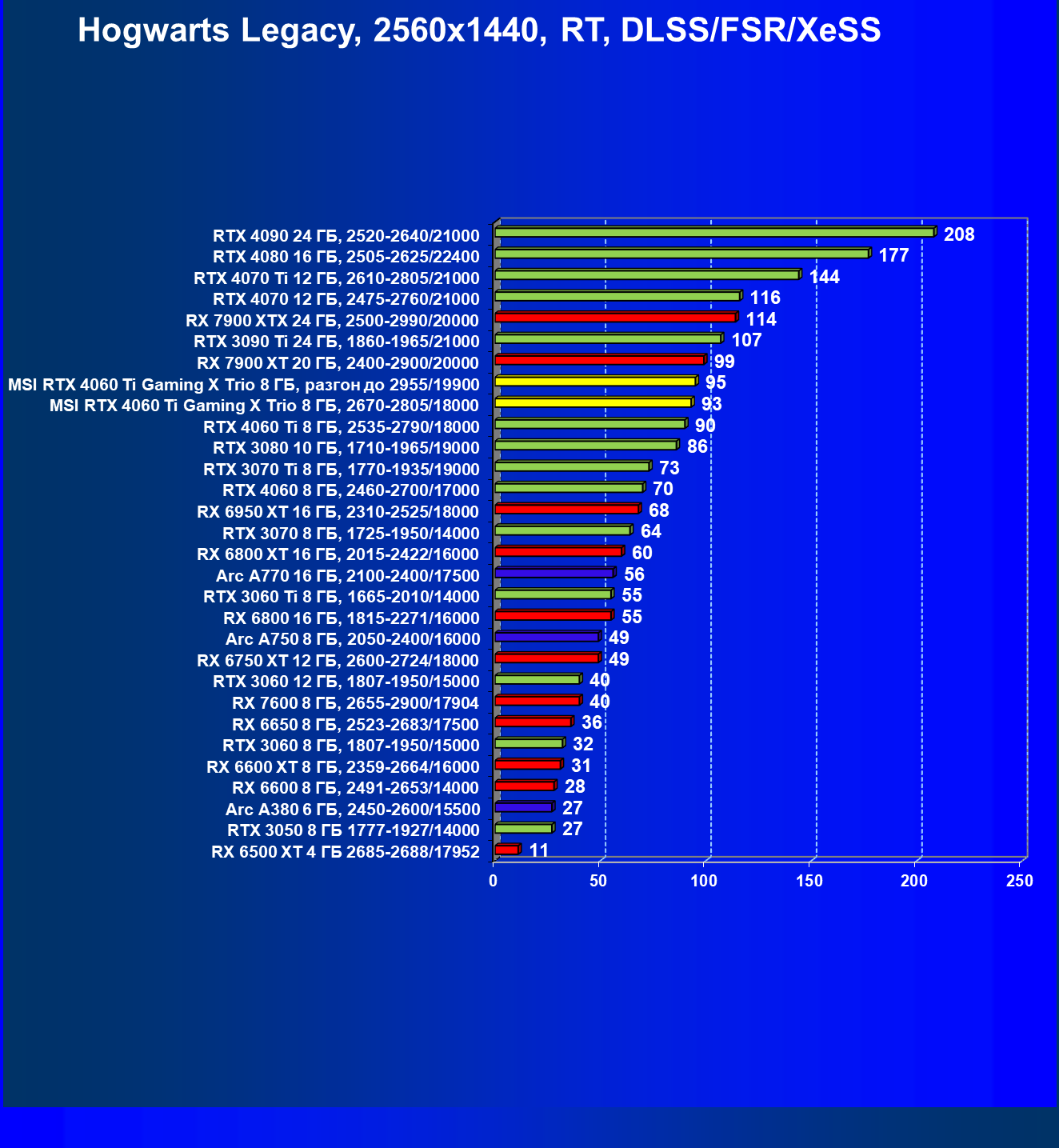

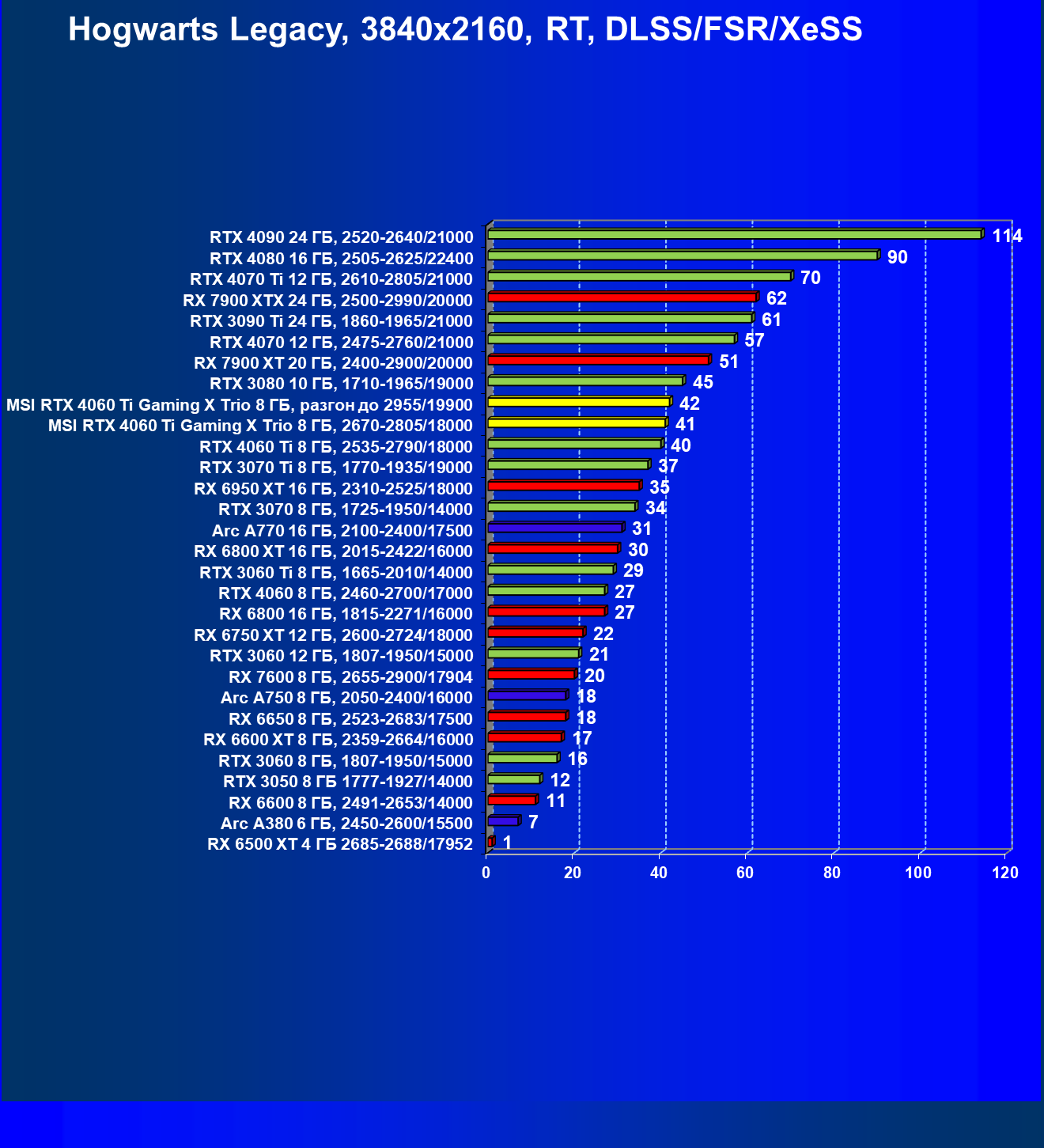

Hogwarts Legacy, RT + DLSS/FSR/XeSS

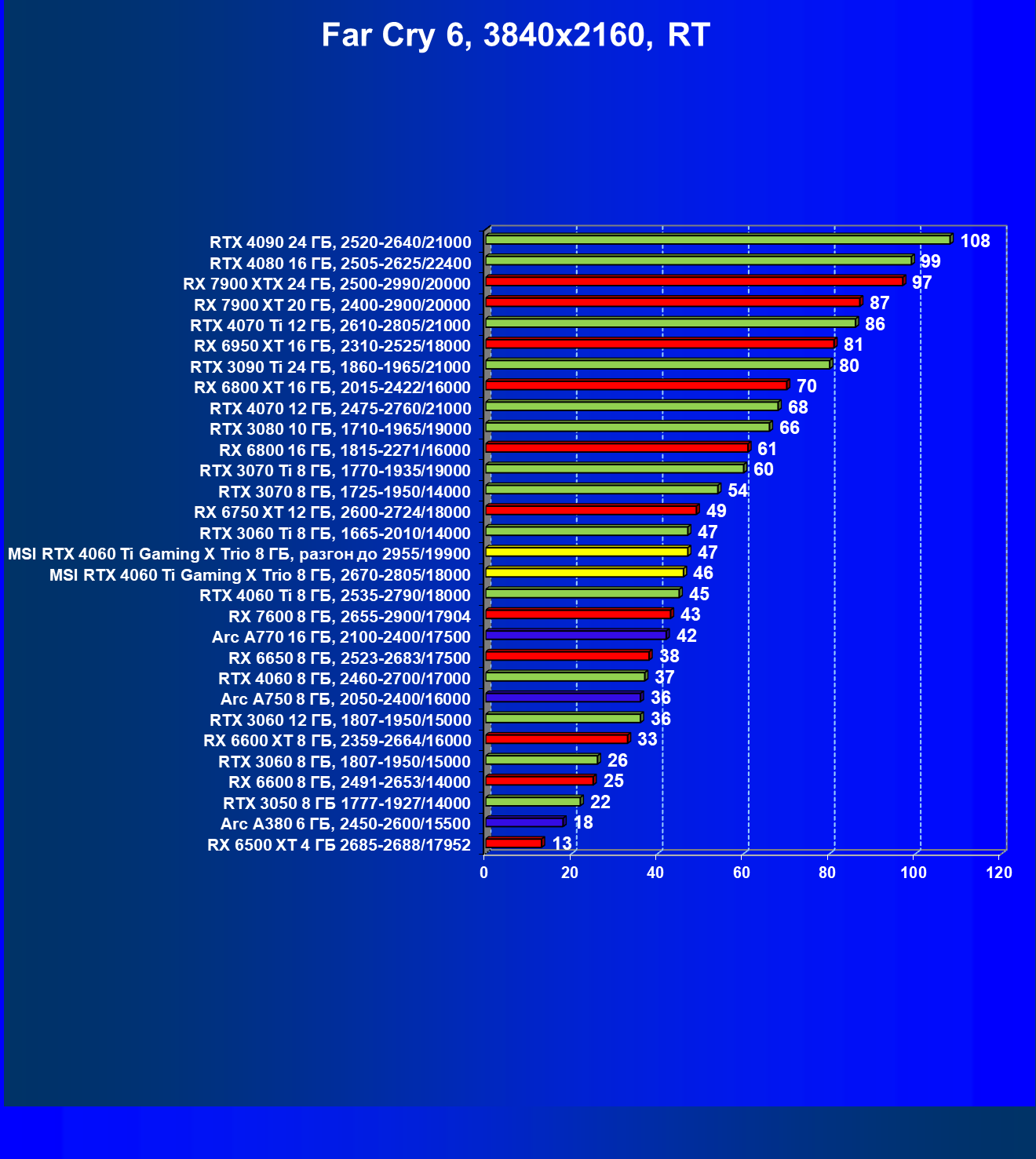

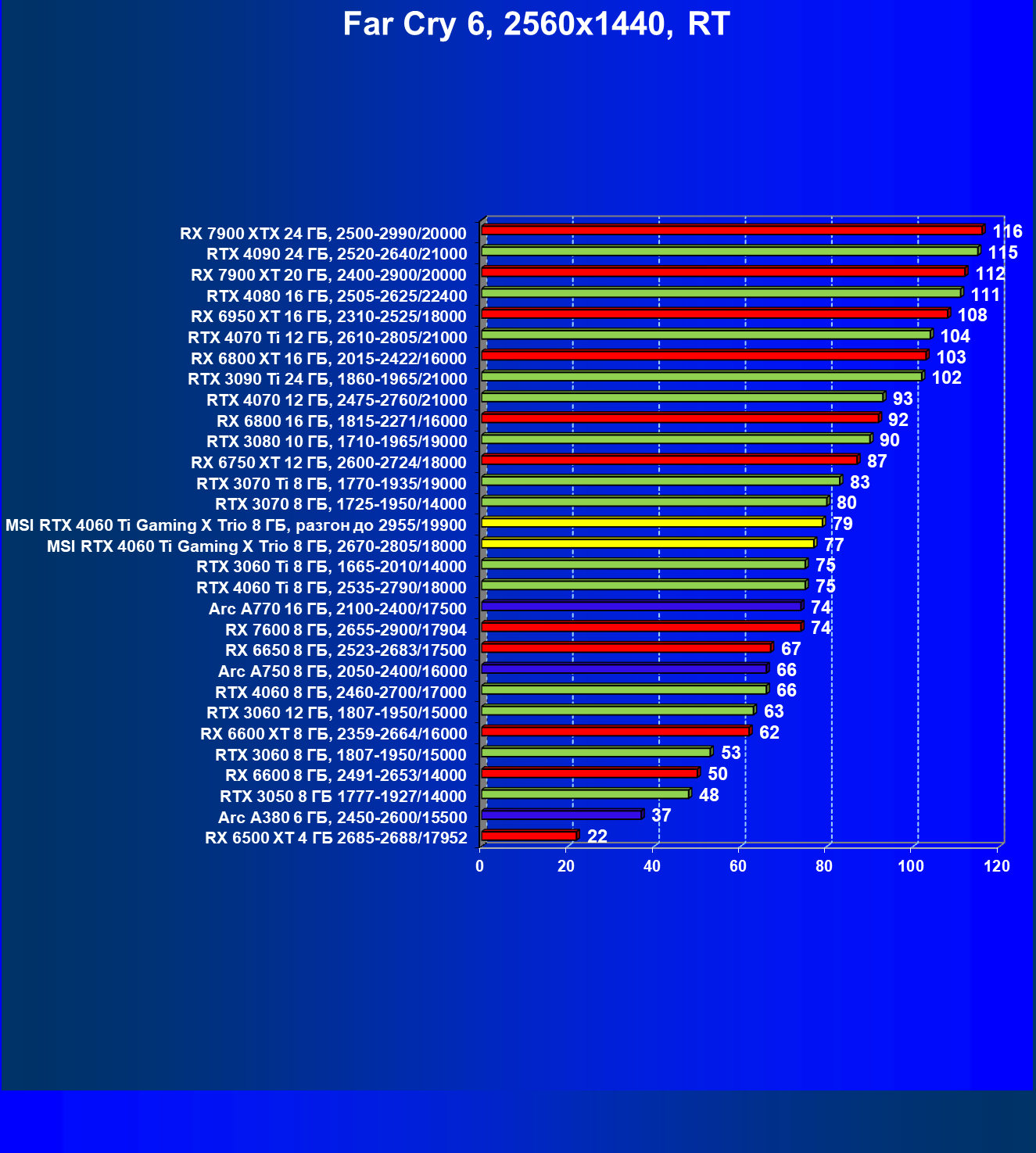

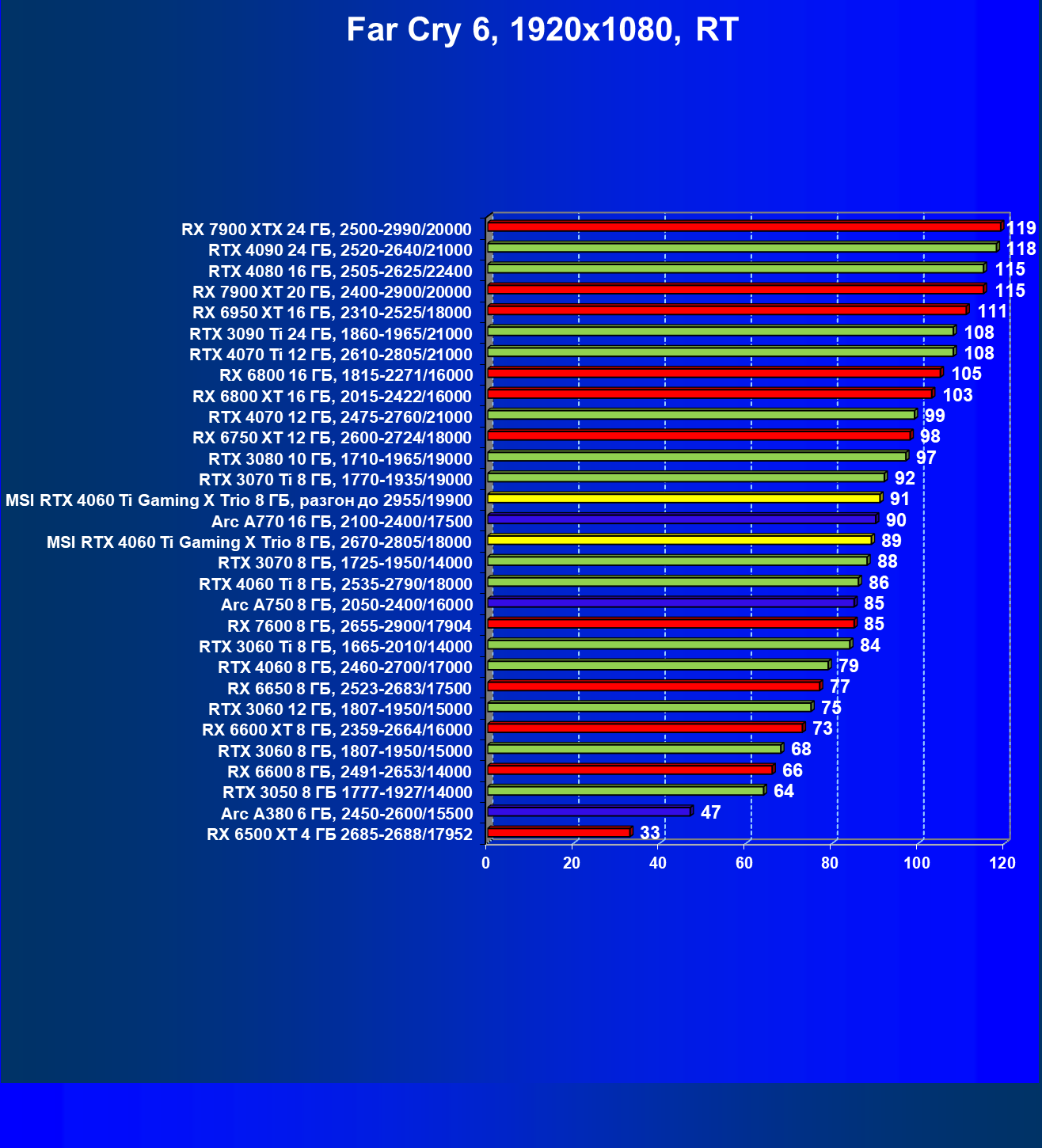

Far Cry 6, RT

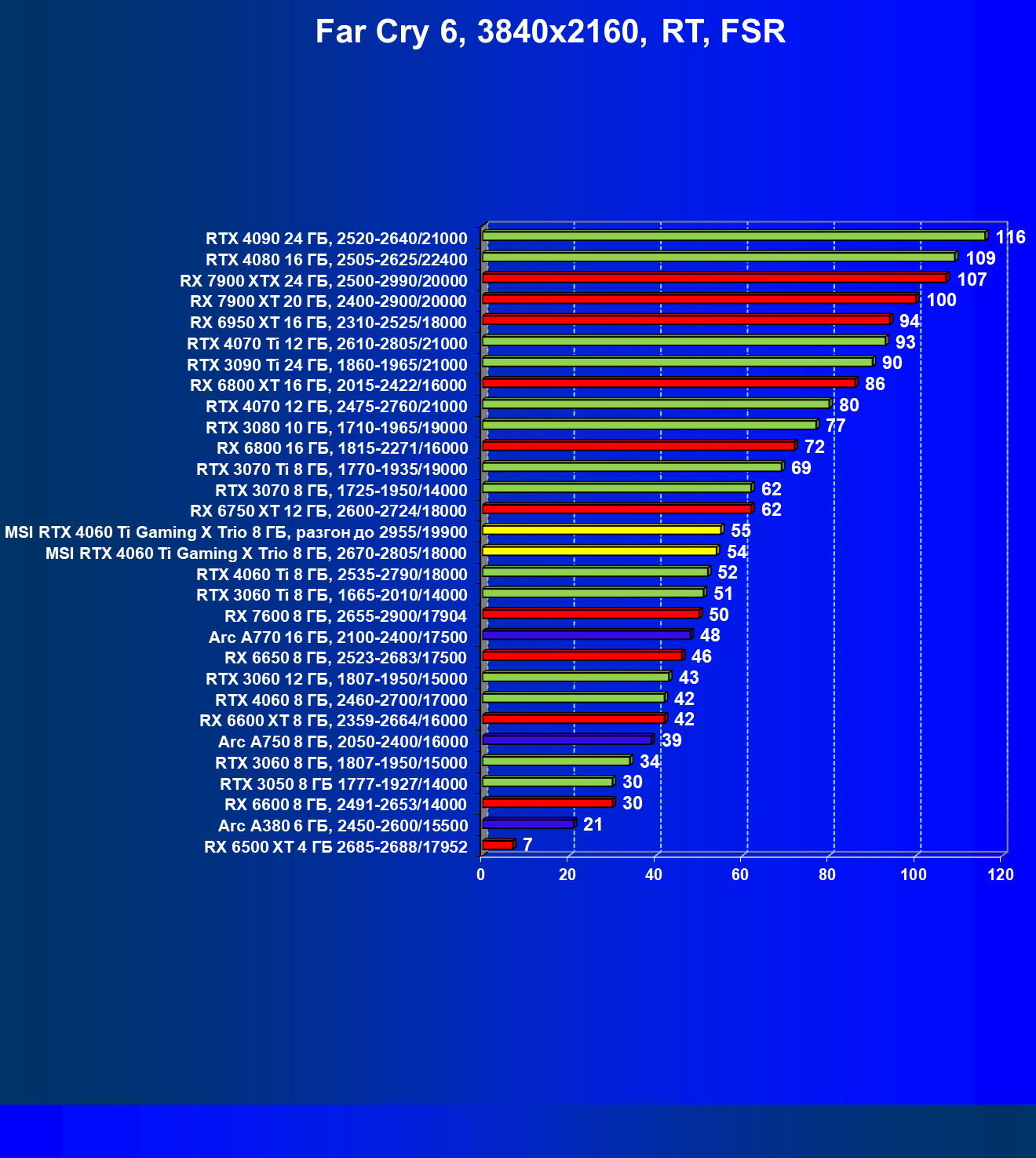

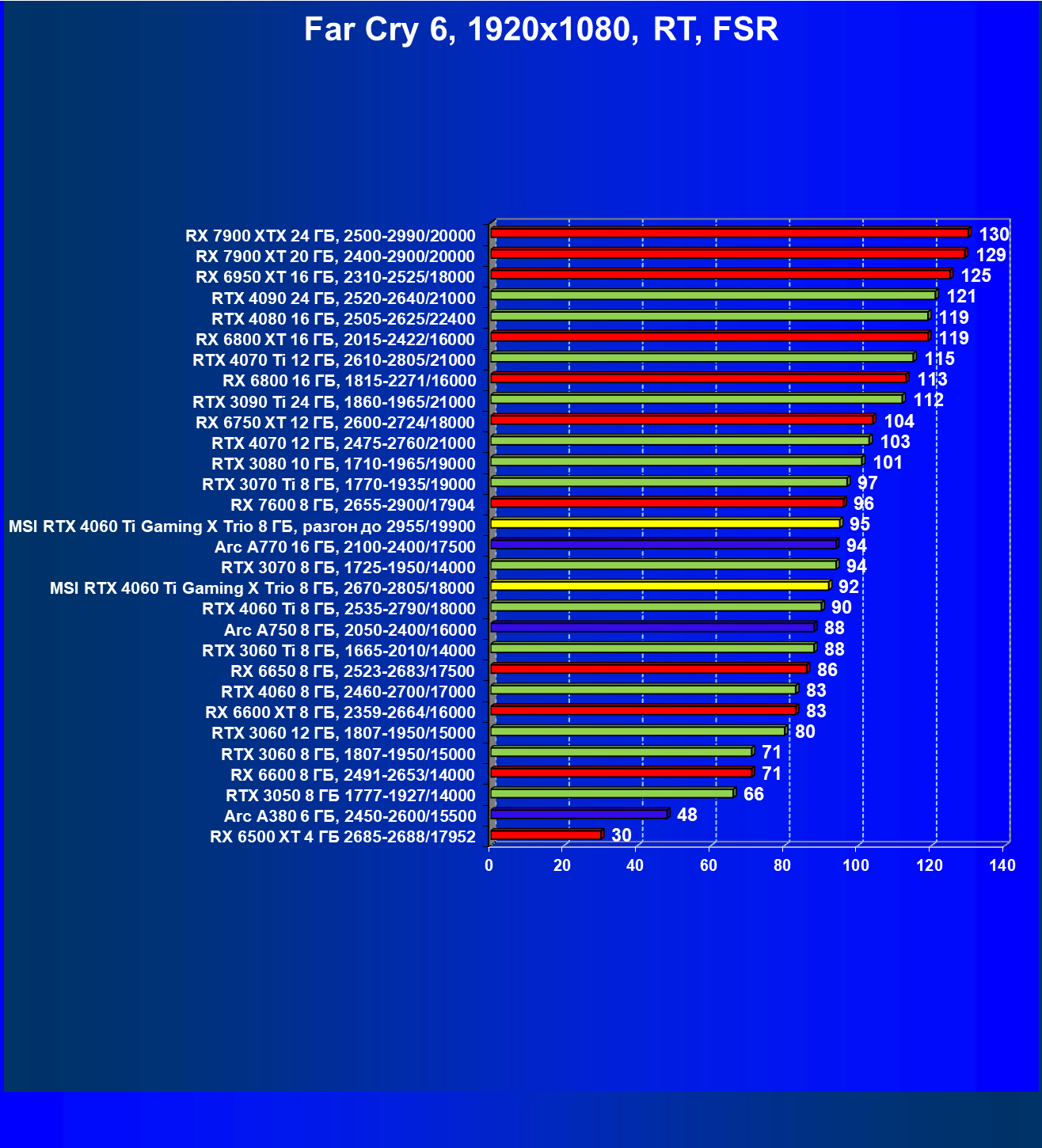

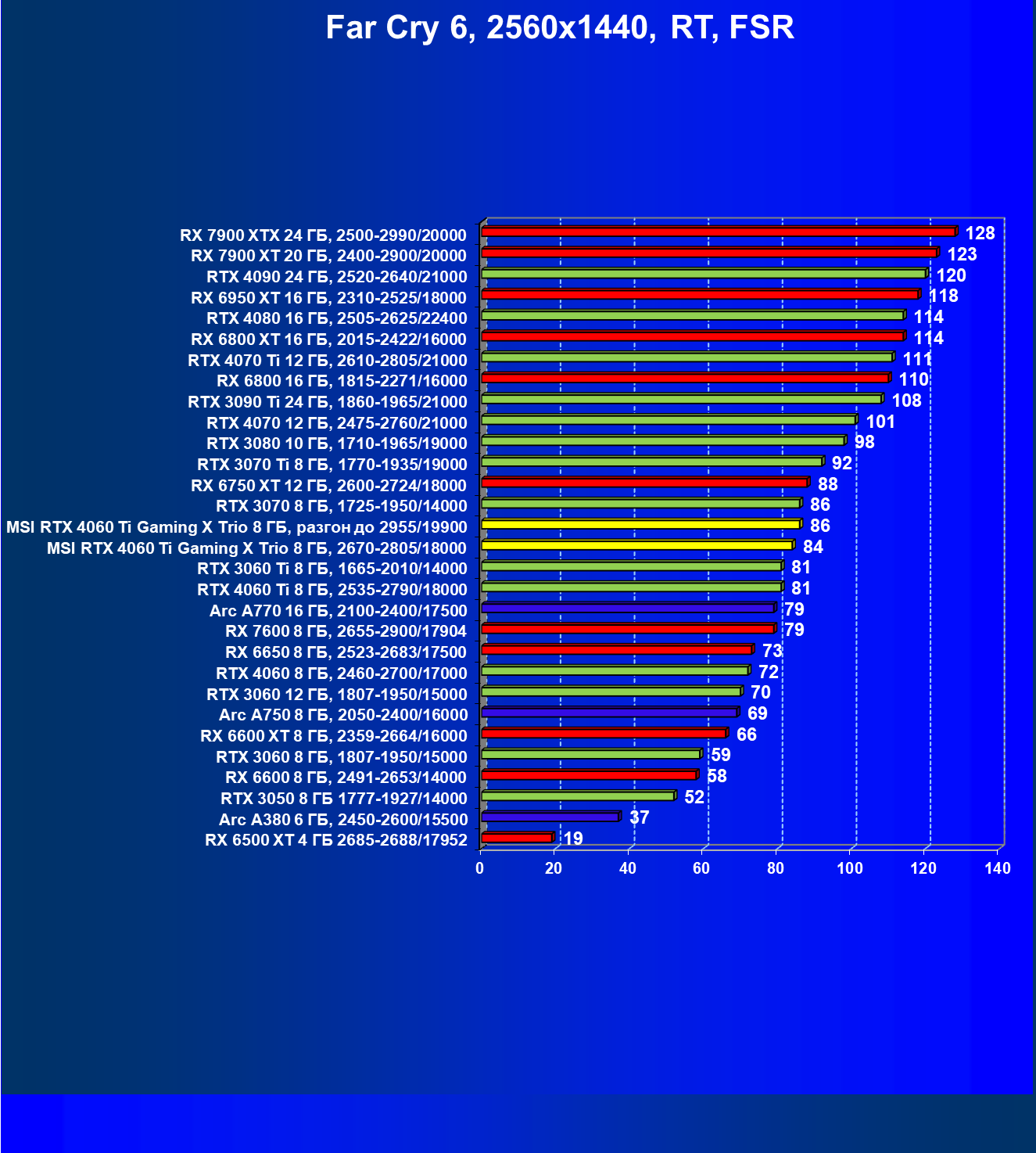

Far Cry 6, RT + FSR

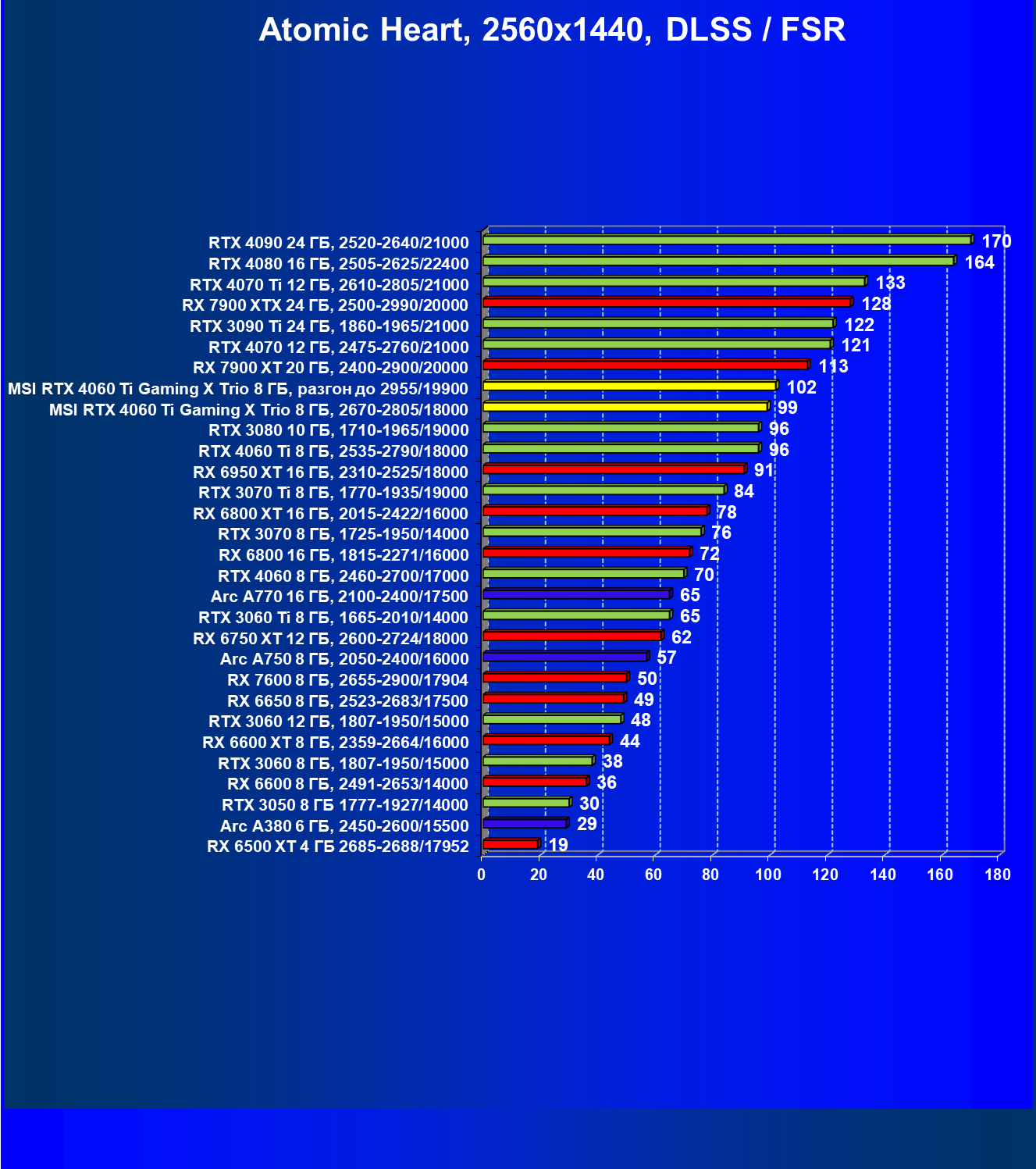

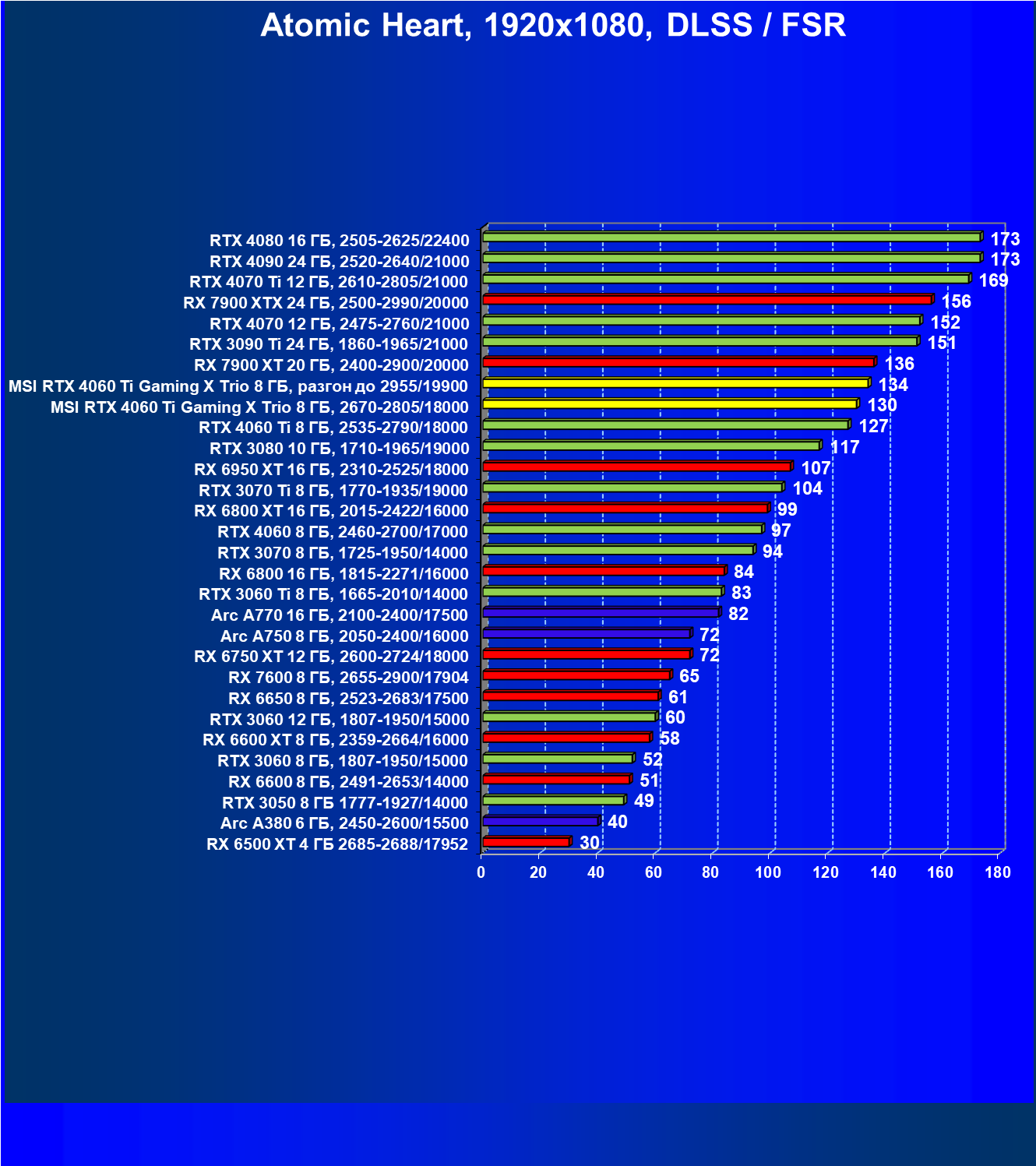

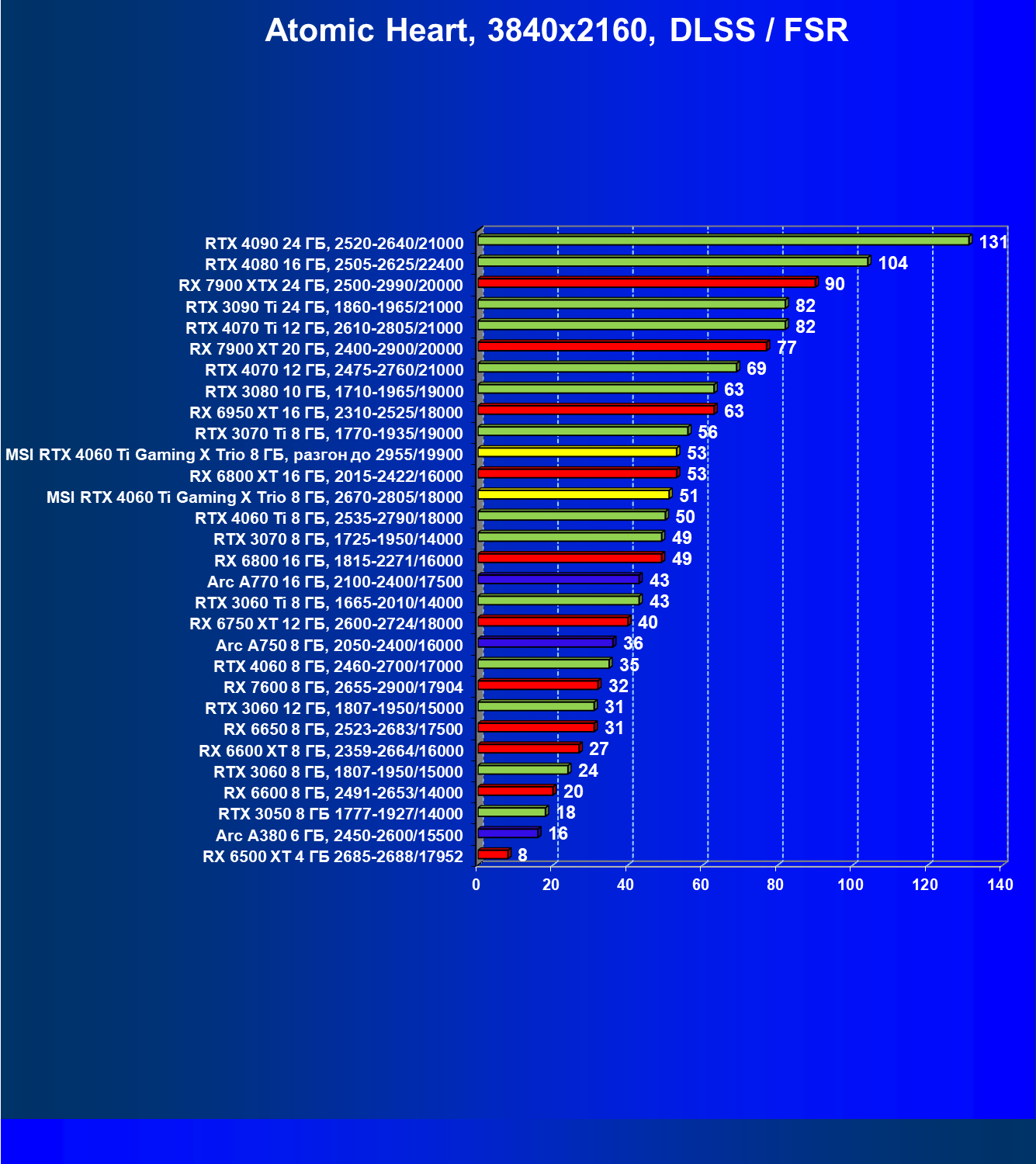

Atomic Heart, DLSS/XeSS

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4060 Ti и его конкуренты.

Рейтинг приведен для всех трех разрешений.

Прекрасно видно, что RTX 4060 Ti находится между RTX 3070 и RTX 3060 Ti, отставая от более дорогого Radeon RX 6750 XT. Что касается карты MSI, то ее фабрично поднятые частоты работы не смогли поменять расклад сил.

2. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

За счет того, что RTX 4060 Ti обладает поддержкой DLSS 3.0, а у нас в списке тестовых игр имеются три игры с ней, карта MSI вышла в лидеры (да и референс-аналог RTX 4060 Ti тоже).

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на сентябрь 2023 года.

1. Вариант рейтинга полезности без включения RT

Как мы видим, весьма завышенная стоимость у карт на базе RTX 4060 Ti не позволила им войти в тройку лидеров. А карта MSI на момент написания материала имела очень завышенную цену, поэтому и вовсе оказалась в аутсайдерах.

2. Вариант рейтинга полезности с включением RT

Из-за того, что Radeon RX 7600 в данном наборе тестов с третьего места упал аж на восьмое, некая видеокарта на базе RTX 4060 Ti с минимальной стоимостью (на момент написания статьи) таки дошла до третьего места в рейтинге. А вот сильно завышенная цена карты MSI не позволила ей попасть в тройку лидеров.

Выводы

MSI GeForce RTX 4060 Ti Gaming X Trio (8 ГБ) — новейший представитель среднебюджетного видеоускорителя, и если отбросить стоимость, то карта очень привлекательная: небольшое потребление (до 145 Вт), очень тихая система охлаждения и при этом стандартные размеры (33×14×5,2 см) — 3 слота в системном блоке. Набор видеовыходов стандартный: 3 DP и 1 HDMI. Карта имеет обычный 8-контактный разъем питания. Стоит отметить стильную и красивую подсветку (которая может синхронизироваться с материнской платой). Производитель декларирует наличие 3-летней гарантии на эту карту.

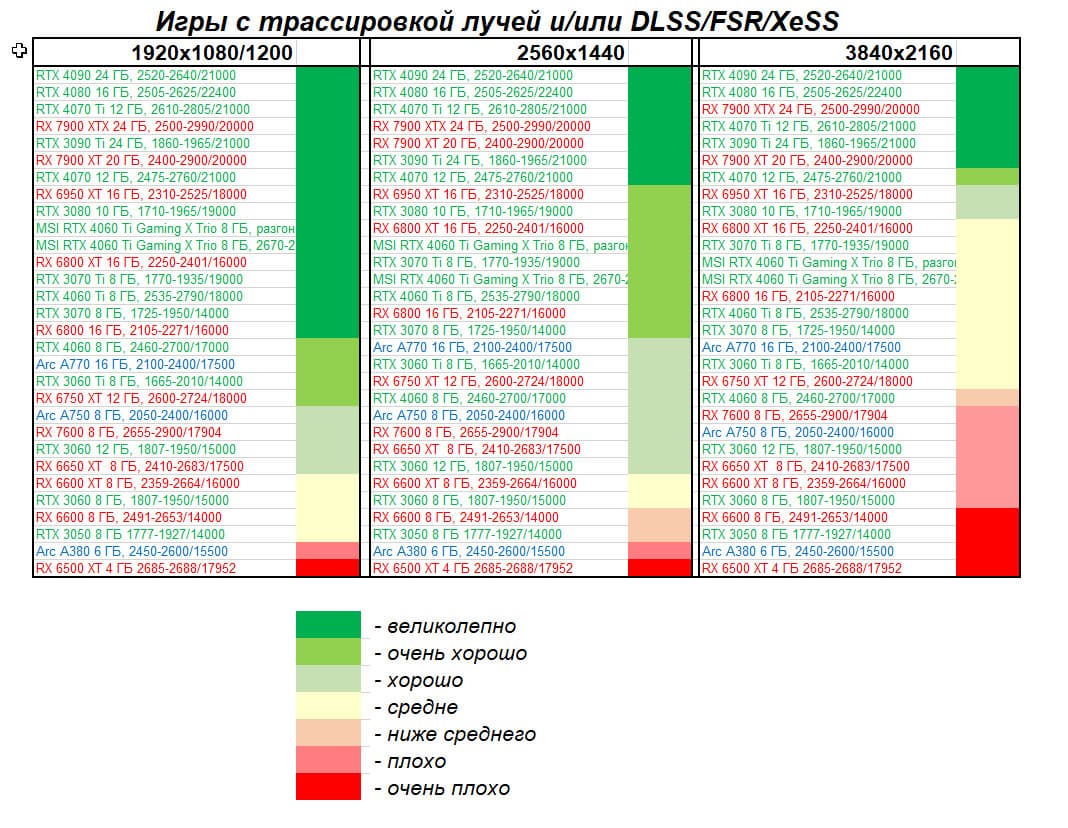

Напомним, что GeForce RTX 4060 Ti отлично подходит для игры в разрешении 1080p с максимальным качеством графики с трассировкой лучей с поддержкой DLSS/FSR/XeSS, а также неплохо смотрится в разрешении 2.5K без RT. Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов. И не будем забывать, что карты GeForce RTX 40 поддерживают новую версию DLSS 3.0. DLSS 3 использует как масштабирование разрешения из DLSS 2, так и удвоение частоты кадров при помощи вставки промежуточных, используя ускоритель оптического потока Optical Flow Accelerator, улучшенный в архитектуре Ada Lovelace.

Увы, если оценивать продукты на базе GeForce RTX 4060 Ti с учетом их стоимости, то пока они крайне невыгодны: на рынке еще много ускорителей GeForce RTX 3070, которые лучше почти во всем даже без поддержки DLSS 3.0. Да и карты Arc A770 смотрятся подчас интереснее (если найдете их по более низким ценам, чем GeForce RTX 4060 Ti).
