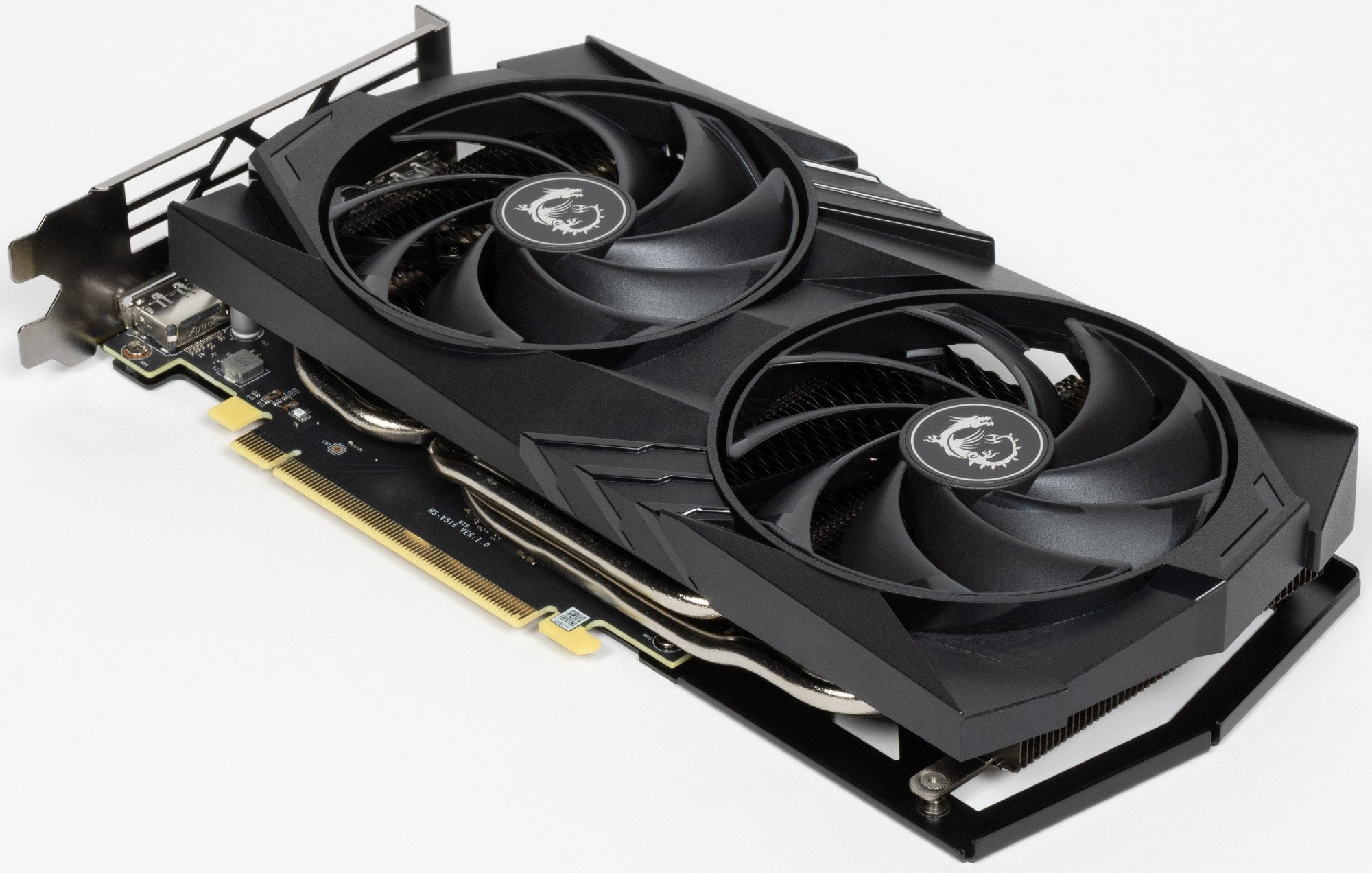

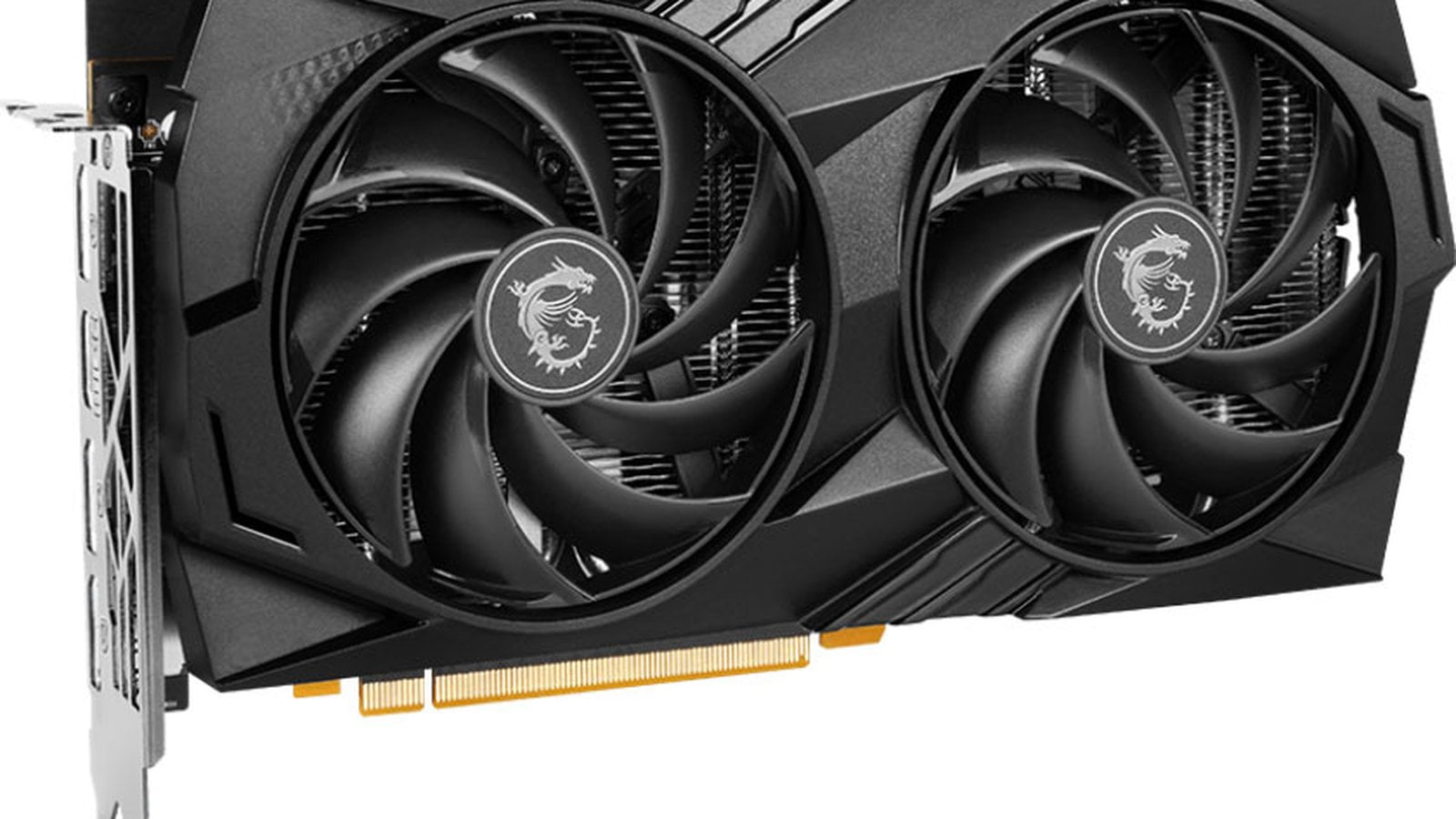

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 4060 Gaming X 8G 8 ГБ 128-битной GDDR6

Кратко о главном

Мы продолжаем изучать последние новинки из области видеокарт. GeForce RTX 4060 вышел несколько месяцев назад, и на сегодня это самое новое решение Nvidia.

Мы помним, что при анонсе GeForce RTX 4060, была целая волна критики по поводу слишком сильно урезанной шины обмена с памятью, завышенной стоимости, ибо не выдерживает конкуренции с массово имевшимися в магазинах на тот момент видеокартами предыдущего поколения — GeForce RTX 3060/3060 Ti/3070. Да, у GeForce RTX 4060 имеется козырь в виде поддержки DLSS 3, он потихоньку наращивает свою силу с появлением новых игр с поддержкой этой технологии масштабирования.

Давайте посмотрим, что изменилось с тех пор. А заодно изучим очередную серийно выпускаемую карту на базе GeForce RTX 4060.

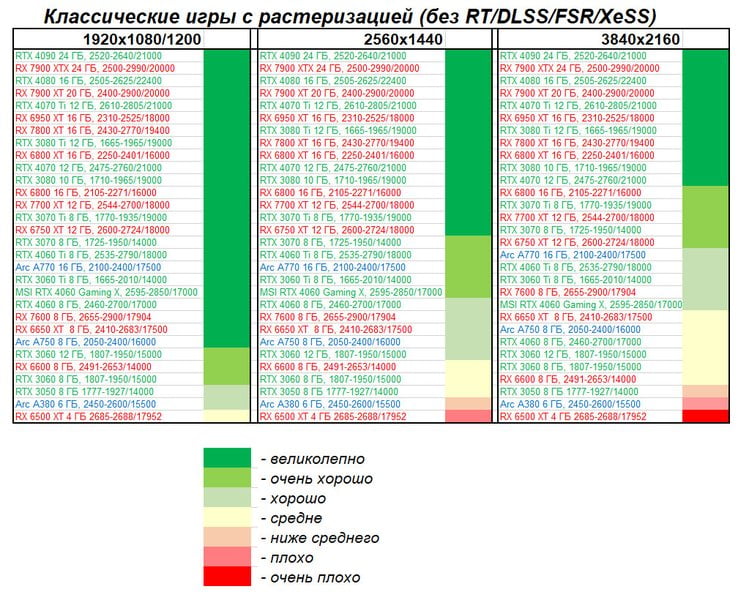

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

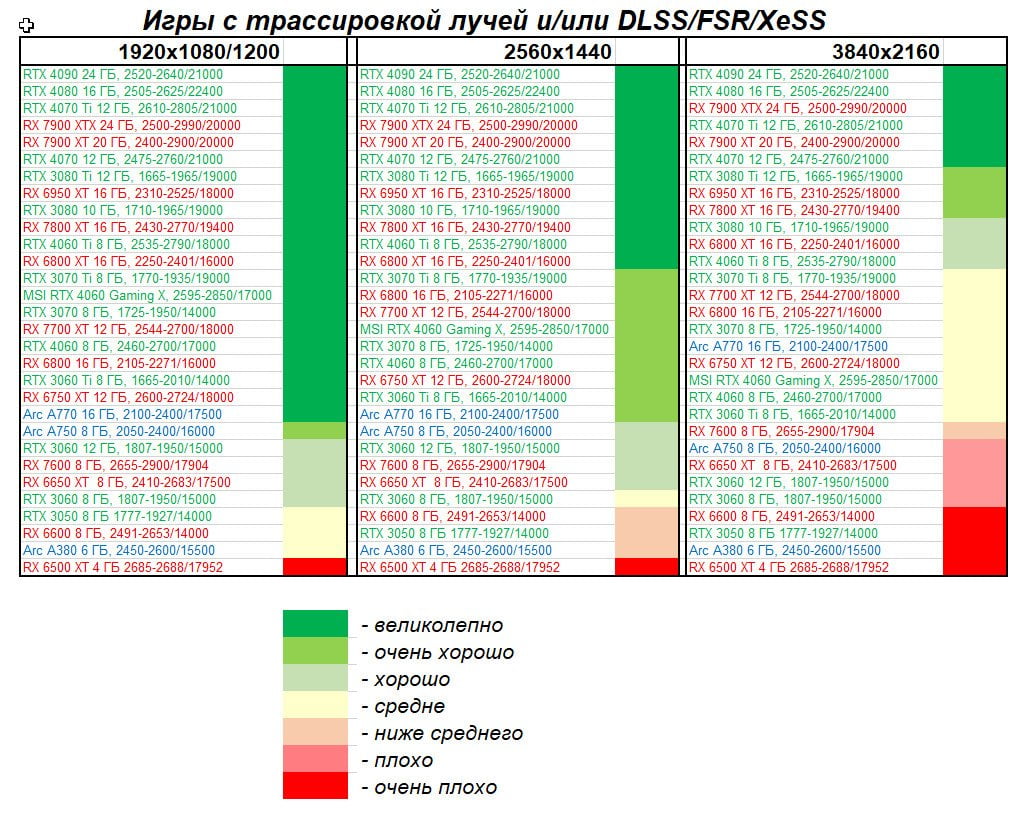

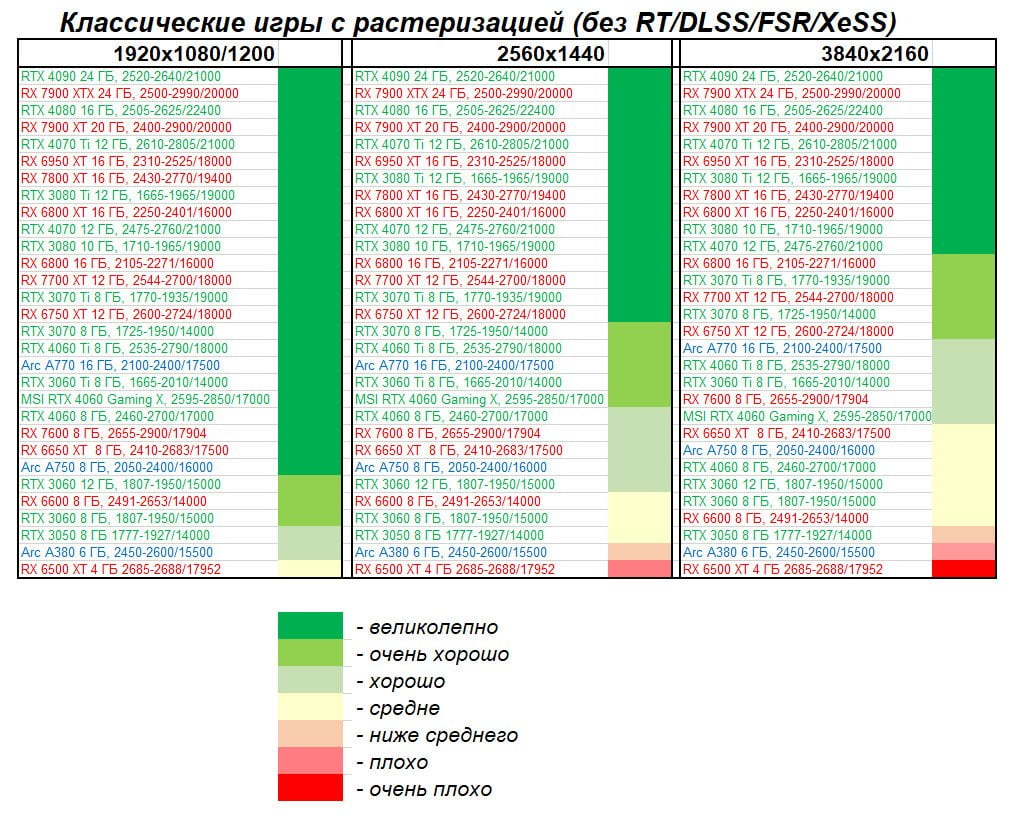

Игры без использования трассировки лучей (классическая растеризация):

Производительность GeForce RTX 4060 находится между GeForce RTX 3060 Ti и GeForce RTX 3060. Эта карта будет обеспечивать отменный комфорт во всех играх с максимальными настройками графики при отключенных трассировке лучей и технологиях масштабирования в разрешении Full HD, а в некоторые игры удастся приемлемо поиграть и в разрешении 2.5K, но для сохранения комфорта придется, скорее всего, понижать качество графики. Ближайшие конкуренты — AMD Radeon RX 7600 (чуть отстает) и Intel Arc A770 (значительно опережает GeForce RTX 4060).

Что касается карты MSI, то она чуть быстрее референс-аналога за счет фабрично поднятых частот работы GPU.

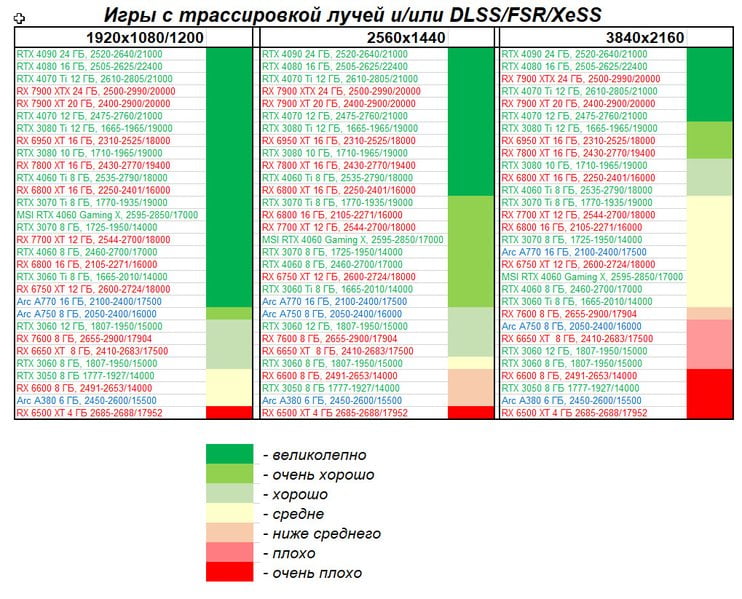

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

C учетом некоторого падения производительности при активации в играх трассировки лучей (при этом появляется всё больше и больше игр с поддержкой Nvidia DLSS, а эта технология масштабирования позволяет резко поднять производительность, в том числе компенсируя падение от включения RT), а также того факта, что у видеокарт Radeon падение FPS более драматичное, новый ускоритель GeForce RTX 4060 смотрится чуть лучше, уже не проигрывая Intel Arc A770. К тому же, приобретая GeForce RTX 40, игрок получает и поддержку DLSS 3, так что в соответствующих играх можно еще больше поднять FPS. Но всё сказанное относится только к разрешению 1080p (Full HD).

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Память

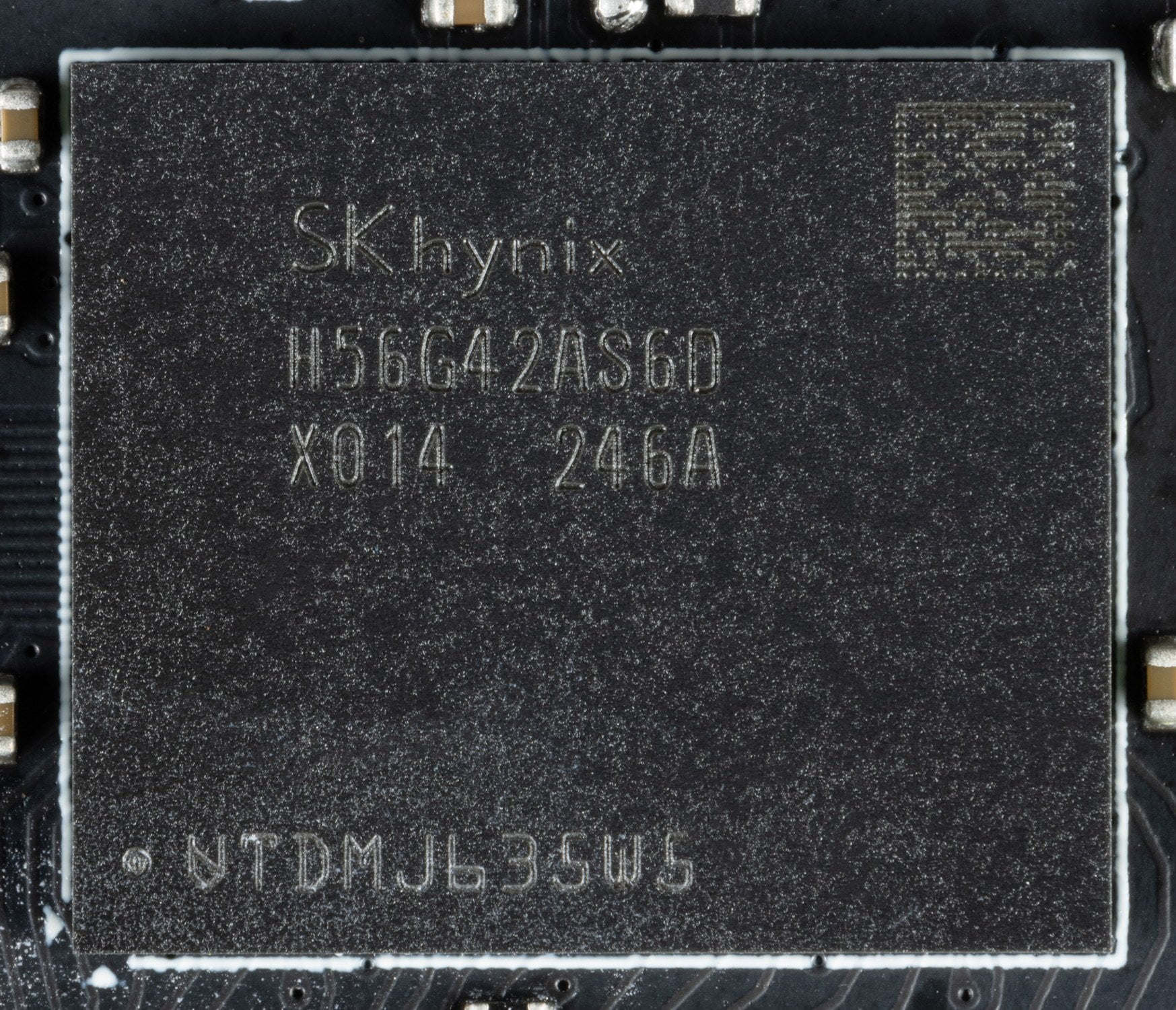

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти SKhynix (H56G42AS8DX014) рассчитаны на номинальную частоту работы в 2500 (20000) МГц .

Особенности карты и сравнение с Gigabyte Aorus GeForce RTX 4060 Elite 8G (8 ГБ)

MSI GeForce RTX 4060 Gaming X 8G (8 ГБ)	Gigabyte Aorus GeForce RTX 4060 Elite 8G (8 ГБ)

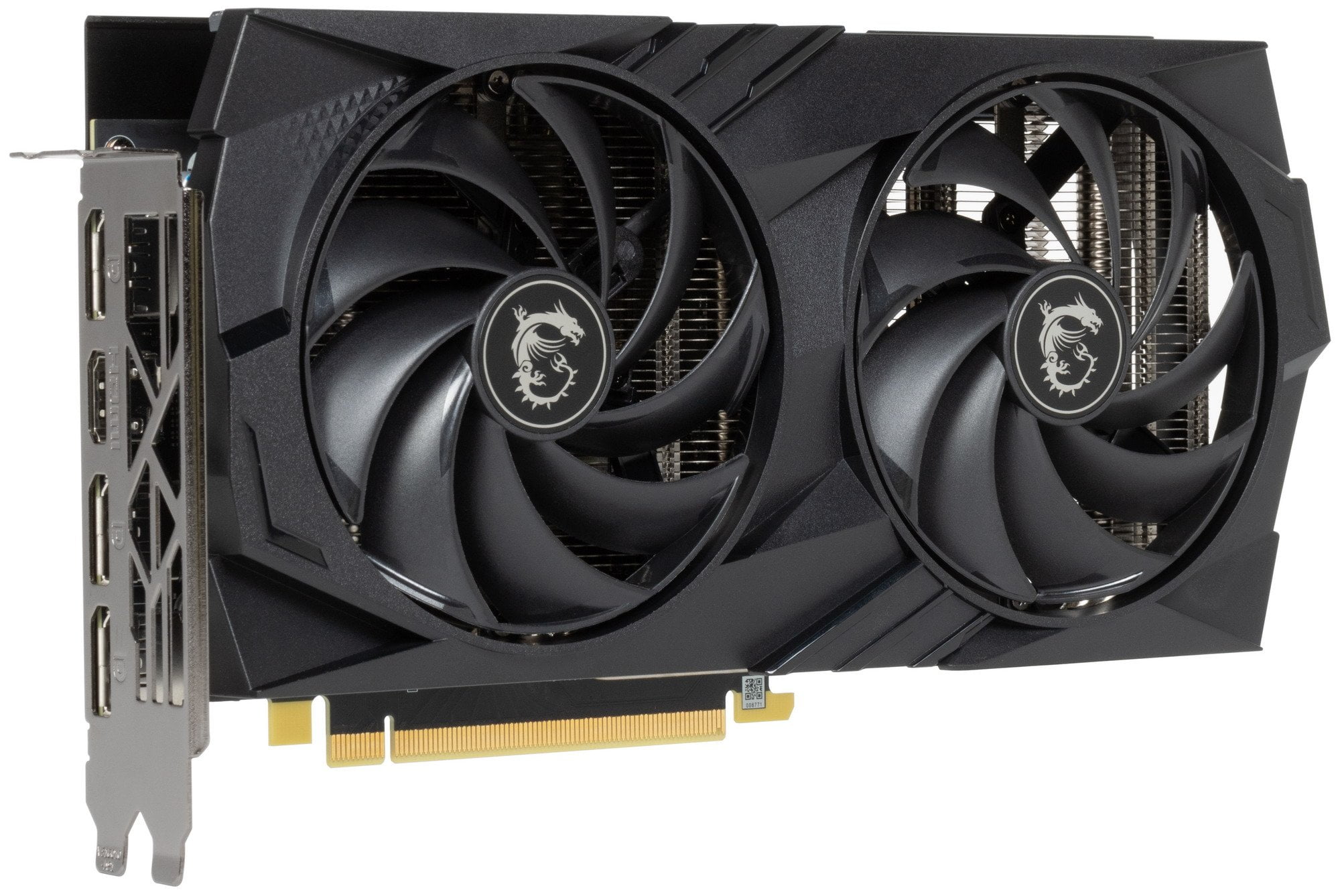

вид спереди

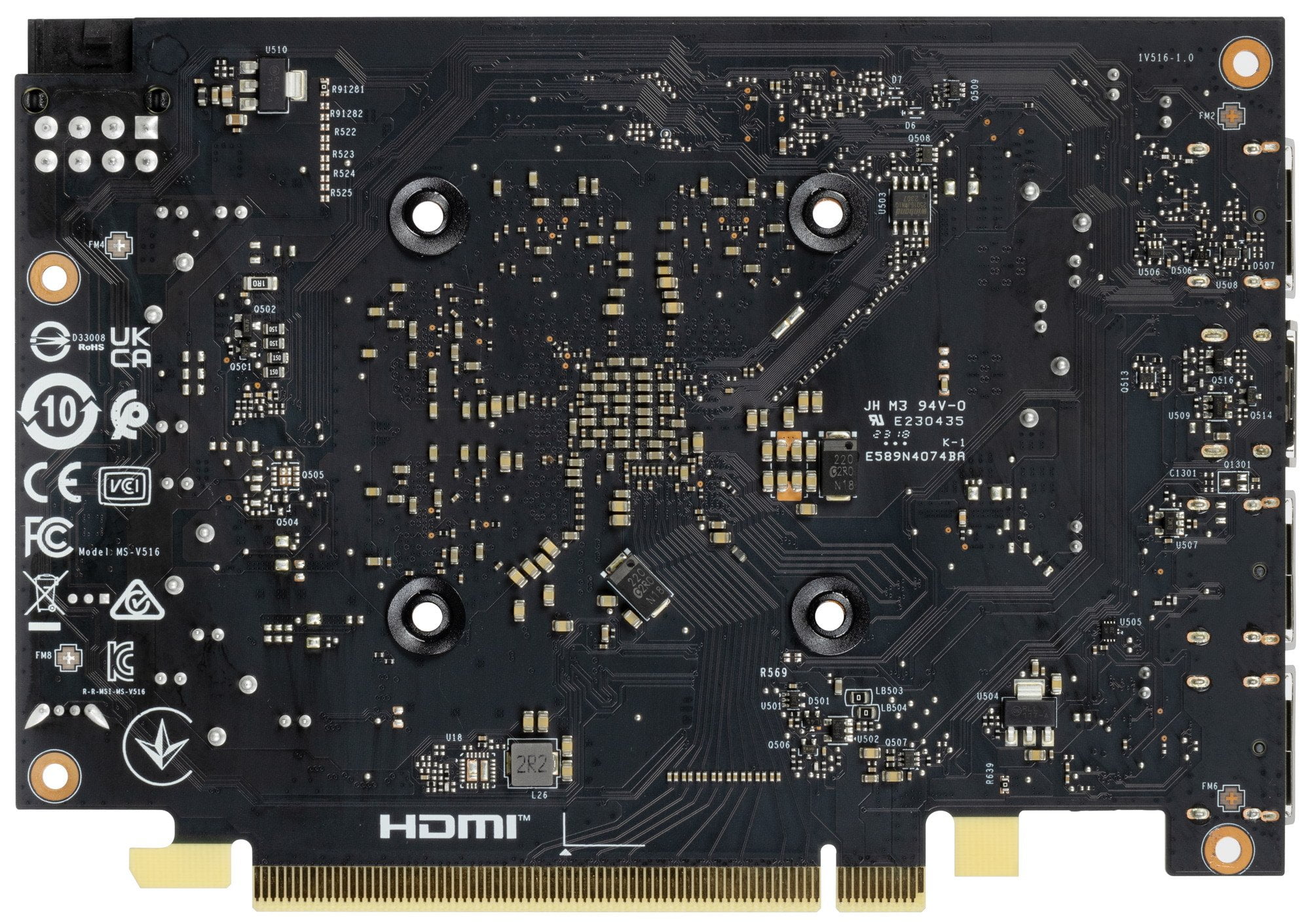

вид сзади

Мы сравниваем с аналогичной моделью иного производителя по простой причине: референс-карты Nvidia у нас нет, а первой картой на базе GeForce RTX 4060 в наших обзорах была карта Gigabyte. Мы видим, что PCB в плане разводки схем питания в целом схожи. Разница в наборах элементов, контроллерах, и других минорных особенностях систем питания.

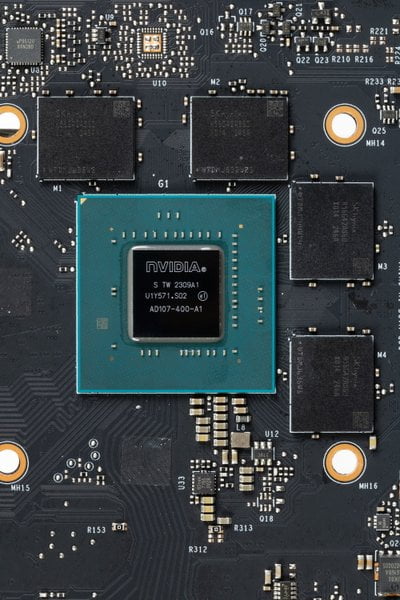

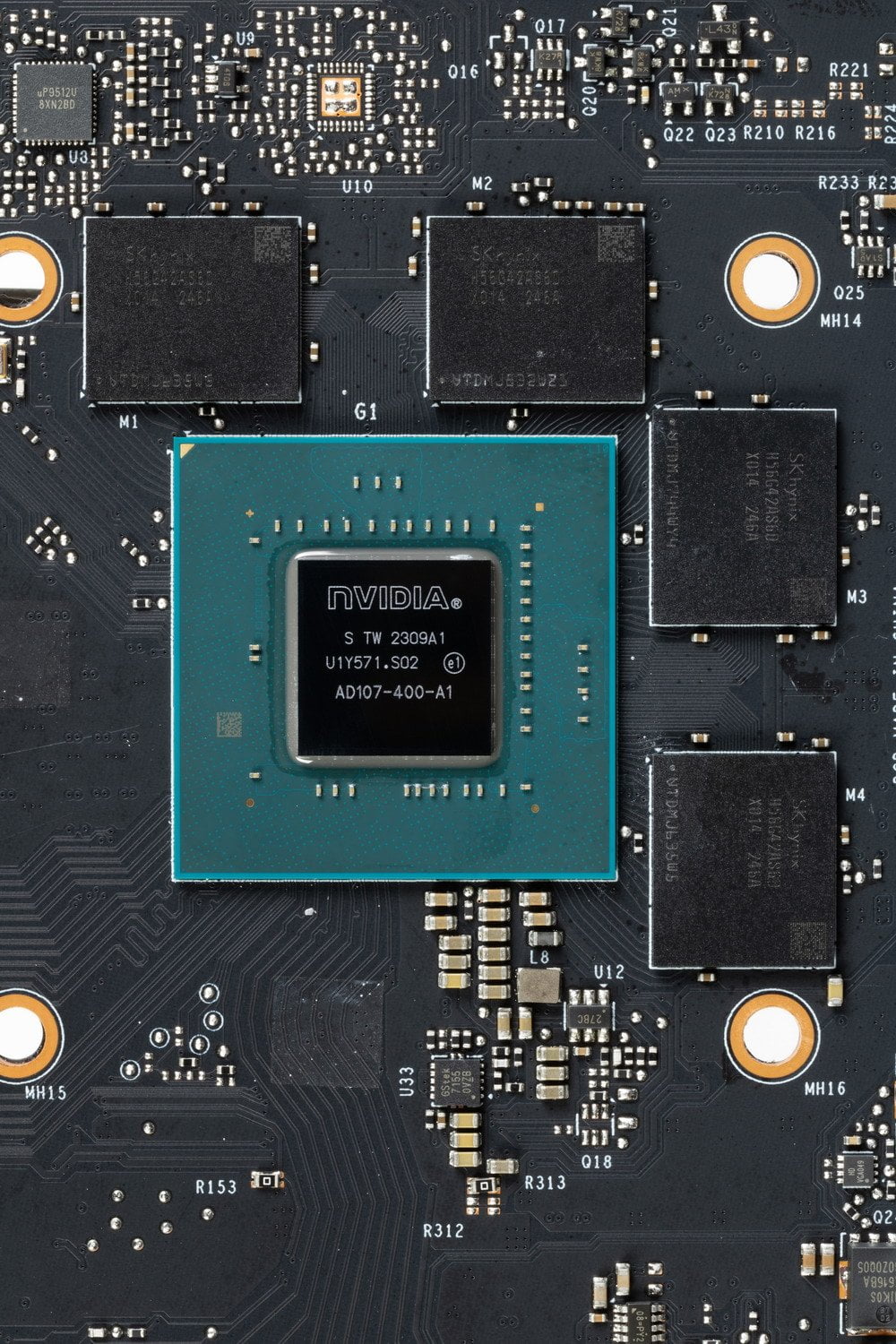

Ядро имеет маркировку AD107, дата выпуска — 9-я неделя 2023 года.

Суммарное количество фаз питания у карты MSI — 5 (4+1).

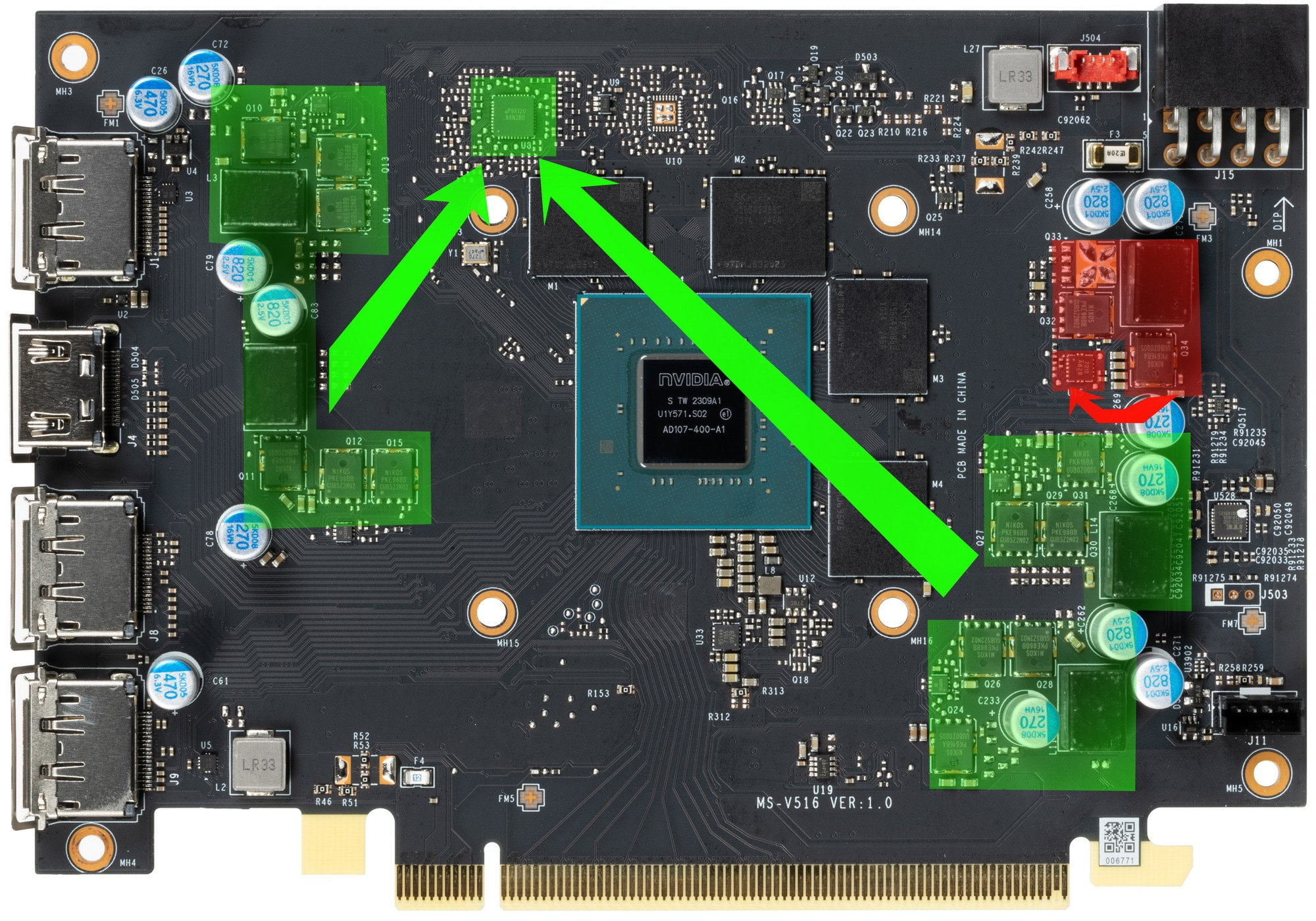

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на лицевой стороне PCB.

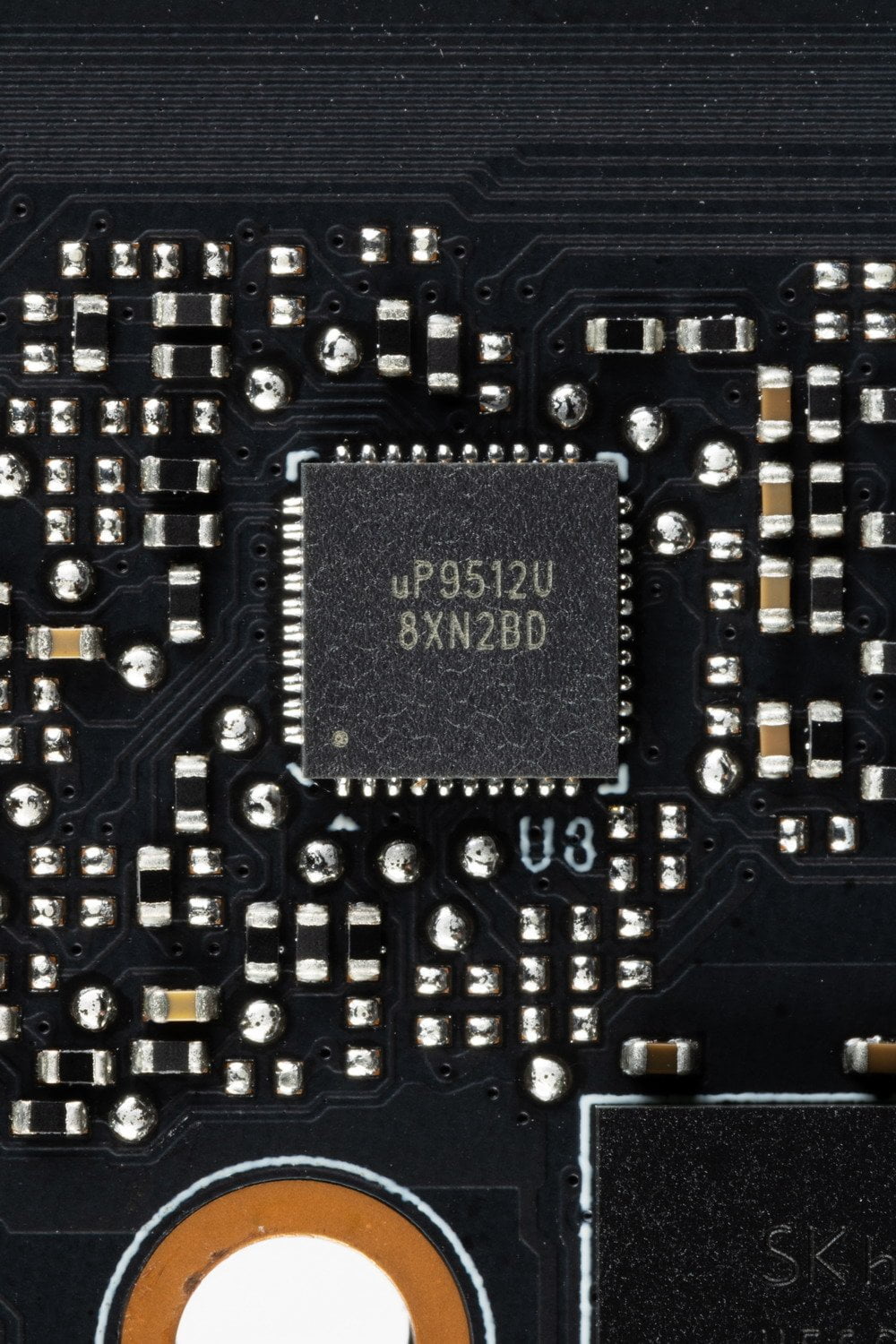

4 фазами питания ядра управляет ШИМ-контроллер uP9512U (uPI Semi). Он рассчитан максимум на 8 фаз.

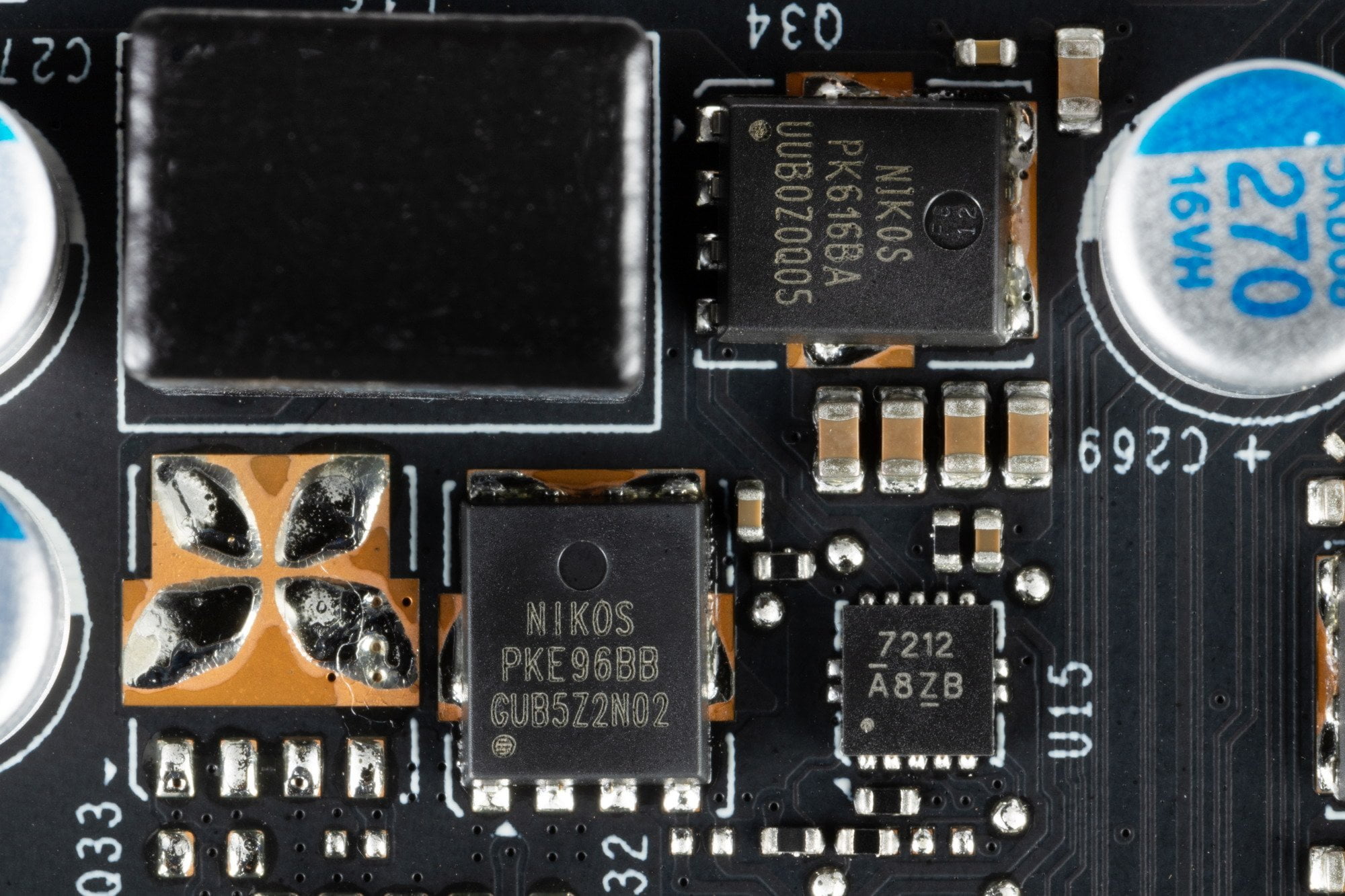

Питанием микросхем памяти управляет ШИМ-контроллер под ОЕМ-маркировкой 7212 (On Semi).

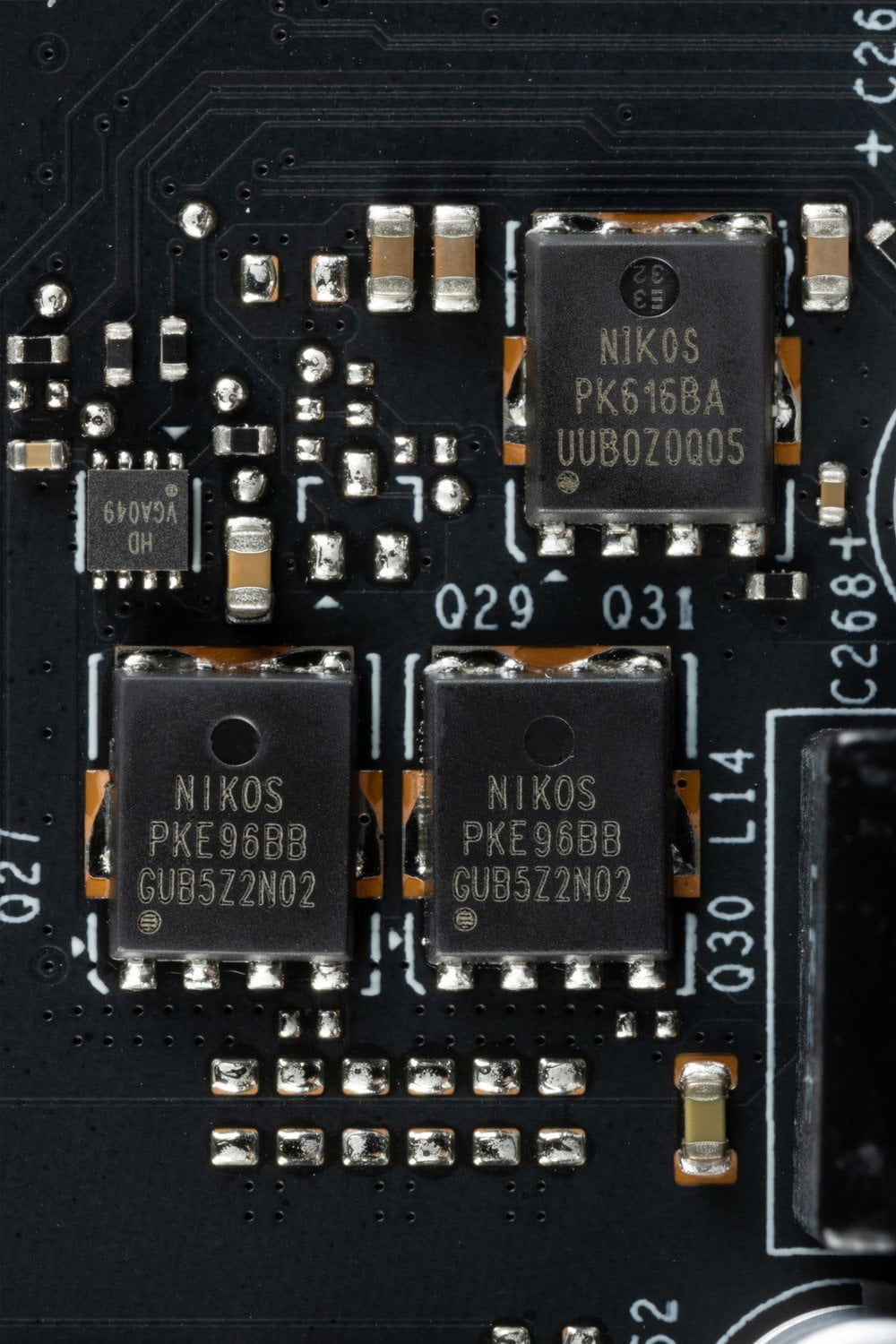

В преобразователе питания ядра и памяти используются не транзисторные сборки DrMOS, а наборы полевых МОП-транзисторов Niko Semi: PKE96BB/PK616BA (до 50 A).

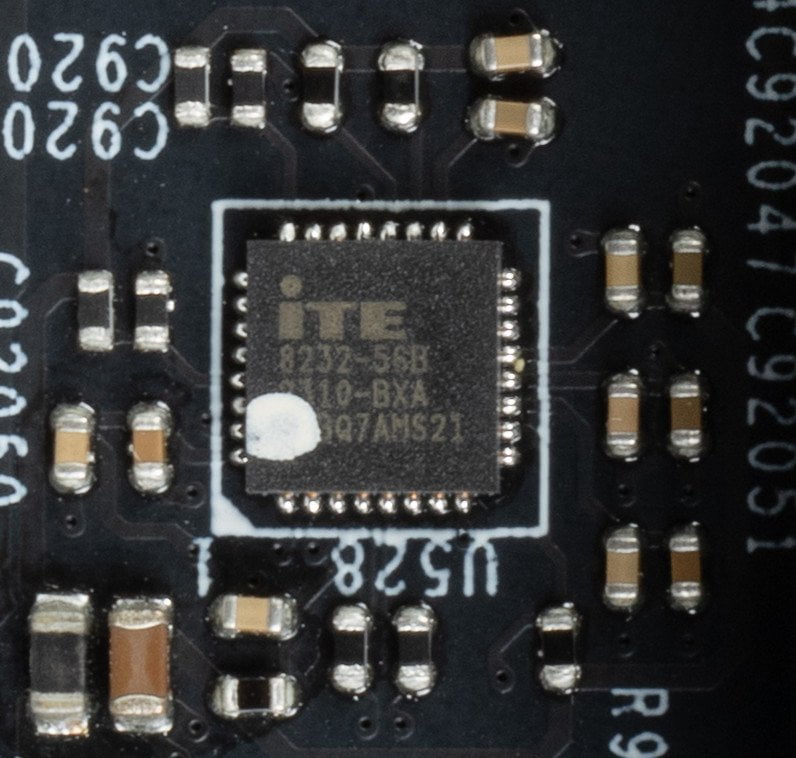

Отдельного контроллера для мониторинга (отслеживания напряжений и температур) нет: все эти функции возложены на сам GPU, а вот задача по управлению подсветкой возложена на контроллер ITE.

Штатные частоты памяти равны референсным значениям. А вот Boost и максимальное значения частот работы ядра повышены на 5,5% относительно референс-аналога. Это обеспечило карте MSI прирост производительности в среднем 4%.

Энергопотребление карты MSI в тестах доходило до 141 Вт.

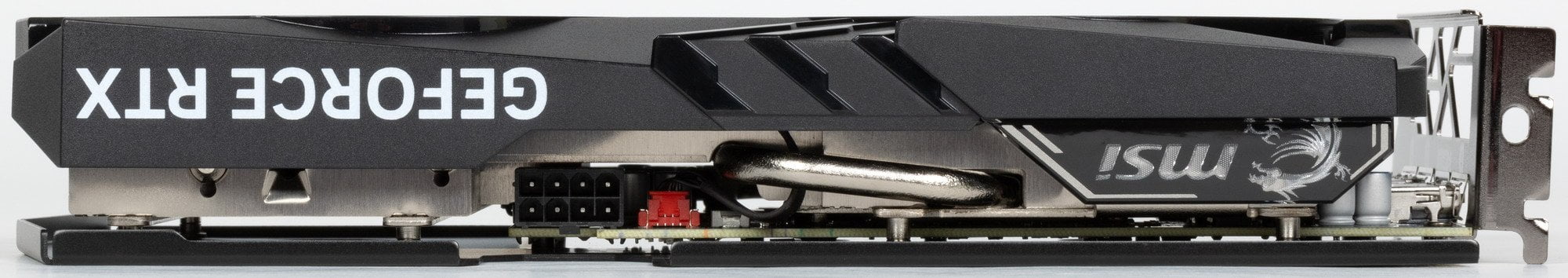

Питание на карту MSI подается через обычный 8-контактный разъем стандарта PCIe 2.0.

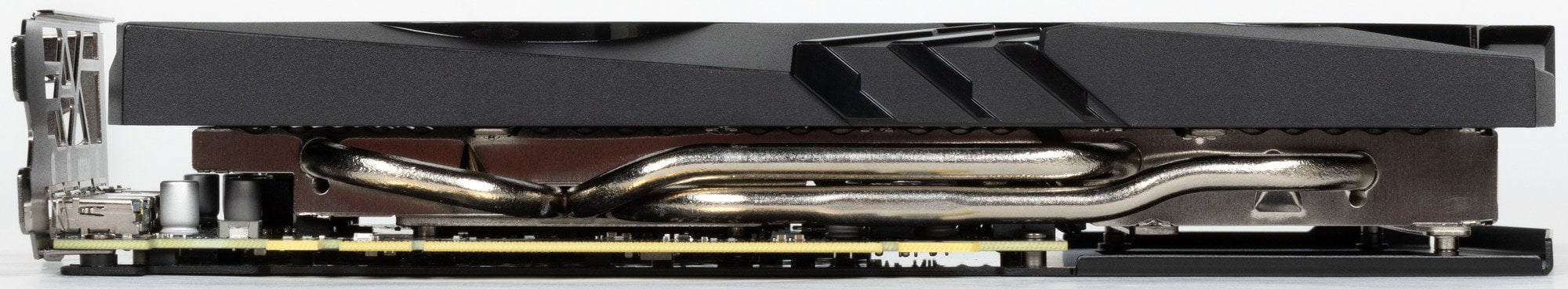

Габариты данной карты в целом невелики, толщина составляет 4 см, так что видеокарта занимает 2 слота в системном блоке.

Карта имеет стандартный набор гнезд вывода информации: три DP 1.4a и один HDMI 2.1.

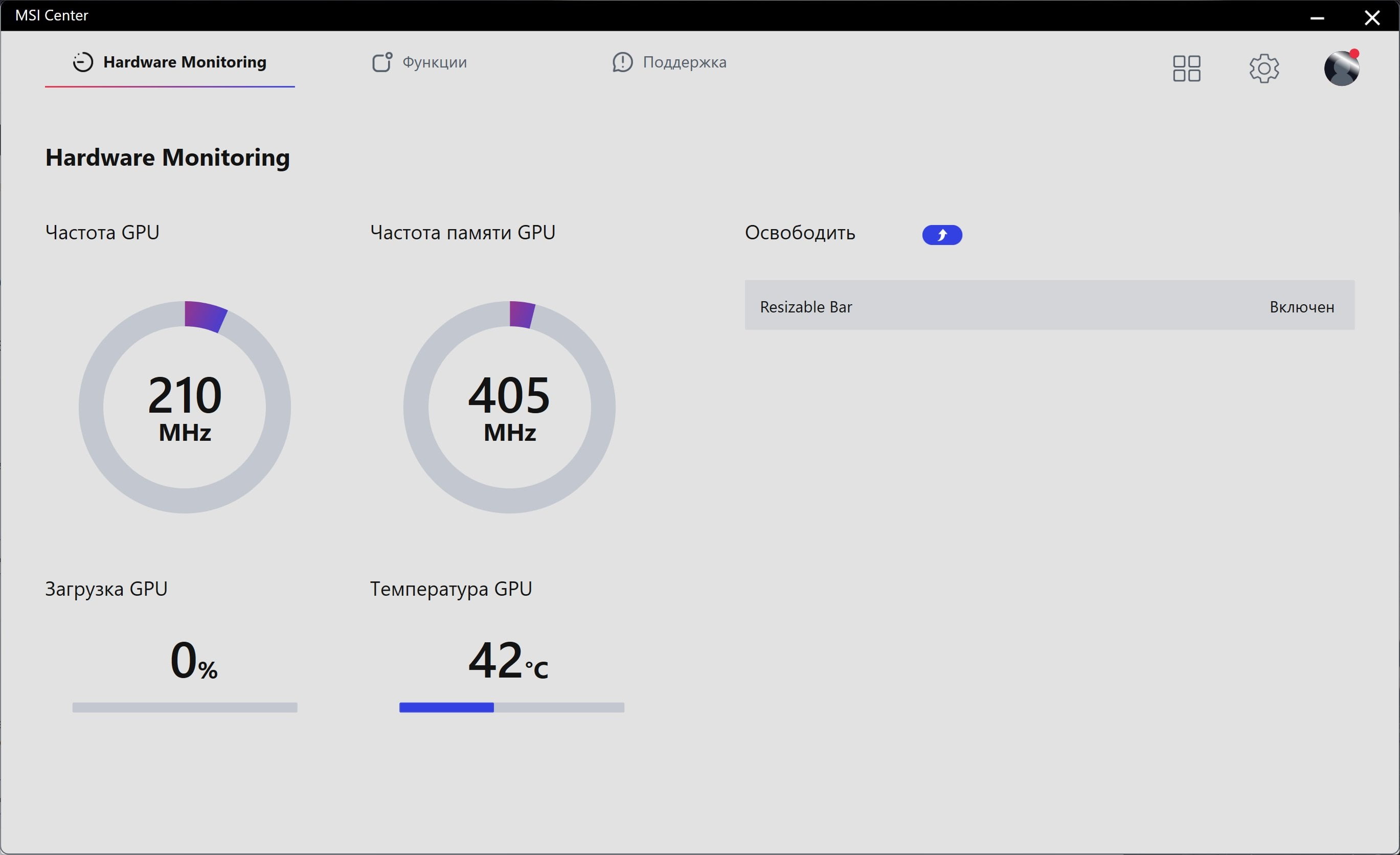

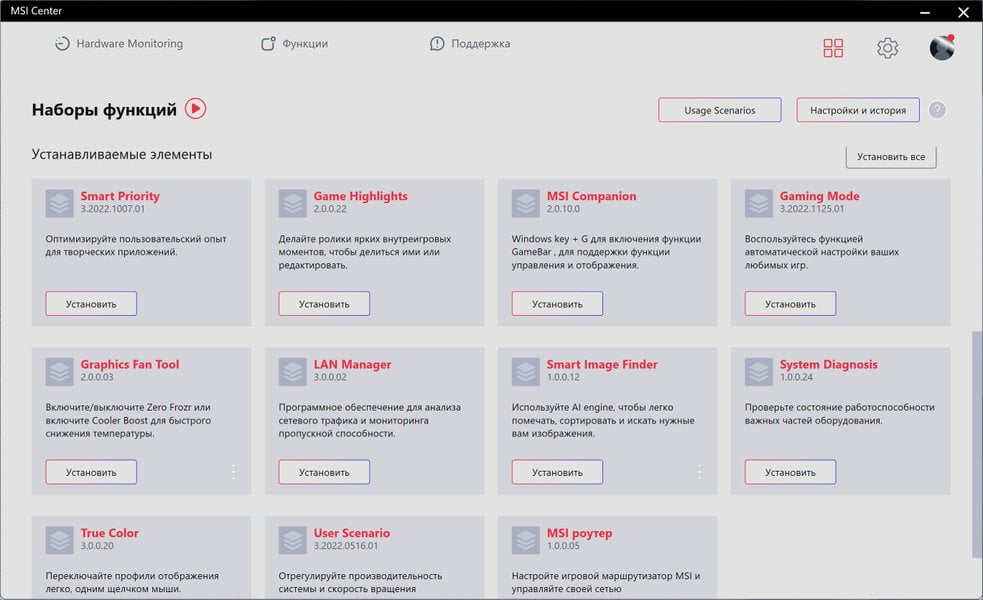

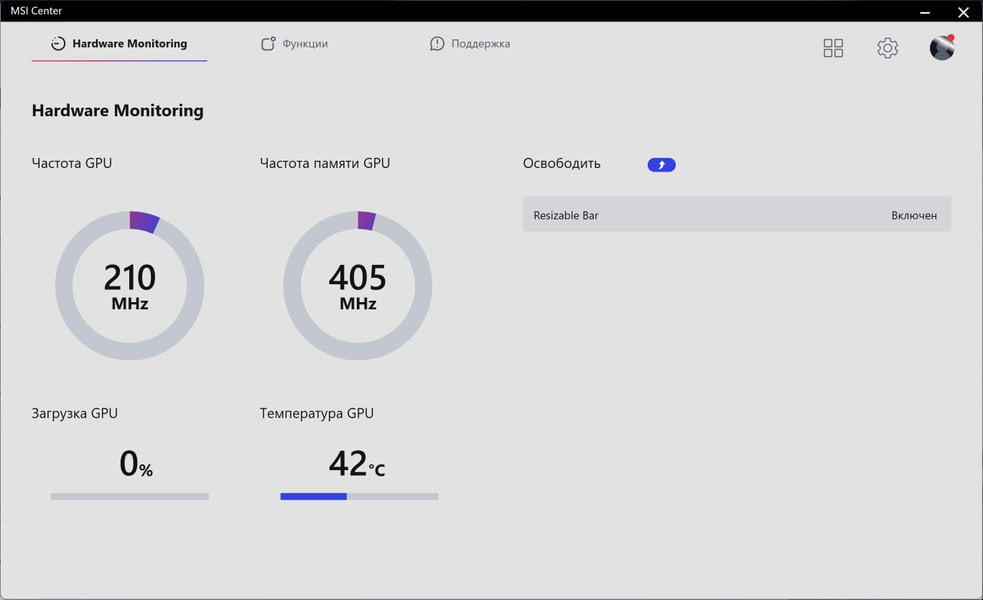

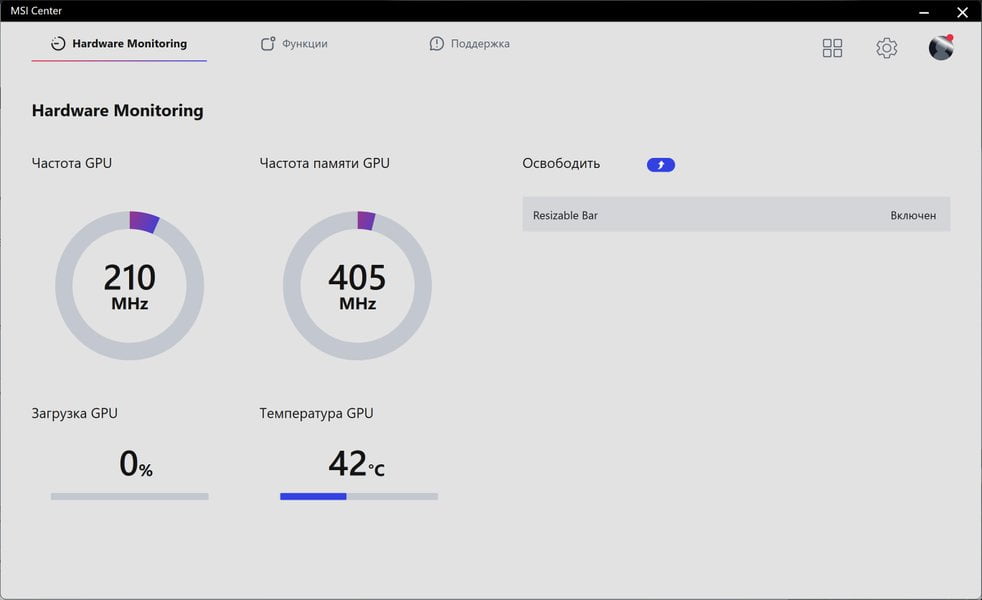

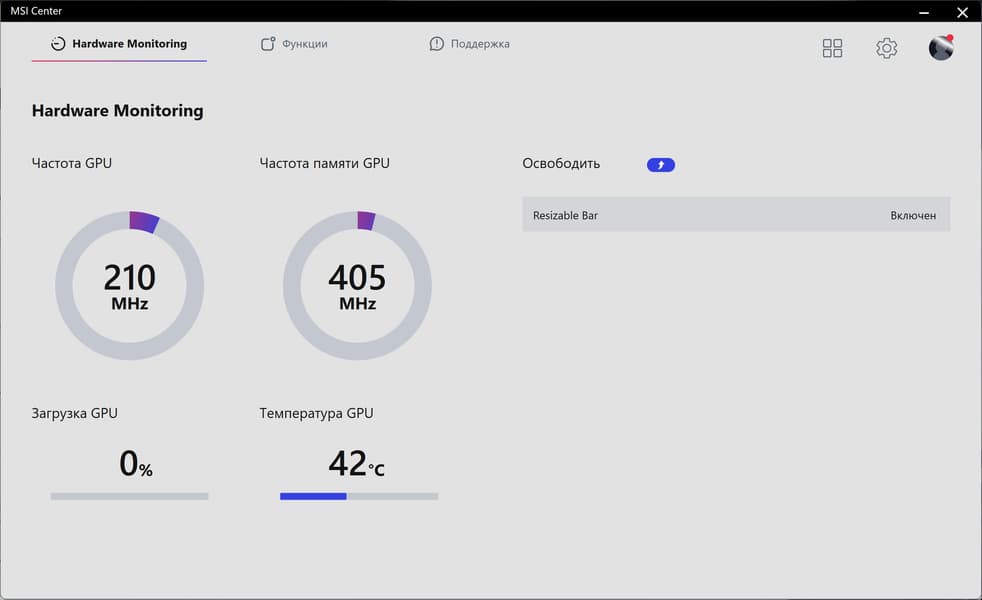

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Center.

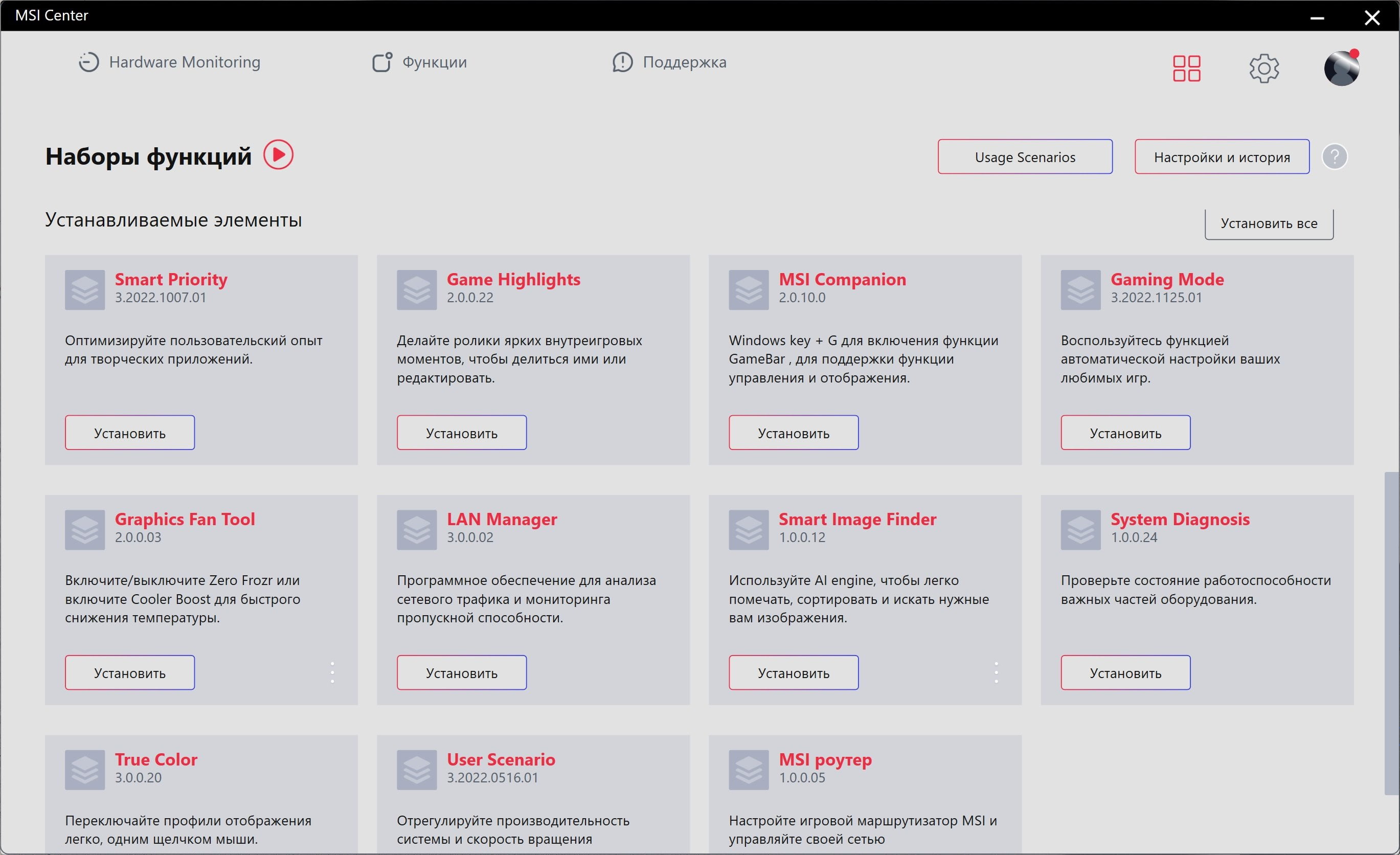

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, настройку RGB-подсветки, а также иные сервисы.

Нагрев и охлаждение

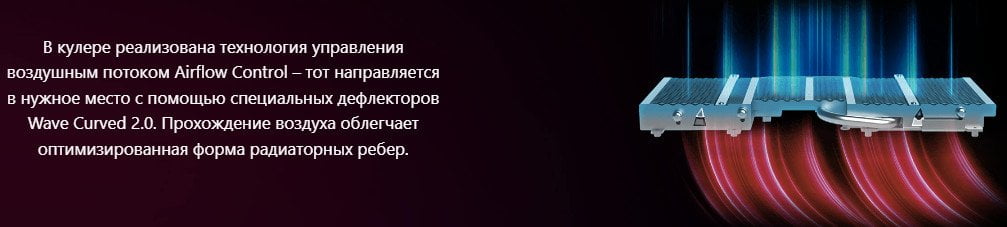

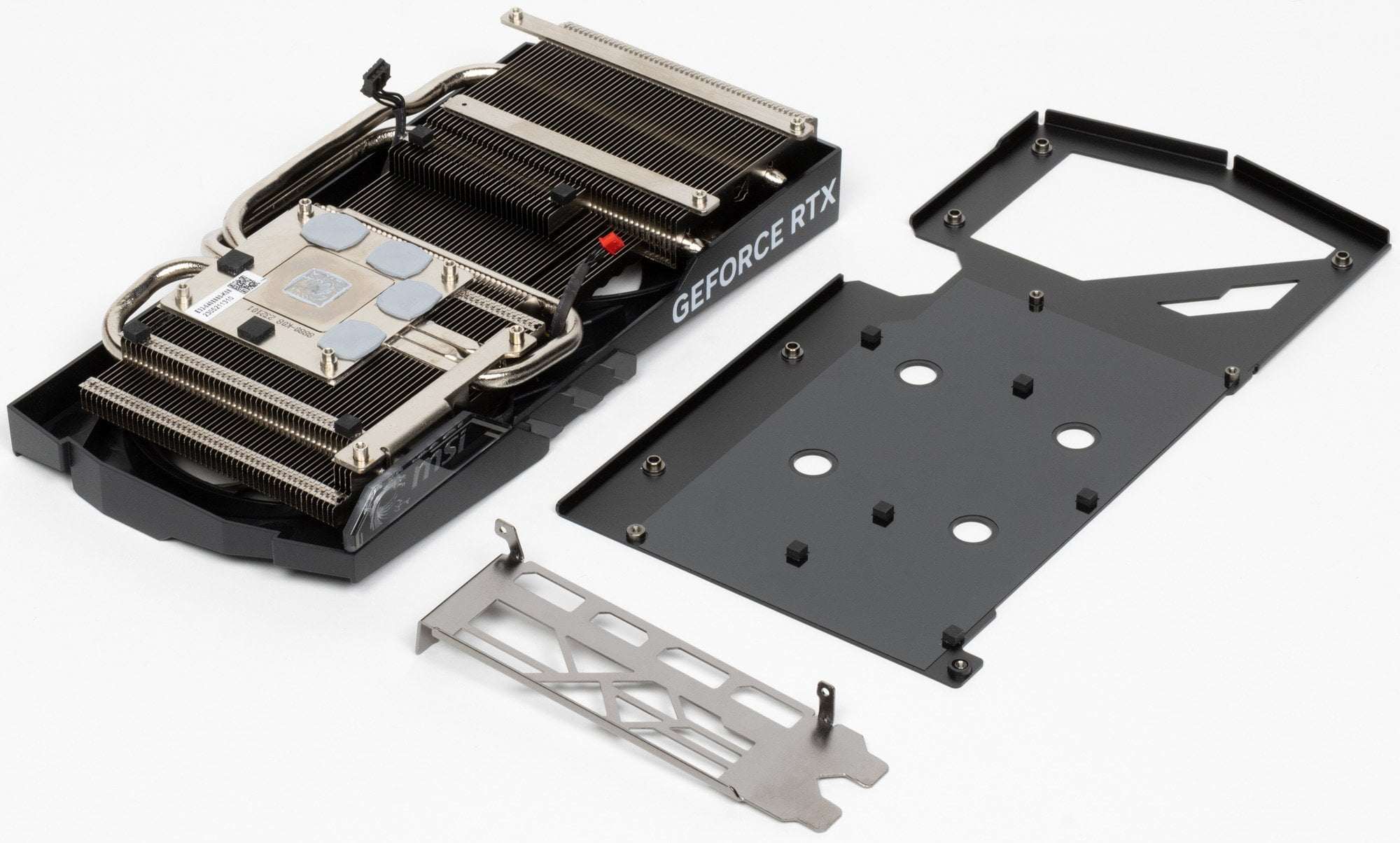

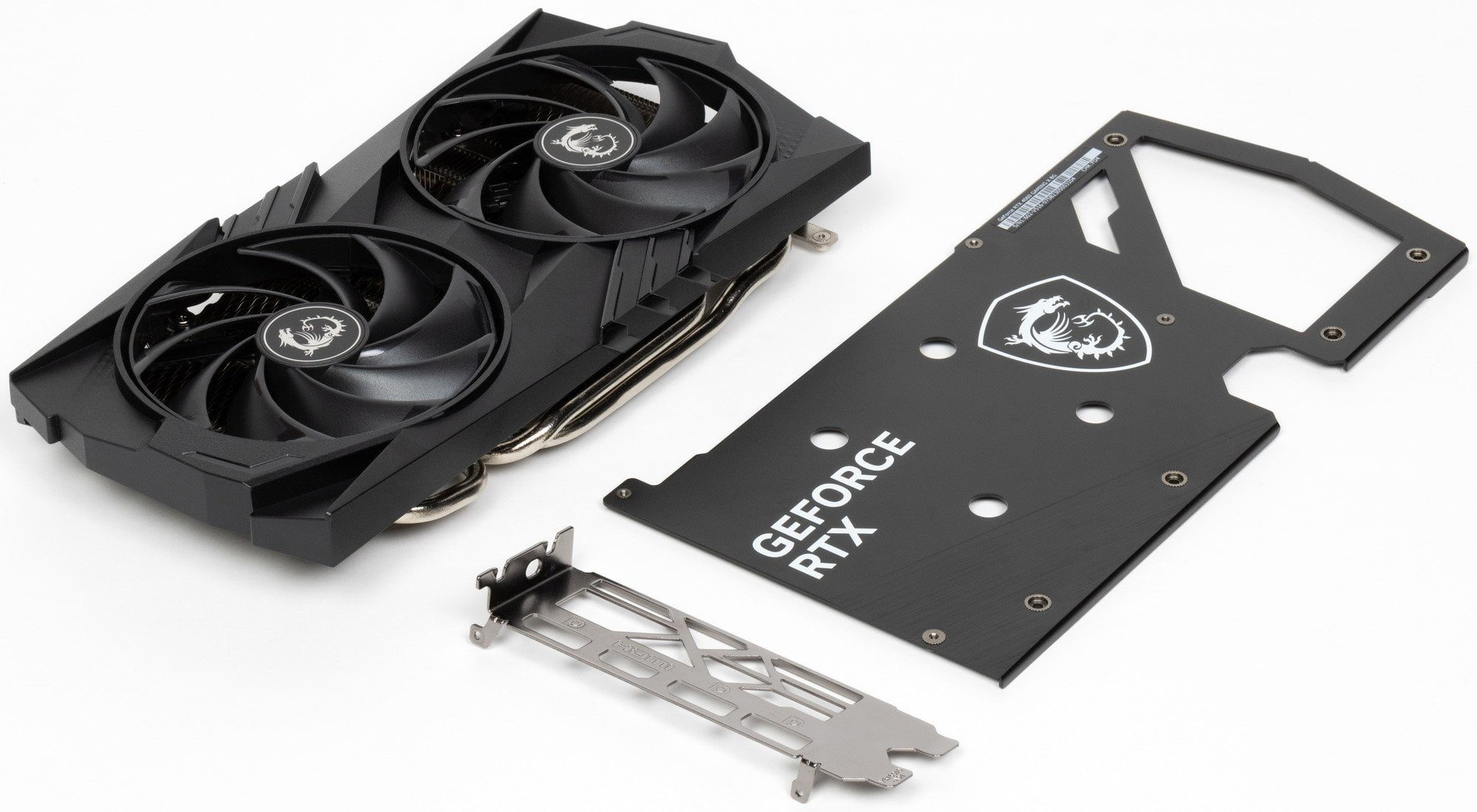

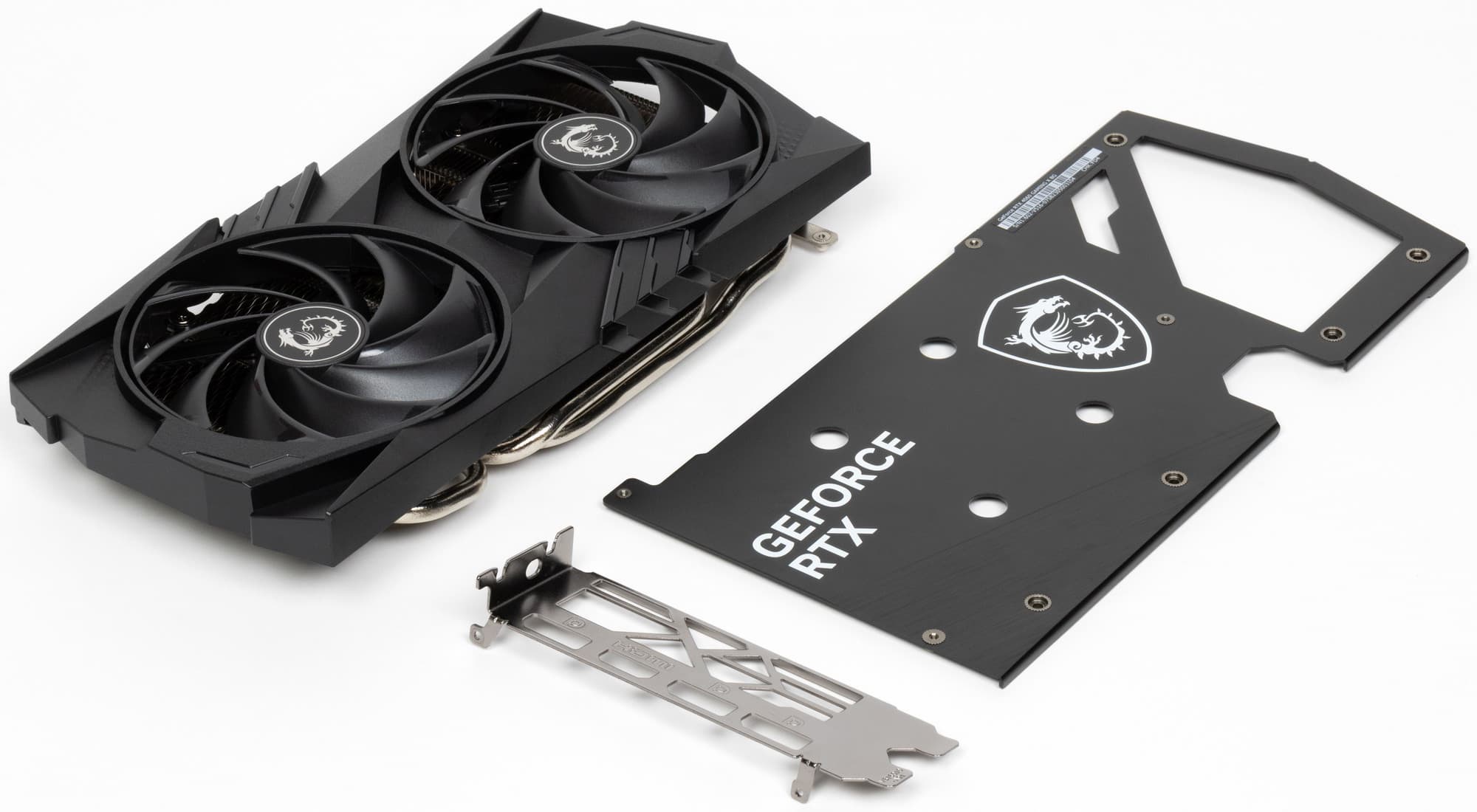

Основой СО является относительно небольшой пластинчатый никелированный радиатор с тепловыми трубками, впрессованными непосредственно в подошву прямого контакта с GPU.

Этот же радиатор служит охладителем и для микросхем памяти через термоинтерфейс. Компоненты преобразователей питания VRM — без охлаждения.

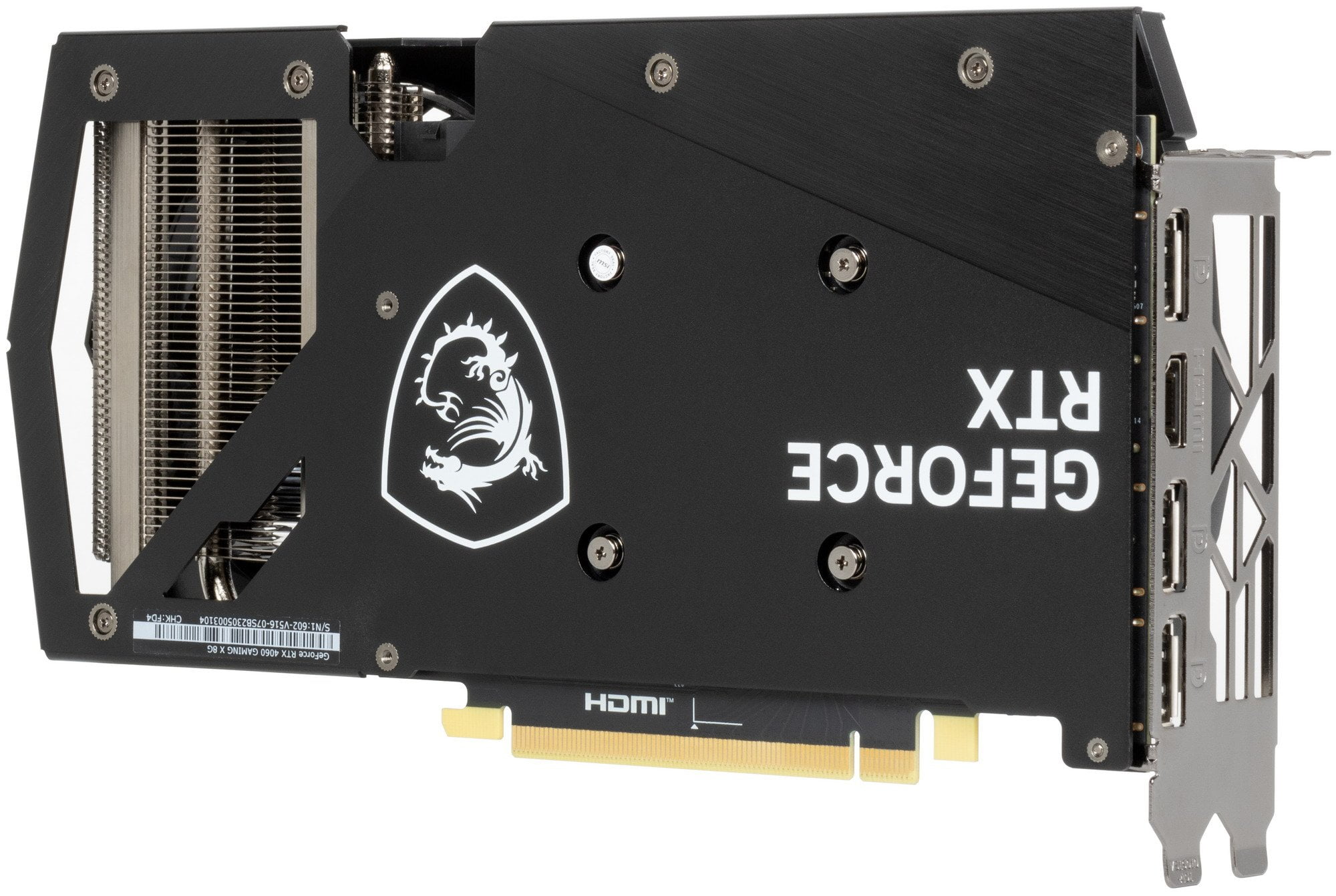

Задняя пластина выполнена из пластика и служит лишь элементом защиты PCB. Также в ней имеется отверстие для сквозного продува радиатора одним из вентиляторов.

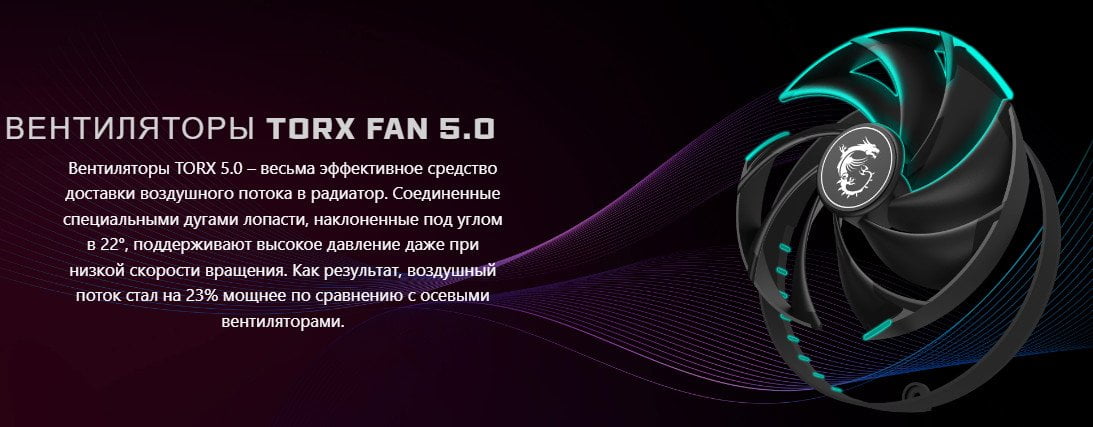

Поверх радиатора установлен кожух с двумя вентиляторами ∅102 мм типа Torx 5.0, имеющими особый дизайн лопастей (соединенных по три) для усиления потока воздуха, направленного на радиатор.

Остановка вентиляторов при малой нагрузке происходит, если температура GPU опускается ниже 50 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

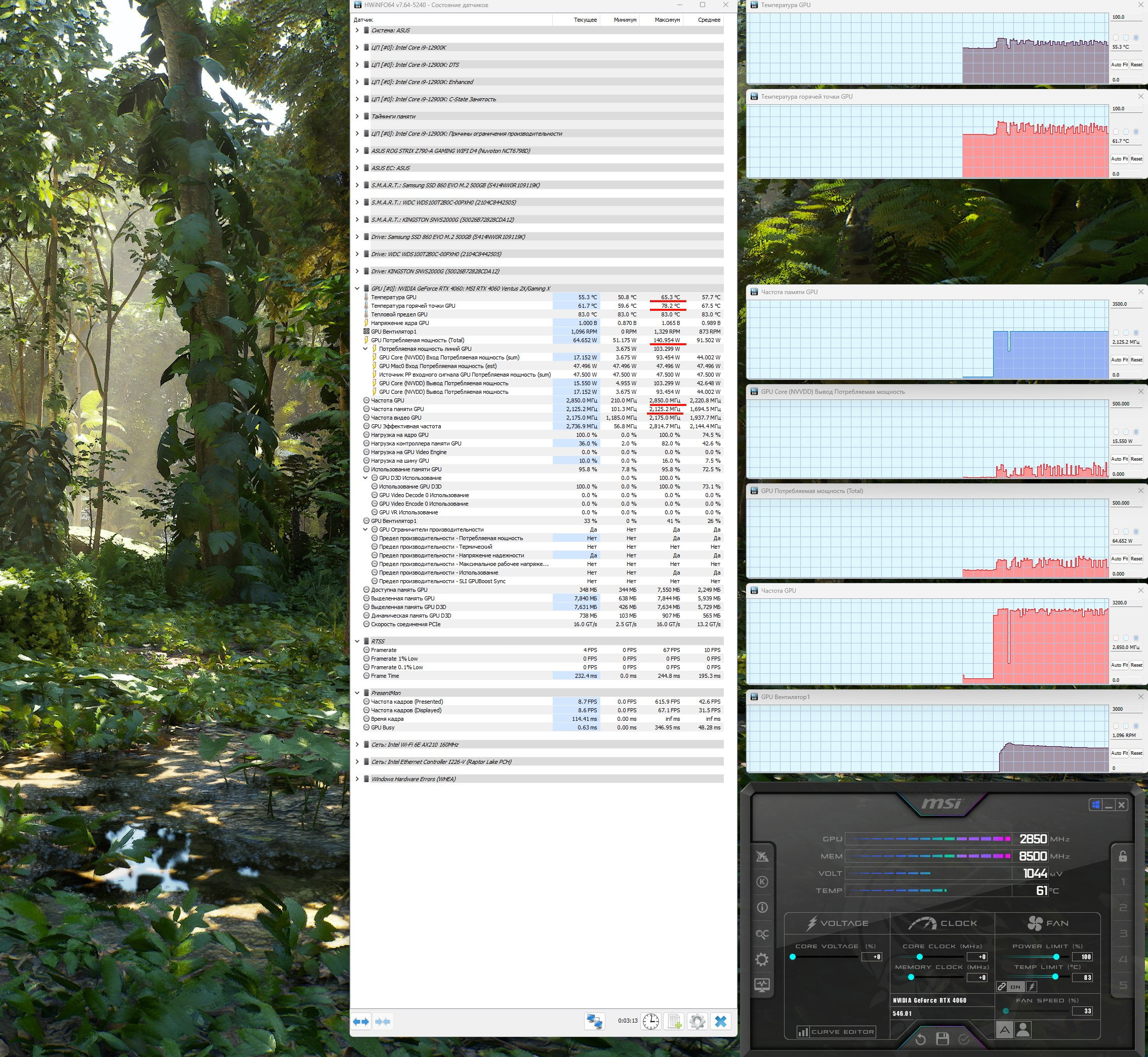

Мониторинг температурного режима:

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 65 градусов, самой горячей точки (hot spot) — 78 °C, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 141 Вт.

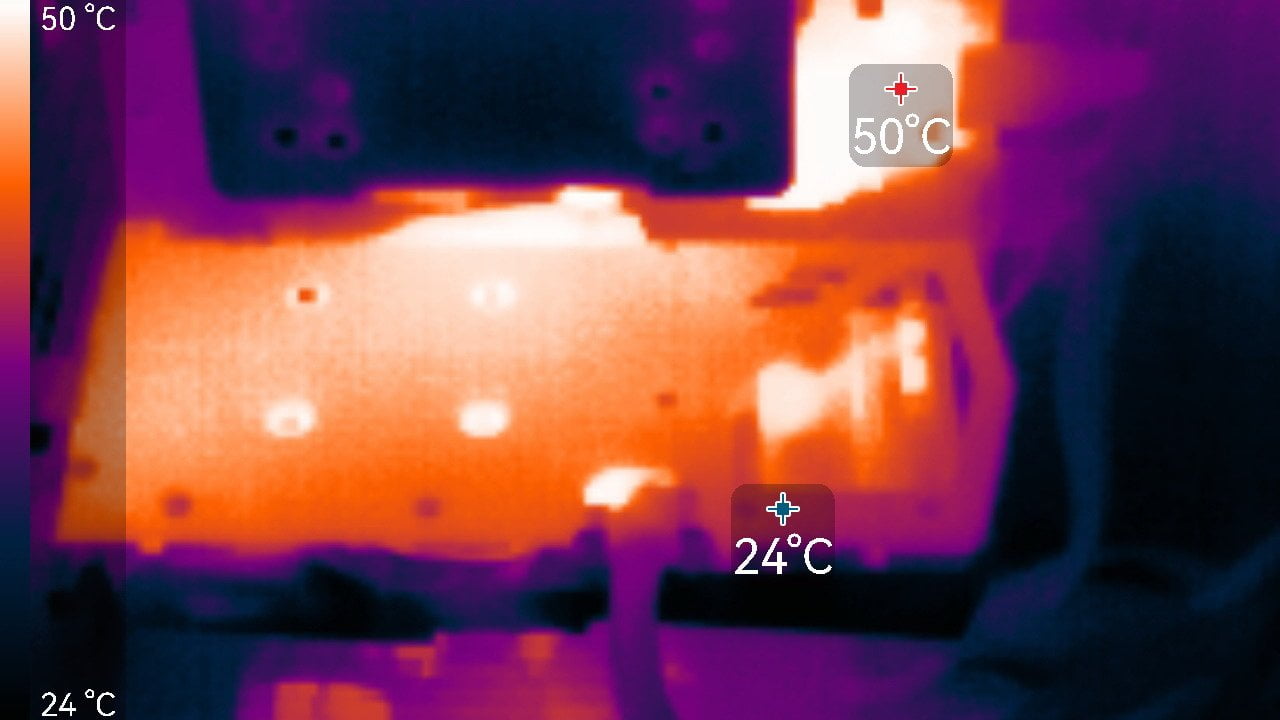

Мы засняли и ускорили в 50 раз 8-минутный прогрев

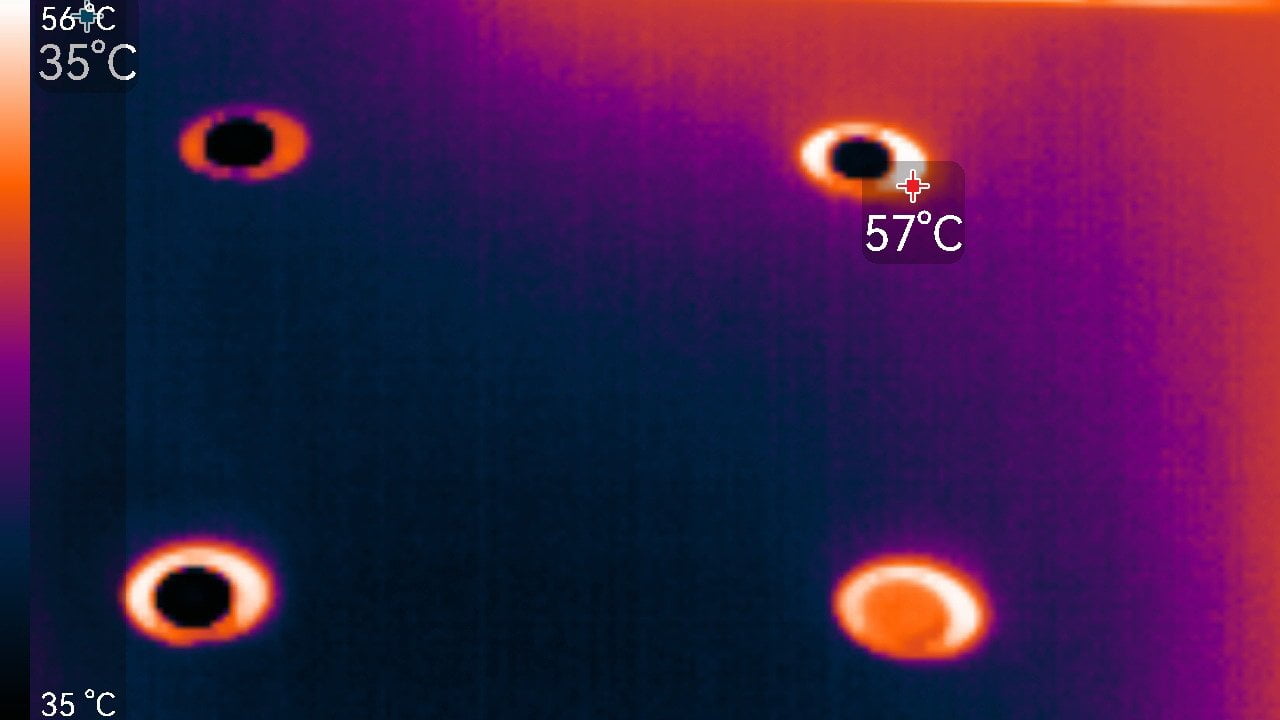

Максимальный нагрев наблюдался в центральной части PCB.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 42 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 65/78 °C (ядро/hot spot). Вентиляторы при этом раскручивались до 1329 оборотов в минуту, шум вырастал до 21,1 дБА: это очень тихо, на грани слышимости даже в очень тихой комнате.

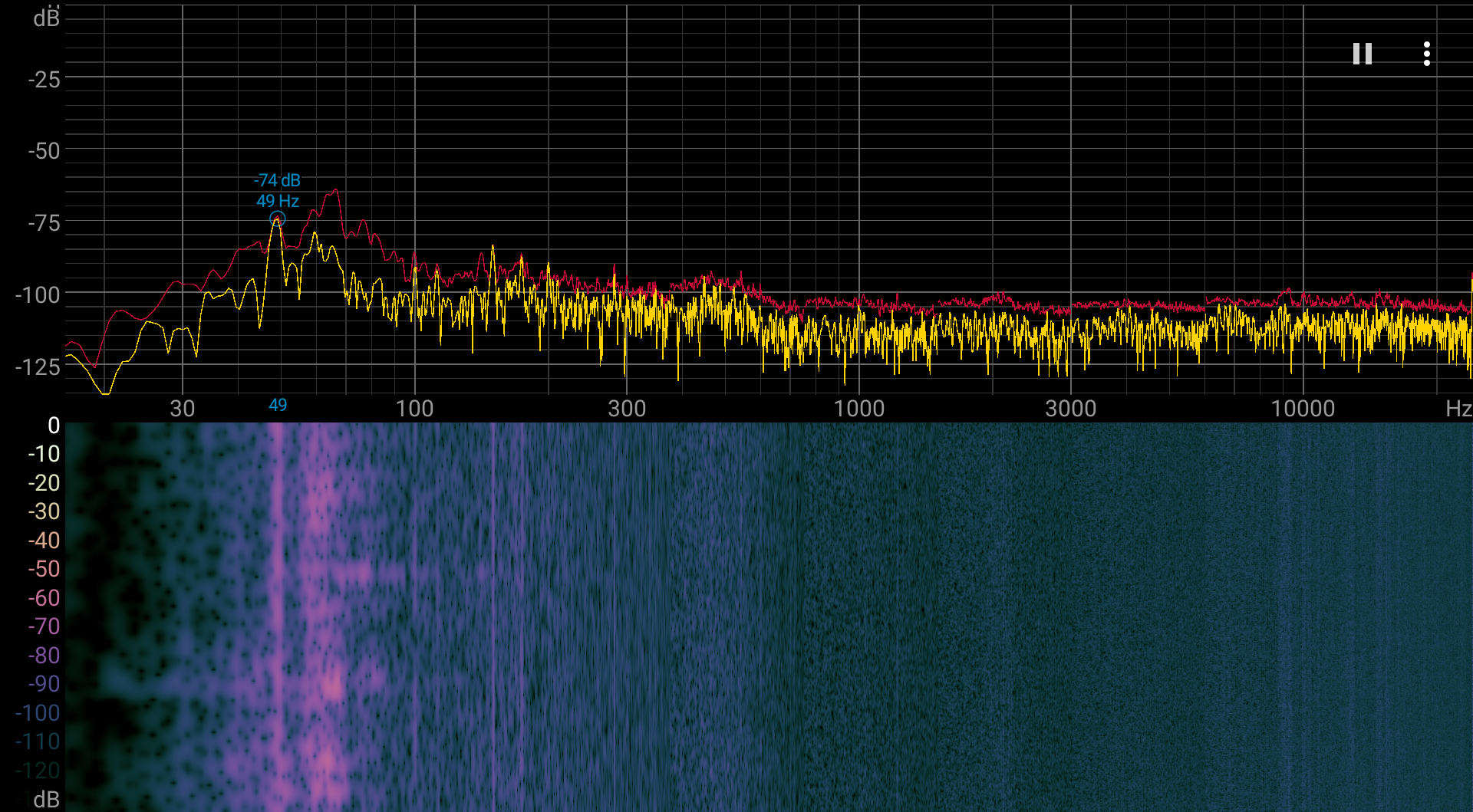

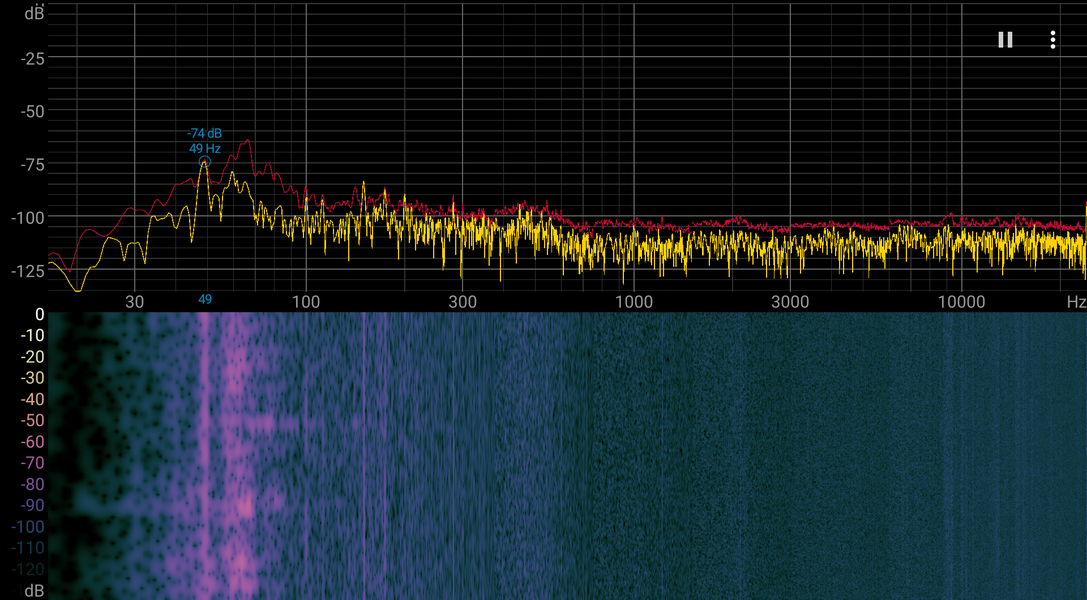

Аудиозапись шума — здесь. Спектрограмма шума проблем не выявила:

Подсветка

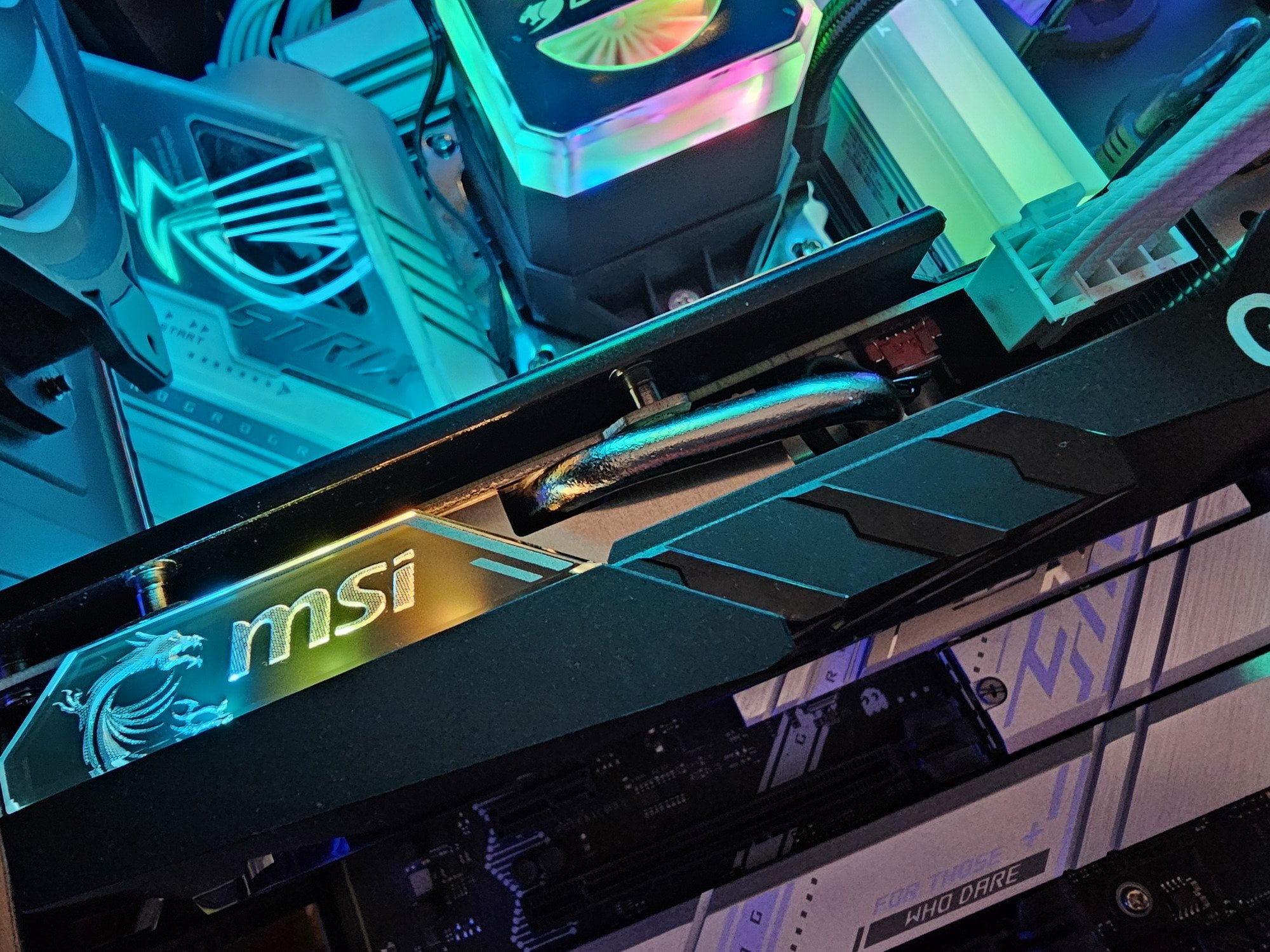

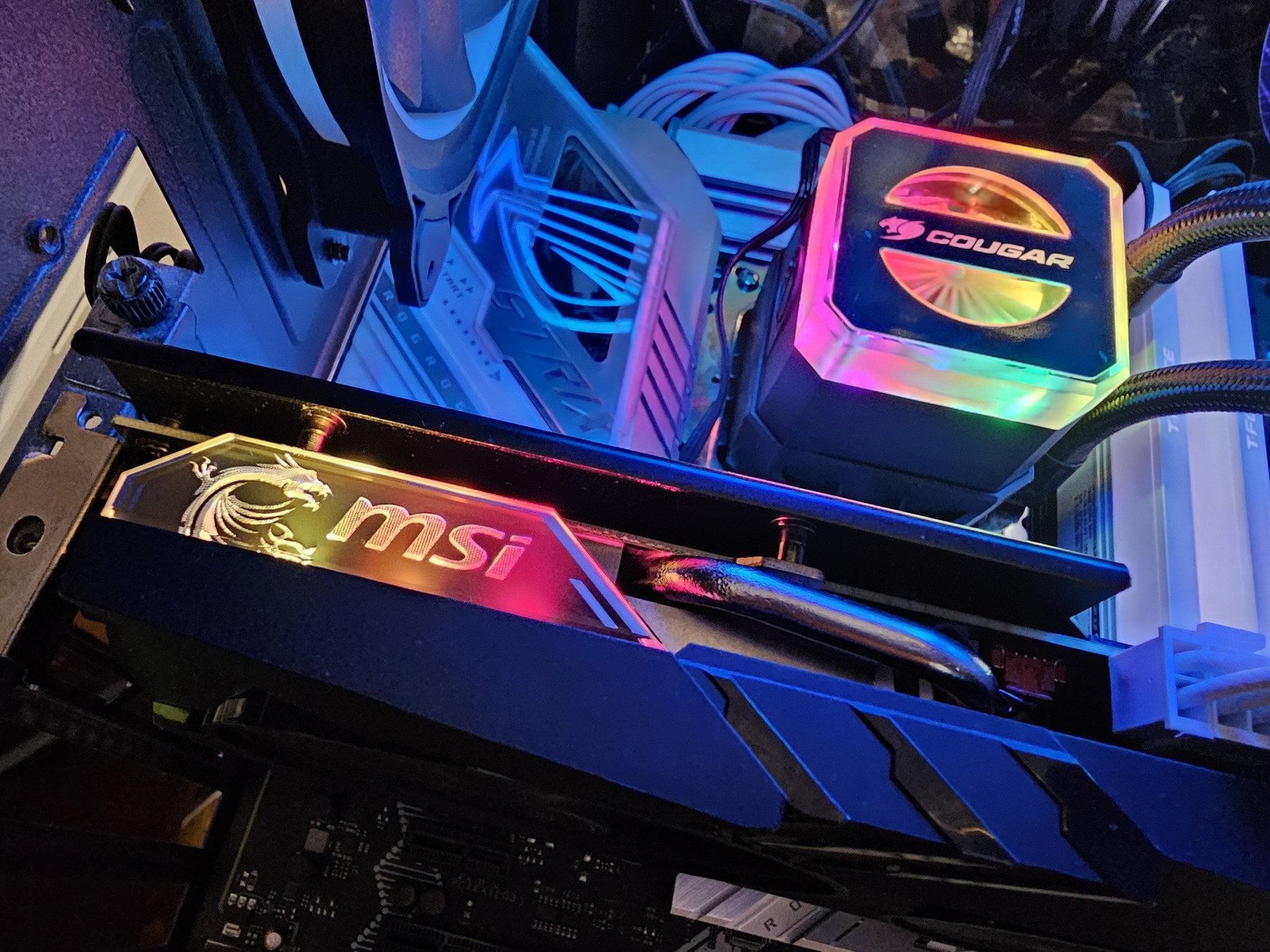

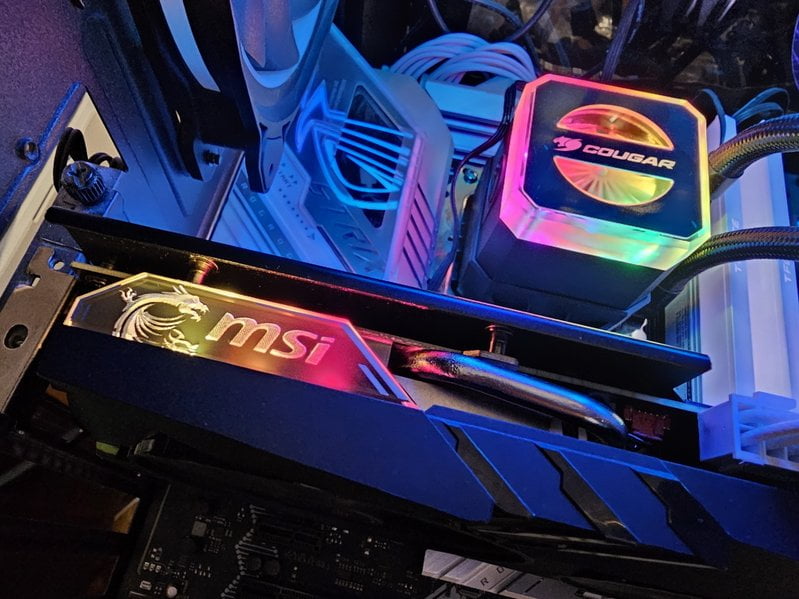

Карта имеет очень скромную подсветку акриловой вставки с логотипом на верхнем торце карты.

Управление режимами подсветки, в том числе ее отключением, осуществляется той же утилитой MSI Center. Режимов работы, как обычно, много.

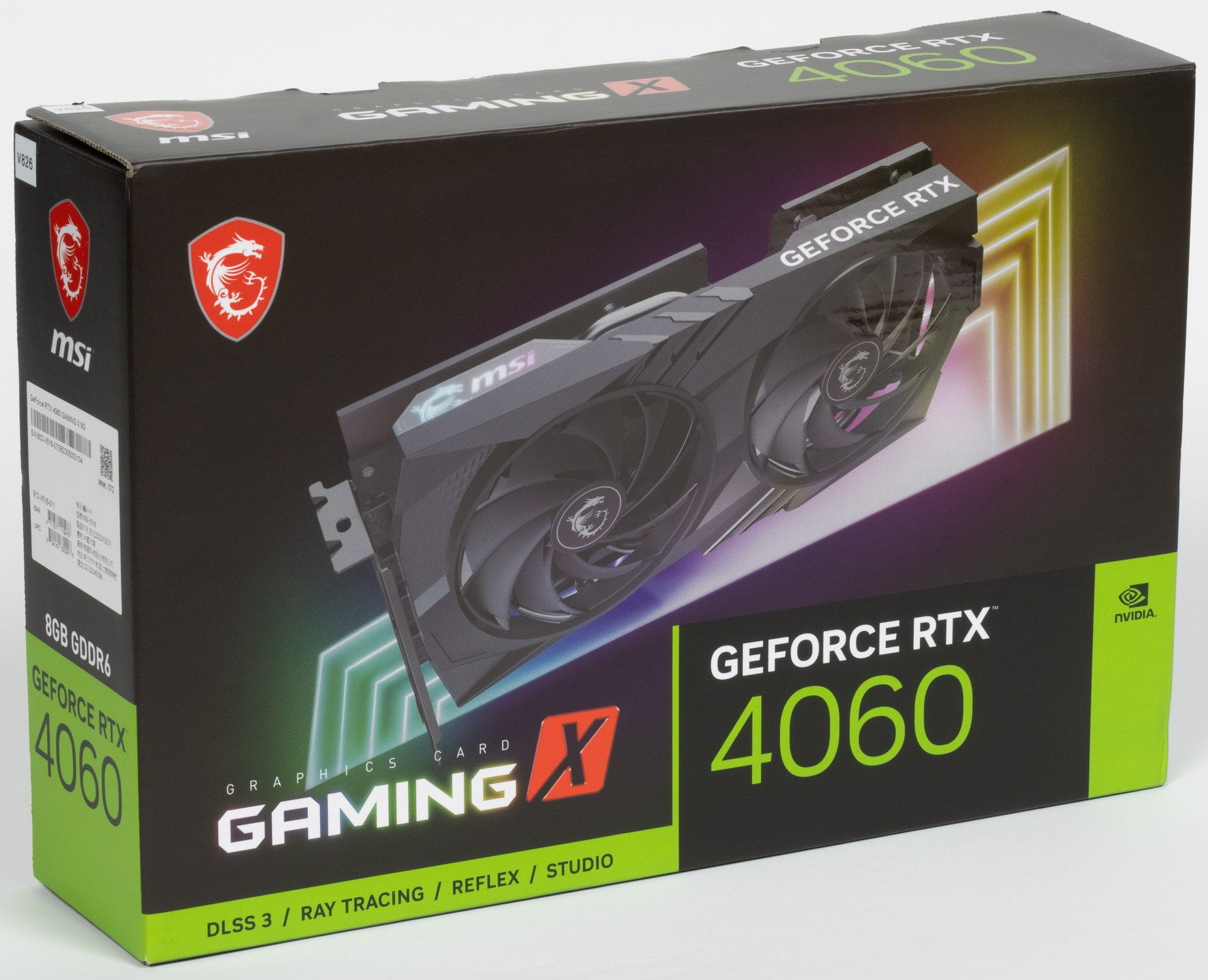

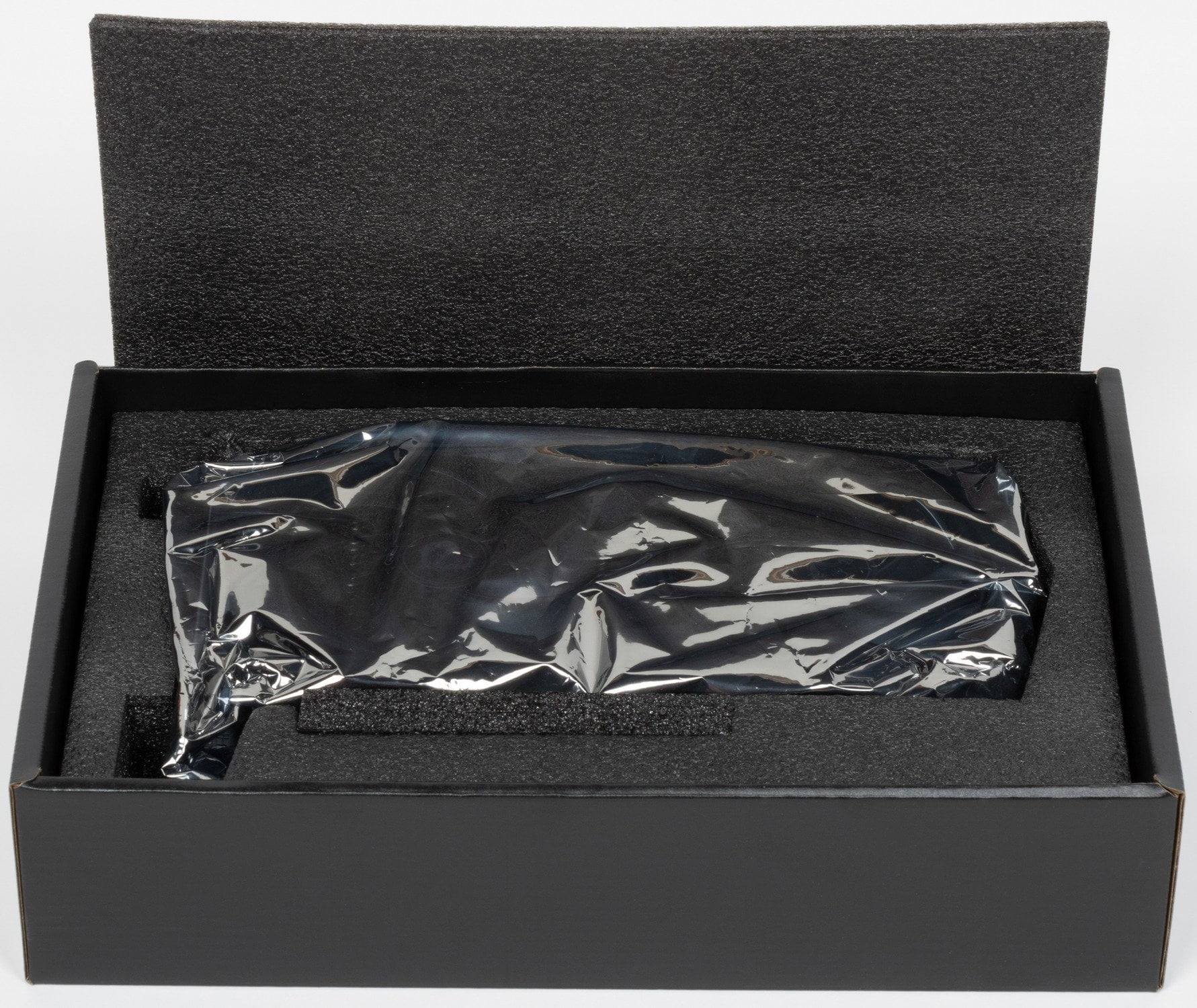

Комплект поставки и упаковка

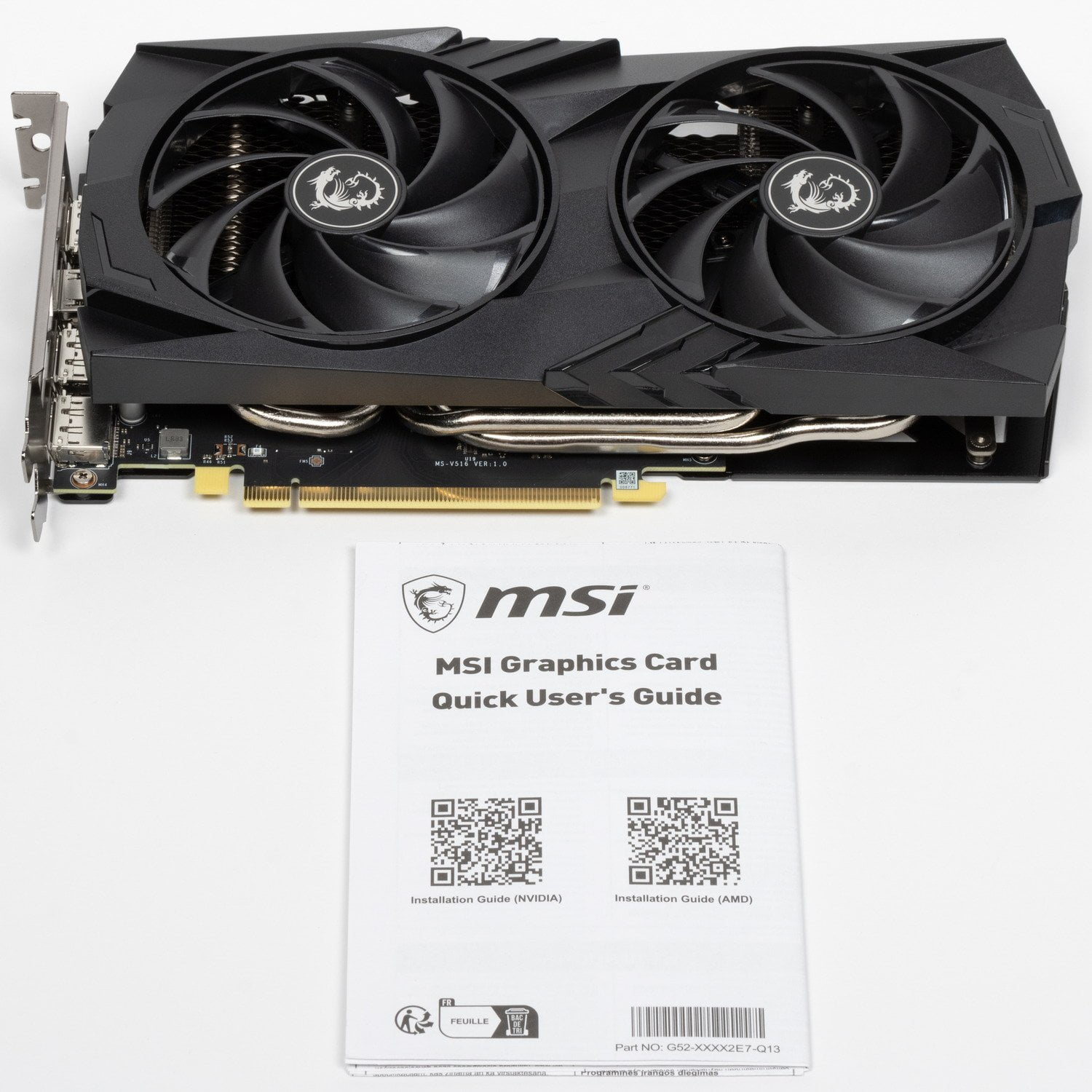

В комплекте поставки кроме самой карты есть только краткая инструкция.

Результаты тестирования в 3D-играх

Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel’s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 2.01 (сентябрь 2023)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• Ratchet and Clank: Rift Apart (Insomniac Games/Sony/Софтклаб)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

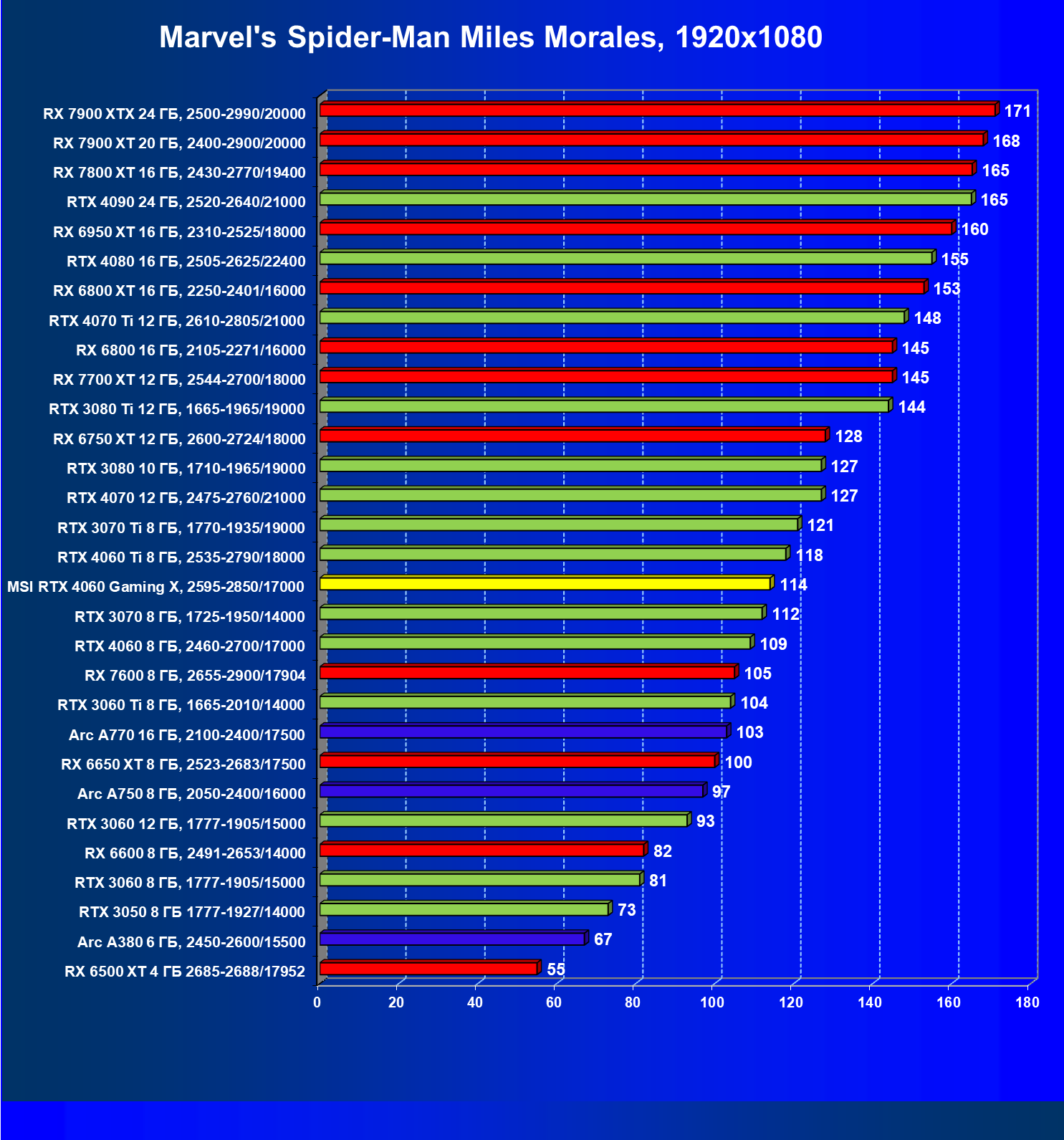

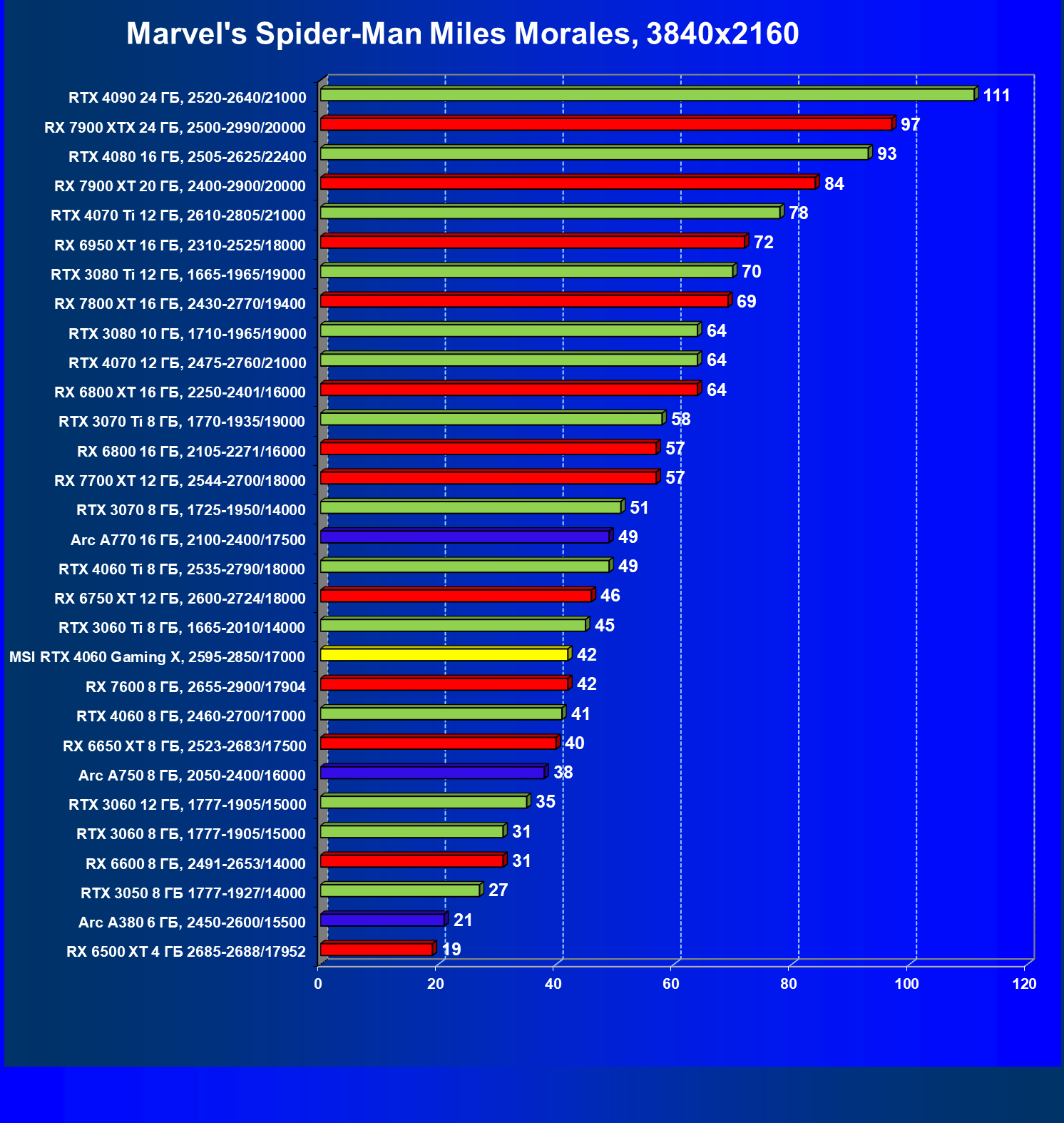

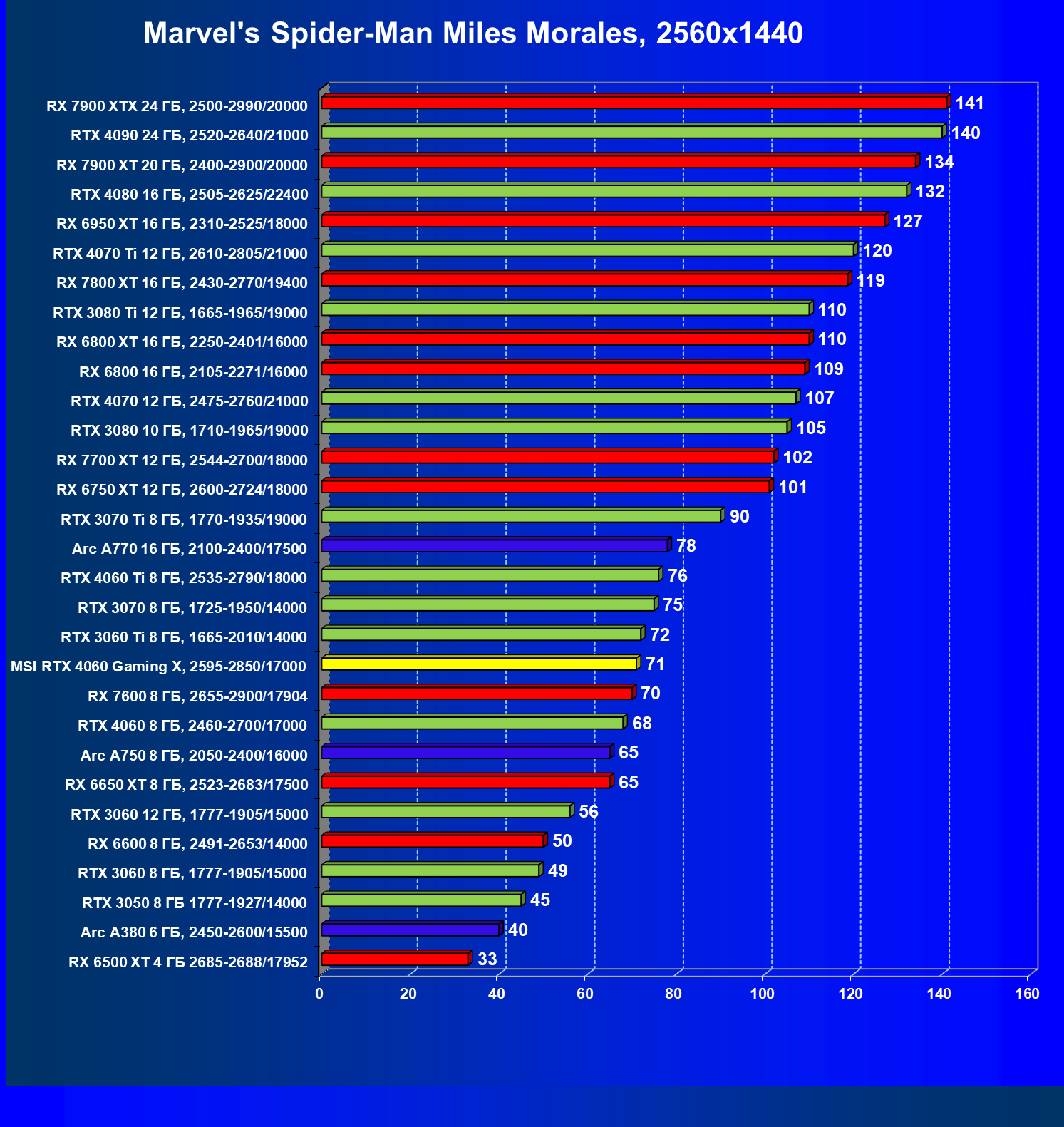

Marvel’s Spider-Man Miles Morales

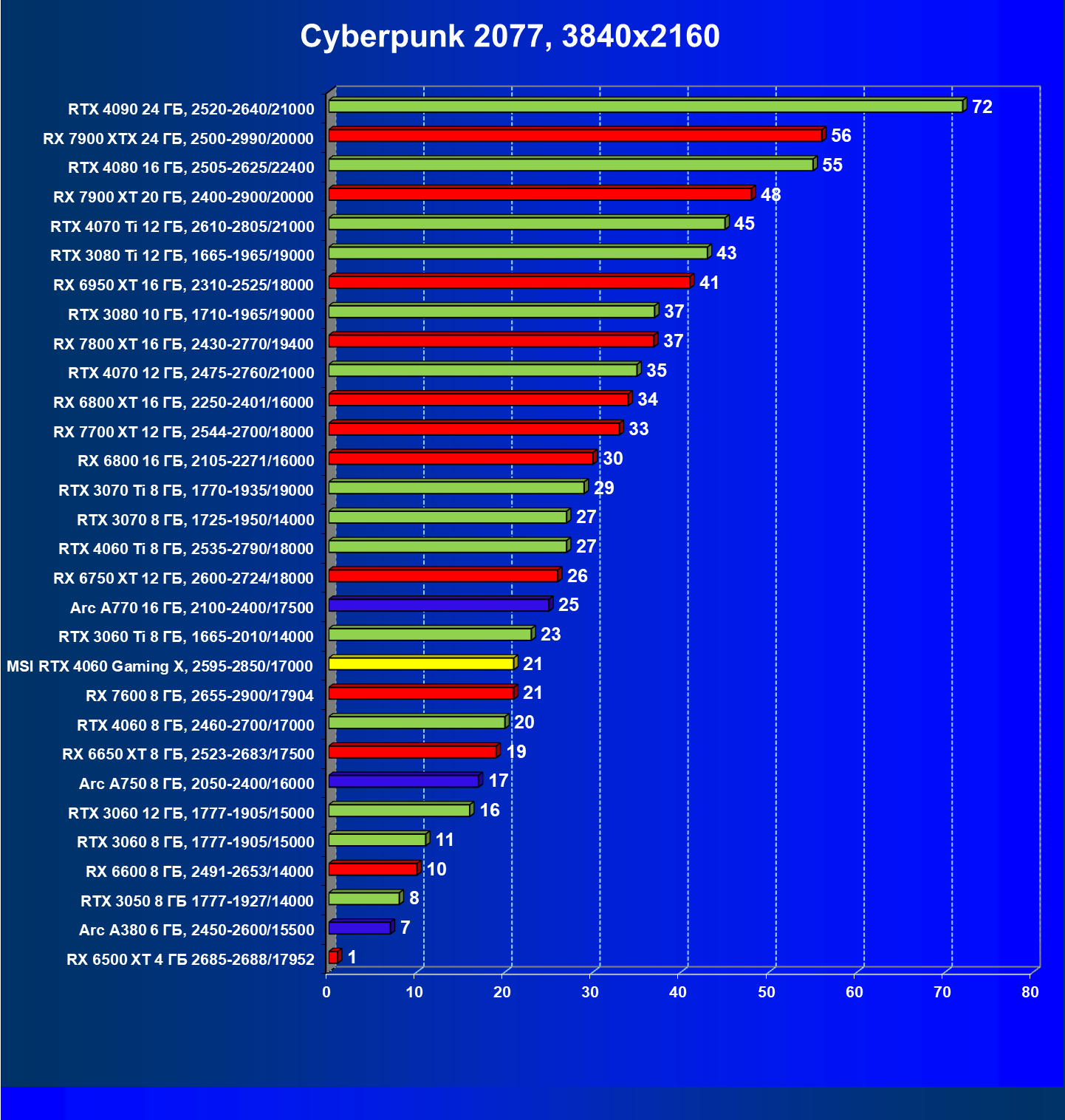

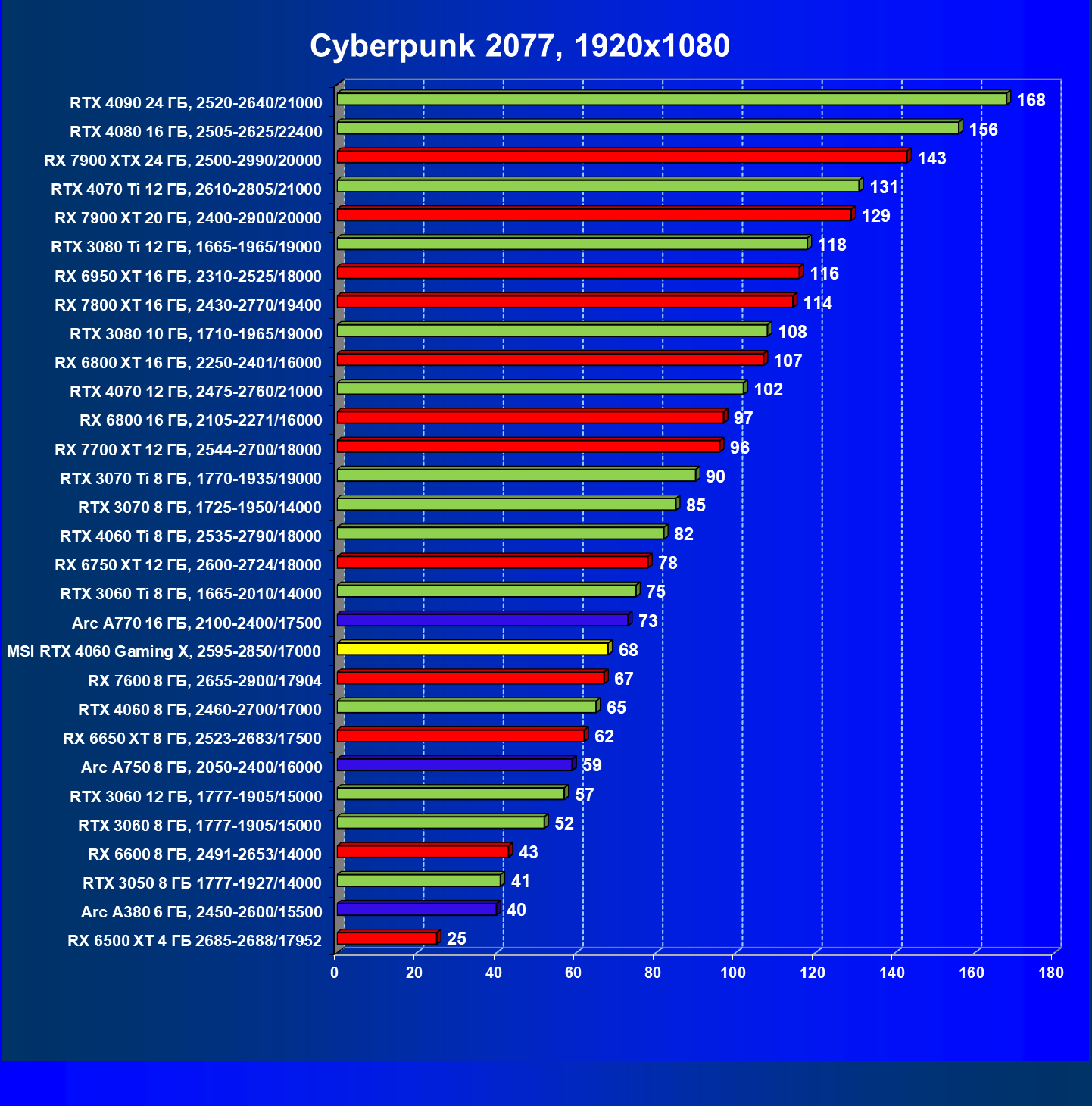

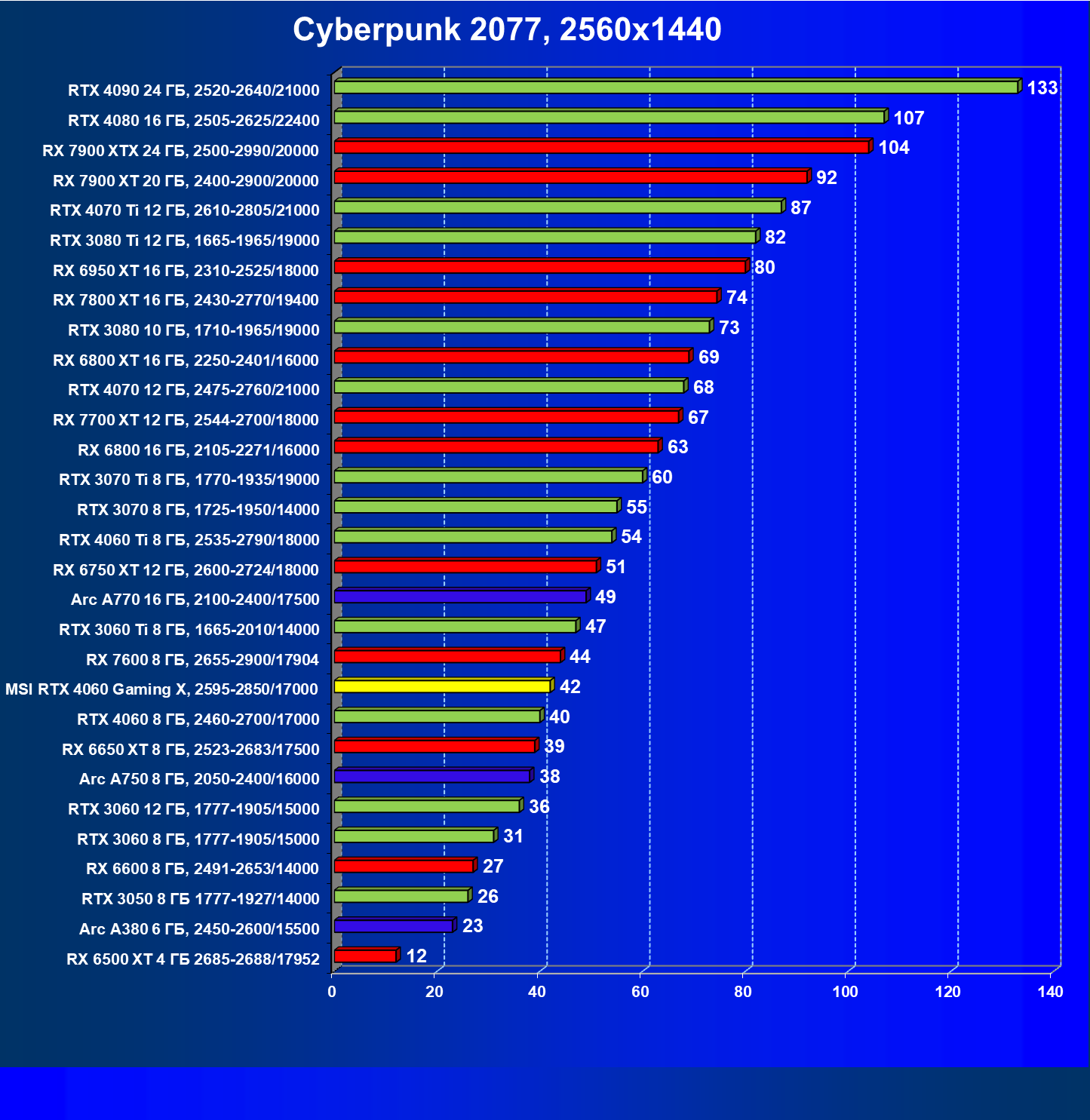

Cyberpunk 2077 v.2.01

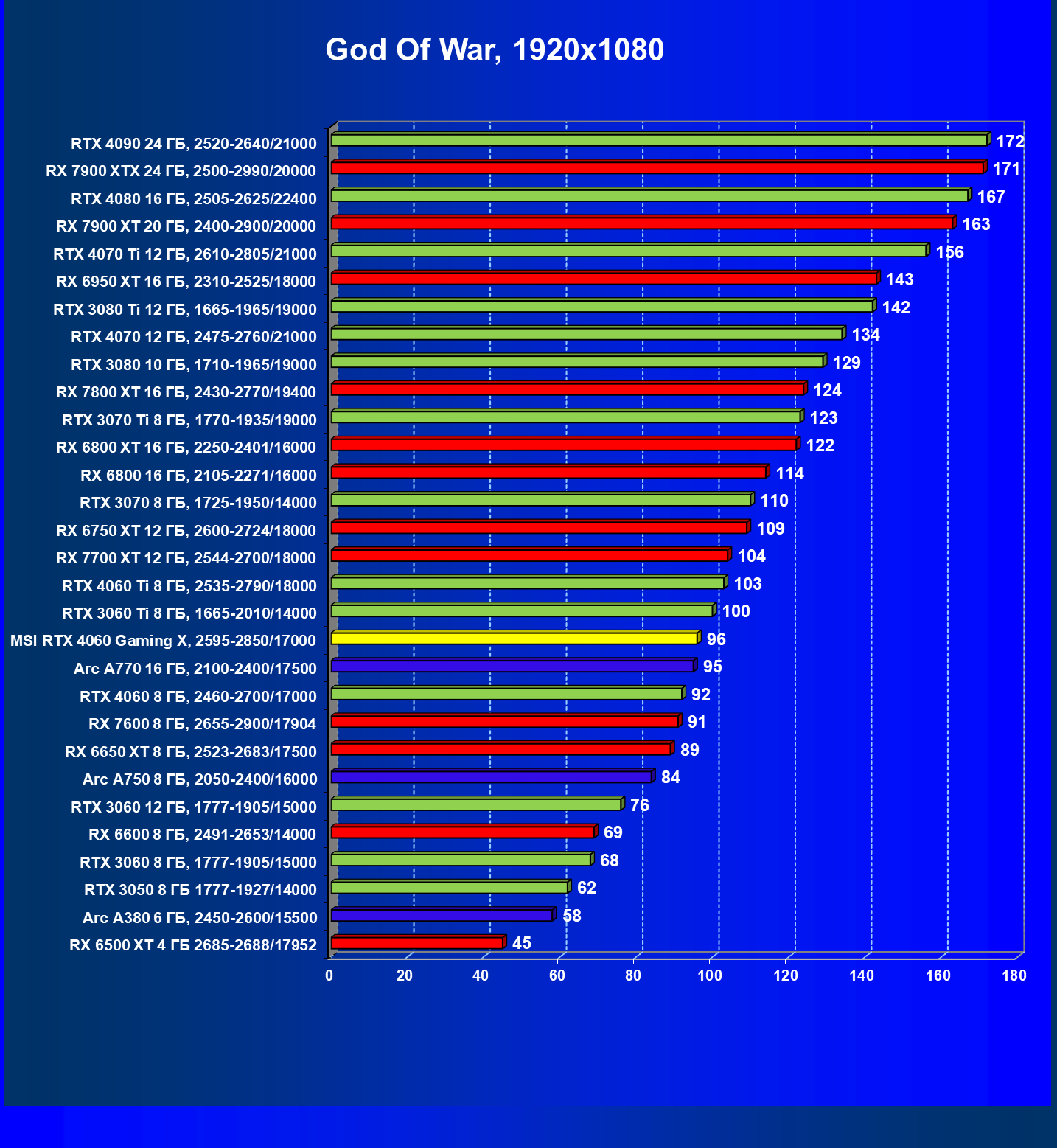

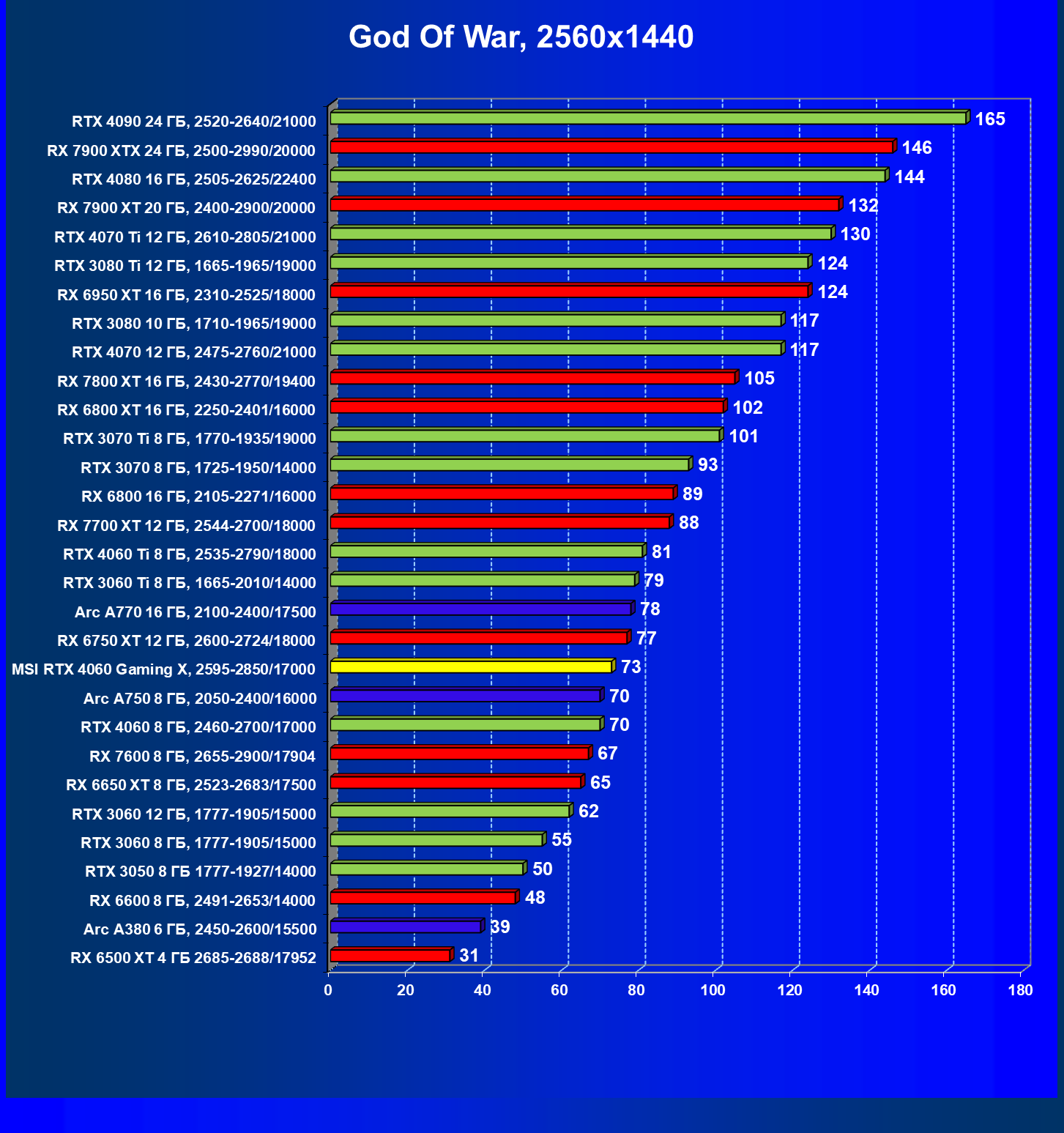

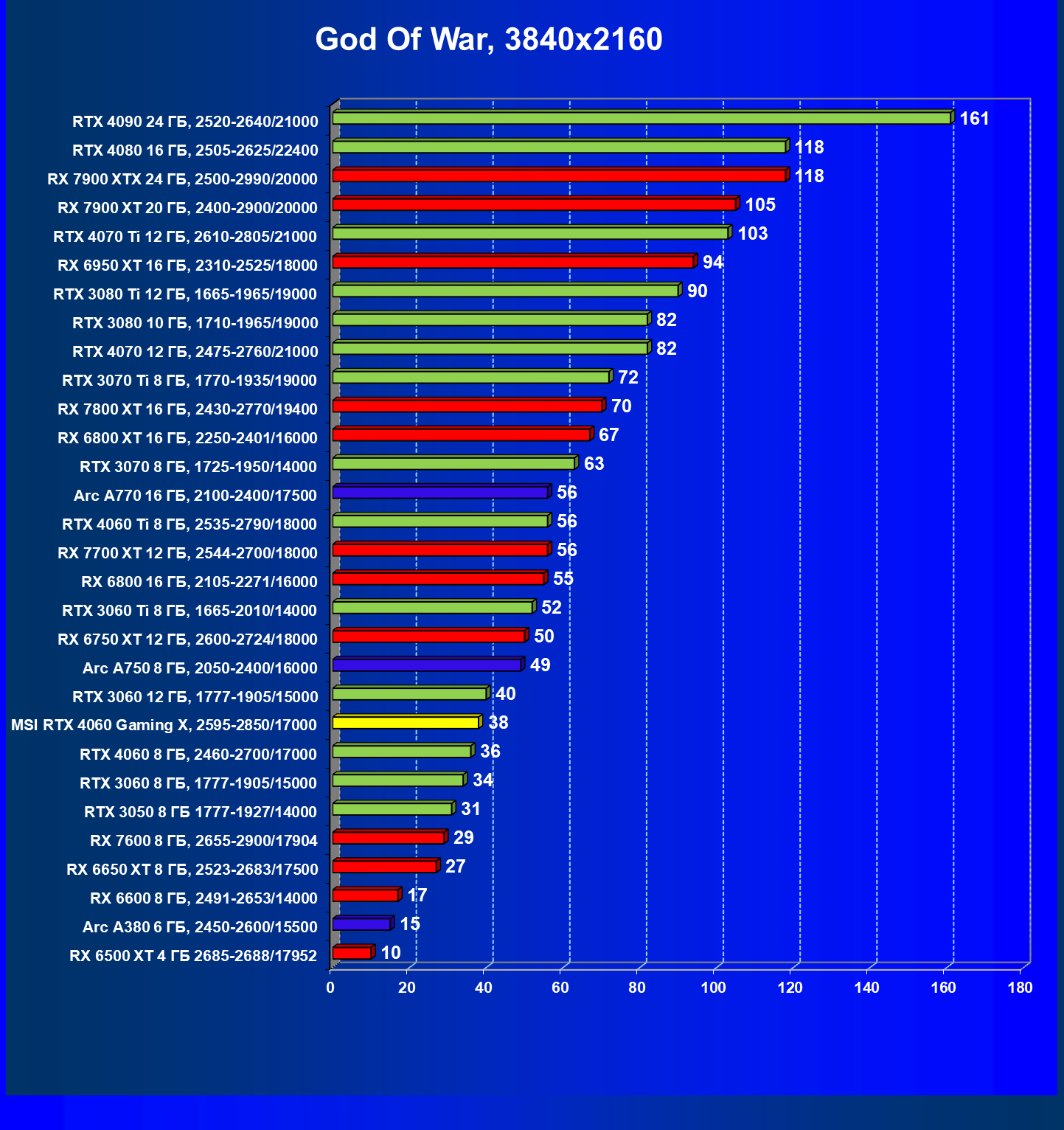

God of War

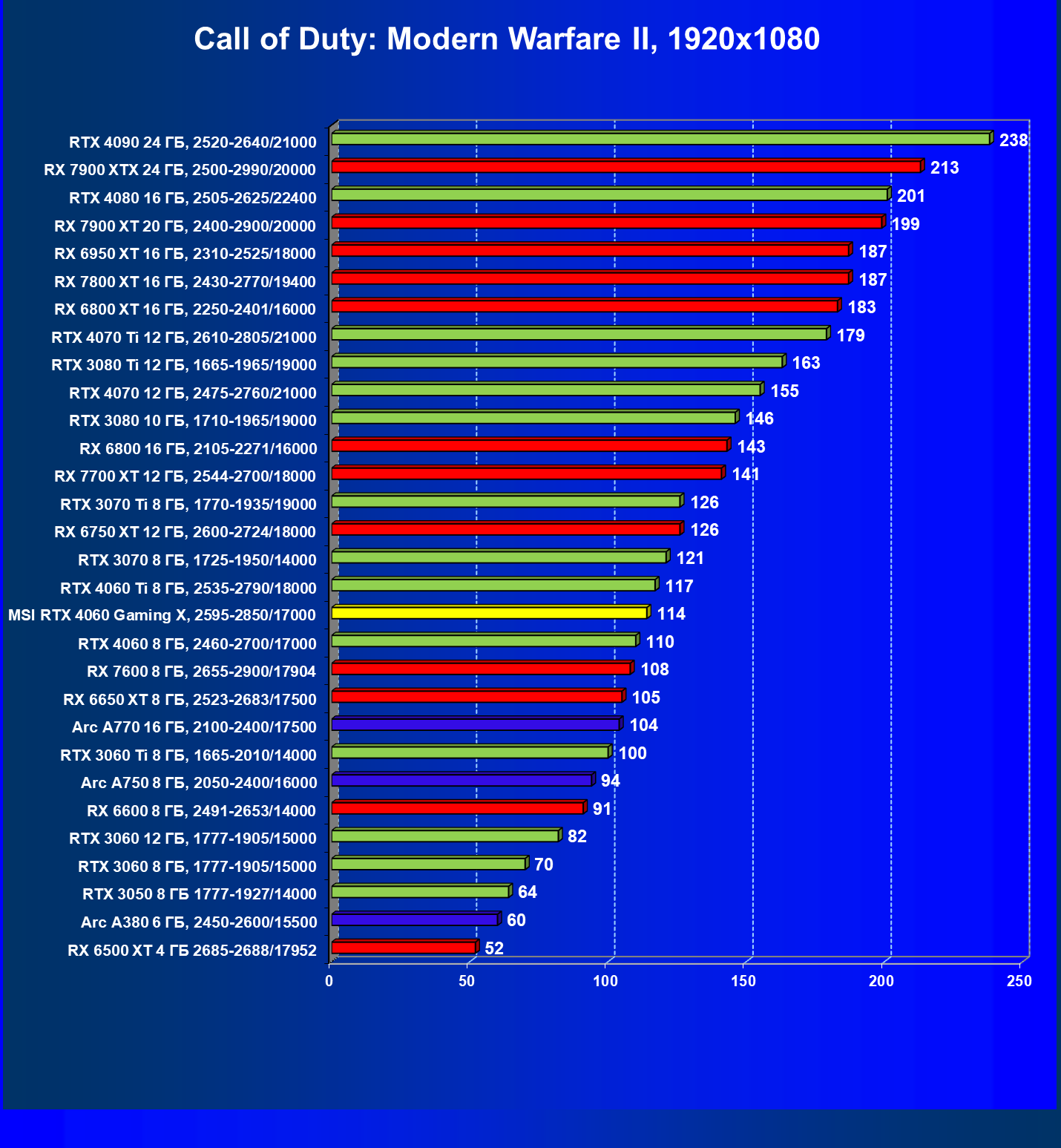

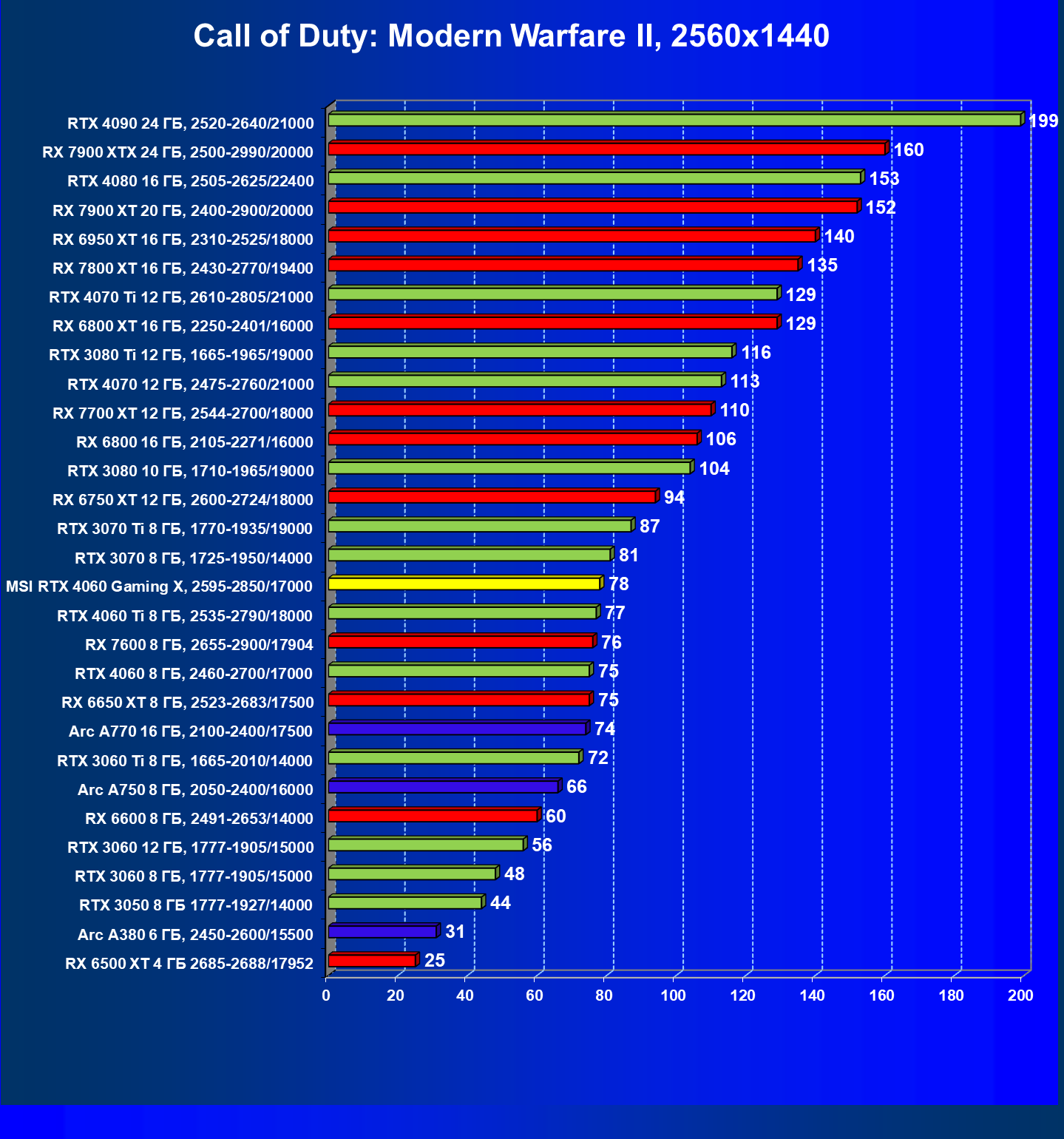

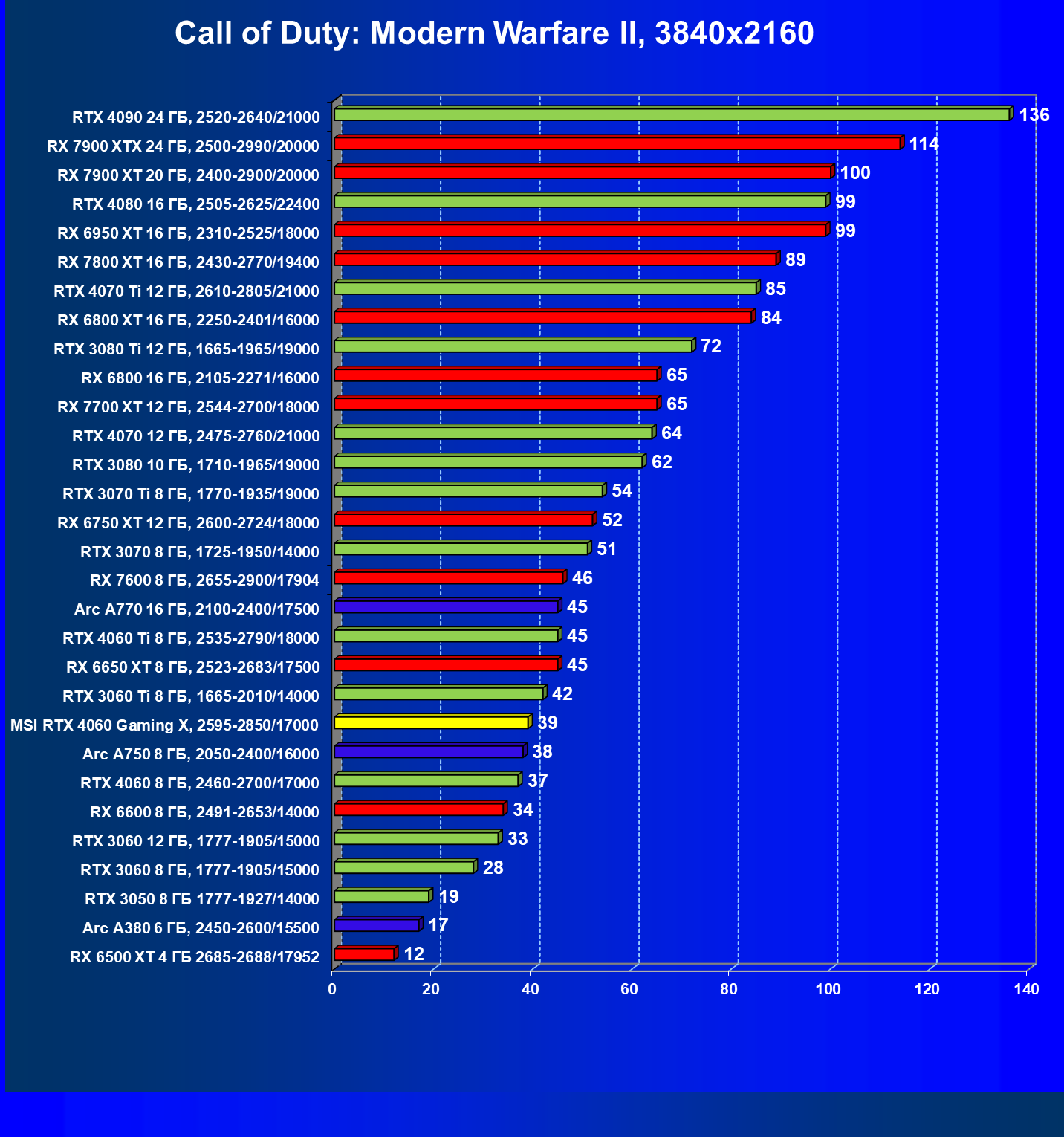

Call of Duty: Modern Warfare II

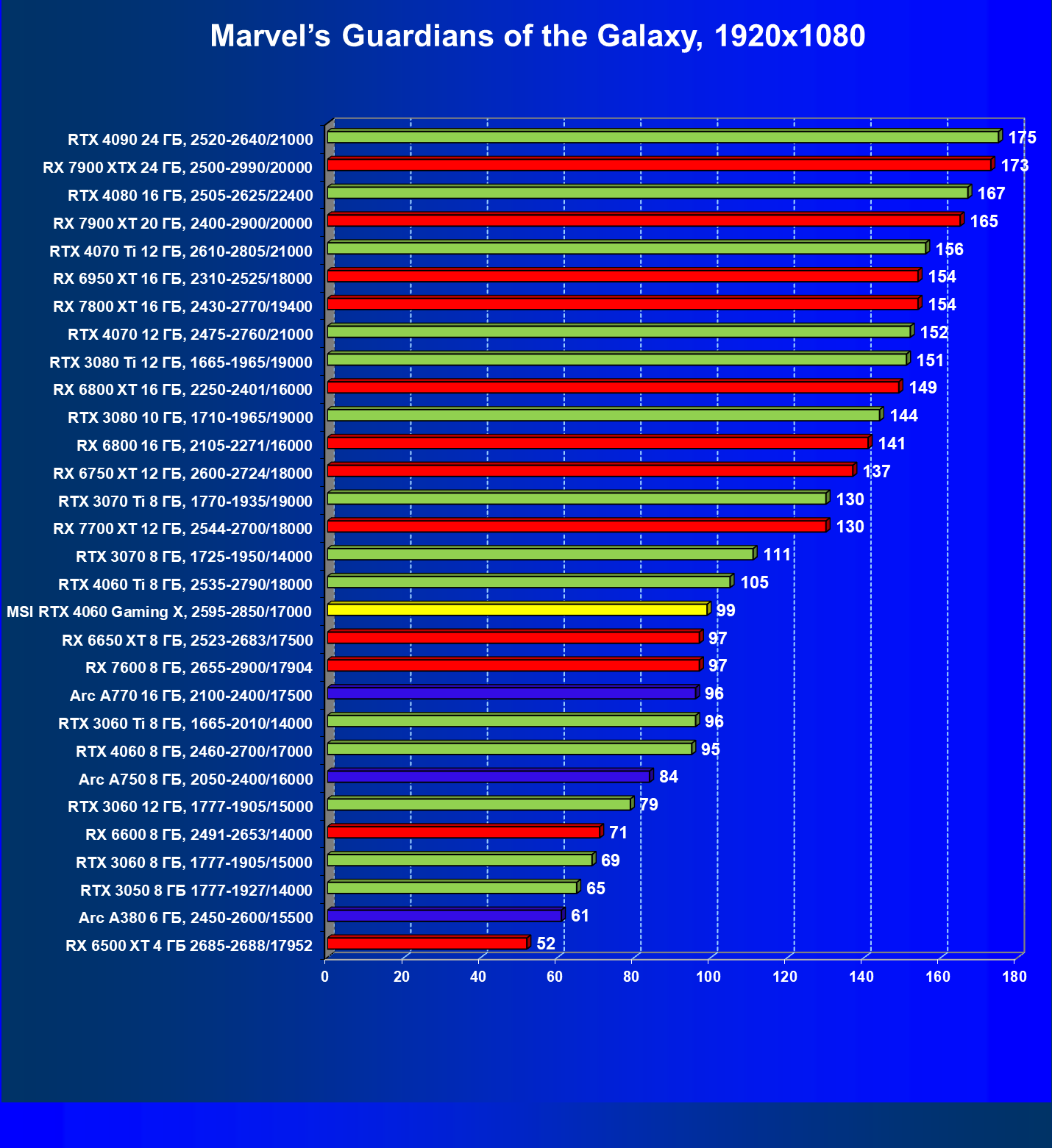

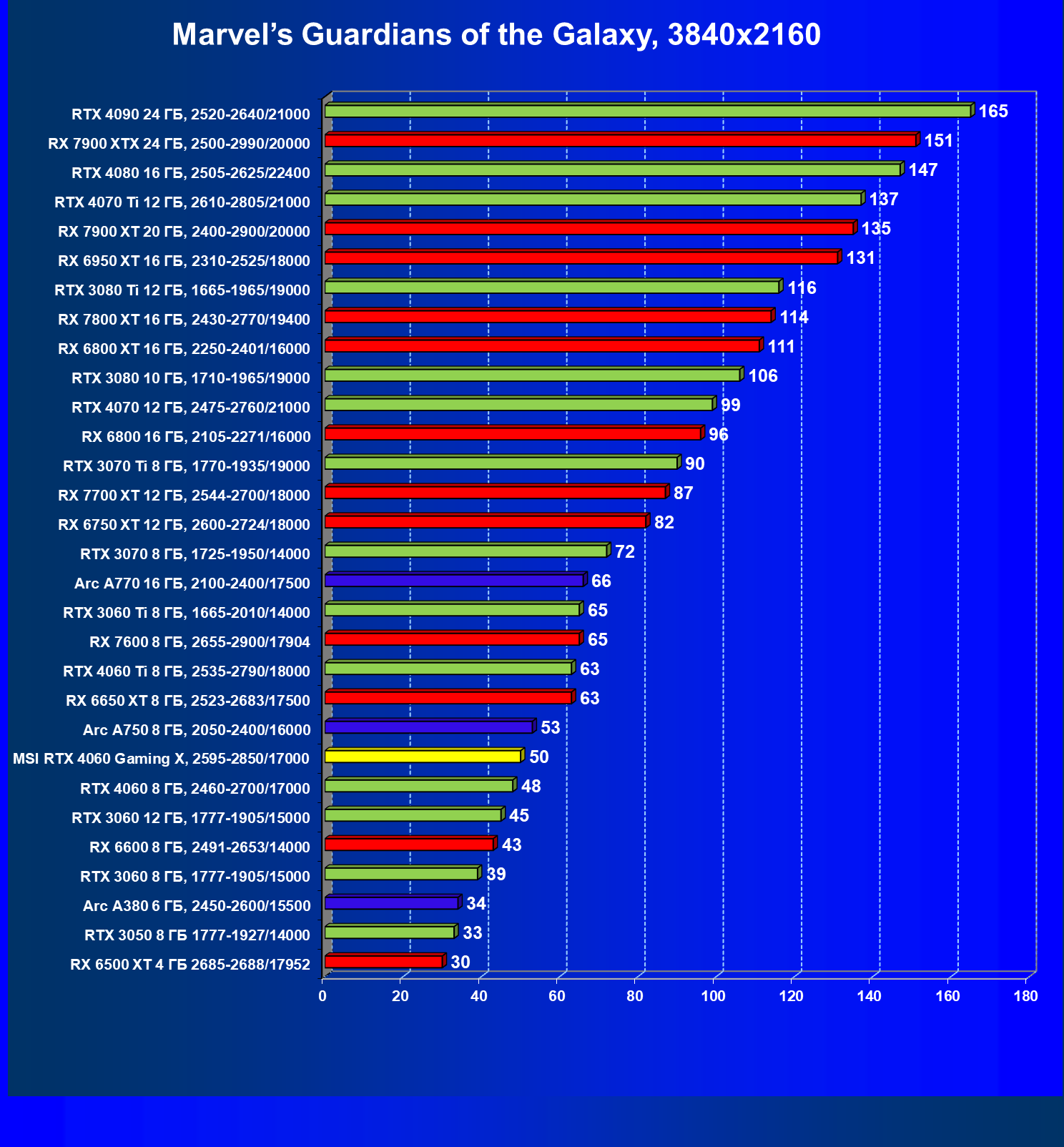

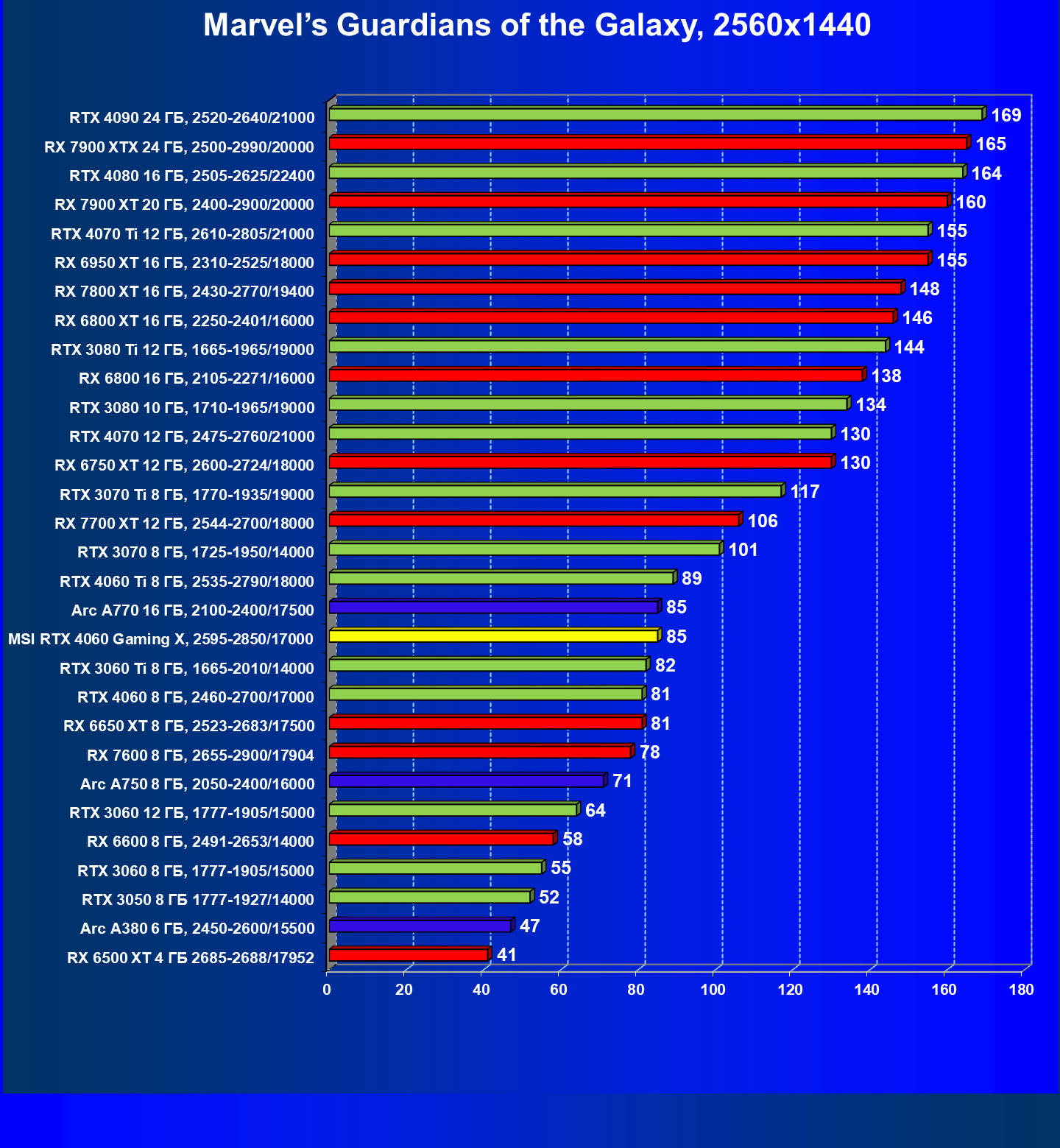

Marvel’s Guardians of the Galaxy

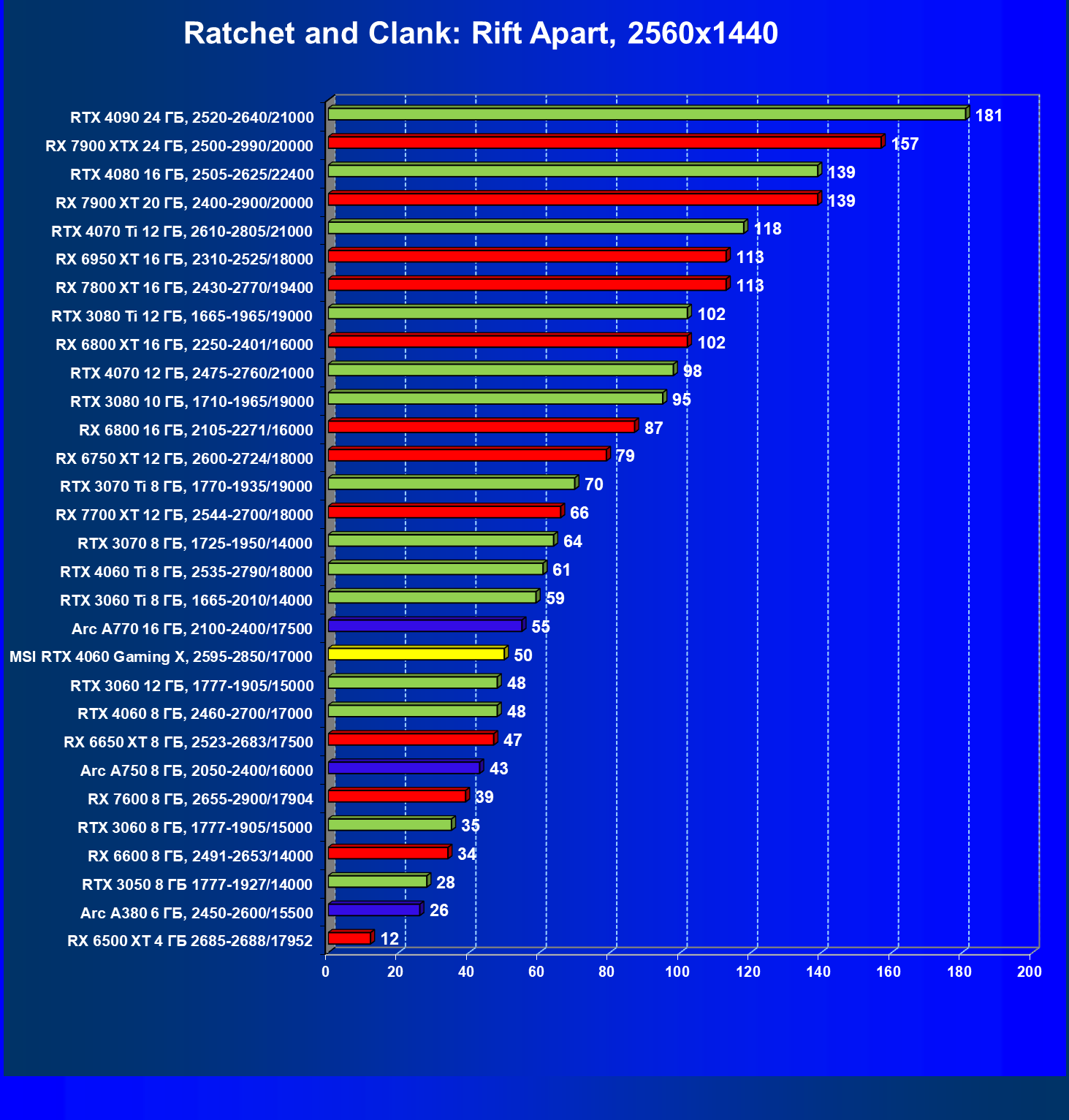

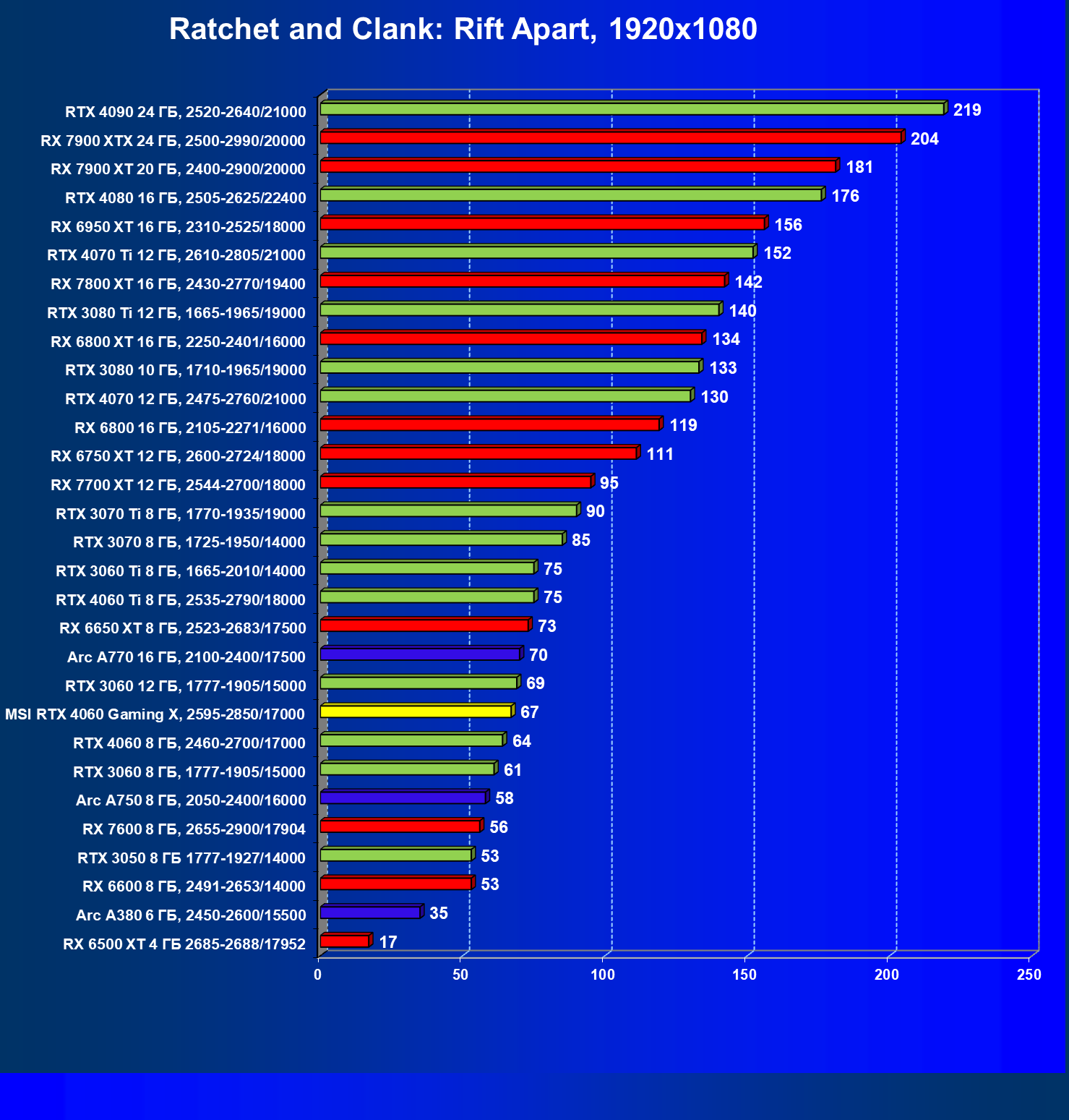

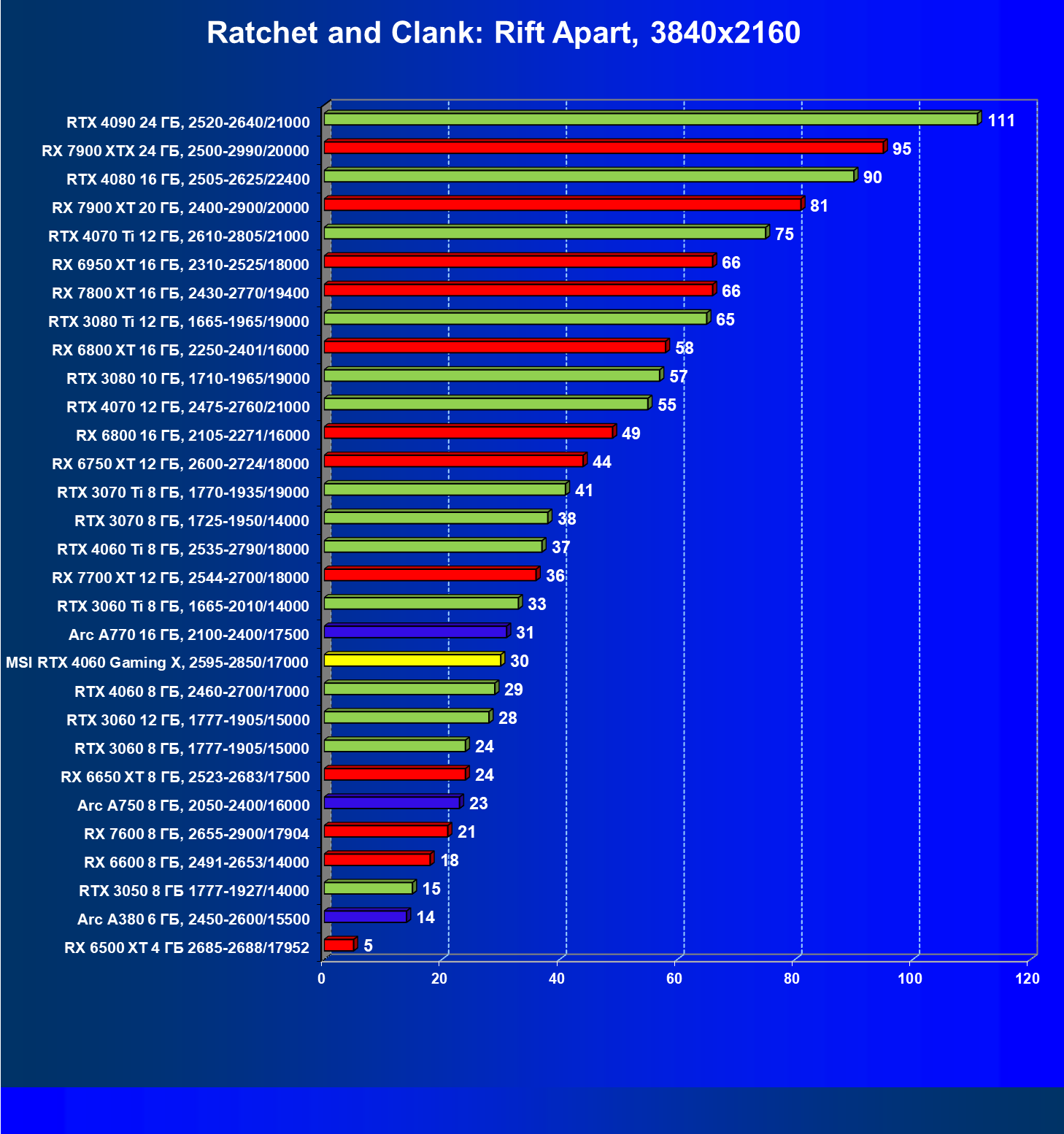

Ratchet and Clank: Rift Apart

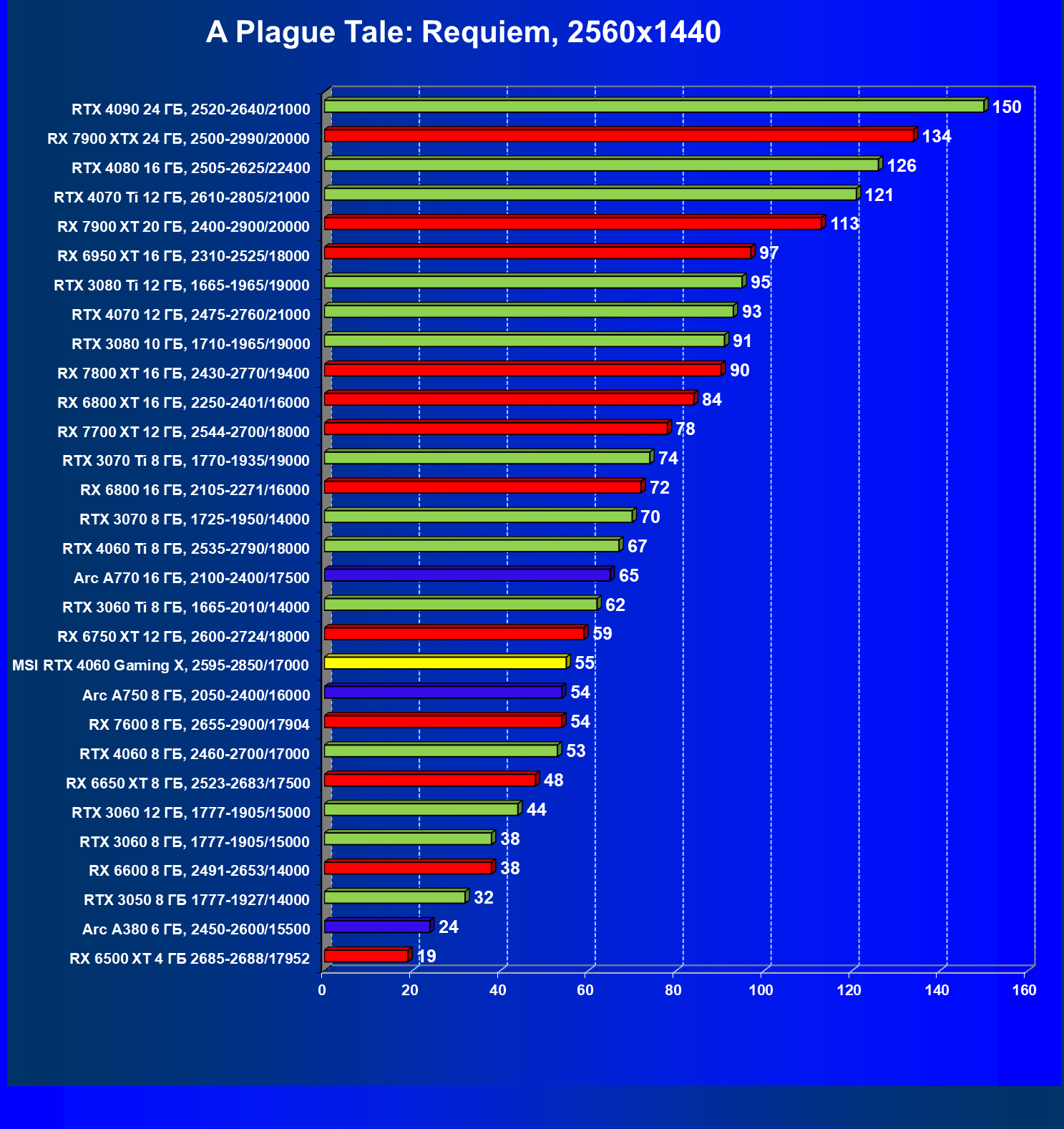

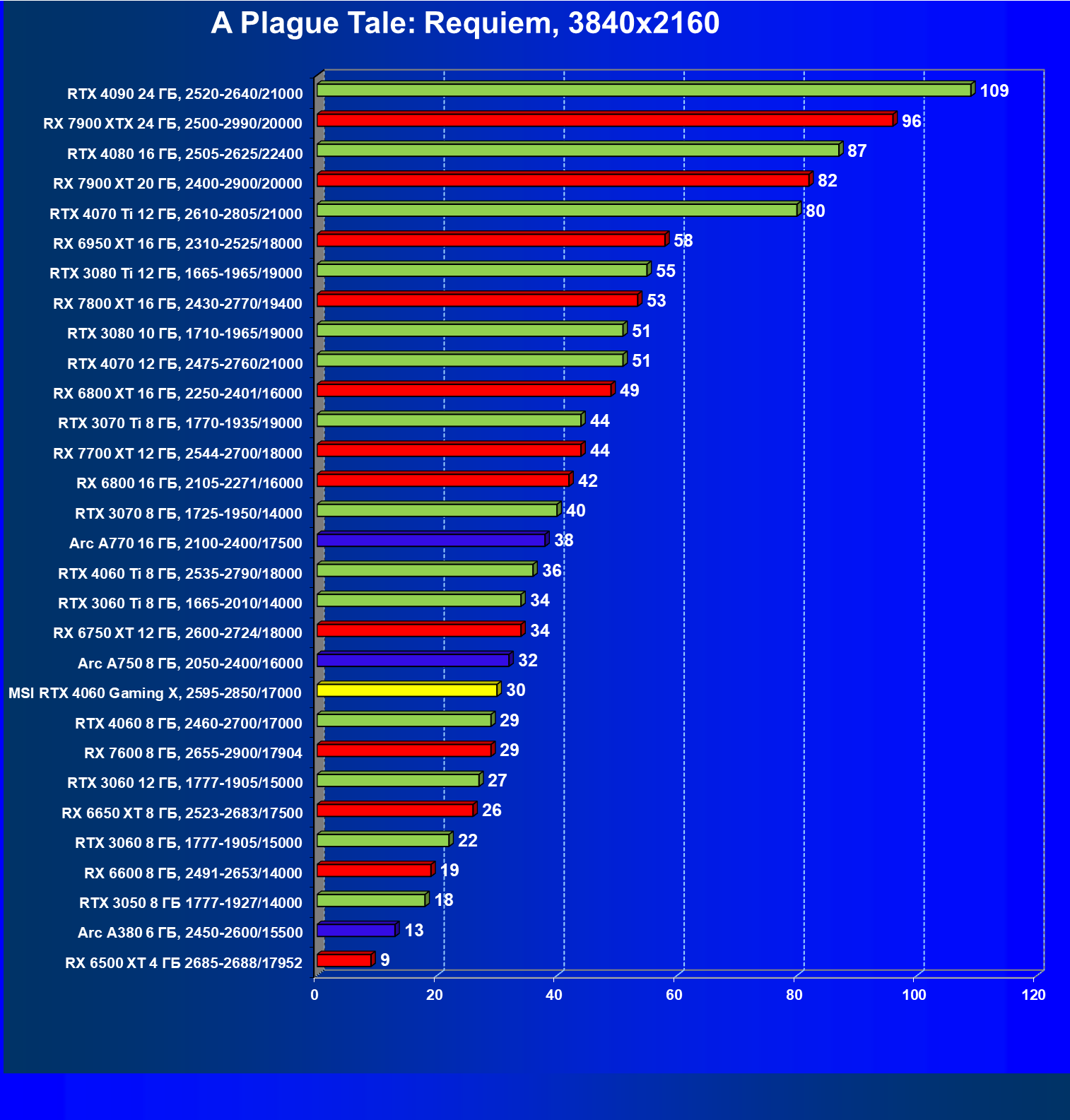

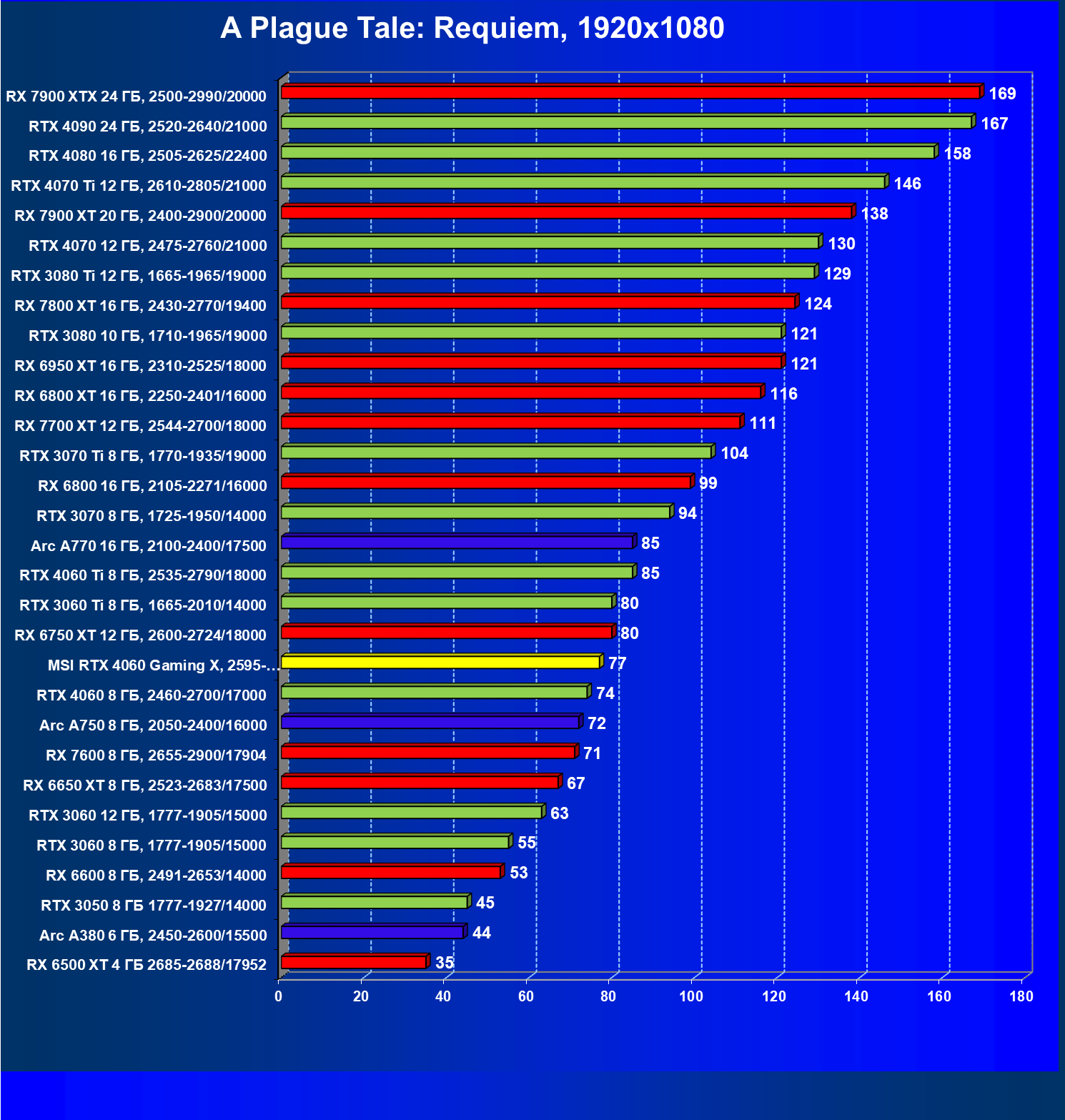

A Plague Tale: Requiem

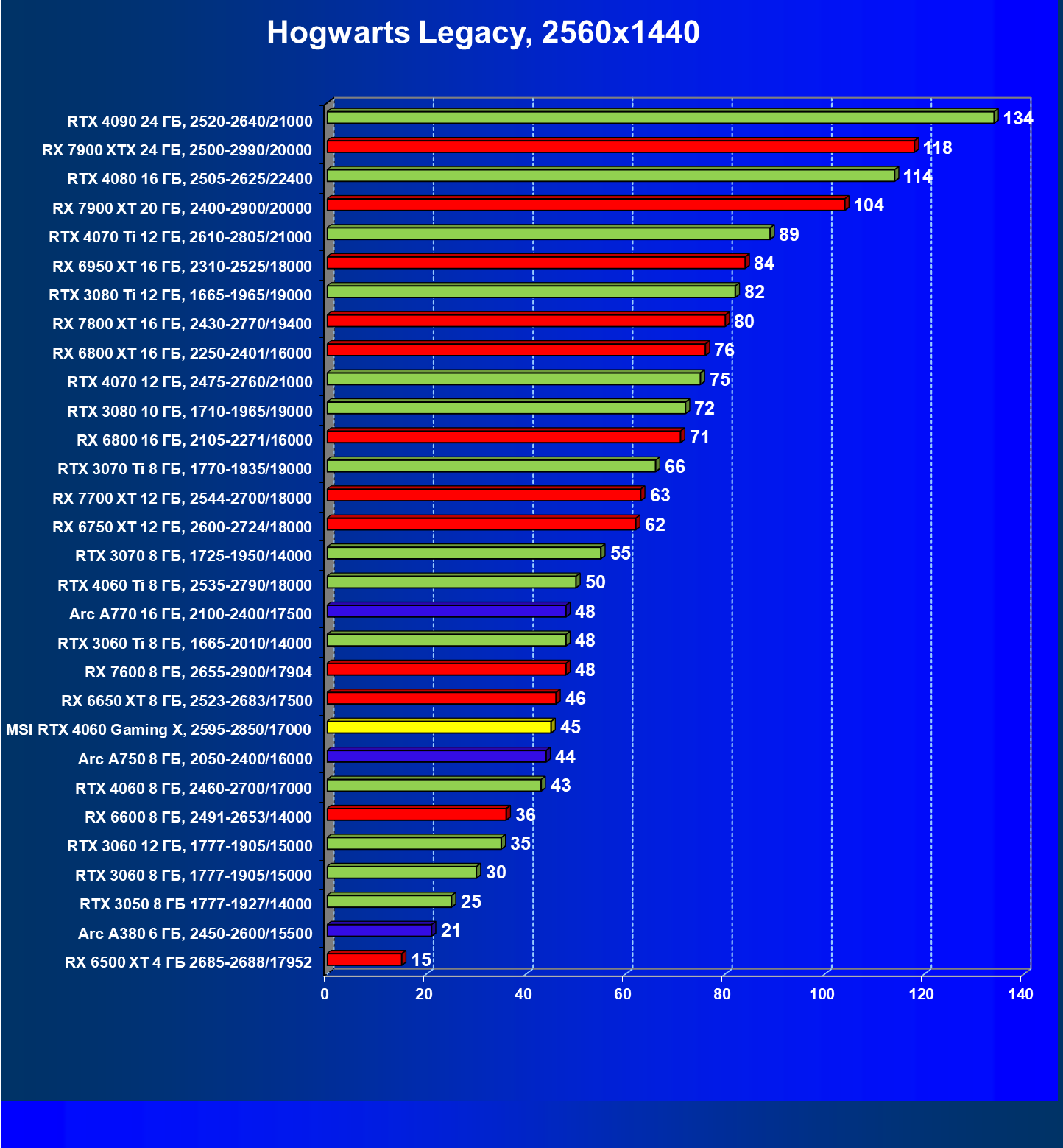

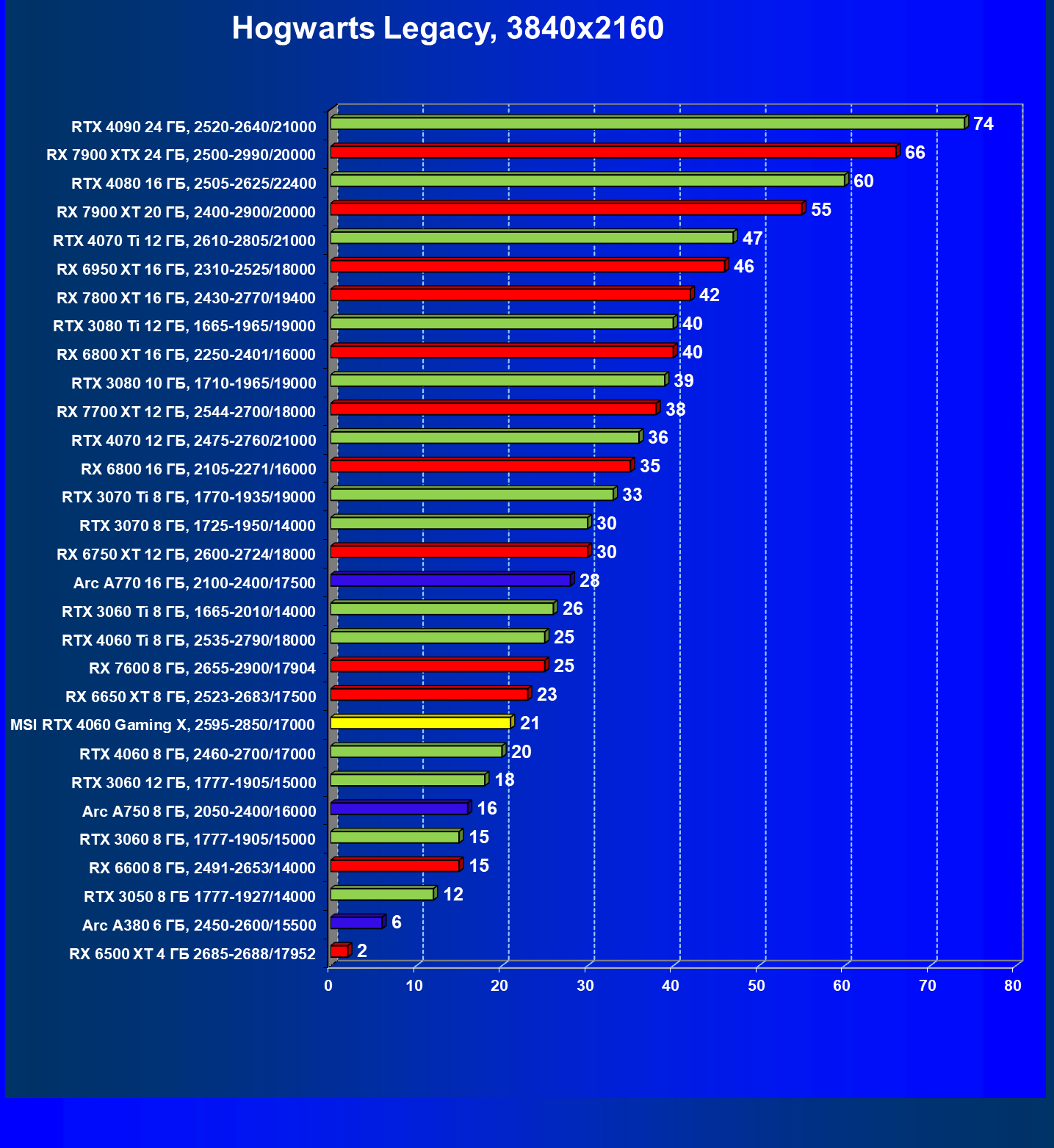

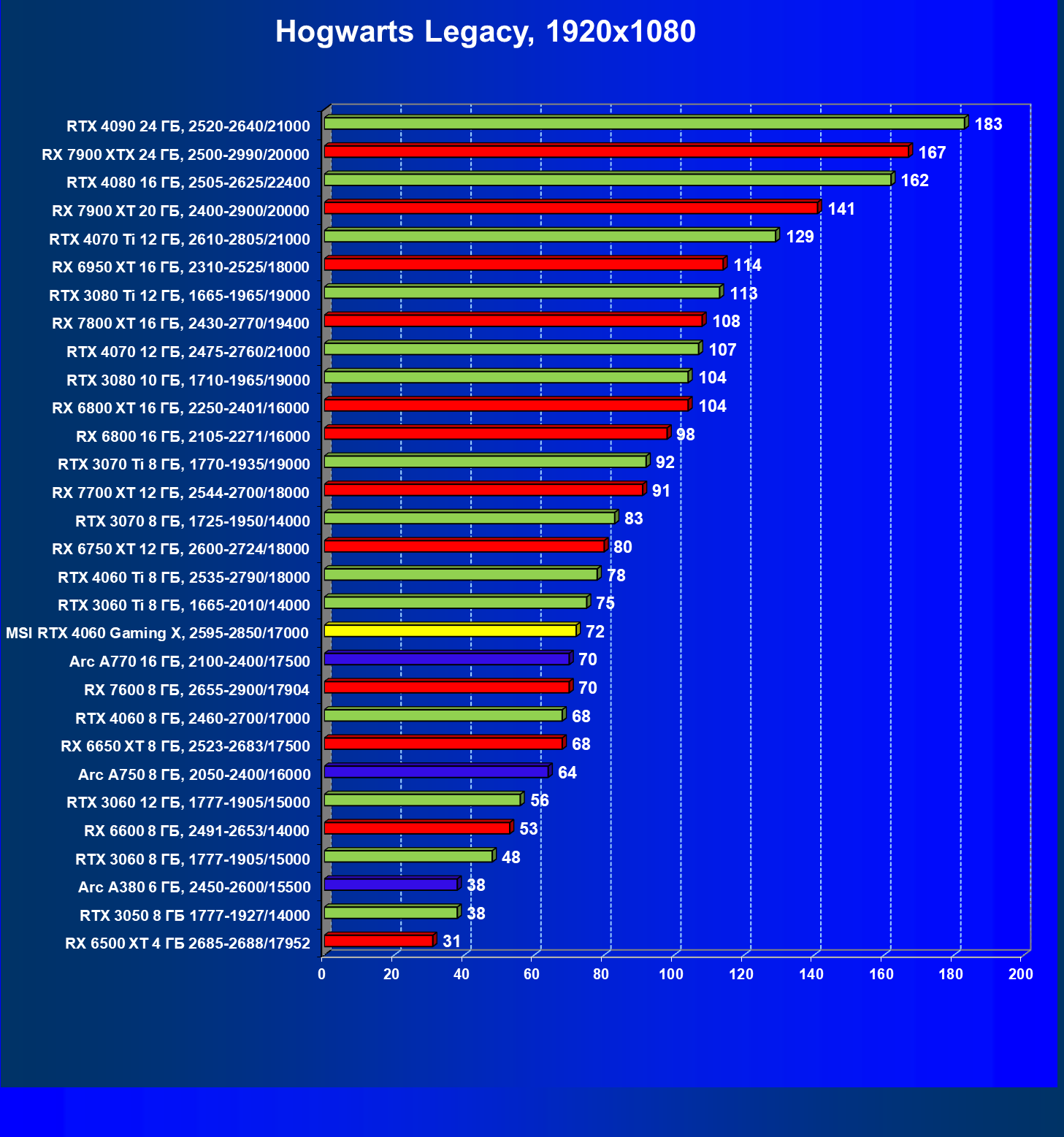

Hogwarts Legacy

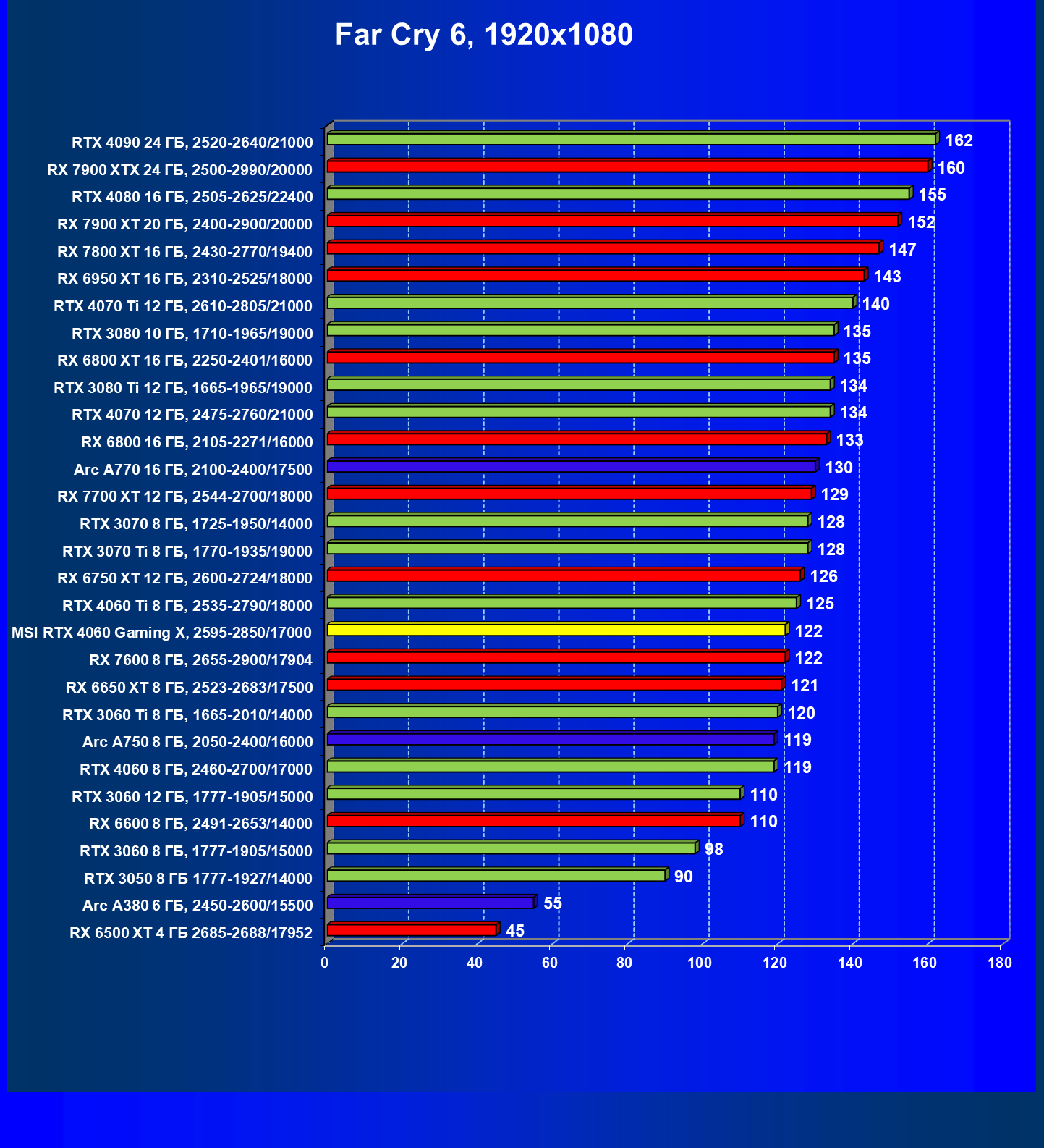

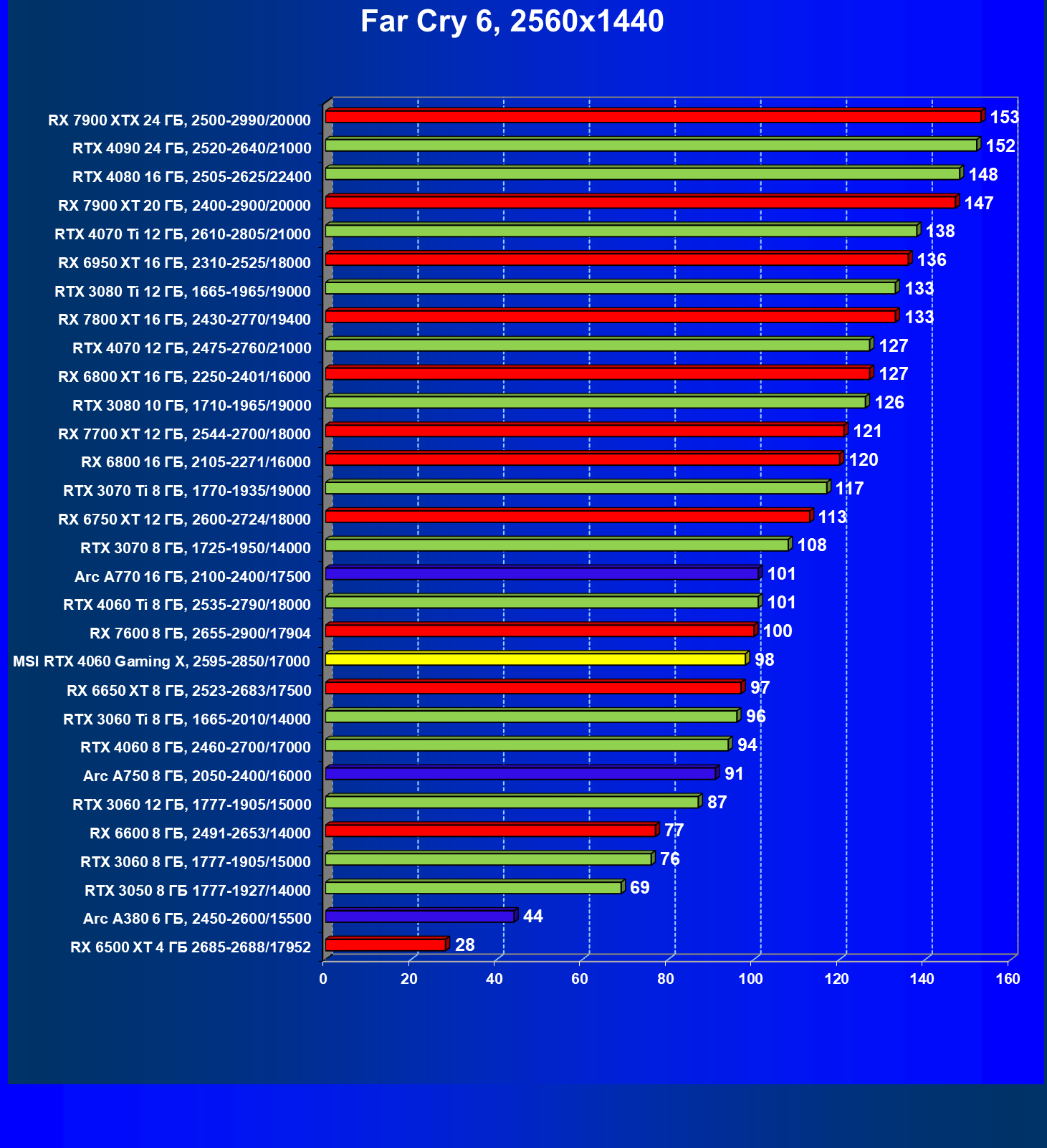

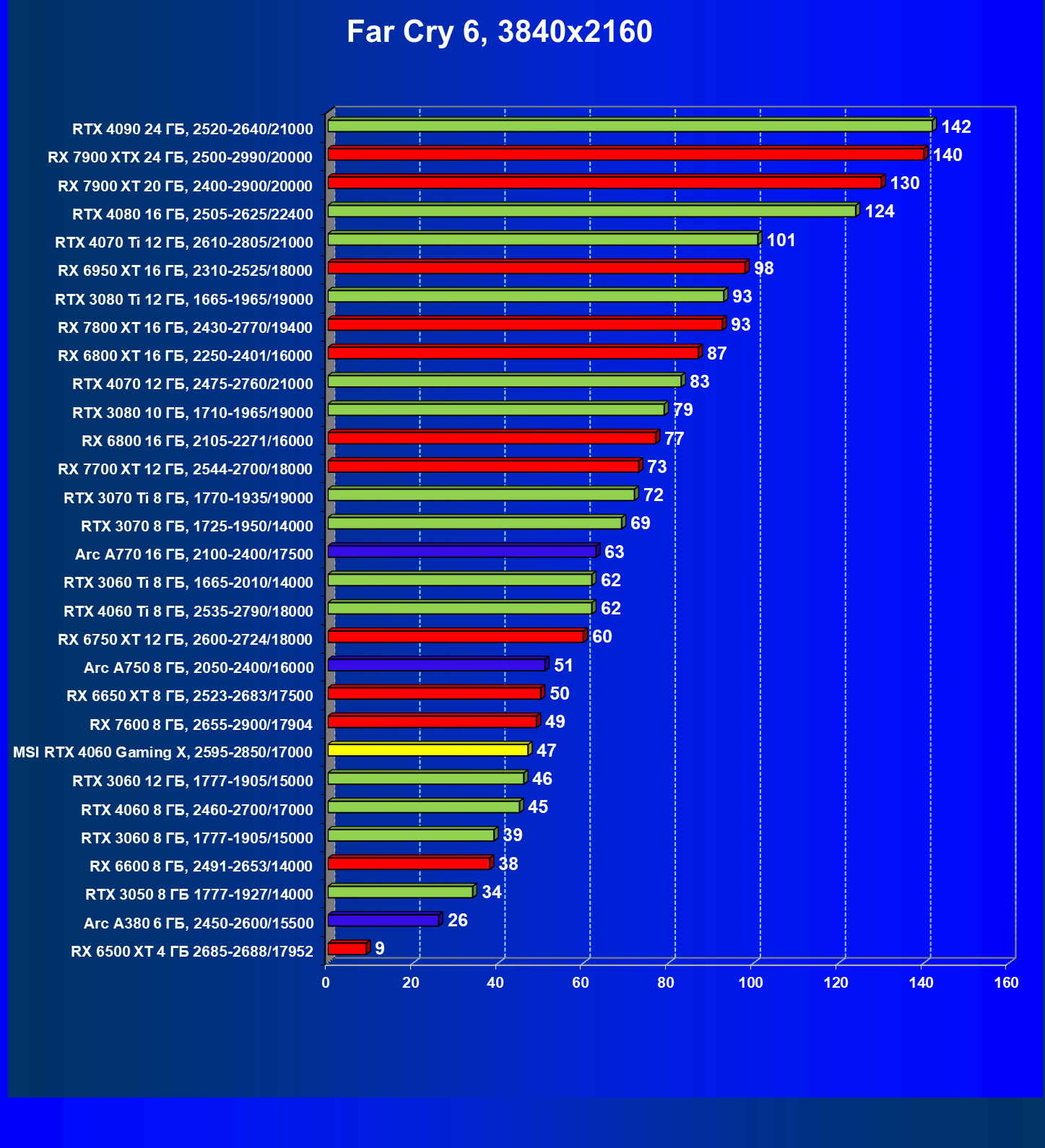

Far Cry 6

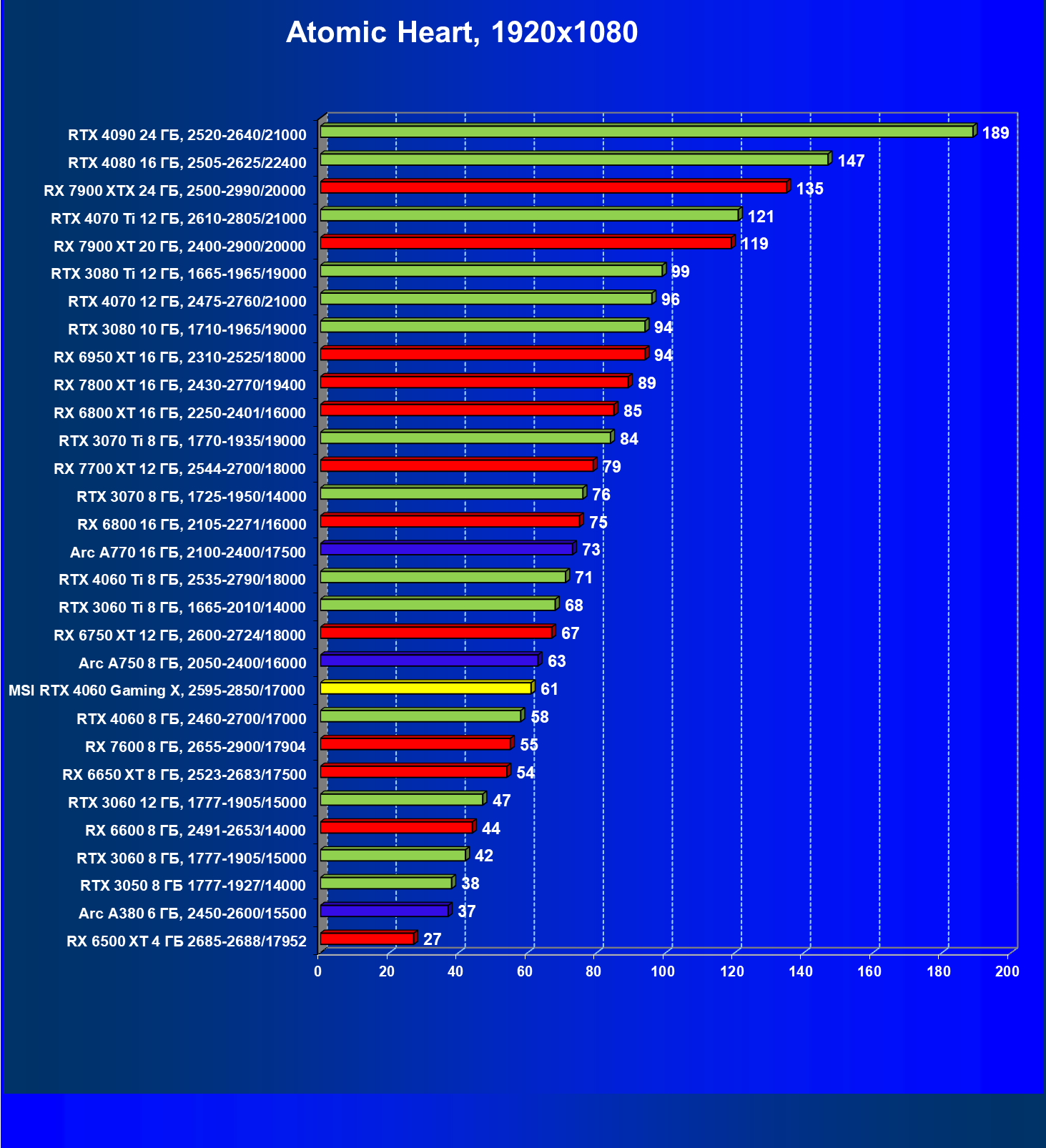

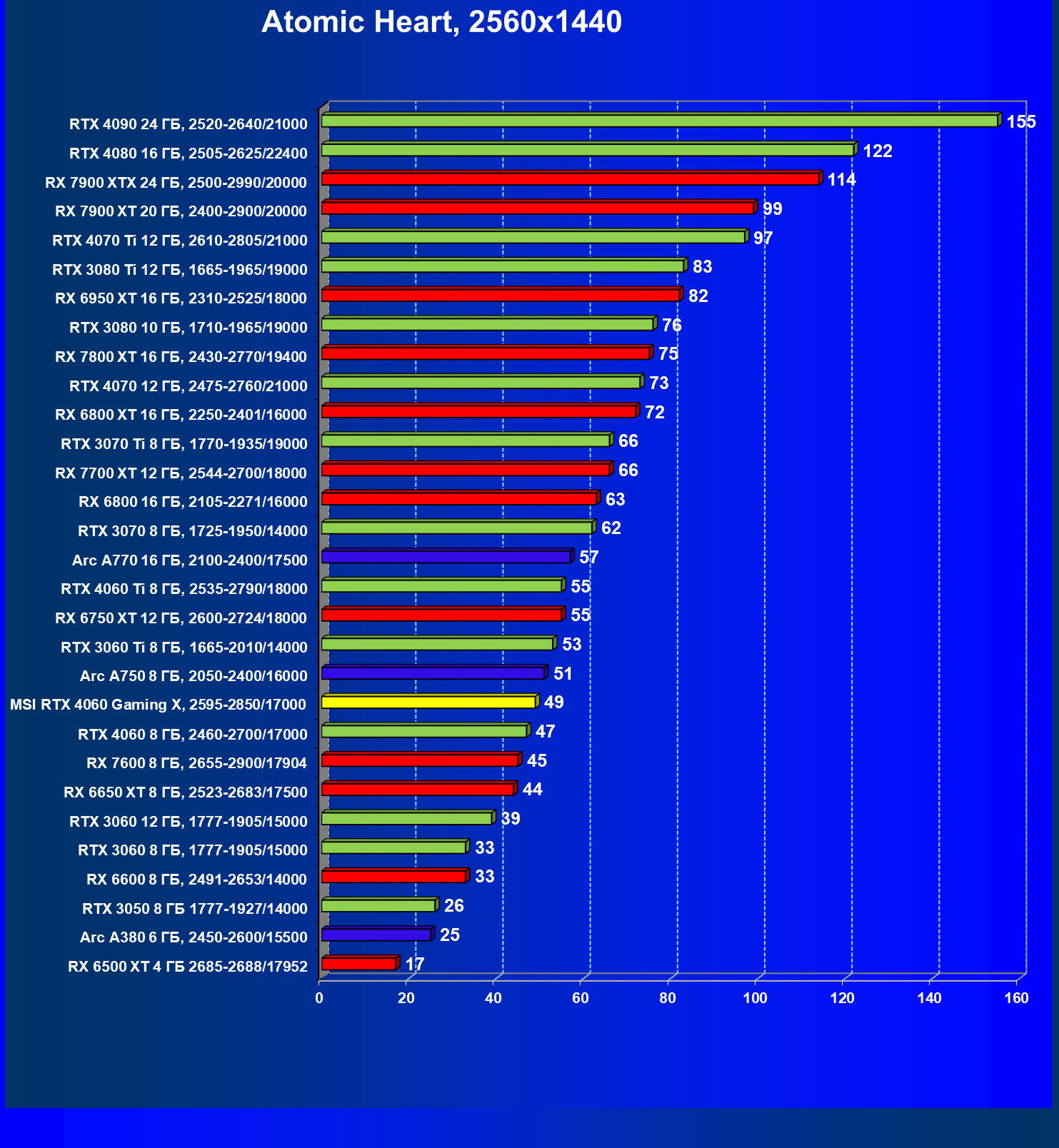

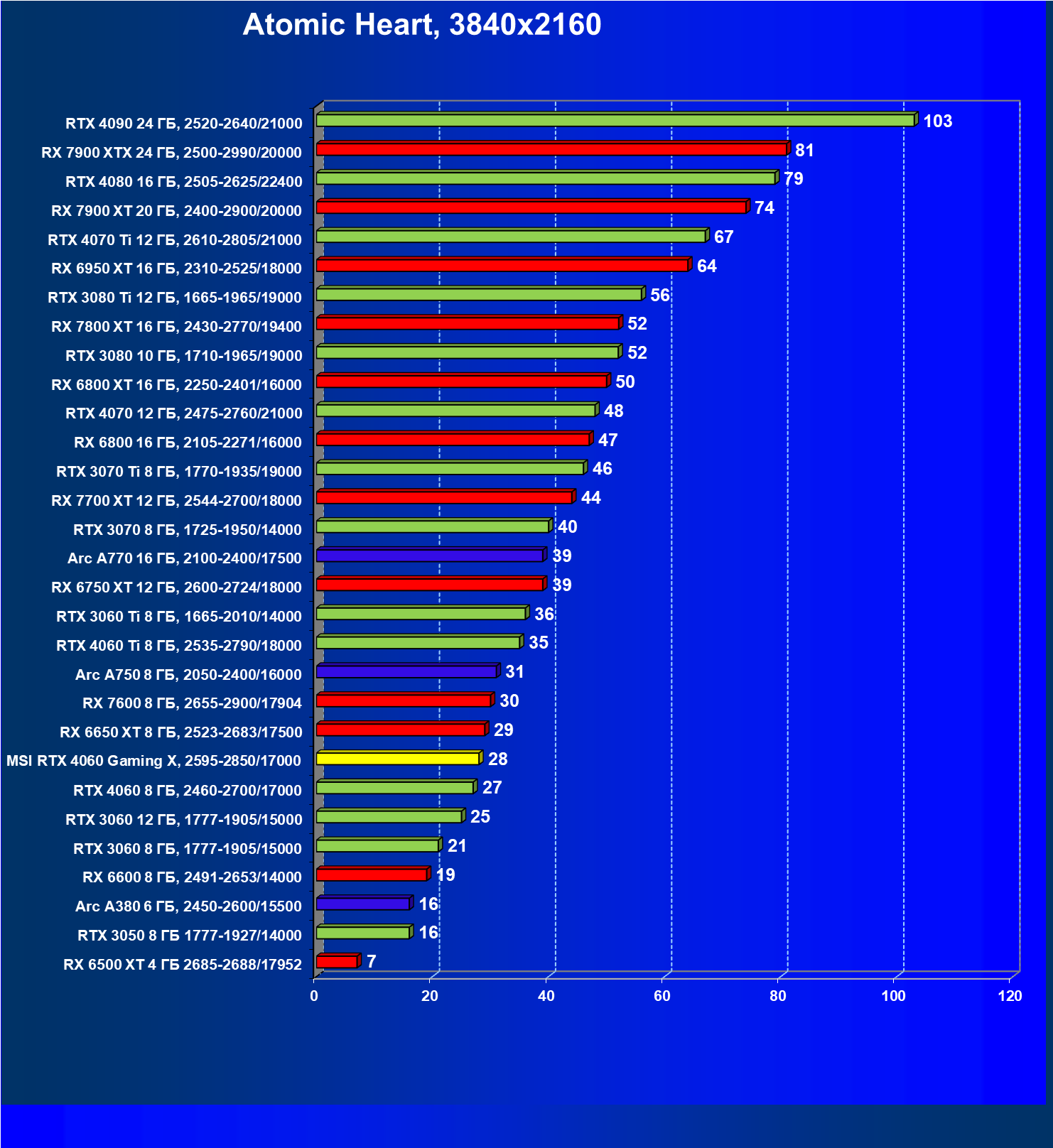

Atomic Heart

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

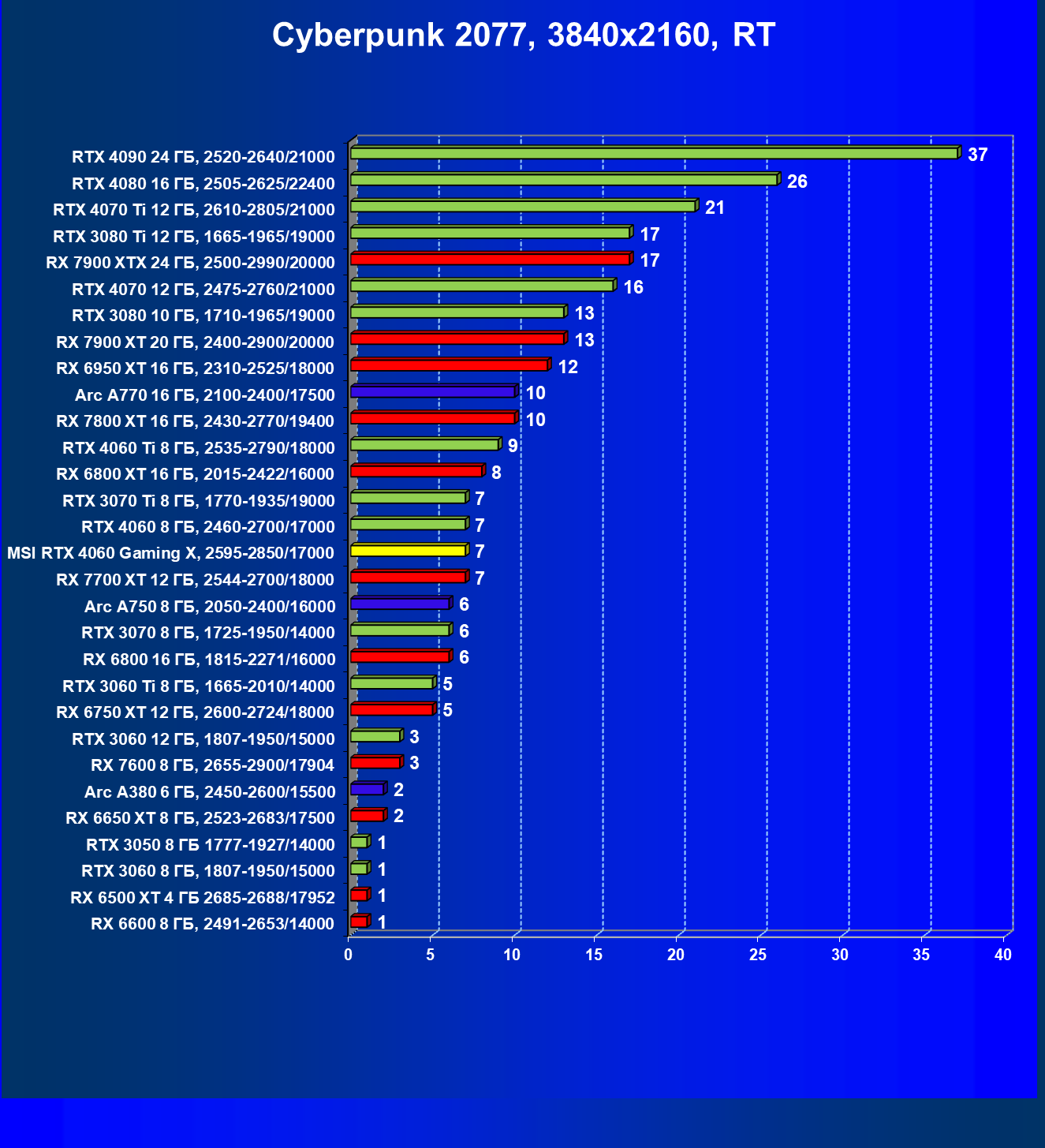

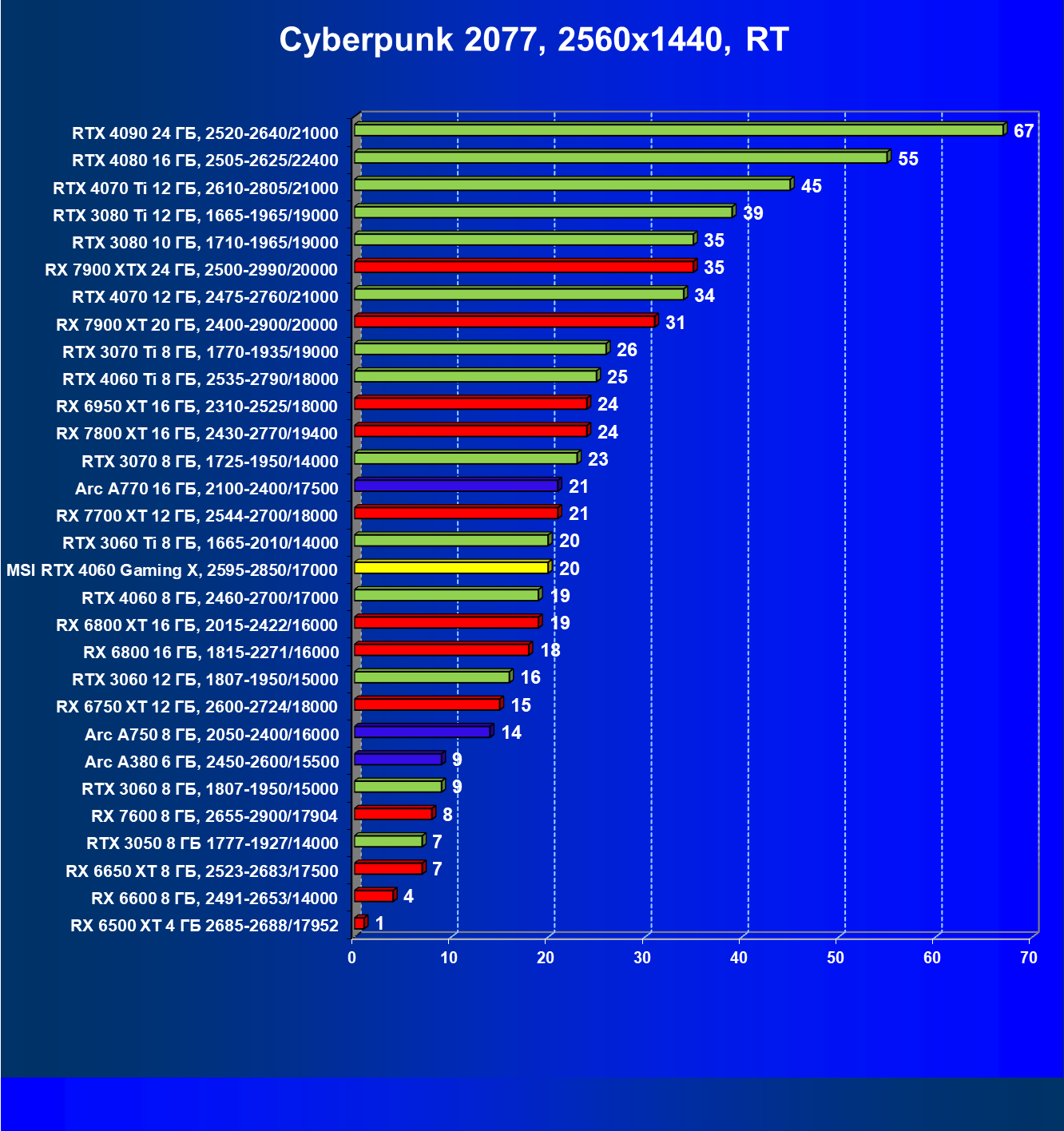

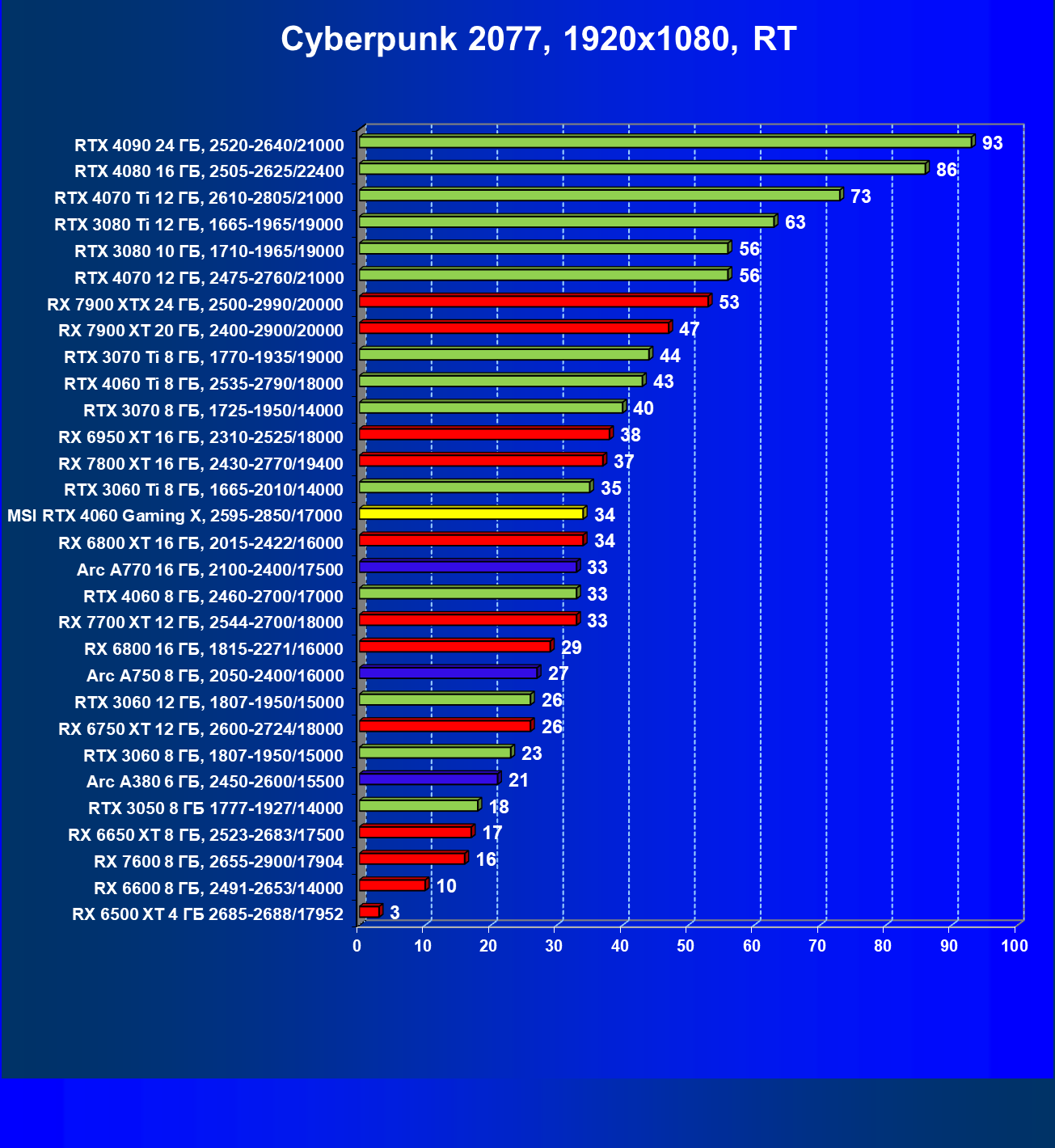

Cyberpunk 2077 v.2.01, RT

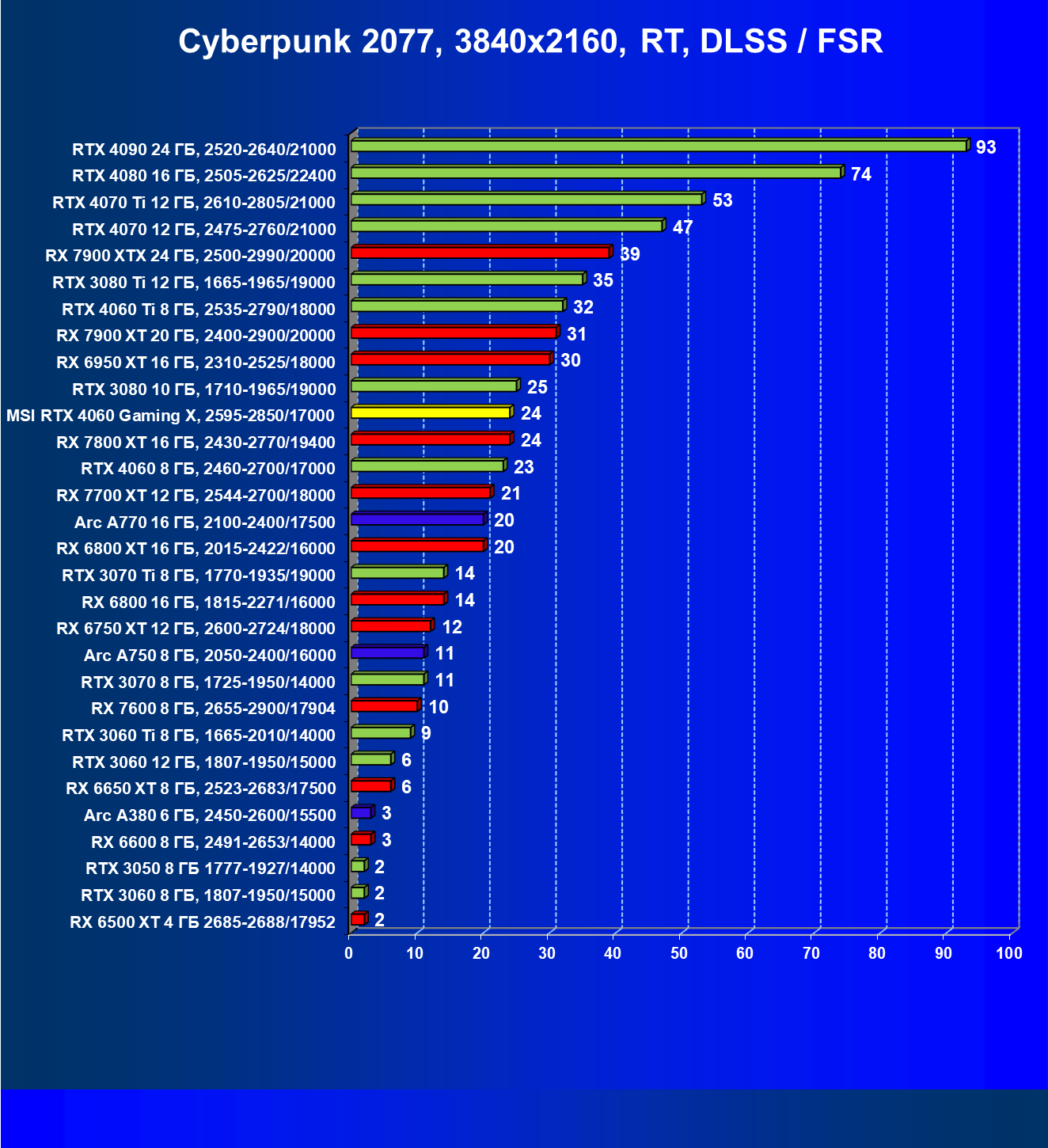

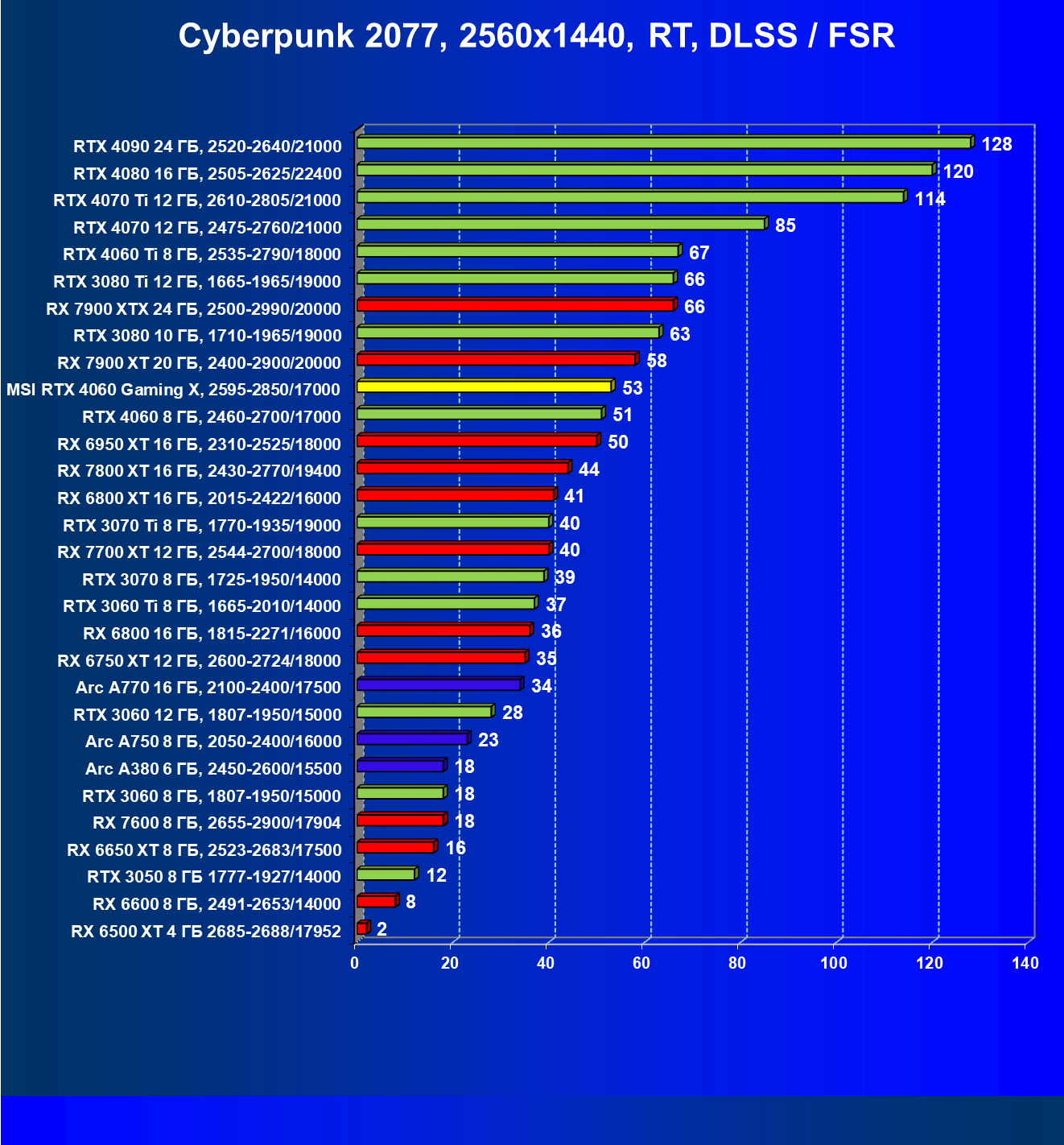

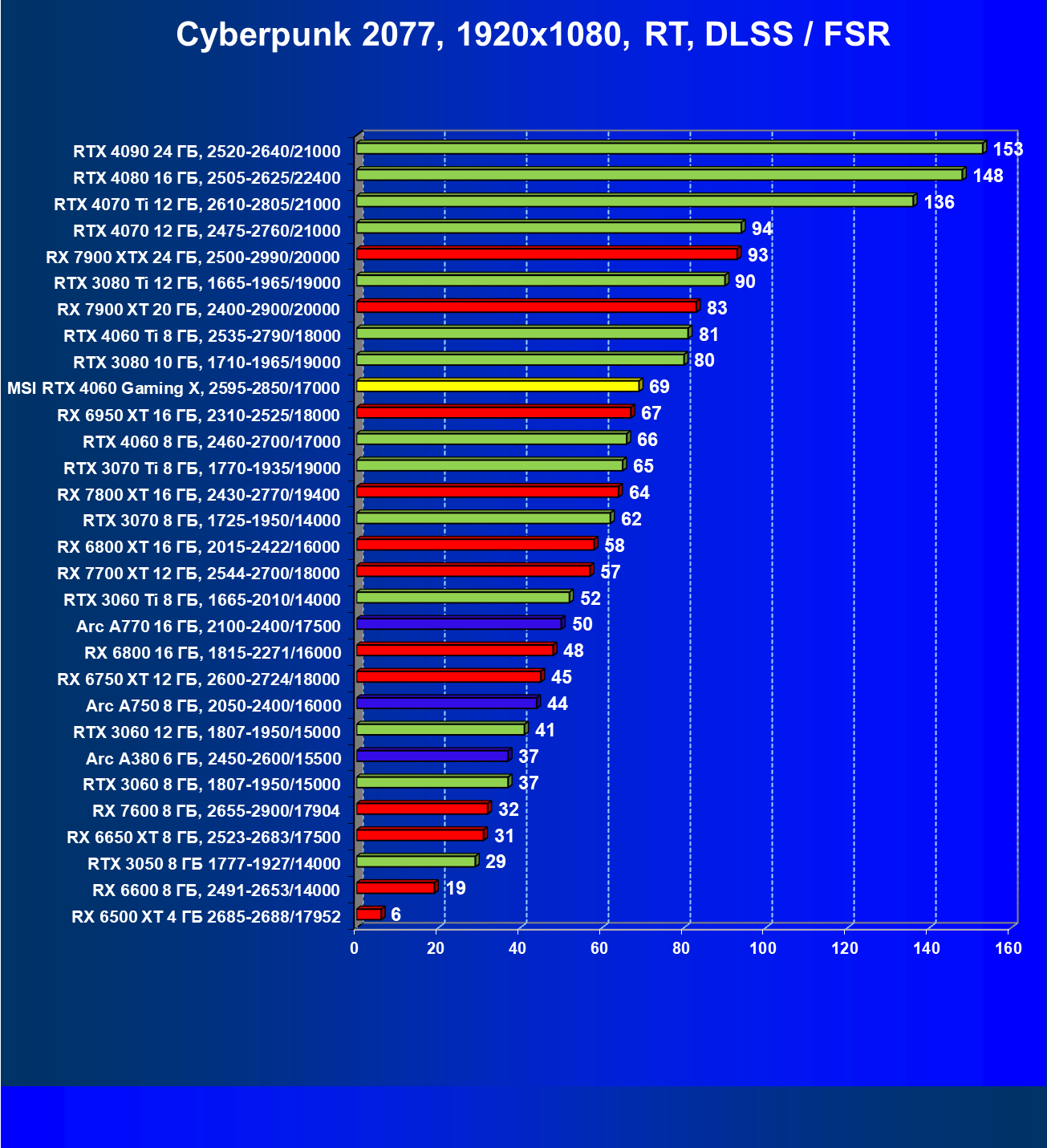

Cyberpunk 2077 v.2.01, RT + DLSS/FSR

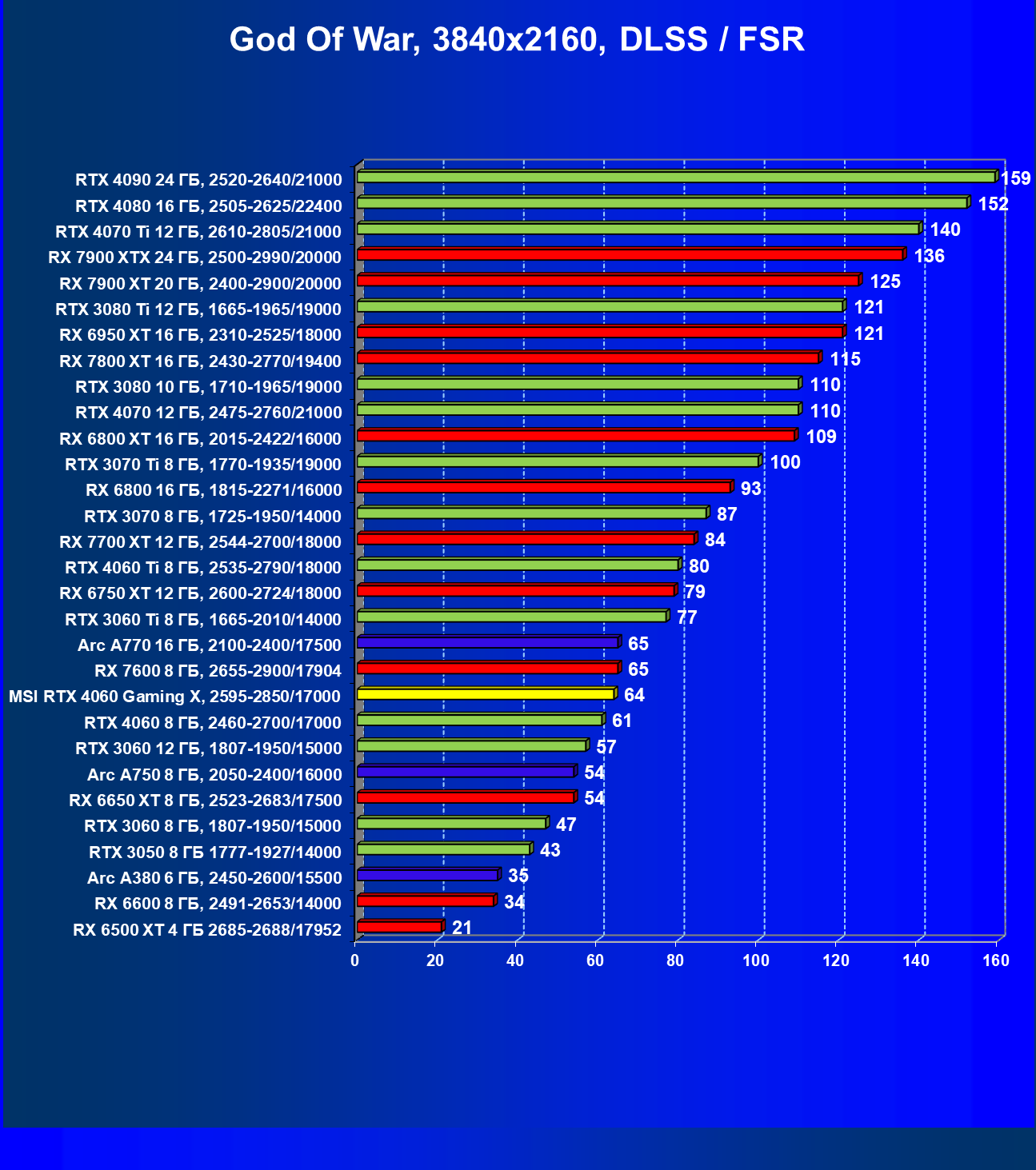

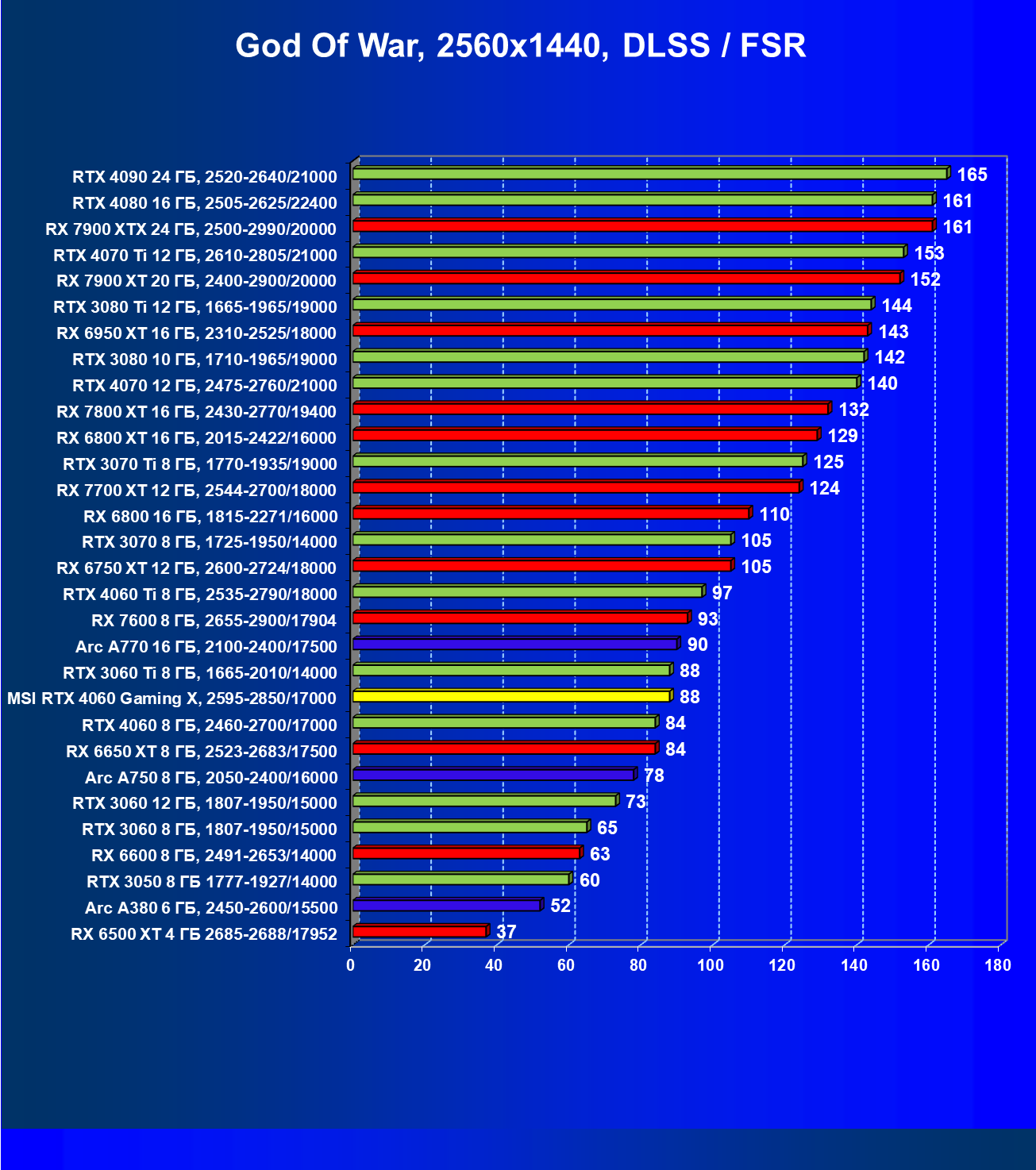

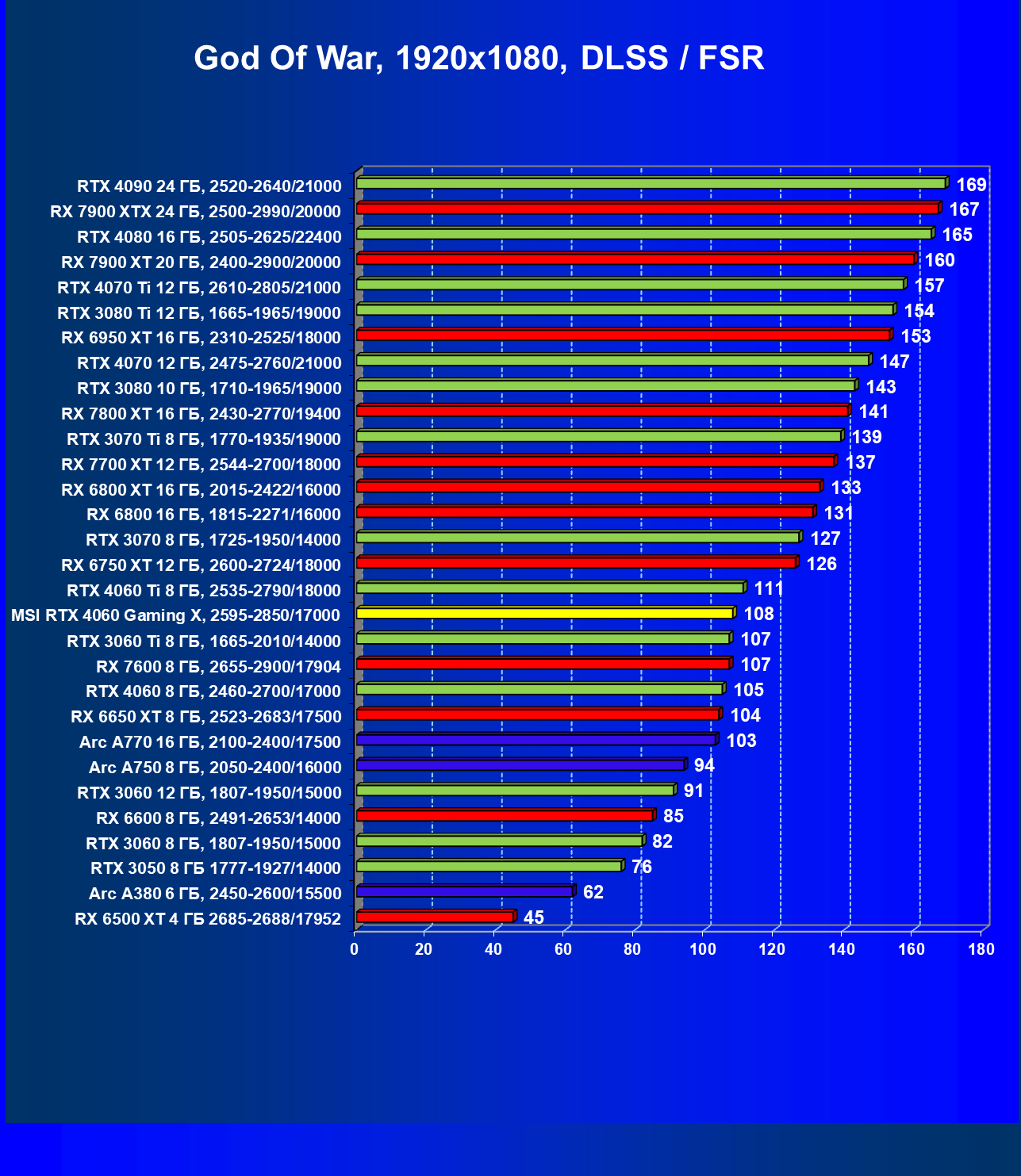

God of War, DLSS/FSR

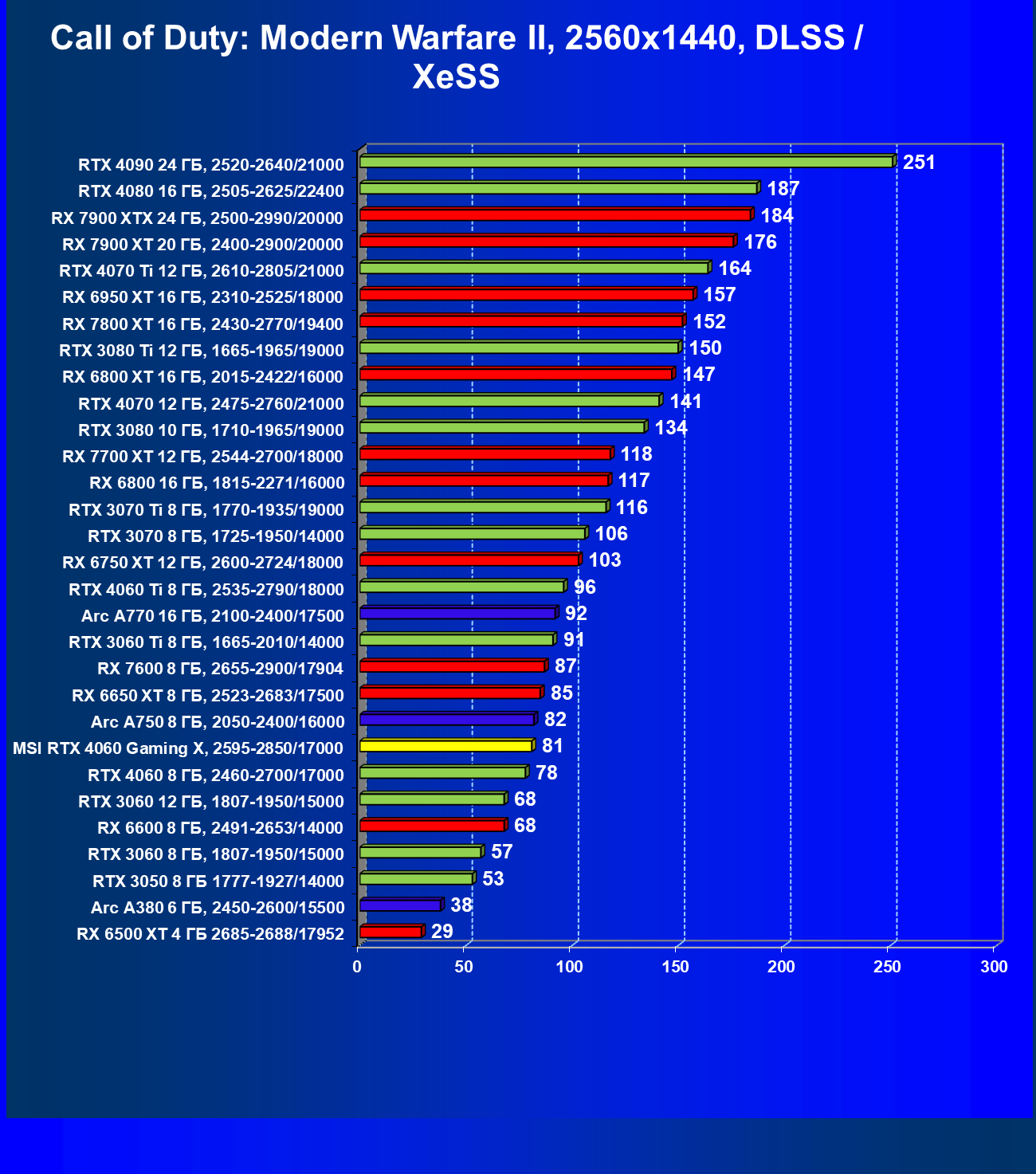

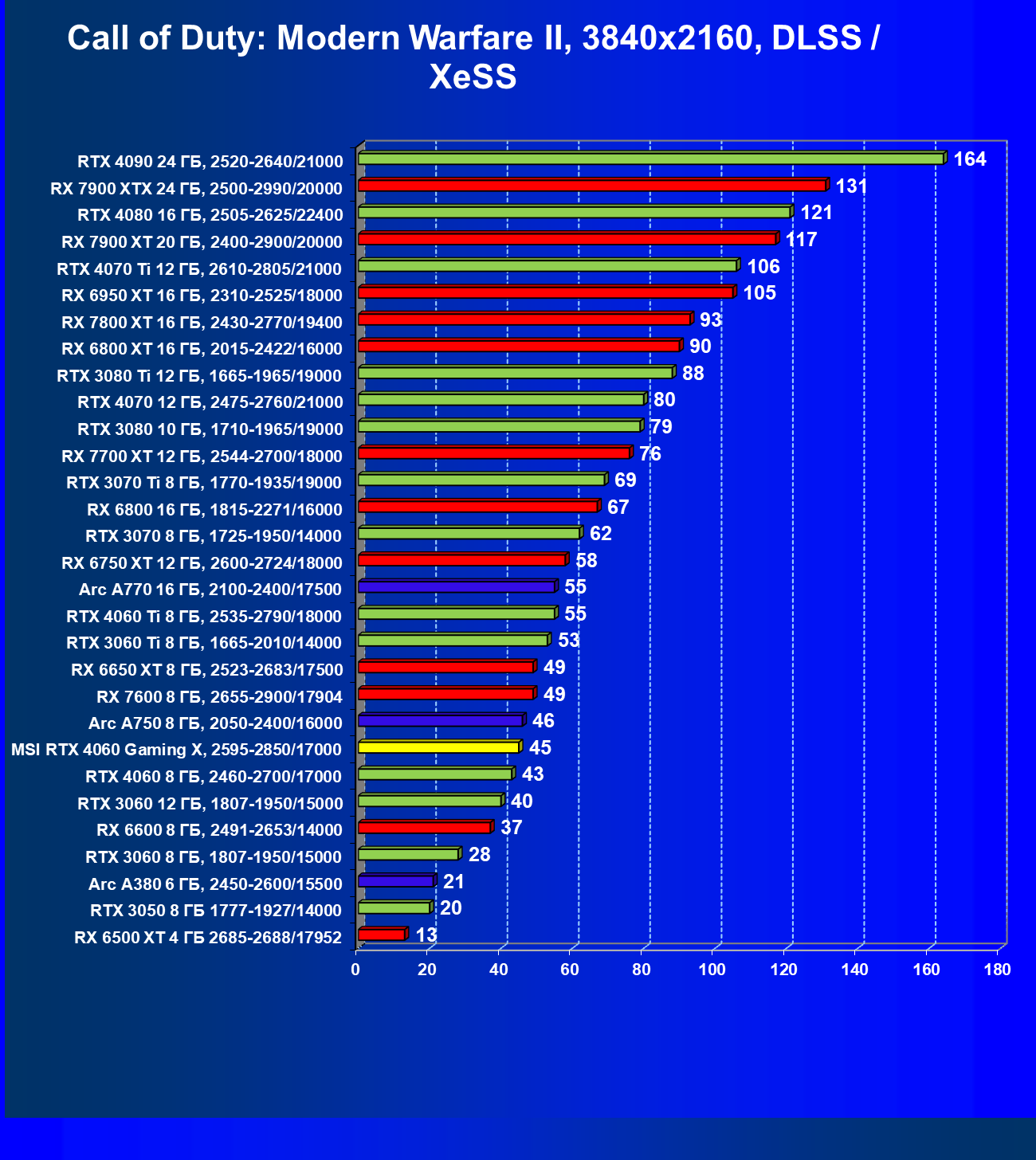

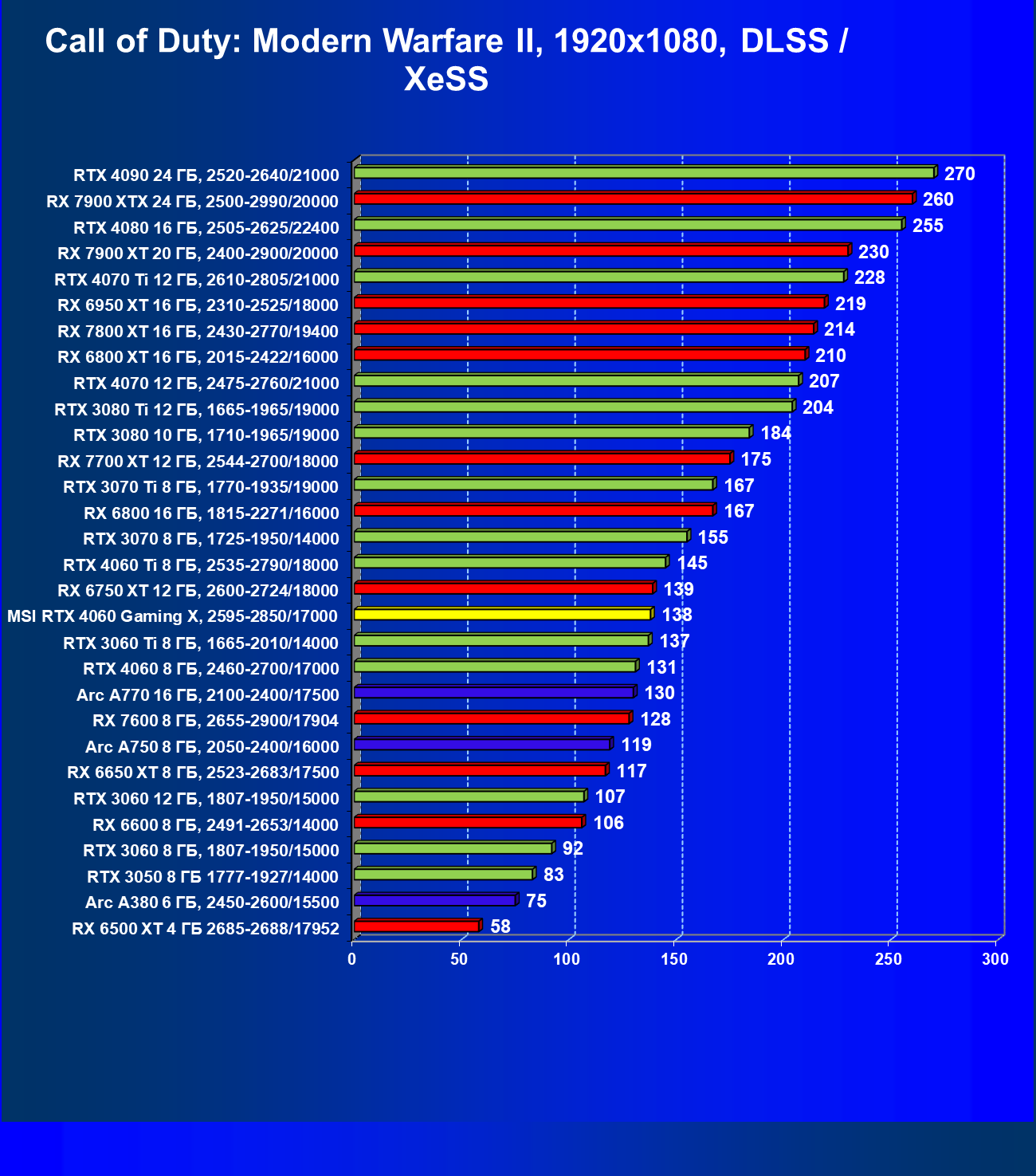

Call of Duty: Modern Warfare II, DLSS/XeSS

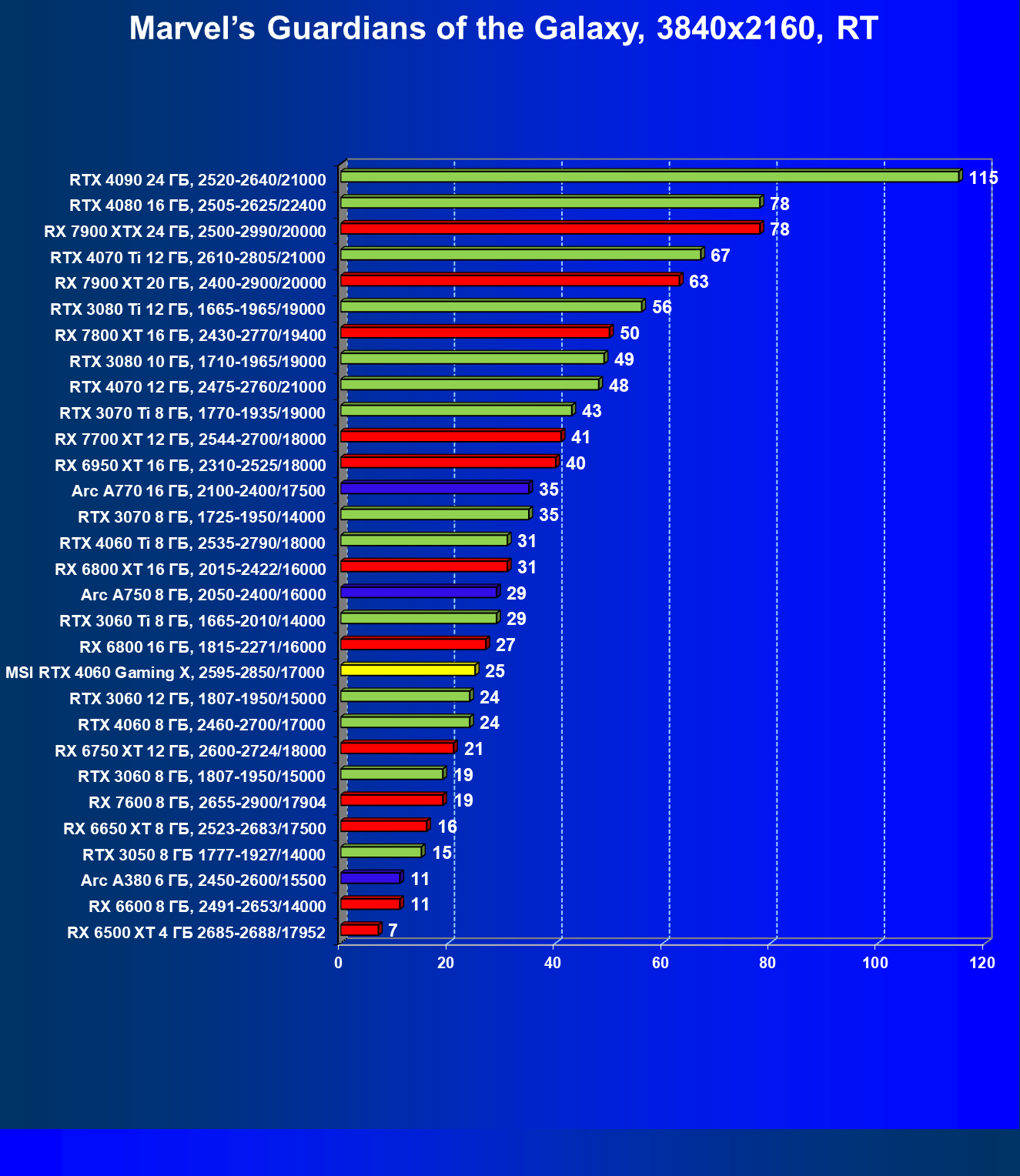

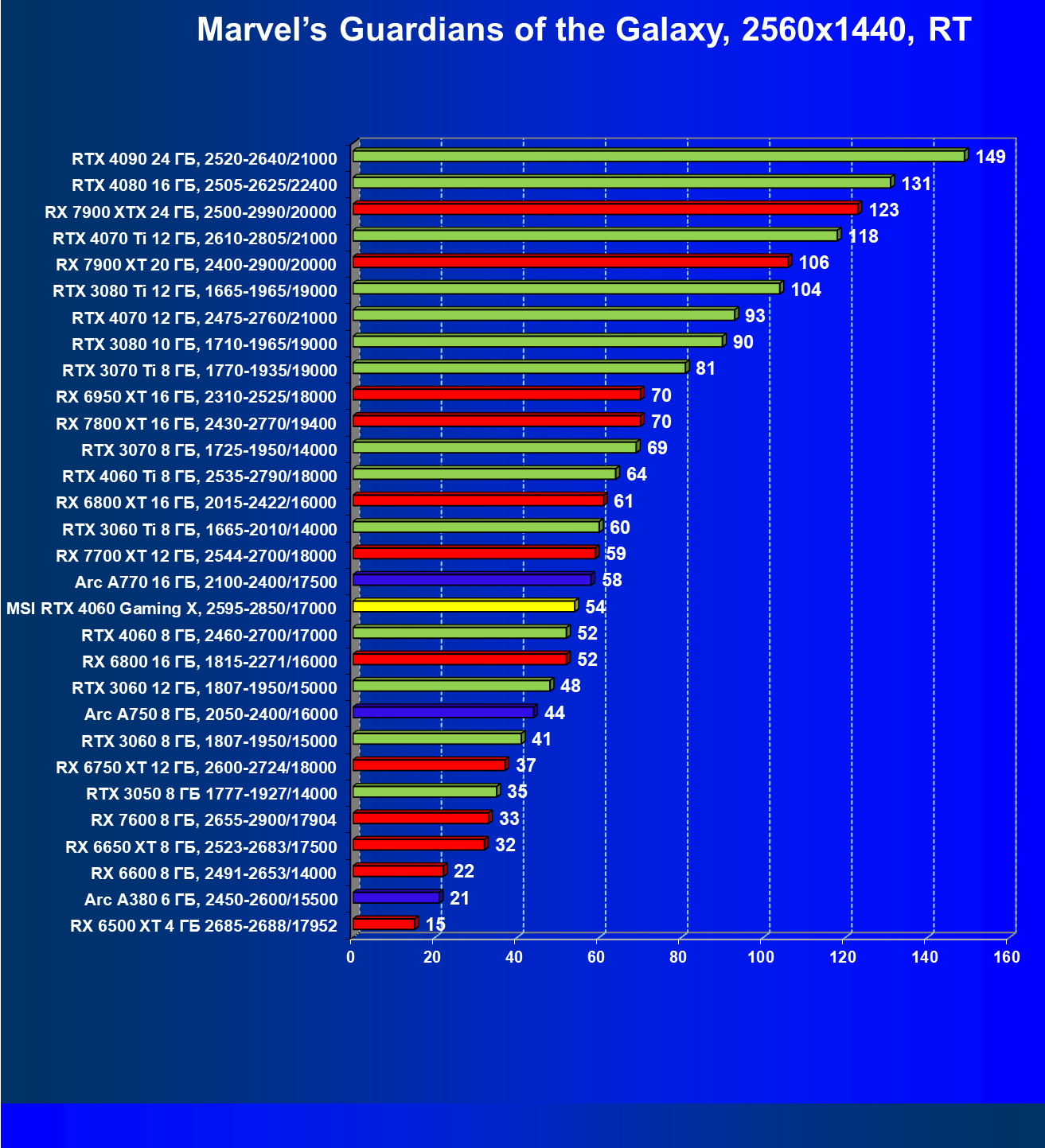

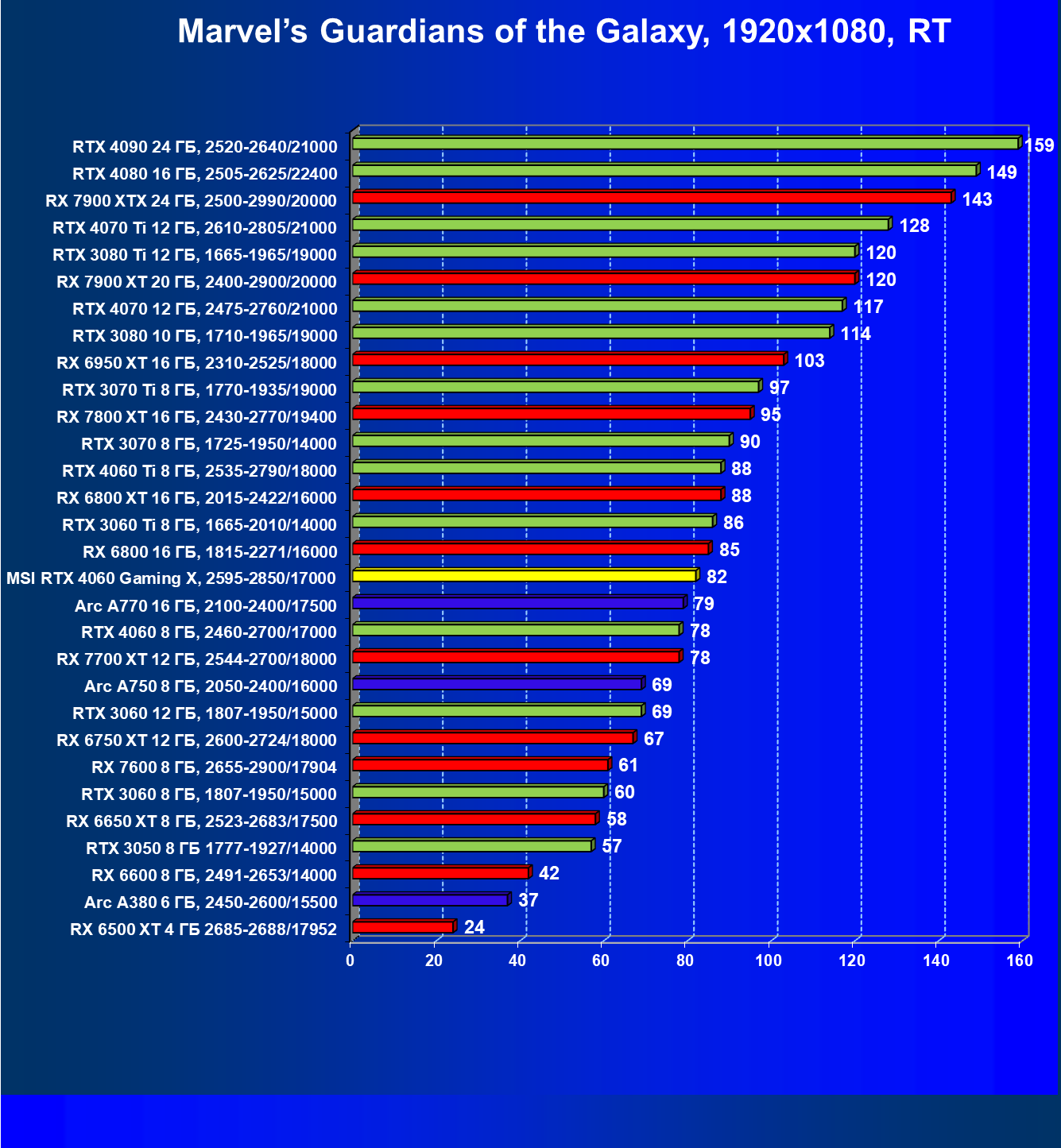

Marvel’s Guardians of the Galaxy, RT

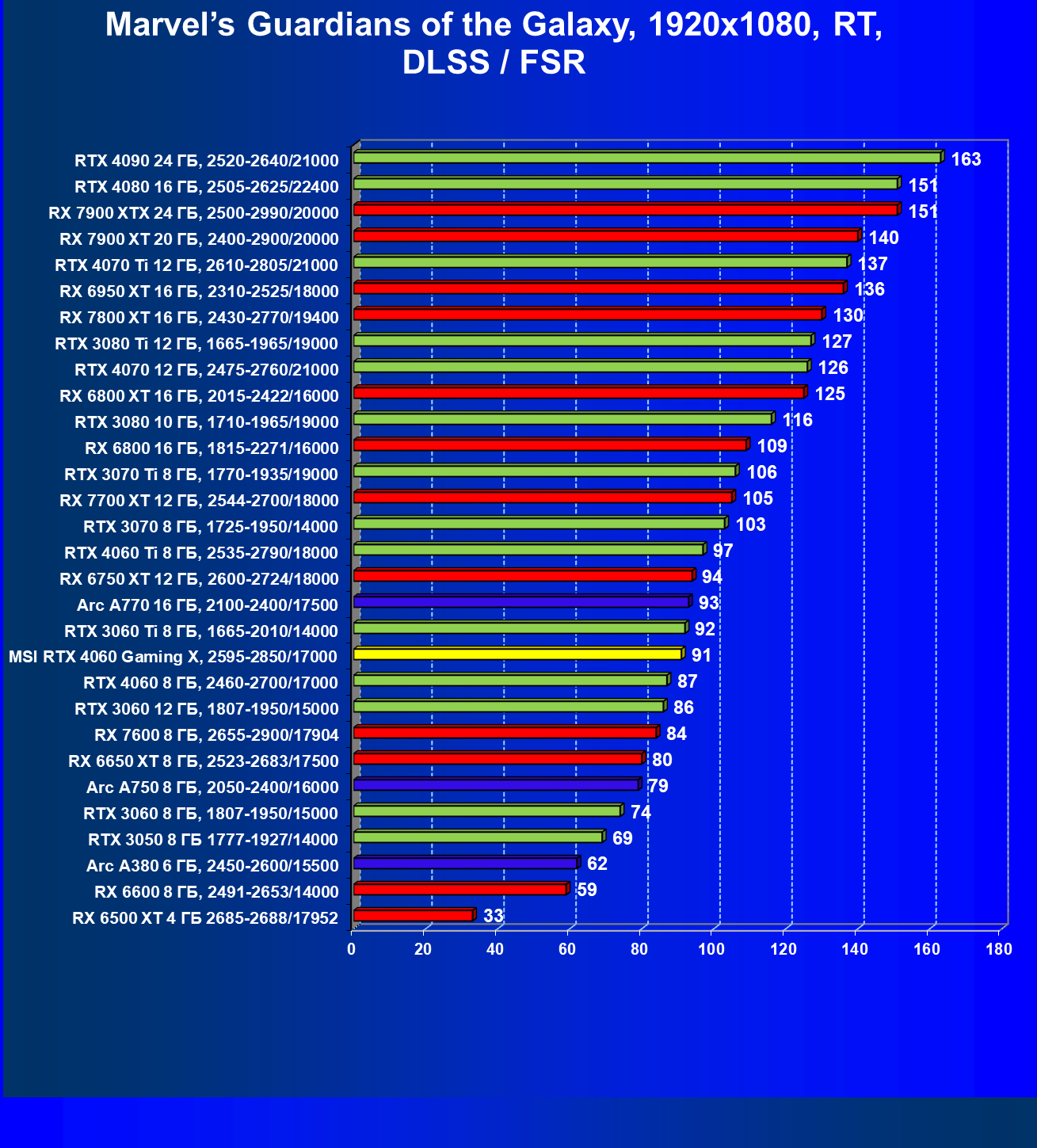

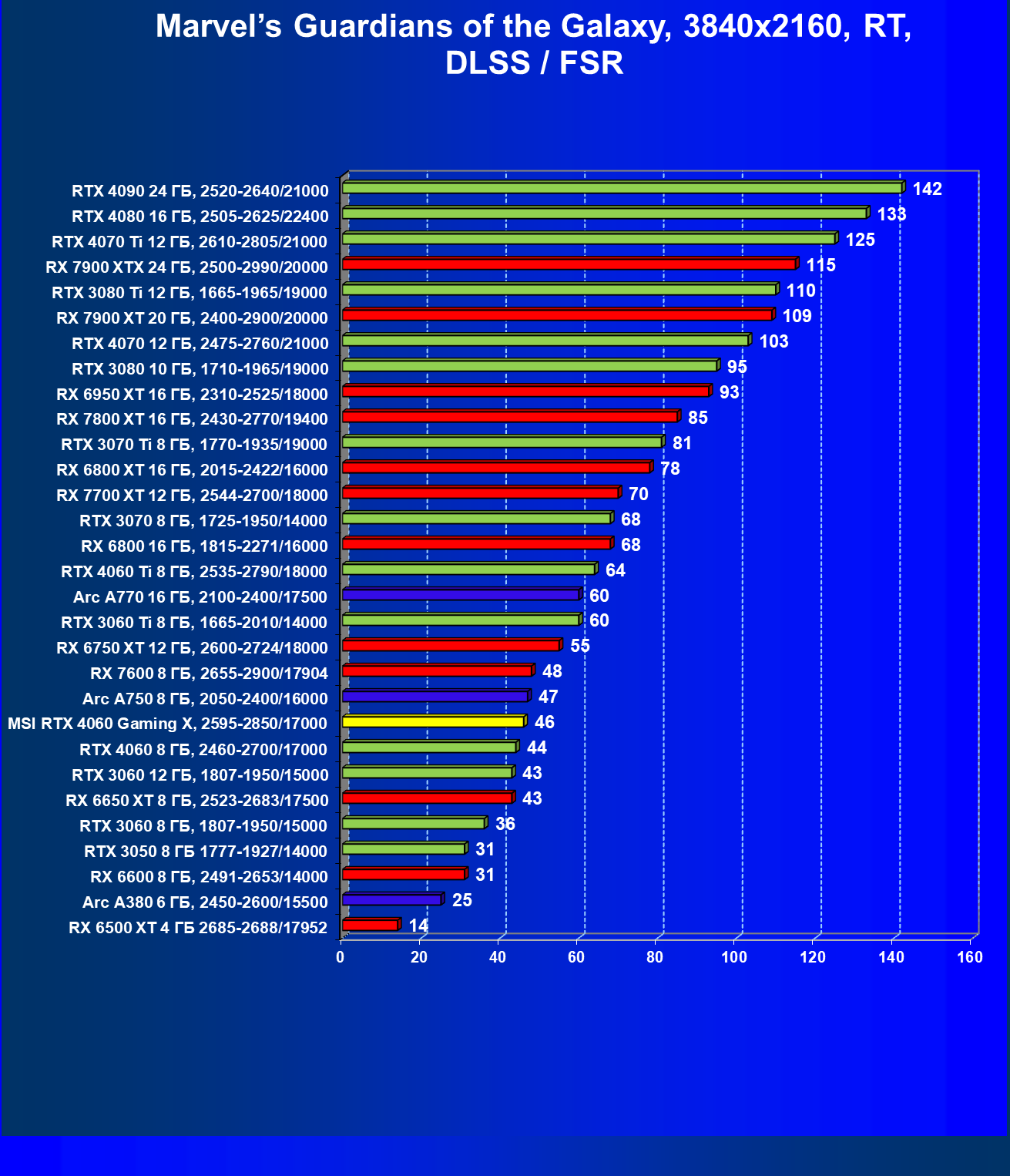

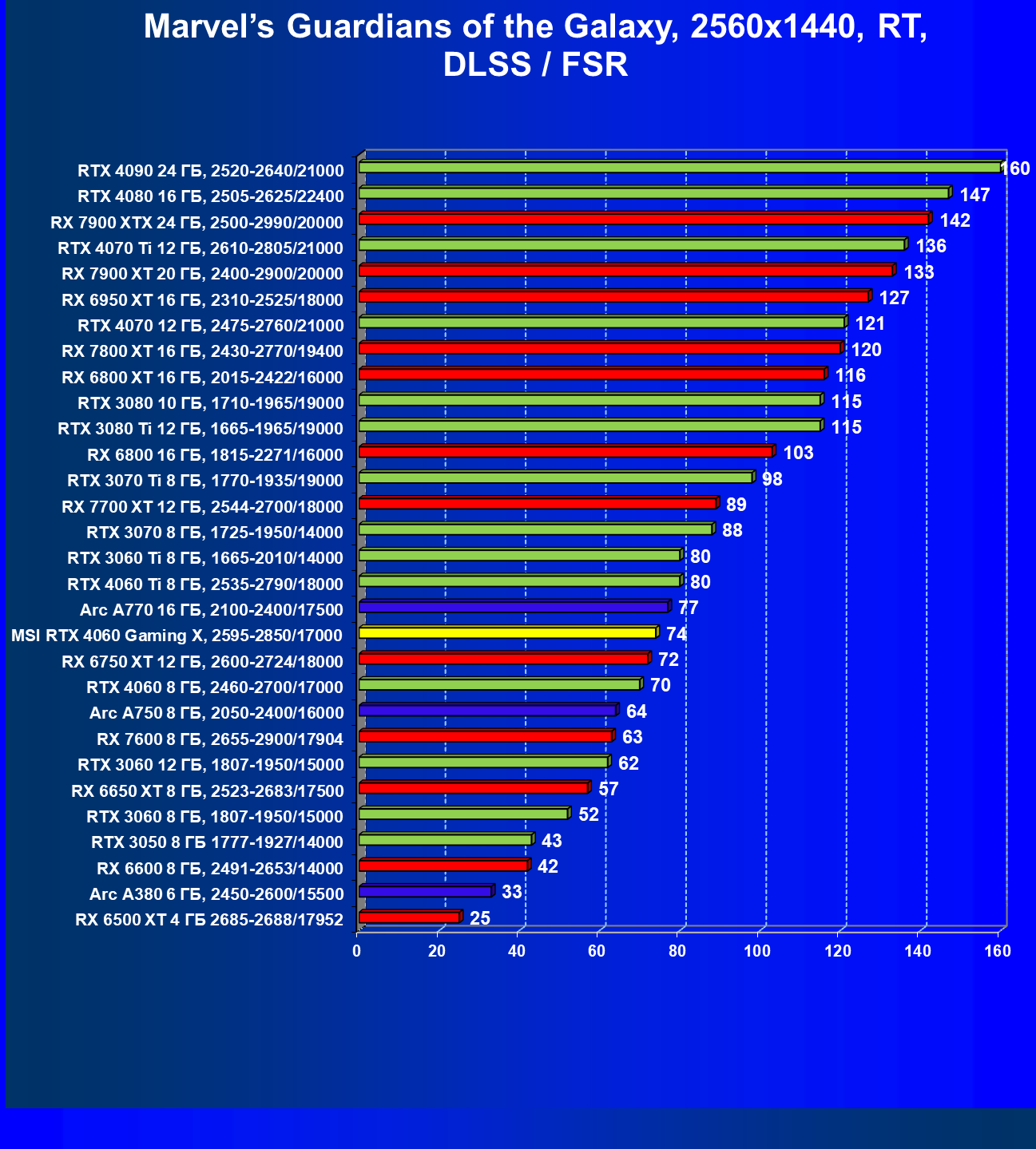

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

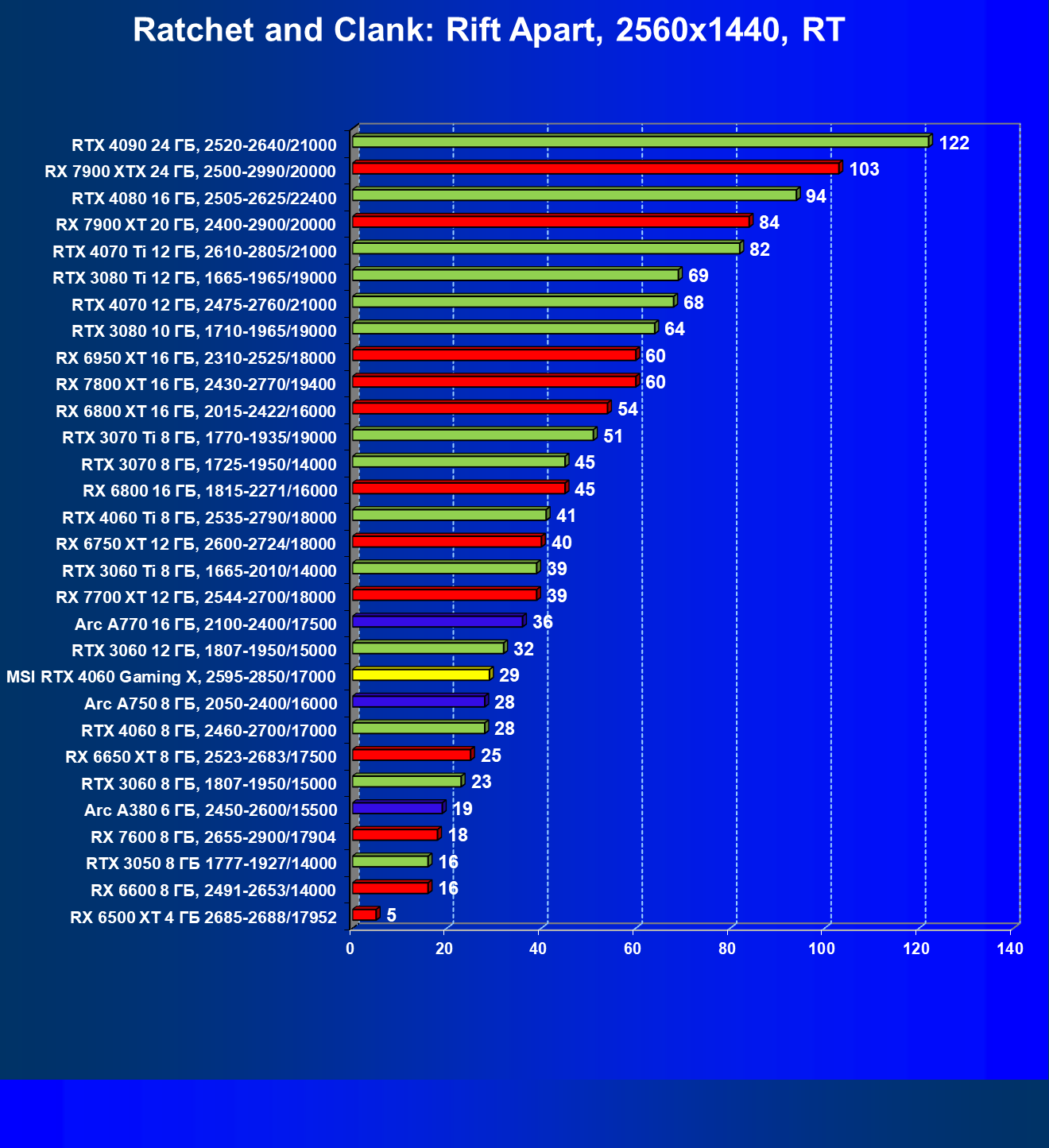

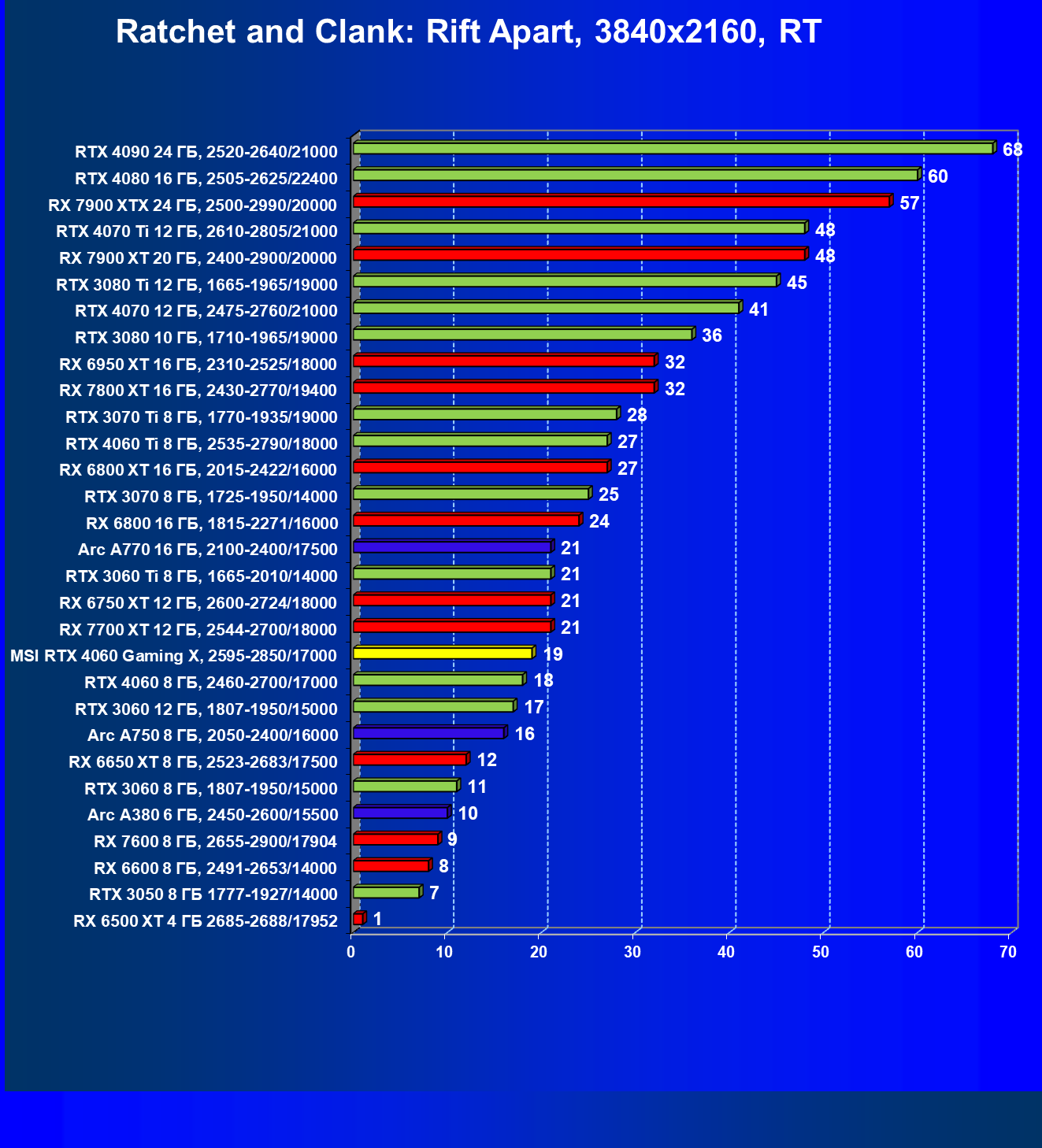

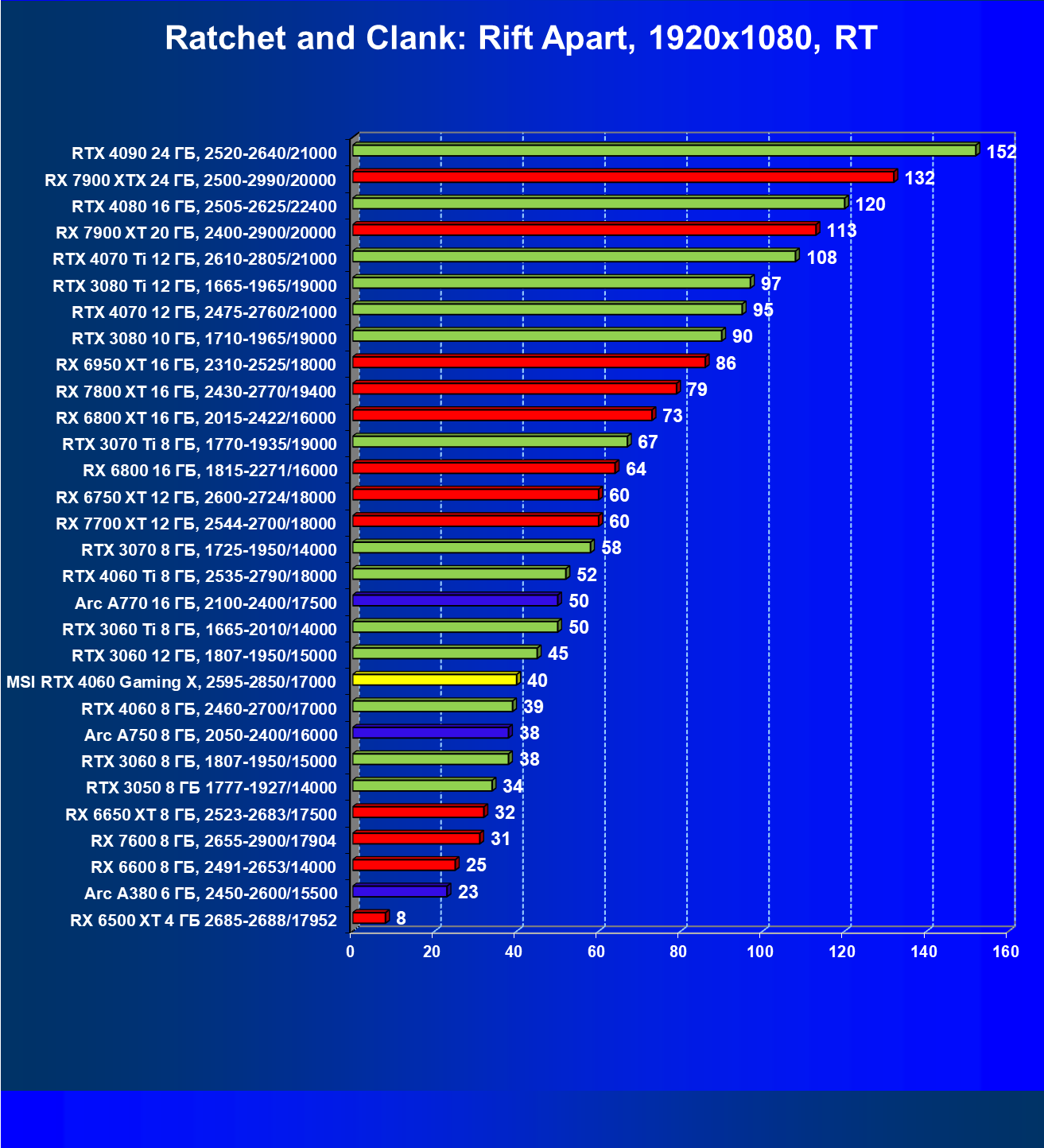

Ratchet and Clank: Rift Apart, RT

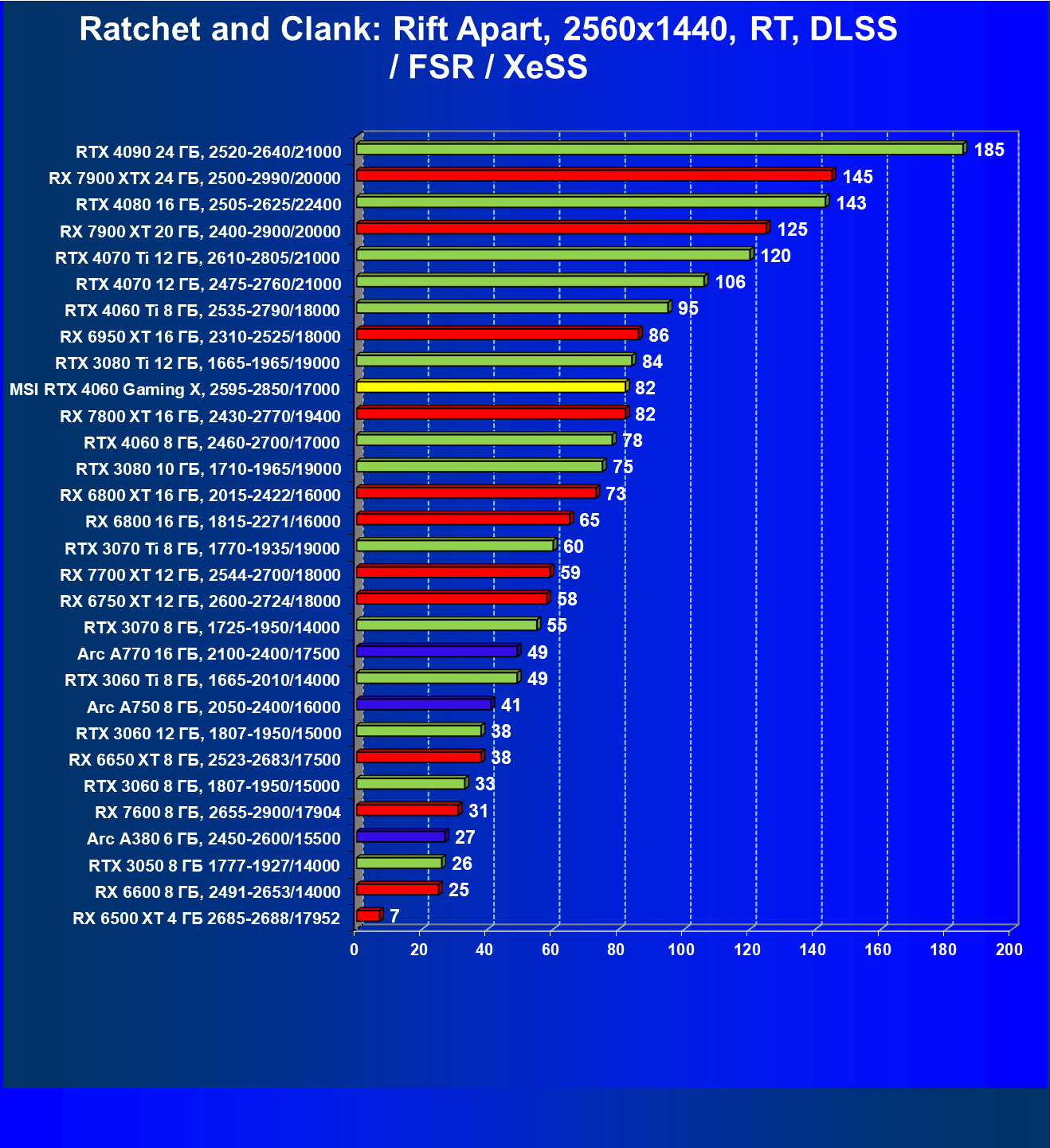

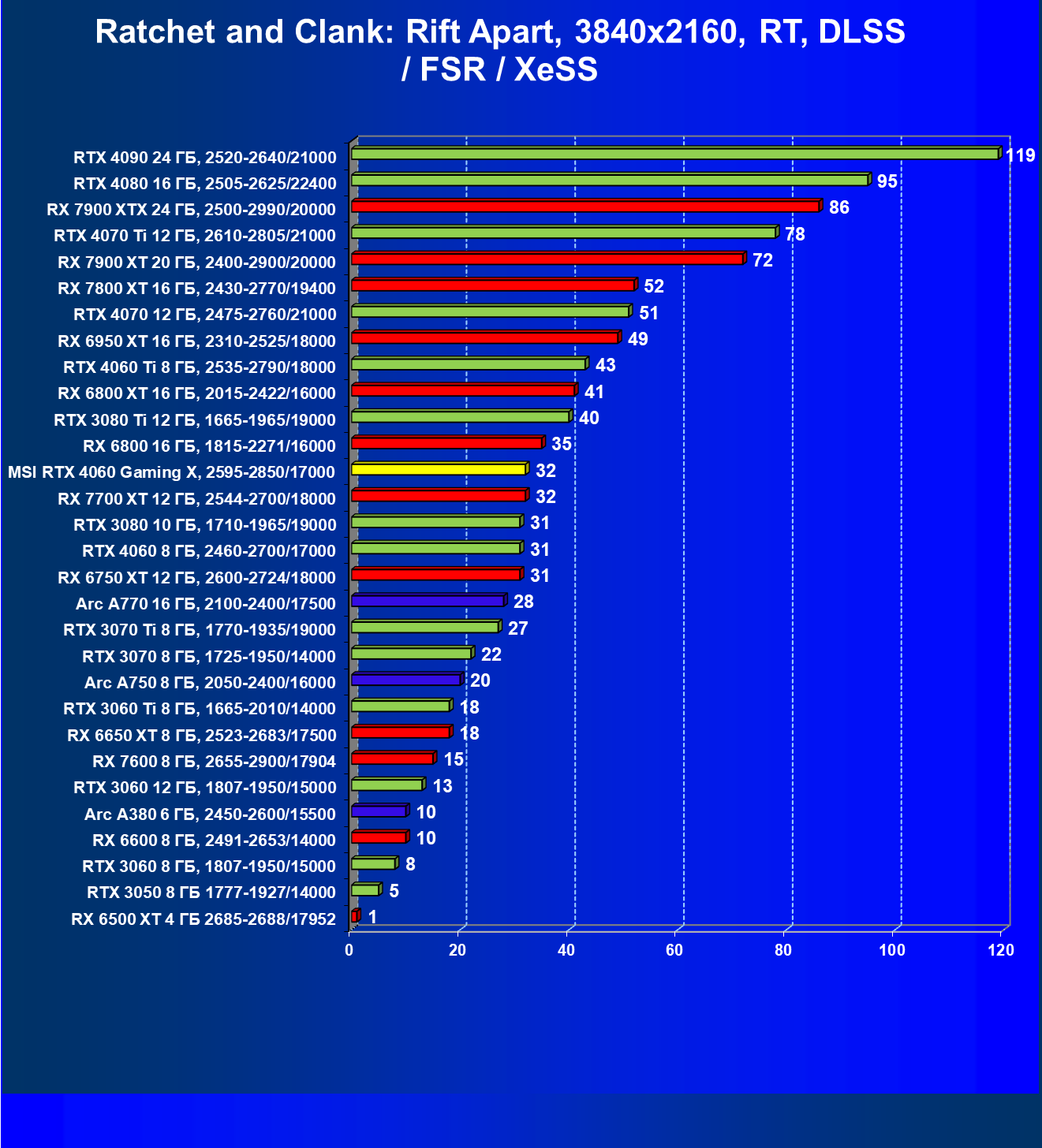

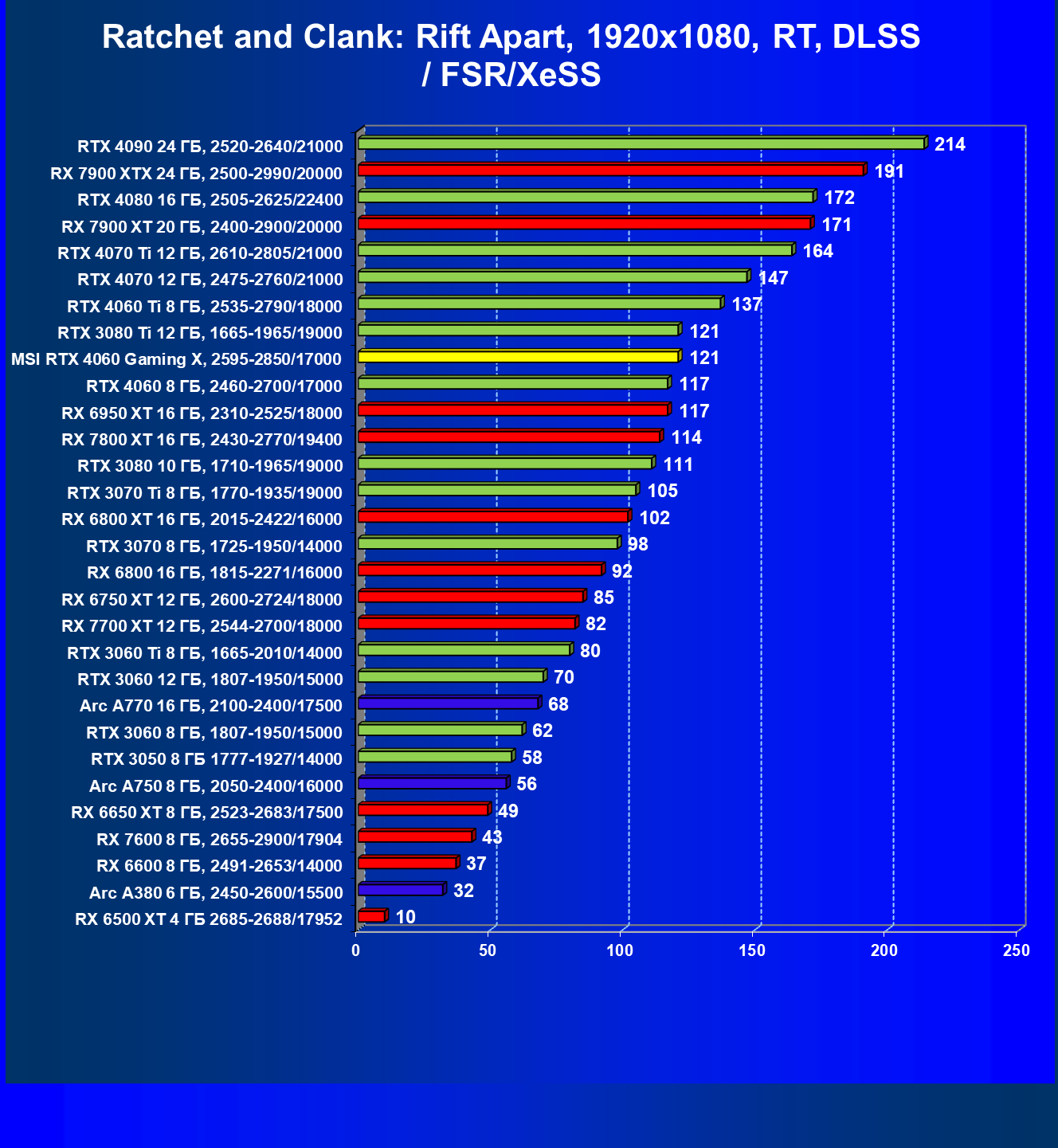

Ratchet and Clank: Rift Apart, RT + DLSS/FSR/XeSS

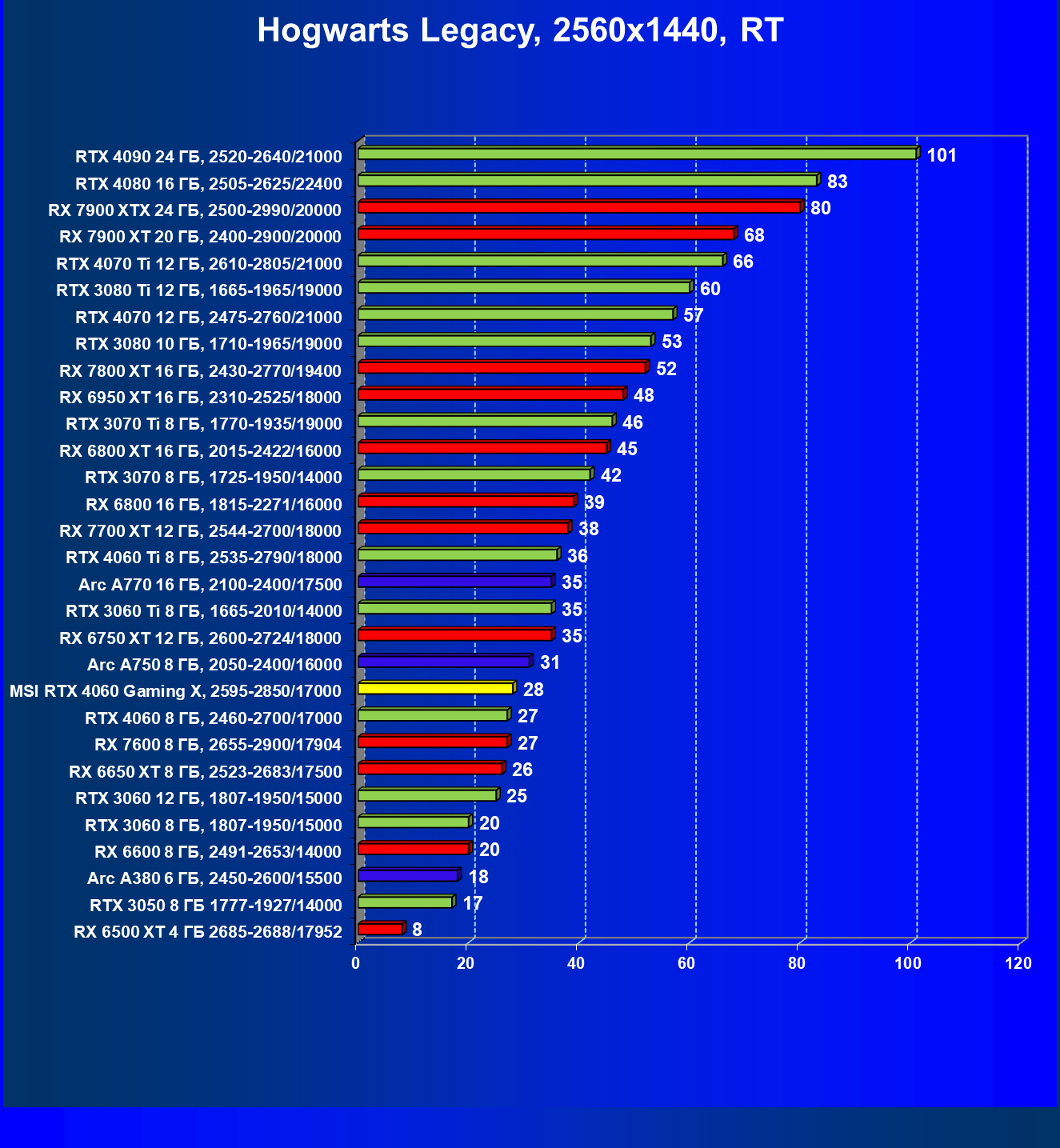

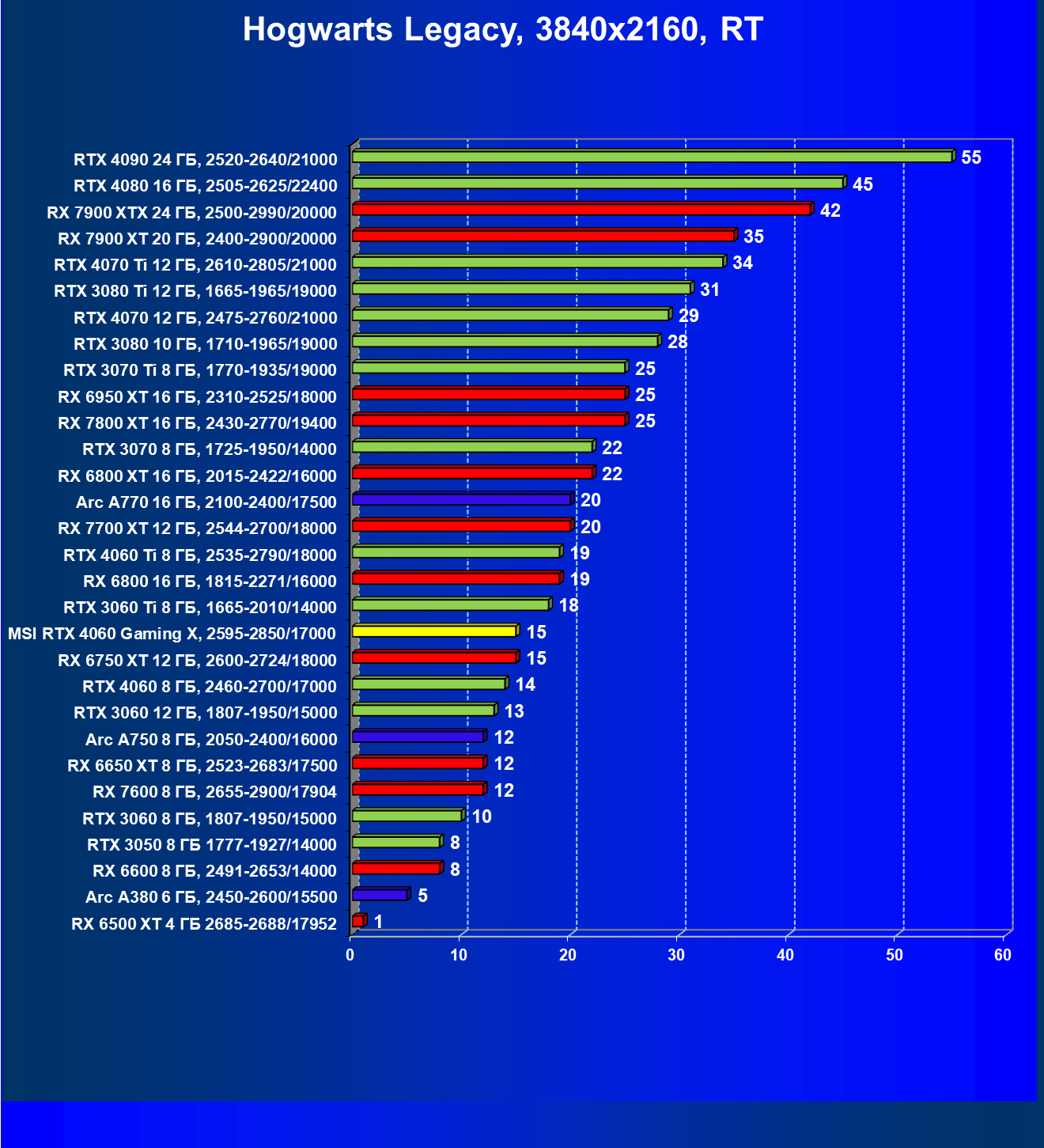

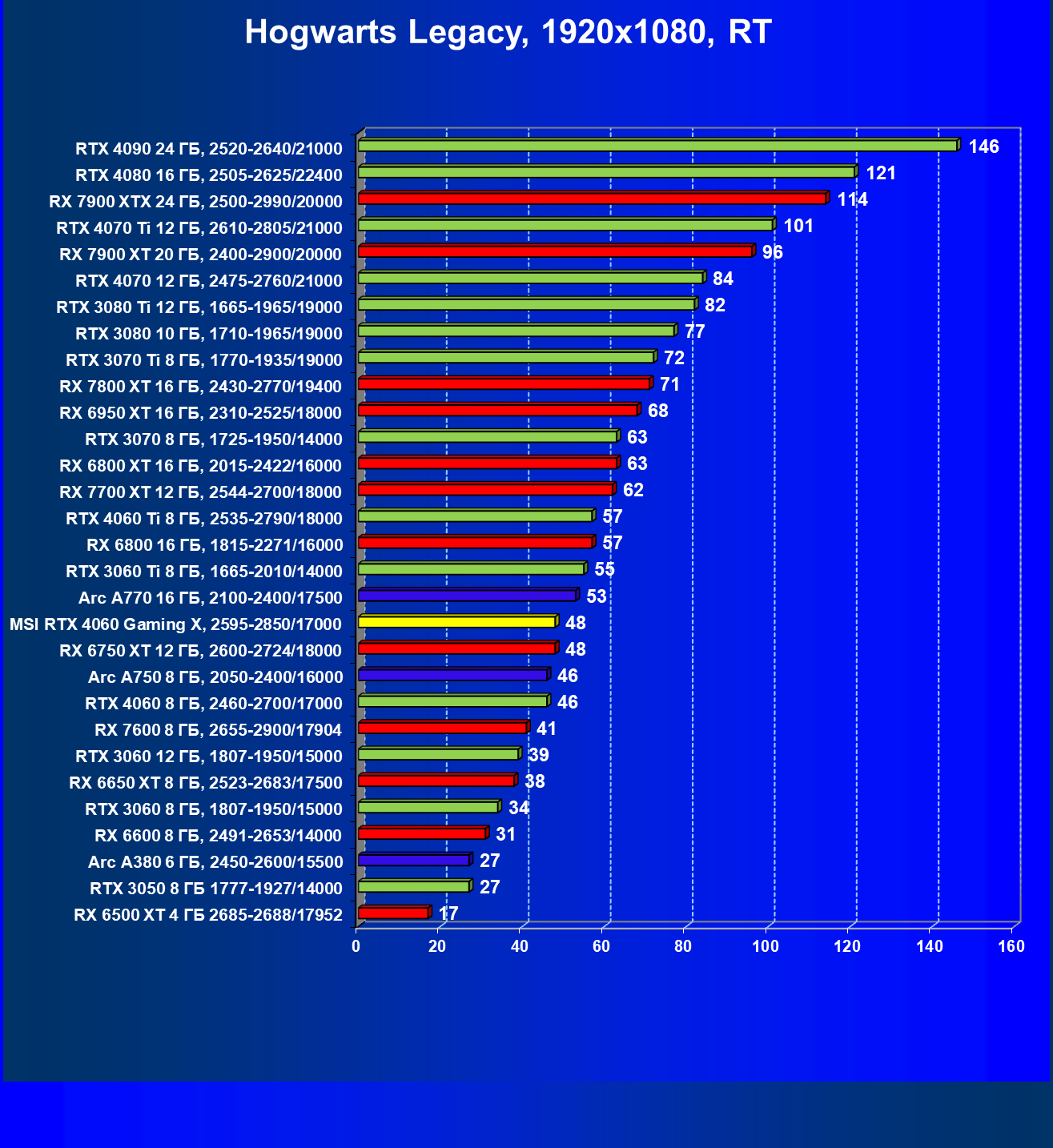

Hogwarts Legacy, RT

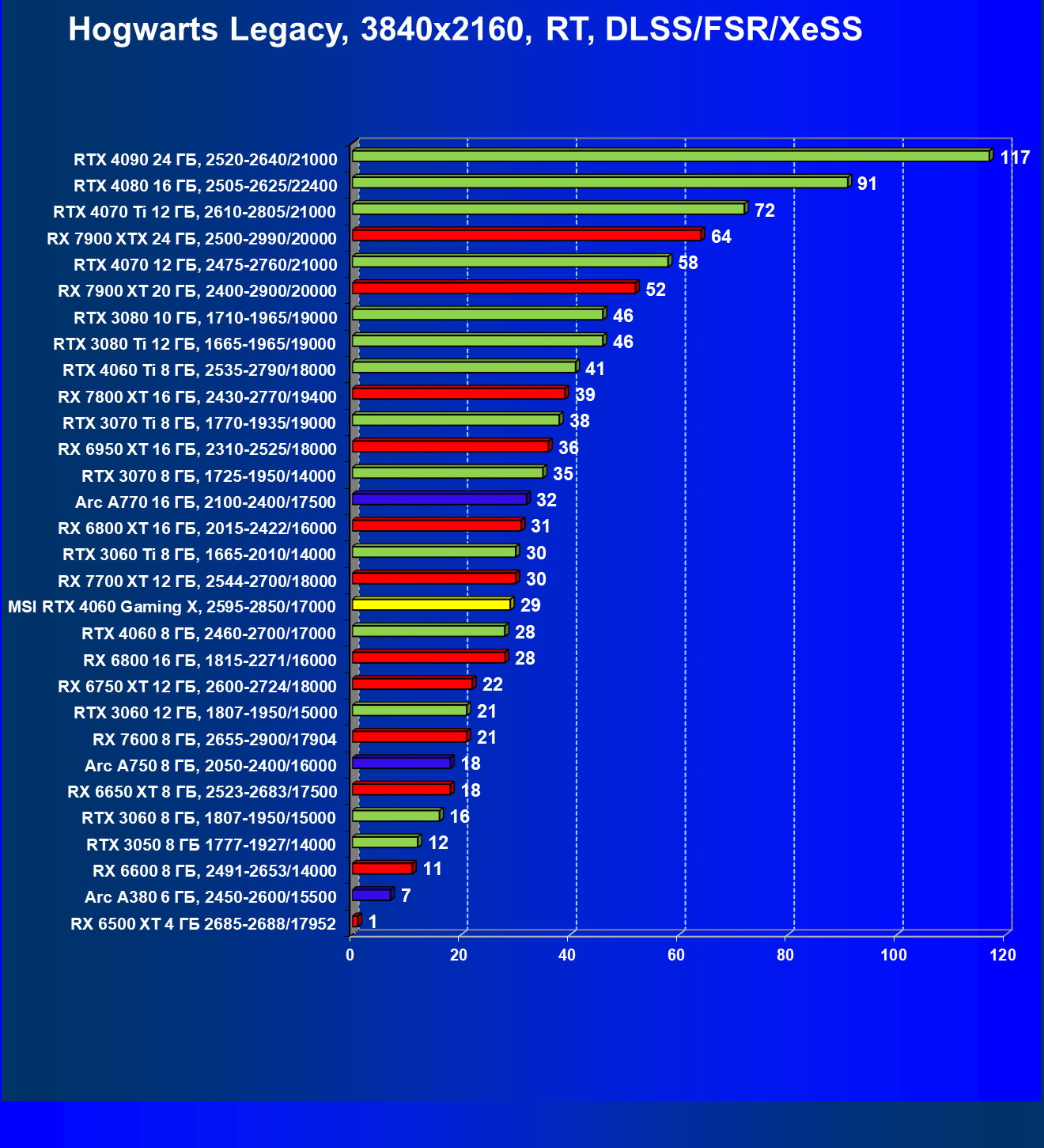

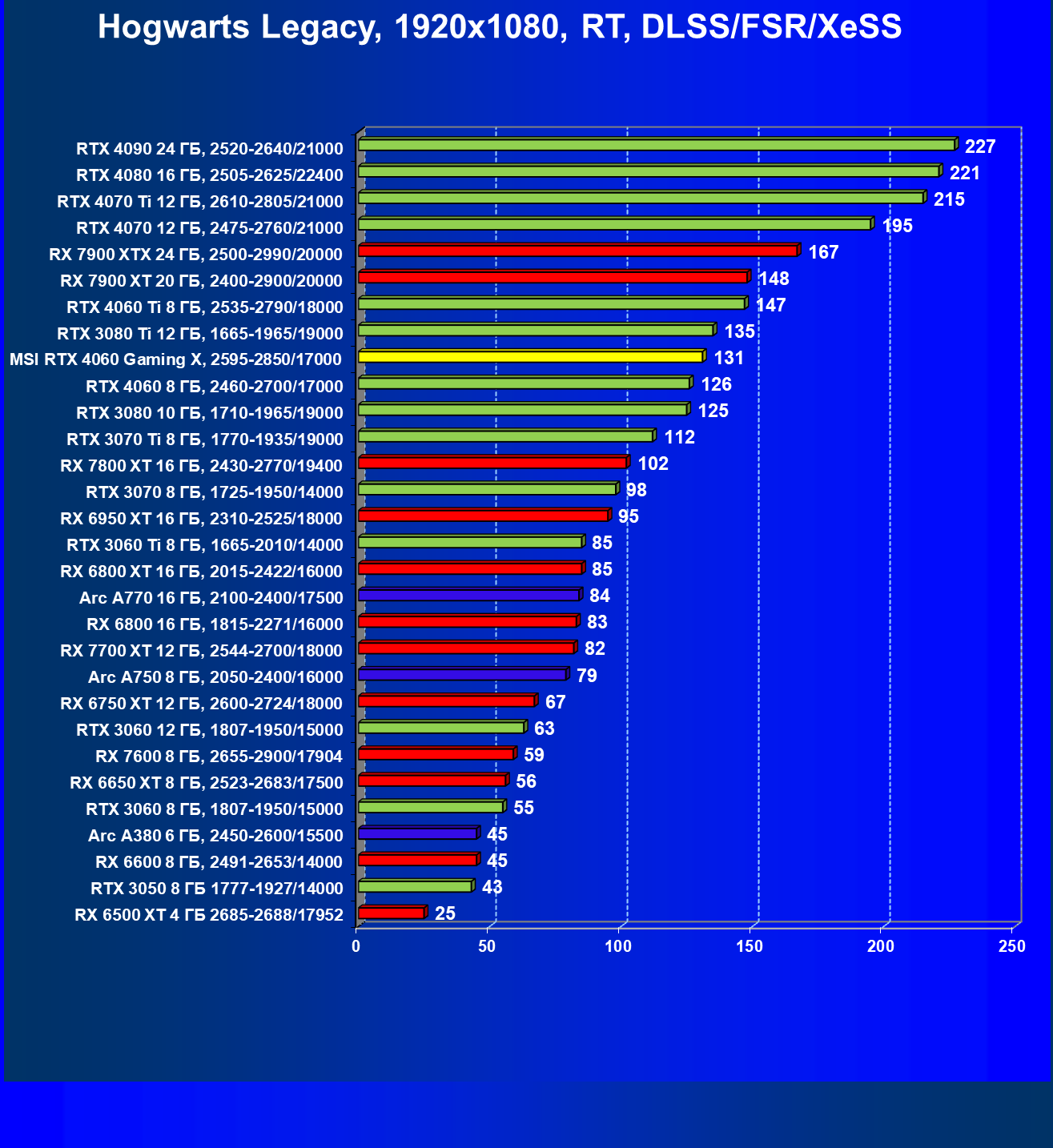

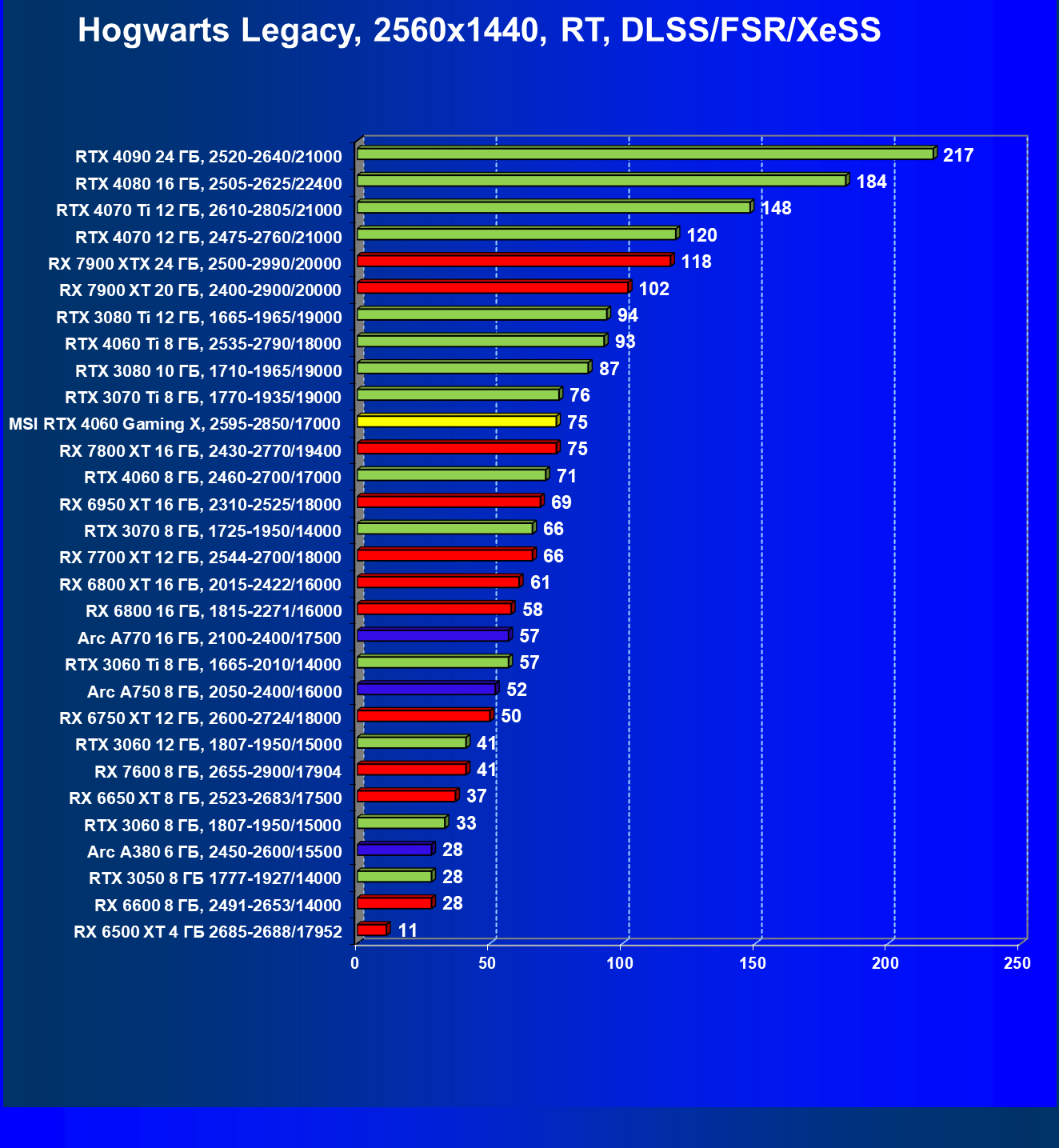

Hogwarts Legacy, RT + DLSS/FSR/XeSS

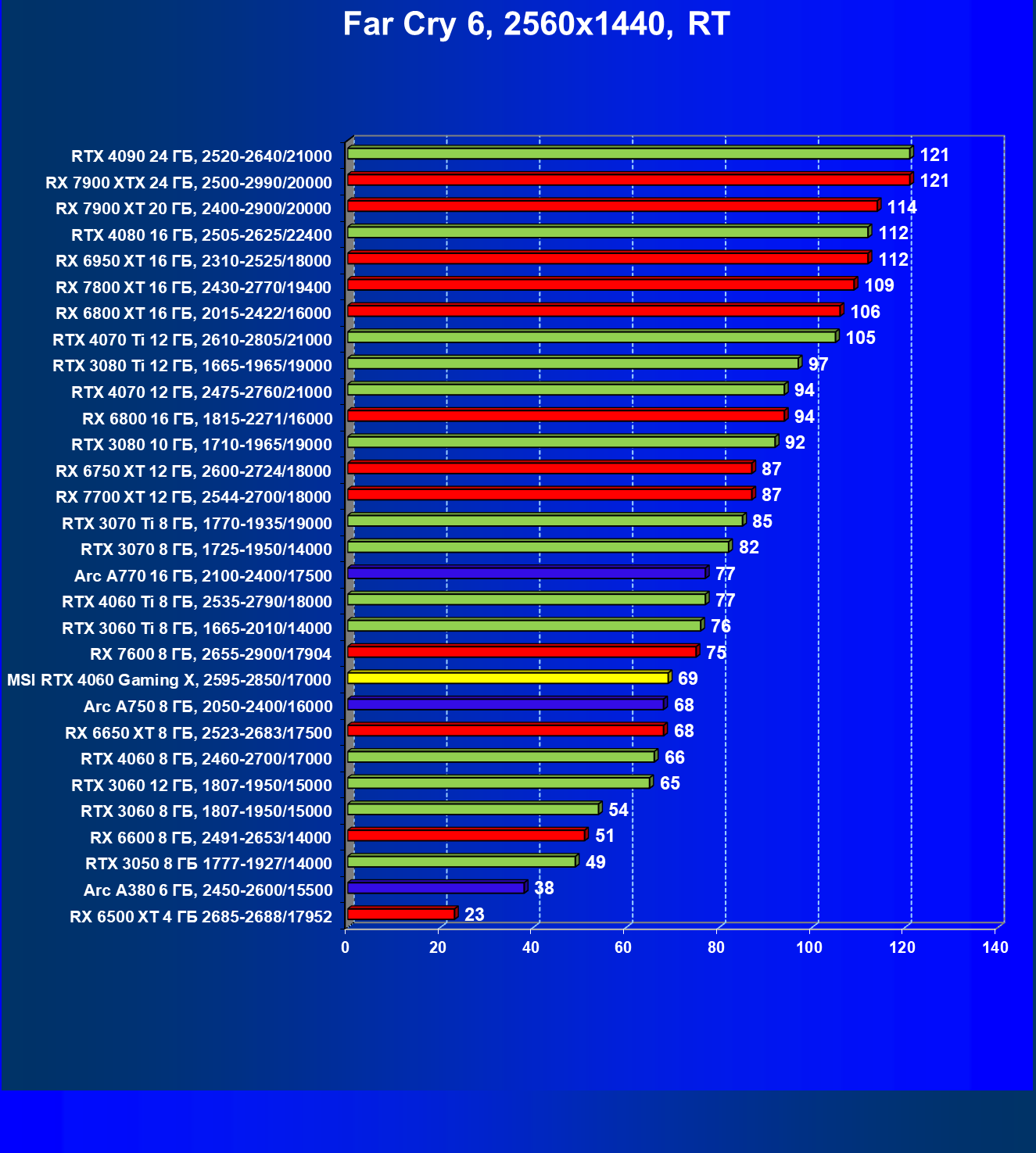

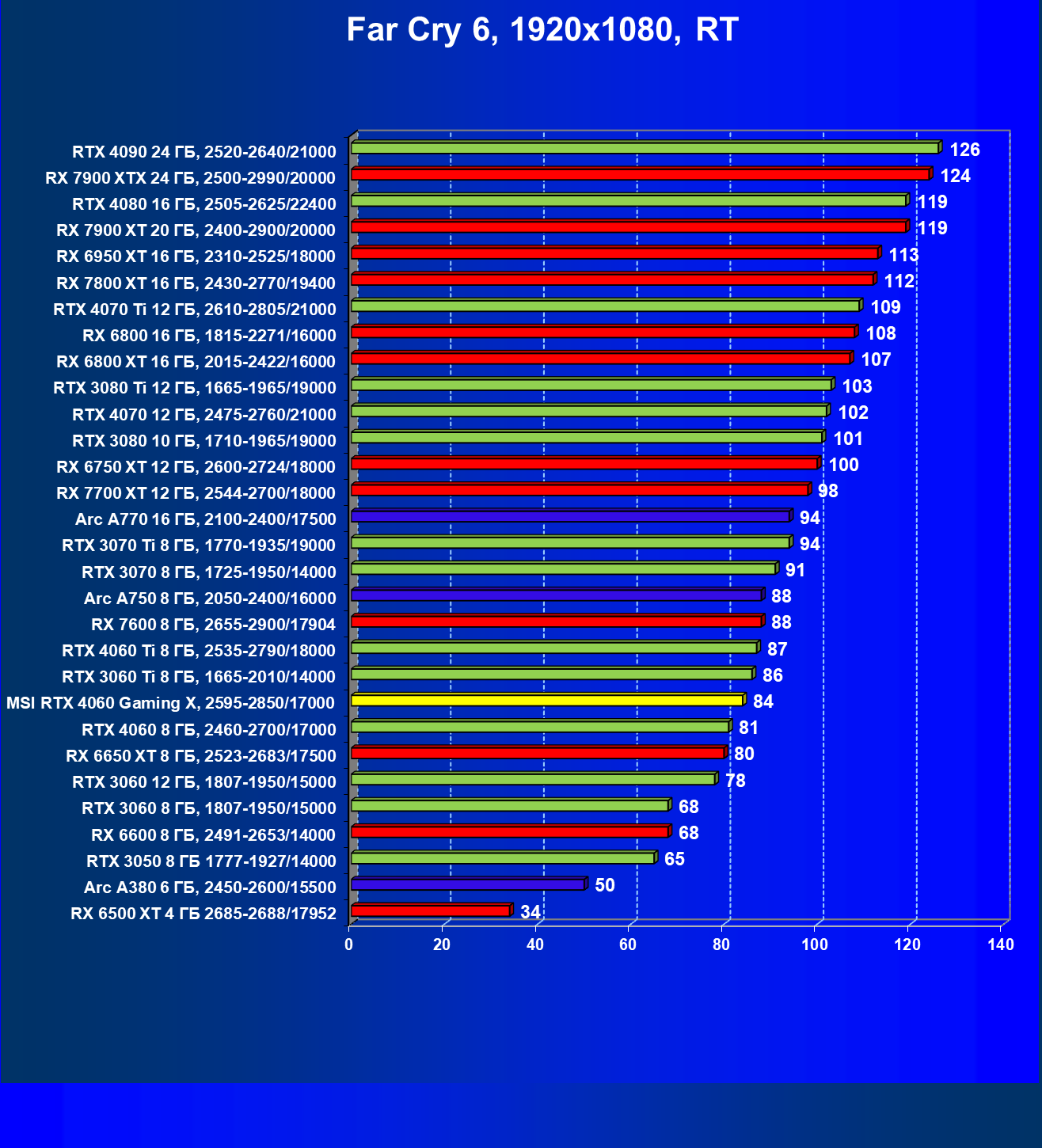

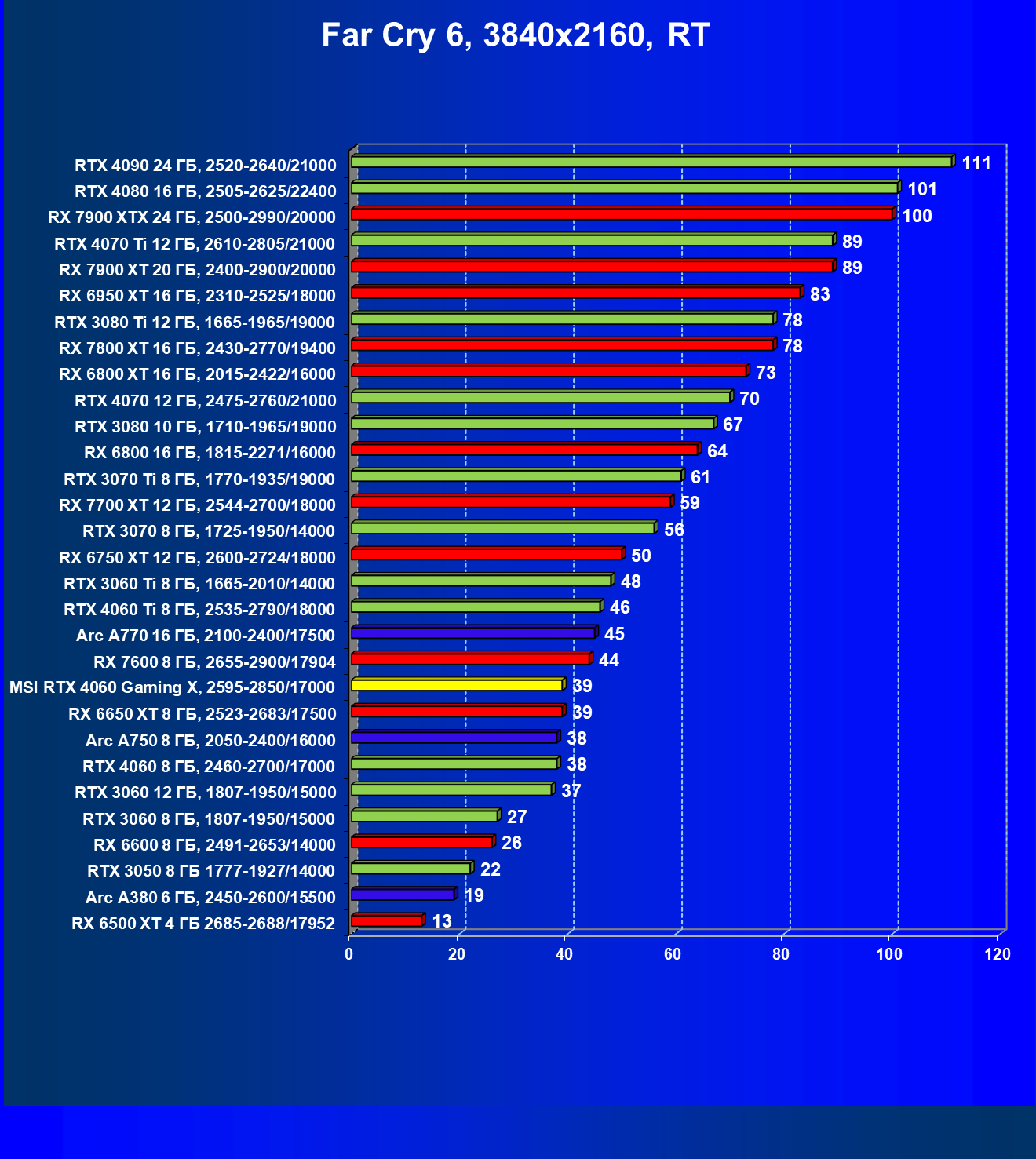

Far Cry 6, RT

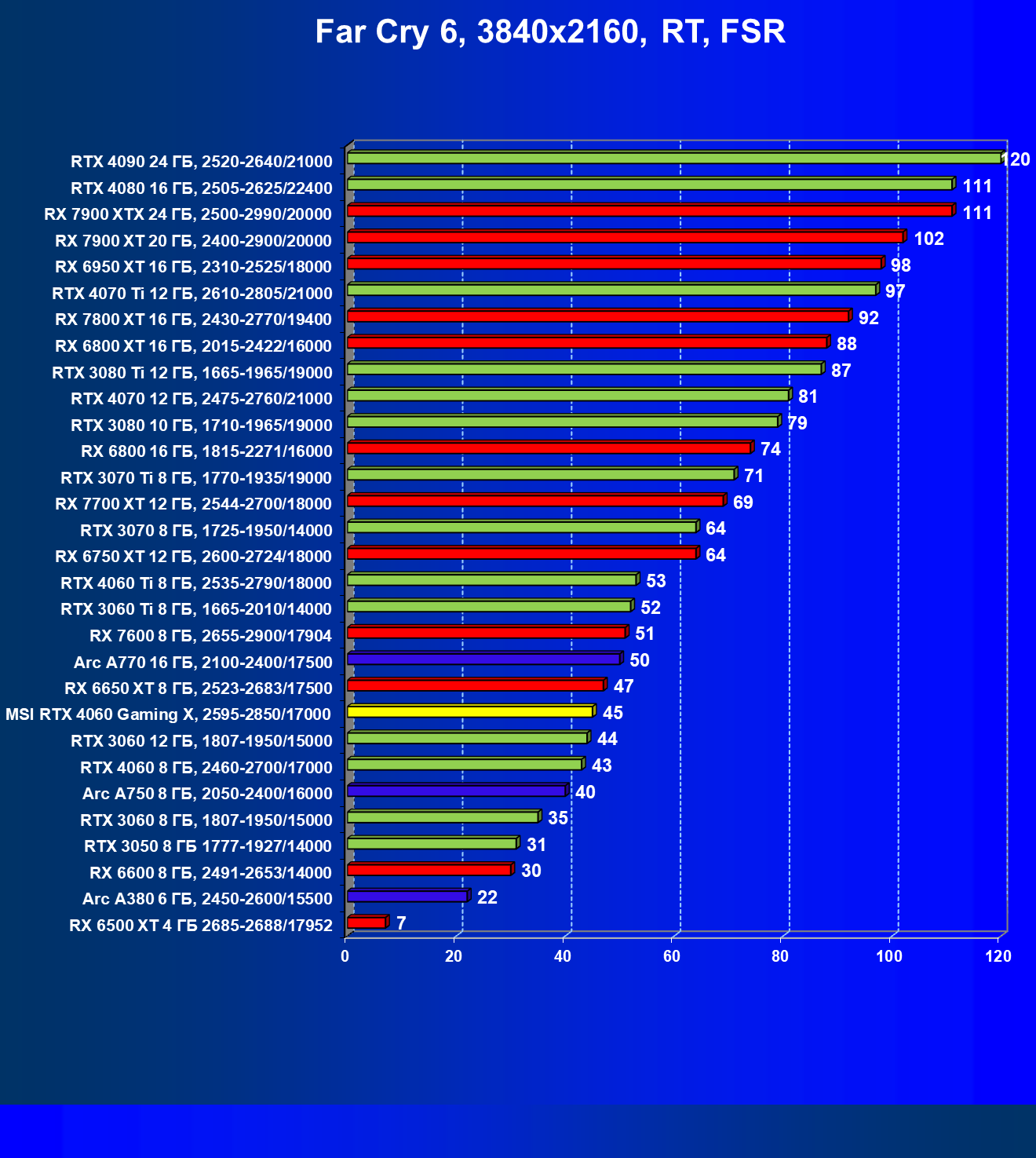

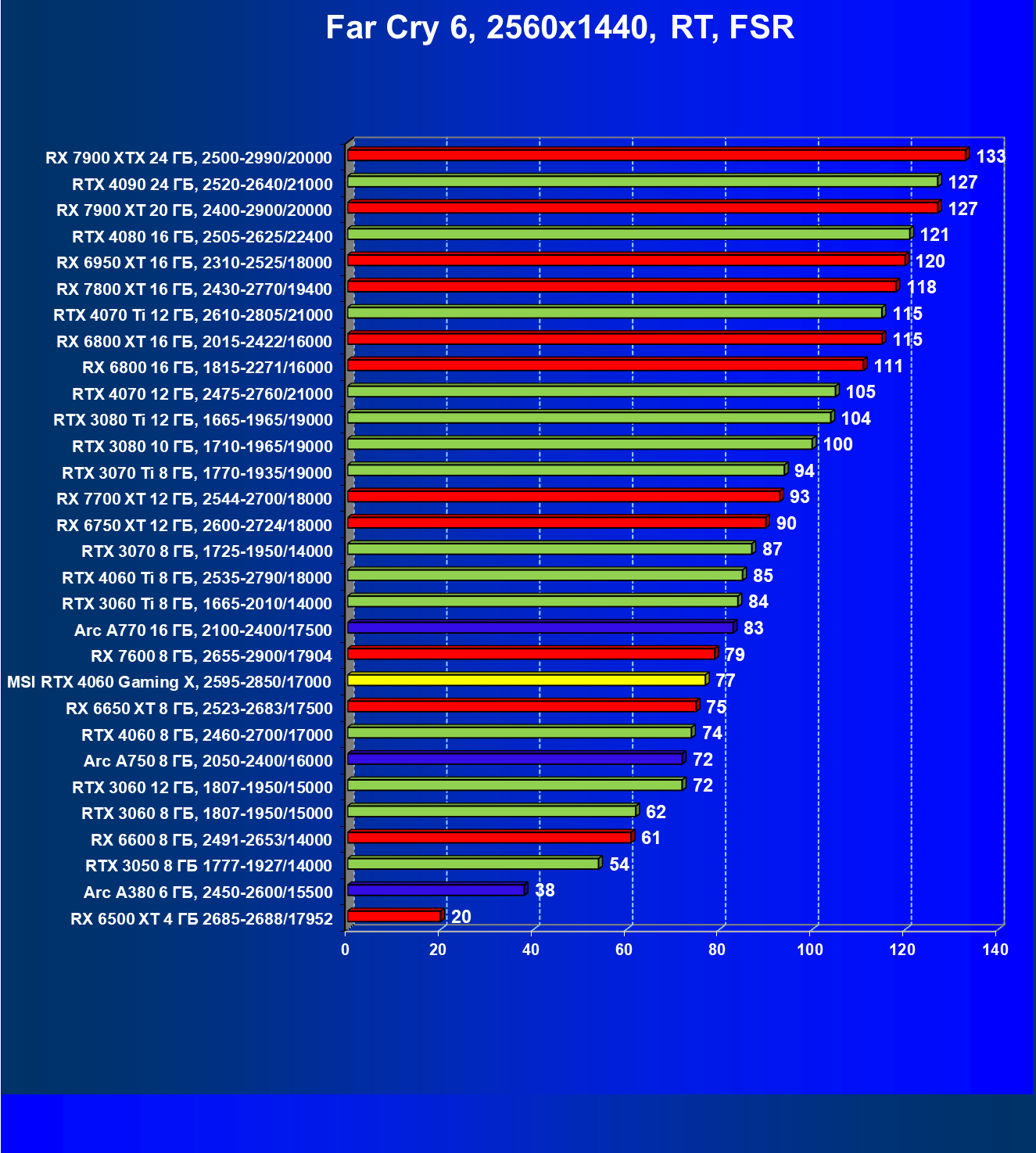

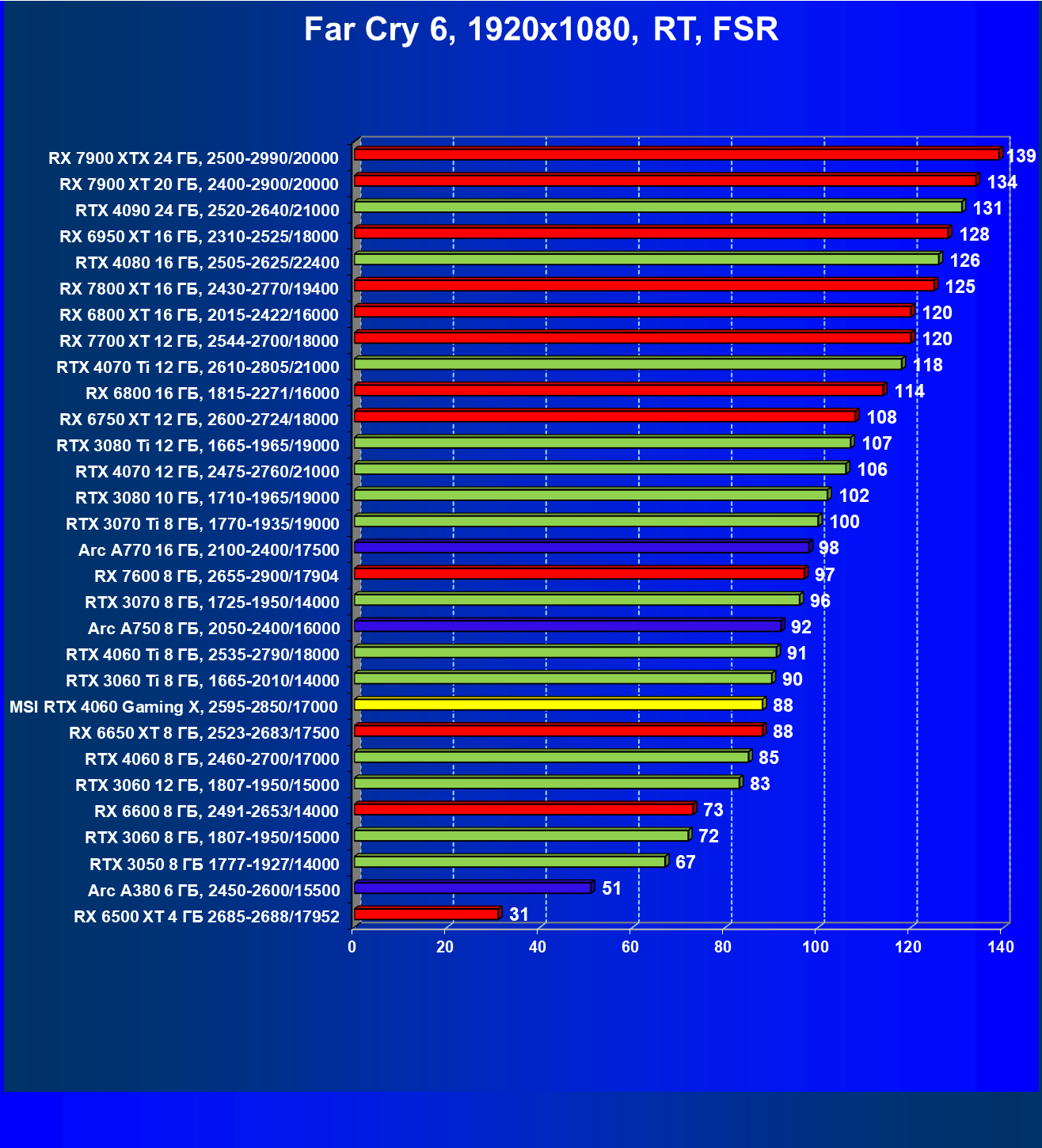

Far Cry 6, RT + FSR

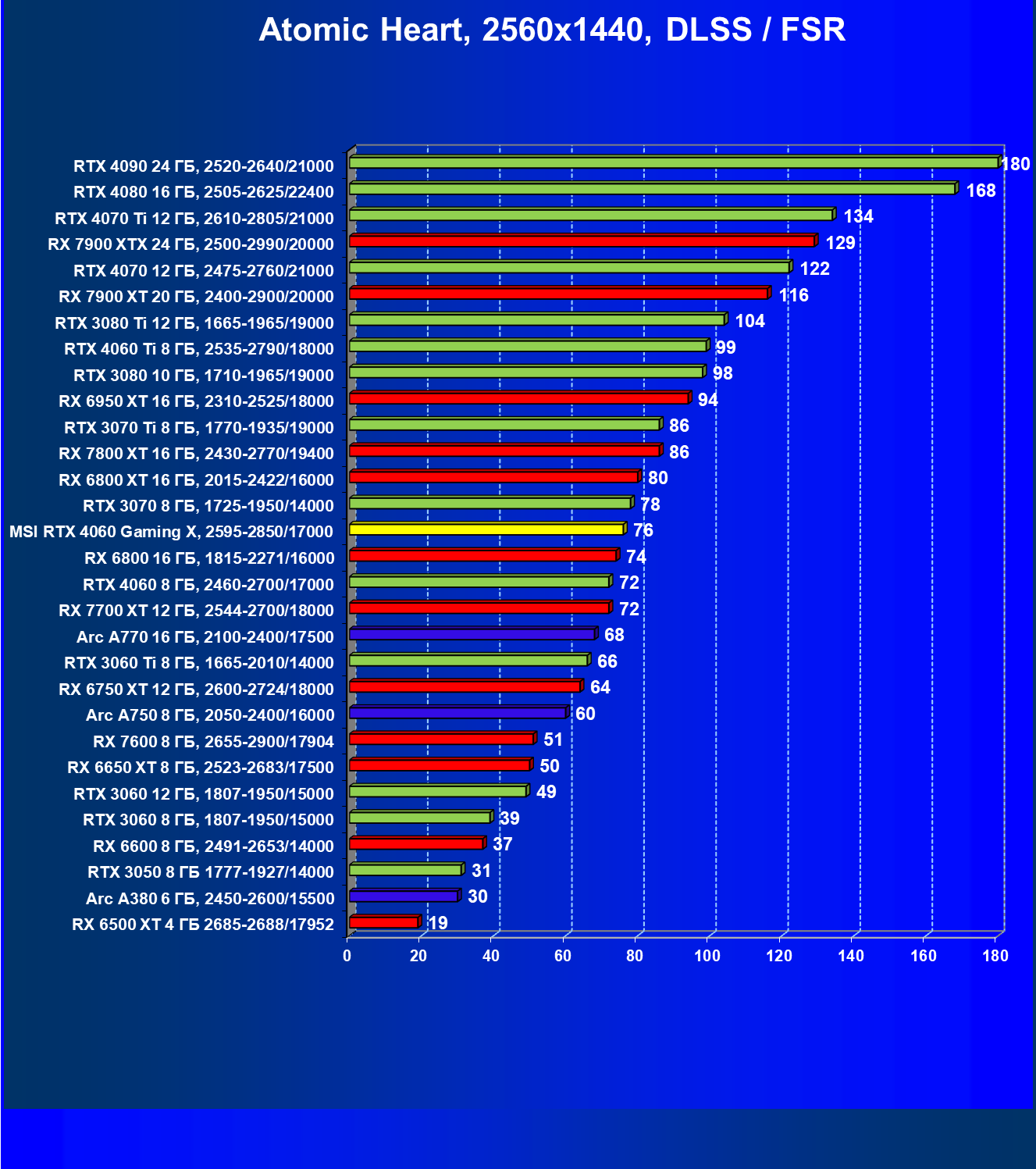

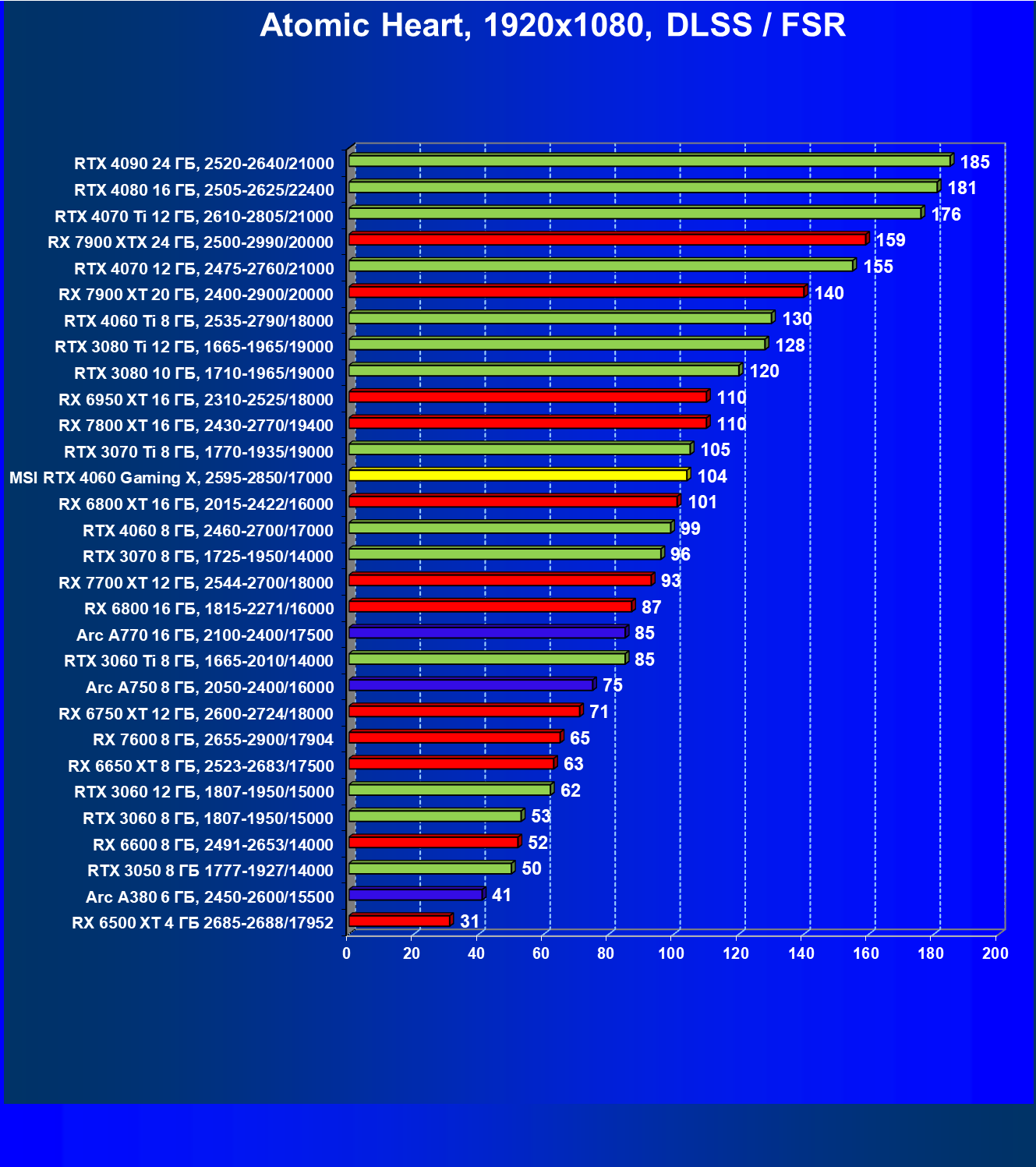

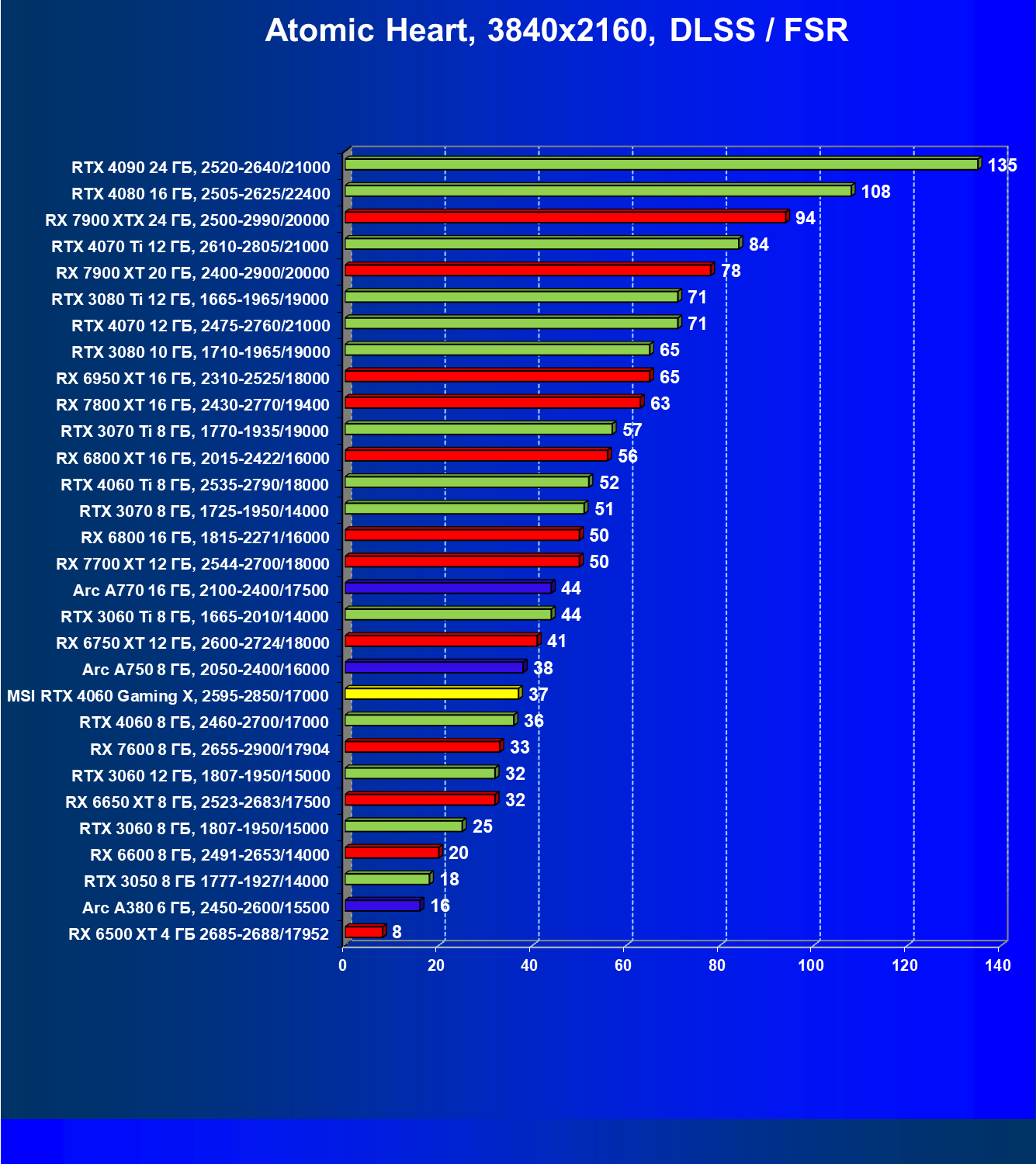

Atomic Heart, DLSS/XeSS

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей и масштабирования. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 30 регулярно исследуемым нами ускорителям в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4060 и его конкуренты.

Рейтинг приведен суммарно для всех трех разрешений.

В классических играх без трассировки лучей GeForce RTX 4060 в среднем опередил GeForce RTX 3060 с 12 ГБ на 14%. Прямой конкурент Radeon RX 7600 оказался чуть быстрее, а Arc A770 и вовсе превзошел GeForce RTX 4060 на 16,5%. Карта MSI из-за фабричного разгона выдает чуть более высокий результат. Заметим, что обычно каждое новое поколение GeForce RTX оказывается на ступеньку быстрее предыдущего, то есть даже референсный GeForce RTX 4060 (не говоря о фабрично разогнанных картах) должен обгонять GeForce RTX 3060 Ti, чего мы не наблюдаем.

2. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Поддержка DLSS 3.0 в трех тестовых играх подняла рейтинг нового ускорителя, и Arc A770 получил уже второе место в группе, при этом RTX 4060 сумел уже обойти GeForce RTX 3060 Ti.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на ноябрь 2023 года.

1. Вариант рейтинга полезности без включения RT

По сравнению с первым обзором GeForce RTX 4060, когда стоимость таких карт была выше 40 тысяч рублей, ситуация успела измениться к лучшему, но только в том плане, что потребителю теперь надо меньше платить, ведь за это время успели упасть цены не только на RTX 4060, но и на карты-конкуренты. И очевидно, что даже при нынешней стоимости GeForce RTX 4060 смотрится не очень, уступает и Radeon RX 7600, и GeForce RTX 3060 Ti, а также картам на базе Arc A750/770. Однако не забываем, что в данном рейтинге мы ведем речь о классических играх без RT и технологий масштабирования.

2. Вариант рейтинга полезности с включением RT/DLSS/FSR/XeSS

И вот как только в дело пришла трассировка лучей, и, опять же, DLSS 3, то для GeForce RTX 4060 картина стала сильно лучше. Только Arc A770 за счет более низкой стоимости остается недосягаемым в своей группе, однако таких карт на рынке мало. В итоге GeForce RTX 4060 теперь вполне можно похвалить, пусть и через пару месяцев после анонса. Но не забываем, что речь идет об играх, где возможна трассировка лучей, а также имеется поддержка DLSS.

Выводы

MSI GeForce RTX 4060 Gaming X 8G (8 ГБ) — весьма интересное решение из среднебюджетного сегмента. Еще 3-4 месяца назад стоимость подобных карт не выдерживала никакой критики, но теперь она опустилась до вполне адекватного уровня в соответствии с возможностями ускорителя.

Плата имеет стандартные (даже компактные) размеры, занимает два слота в системном блоке. Использованный кулер — очень тихий и эффективный. Карта может потреблять до 140 Вт и имеет стандартный 8-контактный разъем питания.

Производитель декларирует наличие 3-летней гарантии на эту карту.

Напомним, что GeForce RTX 4060 подходит для игры в разрешении 1080p с максимальным качеством графики без трассировки лучей и может обеспечить приемлемый комфорт в играх с поддержкой RT и DLSS/FSR/XeSS в том же разрешении.

Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.

Следует также добавить и про новую версию DLSS 3, использующую ускоритель оптического потока Optical Flow Accelerator, улучшенный в архитектуре Ada Lovelace. DLSS 3 использует как масштабирование разрешения из DLSS 2, так и удвоение частоты кадров при помощи вставки промежуточных, используя поле оптического потока. Данные из него комбинируются с векторами движения, и искусственный интеллект при помощи тензорных ядер генерирует промежуточные кадры, чтобы видеоряд был плавнее. А для того чтобы задержки при этом не слишком увеличивались, используется известная технология компании Reflex. В результате игрок может получить вдвое больше кадров в секунду при визуальном качестве, сравнимом с DLSS 2.
