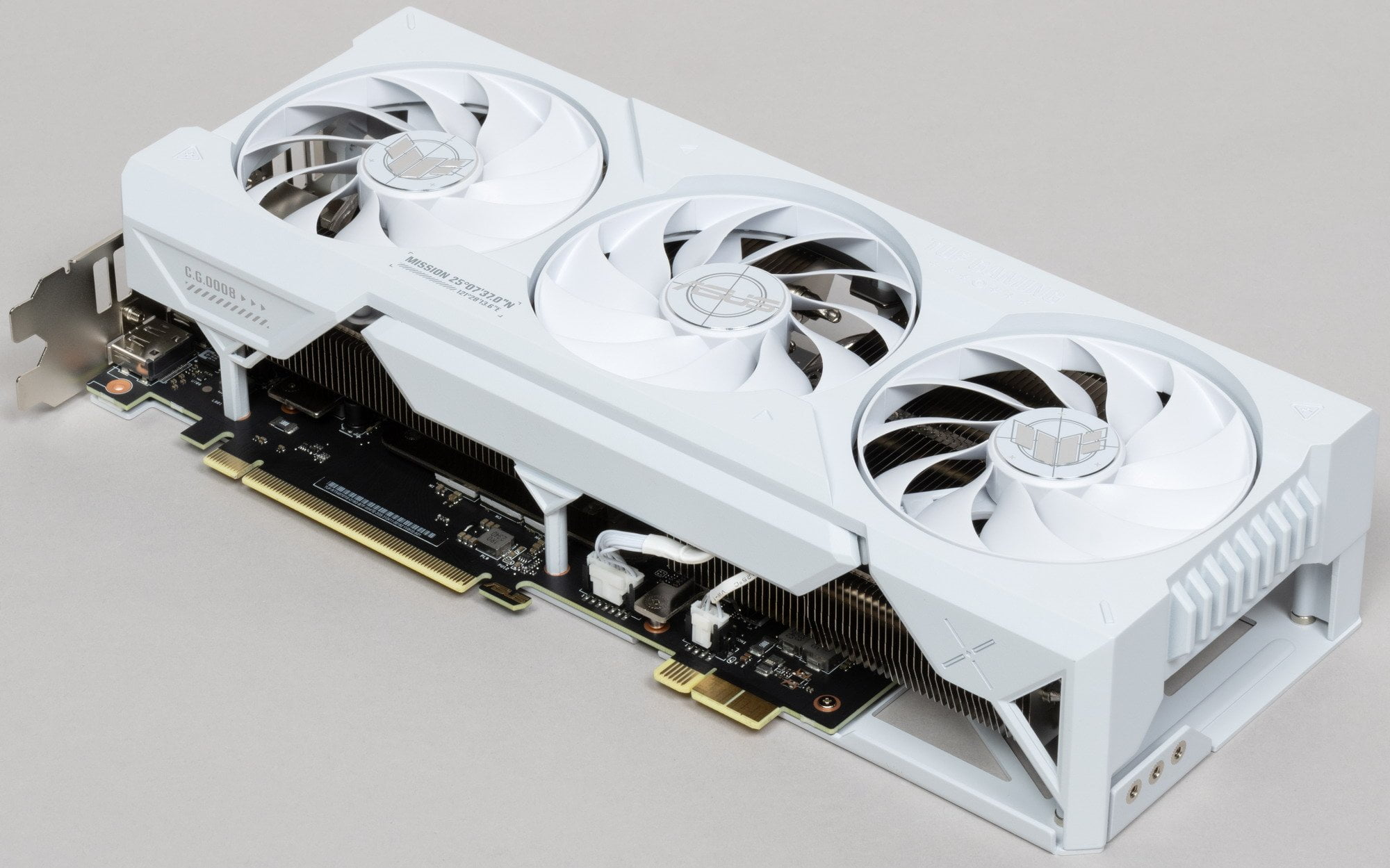

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC 16 ГБ 256-битной GDDR6X

Кратко о главном

Анонс новых поколений графических процессоров для настольного сегмента ПК уже состоялся, а видеокарты на базе GPU Intel Arc B даже уже появились в продаже, но интерес к текущему поколению GeForce RTX 40 пока еще высок, к тому же продуктов на базе таких GPU произведено очень много и они еще долго будут присутствовать на полках магазинов. Да и интерес к Radeon RX 7000 еще сохраняется, тем более что анонс следующего поколения Radeon RX 9000 был крайне невнятным и мы до сих пор не знаем толком всех параметров новых карт.

Видеокарты на базе Nvidia GeForce RTX 5080/5090 официально уже поступили в продажу, однако цены настолько высоки, что даже GeForce RTX 4090, несмотря на всю неадекватность ценообразования этих карт, выглядит не так уж плохо с точки зрения полезности приобретения, а GeForce RTX 4080 и более младшие решения пока куда интереснее. Разумеется, со временем цены на новинки «придут в чувство», а внедрение нового поколения DLSS в играх поднимет популярность нового поколения.

Мы же сегодня рассмотрим еще одну «старую» видеокарту: уникальный продукт на основе GeForce RTX 4070 Ti Super с точки зрения организации системы питания.

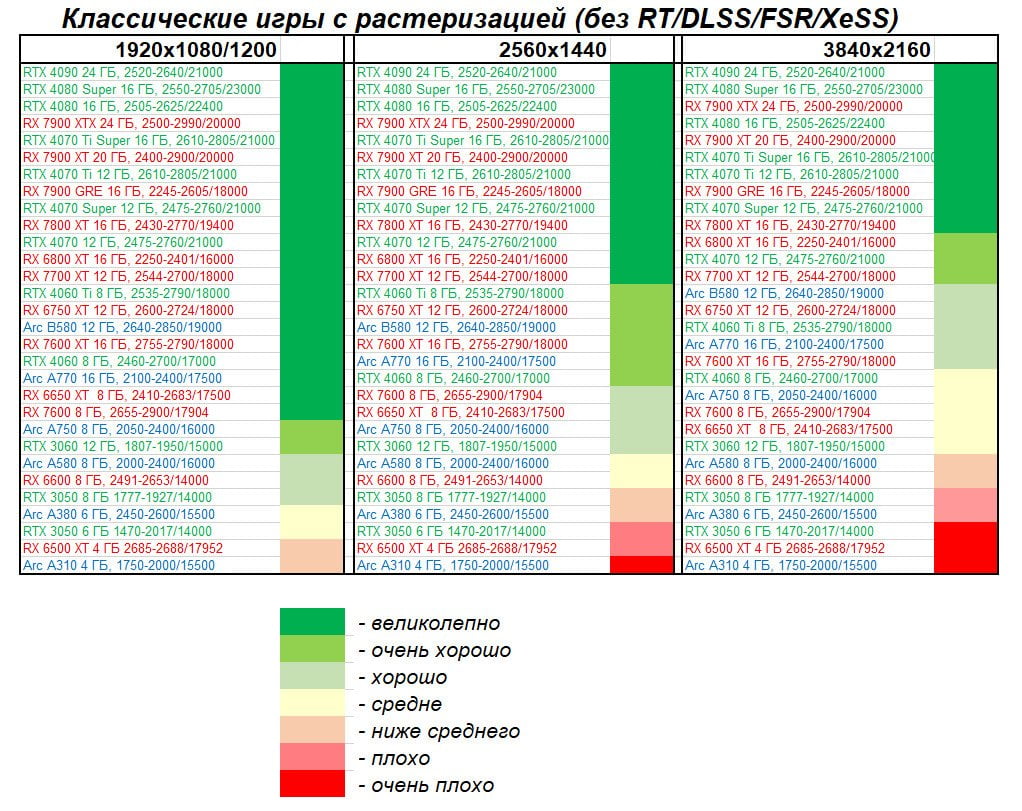

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

Игры без использования трассировки лучей (классическая растеризация):

Мы много раз говорили, что у многих топовых и высокоуровневых карт в разрешениях 2.5K и даже 4K в классических играх общая производительность ограничивается уже не видеокартой, а другими компонентами системы, чаще всего упирается в возможности центрального процессора. Это же касается и рассматриваемой карты Asus (и всех других карт на GeForce RTX 4070 Ti Super). С ней можно получить полный комфорт в играх в разрешении вплоть до 4K даже при максимальных настройках графики (но без RT).

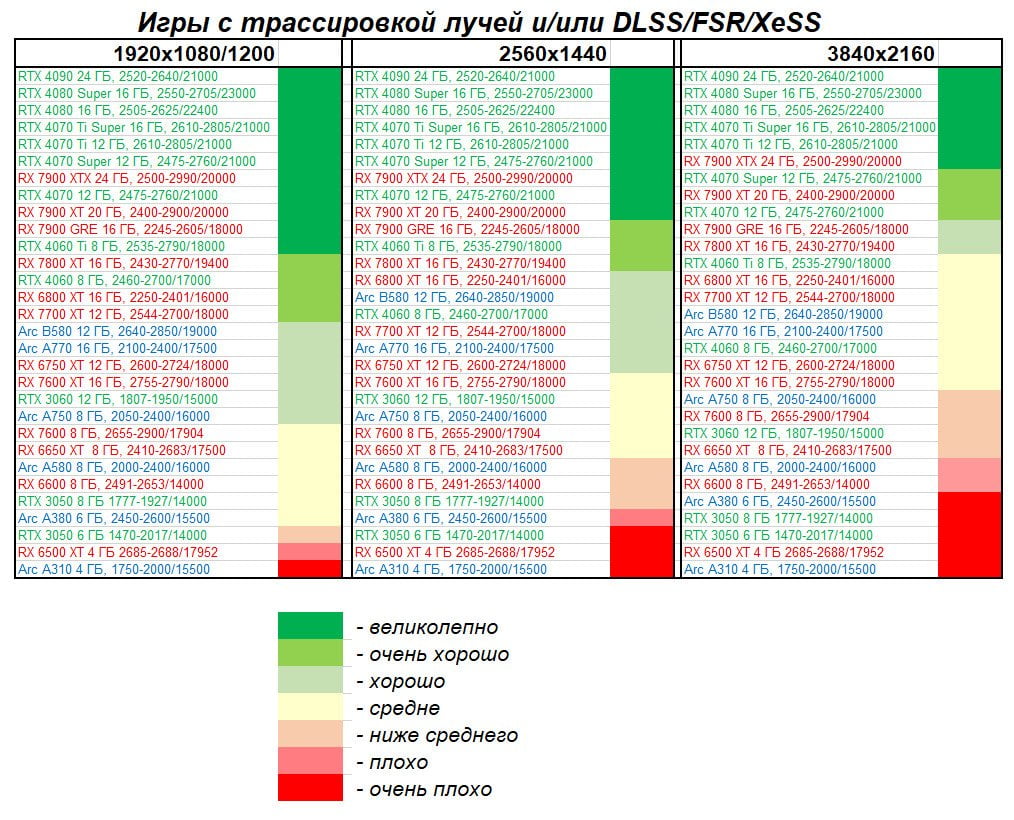

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

Включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) сильно помогают компенсировать падение скорости от использования RT. Так что в итоге для мощных карт уровня GeForce RTX 4070 Ti Super остаются в силе все предыдущие оценки. При этом даже GeForce RTX 4070 Ti (не Super) обходит флагмана последнего поколения AMD — Radeon RX 7900 XTX.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Память

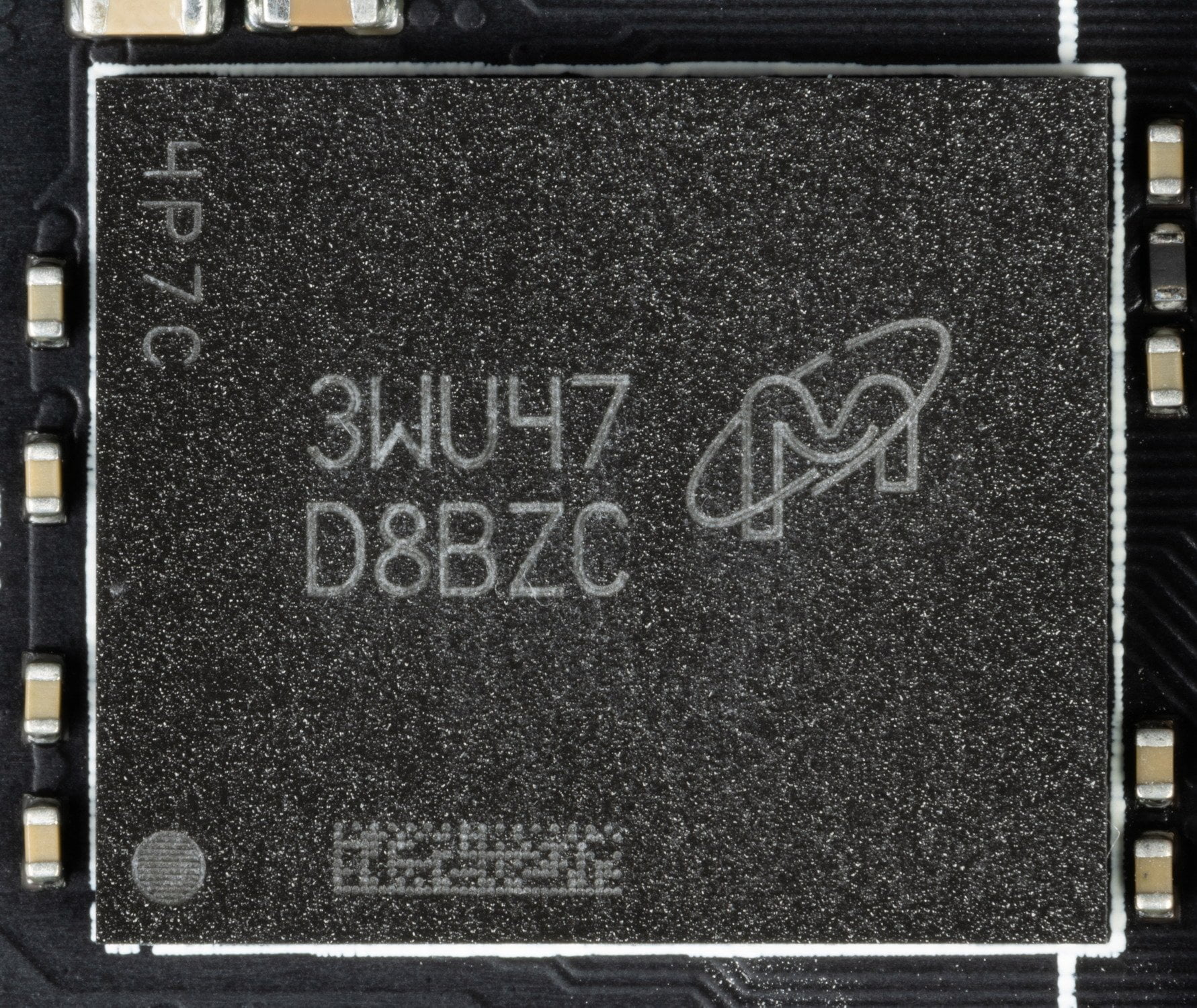

Карта имеет 16 ГБ памяти GDDR6X SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Особенности карты и сравнение с Asus ROG Strix GeForce RTX 4070 Ti Super OC (16 ГБ)

Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC (16 ГБ)	Asus ROG Strix GeForce RTX 4070 Ti Super OC (16 ГБ)

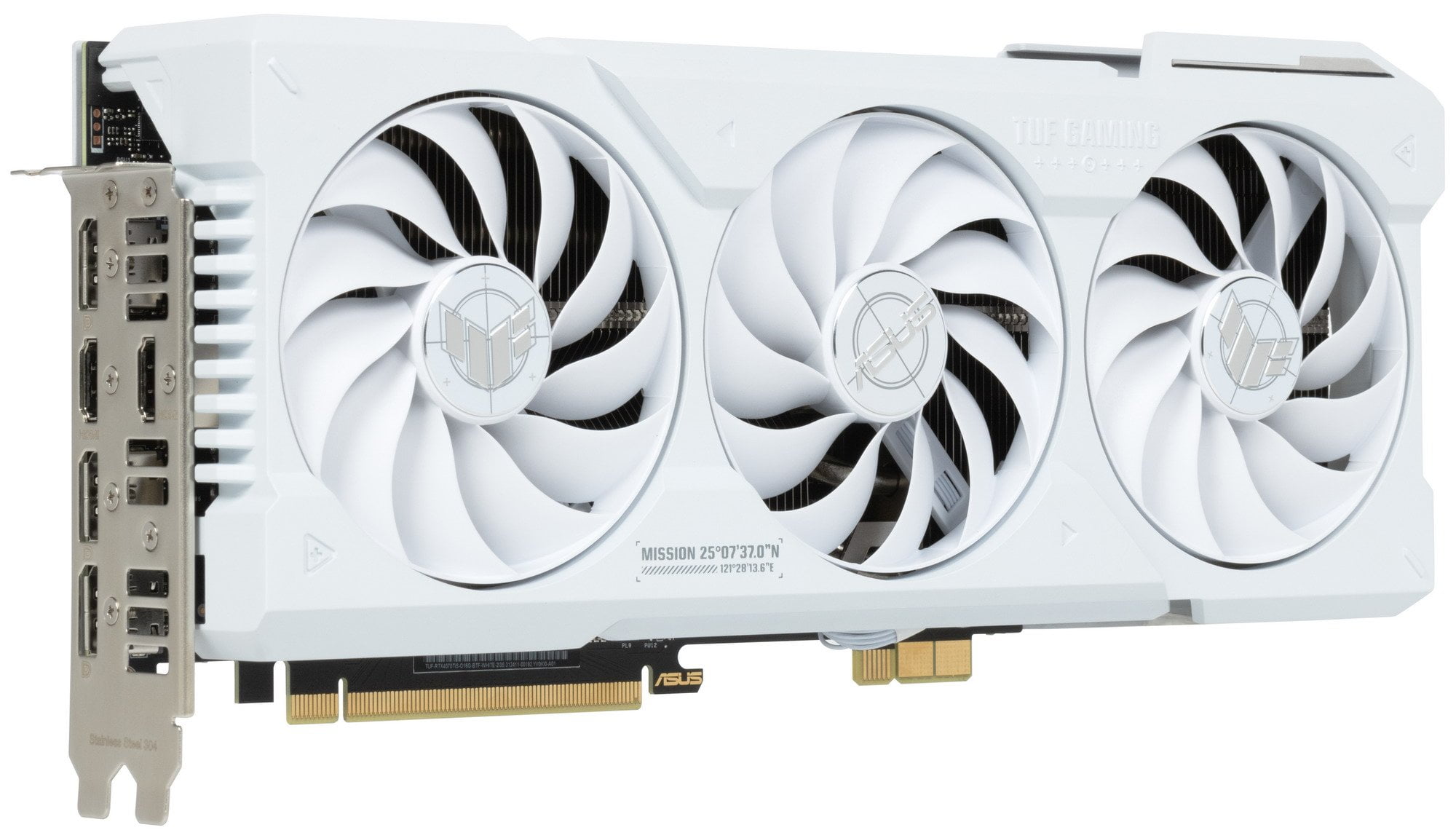

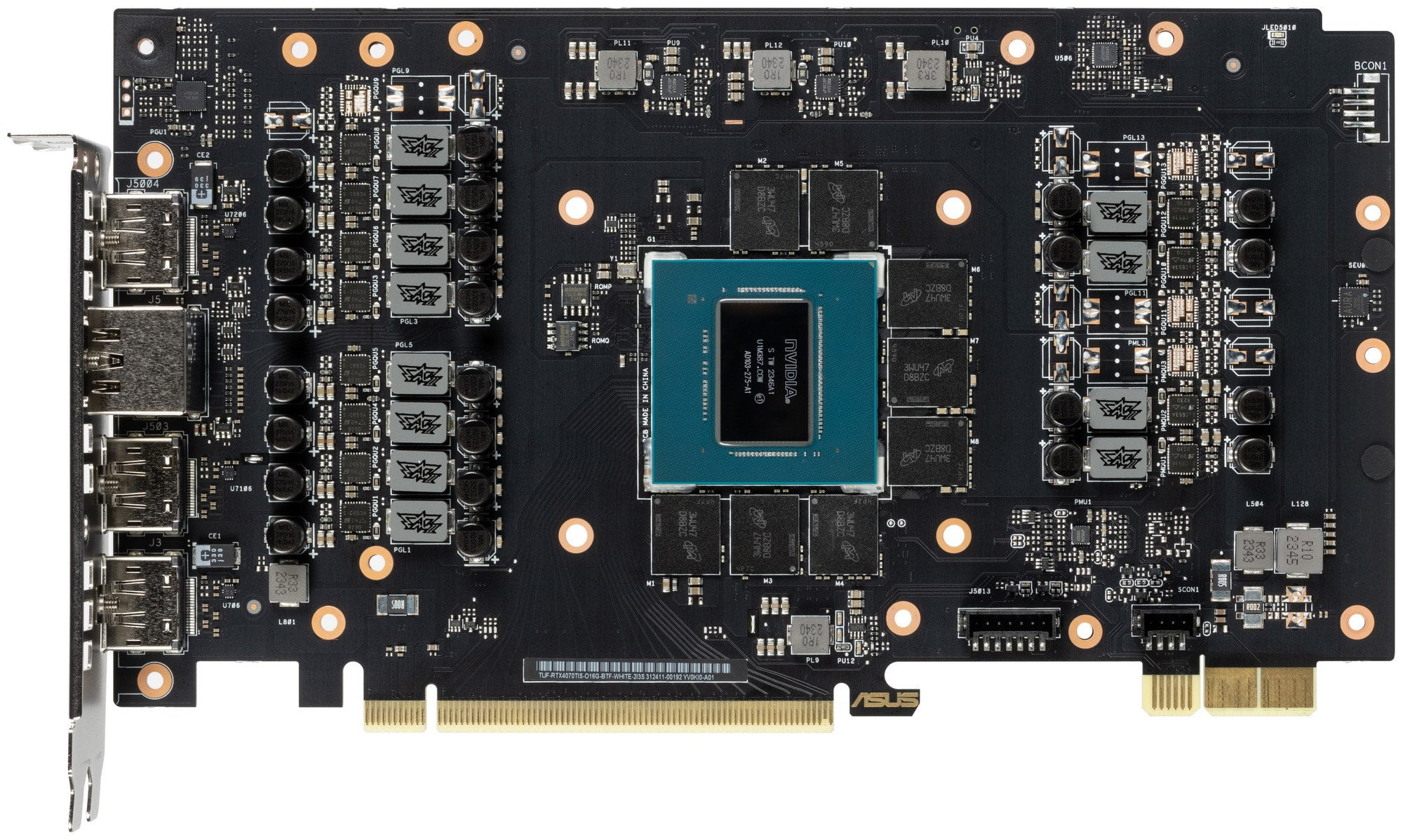

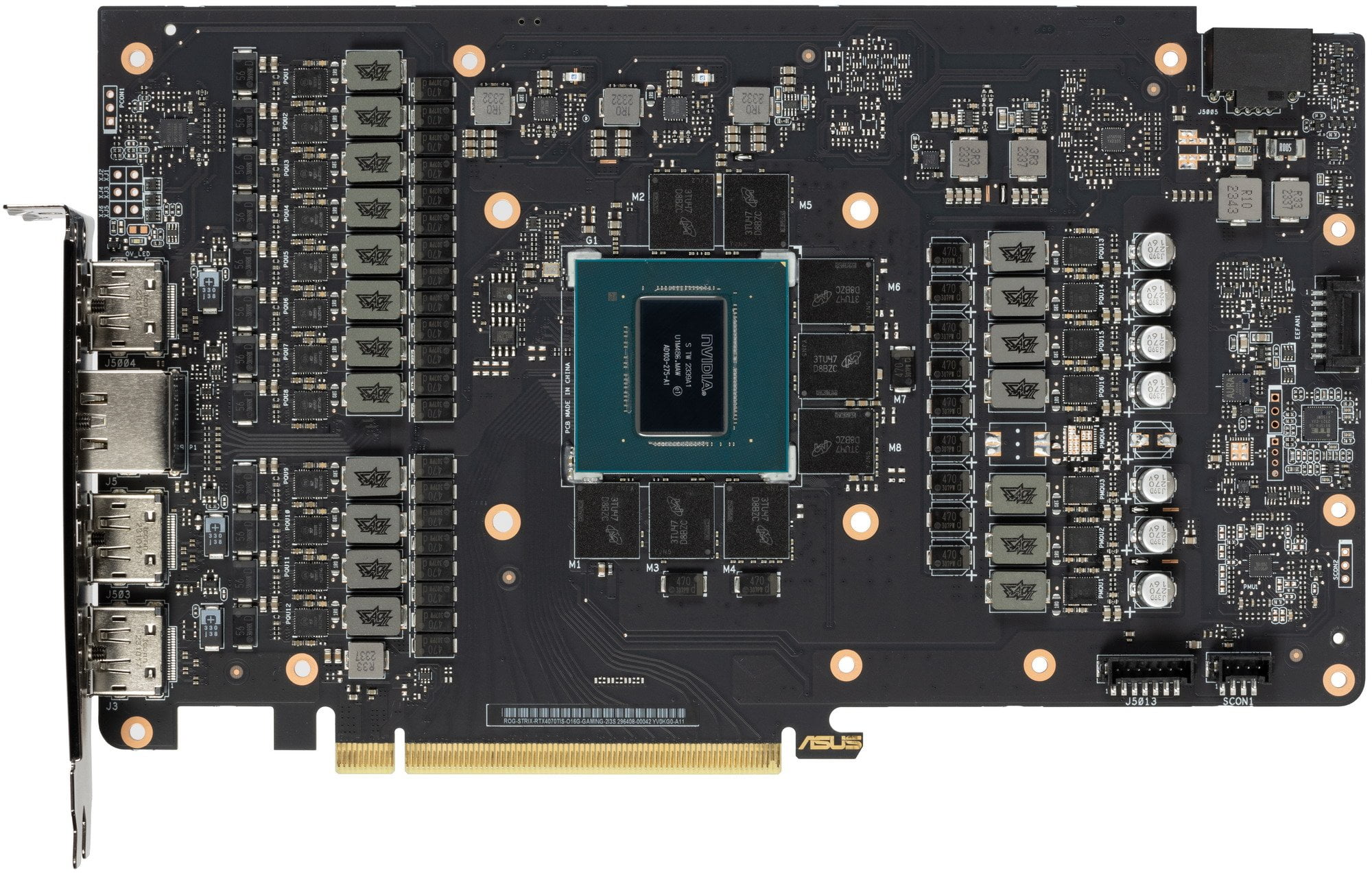

вид спереди

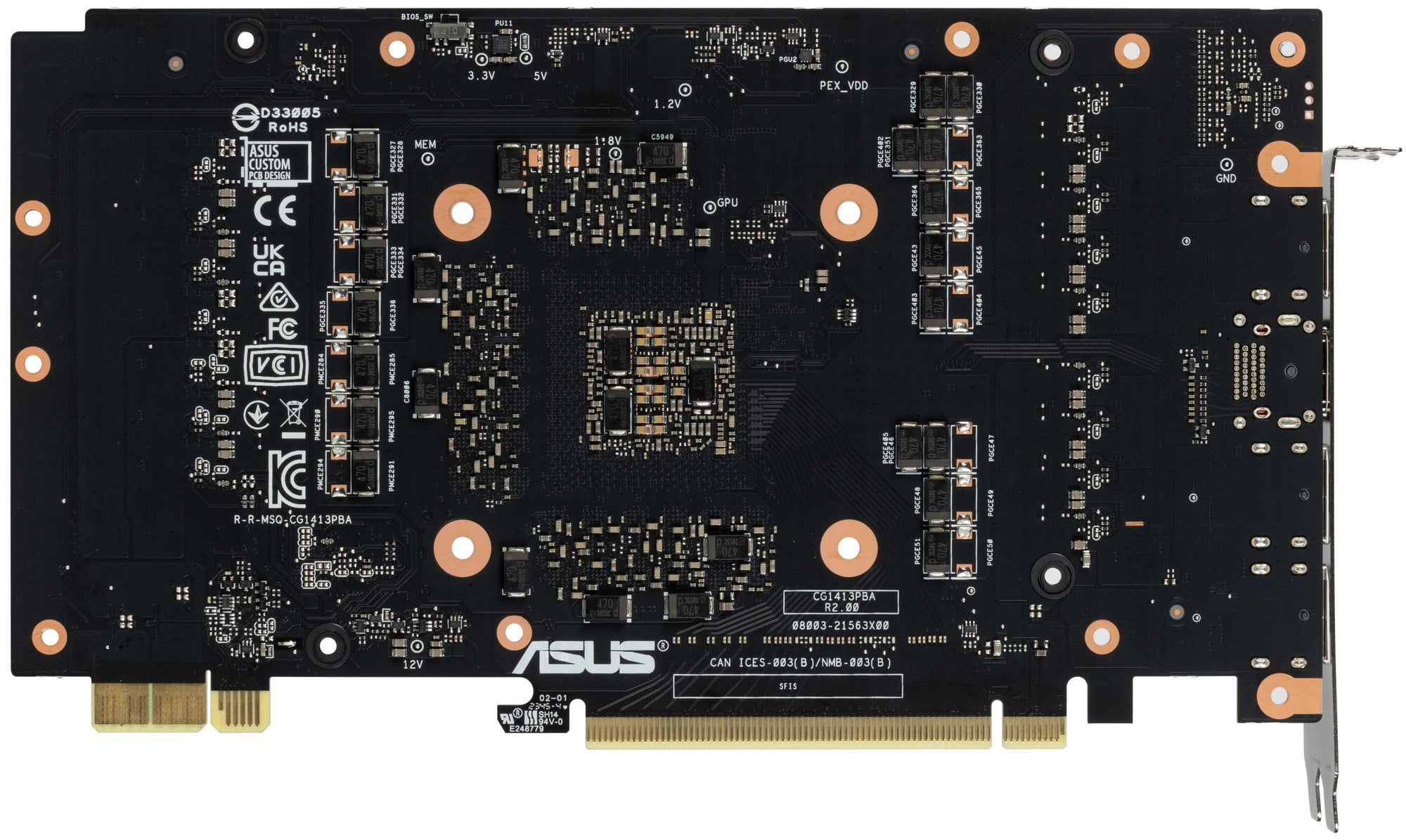

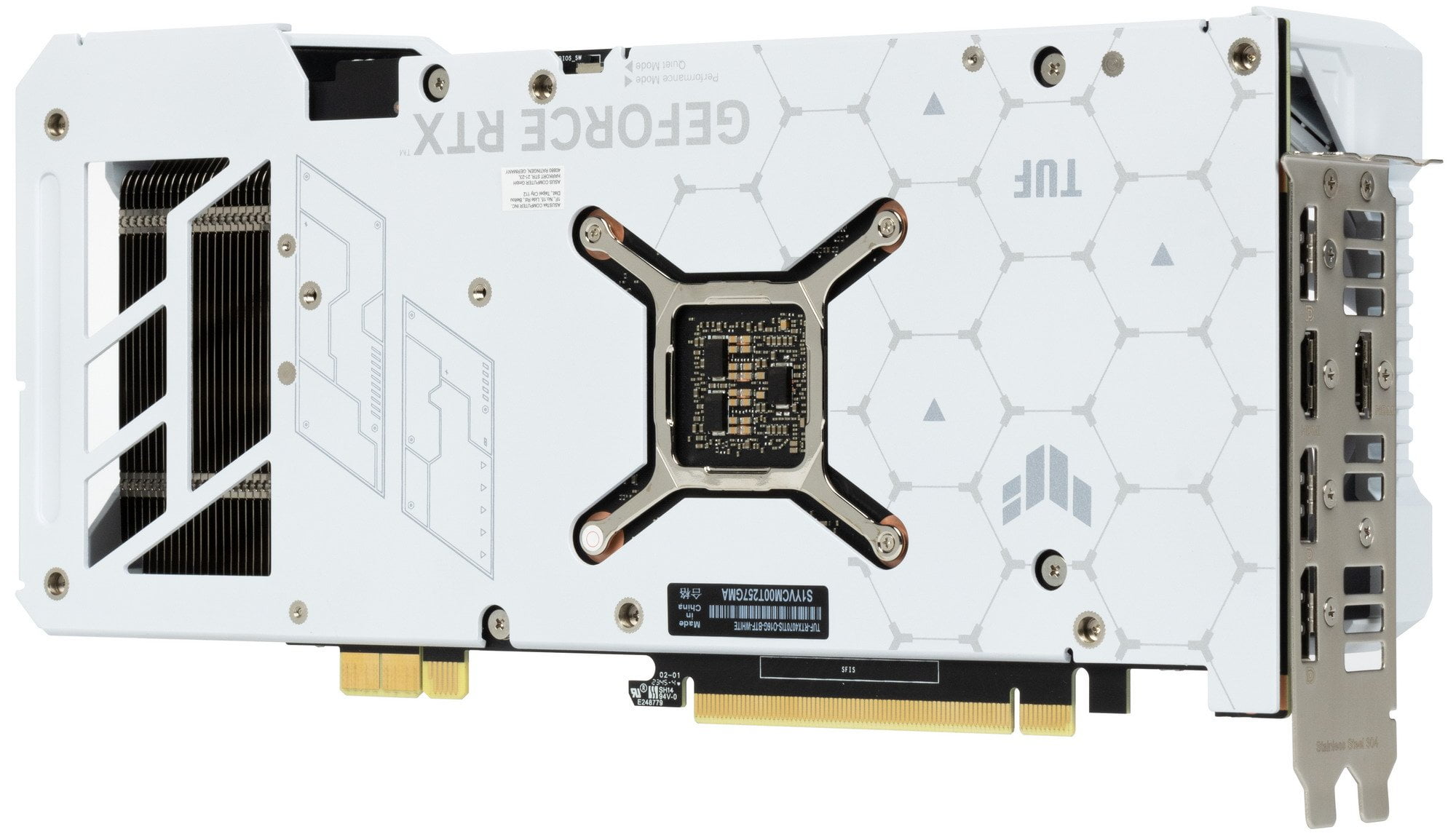

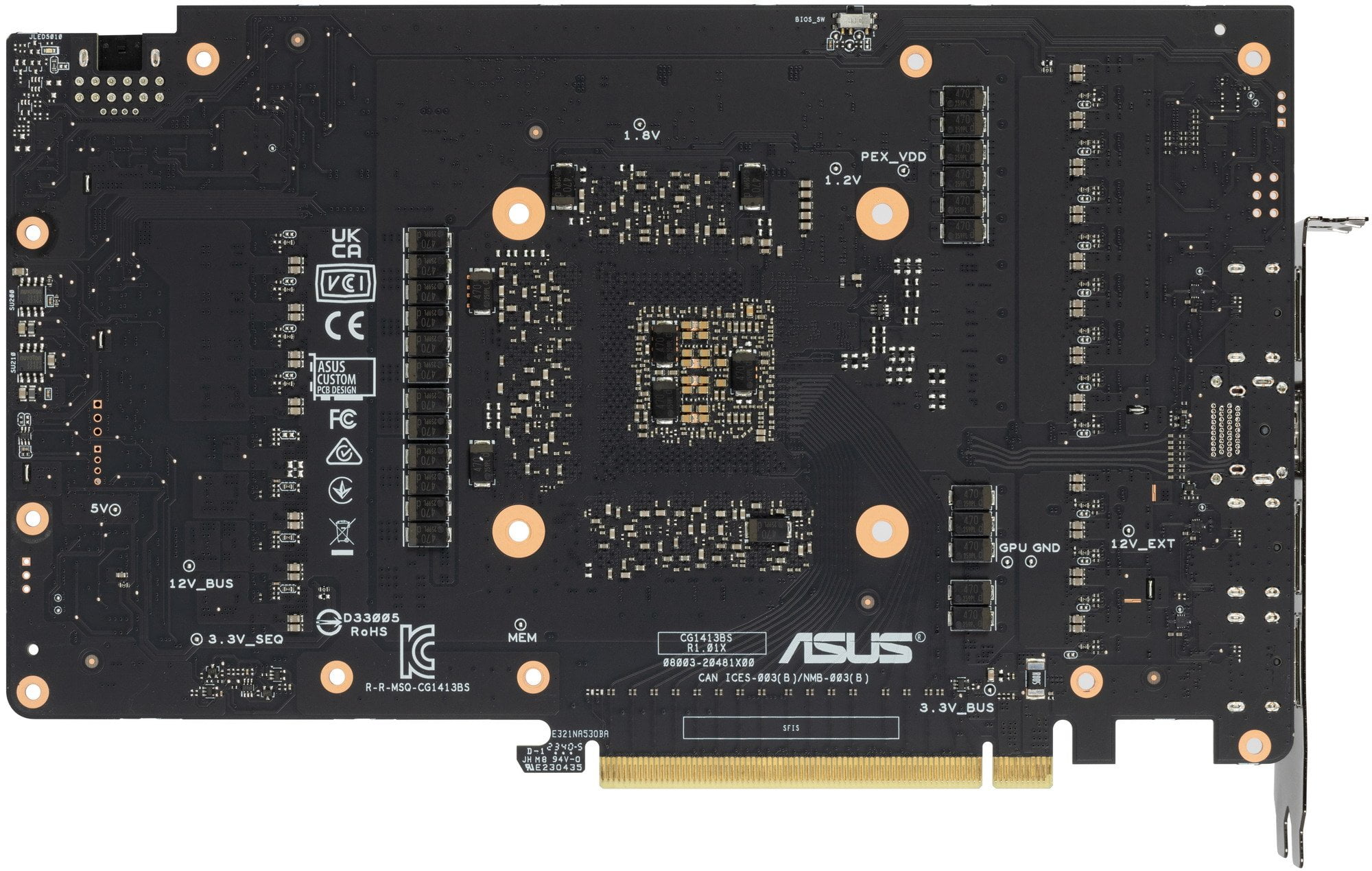

вид сзади

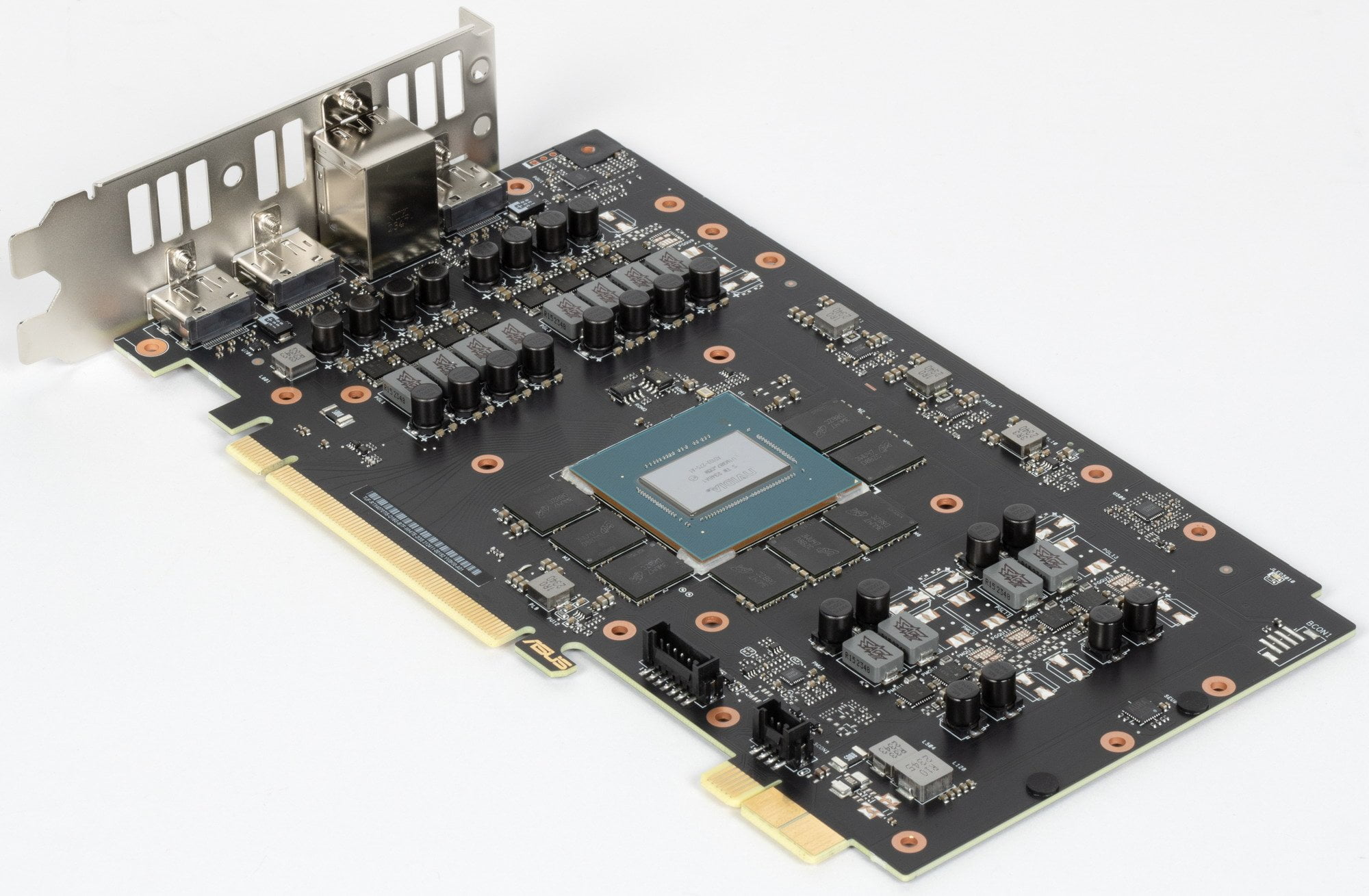

Мы сравниваем эту карту с моделью того же производителя на базе того же GPU, но из другой линейки. Различия в основном касаются подсистемы питания: во-первых, у карты из линейки ROG Strix она более мощная и гибкая (что логично, ибо TUF Gaming стоит на ступень ниже, чем ROG Strix, согласно иерархии Asus), а во-вторых, у новой карты подвод питания уникален и организован снизу, о чем мы еще поговорим.

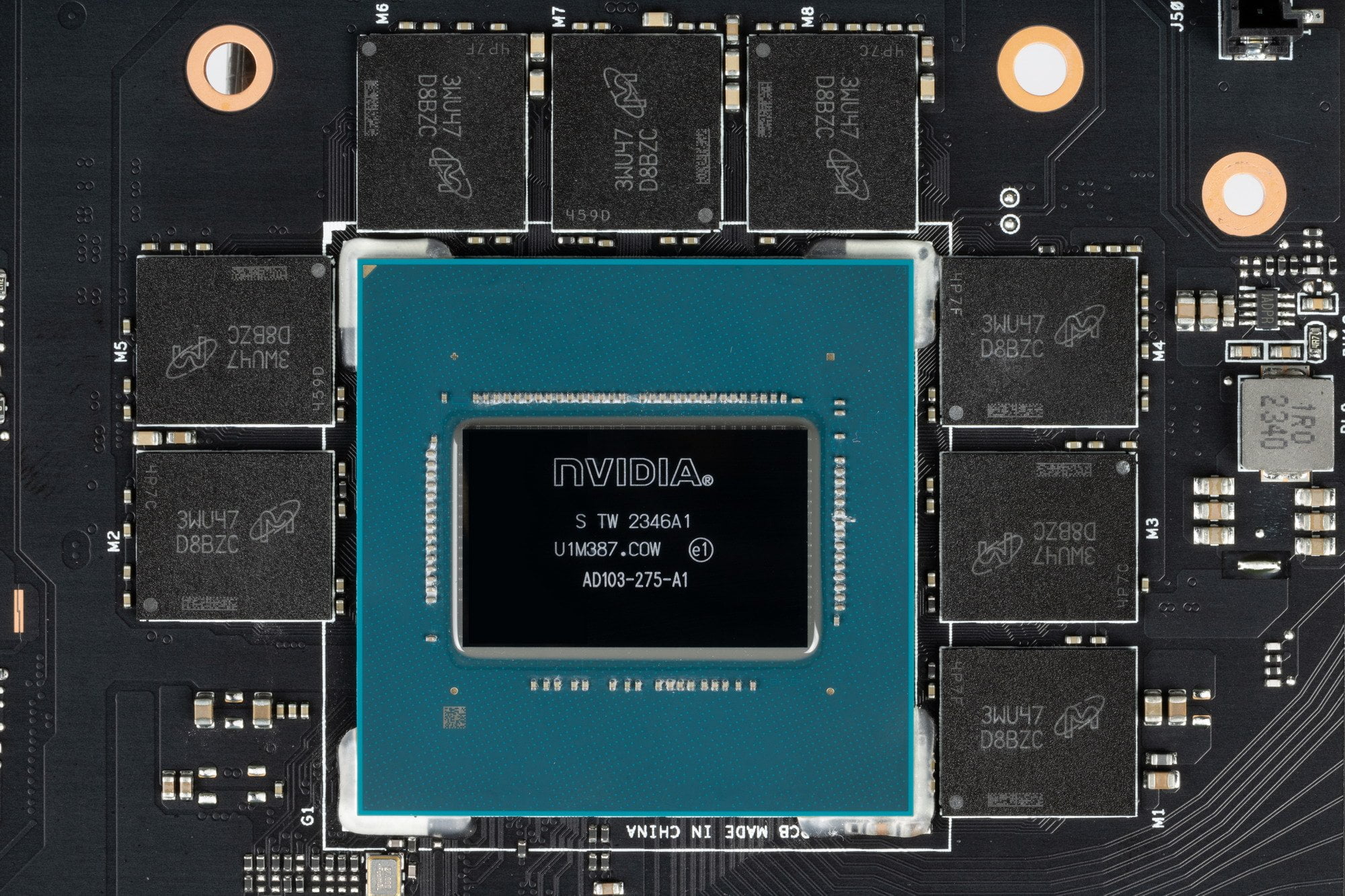

Ядро имеет маркировку AD103-275 (у GeForce RTX 4080 окончание маркировки — 300, у GeForce RTX 4080 Super — 400), дата выпуска — 46-я неделя 2023 года.

Еще раз отмечу, что у карты из семейства TUF Gaming даже посадочных мест под фазы питания меньше, чем у карты из семейства ROG. Это выглядит весьма логично, ибо количество фаз питания влияет на гибкость разгона ядра, и это важно для оверклокеров.

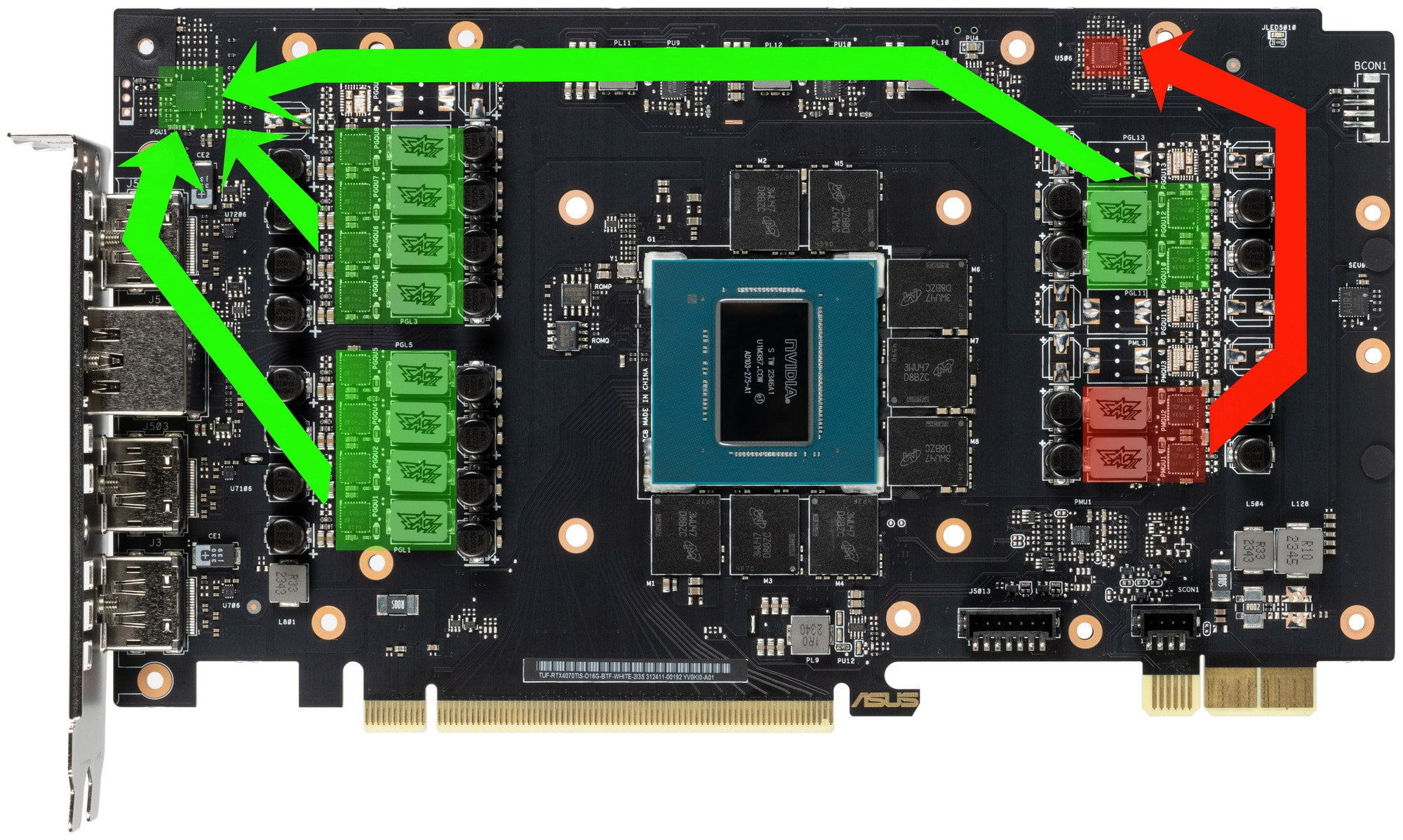

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на лицевой стороне PCB. Карта в сумме имеет 12 фаз питания (10+2).

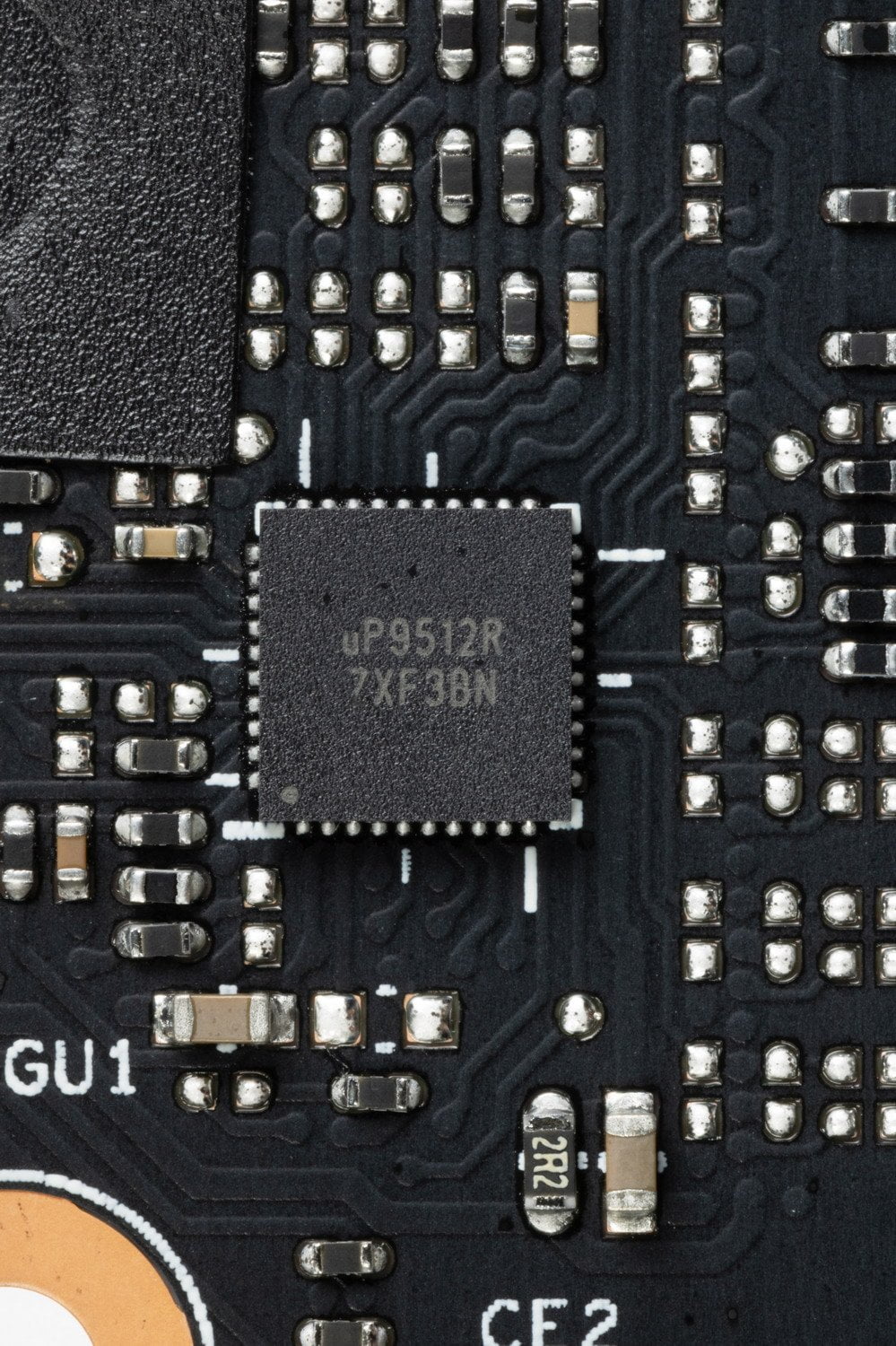

12 фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor). Он рассчитан максимум на 8—12 фаз (зависит от ревизии).

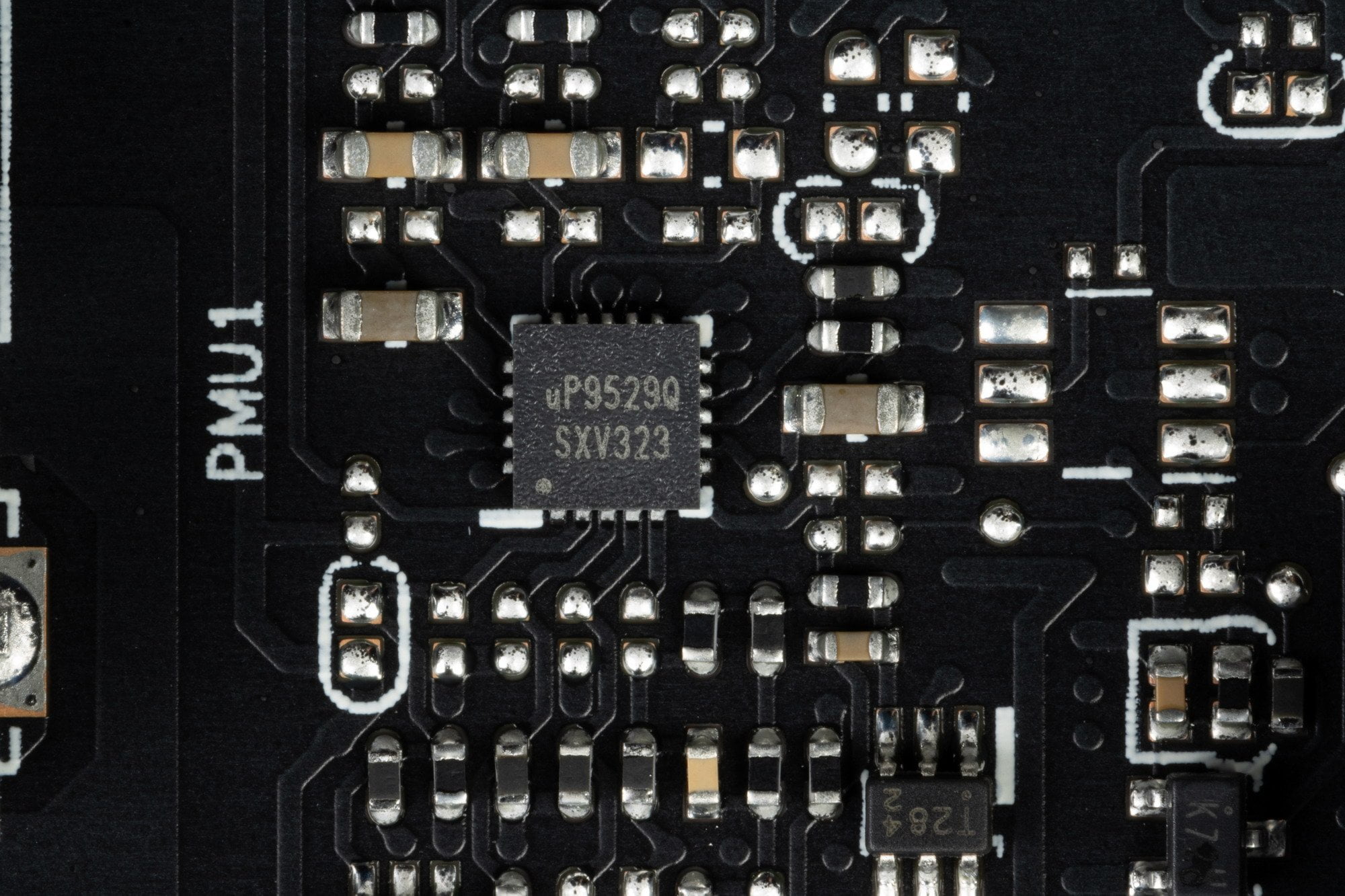

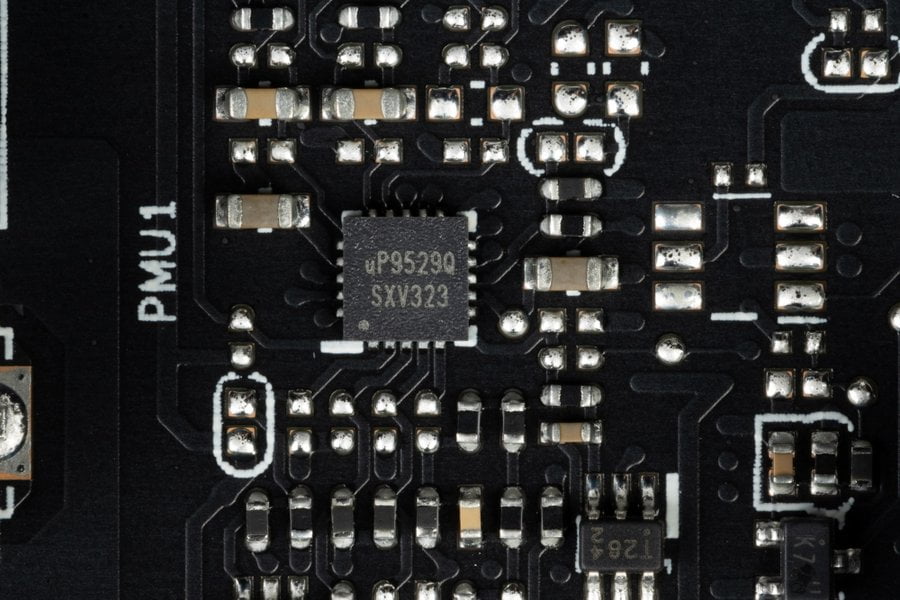

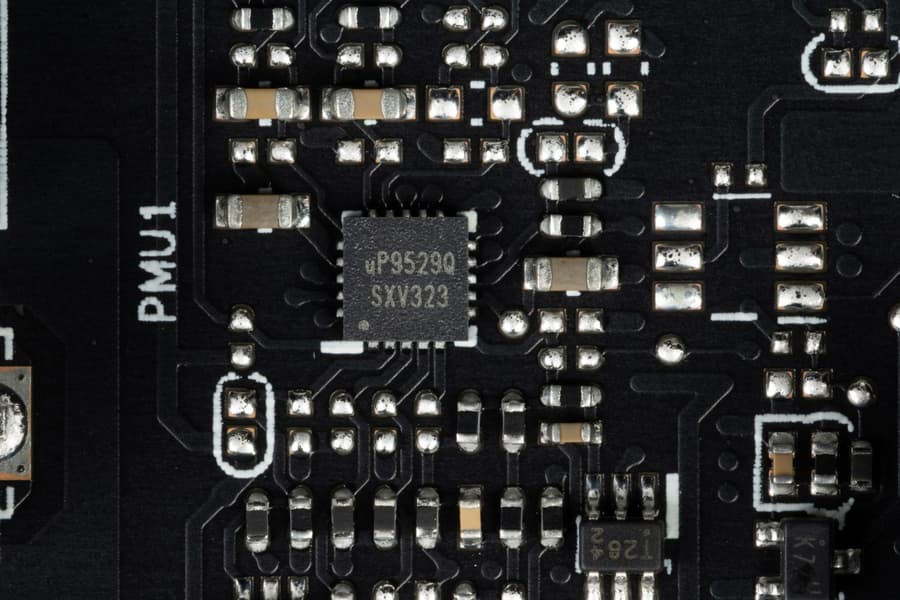

Питанием микросхем памяти управляет ШИМ-контроллер uP9529Q (uPI Semiconductor).

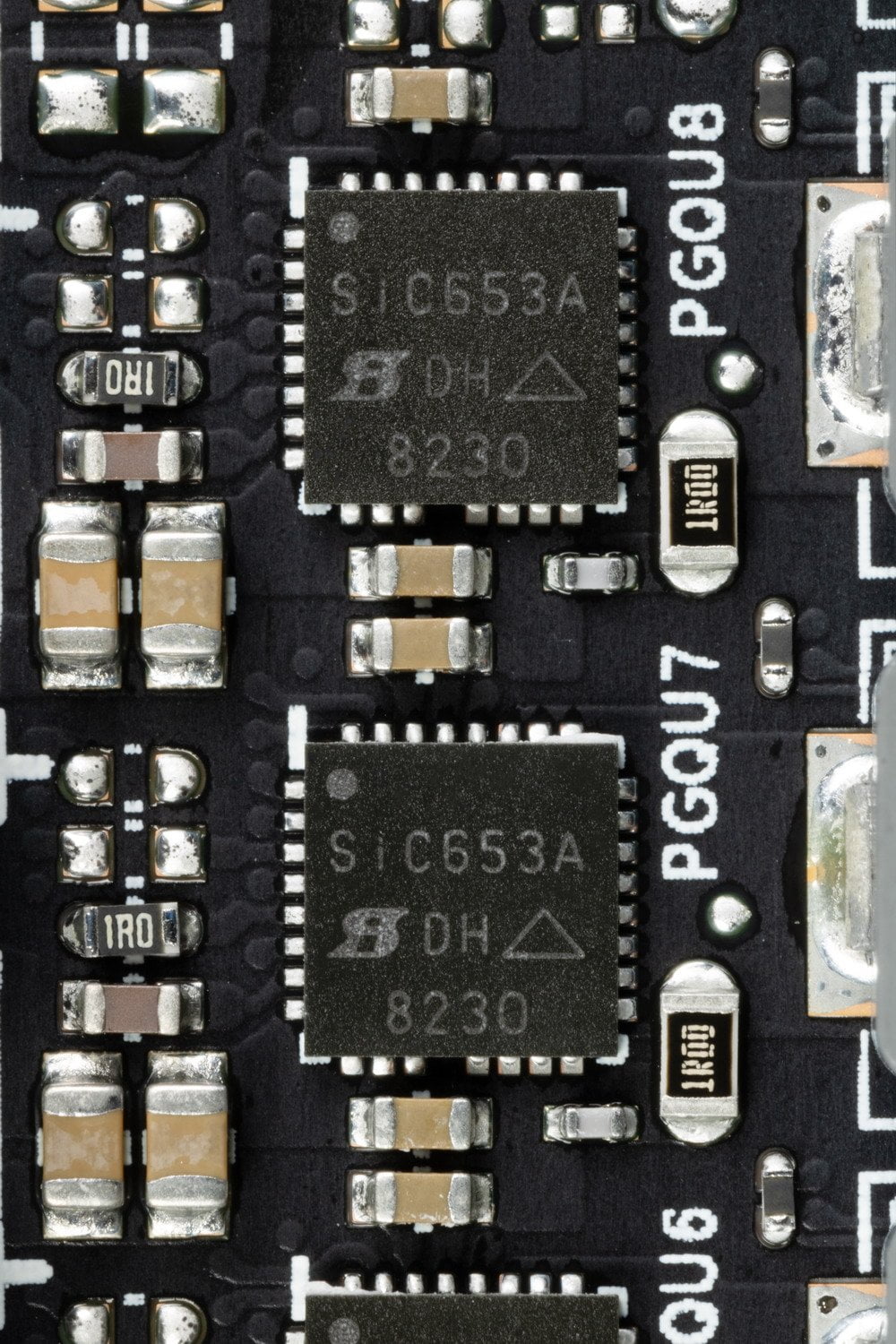

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае SiC653A (Vishay Intertechnology), каждая из которых рассчитана максимально на 50 А.

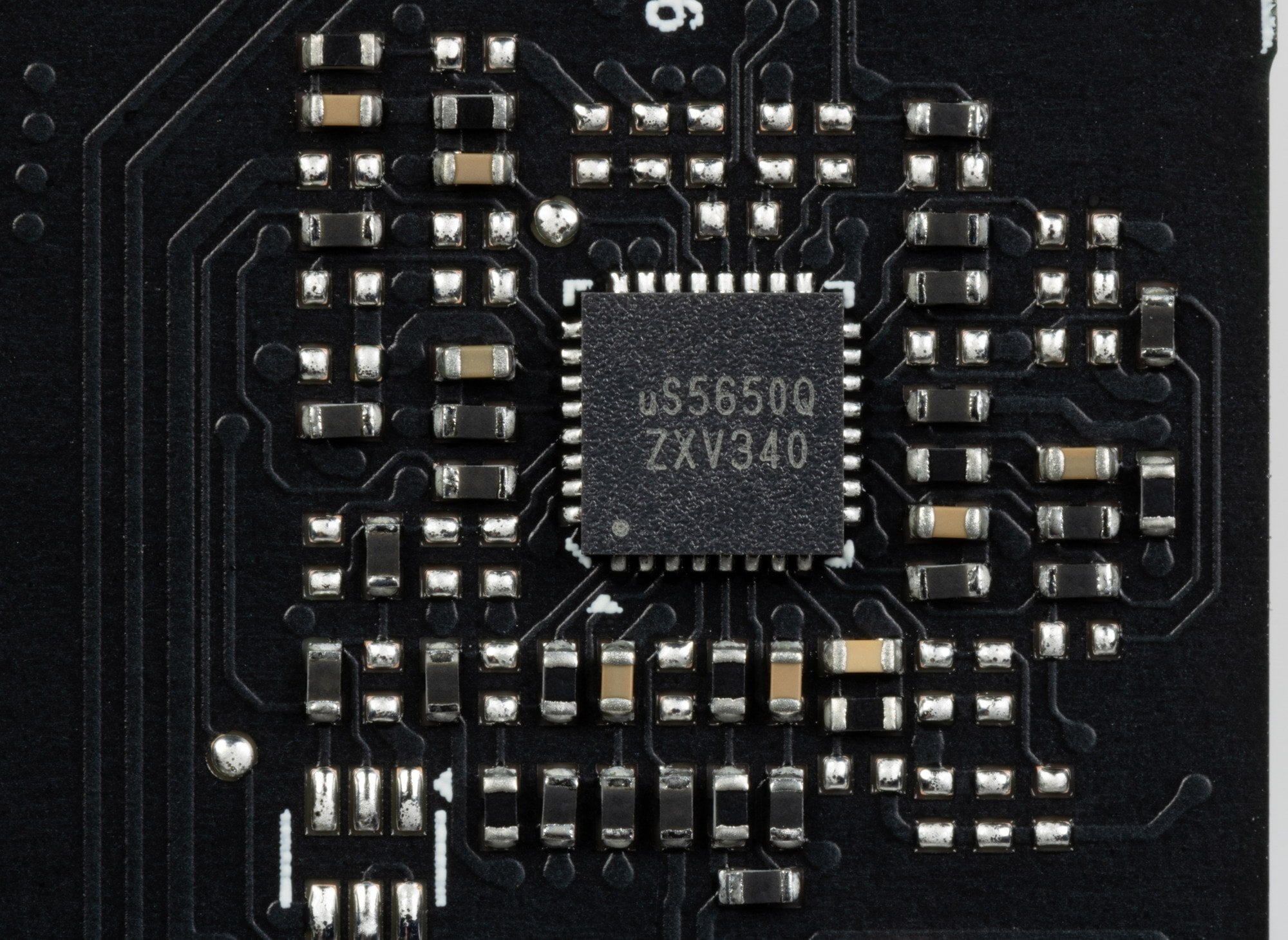

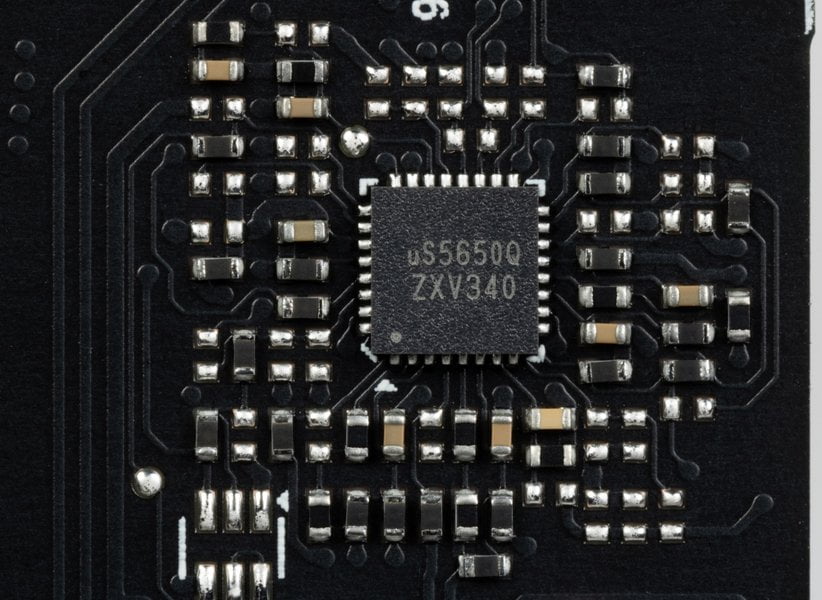

Также на лицевой стороне платы имеется контроллер uS5650Q (uPI Semiconductor), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

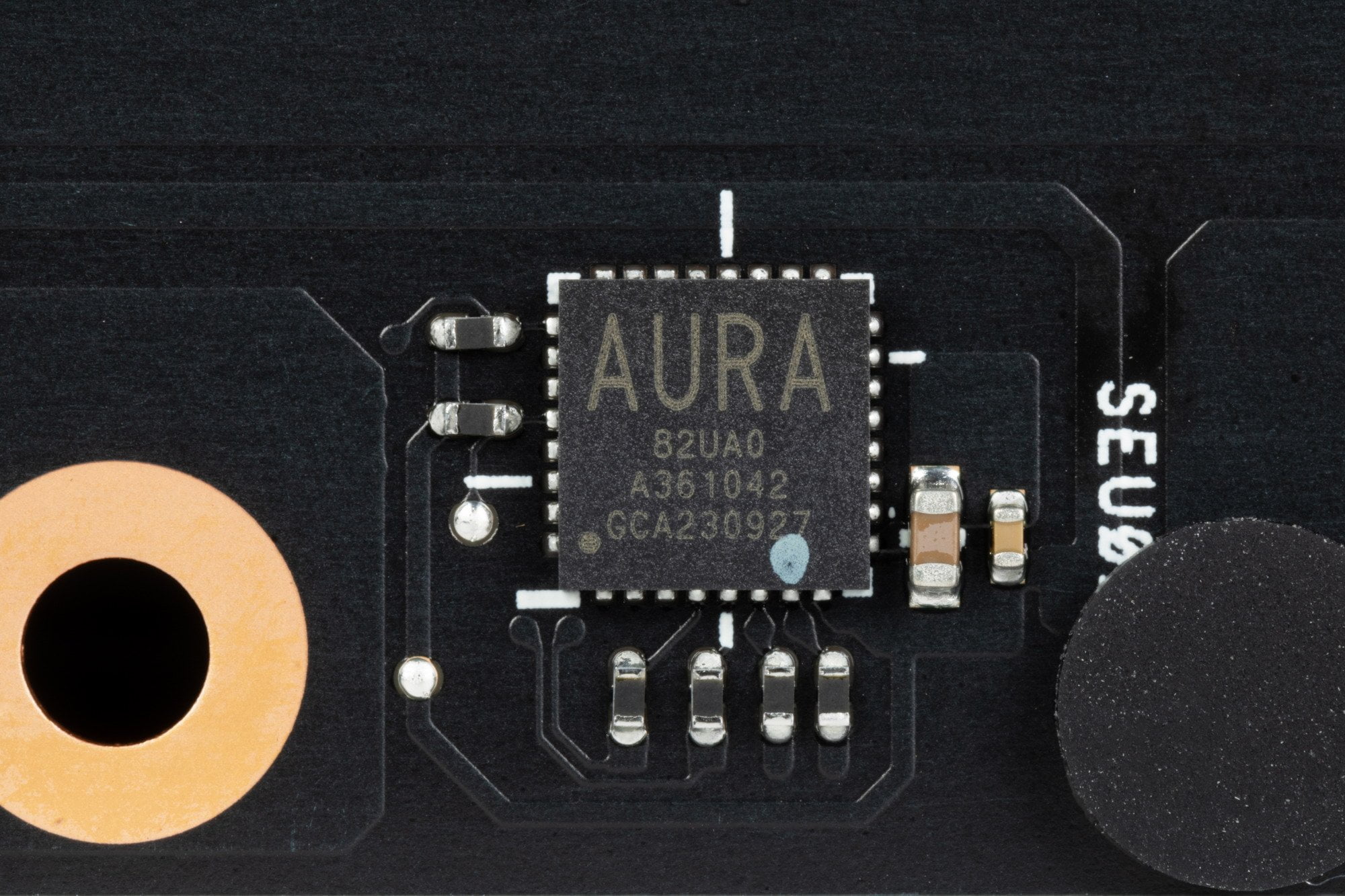

Управление подсветкой традиционно у Asus возложено на контроллер Aura.

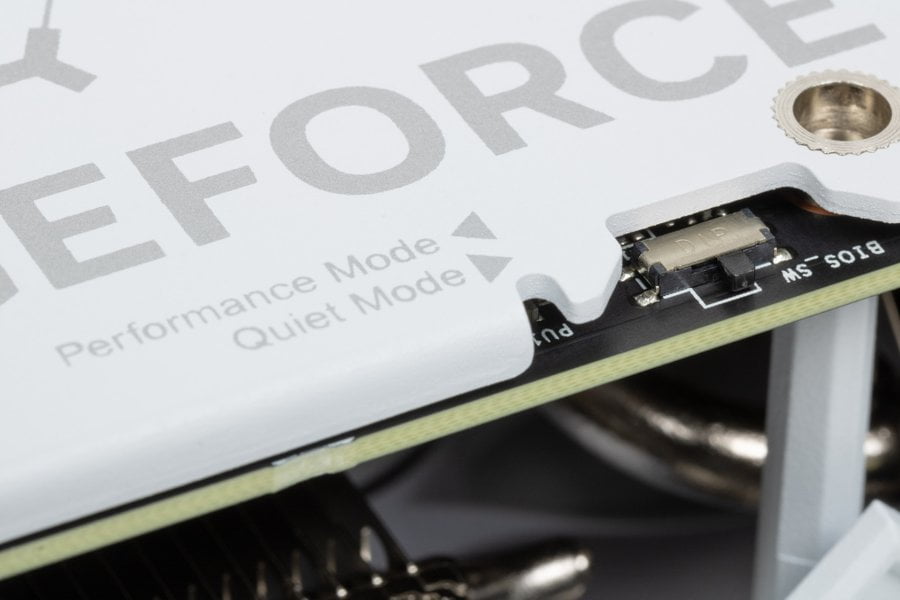

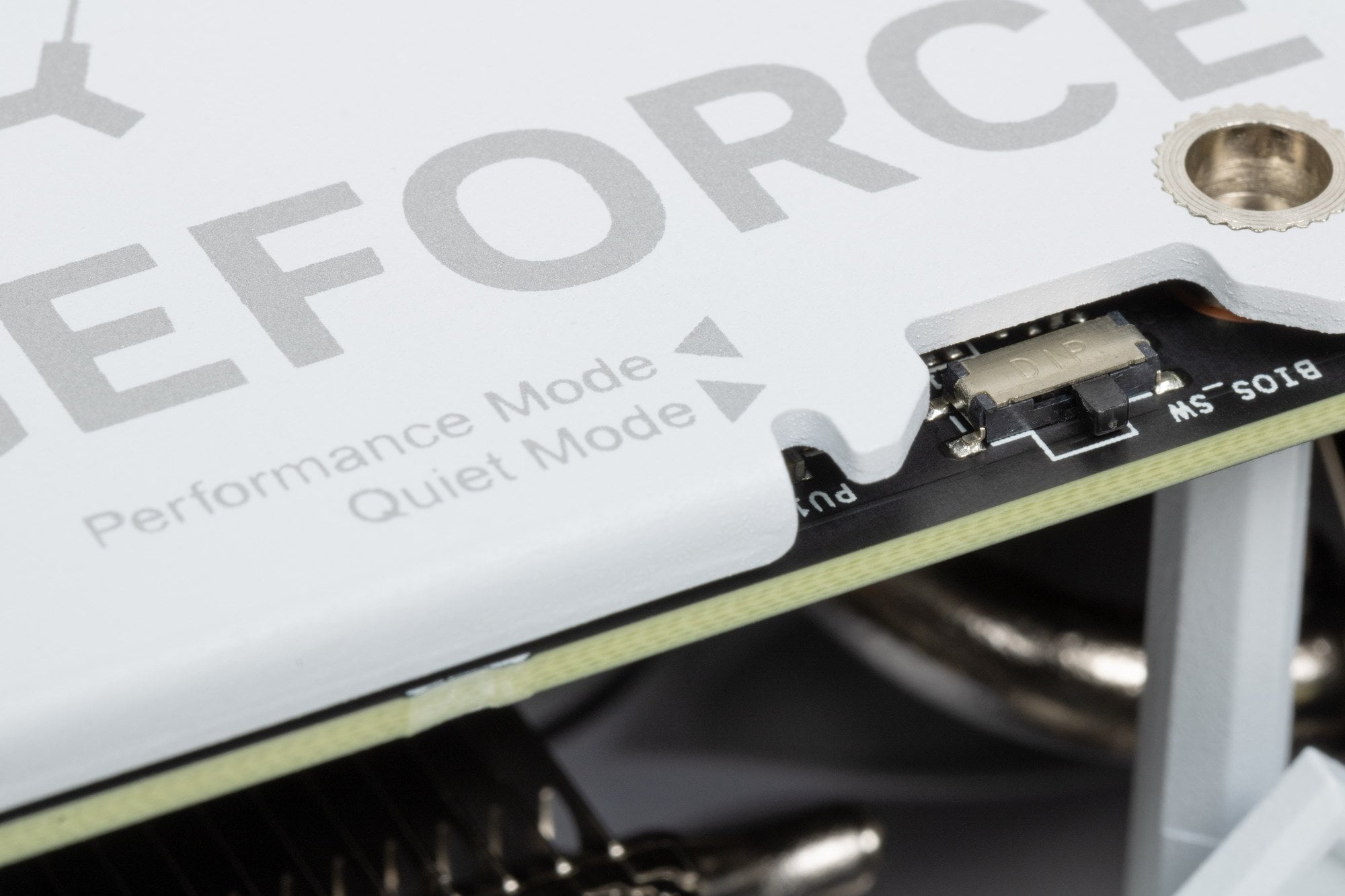

Карта имеет двойной BIOS, что уже традиционно для решений Asus линеек ROG/TUF. На торце карты есть переключатель версий BIOS (они названы Performance mode (PMode) и Quiet mode (QMode) — производительный и тихий режимы). Разница между режимами заключается, по сути, только в оборотах вентиляторов.

Штатные частоты памяти равны референсным значениям. Boost-значение частоты работы ядра в обоих режимах BIOS при активации OC Mode через фирменную утилиту Asus Tweak выше референсного на 1,5% (без OC Mode — на 1%). В среднем мы получили в играх прирост производительности в 0,5% относительно референс-карты (в режиме по умолчанию, без использования Asus Tweak). То есть суффикс ОС у данной карты почти чисто формальный.

Энергопотребление карты Asus в тестах в режимах BIOS PMode/QMode доходило до 267/271 Вт (пик — 296 Вт).

Лимит энергопотребления у данной карты можно поднять до 118%. Я попробовал ручной разгон (подняв потребление до предела) и получил максимальные частоты 2955/23600 МГц, что обеспечило прирост в играх в разрешении 4K в среднем почти на 4% относительно референсных значений. Энергопотребление карты выросло до 289 Вт.

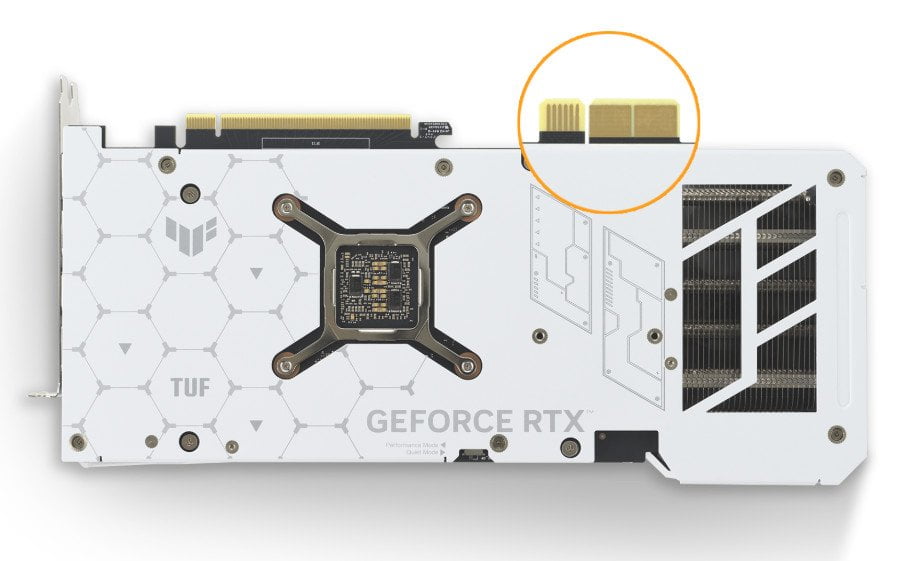

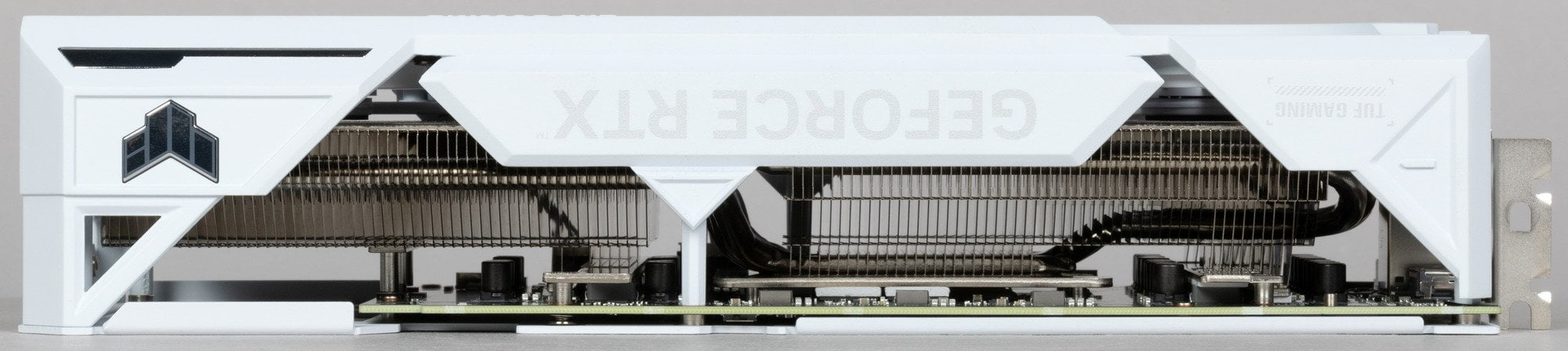

А теперь главная особенность этой карты: питание на нее подается не через обычные 16/8-контактные разъемы питания нового/старого образца, а с помощью проприетарного дополнительного разъема, установленного за слотом PCIe x16. Поэтому такие карты могут работать только в материнских платах Asus из серии BTF (например, Asus TUF Gaming Z790-BTF WiFi, обзор которой мы подготовим в ближайшее время). Возможность подключить питание обычным способом отсутствует.

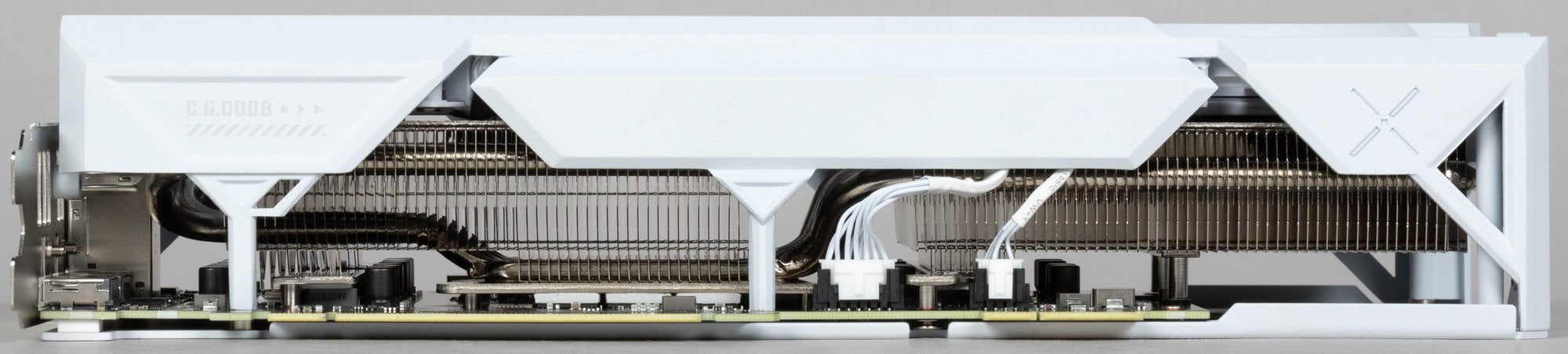

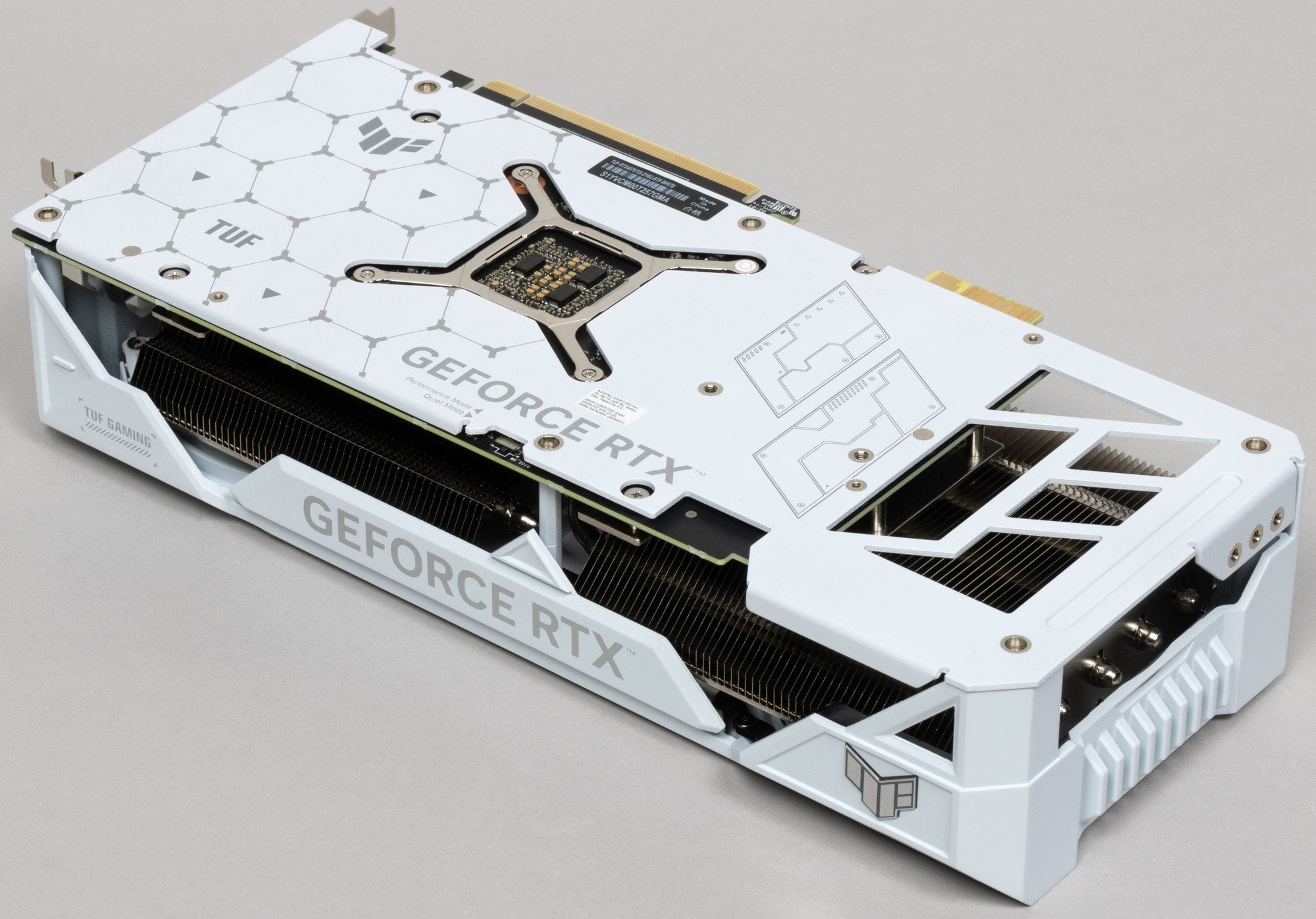

Отметим приличные габариты данной карты, особенно по толщине: около 6,5 см. В результате видеокарта занимает 4 слота в системном блоке.

GeForce RTX 4070 Ti Super не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

Также стоит отметить, что у платы не обычные 4, а 5 видеовыходов: добавлен еще один HDMI 2.1. Однако GPU позволяет выводить картинку одновременно только на 4 монитора, поэтому такое решение просто обеспечивает бо́льшую гибкость при подключении.

Работой карты можно управлять через фирменную утилиту Asus GPU Tweak III, мы про нее неоднократно писали.

Нагрев и охлаждение

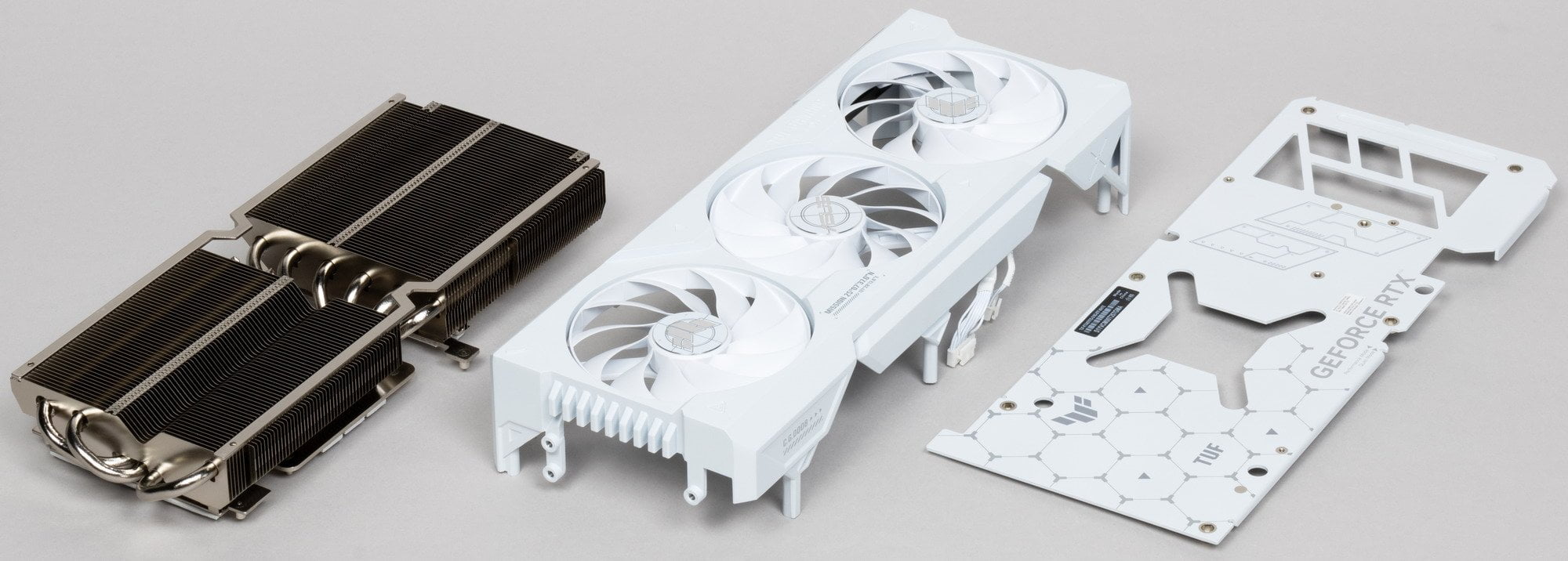

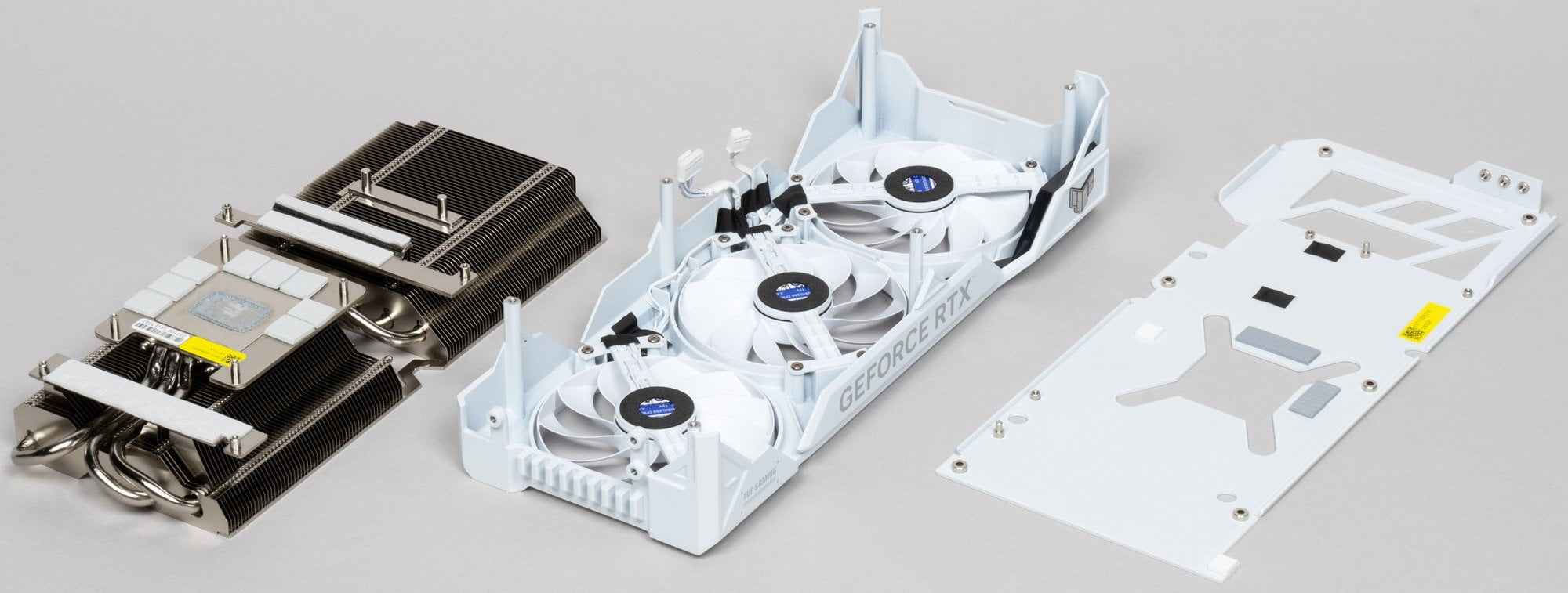

Основой СО является массивный двусекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора. Шесть тепловых трубок припаяны к огромному медному никелированному плато, прижимающемуся к GPU.

Микросхемы памяти охлаждаются с помощью этого же огромного теплосъемника (через термопрокладки), а для преобразователей питания VRM имеются отдельные небольшие подошвы на том же радиаторе.

Задняя пластина не только служит элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термопрокладки, которые отводят тепло в зоне микросхем памяти. Эта пластина оснащена большими вырезами для сквозного продува радиатора.

Поверх радиатора установлен кожух с тремя вентиляторами типа Axial-tech, у которых концы лопастей соединены кольцом для более четкого направления потоков воздуха на радиатор. Каждый вентилятор использует два шарикоподшипника.

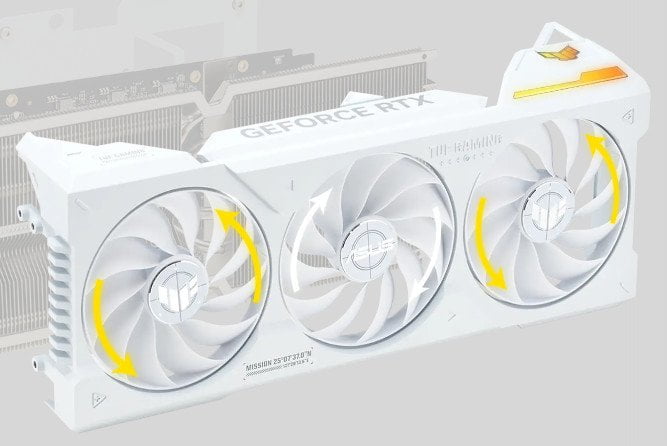

Центральный вентилятор вращается в противоположную сторону относительно крайних, что обеспечивает некий «эффект шестеренок», помогая бороться с турбулентностью потока воздуха.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

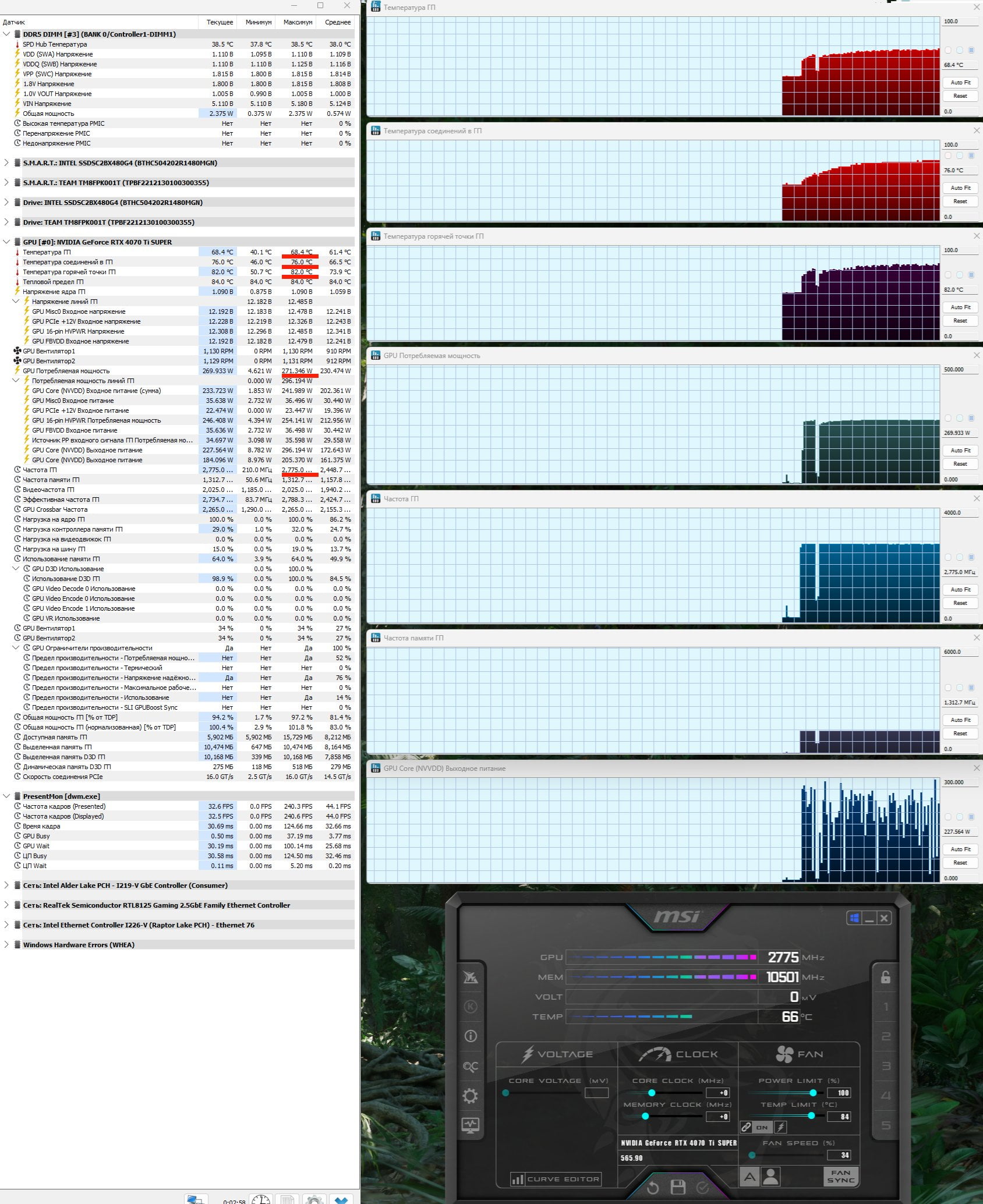

Мониторинг температурного режима:

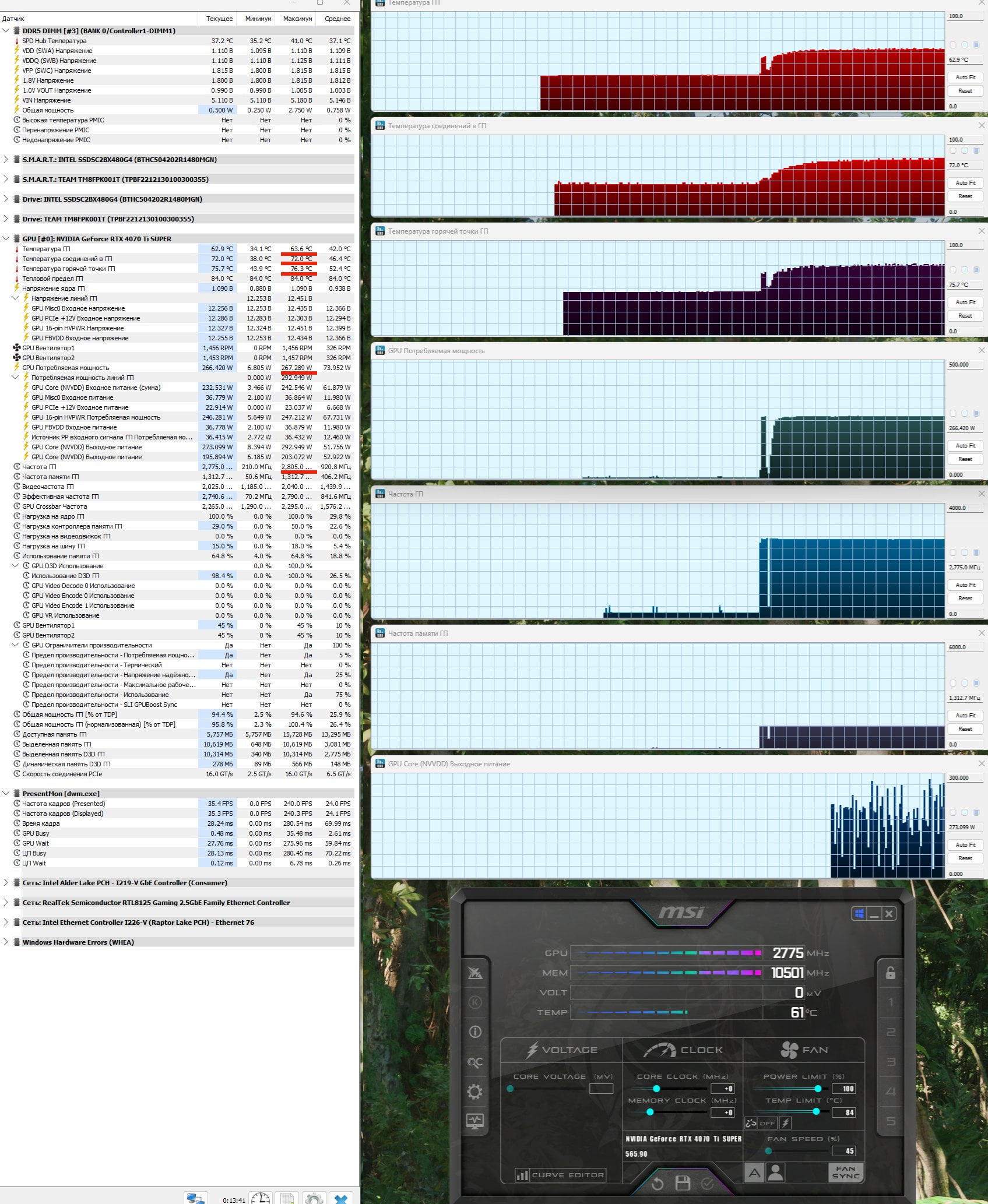

Performance Mode:

После прогона под нагрузкой в режиме Performance максимальная температура ядра не превысила 64 градусов, а памяти — 72 °C, что является отличным результатом для видеокарт высокого уровня. Энергопотребление карты доходило до 267 Вт, а вентиляторы работали на уровне 1456 об/мин. Температура нагрева самой горячей точки ГП (hot spot) составляла 76 °C.

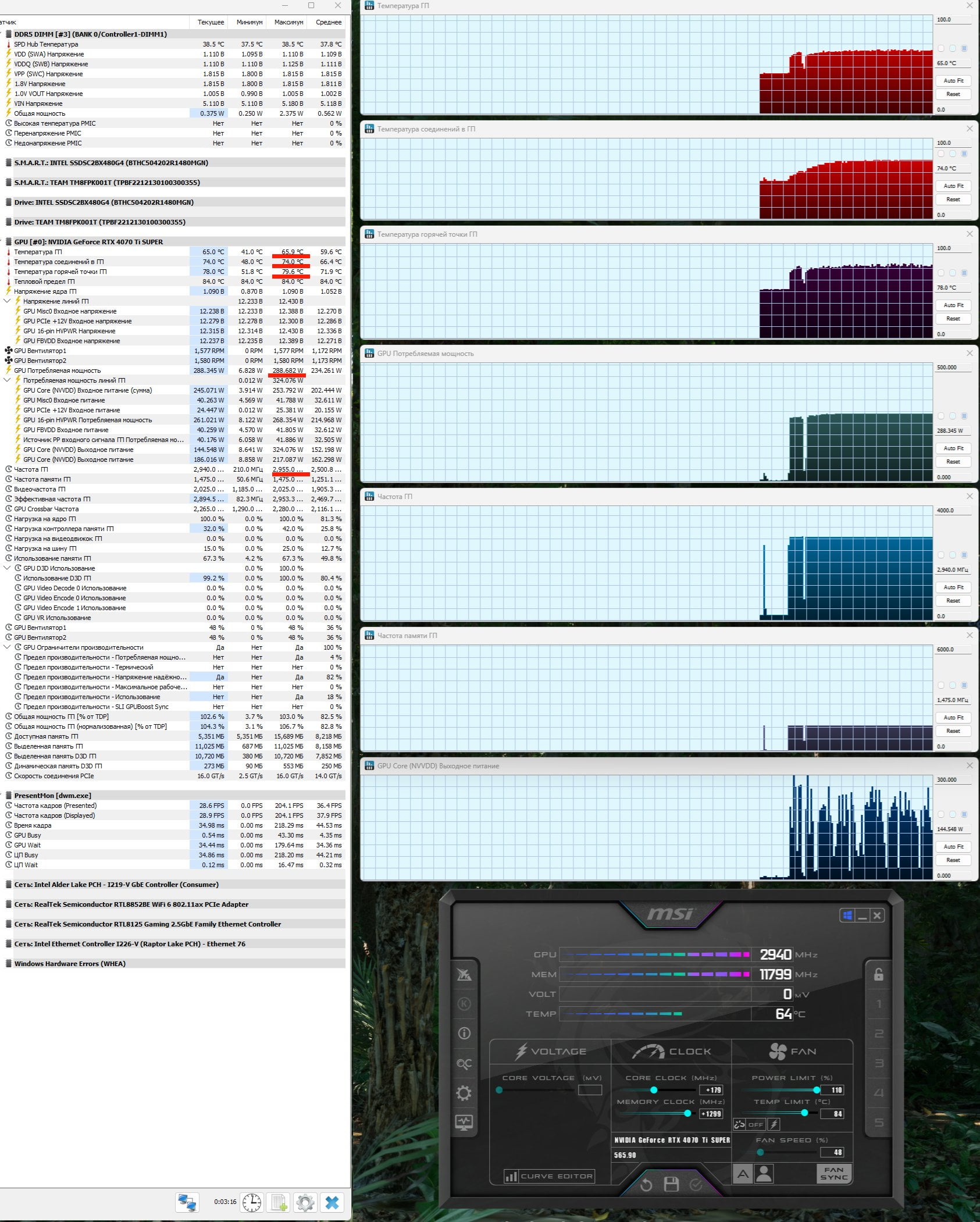

При ручном разгоне параметры нагрева и шума менялись мало (66/74 °С), но максимальное потребление выросло до 289 Вт, прибавилось 4% производительности, при этом температура самой горячей точки ГП (hot spot) составляла 80 °C.

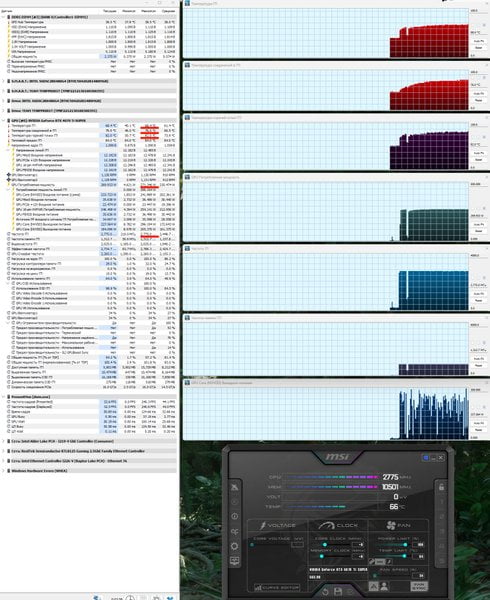

Quiet Mode:

Режим Quiet продемонстрировал почти такое же энергопотребление (271 Вт), но обороты вентиляторов упали до 1130 об/мин, так что нагрев ядра вырос до 68 °C, а нагрев памяти — до 76 °C. Впрочем, и это является хорошим результатом для карт такого уровня. Температура самой горячей точки ГП составила 82 °C.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В простое режимы Performance Mode и Quiet Mode совершенно не отличались: в 2D температура была не выше 31 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура в Performance Mode достигала 64 °C по ядру и 72 градусов по памяти. Вентиляторы при этом раскручивались до 1456 оборотов в минуту, шум вырастал до 29,0 дБА: это все еще тихо.

Аудиозапись шума под нагрузкой — здесь.

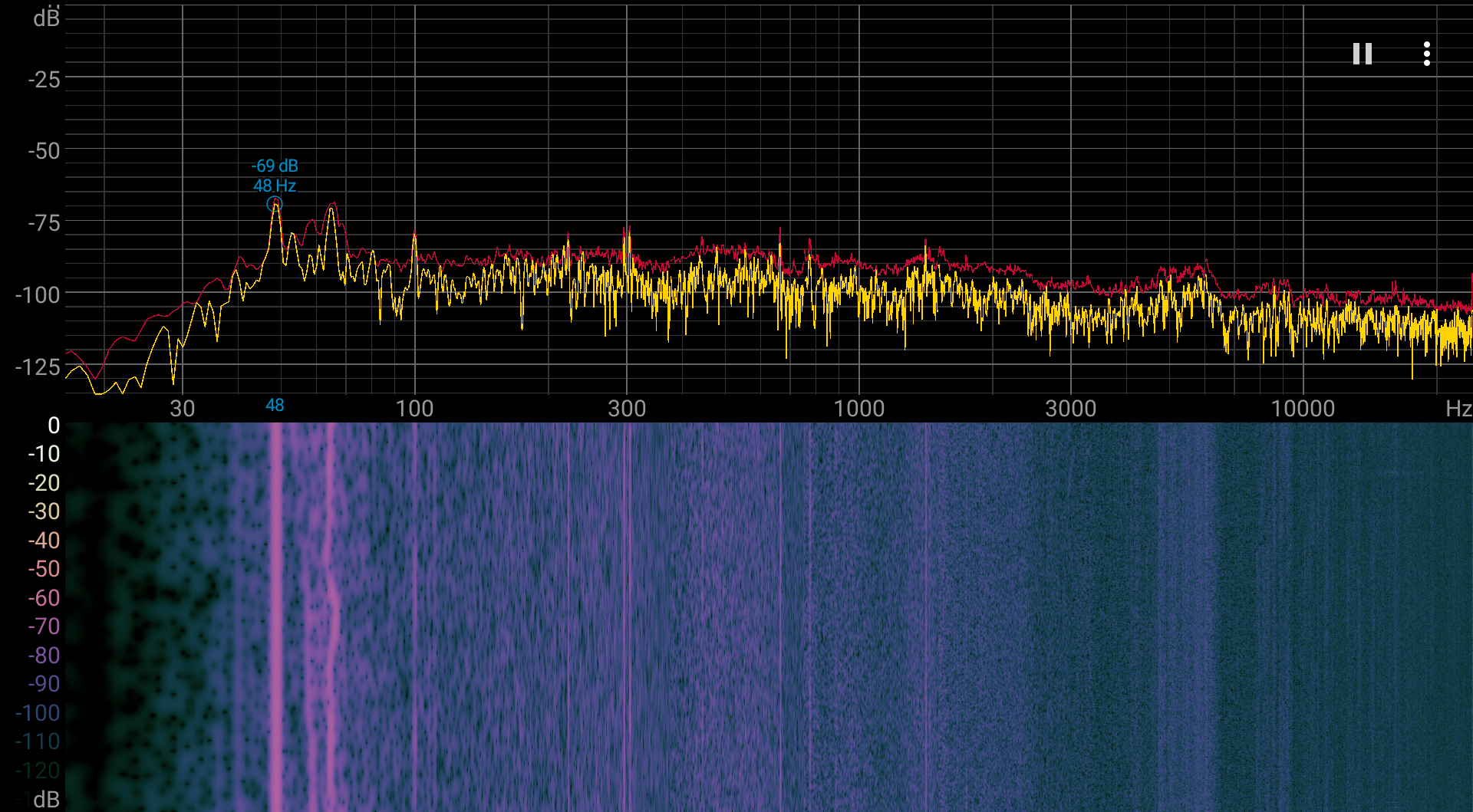

Спектрограмма шума достаточно ровная.

В режиме Quiet Mode температура ядра и памяти была выше: 68 и 76 °C соответственно. Зато скорость работы вентиляторов составляла лишь 1130 оборотов в минуту, а шум регистрировался на уровне 24,2 дБА — это очень тихо.

Не стоит забывать, что тепло, выделяемое картой, частично остается внутри системного блока, так что использование корпуса с хорошей вентиляцией крайне желательно.

Подсветка

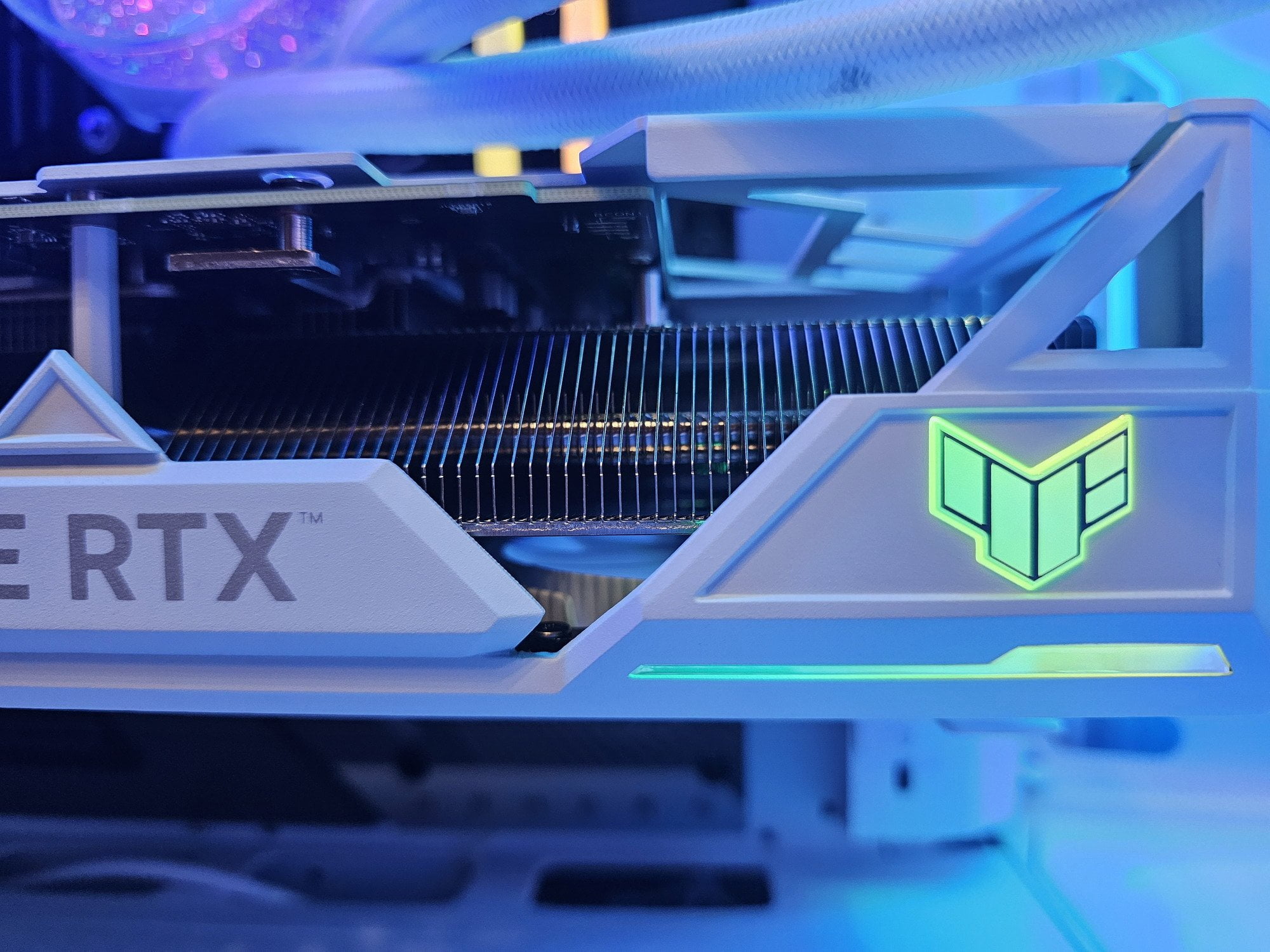

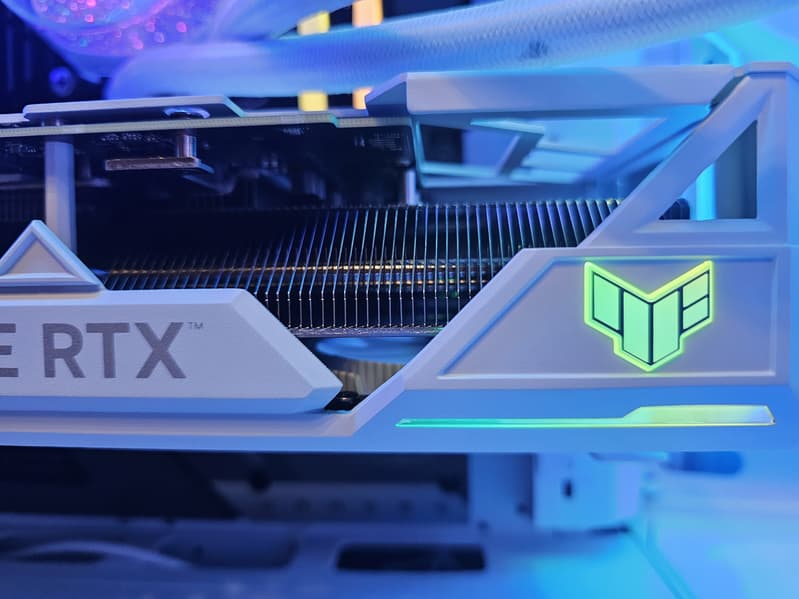

У карты подсвечивается только логотип семейства TUF на верхнем торце.

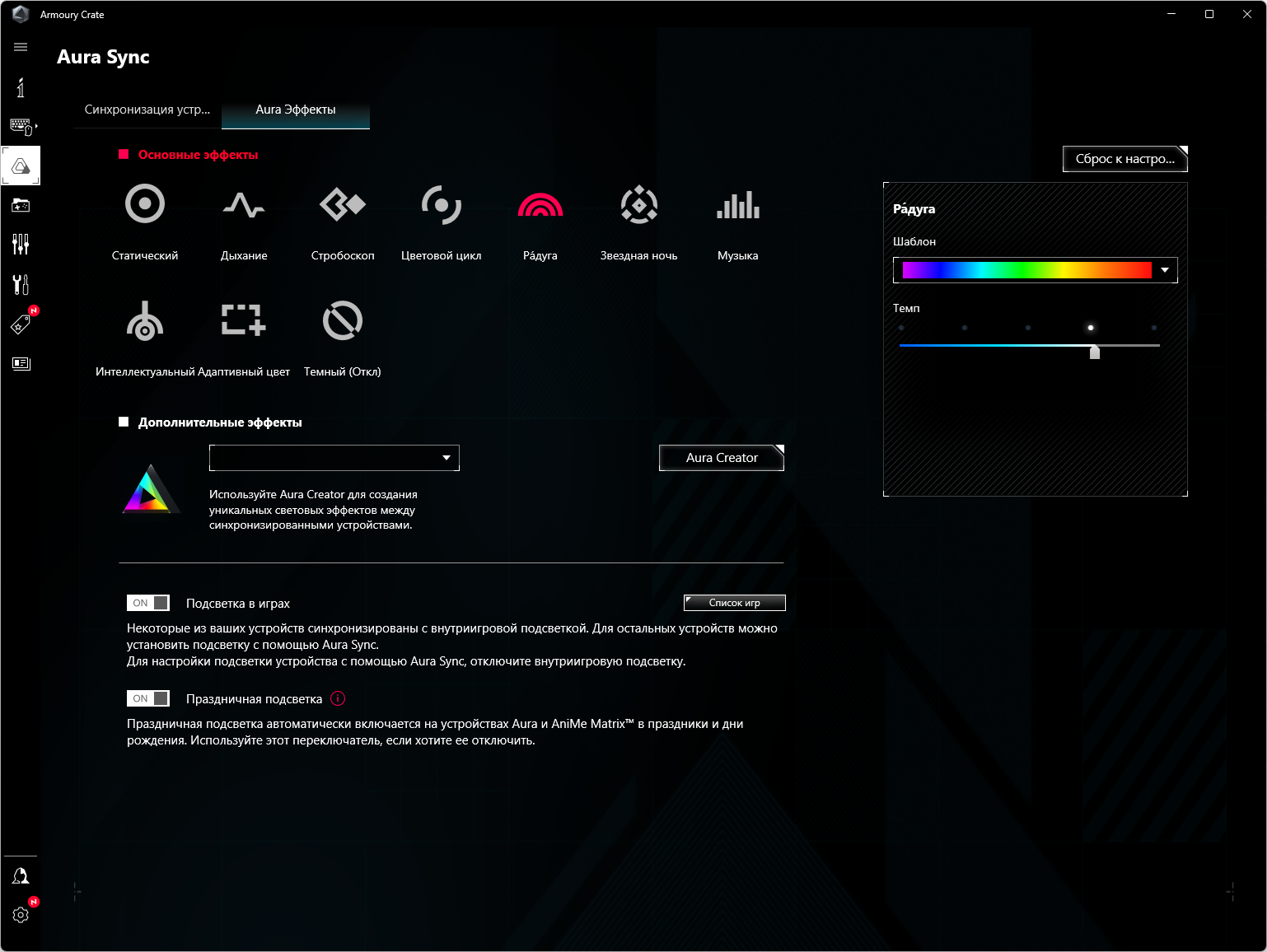

Управление подсветкой традиционно выполнено с помощью фирменной программы Asus — Armoury Crate

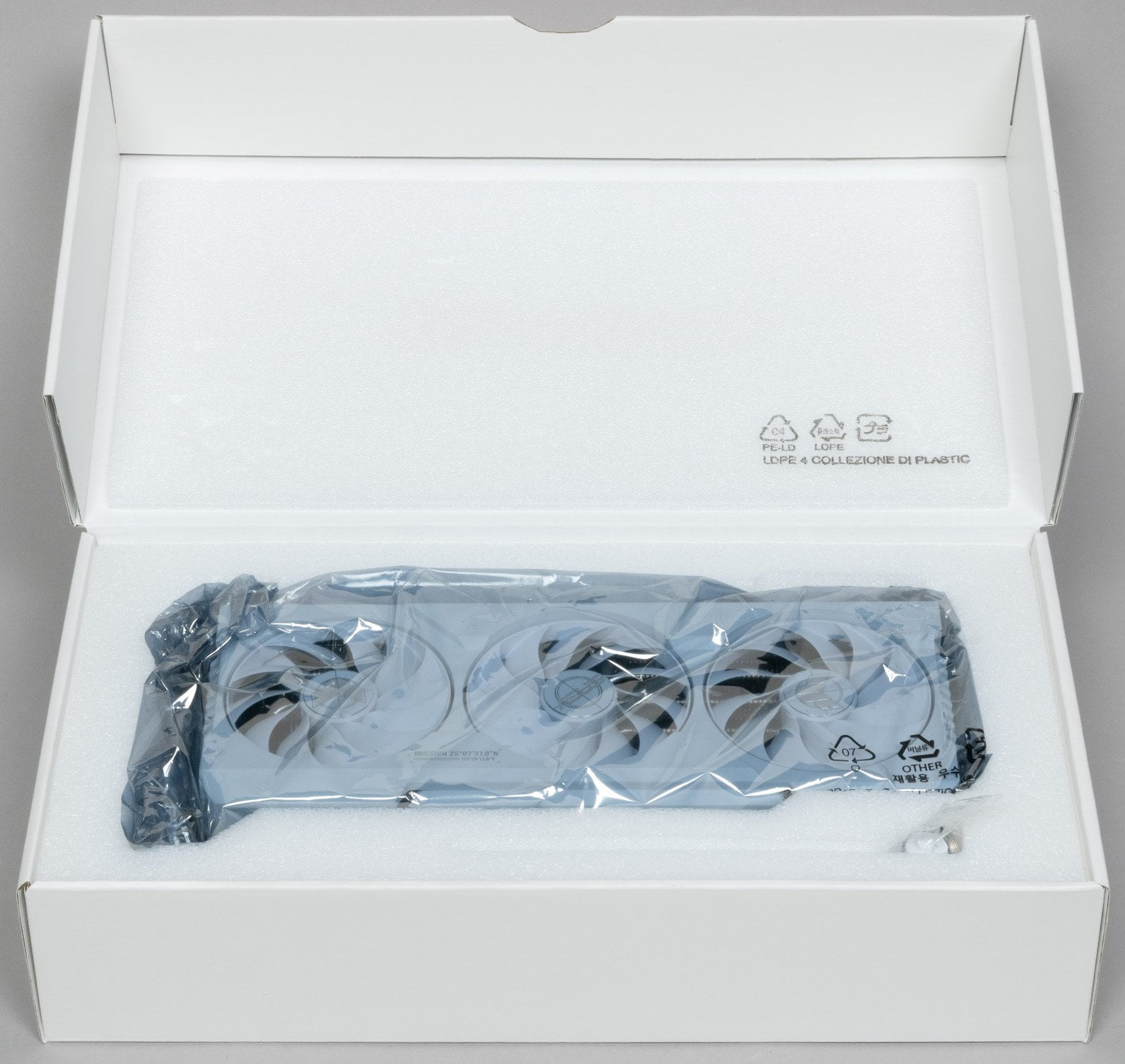

Комплект поставки и упаковка

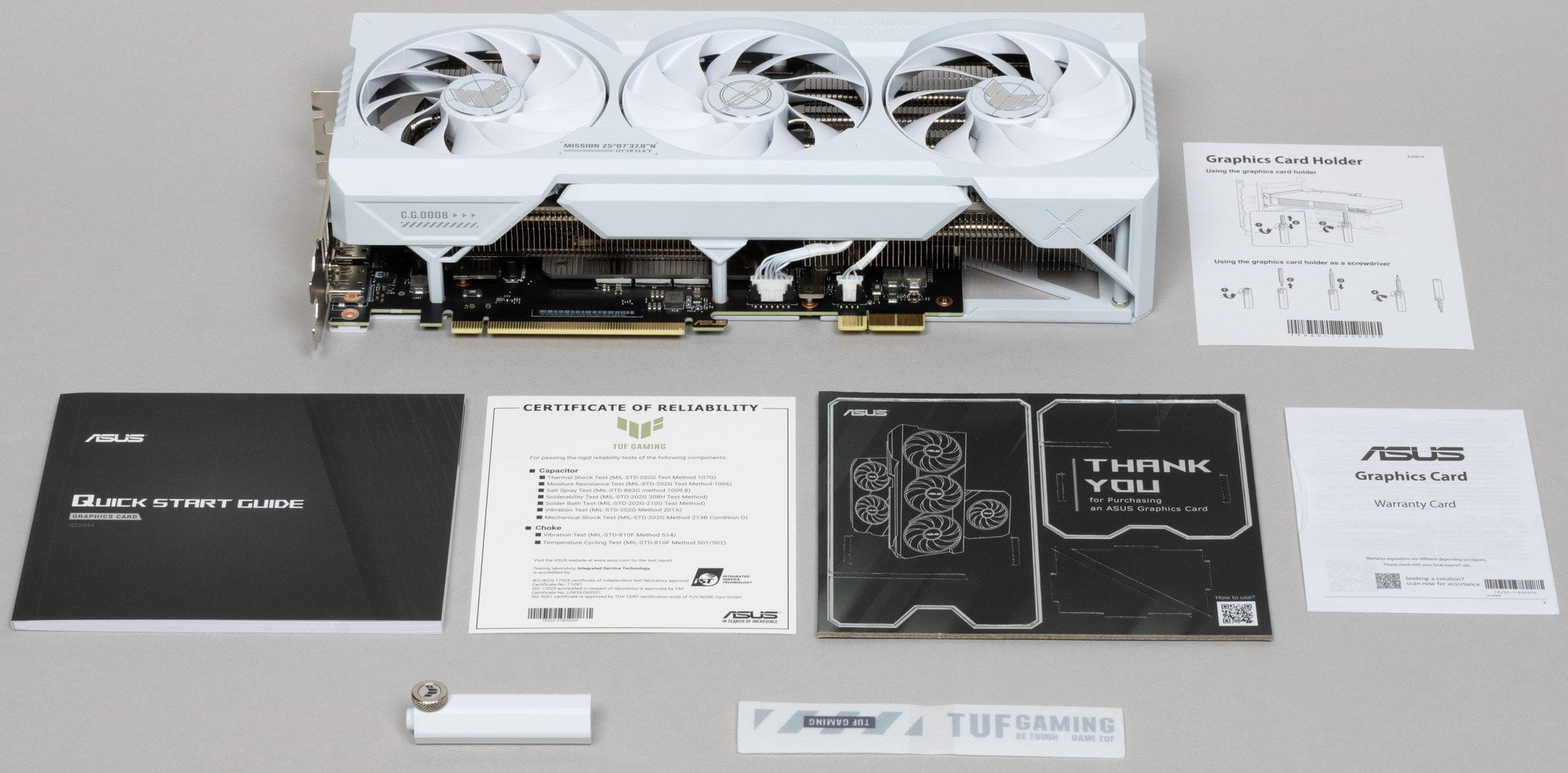

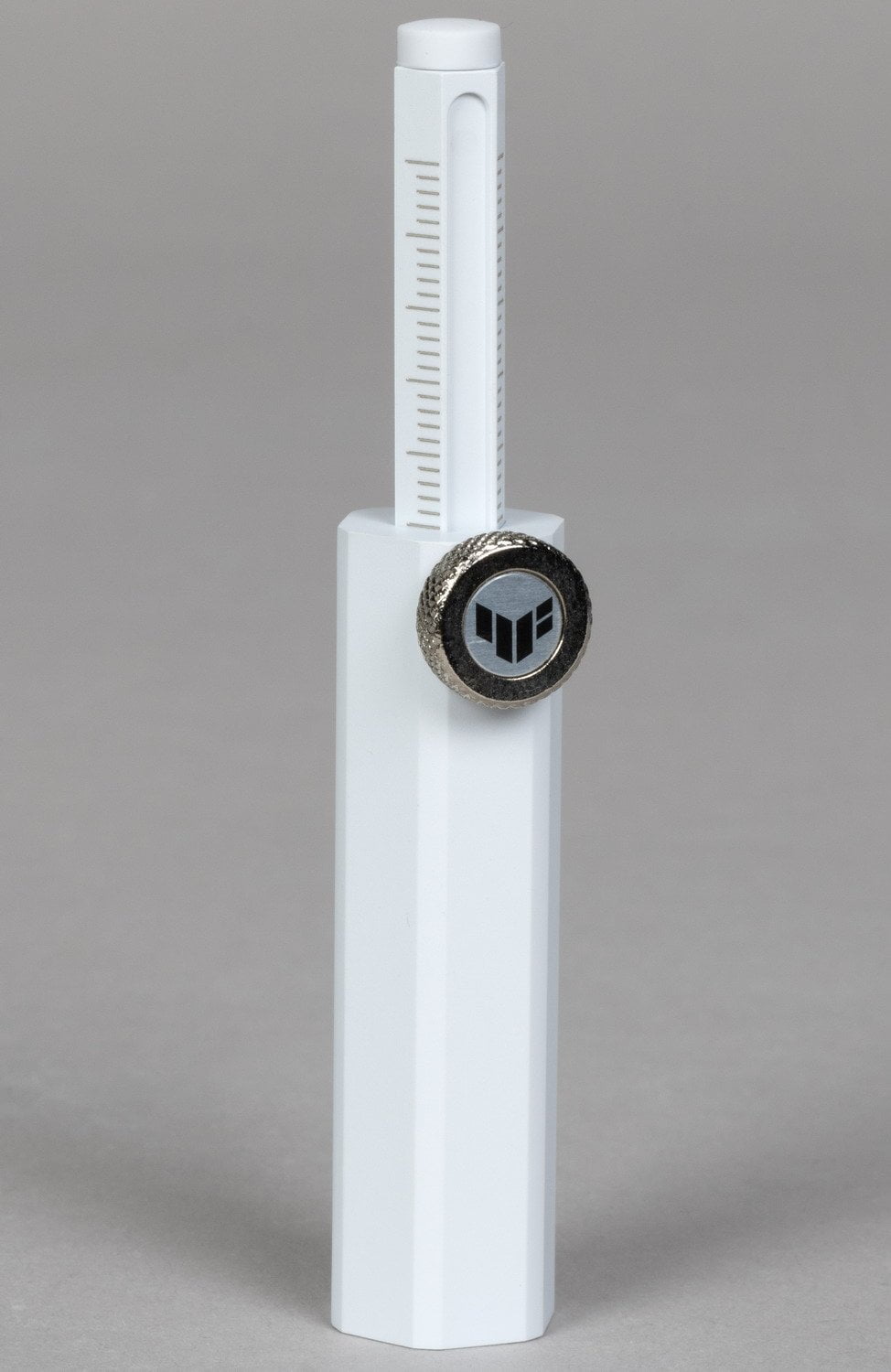

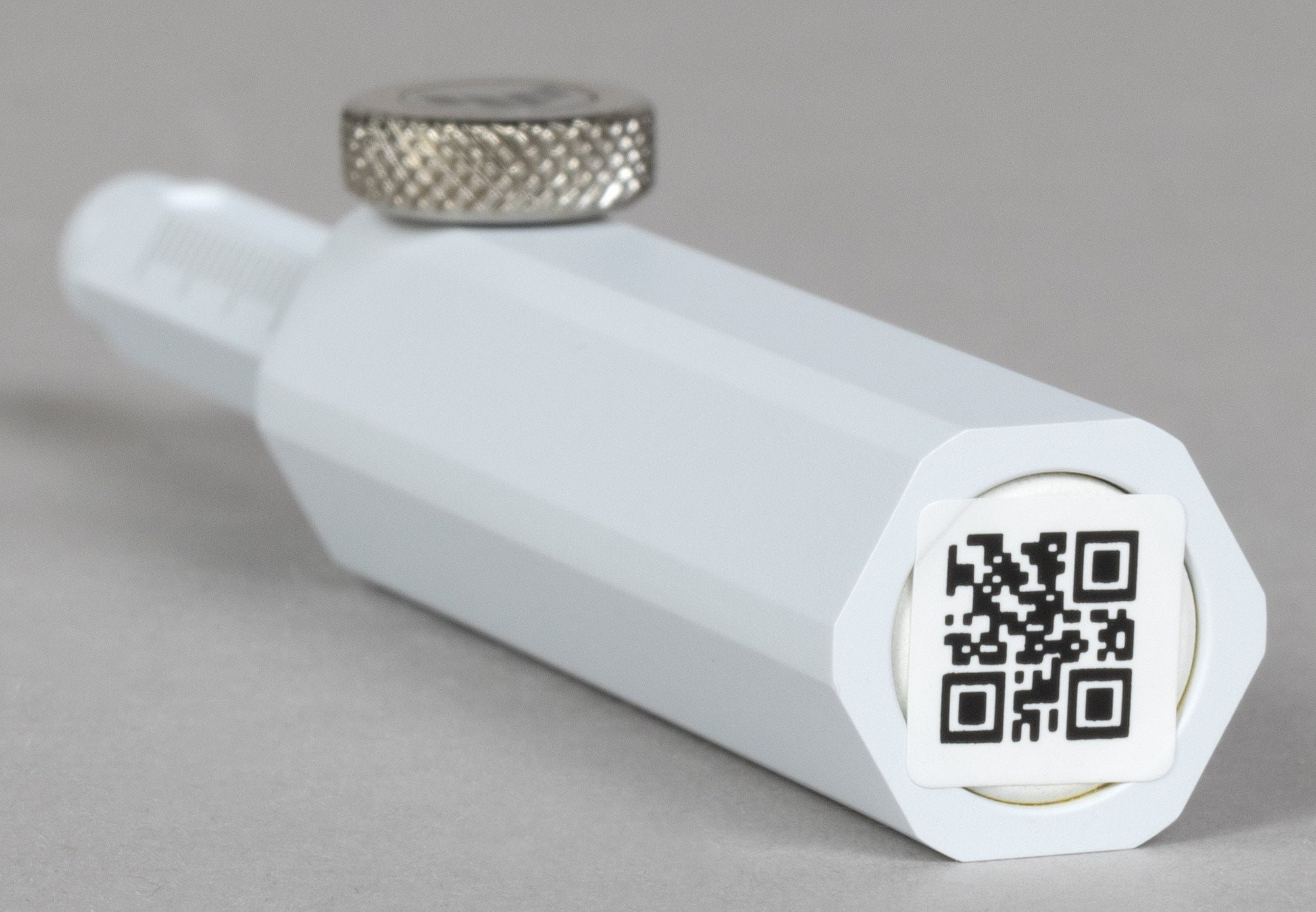

В комплекте поставки кроме традиционного краткого руководства пользователя также имеются раздвижная подставка/отвертка, фирменные стяжка, картонный сувенир..

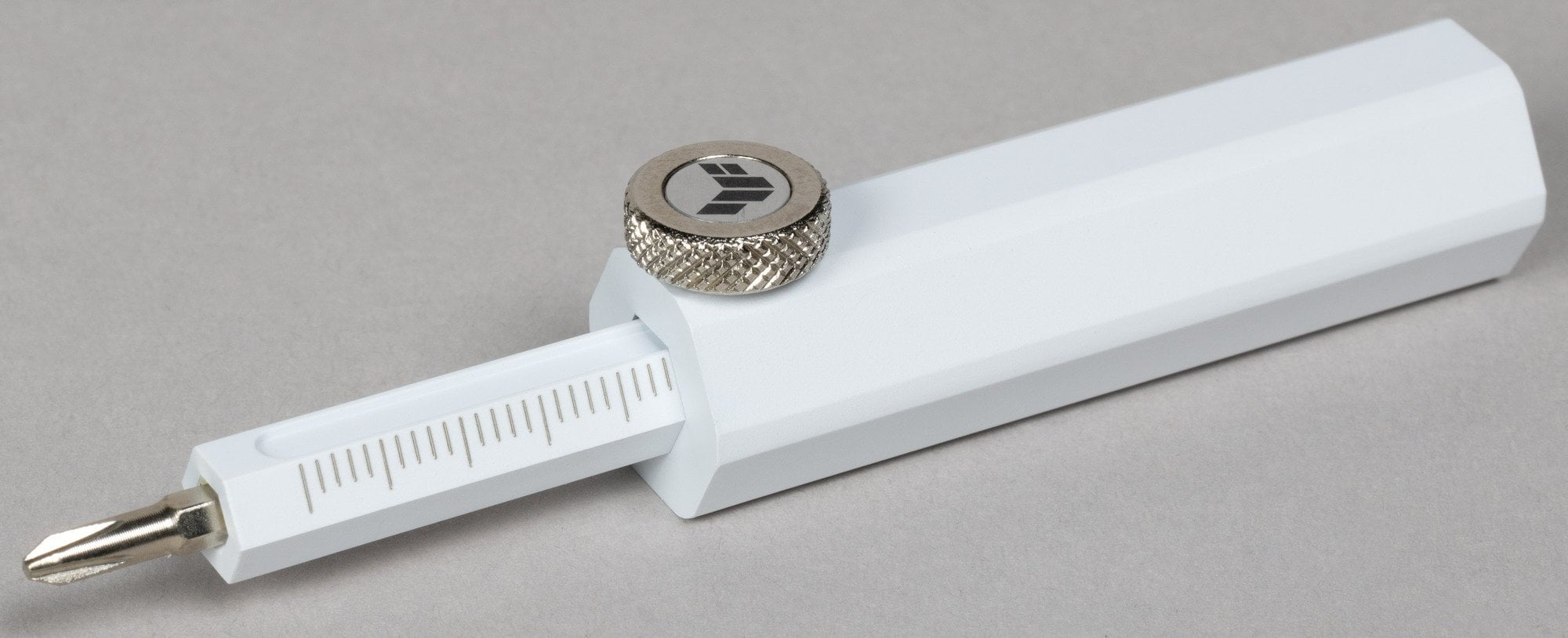

Входящая в комплект подставка/отвертка для видеокарты, возможно, поможет предотвратить провисание карты, но явно будет более применима именно в качестве отвертки. На выдвижном стержне имеются риски для измерения длины в сантиметрах. Конструкция закрепляется в раздвинутом виде боковым винтом. Максимальная высота подставки — 14 см, так что она подойдет не для всех корпусов.

Результаты тестирования, конфигурация

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Black Myth: Wukong (Game Science/Game Science)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 2.01 (сентябрь 2023 г.)
• Senua’s Saga: Hellblade II (Ninja Theory/Xbox Games)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Alan Wake 2 (Remedy/Epic Games)
• Ratchet and Clank: Rift Apart (Insomniac Games/Sony/Софтклаб)
• Ghost of Tsushima Director’s Cut (Sucker Punch Productions/Sony Interactive)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Avatar: Frontiers of Pandora (Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

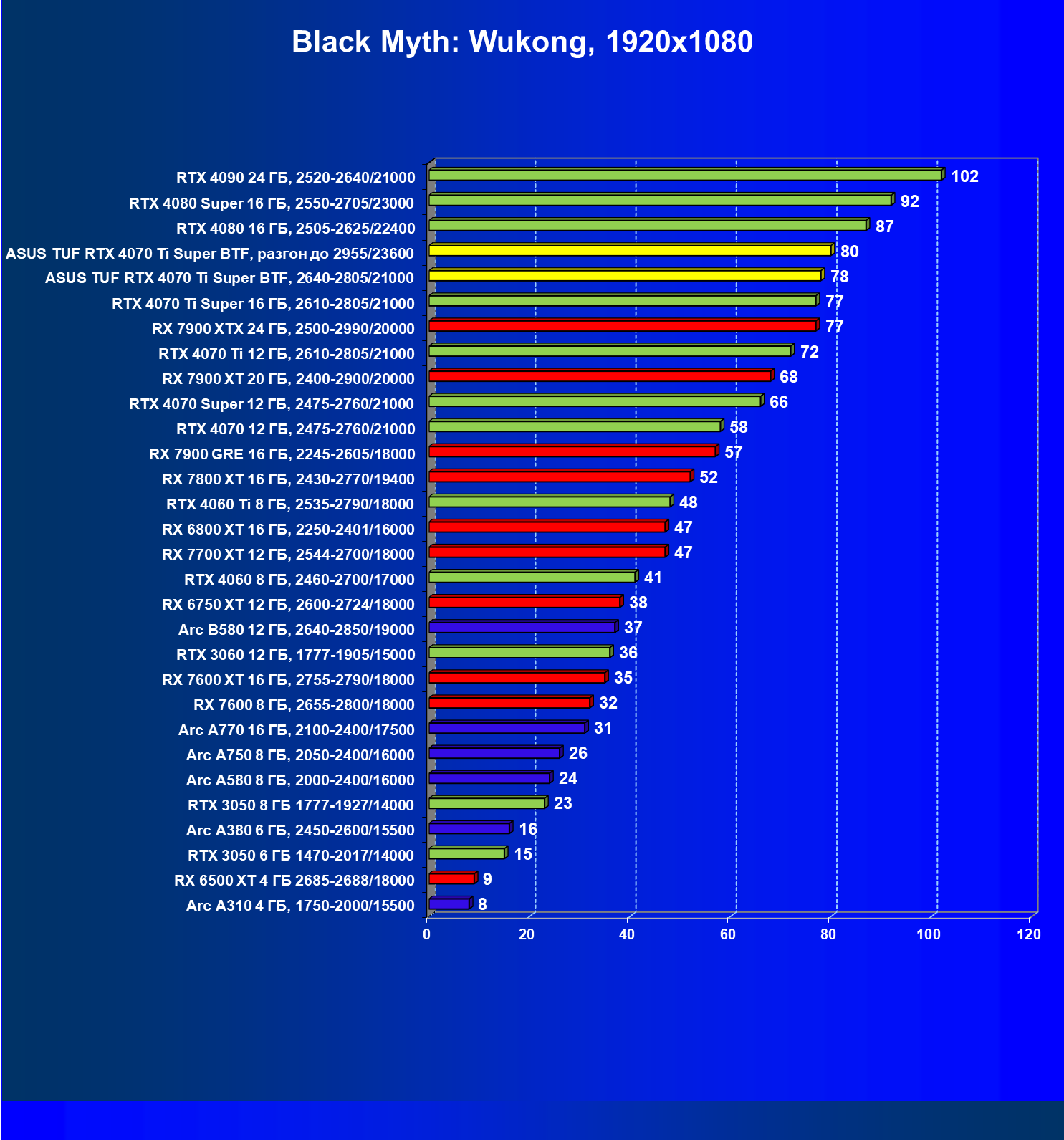

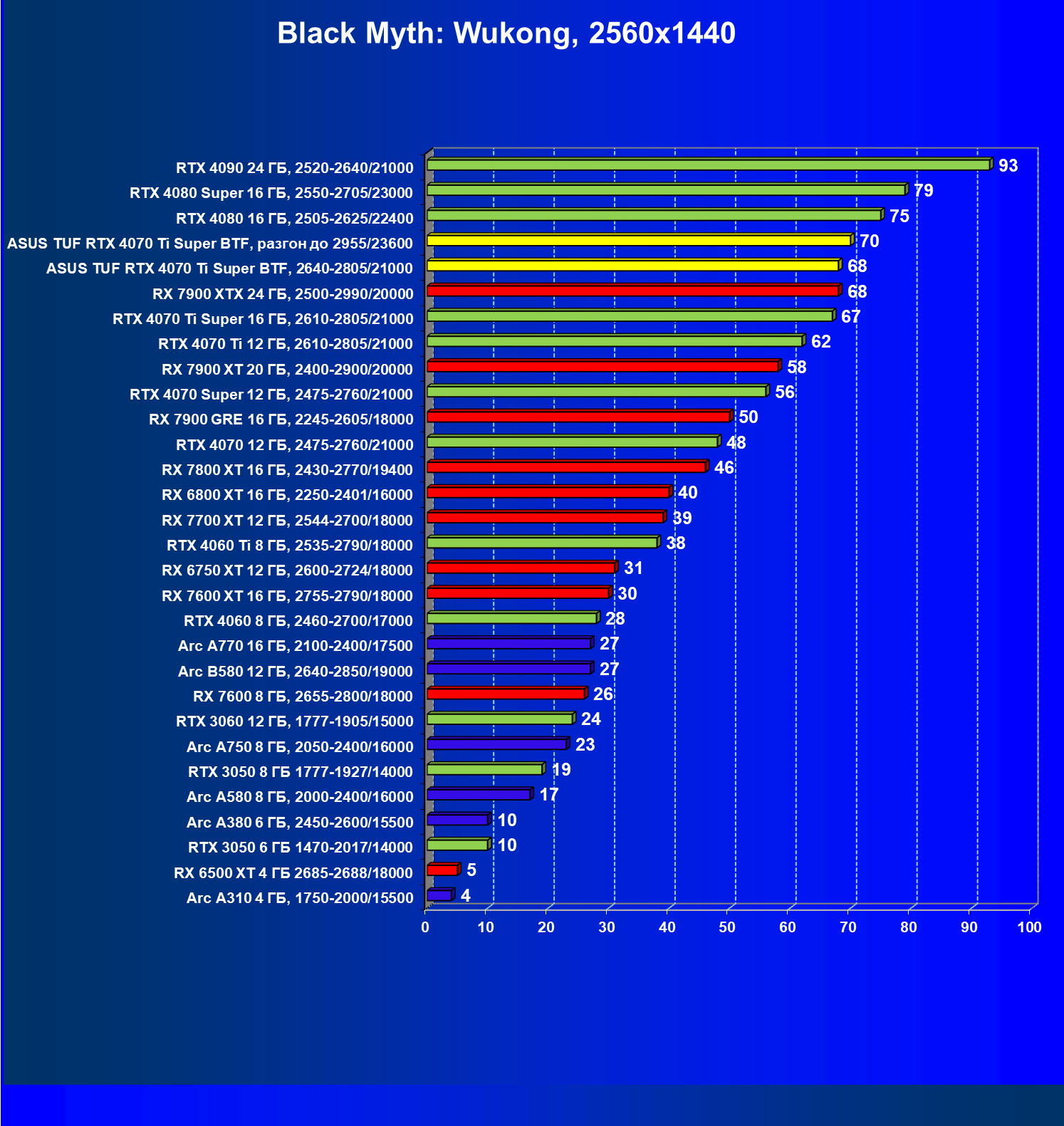

Black Myth: Wukong

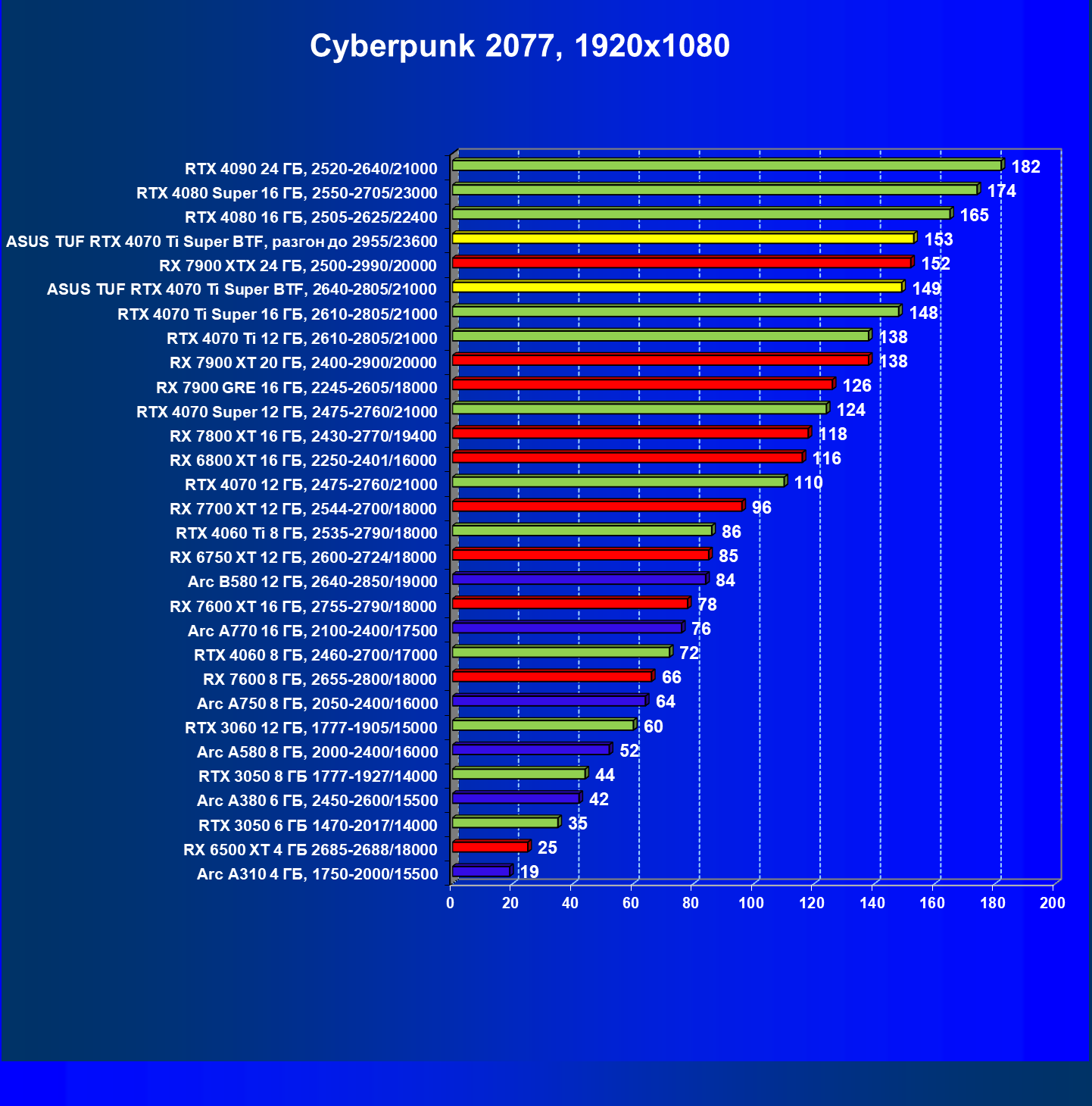

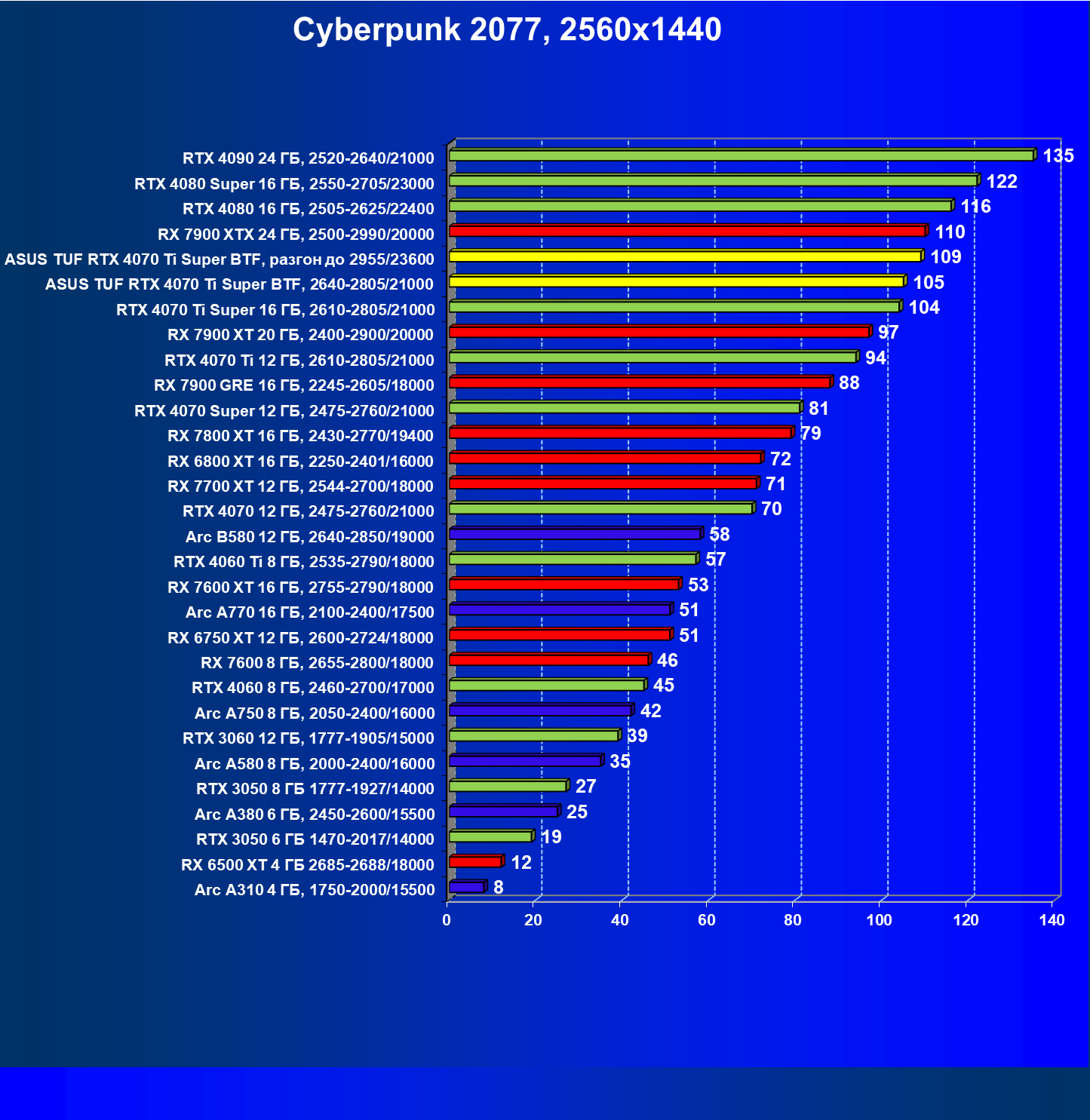

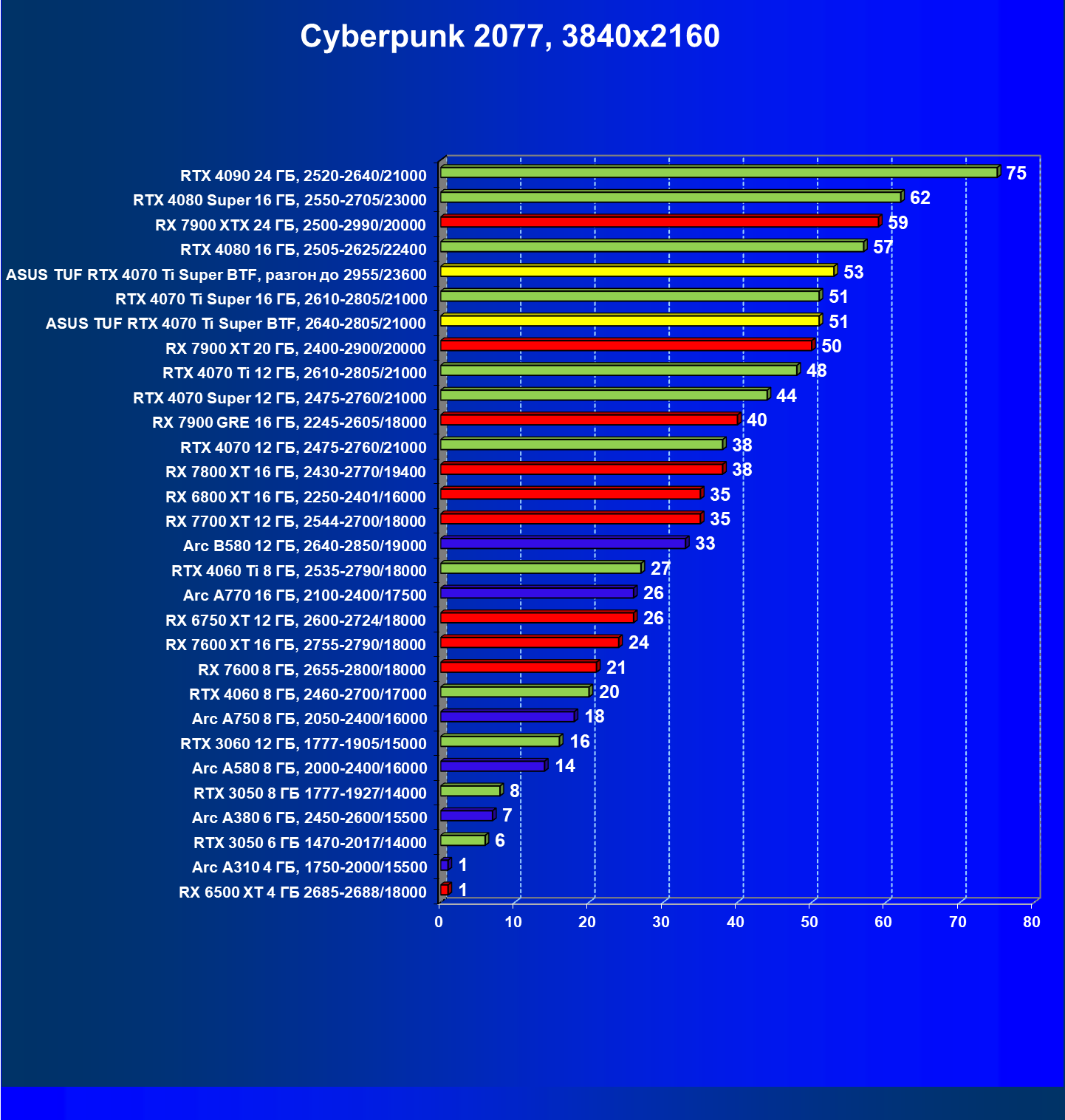

Cyberpunk 2077 v.2.01

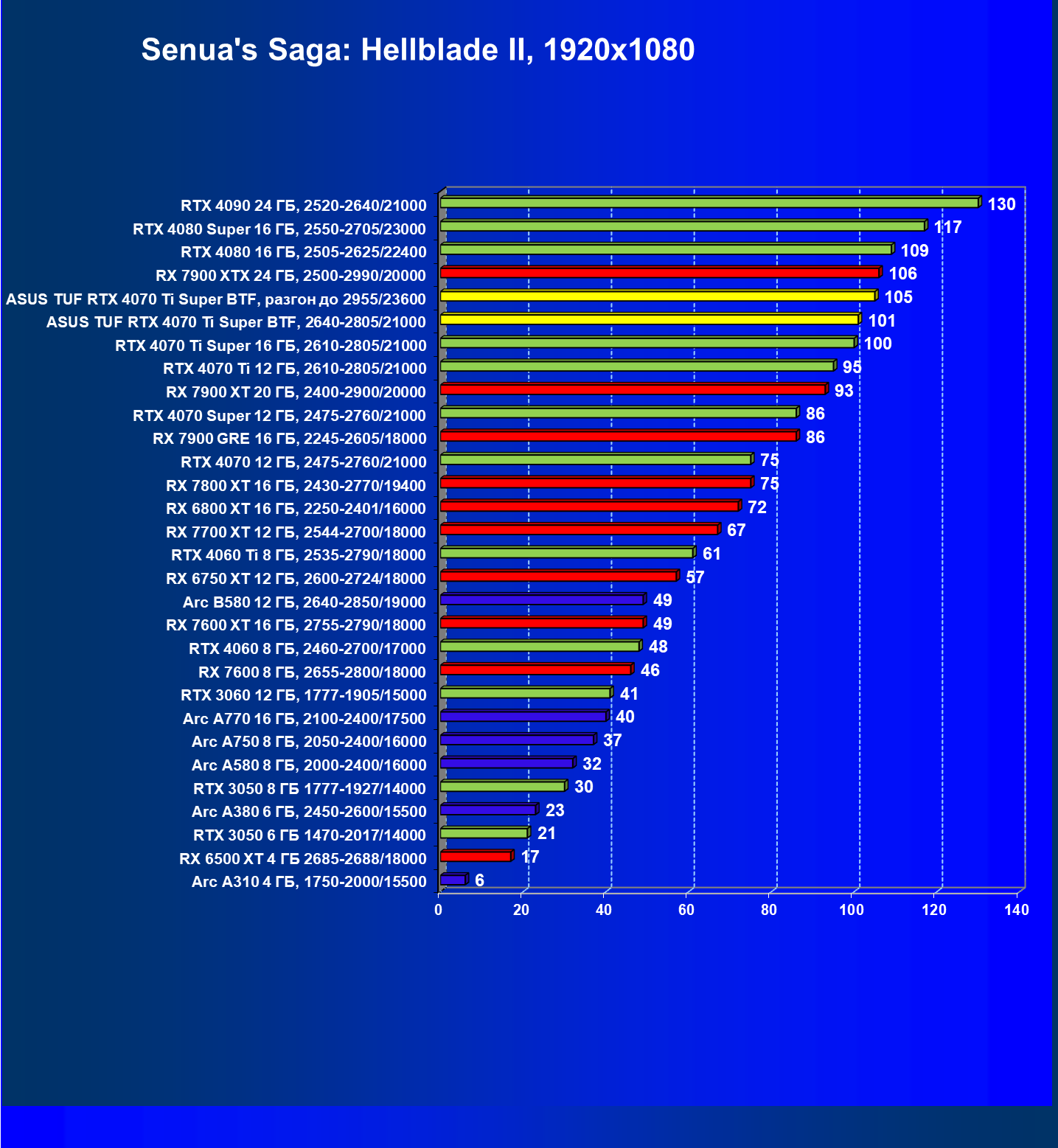

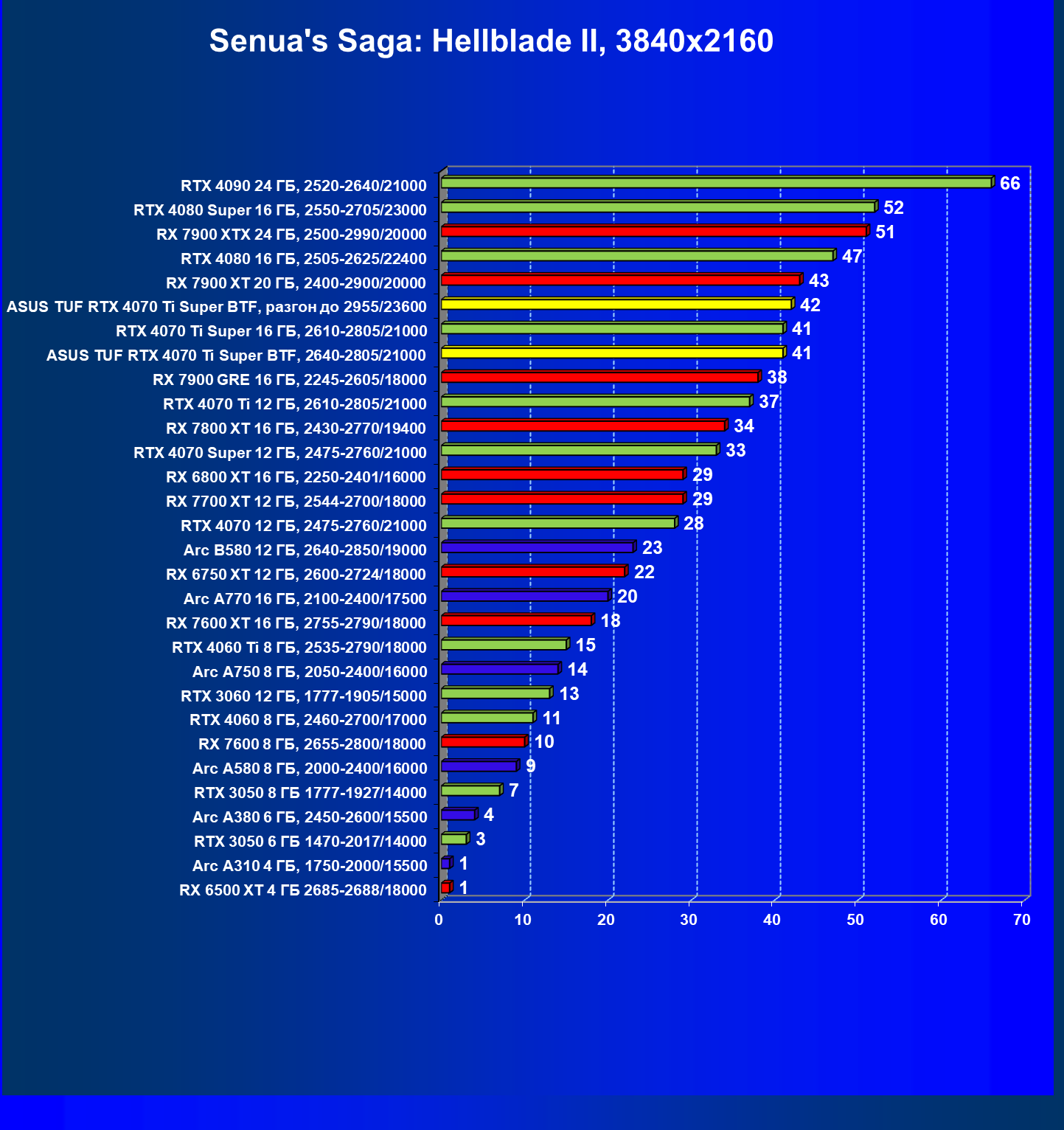

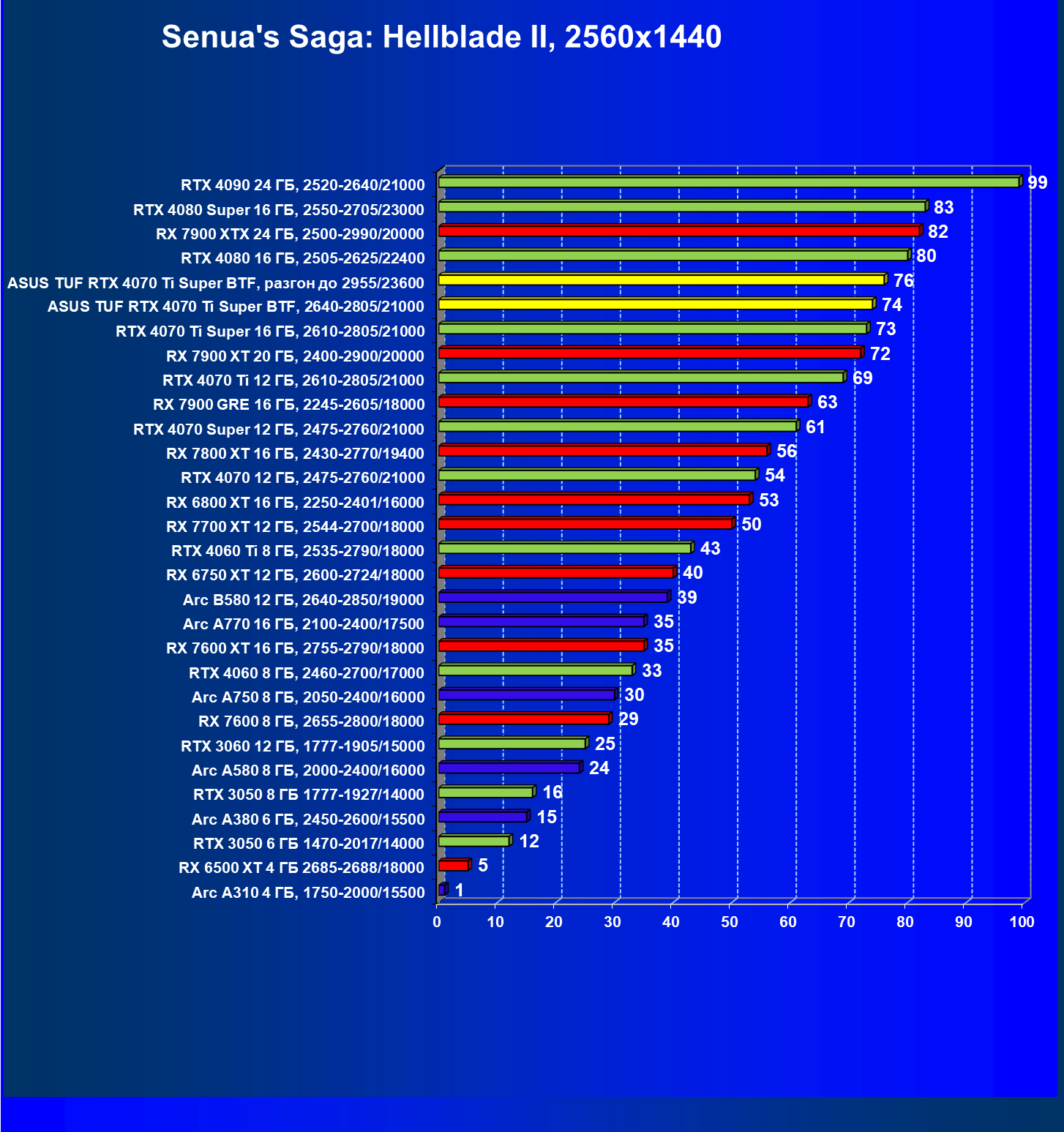

Senua’s Saga: Hellblade II

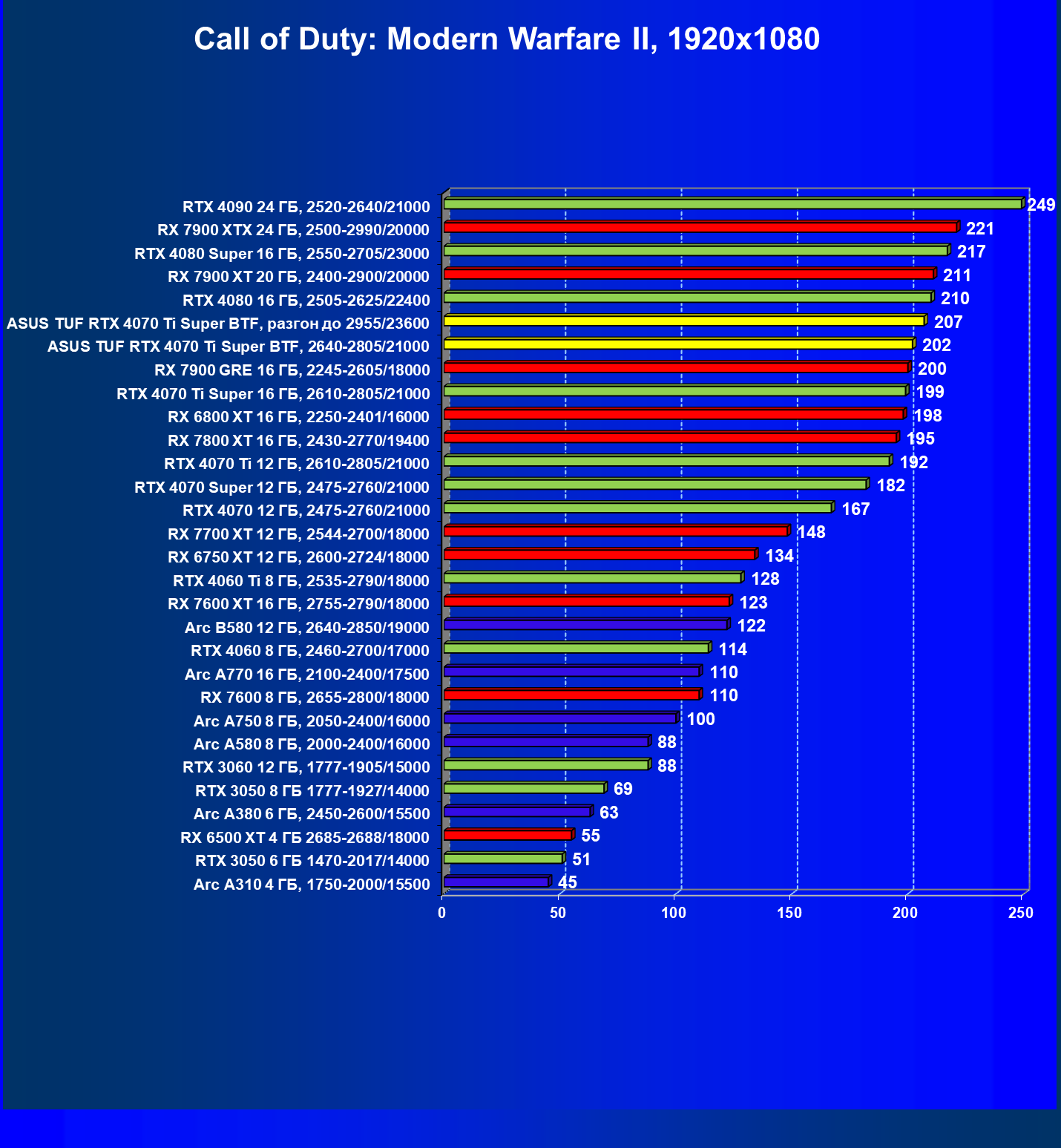

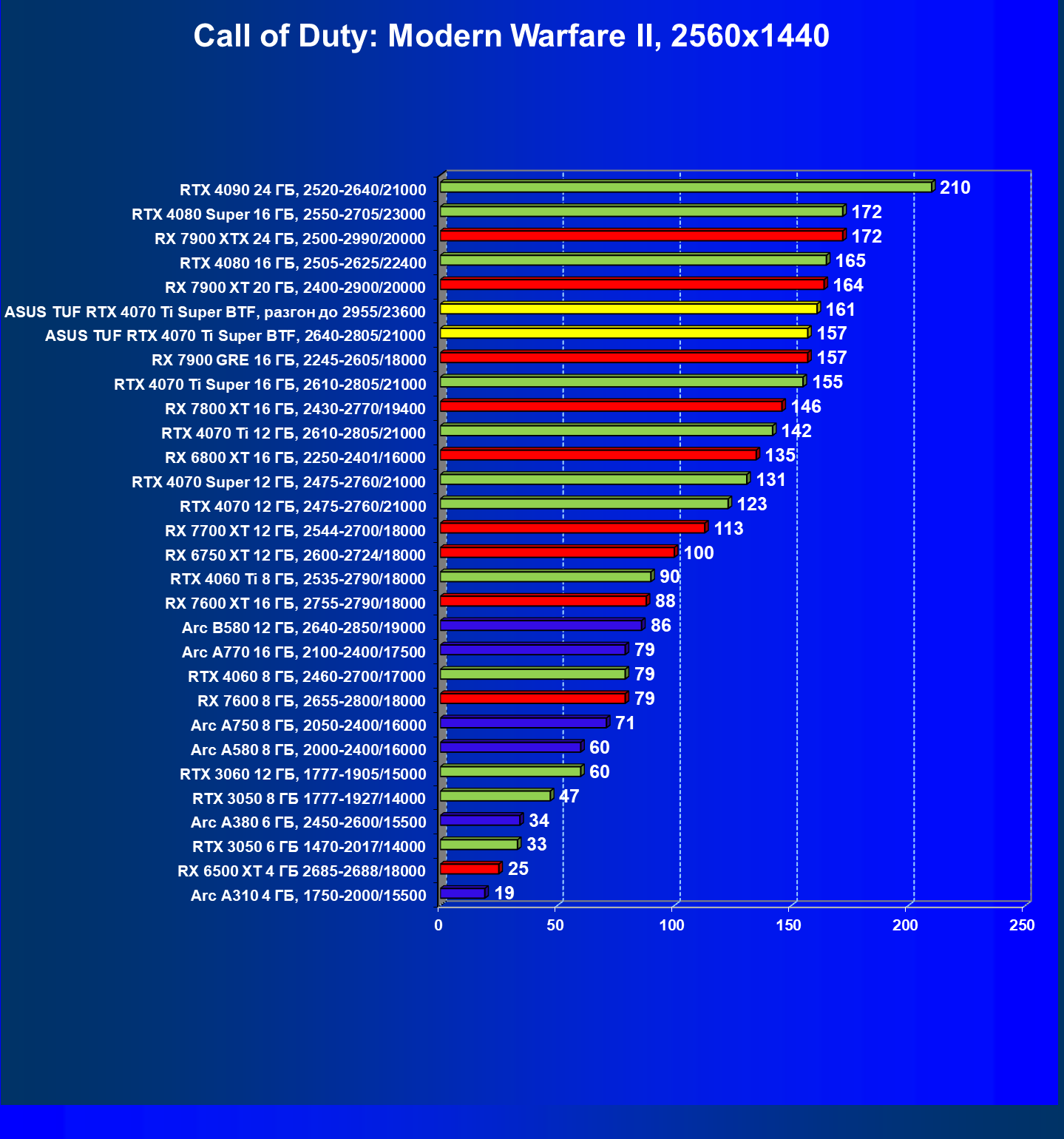

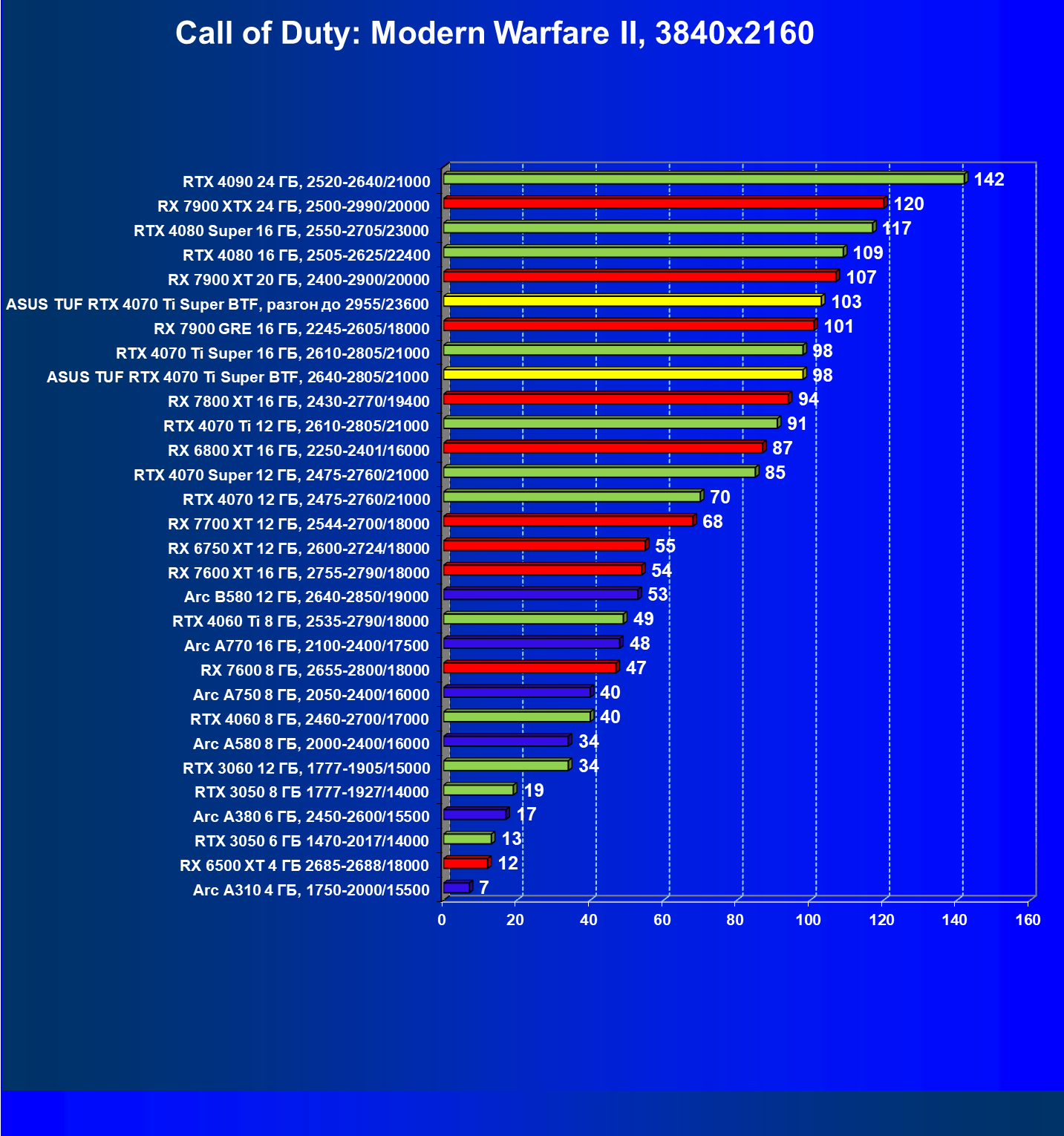

Call of Duty: Modern Warfare II

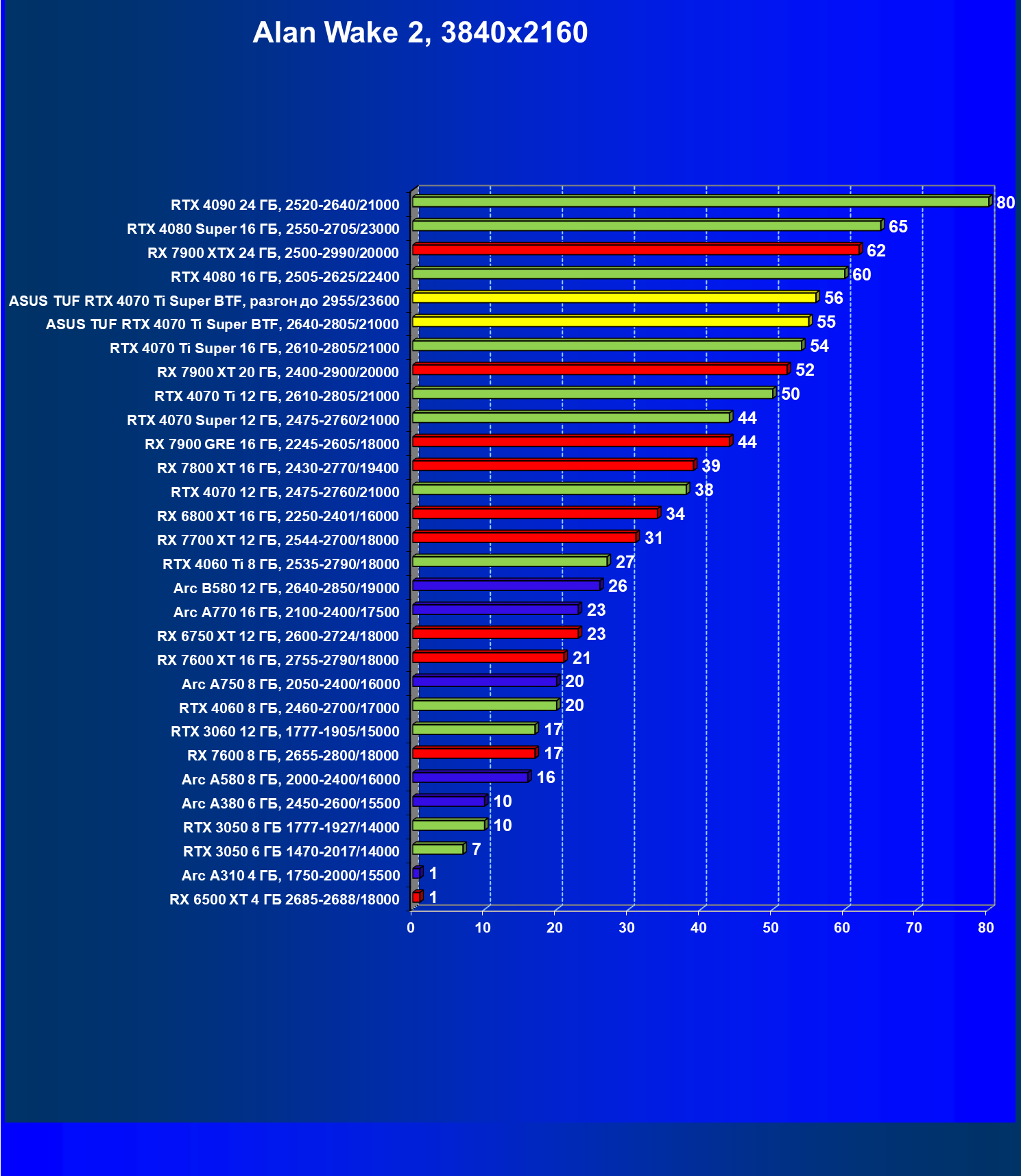

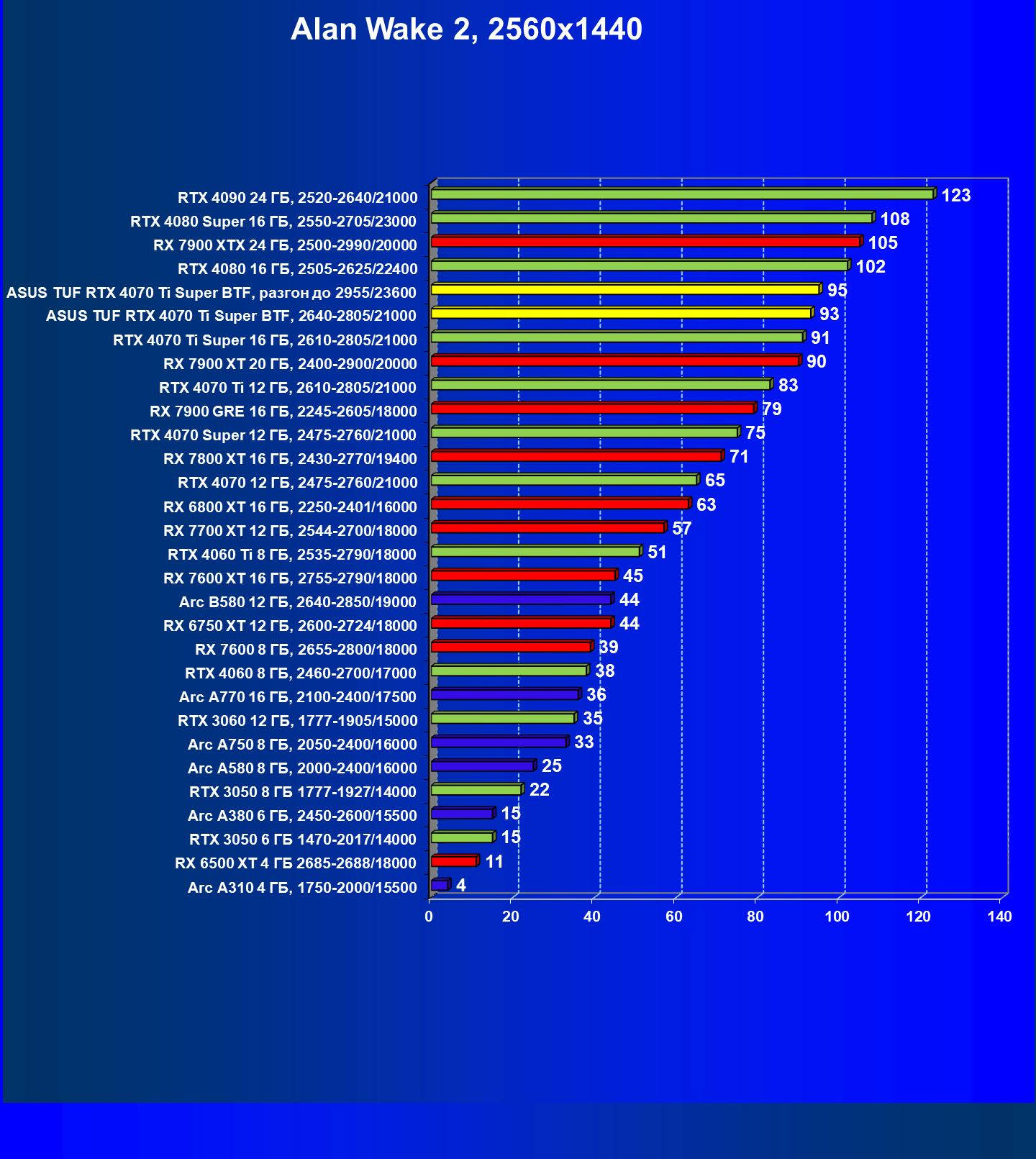

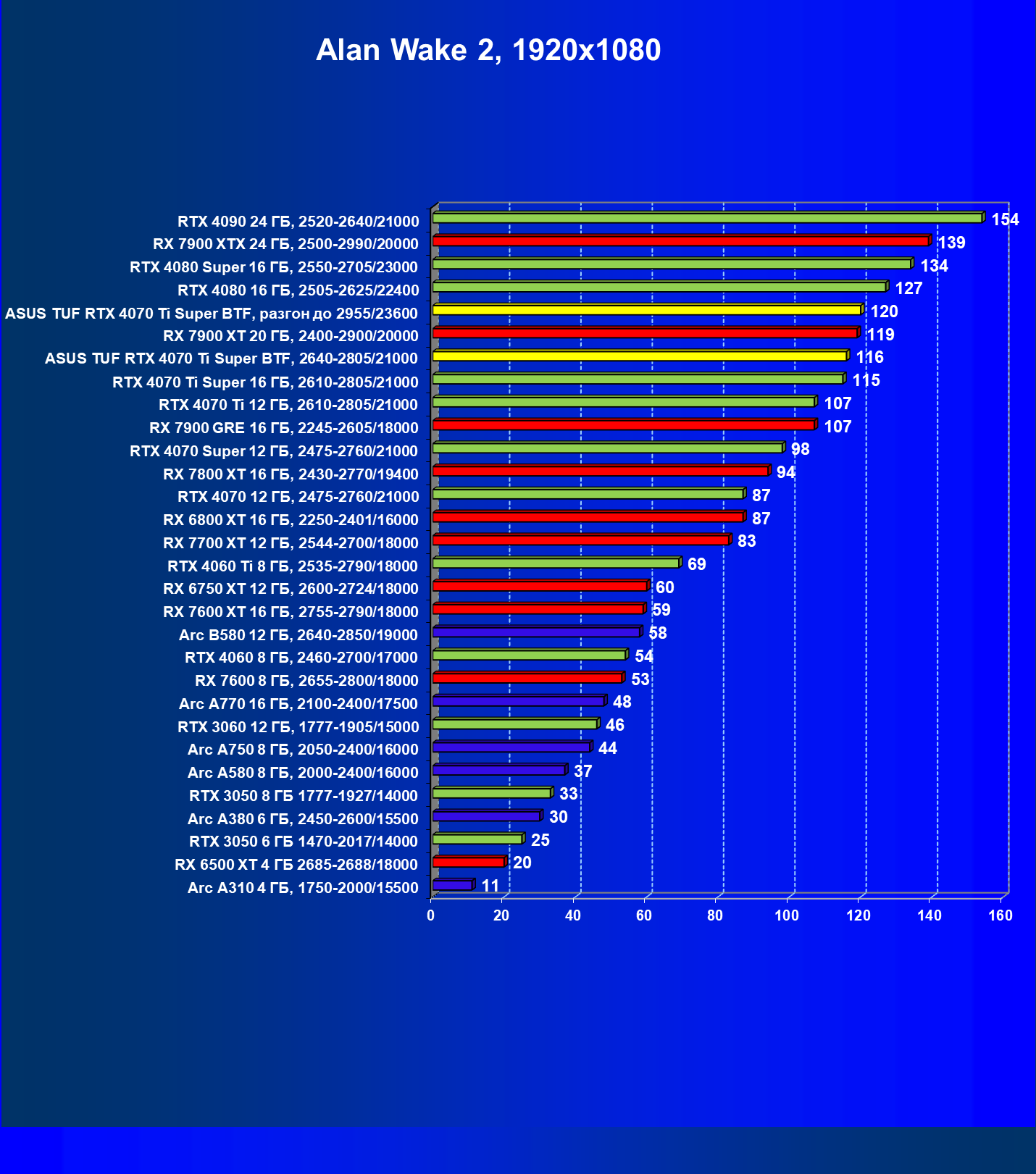

Alan Wake 2

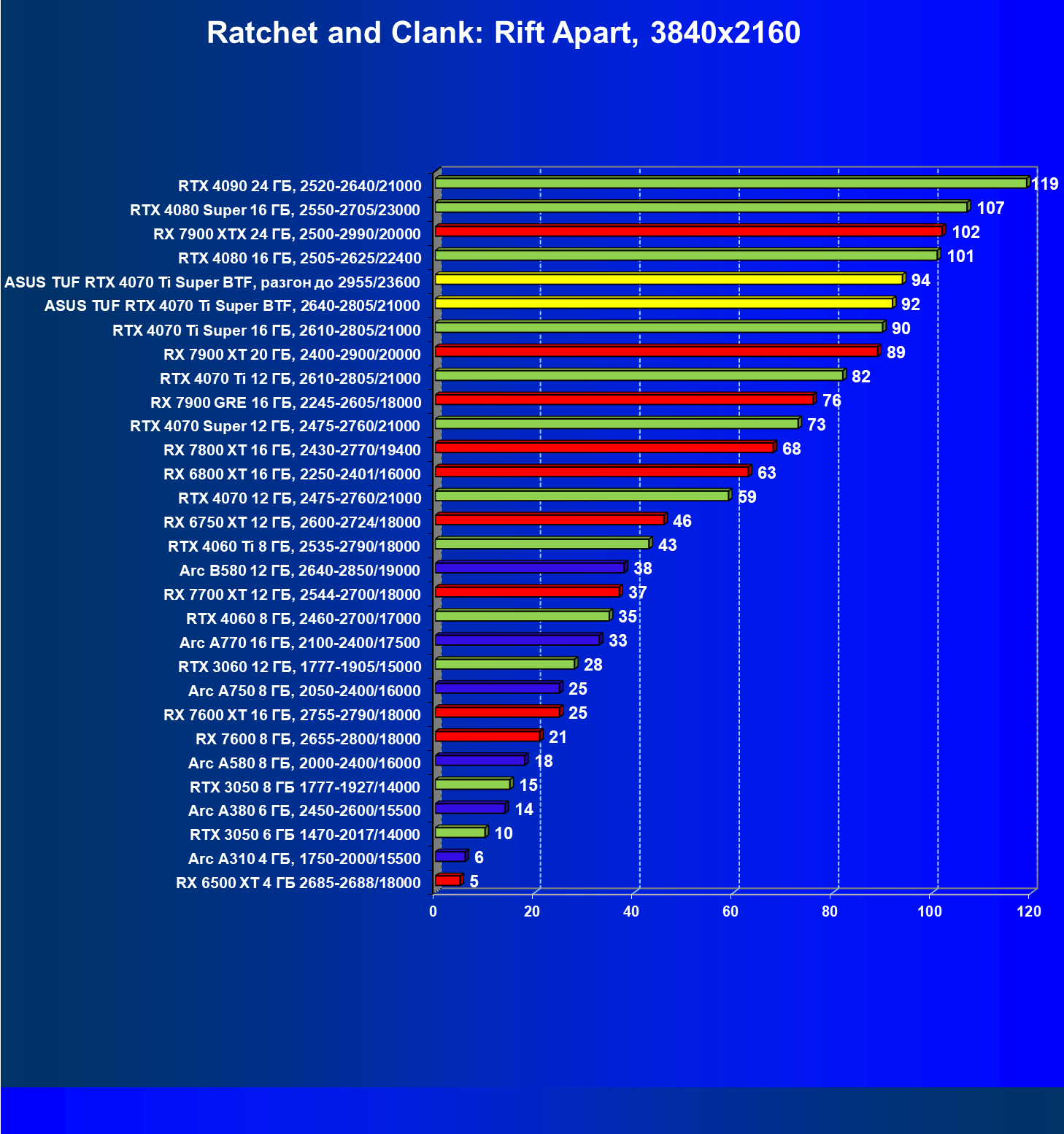

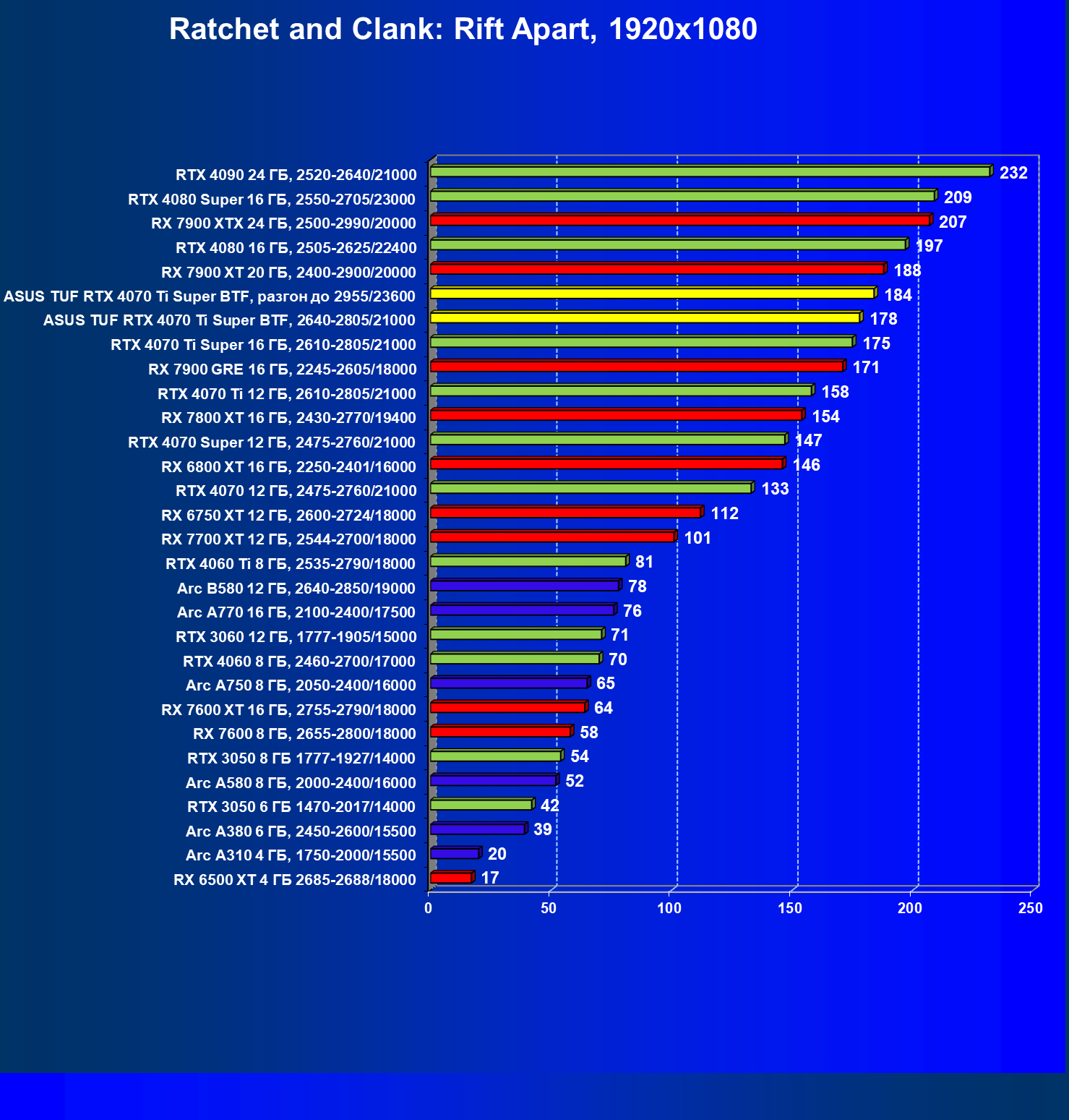

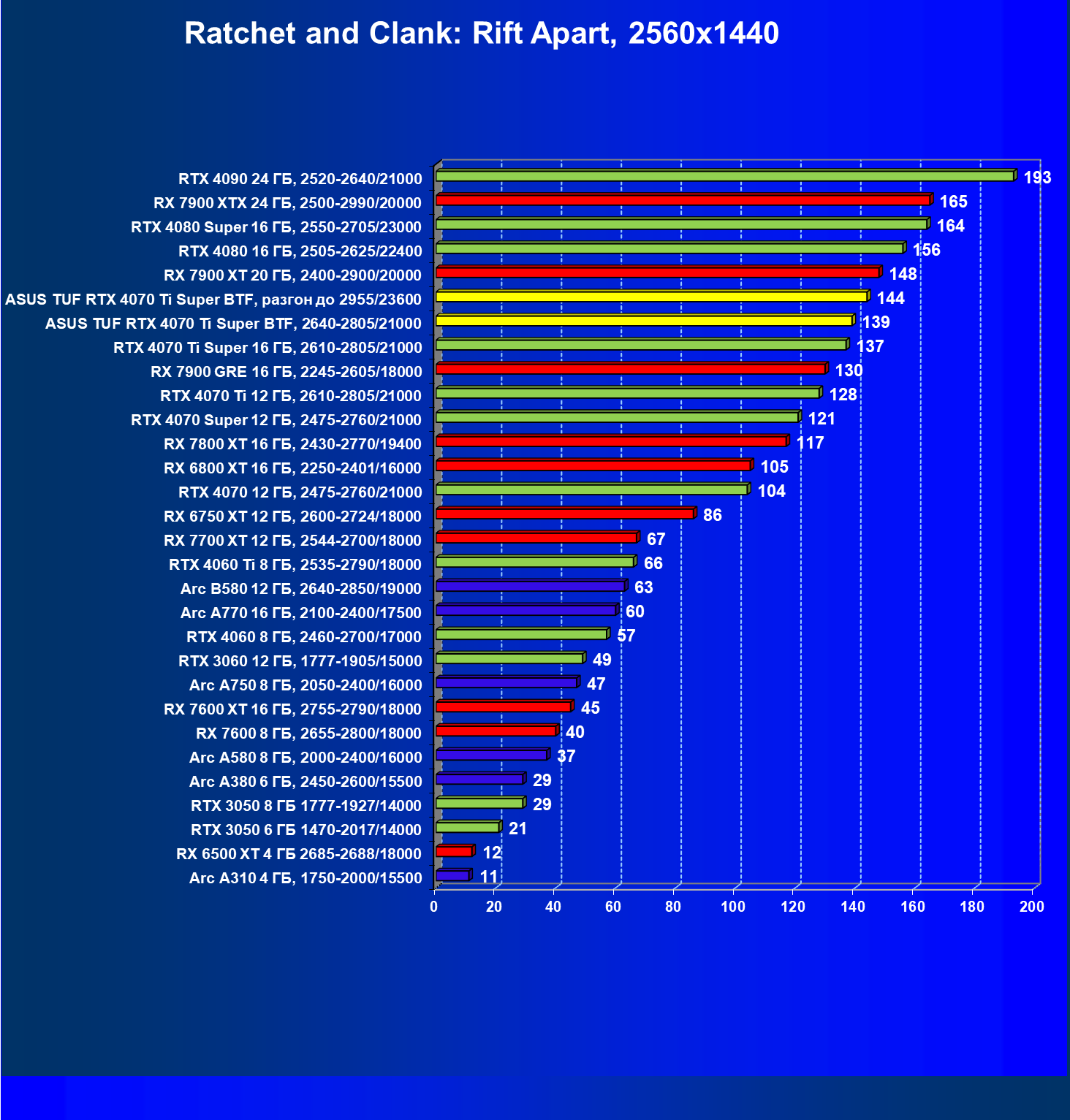

Ratchet and Clank: Rift Apart

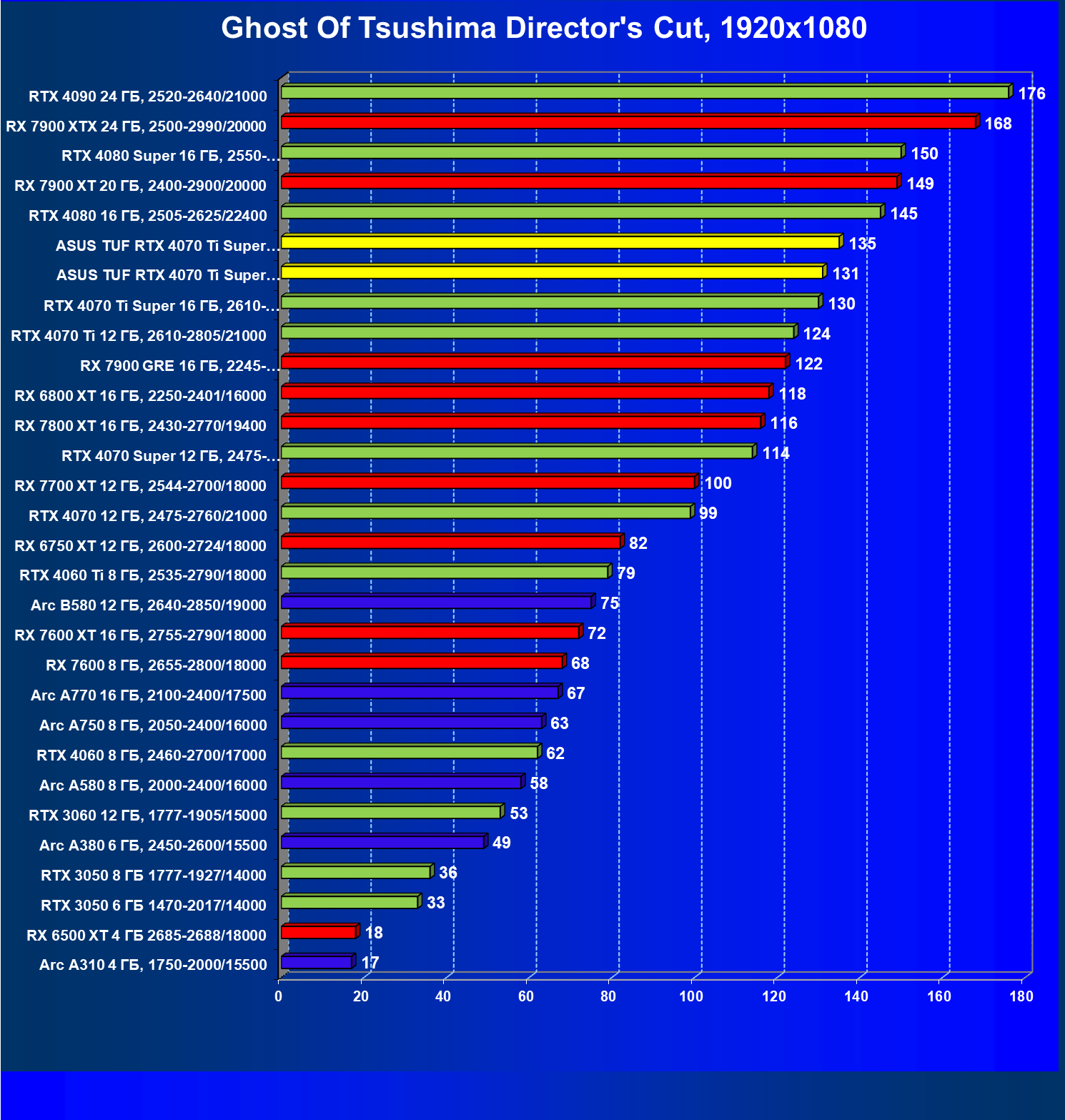

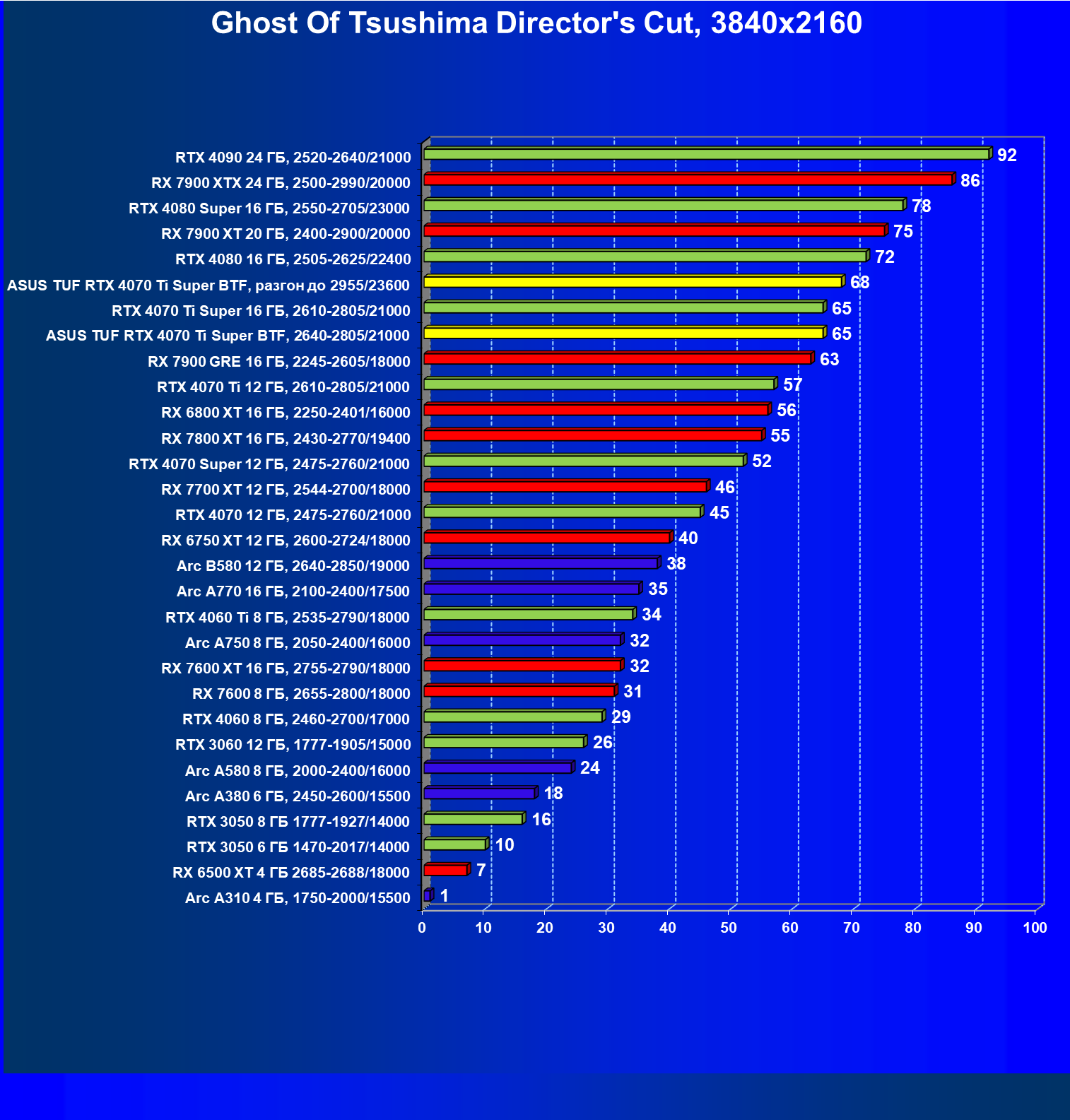

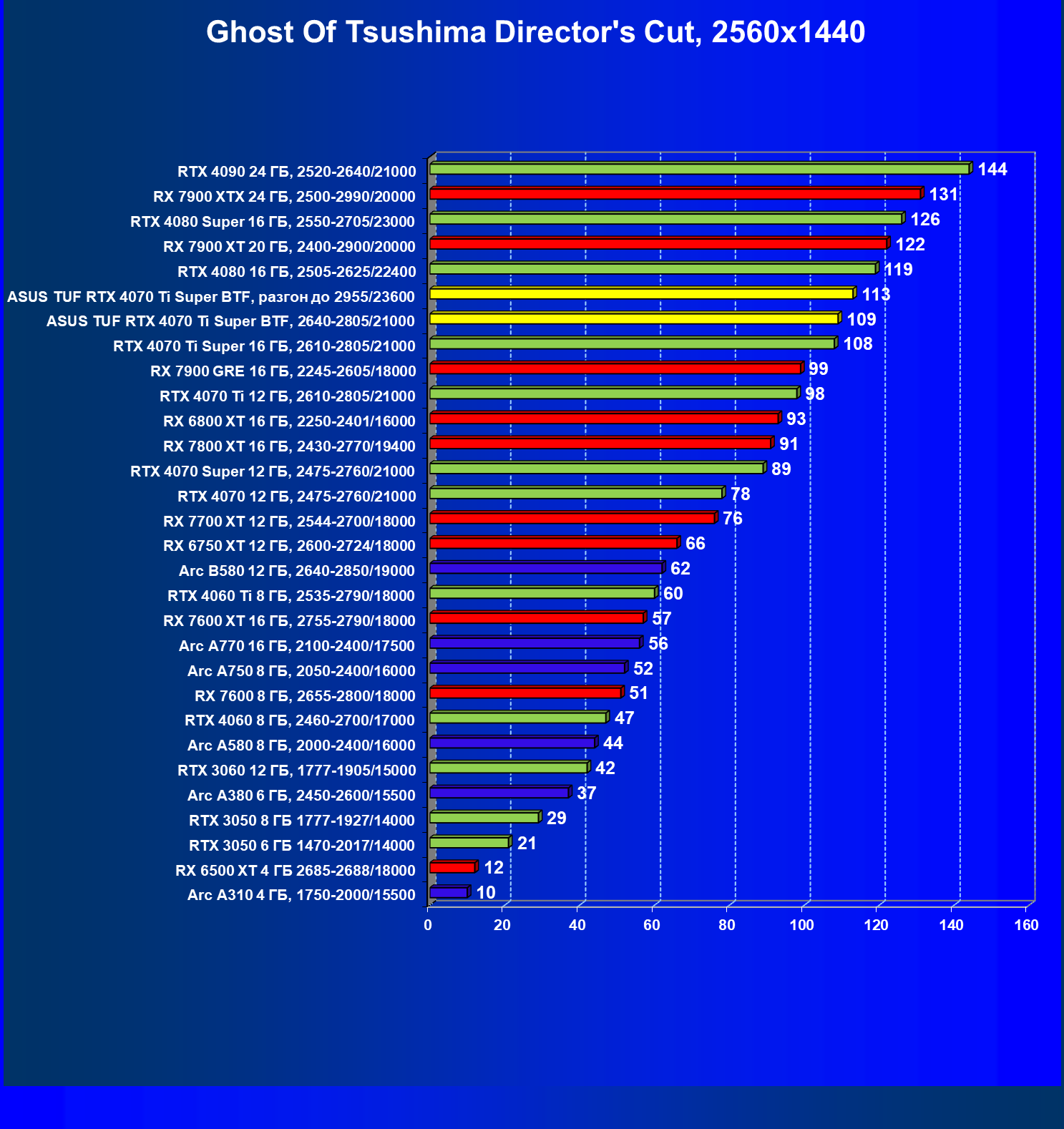

Ghost of Tsushima Director’s Cut

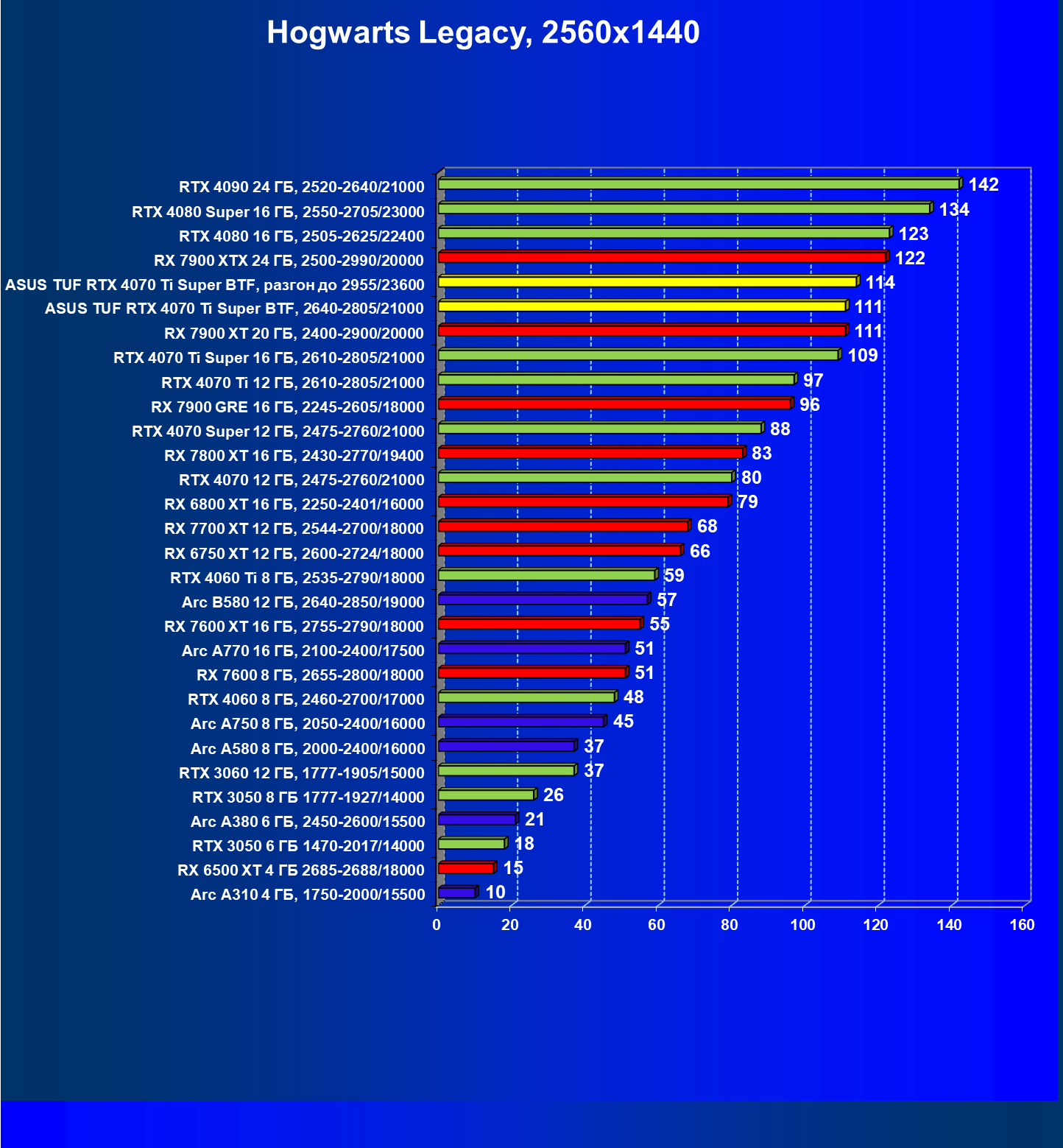

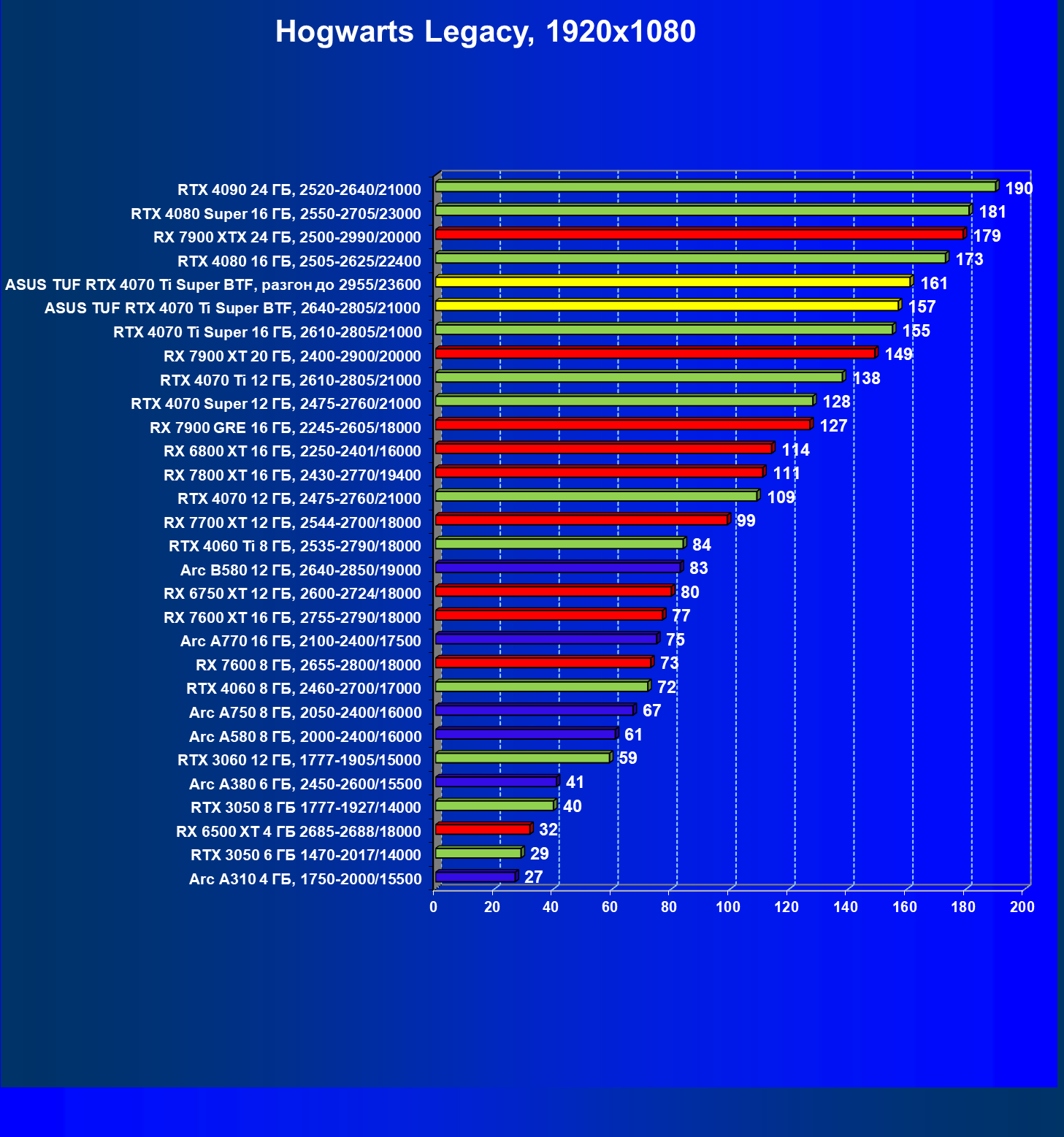

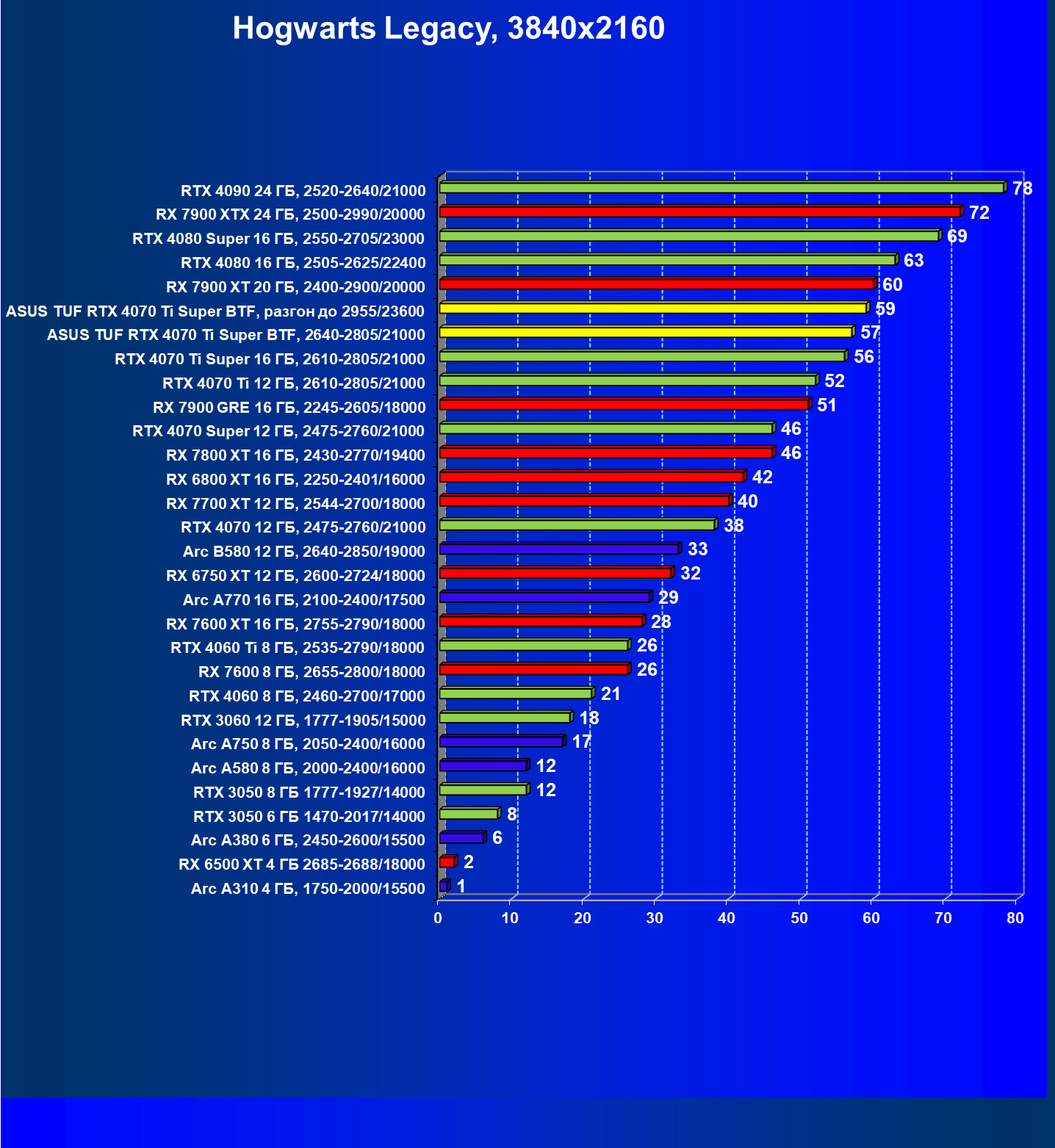

Hogwarts Legacy

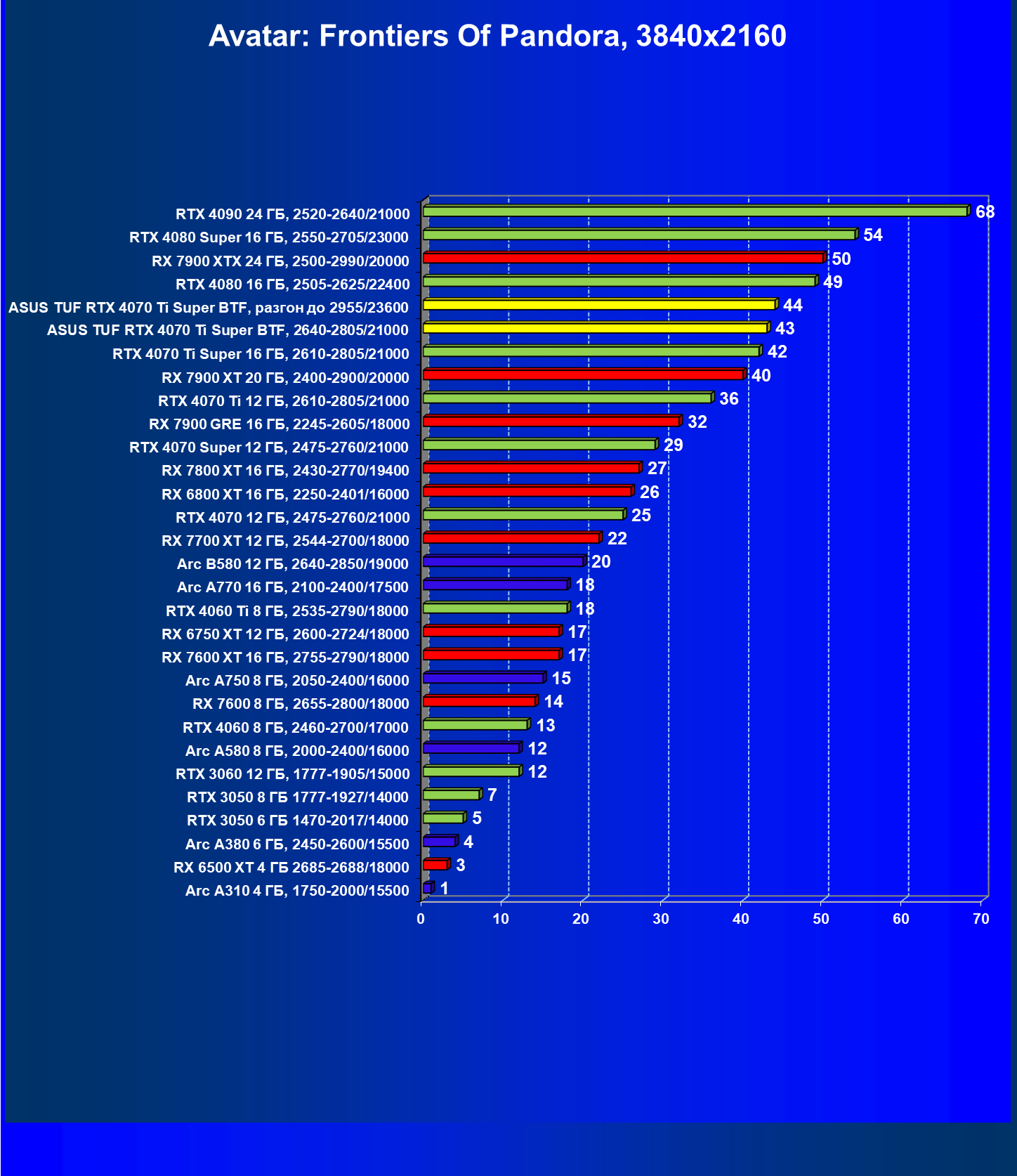

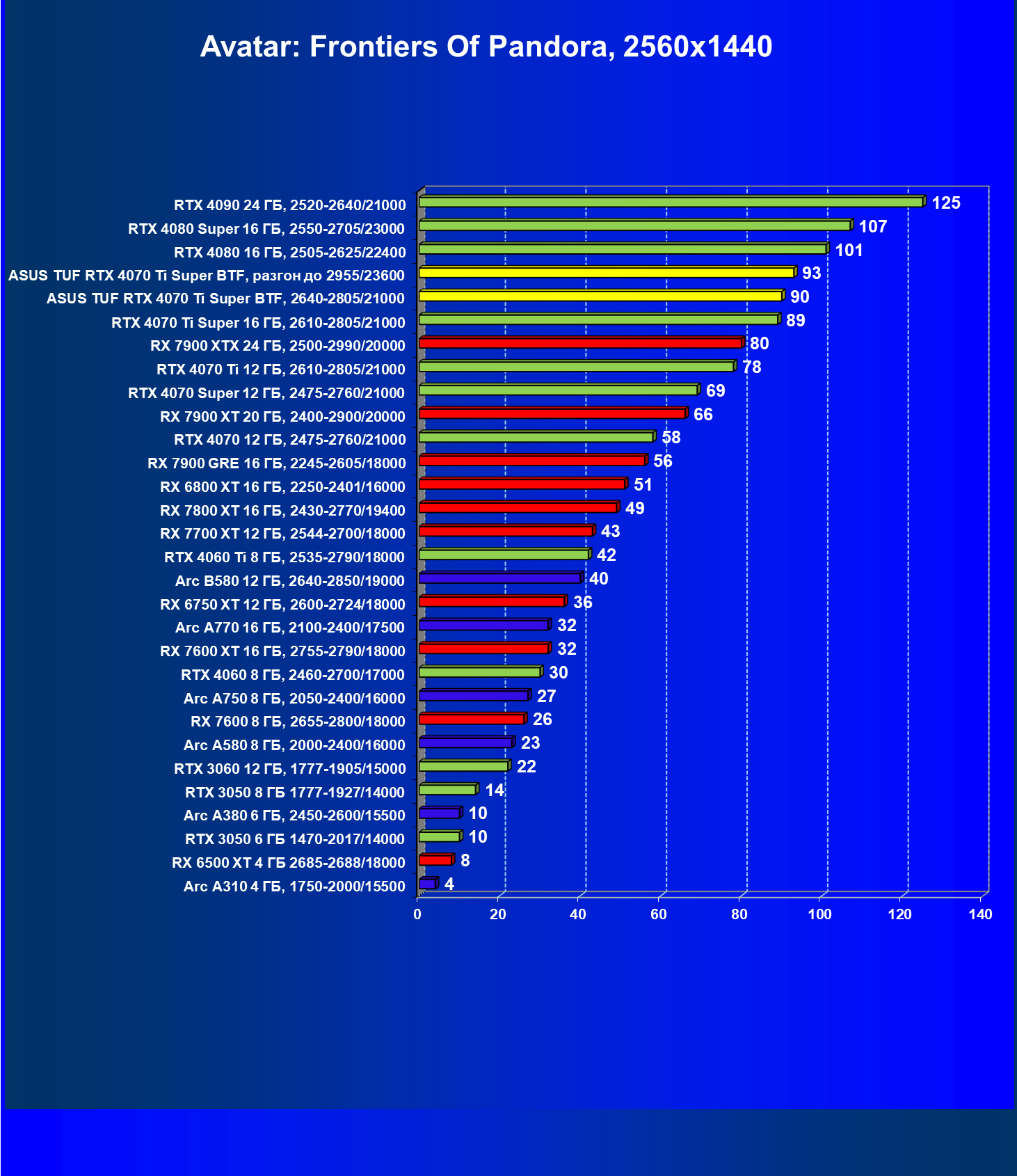

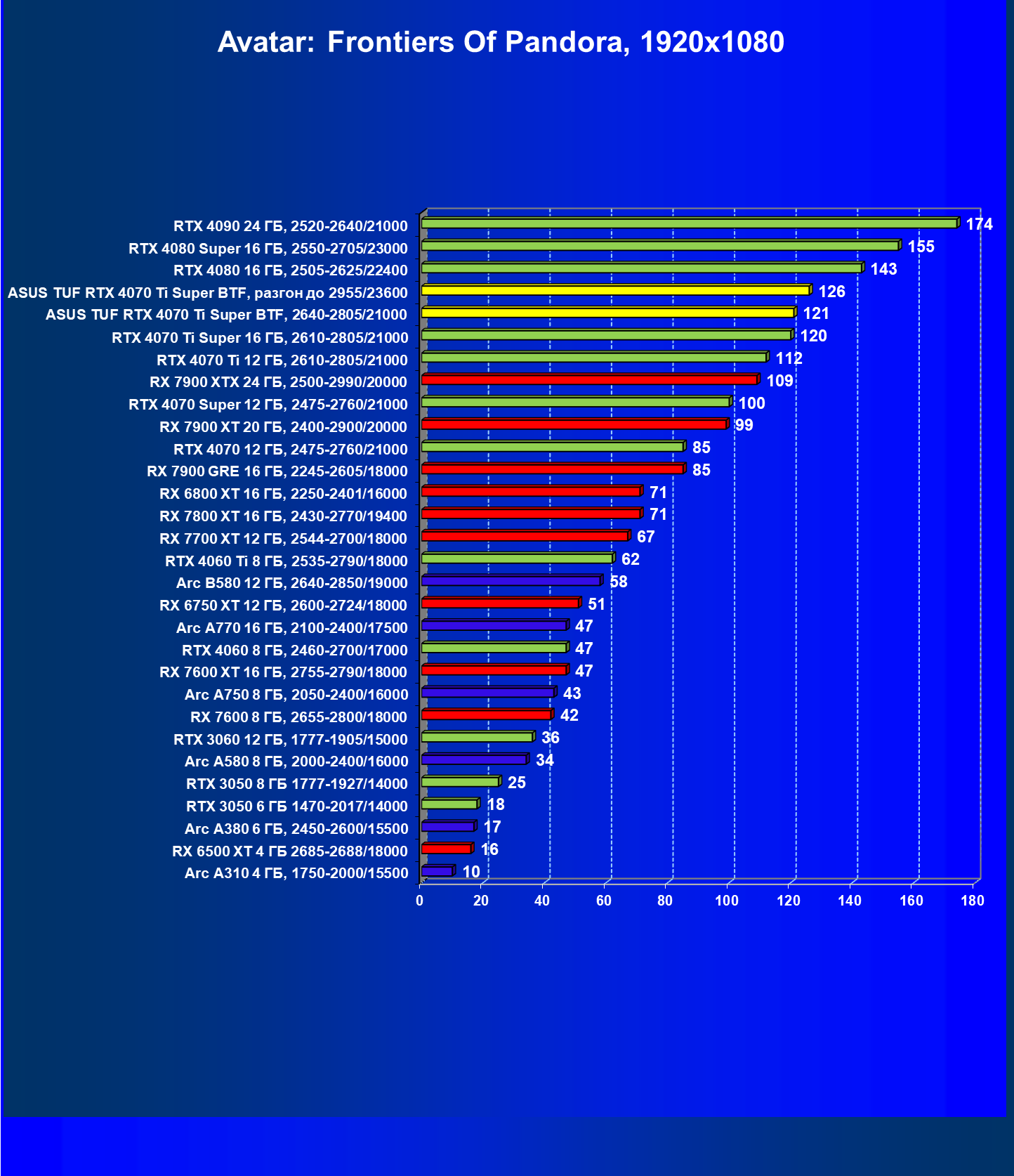

Avatar: Frontiers of Pandora

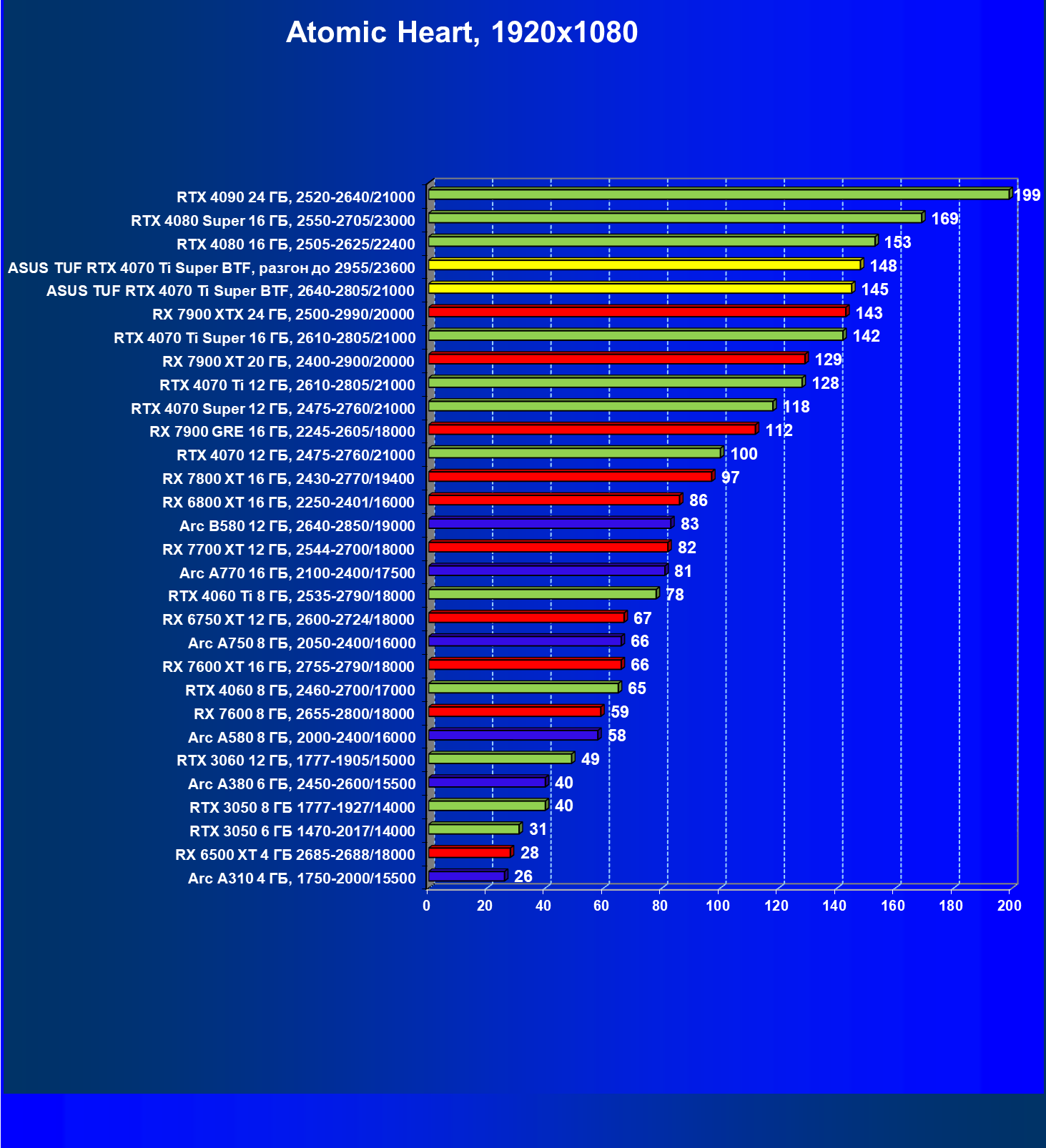

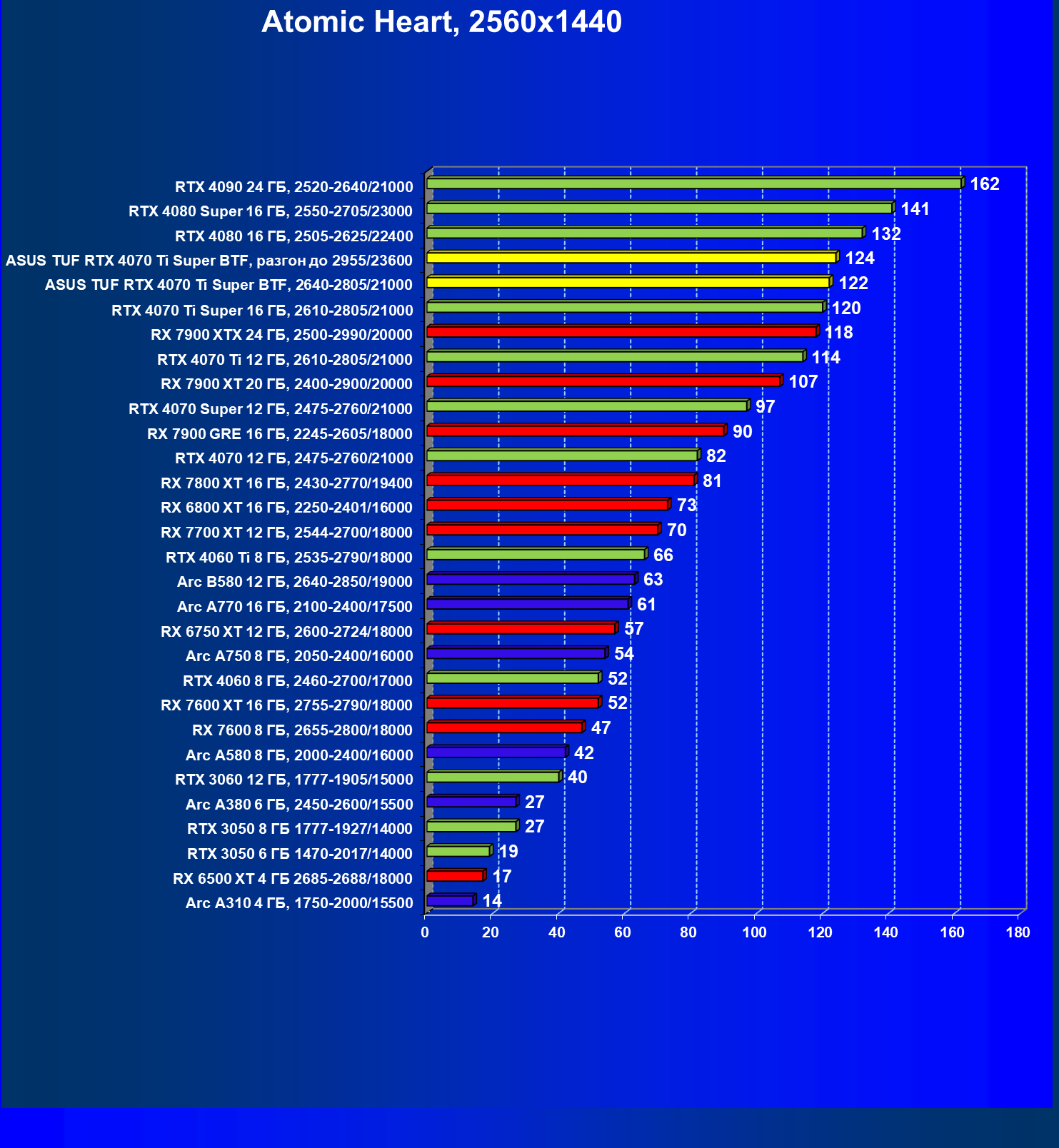

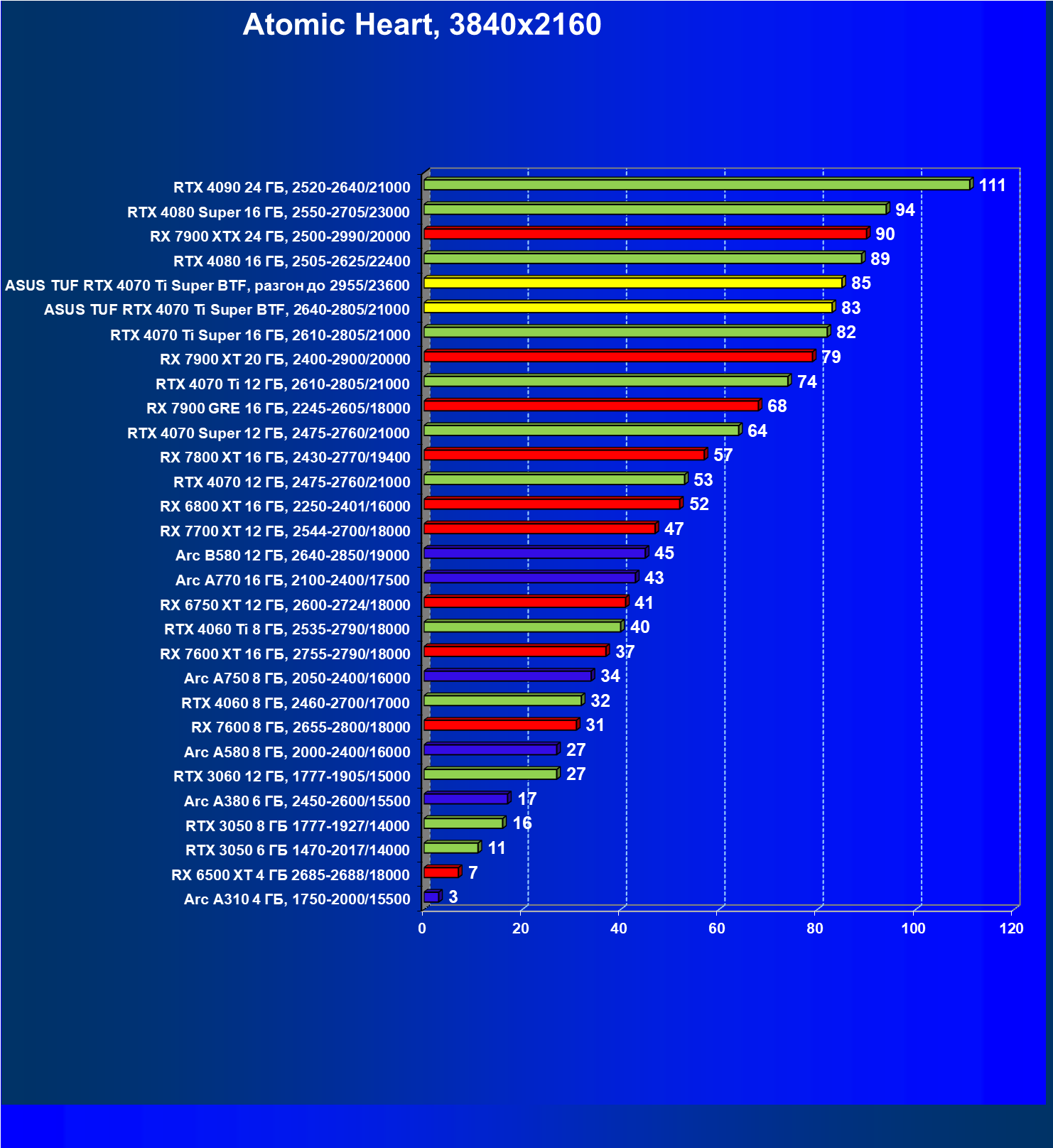

Atomic Heart

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

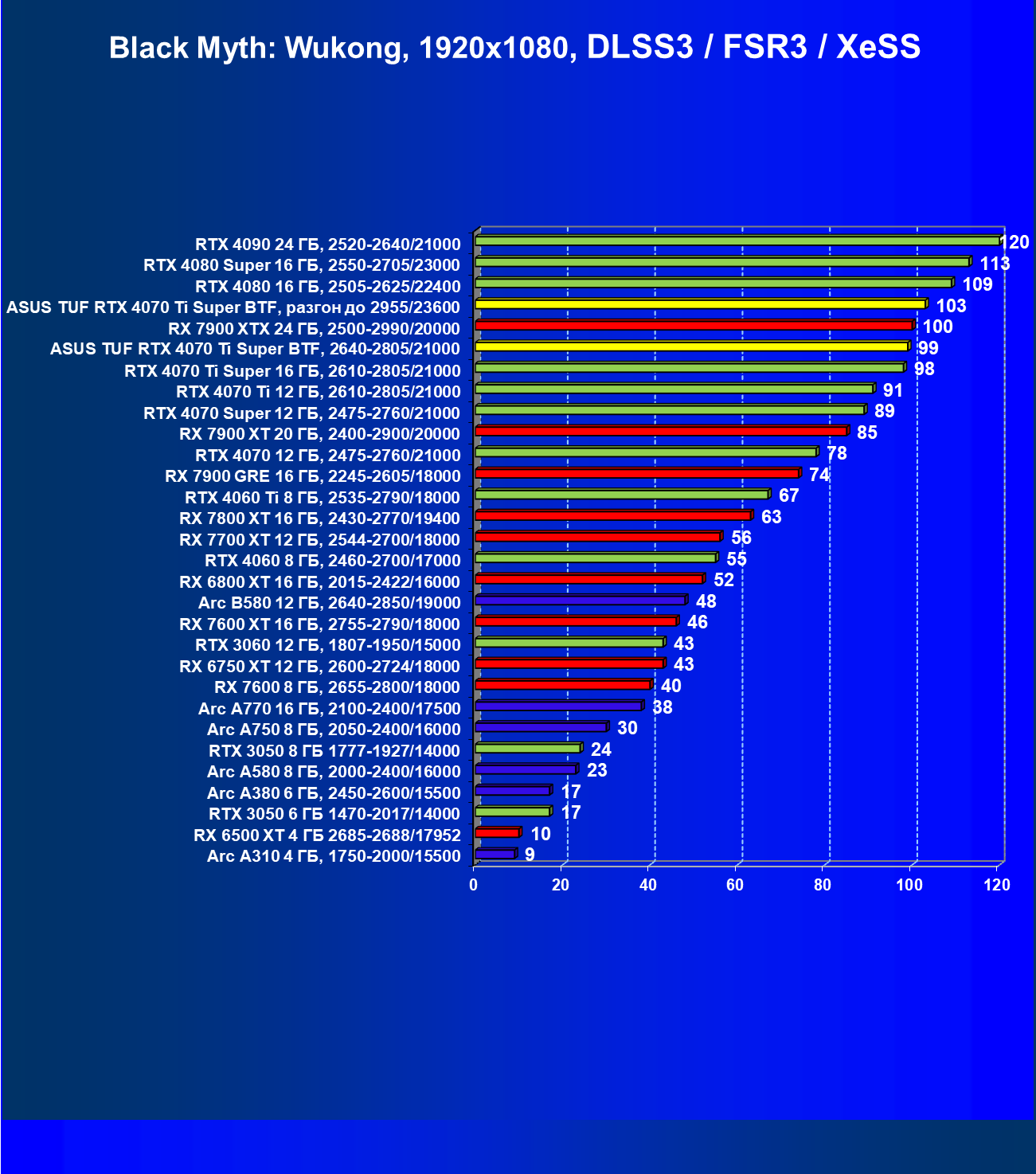

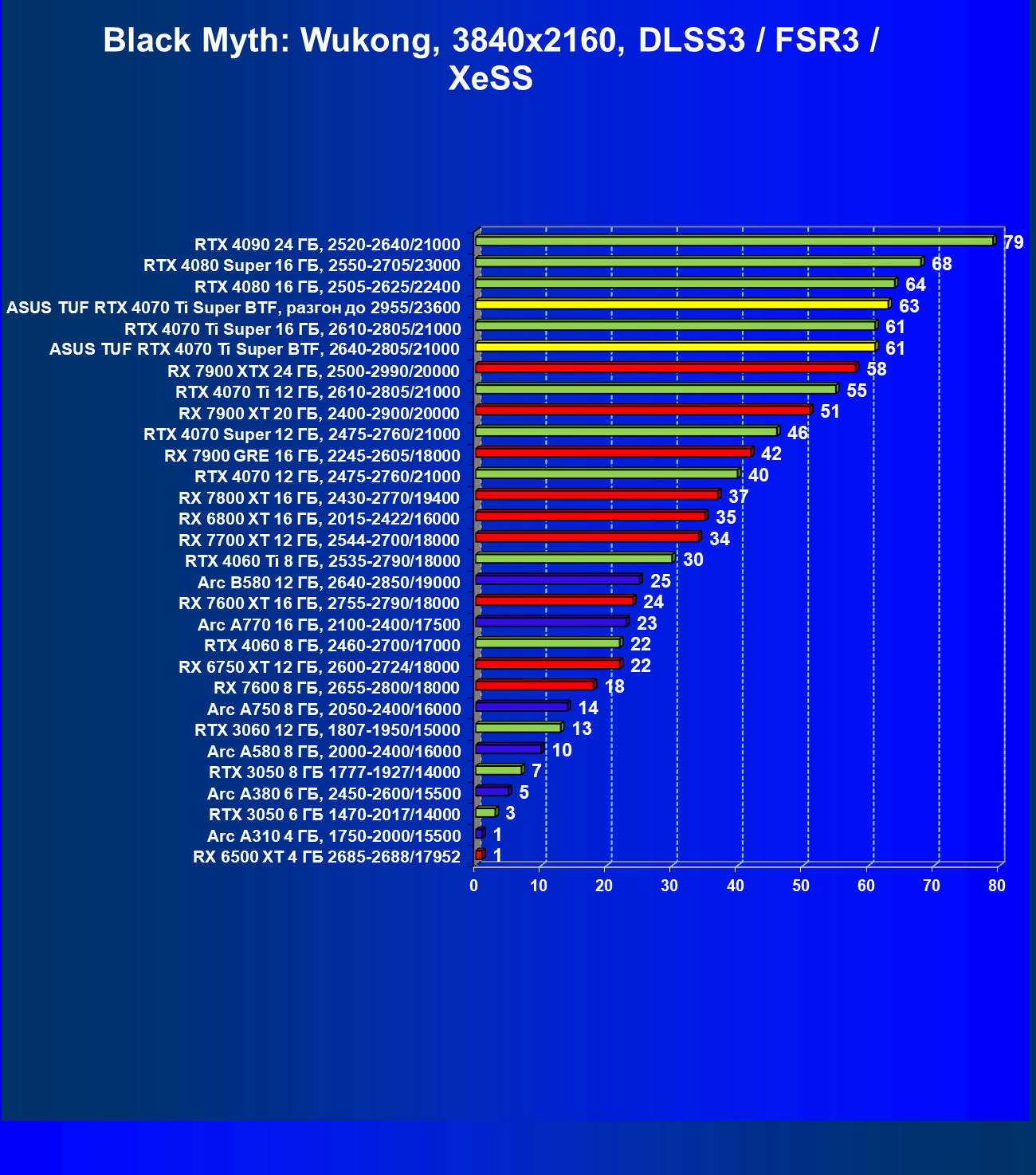

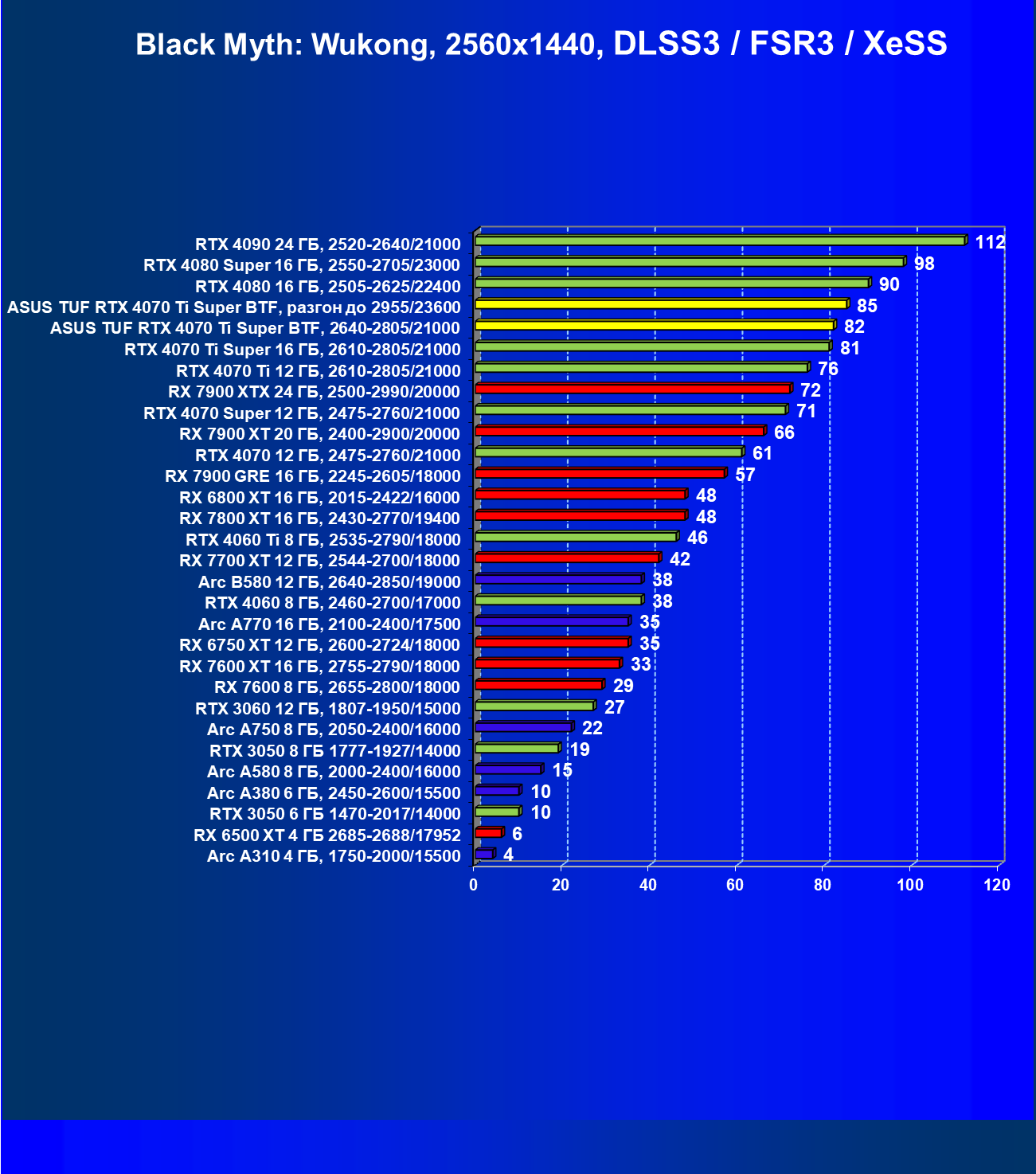

Black Myth: Wukong, RT+DLSS/FSR/XeSS

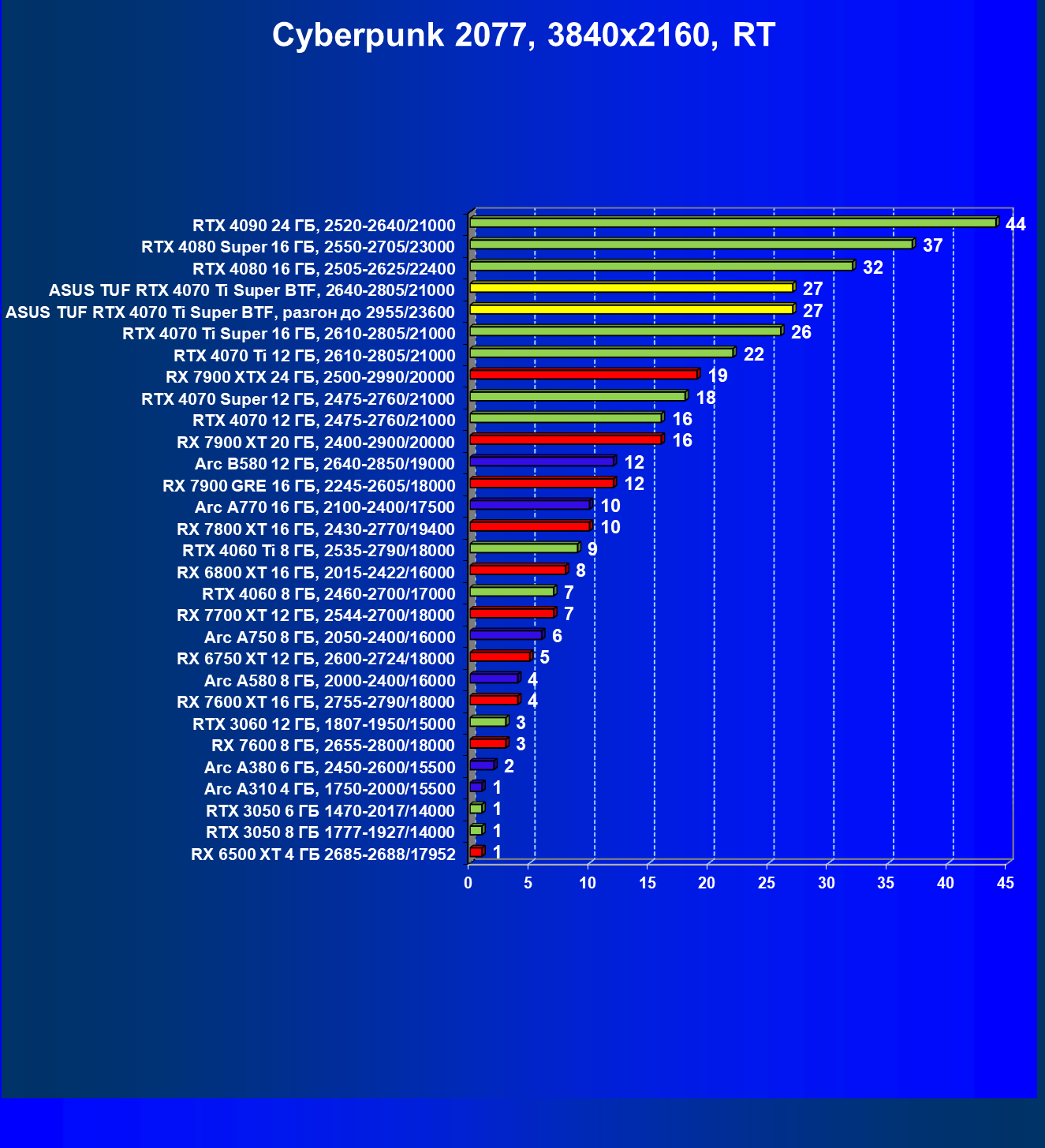

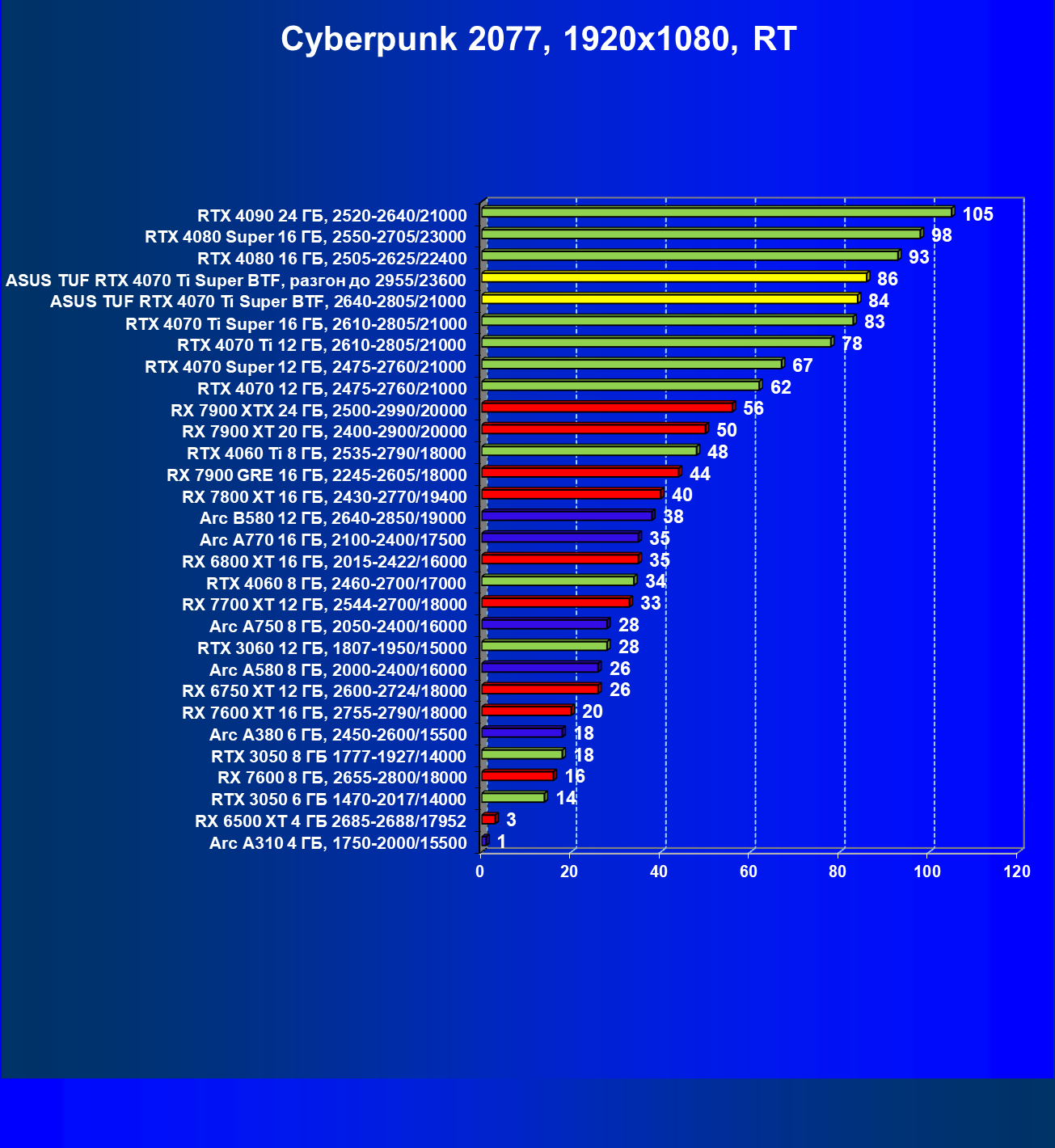

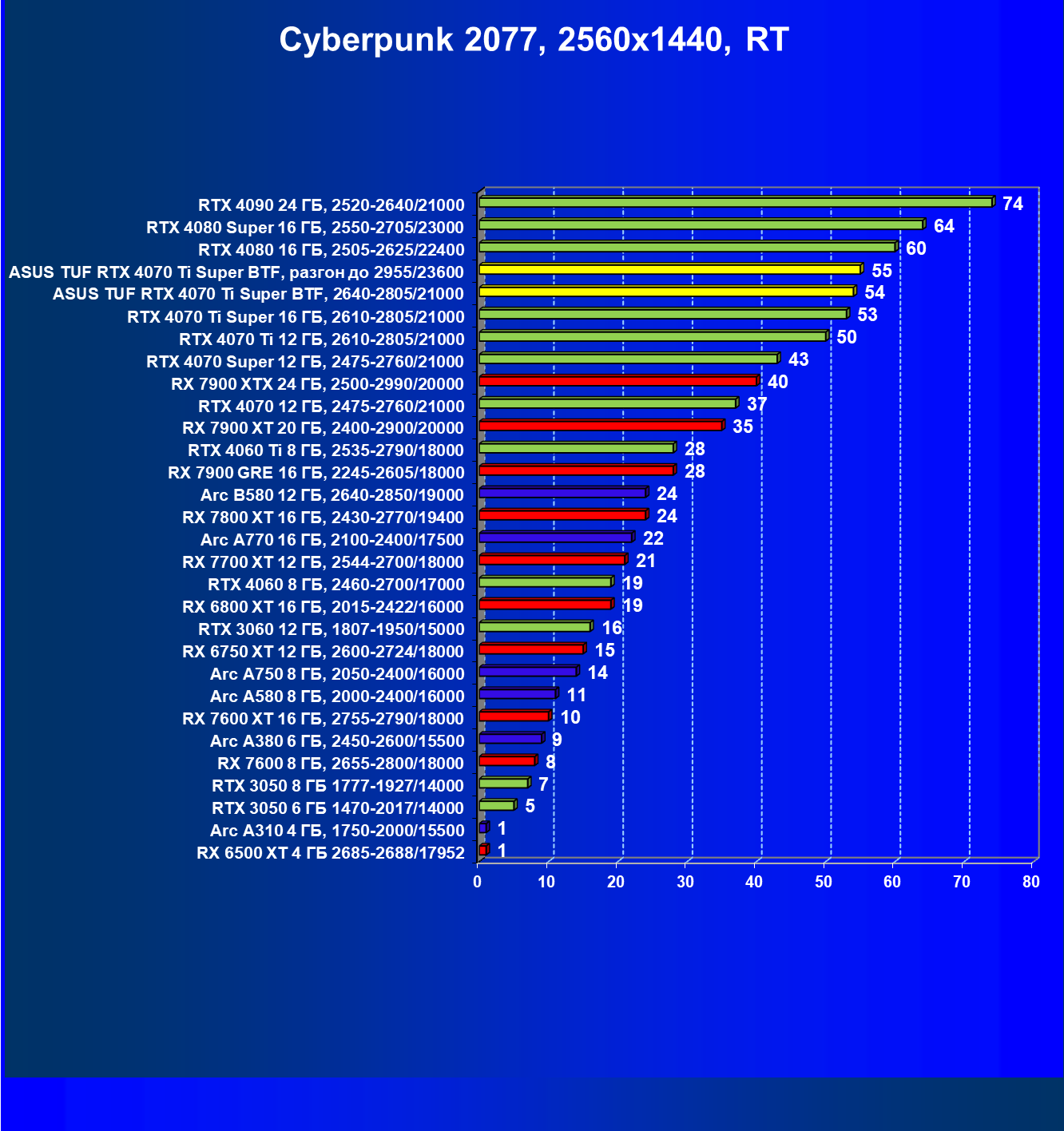

Cyberpunk 2077 v.2.01, RT

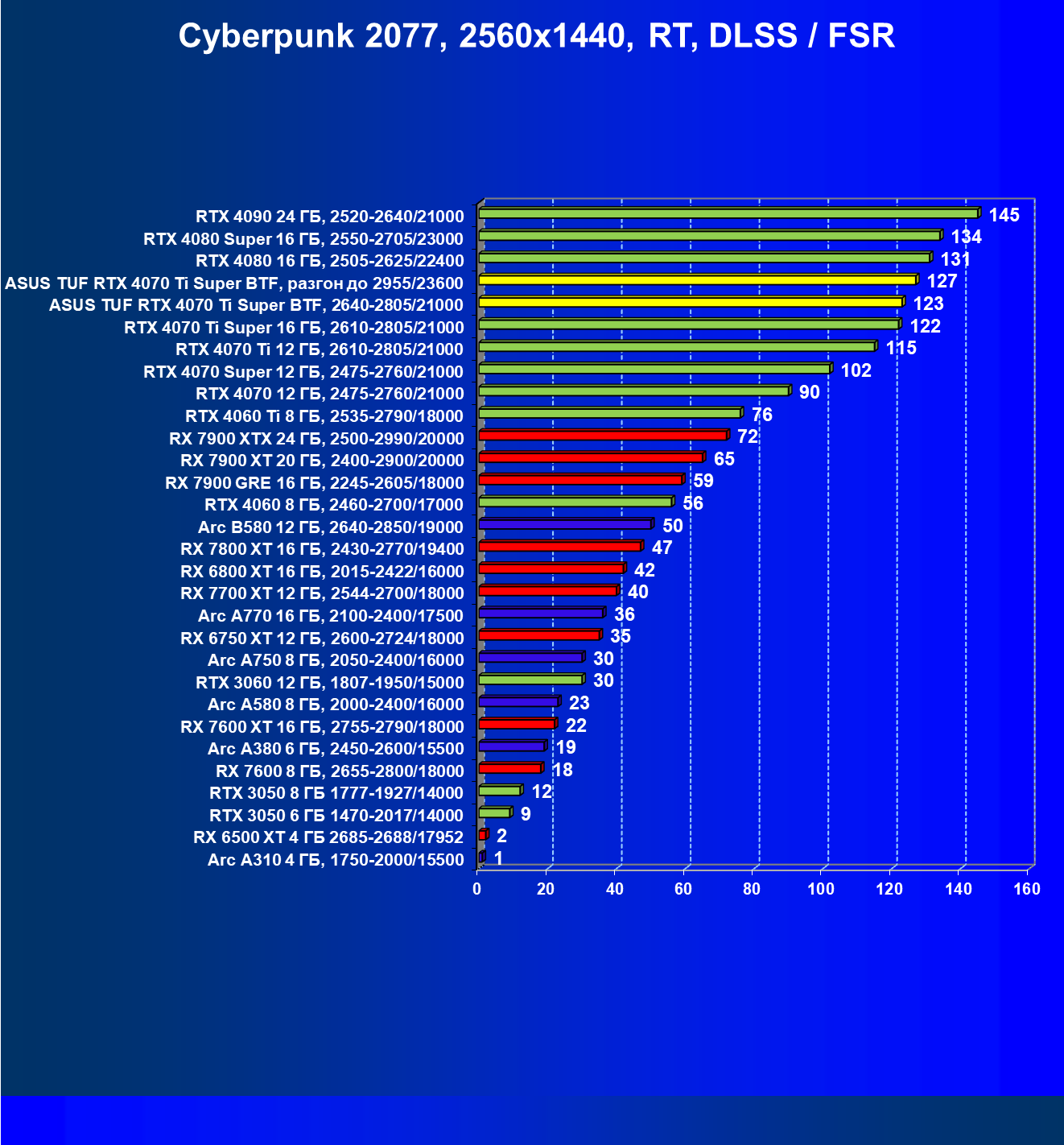

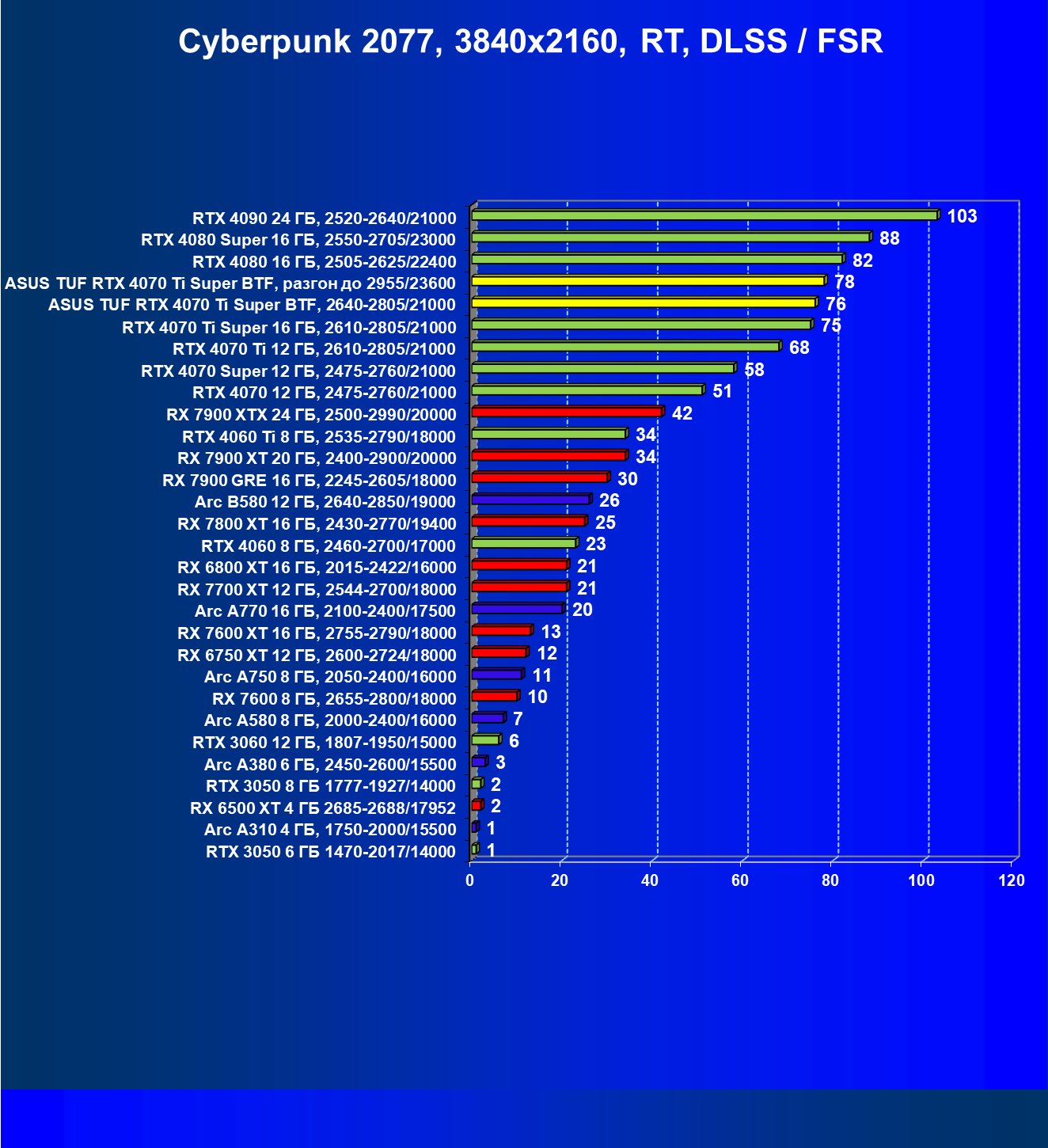

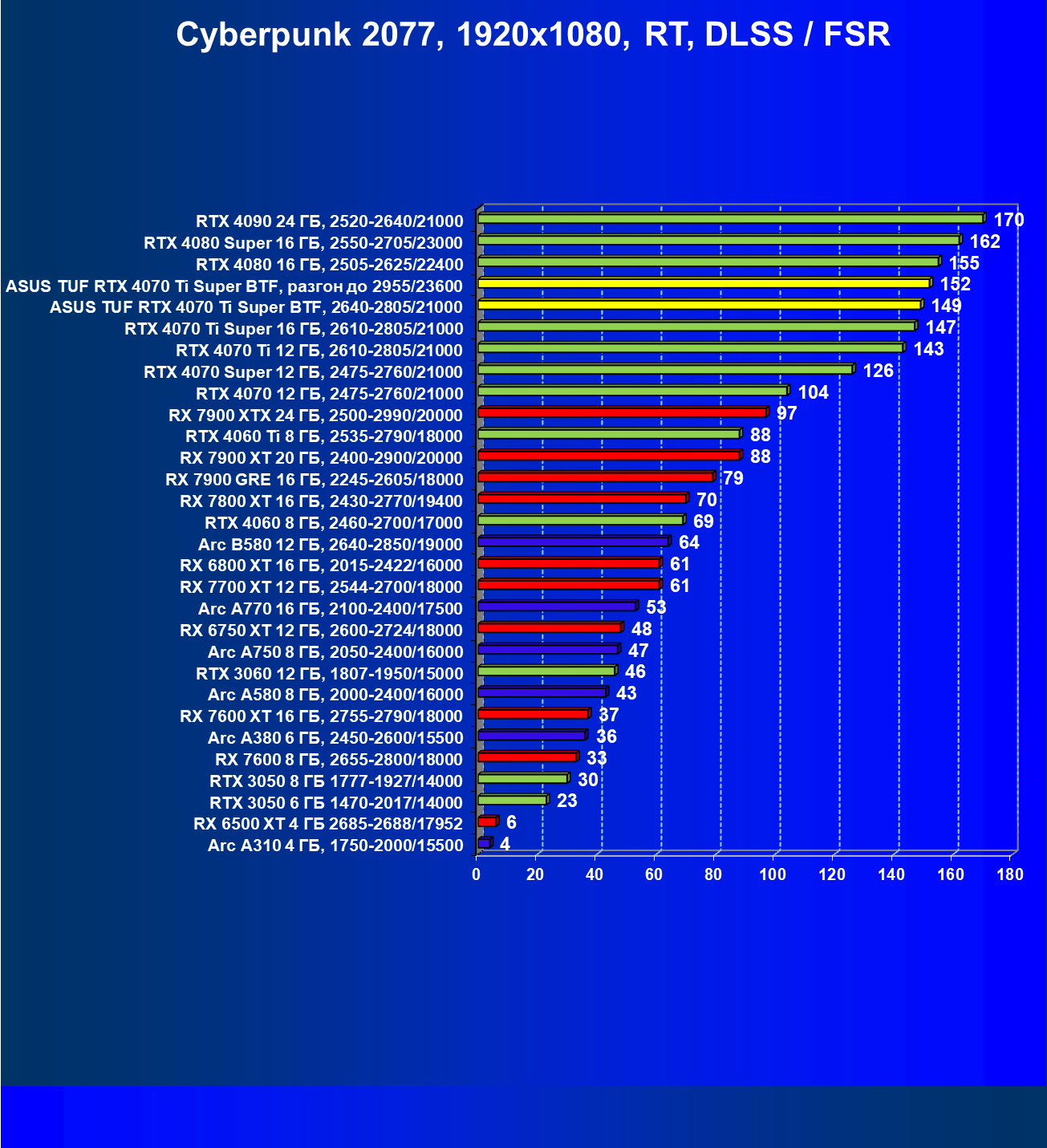

Cyberpunk 2077 v.2.01, RT + DLSS/FSR

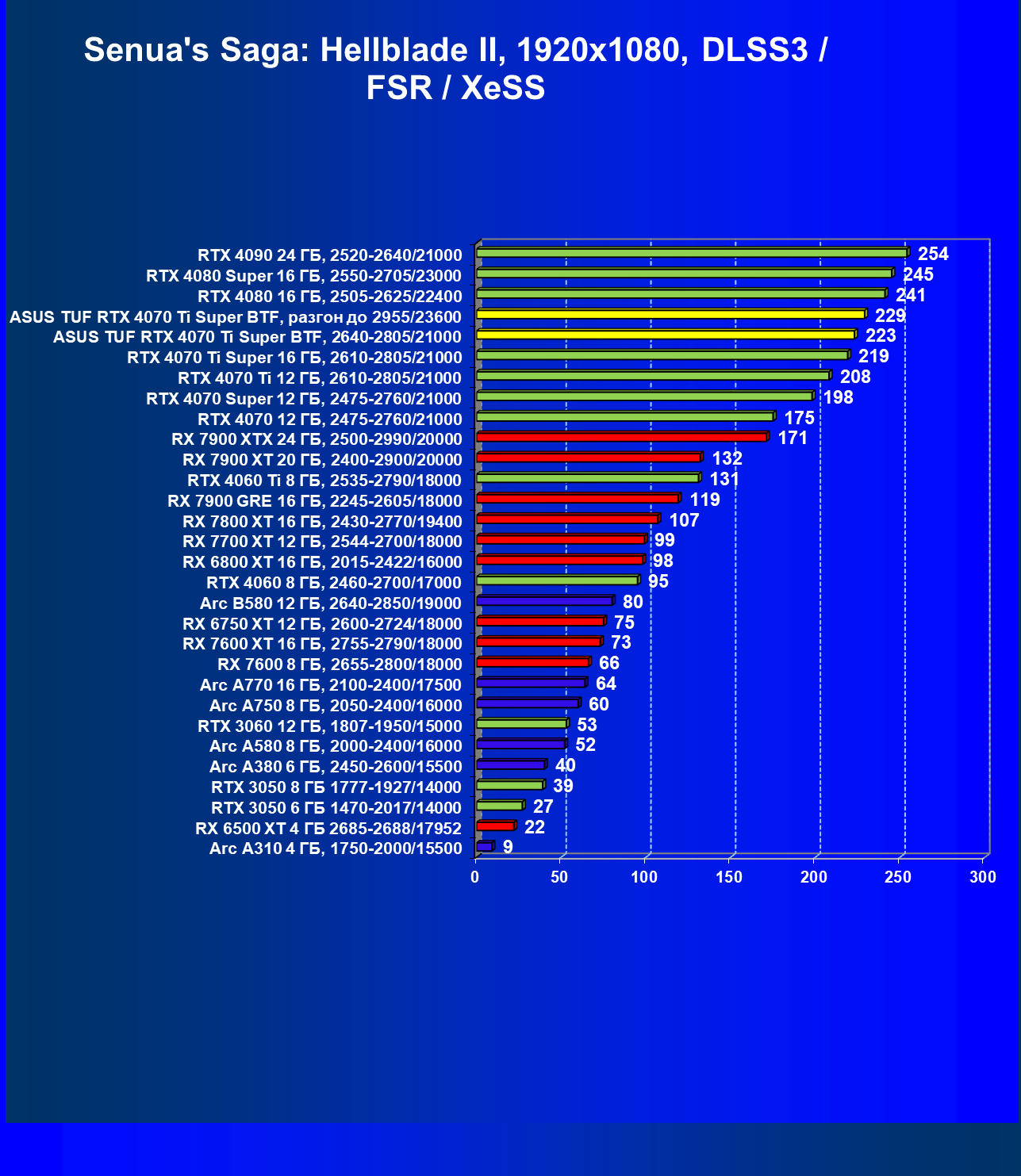

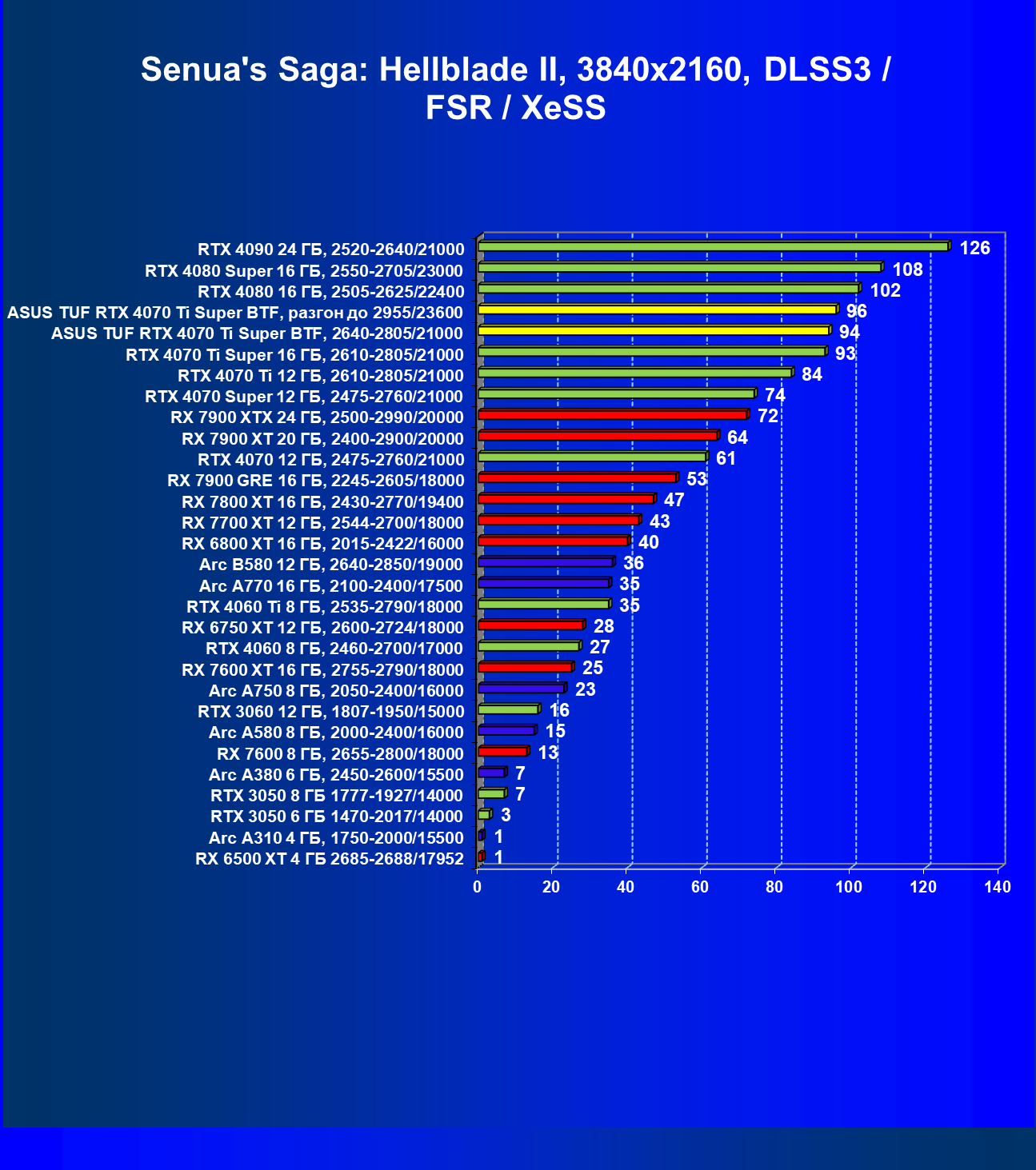

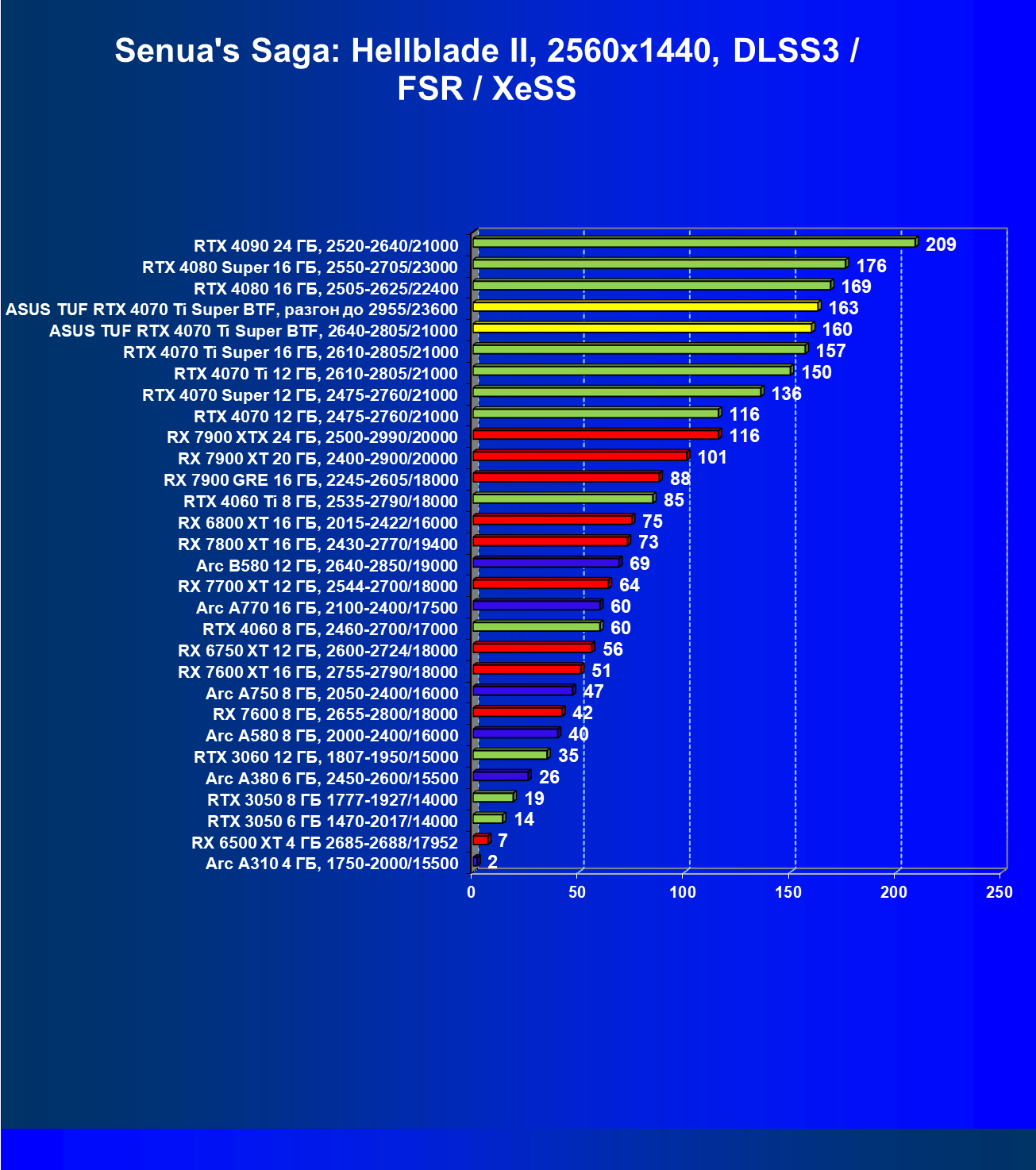

Senua’s Saga: Hellblade II, DLSS/FSR/XeSS

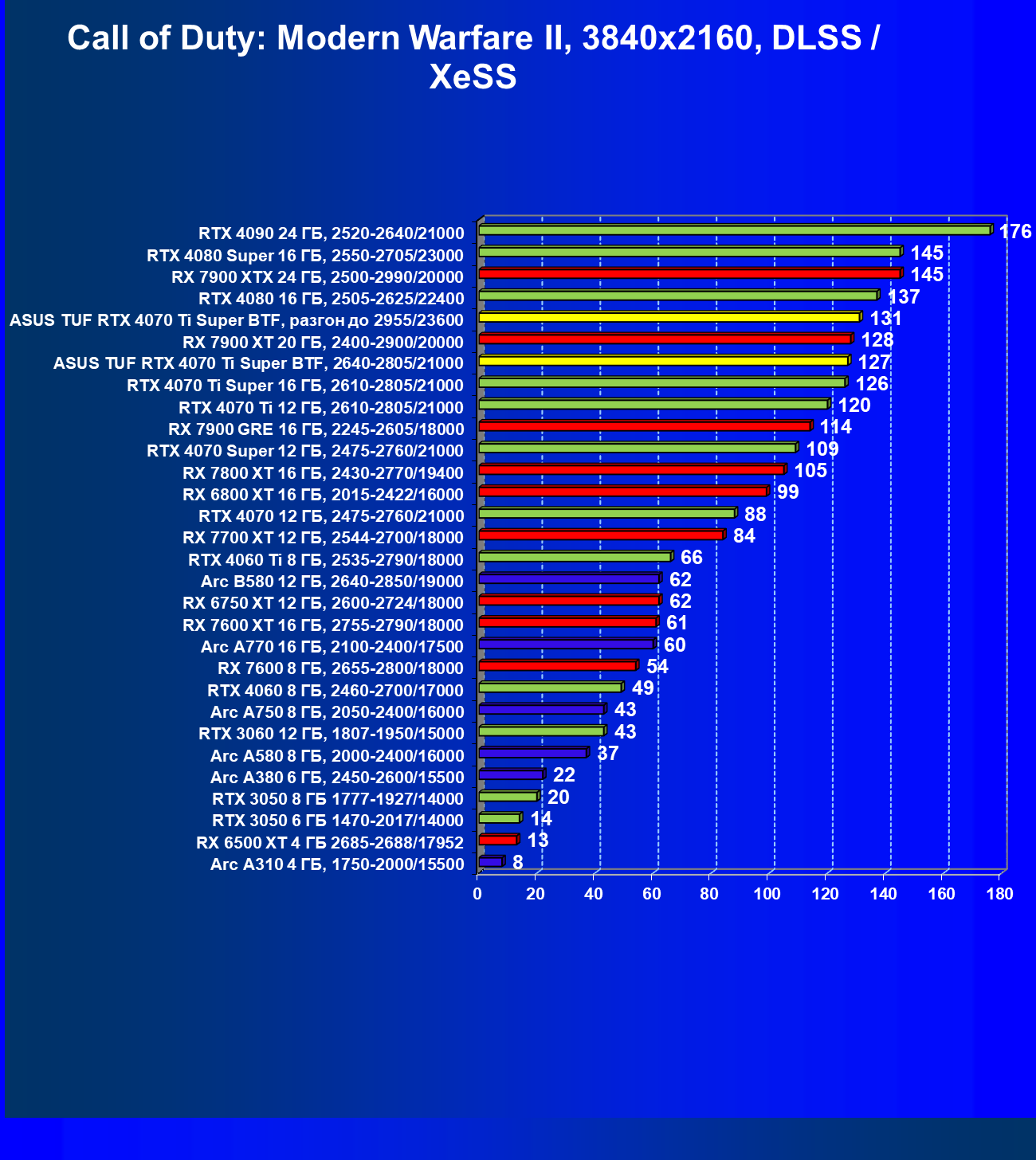

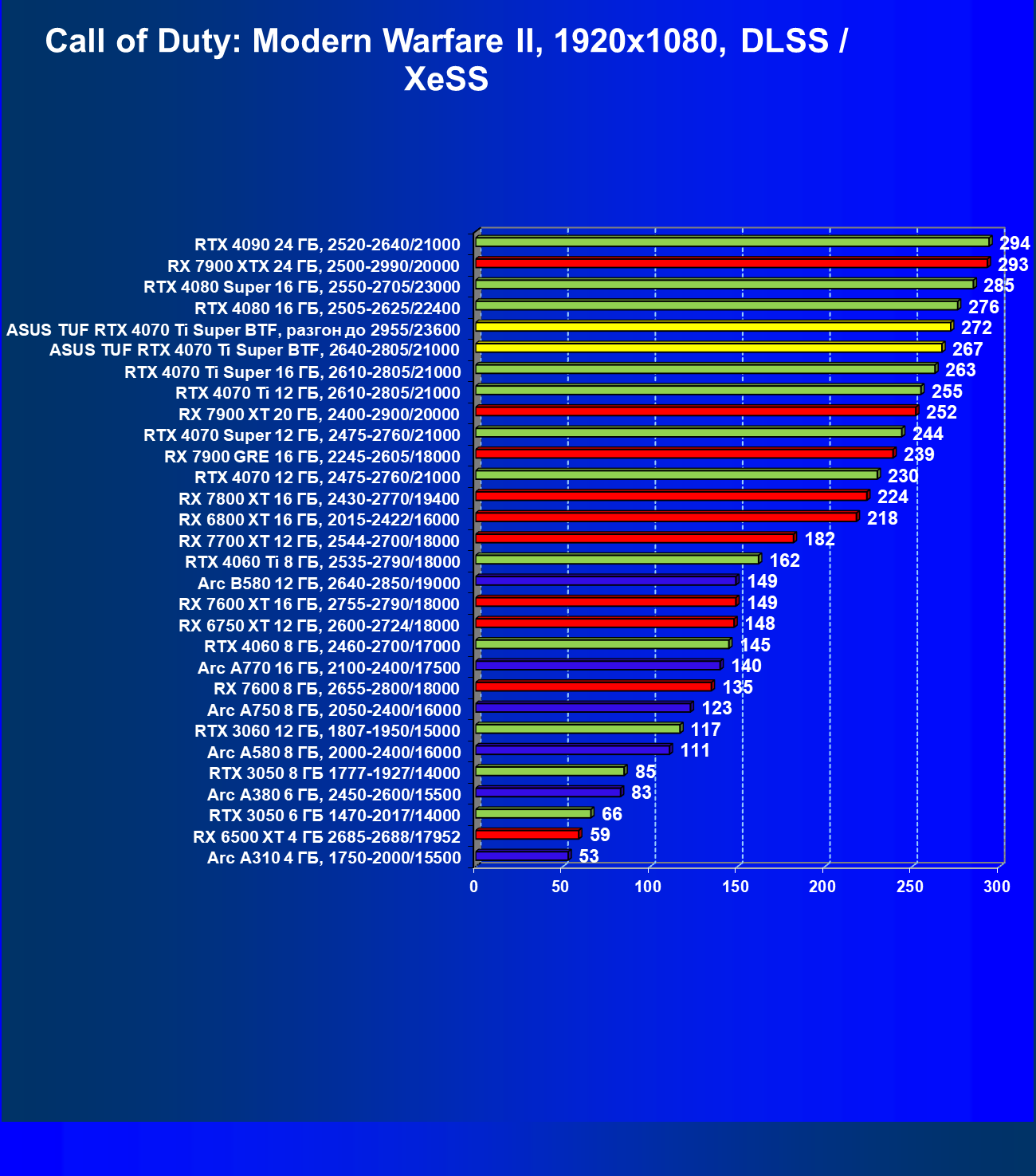

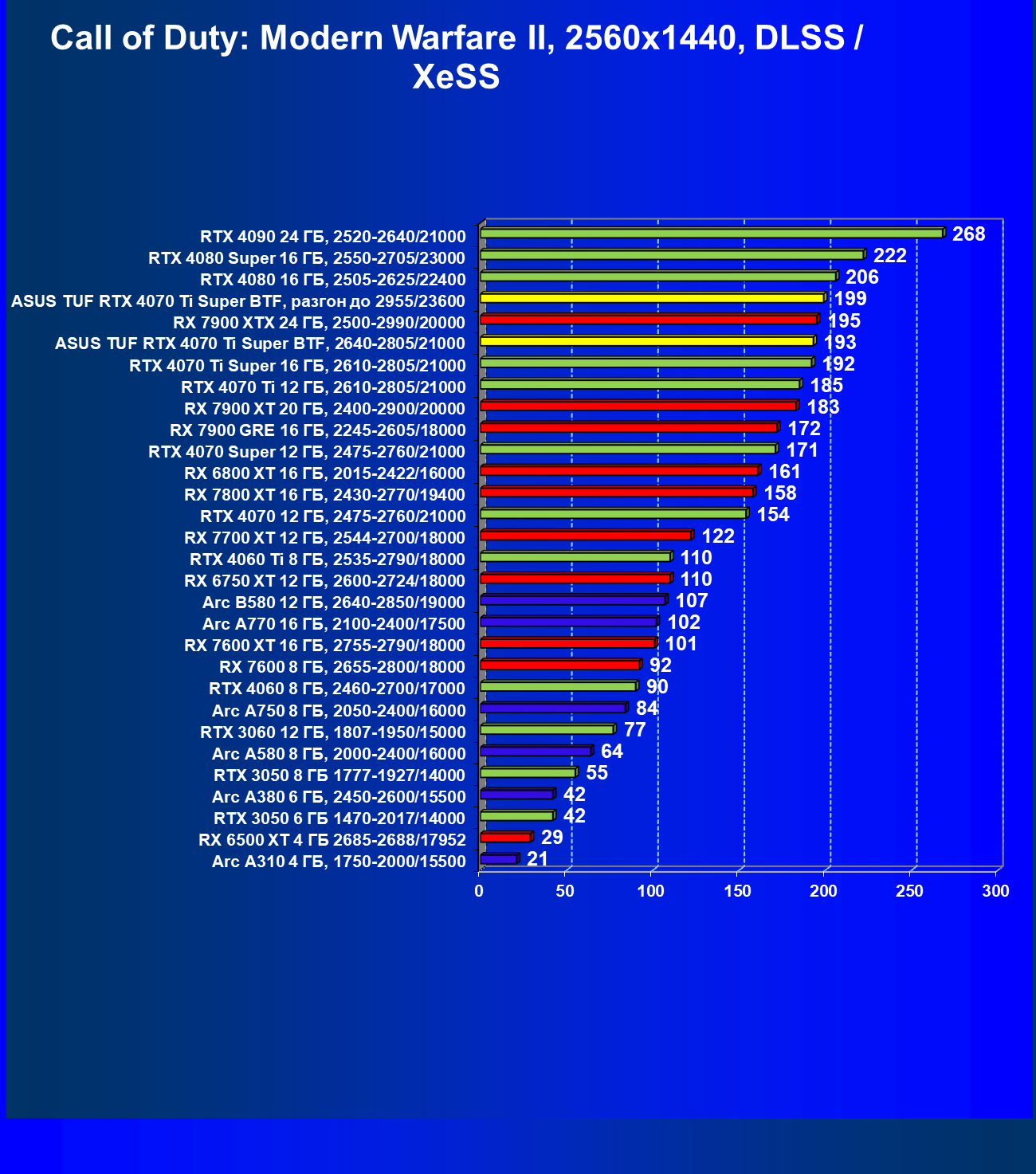

Call of Duty: Modern Warfare II, DLSS/XeSS

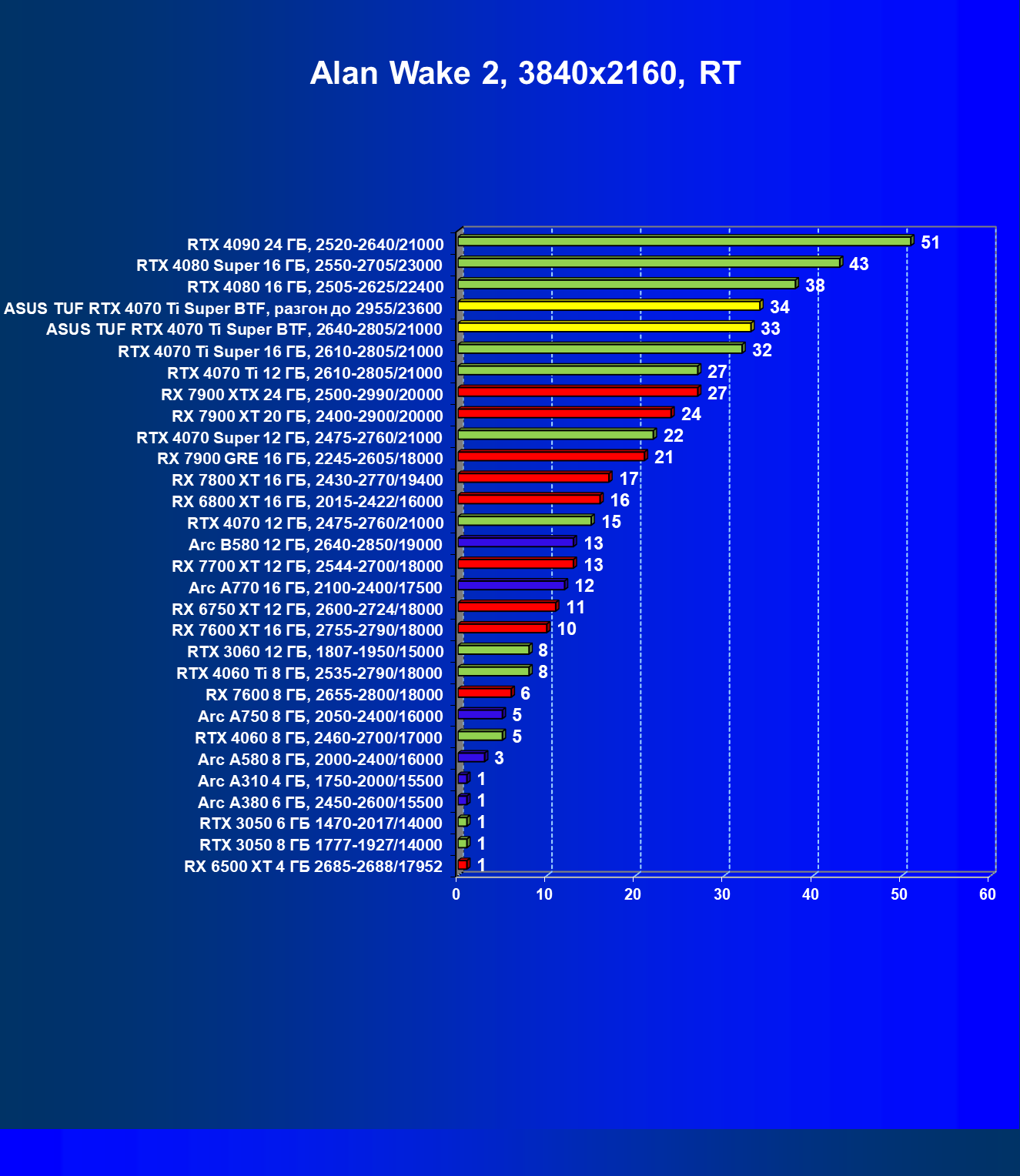

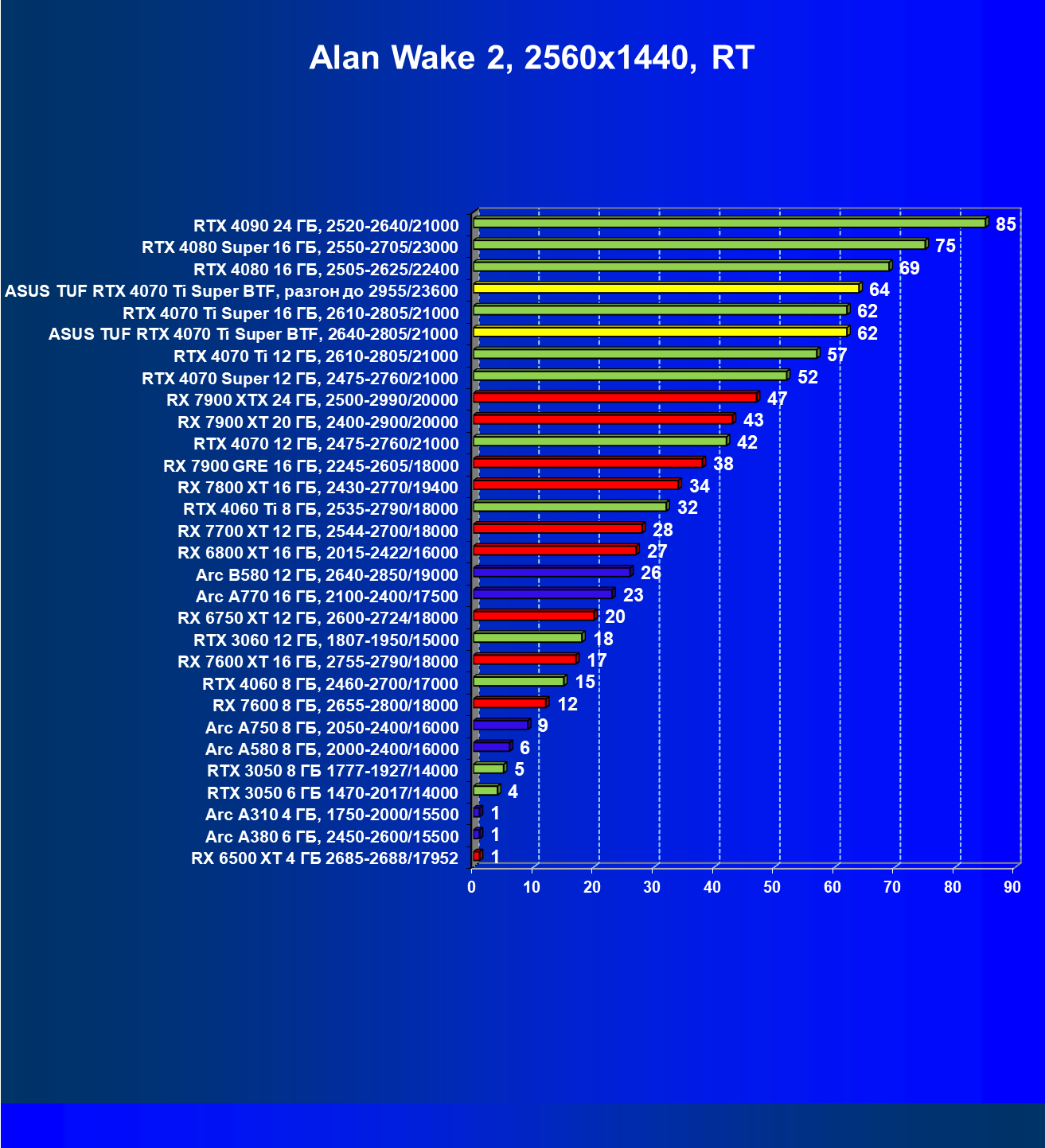

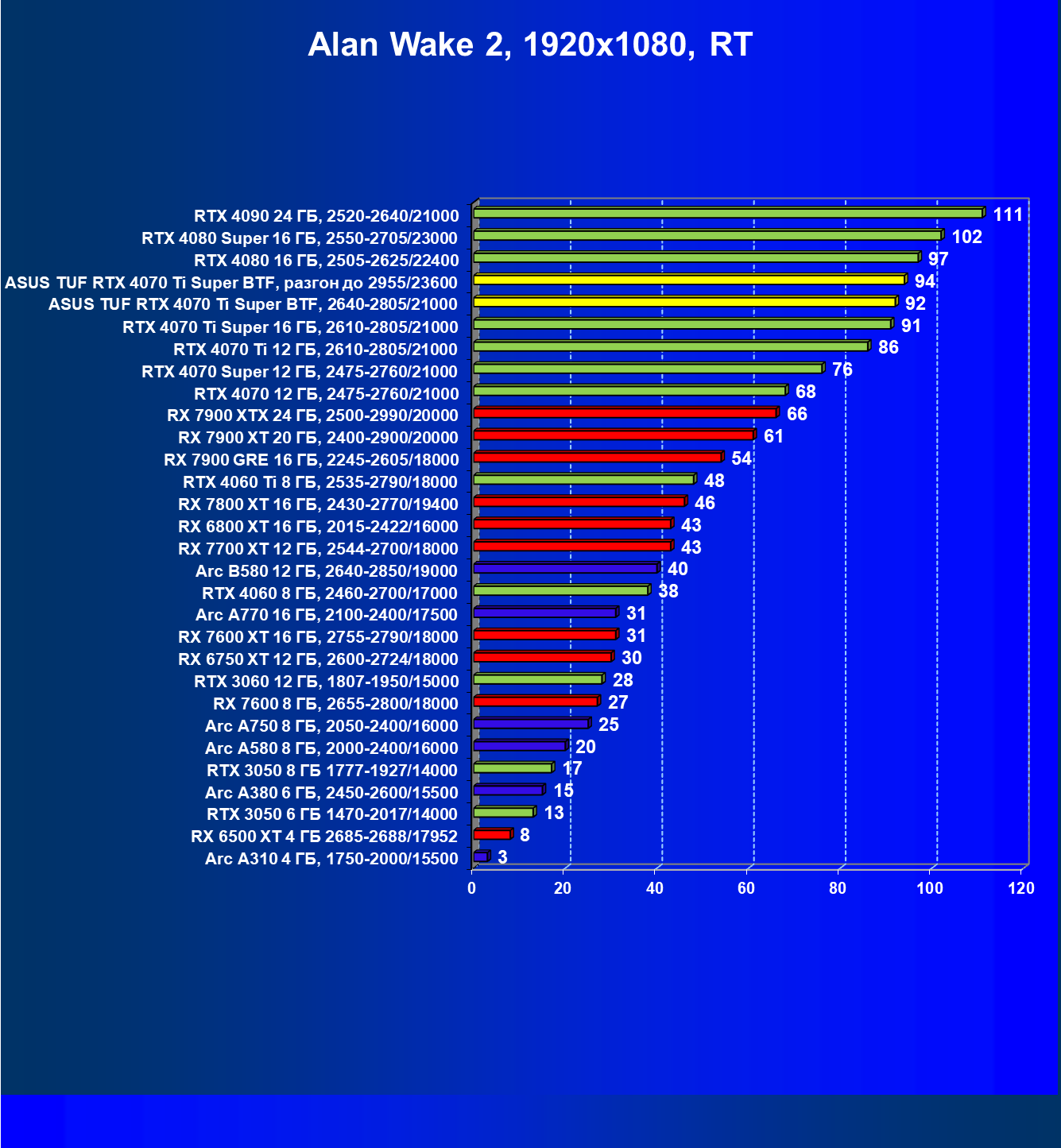

Alan Wake 2, RT

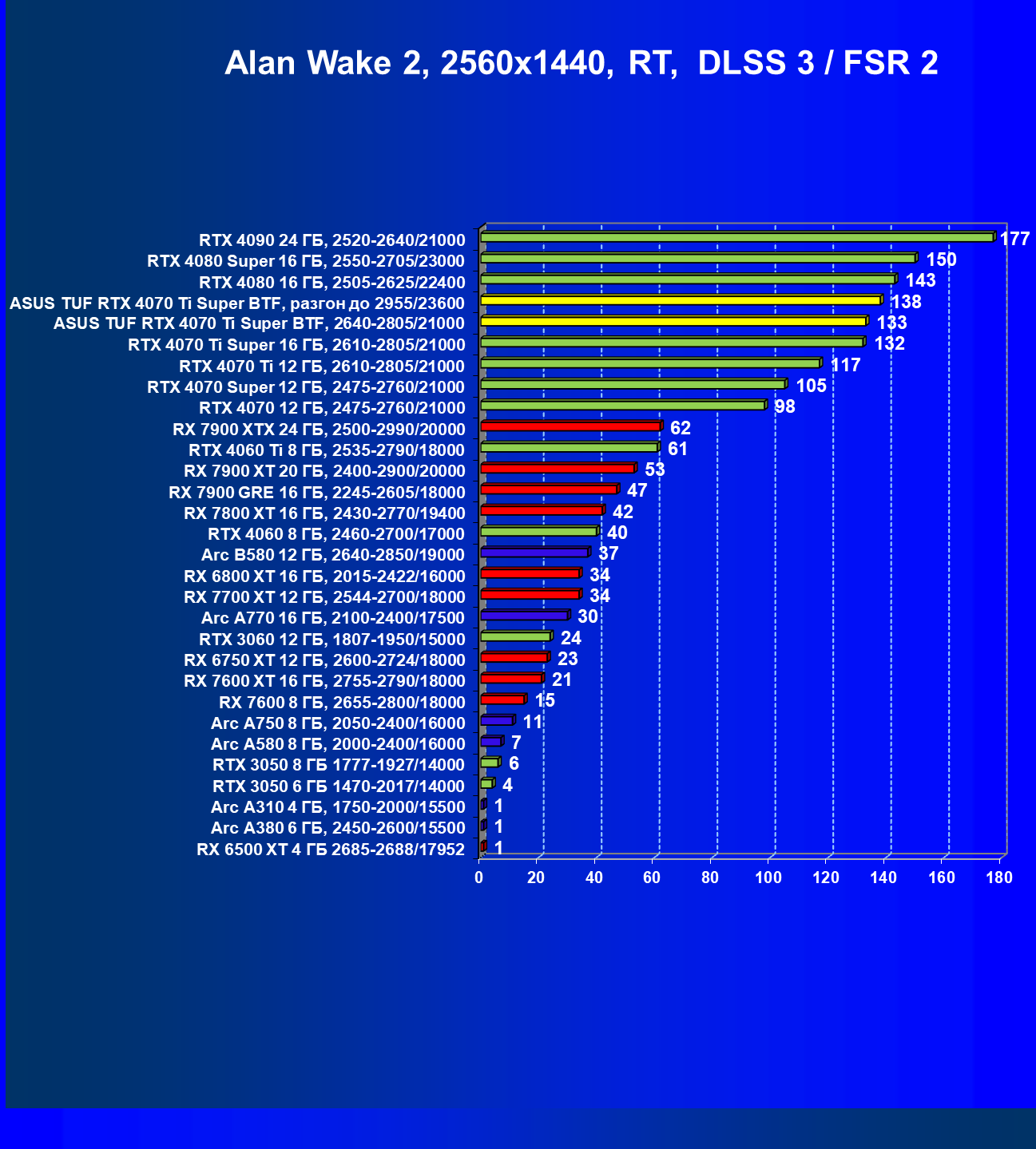

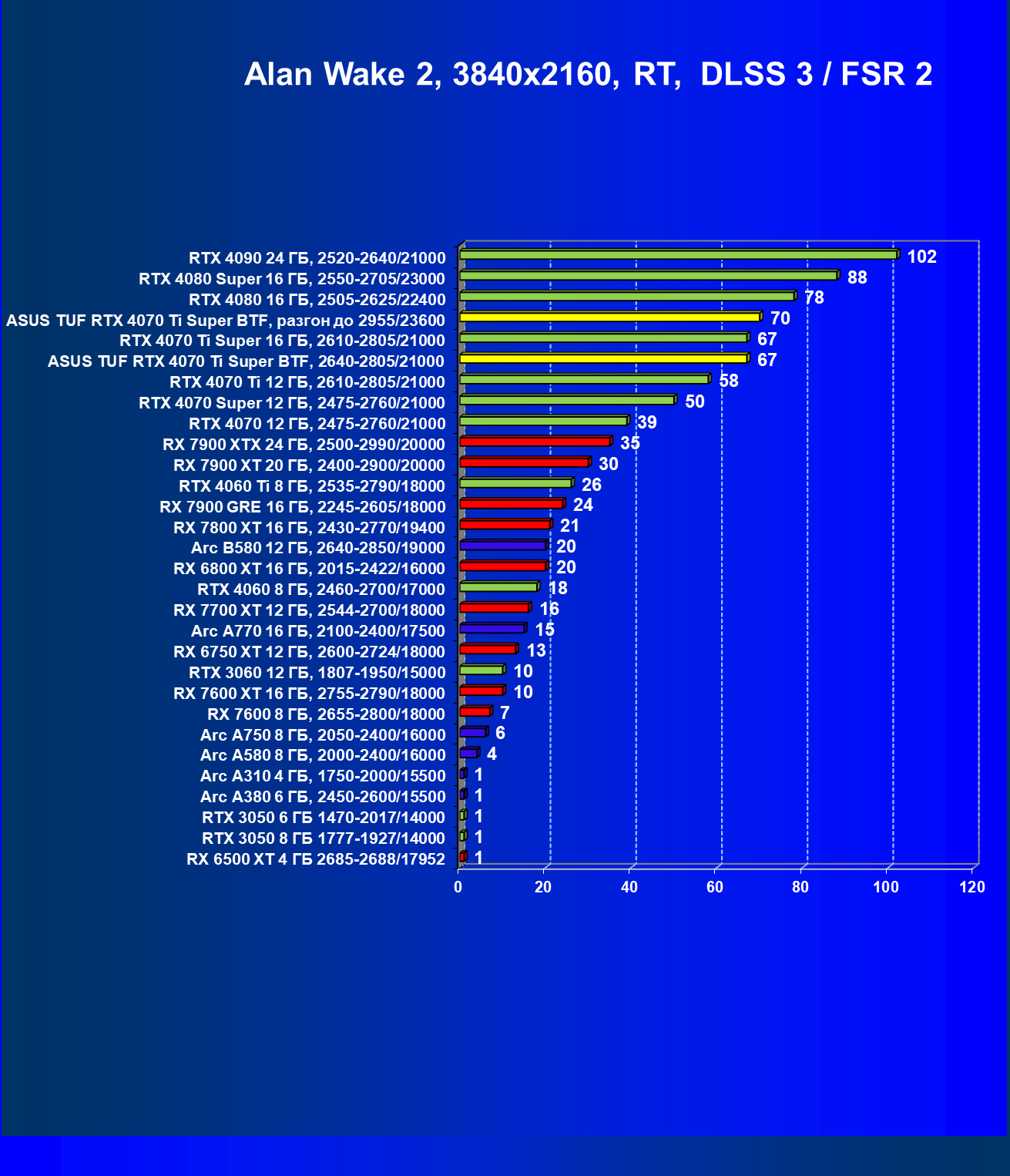

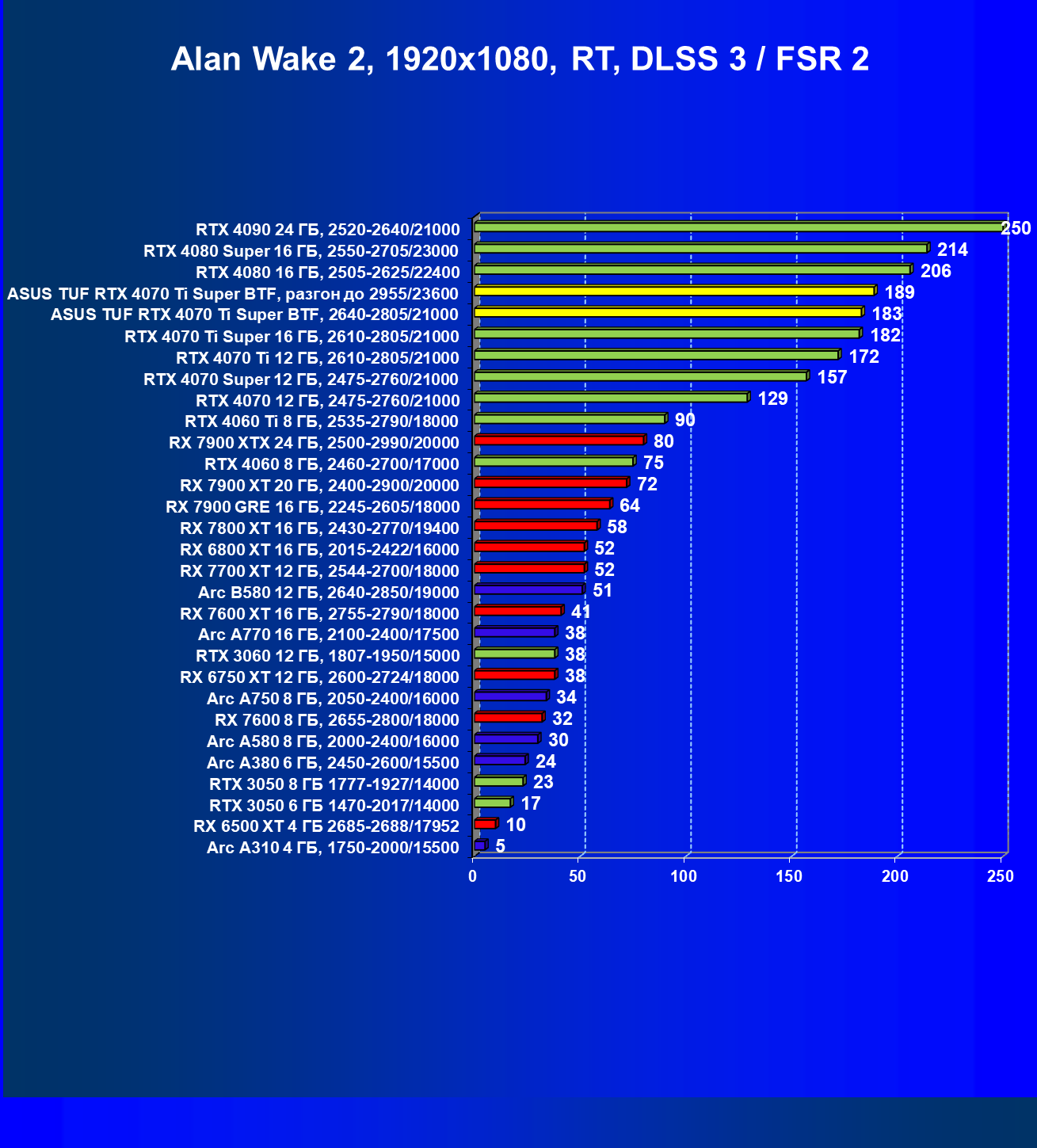

Alan Wake 2, RT + DLSS/FSR

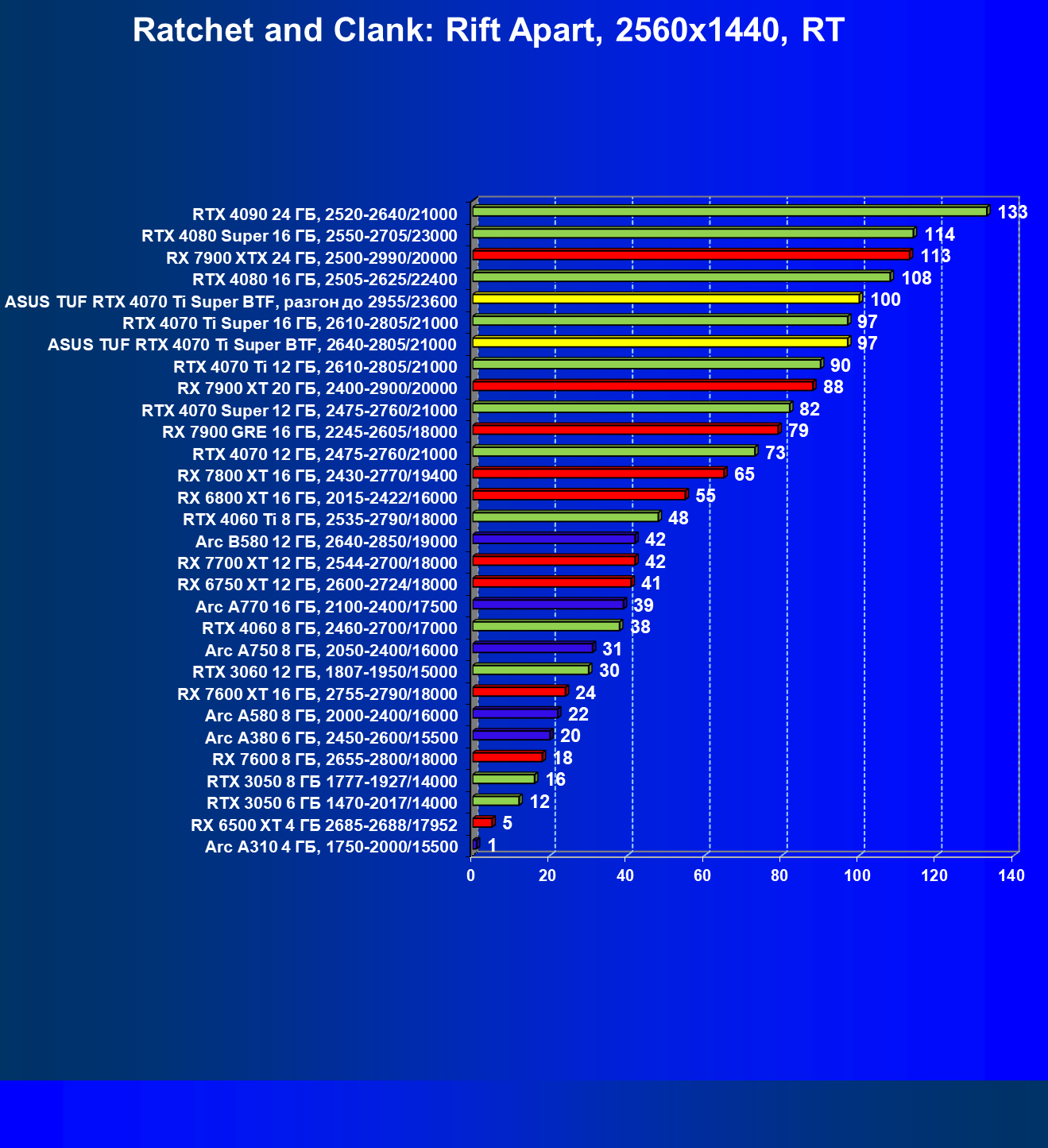

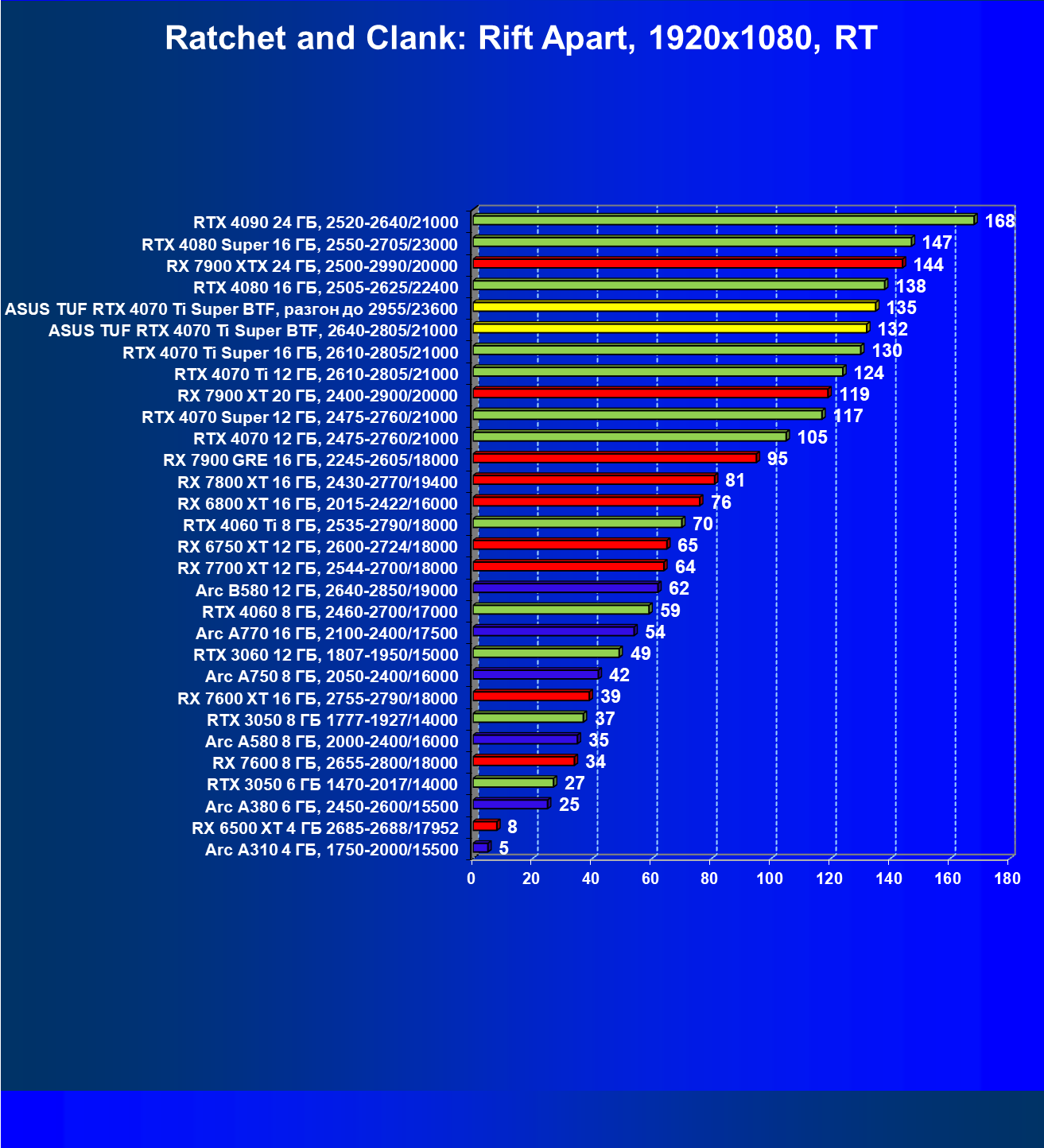

Ratchet and Clank: Rift Apart, RT

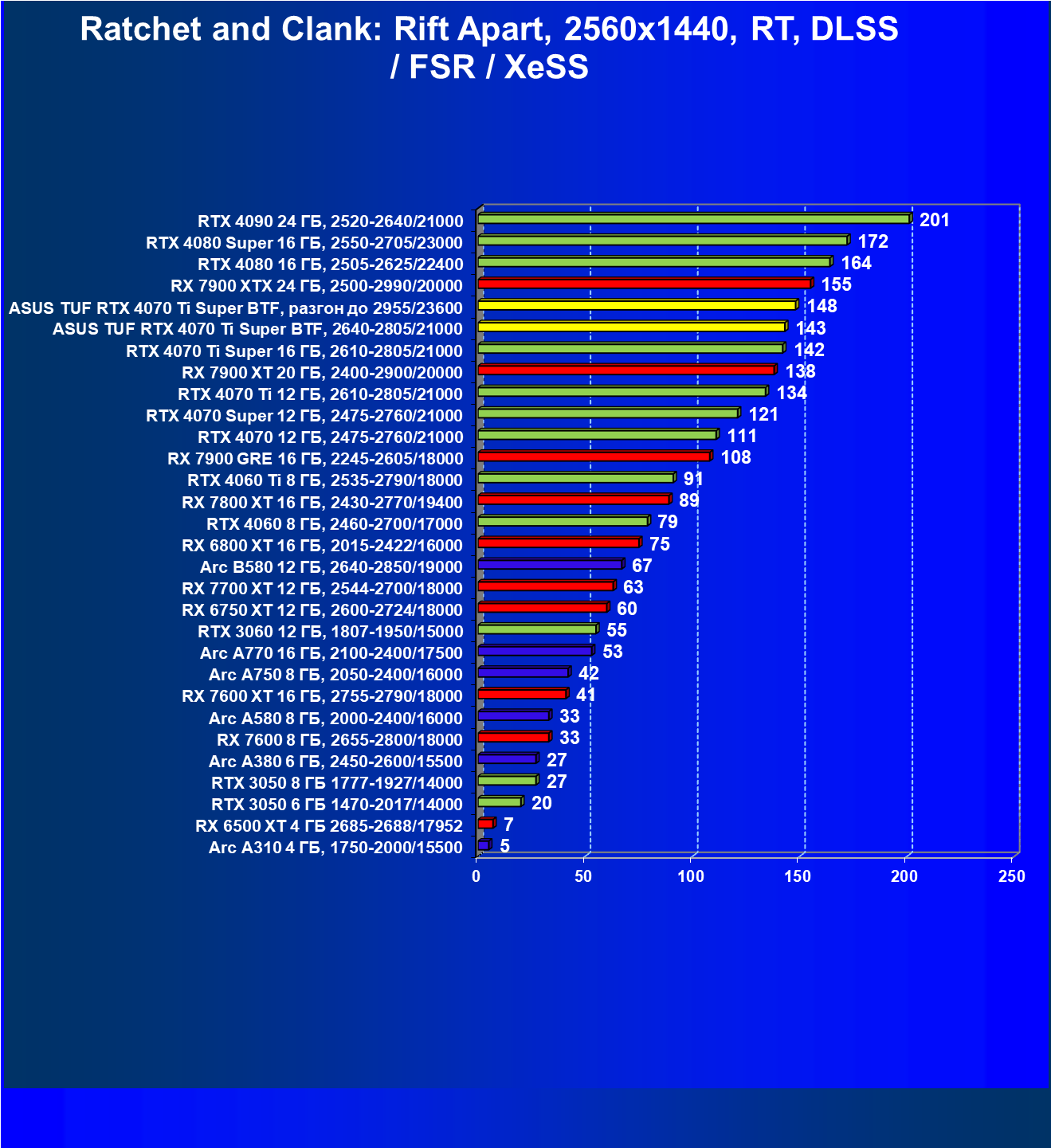

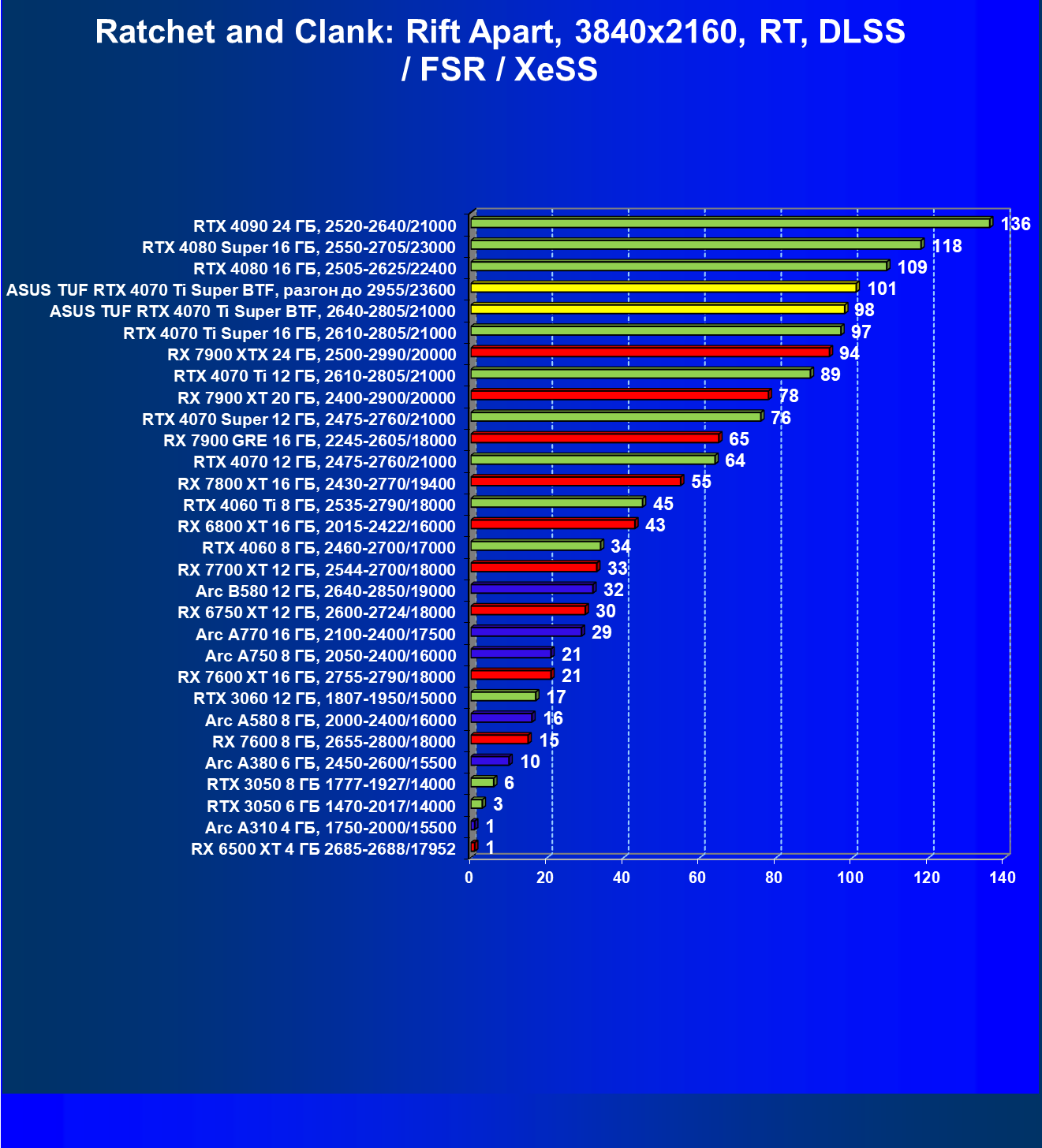

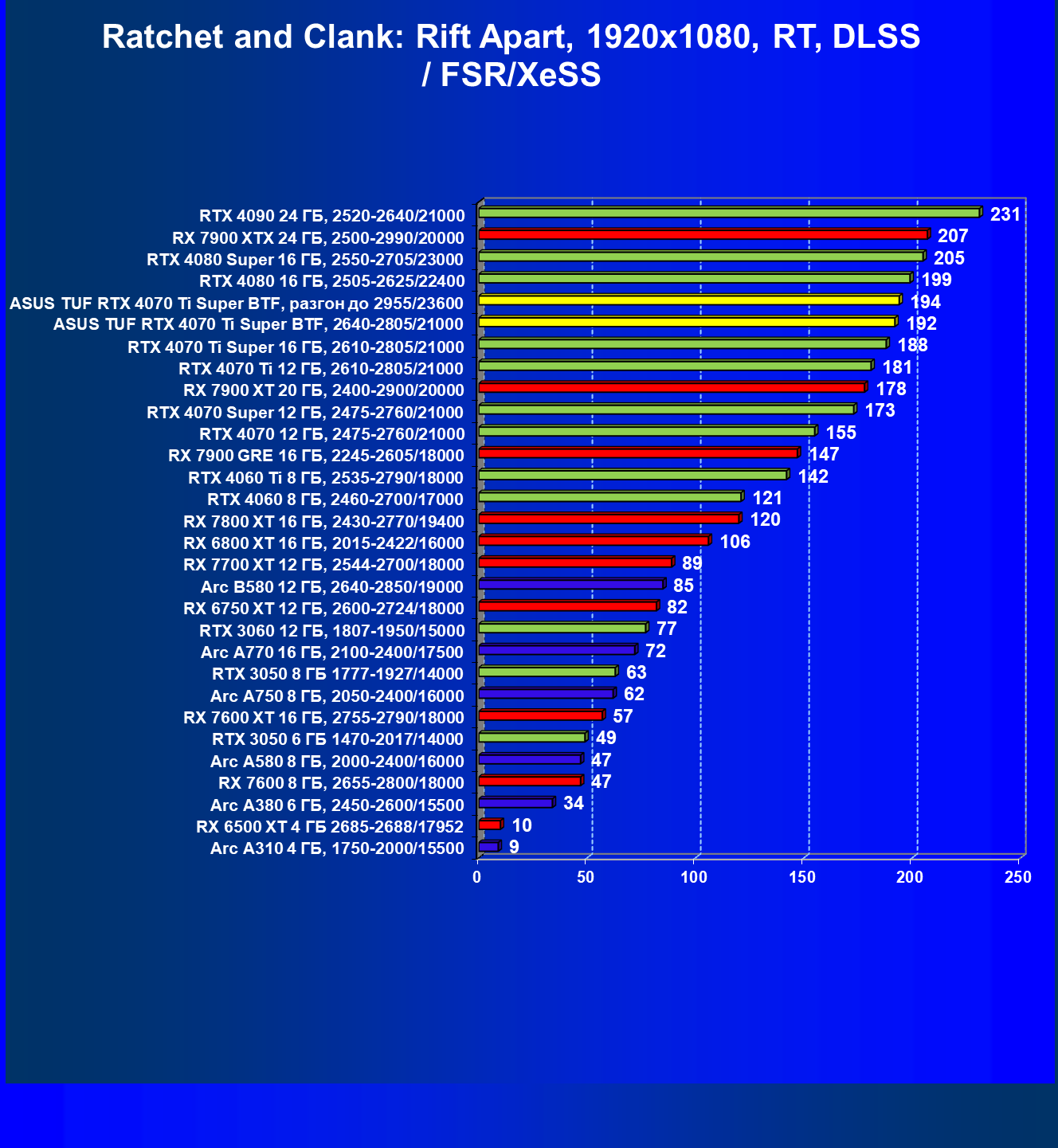

Ratchet and Clank: Rift Apart, RT + DLSS/FSR/XeSS

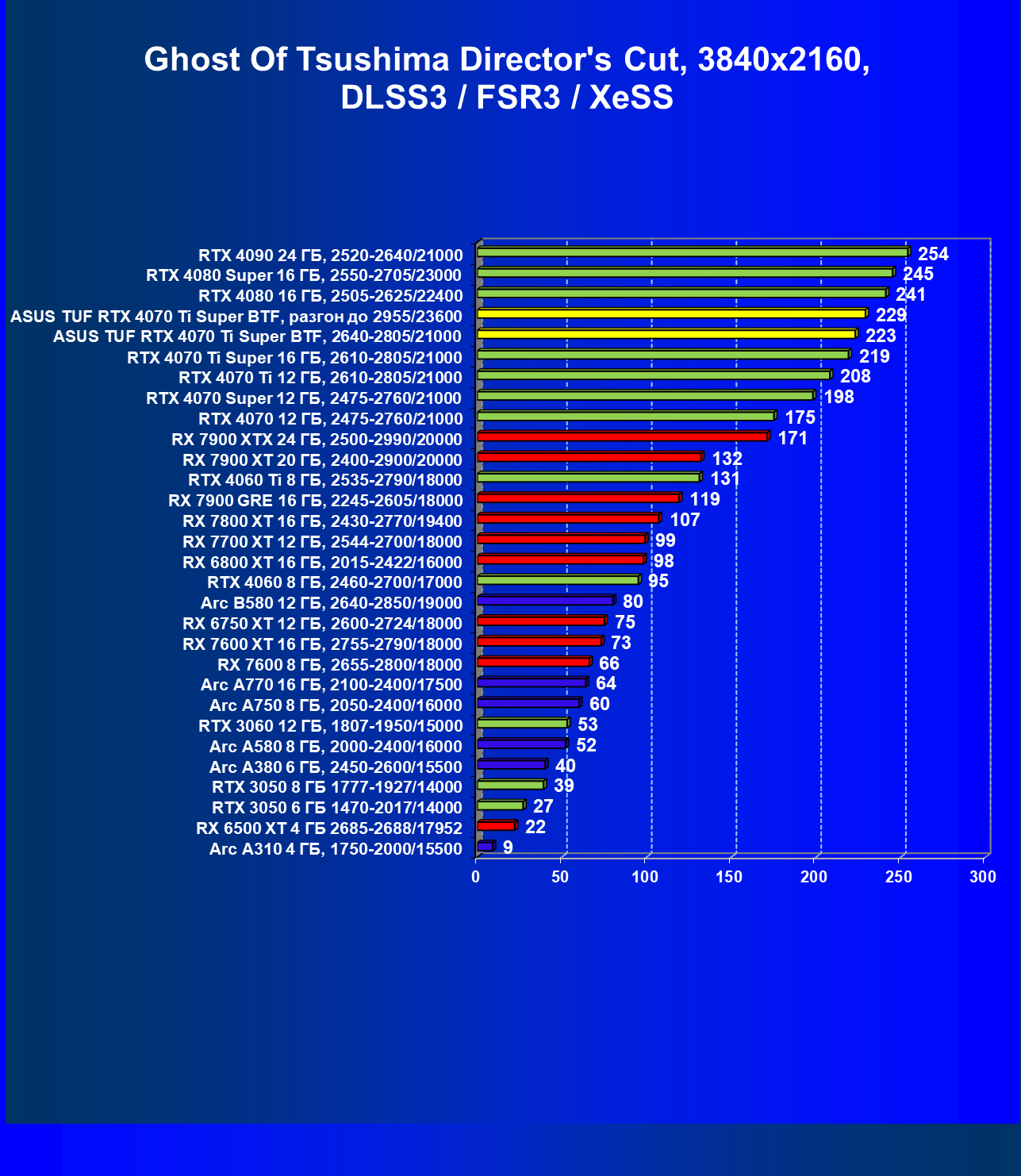

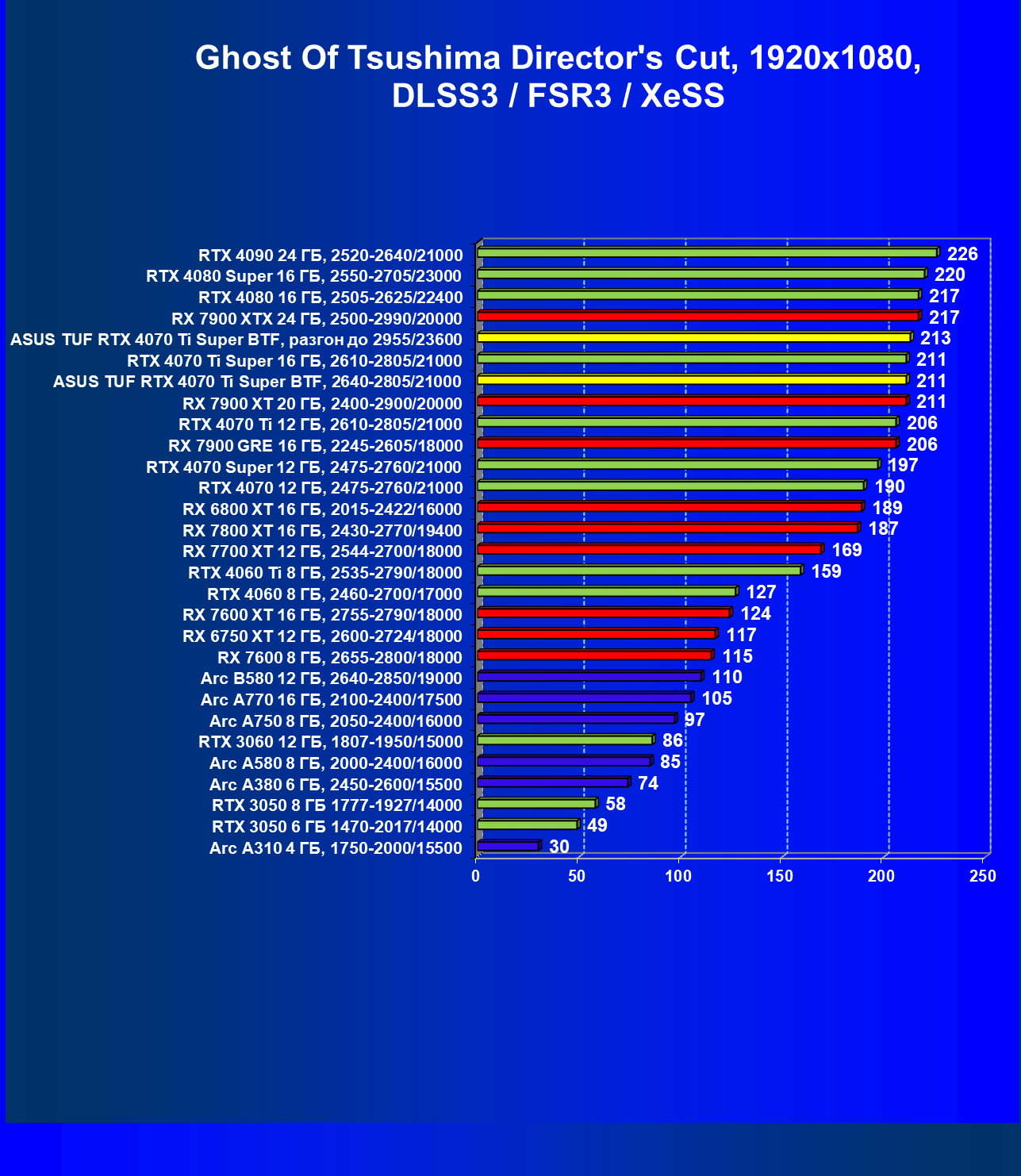

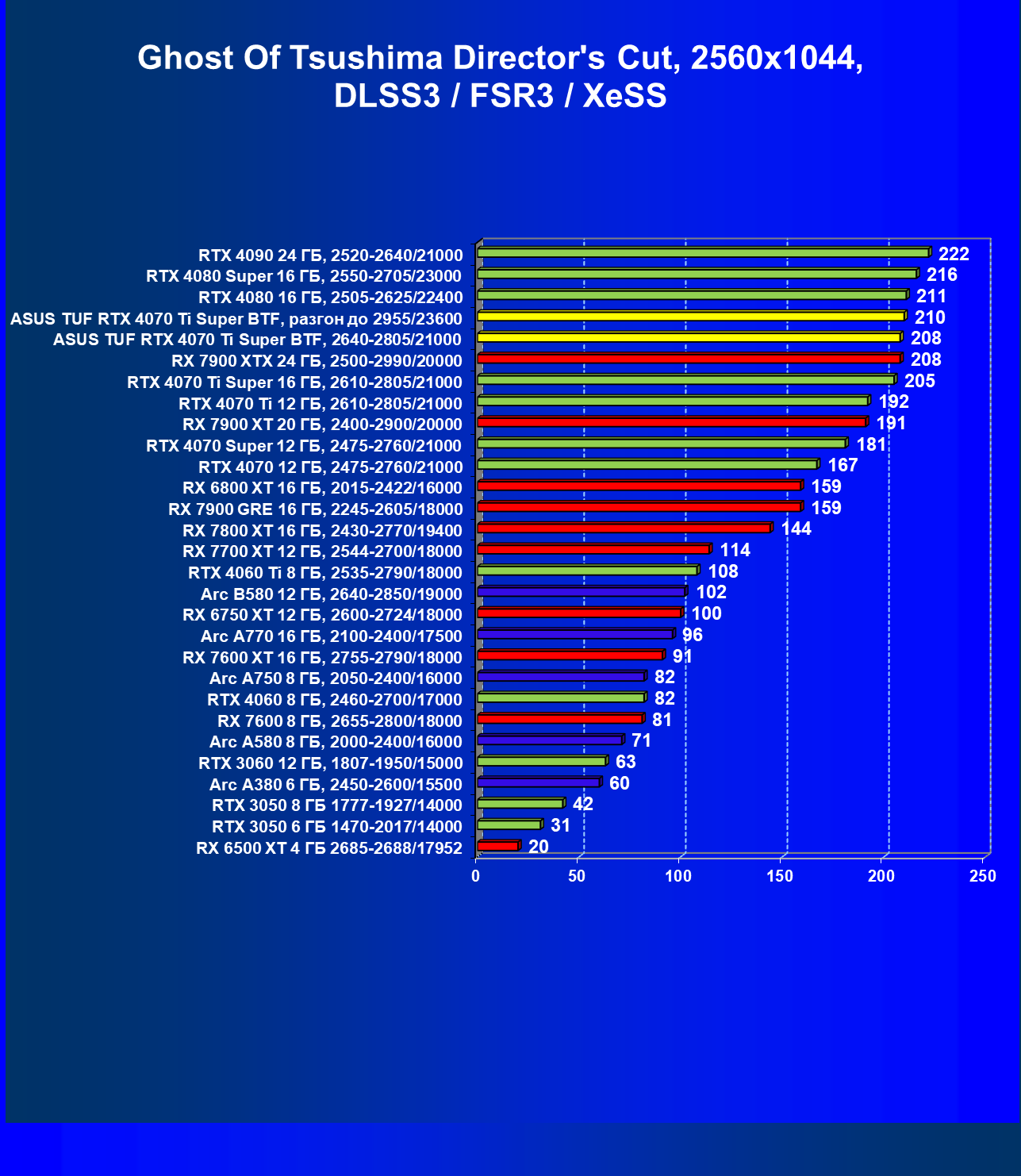

Ghost of Tsushima Director’s Cut, DLSS/FSR/XeSS

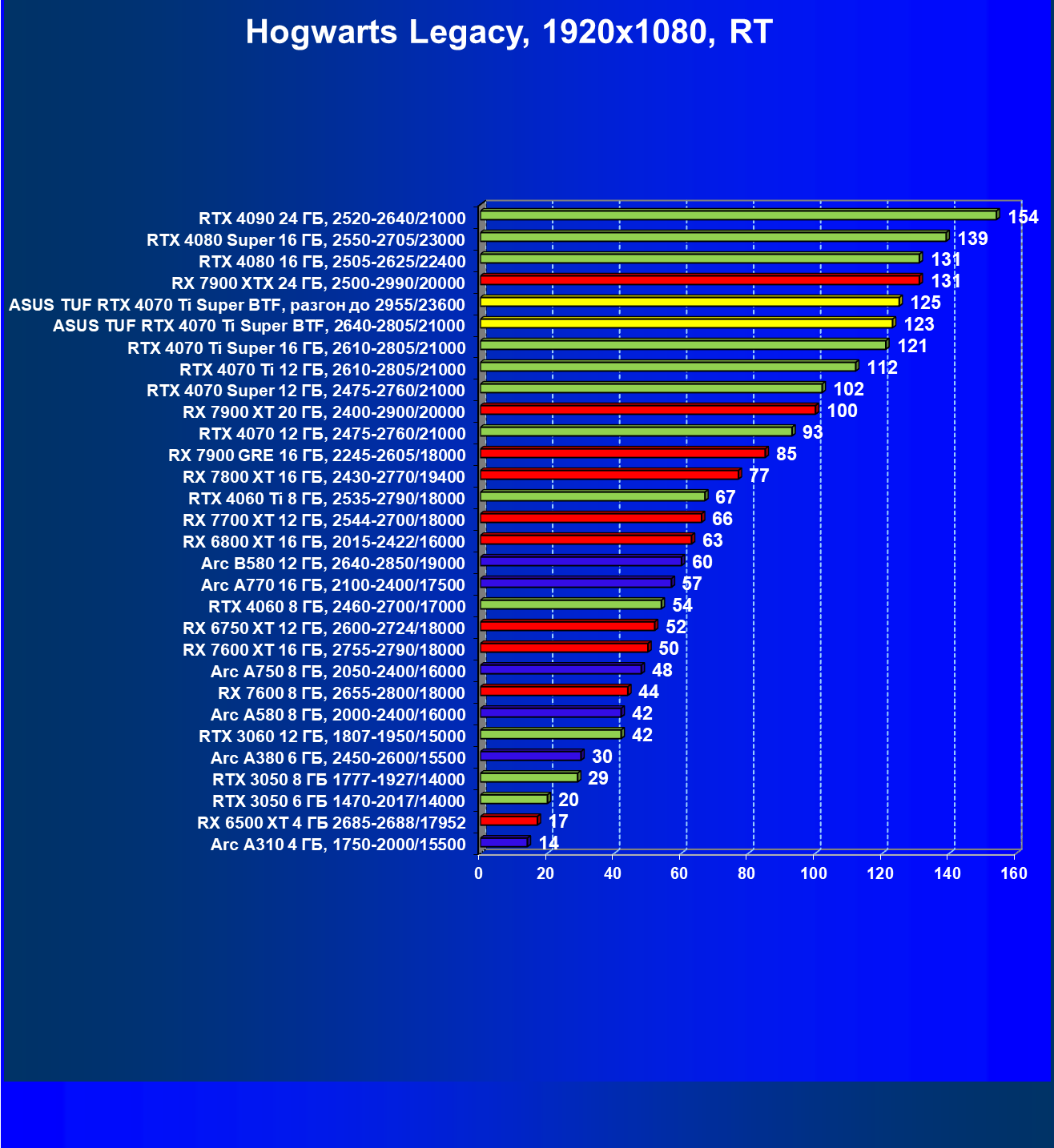

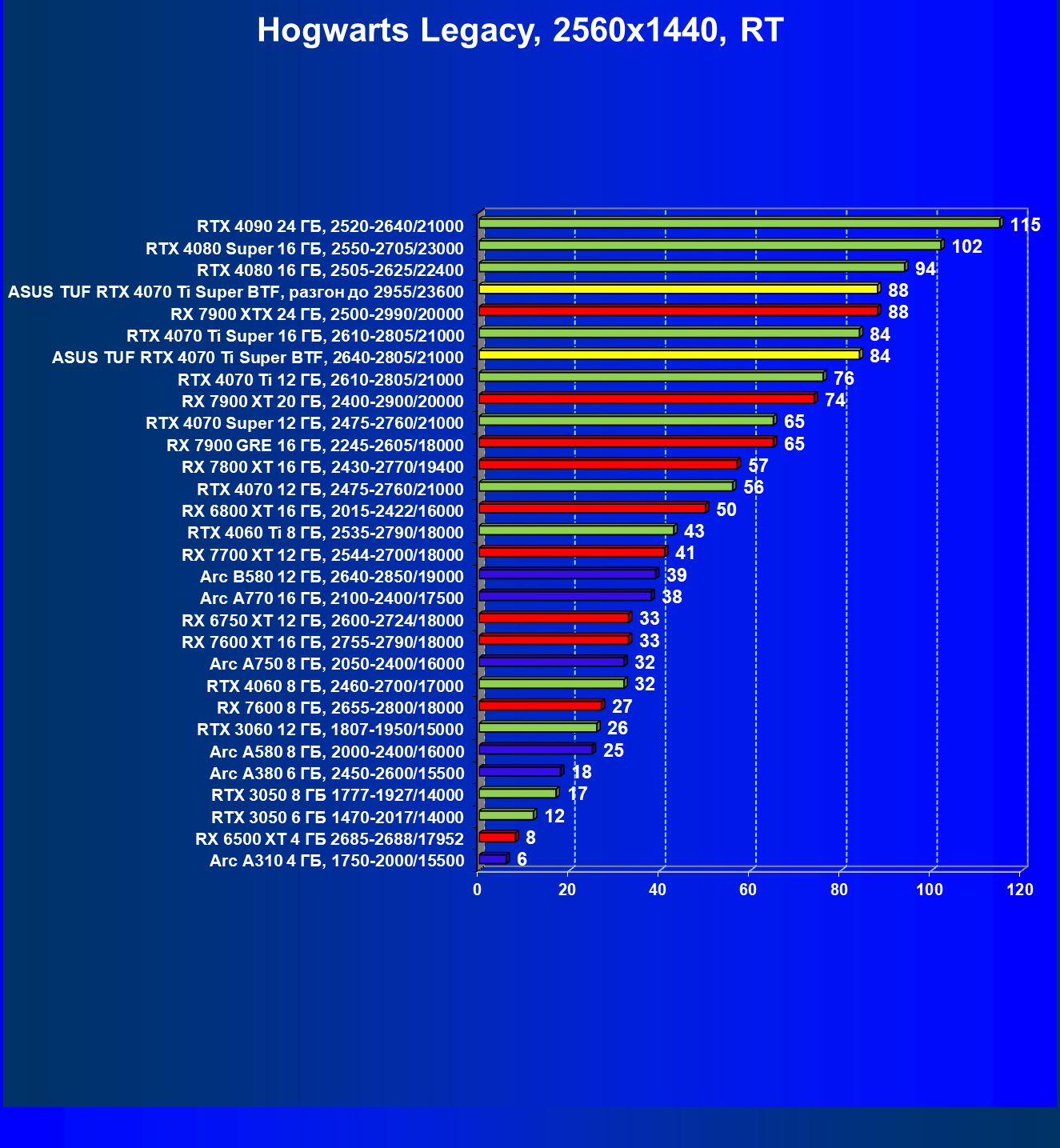

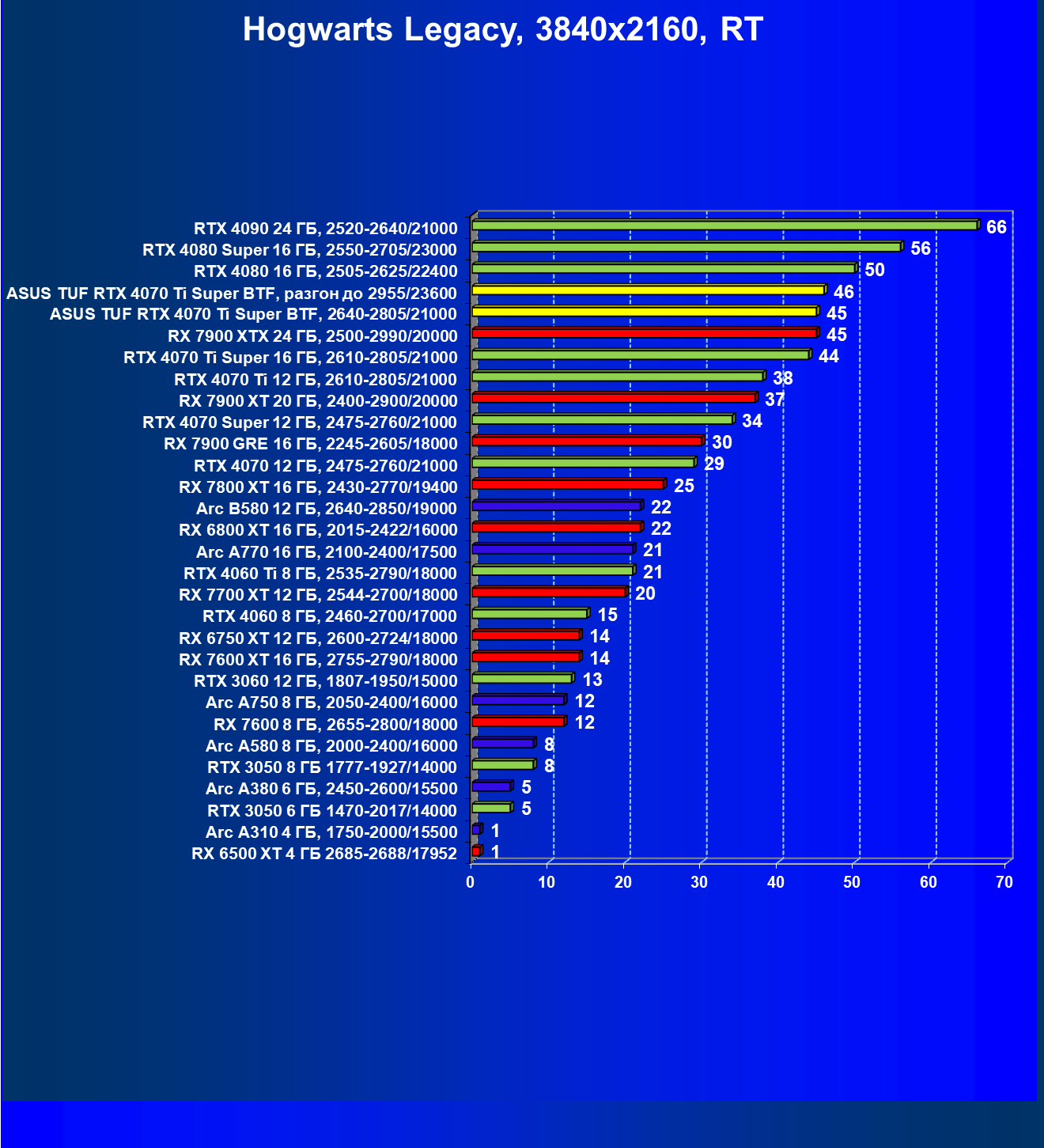

Hogwarts Legacy, RT

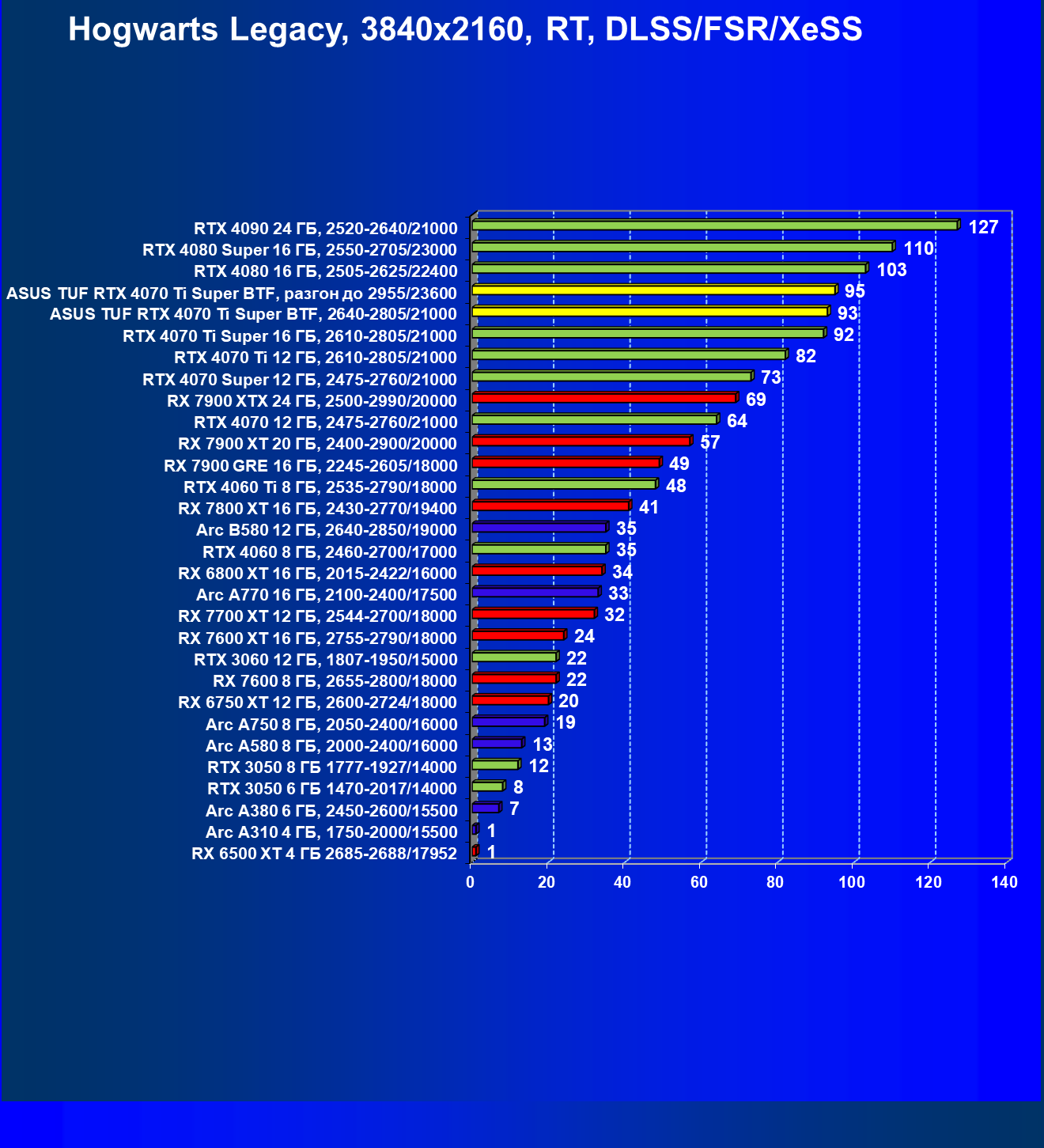

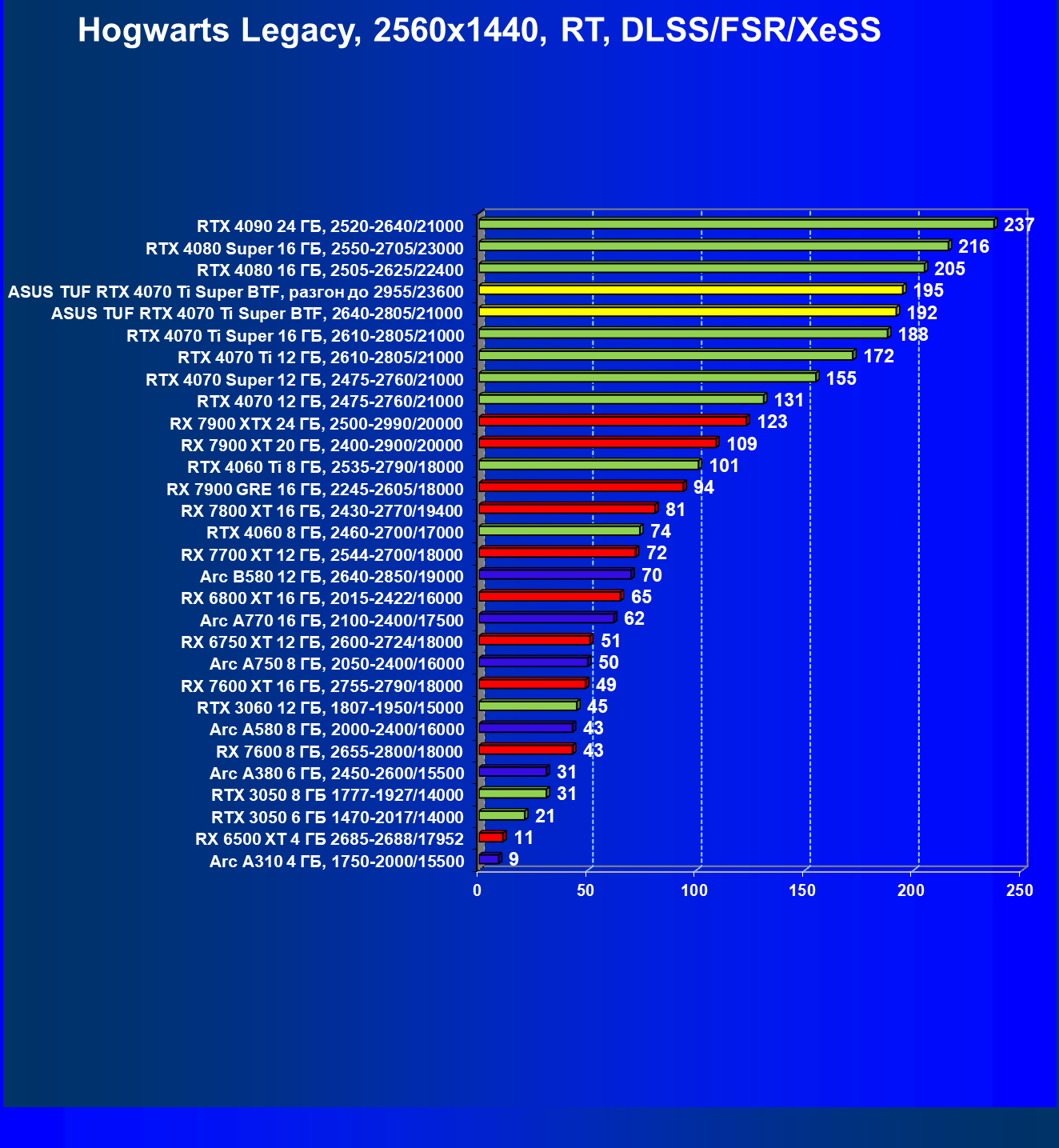

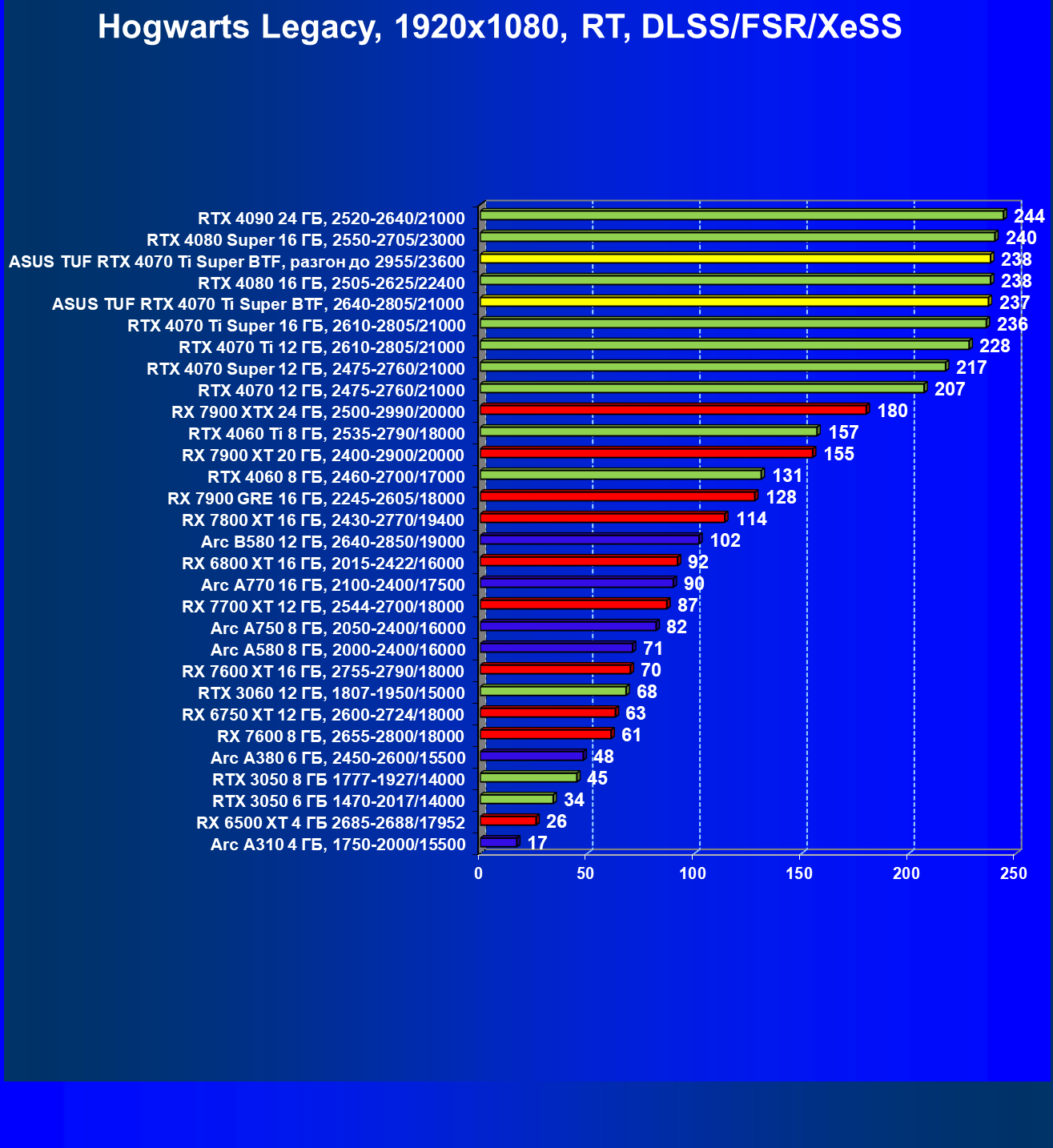

Hogwarts Legacy, RT + DLSS/FSR/XeSS

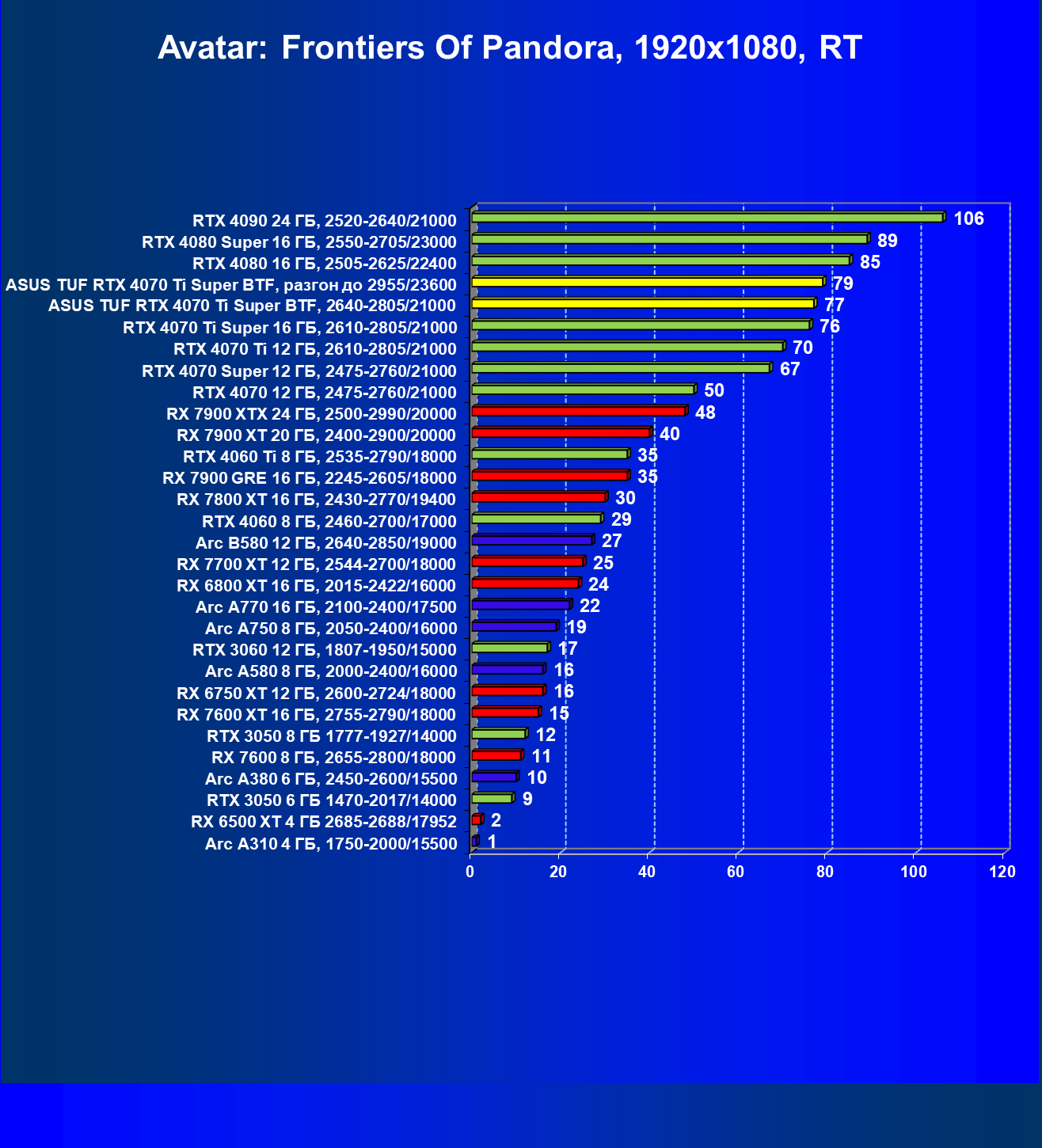

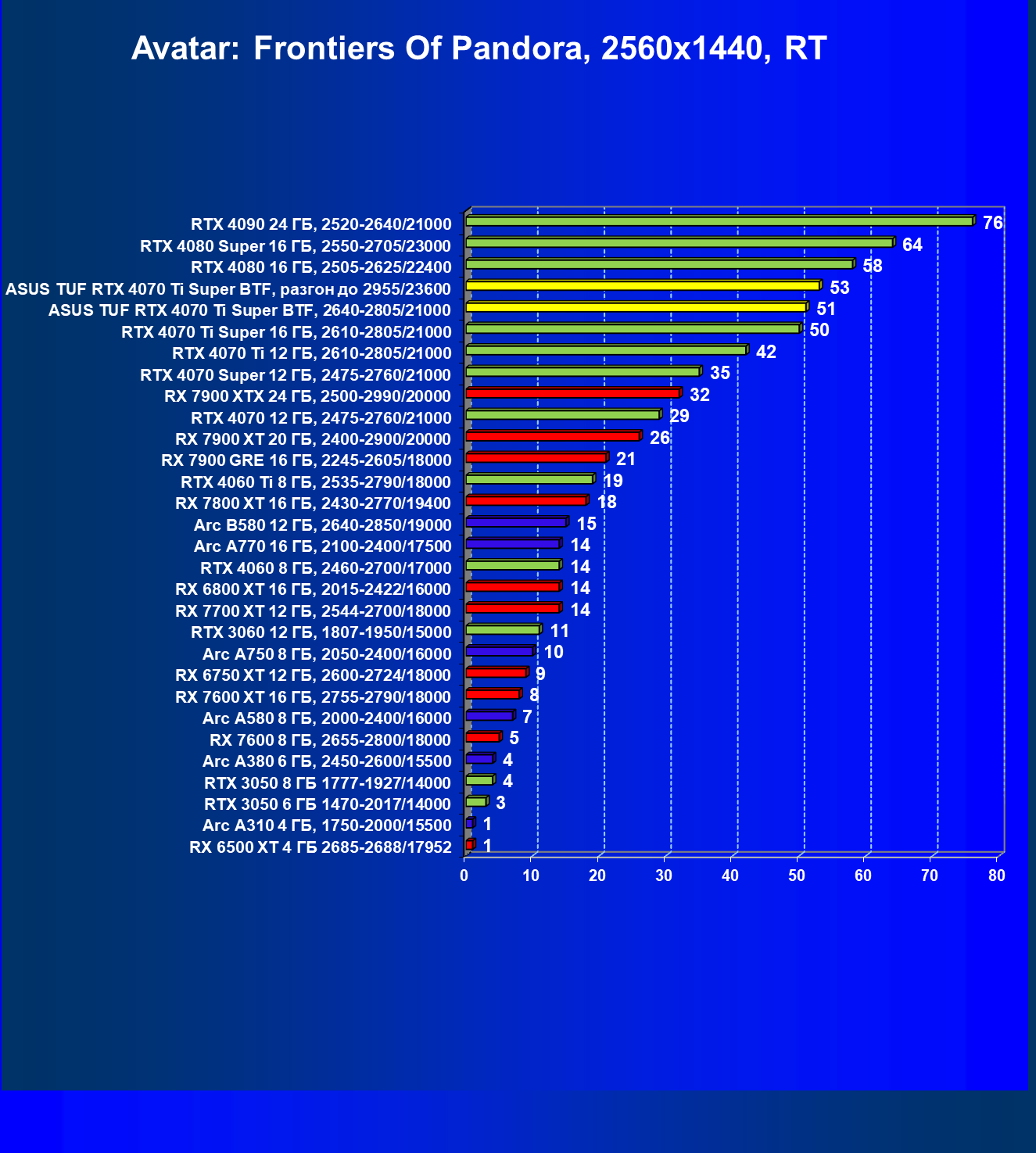

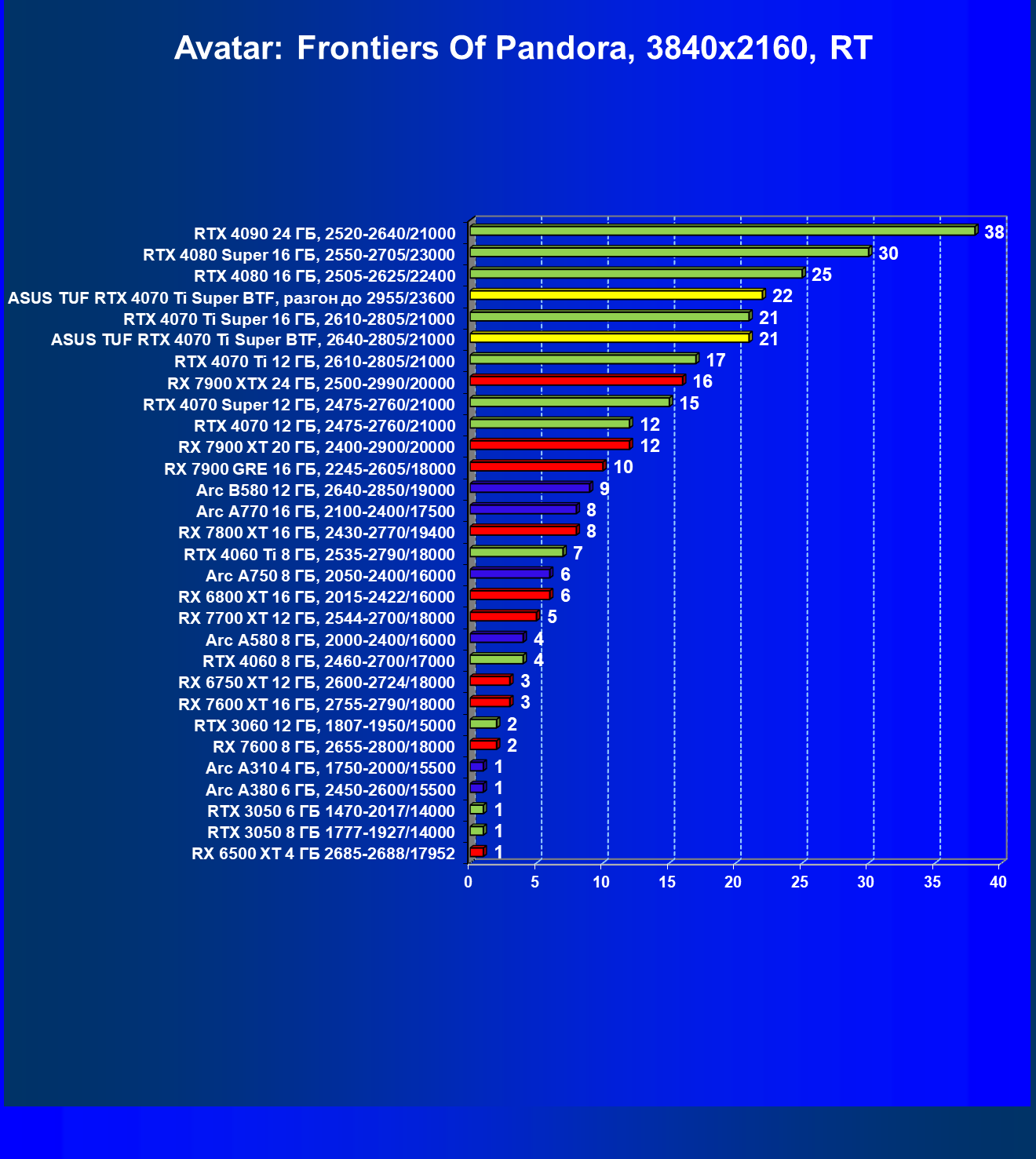

Avatar: Frontiers of Pandora, RT

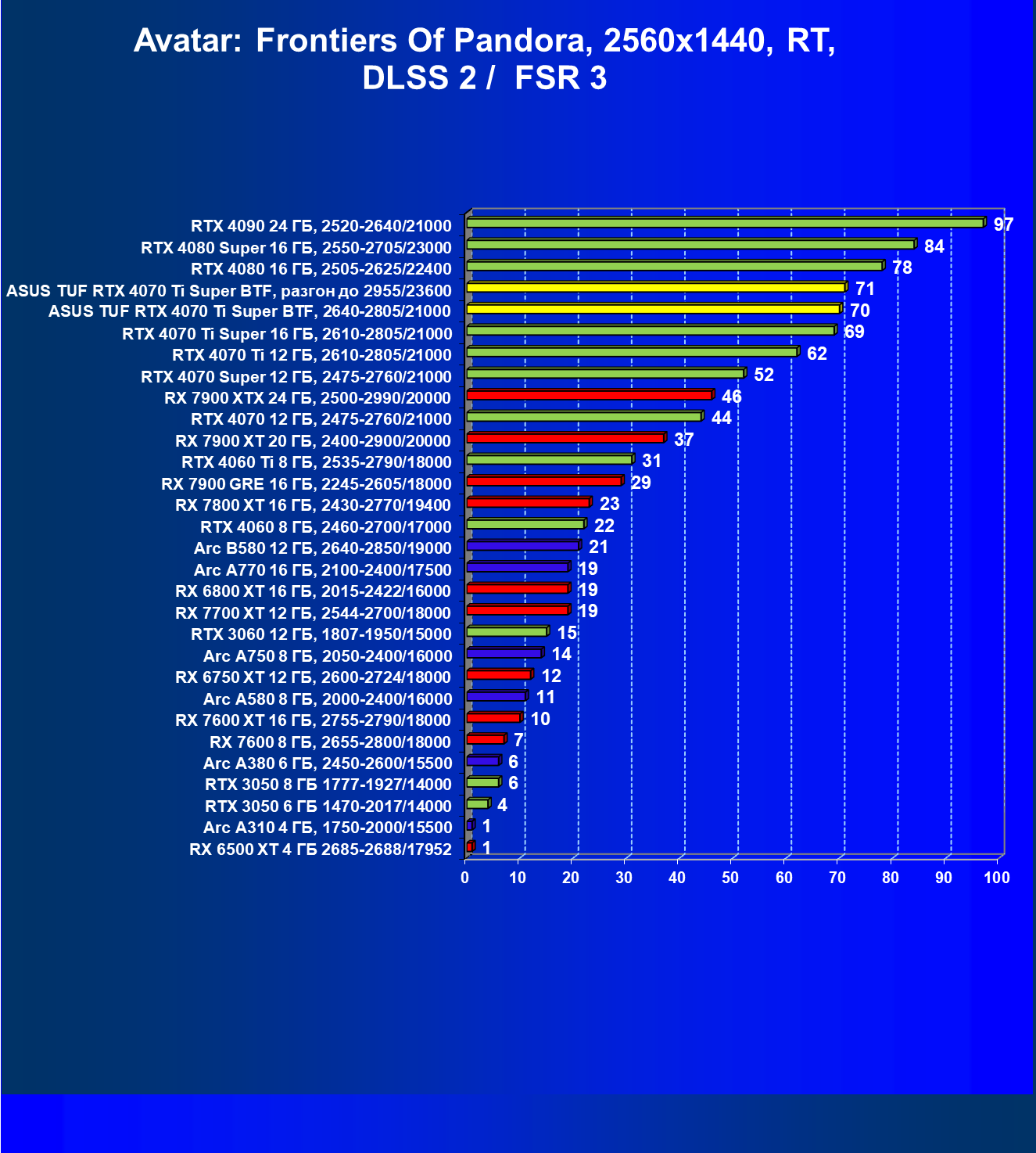

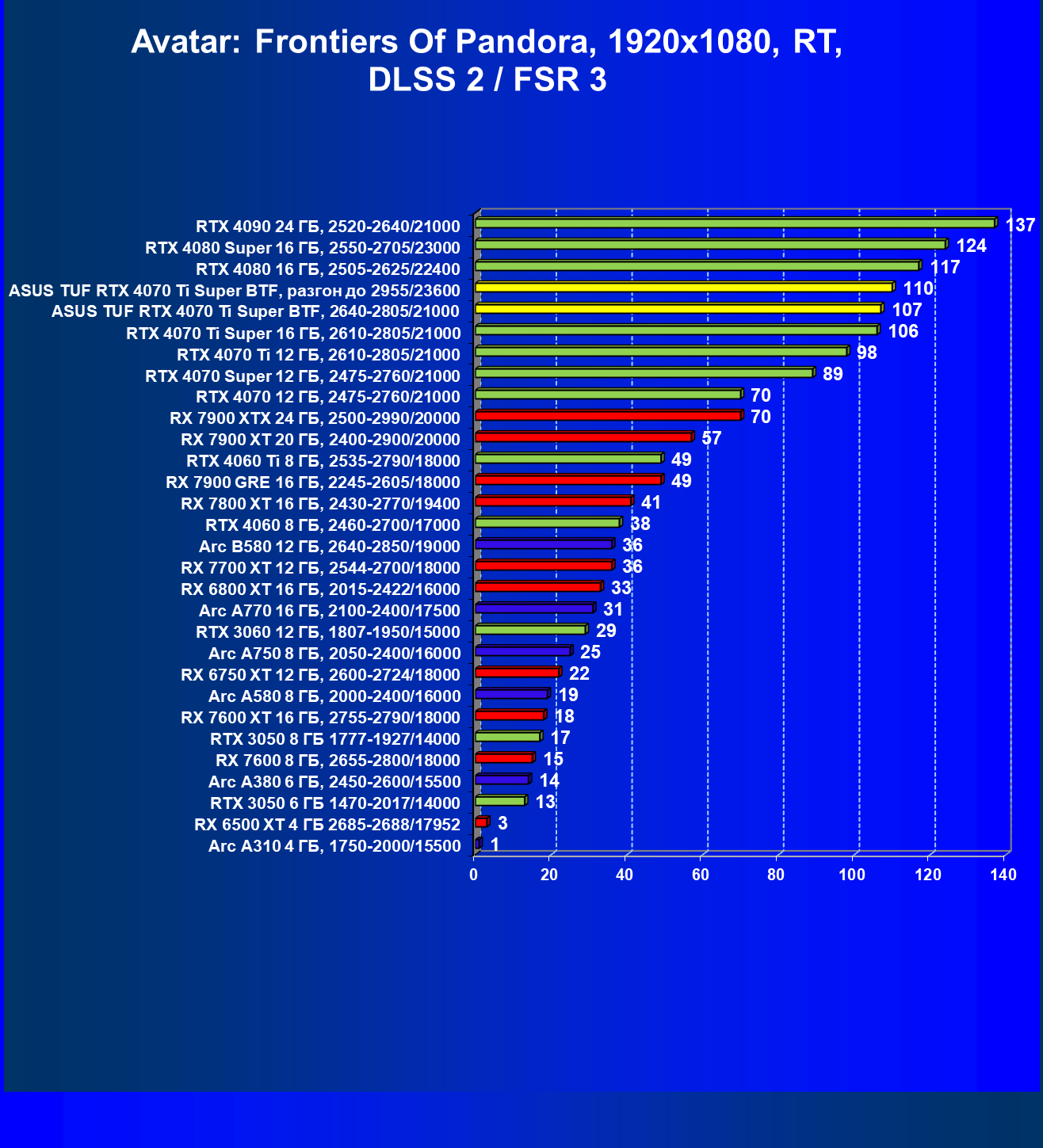

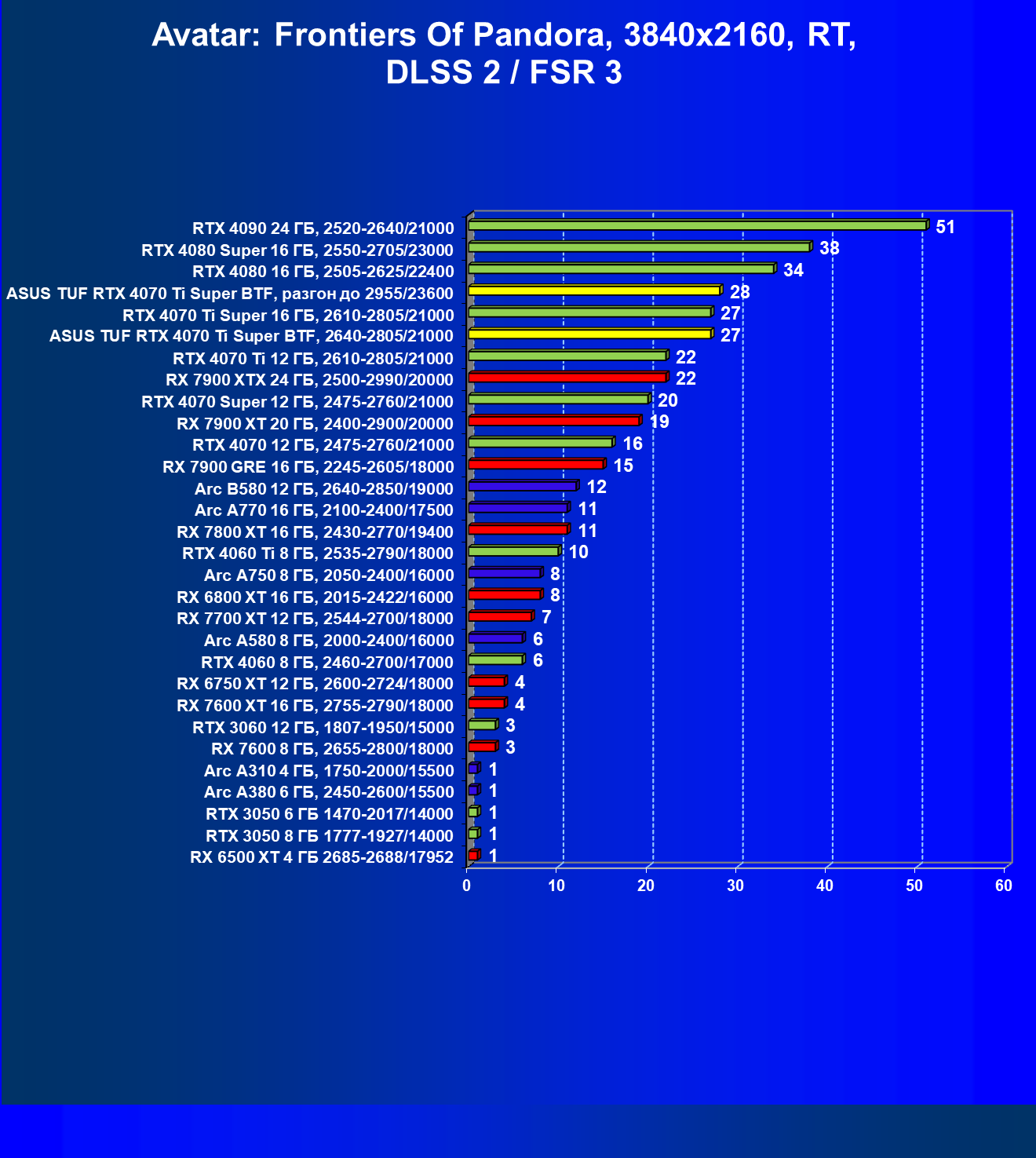

Avatar: Frontiers of Pandora, RT + DLSS/FSR

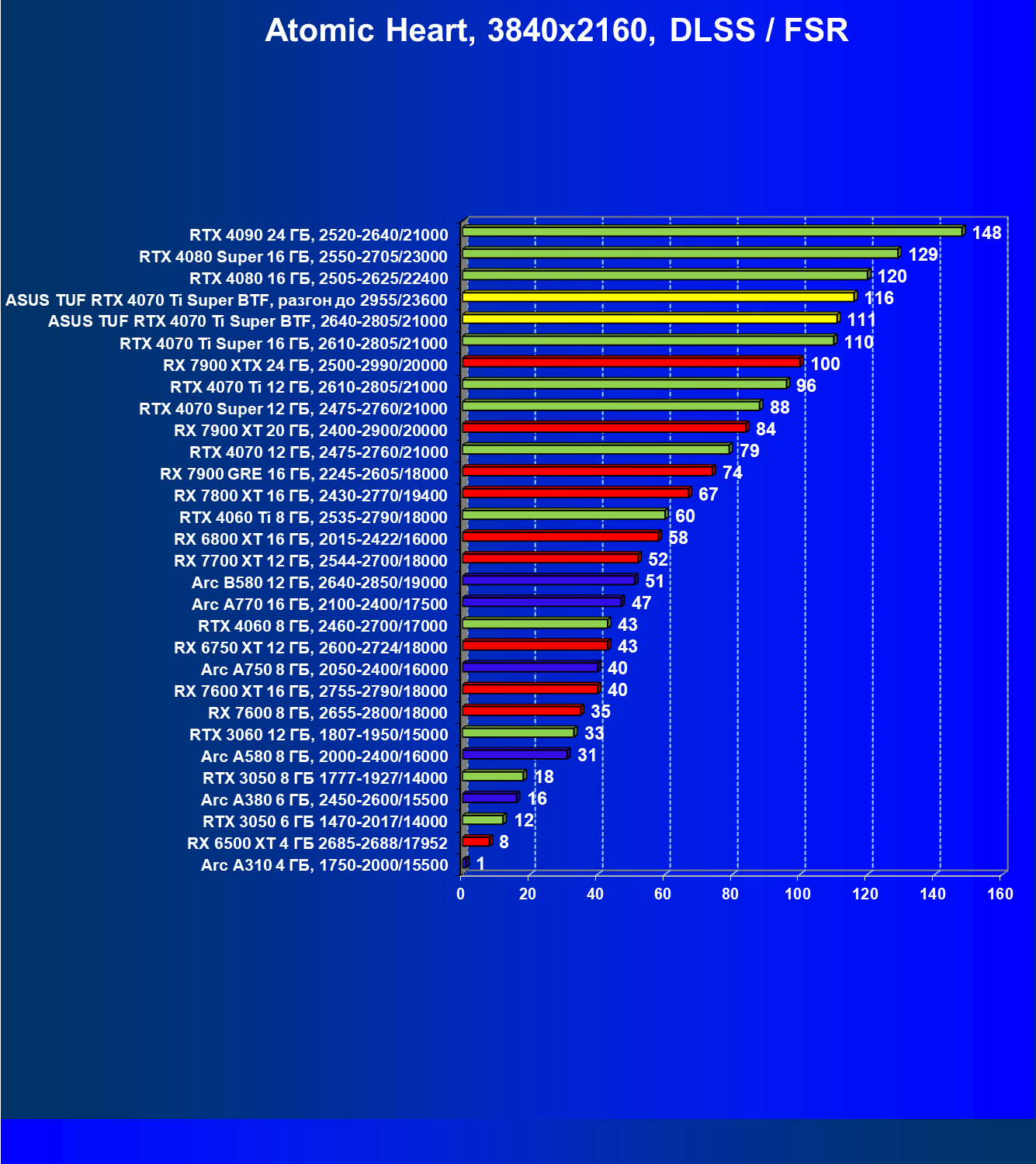

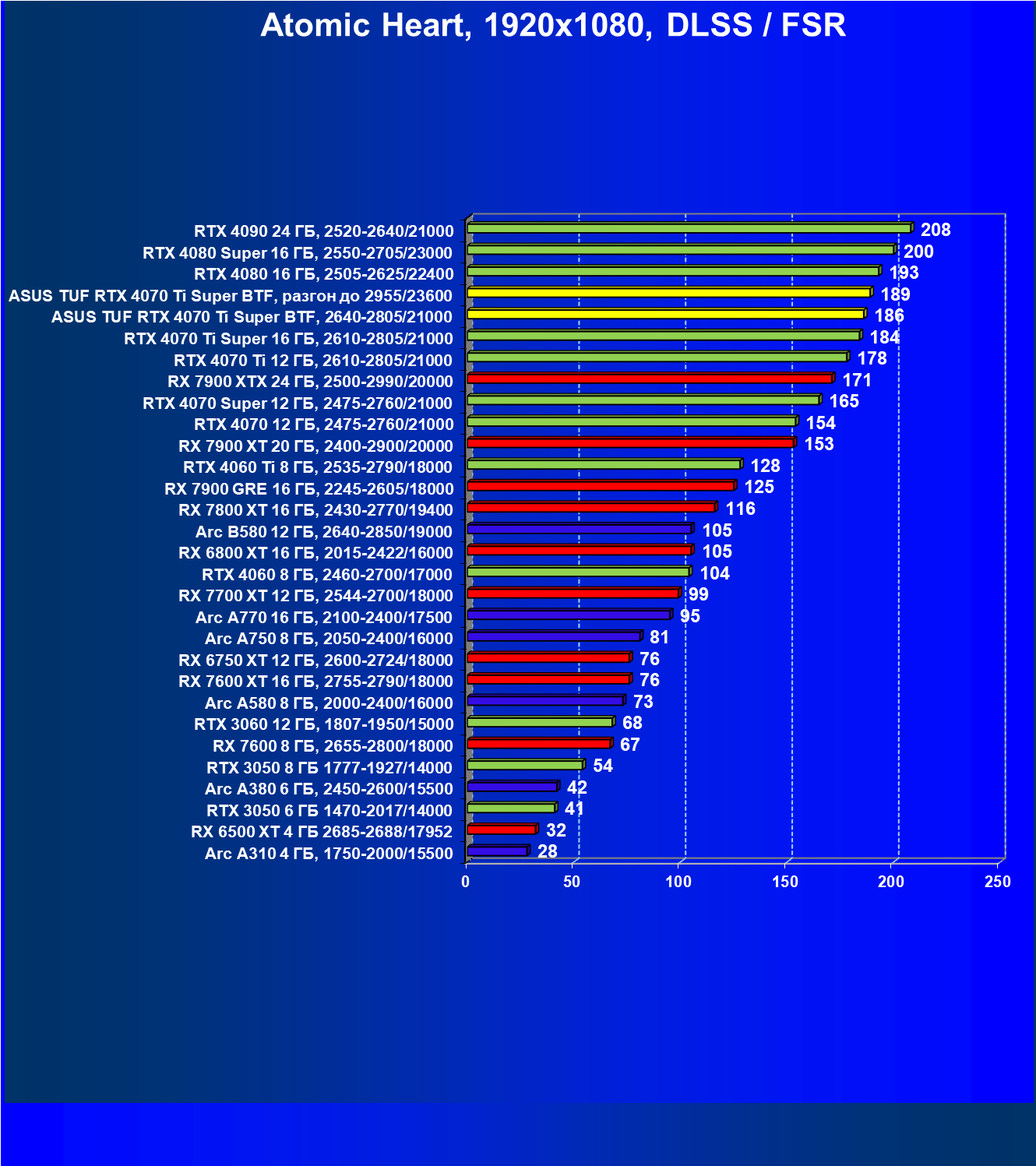

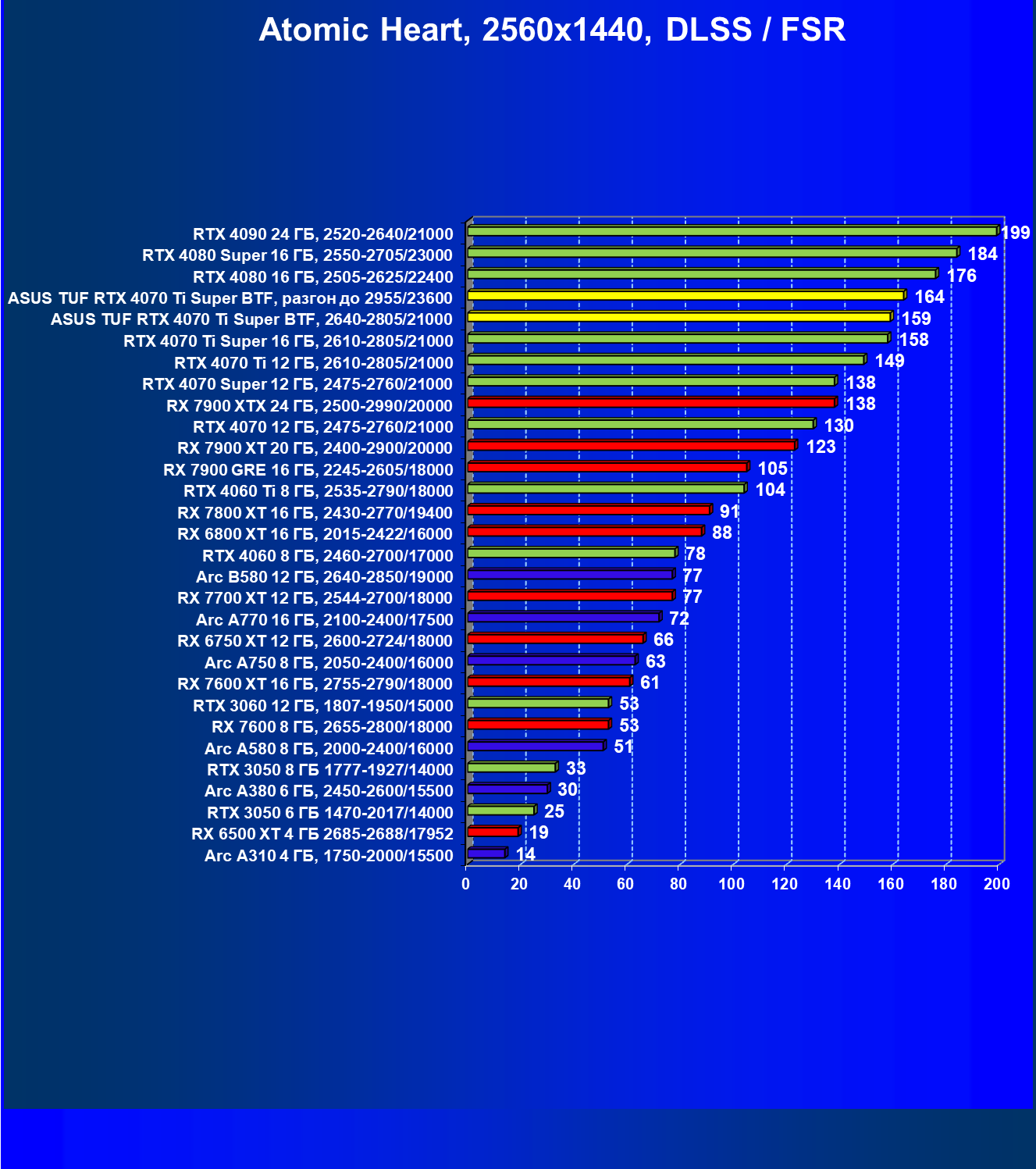

Atomic Heart, DLSS/XeSS

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%). Рейтинги ведутся по 30 регулярно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4070 Ti Super и его конкуренты.

Учитывая нацеленность GeForce RTX 4070 Ti Super на разрешение 4К, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

В классических играх без RT и технологий динамического масштабирования GeForce RTX 4070 Ti Super в среднем опережает GeForce RTX 4070 Ti почти на 9%, а Radeon RX 7900 XT оказался чуть-чуть быстрее (разница мизерная). Карта Asus быстрее обоих этих вариантов, но даже с максимальным разгоном не дотягивает до GeForce RTX 4080. Самой быстрой оказалась карта Radeon RX 7900 XTX, которая по цене конкурирует с рассматриваемой картой Asus.

2. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR

Рейтинг составлен по 10 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%).

Мы предполагаем, что львиная доля продвинутых пользователей, отдавая приличные деньги за такие дорогие ускорители, будет использовать в играх максимальные настройки графики, включая и трассировку лучей. А в этом случае все конкуренты из стана AMD сильно отстают. GeForce RTX 4070 Ti Super в среднем опережает GeForce RTX 4070 Ti почти на 11%, но уступает 13% старшему GeForce RTX 4080. Карта Asus за счет фабричного и ручного разгона приблизилась к GeForce RTX 4080, но разница между ними всё равно значительная.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на январь 2025 года. Учитывая нацеленность GeForce RTX 4070 Ti Super на разрешение 4K, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

1. Вариант рейтинга полезности без включения RT

Radeon RX 7900 XT уже успел неплохо упасть в цене, поэтому в классических играх обошел GeForce RTX 4070 Ti Super по привлекательности, и даже Radeon RX 7900 XTX выше в рейтинге, а вот карта Asus из-за завышенной стоимости — в аутсайдерах. Впрочем, это продукт практически уникальный, требующий специальных плат Asus же из серии BTF, поскольку получать питание он способен только в них. Разумеется, выбор таких решений небольшой, а это всегда сказывается на стоимости.

2. Вариант рейтинга полезности с включением RT

При включении RT всё семейство карт Radeon проседает, и даже чрезмерно дорогой продукт Asus оказывается интереснее, чем самый дешевый вариант Radeon RX 7900 XT и даже Radeon RX 7900 XTX.

Выводы

Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC (16 ГБ) — уникальная в своем роде видеокарта, попытка отказаться от стандарта, а то и навязать свой стандарт индустрии.

Идея переноса почти всех интерфейсных разъемов на обратную сторону текстолита материнских плат (у Asus эта серия называется BTF, у Gigabyte — Stealth, у MSI — Project Zero) имеет право на жизнь, поскольку не создает принципиальных проблем и помогает сильно «облагородить» внутренности компьютера, наблюдаемые через стеклянную стенку или окошко. Но это покушение лишь на форм-фактор ATX, и при достаточном количестве совместимых материнских плат и корпусов разных производителей пользователи не будут чувствовать себя особенно ущемленными.

Теперь же Asus предлагает отказаться и от стандартного питания (скроем из виду последний «хвост»!), заменив его проприетарным разъемом на материнской плате. Рассмотренная видеокарта не будет работать ни в какой другой плате, потому что стандартных разъемов питания у нее просто нет. На наш взгляд, такие изменения требуют одобрения хотя бы всех ключевых игроков рынка, пусть даже это новшество не будет [пока] оформлено как новый стандарт.

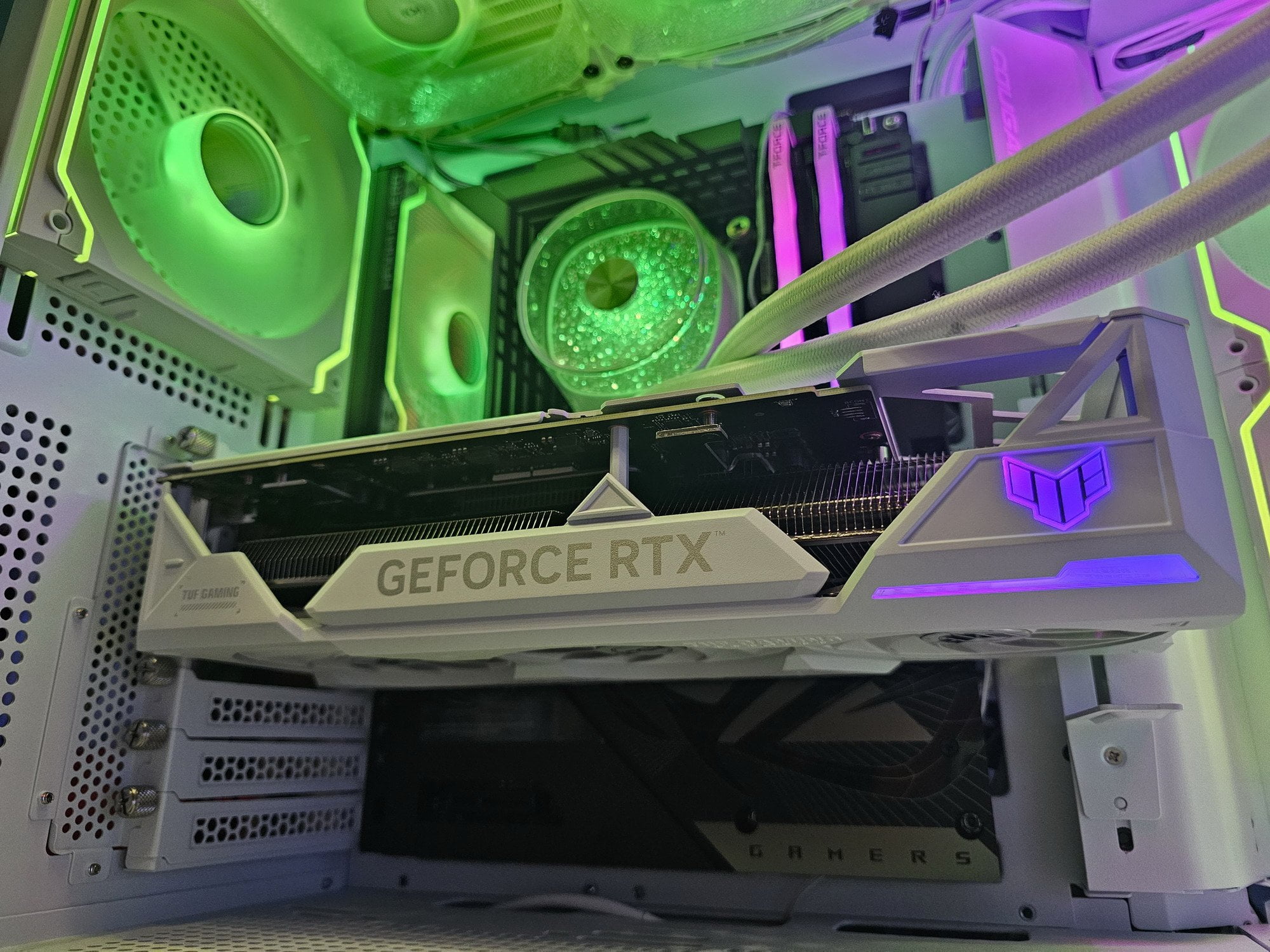

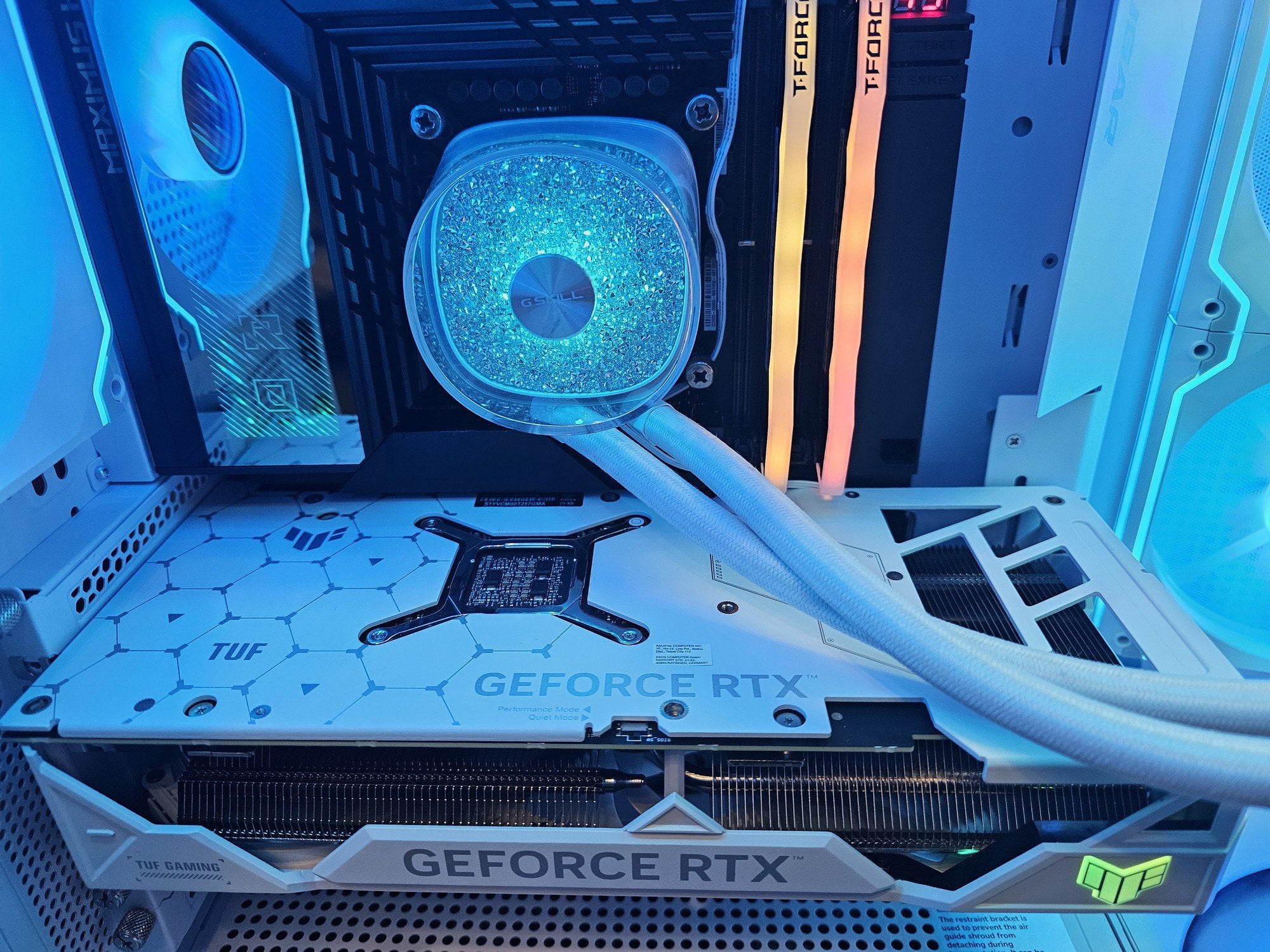

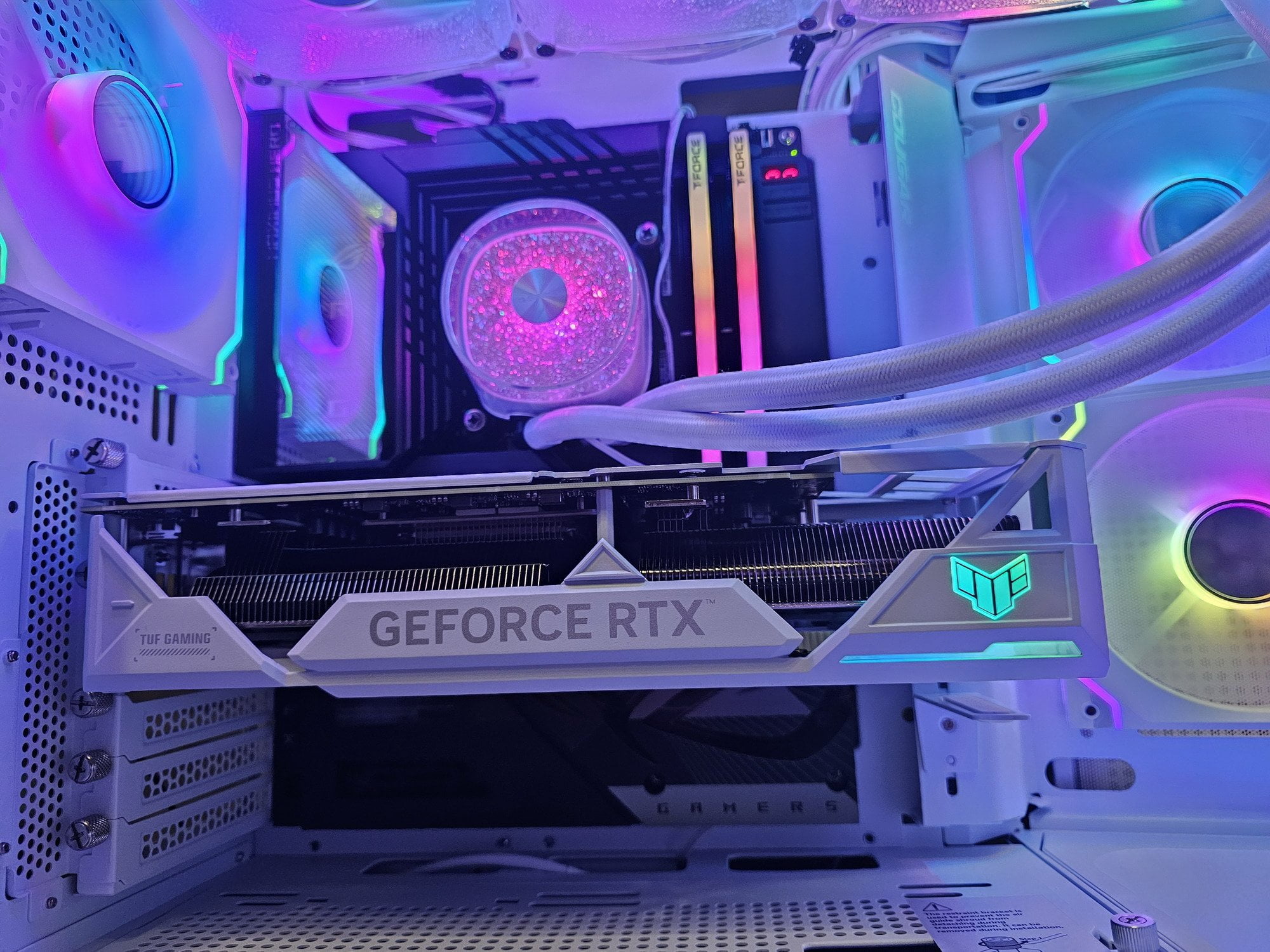

Впрочем, отрицать внешнюю привлекательность такого решения мы не можем. Если собрать ПК на основе концепции BTF (потребуются специальные корпус, материнская плата и видеокарта), то его будет не стыдно поставить на стол и вводить разбирающихся в компьютерах гостей в замешательство почти полным отсутствием проводов внутри системного блока.

Карта Asus способна потреблять до 271 Вт (разовые всплески могут быть выше). Система охлаждения очень мощная, эффективная и тихая, а при переключении в специальный режим — даже очень тихая. Видеокарта очень крупная, ее длина составляет почти 31 см, а по толщине она занимает 4 слота в корпусе. Набор видеовыходов — 3 DP и 2 HDMI (одновременно работают 4 любых).

Еще раз повторим, что данная карта Asus не имеет привычных разъемов питания, она может получать питание исключительно от материнской платы Asus той же линейки BTF, поэтому их стоит приобретать в паре (и вместе с совместимым корпусом).

Стоит отметить бонус комплекта поставки в виде раздвижной подставки-отвертки. Производитель декларирует наличие 3-летней гарантии на эту карту.

Отметим еще раз, что в целом GeForce RTX 4070 Ti Super отлично подходит для игры в разрешениях до 4K включительно с максимальным качеством графики как в классических играх без RT, так и в играх с трассировкой лучей, даже при отсутствии поддержки DLSS.

Еще надо отметить поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU.

В номинации «Оригинальный дизайн» карта Asus TUF Gaming GeForce RTX 4070 Ti Super BTF White OC (16 ГБ) получила награду:
