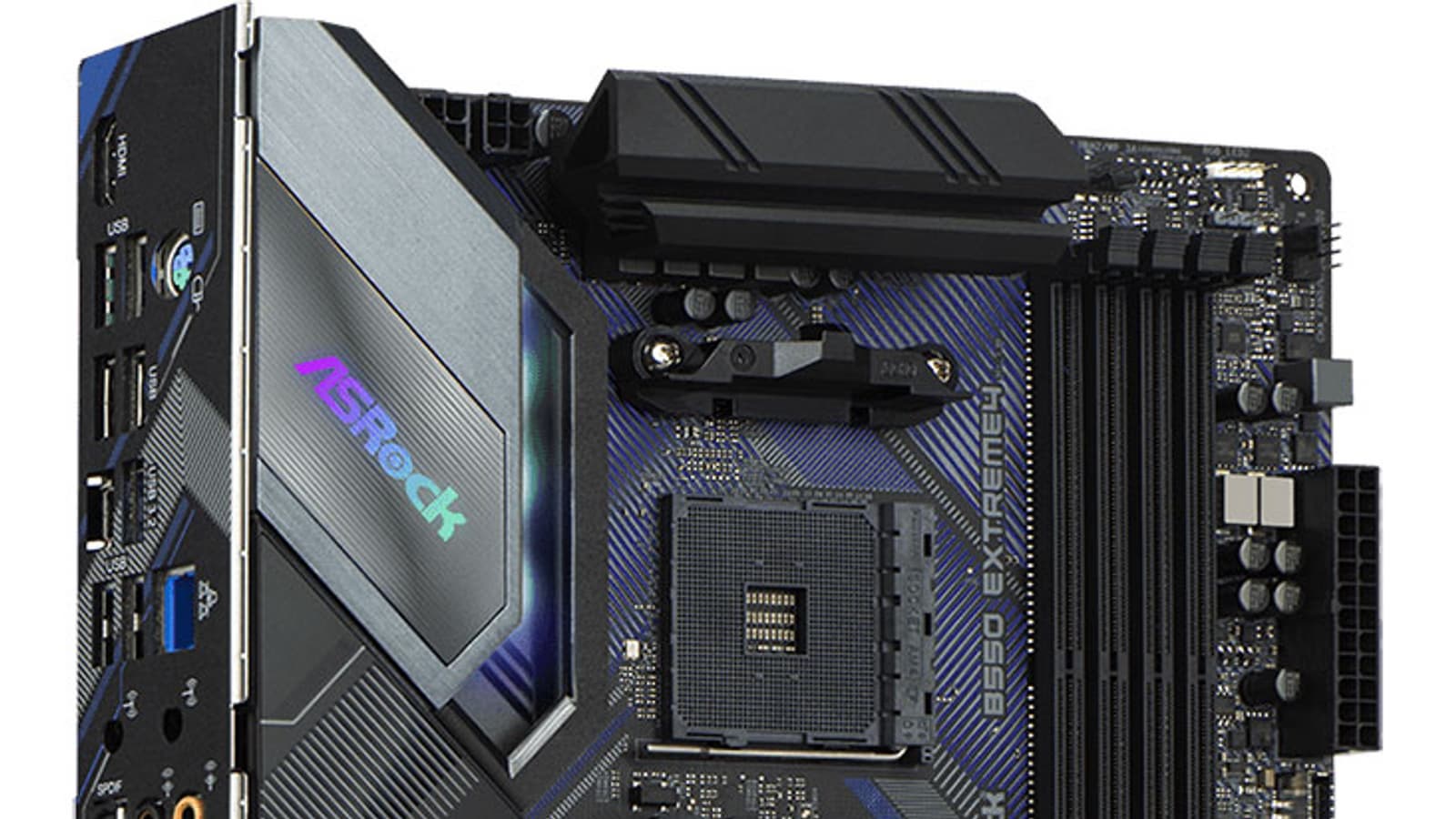

Обзор материнской платы ASRock B550 Extreme4 на чипсете AMD B550

Еще в начале лета 2020 года компания AMD предложила пользователям чипсет B550 как более дешевую и малогреющуюся альтернативу весьма горячему X570, несмотря на то, что B 550 имеет собственную поддержку шины PCIe только версии 3.0 (когда как Х570 обеспечивает 4.0 по всей периферии, требующей PCIe-линий). Ну и у B550 в целом меньше линий PCIe и USB-портов. Собственно, потому и название чипсета начинается не с «X» (или «Z» у Intel), а с одной из первых букв алфавита (функционал системных хабов растет от «А» до «Я.. то есть Z»).

Специалисты AMD (впрочем, как и Intel) справедливо полагают, что очень большому проценту потребителей не требуется все богатство периферии и системной шины, предлагаемое X570. Понятно, что на B550 никто не будет выпускать супер-флагманские решения, которые мы могли видеть на основе AMD X570 просто в силу урезанности фунциональности B550.

При этом практически все матплаты с Х570 имеют вентиляторы на этих микросхемах, которые подчас досаждают своими акустическими способностями, поэтому вариант с В550 и в этом плане более интересен. Сейчас можно найти материнки на В550 по более-менее адекватным ценам, к тому же огромное количество матплат на Х570 уже снято с производства, их на рынке не так уж и много, что совпадает со стратегией AMD, желающей переноса Х570 в премиум-сегмент, чтобы четко развести по ценовым нишам В550 и Х570).

Мы еще в 2020 году проверили работоспособность матплат на В550 с Ryzen 2000 и даже 1000: проблем не было. Теперь уже этот вопрос полностью потерял актуальность, так как Ryzen 1000 очень давно снят с производства, продаются складские остатки, и разумные потребители будут сочетать такие процессоры с дешевыми матплатами тех же лет выпуска, да и Ryzen 2000 уже как-то вряд ли в умах пользователей соотносится с В550, не говоря про Х570. Поэтому само собой так вышло, что матплаты на В550 наиболее актуальны для владельцев / покупателей Ryzen 3000/5000.

Надо особо отметить, что у компании ASRock есть флагманская серия Taichi, есть примерно на том же уровне игровая серия Phantom Gaming, остальные серии — разноплановые, четких позиционирований там нет. Понятно, что выпускать матплаты не на топовом чипсете в рамках серий Taichi — не комильфо, а все равно хочется показать, что и на B550 можно выпустить материнку с отличной системой питания, так что тут маркетологи взяли уже избитое до невозможности слово extreme. Вот наша плата как раз относится к этой серии — ASRock B550 Extreme4.

Поехали.

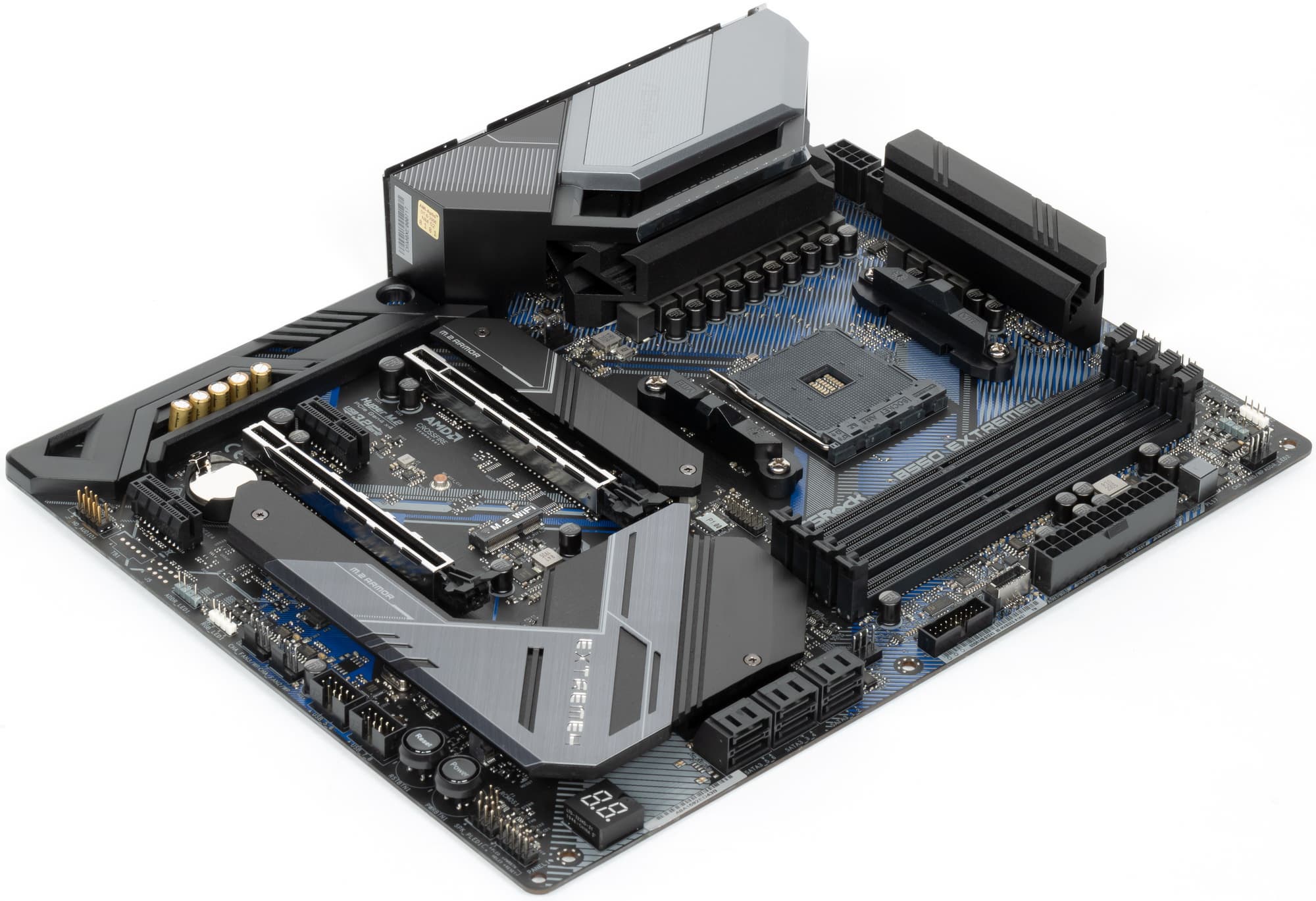

ASRock B550 Extreme4 поставляется в толстой картонной коробке, которая в свою очередь упакована в глянцевый супер с ручкой, чтобы показать, что данный продукт является топовым из всех, что выпущено на В550.

Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

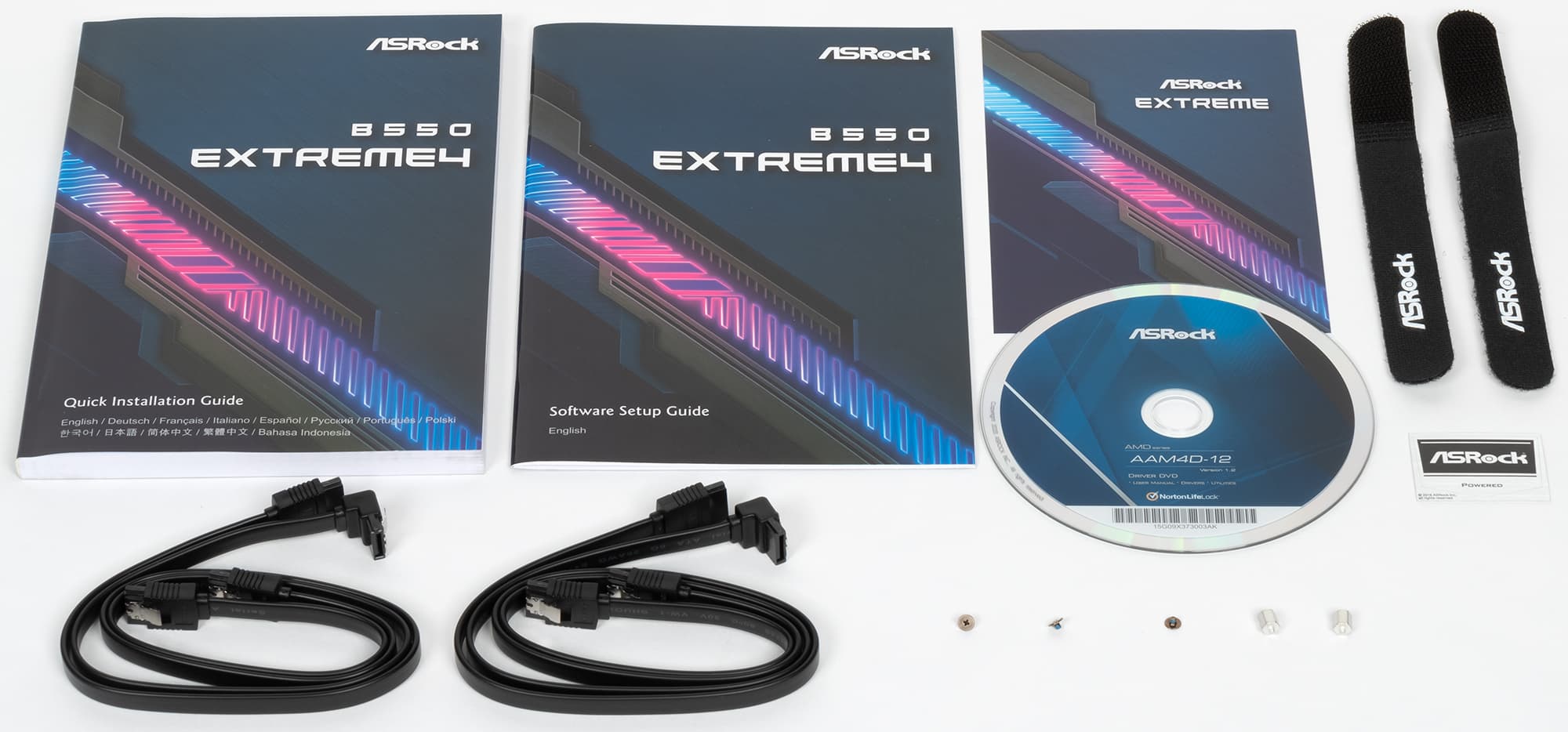

Комплект поставки банален. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: винтики для монтажа модулей M.2, накопитель типа CD c ПО, бонусные стикер и стяжки.

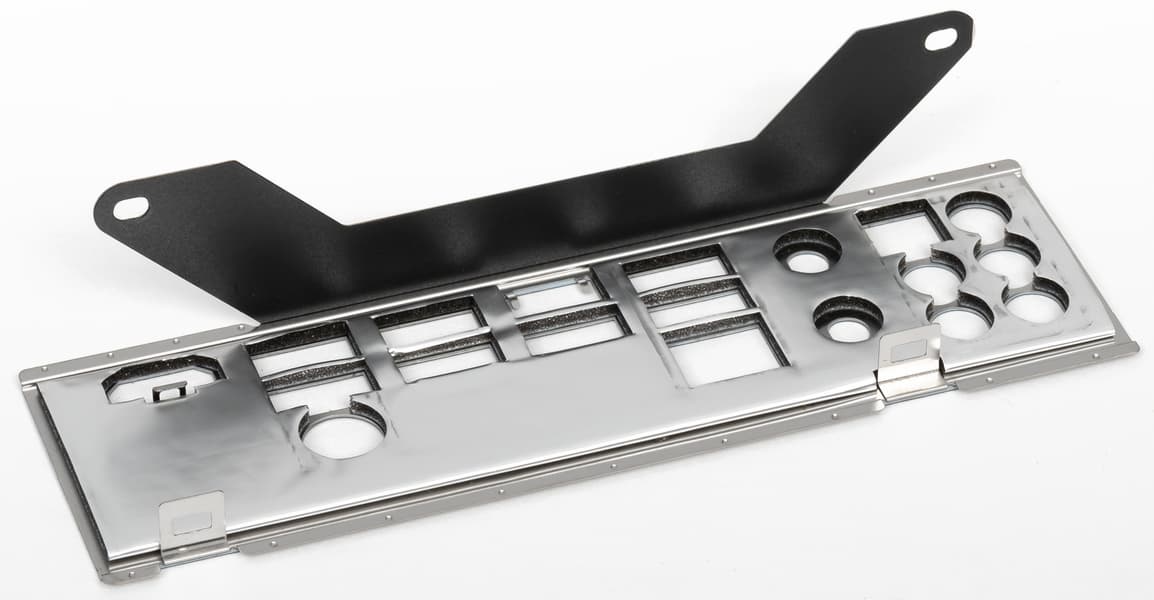

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

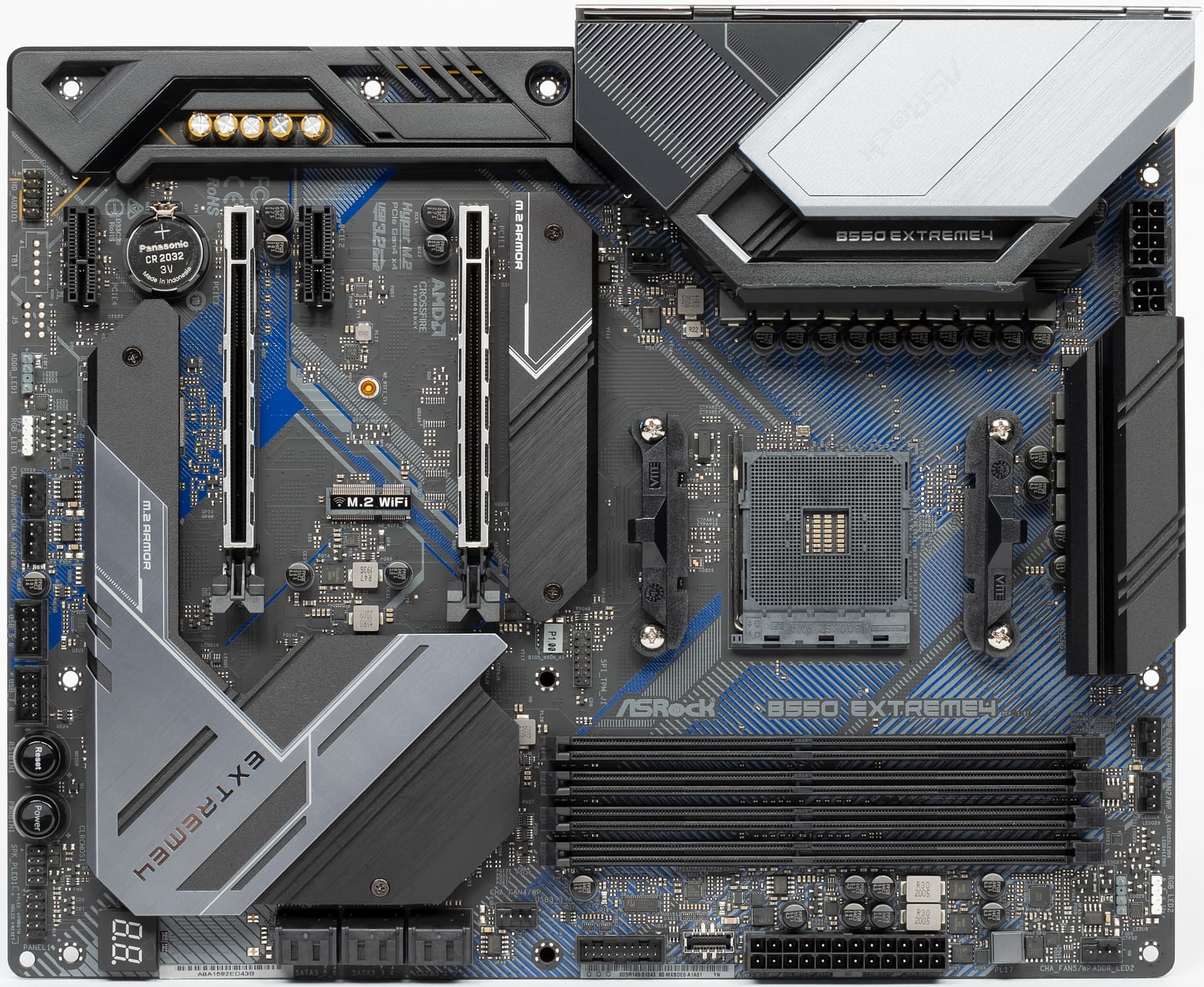

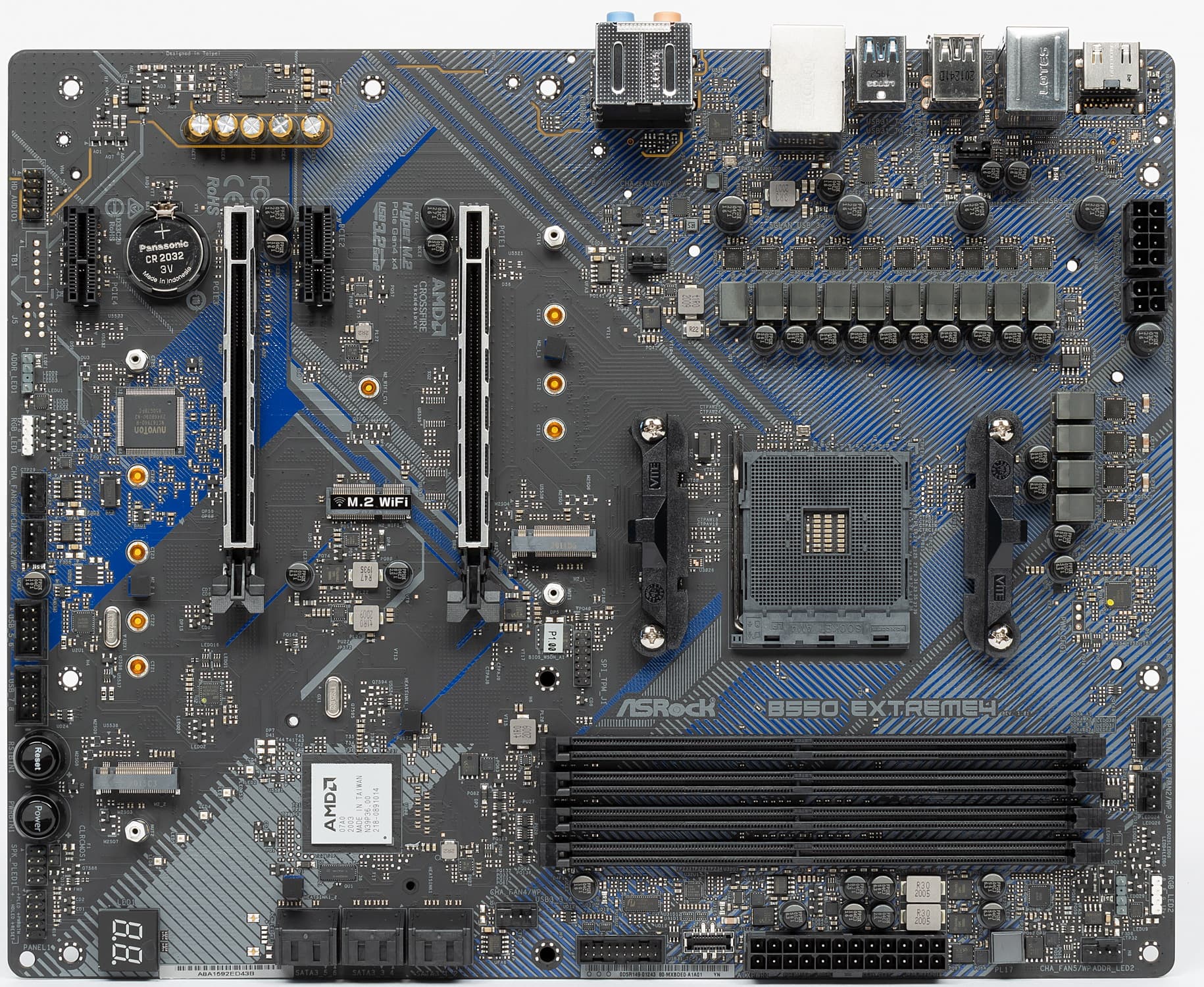

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock B550 Extreme4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

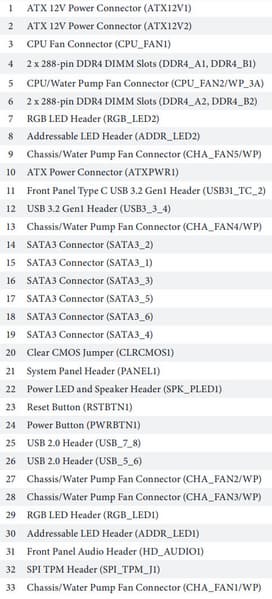

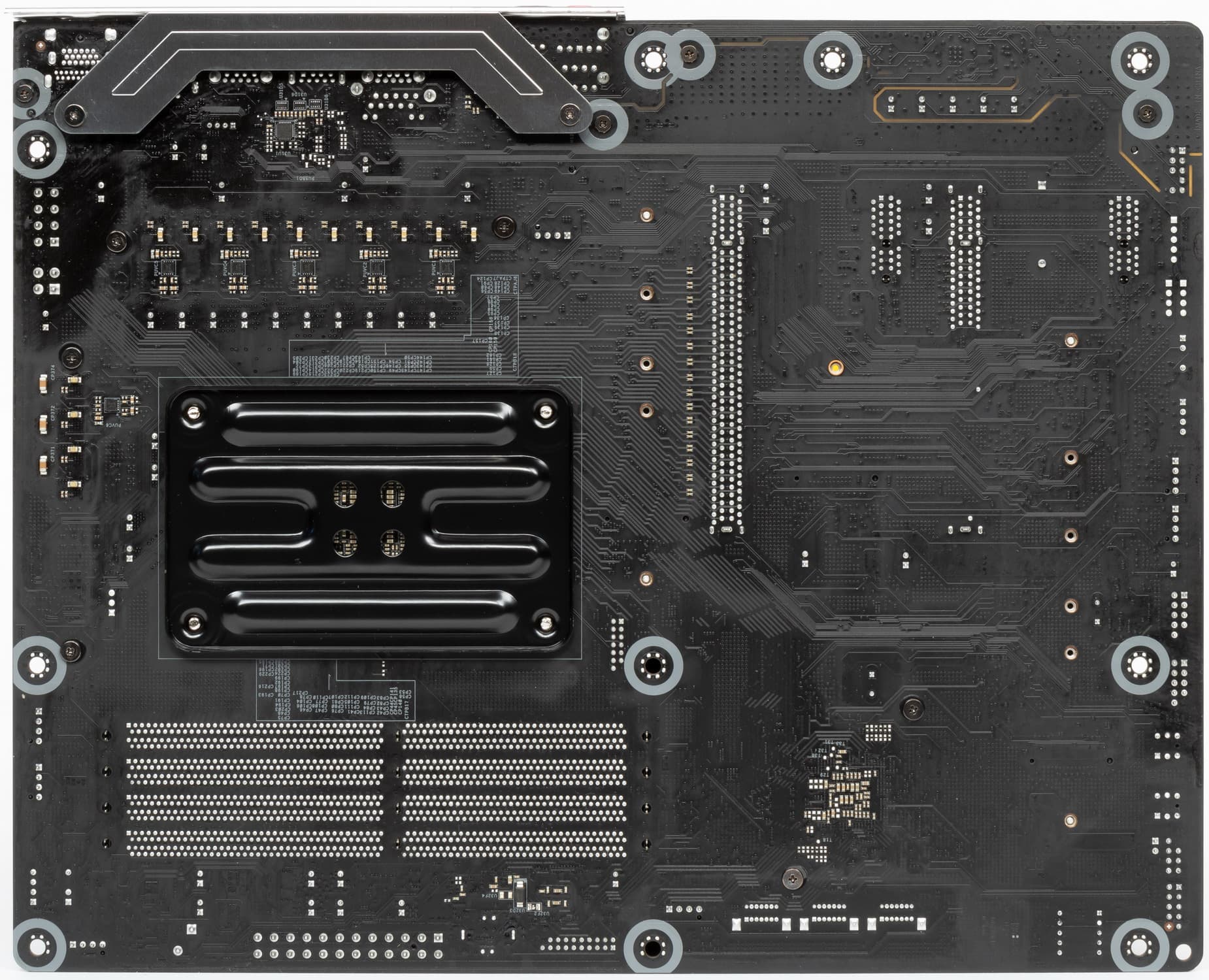

На оборотной стороне из элементов имеется только мелкая логика и удвоители фаз питания. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

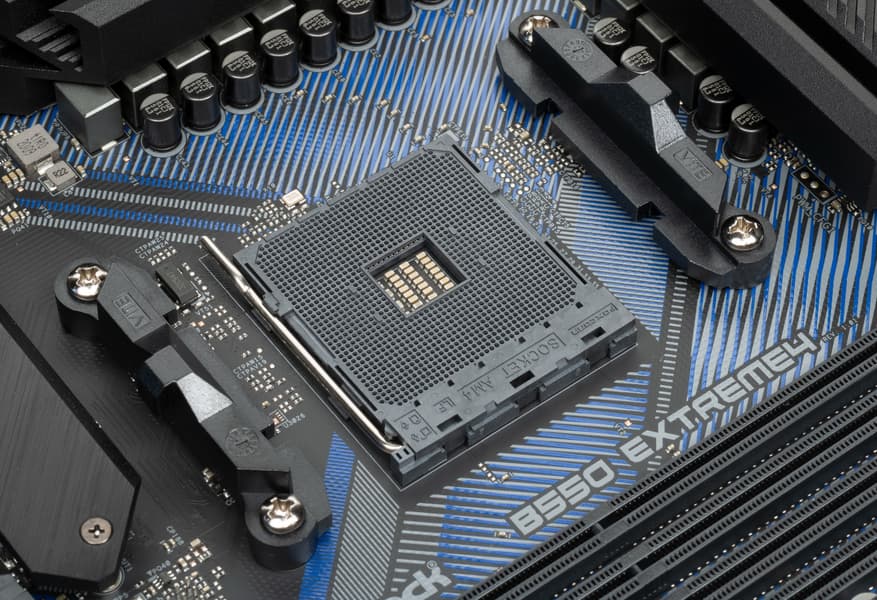

Основная функциональность: чипсет, процессор, память

Напоминаю, что данная плата относится к среднебюджетным и даже уже почти малобюджетным решениям (из-за нынешнего курса рубля).

Схема работы связки чипсет+процессор.

Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

• работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
• два SATA-порта по х1 + 1 порт NVMe x2
• два порта NVMe x2

Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

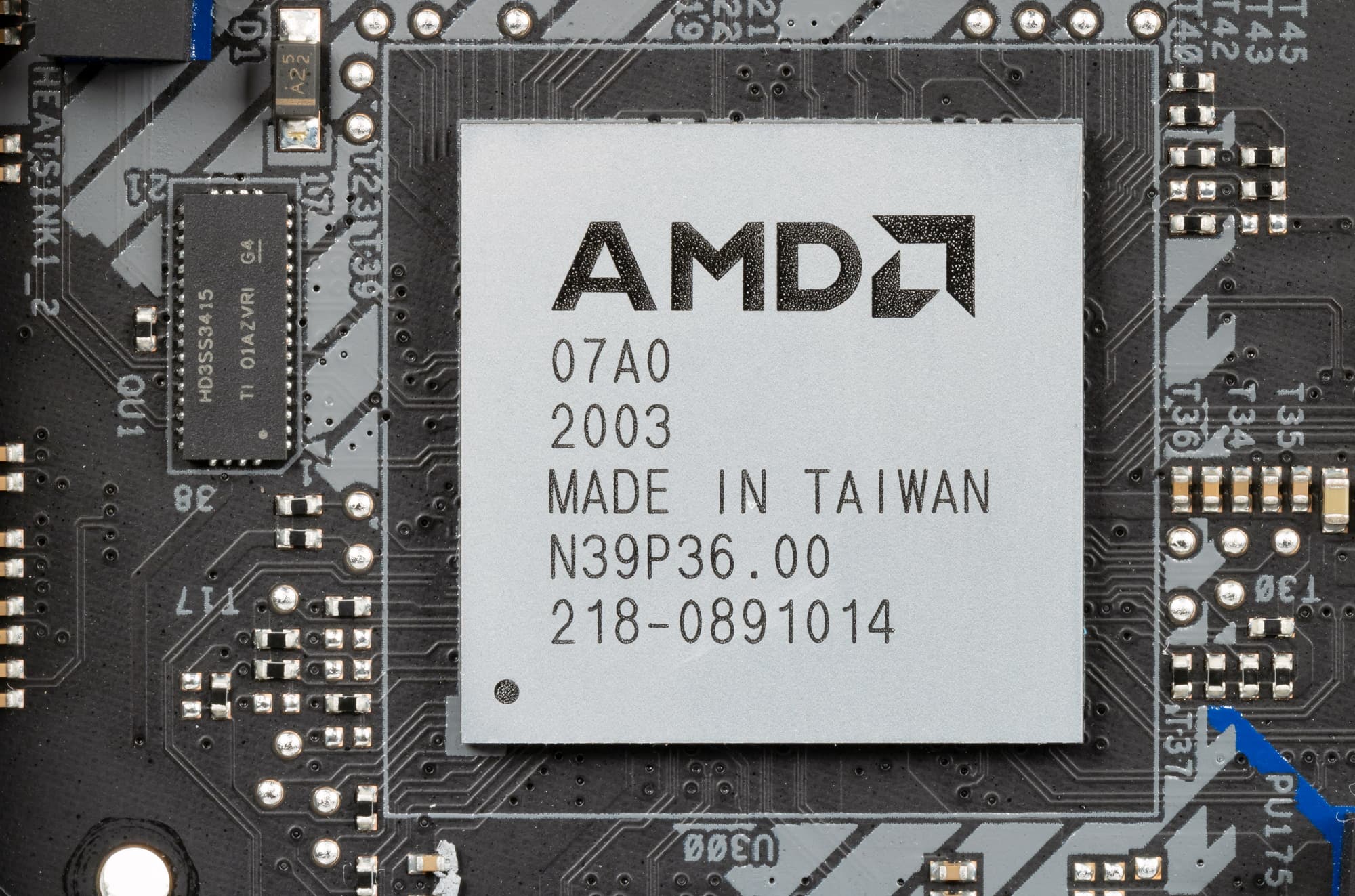

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCIe 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCIe для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000/5000 мы получаем:

• 16 PCIe 4.0 линий для видеокарт (от процессора);
• 4 PCIe 4.0 линий от процессора + 10 PCIe 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 4 порта SATA 6Гбит/с (от чипсета);
• 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
• 2 порта USB 3.2 Gen1 от чипсета;
• 6 портов USB 2.0 (от чипсета).

Итого: 14 портов USB, 4 порта SATA, 14 свободных PCIe линий.

Еще раз надо напомнить, что ASRock B550 Extreme4 поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

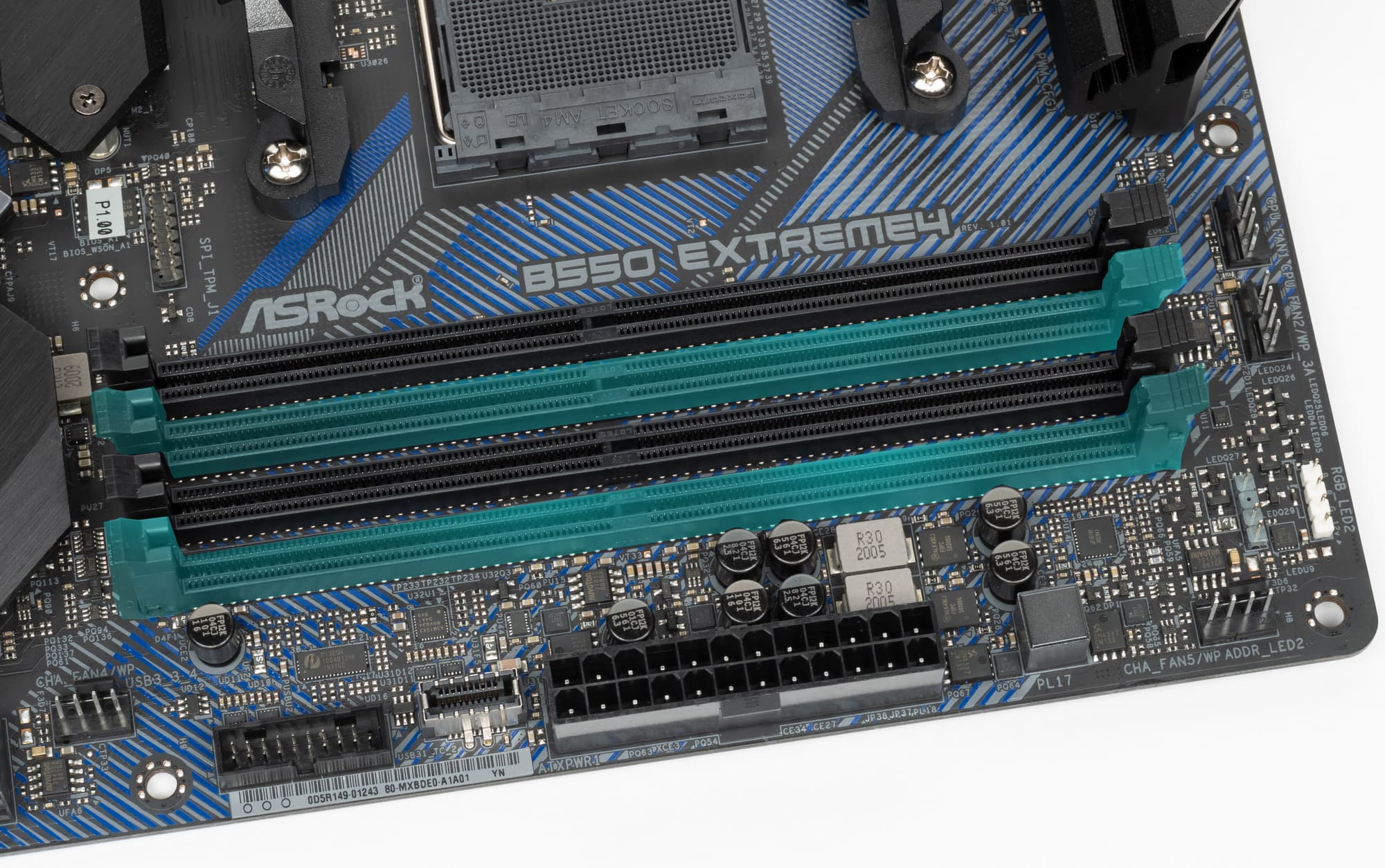

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

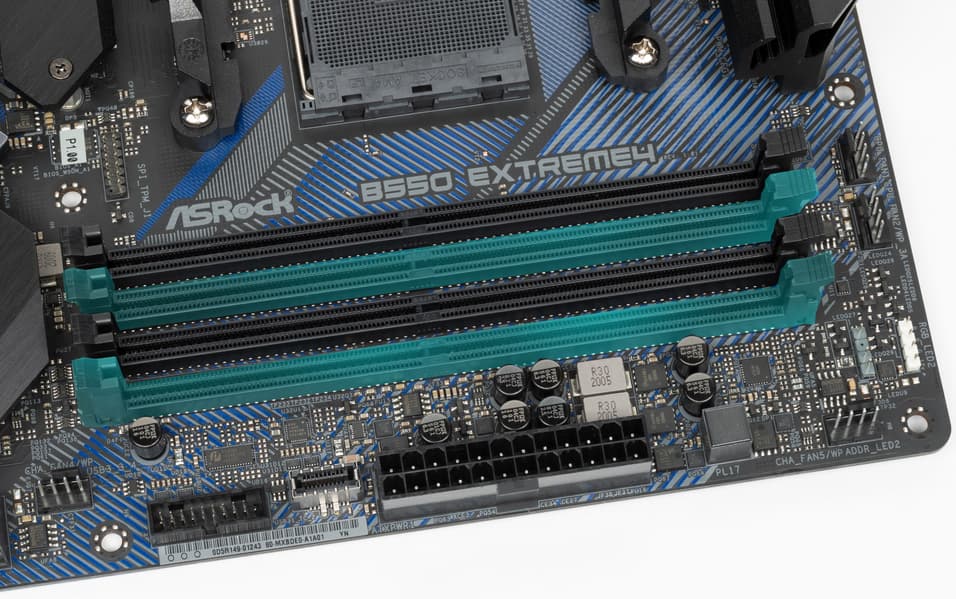

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

• Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_2 (4 линии): максимум 4 линии;
• Переключатель: или слот PCIe x16_2 (2 линии)) + слот PCIe x1_1 (1 линия) + слот PCIe x1_2 (1 линия), или слот PCIe x16_2 в режиме PCIe x4: максимум 4 линии;

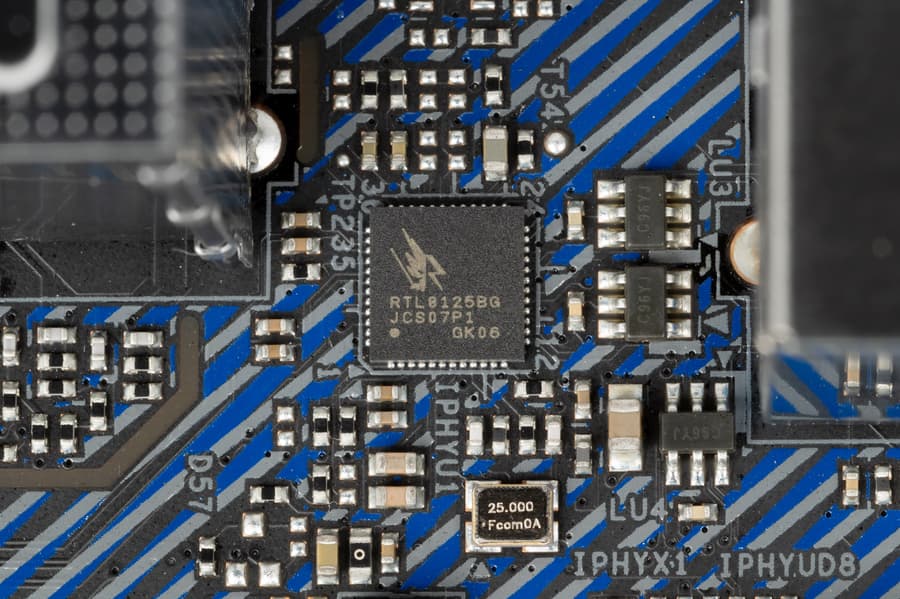

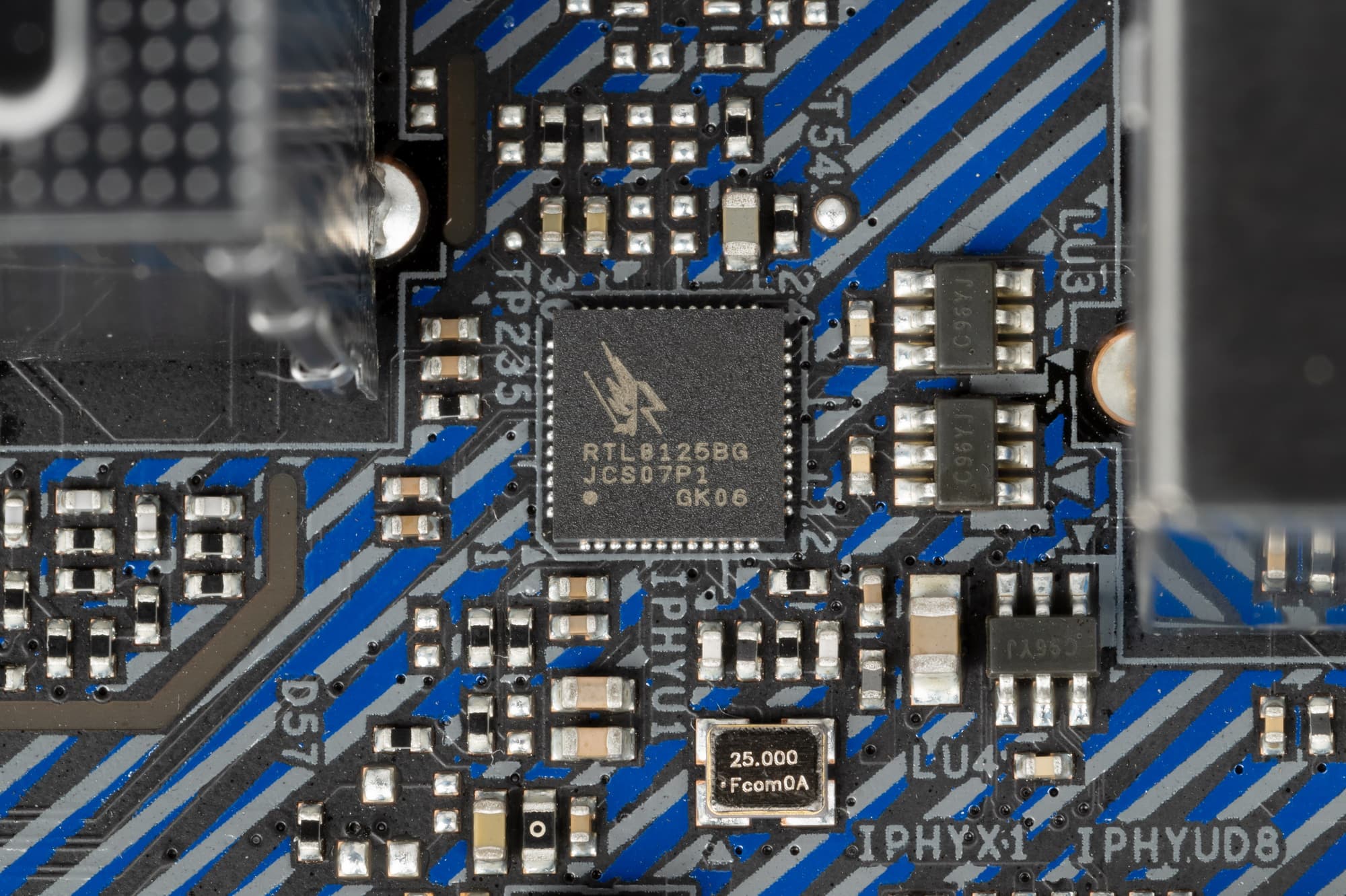

• Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия);
• Слот M.2 (key E) для адаптера беспроводных сетей (1 линия);
• 4 порта SATA_1,2,3,4 (4 линии)

14 линий PCIe оказались занятыми. Замечу особо, что всего у платы 6 портов SATA, а штатно от чипсета распределено всего 4 таких порта. Остальные два порта SATA используют свободные PCIe линии (в данном случае они делятся между портами SATA 5/6 и слотом M.2_2).

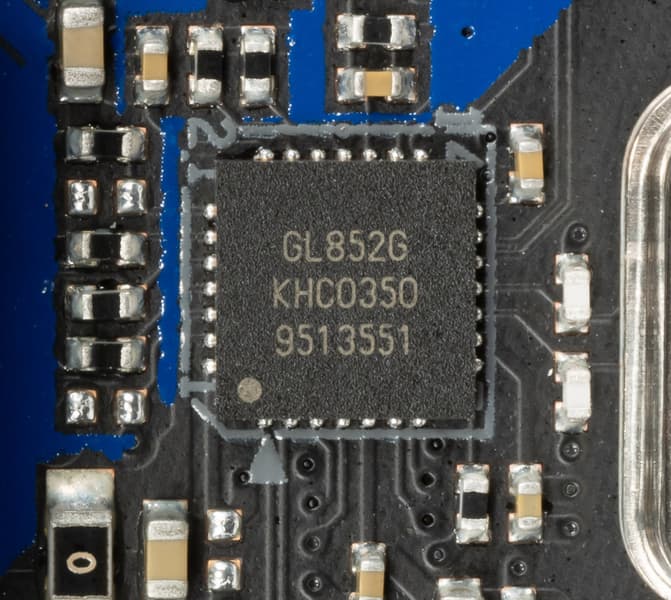

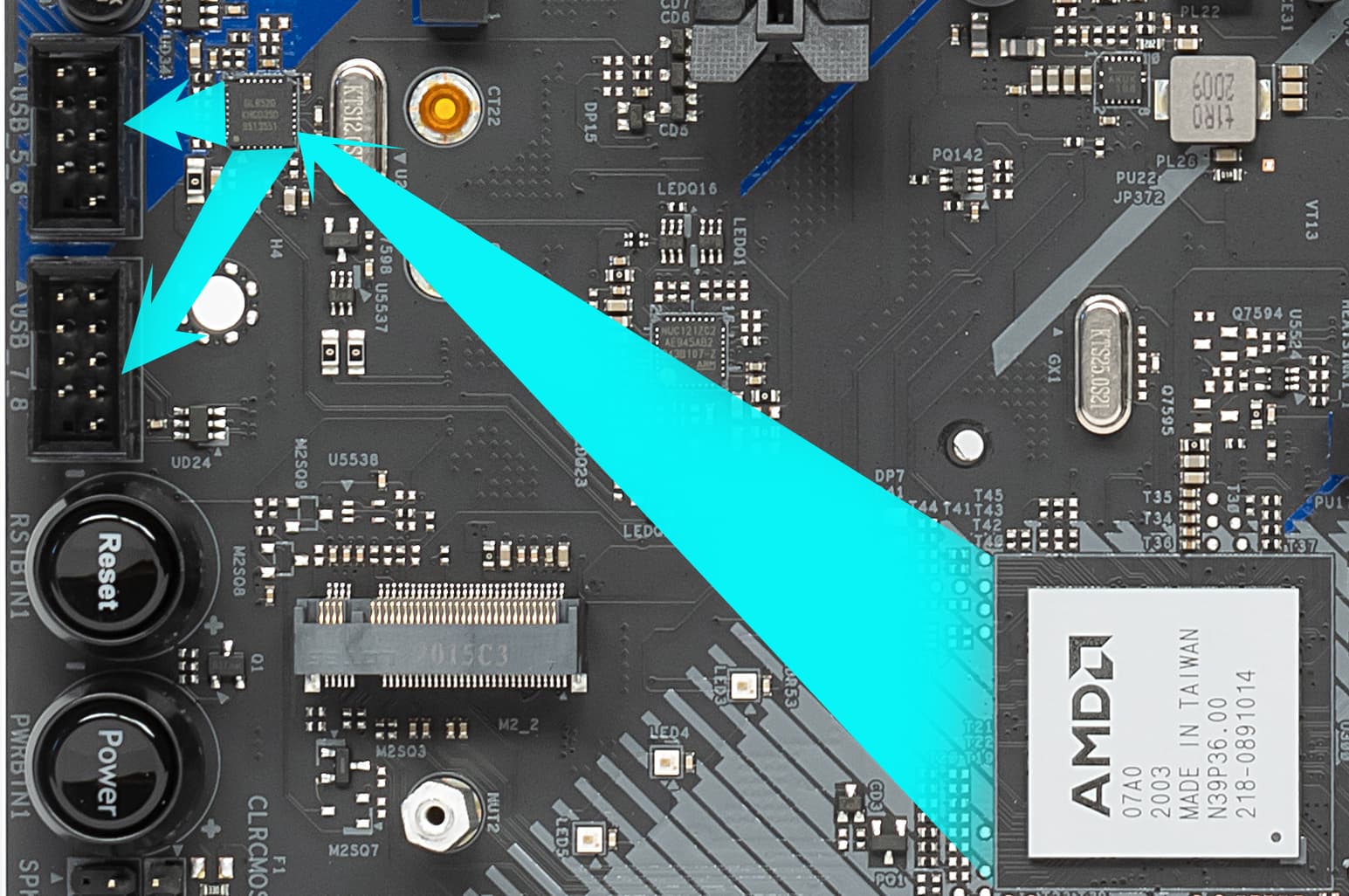

Контроллер Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах) использует линии портов USB 2.0. Подробнее в разделе по USB-портам.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на слот PCIe x16_1 и слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Вариантов переключения слотов PCIe x16 нет из-за наличия всего одного такого.

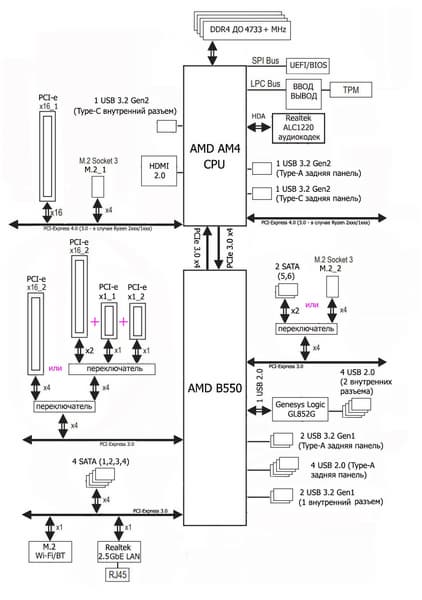

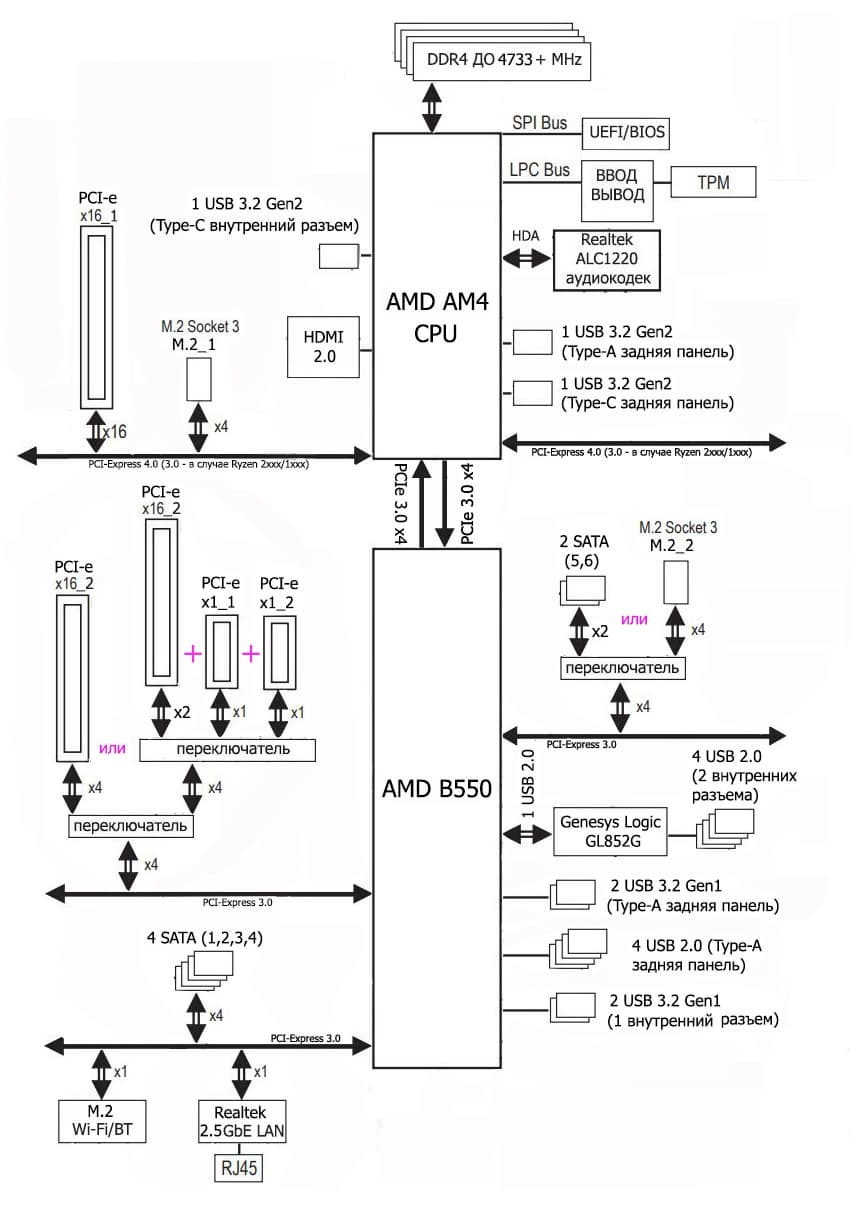

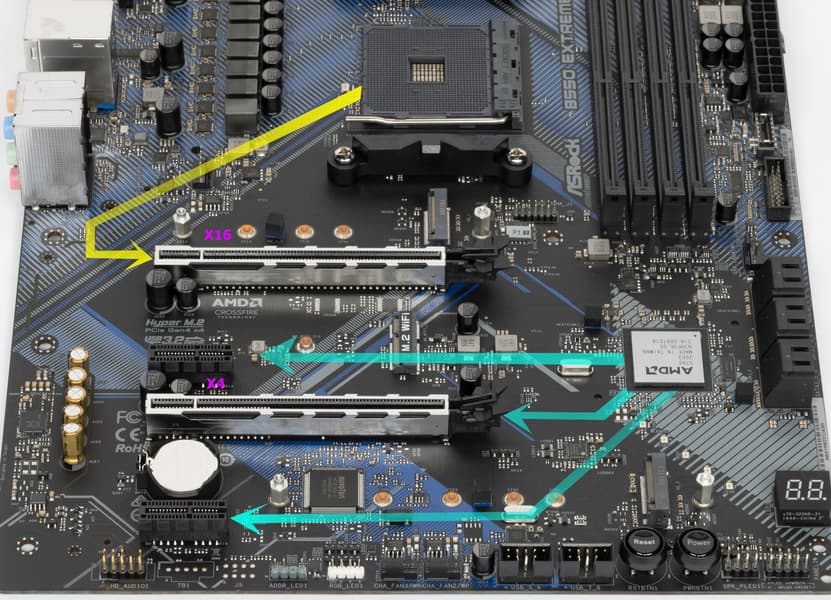

Ниже полная схема распределения ресурсов по слотам PCIe.

Всего на плате есть 4 слота PCIe: два PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1 (второй и четвертый по счету). Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то второй PCIe x16_2 (третий по счету) подключен к B550 и максимально работает в режиме х4. Он также делит ресурсы с двумя слотами PCIe x1_1/1_2: если какие-либо из последних заняты, то слот PCIe x16_2 работает в режиме PCIe x2, а если PCIe x1_1/1_2 свободны, то слот PCIe x16_2 получает x4, и только тогда можно организовать режим AMD CrossFire из двух видеокарт.

У данной платы всего один полноценный PCIe x16 слот, распределения линий PCIe у него однозначное, поэтому мультиплексоры не востребованы.

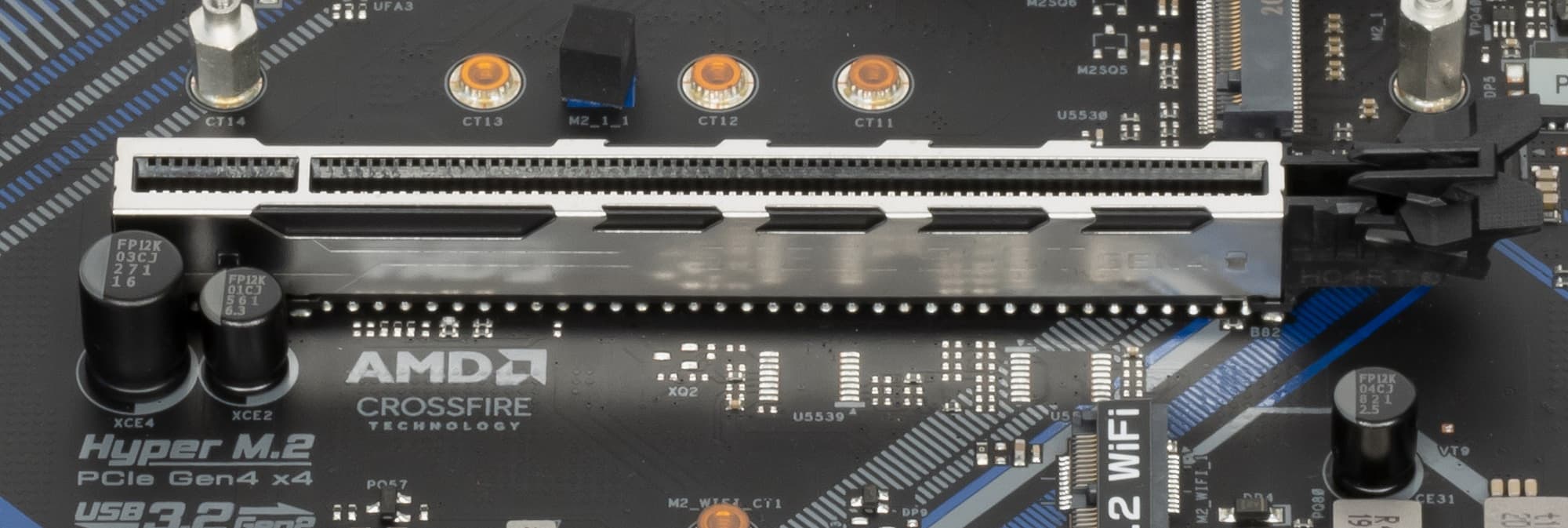

В отличие от слотов для памяти, оба слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность слотов и предохраняет их от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса. Усилителей (ре-драйверов) шины не замечено.

На очереди — накопители.

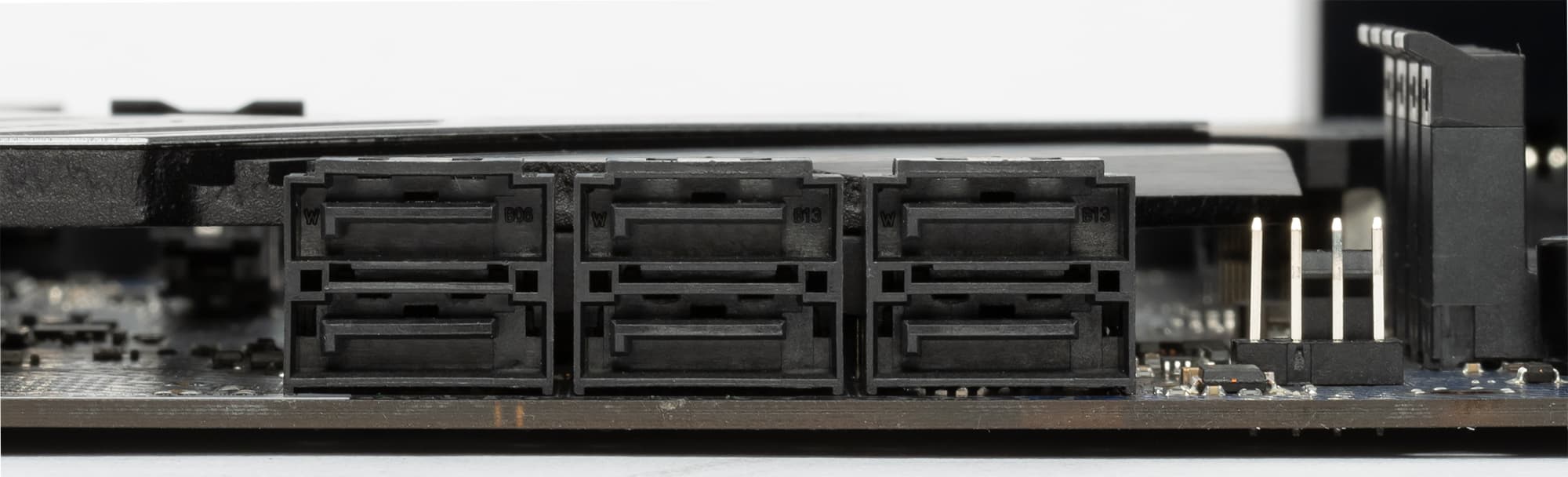

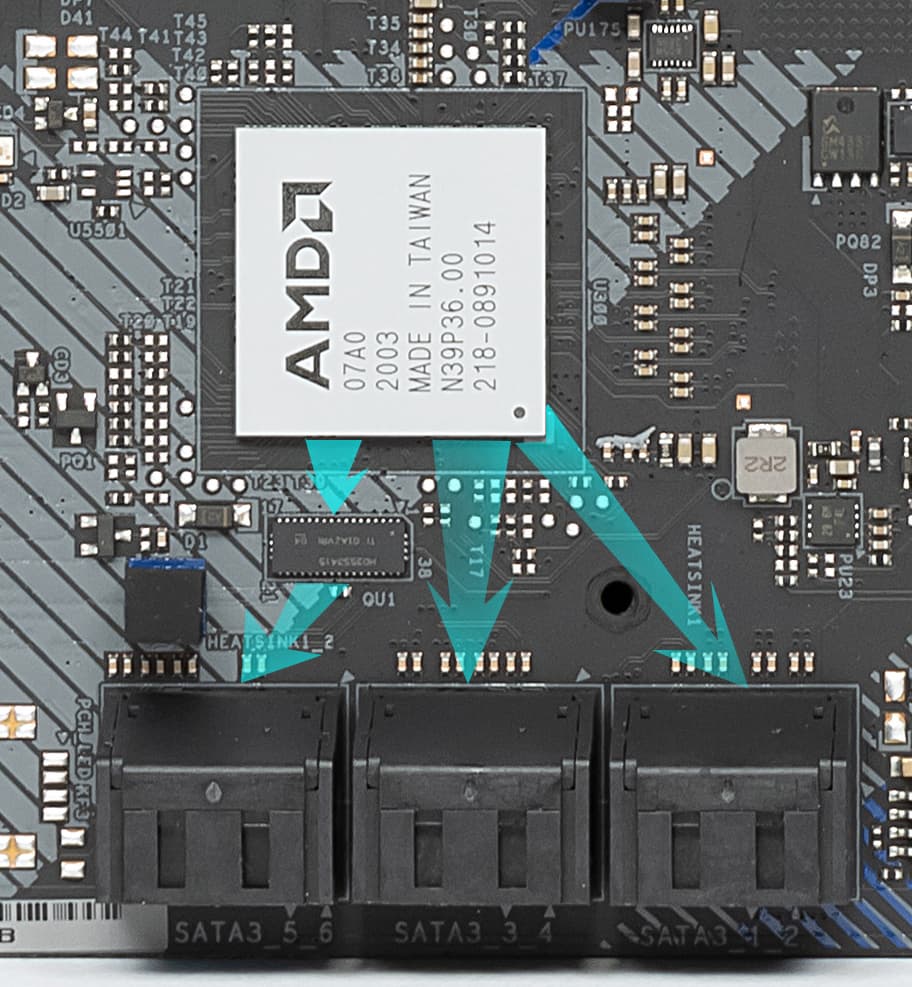

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2, предназначенный для контроллеров беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

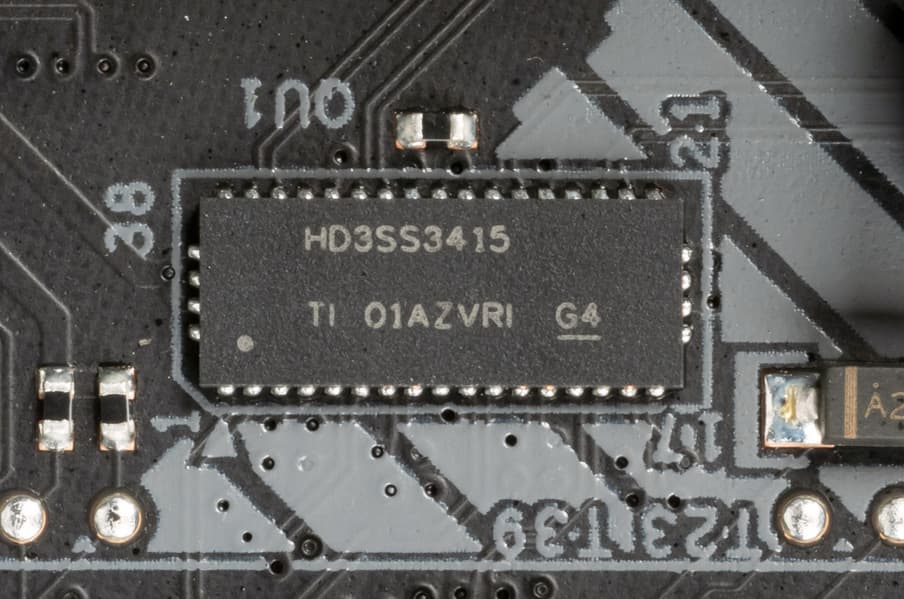

Напомню, что порты SATA 5,6 делят ресурсы с M.2_2, поэтому есть мультиплексор HD3SS3415 от Texas Instruments.

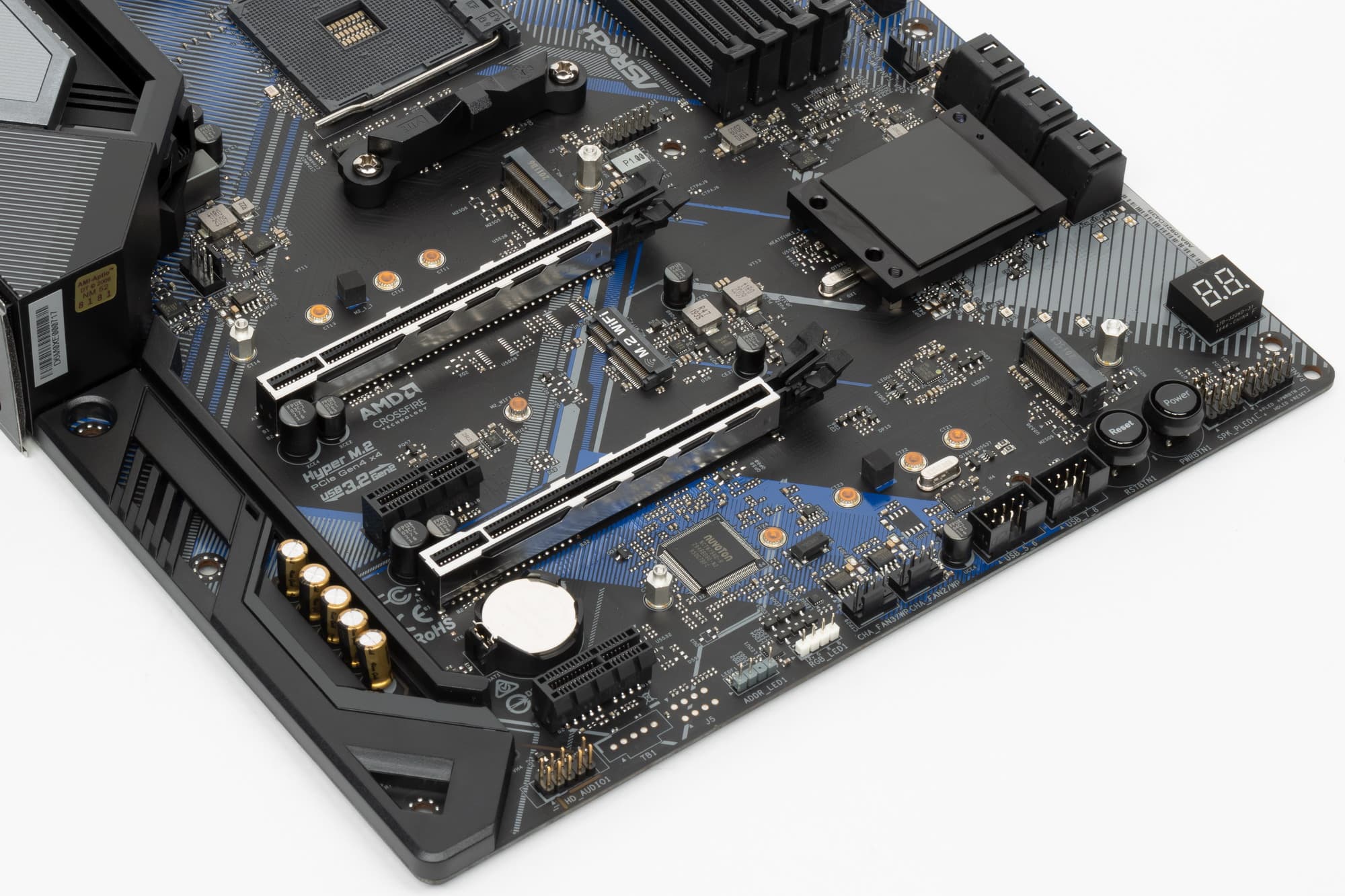

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

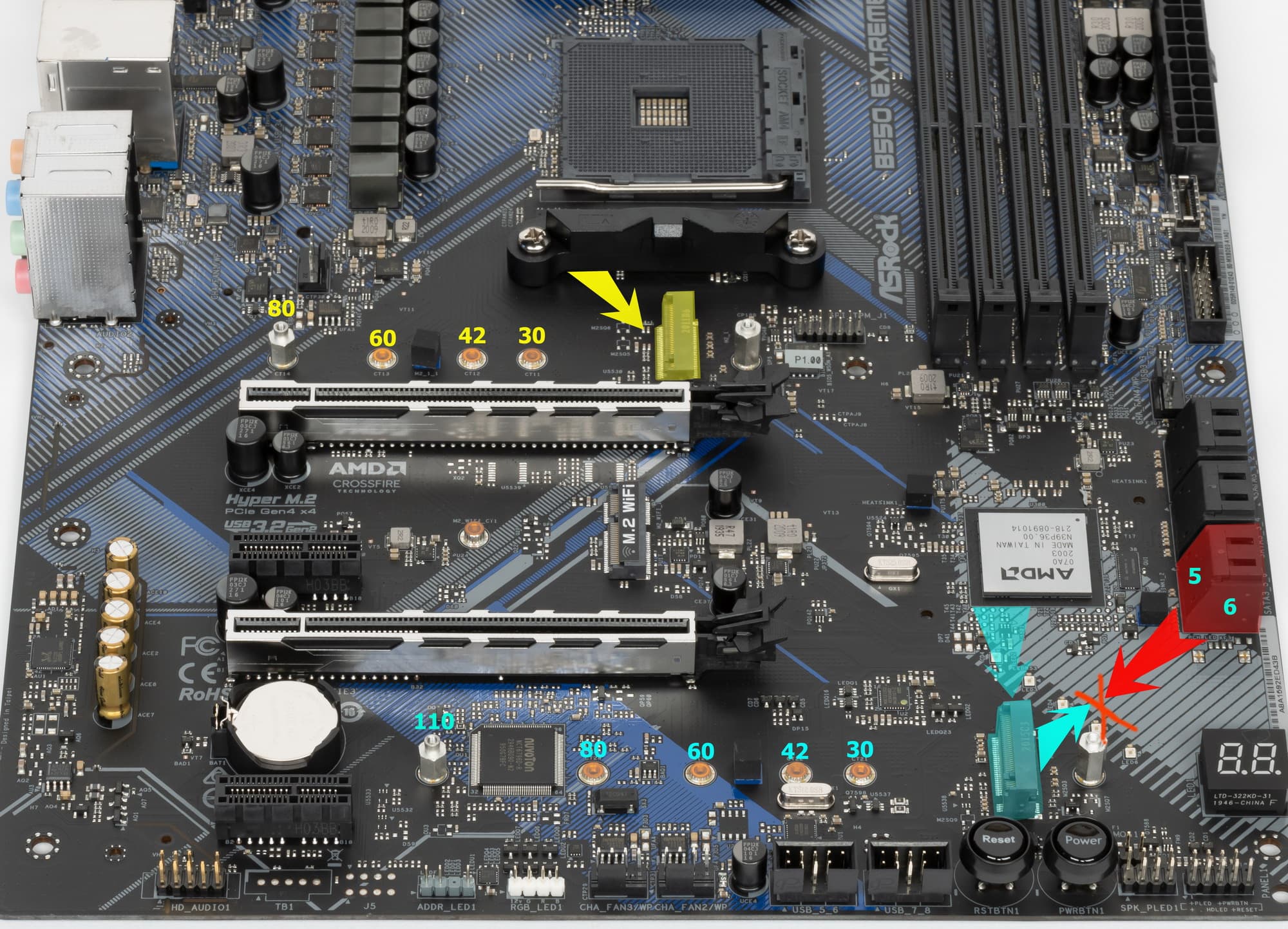

Оба слота M.2 поддерживают модули с любым интерфейсом, а размеры могут быть от 2230 до 2080 у M.2_1 и до 22110 у M.2_2. Слот M.2_2 получает данные от чипсета B550 и делит ресурсы с портами SATA 5 и 6.

Первый M.2_1 реализован уже от процессорных линий.

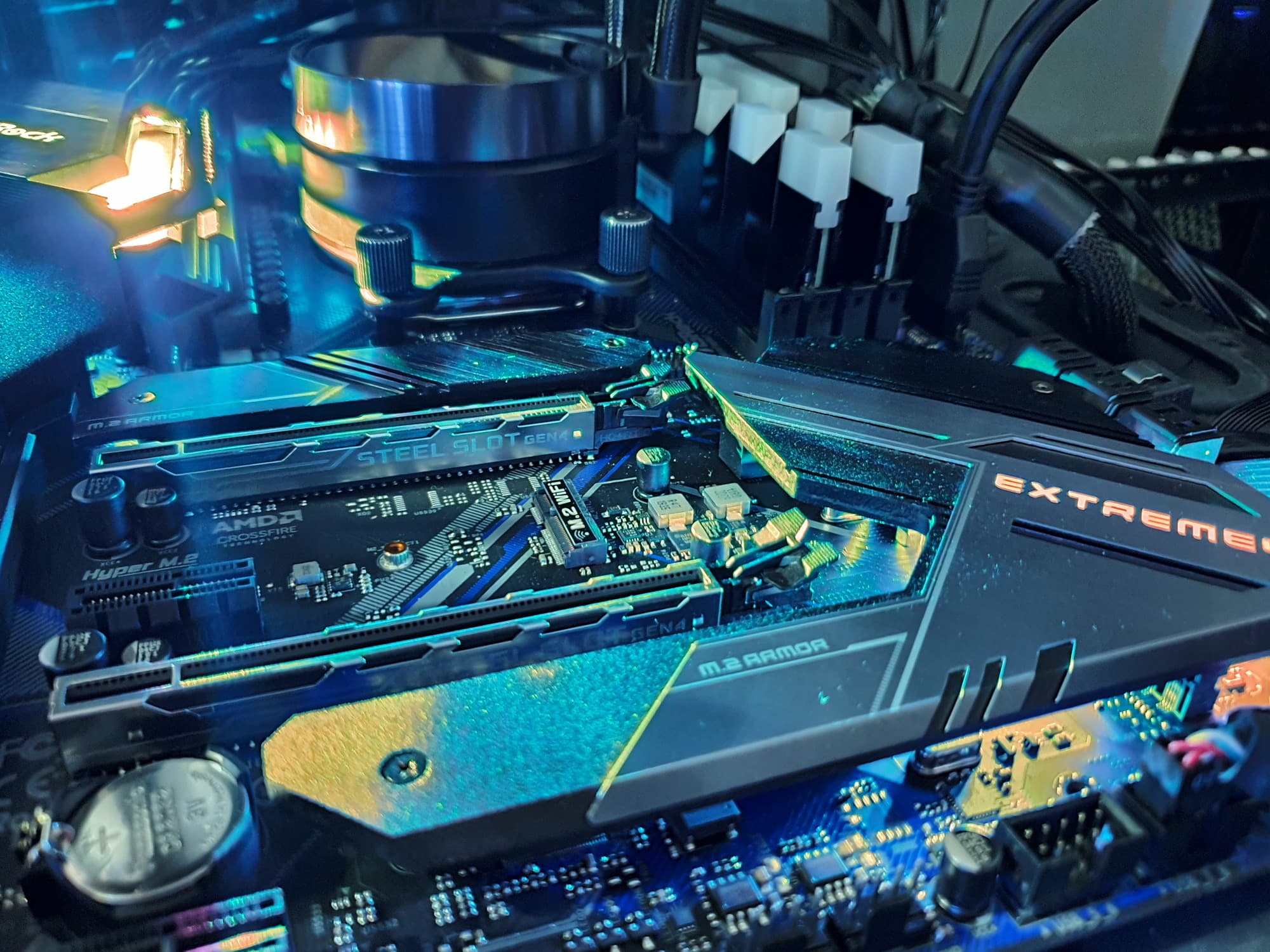

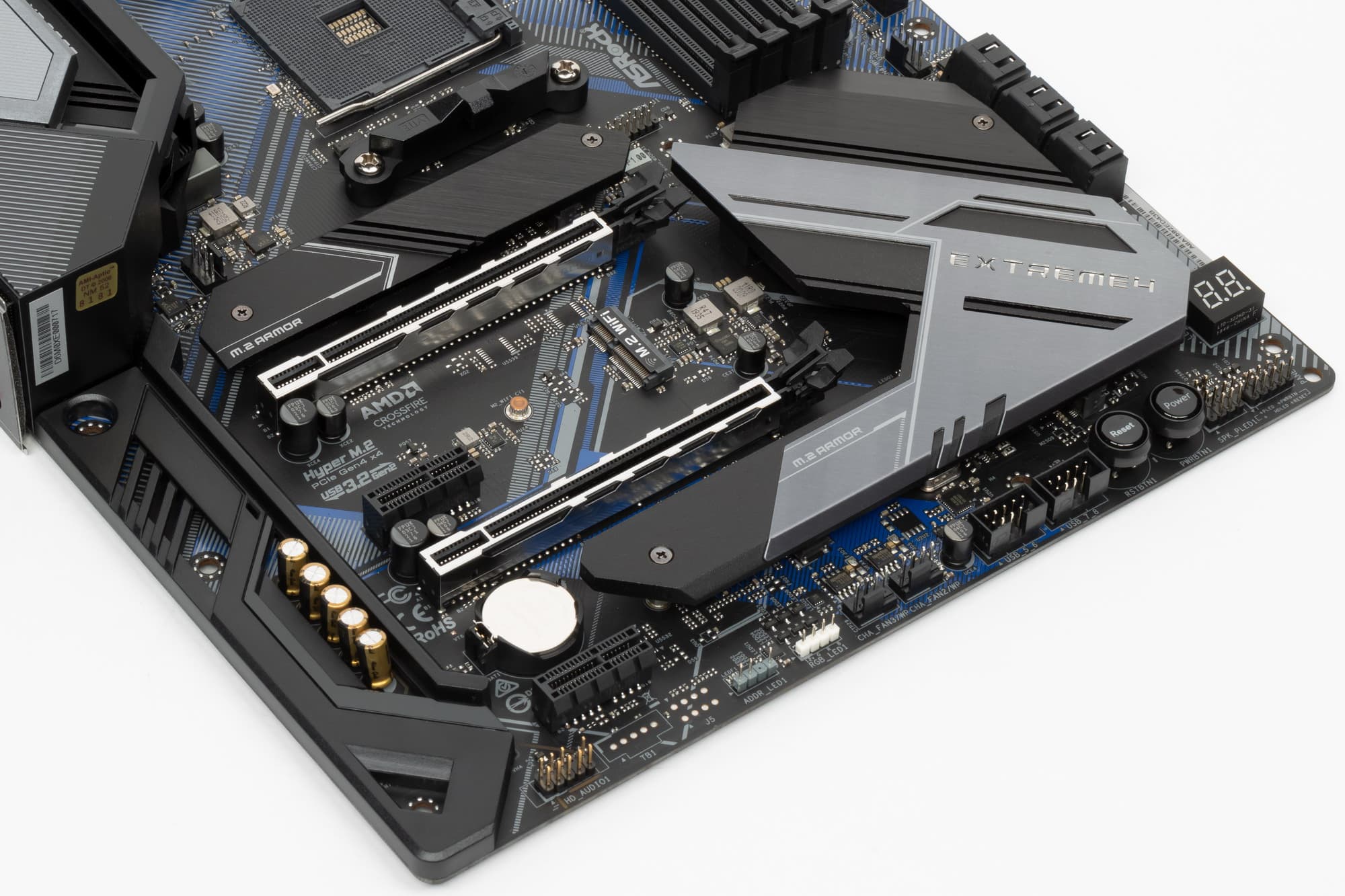

Оба M.2 слота на самой матплате имеют два раздельных радиатора, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

Другие «прибамбасы» на плате

В нашем случае плата основана на среднебюджетном чипсете, к тому же к флагманским ее отнести сложновато. Собствено, потому и «фенечек» у нее мало. Однако завсегдатаи по «прибамбасам» — кнопки питания и перезагрузки здесь есть.

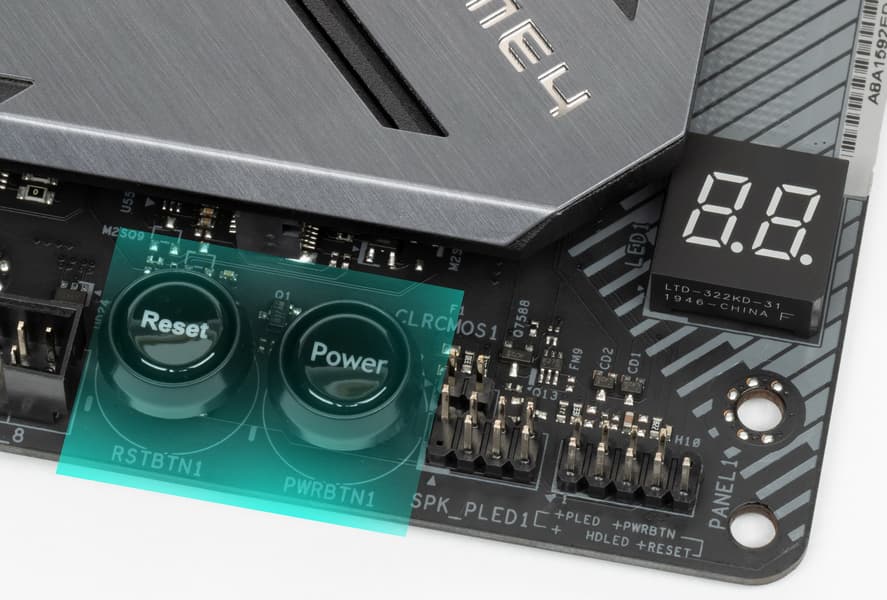

А вот световых индикаторов, сообщающих о проблемах с тем или иным компонентом системы, нет. Правда есть старое доброе табло с POST-кодами (DrDebug в терминологии ASRock). Его хорошо видно на снимке выше.

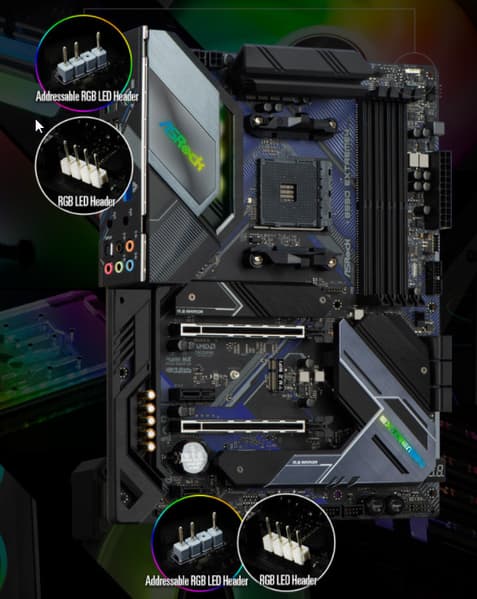

Следует упомянуть возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы разнесены на противоположные края платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

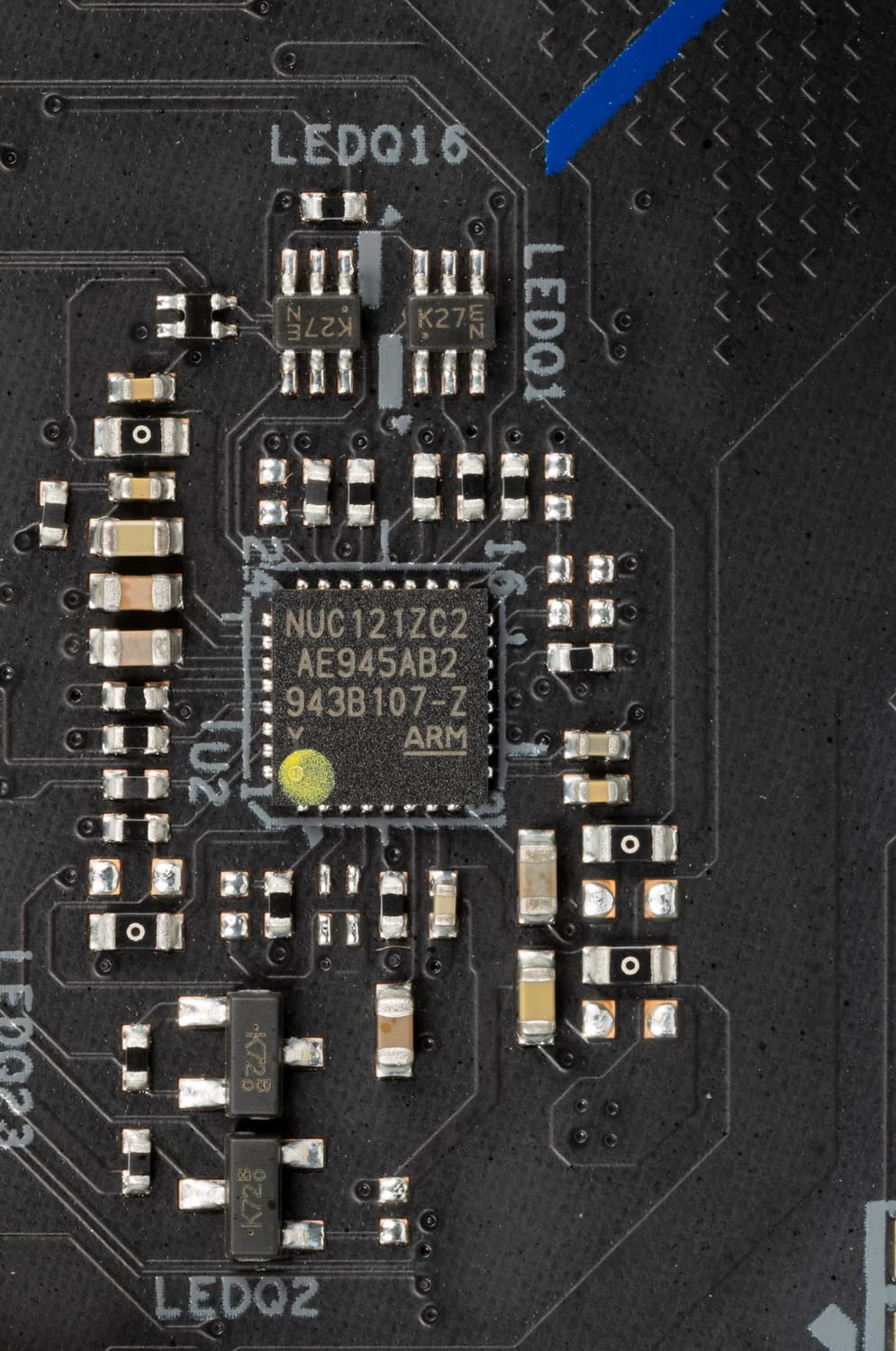

Контроль по синхронизации работы подсветки RGB возложен на чип NUC121 от Nuvoton.

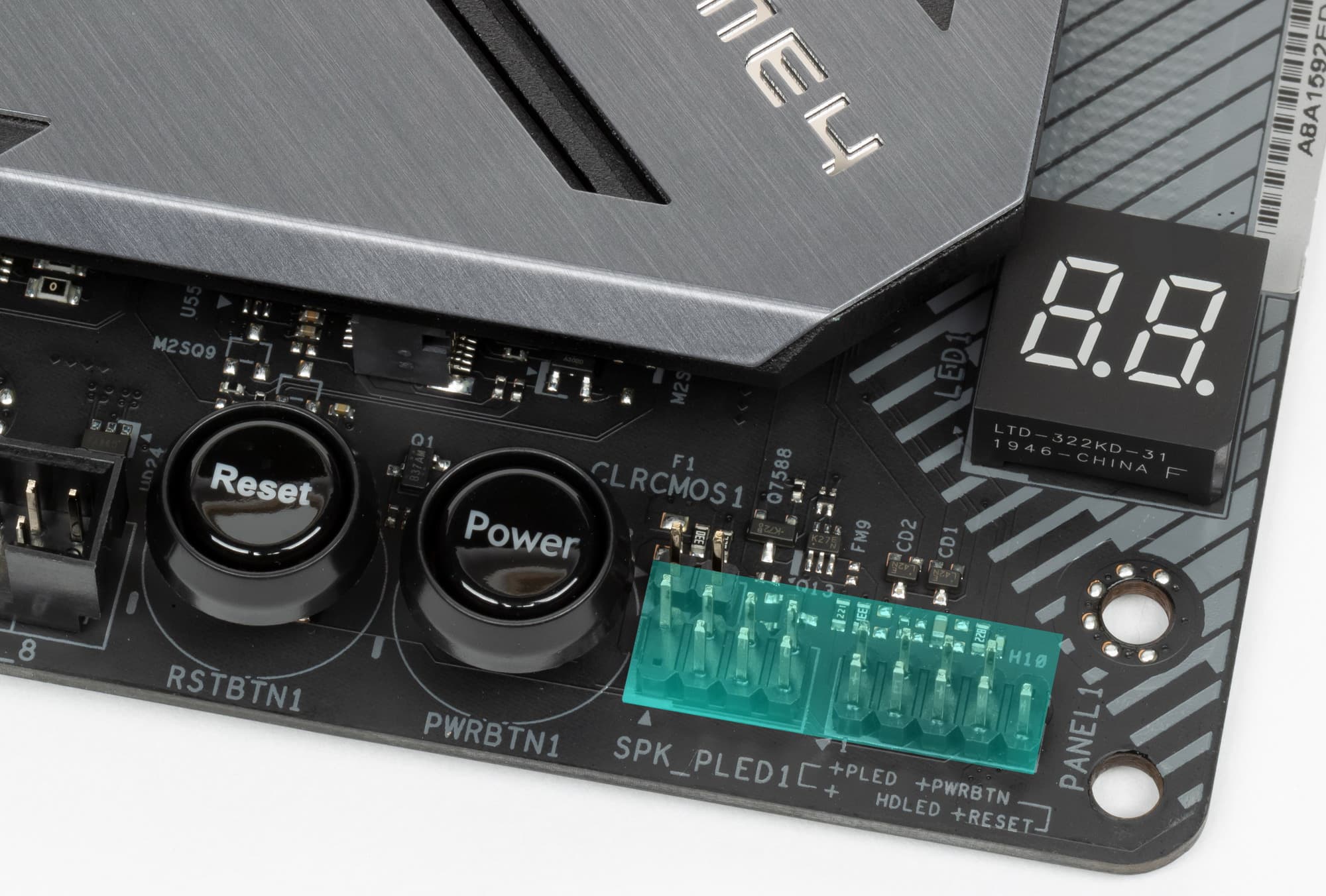

Есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

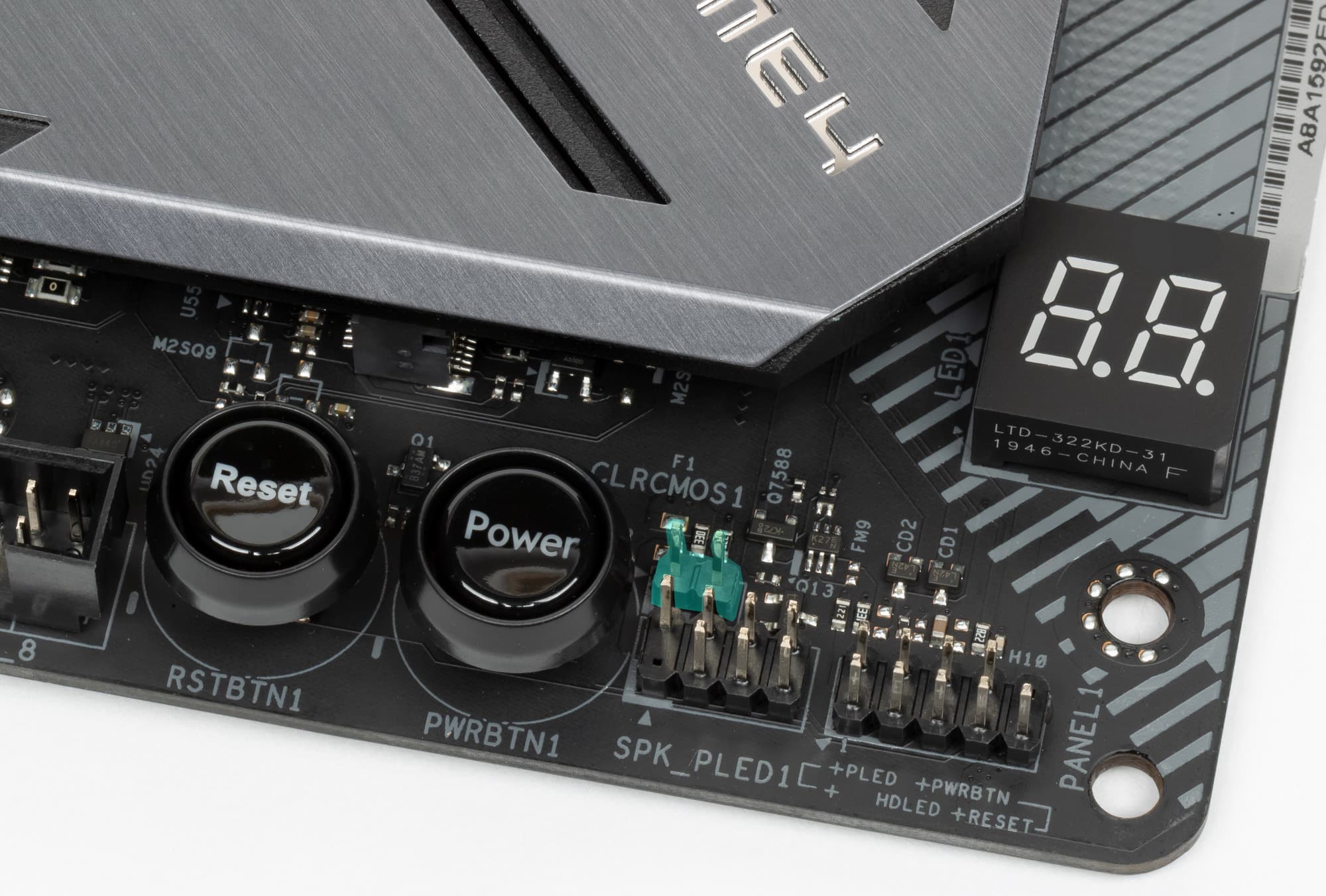

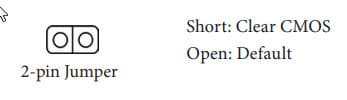

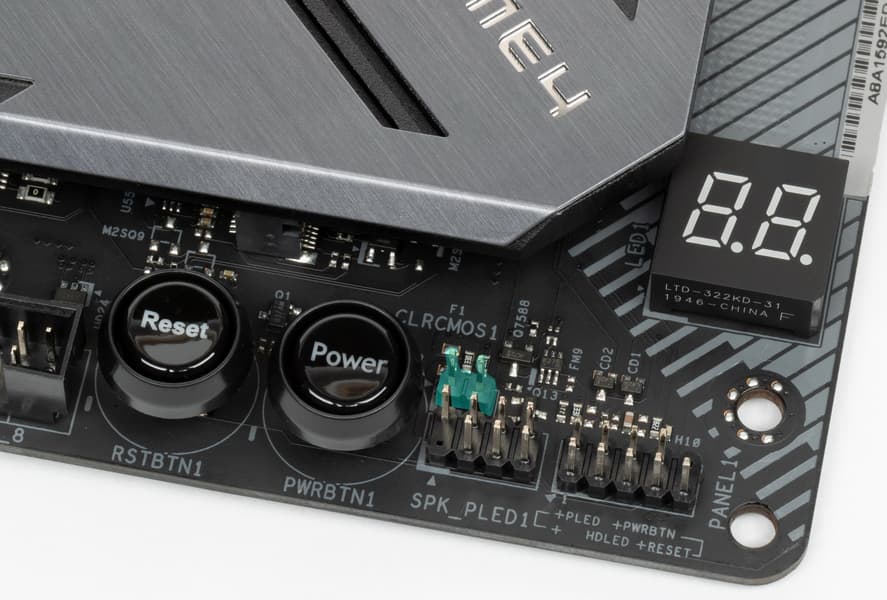

Для сбрасывания CMOS на заводские установки есть привычная перемычка.

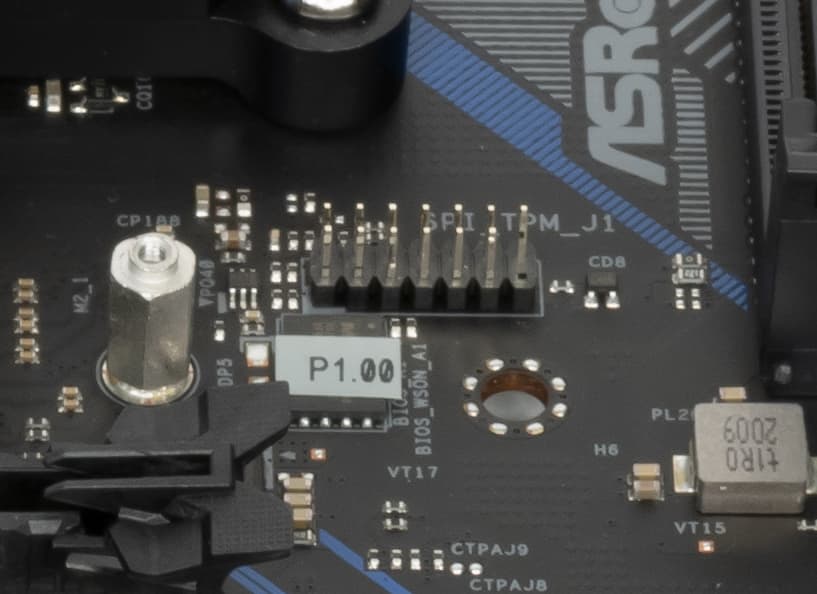

Материнская плата имеет отдельный разъем для подключения систем безопасности TPM.

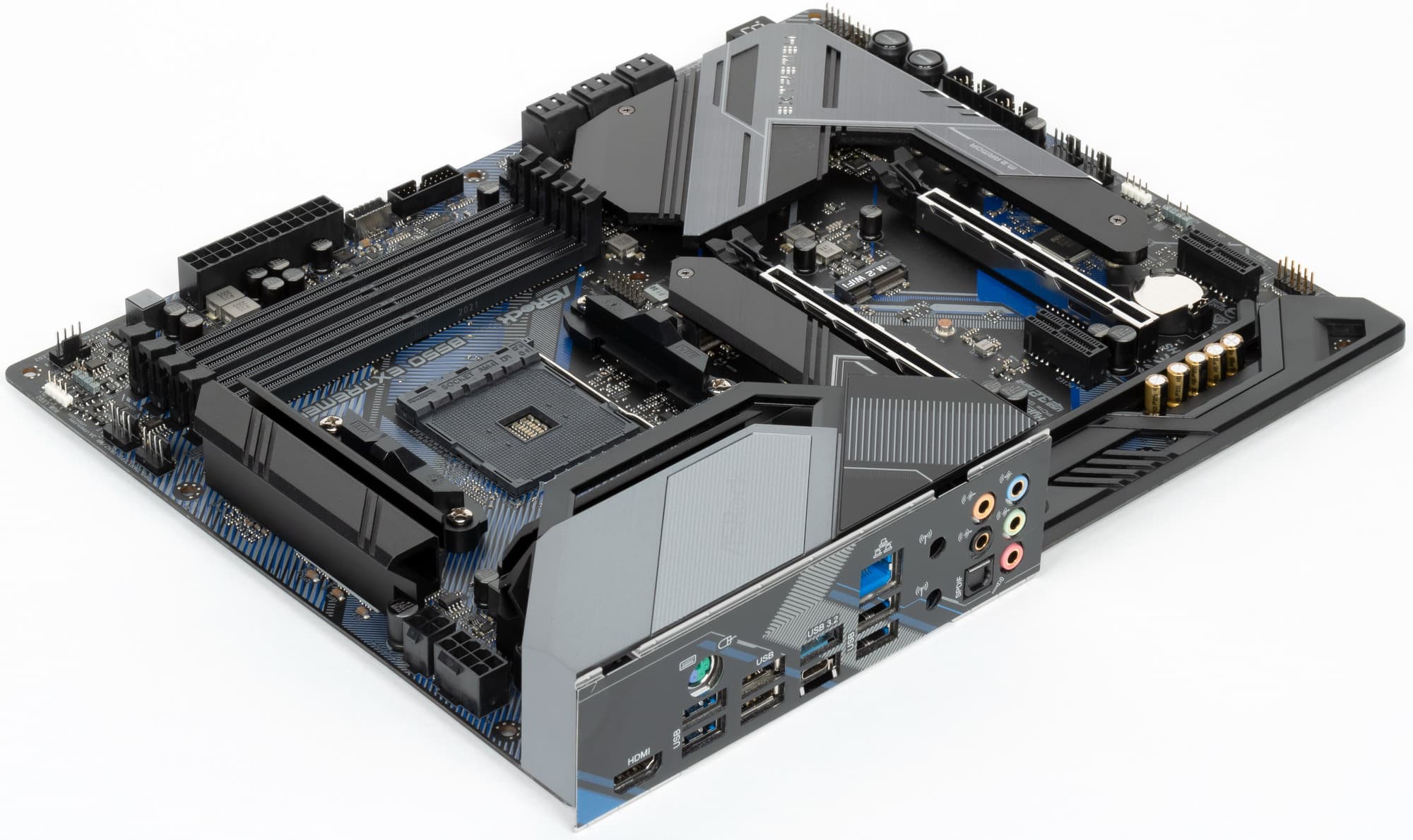

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

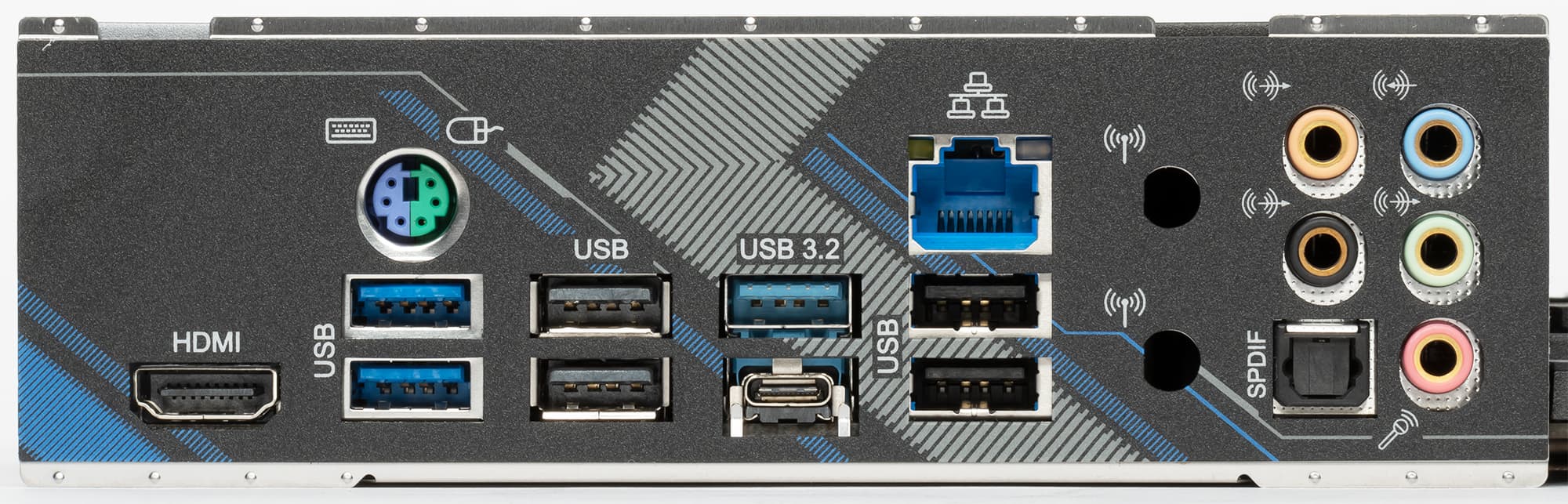

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3000/5000 способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).

И что мы имеем? Всего на материнской плате — 15 портов USB:

• 3 порта USB 3.2 Gen2: все реализованы через процессор и два представлены на задней панели портами Type-A (голубого цвета) и Type-C; и еще один — внутренним портом Type-C



  для подключения к соответствующему разъему на передней панели корпуса;
• 4 порта USB 3.2 Gen1: все реализованы через B550 и два представлены внутренним разъемом на материнской плате на 2 порта



  , а еще два представлены на задней панели портами Type-A (синего цвета);
• 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G



  (на него потрачен 1 порт USB 2.0 от B550) и представлены двумя внутренними разъемами (каждый на 2 порта);



  еще 4 реализованы через B550 и представлены портами Type-A на задней панели (черные).

Итак, через чипсет B550 реализовано 4 USB 3.2 Gen1 и 4 USB 2.0 выделенных порта. Плюс контроллер Genesys Logic GL852S имеет связь с B550 через 1 линию USB 2.0.

Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 5 портов USB 2.0.

Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные порты.

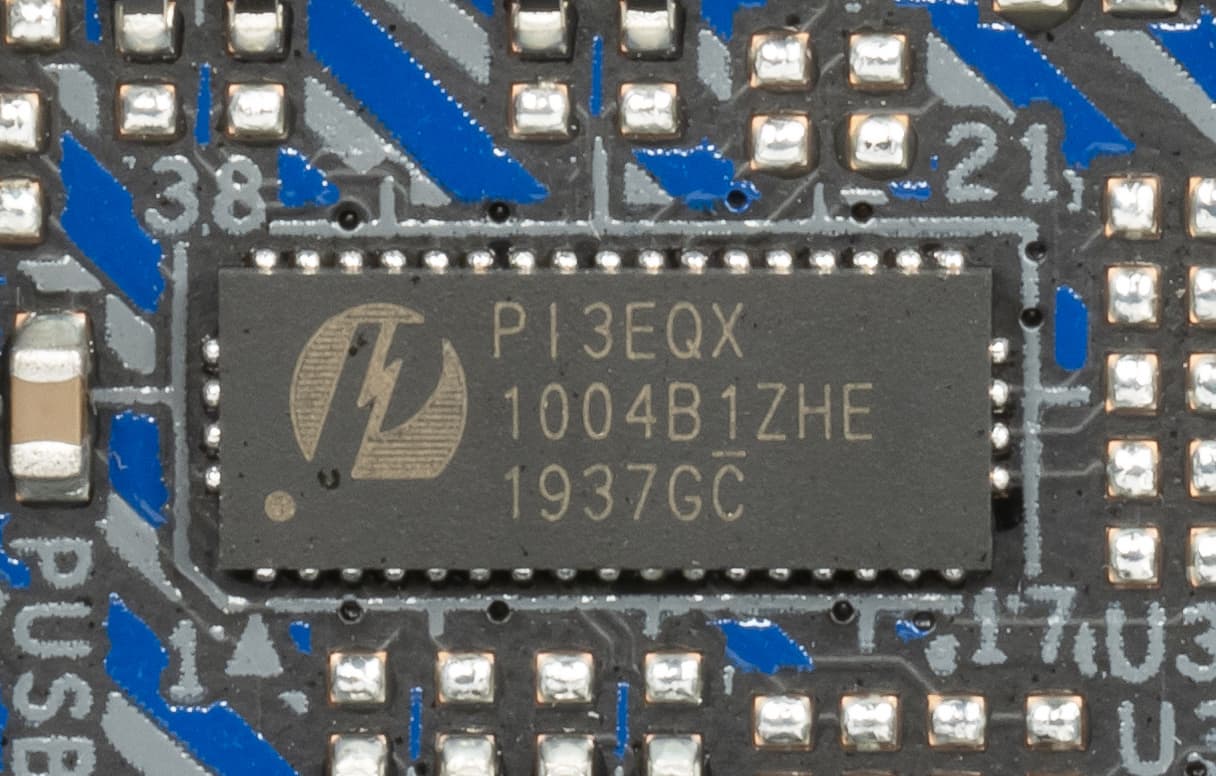

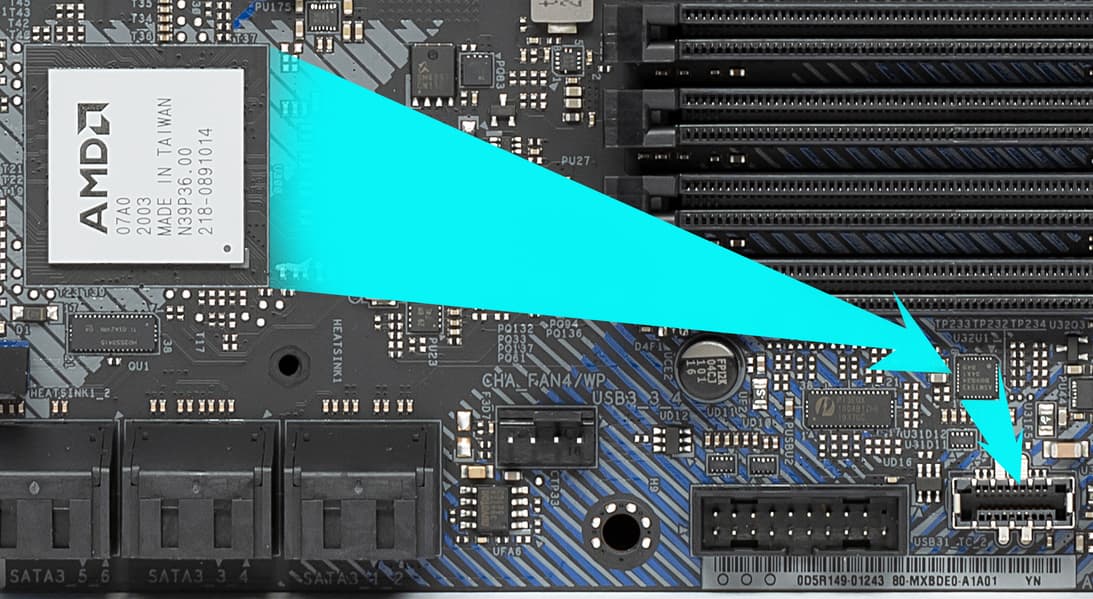

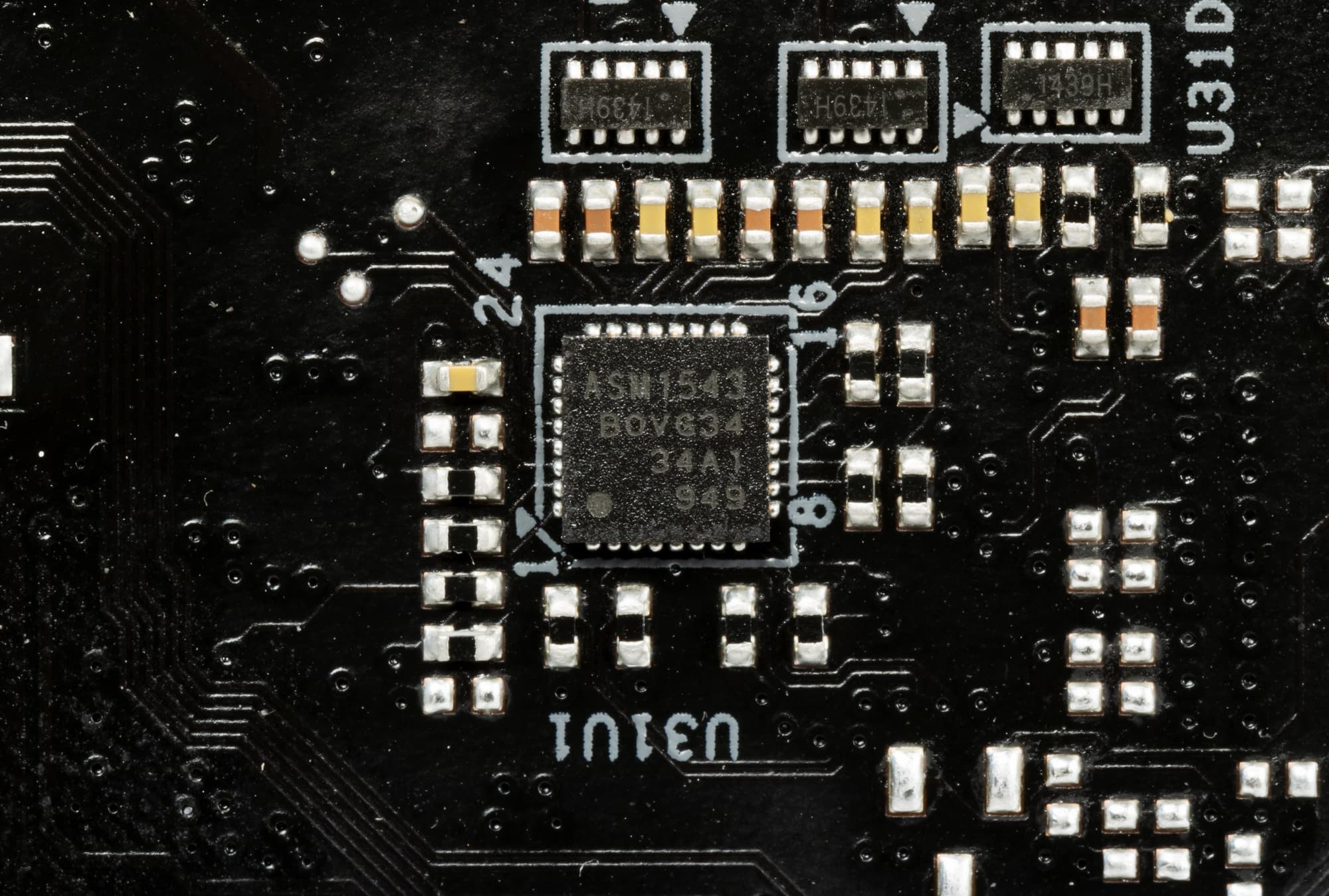

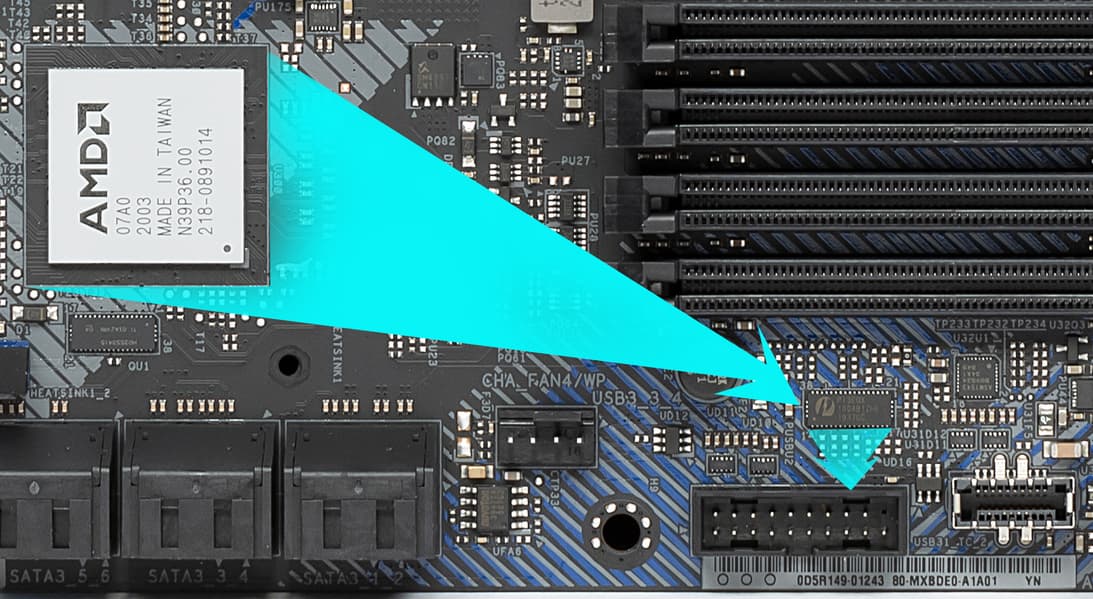

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала Pericom PI3EQX.

А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от ASMedia ASM1543.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи скромно. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

Собственно, и все. Беспроводных адаптеров в комплекте нет, правда имеется слот M.2 (E-key) для таковых, а для привинчивания выносных антенн на заднюю панель в ней можно увидеть отверстия.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

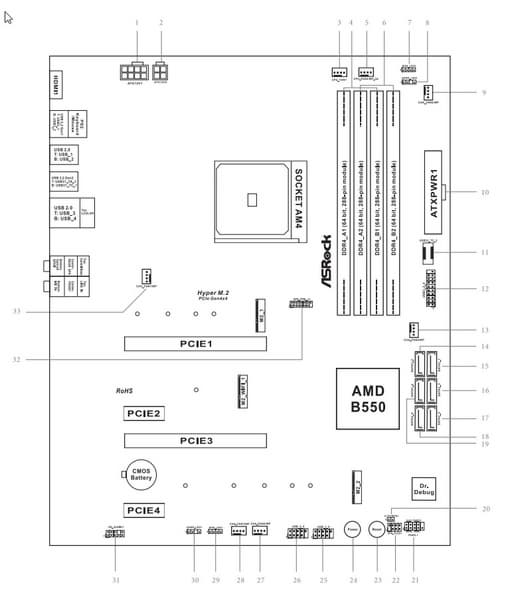

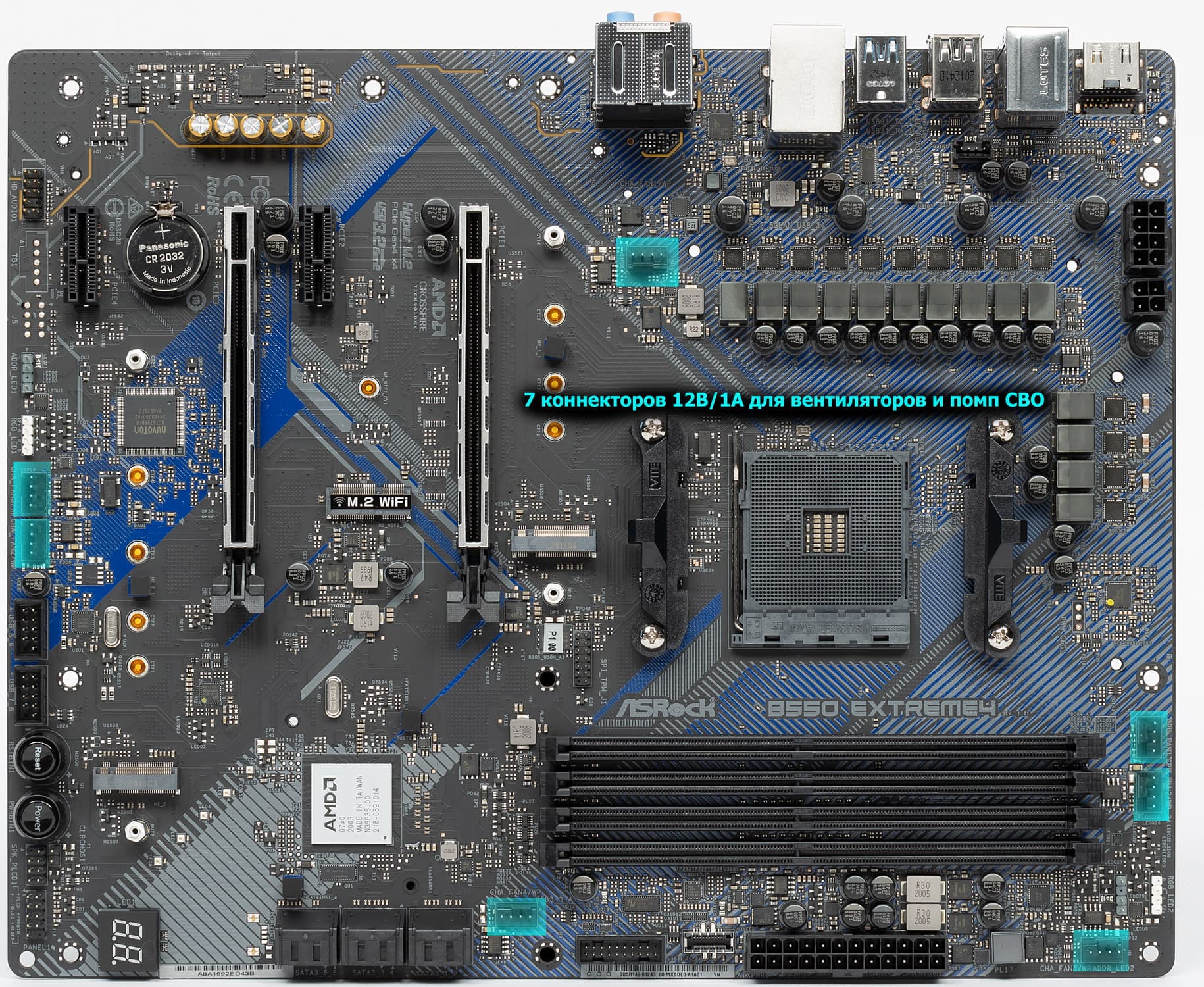

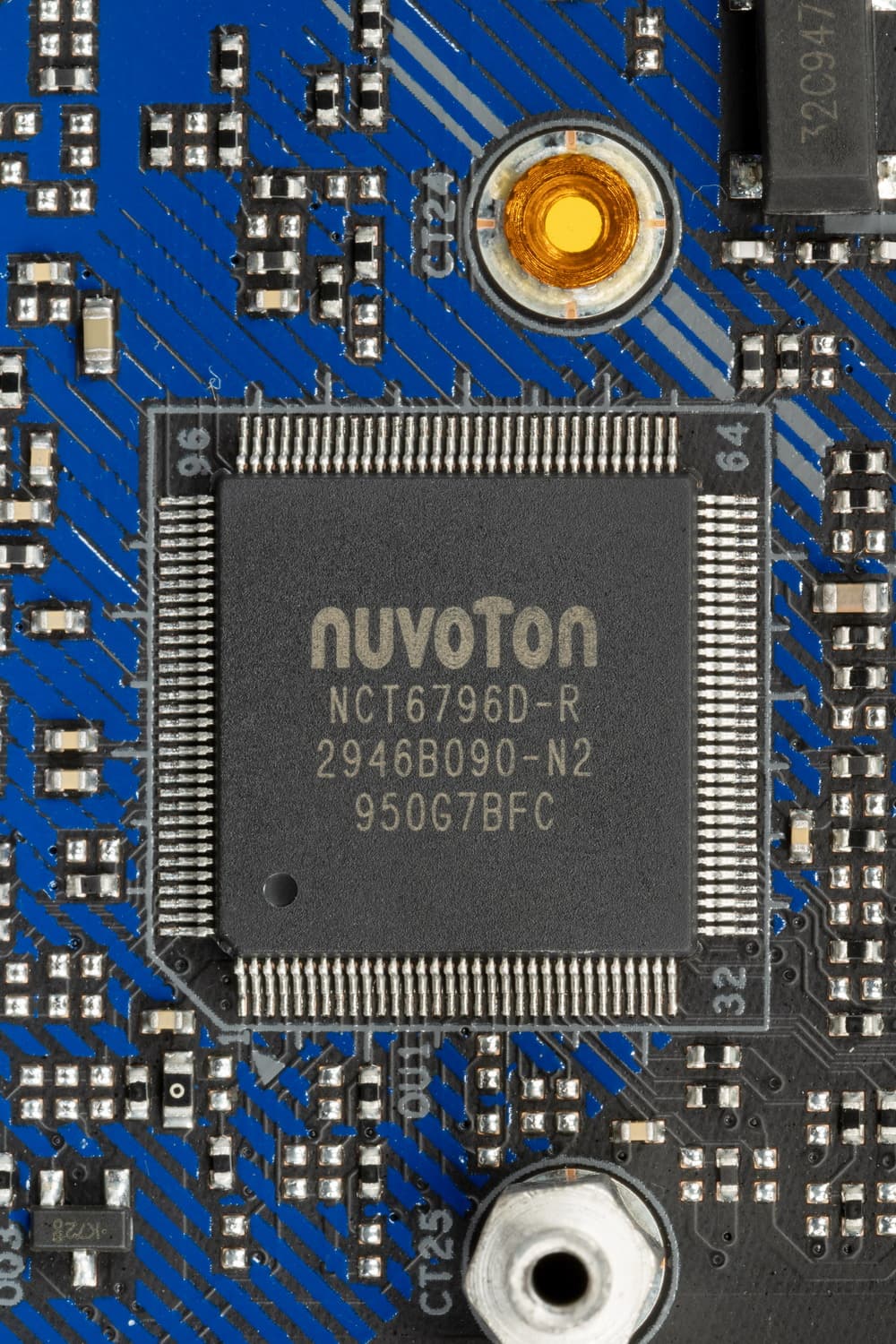

Через ПО или BIOS контролируется 7 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8723 от Anpec Electronics, который тесно связан с контроллером Nuvoton, который осуществляет мониторинг и заведует Multi I/O.

Поскольку у процессоров Ryzen 3000/4000 есть решения с интегрированным GPU, то у материнской платы имеется вывод встроенной в CPU графики по HDMI (декларируется поддержка HDMI 2.1). Также у материнки есть и универсальное гнездо PS/2 для старых клавиатур и мышей.

Аудиоподсистема

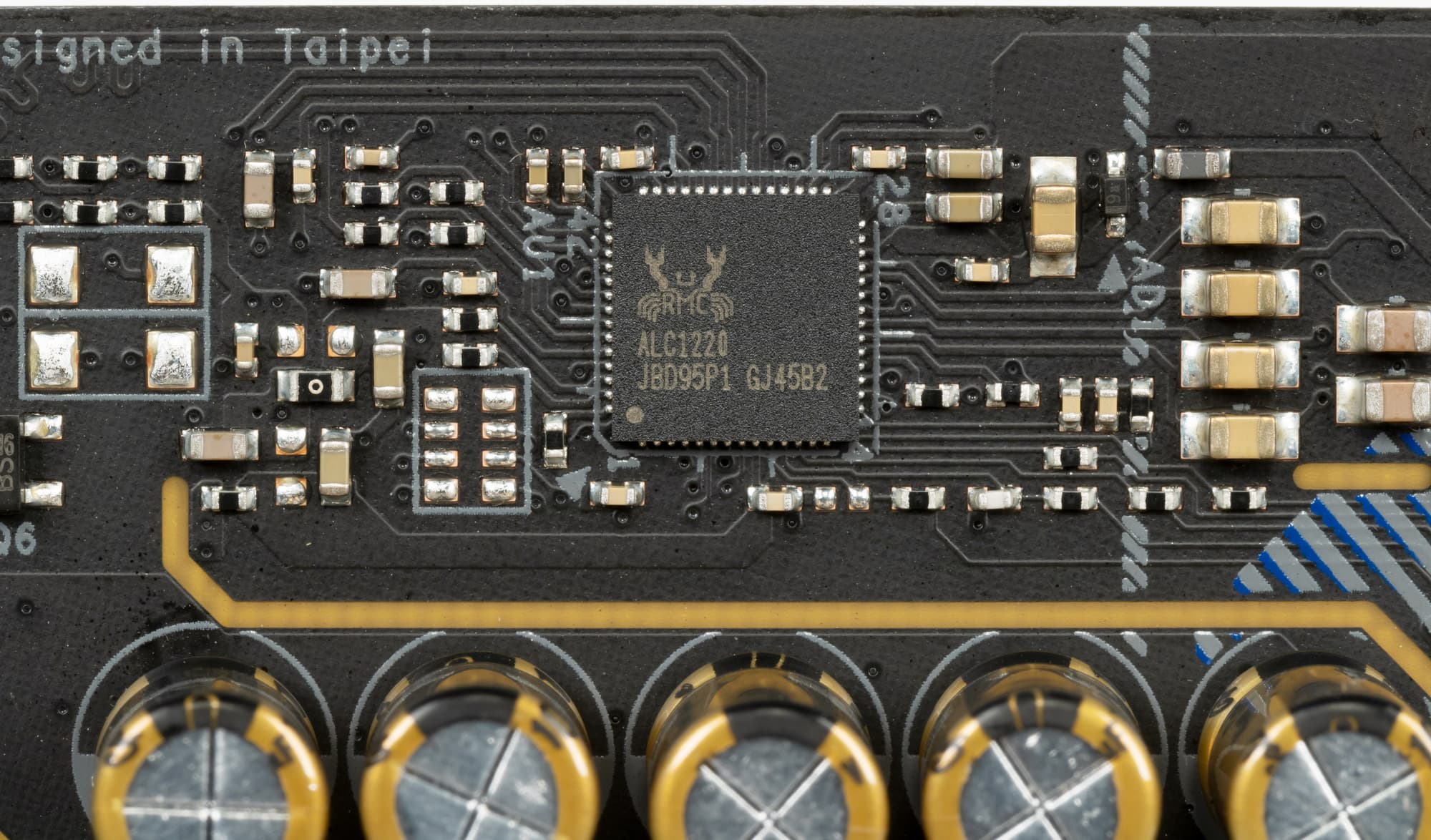

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

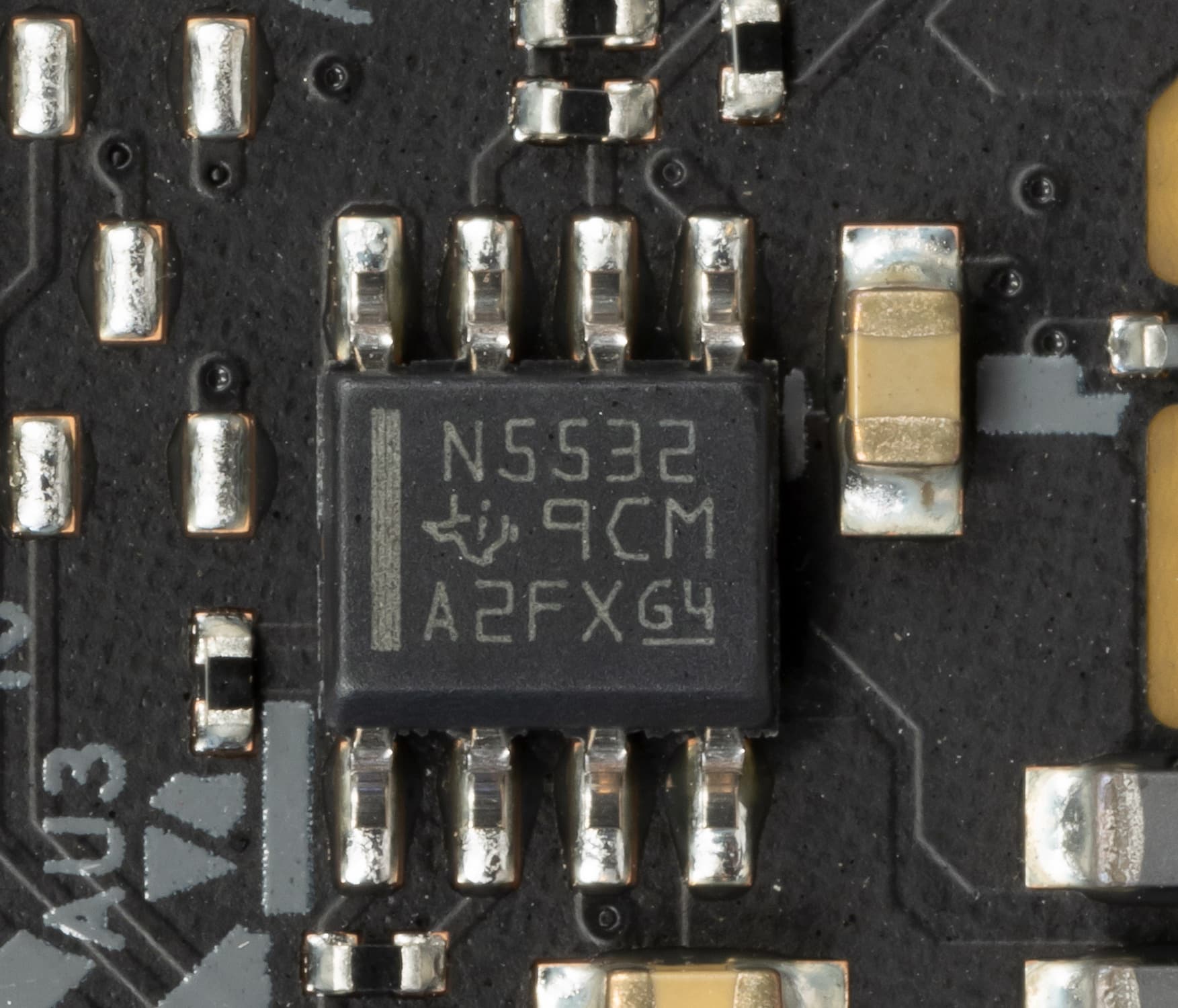

также аудиотракт содержит операционный усилитель NE5532P (Texas Instruments).

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

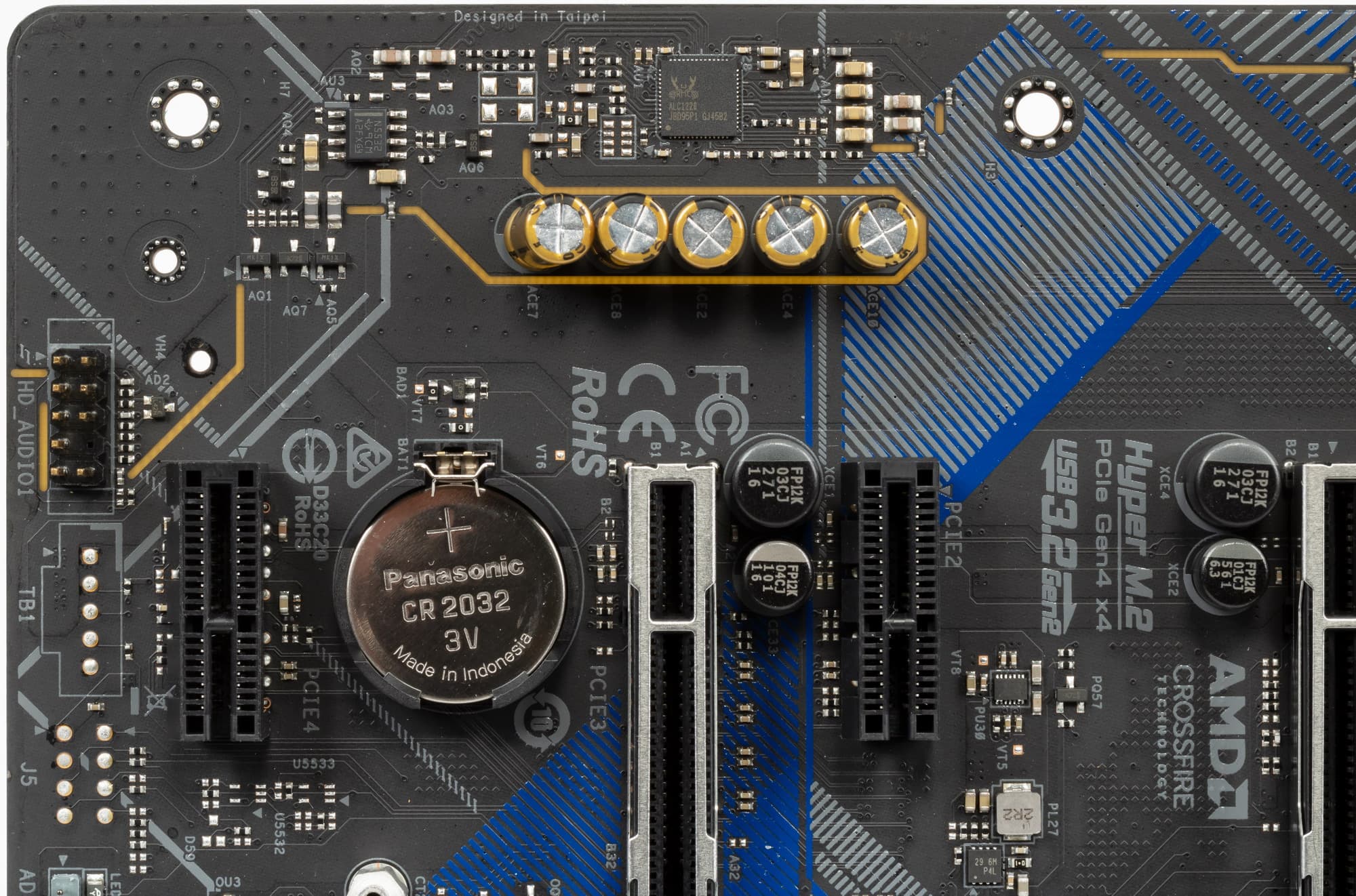

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску и позолочены изнутри.

В целом очевидно, что это в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

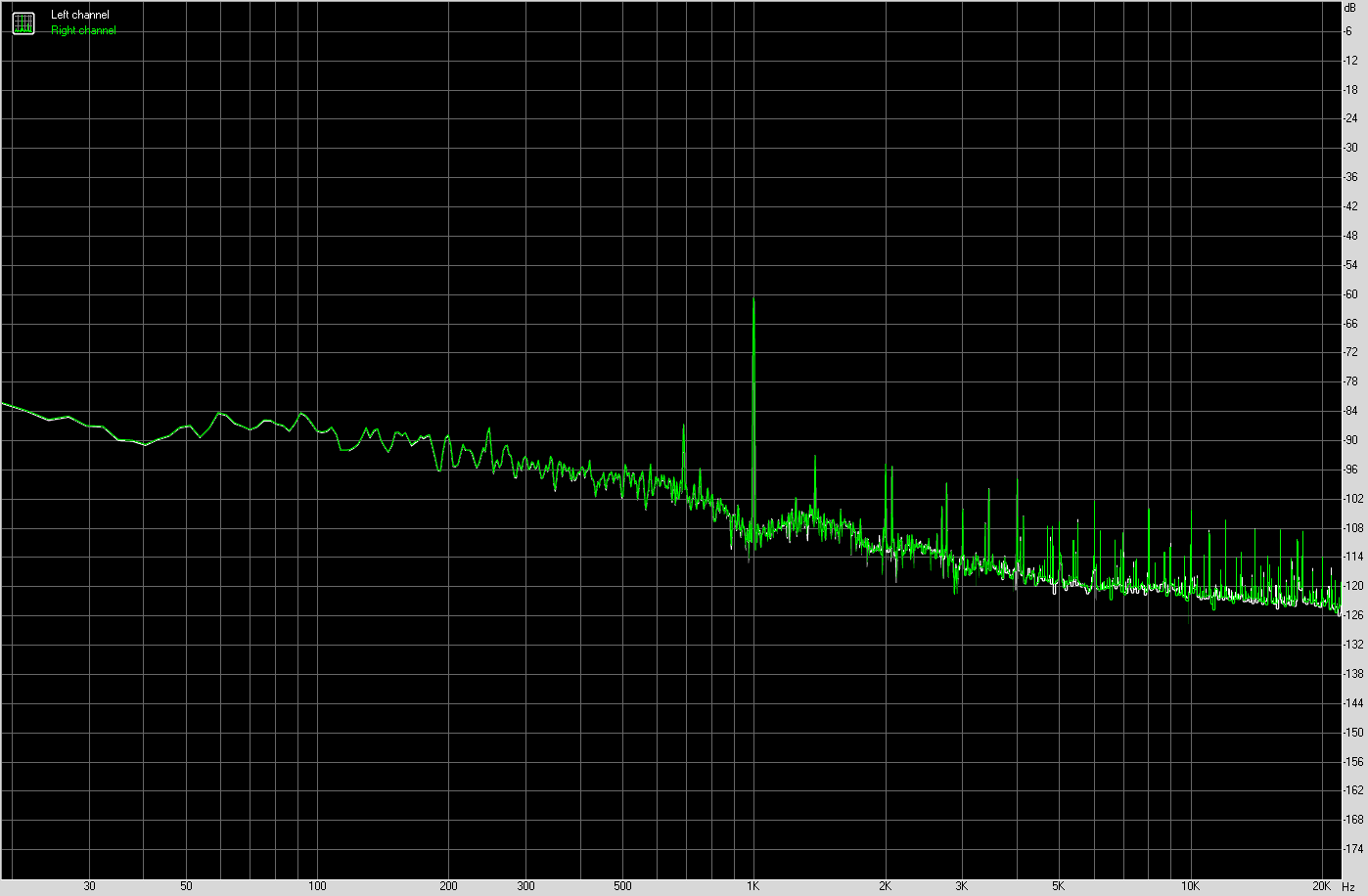

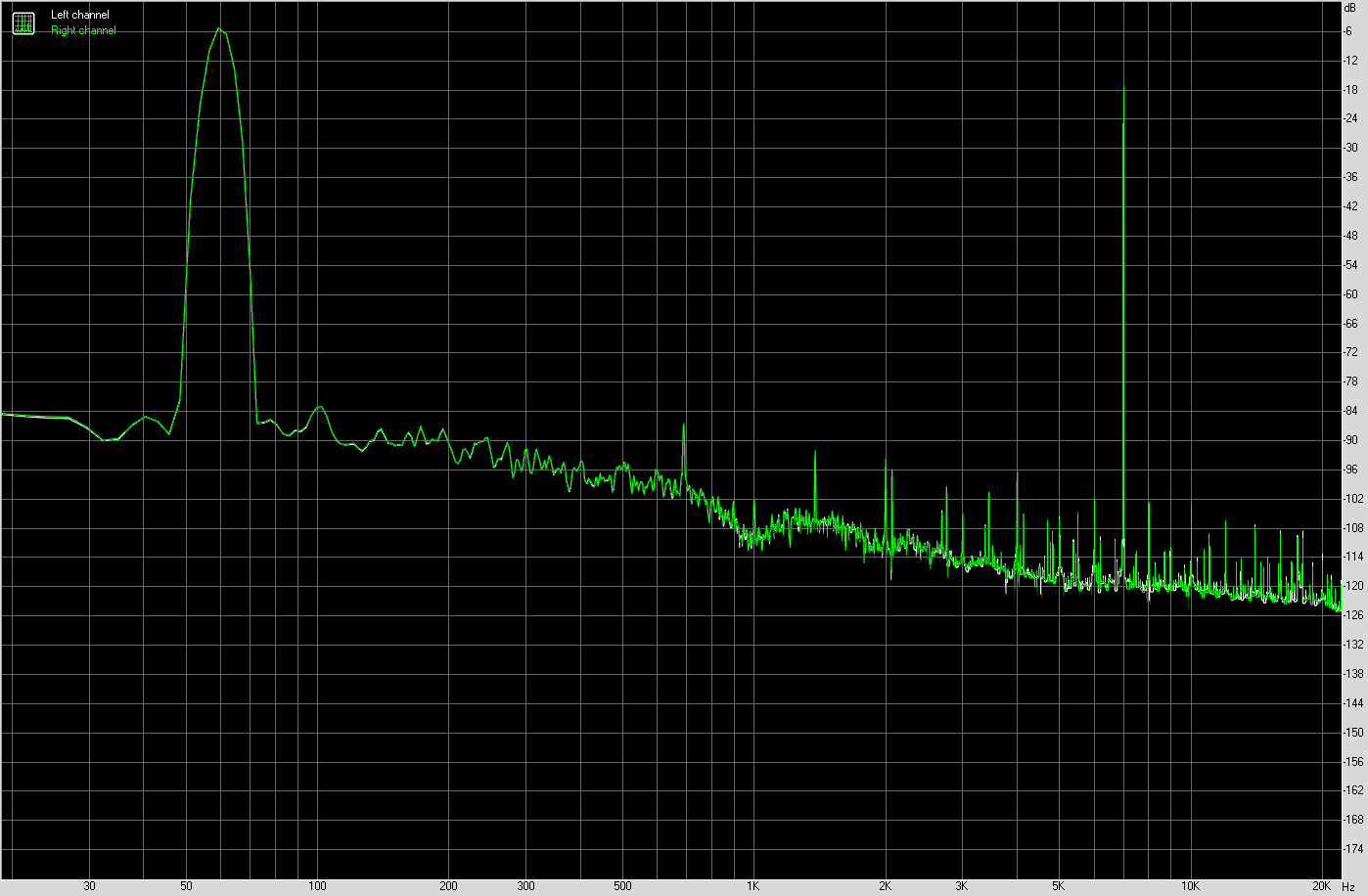

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Тестируемое устройство	ASRock B550 Extreme4
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-1,0 дБ /- 1,0 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.01, -0.05	Отлично
Уровень шума, дБ (А)	-78.2	Средне
Динамические диапазон, дБ (А)	78.3	Средне
Гармонические искажения, %	0.00625	Очень хорошо
Гармонические искажения + шум, дБ(A)	-72.1	Средне
Интермодуляционные искажения + шум, %	0.057	Хорошо
Взаимопроникновение каналов, дБ	-69.4	Хорошо
Интермодуляции на 10 кГц, %	0.020	Очень хорошо
Общая оценка	Хорошо

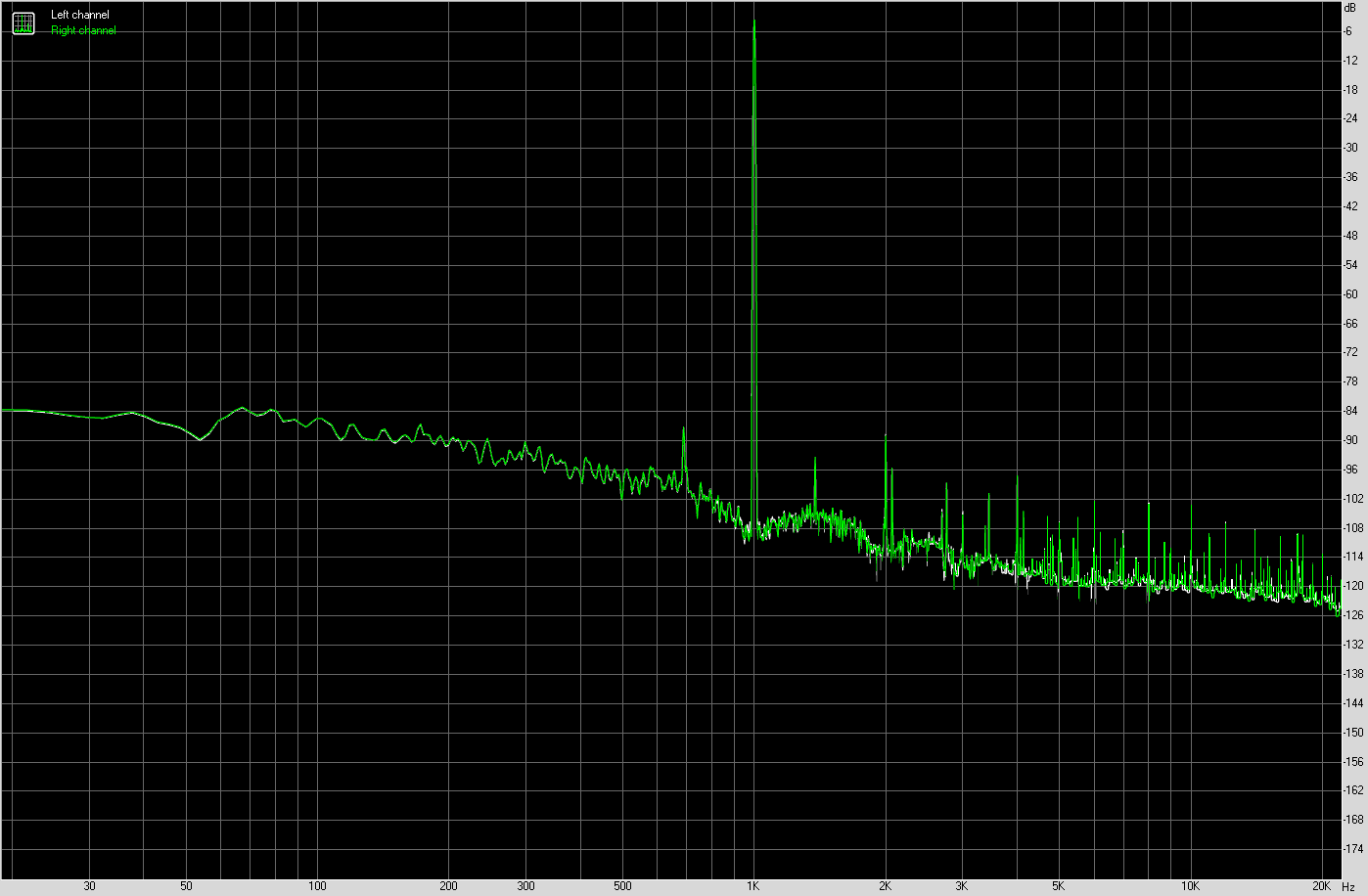

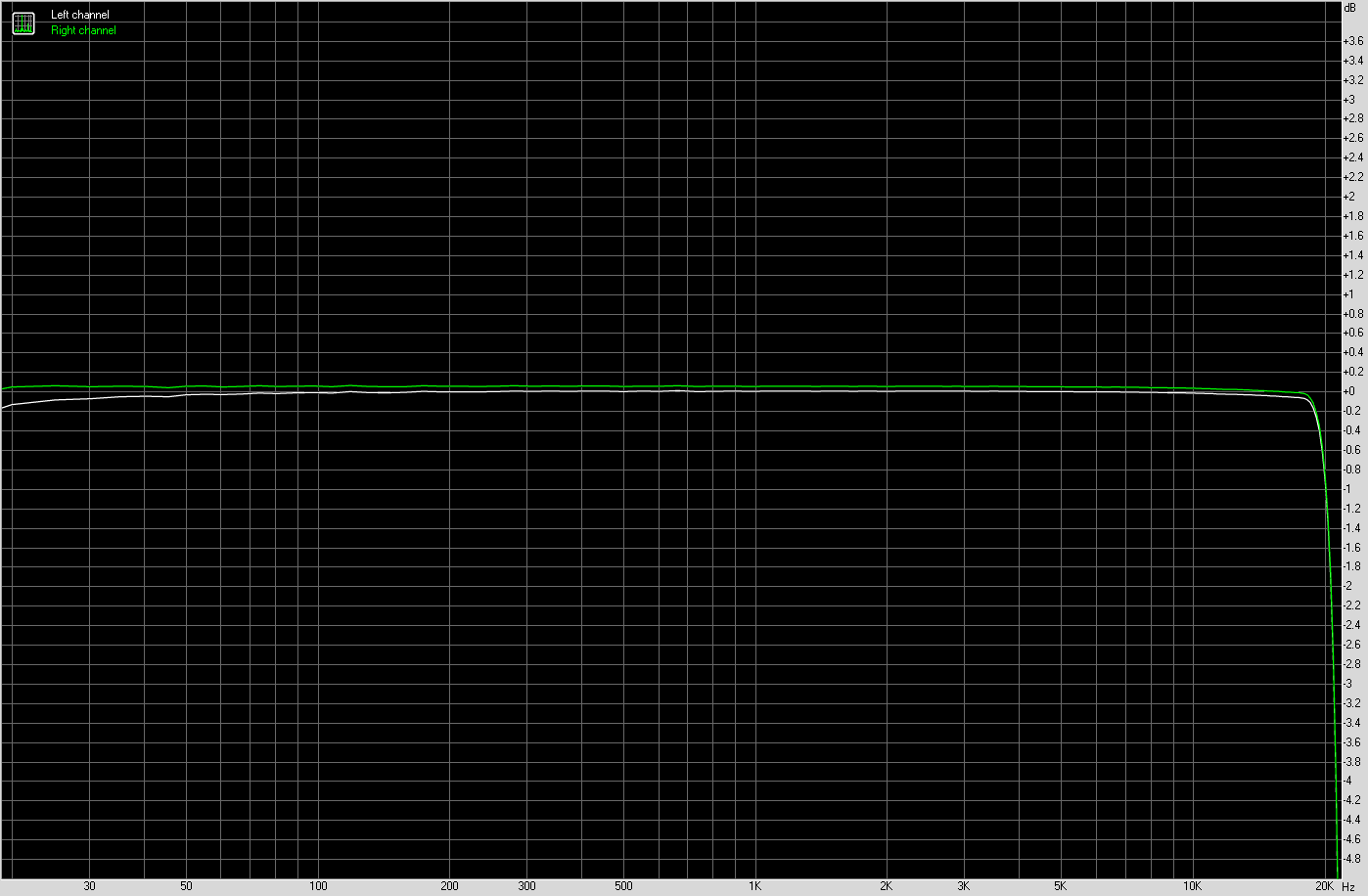

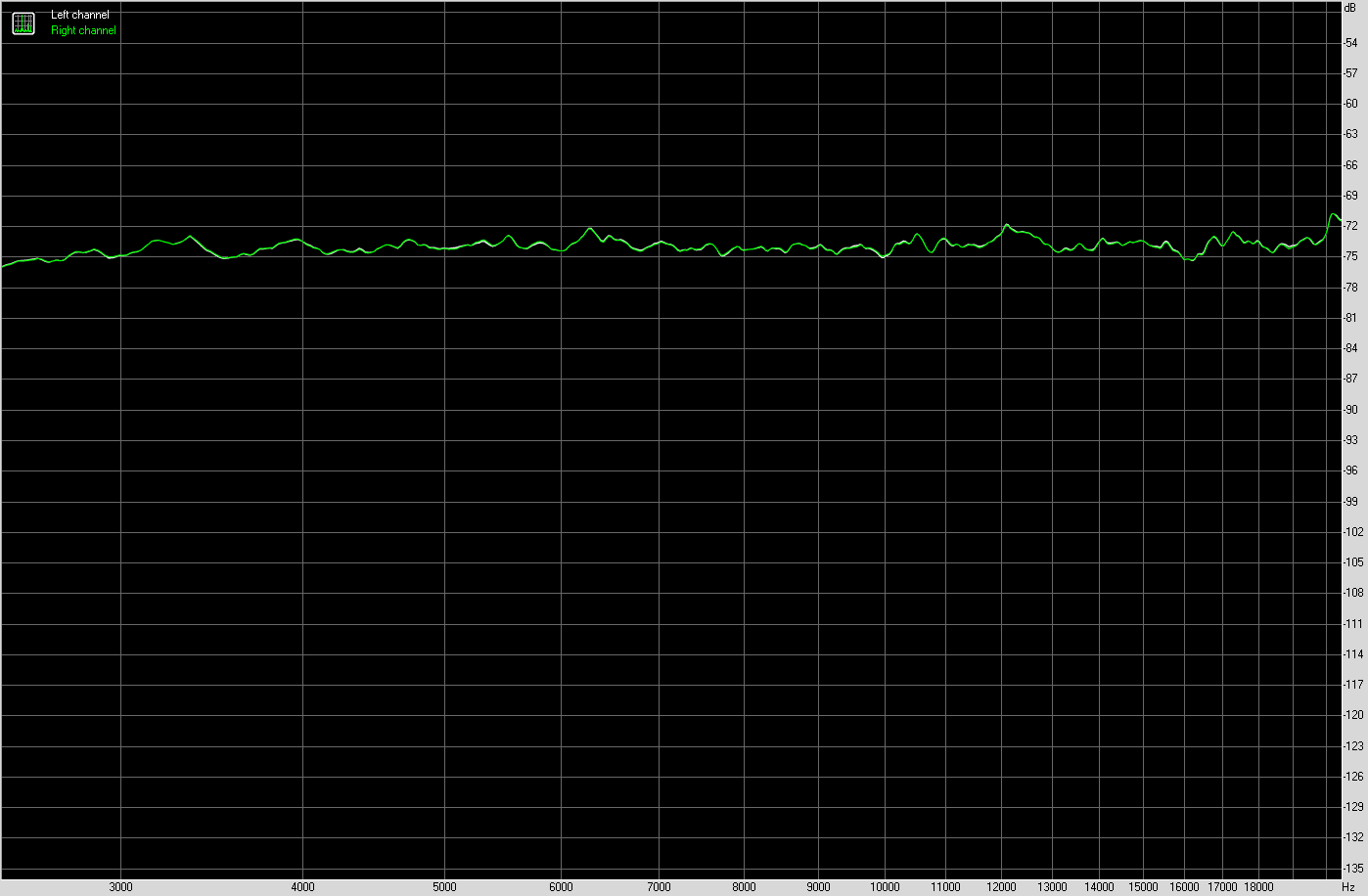

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.90, +0.01	-0.86, +0.07
От 40 Гц до 15 кГц, дБ	-0.05, +0.01	+0.01, +0.07

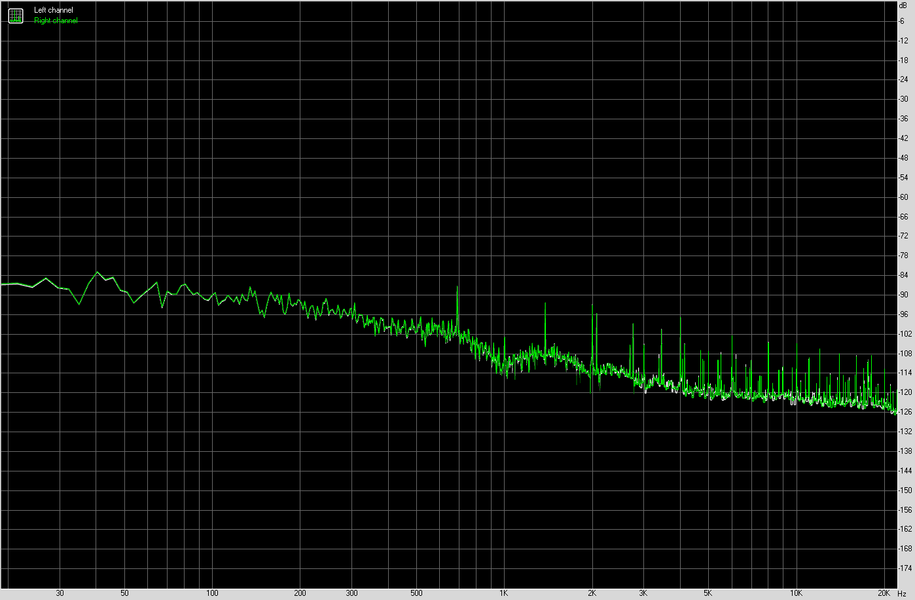

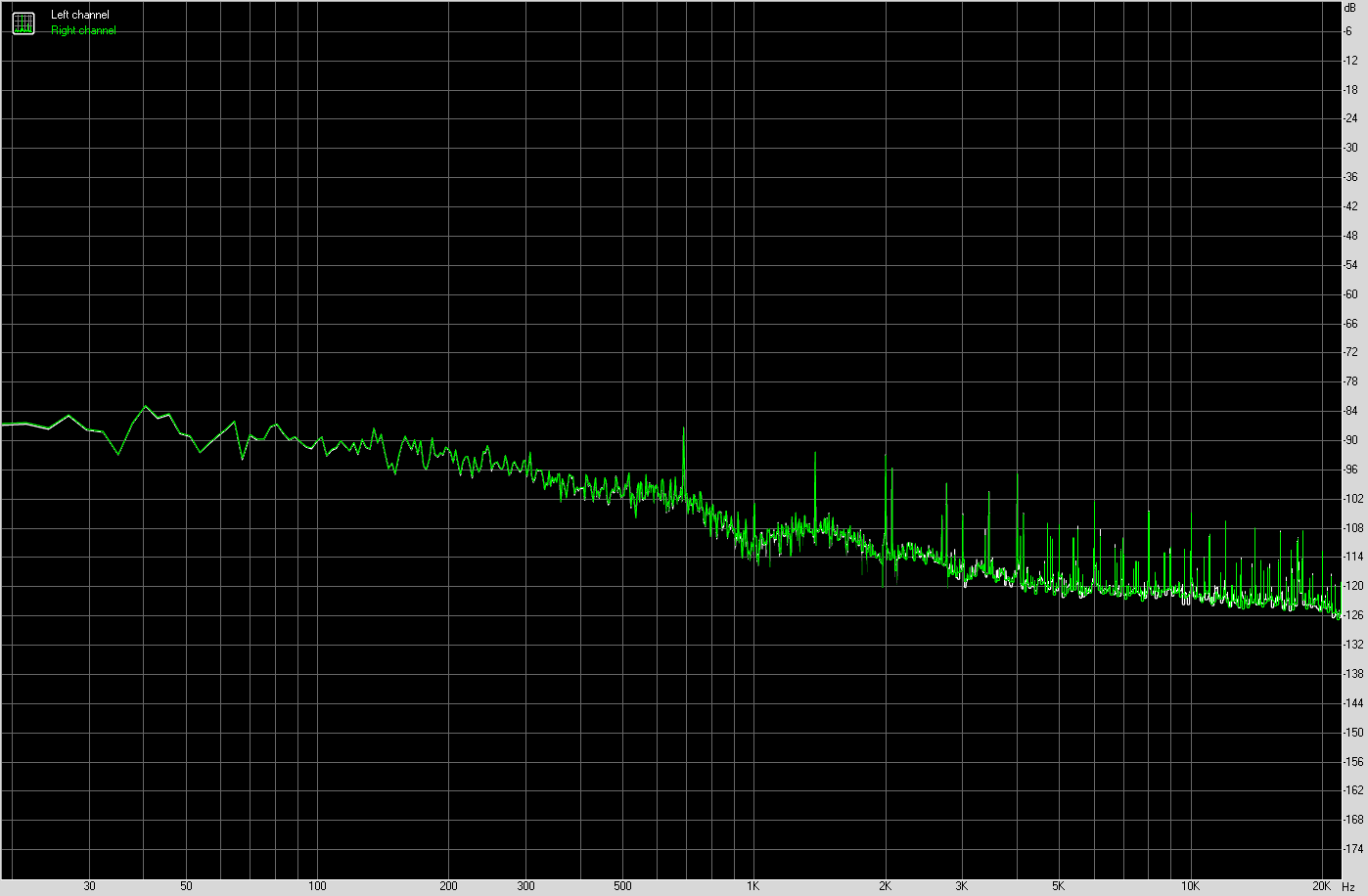

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-72.3	-72.2
Мощность RMS, дБ (A)	-78.3	-78.2
Пиковый уровень, дБ	-54.9	-54.5
Смещение DC, %	-0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+72.7	+72.5
Динамический диапазон, дБ (А)	+78.3	+78.3
Смещение DC, %	-0.00	-0.00

Гармонические искажения + шум (−3 дБ)

	Левый	Правый
Гармонические искажения, %	0.00638	0.00613
Гармонические искажения + шум , %	0.04761	0.04794
Гармонические искажения + шум (A-взвеш.), %	0.02487	0.02478

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.05657	0.05658
Интермодуляционные искажения + шум (A-взвеш.), %	0.02991	0.02982

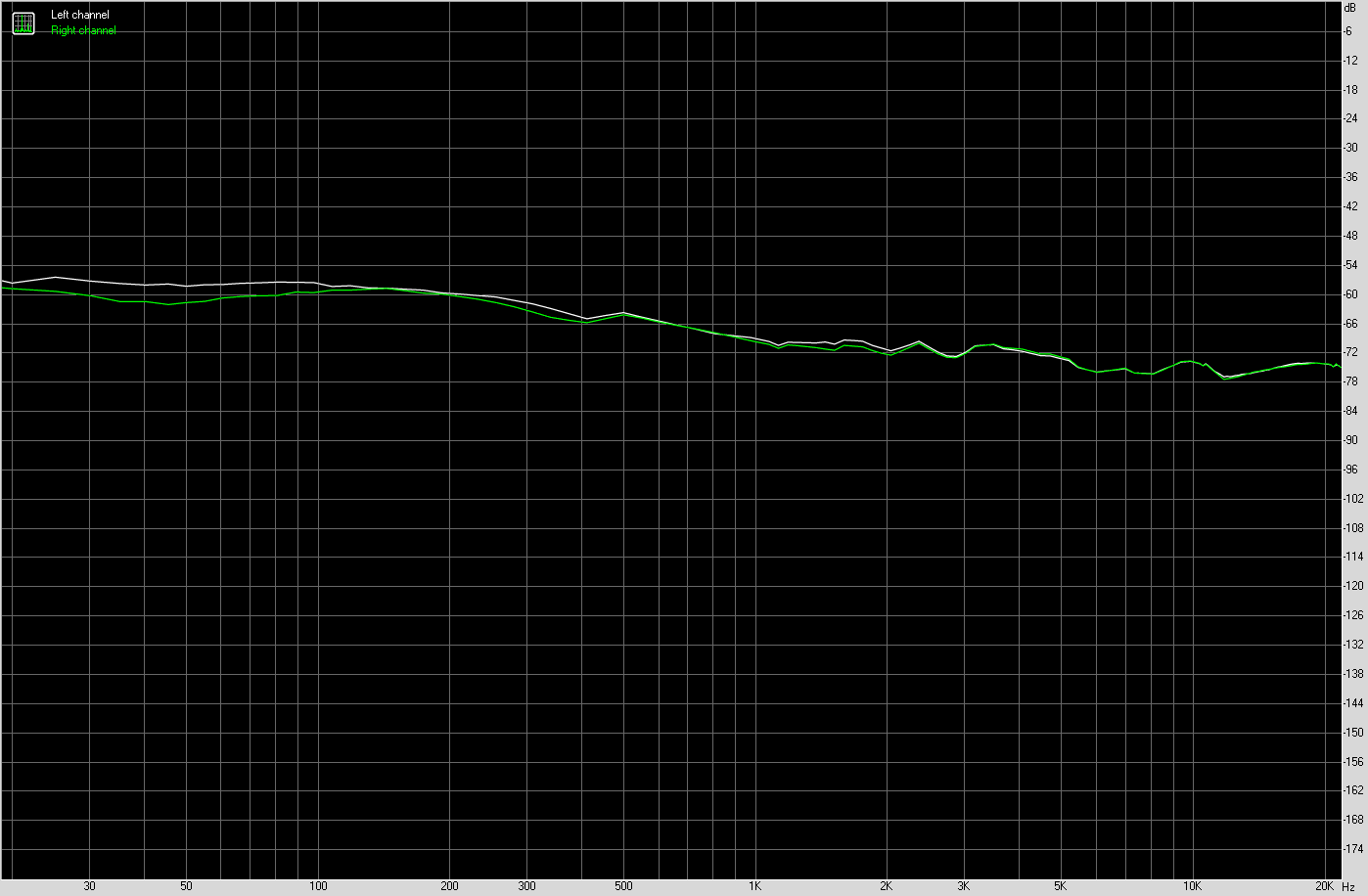

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-57	-58
Проникновение на 1000 Гц, дБ	-68	-69
Проникновение на 10000 Гц, дБ	-73	-73

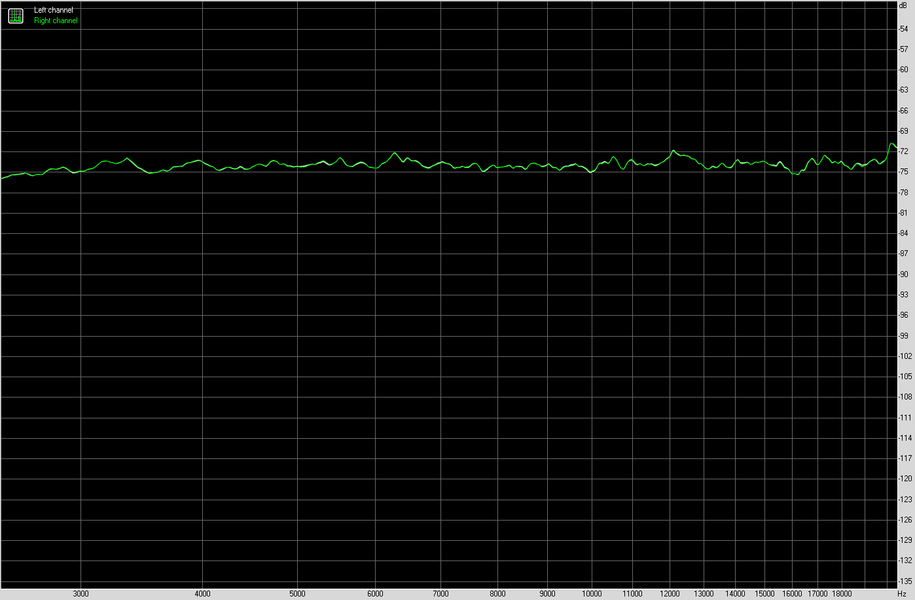

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц, %	0.01966	0.01956
Интермодуляционные искажения + шум на 10000 Гц, %	0.01795	0.01821
Интермодуляционные искажения + шум на 15000 Гц, %	0.02131	0.02129

Питание, охлаждение

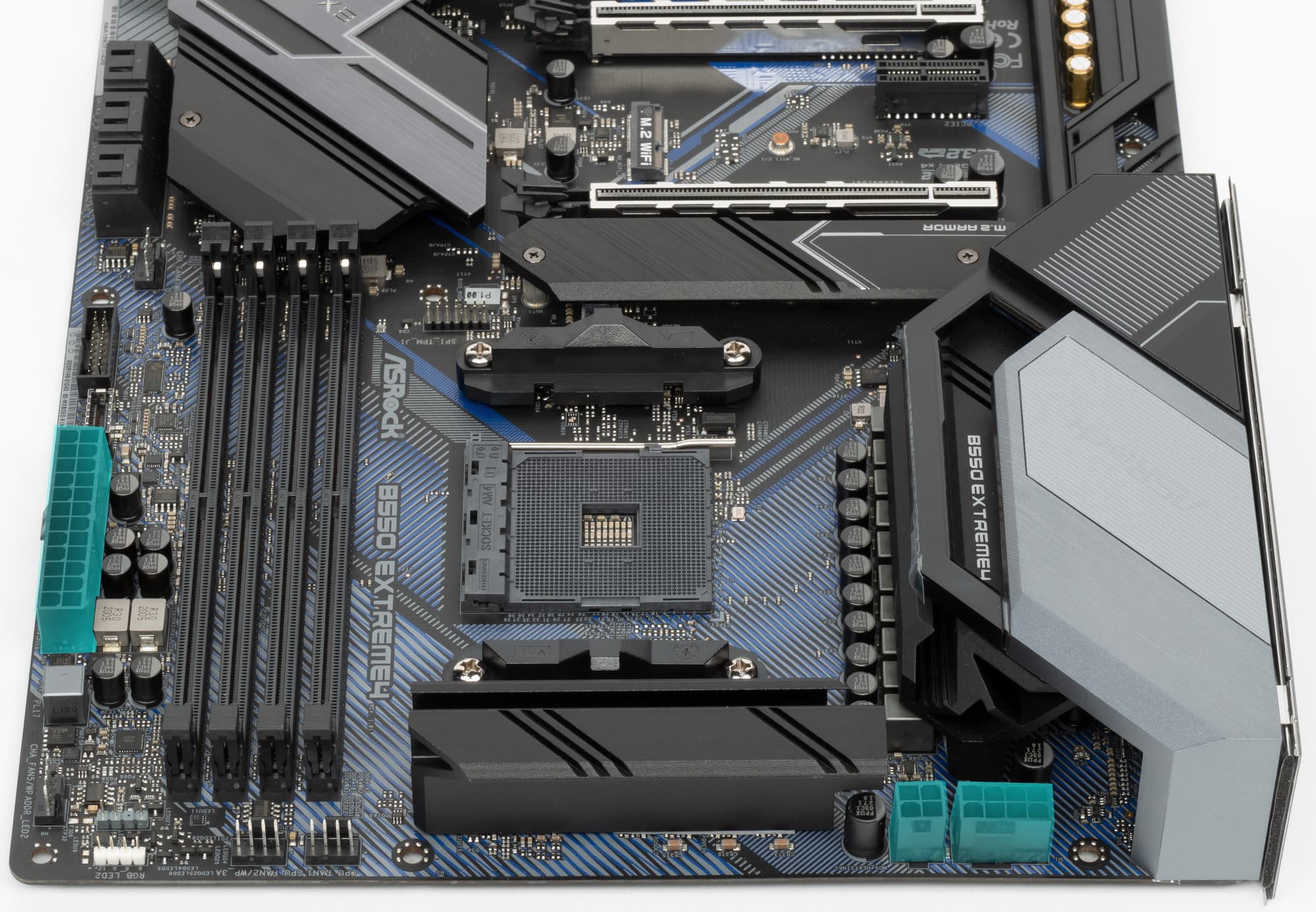

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

Система питания весьма продвинутая для среднебюджетного уровня матплаты, мы видим 14 фаз.

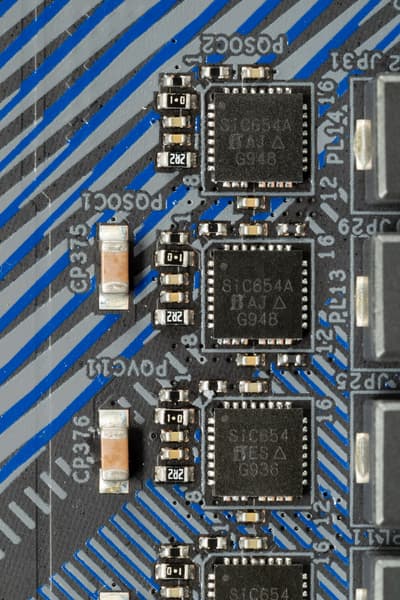

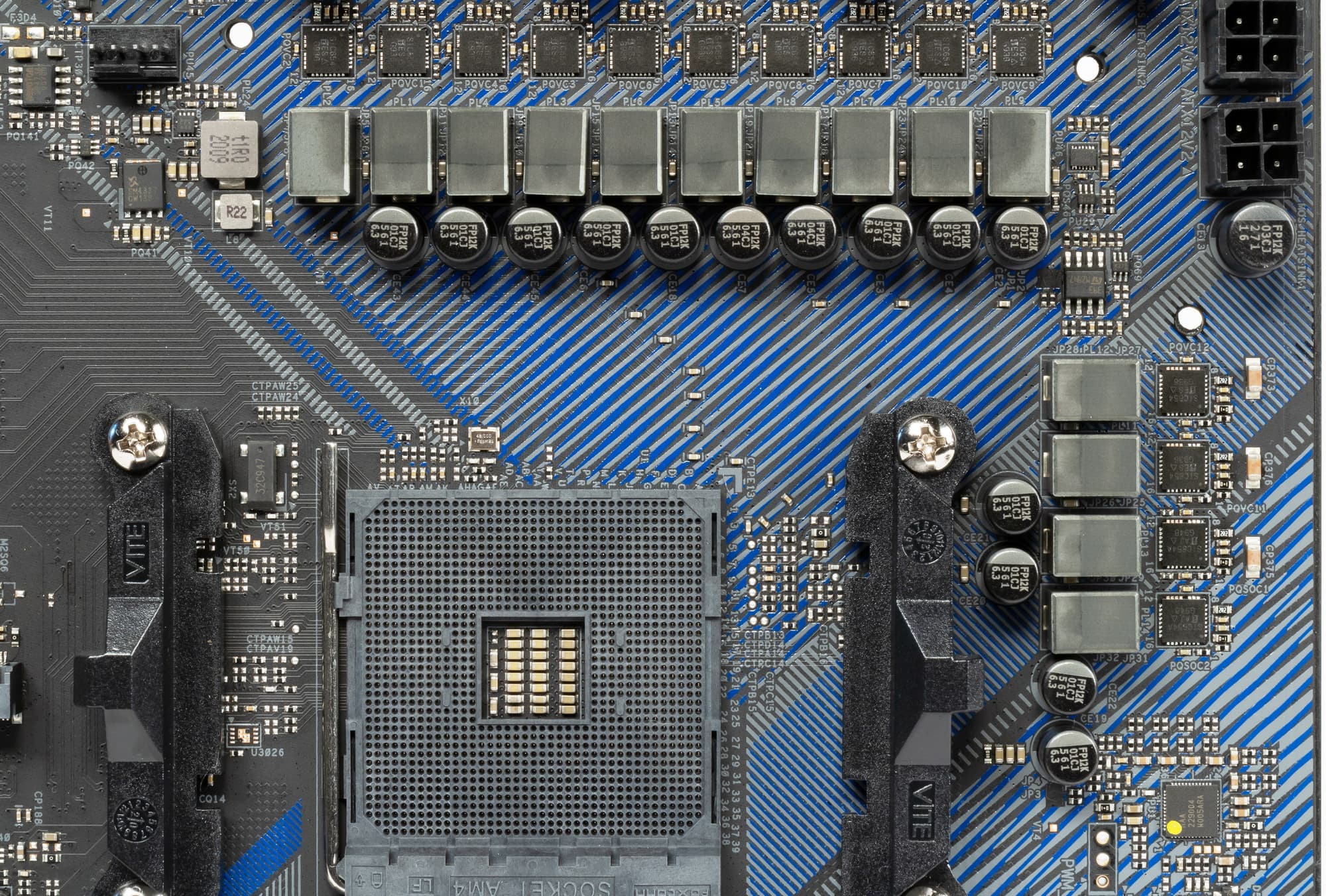

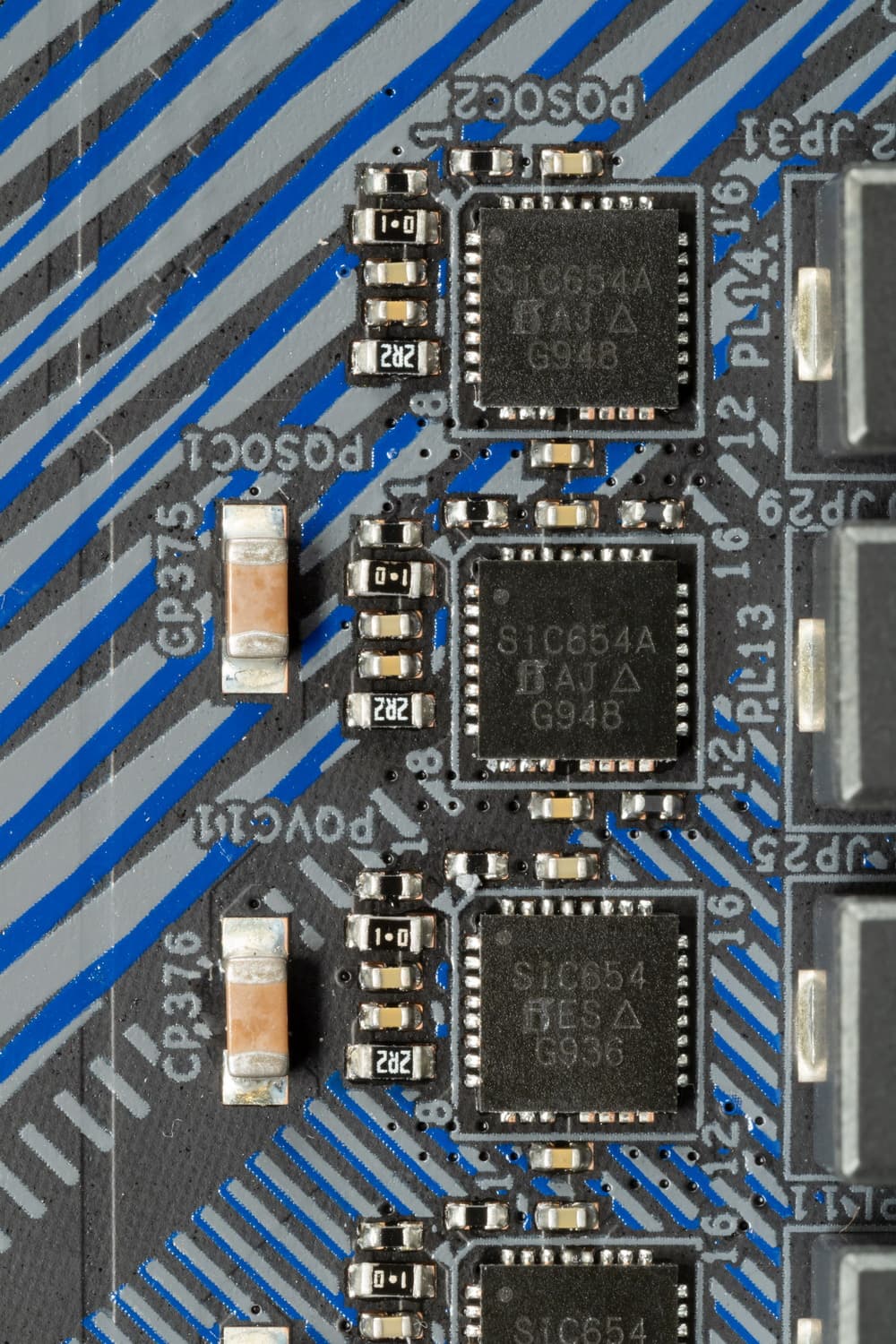

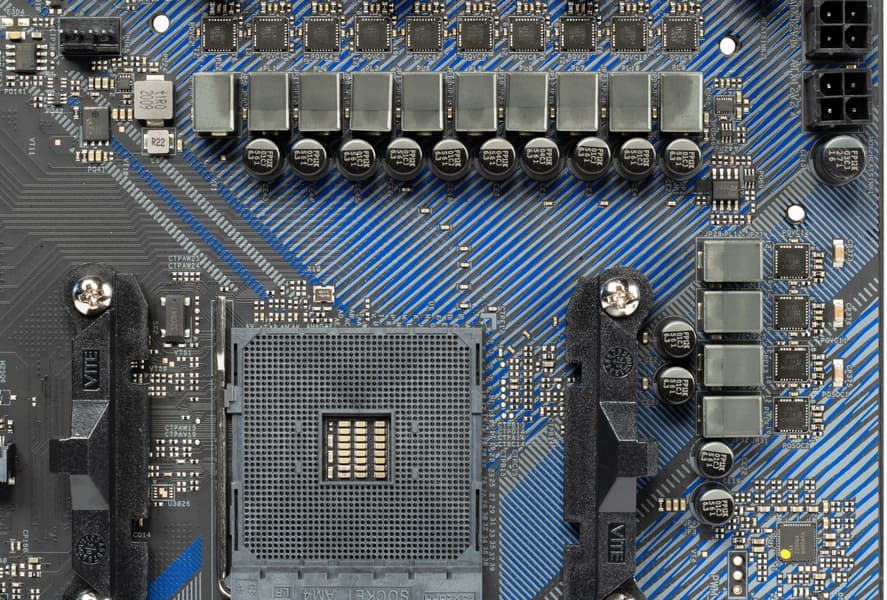

Каждый канал фазы имеет суперферритовую катушку и MOSFET SiC654A от Vishay.

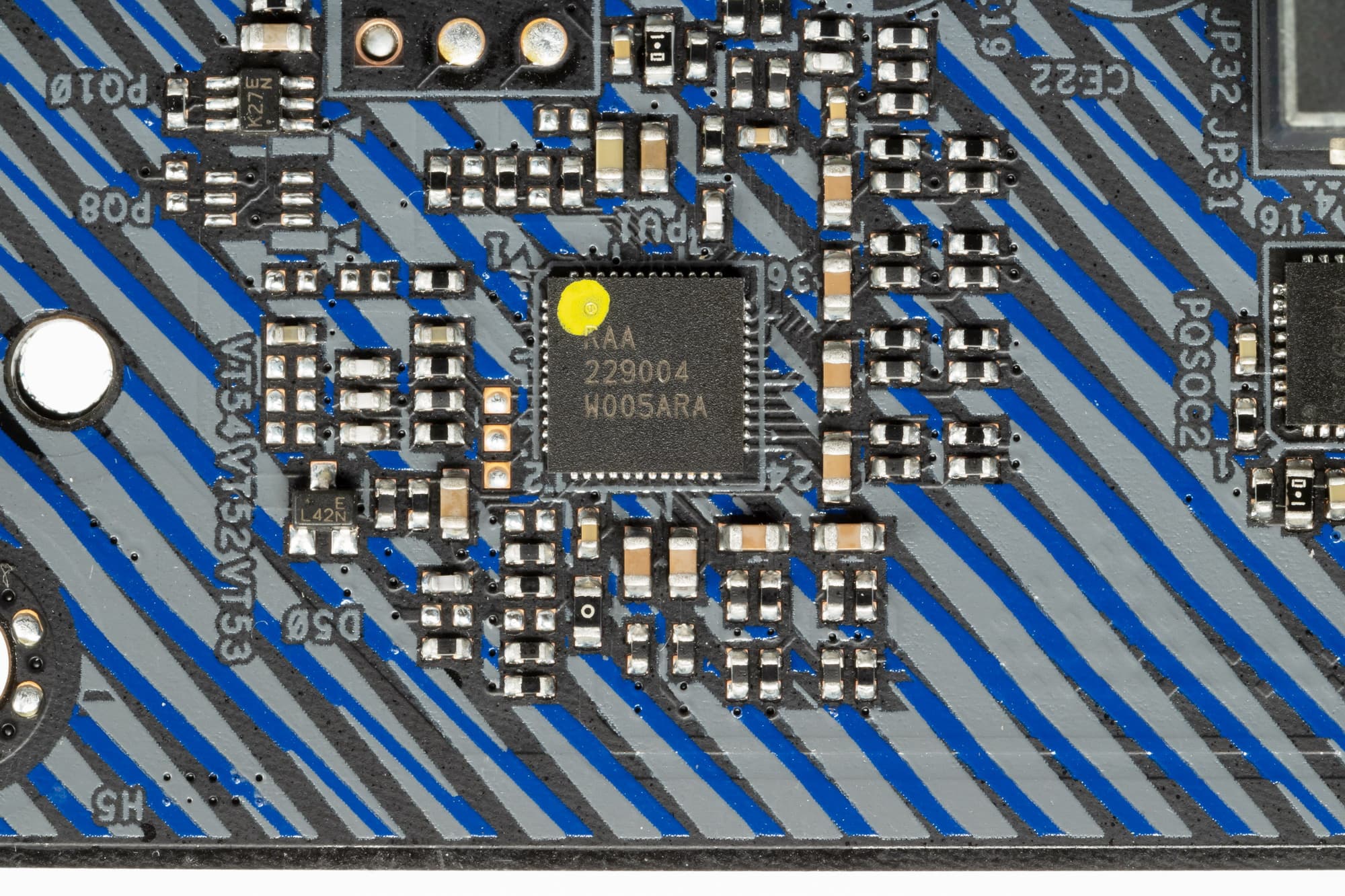

Для управления фазами используется цифровой контроллер RAA229004 от Renesas.

Однако он рассчитан только на 8 фаз максимум. Разумеется, используется старая добрая схема с удвоителями фаз.

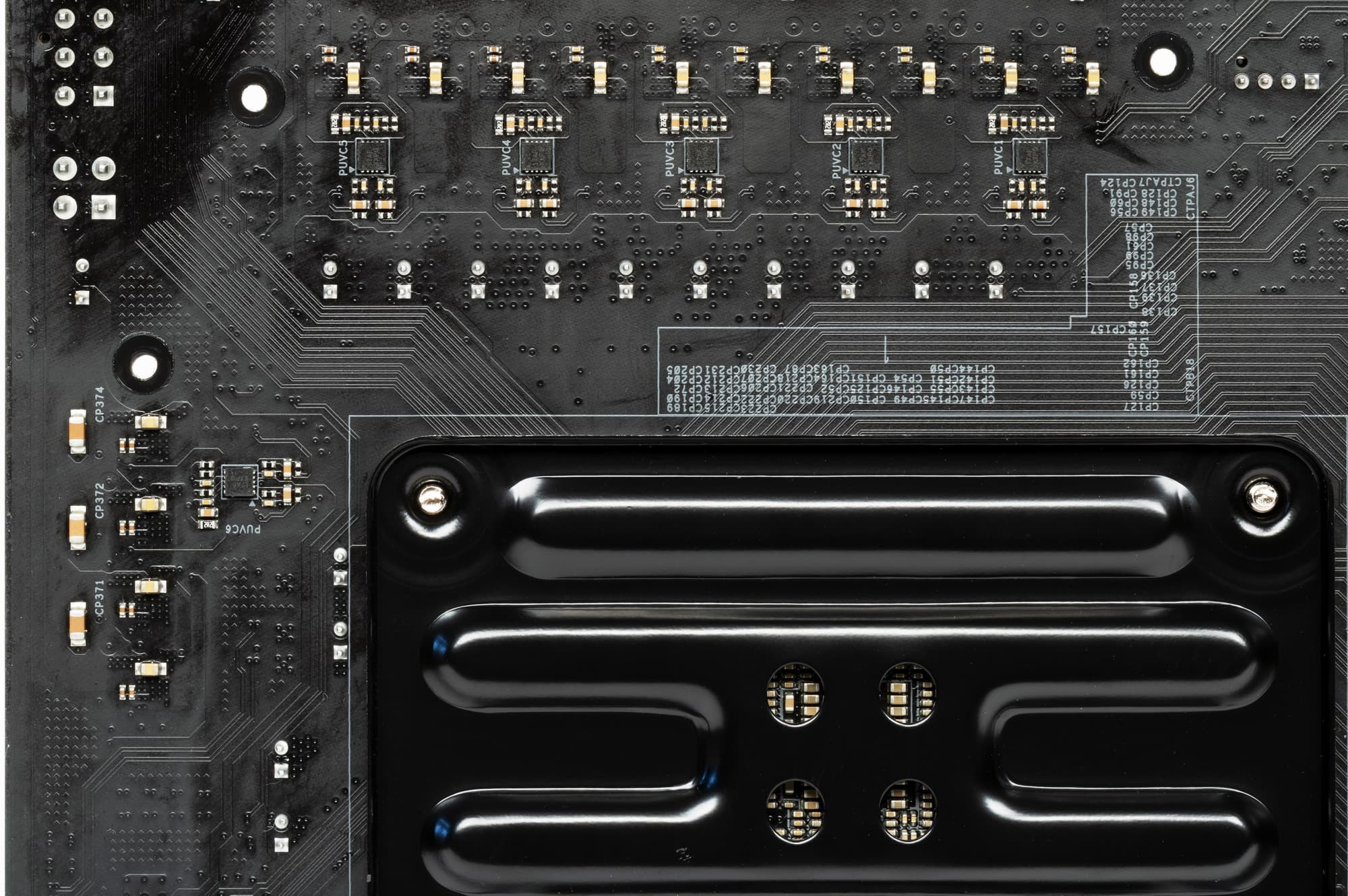

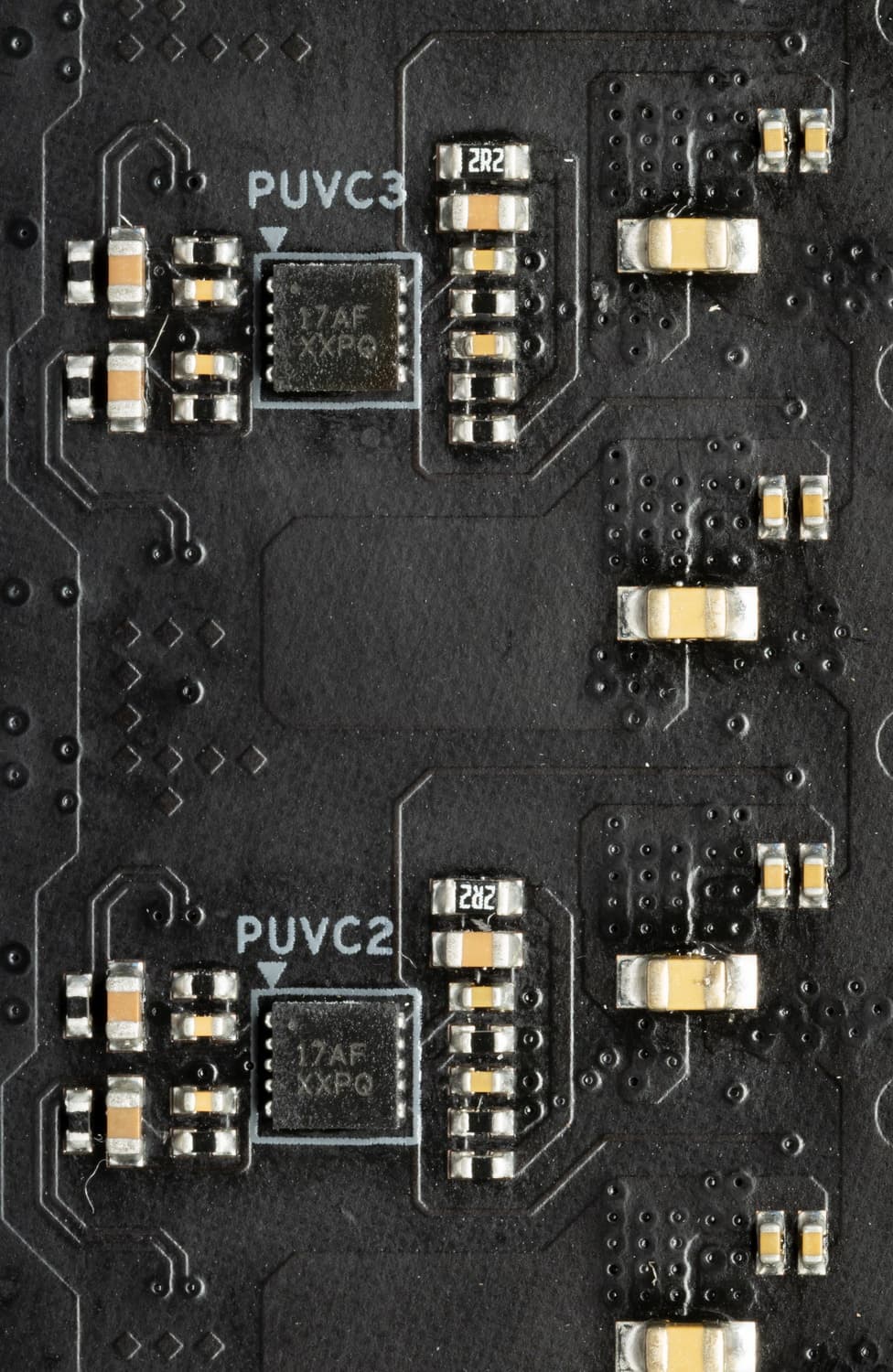

Они расположены на оборотной стороне платы (ISL6617A от того же Renesas, бывшей Intersil).

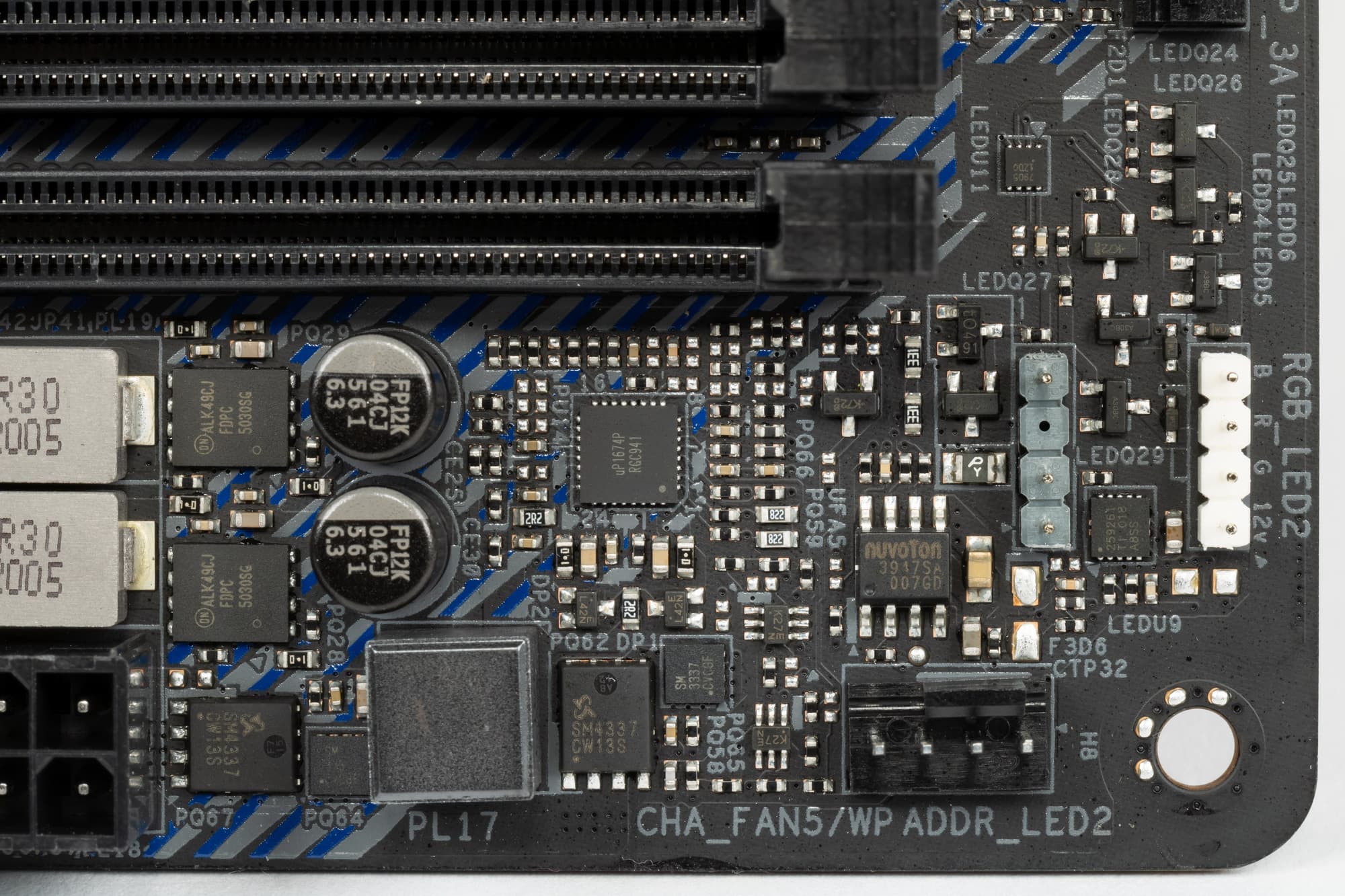

Так что 12 фаз для ядра преобразуются в 6 (две физических идут за одну на контроллере), а еще 2 для SoC управляются без преобразований.

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема на мосфетах Vishay с контроллером uPI.

Теперь про охлаждение.

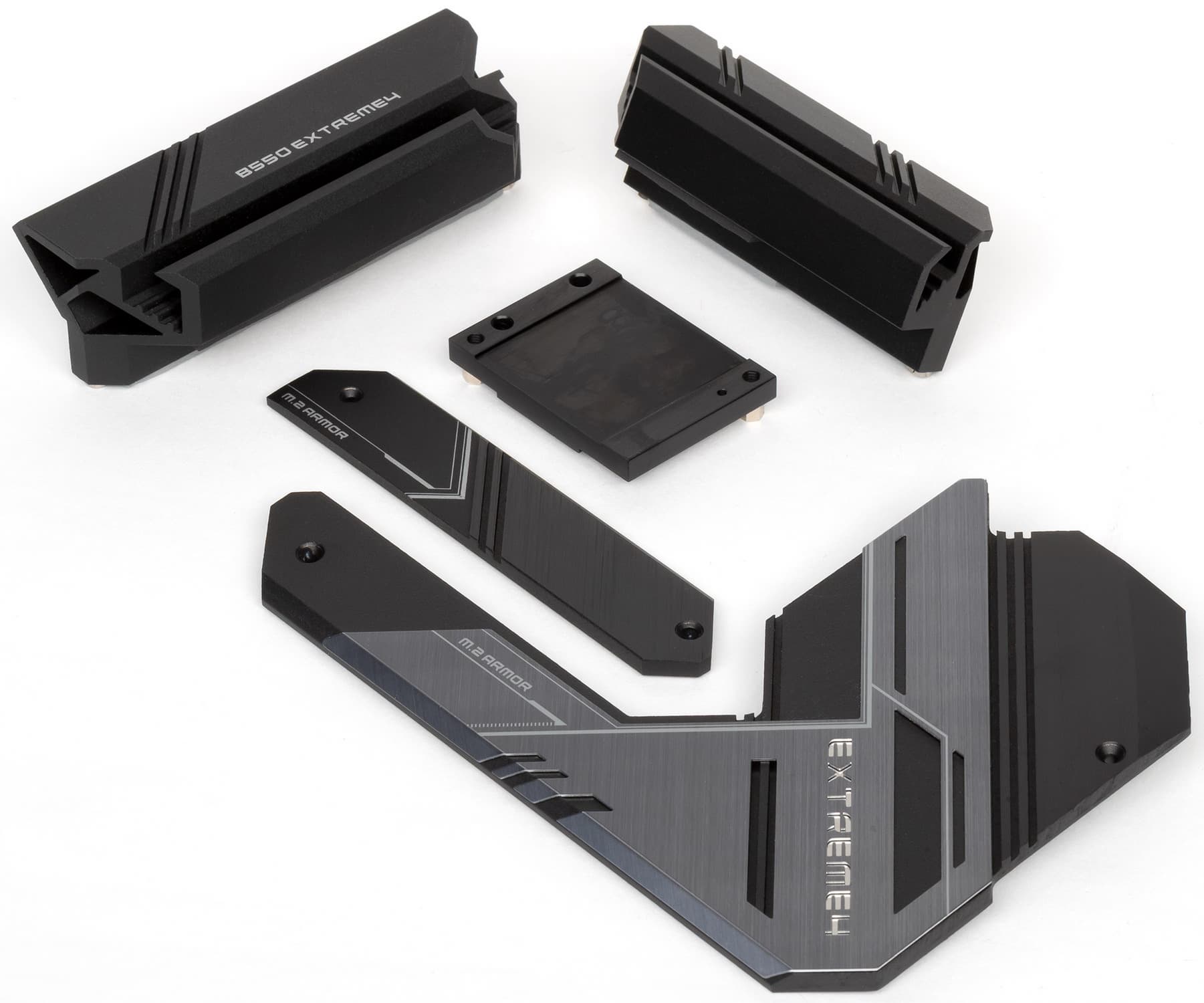

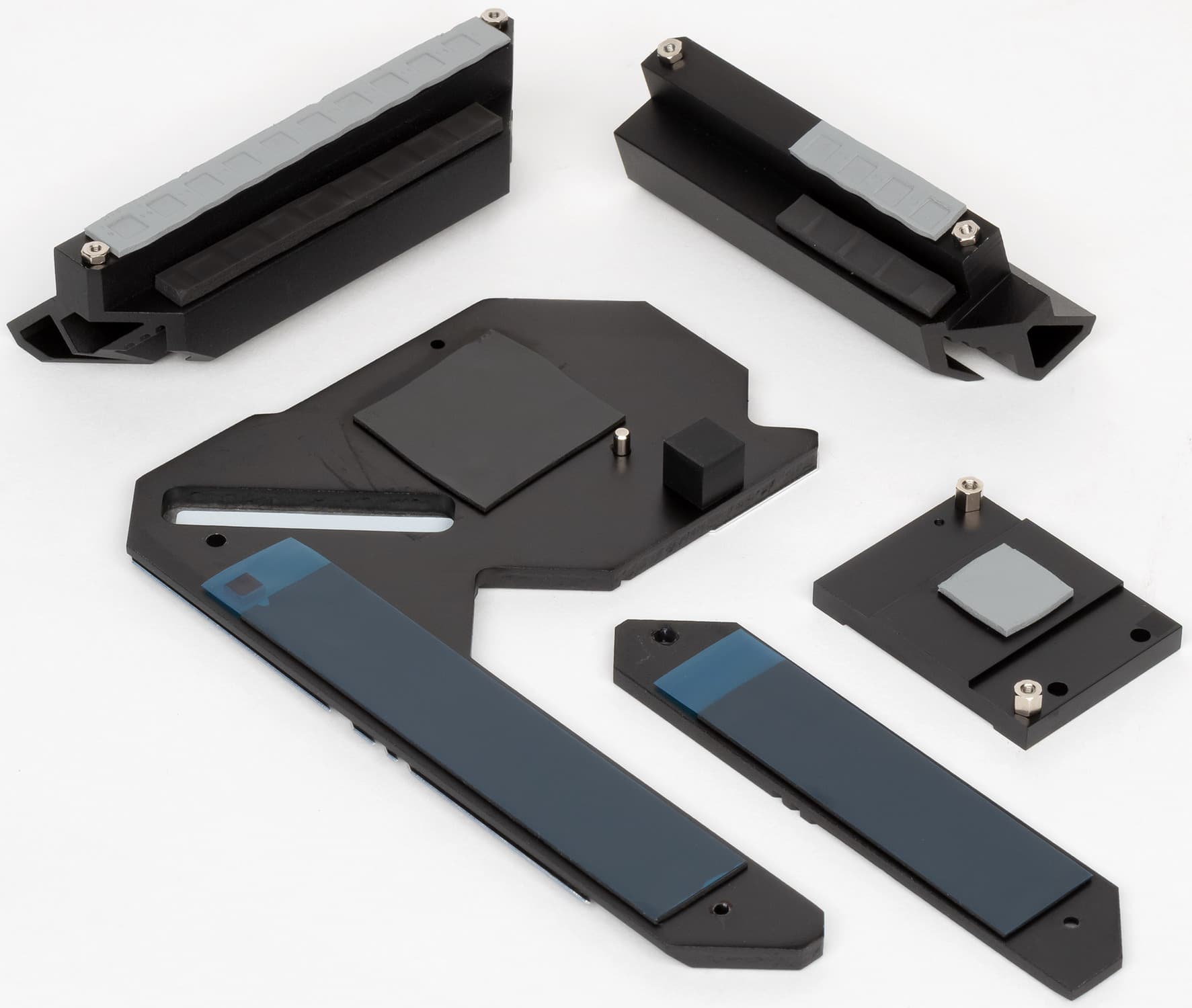

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

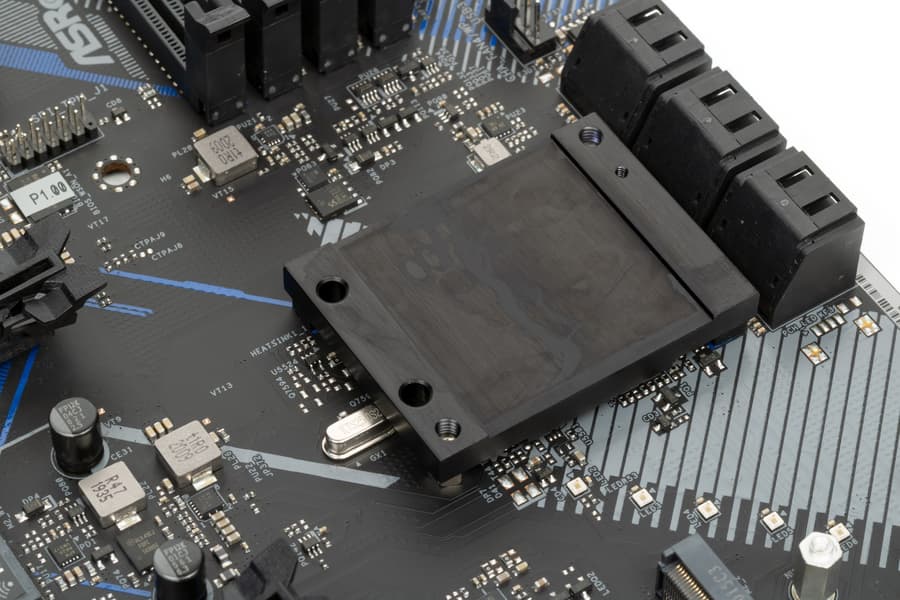

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.

VRM-секция имеет свои два раздельных радиатора.

Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И оба M.2 порта имеют свои отдельные радиаторы.

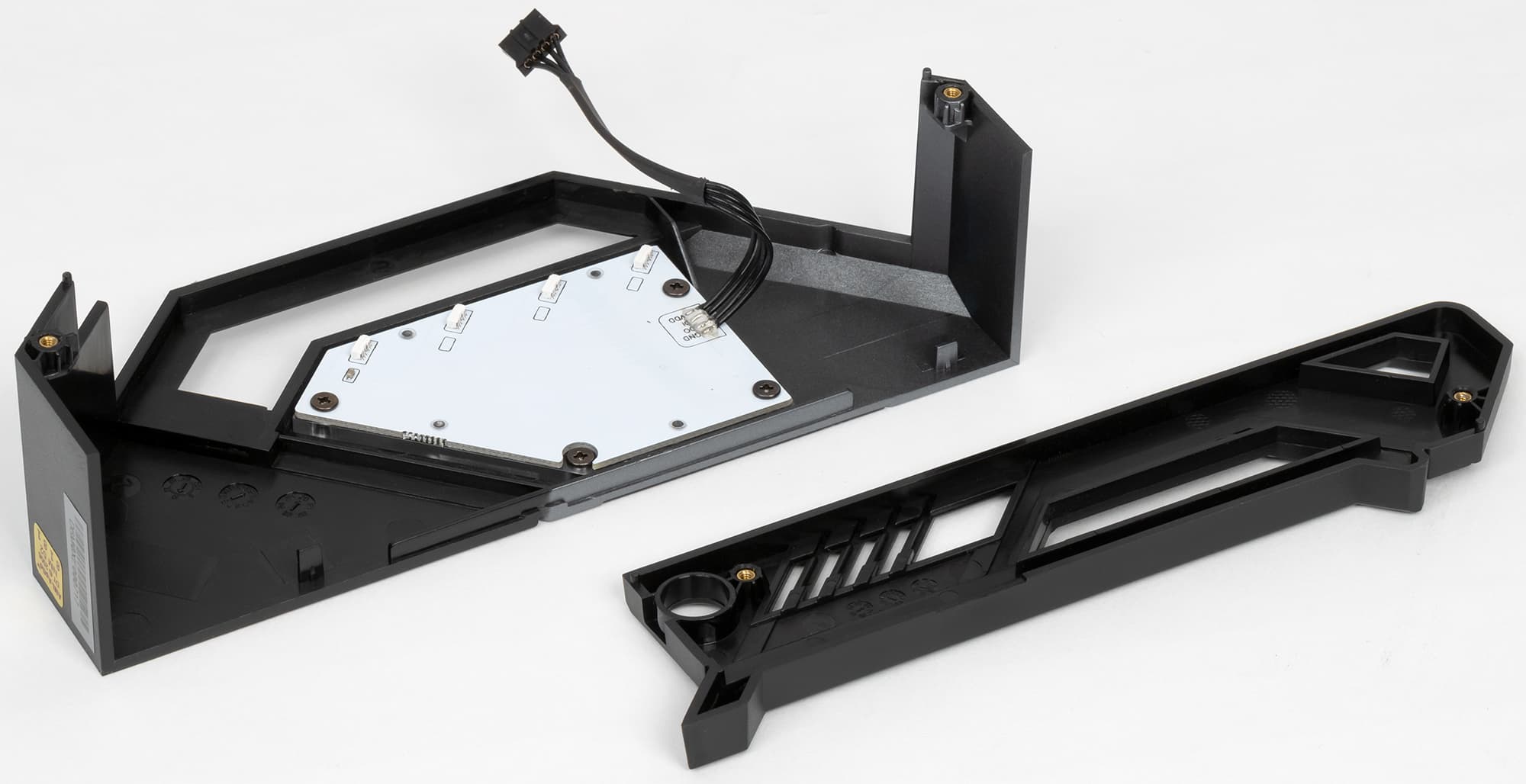

Над блоком разъемов задней панели установлен кожух соответствующего дизайна , он оснащен подсветкой.

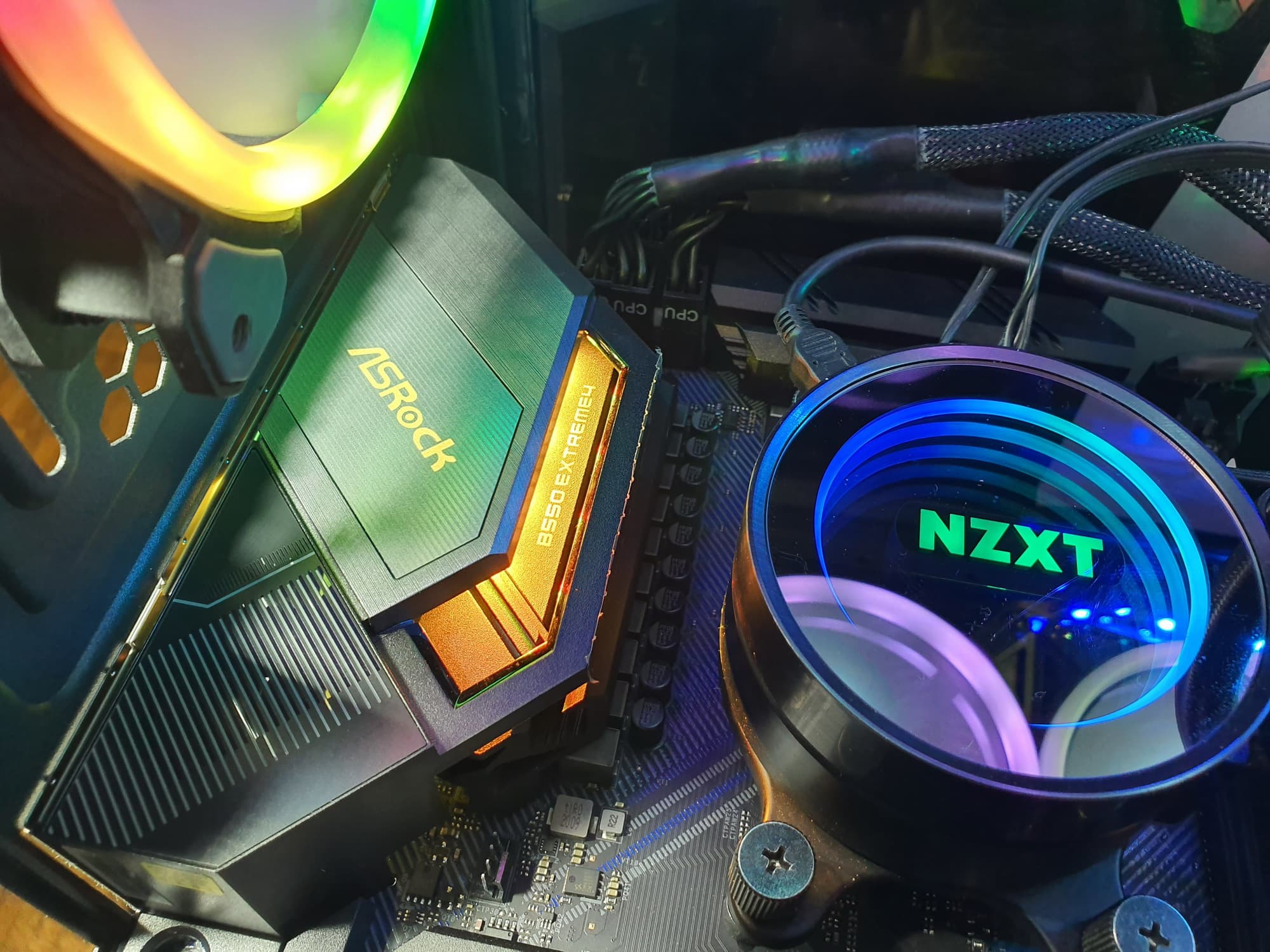

Также подсветка имеется на плате вокруг чипсетного радиатора.

Подсветка

Все о внешней красоте

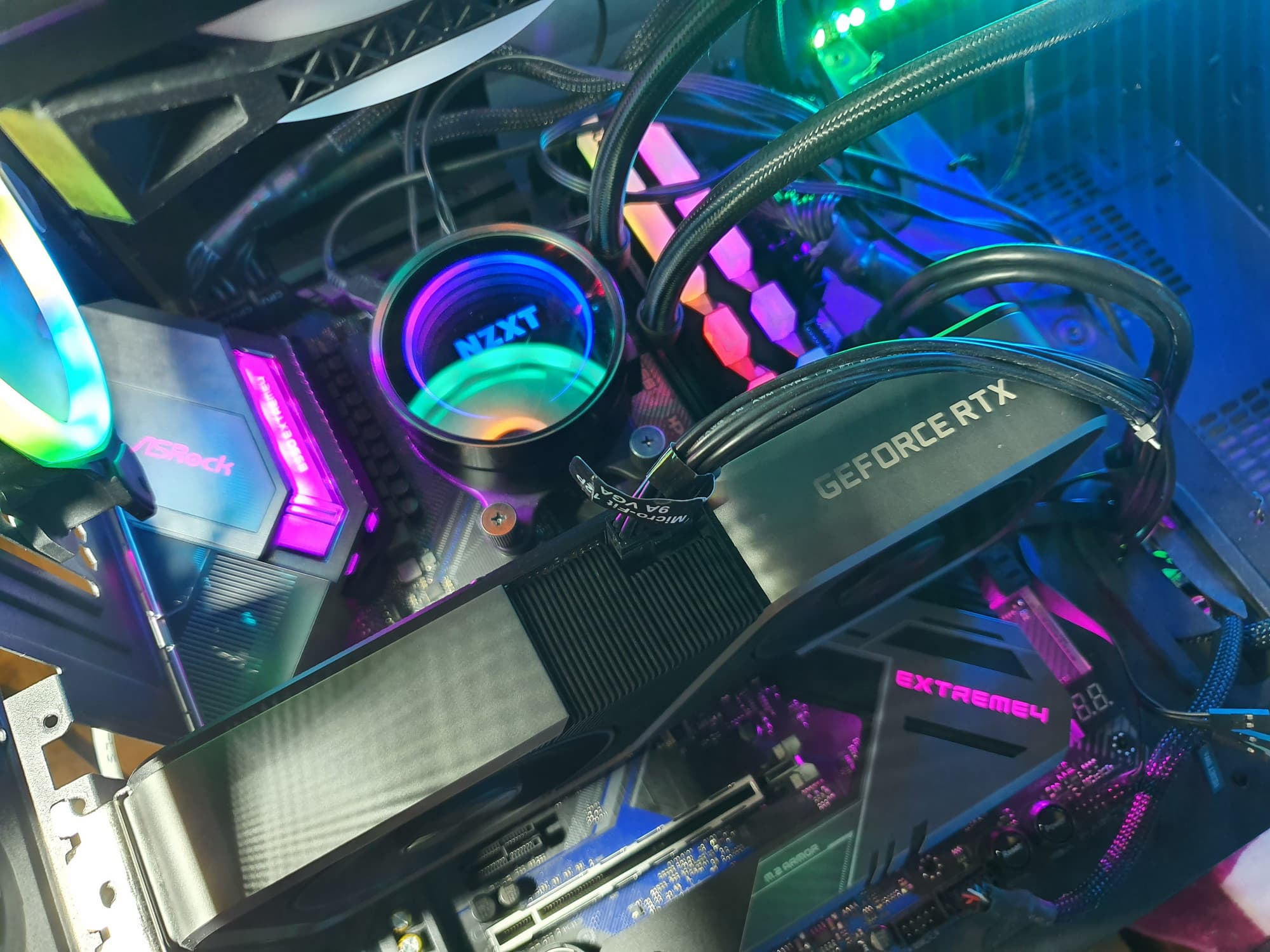

Топовые платы обычно имеют красивую подсветку, которая весьма упрощается по мере спускания в средне- и мало- бюджетные сегменты. Однако именно особенностью дизайна данной платы, несмотря на отсутствие принадлежности к топовым сериям, является присутствие очень яркой подсветки, которая есть на кожухе задней панели выводов и около чипсета. Также мы помним, что есть 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу ASRock RGB Polychrome Sync.

Так что любители ярких ПК могут быть довольны.

Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Фирменное ПО ASRock

Все программное обеспечение можно скачать с сайта производителя ASRock.com. Основная программа — так сказать, менеджер всего «софта» — это App Shop. Ее и следует установить первой.

App Shop помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается и без App Shop. Эта же программа следит и за обновлениями установленного фирменного ПО от ASRock, а также за актуальностью прошивки BIOS.

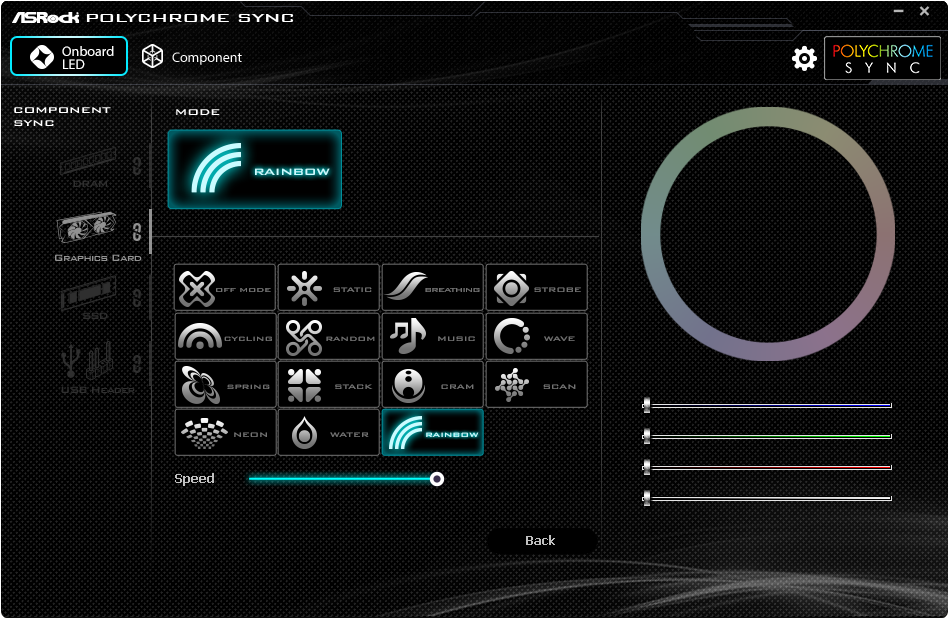

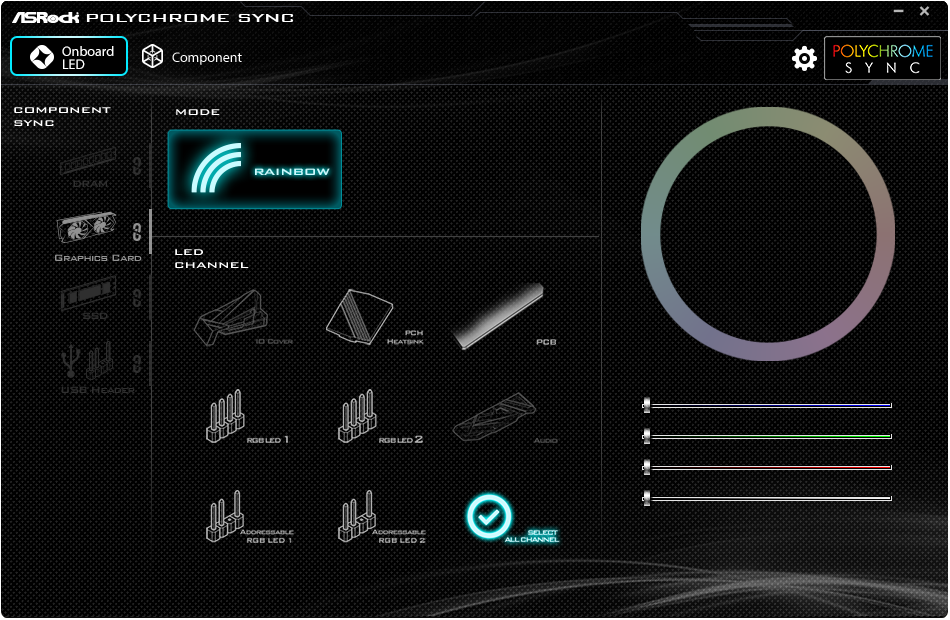

Начнем с программы: Polychrome Sync, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы ASRock, оснащенные подсветкой, а также ряд компонентов ПК от иных производителей, включая модули памяти.

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

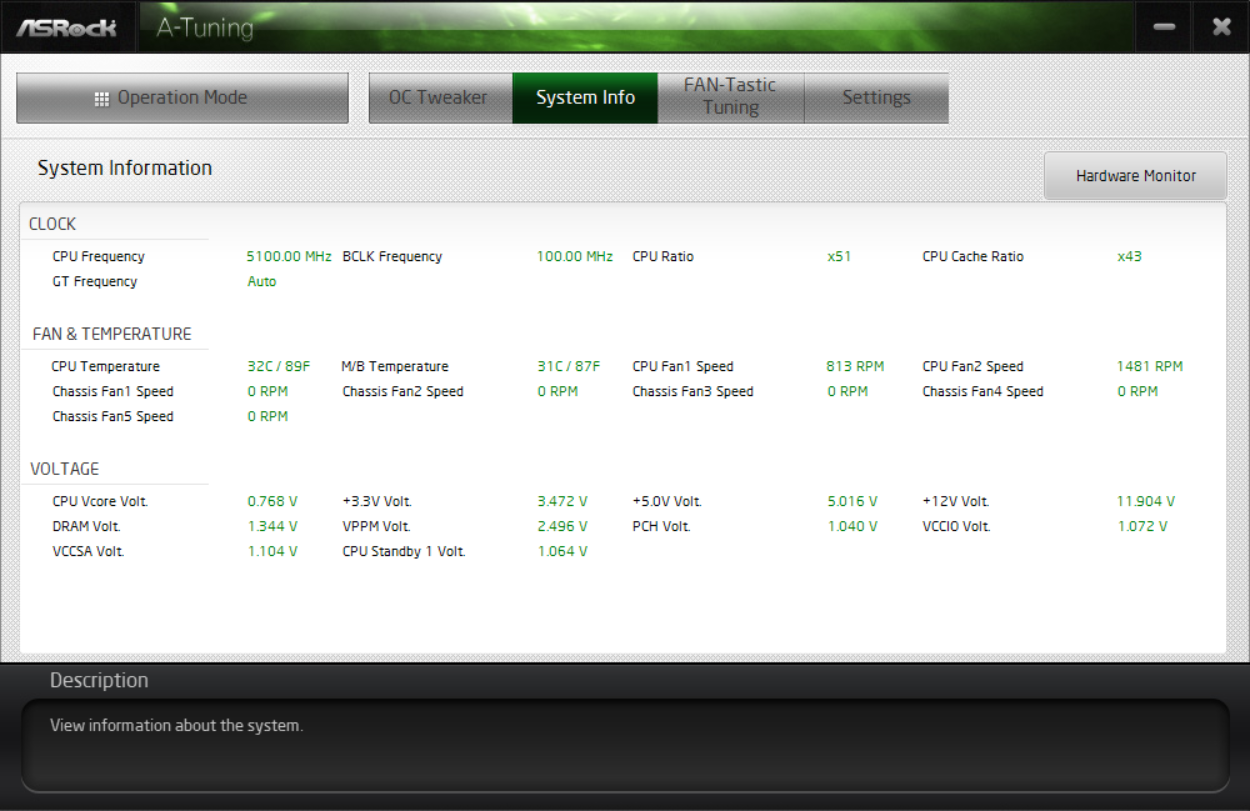

Основной обслуживающей материнскую плату программой является A-Tuning.

Для тех, кому лень возиться с ручными тонкими настройками оверклокинга, имеются три предустановочных режима. Впрочем, отличие между ними небольшое: Performance Mode задает максимально возможные частоты всего для 2-3 ядра, когда как обычный режим довольствуется тем же для одного ядра. Режим Power Saving держит частоты на номинальном (минимальном) уровне, хотя все равно некоторые «всплески» встречаются. Не забываем, что плата — не овеклокерская все же.

Наиболее интересной частью данной программы является возможность настраивания работы вентиляторов (мы не забываем, что у материнской платы есть 7 гнезд для подключения вентиляторов).

Разумеется, есть и иные фирменные утилиты ASRock, однако я уже неоднократно о них рассказывал.

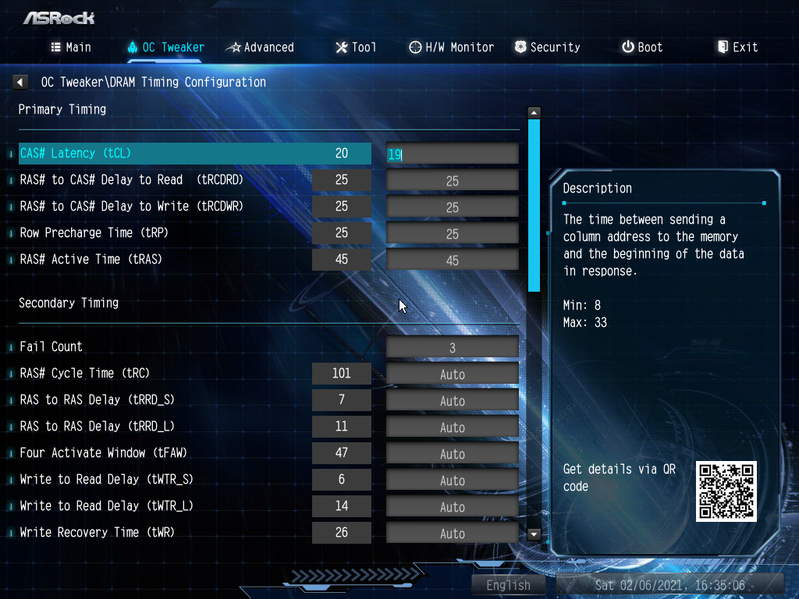

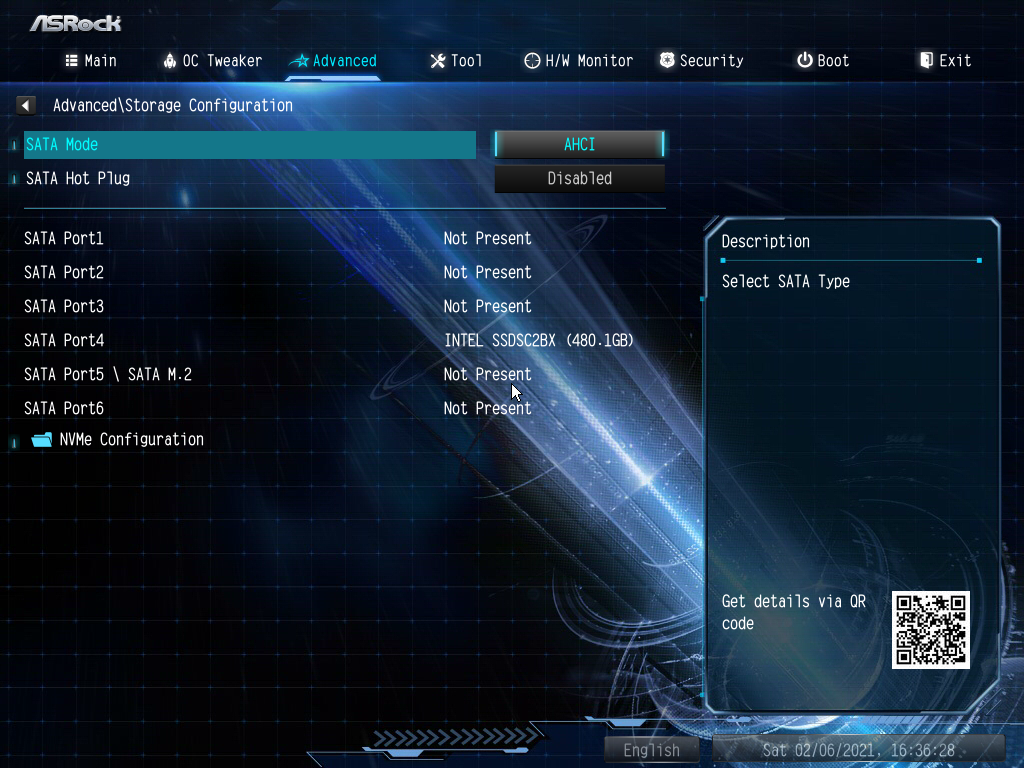

Настройки BIOS

Что нам дают тонкости настроек в BIOS

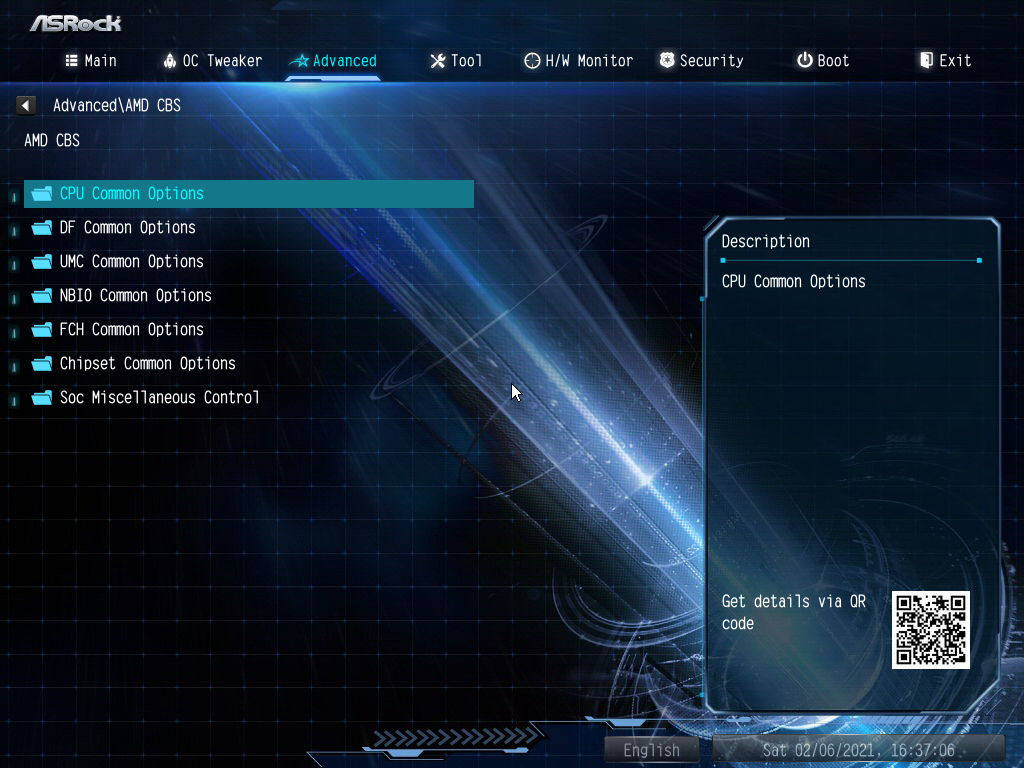

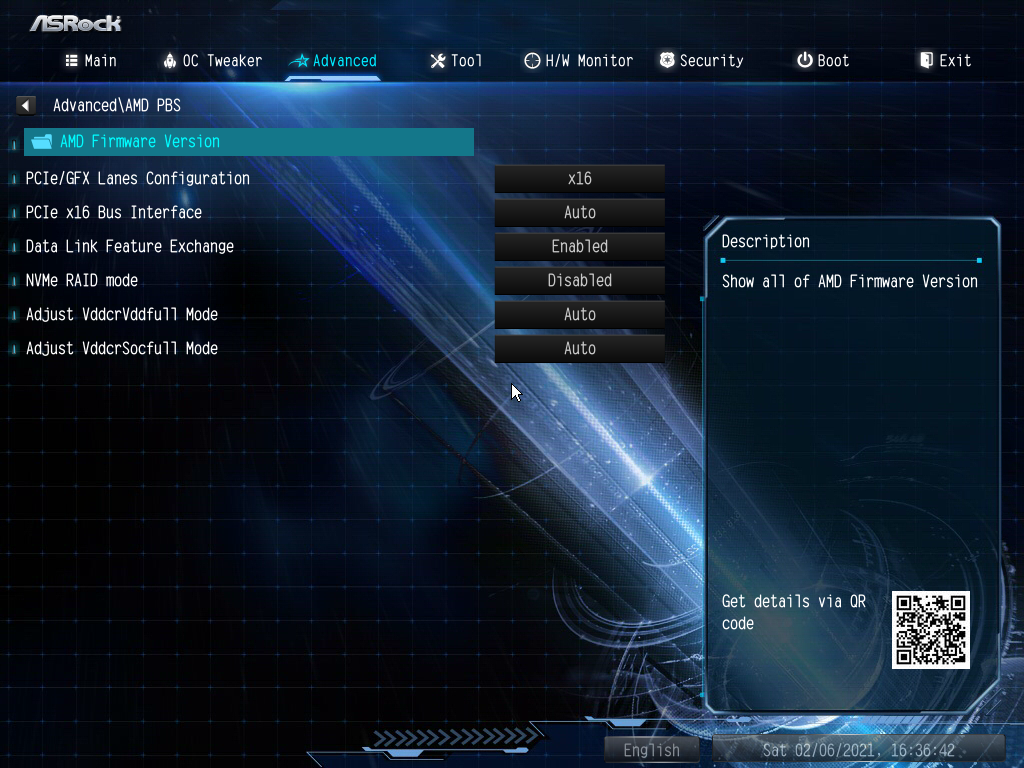

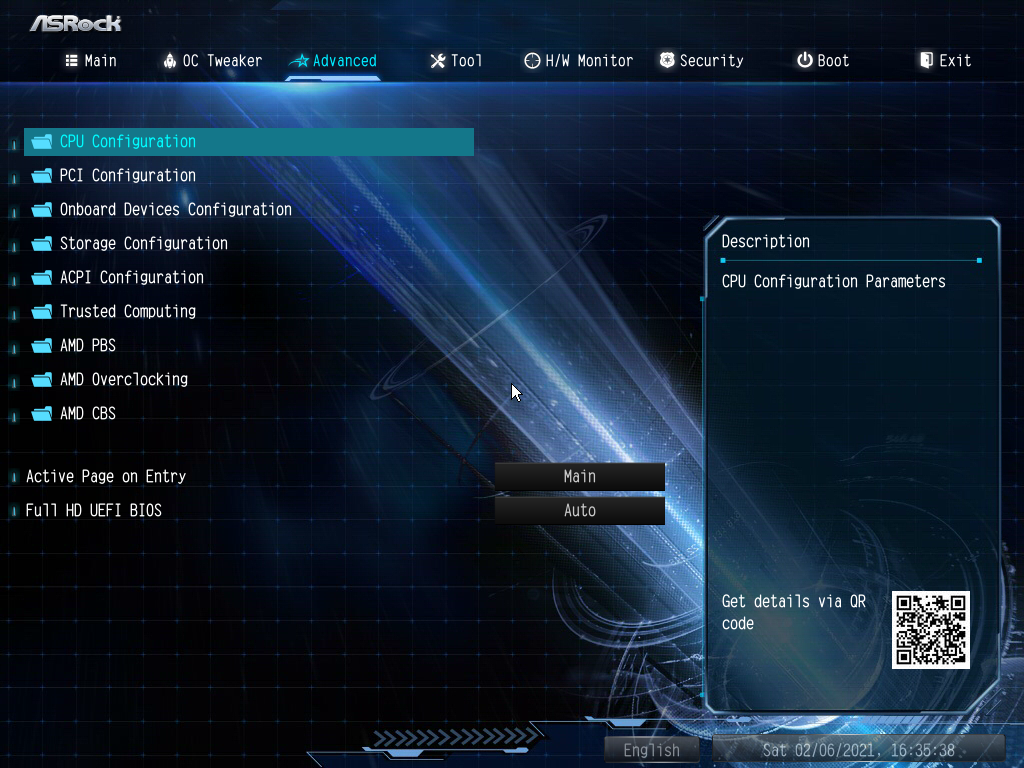

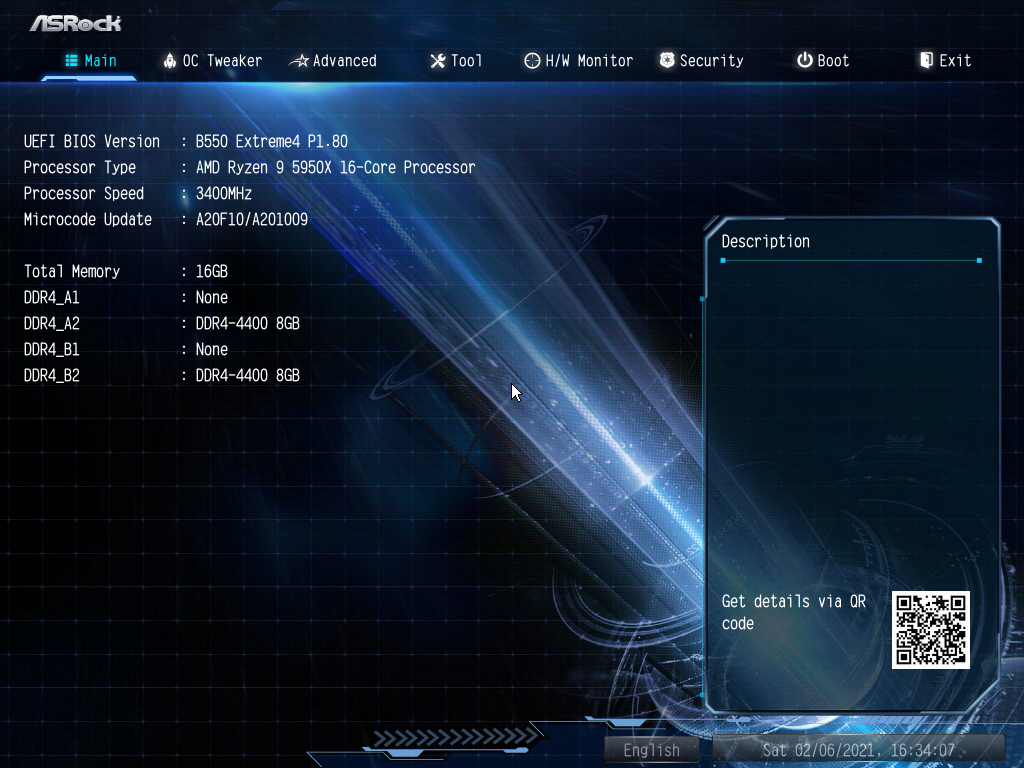

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

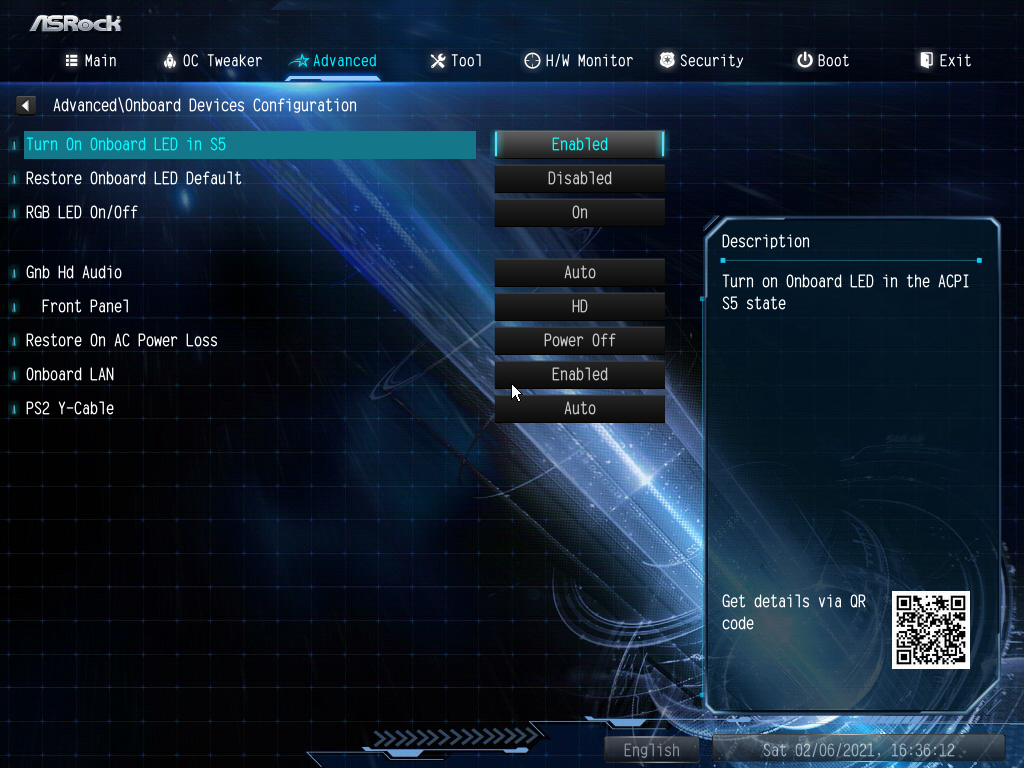

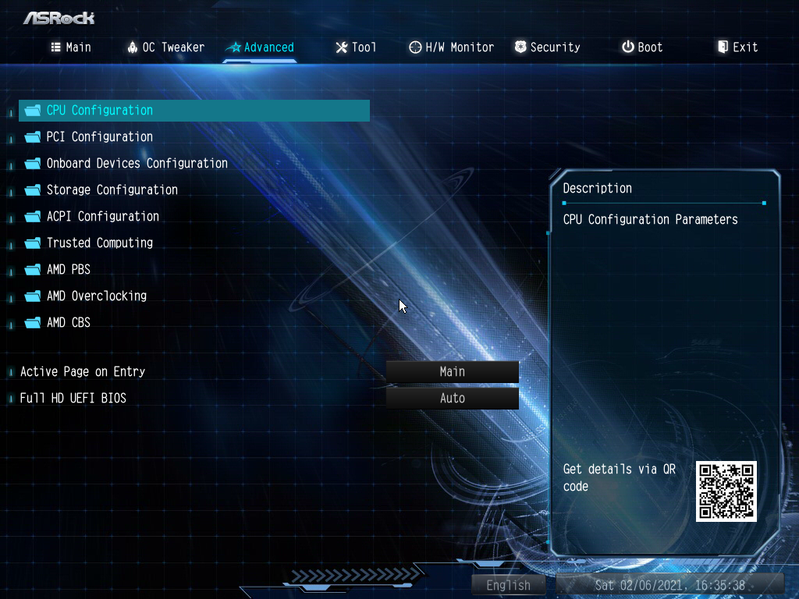

Далее идут разделы «продвинутого» меню, касающиеся работы периферии, настойки каждого USB-порта, и т. д.

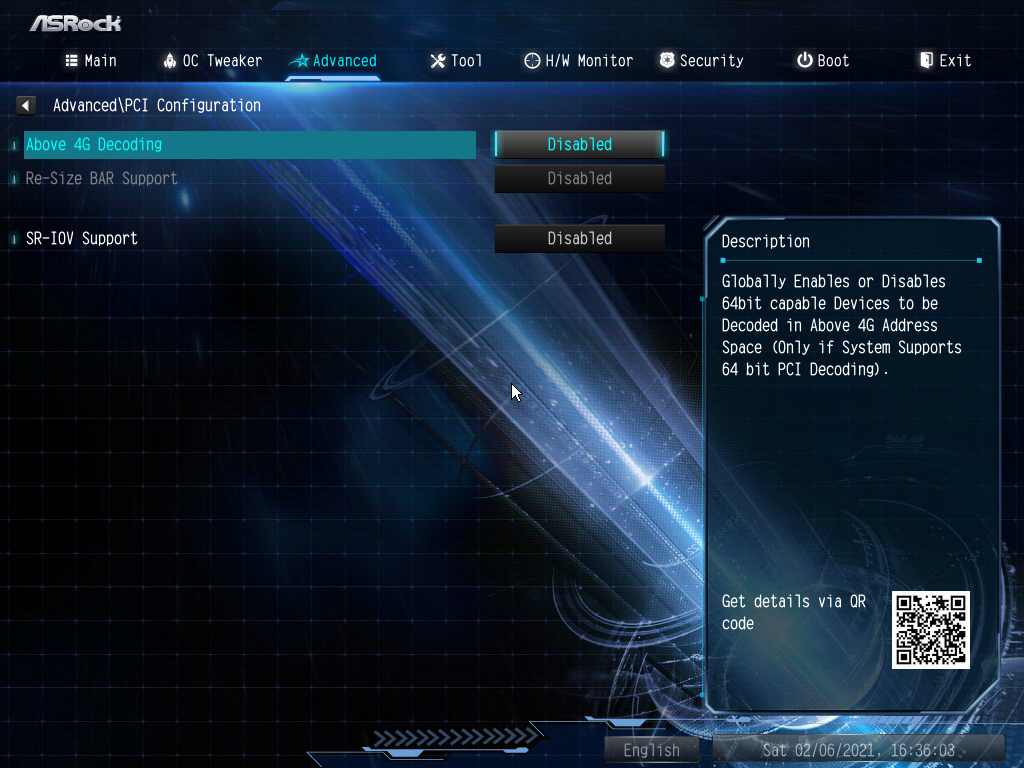

Конечно же, имеется и уже широко разрекламированная опция включения Smart Access Memory от AMD

Которая заключается в активизации Re-sized BAR. Однако мы знаем уже, что это стандартные возможности PCI-e, поэтому нет никакого труда реализовать подобный механизм и на матплатах на чипсетах конкурента AMD, что уже и было сделано многими производителями. Так что, видеокарты Radeon RX 6000 сейчас смогут воспользоваться SAM на большом ассортименте матплат, включая базируемых на Intel Z490 и т. п.

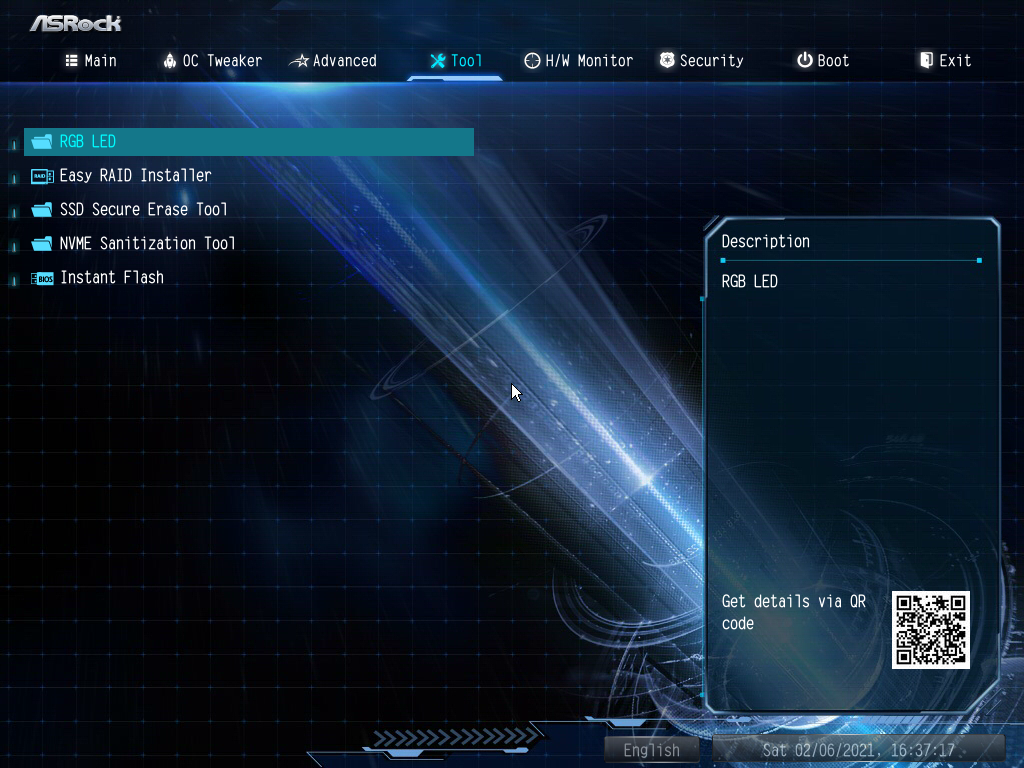

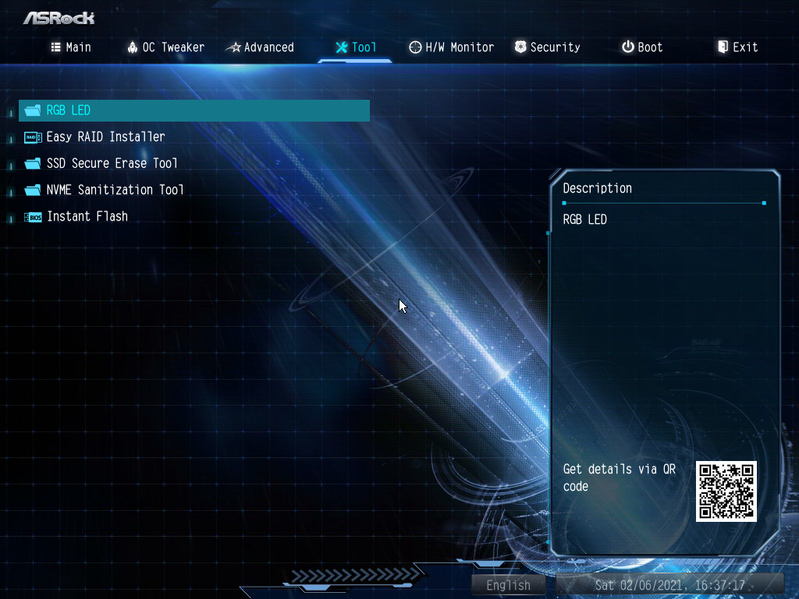

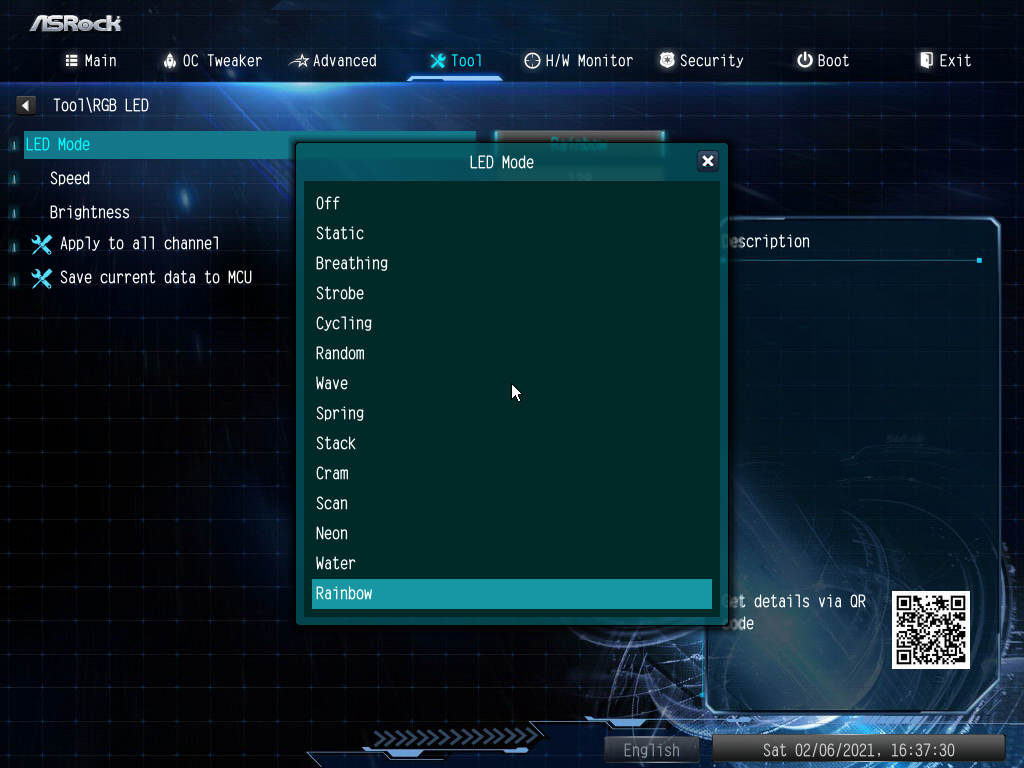

Имеются и встроенные утилиты. Например для обновления прошивки BIOS (путем чтения с флеш-накопителя), записи-чтения пользовательских профилей, а также есть и утилита управлением подсветки.

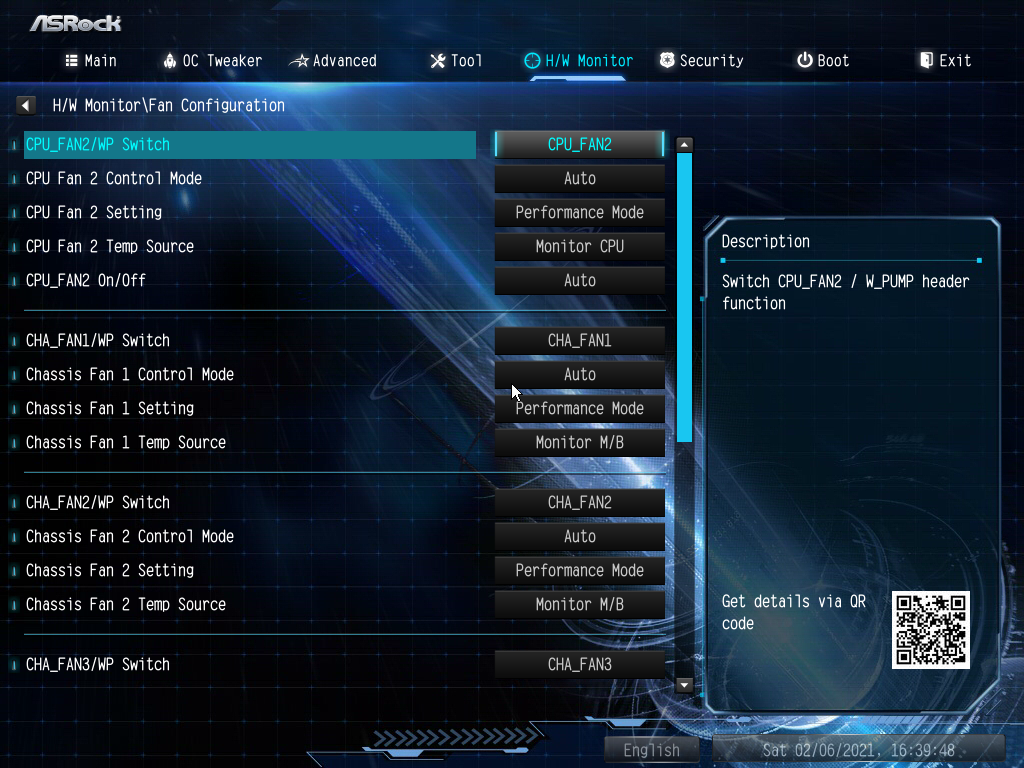

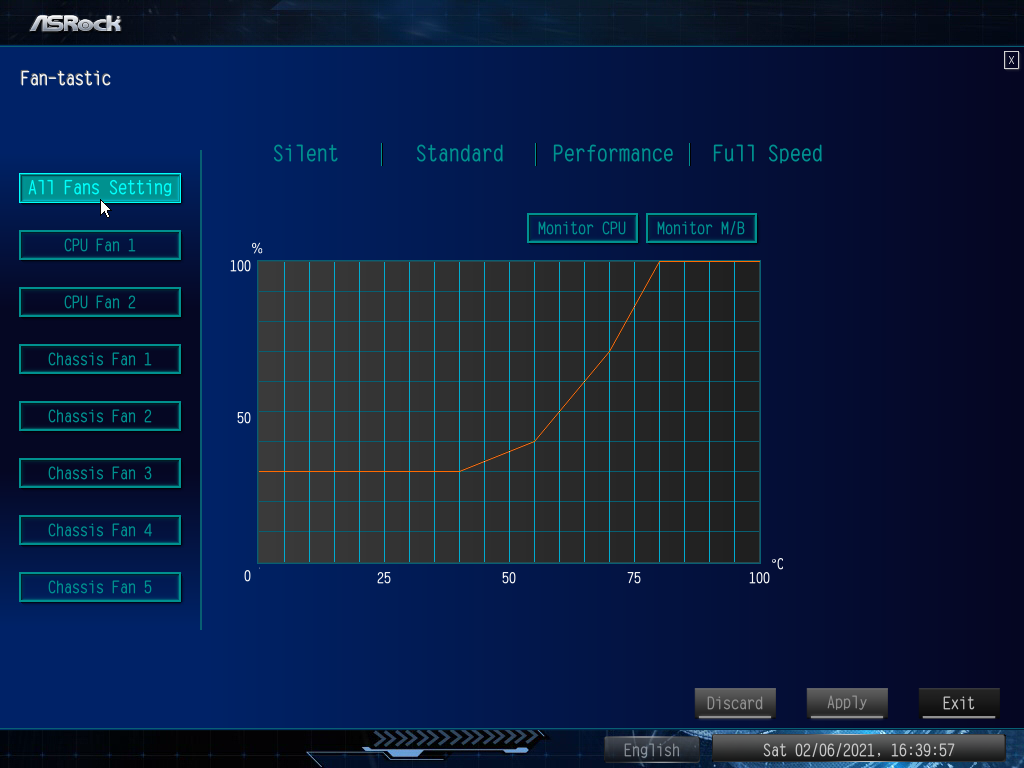

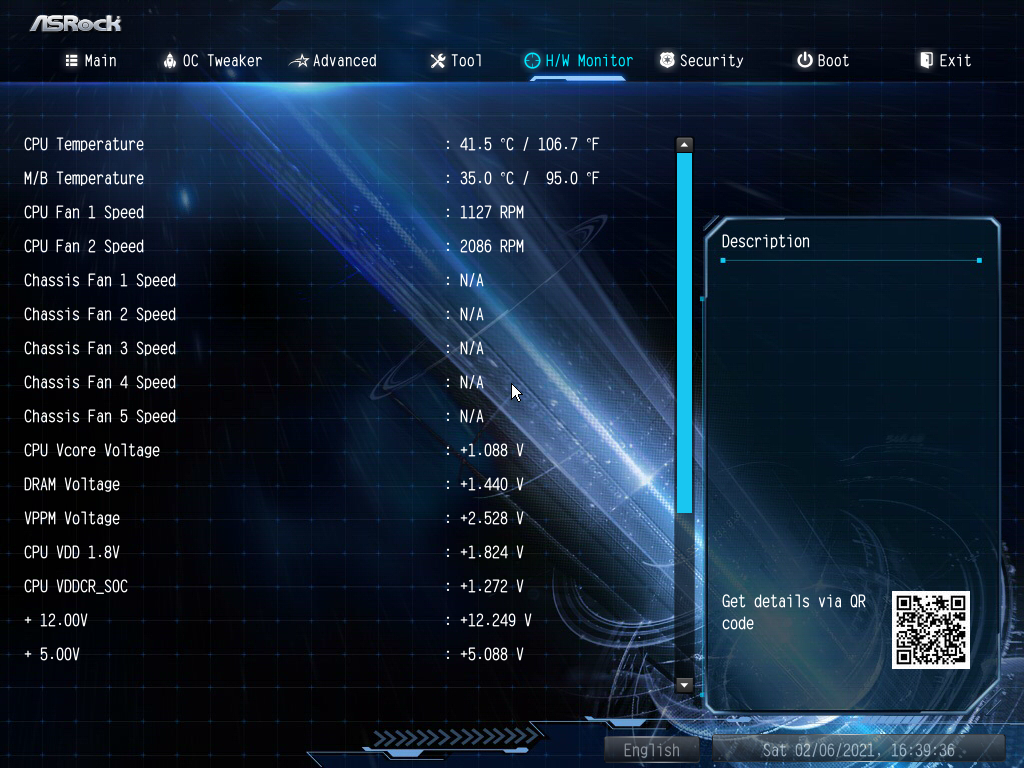

Закладка мониторинга просто демонстрирует температуры и частоты вращения вентиляторов, давая возможности управлять работой вентиляторов (также это делать можно через утилиту A-Tuning, о которой я ранее писал).

В общем настройки работы системы не сильно отличаются от общепринятых во всех BIOS последних лет, но у ASRock есть свои «фишечки». Настройка процессоров, например, выделена в особый раздел, хотя, казалось бы, должна быть в «разгоне».

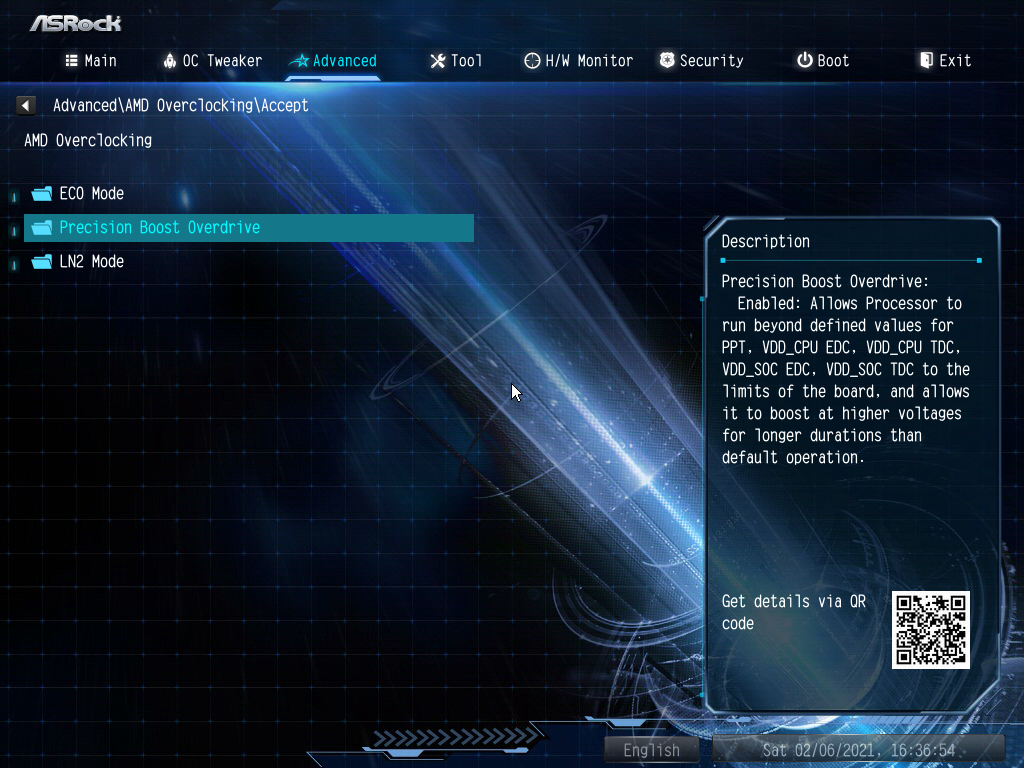

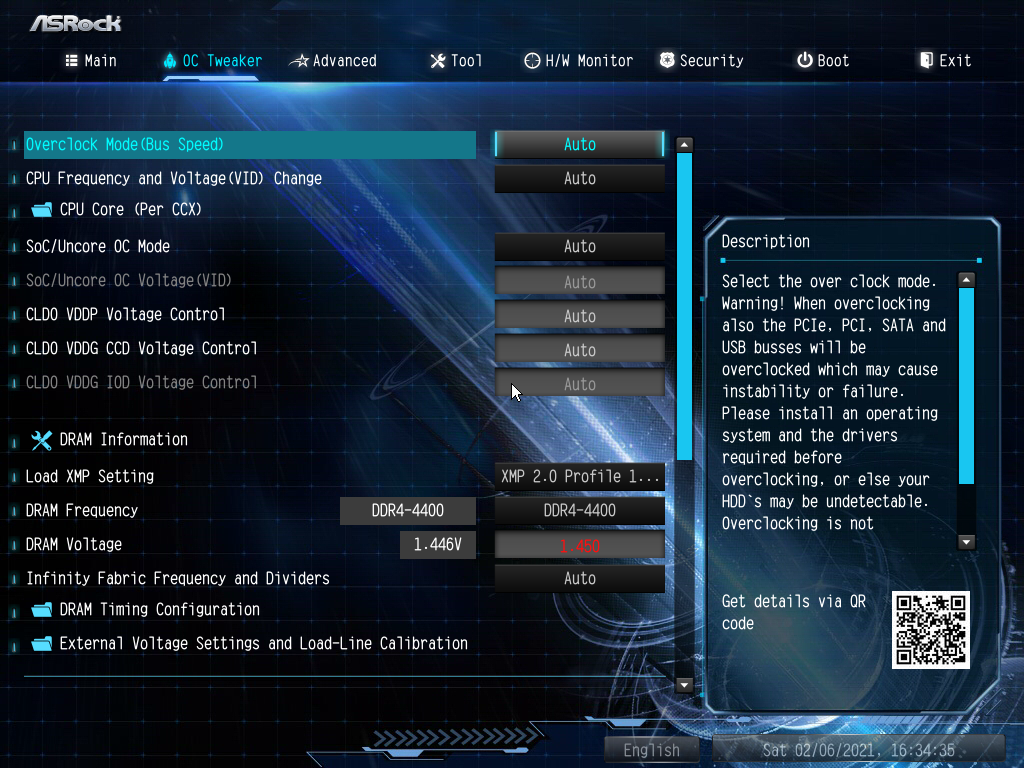

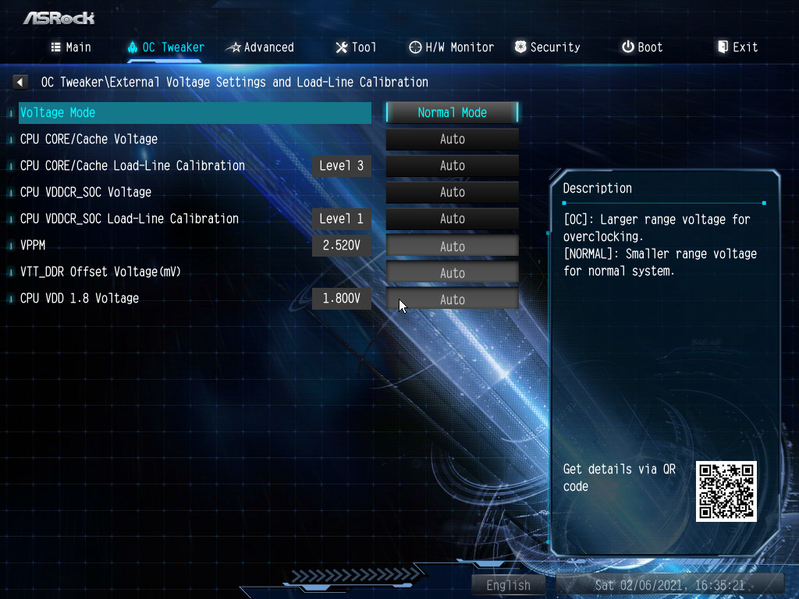

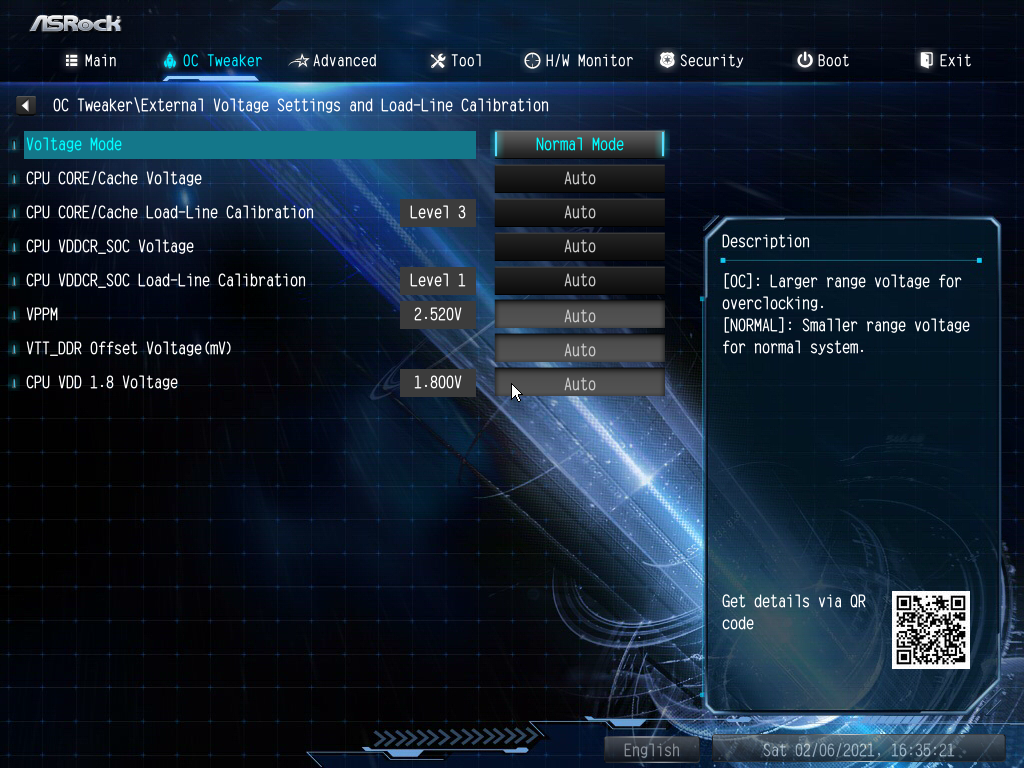

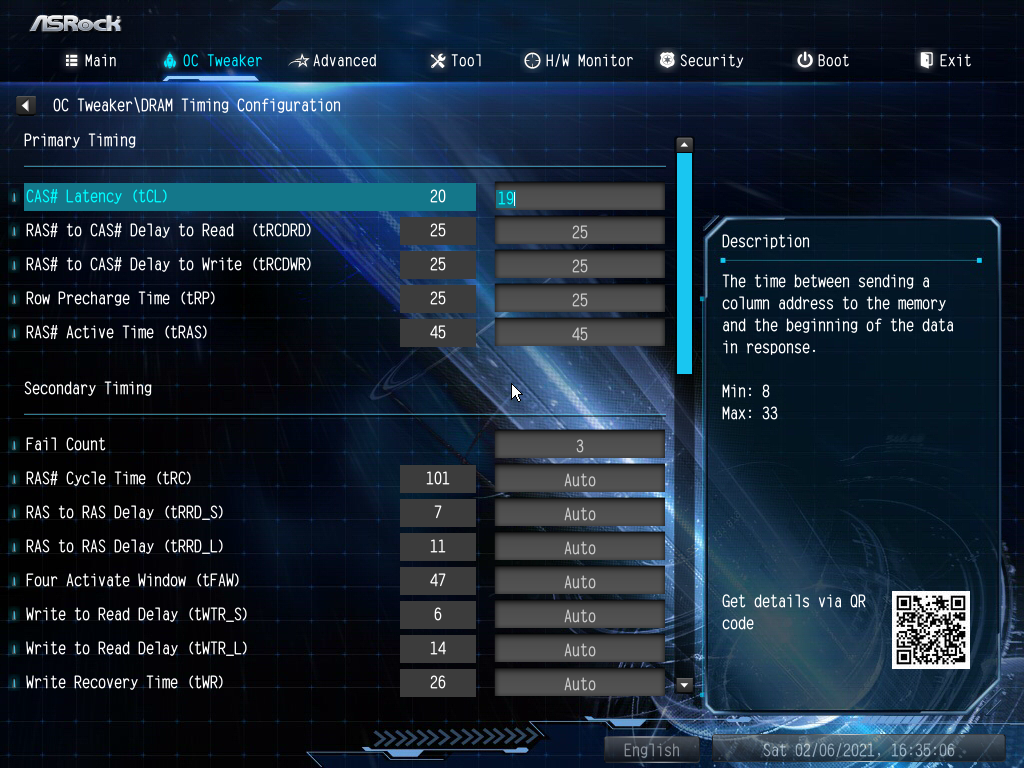

Раздел по разгону имеет немного опций, плата не относится к оверклокерским, несмотря на Extreme. Это просто надежная «лошадка» с отличной системой питания.

Работоспособность (и разгон)

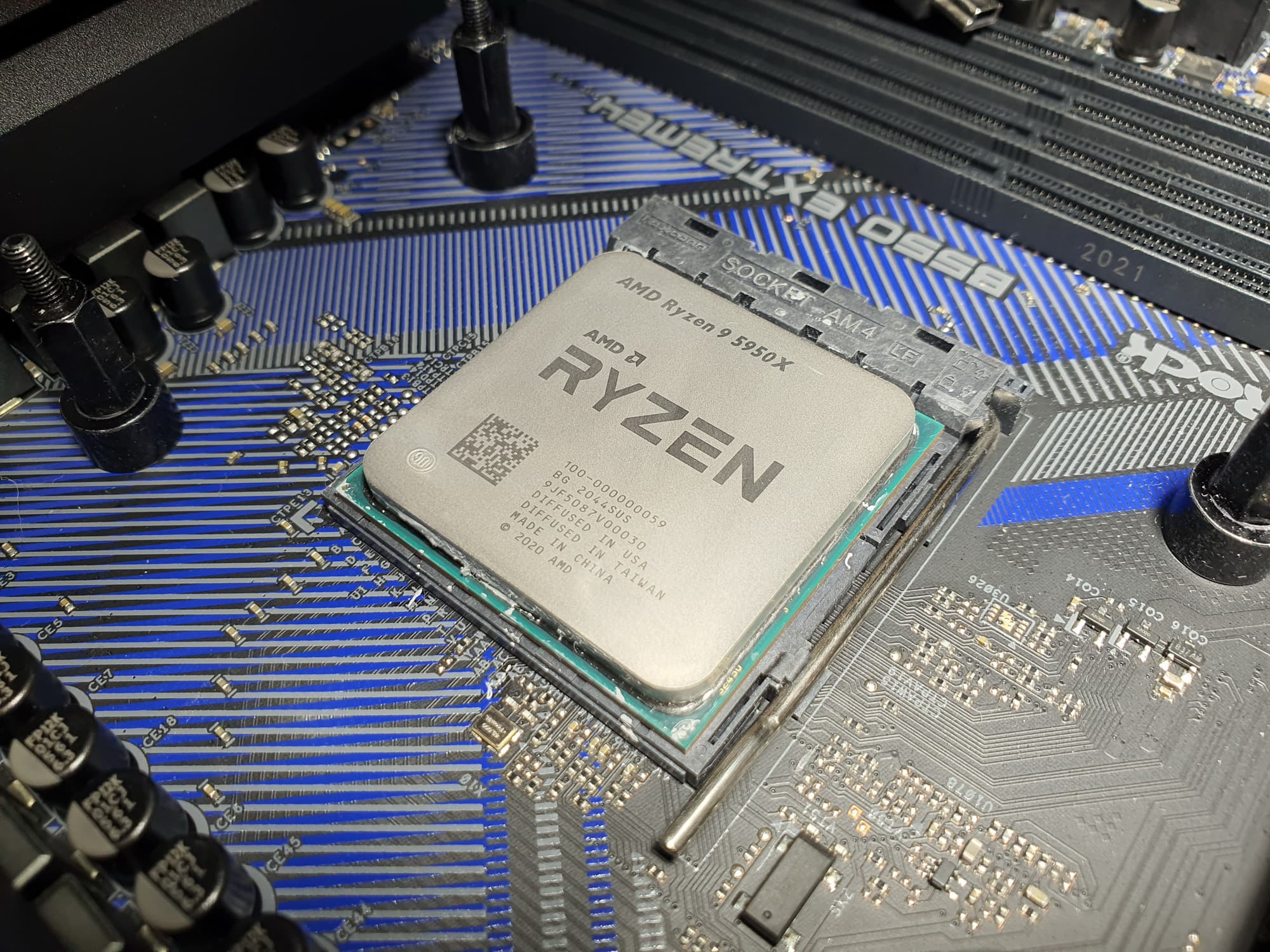

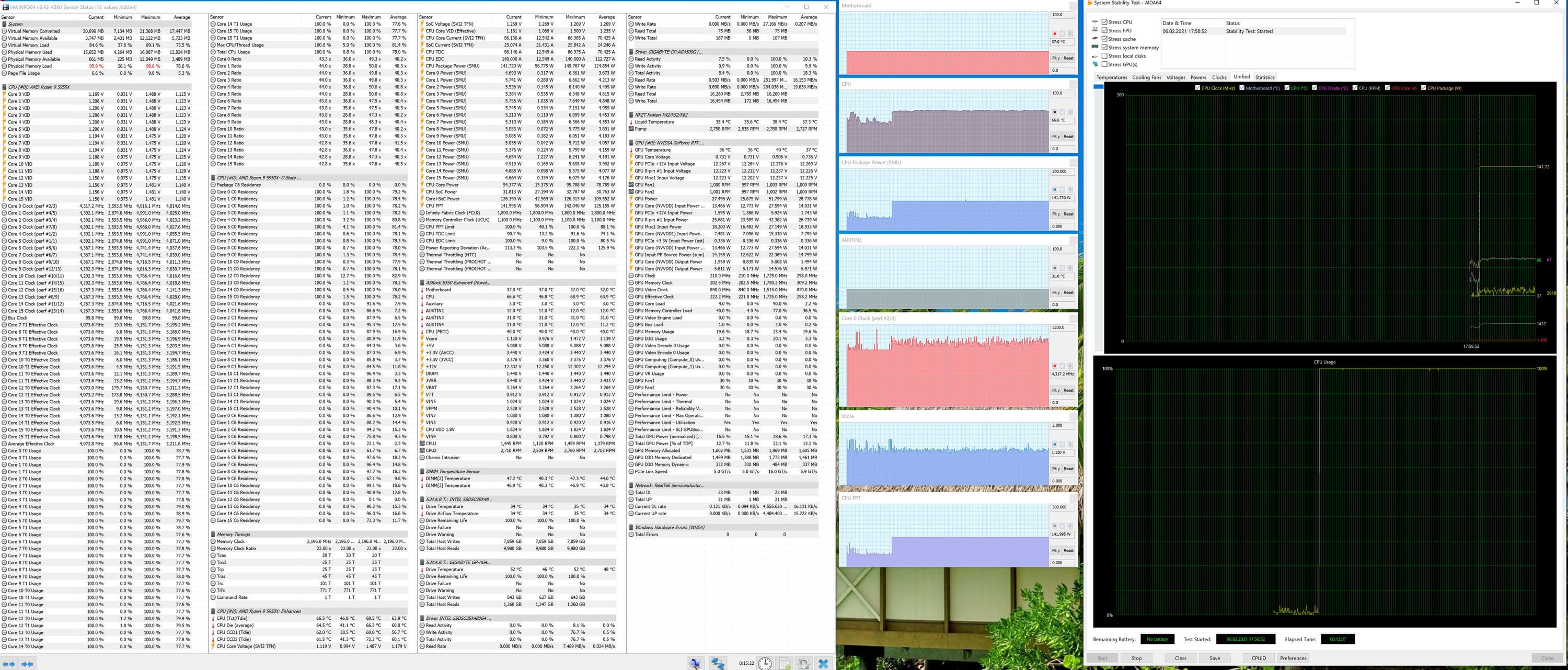

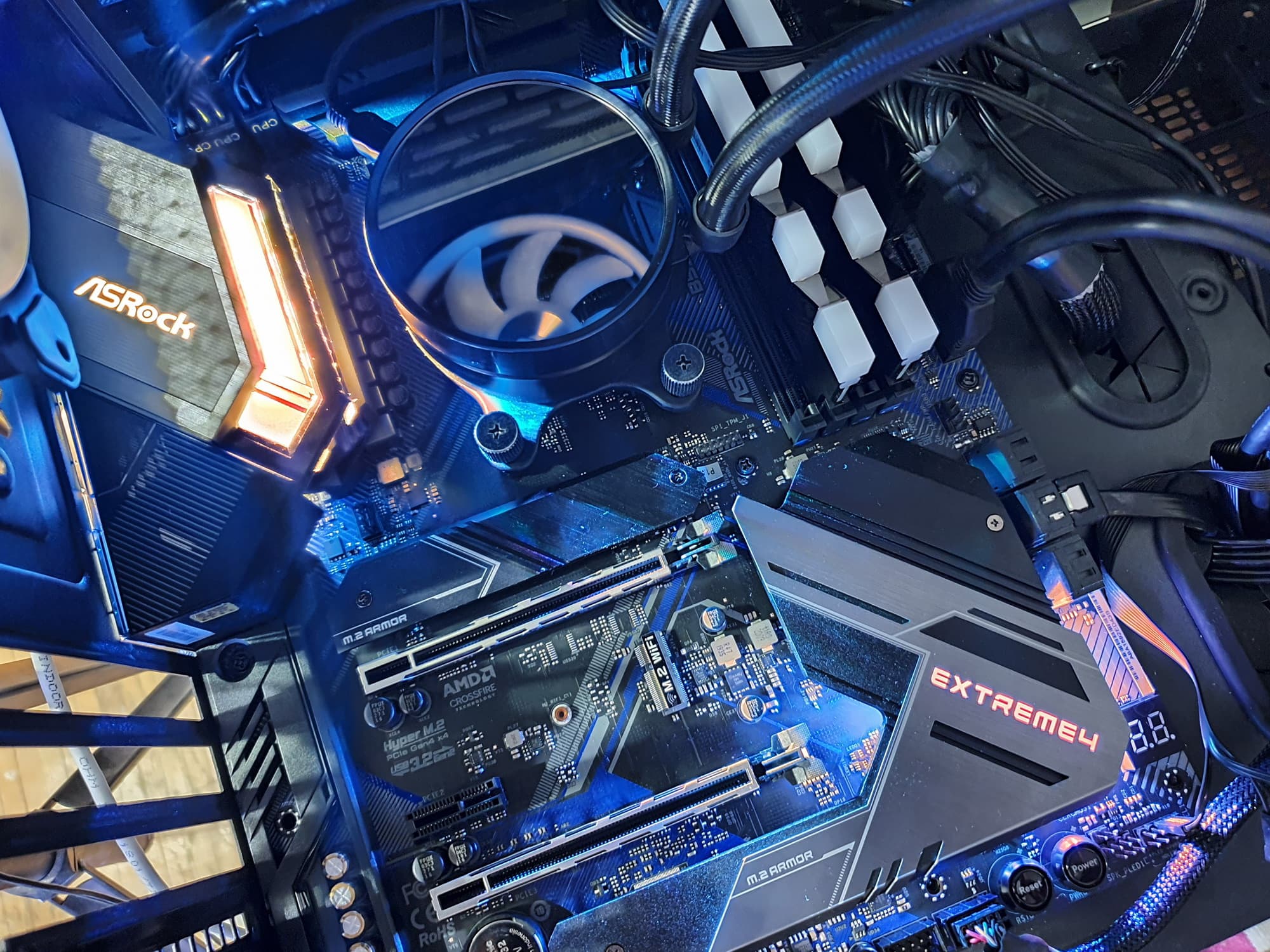

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и CPU-Z.

Учитывая, что у этой платы добротная и весьма мощная система питания, я снова взял самый топовый на сегодня процессор (спасибо компании AMD за сэмпл) Ryzen 9 5950X, чтобы проверить работу системы питания материнки. К тому же, я уже ранее писал, что платы такого рода ничем не плохи для флагманского процессора. Ну не поддерживает PCIe 4.0 сам чипсет и имеет урезанное количество линий PCIe и USB-портов по сравнению с X570. Разумеется, для кого-то этот фактор может играть важную роль, однако при В550 нет проблем с шумом чипсетного вентилятора, которым снабжены почти все матплаты на X570. К тому же неплохо знать — как система питания обеспечит данный процессор. Хорошо известно, что современные технологии авторазгона от Intel (Turbo Boost) и AMD (Precision Boost) базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате (UEFI содержит все данные на сей счет). Поэтому и имеет смысл даже среднебюджетные матплаты проверять на топовых процессорах. Понятно, что нет никакого смысла соединять в тандемы слишком простые и малобюджетные материнские платы с флагманскими процессорами (никто, будучи в здравом уме, не станет совершать подобные приобретения).

Также хорошо известно, что внутренняя шина процессоров Ryzen — Infinity Fabric очень чувствительна к разгону, и ранее ее частота не должна была превышать 1800 МГц, а теперь на Ryzen 5000 серии отдельные экземпляры процессоров могут работать и 2000 МГц по этой шине. Хотя практика показала, что как правило, все же 5000 «райзены» в массе своей не переваривают повышение IF выше 1900 МГц. А IF связана с частотой работы памяти множителями. По умолчанию он равен 1. То есть расчет на частоту работы памяти не выше 3600 МГц. Но уже много памяти на рынке с XMP профилями выше 4000 МГц, и тут все зависит от конкретной модели матплаты: на каких-то надо вручную выставлять частоту IF или памяти, а также множителей, а какие-то модели автоматически выставят частоту IF не выше 1800 МГц вне зависимости от частоты работы памяти с XMP профилем (просто подберут нужный множитель). Данная плата от ASRock способна сама реализовать контроль за частотой IF, держа ее не выше 1800 МГц (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически.

Итак, мы видим, что система питания сработала неплохо, и максимальные разовые всплески частот работы ядер получились на уровне 4,9 ГГц, когда как в массе времени они работали на 4,36 ГГц. Если сравнить с базовой частотой 3,4 ГГц, то мы видим, что даже без ручного разгона это прекрасный результат. При этом нагрев процессора был в рамках допустимых значений, блок VRM и чипсет B550 особо не грелись, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 150 Вт.

Собственно, из-за того, что данная материнка не оверклокерская, я какие-то изыскания в плане ручного разгона на ней не проводил.

Выводы

ASRock B550 Extreme4 — материнская плата на среднебюджетном чипсете, обладающая прекрасной системой питания, обеспечивающей стабильную работу даже таких флагманских процессоров, как Ryzen 9 5950X, при этом почти не ограничивая авторазгон, заложенный в рамках AMD PBO.

Для своей стоимости функциональность у ASRock B550 Extreme4 очень хорошая. Она имеет 15 портов USB разных видов (включая 3 USB3 Gen2), 2 слота PCIe х16 (из которых первый получает 16 линий PCIe от процессора) с возможностью создать AMD CrossFire, 2 слота PCIe x1 для карт расширения, 2 слота M.2, 6 портов SATA. Плата предлагает 7 разъемов для подключения вентиляторов и помп, радиаторами оснащены все накопители в слотах M.2. Разве что проводной сетевой контроллер всего один, однако он высокоскоростной, 2,5-гигабитный. Стоит отметить наличие подсветки, включая широкие возможности для подключения дополнительных RGB-устройств.

Напомню, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3000/4000/5000 с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, устанавливая, например, накопители в слоты M.2 (один из них подключается к процессору и потому реализует PCIe 4.0, а второй — к В550, и потому там скорость обмена информацией ограничена интерфейсом PCIe 3.0).

В номинации «Оригинальный дизайн» плата ASRock B550 Extreme4 получила награду:

Благодарим компанию ASRock
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставление Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
