Обзор накопительного водонагревателя Haier ES80V TF7P(R)

80-литровый накопительный водонагреватель Haier ES80V TF7P(R) оборудован двумя титановыми тэнами, размещенными в двух последовательно соединенных баках. Такая конструкция, по замыслу производителя, обеспечивает эффективный и быстрый нагрев воды, а также хорошую экономичность.

Водонагреватель может управляться с помощью мобильного приложения и умеет работать в трех режимах: максимальном, экономичном и специальном, предназначенном для борьбы с бактериями внутри емкостей.

В сегодняшнем обзоре мы рассмотрим устройство со всех сторон, измерим его основные характеристики и испытаем его в действии.

Характеристики

^* Вопреки распространенному заблуждению, это не срок, через который устройство обязательно сломается. Однако по истечении этого срока производитель перестает нести какую-либо ответственность за его работоспособность и имеет право отказаться его ремонтировать, даже за плату.

Комплектация

Бойлер поставляется в большой картонной коробке с полноцветной печатью, усиленной дополнительно капроновыми стропами.

На упаковке приведены цветные фотографии прибора и перечислены основные особенности модели. Отметим, что тексты, переведенные на русский язык, грешат некоторыми неточностями: так, водонагреватель назван «противоударным», а среди его достоинств упомянуто некое «доказательство удара». Поразмыслив, мы поняли, что здесь имеется в виду система защиты от удара электротоком — фирменная технология ShockProof.

Вскрыв коробку, внутри мы обнаружили cам бойлер, два стальных анкера, предохранительный клапан и руководство пользователя.

На первый взгляд

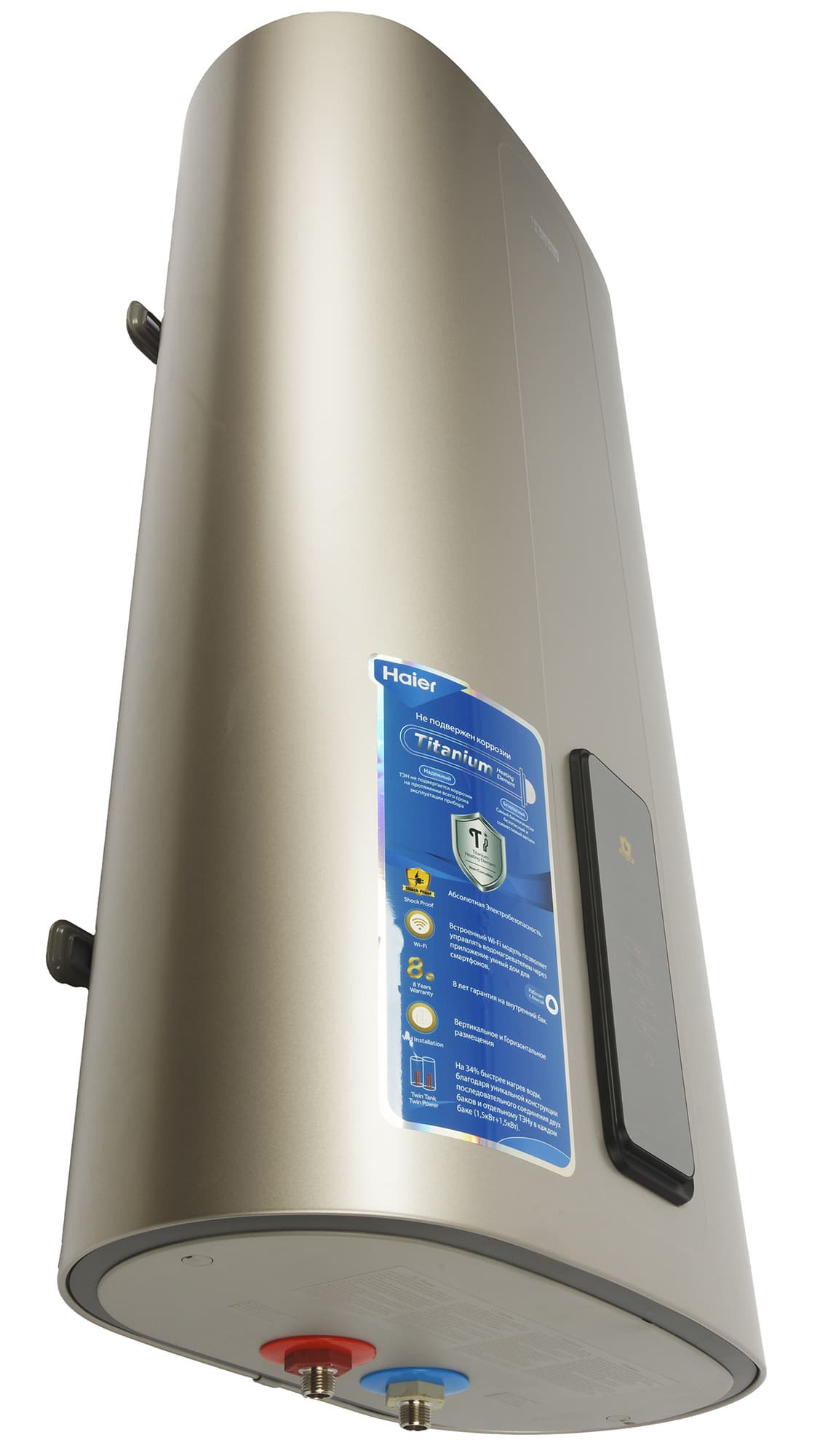

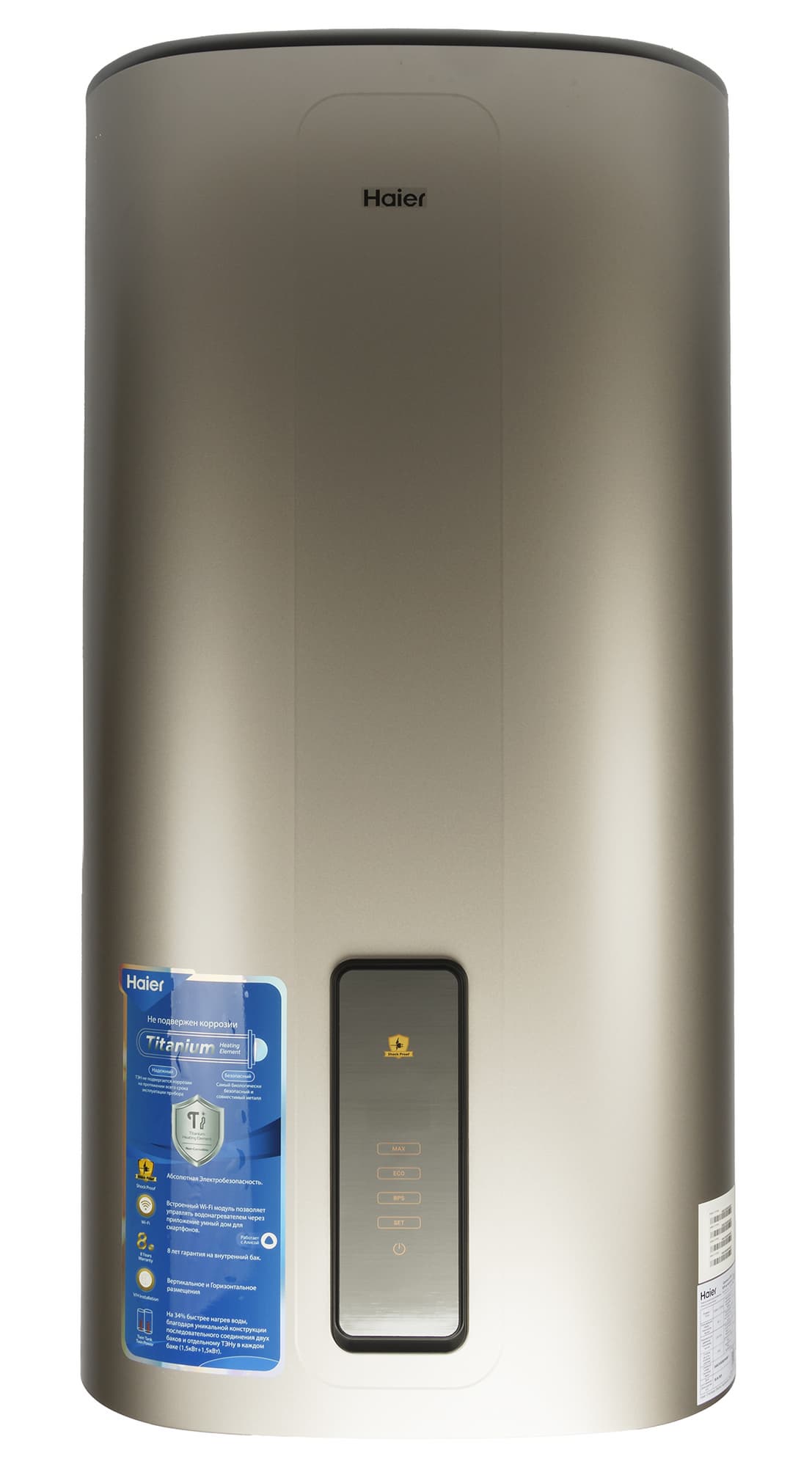

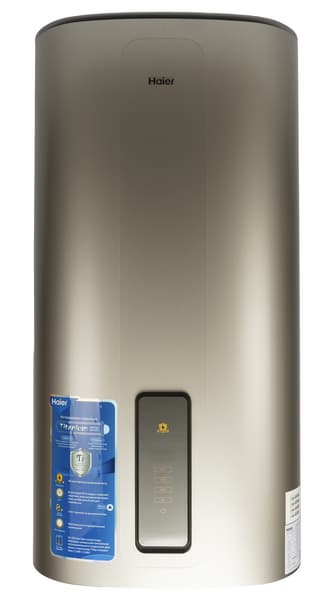

Накопительный водонагреватель Haier ES80V TF7P(R) окрашен эмалью с эффектом «металлик» интересного цвета: в зависимости от угла зрения и оттенка освещения он изменяет цвет от золотистого до розовато-сиреневого. Цветовое оформление выгодно отличает нашу модель от подавляющего большинства привычно белых устройств этого класса.

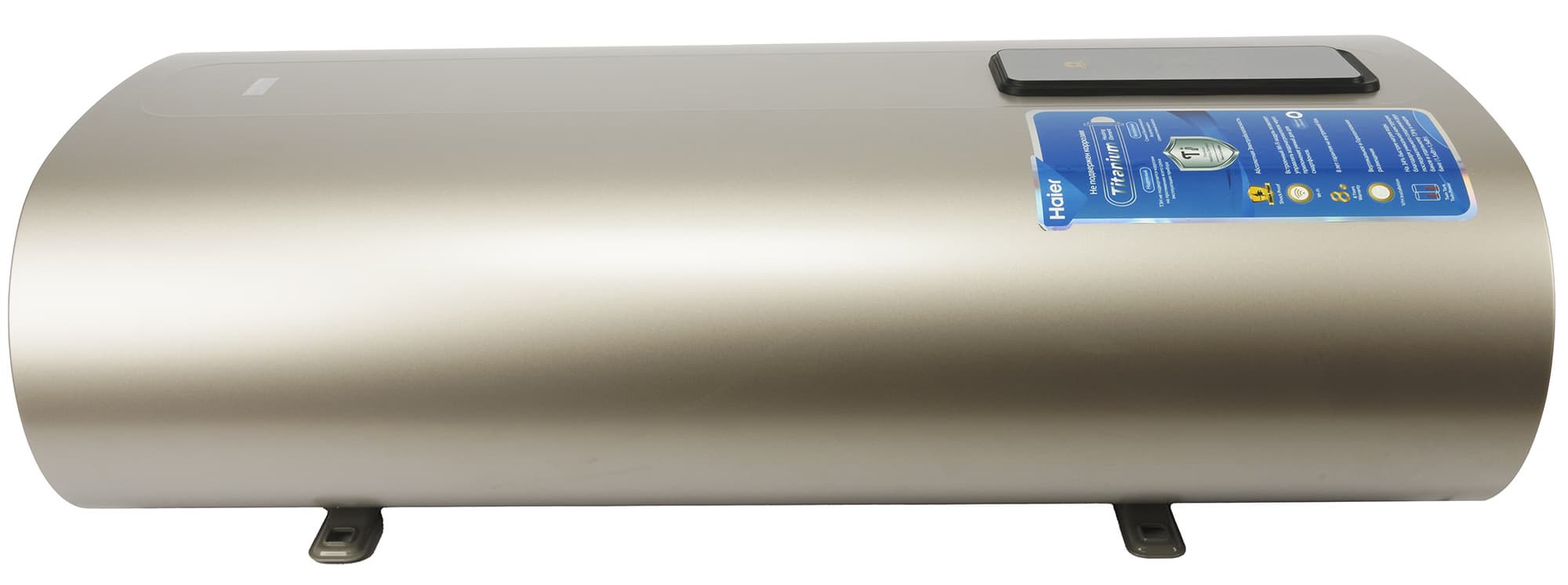

Большой (свыше метра высотой) бак имеет овальное сечение.

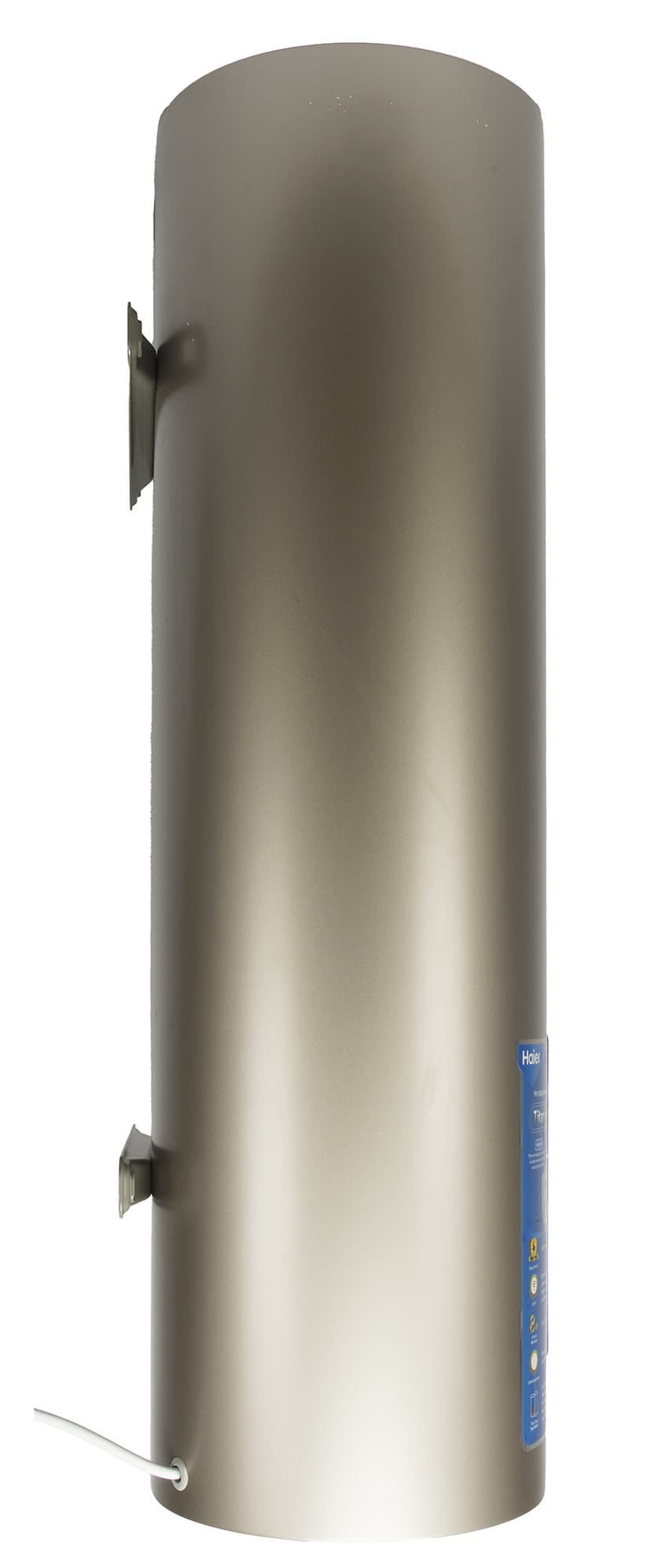

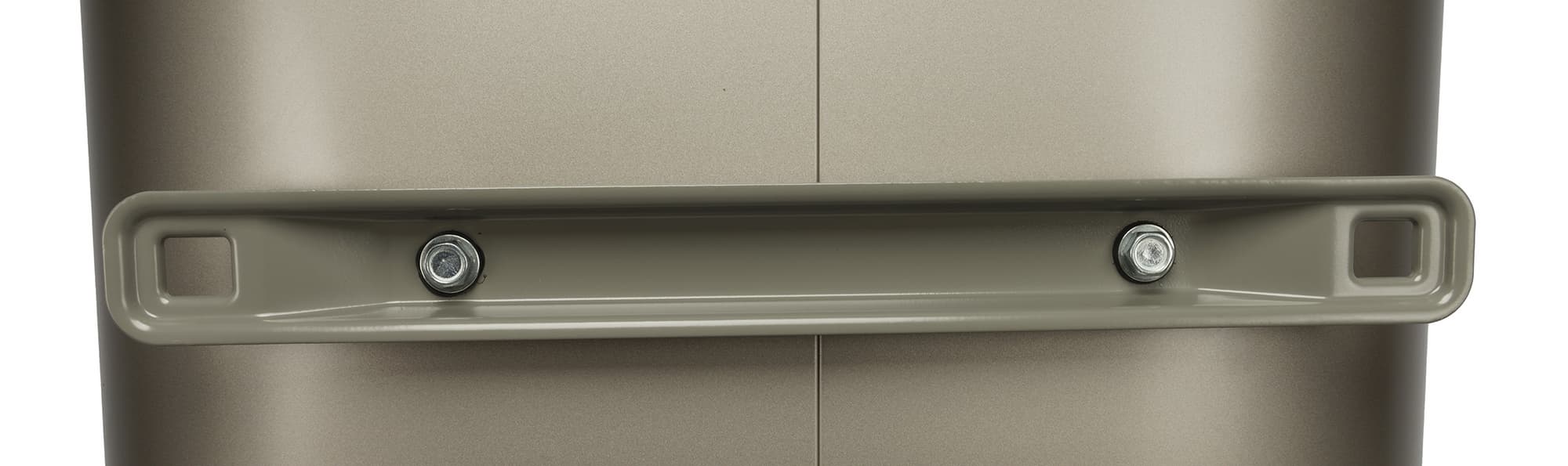

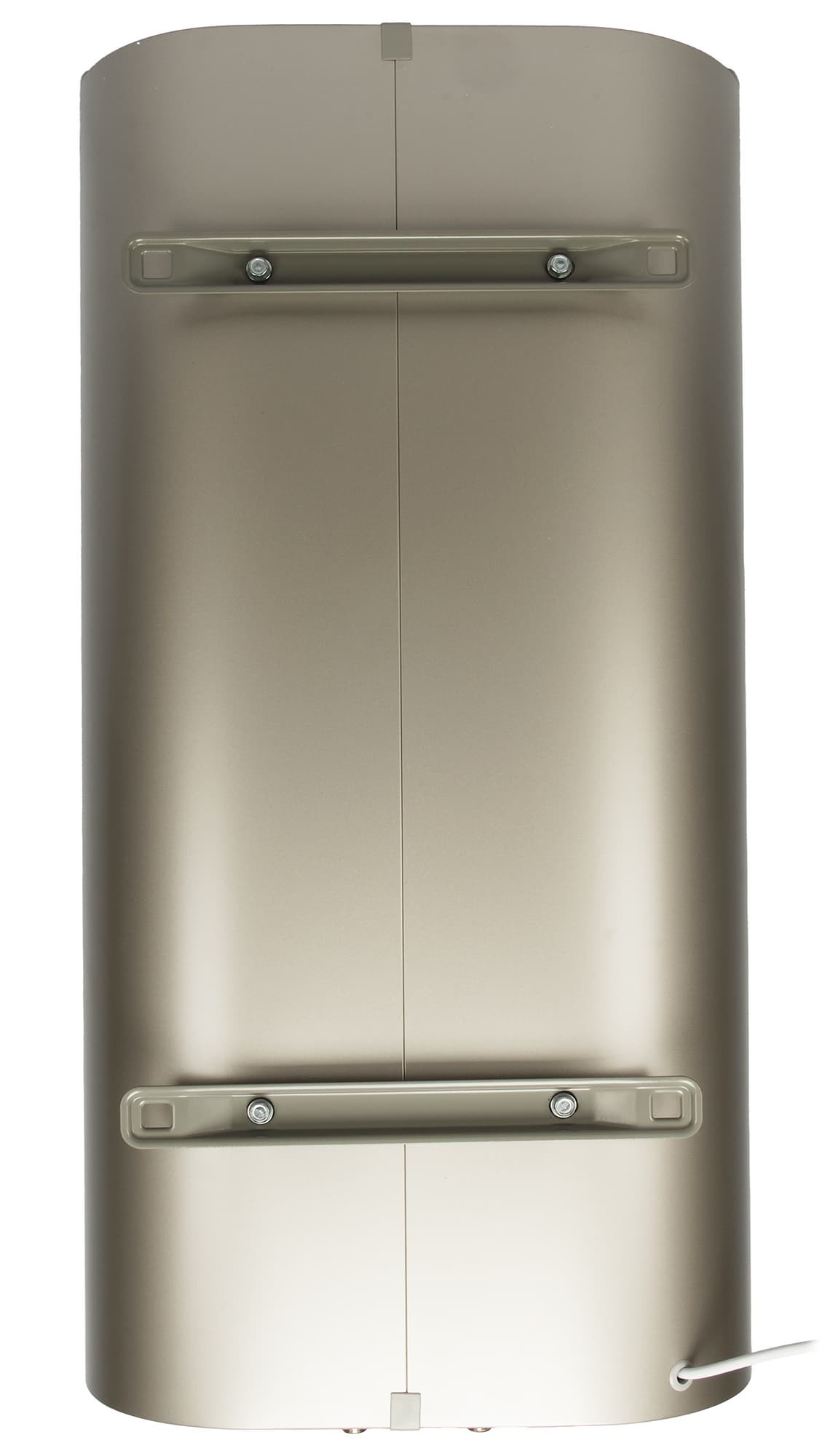

На задней стенке накопителя мы видим два кронштейна для подвешивания на стену. Из нижней части выходит электрический провод с евровилкой. Привычного устройства защитного отключения на кабеле нет: наш бойлер оборудован фирменной технологией Shock Proof, оберегающей пользователя от удара током. Как сообщает производитель, в случае утечки тока (при, к примеру, пробое тэна) система принимает наибольшую часть напряжения на себя и понижает смертельно опасный рабочий ток до безопасного значения. Согласно информации от разработчика, ток утечки в самой неблагоприятной ситуации не превышает 3,35 мА. Напомним, что порог опасного воздействия переменного тока на человека составляет от 10,5 мА (для женщин) до 15 мА (для мужчин).

Эта модель допускает как вертикальную, так и горизонтальную установку. Четыре квадратных отверстия под анкеры одинаковые.

На передней стороне бойлера располагается панель управления из темного пластика, слегка выступающая над поверхностью. Мы рассмотрим ее в действии чуть позже, когда смонтируем и включим прибор.

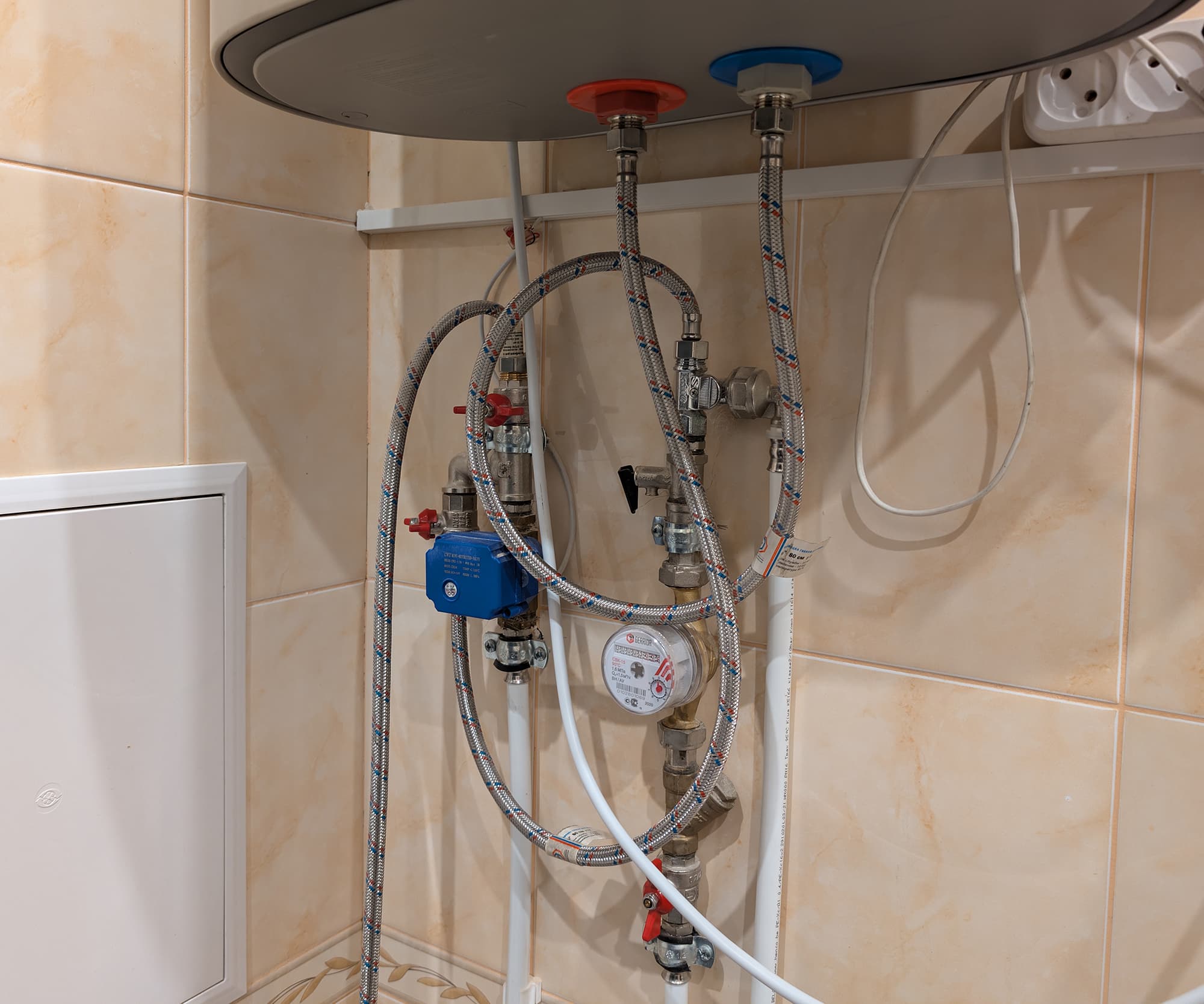

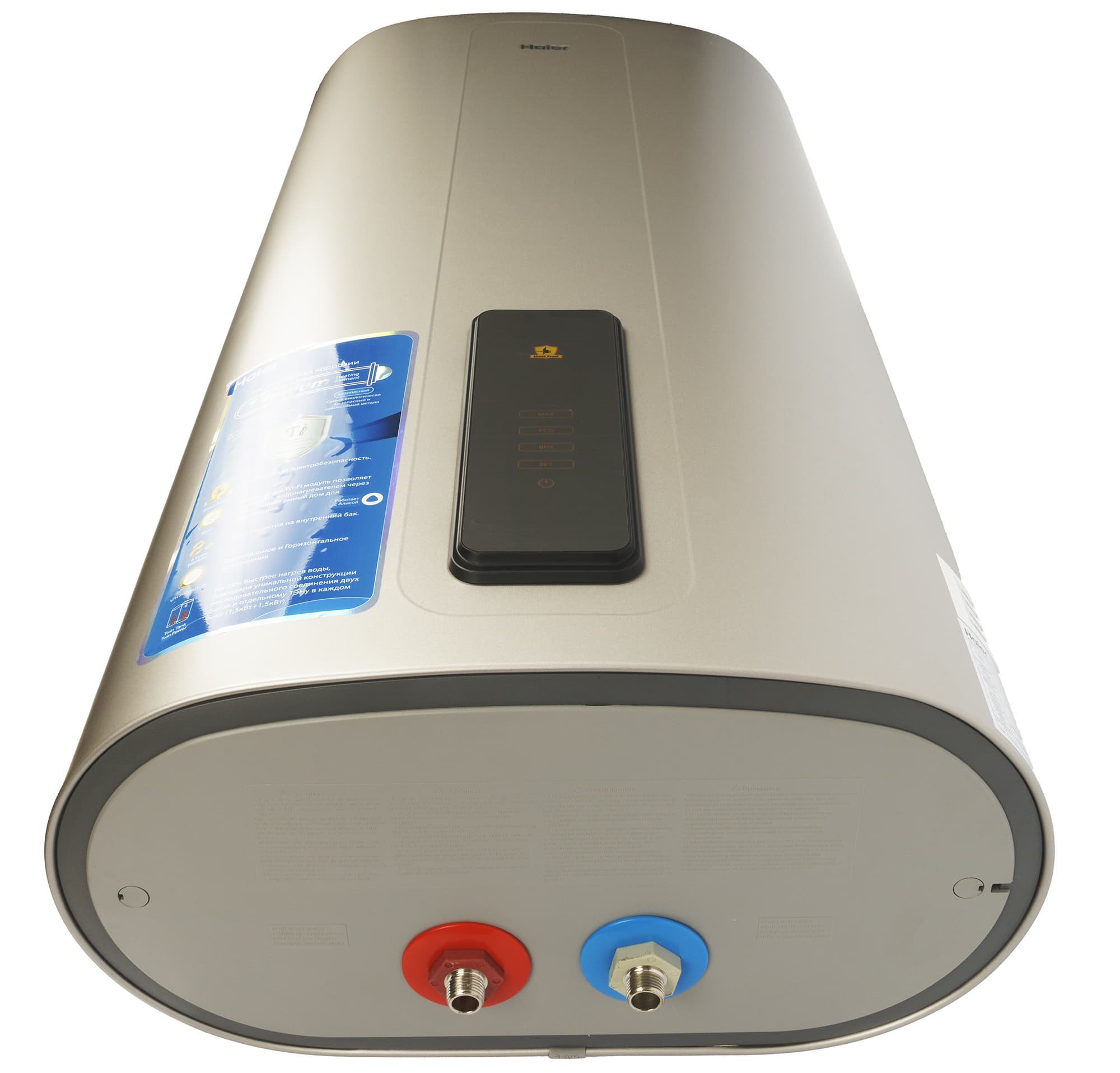

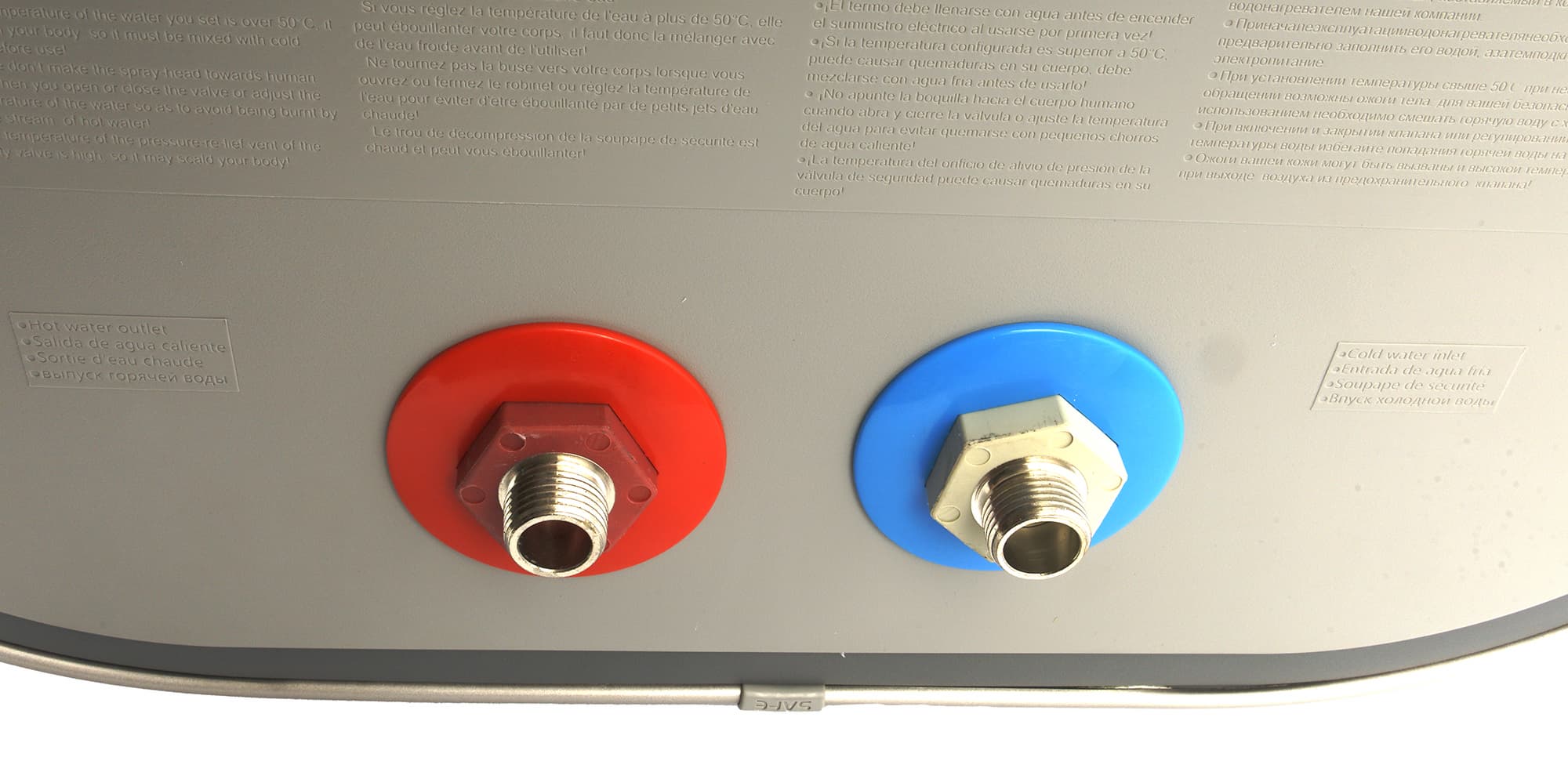

На нижней панели размещаются два стандартных штуцера с наружной резьбой G 1/2″. Правый (если смотреть с лицевой стороны) предназначен для ввода холодной воды, левый — выходной, для горячей. Они помечены цветными пластиковыми шайбами: перепутать тут сложно.

Рядом со штуцерами производитель разместил информацию о мерах предосторожности при обращении с прибором. Надписи сделаны на четырех языках, включая русский.

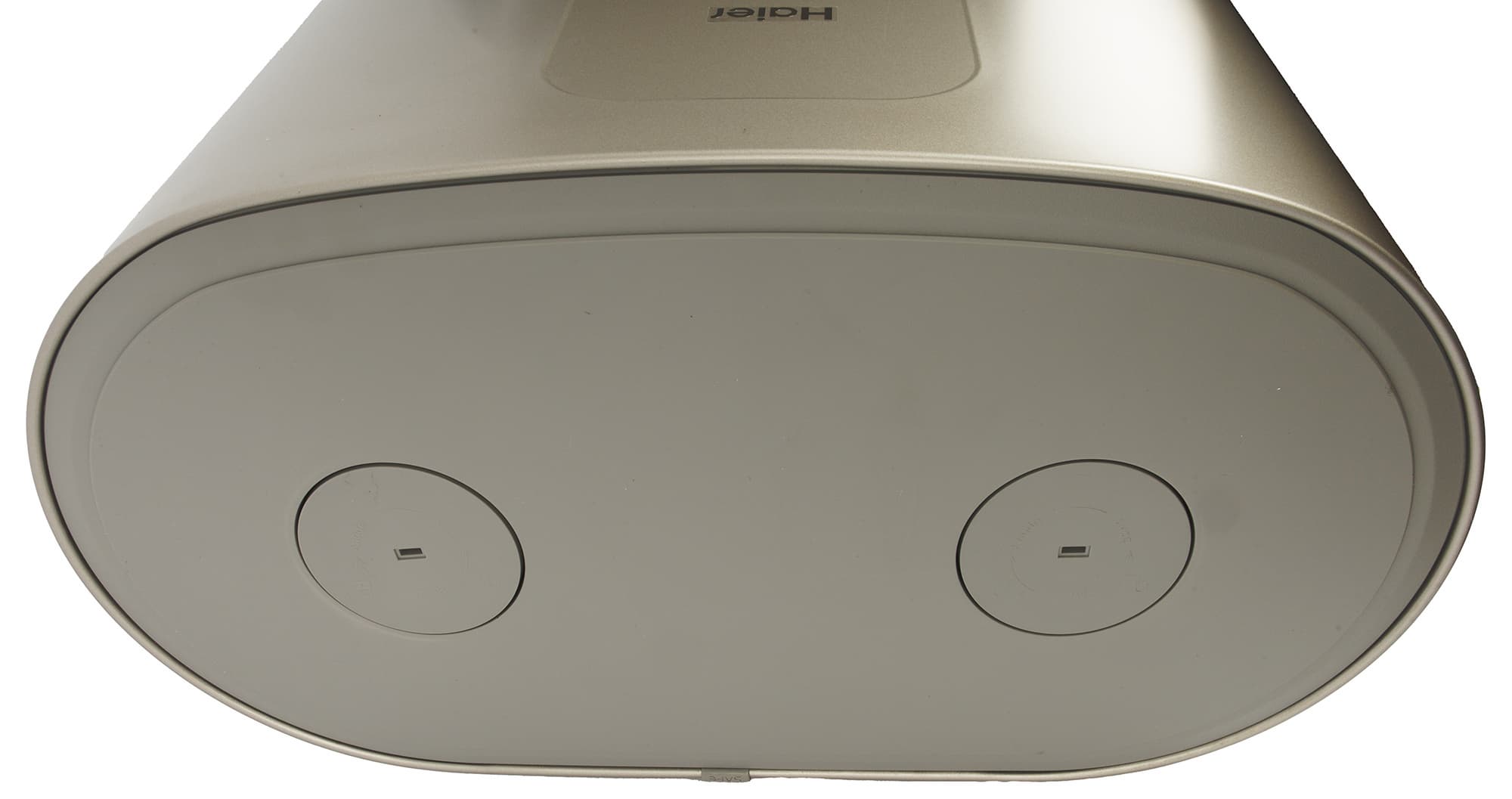

На верхней стороне мы видим крышки, предназначенные для замены анодов: нагревательных элементов у нашего бойлера два — по одному на каждый бак.

Входящих в комплект метизов может оказаться недостаточно для надежного монтажа тяжелого (более 100 кг в заполненном водой виде) устройства. Если прибор предполагается подвешивать на стену, прочность которой вызывает опасения, лучше приобрести более длинные анкеры.

Инструкция

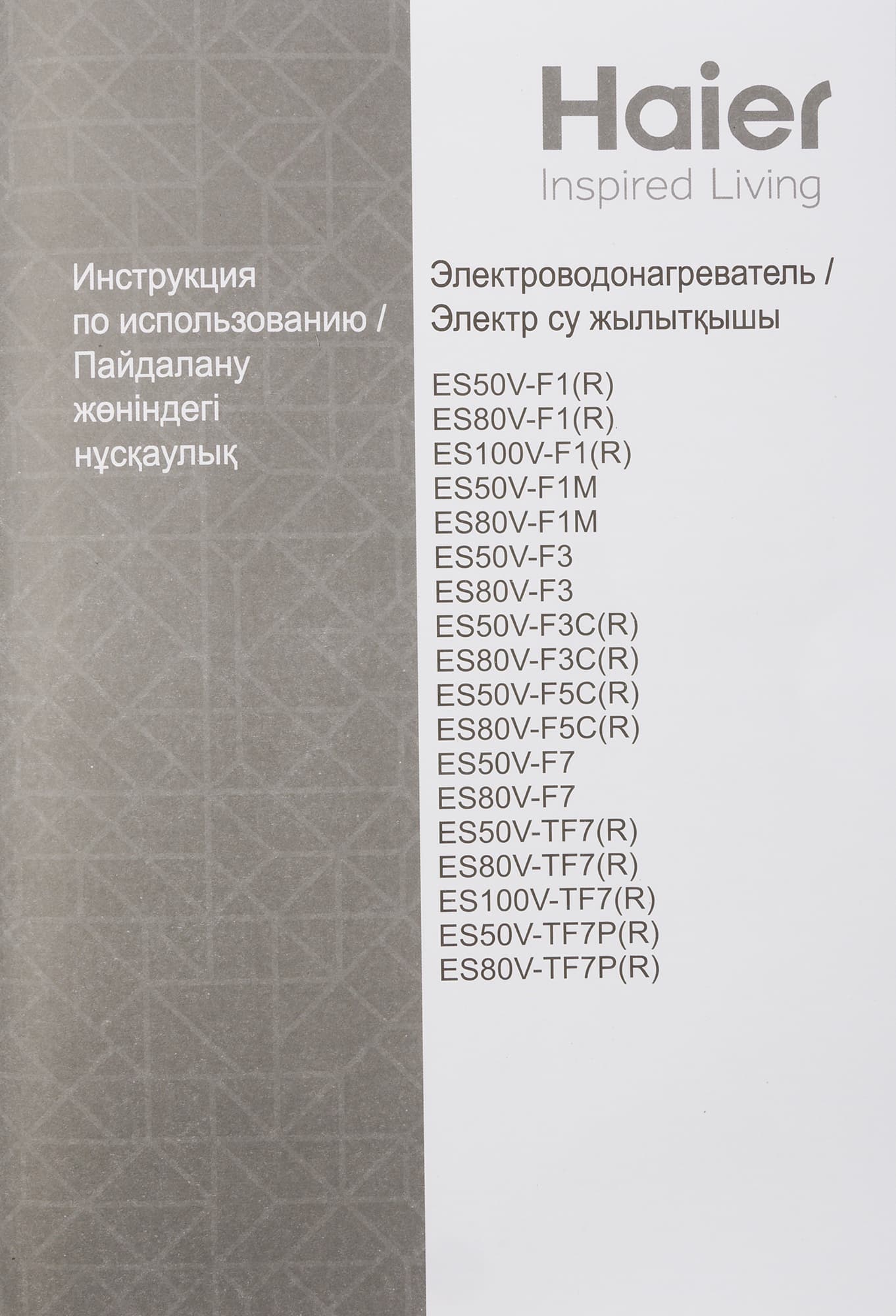

Руководство по эксплуатации представляет собой 18-страничную брошюру формата А5. Документ составлен на двух языках — русском и казахском, и предназначен для восемнадцати моделей накопительных водонагревателей нескольких линеек.

В руководстве подробно описывается различие между моделями, управление водонагревателями, их монтаж и особенности эксплуатации. Завершается документ списком технических характеристик и гарантийными обязательствами производителя.

Управление

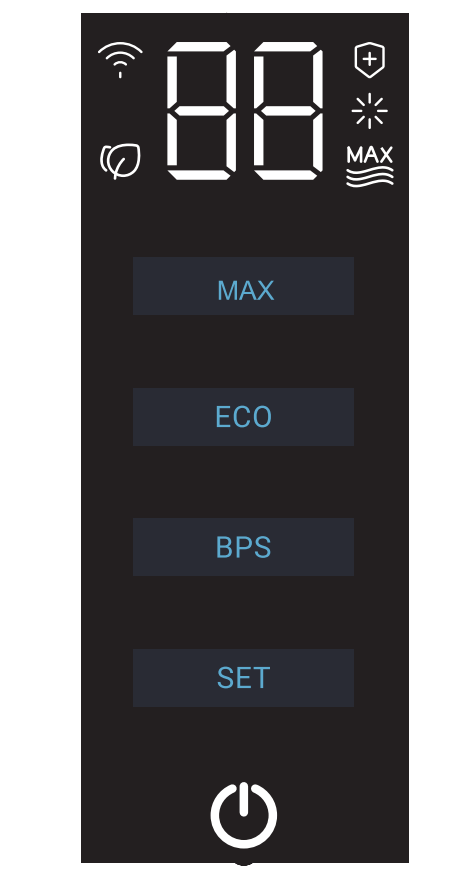

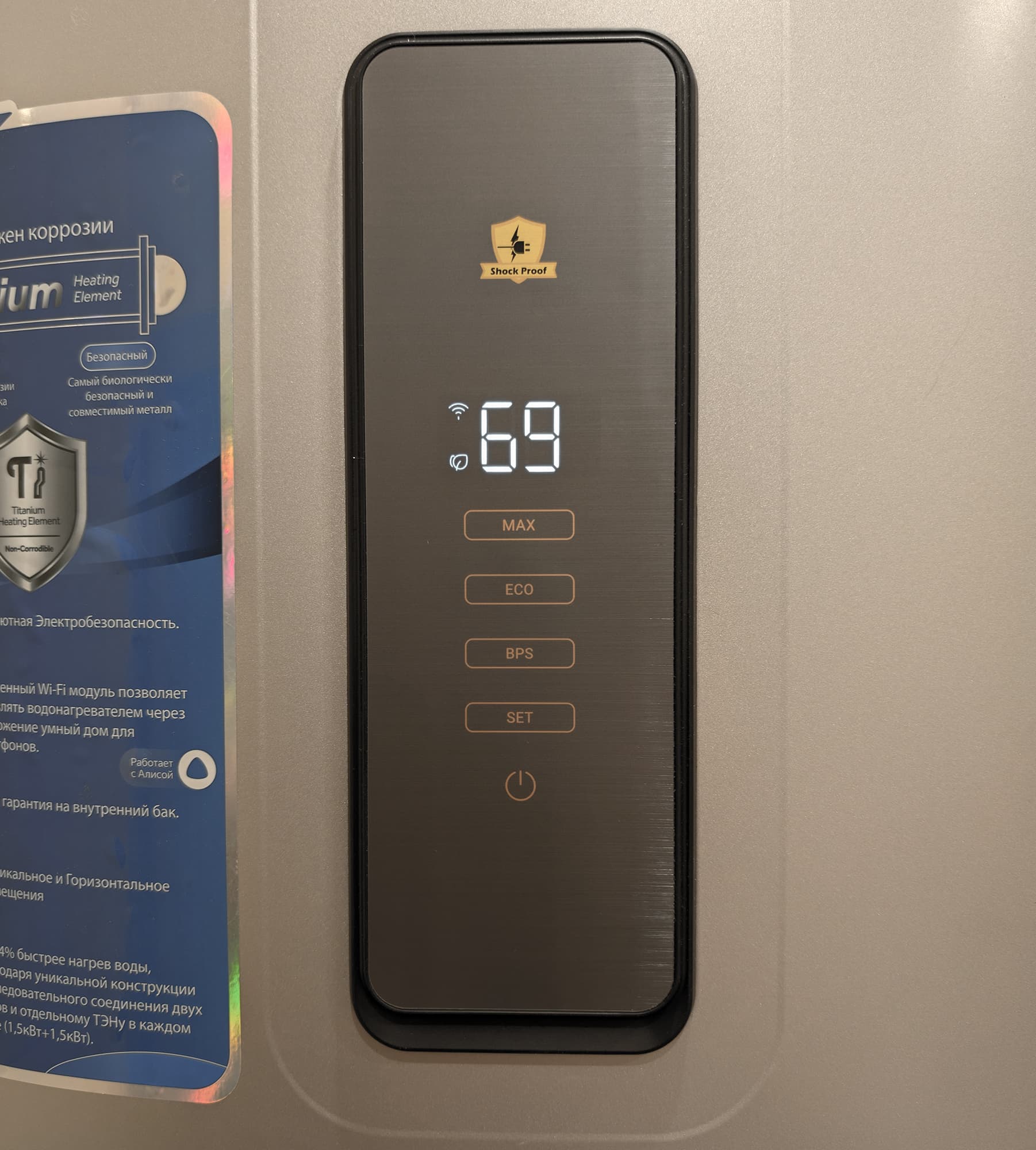

Панель управления бойлером состоит из светодиодного дисплея и пяти сенсорных кнопок.

Цифры на дисплее отображают при работе текущую температуру воды внутри бака, а в процессе настройки — целевое значение. Справа и слева от них расположены индикаторы режимов работы, включения тэнов и активности беспроводного сетевого интерфейса.

В случае неисправности устройства на дисплей выводятся коды ошибок, за расшифровкой которых следует обратиться к руководству.

Под дисплеем мы видим пять сенсорных кнопок. Нижняя включает водонагреватель и переводит его в режим ожидания.

Кнопки «Max», «Eco» и «BPS» позволяют выбрать один из трех режимов работы.

В режиме «Max» оба тэна работают одновременно. Это позволяет добиться оптимальной производительности при большом расходе воды, но, разумеется, негативно влияет на потребление электроэнергии.

При активации функции «Eco» устройство включает интеллектуальный режим, в котором автоматически управляет обоими тэнами в зависимости от привычек пользователя и нагревает полный объем резервуаров только в часы наибольшего потребления воды. В часы неактивности устройство поддерживает заданную температуру только в одном баке: это снижает нагрузку на электросеть и способствует экономии энергии. Согласно информации от производителя, на «обучение» бойлера уходит неделя. При длительном использовании прибор использует данные за последние четыре недели, усредняя информацию о потреблении в соответствии с историей использования.

Кнопка «BPS» активирует функцию защиты от бактерий (bacteria protection system). При включении антибактериального режима прибор повышает температуру до 80 °C и поддерживает ее в течение определенного времени — это позволяет предотвратить развитие в емкостях нежелательной микрофлоры.

Сенсор «Set» позволяет установить желаемую температуру воды. Последовательными нажатиями выбирается значение от 35 до 75 °C с шагом в 5 °C.

Управление со смартфона

Чтобы унифицировать тестирование управляющих приложений для различной бытовой и кухонной техники, с недавнего времени в нашей тестовой лаборатории мы используем один, специально выделенный для этих целей референсный аппарат: Honor 400. Это типичный смартфон среднего уровня с современной версией Android, он полностью соответствует всем российским стандартам, имеет все положенные сертификаты, поддерживает в полном объёме все сервисы Google, и является, с нашей точки зрения, вполне подходящим олицетворением типичного российского смартфона среднего уровня. Это решение мы приняли после неоднократных претензий самых различных производителей из серии «у вас ничего не работает потому, что вы тестируете не на том смарфтоне, нужно тестировать на другом». Теперь у нас один смартфон для всех, и мы считаем, что если какие-то проблемы возникают на нём — значит, у большинства российских пользователей они тоже, скорее всего, возникнут.

Для управления производитель предлагает приложение «evo: умный дом Haier» собственной (причем российской) разработки.

Фирменная экосистема предоставляет возможности управления множеством моделей техники Haier. Приложение насчитывает более 100 тысяч скачиваний и имеет хорошую репутацию: на момент подготовки обзора его рейтинг составляет 4,1 из 5 на основе 10 тысяч отзывов. Перед подключением оно напоминает, что при регистрации серийного номера устройства пользователь может расширить гарантию, получив дополнительный год сервисного обслуживания.

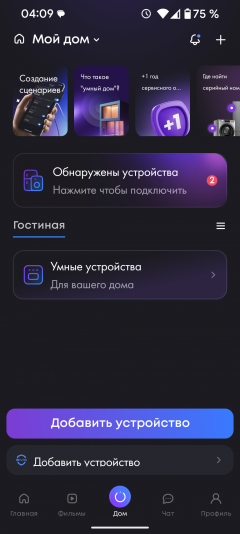

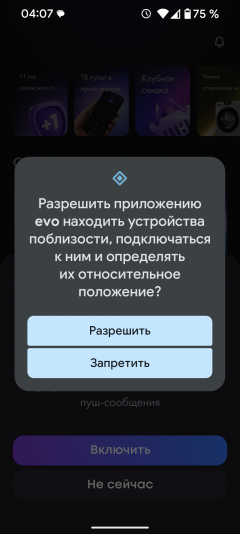

Для использования программы требуется регистрация с подтверждением номера телефона. Можно воспользоваться также входом с Яндекс ID. Как обычно, после аутентификации мы предоставляем приложению права на доступ к обнаружению новых устройств и нажимаем на кнопку «Добавить устройство» на главном экране.

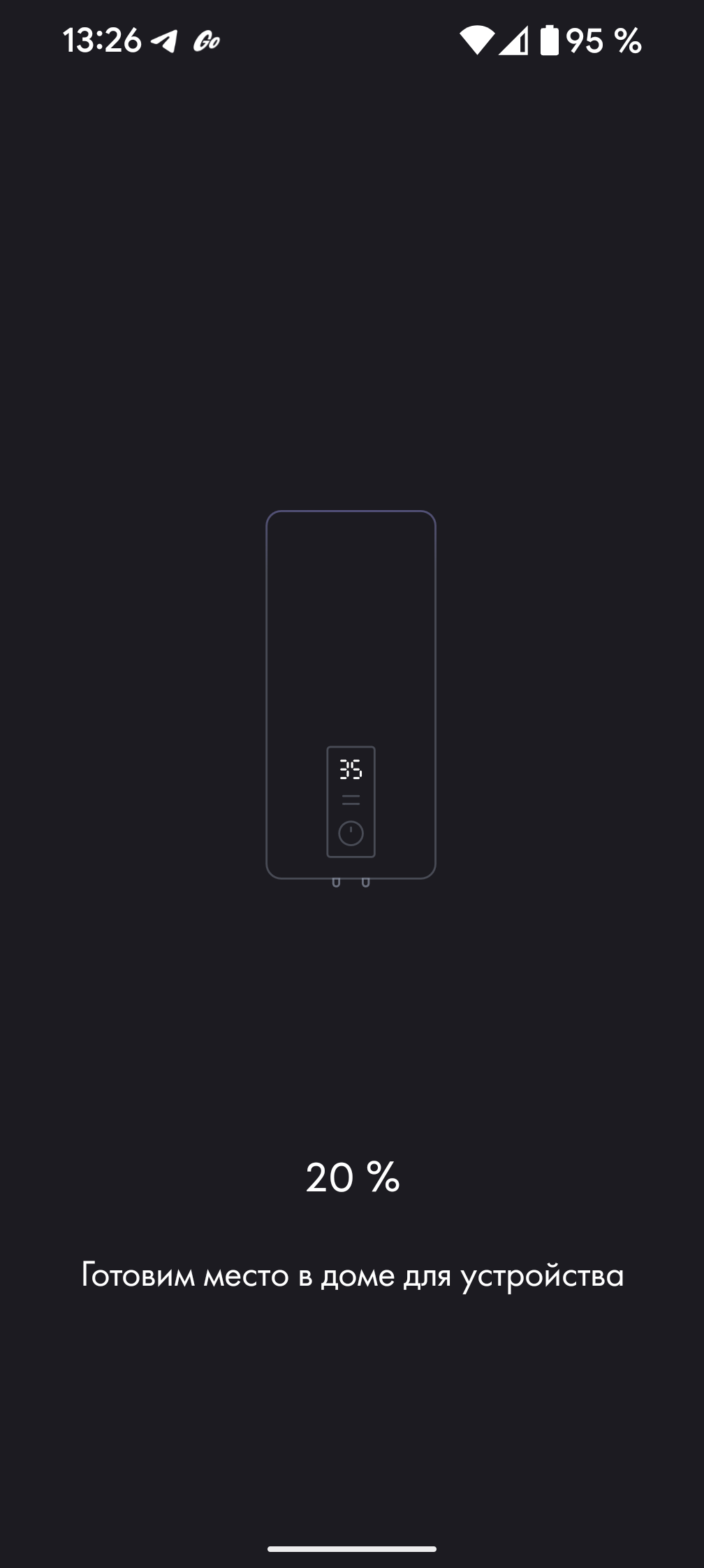

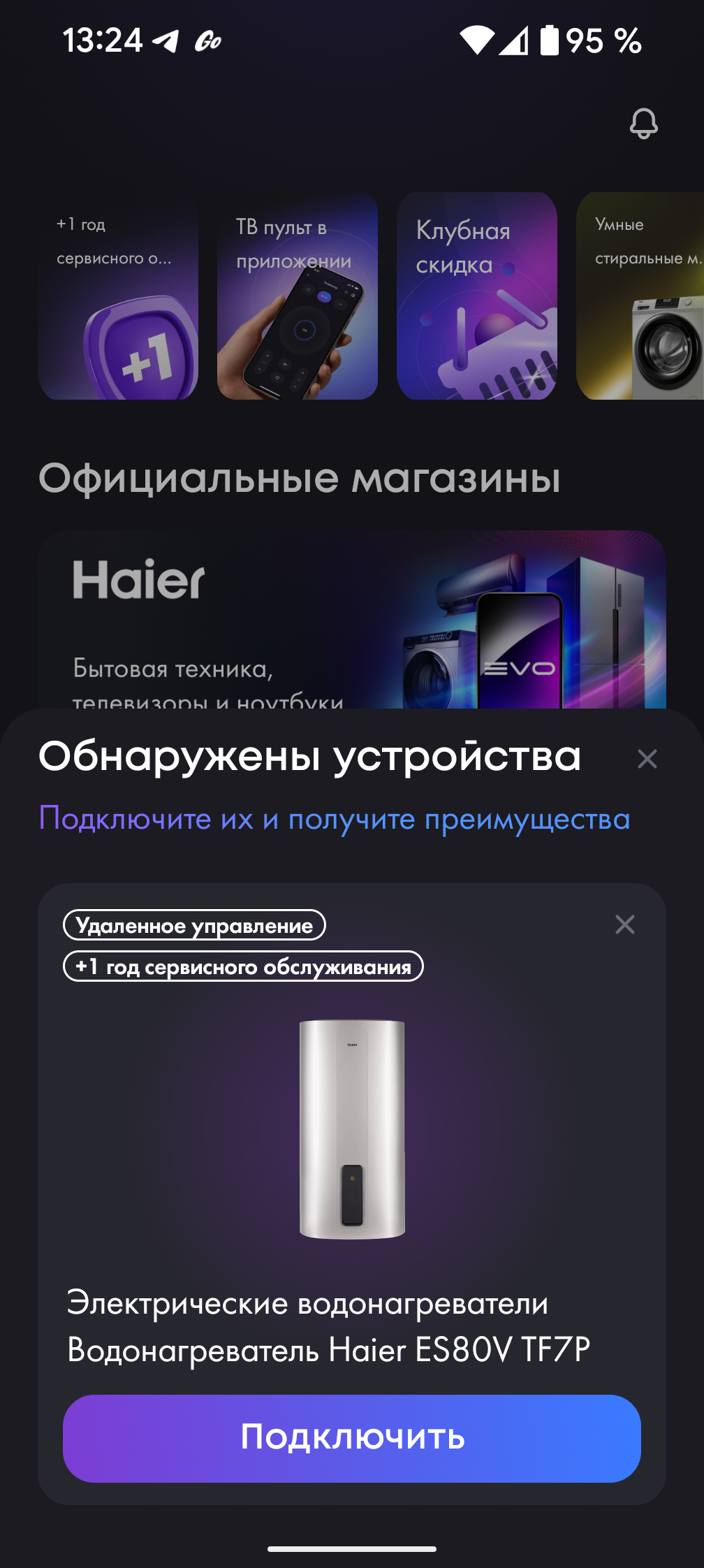

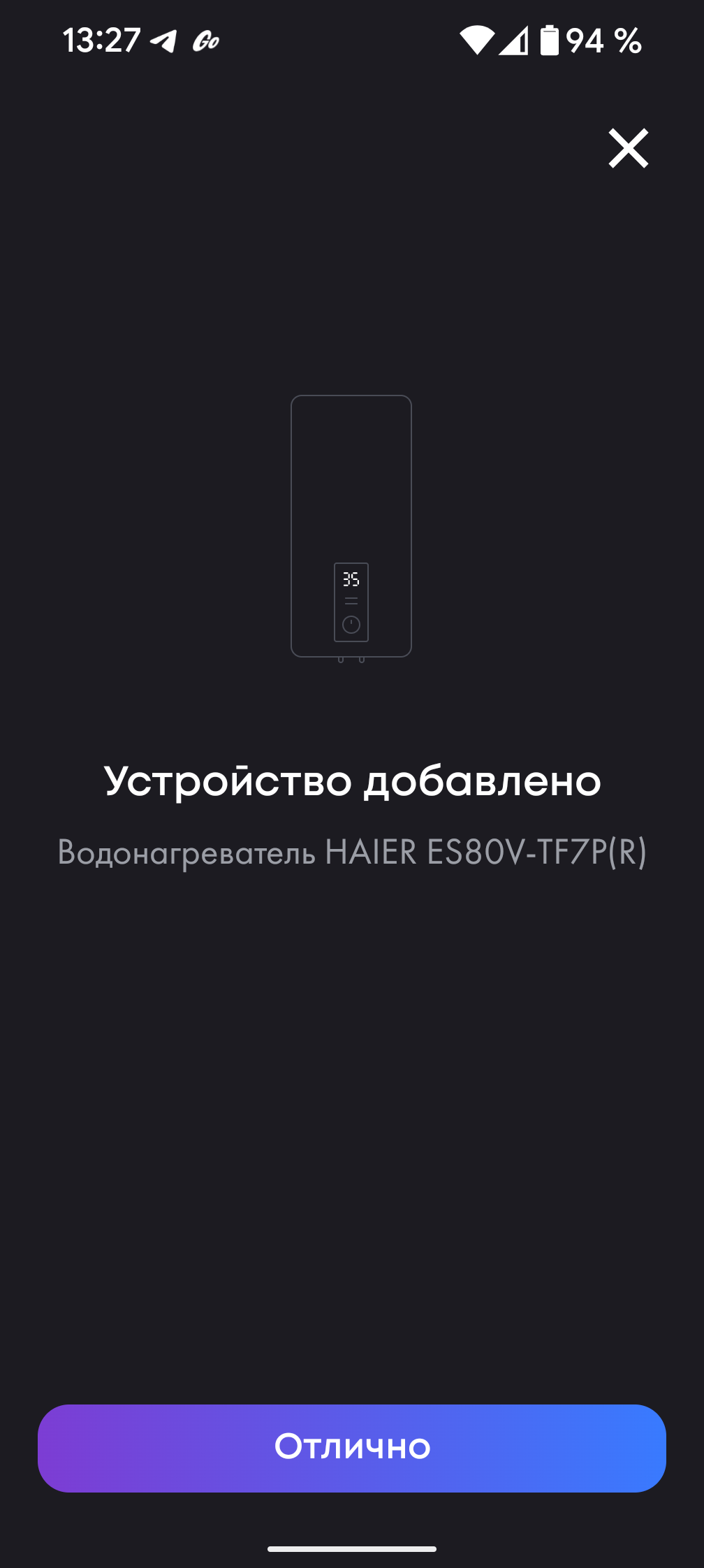

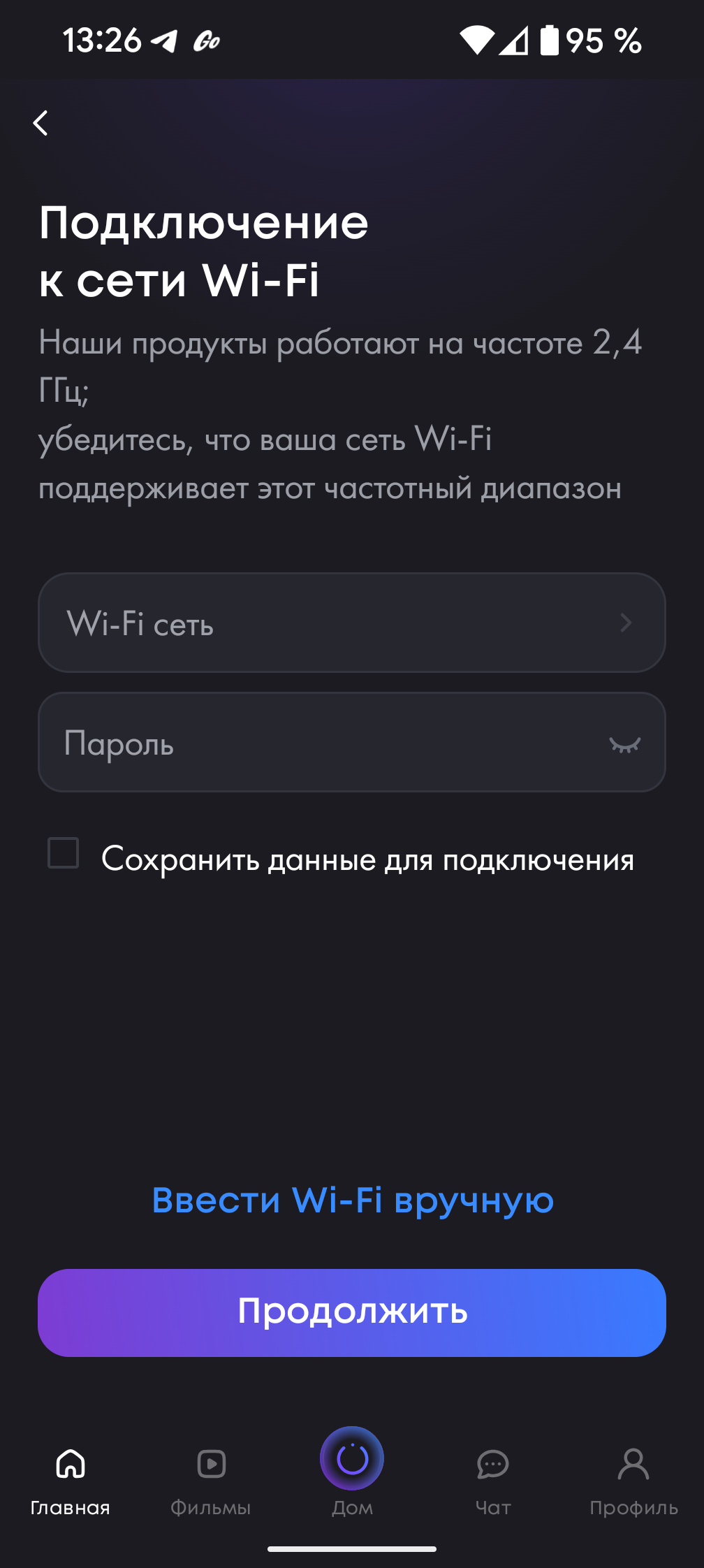

Чтобы бойлер обнаружился, его следует вывести из спящего режима нажатием на кнопку «Power» и следовать инструкциям. Приложение запрашивает данные для подключения к нашей беспроводной сети и через непродолжительное время устройство появляется на главном экране. На последнем этапе происходит автоматическое обновление встроенной микропрограммы.

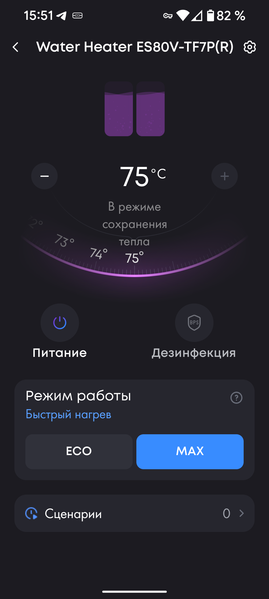

На главном экране устройства мы видим установленное значение целевой температуры и можем изменить его с шагом в 1 °C (а не в 5 °C, как на панели управления). Здесь же мы можем изменить режим работы бойлера, воспользовавшись кнопками «Max», «Eco» и «Дезинфекция», перевести прибор в режим ожидания или создать сценарий управления для системы умного дома.

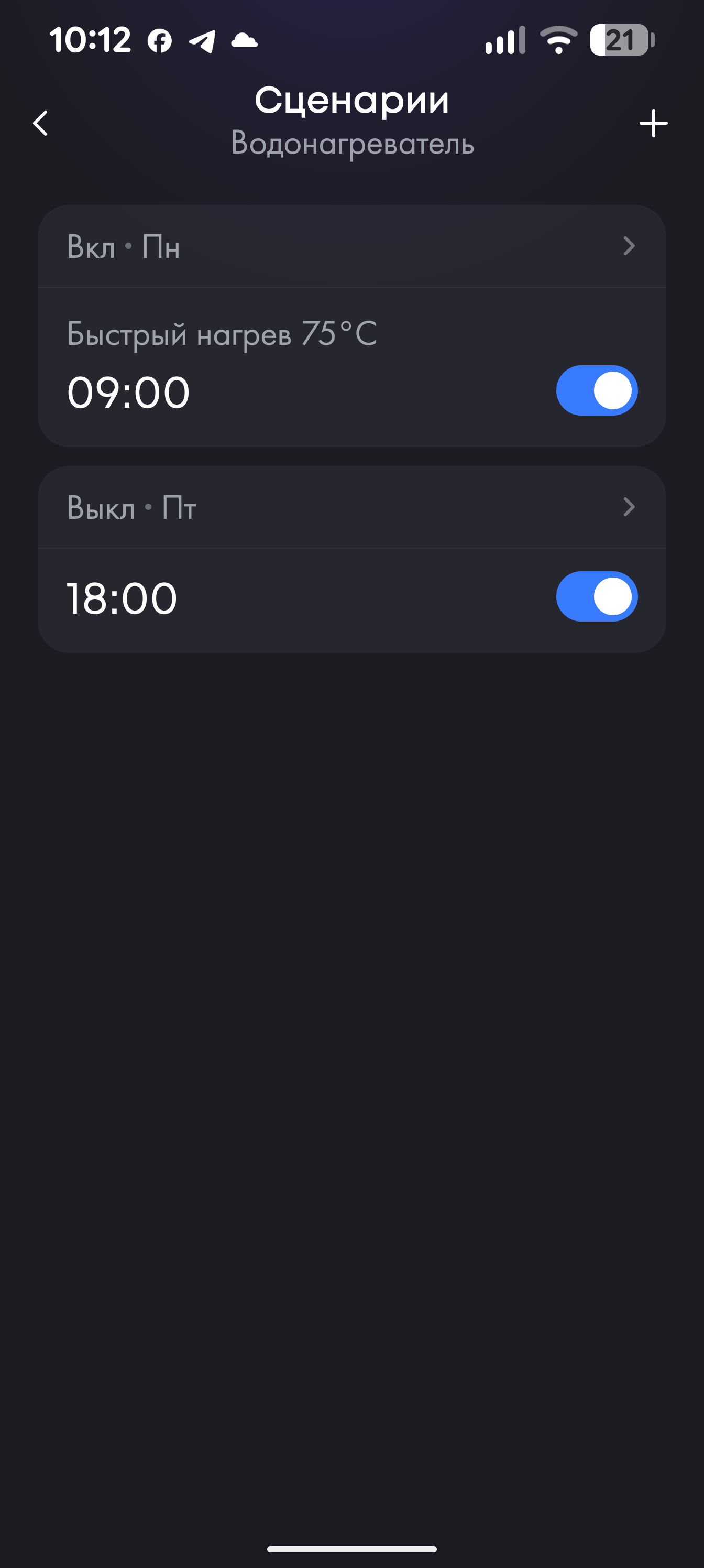

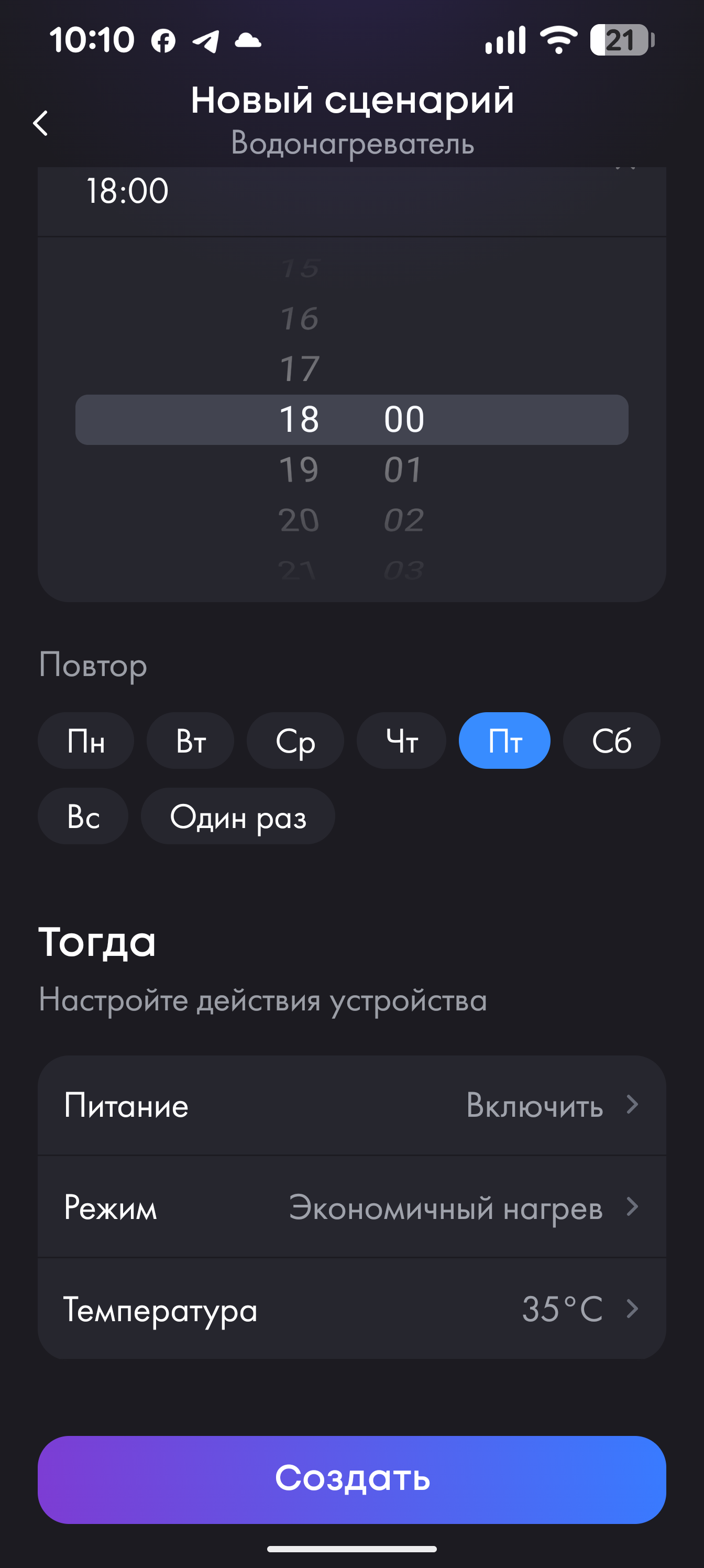

Функция «Сценарии» позволяет запрограммировать устройство в зависимости от времени суток и дня недели: здесь можно выбрать нужный режим работы, установить нужную температуру, включить или полностью выключить нагрев. Тестируя водонагреватель в нашем офисе, мы воспользовались этой возможностью, настроив Haier ES80V так, чтобы он выключался в 18:00 пятницы и снова включался в максимальном режиме утром понедельника: в выходные дни горячая вода нам не требуется.

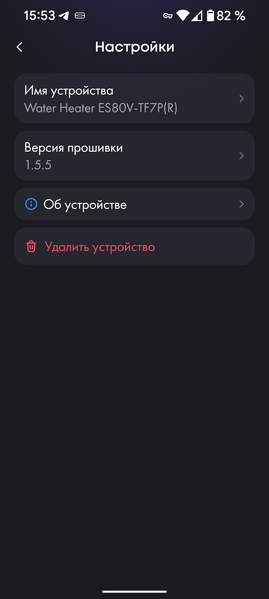

В разделе настроек приложение позволяет переименовать прибор, проверить версию и обновить встроенную прошивку, получить дополнительную информацию о бойлере и удалить информацию о приборе, если его эксплуатация завершена.

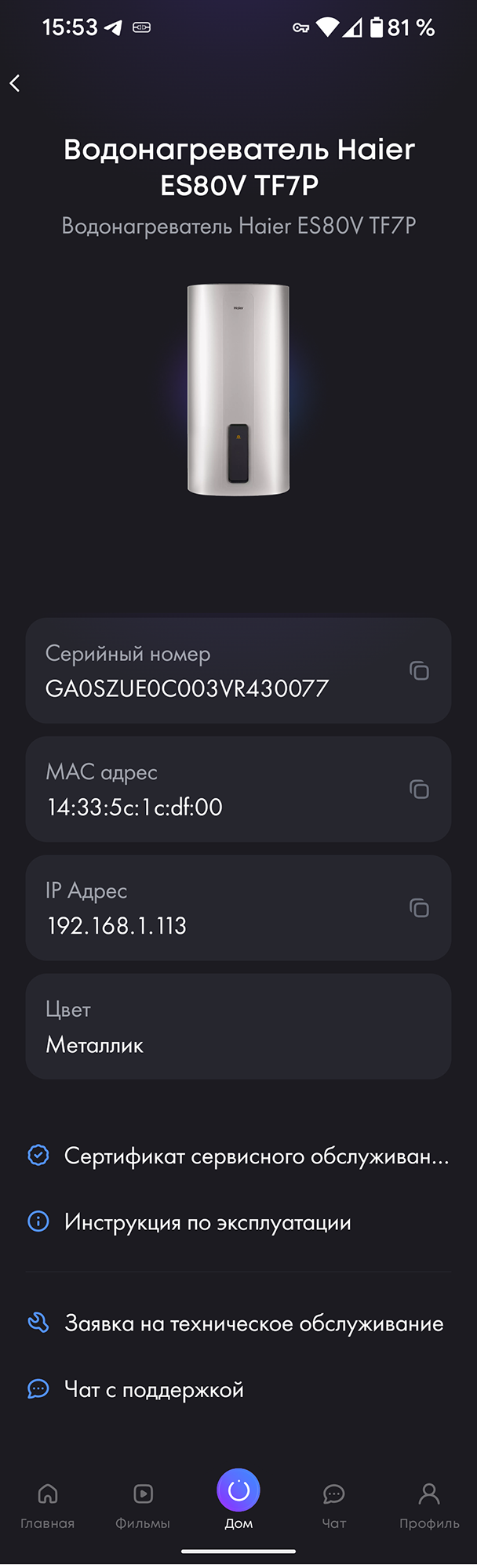

На странице «Об устройстве» мы можем узнать серийный номер накопителя и его сетевые адреса, ознакомиться с руководством, информации о сертификации, связаться с технической поддержкой или ознакомиться с электронной версией руководства по эксплуатации.

Эксплуатация

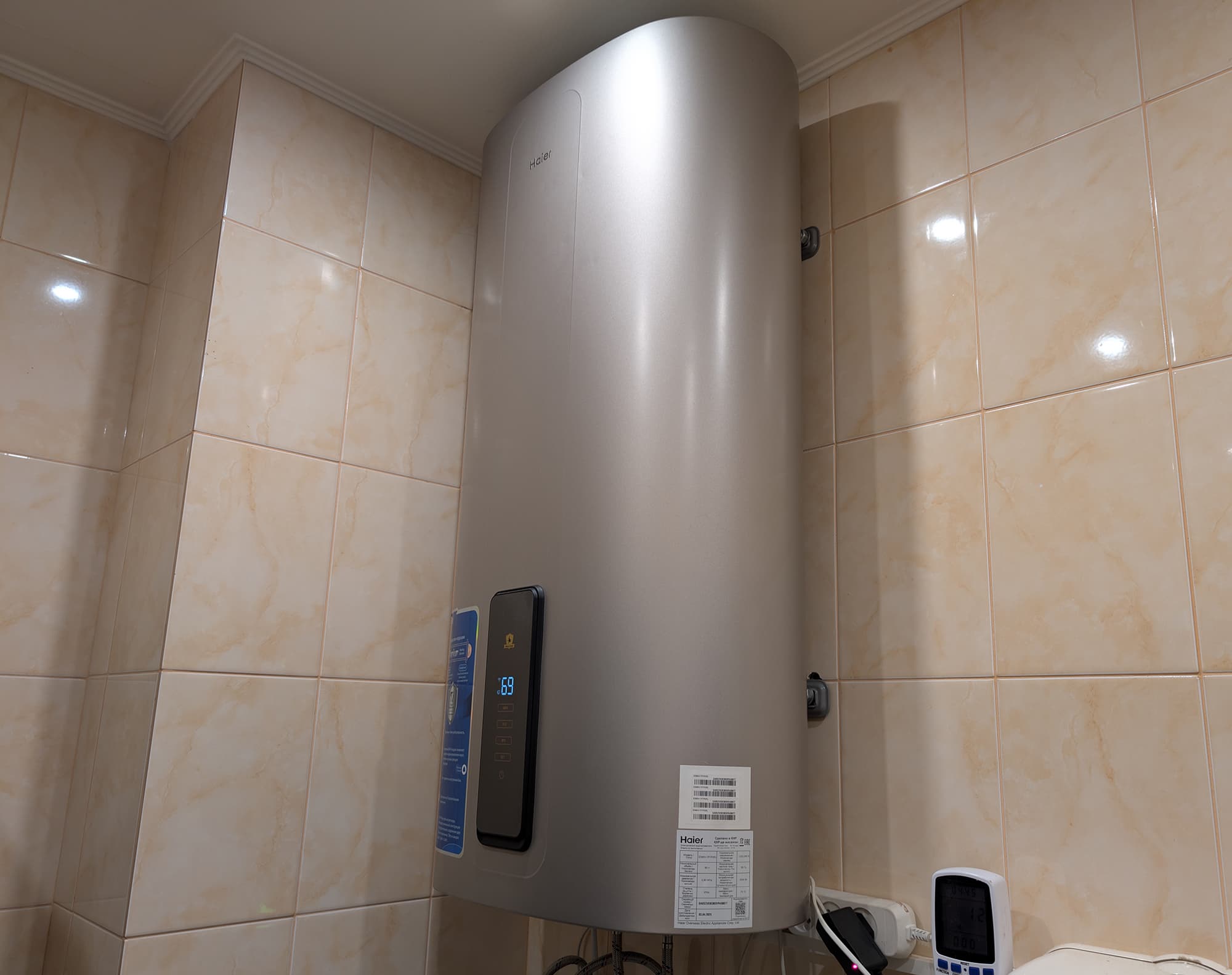

Перед выбором места для установки накопительного водонагревателя необходимо убедиться, что стена, на которую он будет подвешен, выдержит вес прибора, наполненного водой. Производитель бойлера рекомендует сделать как минимум двойной запас прочности креплений: в нашем случае удвоенная сумма сухого веса устройства и максимальной емкости баков составляет (36+80)×2=232 кг.

Если монтаж производится на некапитальную стену, необходимо позаботиться о дополнительных мерах безопасности: установить дополнительные стойки, применить сквозные винты или стяжки. Производитель также советует избегать установки устройства над унитазами и дверными проемами, чтобы, как изящно сформулировано в руководстве, «у пользователя не возникло чувство гнета и опасности».

Крайне рекомендуется располагать устройство в помещении, оборудованном напольным сливом воды, а для последующего обслуживания следует предусмотреть свободное пространство для доступа к бойлеру: не менее 250 мм по вертикали и не менее 700 мм по горизонтали).

Haier ES80V TF7P(R) рассчитан как на вертикальное, так и на горизонтальное размещение. К сожалению, в руководстве не обнаружилось упоминания о возможности изменения ориентации дисплея. Мы предпочли установить прибор вертикально.

При первом использовании не следует включать электропитание, пока вода в баке не достигнет максимальной отметки и из открытого крана на смесителе не пойдет вода. Перед заполнением следует открыть кран горячей воды для спуска воздуха. Как только емкость наполнится водой и из крана потечет, его можно закрыть.

После проверки работы бойлера можно перейти к его настройке: выбрать режим работы и задать нужную температуру. С помощью панели управления значение нагрева можно установить с шагом в 5 °C, а мобильное приложение позволяет настроить температуру с точностью до градуса.

Внутри нашего водонагревателя — два бака, подключенных последовательно: каждый со своим тэном. В режиме «Max» включаются одновременно включаются оба элемента. В режиме «Eco» нагрев регулируется в зависимости от распорядка дня пользователя: устройство анализирует суточный график потребления горячей воды и снижает энергопотребление в часы, когда она не требуется.

При включении функции «Eco» бойлер, как мы уже упоминали, в течении недели работает в режиме обучения, запоминая привычки пользователя, после чего переходит на экономичный режим, включая оба тэна одновременно только в часы пикового потребления.

Таким образом, для переключения в экономичный режим требуется довольно длительное время. Такая реализация эко-функции не позволит нашей модели в достаточной степени проявить себя при размещении в городской квартире в качестве резервного источника горячей воды при сезонных отключениях: наибольшая экономия электроэнергии будет достигнута бойлером при длительной эксплуатации пользователями с размеренным образом жизни.

Уход

Водонагреватель не требует ухода: ремонт и обслуживание устройства должны производиться квалифицированными специалистами.

При длительном перерыве в работе производитель рекомендует отключить прибор от магистрали и полностью опустошить баки бойлера.

Наши измерения

Разобрать работающий прибор, чтобы поместить внутрь бака лабораторный термометр, у нас не было возможности. Поэтому для оценки точности работы встроенного термостата мы подключили к выходному штуцеру водонагревателя гибкую подводку длиной 1 метр и измеряли температуру воды на полностью нагретом приборе, установленном на соответствующее значение. Для минимизации влияния теплопотерь при нагреве выходной трубы температура измерялась после пролива через систему первых пяти-семи литров воды. Результаты измерений мы приводим в таблице.

На всем температурном диапазоне прибор показал достаточную точность измерения температуры в пределах погрешности измерений.

Нагрев воды

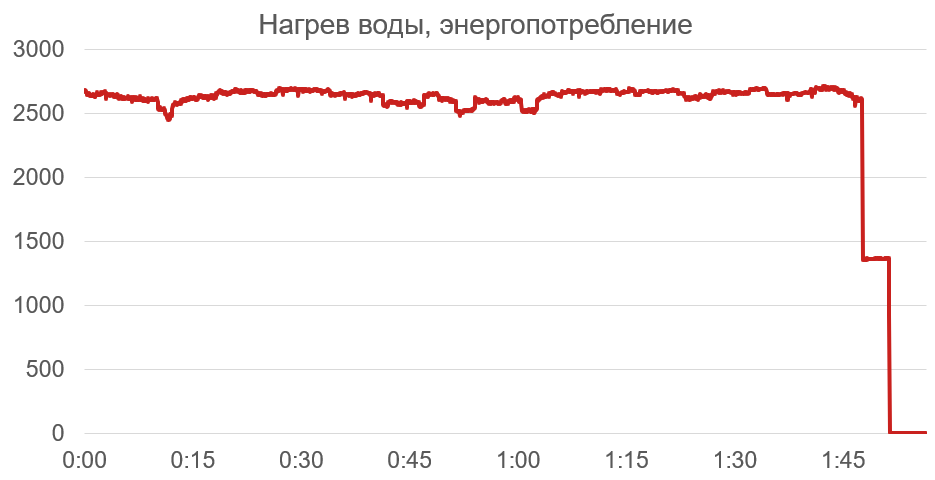

Чтобы измерить, за какое время вода в бойлере достигнет максимальной температуры, мы заполнили бак водопроводной водой с температурой около 20 °C, включили нагреватель в режиме «Max» на полную мощность и засекли время. В течение этого теста раз в секунду производились измерения потребляемой прибором мощности.

Заданной температуры (75 °C) вода в баке достигла через 1 час 48 минут. В последние несколько минут работы в этом режиме прибор работал на половинной мощности: это заметно на графике.

Поддержание температуры без расхода воды

Чтобы оценить эффективность теплоизоляции водонагревателя, мы нагрели его до максимальной (75 °C) температуры и оставили его на несколько суток в режиме подогрева, не пользуясь водой из бака.

В соответствии с нашими измерениями на поддержание максимальной температуры без расхода воды в режиме «Max» прибор тратит 1,64 кВт·ч в сутки или 11,49 кВт·ч в неделю. Это весьма неплохой результат для 80-литрового накопителя.

Для режима «Eco» этот тест, в силу особенностей логики работы устройства, не применялся.

Равномерный расход

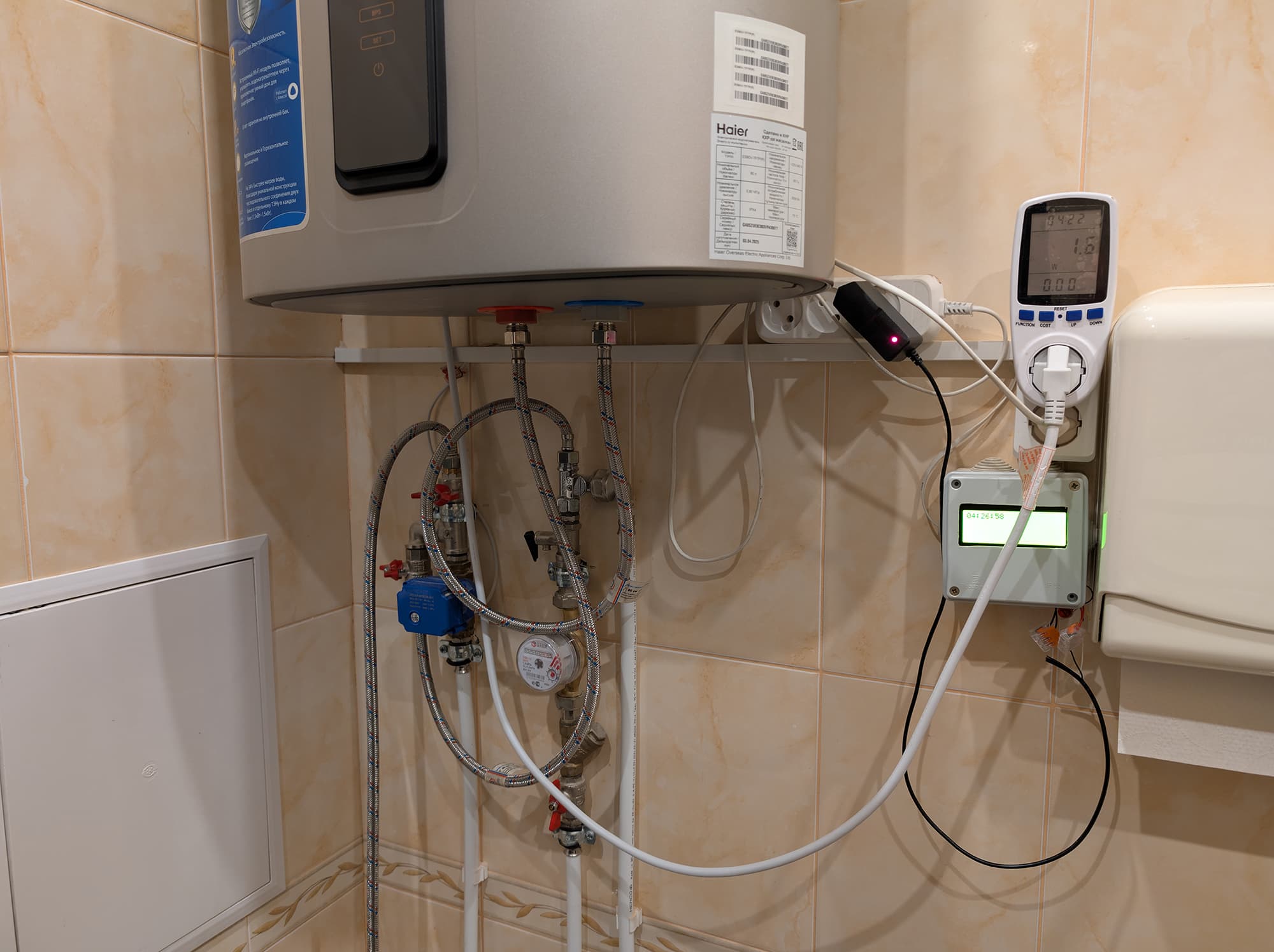

Целью следующего эксперимента было установить, какое количество электроэнергии прибор тратит при расходе воды, равномерно распределенном по времени суток. Чтобы смоделировать такую ситуацию, мы воспользовались шаровым клапаном с электроприводом, подключенным к выпускному штуцеру прибора.

Управление приводом расходного крана мы доверили микрокомпьютеру на базе Arduino, запрограммировав его на открытие крана раз в час. Интервалы между открытием и закрытием клапана были настроены так, чтобы ежечасный расход воды из нагревателя составлял около 5 л.

Как и в предыдущем тесте, водонагреватель был настроен на максимальные температуру воды (75 °C) и мощность. Температура в системе холодного водоснабжения составляла, в зависимости от времени суток, от 13 до 20 °C.

Эксперимент занял ровно неделю. Результаты измерений мы представляем в виде таблицы.

Затраты электроэнергии на подогрев воды до максимальной температуры составили, таким образом, 0,14 кВт·ч на 1 литр или 13,56 кВт·ч на 100 литров.

Провести аналогичный эксперимент в режиме «Eco» мы, к сожалению, не смогли: для полноценного тестирования этой функции требуется длительное (по заявлениям производителя, «от недели до месяца») «обучение» устройства, что, увы, не соответствовало редакционным планам.

Выводы

У накопительного водонагревателя Haier ES80V TF7P(R) хорошая термоизоляция, обеспечивающая неплохую экономичность, а стильный внешний вид отличает эту модель от большинства классических конструкций. Благодаря большому объему и высокой мощности устройство может обеспечить горячей водой большую семью.

Водонагреватель оборудован двумя последовательно соединенными резервуарами с раздельным нагревом. Такая конструкция позволяет экономить электроэнергию: в экономичном режиме устройство может работать на половинной мощности. Интеллектуальная система управления автоматически управляет обоими тэнами в зависимости от привычек пользователя и нагревает полный объем резервуаров только в часы наибольшего потребления воды. К сожалению, возможности ручного управления мощностью в этой модели нет, а на «обучение» в эко-режиме уходит довольно продолжительное время. Благодаря этой особенности бойлер окажется хорошим выбором для тех, кто привык к размеренному образу жизни и постоянно проживает в квартирах или домах без централизованной подачи горячей воды.

Эта модель оборудована фирменной системой ShockProof, защищающей пользователя от электротравм при утечке тока, а титановые тэны и длительный гарантийный срок позволяют надеяться на то, что бойлер прослужит долго.

Удобное и функциональное мобильное приложение позволяет управлять устройством удаленно и использовать его в качестве полноценного компонента системы умного дома.

Плюсы:

• неплохая экономичность
• удобное управление
• возможность вертикального и горизонтального монтажа
• два бака с раздельным нагревом
• функциональное мобильное приложение

Минусы:

• невозможность раздельного включения тэнов в баках вручную
