Видеоускоритель Gigabyte Xtreme Gaming GTX 950

Содержание

1. Особенности устройств(а)
2. Конфигурация тестового стенда, список инструментов тестирования
3. Результаты тестов
4. Выводы

Устройство(а)

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

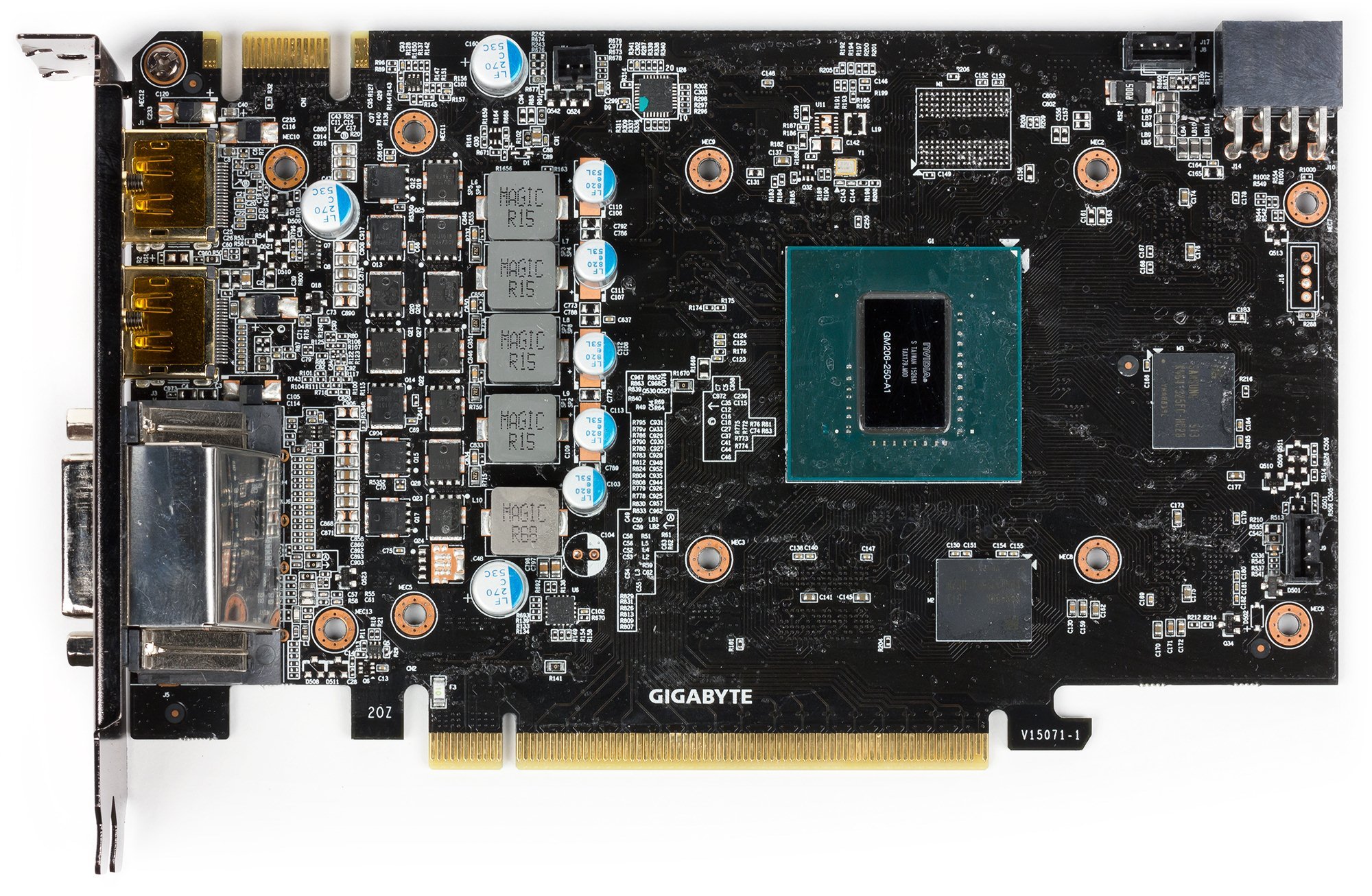

Вид спереди
Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 950

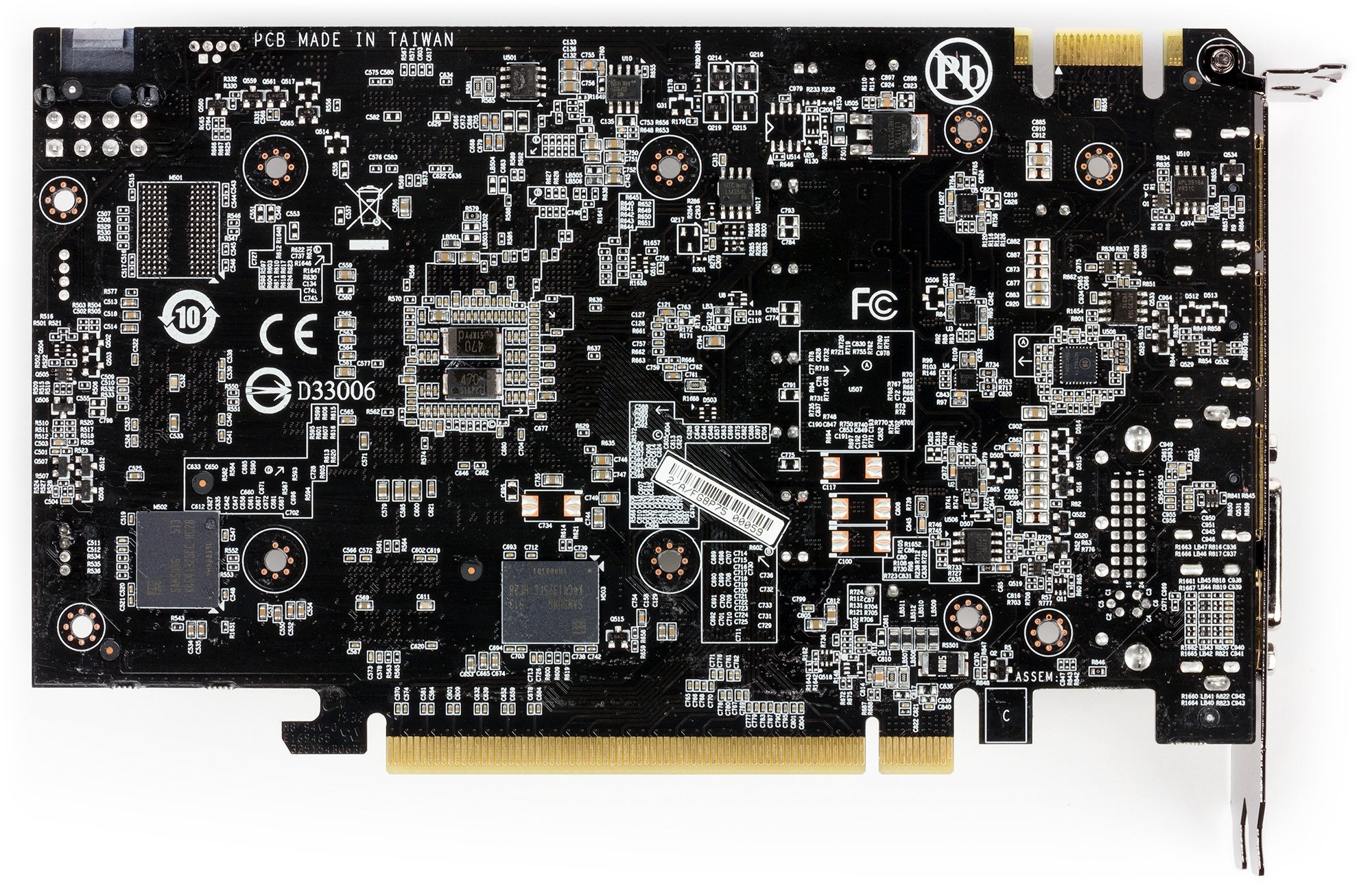

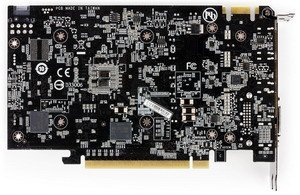

Вид сзади
Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 950

Печатная плата создана силами инженеров Gigabyte, она отличается от референс-аналога системой питания, которая в данном случае работает по схеме 4+1 фаза, поддерживает технологию Ultra Durable VGA, что вкупе с использованием особых элементов силового блока уменьшает энергопотребление и нагрев PCB.

Система питания управляется цифровым контроллером NCP81174 производства On Semiconductor.

Частоты работы очень сильно увеличены как по ядру, так и по памяти. Утилита OC Guru II позволяет управлять не только частотами работы, но и вольтажом, что делает эту карту весьма привлекательной для оверклокеров. Впрочем, интерес оверклокеров к ускорителям среднего (и даже ниже среднего) уровня — чисто теоретический, ведь все равно сильно выше GTX 960 в этом случае не прыгнуть.

Система охлаждения

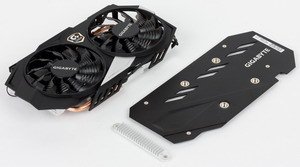

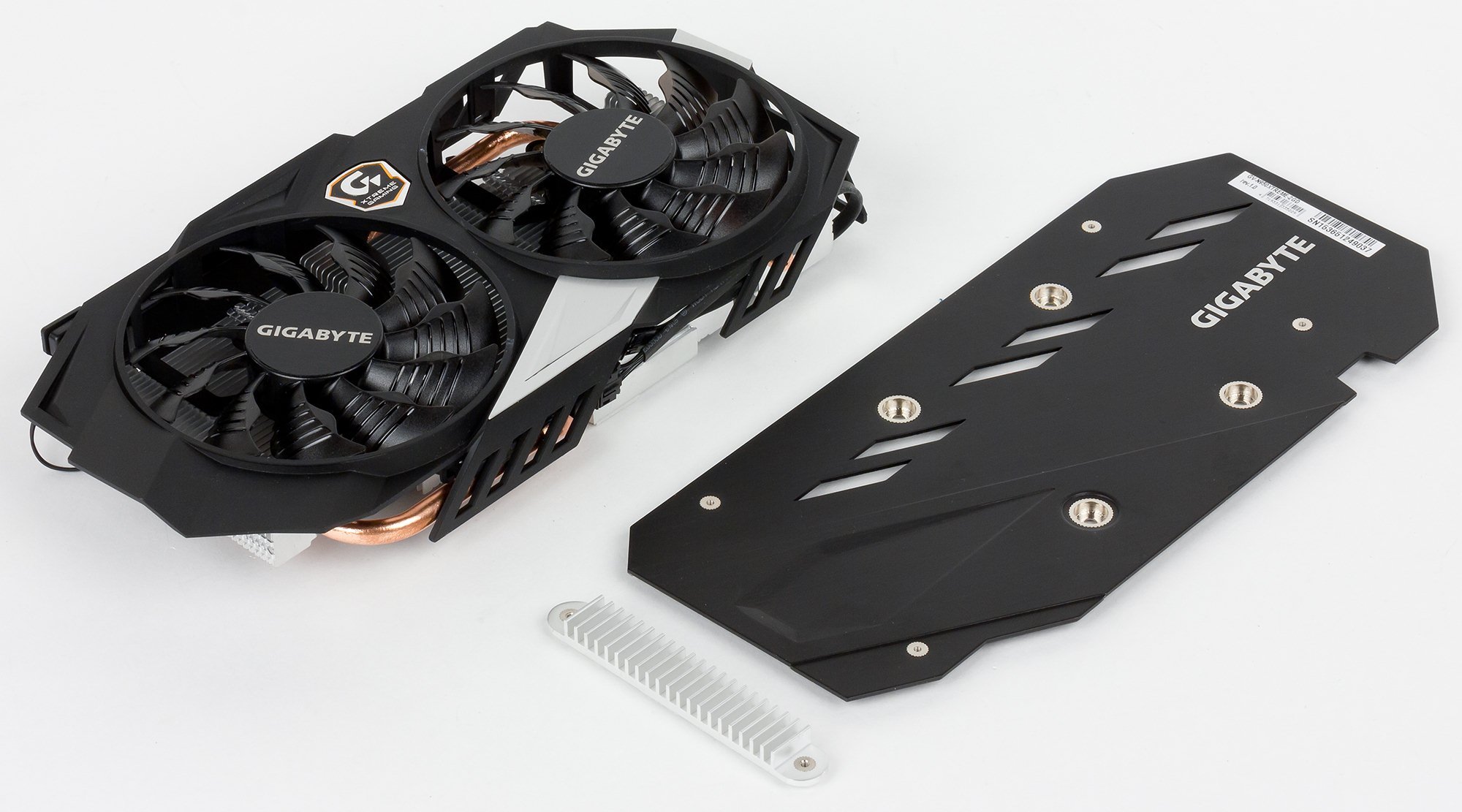

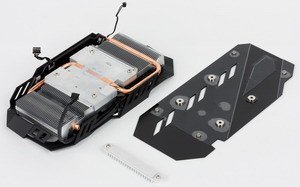

Главной частью кулера WindForce 2x является пластинчатый радиатор, усиленный тепловой трубкой, впрессованной в основание, что обеспечивает равномерное распределение тепла по ребрам радиатора. Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особая форма лопастей (с поперечными каналами) вентиляторов, которая обеспечивает на 23% больший поток воздуха при той же частоте вращения. Особенностью данной системы охлаждения карт является остановка вентиляторов в случае простоя при малом нагреве GPU. Кстати, на торце карты есть специальные световые индикаторы, которые извещают об остановке того или иного вентилятора. Также на торце есть светящийся логотип, цвет которого можно менять с помощью фирменной утилиты OC Guru II. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сзади карты установлена специальная металлическая крышка, которая обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 63 градусов, что является очень хорошим результатом для видеокарты такого уровня.

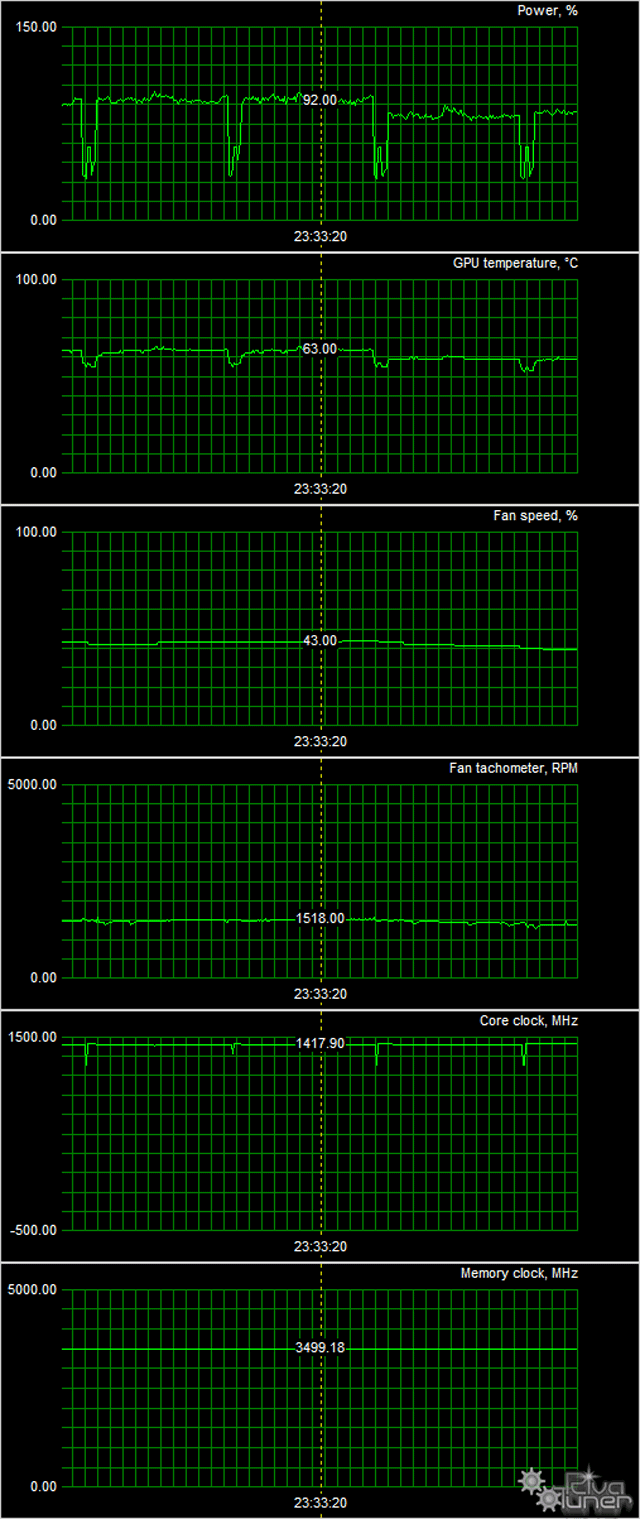

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

• Помещение шумоизолировано и заглушено, снижены реверберации.
• Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
• Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
• Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
• Режимы измерения:
  1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
  2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
  3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 57 °C, вентиляторы запускались (900 оборотов в минуту), но при достижении температуры 53 °C снова выключались. Уровень шума не изменялся.

В режиме максимальной нагрузки в 3D температура достигала 60 °C, затем рост замедлялся. Максимум получился 63 °C, вентиляторы при этом раскручивались до 1518 оборотов в минуту, шум вырастал до 35,5 дБА. В итоге тихой данную СО назвать нельзя, но и слишком уж шумной она не является. Напрашивается оптимизация работы кулера со стороны производителя, так как максимальная температура GPU под нагрузкой остается достаточной низкой, и можно было бы пожертвовать некоторой долей эффективности СО, чтобы снизить уровень шума. В 2D-режиме карта почти бесшумная.

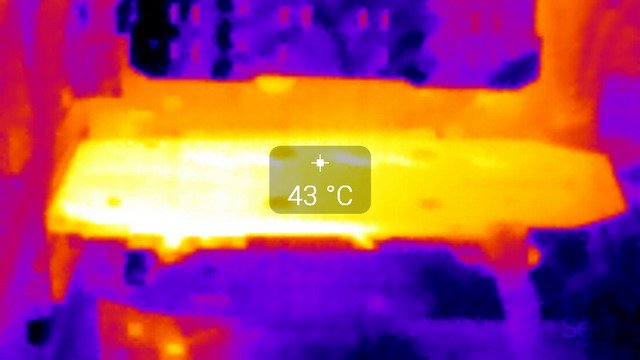

Термоснимок

На тыльной стороне платы расположена пластина, мешающая локализовать максимально нагретую область, но она находится примерно в зоне преобразователей напряжения.

Комплектация

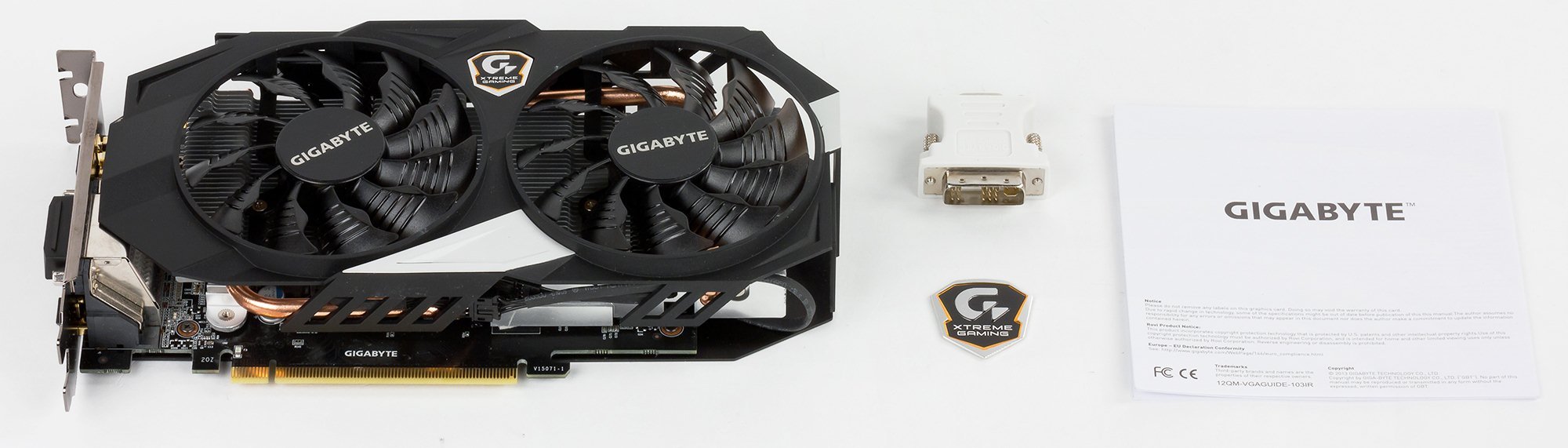

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA и фирменную наклейку.

Упаковка

Установка и драйверы

Выводы

Gigabyte Xtreme Gaming GTX 950 (2 ГБ) — отличный продукт для сегмента цен около 200 долларов. Ускоритель имеет высокоэффективную систему охлаждения, обладающую способностью останавливать вентиляторы при малой нагрузке, а потому в 2D-режиме он фактически бесшумен. Карта работает на сильно повышенных частотах работы, что дает ей возможность сравняться с GTX 960 по производительности и даже опередить своего старшего брата, поэтому данный ускоритель получился очень выгодным по соотношению цены и возможностей. Плюс бонус в качестве красивой подсветки кулера, демонстрирующей работу вентиляторов. Единственное замечание — повышенный шум кулера под серьезной нагрузкой, которого можно было бы избежать, выставив менее агрессивный режим охлаждения GPU.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за декабрь 2015 года)

награду получила карта:

• Gigabyte Xtreme Gaming GTX 950 2 ГБ 128-битной GDDR5 PCI-E
