Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 (P/N 4 719331 323356) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1695—2075 | 1507—1797 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2042 (8168) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 295×125×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 158 | 151 |
| В режиме 2D, Вт | 37 | 42 | |
| В режиме «сна», Вт | 16 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,5 | |
| В режиме максимального 3D, дБА | 24,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

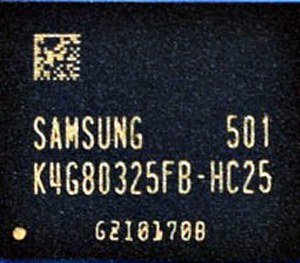

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

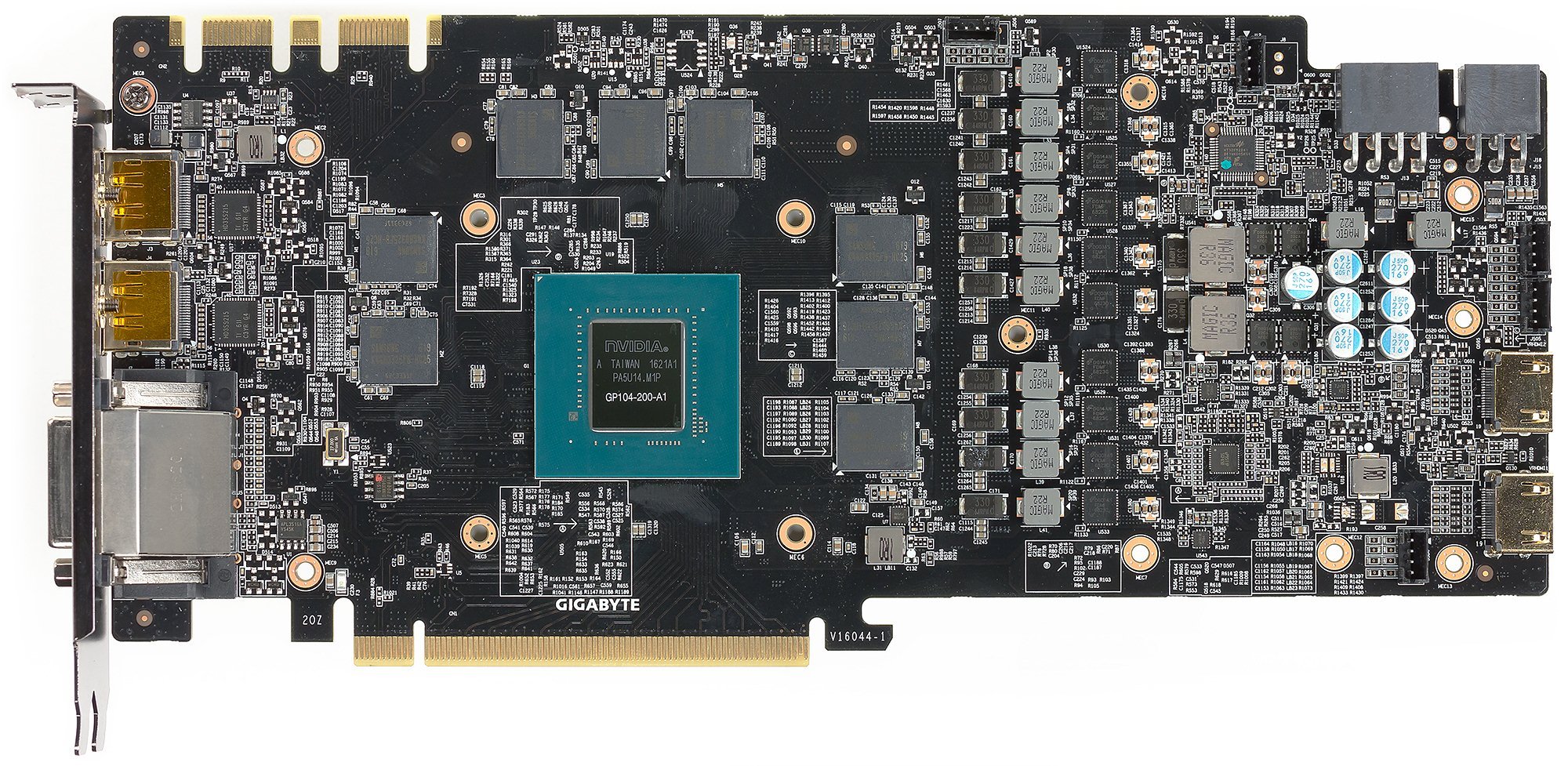

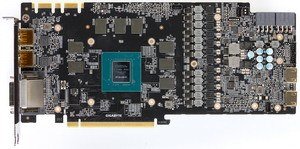

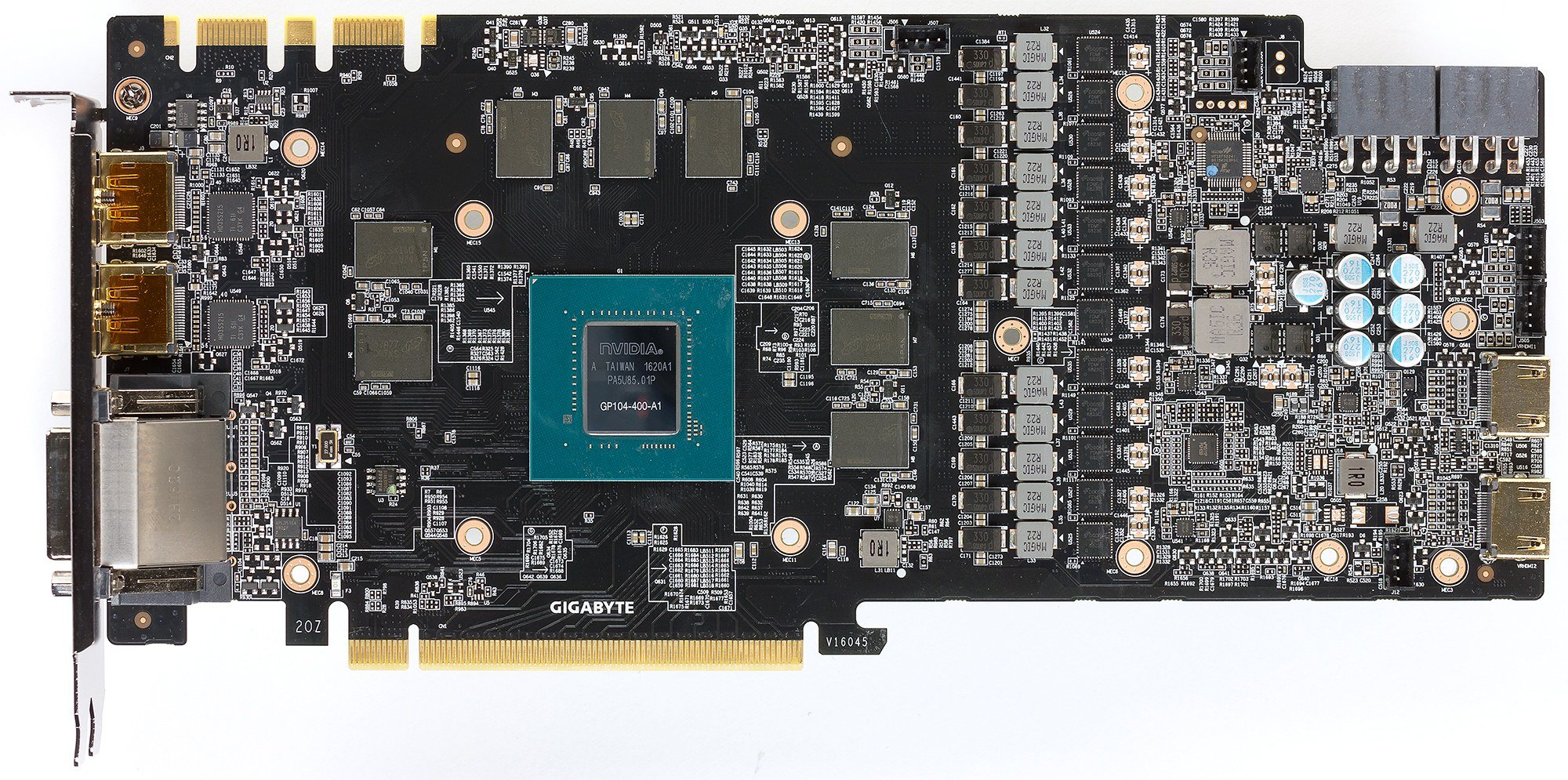

| Вид спереди | |
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |

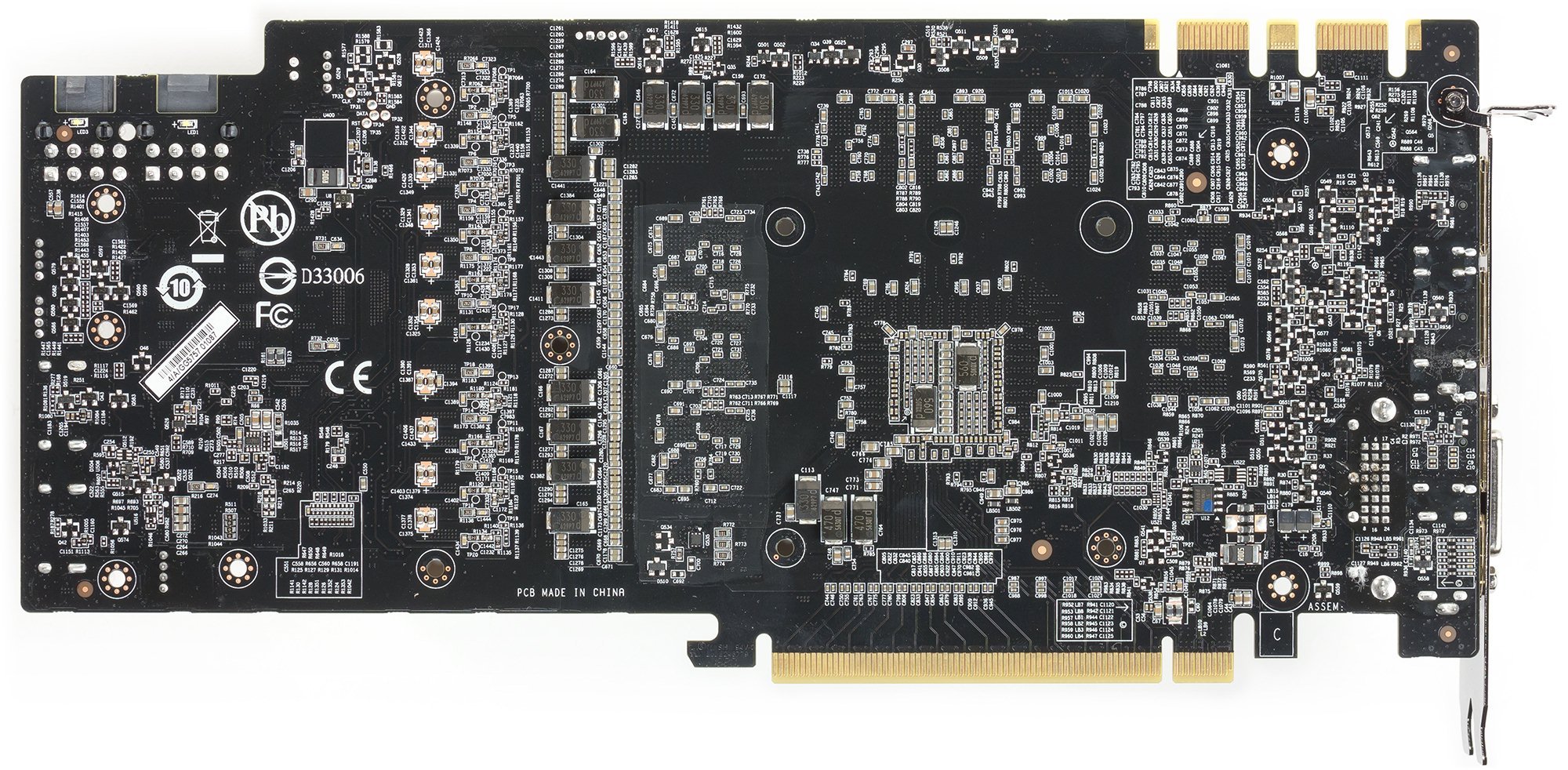

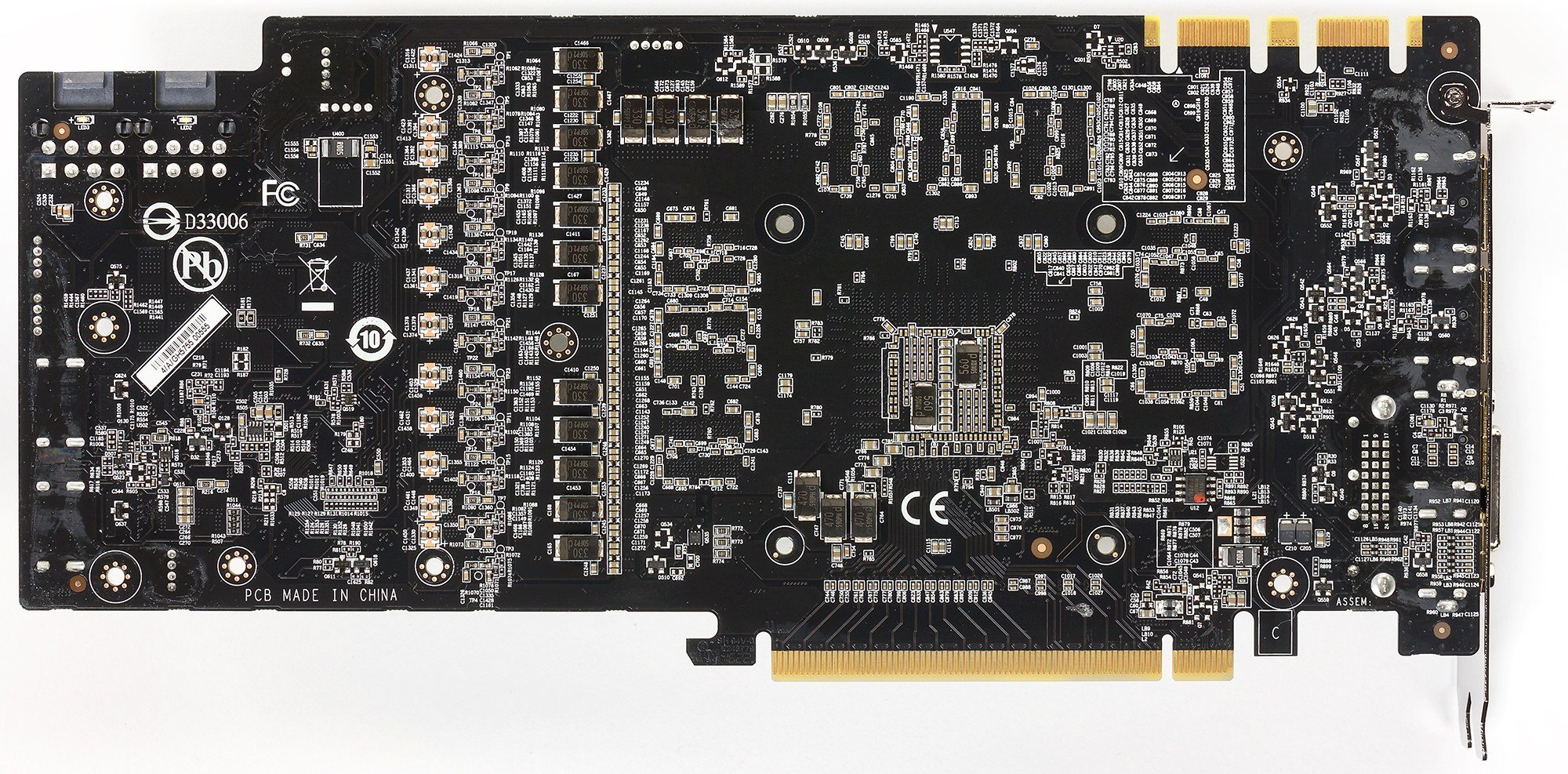

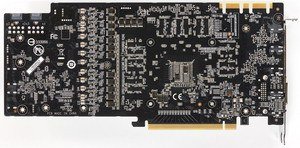

| Вид сзади | |
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |
В данном случае имеет смысл сравнить с GTX 1080 той же серии Xtreme Gaming: фотографии прекрасно демонстрируют, что перед нами практически та же печатная плата, и в материале по той карте я уже говорил, что PCB значительно переделана и отличается от эталонного дизайна.
Система питания имеет 10 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального оверклокинга при сохранении стабильной работоспособности и защите элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также должно препятствовать возникновению свиста катушек при работе ускорителя (традиционный бич компьютерных плат с большими токами).
У данного ускорителя прилично повышены (на 15%) частоты работы относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в районе 10%-15% в зависимости от разрешения и режима работы.

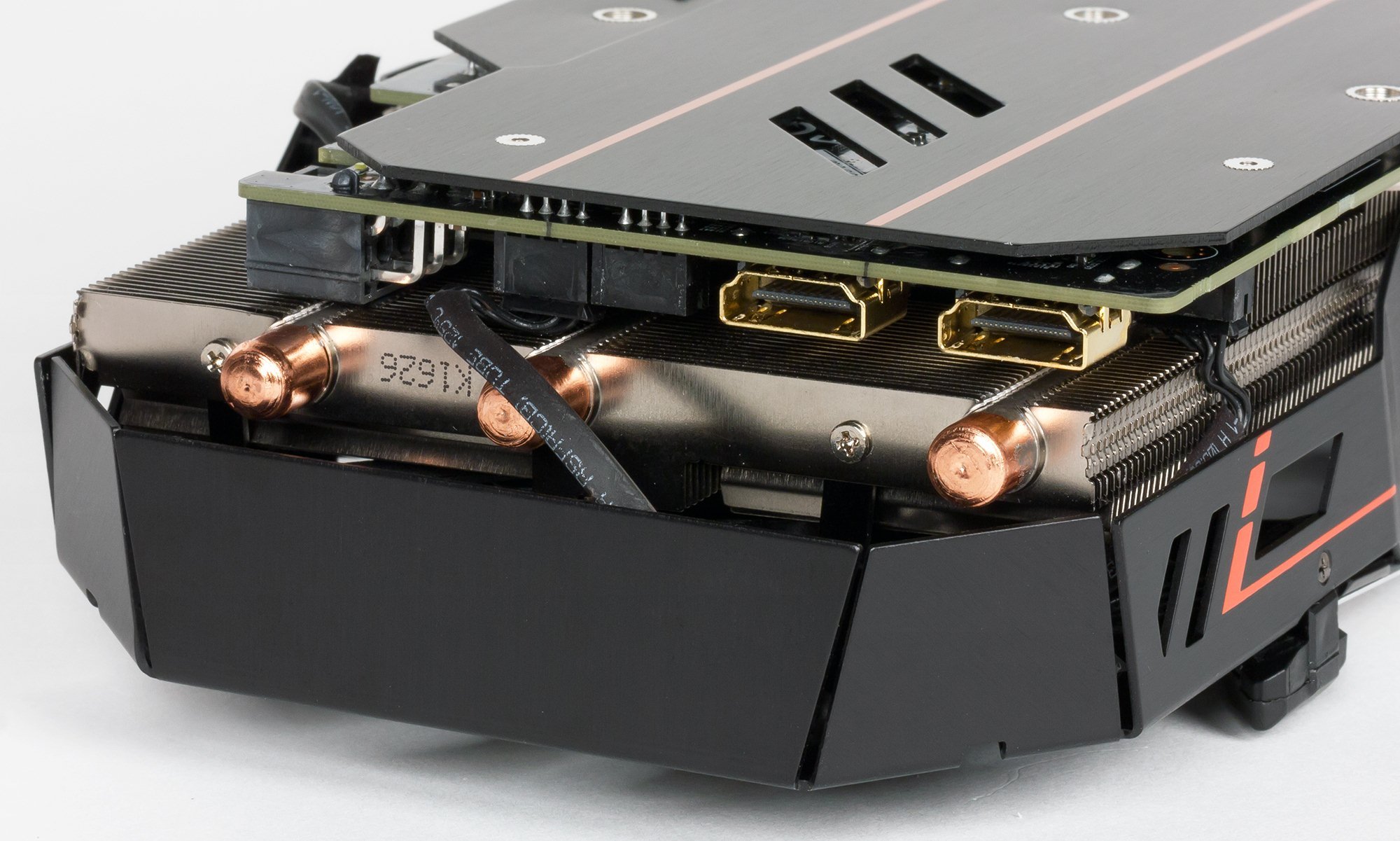

Основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительных выхода HDMI. К ним подключаются кабели устройств VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность вполне достаточна для такой работы).
| Система охлаждения | |
|---|---|

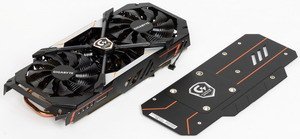

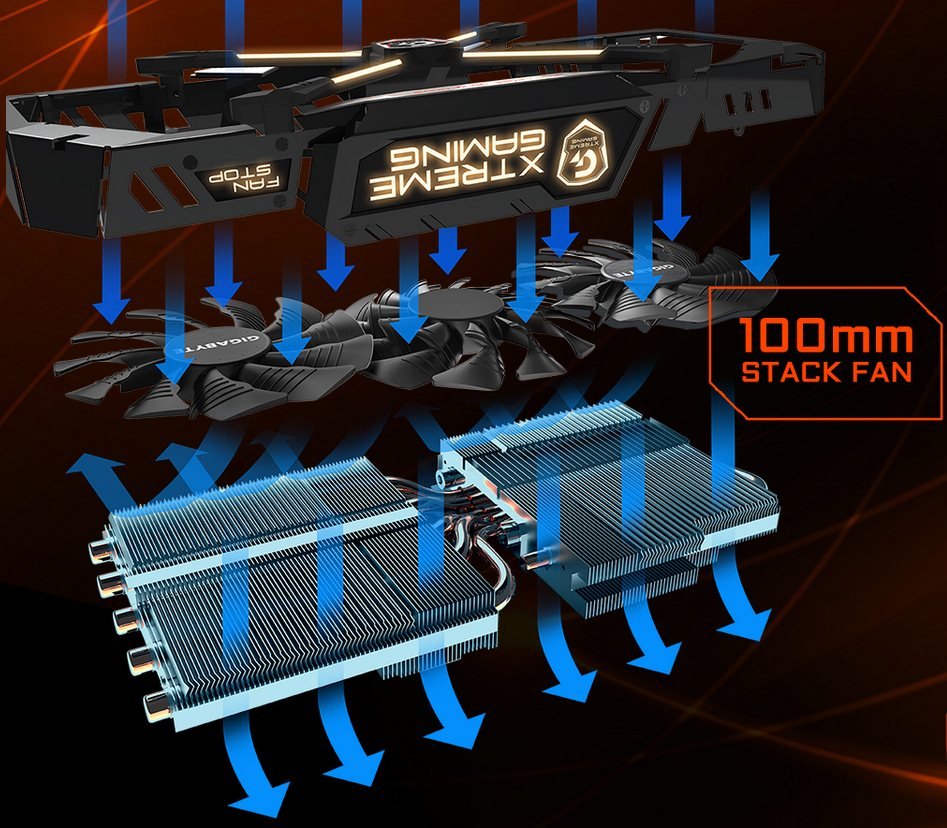

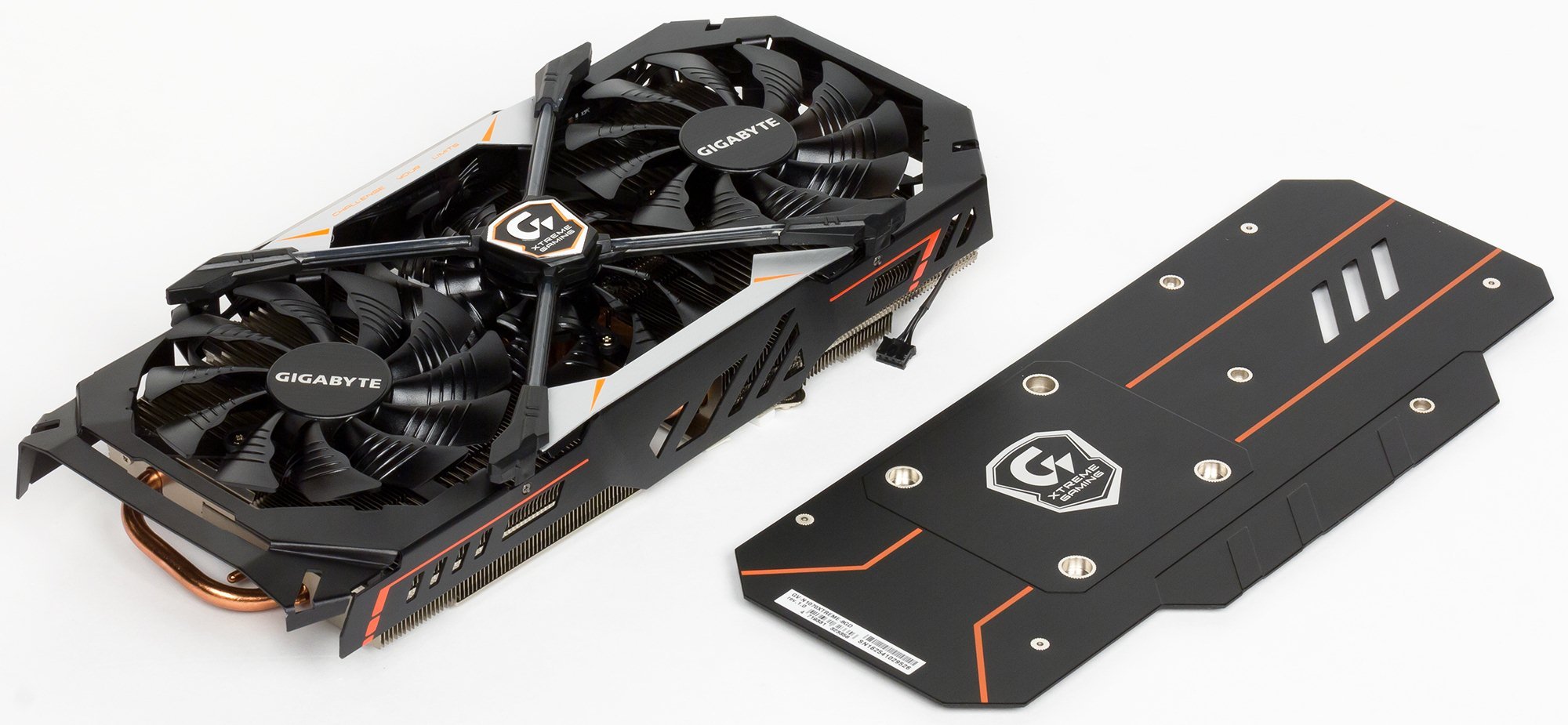

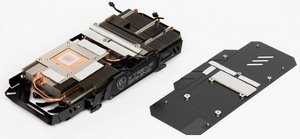

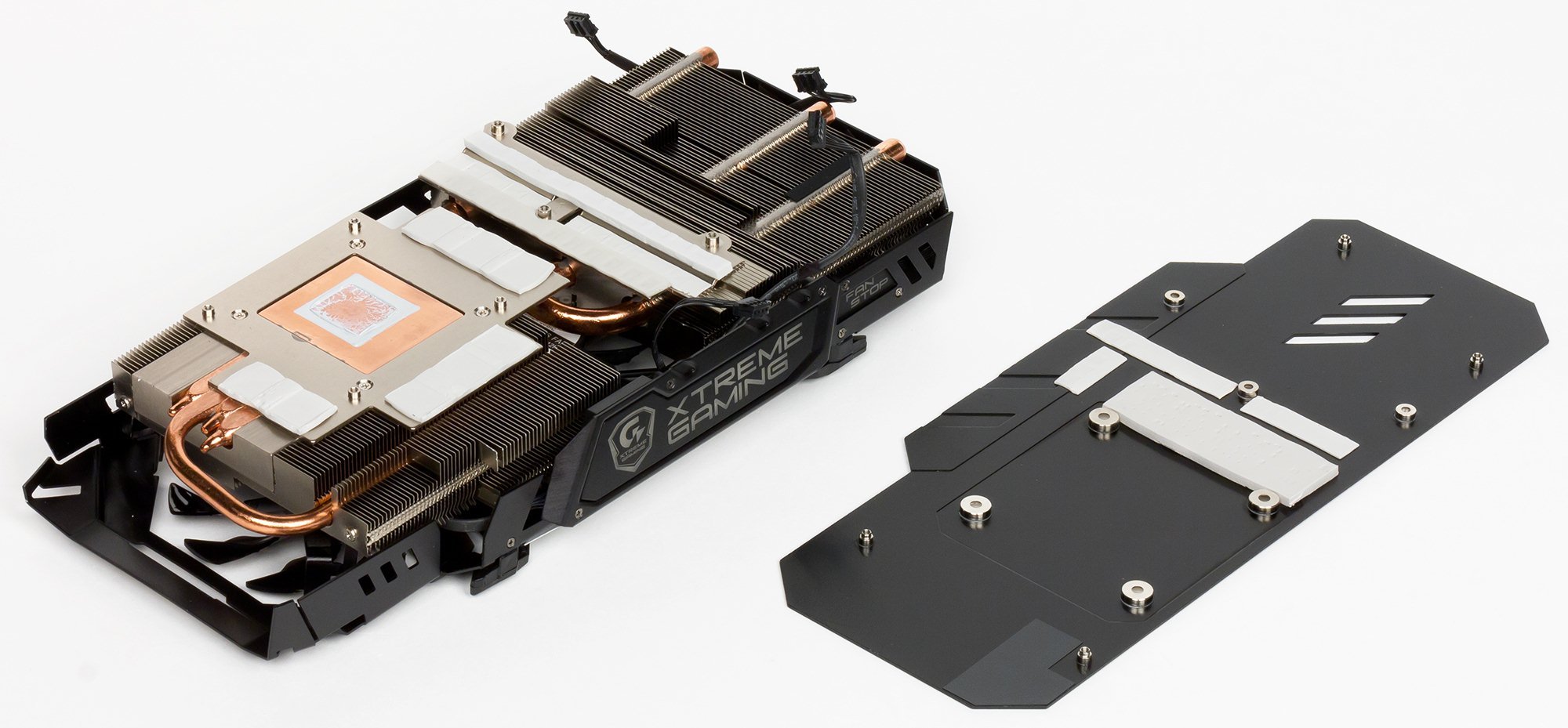

Перед нами кулер серии WindForce. Главной его частью являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиаторов. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Эти вентиляторы (Gigabyte называет их Stack Fan) не только имеют особый профиль лопастей, но и располагаются в разных плоскостях, при этом средний вентилятор вращается в противоположном направлении (в результате возникает эффект «шестеренок»). По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются (кстати, об этом информирует индикатор на торце кулера). Микросхемы памяти охлаждаются пластиной основного радиатора (вместе с ядром), а к силовым транзисторам прижата пластина второго радиатора. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 62 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |
 | |

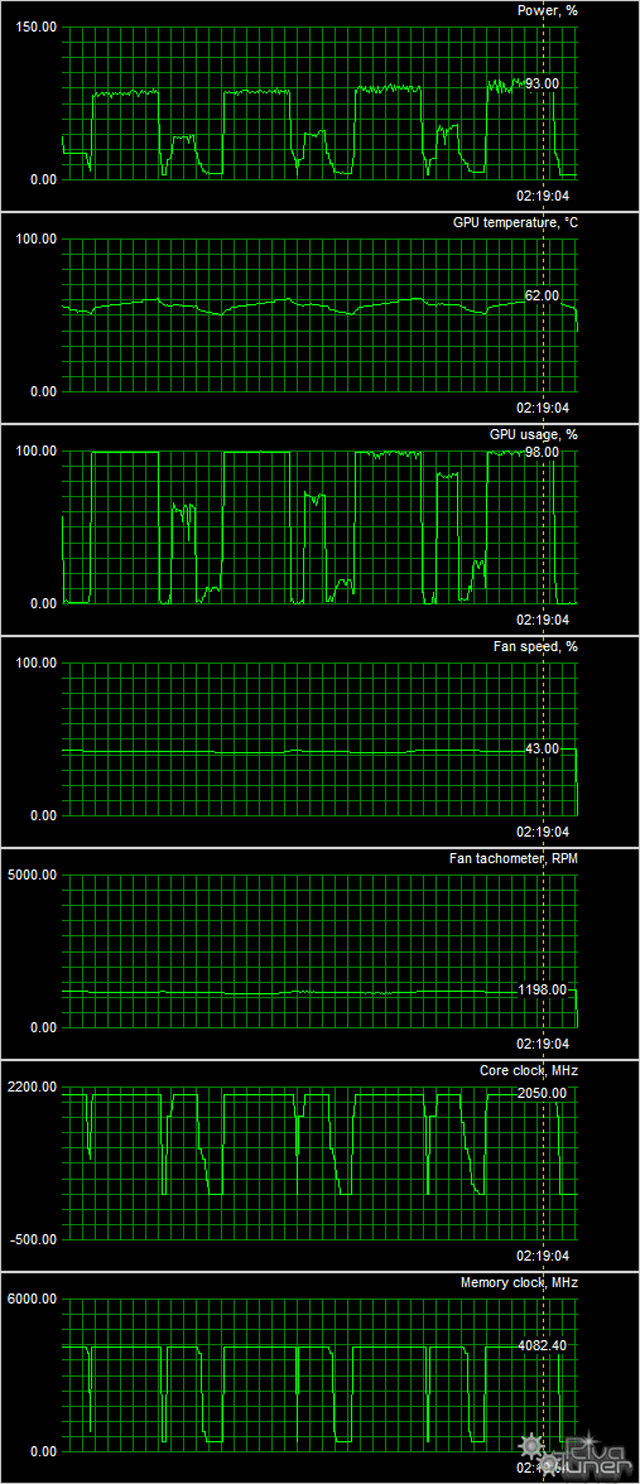

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 34 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 41 °C, вентиляторы так и не включались. Соответственно, уровень шума не изменялся и по-прежнему составлял 20,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентиляторы при этом раскручивались всего лишь до 1198 оборотов в минуту, а шум вырастал до 24,0 дБА, поэтому можно считать данную СО практически бесшумной и уж во всяком случае очень тихой.

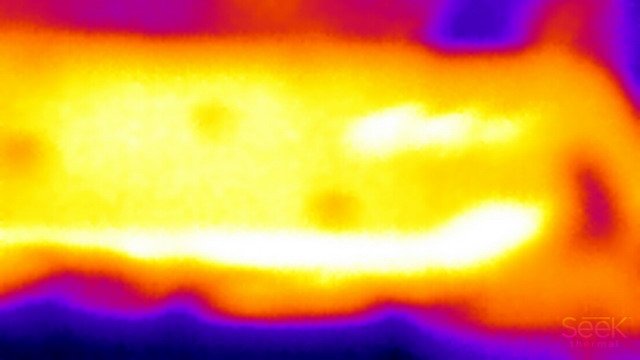

Термоснимок
На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

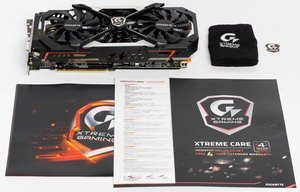

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. У карты Gigabyte комплект включает базовый плюс бонусы в виде манжеты для защиты запястья и фирменной наклейки. |  |

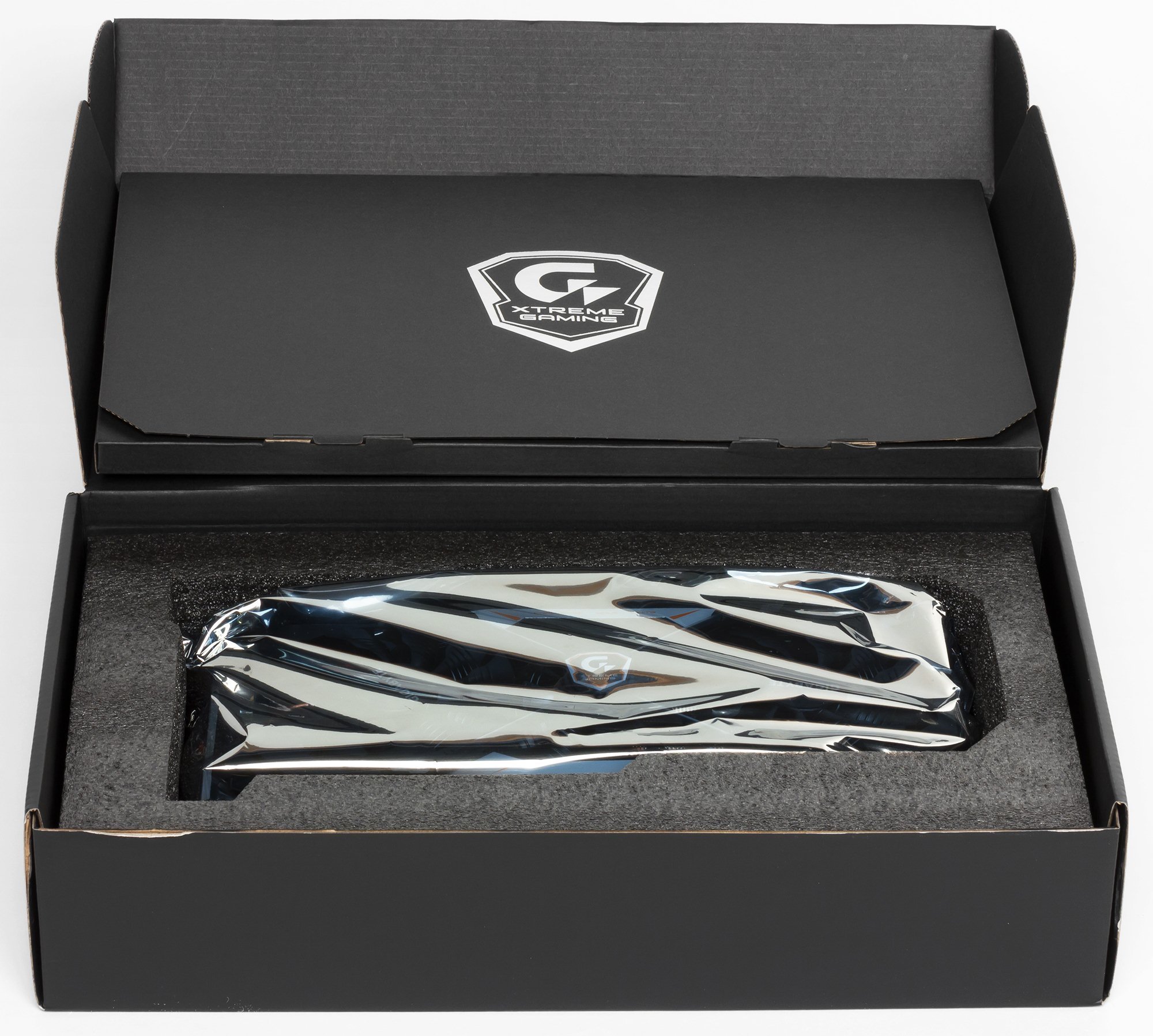

| Упаковка | |
|---|---|
 |  |

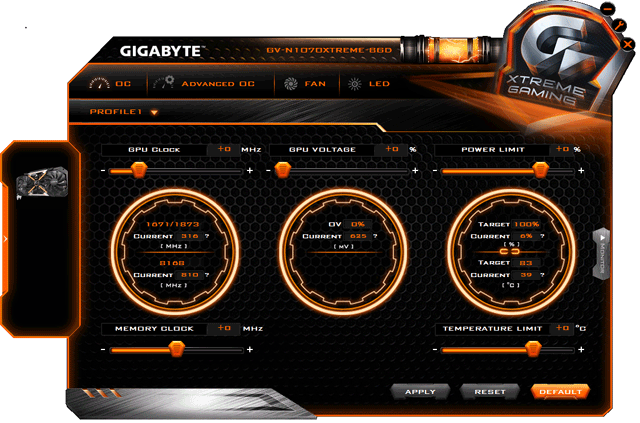

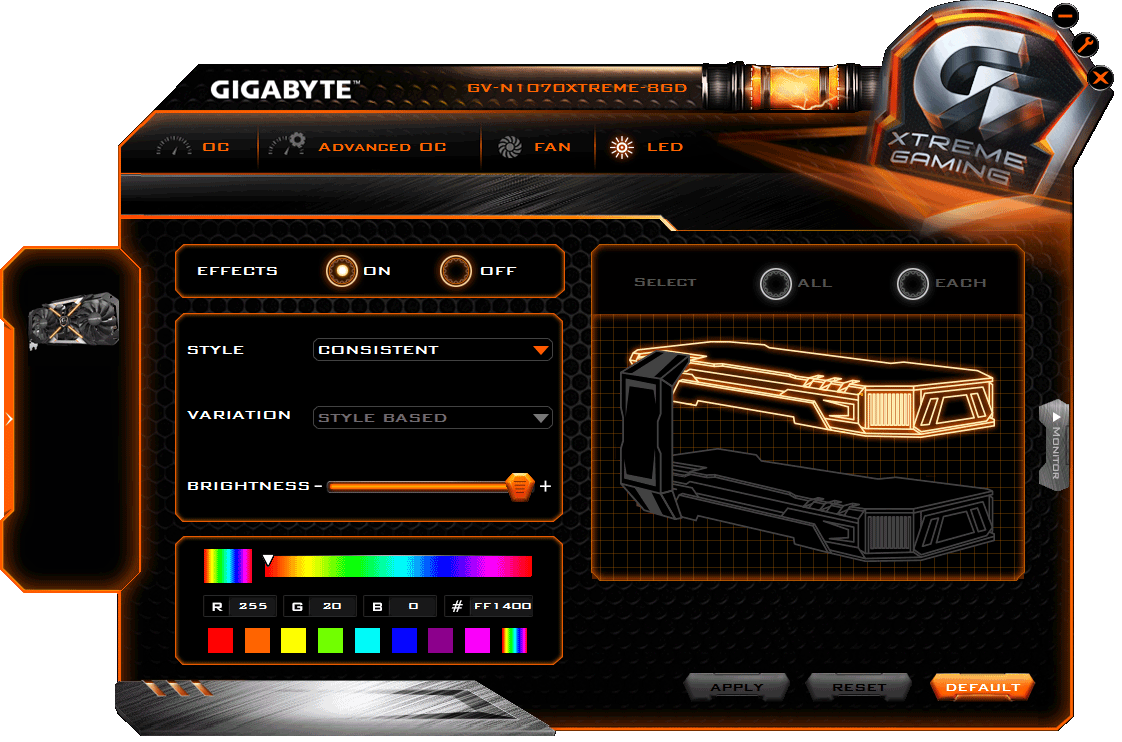

Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.8.2;
- драйверы Nvidia версии 372.54;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | GTX 1080 8 ГБ, 1607—1885/10000 | 3050 | 409 | 745 |
| 02 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 2840 | 512 | 555 |
| 03 | GTX Titan X 12 ГБ, 1000—1075/7000 | 2680 | 214 | 1250 |
| 04 | GTX 1070 8 ГБ, 1507—1797/8000 | 2540 | 510 | 498 |
| 05 | R9 Fury X 4 ГБ, 1050/1050/1000 | 2490 | 404 | 616 |
| 06 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 2490 | 438 | 569 |
Комментарий к Рейтингам iXBT.com
Как и ожидалось, повышеные частоты работы прилично подняли производительность ускорителя Gigabyte — в среднем на 11,5% относительно рефернсной карты. В итоге он едва не догнал по скорости GTX 1080 и легко обошел GTX Titan X.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 512 | 2840 | 555 |
| 17 | GTX 1070 8 ГБ, 1507—1797/8000 | 510 | 2540 | 498 |
| 23 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 438 | 2490 | 569 |
| 24 | GTX 1080 8 ГБ, 1607—1885/10000 | 409 | 3050 | 745 |
| 26 | R9 Fury X 4 ГБ, 1050/1050/1000 | 404 | 2490 | 616 |
| 29 | GTX Titan X 12 ГБ, 1000—1075/7000 | 214 | 2680 | 1250 |
Комментарий к Рейтингам полезности
Правда, ускоритель Gigabyte не только быстрее, но и значительно дороже, чем среднестатистический GTX 1070 (на момент написания материала), и все же его повышенная производительность перевесила, и формально данный ускоритель занял первое место в рейтинге полезности в своей группе (по сути разделив его с базовым GTX 1070). Таким образом, если выбирать из топовых ускорителей, такая покупка выглядит абсолютно оправданной (разумеется, для тех, кто готов потратить на видеокарту порядка 35-40 тысяч рублей).
Gigabyte GeForce GTX 1070 Xtreme Gaming (8 ГБ) на момент написания материала — один из лучших вариантов очень быстрого однопроцессорного ускорителя, демонстрирующий производительность в среднем на 11,5% выше, чем референсный GTX 1070, и подобравшийся по скорости совсем близко к флагману GTX 1080. Карта имеет очень тихую и при этом крайне эффективную систему охлаждения, приятную (и полезную) подсветку на кулере, а также подойдет любителям разгона, позволяя гибко регулировать и частоты, и напряжения. Данный ускоритель полностью готов для работы совместно с устройствами VR. По поводу дополнительного ручного разгона: память немного разгоняется, но уже выше 2200 (8800 МГц) начинаются проблемы, а вот разгон ядра при сохранении стабильной работы видеокарты возможен до 2105 МГц, при этом можно получить дополнительно еще 3%-4% производительности. Фактически, Gigabyte и так выжала из GPU все, что можно, поэтому данная карта — хороший вариант для тех, кто хочет иметь производительность выше, чем у GTX 1070, но не готов платить за GTX 1080. Наверняка возможен и более серьезный разгон этой карты, но экстремальный разгон с применением соответствующих средств интересен лишь очень малому проценту пользователей, поэтому детального изучения этого вопроса мы не проводили.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
награду получила карта:
- Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1070 — 25500 руб. (на 10.05.17) | GTX 980 Ti — 35000 руб. (на 10.05.17) |
| GTX 1070 — 25500 руб. (на 10.05.17) | GTX 980 — 20500 руб. (на 10.05.17) |
| GTX 1070 — 25500 руб. (на 10.05.17) | R9 Fury — 25000 руб. (на 10.05.17) |
| Gigabyte GeForce GTX 1070 Xtreme Gaming — | GTX 1070 — 25500 руб. (на 10.05.17) |
