Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E

Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.

Видеообзор

Для начала предлагаем посмотреть наш видеообзор ускорителя Zotac GeForce GTX 980 Ti Amp! Extreme Edition:

Наш видеообзор ускорителя Zotac GeForce GTX 980 Ti Amp! Extreme Edition можно также посмотреть на filmdepo.ru

Теперь давайте взглянем на спецификации устройства.

Устройство(а)

Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E
Параметр		Значение	Номинальное значение (референс)
GPU		GeForce GTX 980 Ti (GM200)
Интерфейс		PCI Express x16
Частота работы GPU (ROPs), МГц		1253—1379	1000—1075
Частота работы памяти (физическая (эффективная)), МГц		1800 (7200)	1750 (7000)
Ширина шины обмена с памятью, бит		384
Число вычислительных блоков в GPU		22
Число операций (ALU) в блоке		128
Суммарное число операций (ALU)		2816
Число блоков текстурирования (BLF/TLF/ANIS)		176
Число блоков растеризации (ROP)		96
Размеры, мм		315×120×55	270×100×35
Количество слотов в системном блоке, занимаемые видеокартой		3	2
Цвет текстолита		черный	черный
Энергопотребление	Пиковое в 3D, Вт	271	248
	В режиме 2D, Вт	95	94
	В режиме «сна», Вт	14	12
Уровень шума	В режиме 2D, дБА	20	20
	В режиме 2D (просмотр видео), дБА	20	22
	В режиме максимального 3D, дБА	40,5	32,5
Выходные гнезда		1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2	1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работы		SLI
Максимальное количество приемников/мониторов для одновременного вывода изображения		4	4
Дополнительное питание: количество 8-контактных разъемов		2	1
Дополнительное питание: количество 6-контактных разъемов		Нет	1
Максимальное разрешение 2D	Display Port	4096×2160
	HDMI	4096×2160
	Dual-Link DVI	2560×1600
Максимальное разрешение 3D	Display Port	4096×2160
	HDMI	4096×2160
	Dual-Link DVI	2560×1600

Комплектация локальной памятью
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

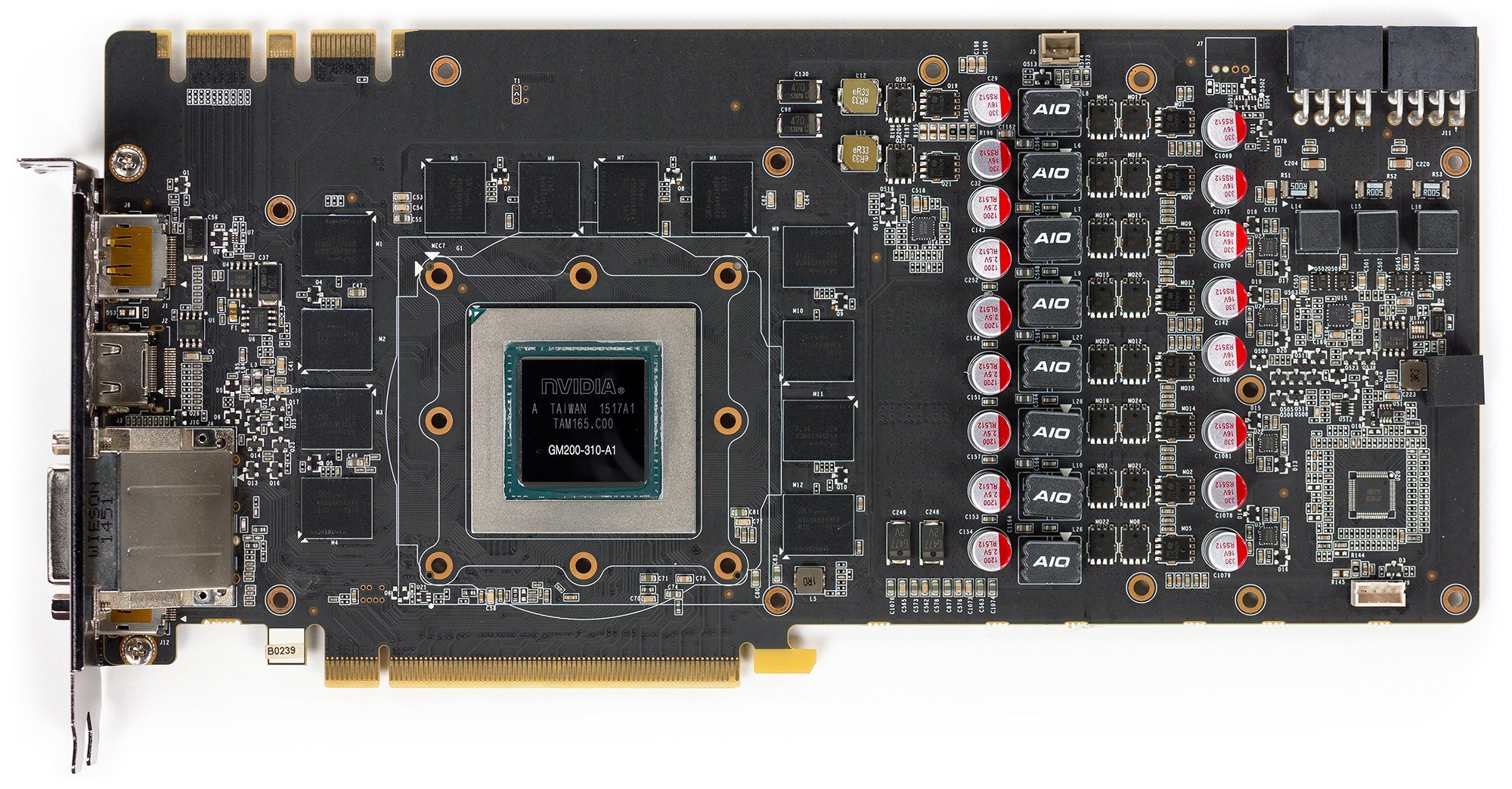

Вид спереди
Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 980 Ti

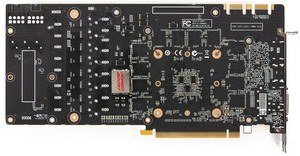

Вид сзади
Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E	Reference card Nvidia GeForce GTX 980 Ti

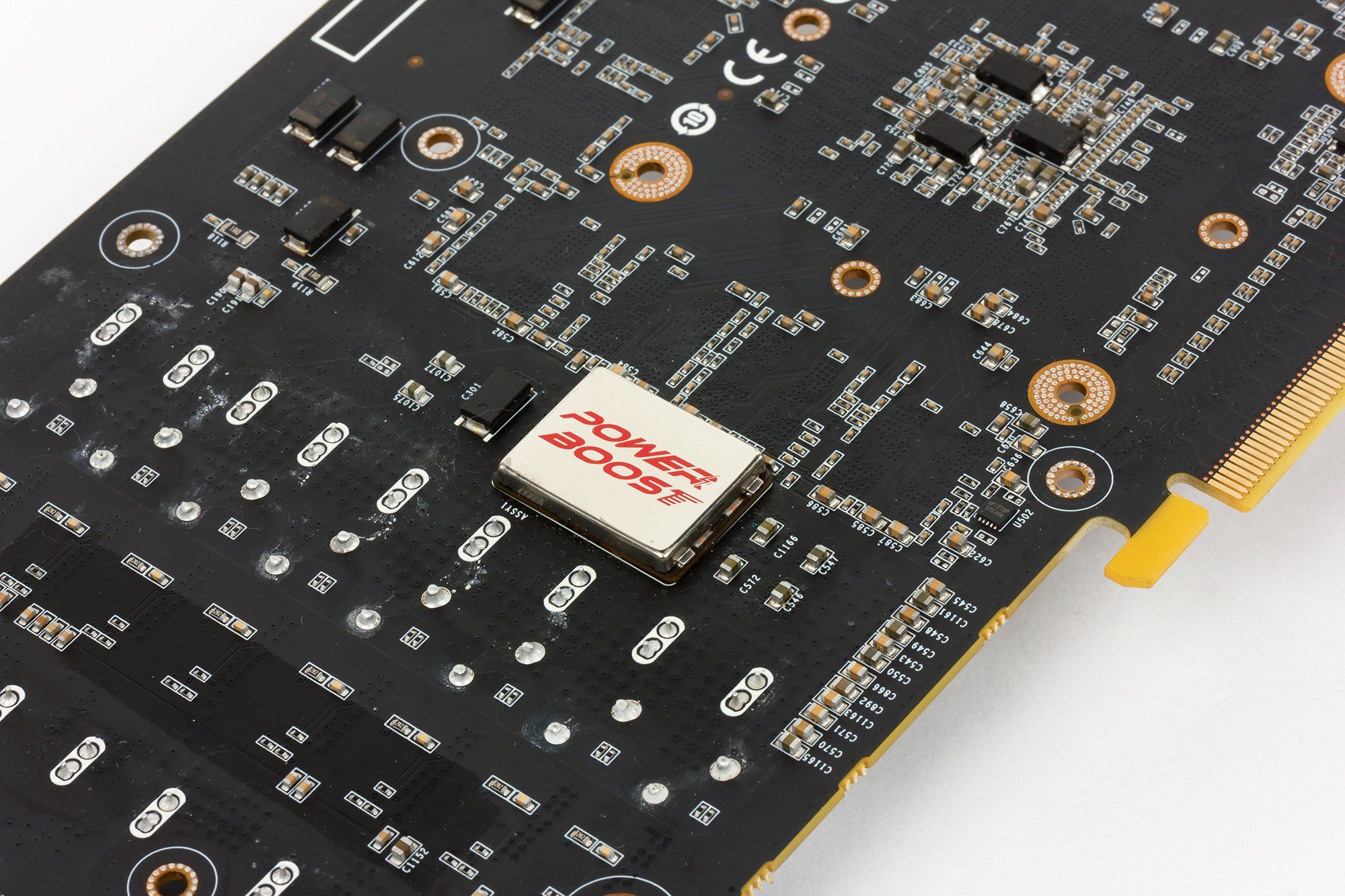

PCB кардинально переработана: от эталонного дизайна сохранилось лишь расположение микросхем памяти относительно ядра. Блок питания также переделан, а схема стала 8-фазной. Реализована внутренняя тонкая настройка параметров работы элементов ускорителя, в частности вольтажа по ядру и микросхемам памяти. Все это дает отличный оверклокерский потенциал, который усилен мощной системой охлаждения и особыми твердотельными конденсаторами на оборотной стороне печатной платы, способными обеспечить стабильное питание даже в условиях сильного перегрева.

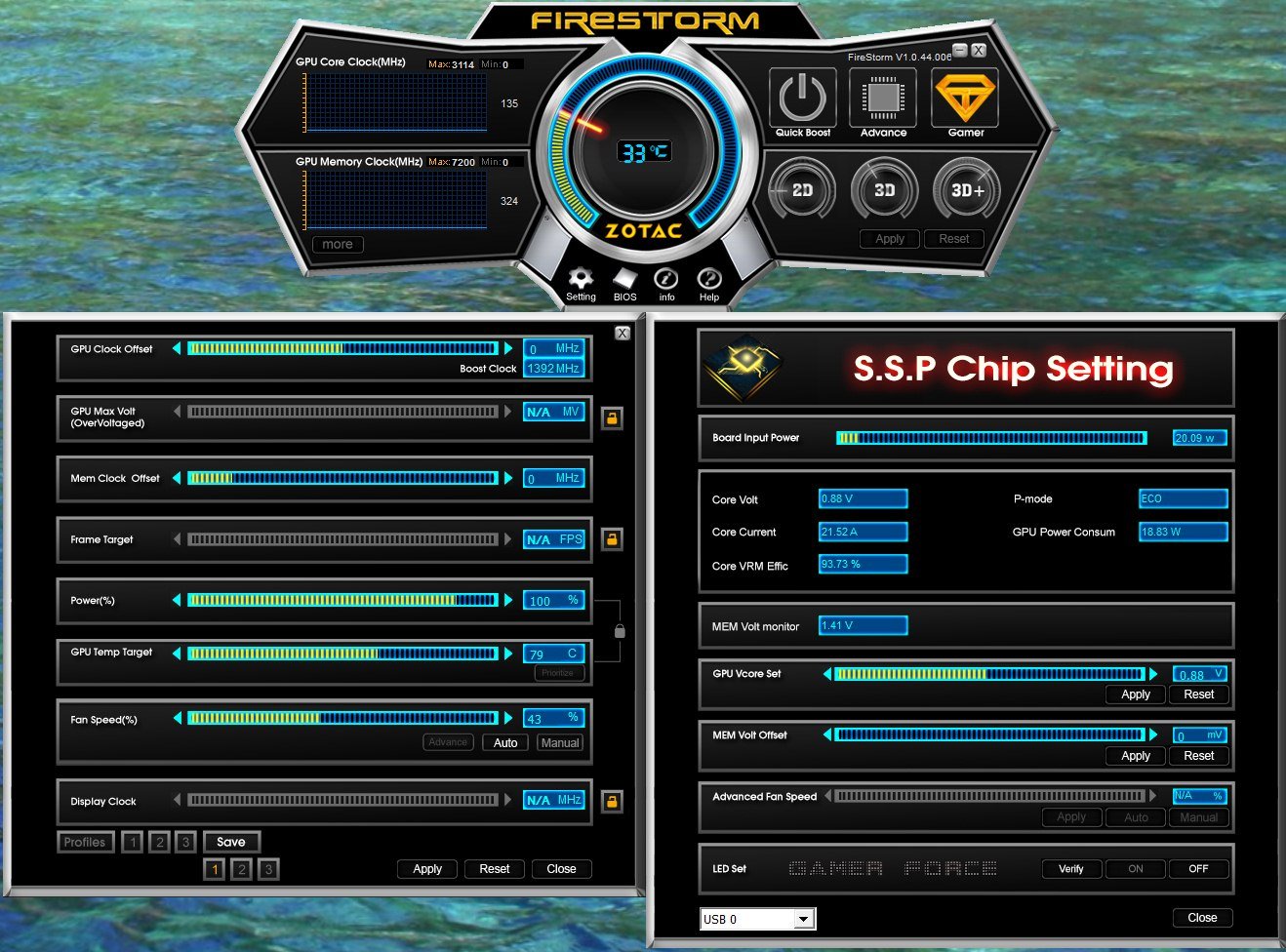

Управлять частотами можно через утилиту FireStorm (собственной разработки Zotac).

Система охлаждения

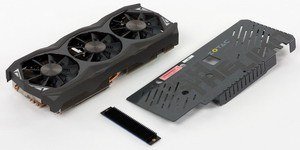

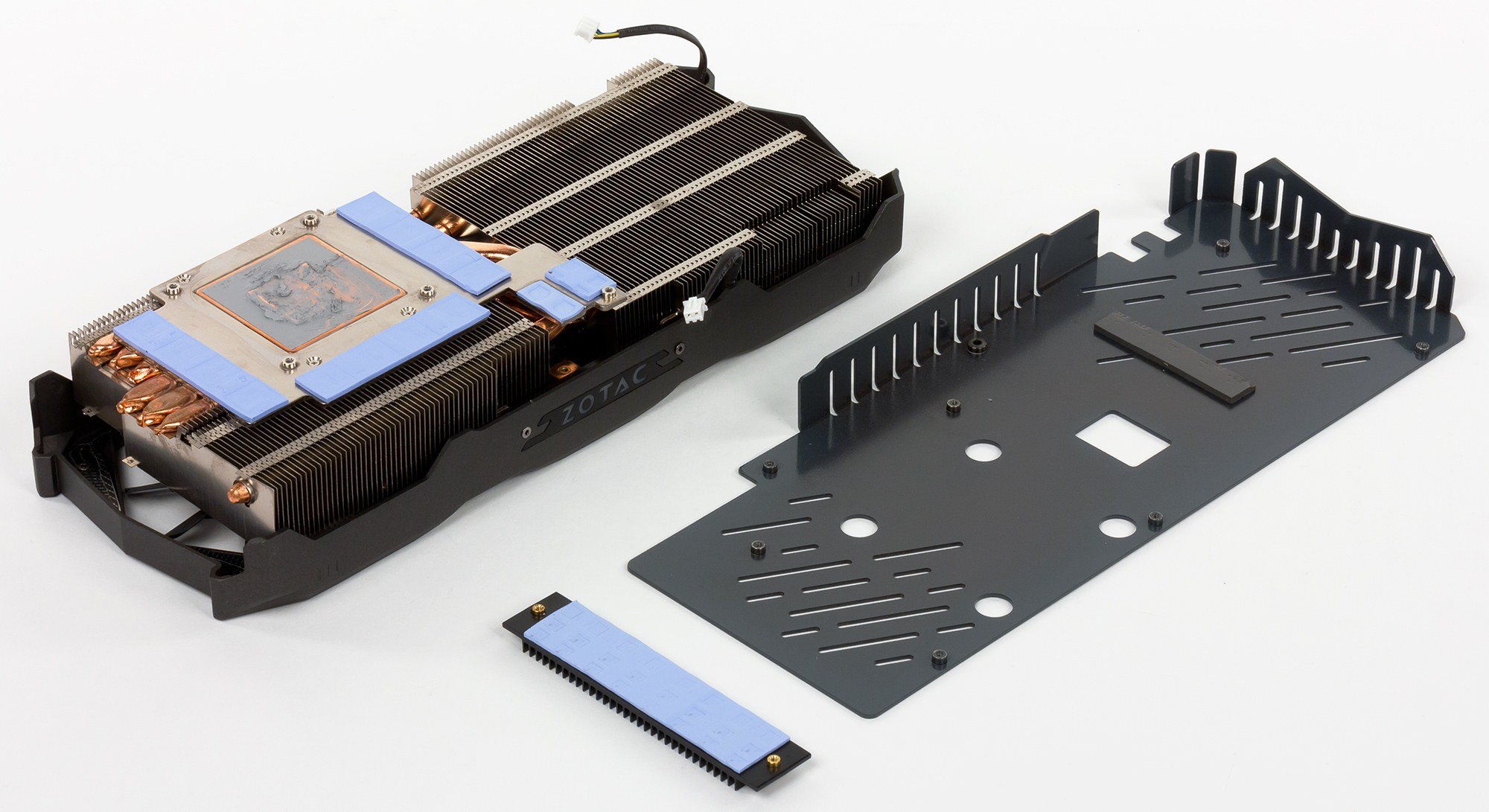

Данный кулер относится к серии IceStorm и базируется на двух радиаторах из медного сплава, один из которых имеет подошву и прижимается к ядру и микросхемам памяти. Силовые транзисторы имеют свой небольшой радиатор охлаждения. На радиаторах установлен кожух с тремя вентиляторами. Сзади установлена пластина, которая обеспечивает жесткость PCB видеокарты (предотвращая ее изгиб). Она же через специальный термоэлемент прижимается к оборотной стороне PCB в районе силовых транзисторов, обеспечивая дополнительное охлаждение. Под нагрузкой максимальная температура не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня.

Система охлаждения

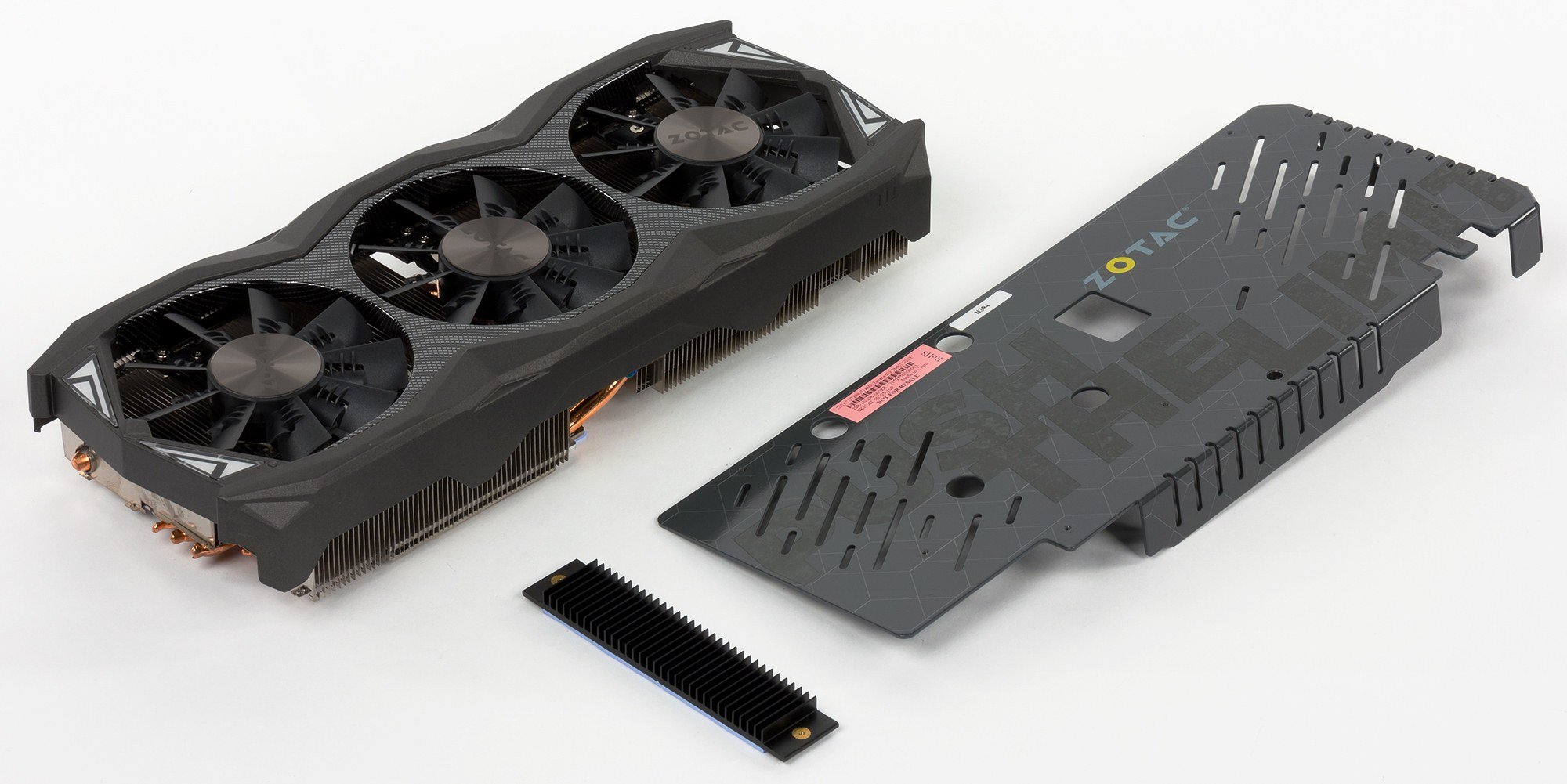

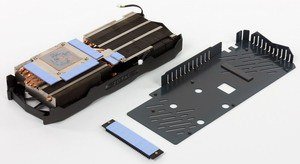

Данный кулер относится к серии IceStorm и базируется на двух радиаторах из медного сплава, один из которых имеет подошву и прижимается к ядру и микросхемам памяти. Силовые транзисторы имеют свой небольшой радиатор охлаждения.

На радиаторах установлен кожух с тремя вентиляторами.

Сзади установлена пластина, которая обеспечивает жесткость PCB видеокарты (предотвращая ее изгиб). Она же через специальный термоэлемент прижимается к оборотной стороне PCB в районе силовых транзисторов, обеспечивая дополнительное охлаждение.

Под нагрузкой максимальная температура не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня.

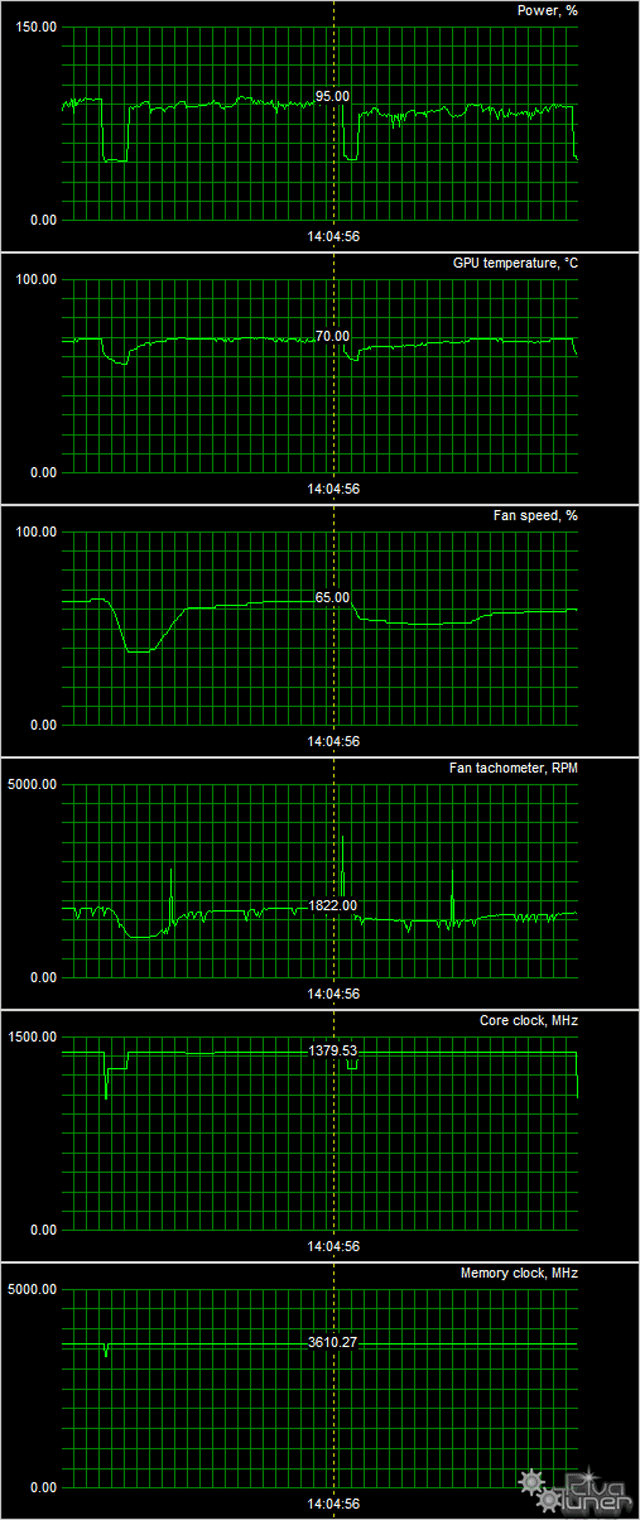

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

Помещение шумоизолировано и заглушено, снижены реверберации.
Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 35 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 59 °C, вентиляторы запускались, но при достижении температуры 61 °C снова выключались. Уровень шума не изменялся.

В режиме максимальной нагрузки в 3D температура быстро достигала 60 °C, затем медленно поднималась до 70 °C, вентиляторы при этом раскручивались до 1820 оборотов в минуту и выше, шум вырастал до 40,5 дБА. В итоге под нагрузкой СО достаточно шумная.

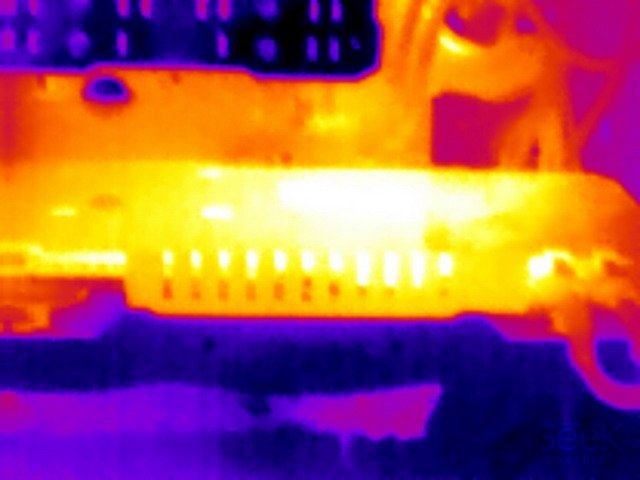

Термоснимок

Несмотря на то, что задняя пластина является своего рода радиатором для оборотной стороны карты, полезность ее установки вызывает сомнение: в щелях, приходящихся на длинный торец платы, видны яркие (т. е. сильно нагретые) области. Наибольшая температура — в районе преобразователей напряжения; четко очерченный светлый прямоугольник — это крышка PowerBoost.

Комплектация

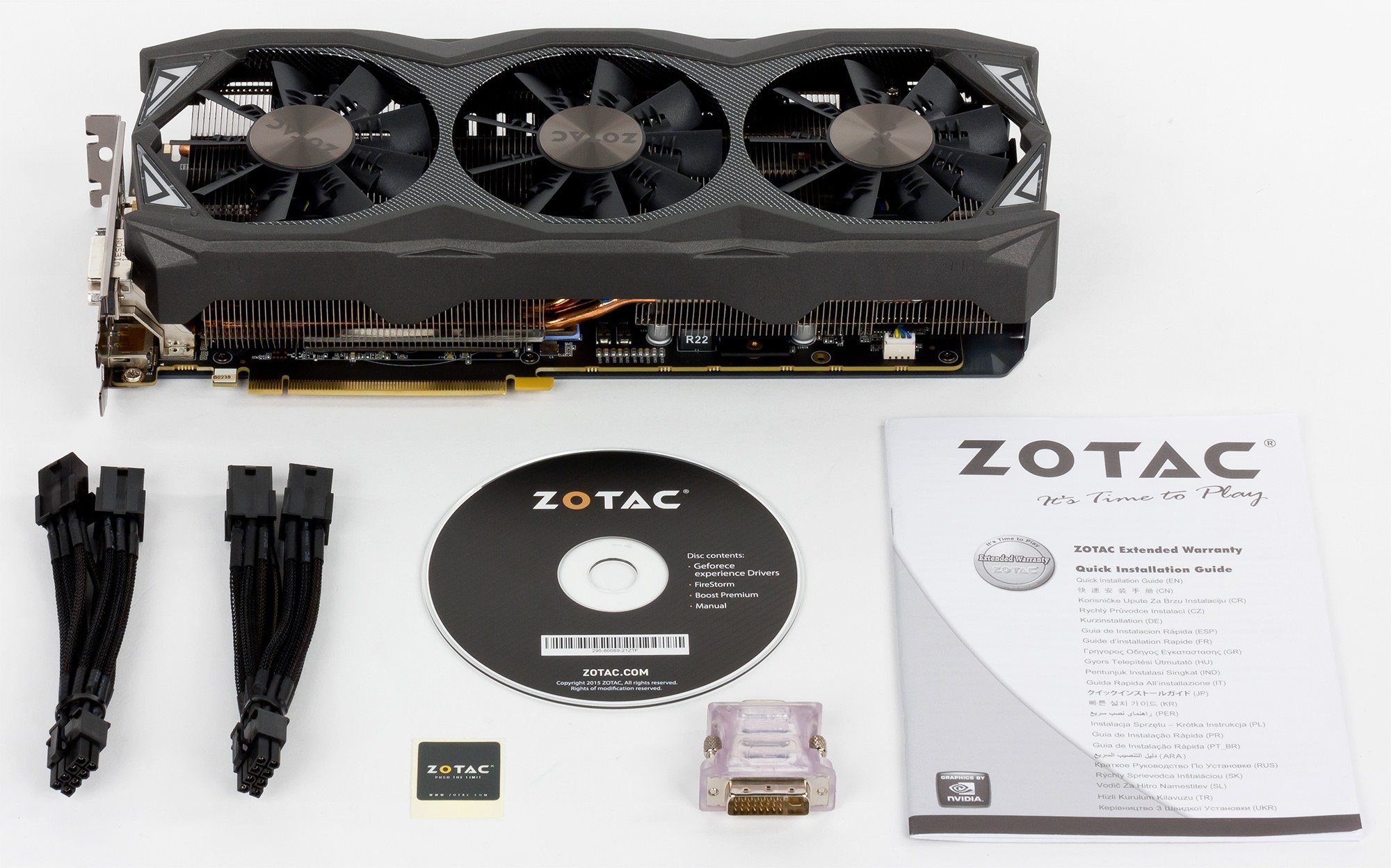

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и фирменная наклейка.

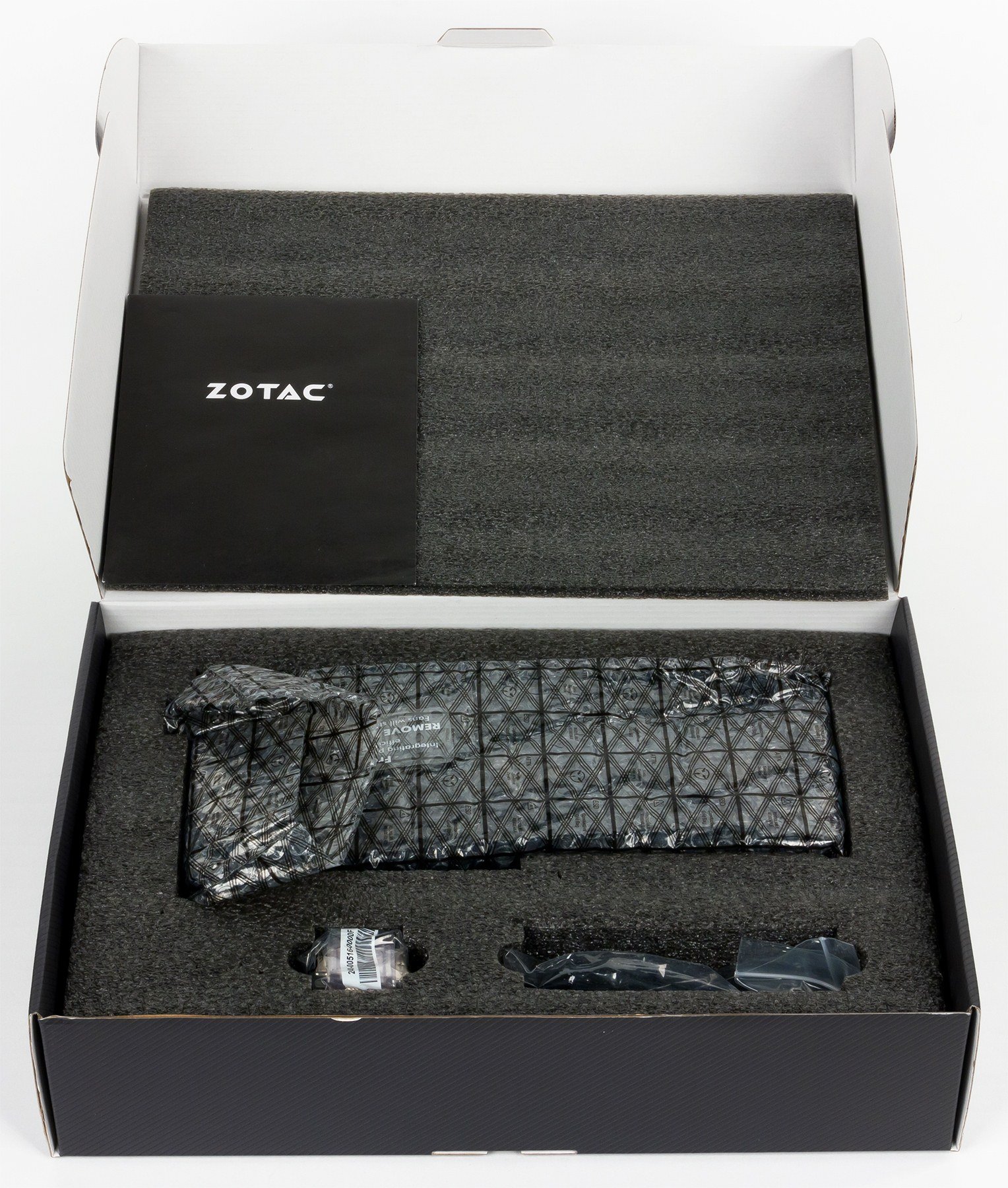

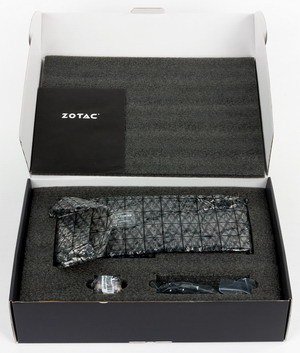

Упаковка

Установка и драйверы

Конфигурация тестового стенда

Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Edition Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
операционная система Windows 7 64-битная; DirectX 11.1;
монитор Samsung U28D590D (28″);
клавиатура Cougar 700K;
драйверы AMD версии Catalyst 15.7 Omega;
драйверы Nvidia версии 353.30;
VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

BioShock Infinite (Irrational Games/2K Games)
Watch Dogs (Ubisoft)
Grand Theft Auto V (Rockstar Games/Rockstar Games)
The Witcher 3: Wild Hunt (CD Projekt RED)
Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
3DMark (2013) (FutureMark)
Metro: Last Light (4A Games/Deep Silver)
Battlefield 4 (EA Digital Illusions CE/EA)
Dragon Age: Inquisition (BioWare/EA)

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение			Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа.			начало августа 2015 г.
№	Название ускорителя	Рейтинг iXBT.com	Рейтинг полез.	Цена
05	Zotac GTX 980 Ti Amp! Extreme Edition 6144 МБ, 1253—1379/7200	2760	310	890
06	GTX 980 Ti 6144 МБ, 1000—1075/7000	2670	304	877
07	R9 Fury X 4096 МБ, 1050/1050/1000	2660	298	894
08	R9 Fury 4096 МБ, 1000/1000/1000	2570	367	700

Комментарий к Рейтингам iXBT.com

Тестирование на последних версиях драйверов показало, что R9 Fury X уже не имеет того впечатляющего лидерства, которое этот ускоритель демонстрировал на старте. Теперь оба конкурента идут практически на равных, разница в их рейтингах мизерная. Соответственно, сильно повышенные частоты работы ускорителя Zotac позволили тому завоевать лидерство в группе.

Рейтинг полезности
Пояснение			Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей			начало августа 2015 г.
№	Название ускорителя	Рейтинг полез.	Рейтинг iXBT.com	Цена
23	R9 Fury 4096 МБ, 1000/1000/1000	367	2570	700
28	Zotac GTX 980 Ti Amp! Extreme Edition 6144 МБ, 1253—1379/7200	310	2760	890
29	GTX 980 Ti 6144 МБ, 1000—1075/7000	304	2670	877
30	R9 Fury X 4096 МБ, 1050/1050/1000	298	2660	894

Комментарий к Рейтингам полезности

Новинка Radeon R9 Fury заняла промежуточное положение по производительности между GeForce GTX 980 и GTX 980 Ti, но ускоритель AMD еще не поступил в продажу на момент написания материала, так что его цена — условная, основанная на рекомендованной для российского рынка. Таким образом, и лидерство в группе у R9 Fury пока условное. А вот ускоритель Zotac хотя и стоит дороже среднестатистического GTX 980 Ti, вполне оправдывает прибавку в цене повышенной производительностью, так что выглядит предпочтительнее с точки зриения рейтинга полезности.

Zotac GeForce GTX 980 Ti Amp! Extreme Edition является на сегодня самым мощным однопроцессорным ускорителем игрового класса с серьезными возможностями для разгона, имеет очень мощную и эффективную систему охлаждения, да и выглядит (включая упаковку) как явно топовый продукт. Наличие 6 гигабайт памяти даст возможность широко использовать этот ускоритель даже в самых требовательных современных играх в разрешениях класса 3840×2160, и еще останется задел на будущее (сейчас игры не требуют более 4 гигабайт памяти). Понятно, что ускоритель относится к классу Hi-End, так что его цена очень высока. Полагаем, что среди GeForce GTX 980 Ti данный вариант Zotac будет лучшим.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
