Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Видеообзор
Для начала предлагаем посмотреть наш видеообзор ускорителя MSI Radeon R9 380 Gaming 4G:
Теперь давайте взглянем на спецификации устройства.
Устройство(а)
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380 (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 980 | 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1425 (5700) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1792 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×125×36 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 186 | 188 |
| В режиме 2D, Вт | 51 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 22 |
| В режиме 2D (просмотр видео), дБА | 20 | 22 | |
| В режиме максимального 3D, дБА | 32,5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

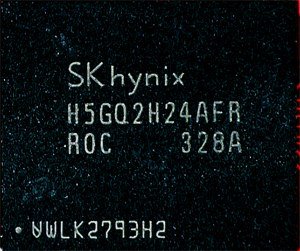

Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

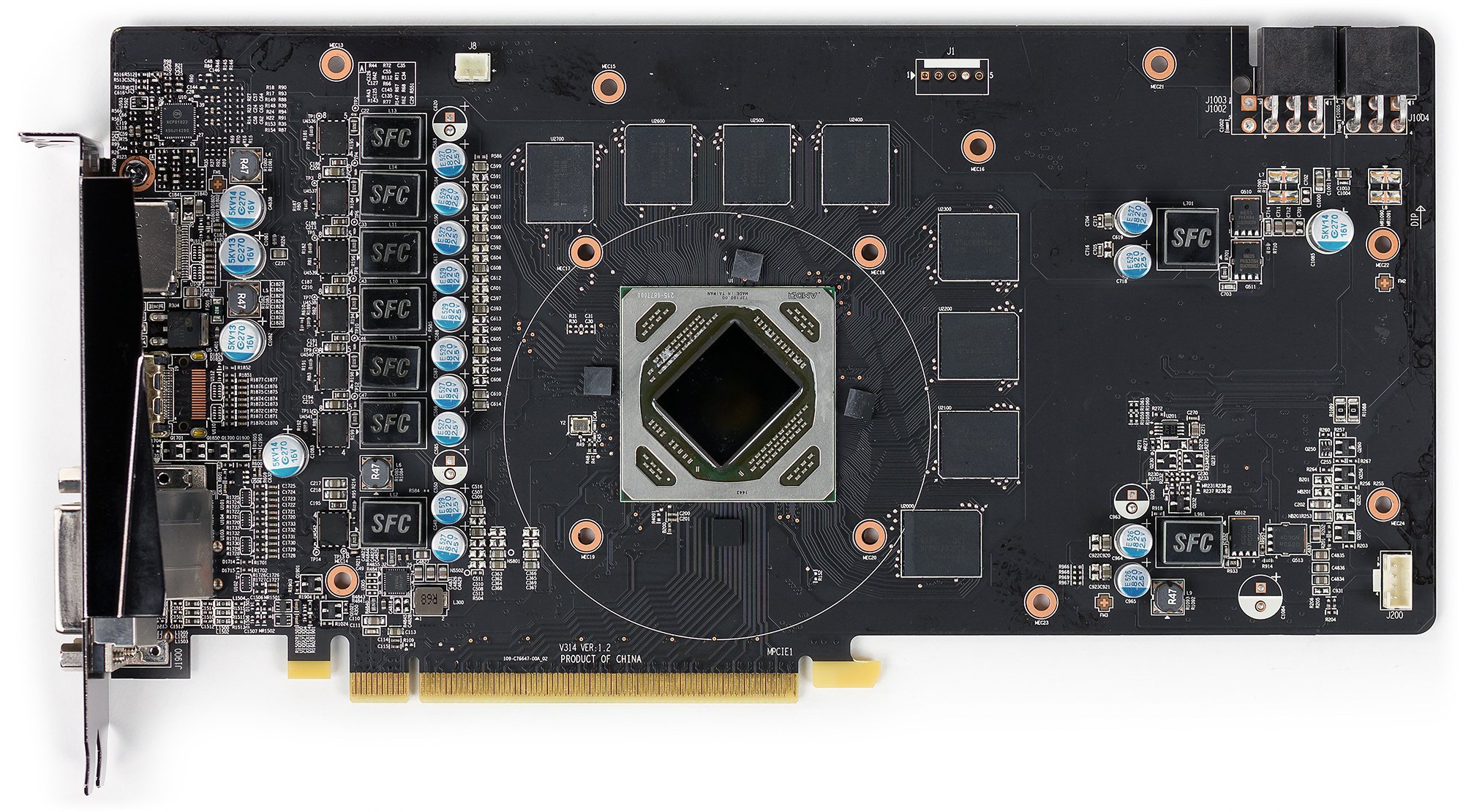

| Вид спереди | |
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |

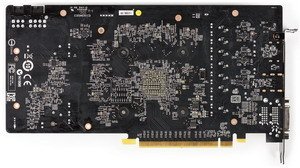

| Вид сзади | |
| MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |
Следует отметить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (чип просто обновили, вышла новая ревизия, в которой в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожими с R9 285, и именно с последним мы и сравниваем.
PCB у данной карты спроектирована инженерами MSI и традиционно отличается от референс-дизайна в области системы питания. Используется цифровой контроллер питания NCP81022 компании On Semiconductor, управляющий 6+1-фазной схемой питания. Надо особо отметить, что в ряде серий карт MSI (включая Gaming) используются компоненты, соответствующие американскому военному стандарту Military Class IV, что знаменует очень высокое качество и долгий срок службы. Например, конденсаторы Hi-c Cap с повышенной до 93% энергетической эффективностью, твердотельные конденсаторы Solid Cap с алюминиевым сердечником, низким ESR-сопротивлением, а также катушки Super Ferrite Choke (SFC) с сердечником из феррита с высокой проводимостью, которые должны демонстрировать повышенные на 30% энергоемкость и на 20% энергоэффективность.
Данный ускоритель MSI имеет три режима работы: OC (разогнанный, самый производительный), Gaming (игровой, используется по умолчанию) и Silent (тихий). Указанные режимы отличаются друг от друга тактовыми частотами графического процессора R9 380: 1000 МГц в режиме разгона, 980 МГц в игровом и 970 МГц в тихом режиме. Видеопамять работает на частоте в 1425 (5700) МГц в режимах Gaming и Silent и на частоте 1450 (5800) МГц в режиме разгона. Управление режимами и их переключение возложено на фирменную утилиту MSI, которая поставляется с картой на диске (также ее можно загрузить с сайта компании). Заодно с помощью этой утилиты можно задать режим подсветки логотипа MSI на торце видеокарты. Мы изучаем работу карты в режиме по умолчанию, поскольку именно в таком виде ускорители использует свыше 90% потребителей.
| Система охлаждения | |
|---|---|

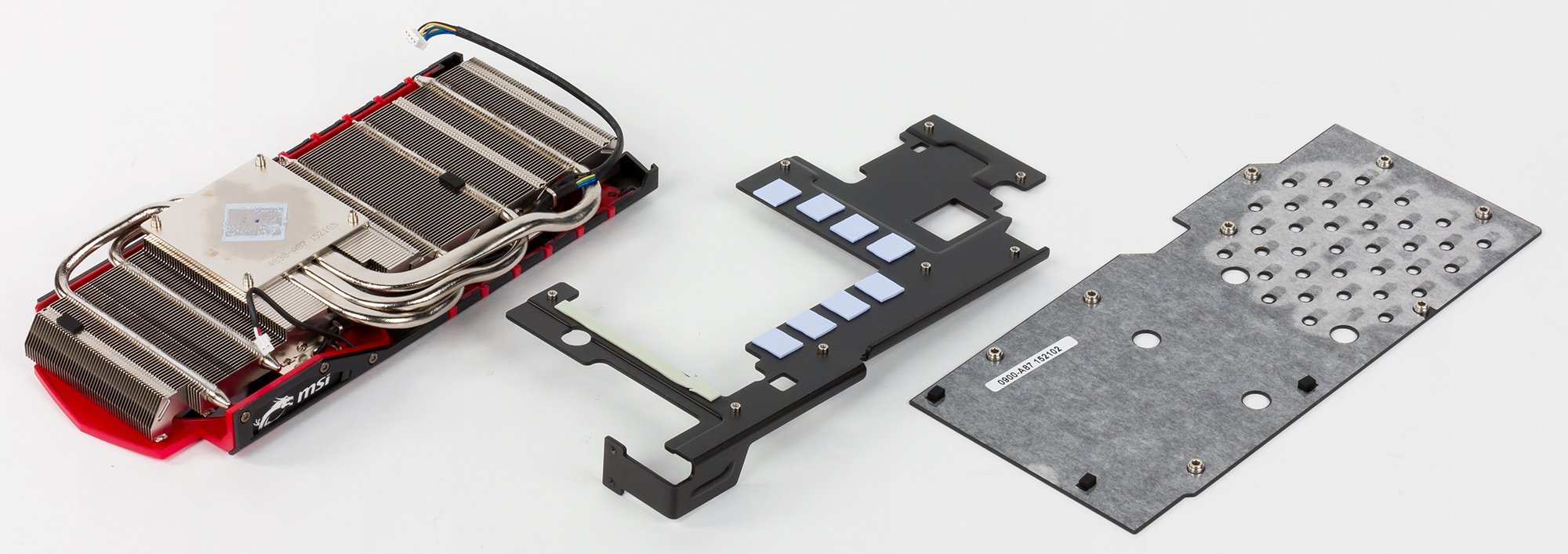

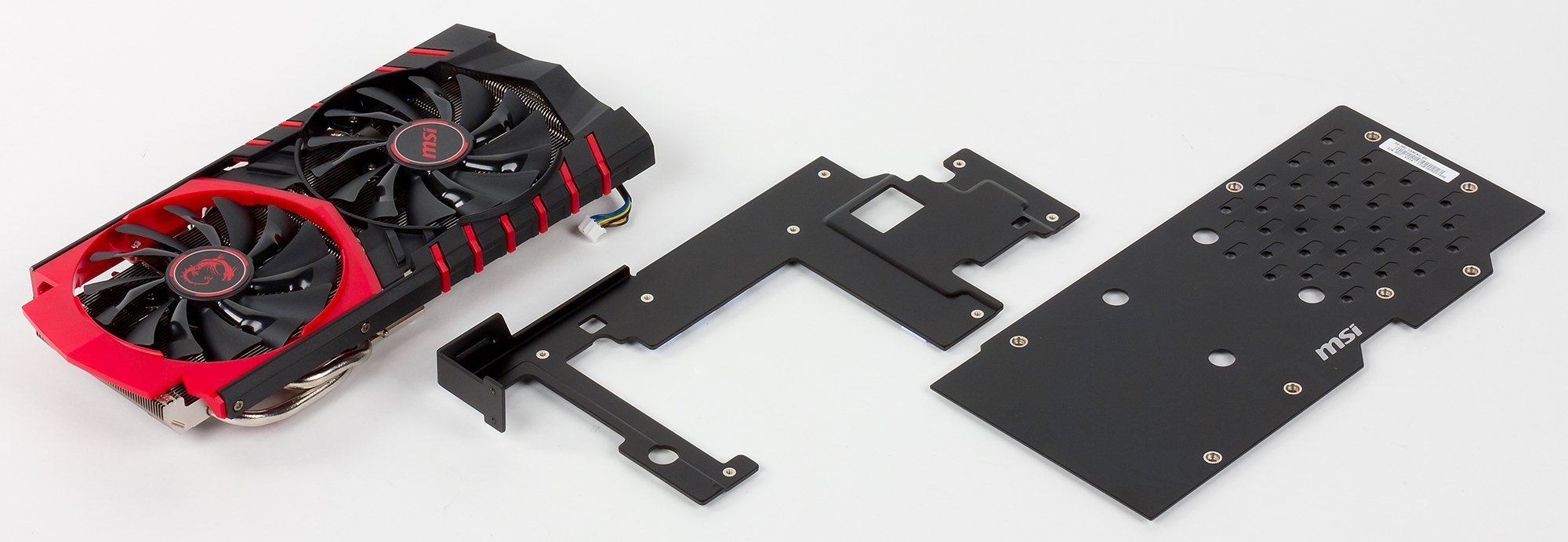

Традиционно в видеокартах MSI используются СО серии TwinFrozr. В зависимости от уровня акселератора (менее или более мощный) применяются радиаторы разного размера, однако все они из медного сплава и с никелированными пластинами. Также в этой серии используются тепловые трубки, идущие через основание-подошву и пронизывающие пластины радиатора для равномерного распределения по пластинам отведенного от ядра тепла. Сверху радиатор накрыт кожухом с двумя вентиляторами типа Torx Fans с чередующимися лопастями, различающимися углами выброса воздуха. Эта форма позволяет при той же частоте вращения, что и у обычного вентилятора, получать на 19% более сильный воздушный поток. Вентилятор в красном ободе может легко извлекаться из СО без ее демонтажа (при необходимости). СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов. Микросхемы памяти охлаждаются отдельной пластиной-радиатором. Под нагрузкой максимальная температура не превысила 68 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

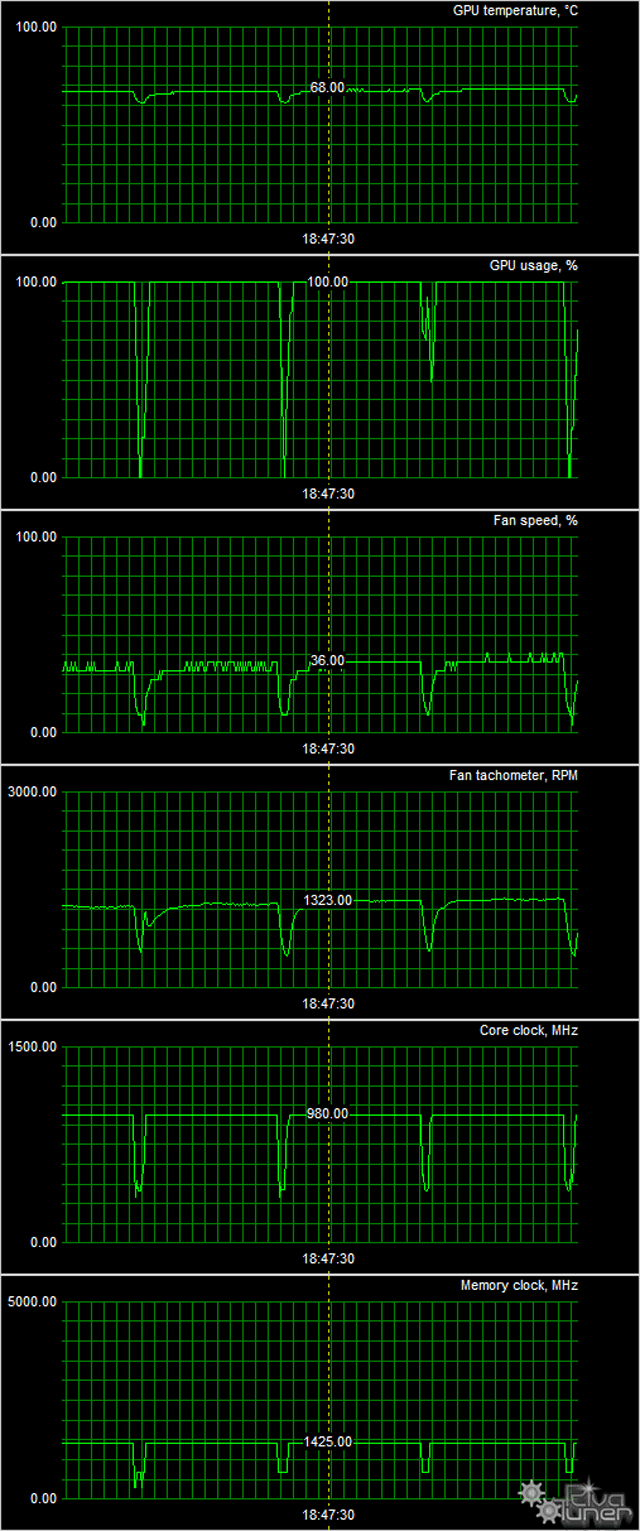

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 36 °C, вентиляторы не работали, шум на уровне фонового.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 60 °C, вентиляторы периодически включались и выключались, уровень шума не менялся и оставался фоновым.
В режиме максимальной нагрузки в 3D температура быстро достигала 68 °C, вентиляторы при этом раскручивались до 1425 оборотов в минуту, шум вырастал до 32,5 дБА — это относительно невысокое значение.
Термоснимок
На обороте карты установлена металлическая пластина, которая, согласно термоснимку, нагревается по всей площади почти равномерно.
| Комплектация. | |
|---|---|

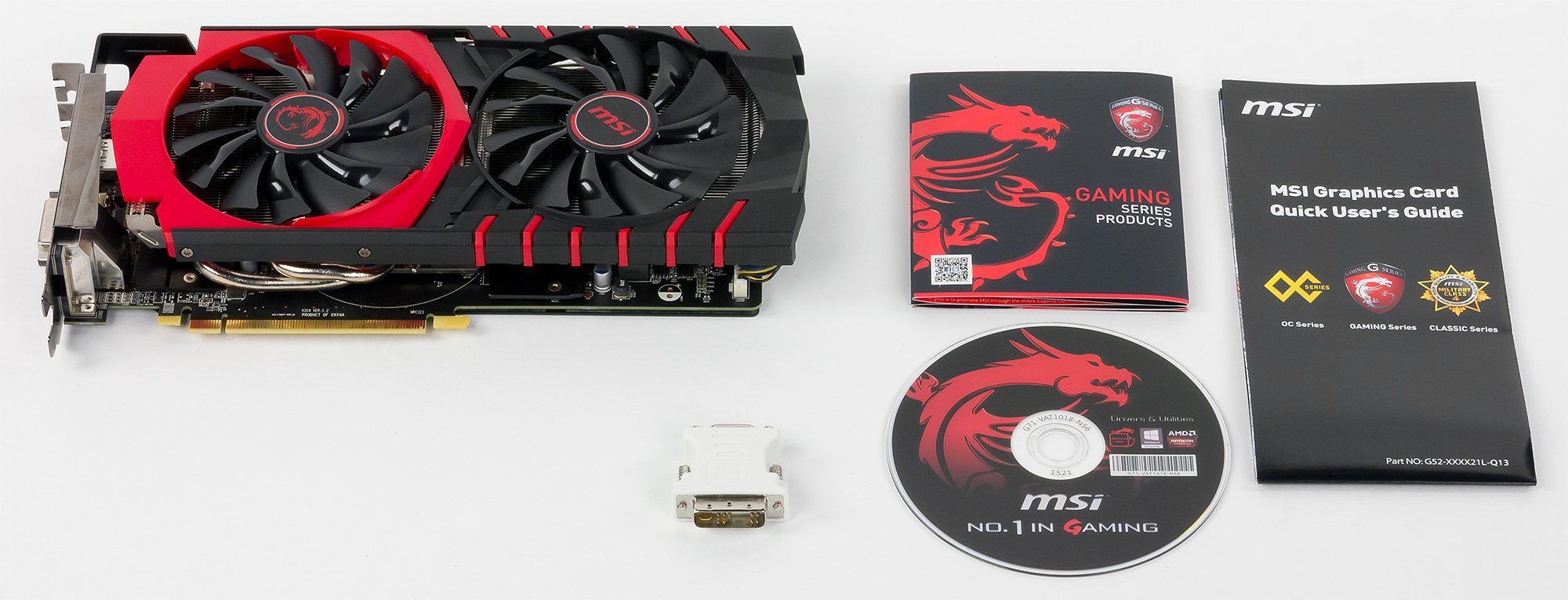

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA. |  |

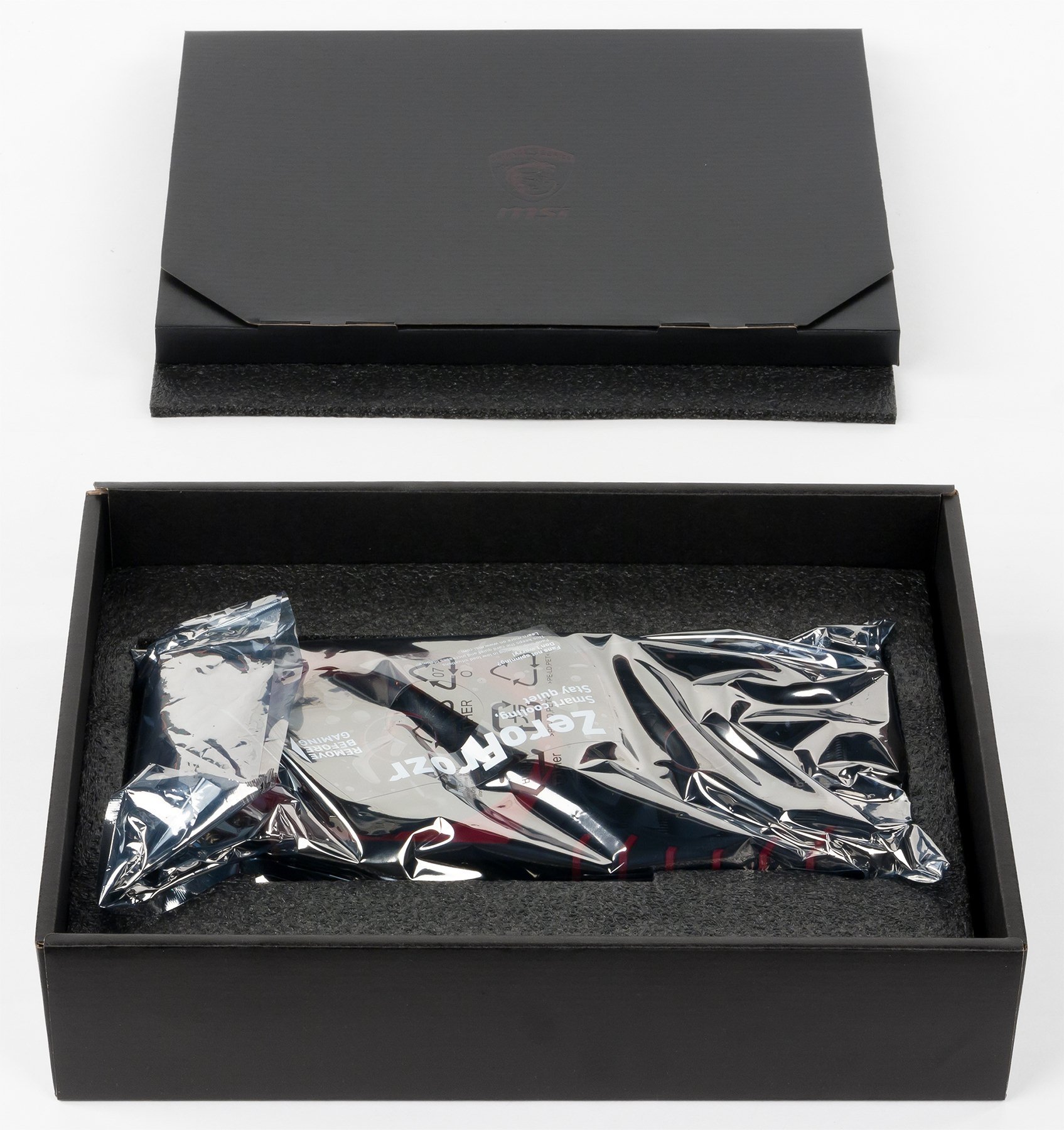

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.6 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало июля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 19 | MSI R9 380 Gaming 4096 МБ, 980/980/5700 | 1370 | 469 | 292 |
| 20 | R9 380 4096 МБ, 970/970/5700 | 1370 | 474 | 289 |
| 21 | GTX 760 2048 МБ, 980—1033/6000 | 1200 | 486 | 247 |
| 22 | GTX 960 2048 МБ, 1126—1178/7000 | 1150 | 467 | 246 |
Комментарий к Рейтингам iXBT.com
Рассматриваемый ускоритель, как и референс R9 380, оказались быстрее своих конкурентов.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало июля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 08 | GTX 760 2048 МБ, 980—1033/6000 | 486 | 1200 | 247 |
| 10 | R9 380 4096 МБ, 970/970/5700 | 474 | 1370 | 289 |
| 13 | MSI R9 380 Gaming 4096 МБ, 980/980/5700 | 469 | 1370 | 292 |
| 14 | GTX 960 2048 МБ, 1126—1178/7000 | 467 | 1150 | 246 |
Комментарий к Рейтингам полезности
А вот цена уходящего с рынка Geforce GTX 760 опустилась настолько низко, что этот ускоритель оказался лидером по «полезности» в группе.
MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E, как показали наши исследования, является прекрасным решением среднего уровня в ценовом диапазоне 250—290 долларов. Будучи новинкой на рынке, он еще достаточно дорог — дороже, чем GTX 960, — однако скорость и функциональность заставляют отдать предпочтение именно продукту на базе GPU AMD (GTX 760 можно не учитывать: он уходит с рынка, продаются складские запасы). Данная карта имеет отличную тихую СО и все три самых распространенных на сегодня видеовыхода. Увеличенный до 4 гигабайт объем памяти (по сравнению с R9 285) может дать дополнительные дивиденды в некоторых современных играх в разрешении Full HD (на которое, собственно, семейство R9 380 и нацелено), хотя серьезная потребность в большом объеме локальной видеопамяти начинается с более высоких разрешений.
Вообще в целом Radeon R9 380 (как наследник Radeon R9 285) показал себя очень неплохо, имея отличные характеристики для своей цены.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
награду получила карта:
- MSI Radeon R9 380 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
