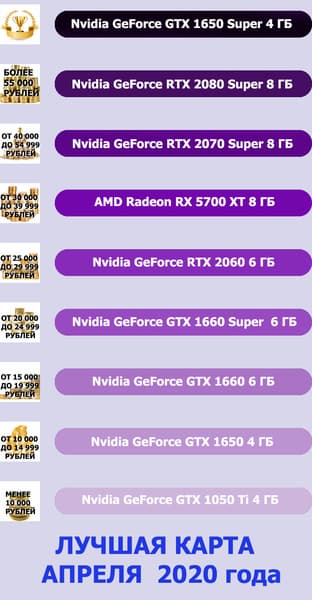

Выбираем лучшие видеокарты — в целом и отдельно по ценовым сегментам — исходя из тестов производительности под Windows 10 и текущих рыночных цен. Чтобы результаты были прозрачными по всему списку ускорителей, тестирование проводим в одинаковых условиях настроек на максимально возможное качество 3D-графики в играх.
Апрель 2020 года
Абсолютный лидер по соотношению цены и возможностей
Лучшее семейство 3D-ускорителей: GeForce GTX 1650 Super

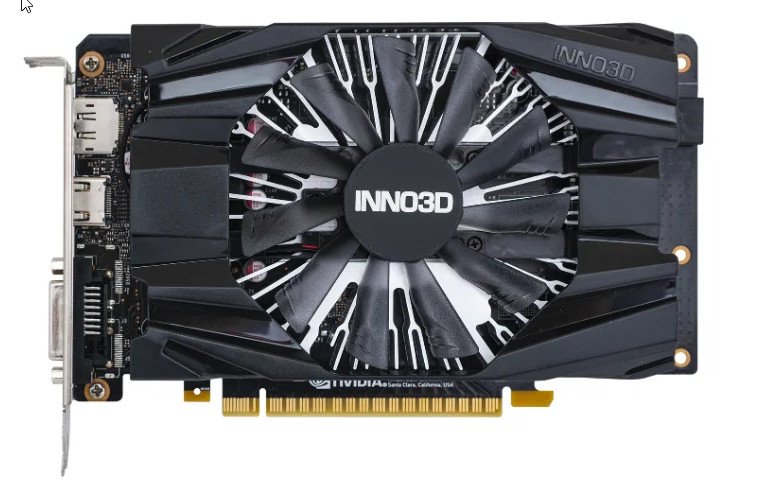

Лучшая видеокарта: Inno3D GeForce GTX 1650 Super Compact
GeForce GTX 1650 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении ниже Full HD при использовании максимальных настроек качества (либо в Full HD, но со сниженными настройками). Данный ускоритель относится к бюджетному ценовому сегменту, и о возможности поиграть в разрешении 2.5К на высоких настройках качества здесь можно даже не мечтать.
Выбранная карта Inno3D обладает компактными размерами (подойдет для установки в малогабаритные корпуса). Также у нее неплохая одновентиляторная система охлаждения — тихая и занимающая всего 2 слота в системном блоке. У карты 3 видеовыхода: DP, HDMI и DVI. Одновременно можно выводить картинку максимально на 3 монитора.
Ценовой диапазон: 55 000 рублей и выше
Лучшее семейство 3D-ускорителей: GeForce RTX 2080 Super
Лучшая видеокарта: Palit GeForce RTX 2080 Super GameRock
Мы давно отмечали, что RTX 2080 (не в модификации Super) очень хорош для разрешения 2560×1440, в котором можно очень комфортно играть во все игры с максимальными настройками графики, а во многих играх он обеспечит хороший комфорт и в разрешении 4К без снижения уровня настроек графики. Конечно же, лучшим ускорителем для 4К был и остается RTX 2080 Ti, да и RTX 2080 Super, занимающий промежуточное положение между RTX 2080 и RTX 2080 Ti, также достоин звания отличного ускорителя 3D-графики для разрешения 3840×2160.
Карта Palit имеет превосходную систему питания и потому вполне подойдет для умеренного разгона. Отметим отличную систему охлаждения: шумит видеокарта крайне умеренно! Габариты (3-слотовый дизайн) кому-то могут показаться минусом, однако в современных системных блоках, как правило, с местами для карт расширения проблем нет. Карта оснащается разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения. Набор видеовыходов стандартно-современный: 3 DP и 1 HDMI. Подвод питания осуществляется через два 8-контактных разъема. Поддерживается одновременный вывод картинки на 4 монитора.
Ценовой диапазон: 40 000 — 54 999 рублей
Лучшее семейство 3D-ускорителей: GeForce RTX 2070 Super
Лучшая видеокарта: Gigabyte GeForce RTX 2070 Super Windforce 3x
Наши многочисленные исследования показали, что Nvidia GeForce RTX 2070 тянет большинство игр при максимальных настройках качества в разрешениях до 2.5К включительно. Стоявший ранее на один уровень выше него GeForce RTX 2080 отлично чувствует себя в 2560×1440, а также может «замахнуться» на 4К при максимальном качестве графики в ряде игр, а «вклинившийся» между ними GeForce RTX 2070 Super также отлично подходит для разрешения 2.5К, но чтобы комфортно играть в 4К, во многих играх со сложной графикой, возможно, придется ухудшить качество — либо вернуться к 2.5К ради сохранения максимального качества графики.
Конкретная видеокарта Gigabyte имеет стандартную длину (меньше 30 см), но занимает три слота (около 5 см толщины). Кулер очень тихий и эффективный. Выходы на мониторы — 1 HDMI и 3 DP, одновременно можно подключить 4 монитора. Карта оснащается разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Ценовой диапазон: 30 000 — 39 999 рублей
Лучшее семейство 3D-ускорителей: Radeon RX 5700 XT
Как показали наши тесты, в плане производительности AMD Radeon RX 5700 XT идет примерно на уровне Nvidia GeForce GTX 1080 Ti (из старого поколения) и находится между RTX 2060 Super и RTX 2070 Super, ближе к последнему. Мы также опытным путем установили, что RTX 2070 подойдет для большинства игр при максимальных настройках качества в разрешениях до 2.5К включительно. Стоящие чуть выше GeForce RTX 2080, RTX 2070 Super и Radeon RX 5700 XT могут «замахнуться» и на 4К при максимальном качестве графики, хотя в играх со сложной графикой, скорее всего, все-таки придется снижать качество либо разрешение.

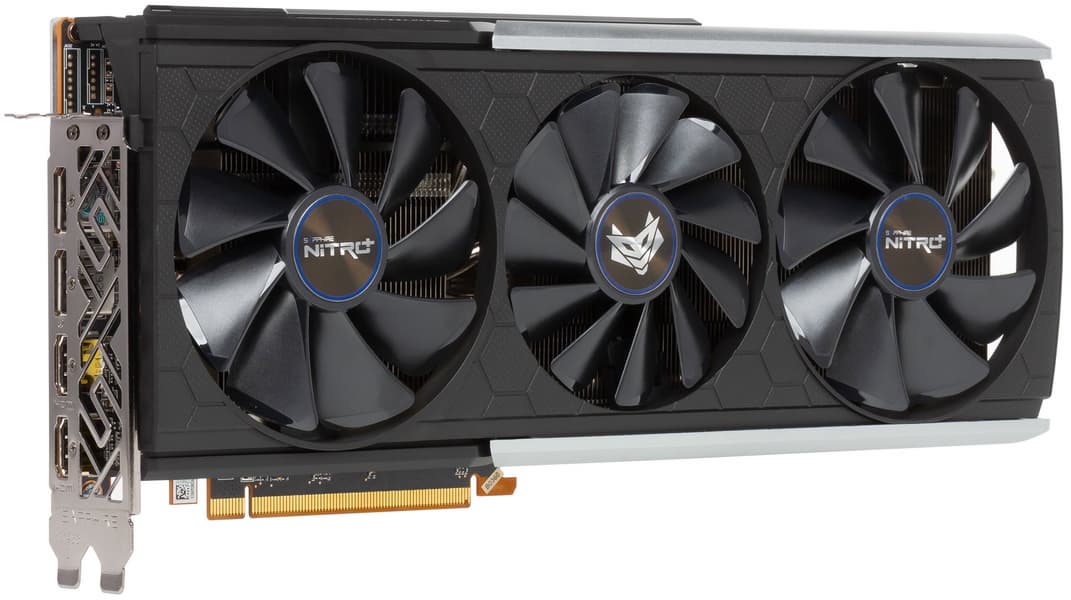

У платы Sapphire немного изменен набор видеовыходов: по два DisplayPort и HDMI (тогда как у референс-карты — 3 DP и 1 HDMI). Питание подается через два 8-контактных разъема. Картинку все равно можно выводить одновременно на четыре монитора. Также у этой карты отличная система охлаждения, тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Ее вентиляторы легко снять для техобслуживания кулера. Данный ускоритель поддерживает фирменную технологию Sapphire — Trixx Boost, позволяющую поднять производительность за счет рендеринга картинки в более низком разрешении, но без снижения настроек качества графики, а за счет апскейлинга выдать финальную картинку в изначально заданном разрешении. Владелец карты может сам решать, нужно ему это или нет. Ну и любителям моддинга может понравиться схема управляемой подсветки у данной карты, которая может предложить хороший набор световых эффектов.
Ценовой диапазон: 25 000 — 29 999 рублей
Лучшее семейство 3D-ускорителей: GeForce RTX 2060
Лучшая видеокарта: Gigabyte GeForce RTX 2060 Mini ITX OC
В целом GeForce RTX 2060 отлично подходит для разрешений до Full HD включительно при максимальных настройках качества графики во всех играх. Более того, в ряде игр производительность будет достаточно высокой и в разрешении 2.5К без снижения настроек качества графики, хотя для такого разрешения больше подходит GeForce RTX 2060 Super или RTX 2070. GeForce RTX 2060 уже фактически заменил GeForce GTX 1070 и GeForce GTX 1070 Ti. Из стана AMD конкурентом этому ускорителю на сегодня являются Radeon RX 5600 XT и RX Vega 56, однако семейство Vega 56/64 покидает рынок, цены на них могут меняться непредсказуемо. А против RX 5600 XT ускоритель RTX 2060 смотрится весьма неплохо, особенно учитывая завышенные пока цены на новые решения AMD.
Конкретная карта Gigabyte имеет видеовыходы 1 HDMI и 3 DP, относительно тихую систему охлаждения, очень компактные размеры по длине и высоте и при этом занимает 2 слота (удивительно для такого относительно мощного ускорителя семейства RTX!). Карта позволяет работать одновременно с 4 мониторами.
Ценовой диапазон: 20 000 — 24 999 рублей
Лучшее семейство 3D-ускорителей: GeForce GTX 1660 Super

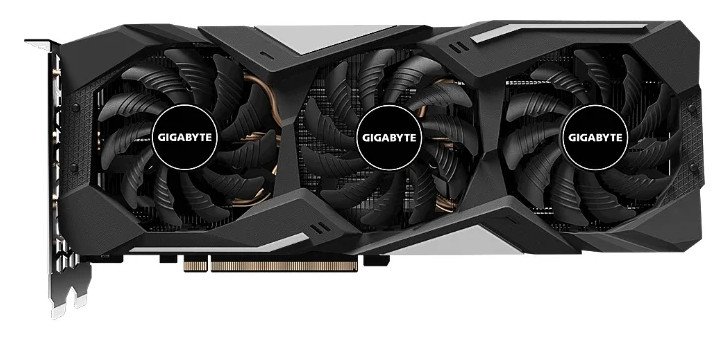

Лучшая видеокарта: Gigabyte GeForce GTX 1660 Super Gaming OC
Многочисленные тесты показывают, что в целом GeForce GTX 1660 Super (как и его чуть более быстрый собрат GTX 1660 Ti) хорошо подойдет для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики, но не более (хотя в некоторые игры с простой графикой он позволит поиграть и в разрешении 2.5К). Если сравнивать с конкурентами из стана AMD, то по производительности GTX 1660 Super «обитает» где-то посредине между Radeon RX 5600 XT и RX 590.
У рассмотренной карты Gigabyte прекрасная система охлаждения, очень тихая даже под максимальной нагрузкой. У видеокарты относительно стандартные размеры (она занимает 2 слота в системном блоке), 3 видеовыхода DP и 1 HDMI, причем поддерживается вывод картинки одновременно на все 4 устройства.
Ценовой диапазон: 15 000 — 19 999 рублей
Лучшее семейство 3D-ускорителей: GeForce GTX 1660

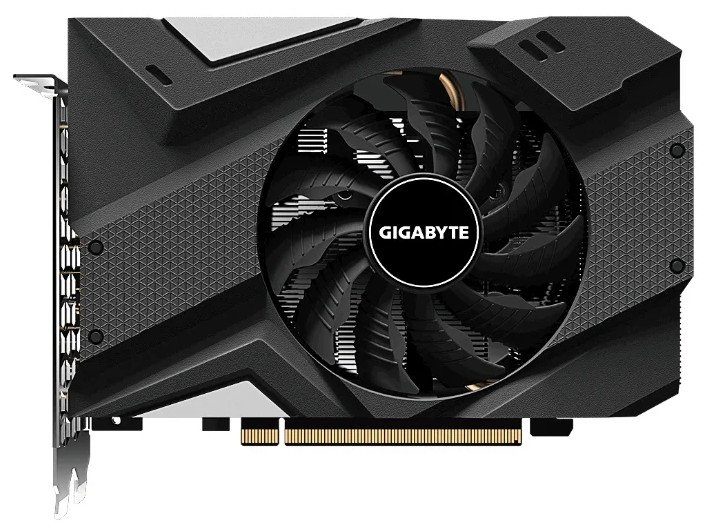

Лучшая видеокарта: Gigabyte GeForce GTX 1660 Mini ITX OC
Если про GeForce GTX 1660 Super мы говорим, что он подходит для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики, а также позволит получить удовлетворительную производительность в разрешении 2.5К в некоторых не особо продвинутых по графике играх, то GTX 1660 уже является решением только для Full HD. Более высокие разрешения одновременно с максимальными настройками качества ему уже не по силам. По производительности GTX 1660 примерно равен 8-гигабайтному Radeon RX 5500 XT и «обитает» где-то посредине между прошлыми конкурентами в лице Radeon RX 580 и RX 590.
Конкретная карта Gigabyte имеет видеовыходы 1 HDMI и 3 DP, весьма тихую систему охлаждения, очень компактные размеры (особенно отметим двухслотовую ширину). Карта позволяет работать одновременно с 4 мониторами.
С картами из бюджетного сегмента можно забыть как про максимальные настройки графики в играх (кроме нескольких не самых требовательных игр, где GTX 1650 в Full HD выдает условно приемлемую производительность на максимуме настроек), так и про высокие разрешения. В целом, в Full HD приемлемый комфорт можно получить только со средними настройками качества графики, а подчас потребуется снижать и разрешение (или еще сильнее снижать качество).

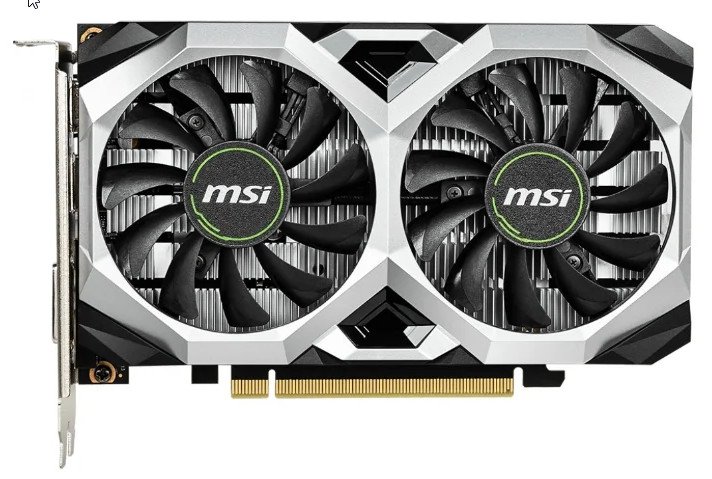

Конкретная карта MSI имеет видеовыходы HDMI, DP и DVI, весьма тихую систему охлаждения, относительно компактные размеры и двухслотовую ширину. Карта позволяет работать одновременно с 3 мониторами.
Ценовой диапазон: ниже 10 000 рублей
Лучшее семейство 3D-ускорителей: GeForce GTX 1050 Ti
Лучшая видеокарта: Palit GeForce GTX 1050 Ti StormX
Если по поводу GTX 1650 мы говорили о приемлемом комфорте на средних настройках графики в разрешении Full HD, то в данном случае для игры в 1920×1080 придется снижать настройки до минимальных, а со средними получится прилично поиграть только в разрешениях 1280×960 и ниже. Собственно, на сегодня 1050 Ti замыкает линейку дискретных видеокарт, обеспечивающих более-менее приличную производительность в играх со сложной графикой (даже при минимальных настройках качества).
Конкретная карта Palit имеет очень компактные размеры, занимает 2 слота в корпусе ПК. Кулер очень тихий. Ускоритель имеет имеет видеовыходы HDMI, DP и DVI, можно использовать их одновременно.

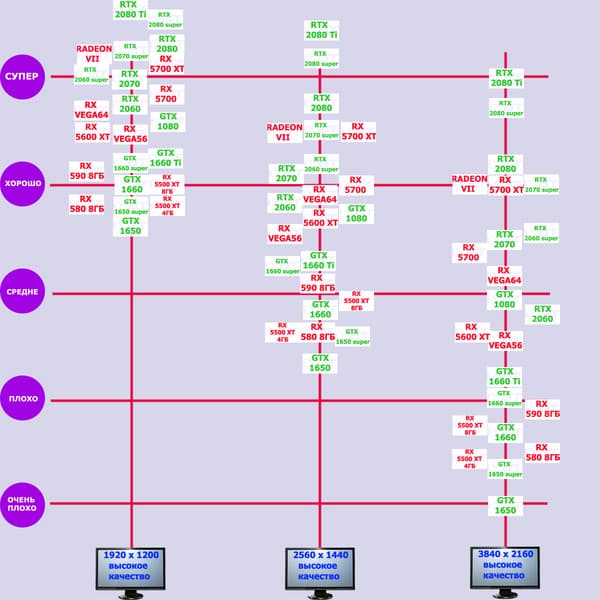

Выбор карты для конкретного разрешения
Теперь пройдемся по разрешениям без учета ценового фактора. Чистая производительность.
Лучший ускоритель для разрешения 4К (при максимальном качестве графики) — GeForce RTX 2080 Ti, обеспечивающий высокий уровень комфорта во всех играх. Следом за ним идут GeForce RTX 2080 Super и GeForce RTX 2080, также обеспечивающие хорошую играбельность в 4К. Затем идет Radeon VII, который способен выдать приемлемую играбельность в 4К только с рядом исключений, но отличную производительность в 2.5К. Для разрешения 2.5К (2560×1440) при максимальном качестве картинки подойдут GeForce RTX 2070 Super/2070/2060 Super, Radeon RX Vega 64, а также Radeon RX 5700 XT (при этом в ряде игр 5700 XT и RTX 2070 Super могут легко замахнуться и на 4К). Также разрешение 2.5К с некоторой натяжкой подойдет для Radeon RX 5600XT и RTX 2060. Если пользователь согласен понизить уровень качества, то для такого разрешения годятся и Radeon RX 590 с GeForce GTX 1660 Ti, которые к тому же отлично справятся с Full HD (или 1920×1200) на максимальных настройках. Менее производительные карты уже не тянут разрешение Full HD при максимальном качестве, а значит, придется понижать качество картинки.
Как мы тестировали видеокарты
Условия тестирования
Конфигурация тестового стенда
В конфигурации стенда есть изменения: процессор заменен на Core i9-9900KS, работающий на частоте 5,1 ГГц по всем ядрам.
Компьютер на базе процессора Intel Core i9-9900KS (Socket LGA1151v2):
процессор Intel Core i9-9900KS (разгон 5,1 ГГц по всем ядрам);
ЖСО Cougar Helor 240;
системная плата Gigabyte Z390 Aorus Xtreme на чипсете Intel Z390;
жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3;
блок питания Corsair AX1600i (1600 Вт);
корпус Thermaltake Versa J24;
операционная система Windows 10 Pro 64-битная; DirectX 12 (v.1909);
телевизор LG 43UK6750 (43″ 4K HDR);
драйверы AMD версии 20.4.1;
драйверы Nvidia версии 445.75;
VSync отключен.
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

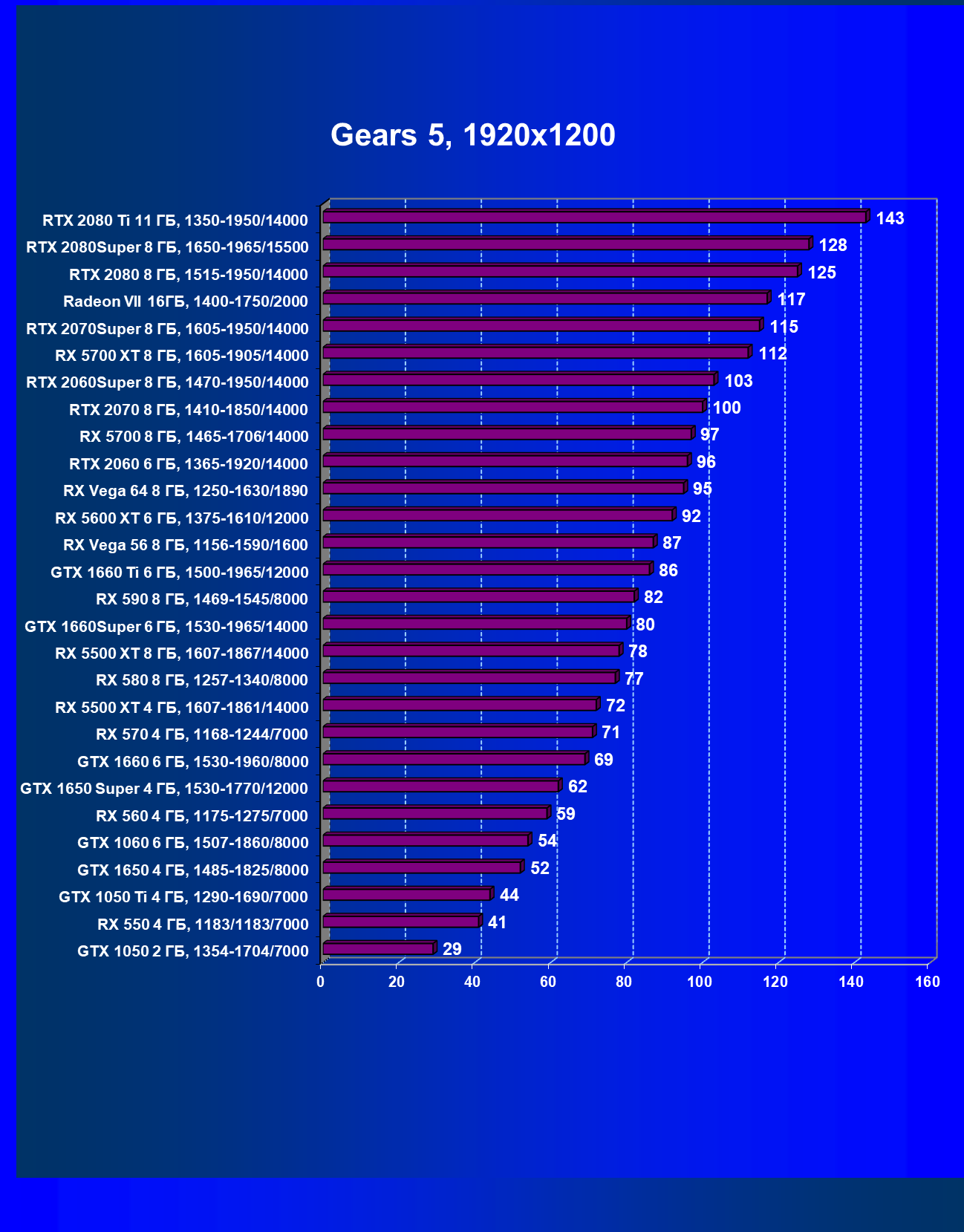

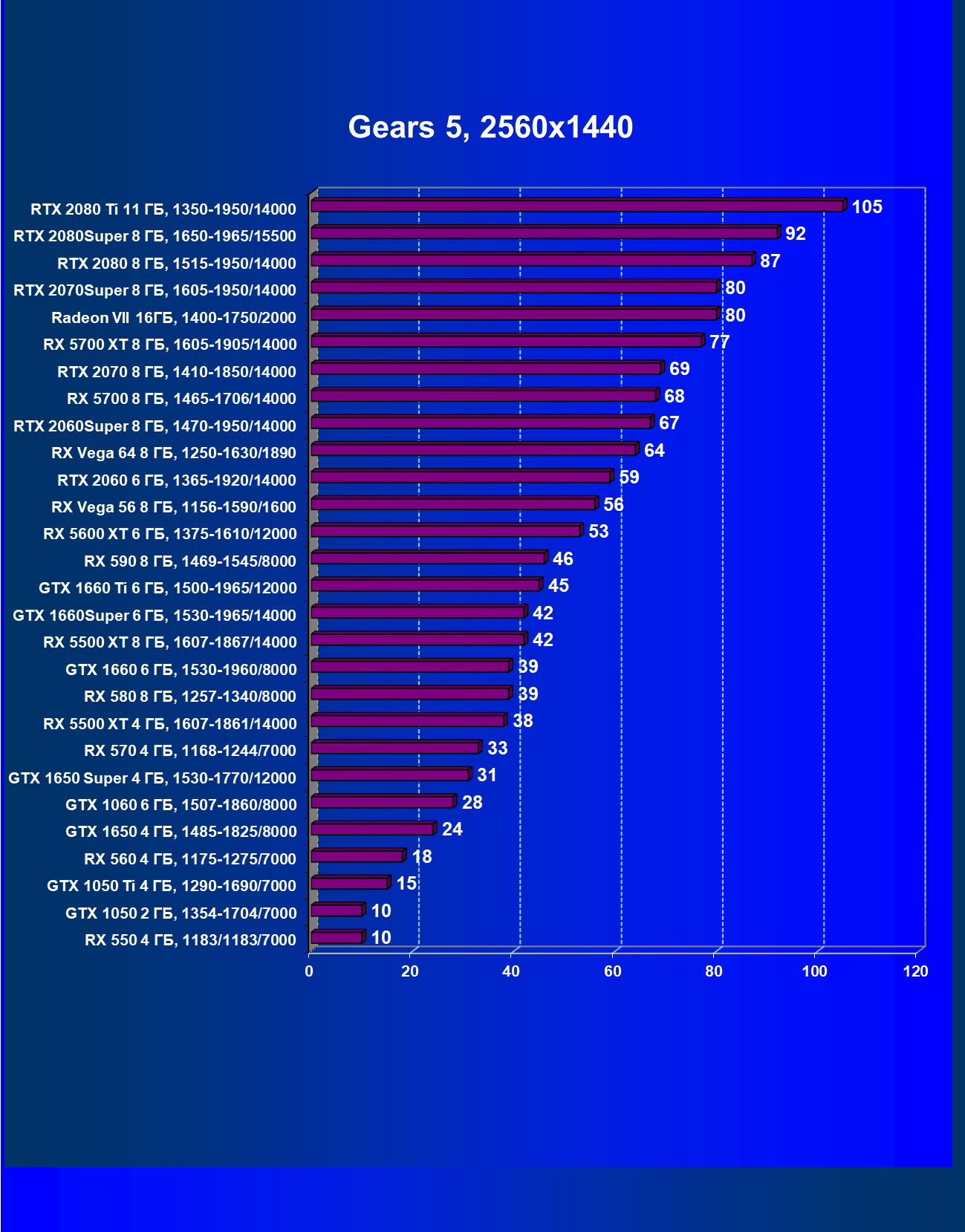

Gears 5 (Xbox Game Studios/The Coalition)
Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

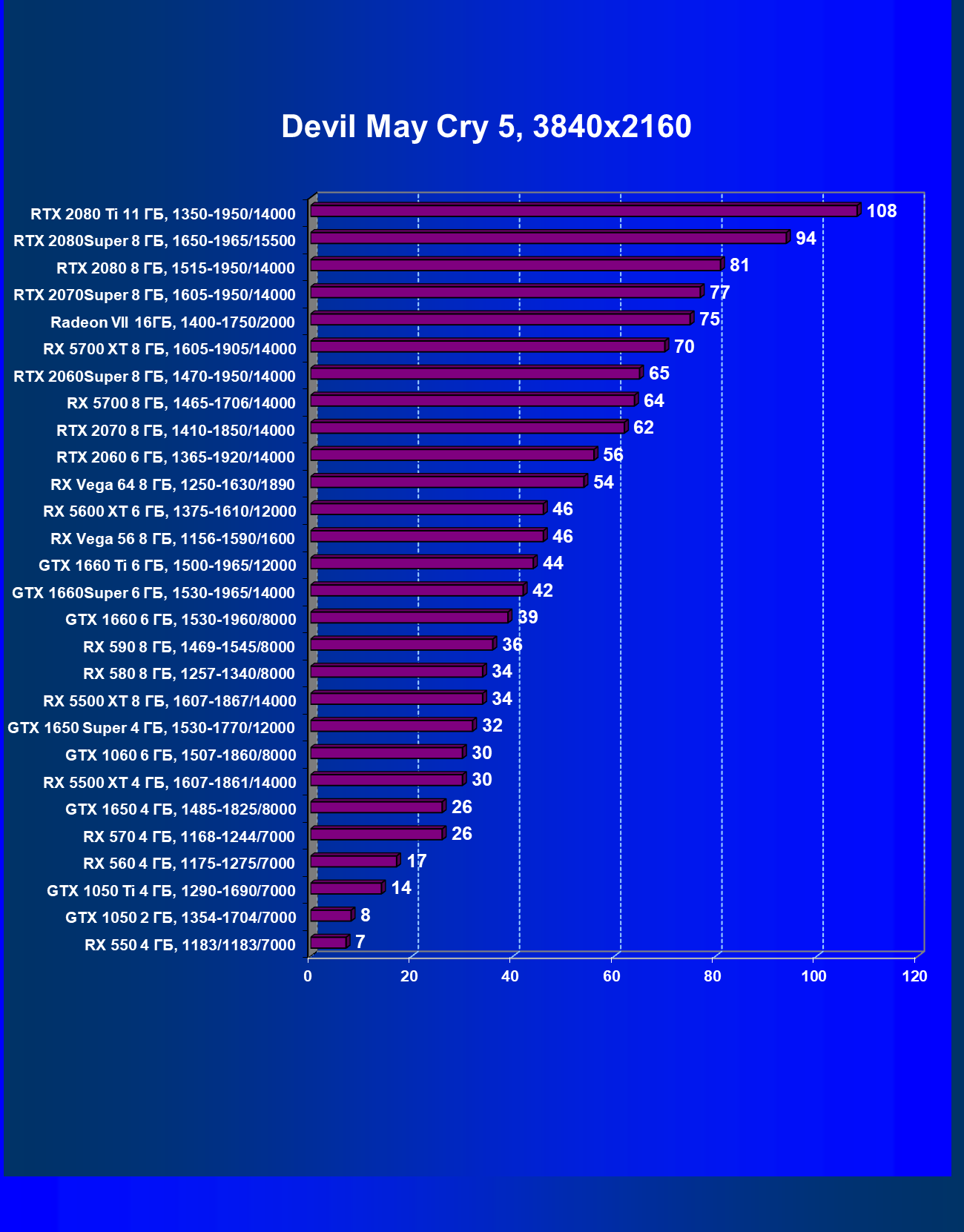

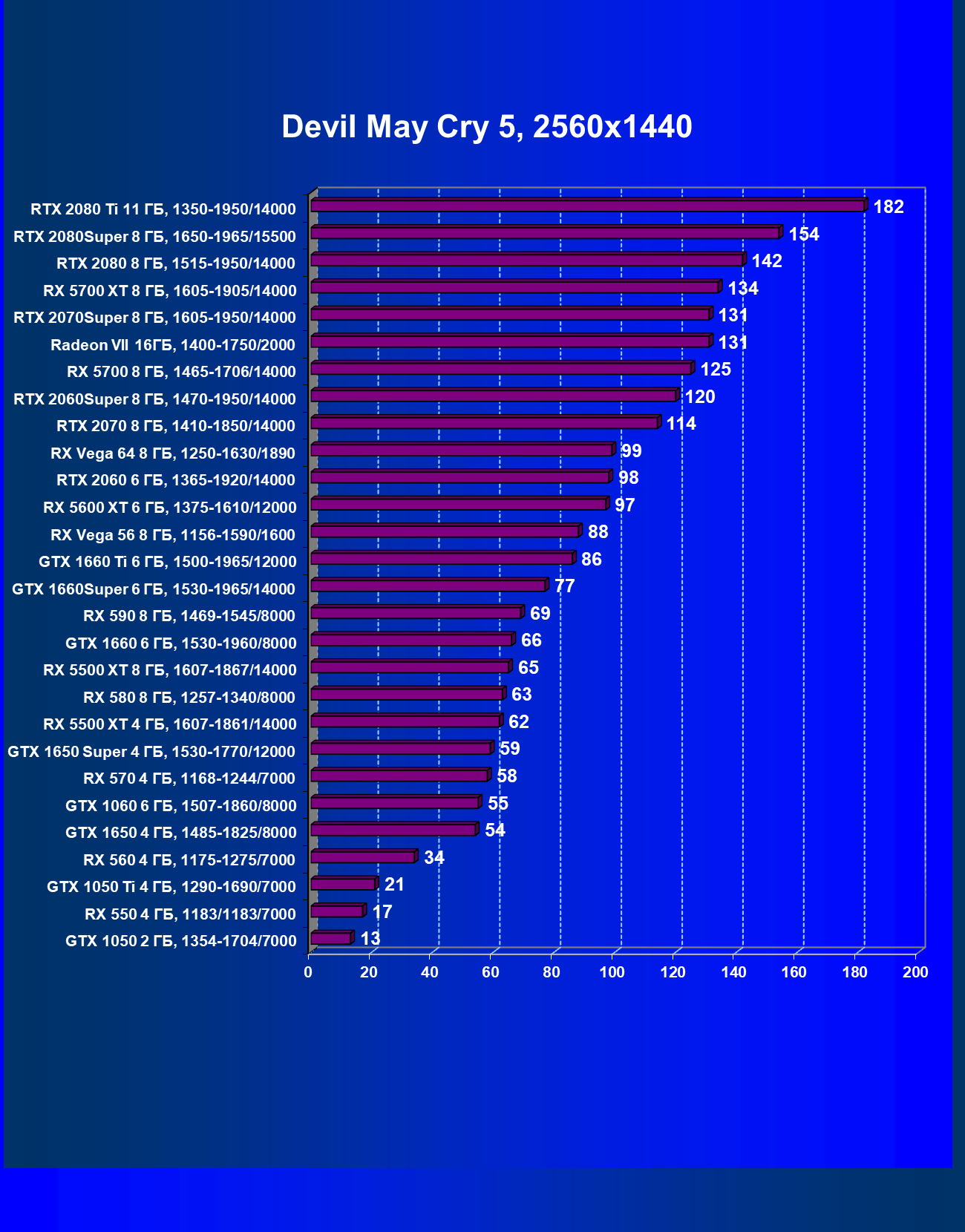

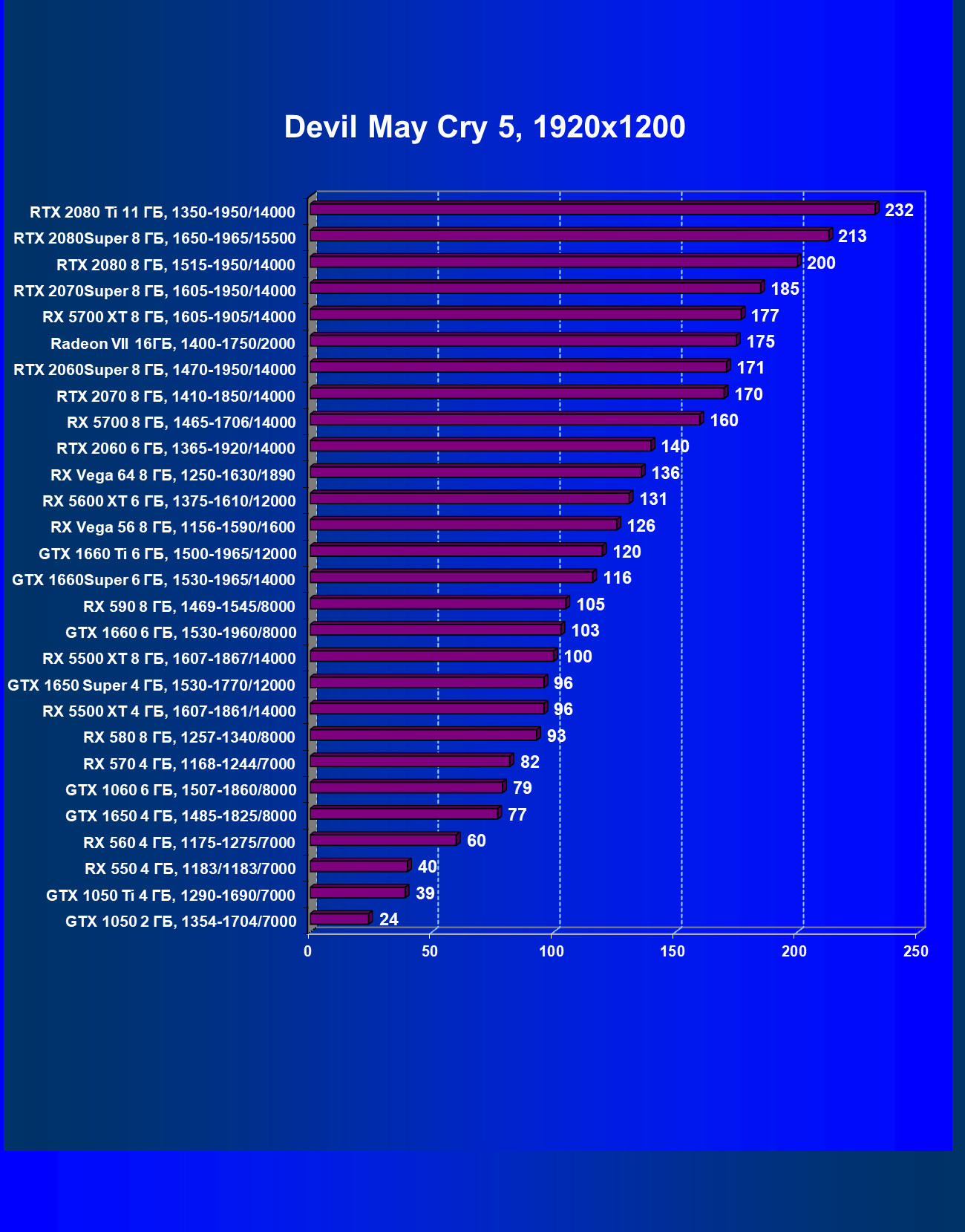

Devil May Cry 5 (Capcom/Capcom)

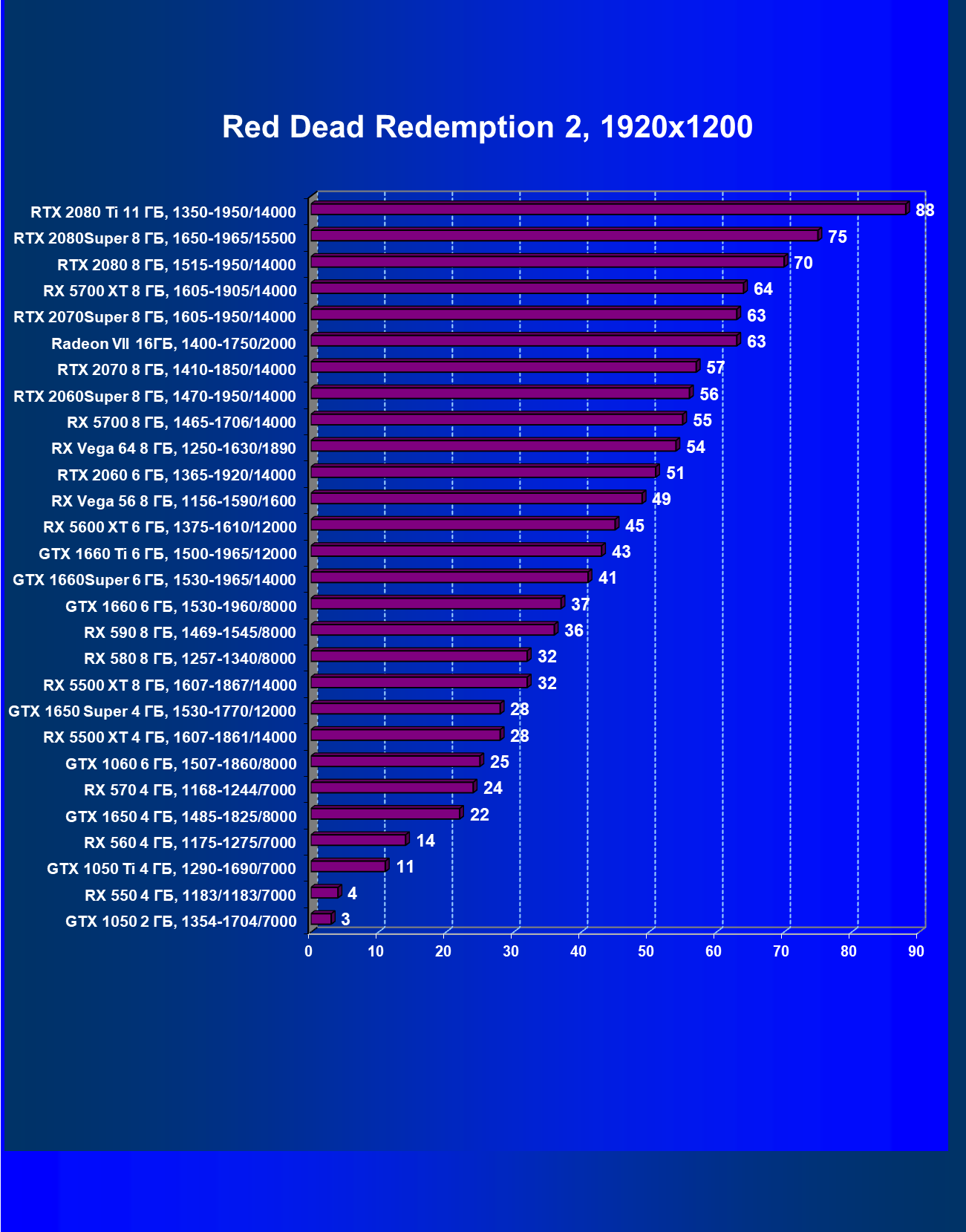

Red Dead Redemption 2 (Rockstar)
Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
Metro Exodus (4A Games/Deep Silver/Epic Games)

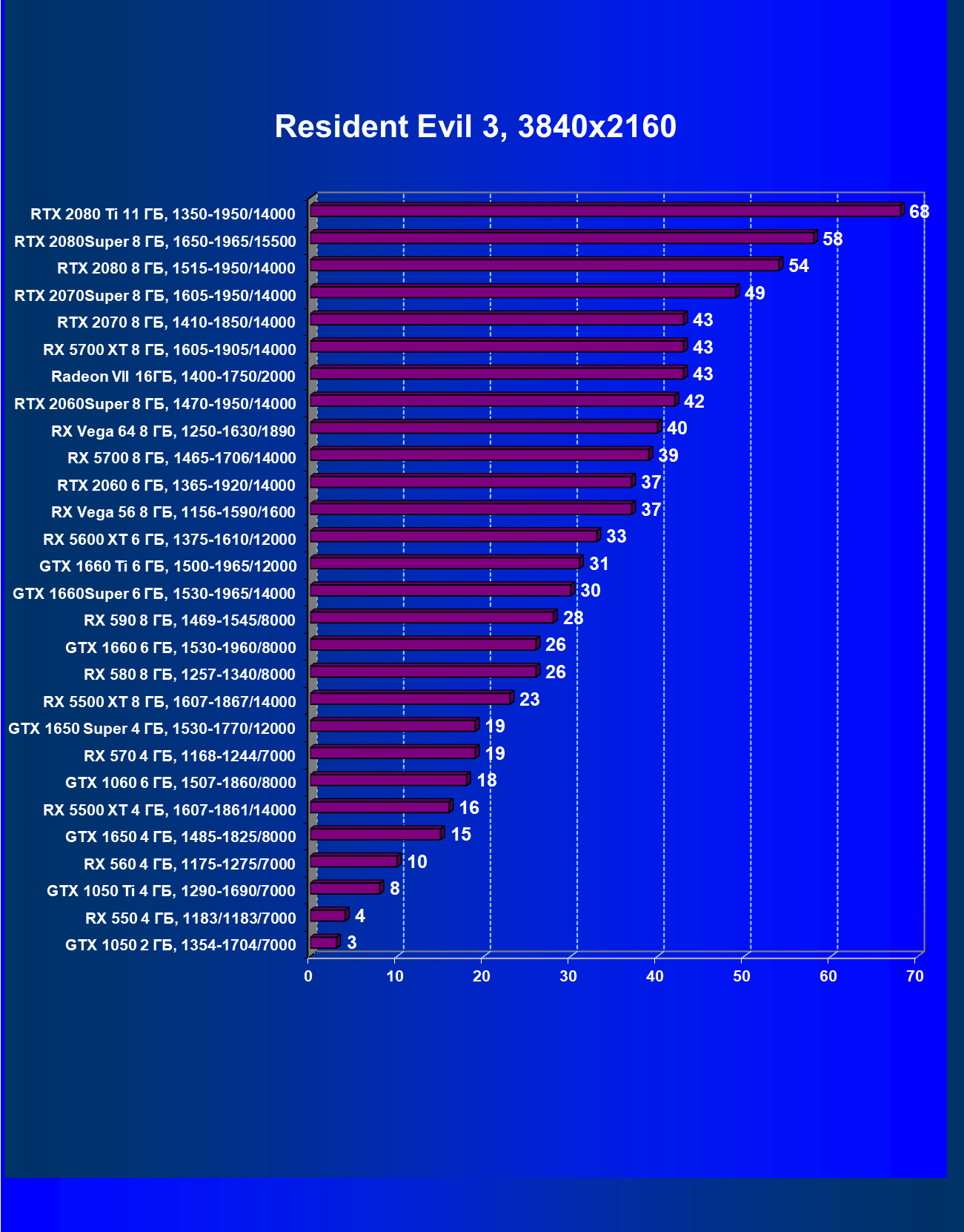

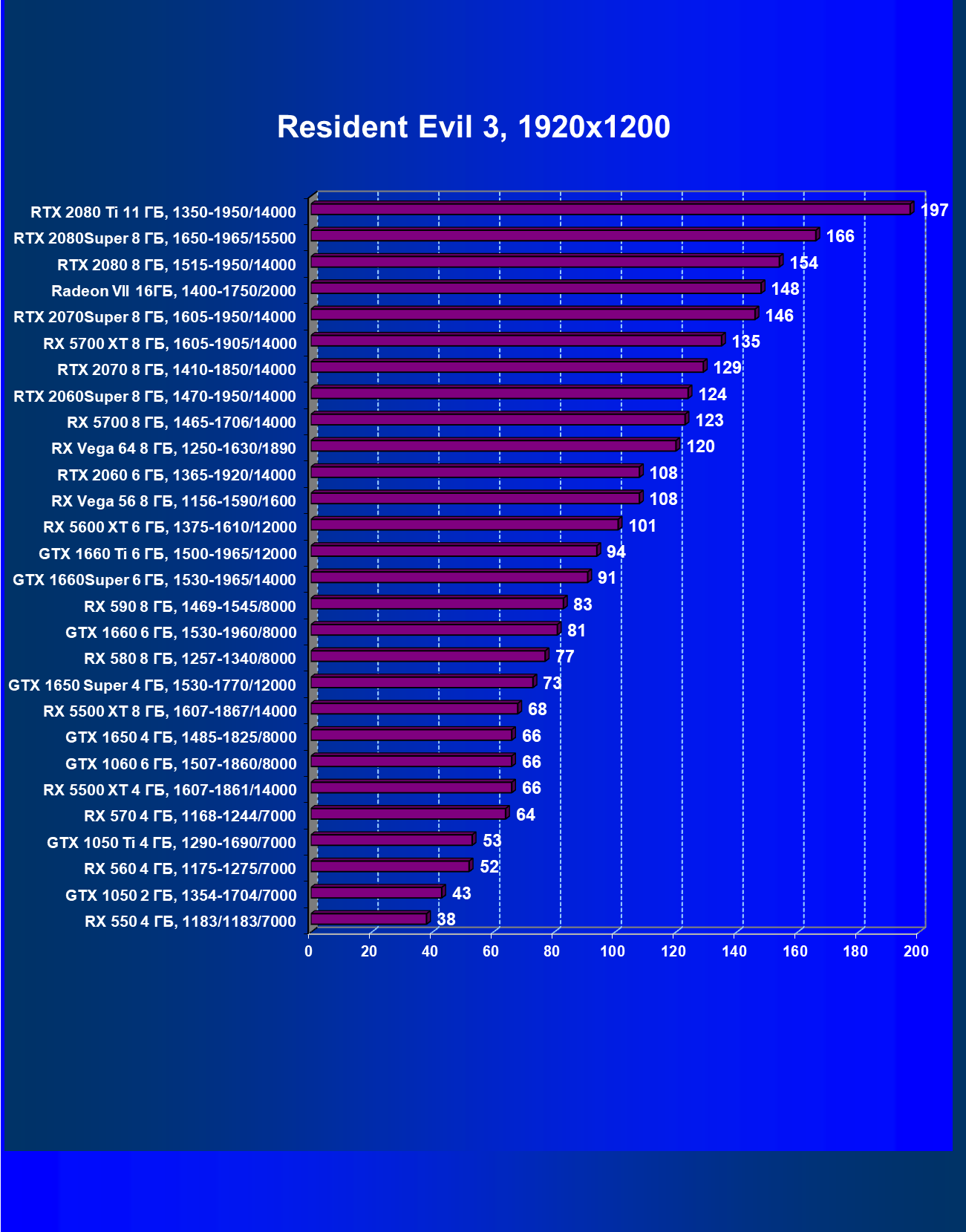

Resident Evil 3 (Capcom/Capcom)
В наборе видеокарт появился Radeon RX 5600 XT 6 ГБ. Данные по видеокарте GeForce GTX 1080 отправлены в архив.
Также произошли изменения в наборе тестовых инструментов. Добавлены результаты тестирования в игре Resident Evil 3. Результаты тестов в игре Strange Brigade отправлены в архив.
Список видеокарт
В скобках перечислены частоты работы: блок ROP/TMU ядра, блок шейдерных вычислений ядра, память (эффективная частота). Карты, работающие на повышенных частотах, помечены как «o/c».
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 8 ГБ на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
Нет
Дополнительное питание: количество 6-контактных разъемов
Нет
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Печатная плата полностью спроектирована инженерами Asus.
На торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора, переключив который с материнской платы, либо установив дополнительно, можно заставить его работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.
Схема питания имеет 8 фаз (6+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K512M32KPA-14:B ) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Система питания получила 4 фазы для GPU и 2 фазы для микросхем памяти, управляется цифровым контроллером компании On Semiconductor. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4. На карте имеется система Dual BIOS, позволяющая переключать версии BIOS для загрузки. В дальнейшем это будет традиционно использоваться в ОС версиях карт для активации повышенных клокингов работы.
Этот чип представляет видеокарта XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5
XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5
Параметр
Номинальное значение (референс)
GPU
Radeon RX 590
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
Референс: 1469—1545 XFX : 1469—1580 (+2,2%)
Частота работы памяти (физическая (эффективная)), МГц
2000 (8000)
Ширина шины обмена с памятью, бит
256
Число вычислительных блоков в GPU
36
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU (CUDA)
2304
Число блоков текстурирования (BLF/TLF/ANIS)
144
Число блоков растеризации (ROP)
32
Число блоков Ray Tracing
нет
Число тензорных блоков
нет
Размеры, мм
270×115×50
Количество слотов в системном блоке, занимаемые видеокартой
3
Цвет текстолита
черный
Энергопотребление пиковое в 3D, Вт
205
Энергопотребление в режиме 2D, Вт
40
Энергопотребление в режиме «сна», Вт
3
Уровень шума в 3D (максимальная нагрузка), дБА
22,8
Уровень шума в 2D (просмотр видео), дБА
18,0
Уровень шума в 2D (в простое), дБА
18,0
Видеовыходы
1×HDMI 2.0b, 3×DisplayPort 1.4, 1×DVI (DualLink)
Поддержка многопроцессорной работы
CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
1
Питание: 6-контактные разъемы
1
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Схема питания построена на базе 7-фазного цифрового преобразователя и управляется цифровым контроллером IOR 35678 компании Infineon. В системе питания использованы современные твердотельные конденсаторы, обеспечивающие отсутствие так называемого «свиста» при работе карты.
На верхнем торце карты есть переключатель BIOS (карта имеет две копии BIOS): 1 — режим производительности, частоты повышены; 2 — режим тихой работы, частоты сброшены до значения референсных для RX 590.
Штатная частота работы ядра повышена относительно референсных значений на 2,2%
Этот чип представляет видеокарта Sapphire Pulse Radeon RX 5600 XT 6 ГБ 192-битной GDDR6 (1375—1530(Game/Boost)—1610(Max)/12000 МГц).
AMD Radeon RX 5600 XT 6 ГБ 192-битной GDDR6
Параметр
Значение
Номинальное значение (референс)
GPU
Radeon RX 5600 XT (Navi 10)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1375—1530(Boost)—1610(Max)
1375—1530(Boost)—1610(Max)
Частота работы памяти (физическая (эффективная)), МГц
3000 (12000)
3000 (12000)
Ширина шины обмена с памятью, бит
192
Число вычислительных блоков в GPU
36
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
2304
Число блоков текстурирования (BLF/TLF/ANIS)
108
Число блоков растеризации (ROP)
64
Число блоков Ray Tracing
-
Число тензорных блоков
-
Размеры, мм
240×115×52
220×100×36
Количество слотов в системном блоке, занимаемые видеокартой
3
2
Цвет текстолита
черный
черный
Энергопотребление пиковое в 3D, Вт
157
157
Энергопотребление в режиме 2D, Вт
22
22
Энергопотребление в режиме «сна», Вт
3
3
Уровень шума в 3D (максимальная нагрузка), дБА
18,8
18,8
Уровень шума в 2D (просмотр видео), дБА
18,0
18,0
Уровень шума в 2D (в простое), дБА
18,0
18,0
Видеовыходы
1×HDMI 2.0b, 3×DisplayPort 1.4
1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
1
1
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты
Ориентировочно 23 000 руб
Память
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц (память ускорителю явно досталась от RX 5700). Расшифровщик кодов на упаковках FBGA находится здесь.
Схема питания ядер — 8-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 3 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Частота работы памяти (физическая (эффективная)), МГц
800 (1600)
800 (1600)
Ширина шины обмена с памятью, бит
2048
Число вычислительных блоков в GPU
56
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
3584
Число блоков текстурирования (BLF/TLF/ANIS)
224
Число блоков растеризации (ROP)
64
Размеры, мм
270×100×36
270×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление
Пиковое в 3D, Вт
209
209
В режиме 2D, Вт
40
40
В режиме «сна», Вт
3
3
Уровень шума
В режиме 2D, дБА
19,1
19,1
В режиме 2D (просмотр видео), дБА
18,7
18,7
В режиме максимального 3D, дБА
41,6
41,6
Выходные гнезда
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работы
CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
2
2
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Частота работы памяти (физическая (эффективная)), МГц
945 (1890)
945 (1890)
Ширина шины обмена с памятью, бит
2048
Число вычислительных блоков в GPU
64
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
4096
Число блоков текстурирования (BLF/TLF/ANIS)
256
Число блоков растеризации (ROP)
64
Размеры, мм
270×100×36
270×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление
Пиковое в 3D, Вт
297
297
В режиме 2D, Вт
40
40
В режиме «сна», Вт
3
3
Уровень шума
В режиме 2D, дБА
22,3
22,3
В режиме 2D (просмотр видео), дБА
22,3
22,3
В режиме максимального 3D, дБА
45,6
45,6
Выходные гнезда
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работы
CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
2
2
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 8 ГБ 256-битной GDDR6 (1465—1625(Game/Boost)—1725(Max)/14000 МГц).
AMD Radeon RX 5700 8 ГБ 256-битной GDDR6
Параметр
Значение
Номинальное значение (референс)
GPU
Radeon RX 5700 (Navi 10)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1465—1625(Game/Boost)—1725(Max)
1465—1625(Game/Boost)—1725(Max)
Частота работы памяти (физическая (эффективная)), МГц
3500 (14000)
3500 (14000)
Ширина шины обмена с памятью, бит
256
Число вычислительных блоков в GPU
36
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
2304
Число блоков текстурирования (BLF/TLF/ANIS)
144
Число блоков растеризации (ROP)
64
Число блоков Ray Tracing
-
Число тензорных блоков
-
Размеры, мм
220×100×36
220×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление пиковое в 3D, Вт
177
177
Энергопотребление в режиме 2D, Вт
22
22
Энергопотребление в режиме «сна», Вт
3
3
Уровень шума в 3D (максимальная нагрузка), дБА
35,3
35,3
Уровень шума в 2D (просмотр видео), дБА
19,1
19,1
Уровень шума в 2D (в простое), дБА
19,1
19,1
Видеовыходы
1×HDMI 2.0b, 3×DisplayPort 1.4
1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
1
1
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты
на момент написания материала — 22 тысячи рублей
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 7-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6 (1605—1755(Game/Boost)—1905(Max)/14000 МГц).
AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6
Параметр
Значение
Номинальное значение (референс)
GPU
Radeon RX 5700 XT (Navi 10)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1605—1755(Game/Boost)—1905(Max)
1605—1755(Game/Boost)—1905(Max)
Частота работы памяти (физическая (эффективная)), МГц
3500 (14000)
3500 (14000)
Ширина шины обмена с памятью, бит
256
Число вычислительных блоков в GPU
40
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
2560
Число блоков текстурирования (BLF/TLF/ANIS)
160
Число блоков растеризации (ROP)
64
Число блоков Ray Tracing
-
Число тензорных блоков
-
Размеры, мм
220×100×36
220×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление пиковое в 3D, Вт
219
219
Энергопотребление в режиме 2D, Вт
22
22
Энергопотребление в режиме «сна», Вт
3
3
Уровень шума в 3D (максимальная нагрузка), дБА
42,2
42,2
Уровень шума в 2D (просмотр видео), дБА
19,1
19,1
Уровень шума в 2D (в простое), дБА
19,1
19,1
Видеовыходы
1×HDMI 2.0b, 3×DisplayPort 1.4
1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
1
1
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты
на момент написания материала — 28 тысяч рублей
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 8-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
AMD Radeon VII 16 ГБ 4096-битной HBM2 (1400—1803/2000 МГц)
Этот чип представляет reference видеокарта AMD Radeon VII 16 ГБ 4096-битной HBM2 (1400—1803/2000 МГц).
AMD Radeon VII 16 ГБ 4096-битной HBM2
GPU
Radeon VII (Vega20)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1400—1750(Boost)—1803(Max)
Частота работы памяти (физическая (эффективная)), МГц
1000 (2000)
Ширина шины обмена с памятью, бит
4096
Число вычислительных блоков в GPU
60
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
3840
Число блоков текстурирования (BLF/TLF/ANIS)
240
Число блоков растеризации (ROP)
64
Число блоков Ray Tracing
—
Число тензорных блоков
—
Размеры, мм
270×105×40
Количество слотов в системном блоке, занимаемые видеокартой
2
Цвет текстолита
черный
Энергопотребление пиковое в 3D, Вт
305
Энергопотребление в режиме 2D, Вт
20
Энергопотребление в режиме «сна», Вт
10
Уровень шума в 3D (максимальная нагрузка), дБА
46,0
Уровень шума в 2D (просмотр видео), дБА
21,7
Уровень шума в 2D (в простое), дБА
21,7
Видеовыходы
1×HDMI 2.0b 3×DisplayPort 1.4
Поддержка многопроцессорной работы
CrossFire (под вопросом)
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
2
Питание: 6-контактные разъемы
0
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
52 000 — 56 000 руб на начало мая 2019
Карта имеет 16 ГБ памяти HBM2, размещенной в 4 модулях по 32 Гбит в единой упаковке с GPU. Модули памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы 1750 (7000) МГц.
Частота работы памяти (физическая (эффективная)), МГц
2000 (8000)
Ширина шины обмена с памятью, бит
128
Число вычислительных блоков в GPU
14
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU (CUDA)
896
Число блоков текстурирования (BLF/TLF/ANIS)
56
Число блоков растеризации (ROP)
32
Число блоков Ray Tracing
−
Число тензорных блоков
−
Размеры, мм
270×100×38
Количество слотов в системном блоке, занимаемые видеокартой
2
Цвет текстолита
черный
Энергопотребление пиковое в 3D, Вт
76
Энергопотребление в режиме 2D, Вт
15
Энергопотребление в режиме «сна», Вт
10
Уровень шума в 3D (максимальная нагрузка), дБА
35,5
Уровень шума в 2D (просмотр видео), дБА
18,0
Уровень шума в 2D (в простое), дБА
18,0
Видеовыходы
1×HDMI 2.0b 3×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
0
Питание: 6-контактные разъемы
1
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
12 000 — 13 000 руб на начало мая 2019
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Карта имеет 4 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц (да, память стоит более быстрая, чем требуется). Расшифровщик кодов на упаковках FBGA находится здесь.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Этот чип представляет MSI GeForce GTX 1660 Super Ventus XS OC Edition 6 ГБ 192-битной GDDR6 (1530—1785(Boost)—1965(Max)/14000 МГц).
Nvidia GeForce GTX 1660 Super 6 ГБ 192-битной GDDR6
Параметр
GeForce GTX 1660 Super
GPU
Nvidia TU116
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1530—1785(Boost)—1965(Max)
Частота работы памяти (физическая (эффективная)), МГц
3500 (14000)
Ширина шины обмена с памятью, бит
192
Число вычислительных блоков в GPU
22
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
1408
Число блоков текстурирования (BLF/TLF/ANIS)
88
Число блоков растеризации (ROP)
48
Число блоков Ray Tracing
—
Число тензорных блоков
—
Размеры, мм
220×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
Цвет текстолита
черный
Энергопотребление пиковое в 3D, Вт
122
Энергопотребление в режиме 2D, Вт
26
Энергопотребление в режиме «сна», Вт
11
Уровень шума в 3D (максимальная нагрузка), дБА
34,5
Уровень шума в 2D (просмотр видео), дБА
25,4
Уровень шума в 2D (в простое), дБА
25,4
Видеовыходы
1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
1
Питание: 6-контактные разъемы
0
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты на момент написания обзора
рекомендованная: 17 990 рублей
Память
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3000 (12000) МГц
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Частота работы памяти (физическая (эффективная)), МГц
3500 (14000)
3500 (14000)
Ширина шины обмена с памятью, бит
256
Число вычислительных блоков в GPU
34
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
2176
Число блоков текстурирования (BLF/TLF/ANIS)
136
Число блоков растеризации (ROP)
64
Число блоков Ray Tracing
34
Число тензорных блоков
272
Размеры, мм
270×100×36
270×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление пиковое в 3D, Вт
180
180
Энергопотребление в режиме 2D, Вт
32
32
Энергопотребление в режиме «сна», Вт
11
11
Уровень шума в 3D (максимальная нагрузка), дБА
30,6
30,6
Уровень шума в 2D (просмотр видео), дБА
25,0
25,0
Уровень шума в 2D (в простое), дБА
25,1
25,1
Видеовыходы
1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4
1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4
Поддержка многопроцессорной работы
нет
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
0
0
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты
Рекомендованная розничная цена 32 990 рублей
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
1
Питание: 6-контактные разъемы
1
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
1
1
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена карты
Рекомендованная цена 39 990 рублей
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Поскольку GTX 1080 (GP104) имеет 256-битную шину обмена с памятью, то логично будет сравнить этот ускоритель с GTX 980 (GM204), который также имел аналогичную шину. И мы видим, что карты действительно очень похожи. Во всяком случае, прекрасно видно, что они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Хорошо заметна разница в площади кристаллов ядер: переход с техпроцесса 28 нм на 16 нм позволил уменьшить площадь, несмотря на намного большее количество транзисторов и, соответственно, блоков в GPU. Схема питания усилена и получила 6 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
1
Питание: 6-контактные разъемы
1
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 8-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах. Тот же преобразователь реализует 2-фазное питание микросхем памяти.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Питание: 8-контактные разъемы
1
1
Питание: 6-контактные разъемы
1
1
Максимальное разрешение/частота, Display Port
3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты
Рекомендованная цена 56 990 рублей
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
Питание: 8-контактные разъемы
2
Питание: 6-контактные разъемы
0
Максимальное разрешение/частота, Display Port
3840×2160@160 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI
3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI
2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI
1920×1200@60 Гц (1280×1024@85 Гц)
Карта имеет 11 ГБ памяти GDDR6 SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 13-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
АРХИВ: видеокарты и игровые тесты, по которым информация больше не обновляется
Видеокарты, по которым больше не обновляется информация:
Поддержка многопроцессорной работы: CrossFire X (Hardware)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также не должно быть проблем с HDMI: ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник.
Карта требует дополнительного питания одним 6-контактным разъемом.
Частота работы памяти (физическая (эффективная)), МГц
945 (1890)
945 (1890)
Ширина шины обмена с памятью, бит
2048
Число вычислительных блоков в GPU
64
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
4096
Число блоков текстурирования (BLF/TLF/ANIS)
256
Число блоков растеризации (ROP)
64
Размеры, мм
270×100×36
270×100×36
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление
Пиковое в 3D, Вт
297
297
В режиме 2D, Вт
40
40
В режиме «сна», Вт
3
3
Уровень шума
В режиме 2D, дБА
22,3
22,3
В режиме 2D (просмотр видео), дБА
22,3
22,3
В режиме максимального 3D, дБА
45,6
45,6
Выходные гнезда
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работы
CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
2
2
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 1 Гбит (на лицевой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.
Очевидно, что карта GT 740 спроектирована на основе GTX 650, ведь ядро одно и то же, разница лишь в частотах работы. Также GTX 650 поддерживает 2 гигабайта памяти (8 микросхем памяти, по 4 с каждой стороны PCB), а в данном случае распаян лишь 1 гигабайт, и оборотная сторона пуста. В принципе, карта очень простая, да и должна быть такой. По наследству от GTX 650 ей досталась схема питания, рассчитанная на использование внешней дополнительной подпитки через 6-контактный разъем, однако в данном случае он не используется, потребление карты ниже 75 Вт, поэтому все материнские платы с смогут обеспечить необходимое питание через слот.
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Radeon RX 460 является, по сути, наследником R7 360 (R9 260X). Обе карты имеют 128-битную шину обмена с памятью.
Схема питания имеет 5 фаз и традиционно управляется цифровым контроллером IOR 35678. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно декларации производителя, на 10% холоднее и на 25% экономичнее. Использование таких катушек гарантирует отсутствие многим хорошо известного свиста дросселей при нагрузках.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Как можно догадаться, Radeon RX 470 получается из RX 480 (просто ядро обрезано по блокам и снижены частоты работы ядра и памяти), поэтому PCB у них, по сути, идентичные. Так что сравнивать мы будем как раз с RX 480. Впрочем, у нас сегодня не референс-карта RX 470, а продукт Asus, а там все свое. Плата полностью спроектирована инженерами Asus.
Следует заметить, что на торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора. Переключив его с материнской платы либо установив дополнительно, можно заставить его работать в соответствии с нагревом GPU (увеличивая или уменьшая обороты).
Блок питания также переработан. Схема питания имеет 6 фаз (4+2) и управляется цифровым контроллером Digi+ ASP1211. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, использующей современные твердотельные конденсаторы. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
2
2
Максимальное разрешение 2D
Display Port
3840×2400
HDMI
3840×2400
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
3840×2400
HDMI
3840×2400
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Схема питания 5-фазная для ядра и 2-фазная для микросхем памяти, управляется цифровым контроллером.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
2
2
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
У данного акселератора XFX схема питания 4+1, управляется цифровым контроллером NCP81022 производства On Semiconductor, который не поддерживает программное управление напряжением (поэтому разгон с помощью повышения вольтажа через специальные утилиты невозможен).
Частота работы памяти (физическая (эффективная)), МГц
2000 (8000)
2000 (8000)
Ширина шины обмена с памятью, бит
256
Число вычислительных блоков в GPU
36
Число операций (ALU) в блоке
64
Суммарное количество блоков ALU
2304
Число блоков текстурирования (BLF/TLF/ANIS)
144
Число блоков растеризации (ROP)
32
Размеры, мм
220×100×35
220×100×35
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление
Пиковое в 3D, Вт
152
152
В режиме 2D, Вт
22
22
В режиме «сна», Вт
3
3
Уровень шума
В режиме 2D, дБА
22,5
22,5
В режиме 2D (просмотр видео), дБА
22,5
22,5
В режиме максимального 3D, дБА
45,5
45,5
Выходные гнезда
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
1×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работы
CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 2000 (8000) МГц.
RX 480 (судя по номеру) выступает преемником R9 380X, обе карты имеют одинаковую шину обмена с памятью 256 бит, поэтому мы сравниваем именно эти карты. Очевидно, что из-за шины печатные платы весьма похожи, правда несколько изменено расположение микросхем памяти в силу наличия более емких микросхем у RX 480, которые имеют иные геометрические формы. Системы питания также отличаются. У RX 480 cхема питания получила 5+1 фазу, управляется цифровым контроллером IOR 35678 компании Infineon. На момент написания материала разгон ускорителя был возможен только через фирменную панель управления AMD Crimson Edition. Мы займемся этим вопросом при рассмотрении серийных видеокарт от партнеров AMD.
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание — количество 8-контактных разъемов
Нет
Нет
Дополнительное питание — количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI
4К (3840×2400), не проверялось
Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI
4К (3840×2400), не проверялось
Карта имеeт 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Следует сказать, что эталонный дизайн предусматривает возможность комплектации карты 2 гигабайтами памяти с помощью 2-гигабитных микросхем (8 посадочных мест). В то же время продукт Asus довольствуется лишь 4 посадочными местами под чипы (но не исключена комплектация 4-гигабитными микросхемами памяти для получения суммарного объема 2 гигабайта). Сейчас большинство микросхем памяти — 32-битные, поэтому для получения суммарной ширины шины обмена с памятью в 128 бит достаточно 4 микросхем памяти.
Система питания очень простая, имеет 2 фазы для ядра и 1 фазу для микросхем памяти. Любопытно, что инженеры Asus решили, что если карта относительно бюджетная, то следует установить гнездо VGA (d-Sub). В принципе, определенный смысл в этом есть: бюджетные ЖК-мониторы всегда имеют этот вход и часто не имеют никакого другого. Но все-таки, пожалуй, проще было положить в коробку с картой переходник DVI-to-VGA, который стоит копейки.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
Нет
Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI
4К (3840×2400), не проверялось
Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI
4К (3840×2400), не проверялось
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 4Gb (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Рассматриваемый ускоритель от Zotac основан на эталонном дизайне, однако только в плане конфигурации посадочных гнезд под микросхемы памяти и ядро. В остальном имеются сильные отличия. Размеры PCB иные: карта от Zotac более длинная, а также набор гнезд вывода иной: применена более популярная схема комплектации двумя DVI-разъемами, плюс DP и HDMI. Один разъем DVI (Single-Link) совместим с выводом на мониторы с поддержкой d-Sub (через переходник), второй (Dual-Link) совместим с выводом на мониторы с поддержкой HDMI.
Как и в случае эталонного дизайна имеется возможность комплектации карты 2 гигабайтами памяти с помощью 2Gb микросхем (8 посадочных мест). Либо в угоду ретивым маркетологам проектировщики смогут установить на таком относительно слабом ускорителе 8 микросхем памяти, образующие 4 гигабайта памяти (при условии комплектации карты с помощью 4Gb микросхем, как оно сейчас сделано).
Несмотря на то, что система питания по-прежнему очень простая, она предусматривает установку разъема дополнительного питания, чем инженеры Zotac и воспользовались. Правда, малопонятно, зачем это. Ведь и по технологии Nvidia Maxwell, и по частотам работы достаточно питания, получаемого через разъем/слот.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
Поскольку GeForce GTX 950 как бы получился из GTX 960, имея лишь урезанное ядро, то мы сравниваем нашу карту именно с референс-образцом GTX 960. Очевидно, что кроме внесения изменений инженерами MSI в части системы питания, мало чего изменилось.
Схема питания стала 4-фазной, использует дроссельные катушки SFC (Super Ferrite Choke), управляется цифровым контроллером NCP81174 производства ON Semiconductor.
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (по 4 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 и GTX 970 используют один и тот же GPU, да и разводка по шине обмена с памятью одна и та же. Тем не менее, в данном случае производитель выбрал совсем иной расклад. Прежде всего, это касается размешения микросхем памяти на обеих сторонах PCB. В результате образовалось много пустого пространства на печатной плате. Почему не сокращены размеры PCB — возможно по причине необходимости крепления системы охлаждения больших размеров. Могут быть и иные причины.
Схема питания ядра 5-фазная, 1-фазная у питания микросхем памяти. Это дает возможности довольно тонкого и высокого оверклокинга. Видимо, поэтому дополнительное питание организовано по схеме 8+6 контактов, вместо положенных 6+6.
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 — прямой наследник GTX 680/770: ядра относятся к одной категории (GF104, GF114, GK104, GM204), к тому же у карт идентична шина обмена с памятью. И действительно, в разводке PCB мы видим очень много схожего. Серьезные изменения затронули лишь систему питания, что вызвано сильно отличающимся от GK104 потреблением энергии, а также вольтажами (обо всем этом мы уже говорили выше).
Схема питания ядра 4-фазная, 1-фазная у питания микросхем памяти. В разводке заложена возможность увеличения количества фаз для более тонкого оверклокинга. Видимо, поэтому имеется и посадочное место под 8-контактный разъем питания. Полагаю, что все партнеры Nvidia будут выпускать умеренно и даже сильно разогнанные варианты GTX 980.
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой сторонe PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
Нет
Дополнительное питание: количество 6-контактных разъемов
Нет
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Схема питания имеет 7 фаз (5+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов.
Максимальное количество приемников/мониторов для одновременного вывода изображения
3
3
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 2 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
DVI
2560×1600
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Очевидно, что карта GTX 1070 Ti получена из карты GTX 1080, куда установлено ядро с немного урезанными блоками (а если отсчет вести от GTX 1070, то, наоборот, ядро усилено). И потому PCB абсолютно одинаковы.
Схема питания получила 5 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
Нет
Нет
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Как в свое время GTX 970 получился из GTX 980, внешне по сути ничем не отличаясь (кроме урезанного по частотам и блокам ядра, плюс небольшое упрощение системы питания), точно также GTX 1070 получился из GTX 1080, о котором мы уже писали ранее. Еще раз отметим, что PCB видеокарт GTX 970/980/1070/1080 очень похожи. Вероятно они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Схема питания получила 4+1 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
Нет
Нет
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Single-Link DVI
1920×1200
Карта имеет 3 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X (1480—1885/11000 МГц).
Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X
Параметр
Значение
Номинальное значение (референс)
GPU
GeForce GTX 1080 Ti (GP102) (P/N 900-1G611-2550-000 D 032)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1480—1885
1480—1885
Частота работы памяти (физическая (эффективная)), МГц
2750 (11000)
2750 (11000)
Ширина шины обмена с памятью, бит
352
Число вычислительных блоков в GPU
28
Число операций (ALU) в блоке
128
Суммарное количество блоков ALU
3584
Число блоков текстурирования (BLF/TLF/ANIS)
224
Число блоков растеризации (ROP)
88
Размеры, мм
270×100×35
270×100×35
Количество слотов в системном блоке, занимаемые видеокартой
2
2
Цвет текстолита
черный
черный
Энергопотребление
Пиковое в 3D, Вт
259
259
В режиме 2D, Вт
37
37
В режиме «сна», Вт
11
11
Уровень шума
В режиме 2D, дБА
24,2
24,2
В режиме 2D (просмотр видео), дБА
25,6
25,6
В режиме максимального 3D, дБА
39,6
39,6
Выходные гнезда
1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работы
SLI
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
DVI (через переходник от HDMI)
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
DVI (через переходник от HDMI)
2560×1600
Карта имеет 11 ГБ памяти GDDR5X SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2800 (11200) МГц.
Явно напрашивается сравнение с Titan X (Pascal), потому что ядра GP102 у него и у GTX 1080 Ti совершенно одинаковые, однако в нашем тестлабе Titan X (Pascal) пока еще не было. Тем не менее, легко понять, что 1080 Ti получился простым изъятием одной микросхемы памяти (минус 1 гигабайт и минус 32 бита из 384-битной шины обмена с памятью) у Titan, поэтому и количество ROP у новой карты уменьшилось (оно тесно связано с контроллером памяти). Однако если посмотреть на спецификации Titan X (Pascal), то мы видим, что частоты работы GTX 1080 Ti значительно выше, поэтому мы вправе ожидать, что новинка по производительности будет не только сильно превосходить GTX 1080, но и обходить Titan X (остается вопрос: зачем тогда вообще будет нужен Titan X с его фантастически высокой ценой?).
Схема питания получила 7 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor. Благодаря такому весьма мощному силовому блоку, обеспечивающему гибкое регулирование питания, Nvidia обещает возможность повышения частот работы ядра до 2 ГГц и даже выше. Поэтому мы вправе ожидать от партнеров Nvidia появления ускорителей серии Xtreme/Matrix/SuperJet/Amp и т. п. с графическими ядрами, фабрично разогнанными по частоте до очень серьезного уровня.
Игровые тесты, которые больше не используются:
Total War: Warhammer II
Tom Clancy’s Ghost Recon Wildlands
Assassin’s Creed: Origins
Deus Ex: Mankind Divided
Rise of the Tomb Raider
Tom Clancy’s The Division
Far Cry Primal
Battlefield 1
Ashes of the Singularity
Wolfenstein II: The New Colossus
Battlefield V
Far Cry 5
Strange Brigade
Сводные диаграммы производительности видеокарт на последних версиях драйверов за апрель 2020 года
Желающие скачать все результаты в формате Excel, могут взять архив ZIP
Gears 5
Tom Clancy’s The Division 2
Devil May Cry 5
Red Dead Redemption 2
Star Wars Jedi: Fallen Order
Shadow of the Tomb Raider
Metro Exodus
Resident Evil 3
Проведенные тесты помогут нам выбрать лучшую видеокарту на текущий месяц. Результаты являются основой для расчета рейтинга iXBT.com и рейтинга полезности. Последний учитывает цену ускорителей.
Расчет рейтингов 3D-акселераторов на конец месяца
Методика расчета рейтингов
Методика расчета базируется на усреднении (берется среднее геометрическое) величин производительности в каждом тесте.
Рейтинги iXBT и полезности рассчитываются по следующей формуле:
КiXBT = (K1⁄24) × (POSS) ⁄ KRX-550 × 100
КПОЛ = KiXBT ⁄ Price × 10000
где:
К — составляющая, учитывающая скорость работы карт:
К =
(G0119xx × G0125xx × G0138xx) ×
(G0219xx × G0225xx × G0238xx) ×
(G0319xx × G0325xx × G0338xx) ×
(G0419xx × G0425xx × G0438xx) ×
(G0519xx × G0525xx × G0538xx) ×
(G0619xx × G0625xx × G0638xx) ×
(G0719xx × G0725xx × G0738xx) ×
(G0819xx × G0825xx × G0838xx) ×
Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем КRX-550 (составляющую, учитывающую скорость работы Radeon RX 550) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно Radeon RX 550. Для демонстрации разницы в процентах умножаем все на 100.
Условные обозначения:
КПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты);
КiXBT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты);
G01 — скорость в Gears 5 в соответствующем разрешении:
G0119xx — 1920×1200
G0125xx — 2560×1440
G0138xx — 3840×2160
G02 — скорость в Tom Clancy’s The Division 2 в соответствующем разрешении при максимальном качестве:
G0219xx — 1920×1200
G0225xx — 2560×1440
G0238xx — 3840×2160
G03 — скорость в Devil May Cry 5 в соответствующем разрешении:
G0319xx — 1920×1200
G0325xx — 2560×1440
G0338xx — 3840×2160
G04 — скорость в Red Dead Redemption 2 в соответствующем разрешении:
G0419xx — 1920×1200
G0425xx — 2560×1440
G0438xx — 3840×2160
G05 — скорость в Star Wars Jedi: Fallen Order в соответствующем разрешении:
G0519xx — 1920×1200
G0525xx — 2560×1440
G0538xx — 3840×2160
G06 — скорость в Shadow of the Tomb Raider в соответствующем разрешении:
G0619xx — 1920×1200
G0625xx — 2560×1440
G0638xx — 3840×2160
G07 — скорость в Metro Exodus в соответствующем разрешении:
G0719xx — 1920×1200
G0725xx — 2560×1440
G0738xx — 3840×2160
G08 — скорость в Resident Evil 3 в соответствующем разрешении:
G0819xx — 1920×1200
G0825xx — 2560×1440
G0838xx — 3840×2160
Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена);
POSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже).
Оценка POSS вычисляется следующим образом:
POSS = 1 для карт без аппаратной поддержки RayTracing
POSS = 1,05 для карт с аппаратной поддержкой RayTracing
Желающие выполнить собственный расчет и составить рейтинг, исходя из своих оценок, могут скачать таблицу результатов в формате Excel — архив ZIP.
Этот рейтинг дает понимание, как выглядят все ускорители относительно младшего Radeon RX 550, который взят за единицу (за 100%). Мы приводим в рейтинге возможностей не абсолютные значения, а показатели карт относительно RX 550.
№
Модель ускорителя
Рейтинг iXBT.com
Рейтинг полезности
Цена, руб.
01
RTX 2080 Ti 11 ГБ, 1350—1950/14000
1600
168
95 000
02
RTX 2080 Super 8 ГБ, 1650—1965/15500
1390
232
60 000
03
RTX 2080 8 ГБ, 1515—1950/14000
1310
247
53 000
04
RTX 2070 Super 8 ГБ, 1605—1950/14000
1210
288
42 000
05
Radeon VII 16 ГБ, 1400—1750/2000
1110
207
53 500
06
RX 5700 XT 8 ГБ, 1605—1905/14000
1080
338
32 000
07
RTX 2070 8 ГБ, 1410—1850/14000
1050
300
35 000
08
RTX 2060 Super 8 ГБ, 1470—1950/14000
1050
328
32 000
09
RX 5700 8 ГБ, 1465—1706/14000
960
317
30 300
10
RTX 2060 6 ГБ, 1365—1920/14000
910
337
27 000
11
RX Vega 64 8 ГБ, 1250—1630/1890
890
234
38 000
12
RX Vega 56 8 ГБ, 1156—1590/1600
780
269
29 000
13
RX 5600 XT 6 ГБ, 1375—1610/12000
770
296
26 000
14
GTX 1660 Ti 6 ГБ, 1500—1965/12000
720
320
22 500
15
GTX 1660 Super 6 ГБ, 1530—1965/14000
680
340
20 000
16
RX 590 8 ГБ, 1469—1545/8000
610
305
20 000
17
GTX 1660 6 ГБ, 1530—1960/8000
600
343
17 500
18
RX 5500 XT 8 ГБ, 1607—1867/14000
560
315
17 800
19
RX 580 8 ГБ, 1257—1340/8000
540
300
18 000
20
RX 5500 XT 4 ГБ, 1607—1861/14000
510
329
15 500
21
GTX 1650 Super 4 ГБ, 1530—1770/12000
500
357
14 000
22
GTX 1060 6 ГБ, 1507—1860/8000
460
307
15 000
23
RX 570 4 ГБ, 1168—1244/7000
410
293
14 000
24
GTX 1650 4 ГБ, 1485—1825/8000
390
331
11 800
25
RX 560 4 ГБ, 1175—1275/7000
240
240
10 000
26
GTX 1050 Ti 4 ГБ, 1290—1690/7000
240
300
8000
27
GTX 1050 2 ГБ, 1354—1704/7000
120
214
5600
28
RX 550 4 ГБ, 1183/1183/7000
100
143
7000
Читатели могут выбрать по своему вкусу тот ускоритель, который, на их взгляд, продемонстрировал приемлемую скорость (возможно, даже максимальную — это зависит от индивидуальных запросов), а также современную функциональность в 3D-графике.
Рейтинг полезности (соотношение возможностей и цены)
Этот рейтинг отвечает на вопрос: соответствует ли цена скоростным характеристикам?
Суммарный рейтинг полезности по разрешениям 1920×1200, 2560×1440 и 3840×2160
Участвуют все 28 видеокарт.
№
Модель ускорителя
Рейтинг полезности
Рейтинг iXBT.com
Цена, руб.
01
GTX 1650 Super 4 ГБ, 1530—1770/12000
357
500
14 000
02
GTX 1660 6 ГБ, 1530—1960/8000
343
600
17 500
03
GTX 1660 Super 6 ГБ, 1530—1965/14000
340
680
20 000
04
RX 5700 XT 8 ГБ, 1605—1905/14000
338
1080
32 000
05
RTX 2060 6 ГБ, 1365—1920/14000
337
910
27 000
06
GTX 1650 4 ГБ, 1485—1825/8000
331
390
11 800
07
RX 5500 XT 4 ГБ, 1607—1861/14000
329
510
15 500
08
RTX 2060 Super 8 ГБ, 1470—1950/14000
328
1050
32 000
09
GTX 1660 Ti 6 ГБ, 1500—1965/12000
320
720
22 500
10
RX 5700 8 ГБ, 1465—1706/14000
317
960
30 300
11
RX 5500 XT 8 ГБ, 1607—1867/14000
315
560
17 800
12
GTX 1060 6 ГБ, 1507—1860/8000
307
460
15 000
13
RX 590 8 ГБ, 1469—1545/8000
305
610
20 000
14
RX 580 8 ГБ, 1257—1340/8000
300
540
18 000
15
RTX 2070 8 ГБ, 1410—1850/14000
300
1050
35 000
16
GTX 1050 Ti 4 ГБ, 1290—1690/7000
300
240
8000
17
RX 5600 XT 6 ГБ, 1375—1610/12000
296
770
26 000
18
RX 570 4 ГБ, 1168—1244/7000
293
410
14 000
19
RTX 2070 Super 8 ГБ, 1605—1950/14000
288
1210
42 000
20
RX Vega 56 8 ГБ, 1156—1590/1600
269
780
29 000
21
RTX 2080 8 ГБ, 1515—1950/14000
247
1310
53 000
22
RX 560 4 ГБ, 1175—1275/7000
240
240
10 000
23
RX Vega 64 8 ГБ, 1250—1630/1890
234
890
38 000
24
RTX 2080 Super 8 ГБ, 1650—1965/15500
232
1390
60 000
25
GTX 1050 2 ГБ, 1354—1704/7000
214
120
5600
26
Radeon VII 16 ГБ, 1400—1750/2000
207
1110
53 500
27
RTX 2080 Ti 11 ГБ, 1350—1950/14000
168
1600
95 000
28
RX 550 4 ГБ, 1183/1183/7000
143
100
7000
Рейтинг полезности только для разрешения 2560×1440
Участвуют все видеокарты, выдающие 55 FPS и выше в этом разрешении в большинстве тестов.
№
Модель ускорителя
Рейтинг полезности
Рейтинг iXBT.com
Цена, руб.
01
RX 5700 XT 8 ГБ, 1605—1905/14000
336
1075
32 000
02
RTX 2060 6 ГБ, 1365—1920/14000
330
892
27 000
03
RTX 2060 Super 8 ГБ, 1470—1950/14000
330
1056
32 000
04
RX 5700 8 ГБ, 1465—1706/14000
321
972
30 300
05
RX 5600 XT 6 ГБ, 1375—1610/12000
300
780
26 000
06
RTX 2070 8 ГБ, 1410—1850/14000
298
1043
35 000
07
RTX 2070 Super 8 ГБ, 1605—1950/14000
290
1218
42 000
08
RX Vega 56 8 ГБ, 1156—1590/1600
271
786
29 000
09
RTX 2080 8 ГБ, 1515—1950/14000
248
1317
53 000
10
RX Vega 64 8 ГБ, 1250—1630/1890
236
896
38 000
11
RTX 2080 Super 8 ГБ, 1650—1965/15500
232
1392
60 000
12
Radeon VII 16 ГБ, 1400—1750/2000
207
1109
53 500
13
RTX 2080 Ti 11 ГБ, 1350—1950/14000
170
1615
95 000
Рейтинг полезности только для разрешения 3840×2160
Участвуют все видеокарты, выдающие 55 FPS и выше в этом разрешении в большинстве тестов.
№
Модель ускорителя
Рейтинг полезности
Рейтинг iXBT.com
Цена, руб.
01
RX 5700 XT 8 ГБ, 1605—1905/14000
583
1867
32 000
02
RTX 2060 Super 8 ГБ, 1470—1950/14000
558
1785
32 000
03
RTX 2070 8 ГБ, 1410—1850/14000
525
1839
35 000
04
RTX 2070 Super 8 ГБ, 1605—1950/14000
501
2106
42 000
05
RTX 2080 8 ГБ, 1515—1950/14000
429
2273
53 000
06
RTX 2080 Super 8 ГБ, 1650—1965/15500
411
2466
60 000
07
Radeon VII 16 ГБ, 1400—1750/2000
368
1969
53 500
08
RTX 2080 Ti 11 ГБ, 1350—1950/14000
305
2900
95 000
Комментарий к рейтингам:
Продукты топового класса выпускаются относительно малыми партиями и имеют завышенные цены, так что в общем рейтинге полезности обычно занимают последние позиции. Рыночная судьба таких ускорителей будет определяться желанием геймера получить самое мощное решение, и как правило, такие ускорители используются в высоких разрешениях, поэтому мы рассчитали отдельные рейтинги полезности именно для таких карт.
Составлен отдельный ретинг полезности для разрешения 2560×1440. Взяты все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 55 (примерно). Остальные, следовательно, для этого разрешения не годятся и убраны из рейтинга. RX 5700 XT здесь демонстрирует именно те лидерские качества, которые позволили ему получить высокое место в общем рейтинге. Второе место прочно удерживают самые популярные RTX-карты: GeForce RTX 2060 и 2060 Super. А вот GeForce RTX 2070/2080 пока дороговаты, хотя для 2560×1440 эти ускорители подходят хорошо.
Составлен отдельный ретинг полезности для разрешения 3840×2160. Аналогично, в рейтинге представлены все ускорители, которые имеют средний FPS в играх в данном разрешении не ниже 55 (примерно). Здесь в лидерах оказываются ускорители, которые годятся для разрешения 4К лишь с натяжкой, но их цена в данном случае перевешивает. А самый подходящий для 4К ускоритель GeForce RTX 2080 Ti занял последнюю позицию в списке, так как его стоимость по-прежнему сильно завышена (и у него просто нет конкурентов).
_large.png)
_large.jpg)
